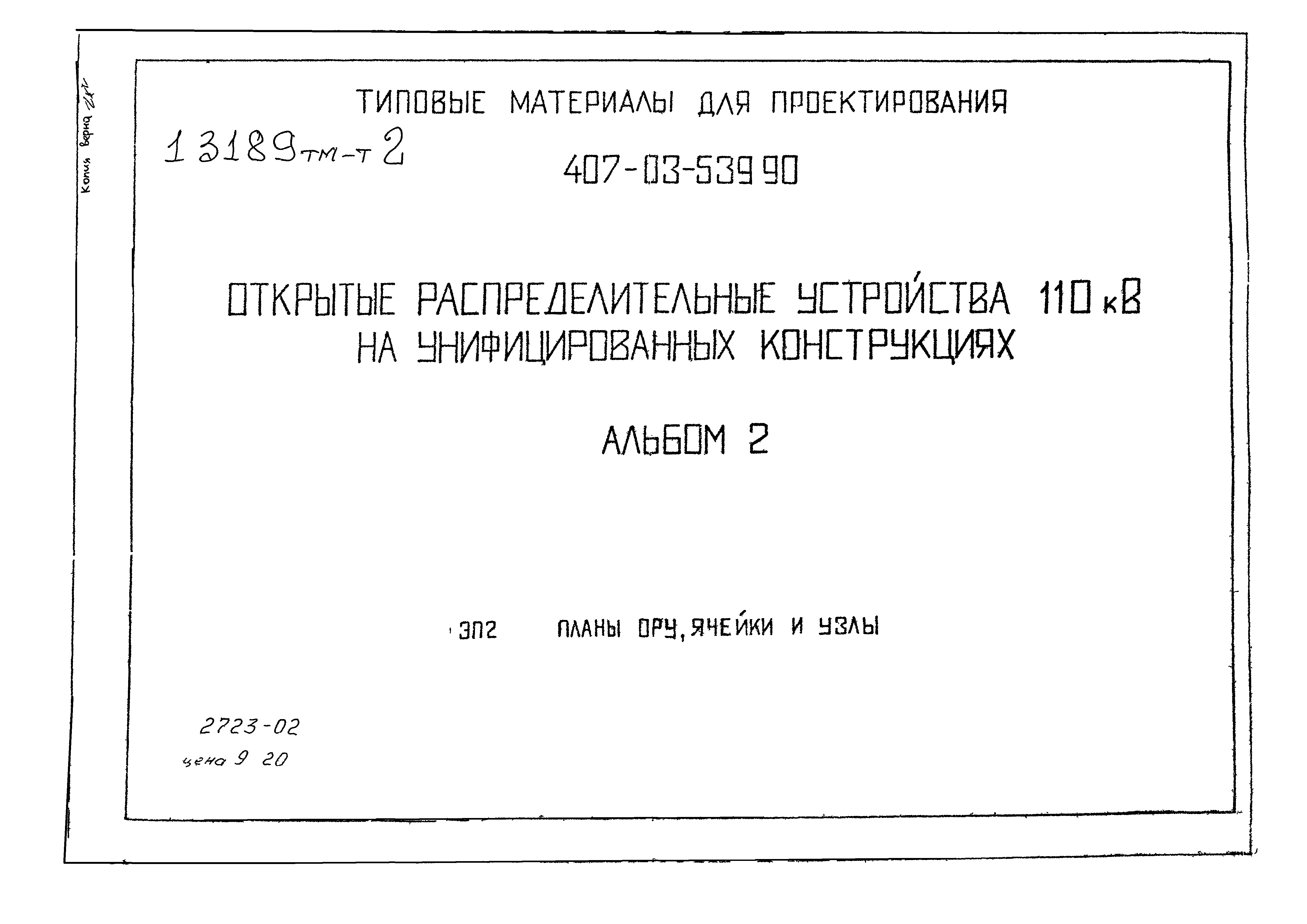

Скачать Типовые материалы для проектирования 407-03-539.90 Альбом 2. Планы ОРУ, ячейки и узлы

Дата актуализации: 10.08.2017

Типовые материалы для проектирования 407-03-539.90

Альбом 2. Планы ОРУ, ячейки и узлы

Обозначение: Типовые материалы для проектирования 407-03-539.90
Обозначение англ: 407-03-539.90
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом 2. Планы ОРУ, ячейки и узлы
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:30.05.1990

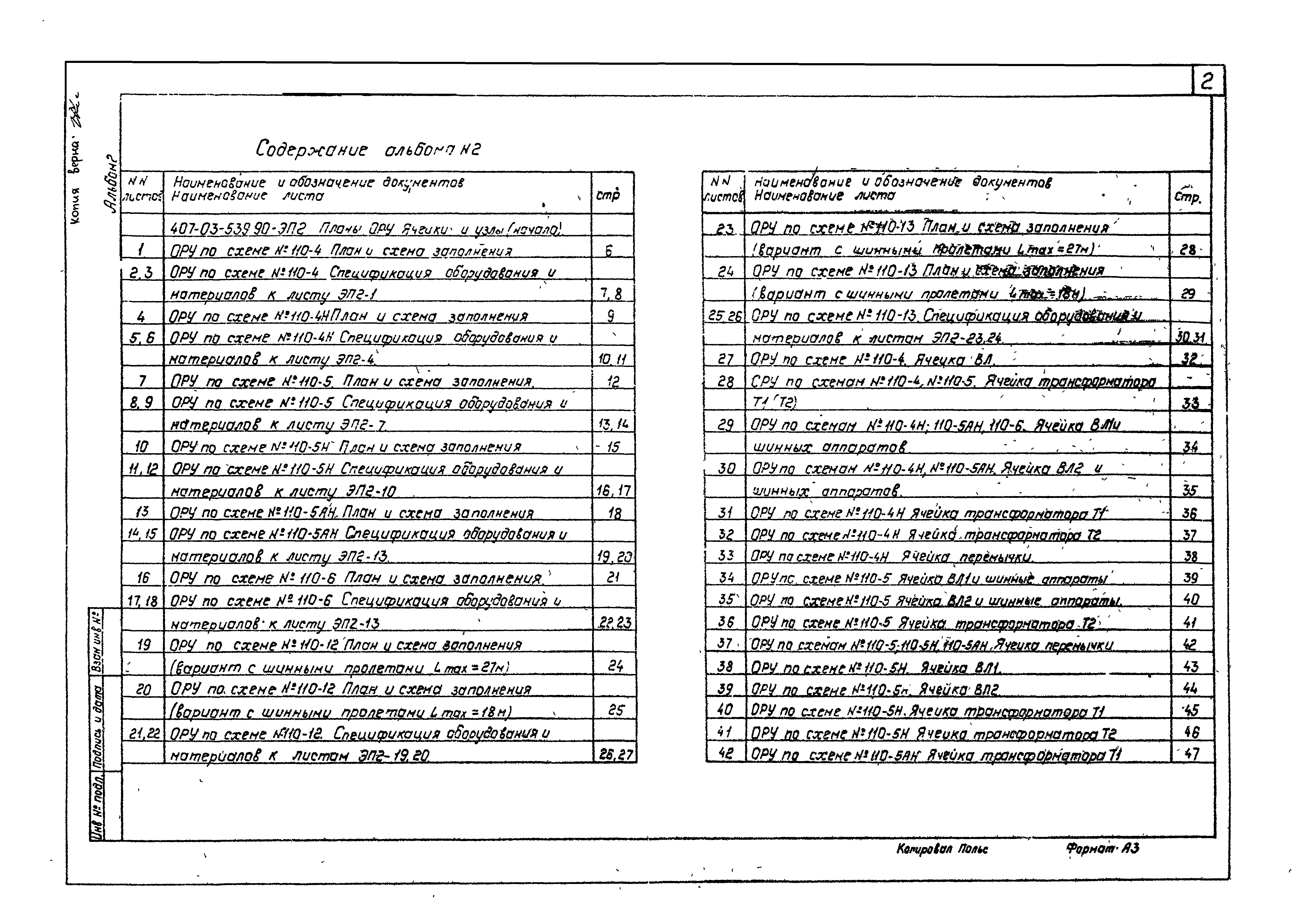

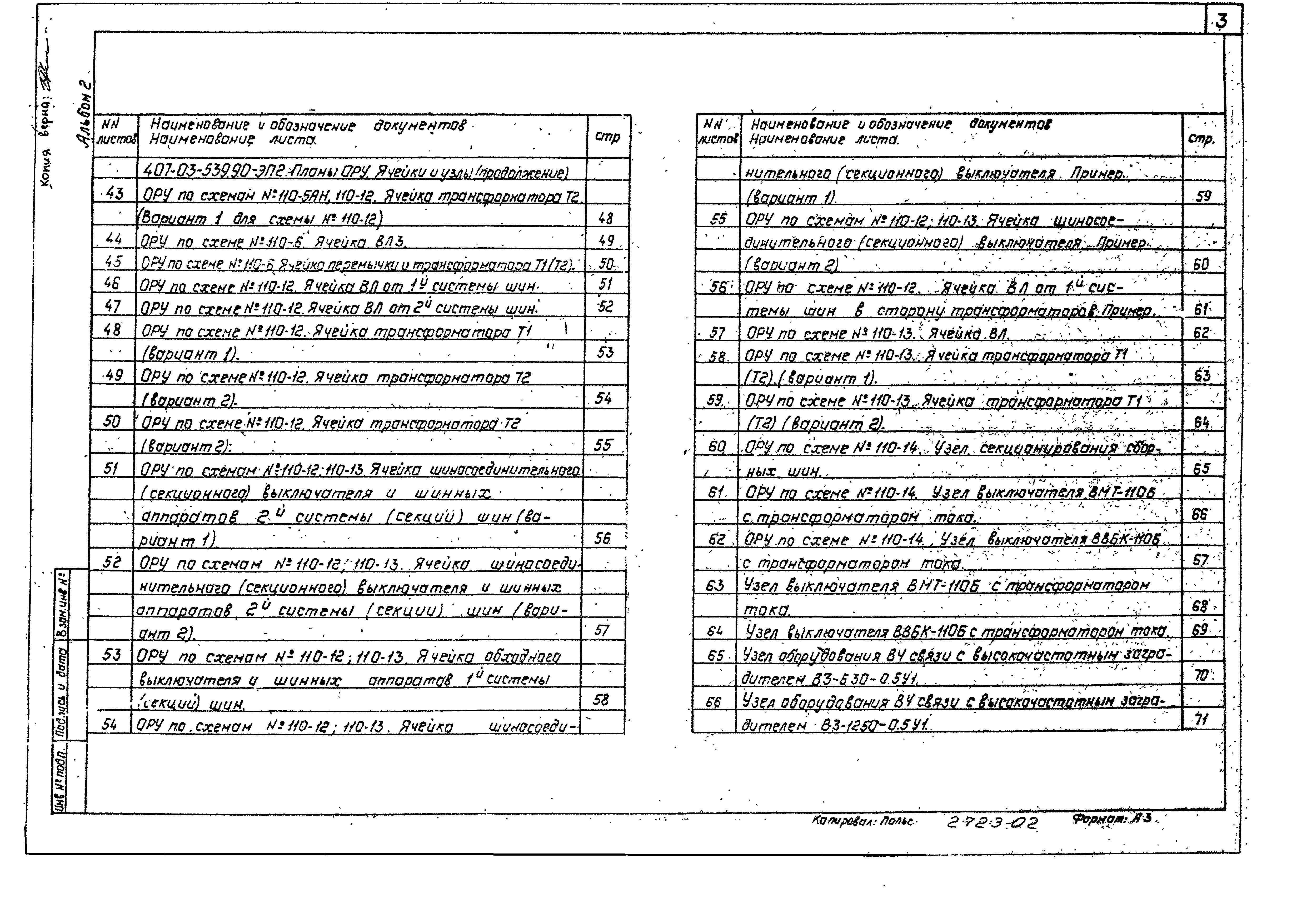

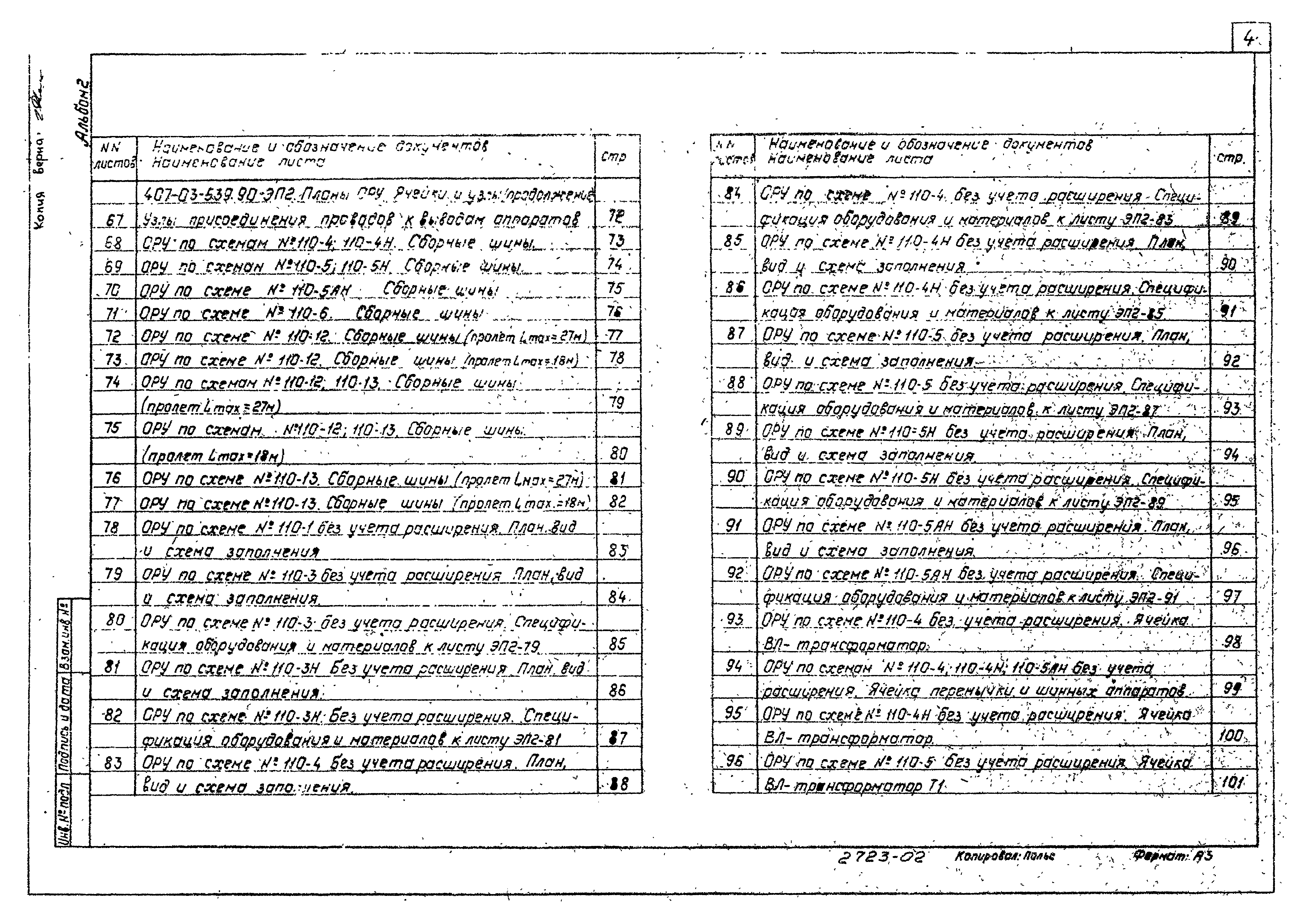

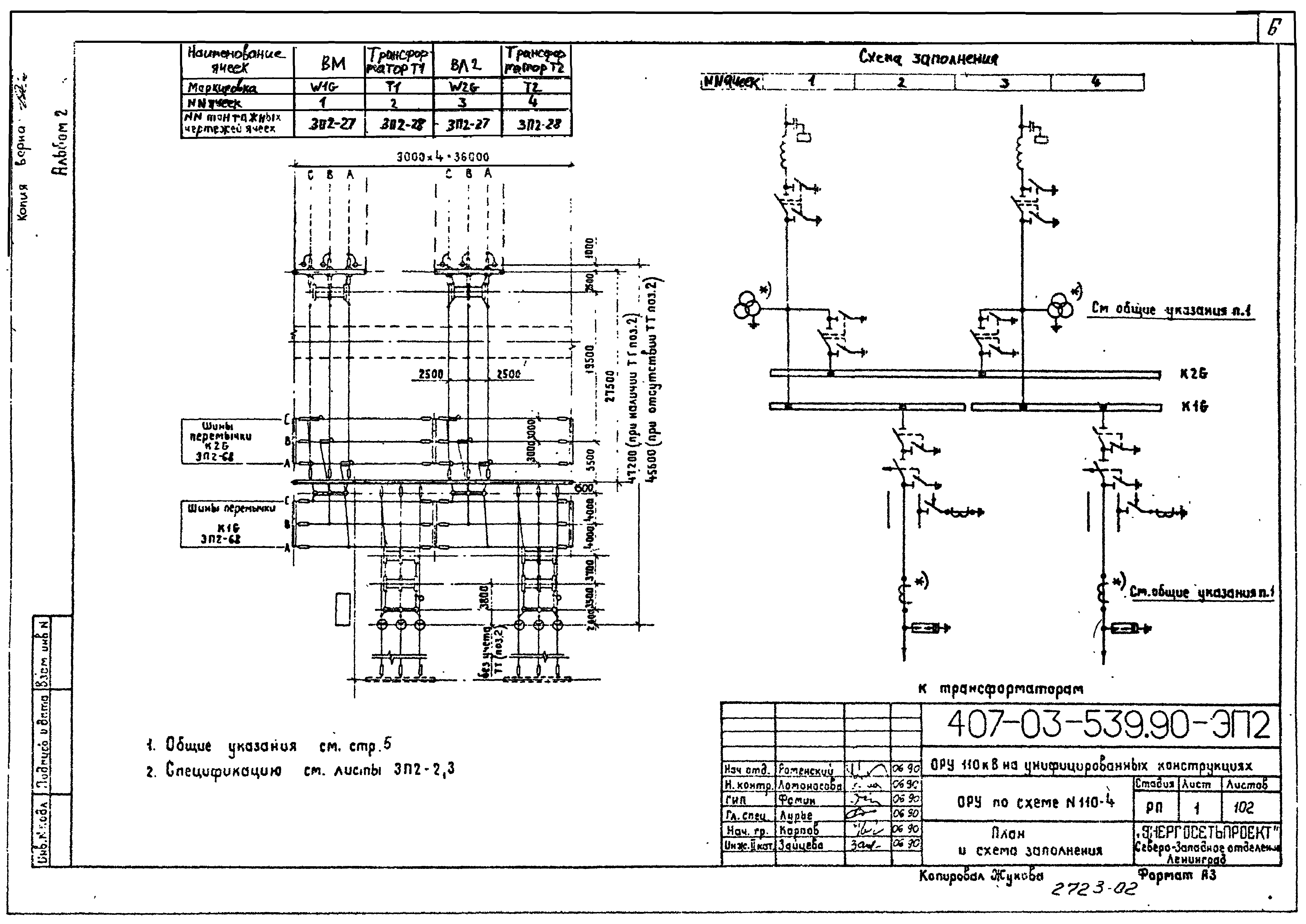

Оглавление:ОРУ по схеме №110-4. План и схема заполнения

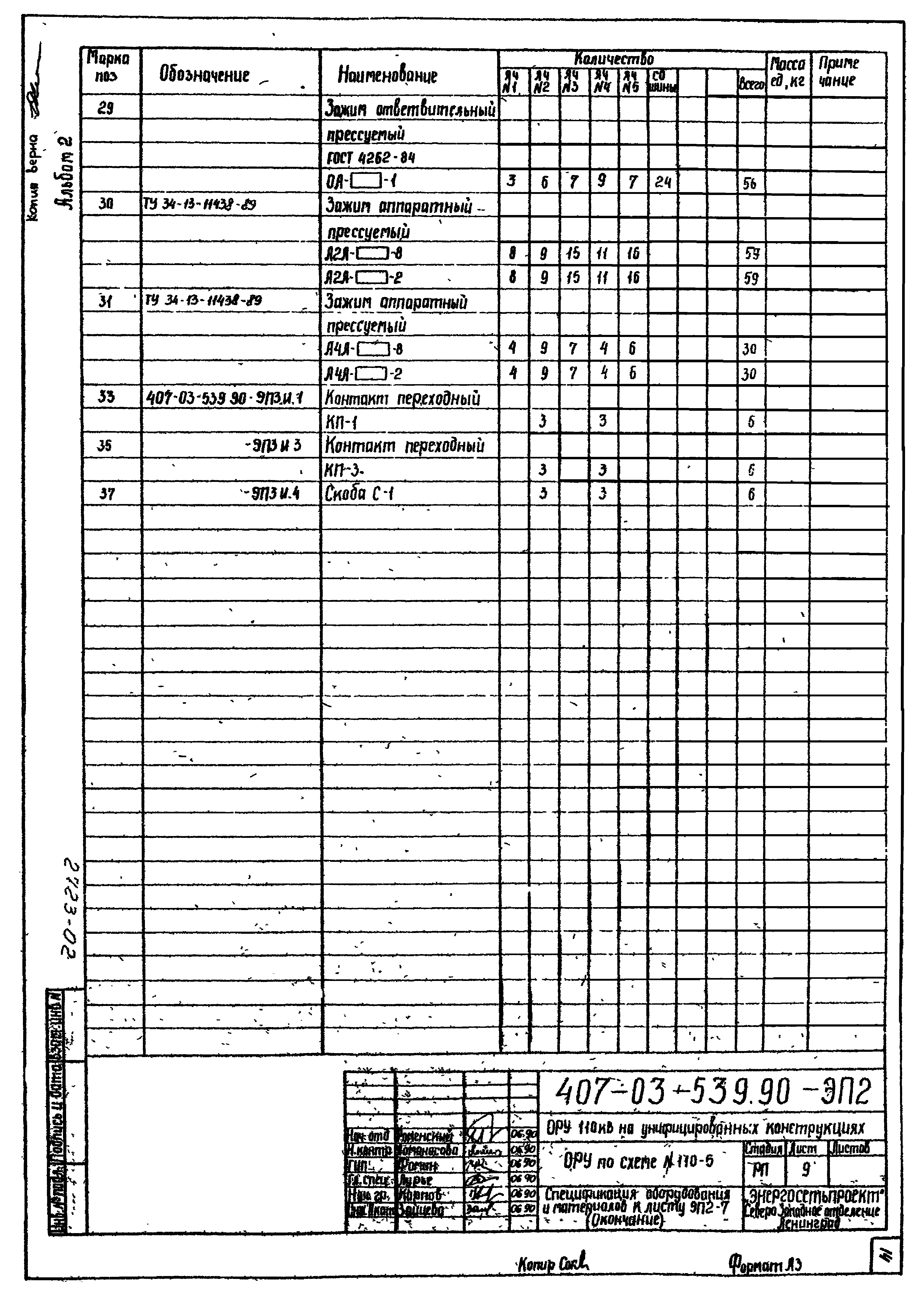

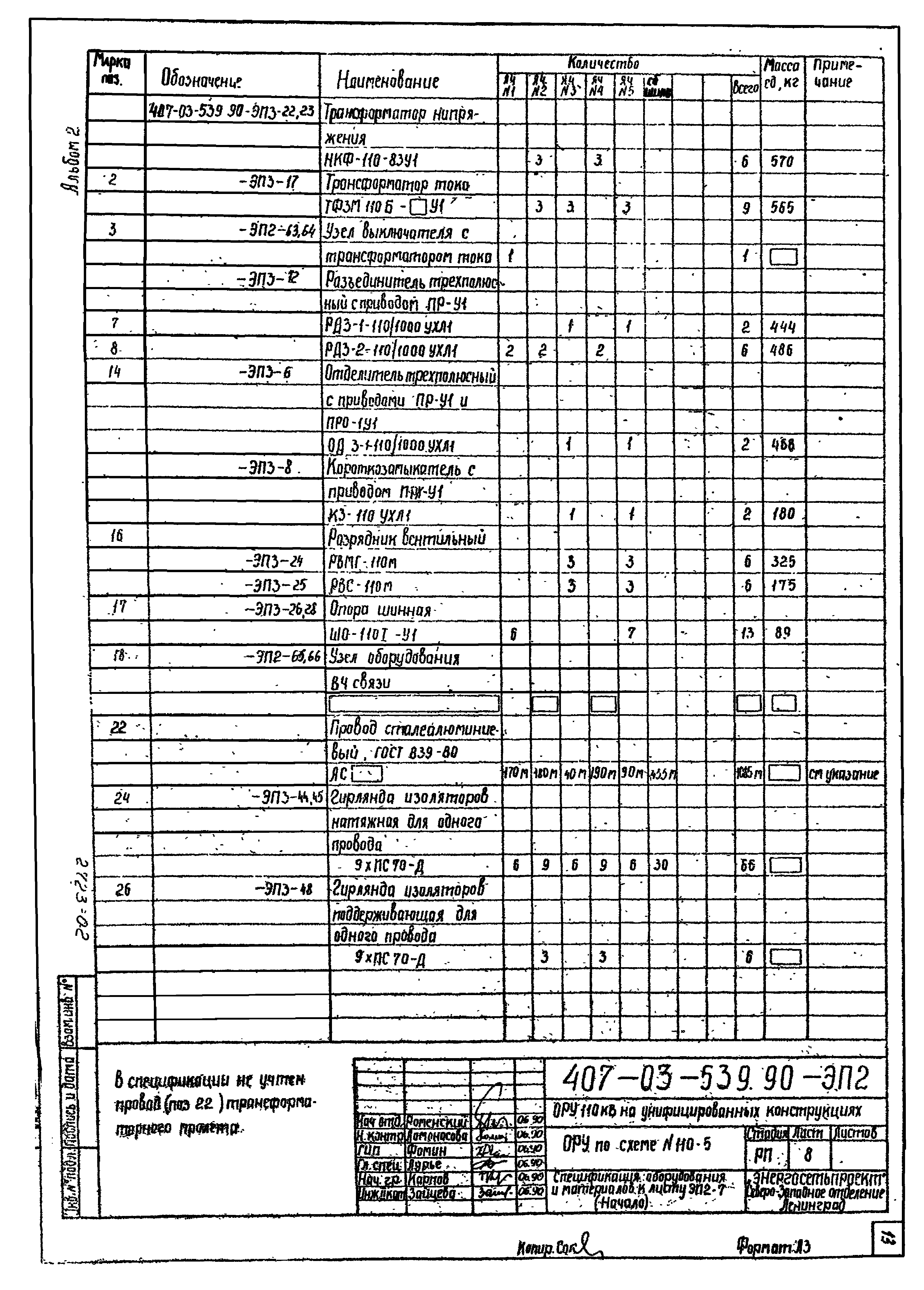

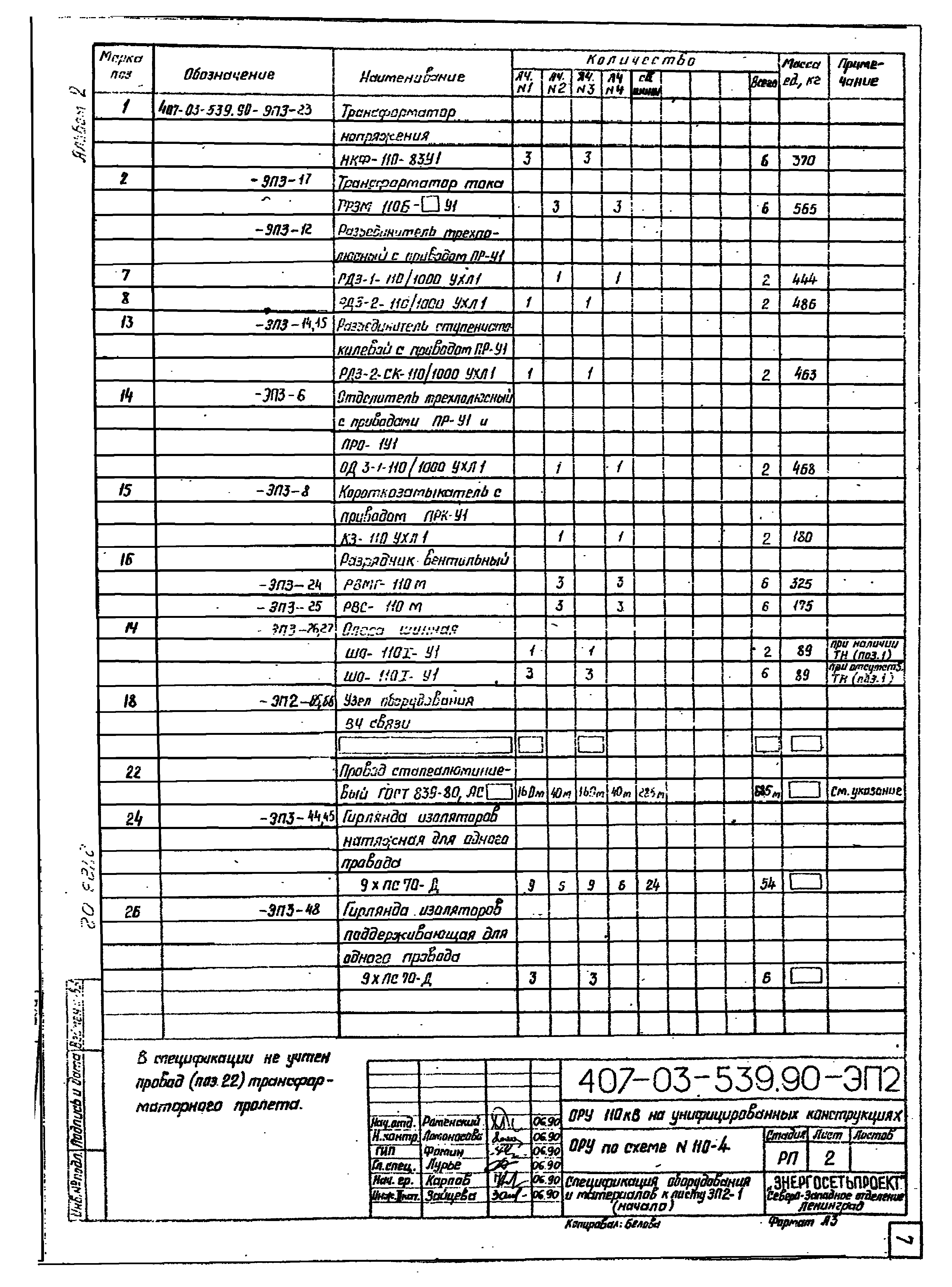

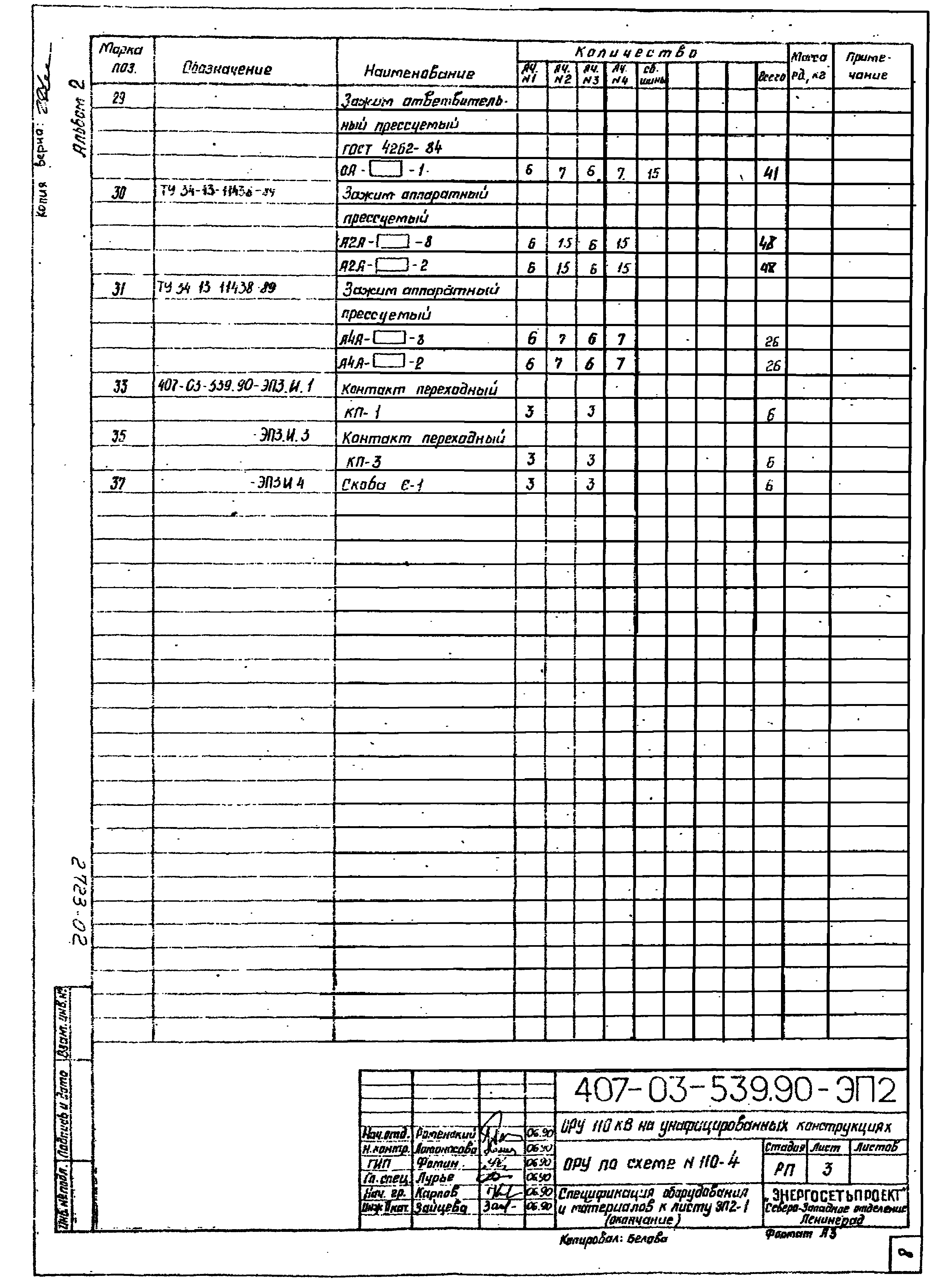

ОРУ по схеме №110-4. Спецификация оборудования и материалов к листу ЭП2-1

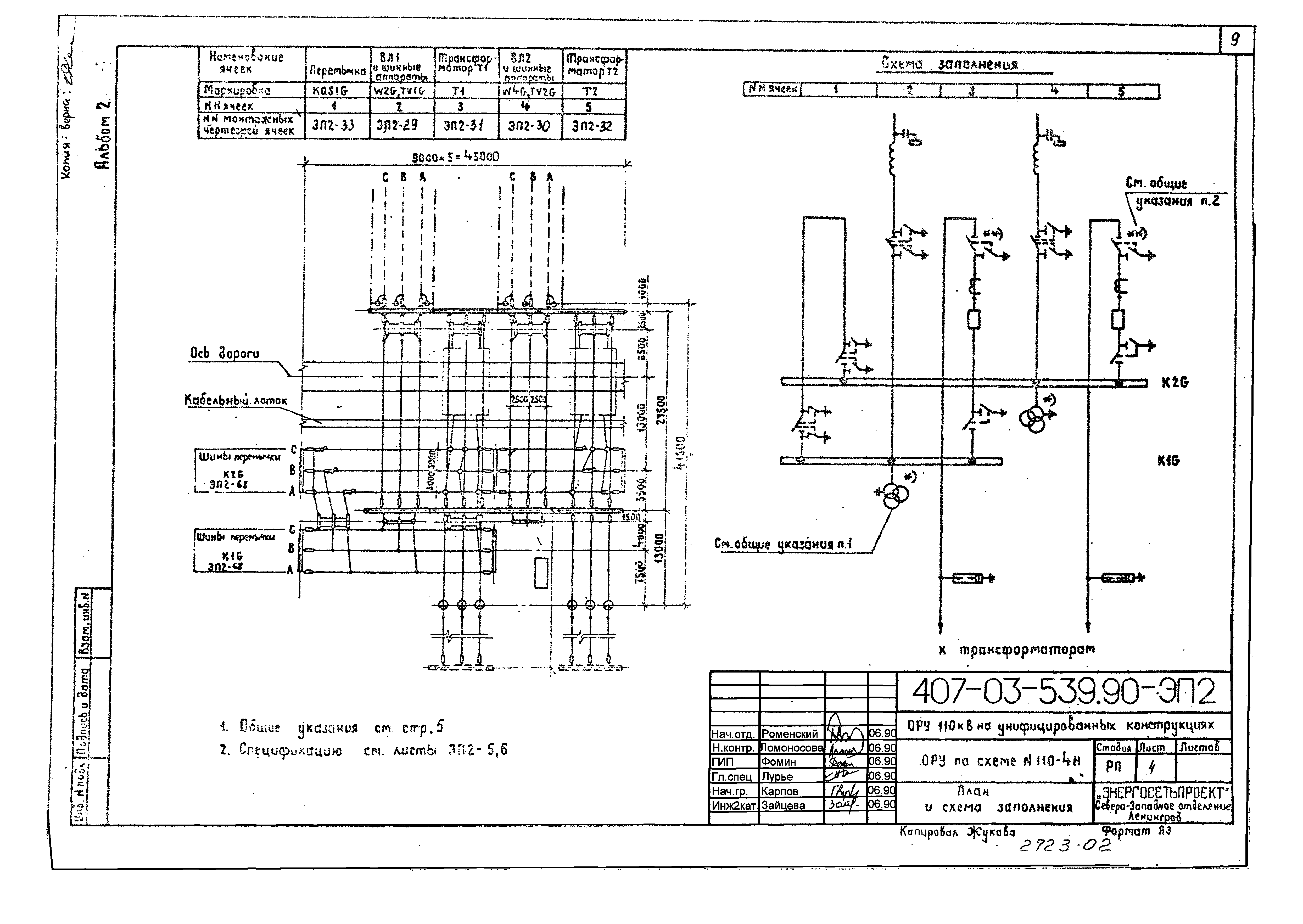

ОРУ по схеме №110-4Н. План и схема заполнения

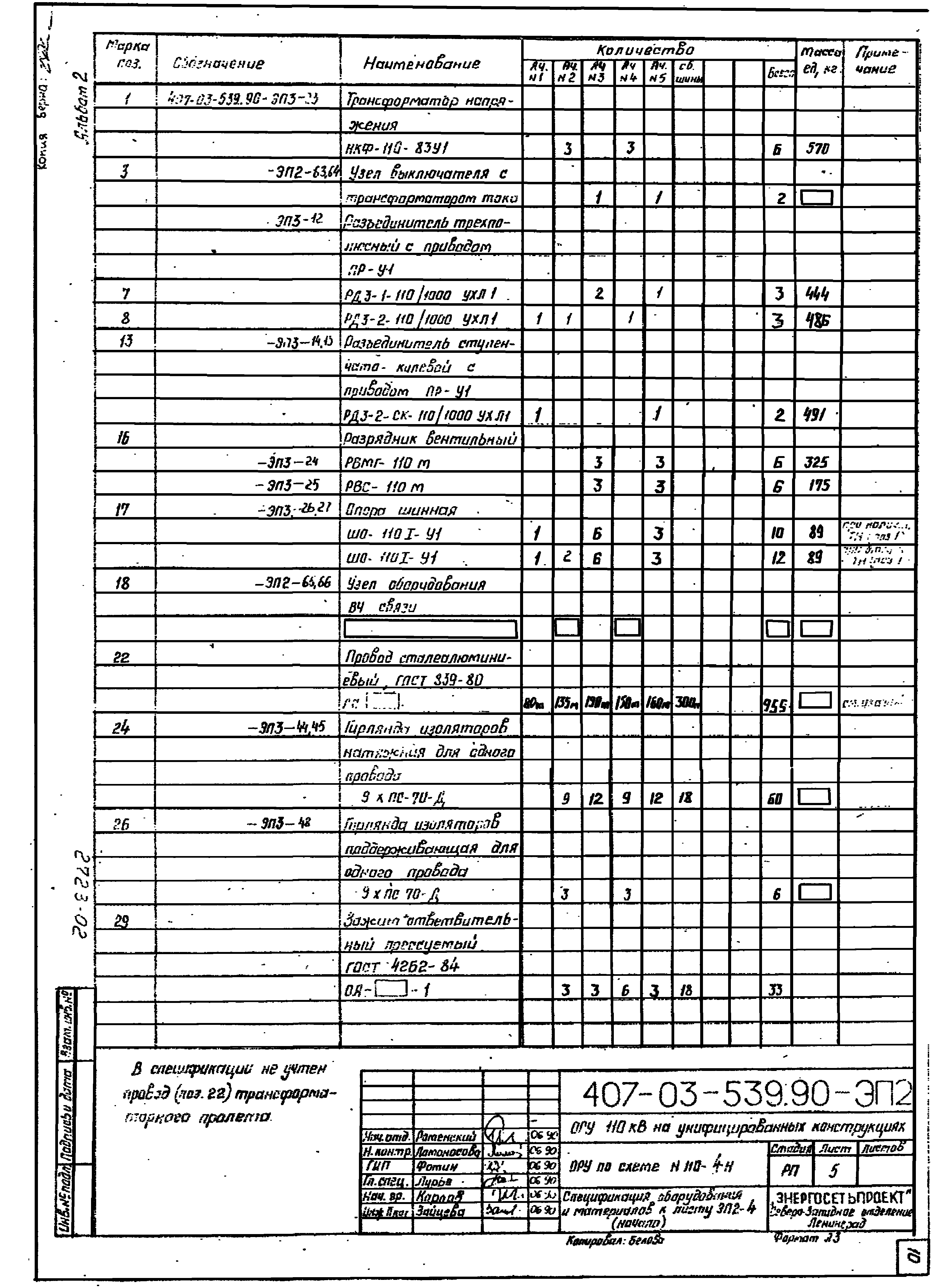

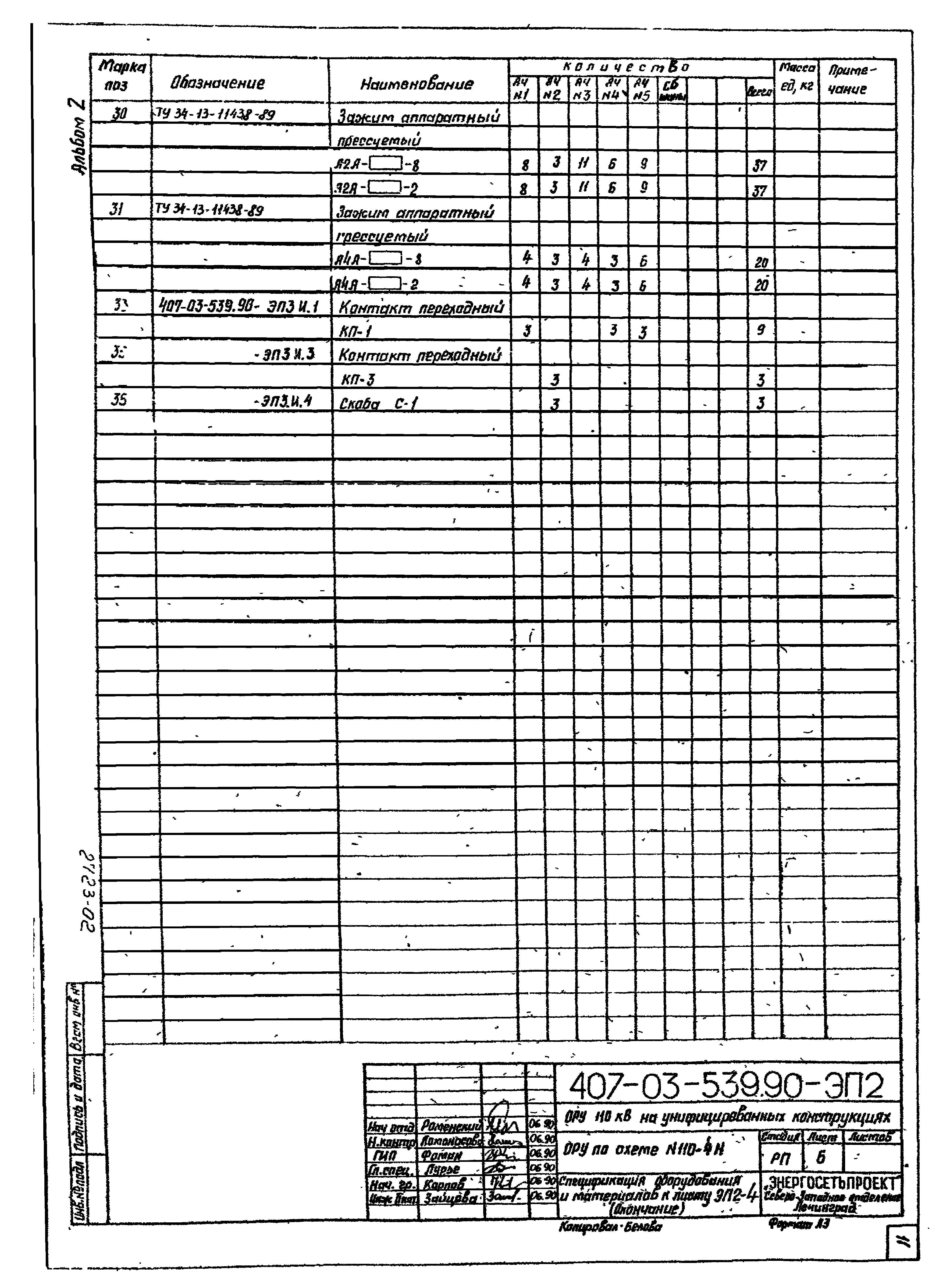

ОРУ по схеме №110-4Н. Спецификация оборудования и материалов к листу ЭП2-4

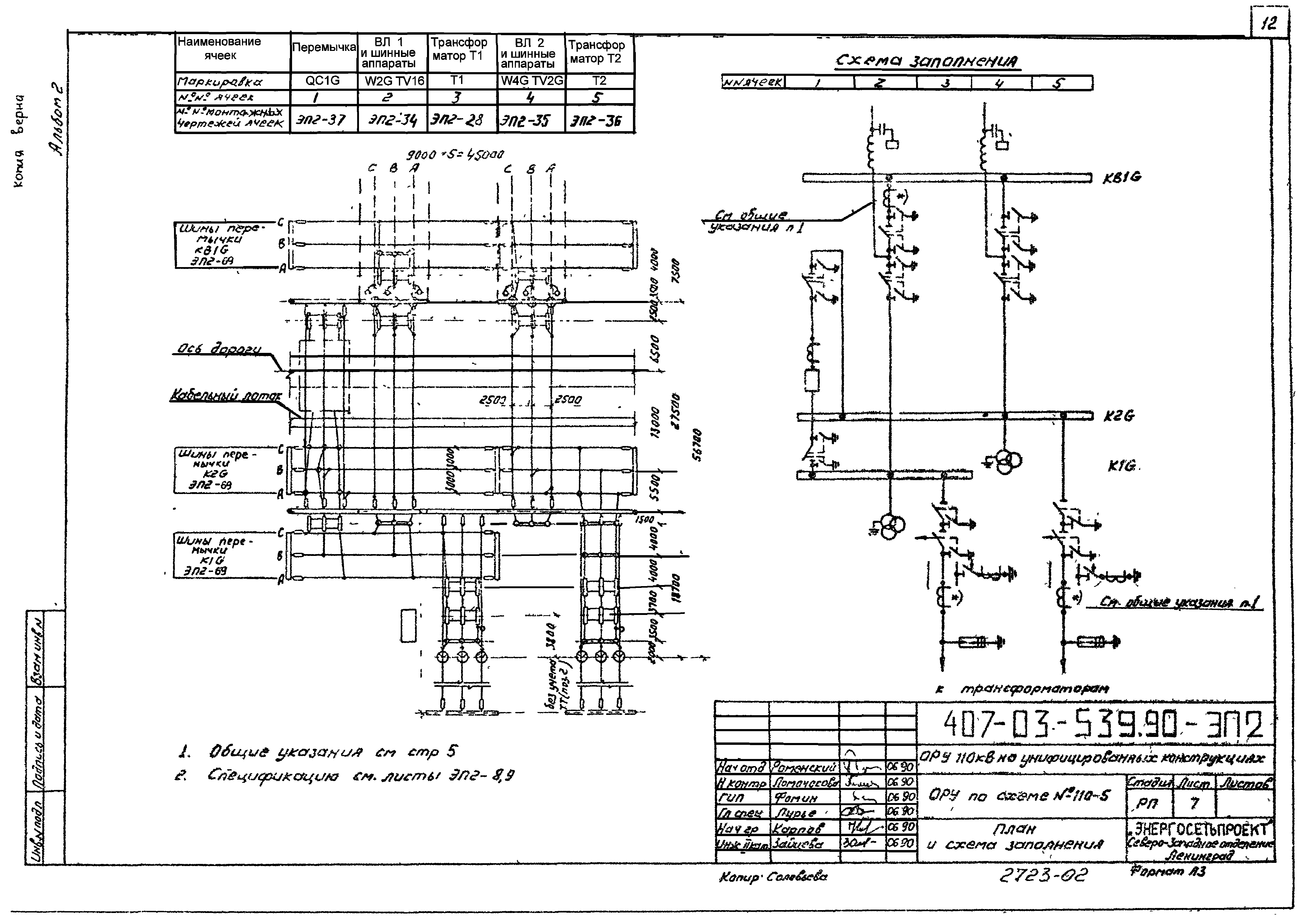

ОРУ по схеме №110-5. План и схема заполнения
ОРУ по схеме №110-5. Спецификация оборудования и материалов к листу ЭП2-7

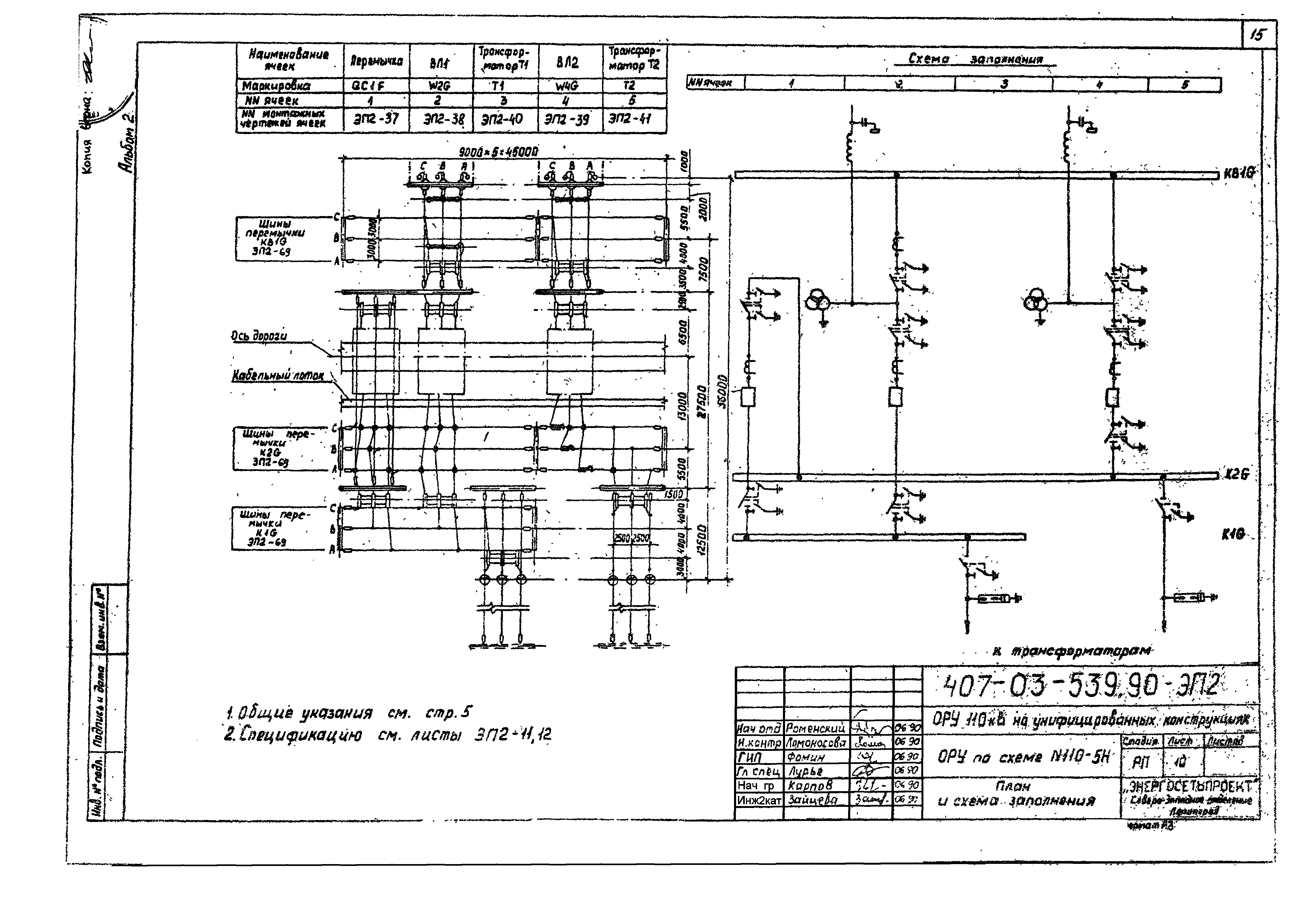

ОРУ по схеме №110-5Н. План и схема заполнения

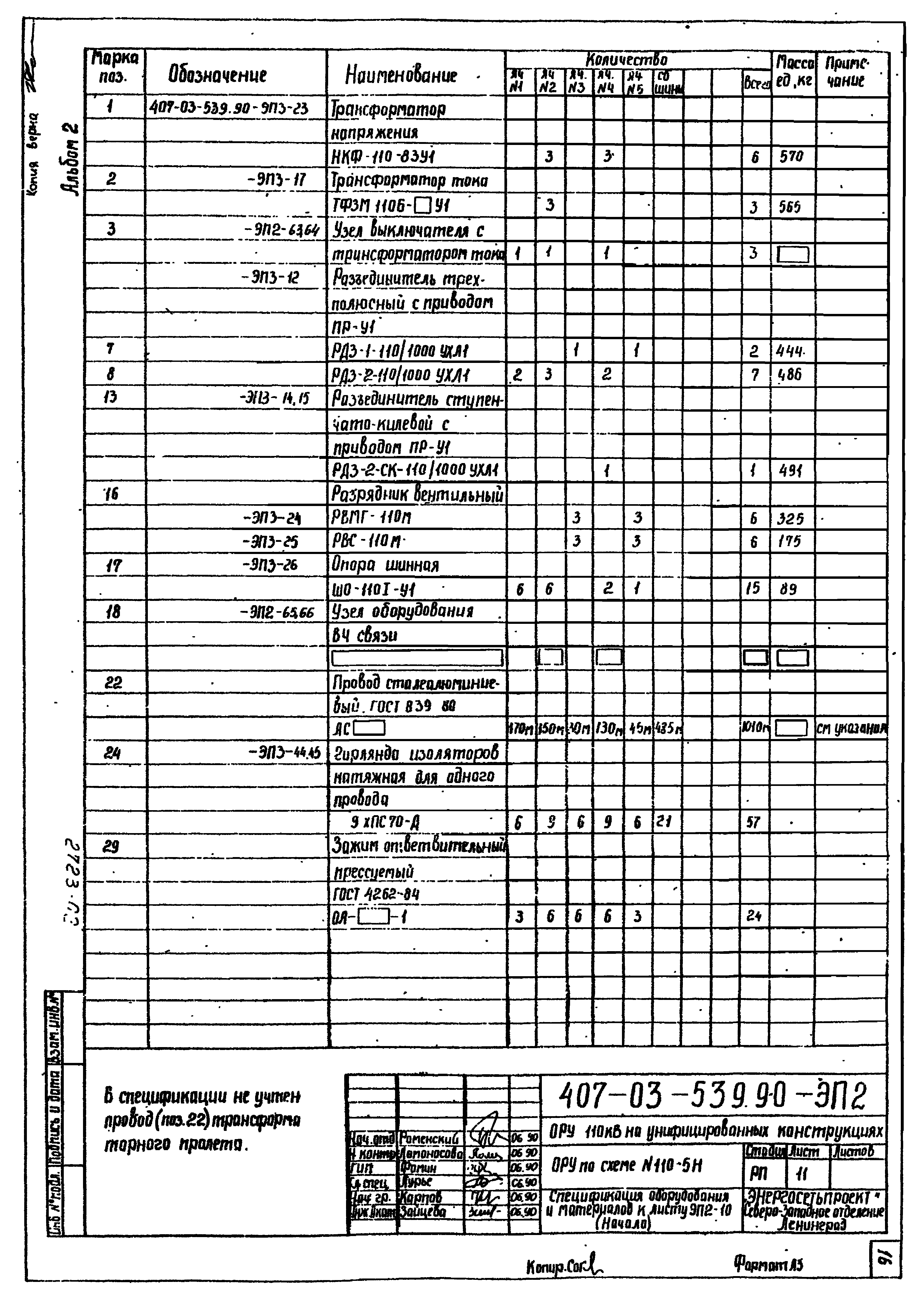

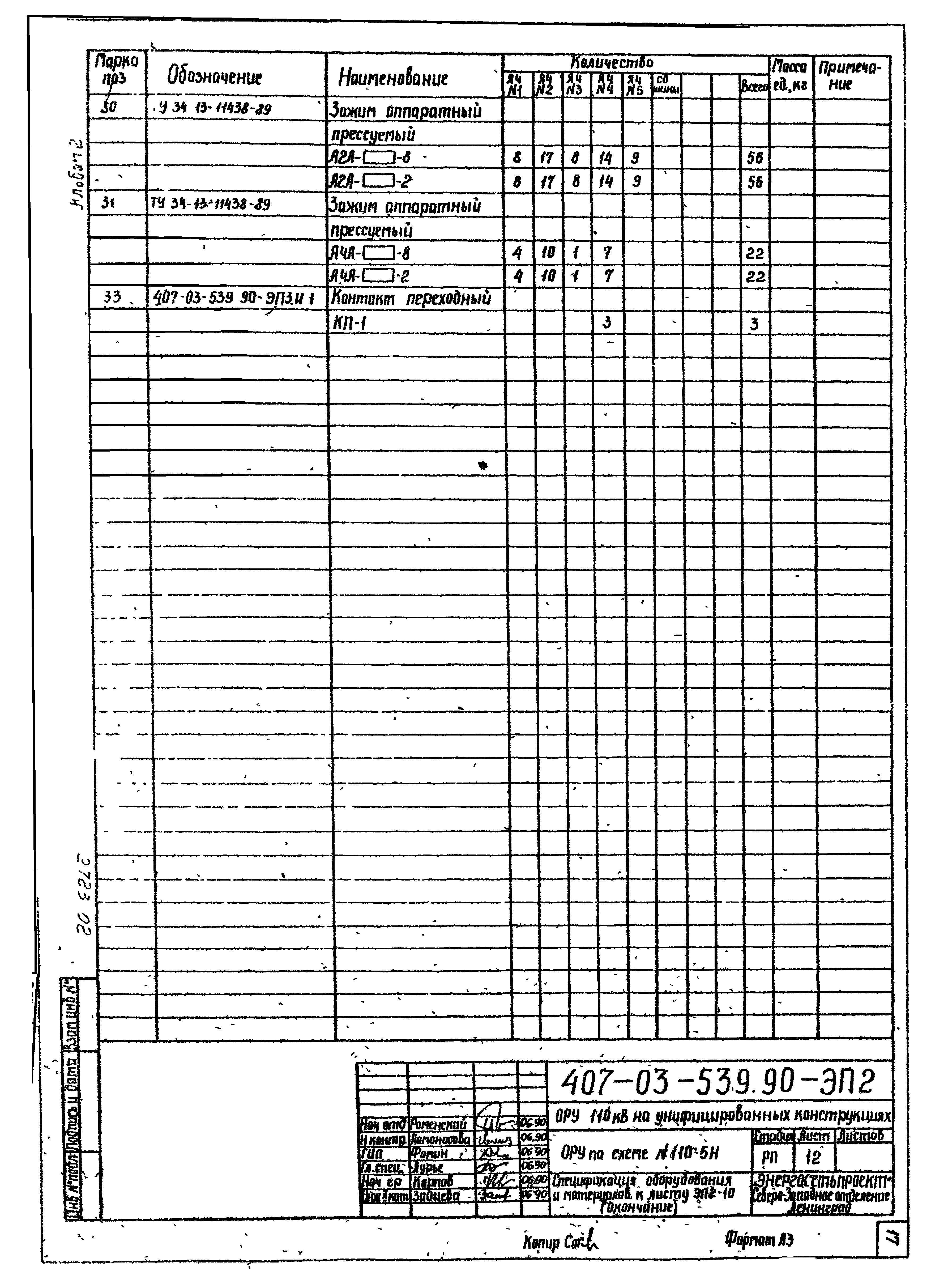

ОРУ по схеме №110-5Н. Спецификация оборудования и материалов к листу ЭП2-10

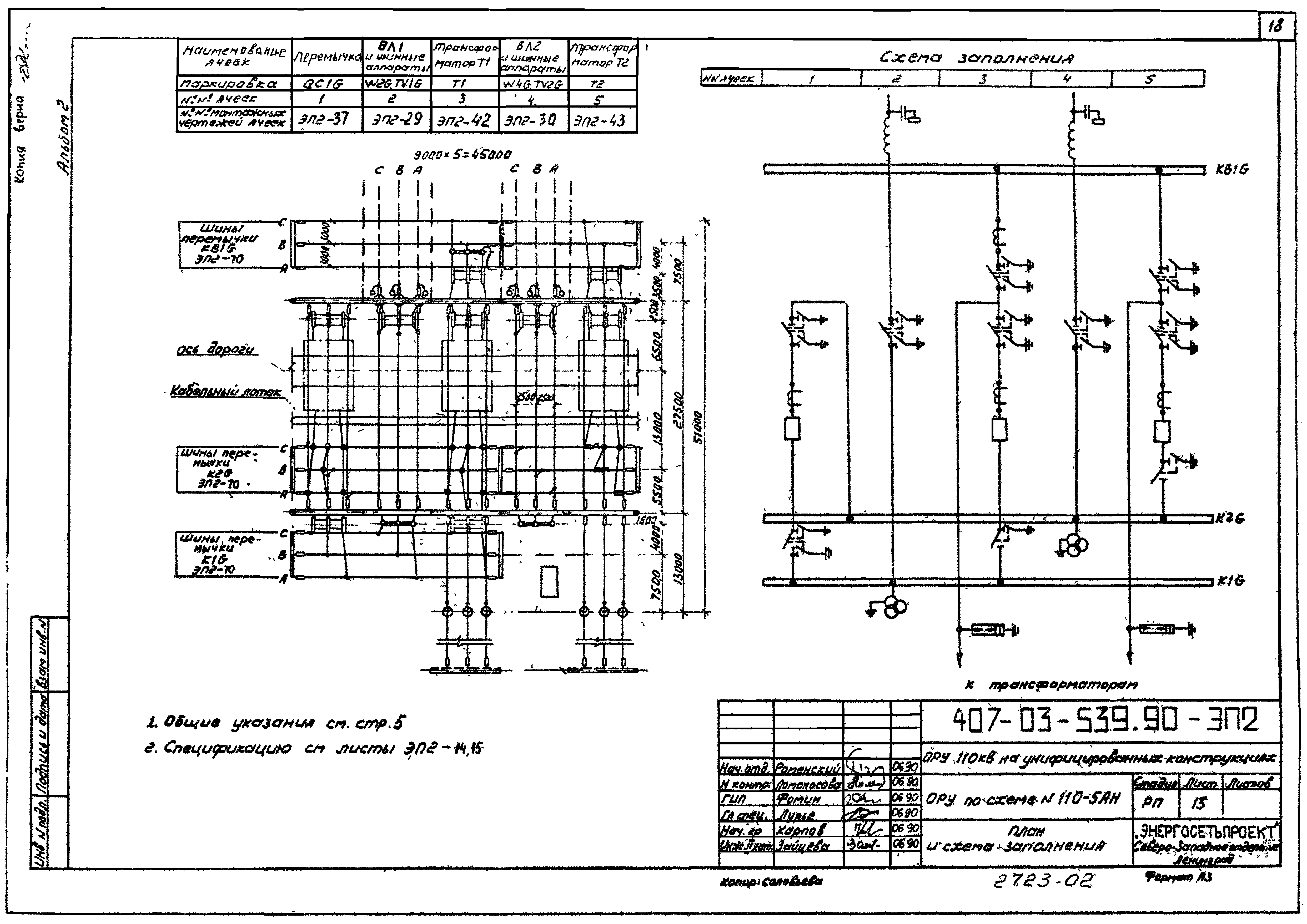

ОРУ по схеме №110-5АН. План и схема заполнения

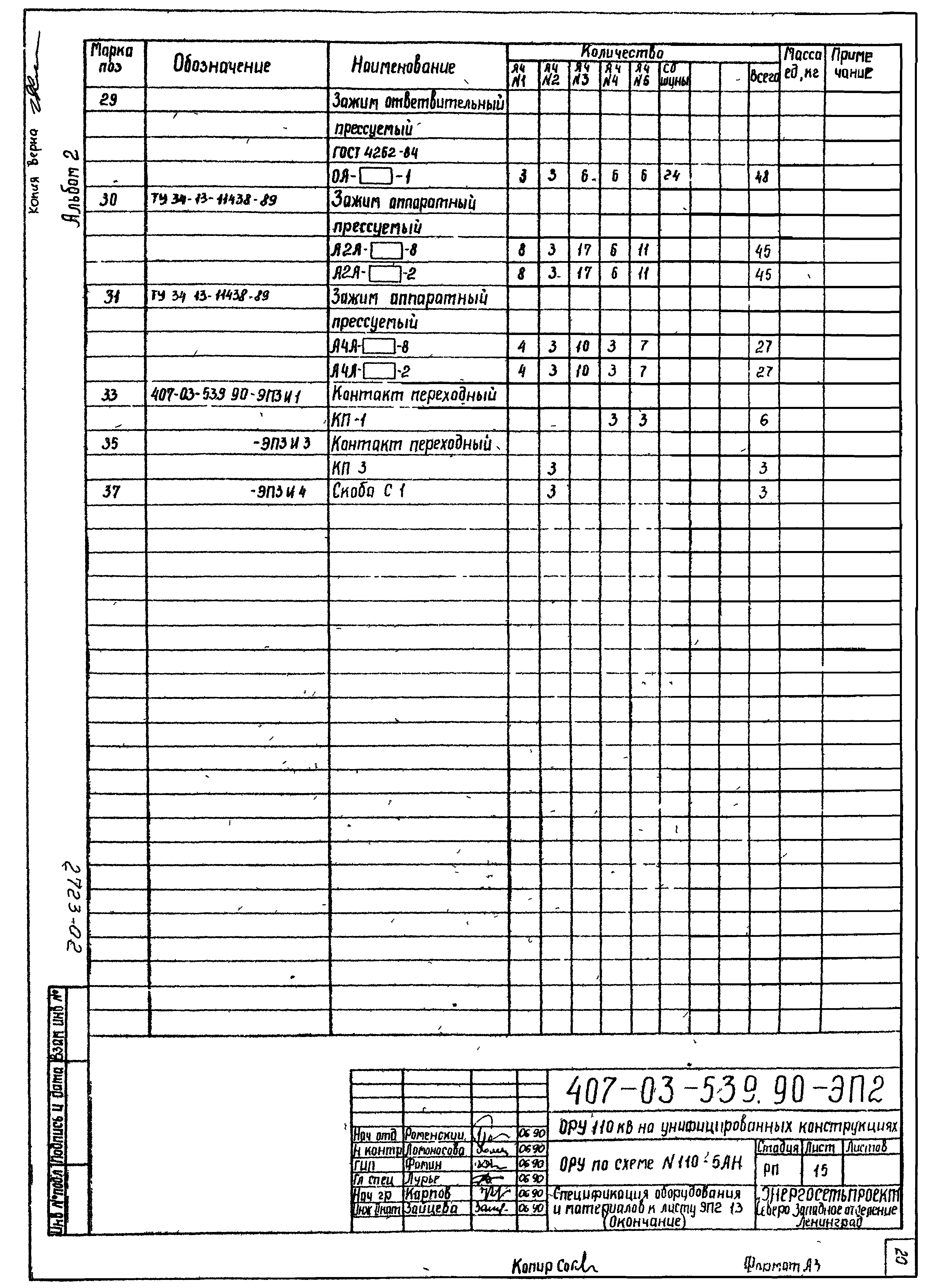

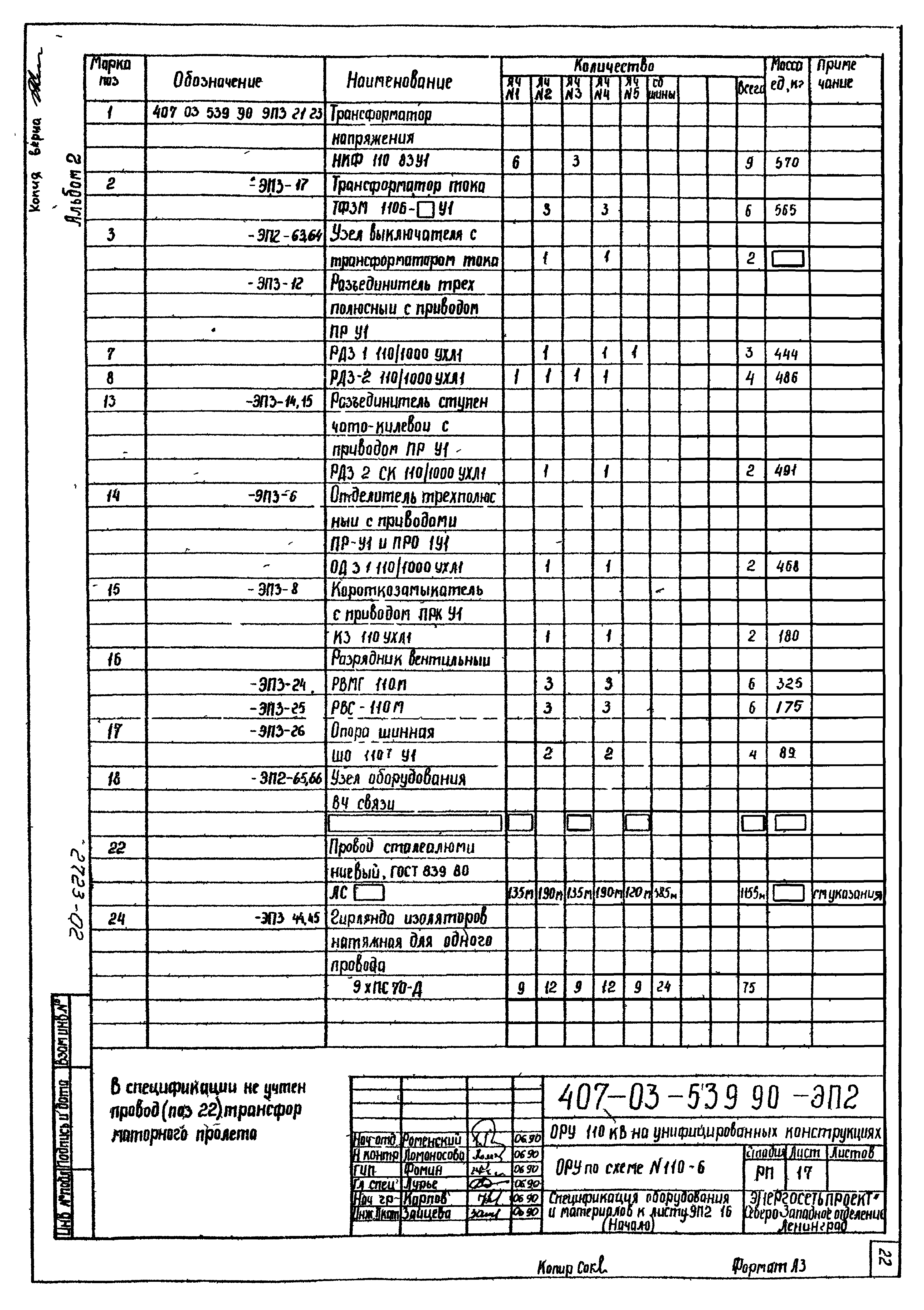

ОРУ по схеме №110-5АН. Спецификация оборудования и материалов к листу ЭП2-13

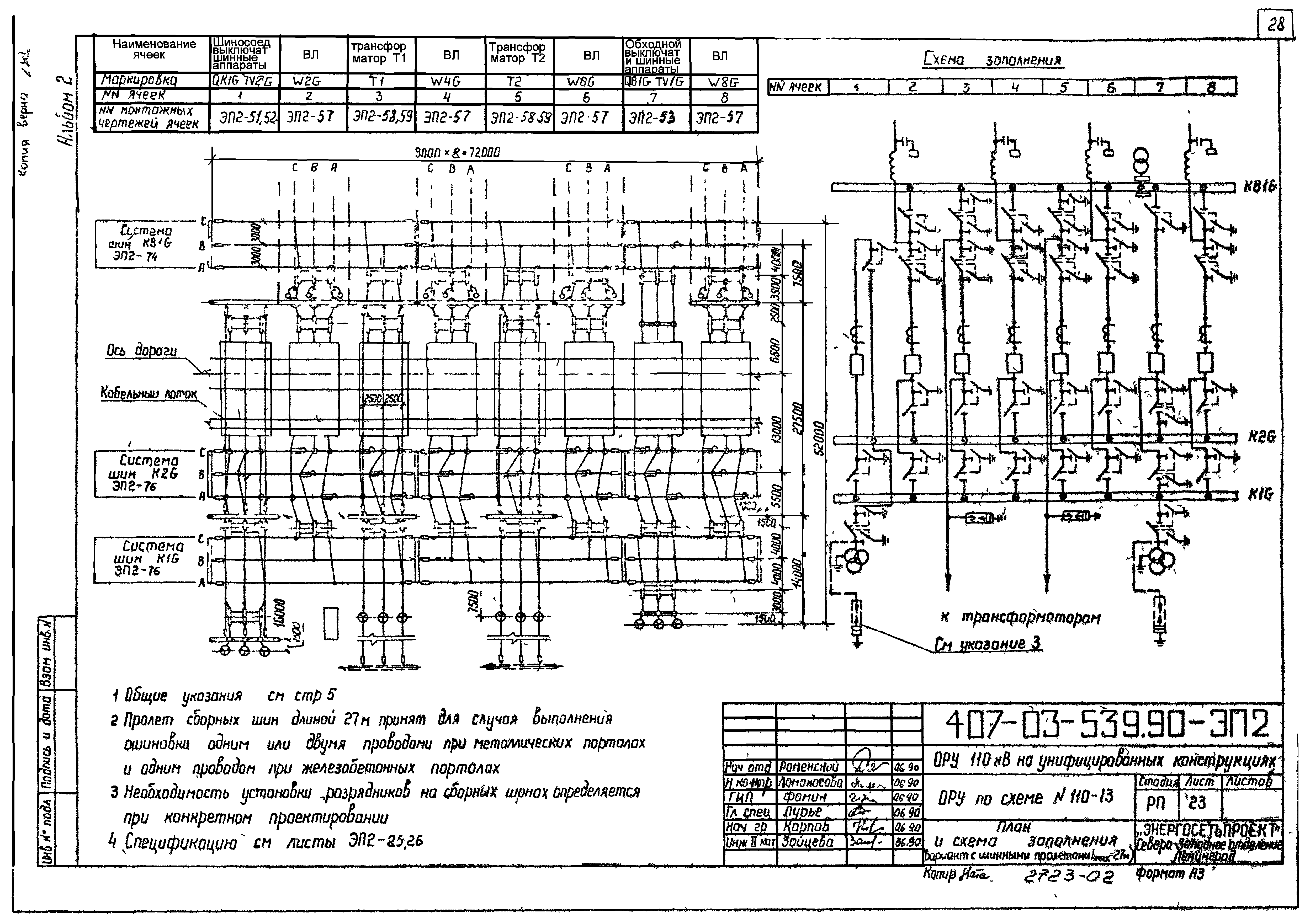

ОРУ по схеме №110-6. План и схема заполнения

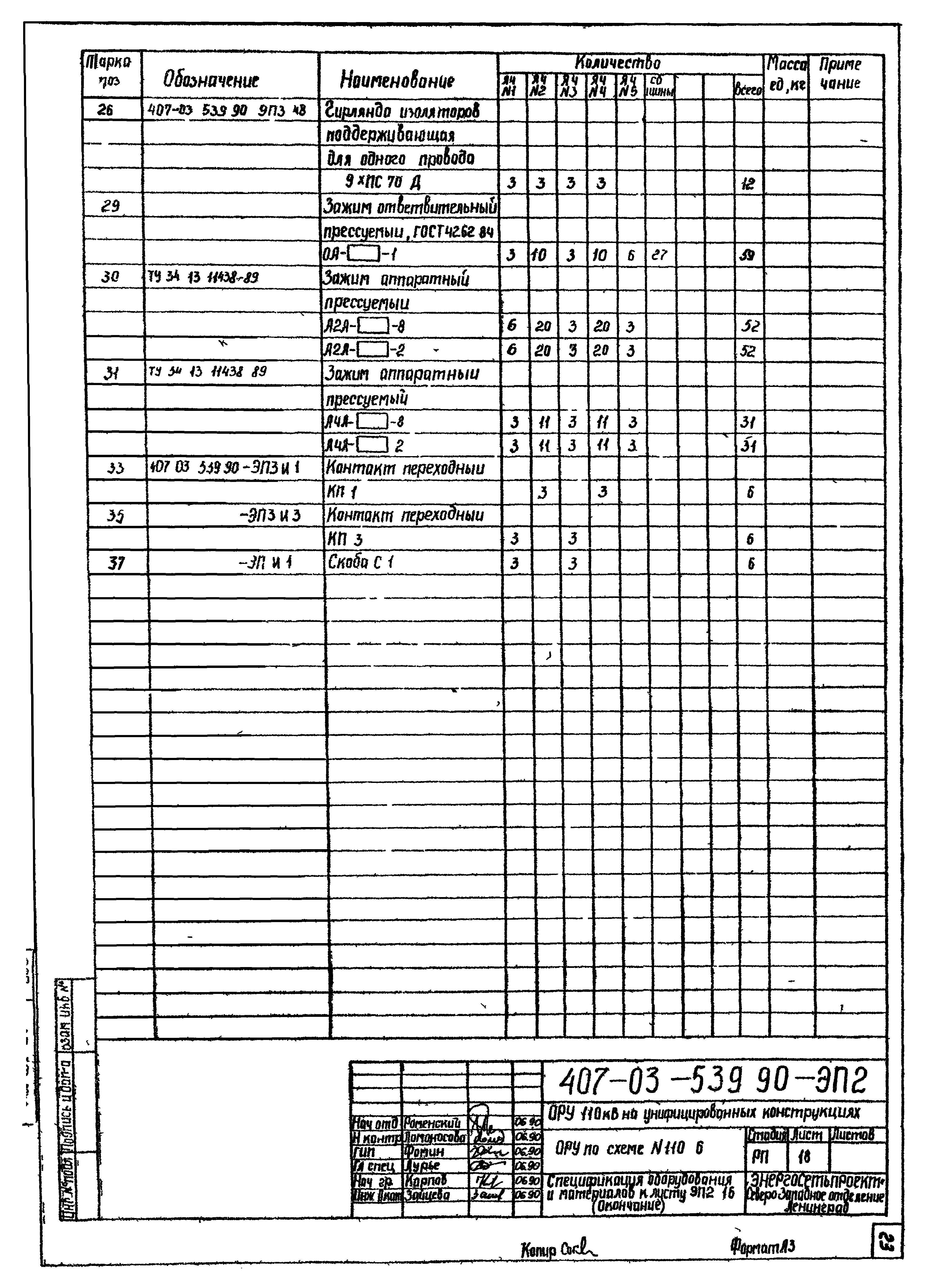

ОРУ по схеме №110-6. Спецификация оборудования и материалов к листу ЭП2-13

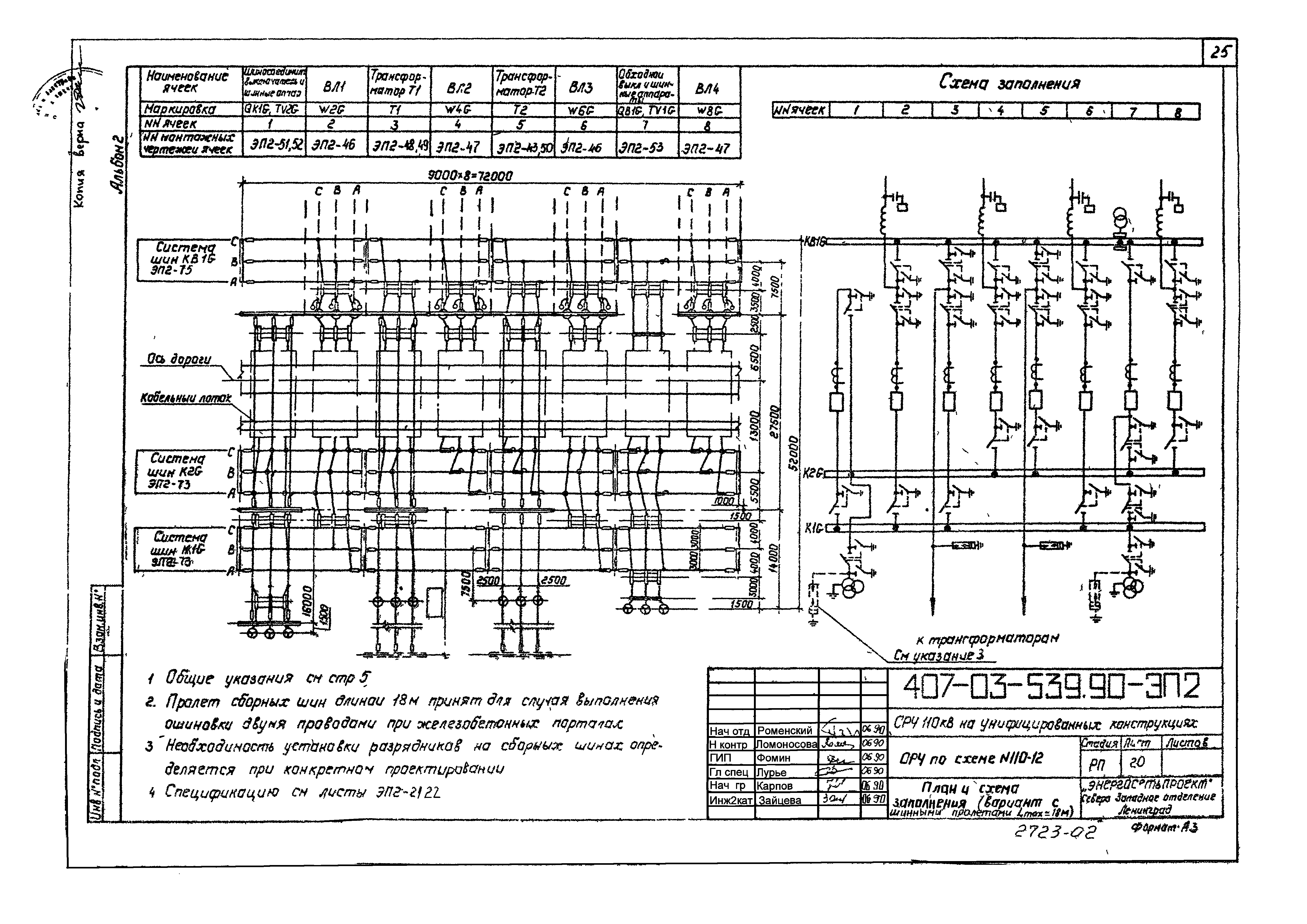

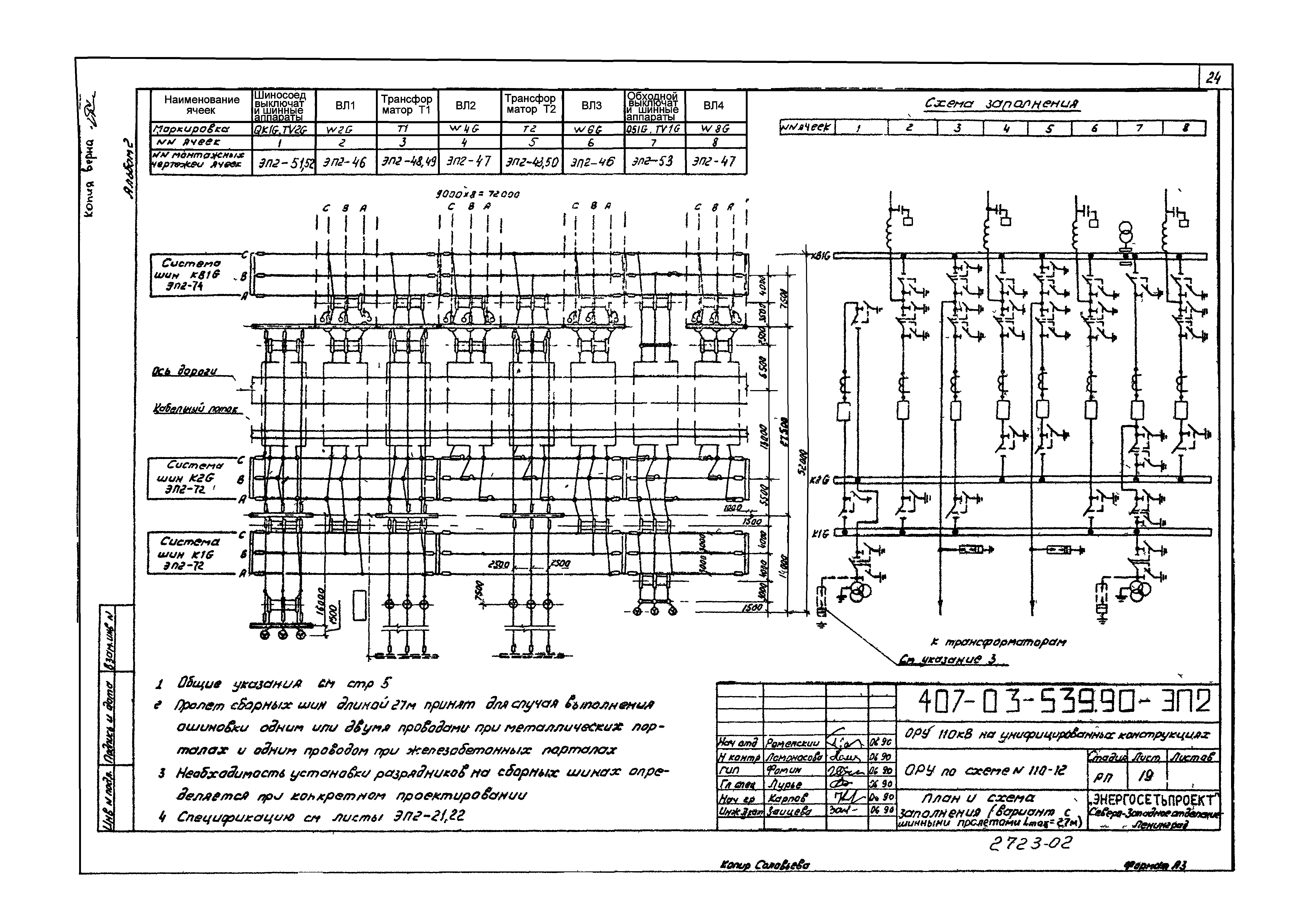

ОРУ по схеме №110-12. План и схема заполнения (вариант с шинными пролетами Lmax = 27 м)
ОРУ по схеме №110-12. План и схема заполнения (вариант с шинными пролетами Lmax = 18 м)

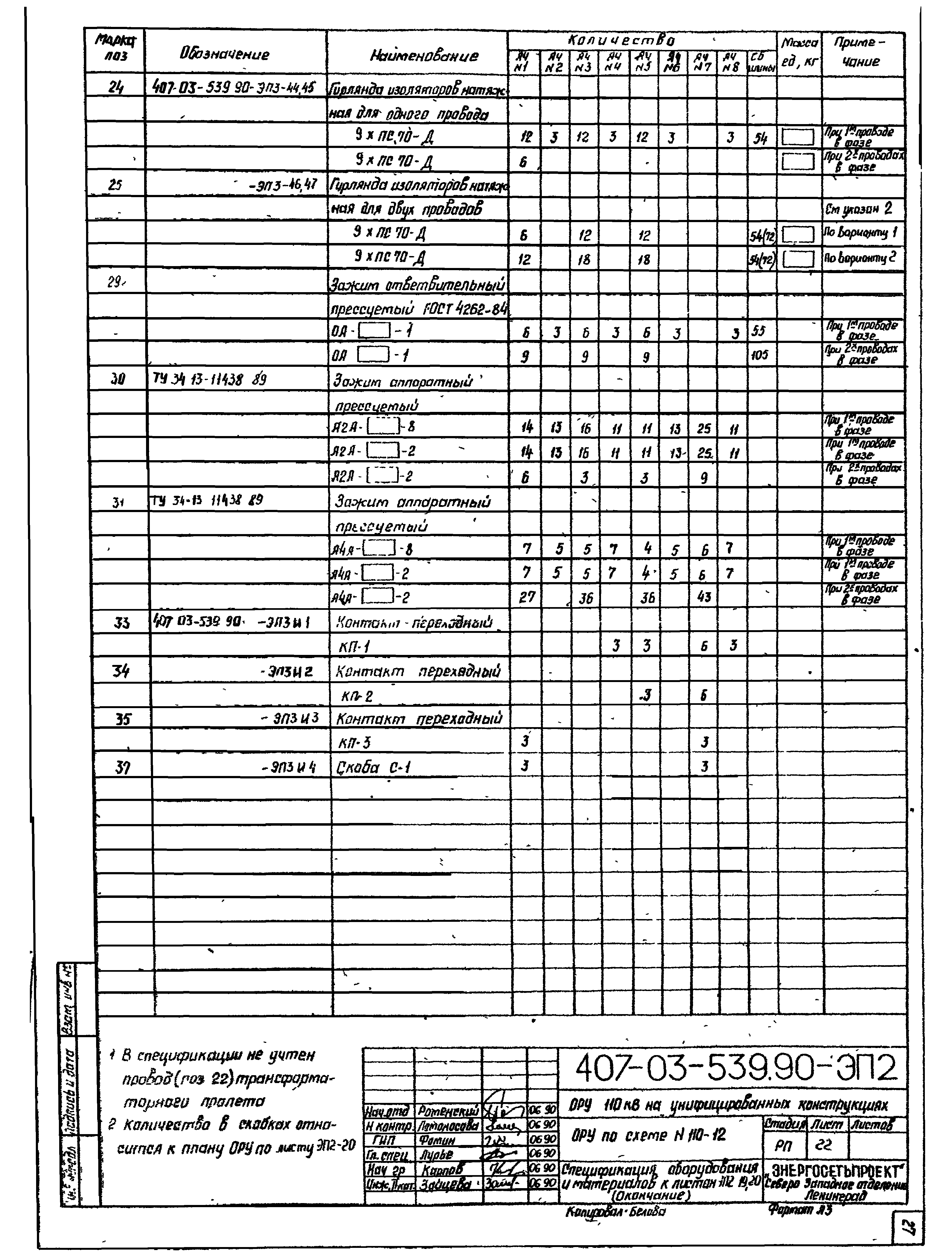

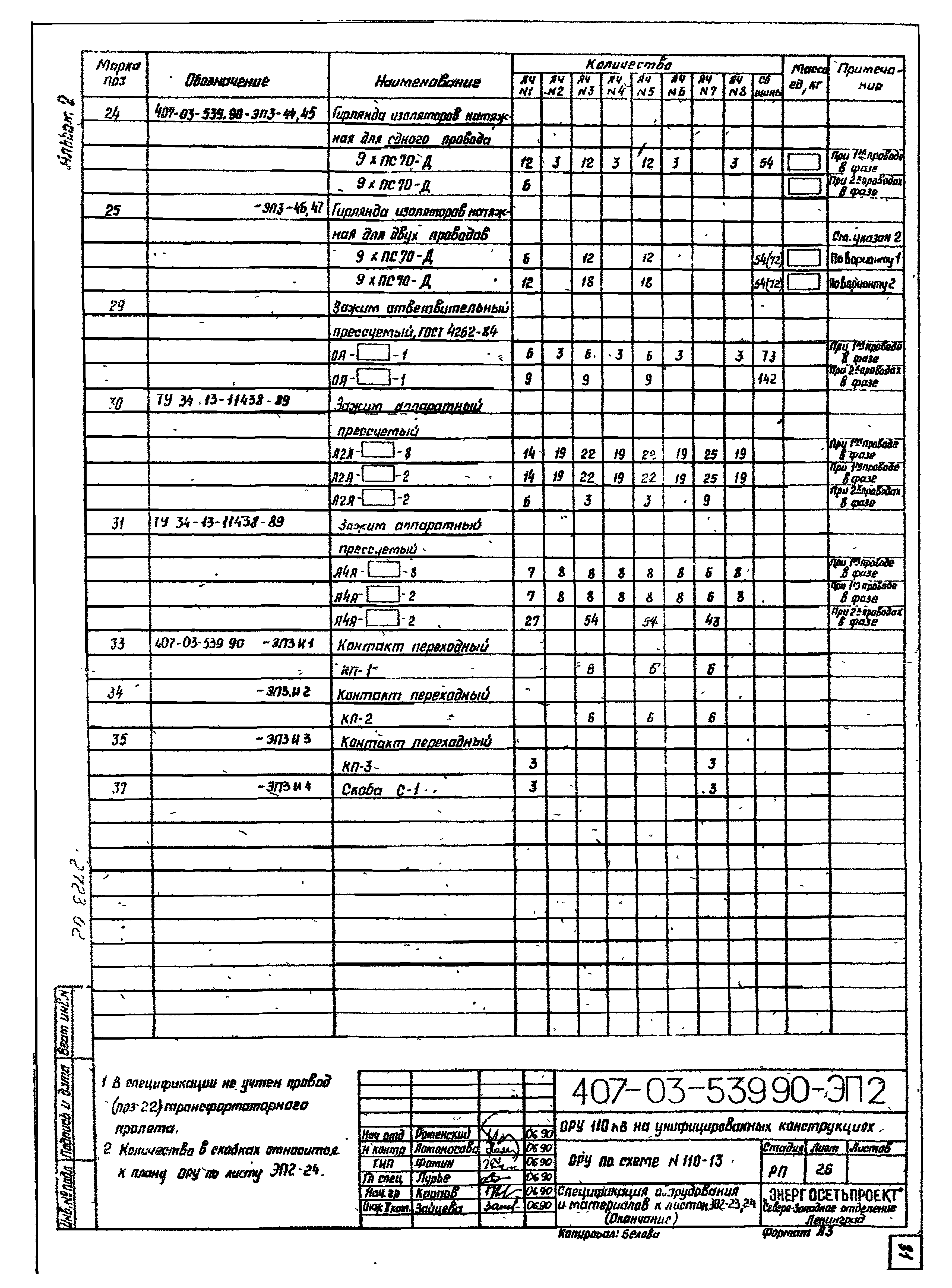

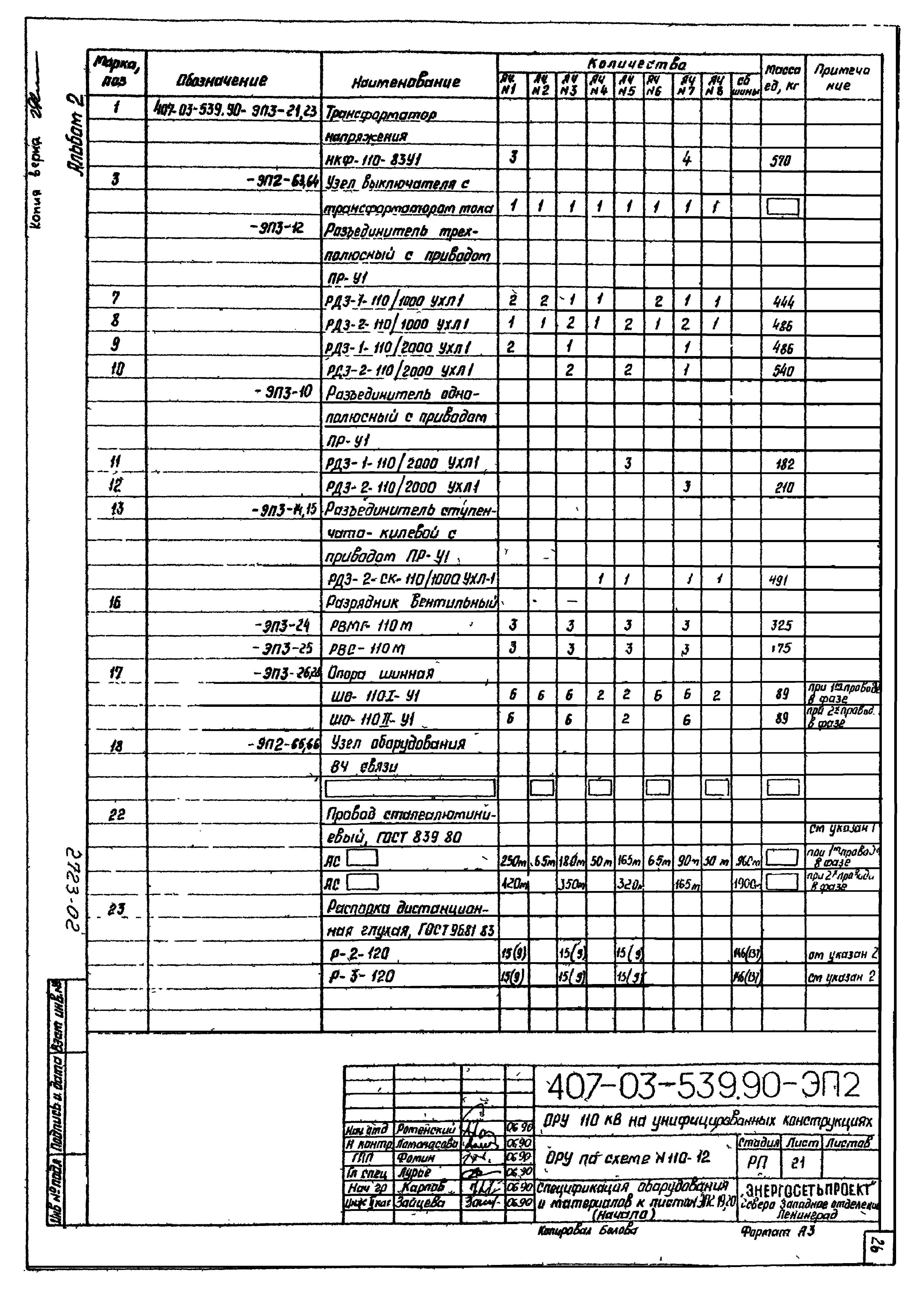

ОРУ по схеме №110-12. Спецификация оборудования и материалов к листу ЭП2-19, 20
ОРУ по схеме №110-13. План и схема заполнения (вариант с шинными пролетами Lmax = 27 м)

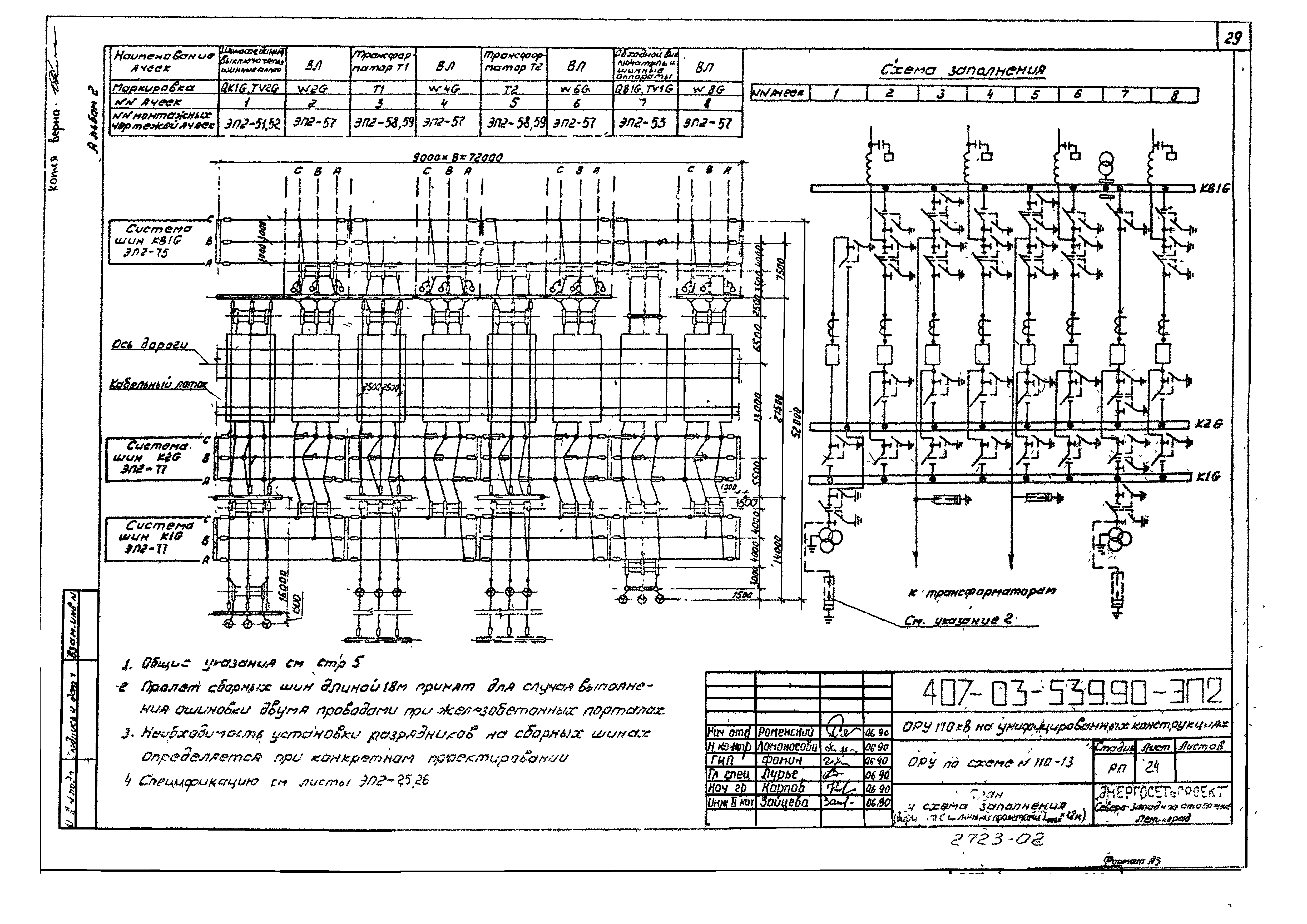

ОРУ по схеме №110-13. План и схема заполнения (вариант с шинными пролетами Lmax = 18 м)

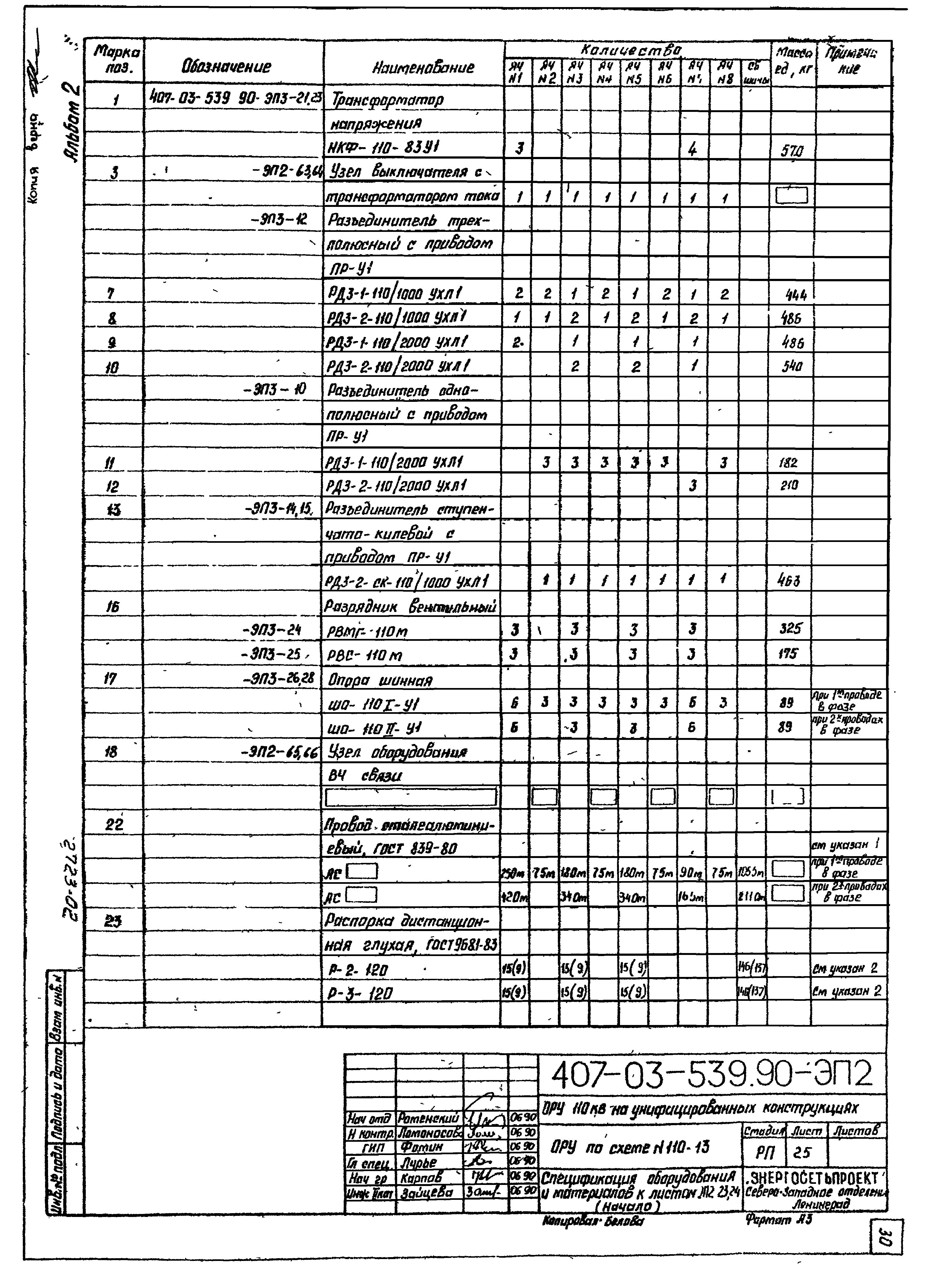

ОРУ по схеме №110-13. Спецификация оборудования и материалов к листу ЭП2-23, 24

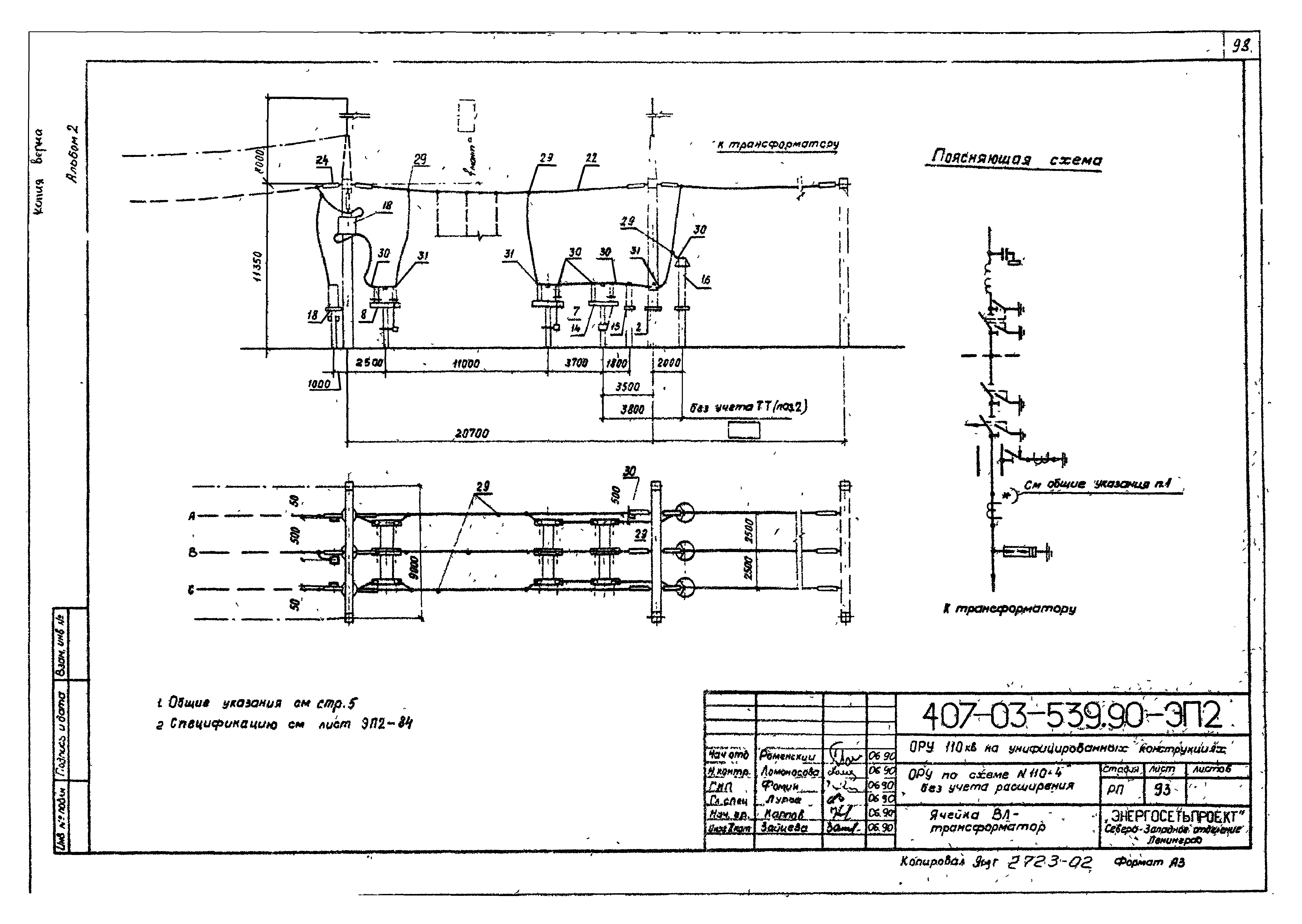

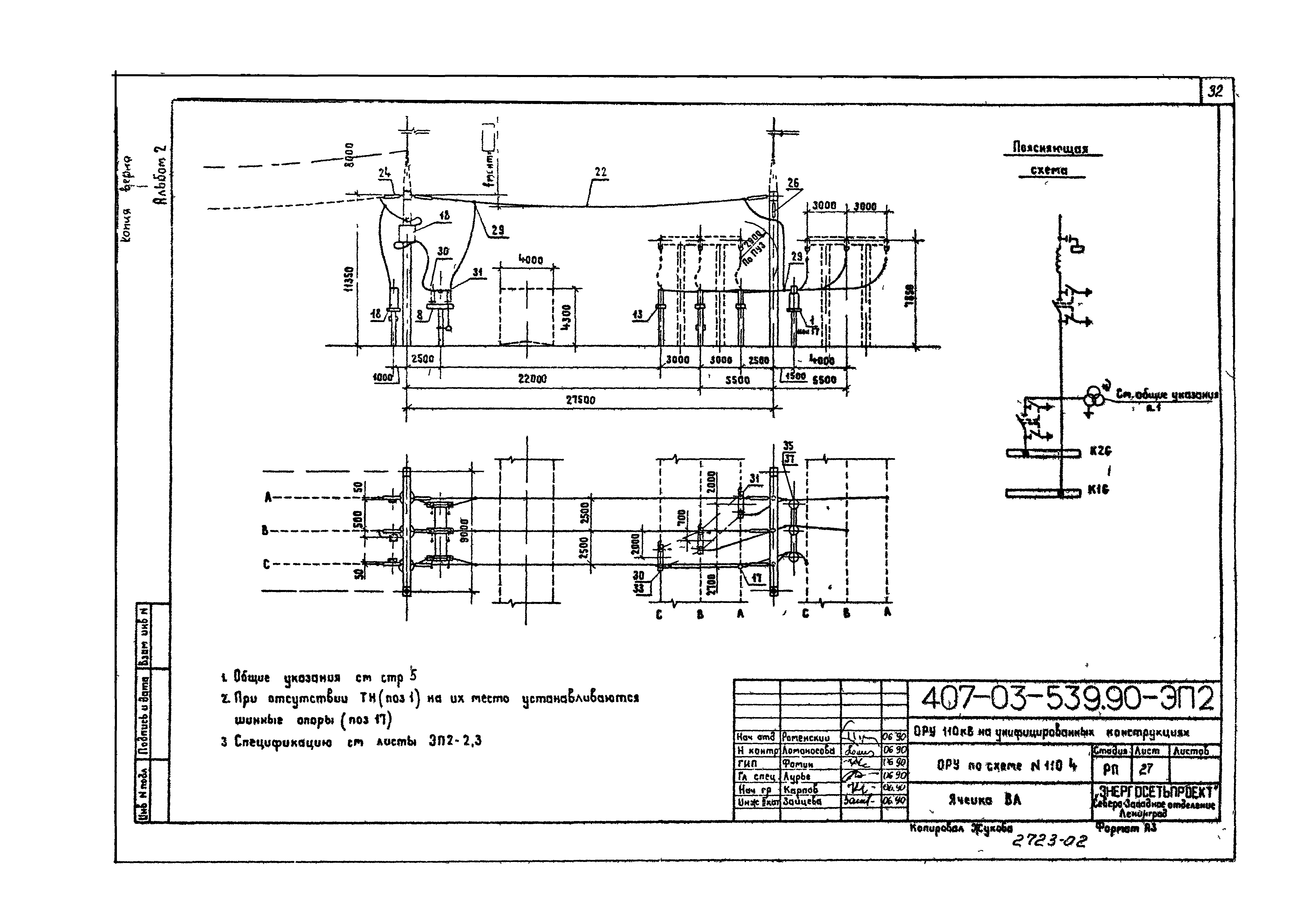

ОРУ по схеме №110-4. Ячейка ВЛ

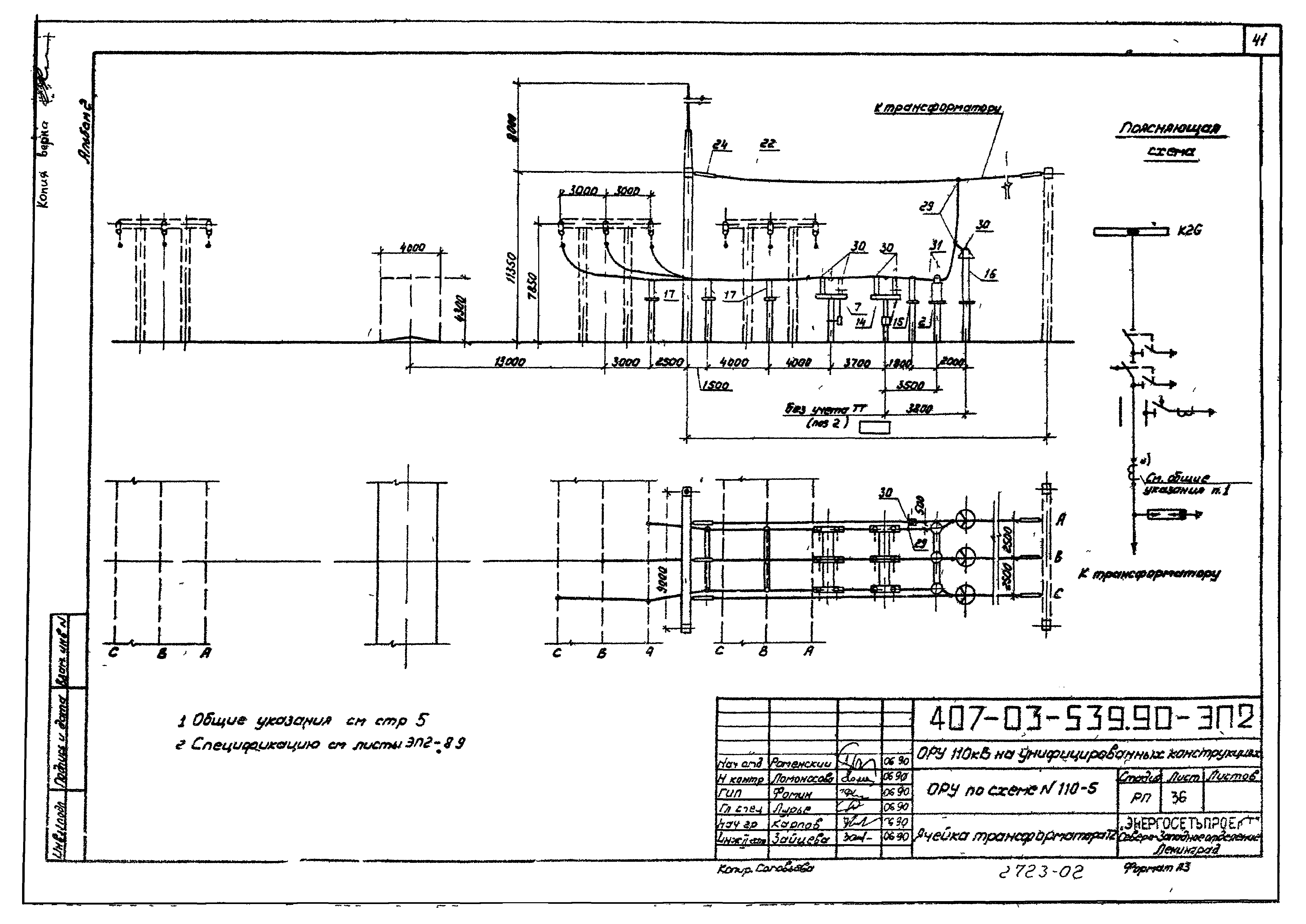

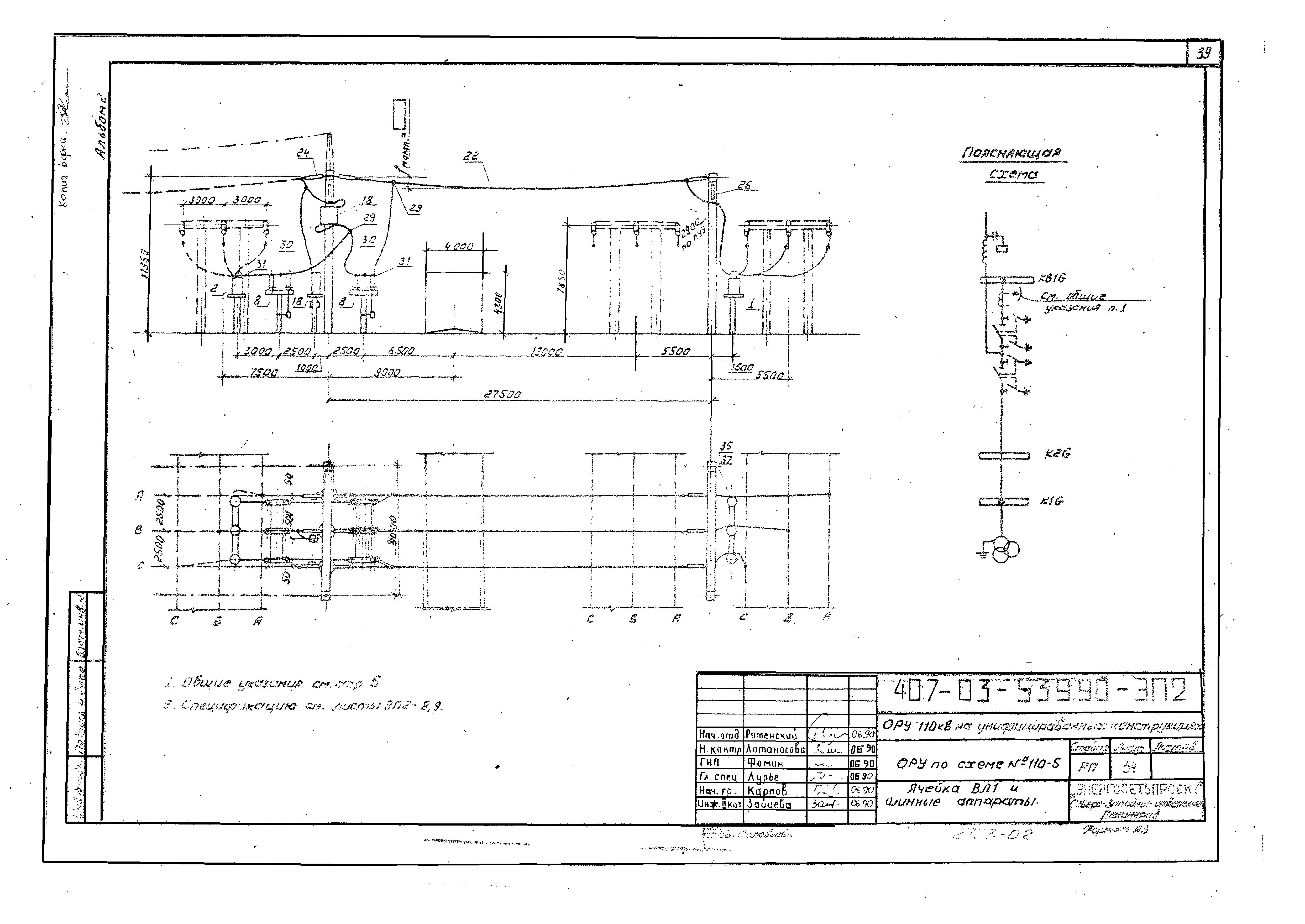

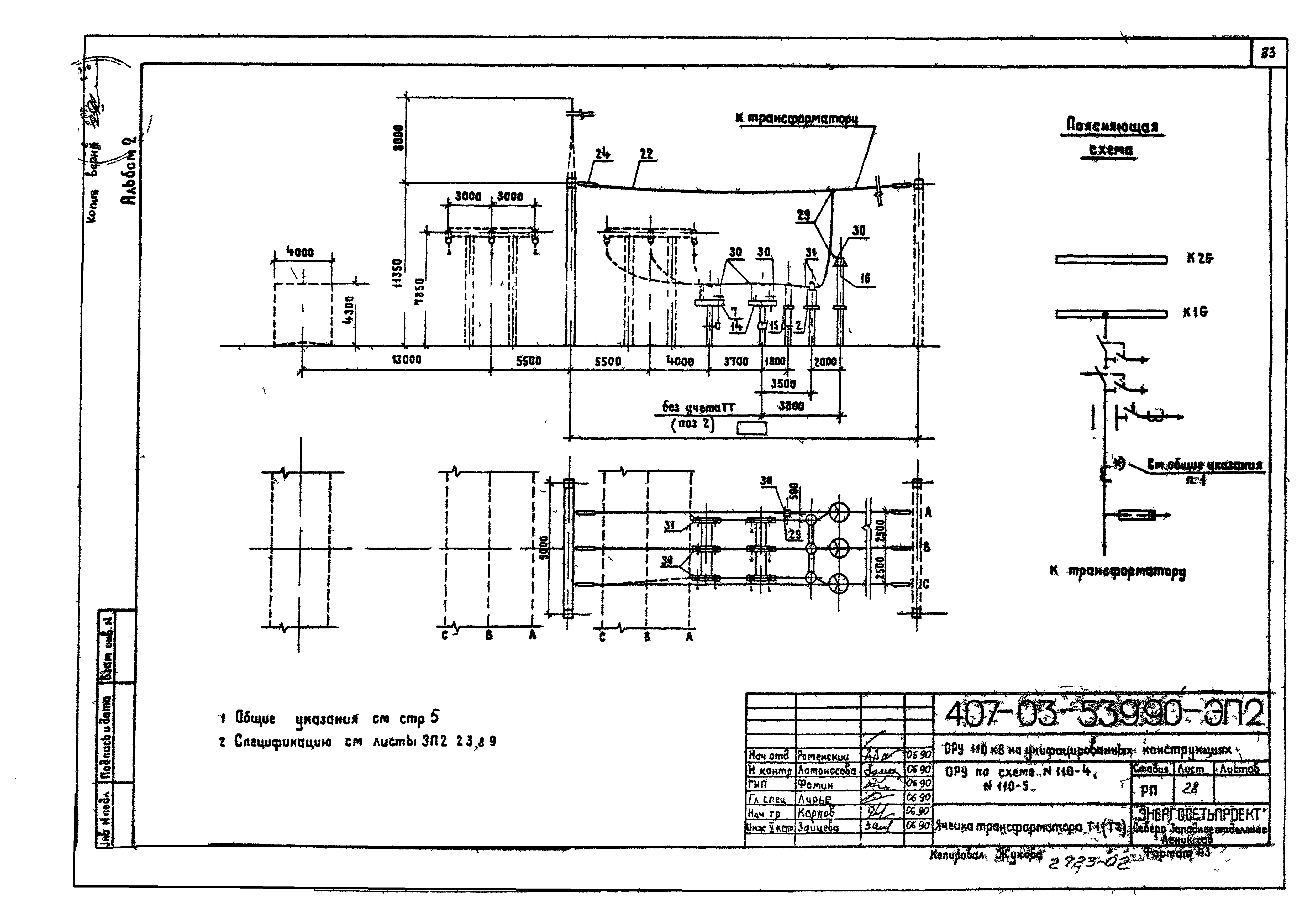

ОРУ по схемам №110-4, 110-5. Ячейка трансформатора Т1 (Т2)

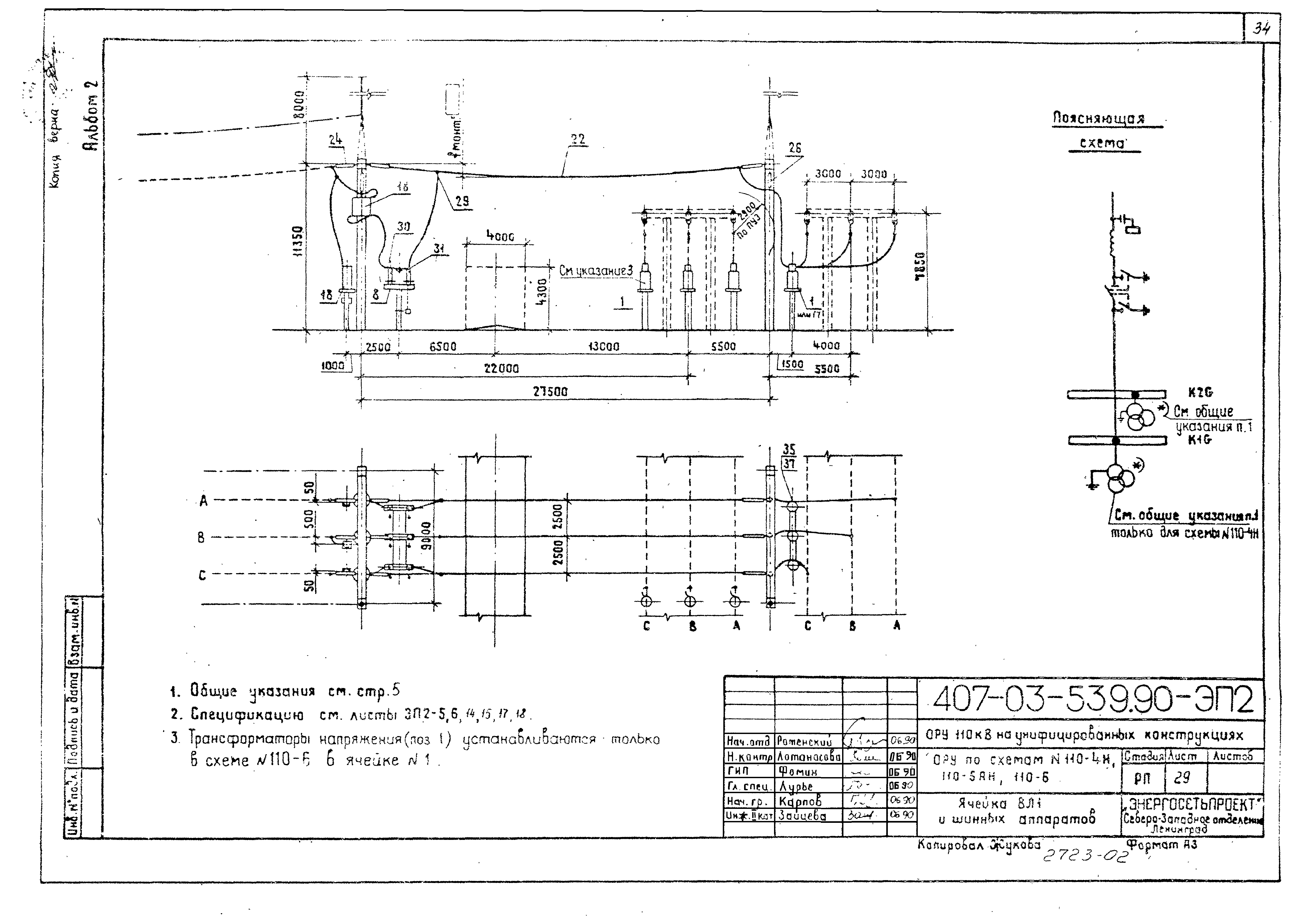

ОРУ по схемам №110-4Н, 110-5АН, 110-6. Ячейка ВЛ1 и шинных аппаратов

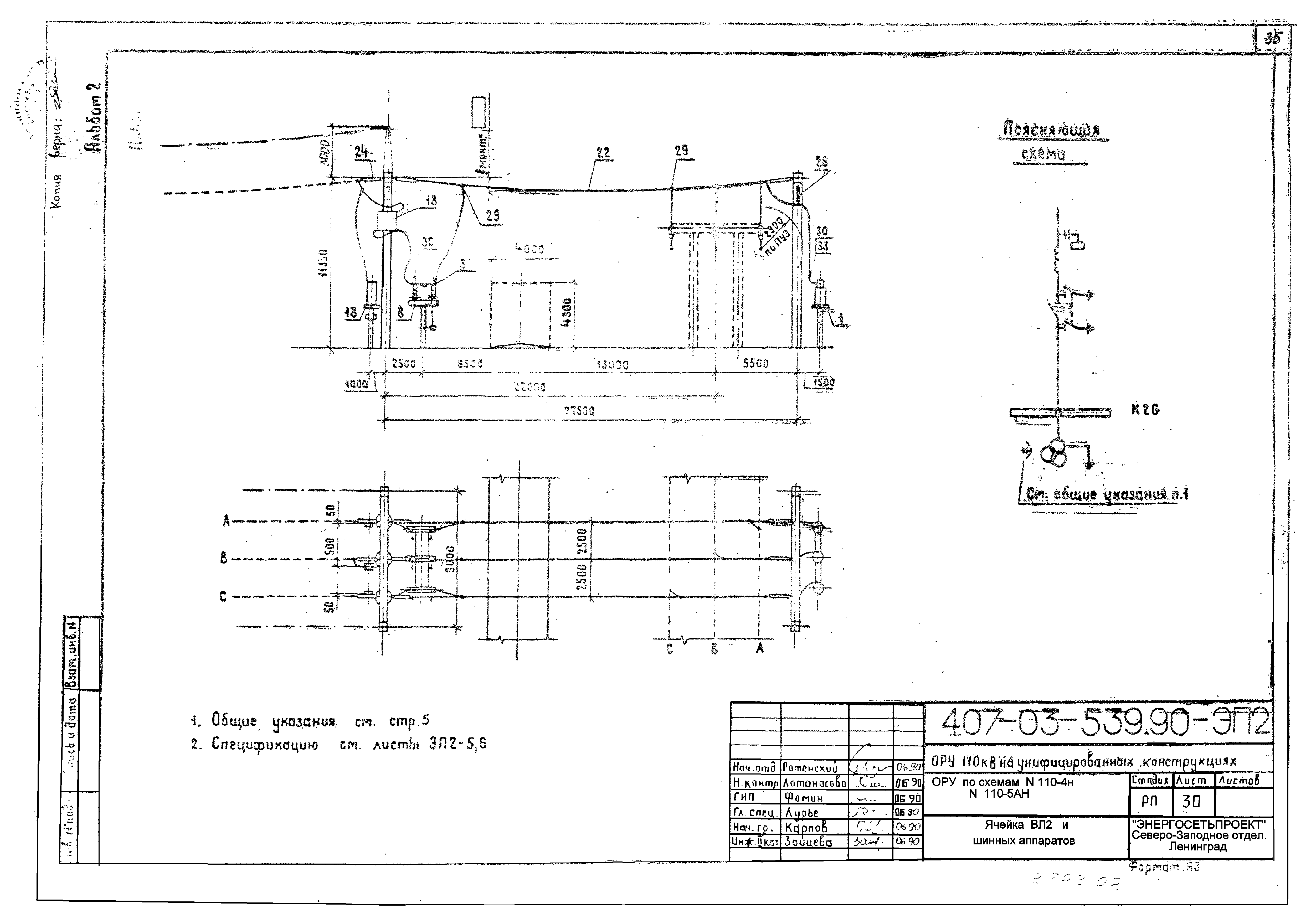

ОРУ по схемам №110-4Н, 110-5АН, 110-6. Ячейка ВЛ2 и шинных аппаратов

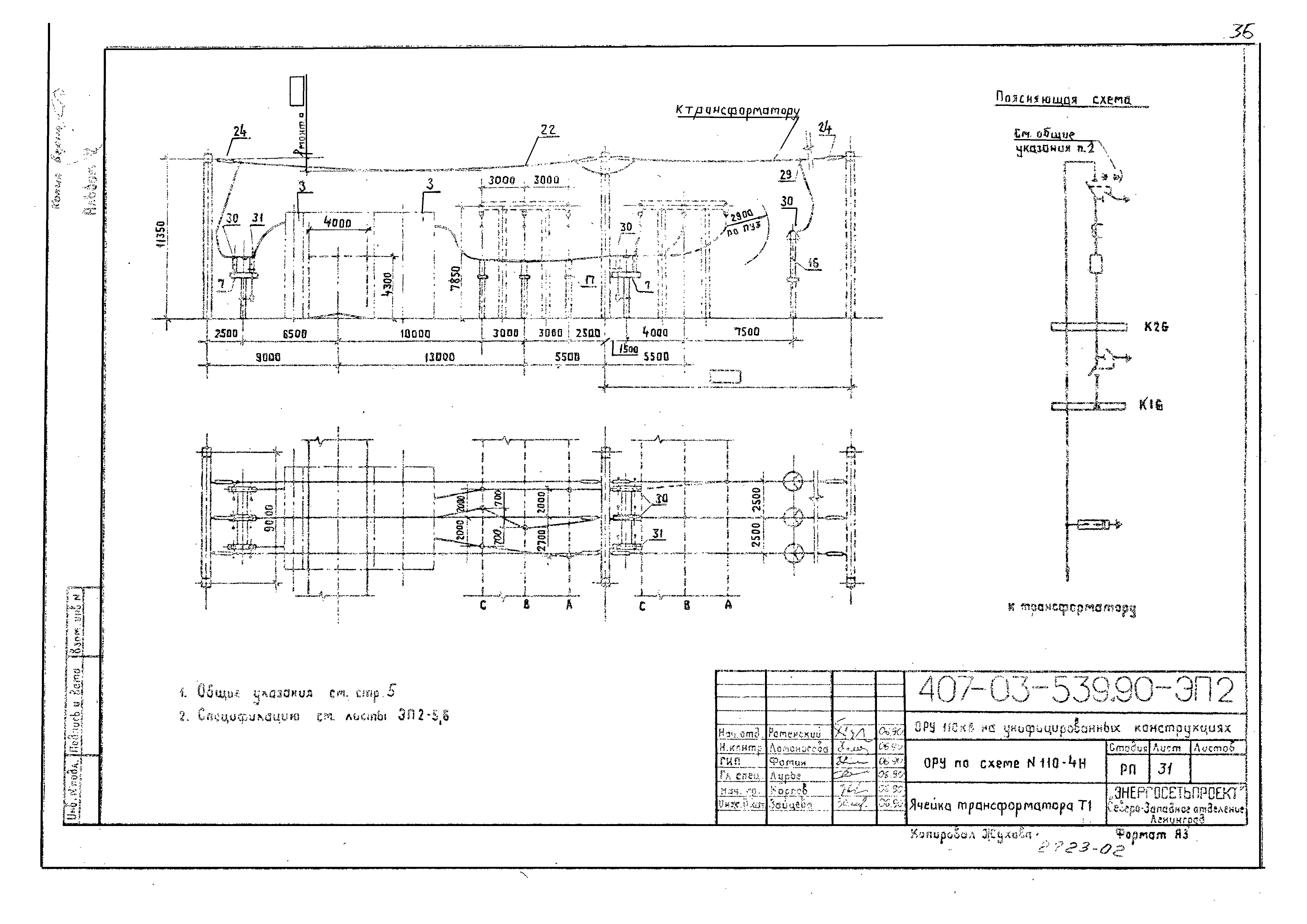

ОРУ по схеме №110-4Н. Ячейка трансформатора Т1

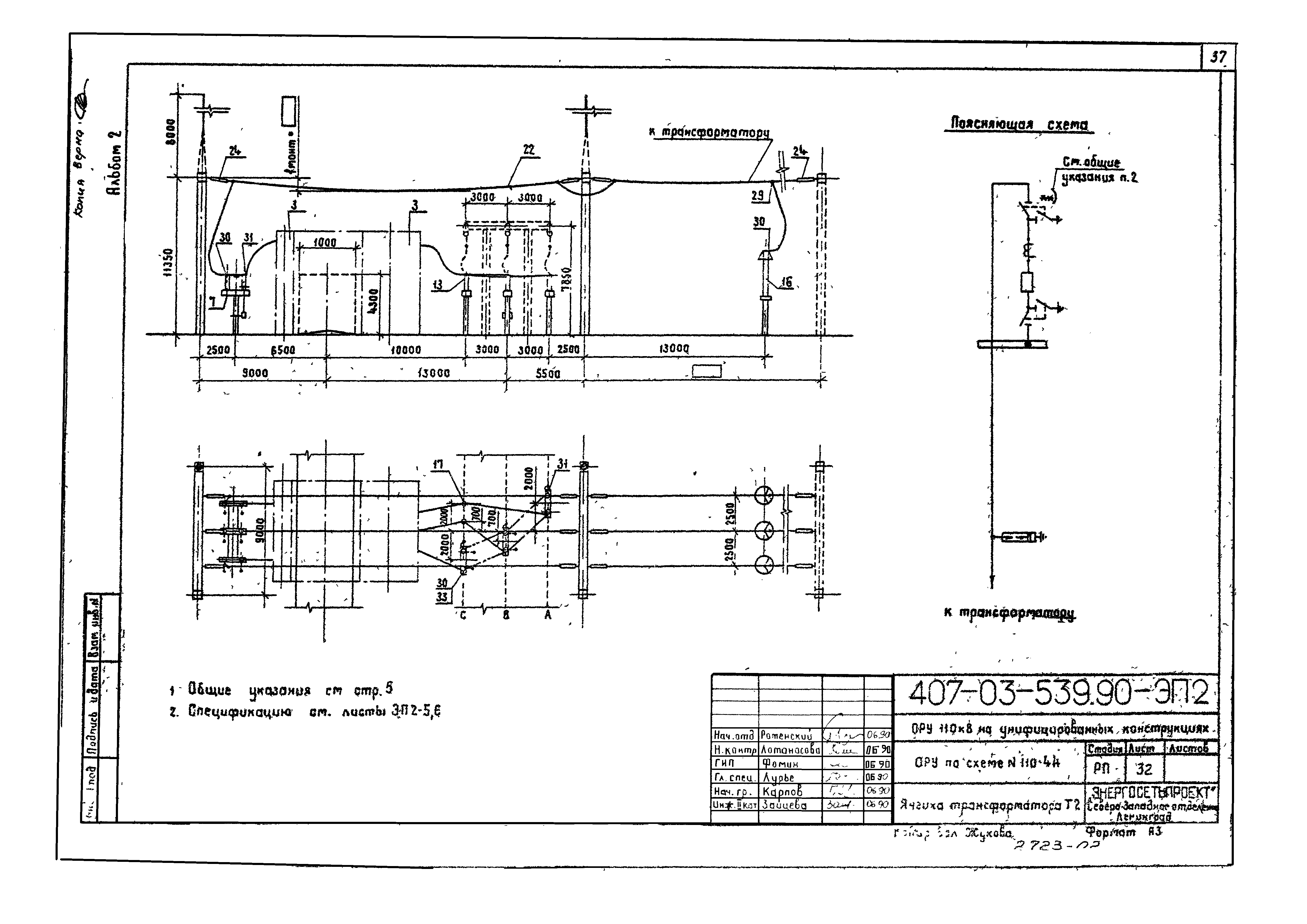

ОРУ по схеме №110-4Н. Ячейка трансформатора Т2

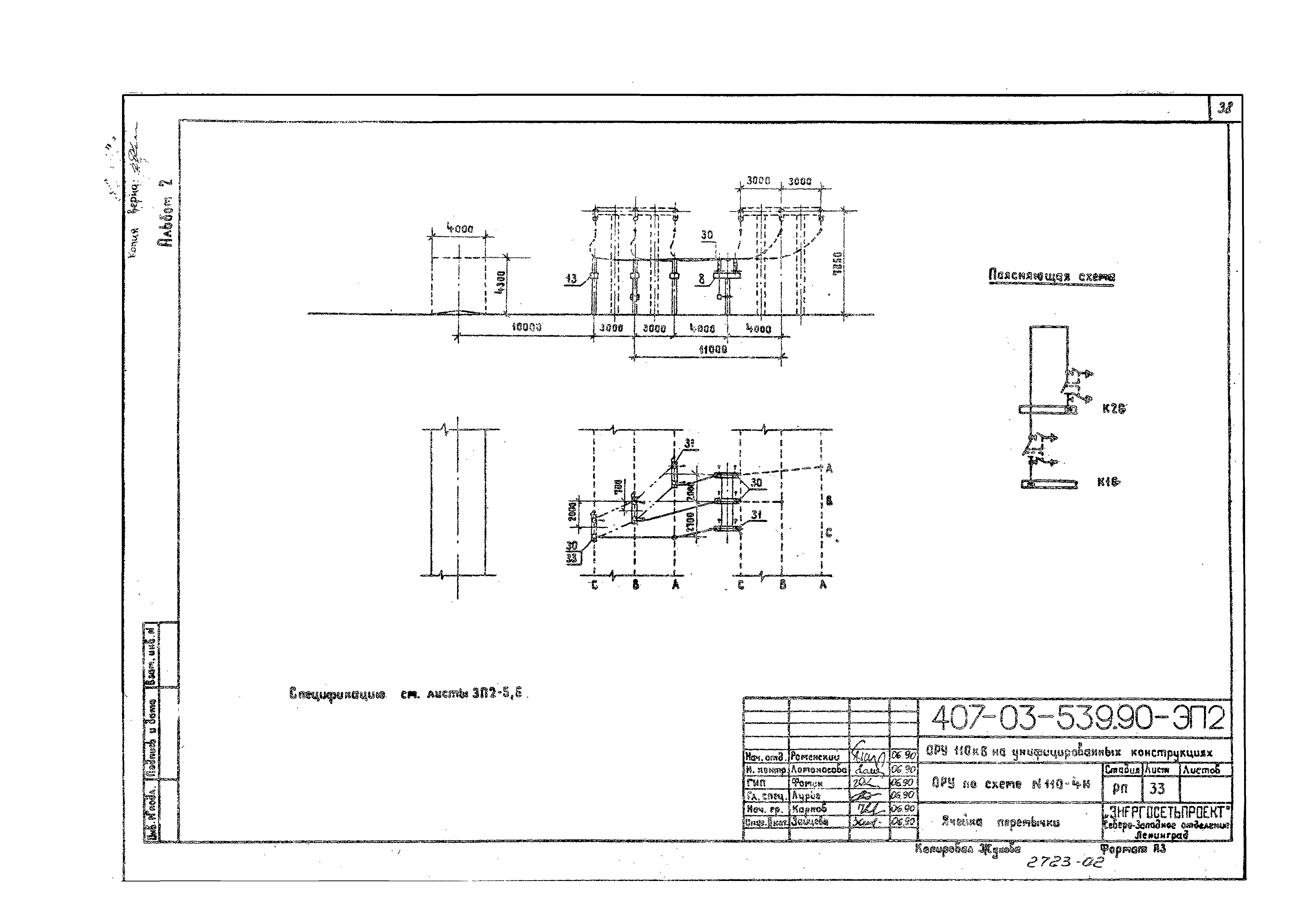

ОРУ по схеме №110-4Н. Ячейка перемычки

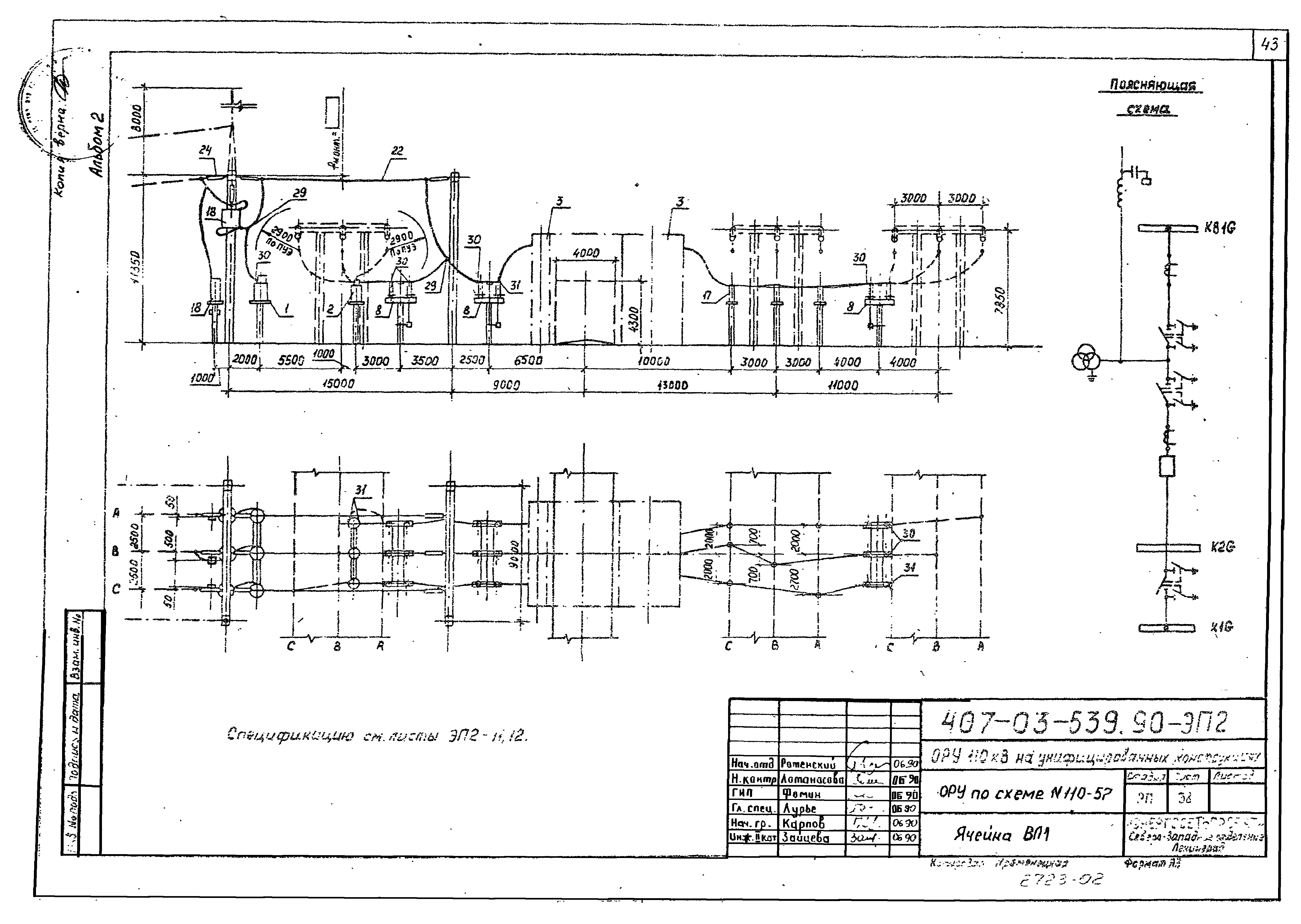

ОРУ по схемам №110-5. Ячейка ВЛ1 и шинные аппараты

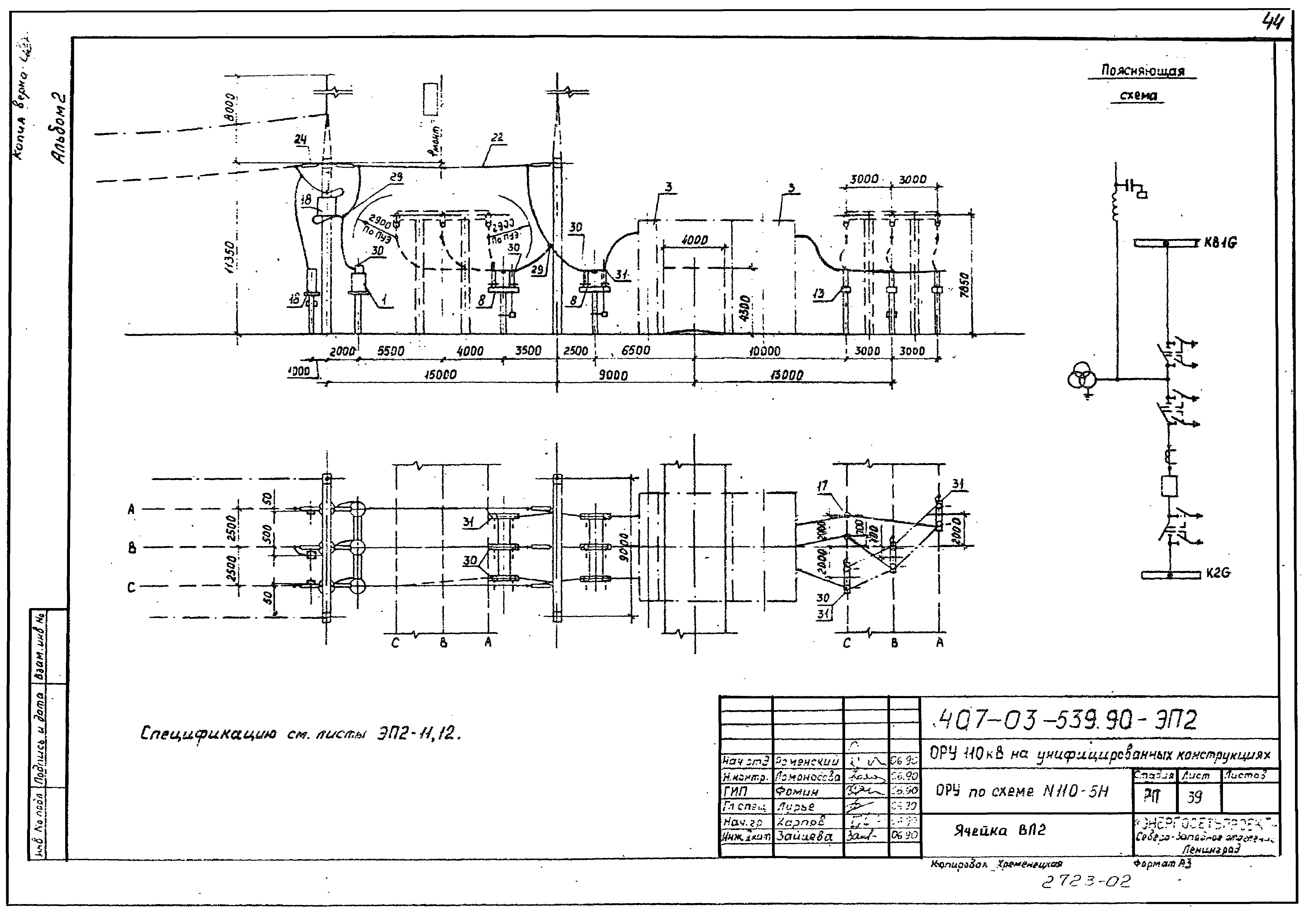

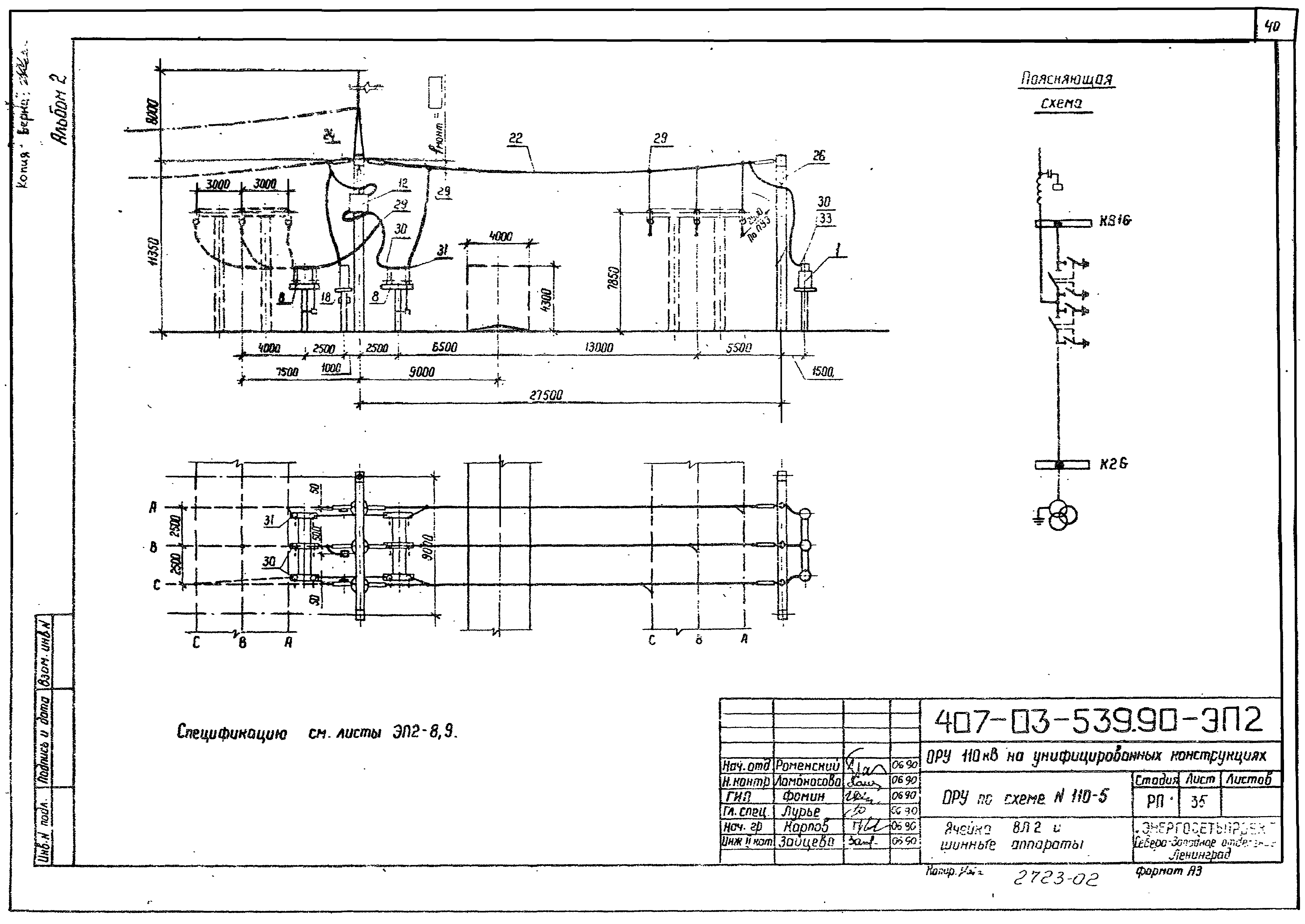

ОРУ по схемам №110-5. Ячейка ВЛ2 и шинные аппараты
ОРУ по схемам №110-5. Ячейка трансформатора Т2

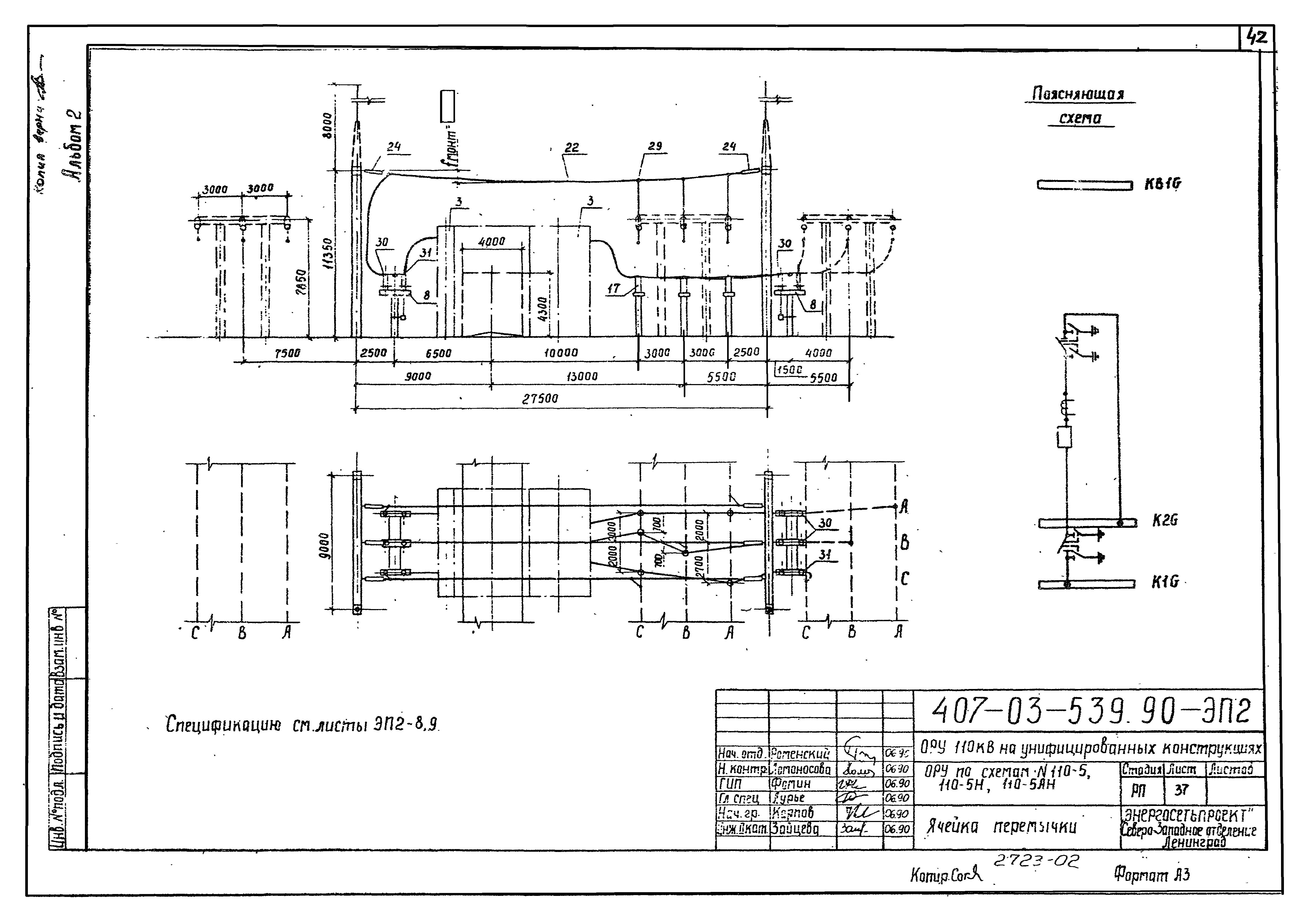

ОРУ по схеме №110-5, 110-5Н, 110-5АН. Ячейка перемычки
ОРУ по схеме №110-5Н. Ячейка ВЛ1
ОРУ по схеме №110-5Н. Ячейка ВЛ2

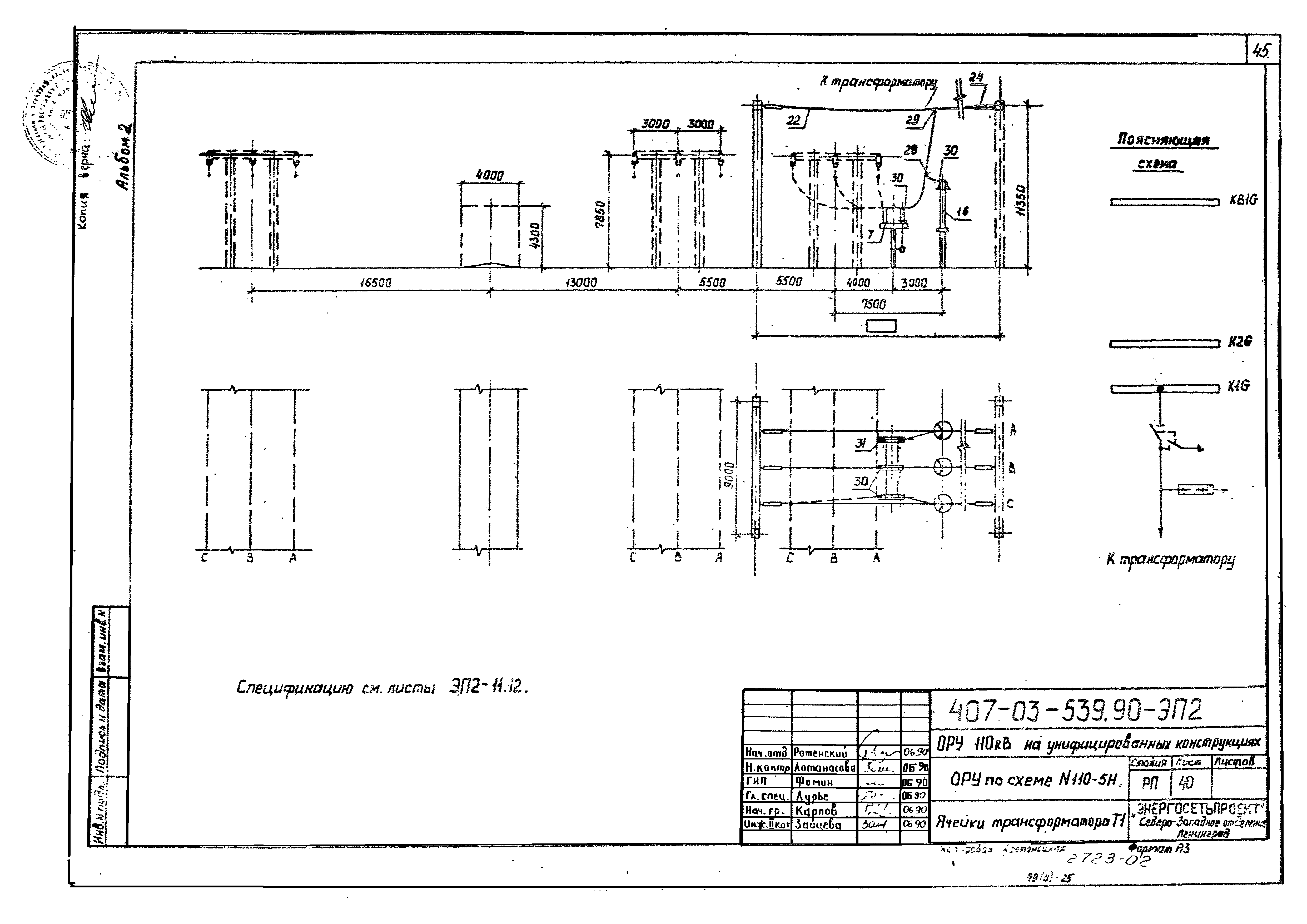

ОРУ по схеме №110-5Н. Ячейка трансформатора Т1

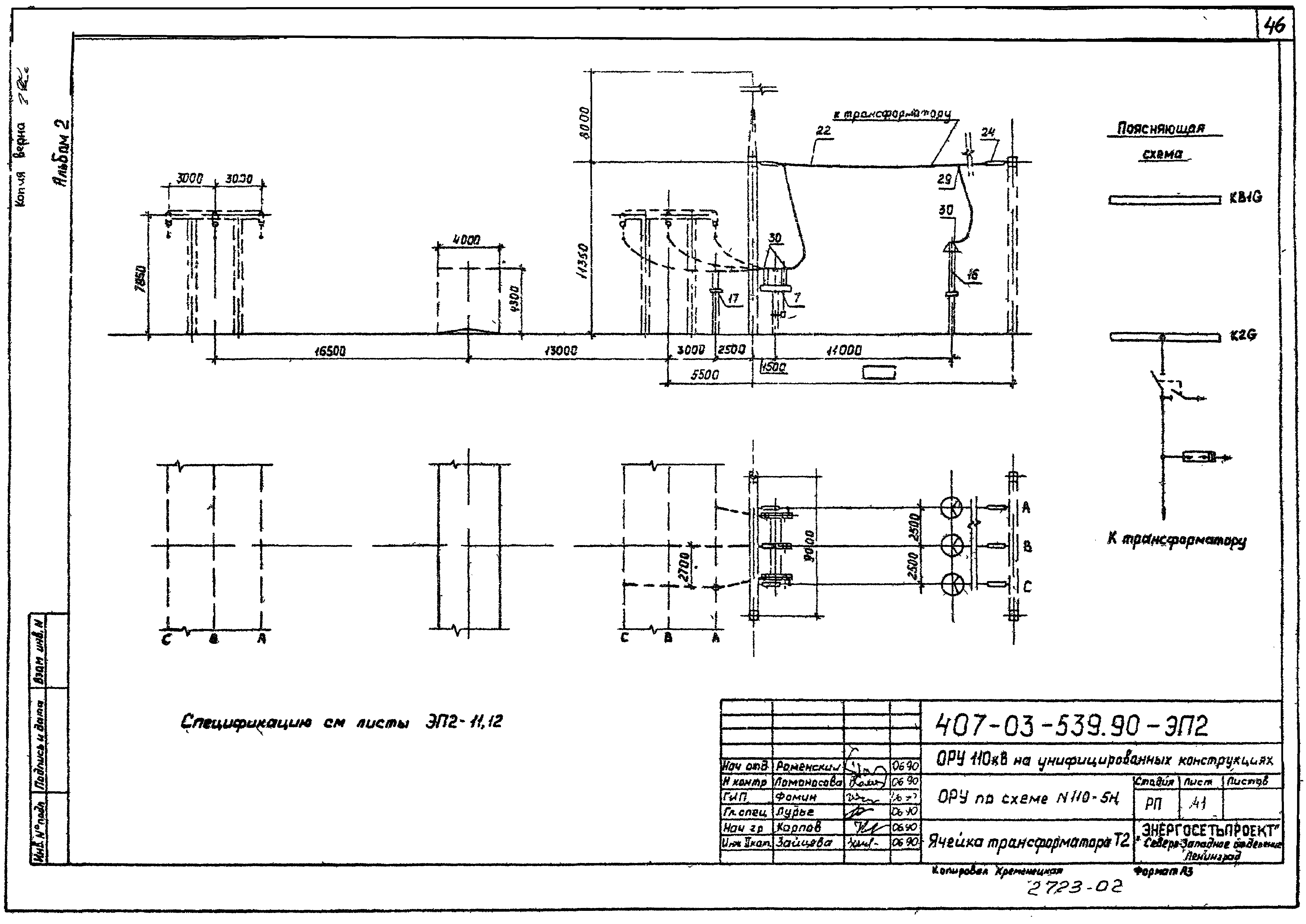

ОРУ по схеме №110-5Н. Ячейка трансформатора Т2

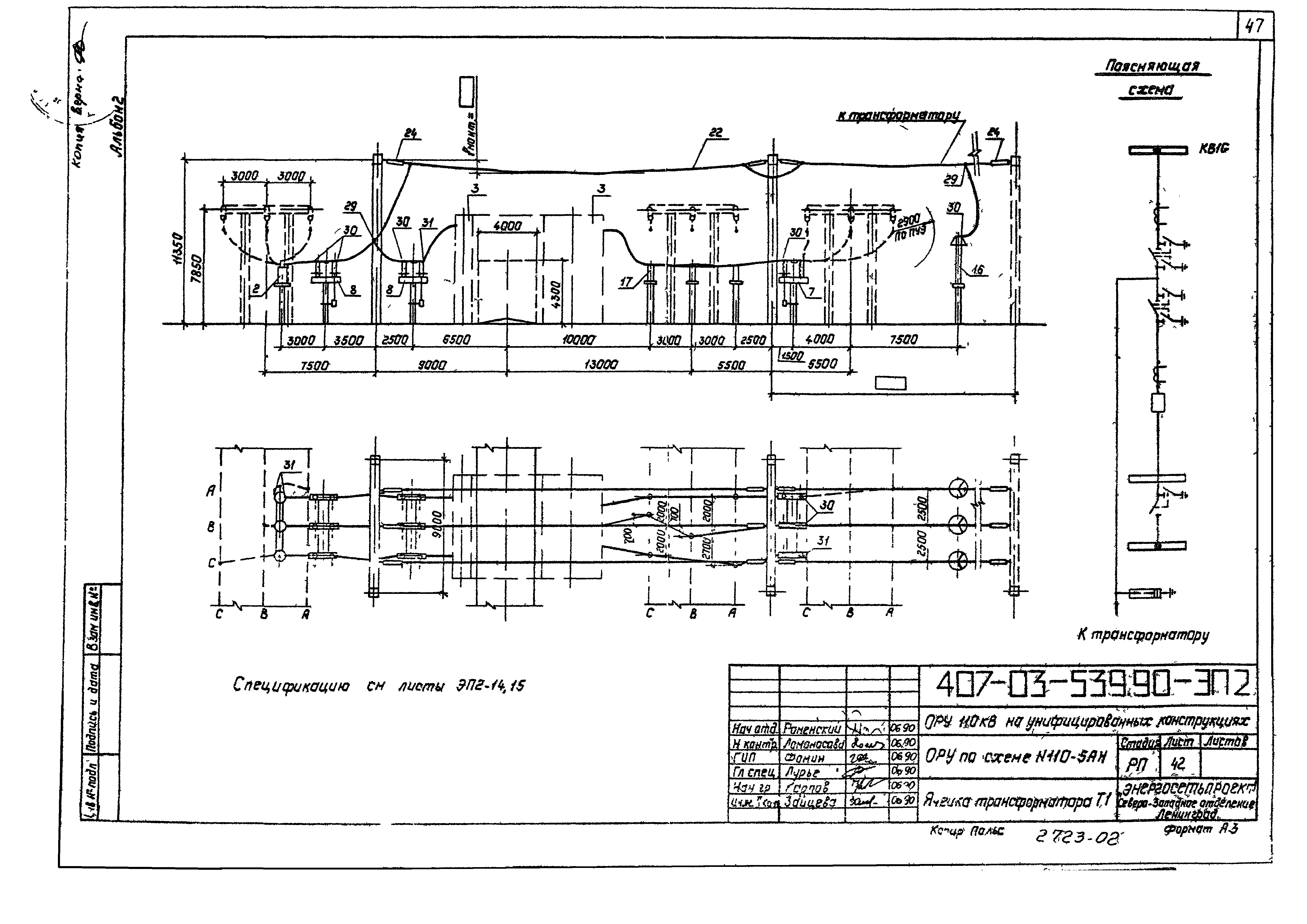

ОРУ по схеме №110-5АН. Ячейка трансформатора Т1
ОРУ по схемам №110-5АН, 110-12. Ячейка трансформатора Т2 (вариант 1 для схемы №110-12)

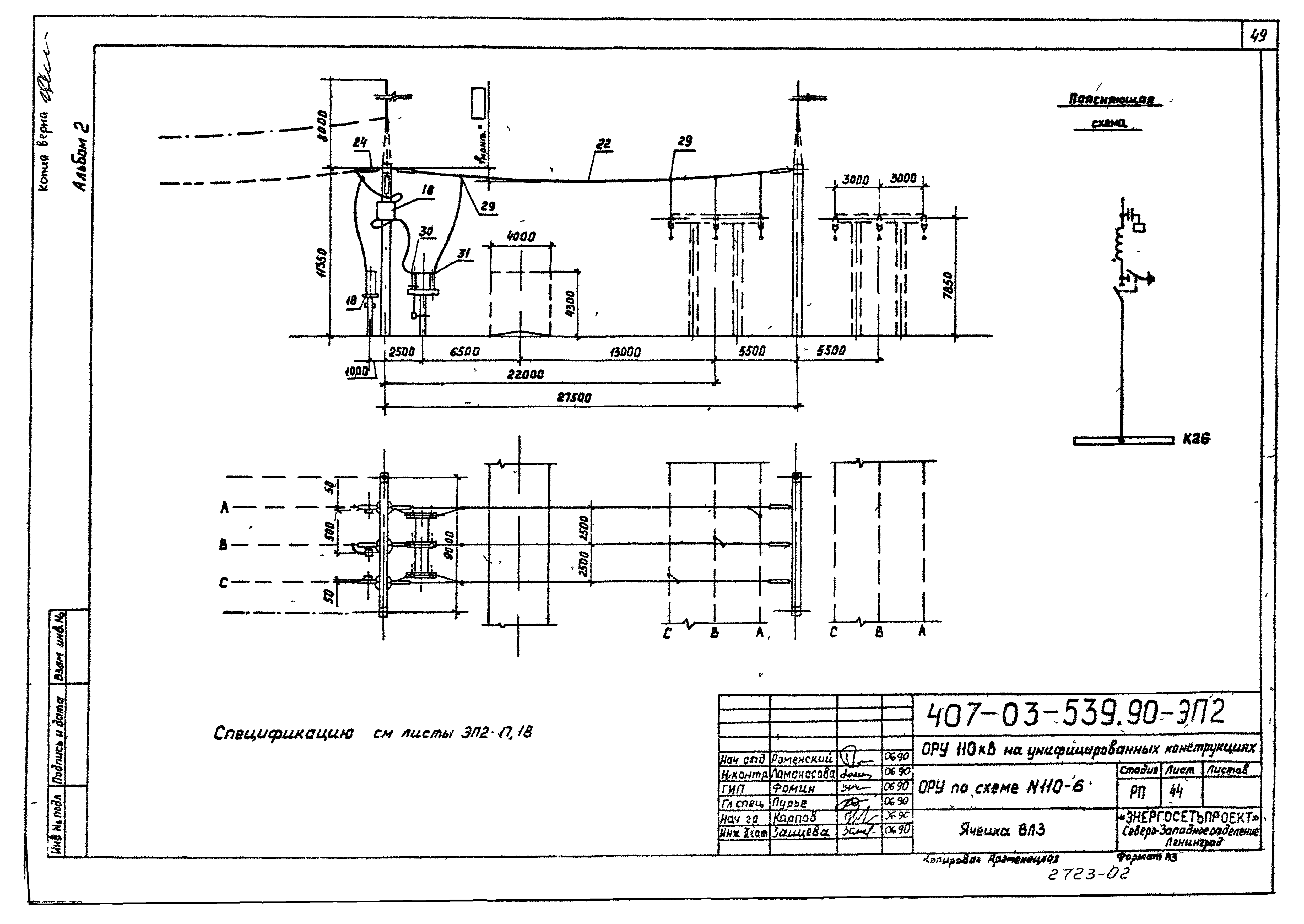

ОРУ по схеме №110-6. Ячейка ВЛ3

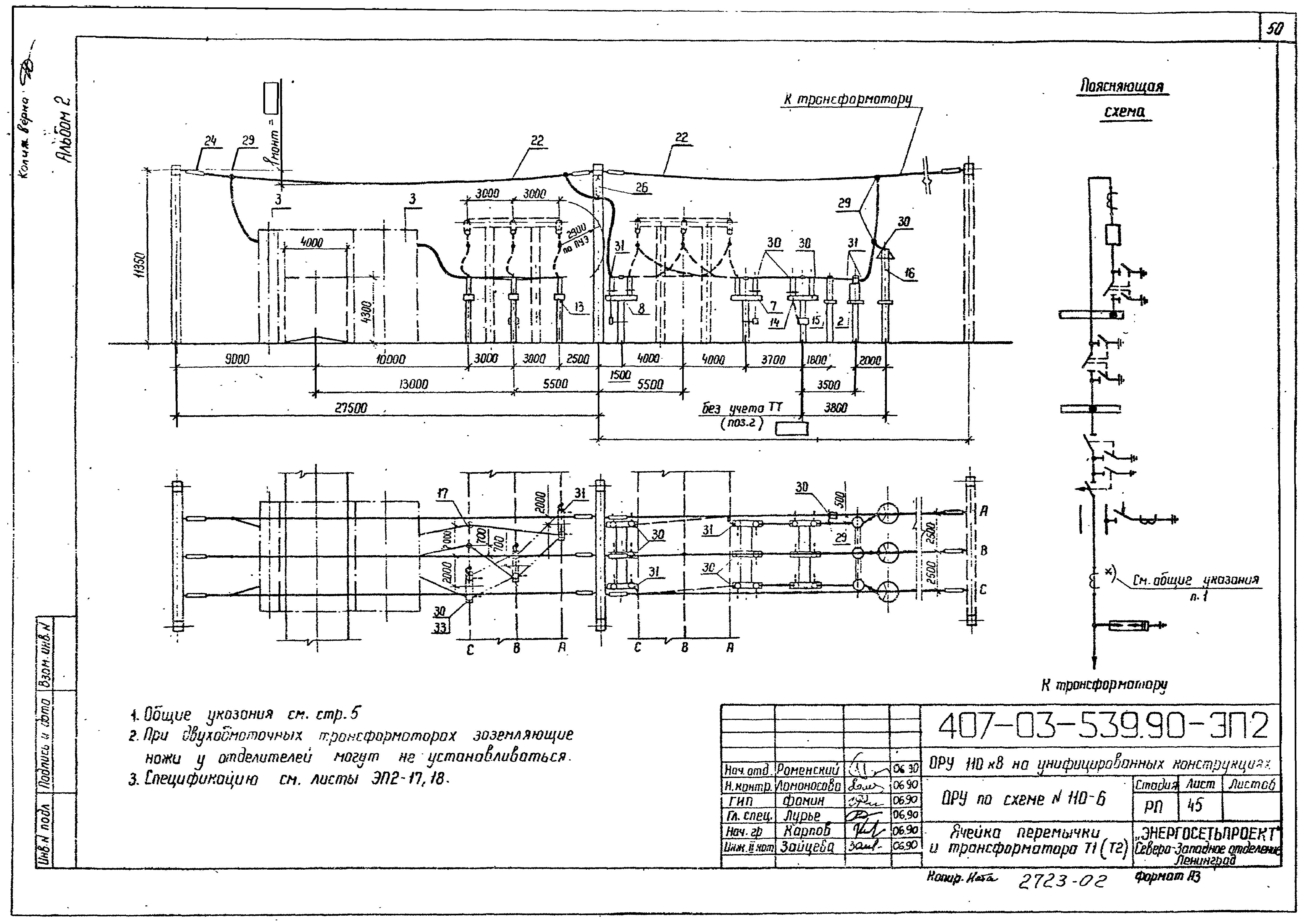

ОРУ по схеме №110-6. Ячейка перемычки и трансформатора Т1 (Т2)

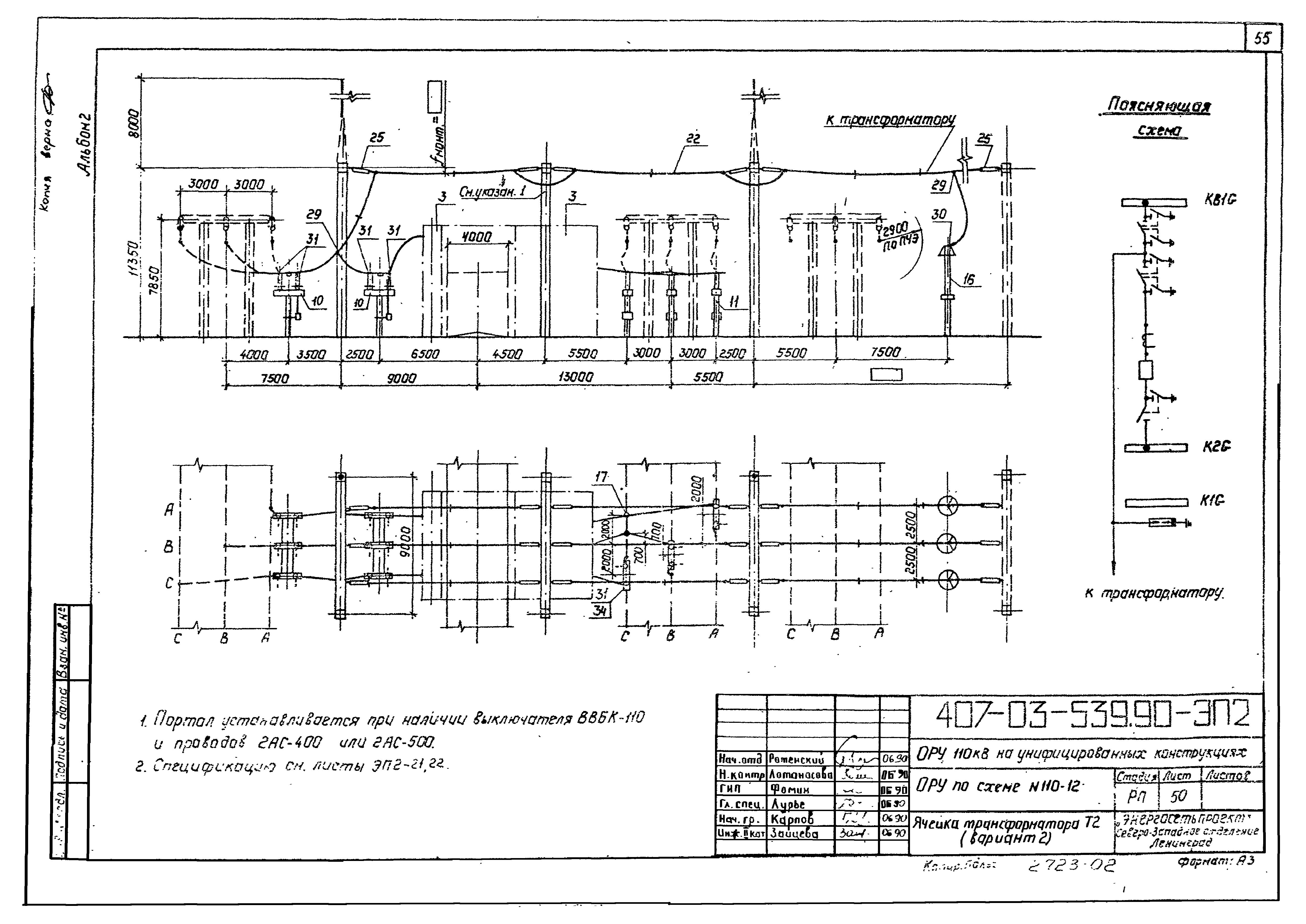

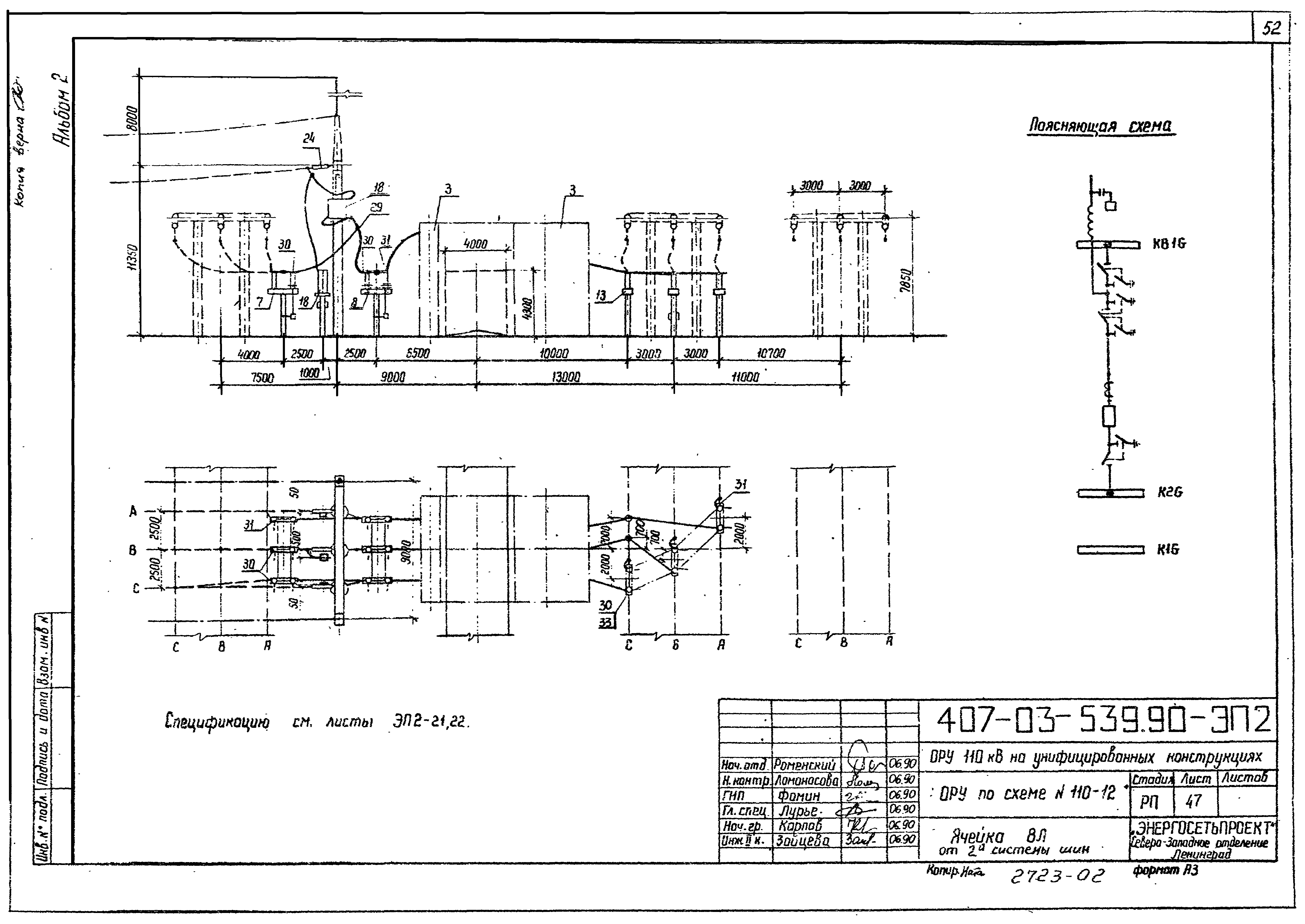

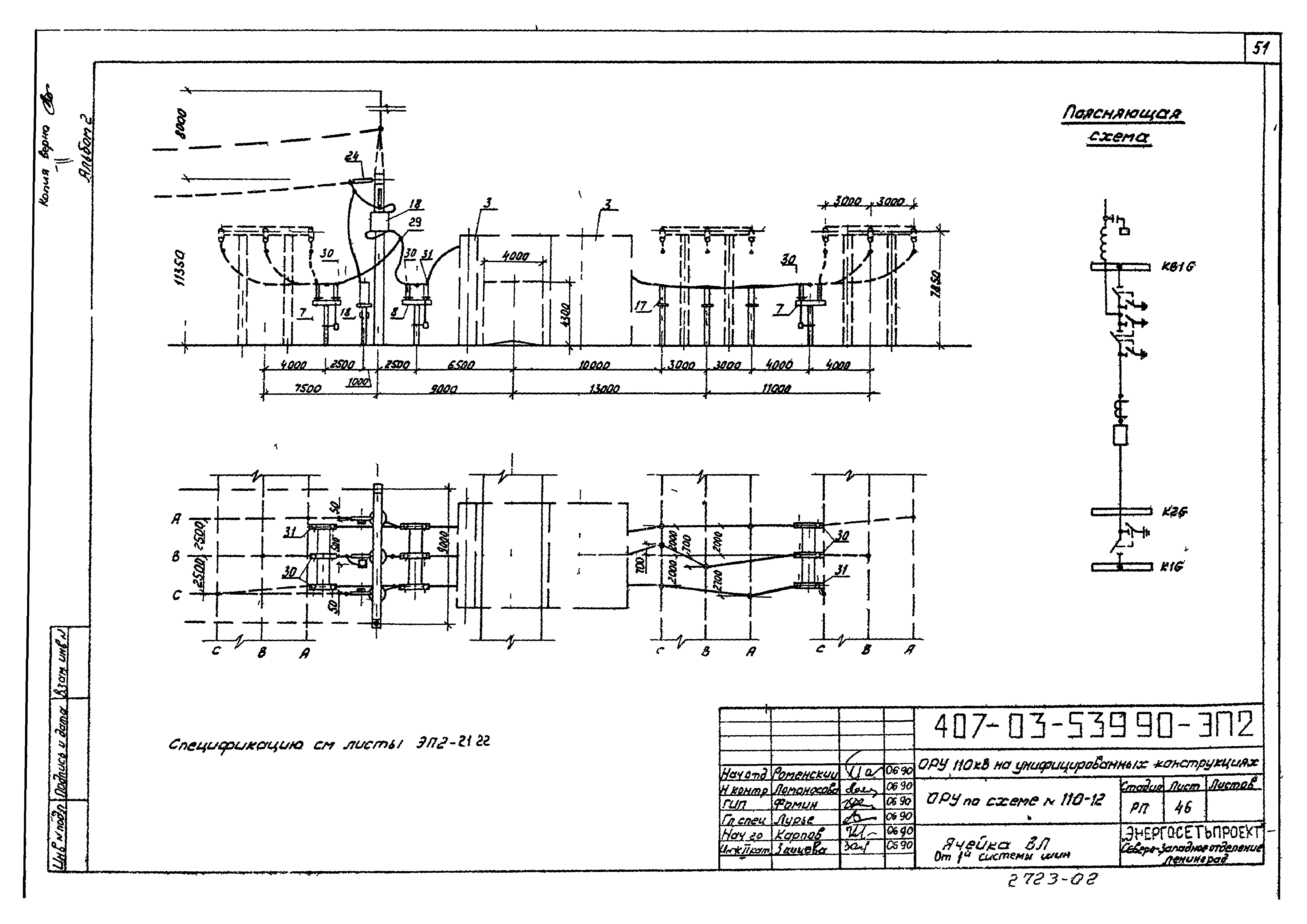

ОРУ по схеме №110-12. Ячейка ВЛ от 1-й системы шин
ОРУ по схеме №110-12. Ячейка ВЛ от 2-й системы шин

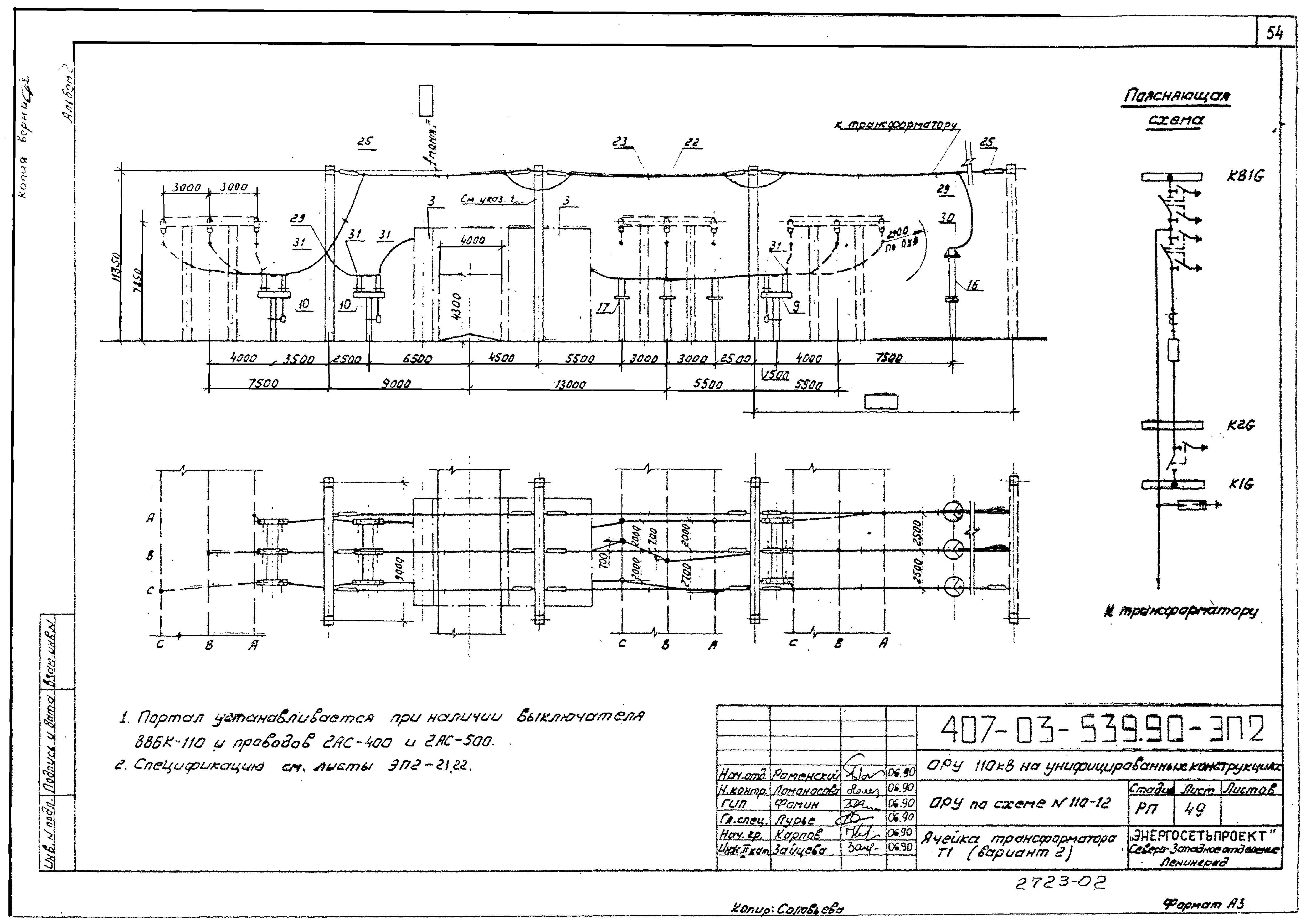

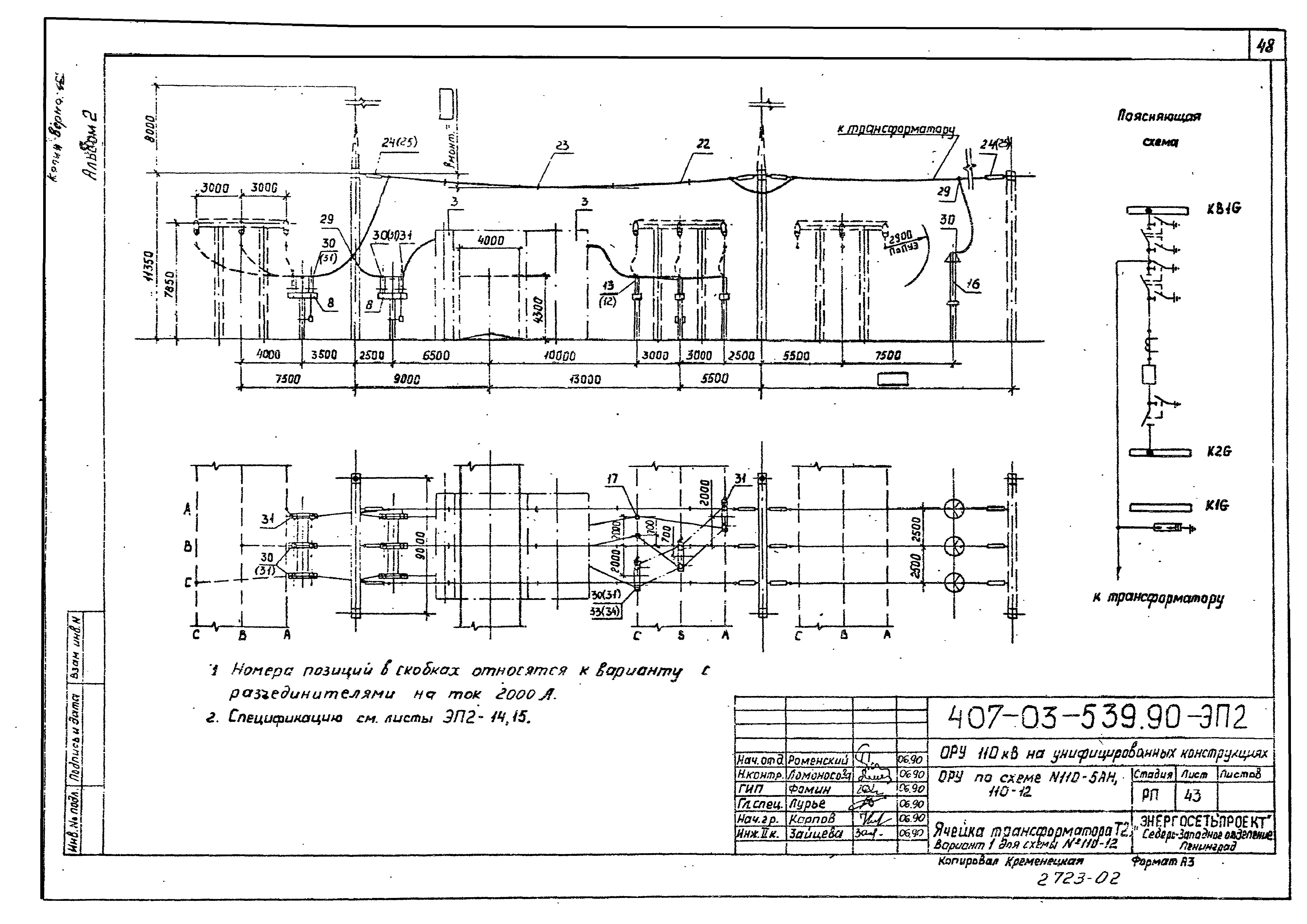

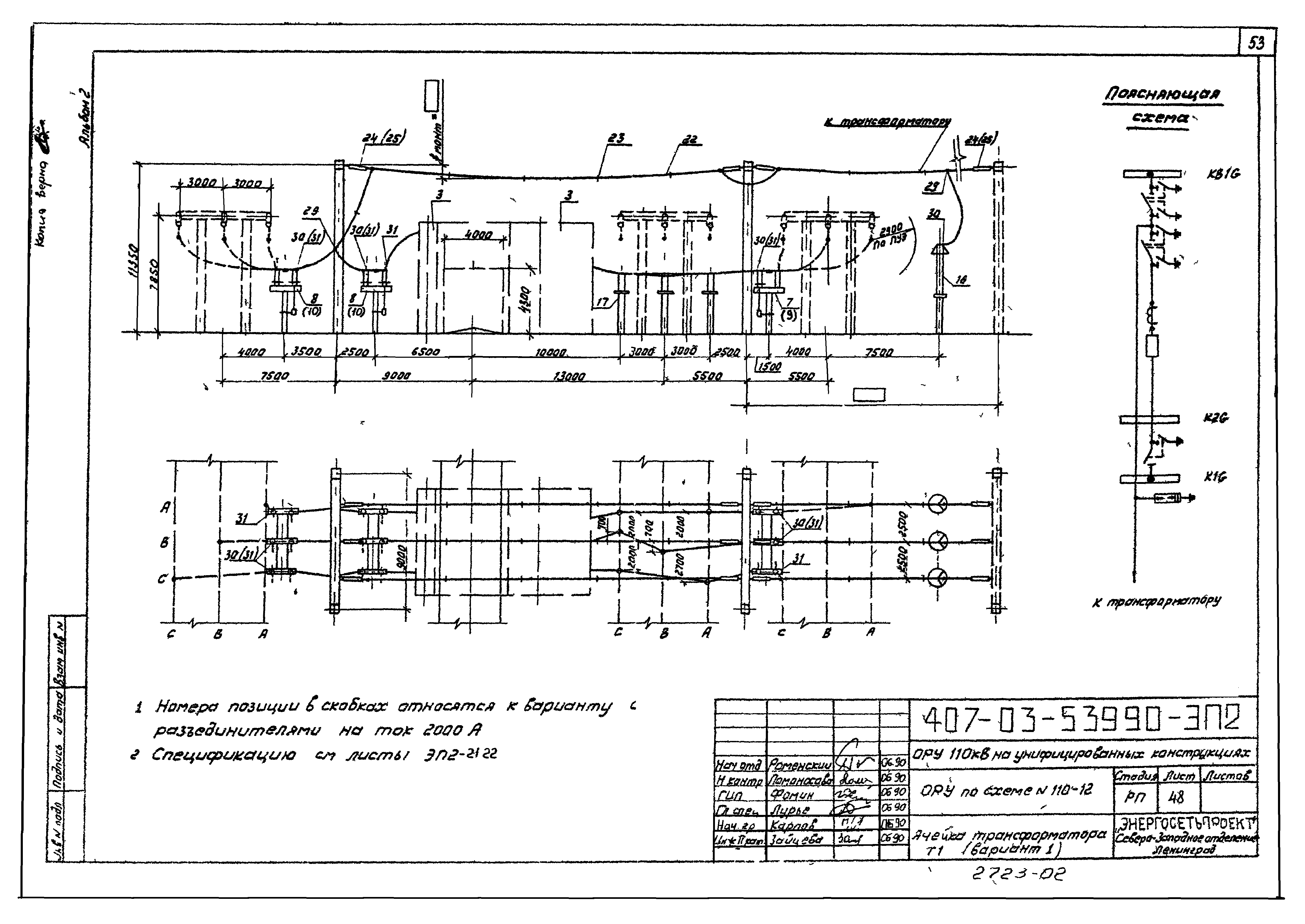

ОРУ по схеме №110-12. Ячейка трансформатора Т1 (вариант 1)

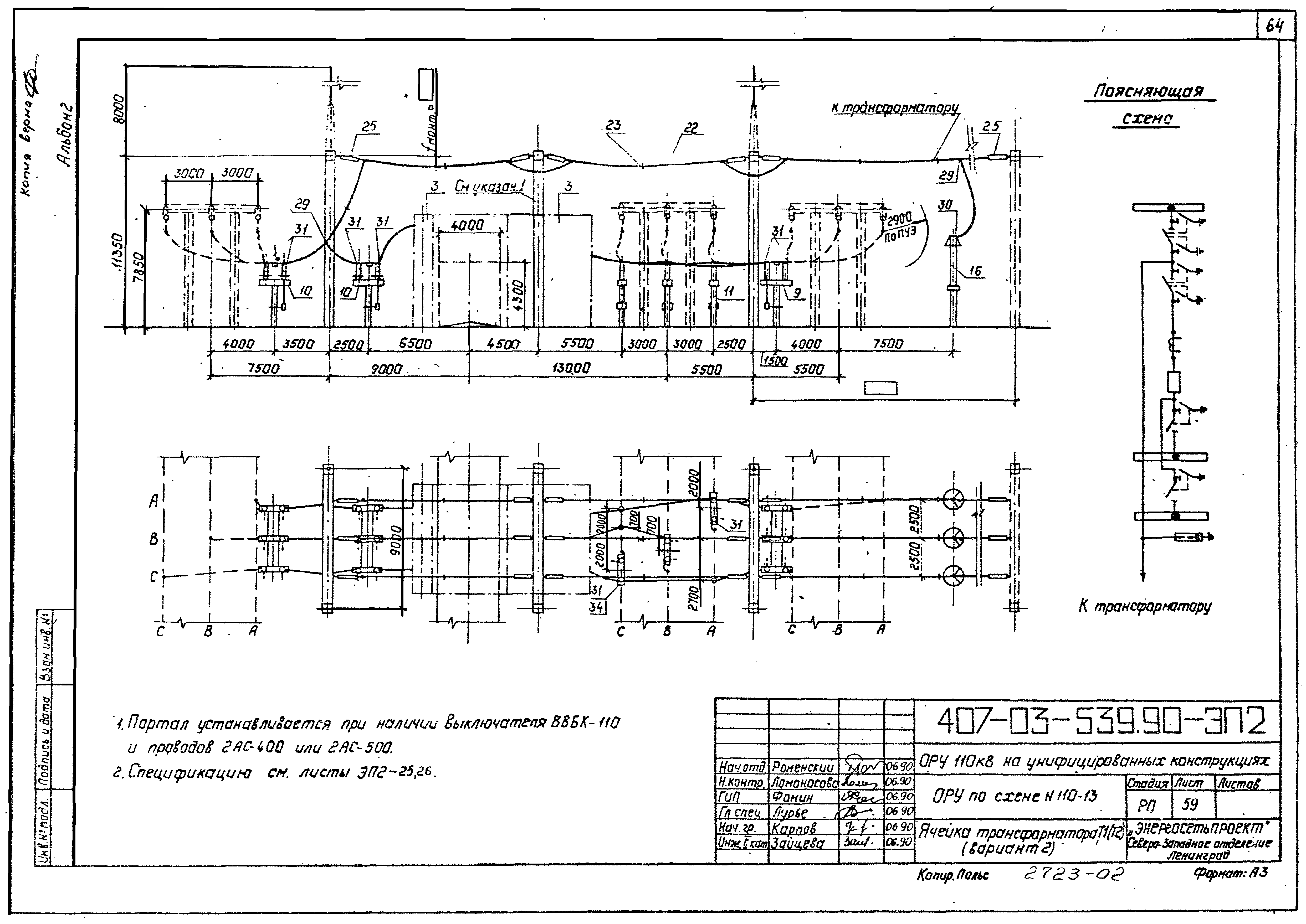

ОРУ по схеме №110-12. Ячейка трансформатора Т2 (вариант 2)

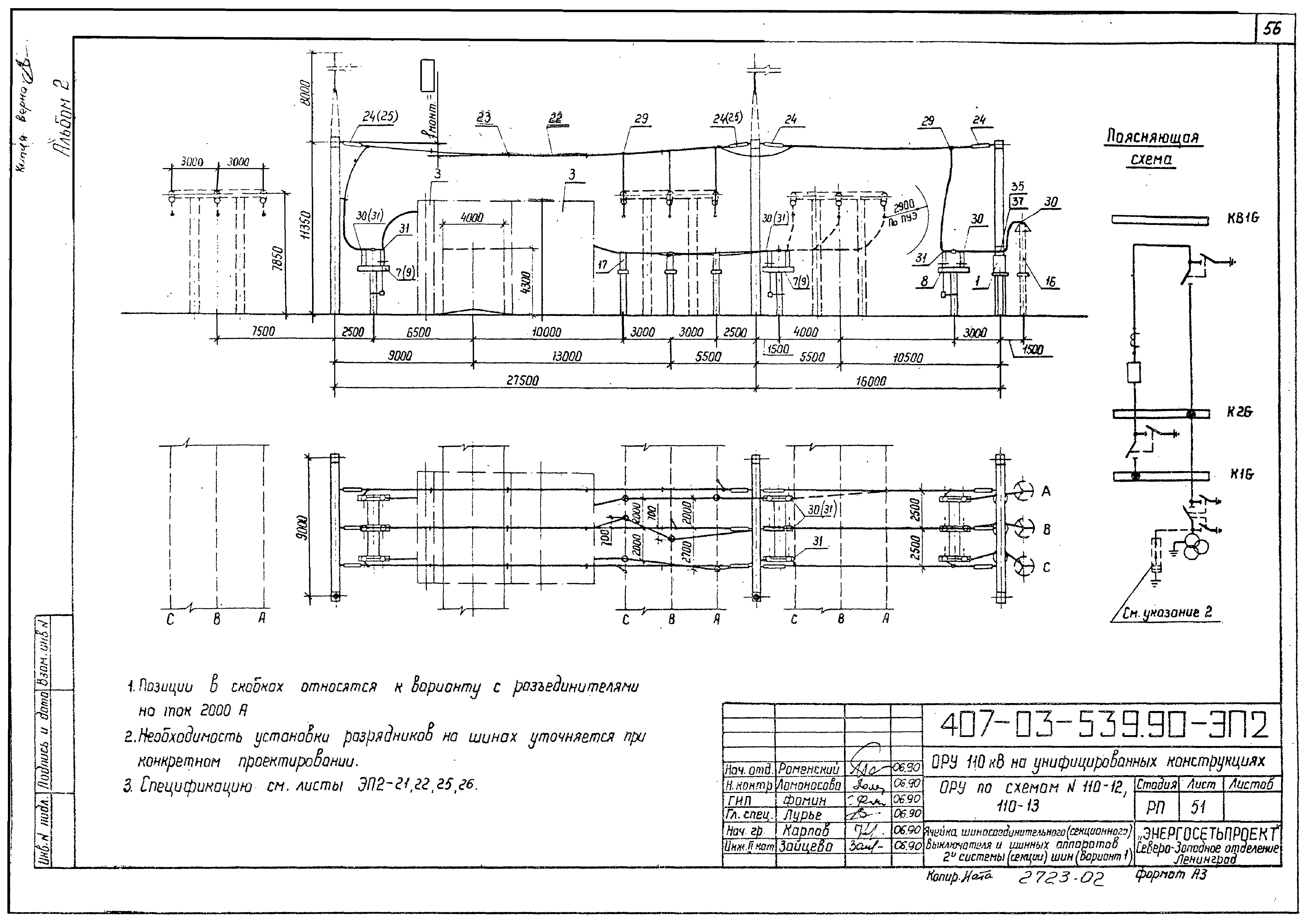

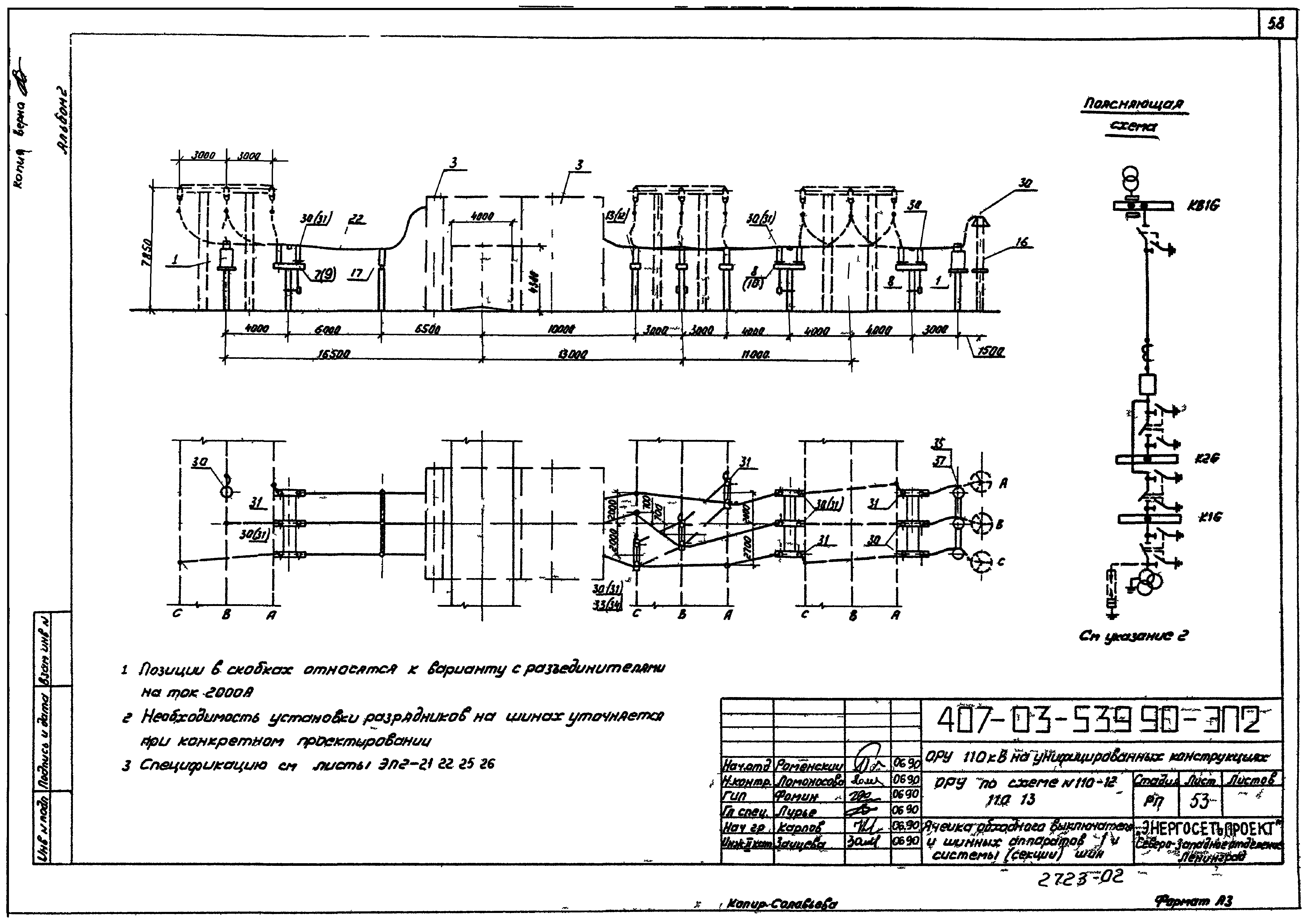

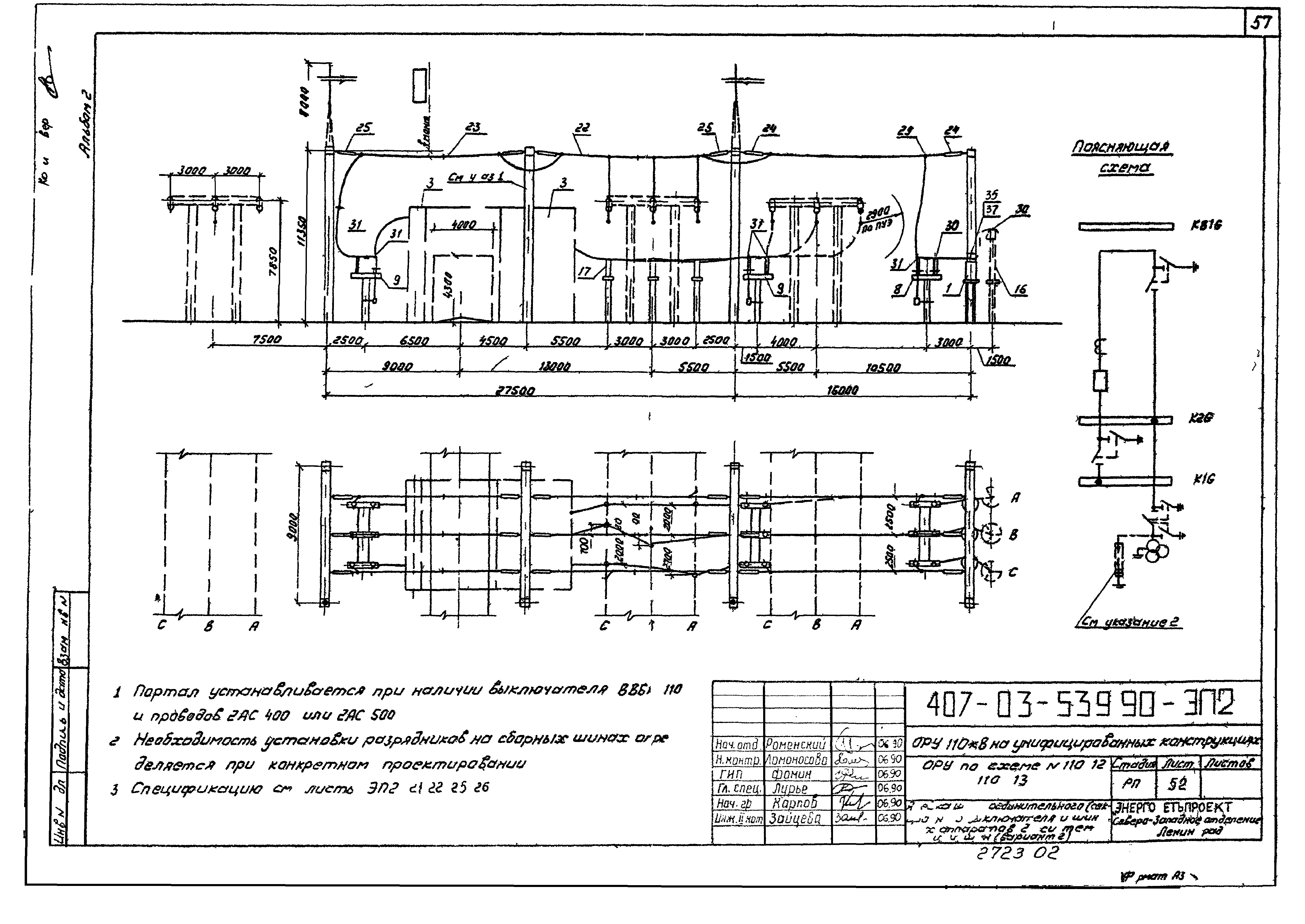

ОРУ по схемам №110-12, 110-13. Ячейка шиносоединительного (секционного) выключателя и шинных аппаратов 2-й системы (секции) шин (вариант 1)

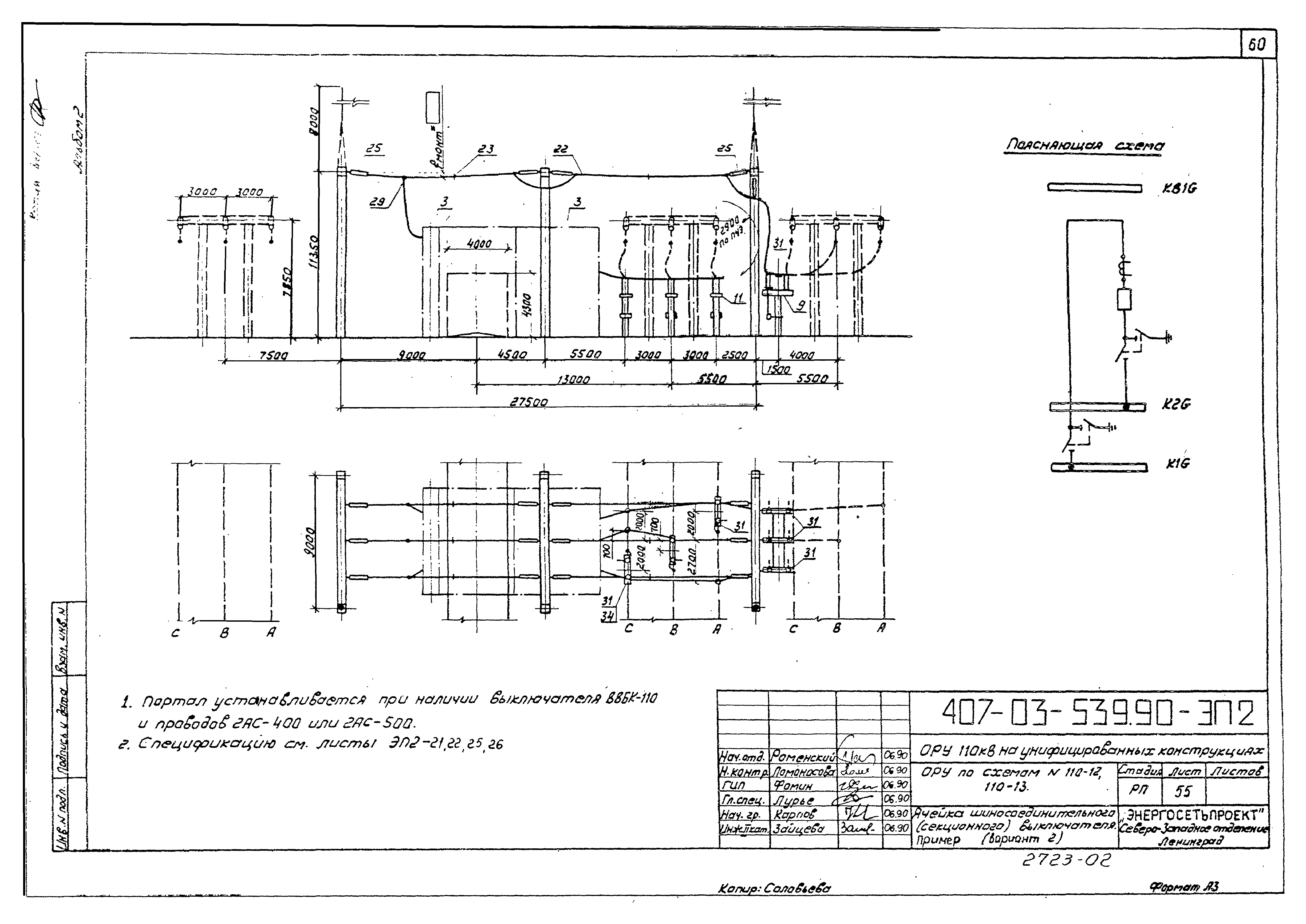

ОРУ по схемам №110-12, 110-13. Ячейка шиносоединительного (секционного) выключателя и шинных аппаратов 2-й системы (секции) шин (вариант 2)
ОРУ по схемам №110-12, 110-13. Ячейка обходного выключателя и шинных аппаратов 1-й системы (секций) шин

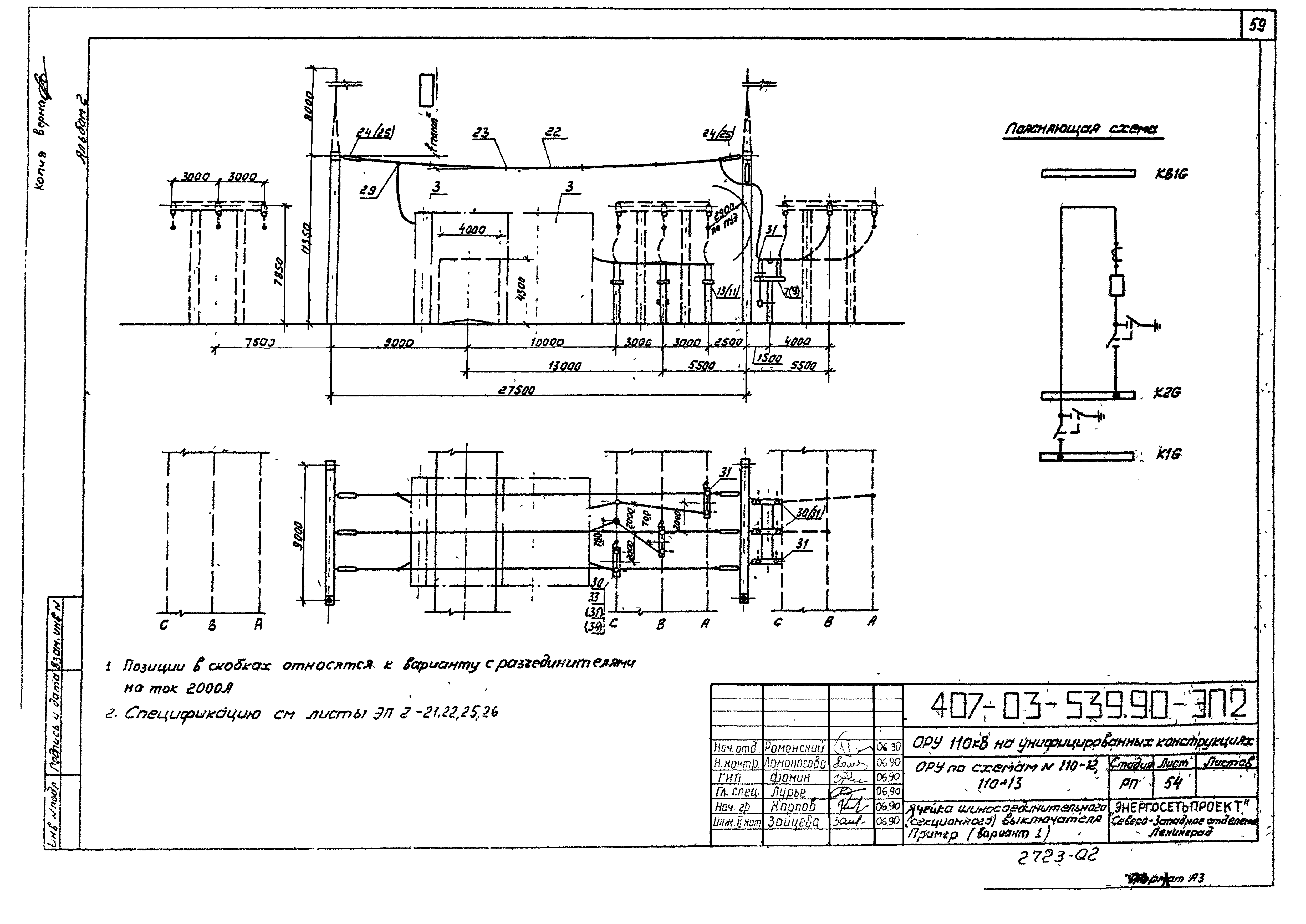

ОРУ по схемам №110-12, 110-13. Ячейка шиносоединительного (секционного) выключателя. Пример (вариант 1)
ОРУ по схемам №110-12, 110-13. Ячейка шиносоединительного (секционного) выключателя. Пример (вариант 2)

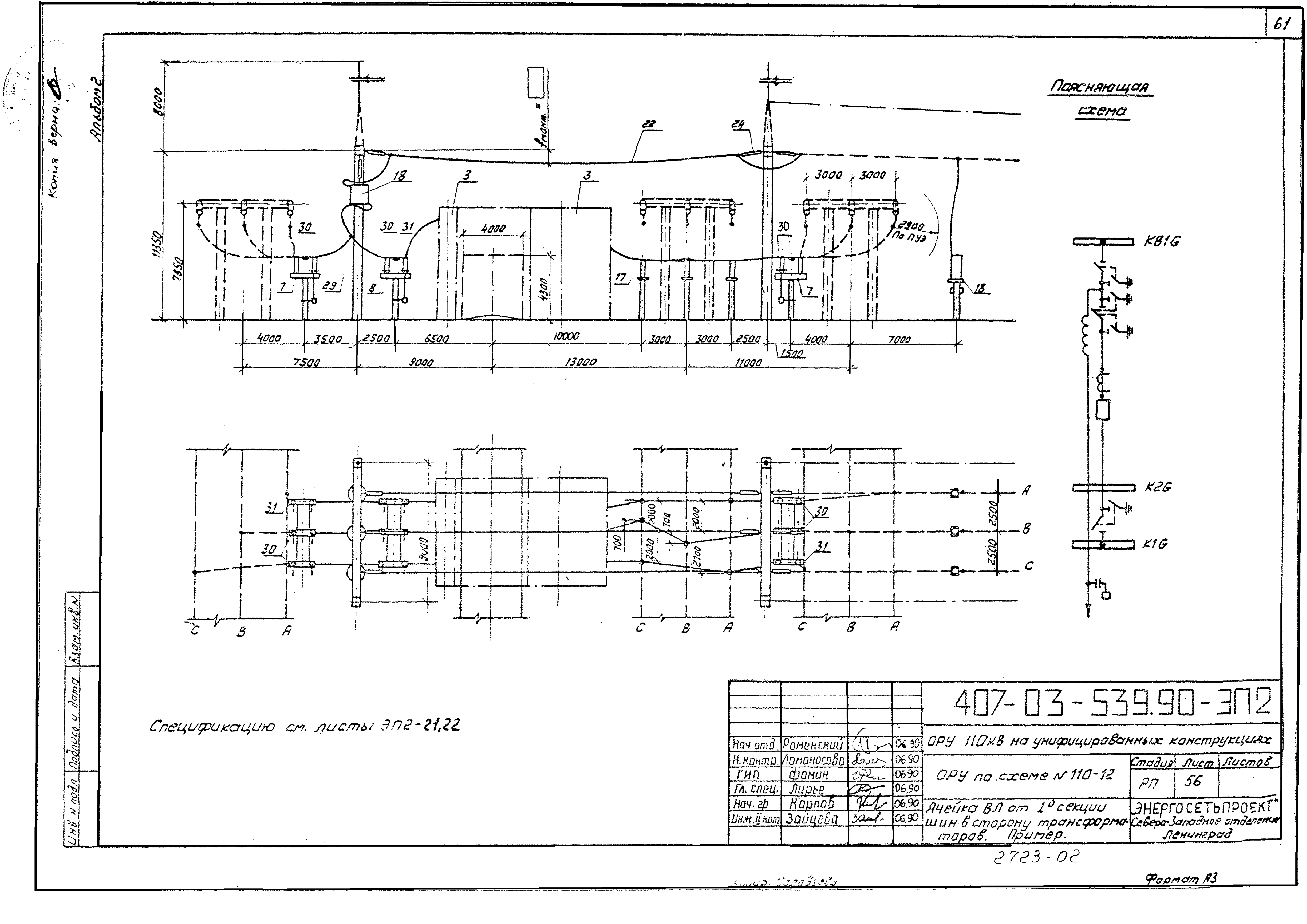

ОРУ по схеме №110-12. Ячейка ВЛ от 1-й системы шин в сторону трансформаторов. Пример

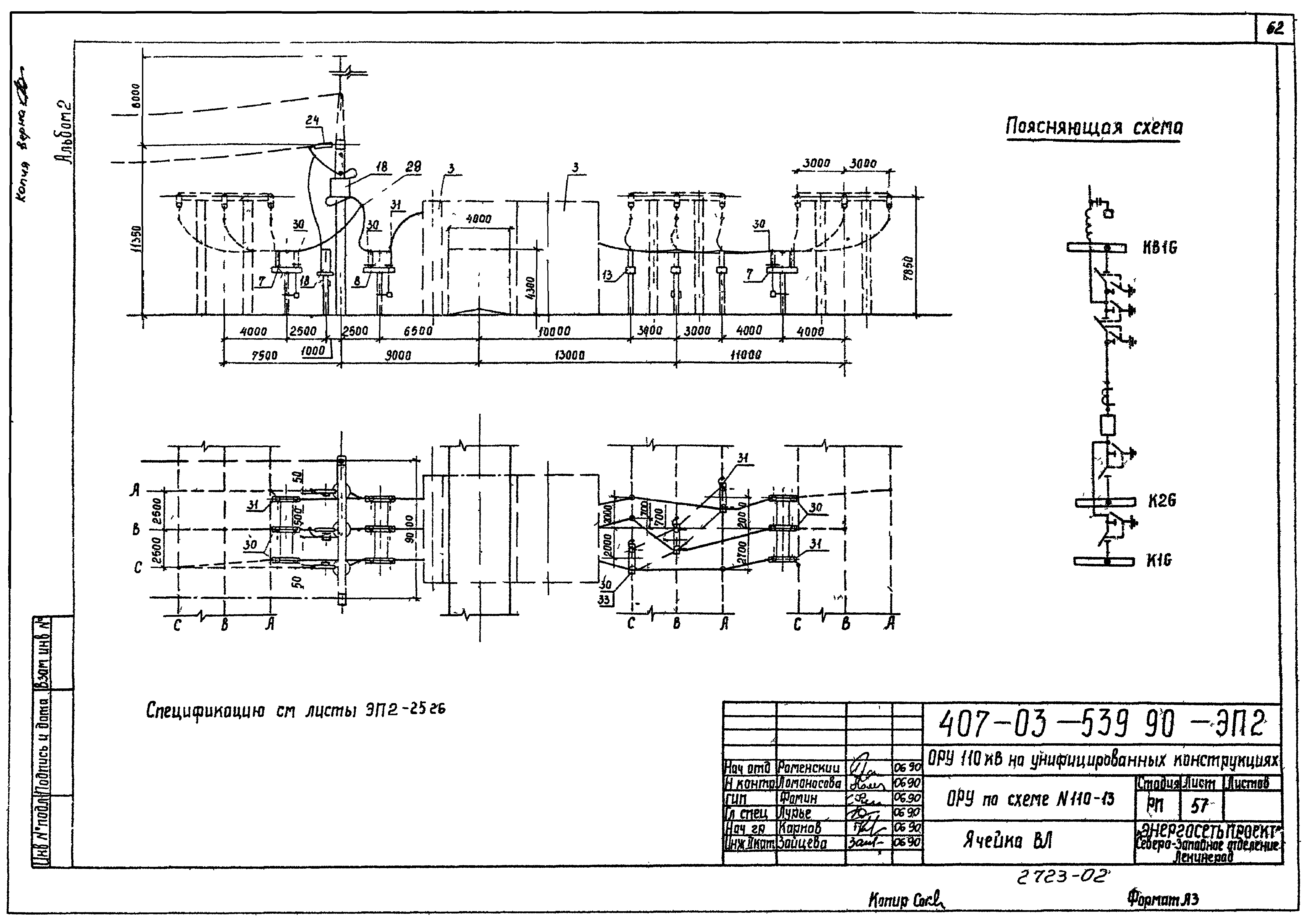

ОРУ по схеме №110-13. Ячейка ВЛ

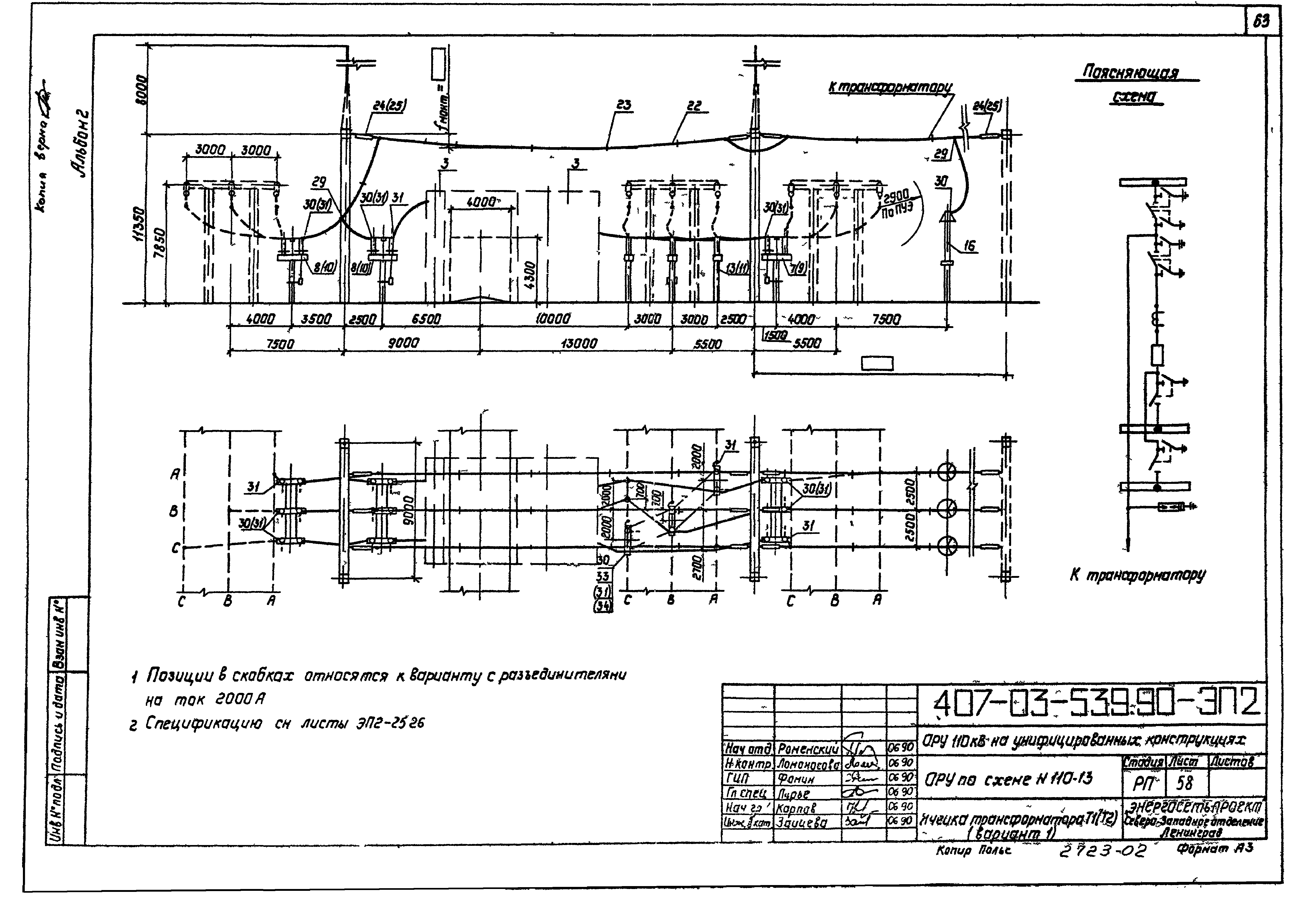

ОРУ по схеме №110-13. Ячейка трансформатора Т1 (Т2) (вариант 1)
ОРУ по схеме №110-13. Ячейка трансформатора Т1 (Т2) (вариант 2)

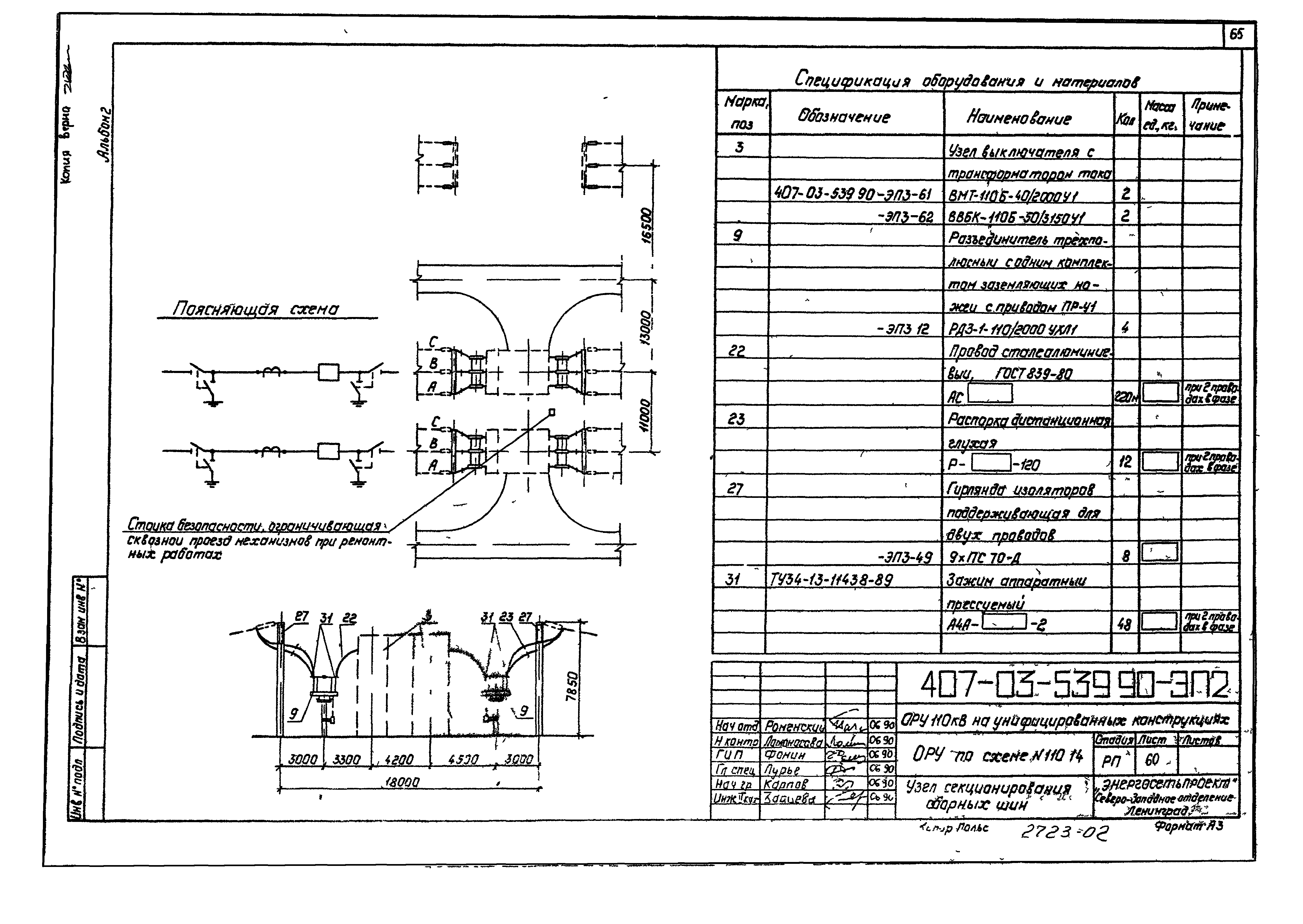

ОРУ по схеме №110-14. Узел секционирования сборных шин

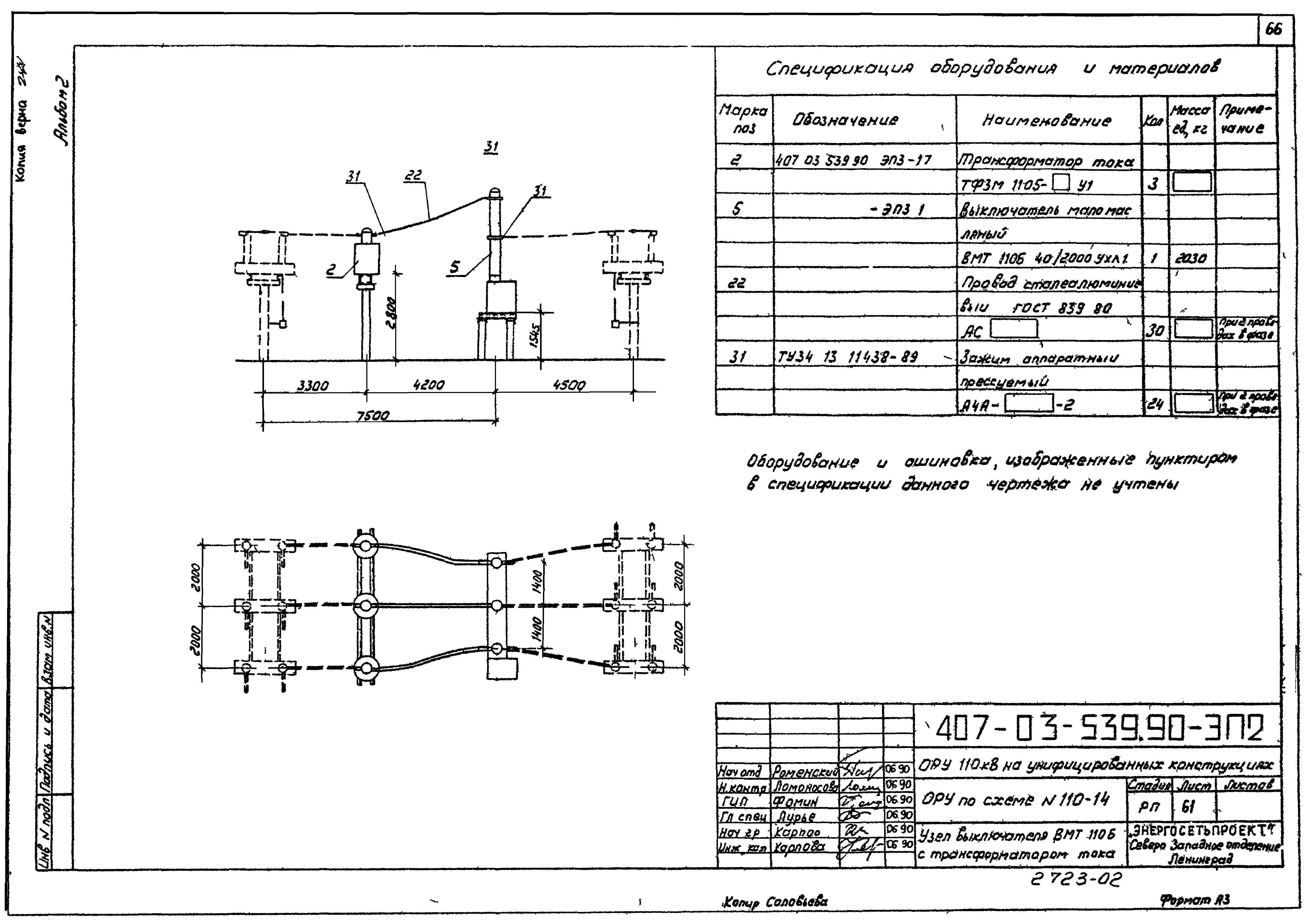

ОРУ по схеме №110-14. Узел выключателя ВМТ-110Б с трансформатором тока
ОРУ по схеме №110-14. Узел выключателя ВВБК-110Б с трансформатором тока

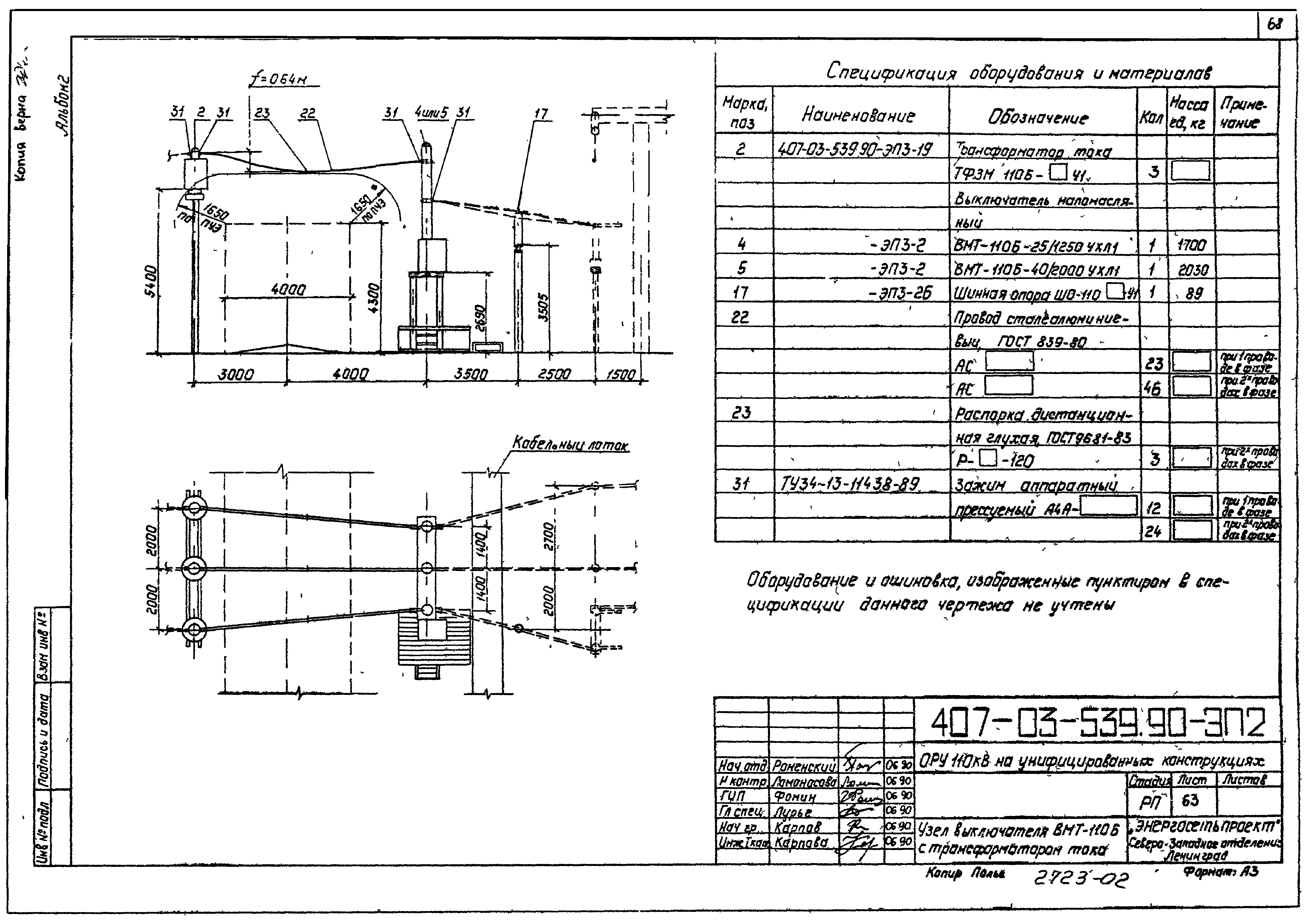

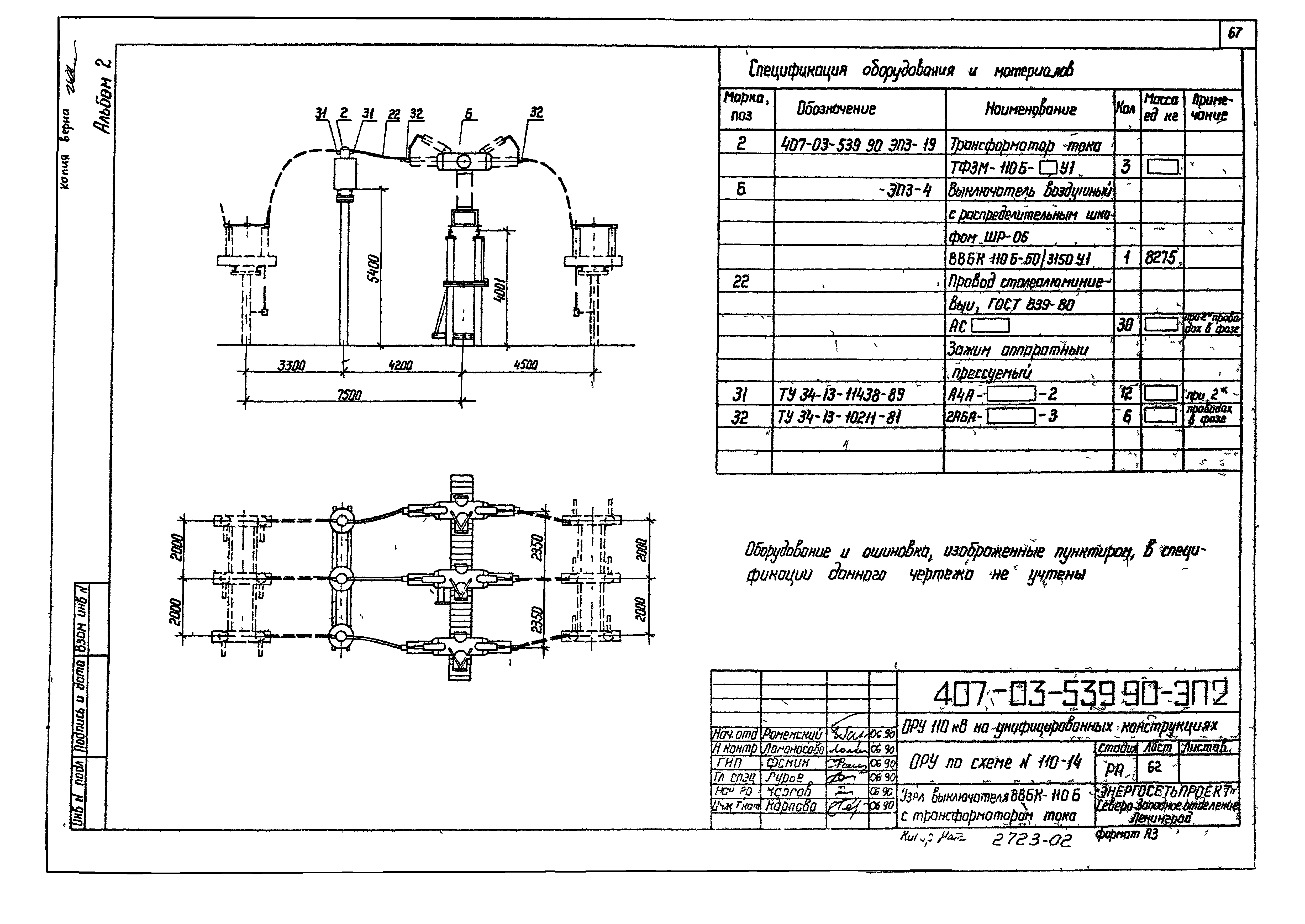

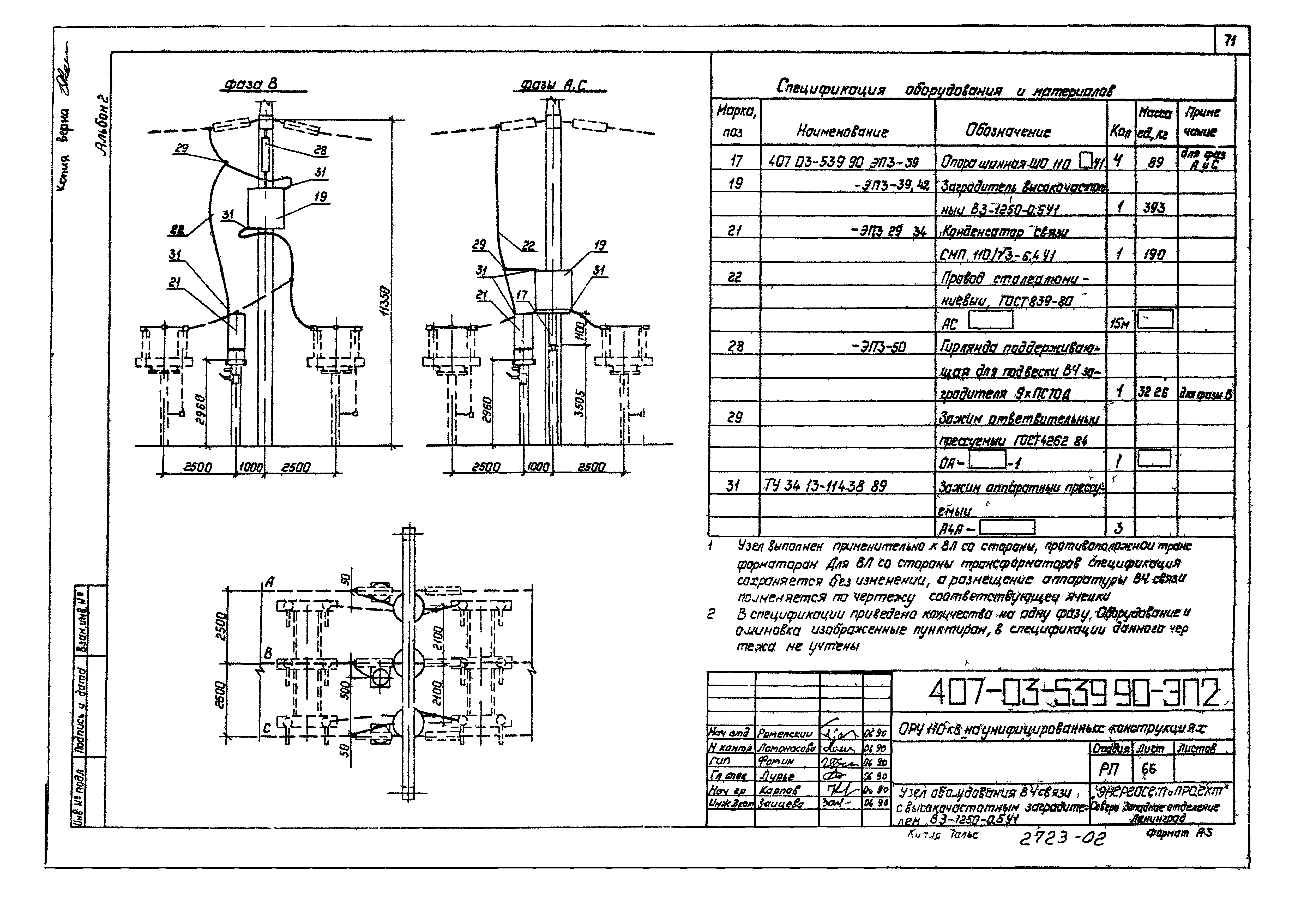

Узел выключателя ВМТ-110Б с трансформатором тока

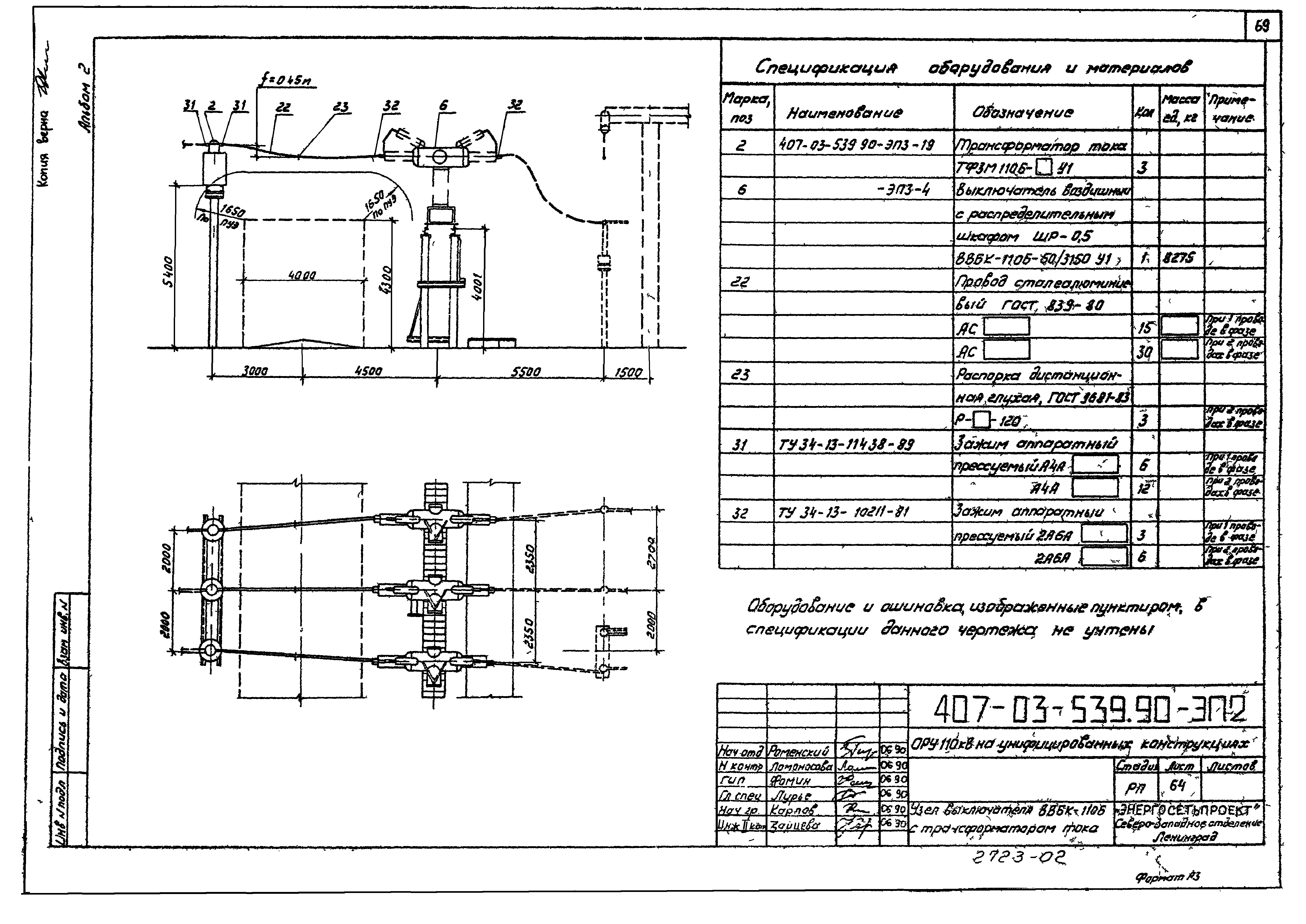

Узел выключателя ВВБК-110Б с трансформатором тока

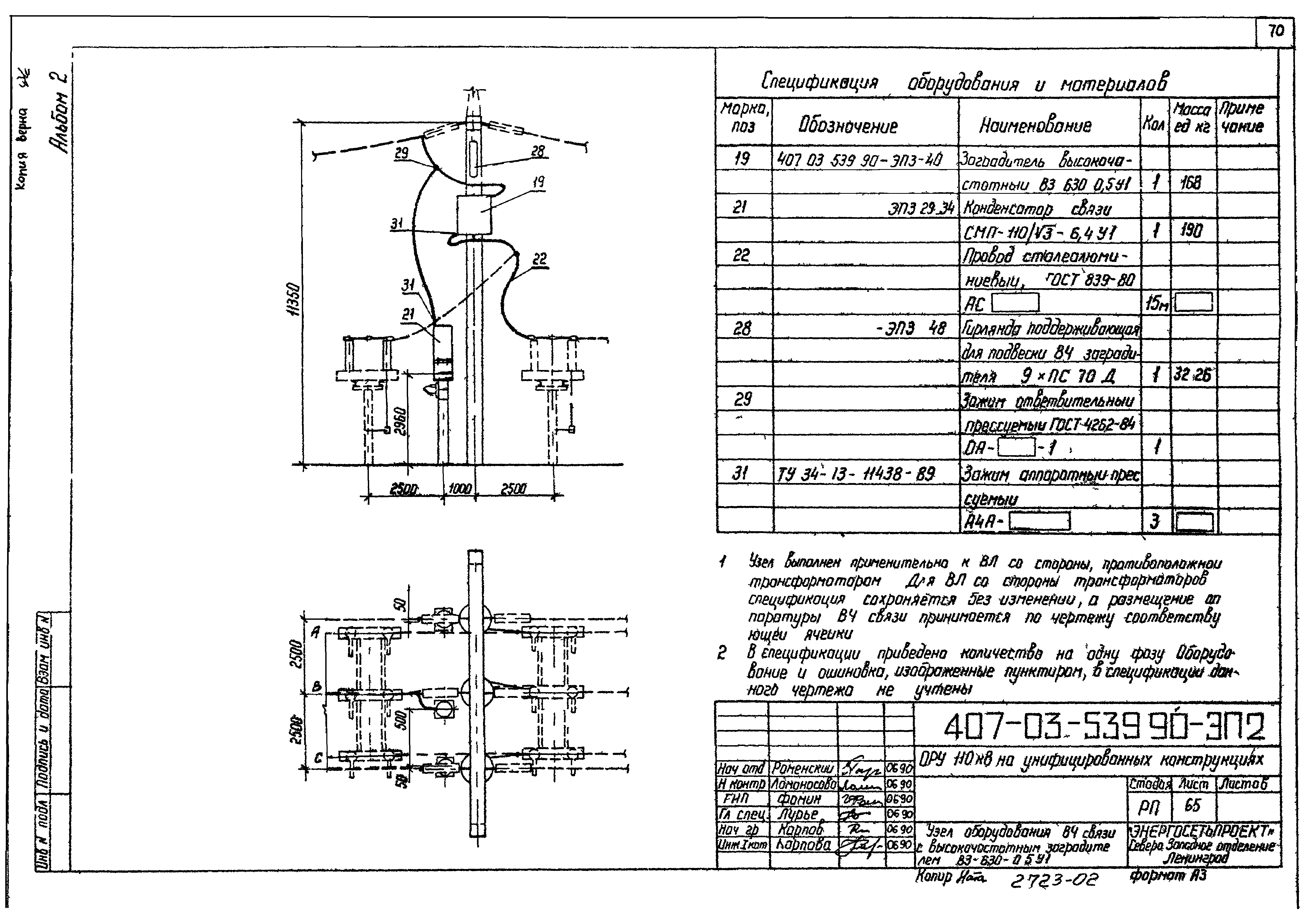

Узел оборудования ВЧ связи с высокочастотным заградителем ВЗ-630-0.5У1
Узел оборудования ВЧ связи с высокочастотным заградителем ВЗ-1250-0.5У1

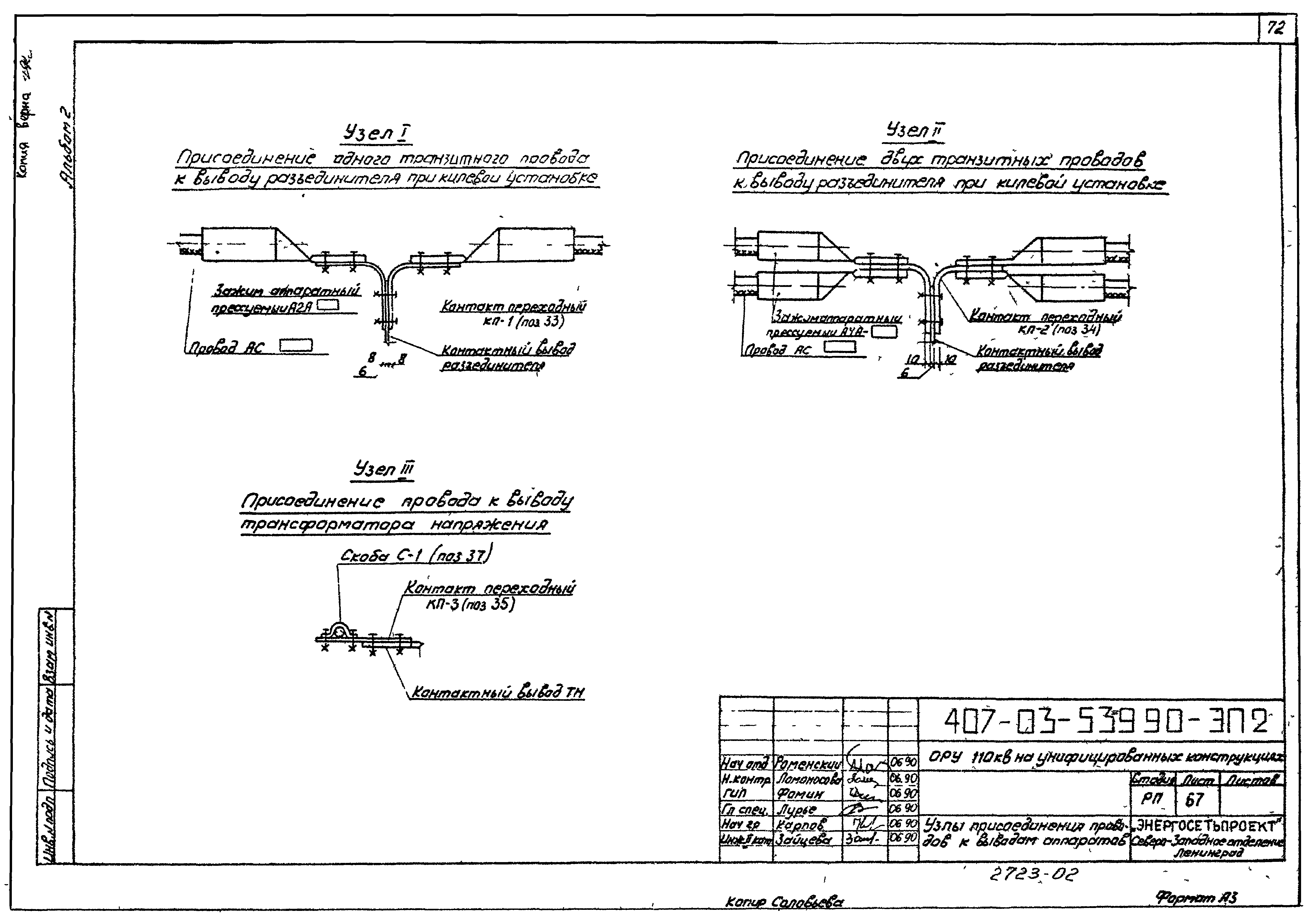

Узлы присоединения проводов к выводам аппаратов

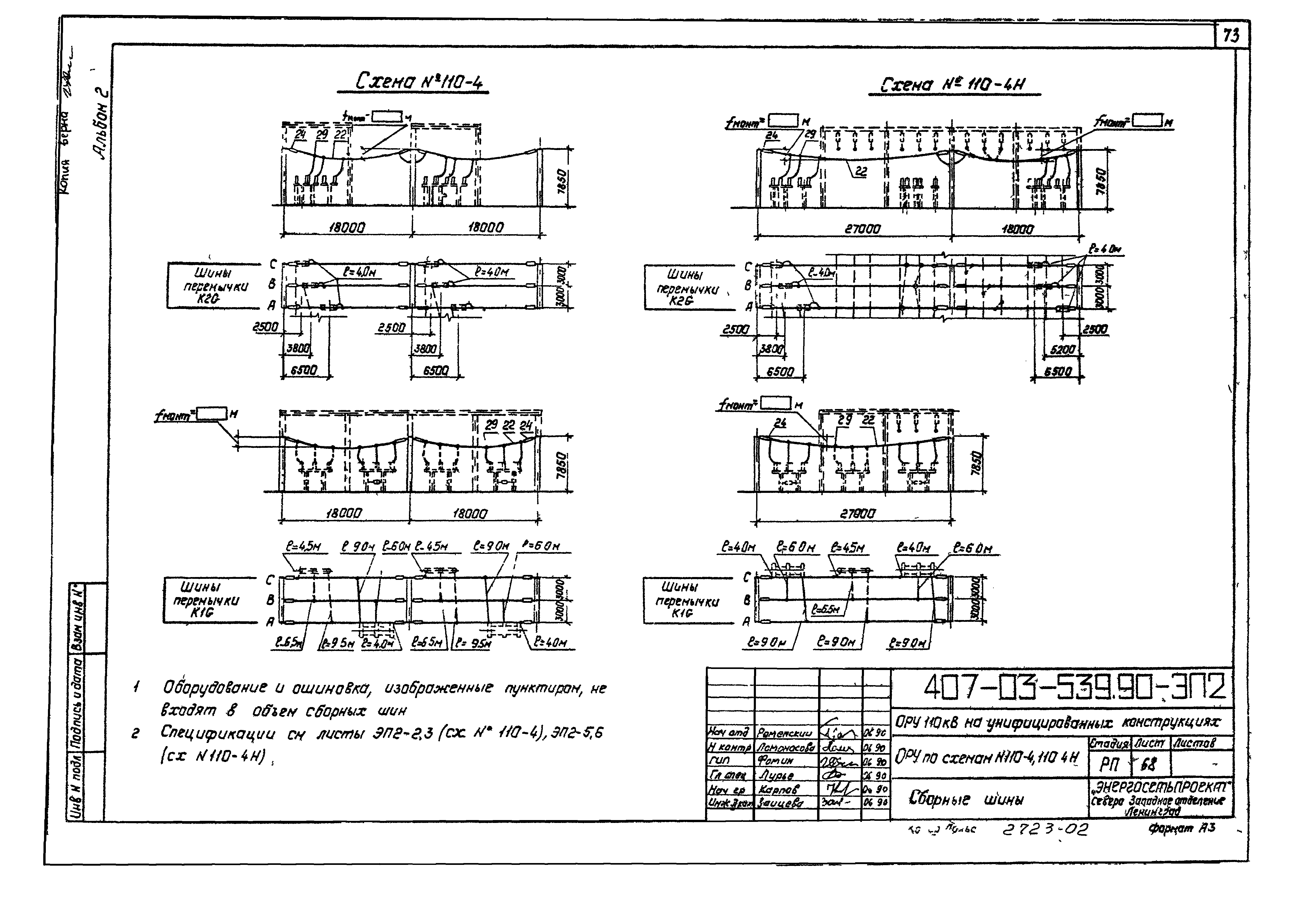

ОРУ по схемам №110-4, 110-4Н. Сборные шины

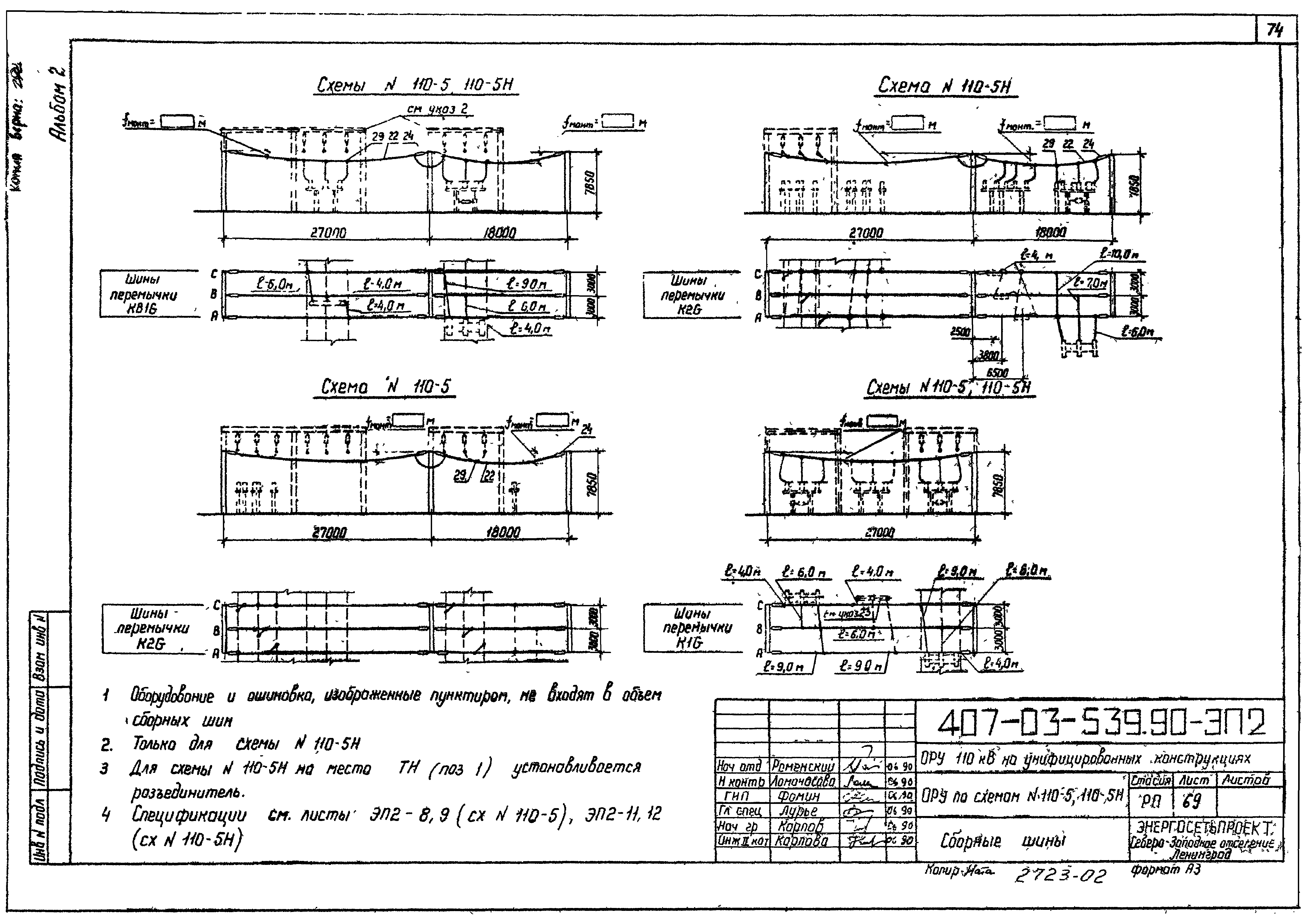

ОРУ по схемам №110-5, 110-5Н. Сборные шины

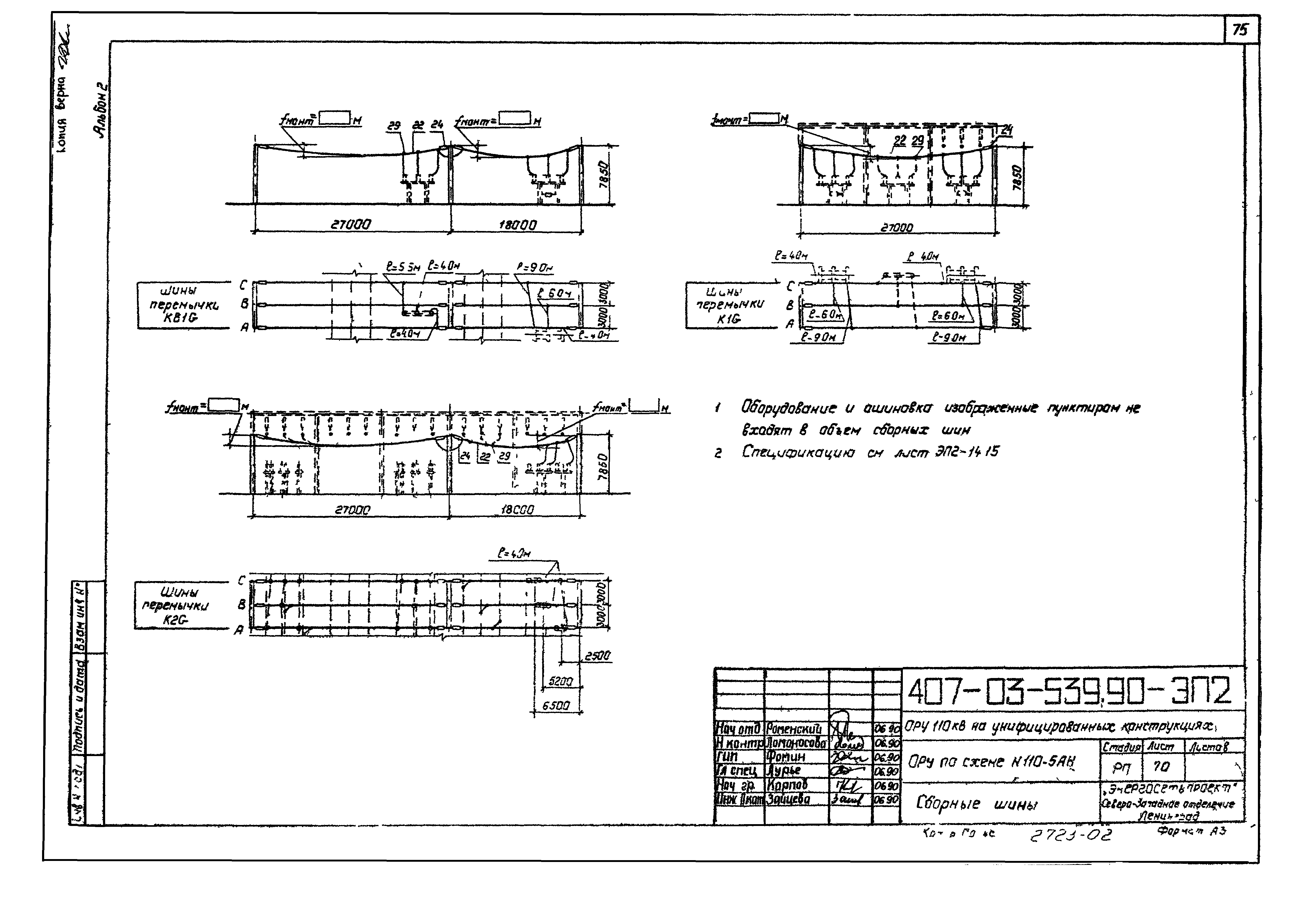

ОРУ по схеме №110-5АН. Сборные шины

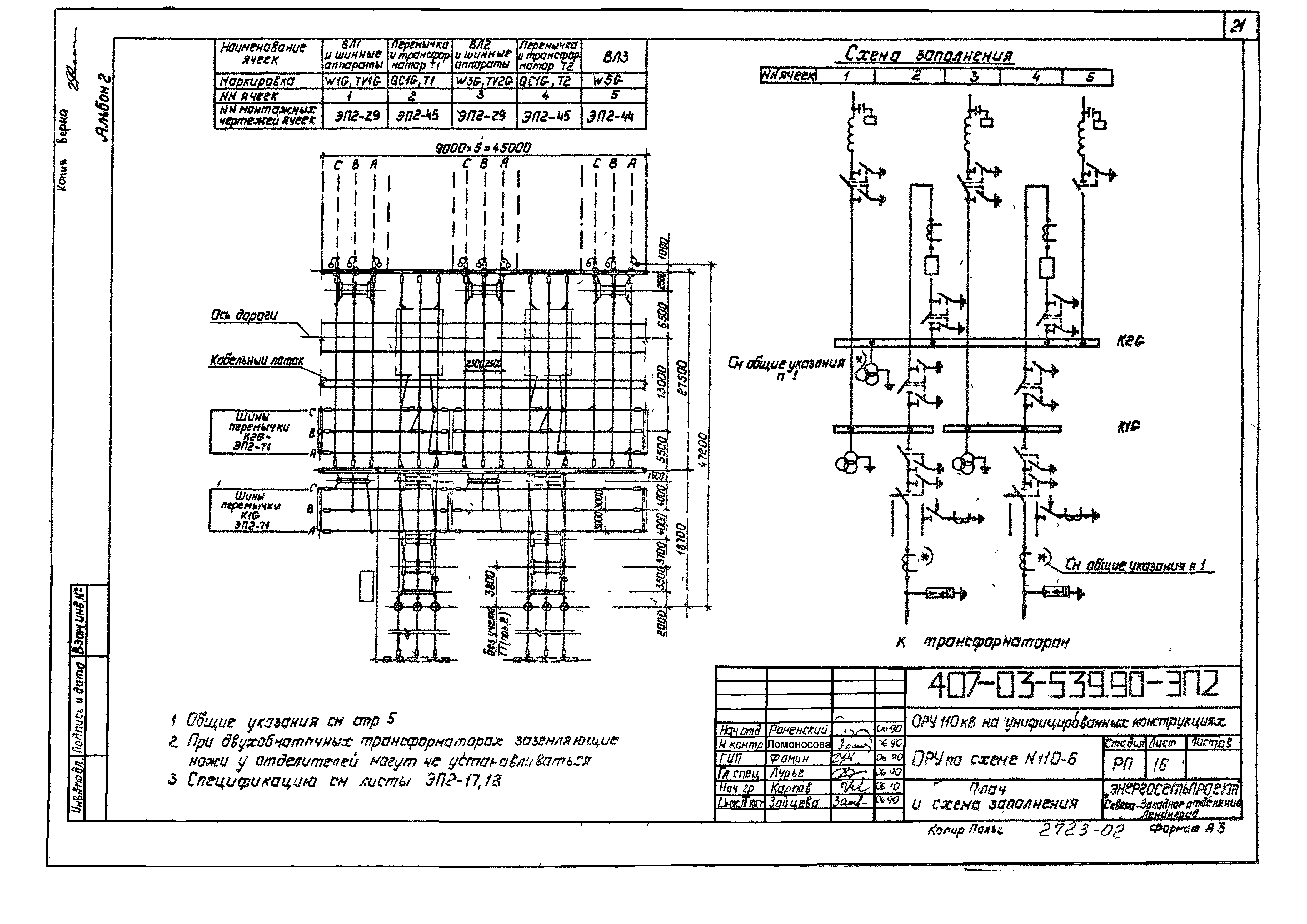

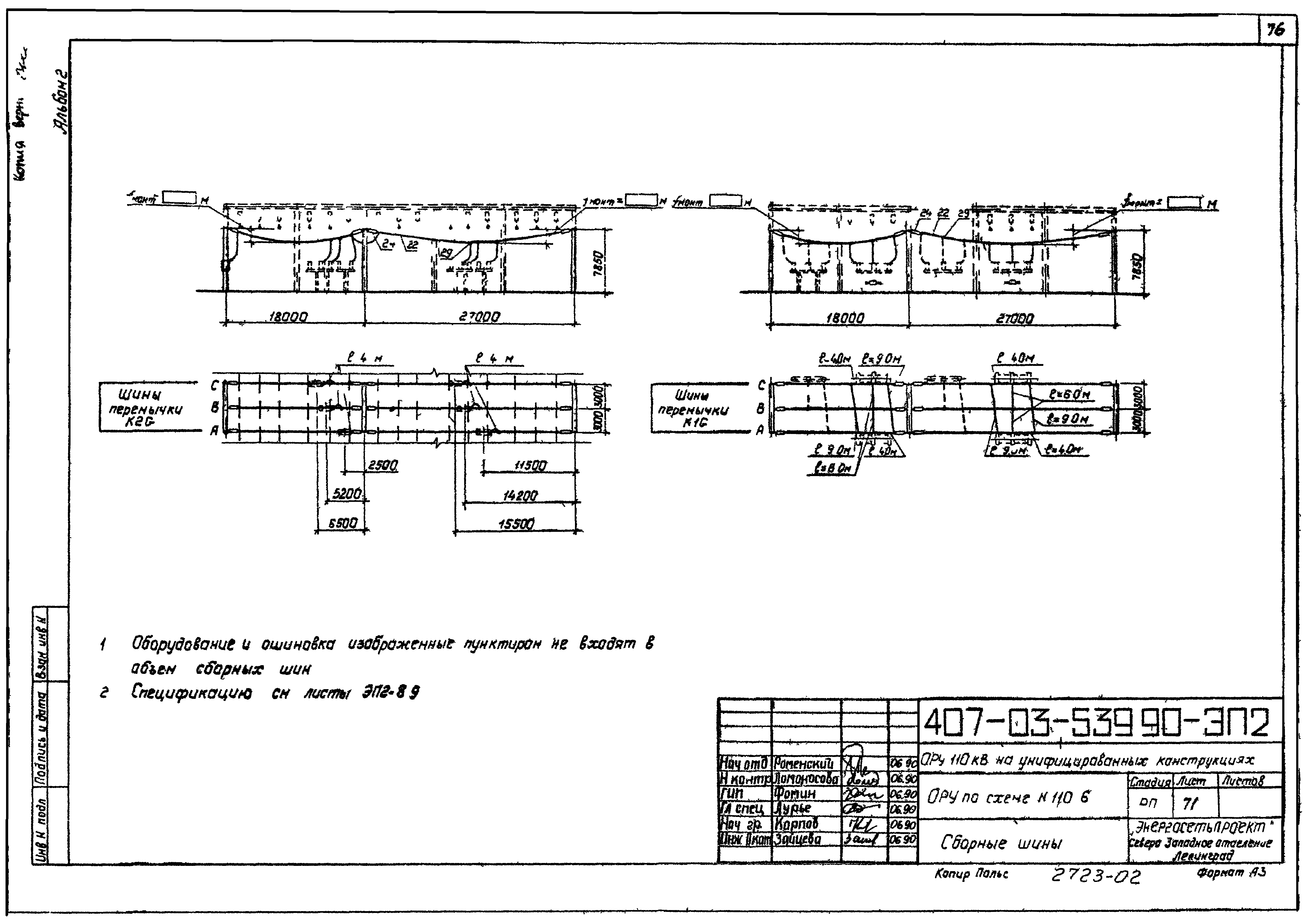

ОРУ по схеме №110-6. Сборные шины
ОРУ по схеме №110-12. Сборные шины (пролет Lmax = 27 м)

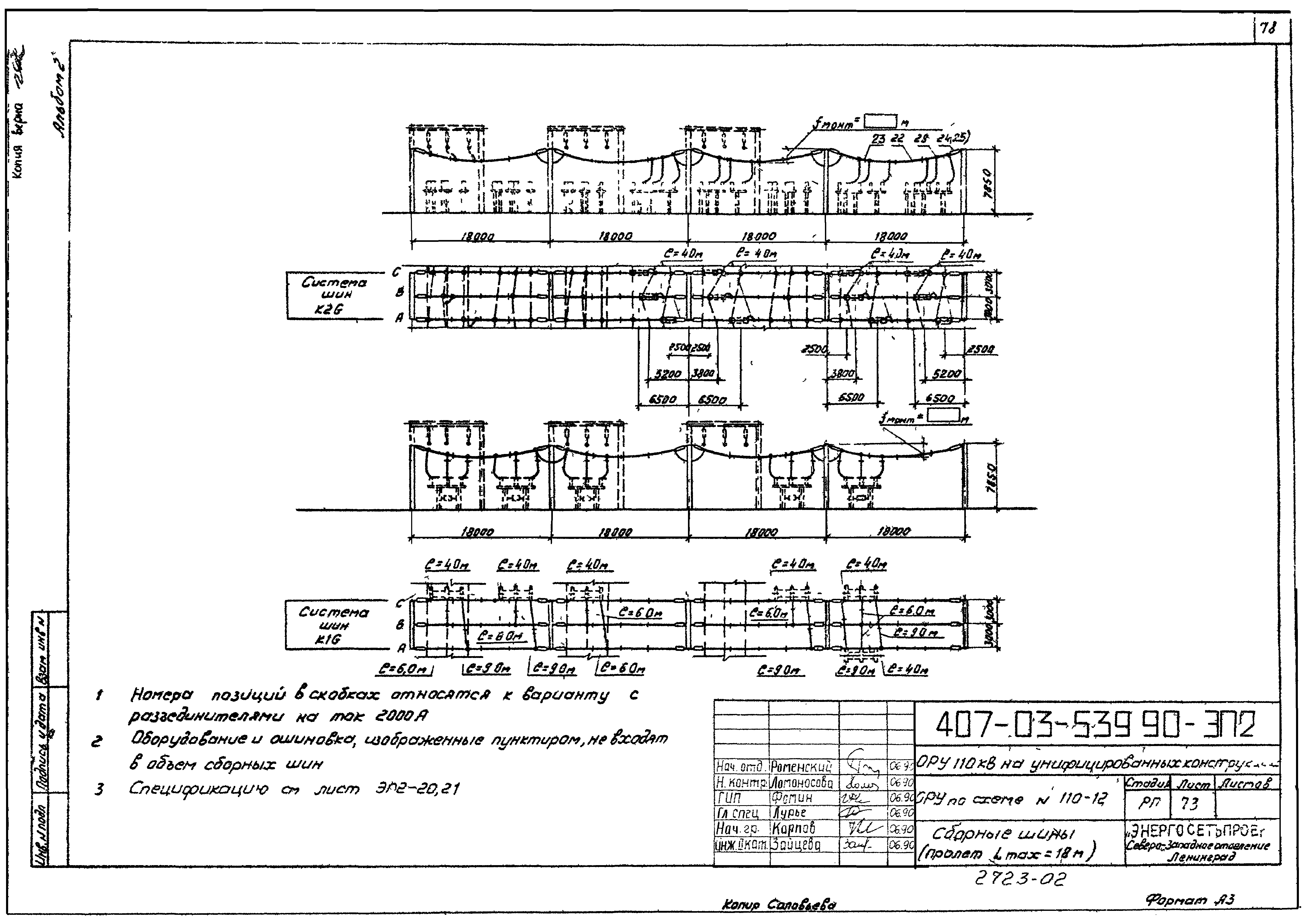

ОРУ по схеме №110-12. Сборные шины (пролет Lmax = 18 м)

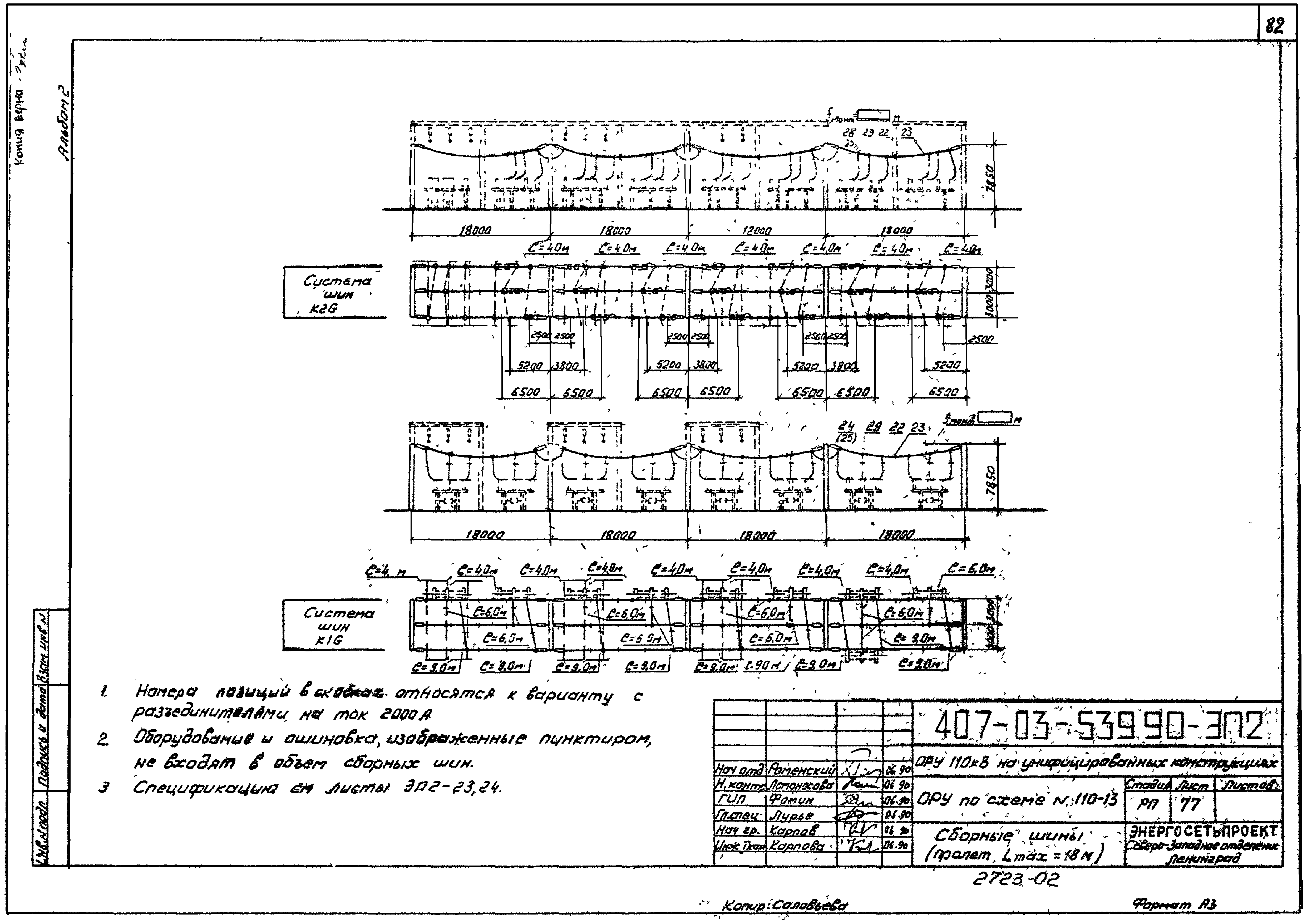

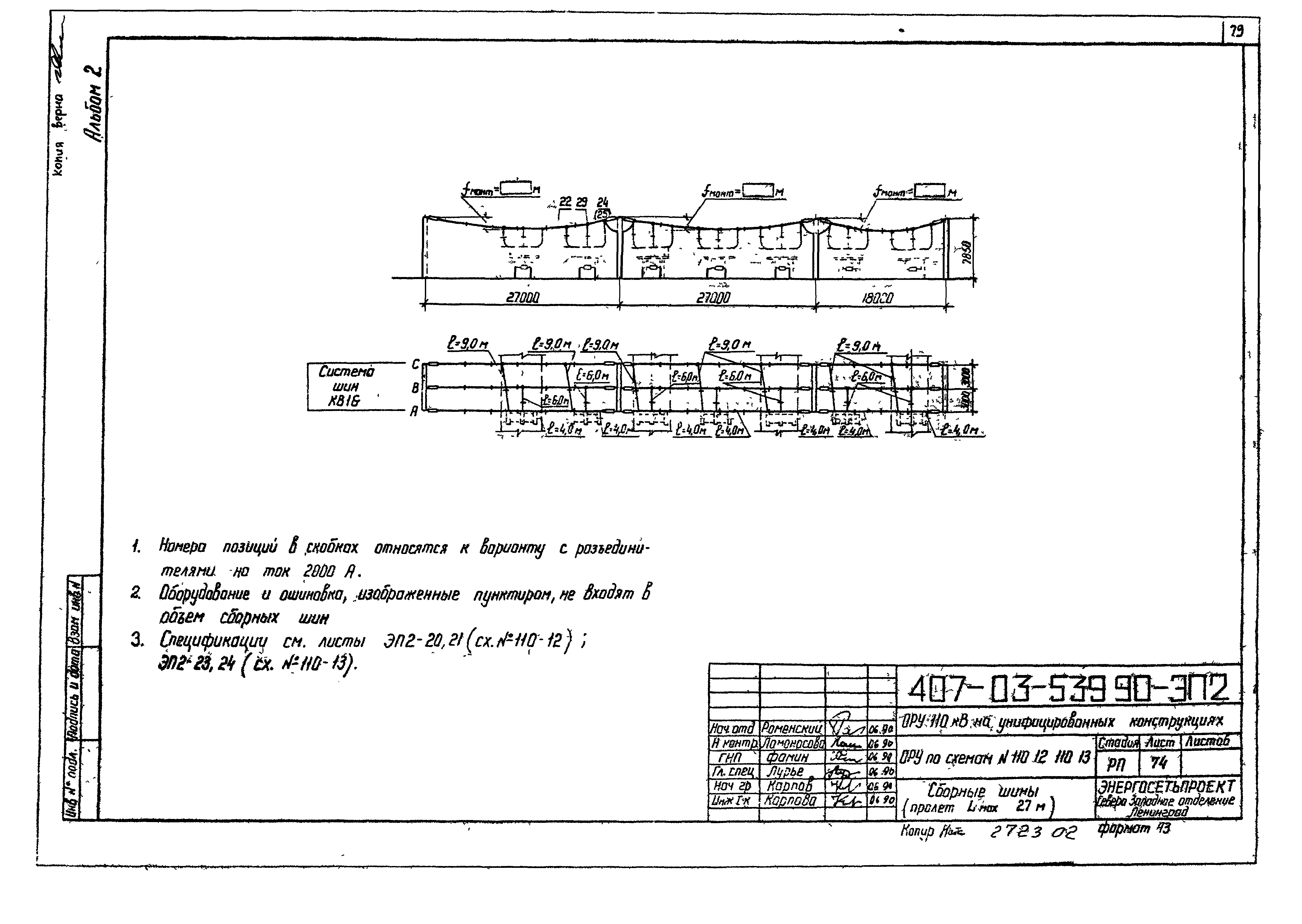

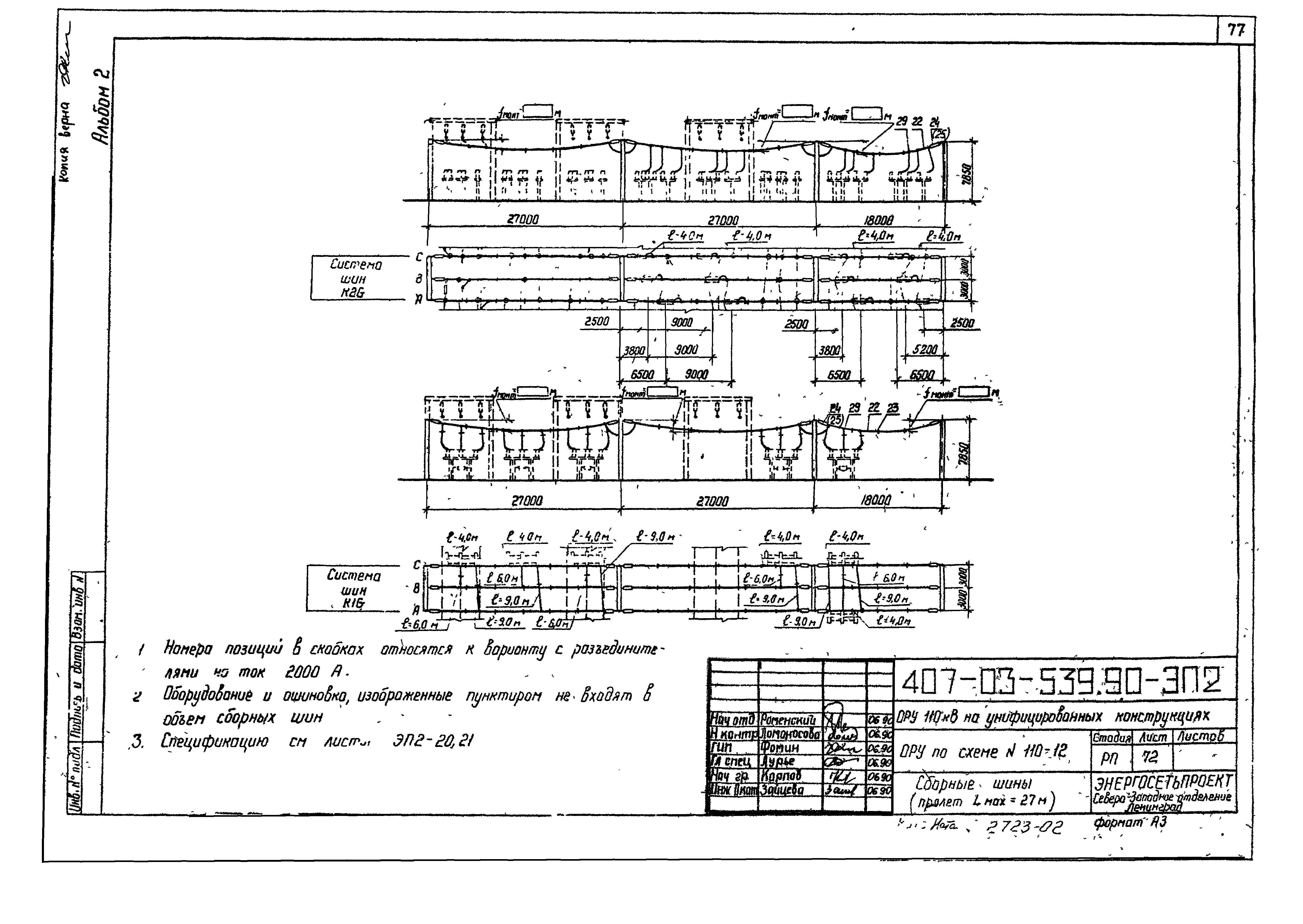

ОРУ по схемам №110-12, 110-13. Сборные шины (пролет Lmax = 27 м)

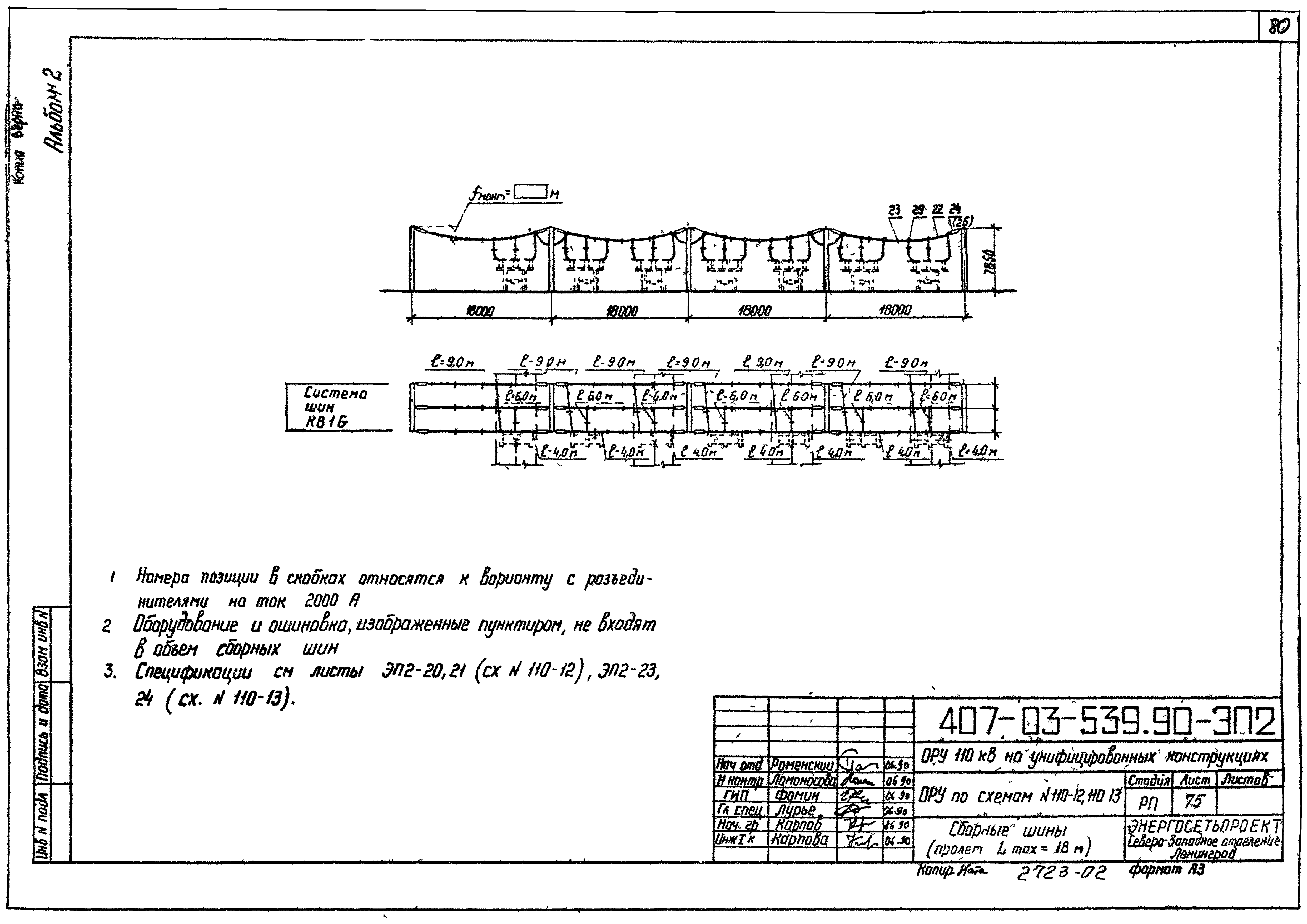

ОРУ по схемам №110-12, 110-13. Сборные шины (пролет Lmax = 18 м)
ОРУ по схеме №110-13. Сборные шины (пролет Lmax = 27 м)

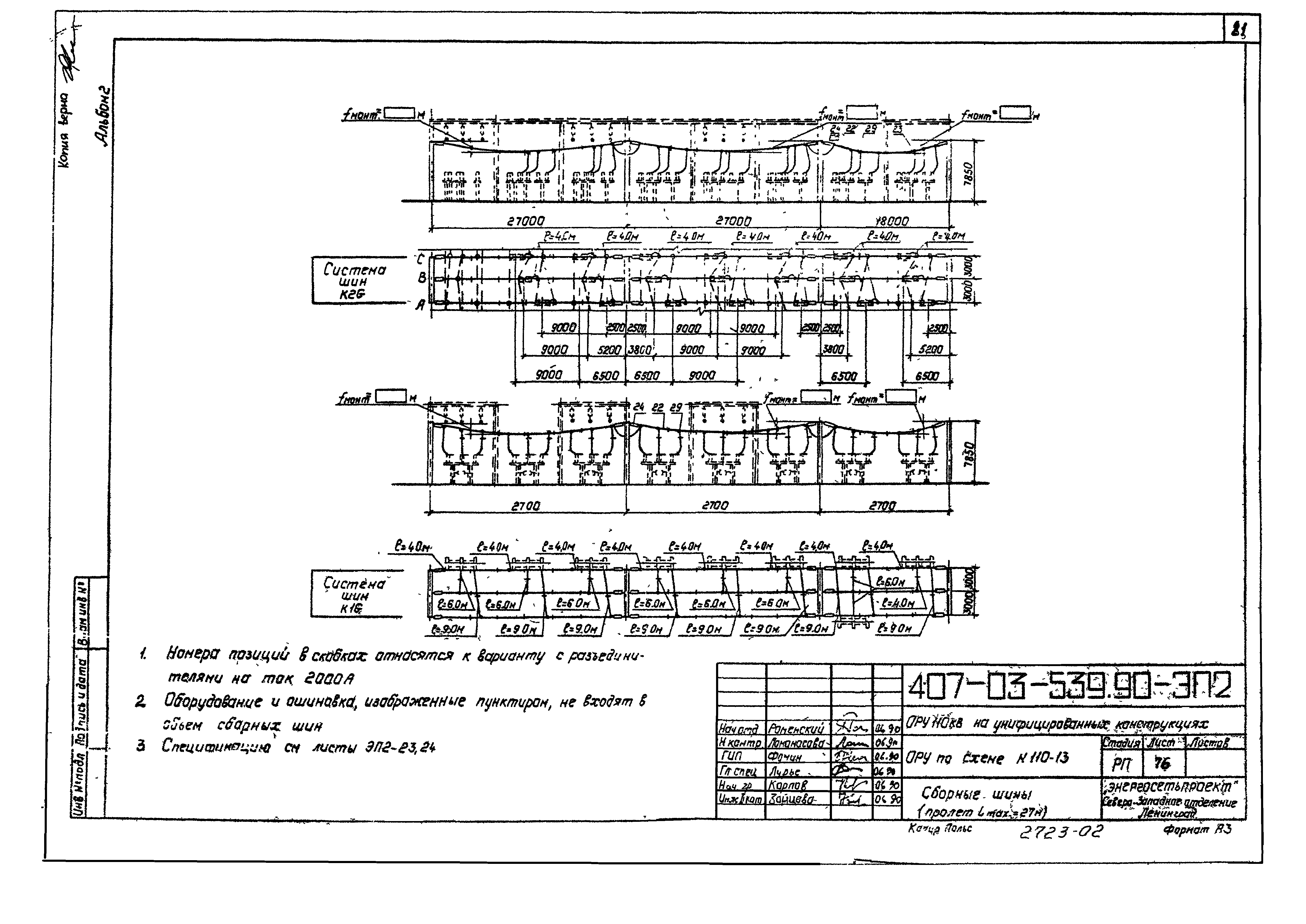

ОРУ по схеме №110-13. Сборные шины (пролет Lmax = 18 м)

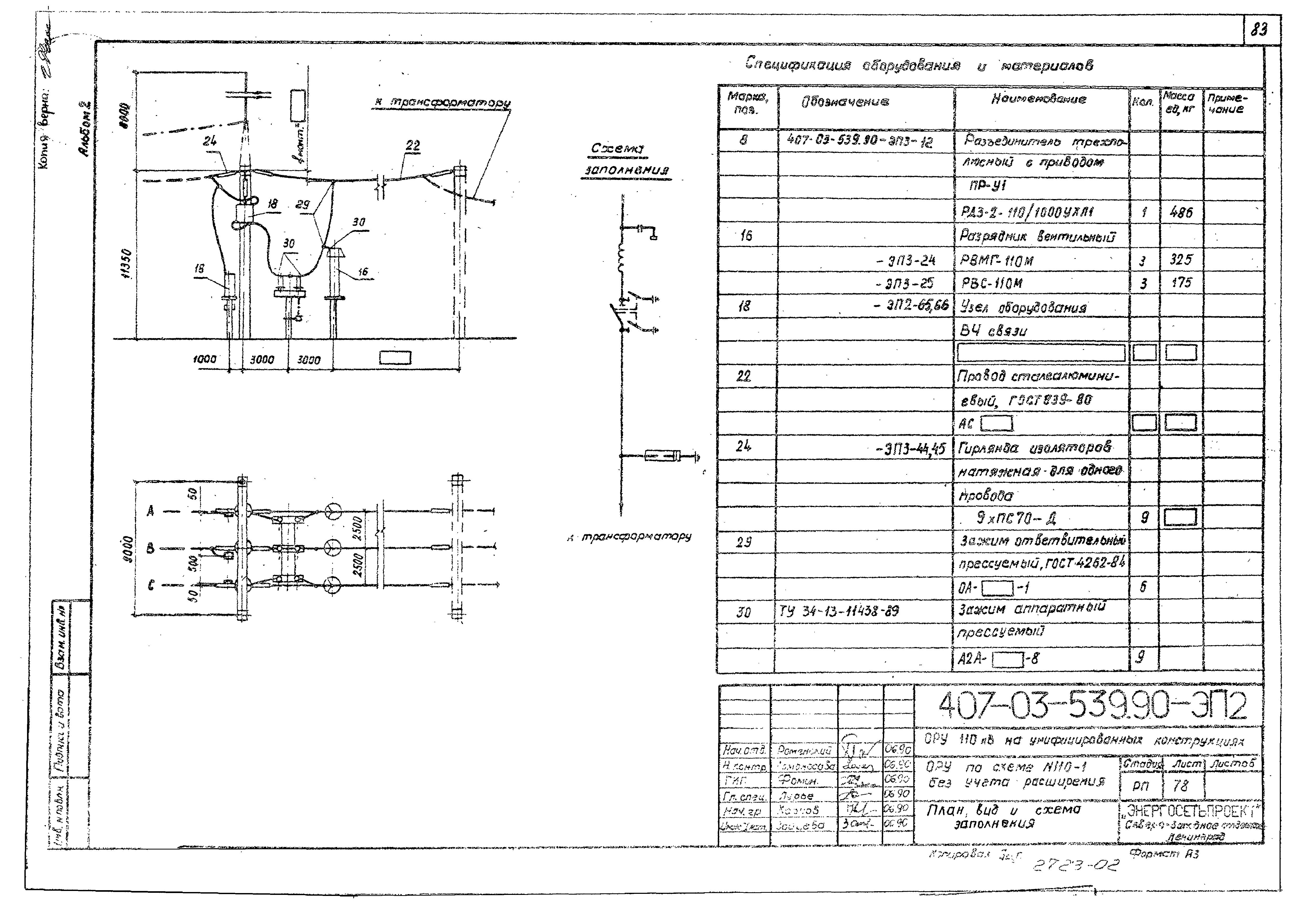

ОРУ по схеме №110-1 без учета расширения. План, вид и схема заполнения

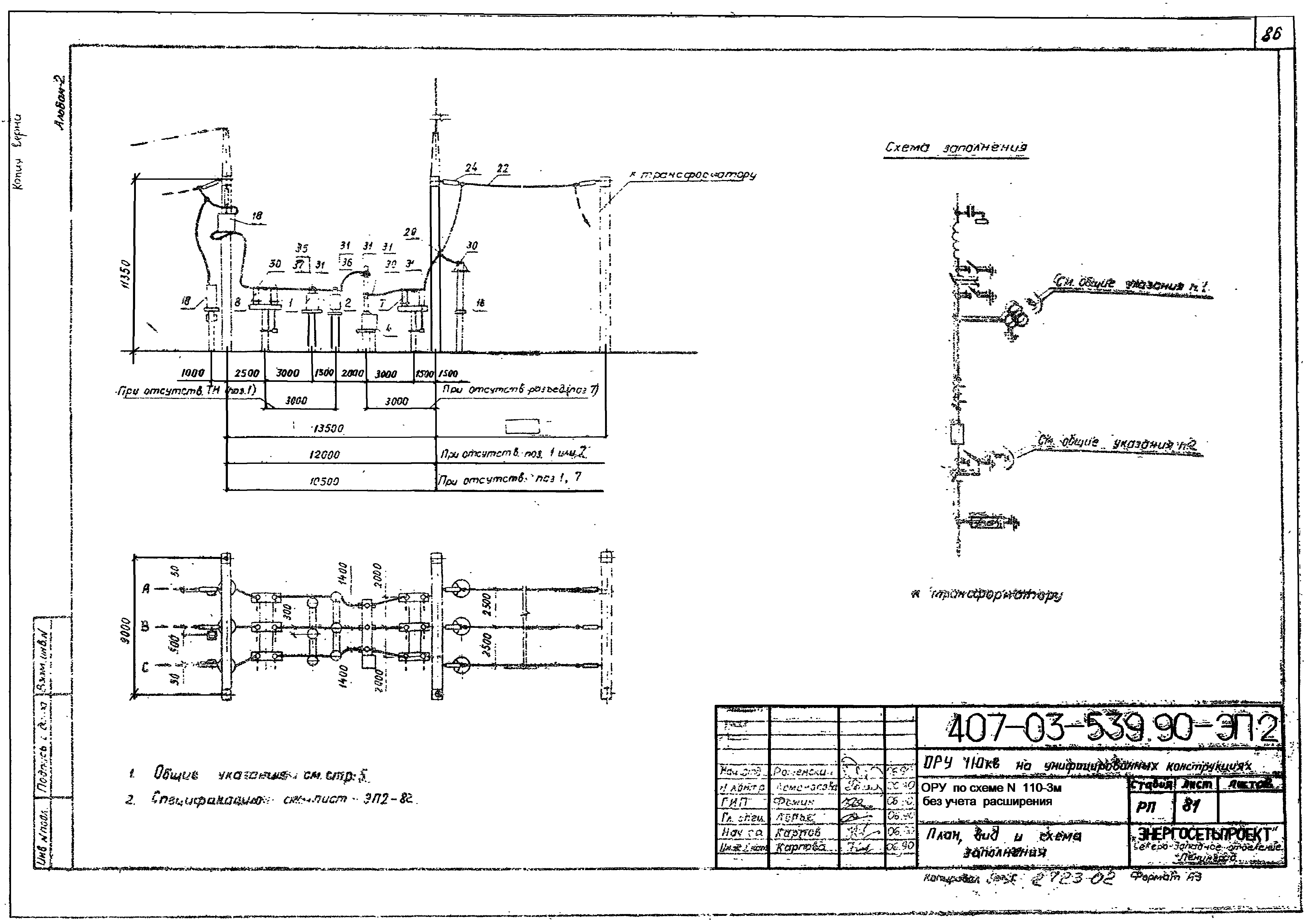

ОРУ по схеме №110-3 без учета расширения. План, вид и схема заполнения

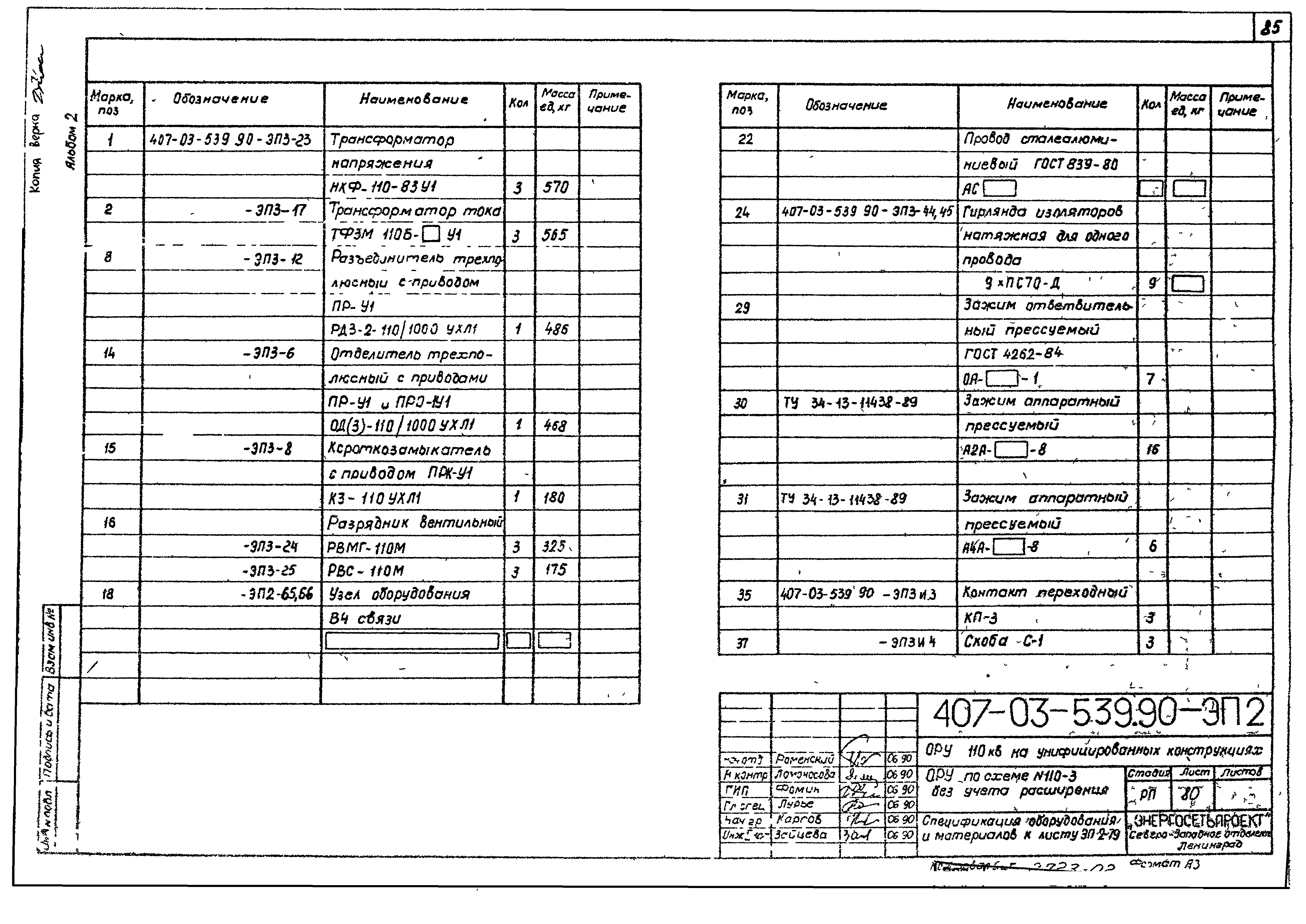

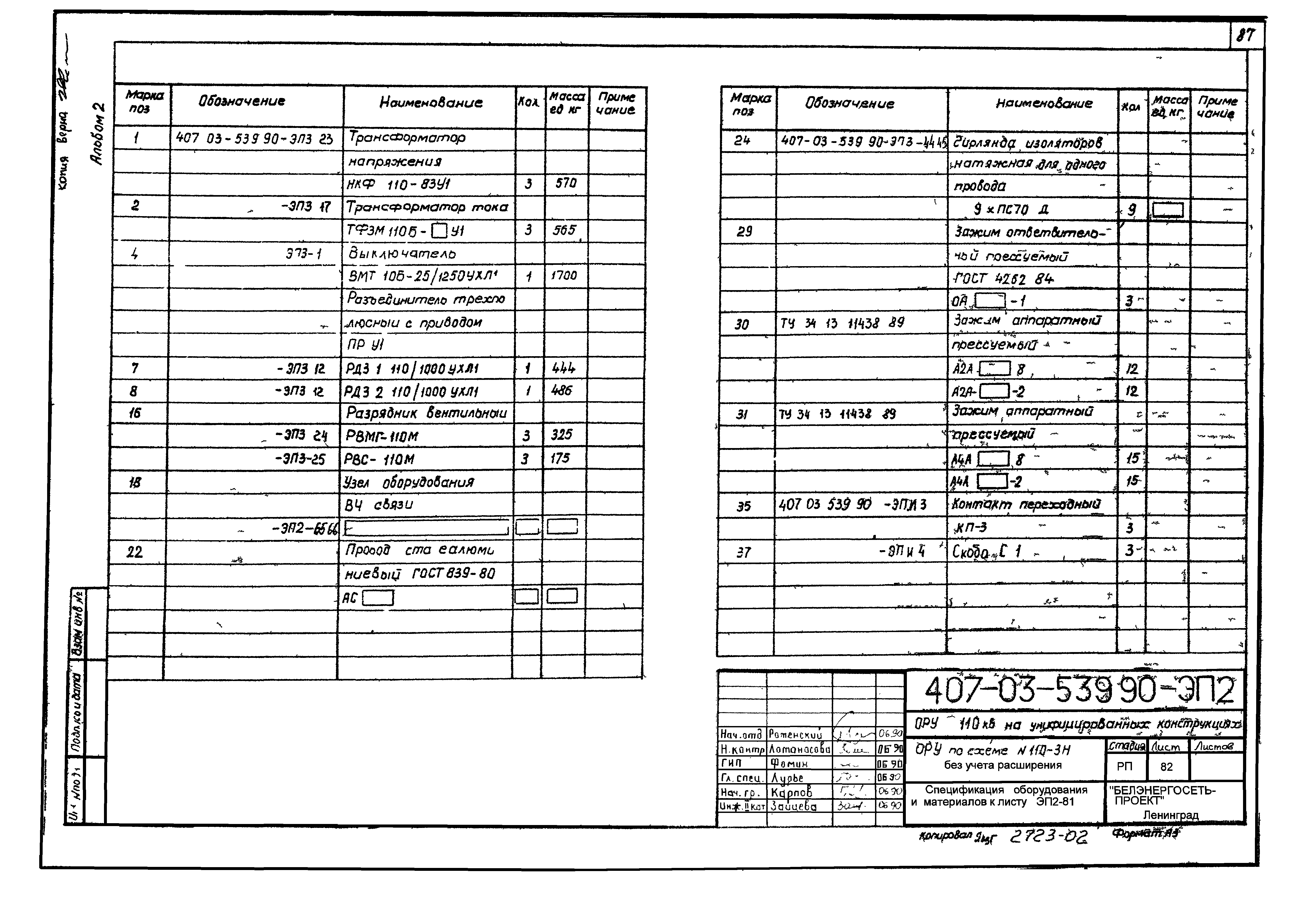

ОРУ по схеме №110-3 без учета расширения. Спецификация оборудования и материалов к листу ЭП2-79

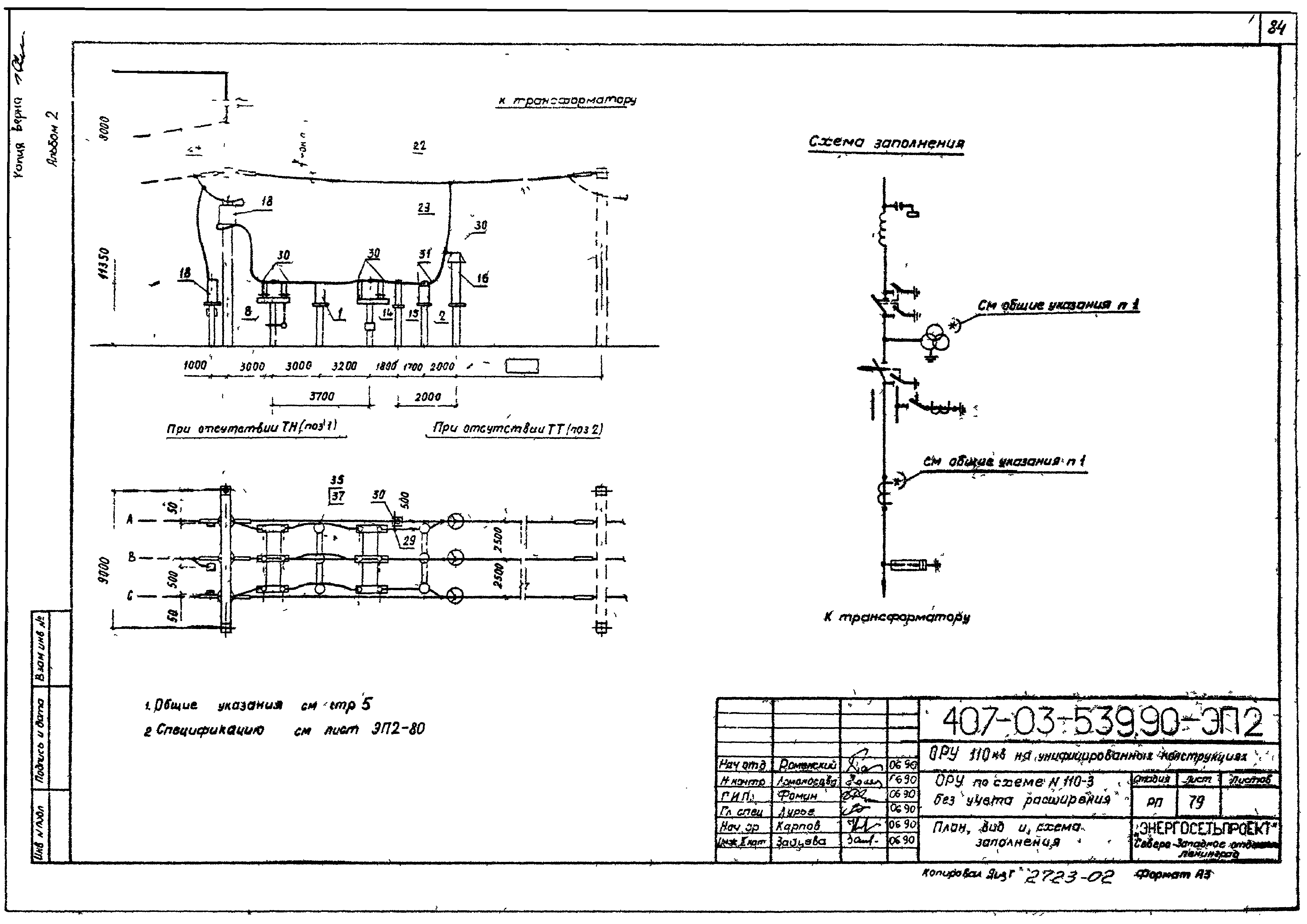

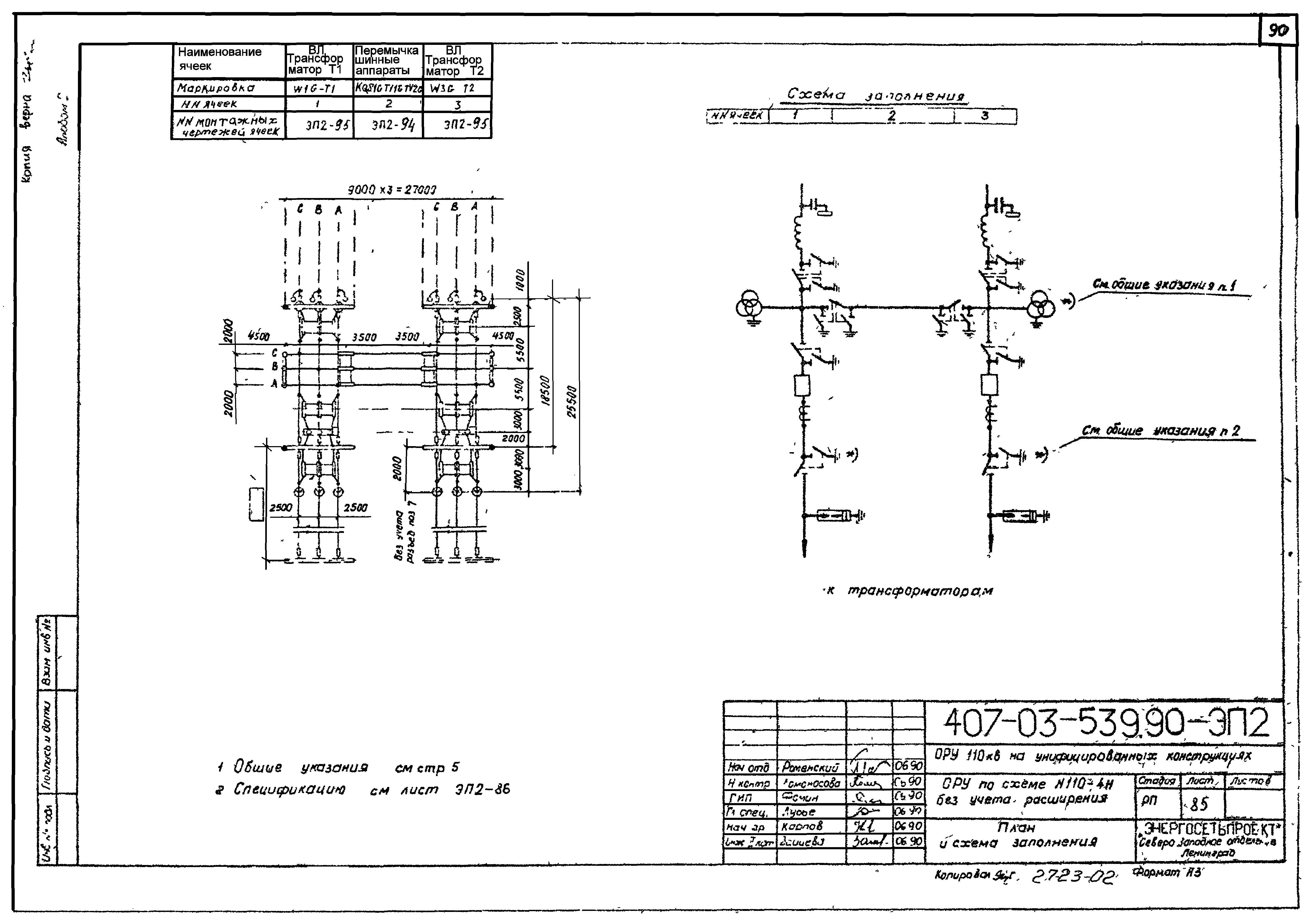

ОРУ по схеме №110-3Н без учета расширения. План, вид и схема заполнения
ОРУ по схеме №110-3Н без учета расширения. Спецификация оборудования и материалов к листу ЭП2-81

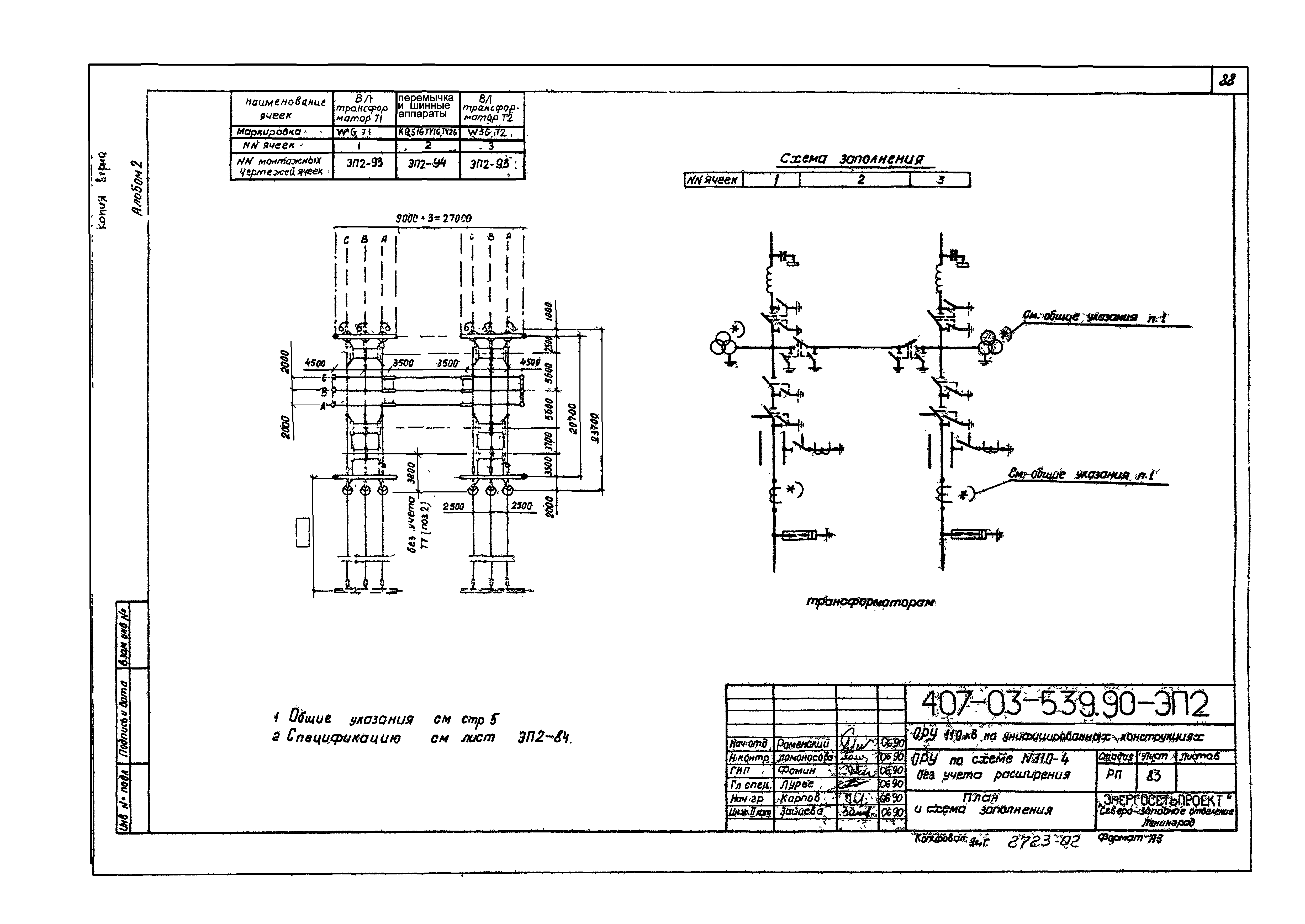

ОРУ по схеме №110-4 без учета расширения. План, вид и схема заполнения

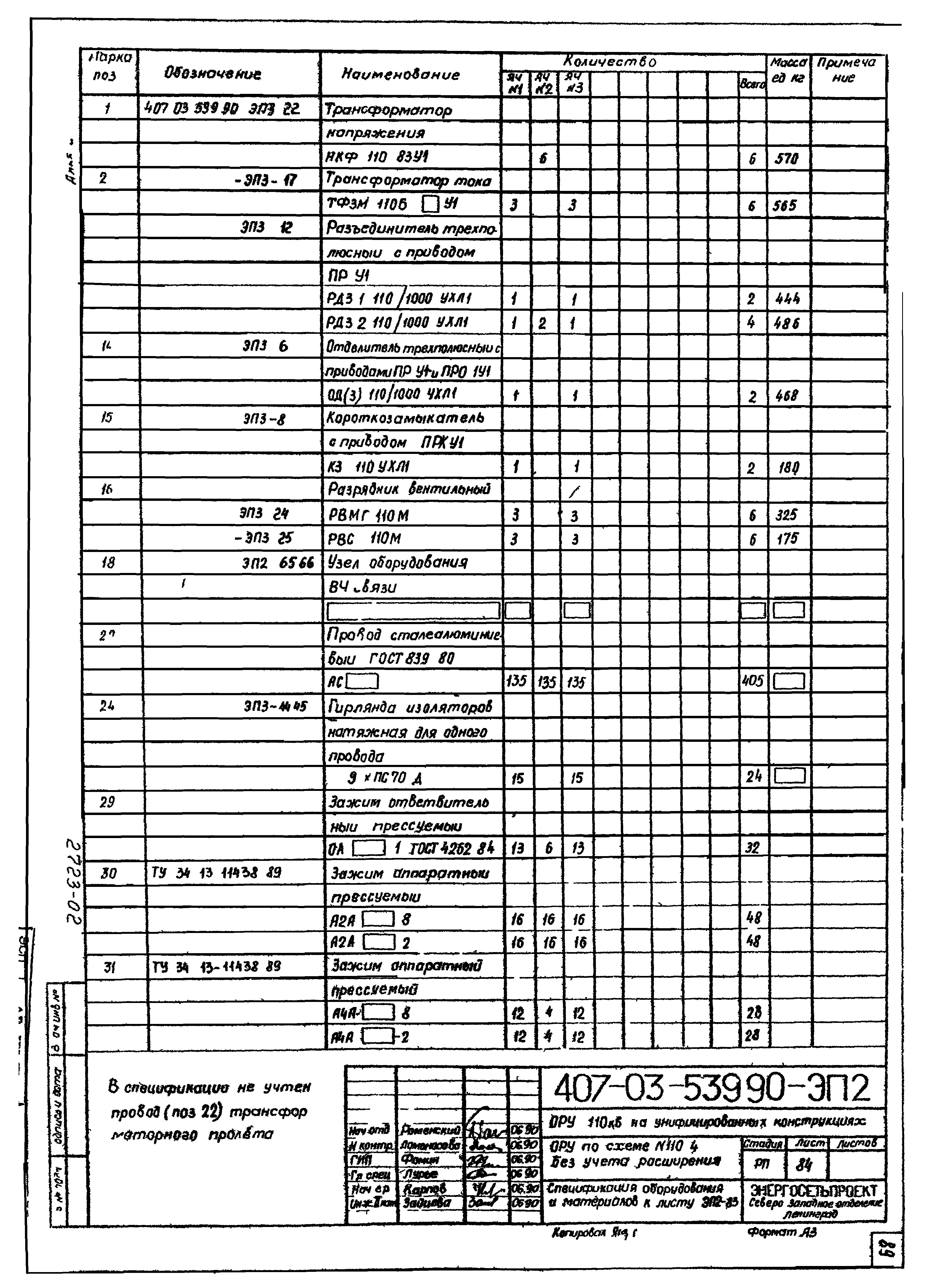

ОРУ по схеме №110-4 без учета расширения. Спецификация оборудования и материалов к листу ЭП2-83
ОРУ по схеме №110-4Н без учета расширения. План, вид и схема заполнения

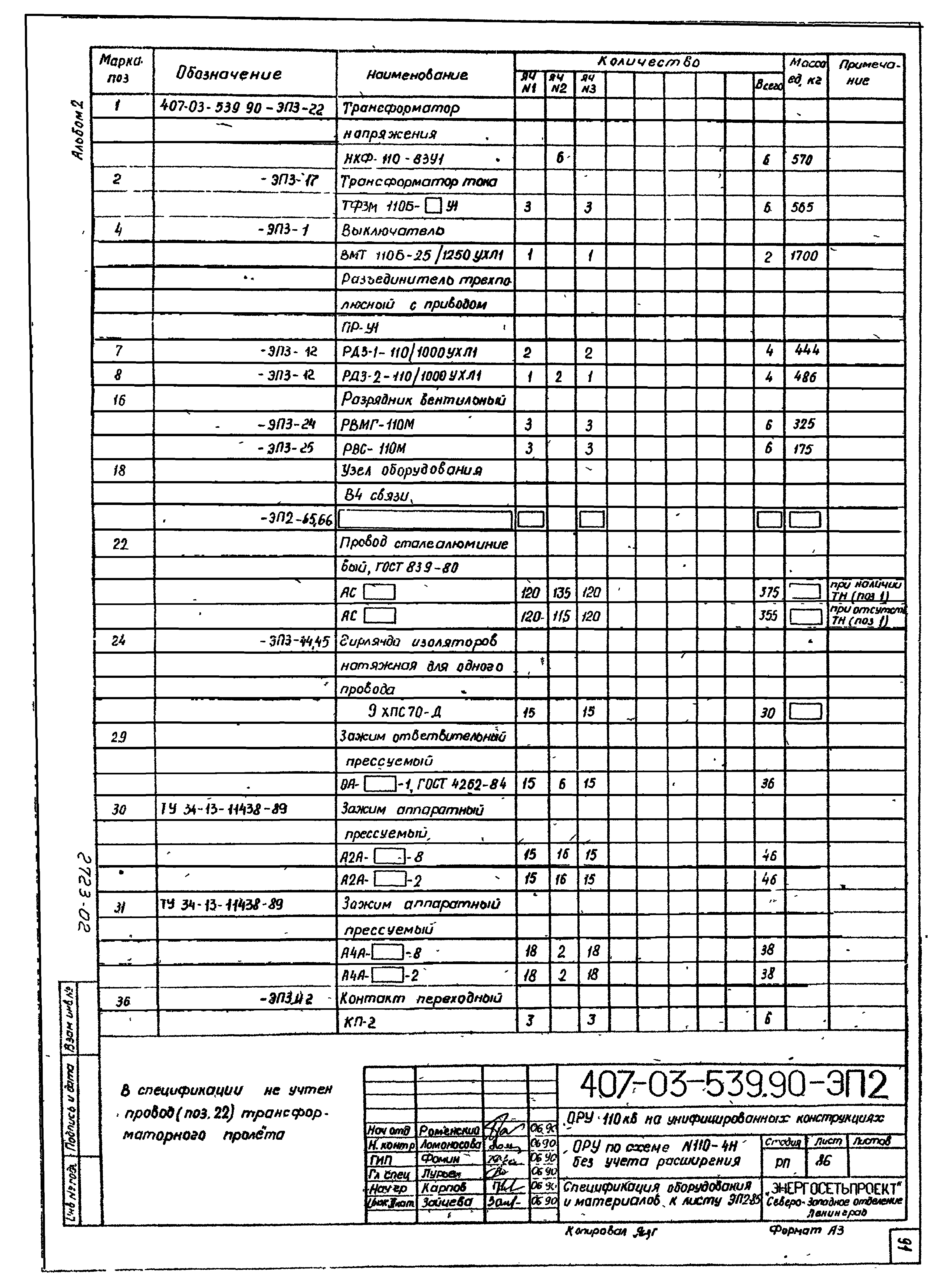

ОРУ по схеме №110-4Н без учета расширения. Спецификация оборудования и материалов к листу ЭП2-85

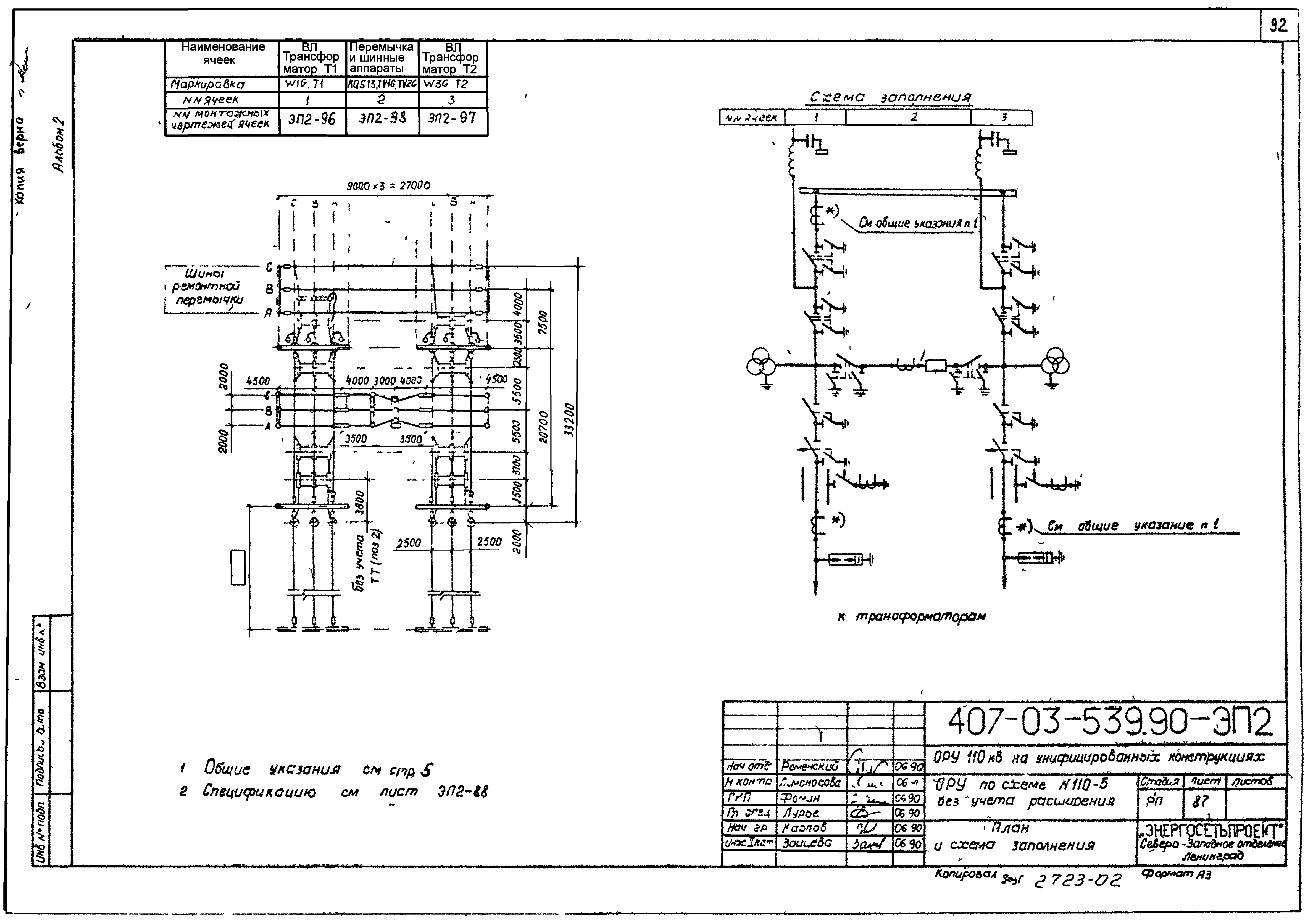

ОРУ по схеме №110-5 без учета расширения. План, вид и схема заполнения

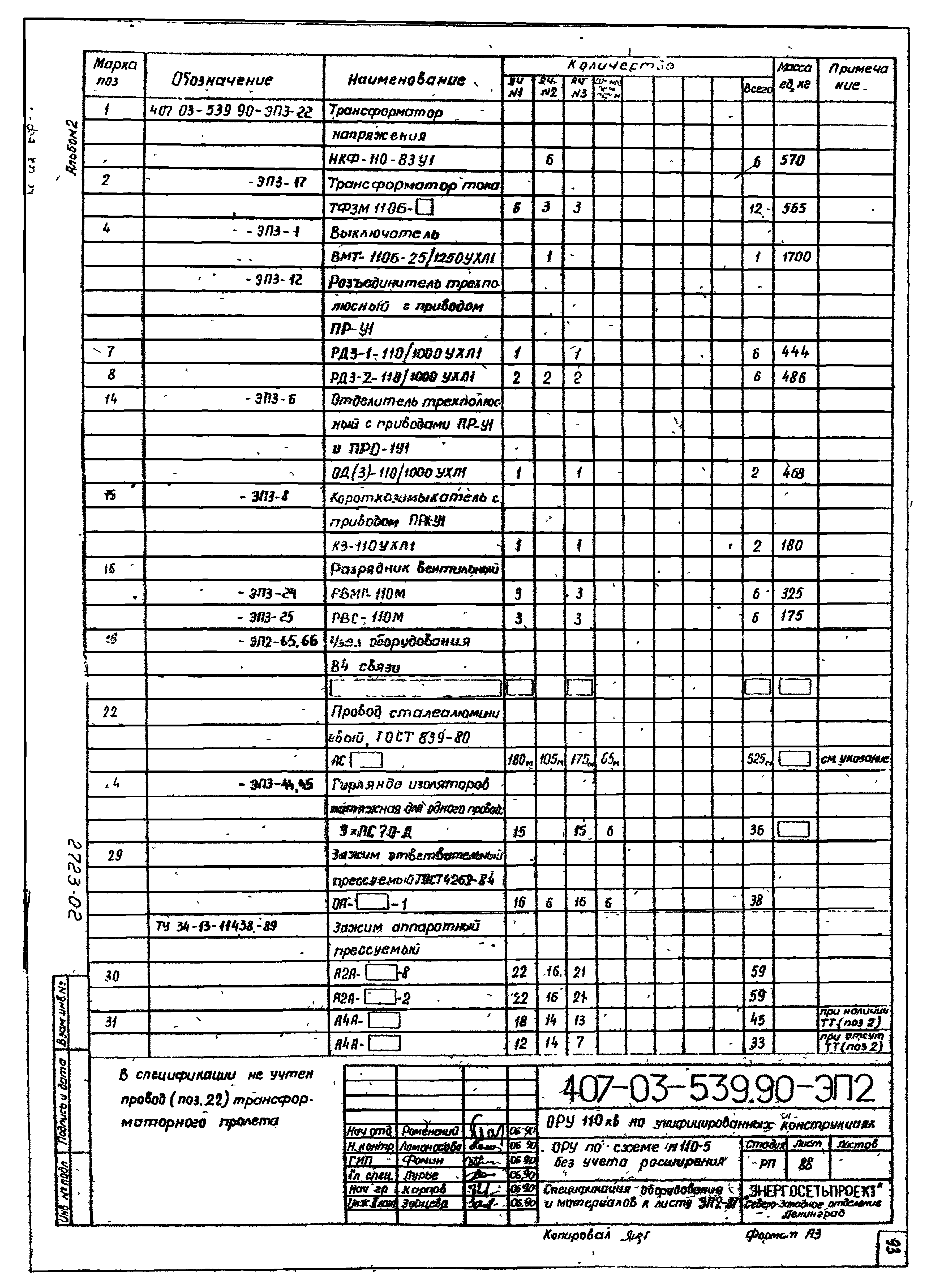

ОРУ по схеме №110-5 без учета расширения. Спецификация оборудования и материалов к листу ЭП2-87

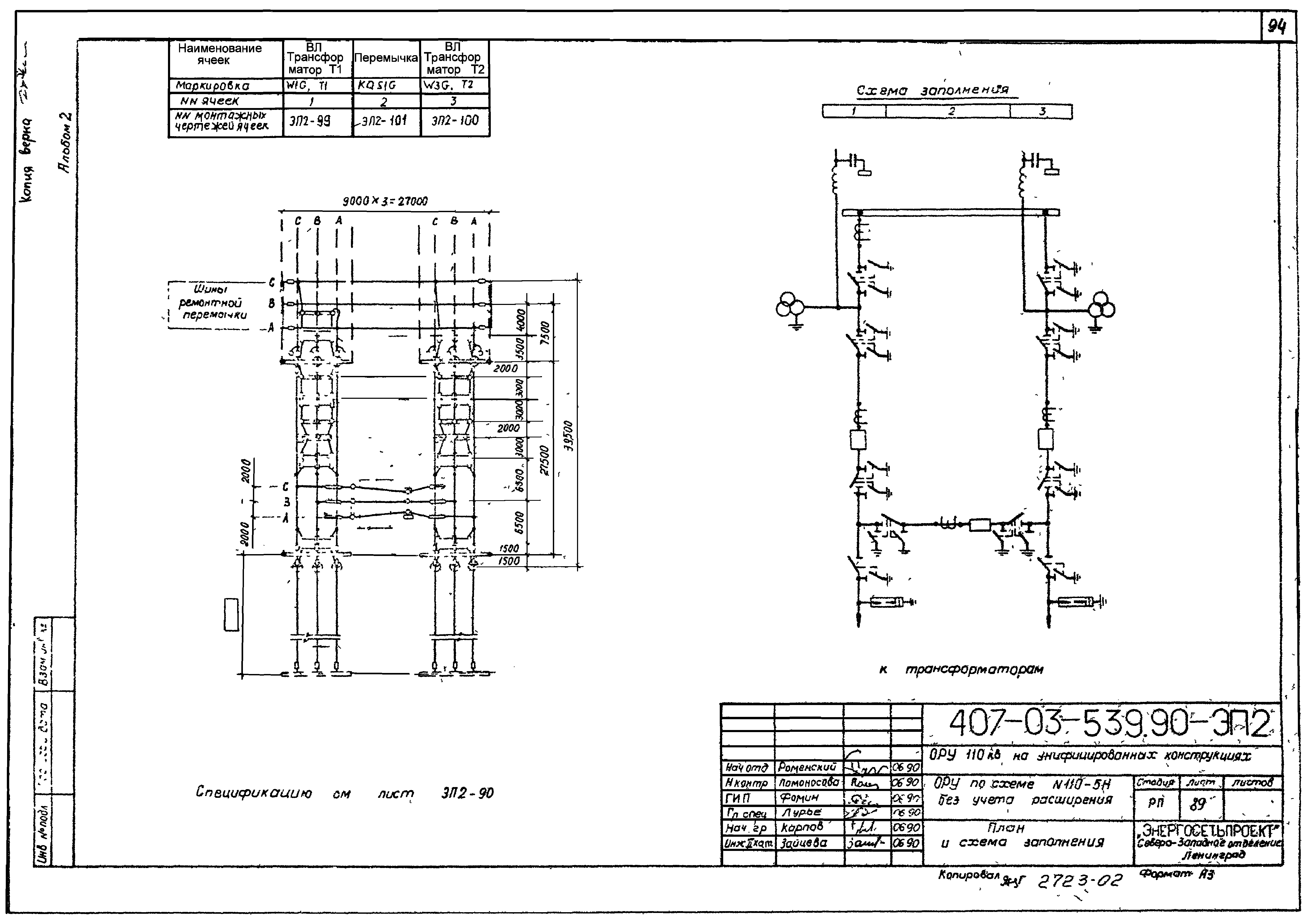

ОРУ по схеме №110-5Н без учета расширения. План, вид и схема заполнения
ОРУ по схеме №110-5Н без учета расширения. Спецификация оборудования и материалов к листу ЭП2-89

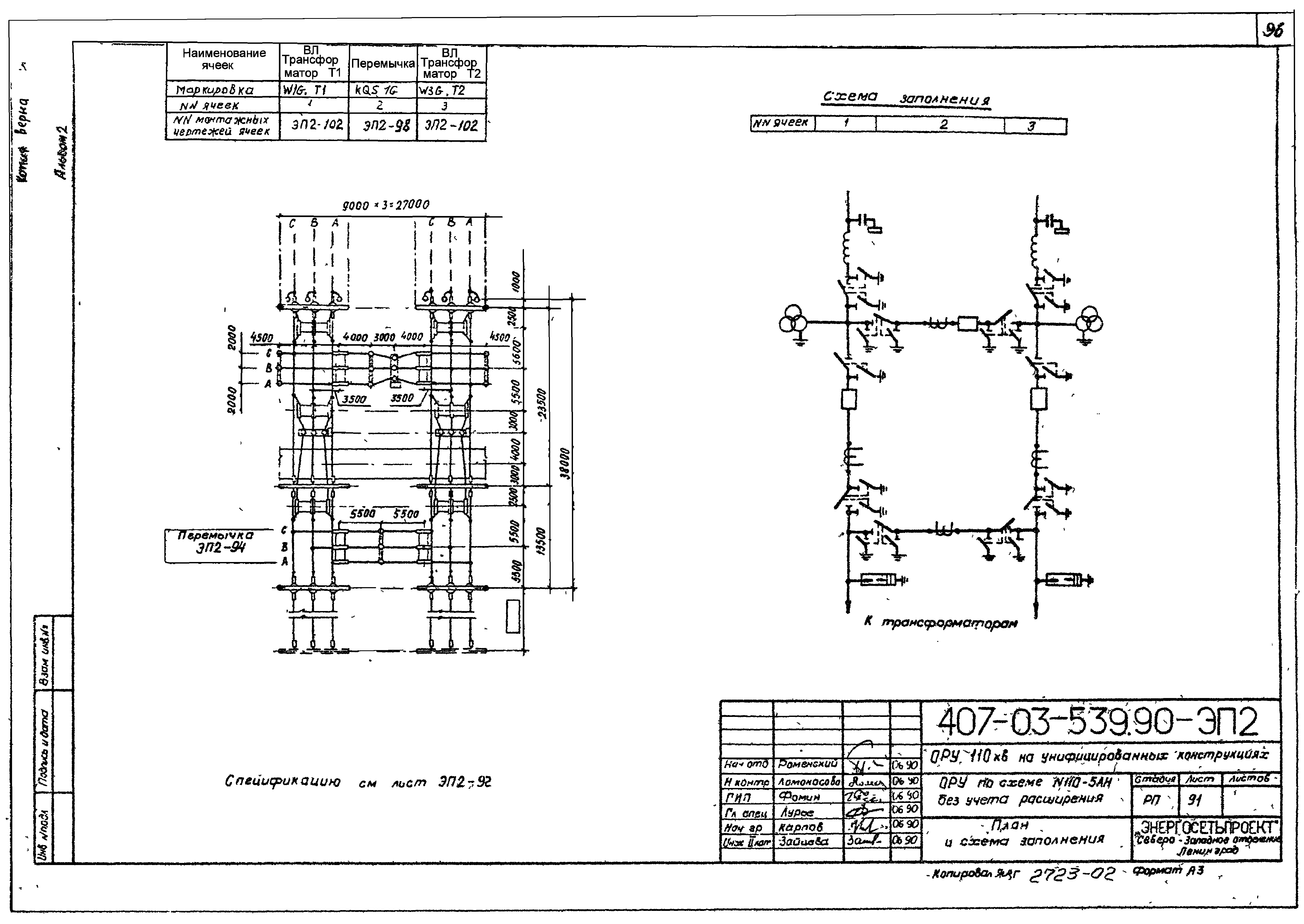

ОРУ по схеме №110-5АН без учета расширения. План, вид и схема заполнения

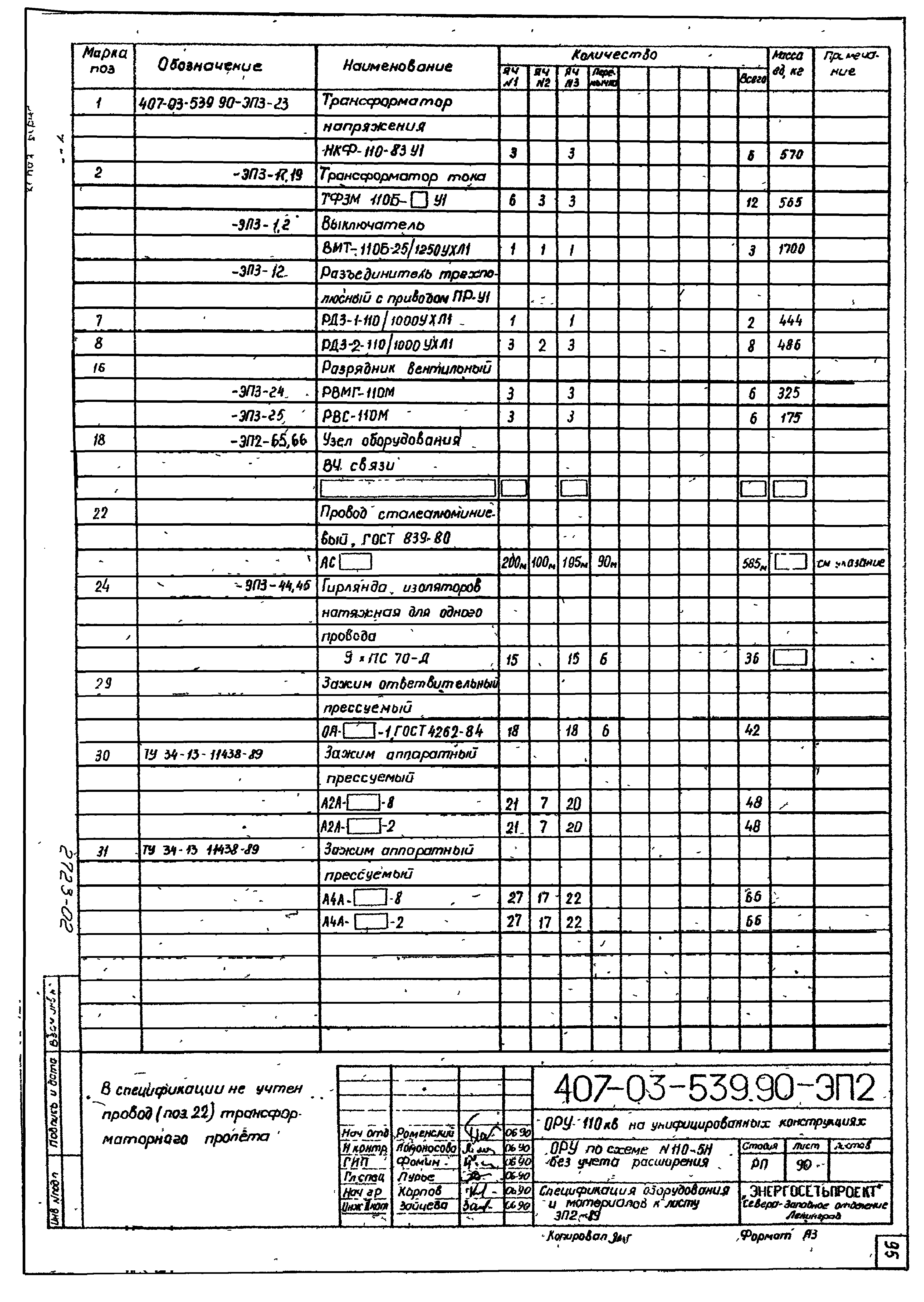

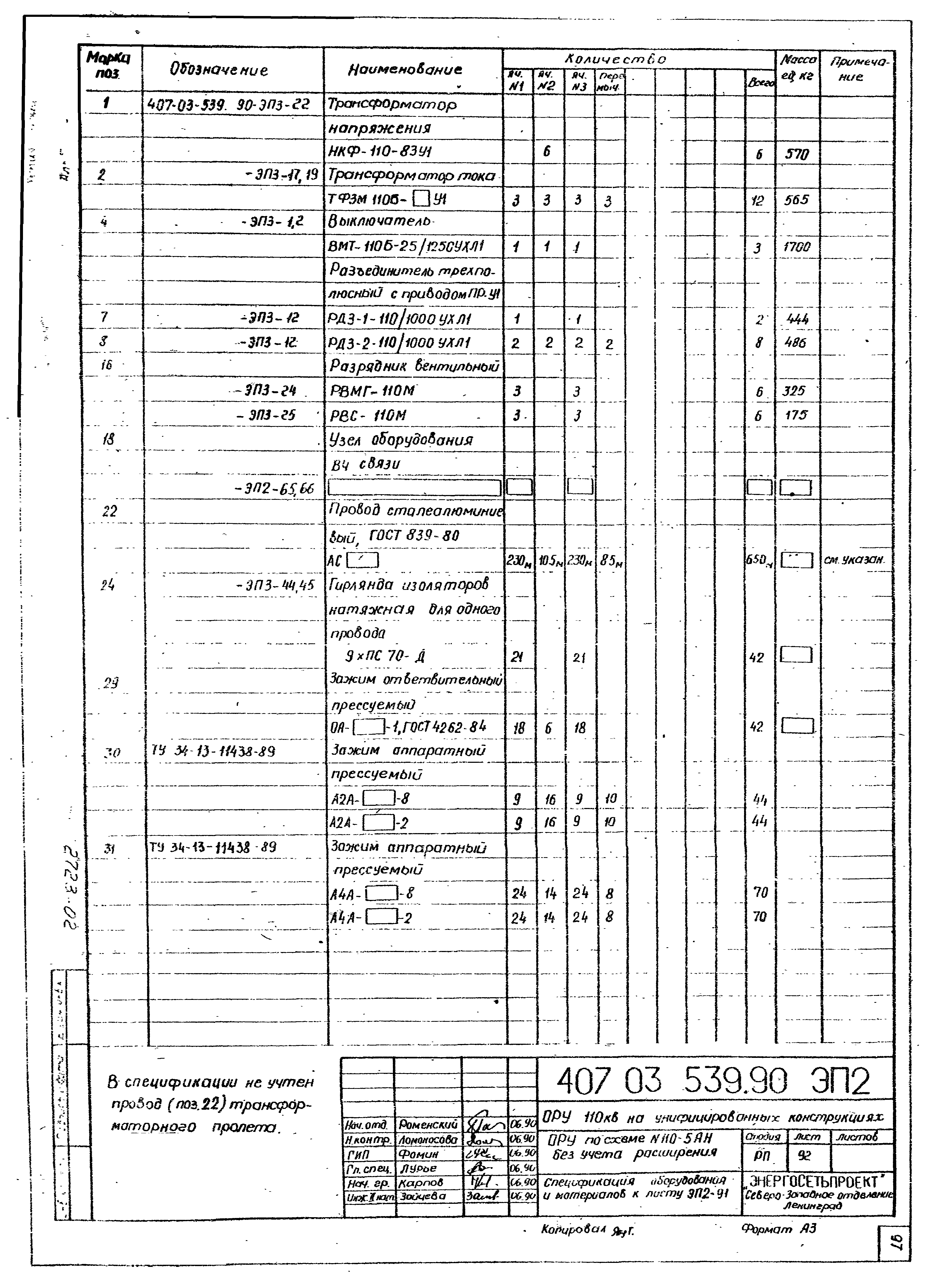

ОРУ по схеме №110-5АН без учета расширения. Спецификация оборудования и материалов к листу ЭП2-91
ОРУ по схеме №110-4 без учета расширения. Ячейка ВЛ-трансформатор

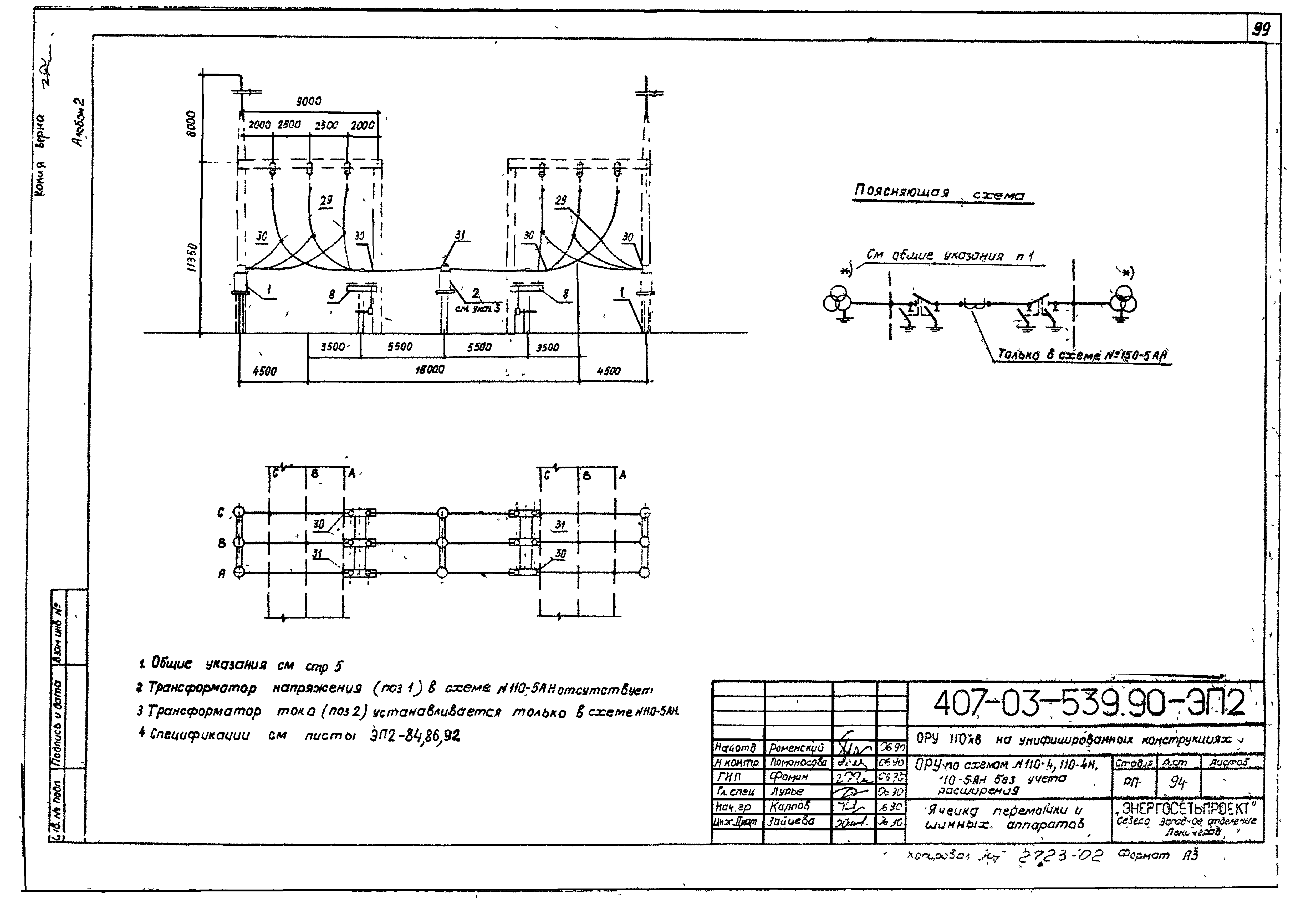

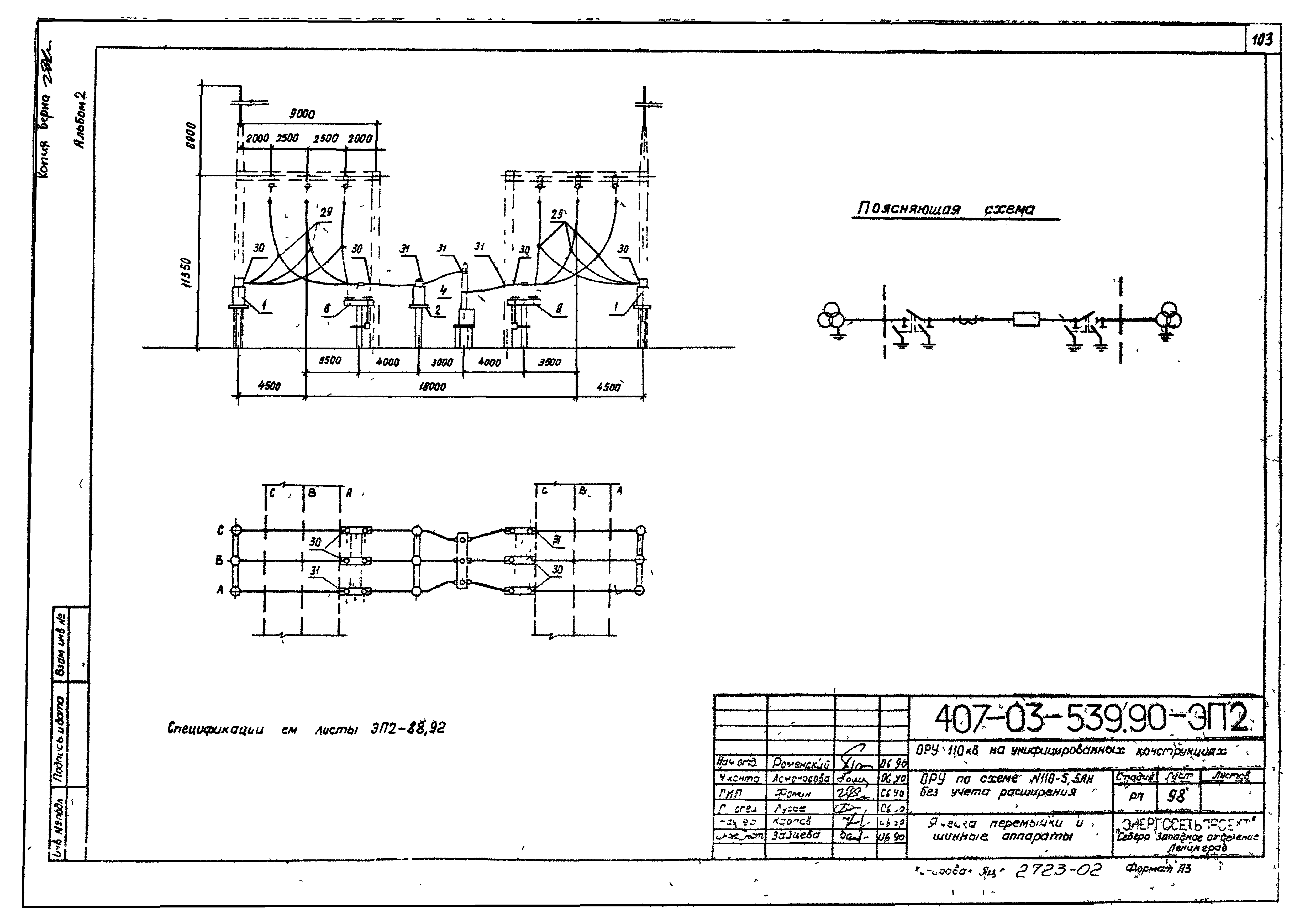

ОРУ по схемам №110-4, 110-4Н, 110-5АН без учета расширения. Ячейка перемычки и шинных аппаратов
ОРУ по схеме №110-4Н без учета расширения. Ячейка ВЛ-трансформатор

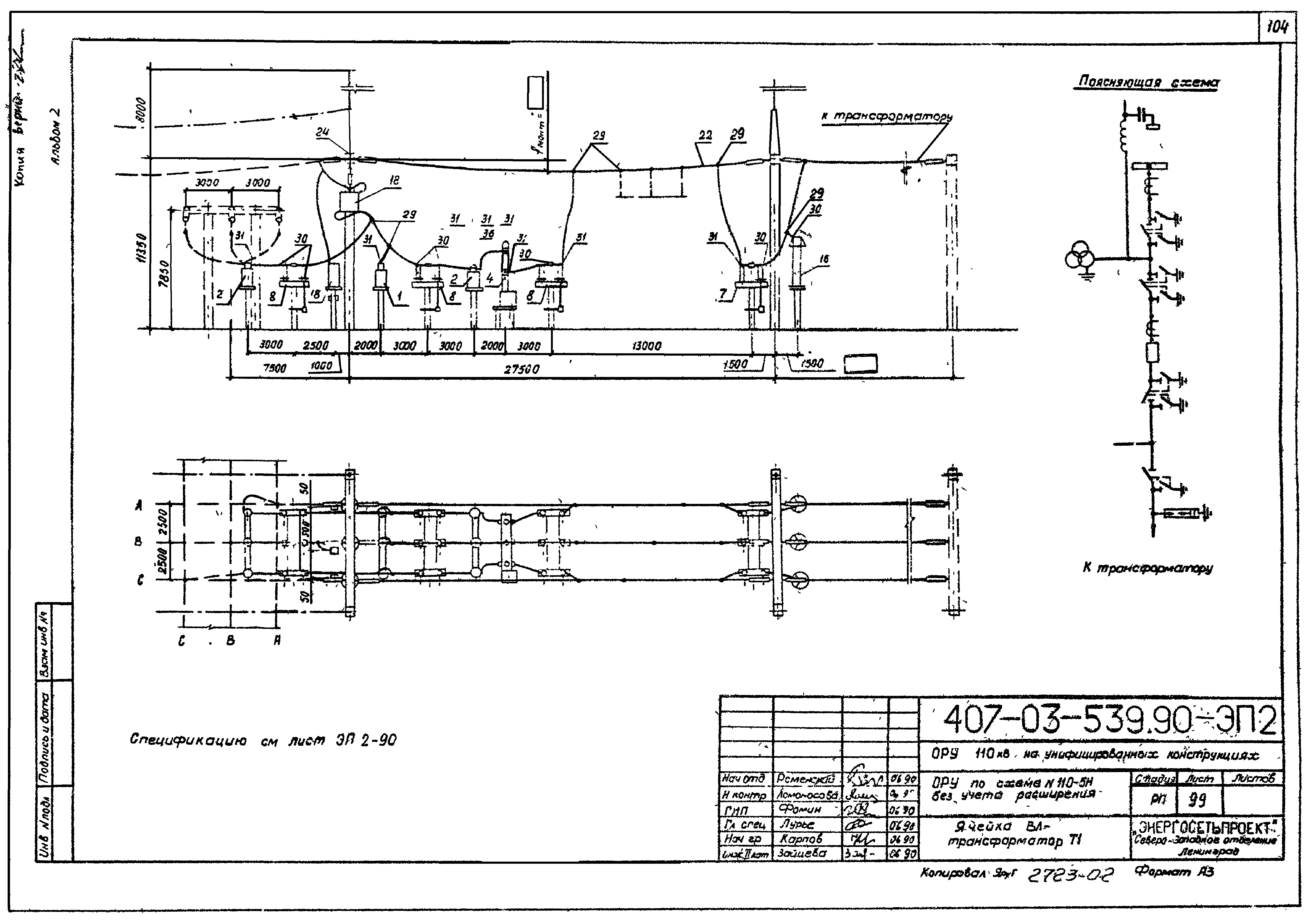

ОРУ по схеме №110-5 без учета расширения. Ячейка ВЛ-трансформатор Т1

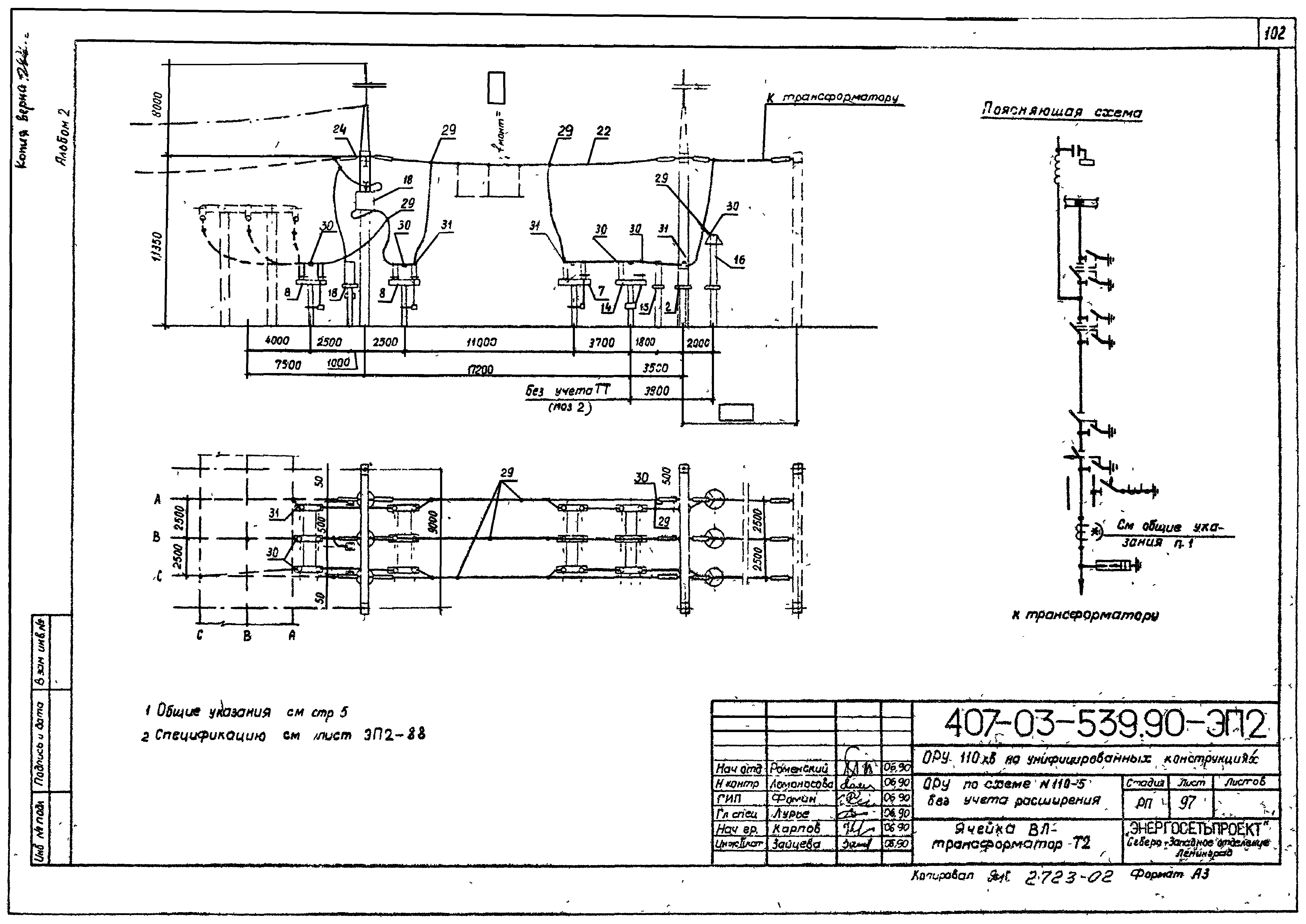

ОРУ по схеме №110-5 без учета расширения. Ячейка ВЛ-трансформатор Т2
ОРУ по схемам №110-5, 110-5АН без учета расширения. Ячейка перемычки и шинных аппаратов

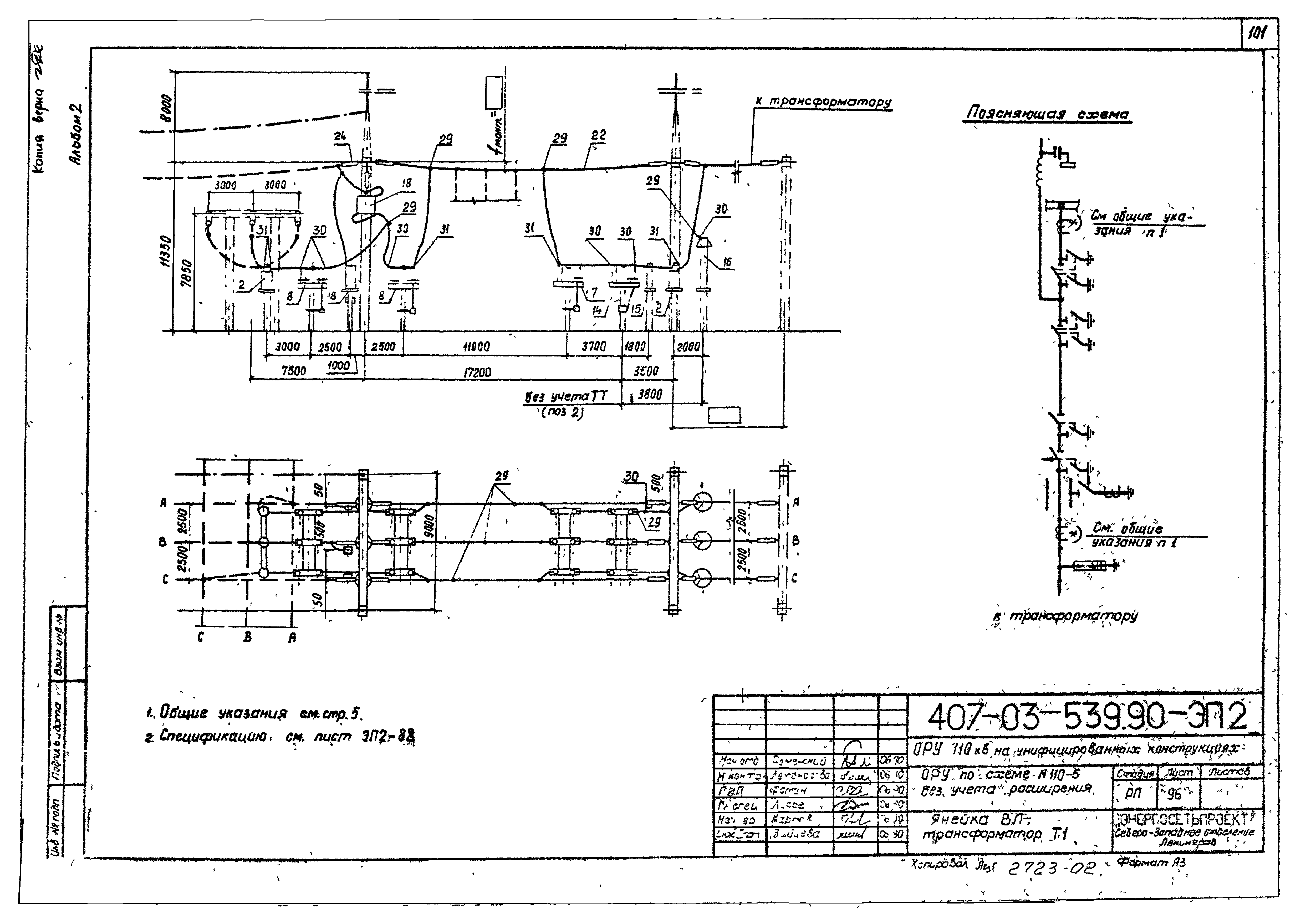

ОРУ по схеме №110-5Н без учета расширения. Ячейка ВЛ-трансформатор Т1

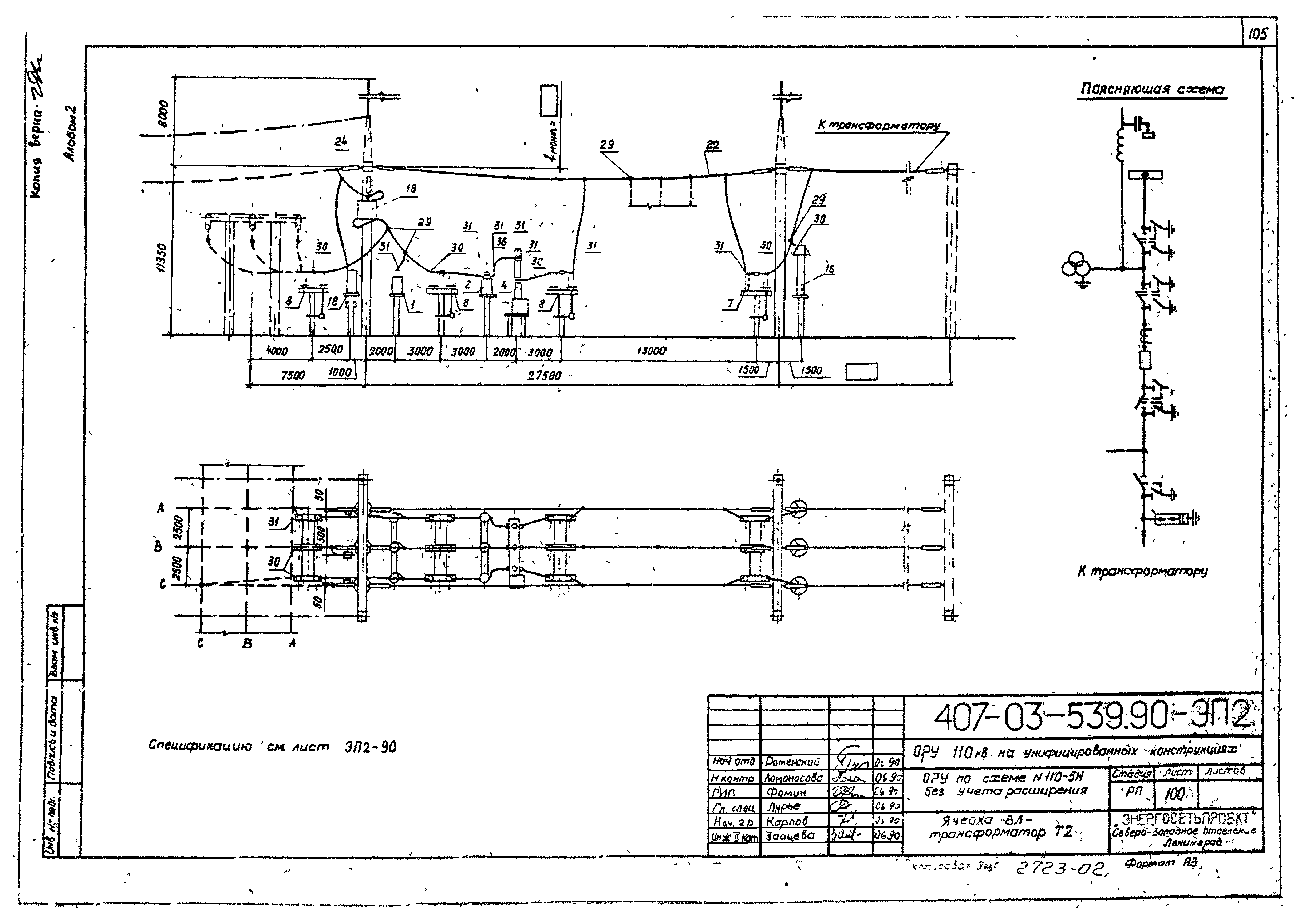

ОРУ по схеме №110-5Н без учета расширения. Ячейка ВЛ-трансформатор Т2

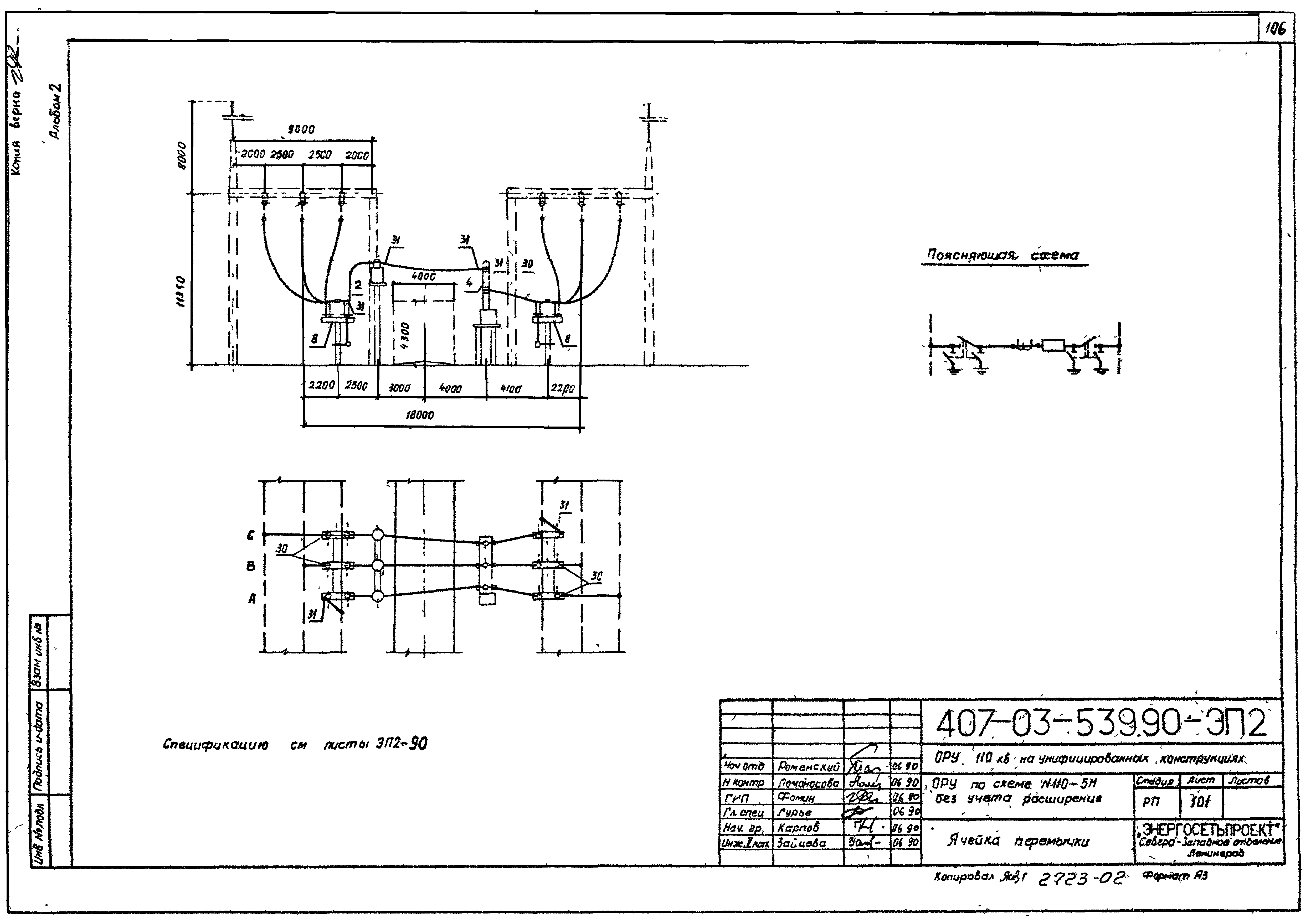

ОРУ по схеме №110-5Н без учета расширения. Ячейка перемычки

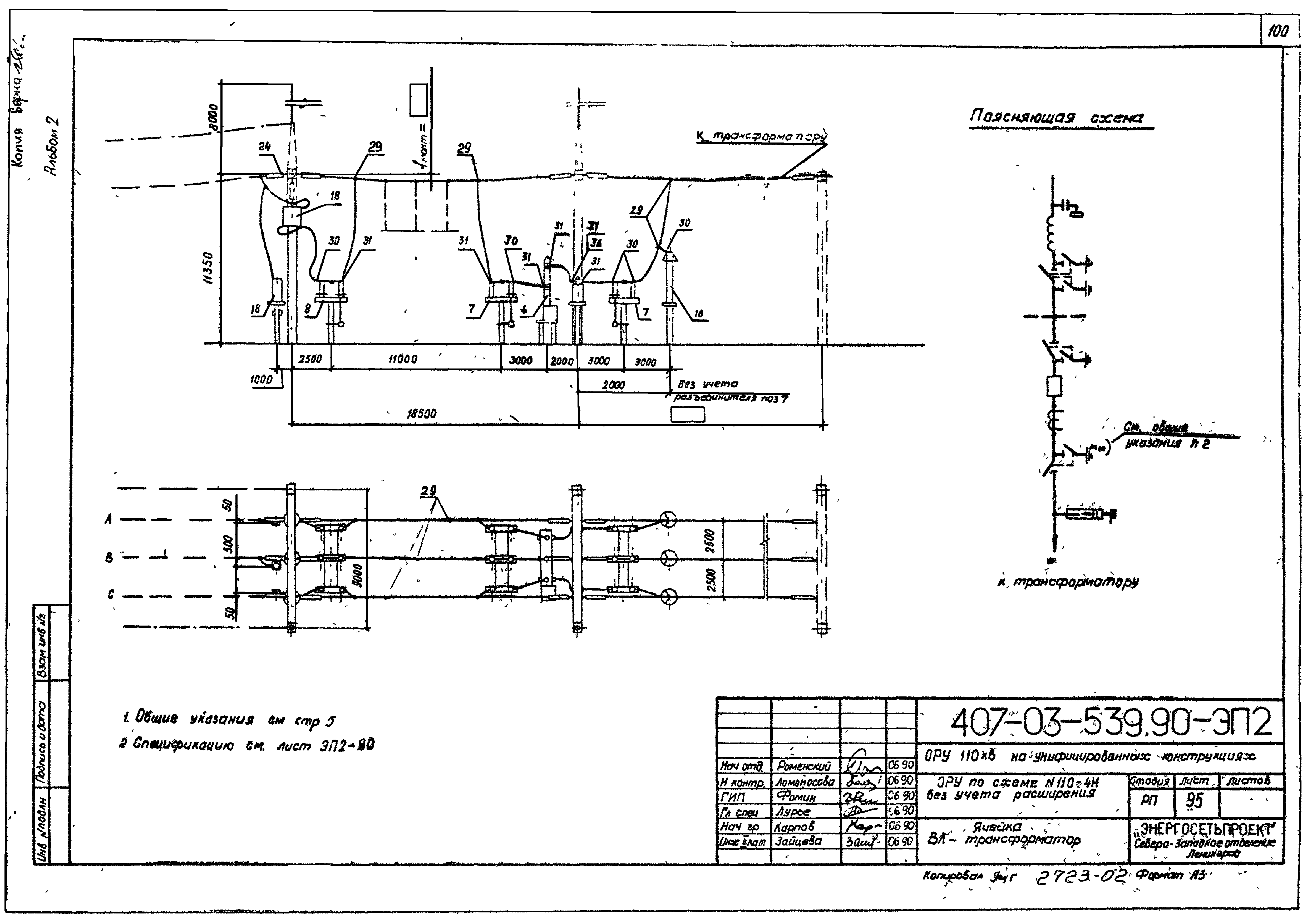

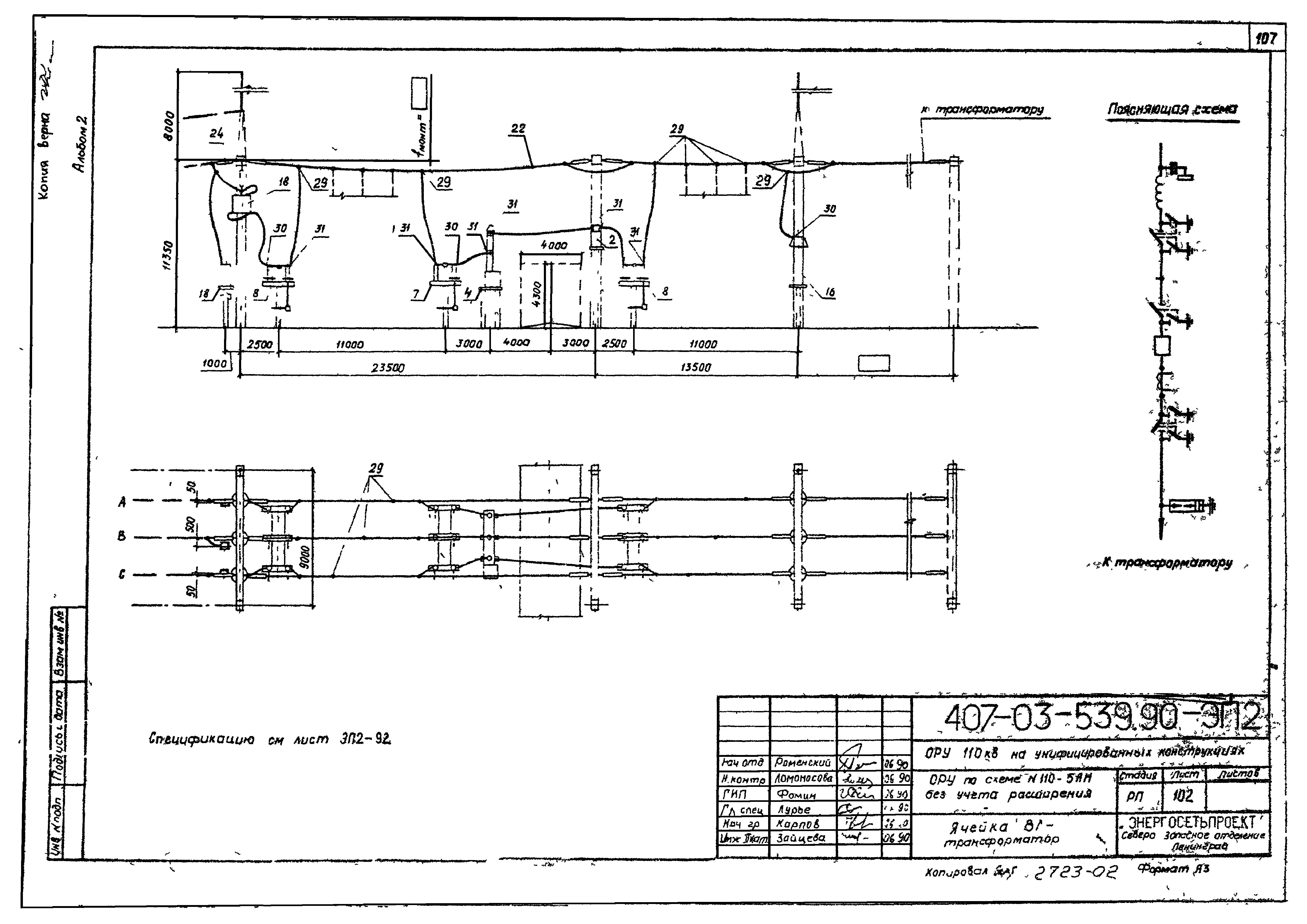

ОРУ по схеме №110-5АН без учета расширения. Ячейка ВЛ-трансформатор

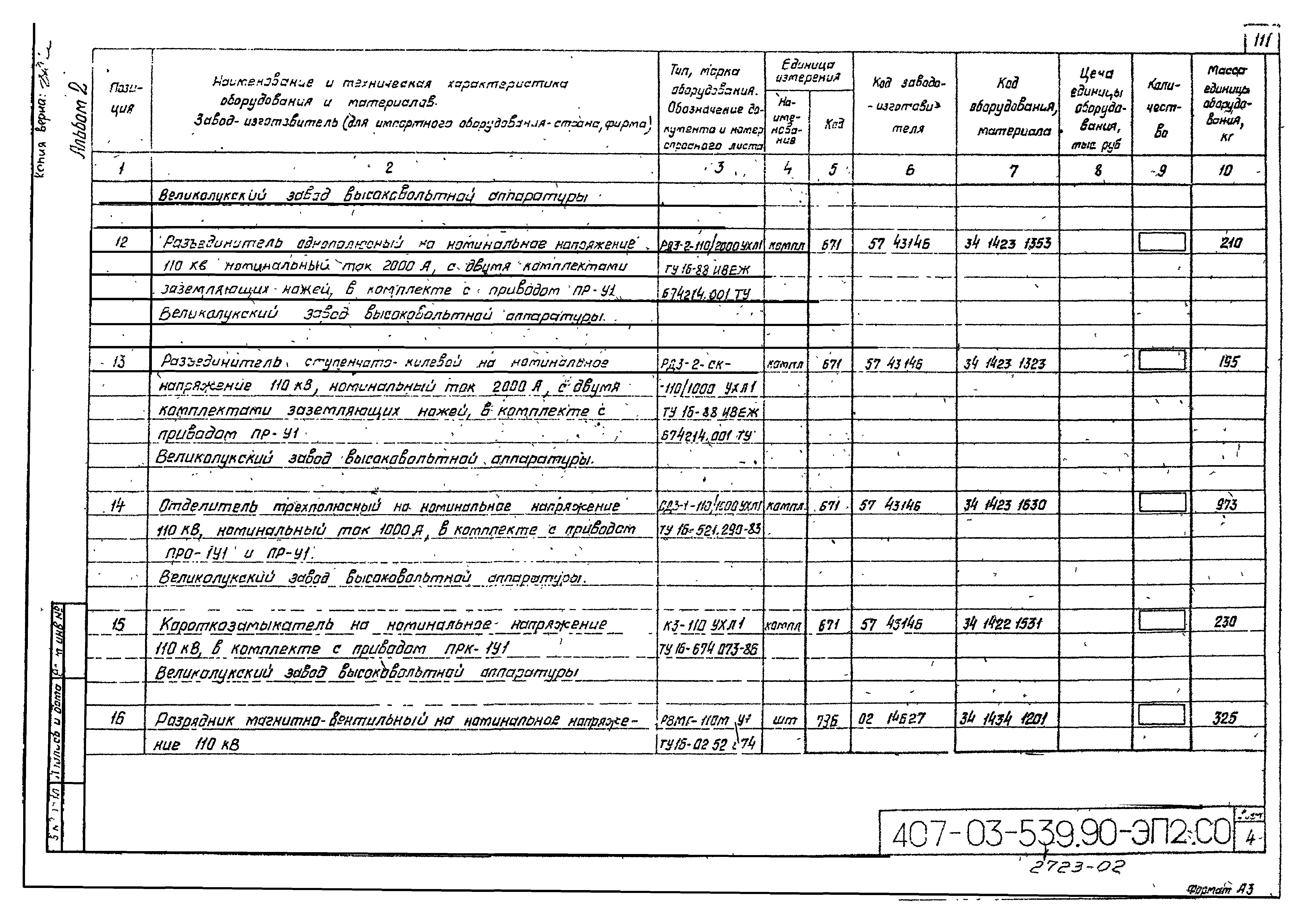

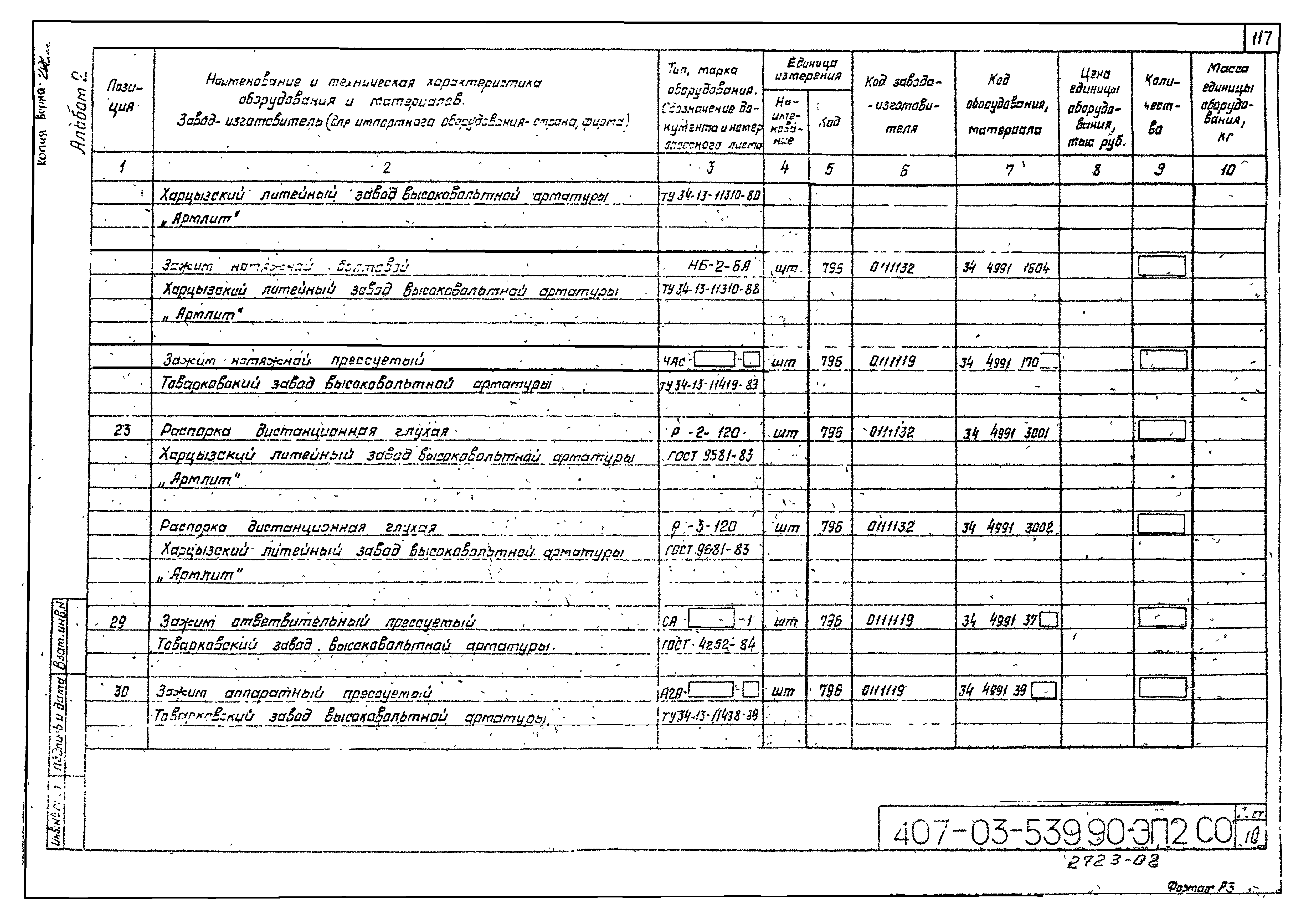

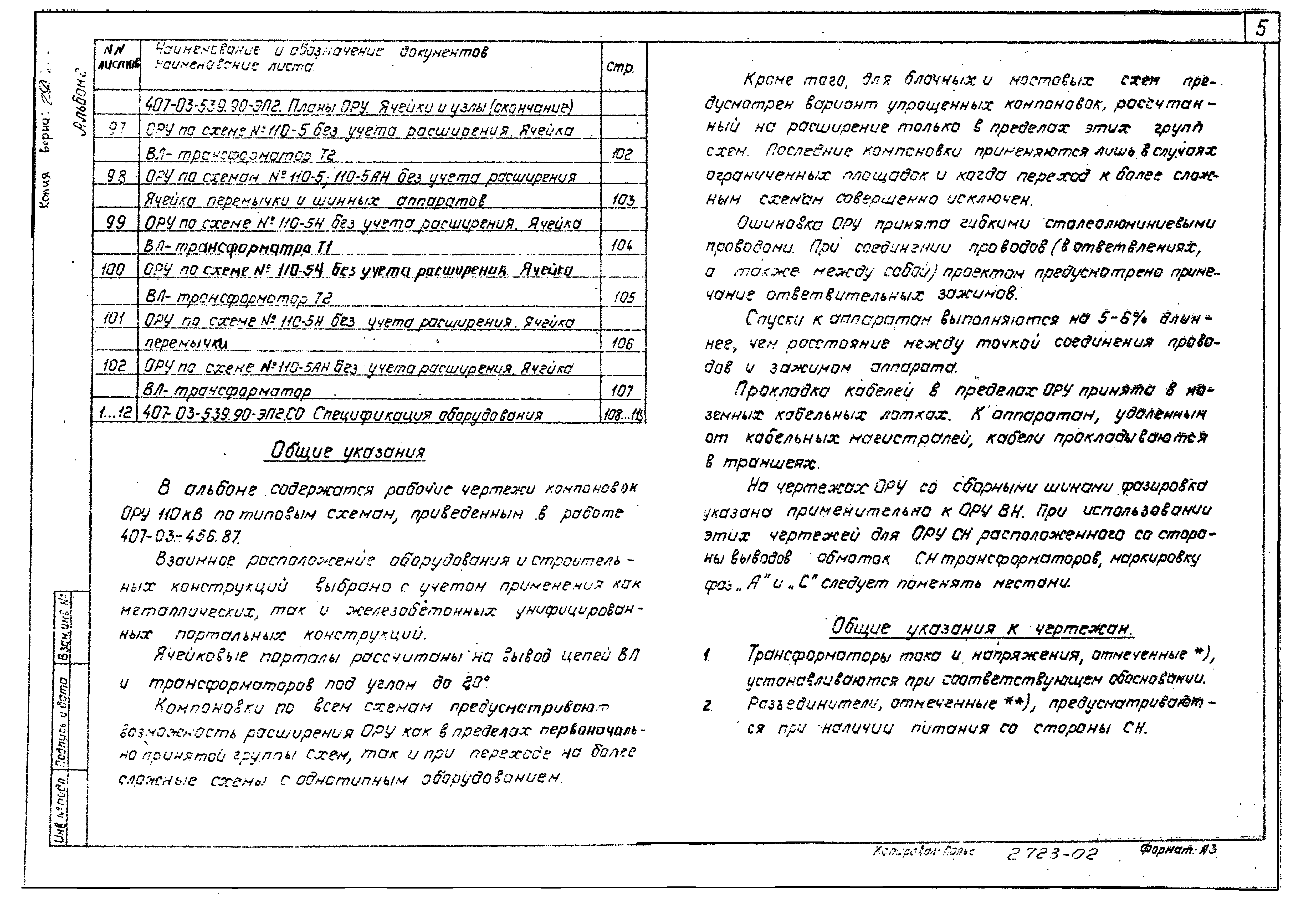

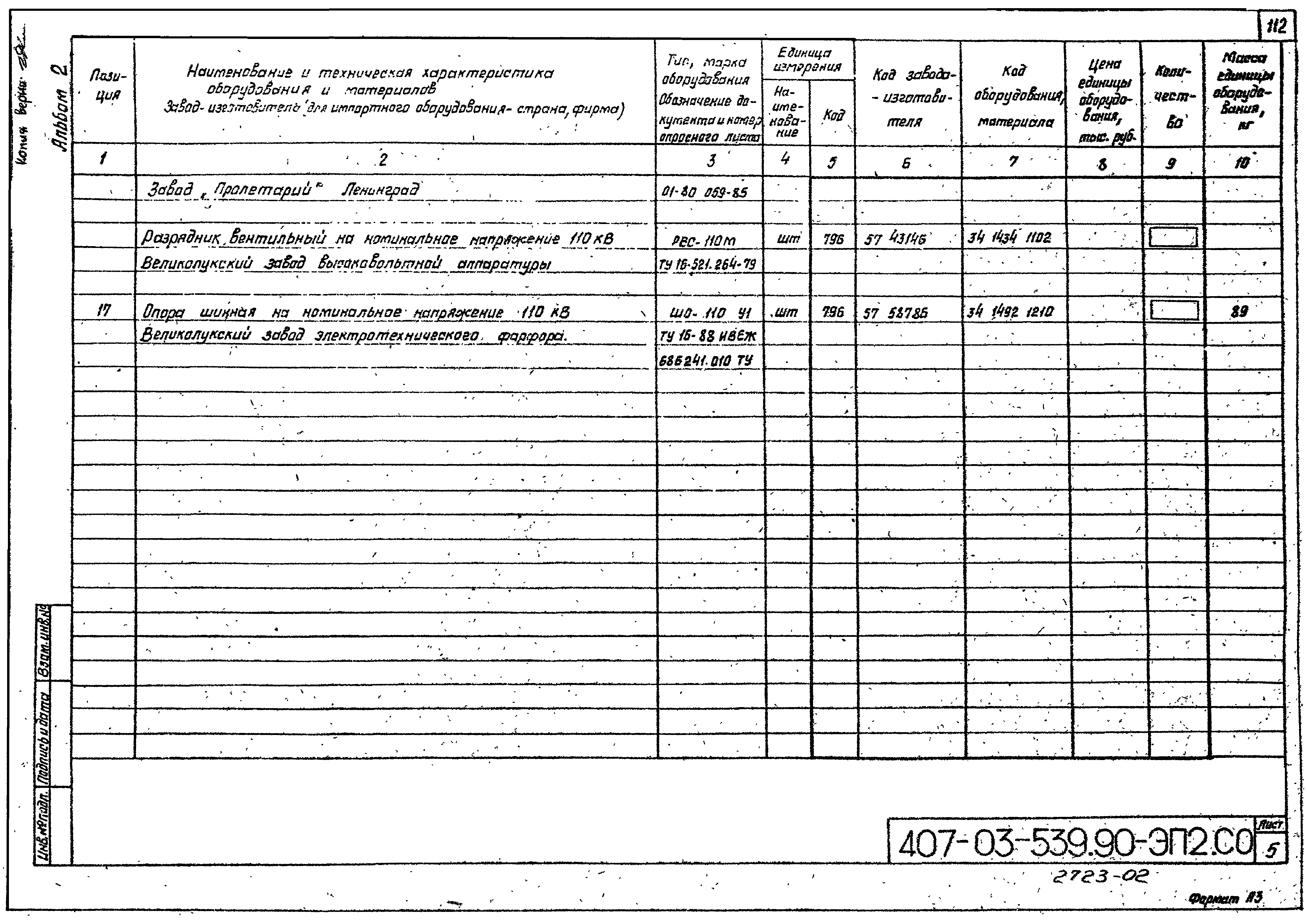

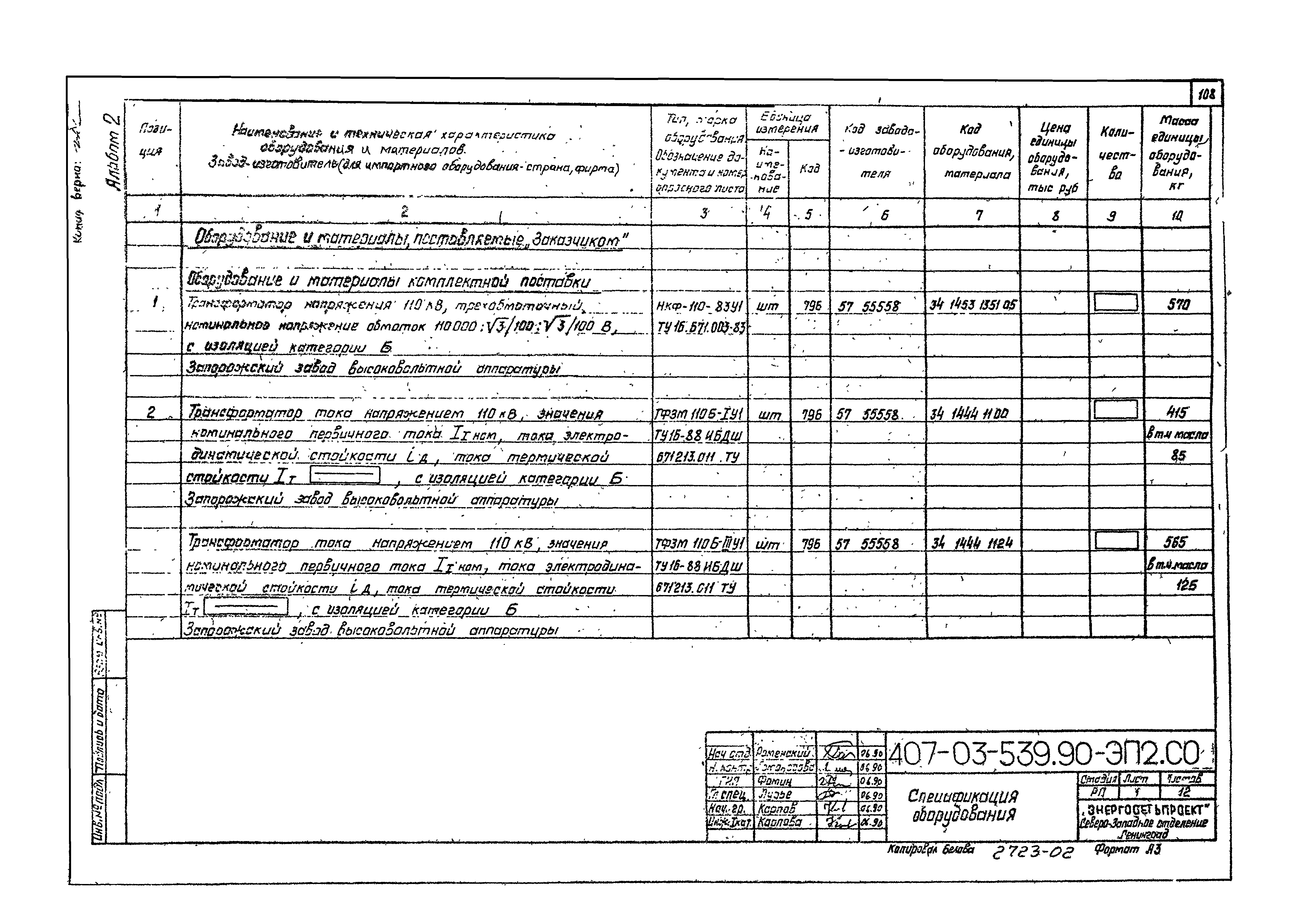

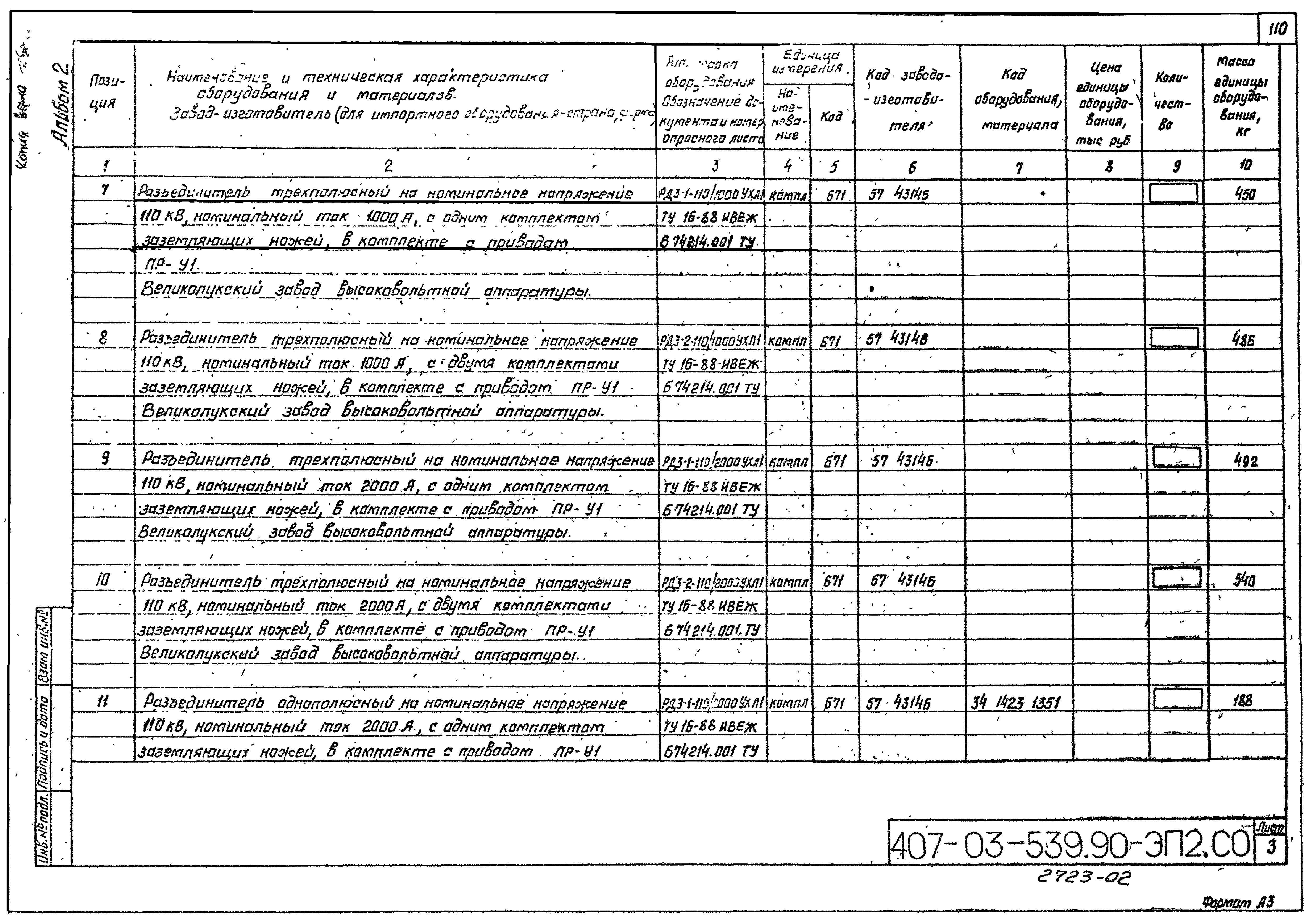

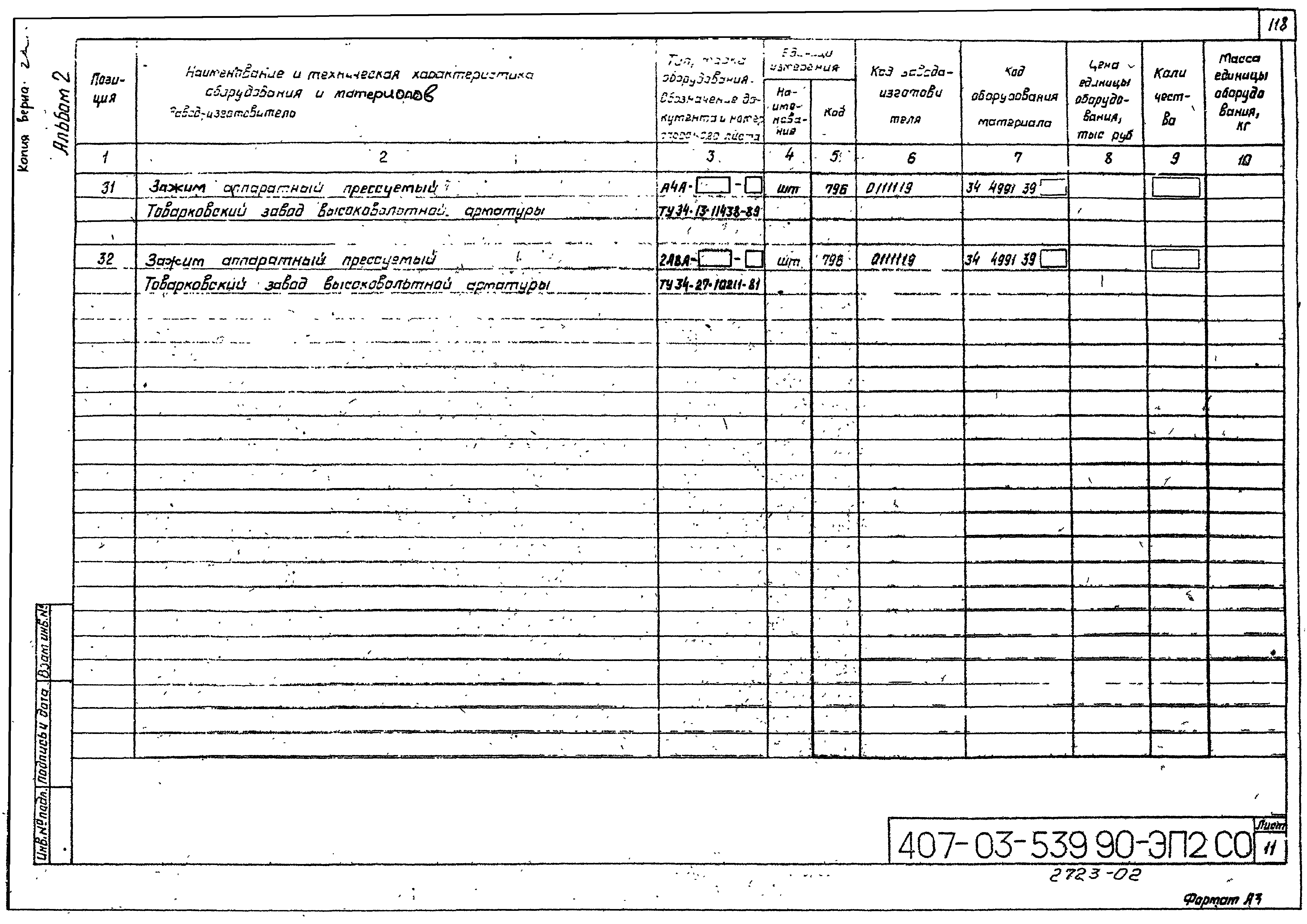

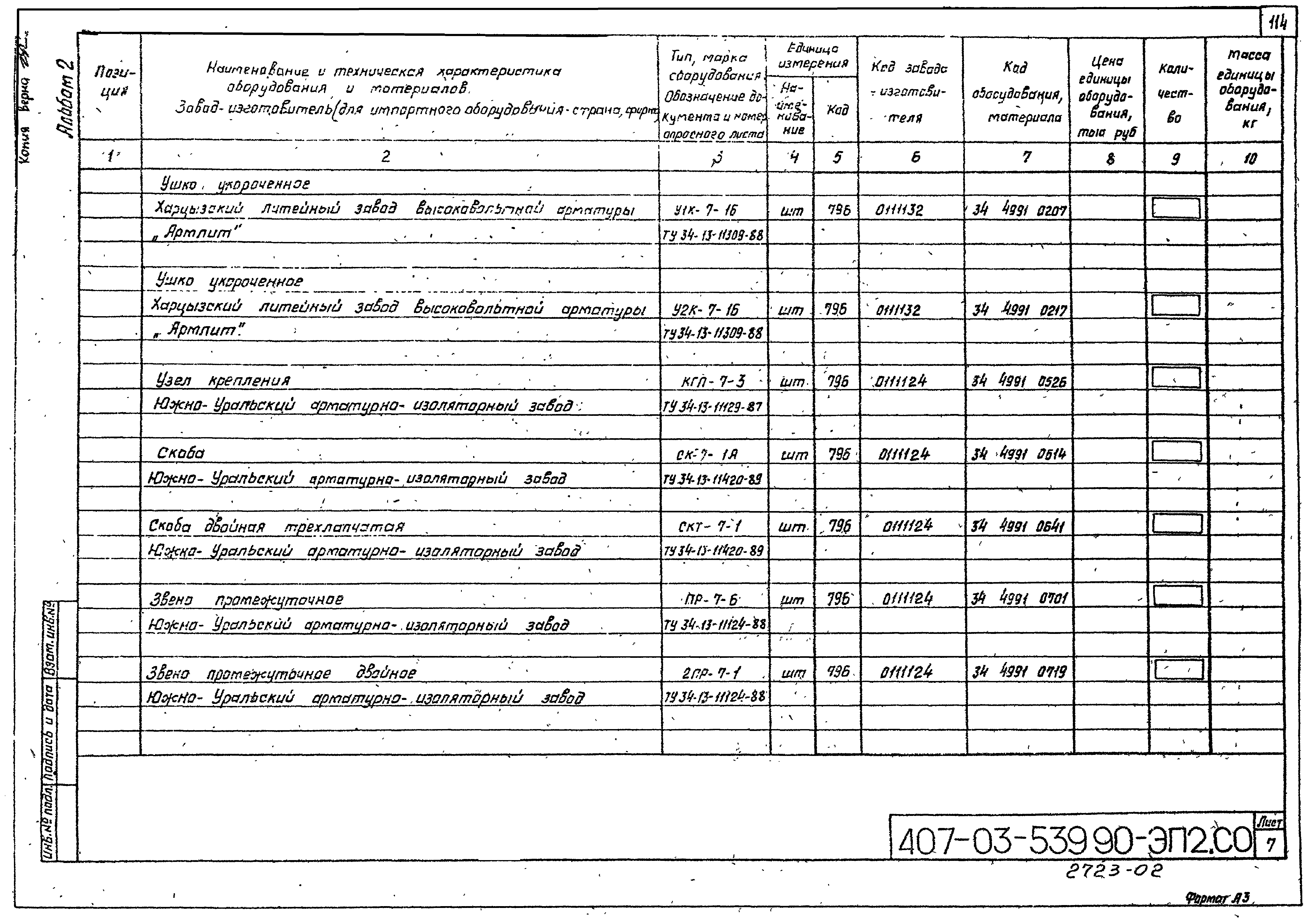

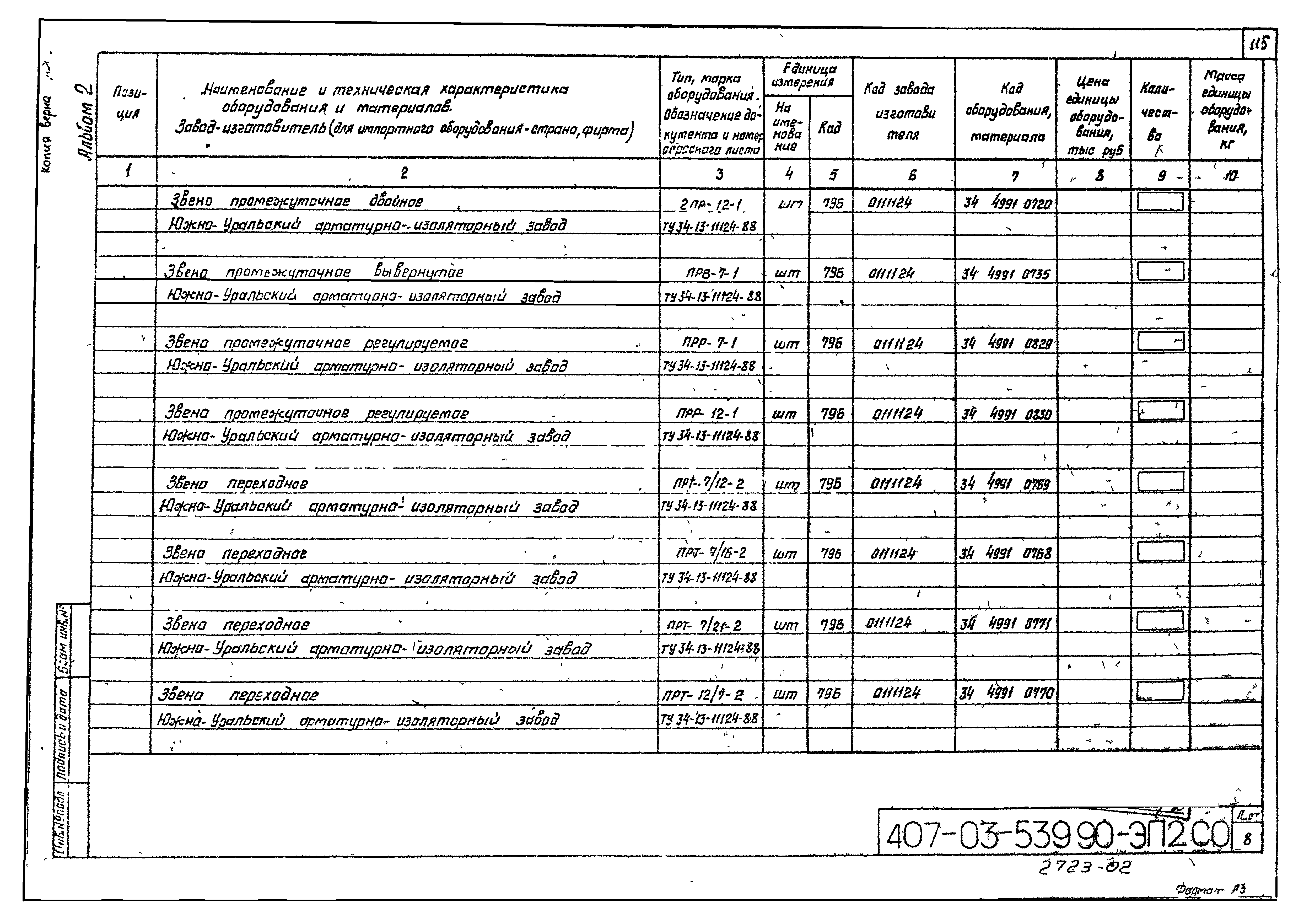

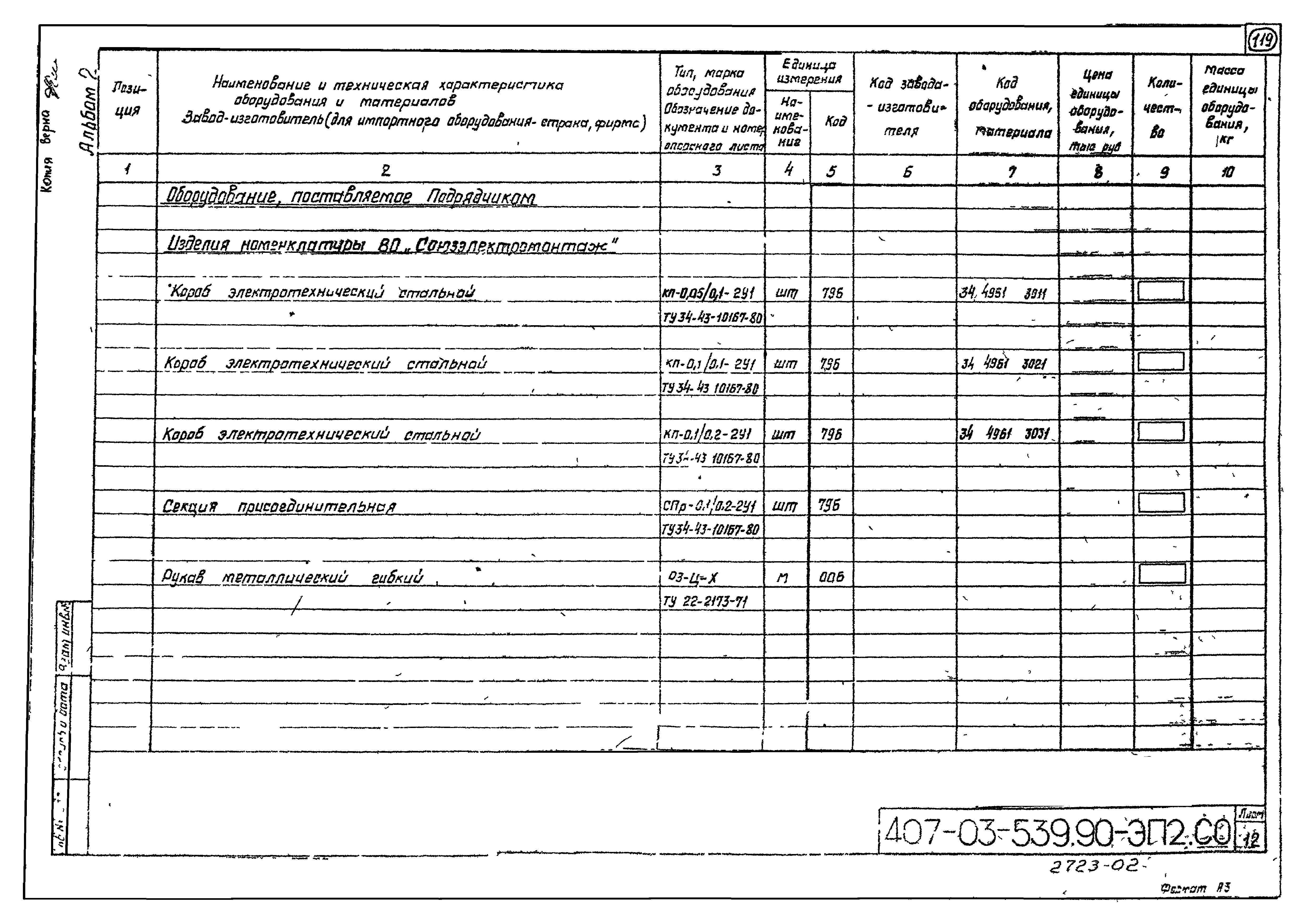

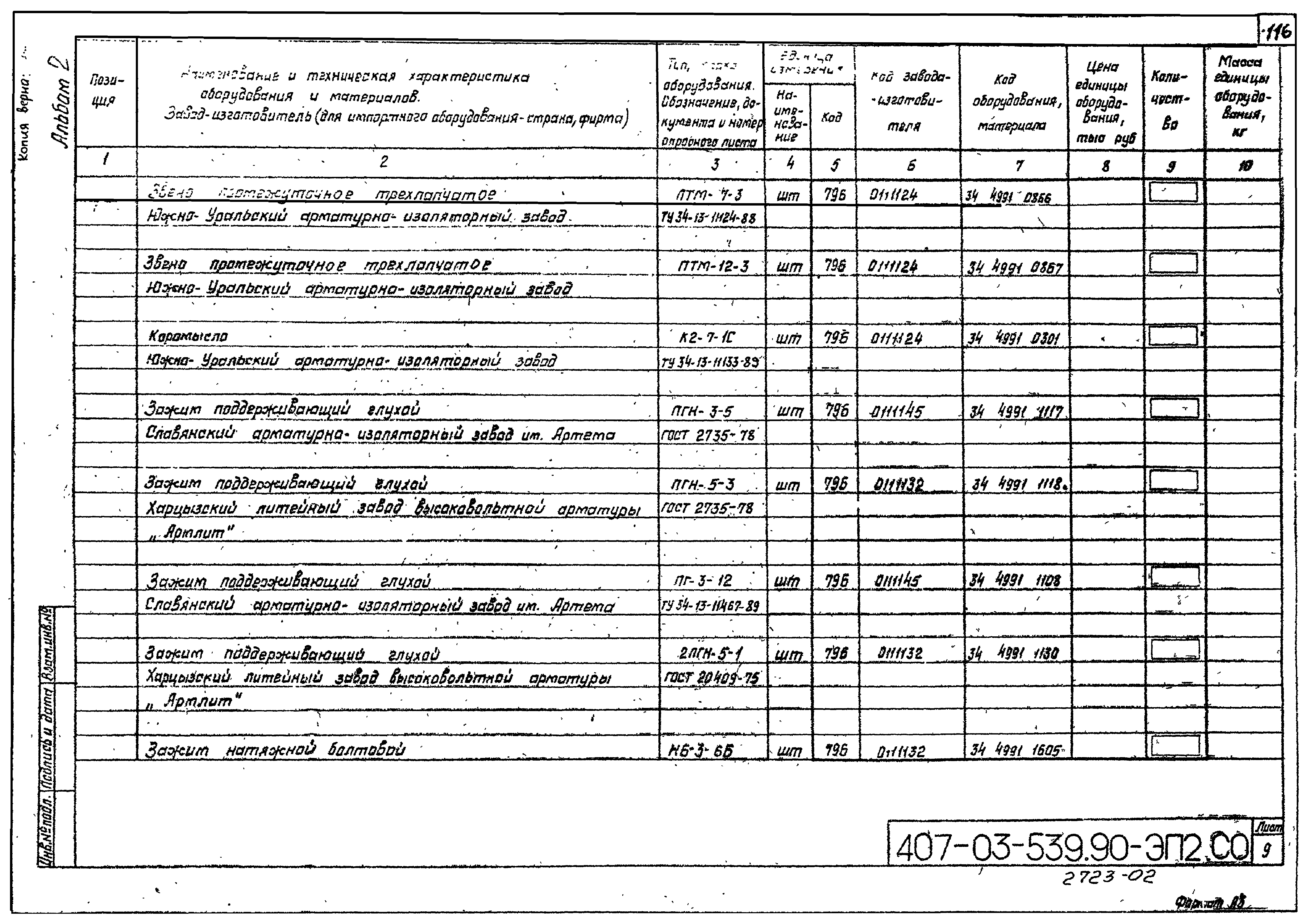

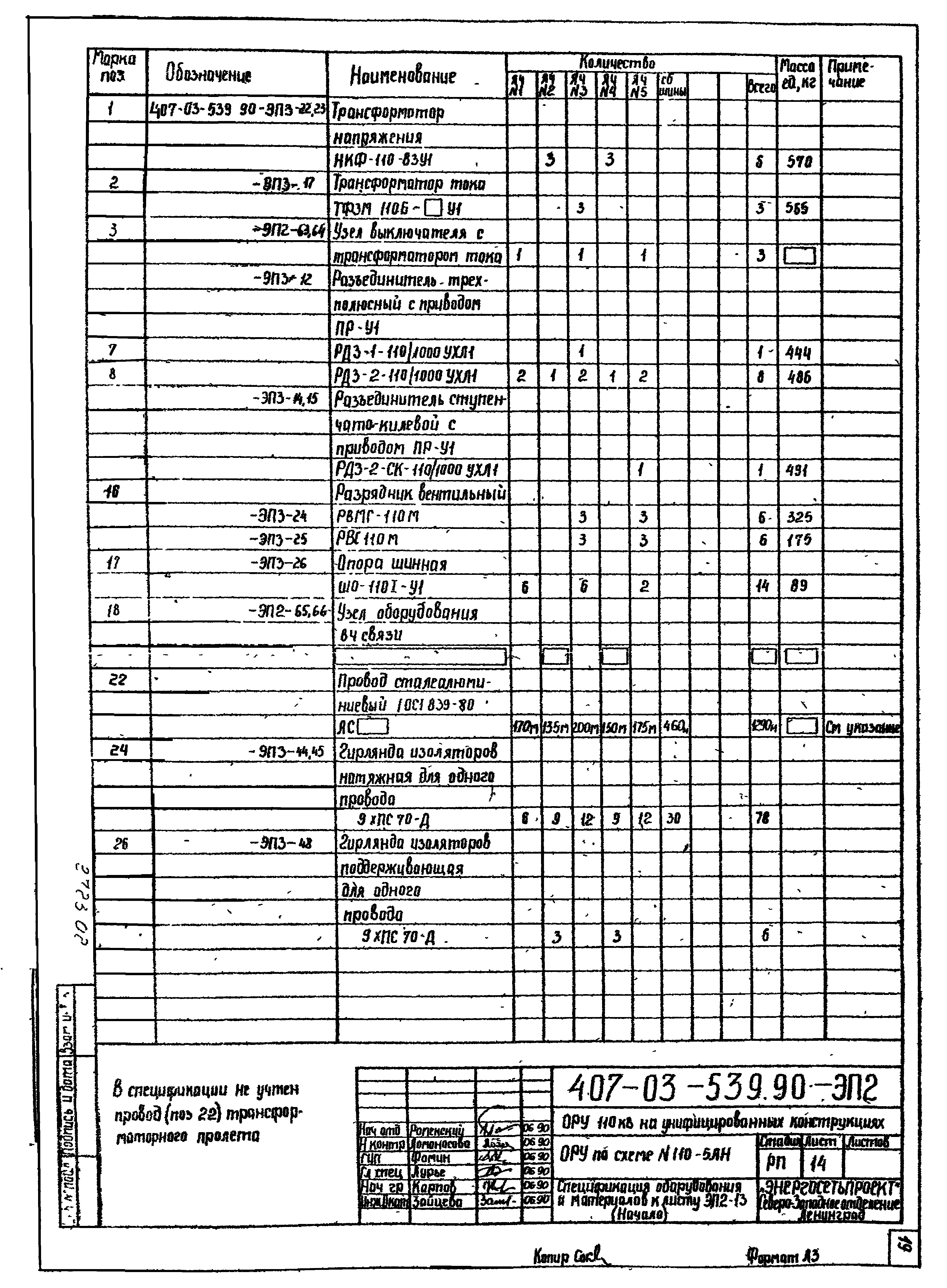

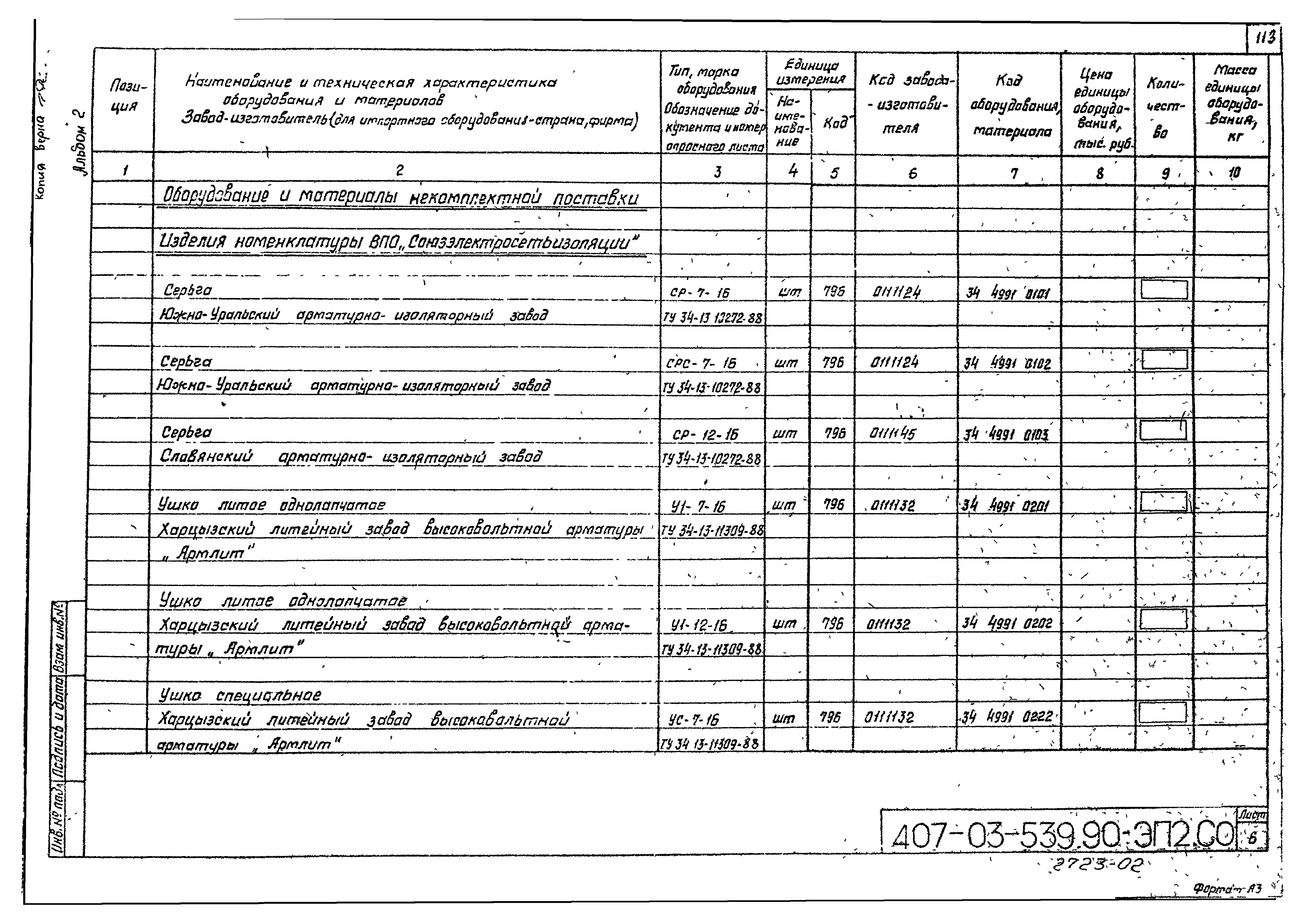

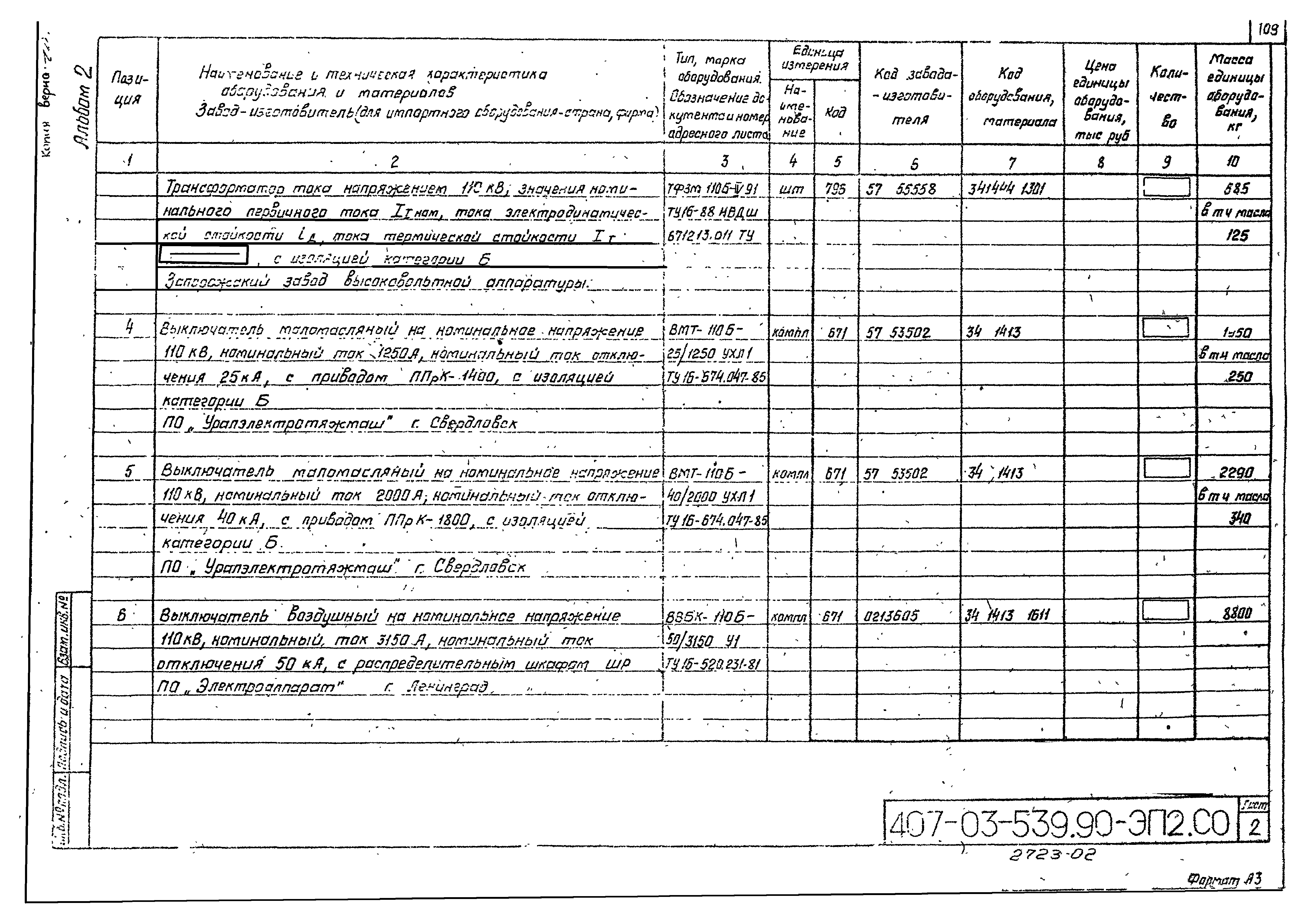

Спецификация оборудования
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:30.05.1990 Минэнерго СССР (USSR Minenergo 37)
Издан: Энергосетьпроект (1990 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
