Скачать Серия 3.004-3 Выпуск 18. Фундамент под молот ковочный пневматический модели М4138А с массой падающих частей 725 кг. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.004-3

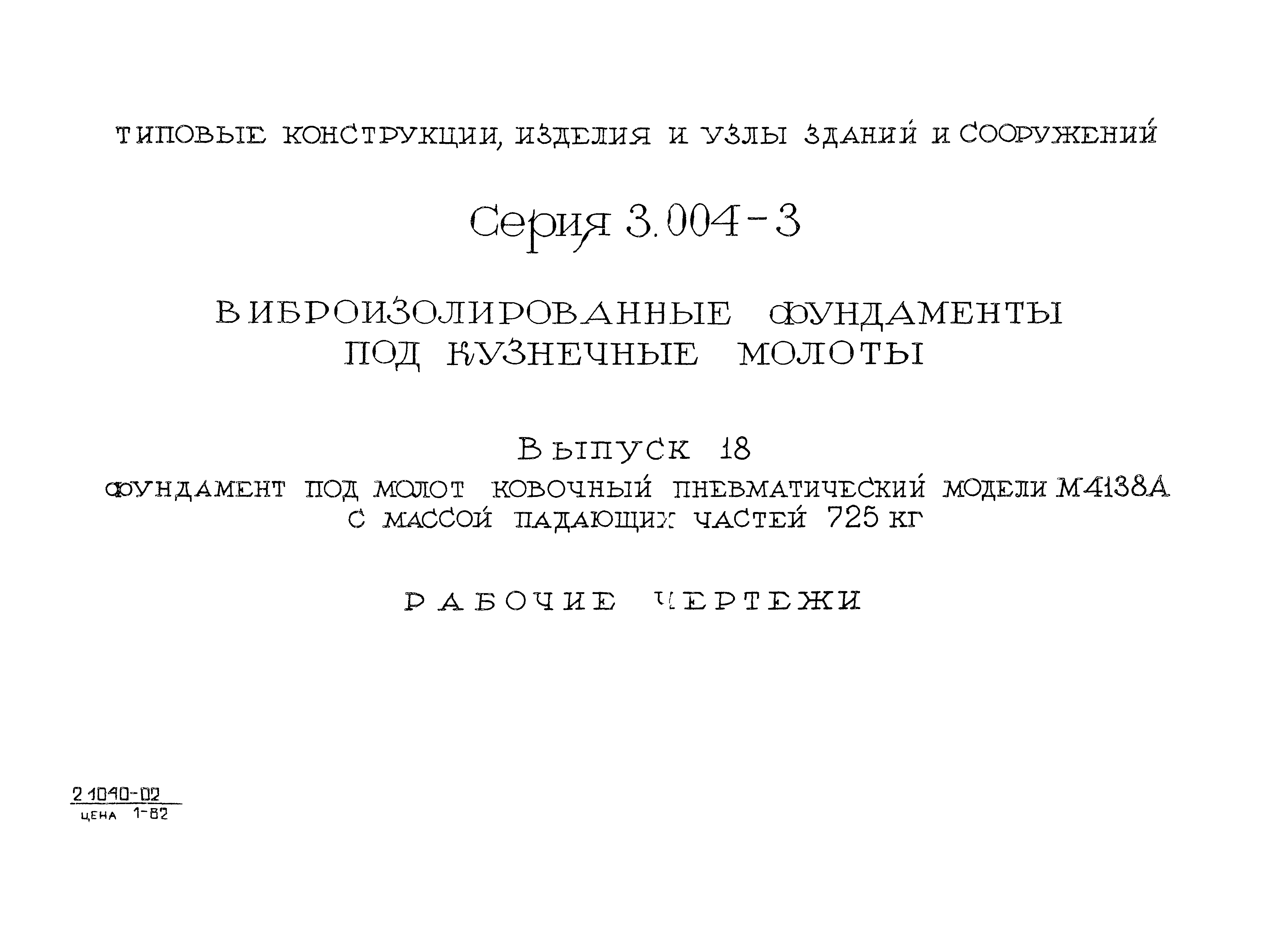

Выпуск 18. Фундамент под молот ковочный пневматический модели М4138А с массой падающих частей 725 кг. Рабочие чертежи

Обозначение: Серия 3.004-3
Обозначение англ: Series 3.004-3
Статус:отменен
Название рус.:Выпуск 18. Фундамент под молот ковочный пневматический модели М4138А с массой падающих частей 725 кг. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.05.1999

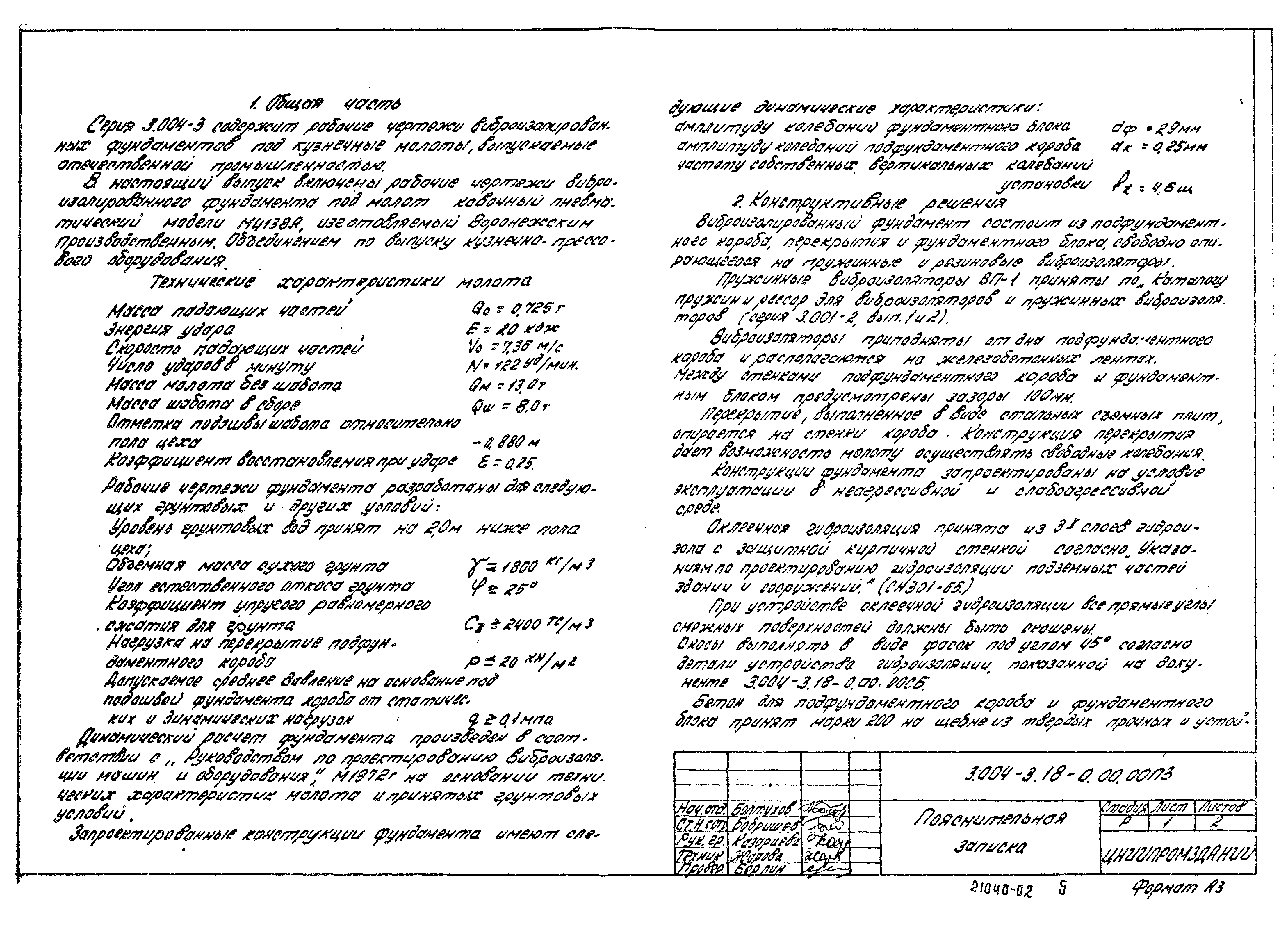

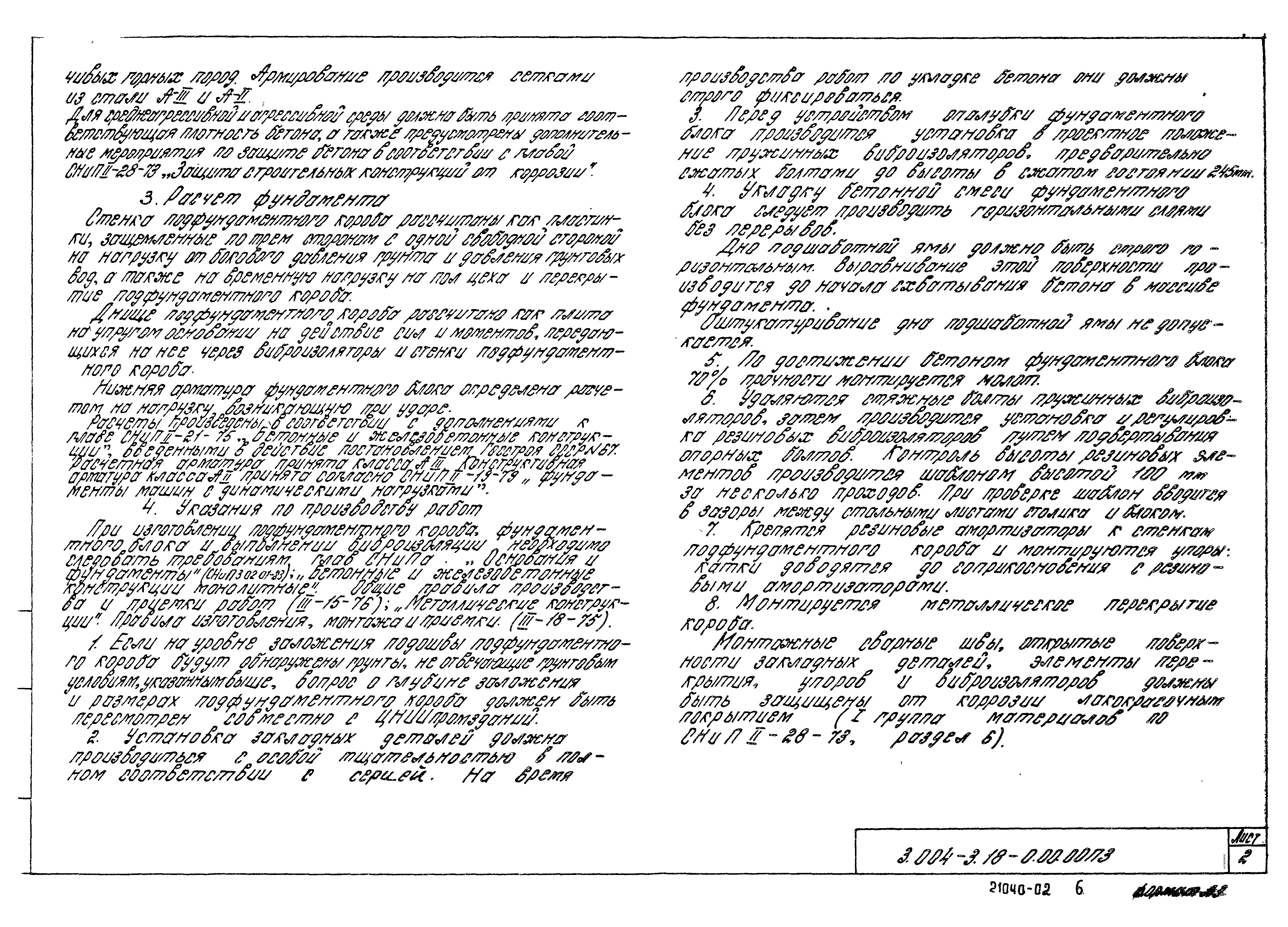

Оглавление:3.004-3.18-0.00.00ПЗ Пояснительная записка
3.004-3.18-0.00.00 Виброизолированный фундамент под молот модели М4138А
3.004-3.18-1.00.00 Подфундаментный короб
3.004-3.18-1.01.00 Сетка С1…С4

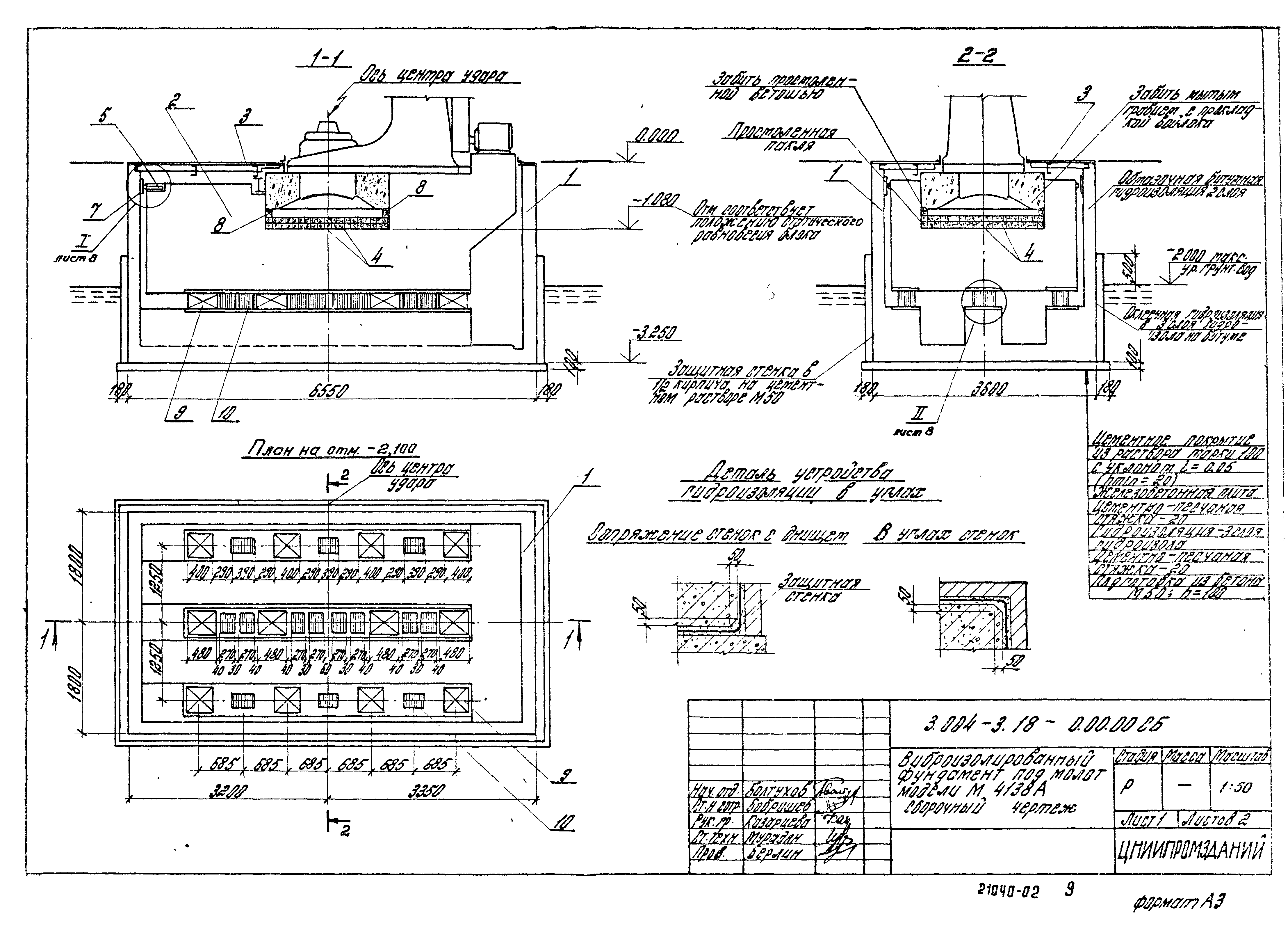

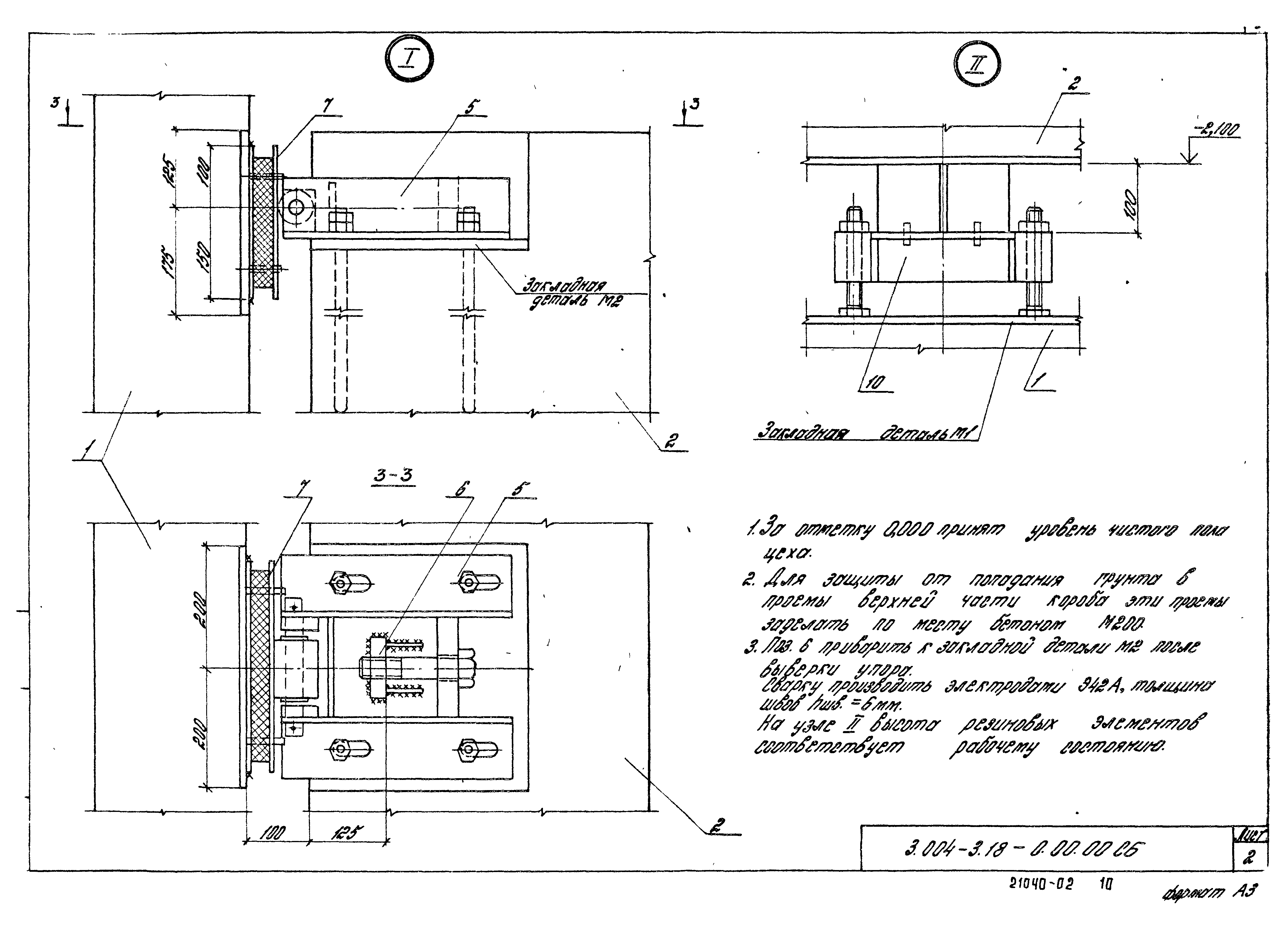

3.004-3.18-0.00.00СБ Виброизолированный фундамент под молот модели М4138А. Сборочный чертеж

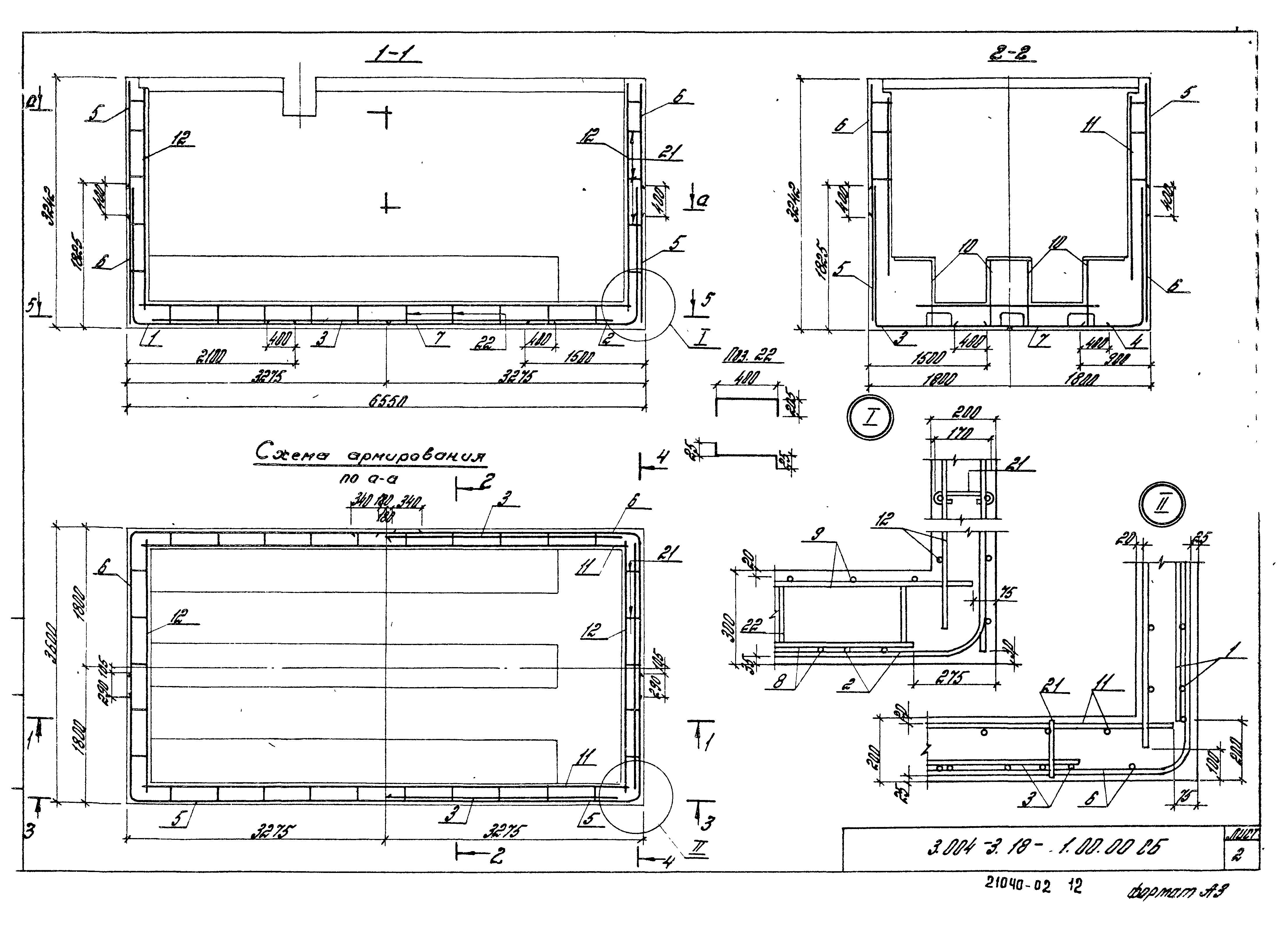

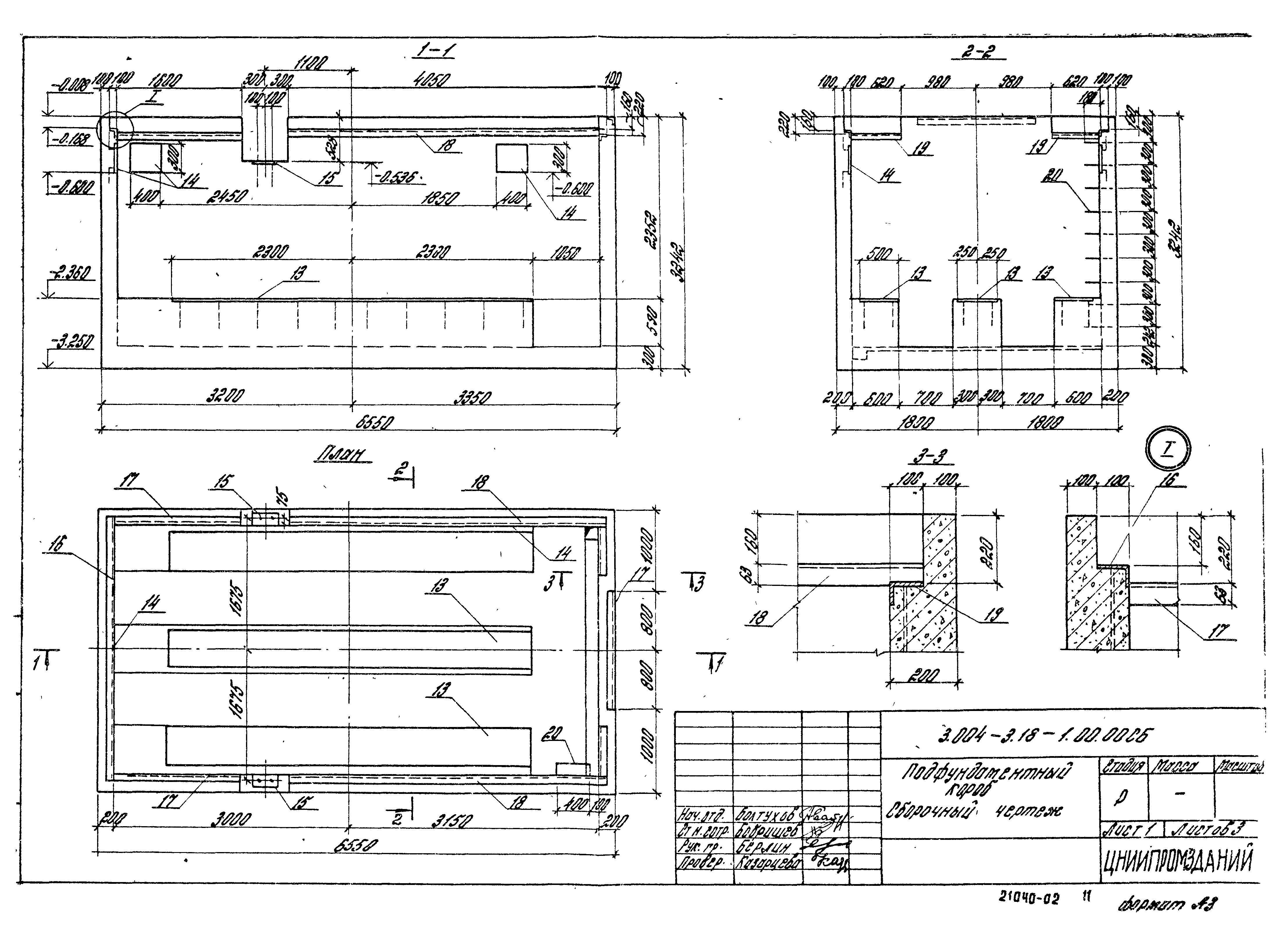

3.004-3.18-1.00.00СБ Подфундаментный короб. Сборочный чертеж

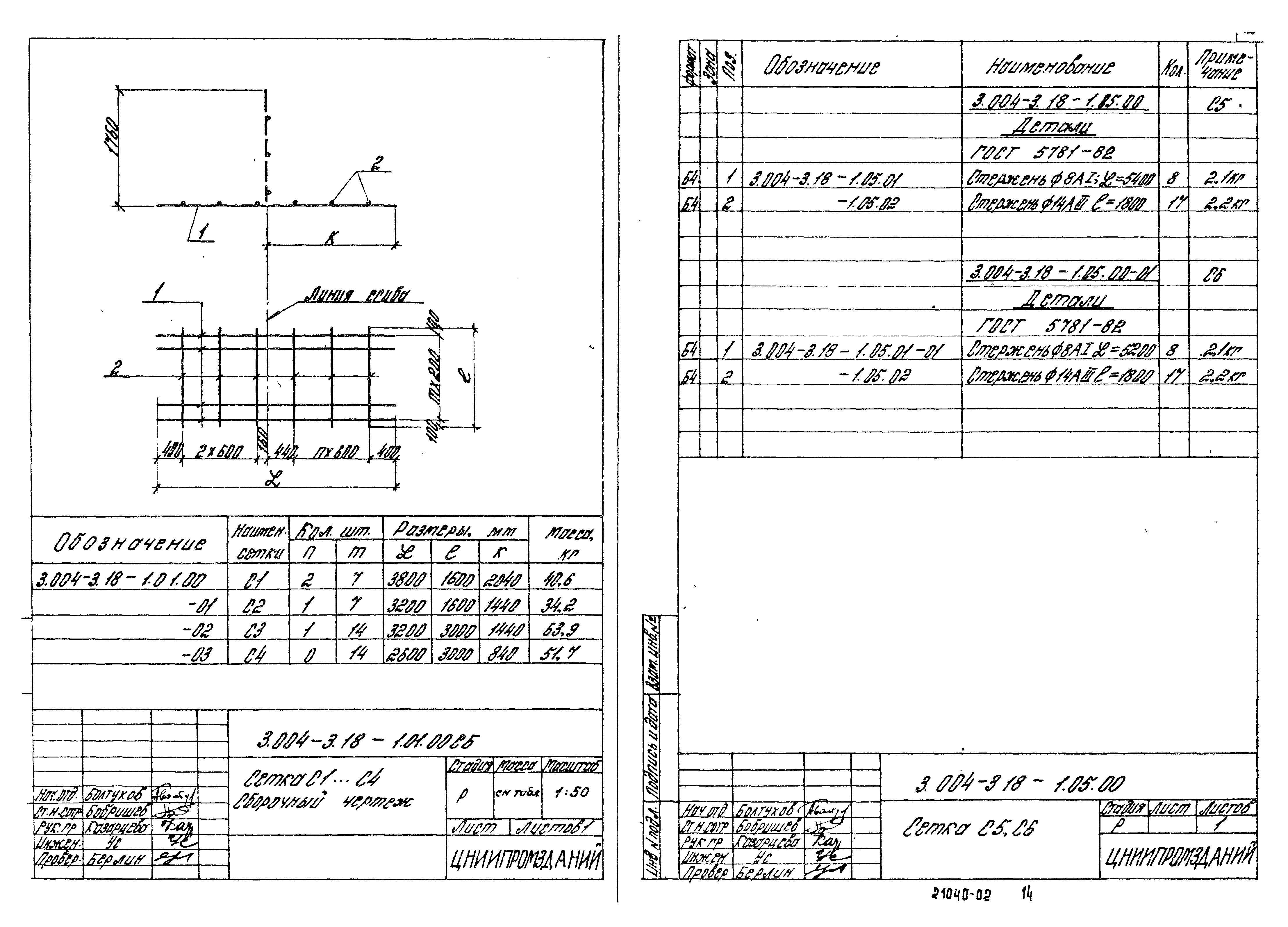

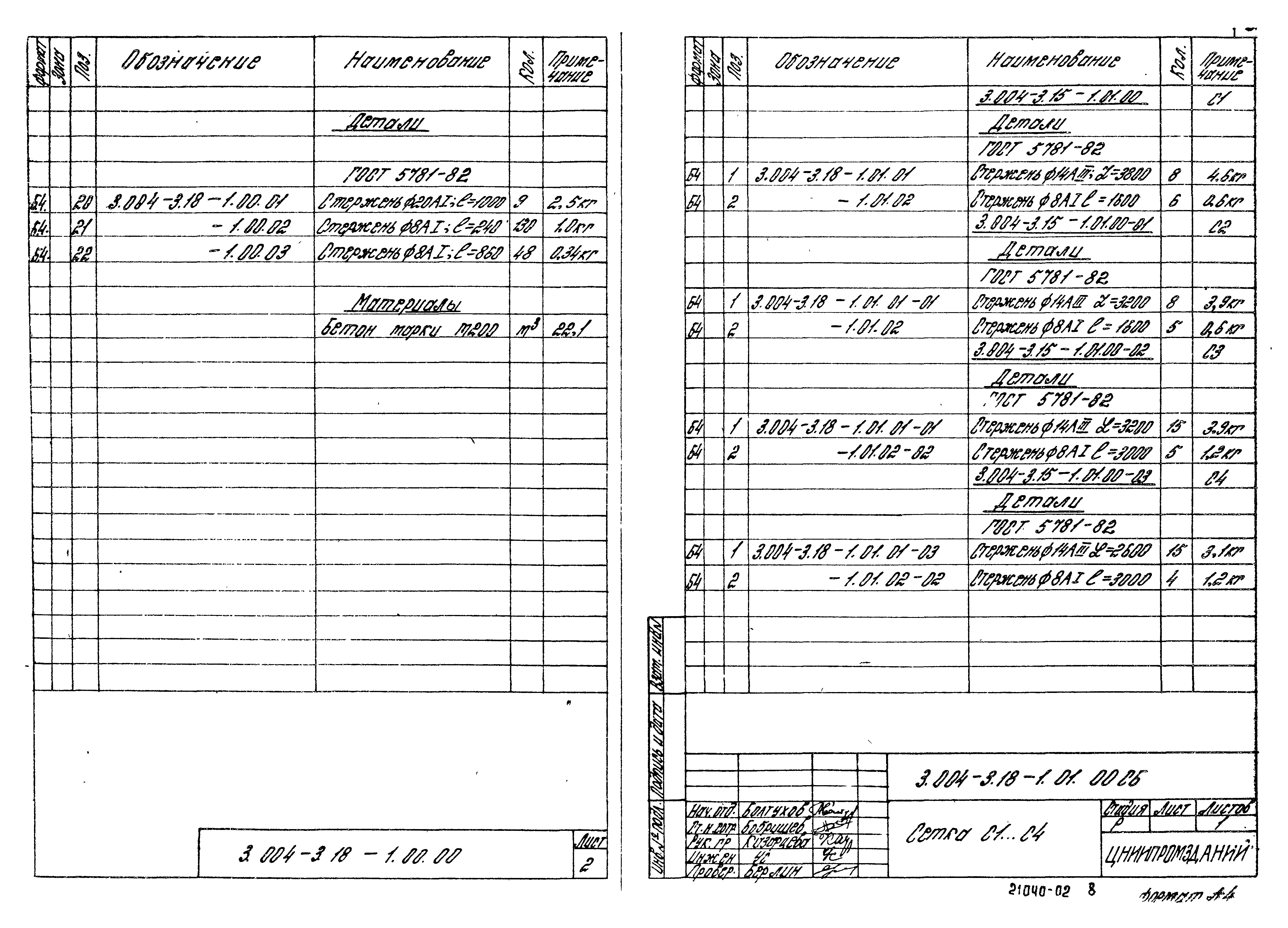

3.004-3.18-1.01.00СБ Сетка С1…С4. Сборочный чертеж
3.004-3.18-1.05.00 Сетка С5, С6

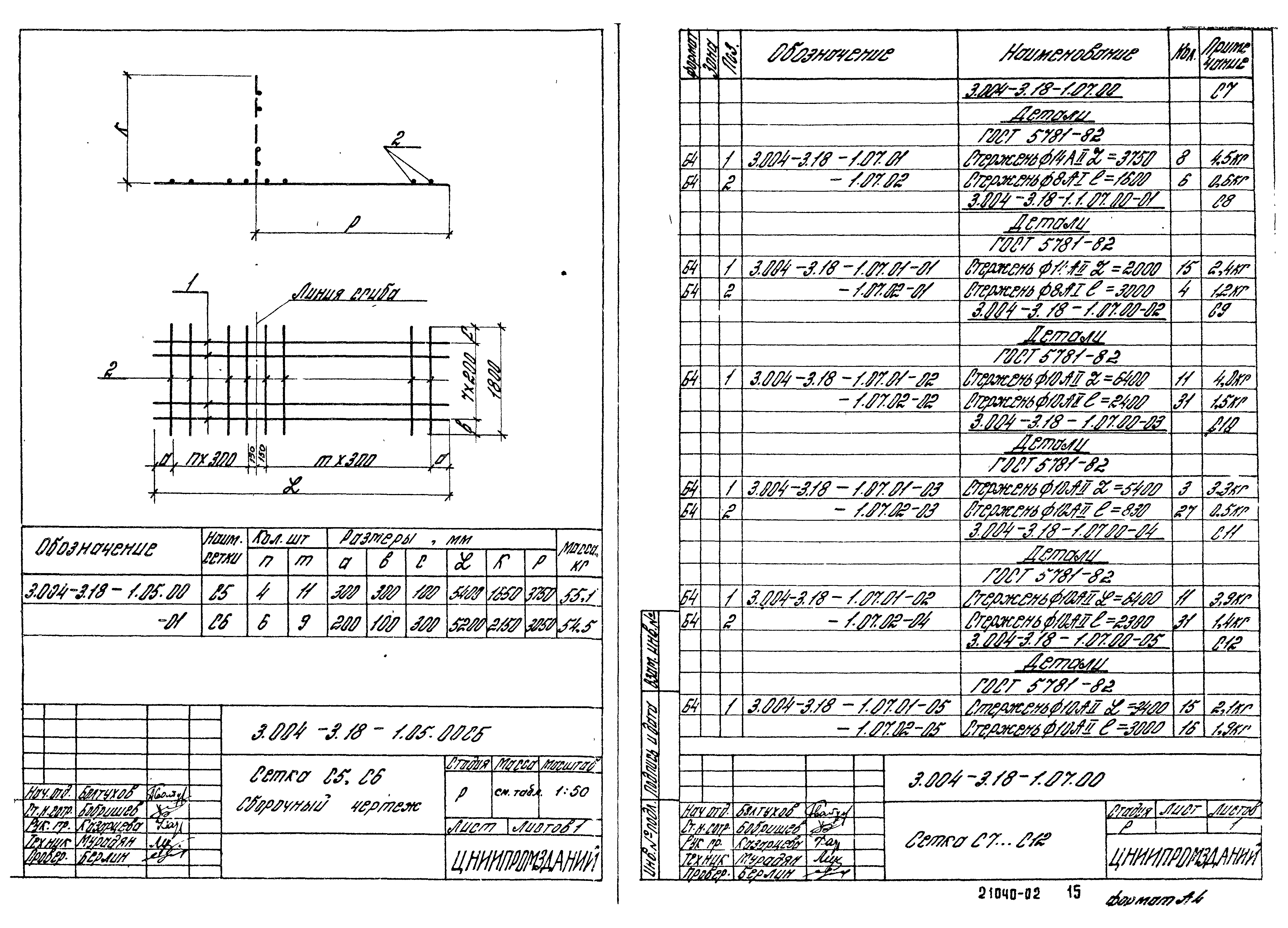

3.004-3.18-1.05.00СБ Сетка С5, С6. Сборочный чертеж
3.004-3.18-1.07.00 Сетка С7…С12

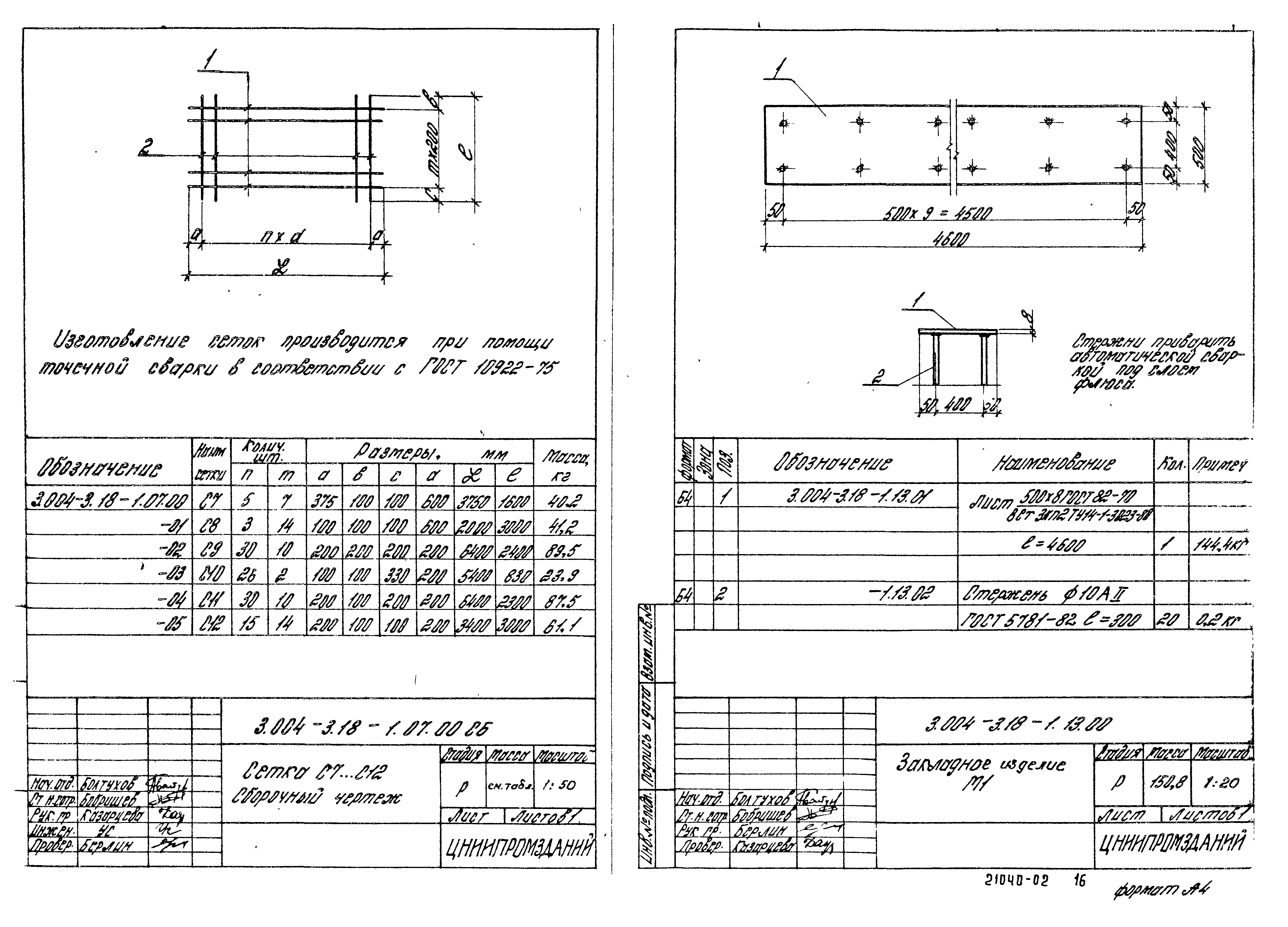

3.004-3.18-1.07.00СБ Сетка С7…С12. Сборочный чертеж
3.004-3.18-1.13.00 Закладное изделие М1

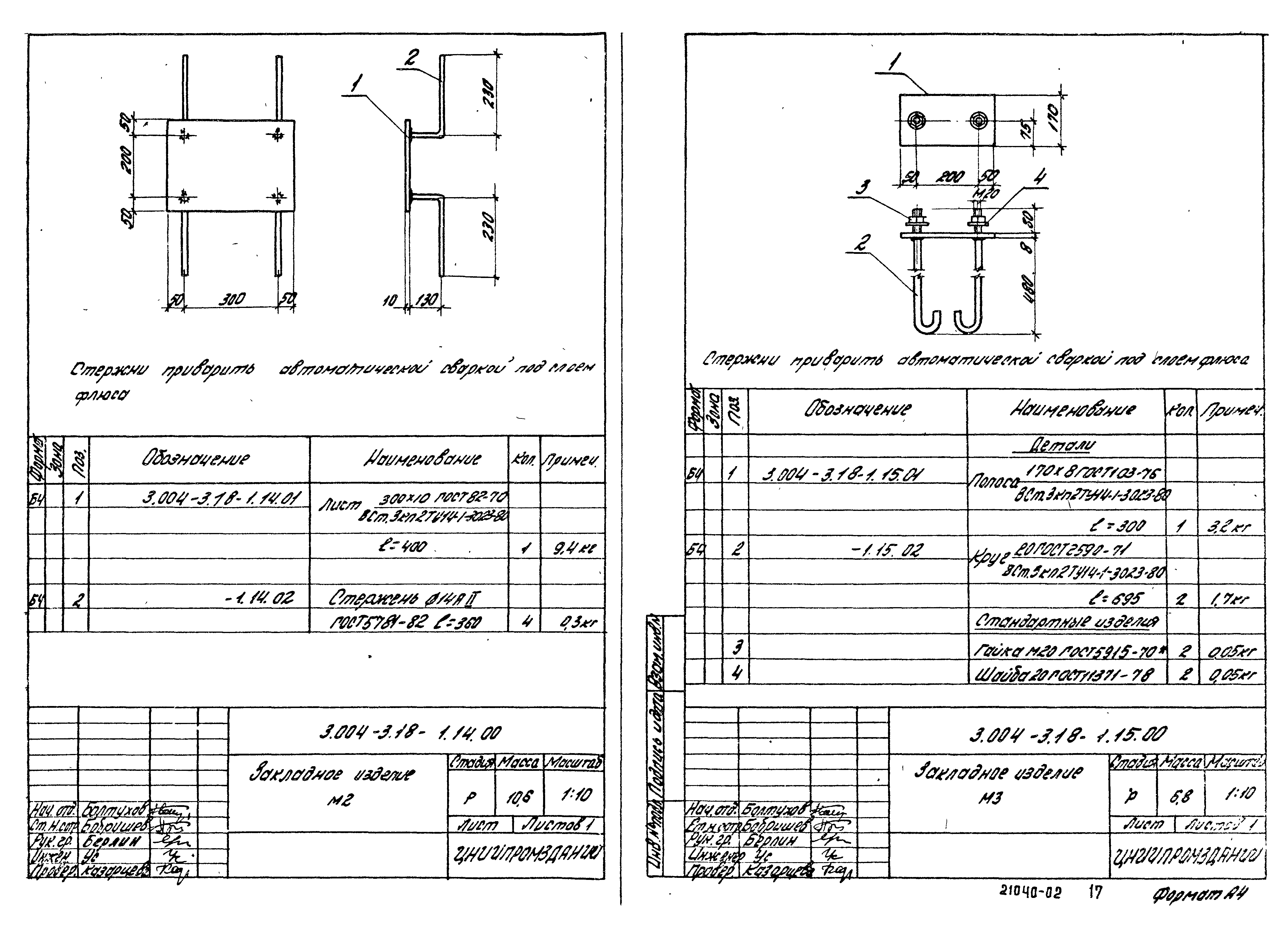

3.004-3.18-1.14.00 Закладное изделие М2
3.004-3.18-1.15.00 Закладное изделие М3

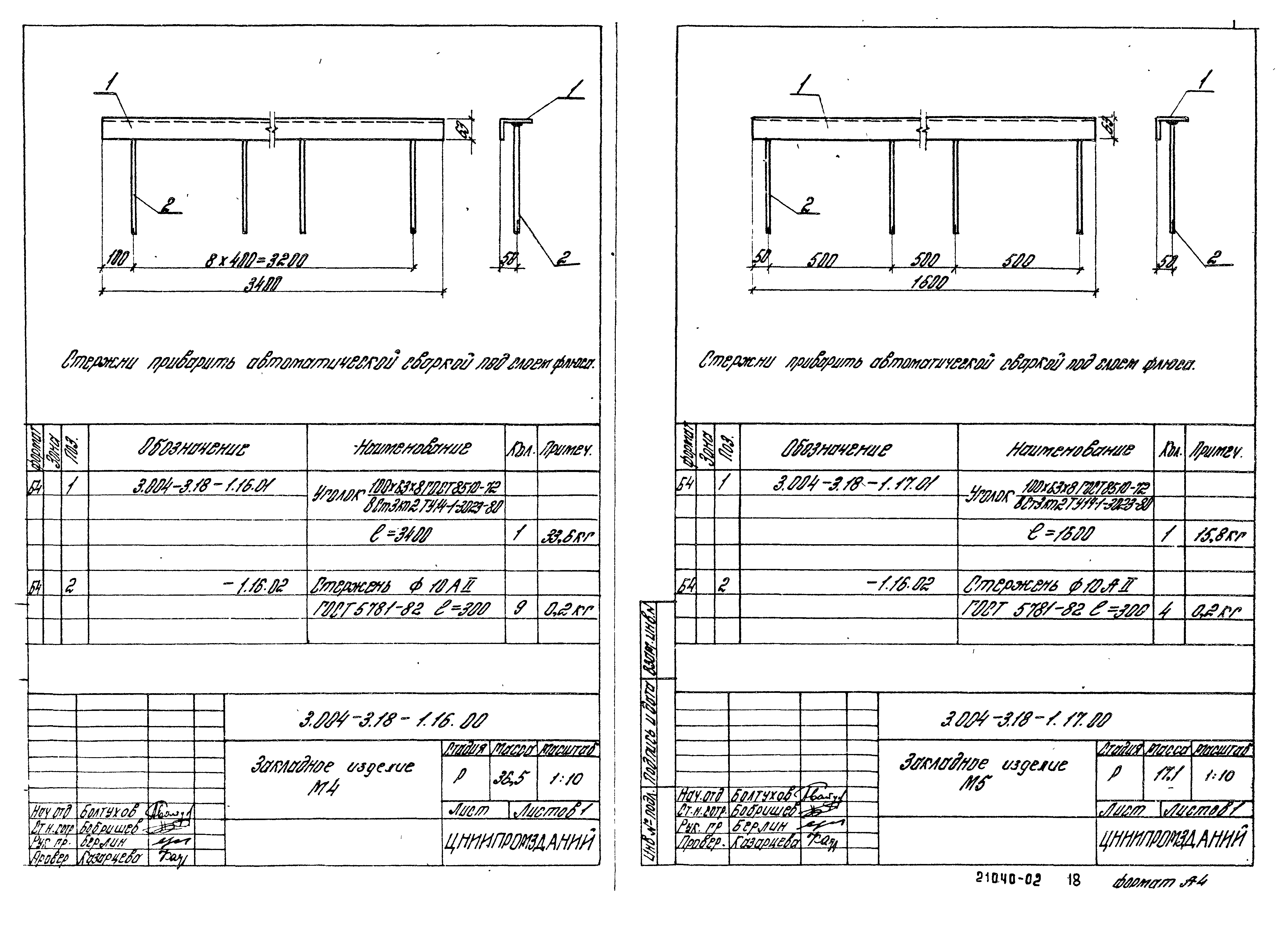

3.004-3.18-1.16.00 Закладное изделие М4
3.004-3.18-1.17.00 Закладное изделие М5

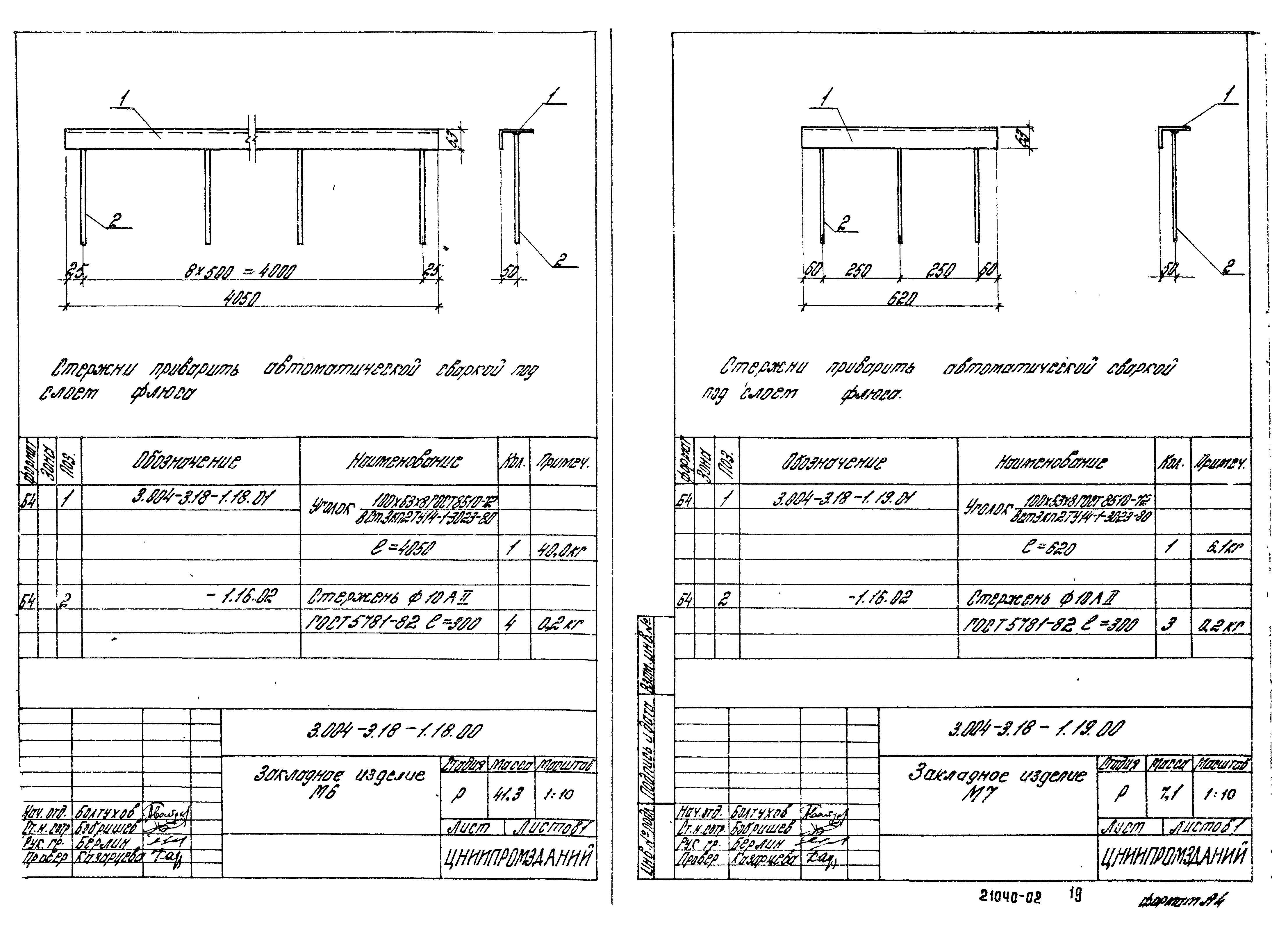

3.004-3.18-1.18.00 Закладное изделие М6
3.004-3.18-1.19.00 Закладное изделие М7

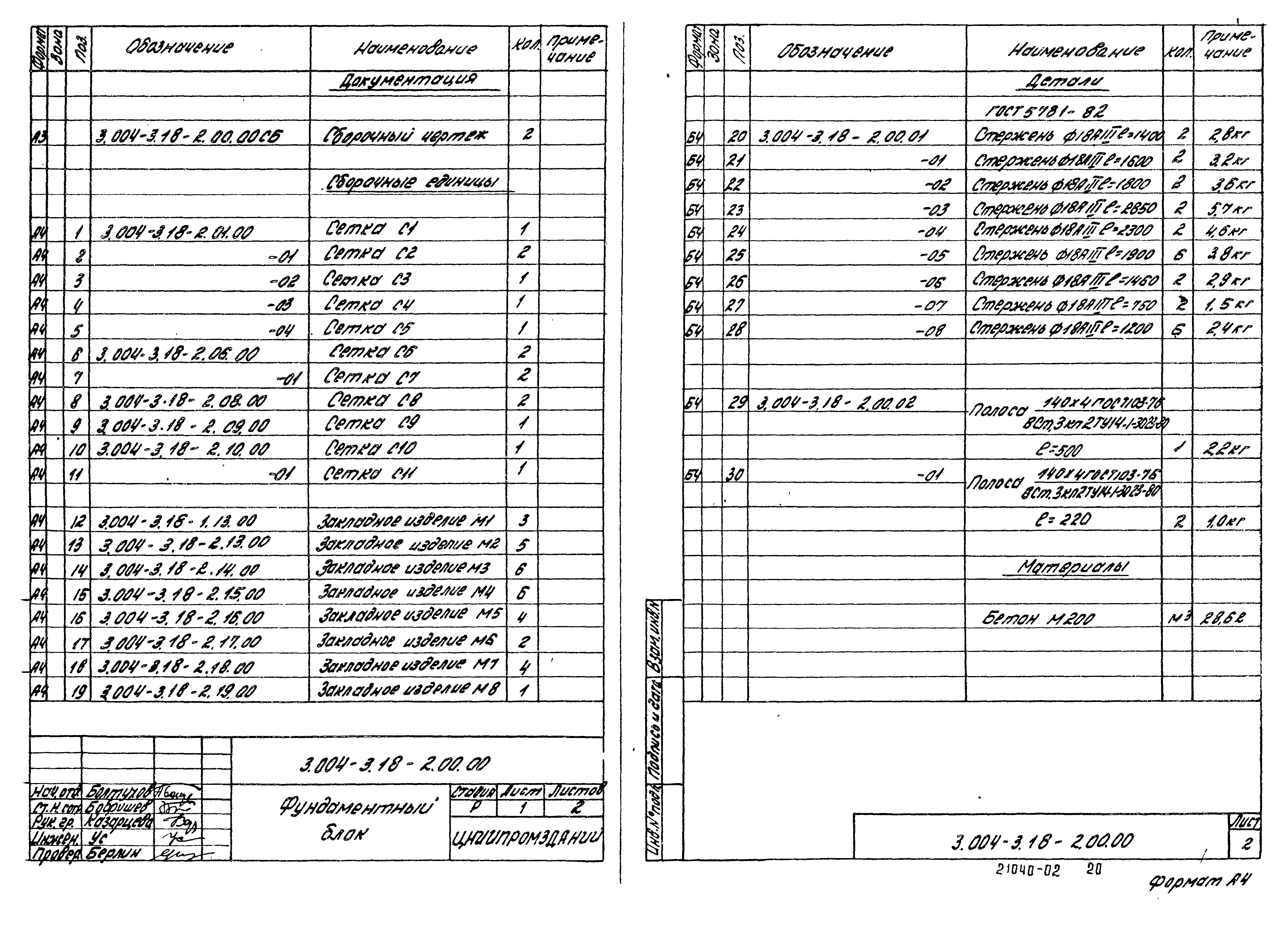

3.004-3.18-2.00.00 Фундаментный блок

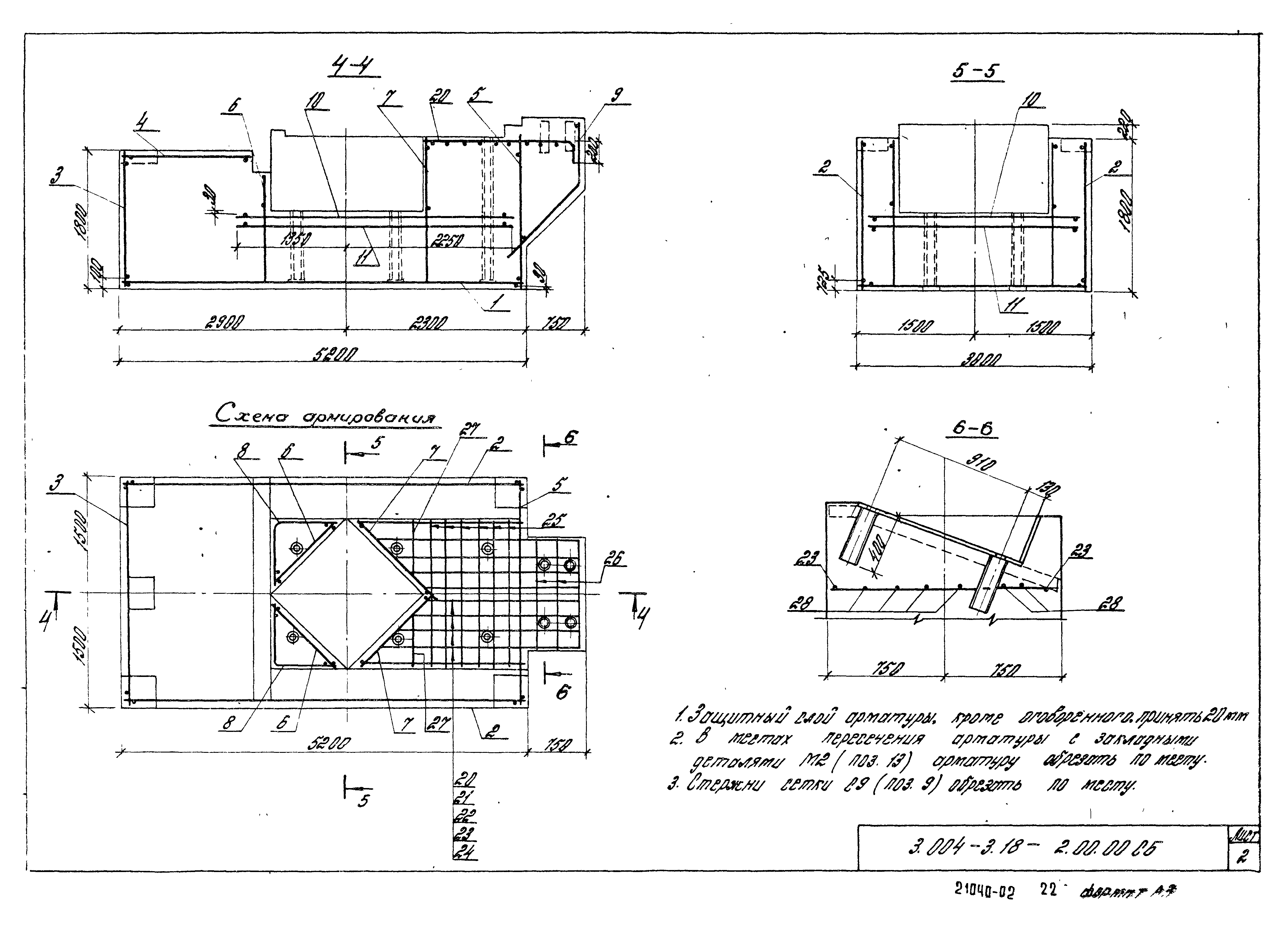

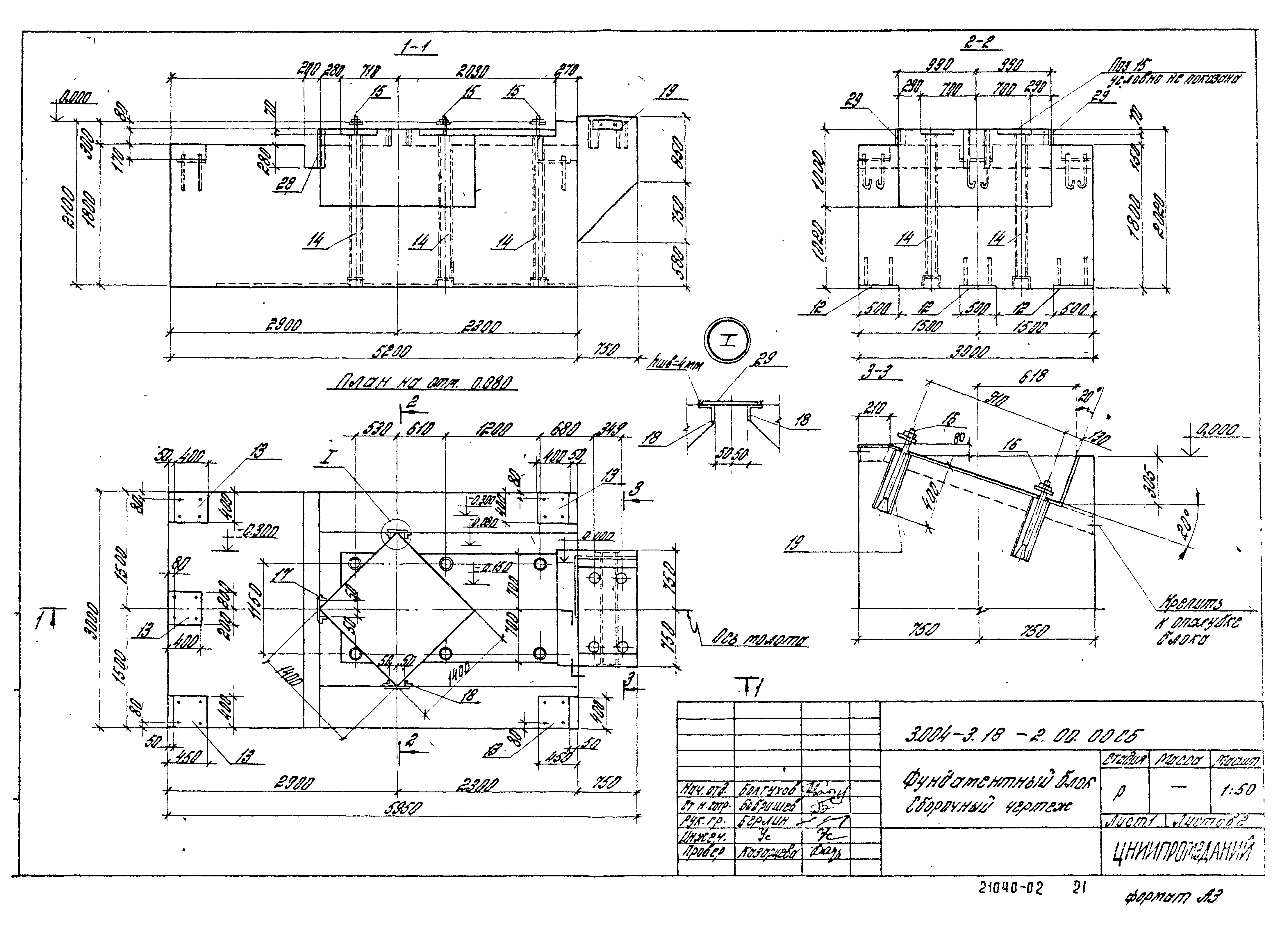

3.004-3.18-2.00.00СБ Фундаментный блок. Сборочный чертеж
3.004-3.18-2.01.00 Сетка С1…С7
3.004-3.18-2.01.00СБ Сетка С1…С7. Сборочный чертеж

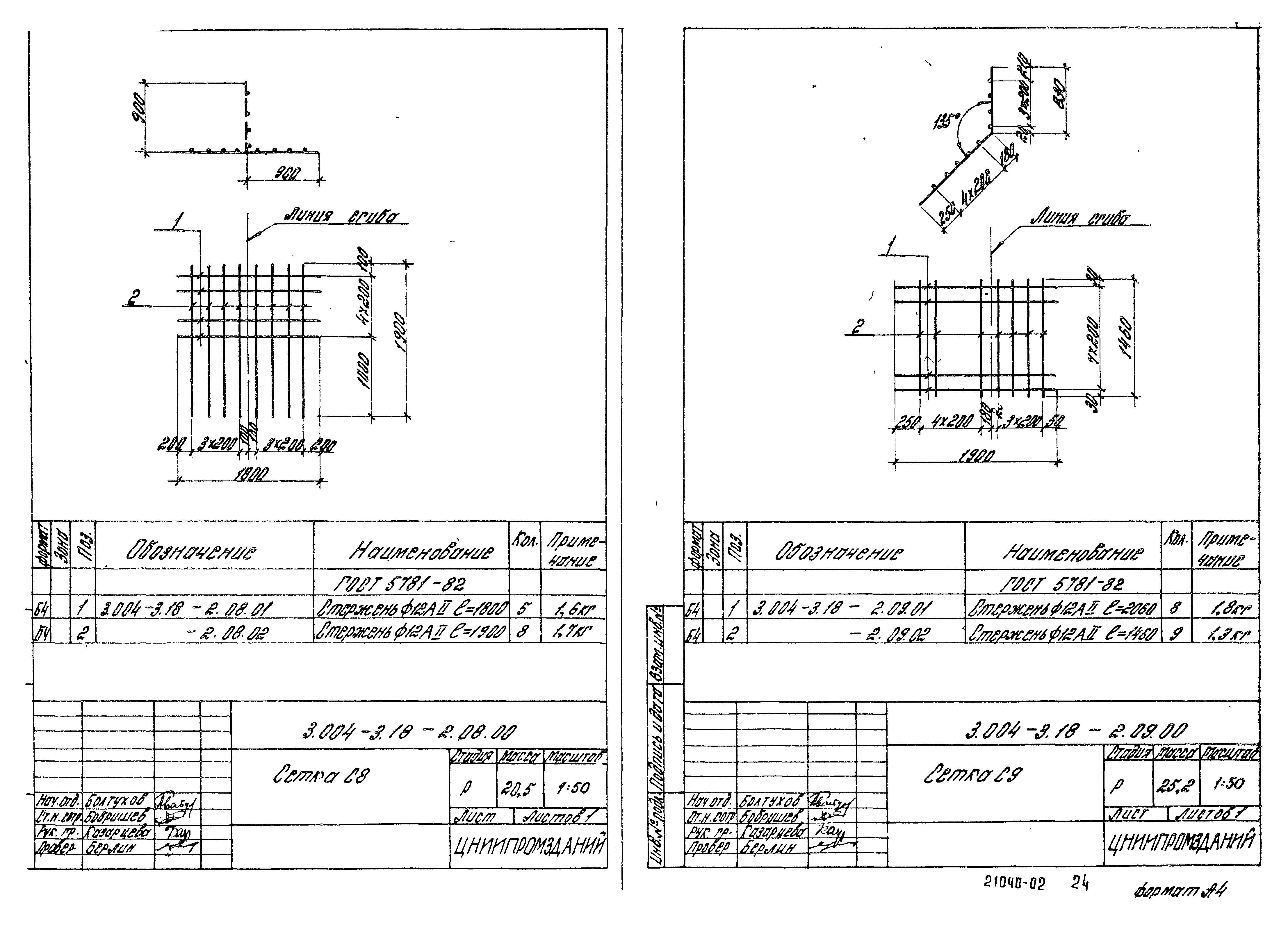

3.004-3.18-2.08.00 Сетка С8
3.004-3.18-2.09.00 Сетка С9
3.004-3.18-2.10.00 Сетка С10, С11

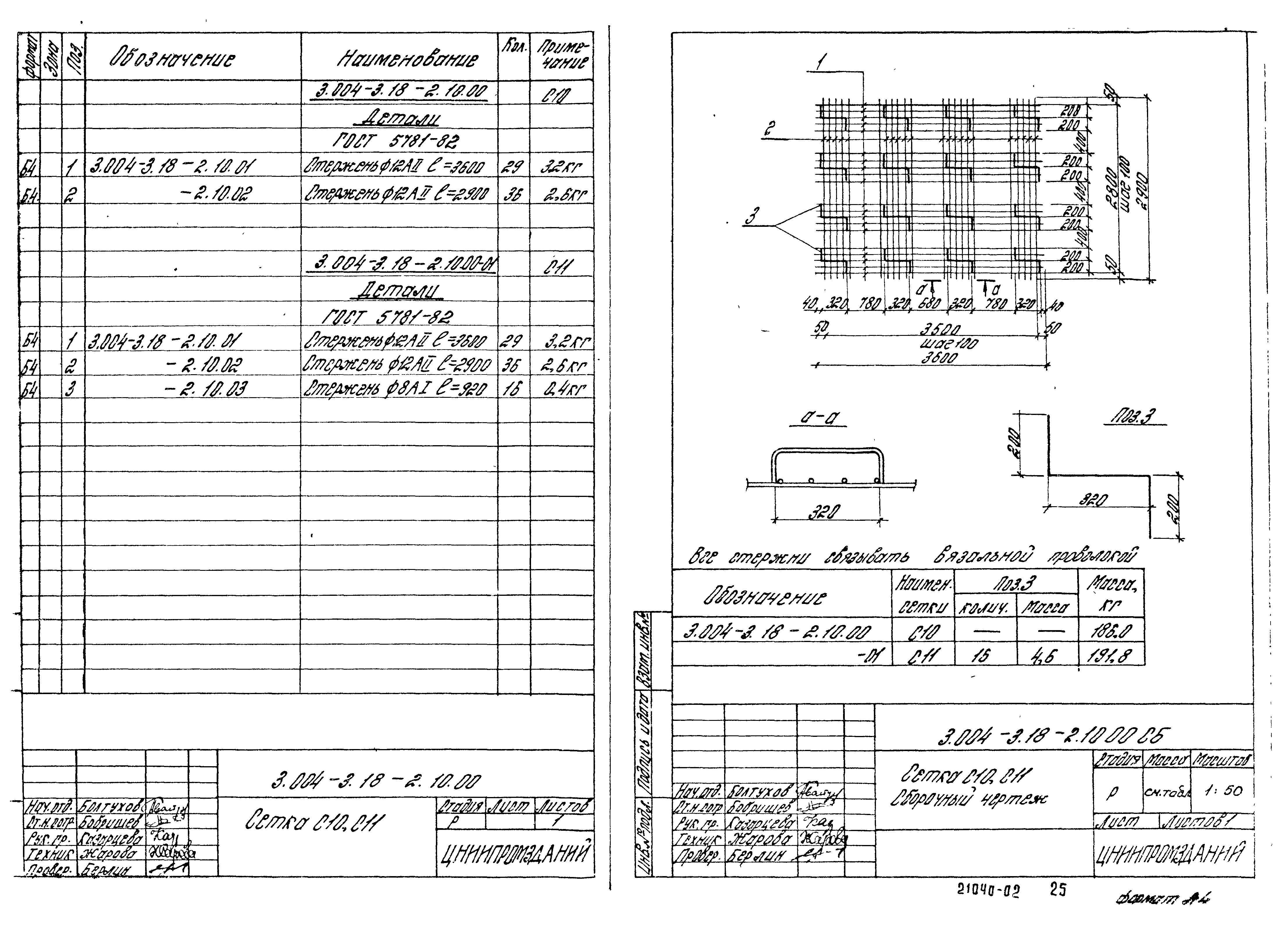

3.004-3.18-2.10.00СБ Сетка С10, С11. Сборочный чертеж

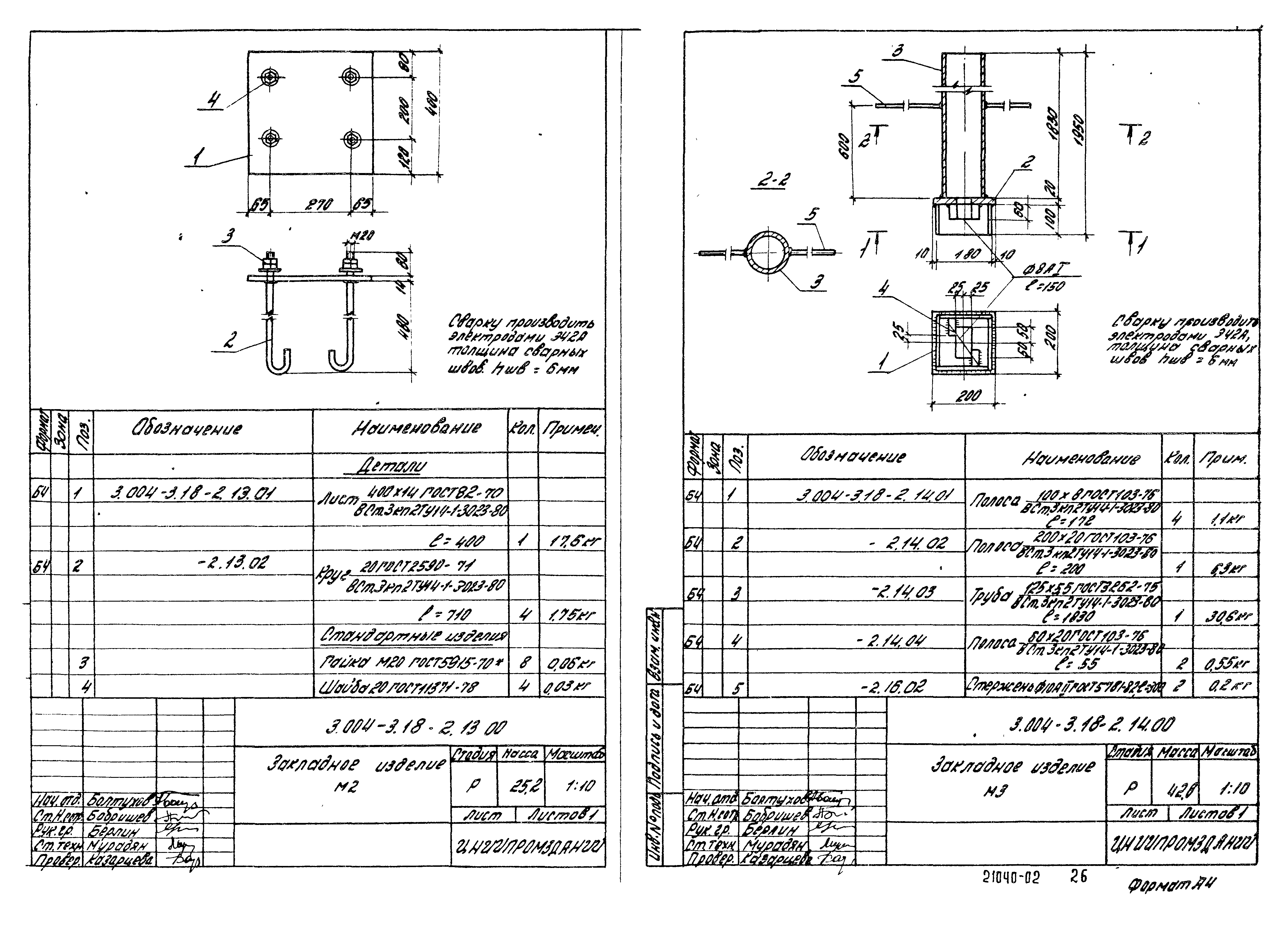

3.004-3.18-2.13.00 Закладное изделие М2
3.004-3.18-2.14.00 Закладное изделие М3

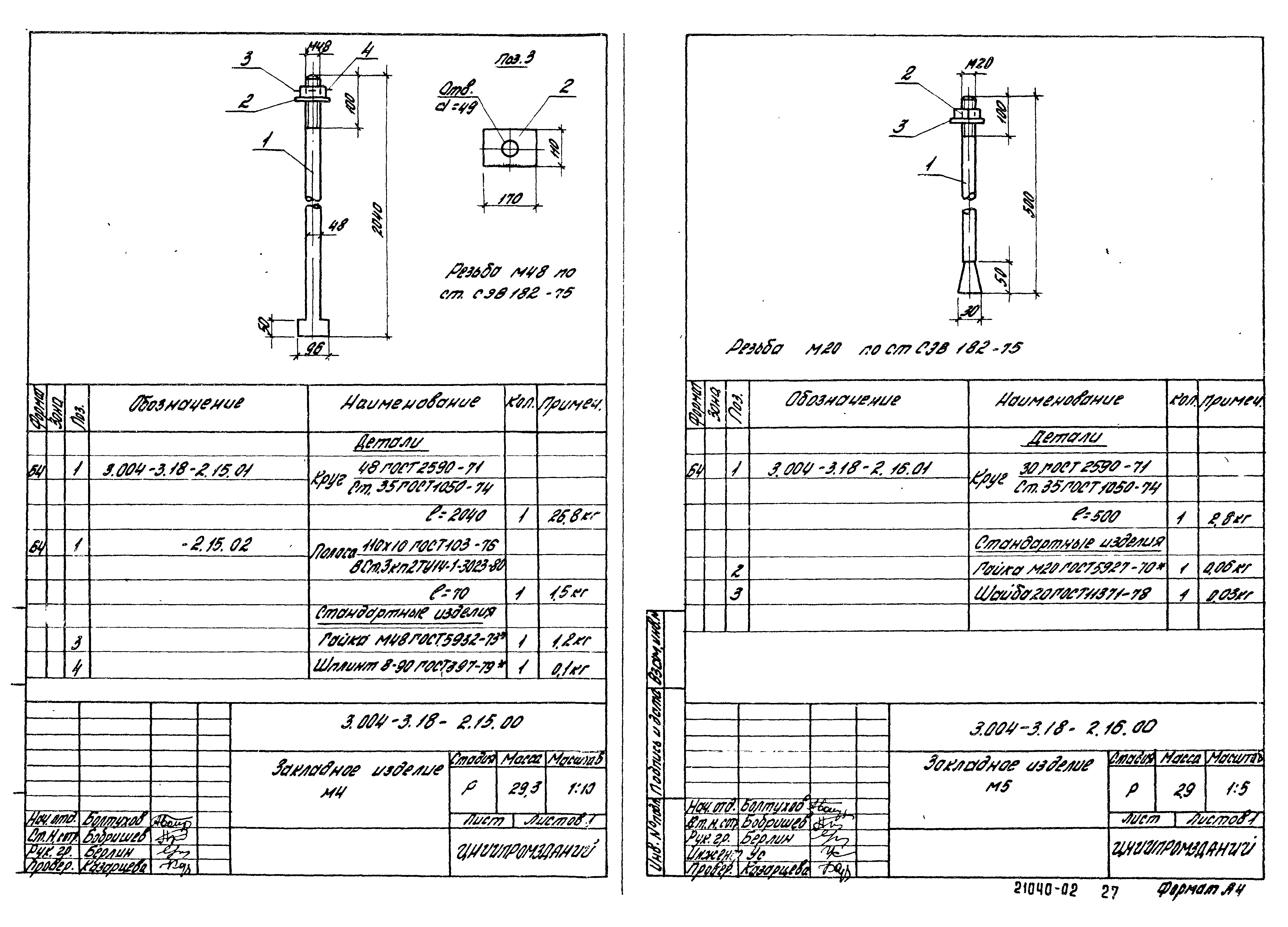

3.004-3.18-2.15.00 Закладное изделие М4
3.004-3.18-2.16.00 Закладное изделие М5
3.004-3.18-2.17.00 Закладное изделие М6
3.004-3.18-2.18.00 Закладное изделие М7
3.004-3.18-2.19.00 Закладное изделие М8
3.004-3.18-2.19.00СБ Закладное изделие М8. Сборочный чертеж

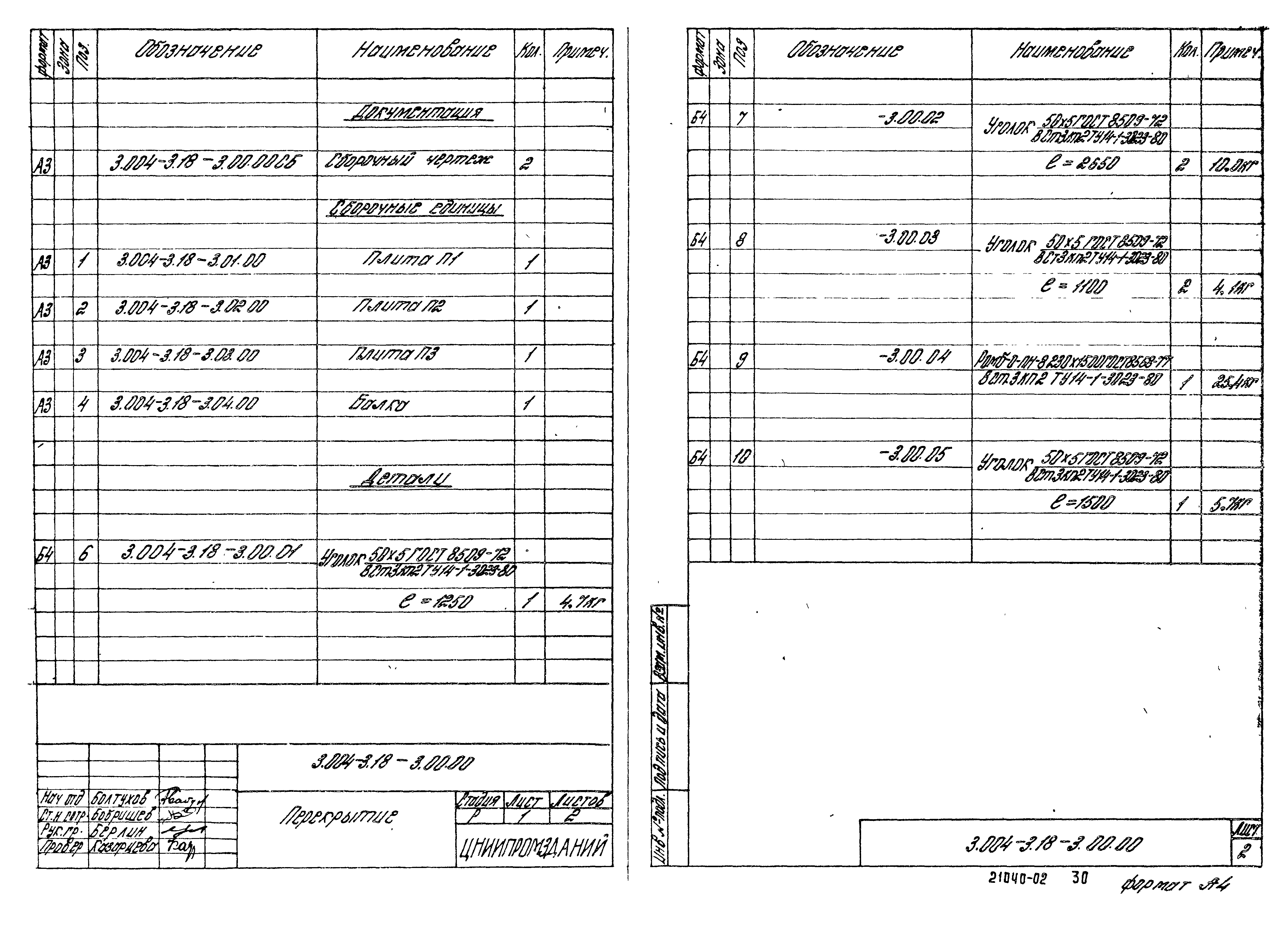

3.004-3.18-3.00.00 Перекрытие

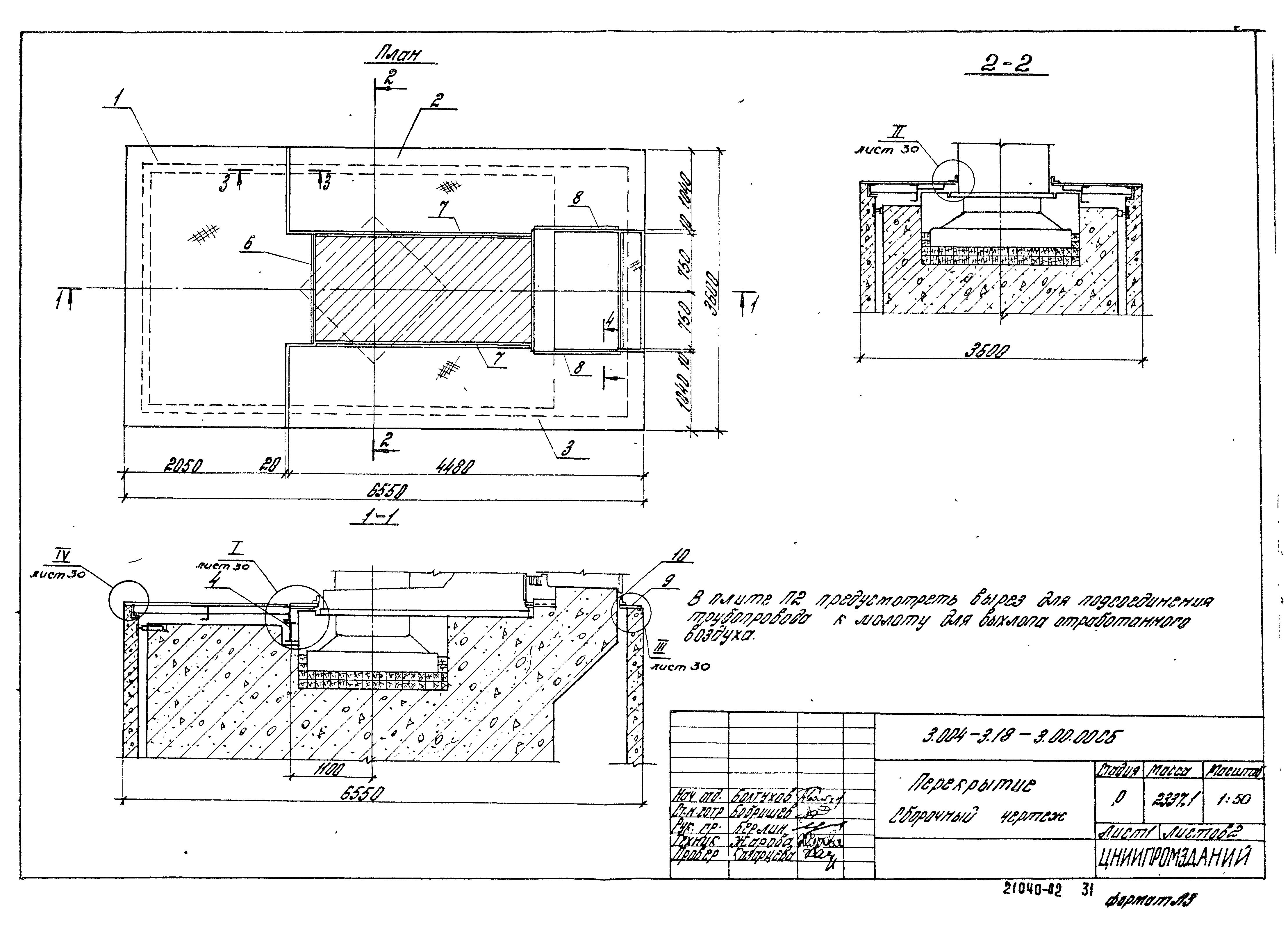

3.004-3.18-3.00.00СБ Перекрытие. Сборочный чертеж

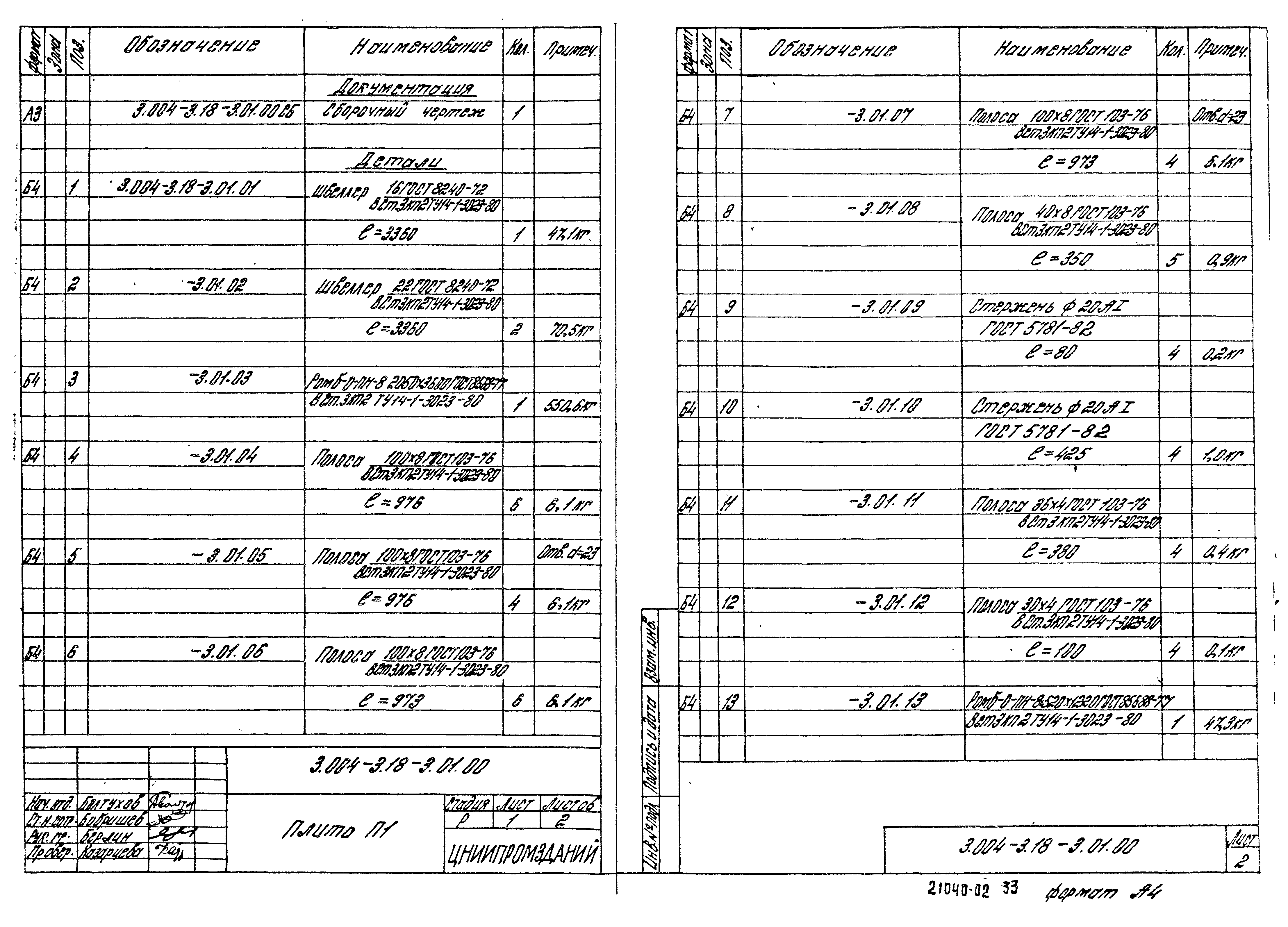

3.004-3.18-3.01.00 Плита П1

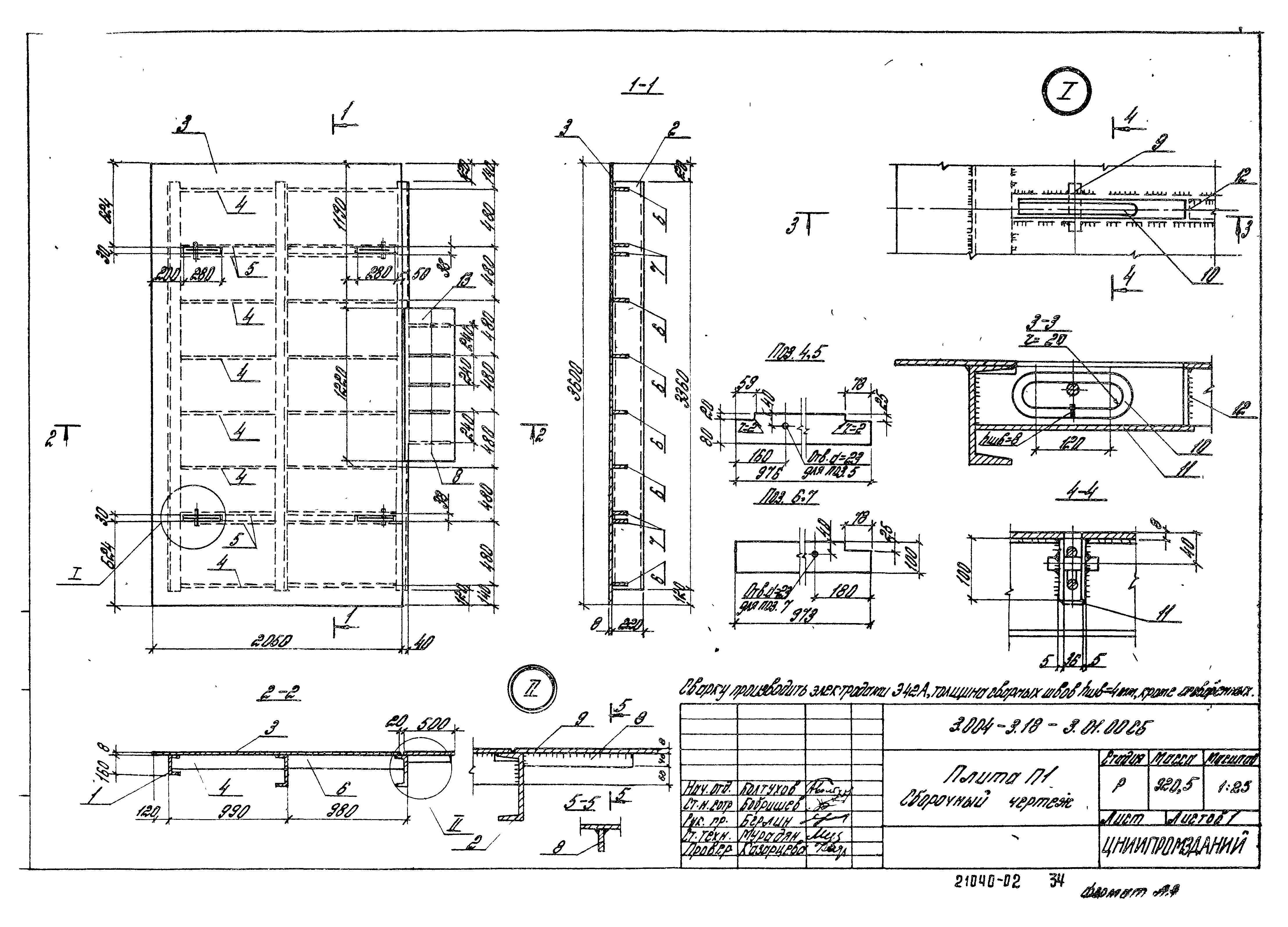

3.004-3.18-3.01.00СБ Плита П1. Сборочный чертеж
3.004-3.18-3.02.00 Плита П2

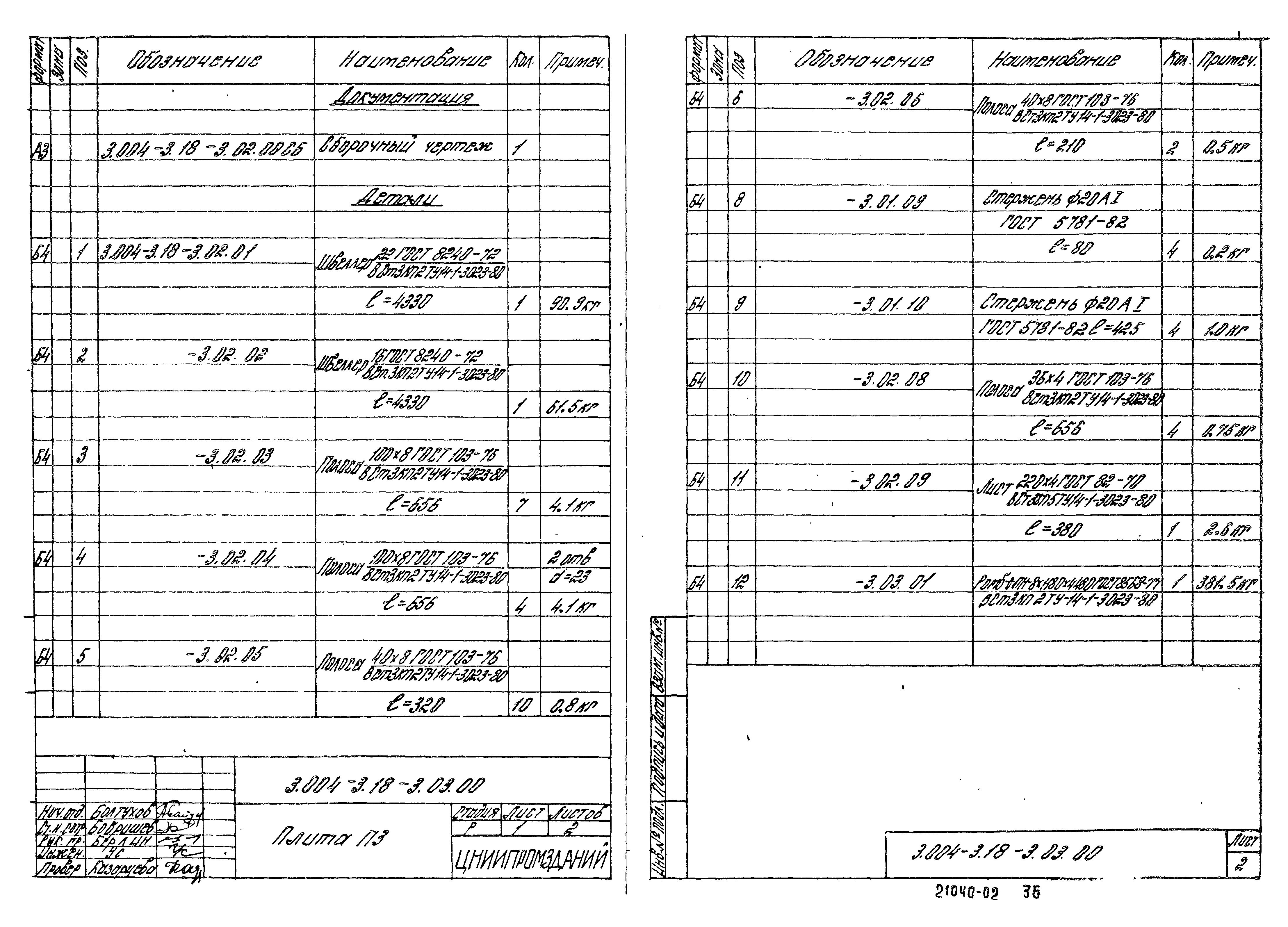

3.004-3.18-3.03.00 Плита П3

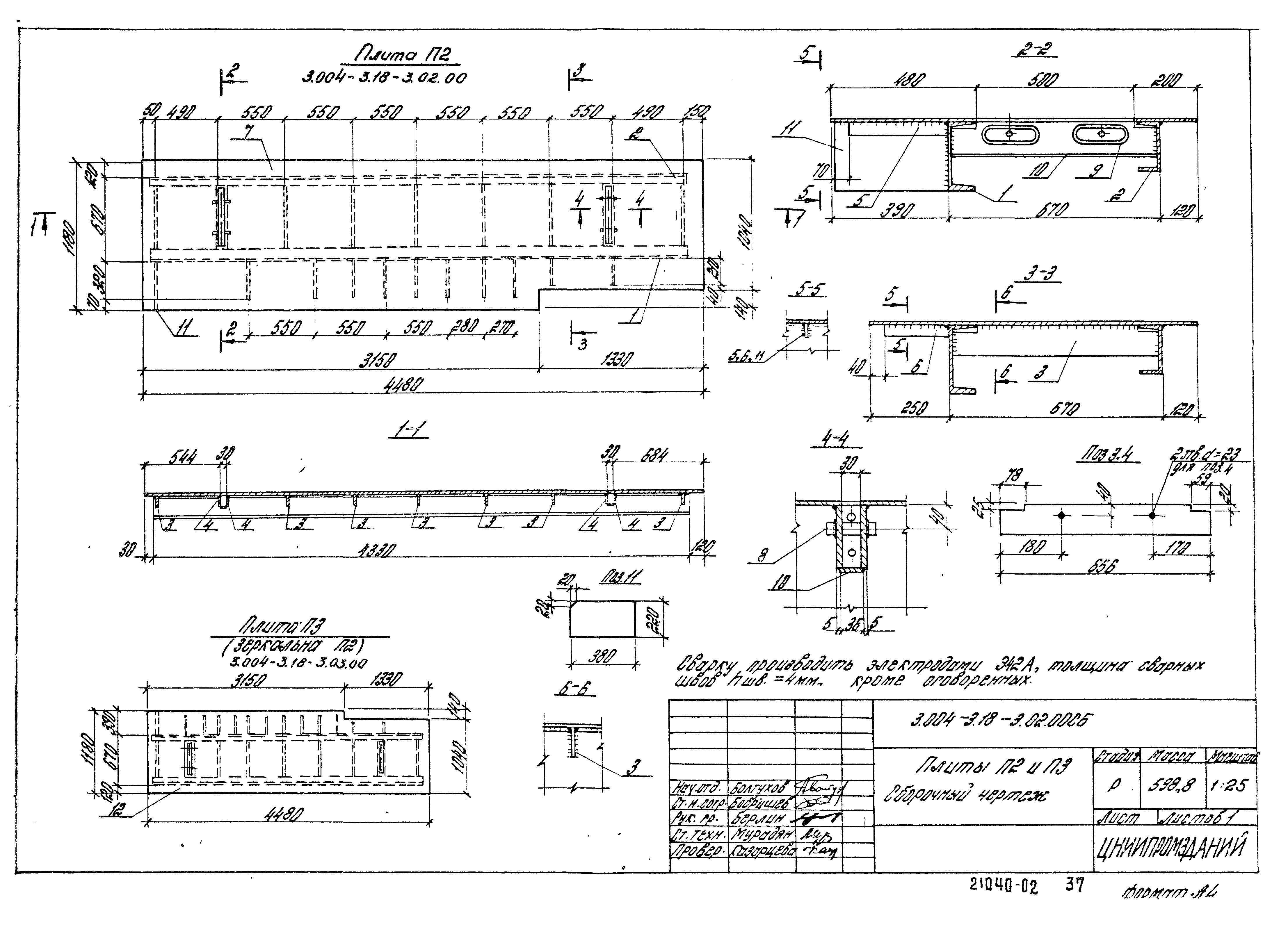

3.004-3.18-3.02.00СБ Плита П2 и П3

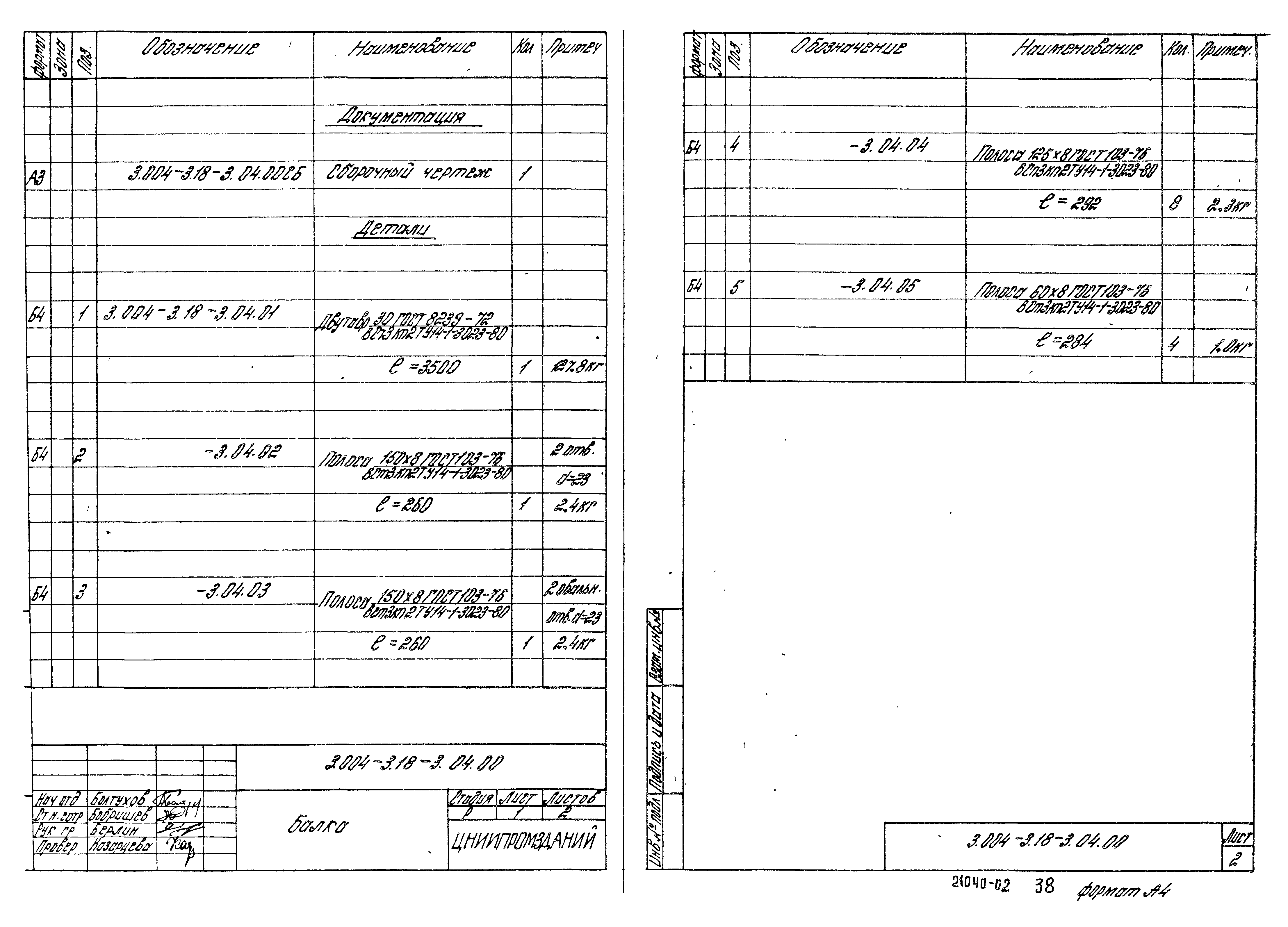

3.004-3.18-3.04.00 Балка

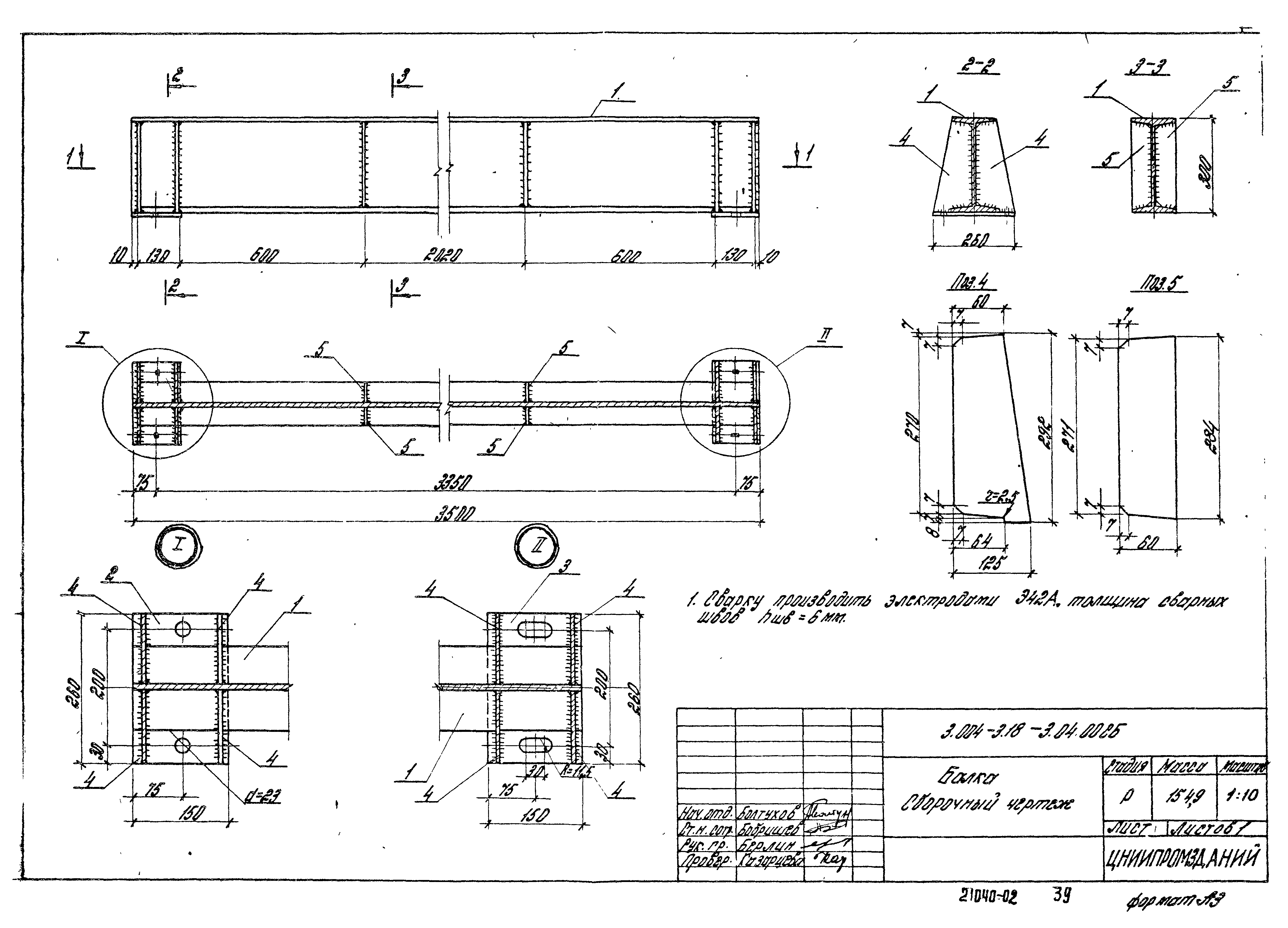

3.004-3.18-3.04.00СБ Балка. Сборочный чертеж
3.004-3.18-4.00.00 Подшаботная прокладка

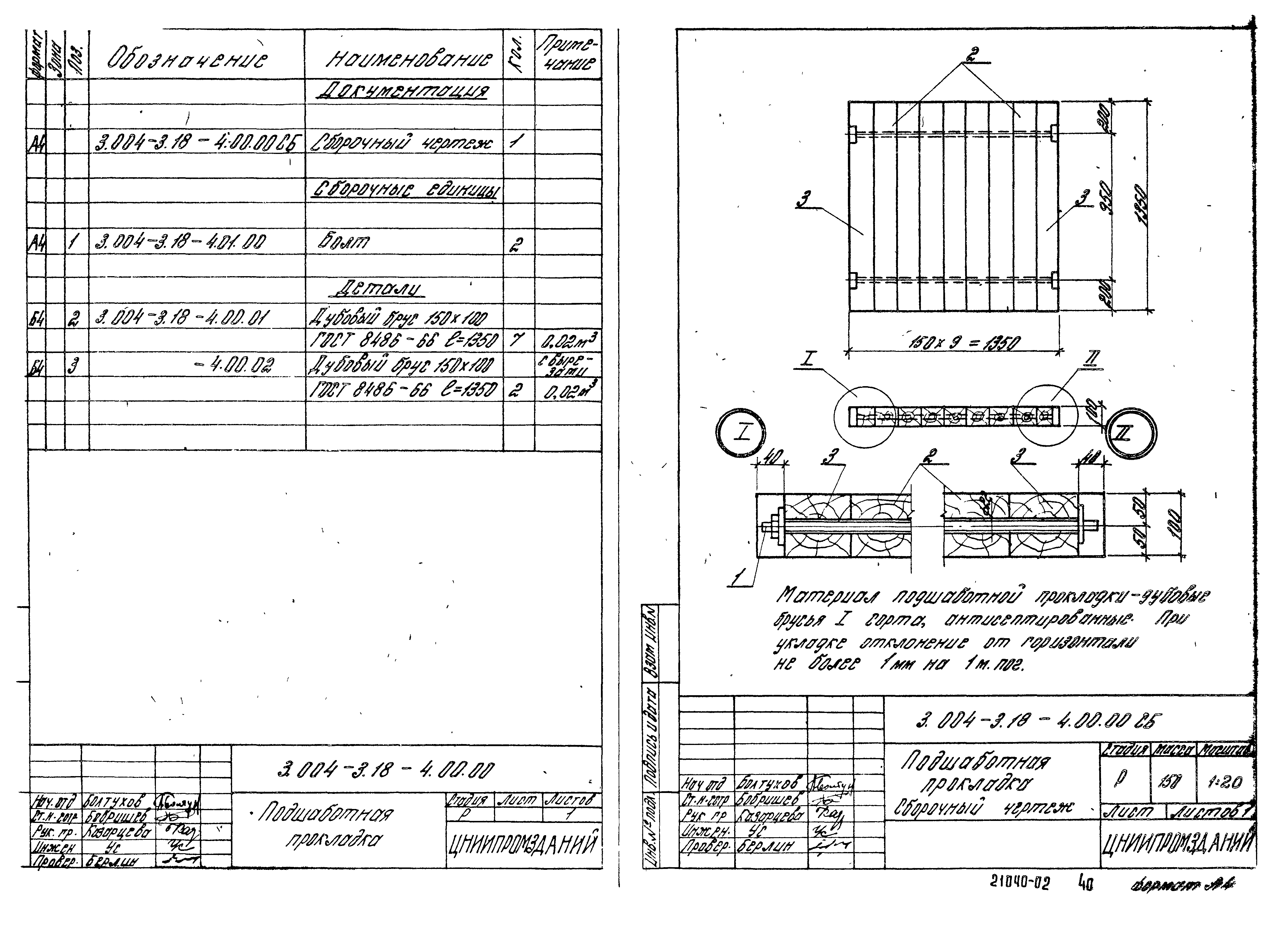

3.004-3.18-4.00.00СБ Подшаботная прокладка. Сборочный чертеж

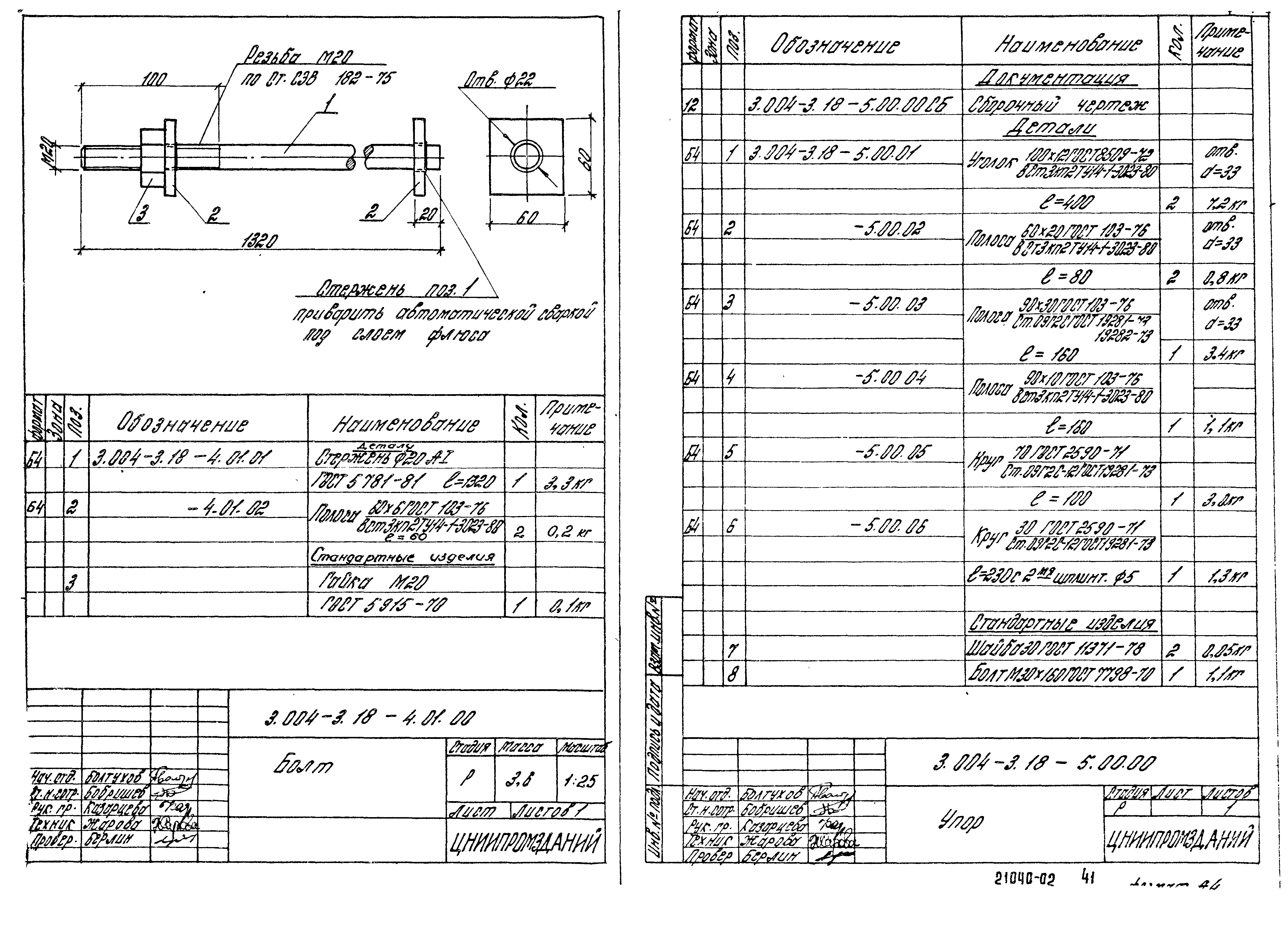

3.004-3.18-4.01.00 Болт
3.004-3.18-5.00.00 Упор

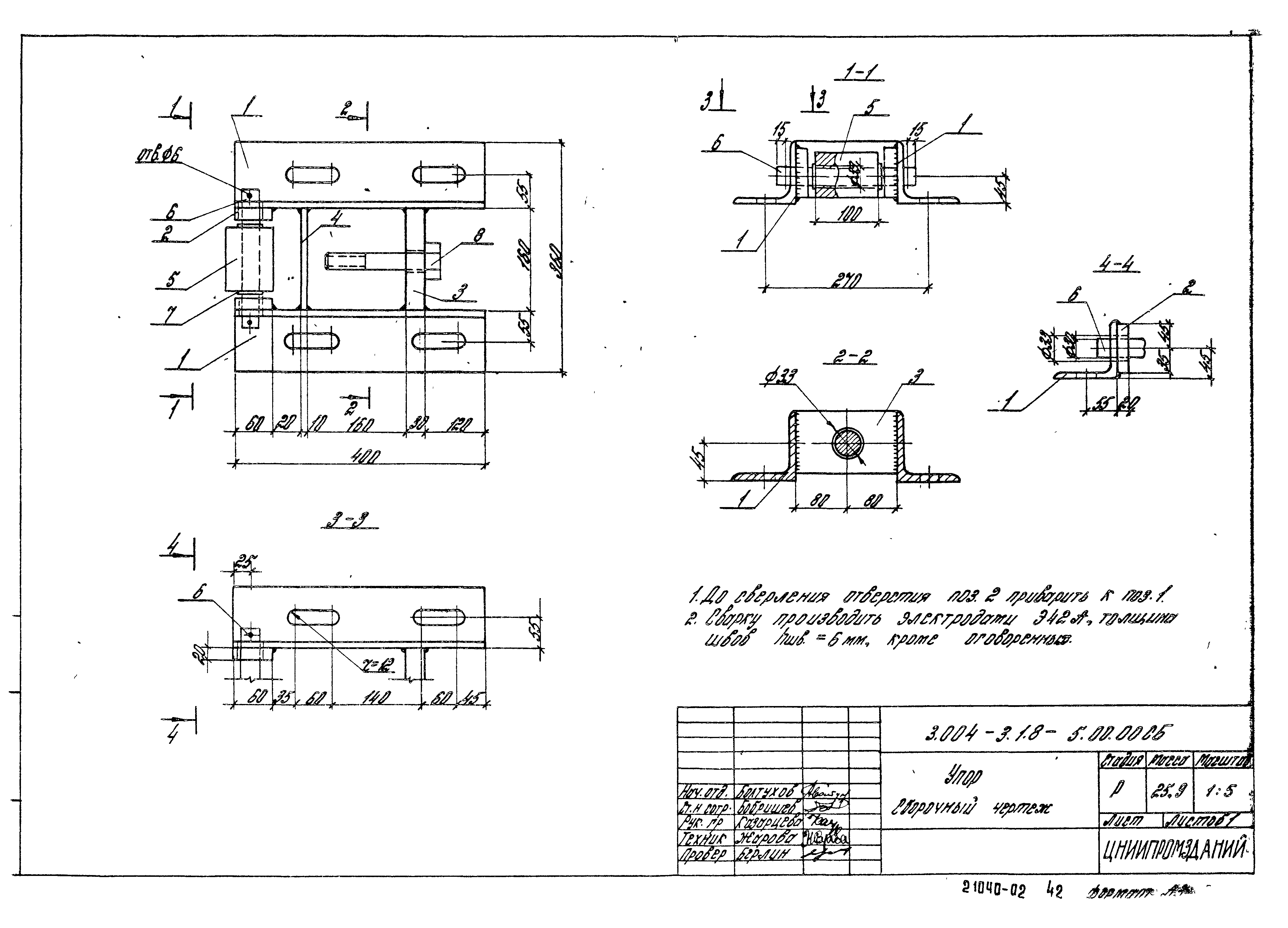

3.004-3.18-5.00.00СБ Упор. Сборочный чертеж

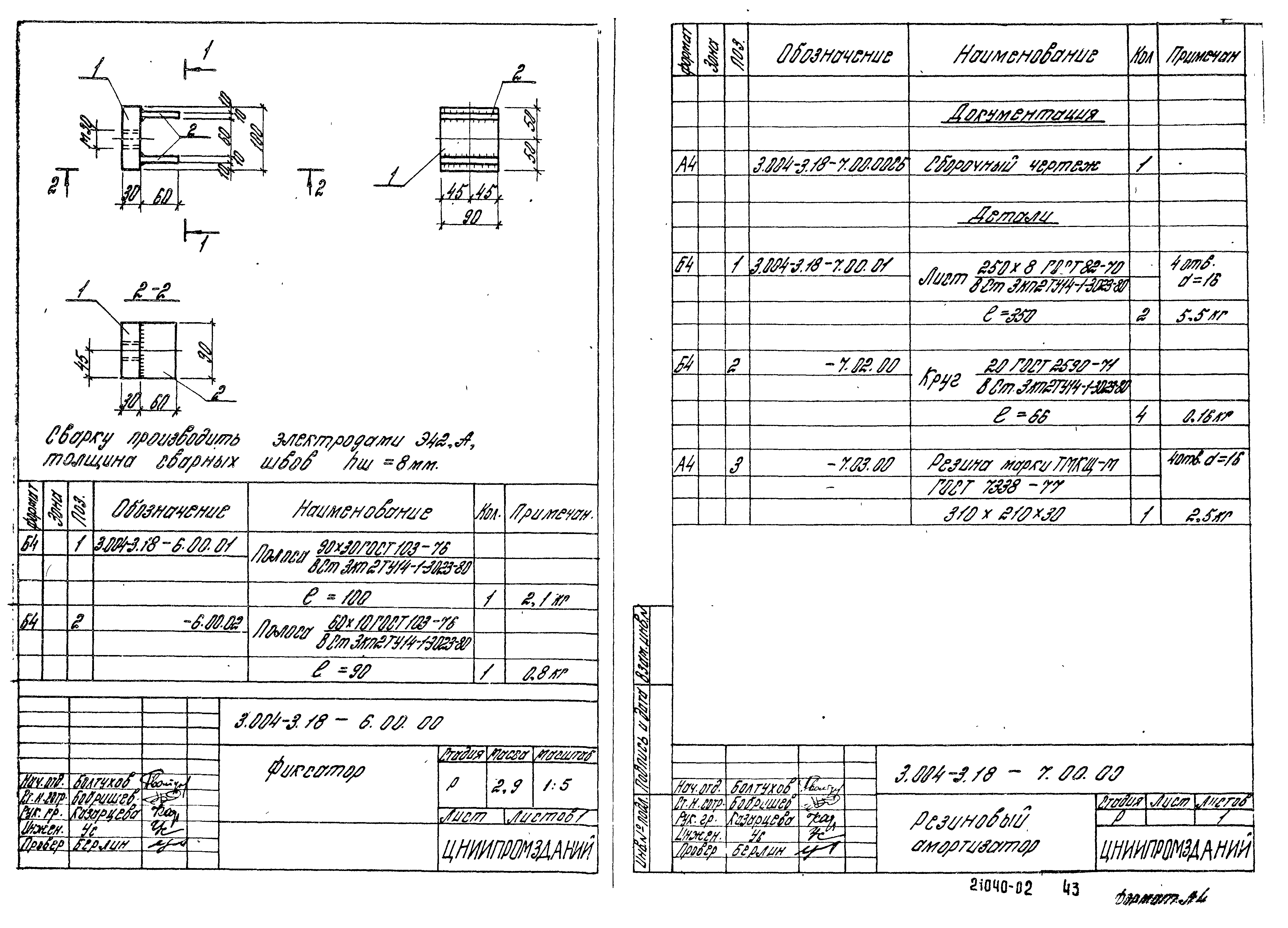

3.004-3.18-6.00.00 Фиксатор
3.004-3.18-7.00.00 Резиновый амортизатор

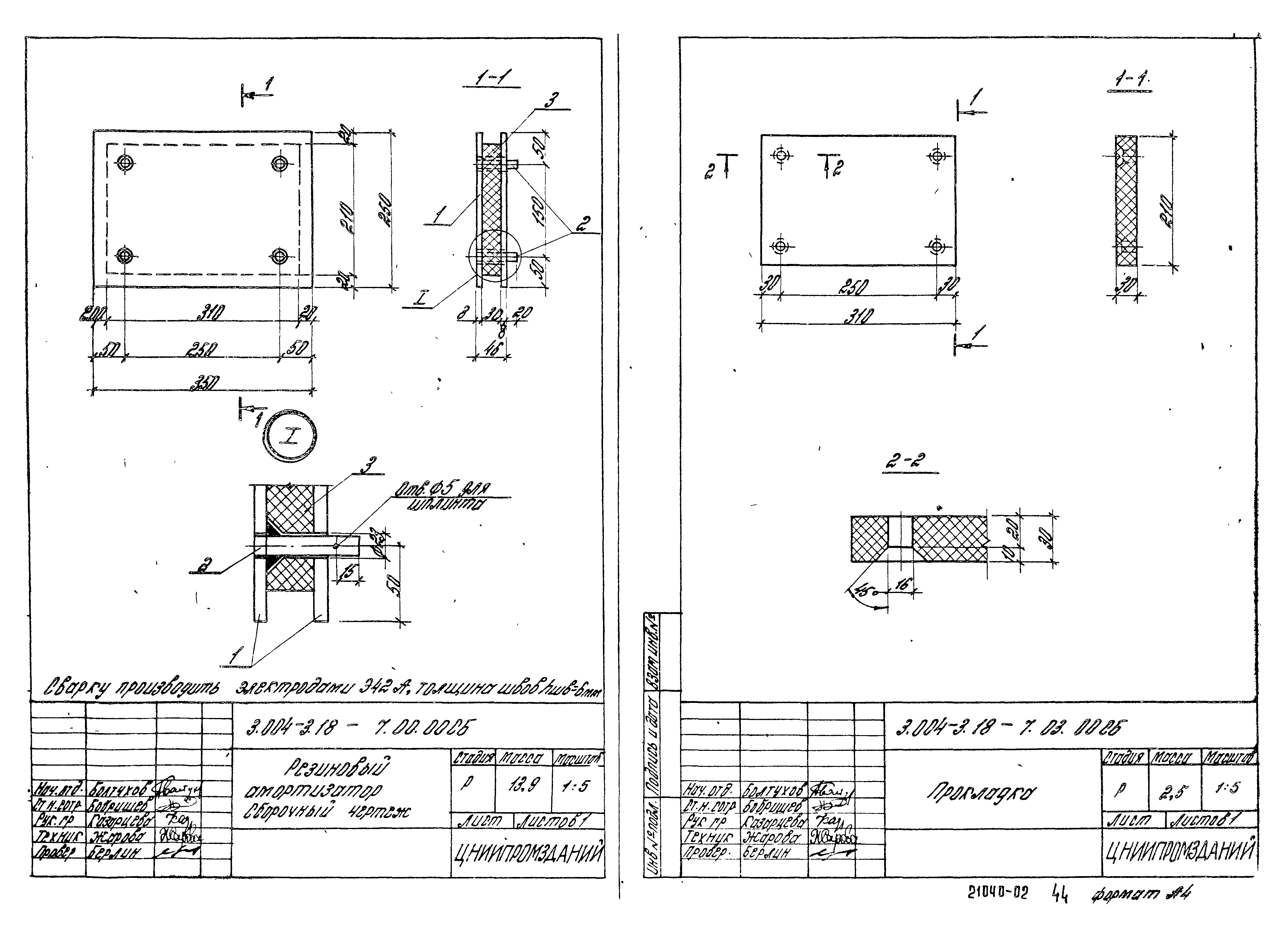

3.004-3.18-7.00.00СБ Резиновый амортизатор. Сборочный чертеж
3.004-3.18-7.03.00 Прокладка
3.004-3.18-8.00.00 Виброизолятор резиновый

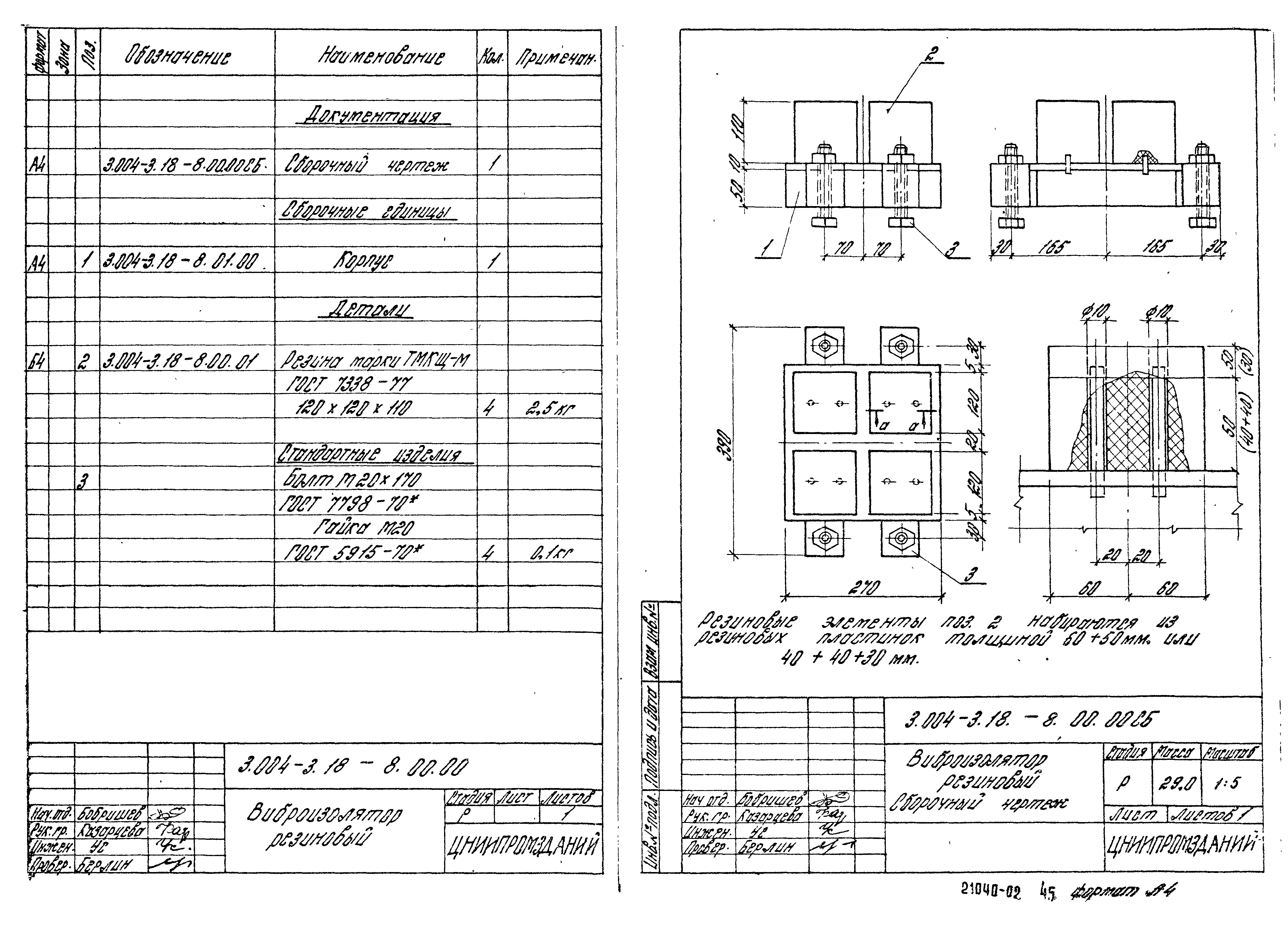

3.004-3.18-8.00.00СБ Виброизолятор резиновый. Сборочный чертеж
3.004-3.18-8.01.00 Корпус

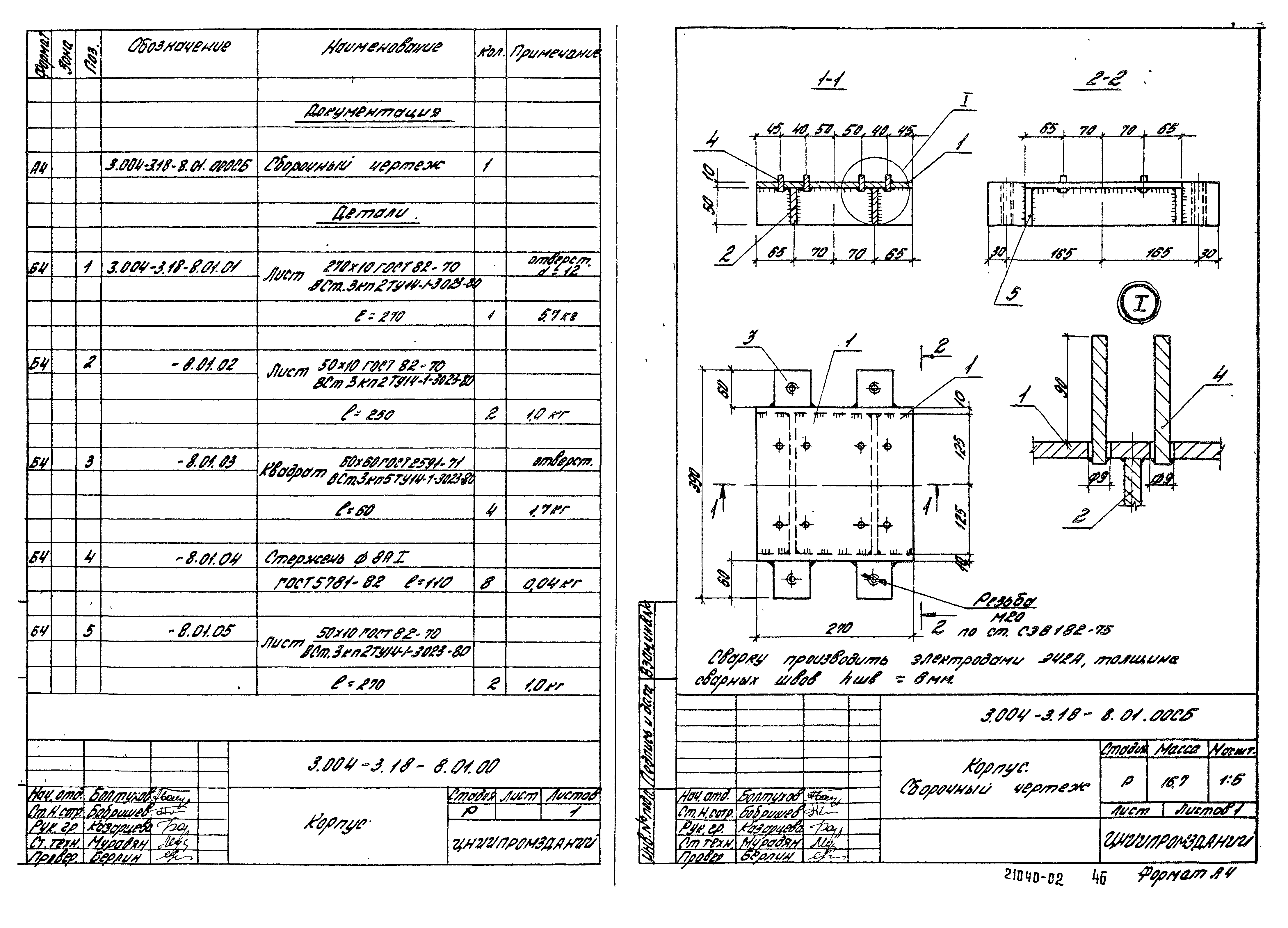

3.004-3.18-8.01.00СБ Корпус. Сборочный чертеж

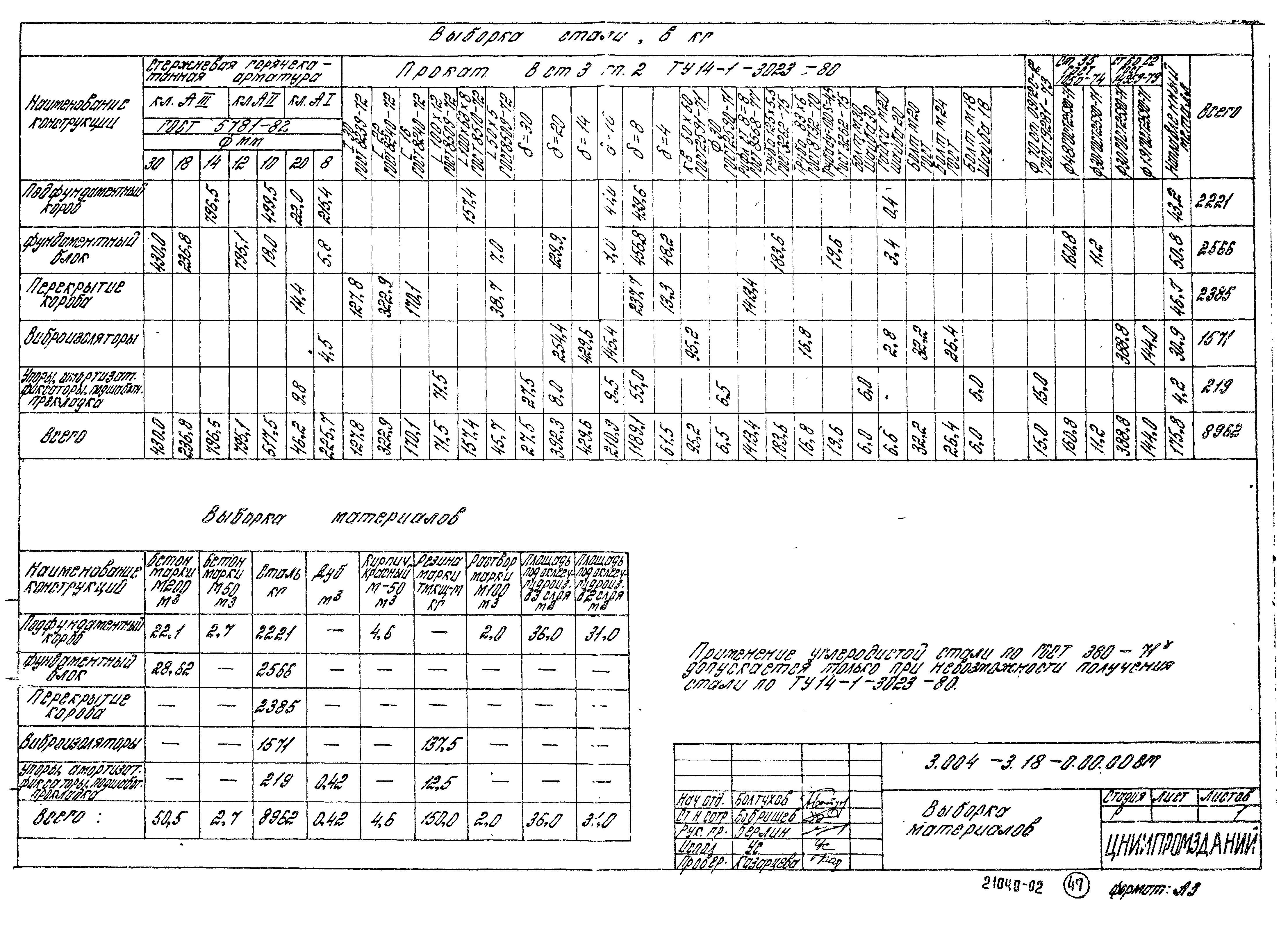

3.004-3.18-0.00.00ВМ Выборка материалов
Разработан: ЦНИИСК им. В.А. Кучеренко
ЦНИИпромзданий
Утверждён:30.12.1985 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 283)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Разные сооружения
Заменяет собой:
