Скачать Серия 1.432.1-23с Выпуск 1. Стеновые панели. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.432.1-23с

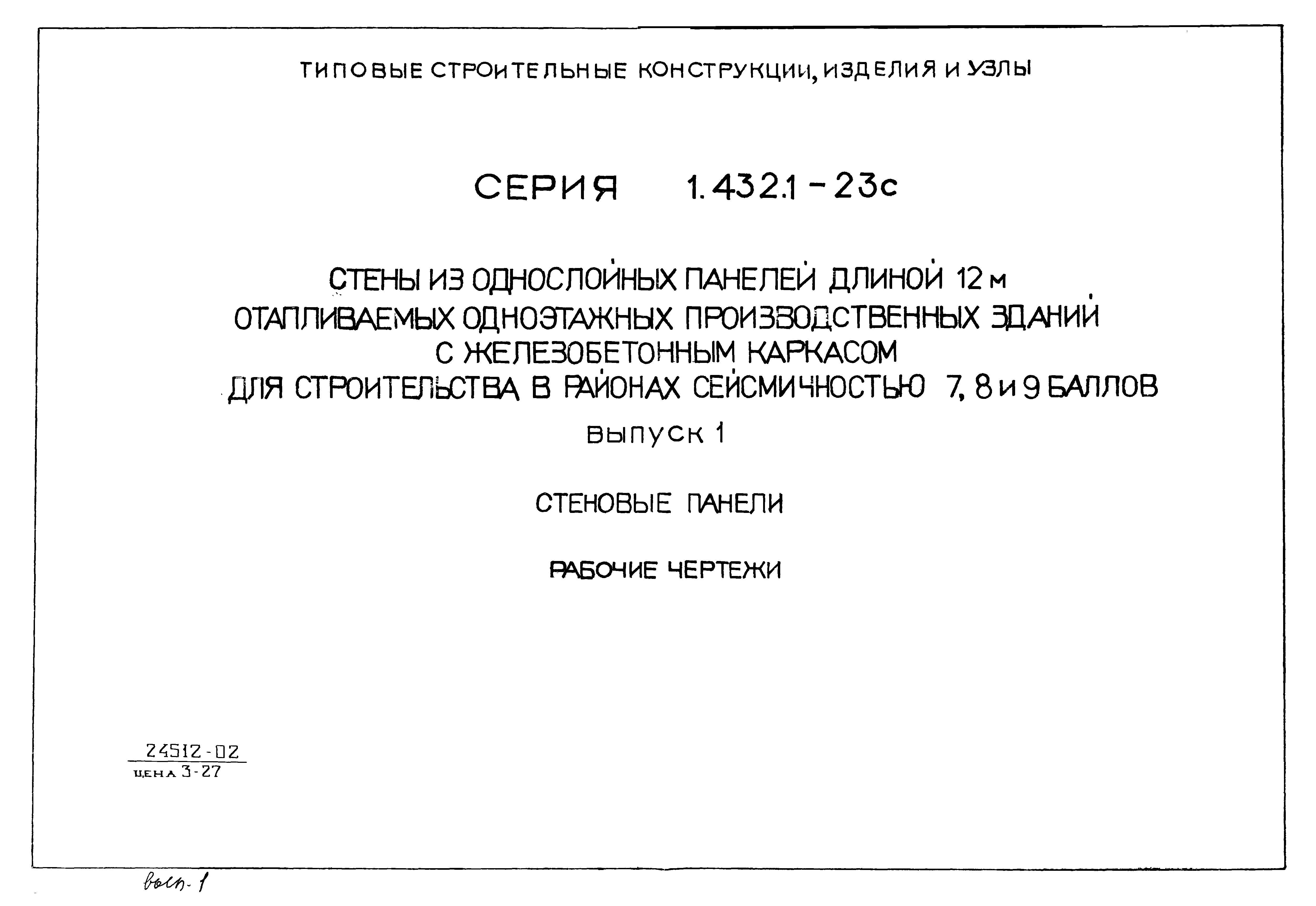

Выпуск 1. Стеновые панели. Рабочие чертежи

Обозначение:	Серия 1.432.1-23с
Обозначение англ:	Series 1.432.1-23с
Статус:	не действует
Название рус.:	Выпуск 1. Стеновые панели. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999

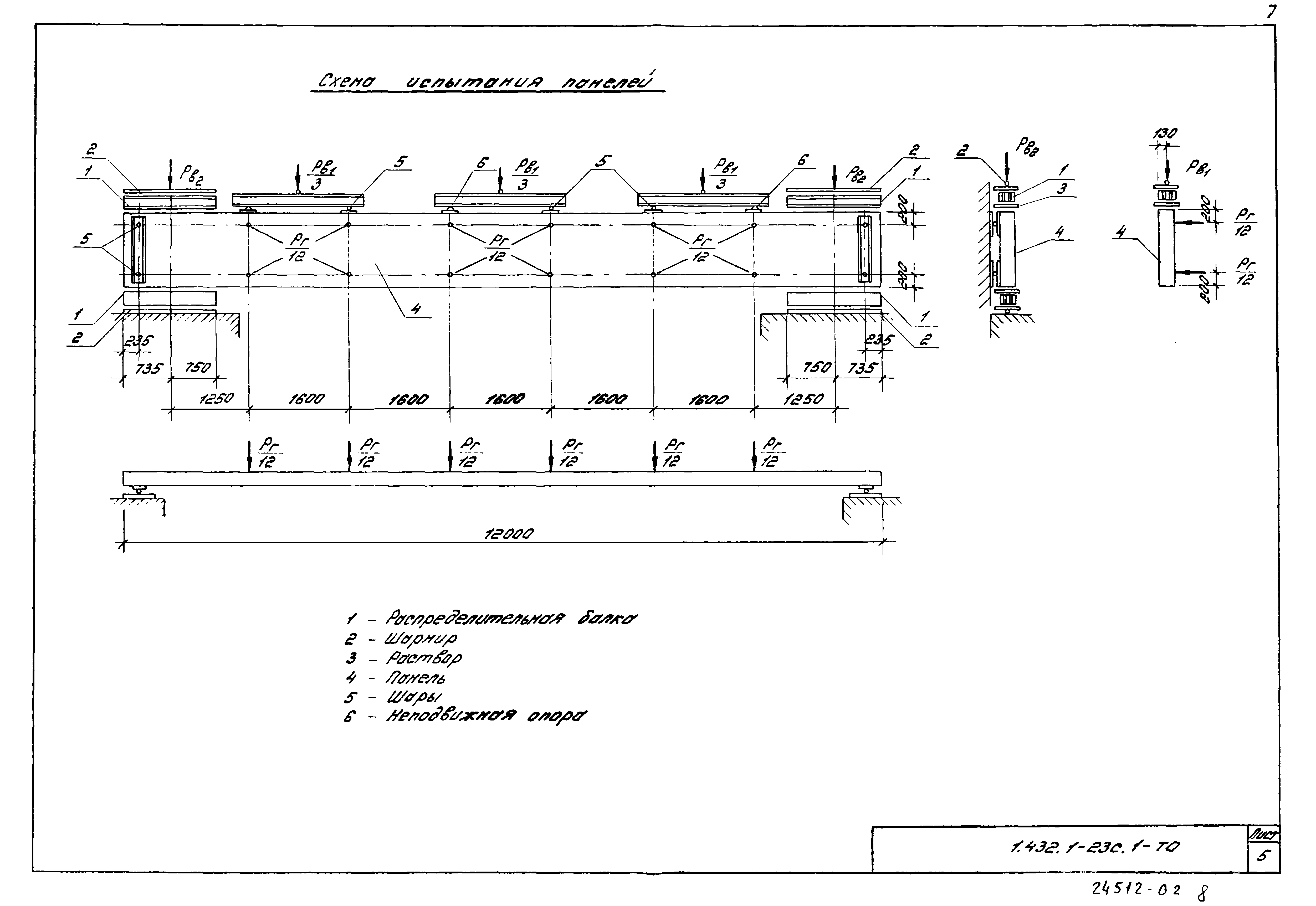

Область применения:	В выпуске приведены рабочие чертежи панелей длиной 12 м и рекомендации по их изготовлению, испытанию, транспортированию и складированию

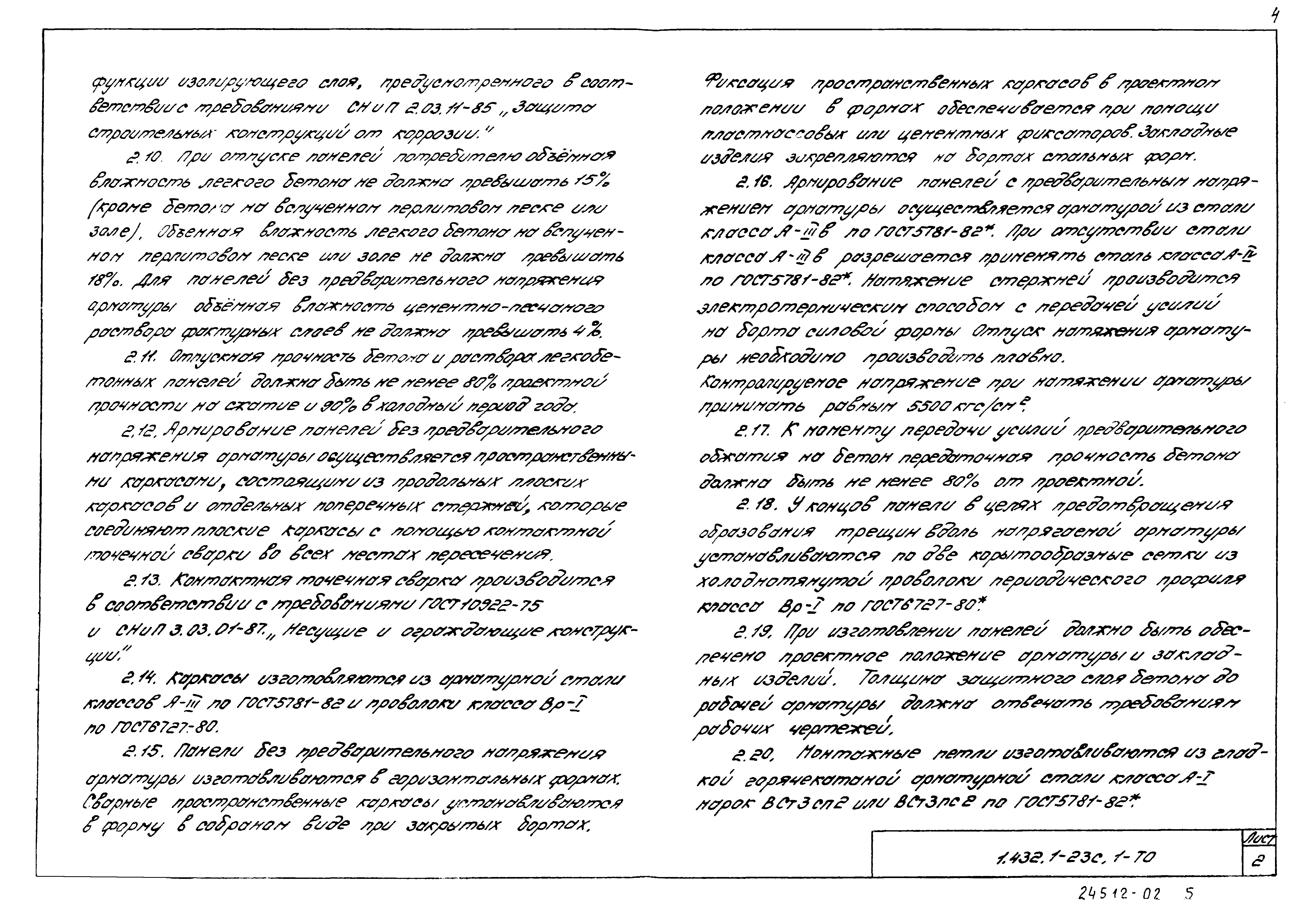

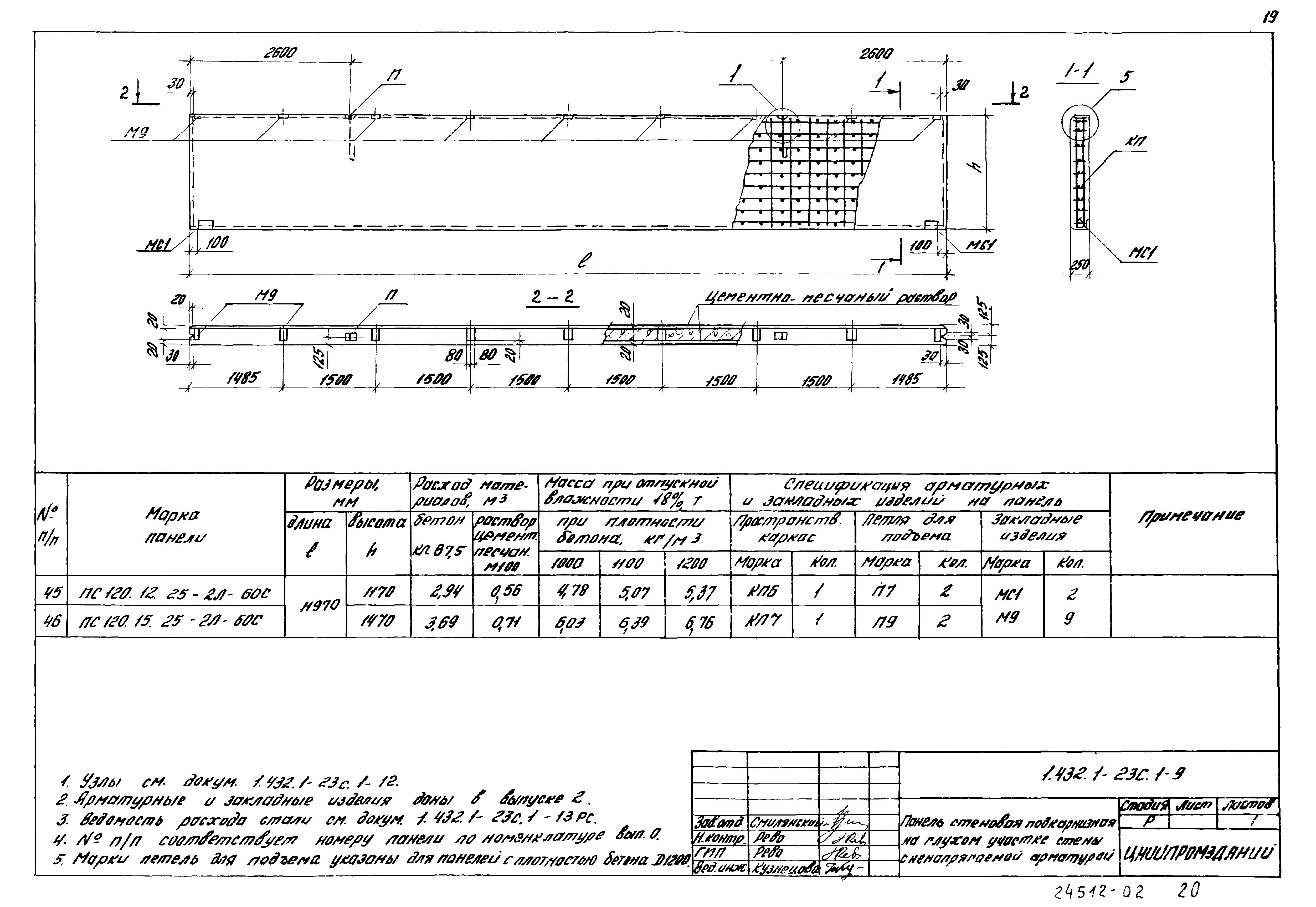

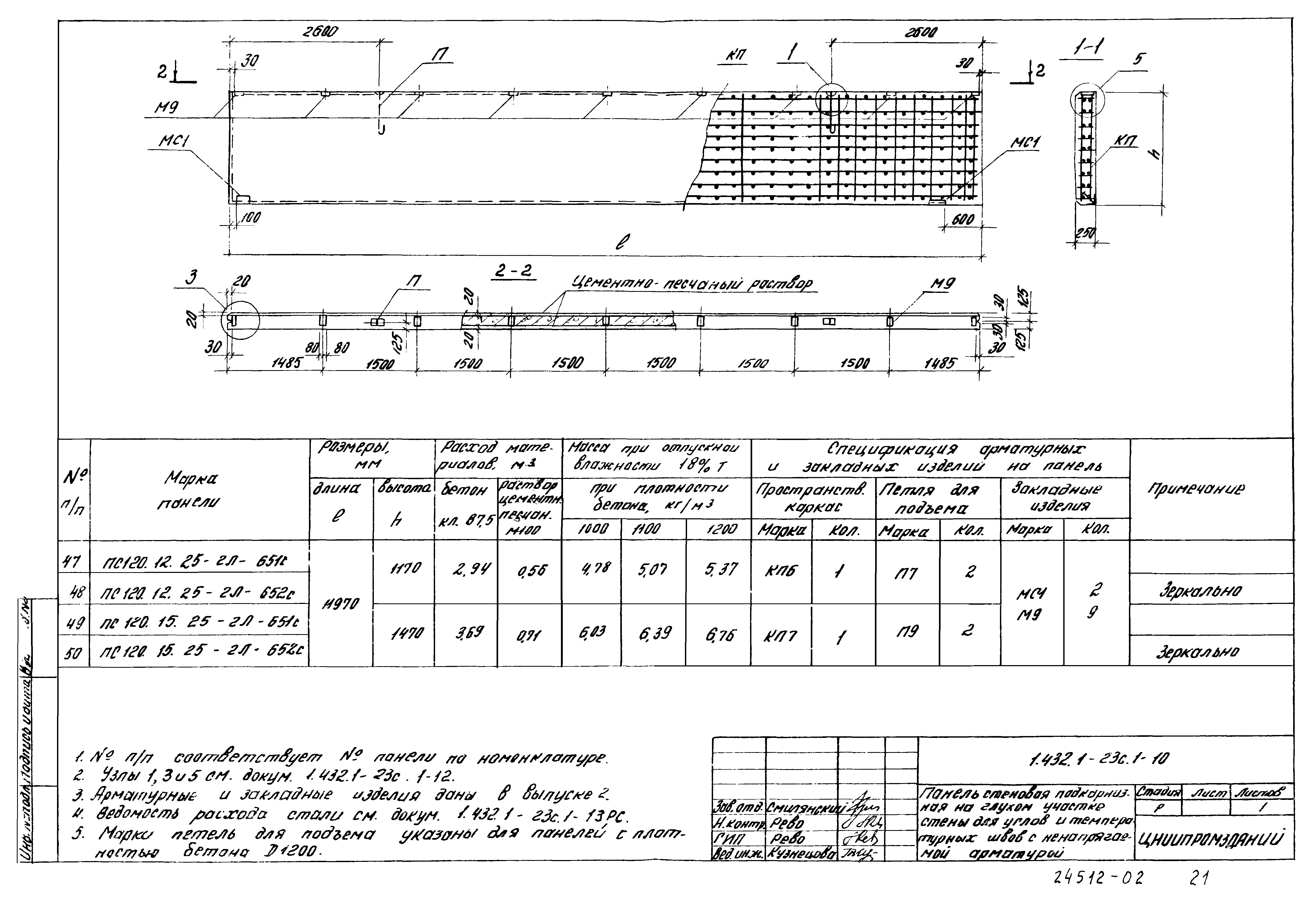

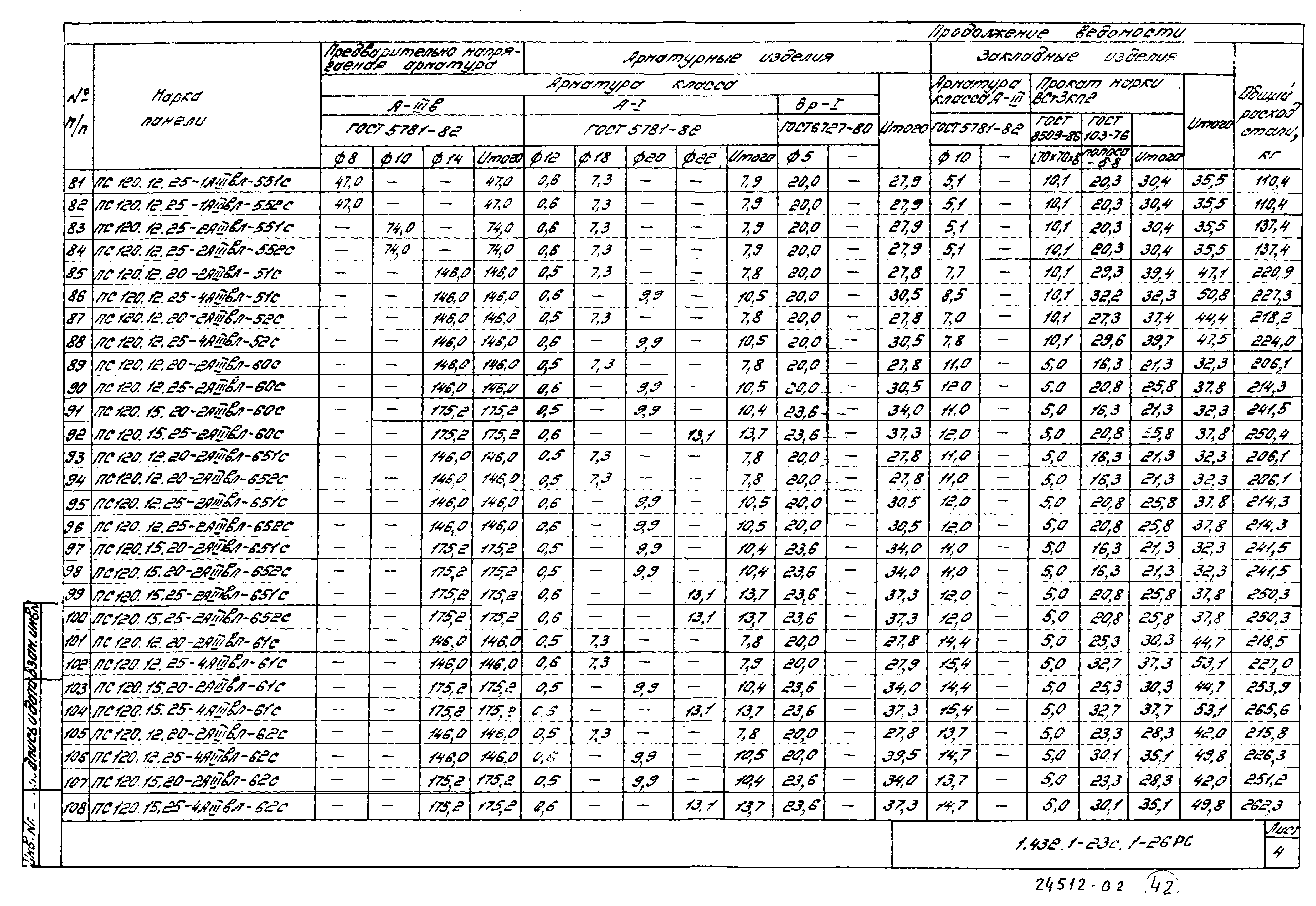

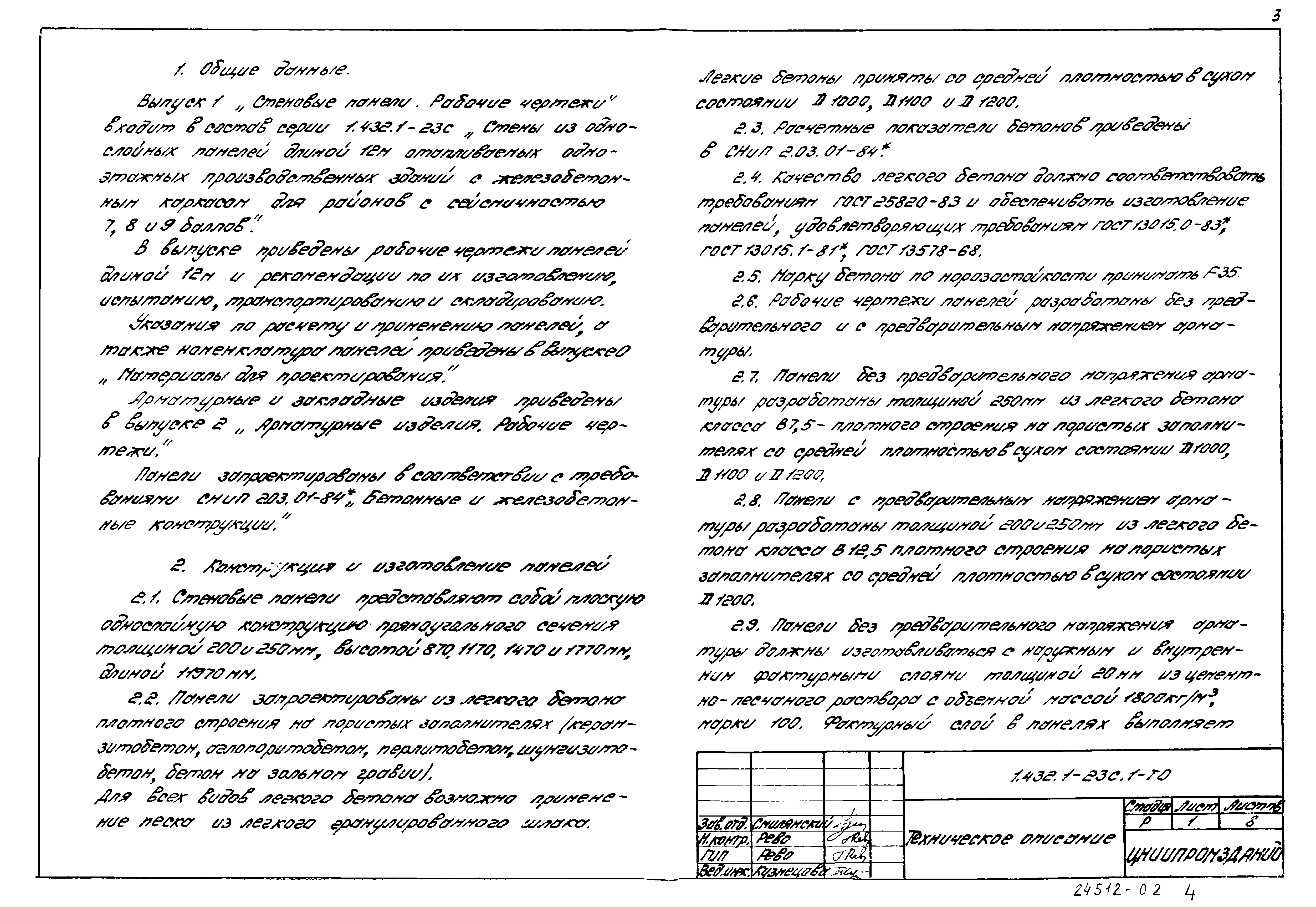

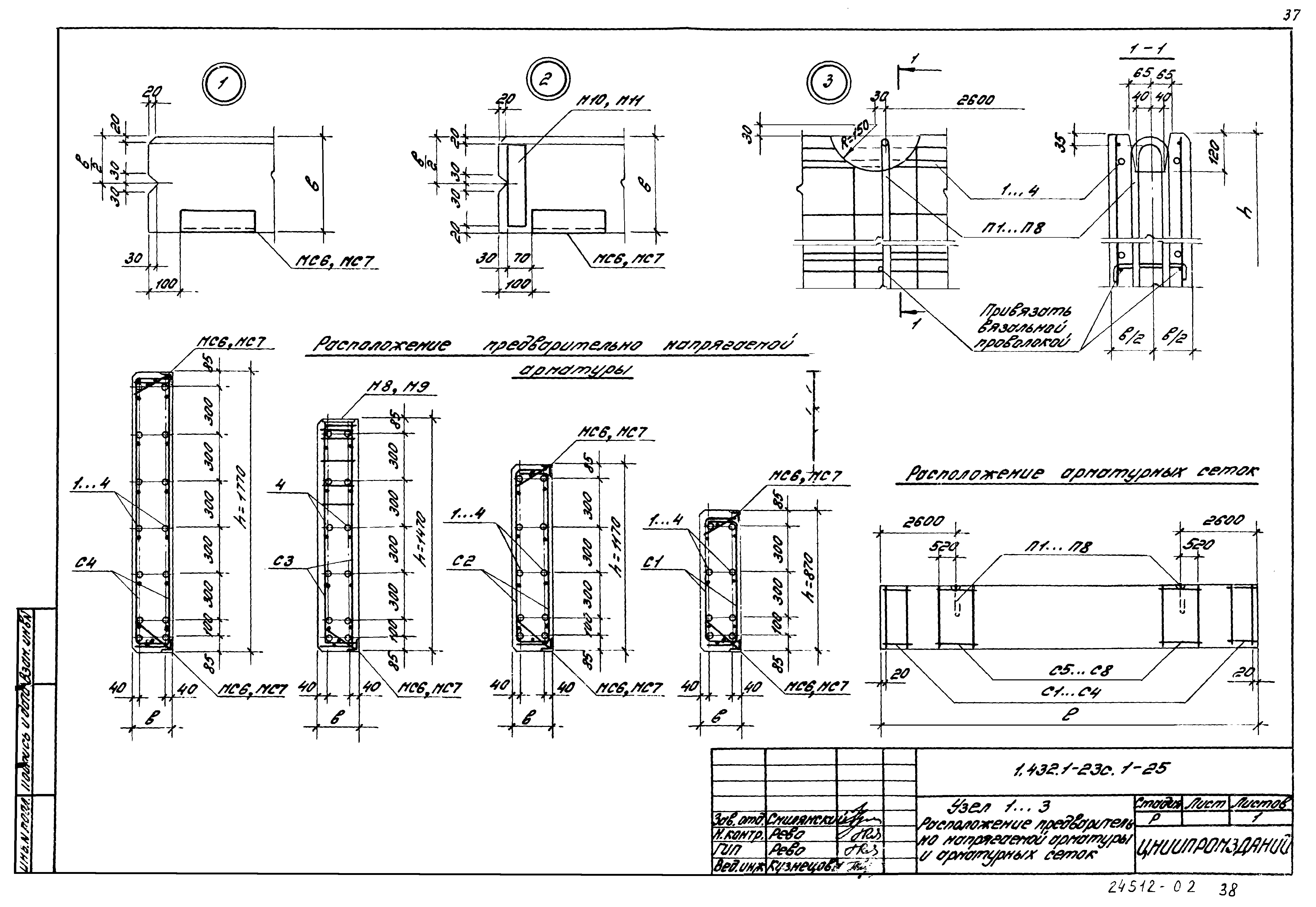

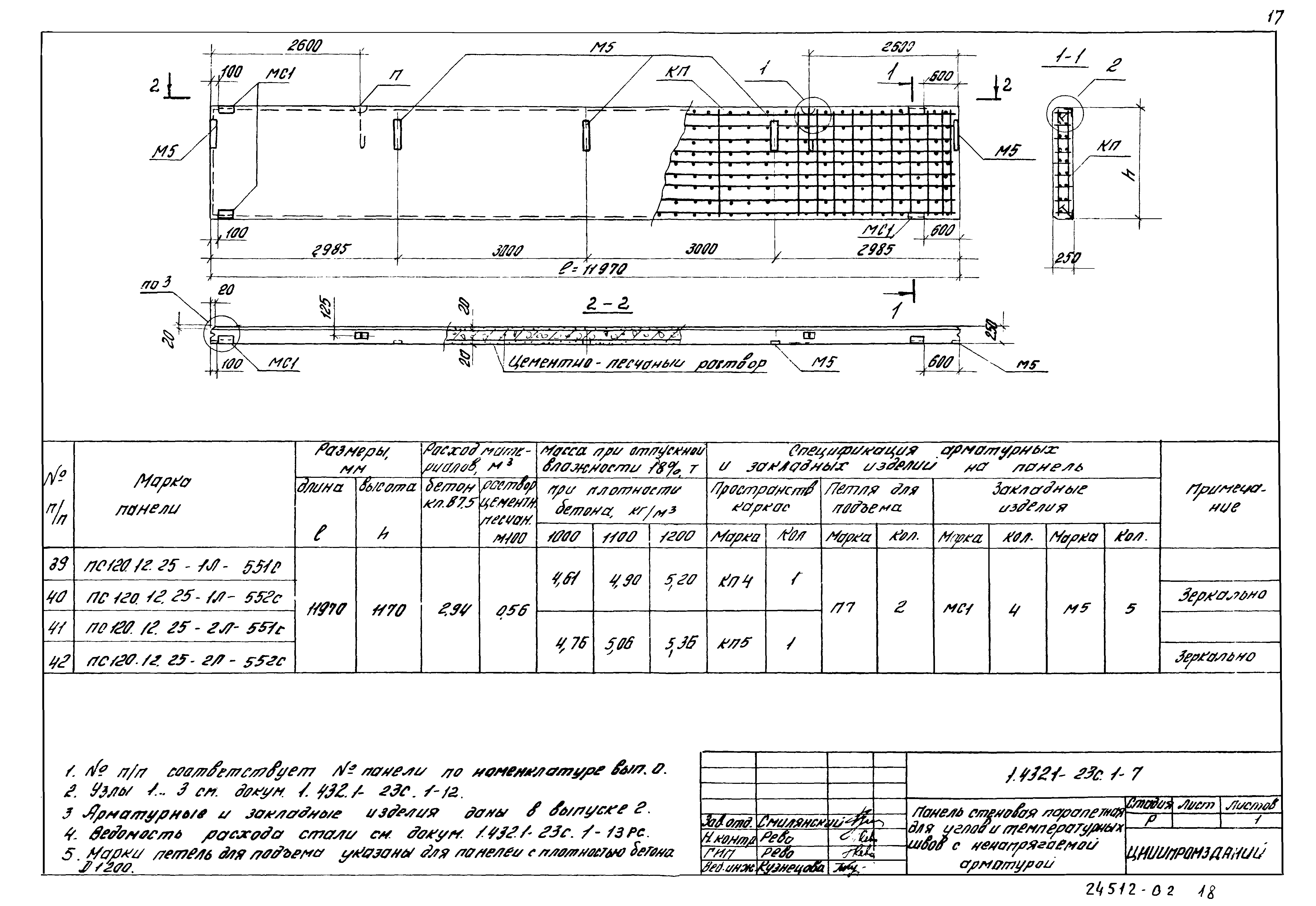

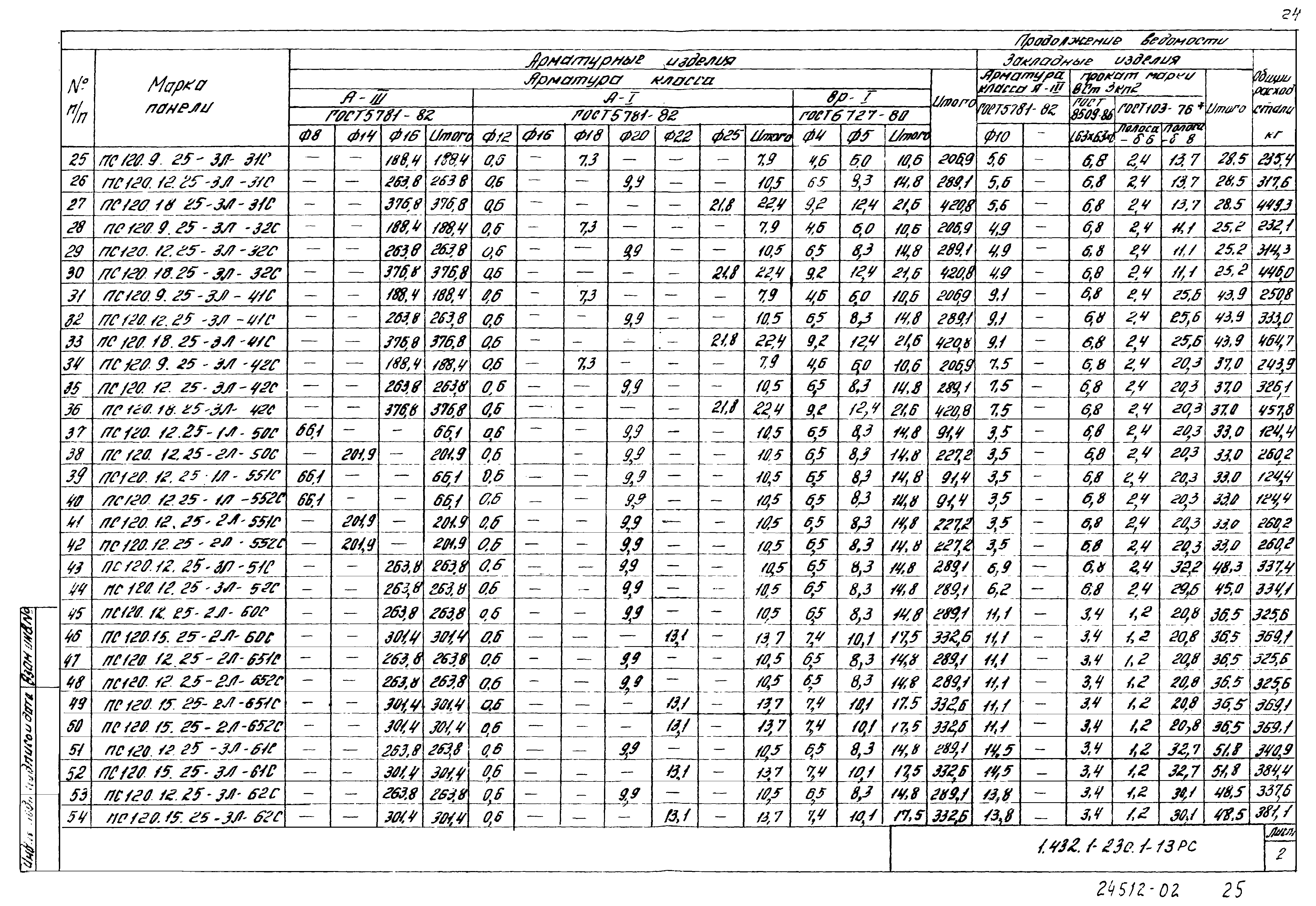

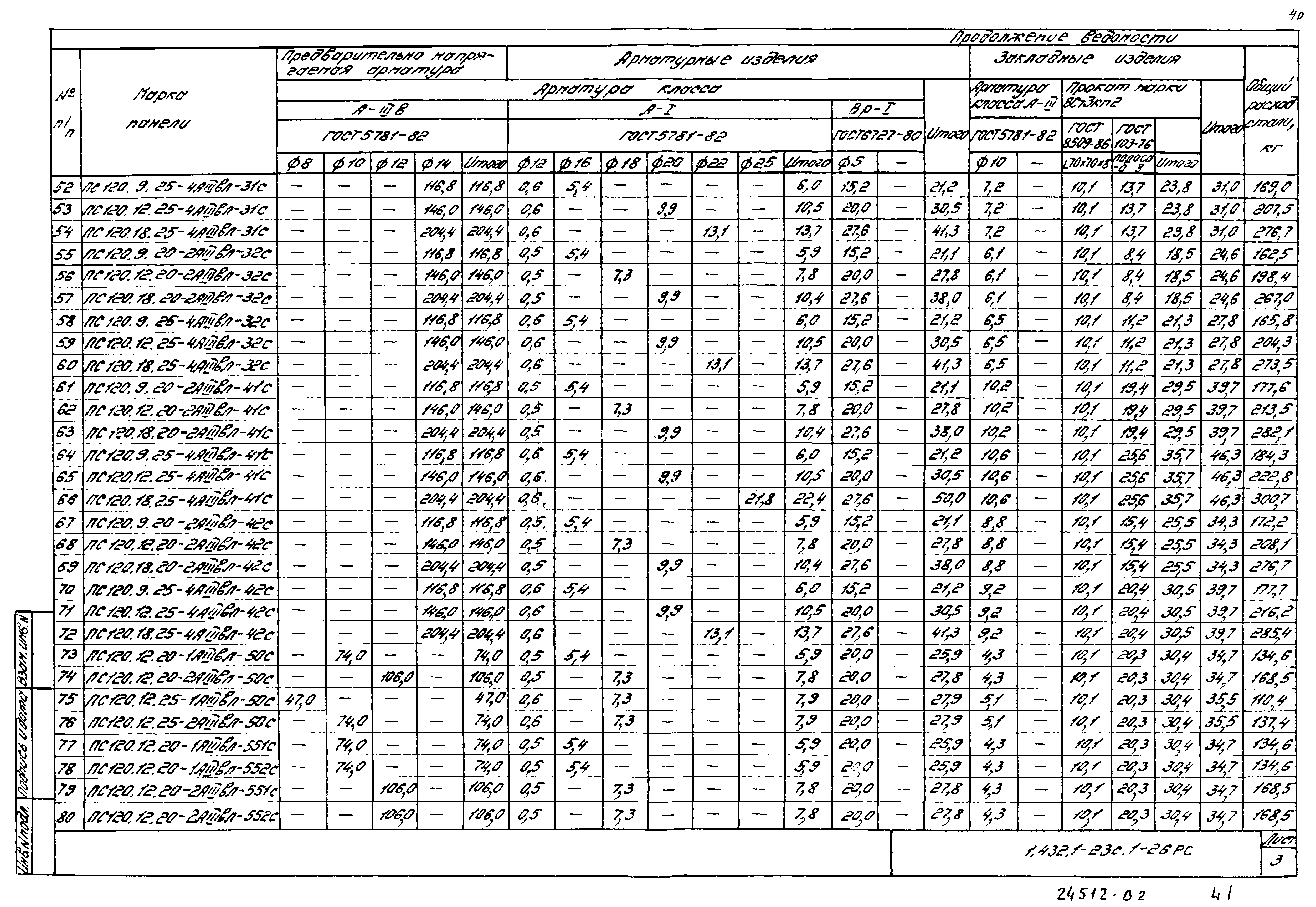

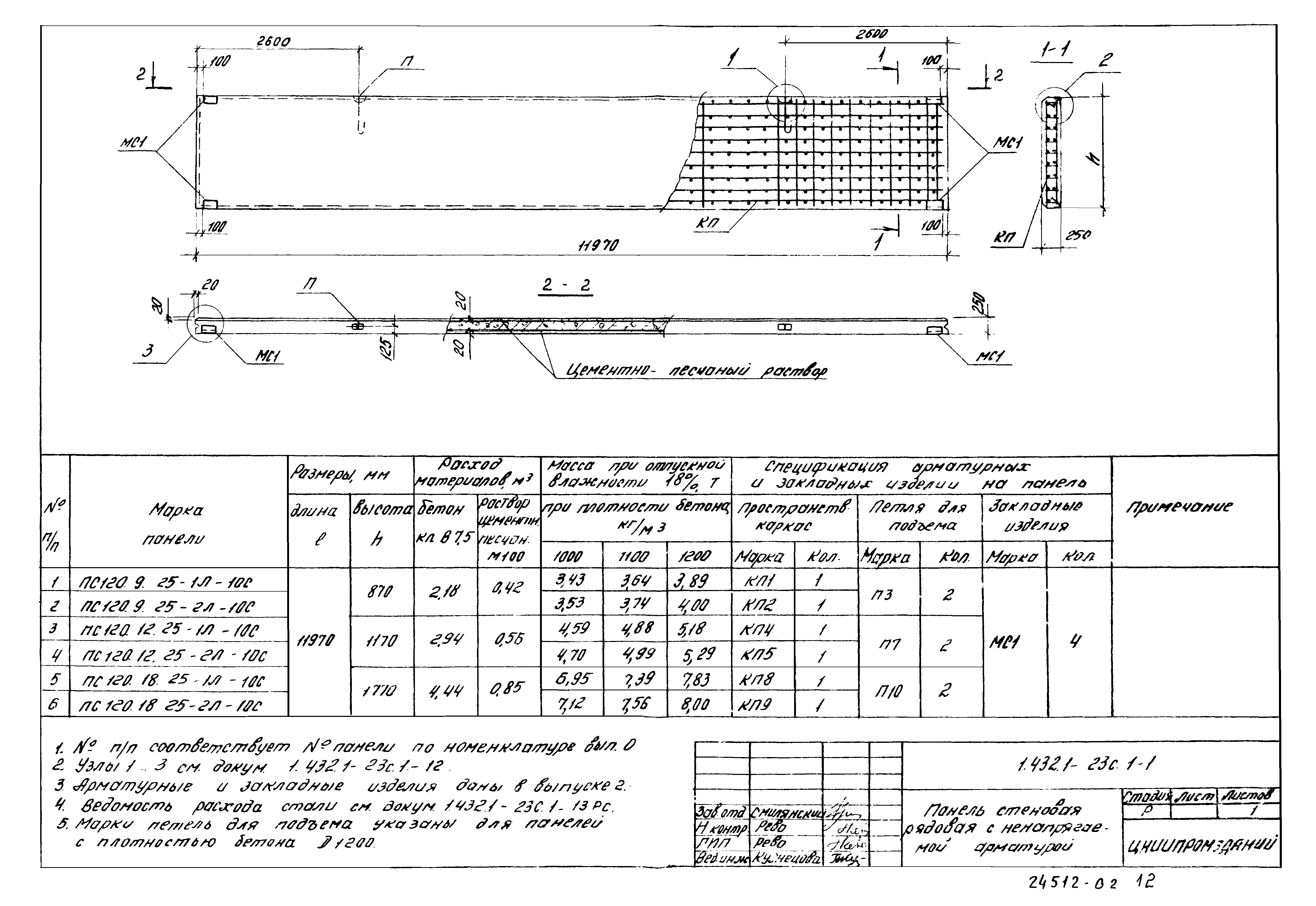

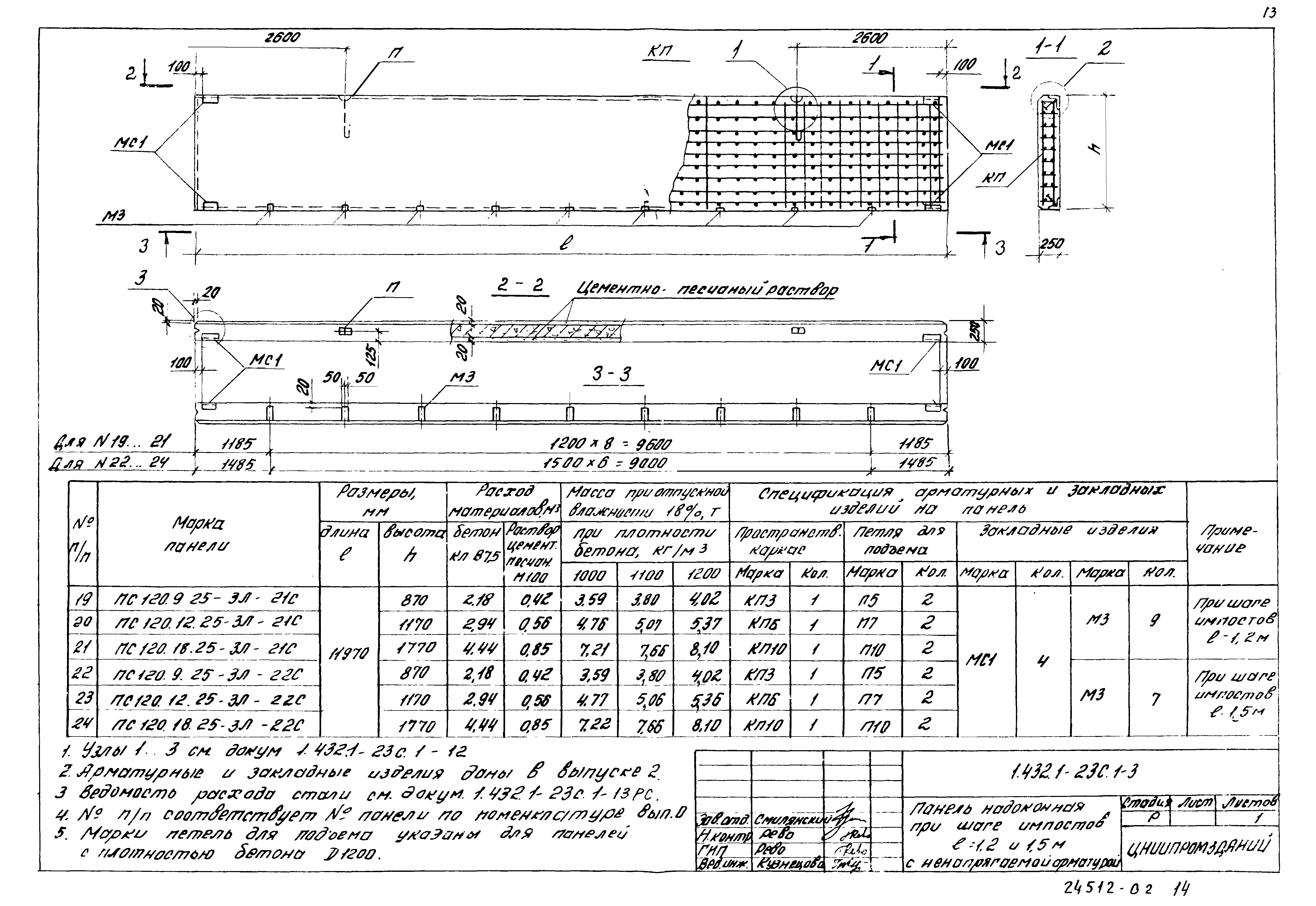

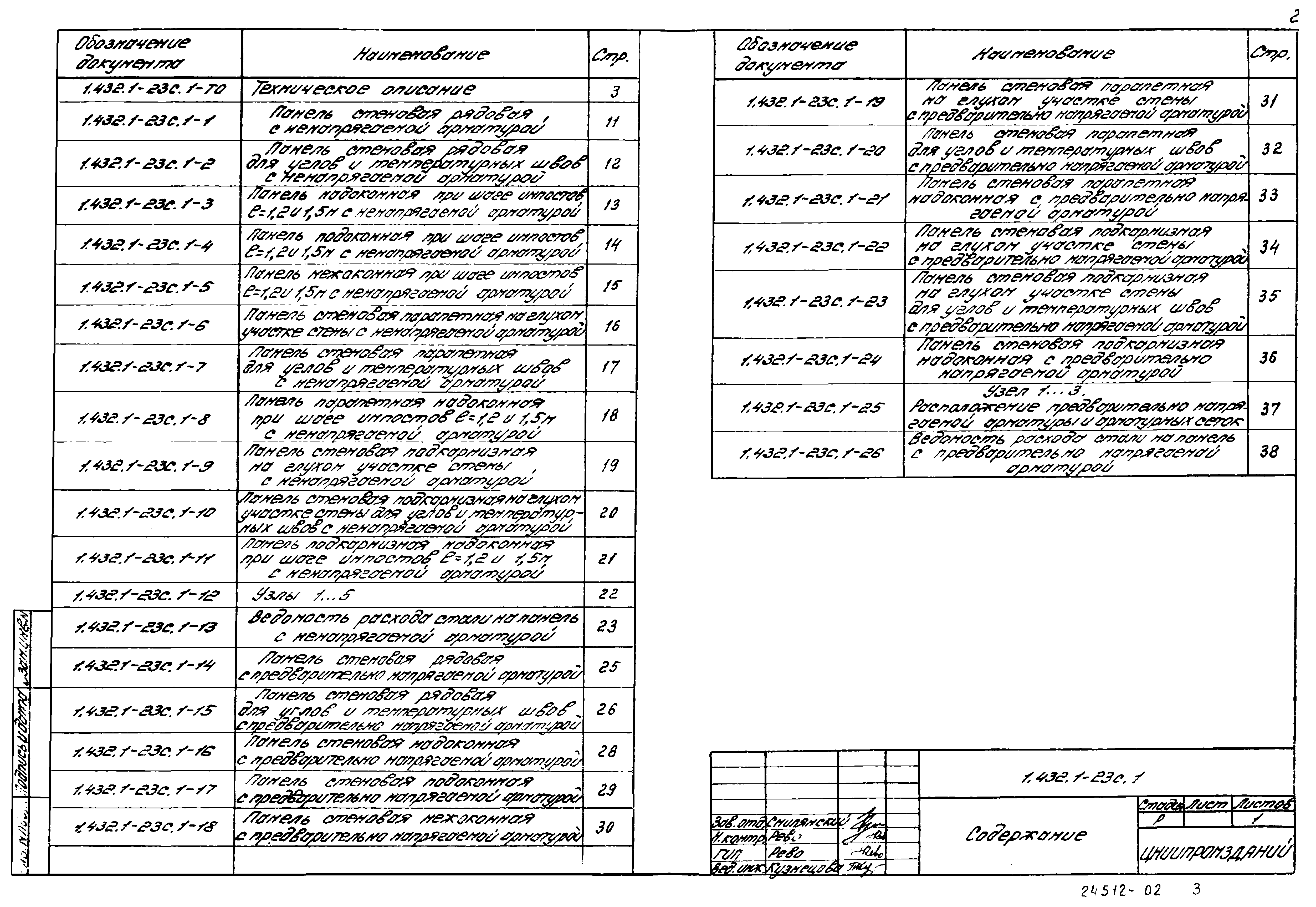

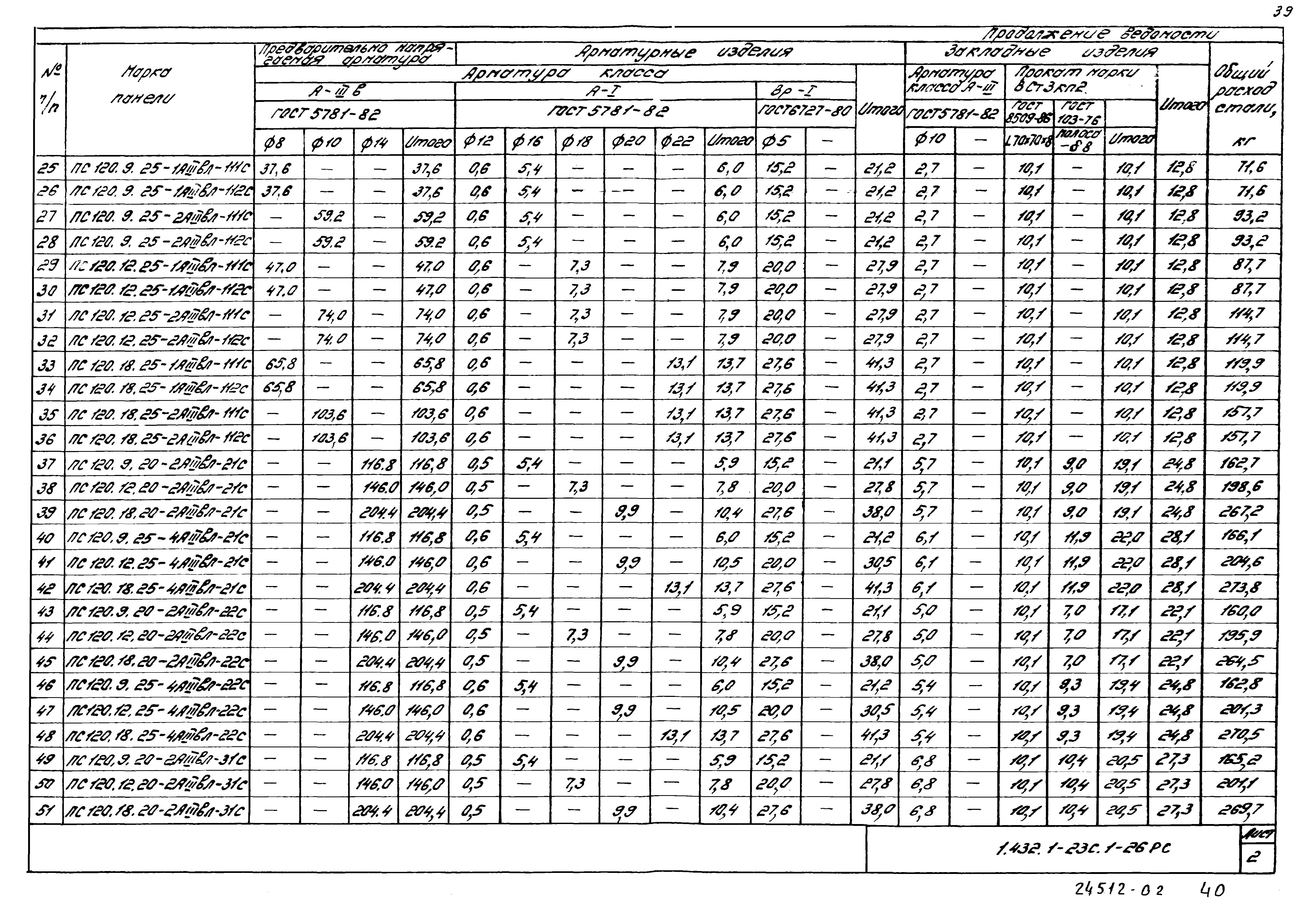

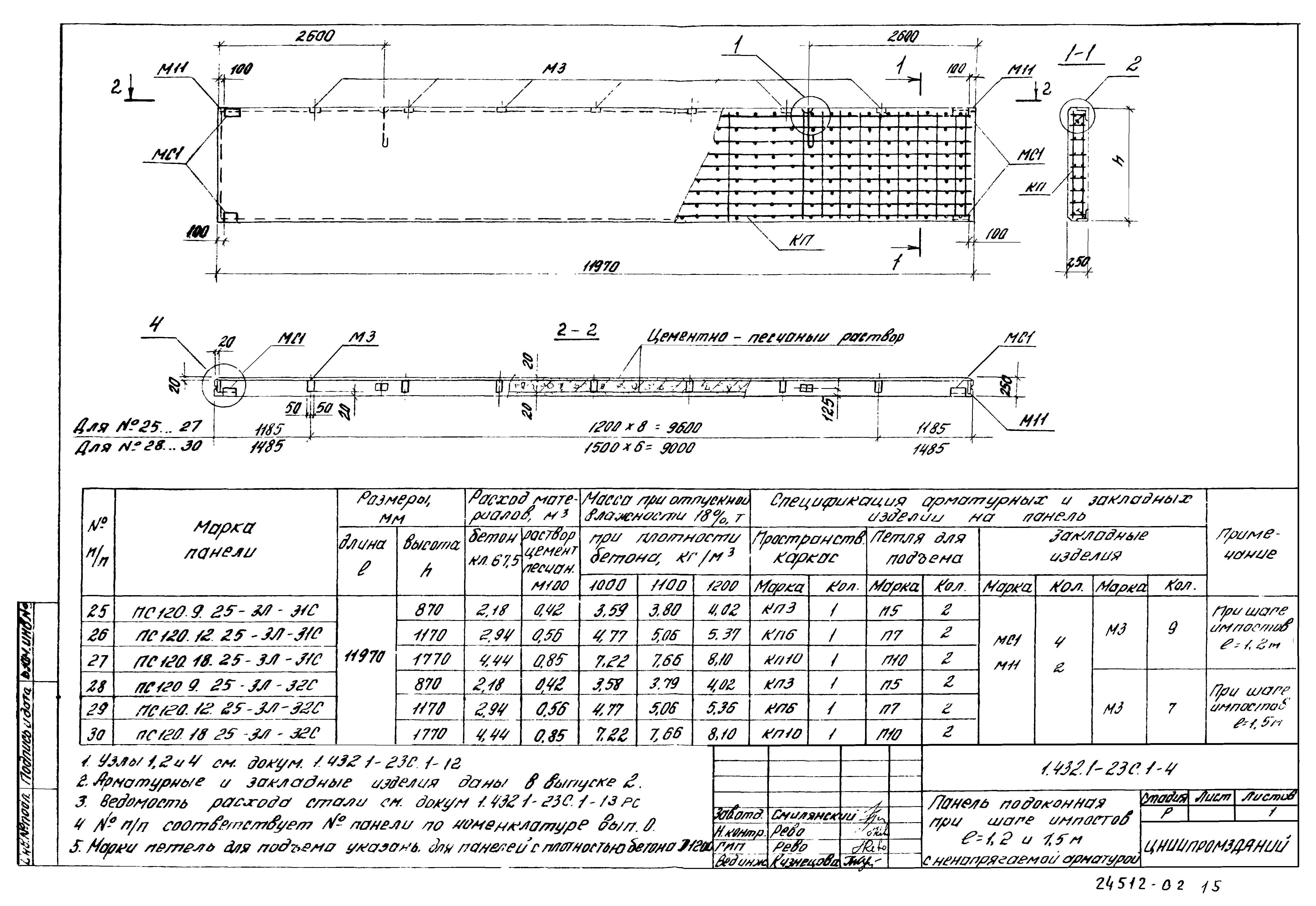

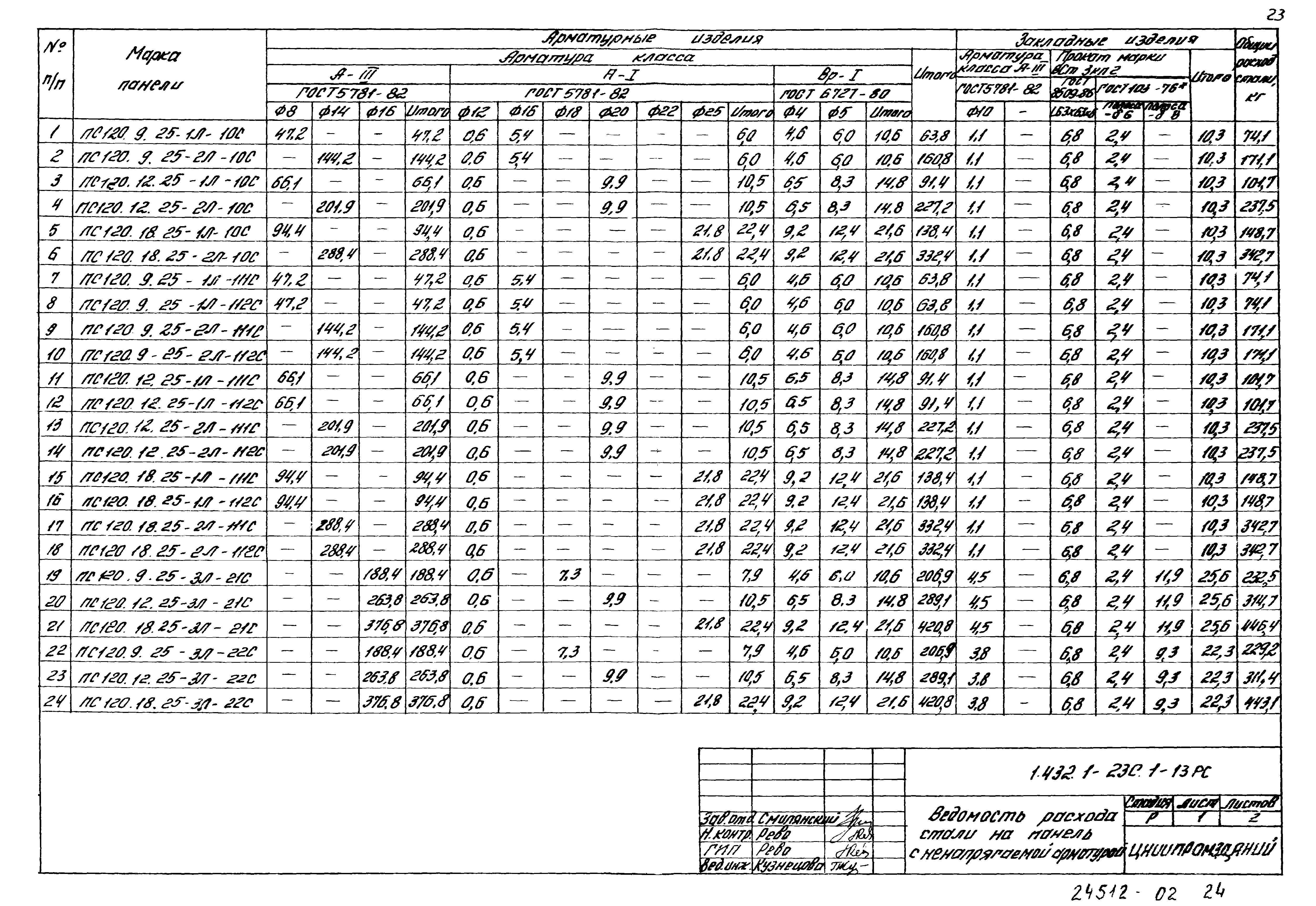

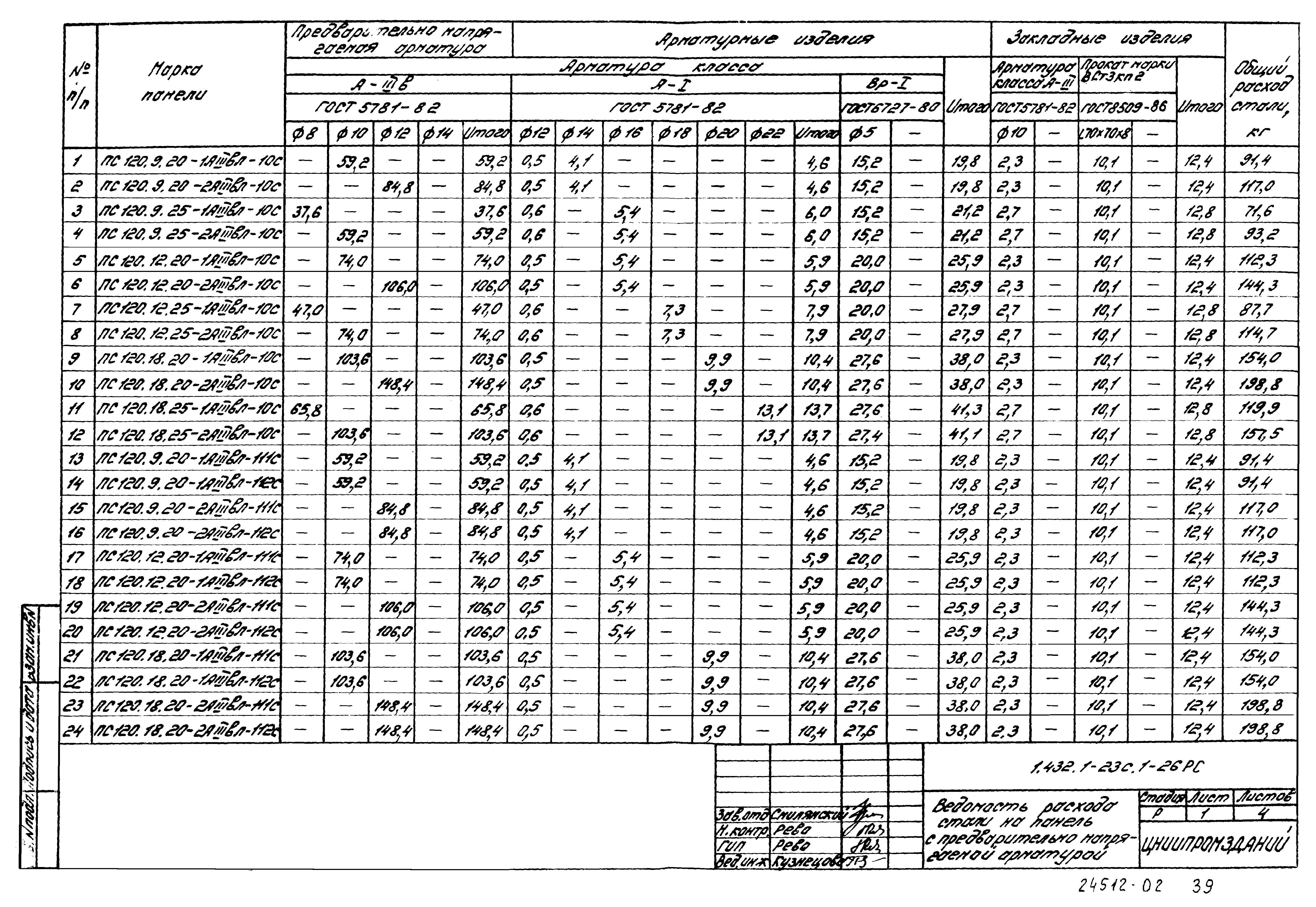

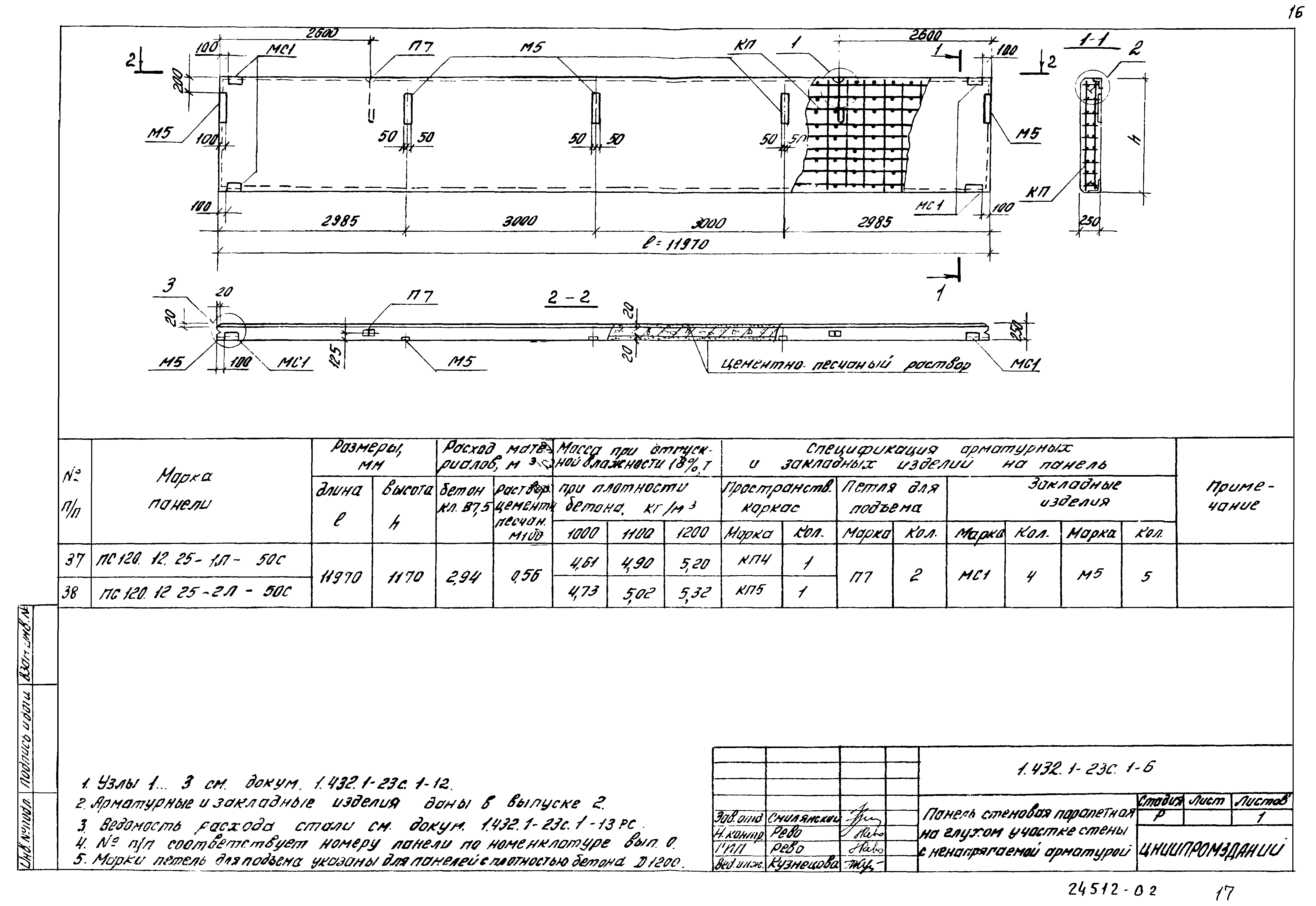

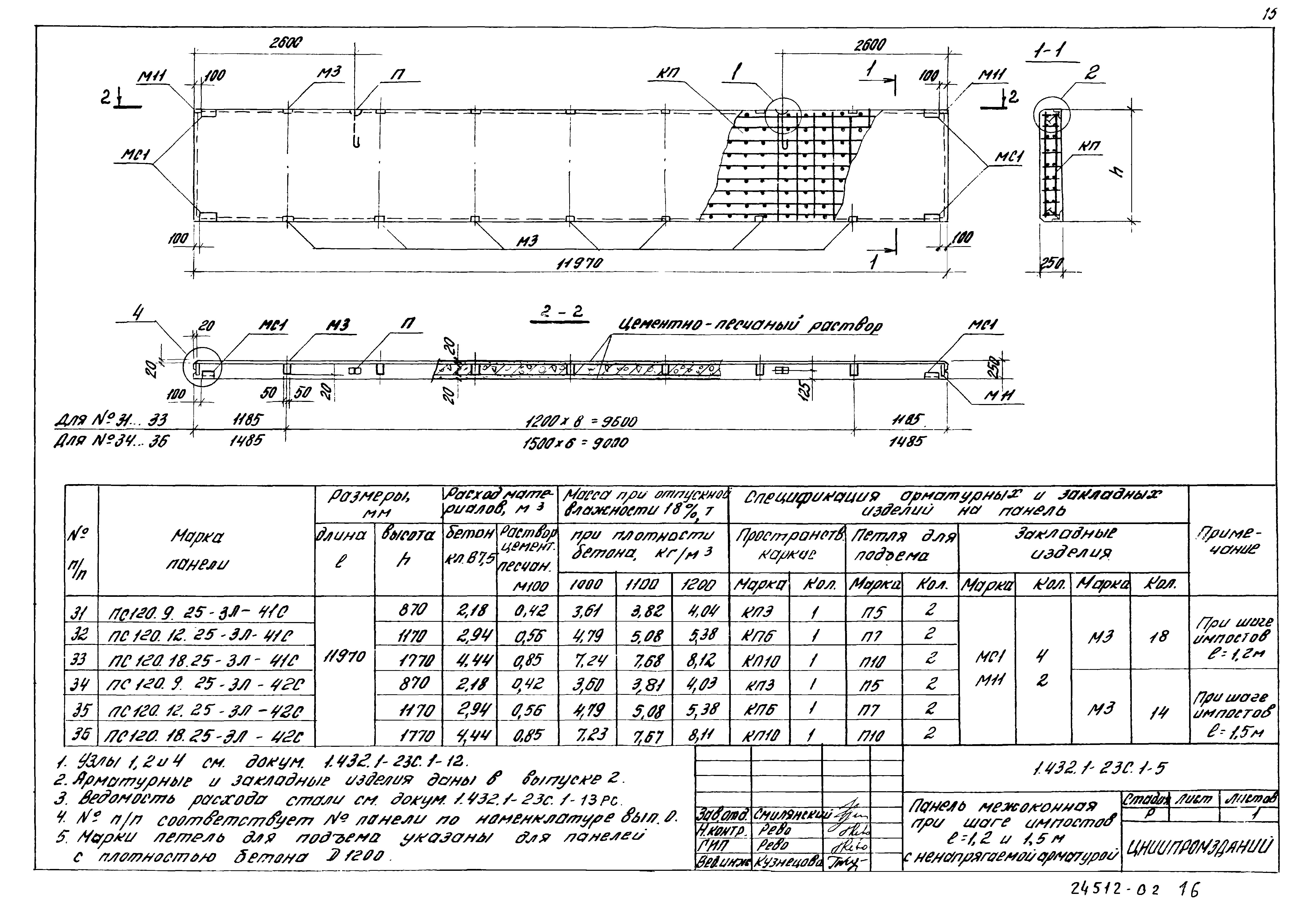

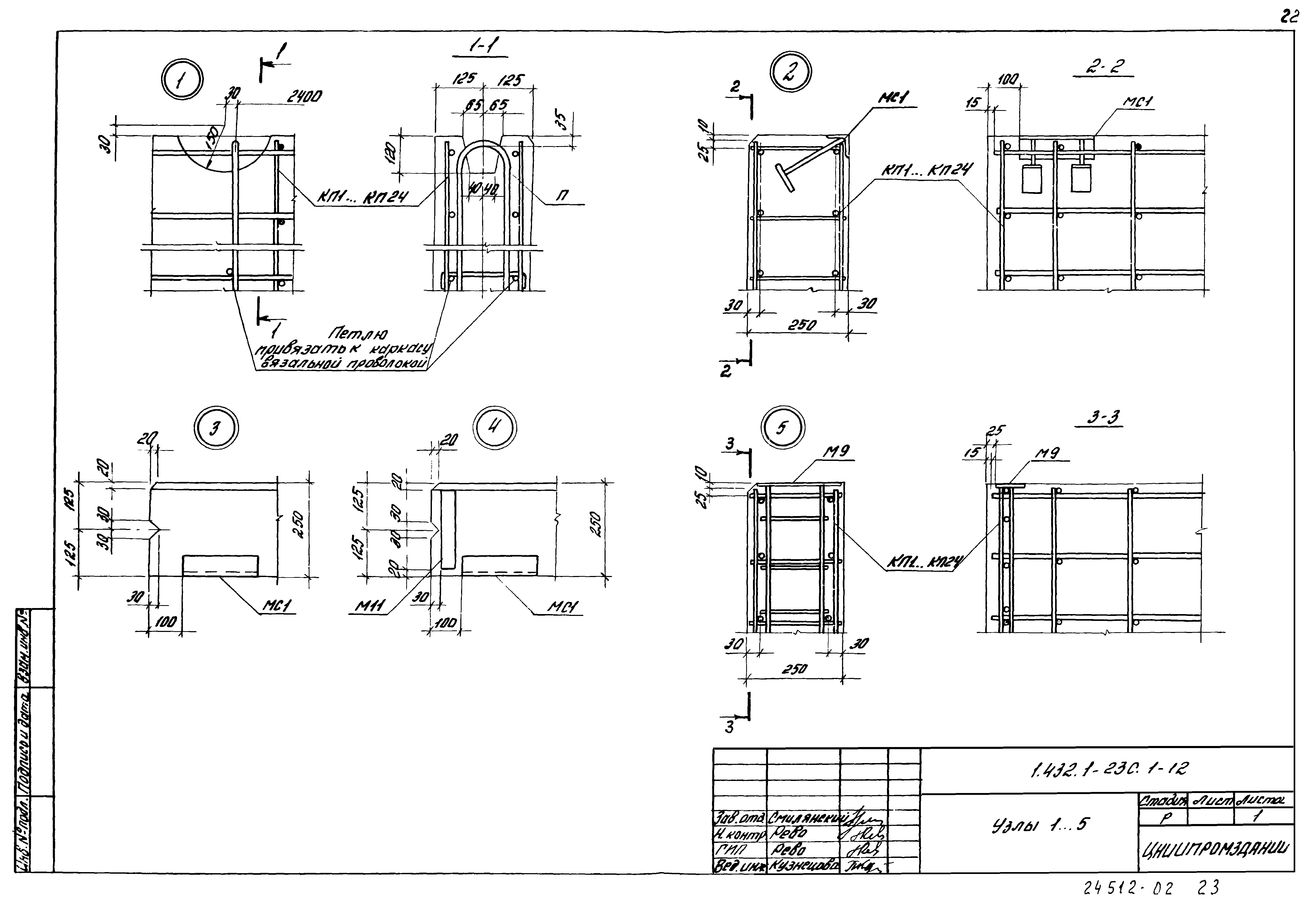

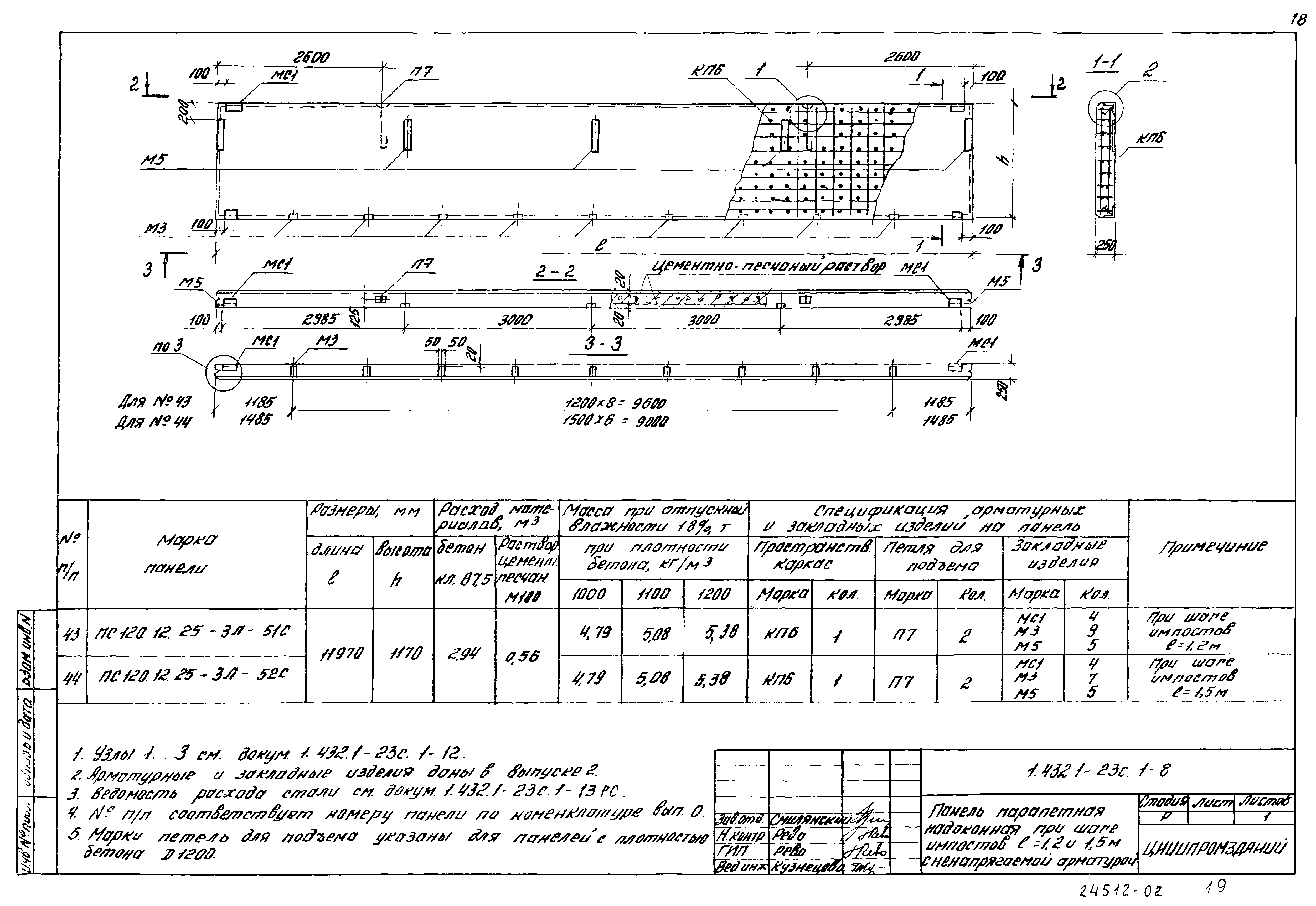

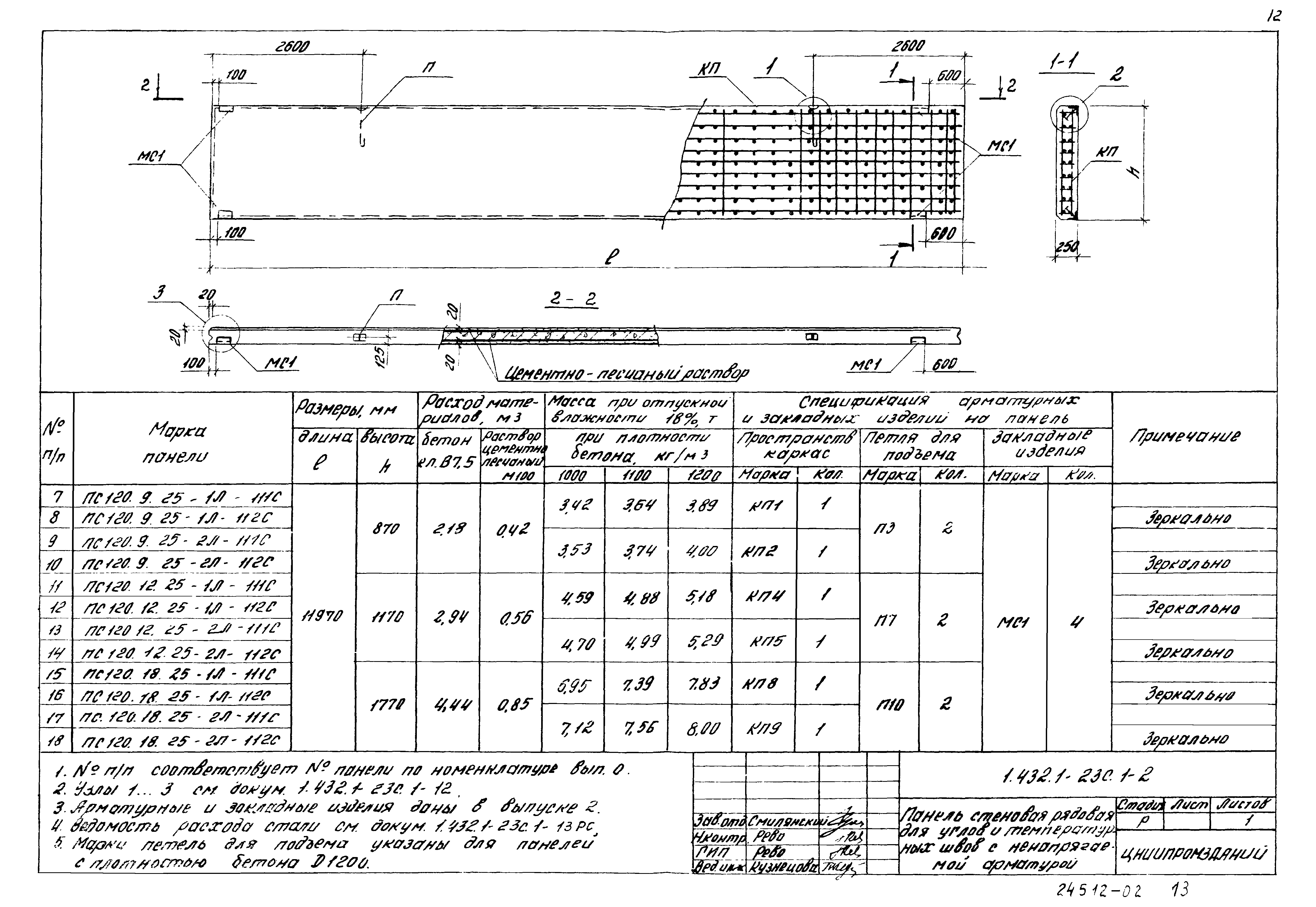

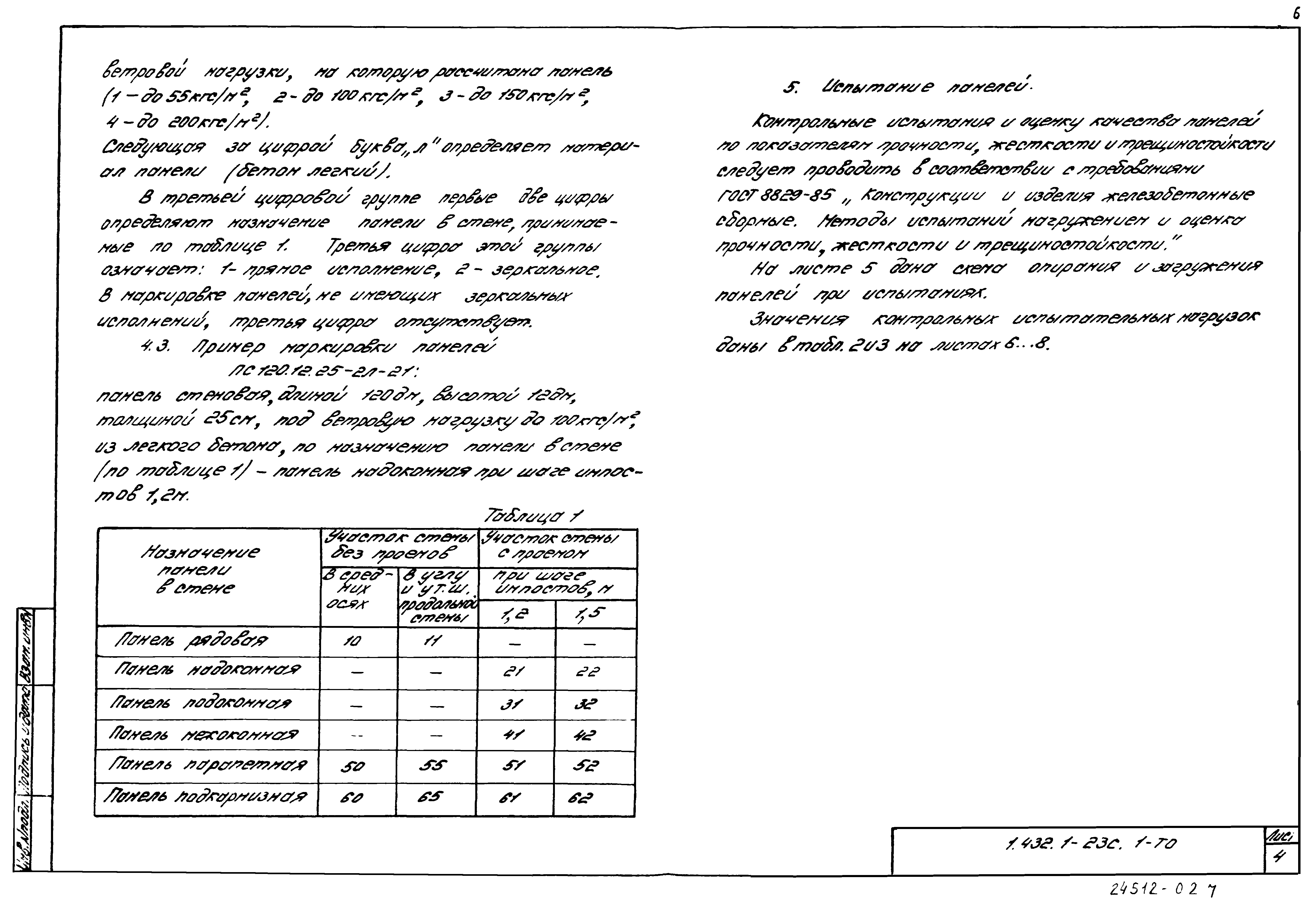

Оглавление:	1.432.1-23с.1-ТО Техническое описание 1.432.1-23с.1-1 Панель стеновая рядовая с ненапрягаемой арматурой 1.432.1-23с.1-2 Панель стеновая рядовая для углов и температурных швов с ненапрягаемой арматурой 1.432.1-23с.1-3 Панель надоконная при шаге импостов, L = 1,2 и 1,5 м с ненапрягаемой арматурой 1.432.1-23с.1-4 Панель подоконная при шаге импостов, L = 1,2 и 1,5 м с ненапрягаемой арматурой 1.432.1-23с.1-5 Панель межоконная при шаге импостов, L = 1,2 и 1,5 м с ненапрягаемой арматурой 1.432.1-23с.1-6 Панель стеновая парапетная на глухом участке стены с ненапрягаемой арматурой 1.432.1-23с.1-7 Панель стеновая парапетная для углов и температурных швов с ненапрягаемой арматурой 1.432.1-23с.1-8 Панель парапетная надоконная при шаге импостов L = 1,2 и 1,5 м с ненапрягаемой арматурой 1.432.1-23с.1-9 Панель стеновая подкарнизная на глухом участке стены с ненапрягаемой арматурой 1.432.1-23с.1-10 Панель стеновая подкарнизная на глухом участке стены для углов и температурных швов с ненапрягаемой арматурой 1.432.1-23с.1-11 Панель подкарнизная надоконная при шаге импостов L = 1,2 и 1,5 м с ненапрягаемой арматурой 1.432.1-23с.1-12 Узлы 1…5 1.432.1-23с.1-13 Ведомость расхода стали на панель с ненапрягаемой арматурой 1.432.1-23с.1-14 Панель стеновая рядовая с предварительно напрягаемой арматурой 1.432.1-23с.1-15 Панель стеновая рядовая для углов и температурных швов с предварительно напрягаемой арматурой 1.432.1-23с.1-16 Панель стеновая надоконная с предваритель напрягаемой арматурой 1.432.1-23с.1-17 Панель стеновая подоконная с предваритель напрягаемой арматурой 1.432.1-23с.1-18 Панель стеновая межоконная с предваритель напрягаемой арматурой 1.432.1-23с.1-19 Панель стеновая парапетная на глухом участке стены с предварительно напрягаемой арматурой 1.432.1-23с.1-20 Панель стеновая парапетная для углов и температурных швов с предварительно напрягаемой арматурой 1.432.1-23с.1-21 Панель стеновая парапетная надоконная с предварительно напрягаемой арматурой 1.432.1-23с.1-22 Панель стеновая подкарнизная на глухом участке стены с предварительно напрягаемой арматурой 1.432.1-23с.1-23 Панель стеновая подкарнизная на глухом участке стены для углов и температурных швов с предварительно напрягаемой арматурой 1.432.1-23с.1-24 Панель стеновая подкарнизная надоконная с предварительно напрягаемой арматурой 1.432.1-23с.1-25 Узел 1…3. Расположение предварительно напрягаемой арматуры и арматурных сеток 1.432.1-23с.1-26 Ведомость расхода стали на панель с предварительно напрягаемой арматурой
Разработан:	ЦНИИпромзданий
Утверждён:	31.07.1990 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5/6-687)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 13578-68 «Панели из легких бетонов на пористых заполнителях для наружных стен производственных зданий. Технические требования» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 25820-83 «Бетоны легкие. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний»
