Шифр 1484

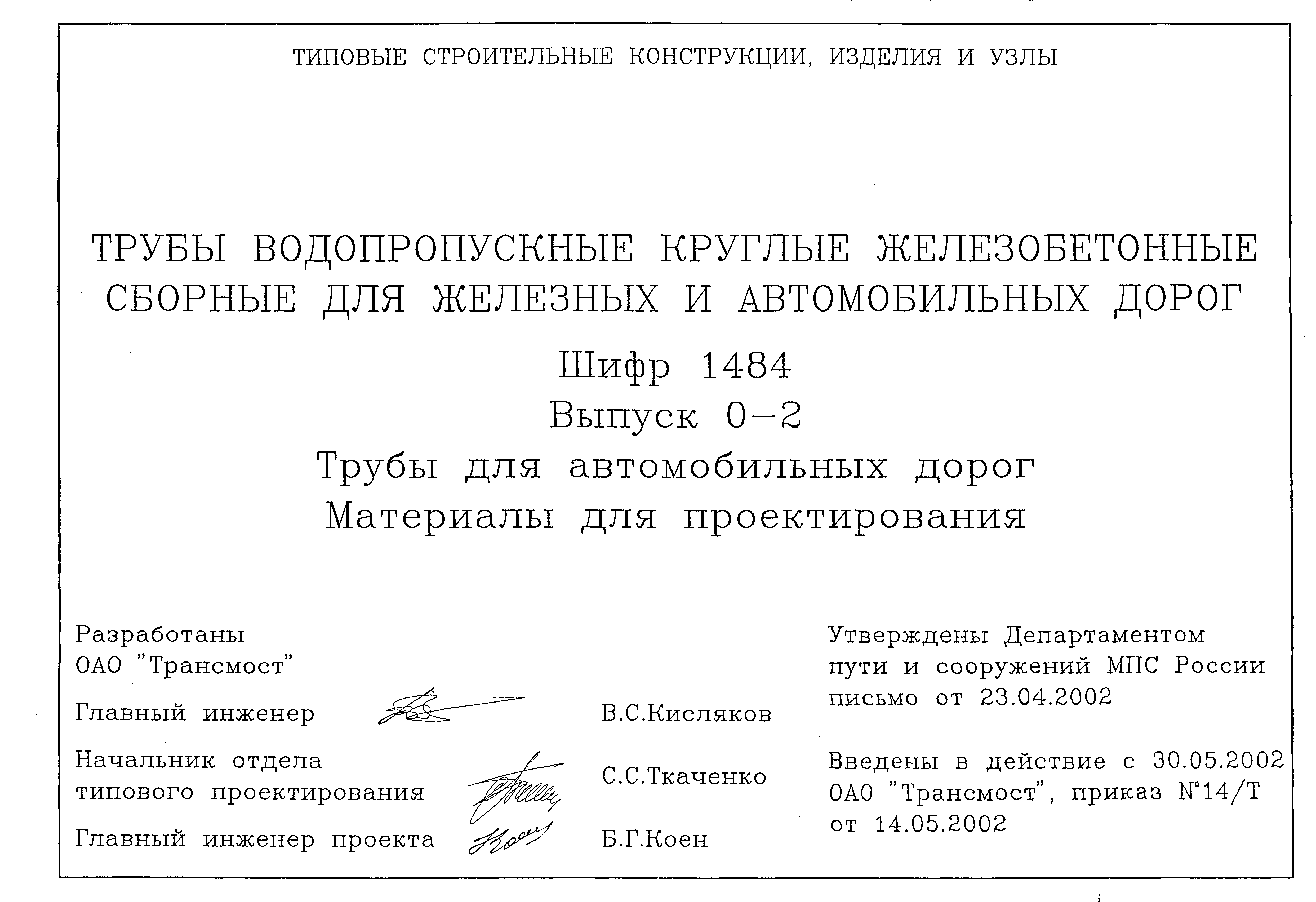

Выпуск 0-2. Трубы для автомобильных дорог. Материалы для проектирования

Обозначение:	Шифр 1484
Обозначение англ:	1484
Статус:	не определен законодательством
Название рус.:	Выпуск 0-2. Трубы для автомобильных дорог. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.05.2002

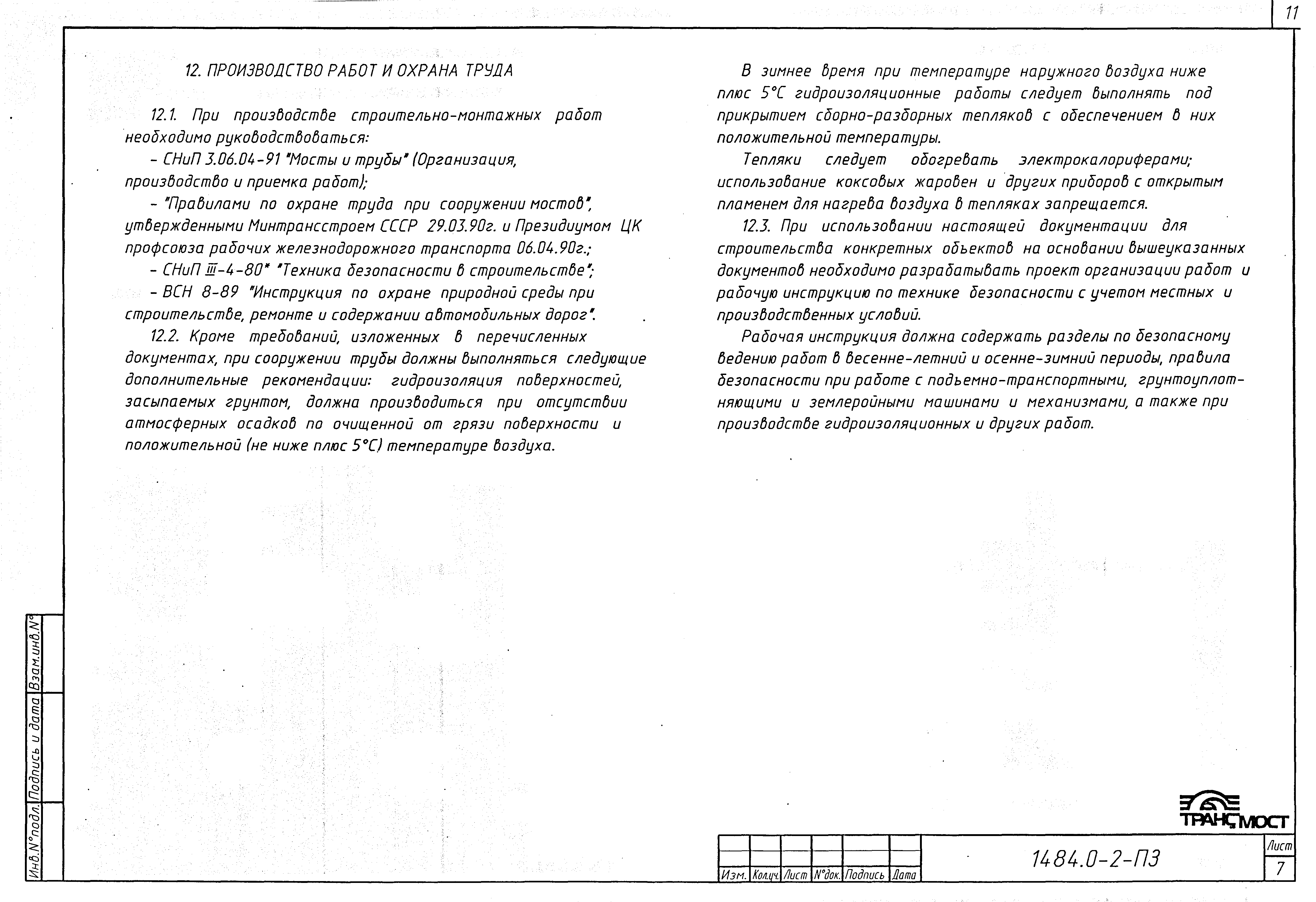

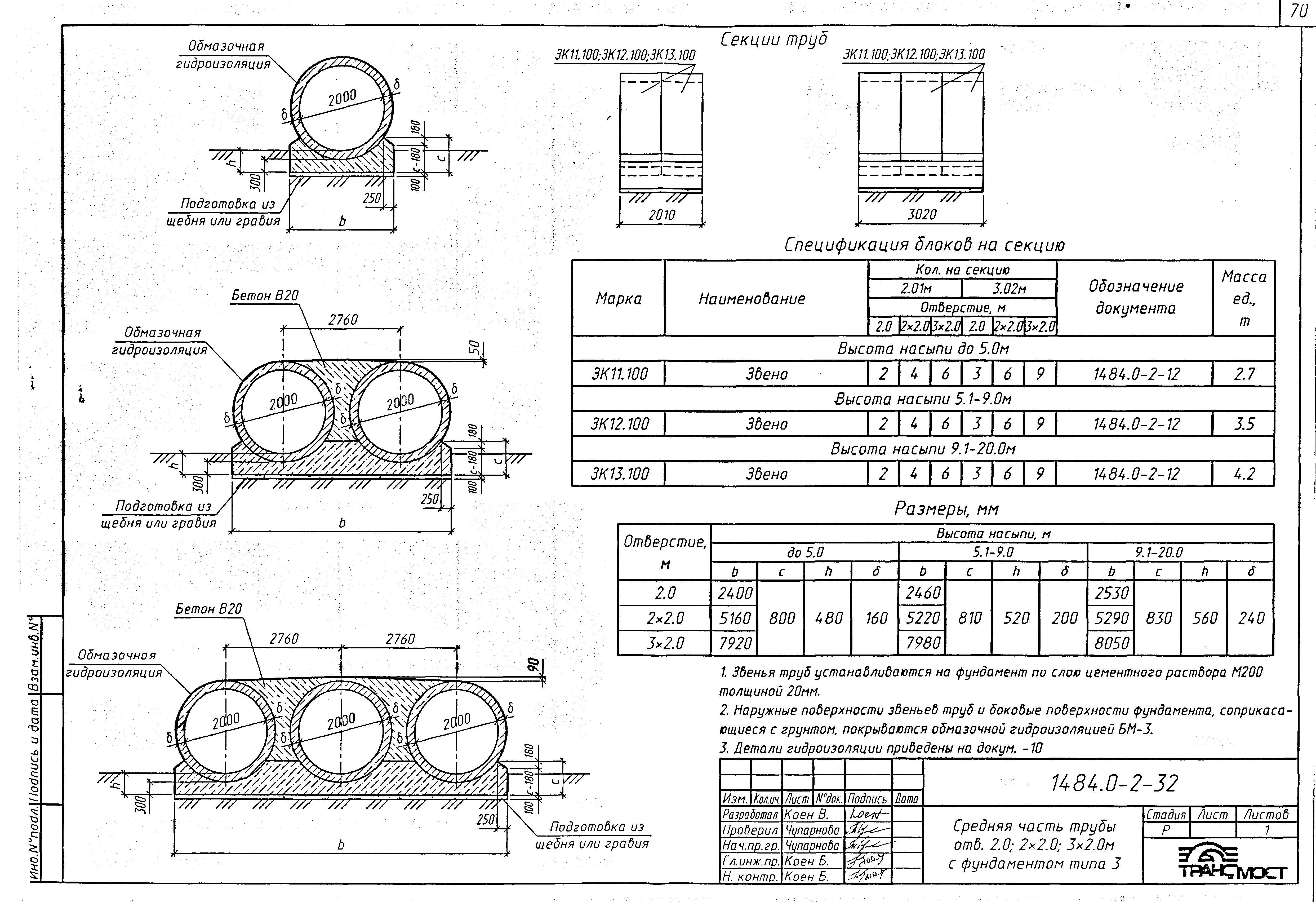

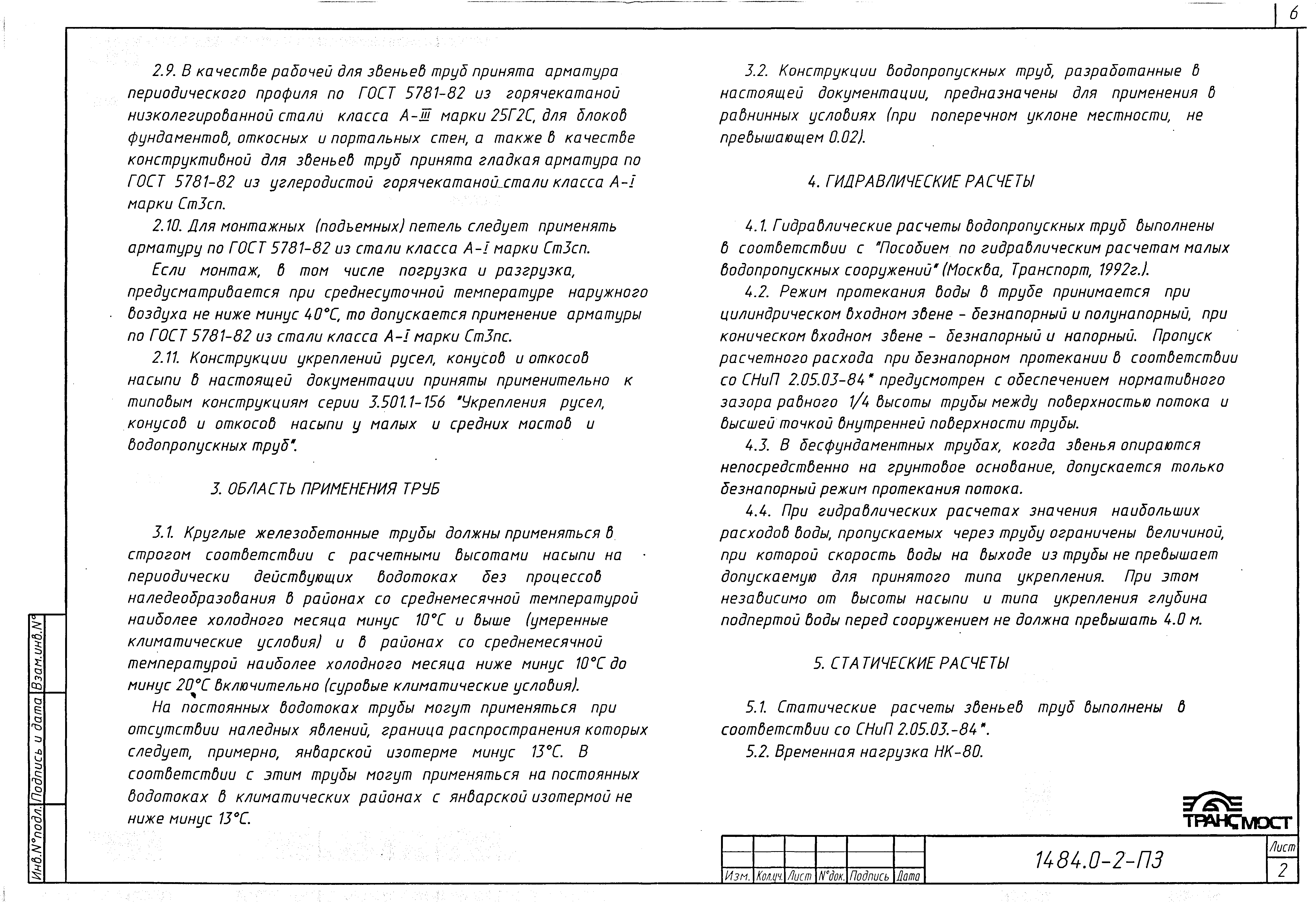

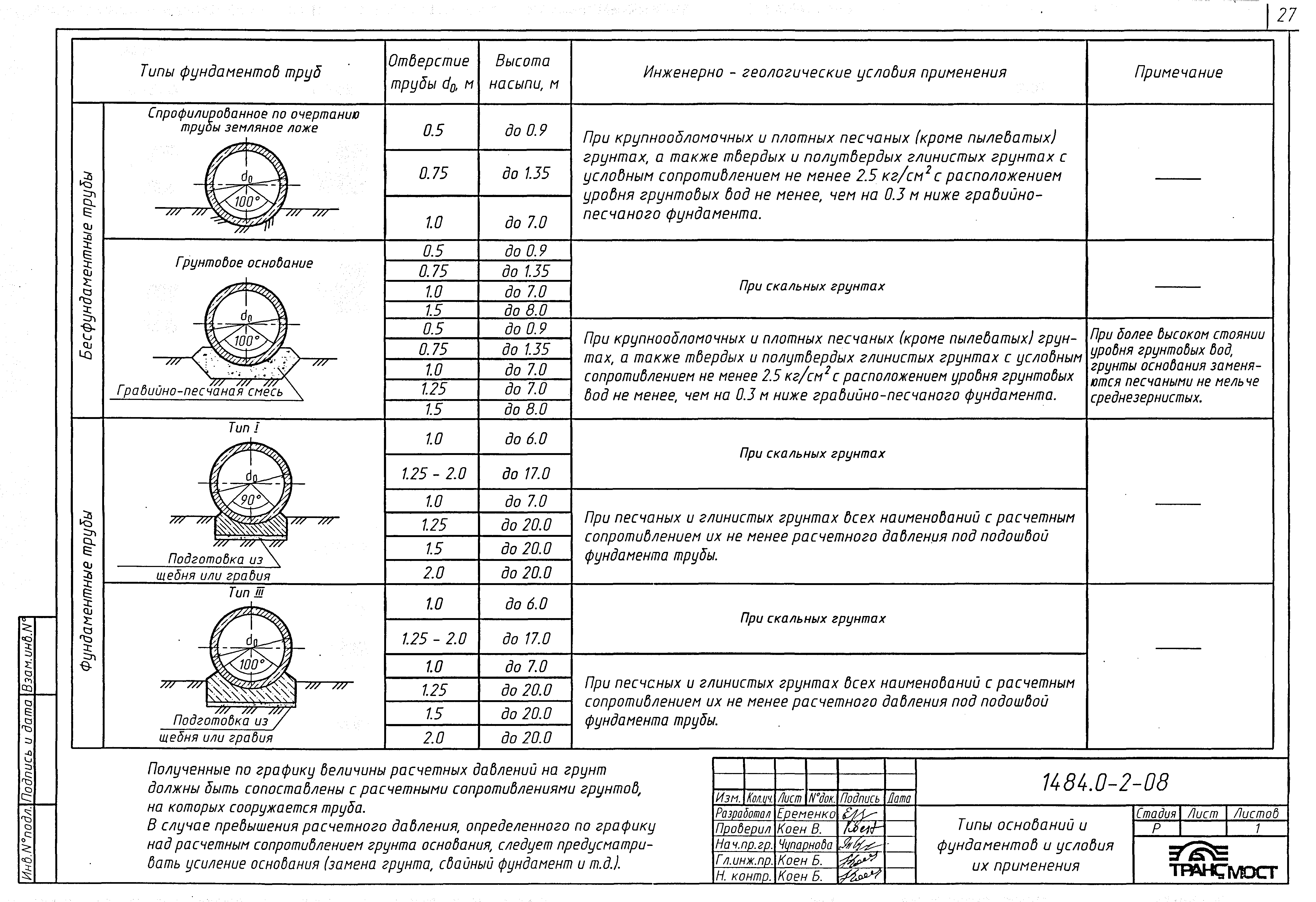

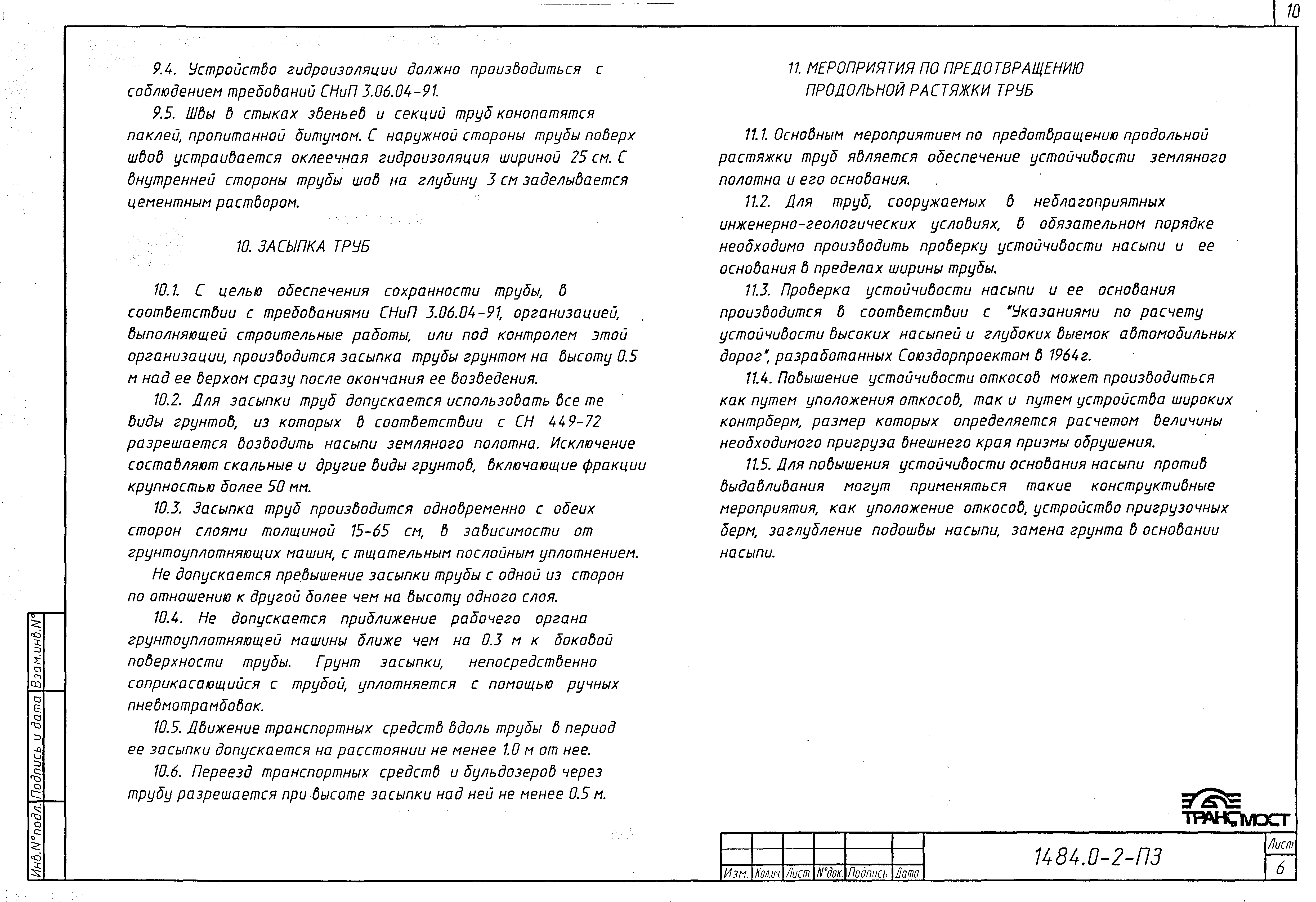

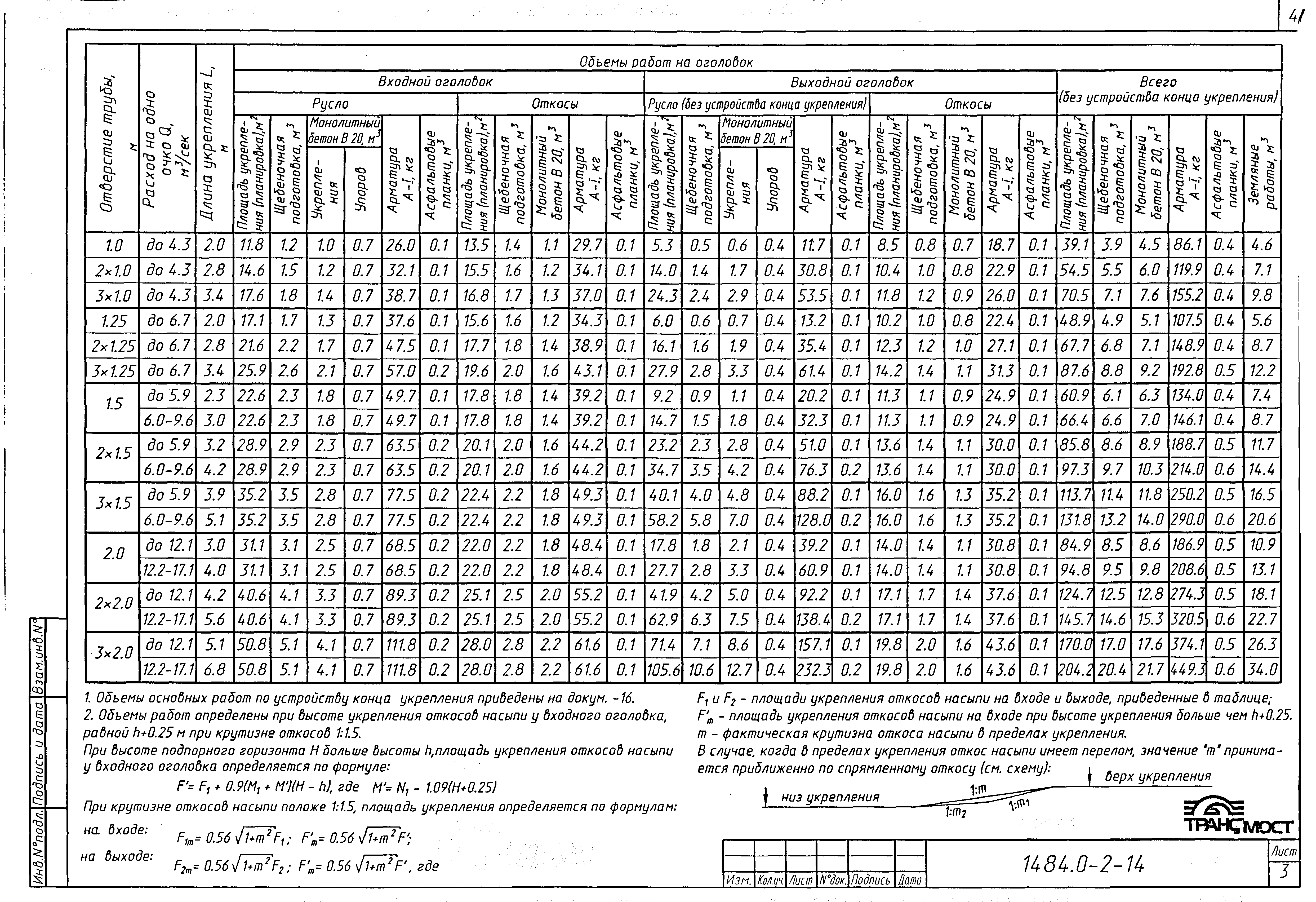

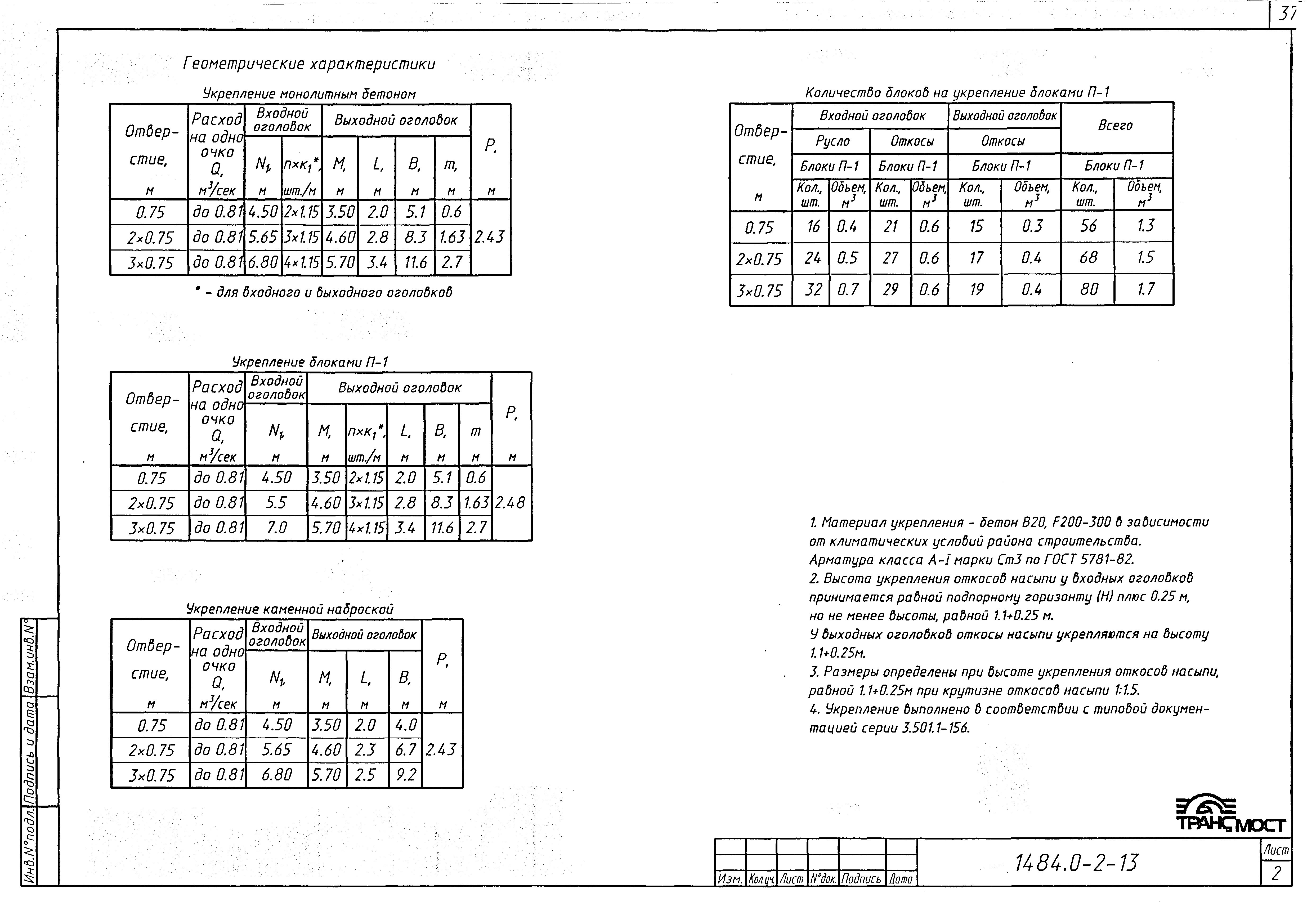

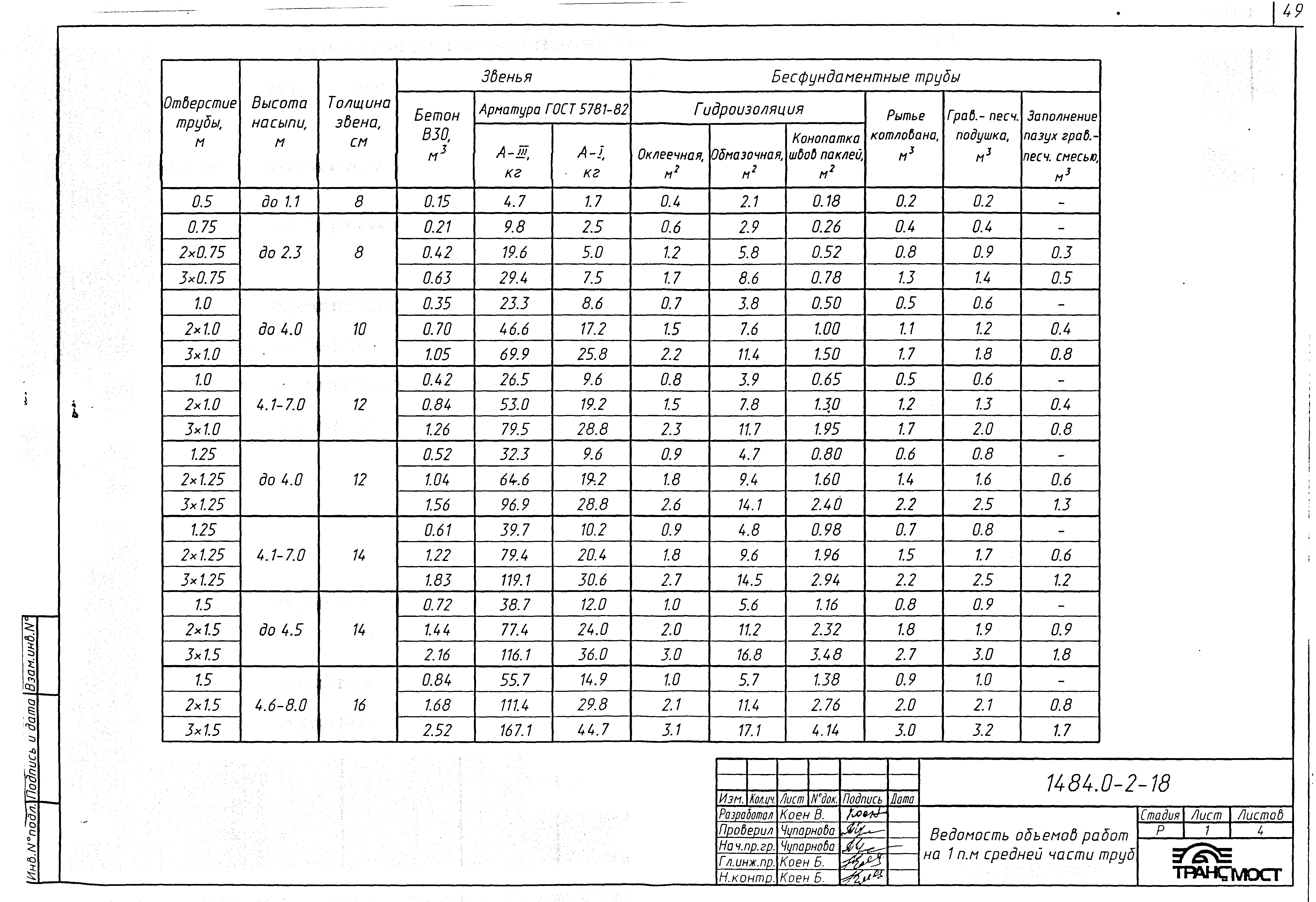

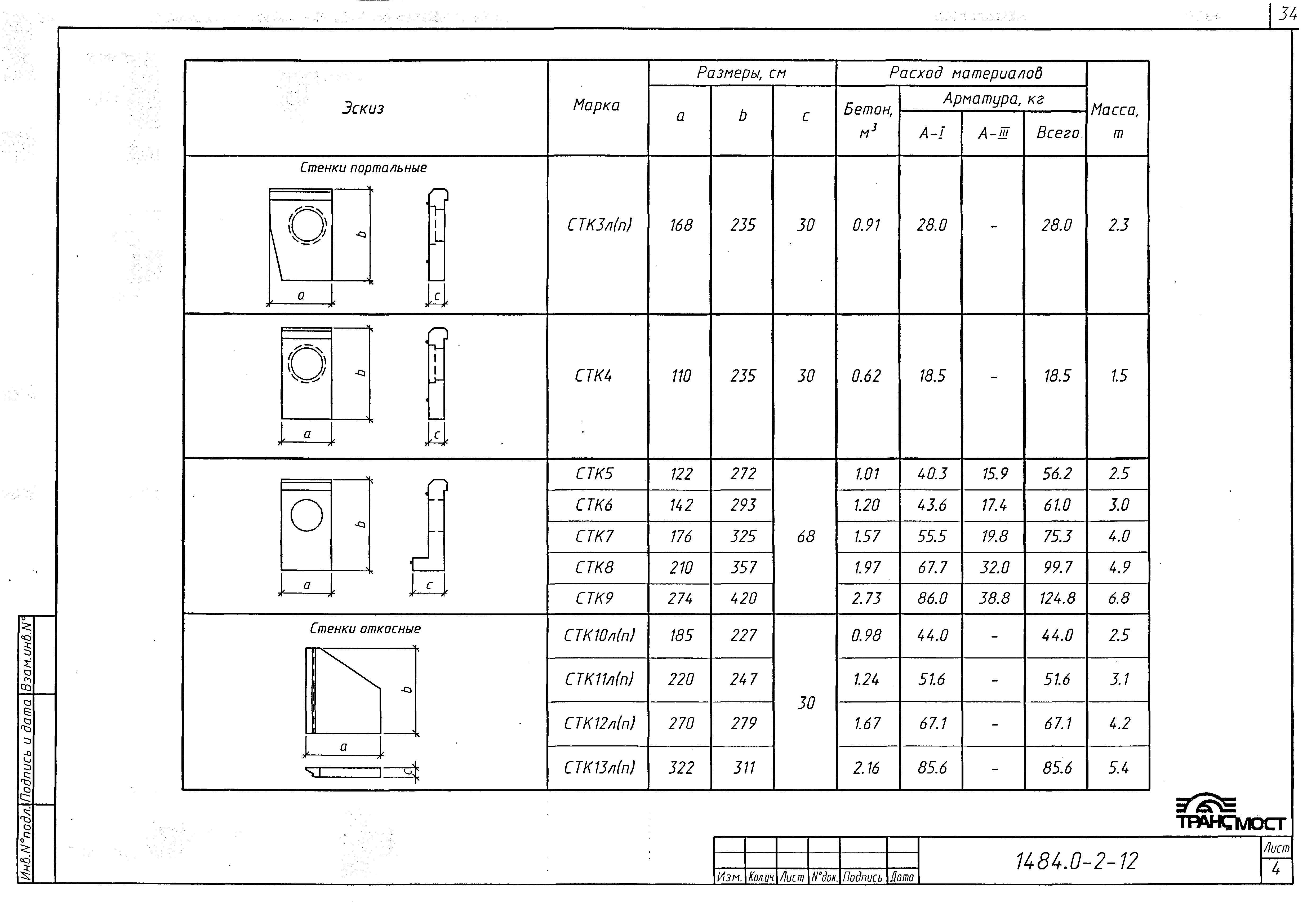

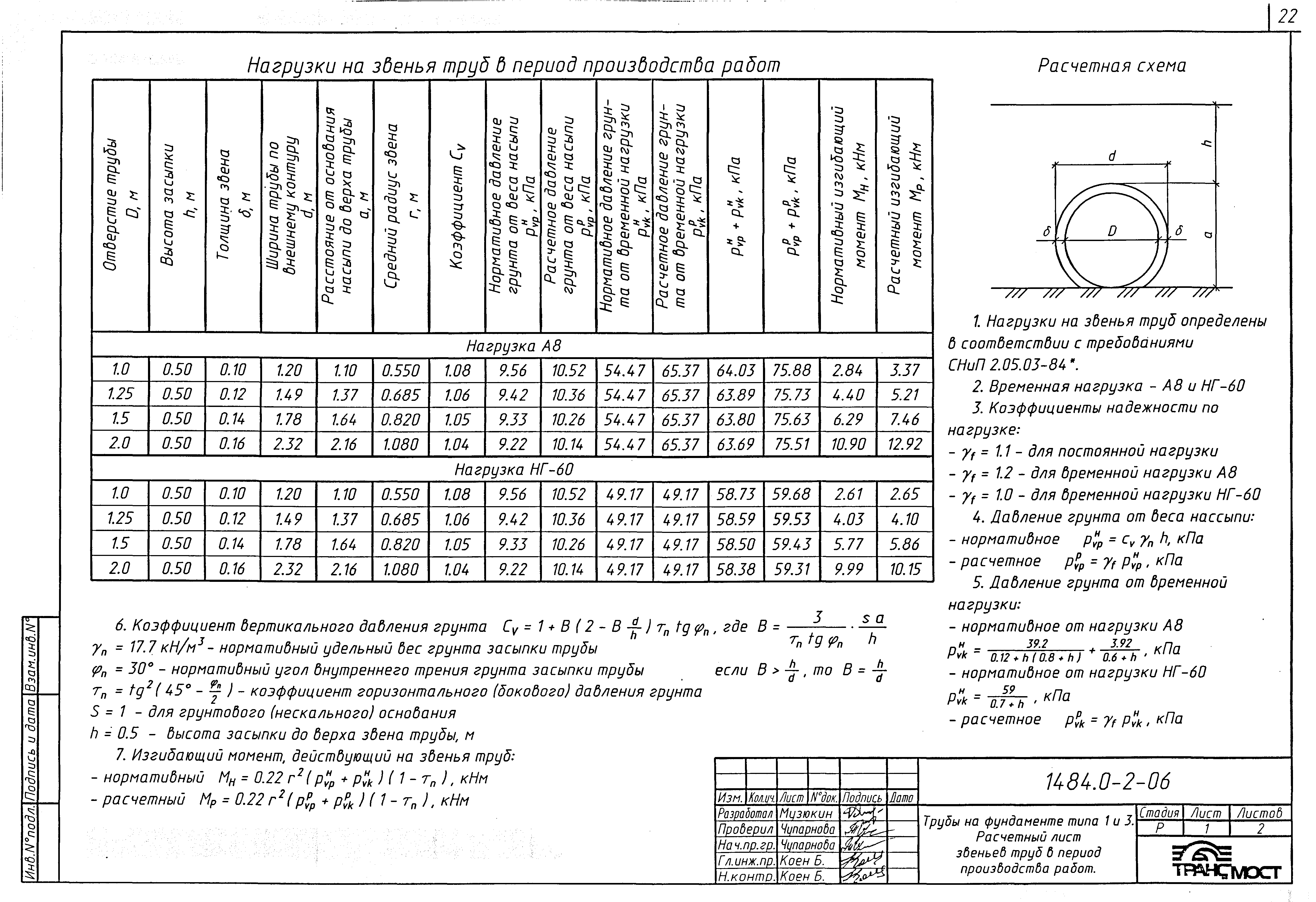

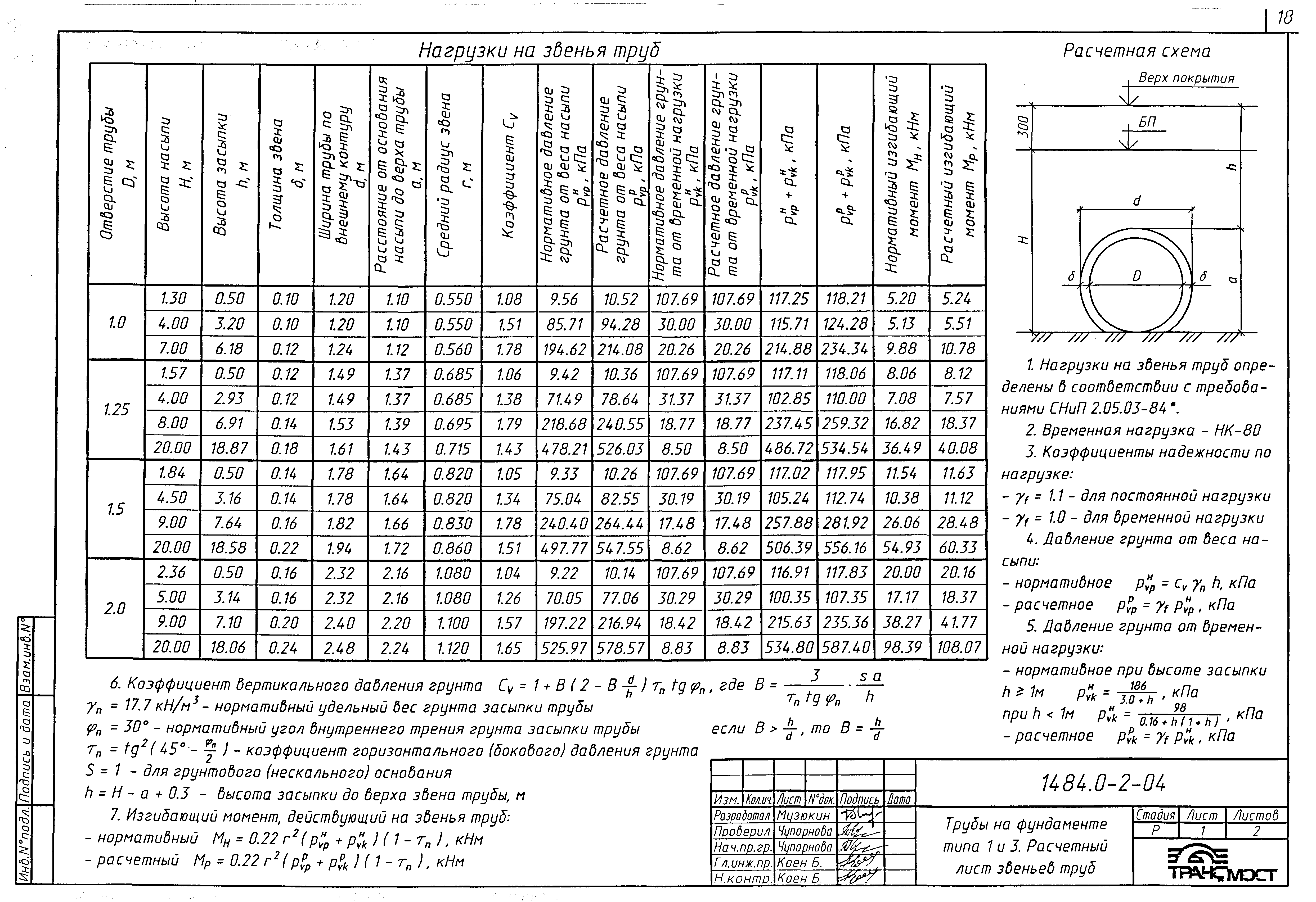

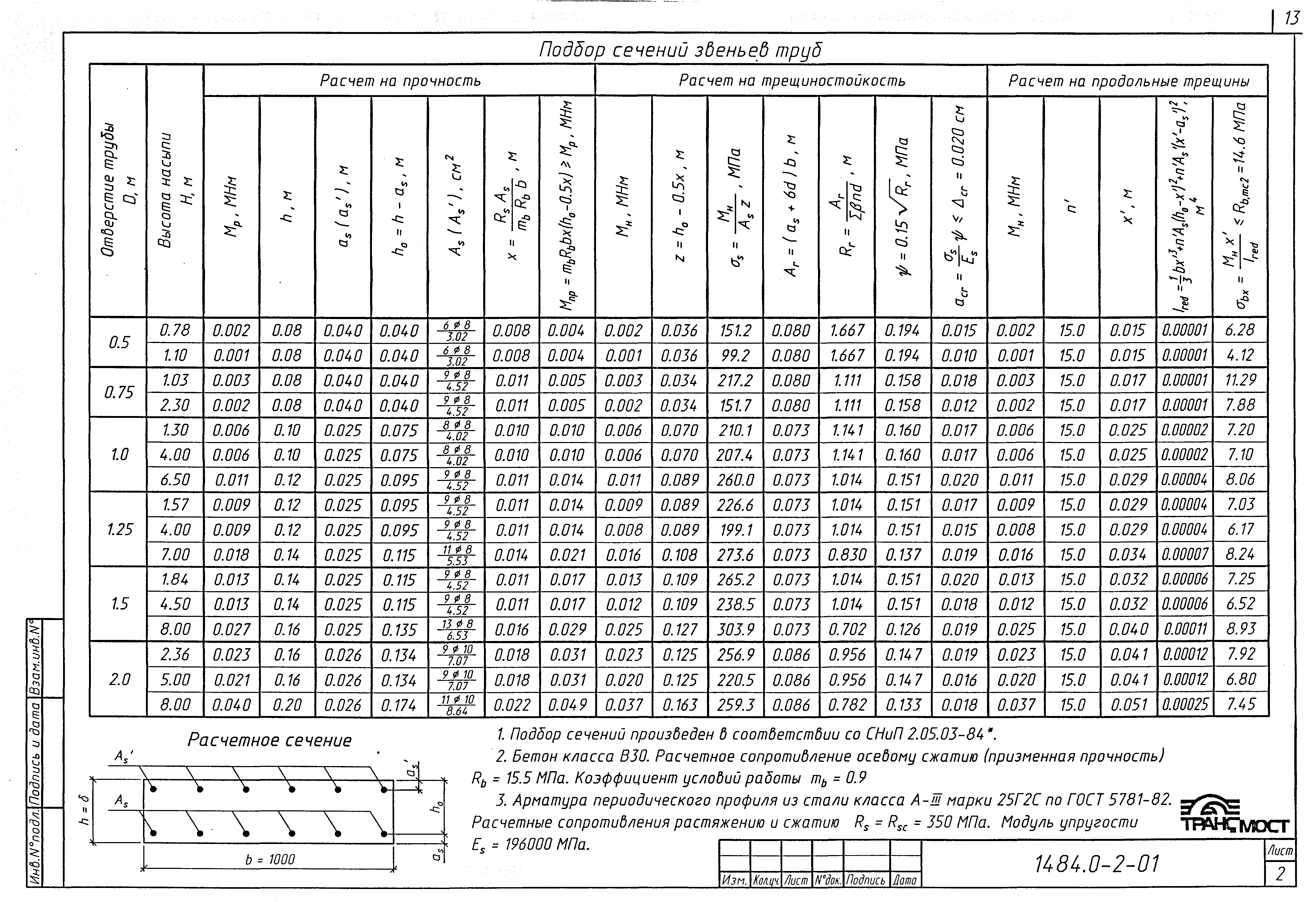

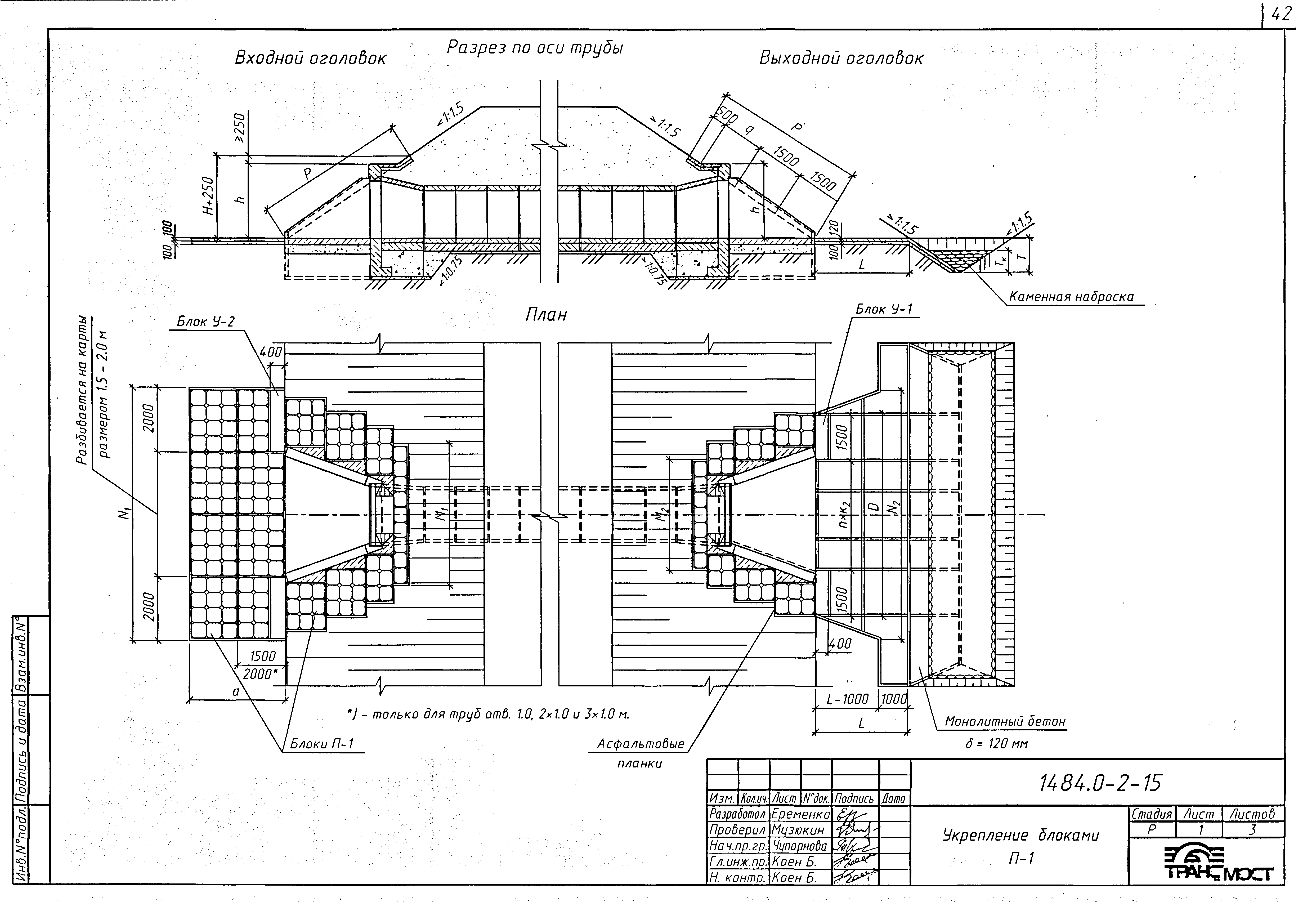

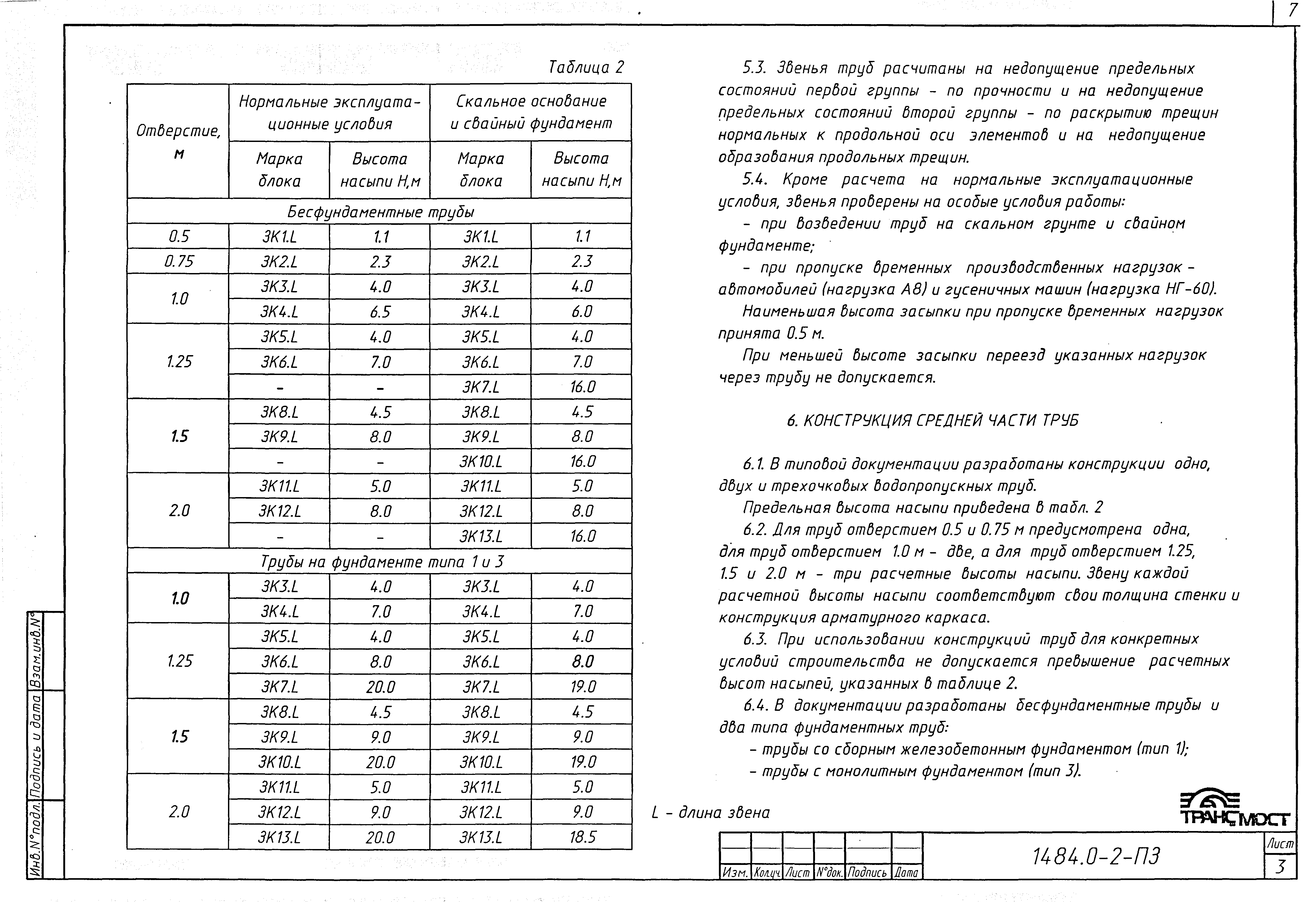

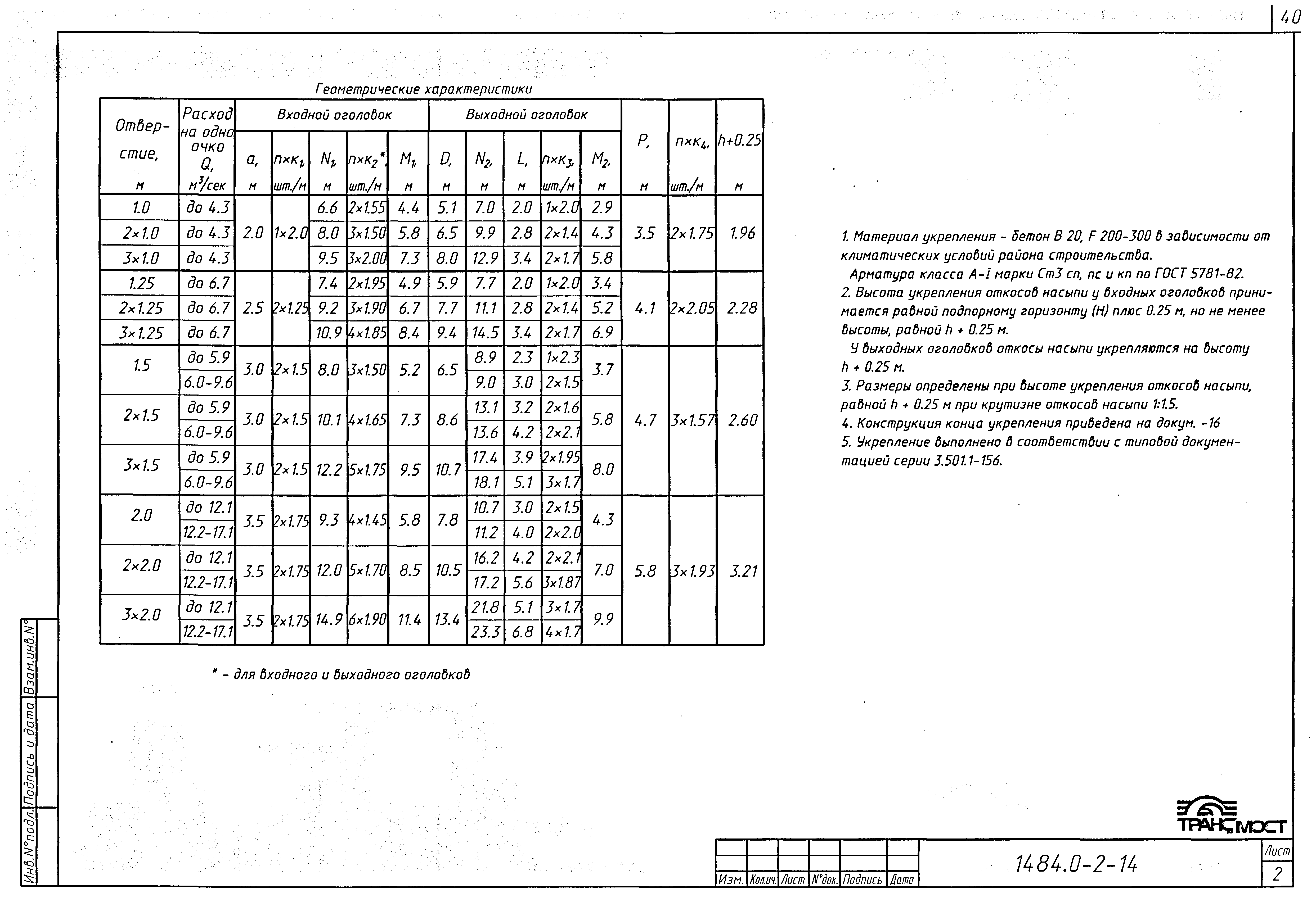

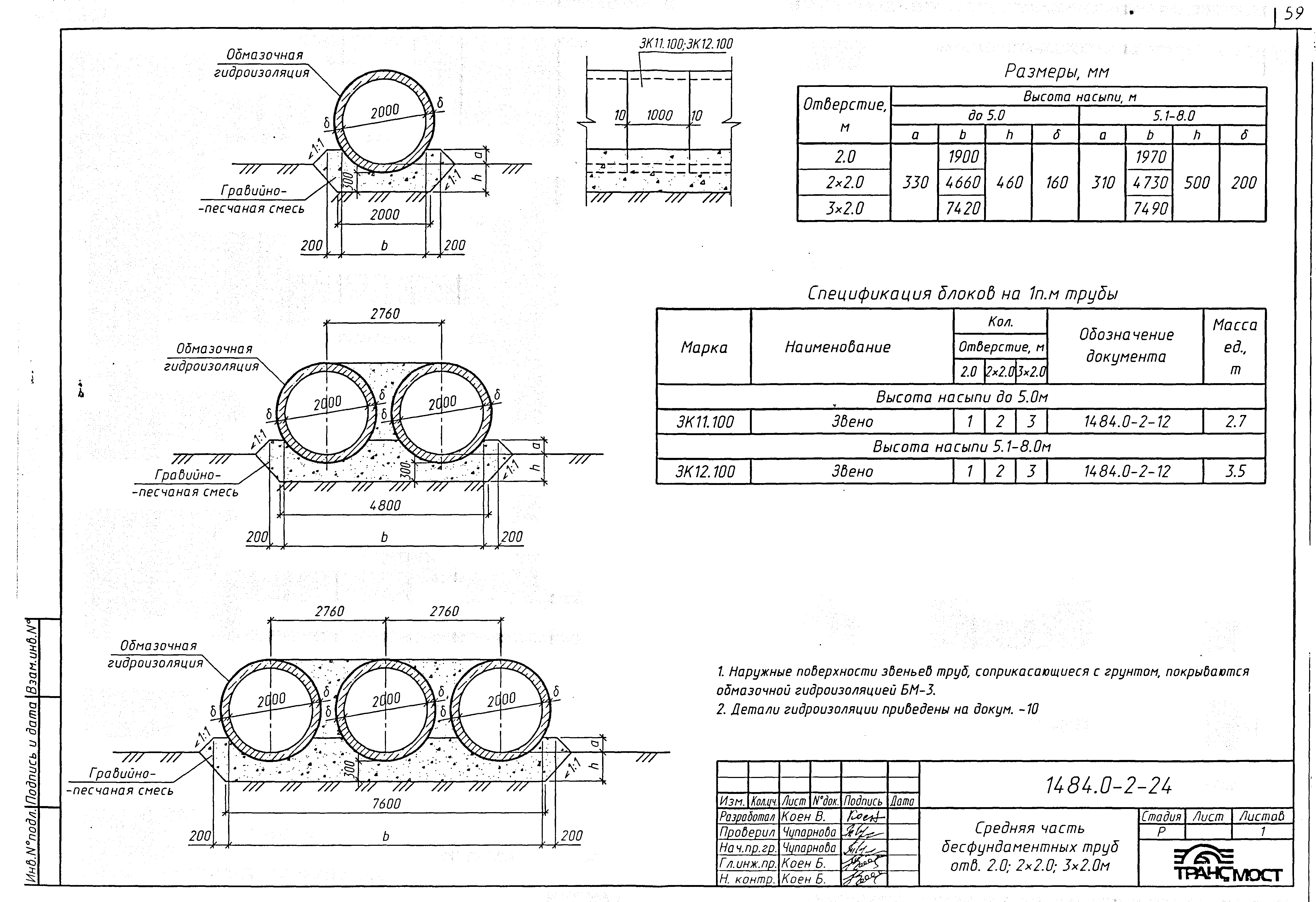

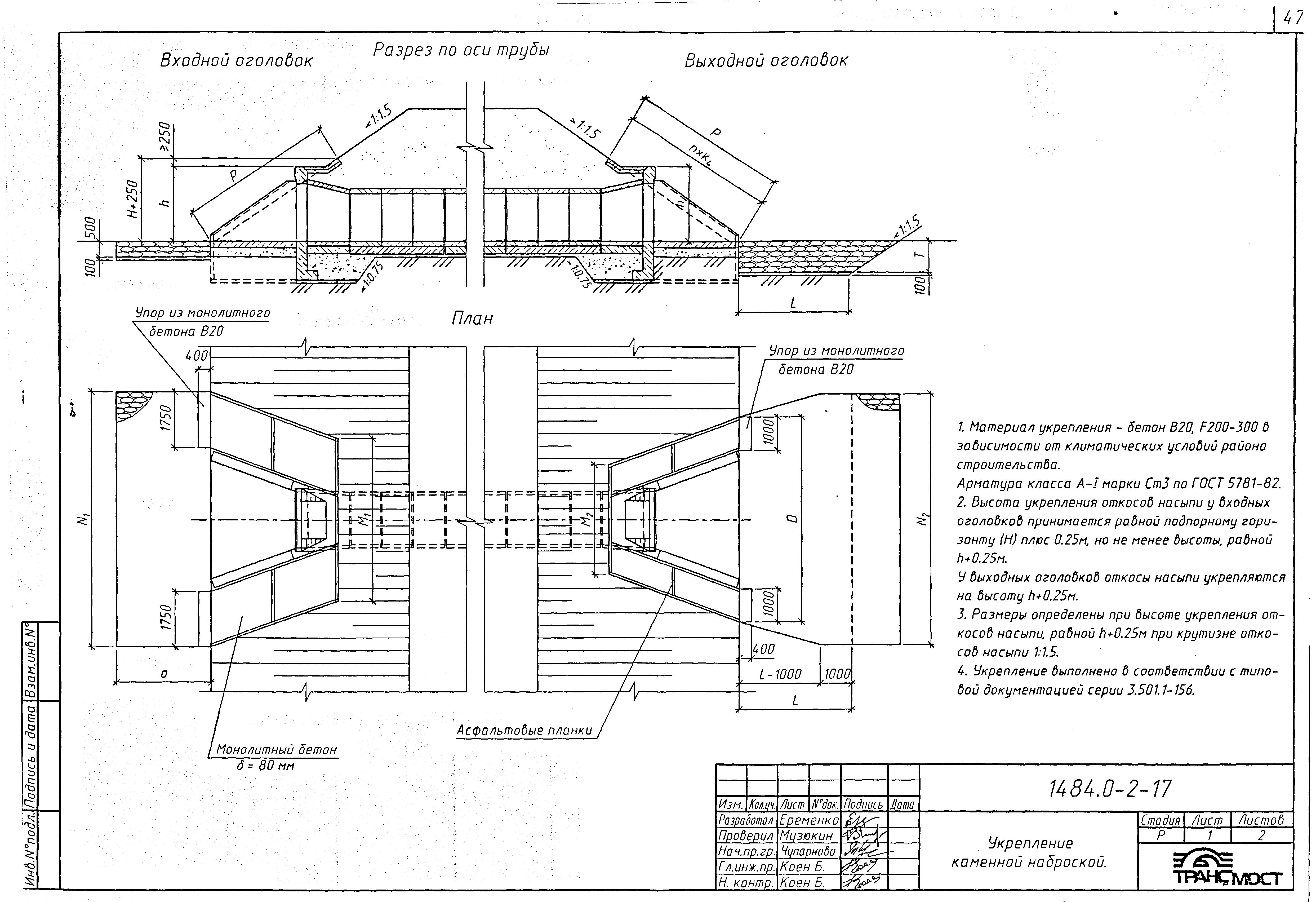

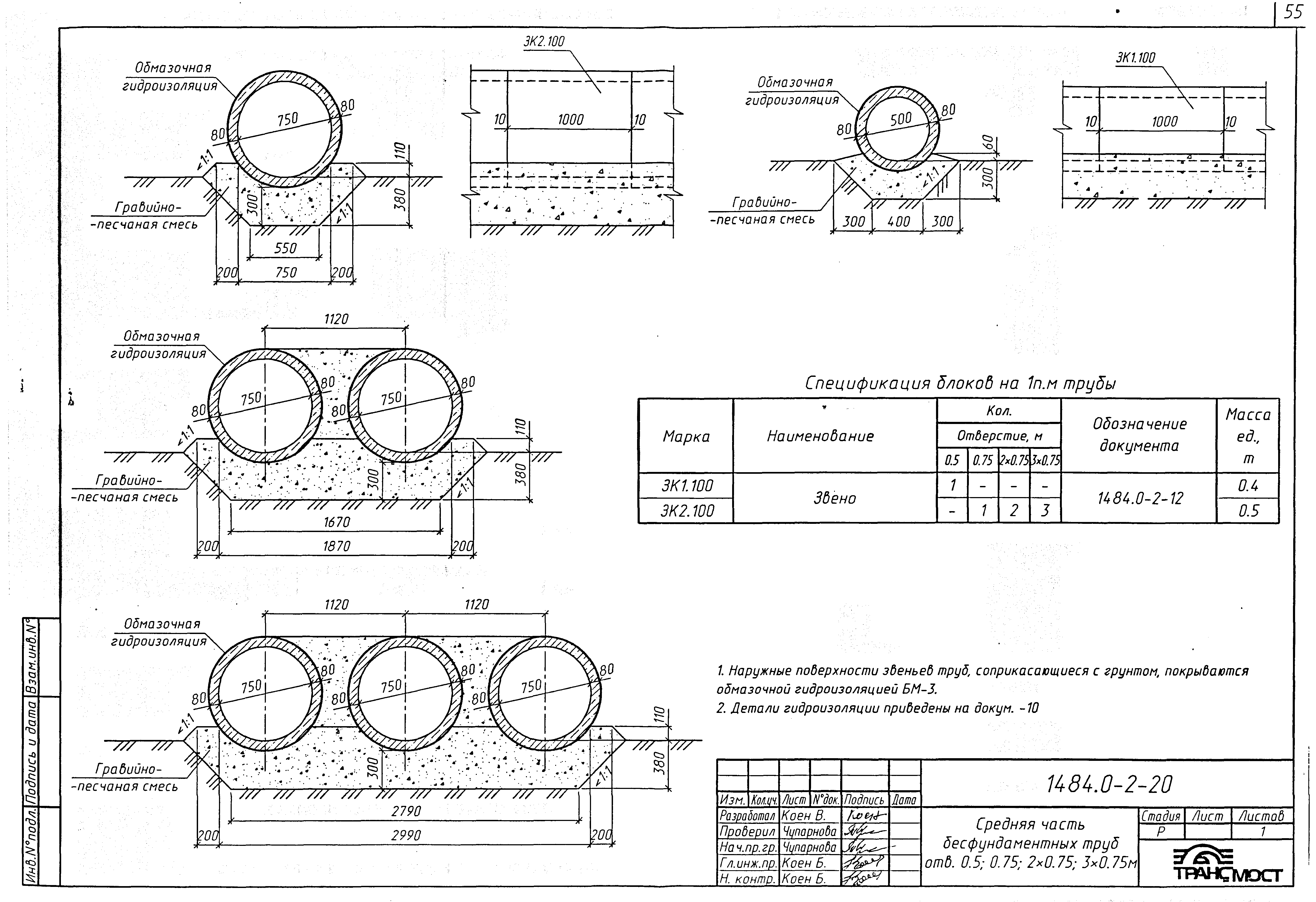

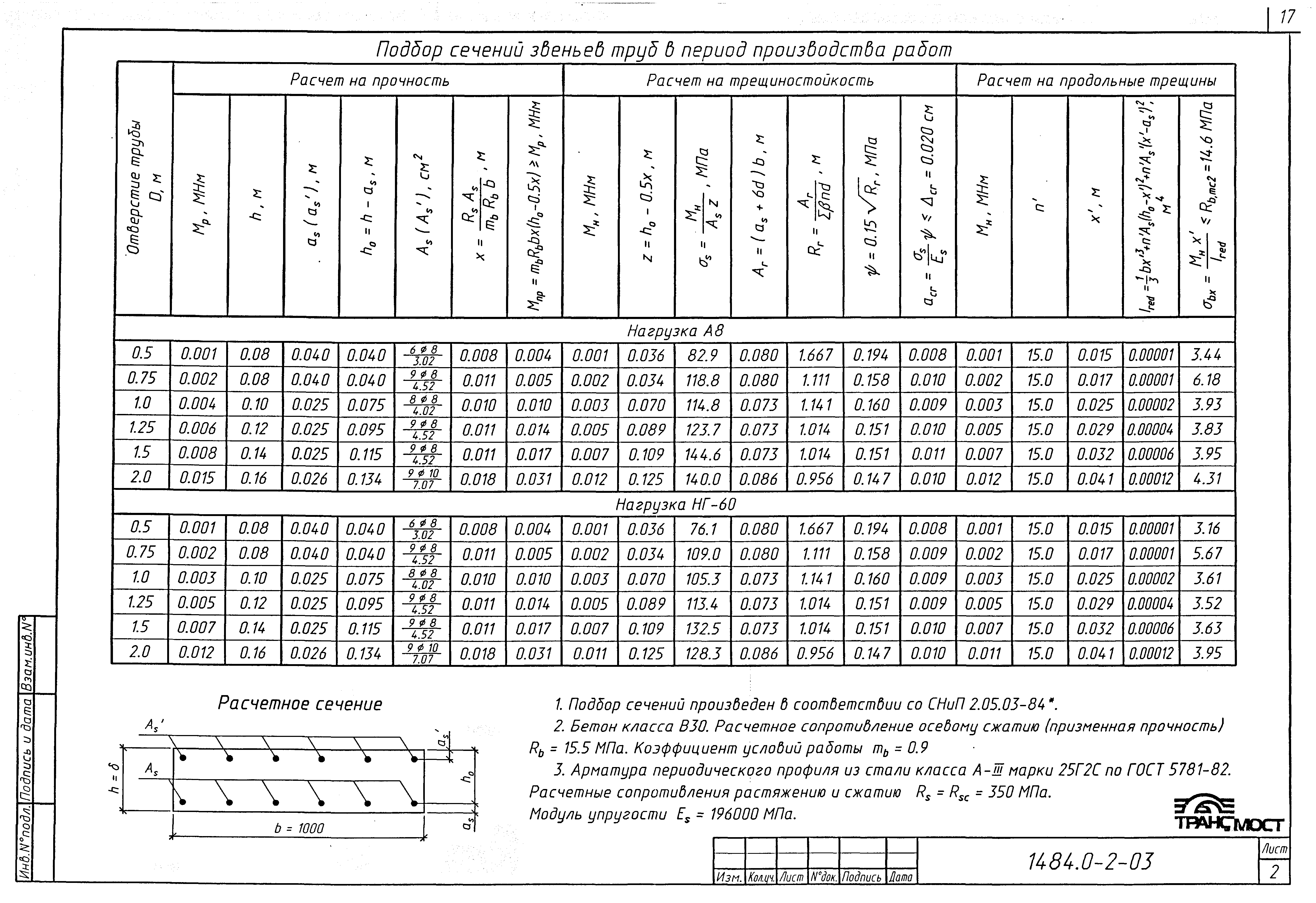

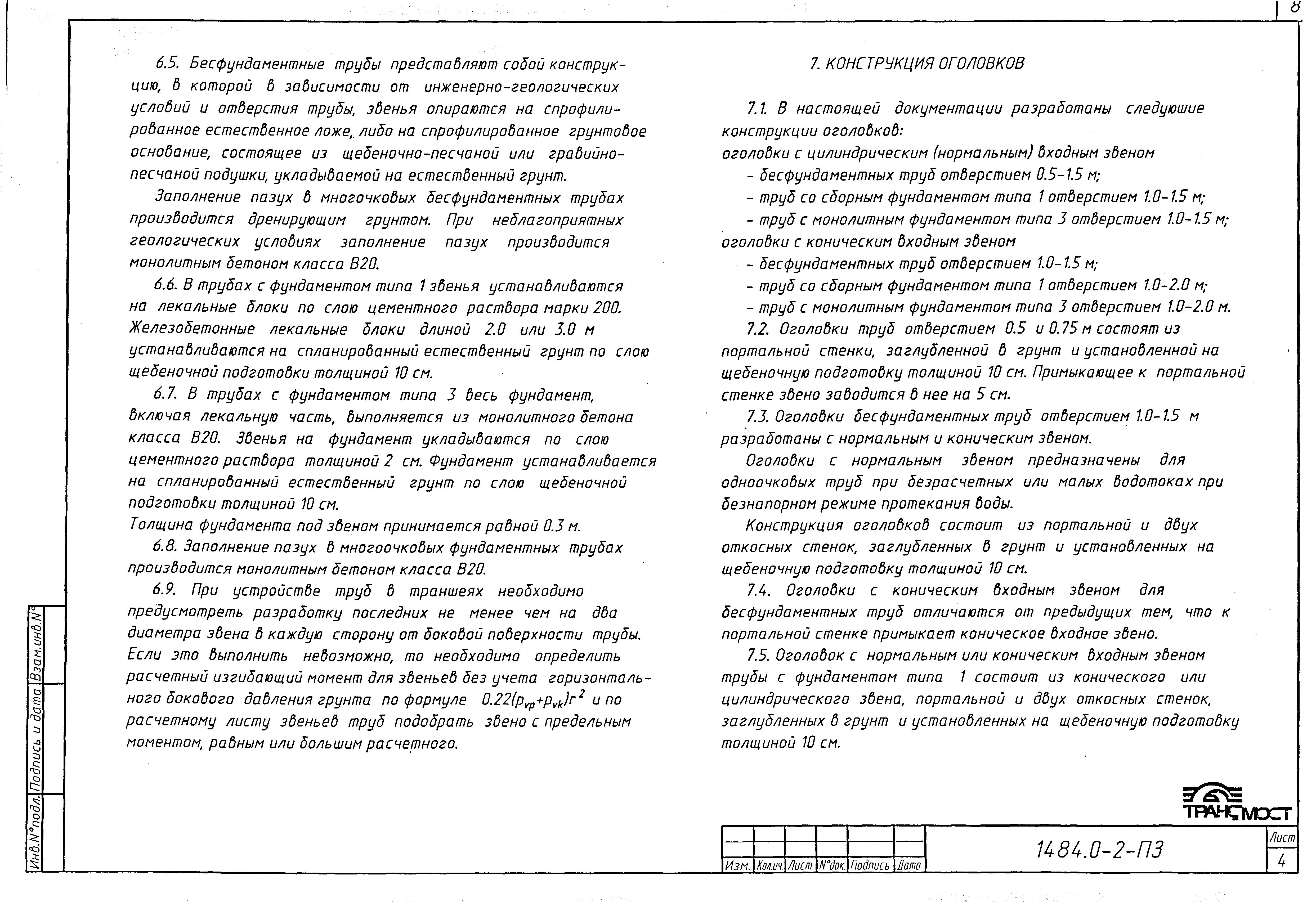

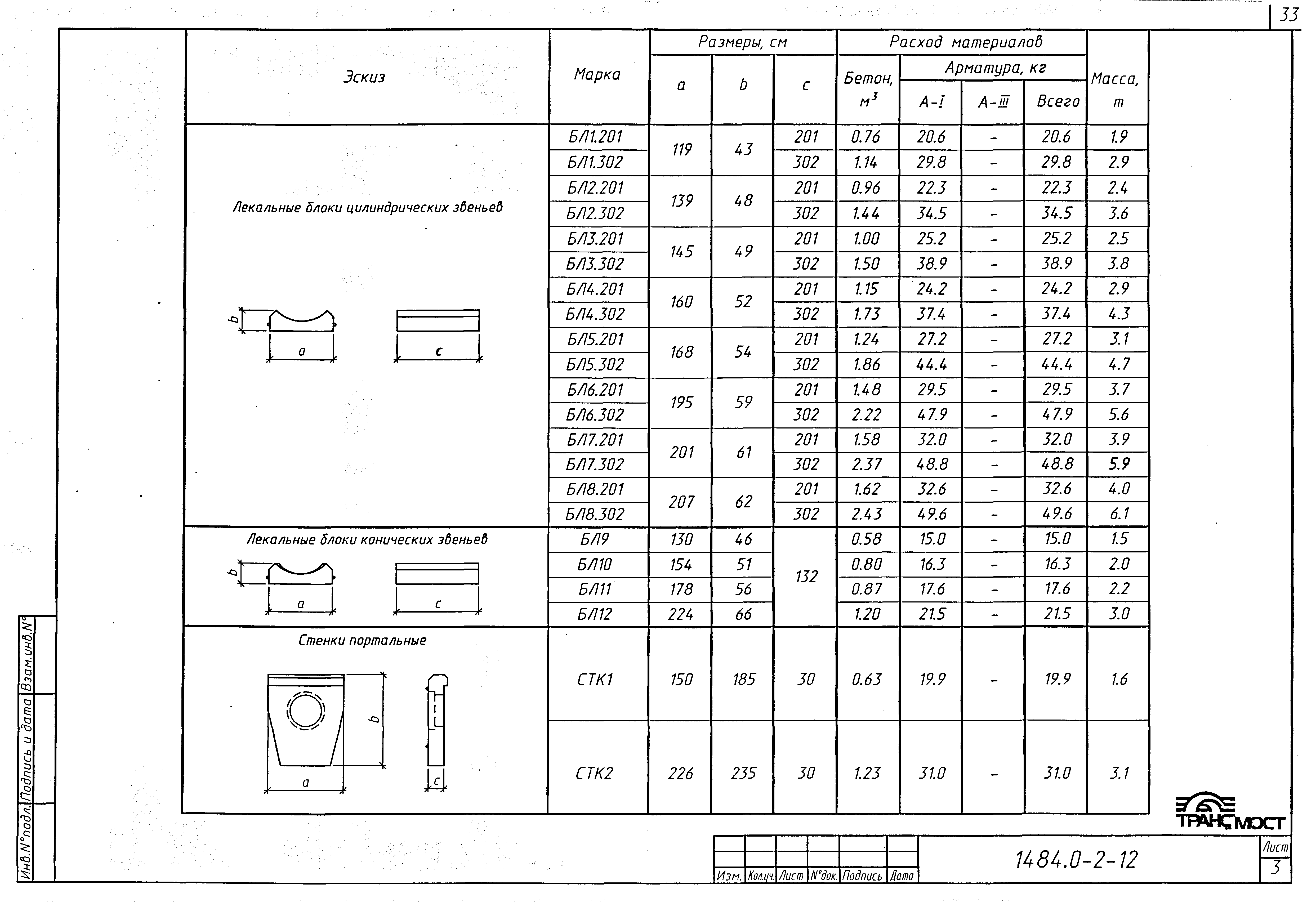

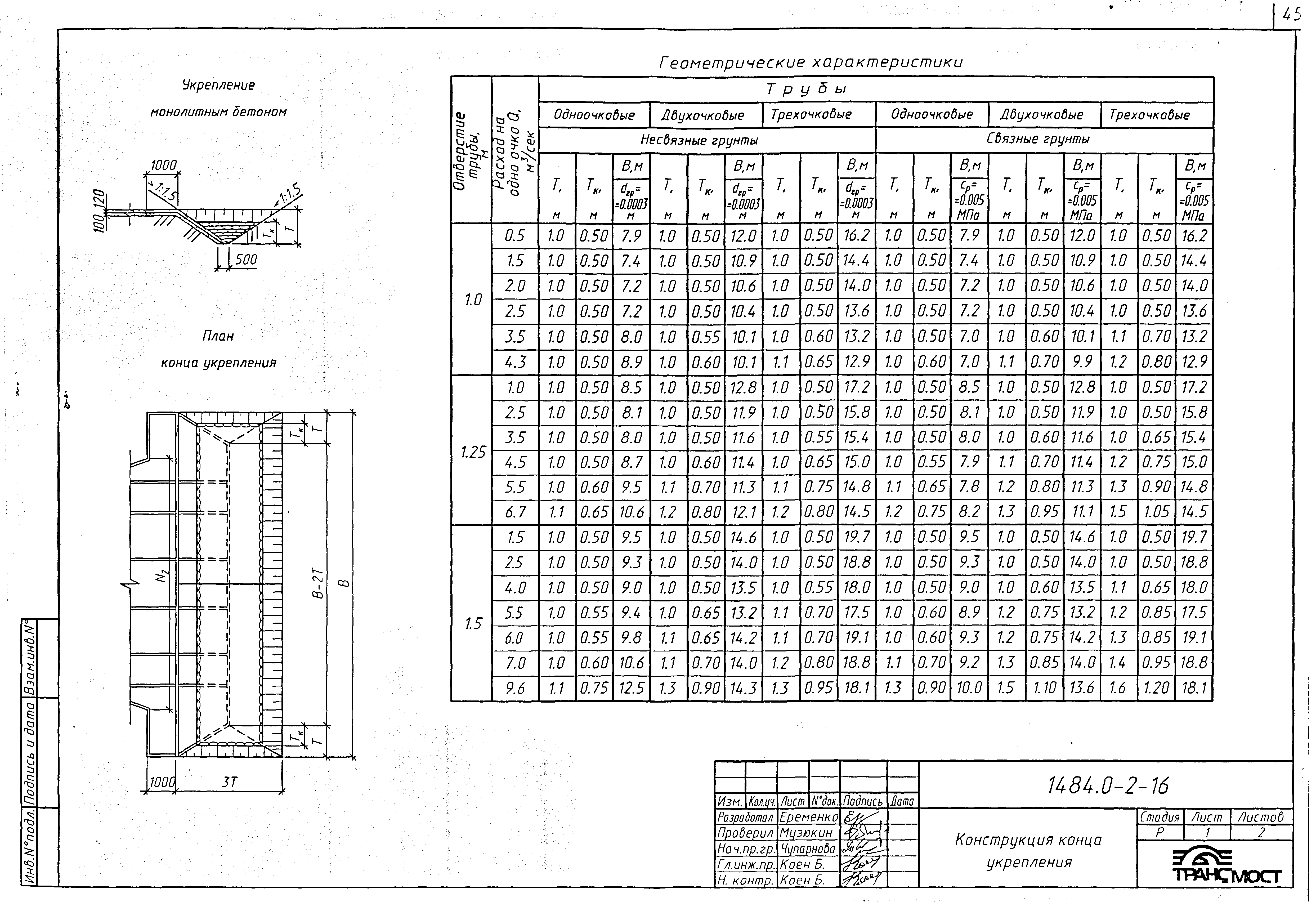

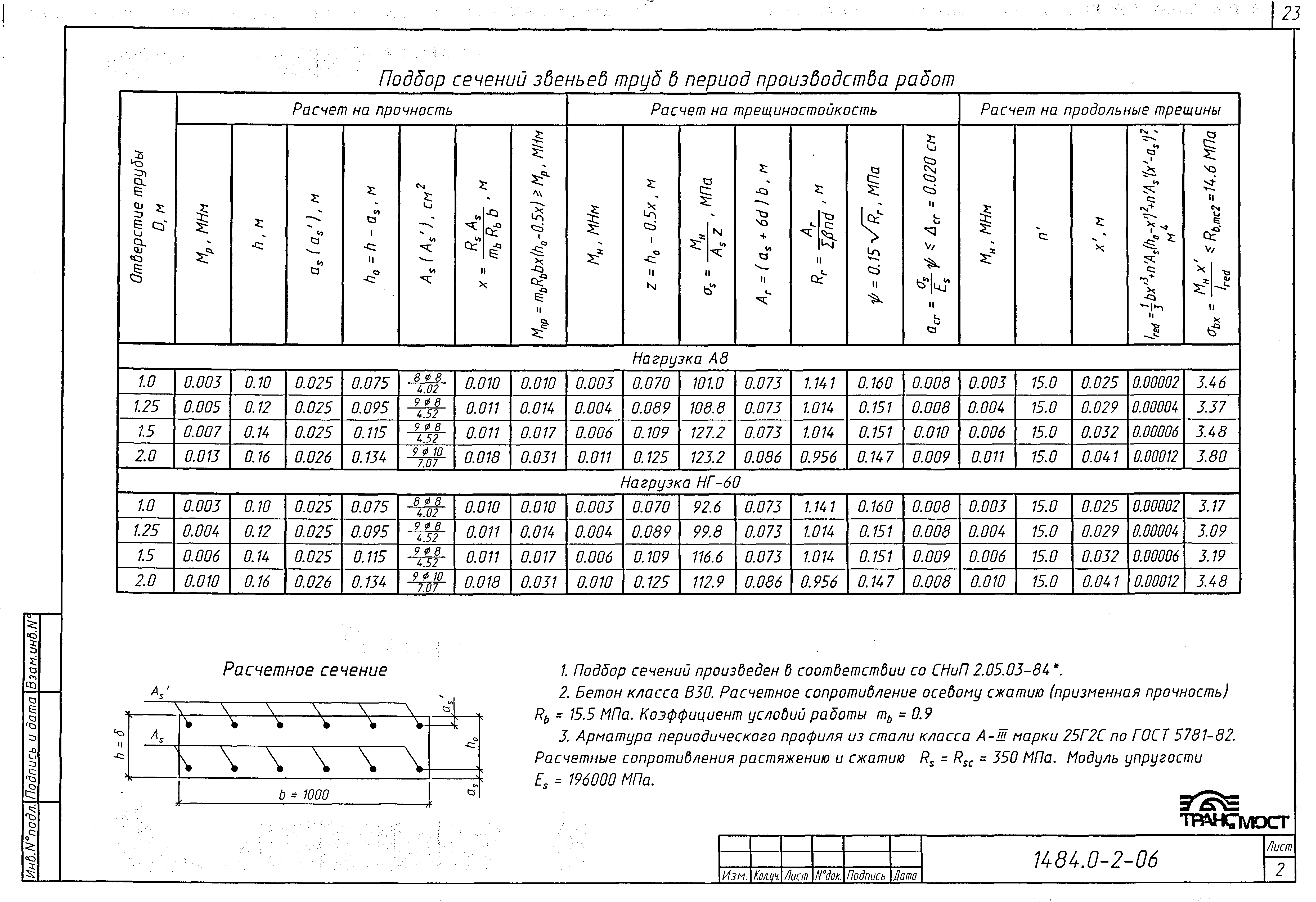

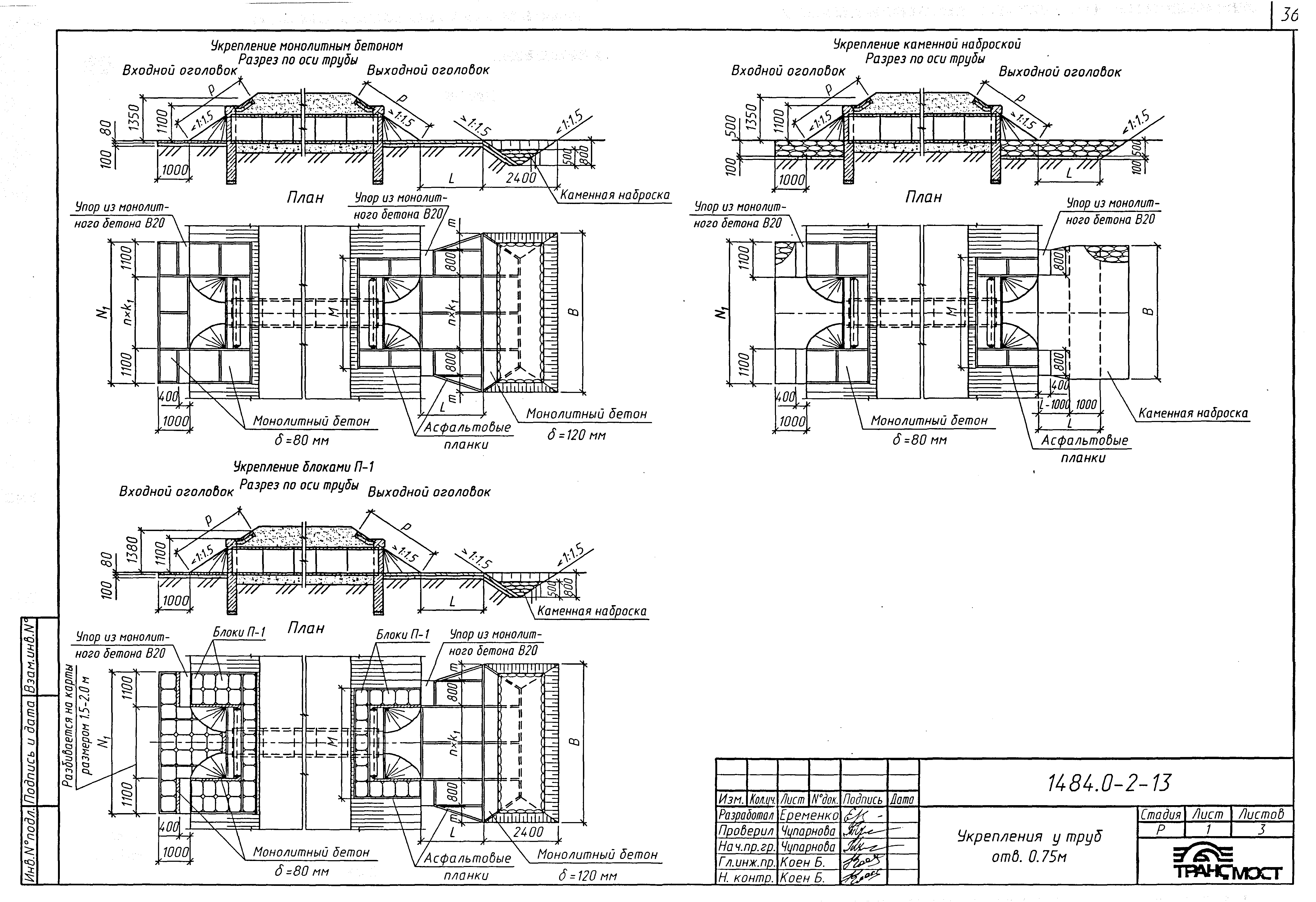

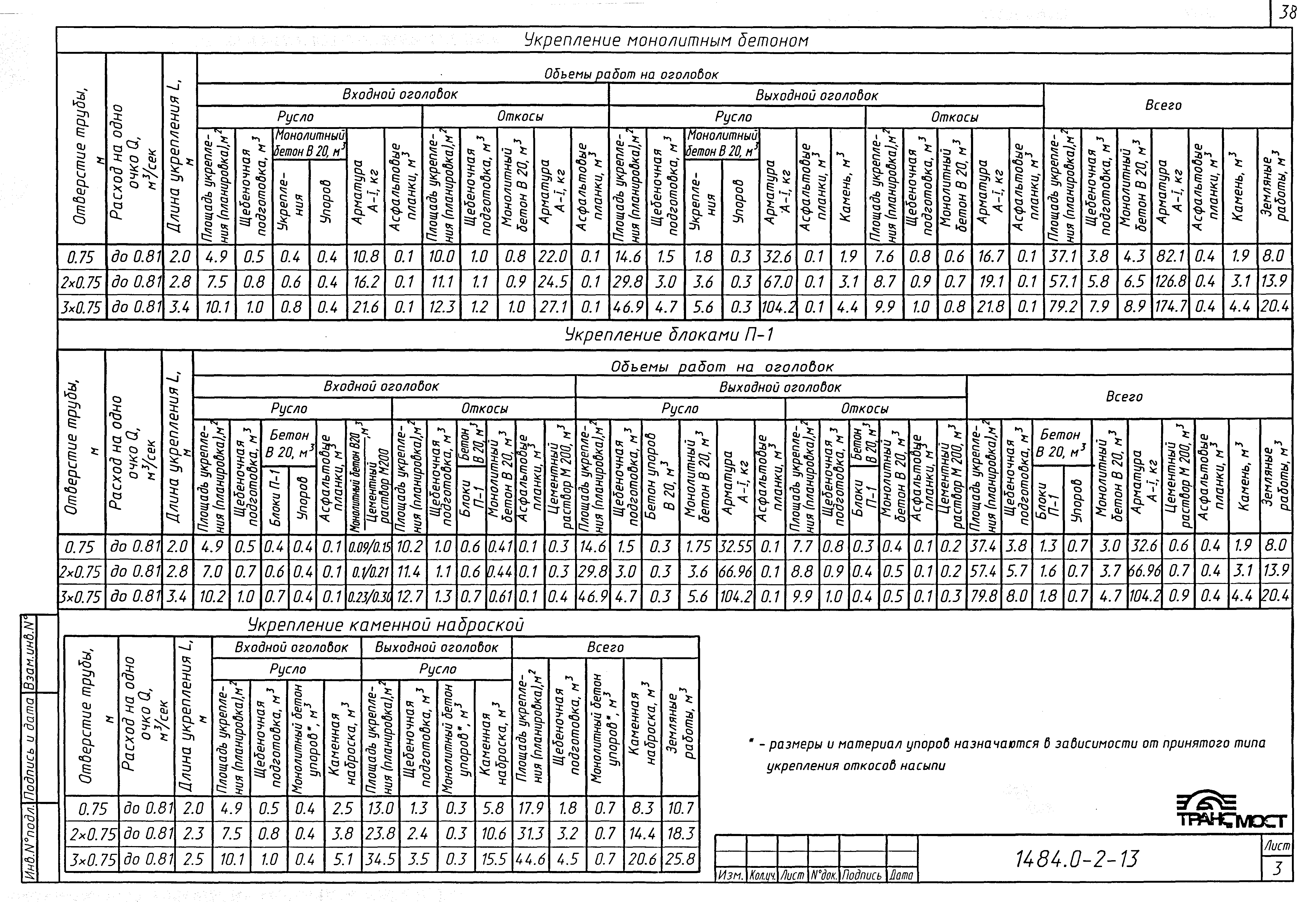

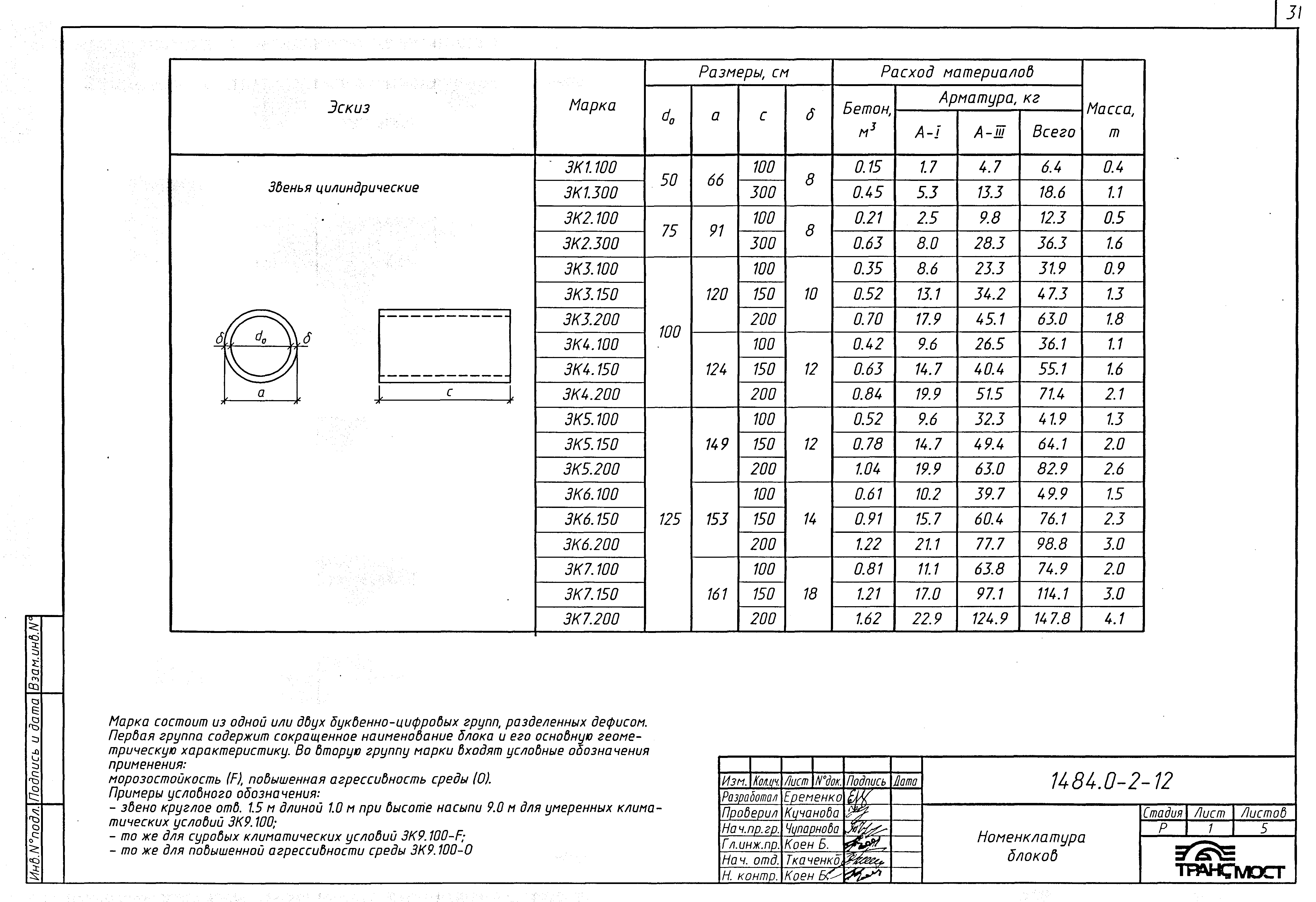

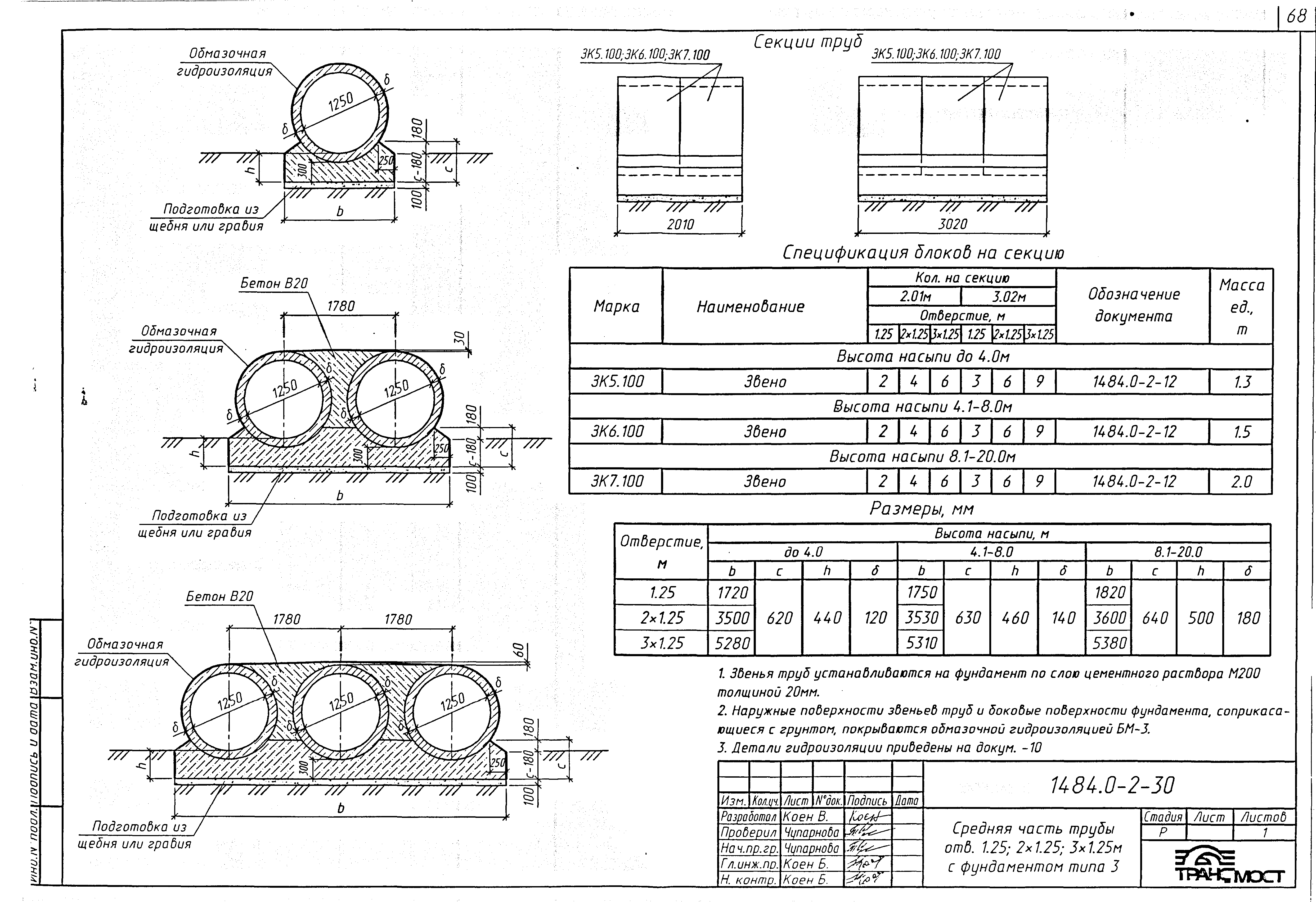

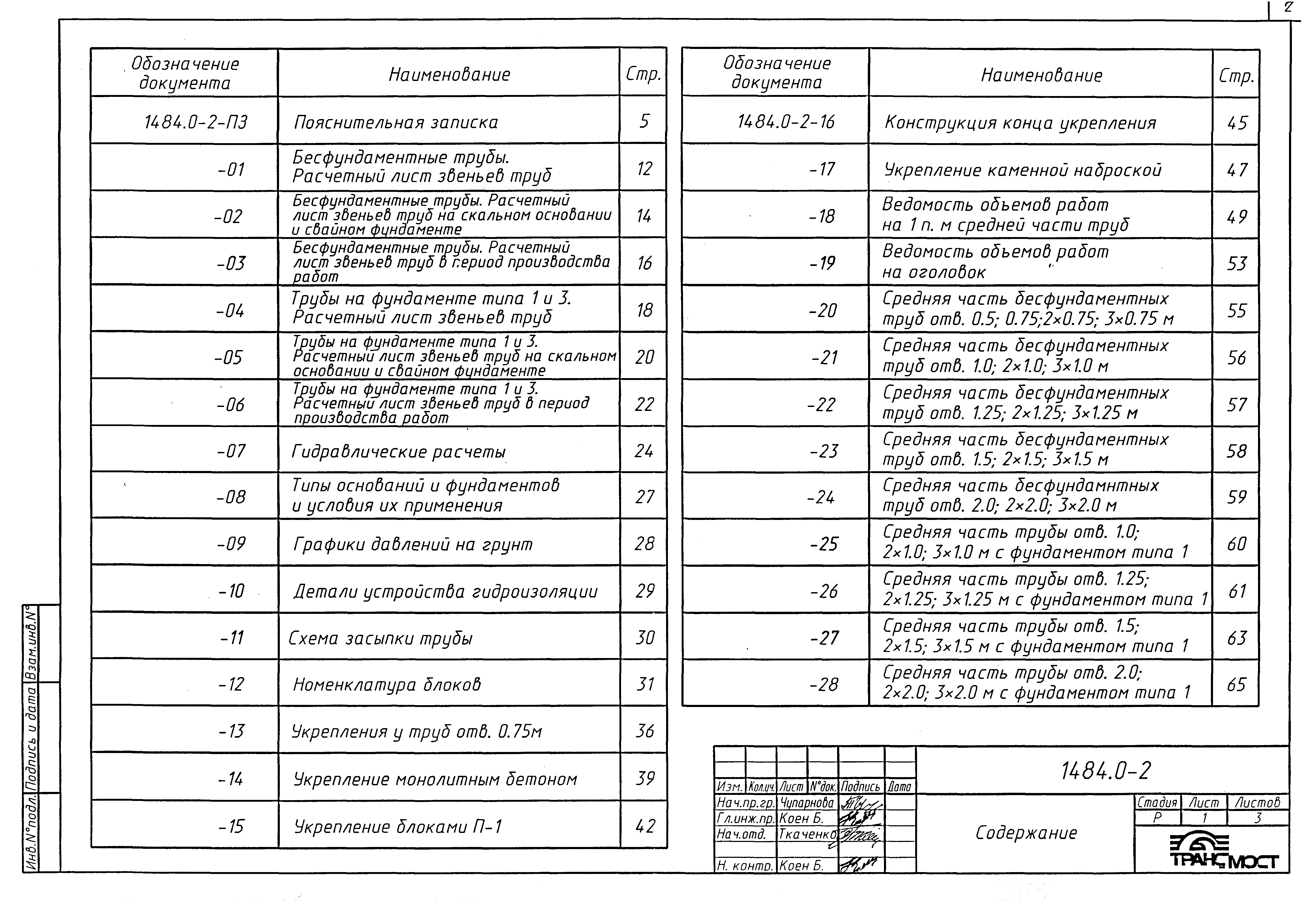

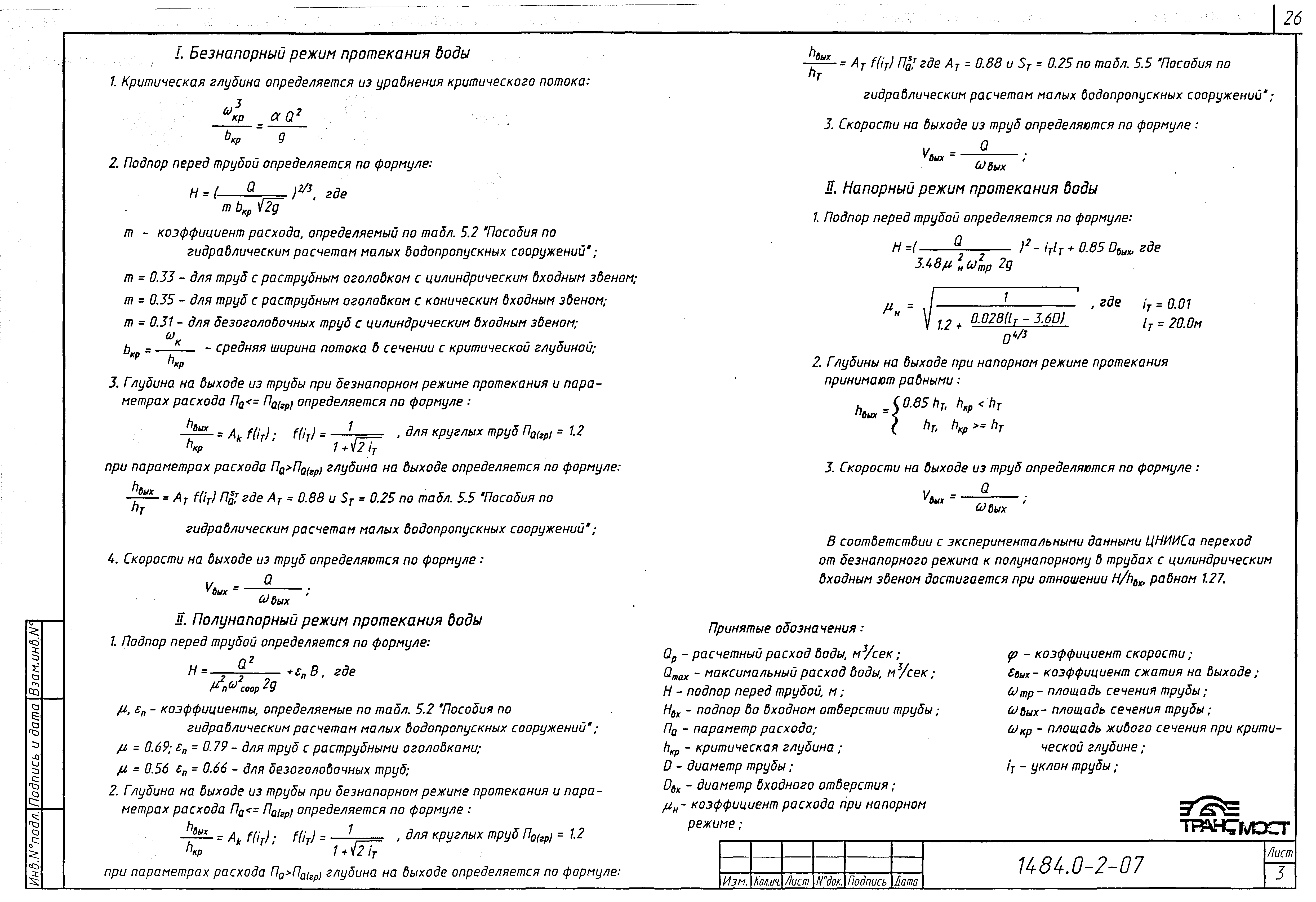

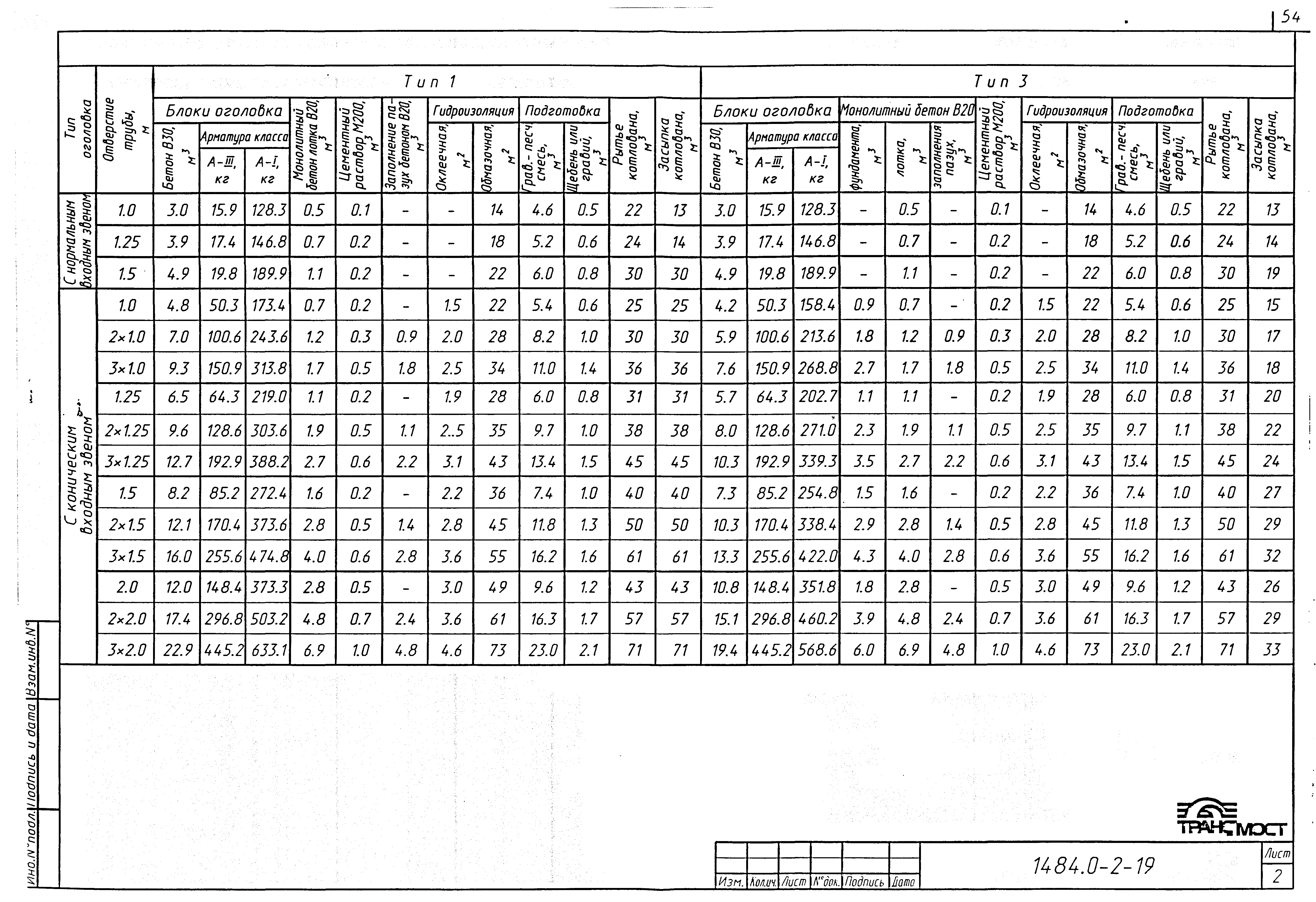

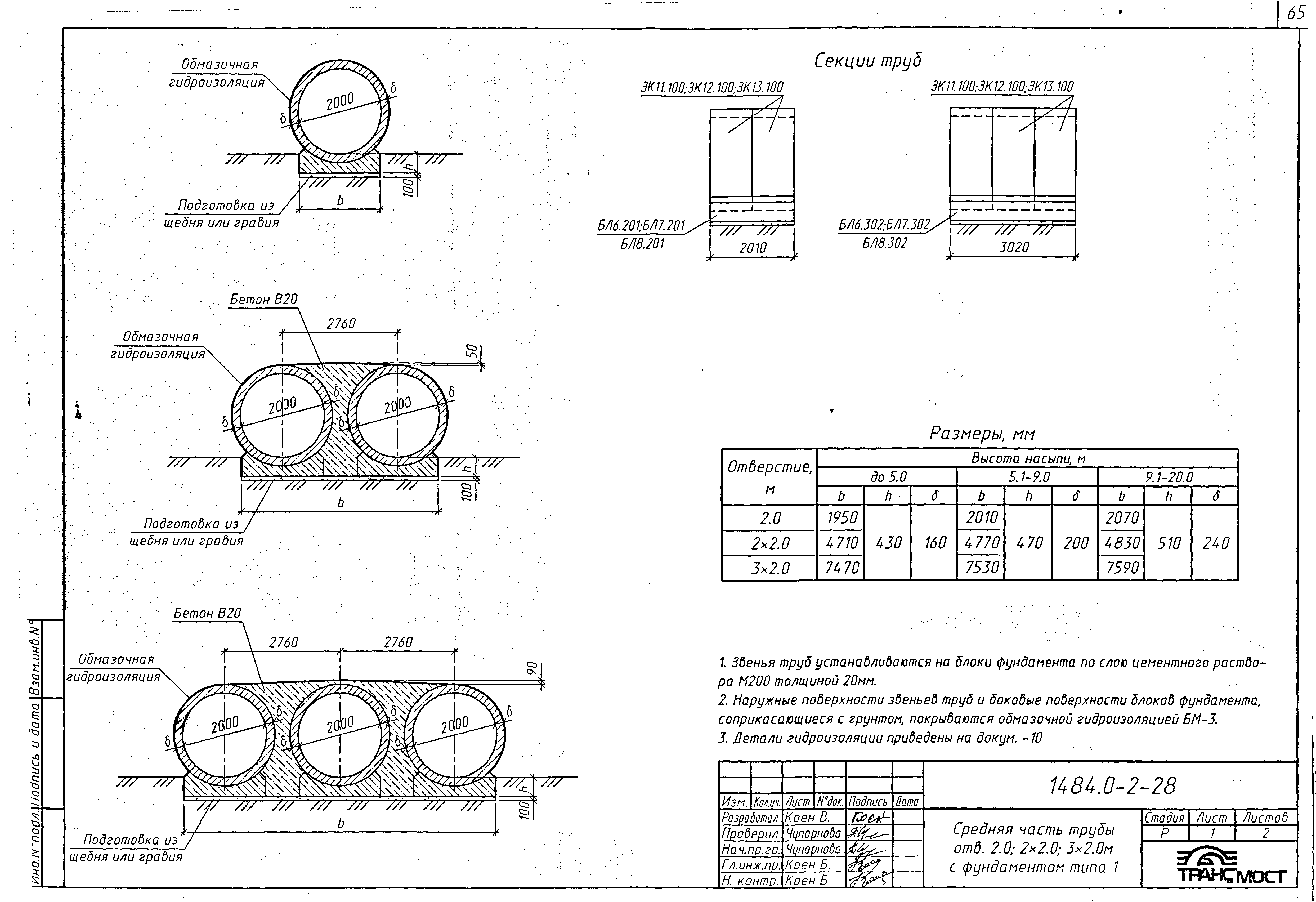

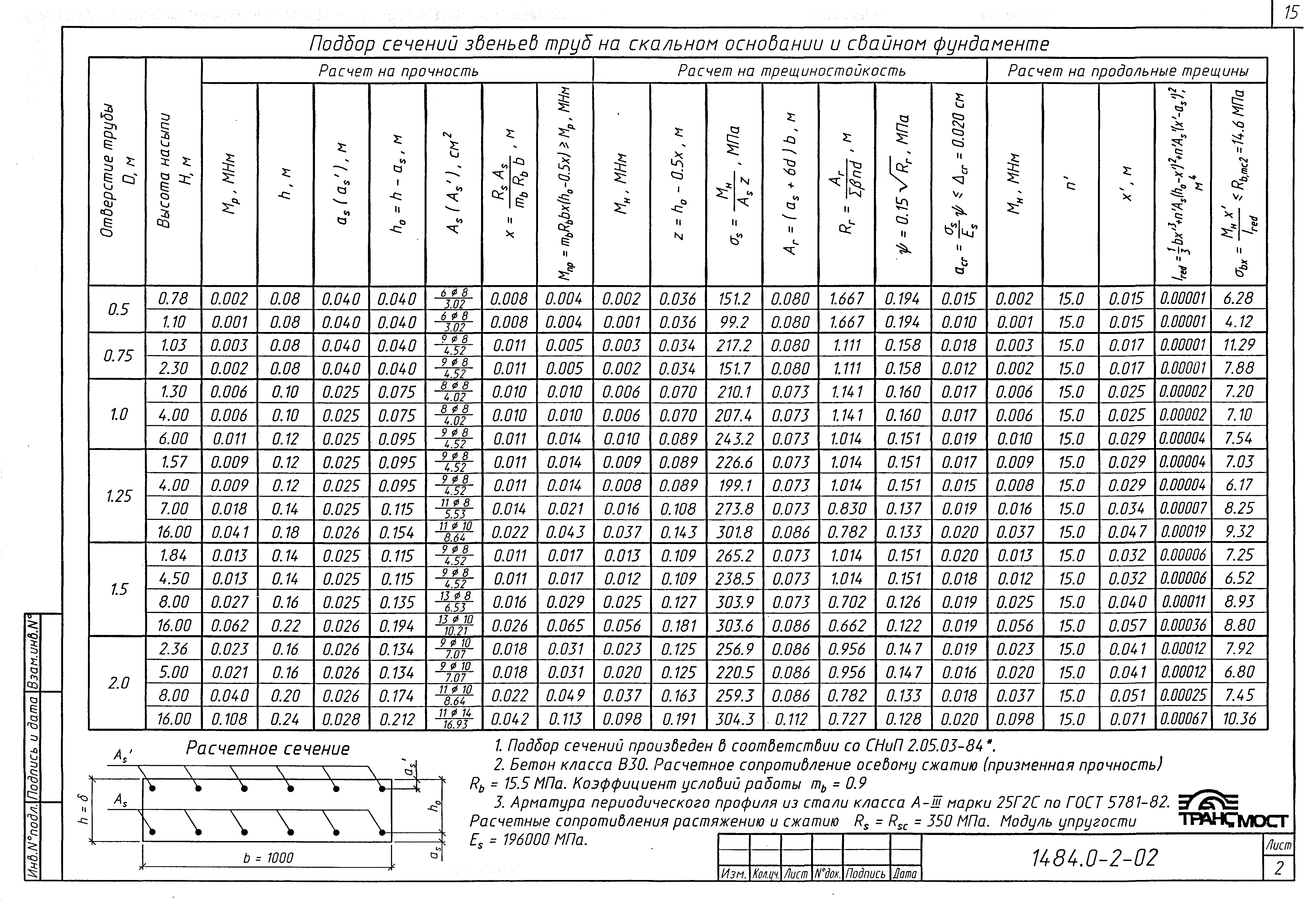

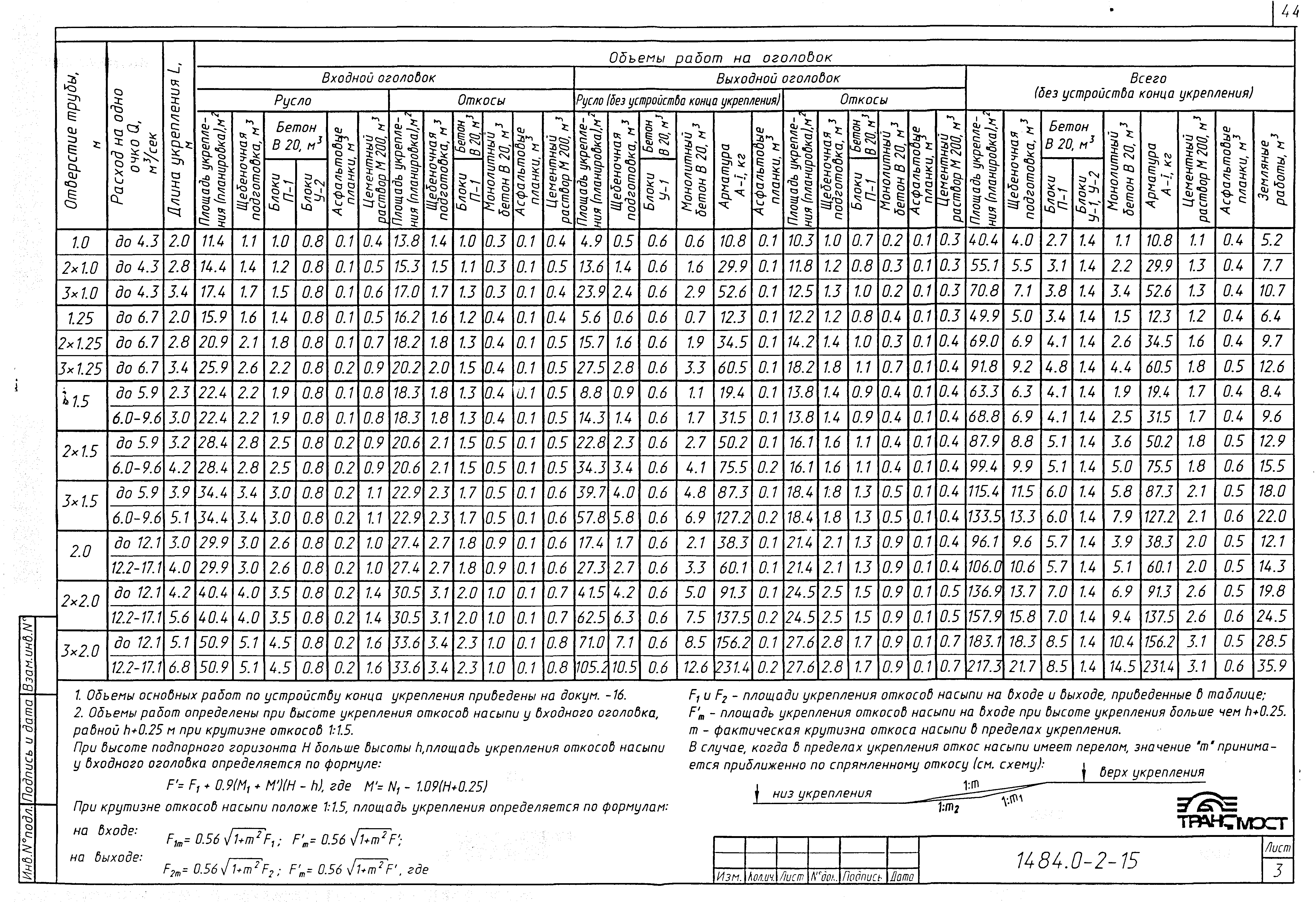

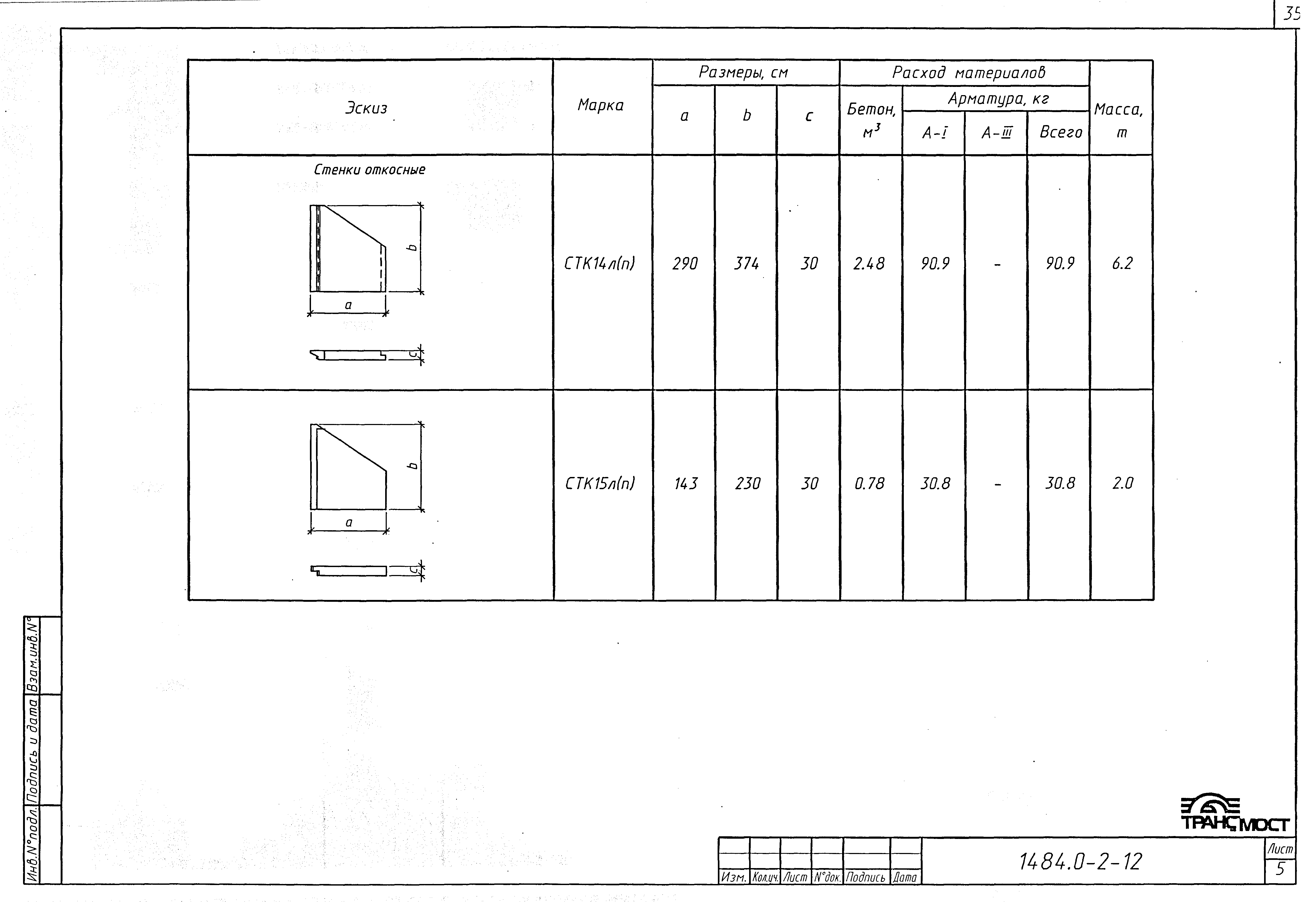

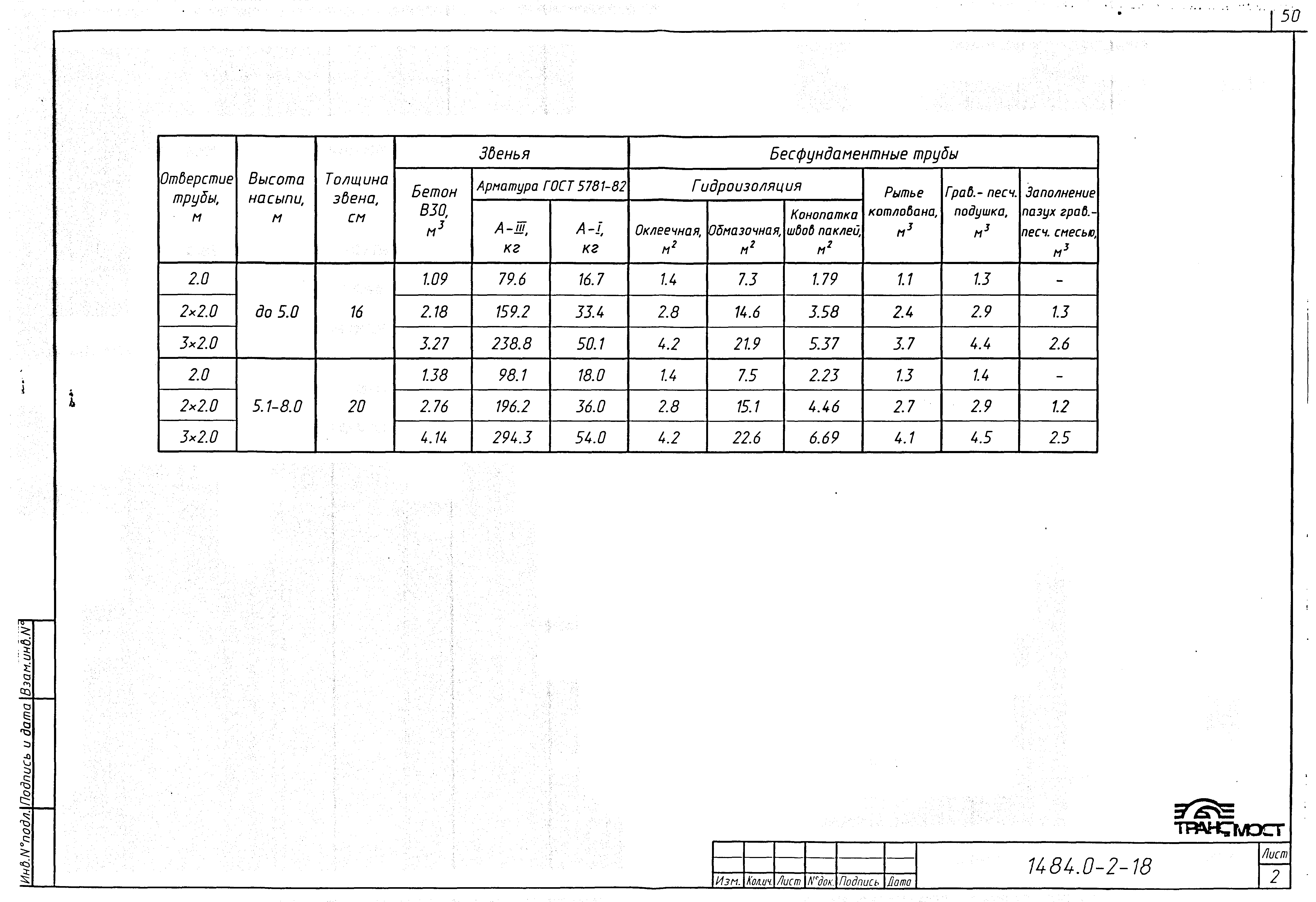

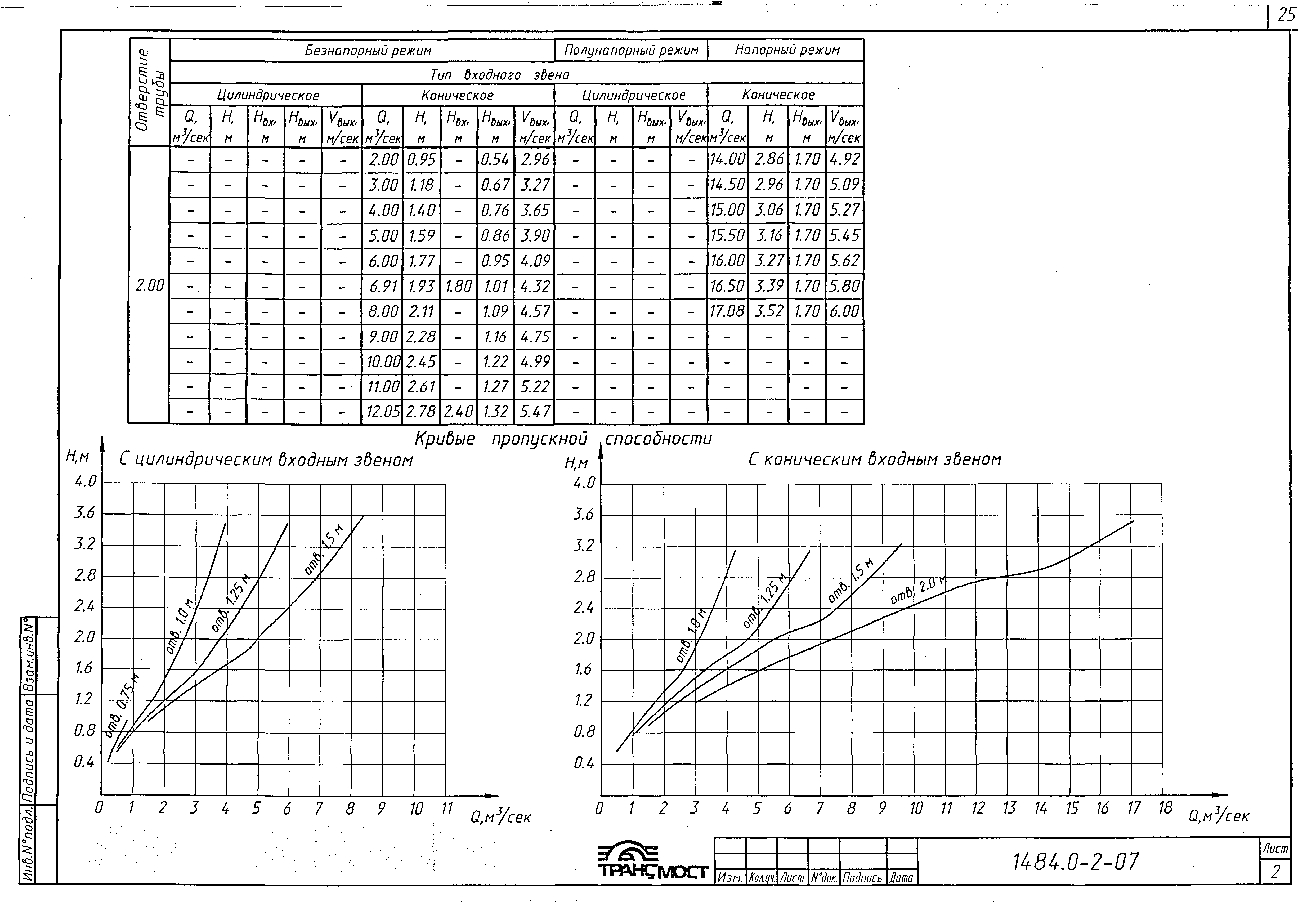

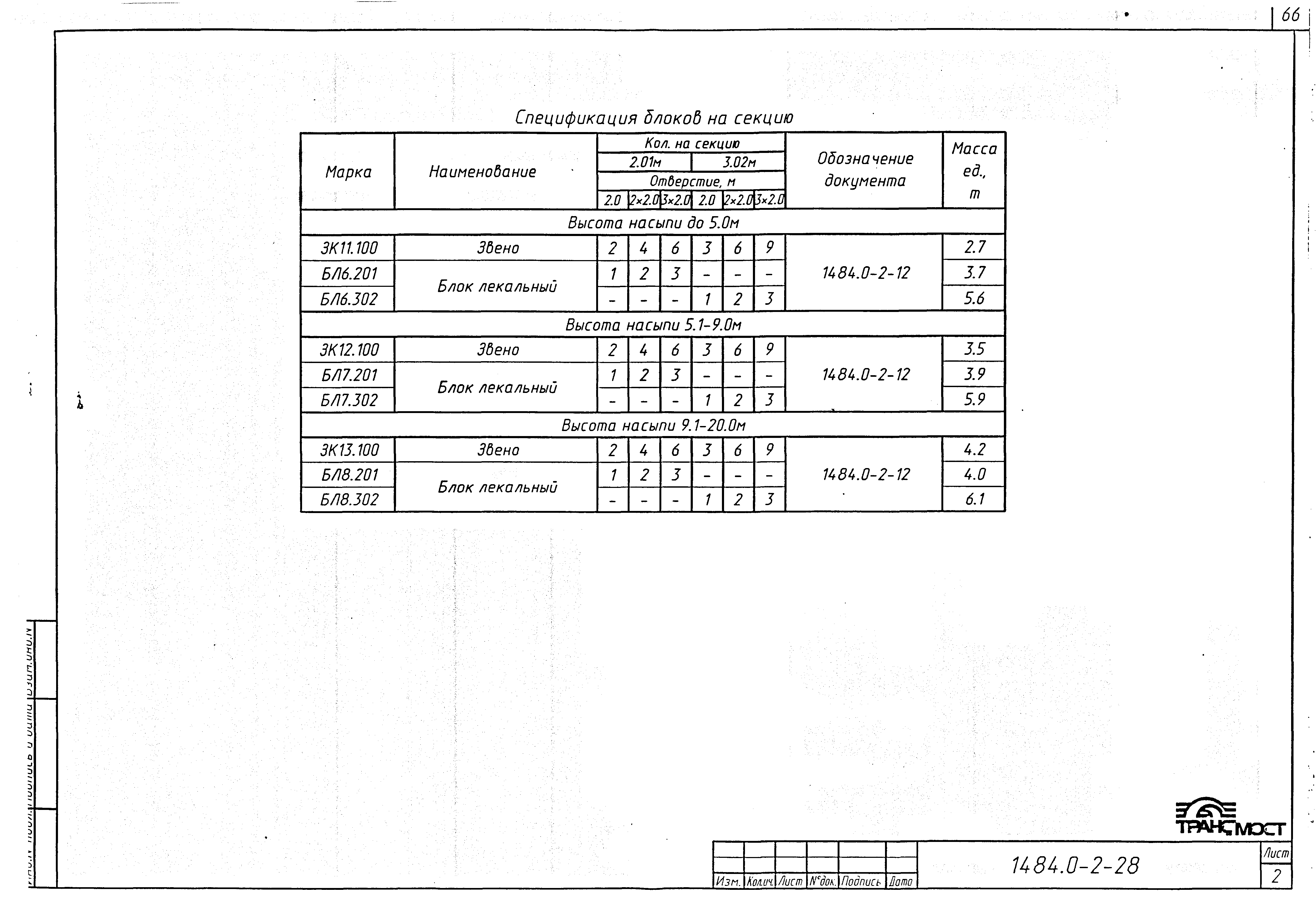

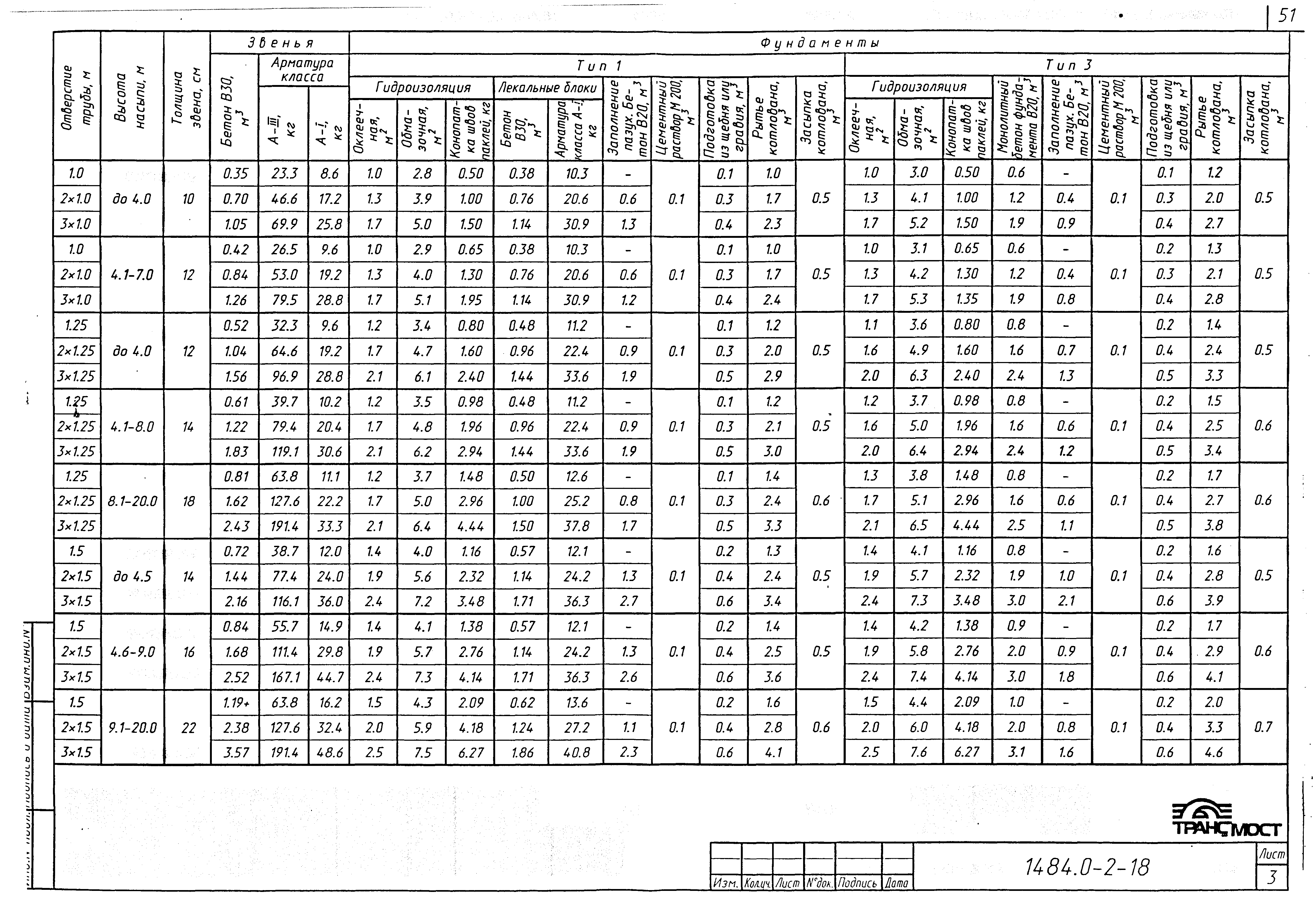

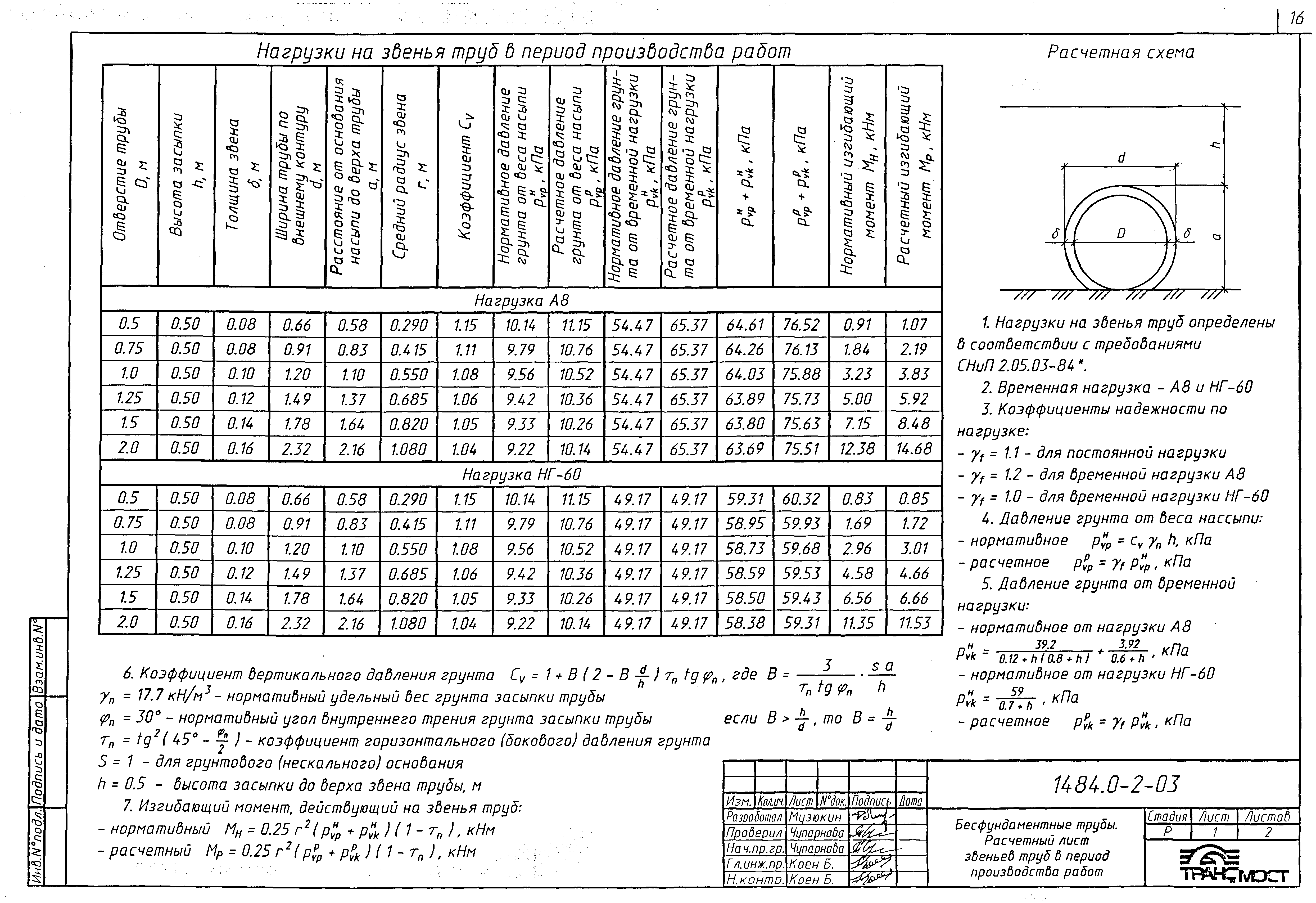

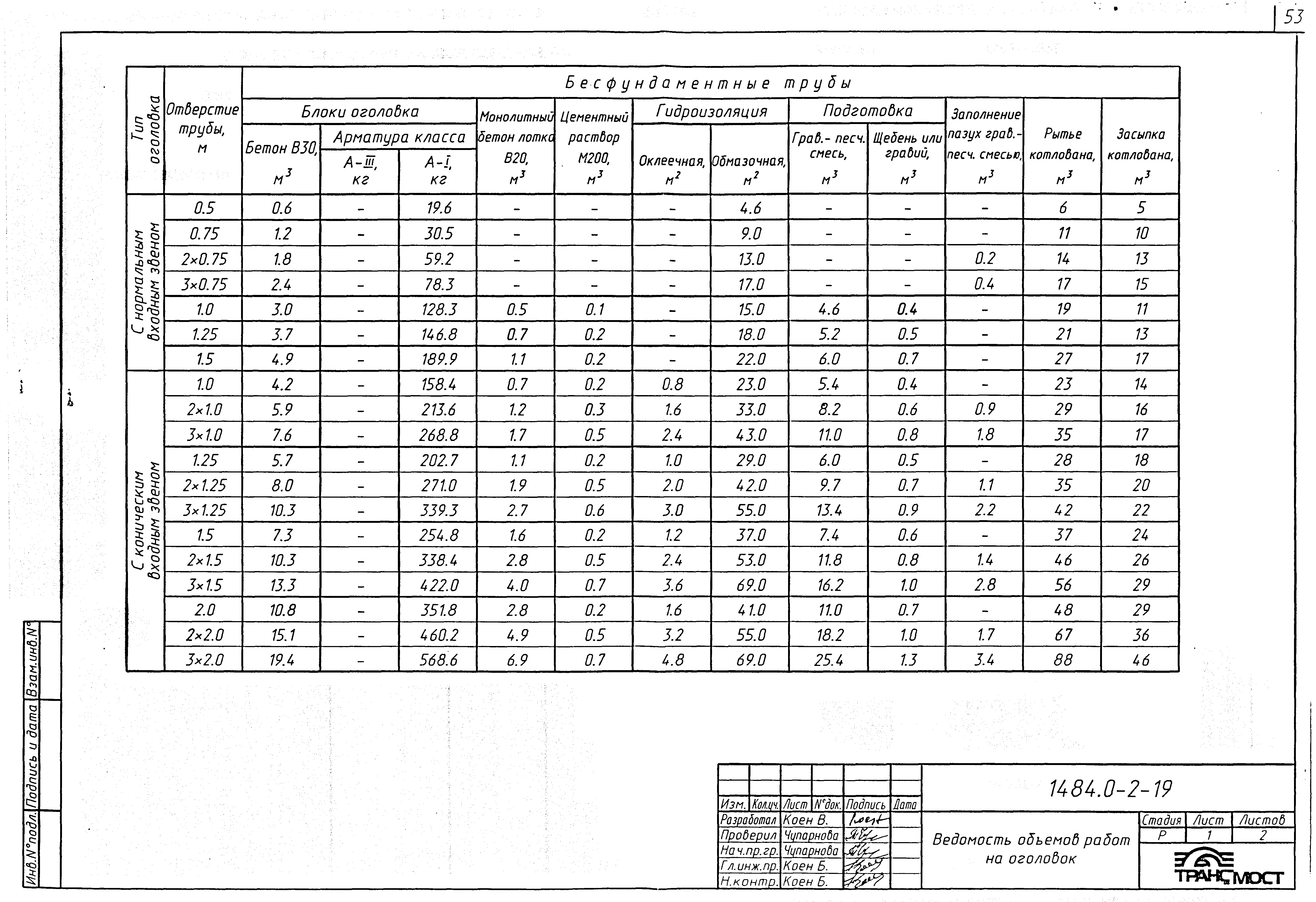

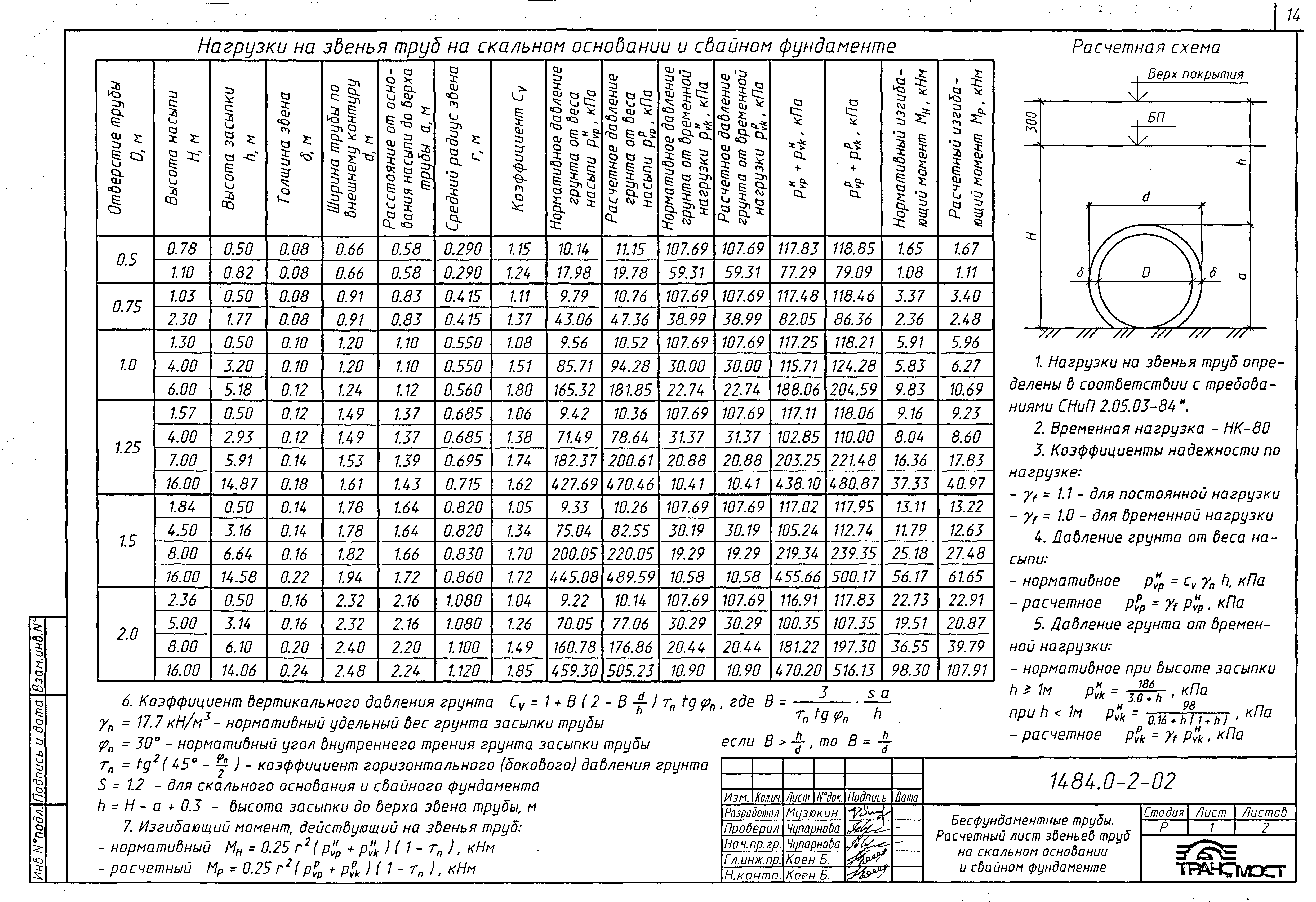

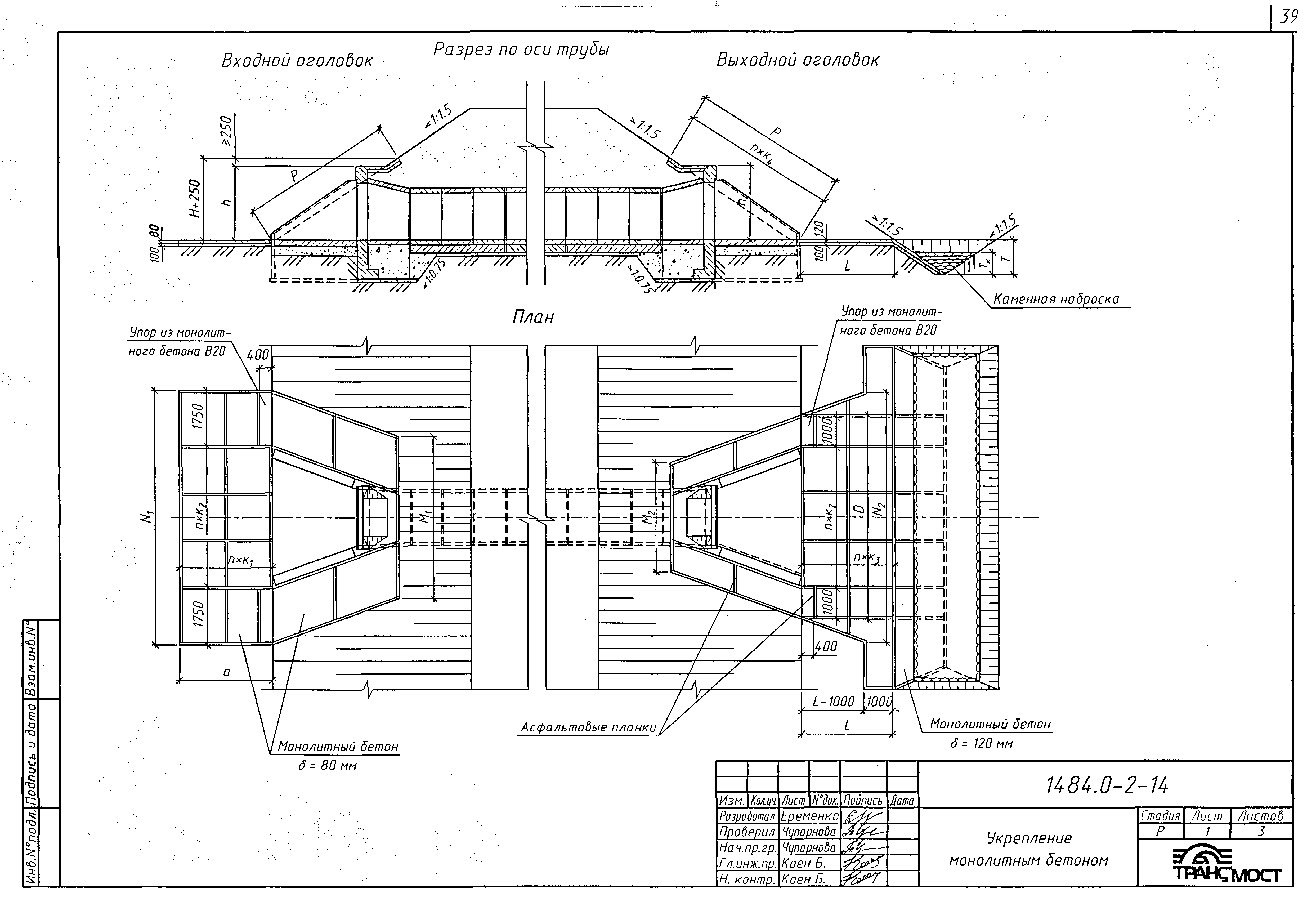

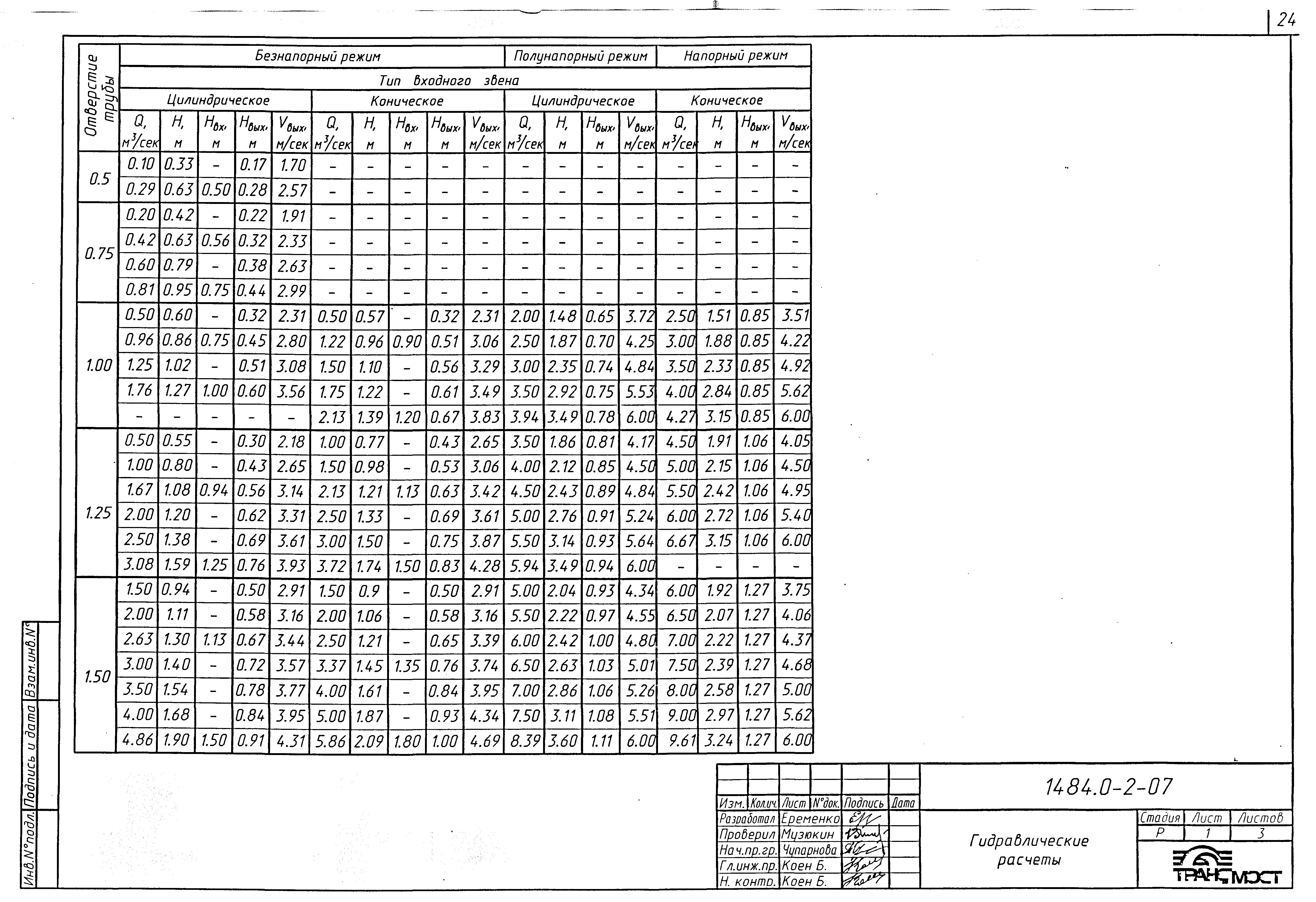

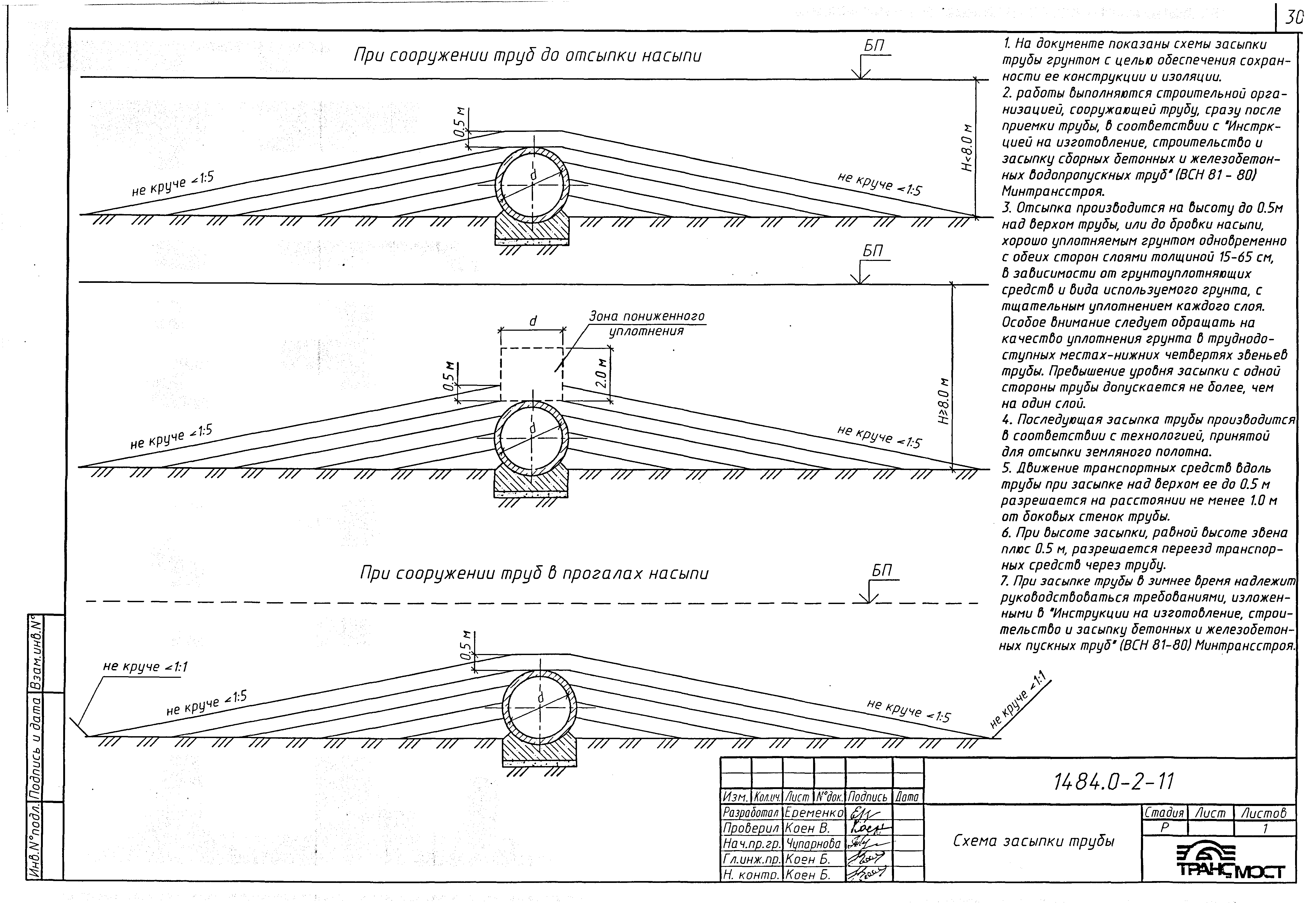

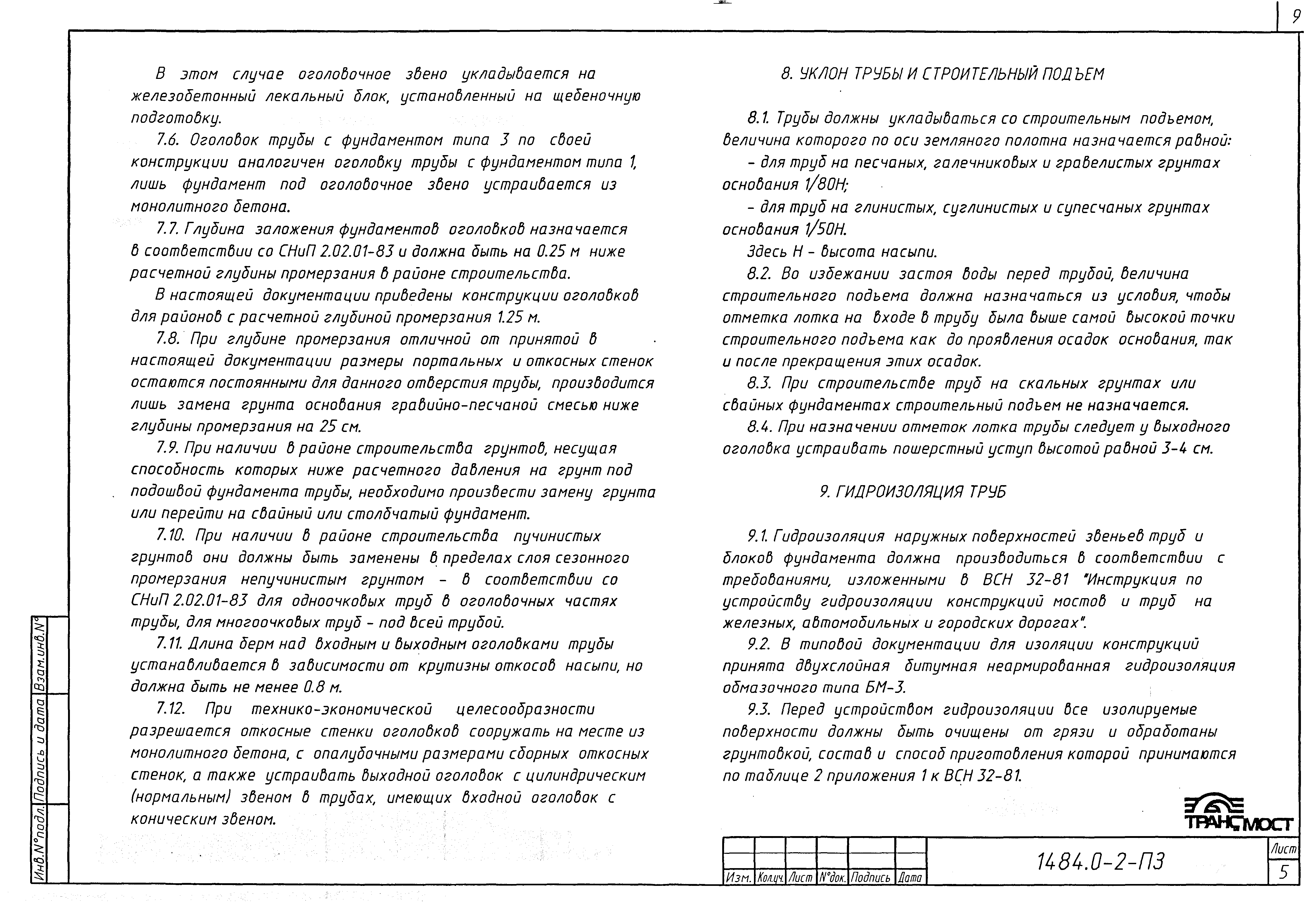

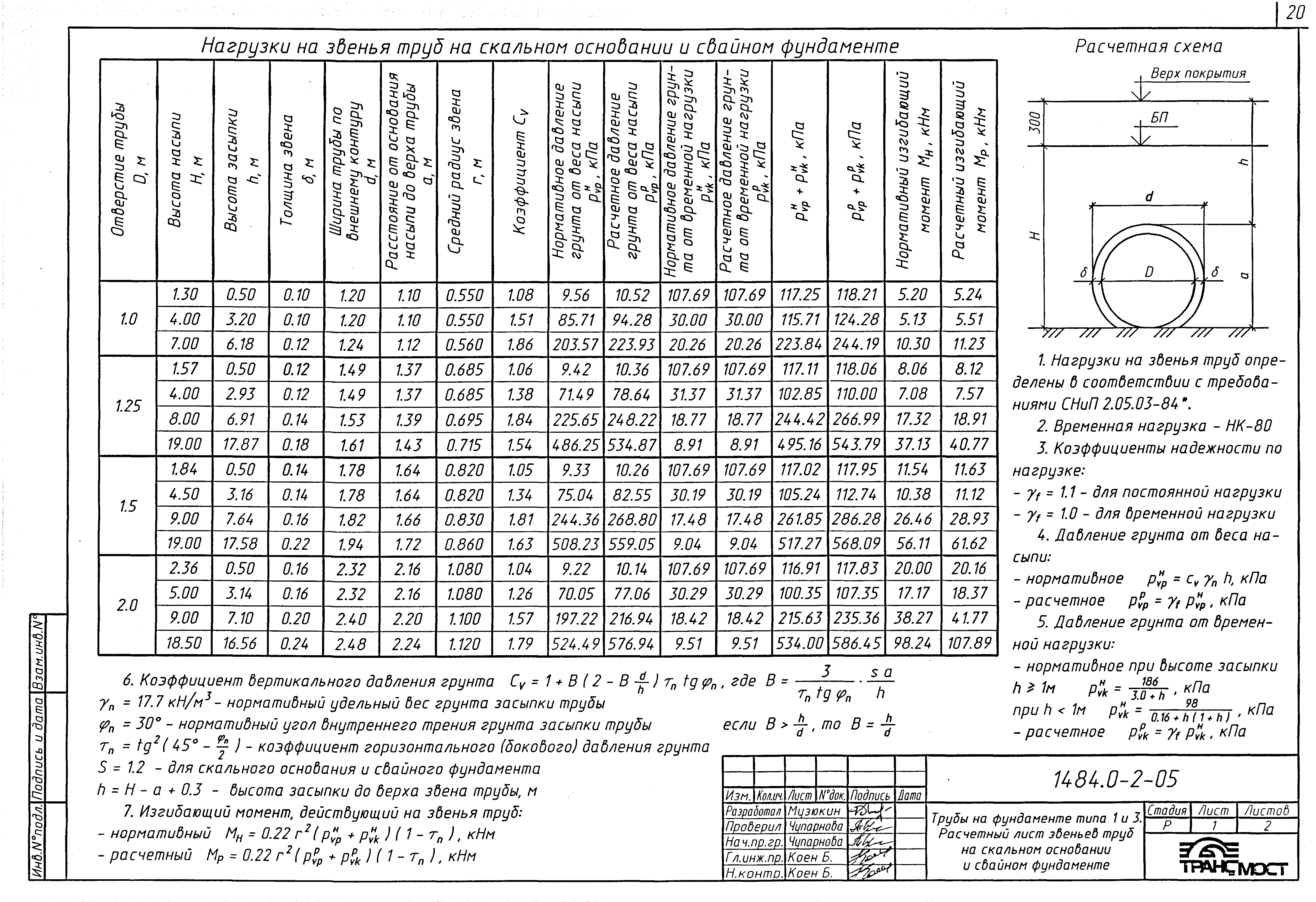

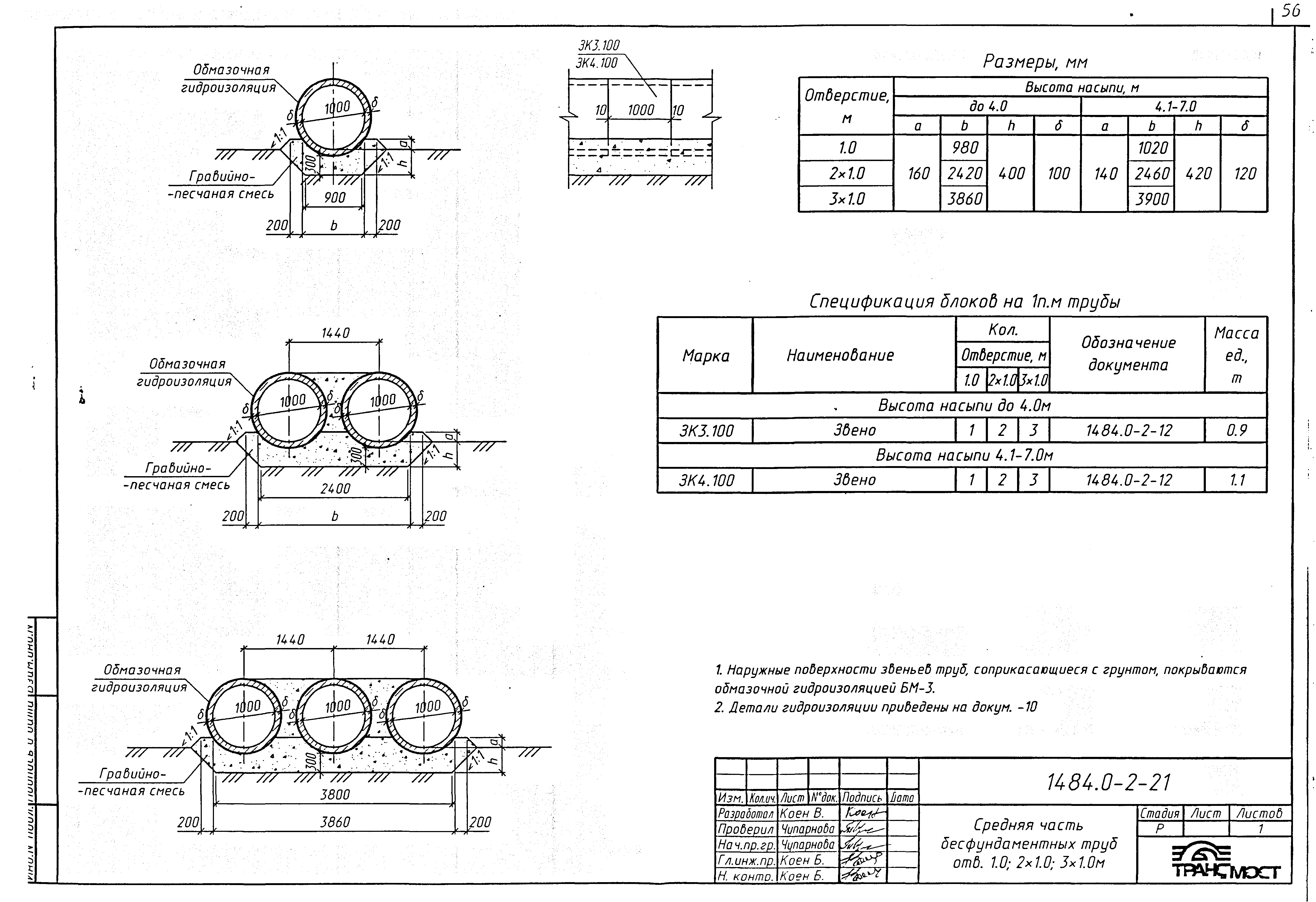

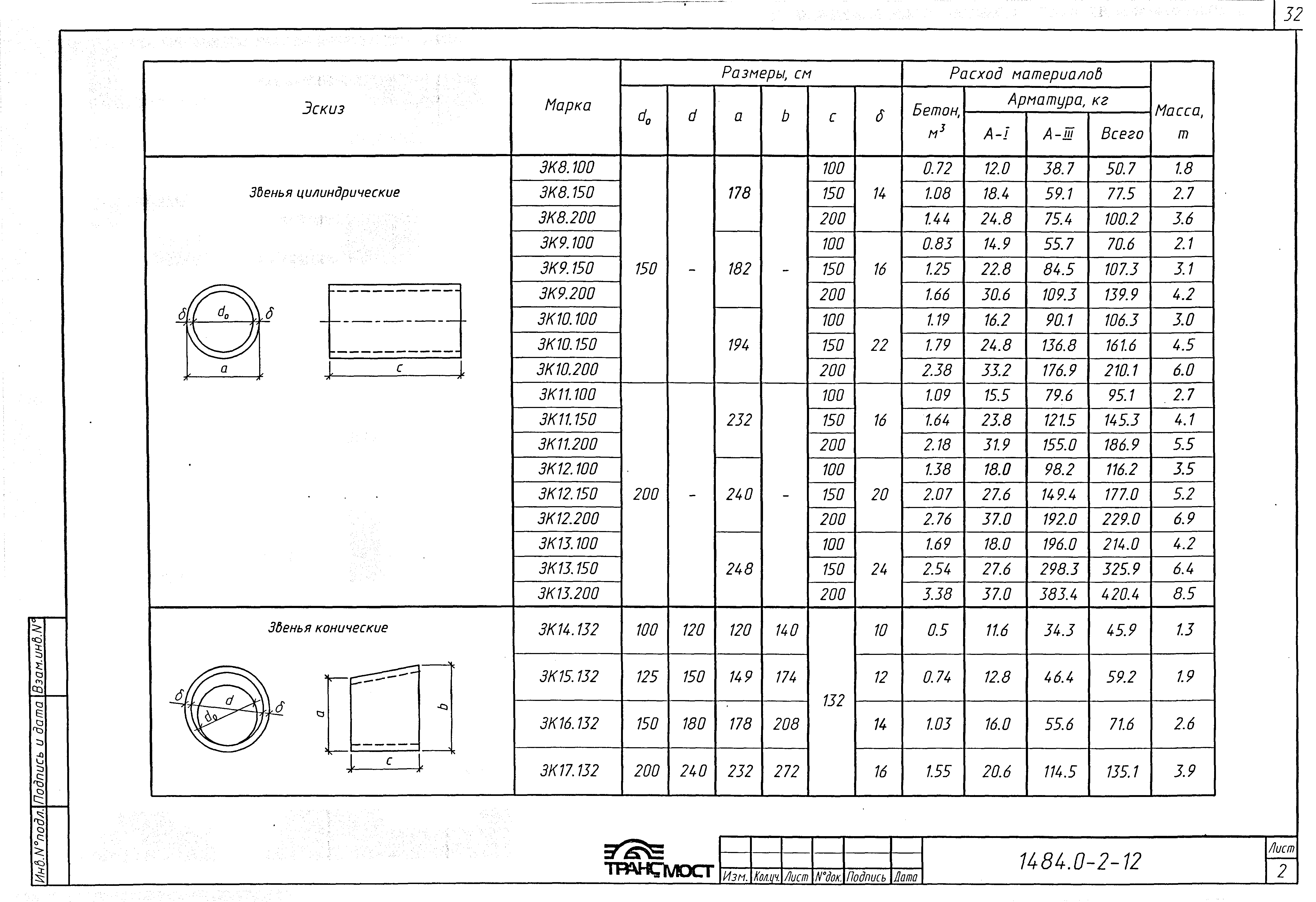

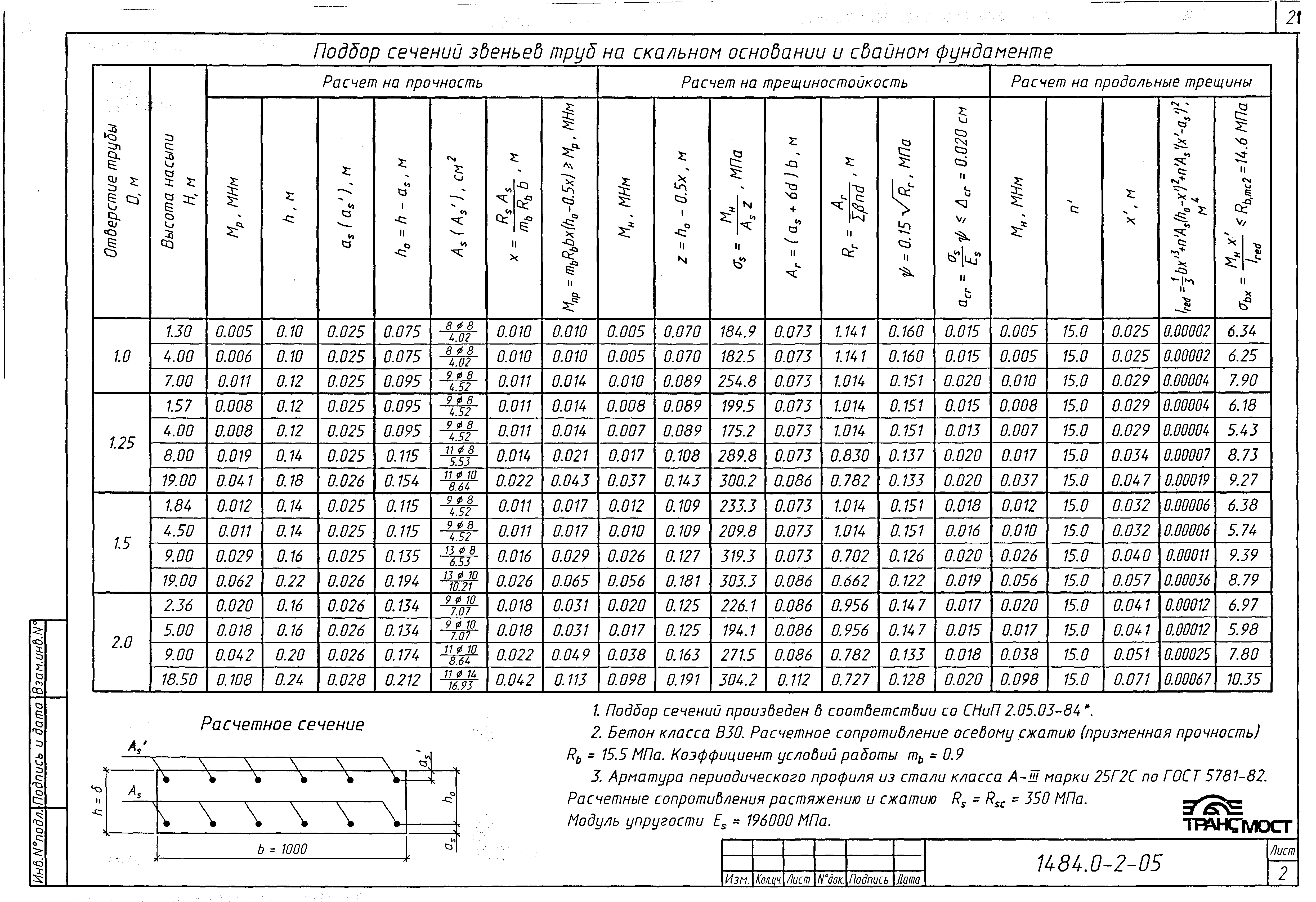

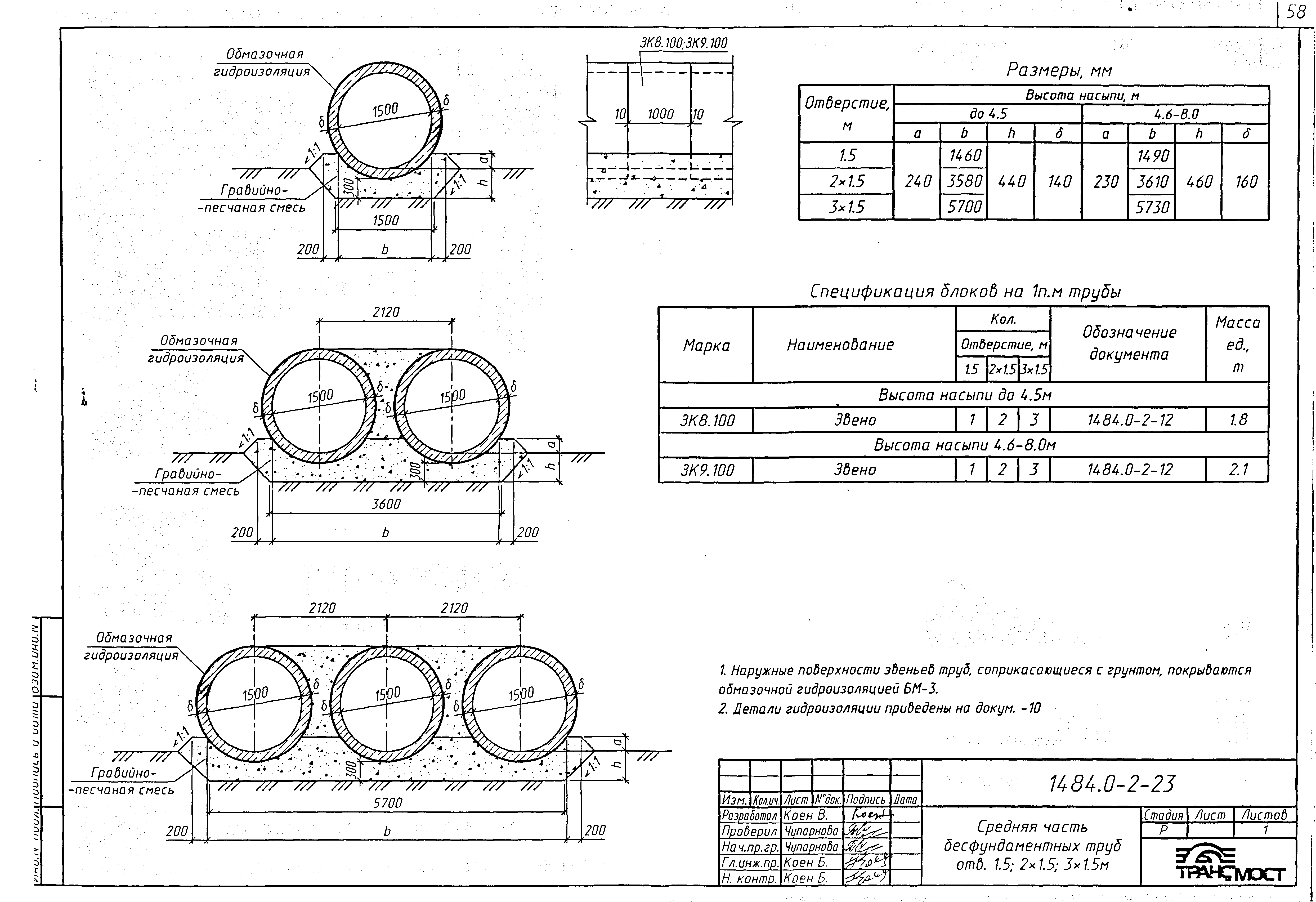

Оглавление:	1484.0-2-ПЗ Пояснительная записка 1484.0-2-01 Бесфундаментные трубы. Расчетный лист звеньев труб 1484.0-2-02 Бесфундаментные трубы. Расчетный лист звеньев труб на скальном основании и свайном фундаменте 1484.0-2-03 Бесфундаментные трубы. Расчетный лист звеньев труб в период производства работ 1484.0-2-04 Трубы на фундаменте типа 1 и 3. Расчетный лист звеньев труб 1484.0-2-05 Трубы на фундаменте типа 1 и 3. Расчетный лист звеньев труб на скальном основании и свайном фундаменте 1484.0-2-06 Трубы на фундаменте типа 1 и 3. Расчетный лист звеньев труб в период производства работ 1484.0-2-07 Гидравлические расчеты 1484.0-2-08 Типы оснований и фундаментов и условия их применения 1484.0-2-09 Графики давлений на грунт 1484.0-2-10 Детали устройства гидроизоляции 1484.0-2-11 Схема засыпки трубы 1484.0-2-12 Номенклатура блоков 1484.0-2-13 Укрепления у труб отв. 0,75 м 1484.0-2-14 Укрепление монолитным бетоном 1484.0-2-15 Укрепление блоками П-1 1484.0-2-16 Конструкция конца укрепления 1484.0-2-17 Укрепление каменной наброской 1484.0-2-18 Ведомость объемов работ на 1 п. м средней части труб 1484.0-2-19 Ведомость объемов работ на оголовок 1484.0-2-20 Средняя часть бесфундаментных труб отв. 0,5; 0,75; 2 х 0,75; 3 х 0,75 м 1484.0-2-21 Средняя часть бесфундаментных труб отв. 1,0; 2 х 1,5; 3 х 2,0 м 1484.0-2-22 Средняя часть бесфундаментных труб отв. 1,25; 2 х 1,25; 3 х 1,25 м 1484.0-2-23 Средняя часть бесфундаментных труб отв. 1,5; 2 х 1,5; 3 х 1,5 м 1484.0-2-24 Средняя часть бесфундаментных труб отв. 2,0; 2 х 2,0; 3 х 2,0 м 1484.0-2-25 Средняя часть трубы отв. 1,0; 2 х 1,0; 3 х 1,0 м с фундаментом типа 1 1484.0-2-26 Средняя часть трубы отв. 1,25; 2 х 1,25; 3 х 1,25 м с фундаментом типа 1 1484.0-2-27 Средняя часть трубы отв. 1,5; 2 х 1,5; 3 х 1,5 м с фундаментом типа 1 1484.0-2-28 Средняя часть трубы отв. 2,0; 2 х 2,0; 3 х 2,0 м с фундаментом типа 1 1484.0-2-29 Средняя часть трубы отв. 1,0; 2 х 1,0; 3 х 1,0 м с фундаментом типа 3 1484.0-2-30 Средняя часть трубы отв. 1,25; 2 х 1,25; 3 х 1,25 м с фундаментом типа 3 1484.0-2-31 Средняя часть трубы отв. 1,5; 2 х 1,5; 3 х 1,5 м с фундаментом типа 3 1484.0-2-32 Средняя часть трубы отв. 2,0; 2 х 2,0; 3 х 2,0 м с фундаментом типа 3 1484.0-2-33 Оголовок бесфундаментной трубы отв. 0,5 м 1484.0-2-34 Оголовок бесфундаментной трубы отв. 0,75 м 1484.0-2-35 Оголовок бесфундаментной трубы отв. 2 х 0,75 м 1484.0-2-36 Оголовок бесфундаментной трубы отв. 3 х 0,75 м 1484.0-2-37 Оголовок бесфундаментной трубы отв. 1,0 м 1484.0-2-38 Оголовок бесфундаментной трубы отв. 2 х 1,0 м 1484.0-2-39 Оголовок бесфундаментной трубы отв. 3 х 1,0 м 1484.0-2-40 Оголовок бесфундаментной трубы отв. 1,25 м 1484.0-2-41 Оголовок бесфундаментной трубы отв. 2 х 1,25 м 1484.0-2-42 Оголовок бесфундаментной трубы отв. 3 х 1,25 м 1484.0-2-43 Оголовок бесфундаментной трубы отв. 1,5 м 1484.0-2-44 Оголовок бесфундаментной трубы отв. 2 х 1,5 м 1484.0-2-45 Оголовок бесфундаментной трубы отв. 3 х 1,5 м 1484.0-2-46 Оголовок бесфундаментной трубы отв. 2,0 м 1484.0-2-47 Оголовок бесфундаментной трубы отв. 2 х 2,0 м 1484.0-2-48 Оголовок бесфундаментной трубы отв. 3 х 2,0 м 1484.0-2-49 Оголовок трубы отв. 1,0 м с фундаментом типа 1 1484.0-2-50 Оголовок трубы отв. 2 х 1,0 м с фундаментом типа 1 1484.0-2-51 Оголовок трубы отв. 3 х 1,0 м с фундаментом типа 1 1484.0-2-52 Оголовок трубы отв. 1,25 м с фундаментом типа 1 1484.0-2-53 Оголовок трубы отв. 2 х 1,25 м с фундаментом типа 1 1484.0-2-54 Оголовок трубы отв. 3 х 1,25 м с фундаментом типа 1 1484.0-2-55 Оголовок трубы отв. 1,5 м с фундаментом типа 1 1484.0-2-56 Оголовок трубы отв. 2 х 1,5 м с фундаментом типа 1 1484.0-2-57 Оголовок трубы отв. 3 х 1,5 м с фундаментом типа 1 1484.0-2-58 Оголовок трубы отв. 2,0 м с фундаментом типа 1 1484.0-2-59 Оголовок трубы отв. 2 х 2,0 м с фундаментом типа 1 1484.0-2-60 Оголовок трубы отв.3 х 2,0 м с фундаментом типа 1 1484.0-2-61 Оголовок трубы отв. 1,0 м с фундаментом типа 3 1484.0-2-62 Оголовок трубы отв. 2 х 1,0 м с фундаментом типа 3 1484.0-2-63 Оголовок трубы отв. 3 х 1,0 м с фундаментом типа 3 1484.0-2-64 Оголовок трубы отв. 1,25 м с фундаментом типа 3 1484.0-2-65 Оголовок трубы отв. 2 х 1,25 м с фундаментом типа 3 1484.0-2-66 Оголовок трубы отв. 3 х 1,25 м с фундаментом типа 3 1484.0-2-67 Оголовок трубы отв. 1,5 м с фундаментом типа 3 1484.0-2-68 Оголовок трубы отв. 2 х 1,5 м с фундаментом типа 3 1484.0-2-69 Оголовок трубы отв. 3 х 1,5 м с фундаментом типа 3 1484.0-2-70 Оголовок трубы отв. 2,0 м с фундаментом типа 3 1484.0-2-71 Оголовок трубы отв. 2 х 2,0 м с фундаментом типа 3 1484.0-2-72 Оголовок трубы отв. 3 х 2,0 м с фундаментом типа 3 1484.0-2-73 Оголовки бесфундаментных труб отв. 1,0; 1,25; 1,5 м с нормальным входным звеном 1484.0-2-74 Оголовки бесфундаментных труб отв. 1,0; 1,25; 1,5 м с нормальным входным звеном с фундаментом типа 1 1484.0-2-75 Оголовки бесфундаментных труб отв. 1,0; 1,25; 1,5 м с нормальным входным звеном с фундаментом типа 3 1484.0-2-76 Пример конструкции оголовка трубы отв. 1,5 м с фундаментом типа 1 при глубине промерзания 2,0 м 1484.0-2-77 Пример конструкции оголовка трубы отв. 1,5 м с фундаментом типа 3 при глубине промерзания 2,0 м 1484.0-2-78 Пример конструкции бесфундаментной трубы отв. 2 Х 1,0 м 1484.0-2-79 Пример конструкции трубы отв. 1,25 м с фундаментом типа 1 1484.0-2-80 Пример конструкции трубы отв. 2 х 1,0 м с фундаментом типа 3
Разработан:	ОАО Трансмост
Утверждён:	23.04.2002 МПС России
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Дорожные водопропускные и водоотводные сооружения
