АТК 24.202.08-90

Тарелки клапанные балластные четырехпоточные для аппаратов колонного типа. Конструкция и основные размеры

Обозначение:	АТК 24.202.08-90
Обозначение англ:	ATK 24.202.08-90
Статус:	действует
Название рус.:	Тарелки клапанные балластные четырехпоточные для аппаратов колонного типа. Конструкция и основные размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991

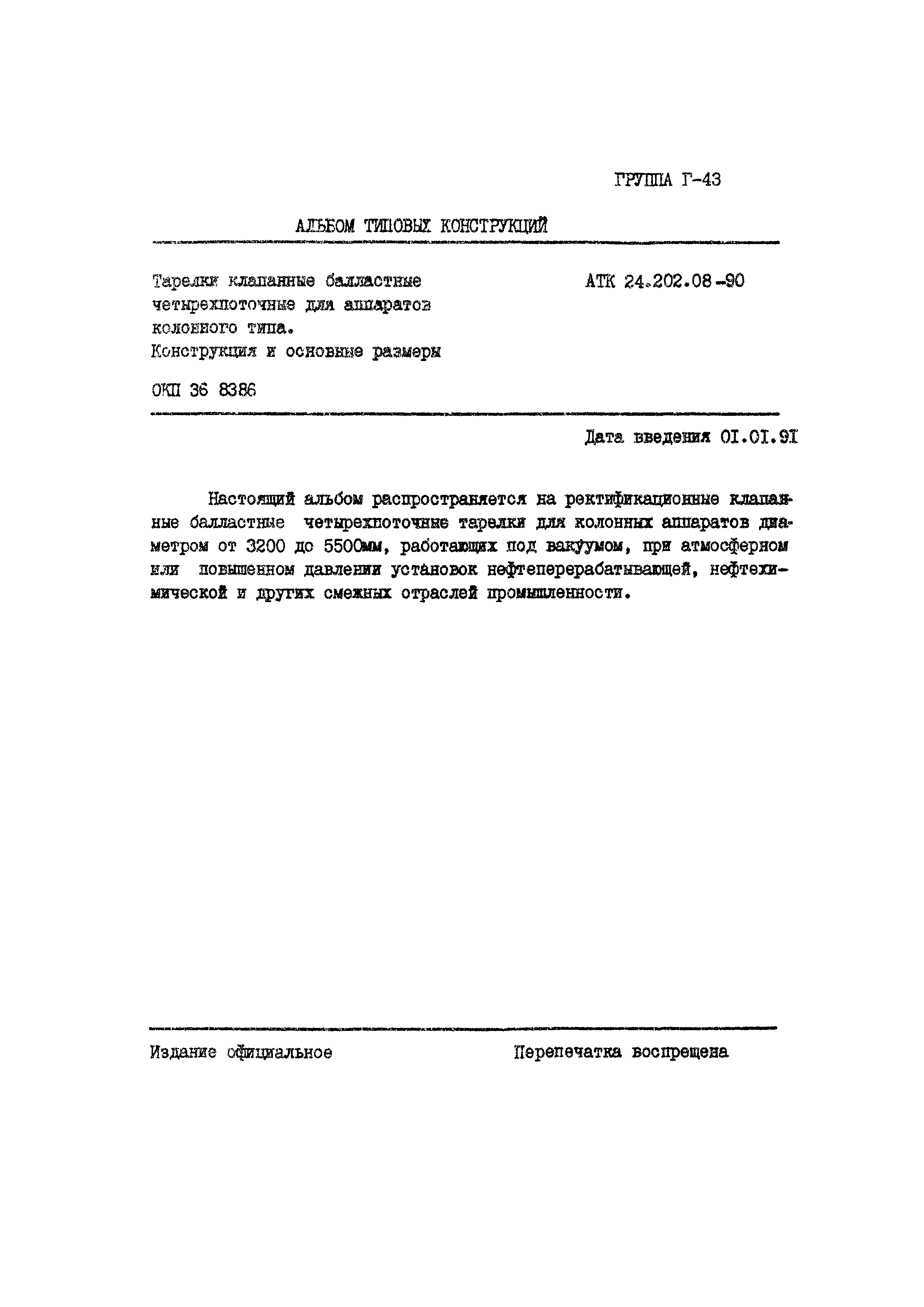

Область применения:	Альбом распространяется на ректификационные клапанные балластные четырехпоточные тарелки для колонных аппаратов диаметром от 3200 до 5500 мм, работающих под вакуумом, при атмосферном или повышенном давлении установок нефтеперерабатывающей, нефтехимической и других смежных отраслей промышленности.

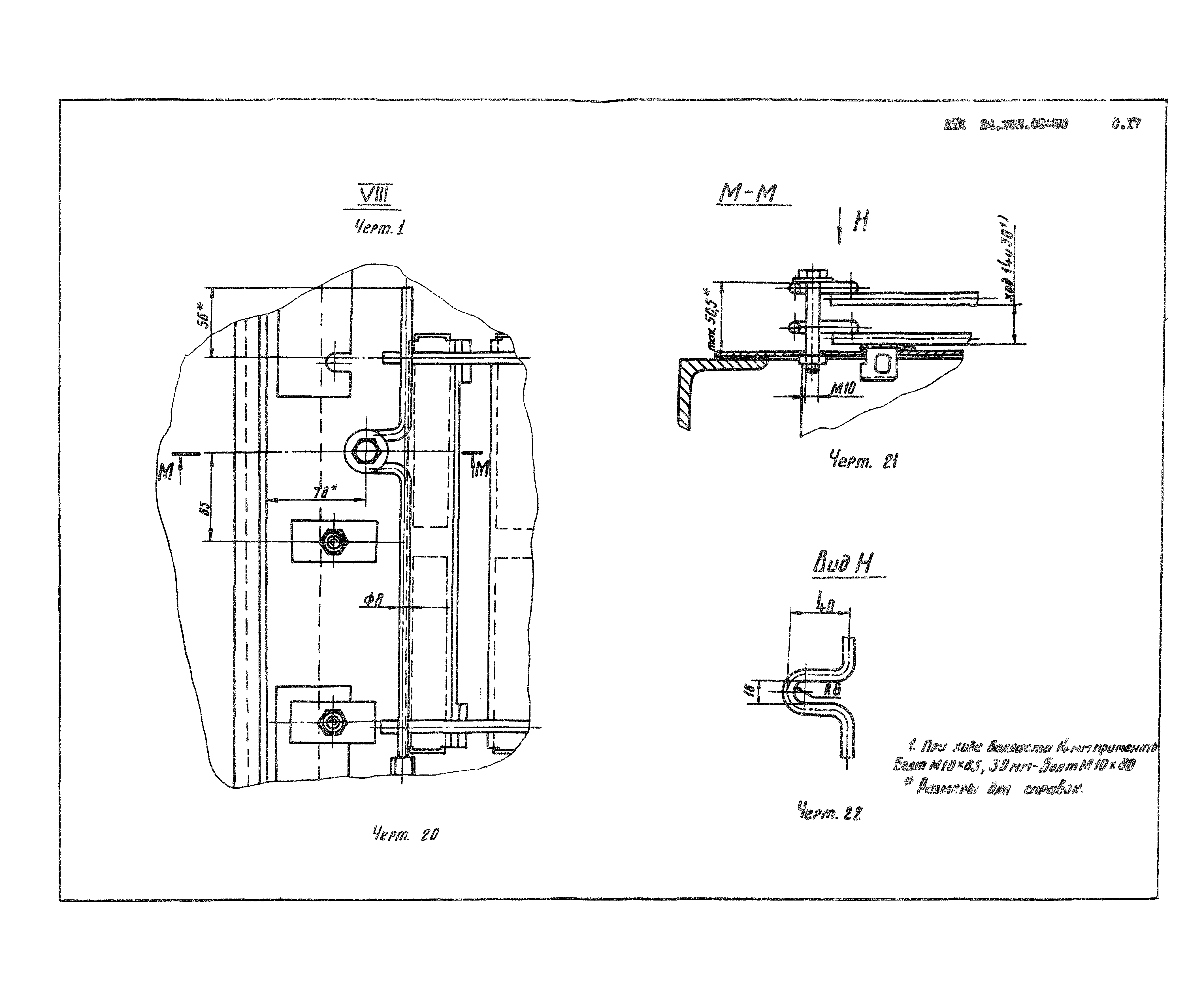

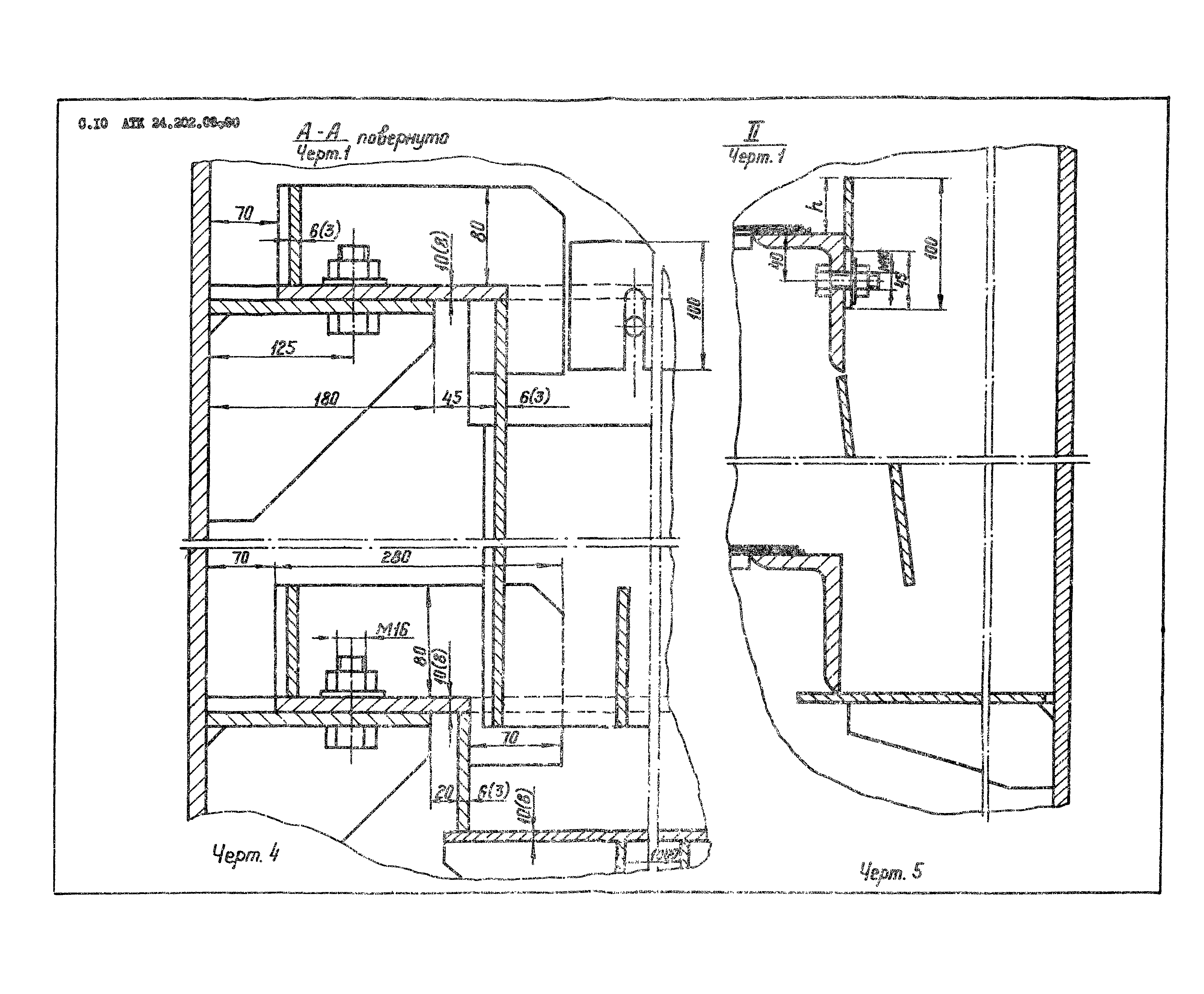

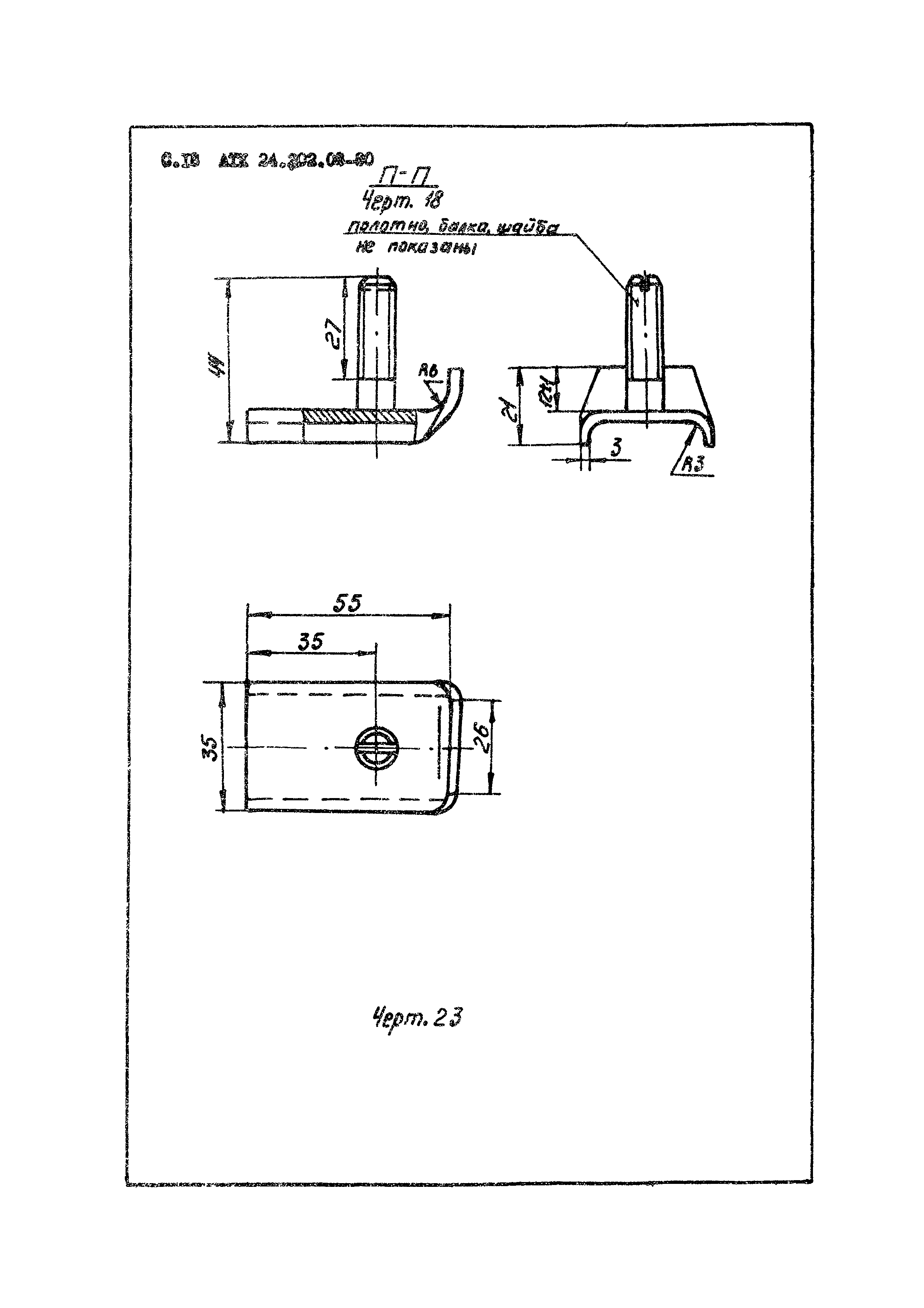

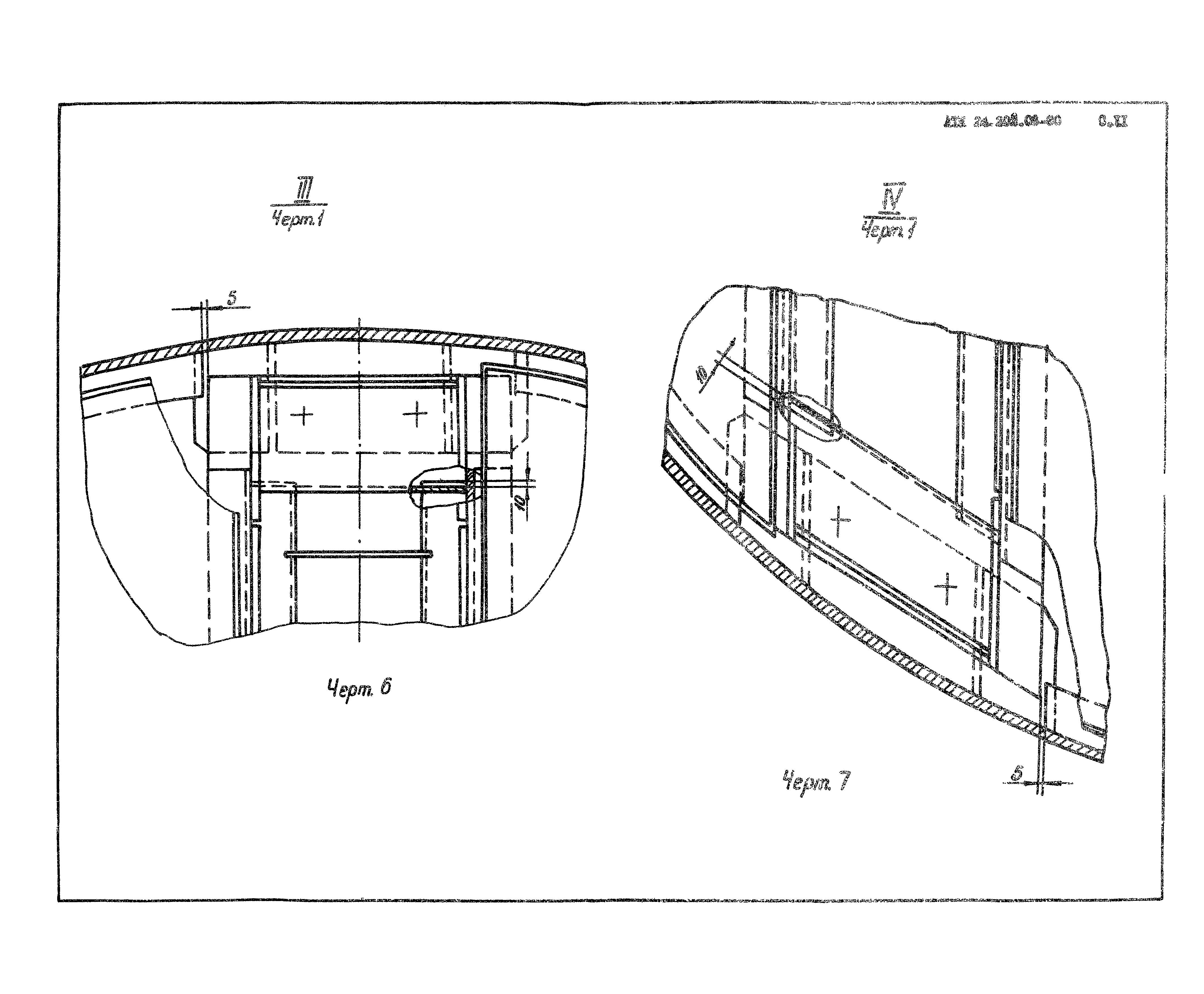

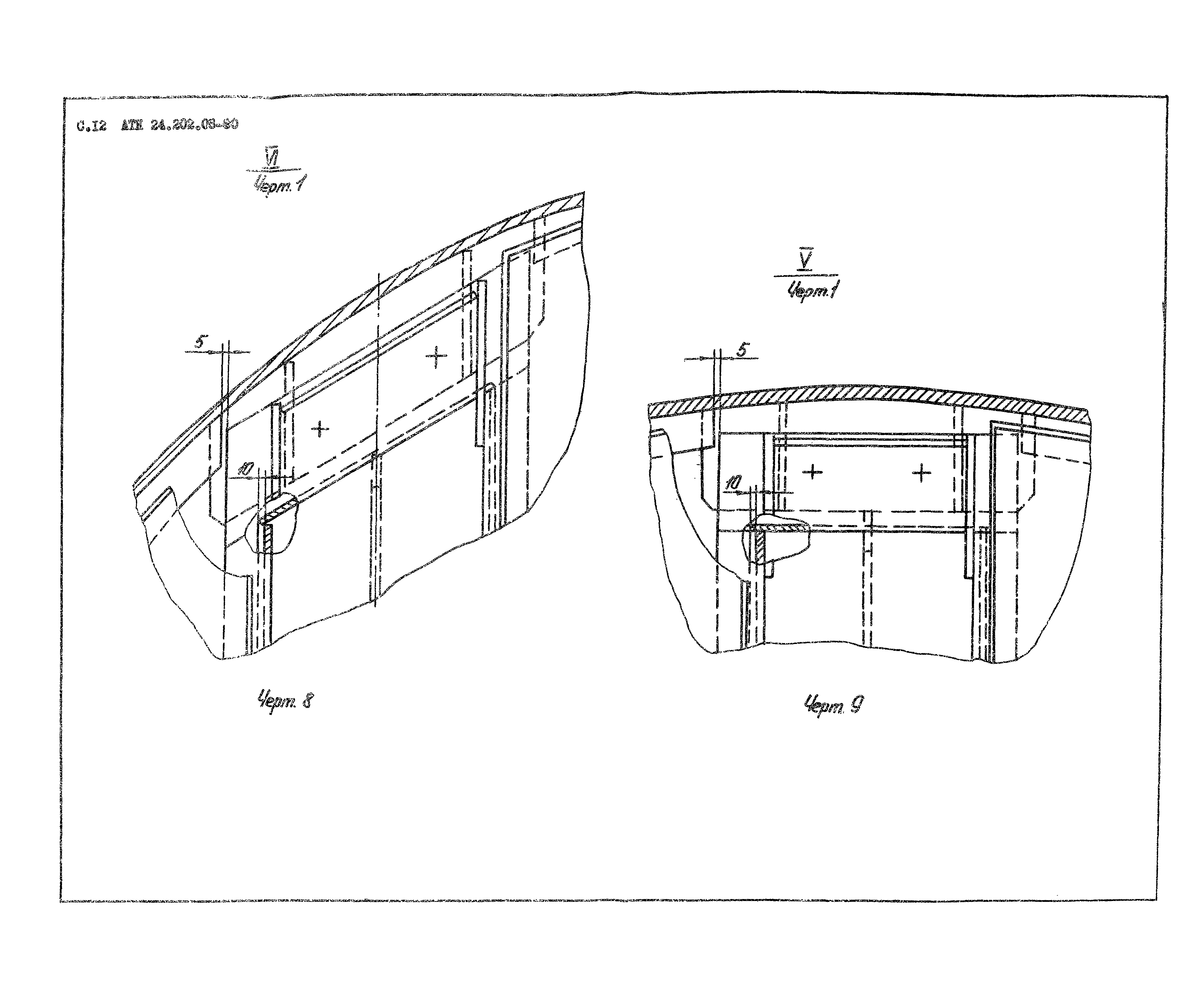

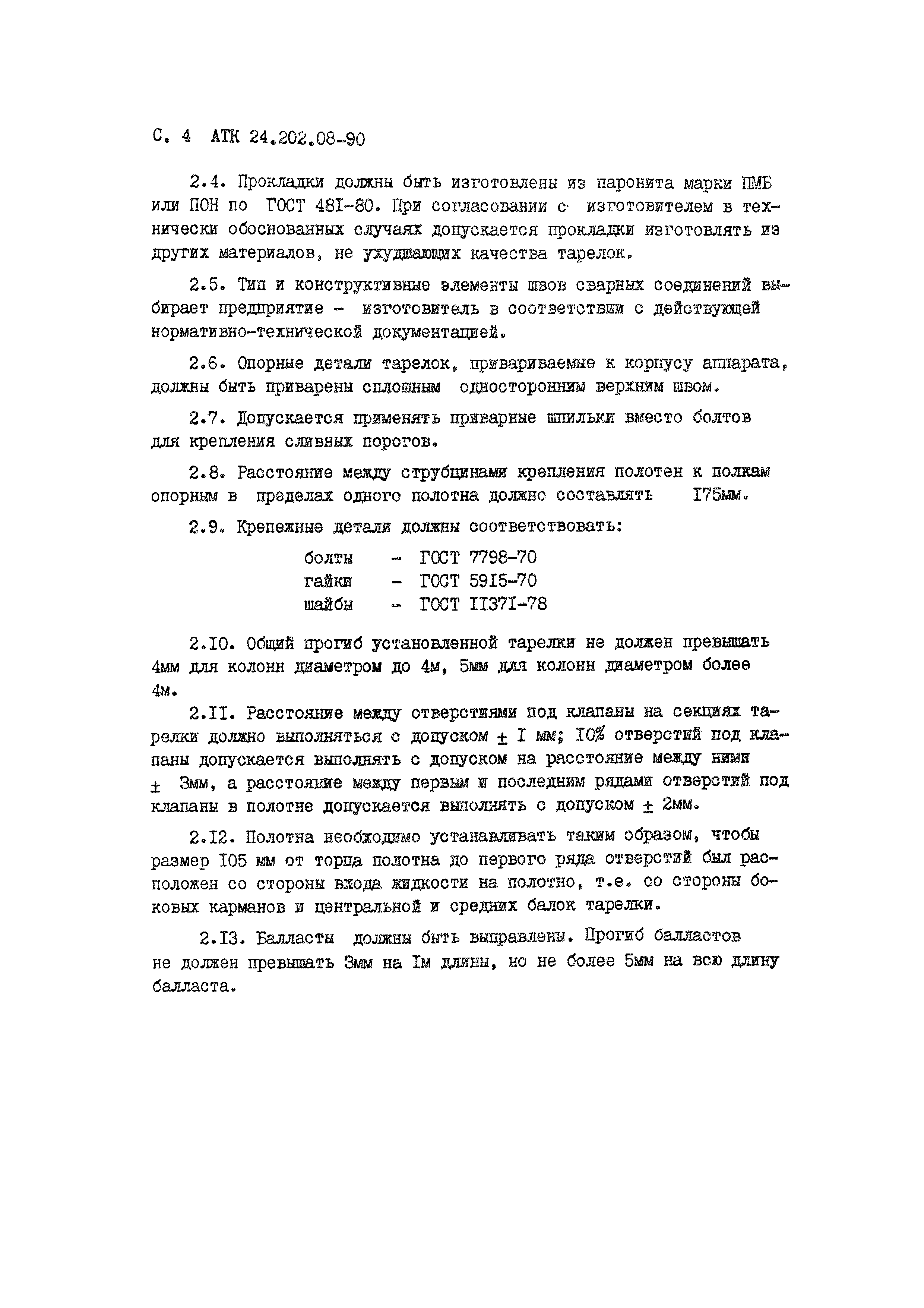

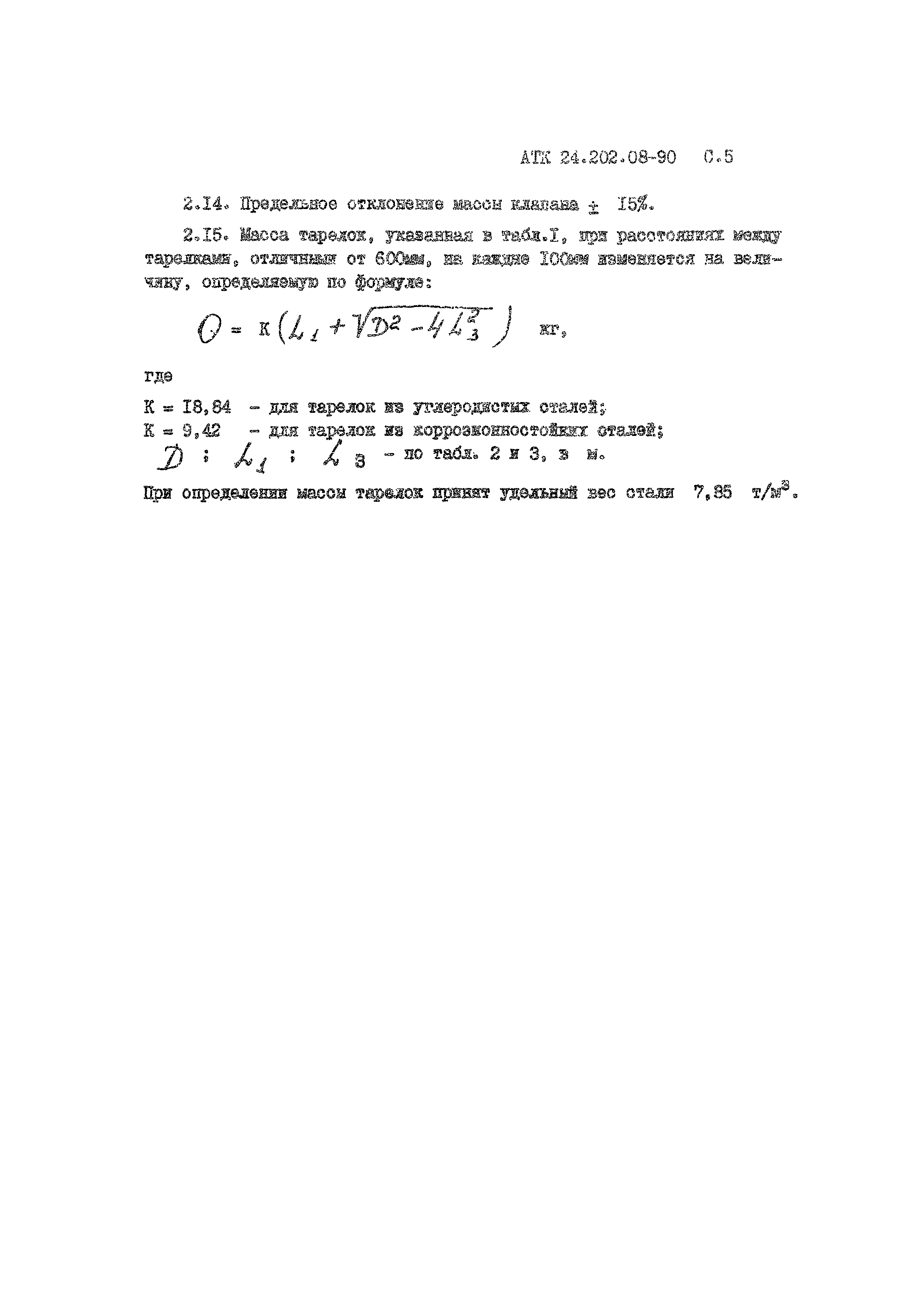

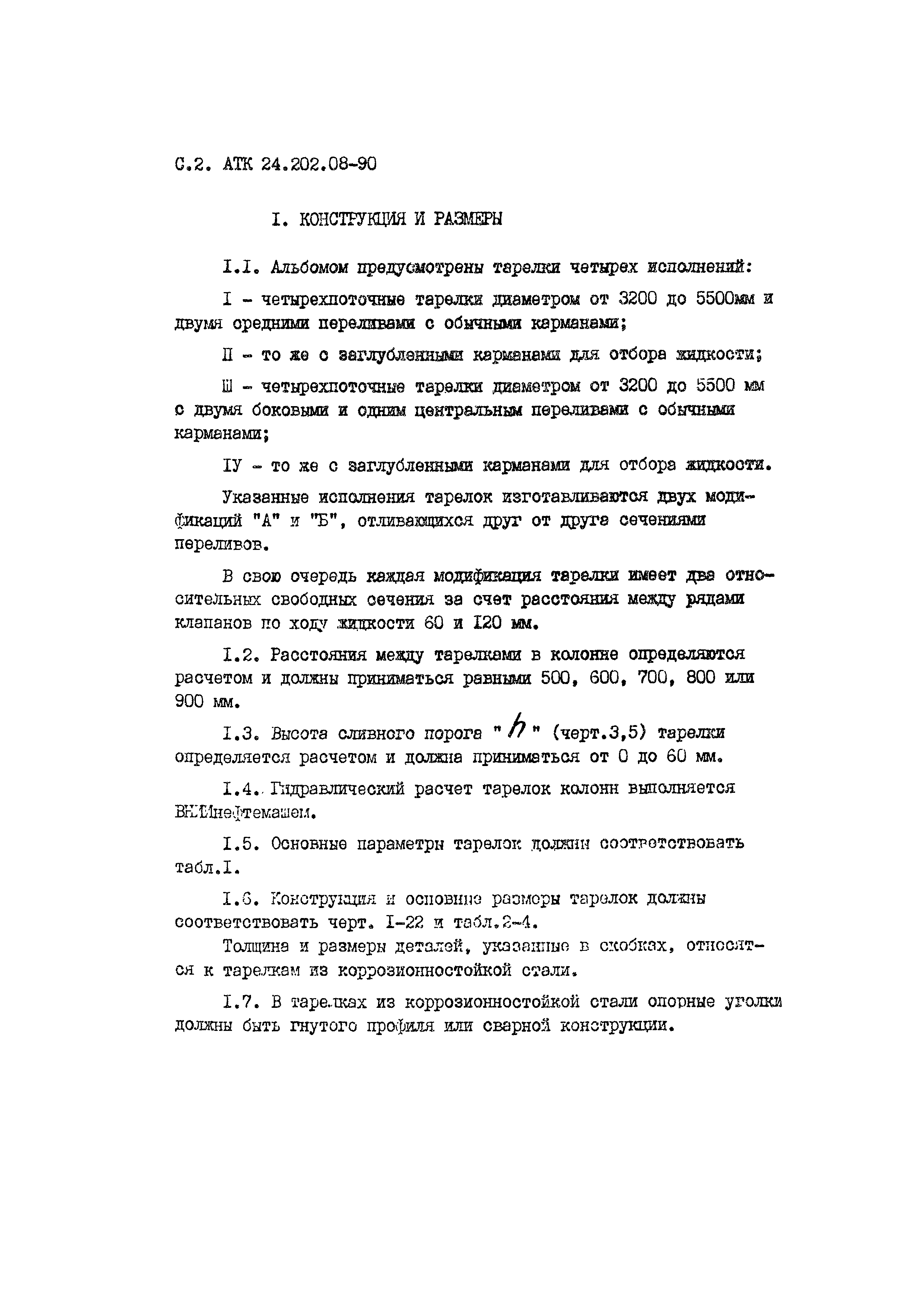

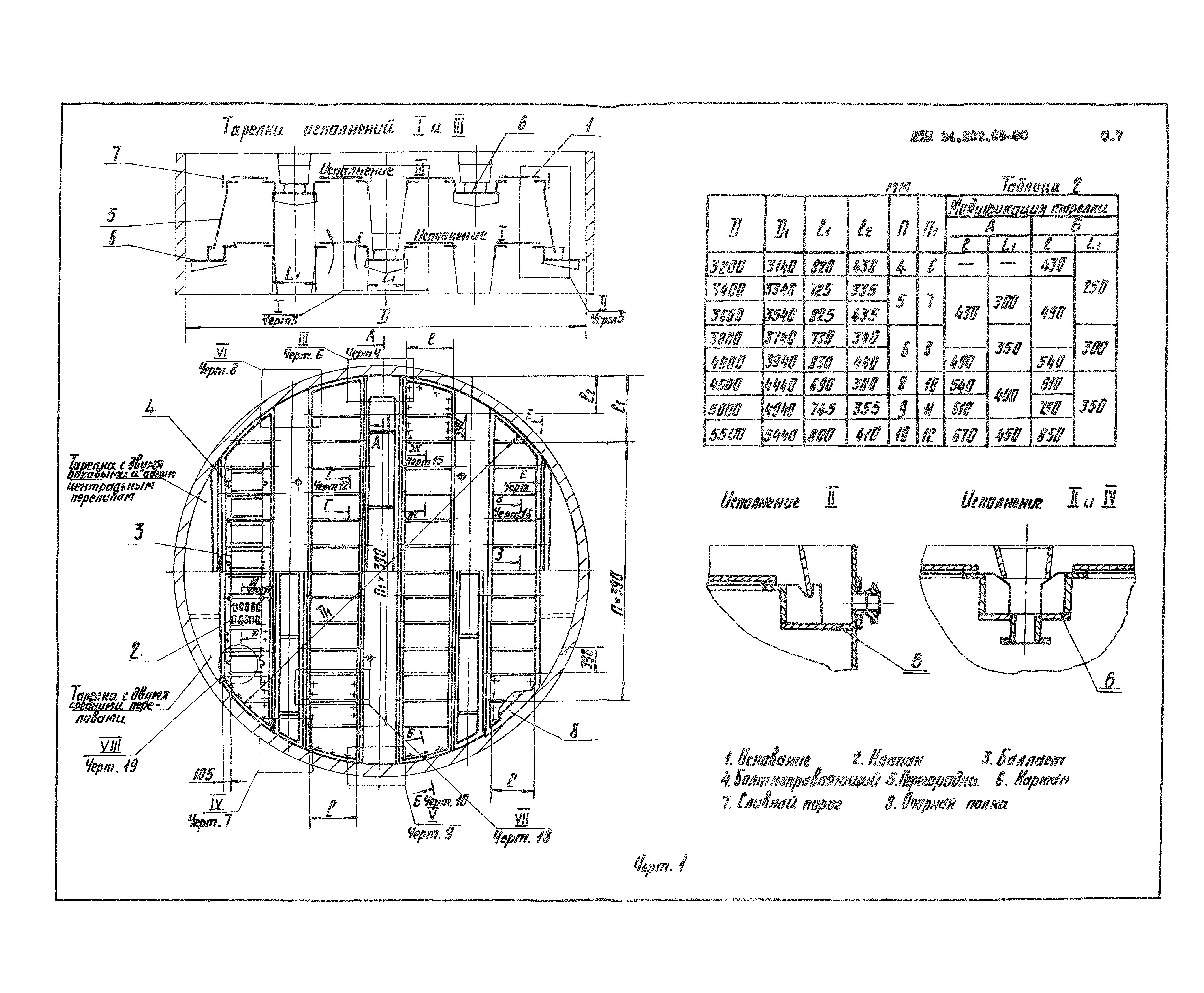

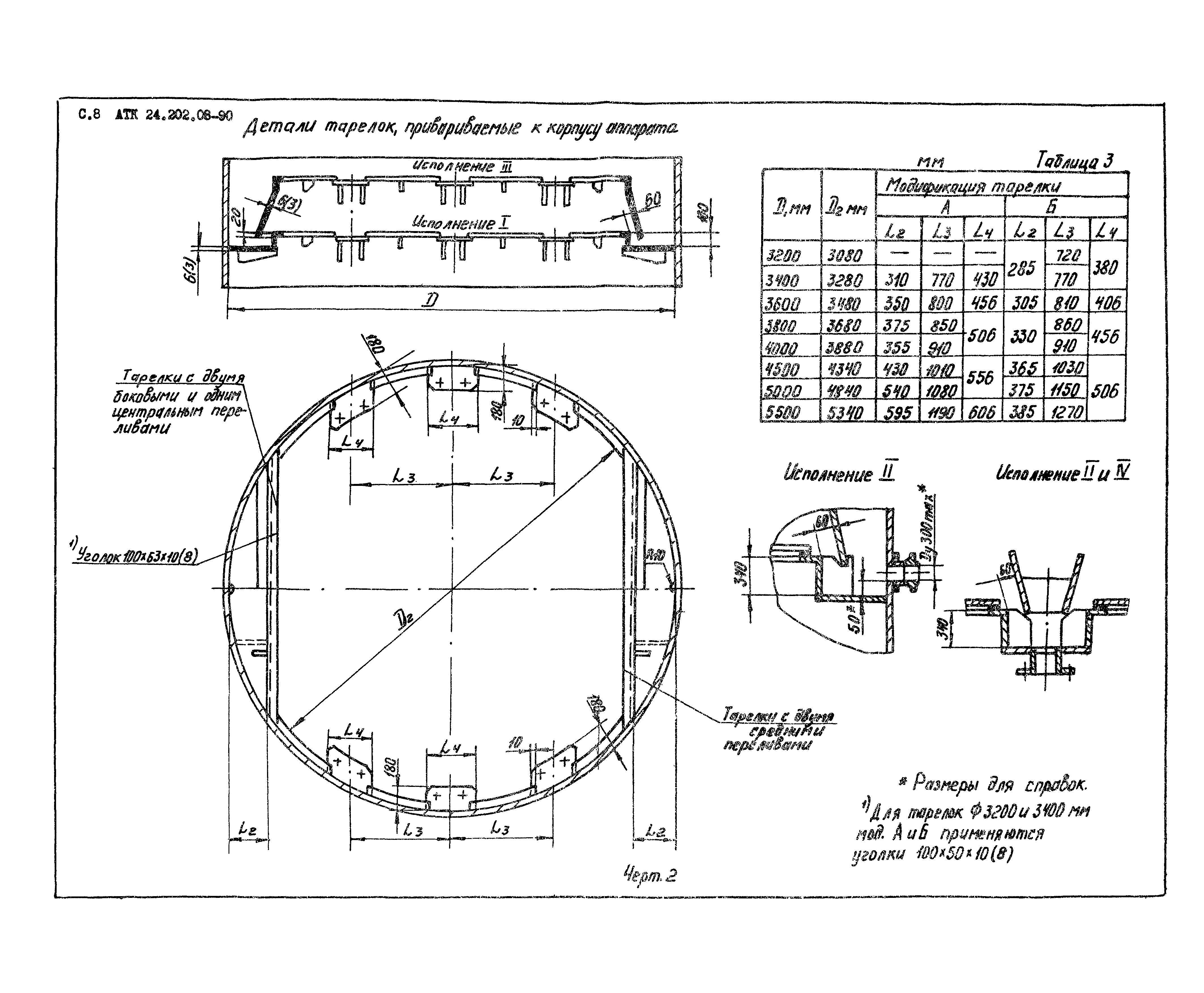

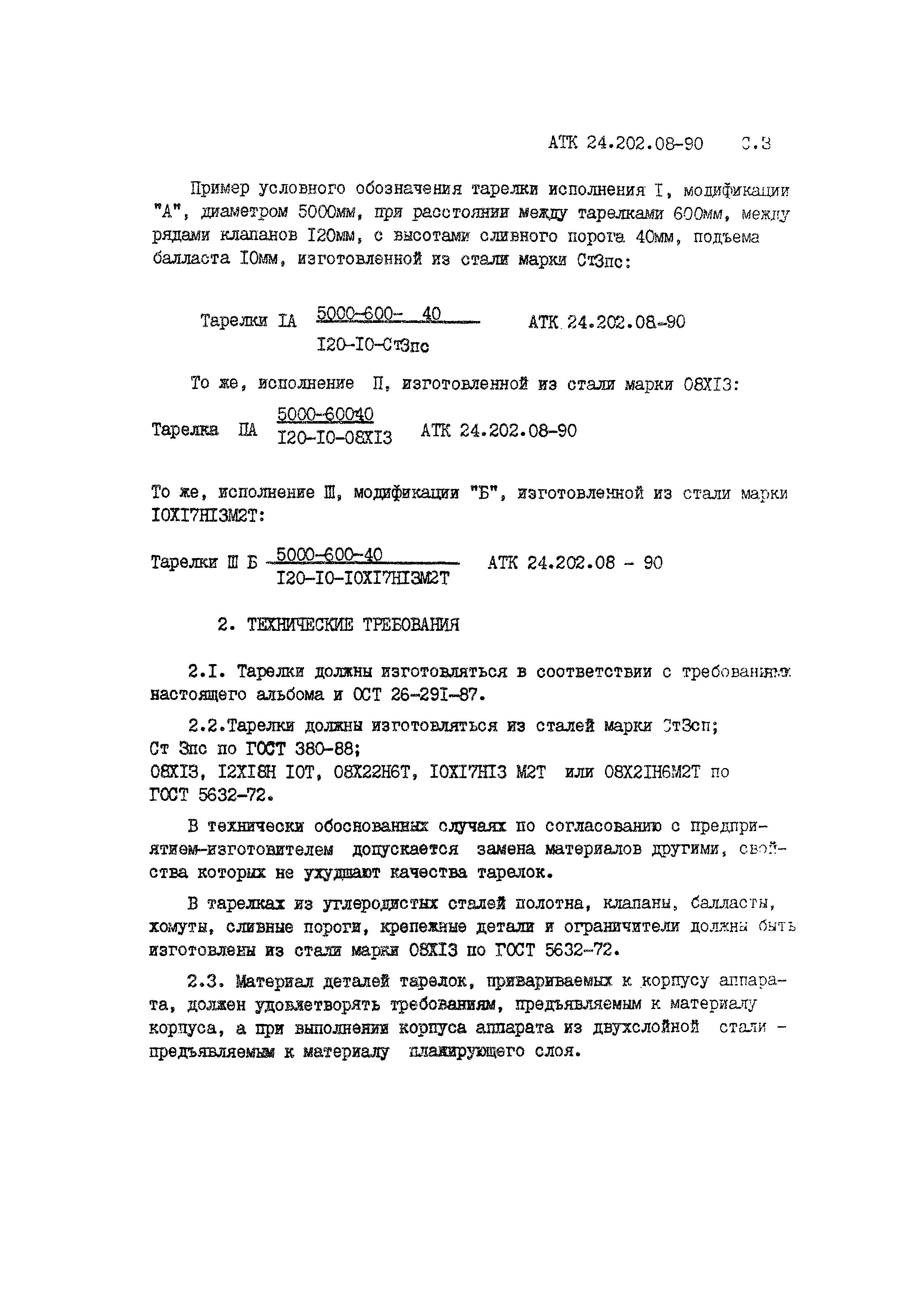

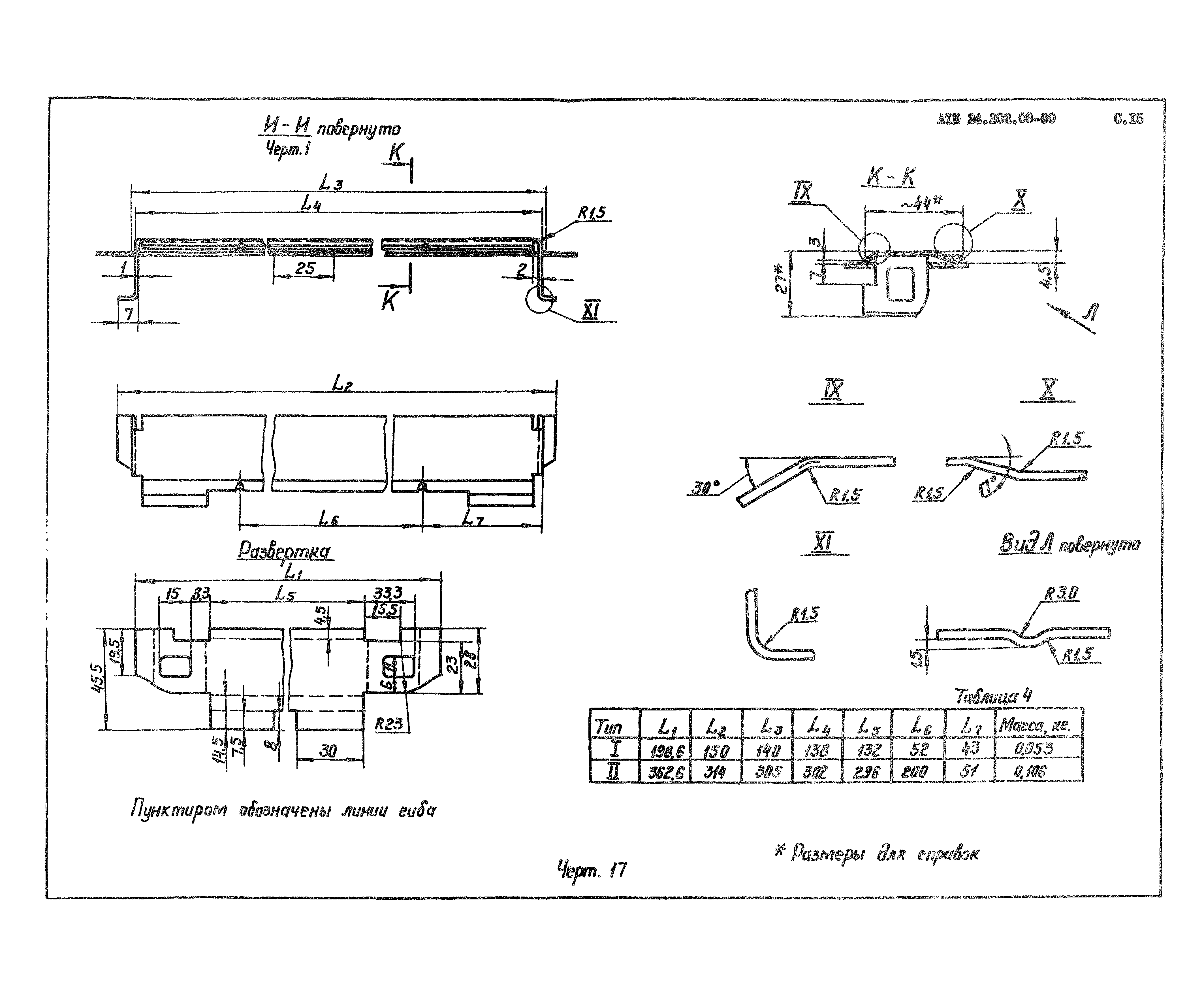

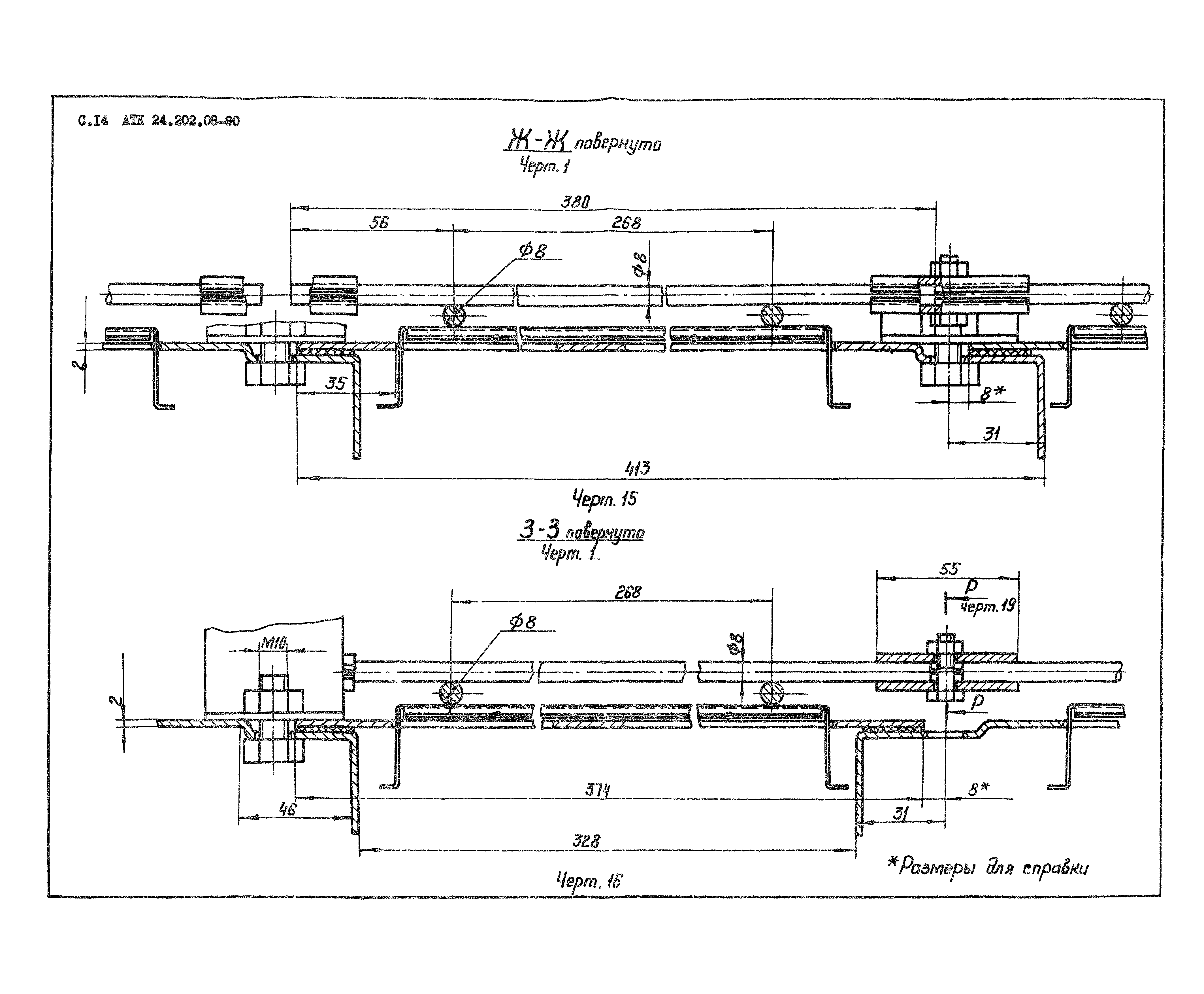

Оглавление:	1 Конструкция и размеры 2 Технические требования Чертежи 1 - 23

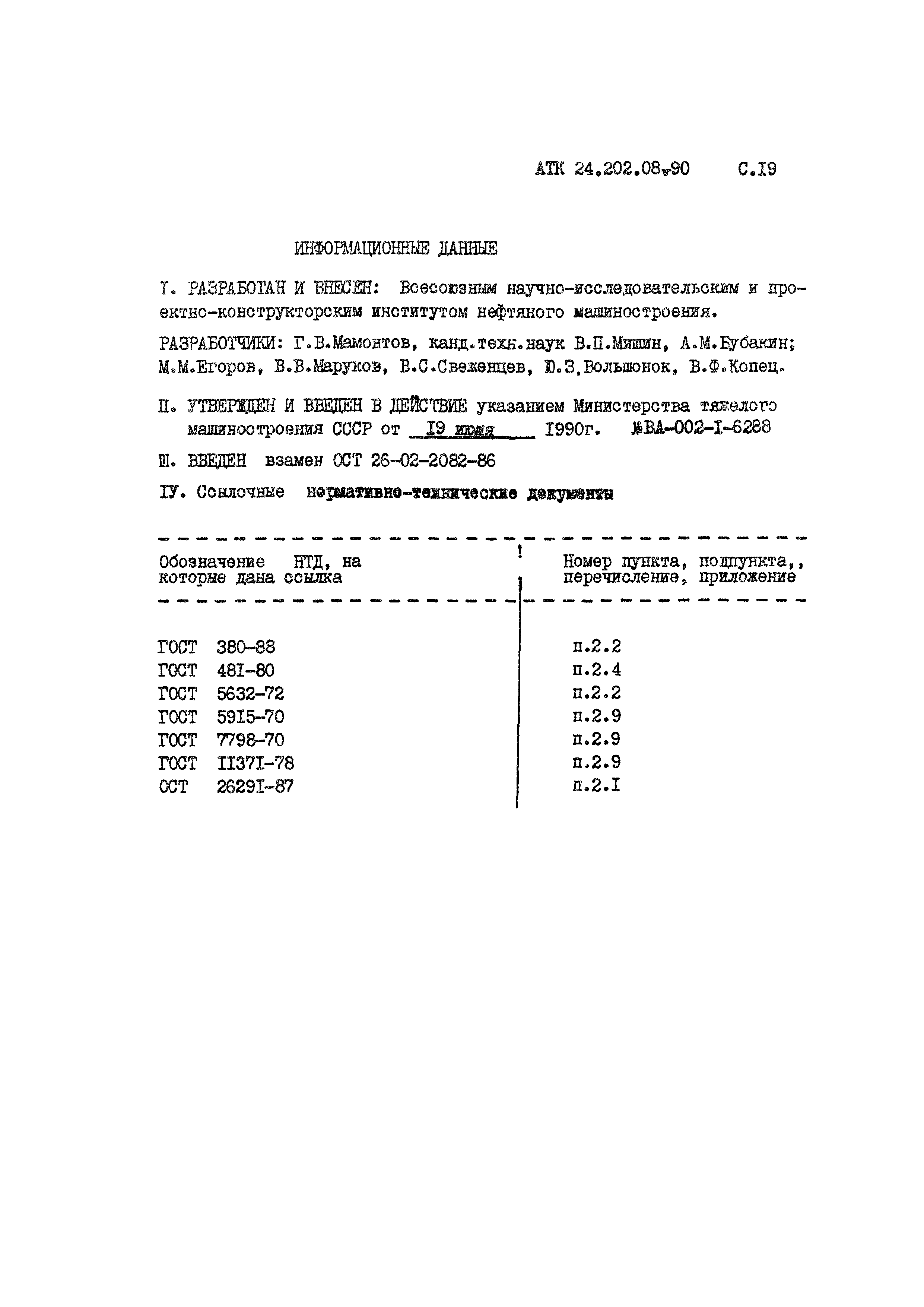

Разработан:	ОАО ВНИИНЕФТЕМАШ
Утверждён:	19.07.1990 Министерство тяжелого машиностроения СССР (USSR Ministry of Heavy Machinery Manufacturing ВА-002-1-6288)
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей
Список изменений:	№ 1 от 01.06.1997
Заменяет собой:	ОСТ 26-02-2082-86 «Тарелки клапанные балластные четырехпоточные для аппаратов колонного типа. Конструкция и основные размеры»
Нормативные ссылки:	ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки»

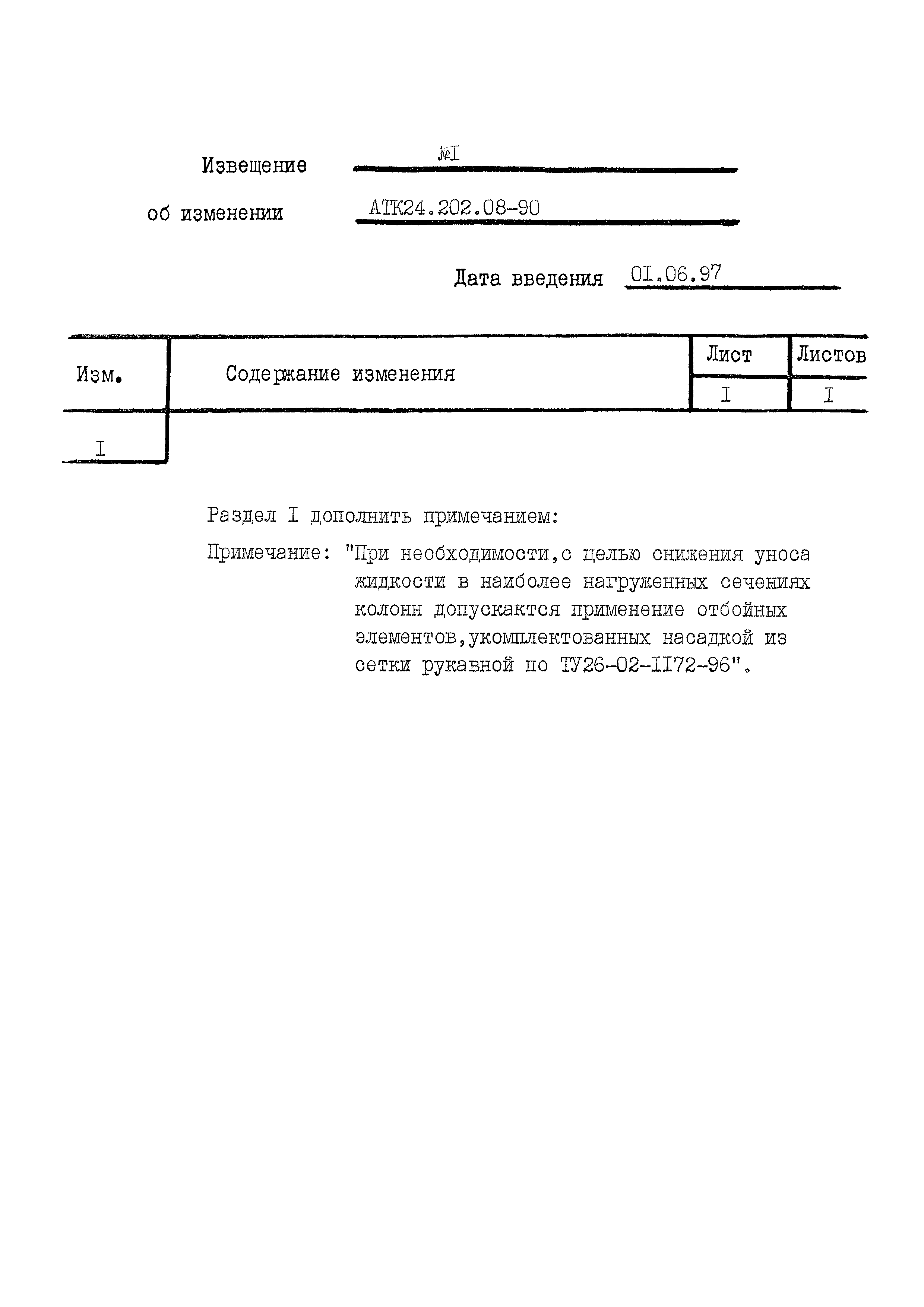

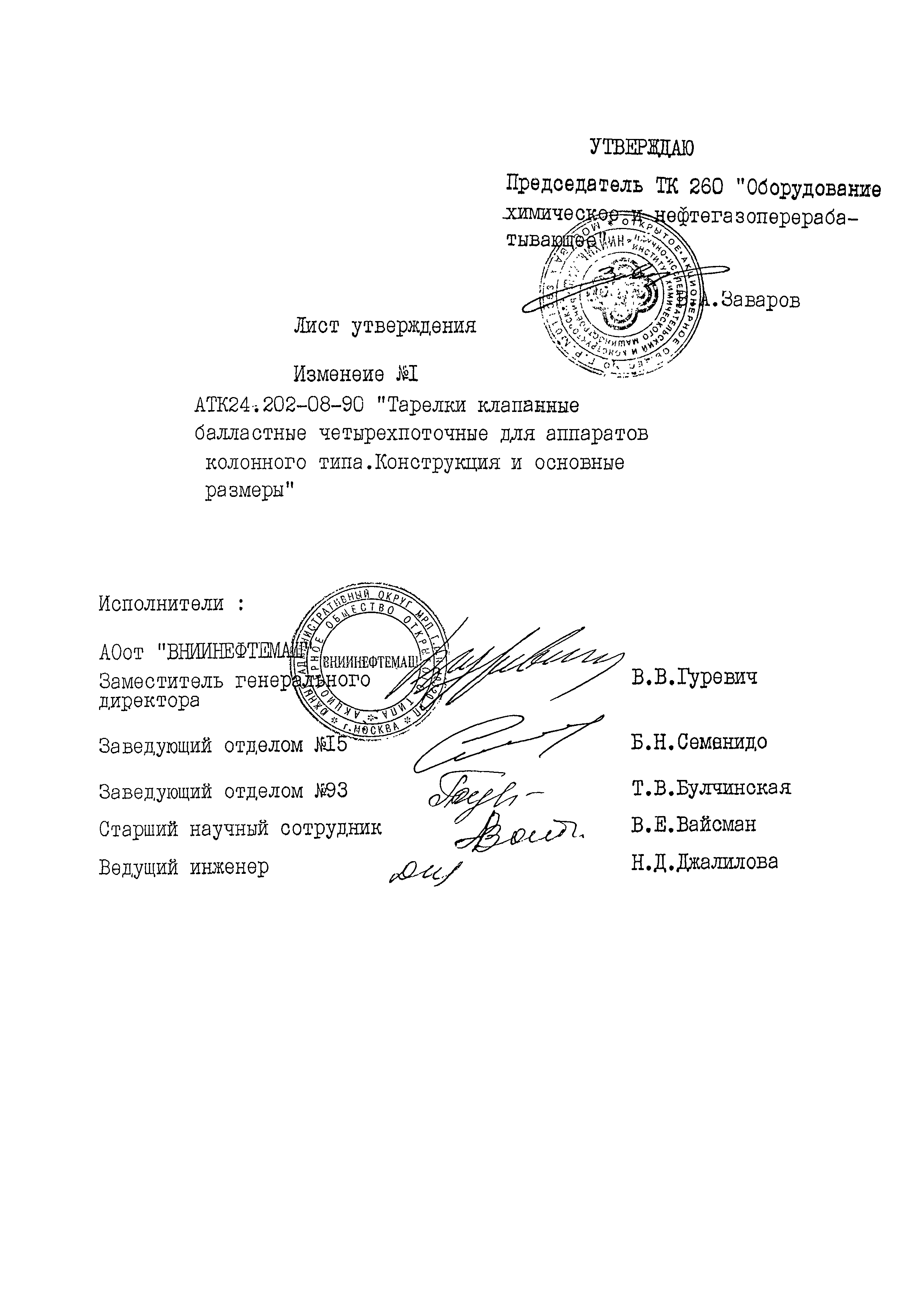

Текстовое изменение № 1 от 01.06.1997
