Скачать Серия 1.431-20 Выпуск 2. Панели гипсобетонные. Рабочие чертежи

Дата актуализации: 10.08.2017

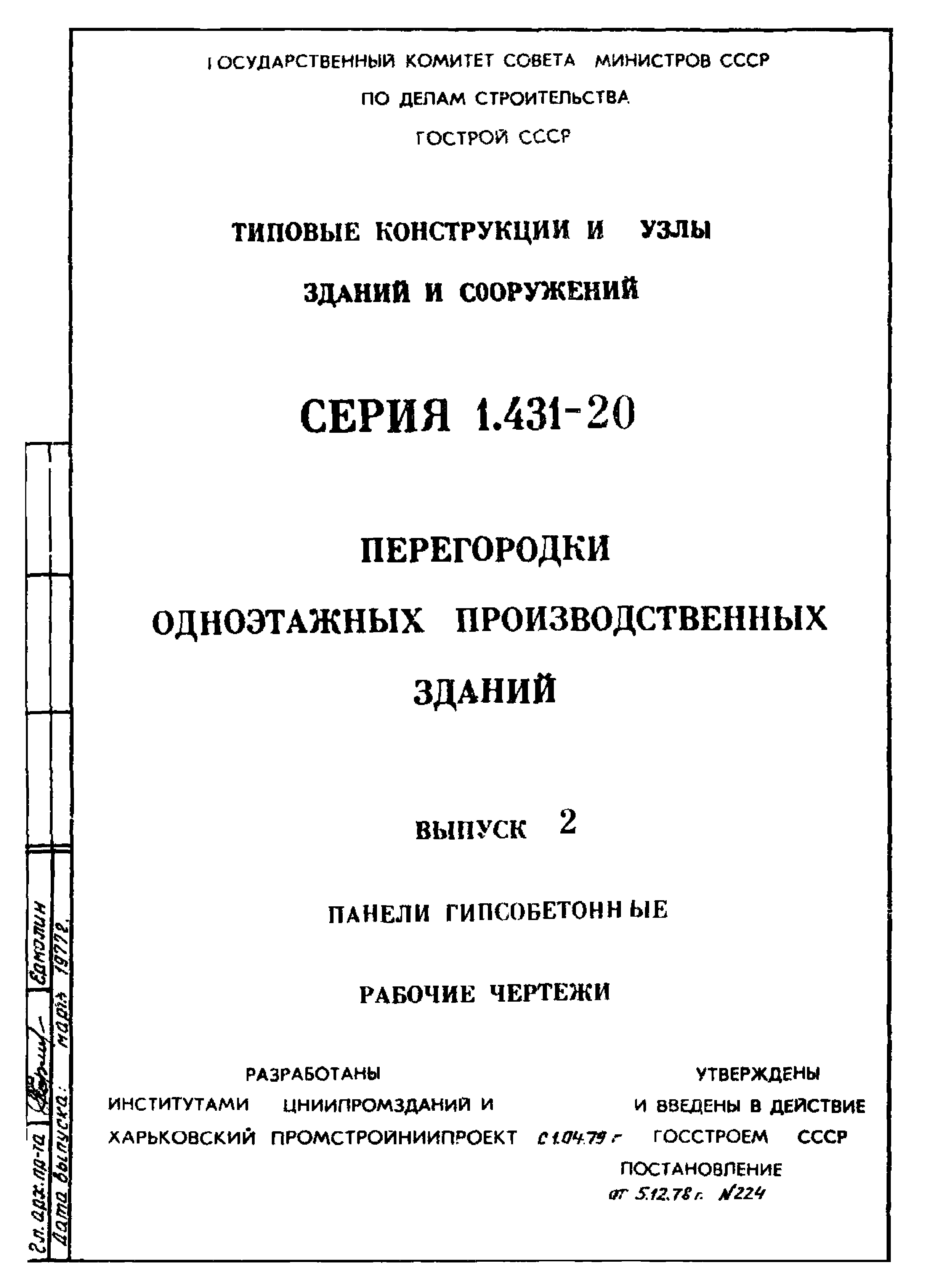

Серия 1.431-20

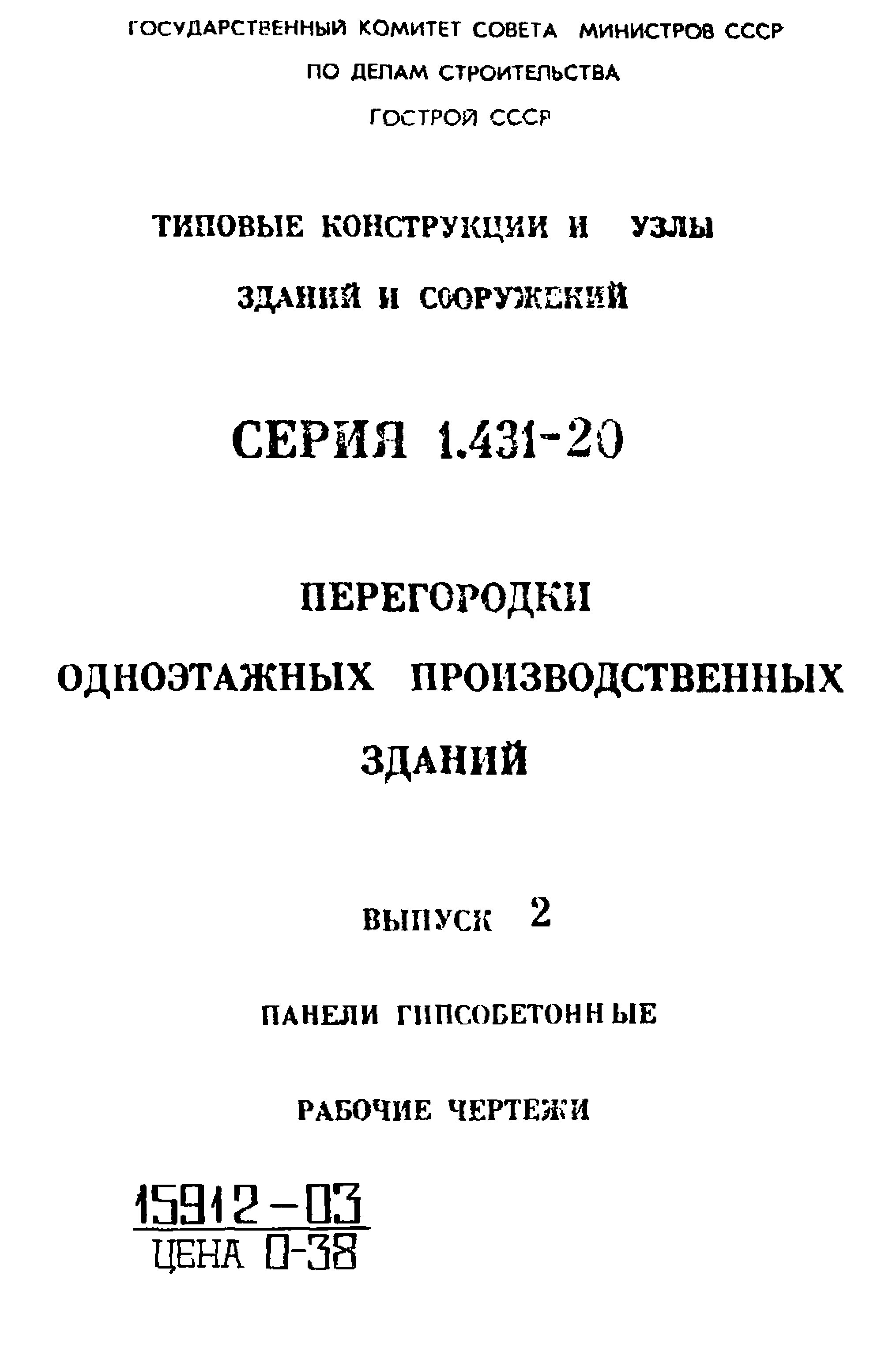

Выпуск 2. Панели гипсобетонные. Рабочие чертежи

Обозначение:	Серия 1.431-20
Обозначение англ:	Series 1.431-20
Статус:	заменен
Название рус.:	Выпуск 2. Панели гипсобетонные. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1985

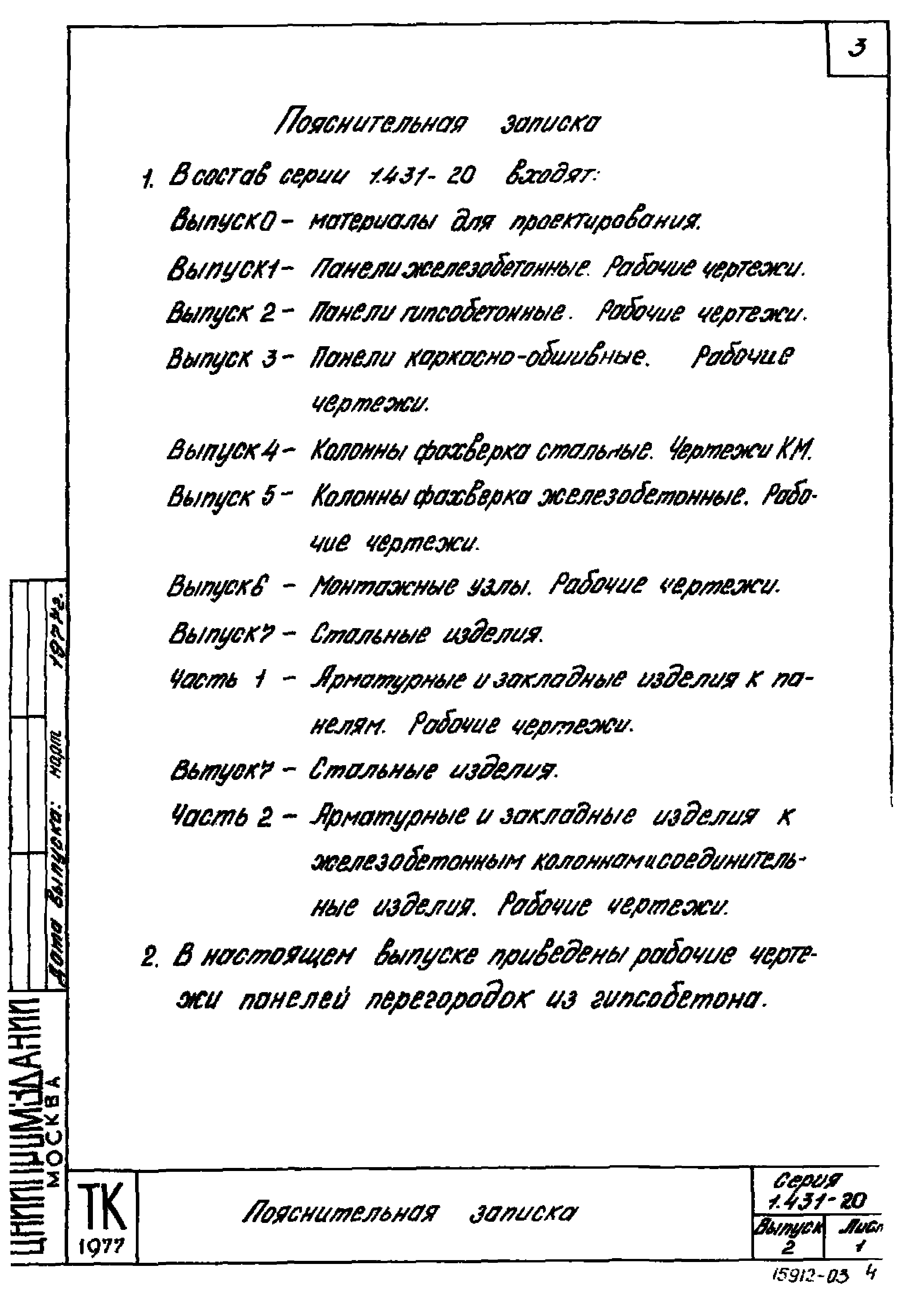

Область применения:	В настоящем выпуске приведены рабочие чертежи панелей перегородок из гипсобетона

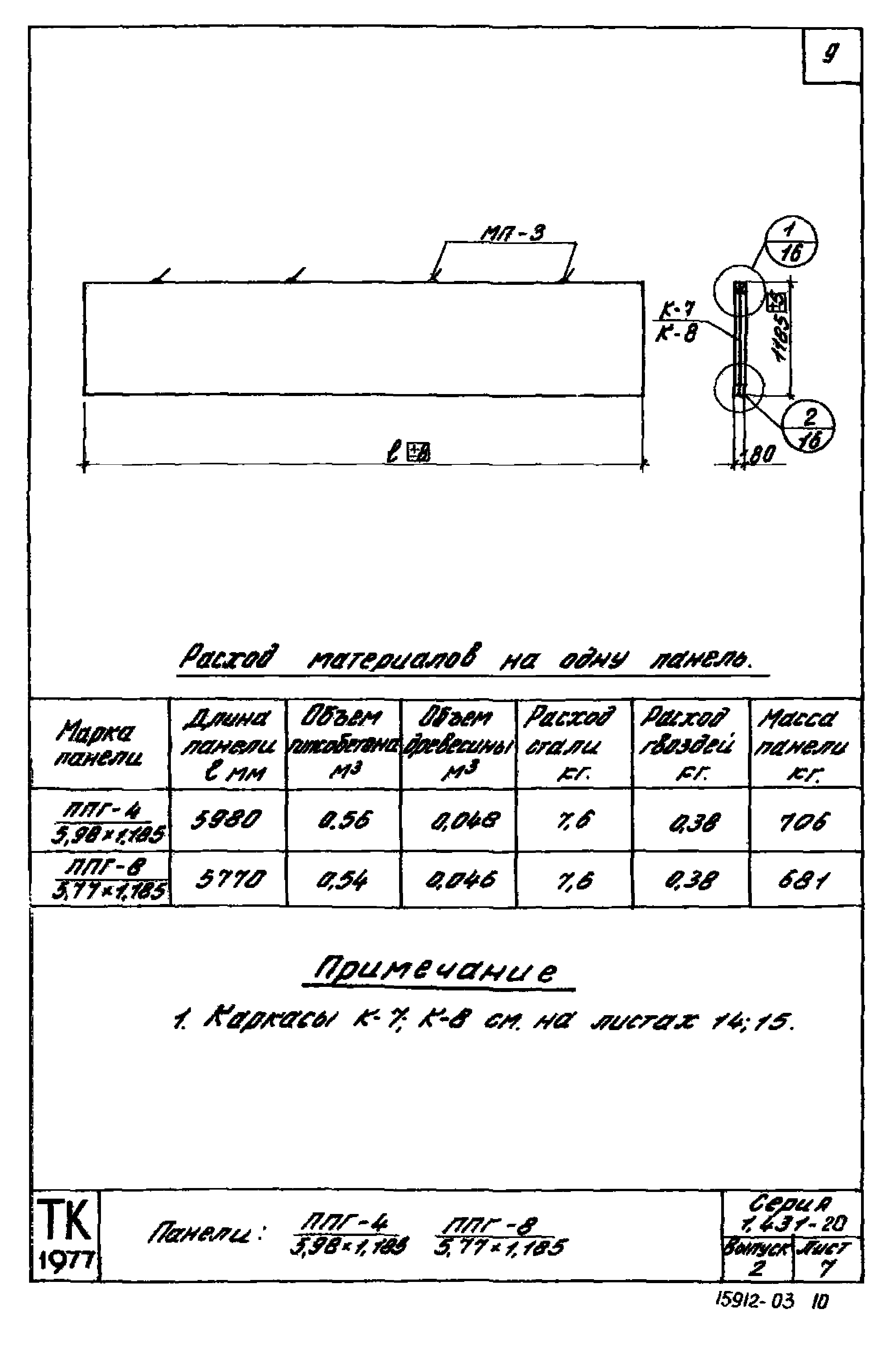

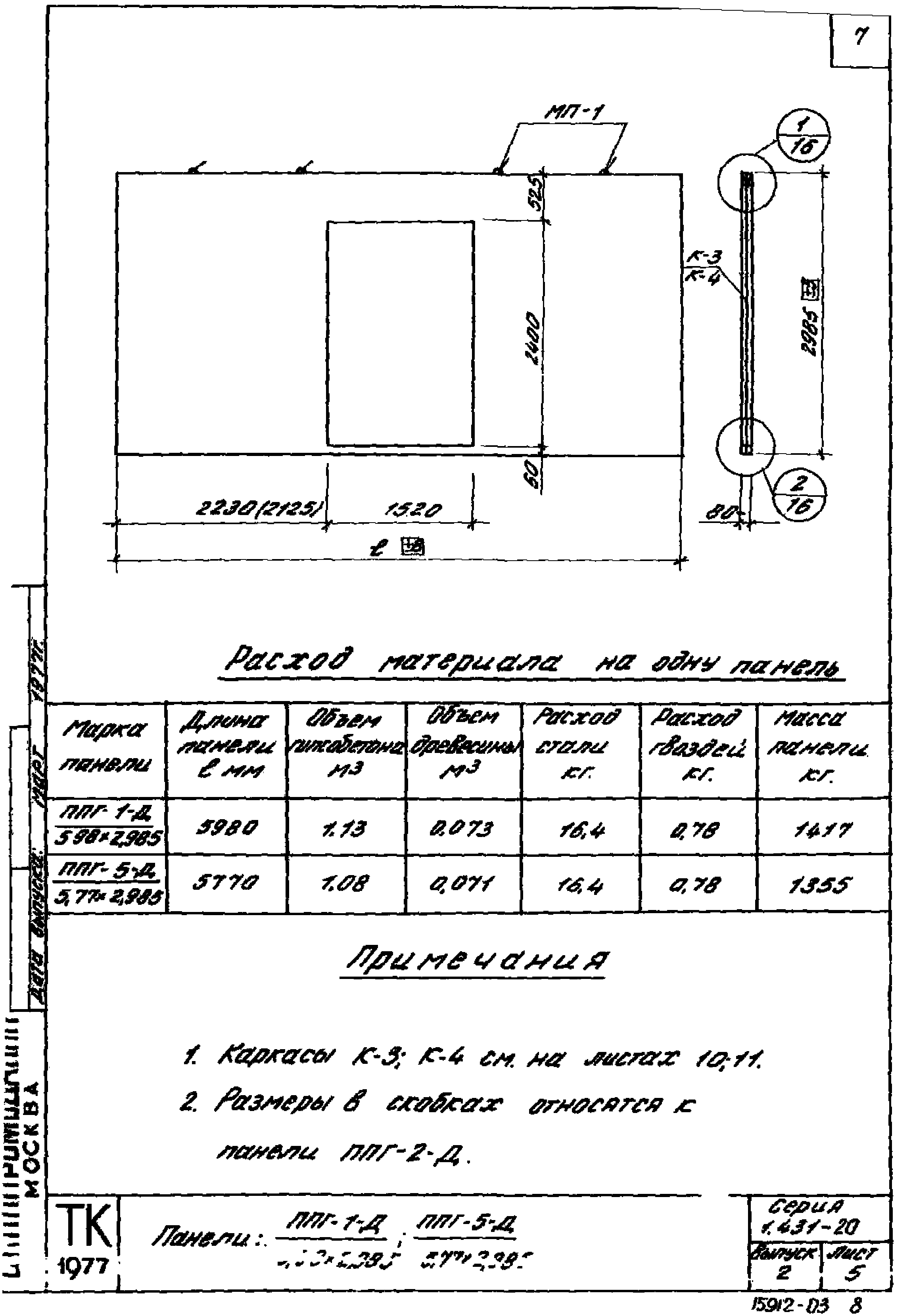

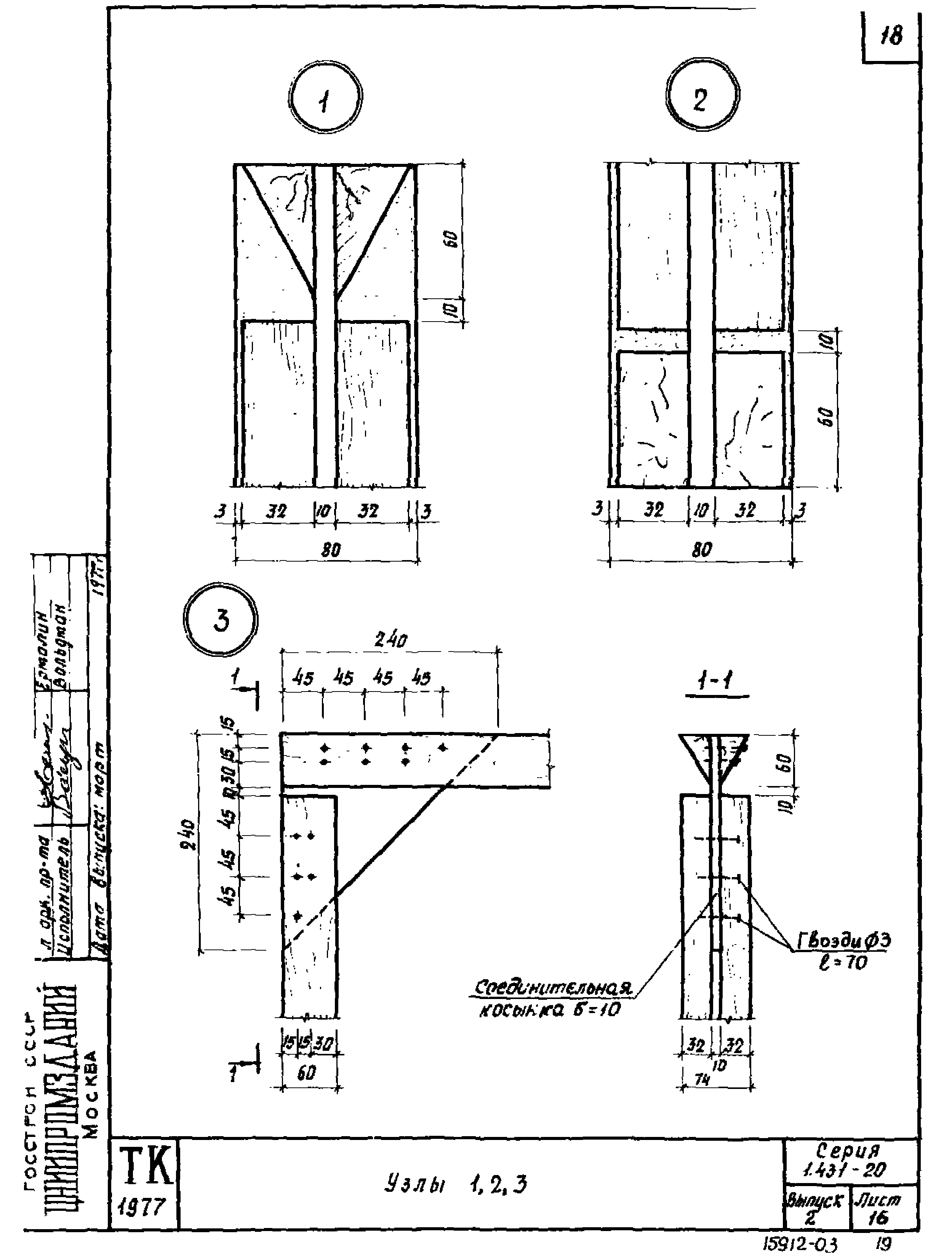

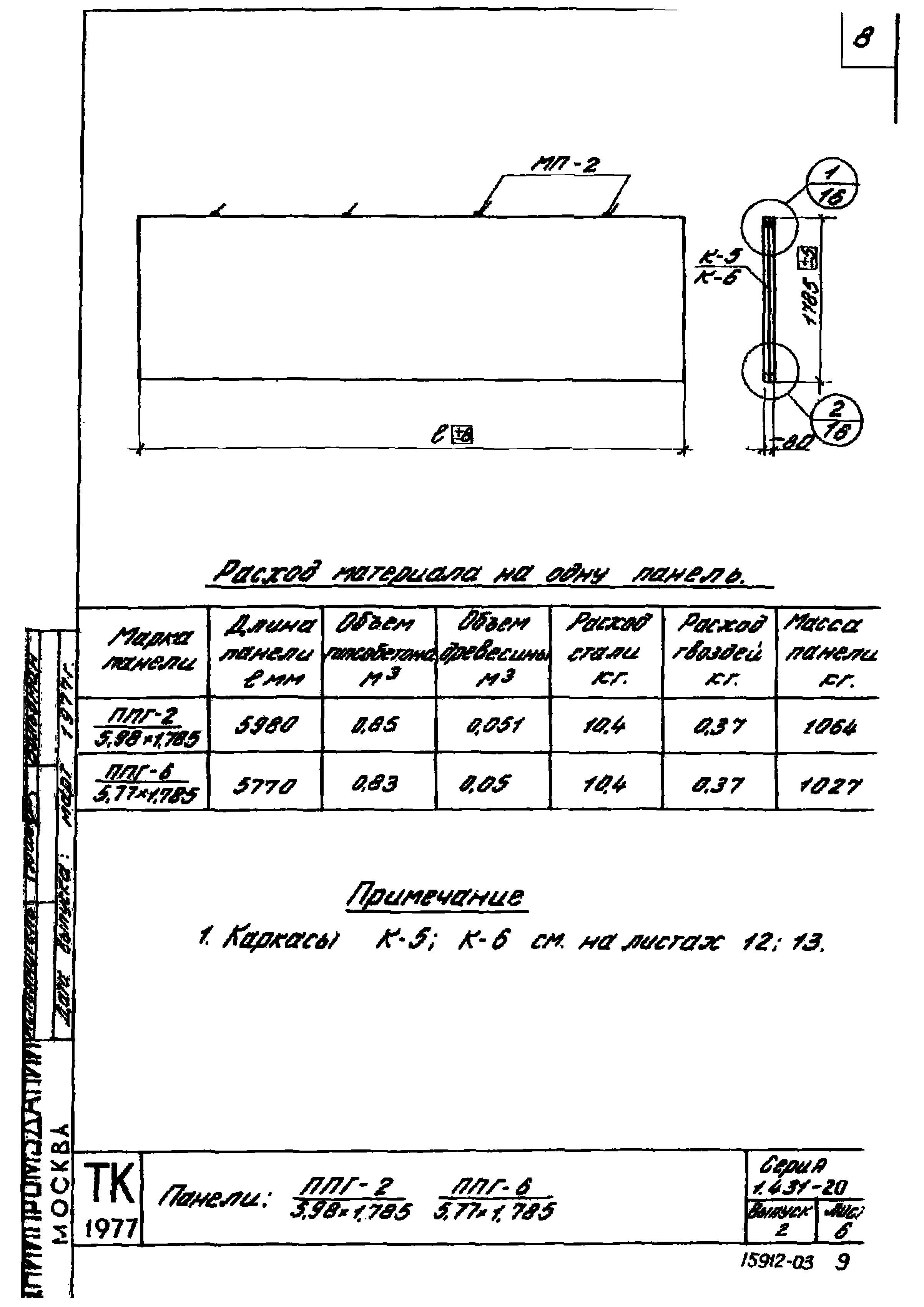

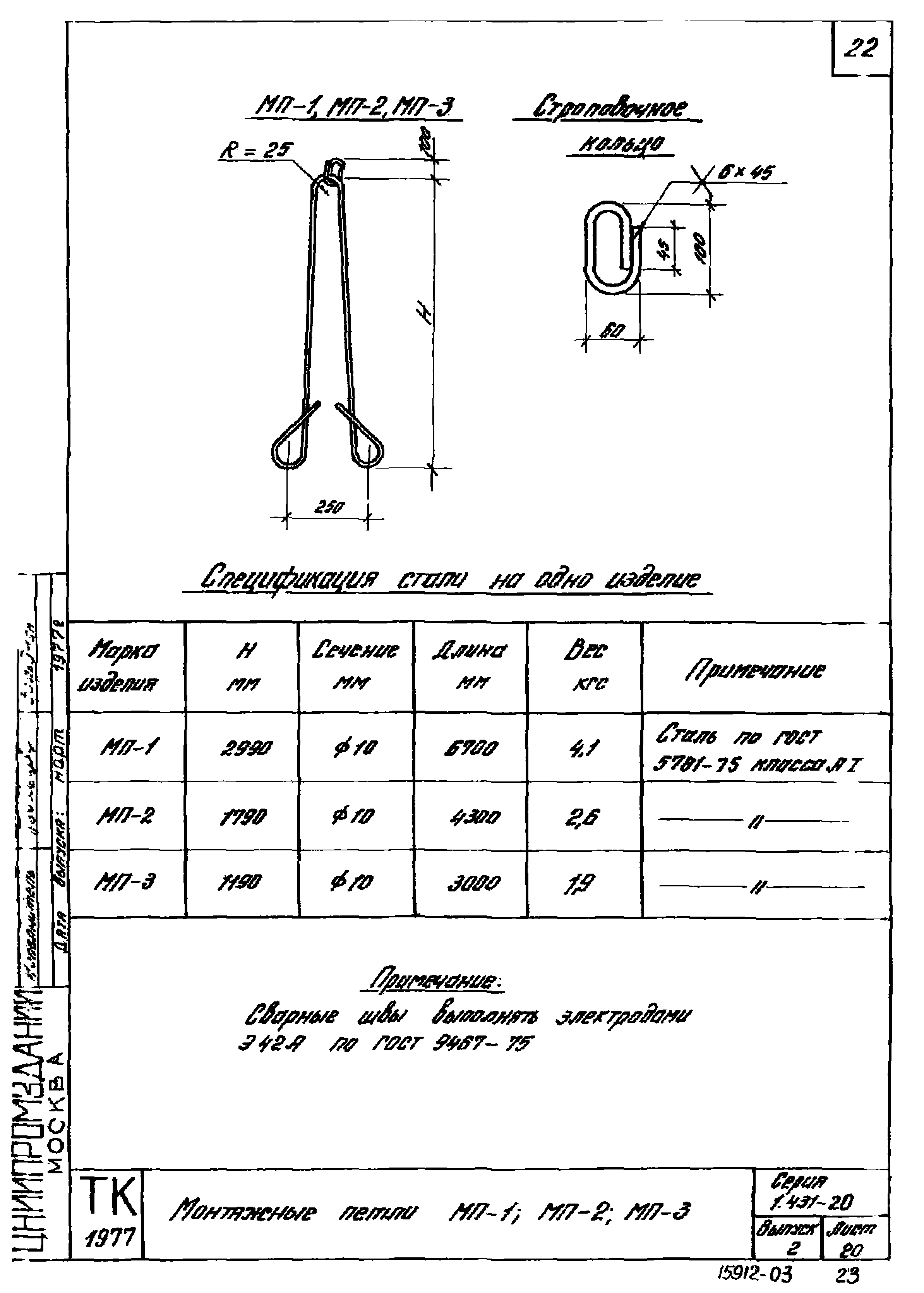

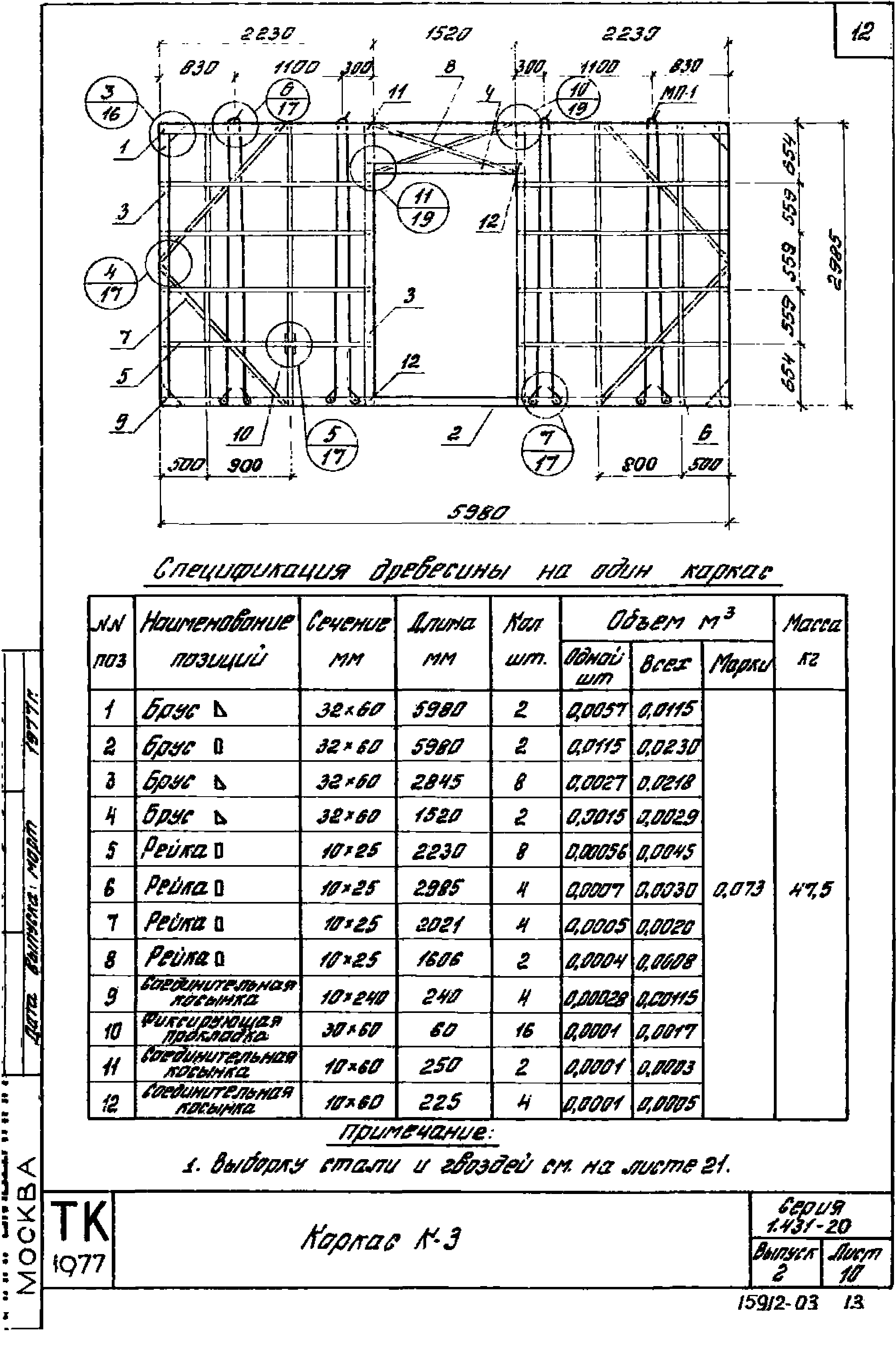

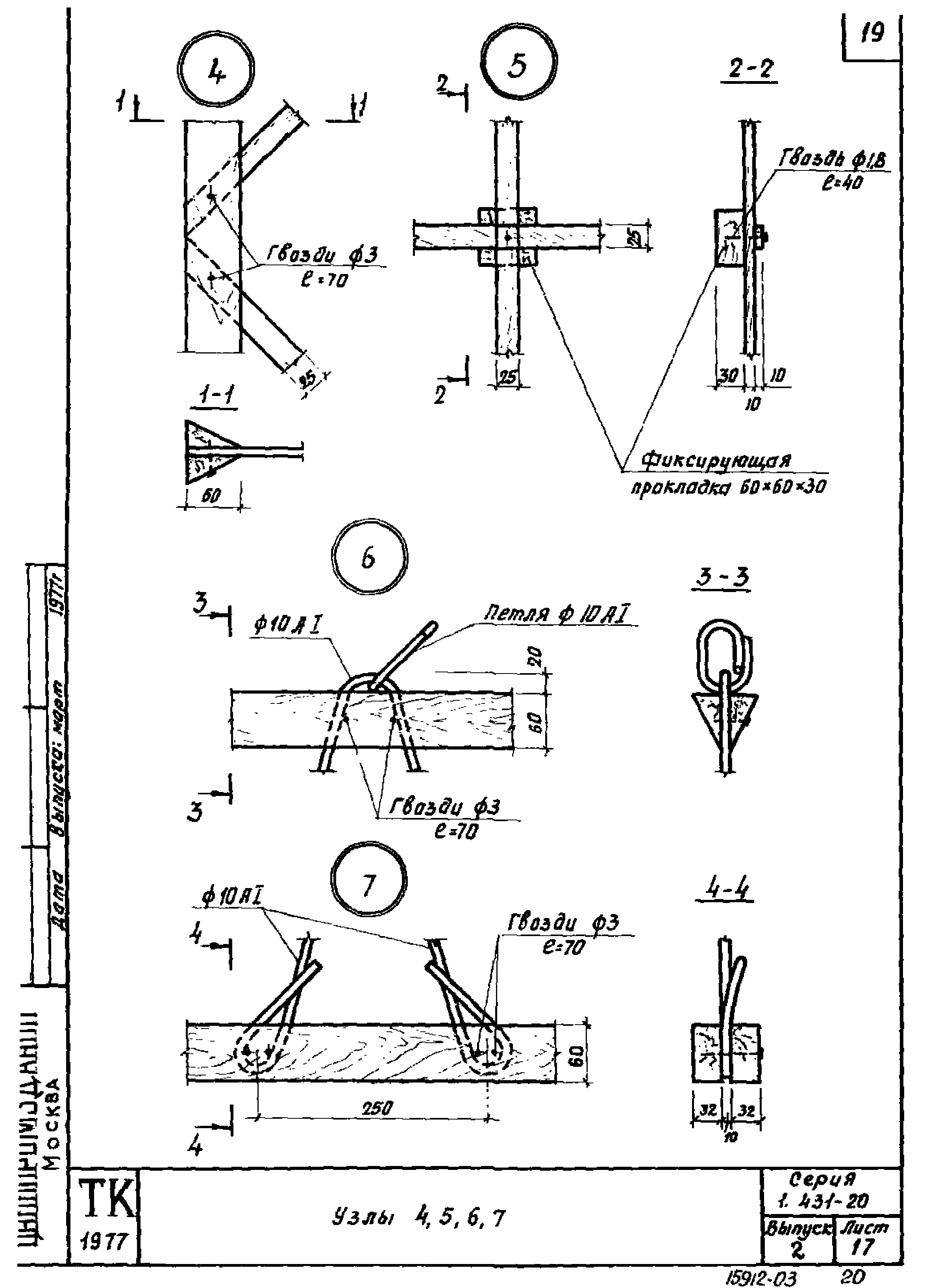

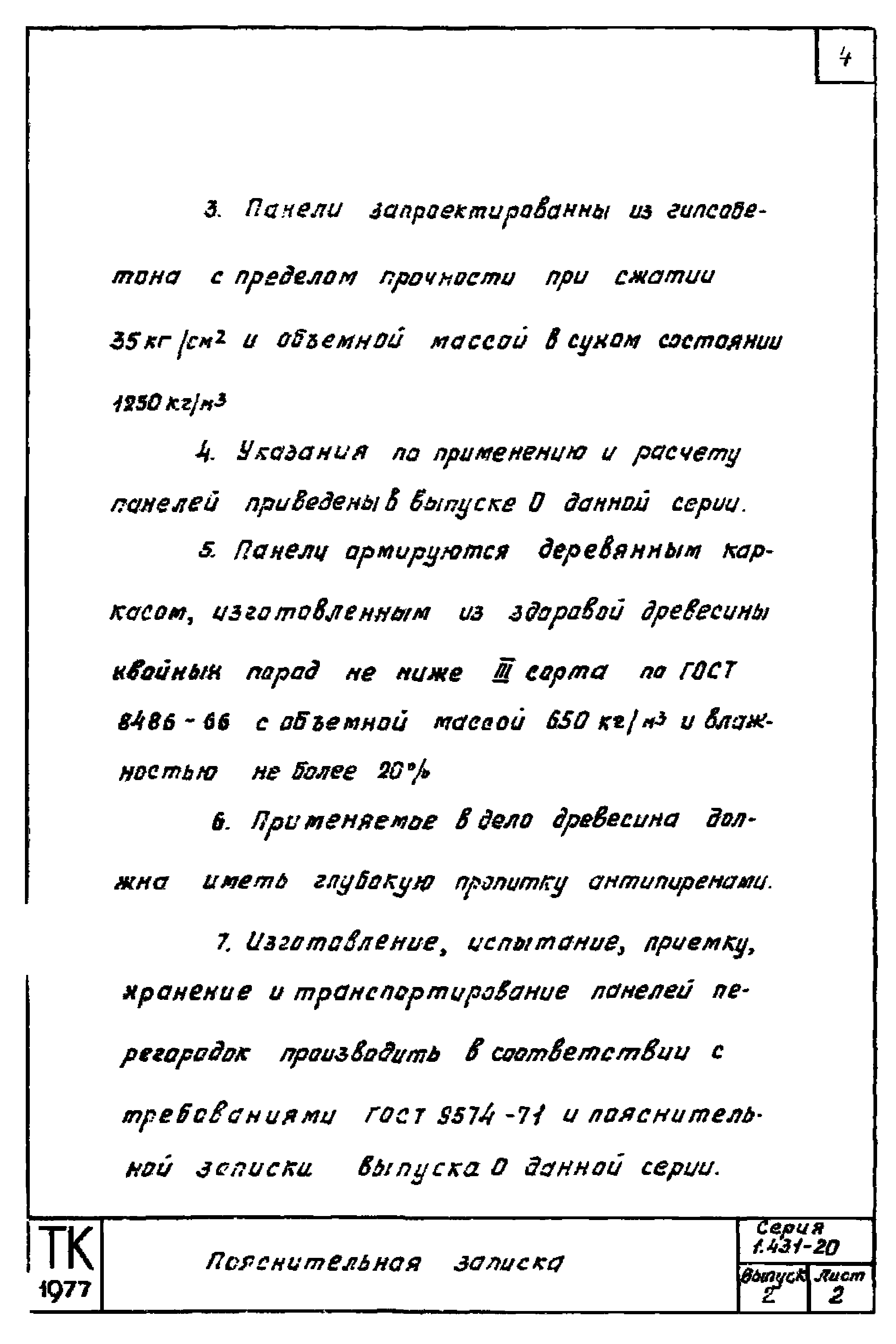

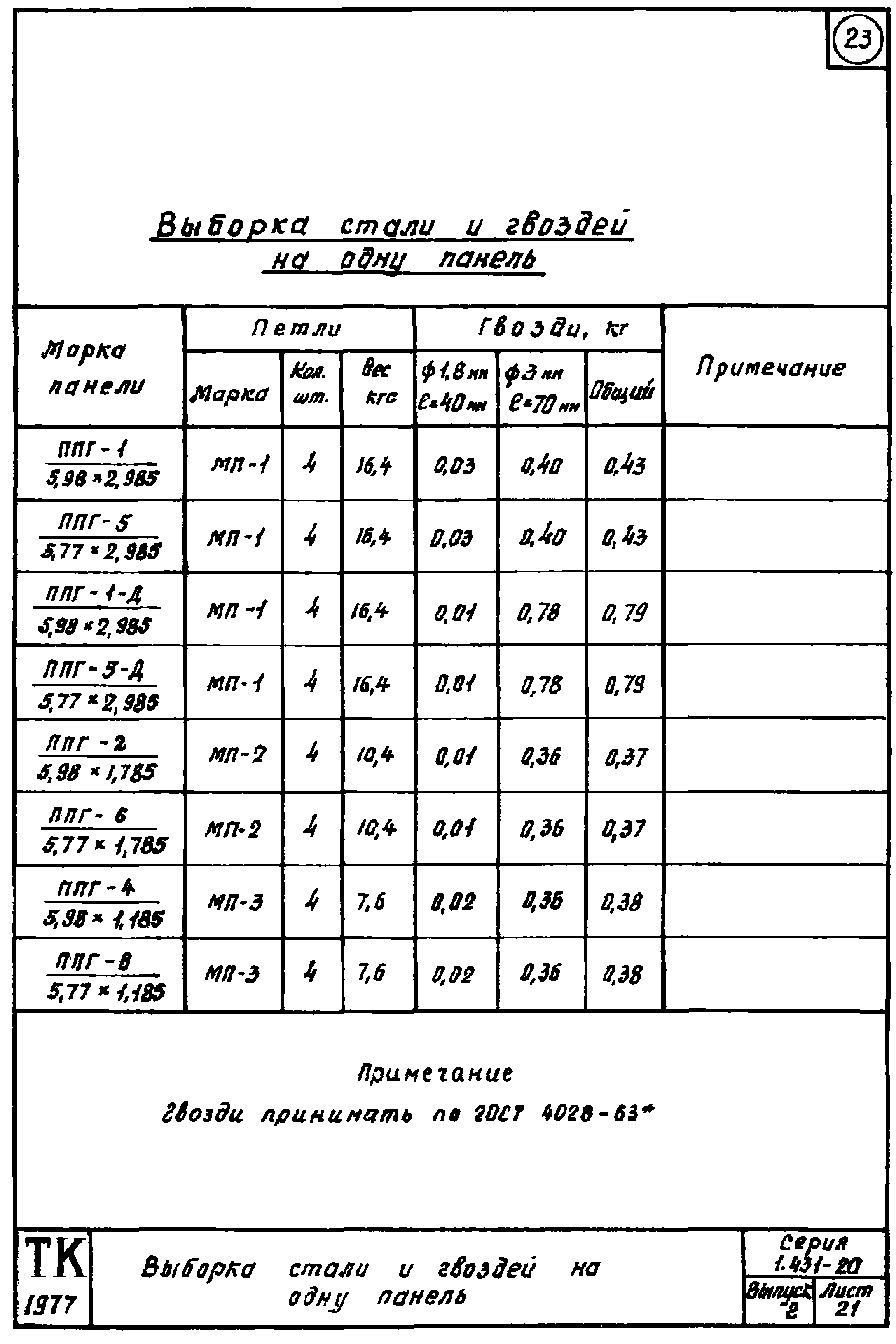

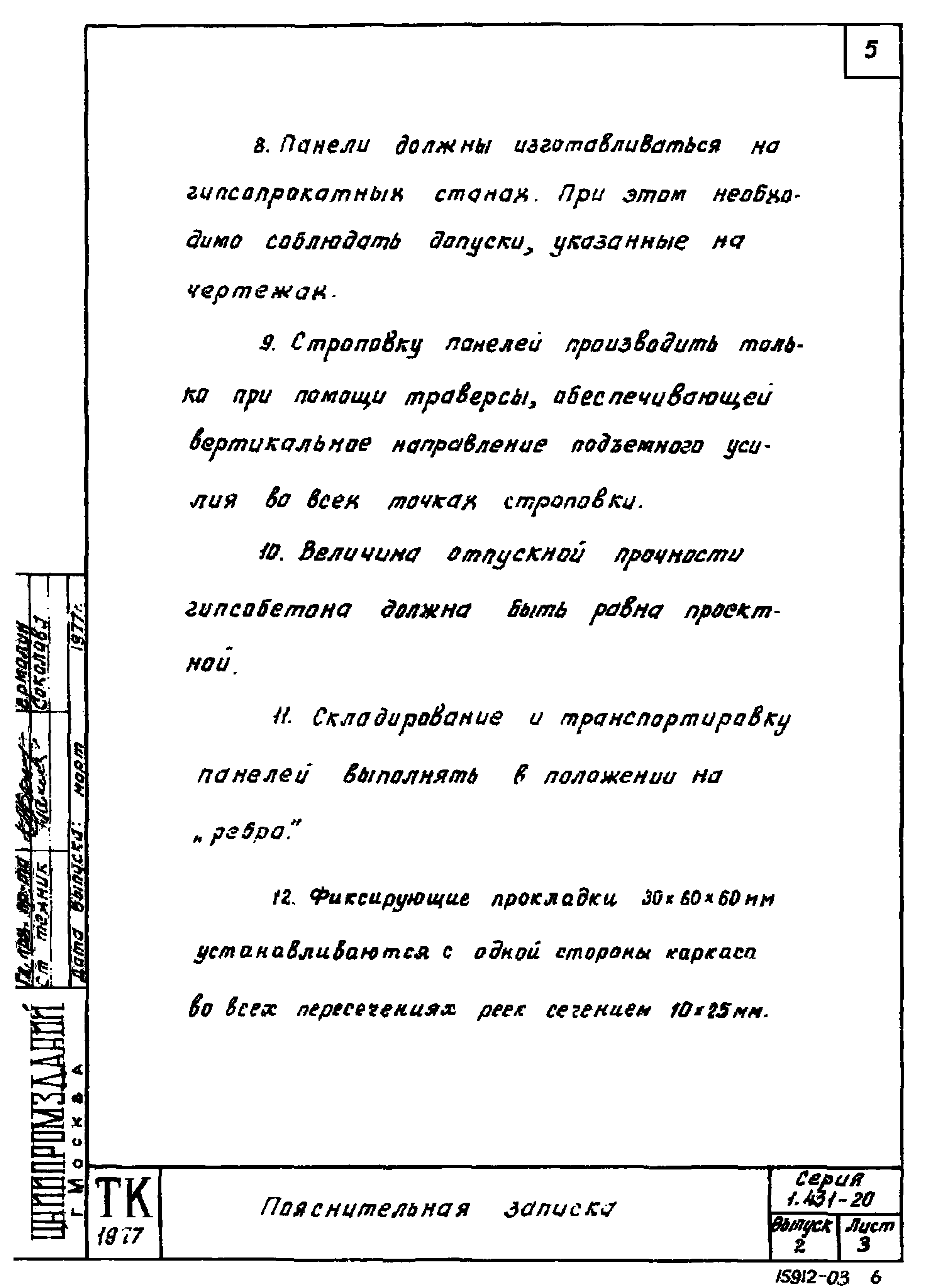

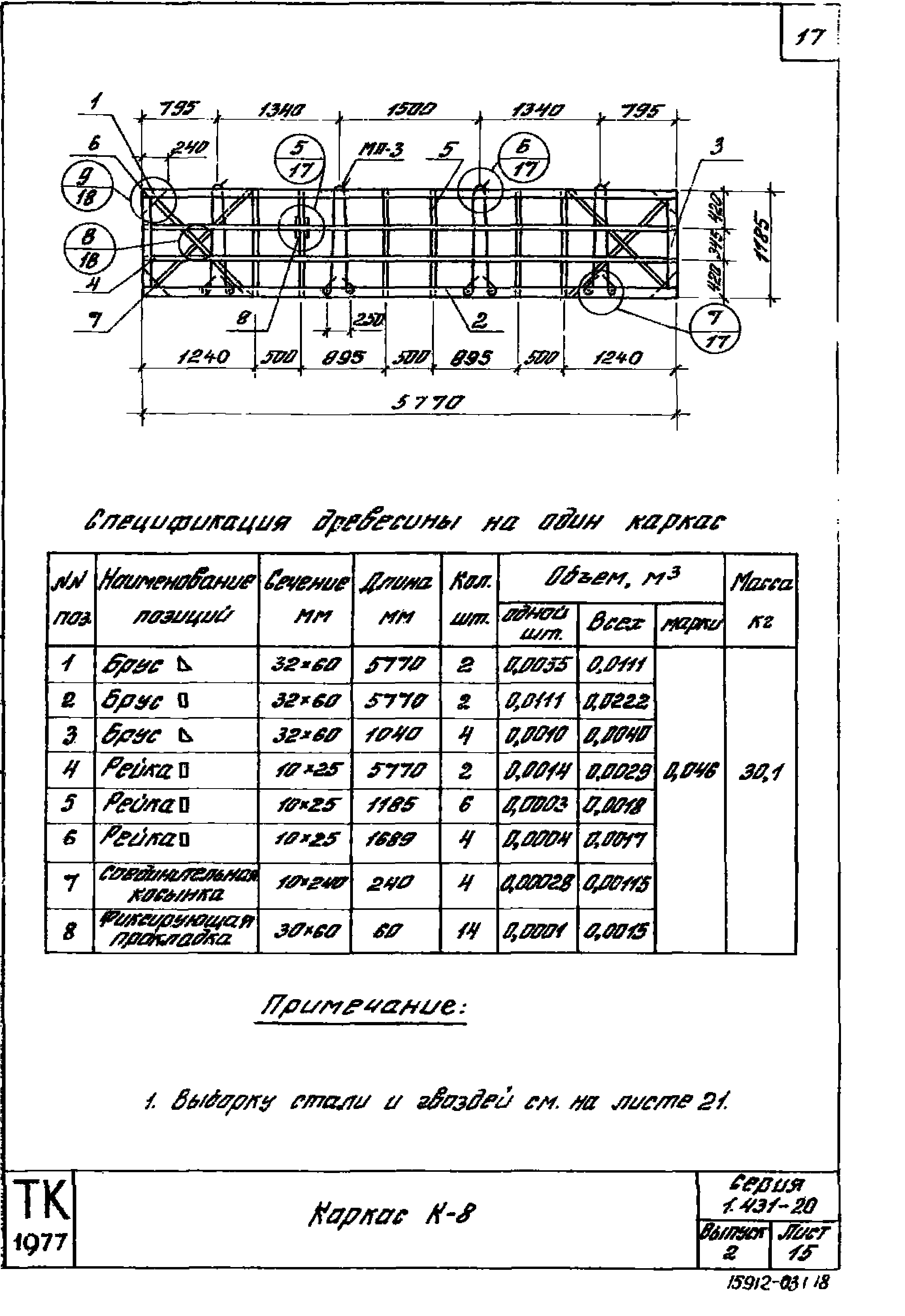

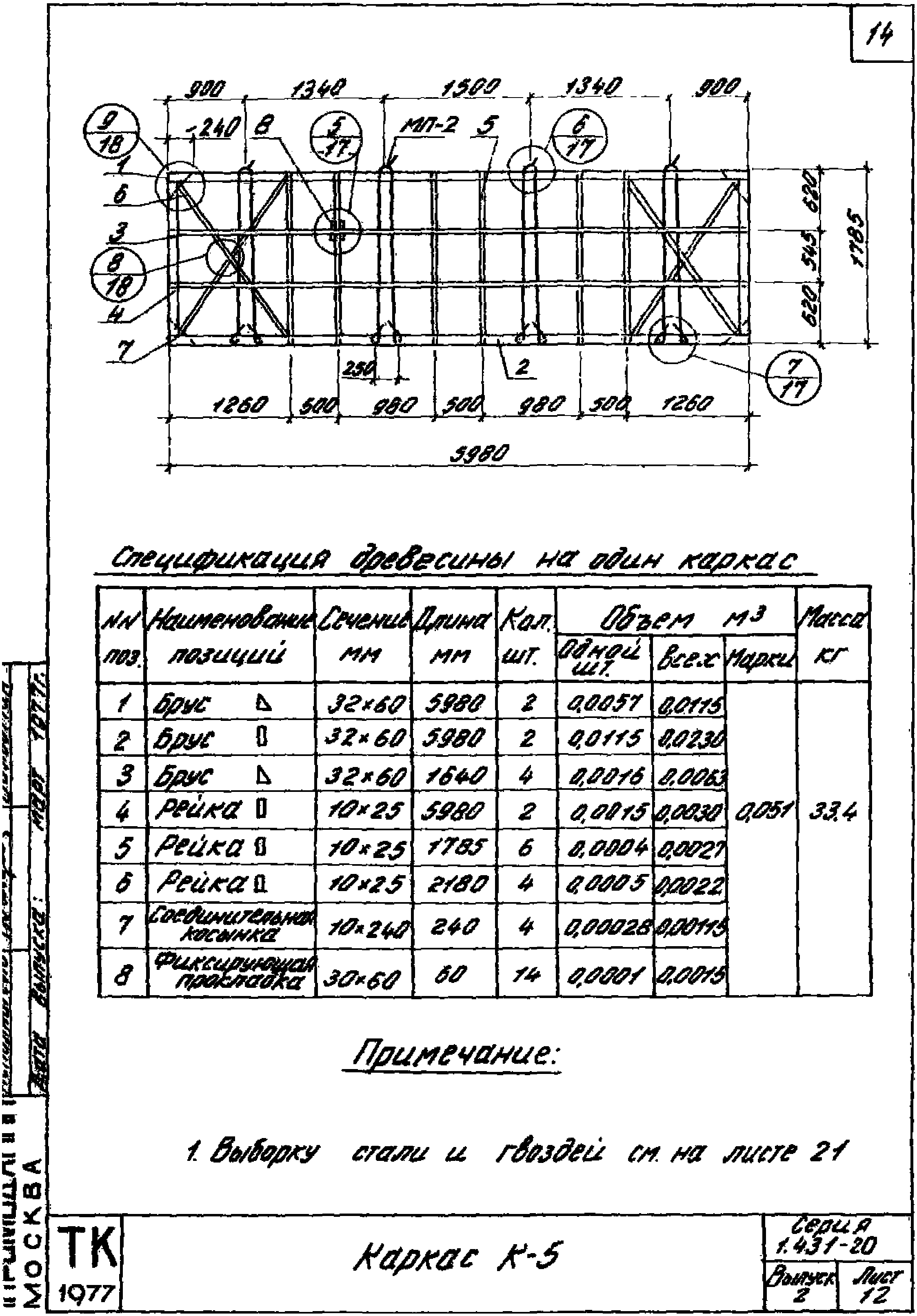

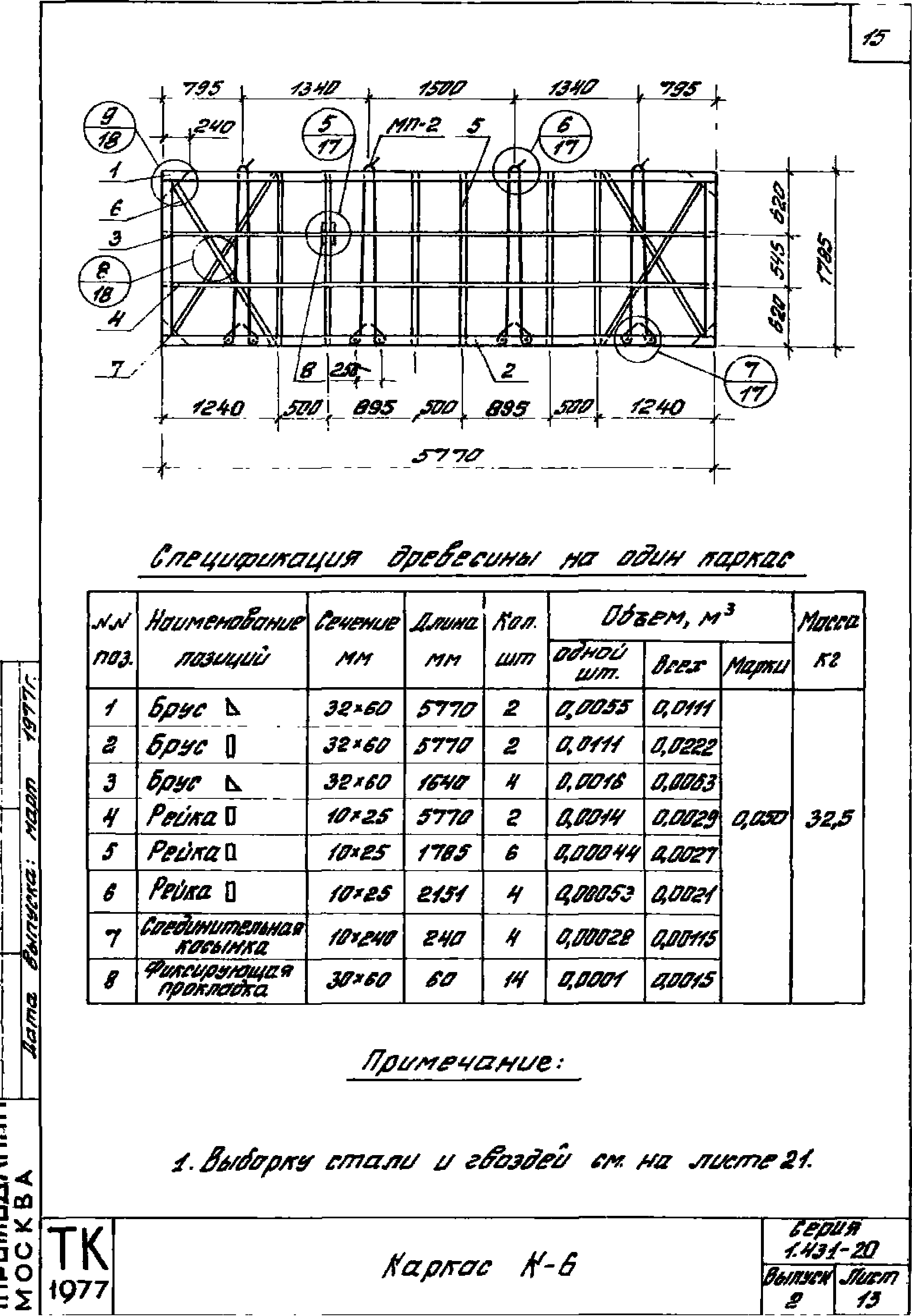

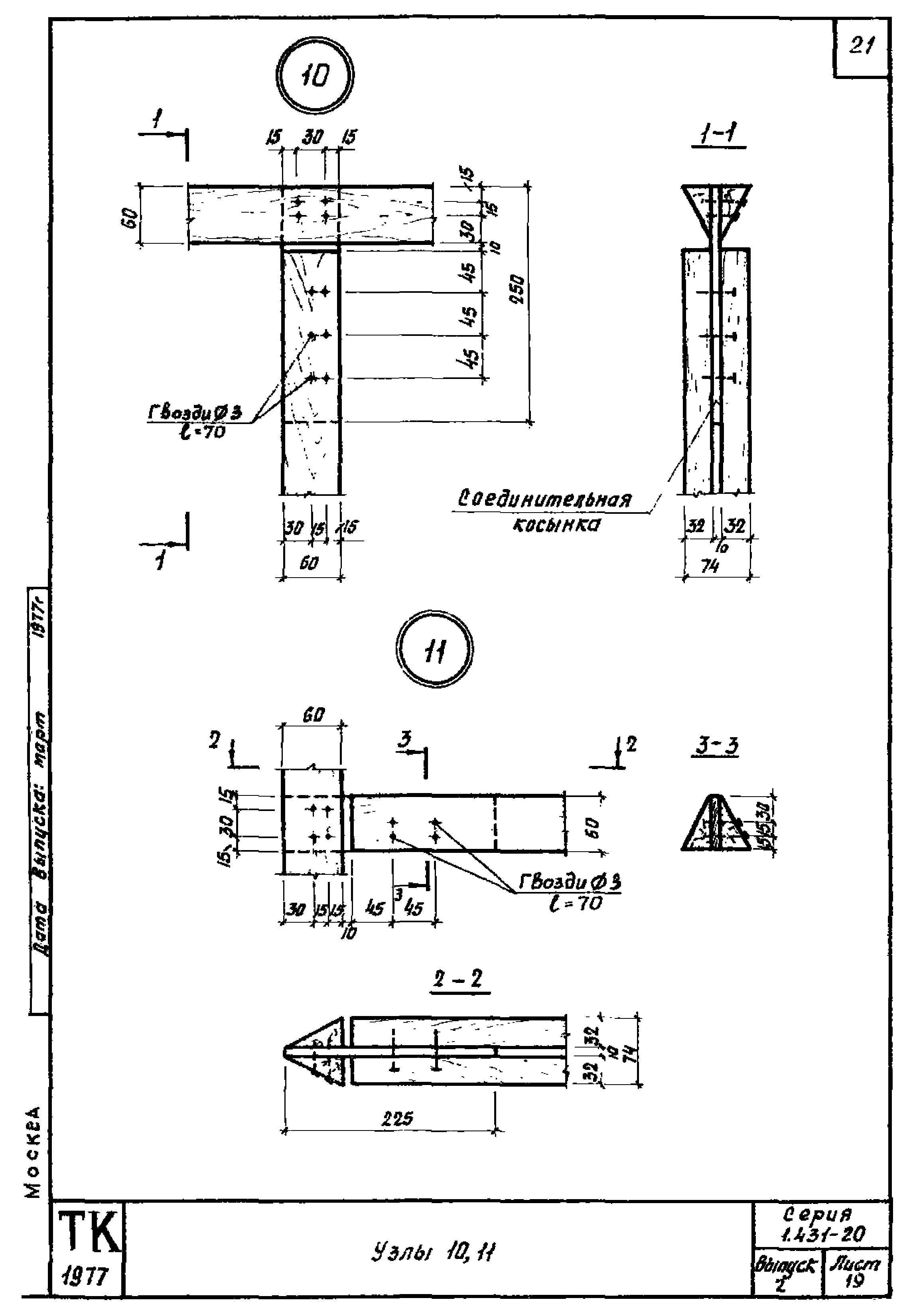

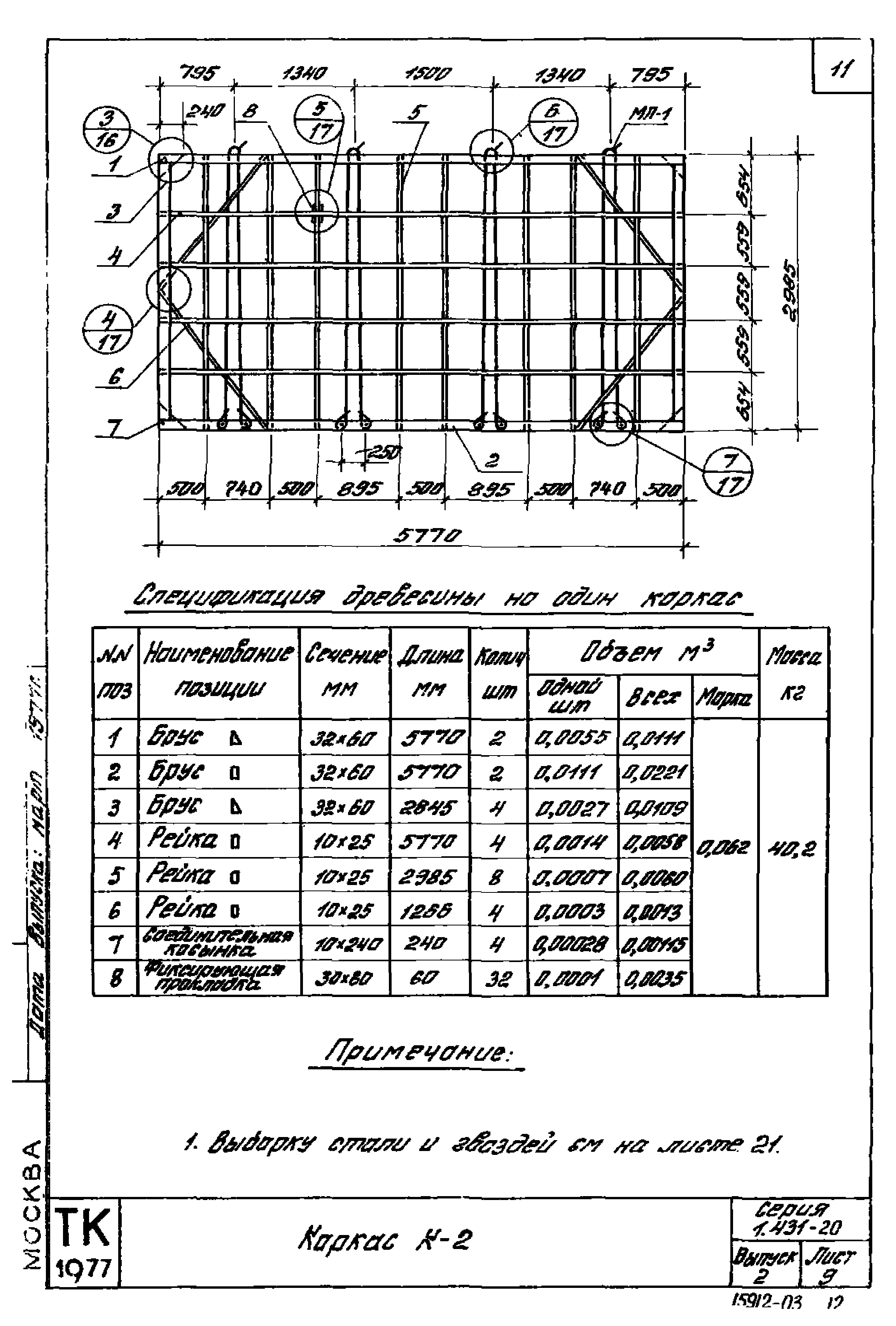

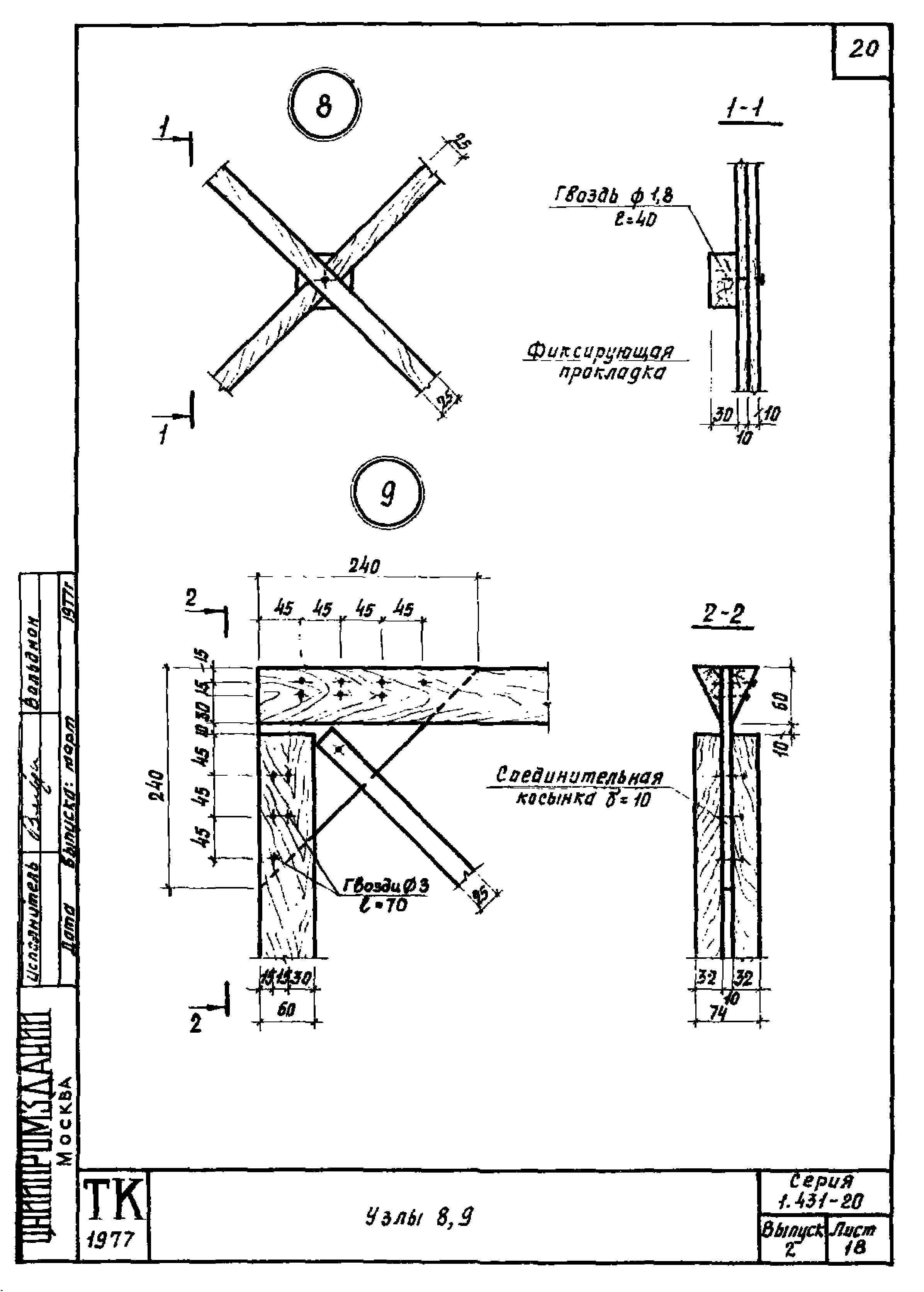

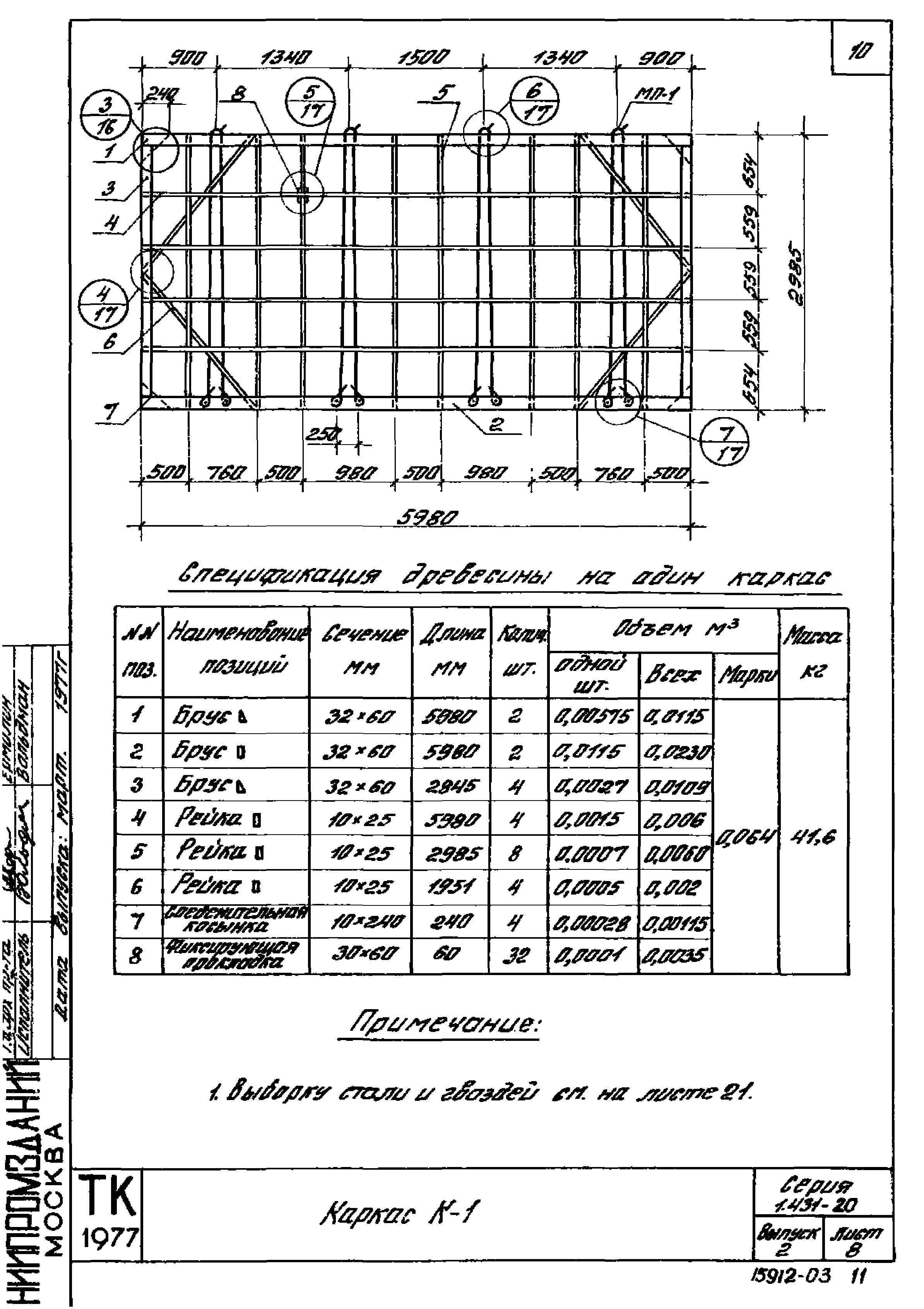

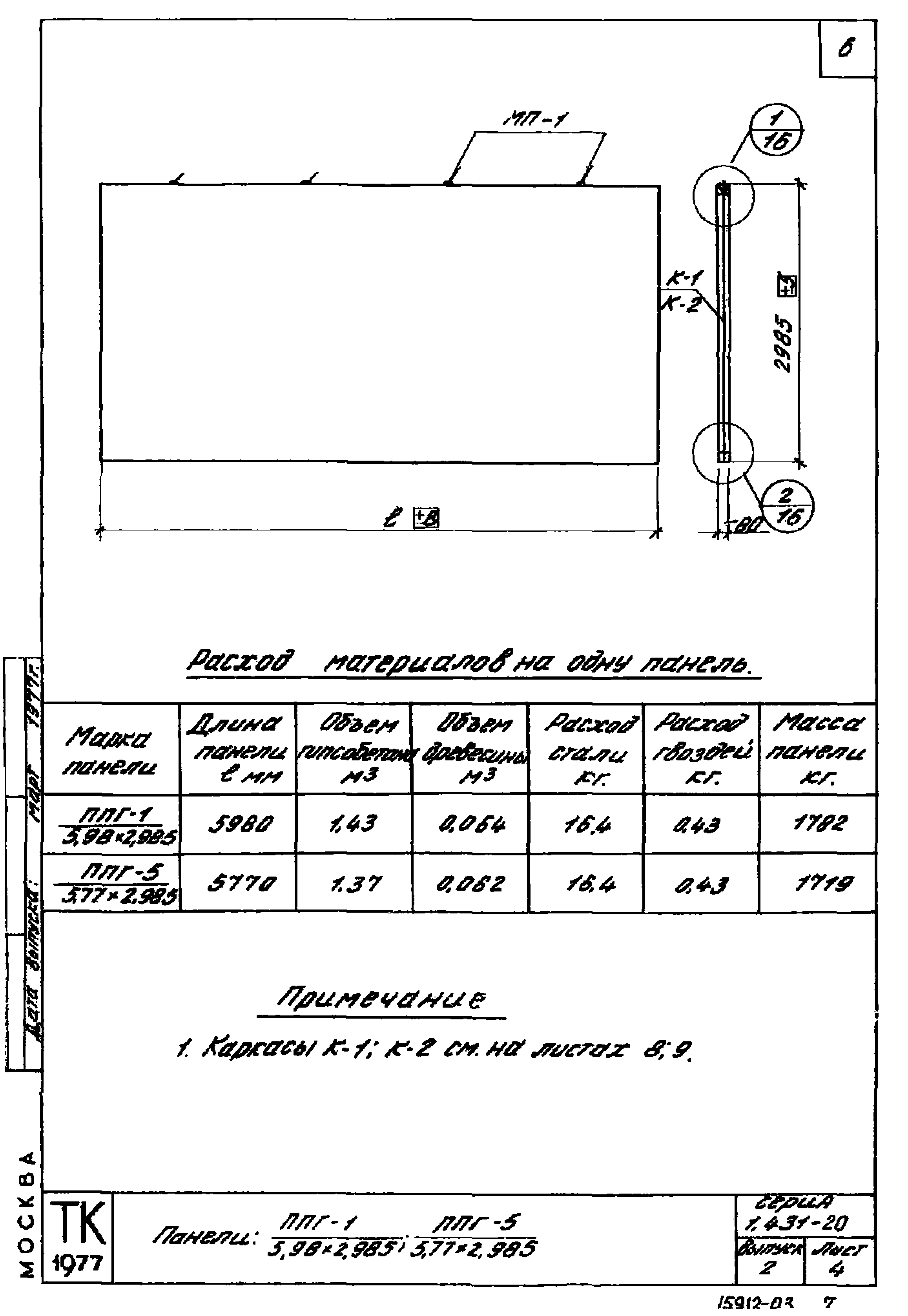

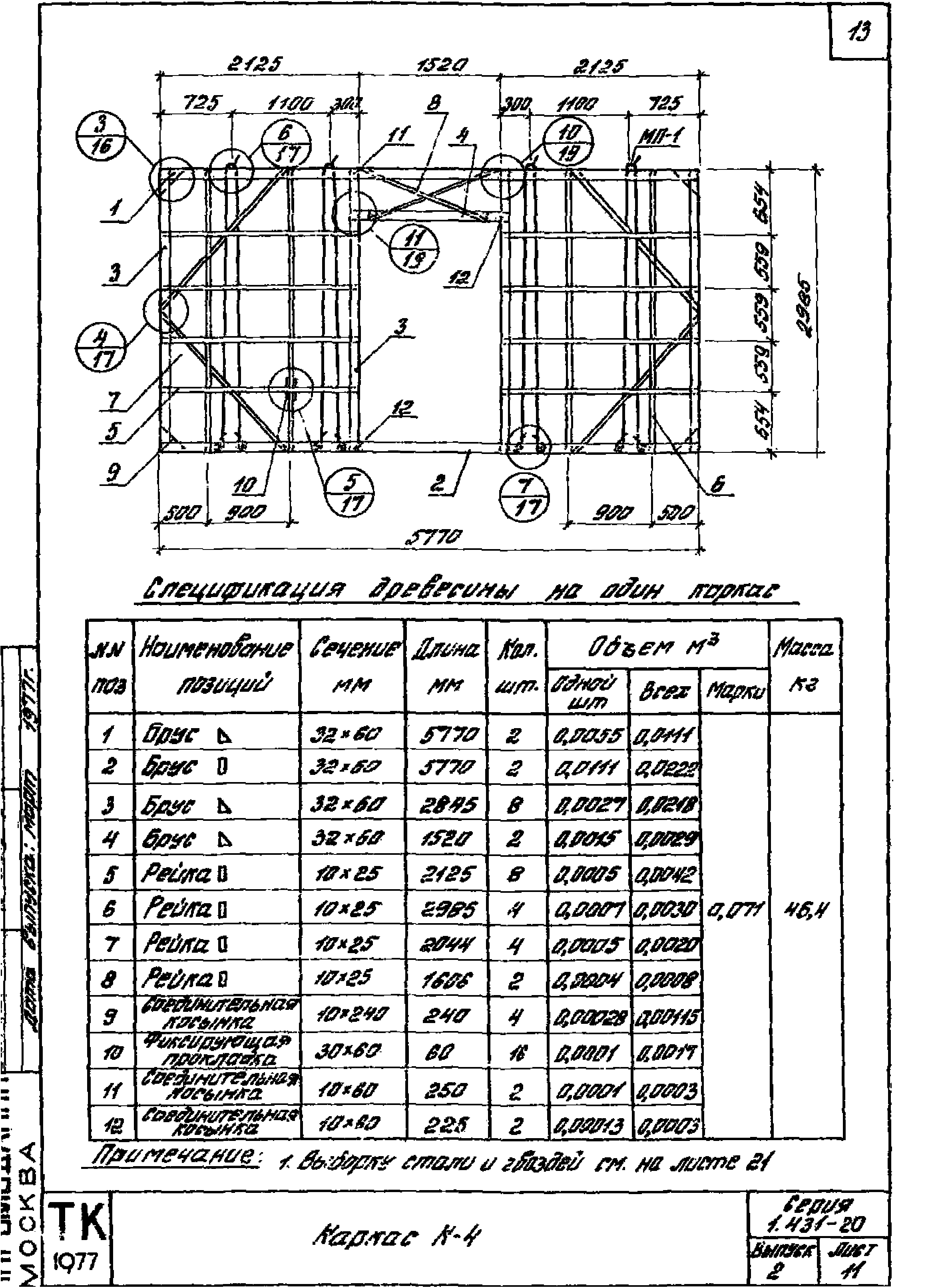

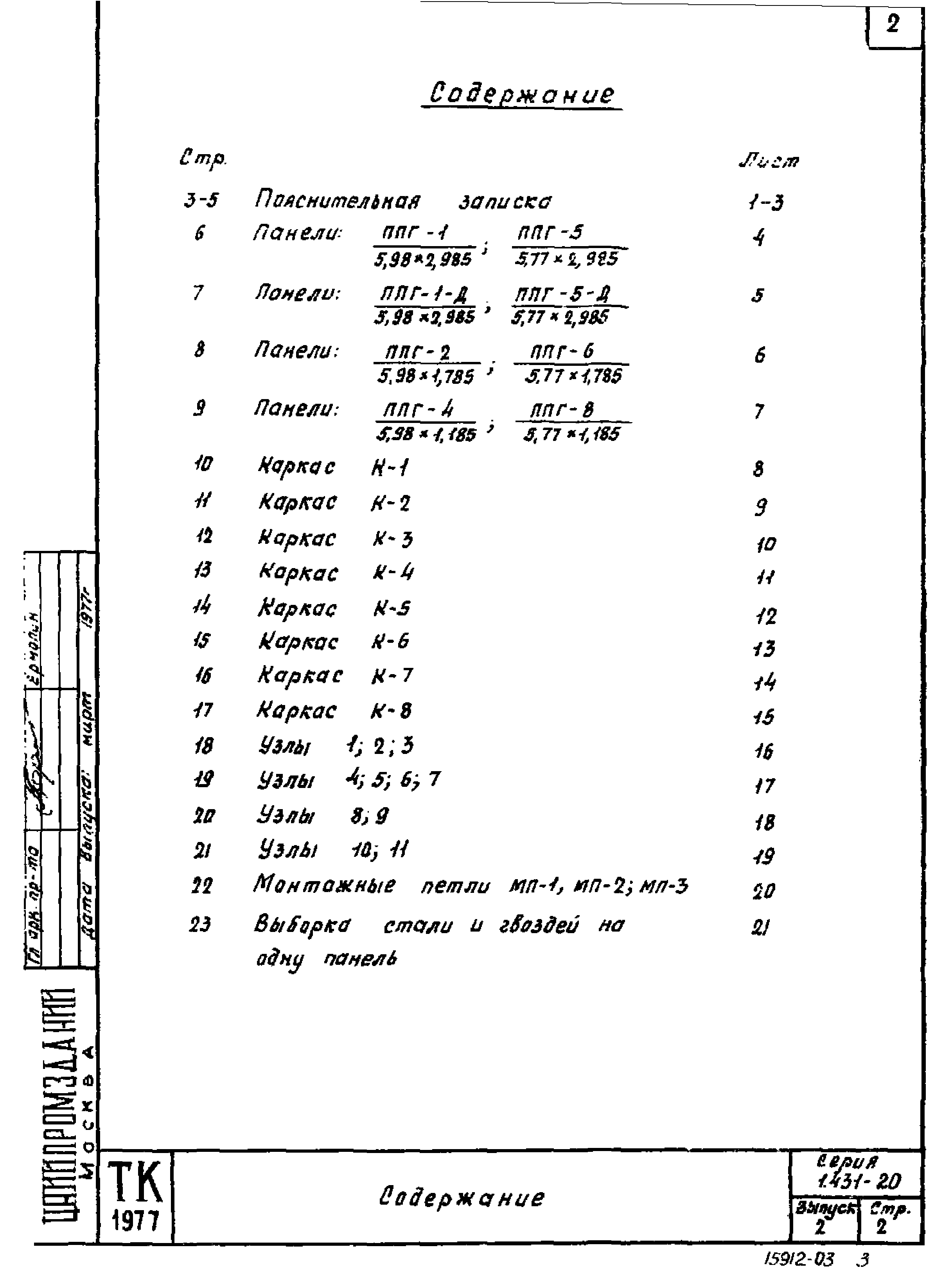

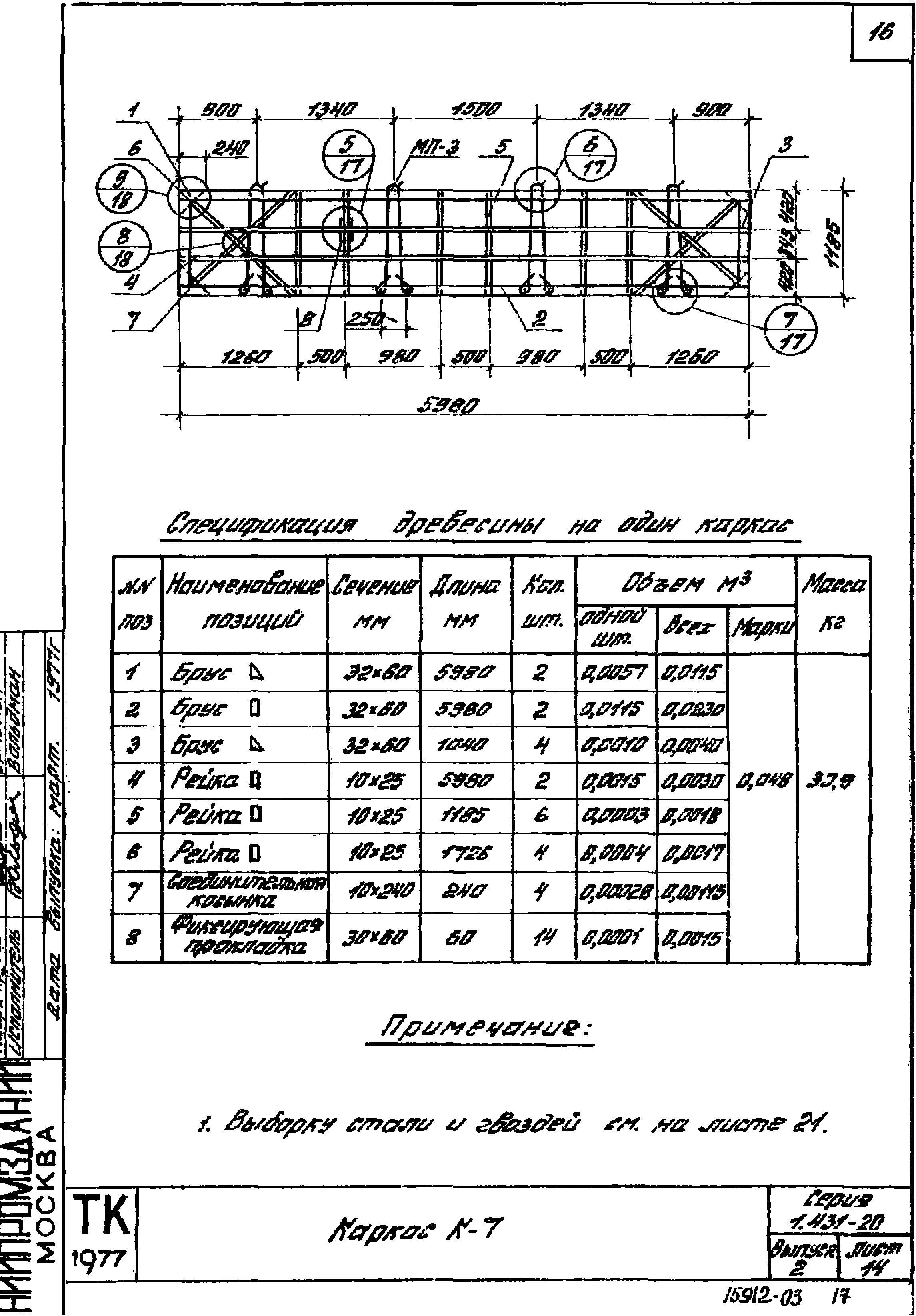

Оглавление:	Пояснительная записка Панели: ППГ-1/5,98х2,985; ППГ-5/5,77х2,985 Панели: ППГ-1-Д/5,98х2,985; ППГ-5-Д/5,77х2,985 Панели: ППГ-2/5,98х1,785; ППГ-6/5,77х1,785 Панели: ППГ-4/5,98х1,185; ППГ-8/5,77х1,185 Каркас К-1 Каркас К-2 Каркас К-3 Каркас К-4 Каркас К-5 Каркас К-6 Каркас К-7 Каркас К-8 Узлы 1; 2; 3 Узлы 4; 5; 6; 7; Узлы 8; 9 Узлы 10; 11 Монтажные петли МП-1, МП-2; МП-3 Выборка стали и гвоздей на одну панель
Разработан:	ЦНИИпромзданий Харьковский Промстройниипроект
Утверждён:	05.12.1978 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 224)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Чем заменён:	Серия 1.030.9-2 «Перегородки панельные зданий промышленных и сельскохозяйственных предприятий»
Нормативные ссылки:	ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы»
