Серия 1.138.1-17

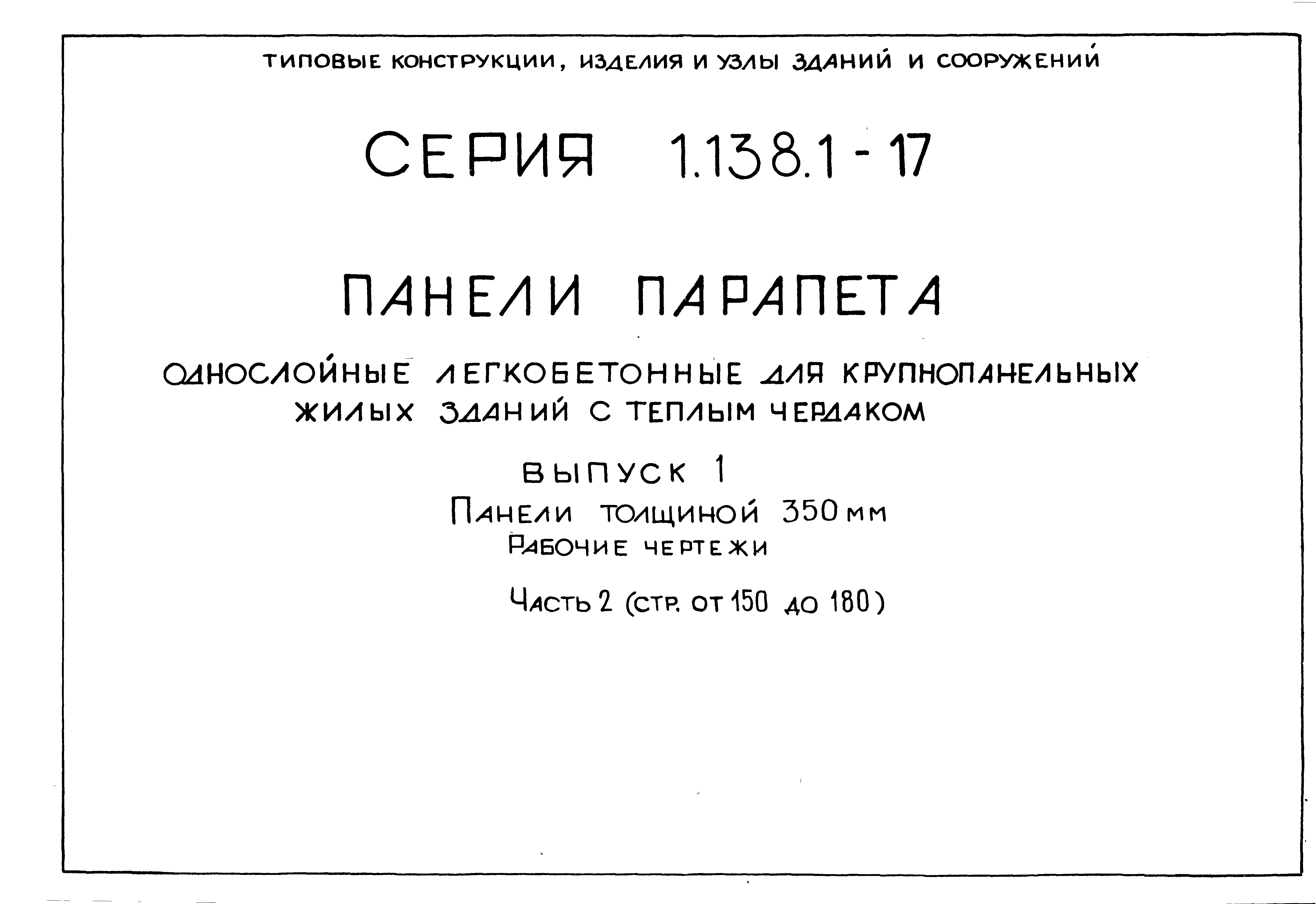

Выпуск 1. Часть 2. Панели толщиной 350 мм. Рабочие чертежи

Обозначение:	Серия 1.138.1-17
Обозначение англ:	Series 1.138.1-17
Статус:	действует
Название рус.:	Выпуск 1. Часть 2. Панели толщиной 350 мм. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Панели парапета предназначены для теплых чердаков в 5 - 9 этажных жилых зданий с шагом внутренних несущих стен 3,0 - 3,6 м (с "малым шагом") и с шагом 3,0 - 6,0 м (с "большим и смешанным шагом"), строящихся во II и III климатических районах и в подрайоне IВ. Панели парапета могут использоваться как при рулонных, так и безрулонных покрытиях

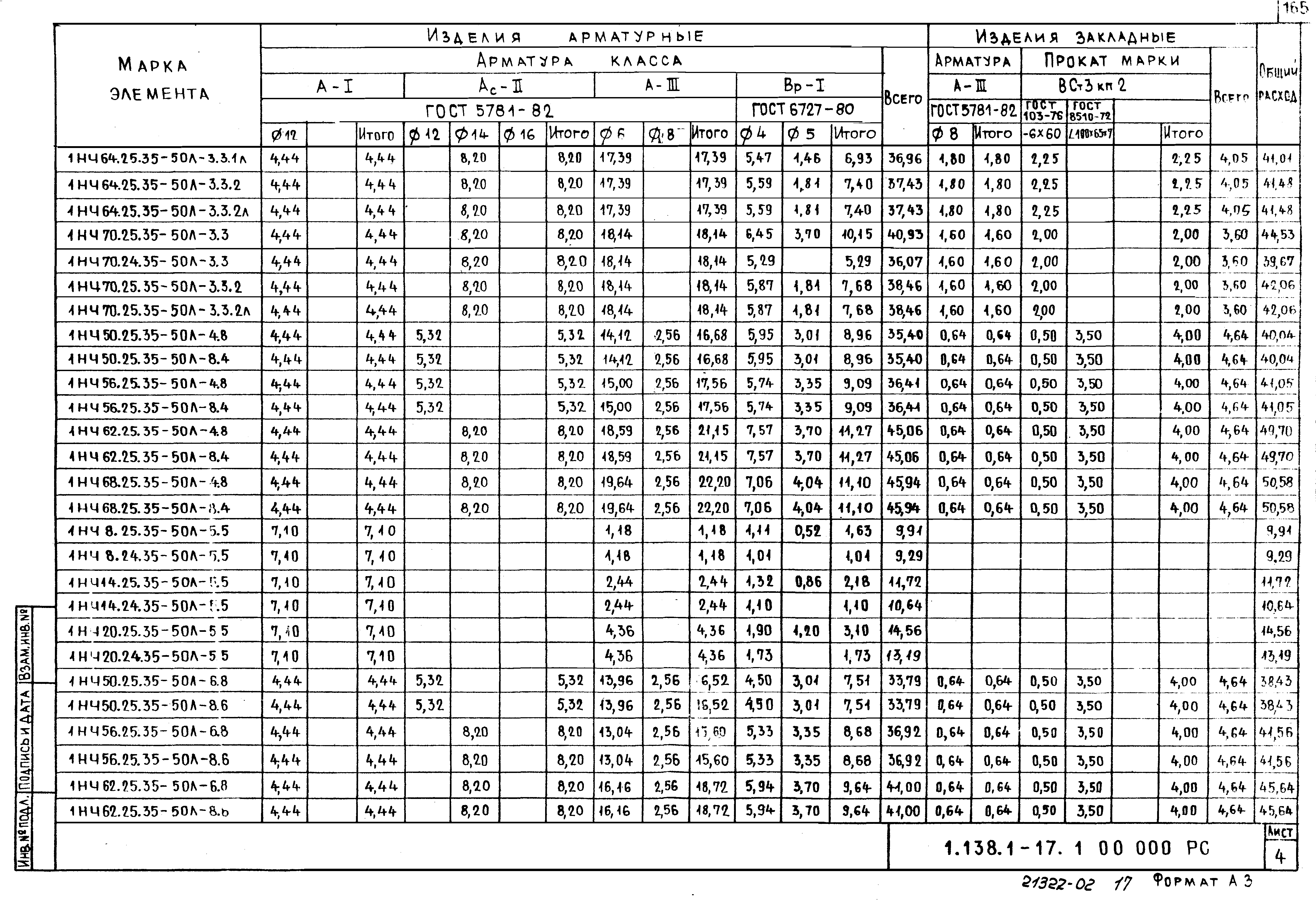

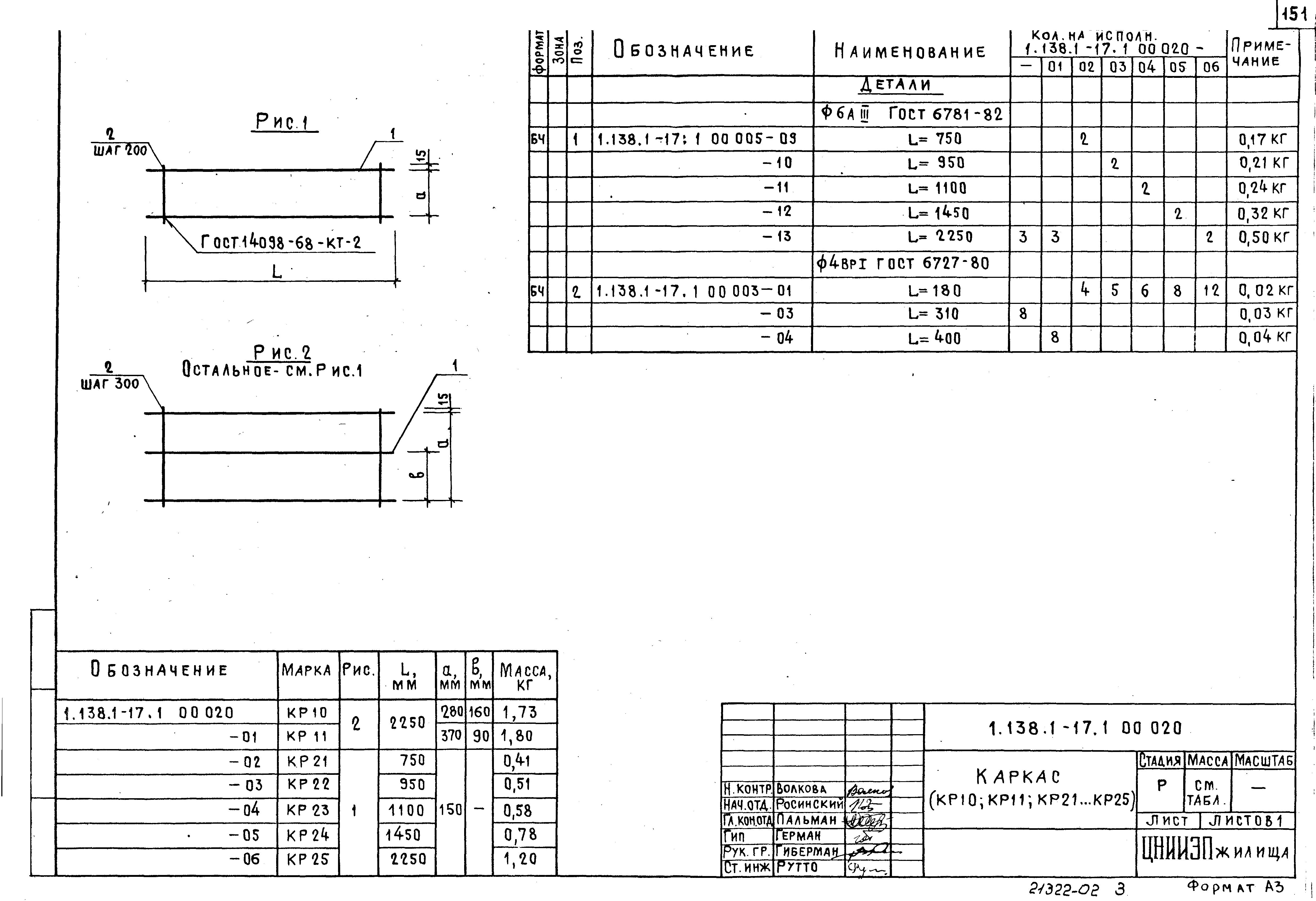

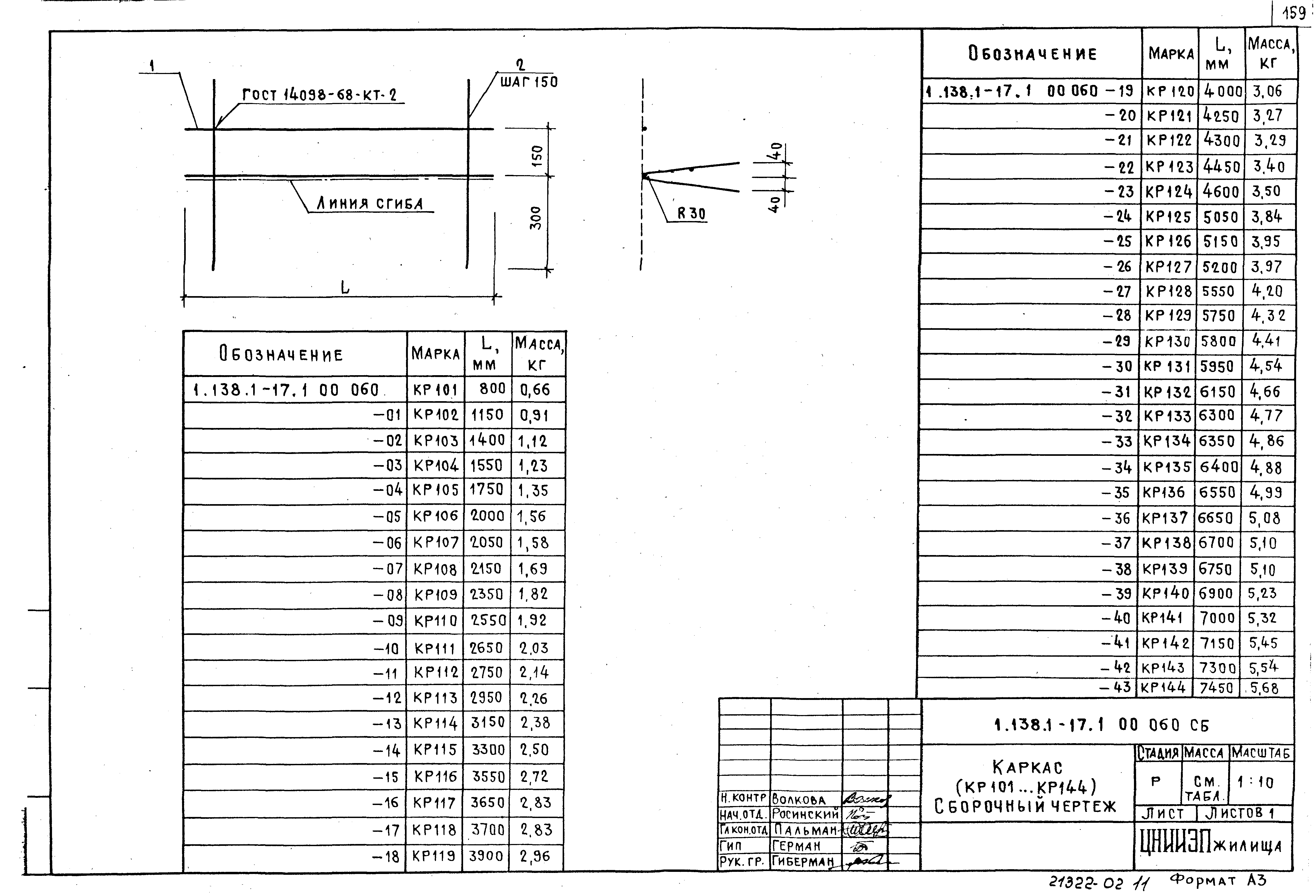

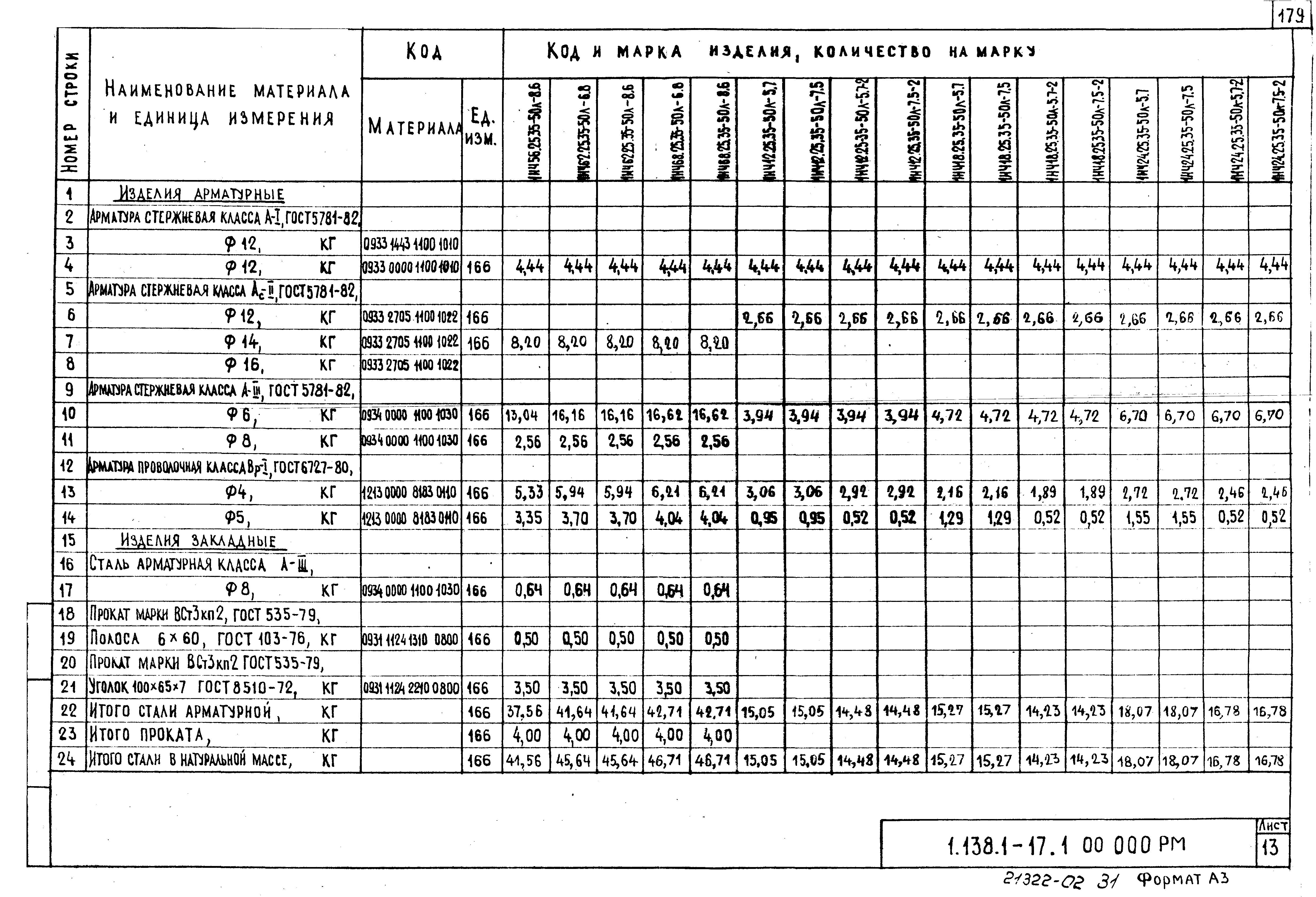

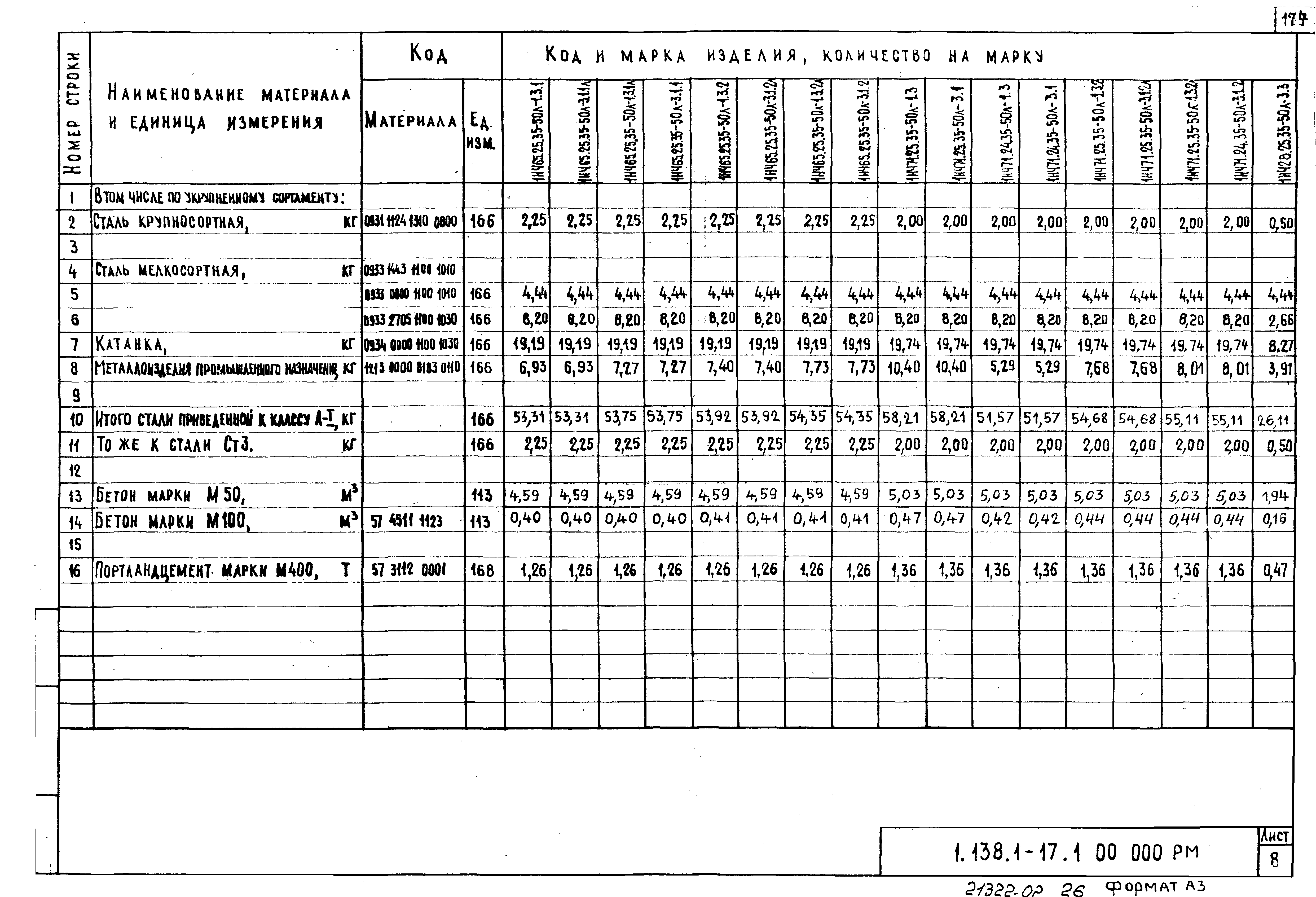

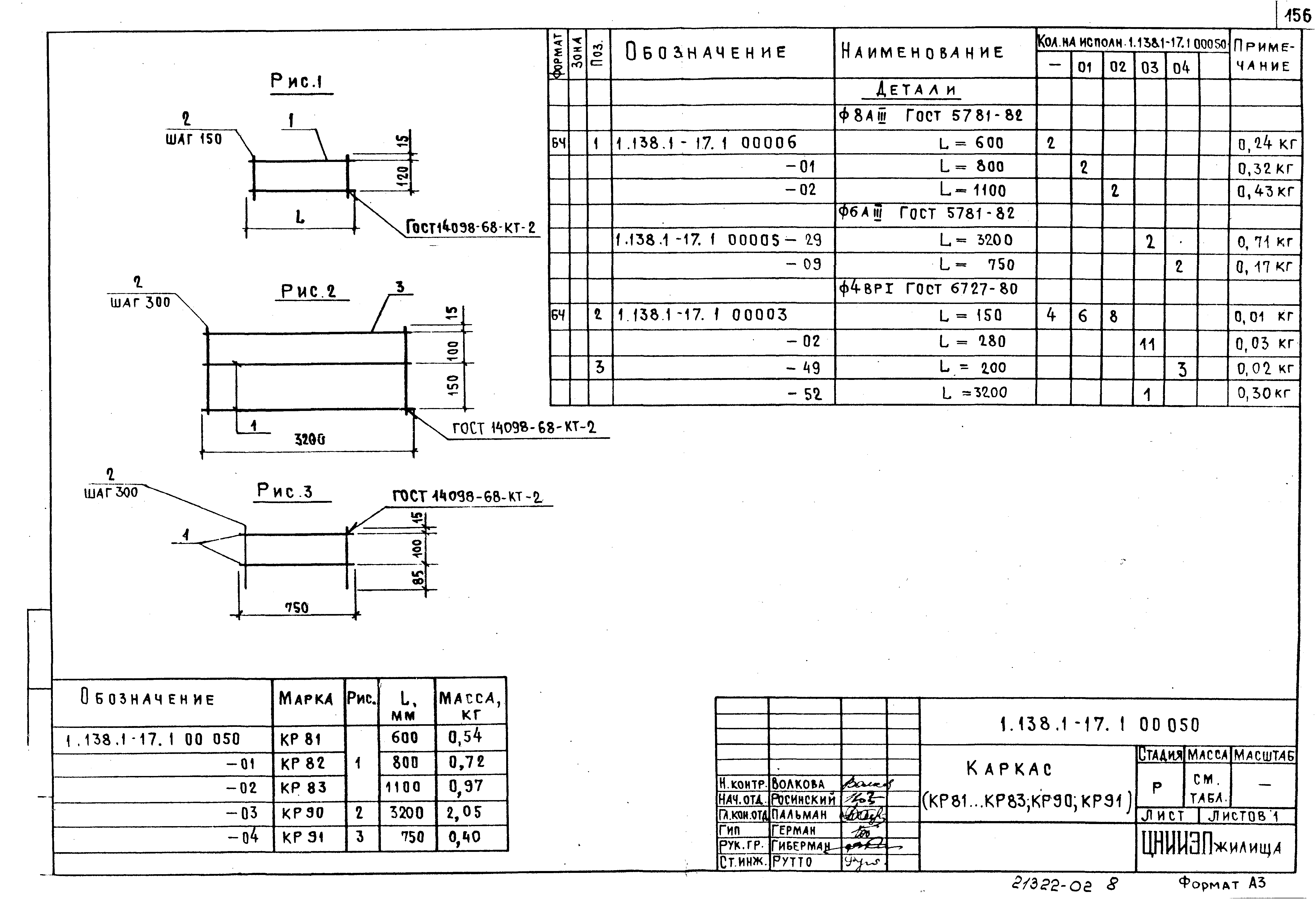

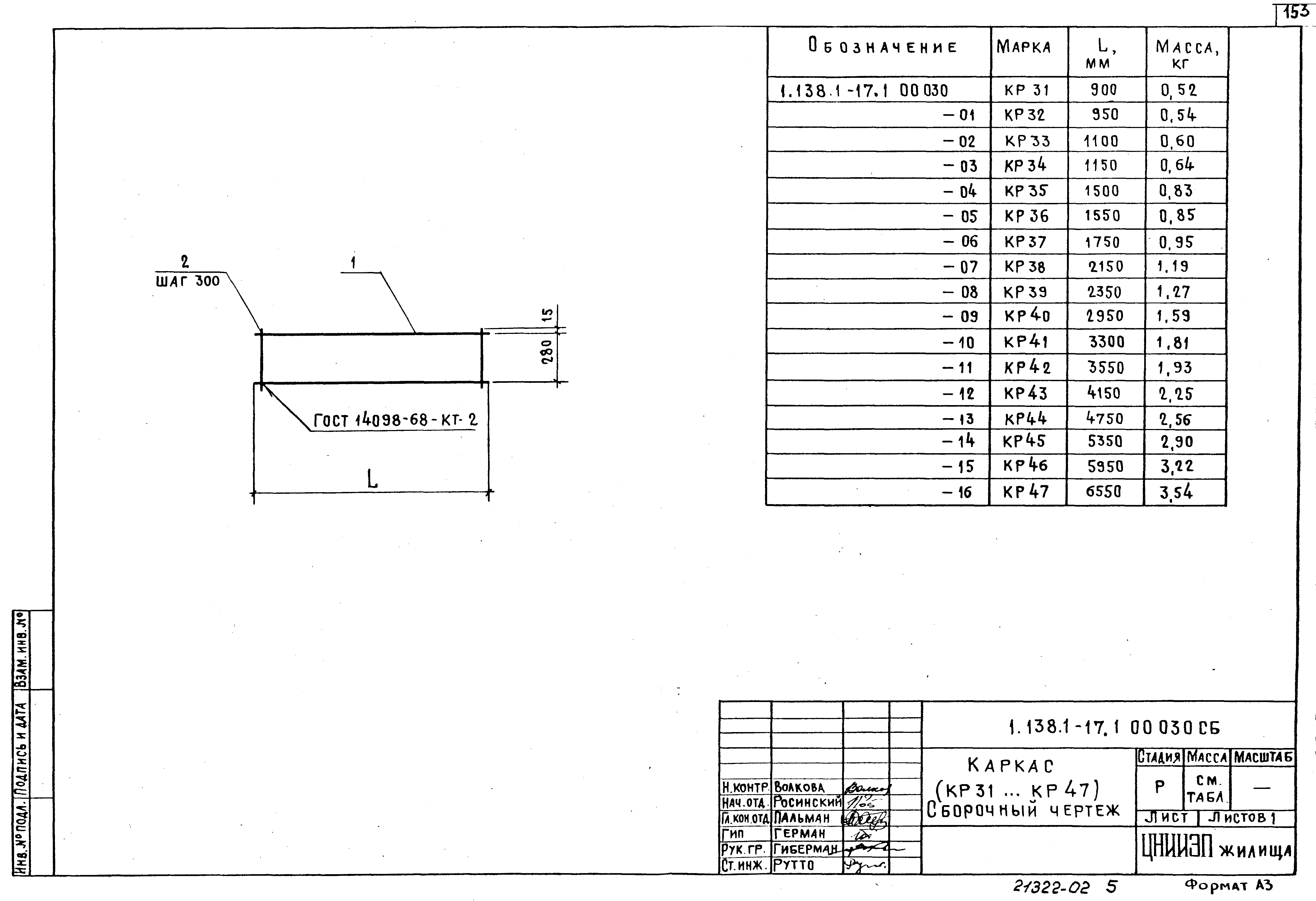

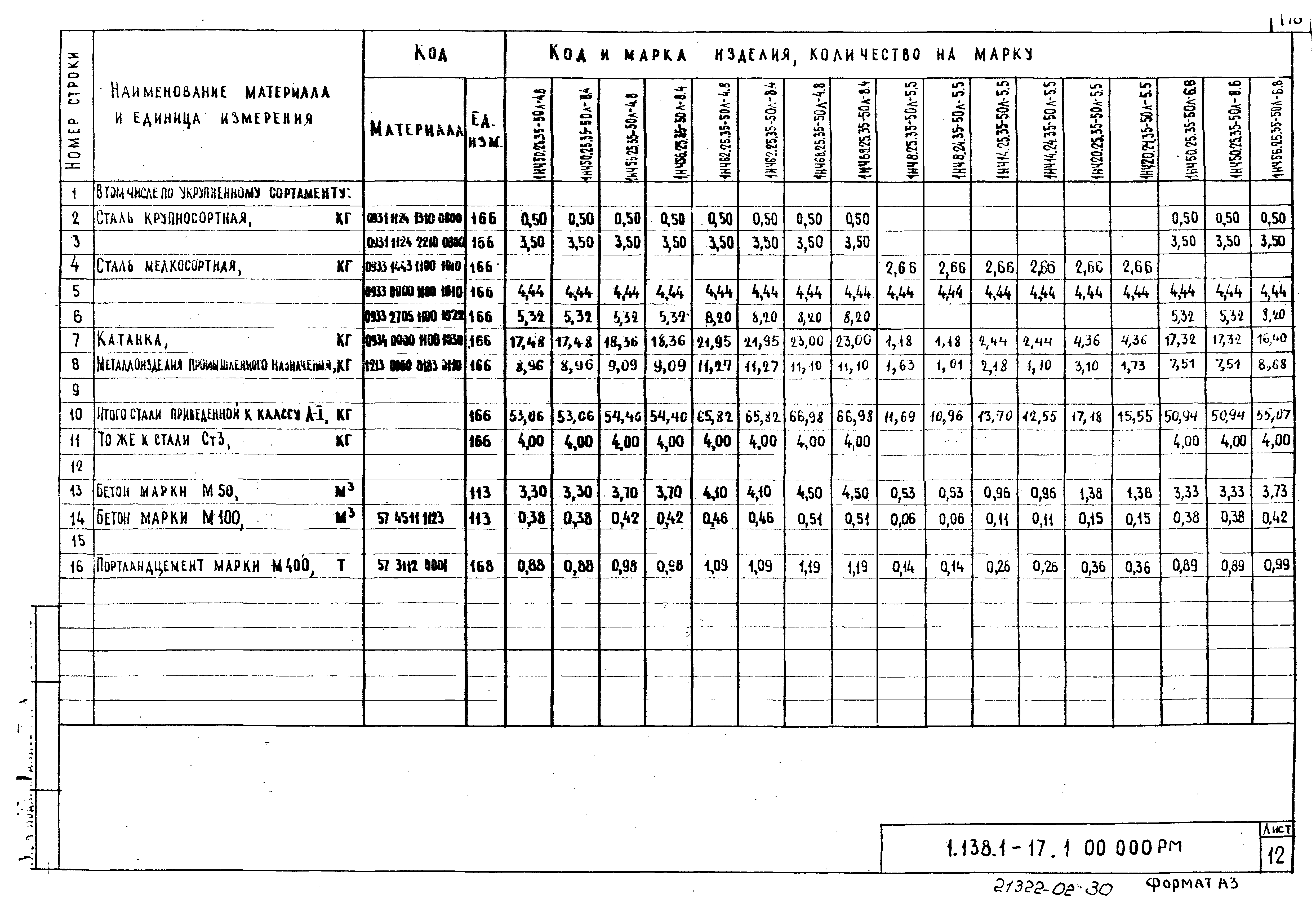

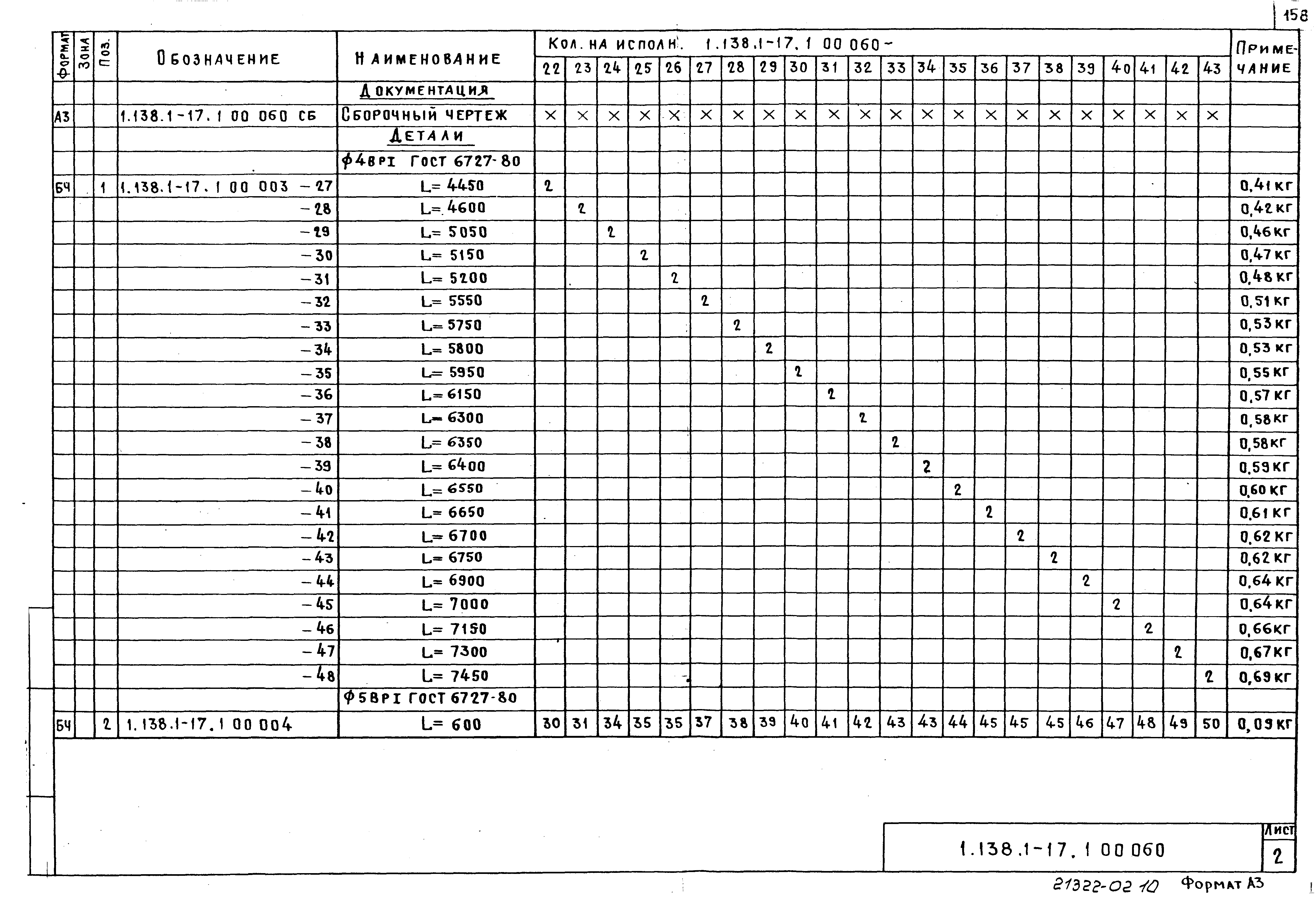

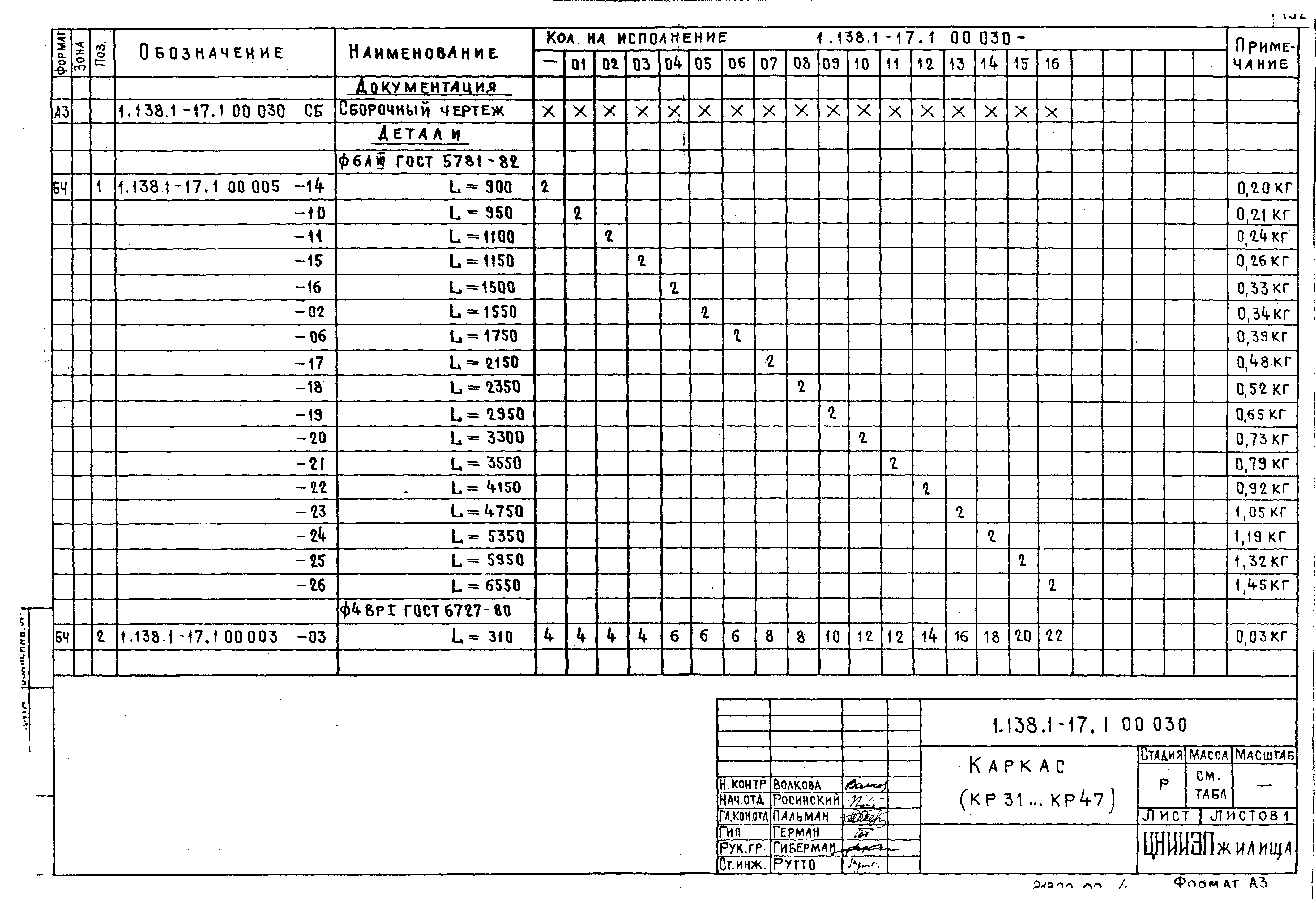

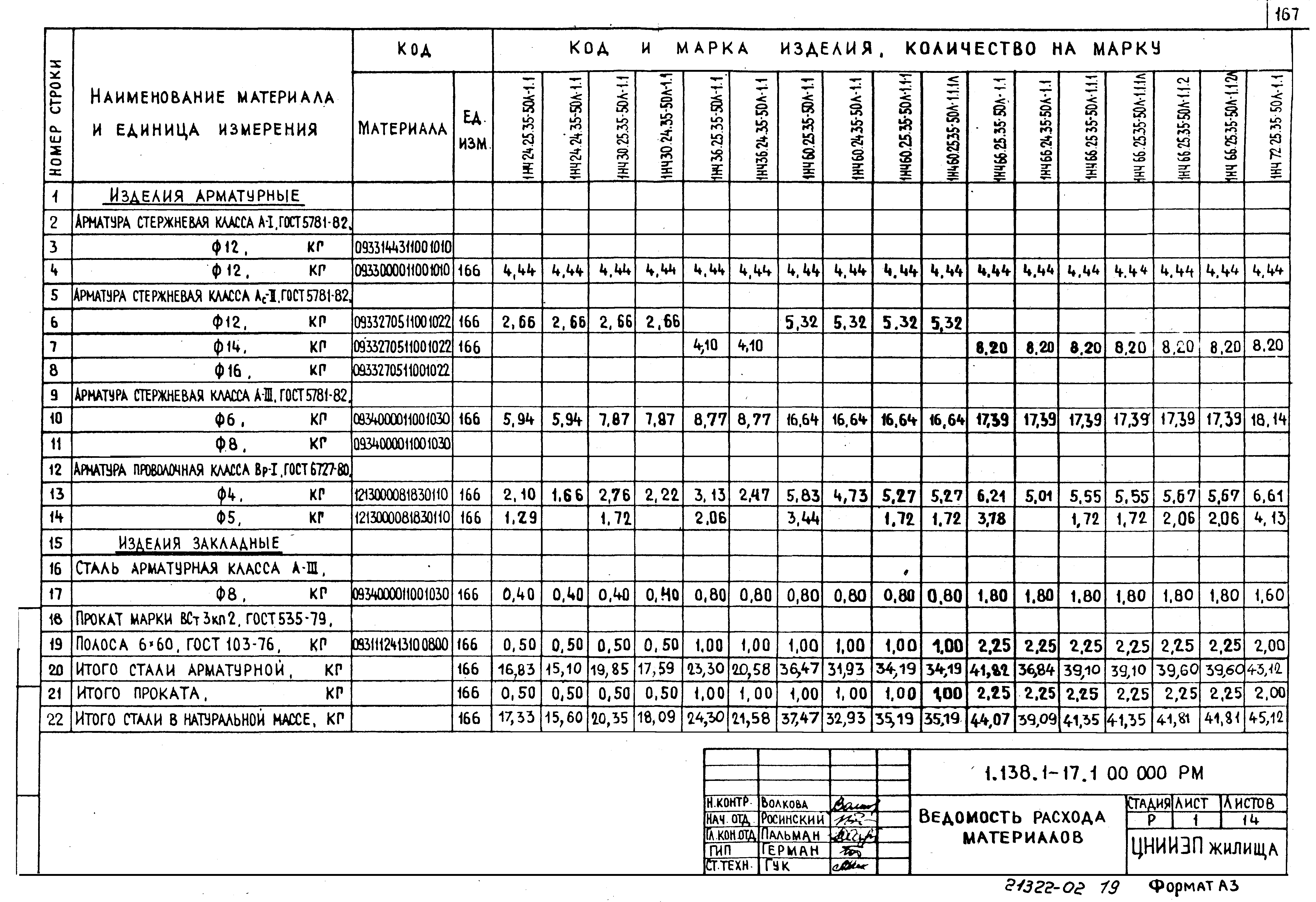

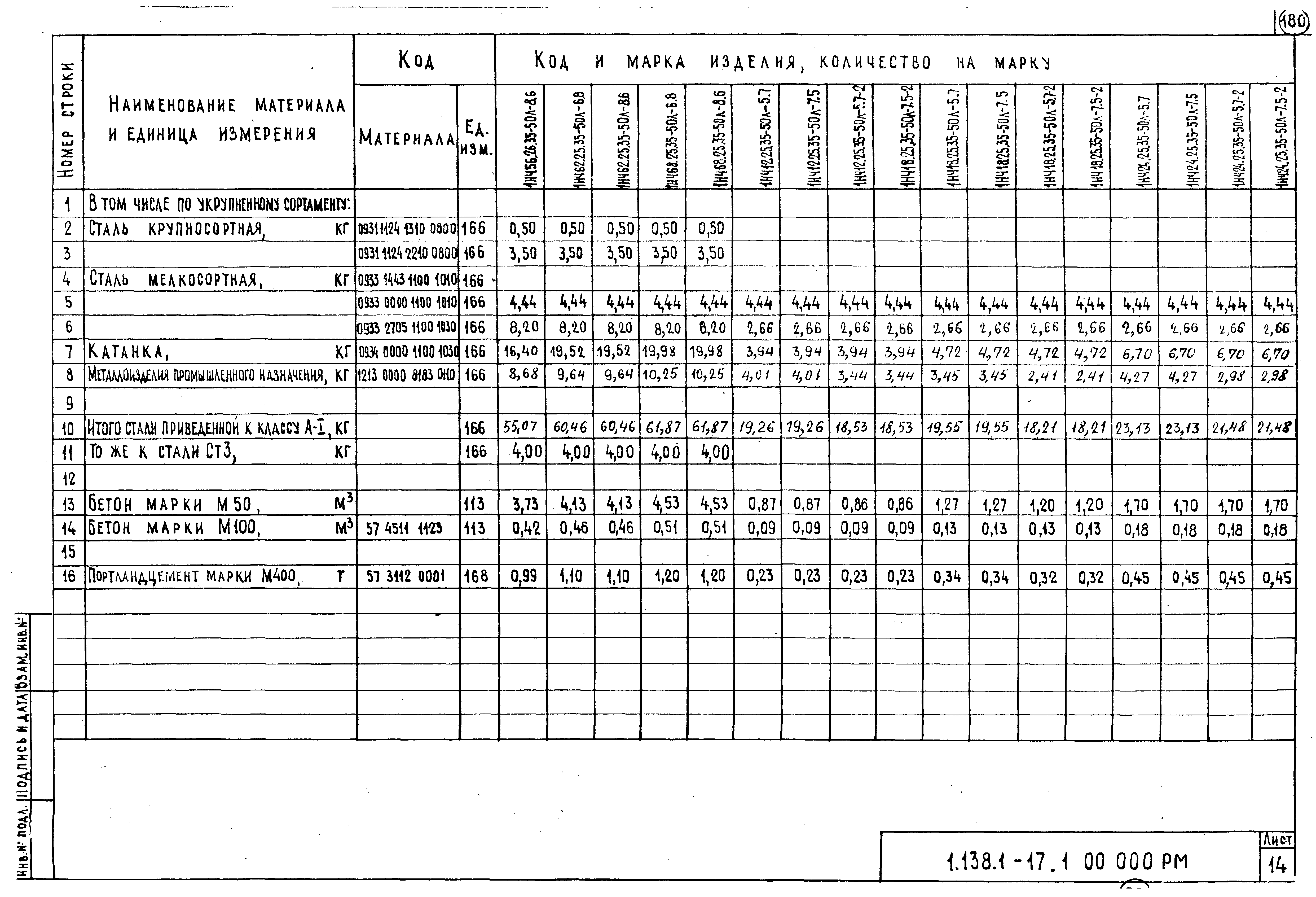

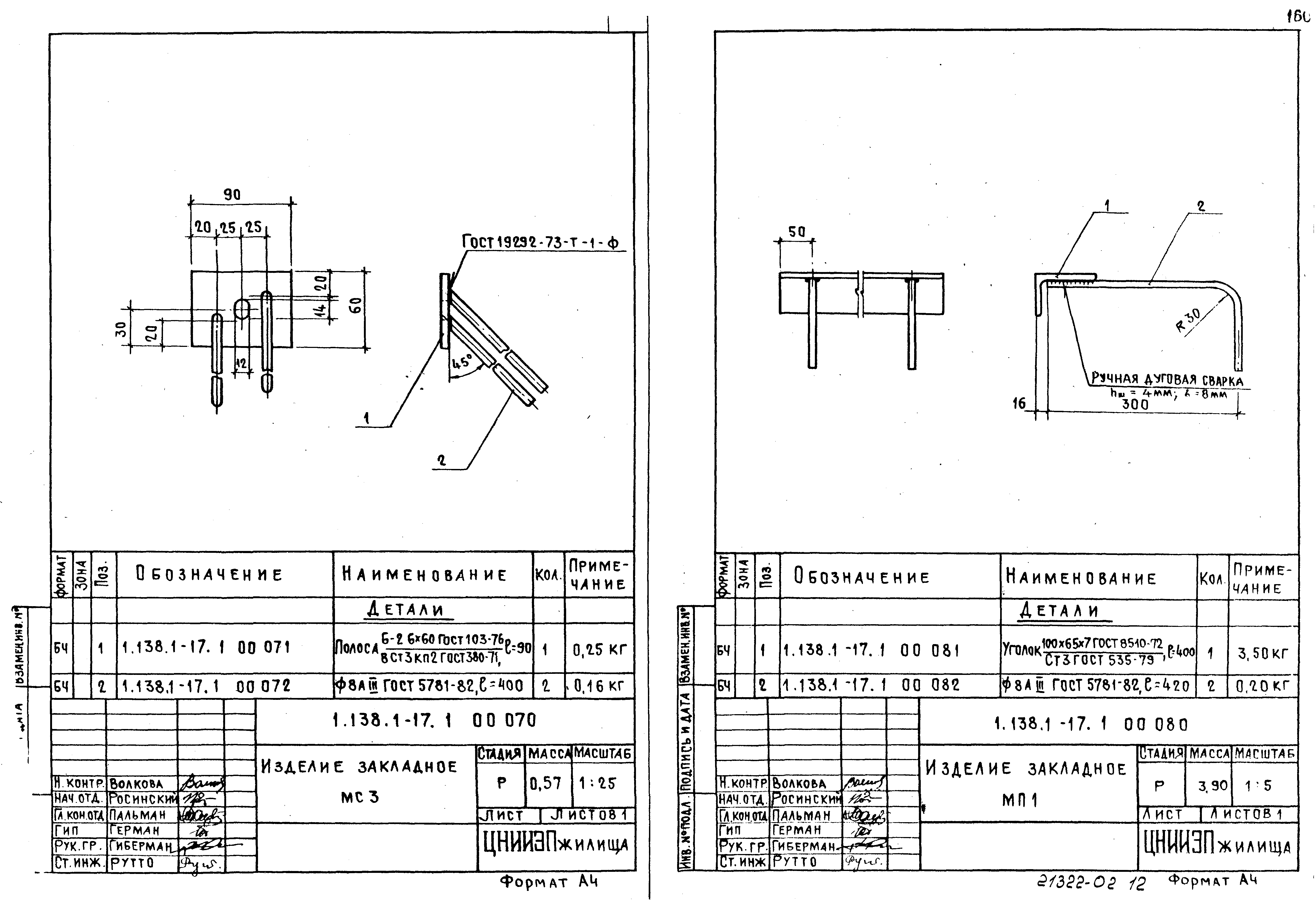

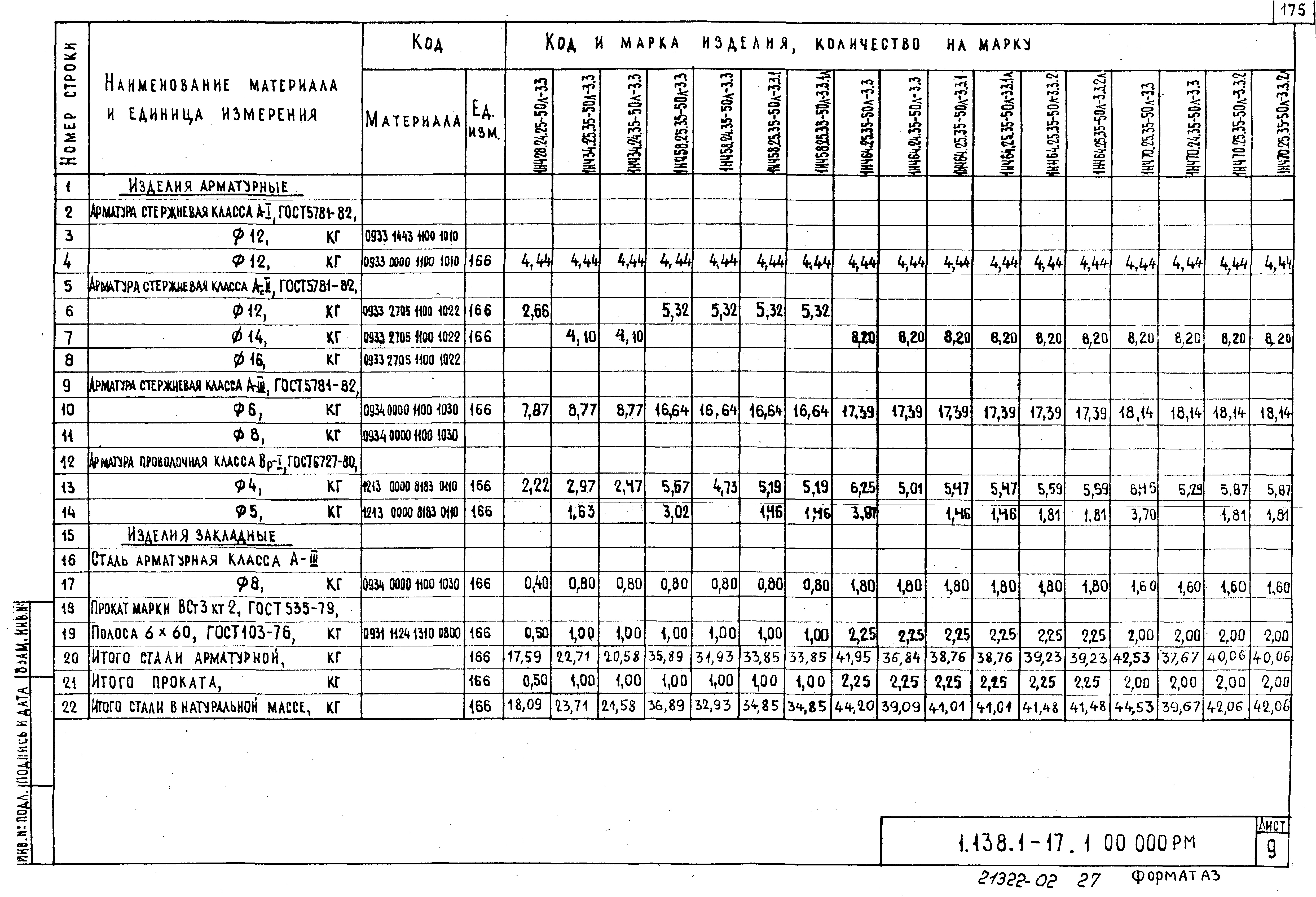

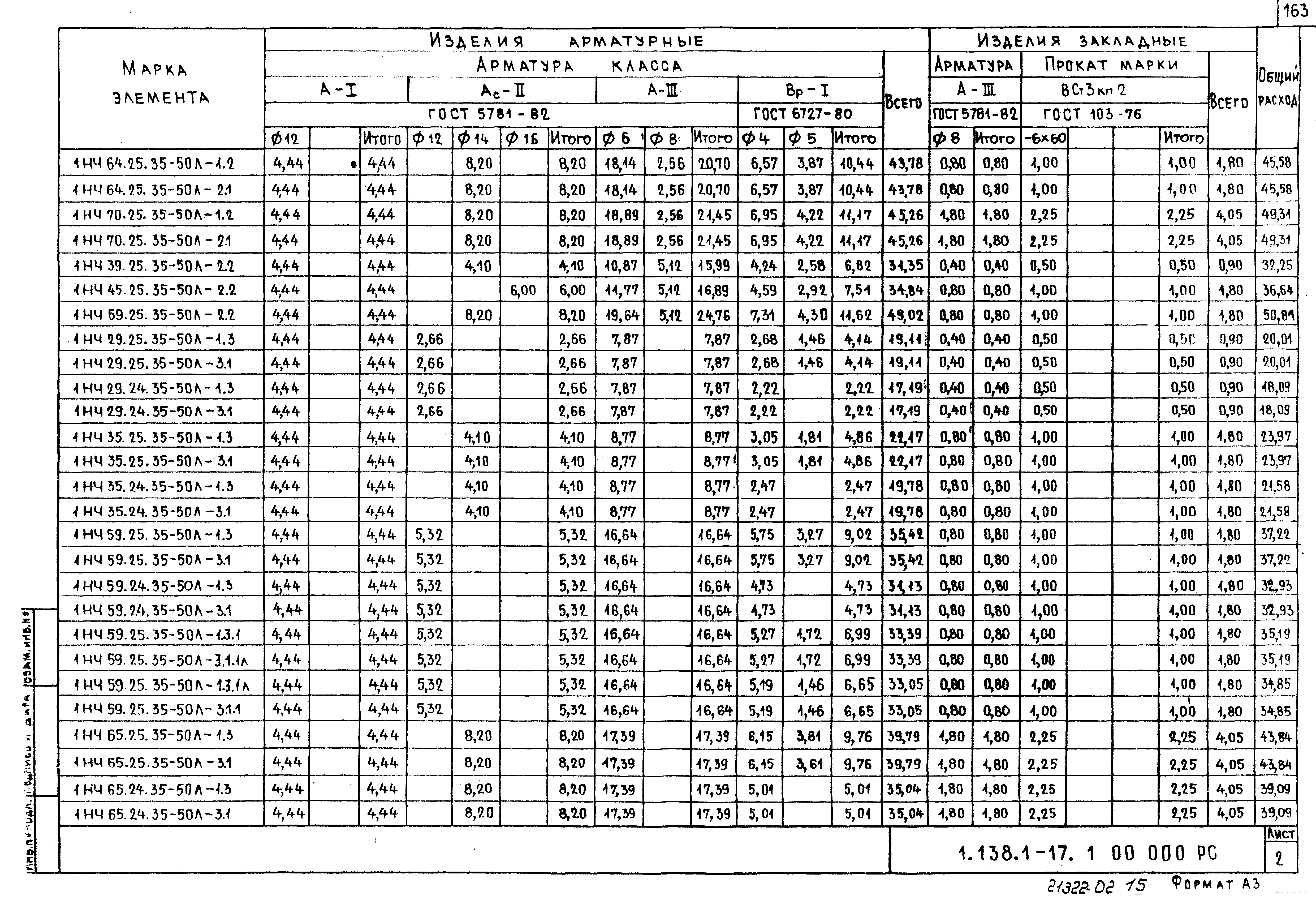

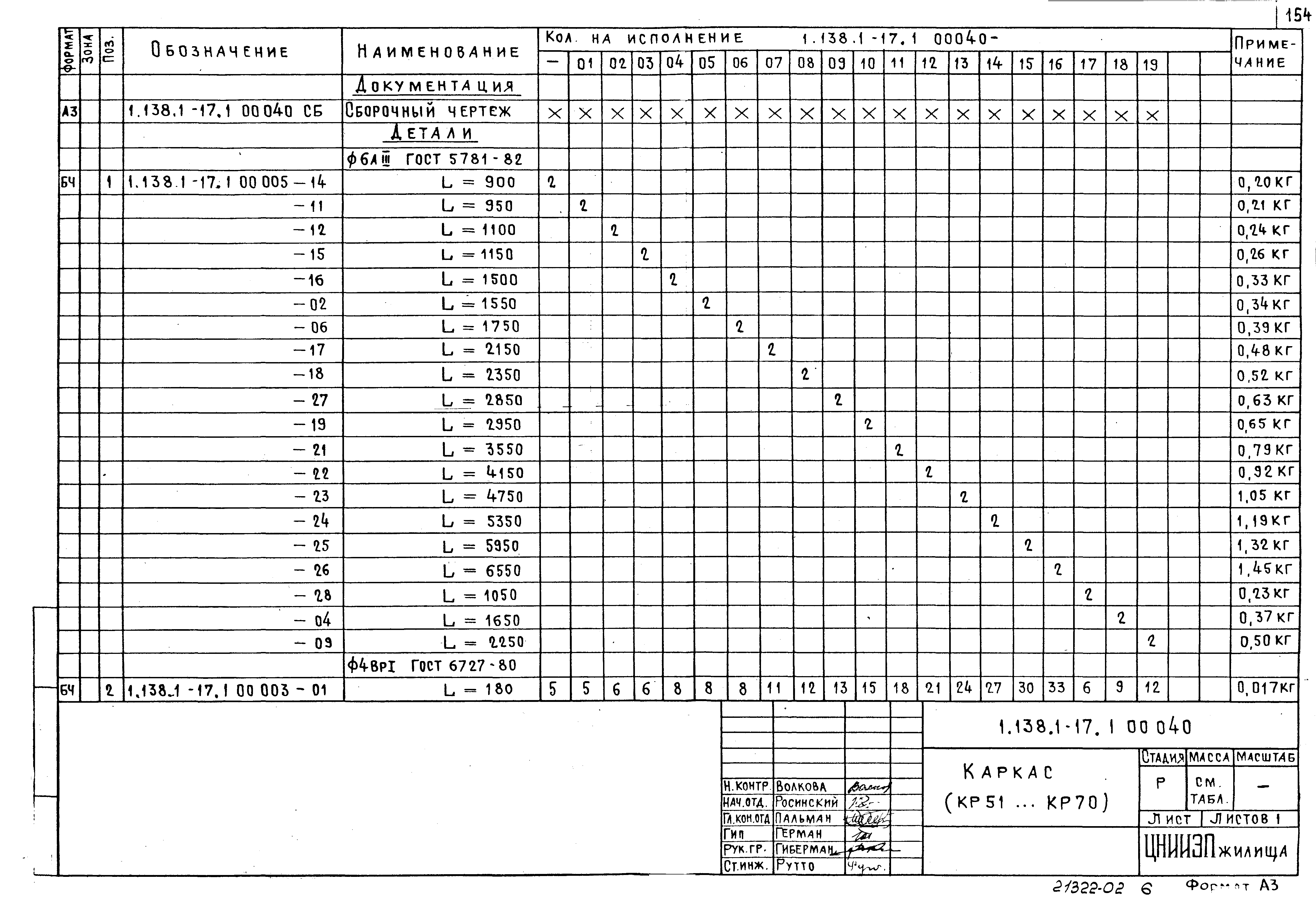

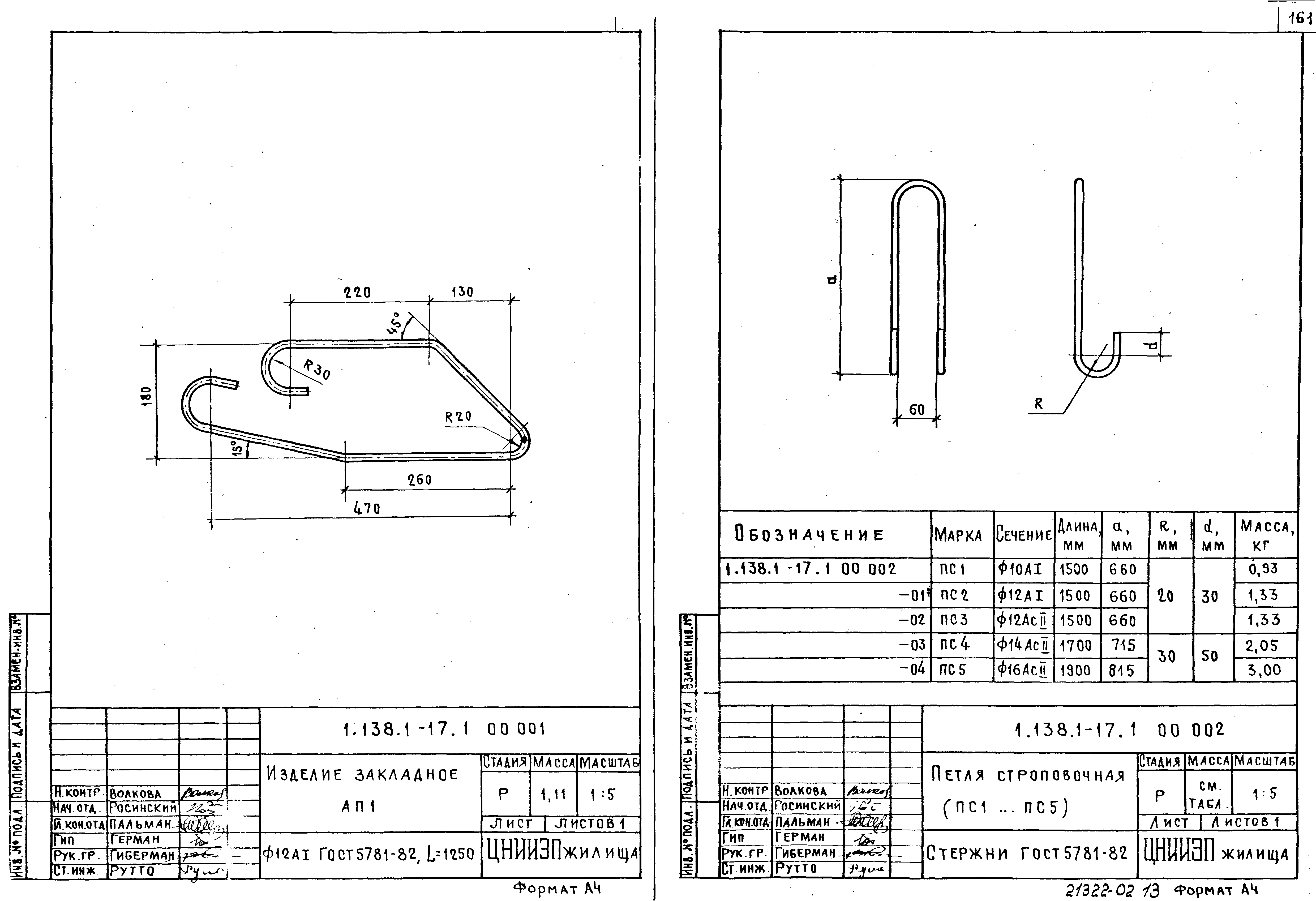

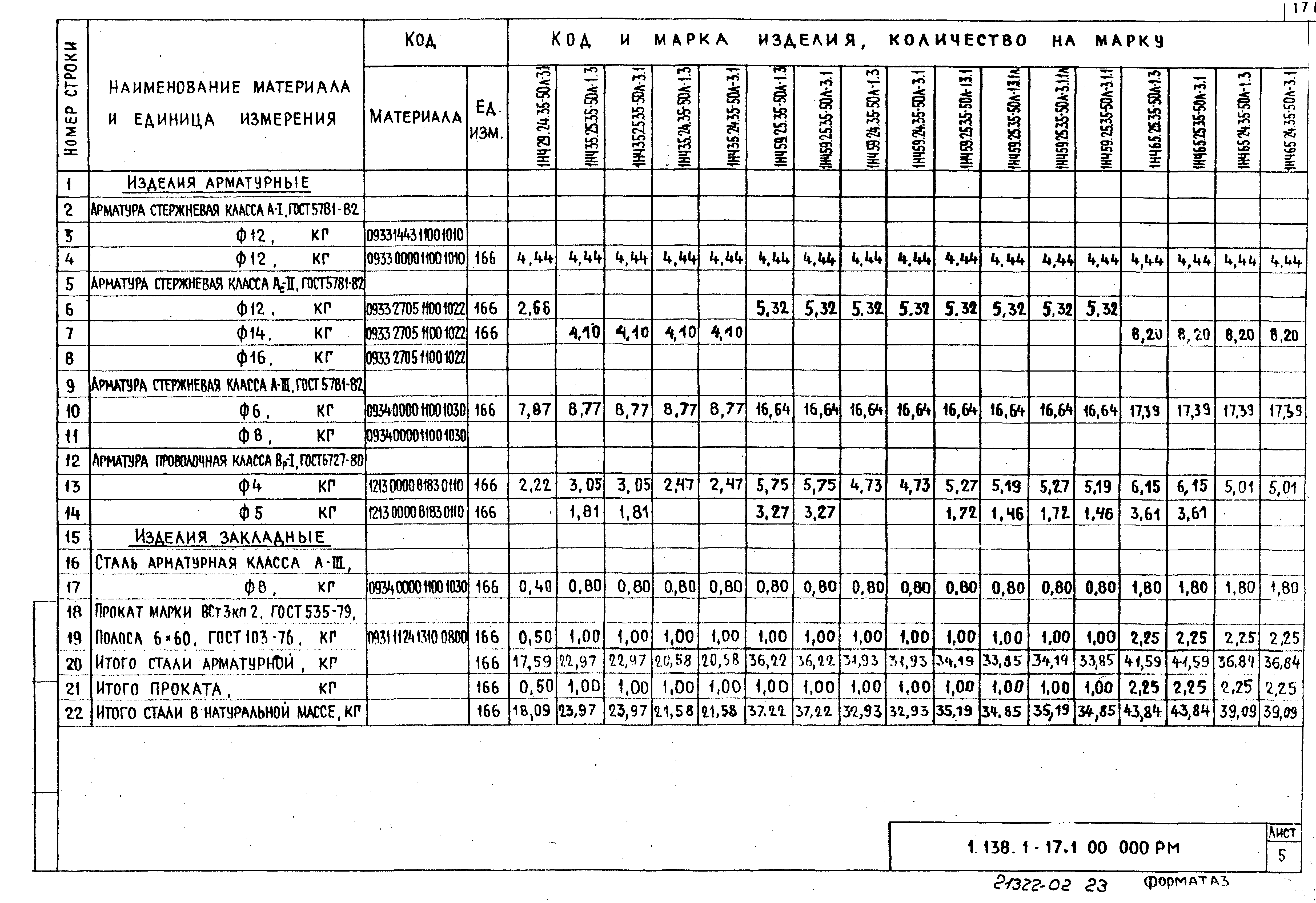

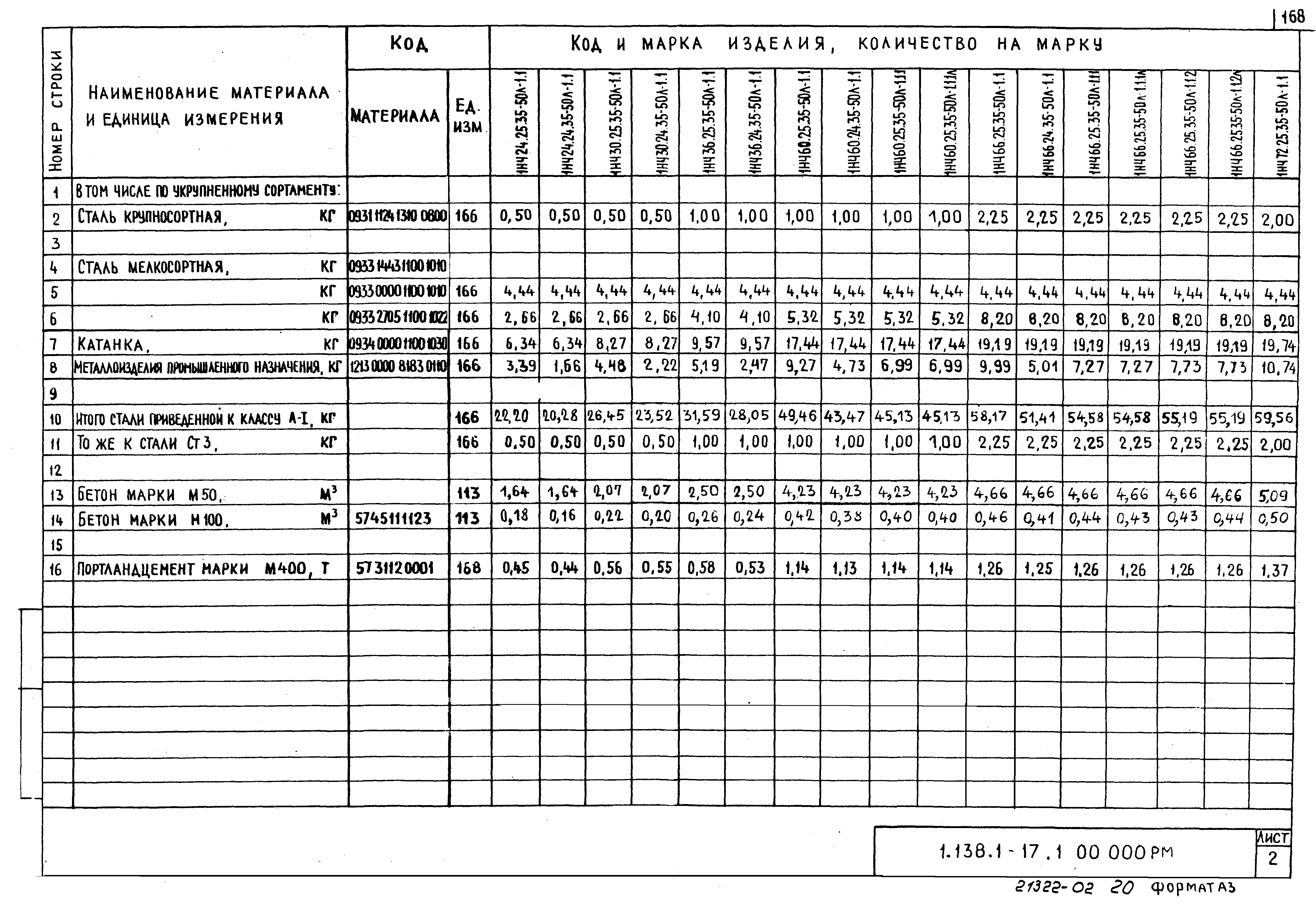

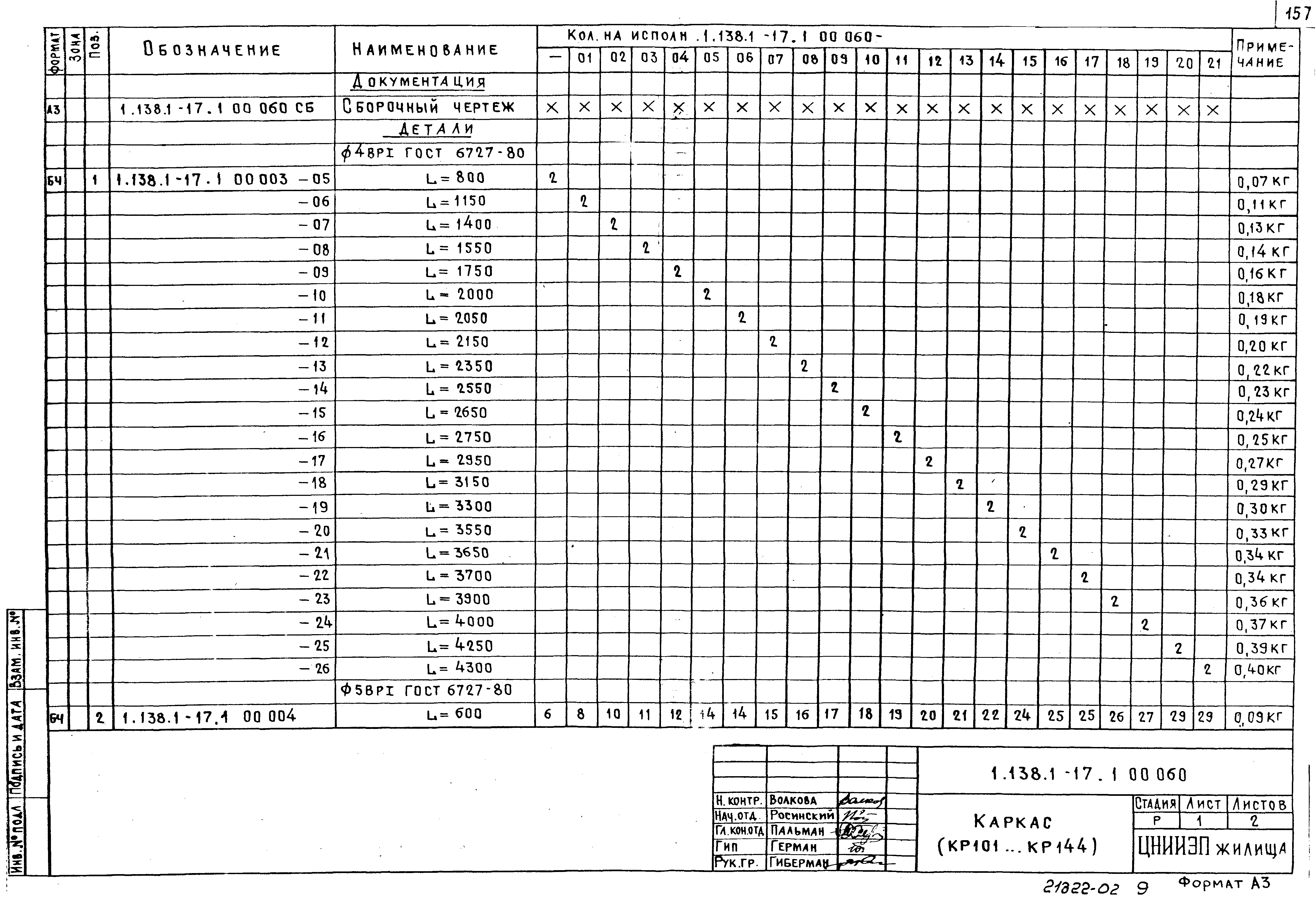

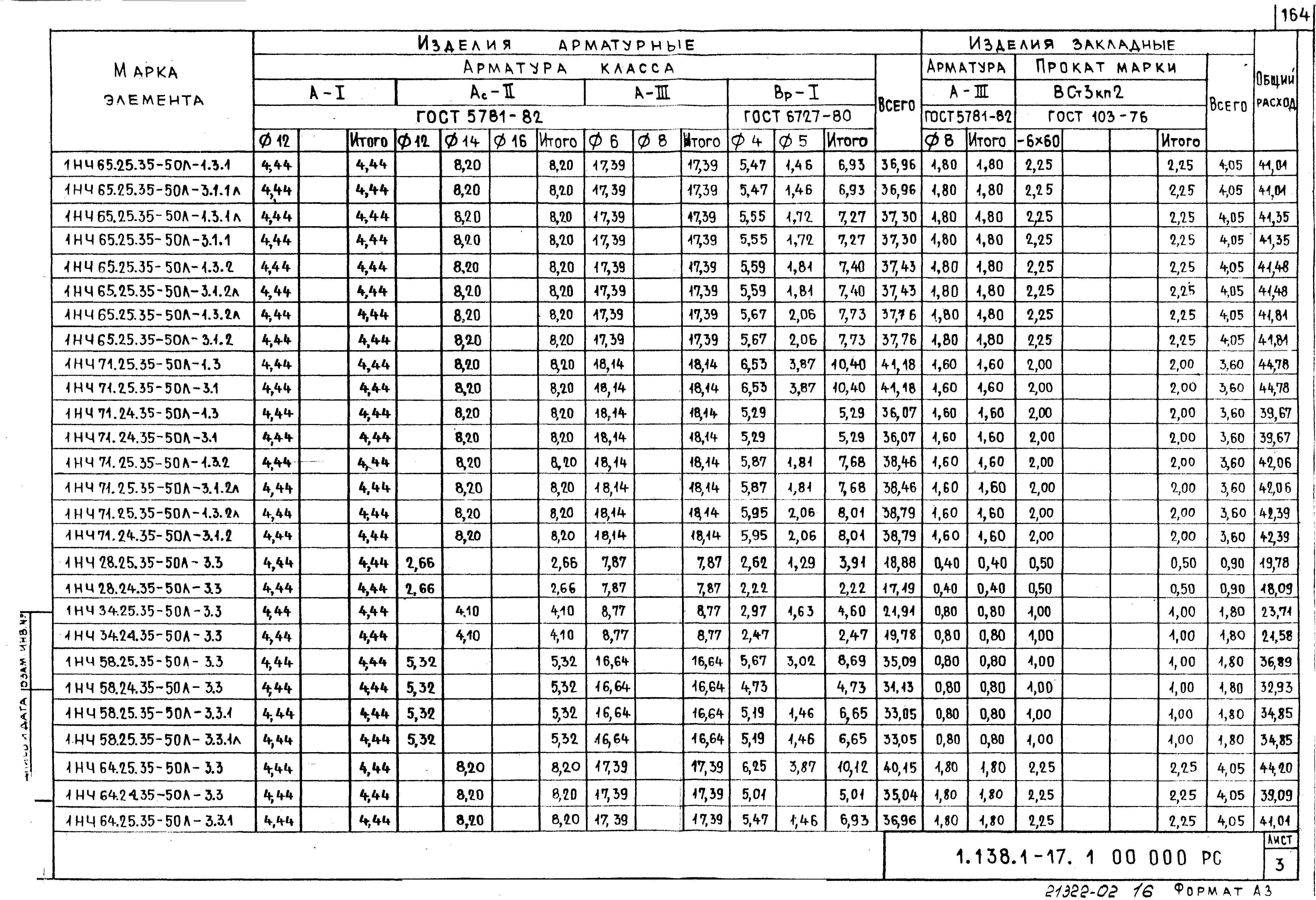

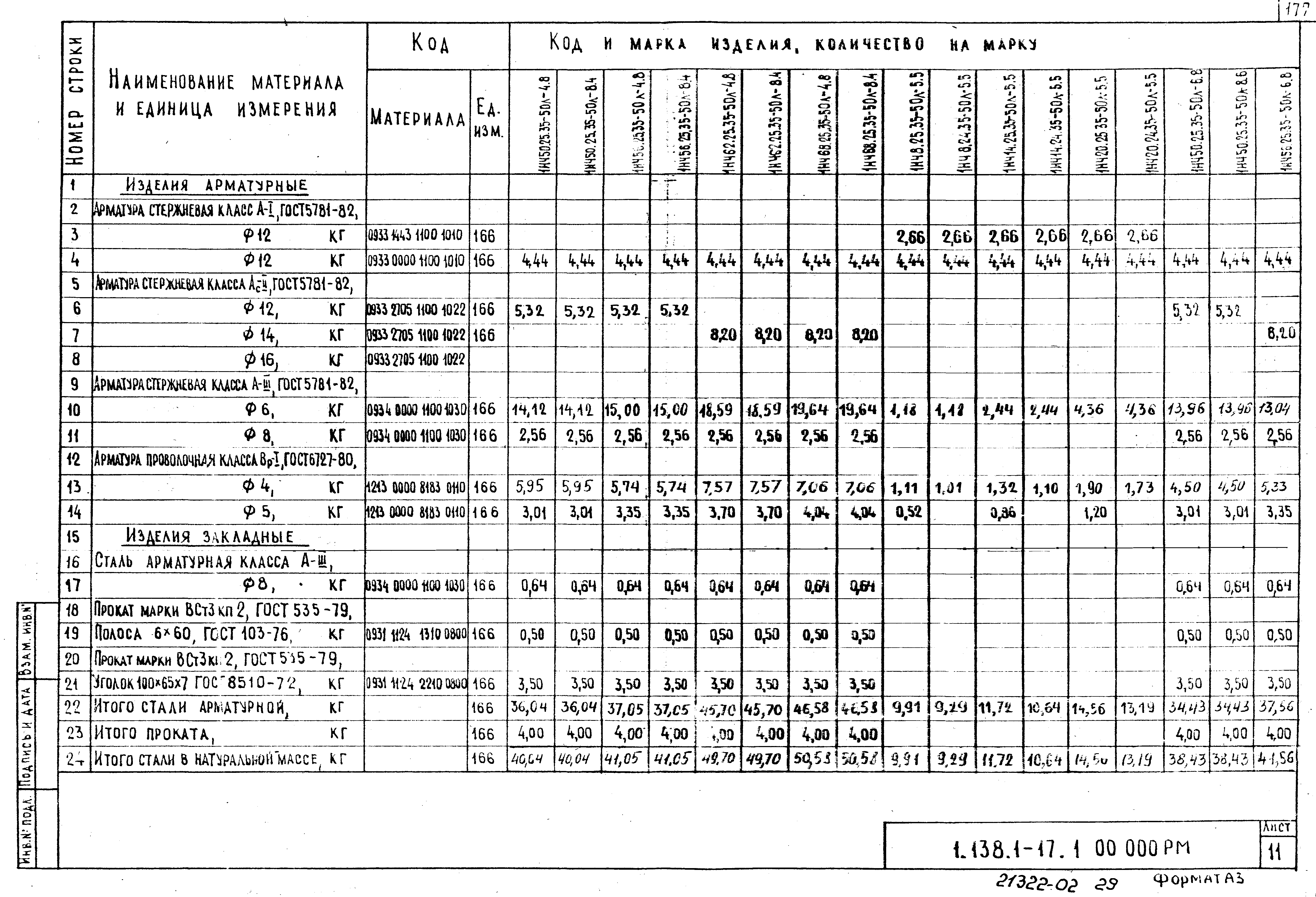

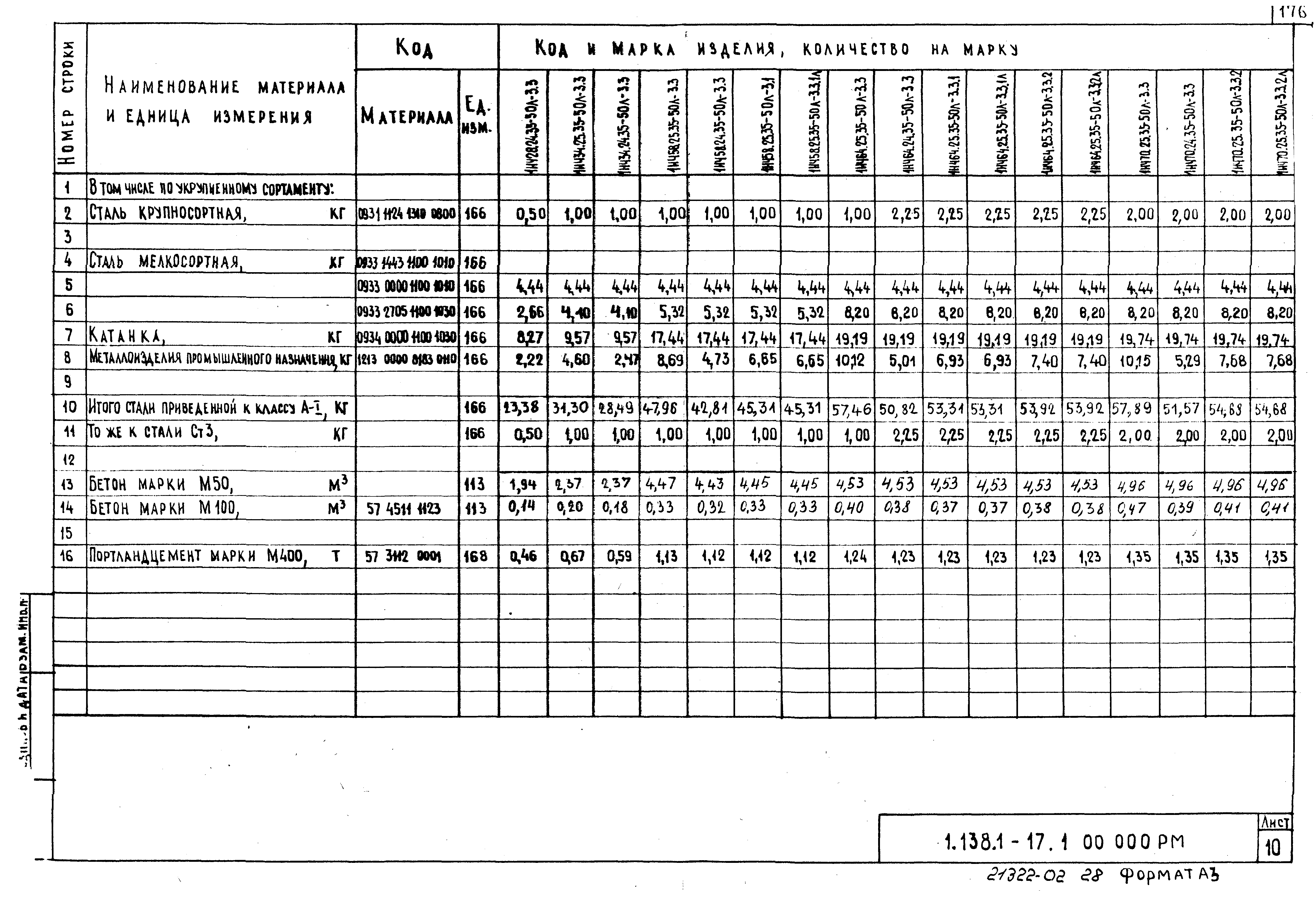

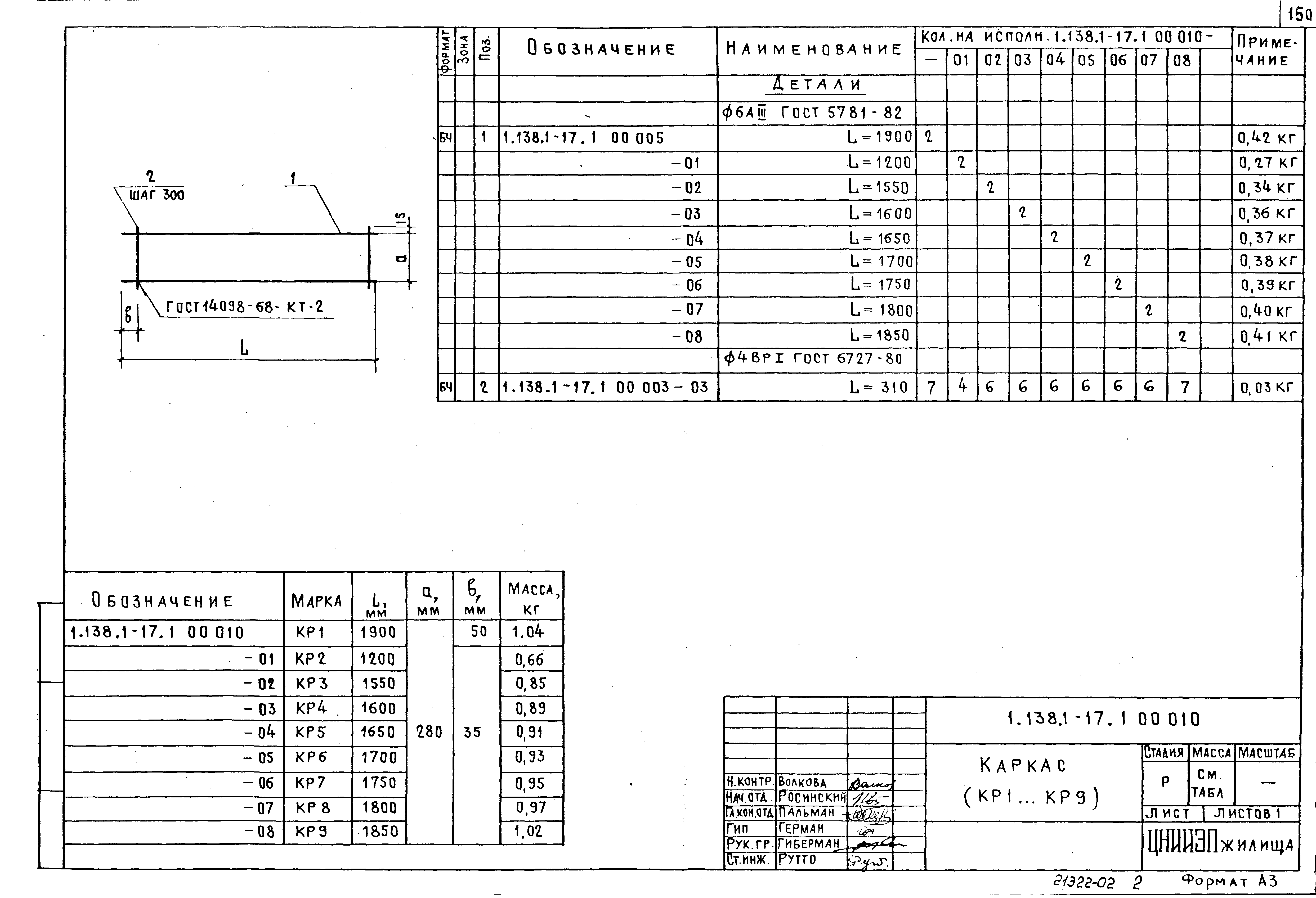

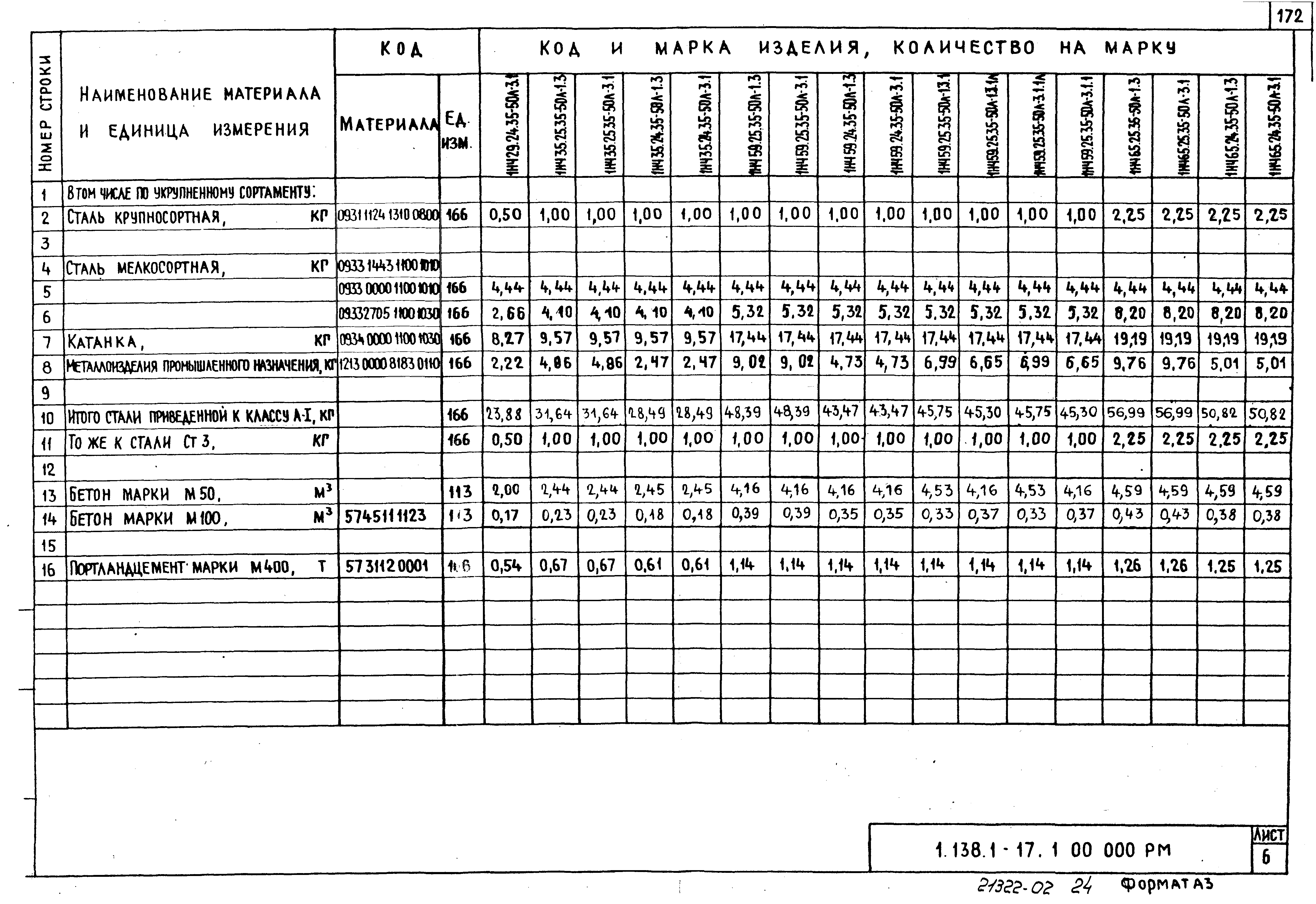

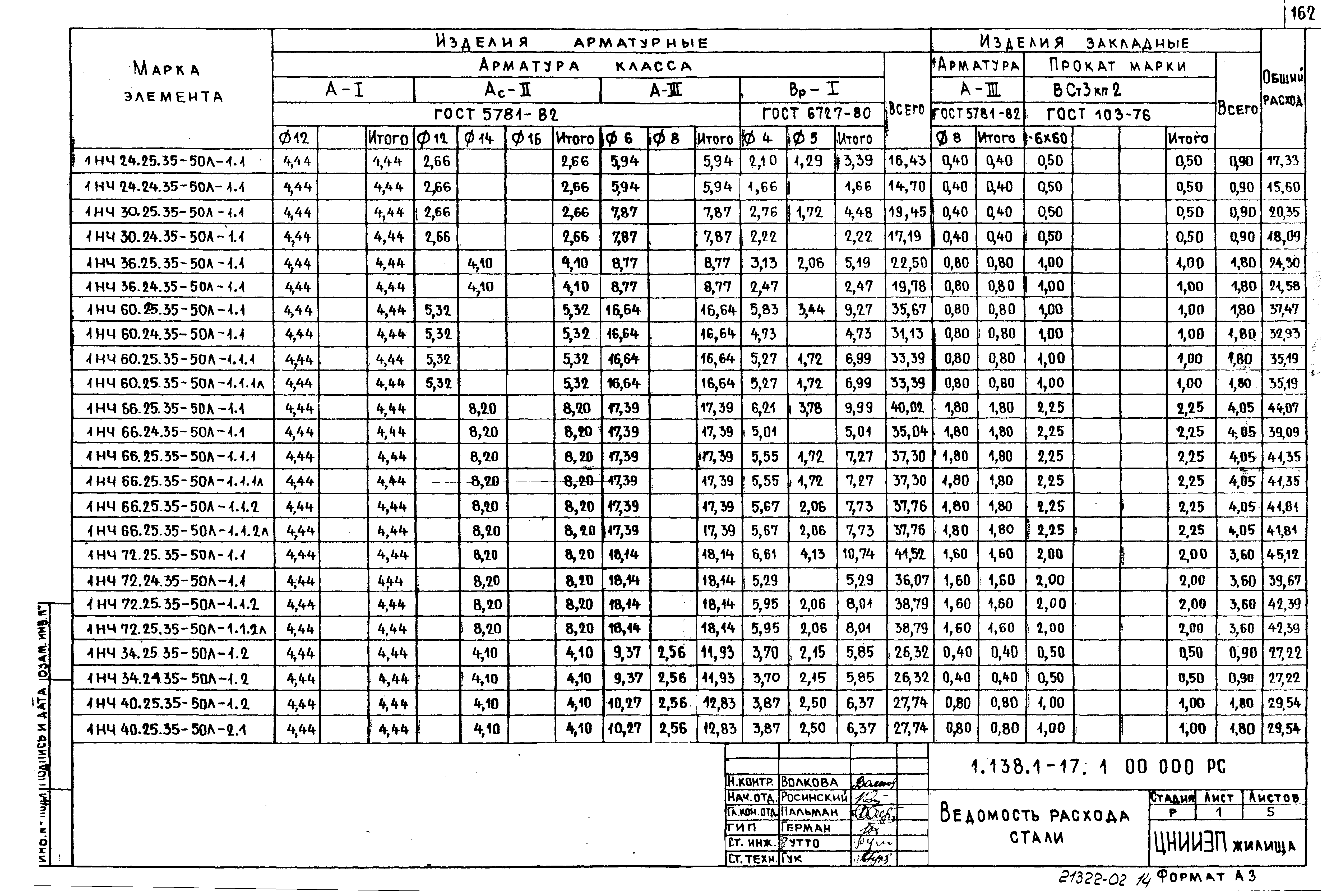

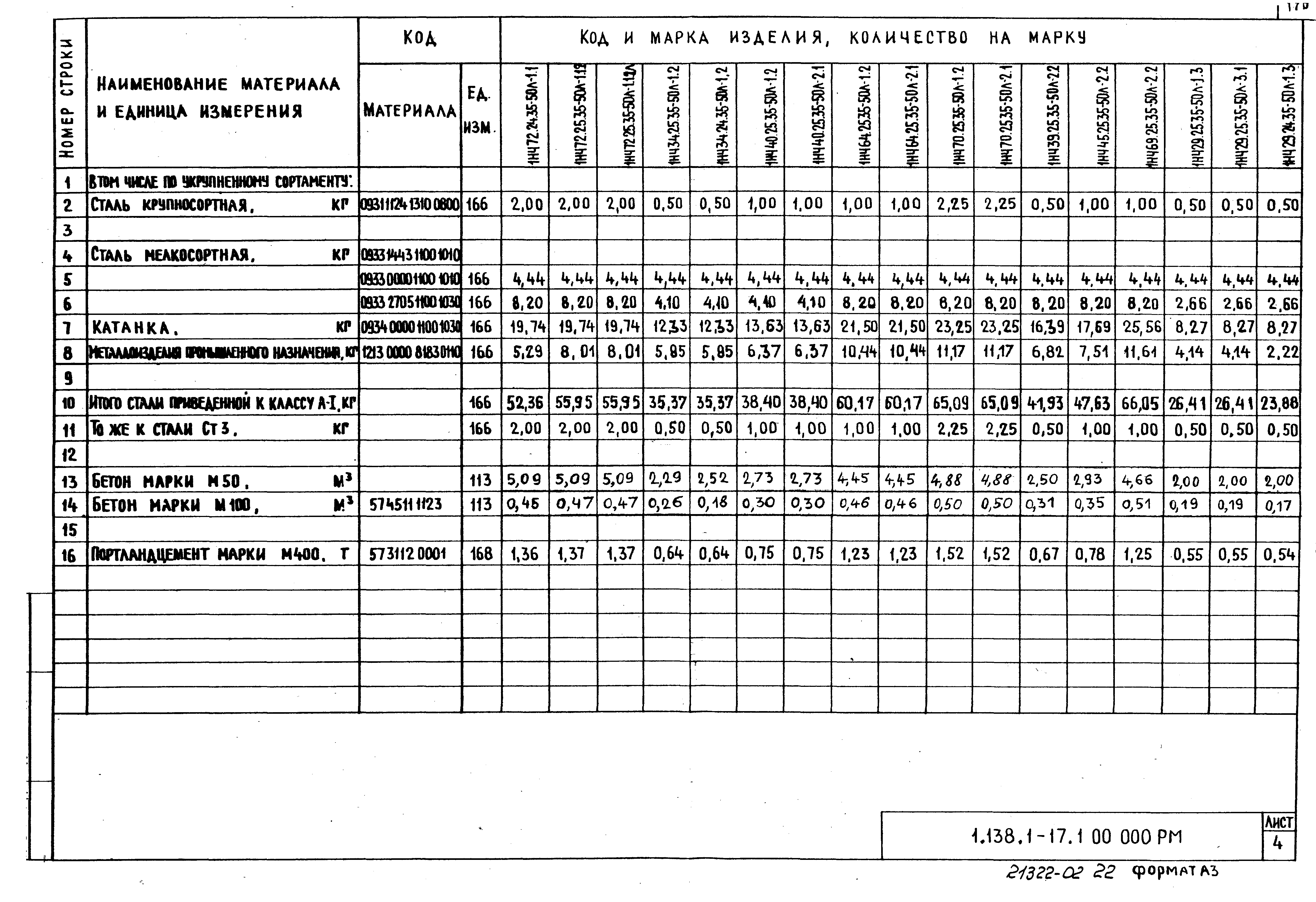

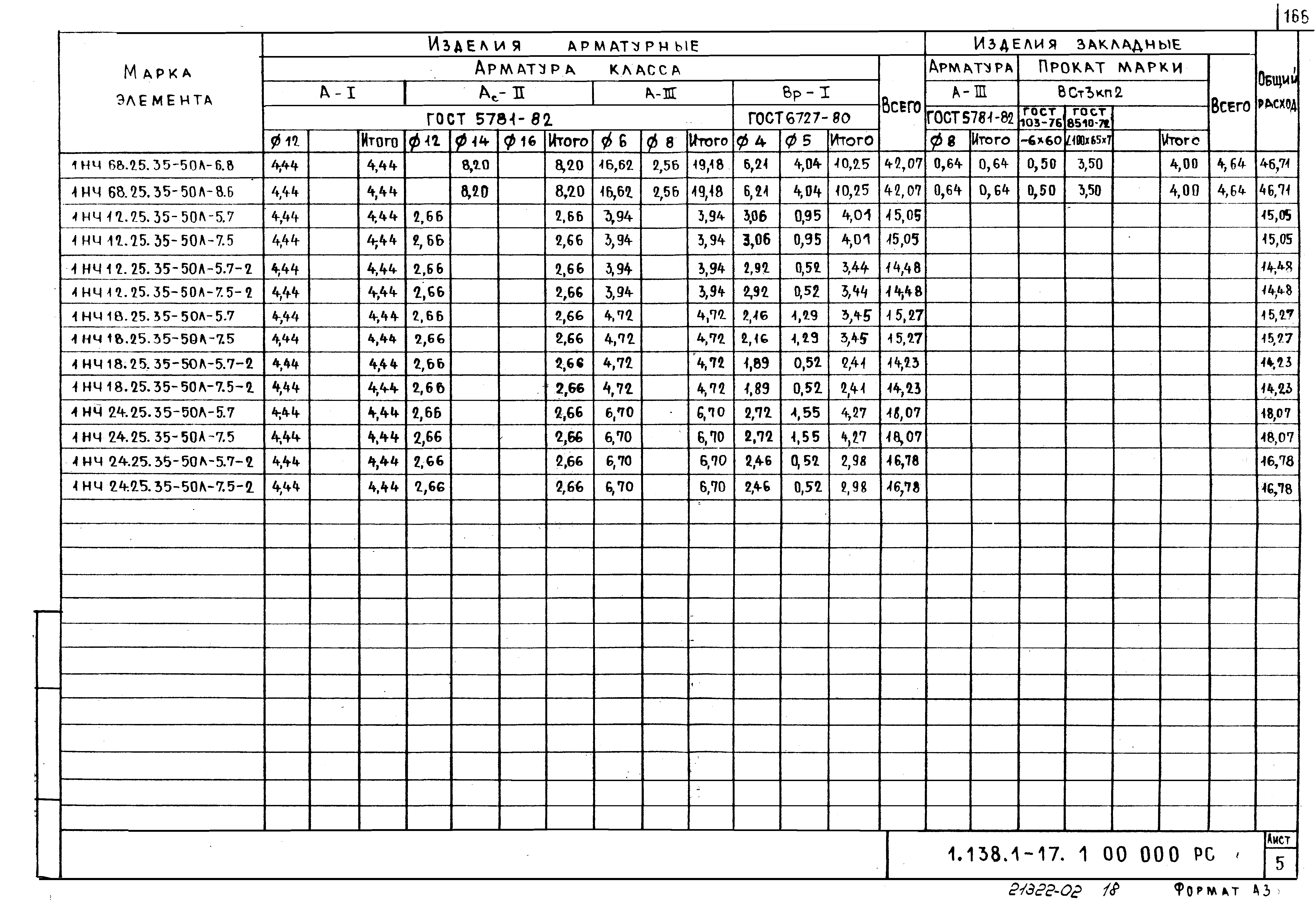

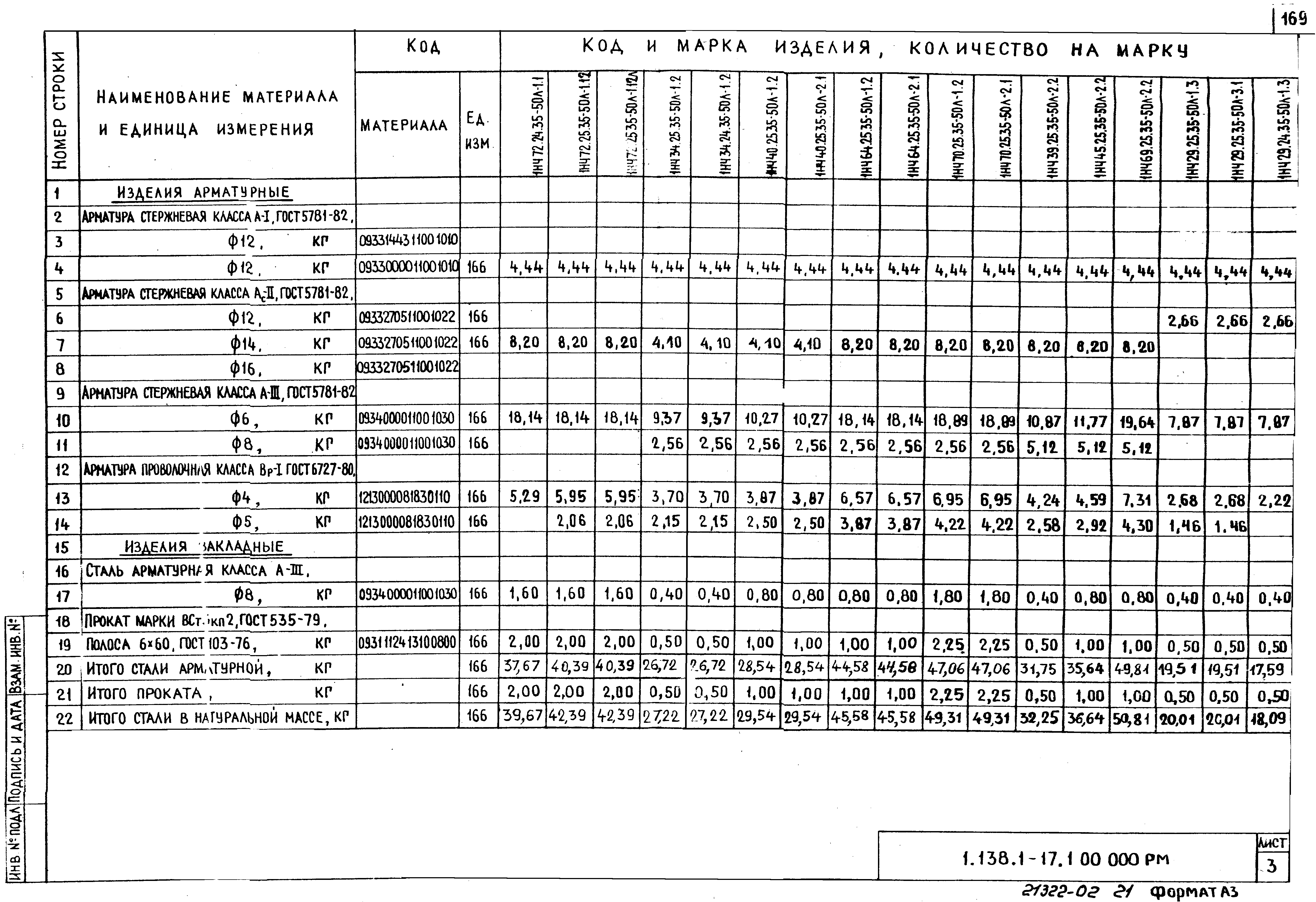

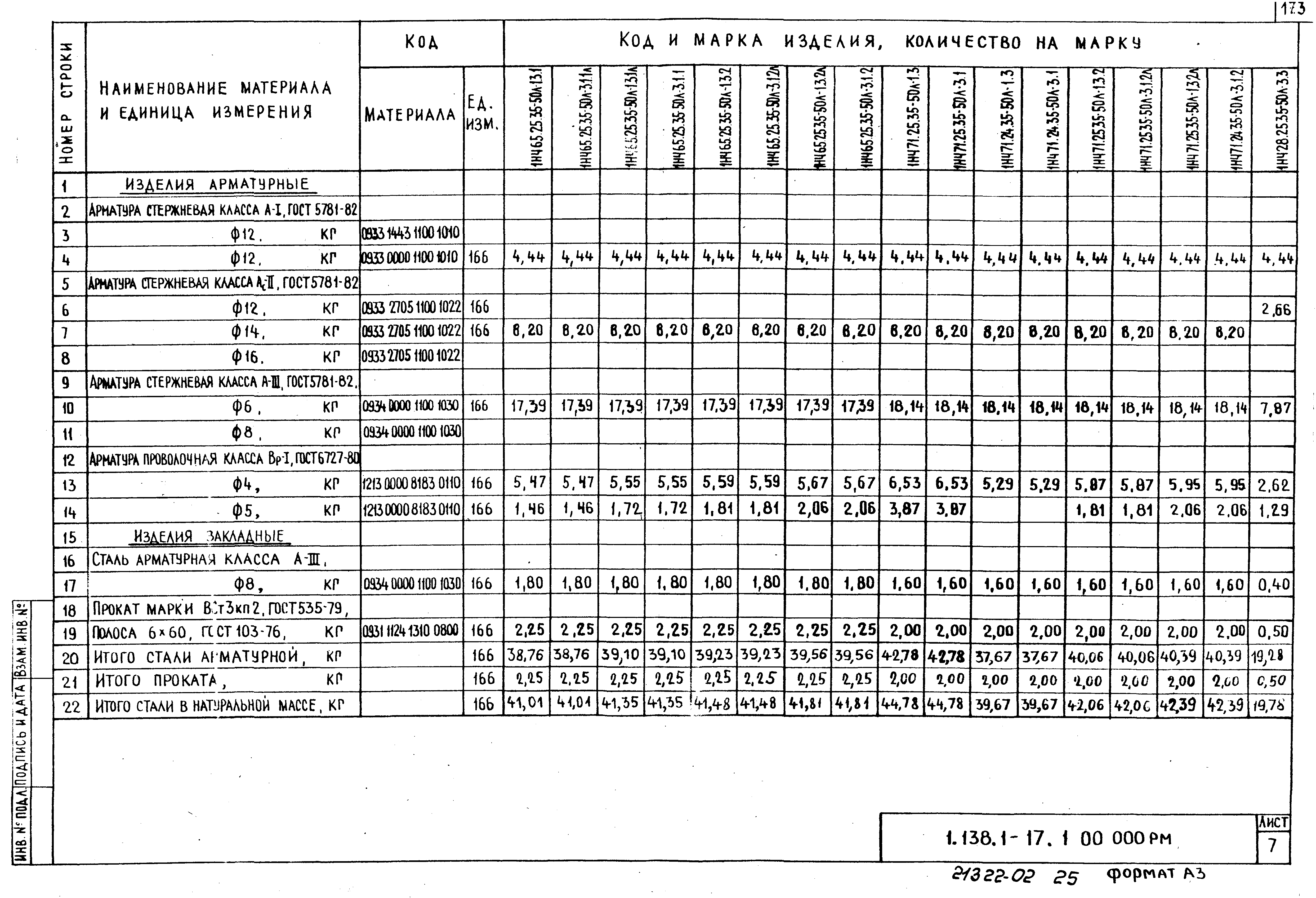

Оглавление:	1.138.1-17.1 00 010 Каркас (КР1… КР9) 1.138.1-17.1 00 020 Каркас (КР10, КР11, КР21… КР25) 1.138.1-17.1 00 030 Каркас (КР31… КР47) 1.138.1-17.1 00 030 СБ Каркас (КР31… КР47). Сборочный чертеж 1.138.1-17.1 00 040 Каркас (КР51… КР70) 1.138.1-17.1 00 040 СБ Каркас (КР51… КР70). Сборочный чертеж 1.138.1-17.1 00 050 Каркас (КР81… КР83, КР90, КР91) 1.138.1-17.1 00 060 Каркас (КР101… КР144) 1.138.1-17.1 00 060 Каркас (КР101… КР144). Сборочный чертеж 1.138.1-17.1 00 070 Изделие закладное МС3 1.138.1-17.1 00 080 Изделие закладное МП1 1.138.1-17.1 00 001 Изделие закладное АП1 1.138.1-17.1 00 002 Петля строповочная (ПС1… ПС5) 1.138.1-17.1 00 000 РС Ведомость расхода стали 1.138.1-17.1 00 000 РМ Ведомость расхода материалов
Разработан:	ЦНИИЭП жилища
Утверждён:	30.04.1986 Госгражданстрой (Gosgrazhdanstroy 153)
Принят:	Гипростроммаш

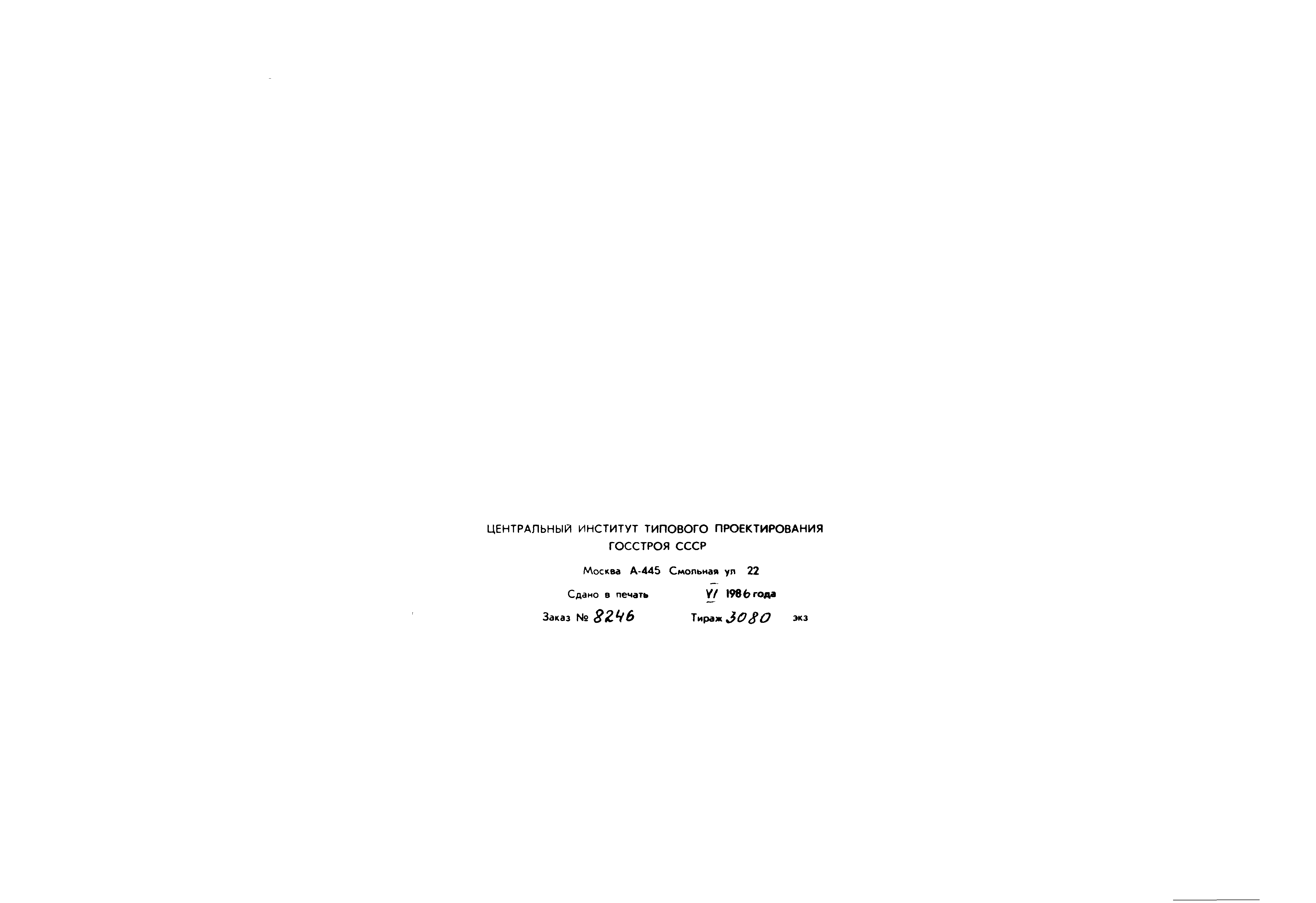

Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1986 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели и блоки парапетов. Карнизы
Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы»
