Скачать Типовой проект 704-1-176.85 Альбом I. Технологические решения. Архитектурно-строительные решения. Конструкции металлические. Отопление и вентиляция. Водопровод и канализация. Электротехнические решения

Дата актуализации: 10.08.2017

Типовой проект 704-1-176.85

Альбом I. Технологические решения. Архитектурно-строительные решения. Конструкции металлические. Отопление и вентиляция. Водопровод и канализация. Электротехнические решения

Обозначение: Типовой проект 704-1-176.85
Обозначение англ: 704-1-176.85
Статус:не определен законодательством
Название рус.:Альбом I. Технологические решения. Архитектурно-строительные решения. Конструкции металлические. Отопление и вентиляция. Водопровод и канализация. Электротехнические решения
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:10.09.1984

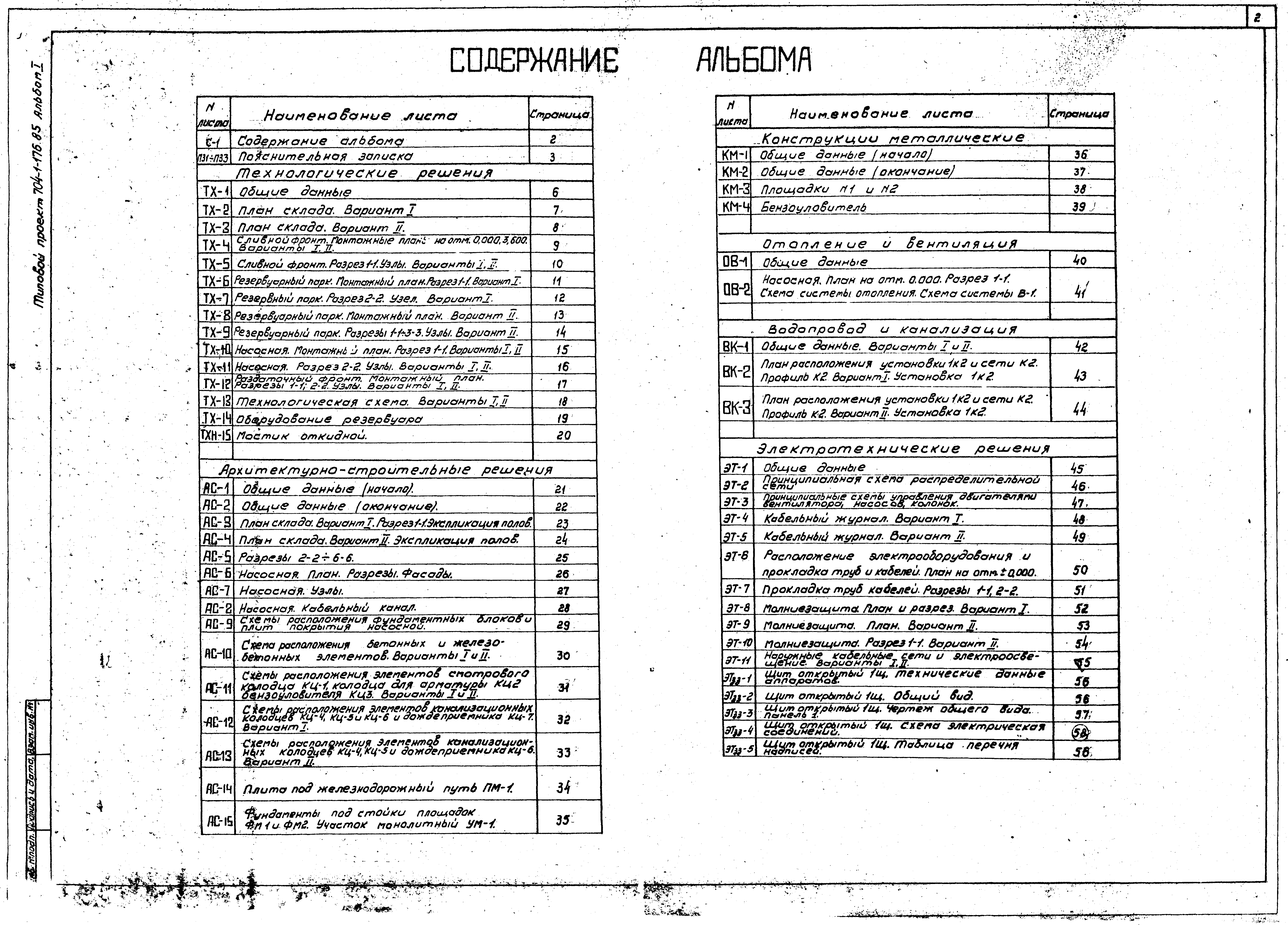

Оглавление:Содержание альбома

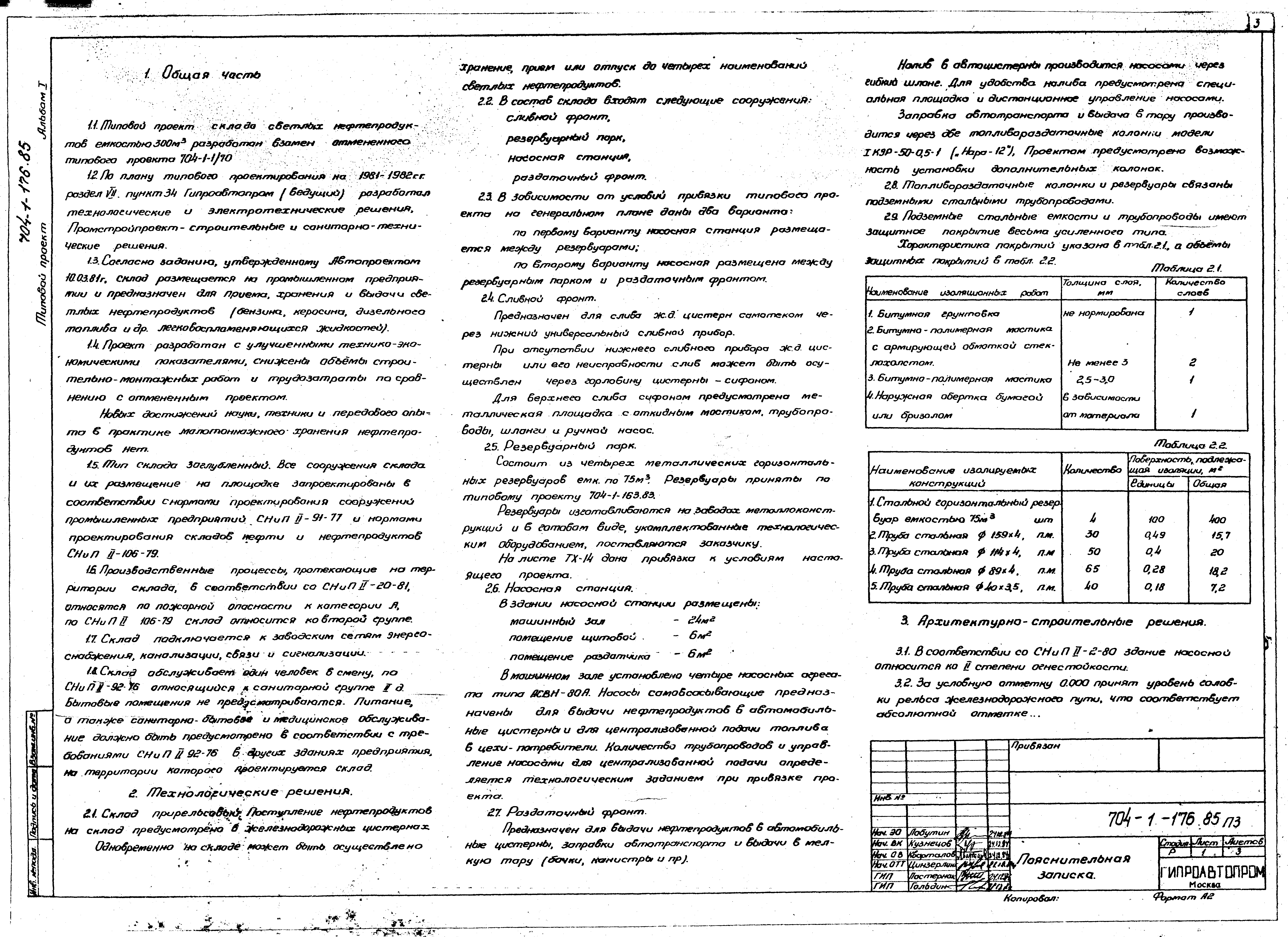

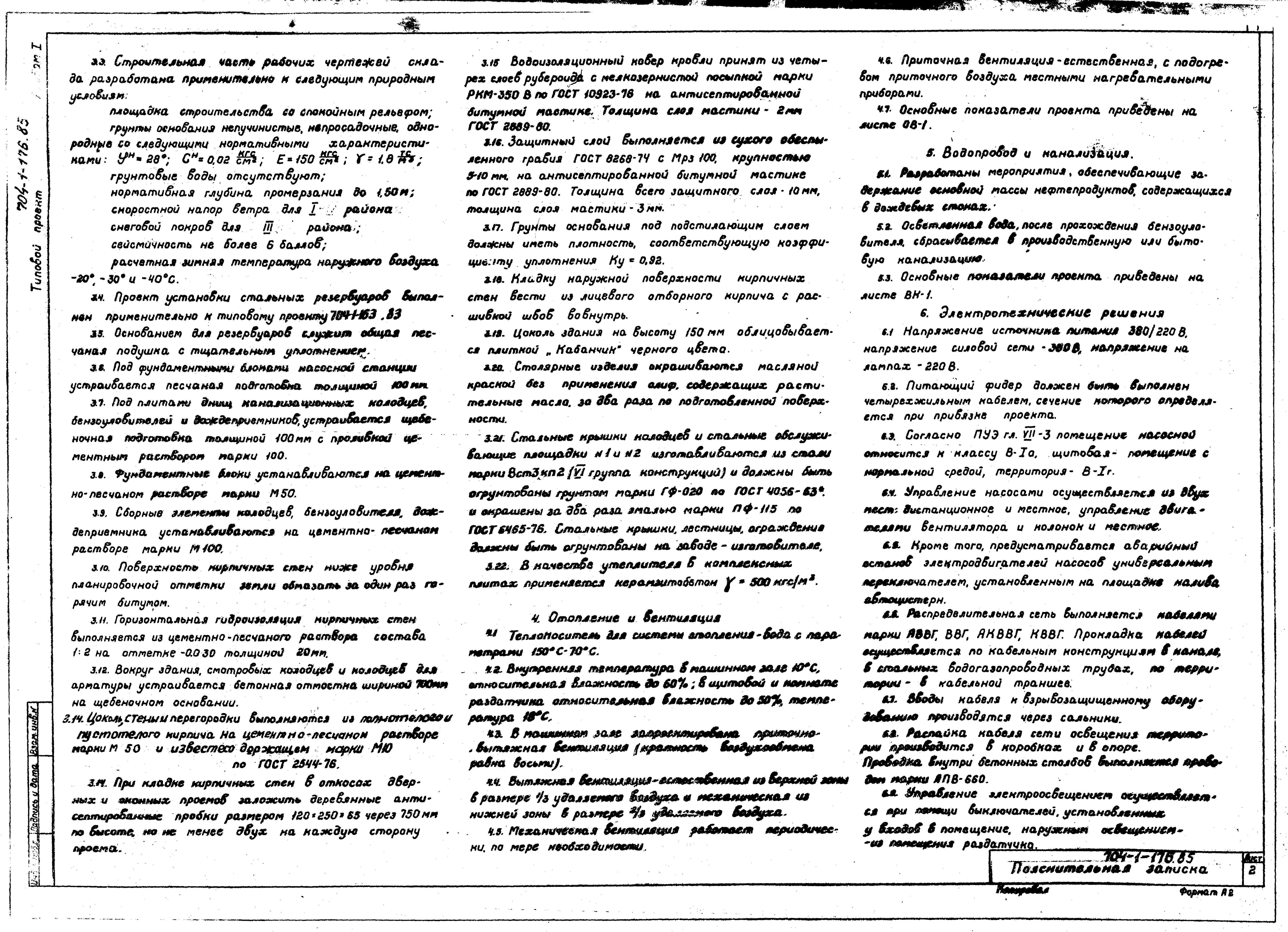

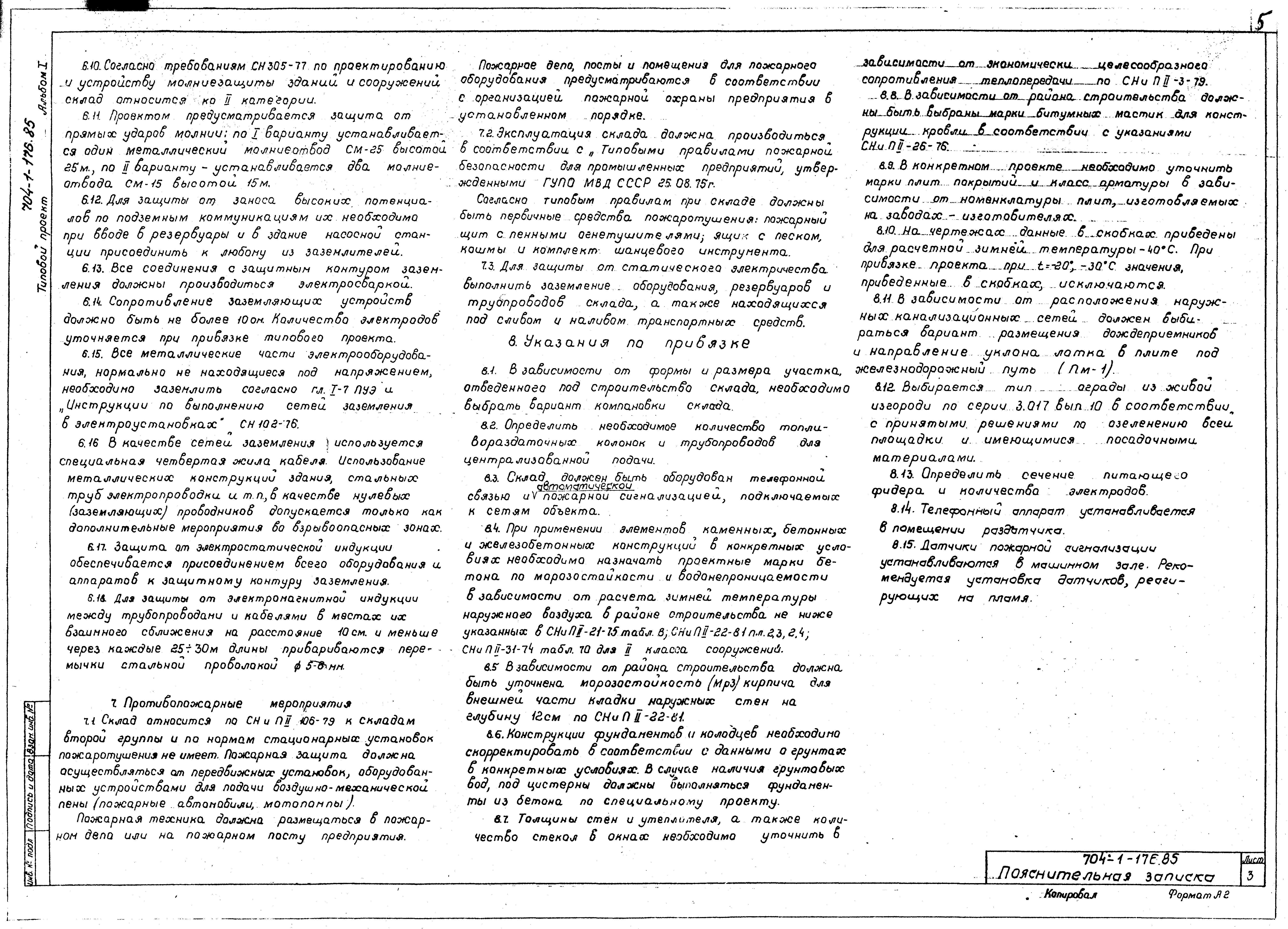

Пояснительная записка
Технологические решения

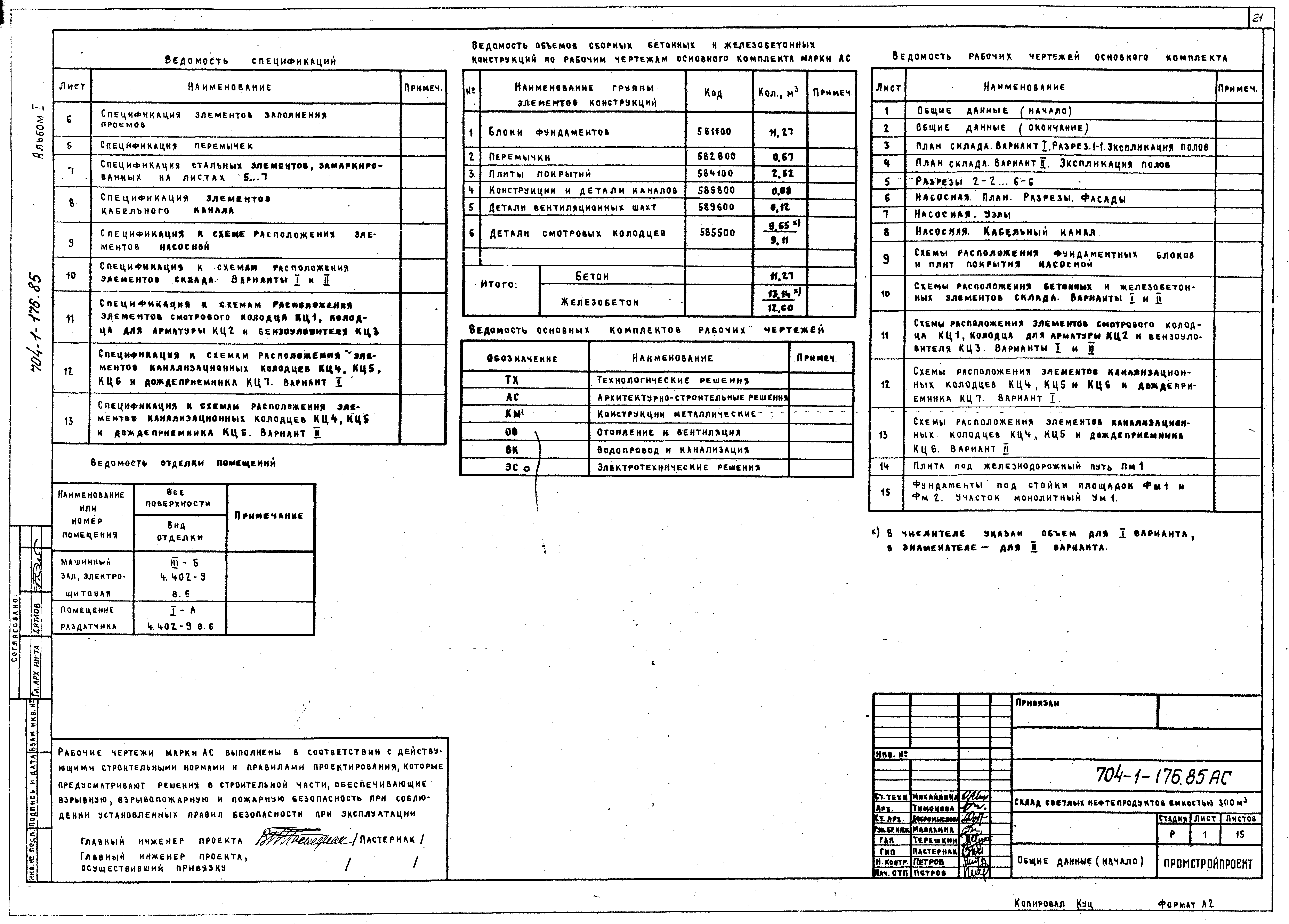

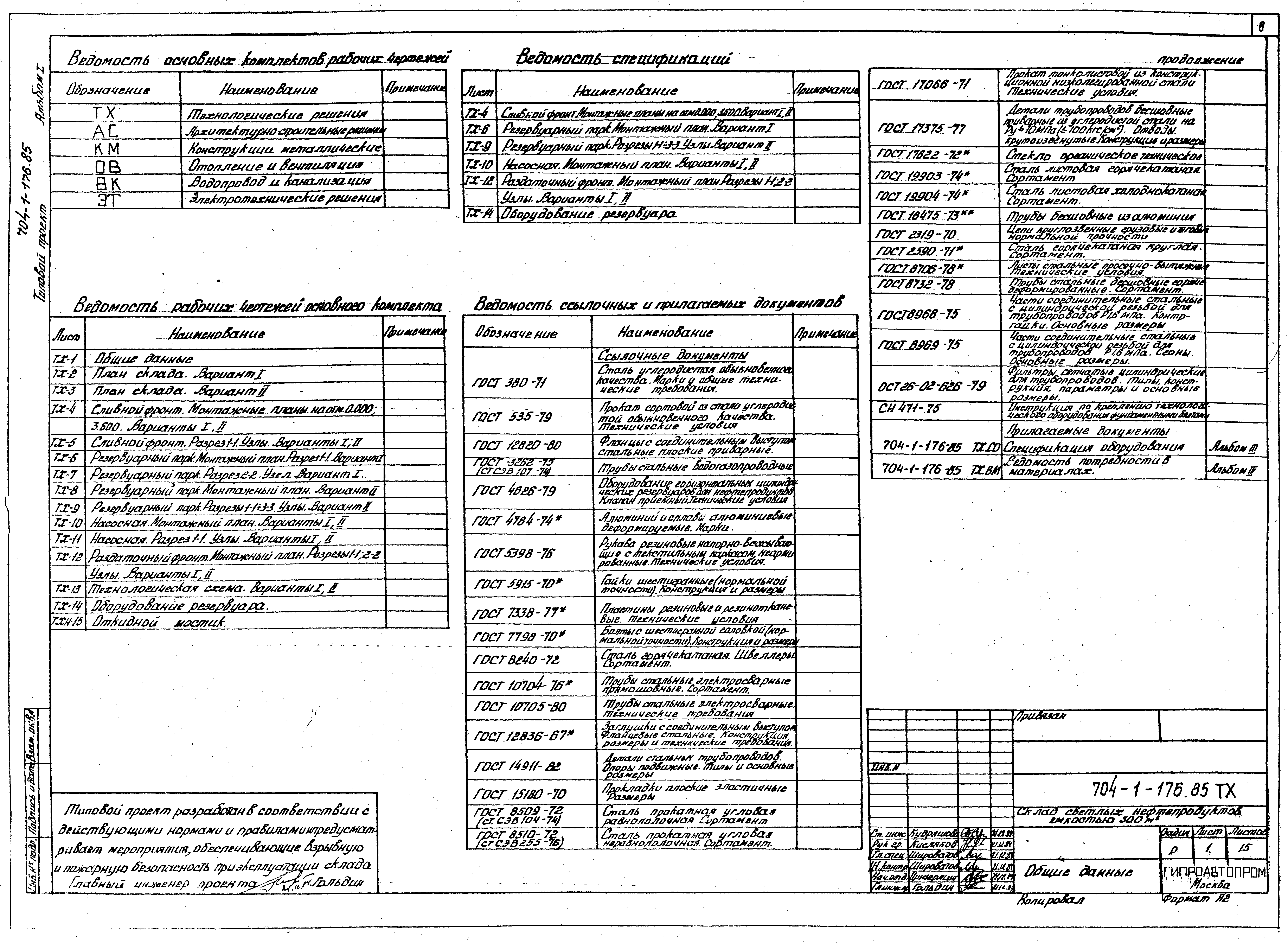

   Общие данные

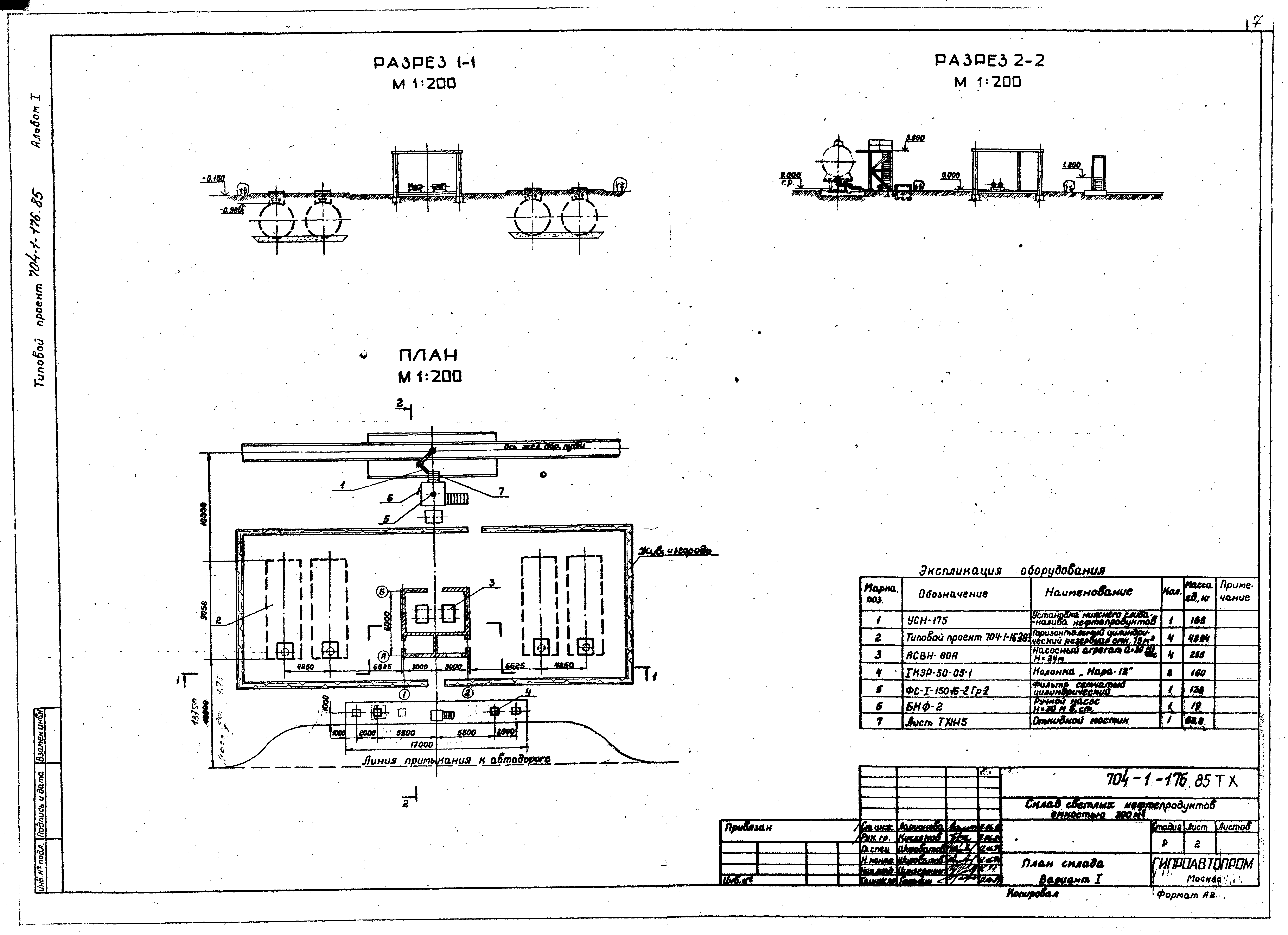

   План склада. Вариант I

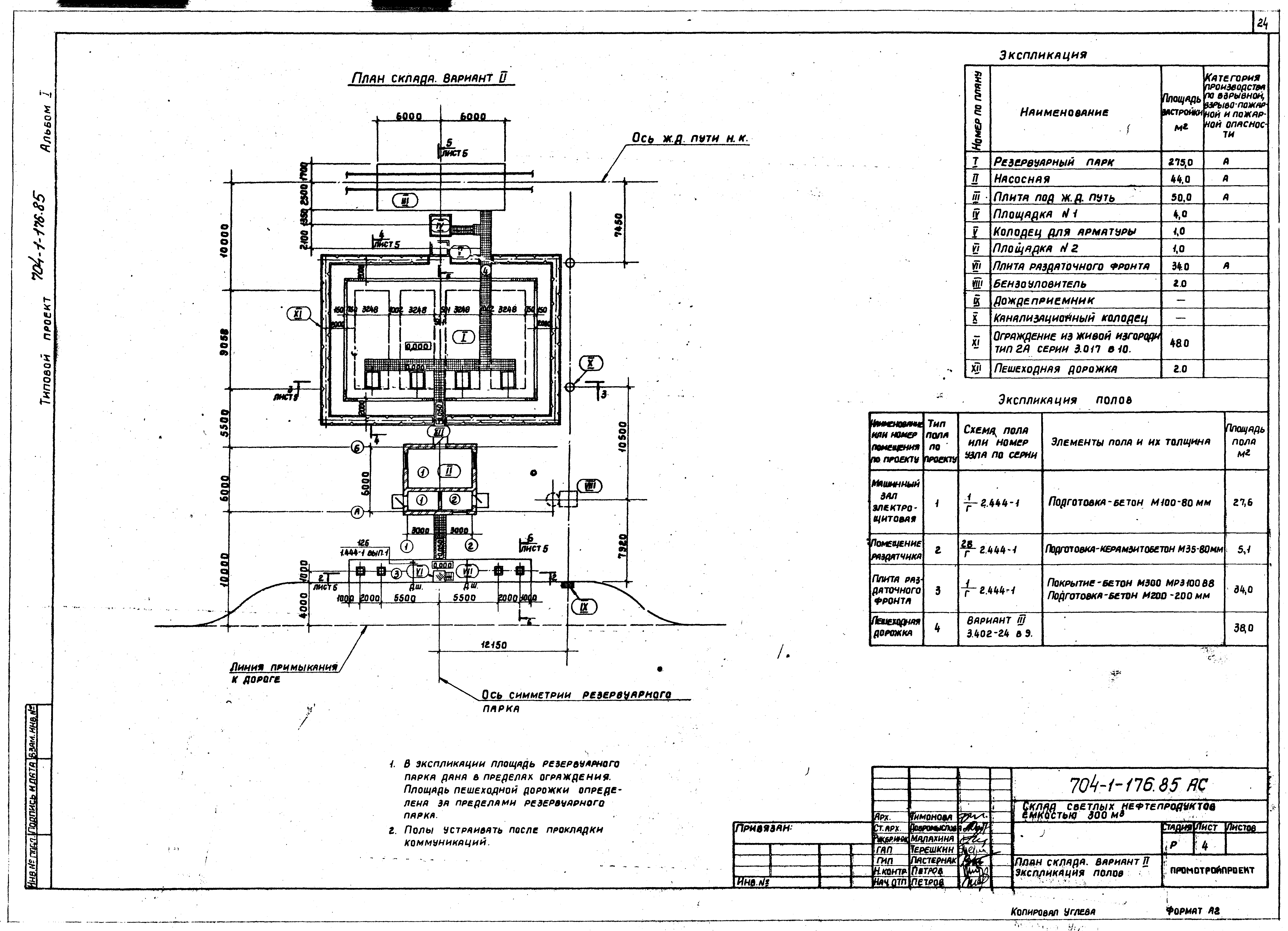

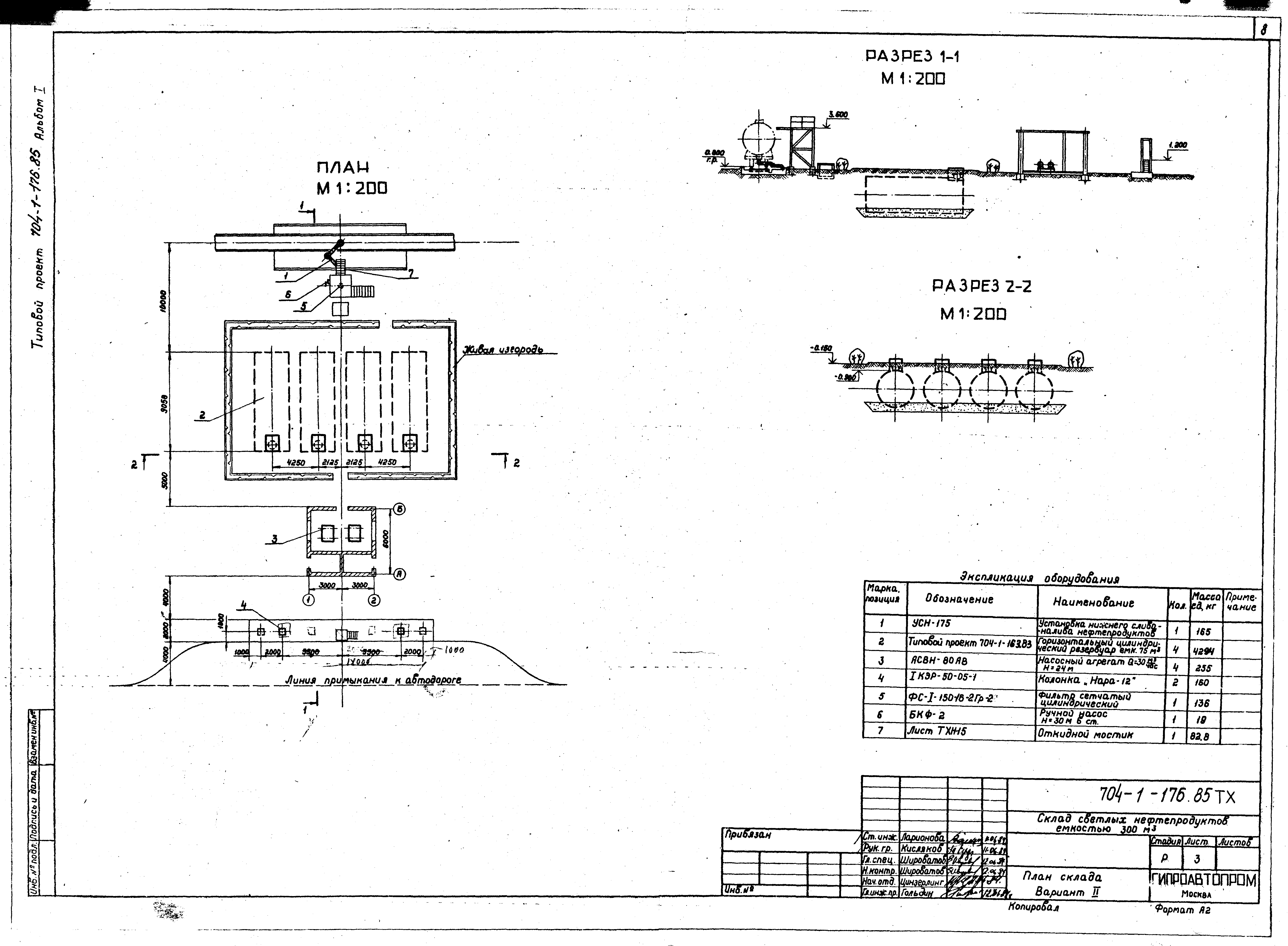

   План склада. Вариант II

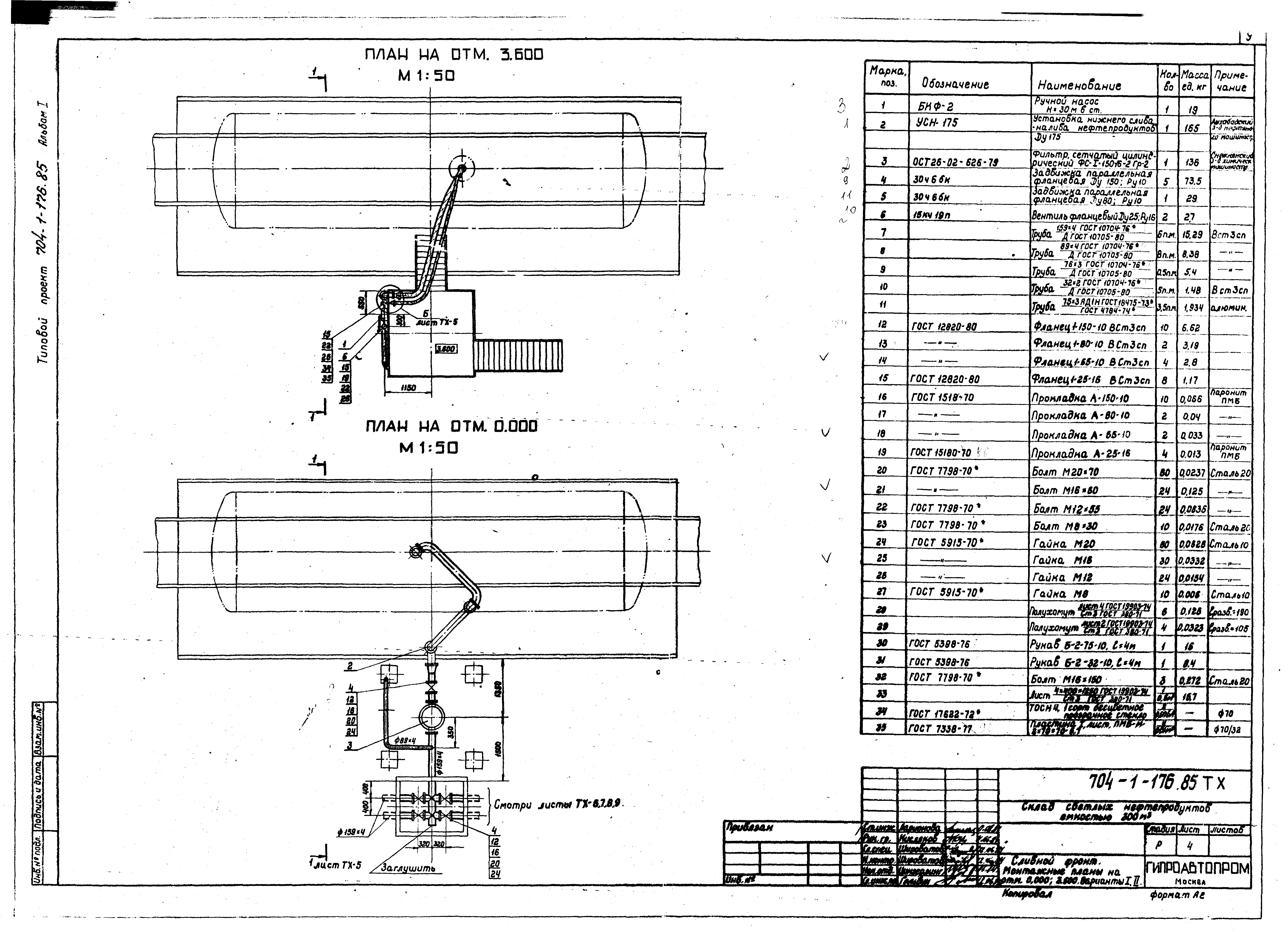

   Сливной фронт. Монтажные планы на отм. 0.000; 3.600. Варианты I, II

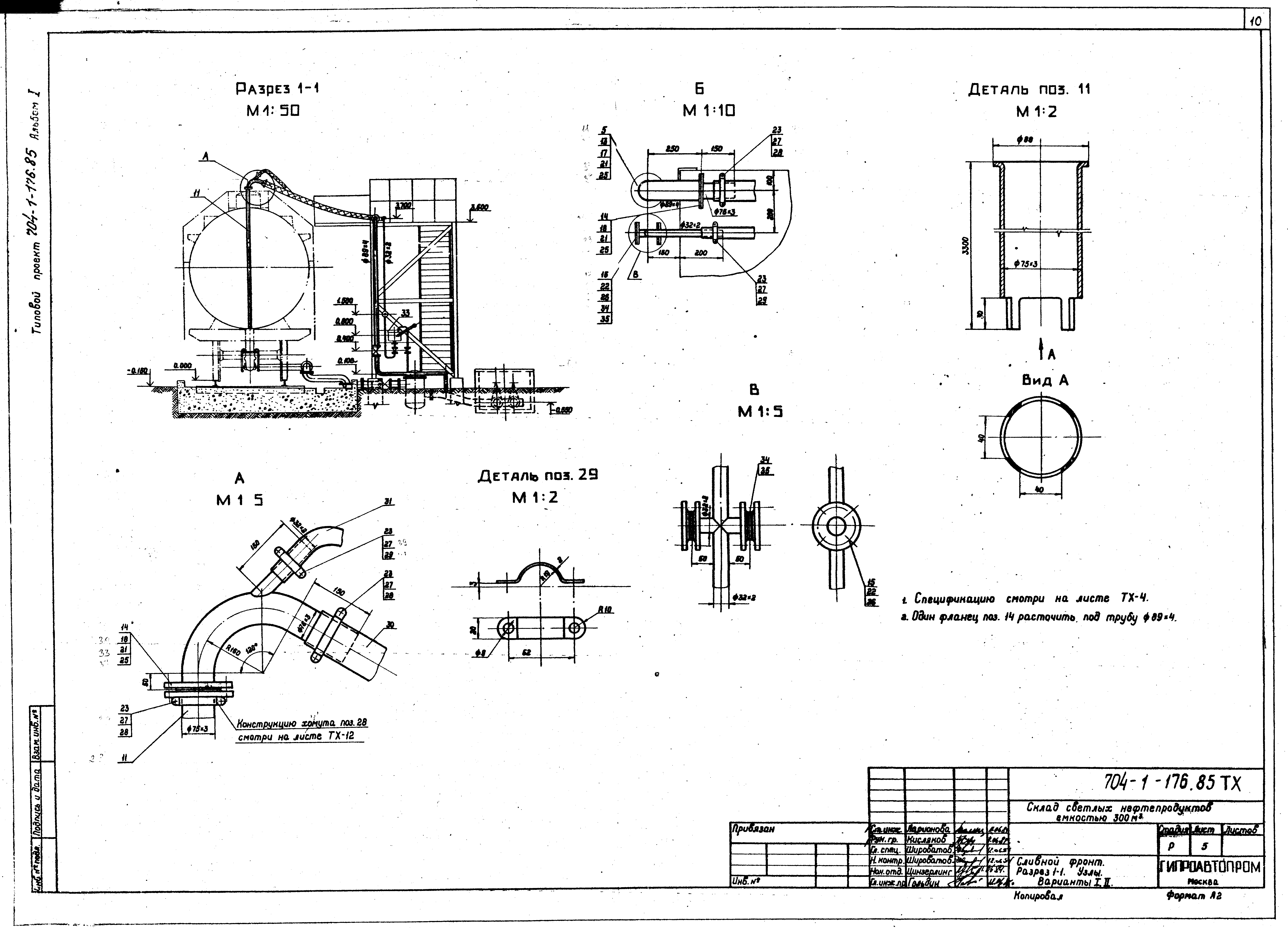

   Сливной фронт. Разрез 1-1. Узлы. Варианты I, II

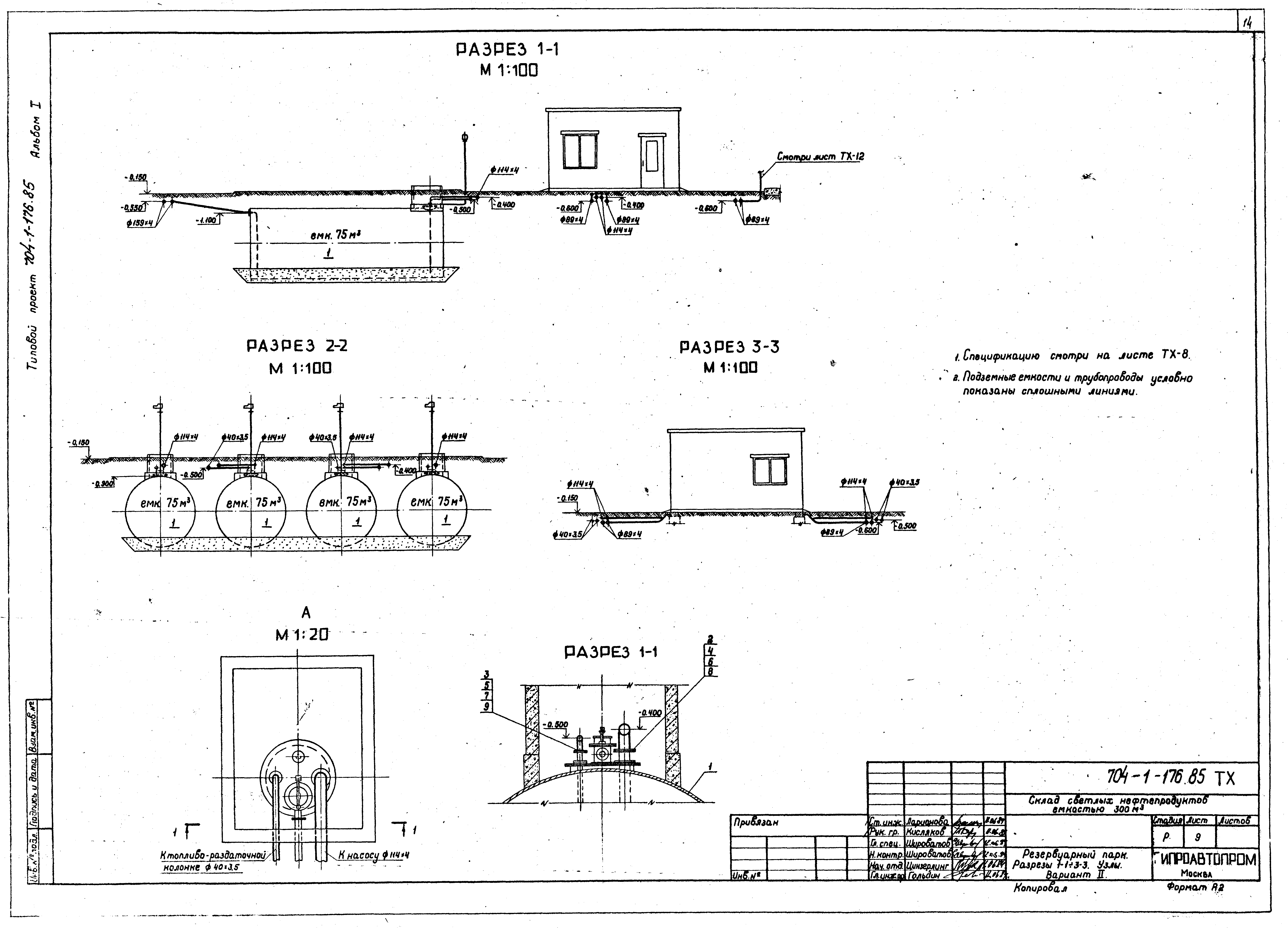

   Резервуарный парк. Монтажный план. Разрез 1-1. Вариант I

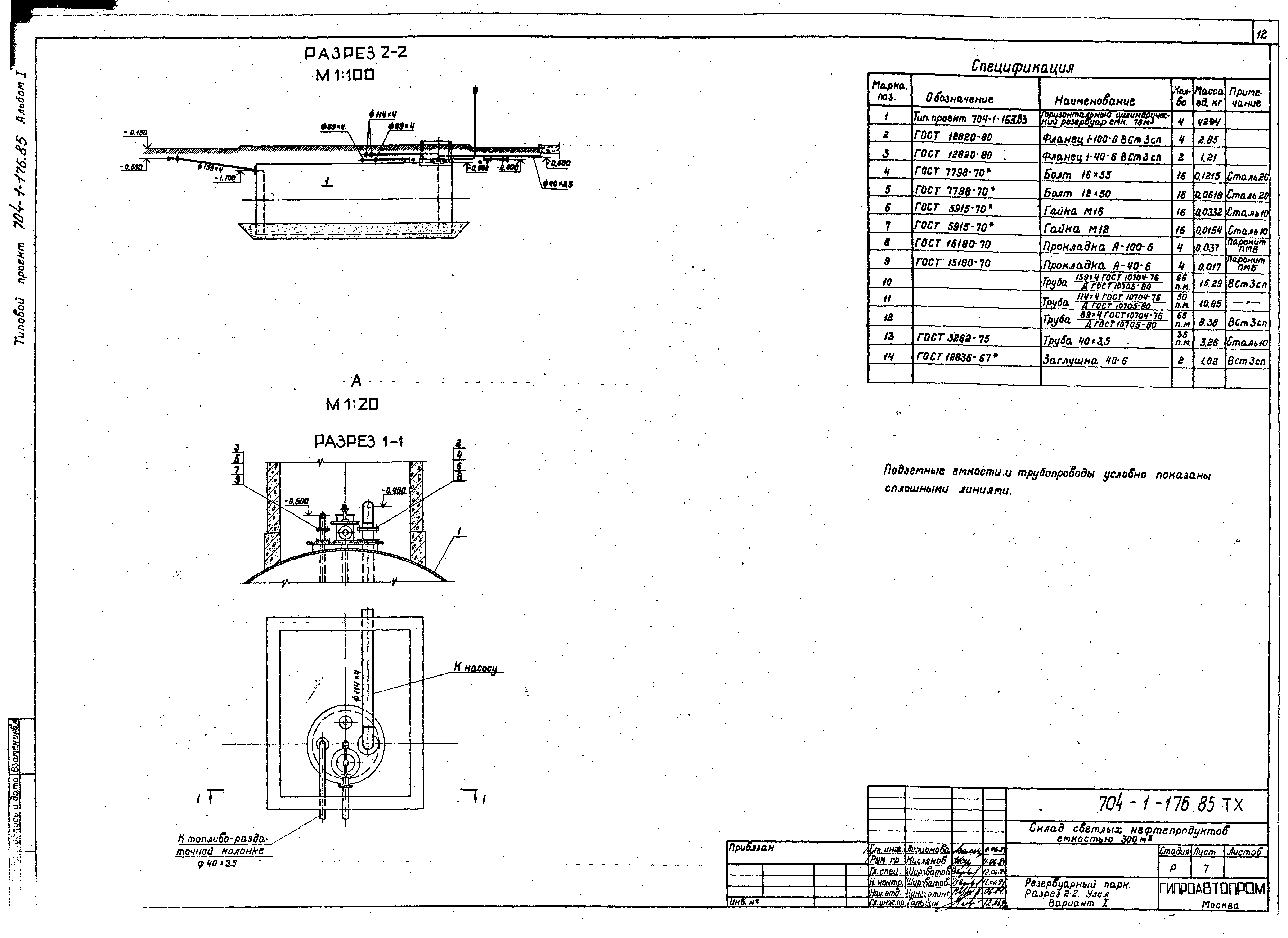

   Резервуарный парк. Разрез 2-2. Узел. Вариант I

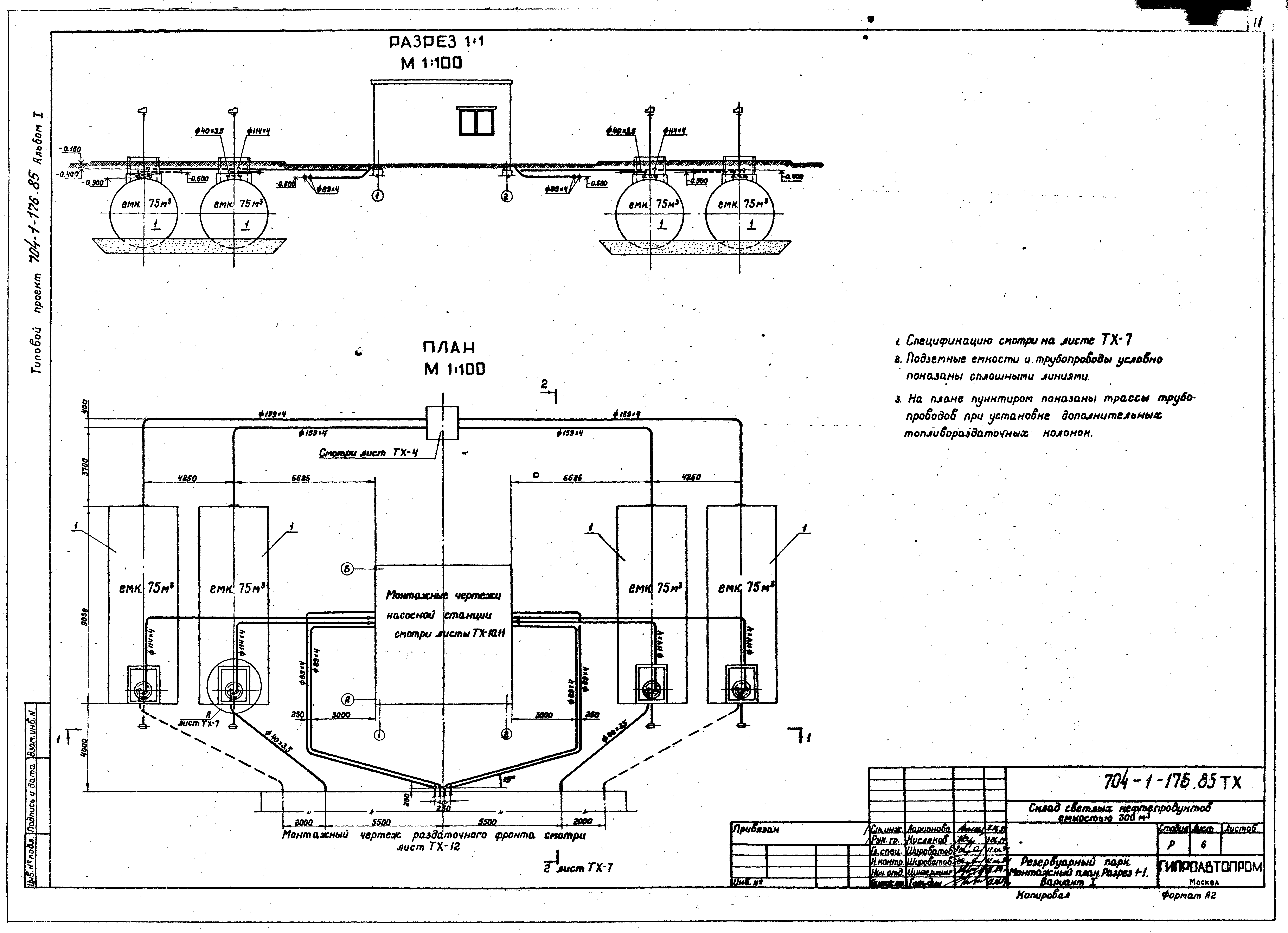

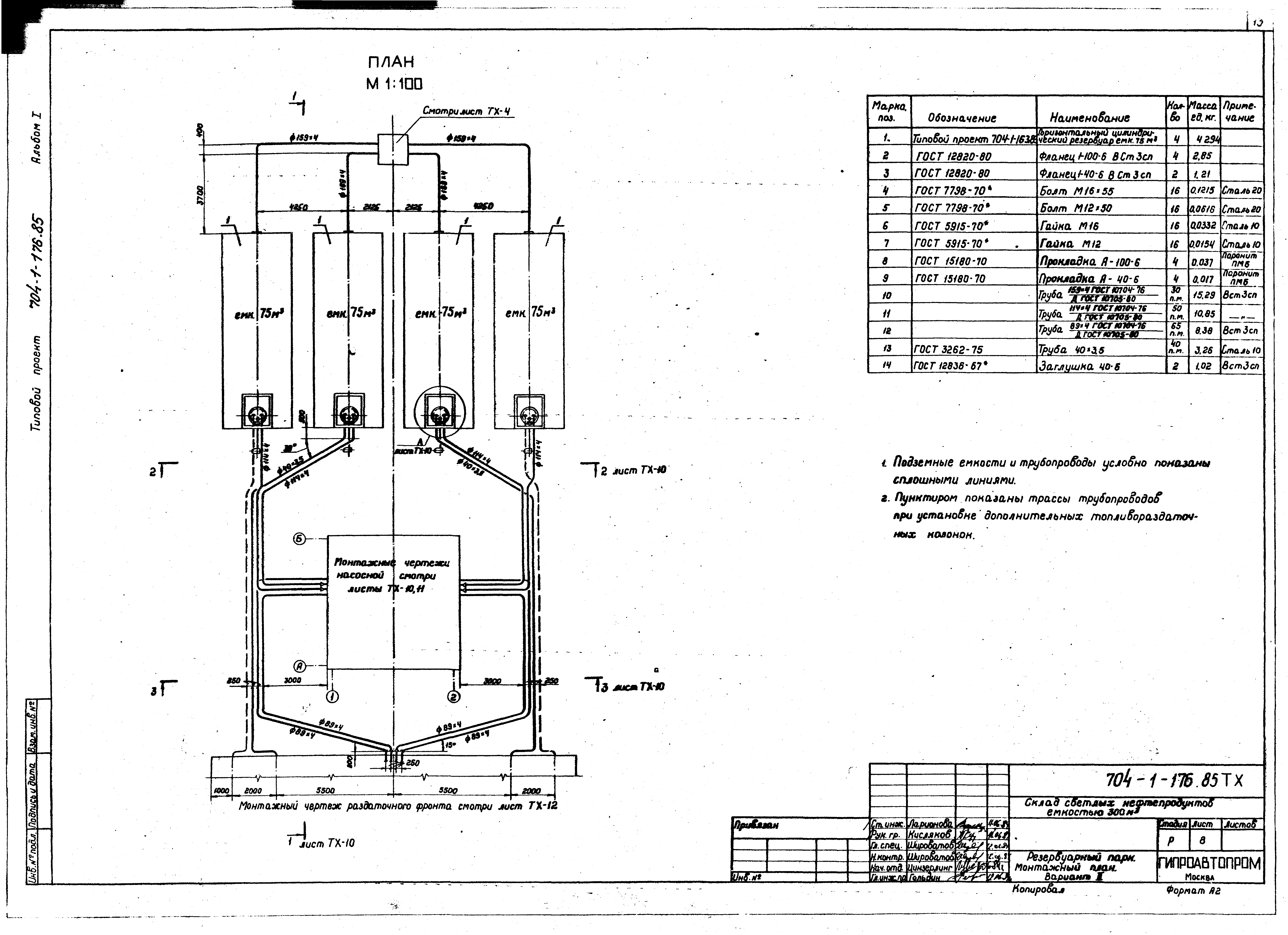

   Резервуарный парк. Монтажный план. Вариант II
   Резервуарный парк. Разрезы 1-1 - 3-3. Узлы. Вариант II

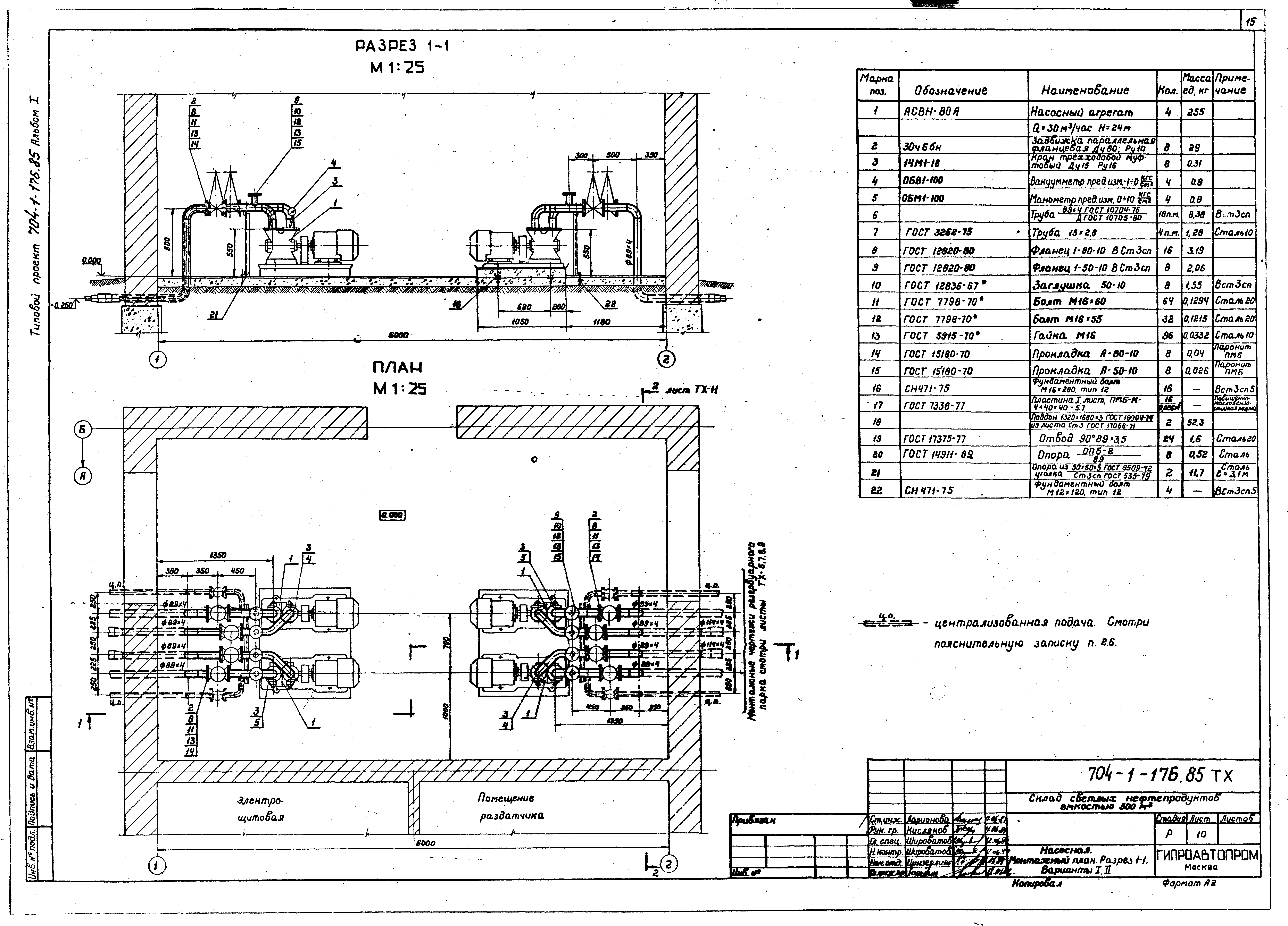

   Насосная. Монтажный план. Разрез 1-1. Варианты I, II

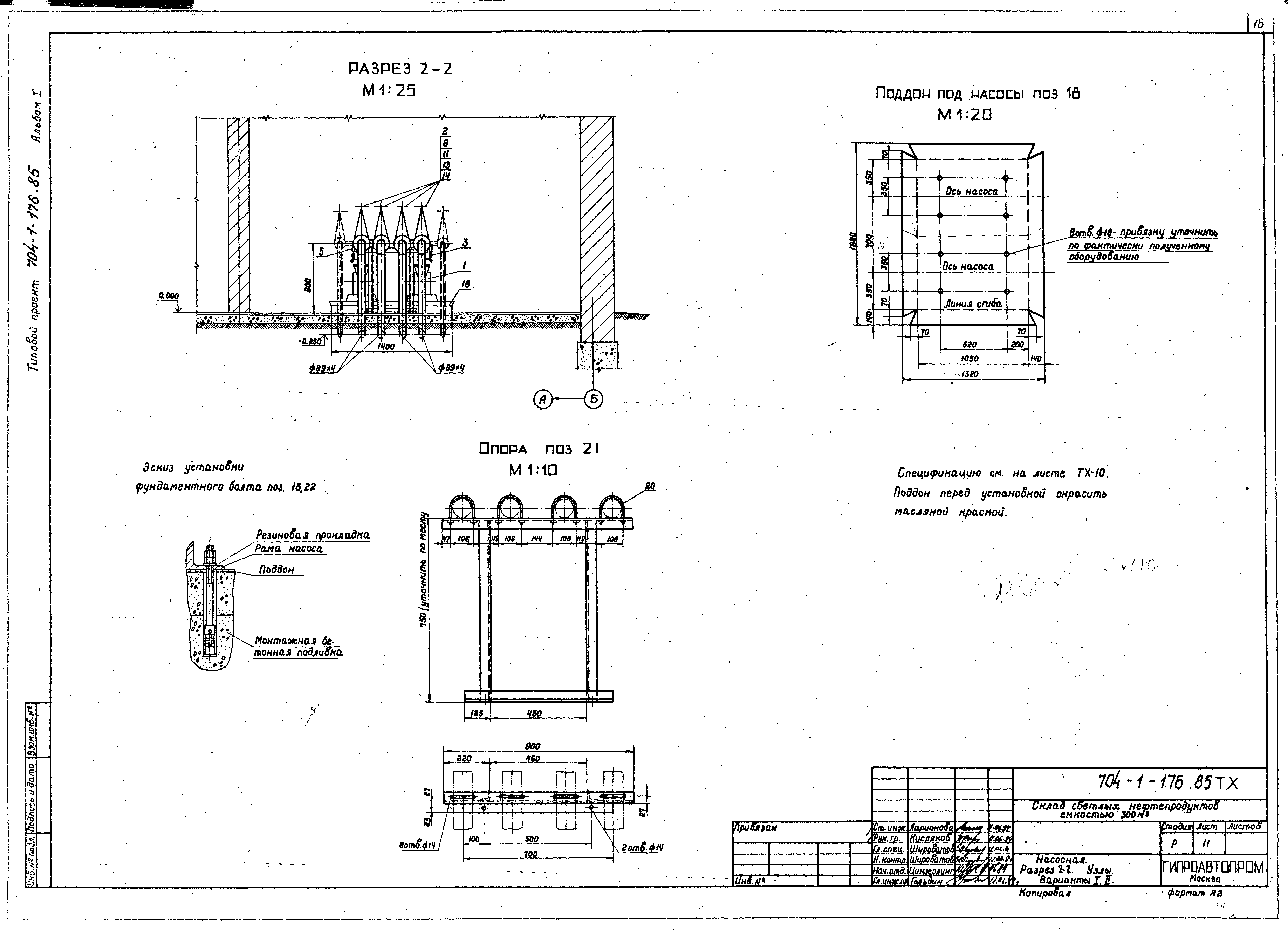

   Насосная. Разрез 2-2. Узлы. Варианты I, II

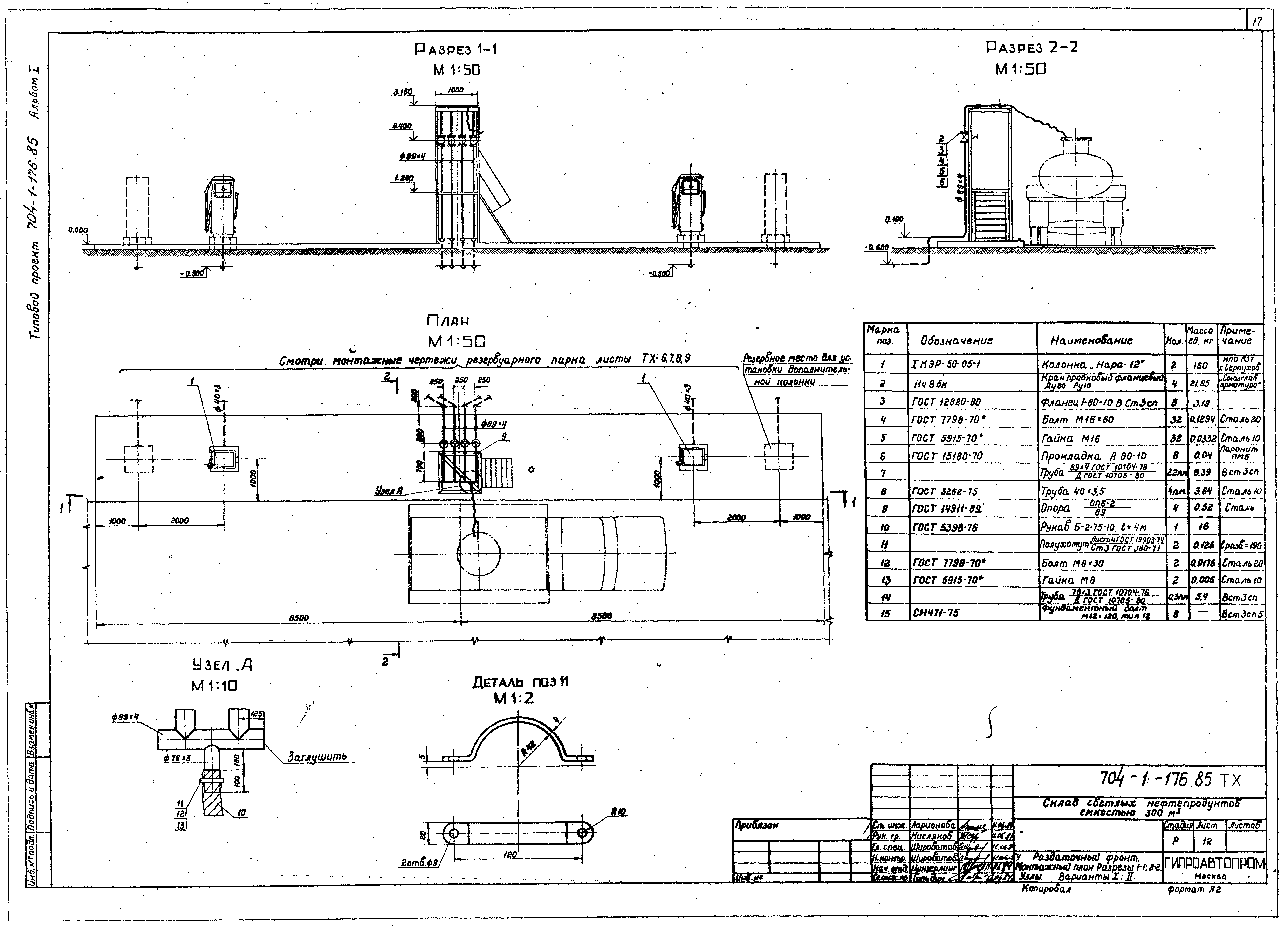

   Раздаточный фронт. Монтажный план. Разрезы 1-1, 2-2. Узлы. Варианты I, II

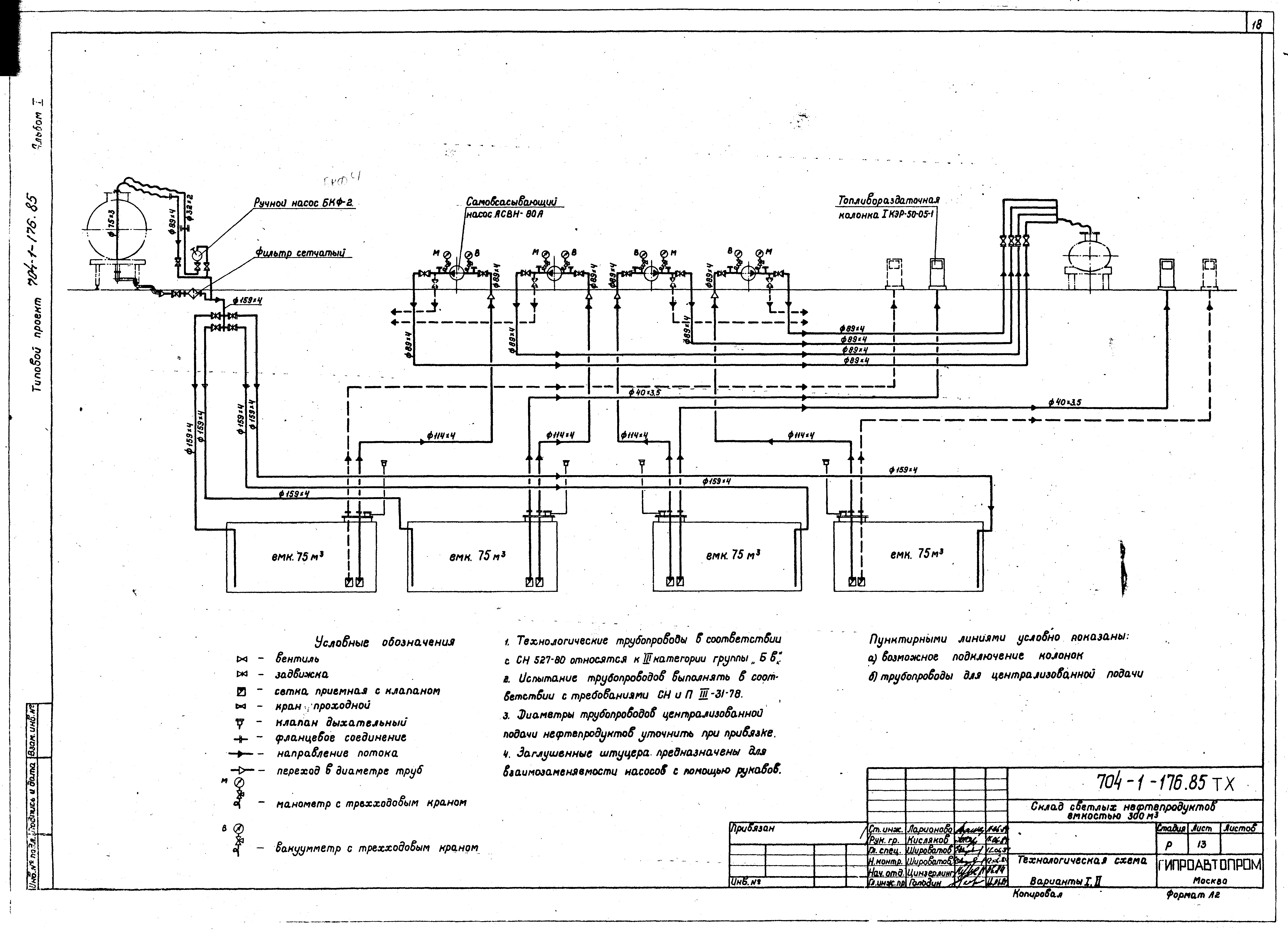

   Технологическая схема. Варианты I, II

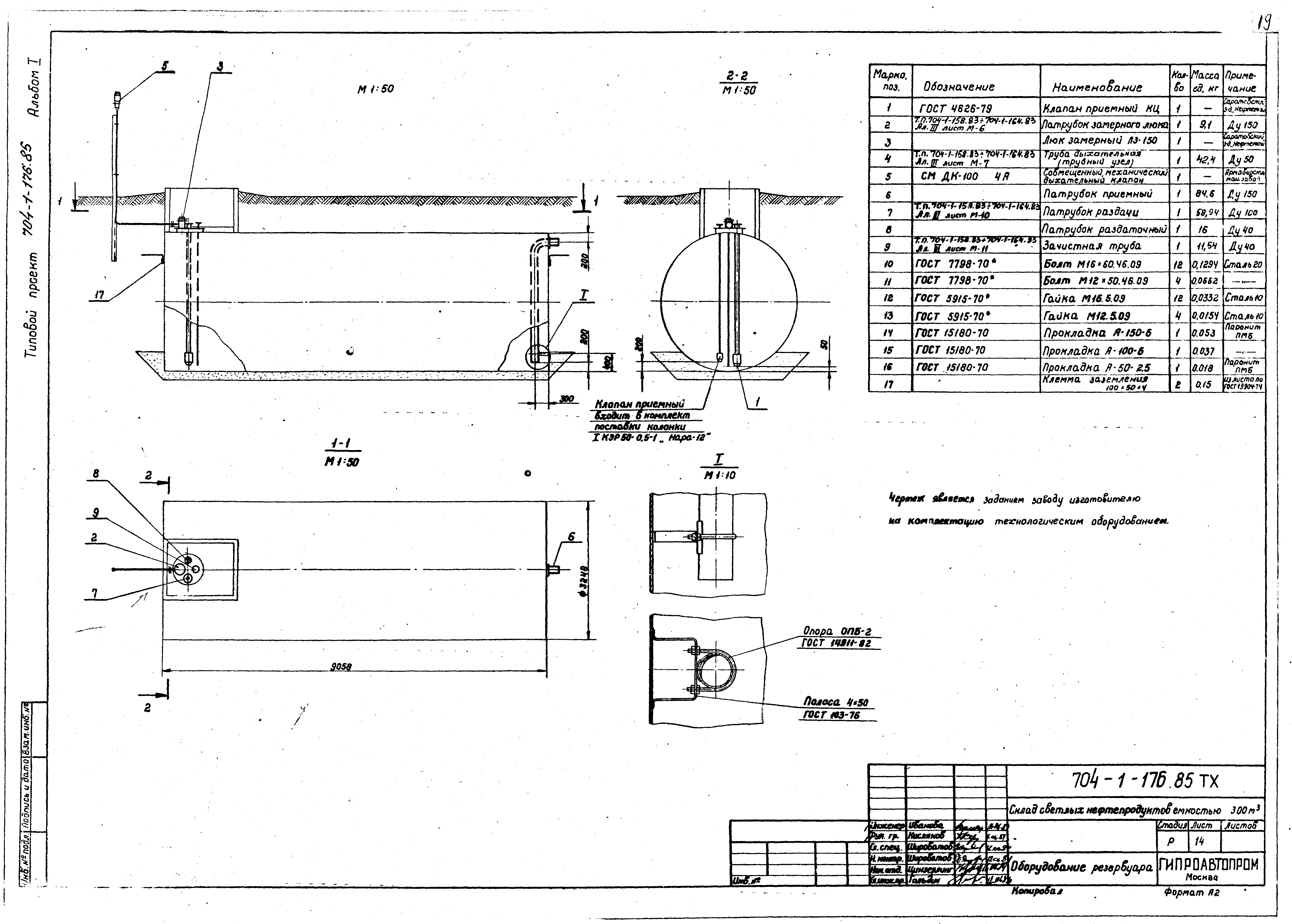

   Оборудование резервуара

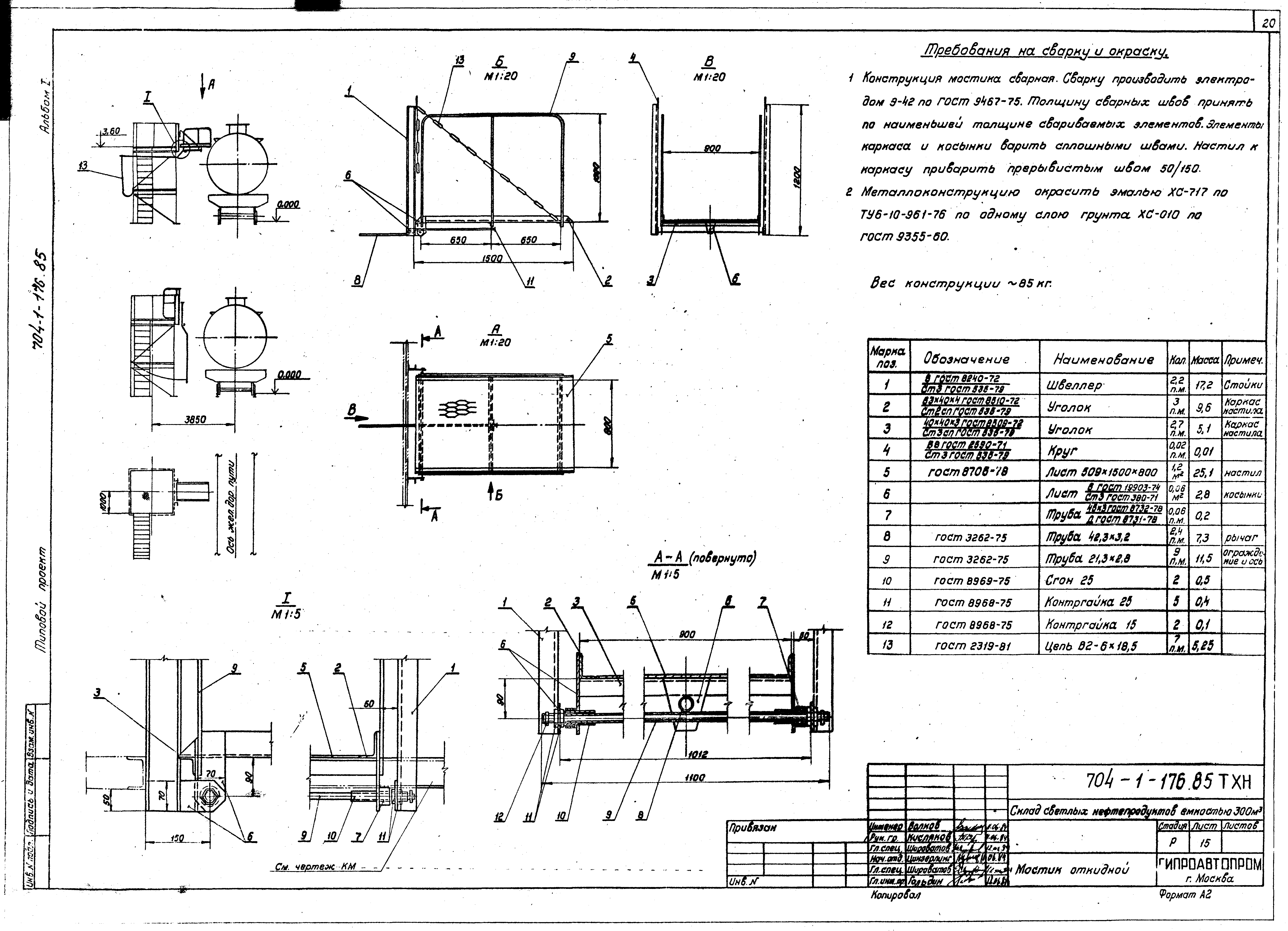

   Мостик откидной
Архитектурно-строительные решения

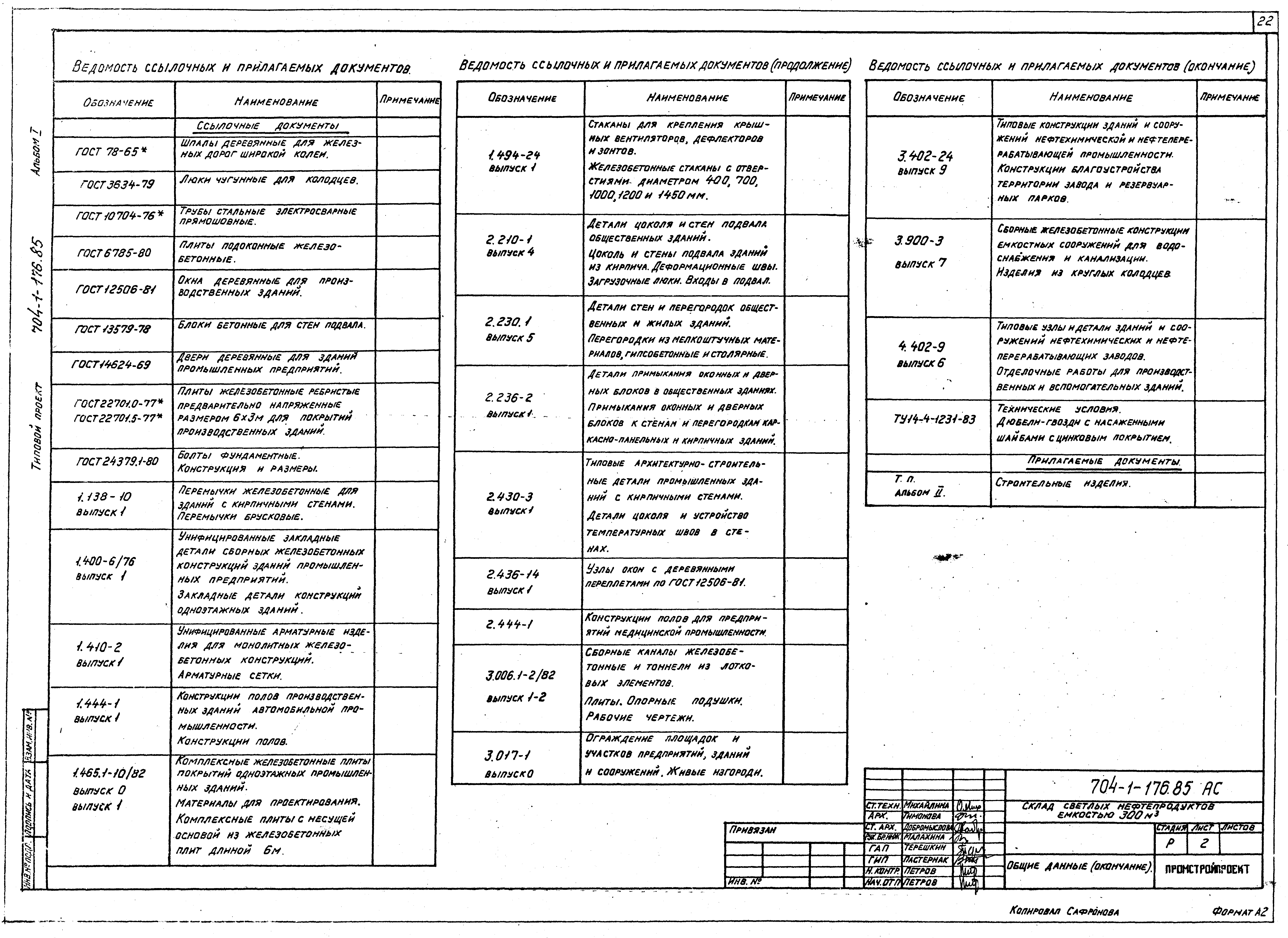

   Общие данные

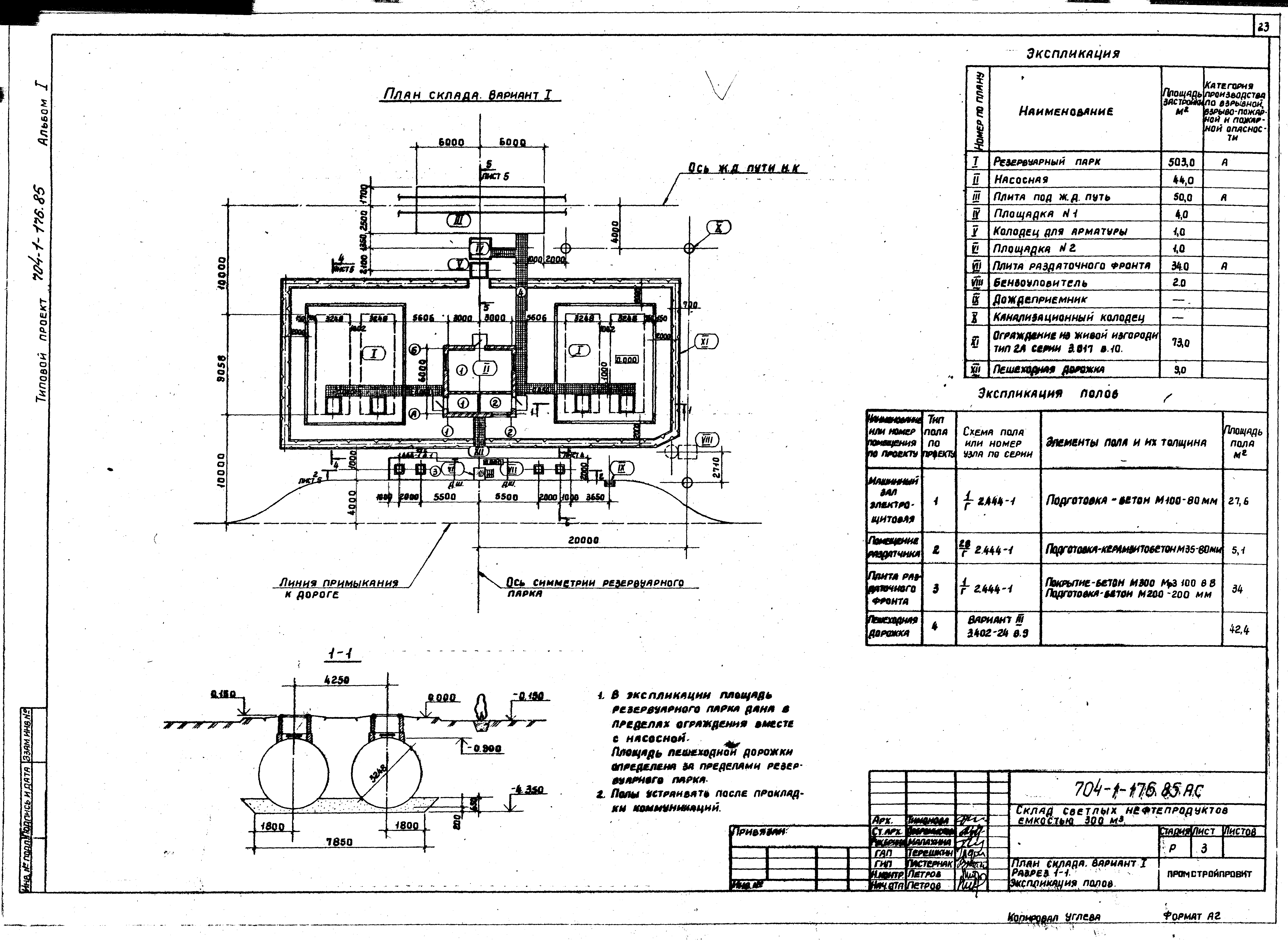

   План склада. Вариант I. Разрез 1-1. Экспликация полов
   План склада. Вариант II. Экспликация полов

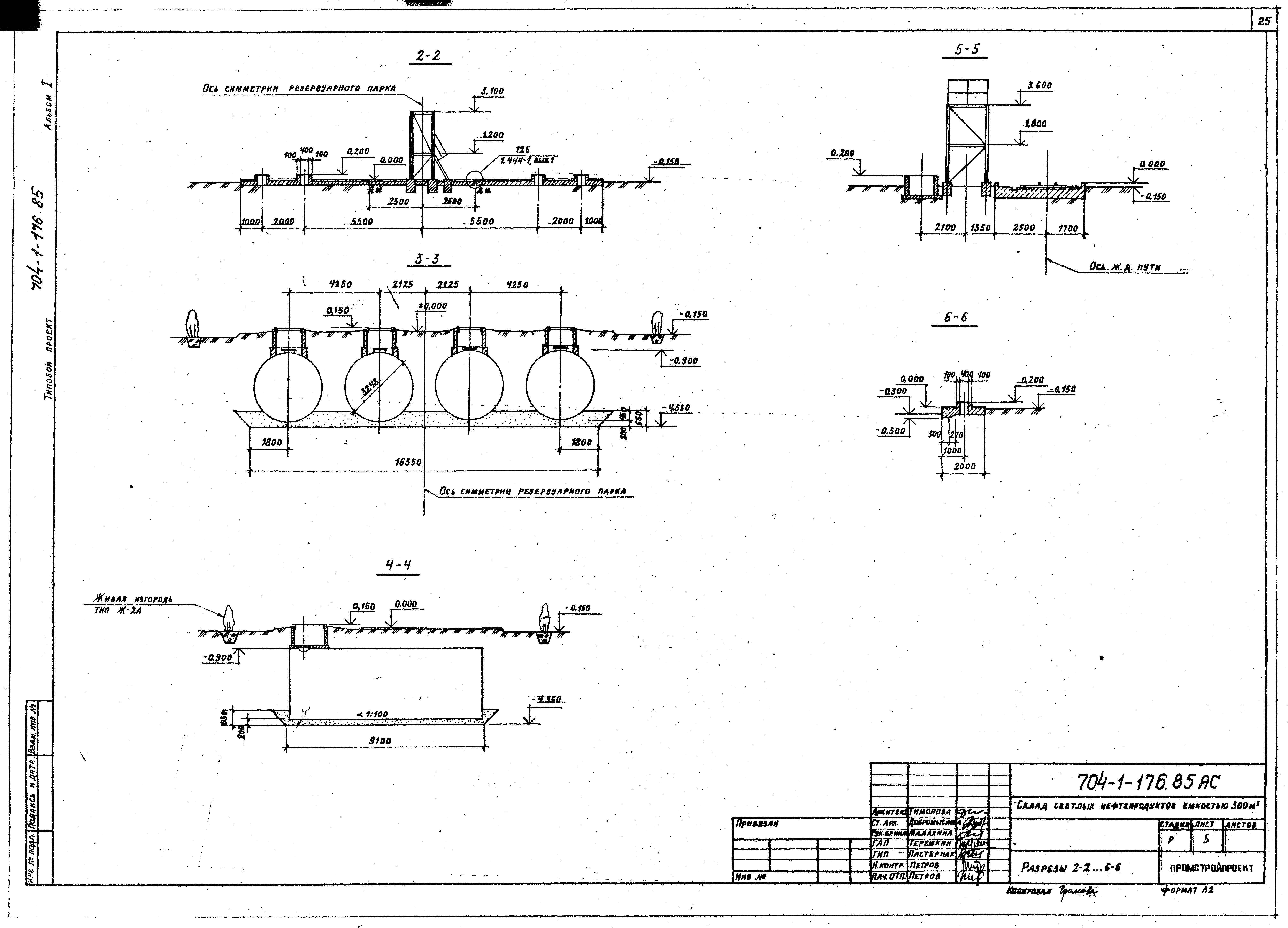

   Разрезы 2-2 - 6-6

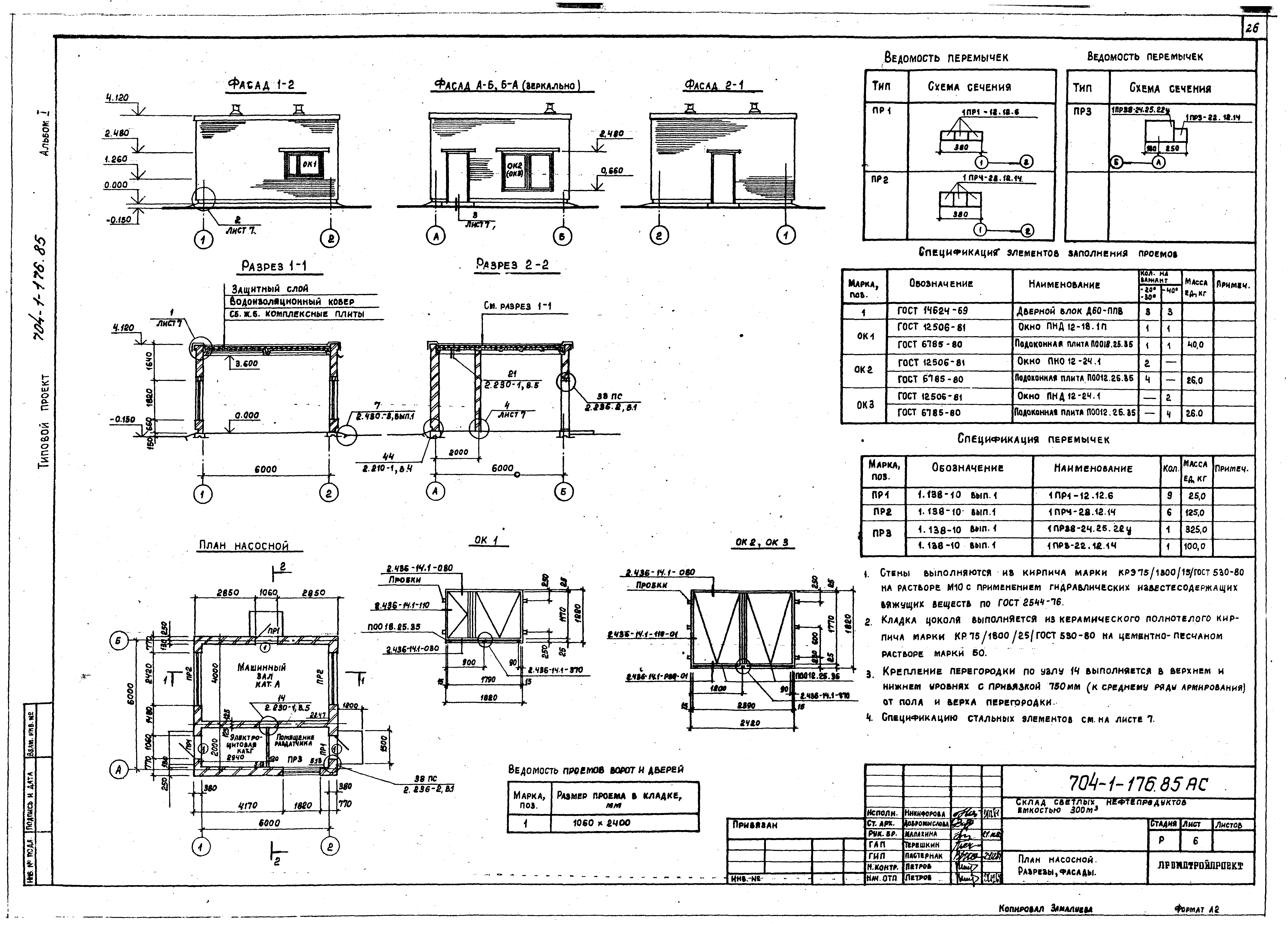

   Насосная. План. Разрезы. Фасады

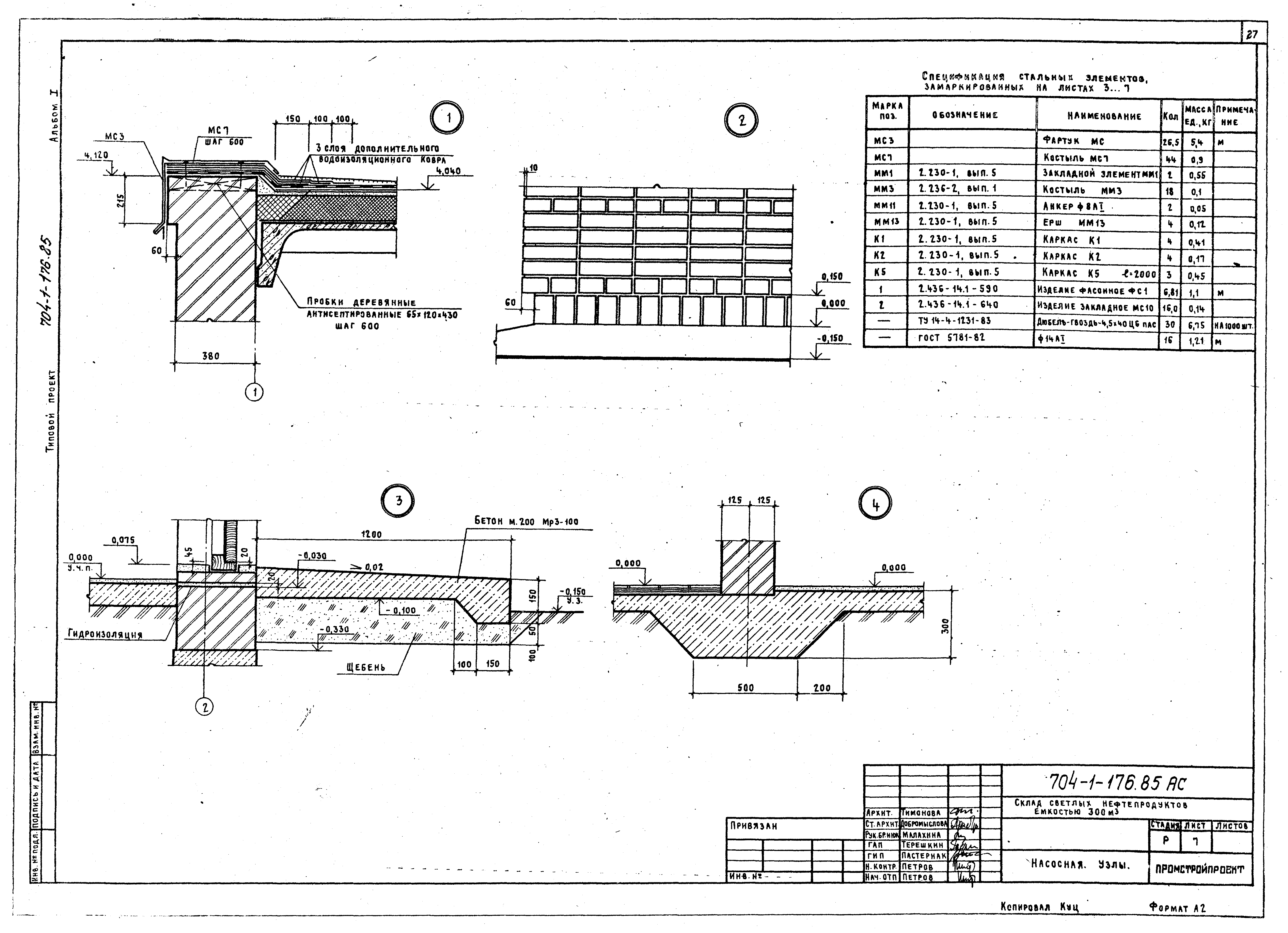

   Насосная. Узлы

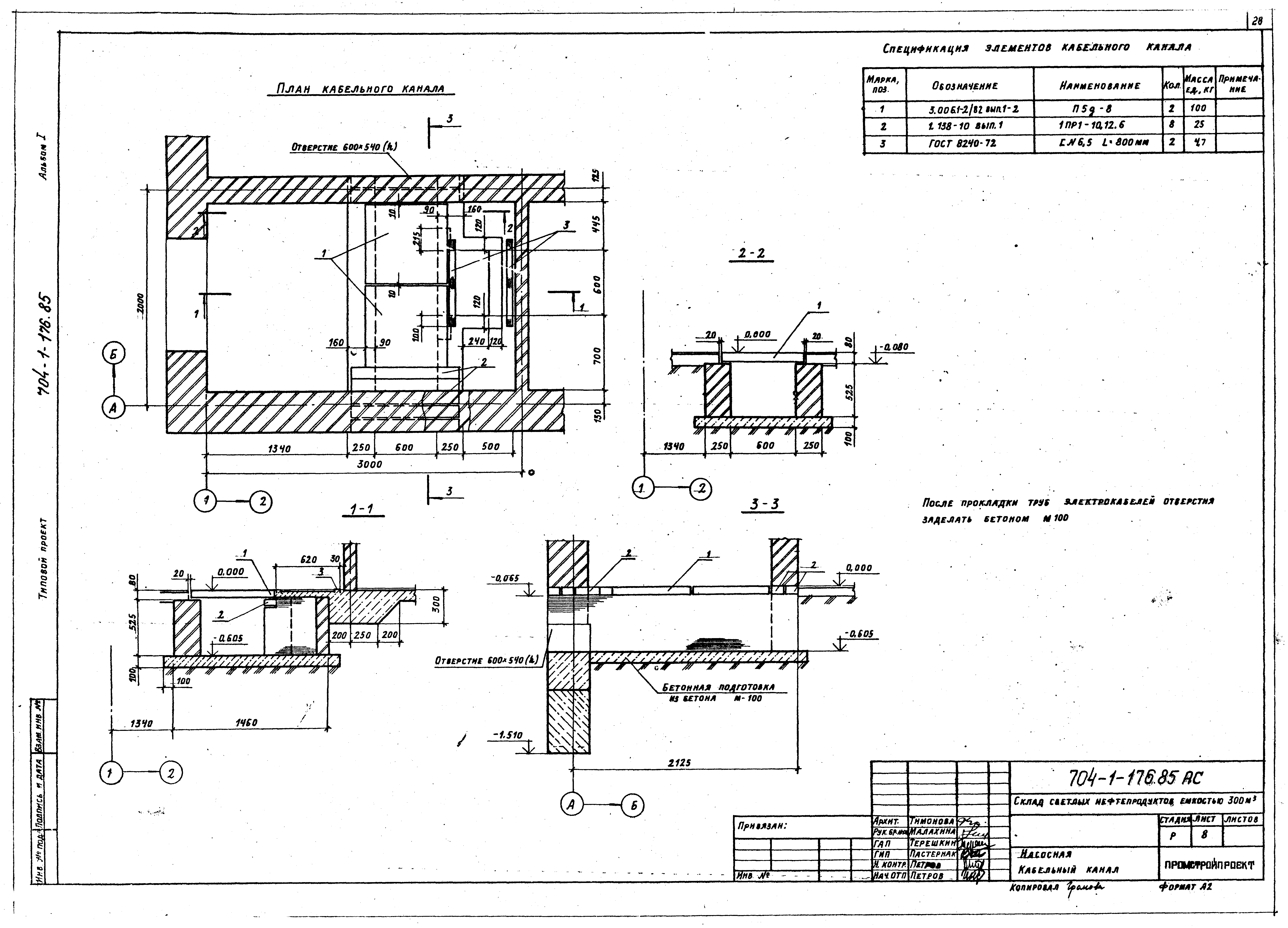

   Насосная. Кабельный канал

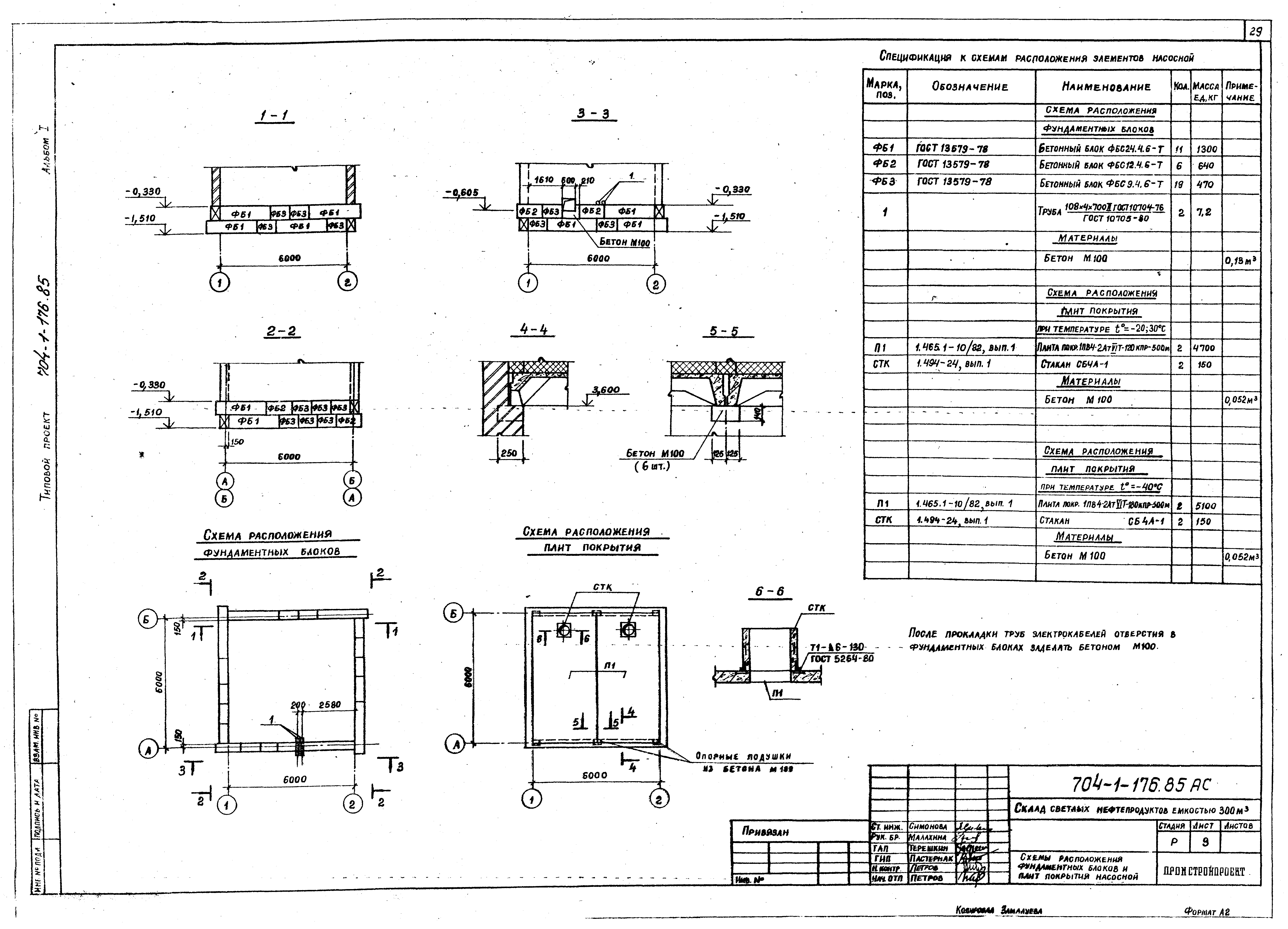

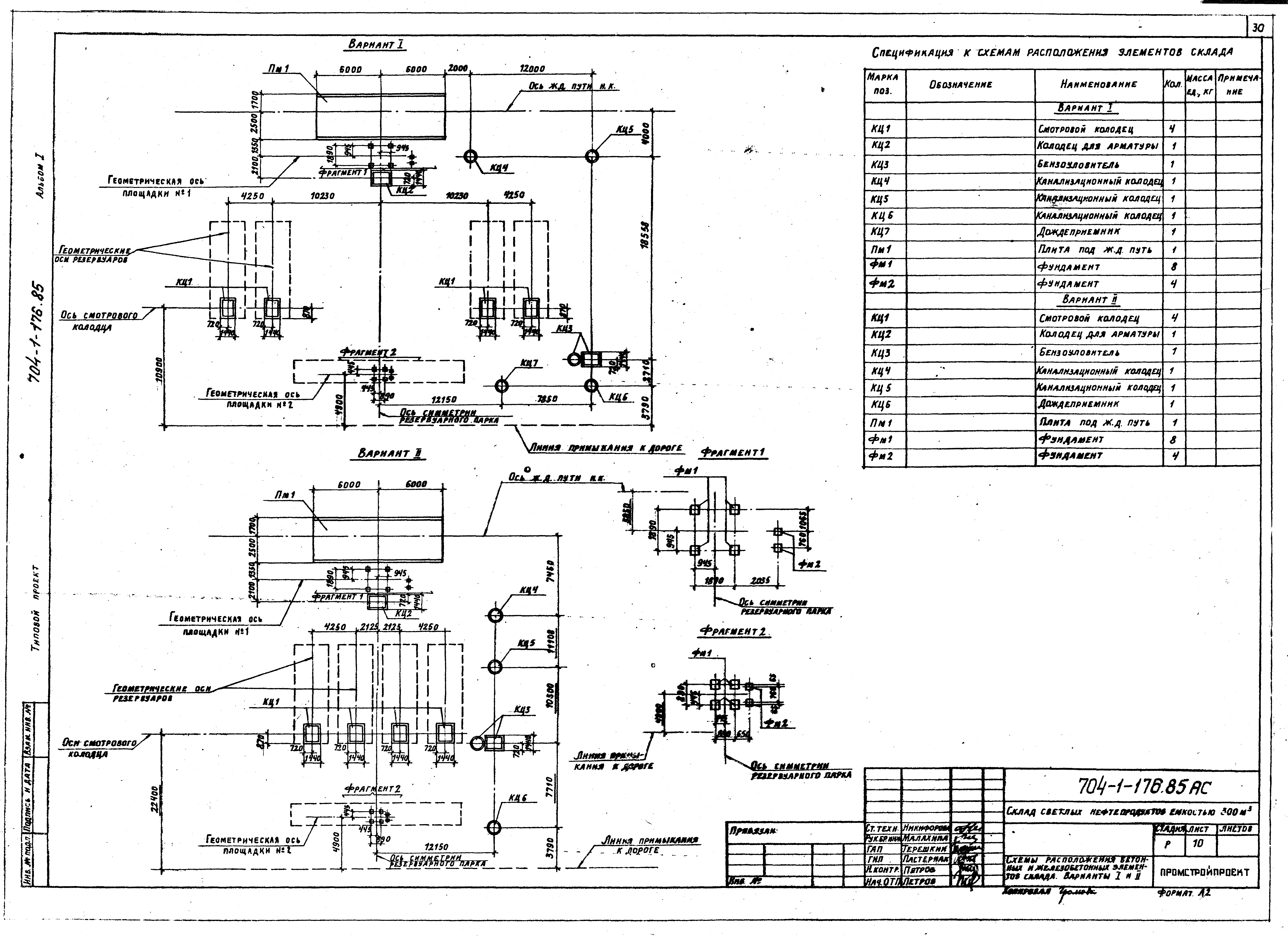

   Схемы расположения фундаментных блоков и плит покрытия насосной
   Схема расположения бетонных и железобетонных элементов. Варианты I и II

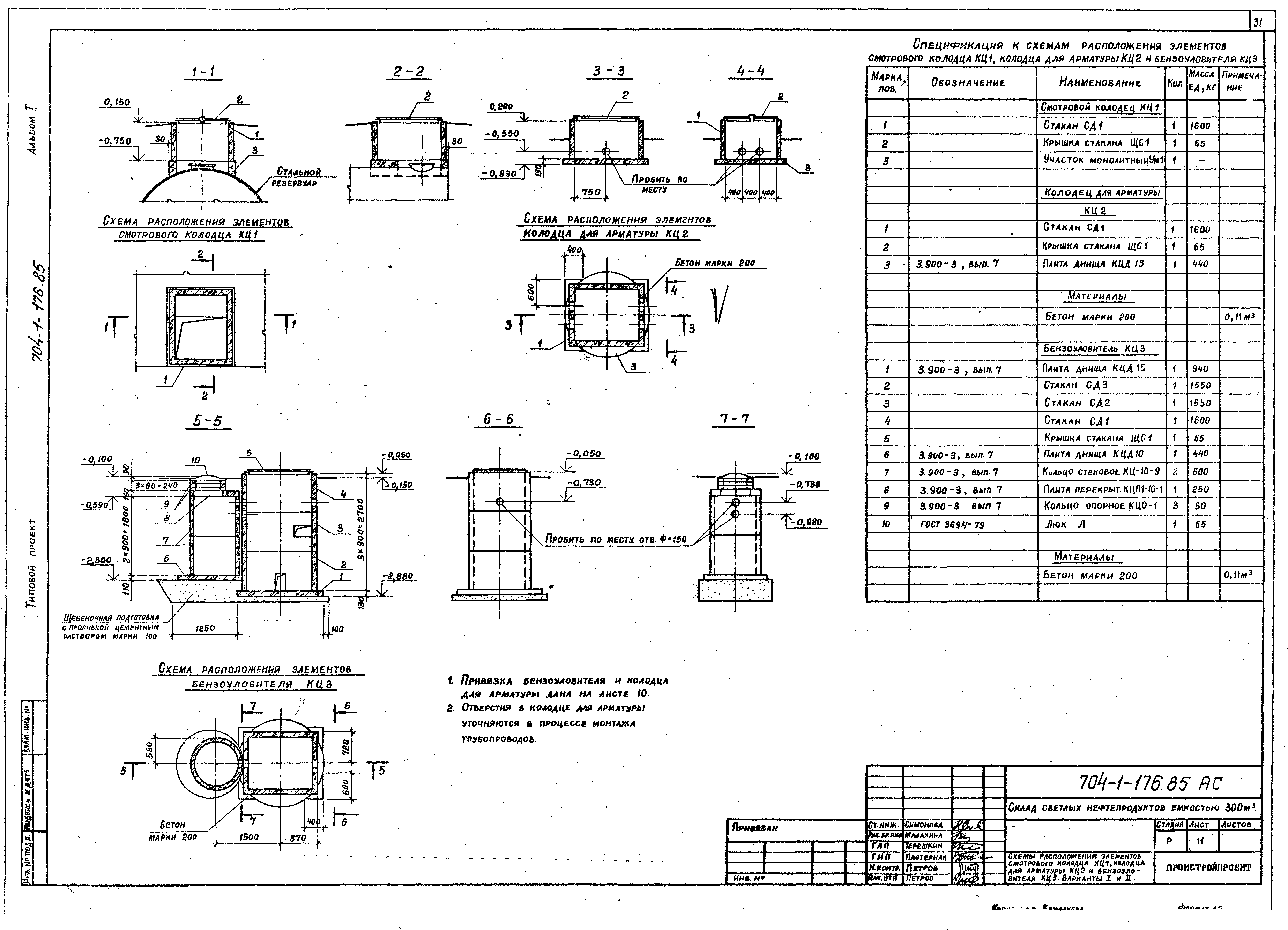

   Схемы расположения элементов смотрового колодца КЦ-1, колодца для арматуры КЦ2, бензоуловителя КЦ3. Варианты I и II

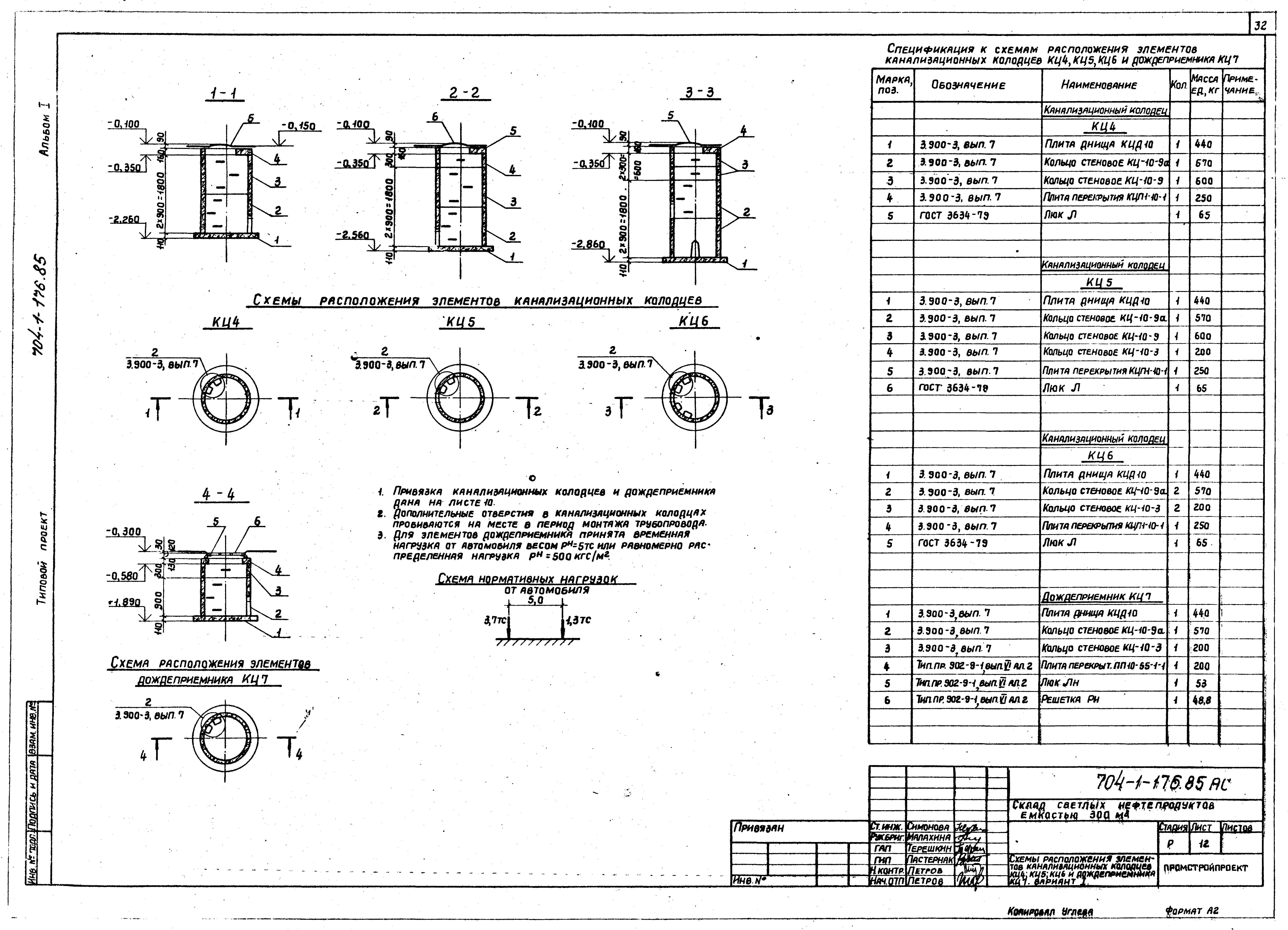

   Схемы расположения элементов канализационных колодцев КЦ-4, КЦ-5 и КЦ-6 и дождеприемника КЦ-7. Вариант I
   Схемы расположения элементов канализационных колодцев КЦ-4, КЦ-5 и дождеприемника КЦ-6. Вариант II
   Плита под железнодорожный путь ПМ-1

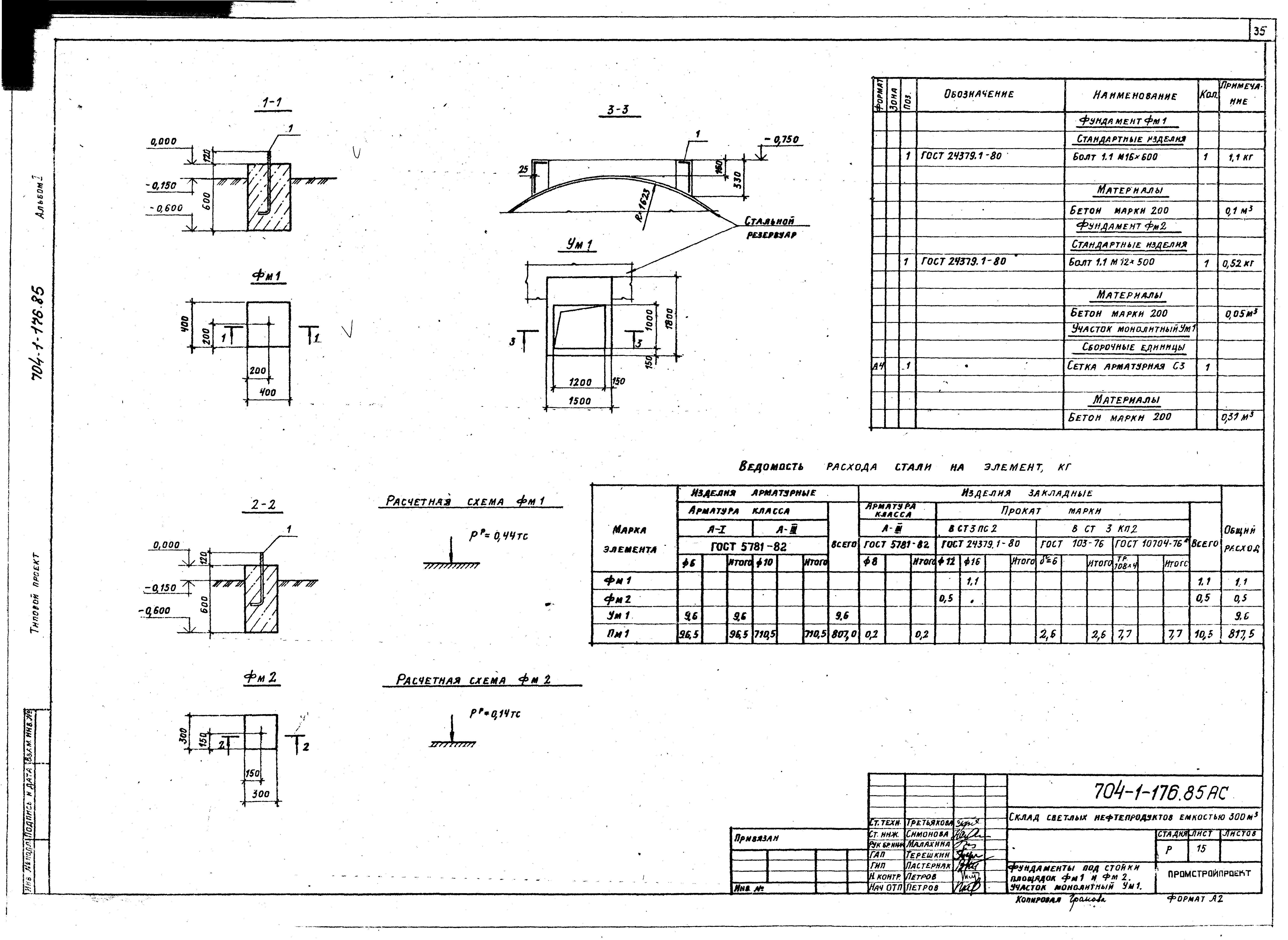

   Фундаменты под стойки площадок ФМ1 и ФМ2. Участок монолитный УМ-1
Конструкции металлические

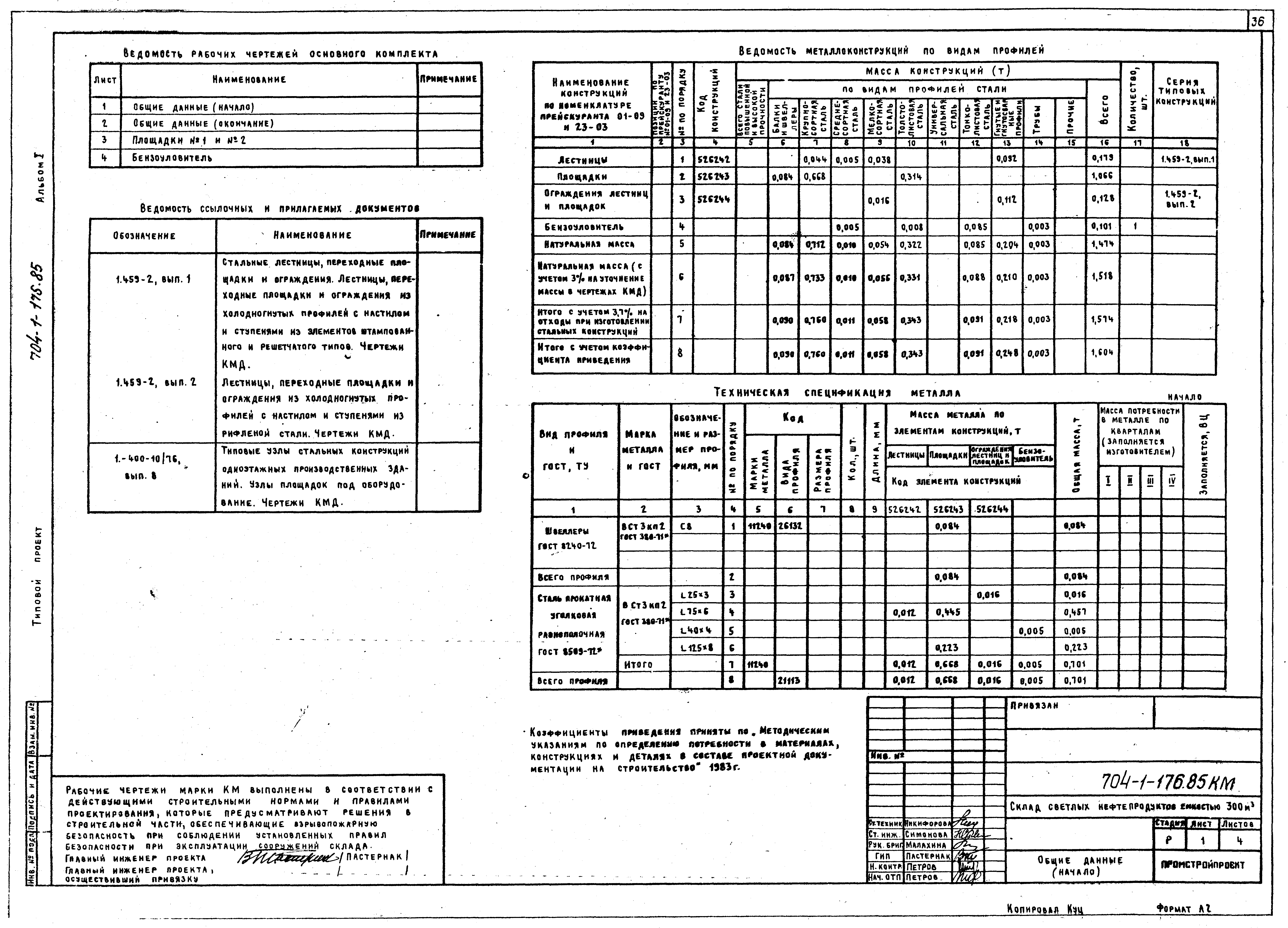

   Общие данные

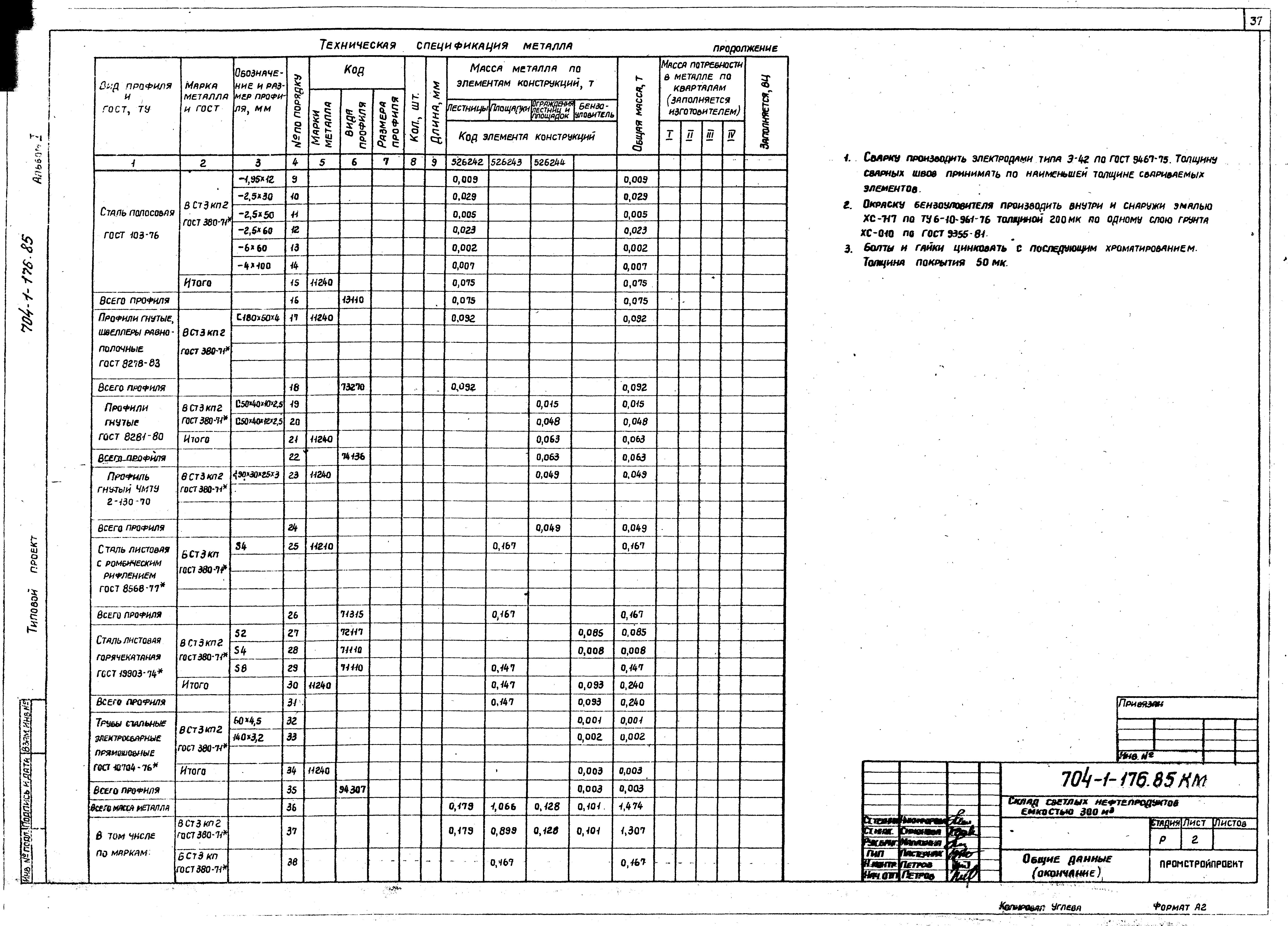

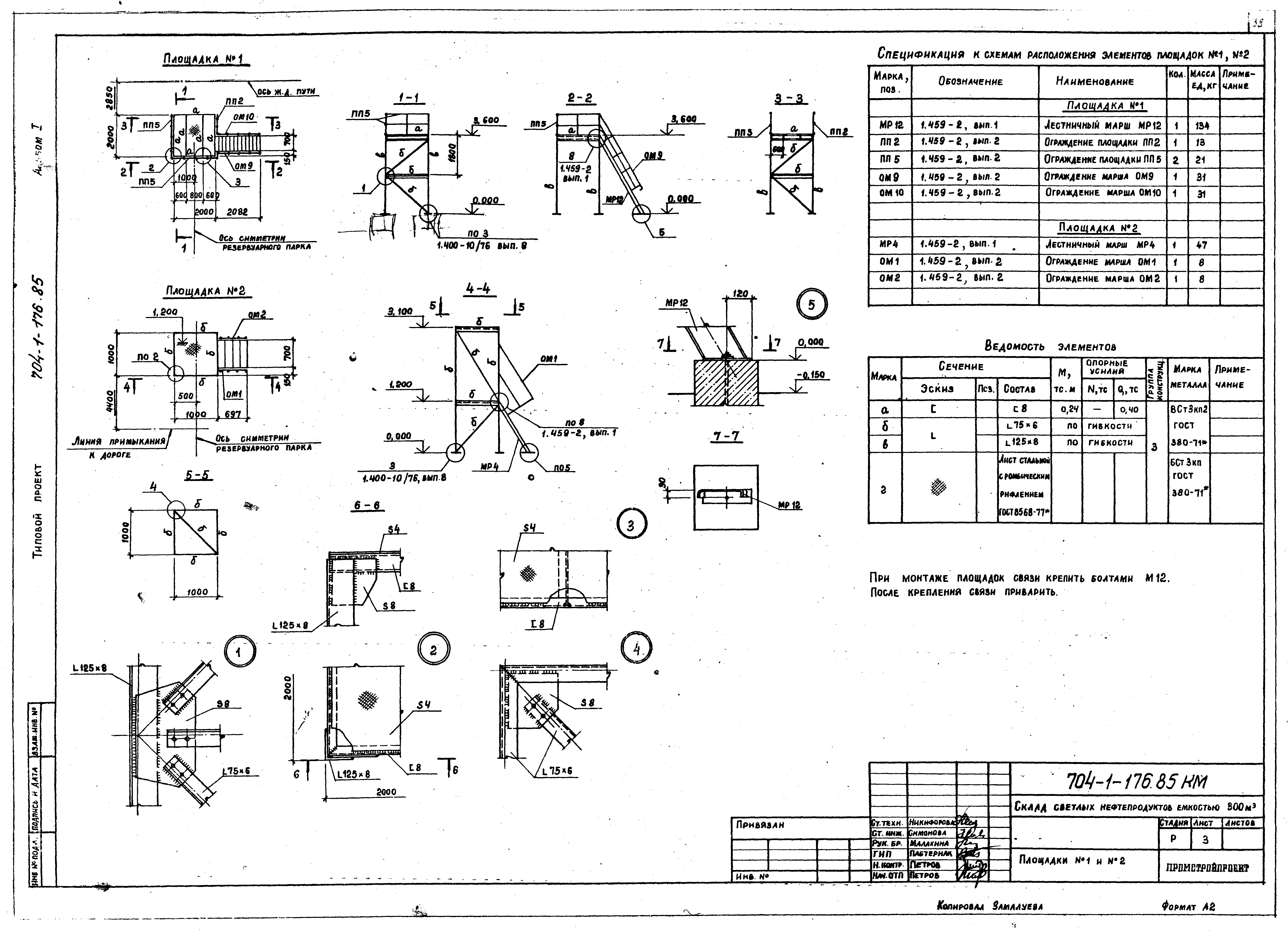

   Площадки №1 и №2

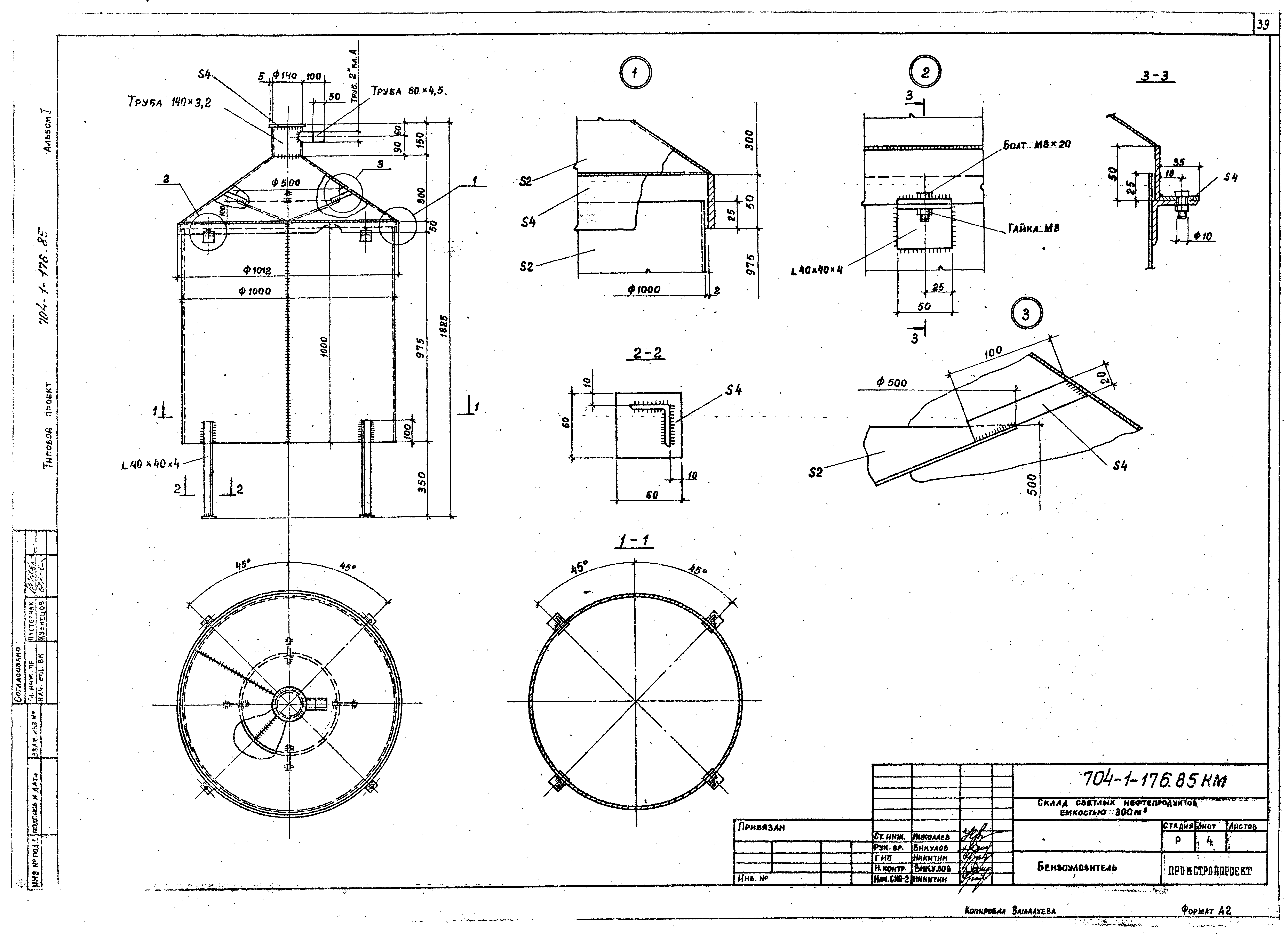

   Бензоуловитель
Отопление и вентиляция

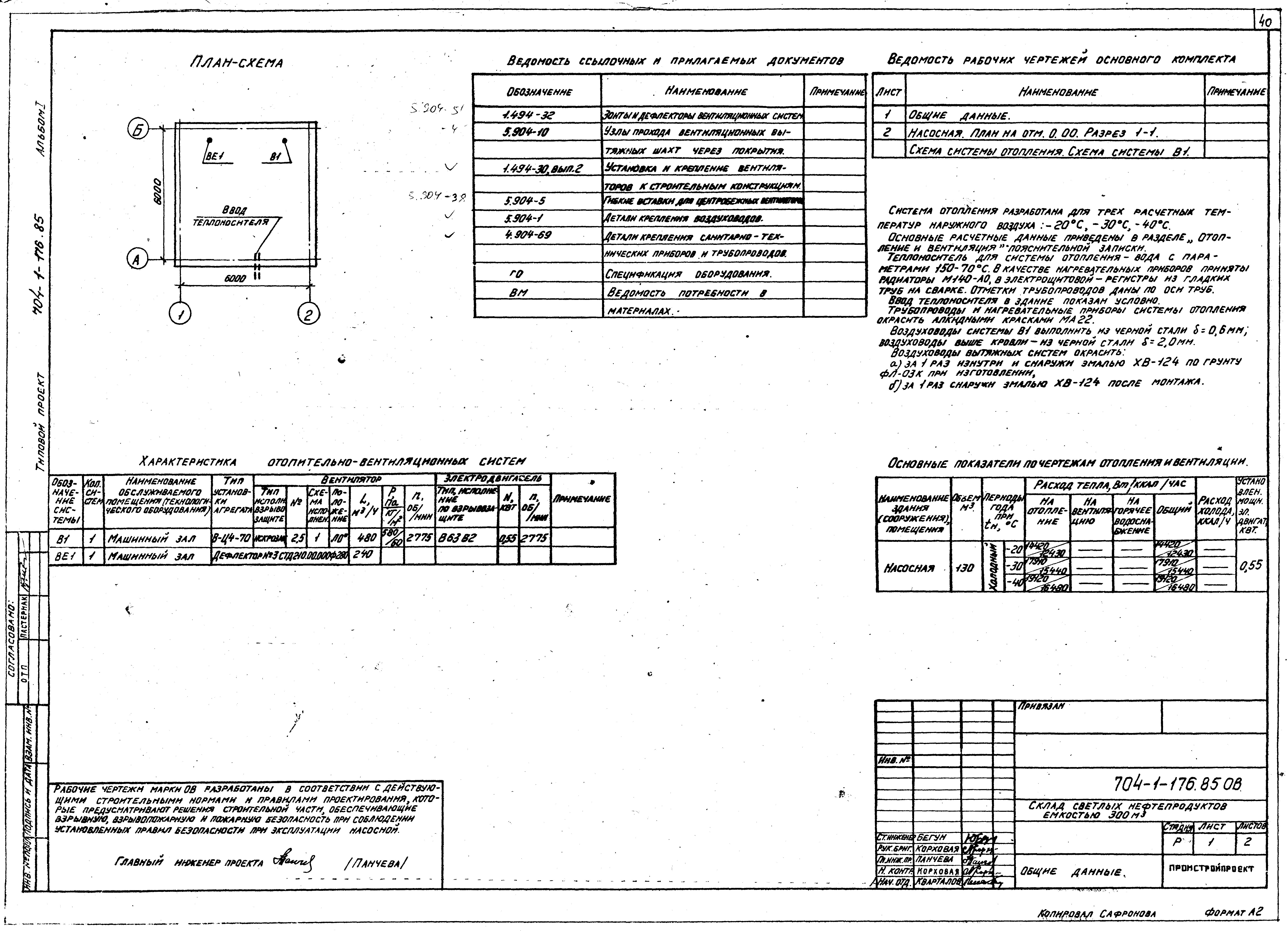

   Общие данные

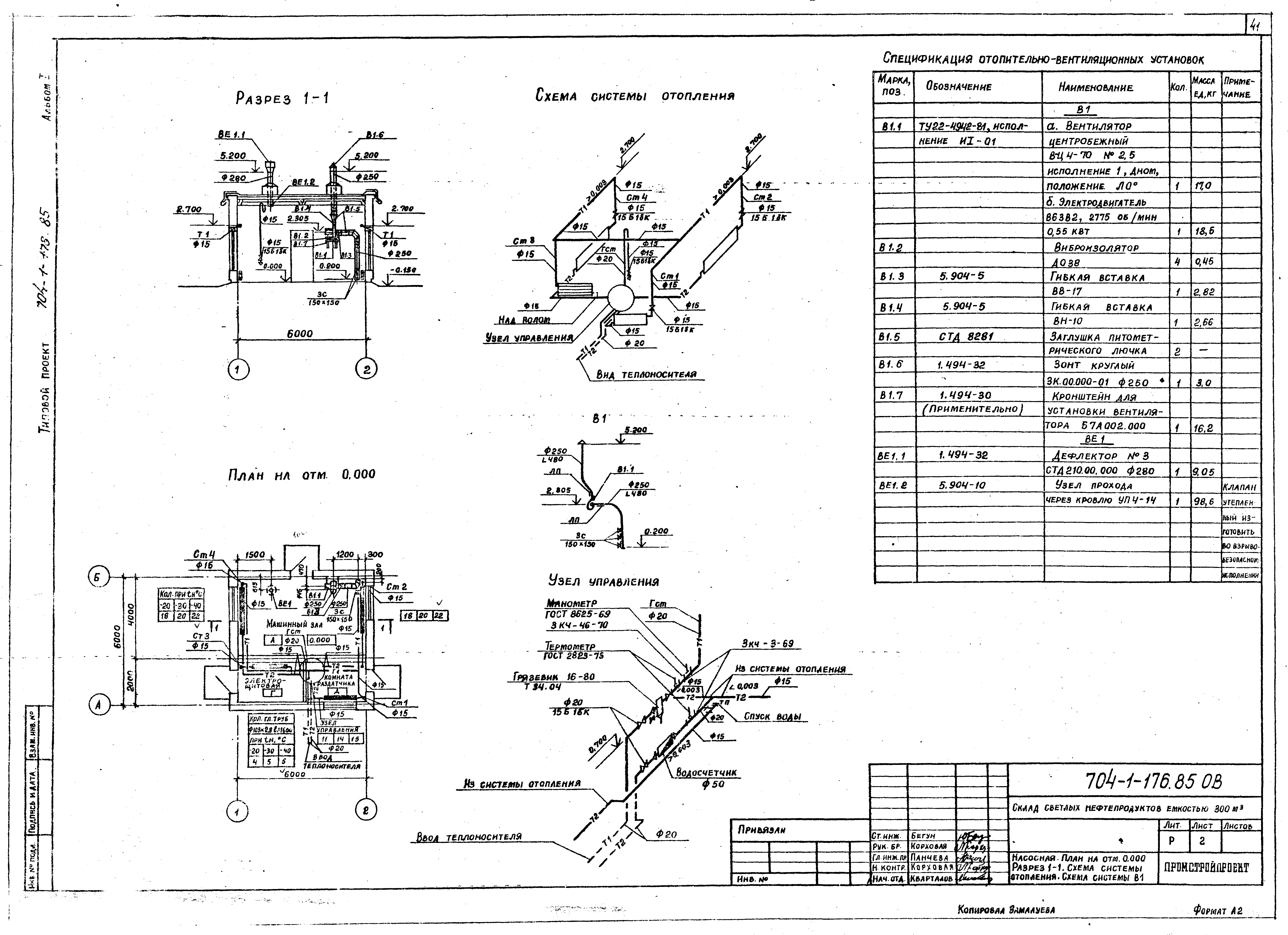

   Насосная. План на отм. 0.000. Разрез 1-1. Схема системы отопления. Схема системы В-1
Водопровод и канализация

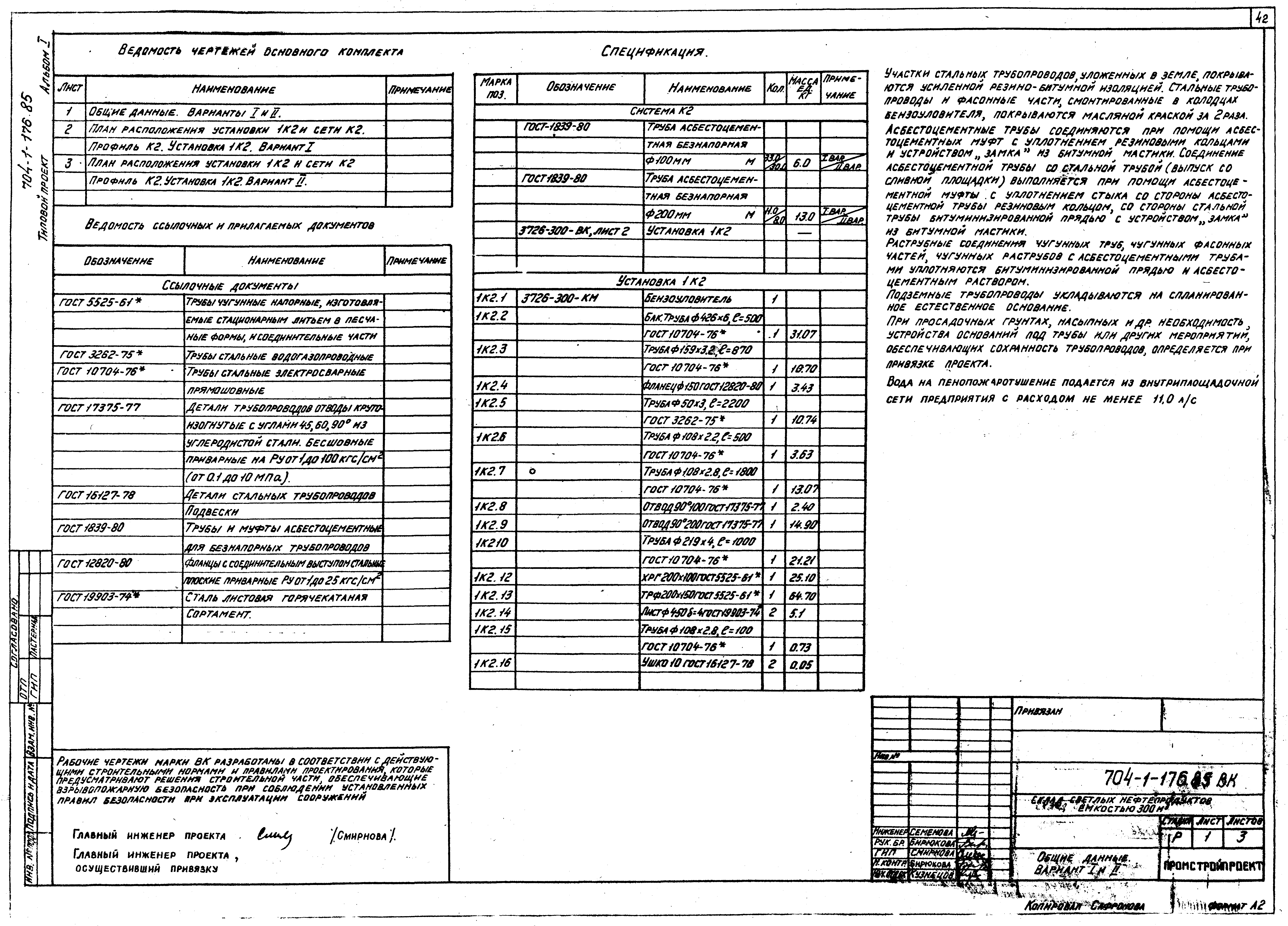

   Общие данные. Варианты I и II

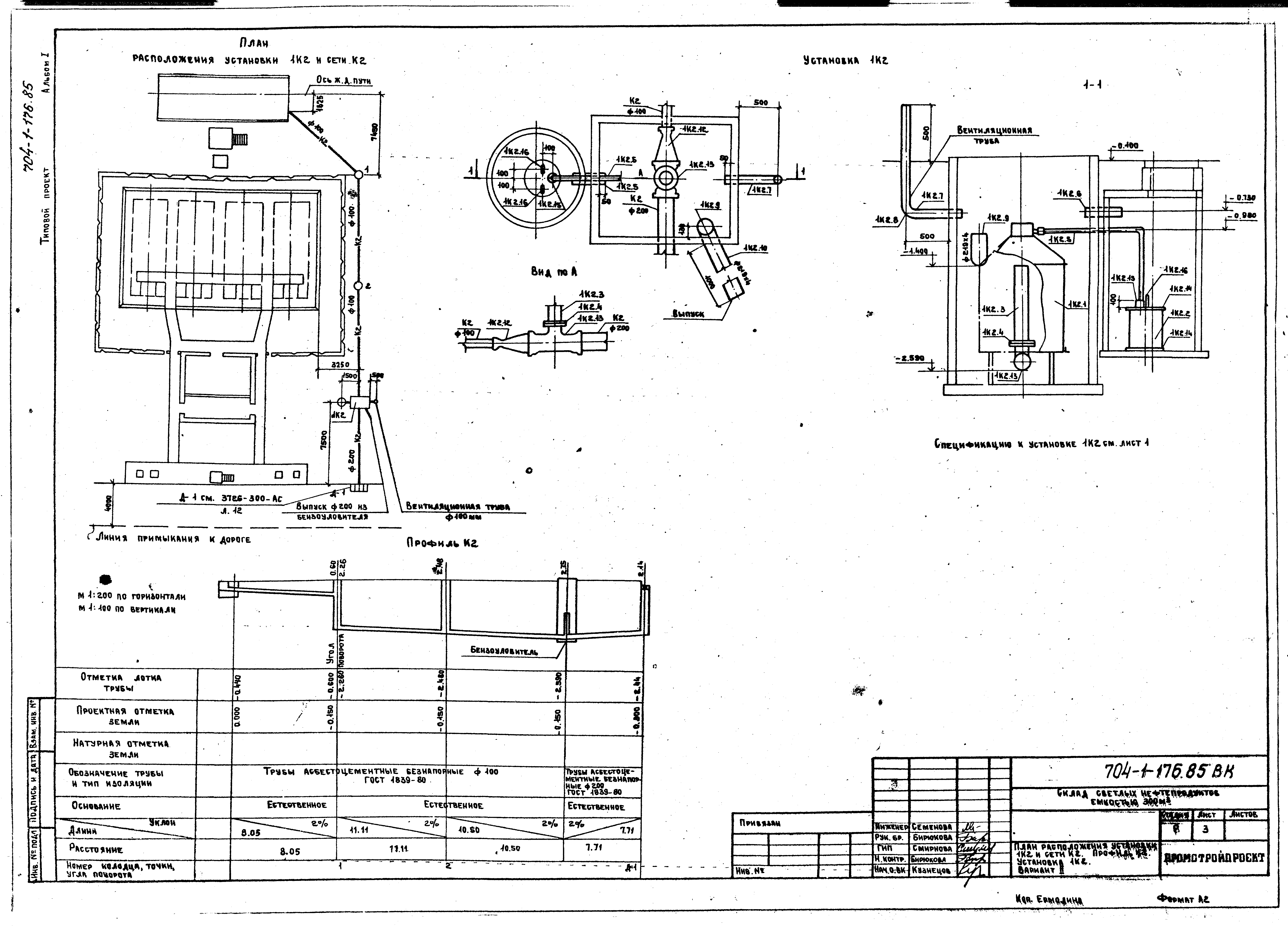

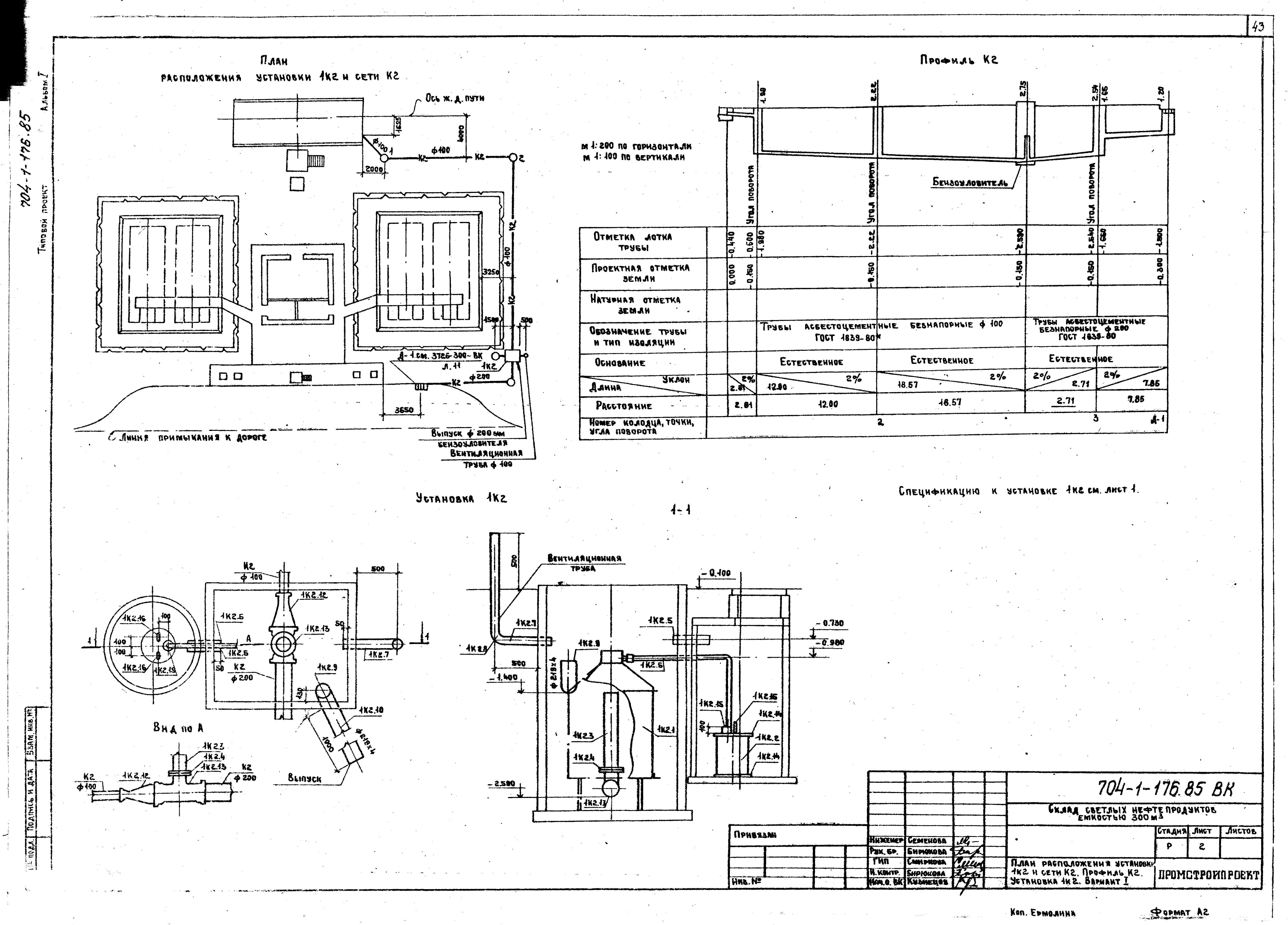

   План расположения установки 1К2 и сети К2. Профиль К2. Вариант I. Установка 1К2
   План расположения установки 1К2 и сети К2. Профиль К2. Вариант II. Установка 1К2
Электротехнические решения
   Общие данные

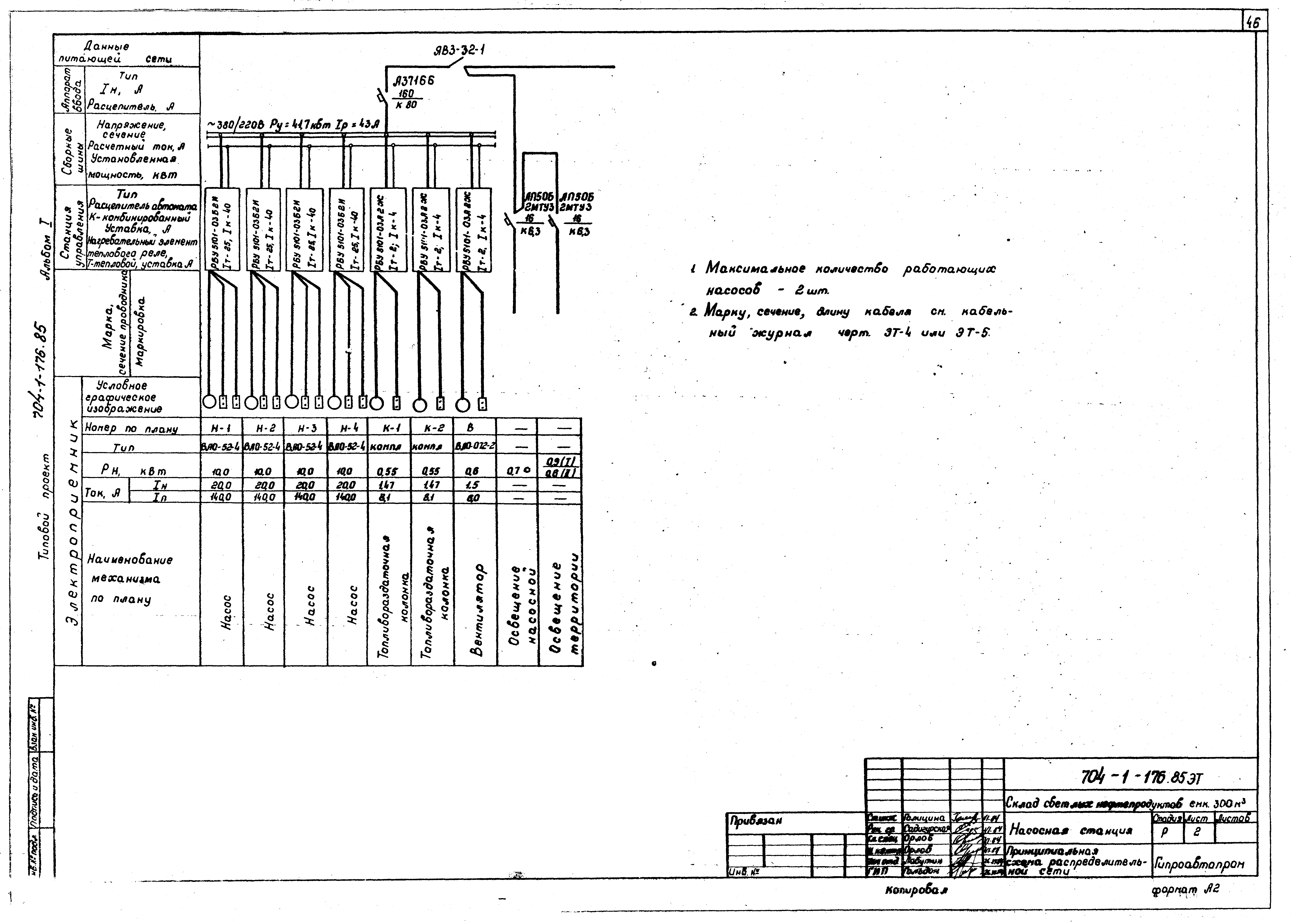

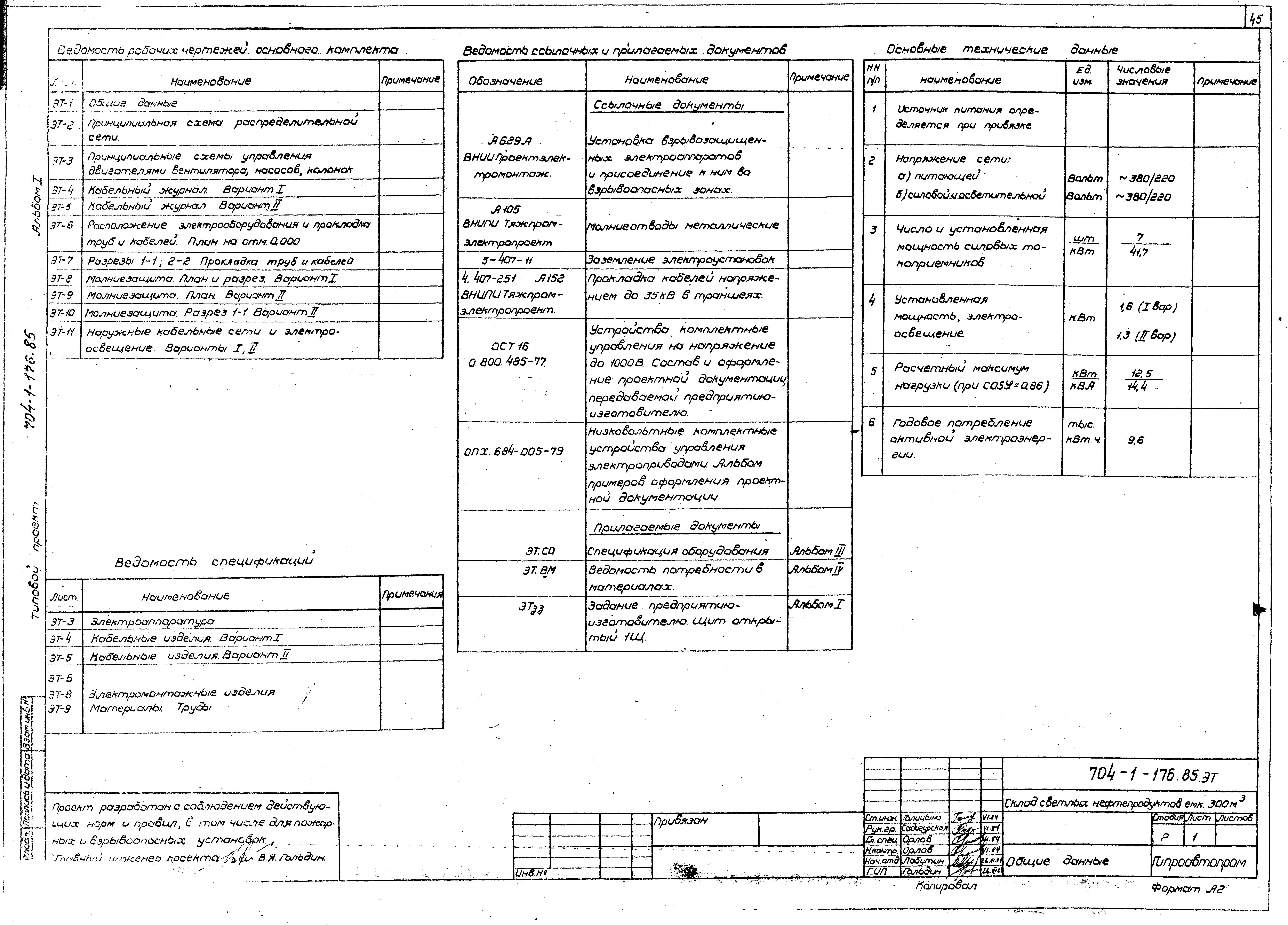

   Принципиальная схема распределительной сети

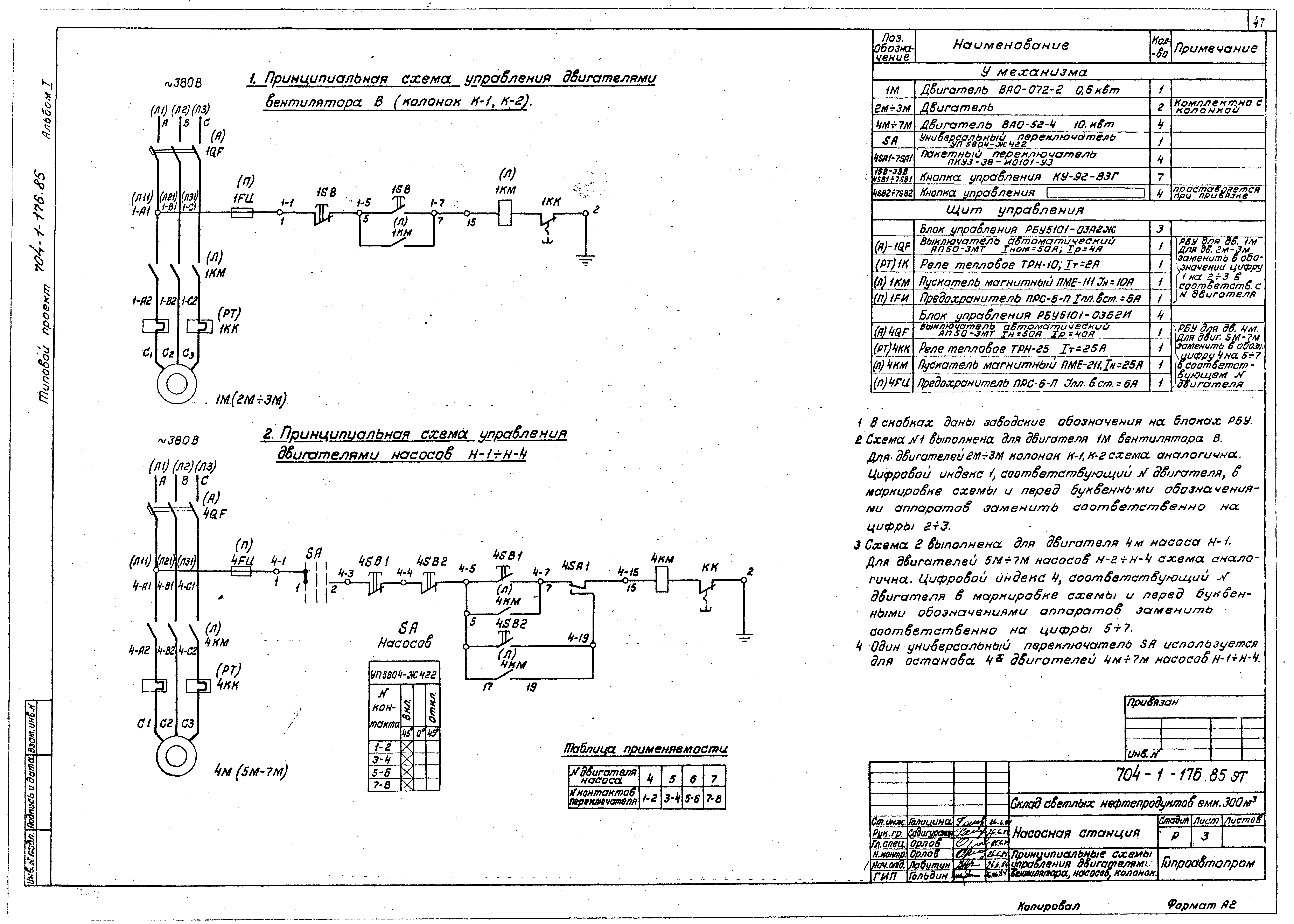

   Принципиальные схемы управления двигателями вентилятора, насосов, колонок

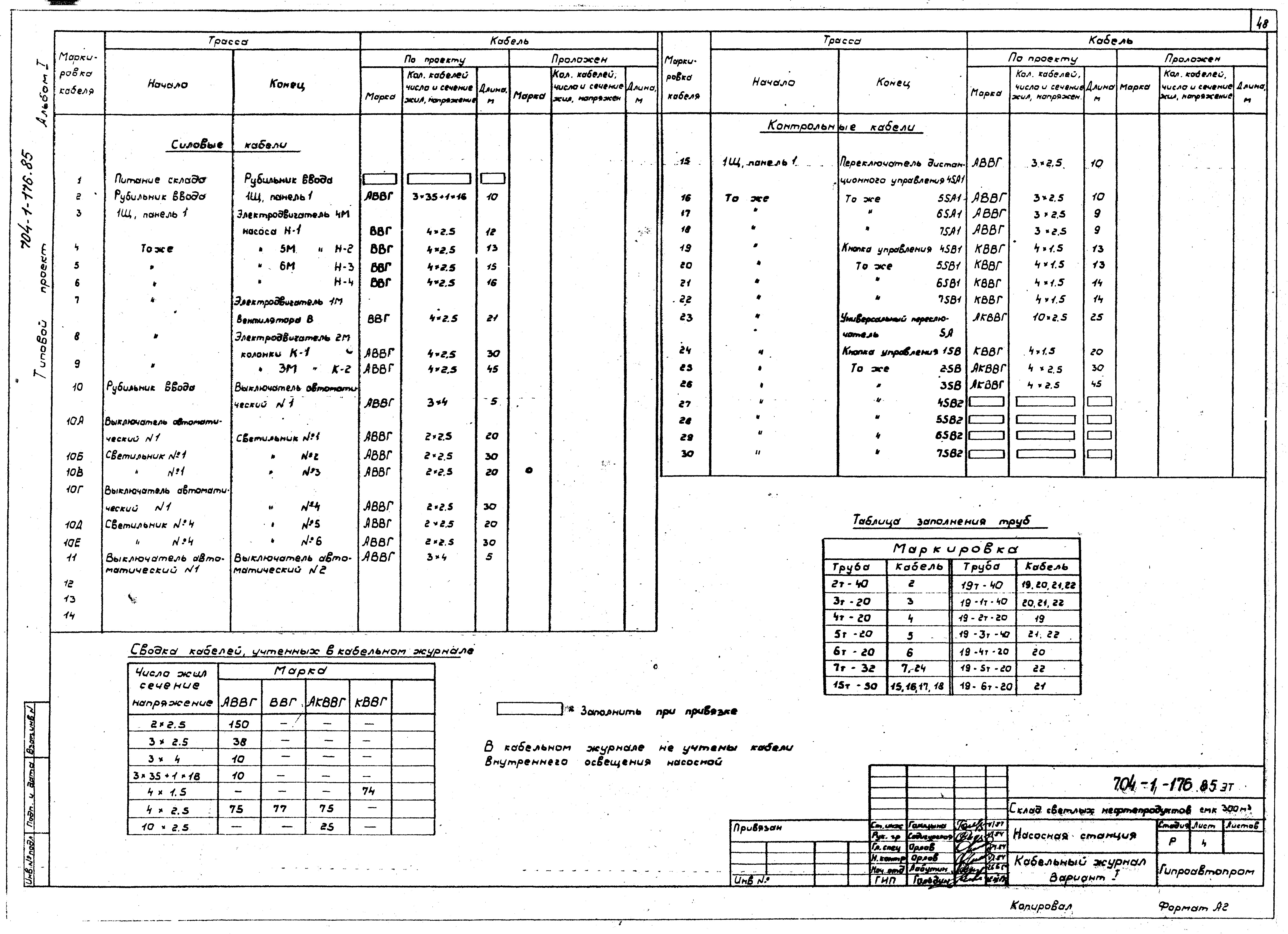

   Кабельный журнал. Вариант I

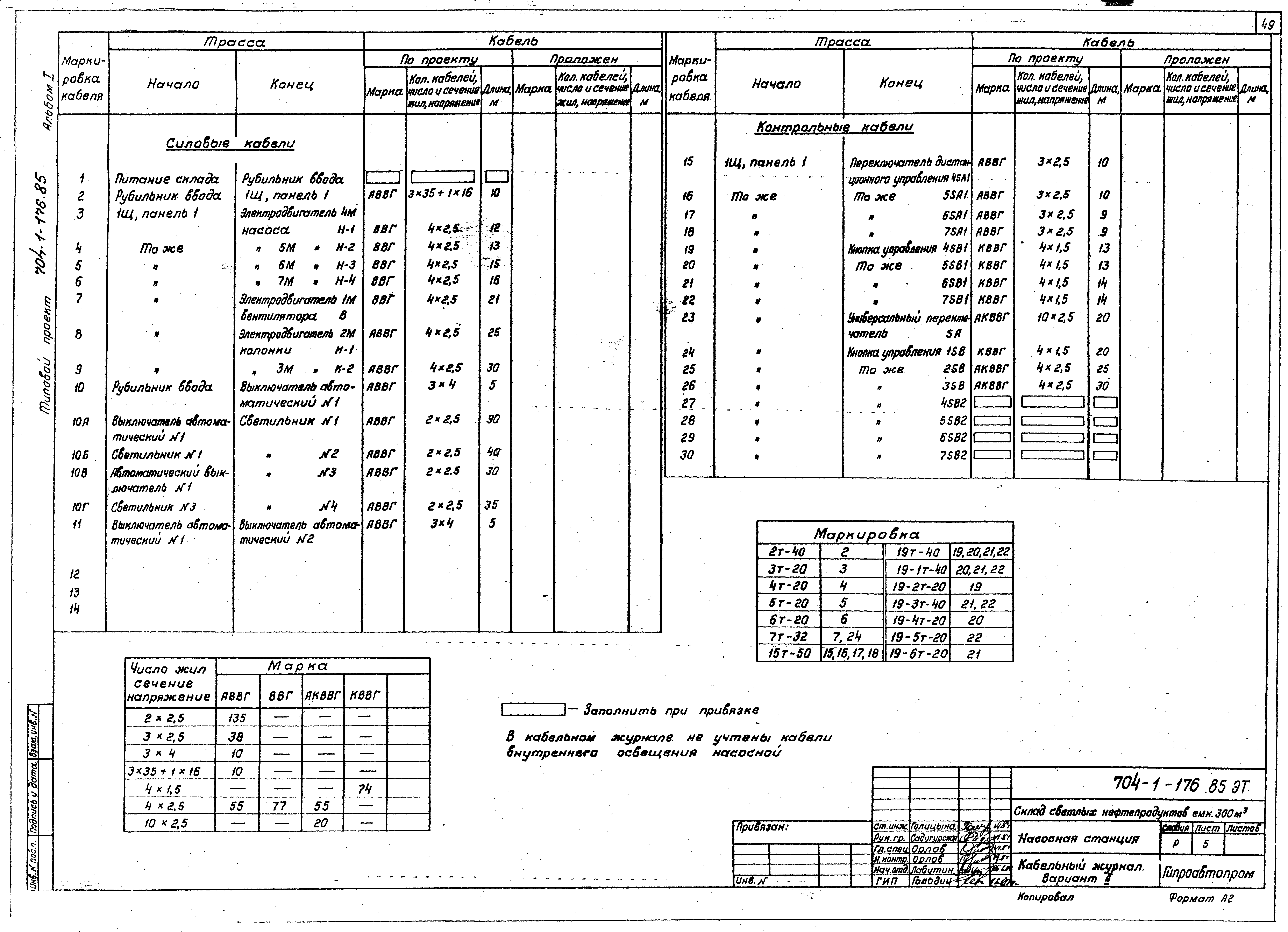

   Кабельный журнал. Вариант II

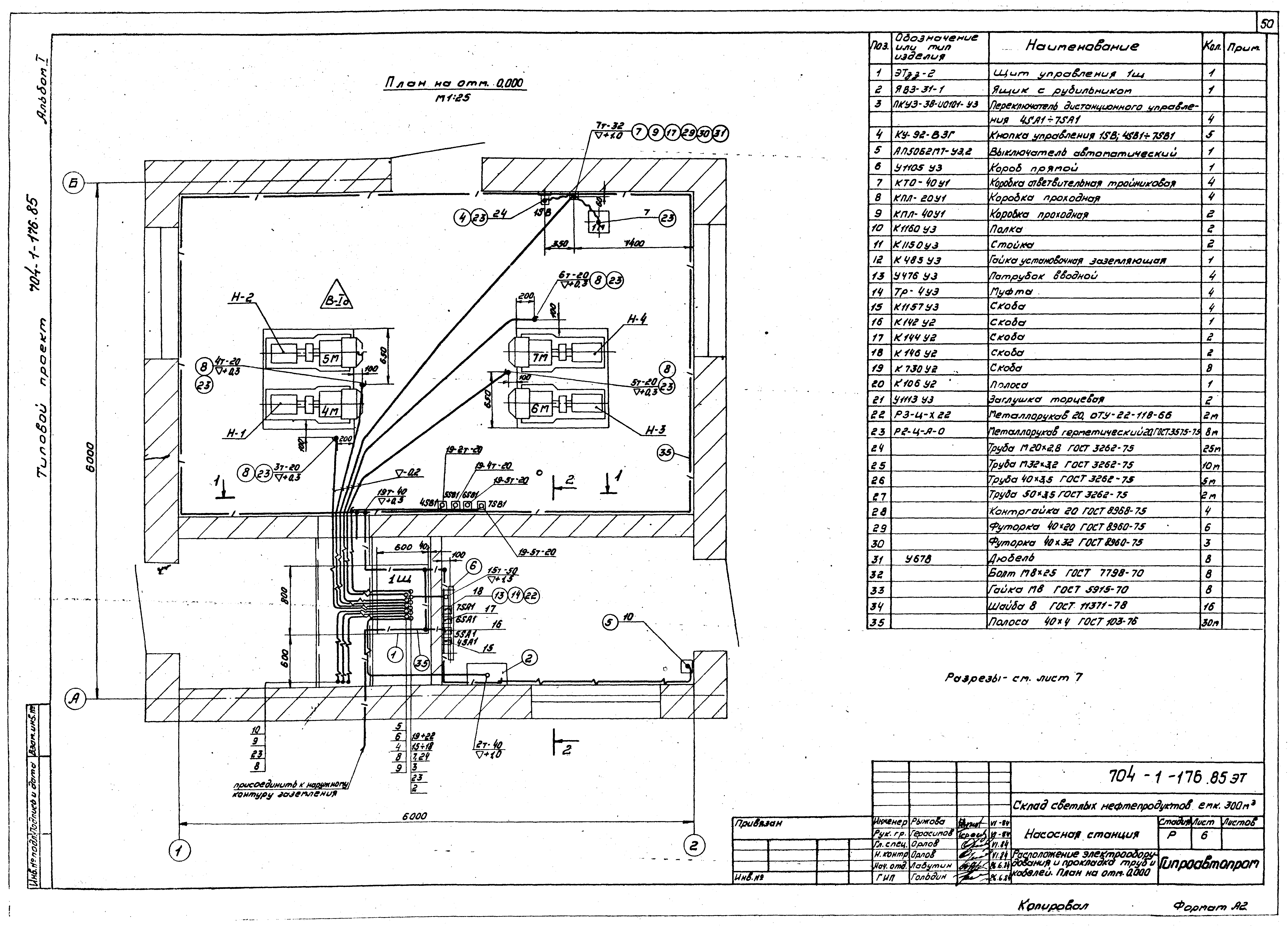

   Расположение электрооборудования и прокладка труб и кабелей. План на отм. 0.000

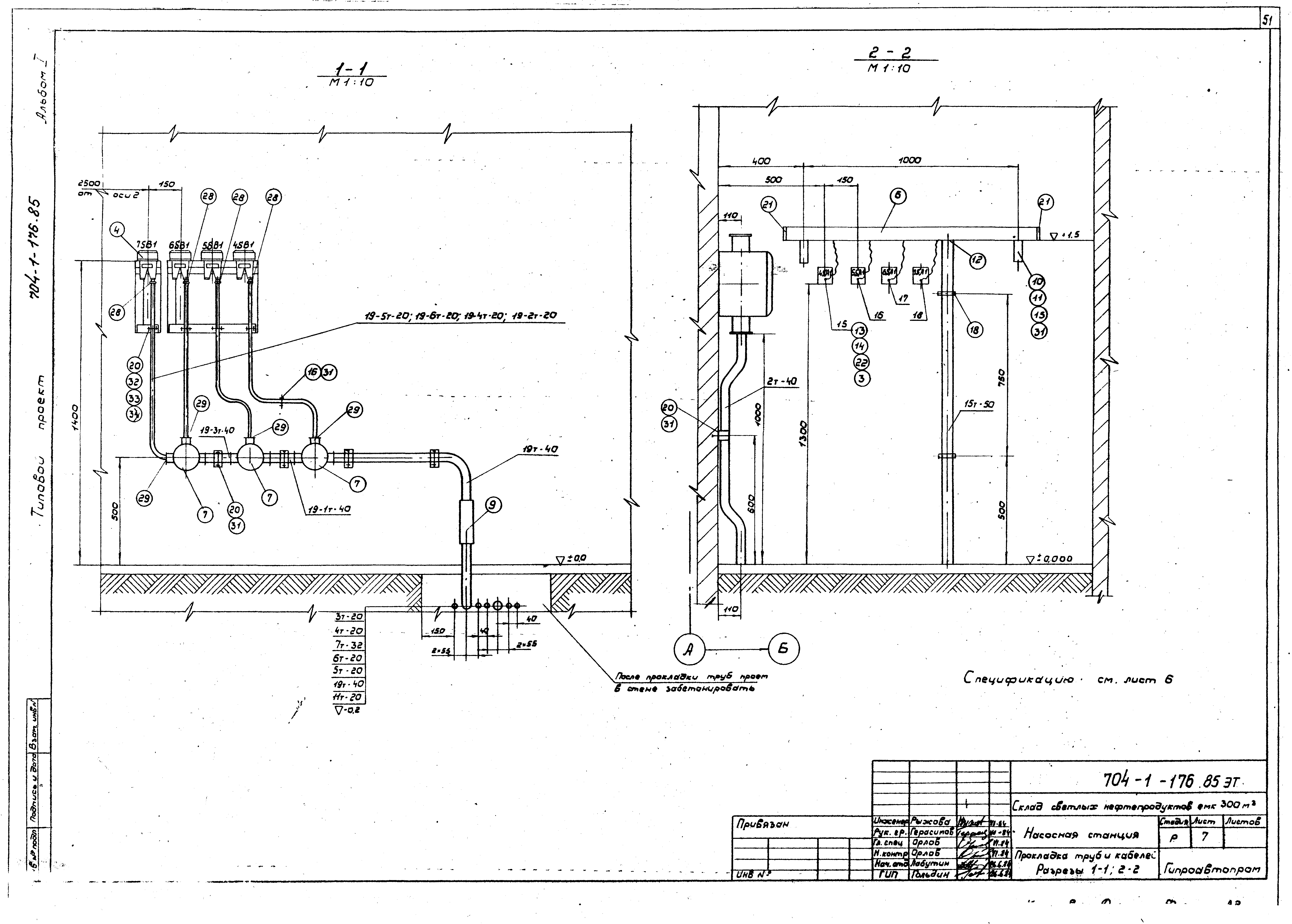

   Прокладка труб кабелей. Разрезы 1-1, 2-2

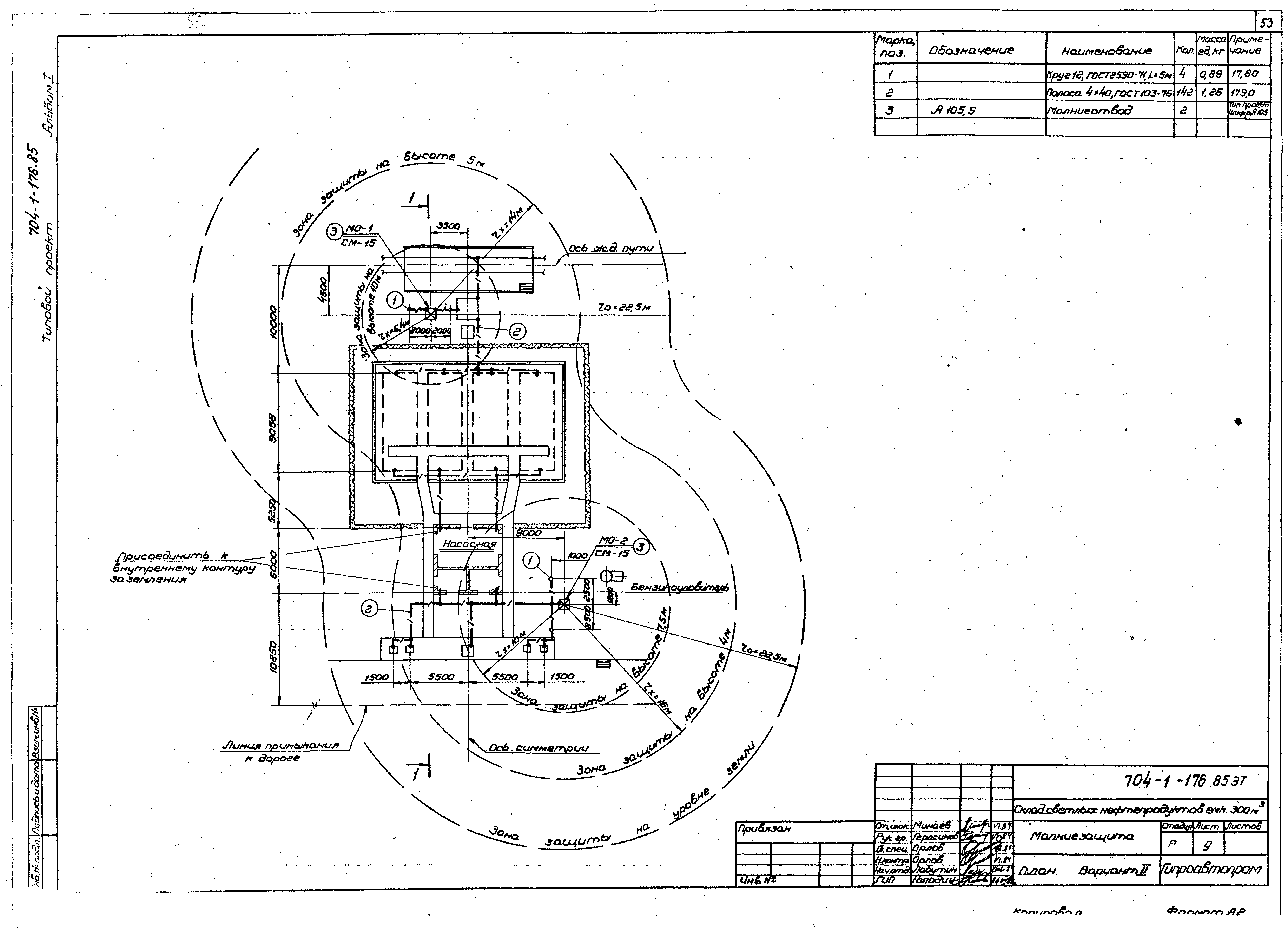

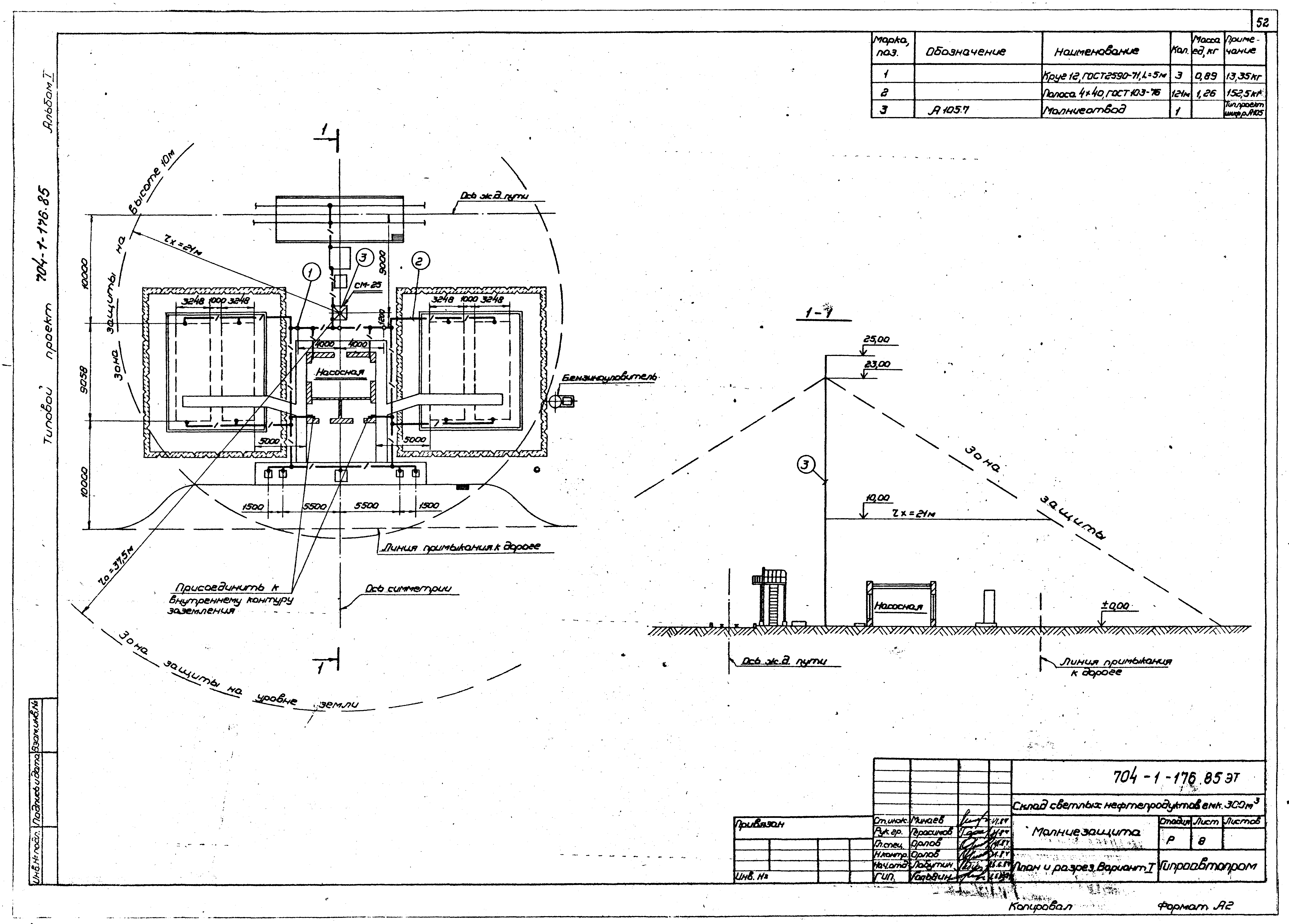

   Молниезащита. План и разрез. Вариант I
   Молниезащита. План. Вариант II

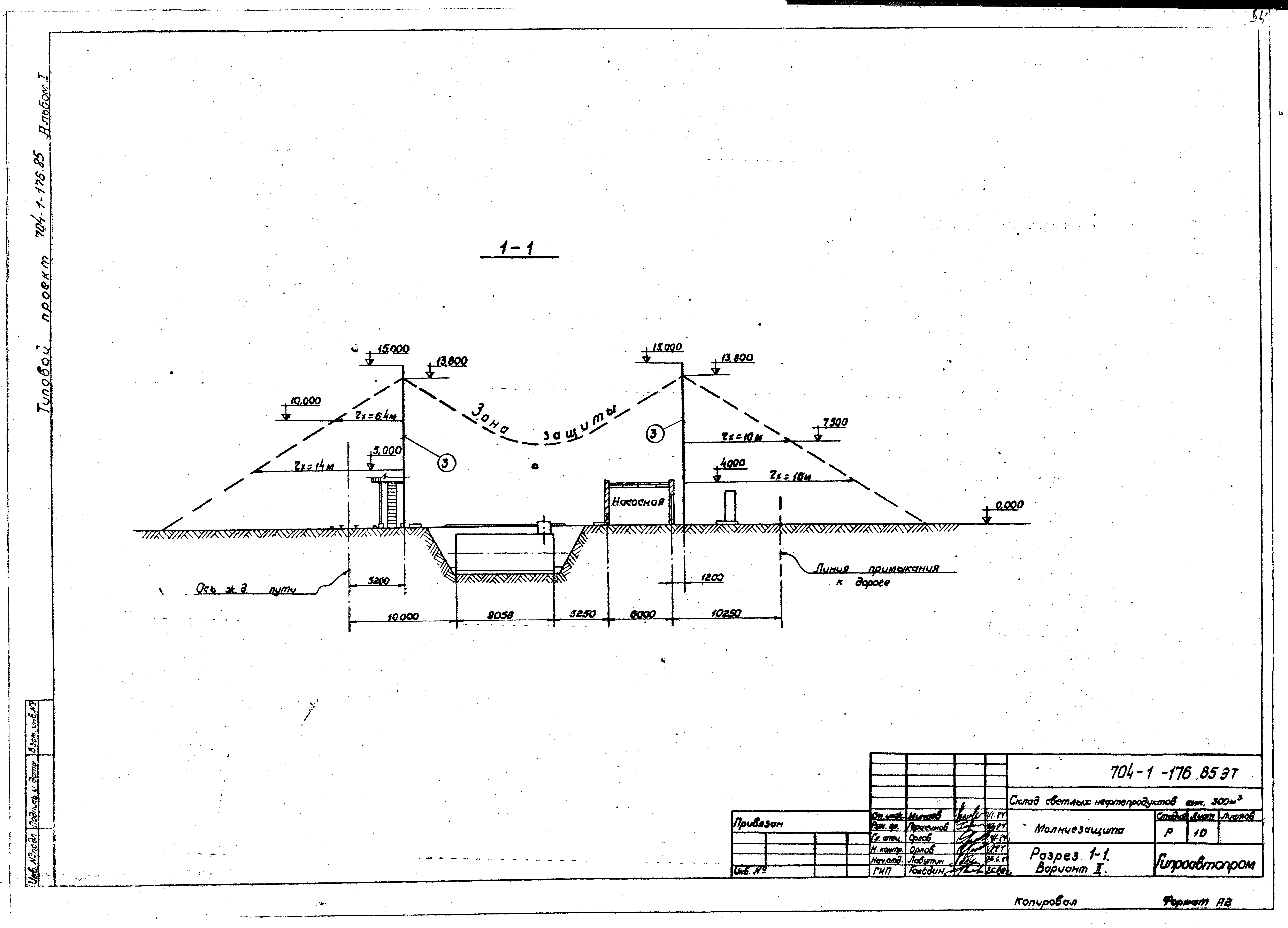

   Молниезащита. Разрез 1-1. Вариант II

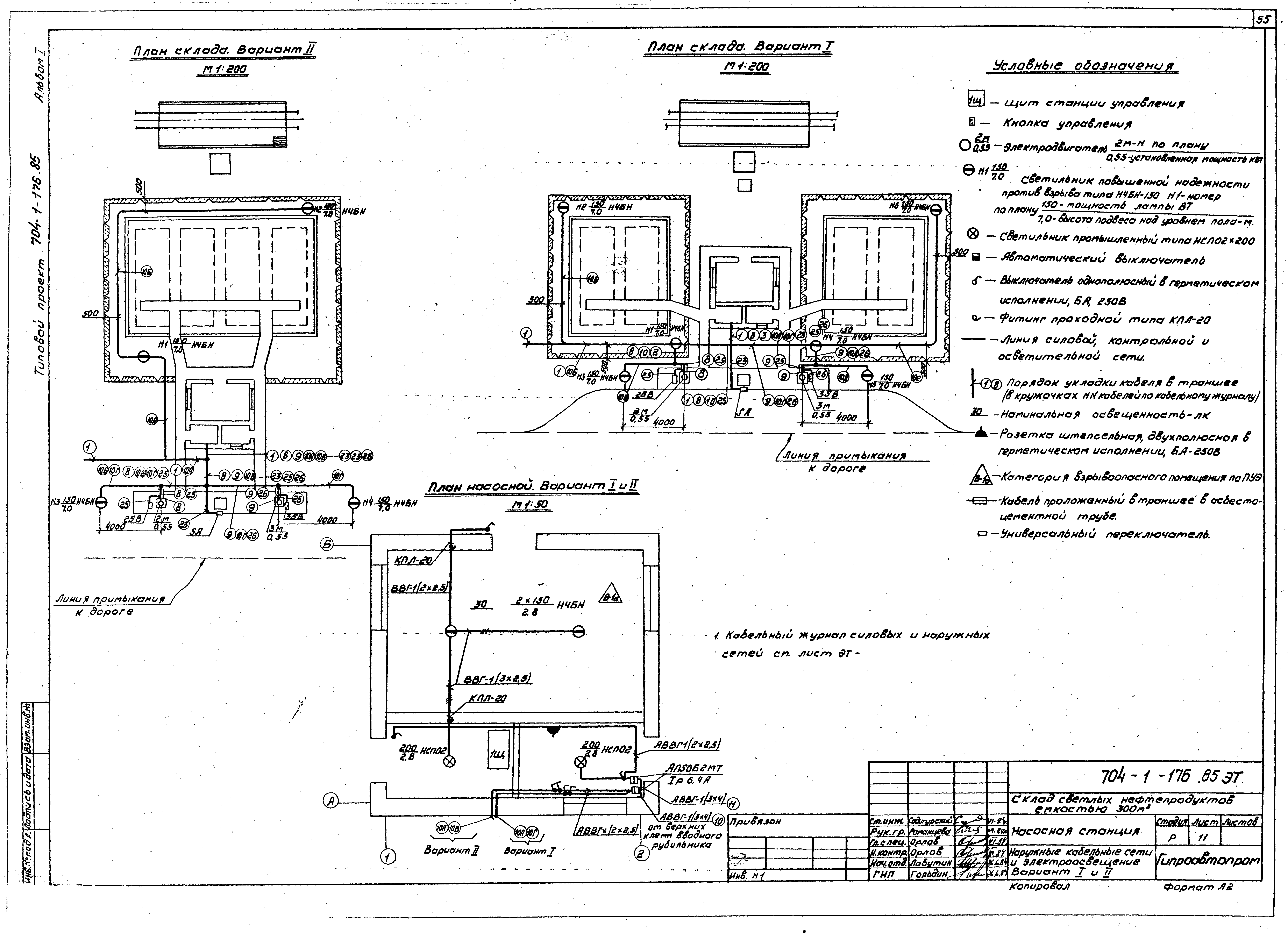

   Наружные кабельные сети и электроосвещение. Варианты I, II

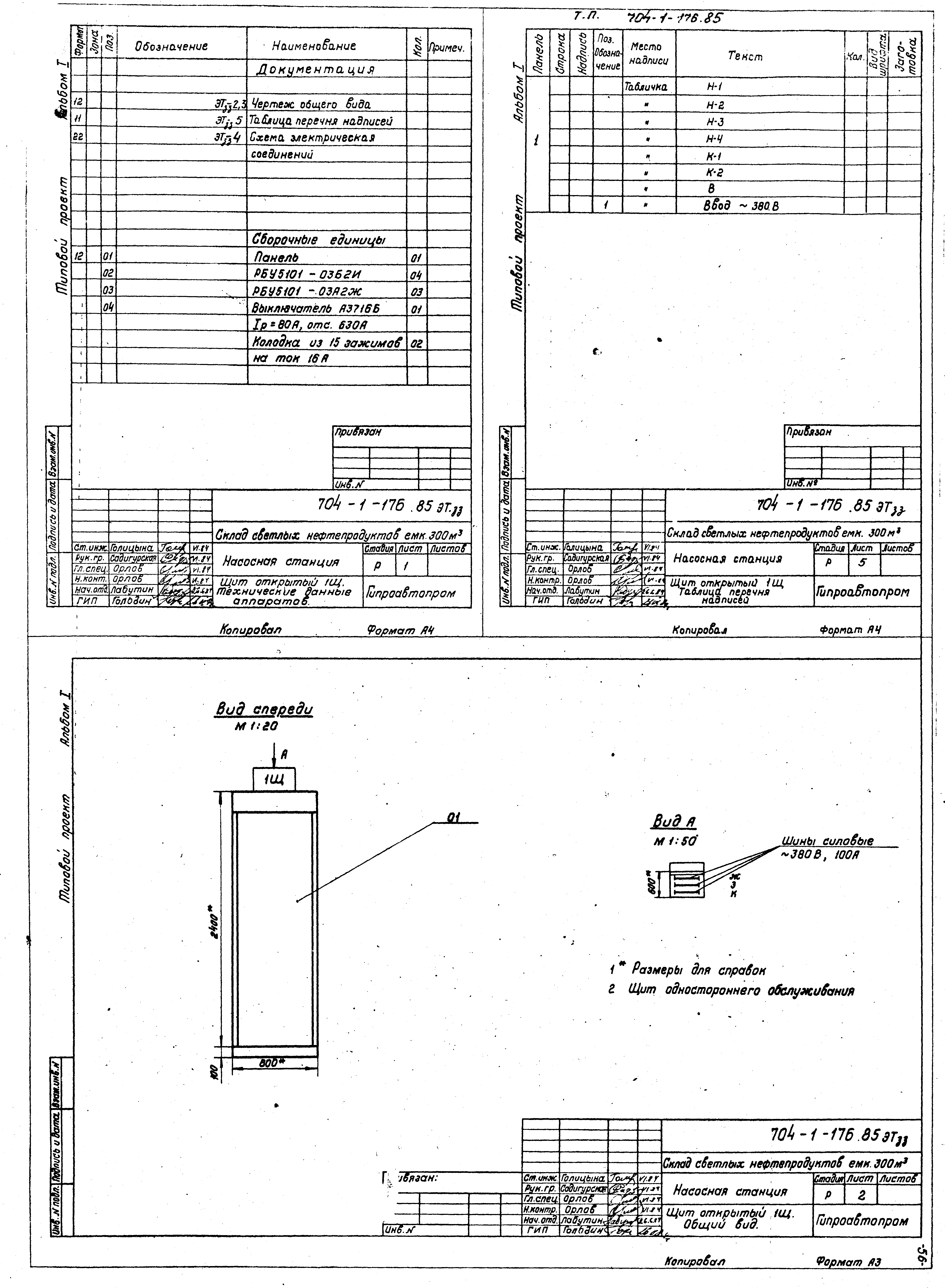

   Щит открытый 1Щ. Технические данные аппаратов
   Щит открытый 1Щ. Общий вид

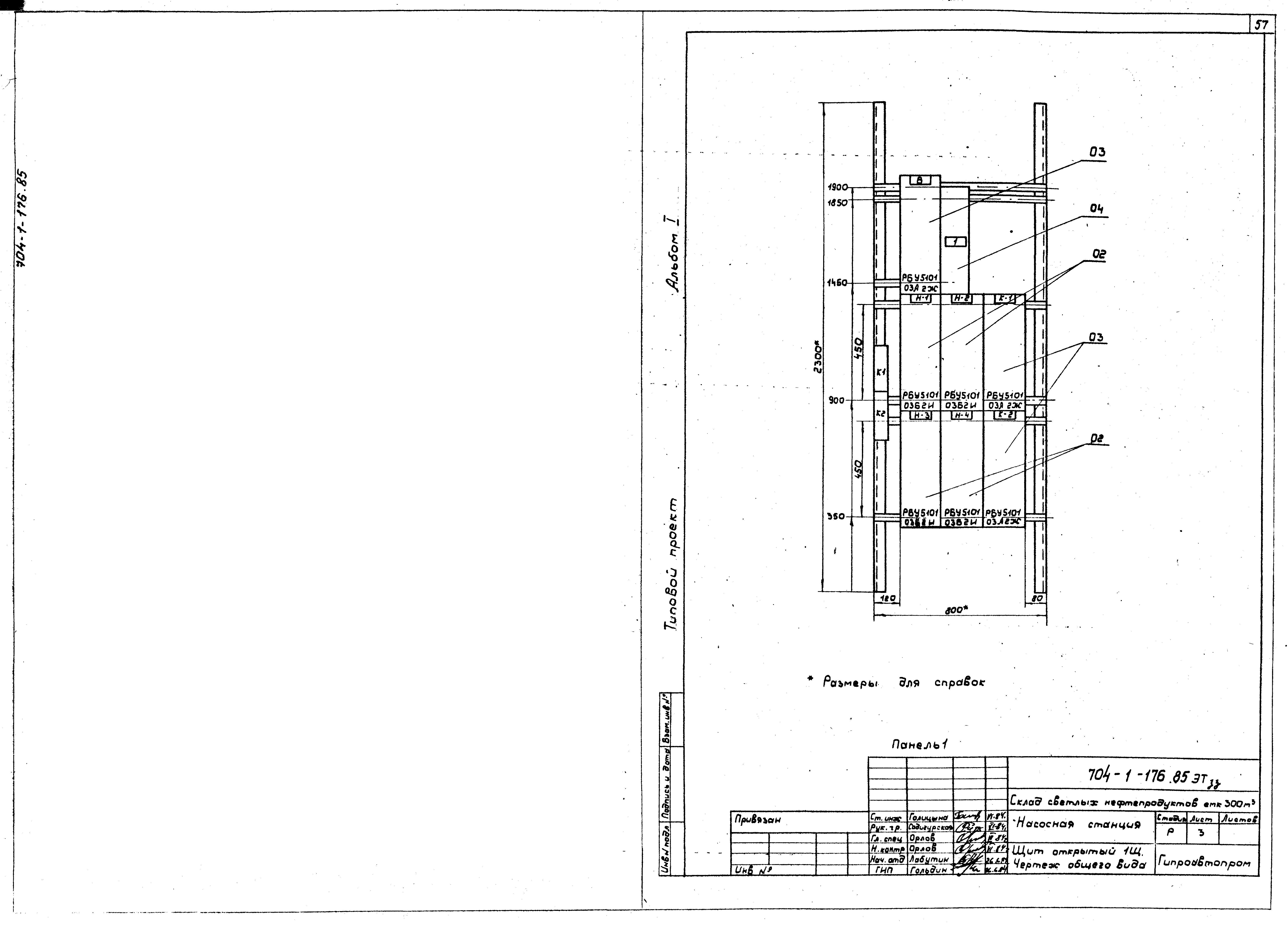

   Щит открытый 1Щ. Чертеж общего вида. Панель 1

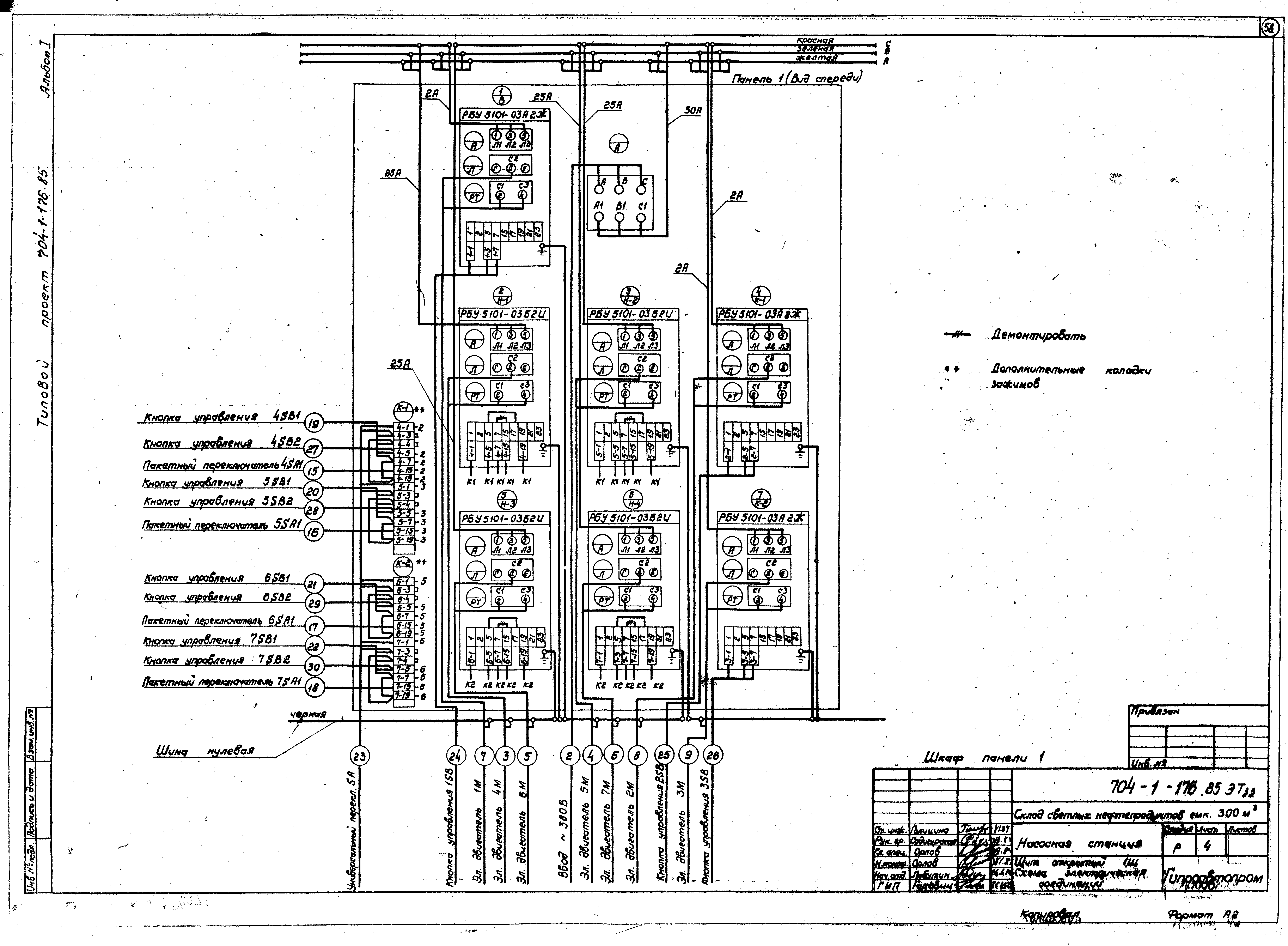

   Щит открытый 1Щ. Схема электрическая соединений
   Щит открытый 1Щ. Таблица перечня надписей
Разработан: Гипроавтопром
Промстройпроект
Утверждён:10.09.1984 Минавтопром СССР (USSR Minavtoprom 4)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Резервуары и склады для нефти и нефтепродуктов Склады нефти и нефтепродуктов
