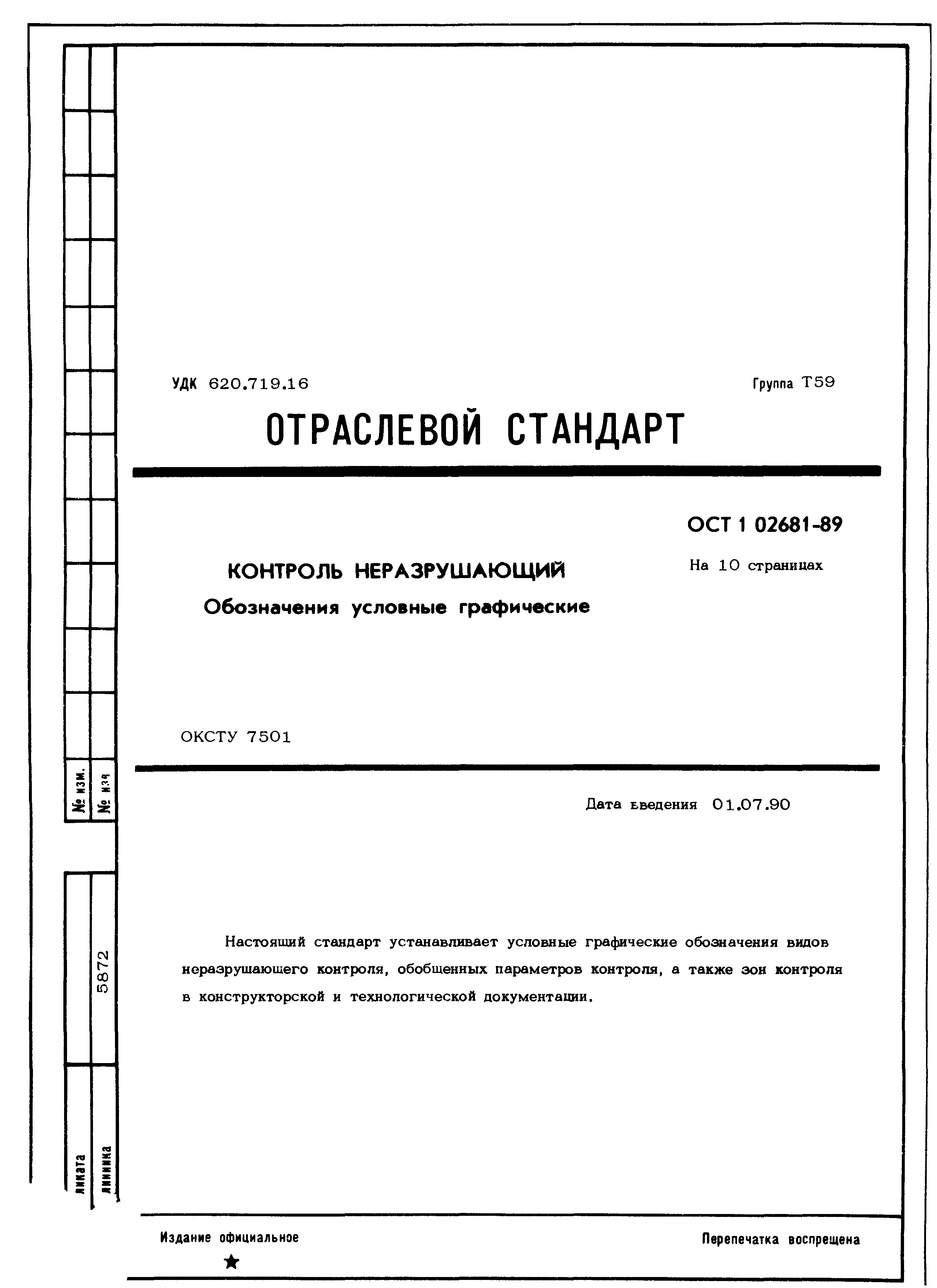

ОСТ 1 02681-89

Контроль неразрушающий. Обозначения условные графические

Обозначение:	ОСТ 1 02681-89
Обозначение англ:	02681-89
Статус:	действует
Название рус.:	Контроль неразрушающий. Обозначения условные графические
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1990
Область применения:	Стандарт устанавливает условные графические обозначения видов неразрушающего контроля, обобщенных параметров контроля, а также зон контроля в конструкторской и технологической документации.

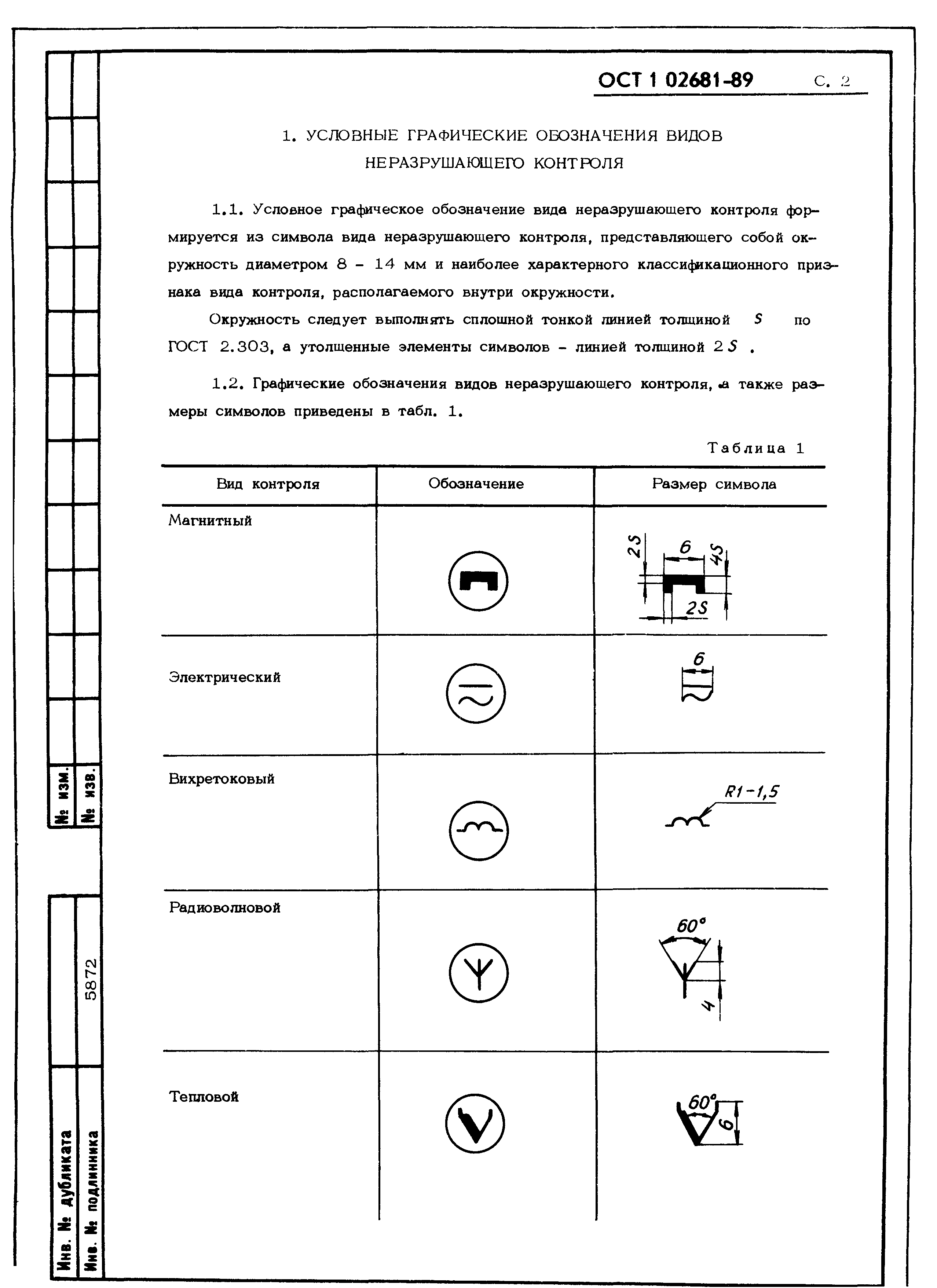

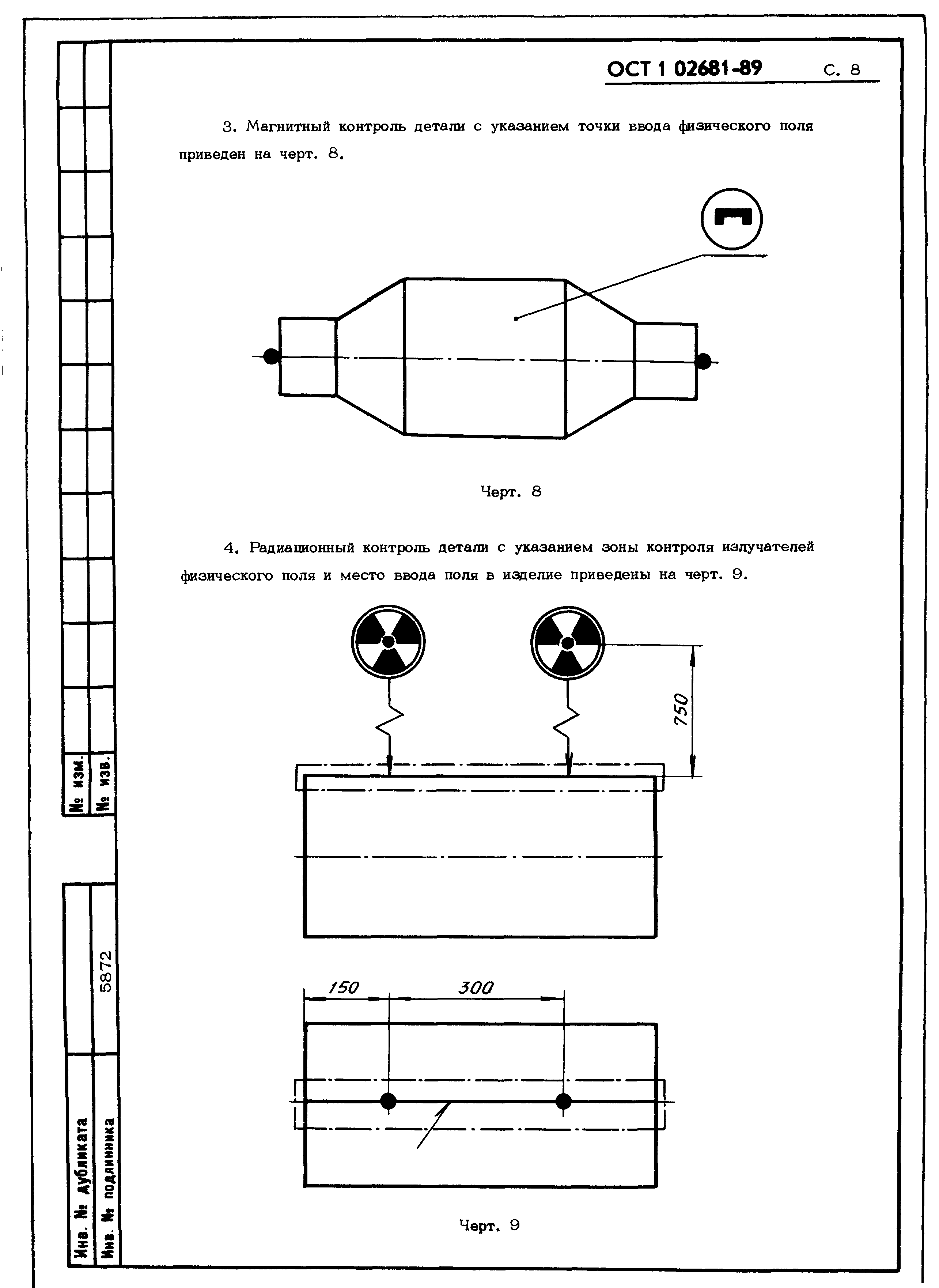

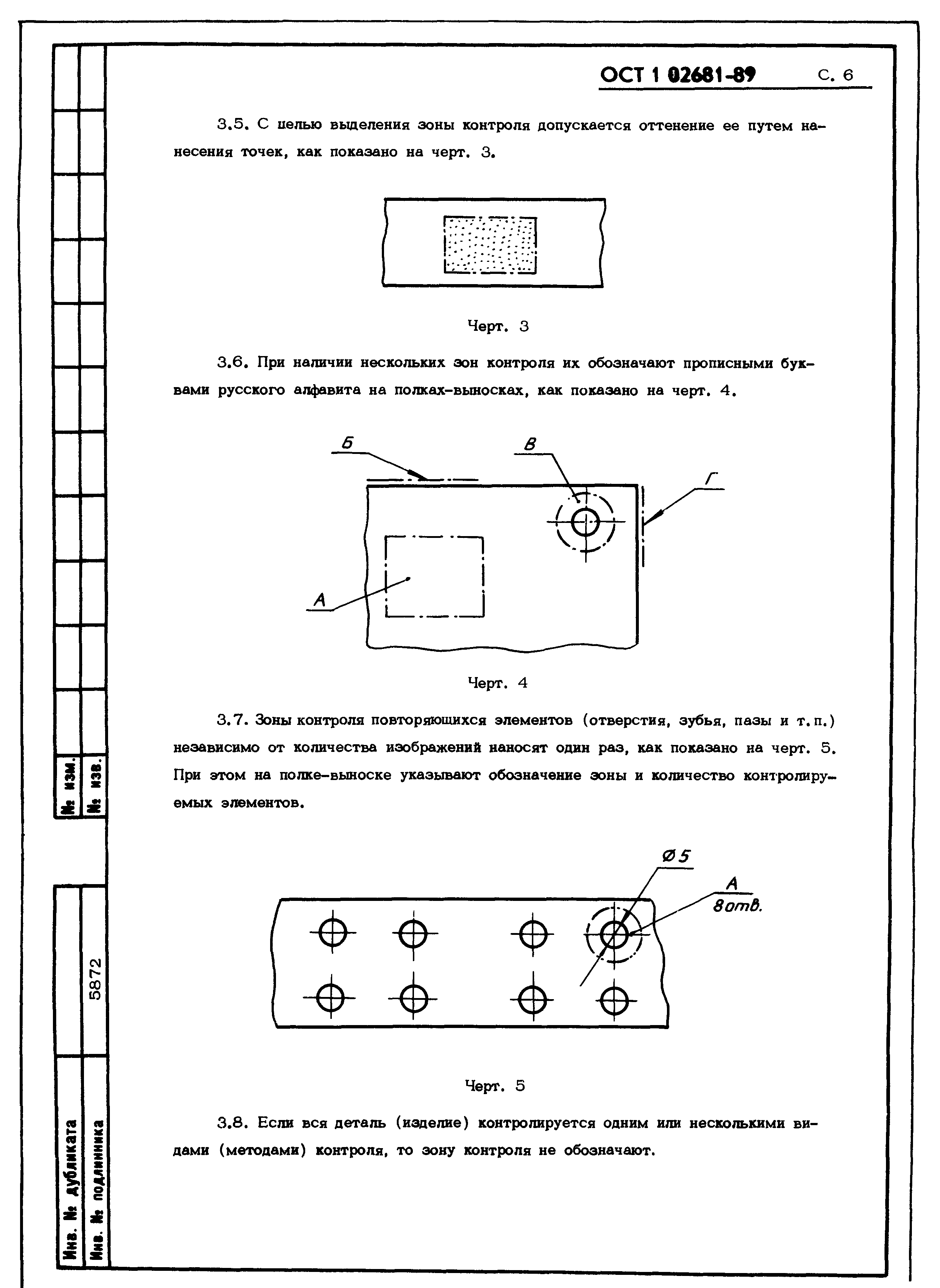

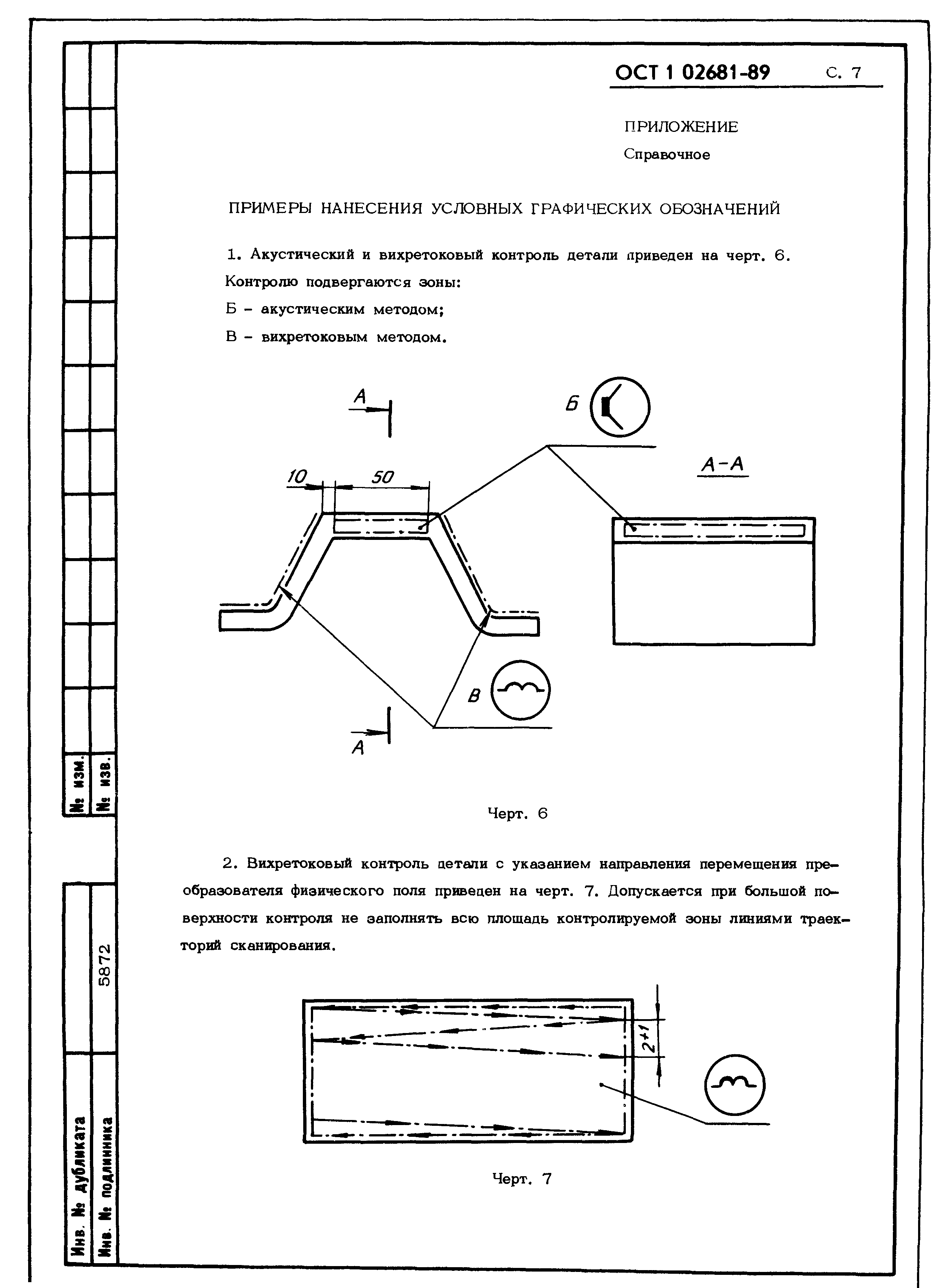

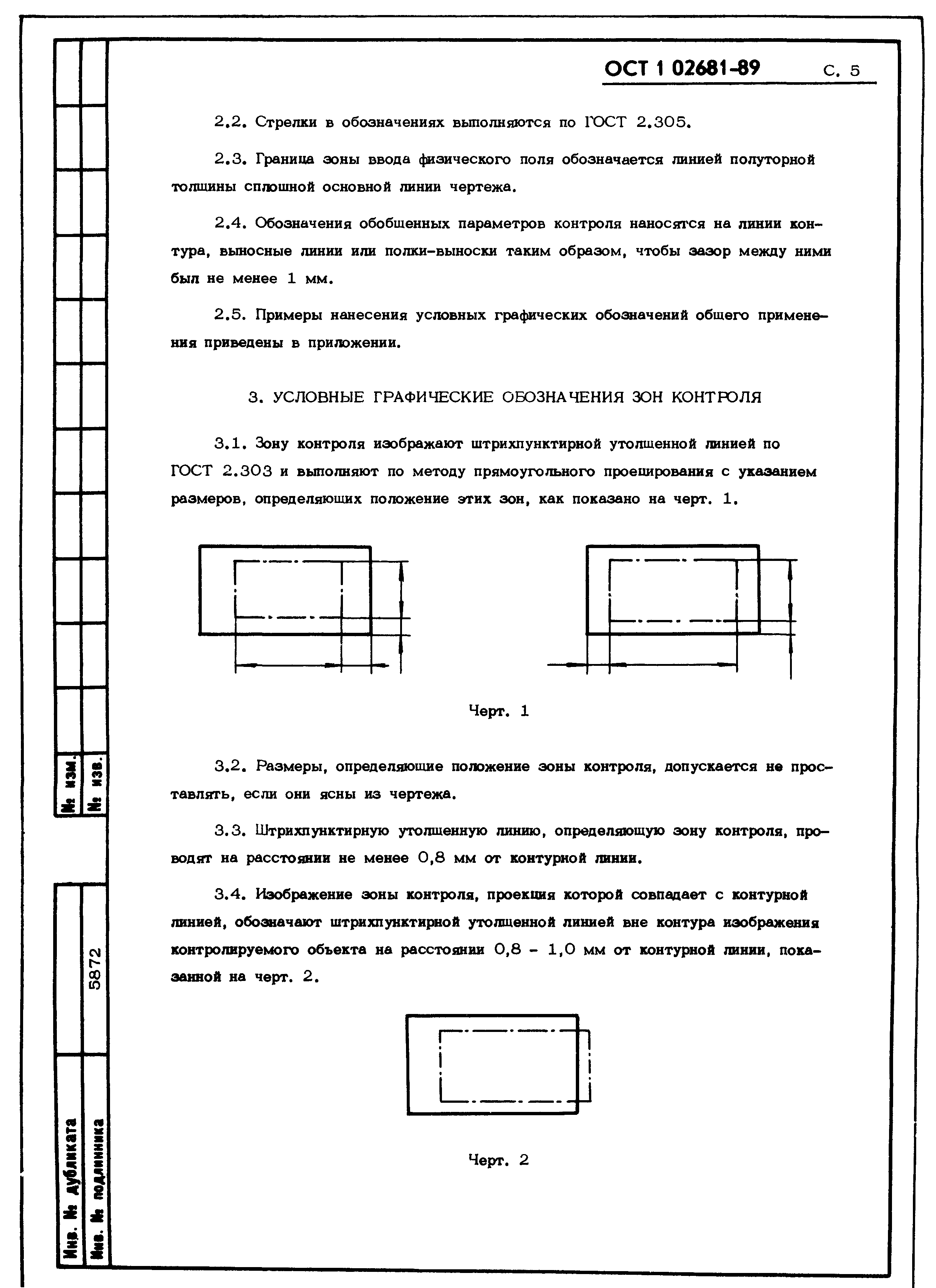

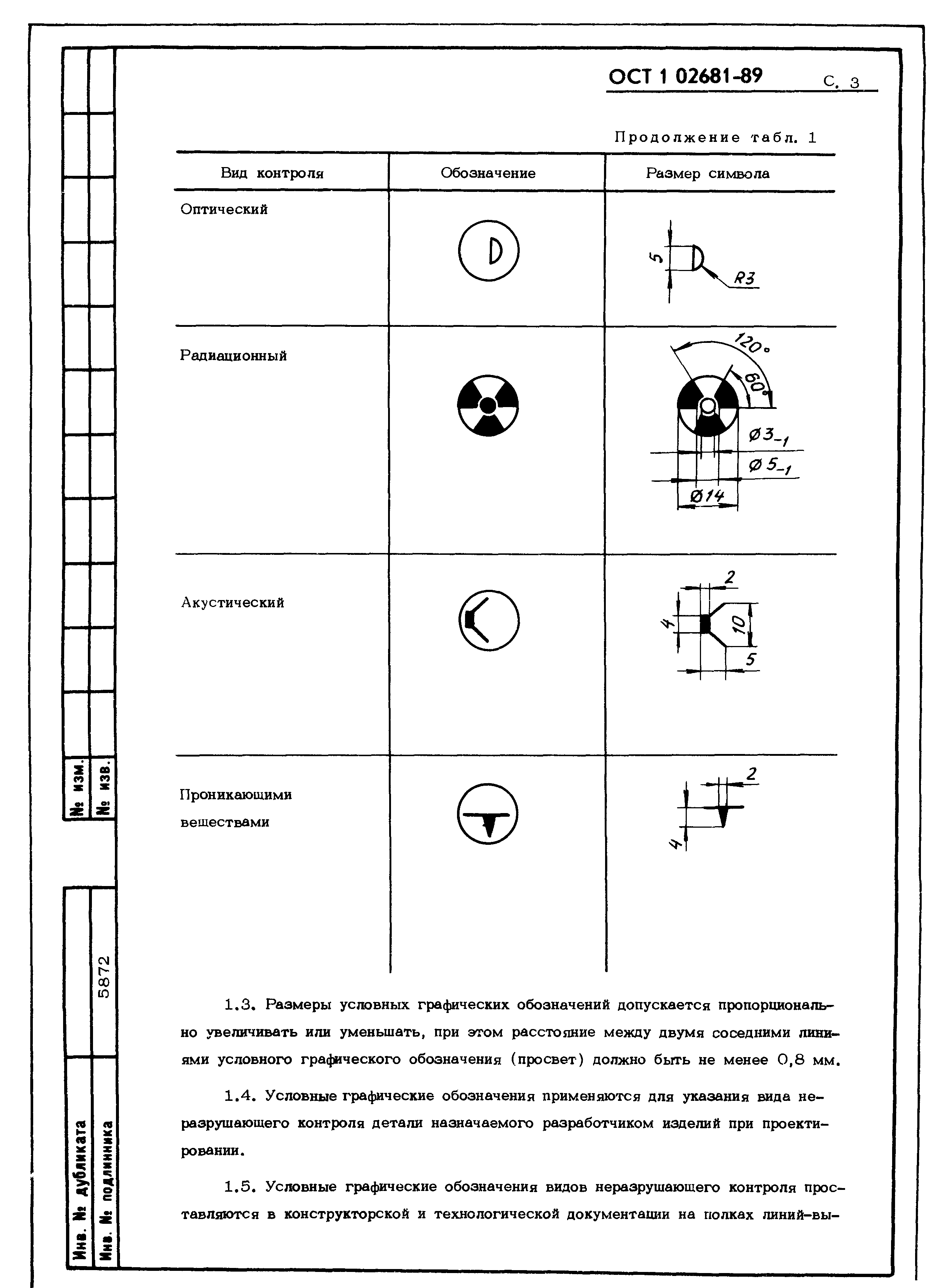

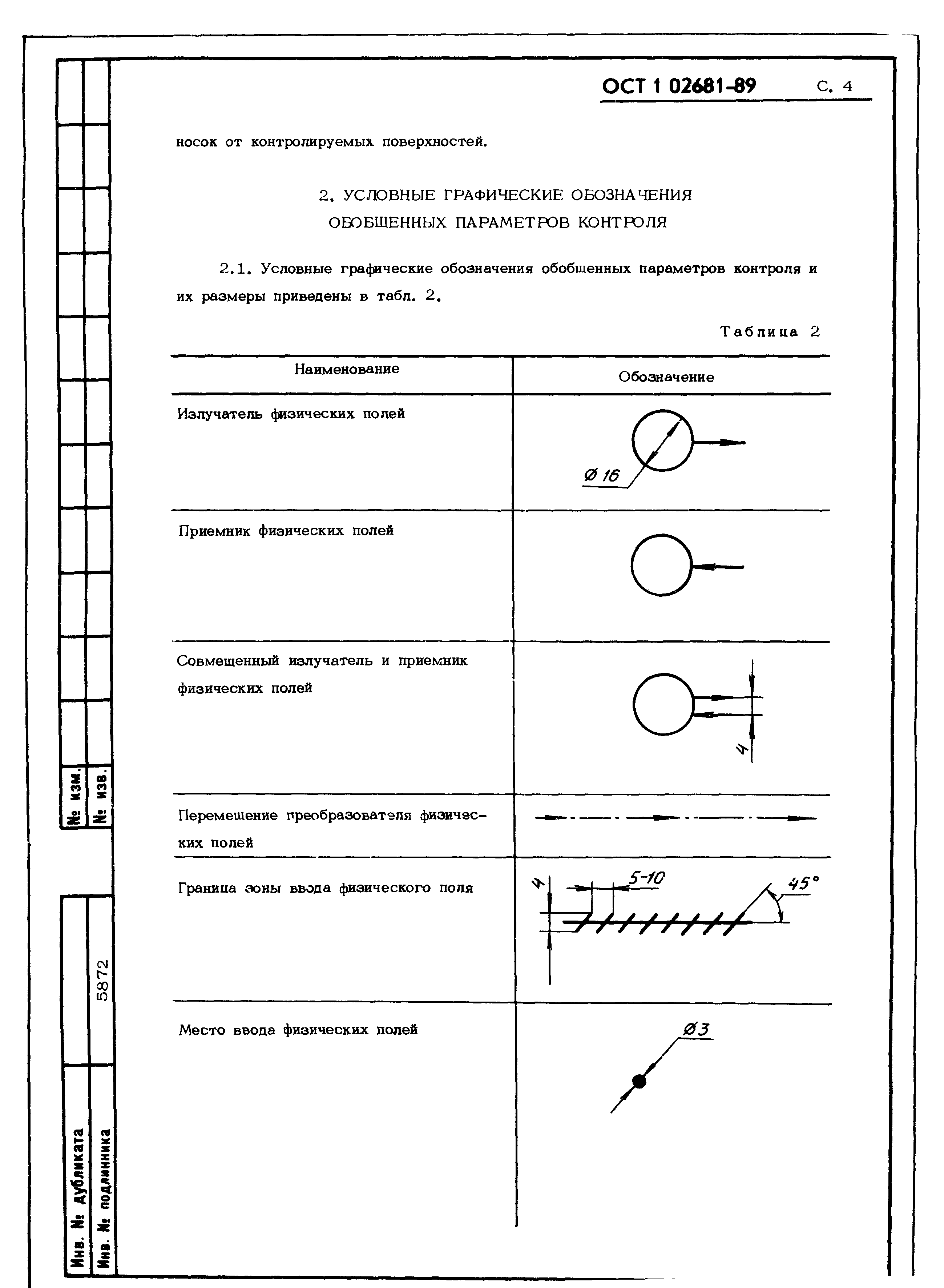

Оглавление:	1. Условные графические обозначения видов неразрушающего контроля 2. Условные графические обозначения обобщенных параметров контроля 3. Условные графические обозначения зон контроля Приложение Примеры нанесения условных графических обозначений
Утверждён:	28.09.1989 Министерство (Ministry )
Расположен в:	Техническая документация

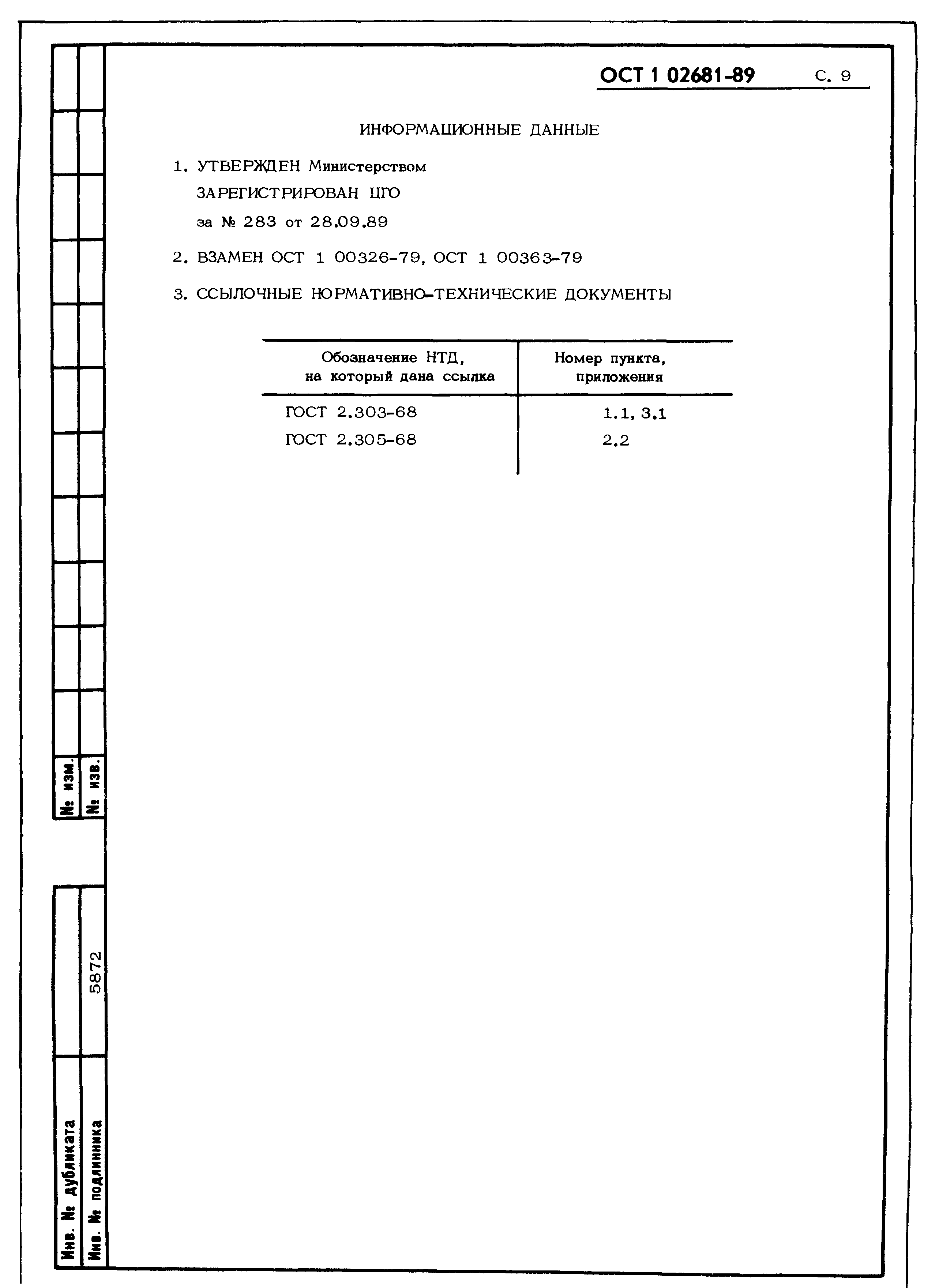

Заменяет собой:	ОСТ 1 00326-79 ОСТ 1 00363-79
Нормативные ссылки:	ГОСТ 2.303-68 «Единая система конструкторской документации. Линии» ГОСТ 2.305-68 «Единая система конструкторской документации. Изображения - виды, разрезы, сечения»
