Скачать Серия 2.400-7 Выпуск 1. Монтажные узлы. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 2.400-7

Выпуск 1. Монтажные узлы. Рабочие чертежи

Обозначение:	Серия 2.400-7
Обозначение англ:	Series 2.400-7
Статус:	заменен
Название рус.:	Выпуск 1. Монтажные узлы. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

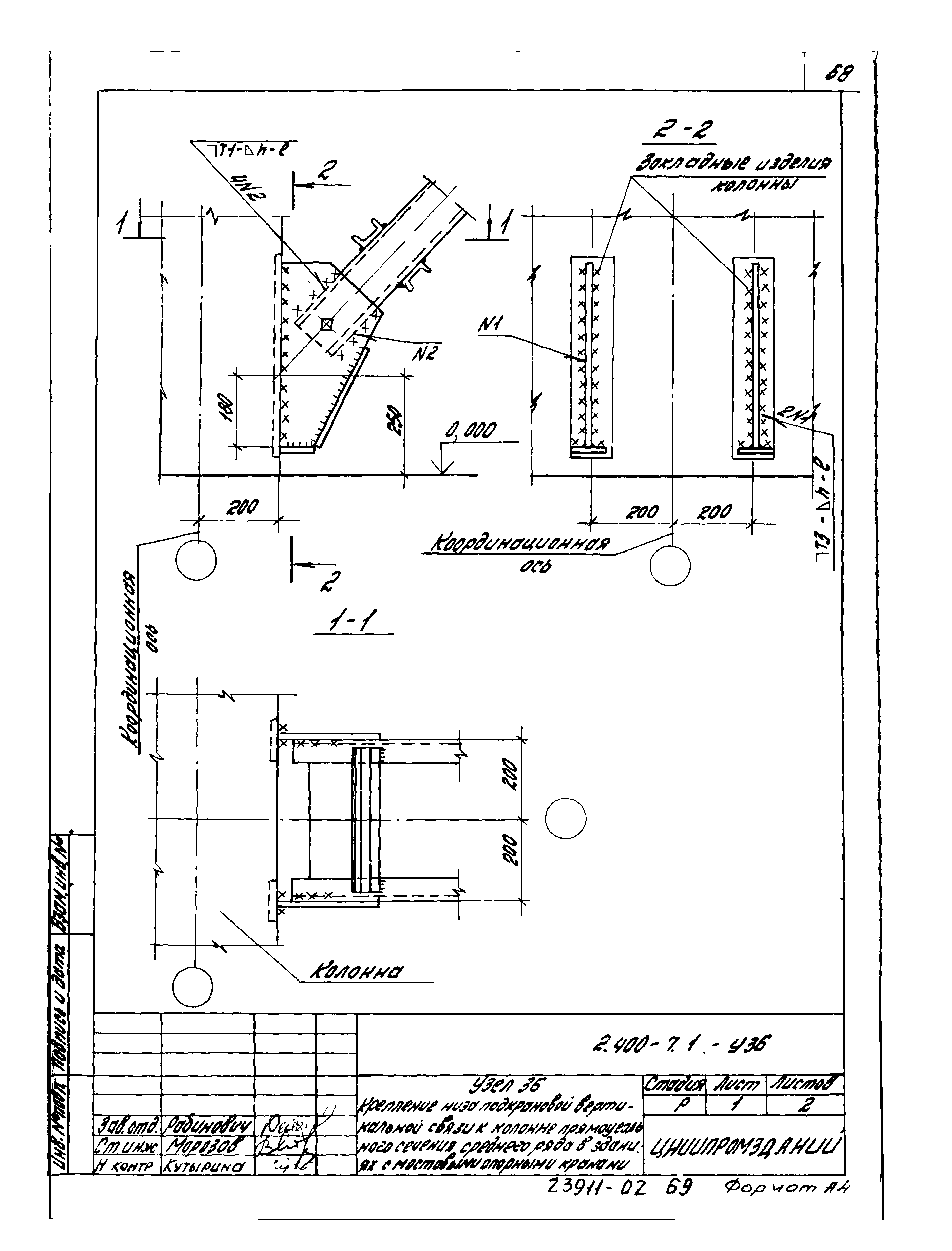

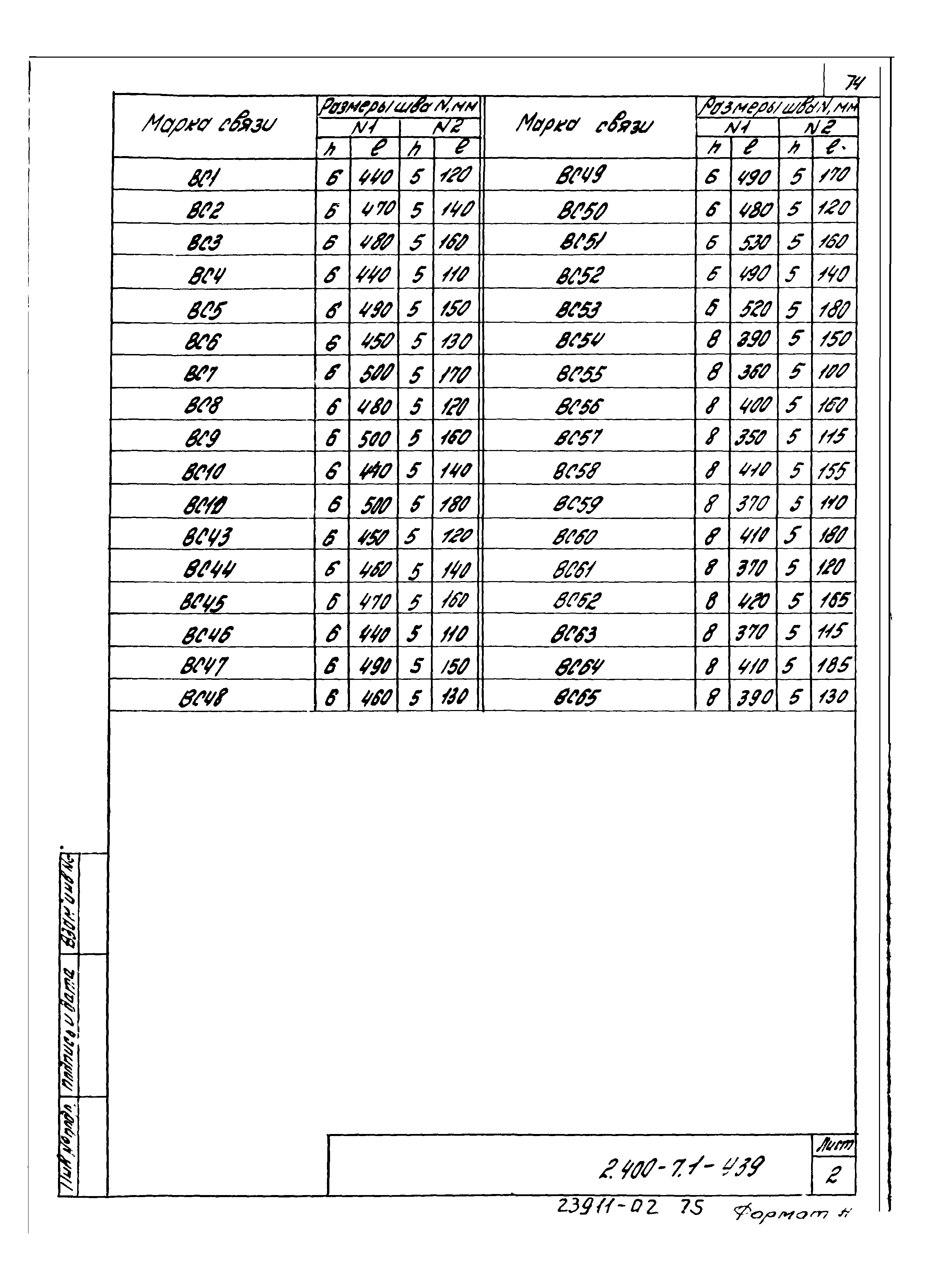

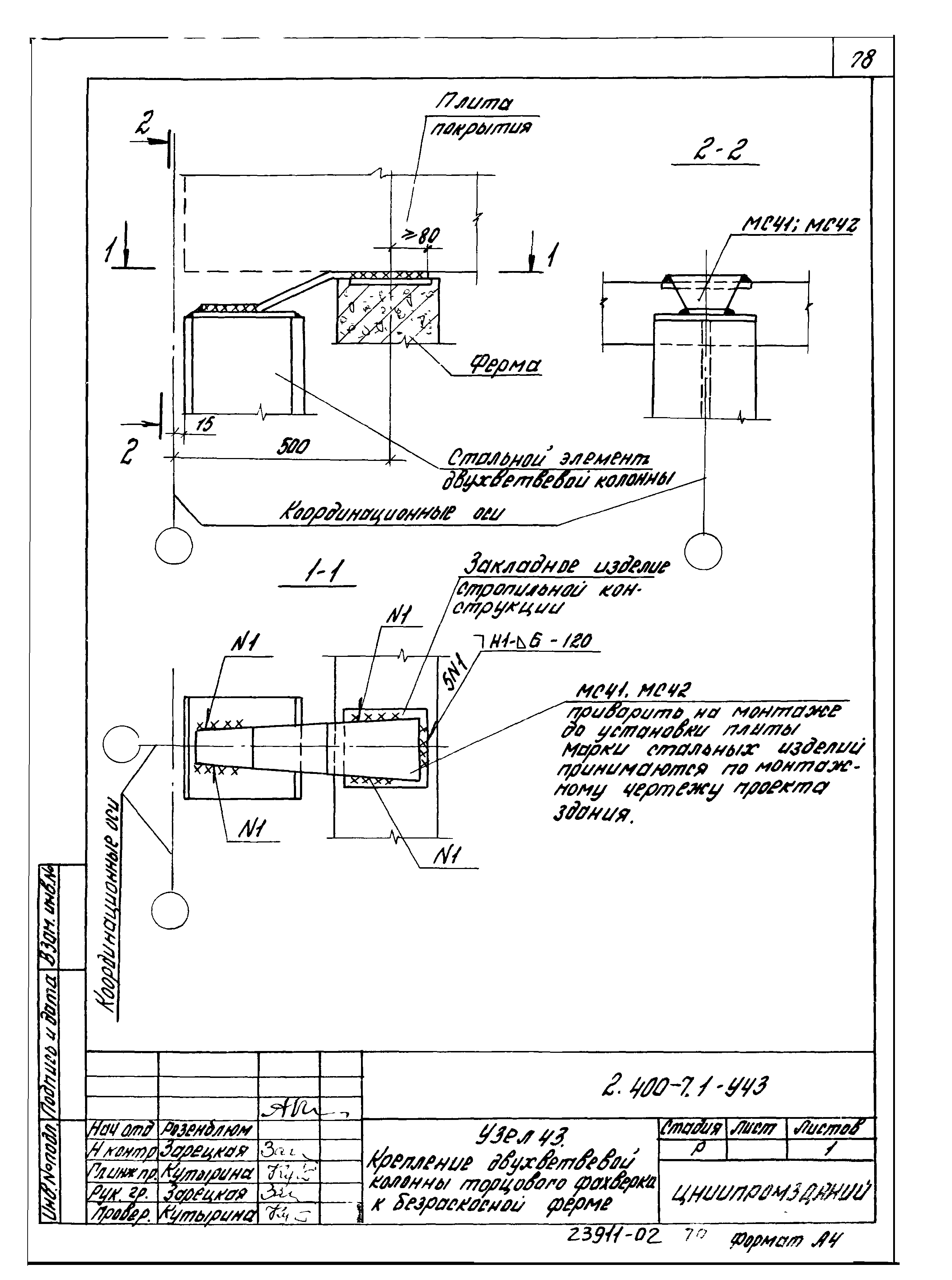

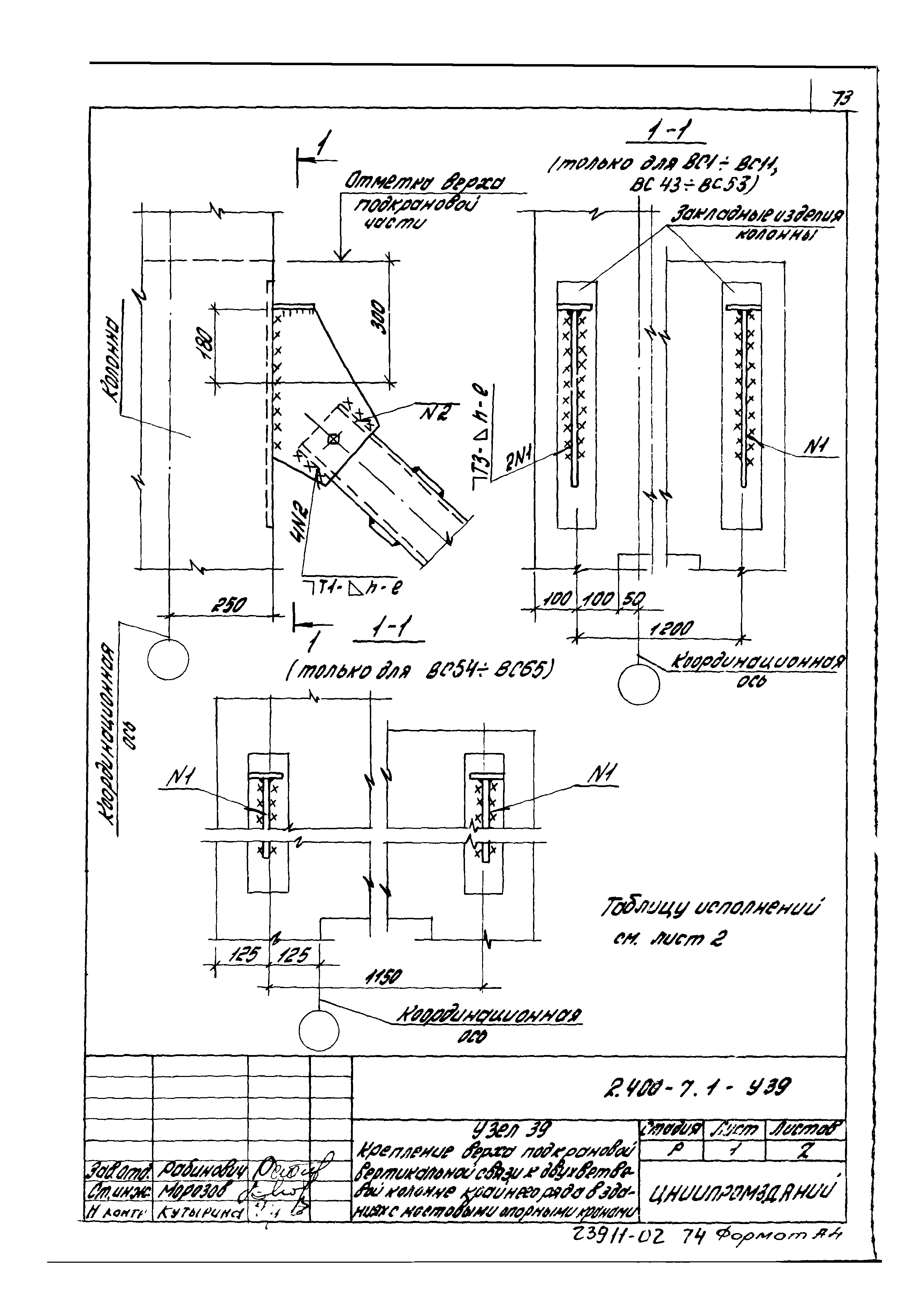

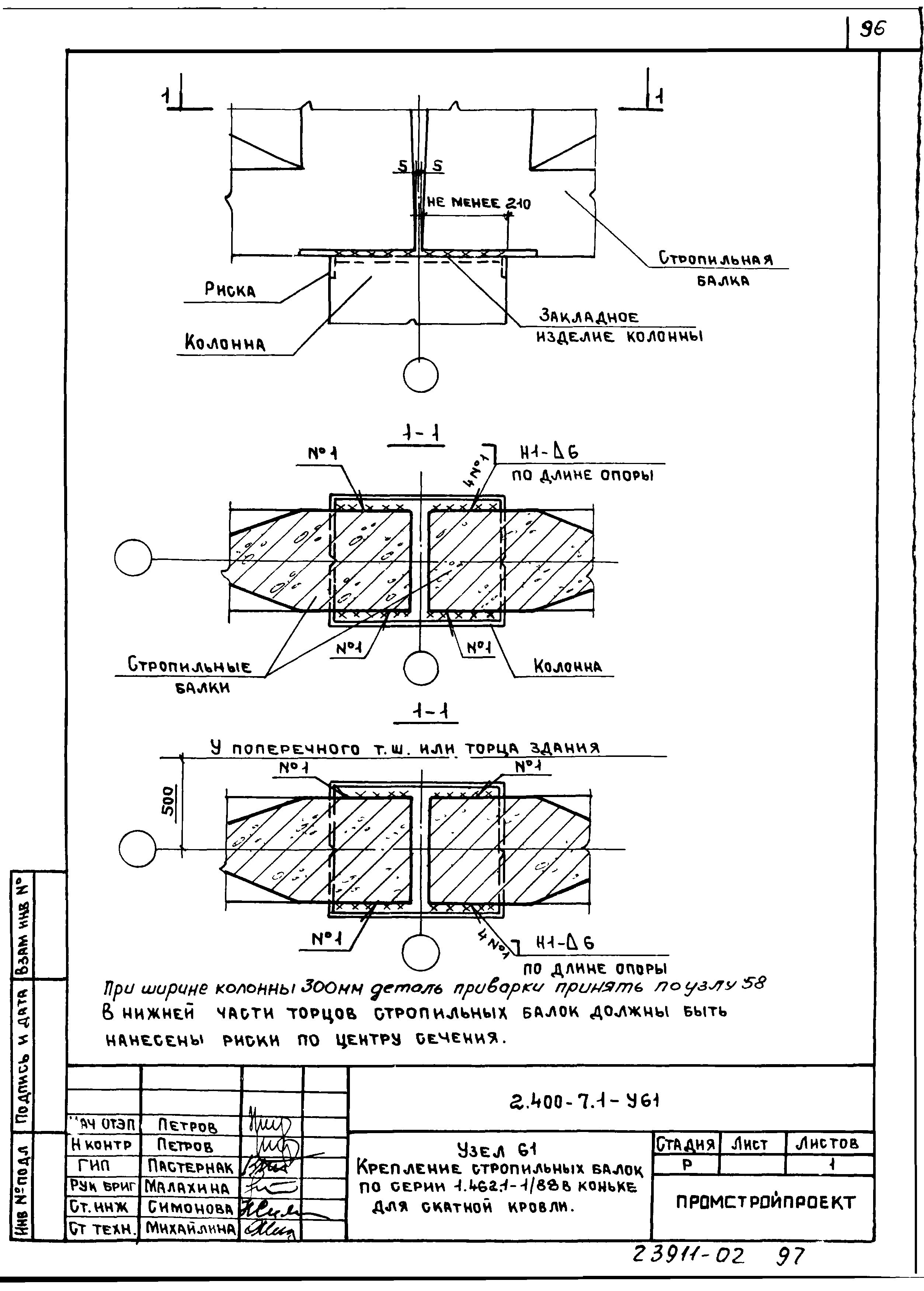

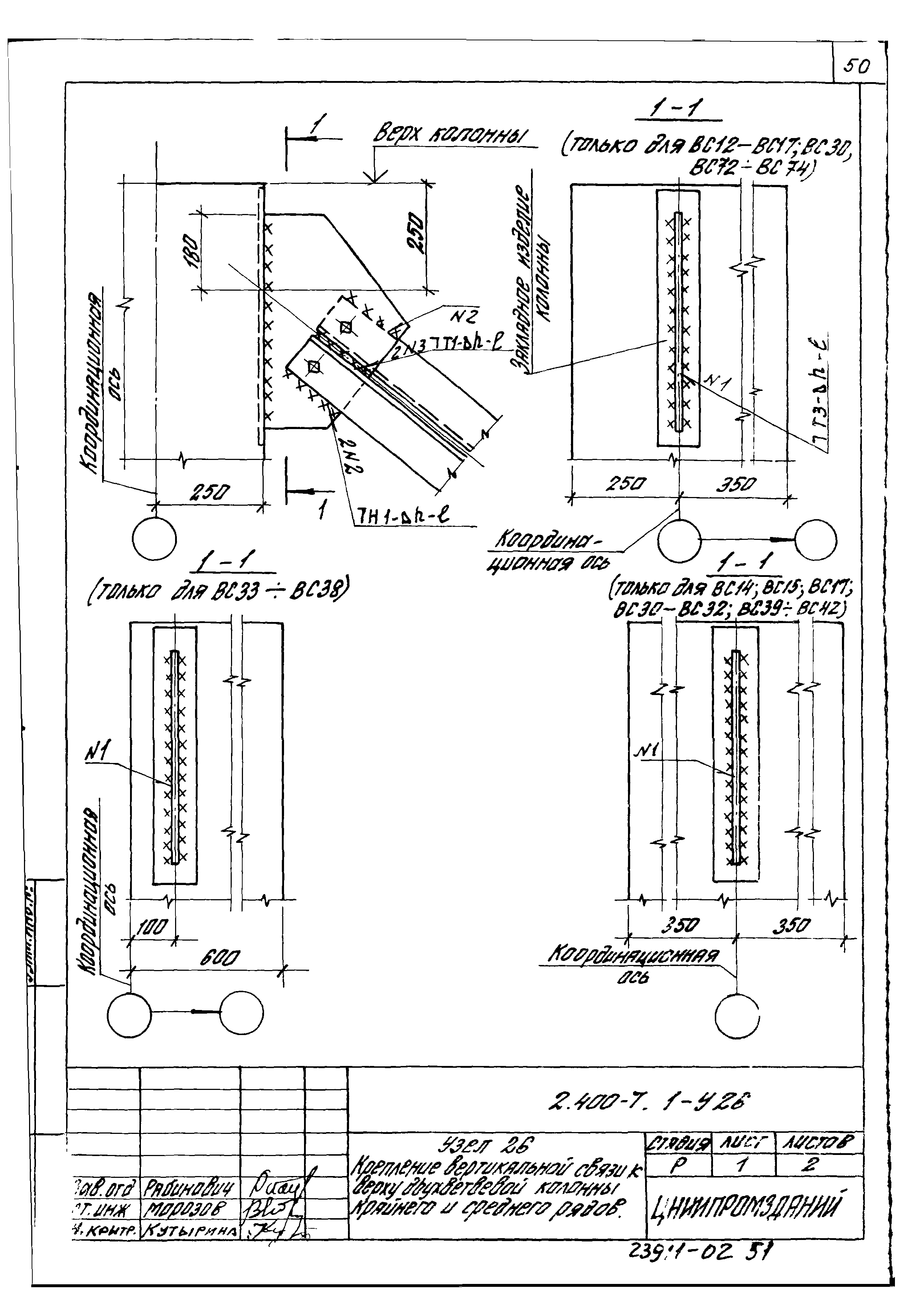

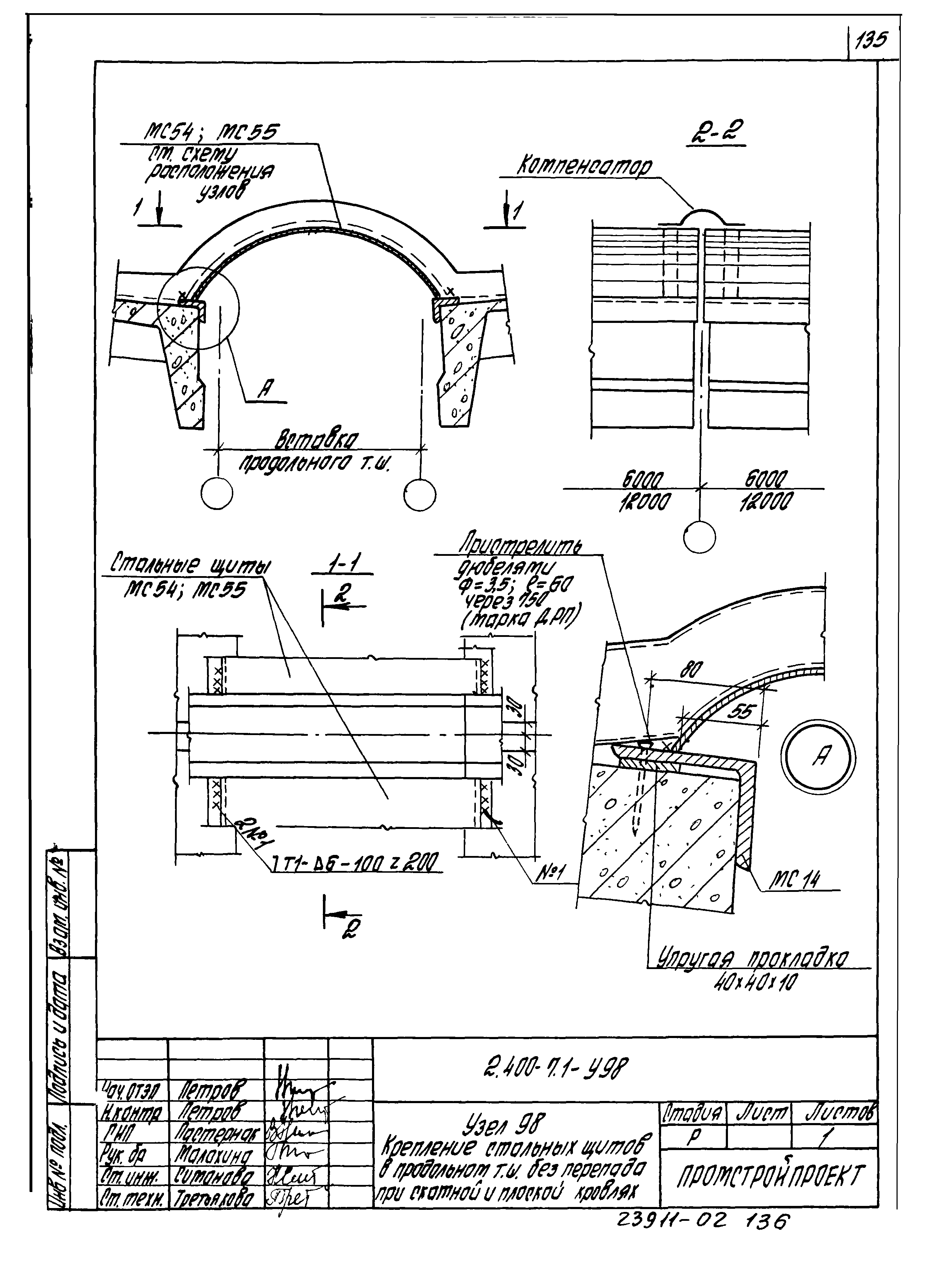

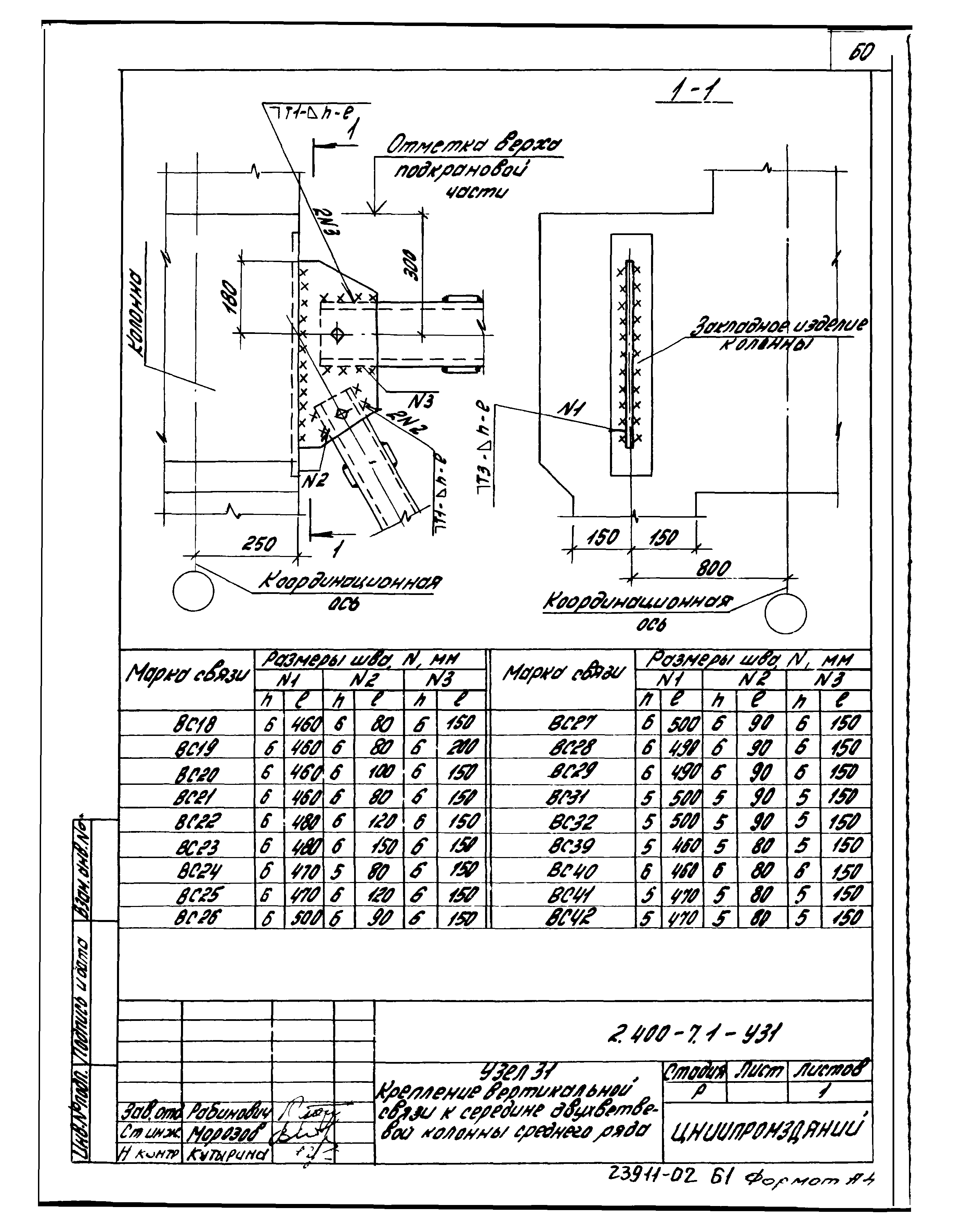

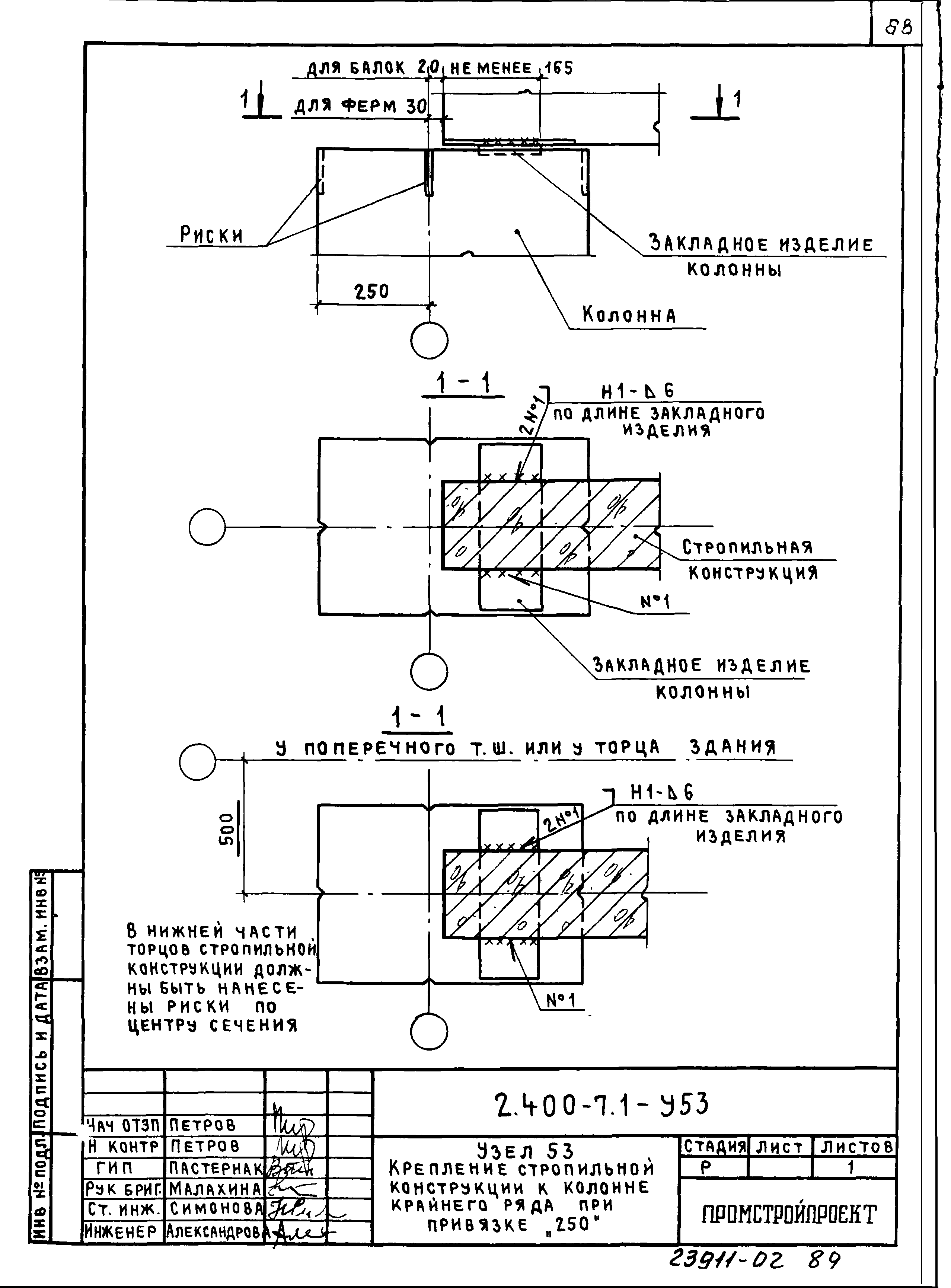

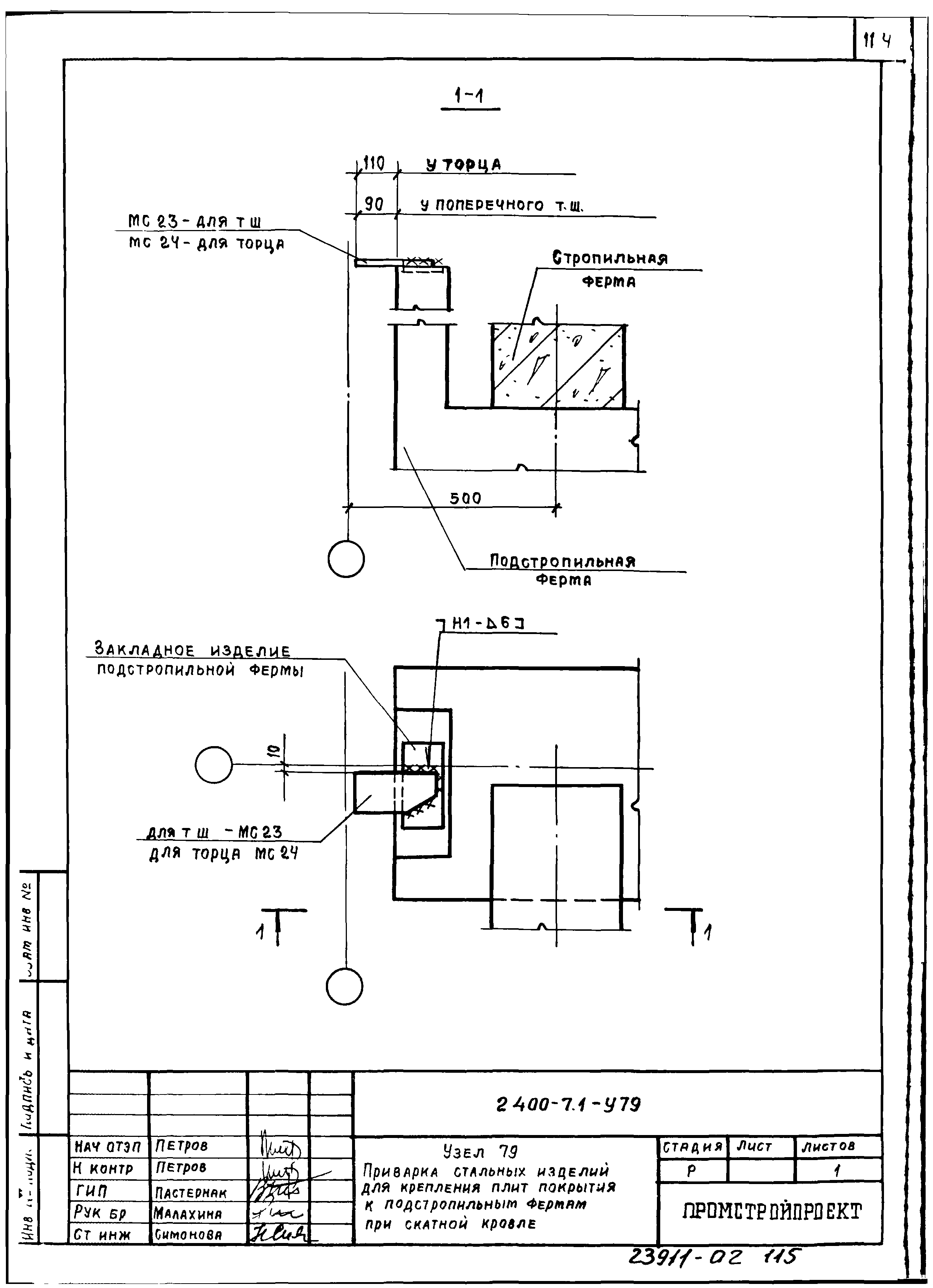

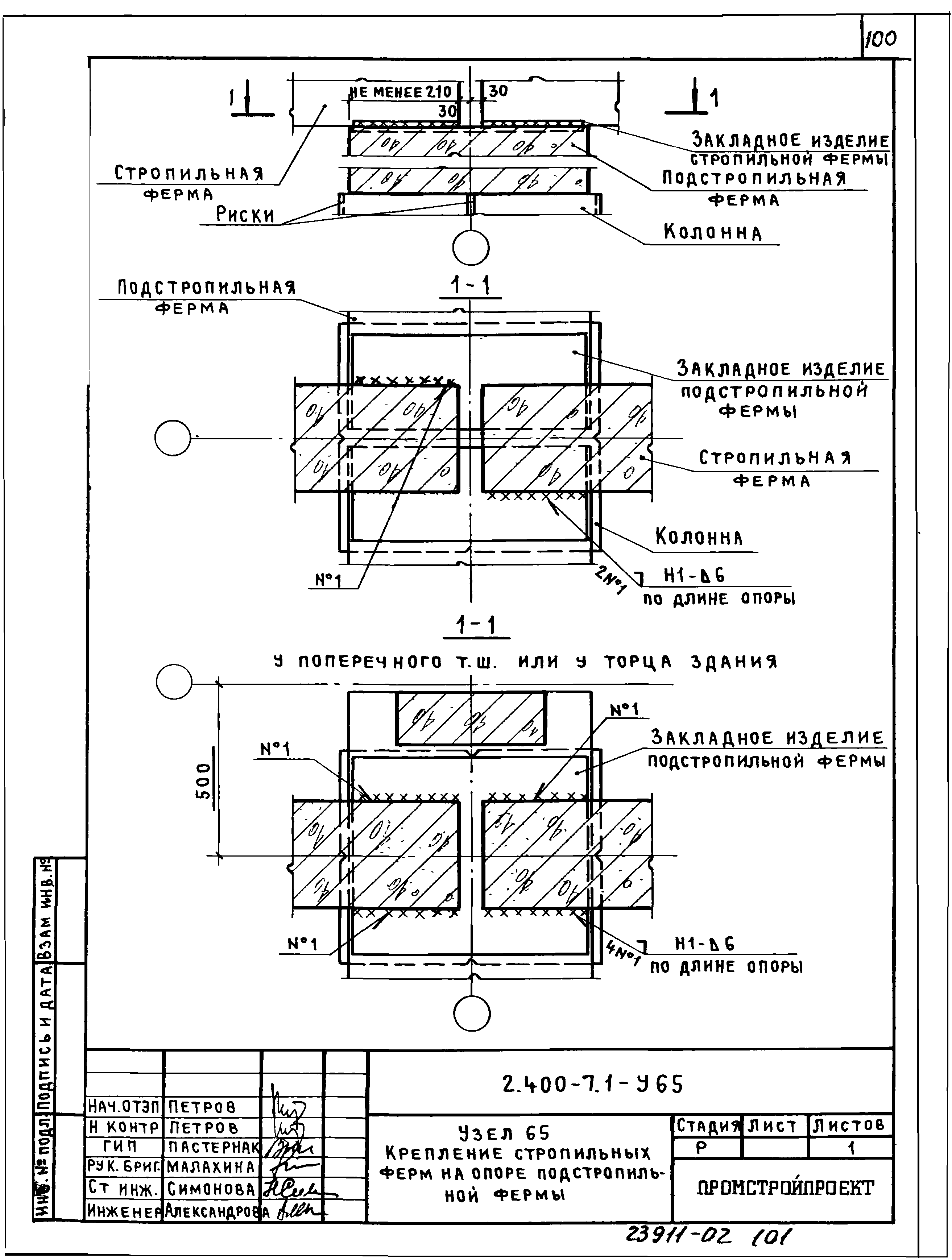

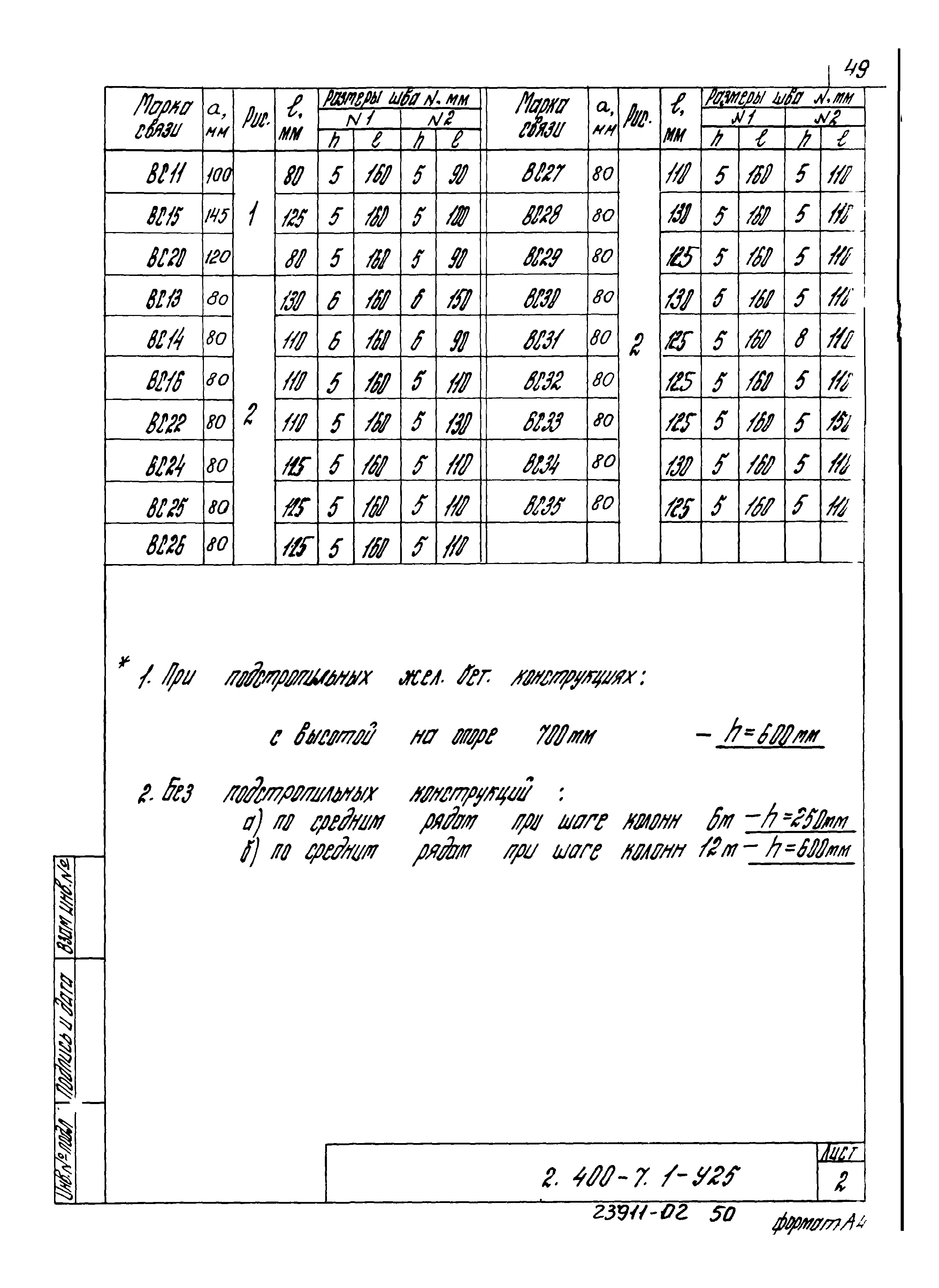

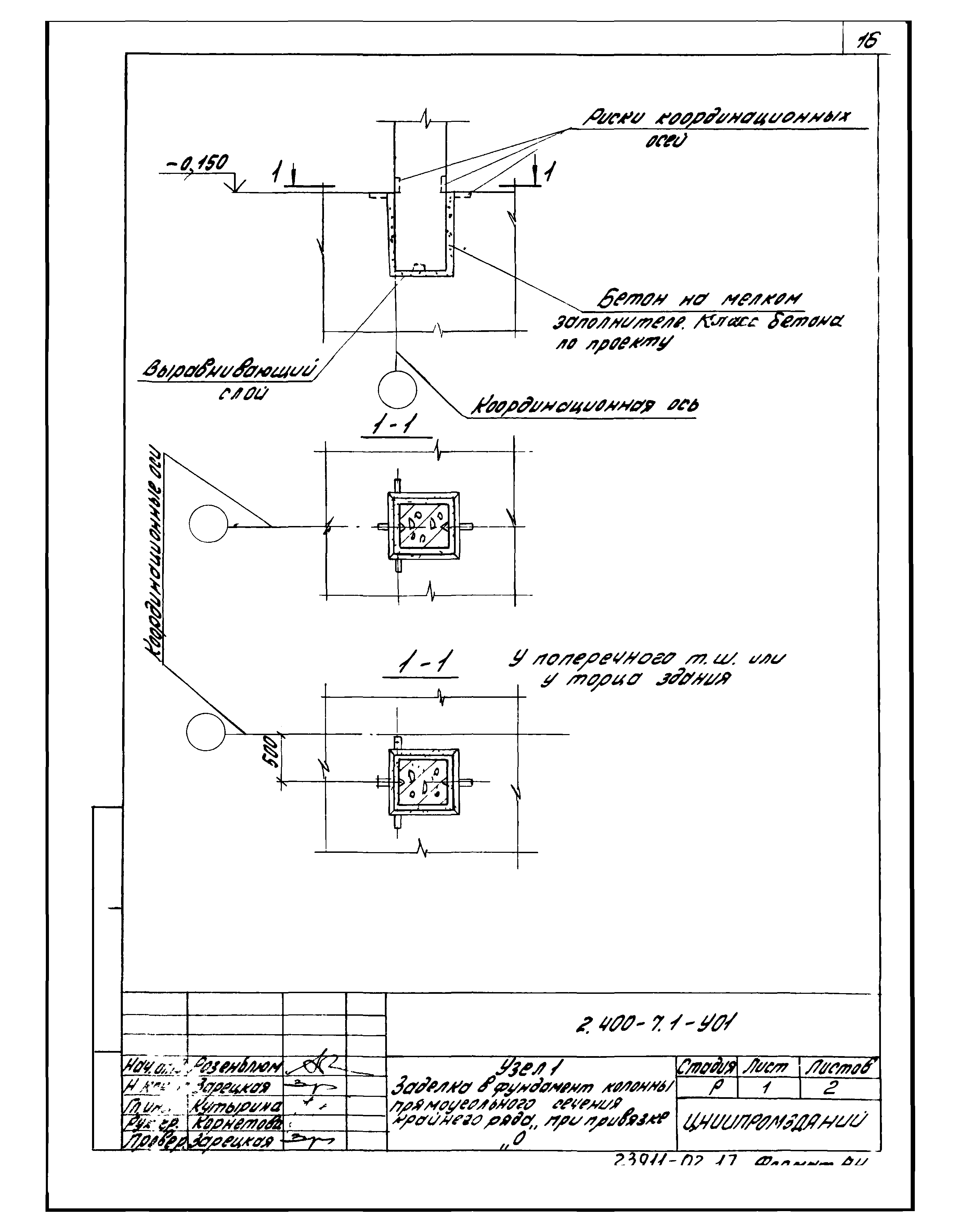

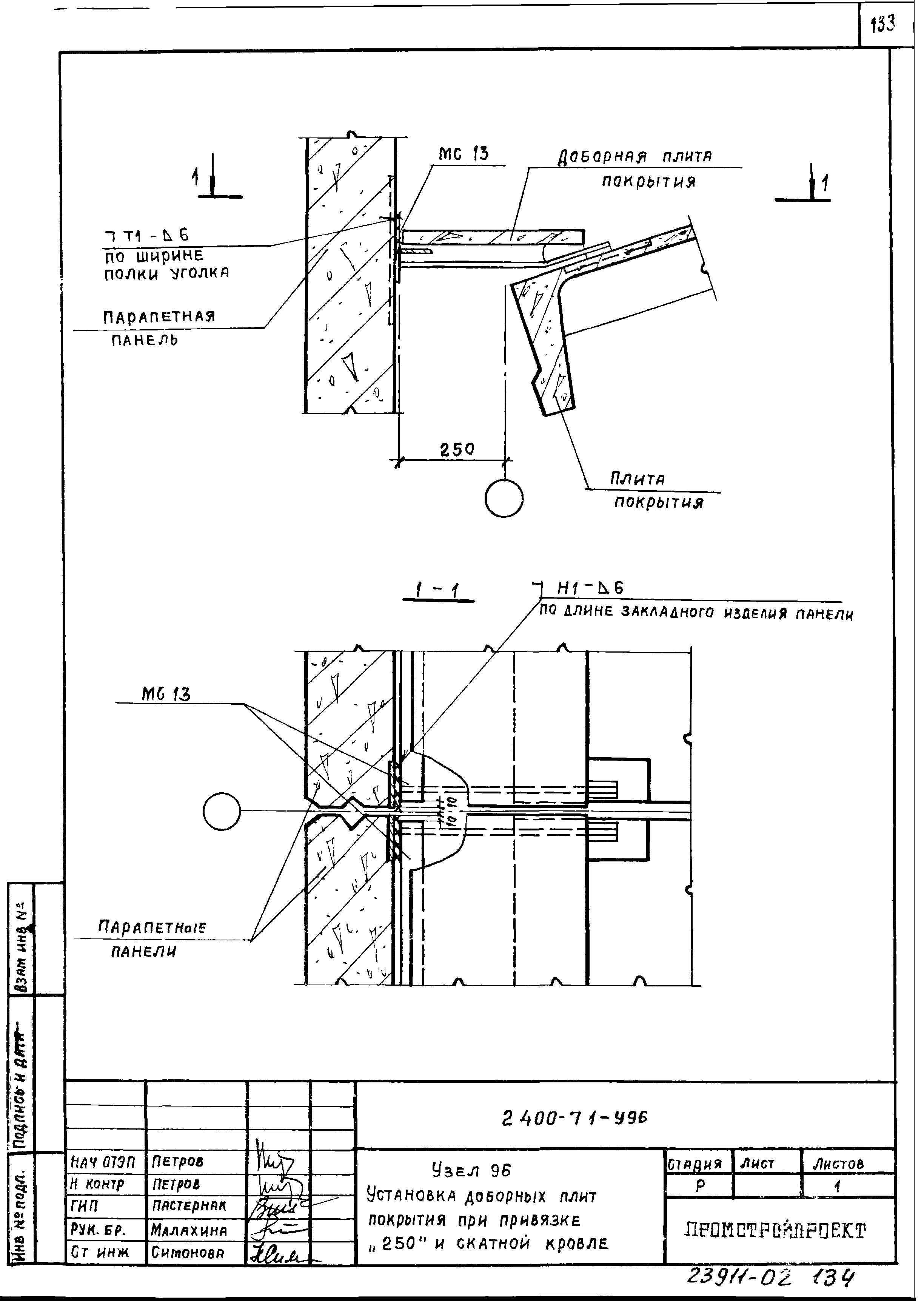

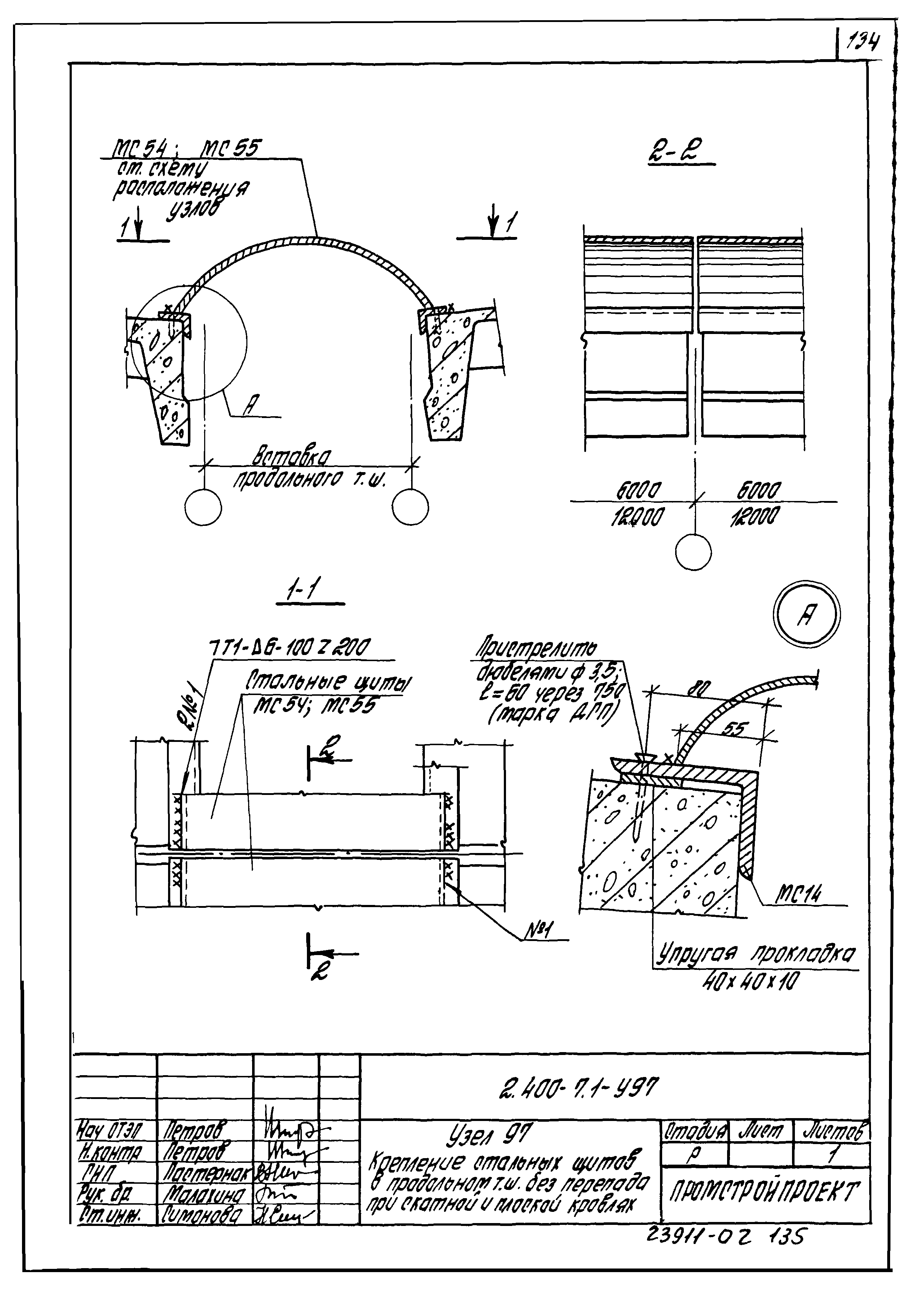

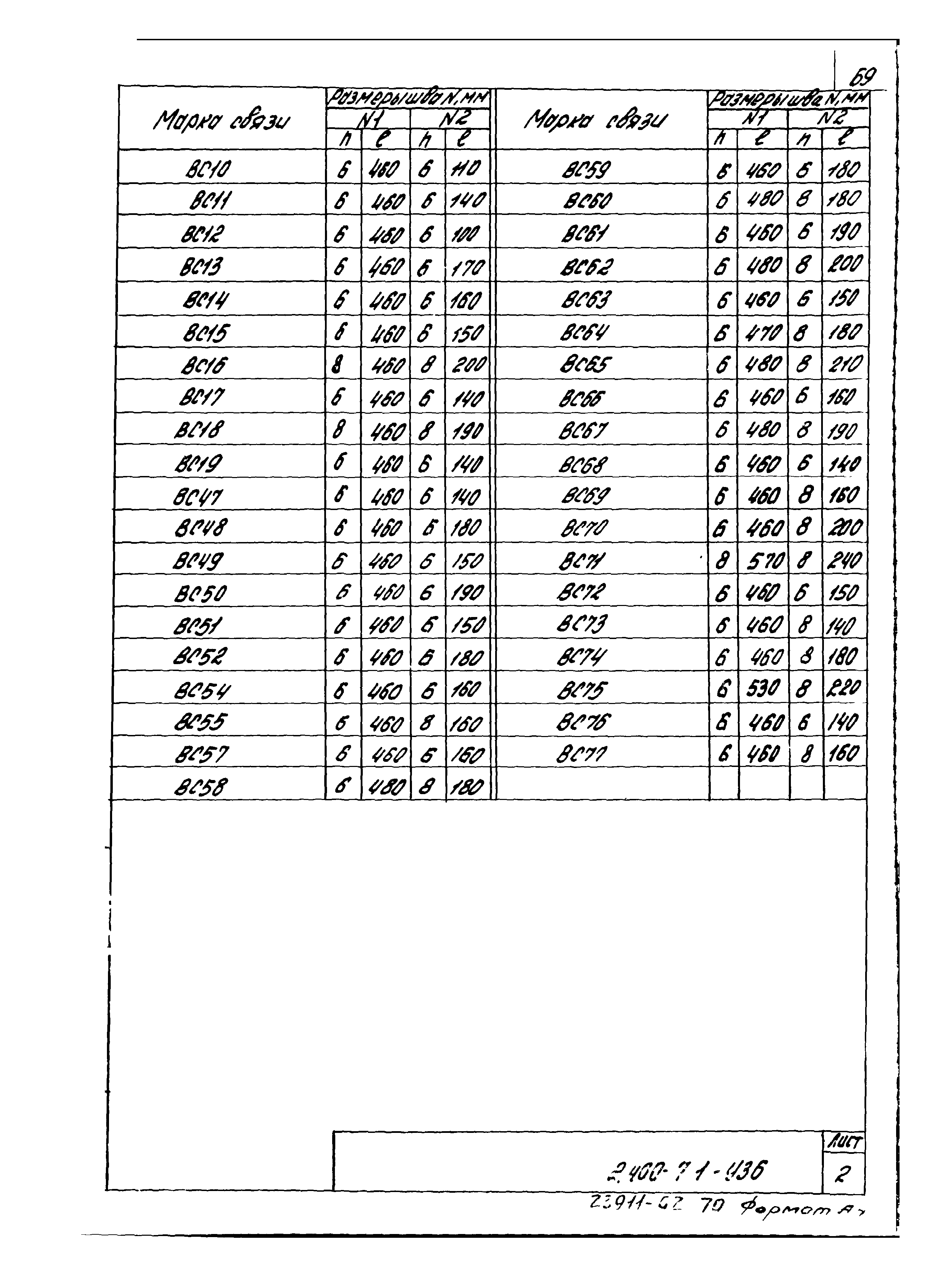

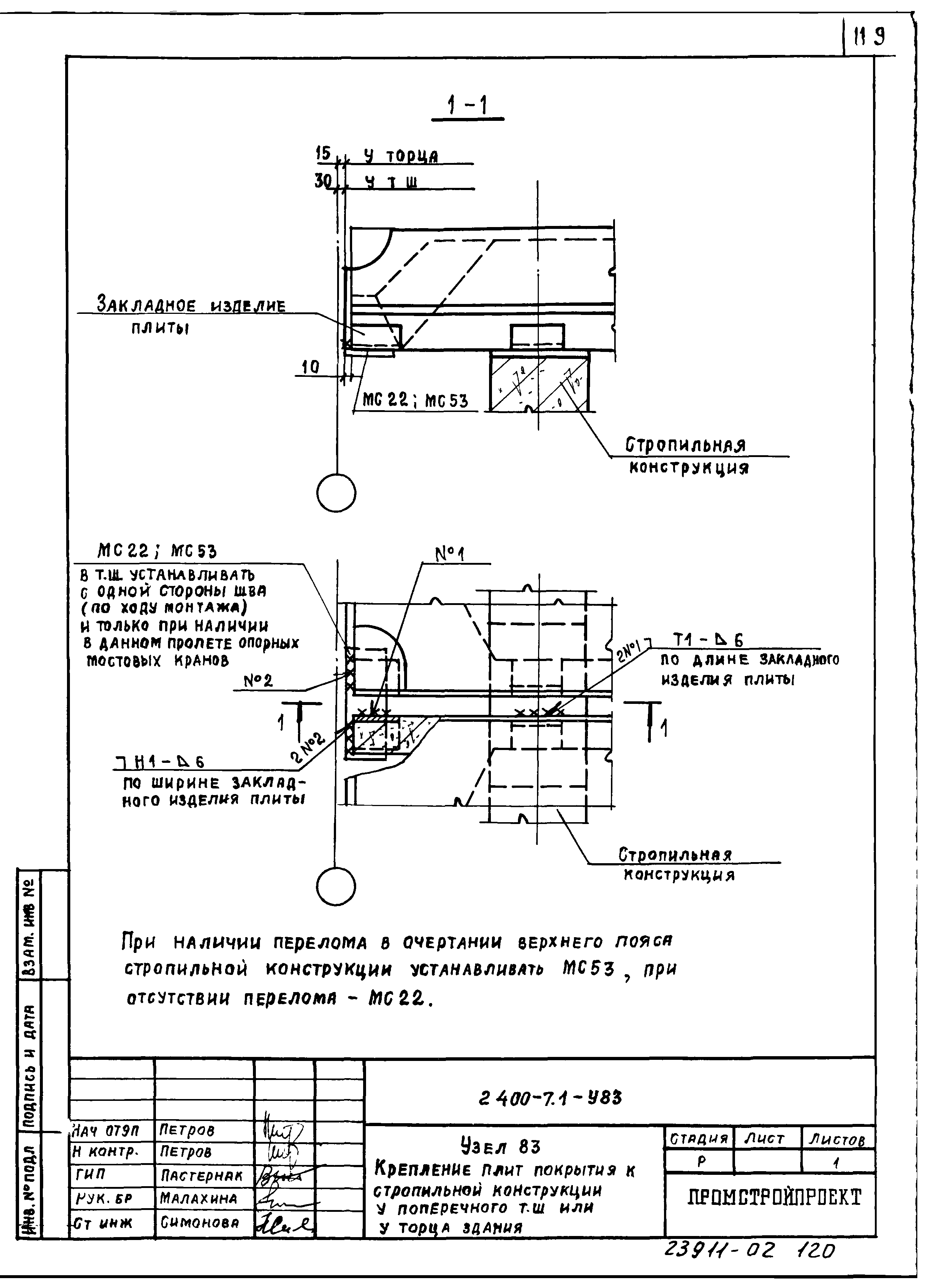

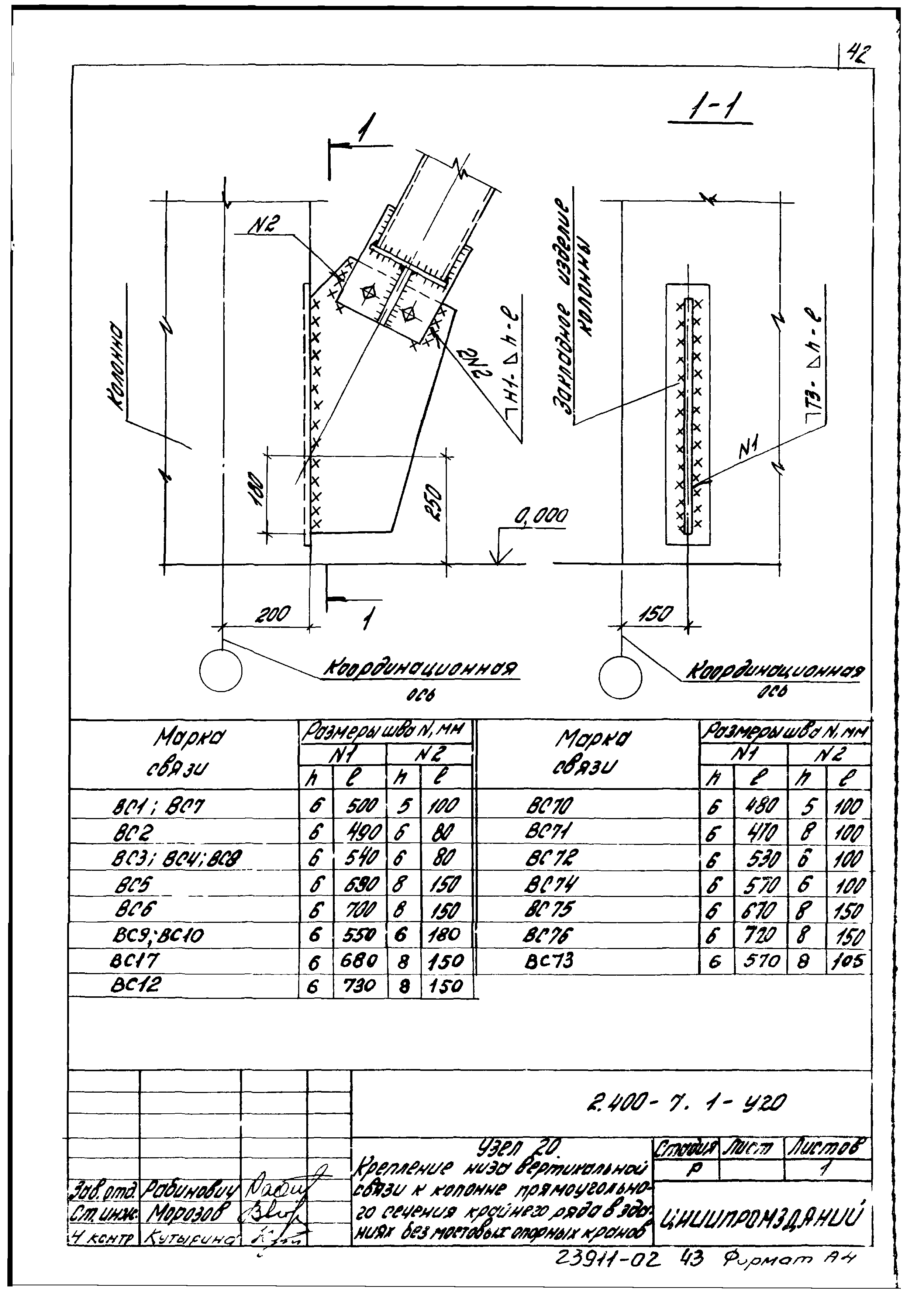

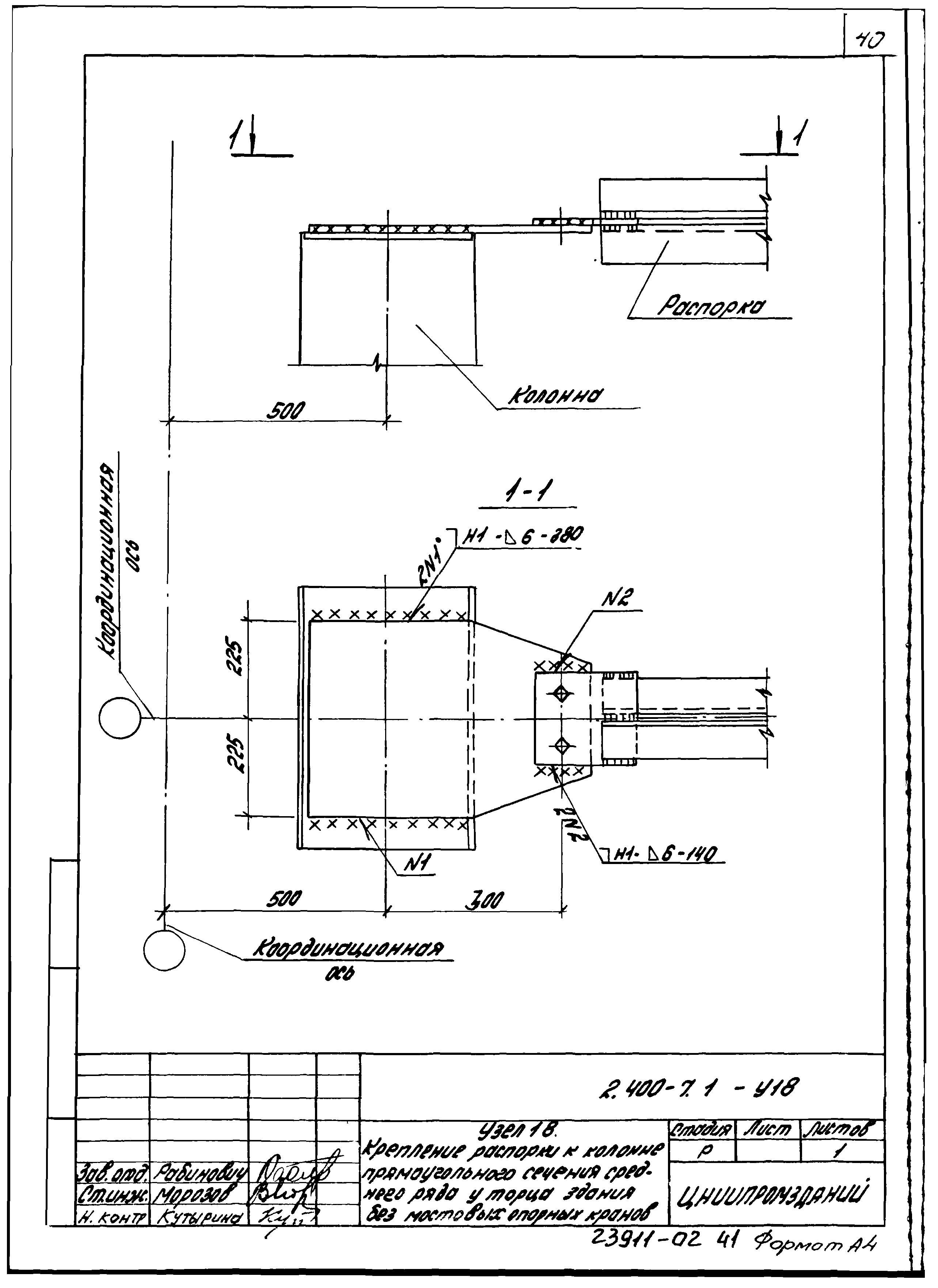

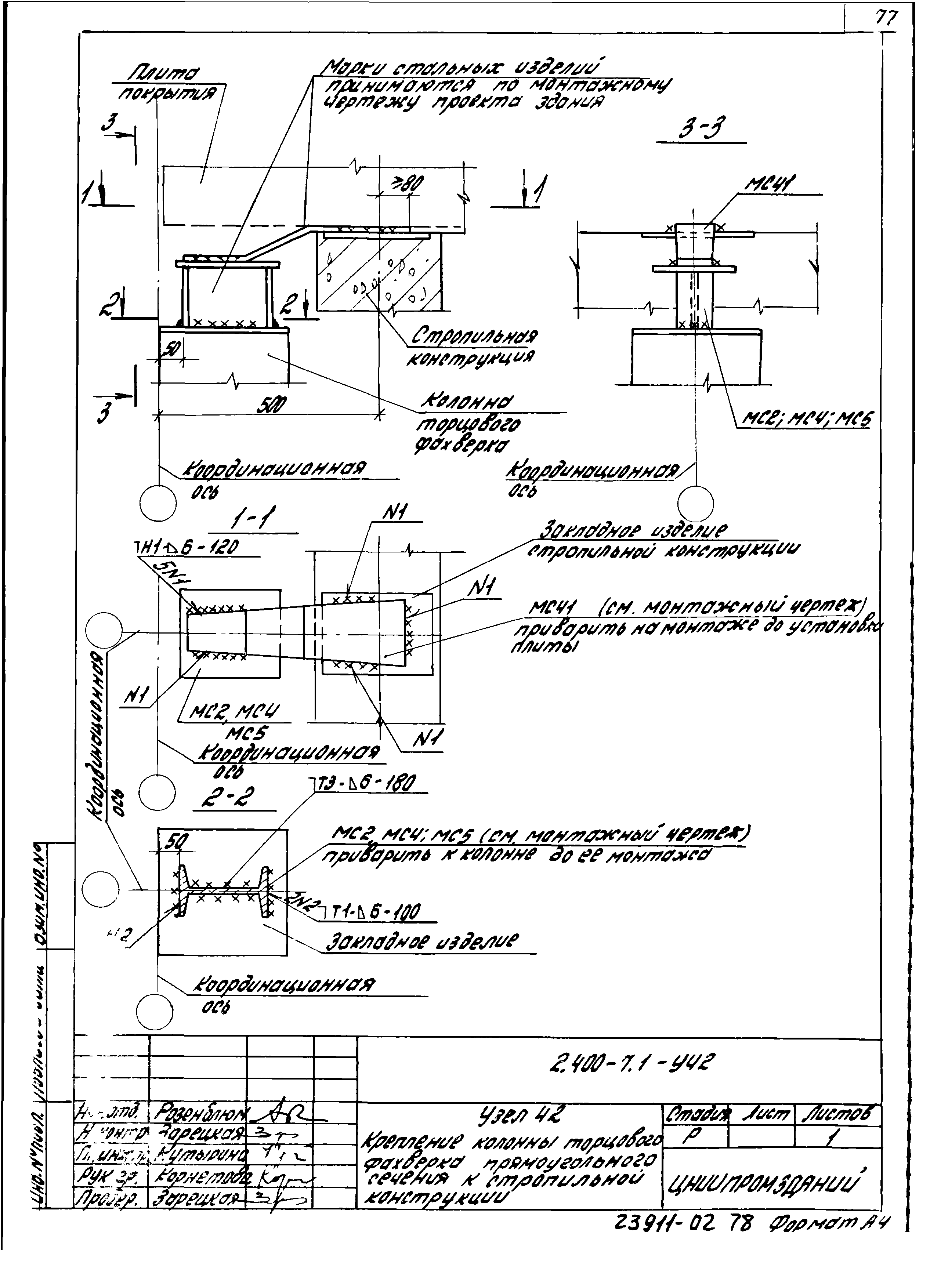

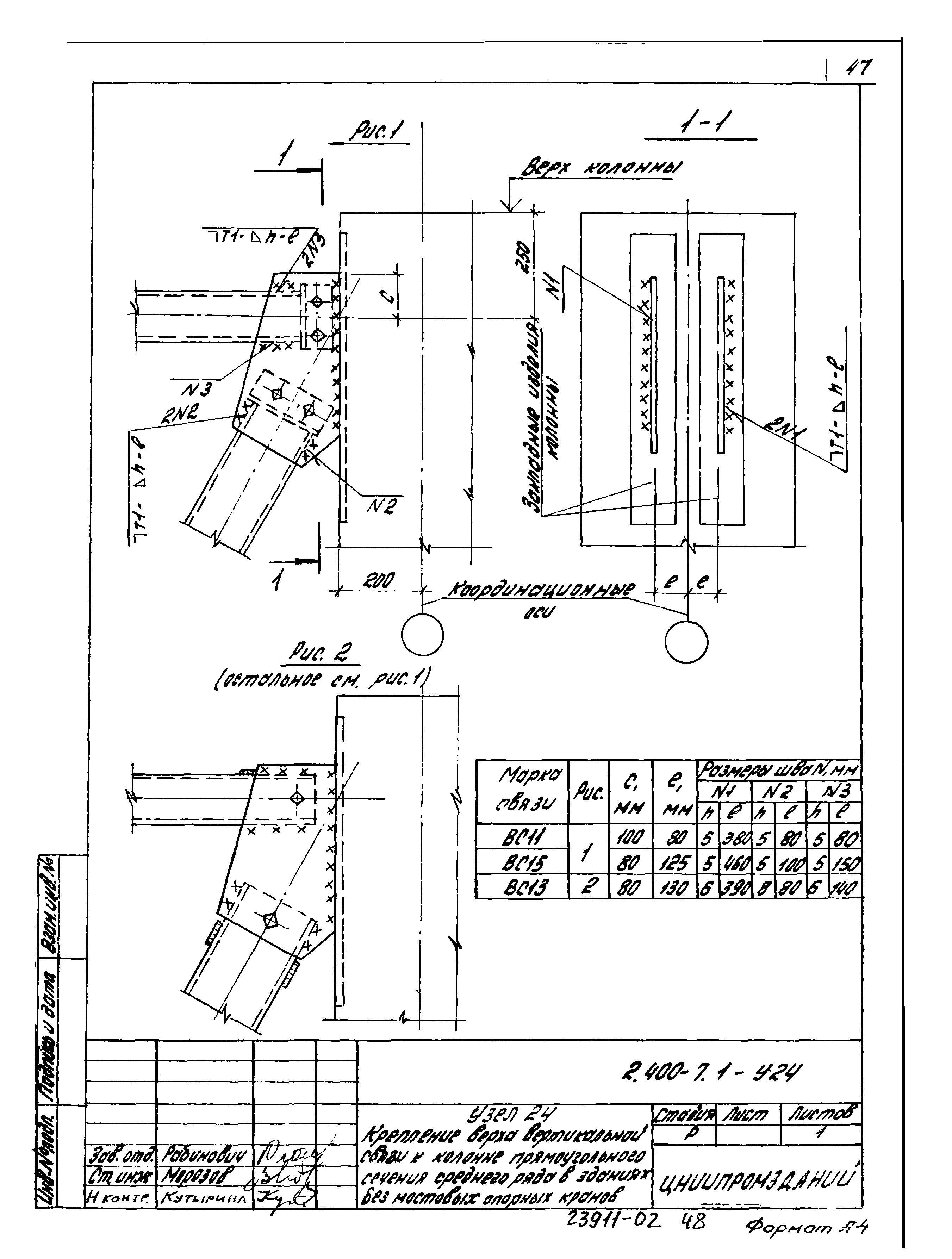

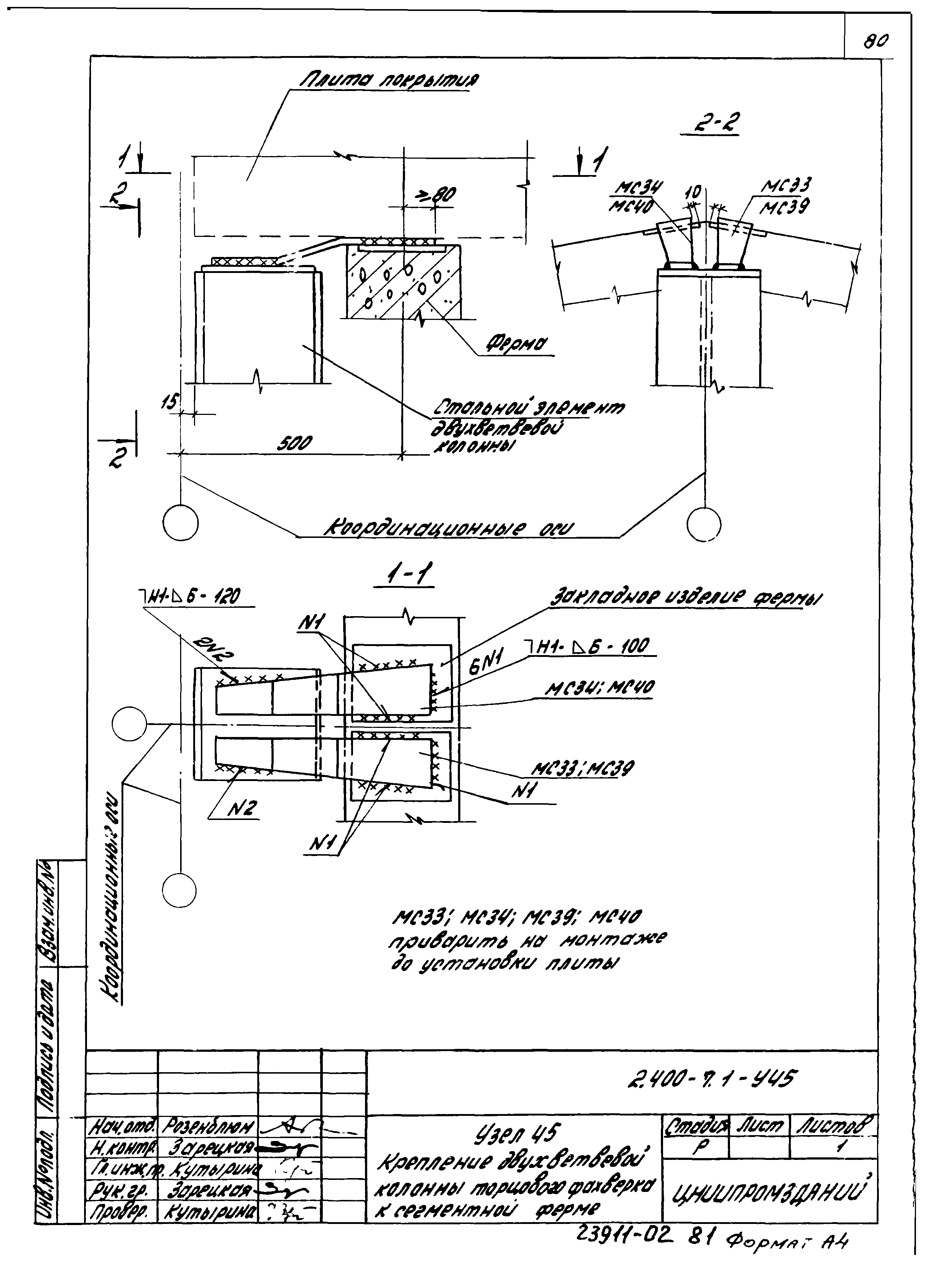

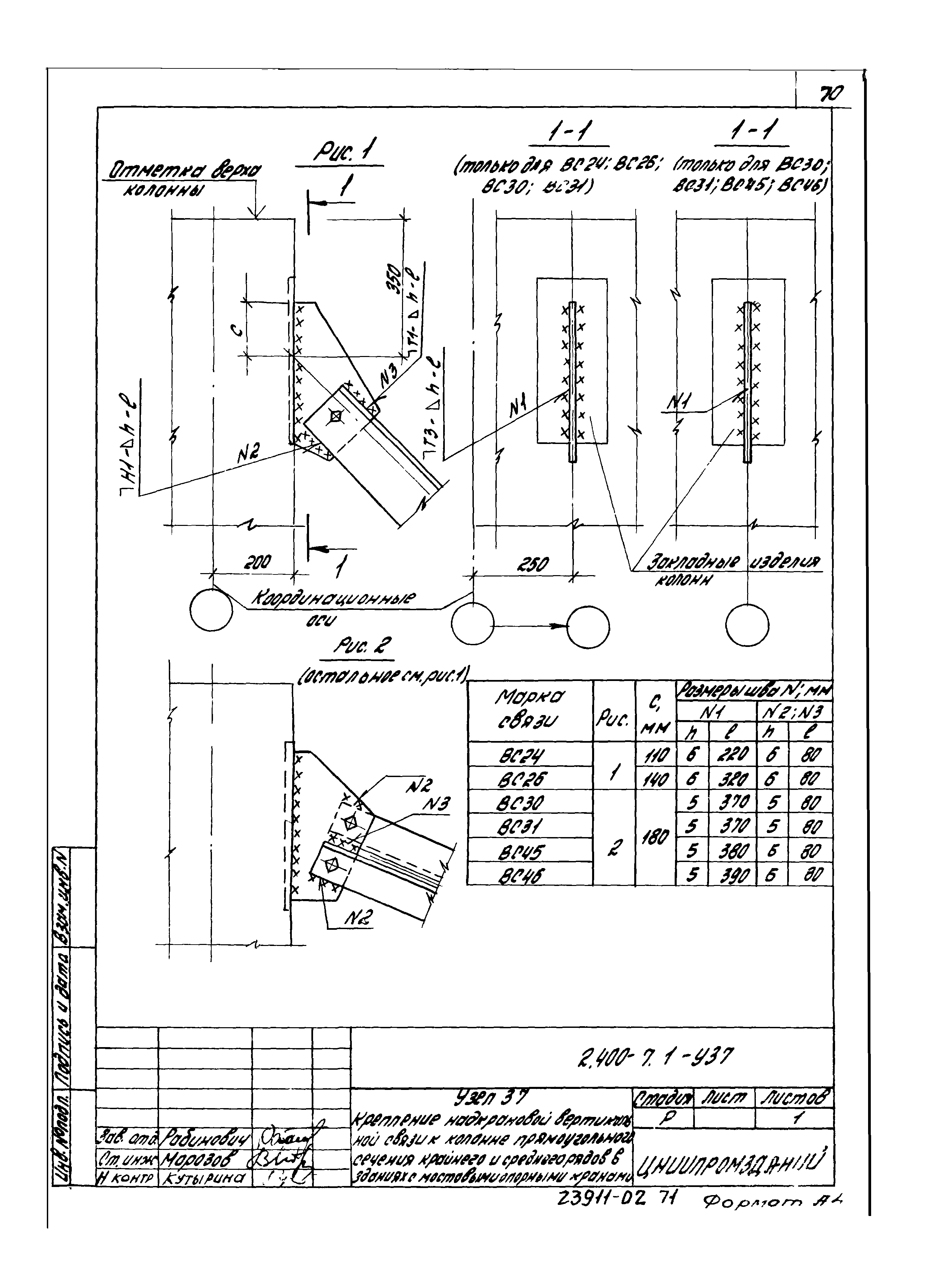

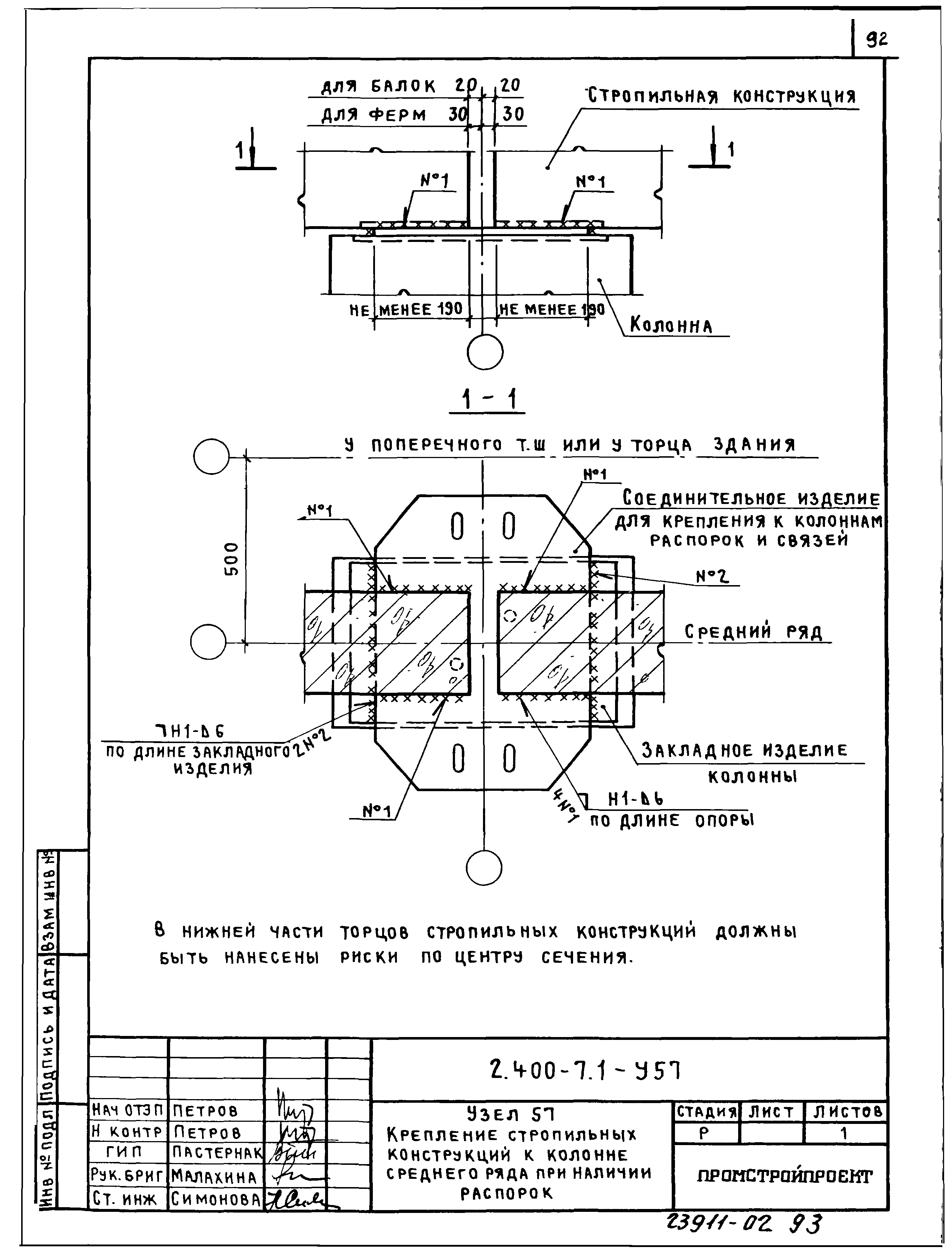

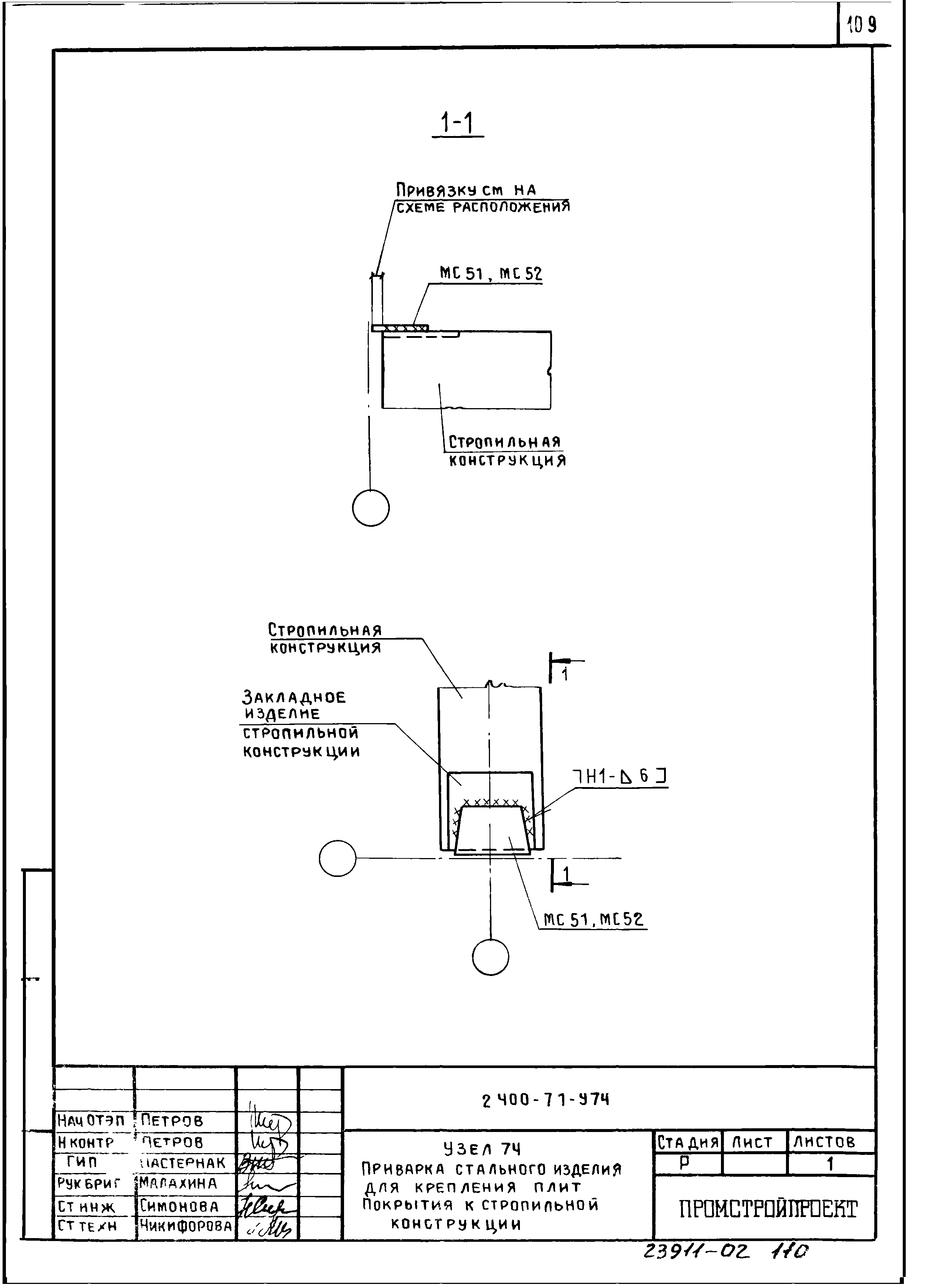

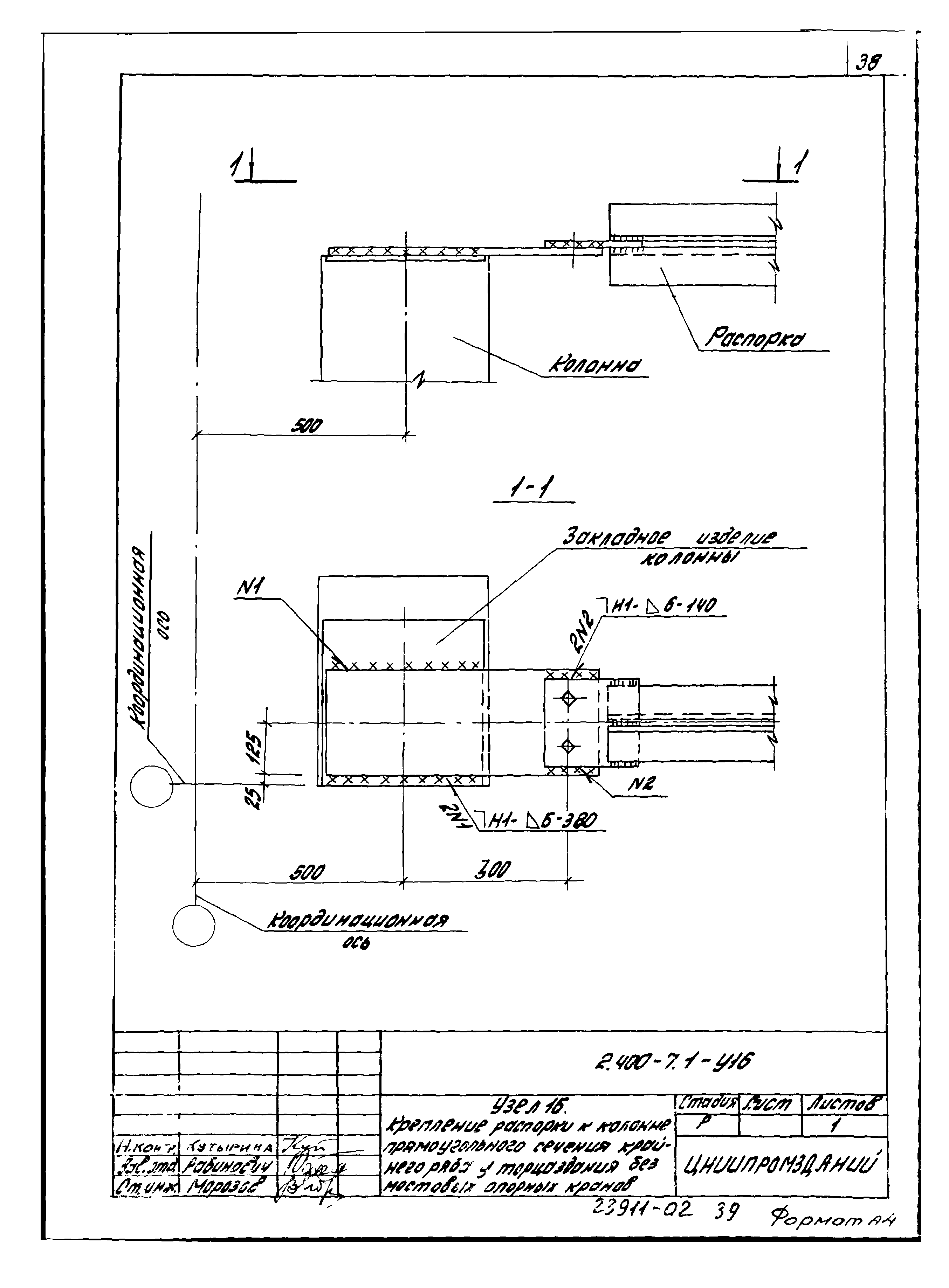

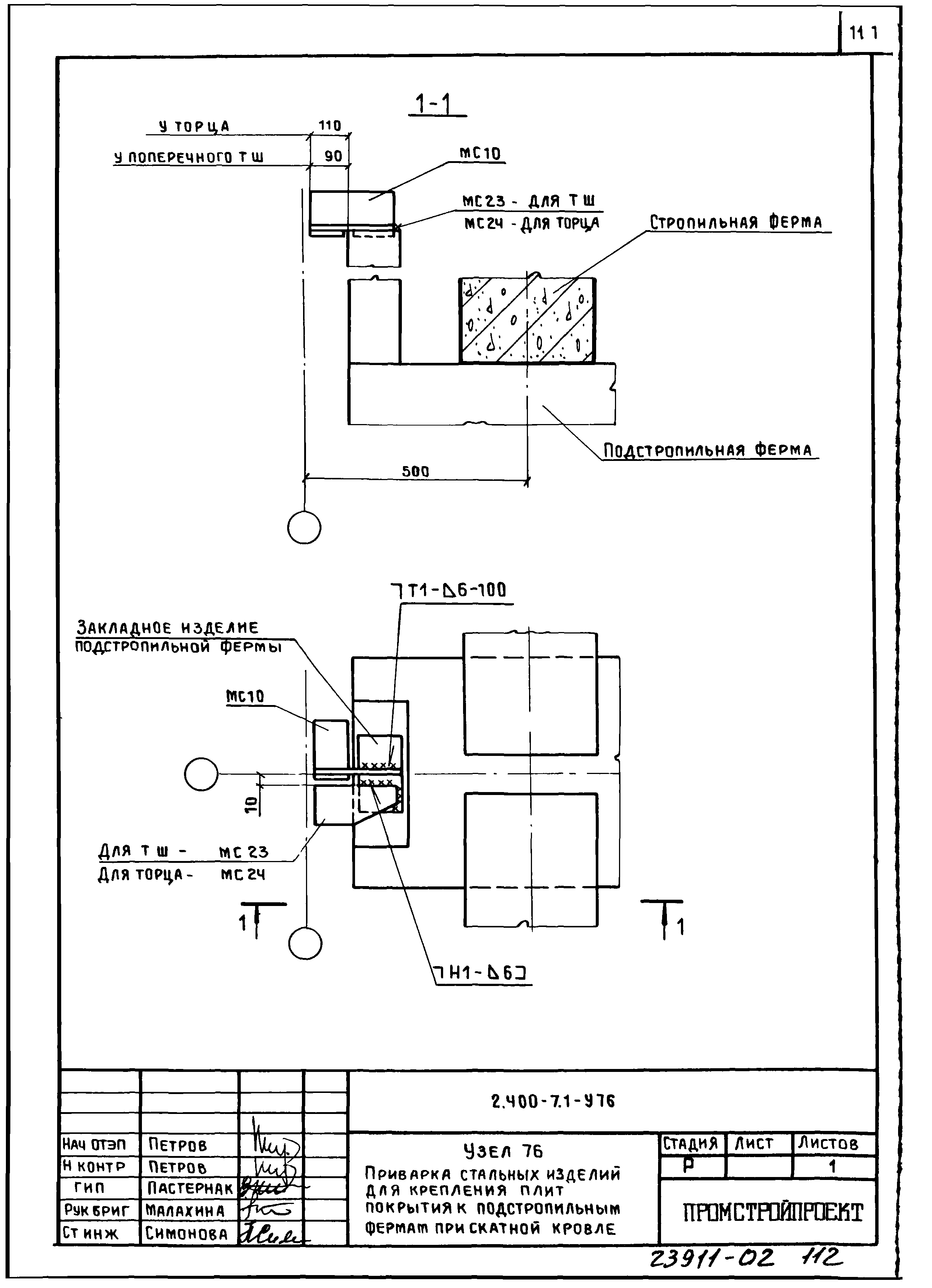

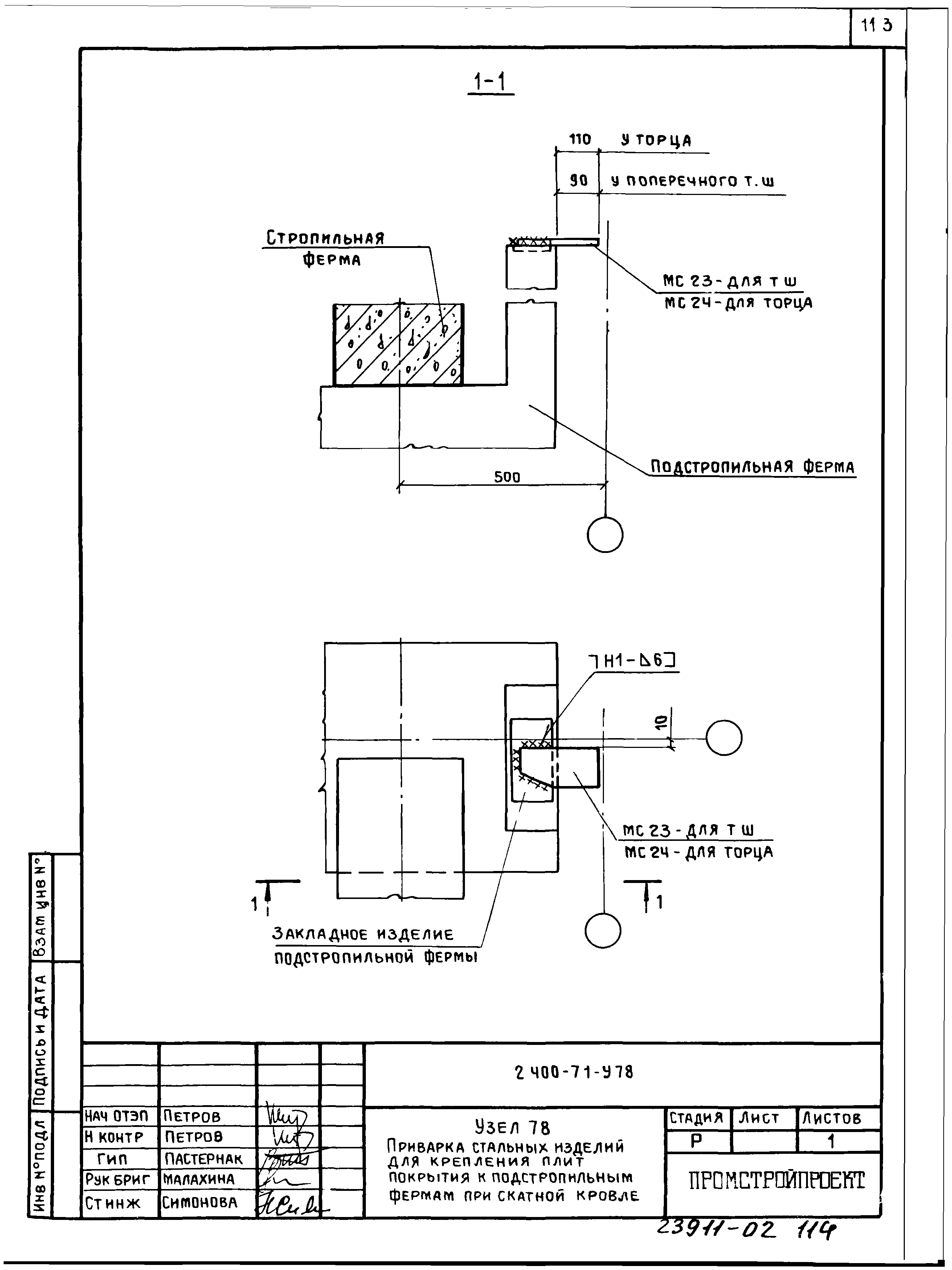

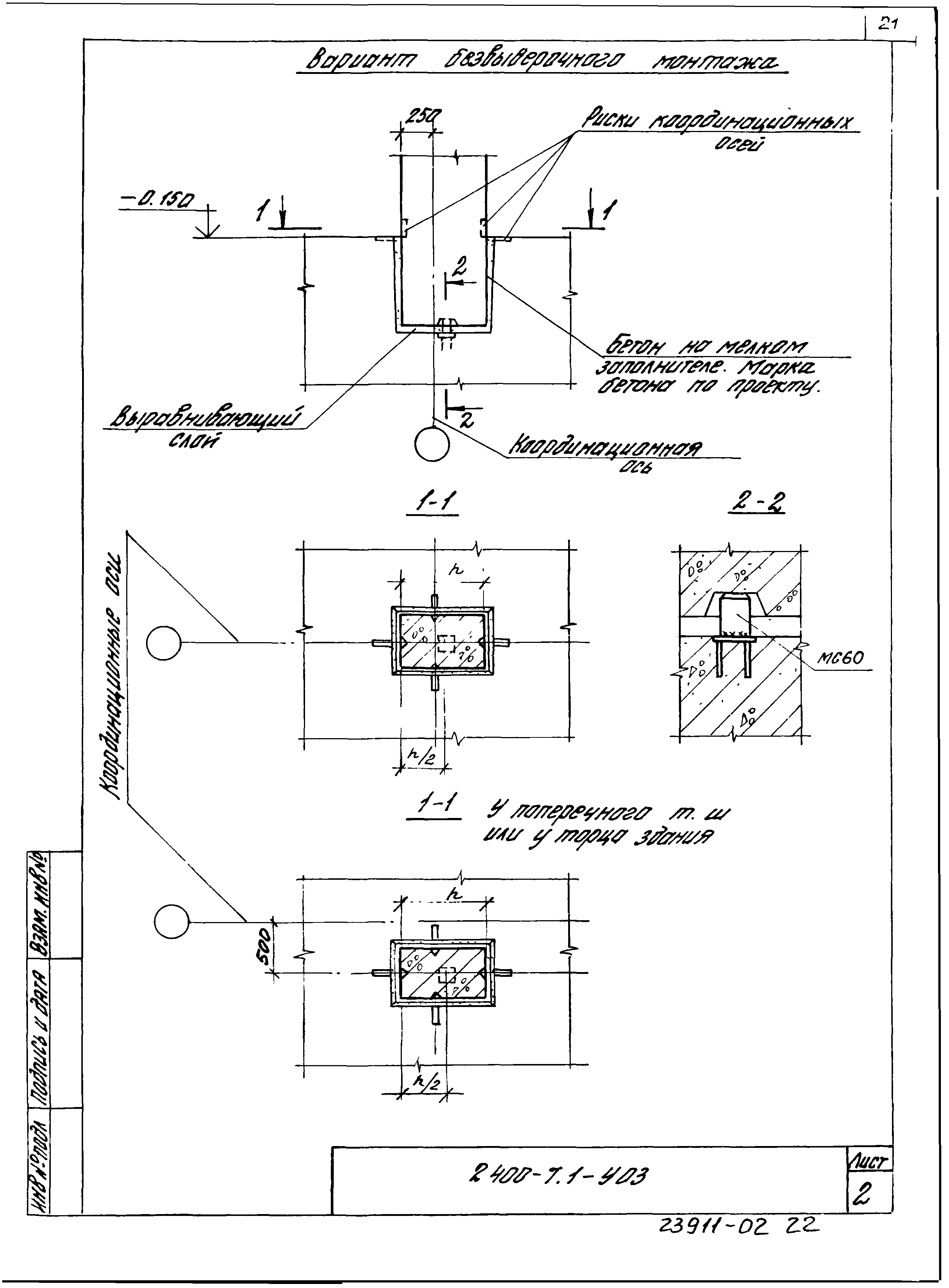

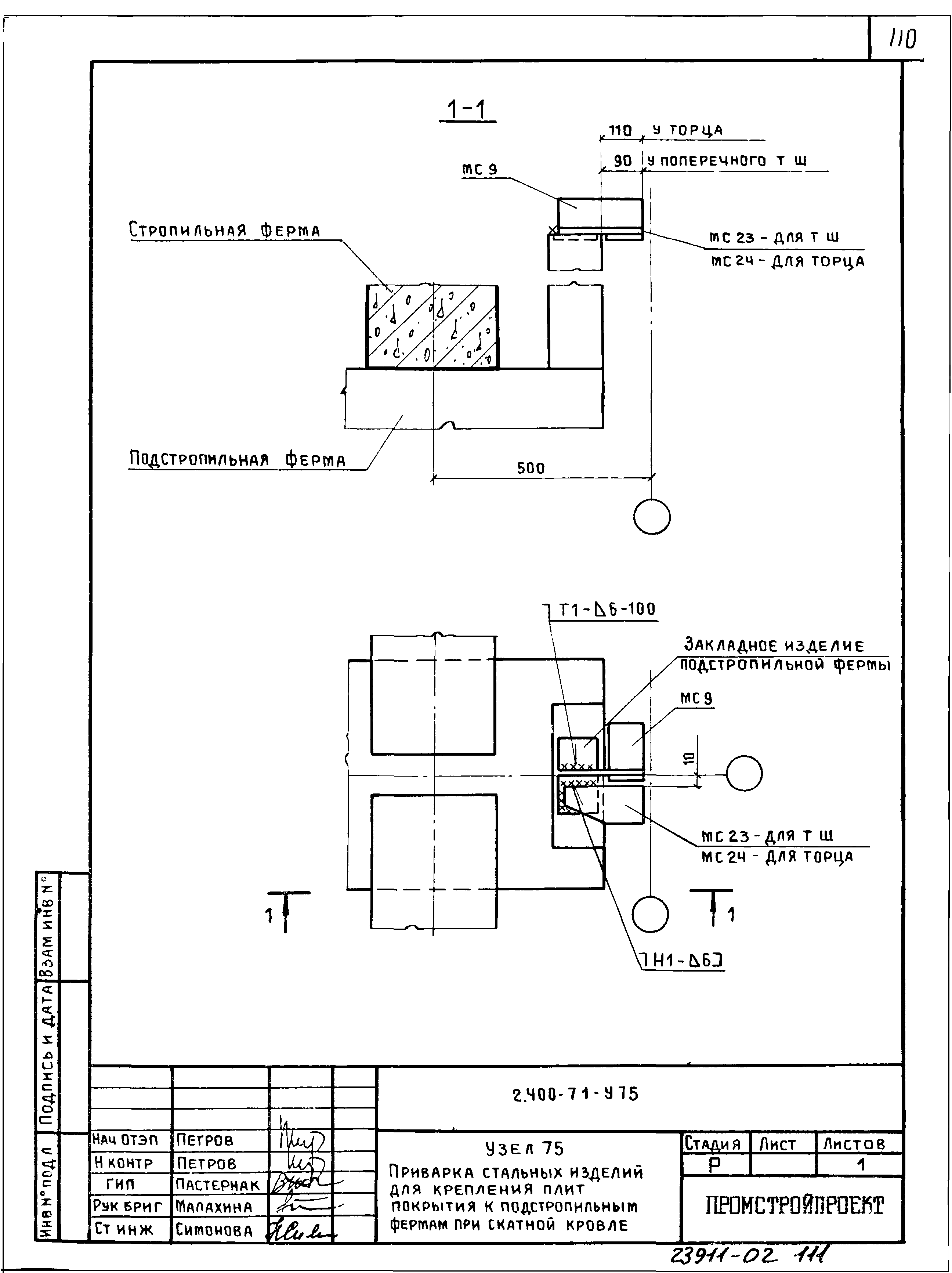

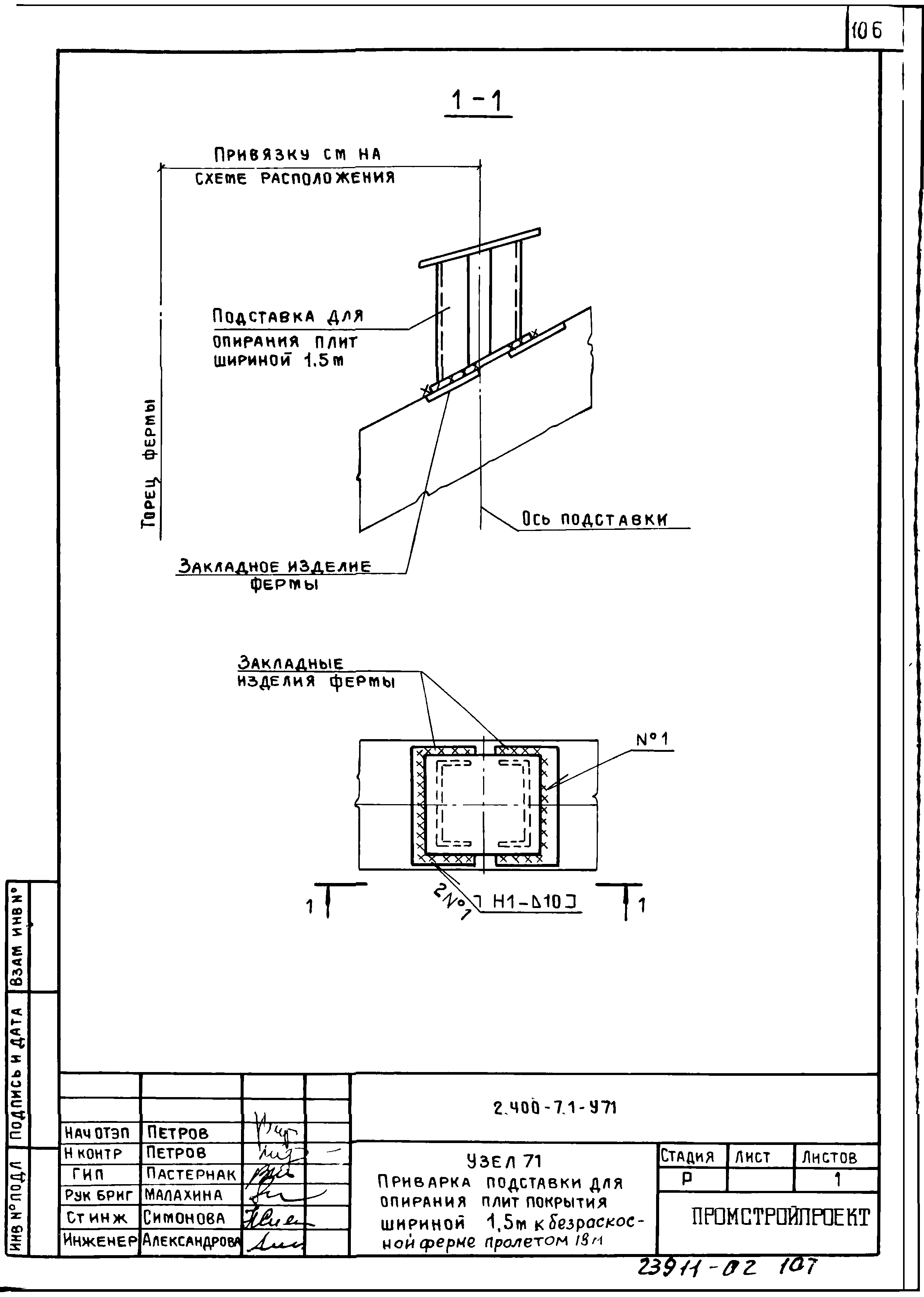

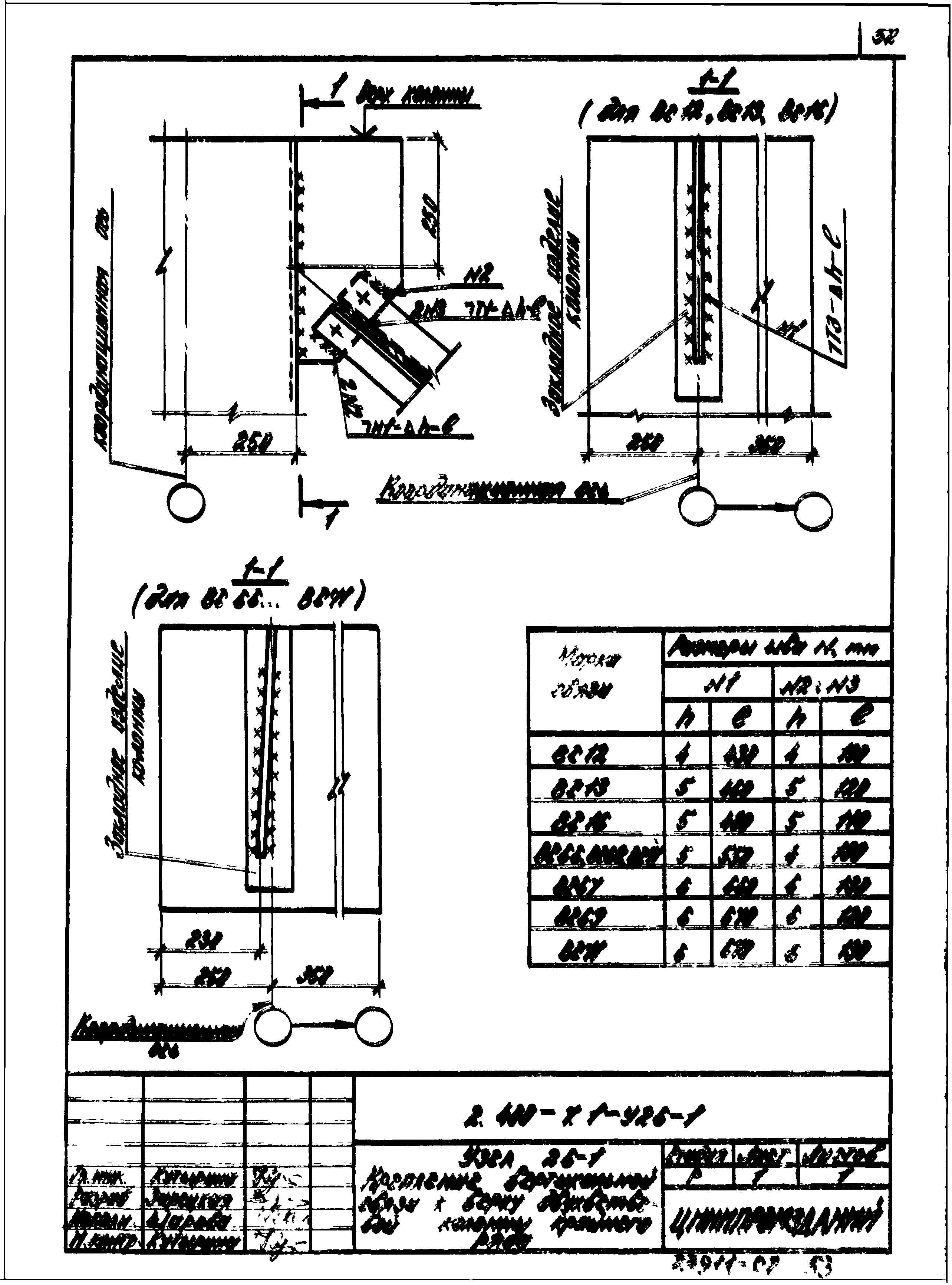

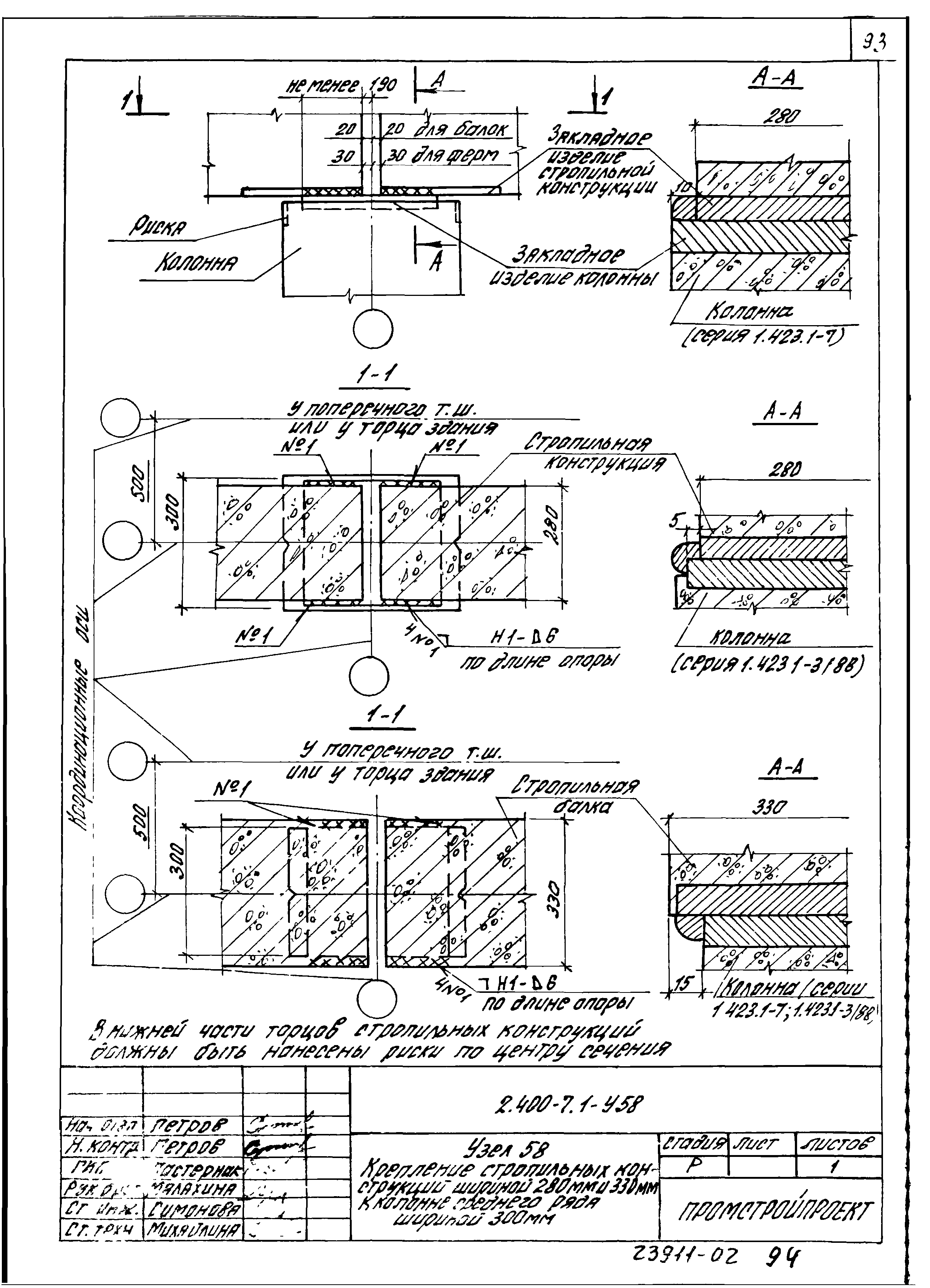

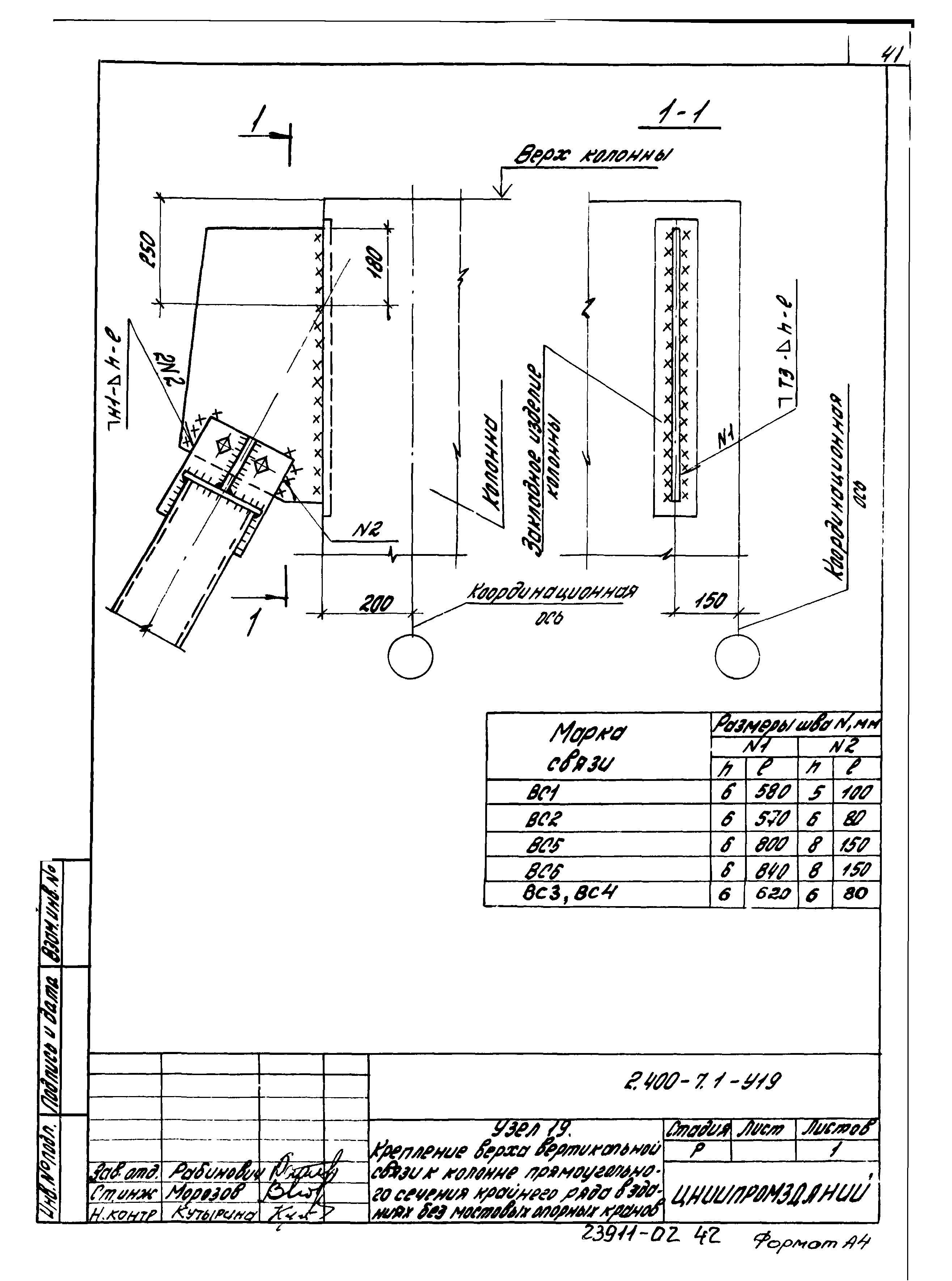

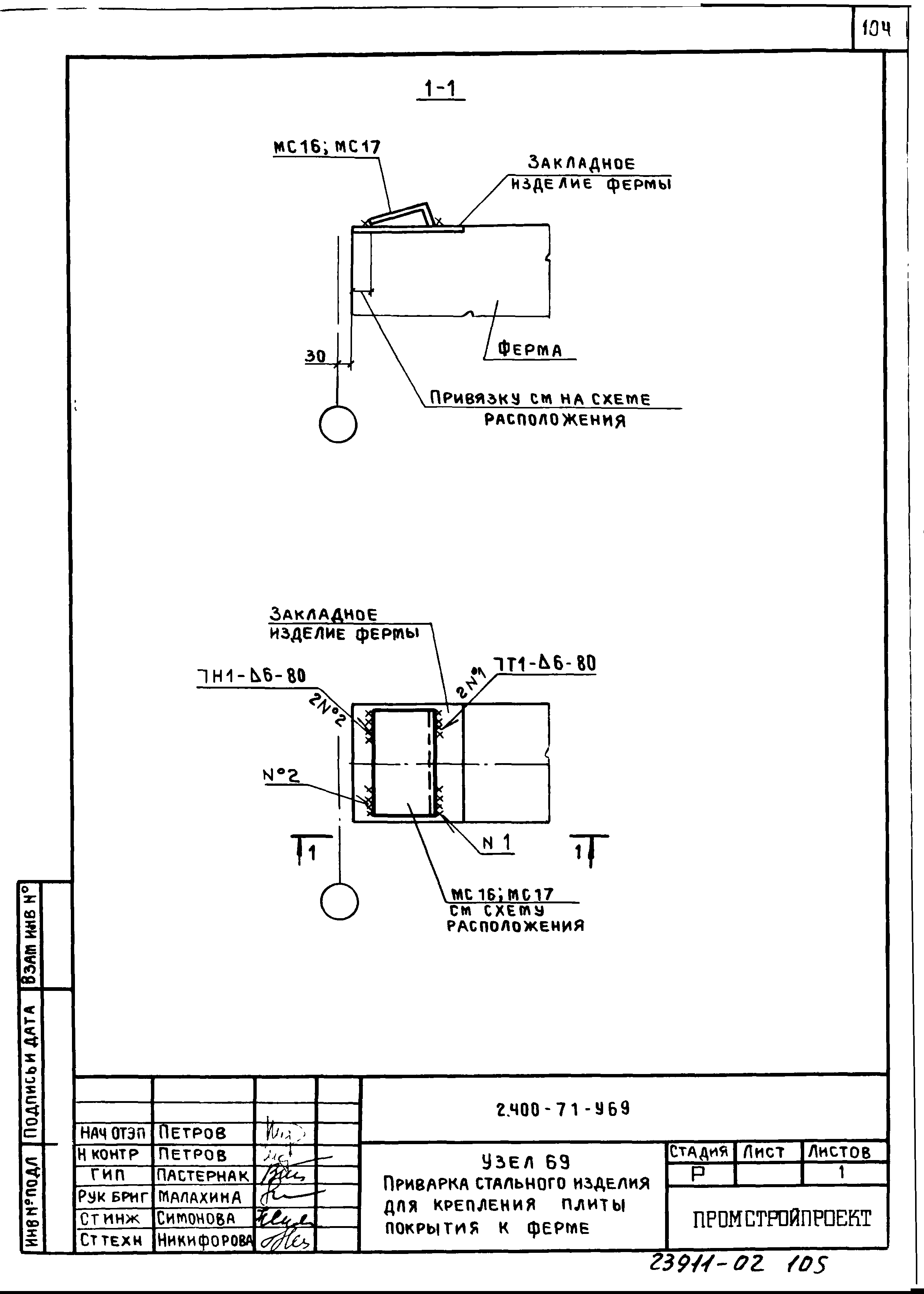

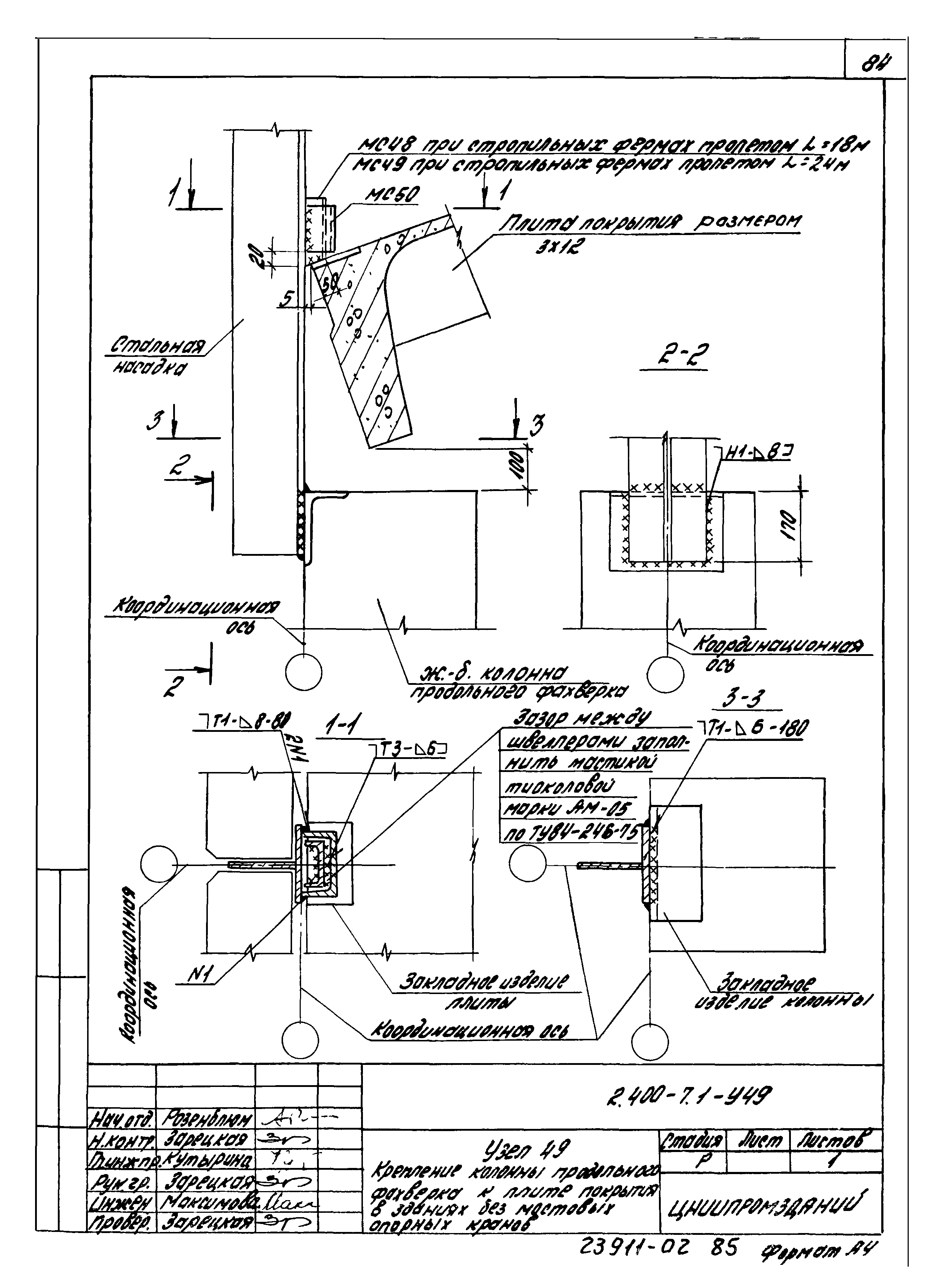

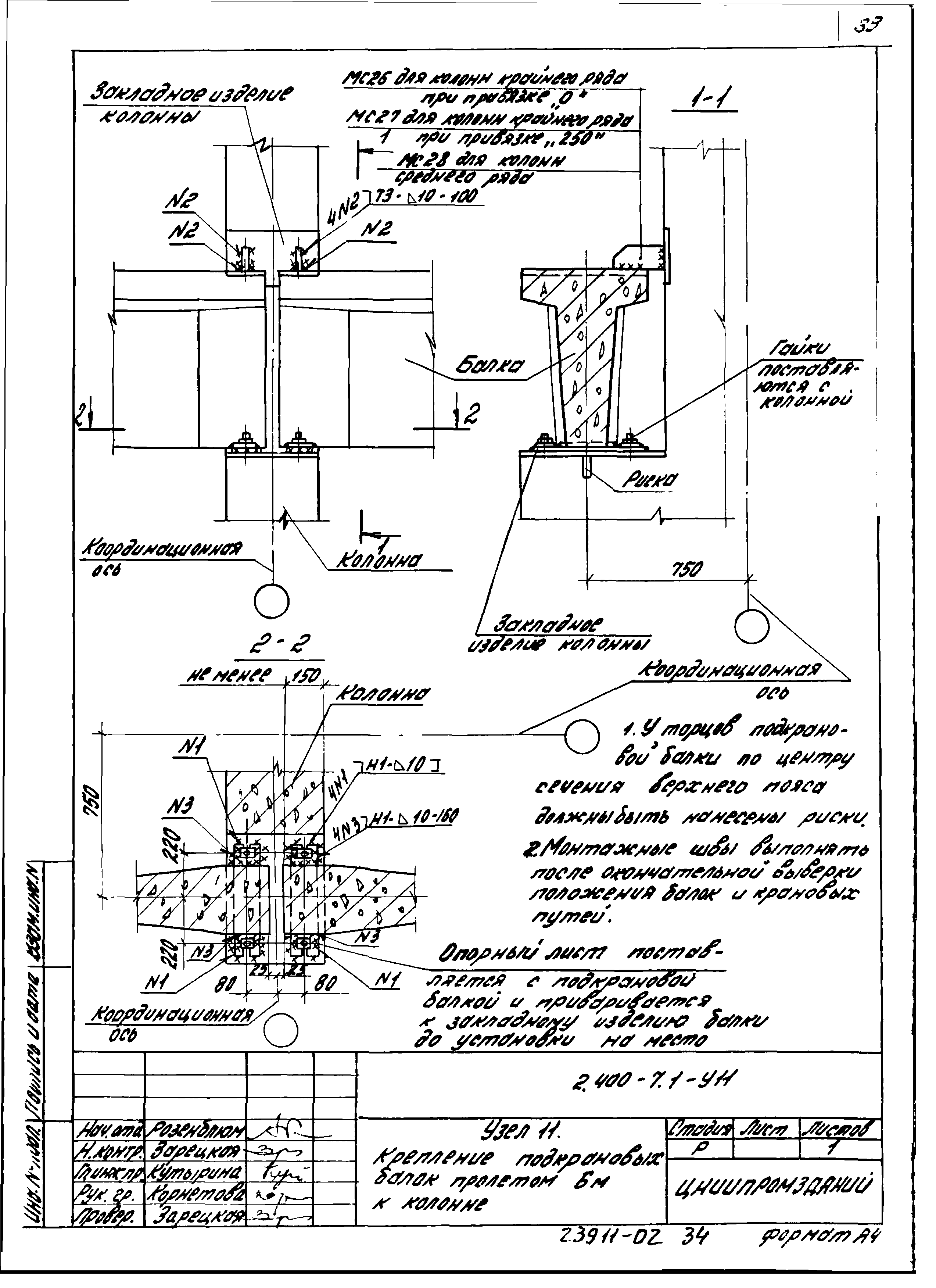

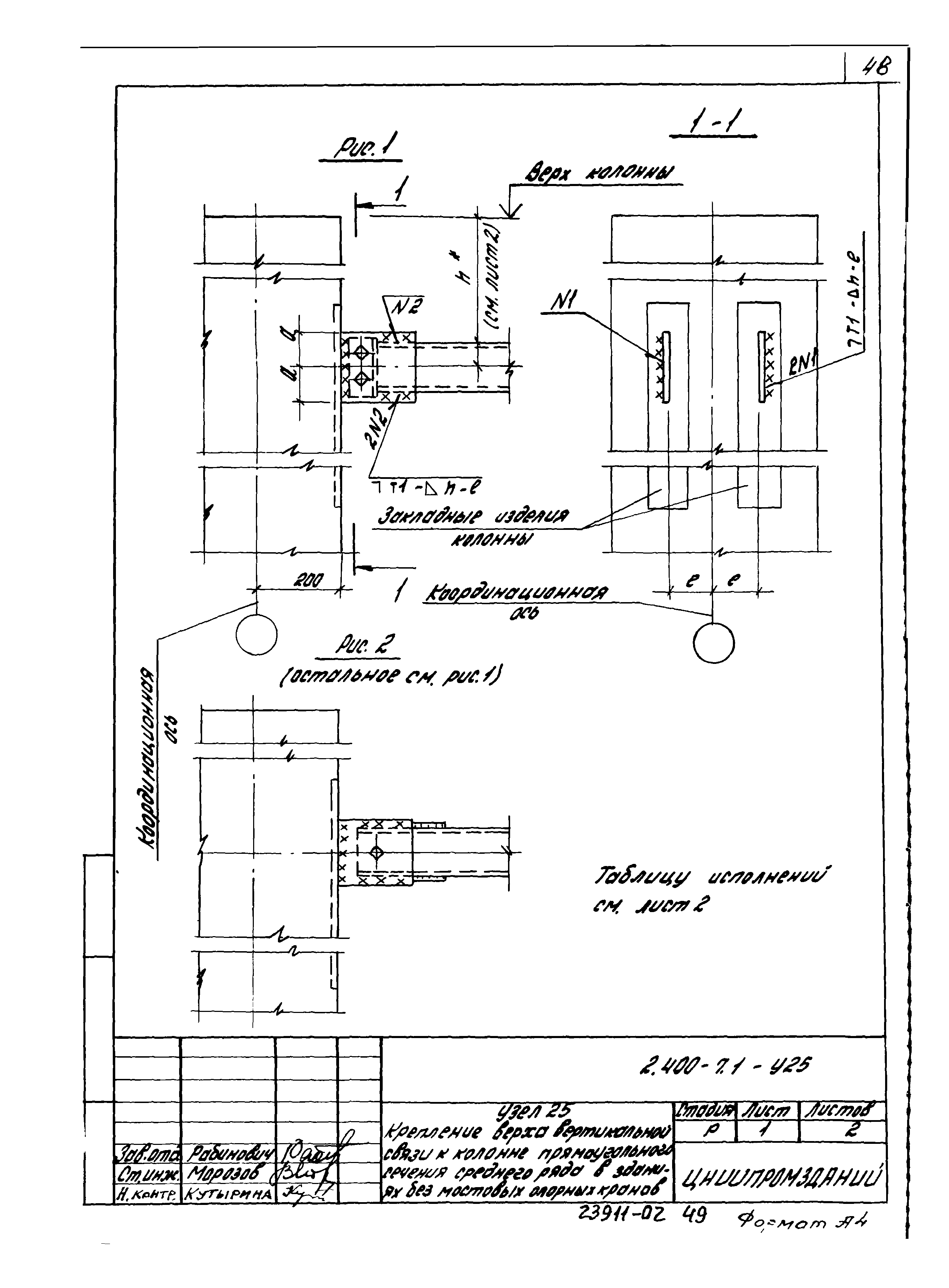

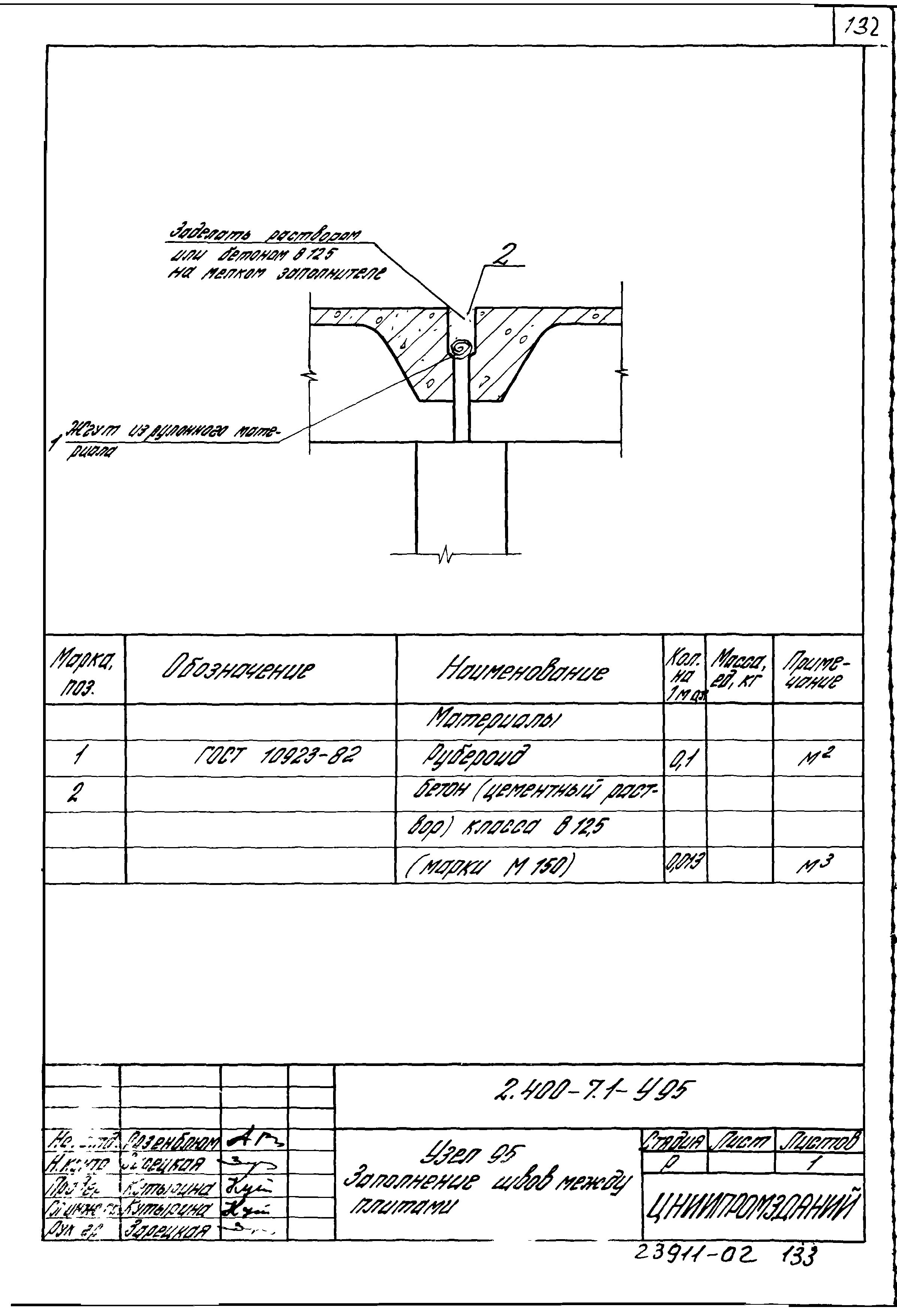

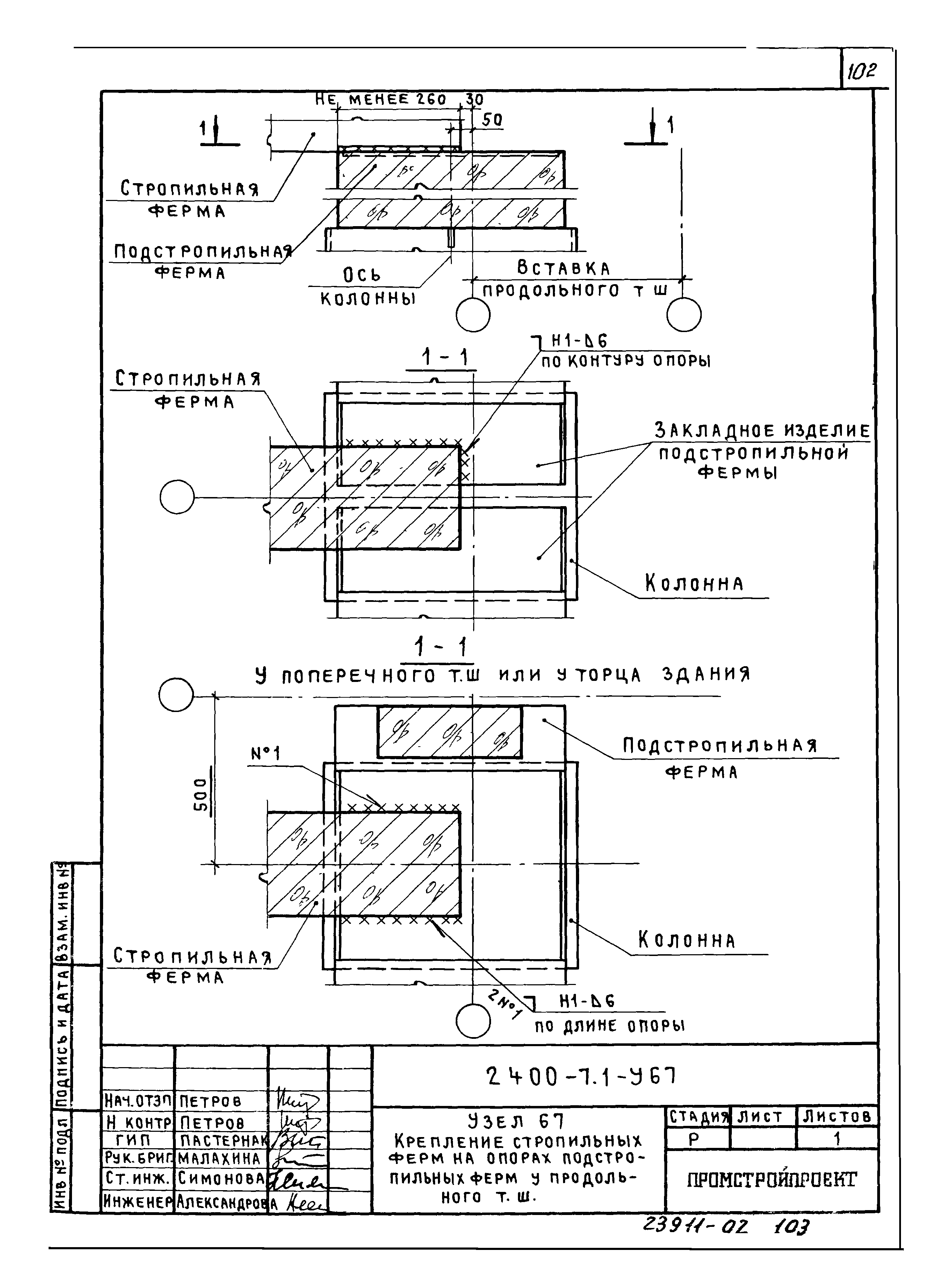

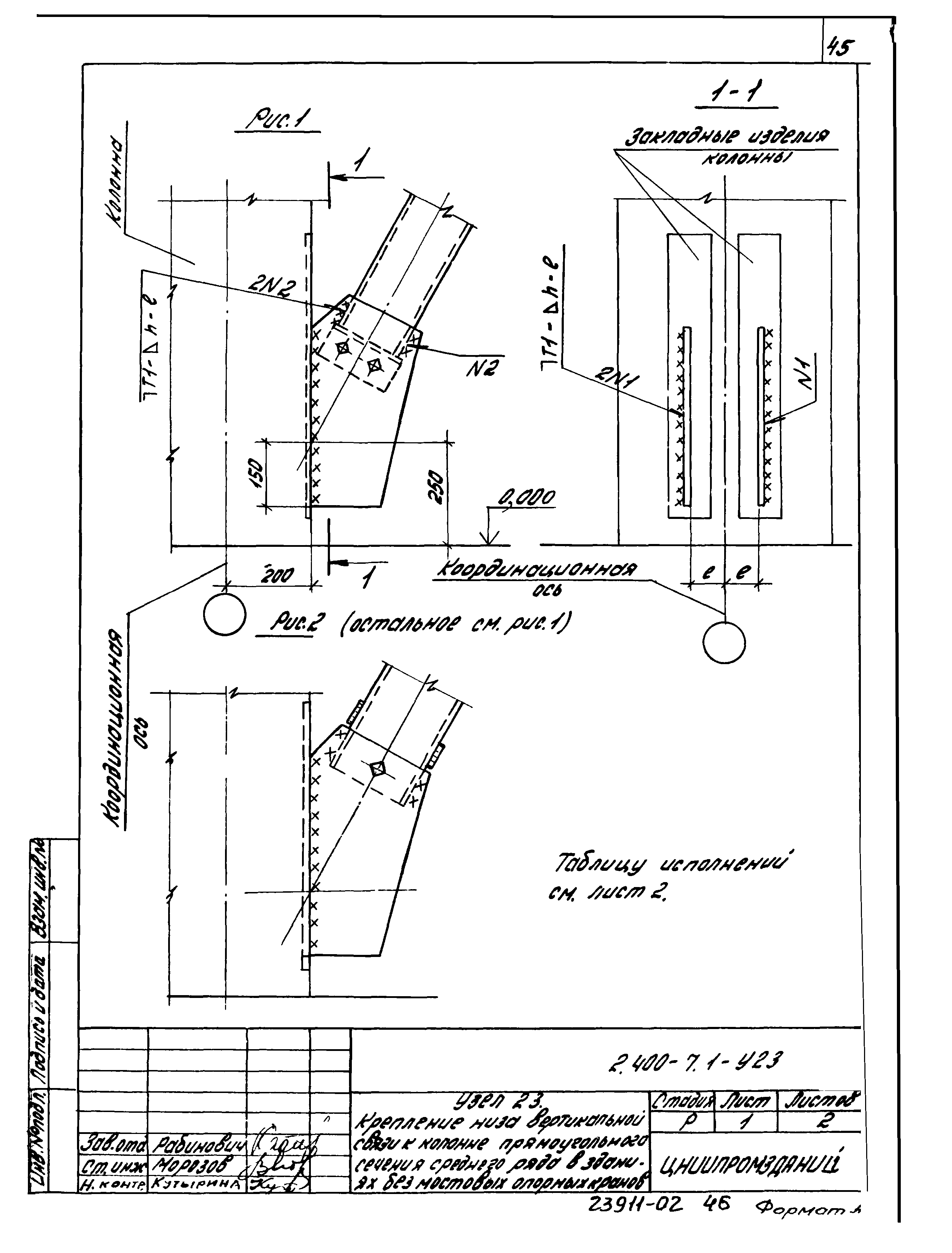

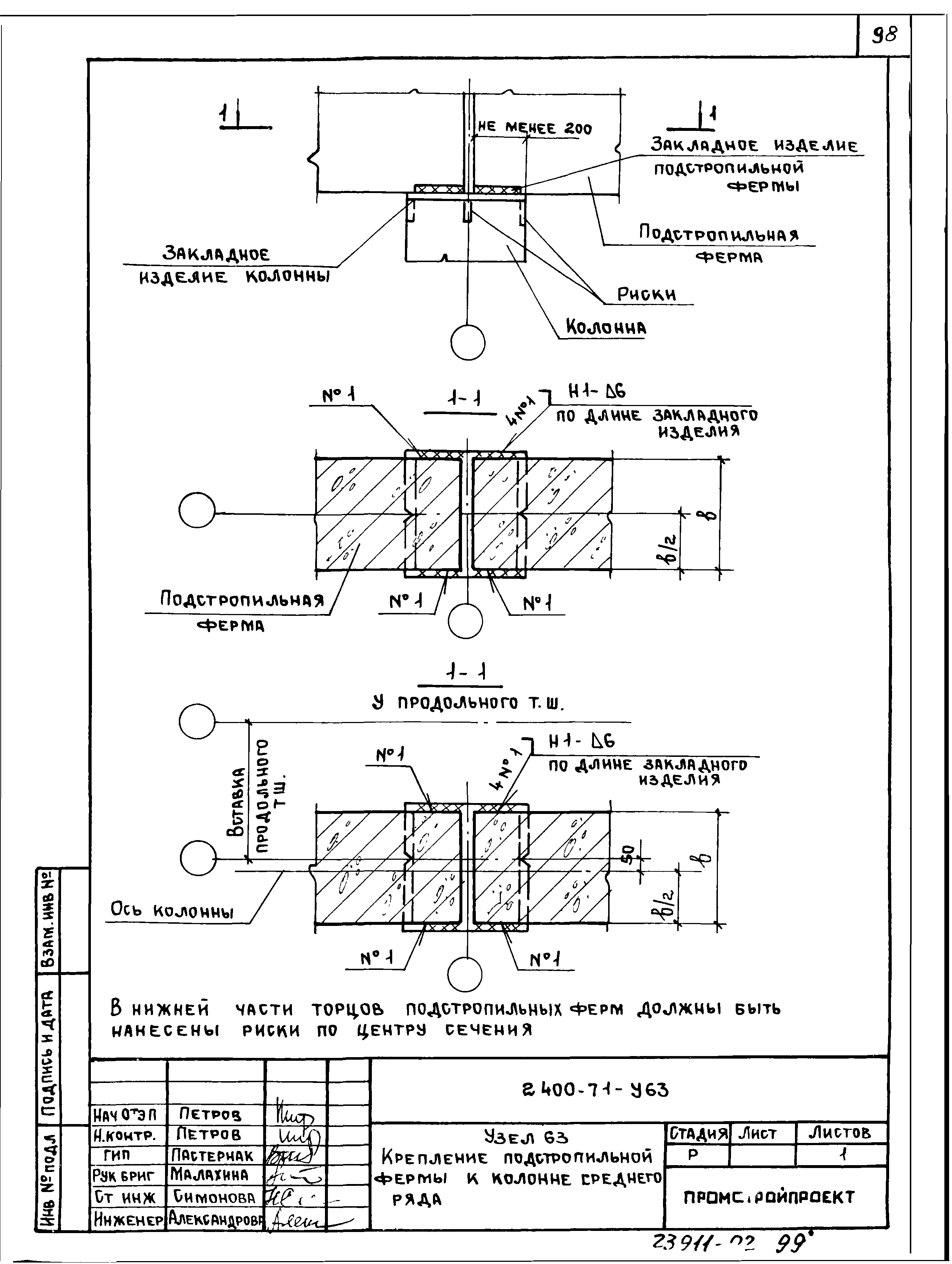

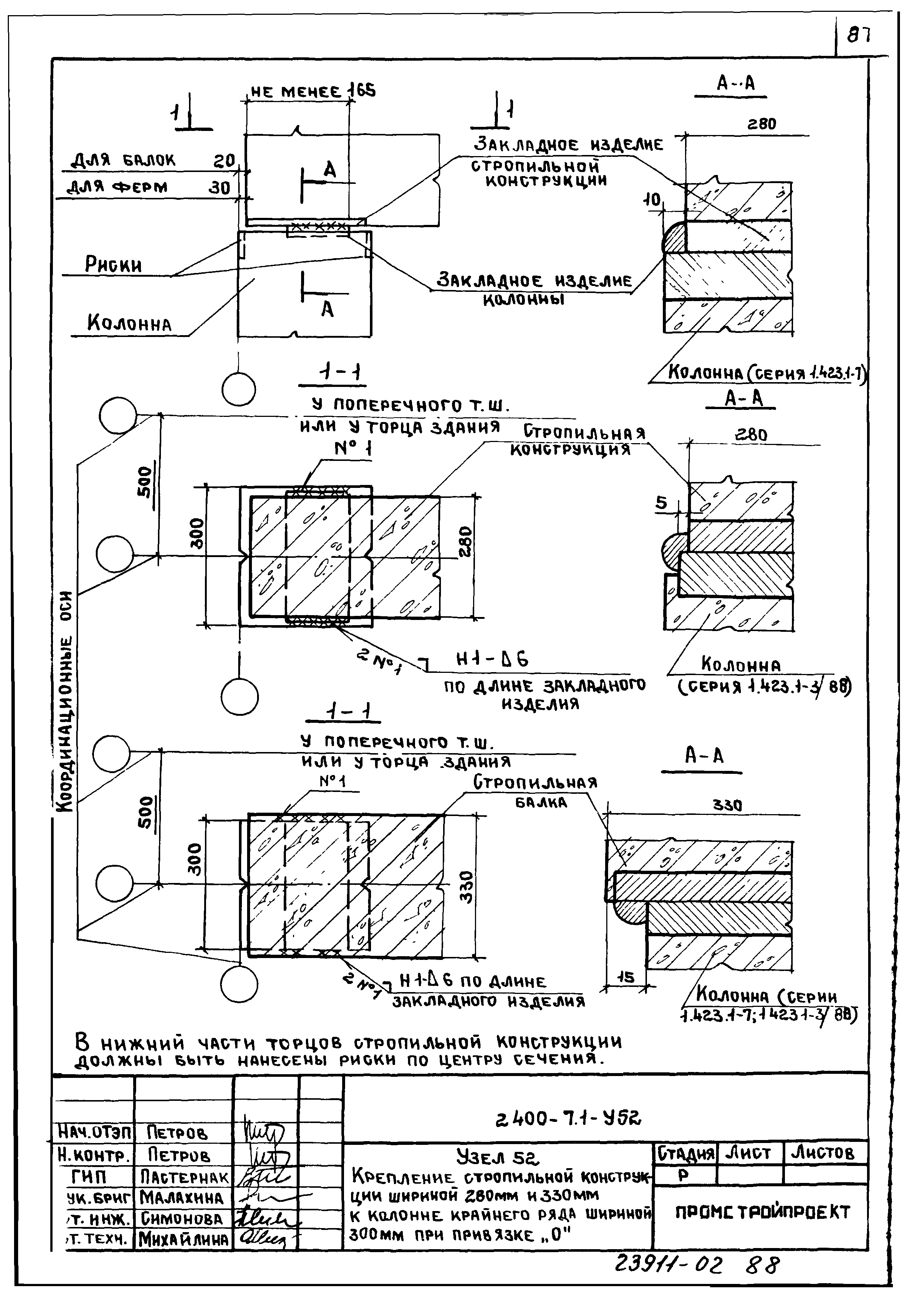

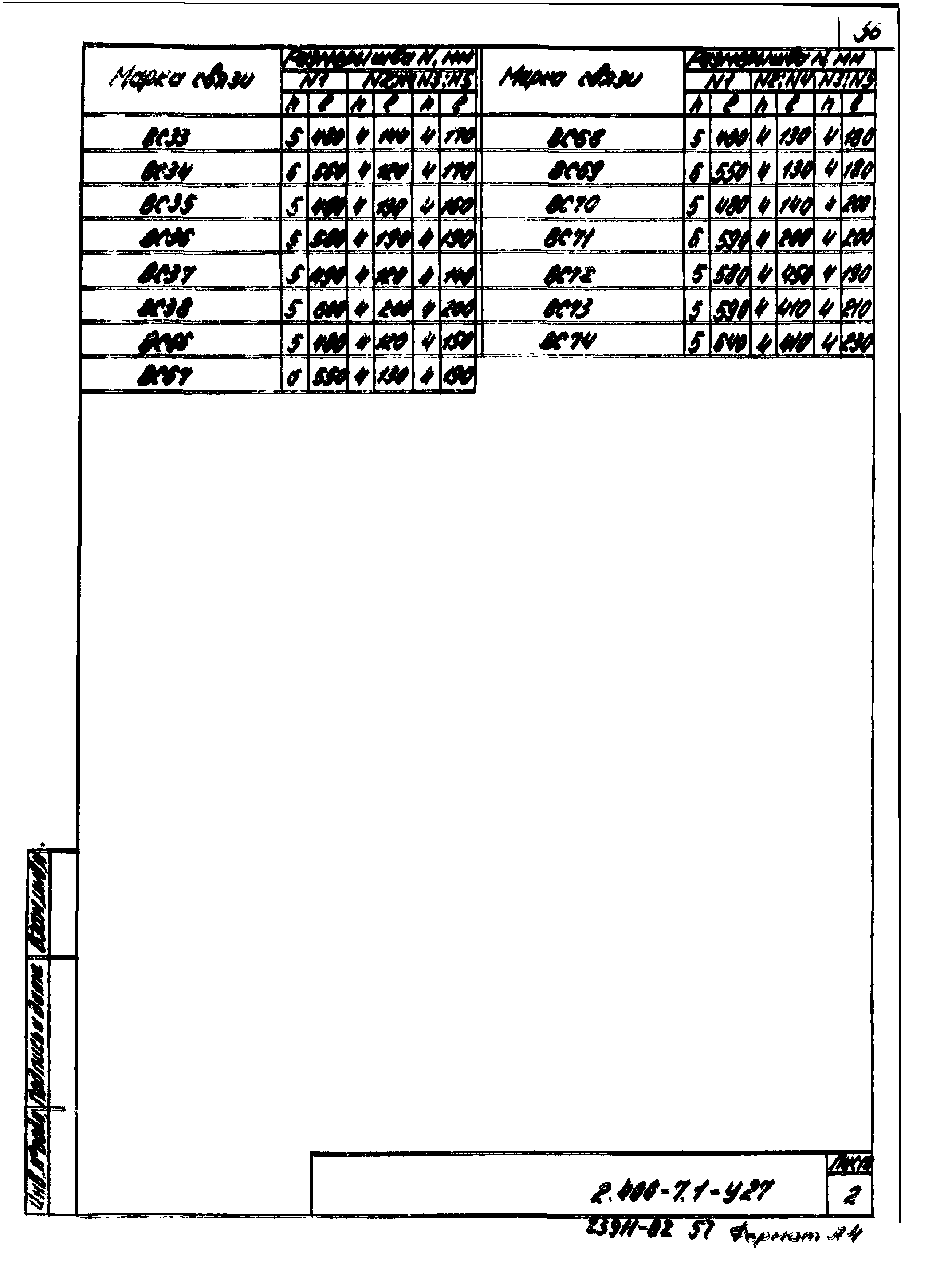

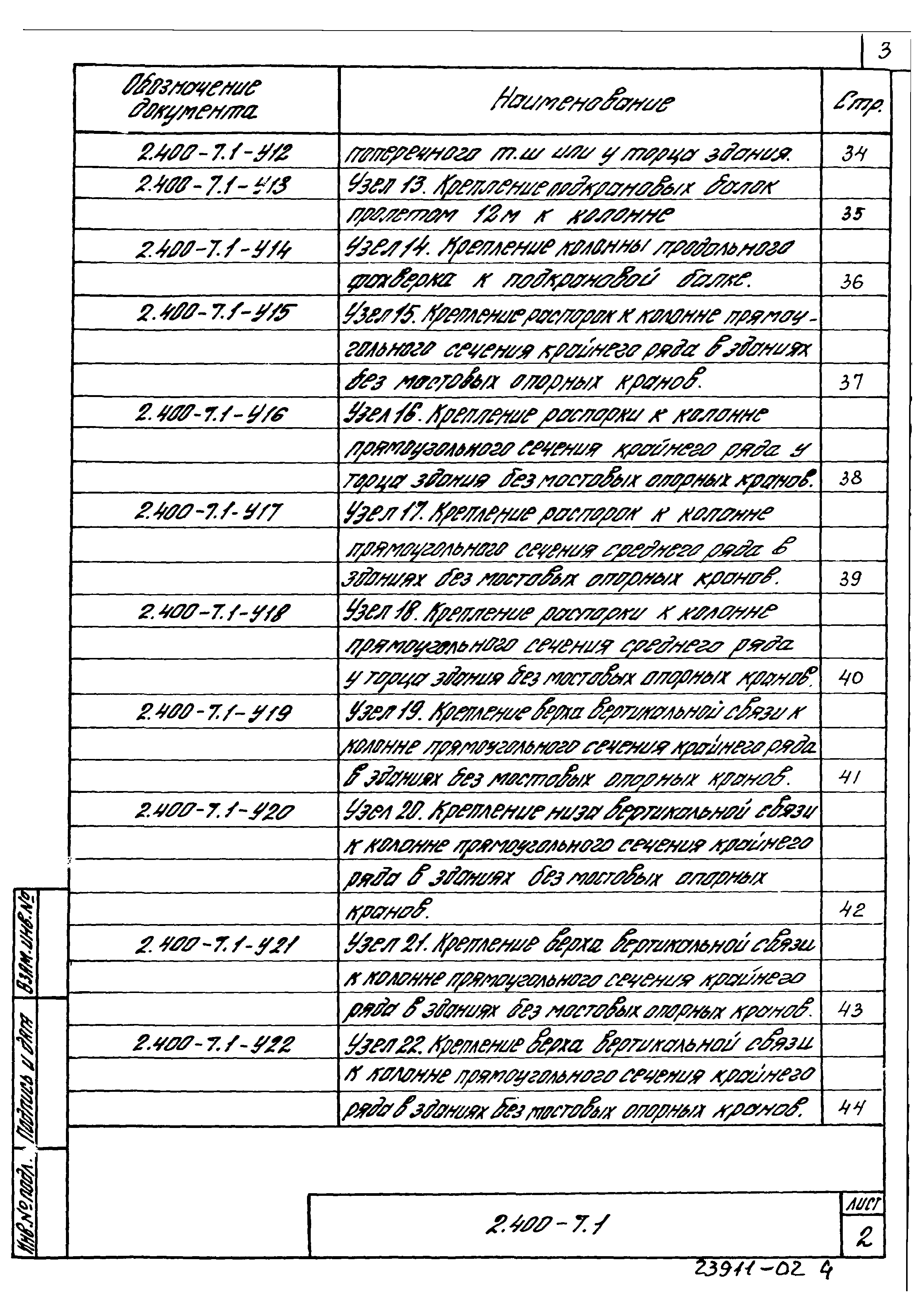

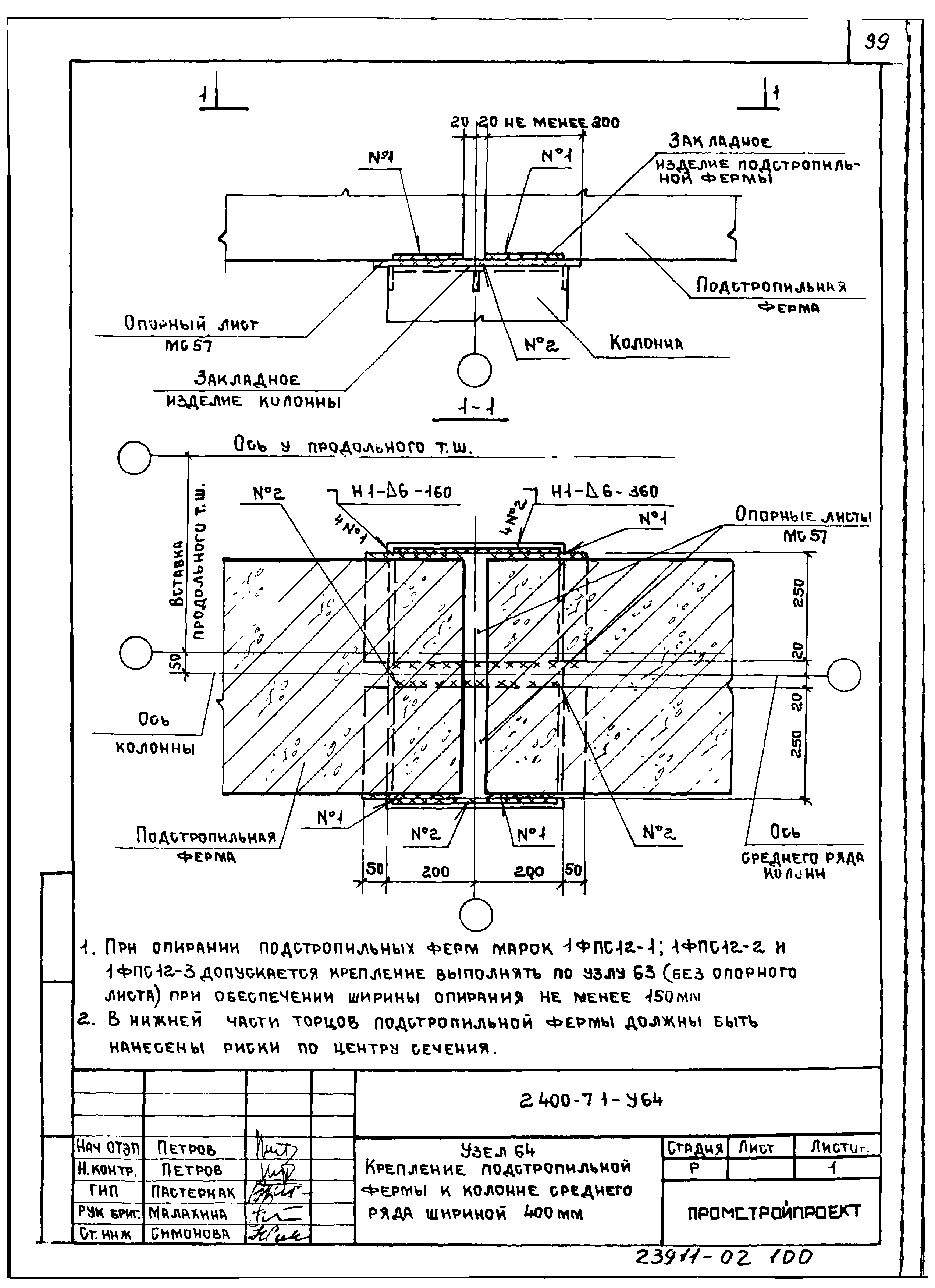

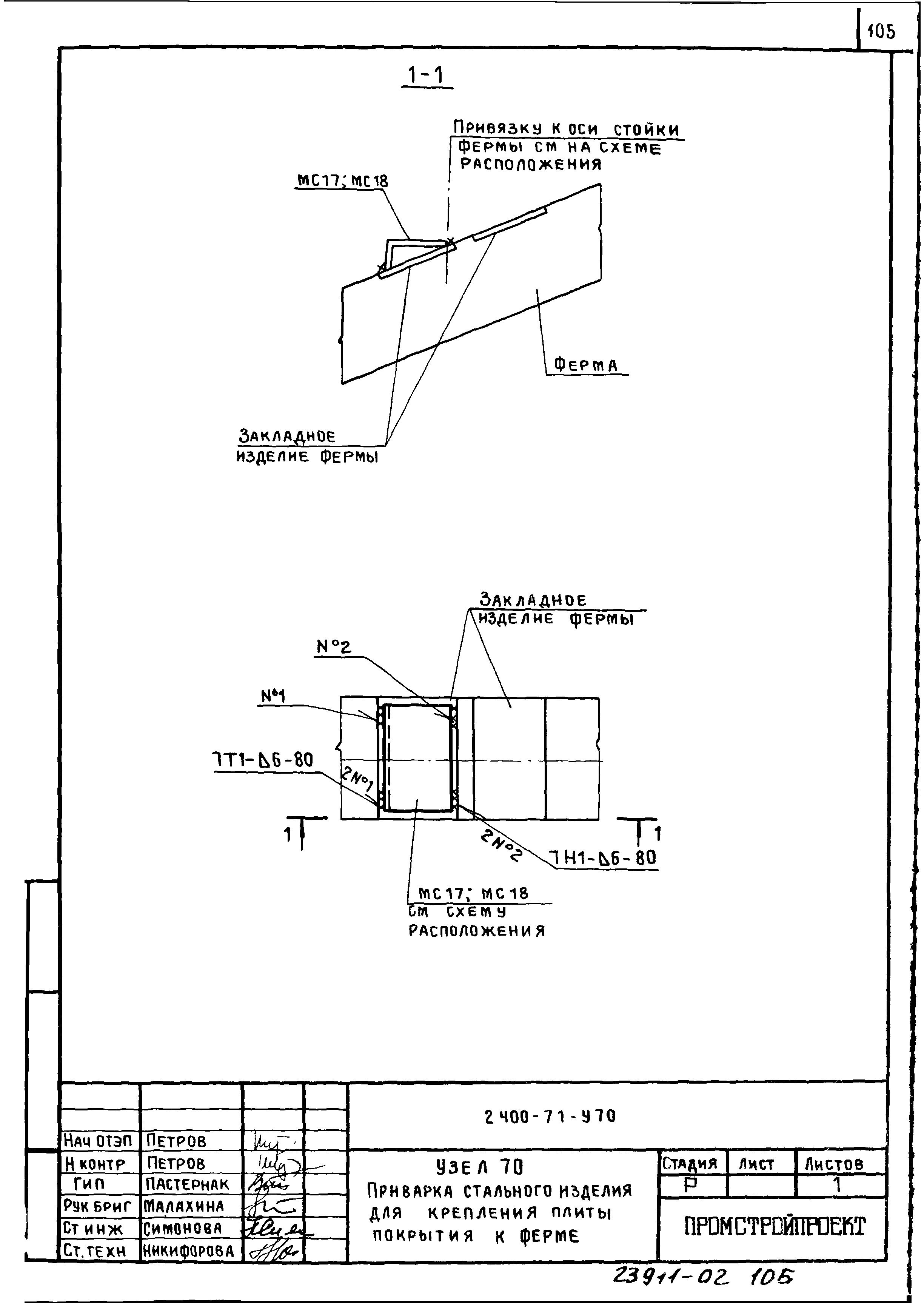

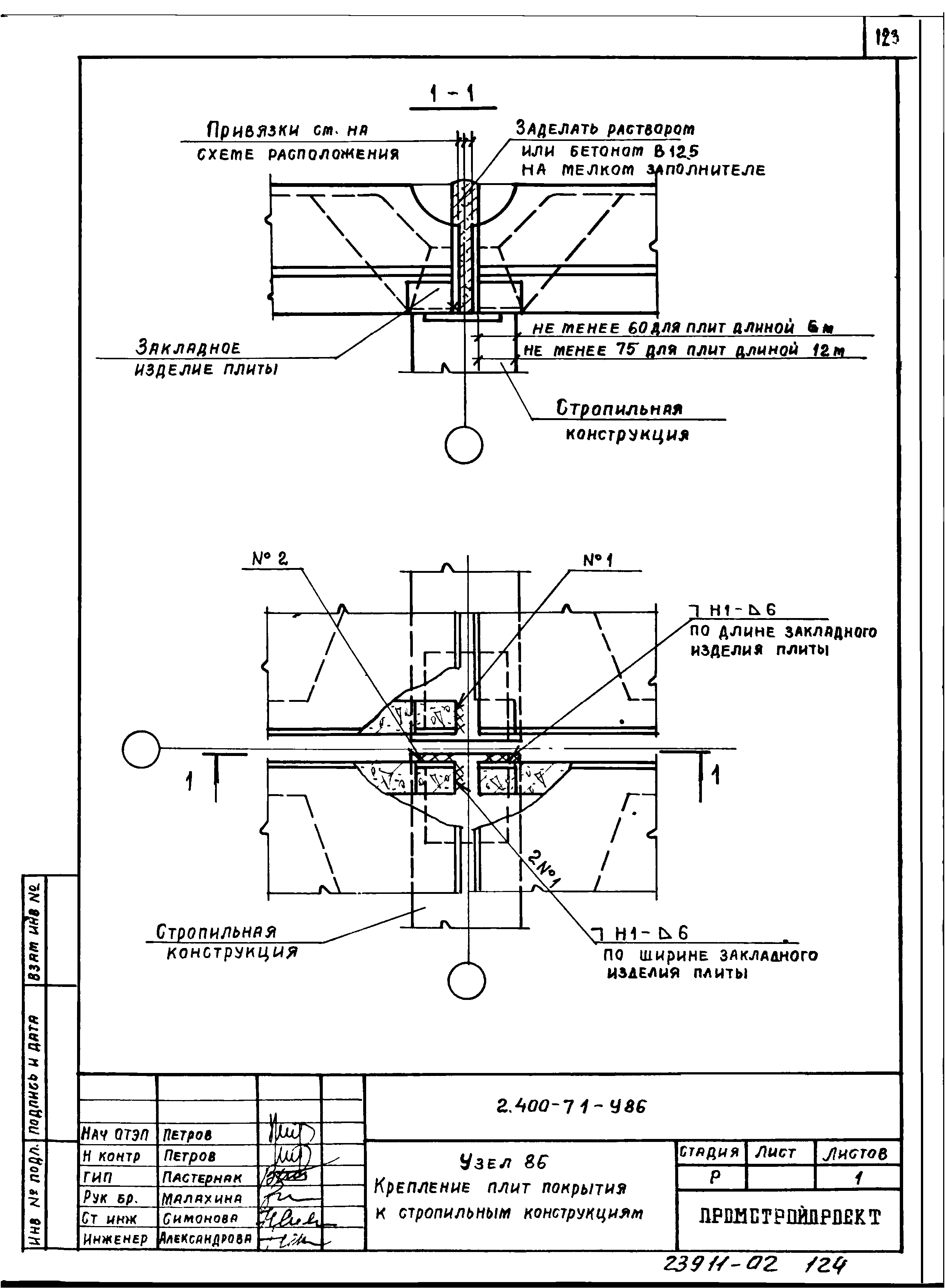

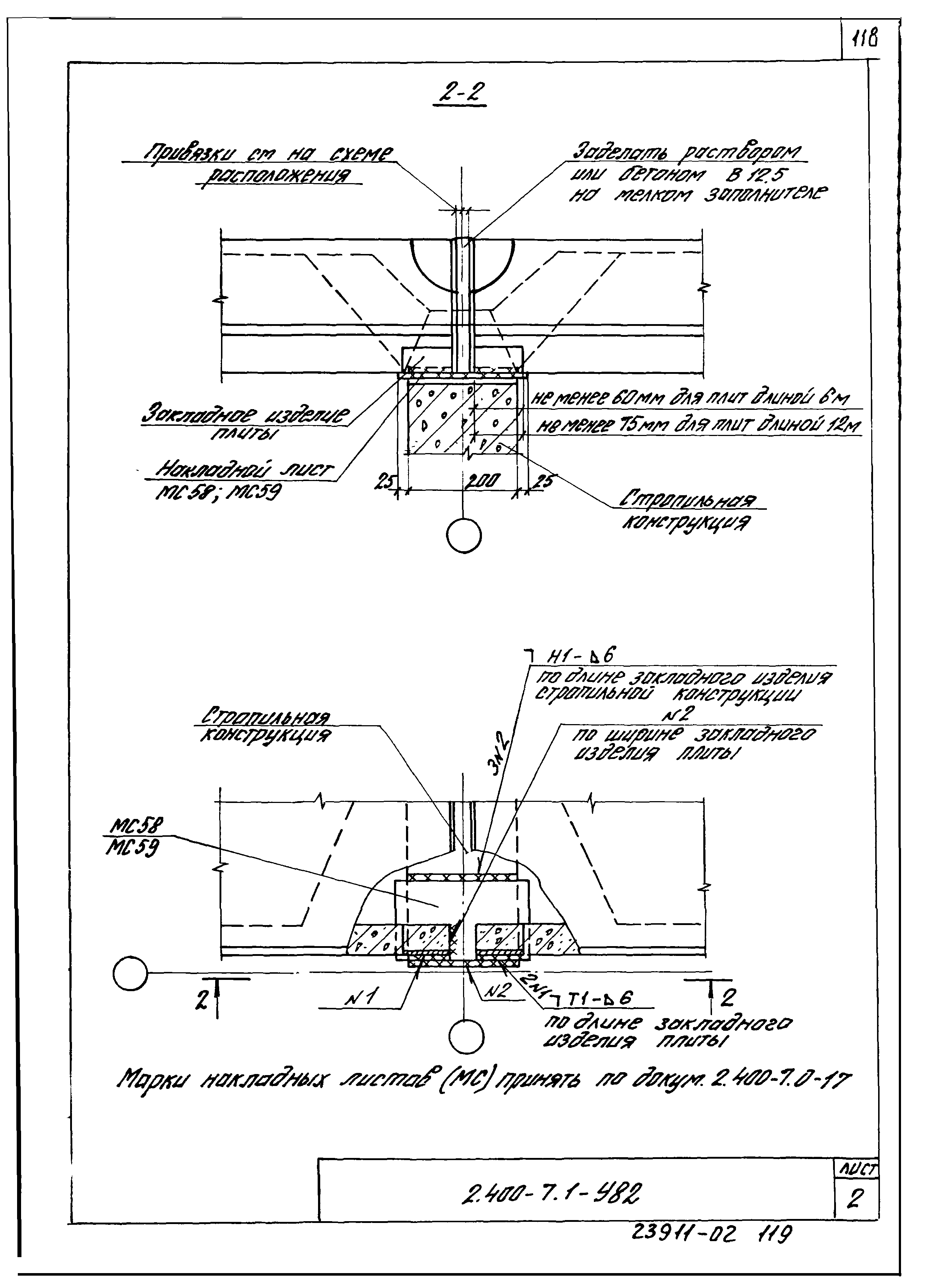

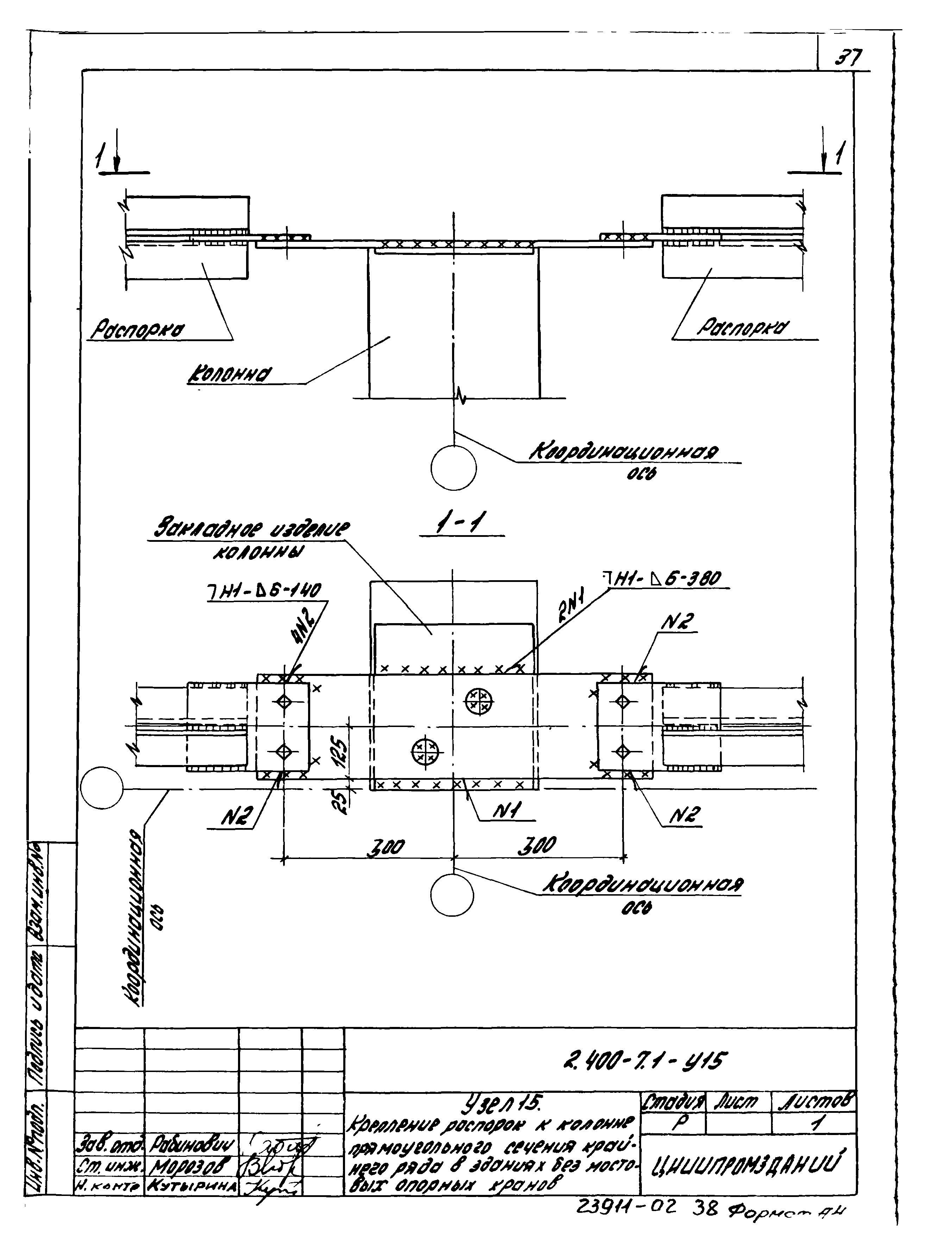

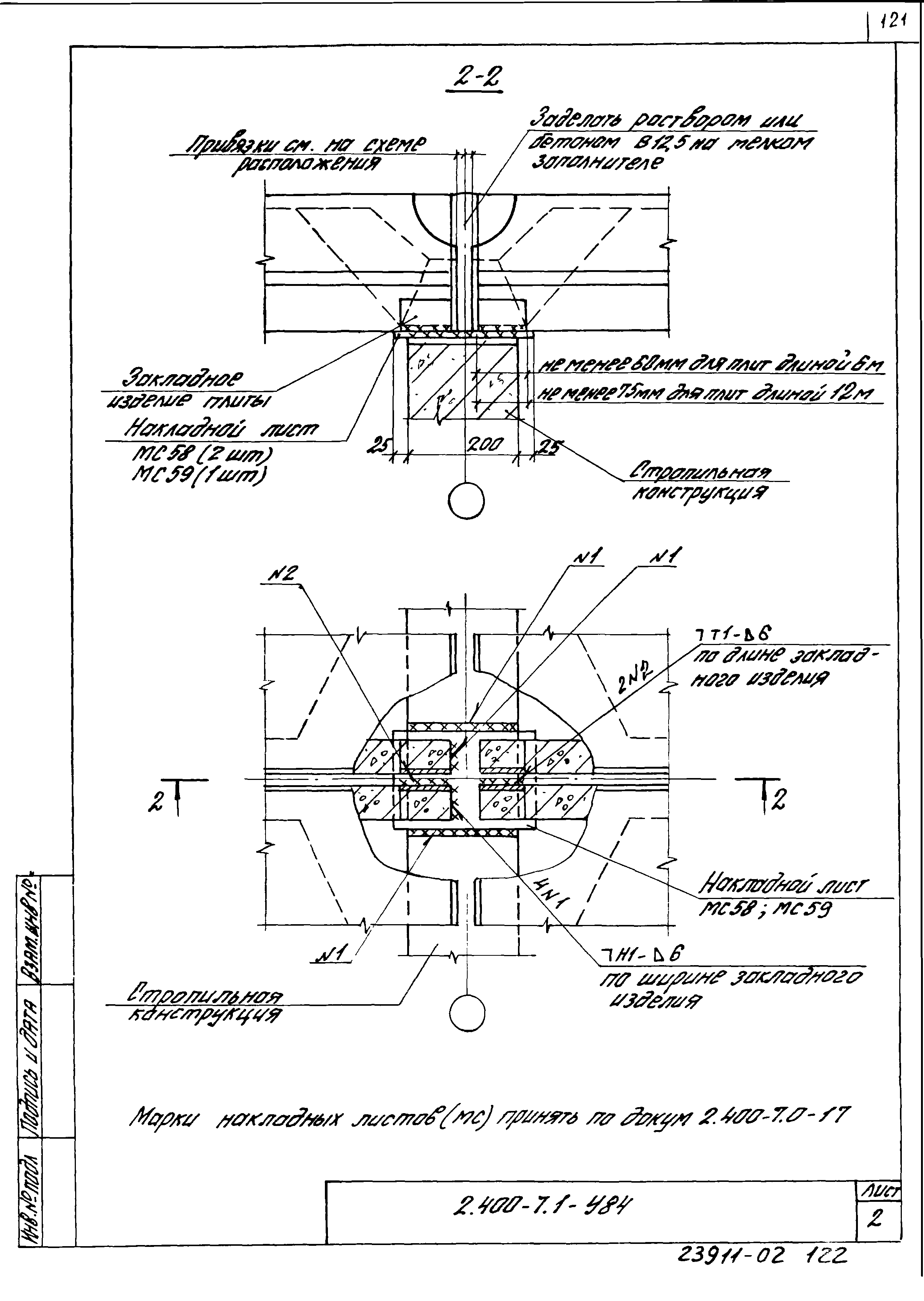

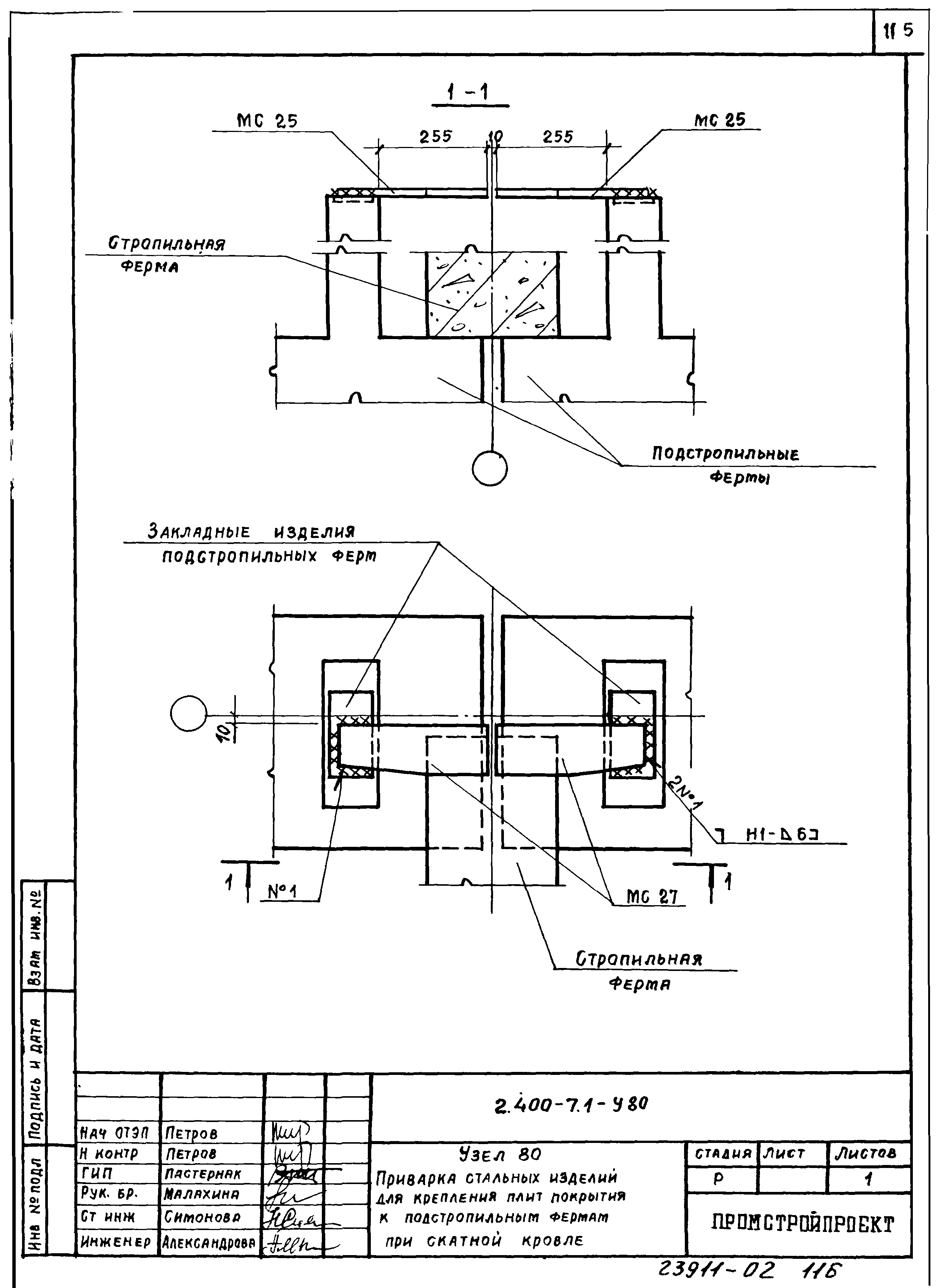

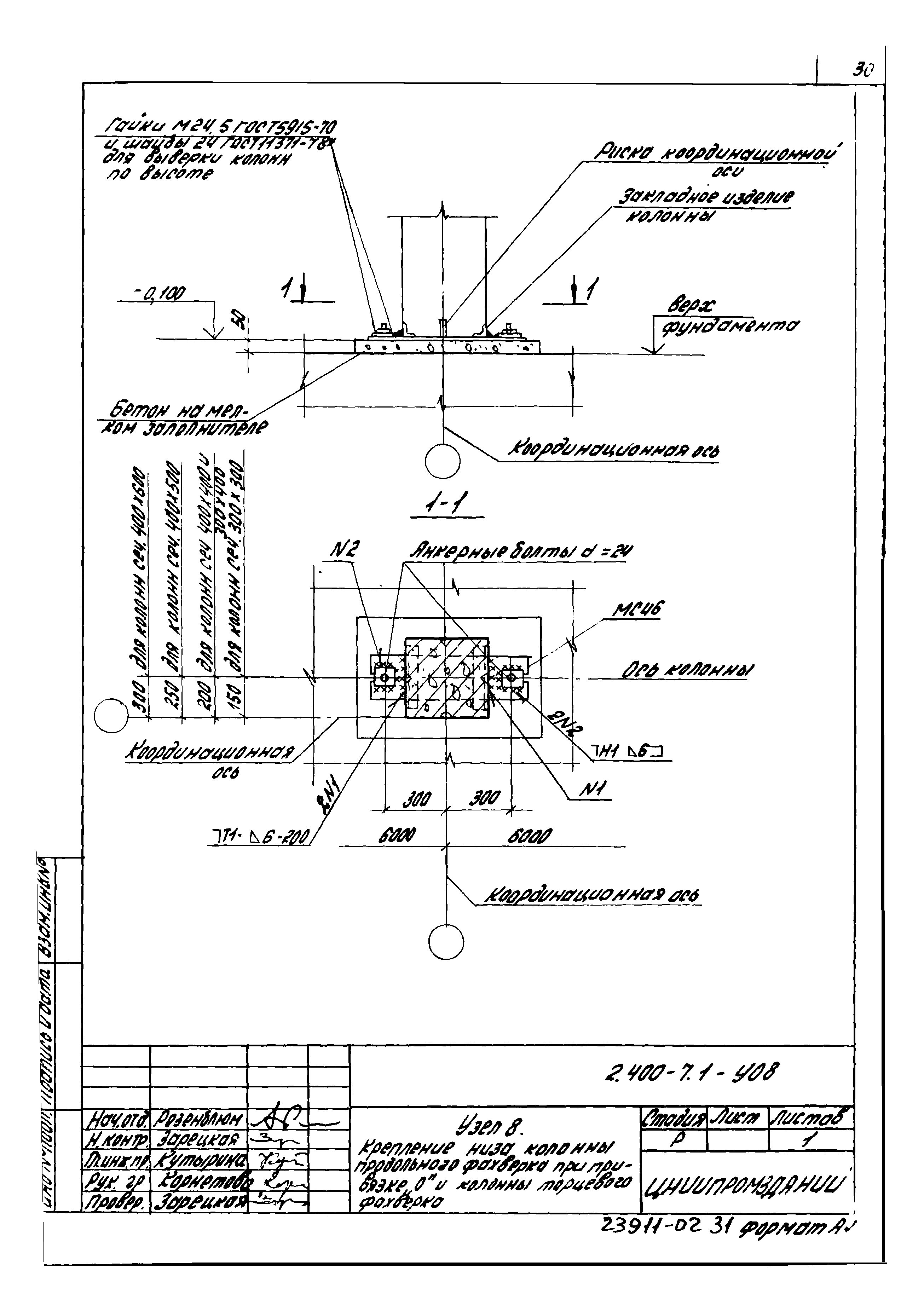

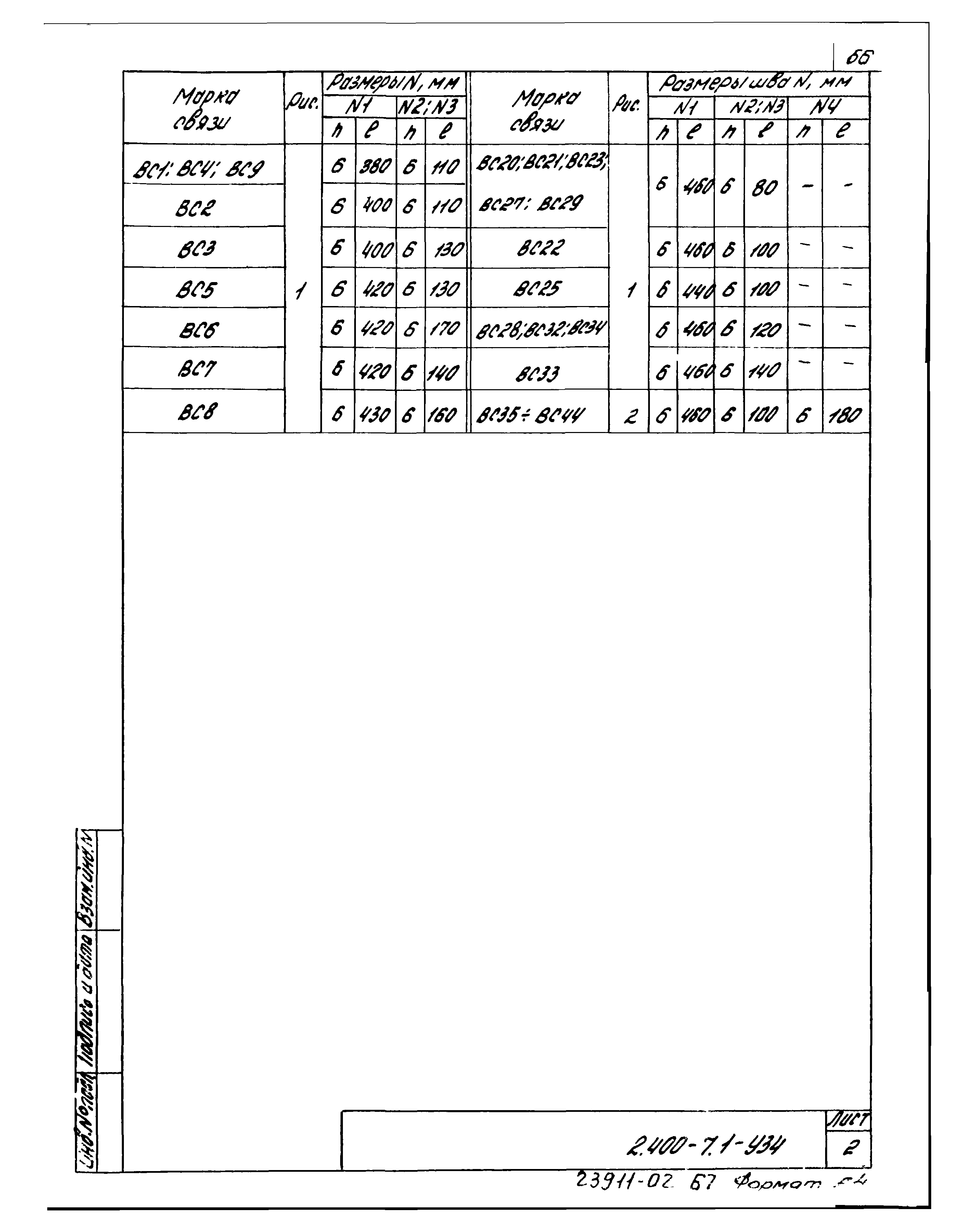

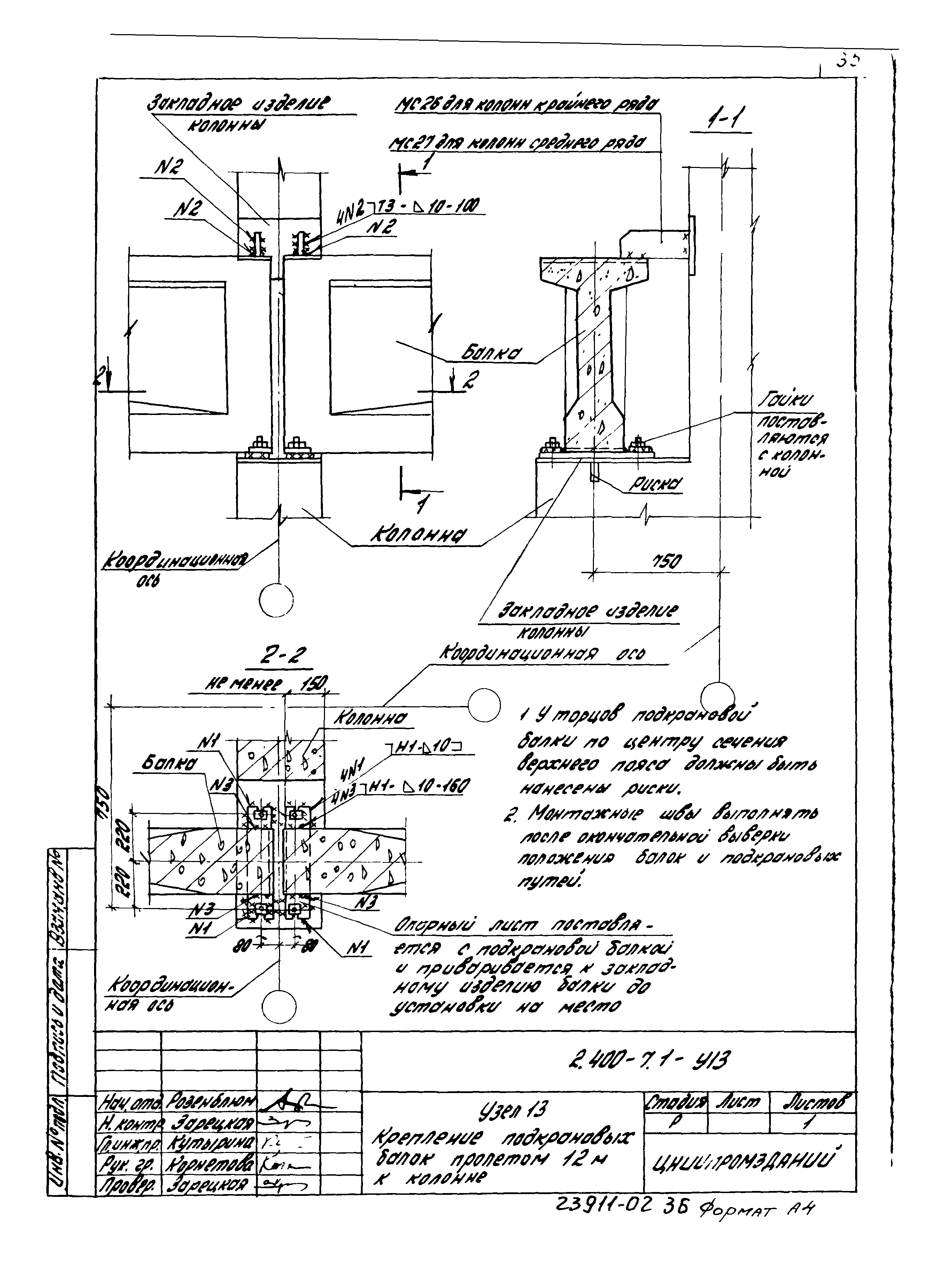

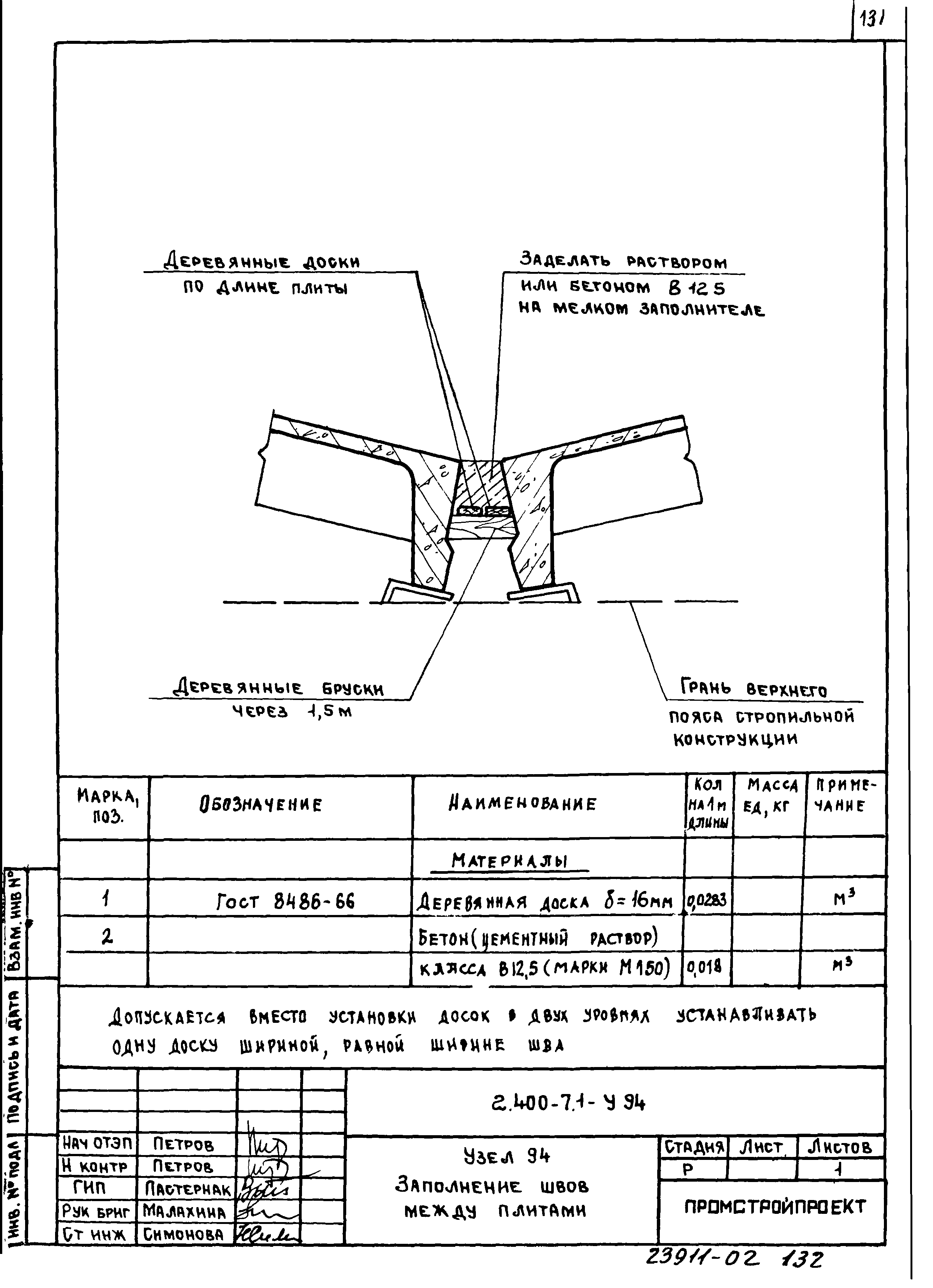

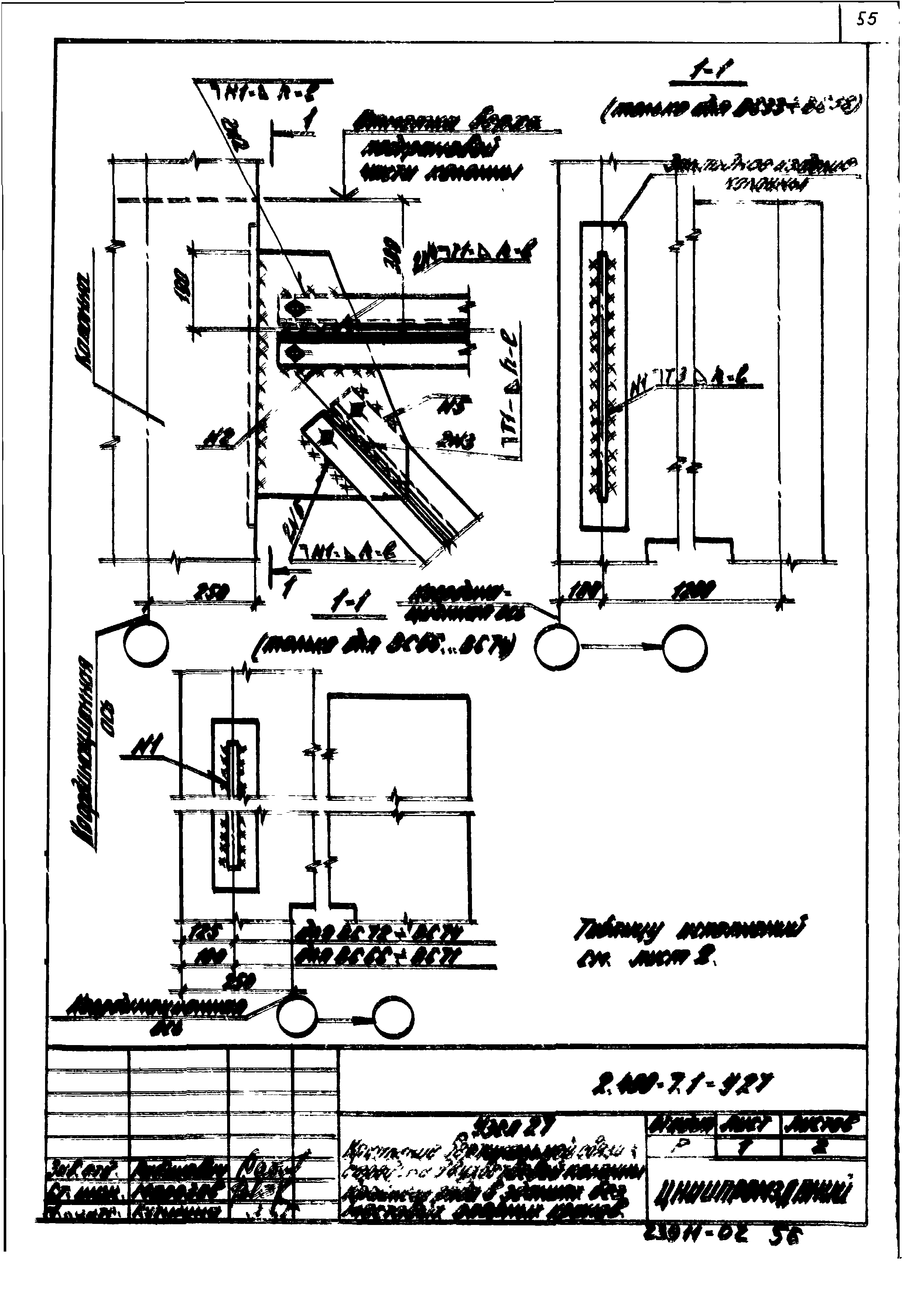

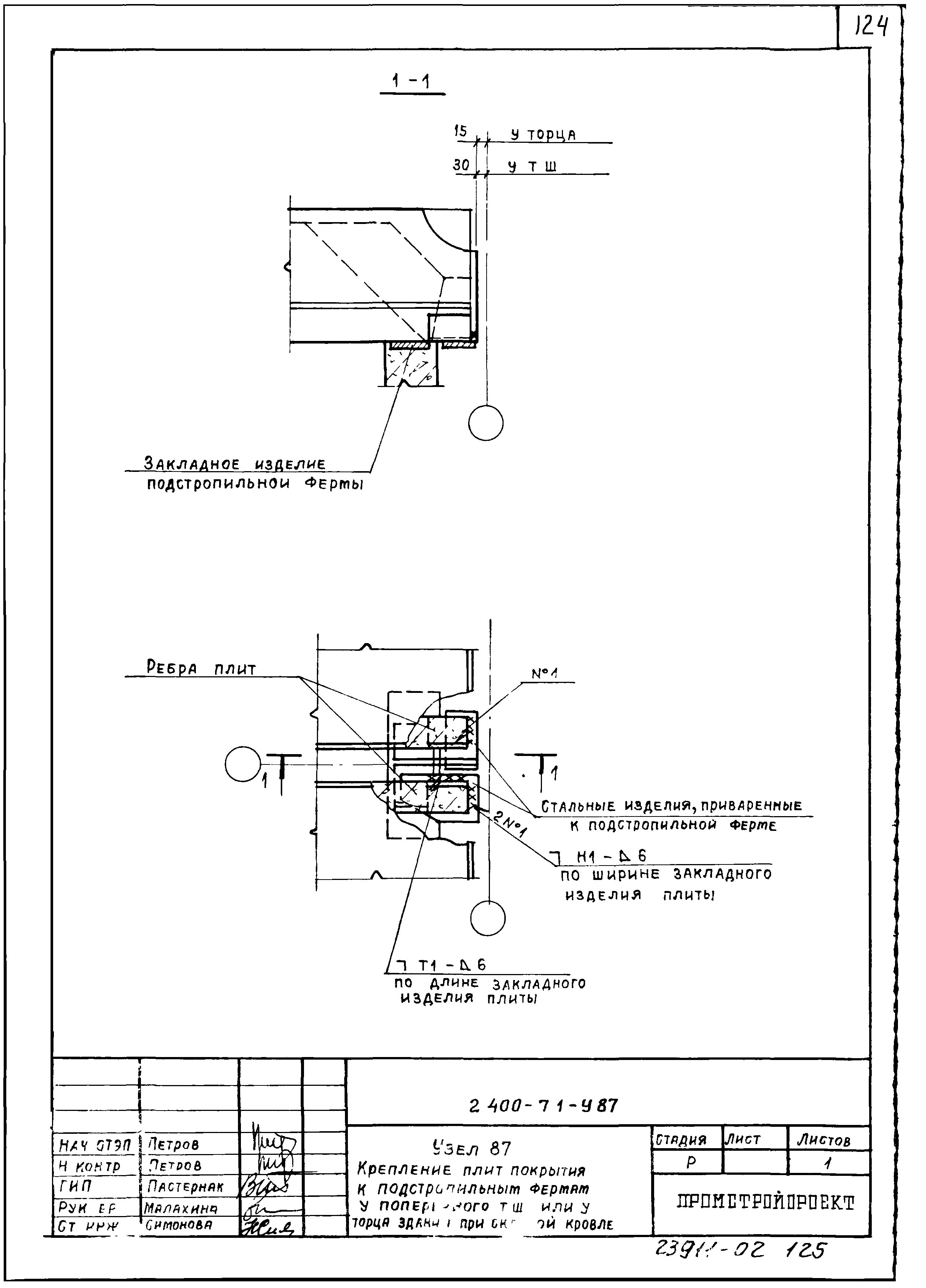

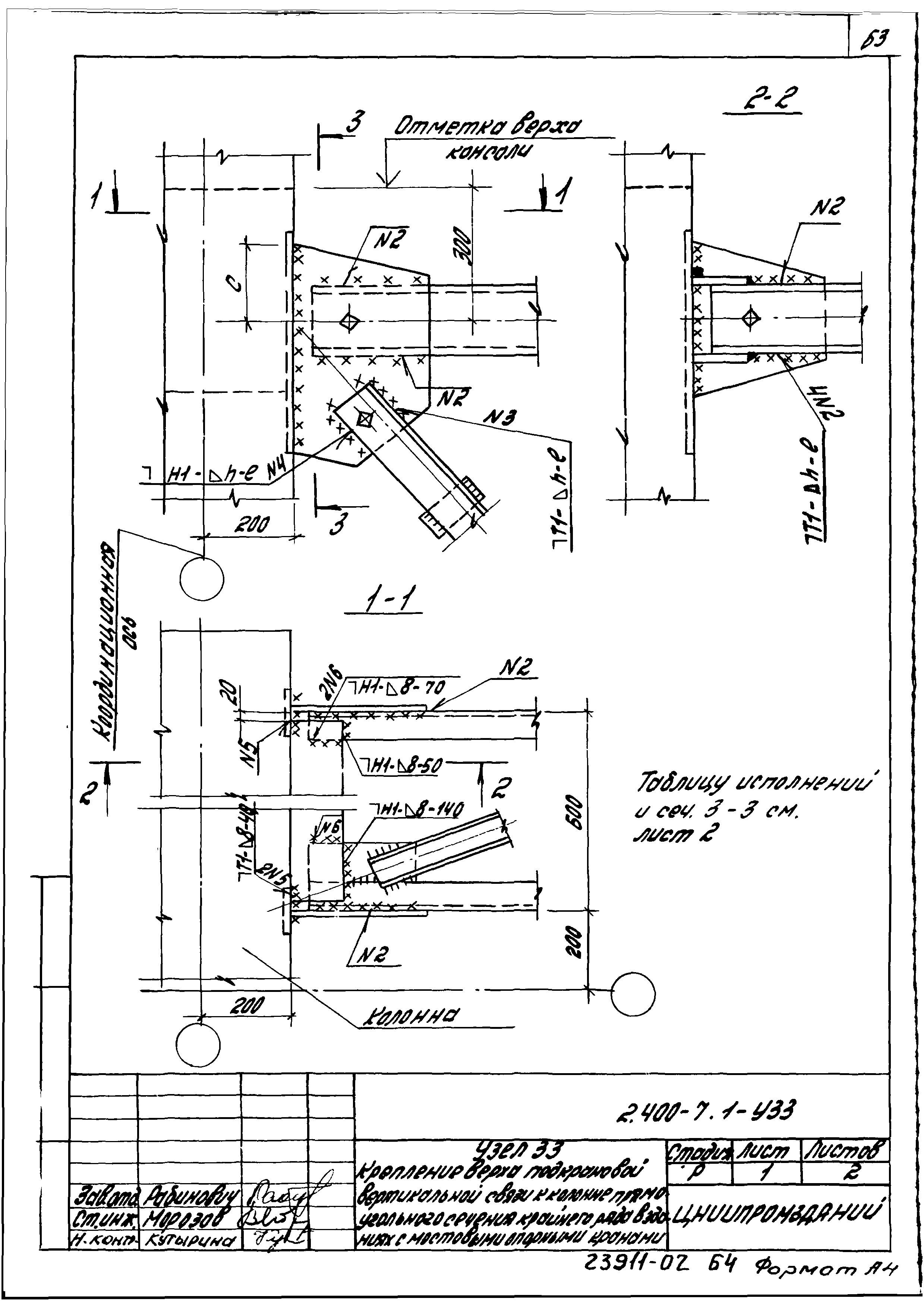

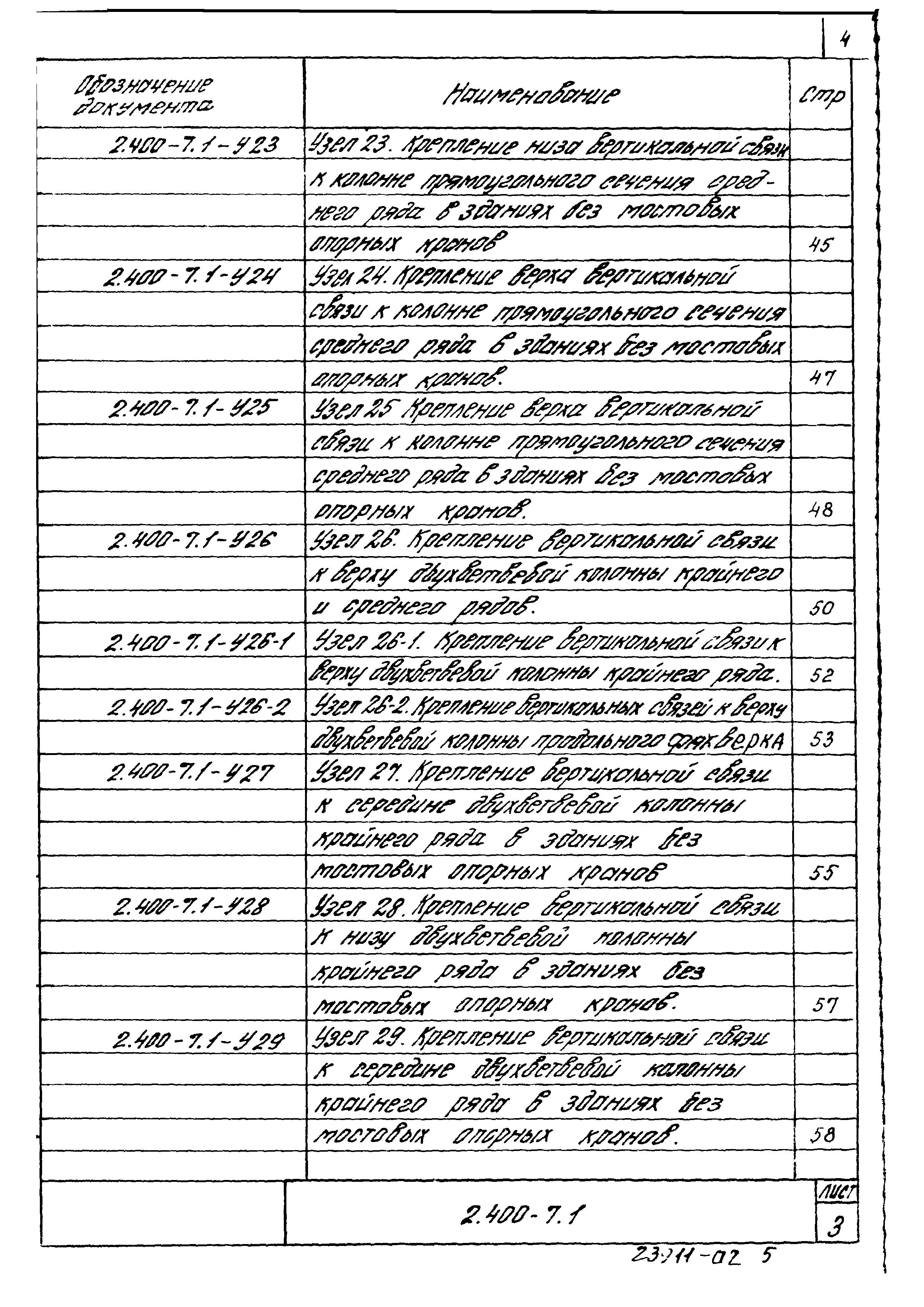

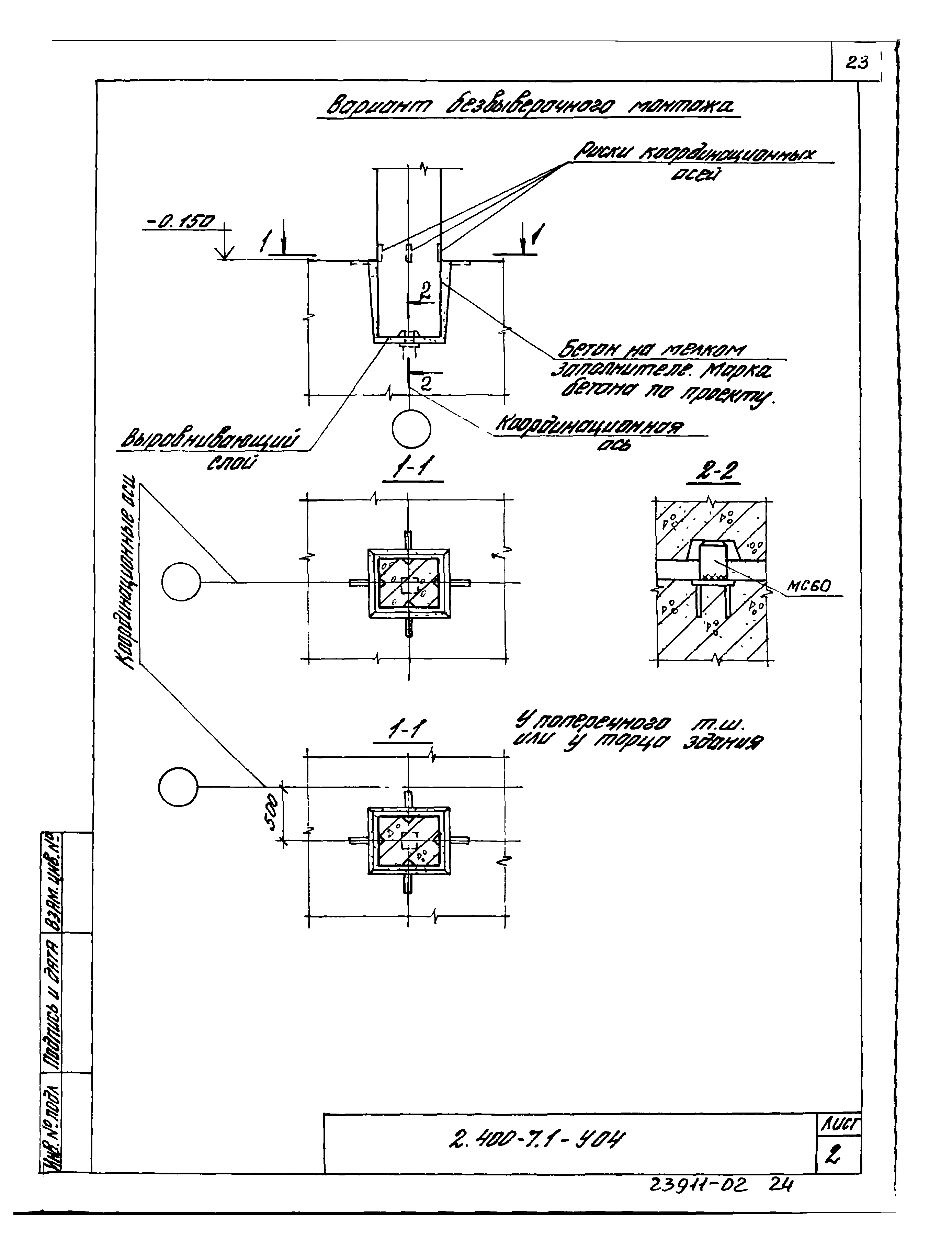

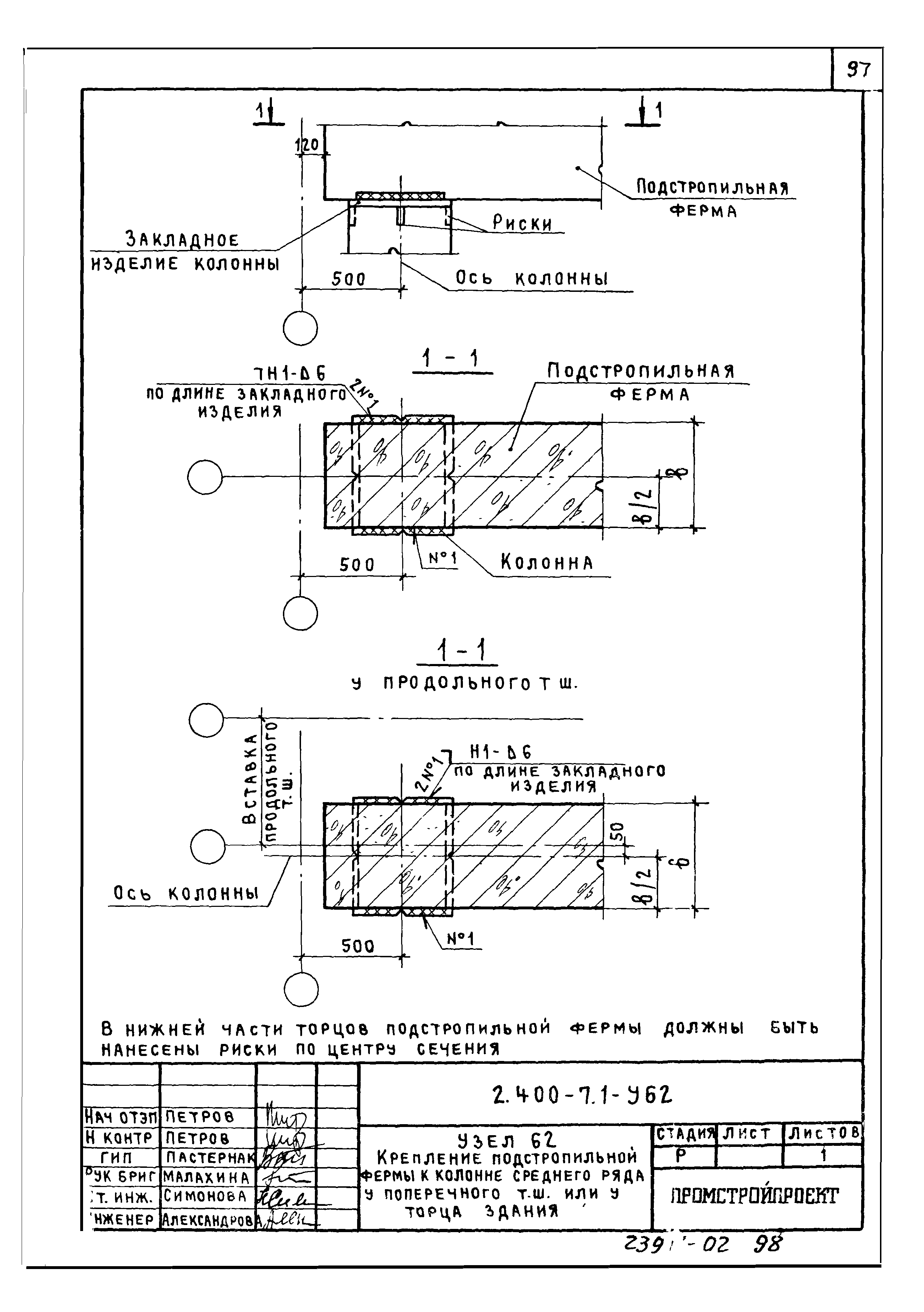

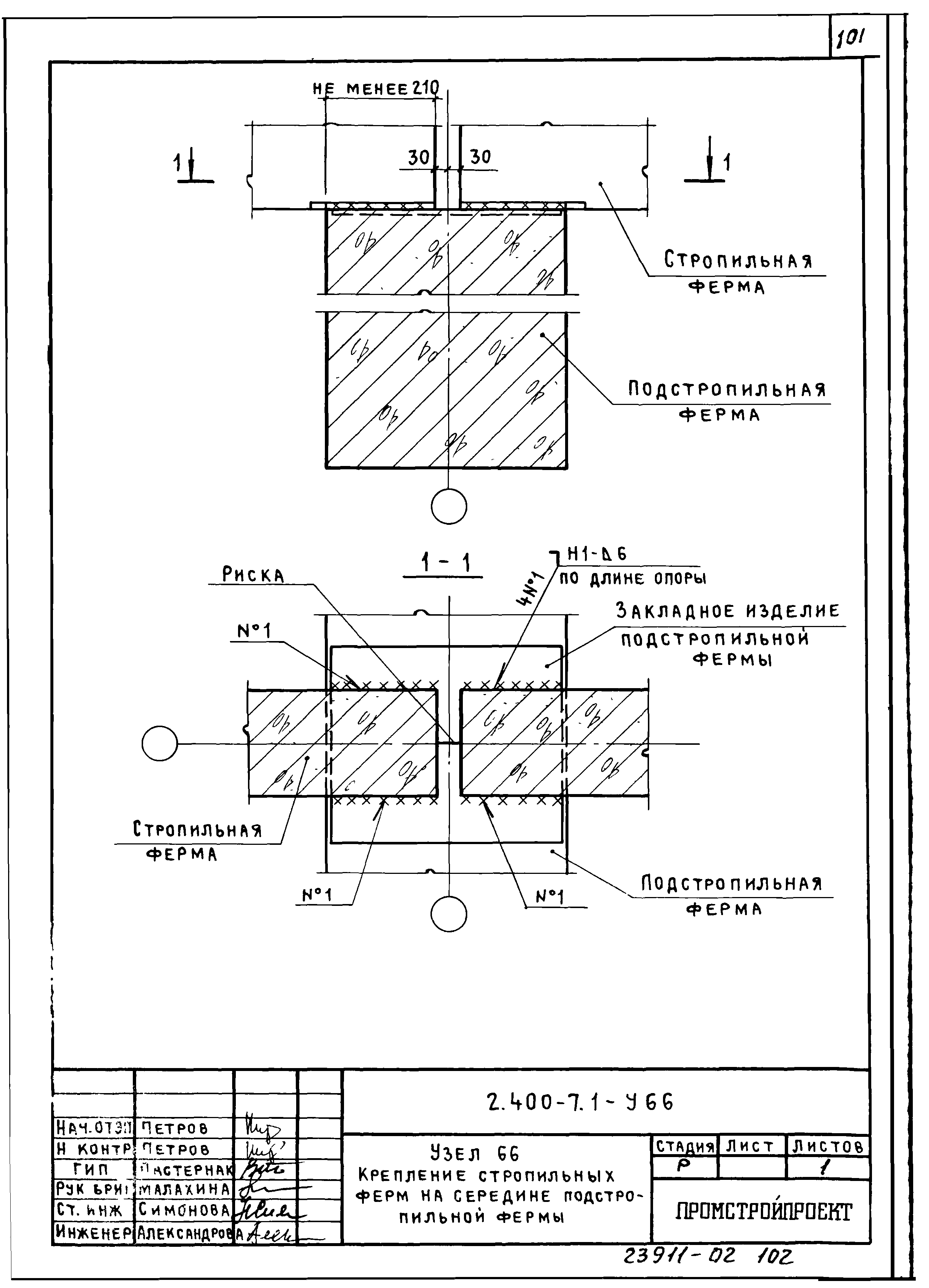

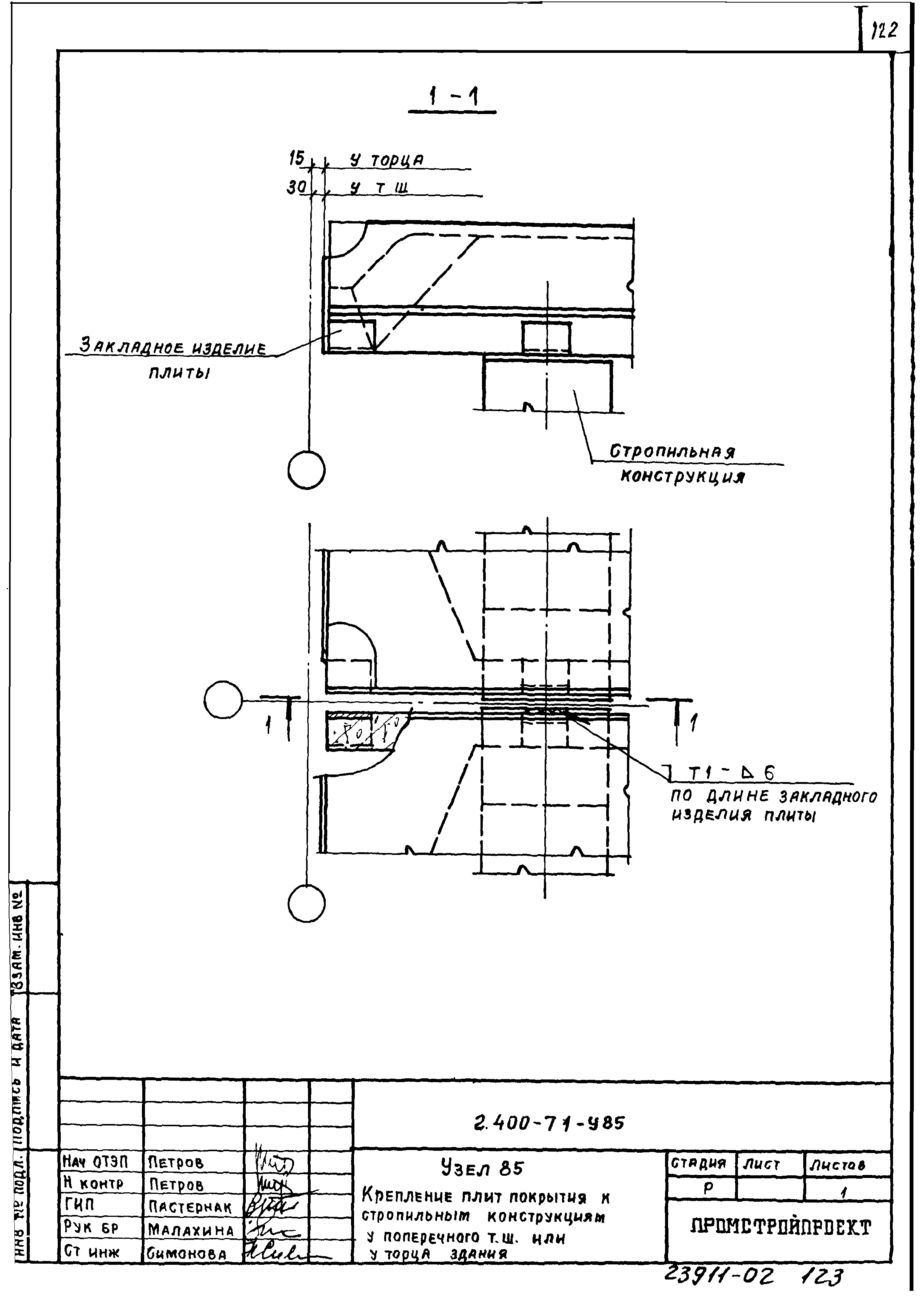

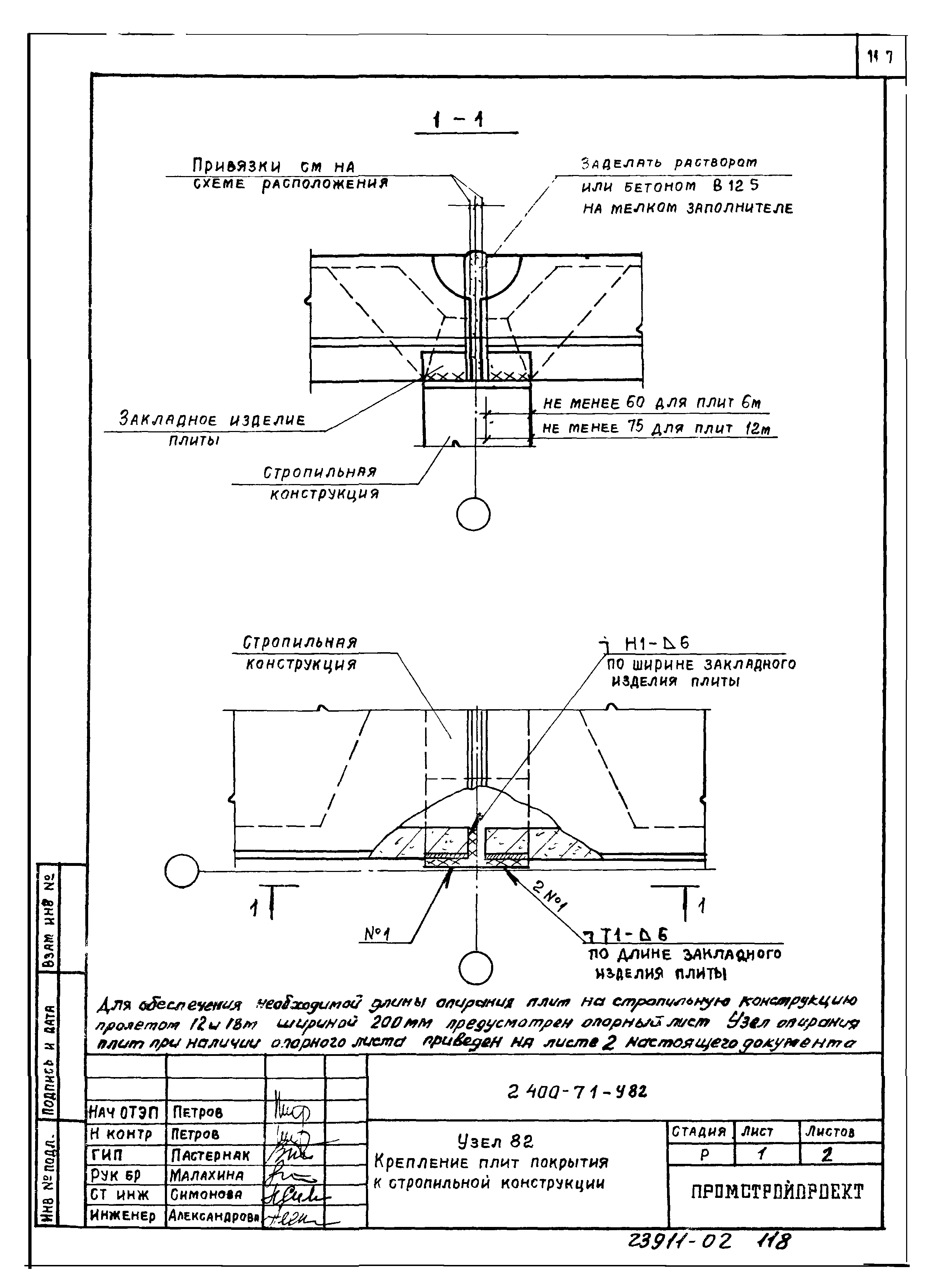

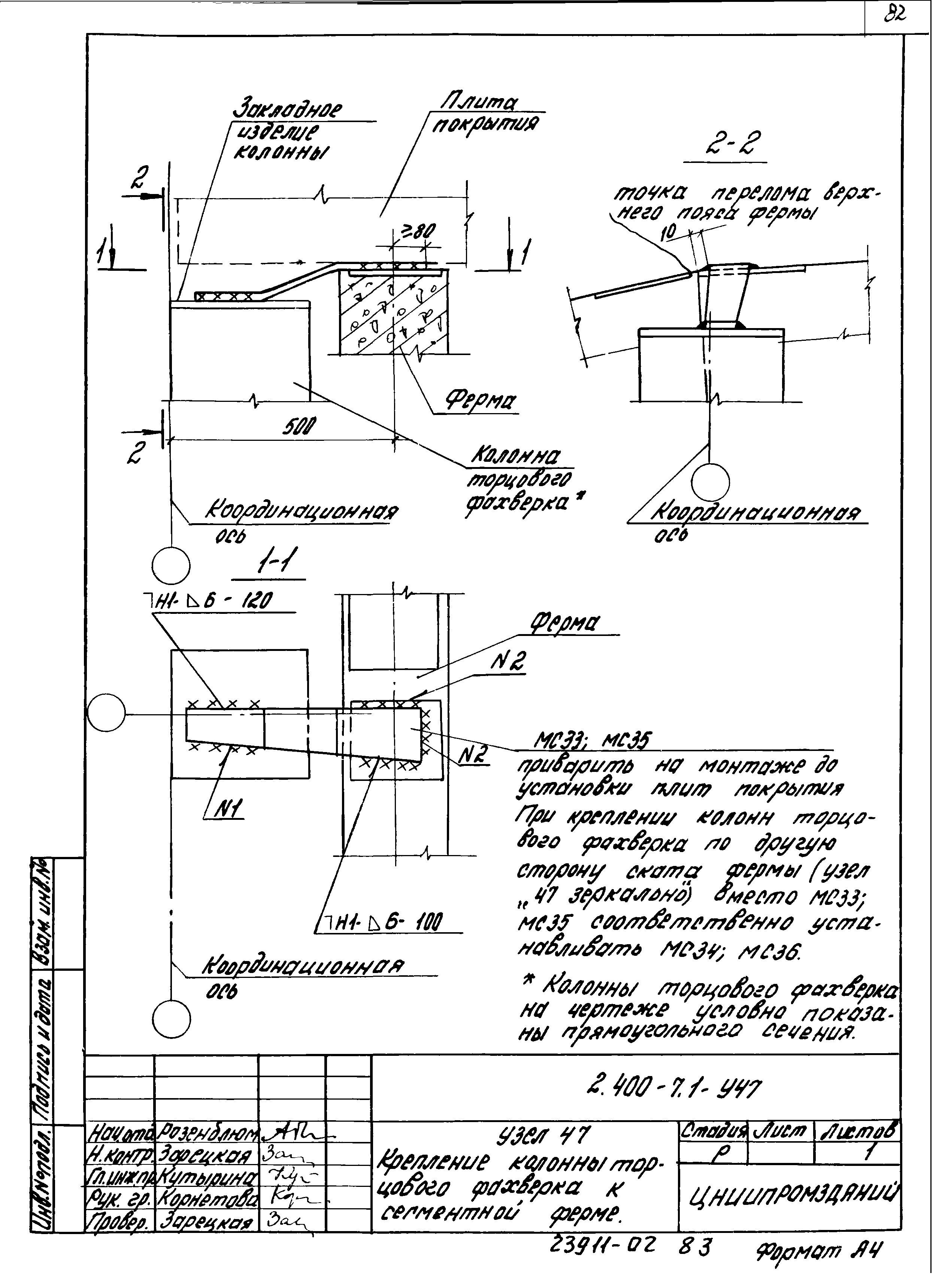

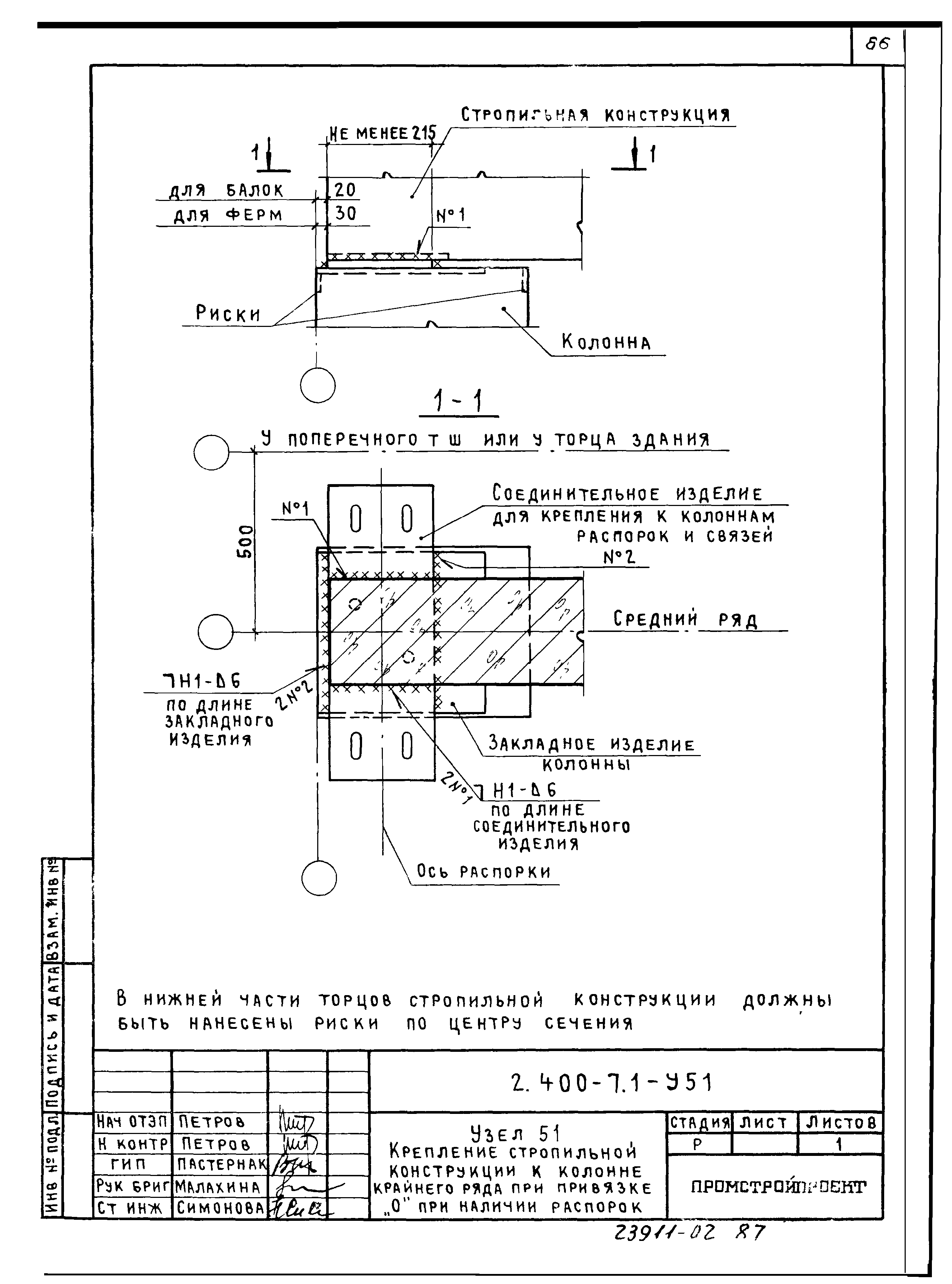

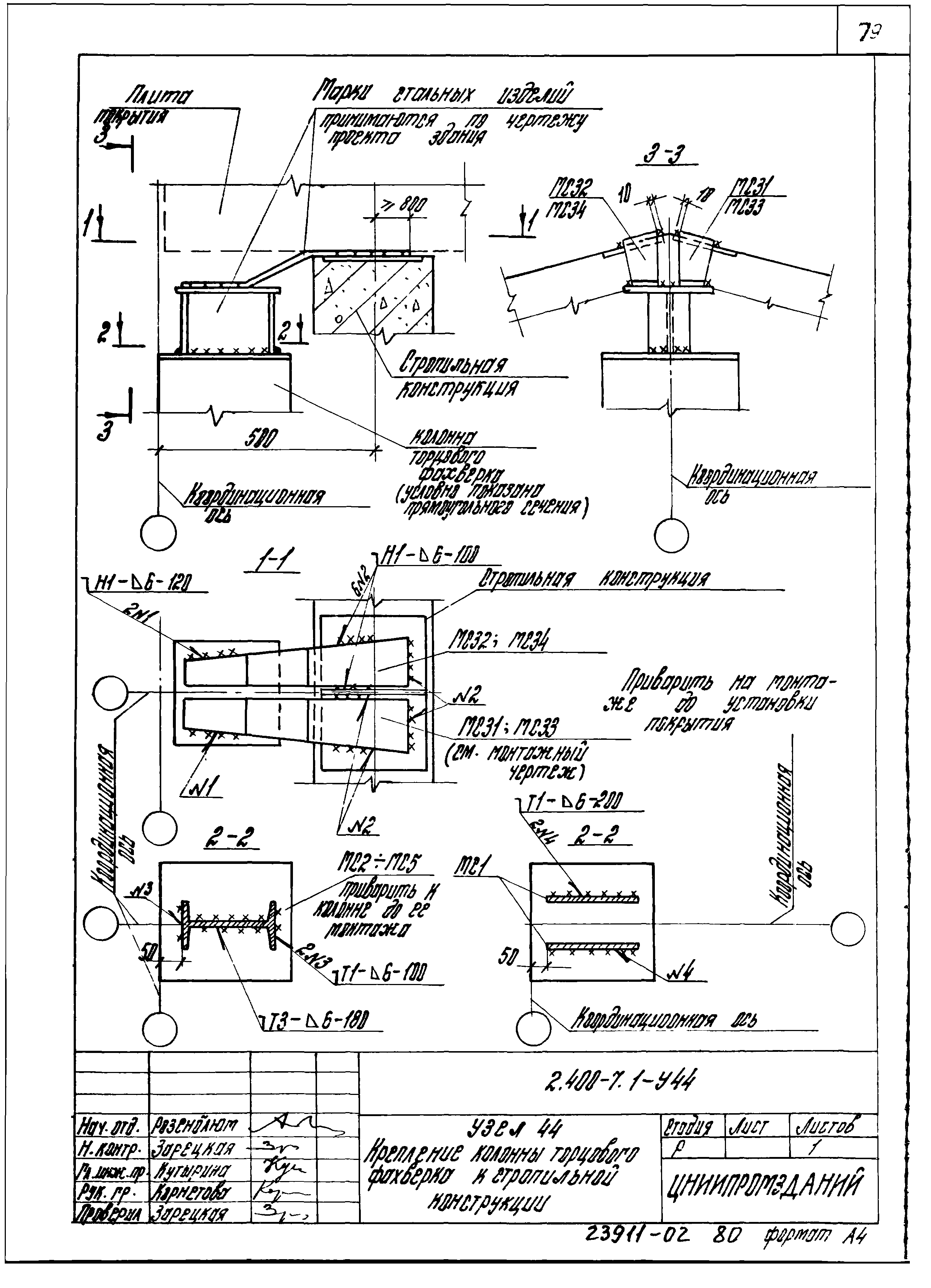

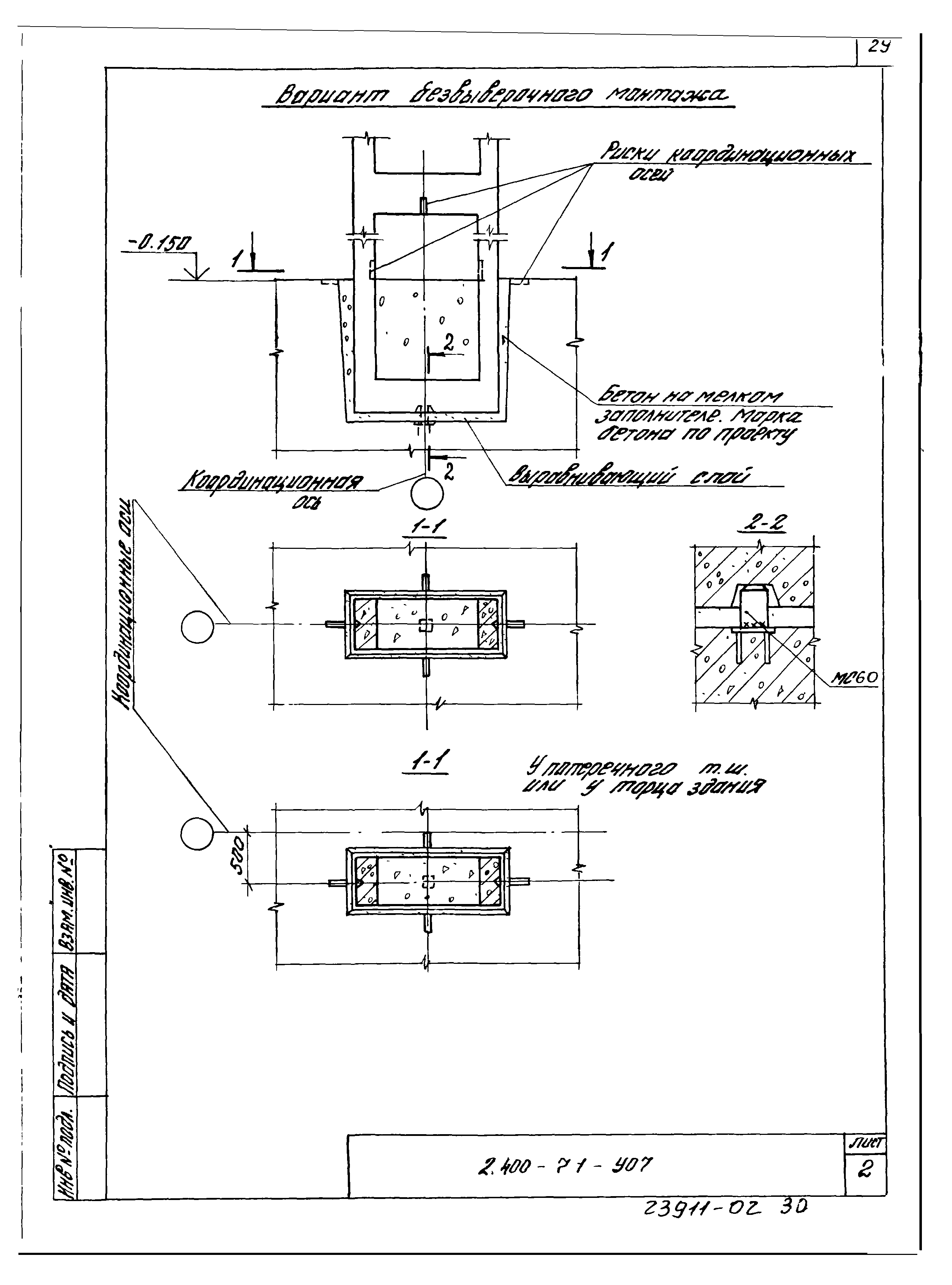

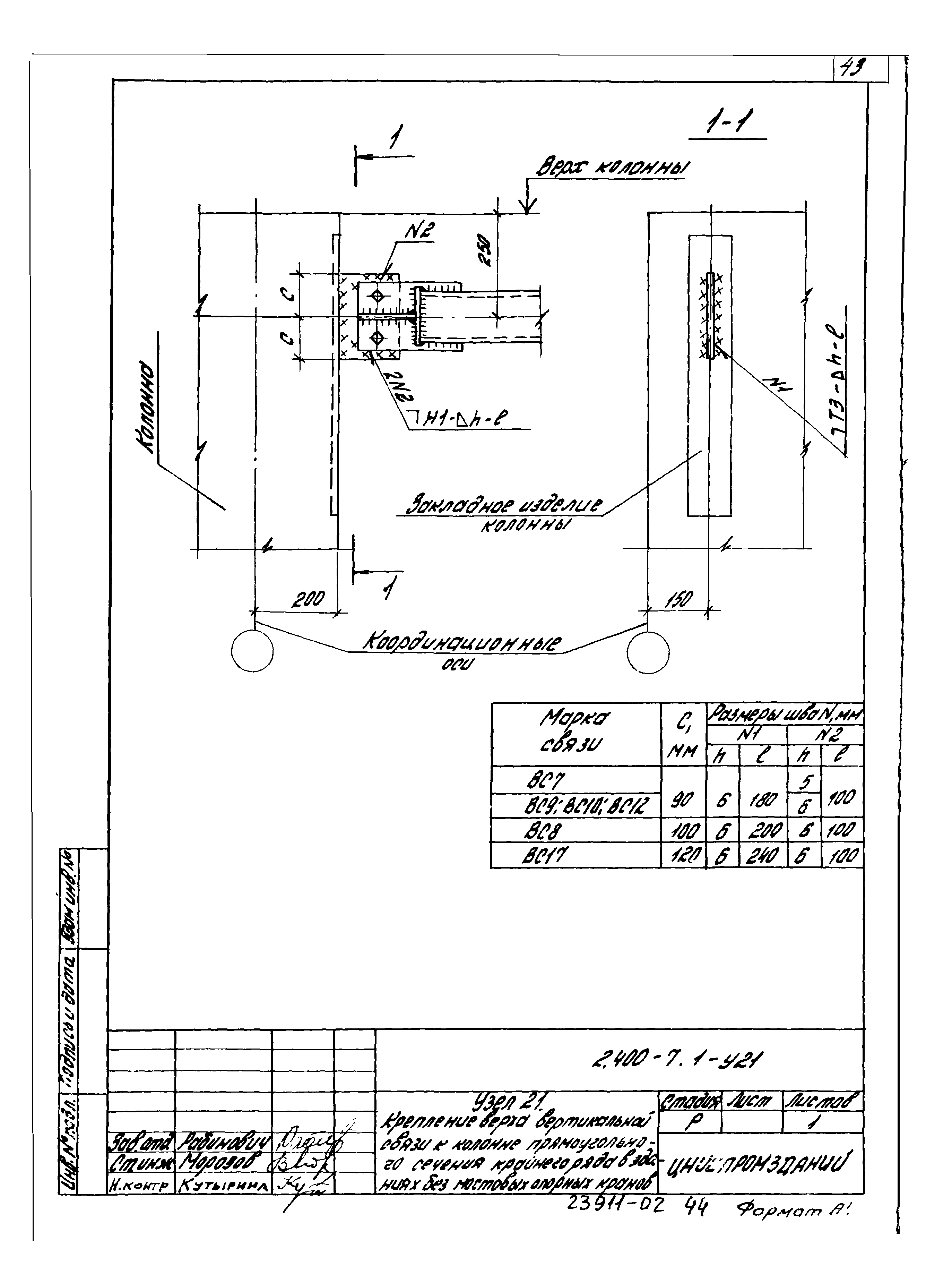

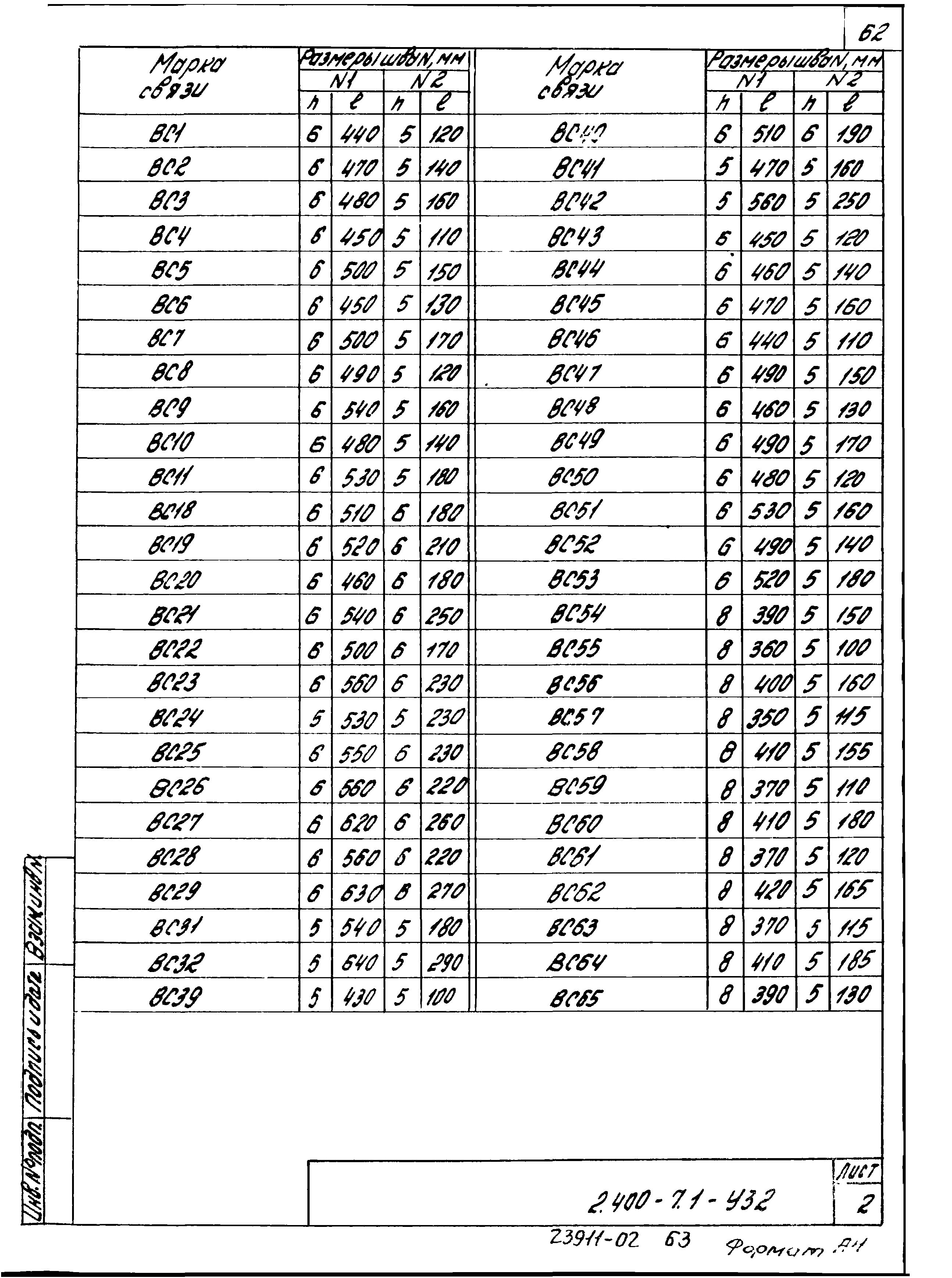

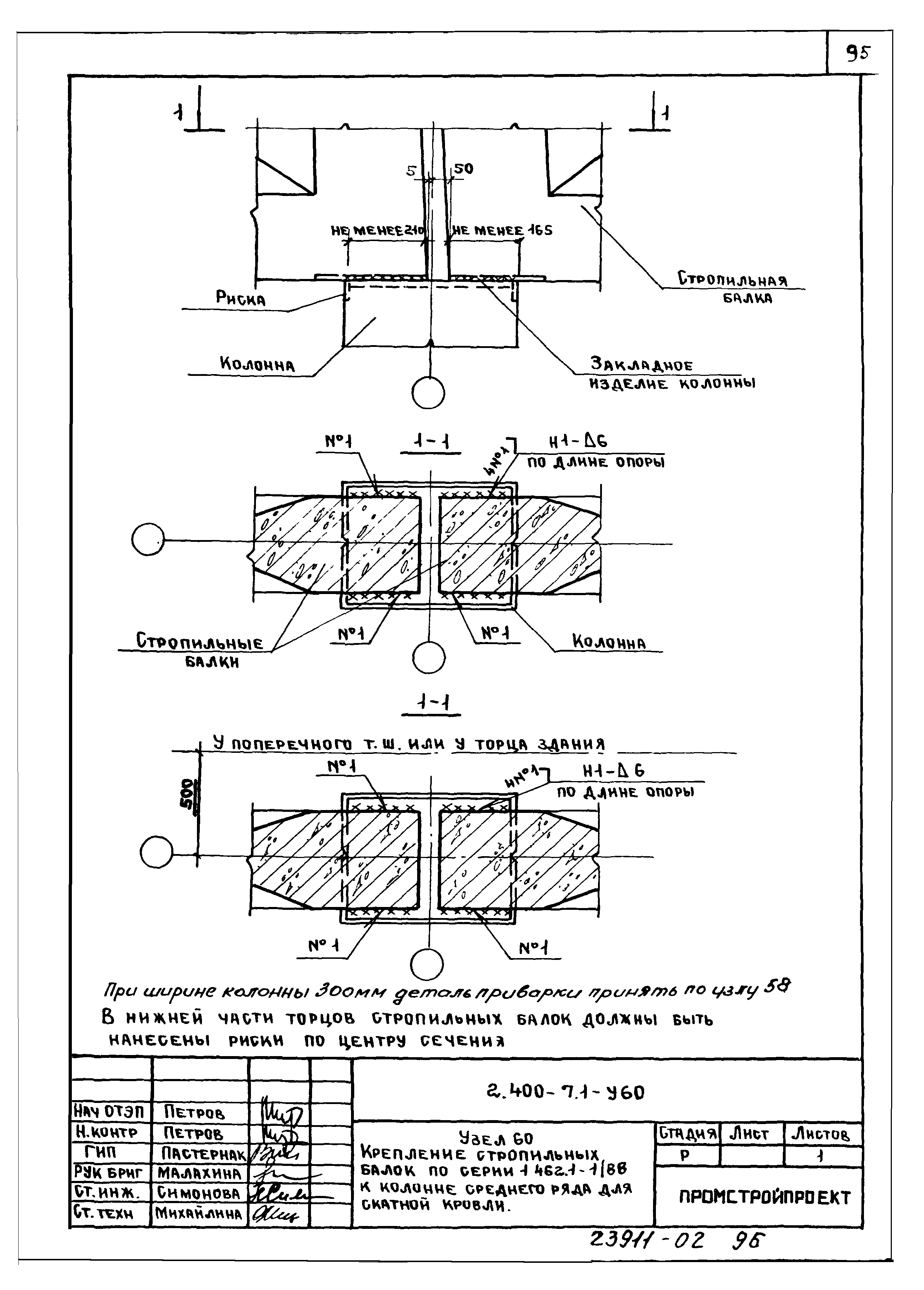

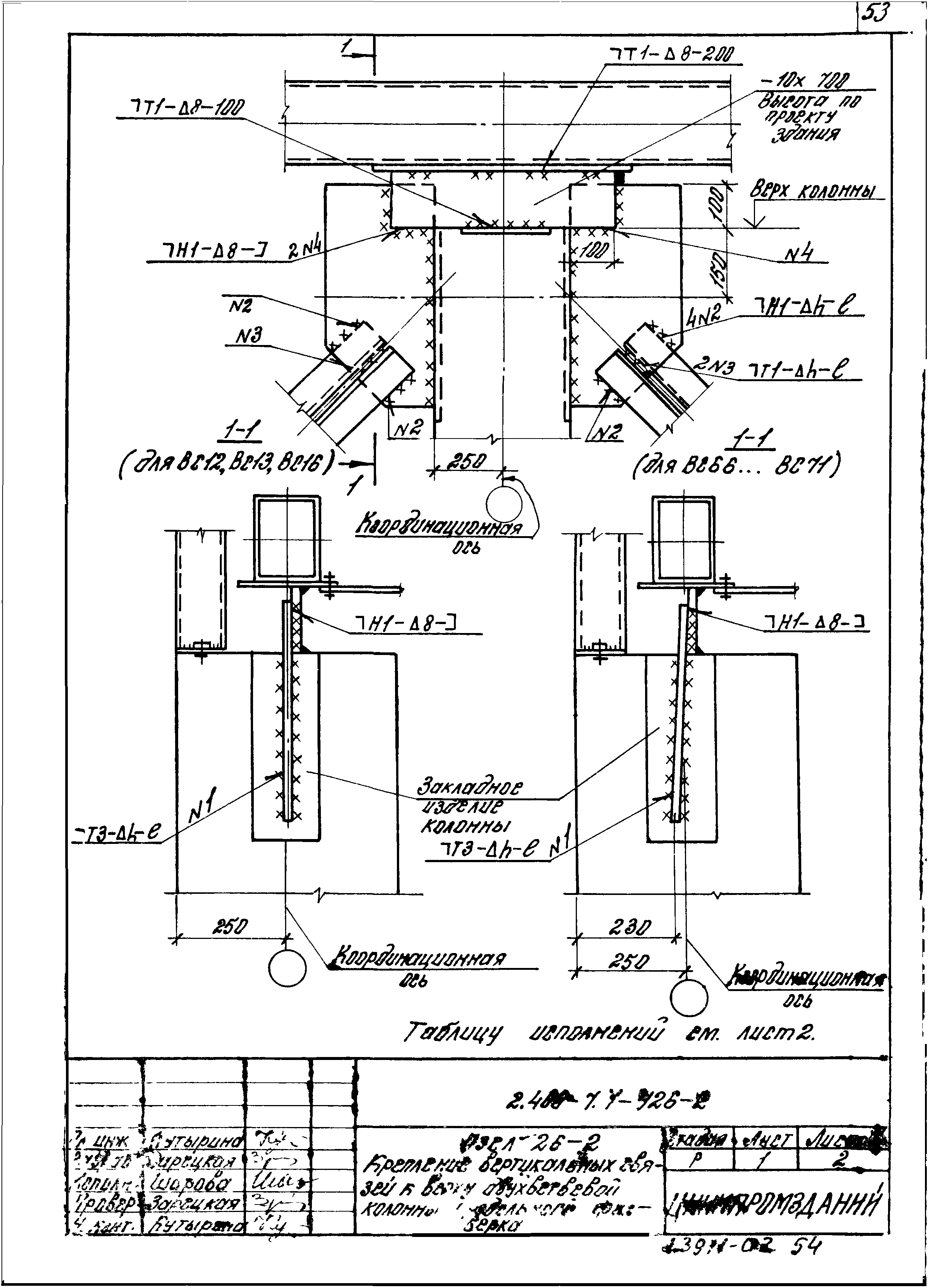

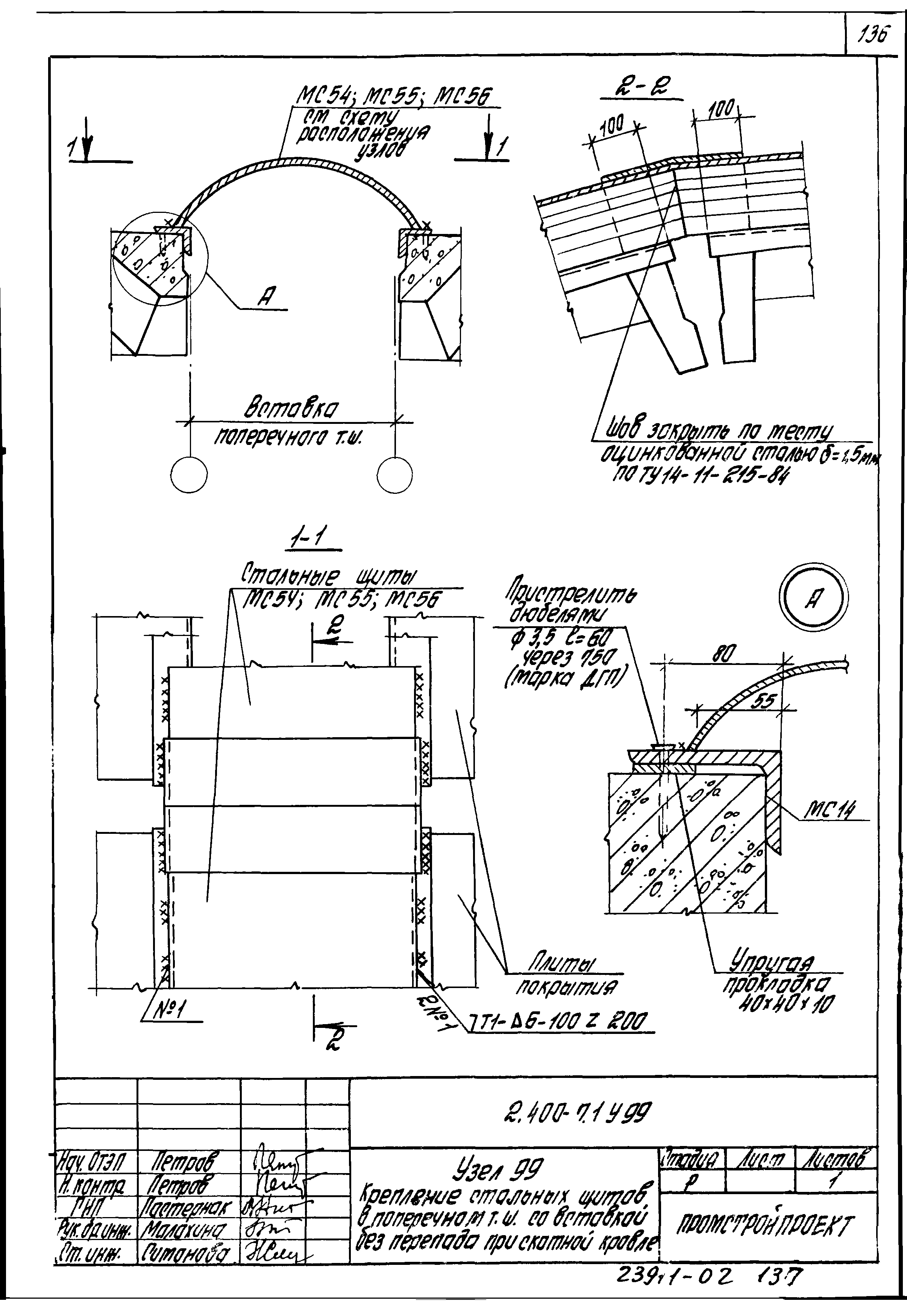

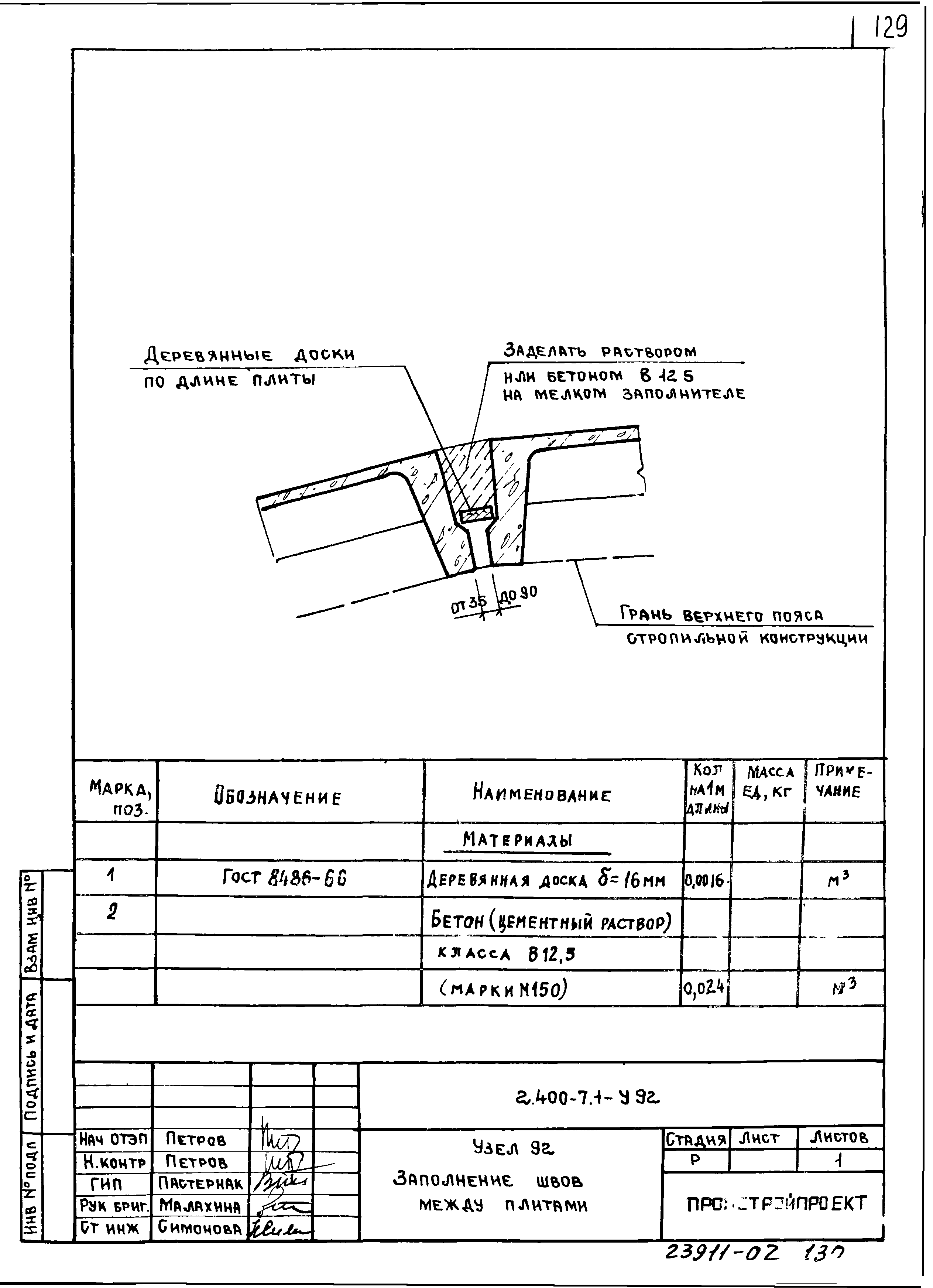

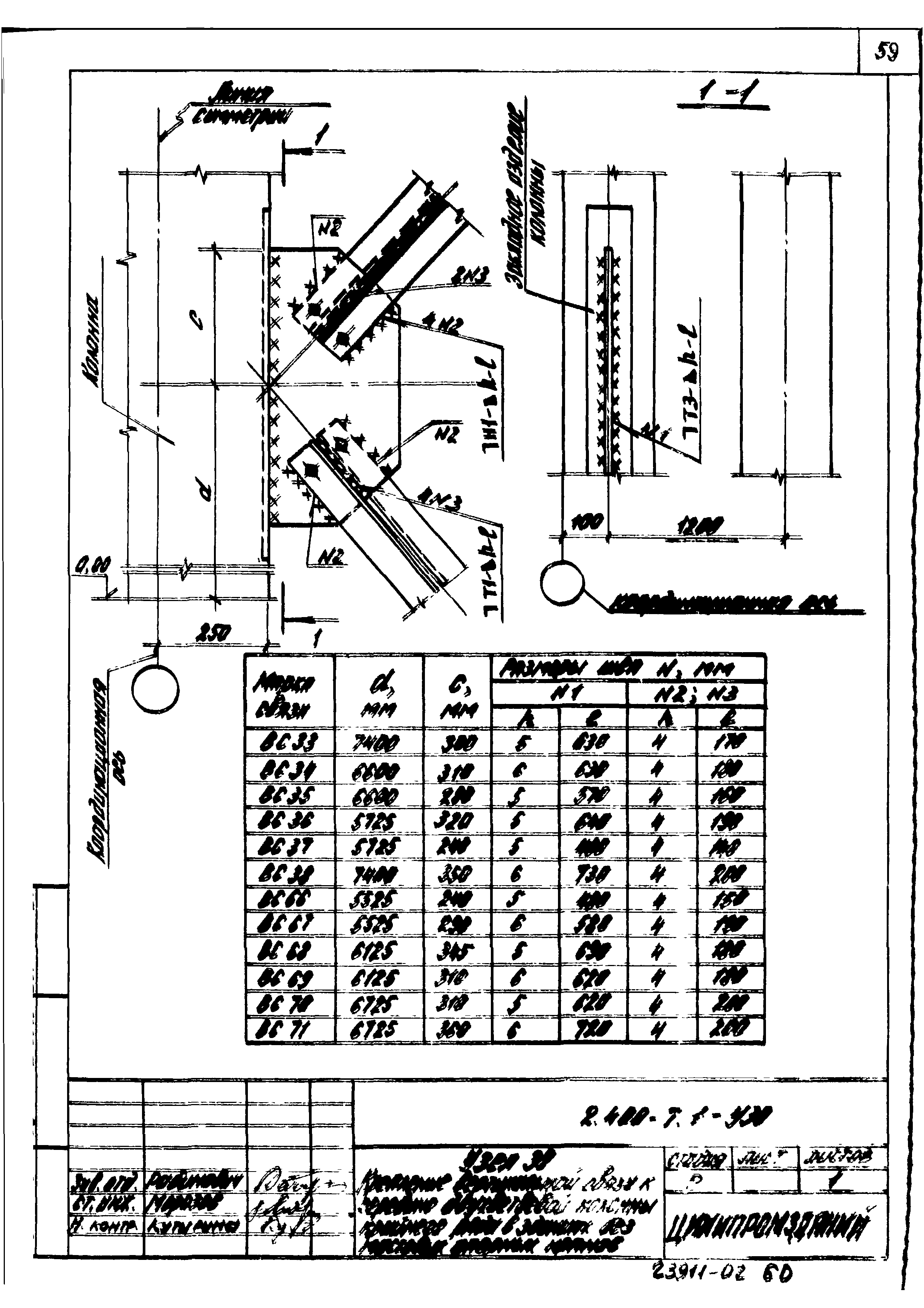

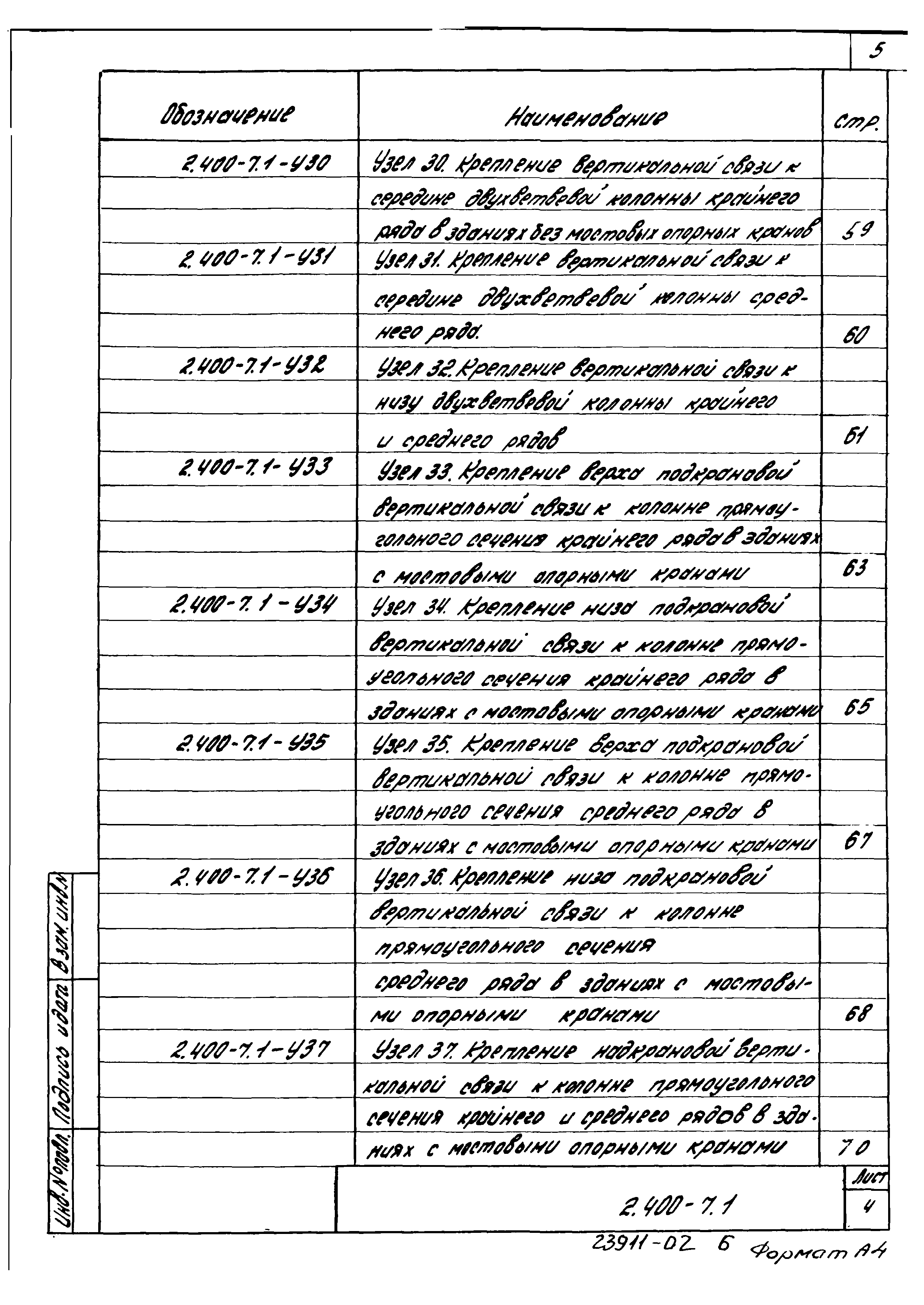

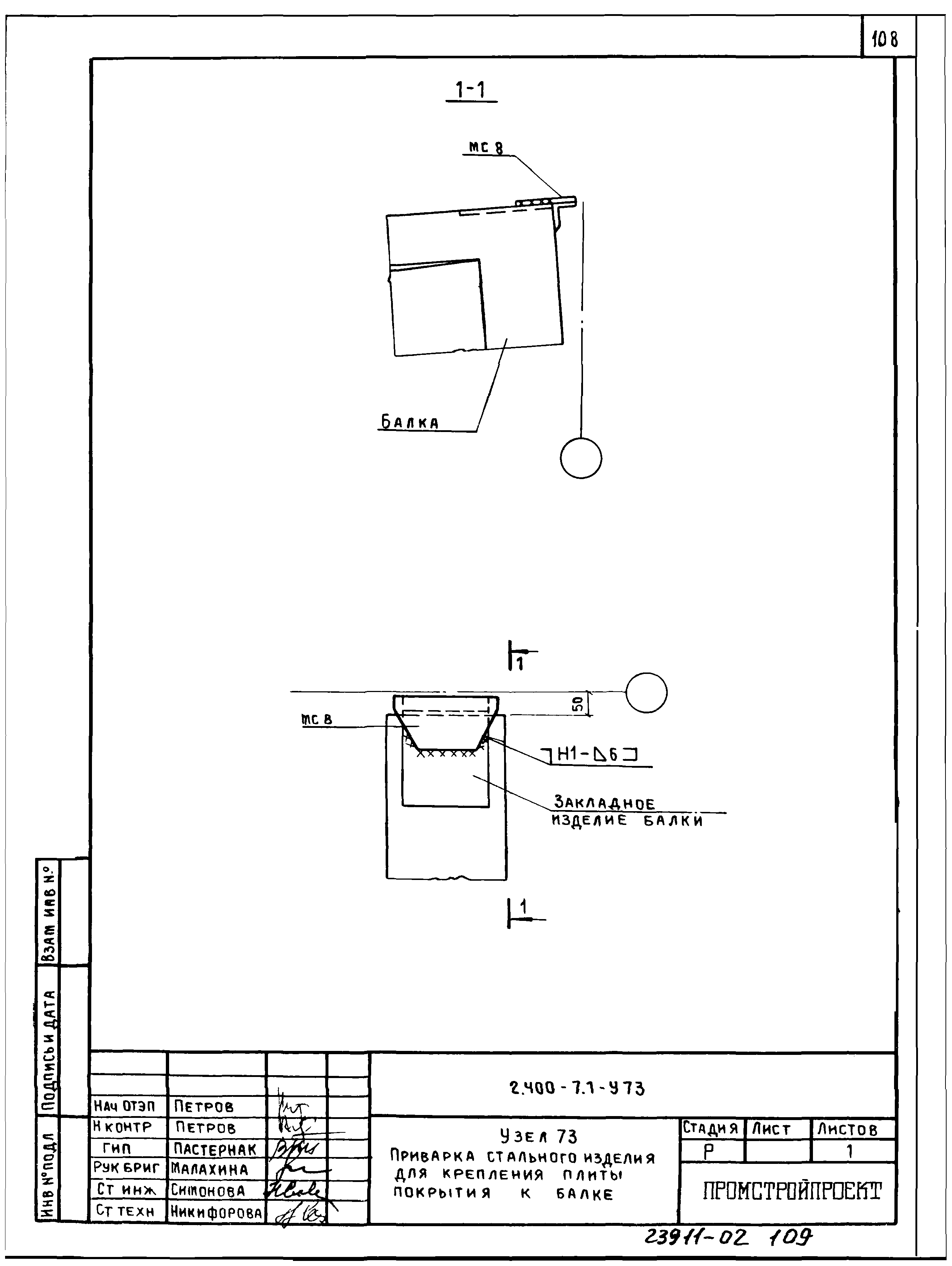

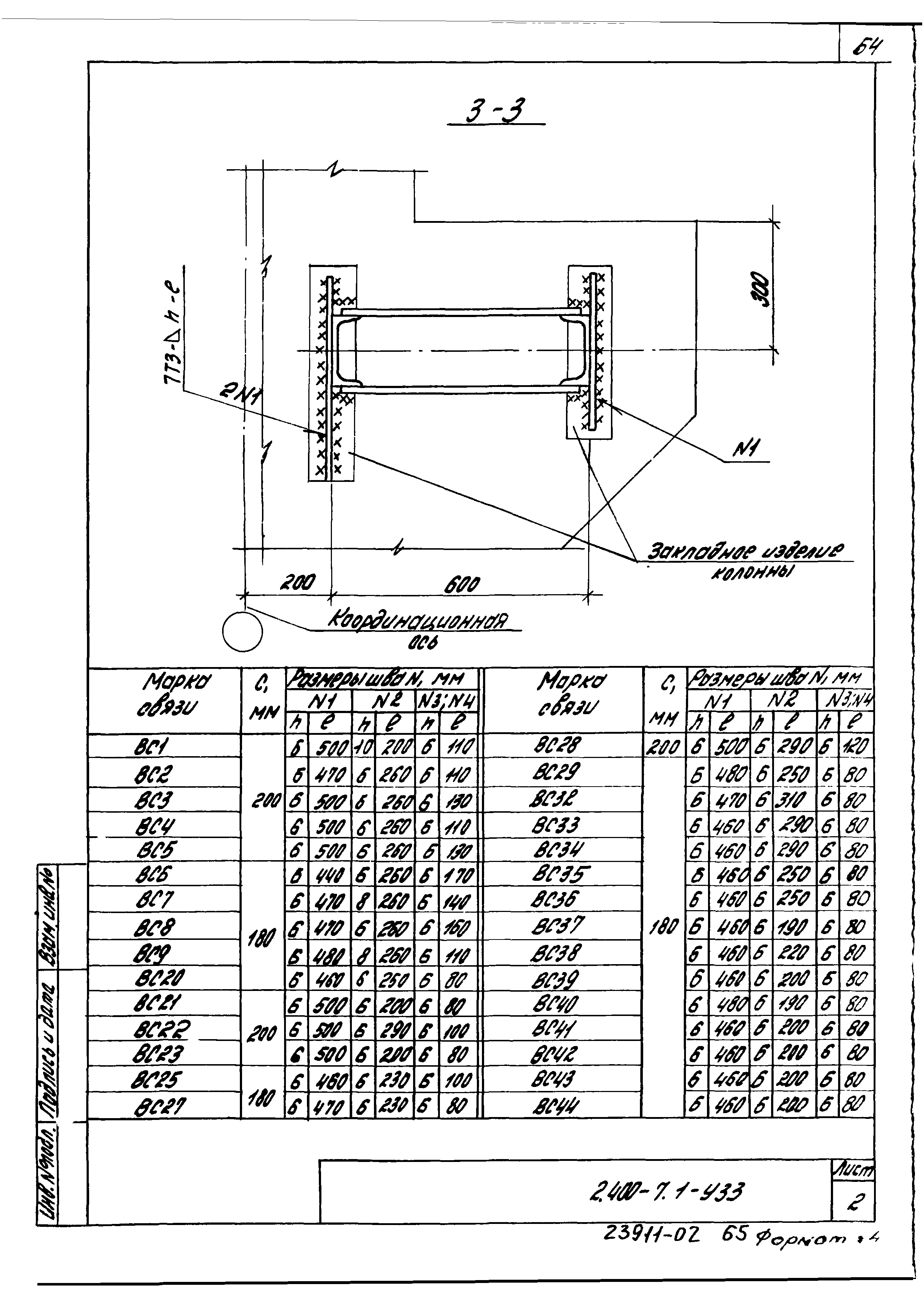

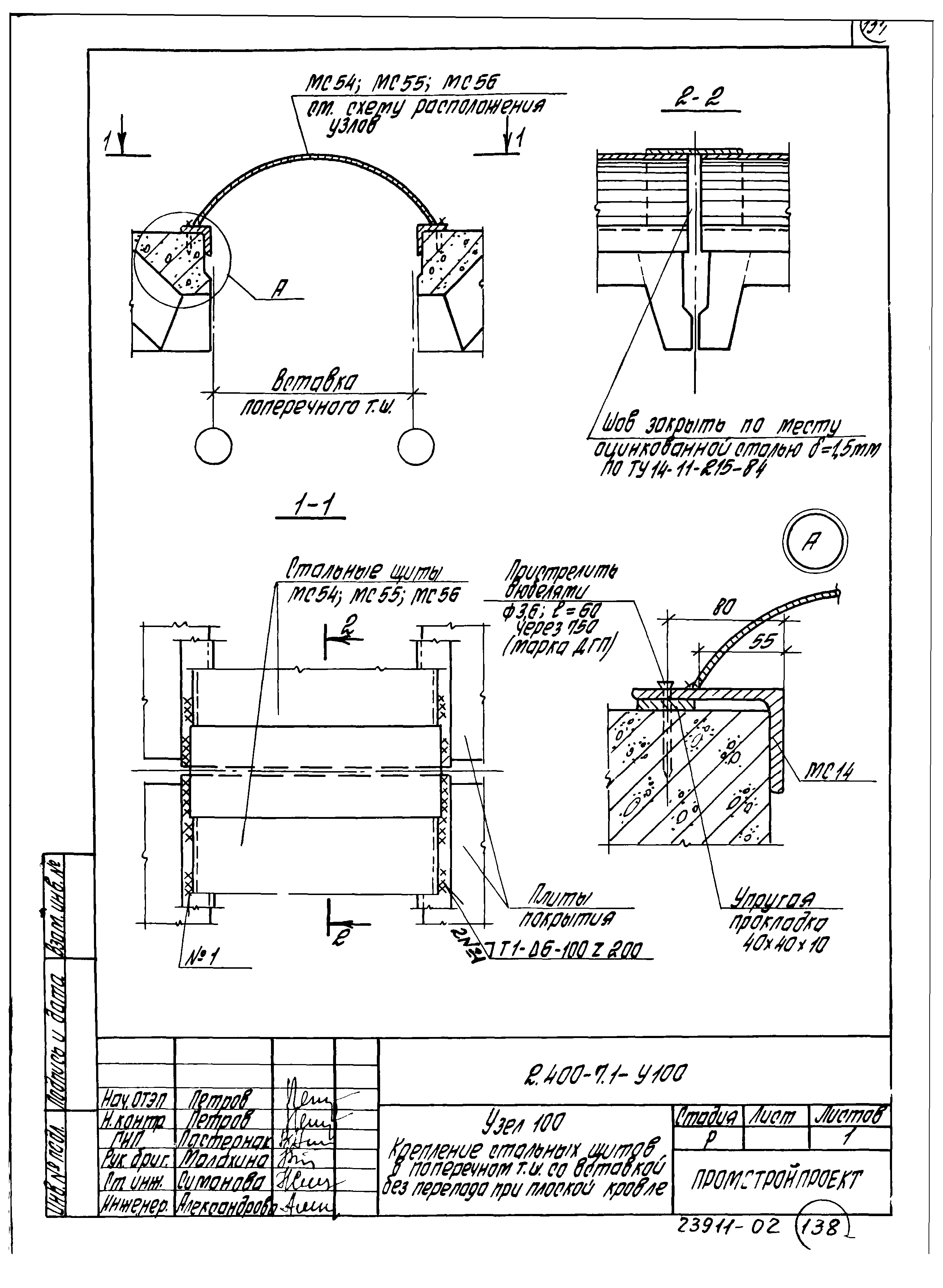

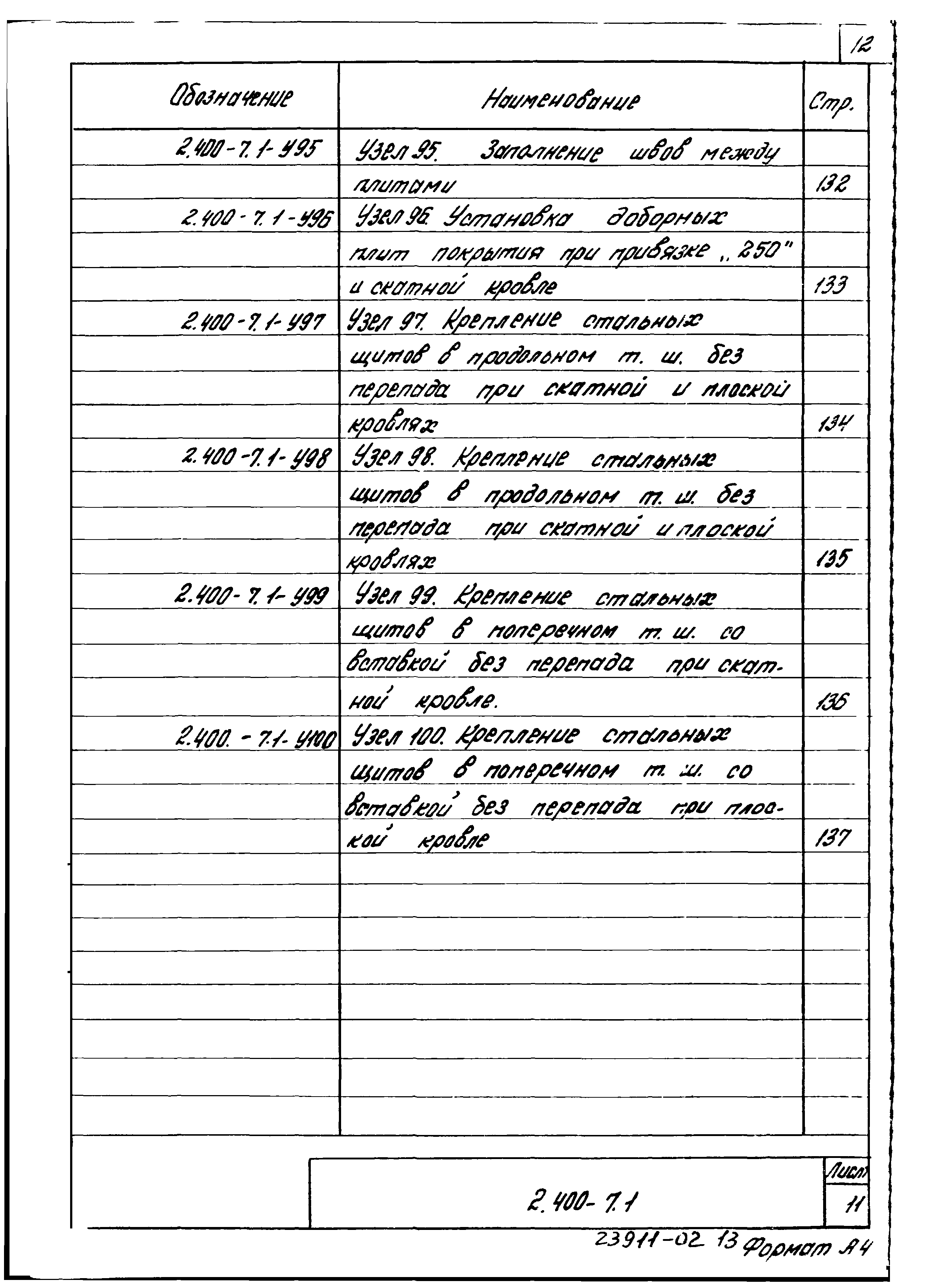

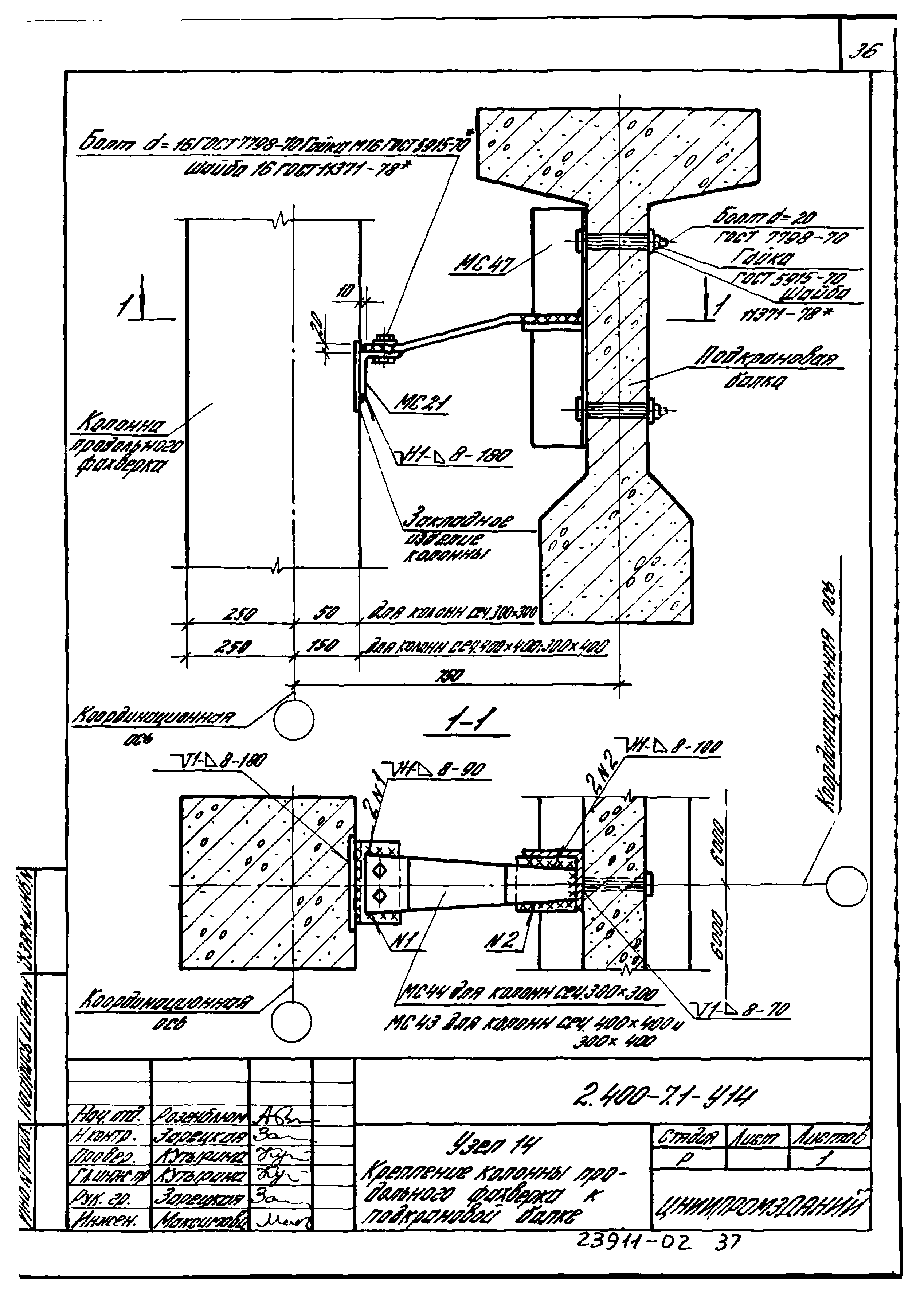

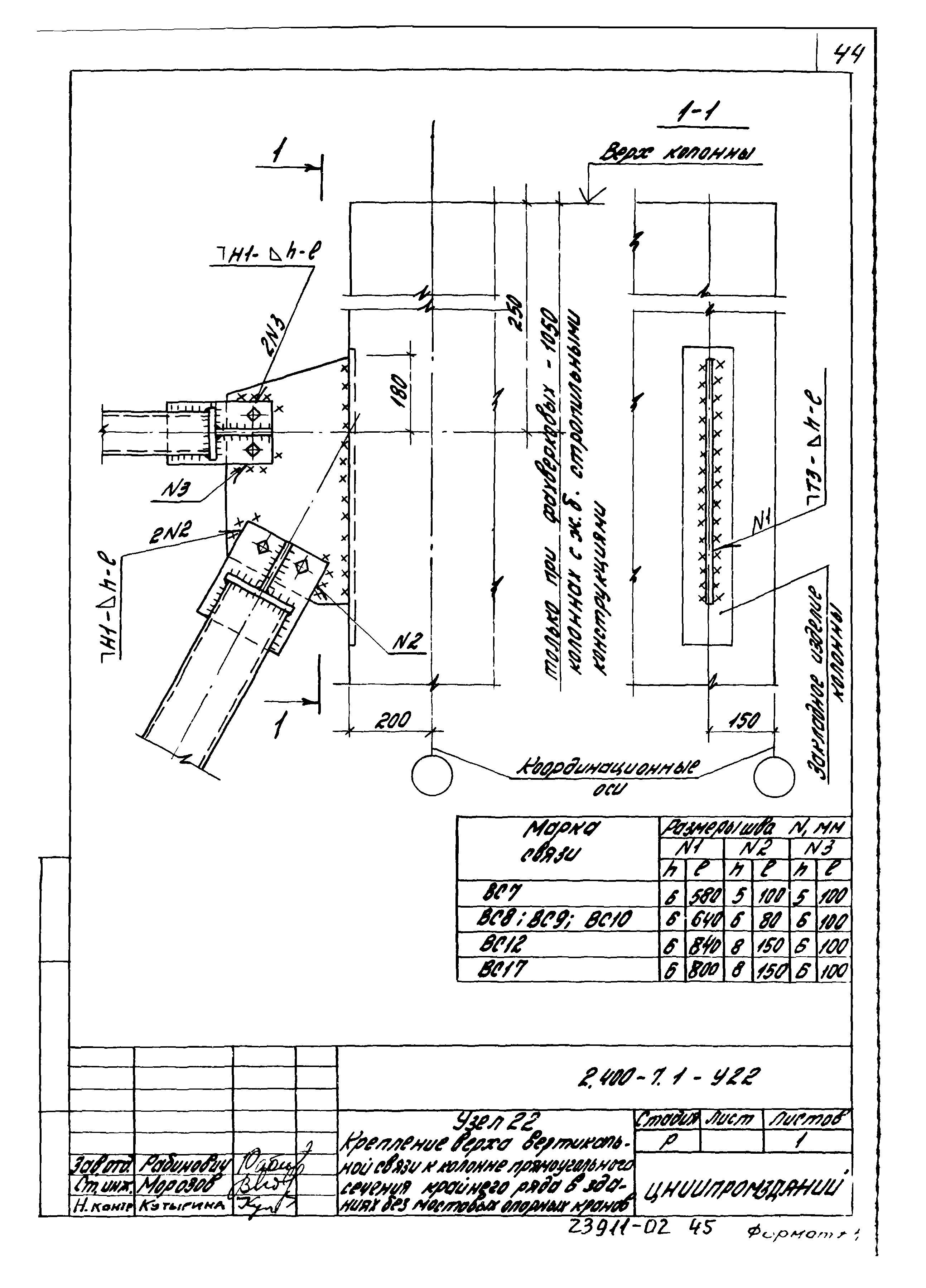

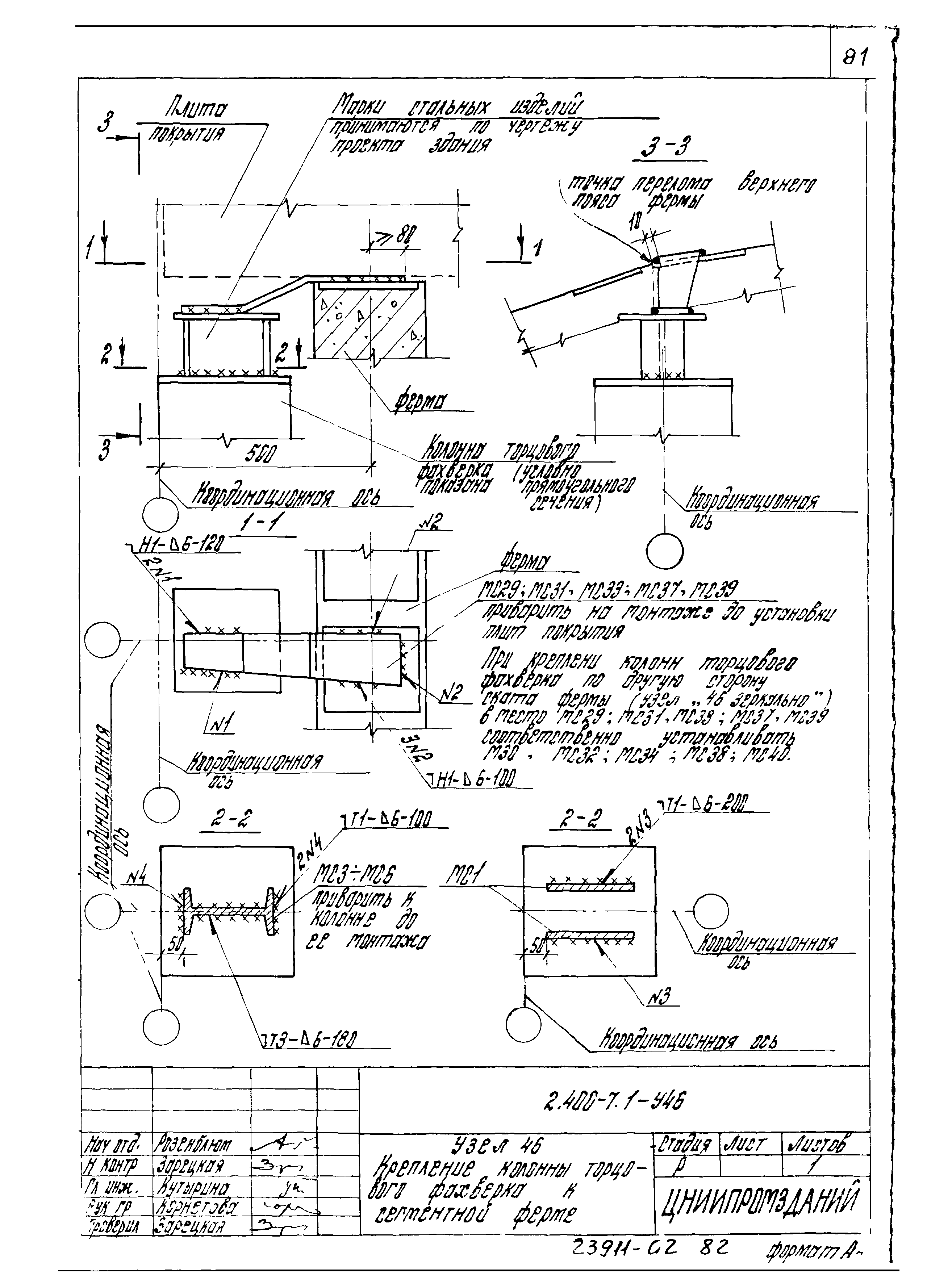

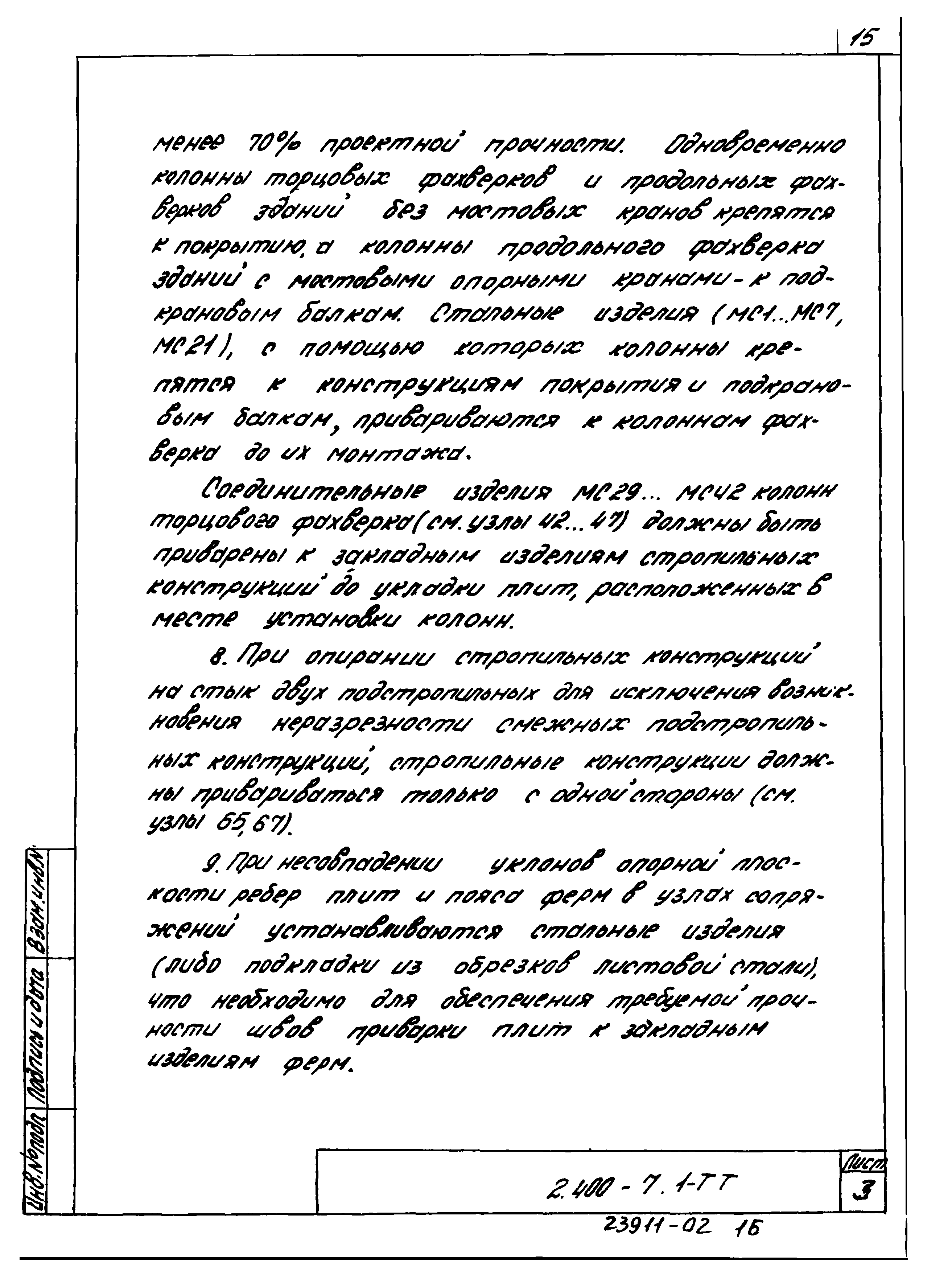

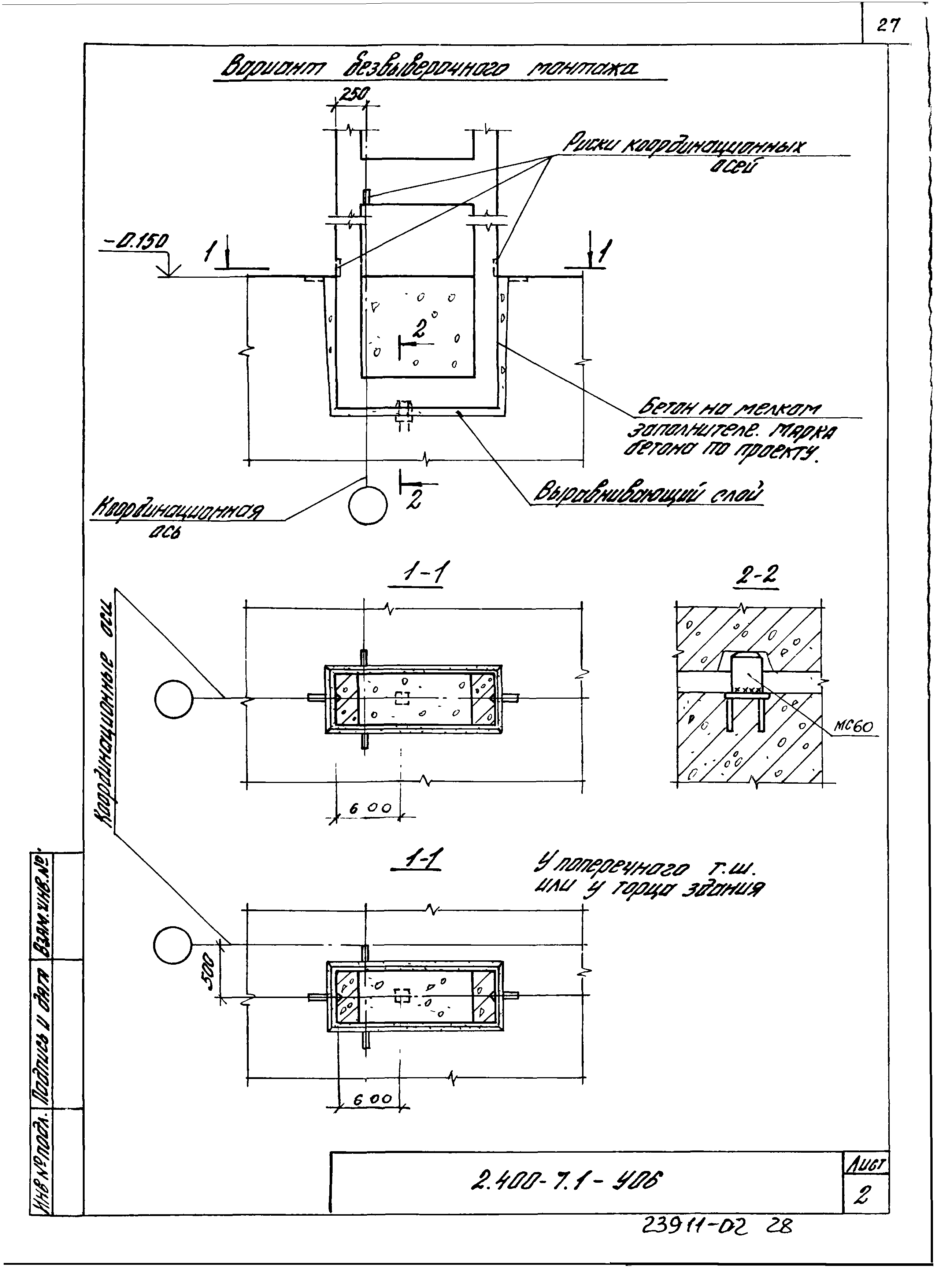

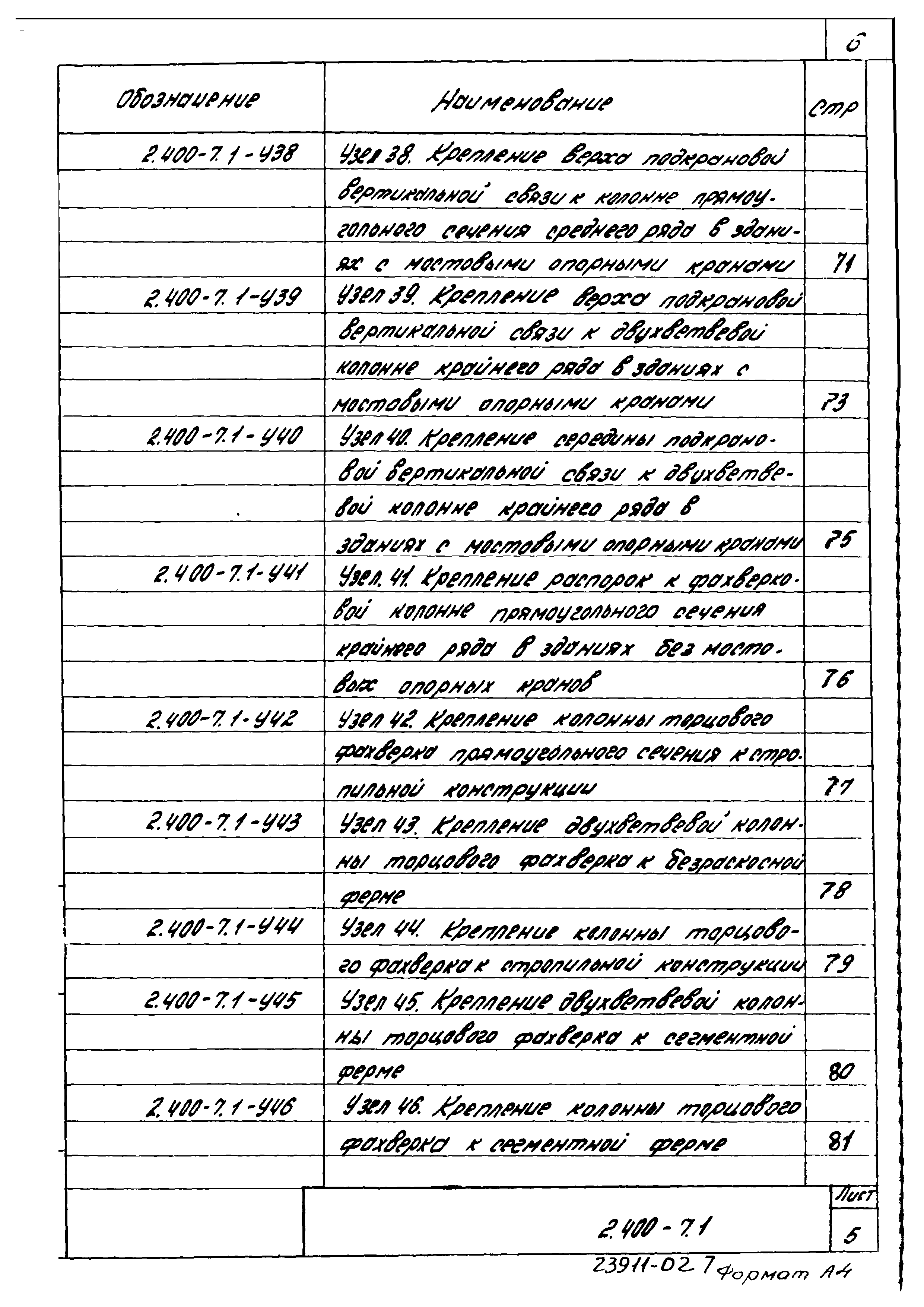

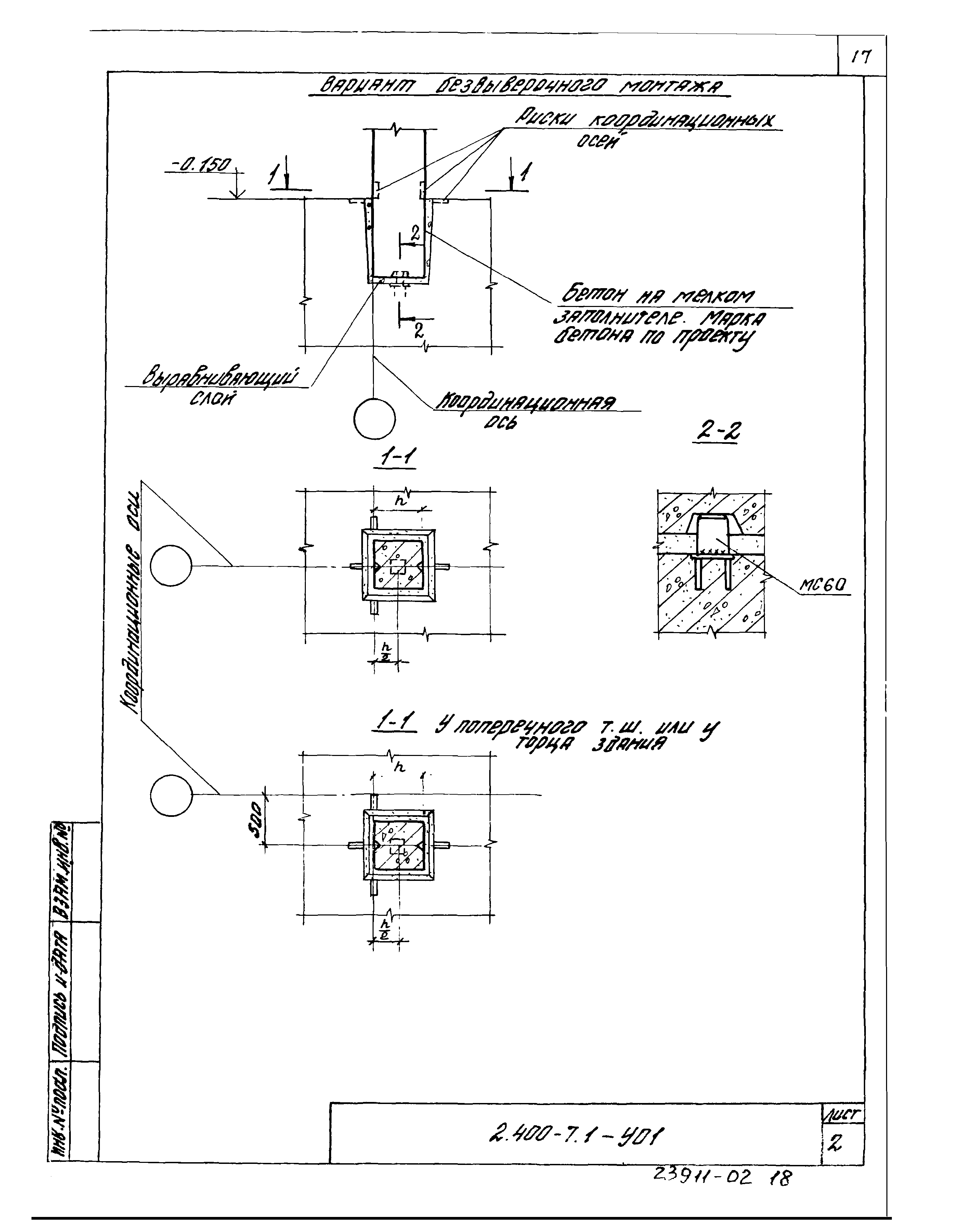

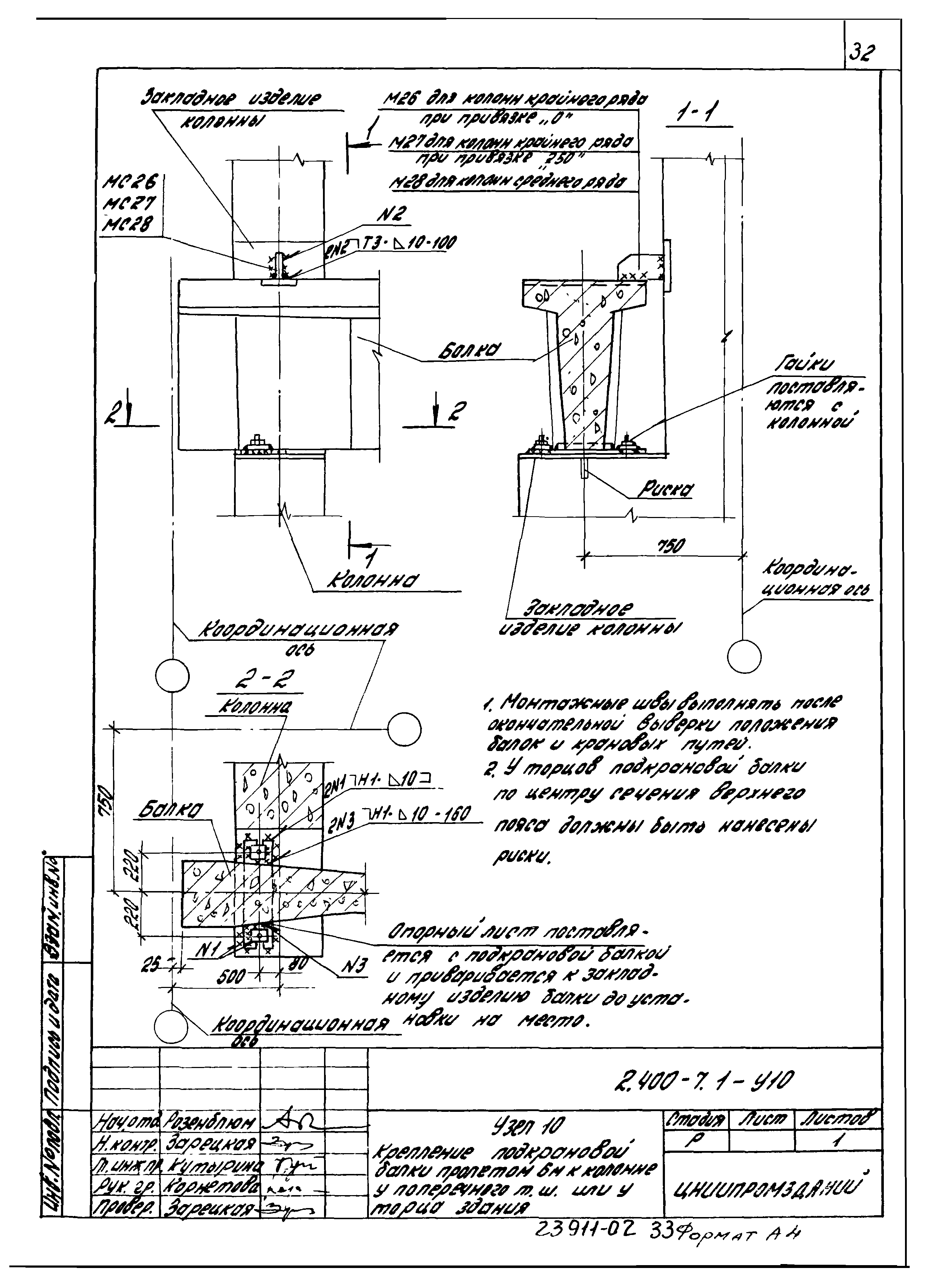

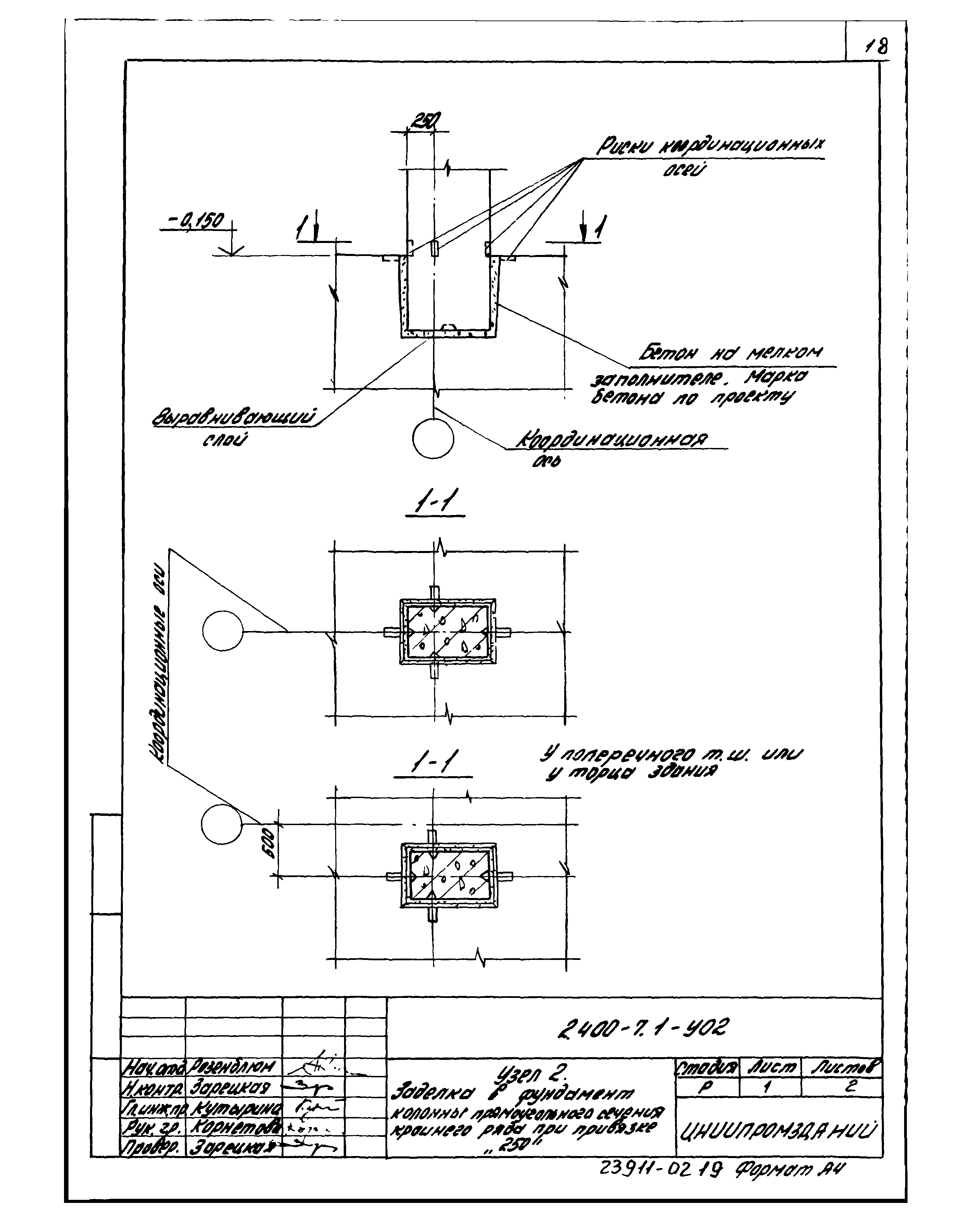

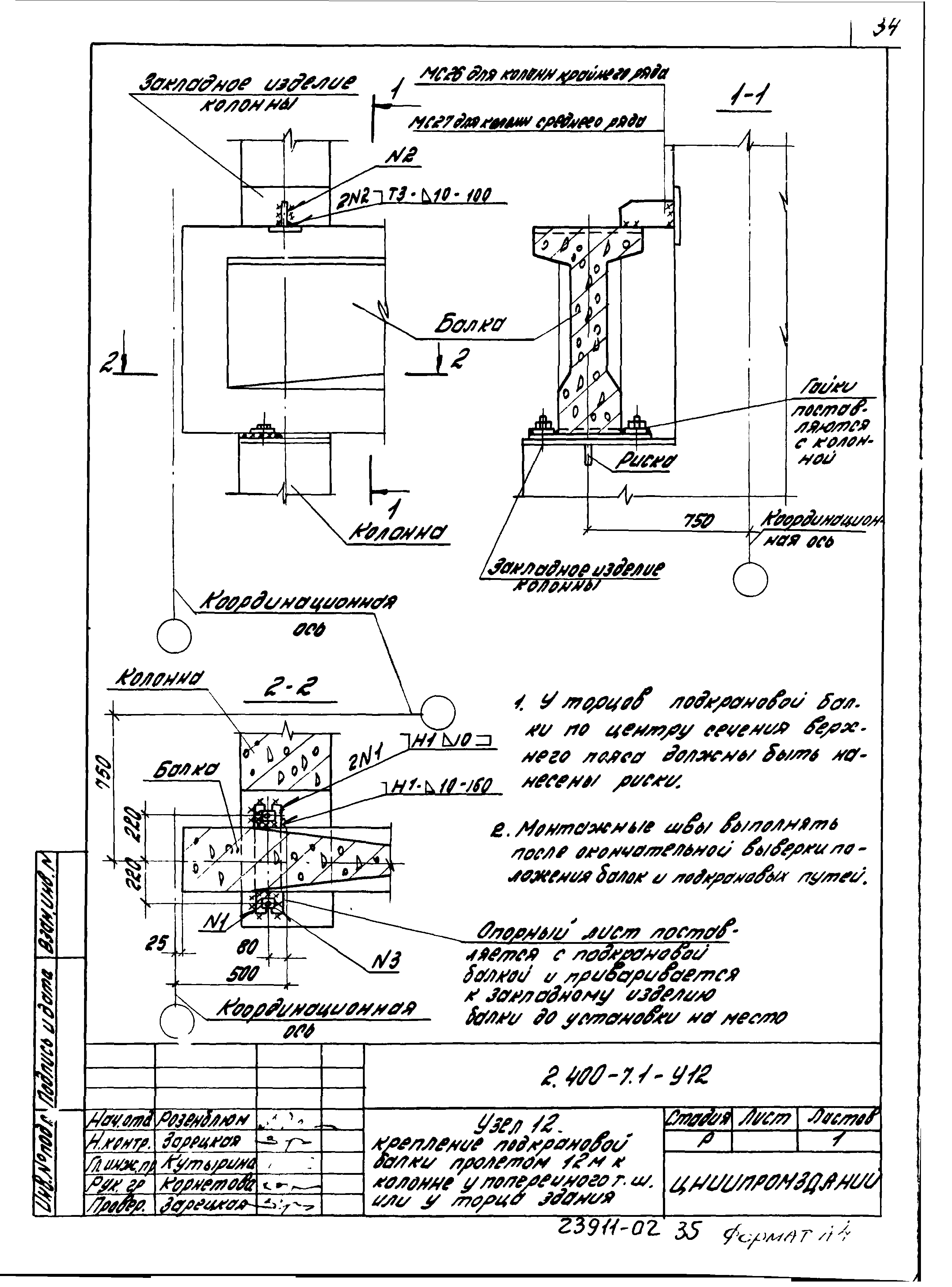

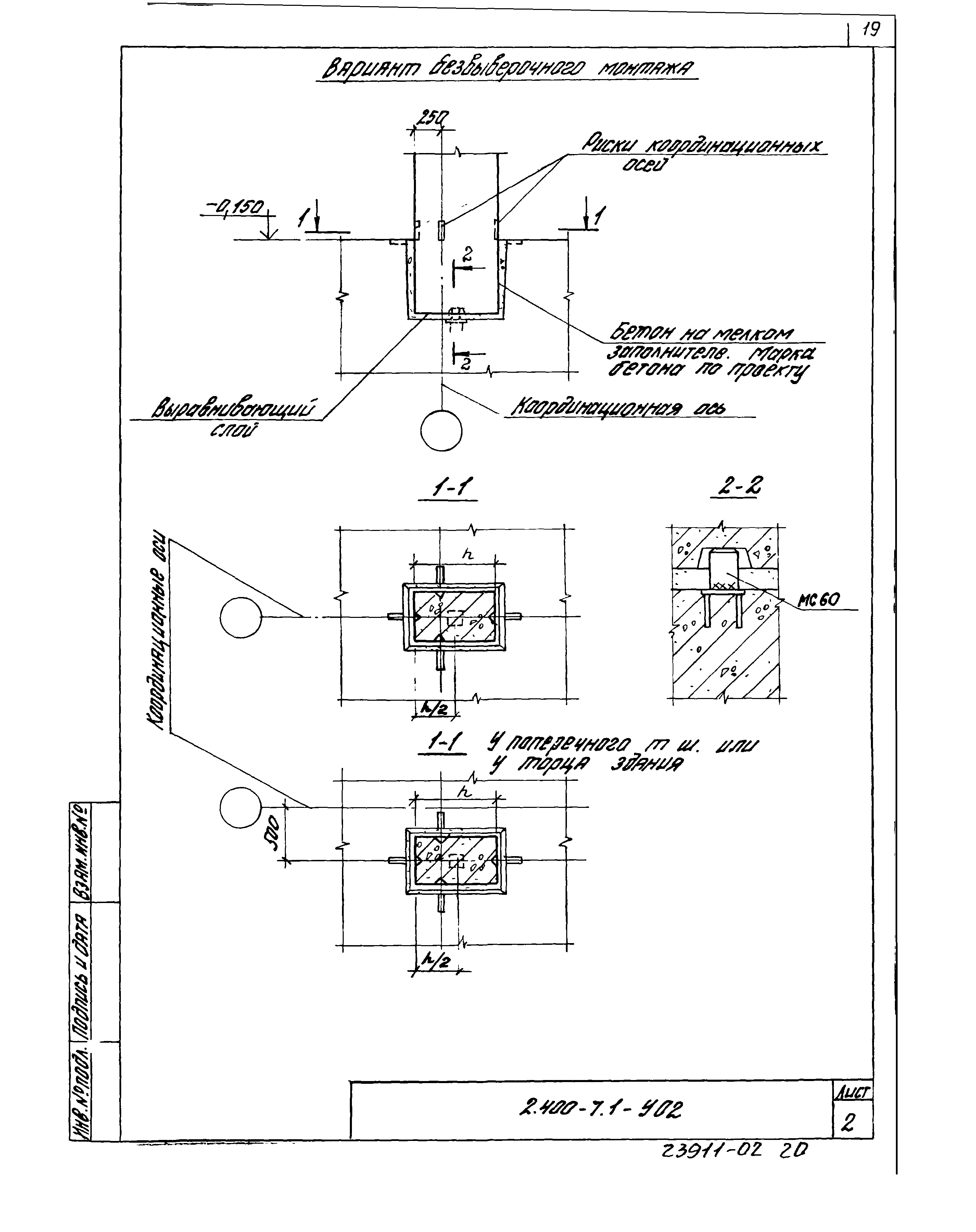

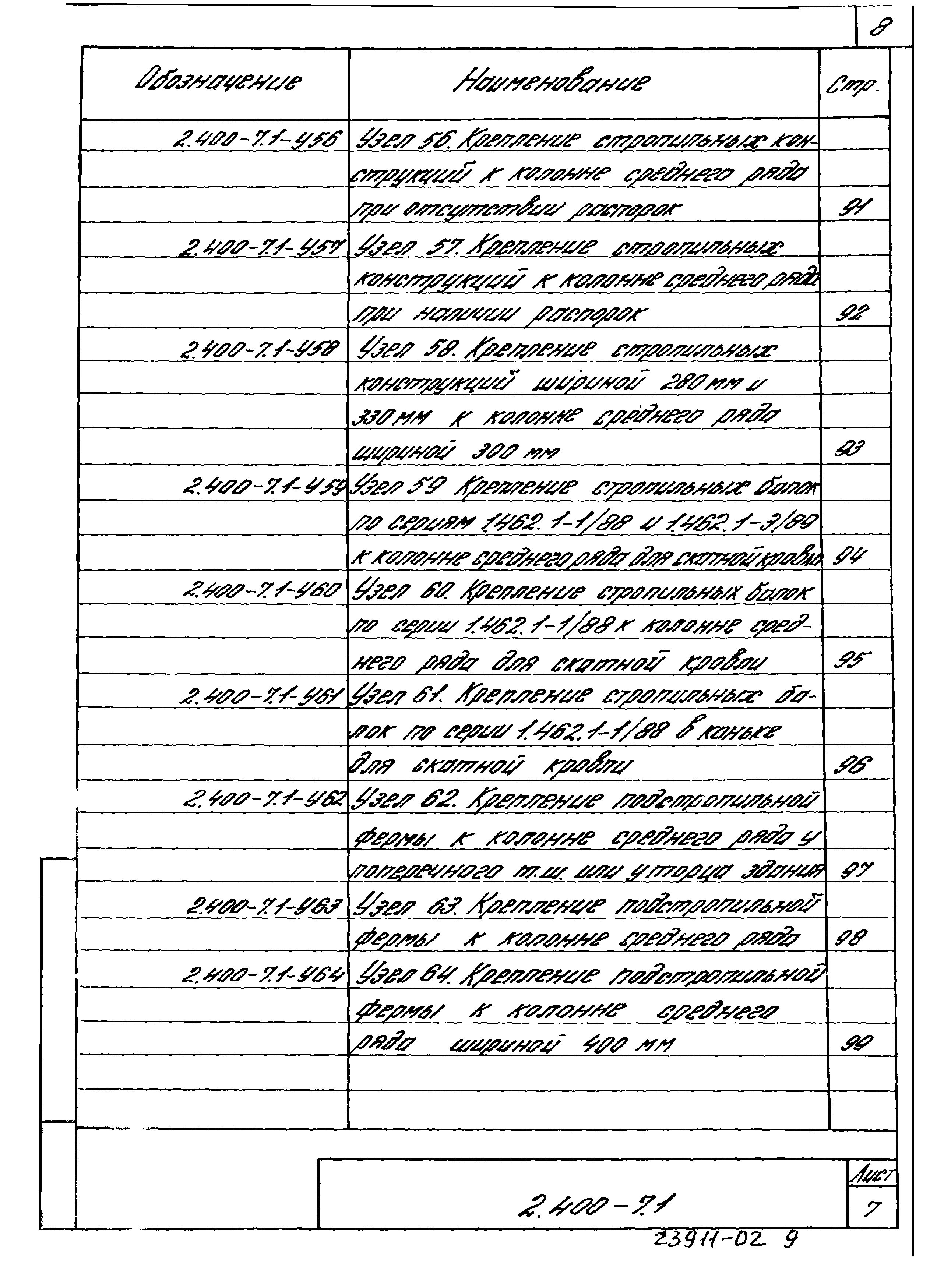

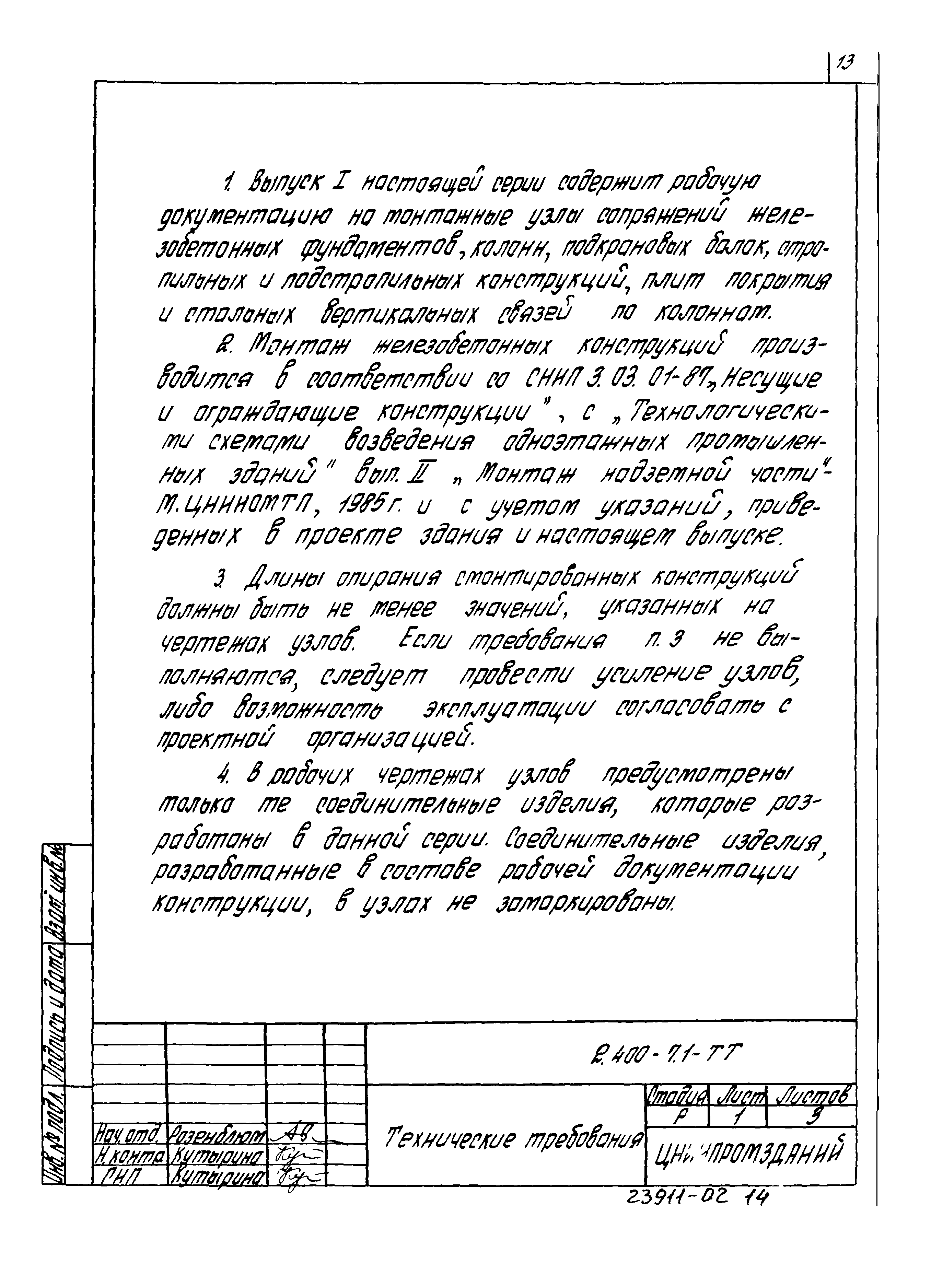

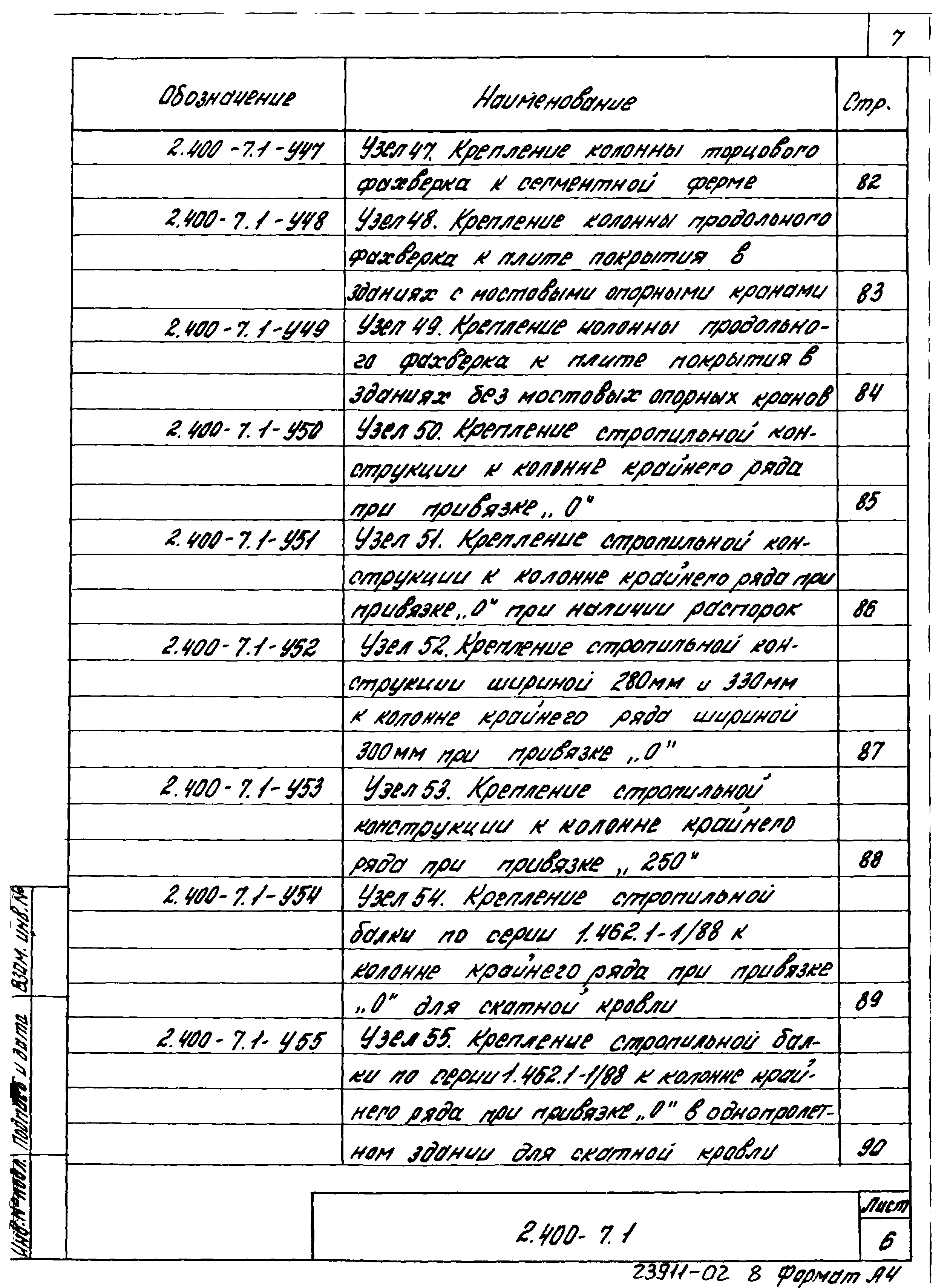

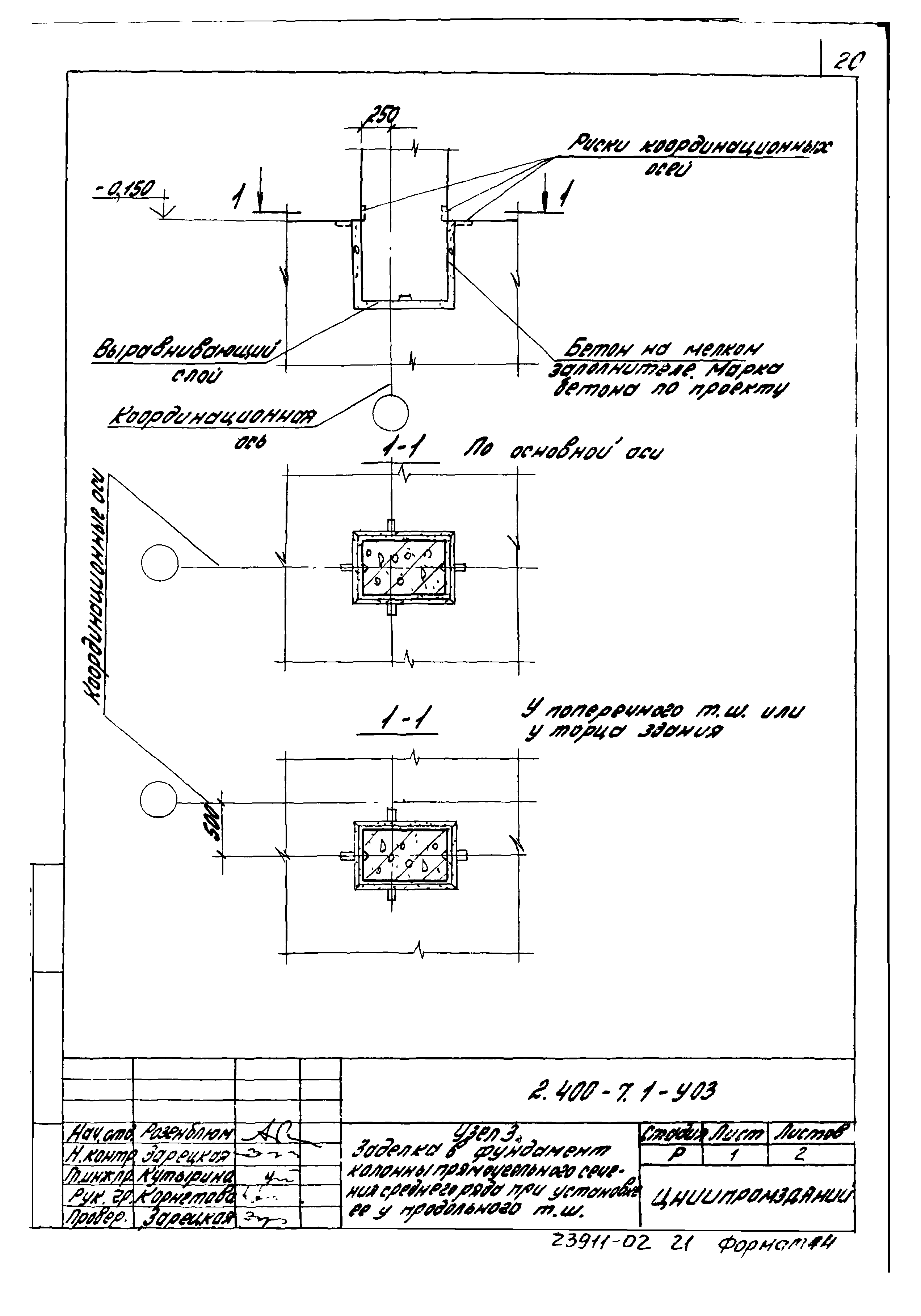

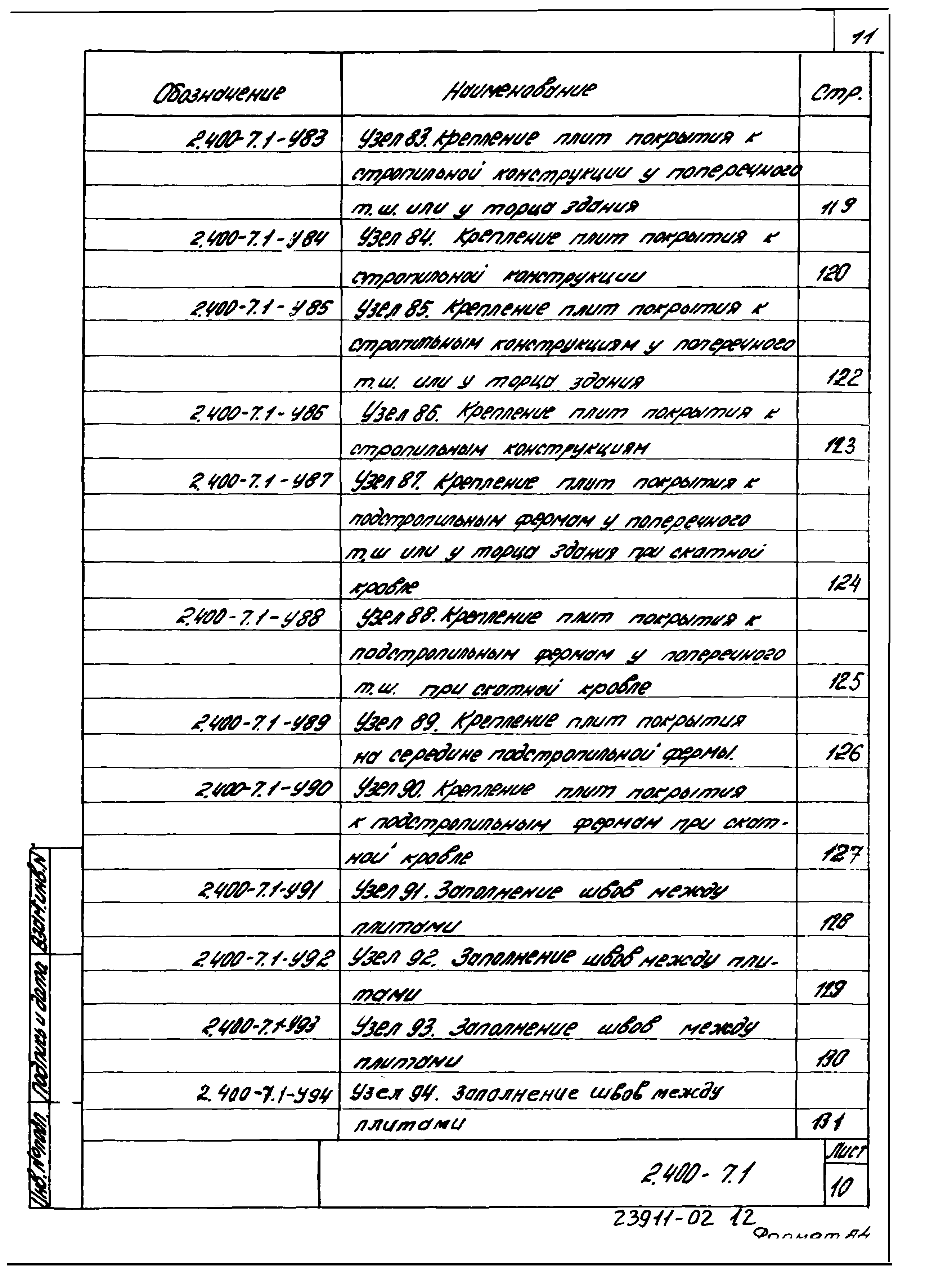

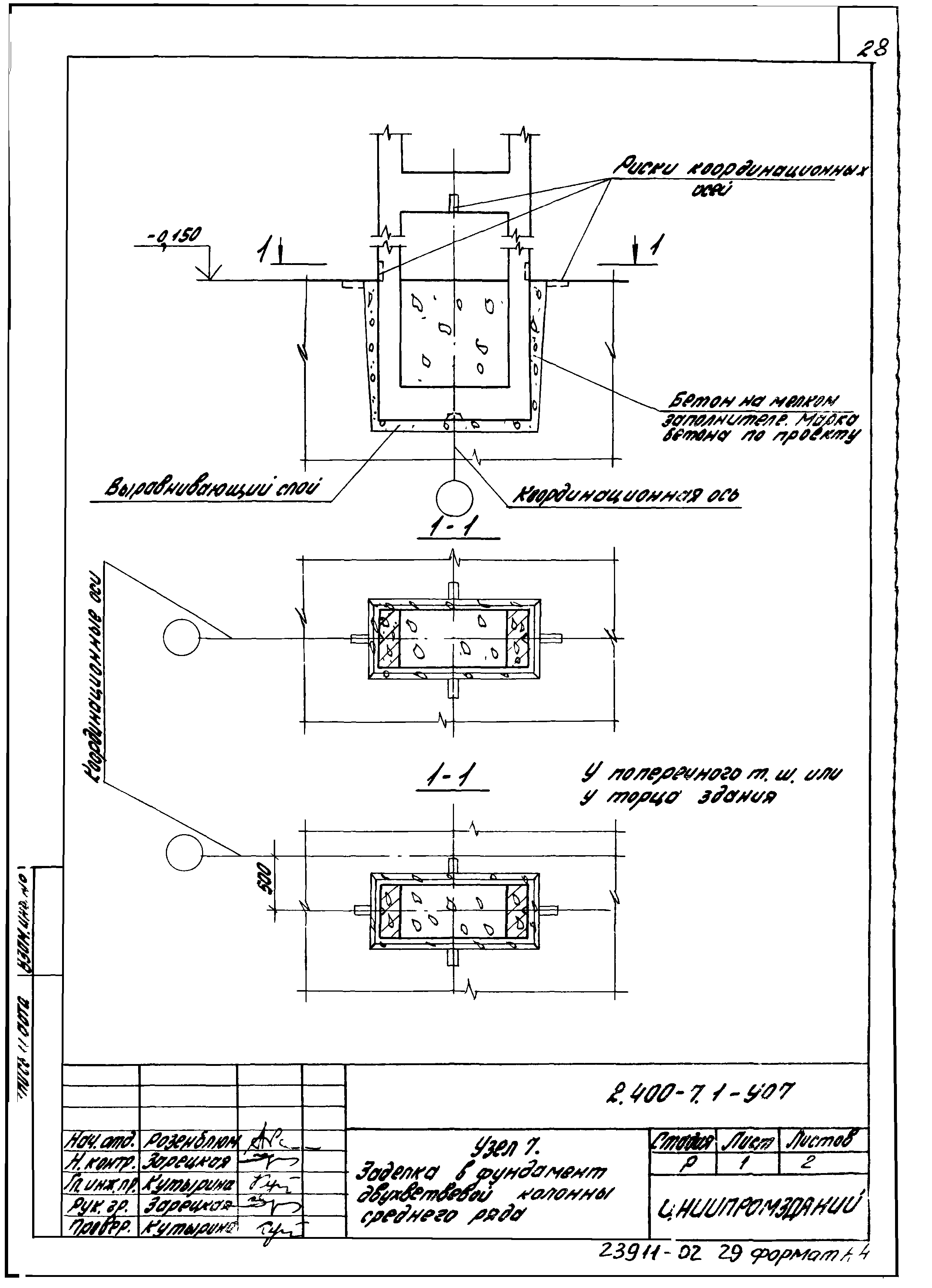

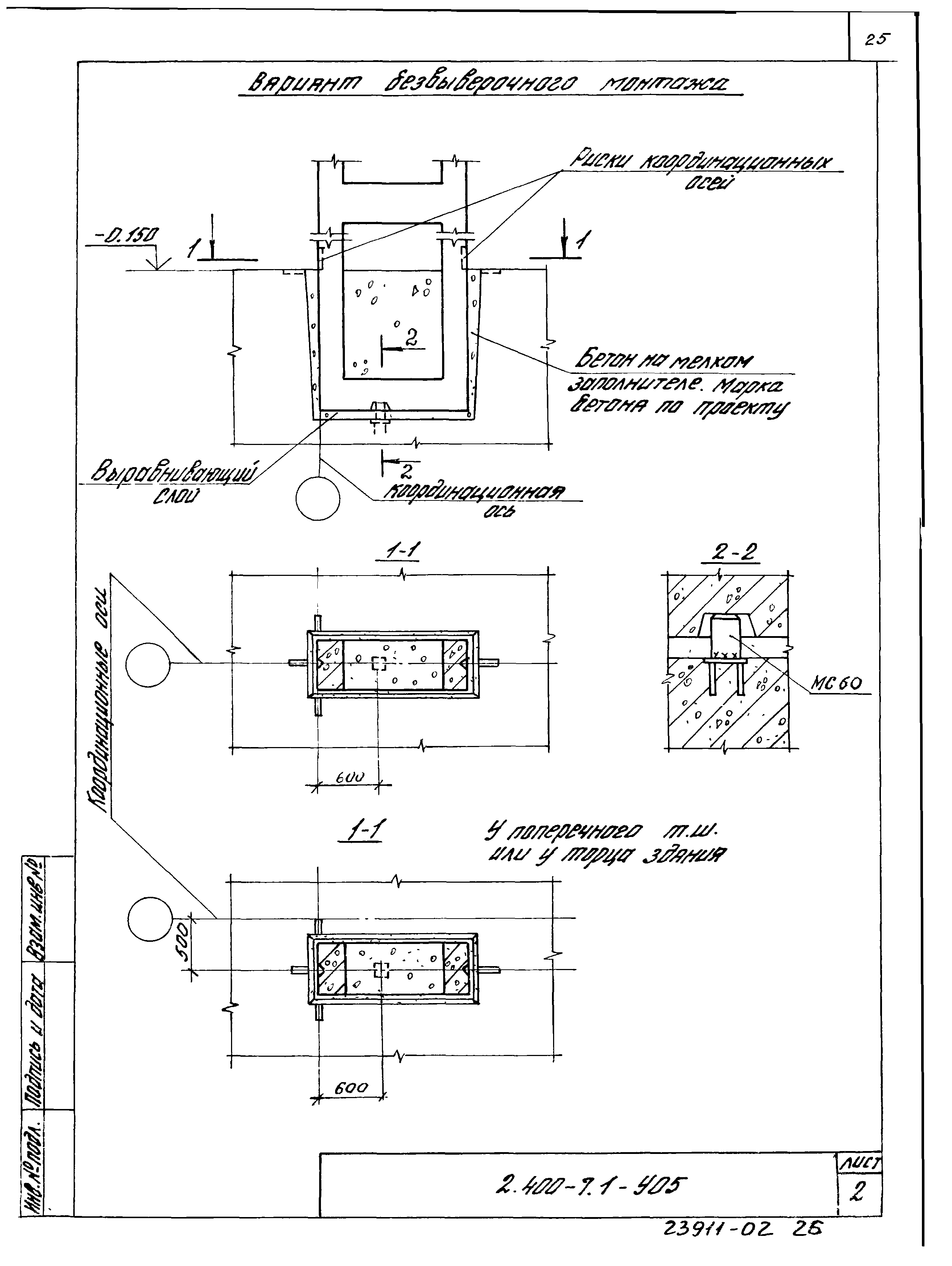

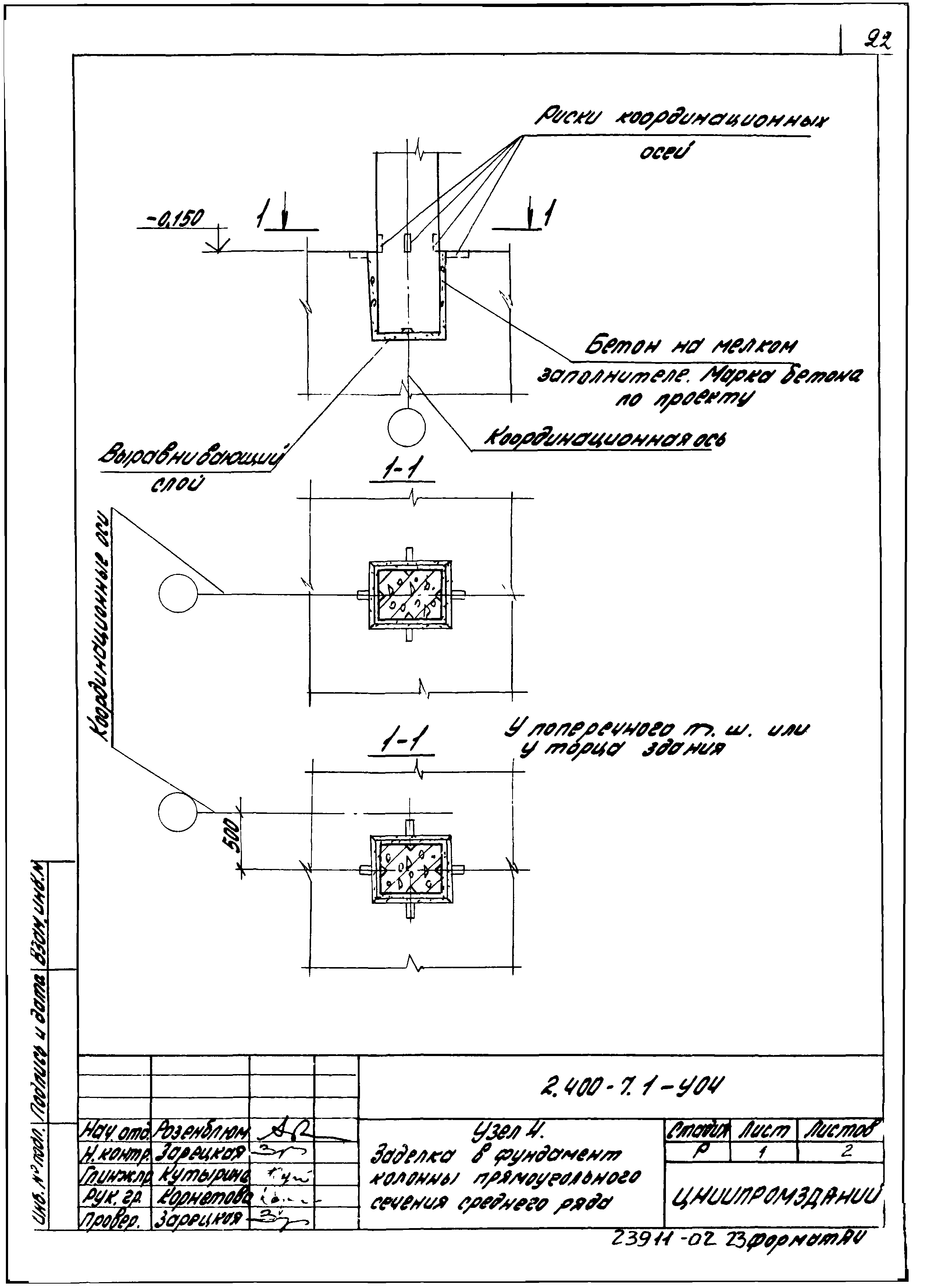

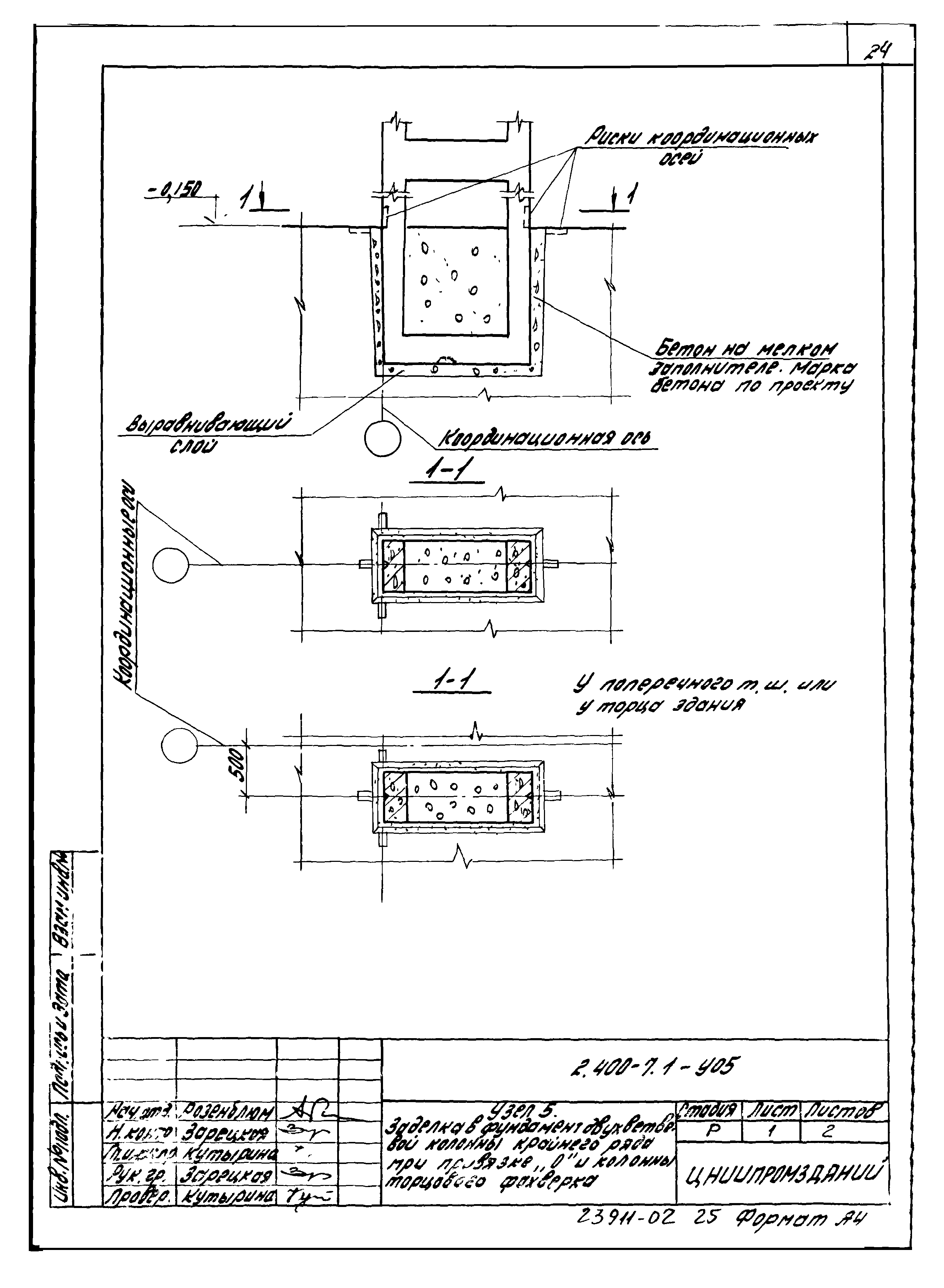

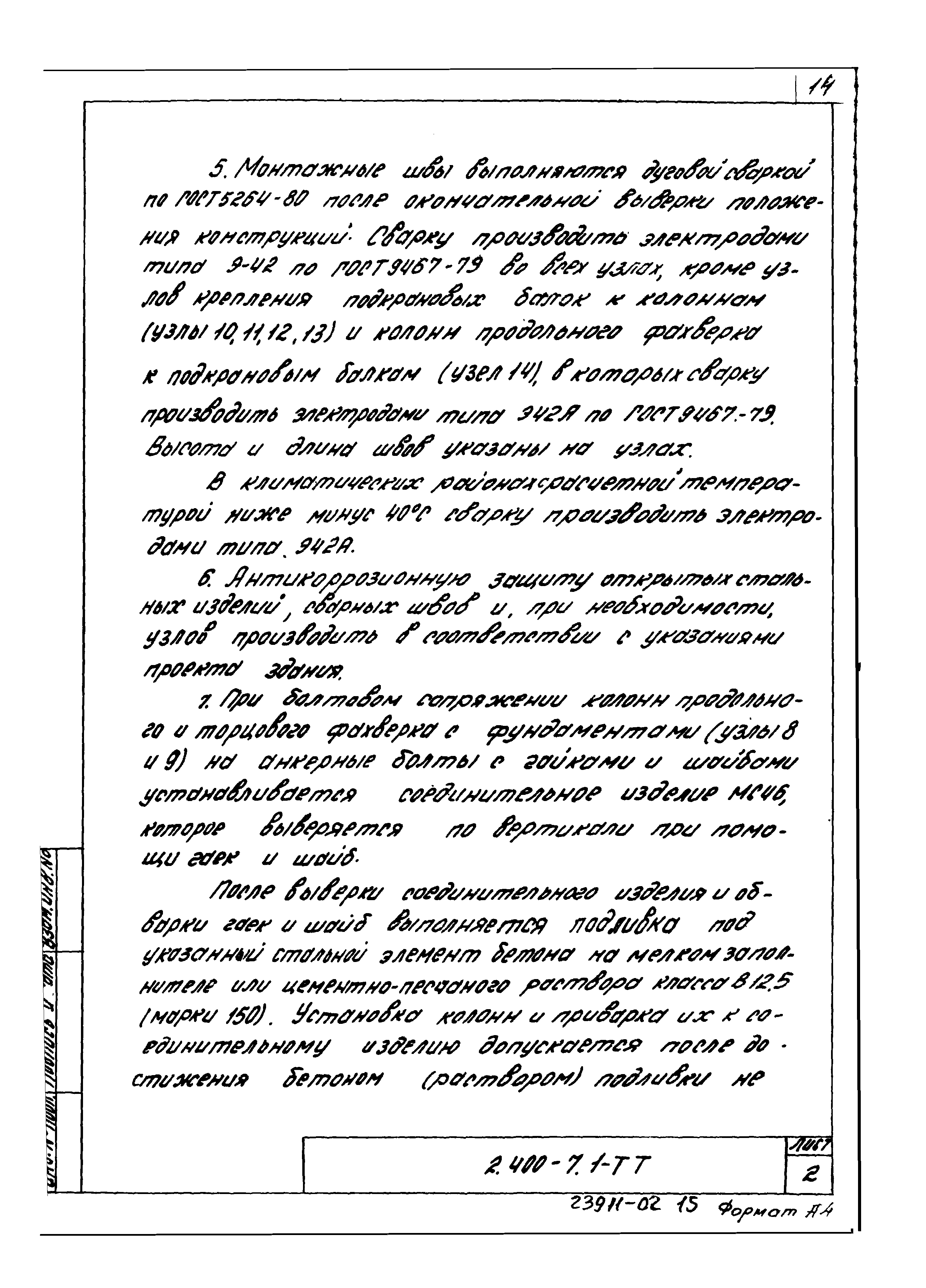

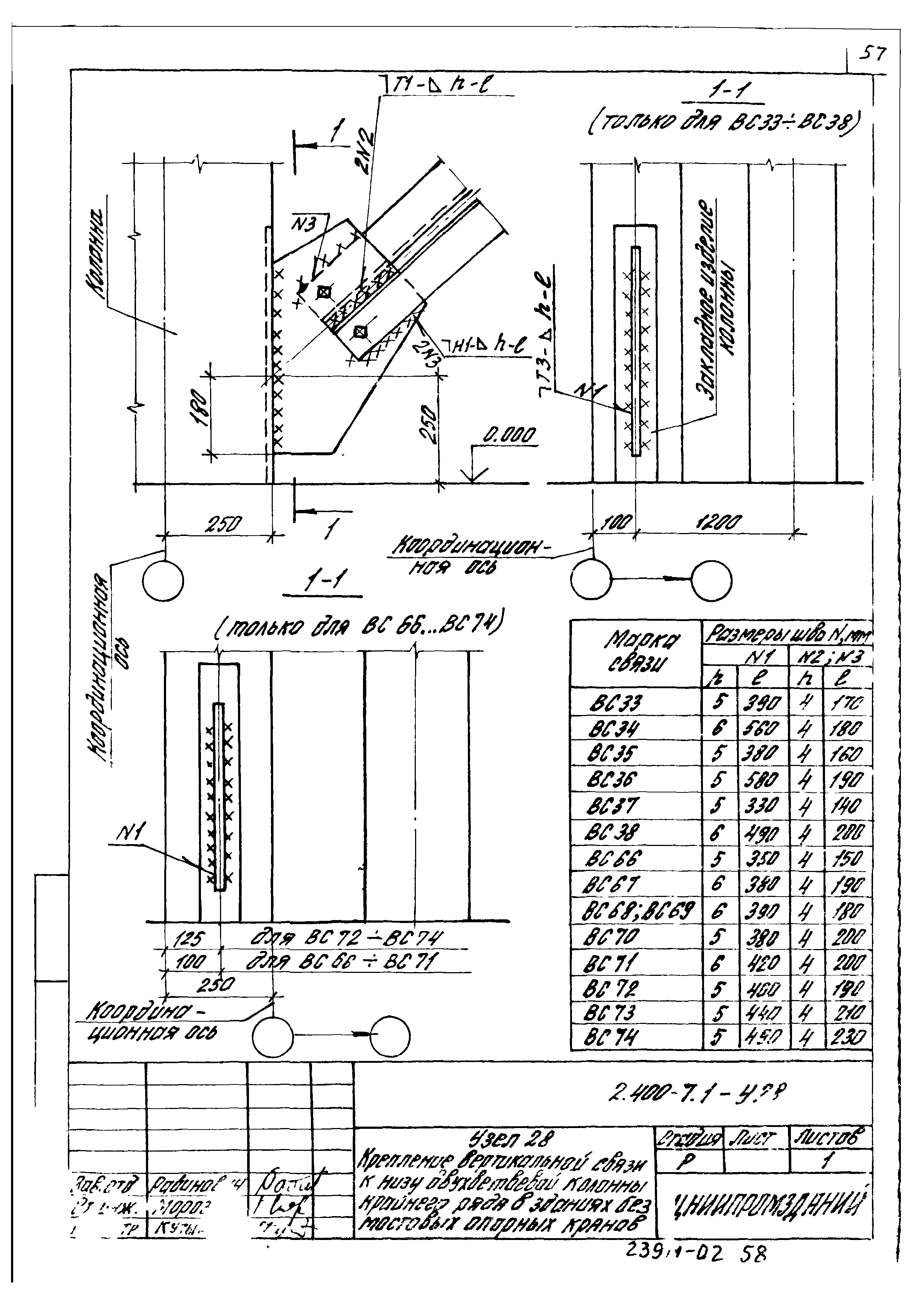

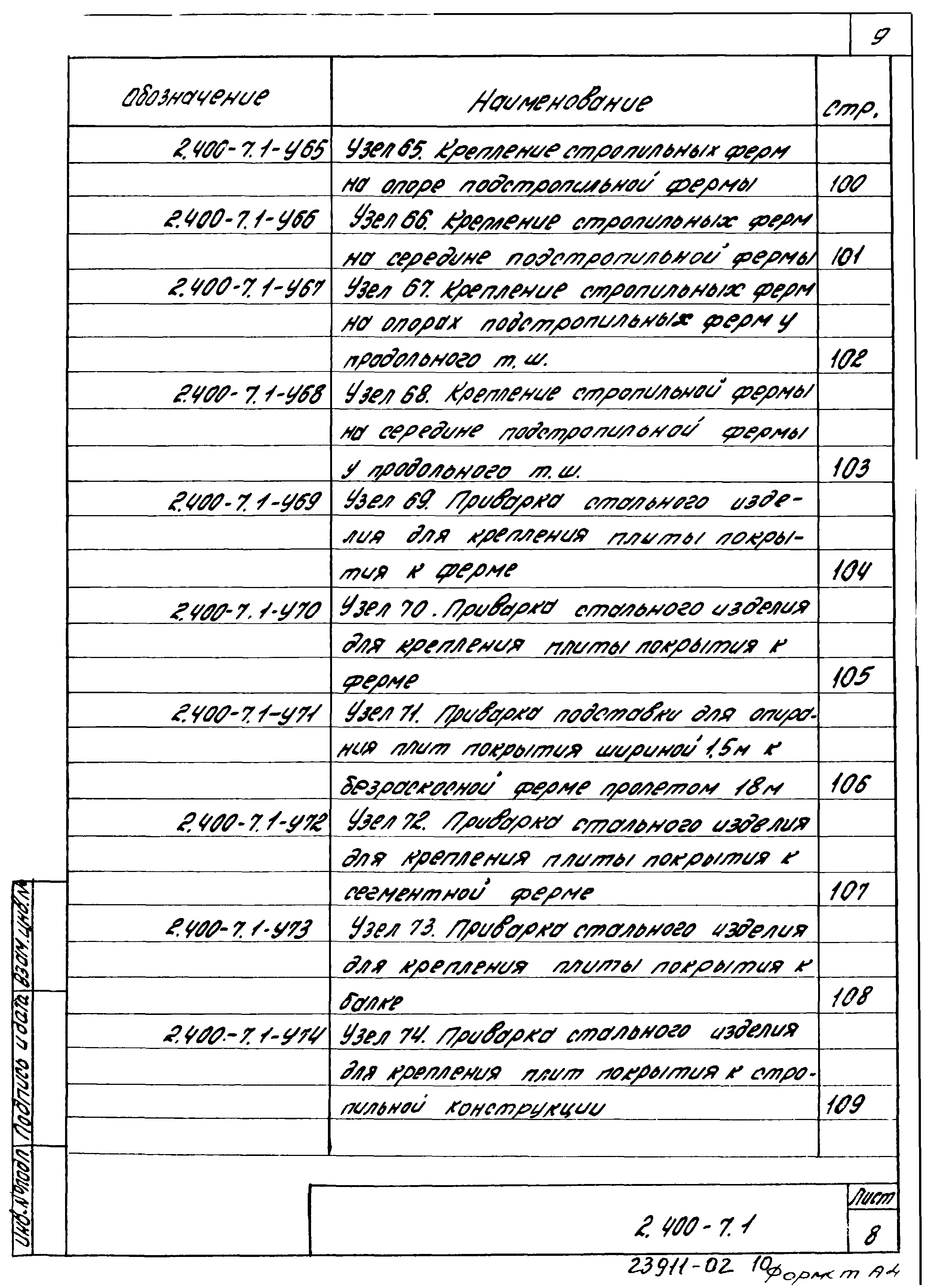

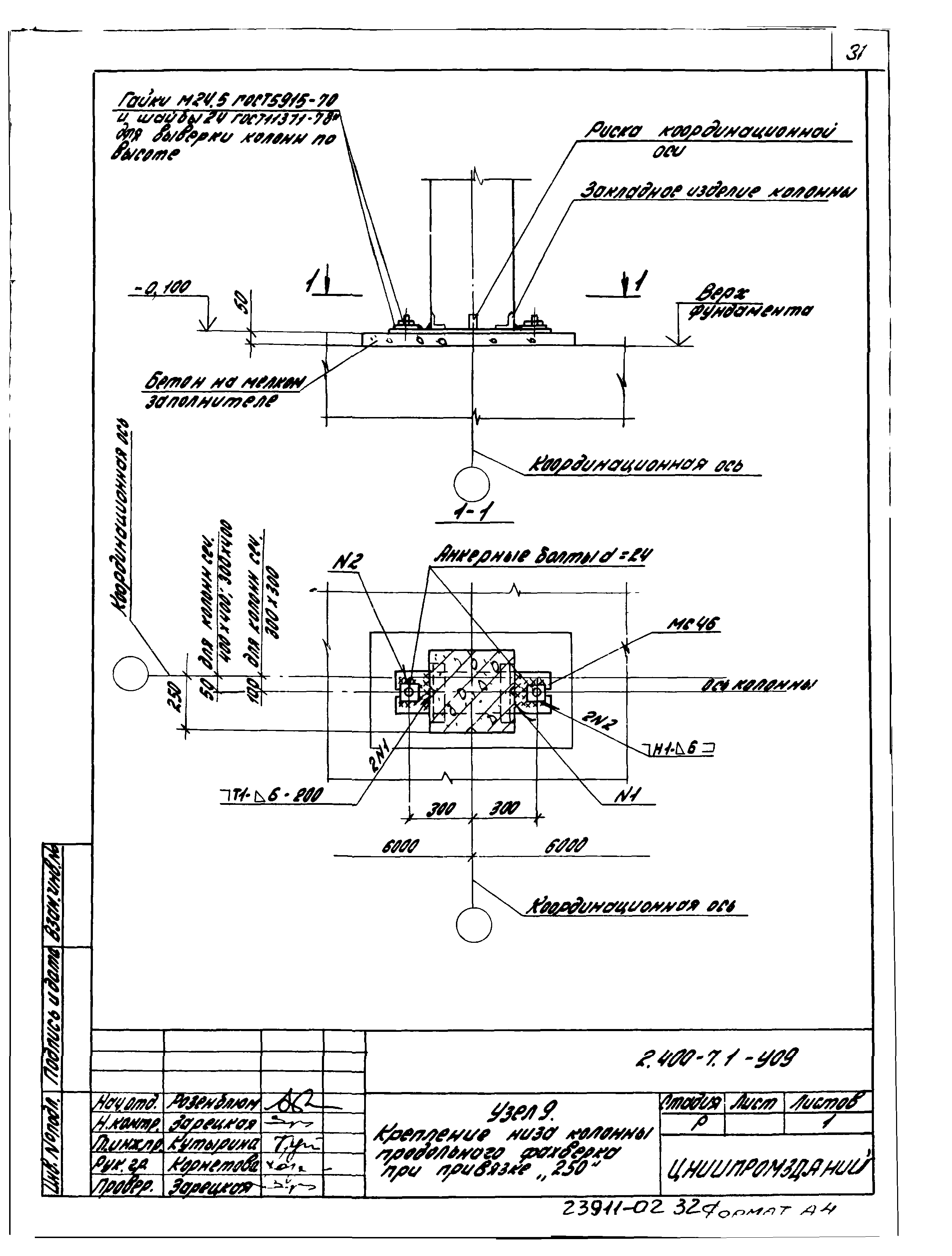

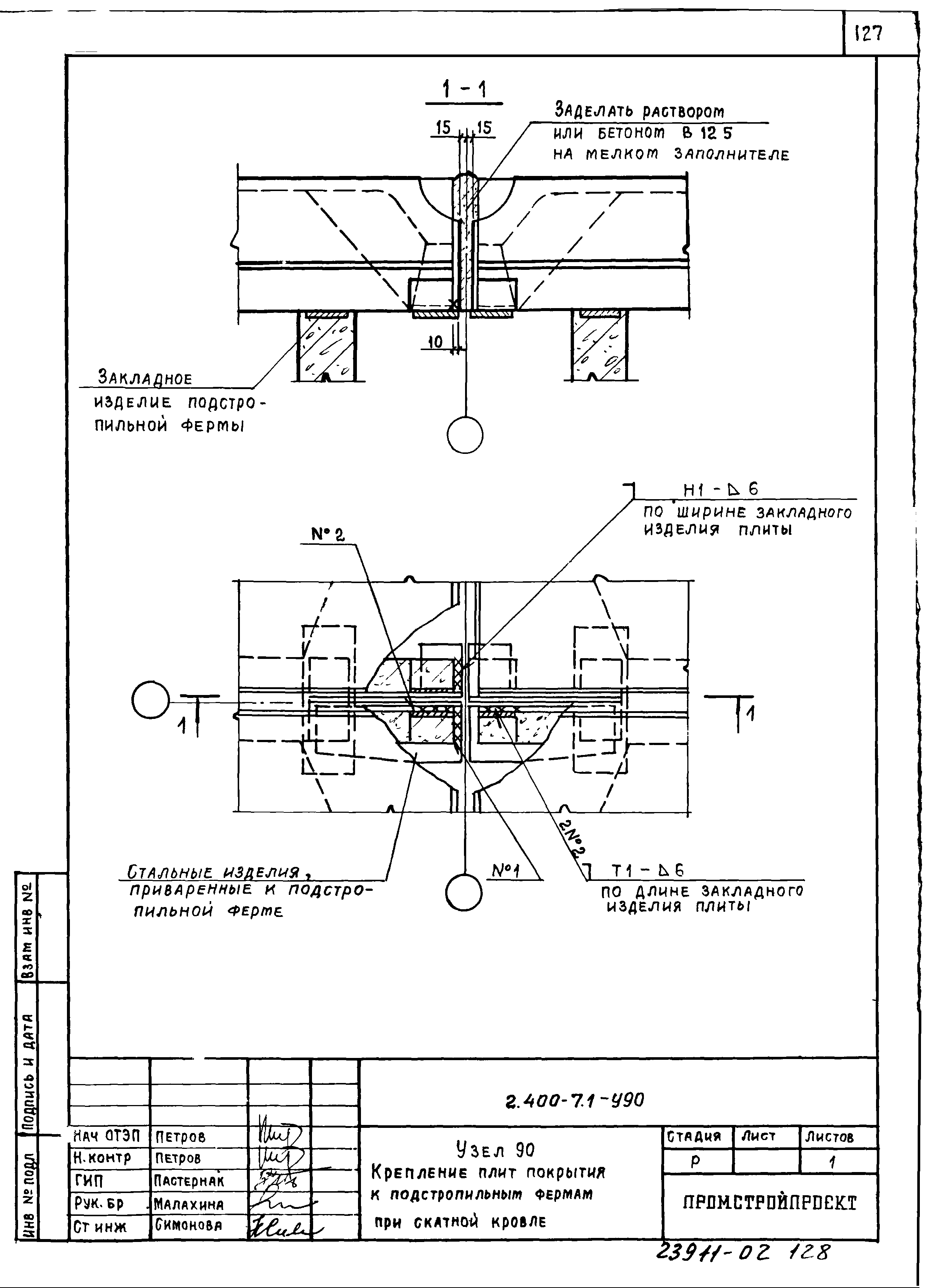

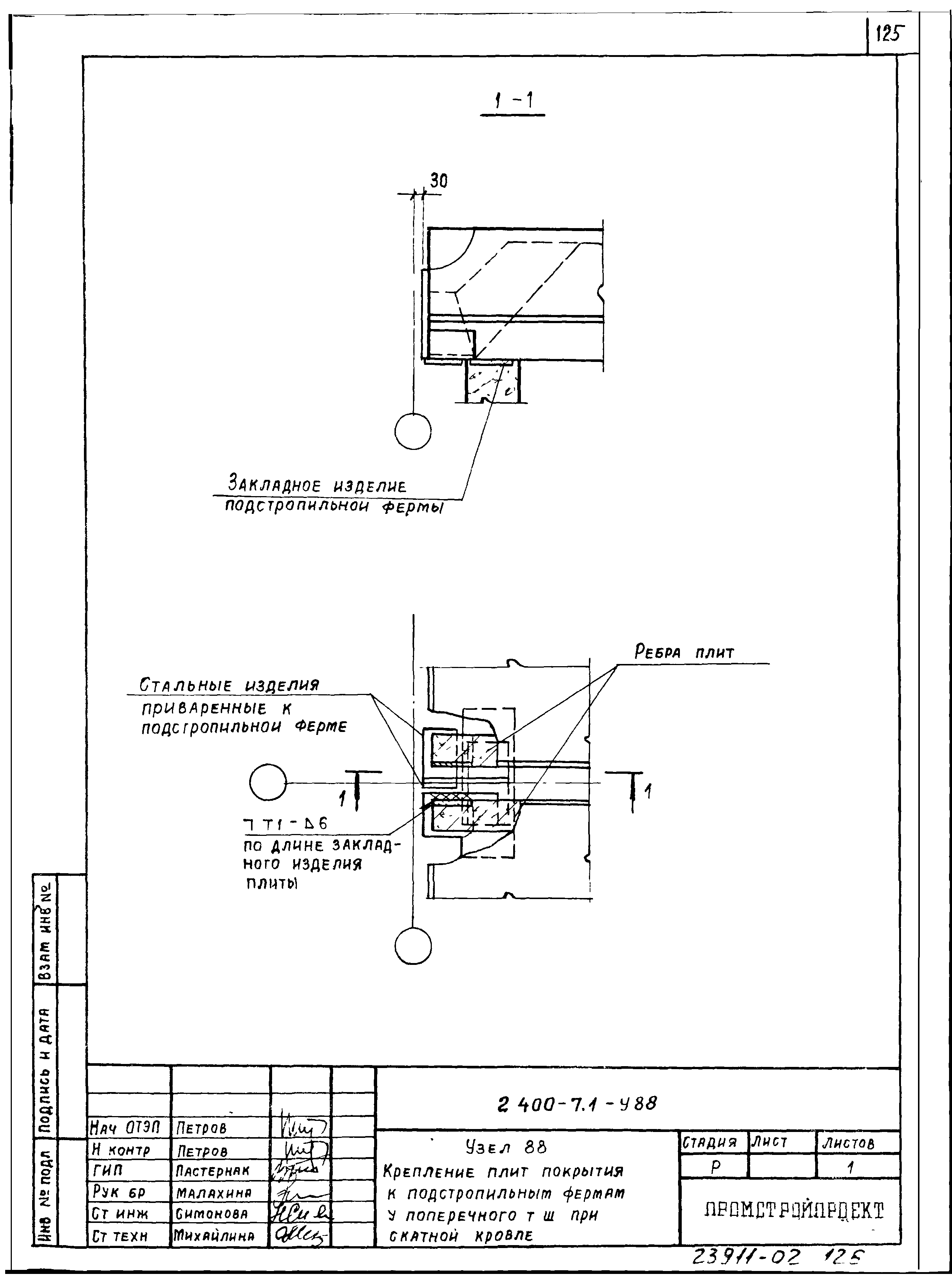

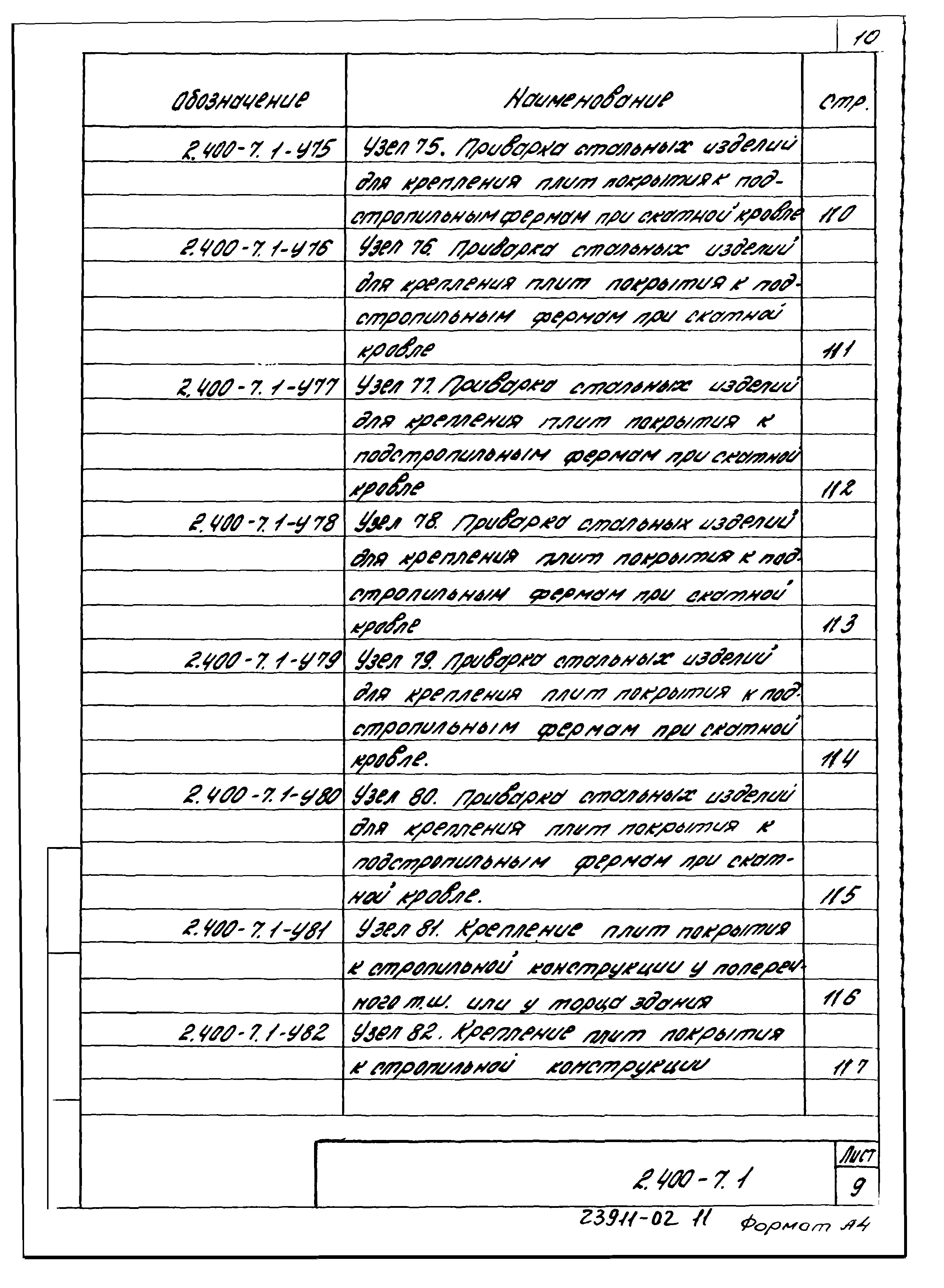

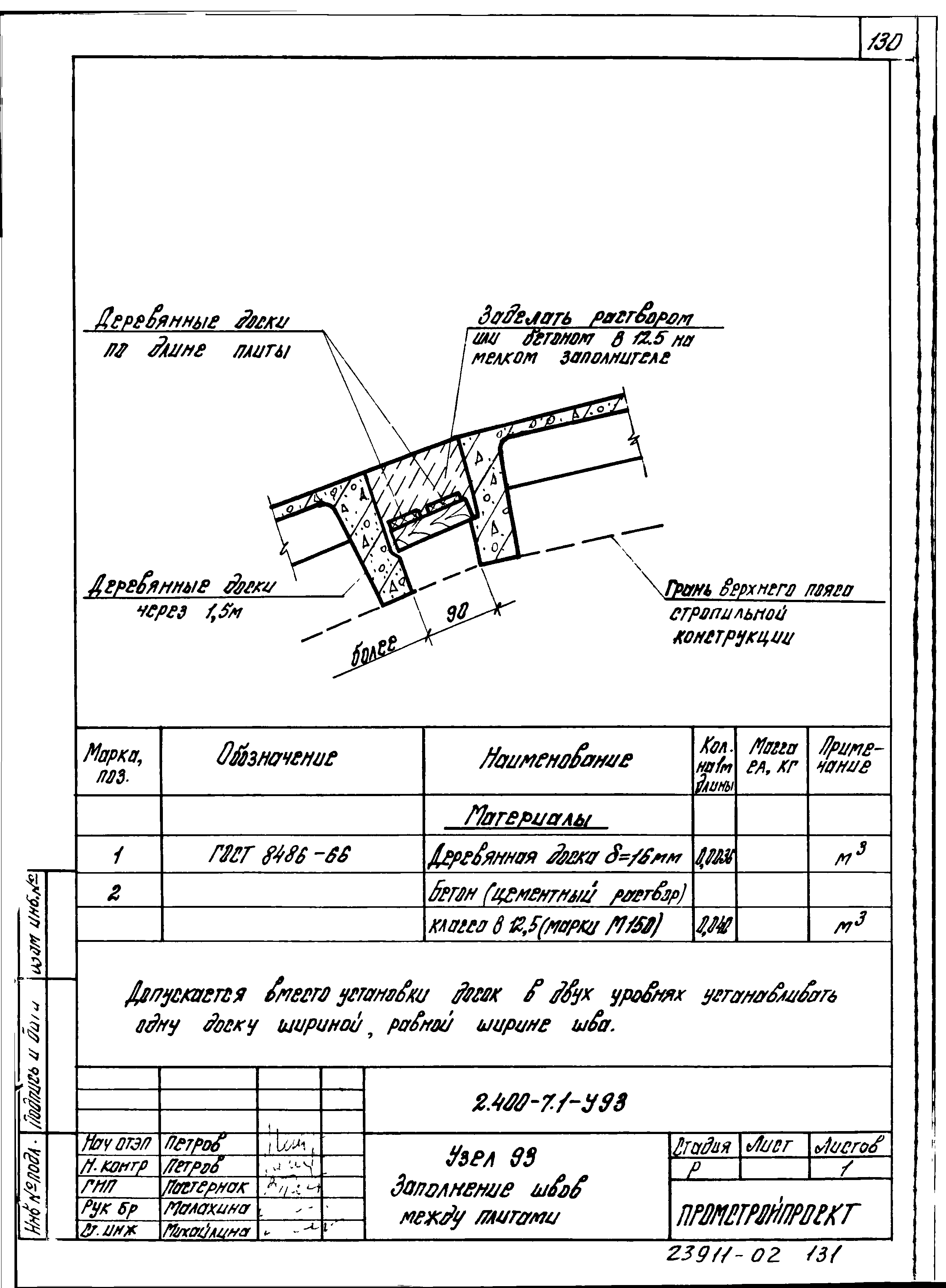

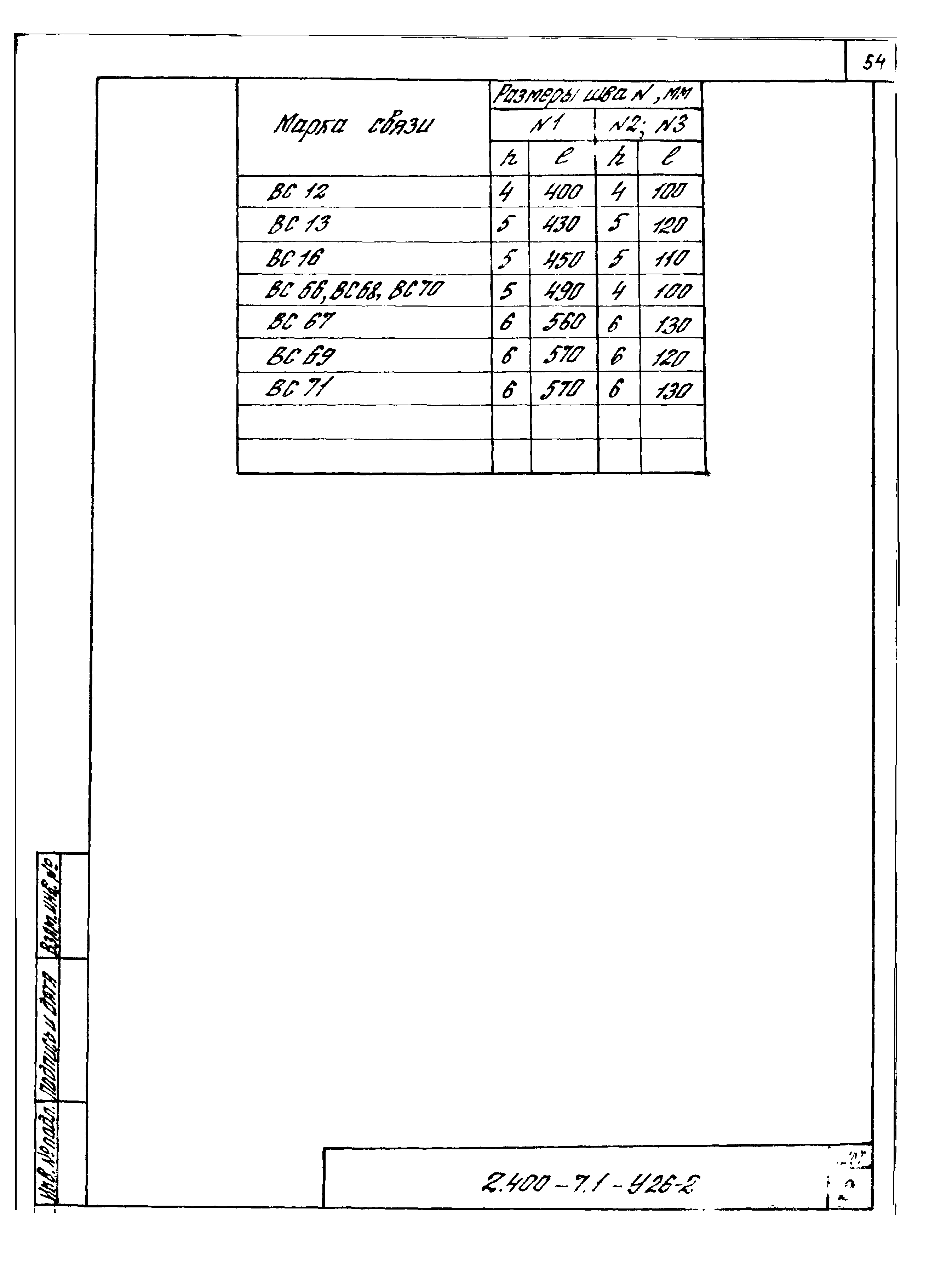

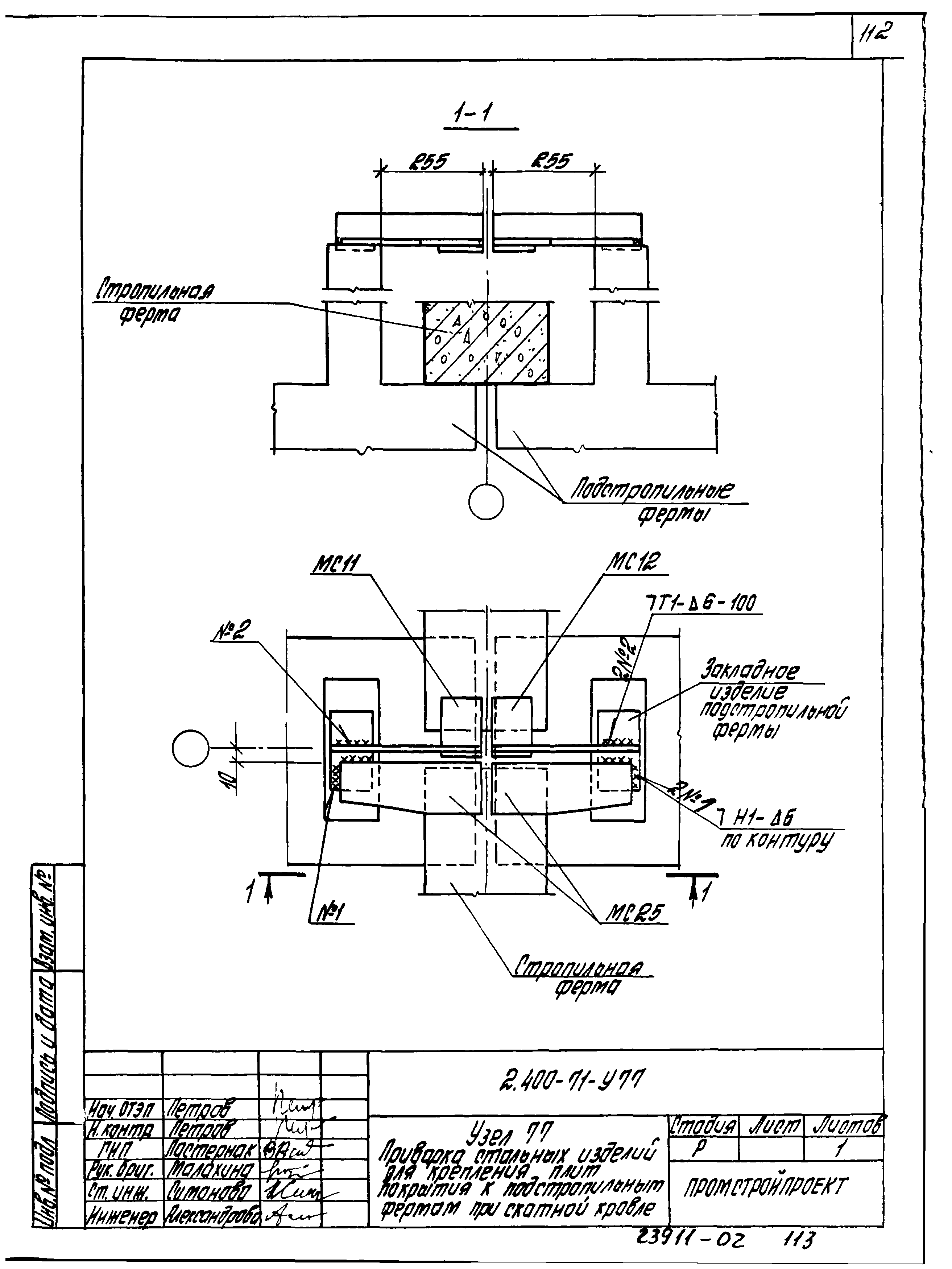

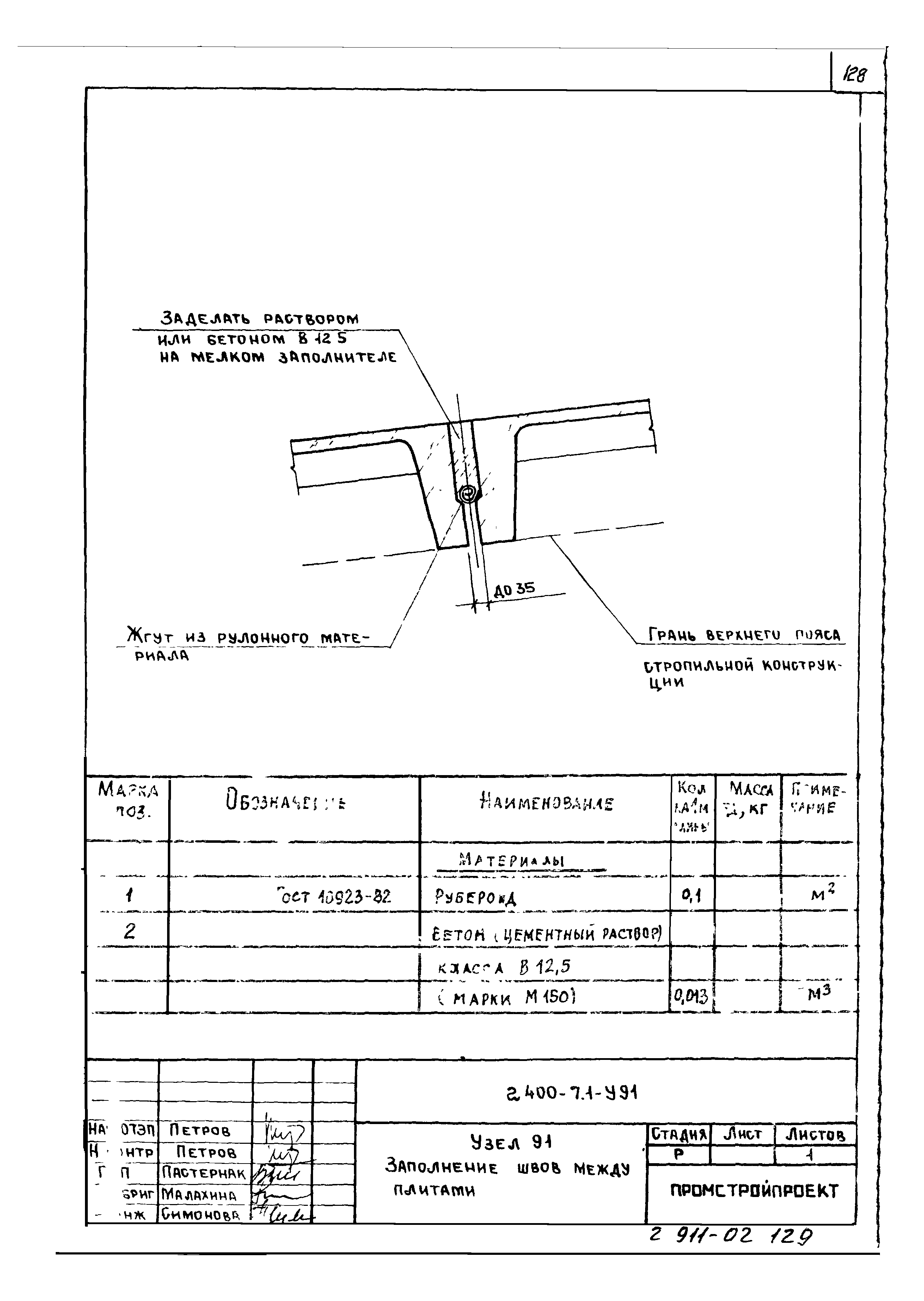

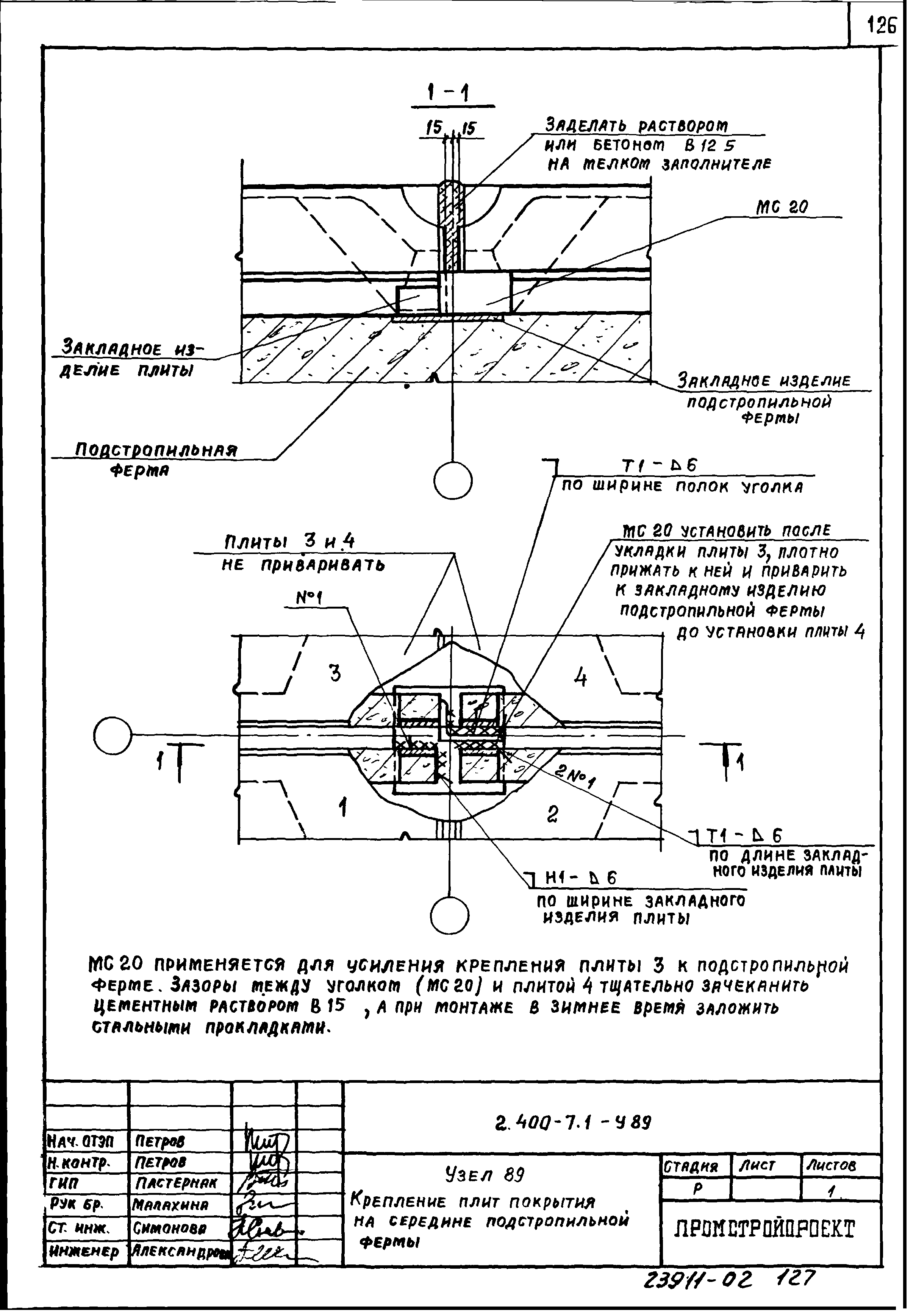

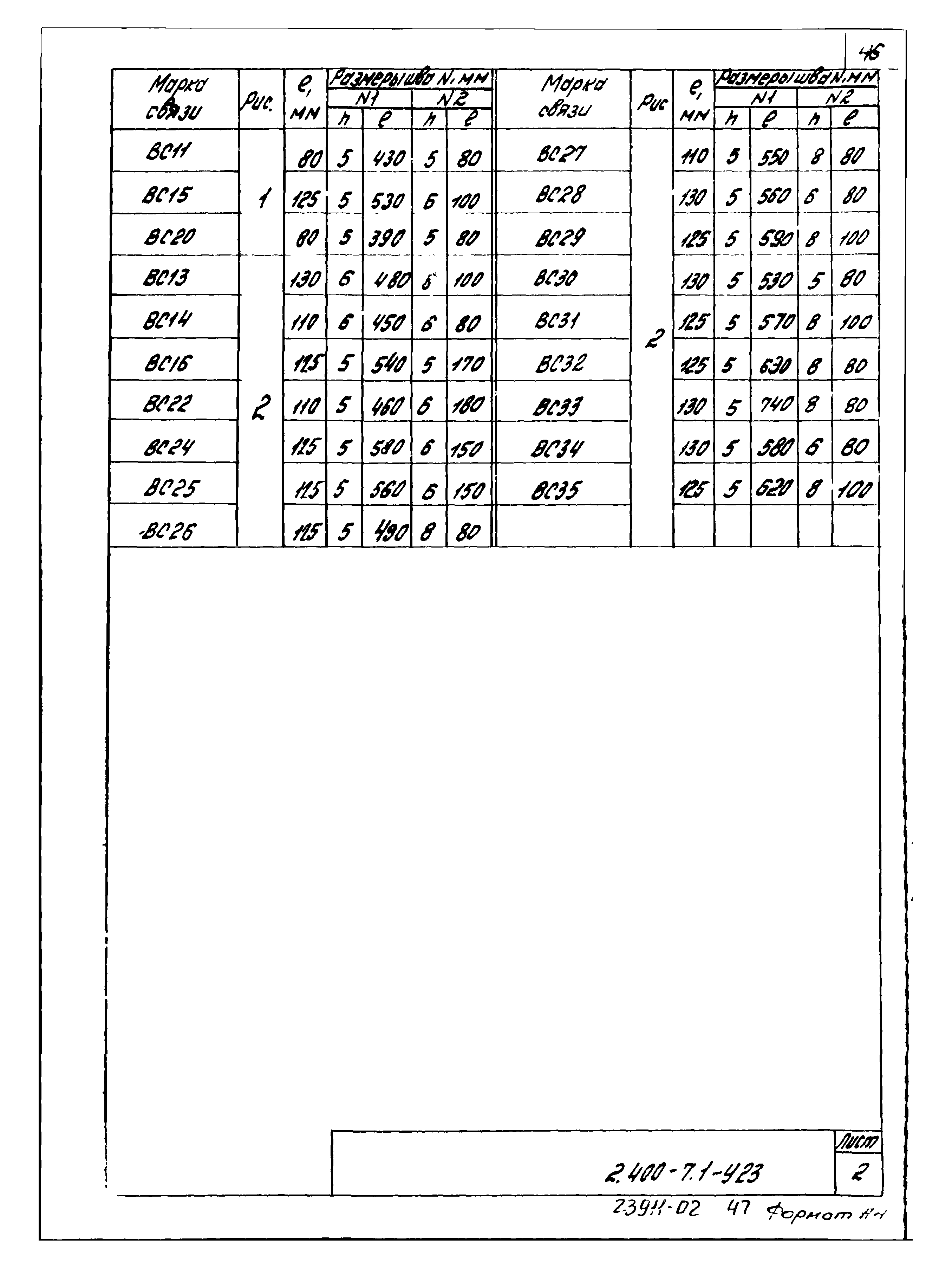

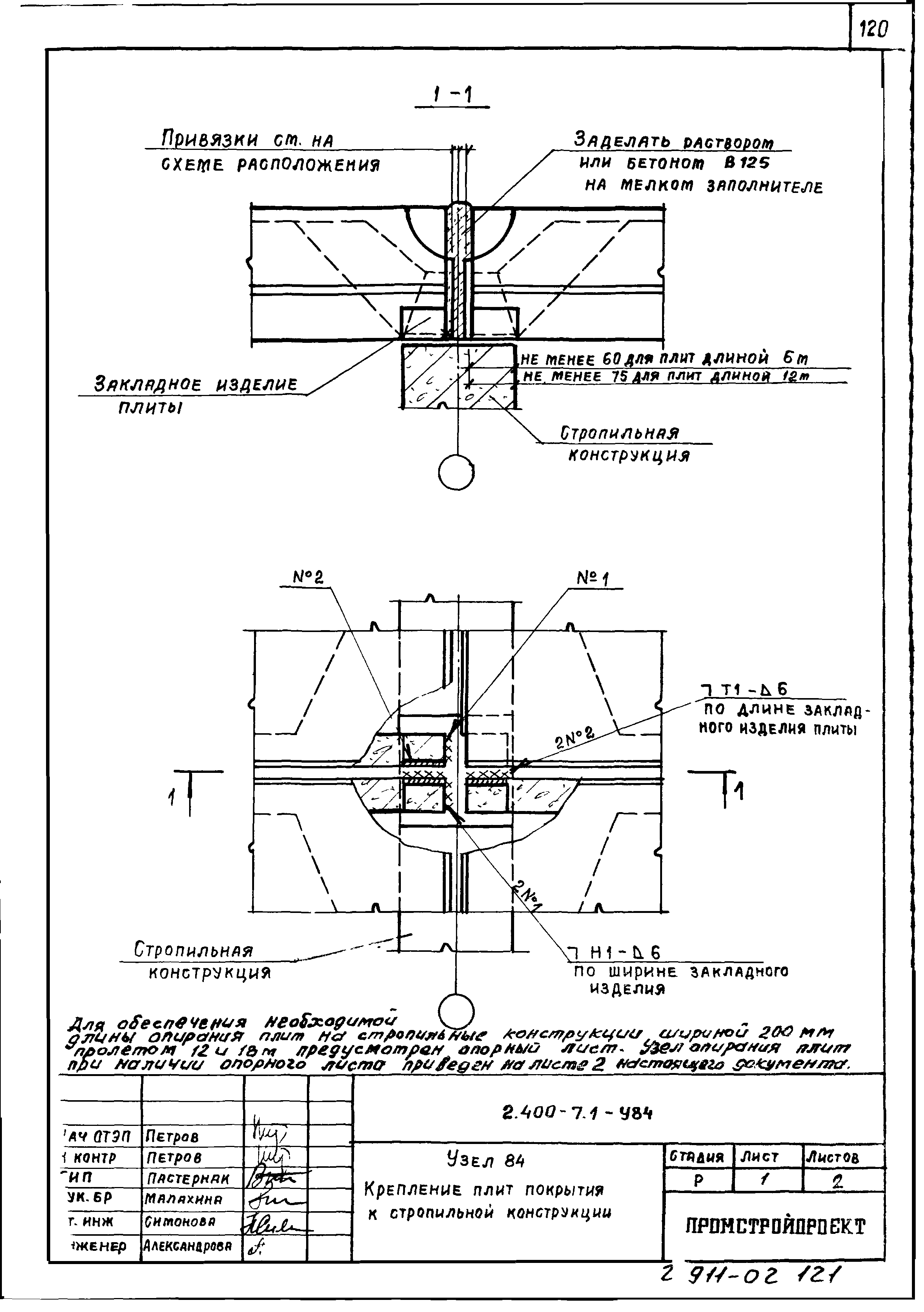

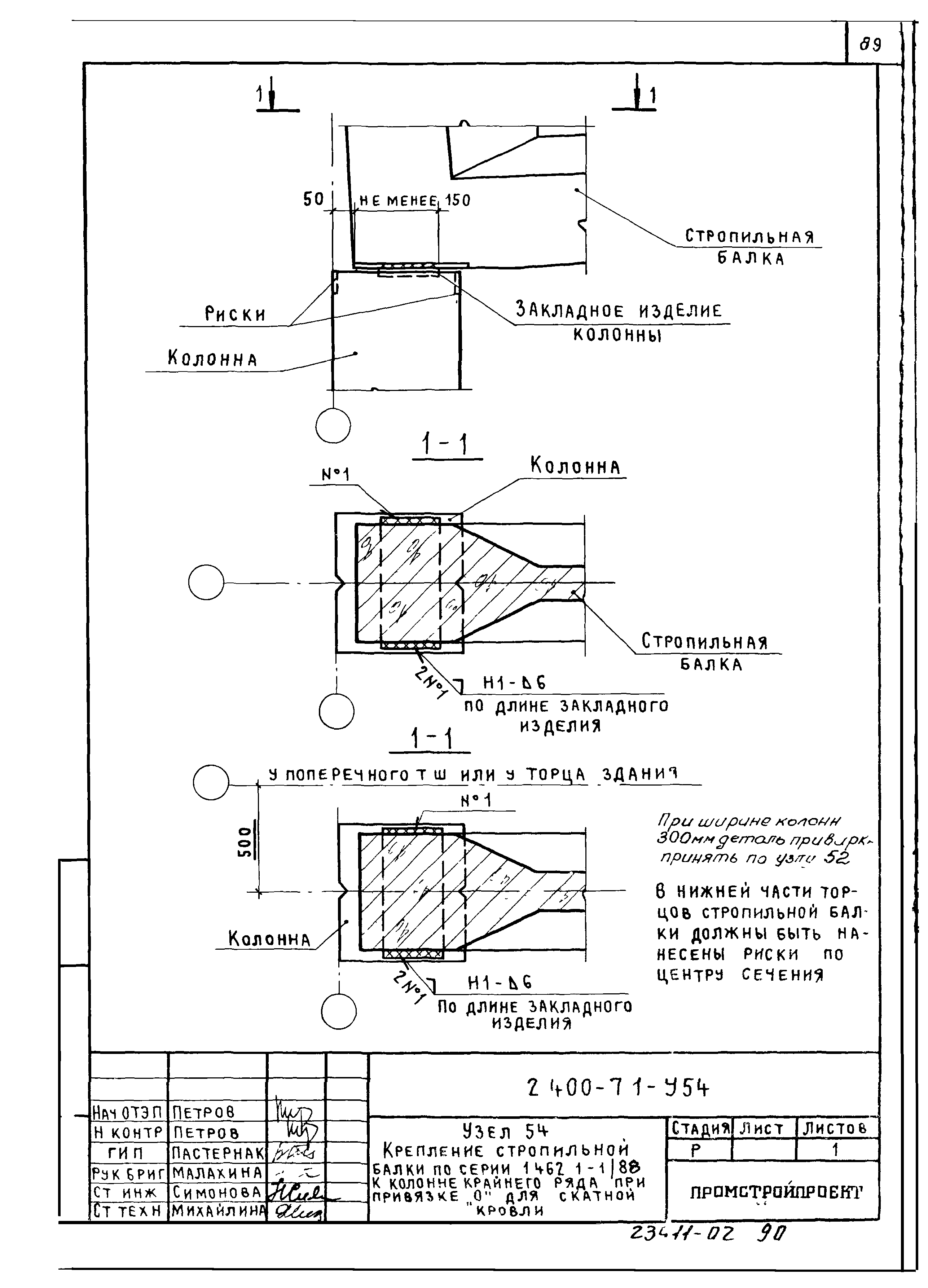

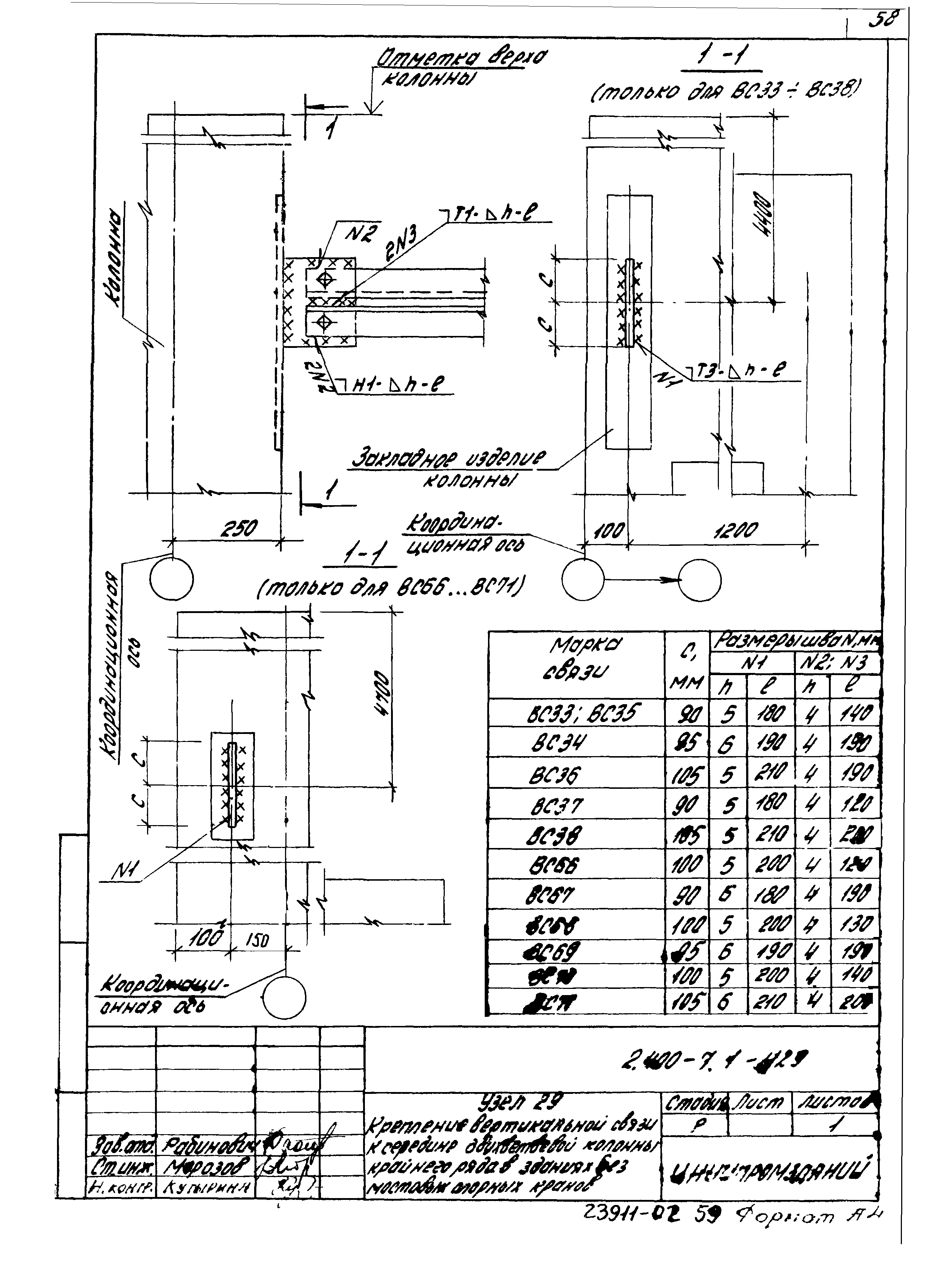

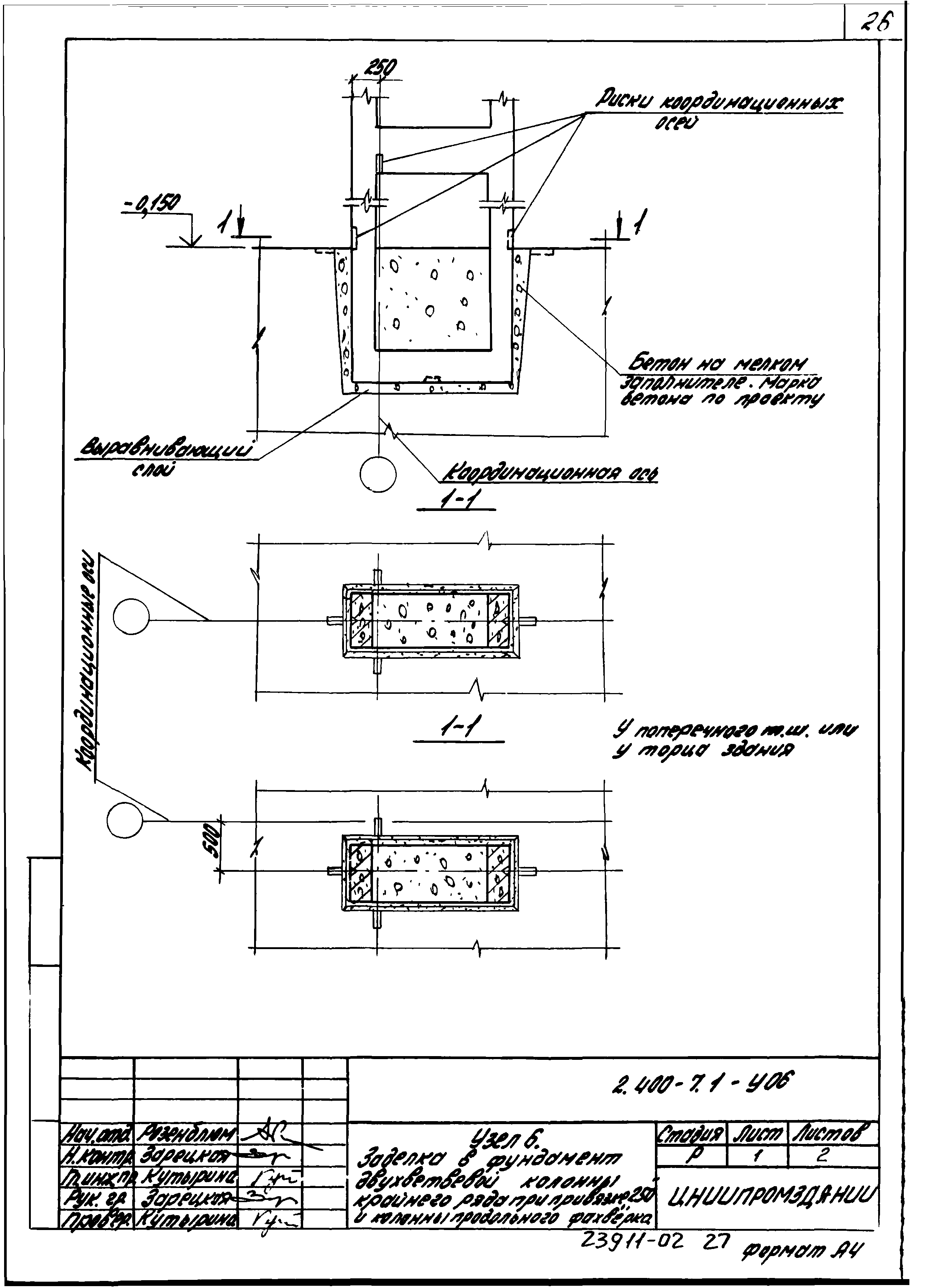

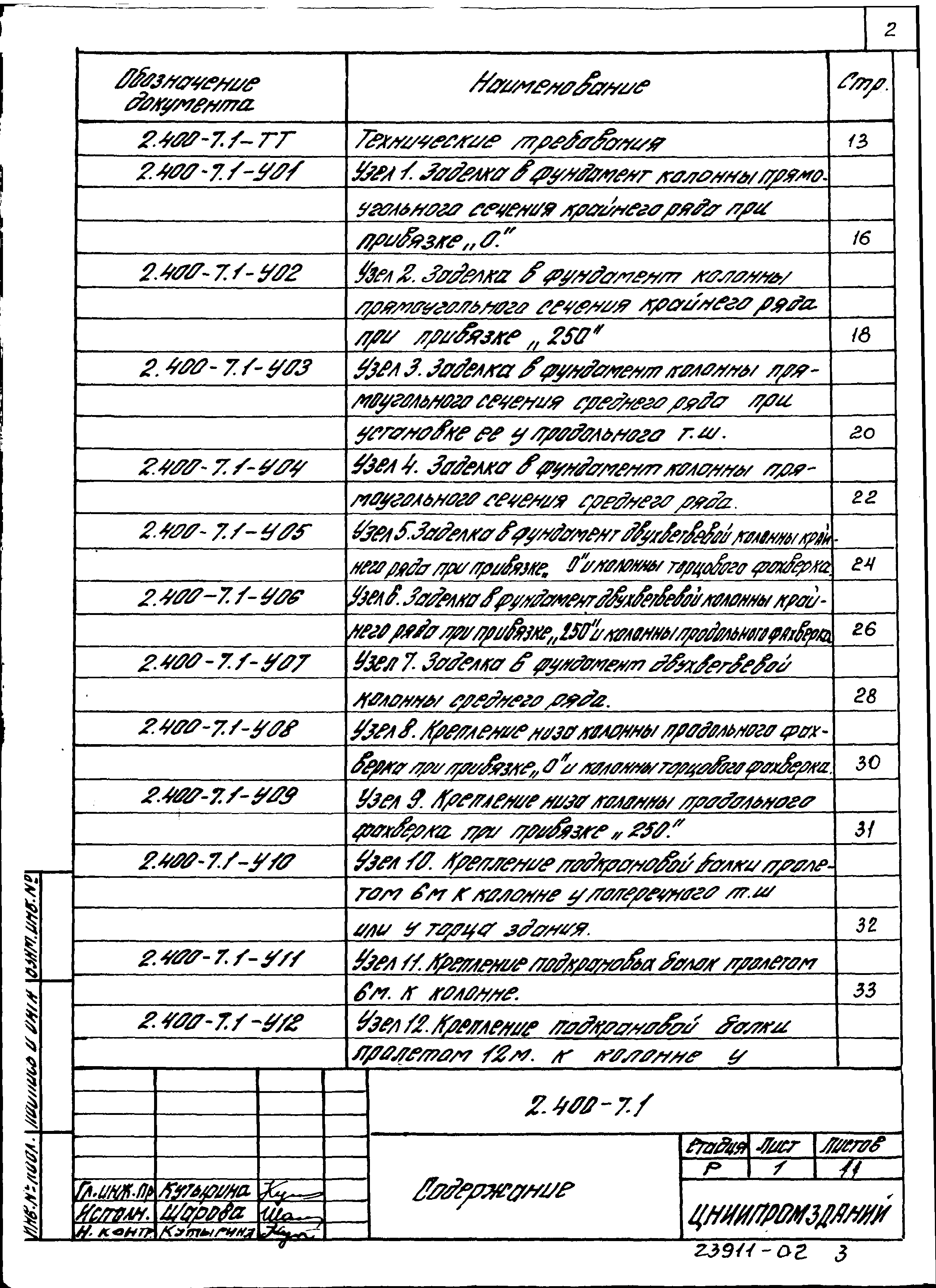

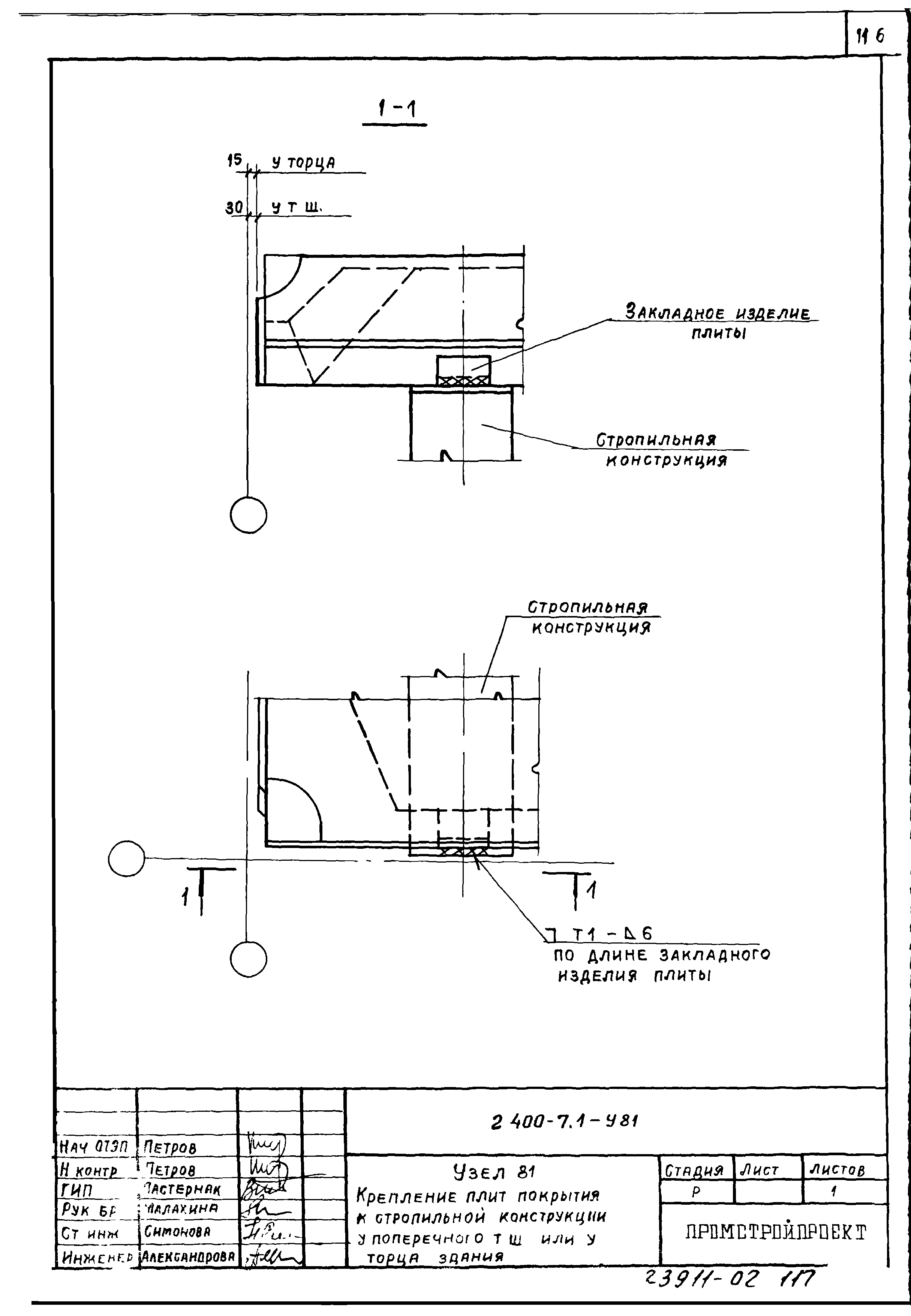

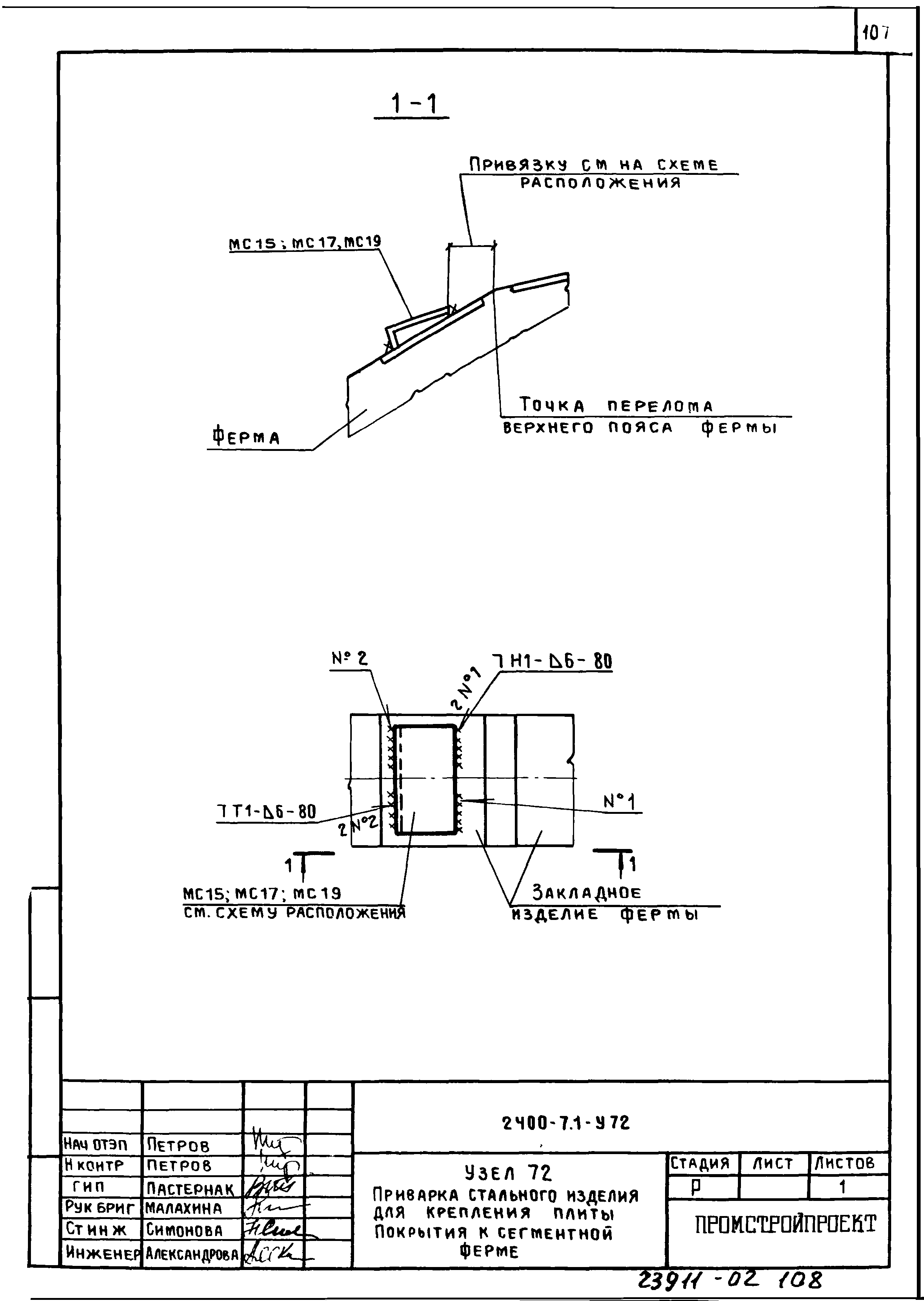

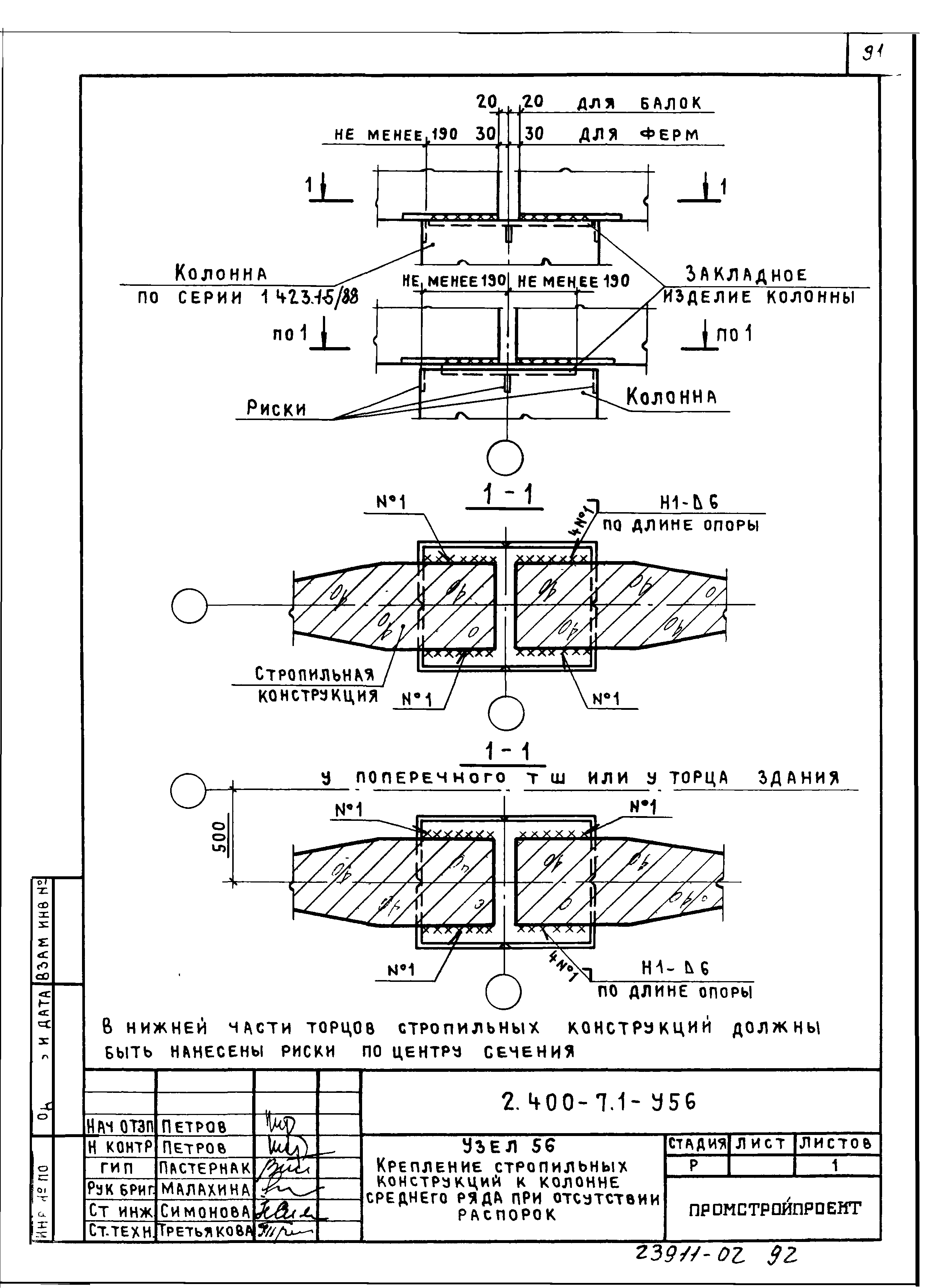

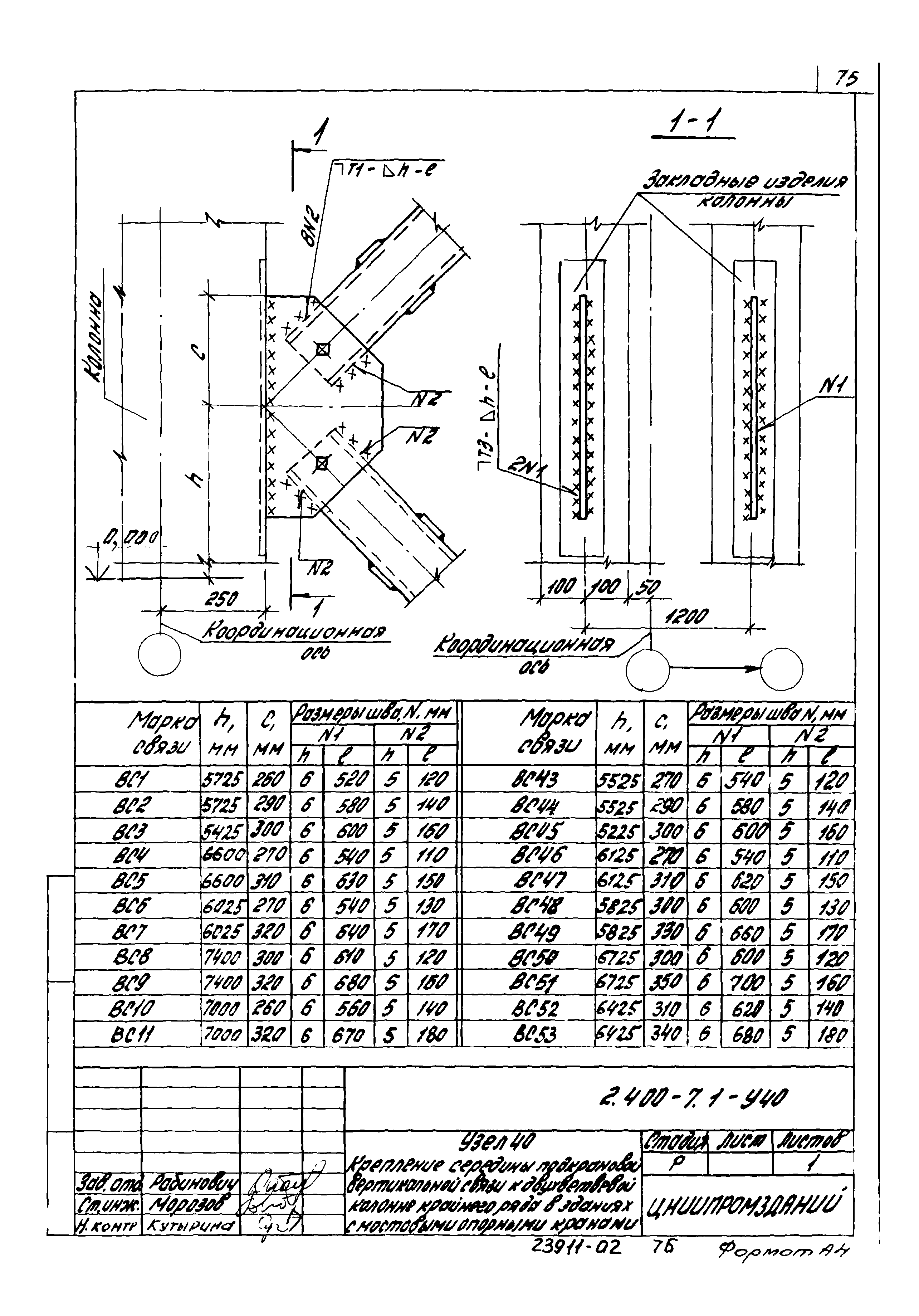

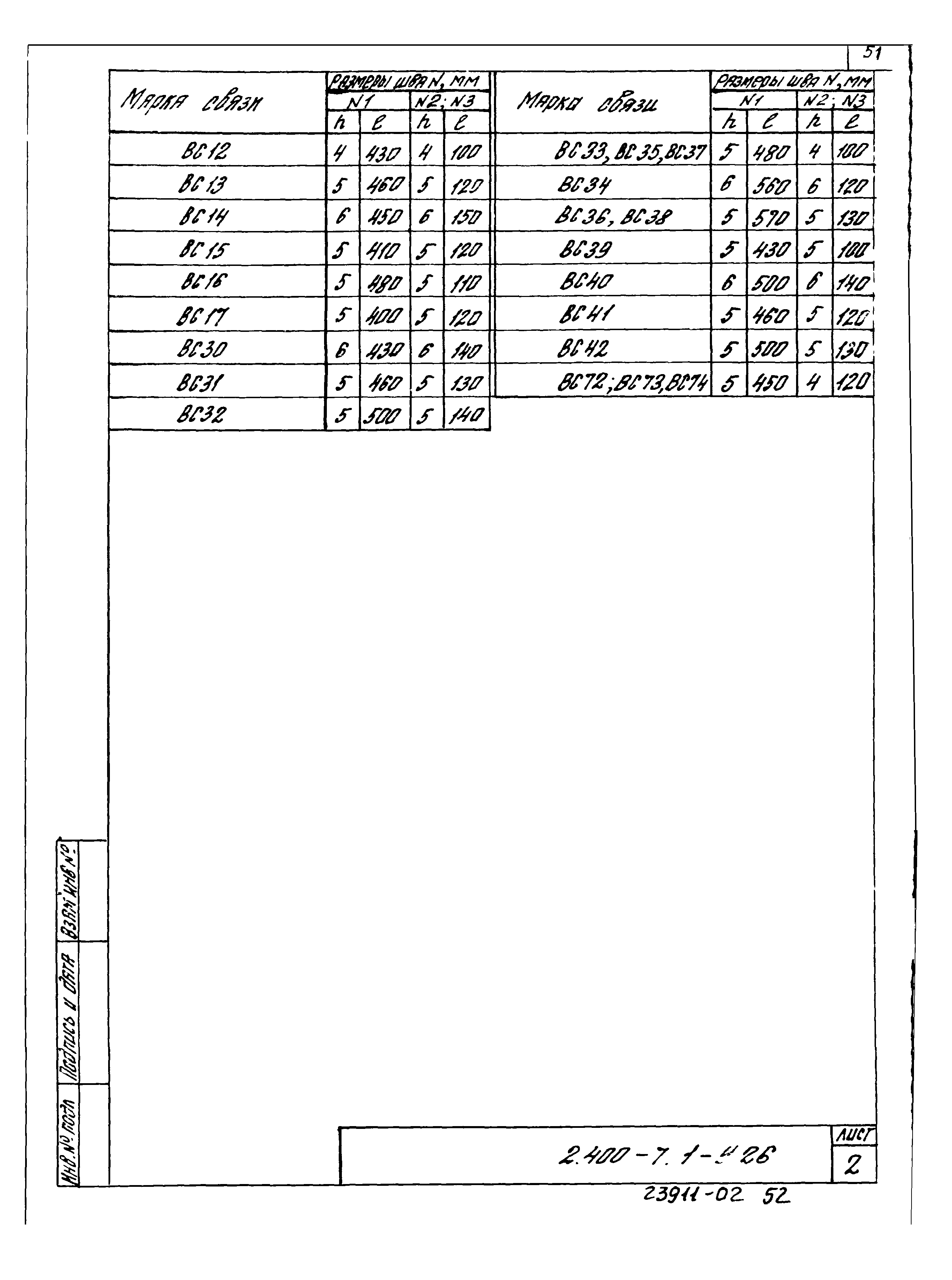

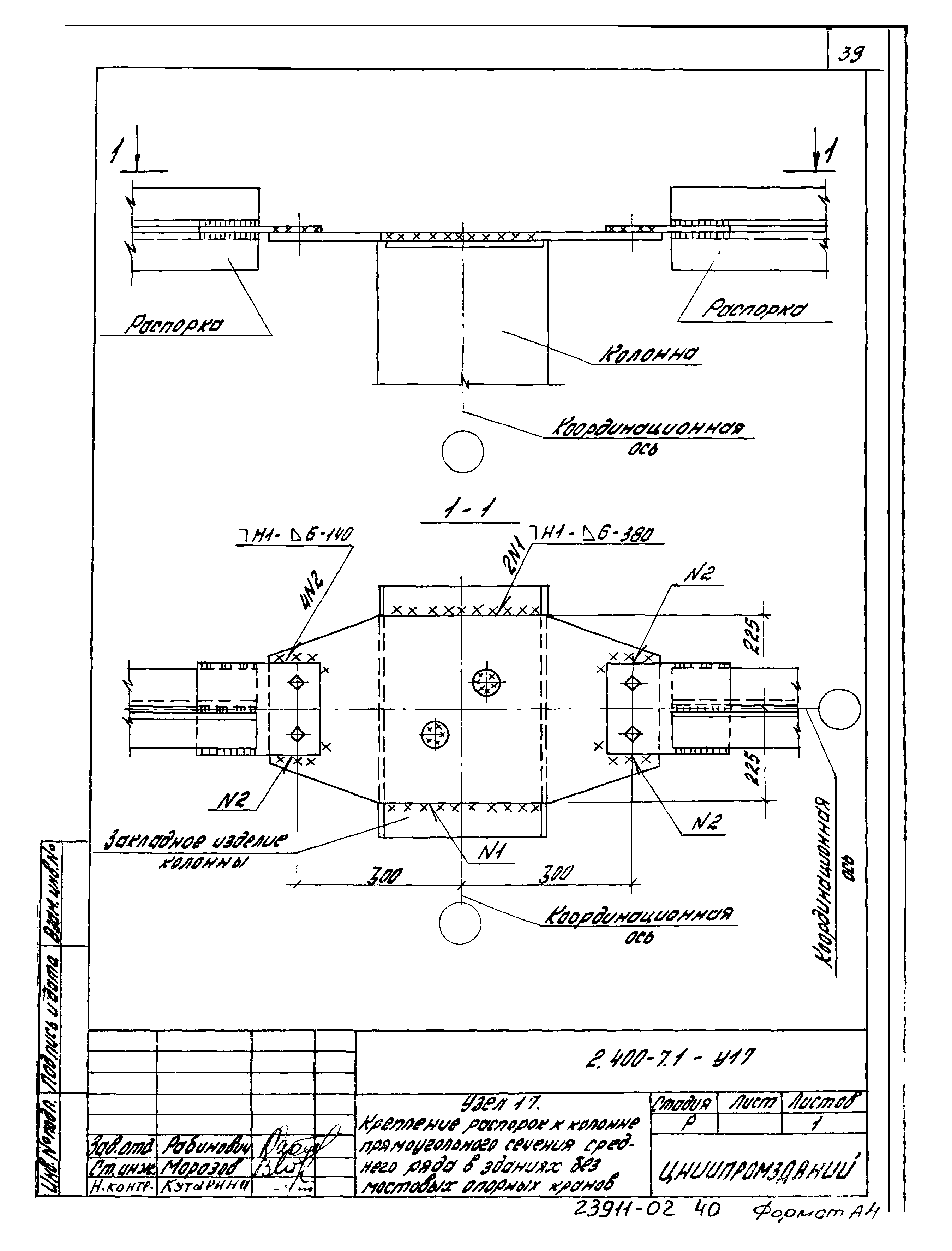

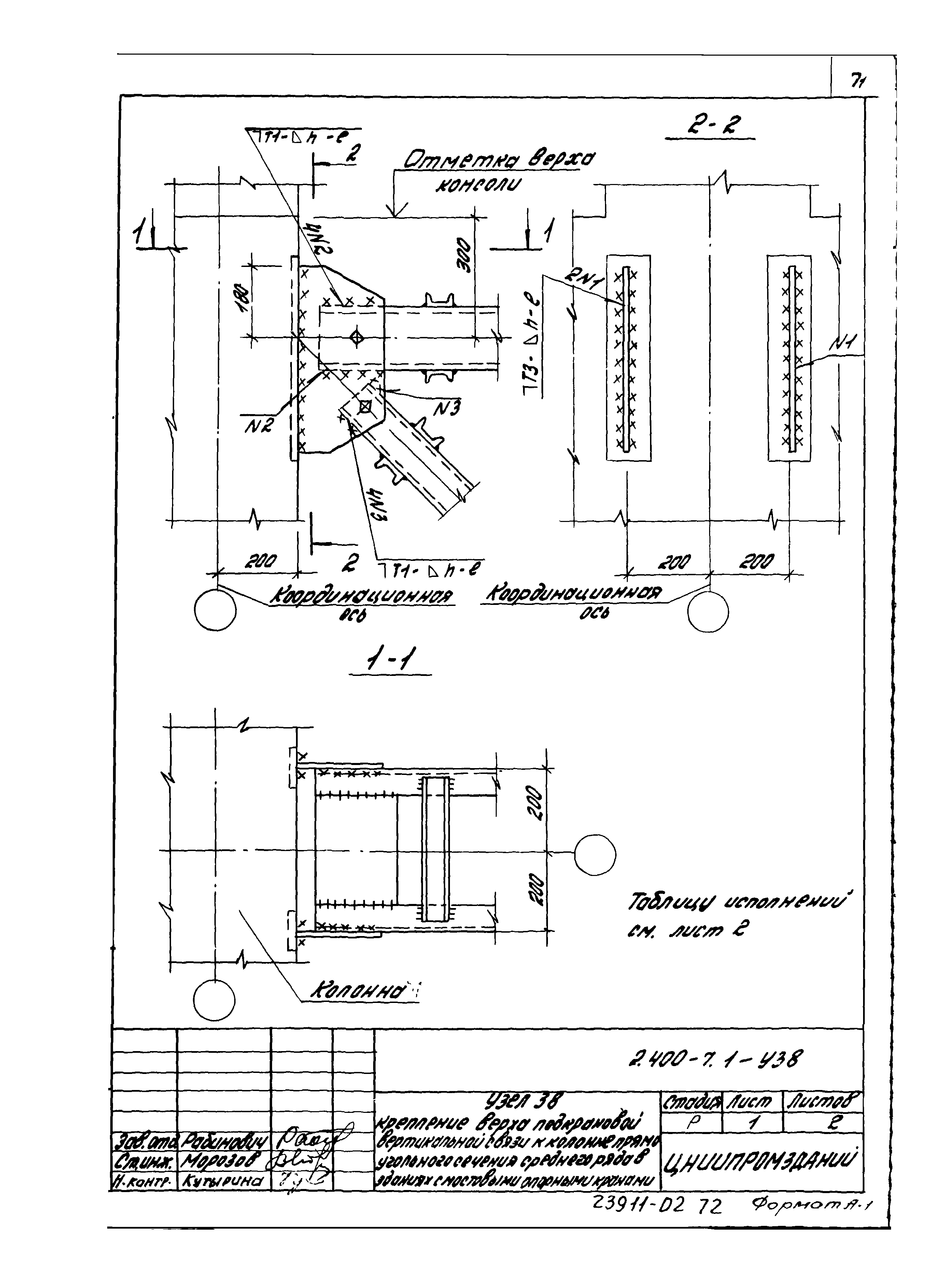

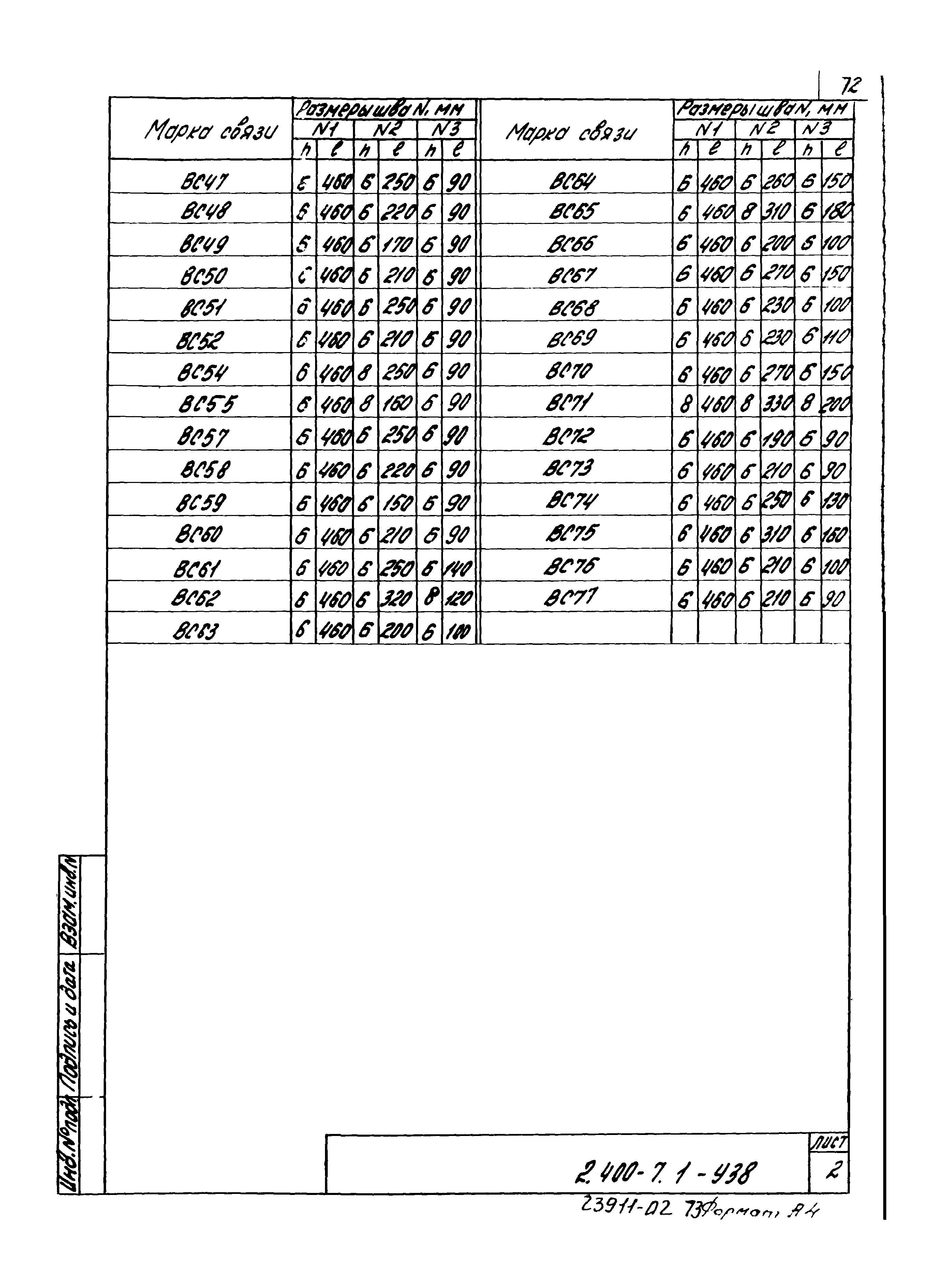

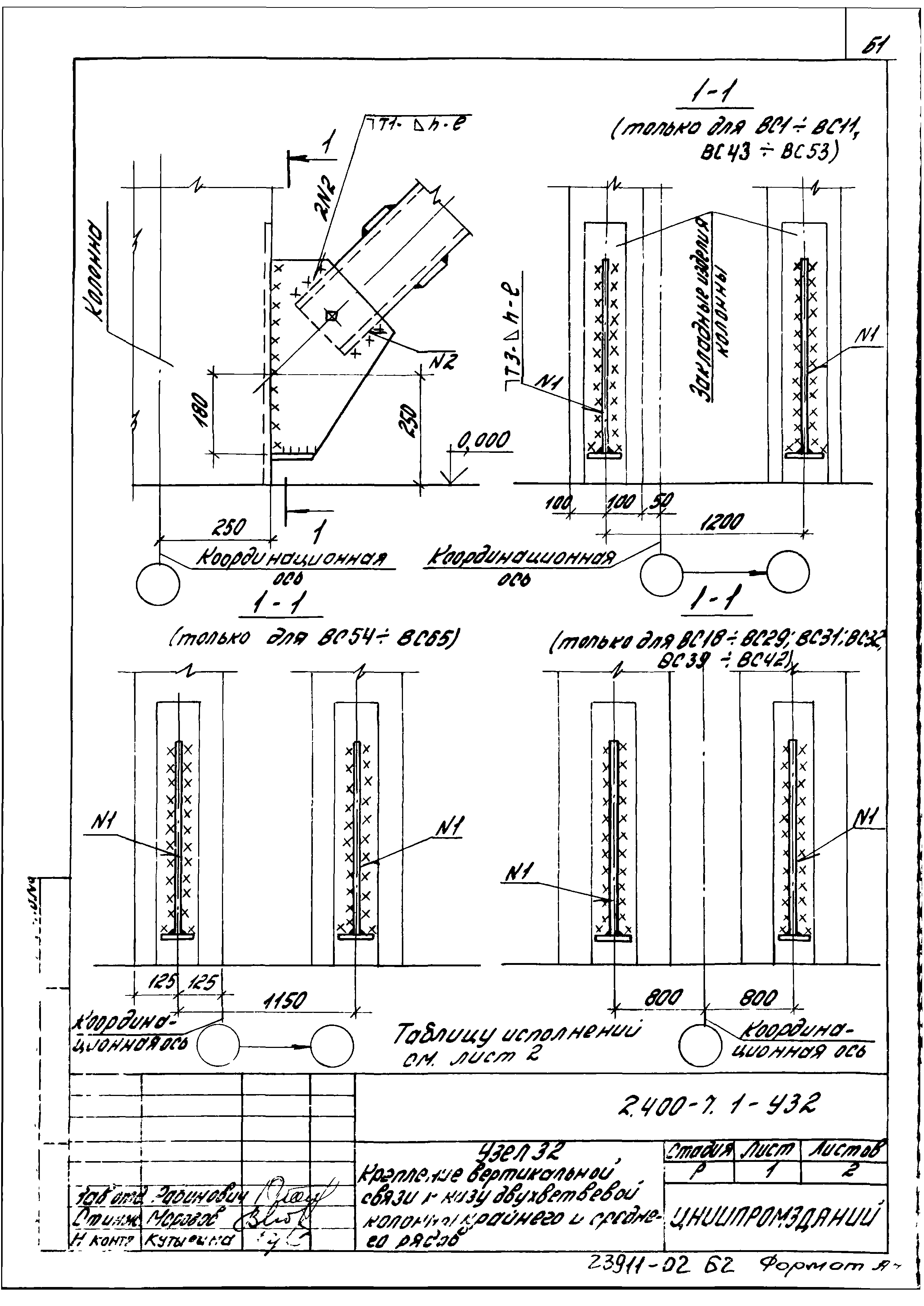

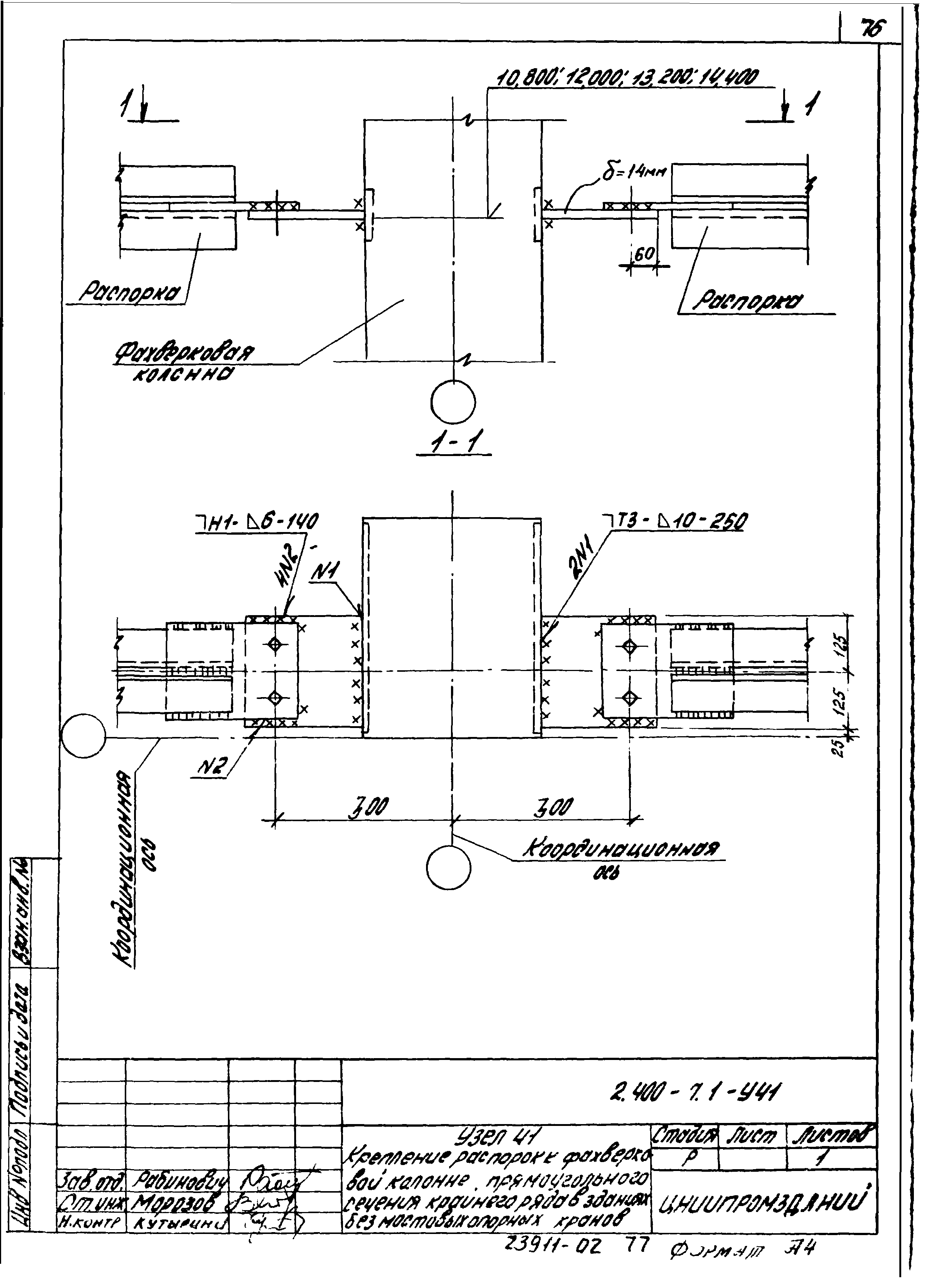

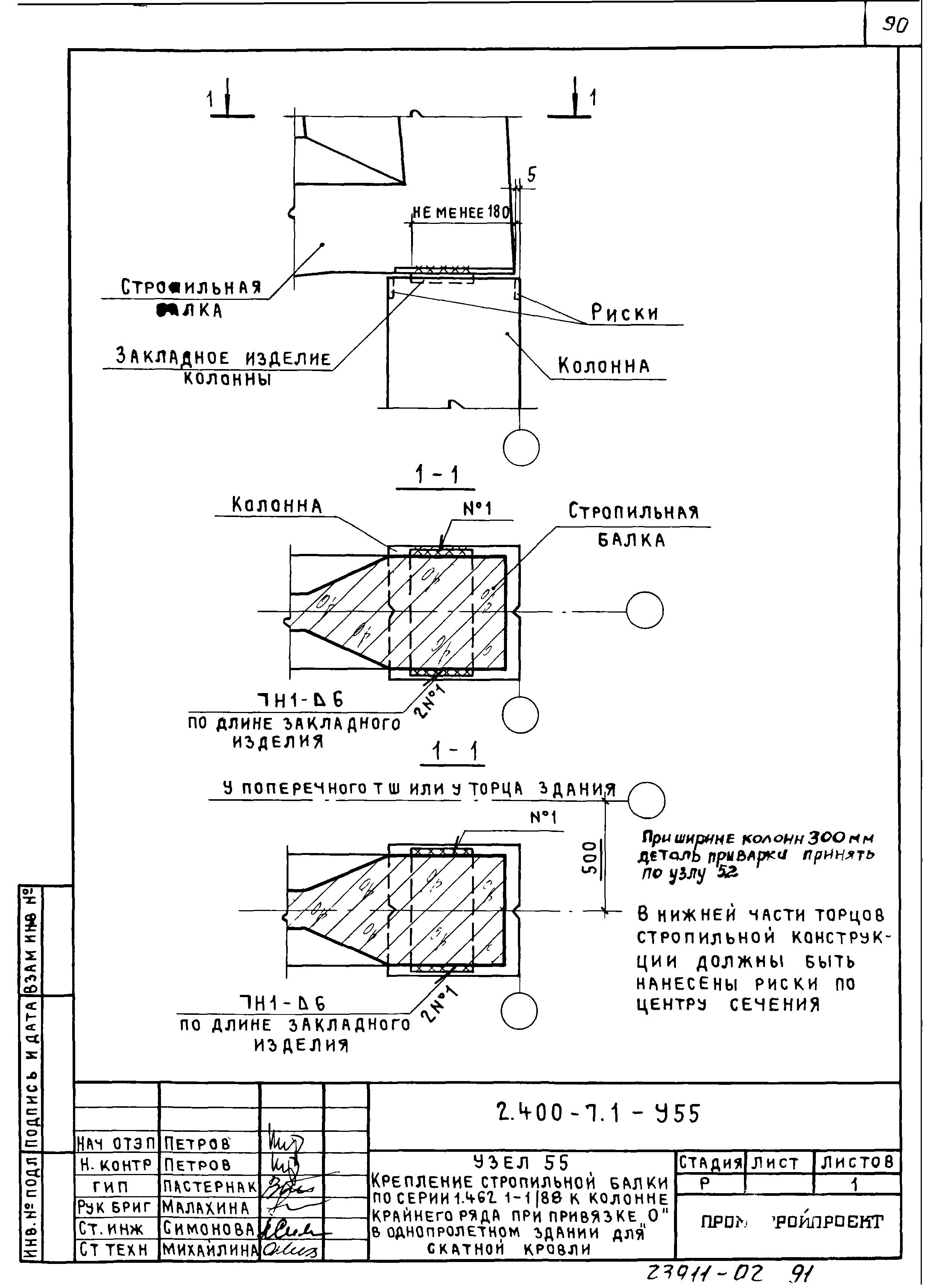

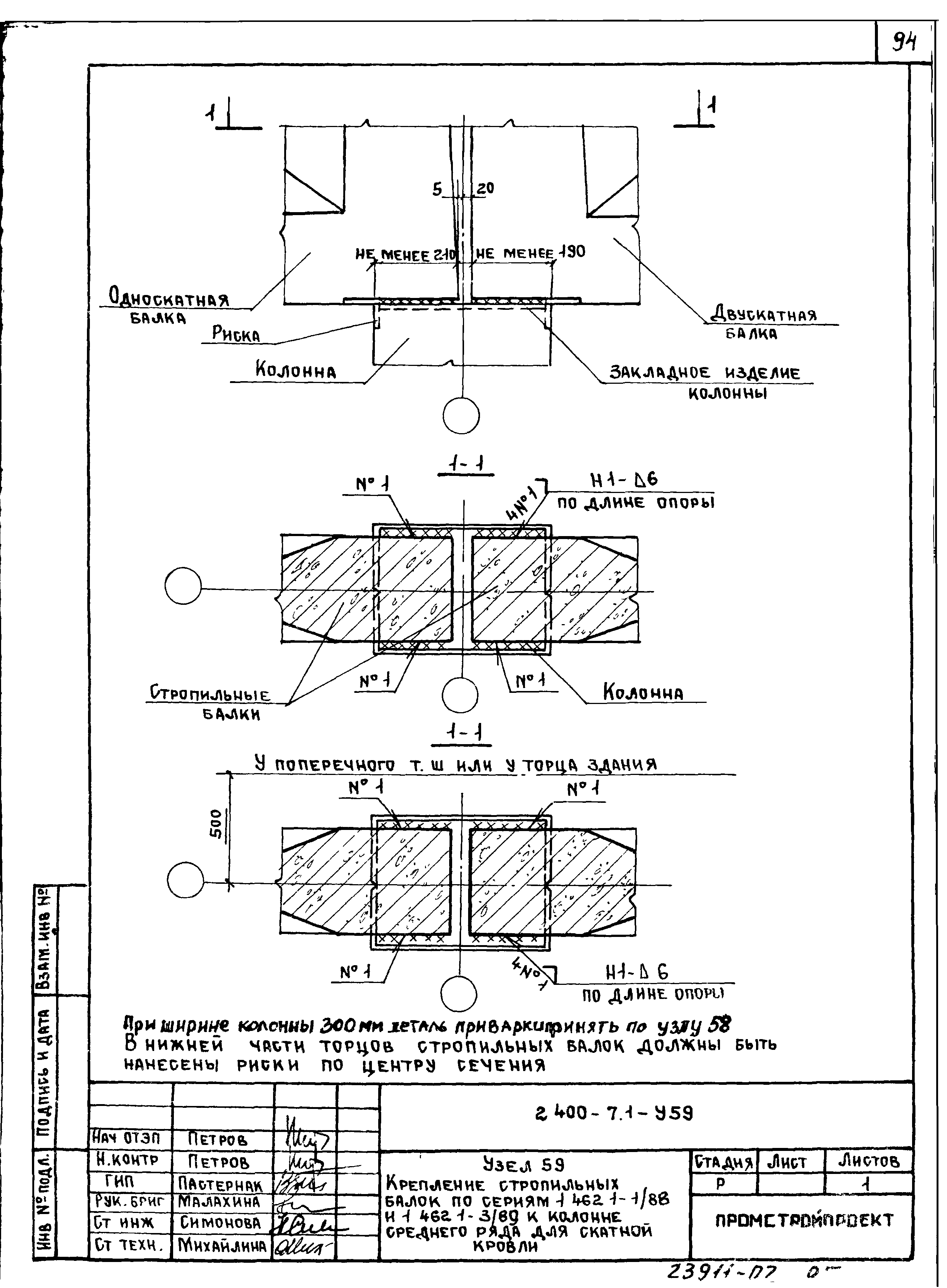

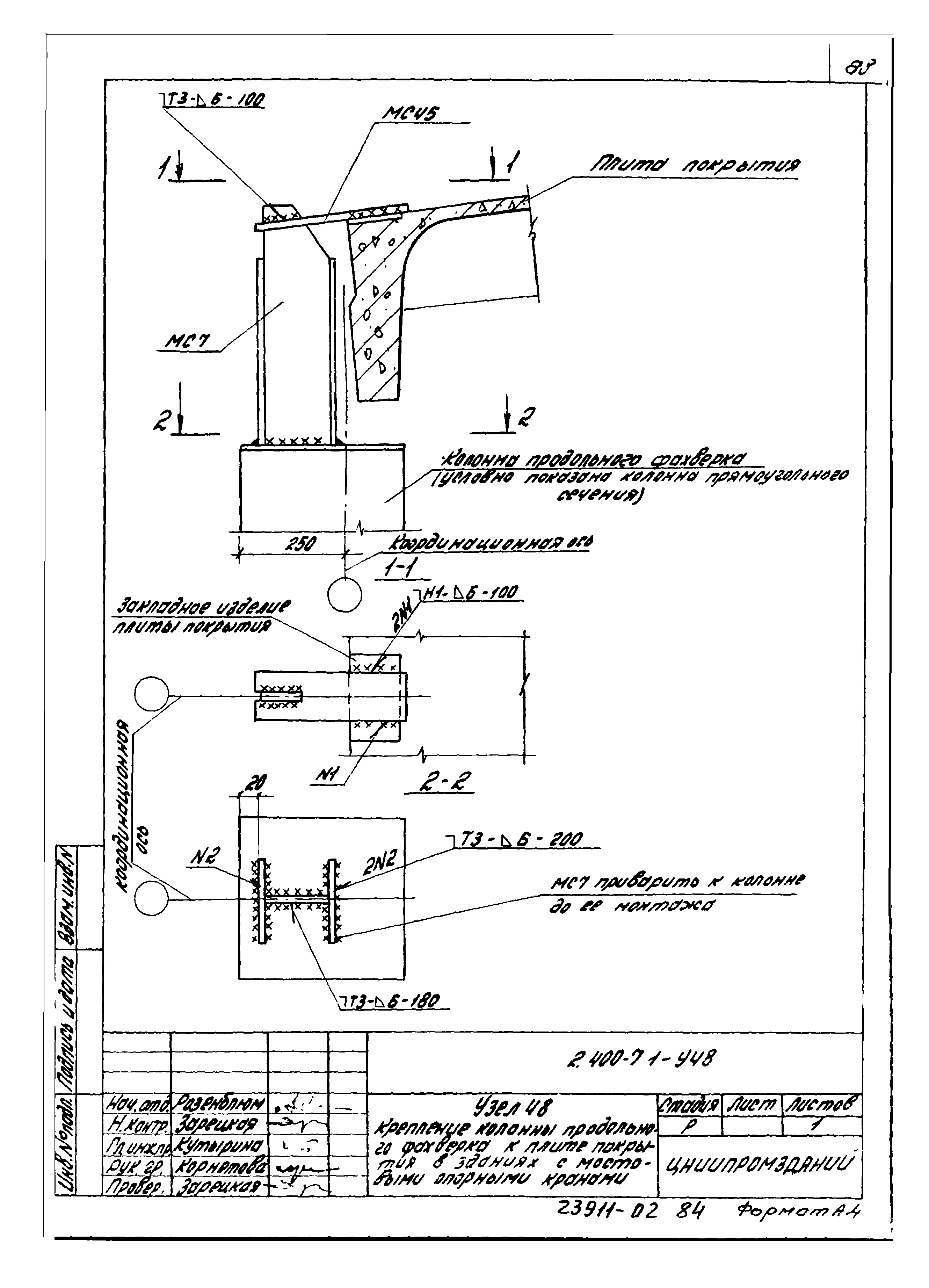

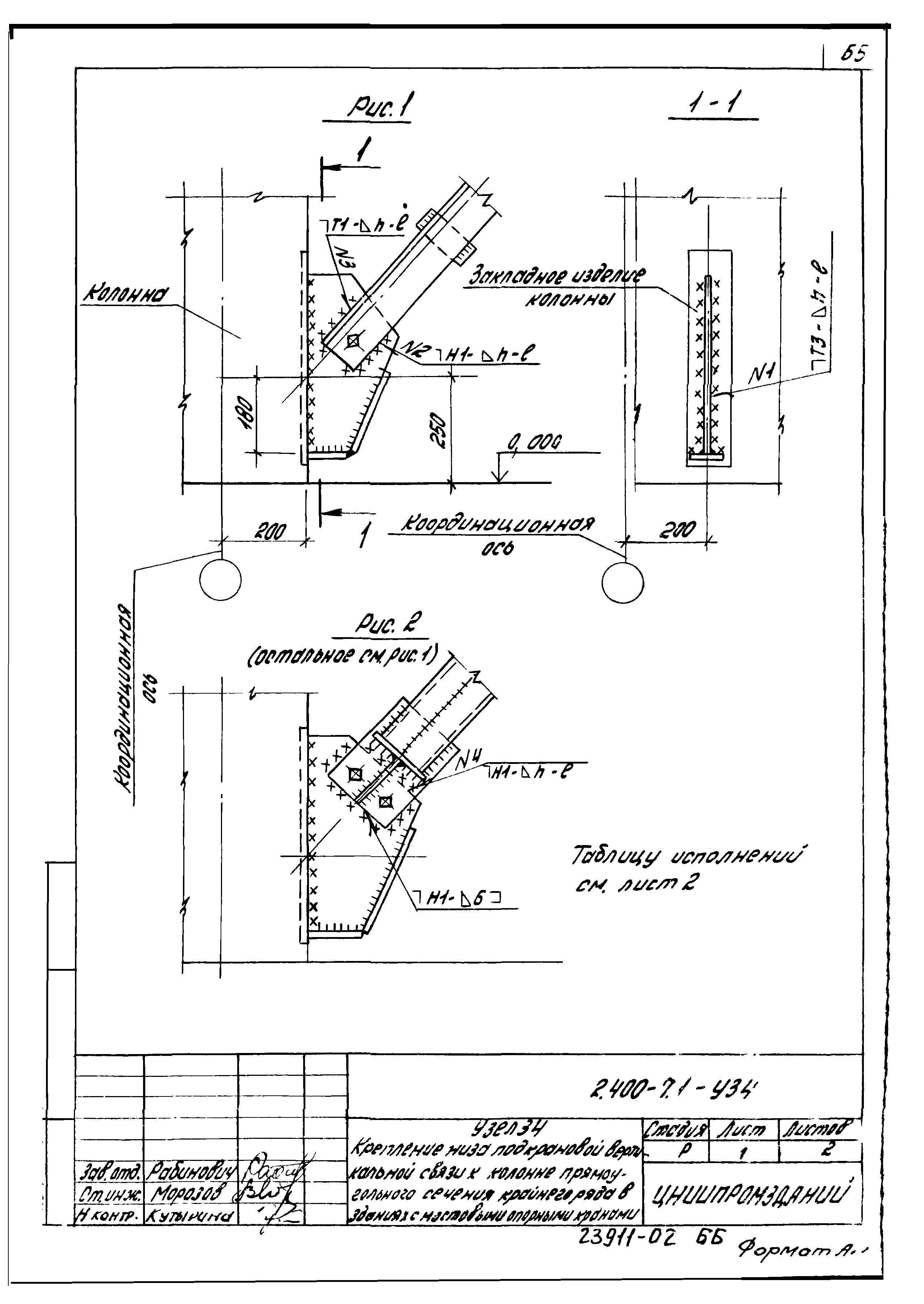

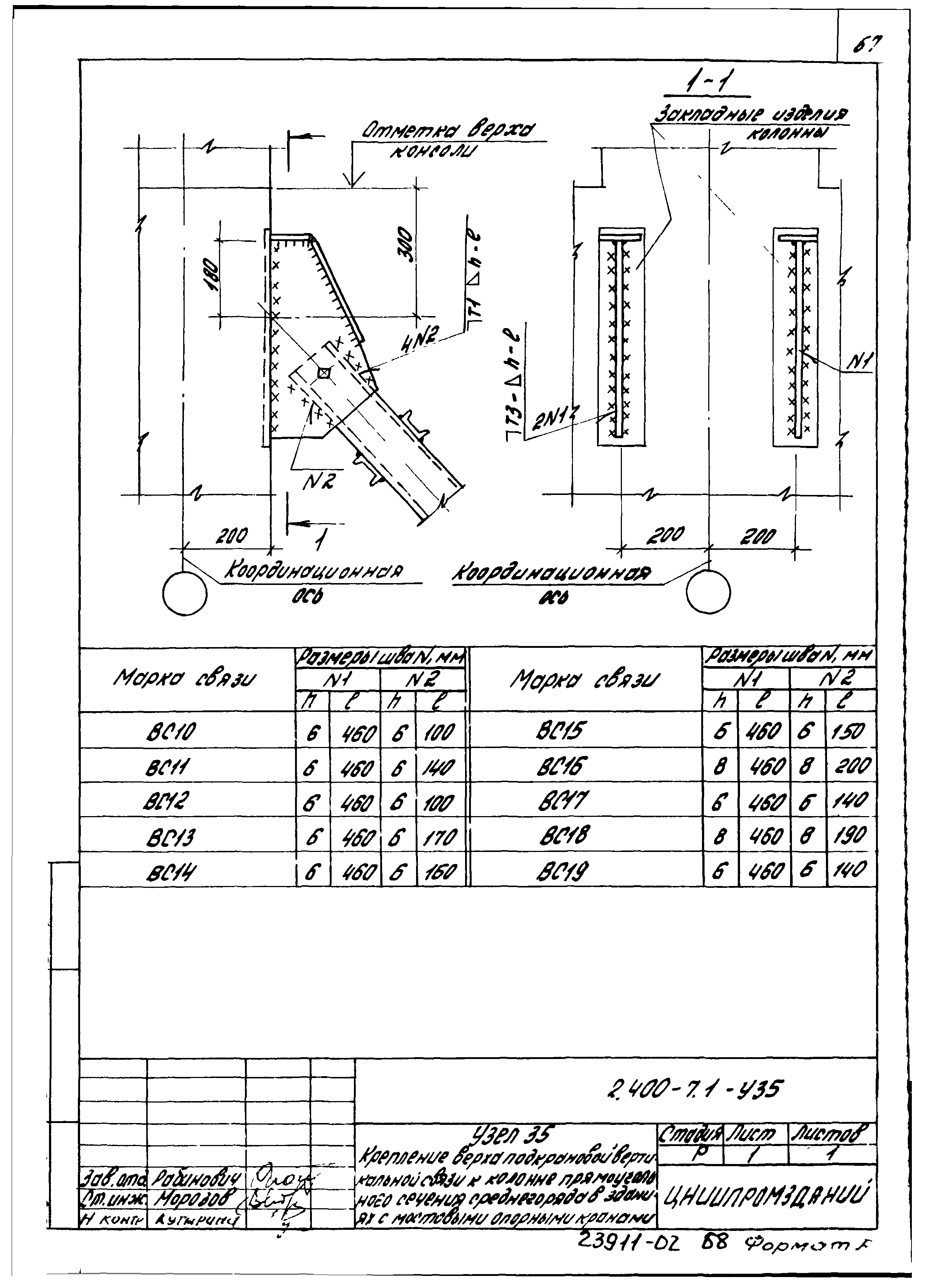

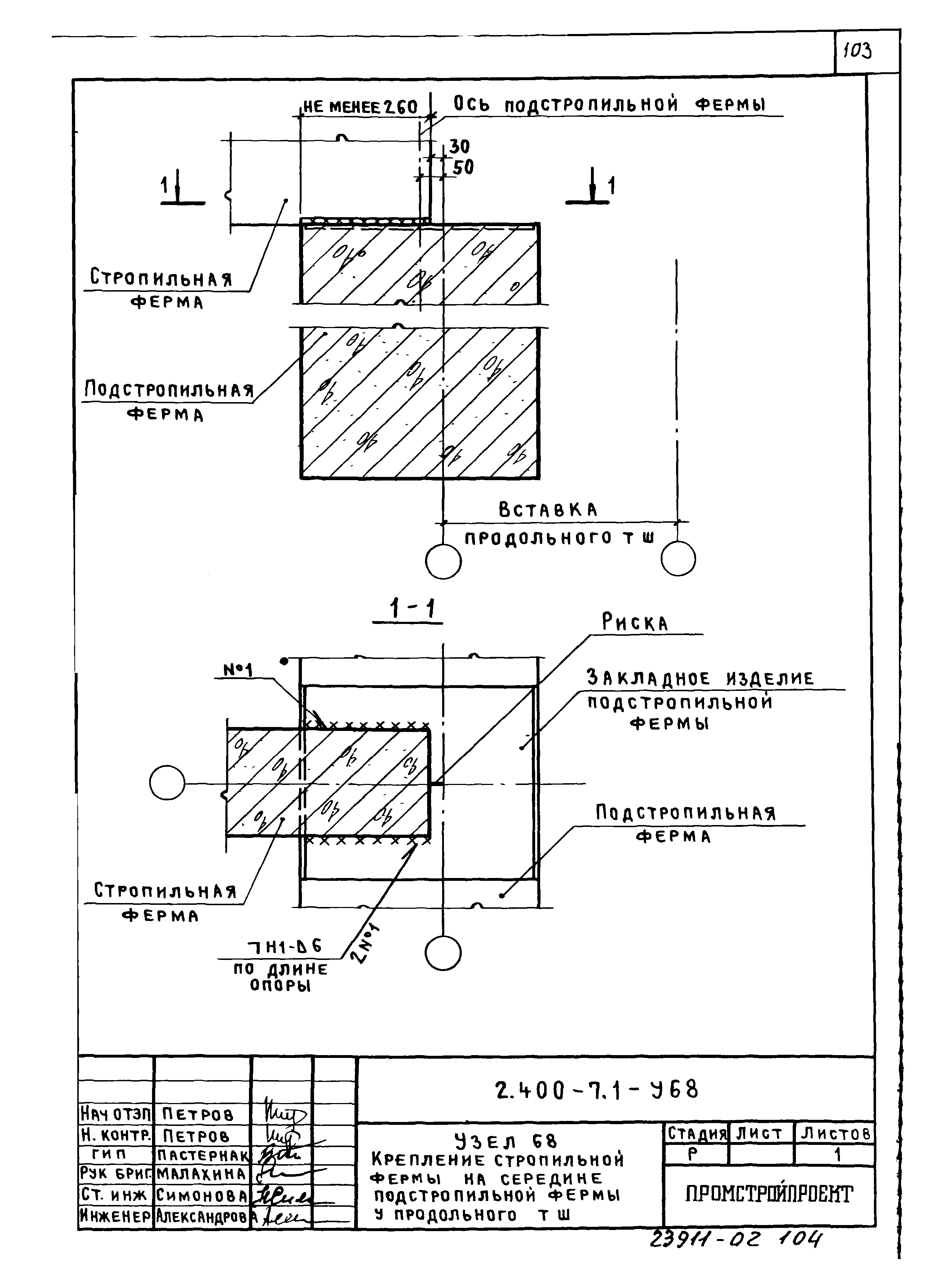

Оглавление:	2.400-7.1-ТТ Технические требования 2.400-7.1-У01 Узел 1. Заделка в фундамент колонны прямоугольного сечения крайнего ряда при привязке"0" 2.400-7.1-У02 Узел 2. Заделка в фундамент колонны прямоугольного сечения крайнего ряда при привязке"250" 2.400-7.1-У03 Узел 3. Заделка в фундамент колонны прямоугольного сечения среднего ряда при установке ее у продольного т.ш. 2.400-7.1-У04 Узел 4. Заделка в фундамент колонны прямоугольного сечения среднего ряда 2.400-7.1-У05 Узел 5. Заделка в фундамент двухветвевой колонны крайнего ряда при привязке "0" и колонны торцевого фахверка 2.400-7.1-У06 Узел 6. Заделка в фундамент двухветвевой колонны крайнего ряда при привязке "250" и колонны продольного фахверка 2.400-7.1-У07 Узел 7. Заделка в фундамент двухветвевой колонны среднего ряда 2.400-7.1-У08 Узел 8. Крепление низа колонны продольного фахверка при привязке "0" и колонны торцевого фахверка 2.400-7.1-У09 Узел 9. Крепление низа колонны продольного фахверка при привязке "250" 2.400-7.1-У10 Узел 10. Крепление подкрановой балки пролетом 6м к колонне у поперечного т.ш. или у торца здания 2.400-7.1-У11 Узел 11. Крепление подкрановых балок пролетом 6м к колонне 2.400-7.1-У12 Узел 12. Крепление подкрановой балки пролетом 12м к колонне у поперечного т.ш. или у торца здания 2.400-7.1-У13 Узел 13. Крепление подкрановых балок пролетом 12м к колонне 2.400-7.1-У14 Узел 14. Крепление колонны продольного фахверка к подкрановой балке 2.400-7.1-У15 Узел 15. Крепление распорок к колонне прямоугольного сечения крайнего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У16 Узел 16. Крепление распорки к колонне прямоугольного сечения крайнего ряда у торца здания без мостовых опорных кранов 2.400-7.1-У17 Узел 17. Крепление распорок к колонне прямоугольного сечения среднего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У18 Узел 18. Крепление распорки к колонне прямоугольного сечения среднего ряда у торца здания без мостовых опорных кранов 2.400-7.1-У19 Узел 19. Крепление верха вертикальной связи к колонне прямоугольного сечения крайнего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У20 Узел 20. Крепление низа вертикальной связи к колонне прямоугольного сечения крайнего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У21 Узел 21. Крепление верха вертикальной связи к колонне прямоугольного сечения крайнего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У22 Узел 22. Крепление верха вертикальной связи к колонне прямоугольного сечения крайнего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У23 Узел 23. Крепление низа вертикальной связи к колонне прямоугольного сечения среднего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У24 Узел 24. Крепление верха вертикальной связи к колонне прямоугольного сечения среднего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У25 Узел 25. Крепление верха вертикальной связи к колонне прямоугольного сечения среднего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У26 Узел 26. Крепление вертикальной связи к верху двухветвевой колонны крайнего и среднего рядов 2.400-7.1-У26-1 Узел 26-1. Крепление вертикальной связи к верху двухветвевой колонны крайнего ряда 2.400-7.1-У26-2 Узел 26-2. Крепление вертикальной связи к верху двухветвевой колонны продольного фахверка 2.400-7.1-У27 Узел 27. Крепление вертикальной связи к середине двухветвевой колонны крайнего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У28 Узел 28. Крепление вертикальной связи к низу двухветвевой колонны крайнего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У29 Узел 29. Крепление вертикальной связи к середине двухветвевой колонны крайнего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У30 Узел 30. Крепление вертикальной связи к середине двухветвевой колонны крайнего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У31 Узел 31. Крепление вертикальной связи к середине двухветвевой колонны среднего ряда 2.400-7.1-У32 Узел 32. Крепление вертикальной связи к низу двухветвевой колонны крайнего и среднего рядов 2.400-7.1-У333 Узел 33. Крепление веха подкрановой вертикальной связи к колонне прямоугольного сечения крайнего ряда в зданиях с мостовыми опорными кранами 2.400-7.1-У34 Узел 34. Крепление низа подкрановой вертикальной связи к колонне прямоугольного сечения крайнего ряда в зданиях с мостовыми опорными кранами 2.400-7.1-У35 Узел 35. Крепление верха подкрановой вертикальной связи к колонне прямоугольного сечения среднего ряда в зданиях с мостовыми опорными кранами 2.400-7.1-У36 Узел 36. Крепление низа подкрановой вертикальной связи к колонне прямоугольного сечения среднего ряда в зданиях с мостовыми опорными кранами 2.400-7.1-У37 Узел 37. Крепление подкрановой вертикальной связи к колонне прямоугольного сечения крайнего и среднего рядов в зданиях с мостовыми опорными кранами 2.400-7.1-У38 Узел 38. Крепление верха подкрановой вертикальной связи к колонне прямоугольного сечения среднего ряда в зданиях с мостовыми опорными кранами 2.400-7.1-У39 Узел 39. Крепление верха подкрановой вертикальной связи к двухветвевой колонне крайнего ряда в зданиях с мостовыми опорными кранами 2.400-7.1-У40 Узел 40. Крепление середины подкрановой вертикальной связи к двухветвевой колонне крайнего ряда в зданиях с мостовыми опорными кранами 2.400-7.1-У41 Узел 41. Крепление распорок к фахверковой колонне прямоугольного сечения крайнего ряда в зданиях без мостовых опорных кранов 2.400-7.1-У42 Узел 42. Крепление колонны торцевого фахверка прямоугольного сечения к стропильной конструкции 2.400-7.1-У43 Узел 43. Крепление двухветвевой колонны торцевого фахверка к бесраскосной ферме 2.400-7.1-У44 Узел 44. Крепление колонны торцевого фахверка к стропильной конструкции 2.400-7.1-У45 Узел 45. Крепление двухветвевой колонны торцевого фахверка к сегментной ферме 2.400-7.1-У46 Узел 46. Крепление колонны торцевого фахверка к сегментной ферме 2.400-7.1-У47 Узел 47. Крепление колонны торцевого фахверка к сегментной ферме 2.400-7.1-У48 Узел 48. Крепление колонны продольного фахверка к плите покрытия в зданиях с мостовыми опорными кранами 2.400-7.1-У49 Узел 49. Крепление колонны продольного фахверка к плите покрытия в зданиях без мостовых опорных кранов 2.400-7.1-У50 Узел 50. Крепление стропильной конструкции к колонне крайнего ряда при привязке "0" 2.400-7.1-У51 Узел 51. Крепление стропильной конструкции к колонне крайнего ряда при привязке "0" при наличии распорок 2.400-7.1-У52 Узел 52. Крепление стропильной конструкции шириной 280мм и 330мм к колонне крайнего ряда шириной 300мм при привязке "0" 2.400-7.1-У53 Узел 53. Крепление стропильной конструкции к колонне крайнего ряда при привязке "250" 2.400-7.1-У54 Узел 54. Крепление стропильной балки по серии 1.462.1-1/88 к колонне крайнего ряда при привязке "0" для скатной кровли 2.400-7.1-У55 Узел 55. Крепление стропильной балки по серии 1.462.1-1/88 к колонне крайнего ряда при привязке "0" в однопролетном здании для скатной кровли 2.400-7.1-У56 Узел 56. Крепление стропильных конструкций к колонне среднего ряда при отсутствии распорок 2.400-7.1-У57 Узел 57. Крепление стропильных конструкций к колонне среднего ряда при наличии распорок 2.400-7.1-У58 Узел 58. Крепление стропильных конструкций шириной 280мм и 330мм к колонне среднего ряда шириной 300мм 2.400-7.1-У59 Узел 59. Крепление стропильных балок по сериям 1.462.1-1/88 и 1.462.1-3/89 к колонне среднего ряда для скатной кровли 2.400-7.1-У60 Узел 60. Крепление стропильных балок по сериям 1.462.1-1/88 к колонне среднего ряда для скатной кровли 2.400-7.1-У61 Узел 61. Крепление стропильных балок по сериям 1.462.1-1/88 в коньке для скатной кровли 2.400-7.1-У62 Узел 62. Крепление подстропильной фермы к колонне среднего ряда у поперечного т.ш. или у торца здания 2.400-7.1-У63 Узел 63. Крепление подстропильной фермы к колонне среднего ряда 2.400-7.1-У64 Узел 64. Крепление подстропильной фермы к колонне среднего ряда шириной 400мм 2.400-7.1-У65 Узел 65. Крепление стропильных ферм на опоре подстропильной фермы 2.400-7.1-У66 Узел 66. Крепление стропильных ферм на середине подстропильной фермы 2.400-7.1-У67 Узел 67. Крепление стропильных ферм на опорах подстропильных ферм у продольного т.ш. 2.400-7.1-У68 Узел 68. Крепление стропильных ферм на середине подстропильной фермы у продольного т.ш. 2.400-7.1-У69 Узел 69. Приварка стального изделия для крепления плиты покрытия к ферме 2.400-7.1-У70 Узел 70. Приварка стального изделия для крепления плиты покрытия к ферме 2.400-7.1-У71 Узел 71. Приварка подставки для опирания плит покрытия шириной 1.5м к безраскосной ферме пролетом 18м 2.400-7.1-У72 Узел 72. Приварка стального изделия для крепления плиты покрытия к сегментной ферме 2.400-7.1-У73 Узел 73. Приварка стального изделия для крепления плиты покрытия к балке 2.400-7.1-У74 Узел 74. Приварка стального изделия для крепления плиты покрытия к стропильной конструкции 2.400-7.1-У75 Узел 75. Приварка стальных изделий для крепления плит покрытия к подстропильным фермам при скатной кровле 2.400-7.1-У76 Узел 76. Приварка стальных изделий для крепления плит покрытия к подстропильным фермам при скатной кровле 2.400-7.1-У77 Узел 77. Приварка стальных изделий для крепления плит покрытия к подстропильным фермам при скатной кровле 2.400-7.1-У78 Узел 78. Приварка стальных изделий для крепления плит покрытия к подстропильным фермам при скатной кровле 2.400-7.1-У79 Узел 79. Приварка стальных изделий для крепления плит покрытия к подстропильным фермам при скатной кровле 2.400-7.1-У80 Узел 80. Приварка стальных изделий для крепления плит покрытия к подстропильным фермам при скатной кровле 2.400-7.1-У81 Узел 81. Крепление плит покрытия к стропильной конструкции у поперечного т.ш. или у торца здания 2.400-7.1-У82 Узел 82. Крепление плит покрытия к стропильной конструкции 2.400-7.1-У83 Узел 83. Крепление плит покрытия к стропильной конструкции у поперечного т.ш. или у торца здания 2.400-7.1-У84 Узел 84. Крепление плит покрытия к стропильной конструкции 2.400-7.1-У85 Узел 85. Крепление плит покрытия к стропильным конструкциям у поперечного т.ш. или у торца здания 2.400-7.1-У86 Узел 86. Крепление плит покрытия к стропильным конструкциям 2.400-7.1-У87 Узел 87. Крепление плит покрытия к подстропильным фермам у поперечного т.ш. или у торца здания при скатной кровле 2.400-7.1-У88 Узел 88. Крепление плит покрытия к подстропильным фермам у поперечного т.ш. при скатной кровле 2.400-7.1-У89 Узел 89. Крепление плит покрытия на середине подстропильной фермы 2.400-7.1-У90 Узел 90. Крепление плит покрытия к подстропильным фермам при скатной кровле 2.400-7.1-У91 Узел 91. Заполнение швов между плитами 2.400-7.1-У92 Узел 92. Заполнение швов между плитами 2.400-7.1-У93 Узел 93. Заполнение швов между плитами 2.400-7.1-У94 Узел 94. Заполнение швов между плитами 2.400-7.1-У95 Узел 95. Заполнение швов между плитами 2.400-7.1-У96 Узел 96. Установка доборных плит покрытия при привязке "250" и скатной кровле 2.400-7.1-У97 Узел 97. Крепление стальных щитов в продольном т.ш. без перепада при скатной и плоской кровлях 2.400-7.1-У98 Узел 98. Крепление стальных щитов в продольном т.ш. без перепада при скатной и плоской кровлях 2.400-7.1-У99 Узел 99. Крепление стальных щитов в поперечном т.ш. со вставкой без перепада при скатной кровле 2.400-7.1-У100 Узел 100. Крепление стальных щитов в поперечном т.ш. со вставкой без перепада при плоской кровле
Разработан:	ЦНИИпромзданий НИИЖБ ЦНИИОМТП Промстройпроект
Утверждён:	06.05.1989 Главоргпроект Госстроя СССР (4/5-672)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Узлы и детали сопряжения железобетонных и стальных конструкций
Заменяет собой:	Серия 1.400-7 «Стальные изделия для сопряжения сборных железобетонных конструкций одноэтажных промышленных зданий. Рабочие чертежи» Серия 2.420-1 «Монтажные детали сборных железобетонных колонн и подкрановых балок одноэтажных промышленных зданий. ТДМ» Шифр 92-76/1 «Сборные железобетонные конструкции одноэтажных промышленных зданий. Усовершенствованные узлы сопряжения типовых железобетонных стропильных конструкций с колоннами и подстропильными конструкциями. Рабочие чертежи»
Чем заменён:	Серия 2.400-12.93 «Монтажные узлы сопряжений сборных железобетонных конструкций одноэтажных производственных зданий»
