Скачать Серия 1.432.1-22 Выпуск 5. Карнизные панели. Рабочие чертежи

Дата актуализации: 10.08.2017

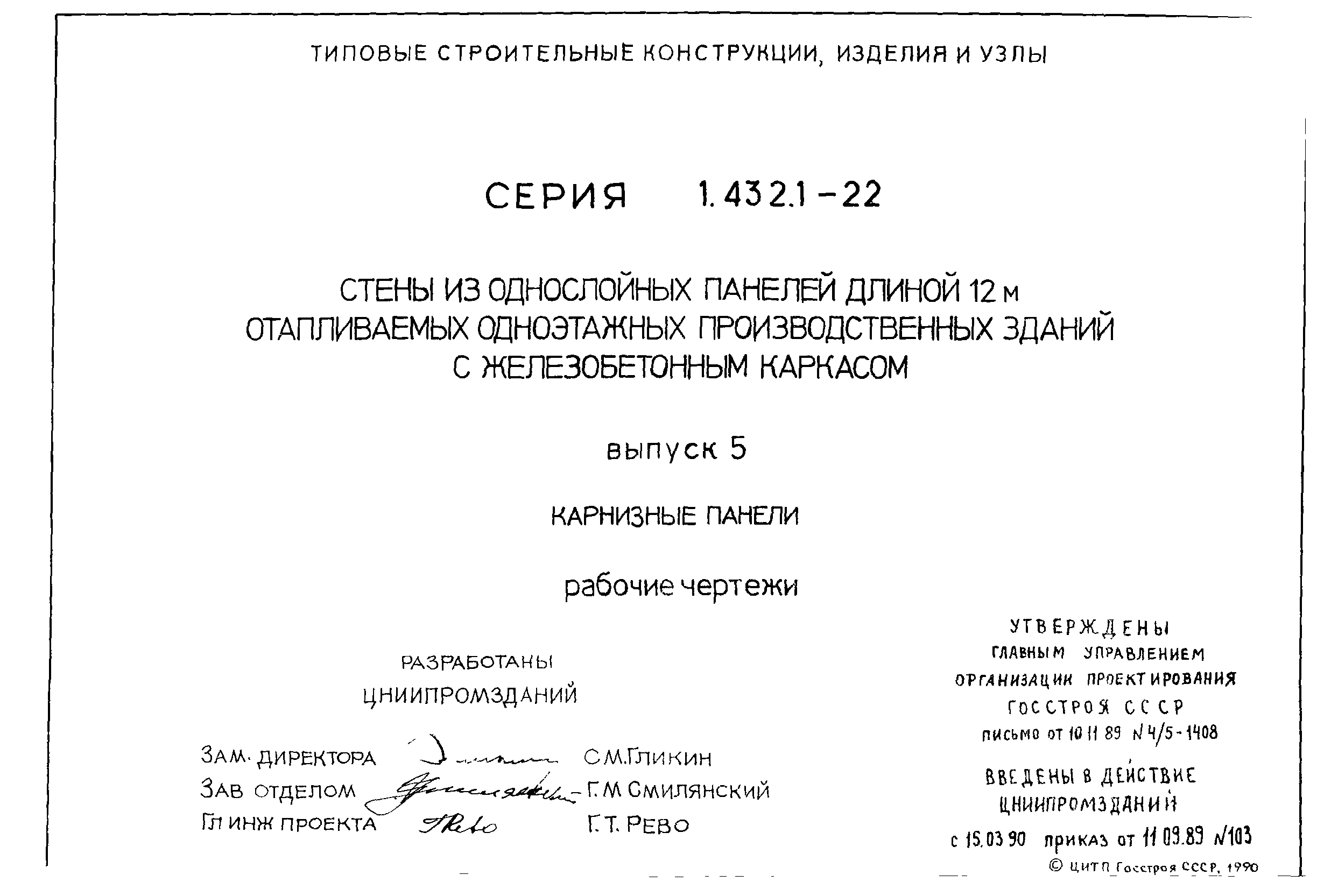

Серия 1.432.1-22

Выпуск 5. Карнизные панели. Рабочие чертежи

Обозначение: Серия 1.432.1-22
Обозначение англ: Series 1.432.1-22
Статус:не действует
Название рус.:Выпуск 5. Карнизные панели. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.05.1999
Область применения:Выпуск 5 содержит рабочие чертежи карнизных панелей длиной 12 м для промышленных зданий с шагом наружных колонн 12 м

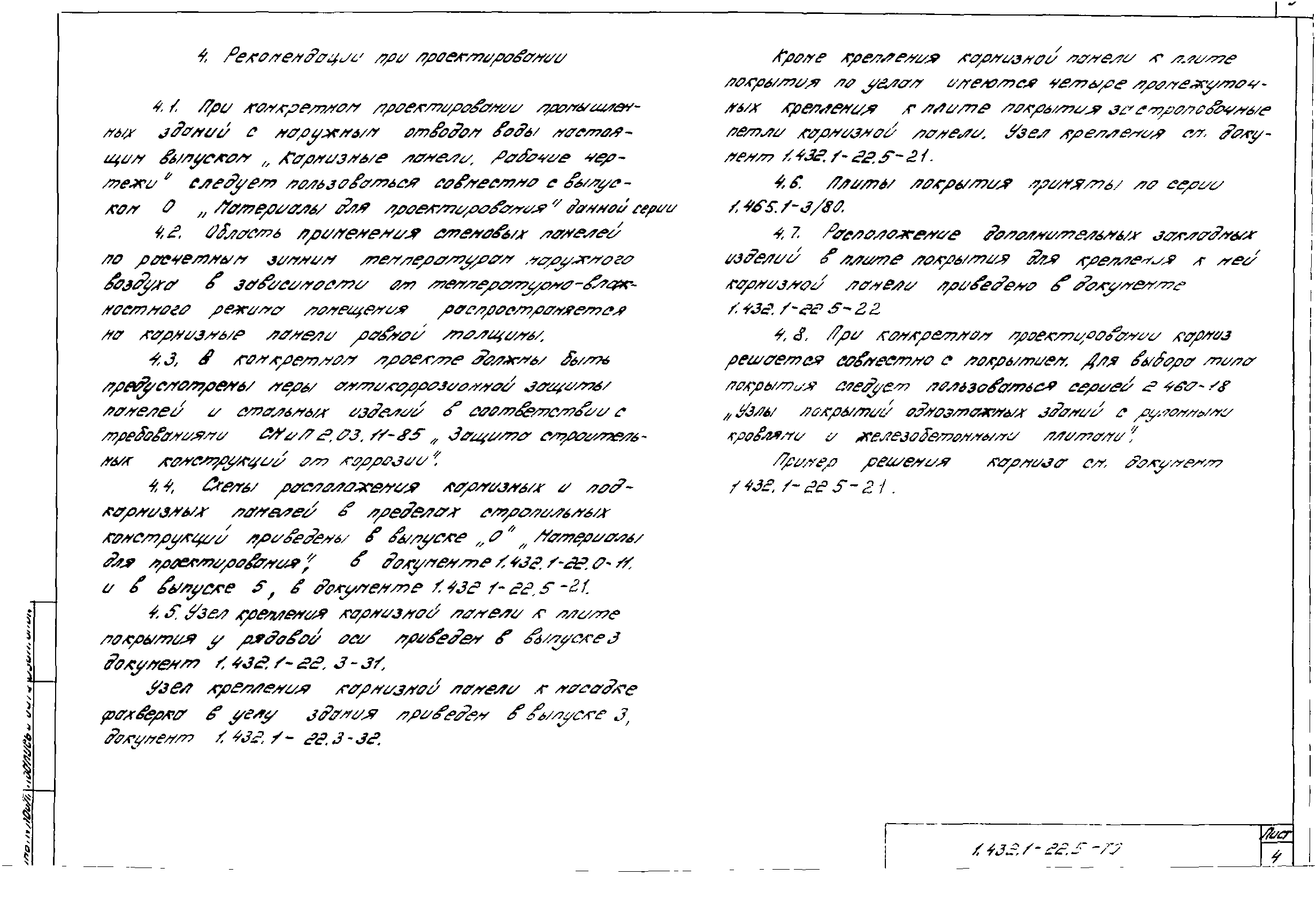

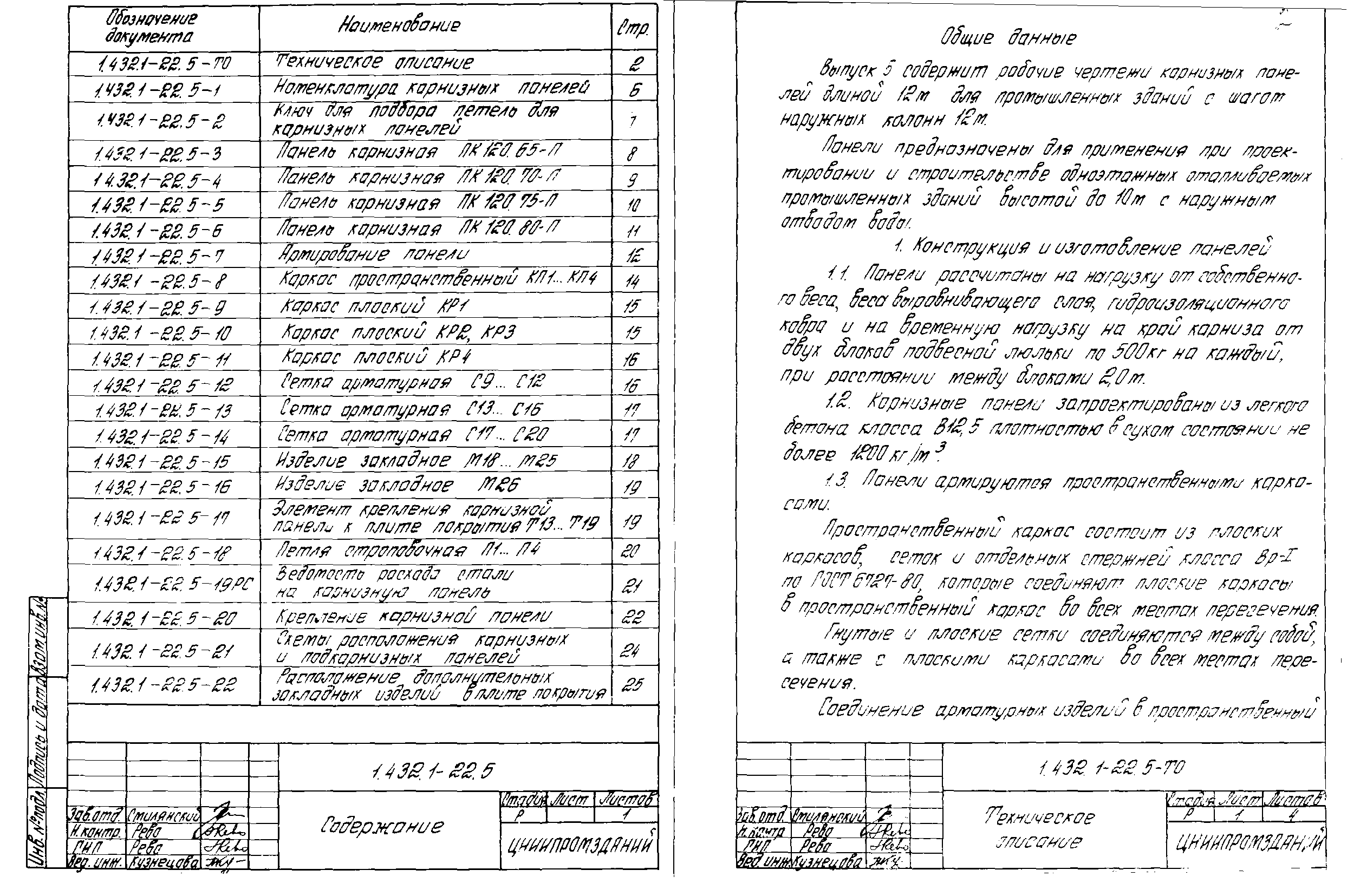

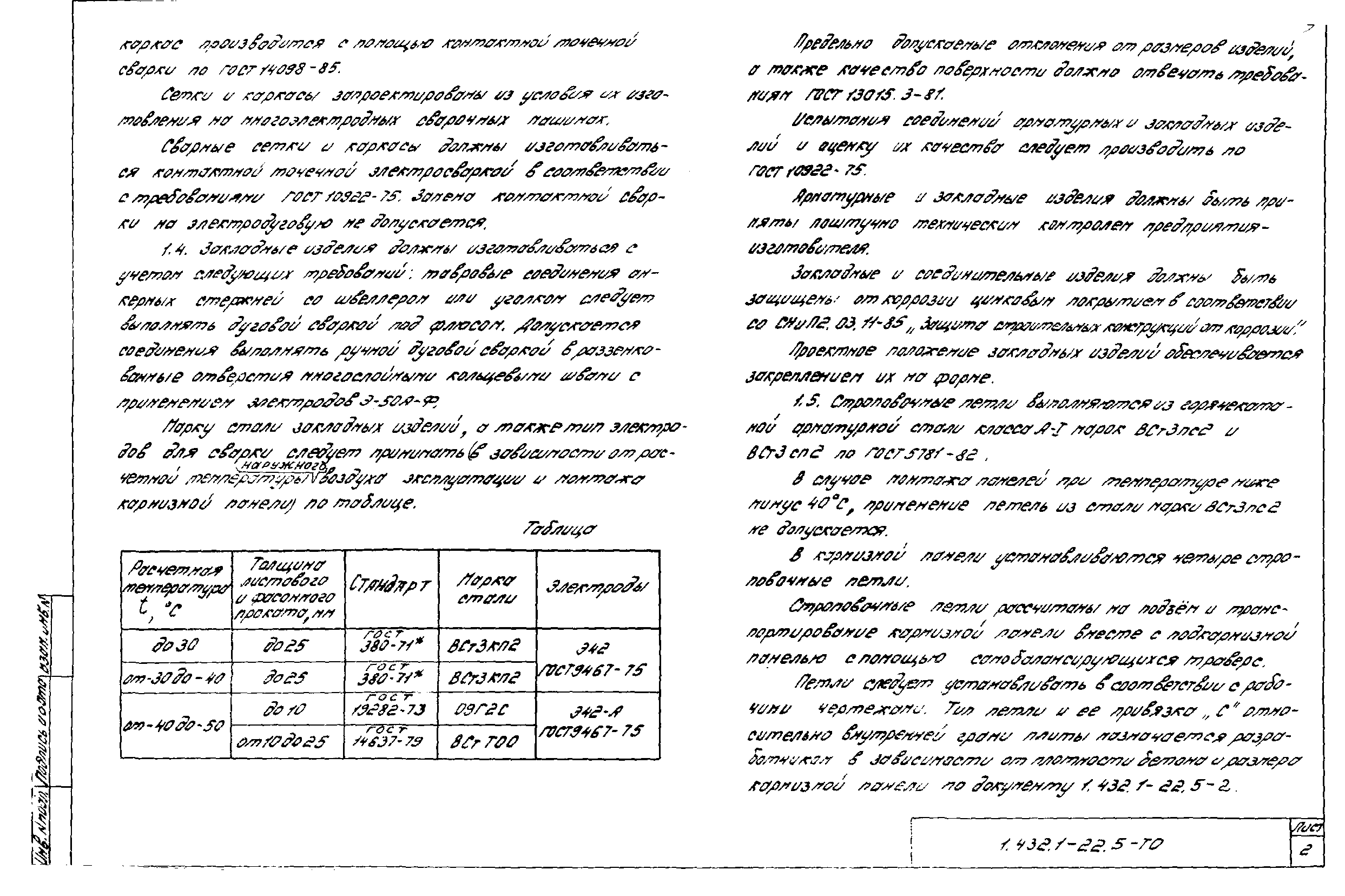

Оглавление:1.432.1-22.5-ТО Техническое описание

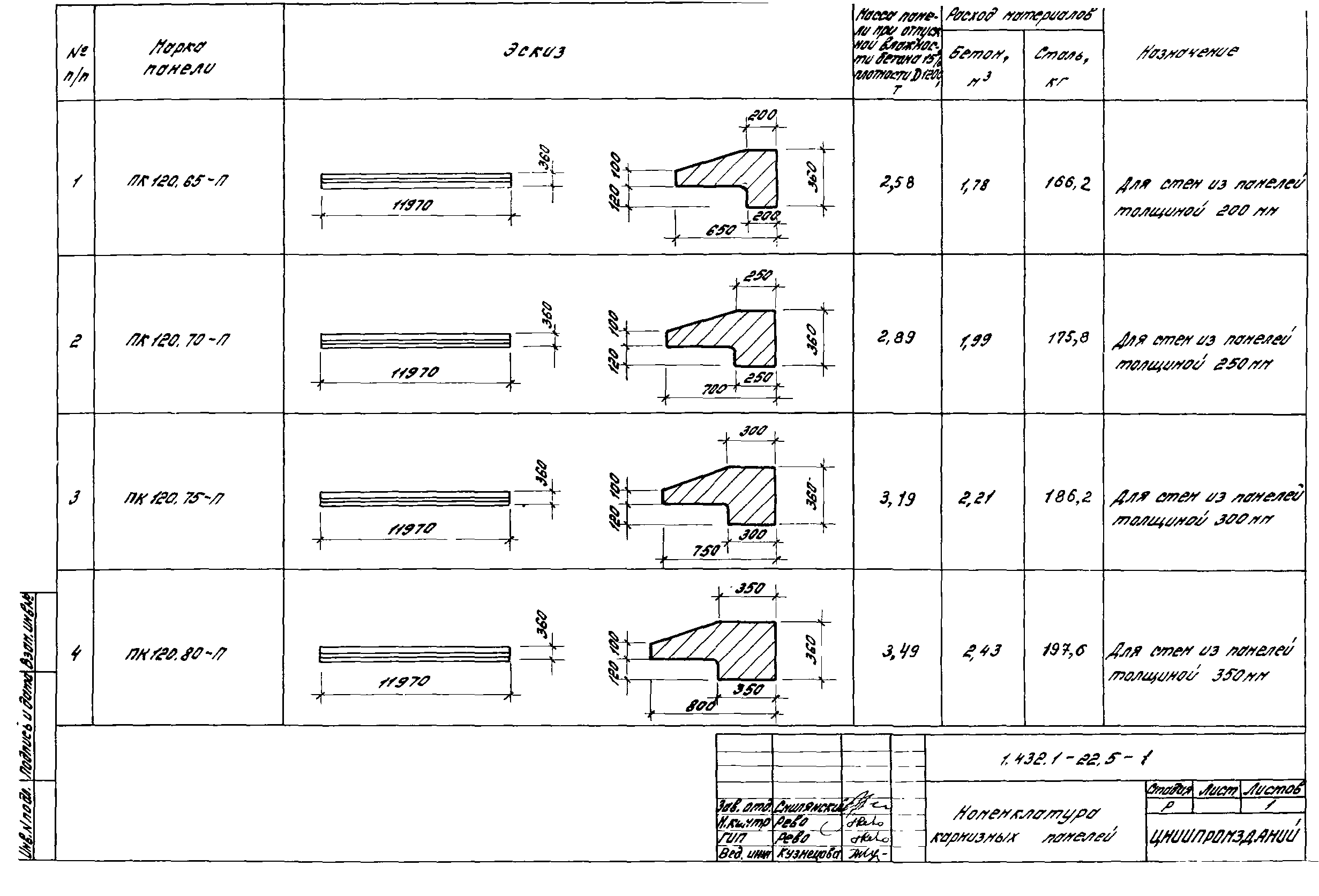

1.432.1-22.5-01 Номенклатура карнизных панелей

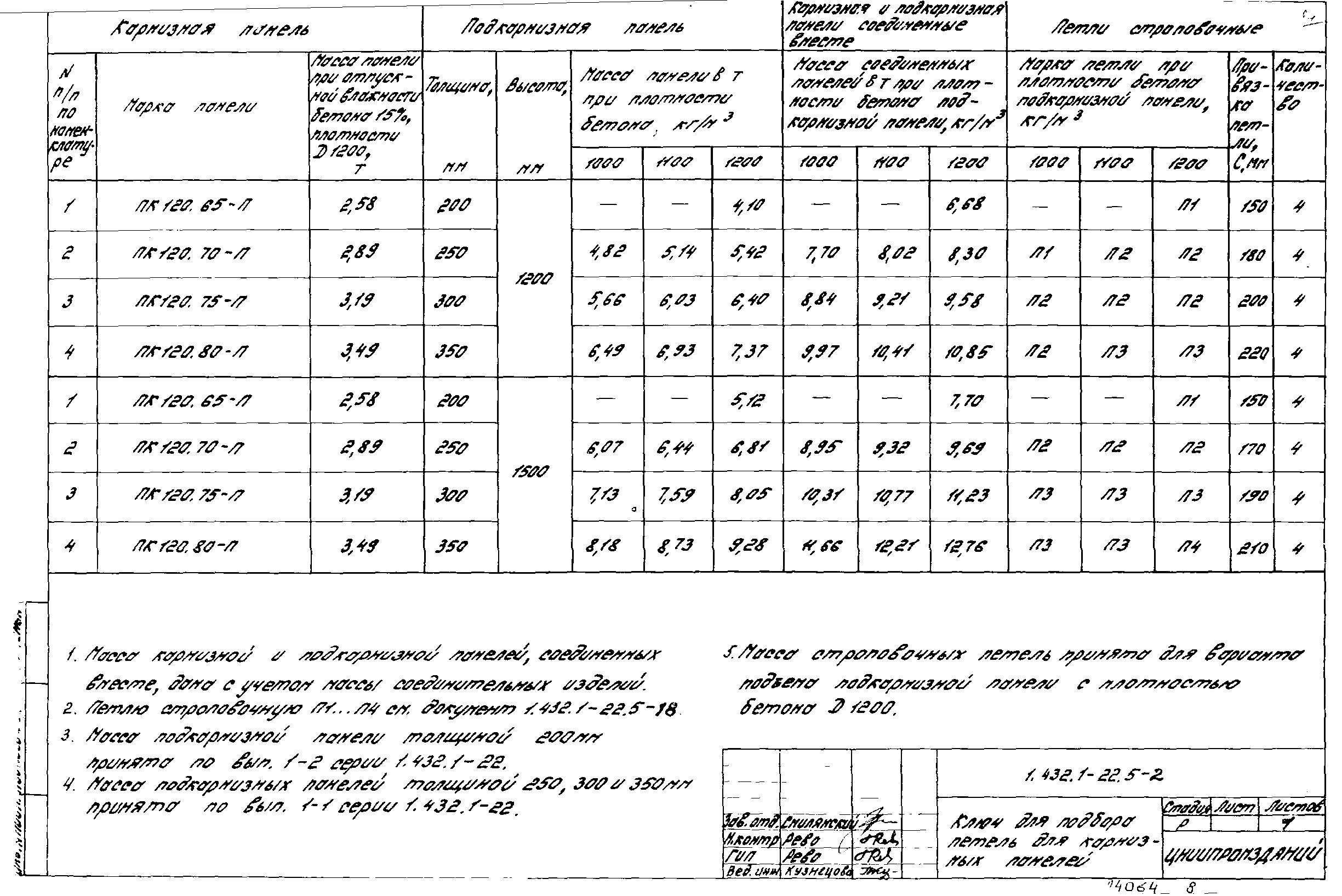

1.432.1-22.5-02 Ключ для подбора петель для карнизных панелей

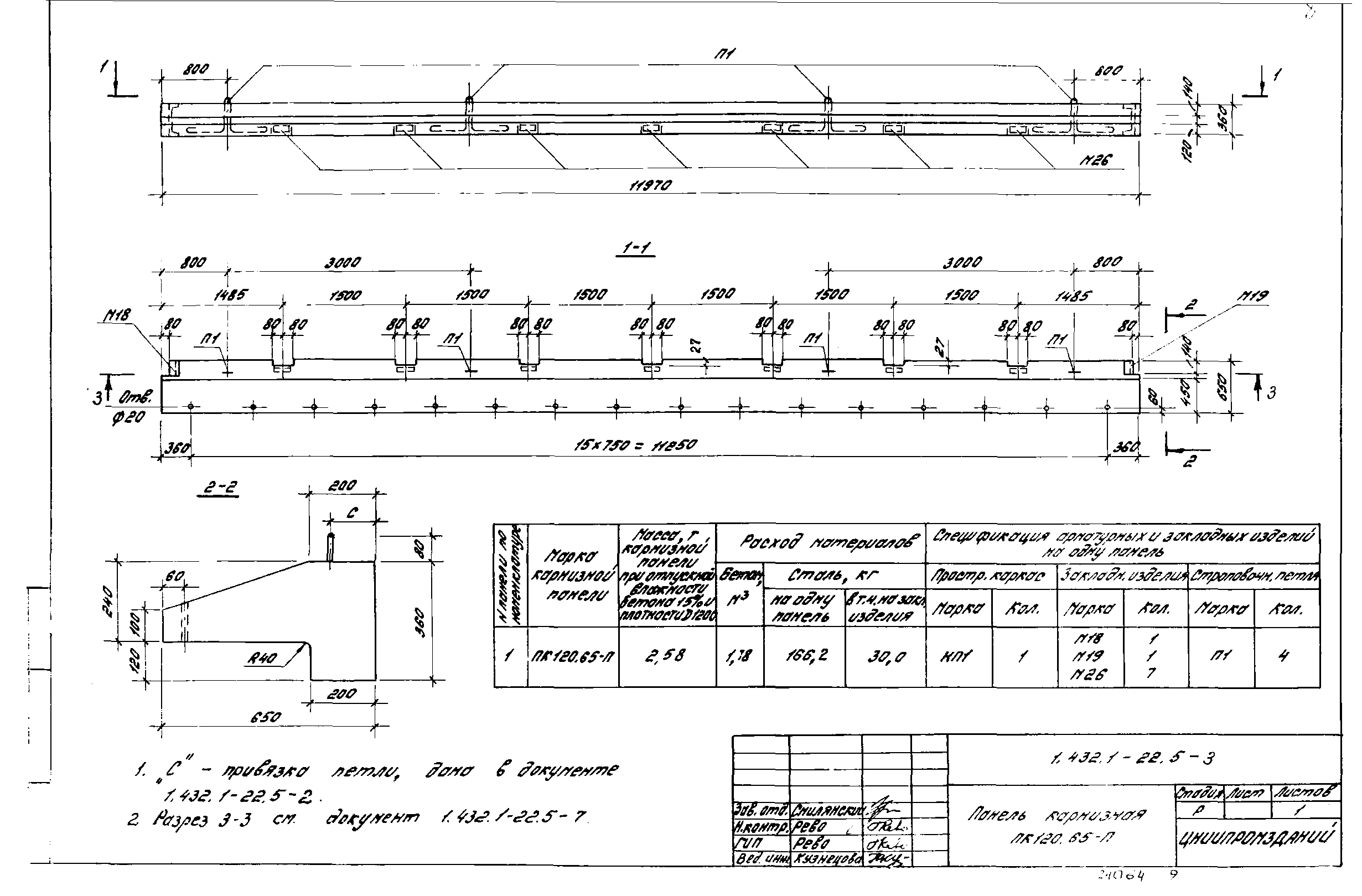

1.432.1-22.5-03 Панель карнизная ПК120.65-П

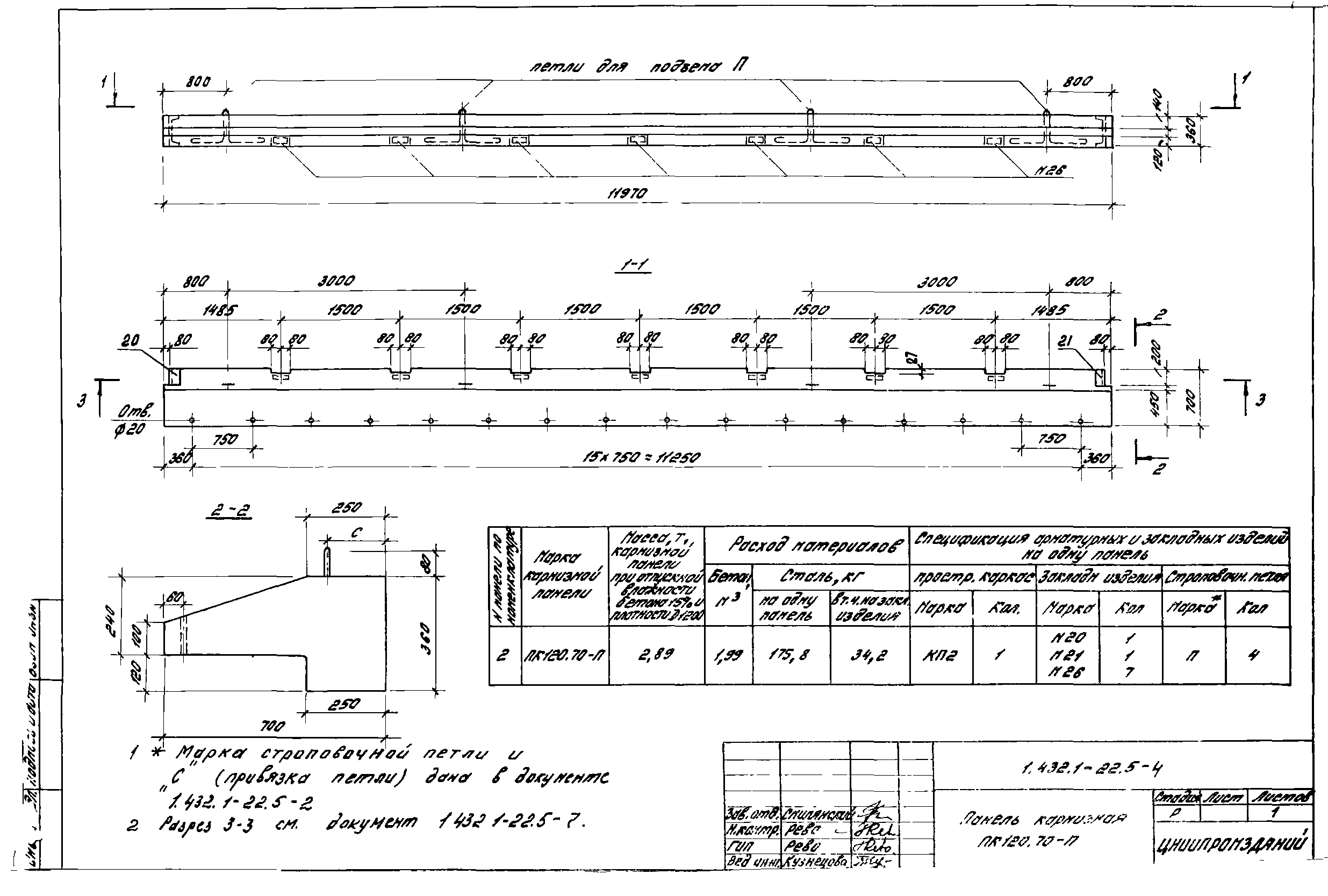

1.432.1-22.5-04 Панель карнизная ПК120.70-П

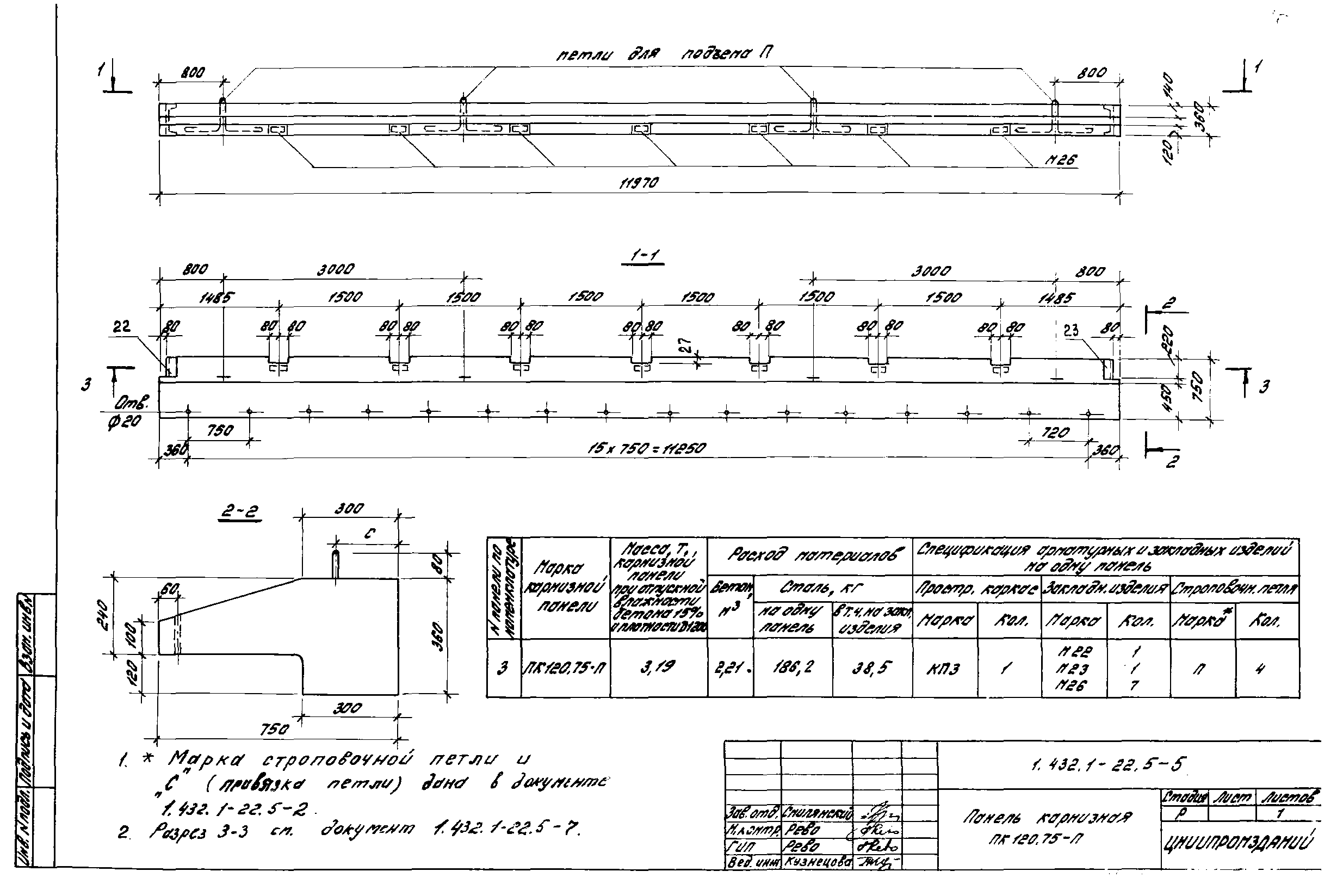

1.432.1-22.5-05 Панель карнизная ПК120.75-П

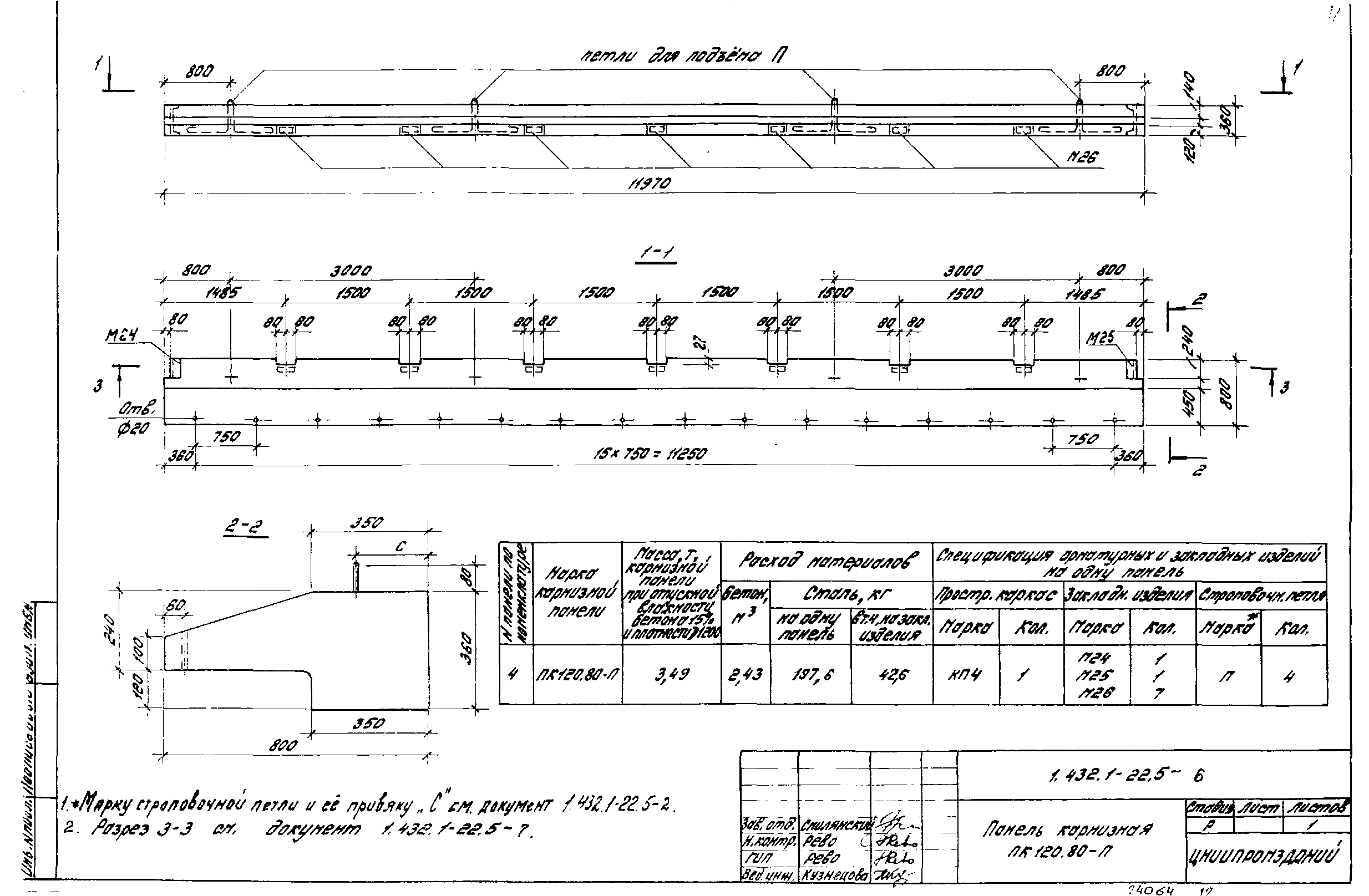

1.432.1-22.5-06 Панель карнизная ПК120.80-П

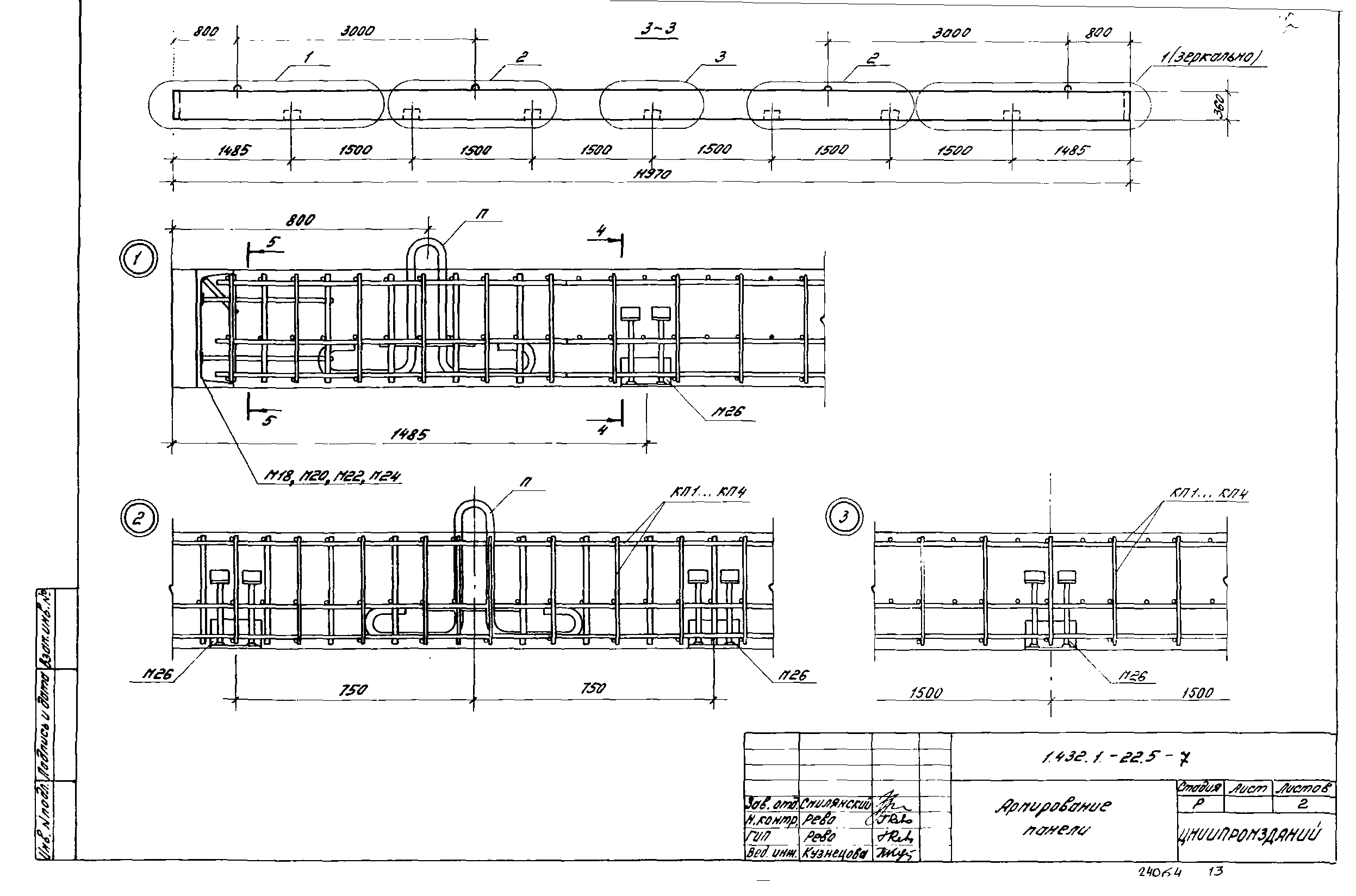

1.432.1-22.5-07 Армирование панели

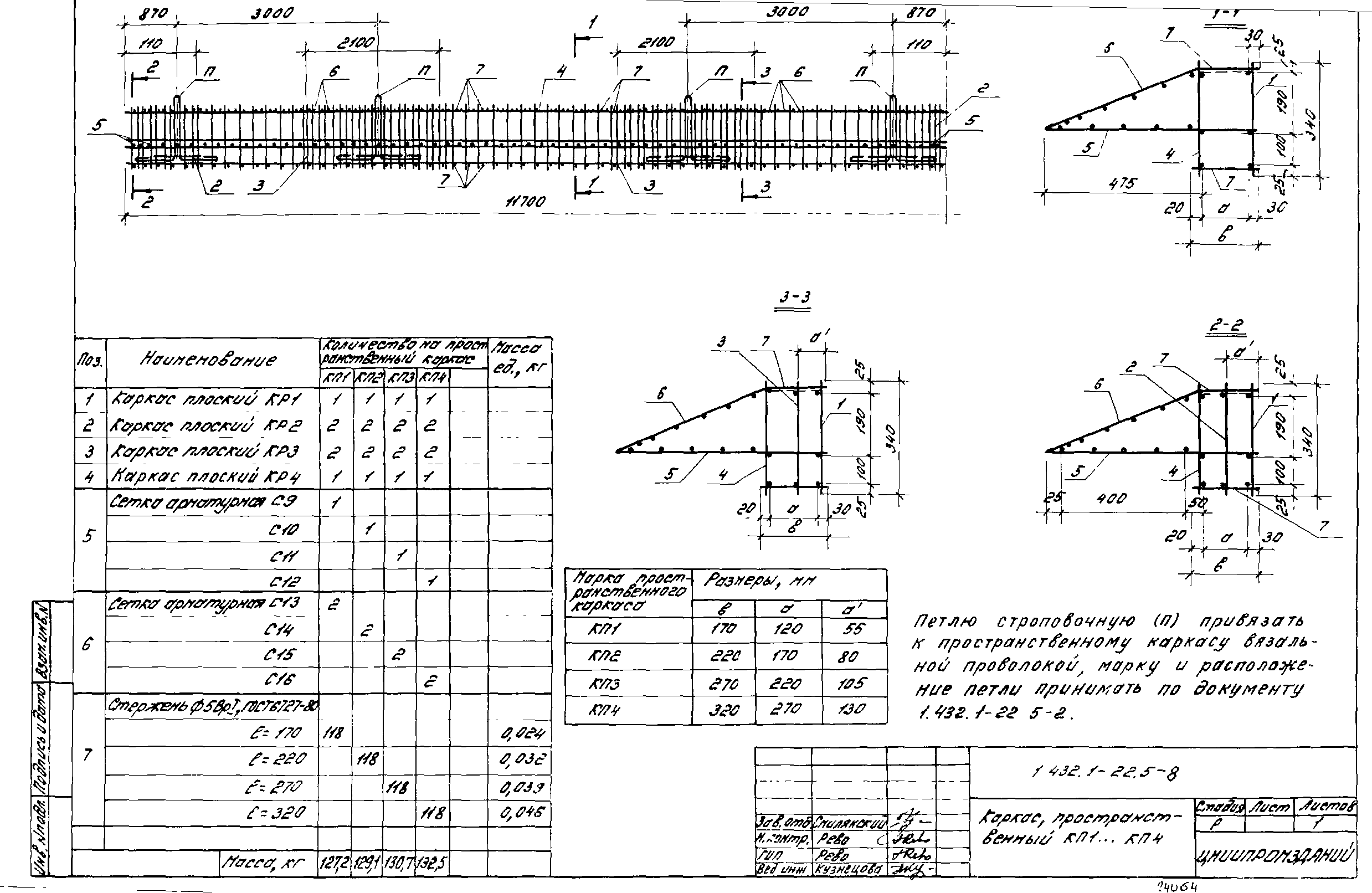

1.432.1-22.5-08 Каркас пространственный КП1…КП4

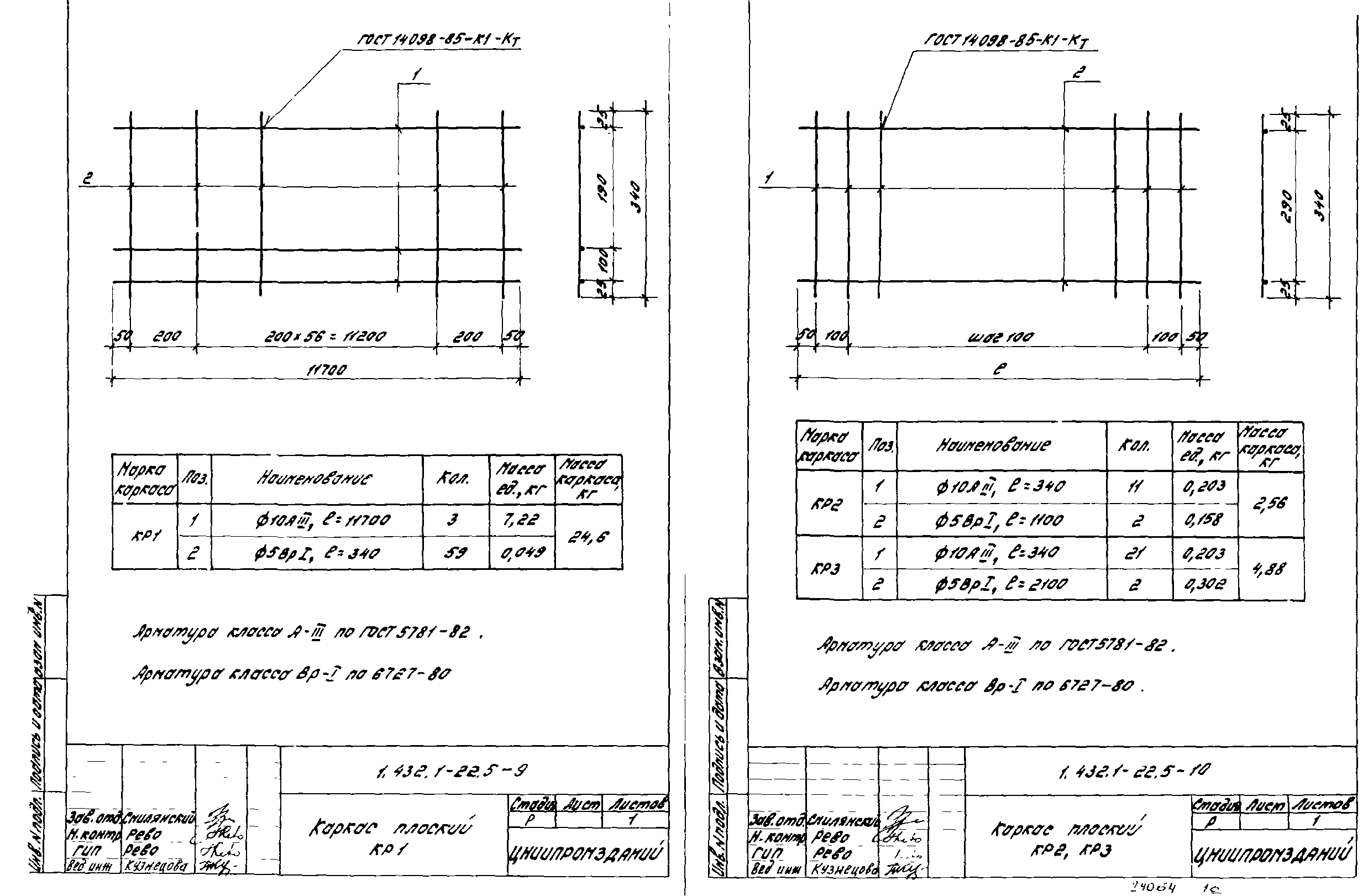

1.432.1-22.5-09 Каркас плоский КР1
1.432.1-22.5-10 Каркас плоский КР2,КР3

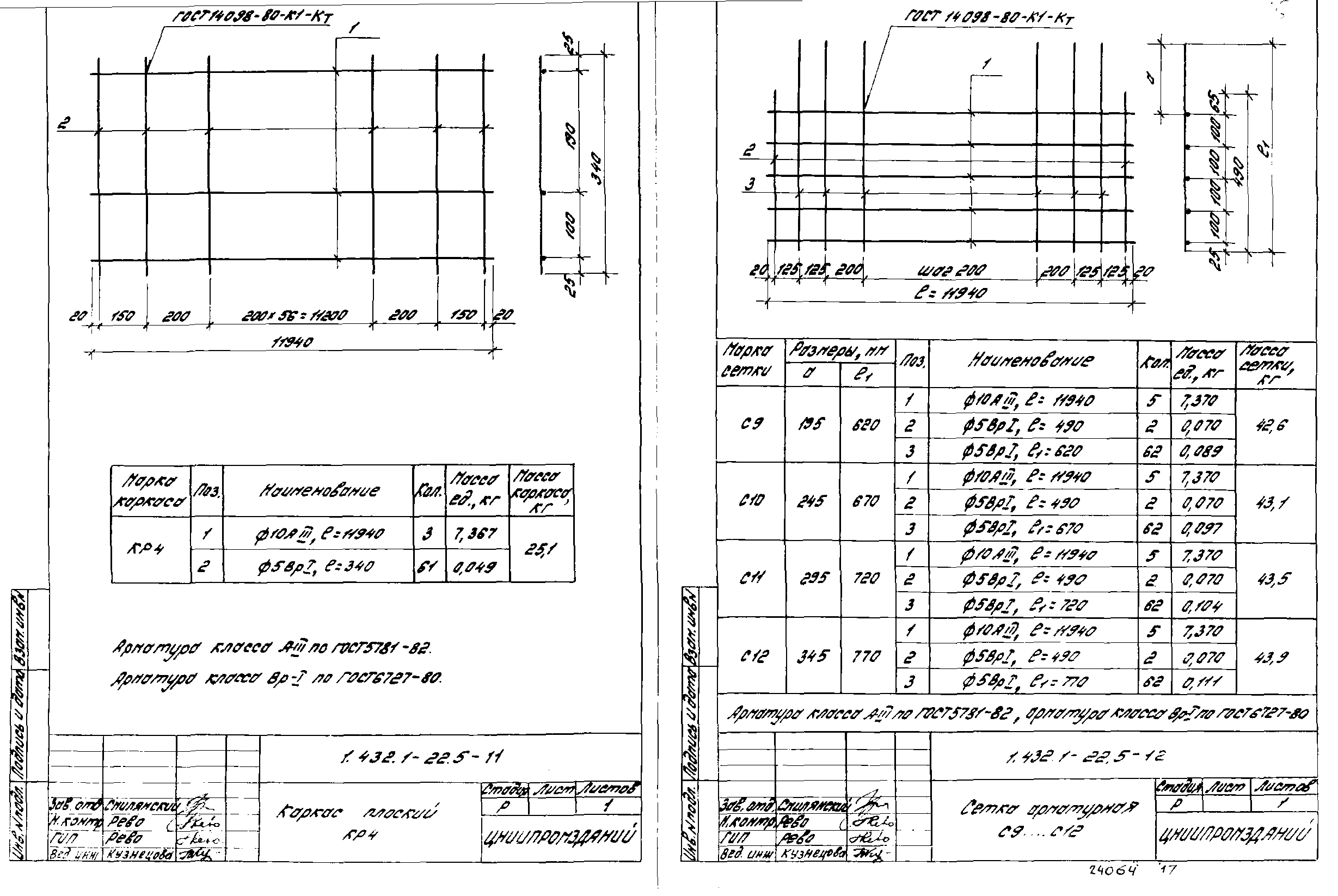

1.432.1-22.5-11 Каркас плоский КР4
1.432.1-22.5-12 Сетка арматурная С9…С12

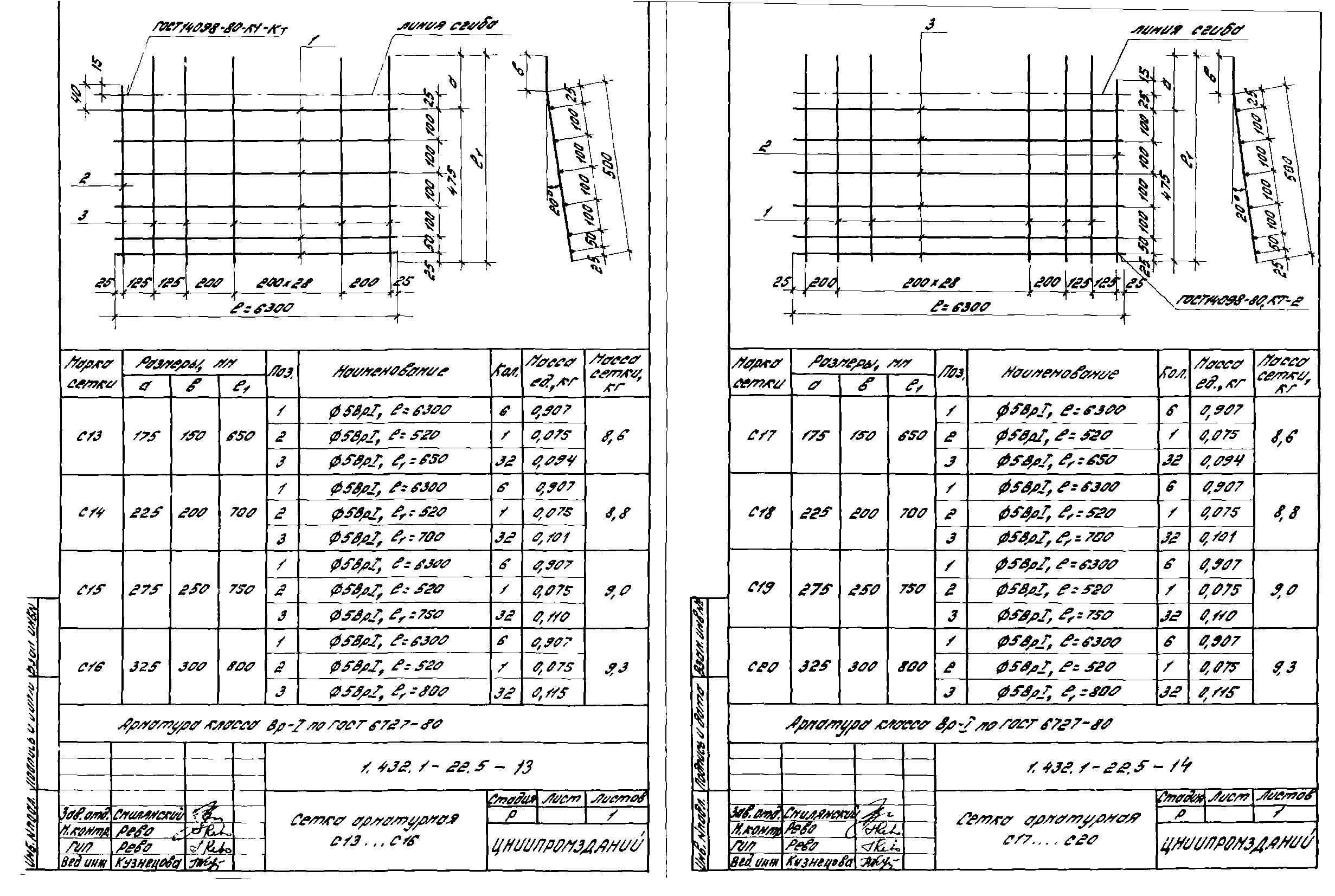

1.432.1-22.5-13 Сетка арматурная С13…С15
1.432.1-22.5-14 Сетка арматурная С17…С20

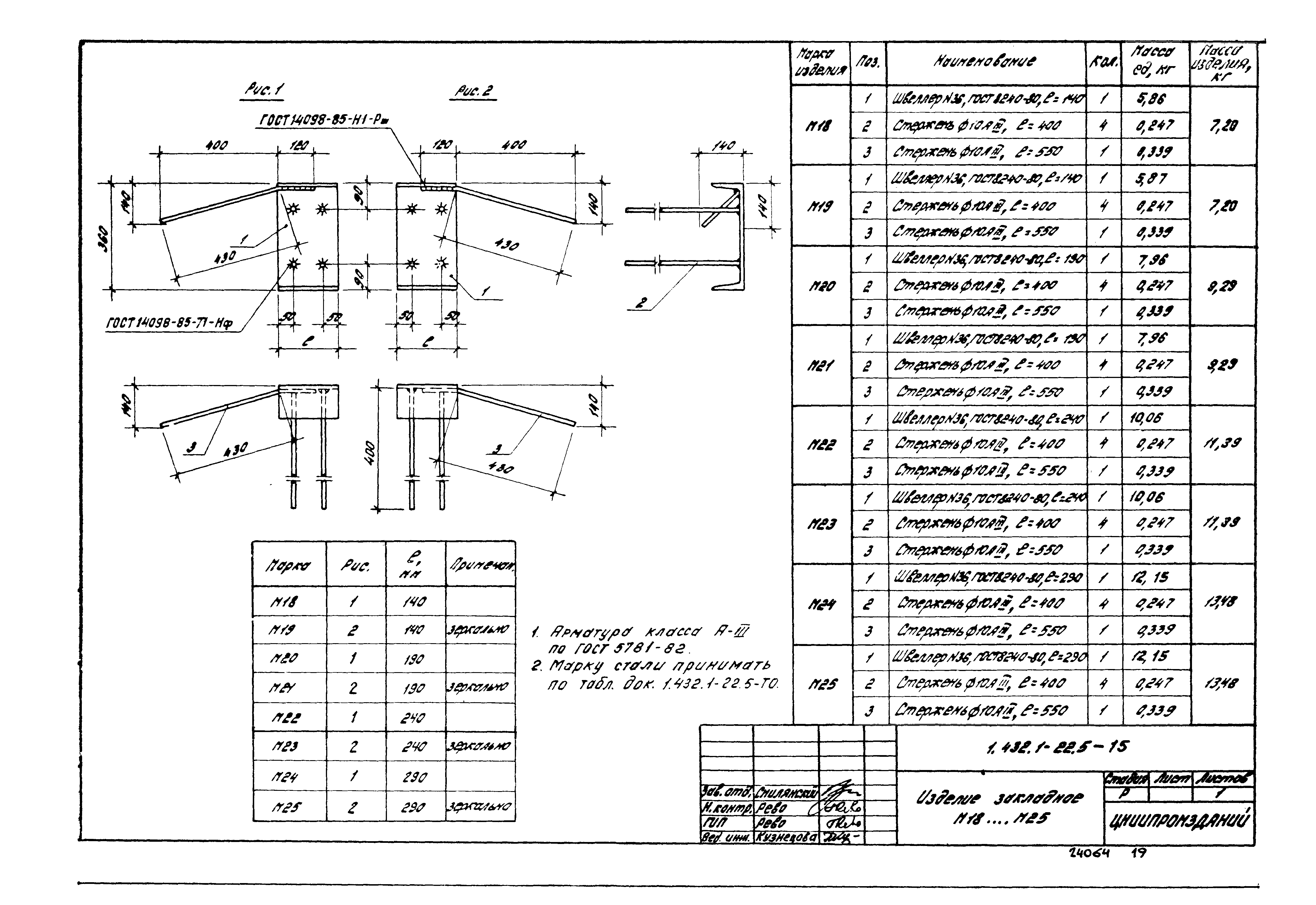

1.432.1-22.5-15 Изделие закладное М18…М25

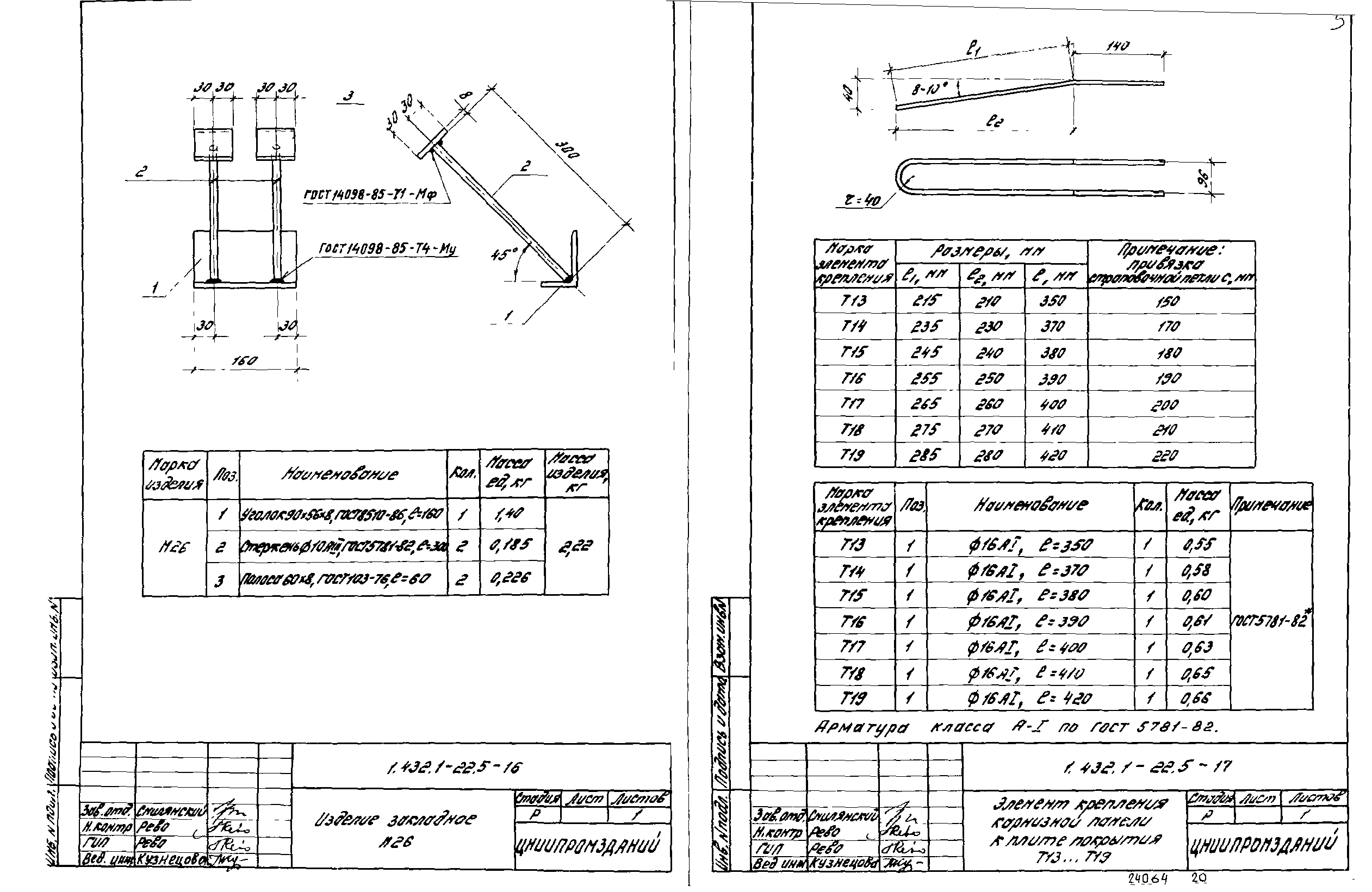

1.432.1-22.5-16 Изделие закладное М26
1.432.1-22.5-17 Элемент крепления карнизной панели к плите покрытия Т13…Т19

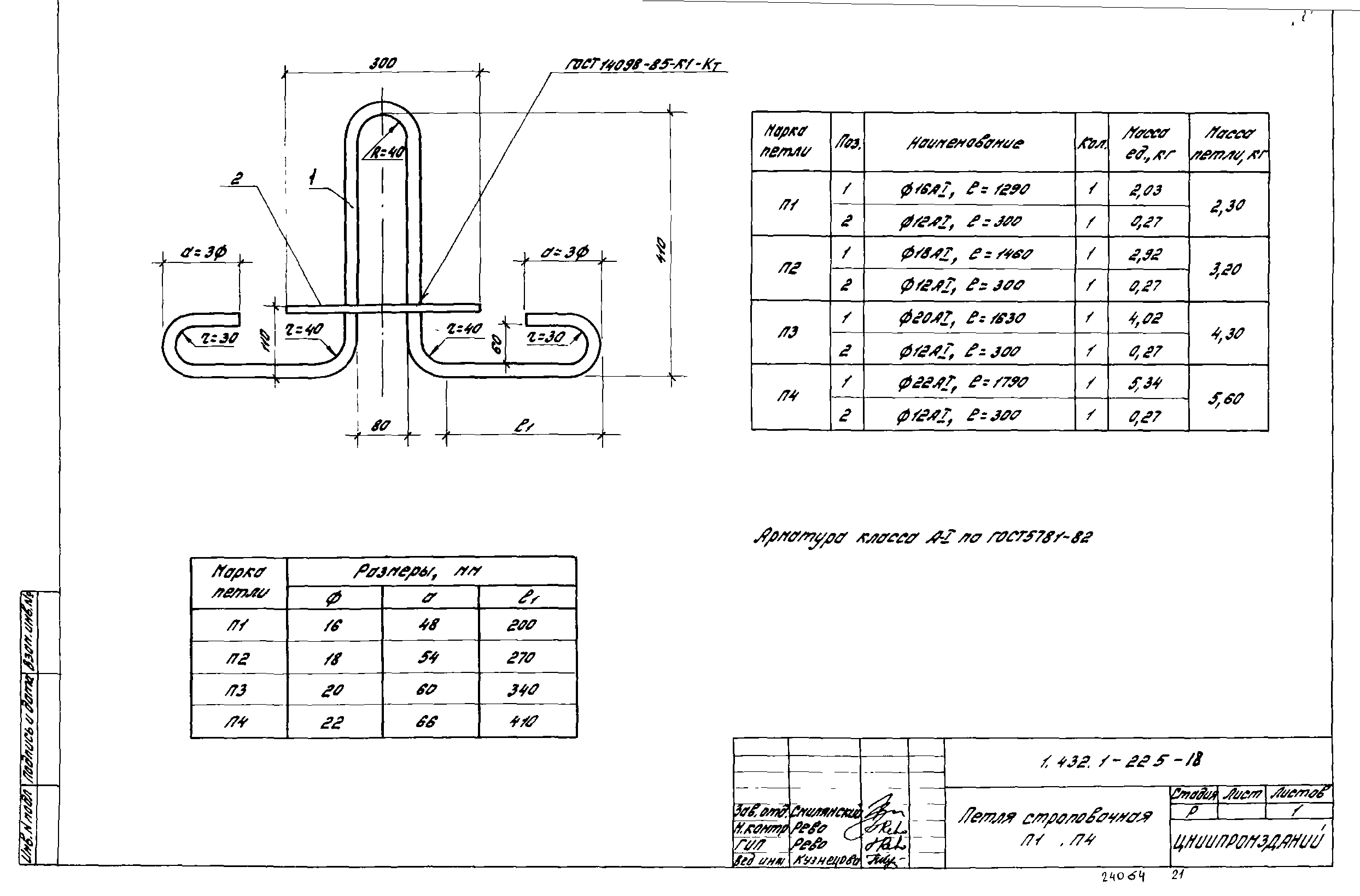

1.432.1-22.5-18 Петля строповочная П1…П4

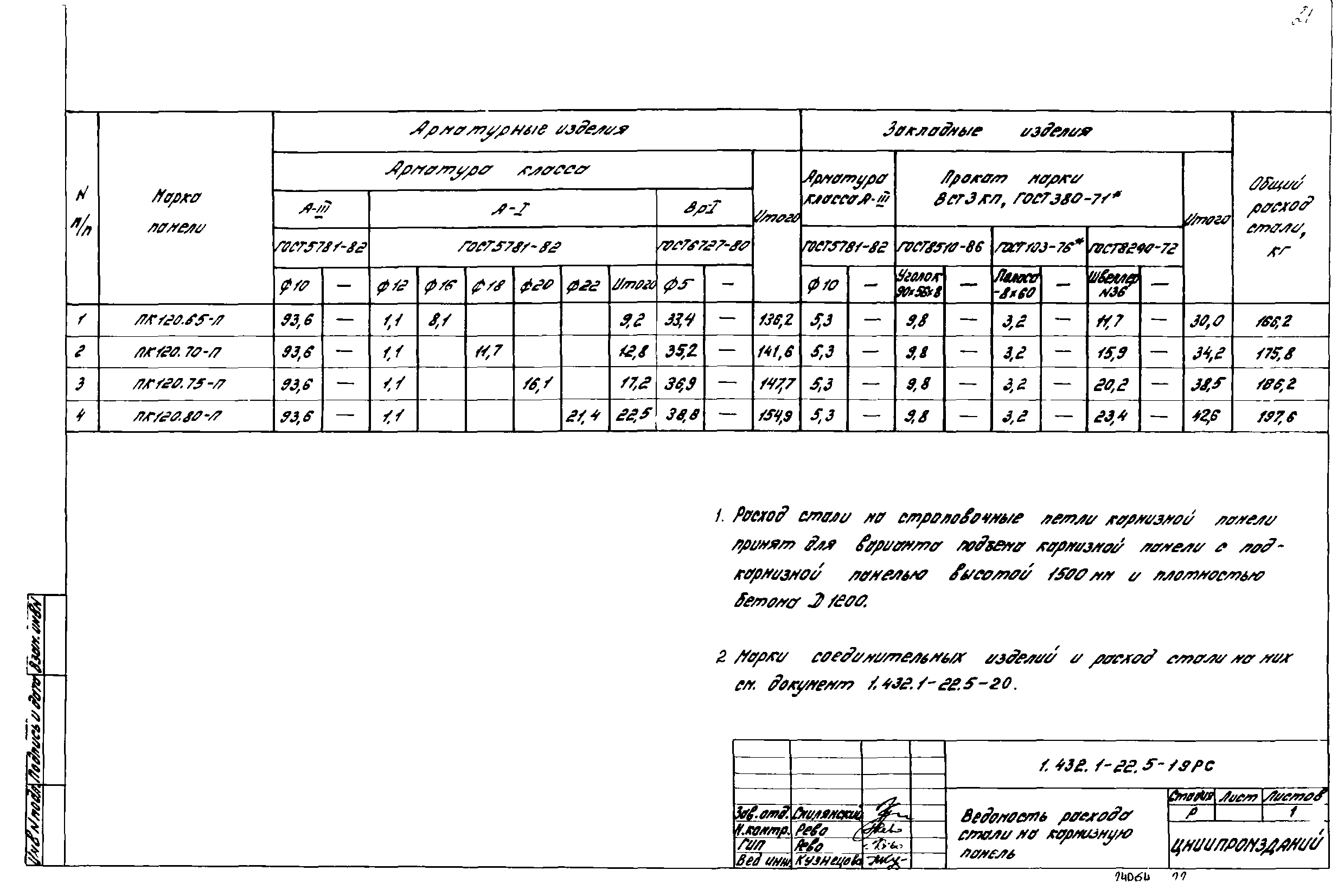

1.432.1-22.5-19 Ведомость расхода стали на карнизную панель

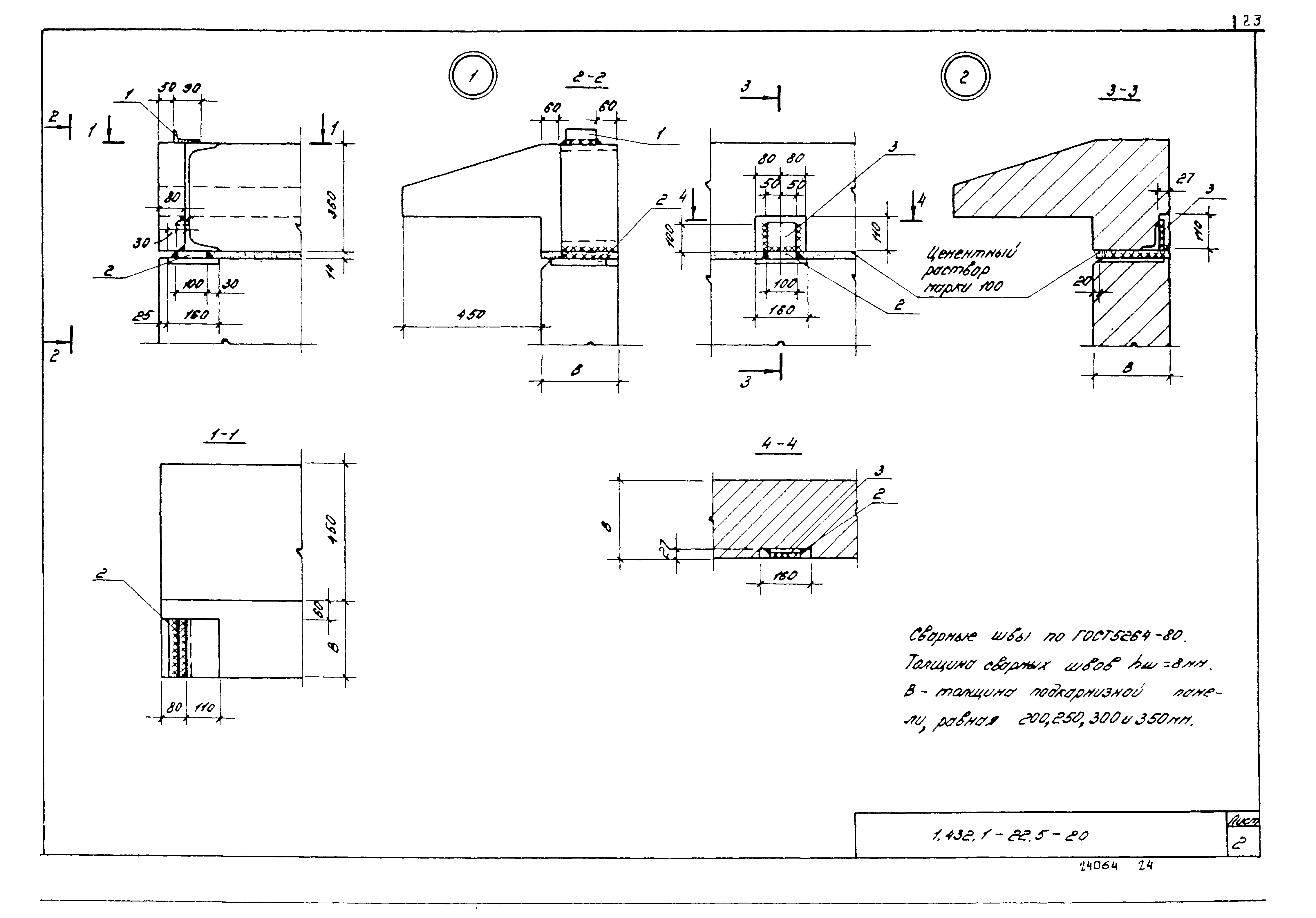

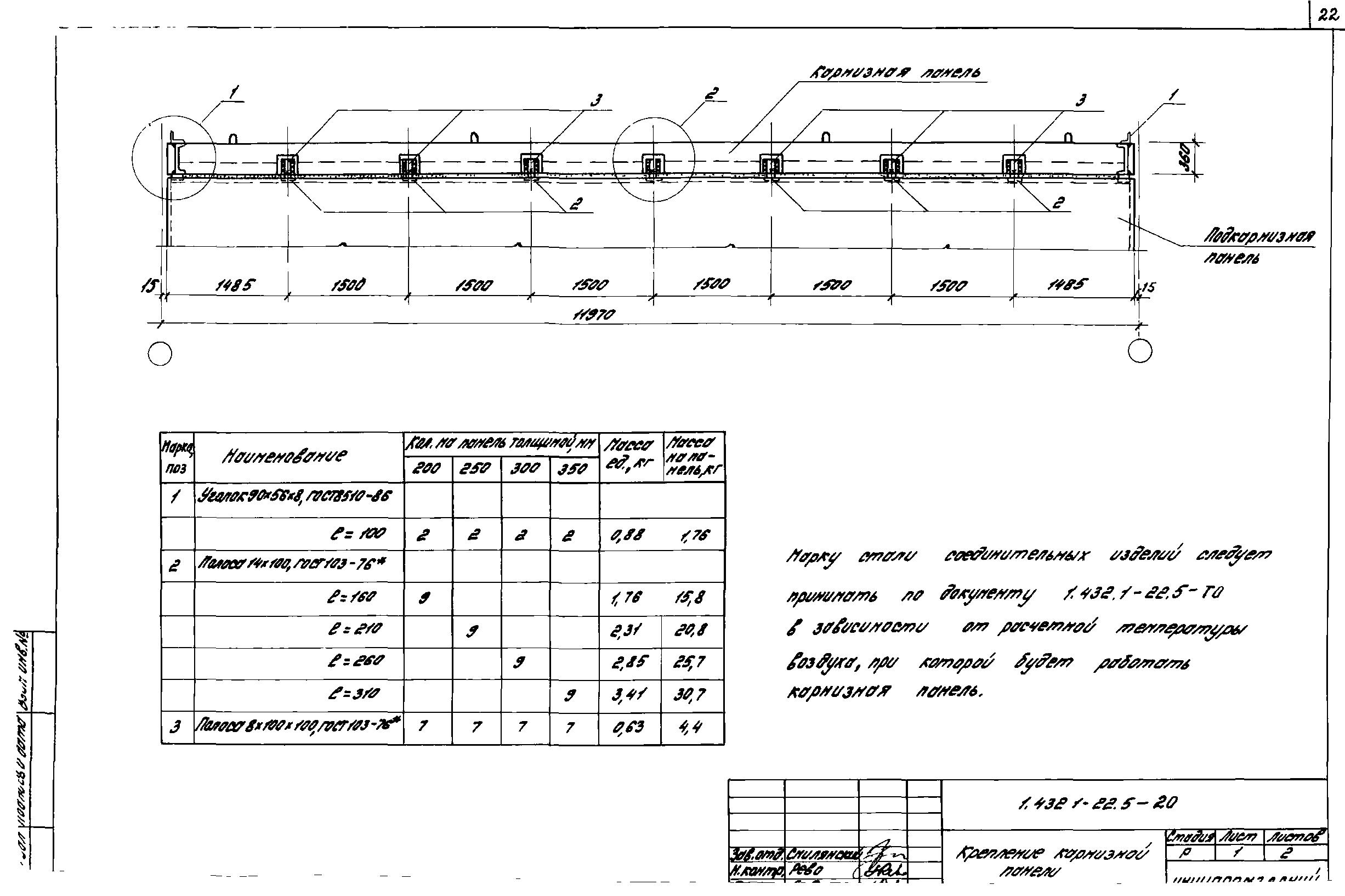

1.432.1-22.5-20 Крепление карнизной панели

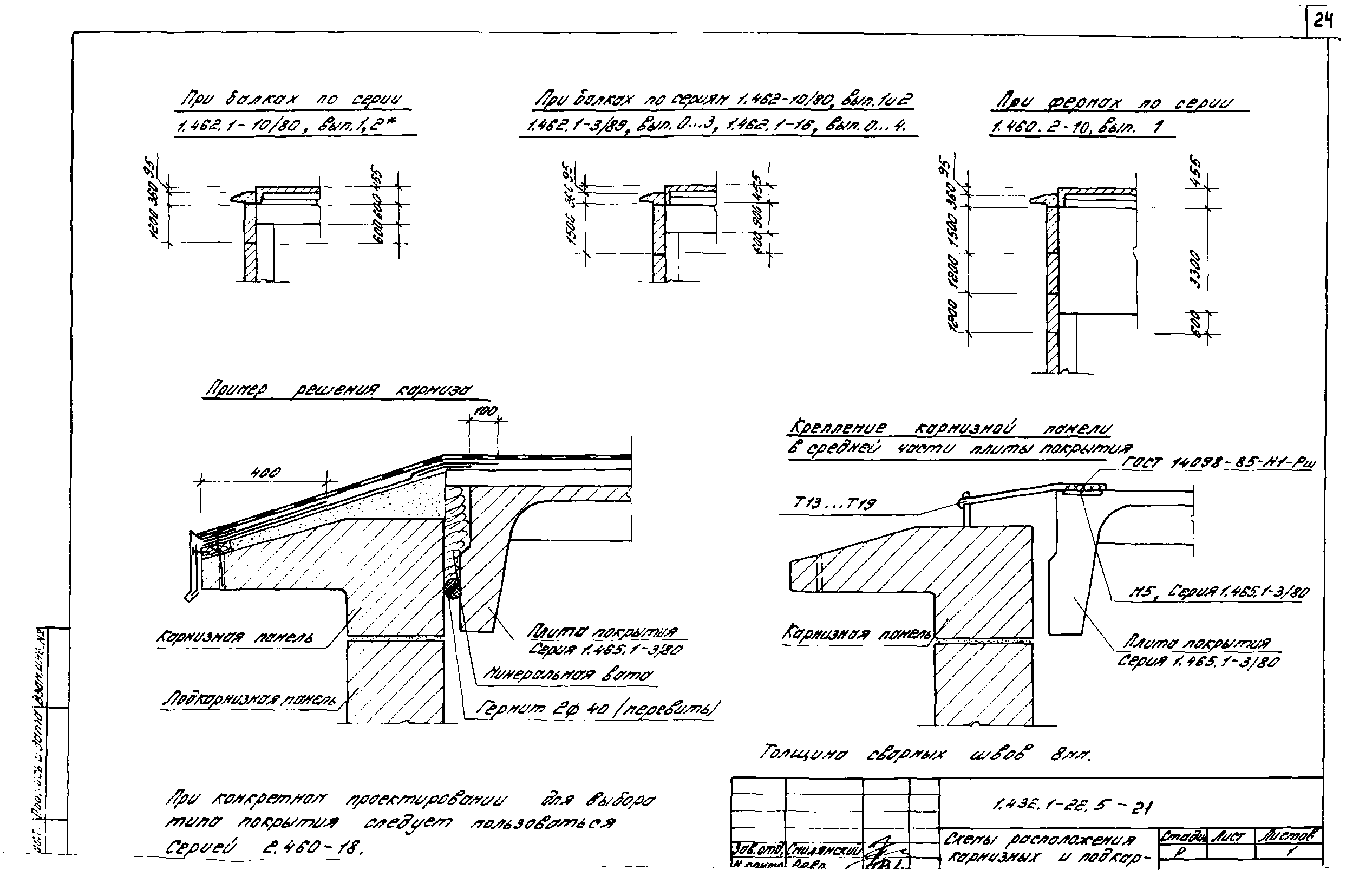

1.432.1-22.5-21 Схемы расположения карнизных и подкарнизных панелей

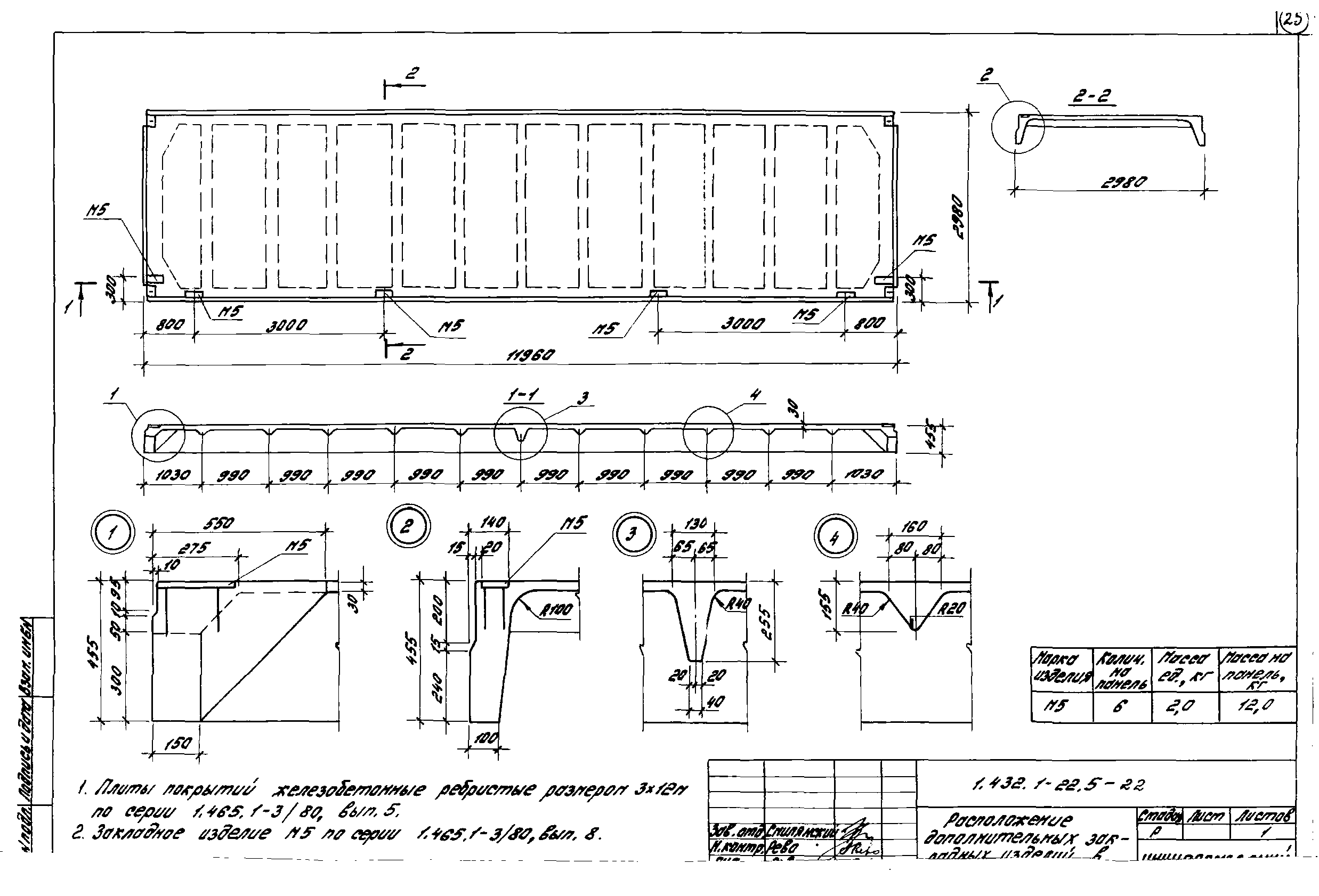

1.432.1-22.5-22 Расположение дополнительных закладных изделий в плите покрытия
Разработан: ЦНИИпромзданий
Утверждён:10.11.1989 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 4/5-1408)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1990 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:
Нормативные ссылки:
