Скачать Серия 1.432.1-22 Выпуск 4. Стальные изделия крепления стен. Рабочие чертежи

Дата актуализации: 10.08.2017

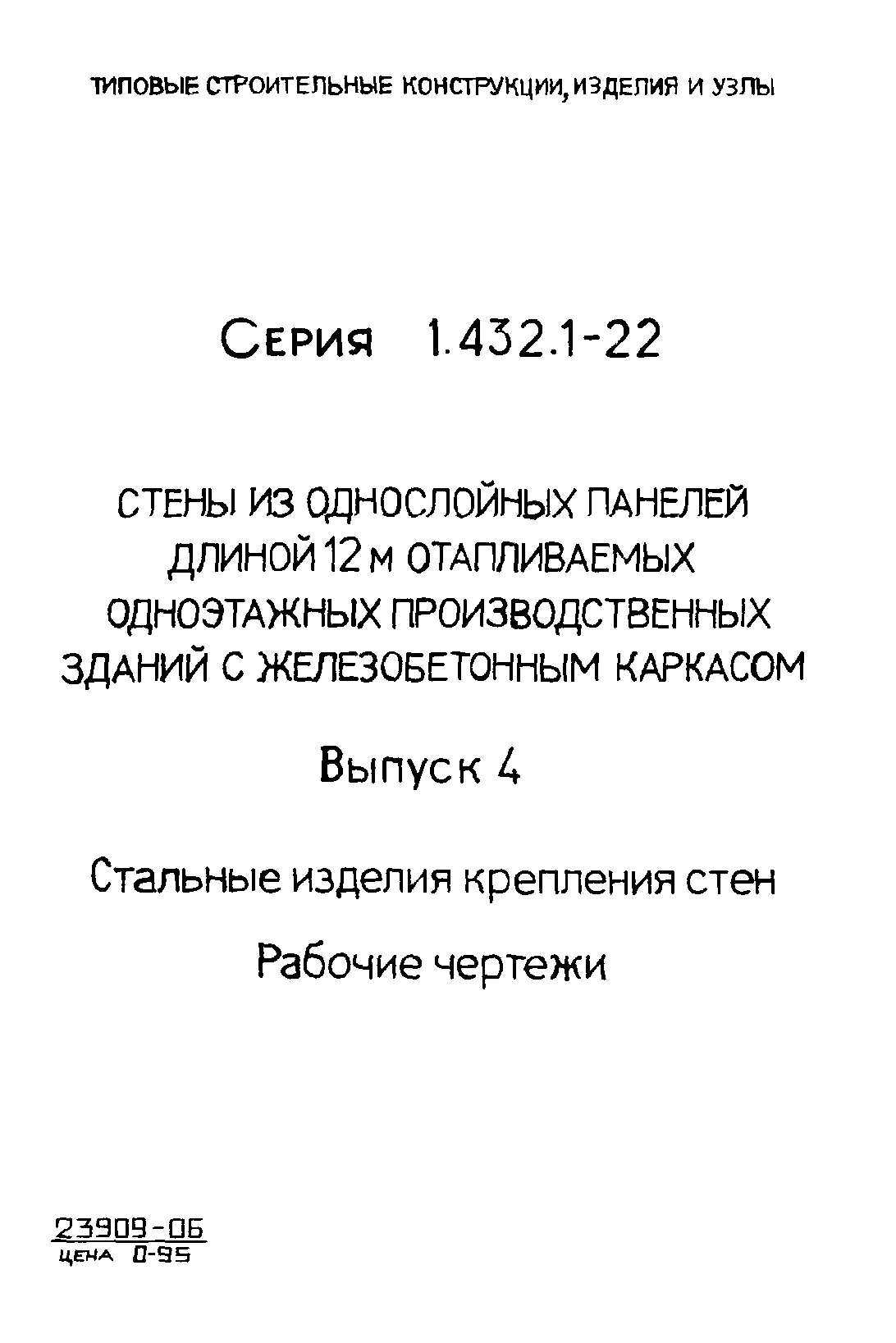

Серия 1.432.1-22

Выпуск 4. Стальные изделия крепления стен. Рабочие чертежи

Обозначение:	Серия 1.432.1-22
Обозначение англ:	Series 1.432.1-22
Статус:	не действует
Название рус.:	Выпуск 4. Стальные изделия крепления стен. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	В настоящем выпуске даны рабочие чертежи стоек фахверка, элементов крепления стеновых панелей к железобетонному каркасу, опорных консолей и насадок фахверка

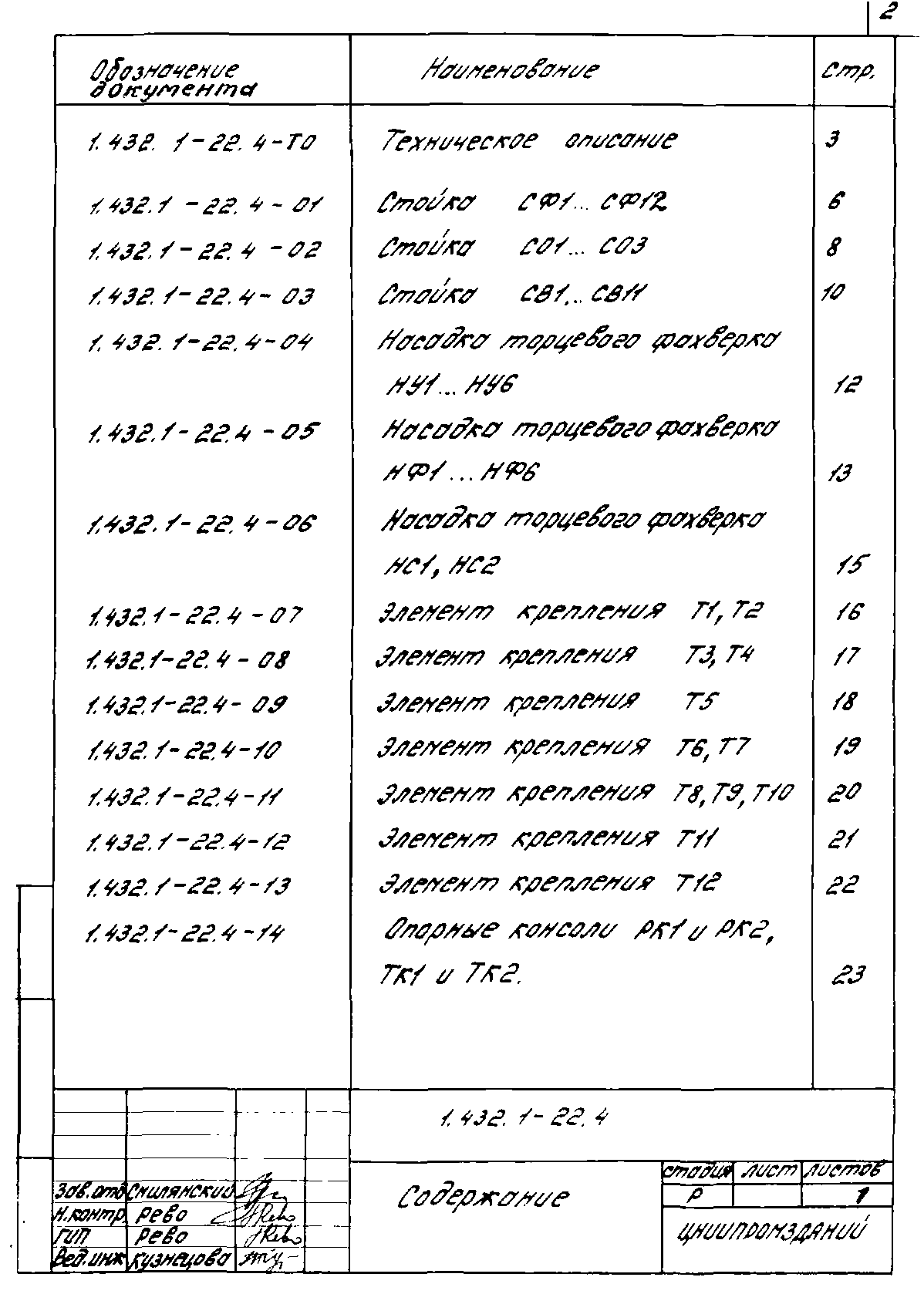

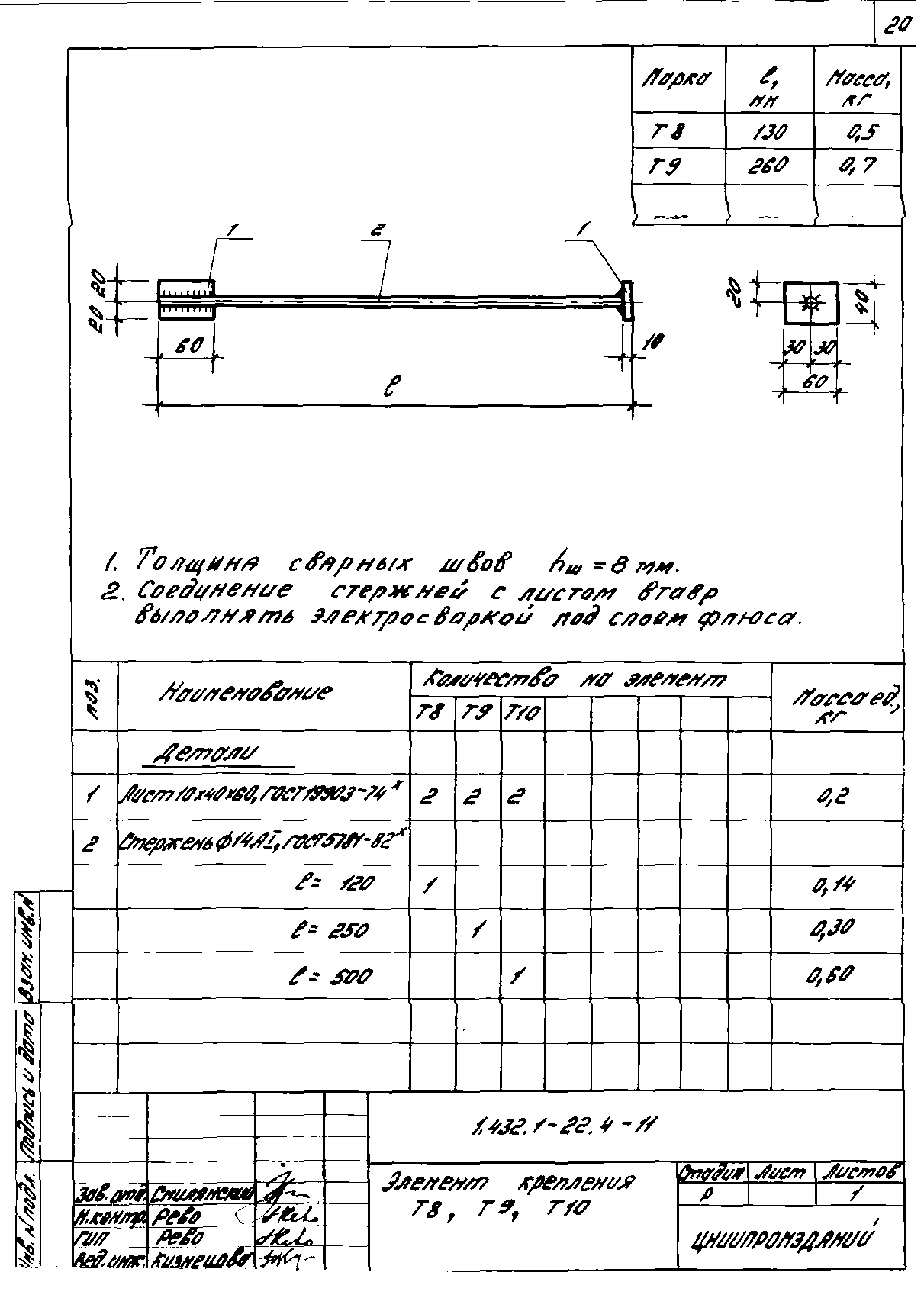

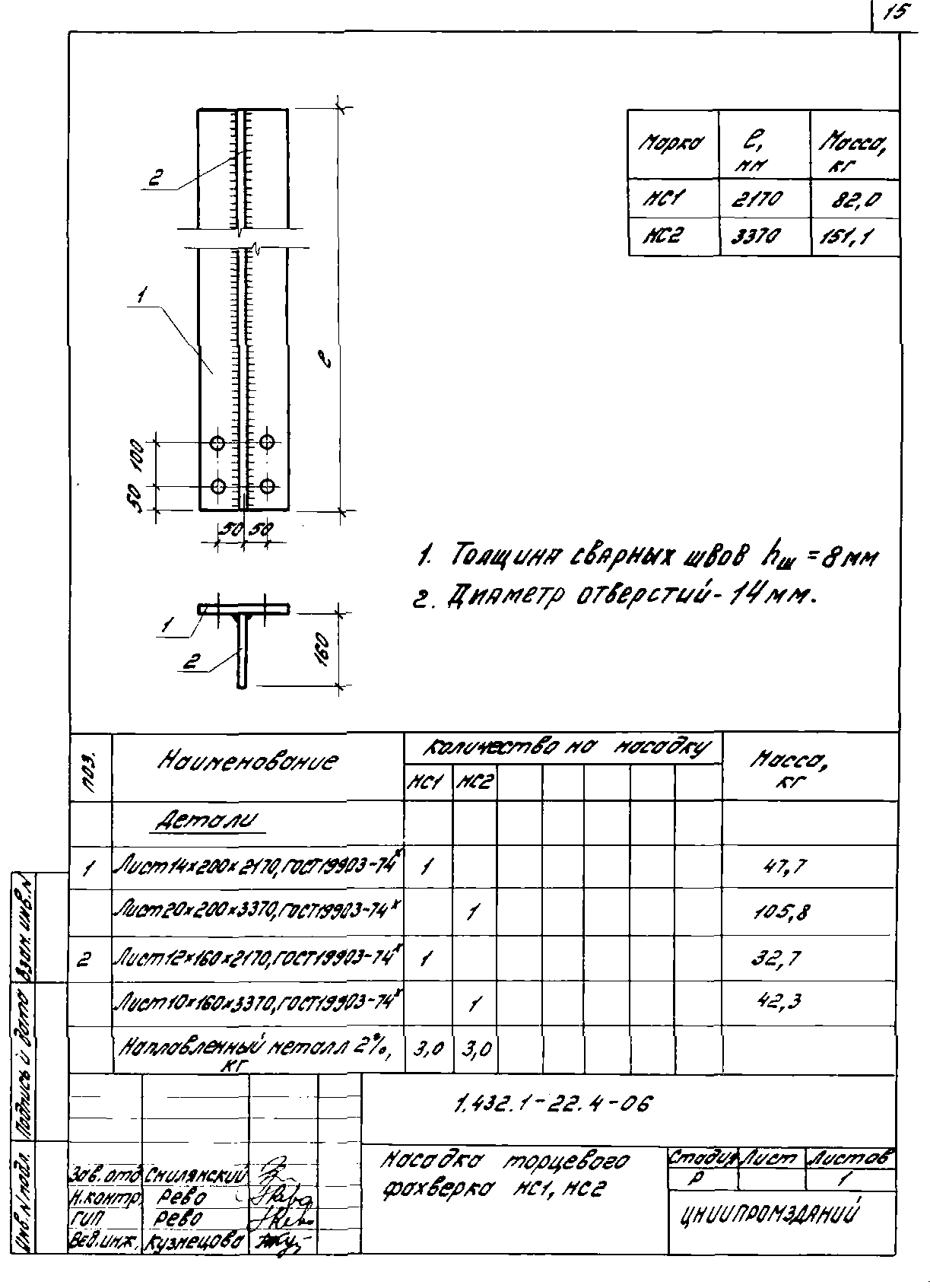

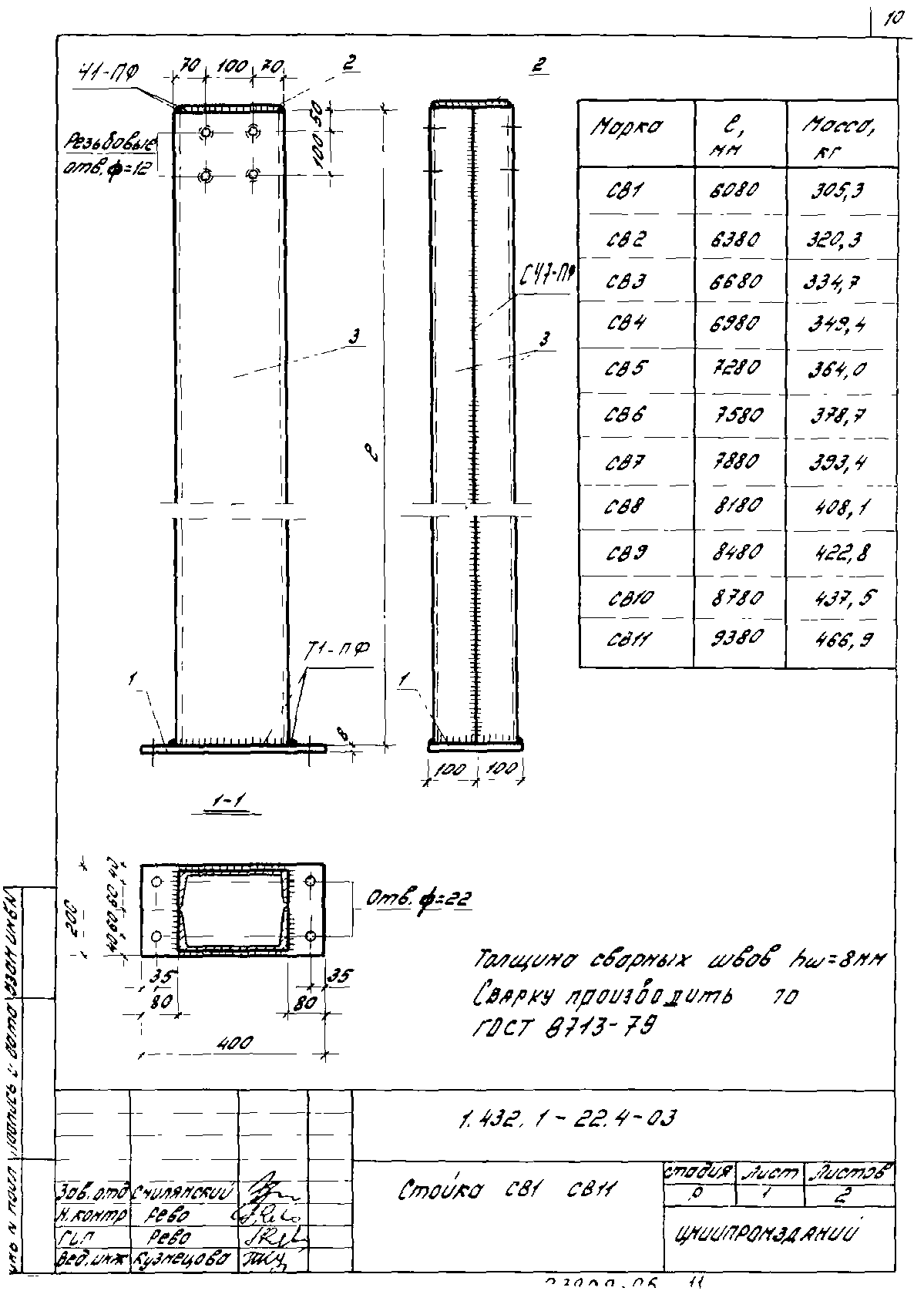

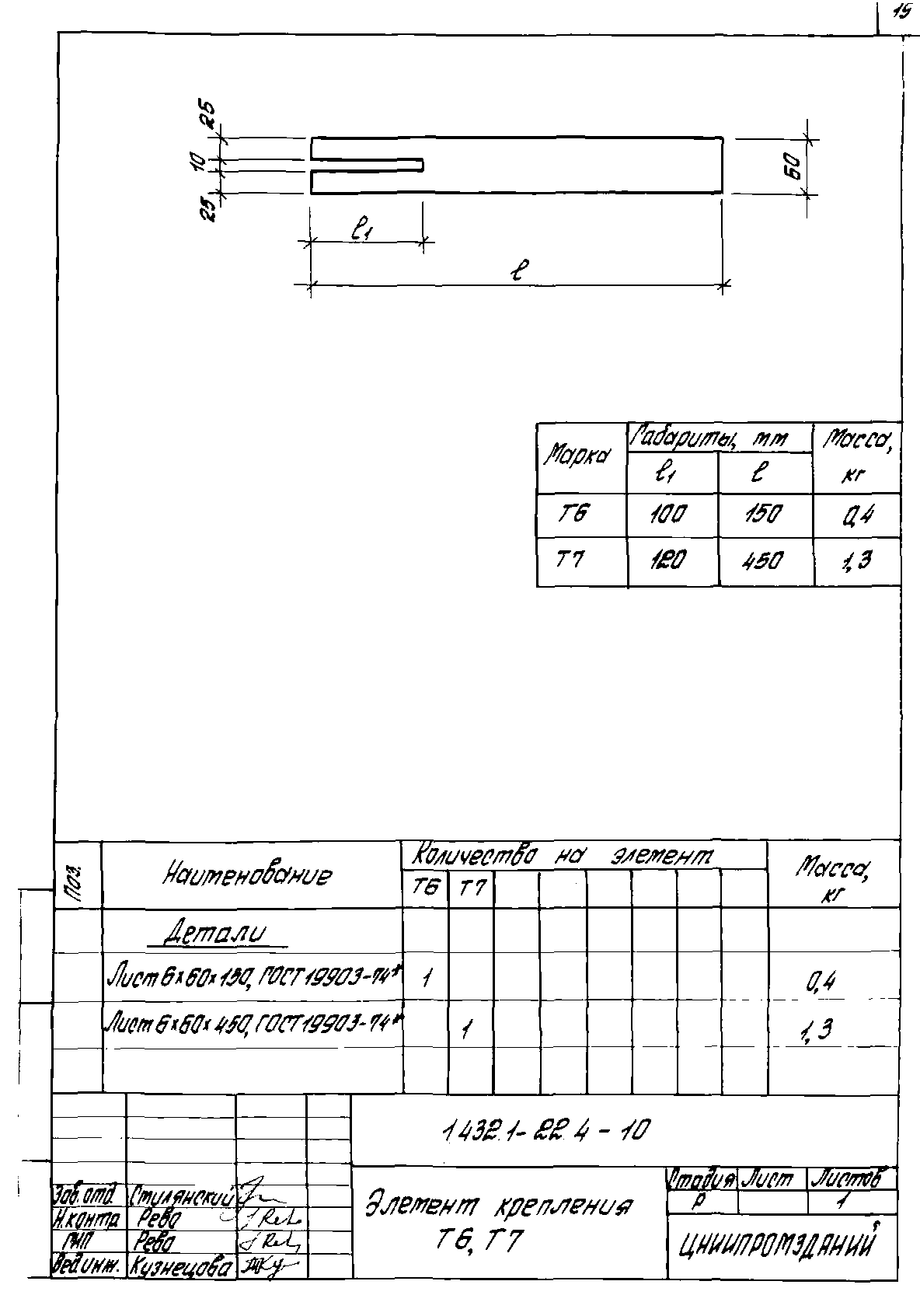

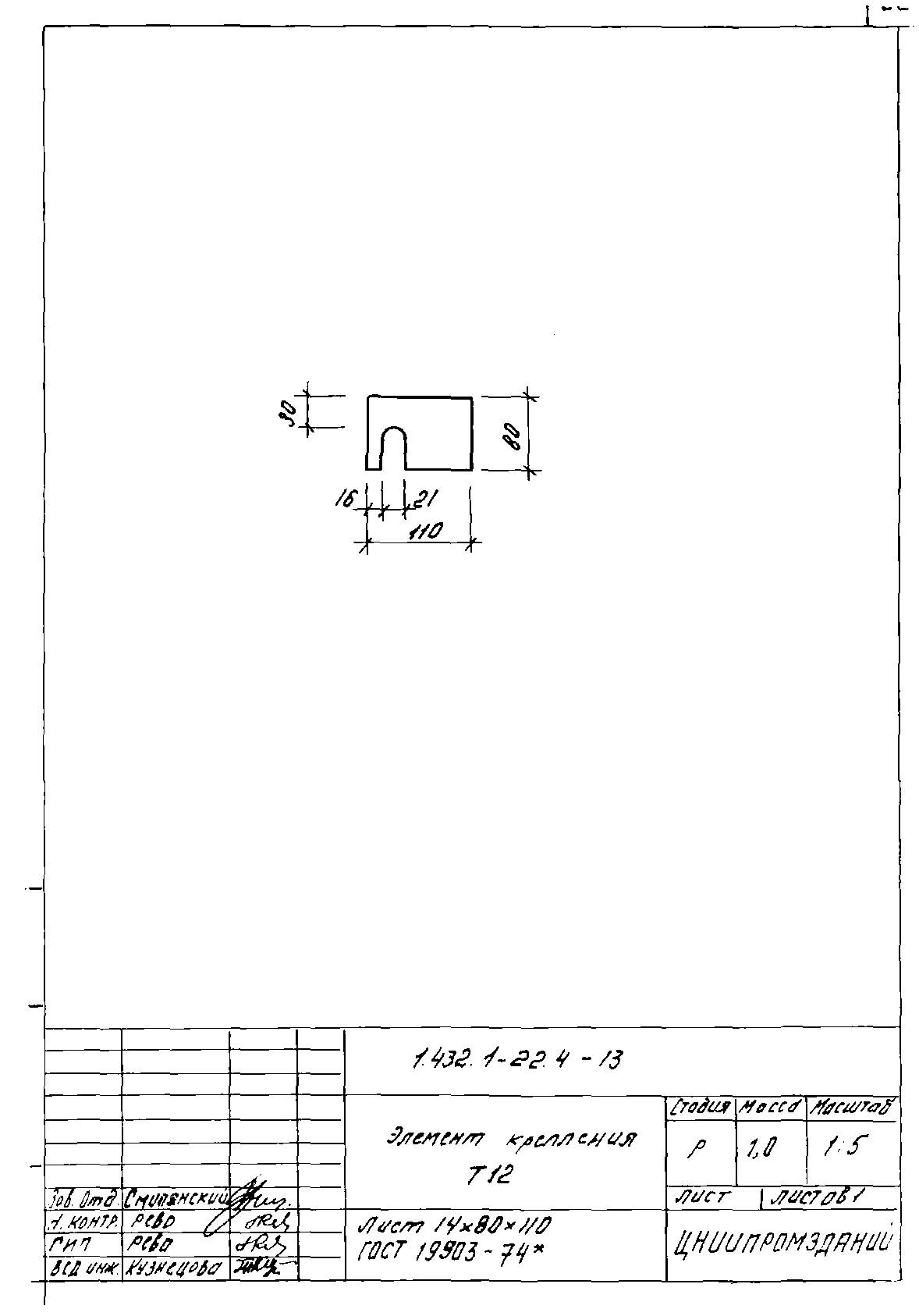

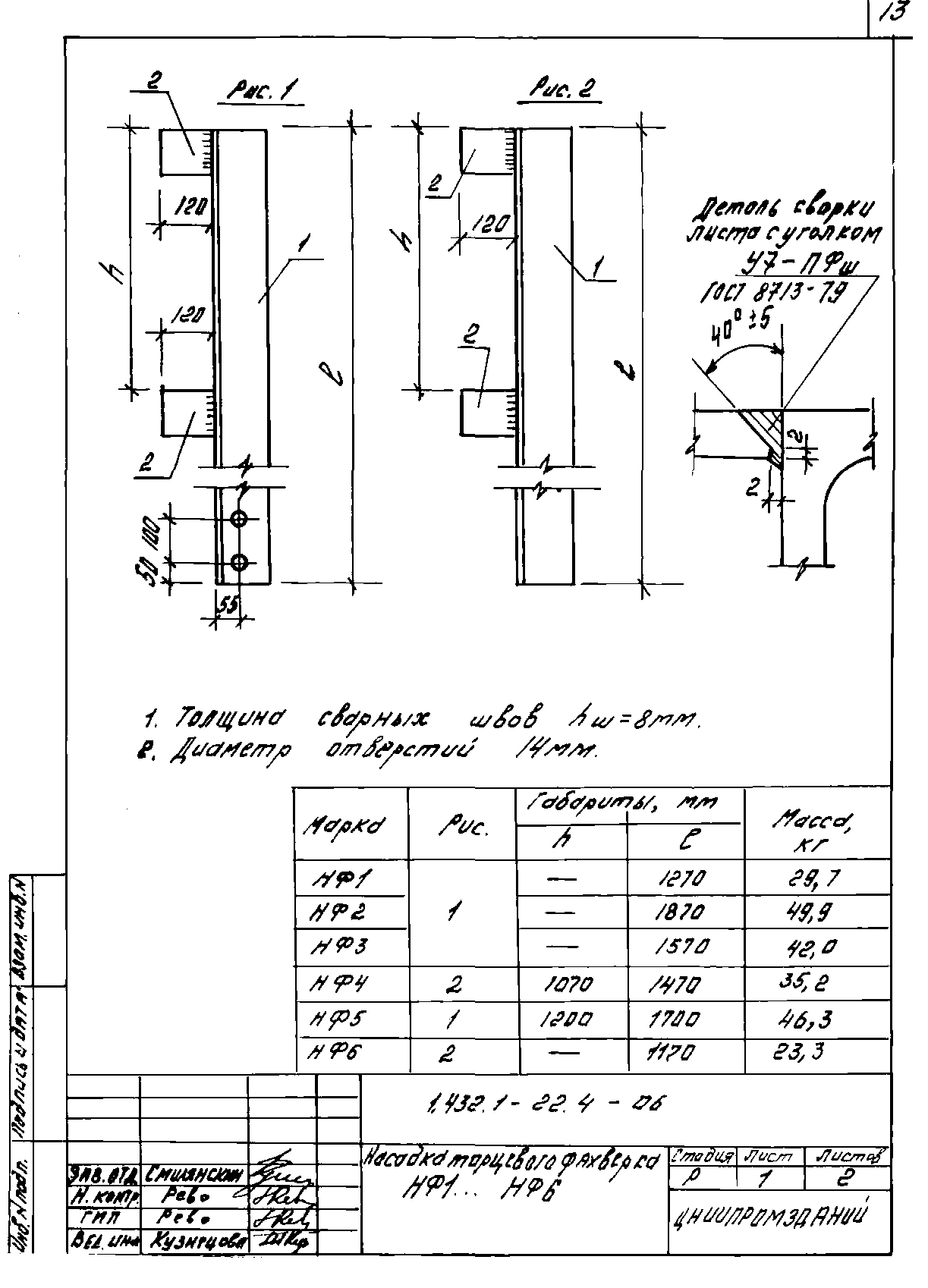

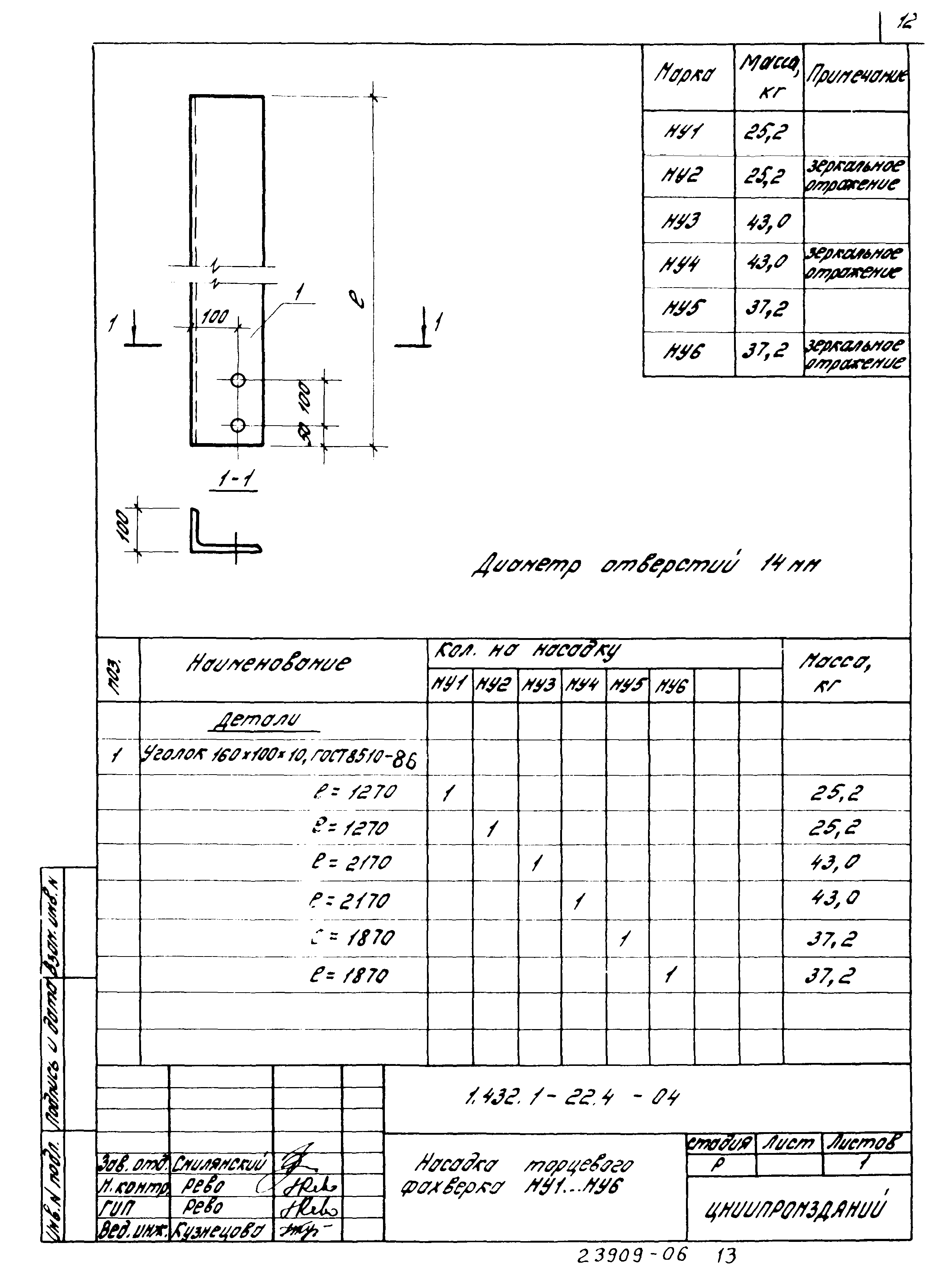

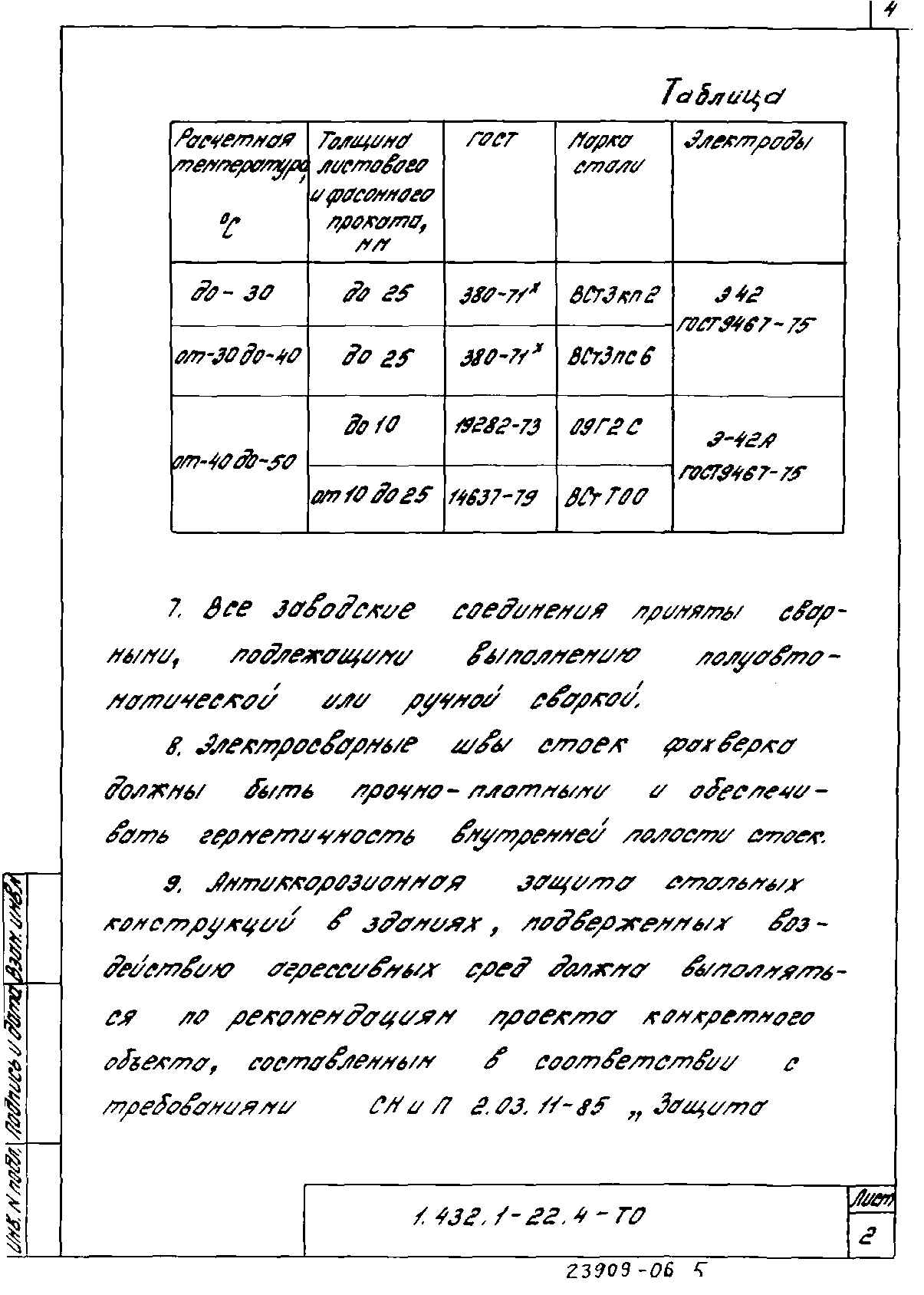

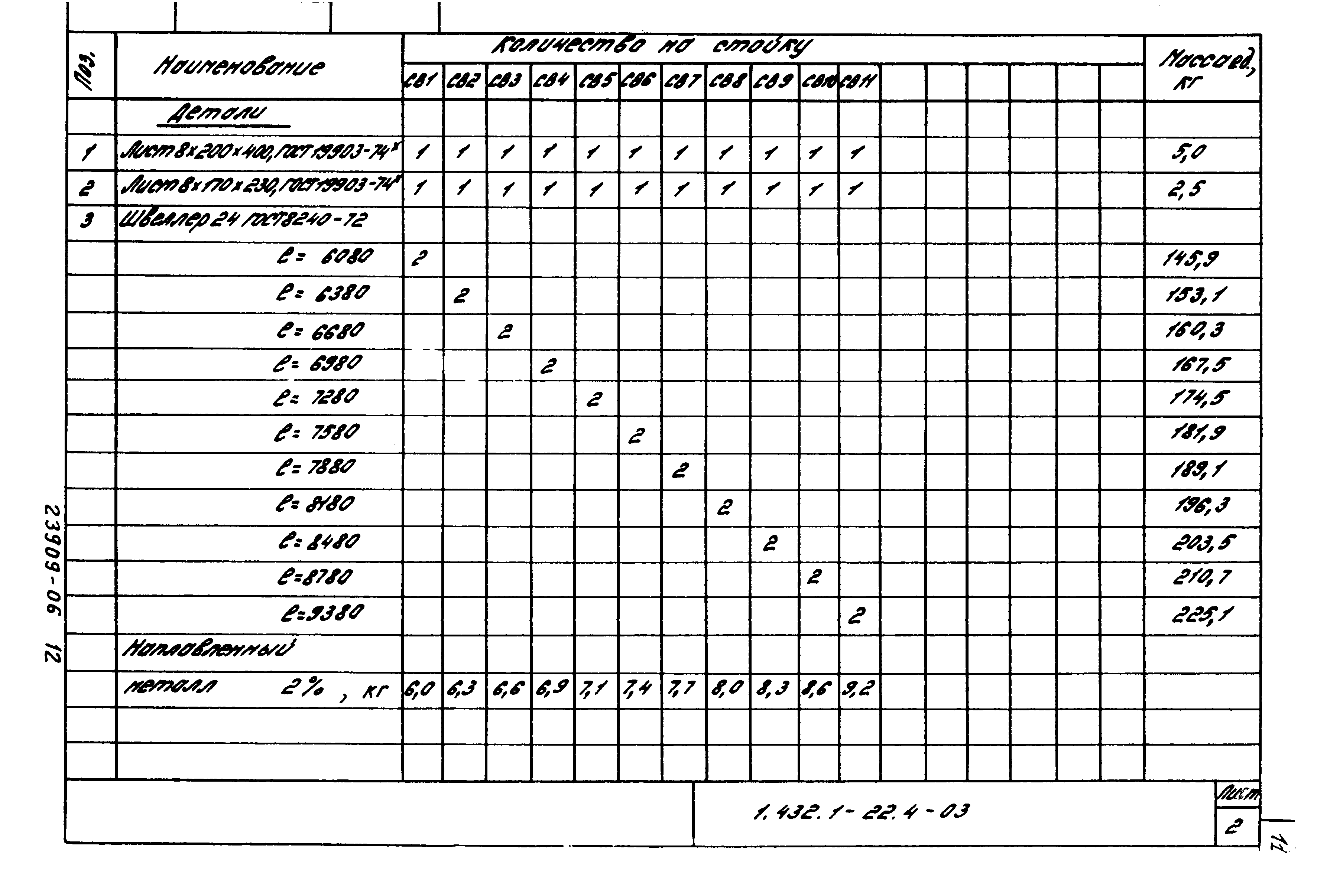

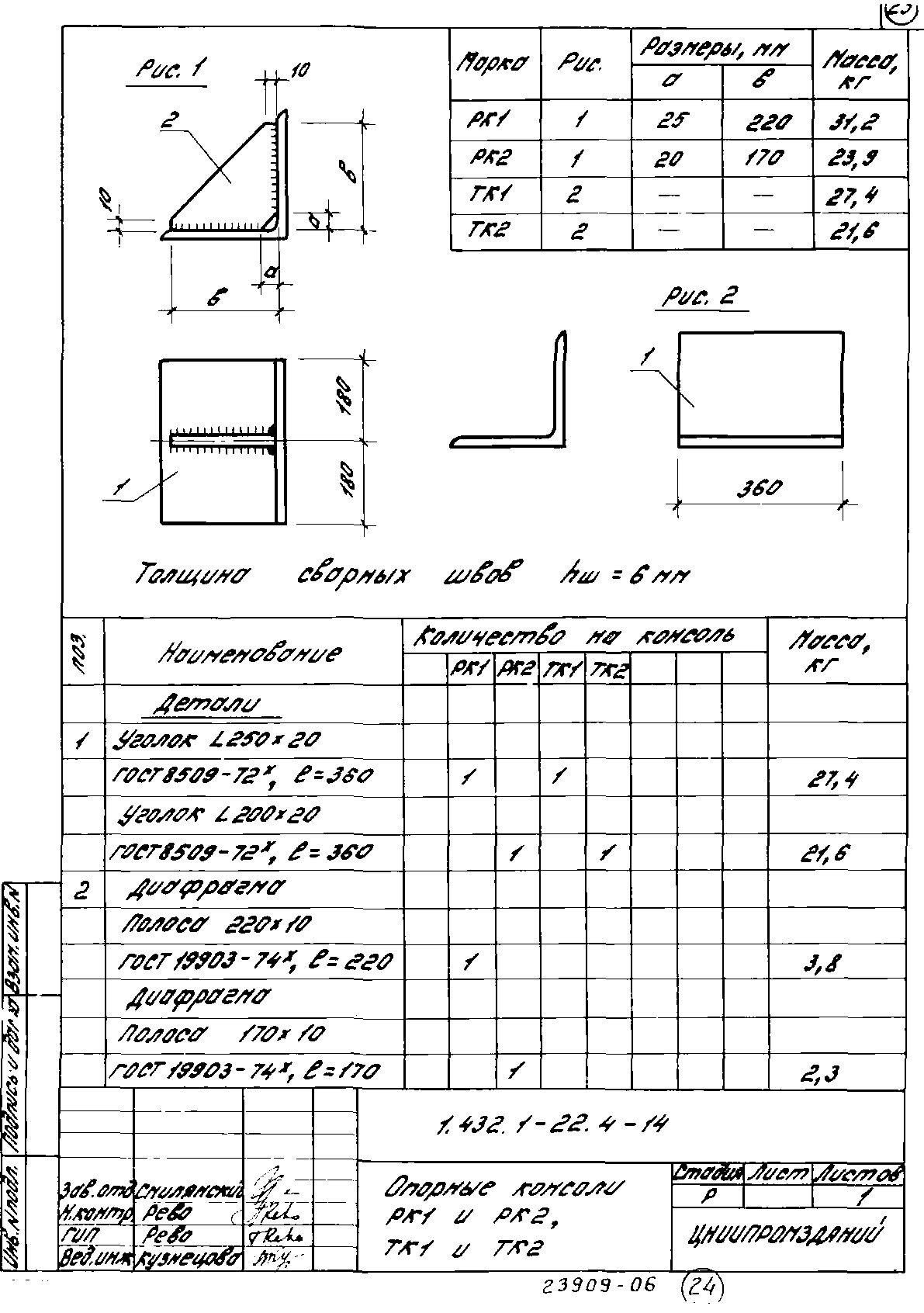

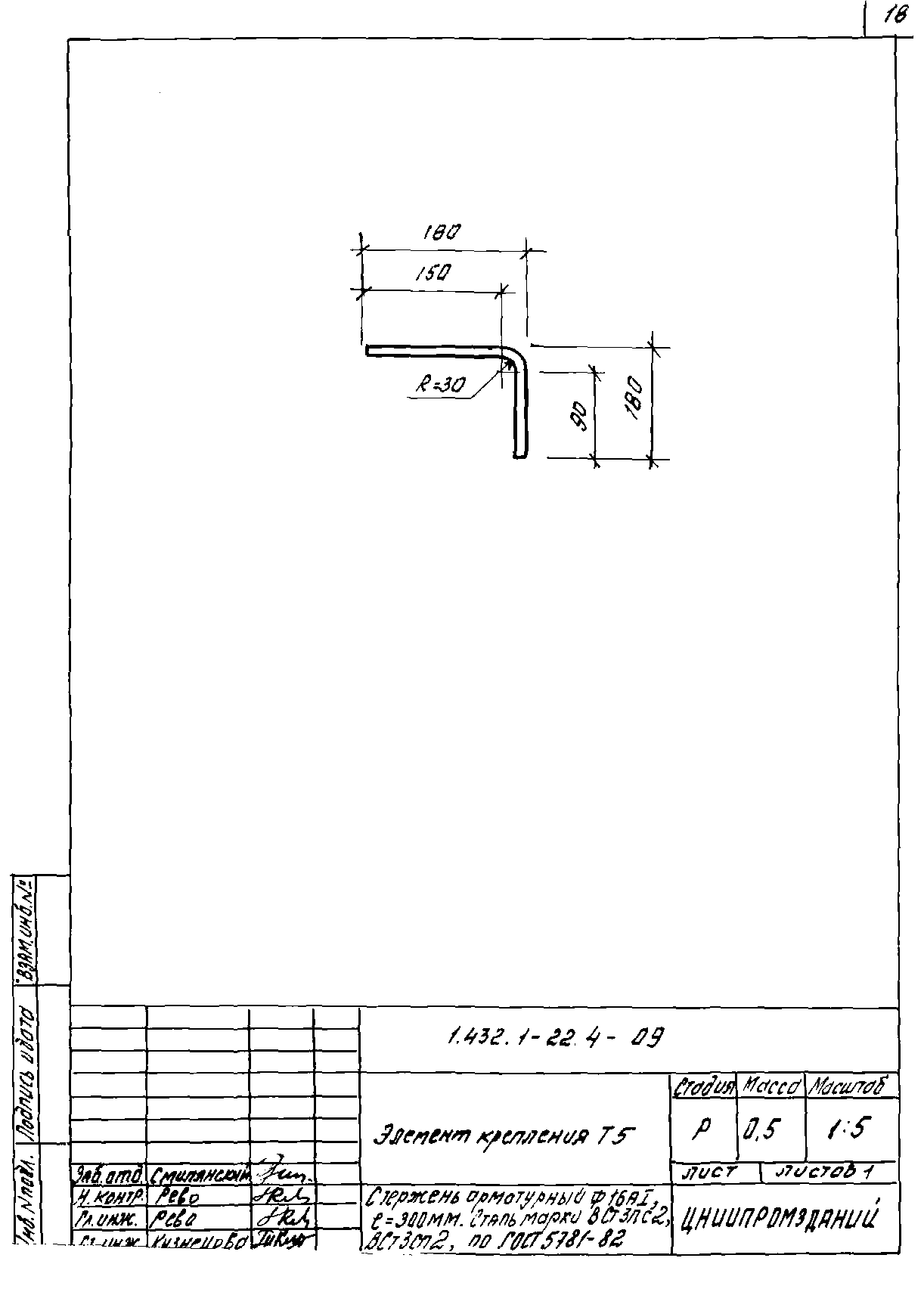

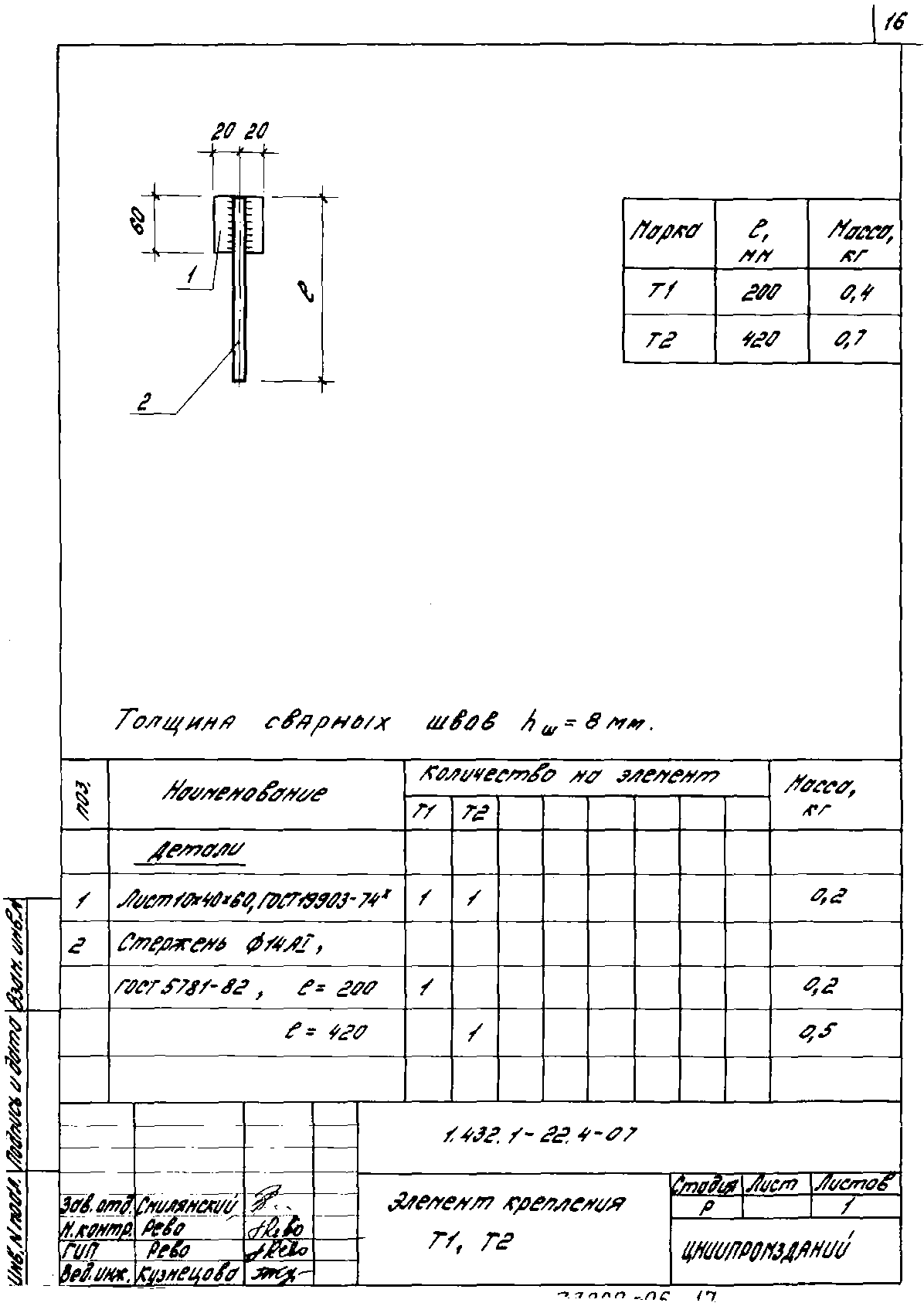

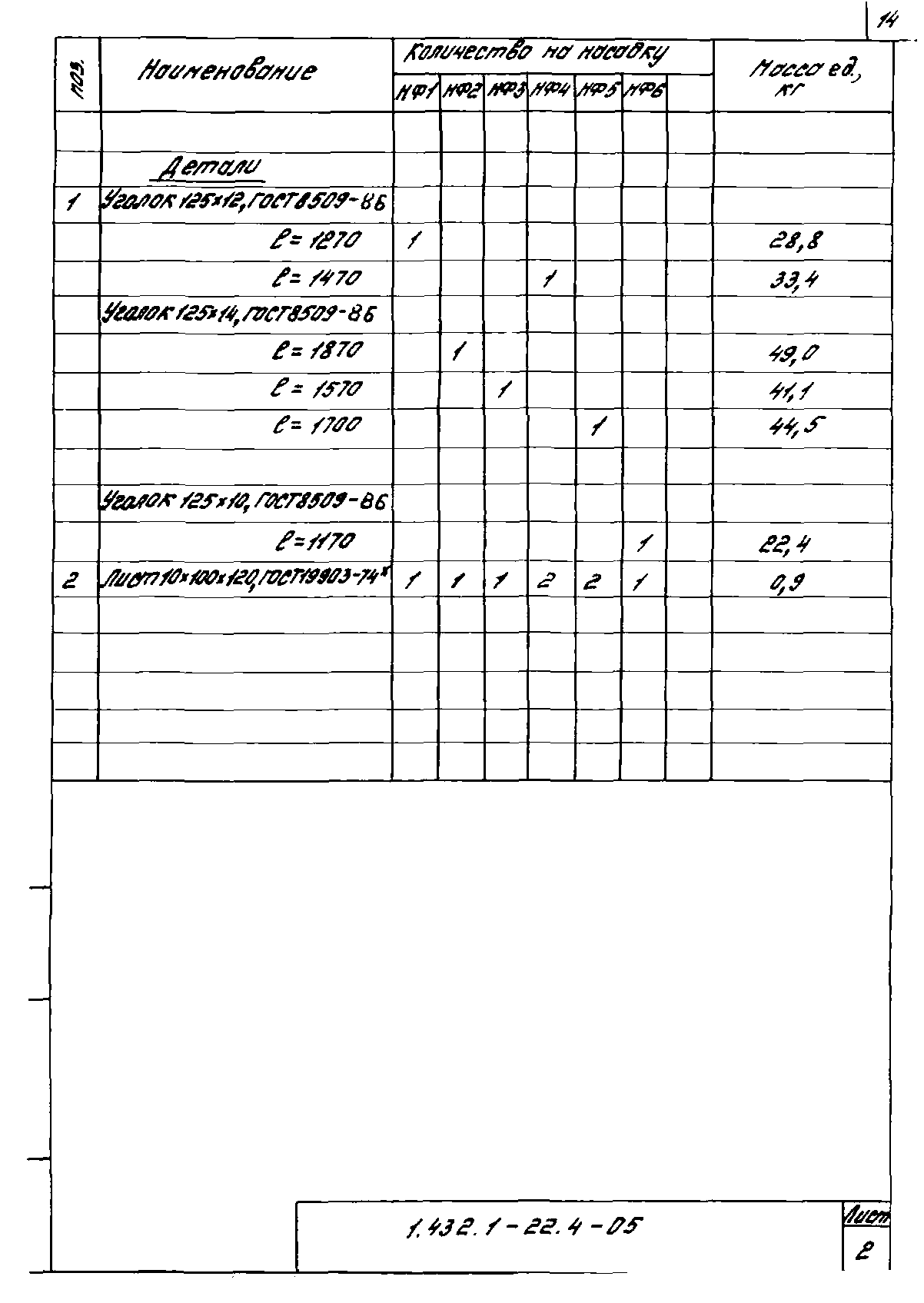

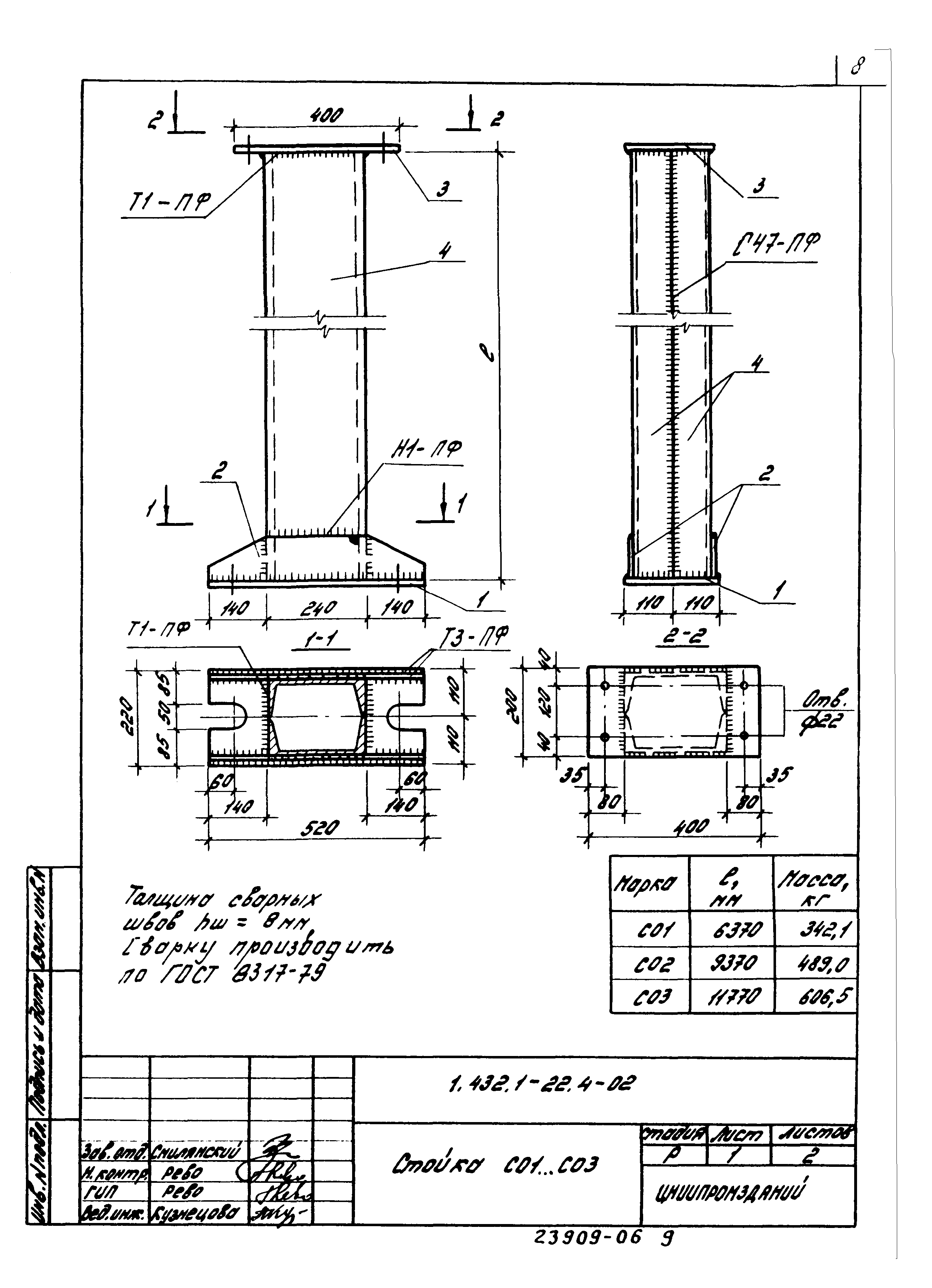

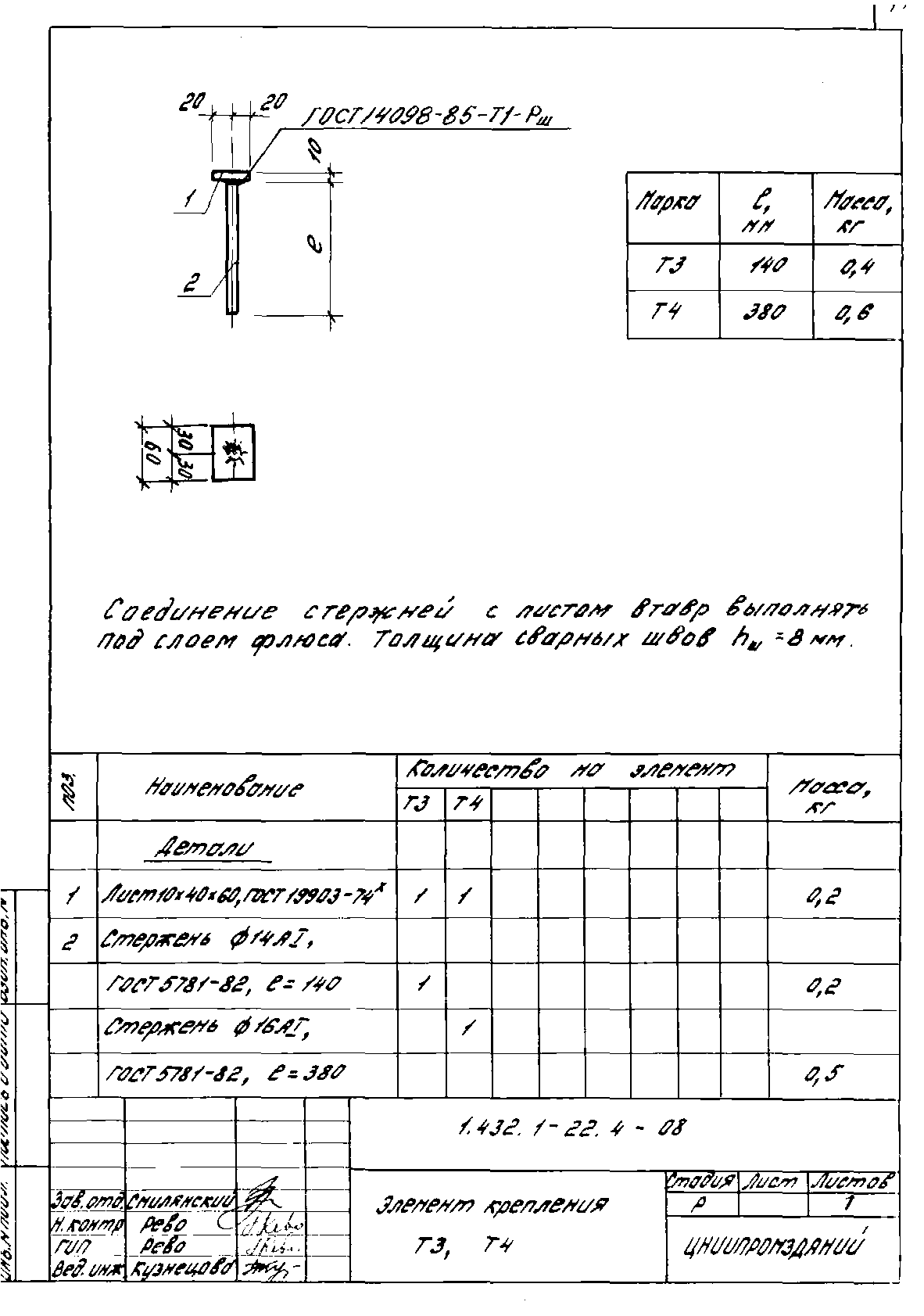

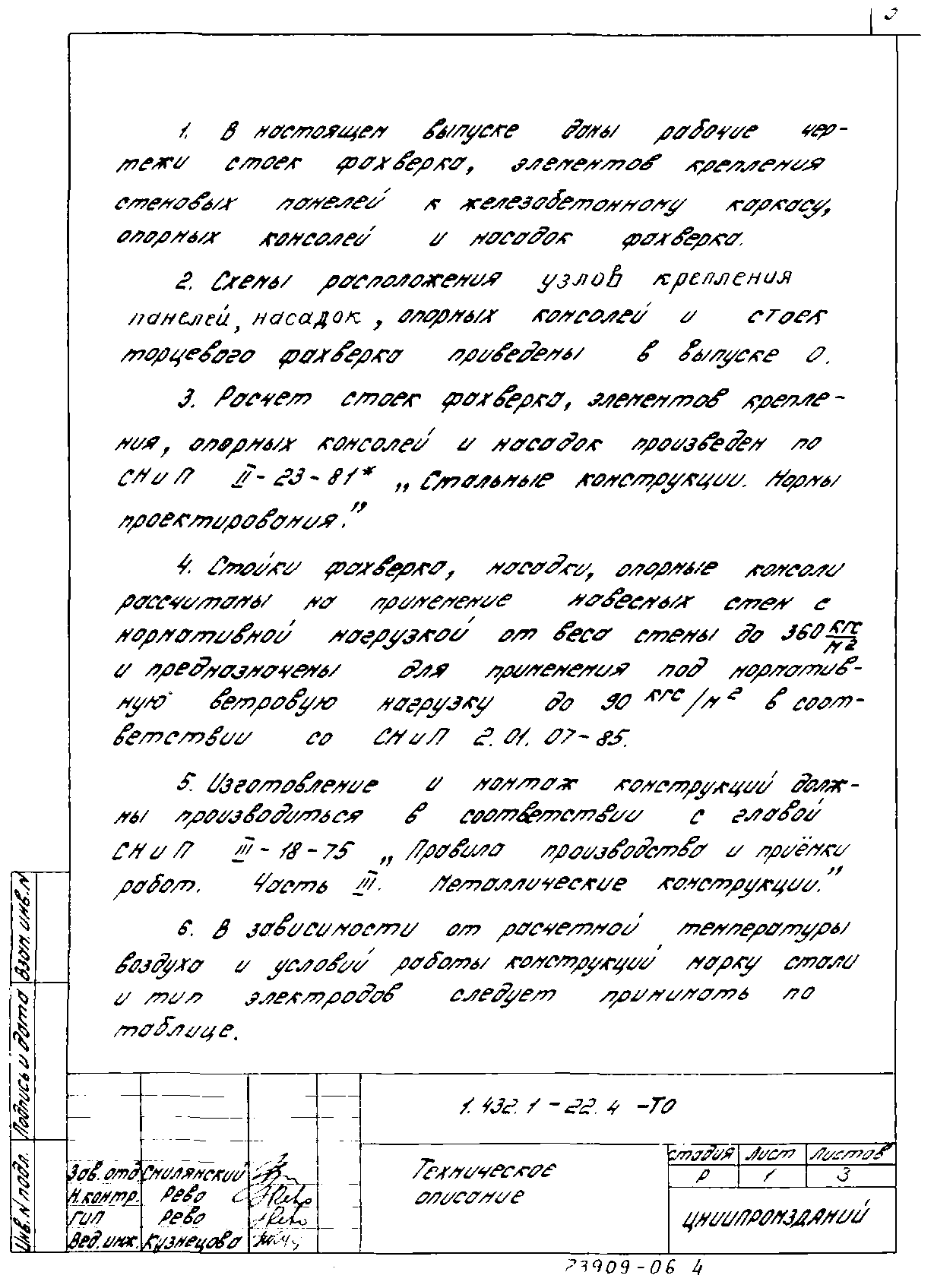

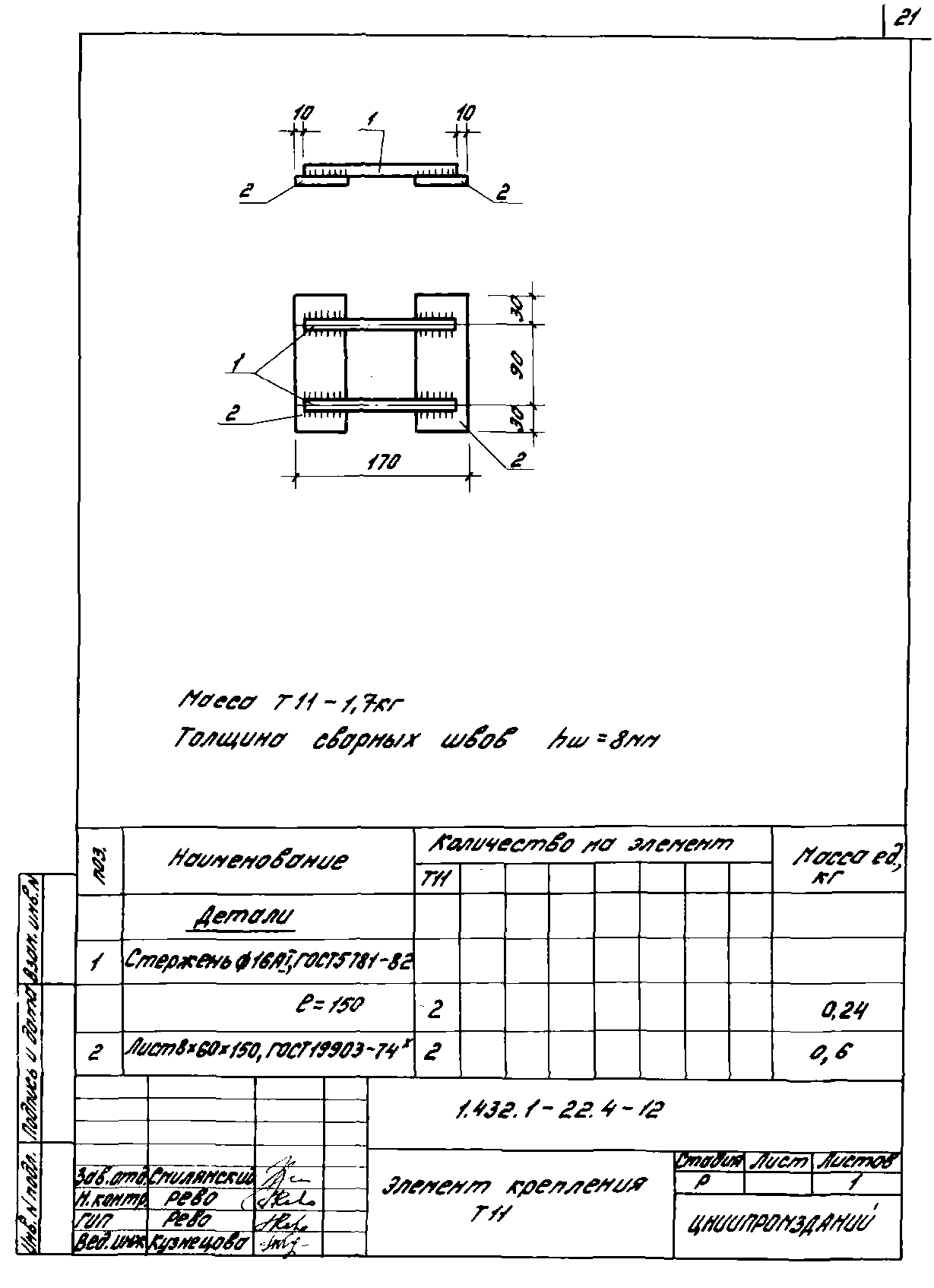

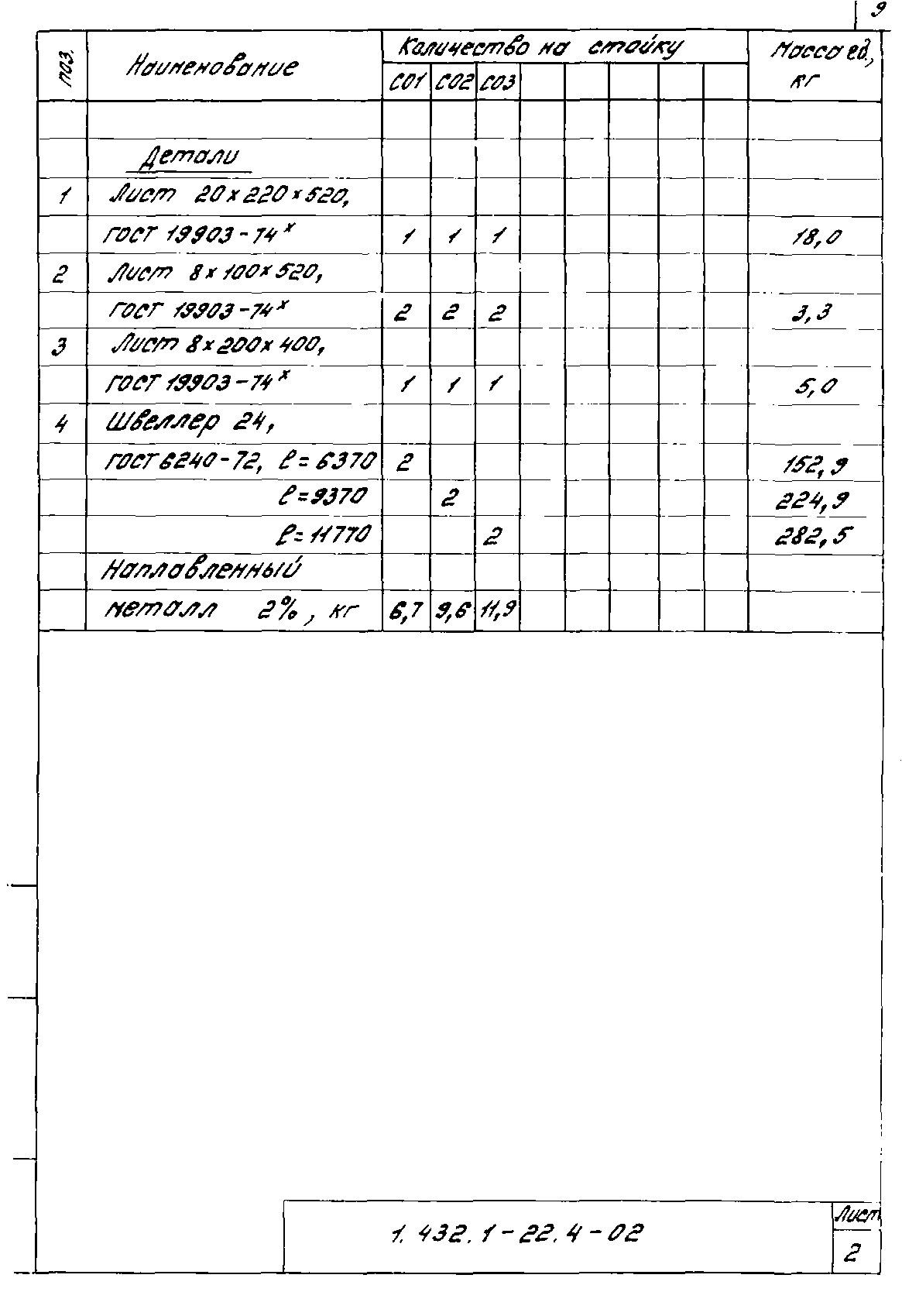

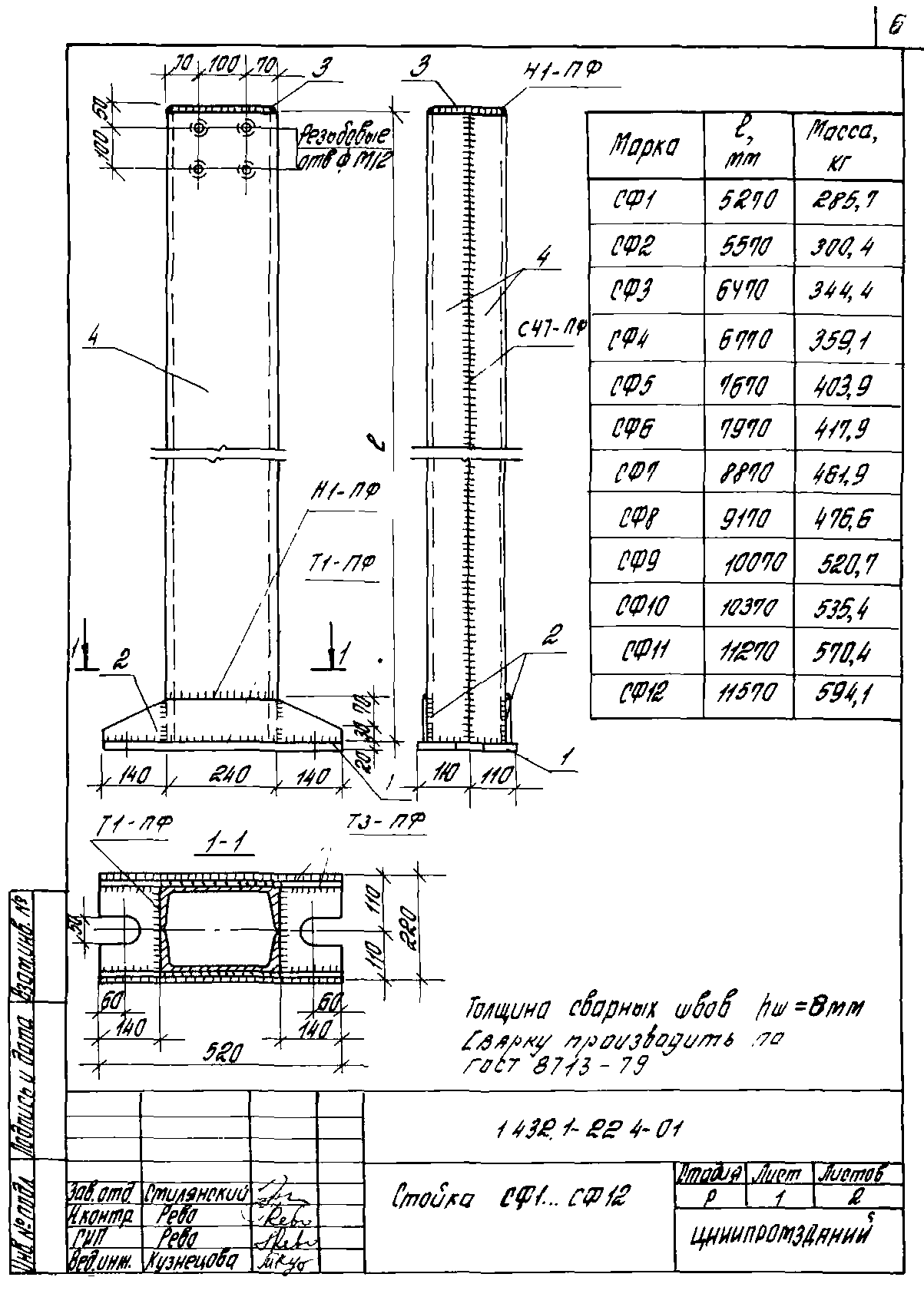

Оглавление:	1.432.1-22.4-ТО Техническое описание 1.432.1-22.4-01 Стойка СФ1…СФ12 1.432.1-22.4-02 Стойка СО1…СО3 1.432.1-22.4-03 Стойка СВ1…СВ11 1.432.1-22.4-04 Насадка торцевого фахверка НУ1…НУ6 1.432.1-22.4-05 Насадка торцевого фахверка НФ1…НФ6 1.432.1-22.4-06 Насадка торцевого фахверка НС1,НС2 1.432.1-22.4-07 Элемент крепления Т1,Т2 1.432.1-22.4-08 Элемент крепления Т3,Т4 1.432.1-22.4-09 Элемент крепления Т5 1.432.1-22.4-10 Элемент крепления Т6,Т7 1.432.1-22.4-11 Элемент крепления Т8,Т9,Т10 1.432.1-22.4-12 Элемент крепления Т11 1.432.1-22.4-13 Элемент крепления Т12 1.432.1-22.4-14 Опорные консоли РК1 и РК2, ТК1 и ТК2
Разработан:	ЦНИИпромзданий
Утверждён:	03.08.1988 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 6/6-1550)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 2.432-1 «Выпуск 0-1. Материалы для проектирования стен из панелей длиной 12 м» Серия 1.432.1-18 «Стеновые панели отапливаемых производственных зданий с шагом колонн 12 м»
Нормативные ссылки:	СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-23-81* «Стальные конструкции» СНиП III-18-75 «Металлические конструкции» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 14637-79 «Прокат толстолистовой и широкополосный универсальный из углеродистой стали общего назначения. Технические условия» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования»
