Скачать РД 26-07-266-86 Арматура трубопроводная. Соединения неподвижные с конической прокладкой. Конструкция и размеры

Дата актуализации: 10.08.2017

РД 26-07-266-86

Арматура трубопроводная. Соединения неподвижные с конической прокладкой. Конструкция и размеры

Обозначение:	РД 26-07-266-86
Обозначение англ:	RD 26-07-266-86
Статус:	заменен
Название рус.:	Арматура трубопроводная. Соединения неподвижные с конической прокладкой. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010

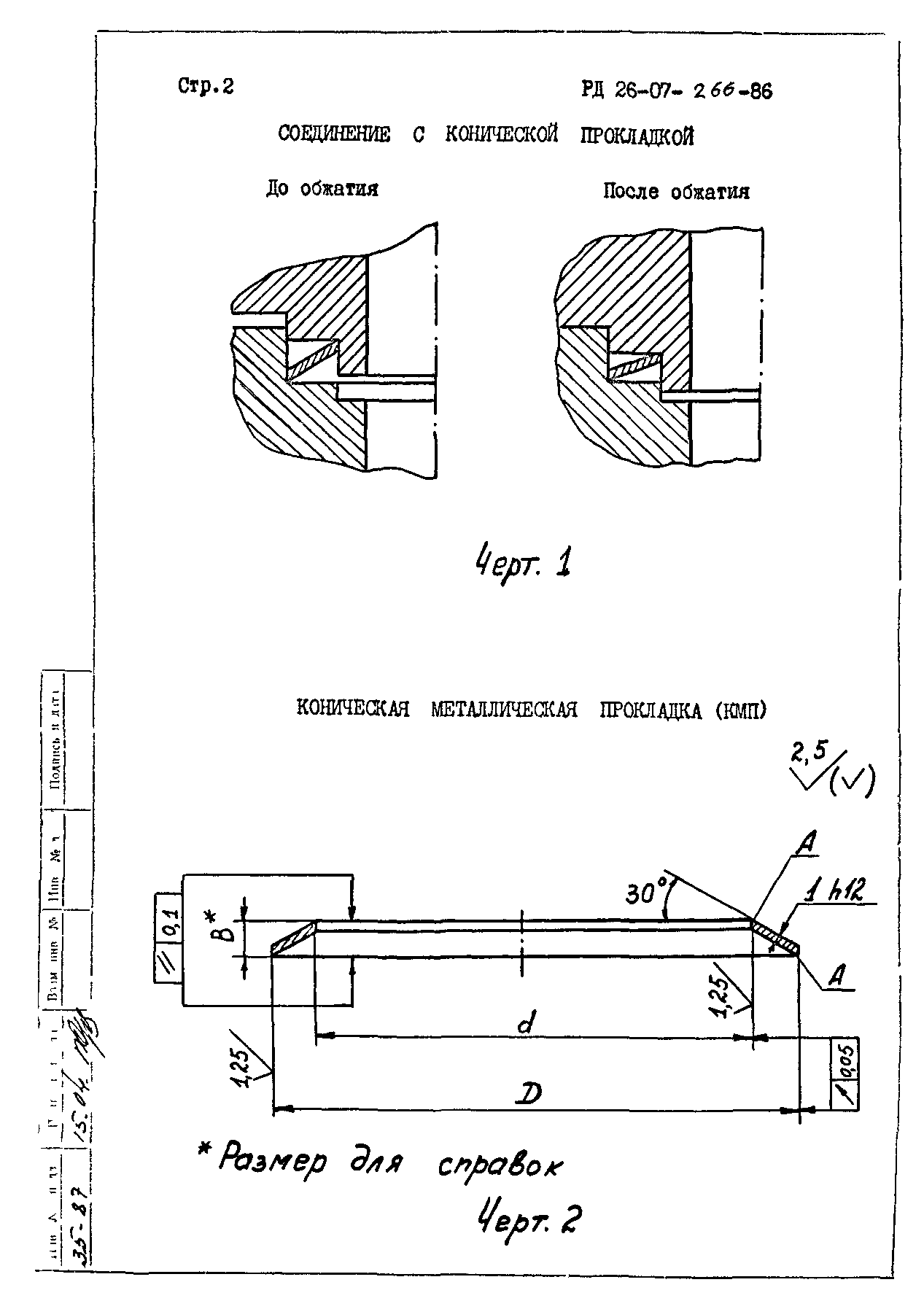

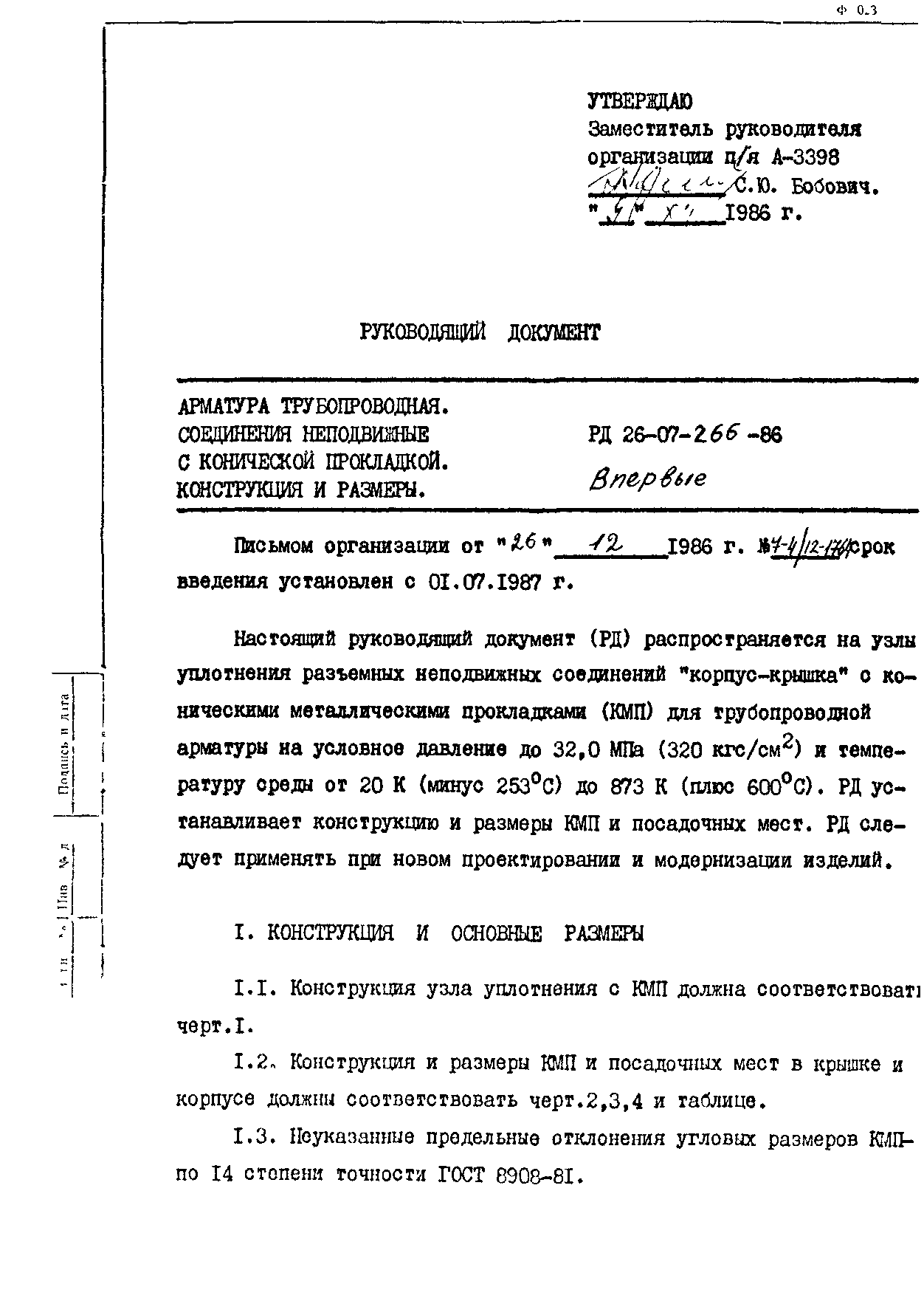

Область применения:	Настоящий руководящий документ (РД) распространяется на узлы уплотнения разъемных неподвижных соединений "корпус-крышка" с коническими металлическими прокладками (КМП) для трубопроводной арматуры на условное давление до 32,0 МПа (320 кгс/см2) и температуру среды от 20 градусов Кельвина (минус 253 градусов Цельсия) до 873 градусов Кельвина (плюс 600 градусов Цельсия). РД устанавливает конструкцию и размеры КМП и посадочных мест. РД следует применять при новом проектировании и модернизации изделий

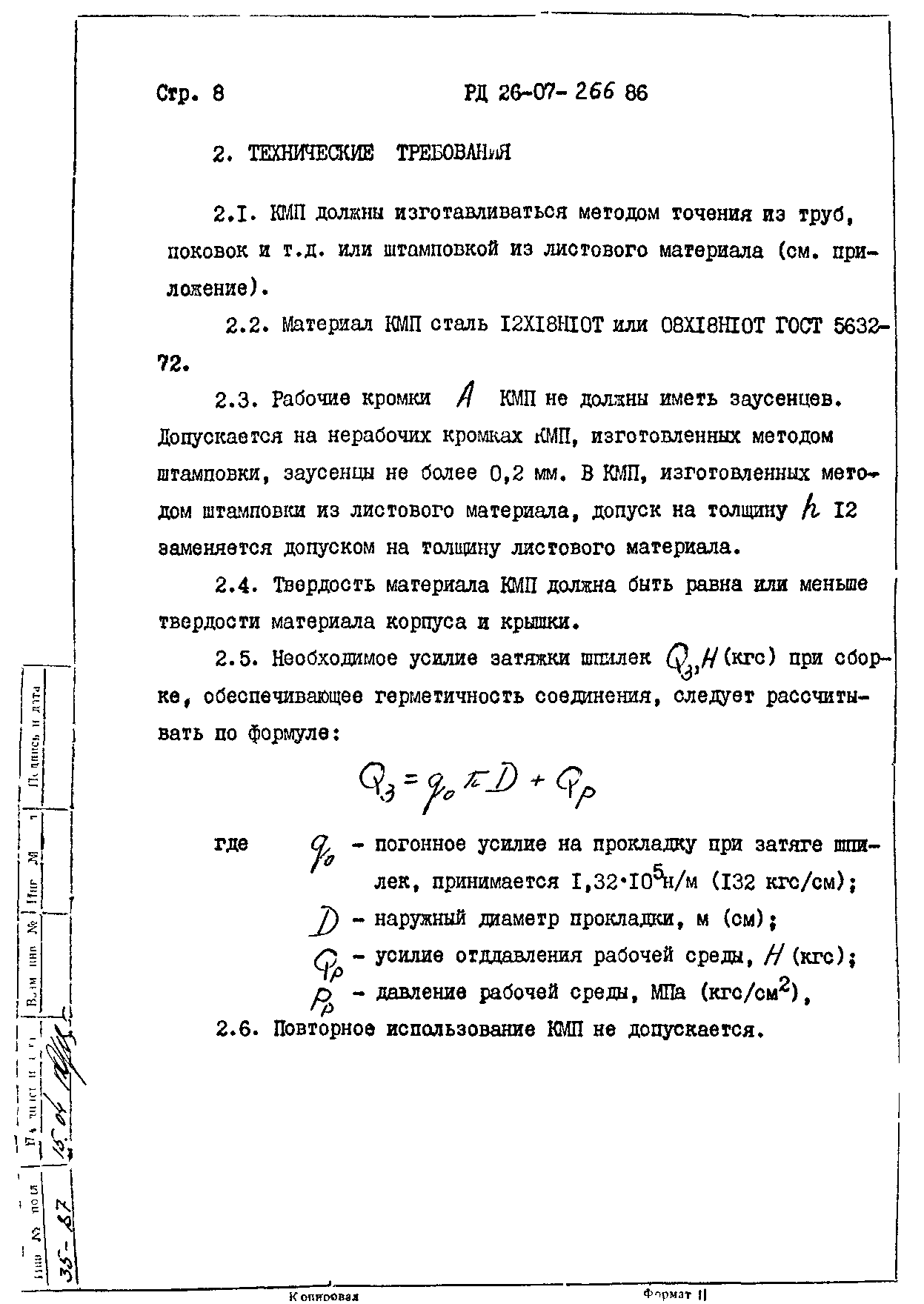

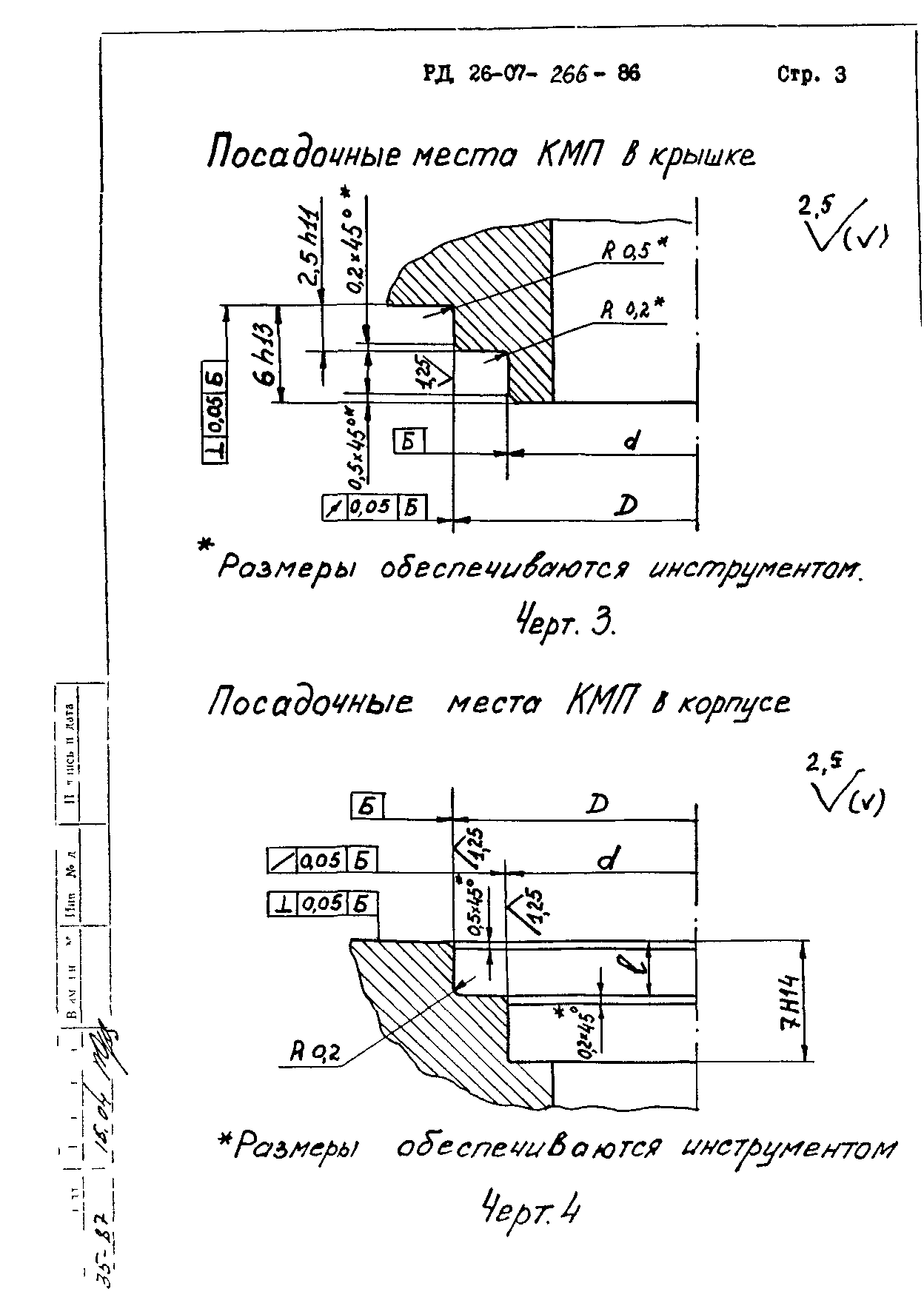

Оглавление:	1. Конструкция и основные размеры 2. Технические требования Приложение (рекомендуемое)
Разработан:	П/Я Г-4745
Утверждён:	01.12.1986 П/я А-3398
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Компоненты трубопроводов прочие

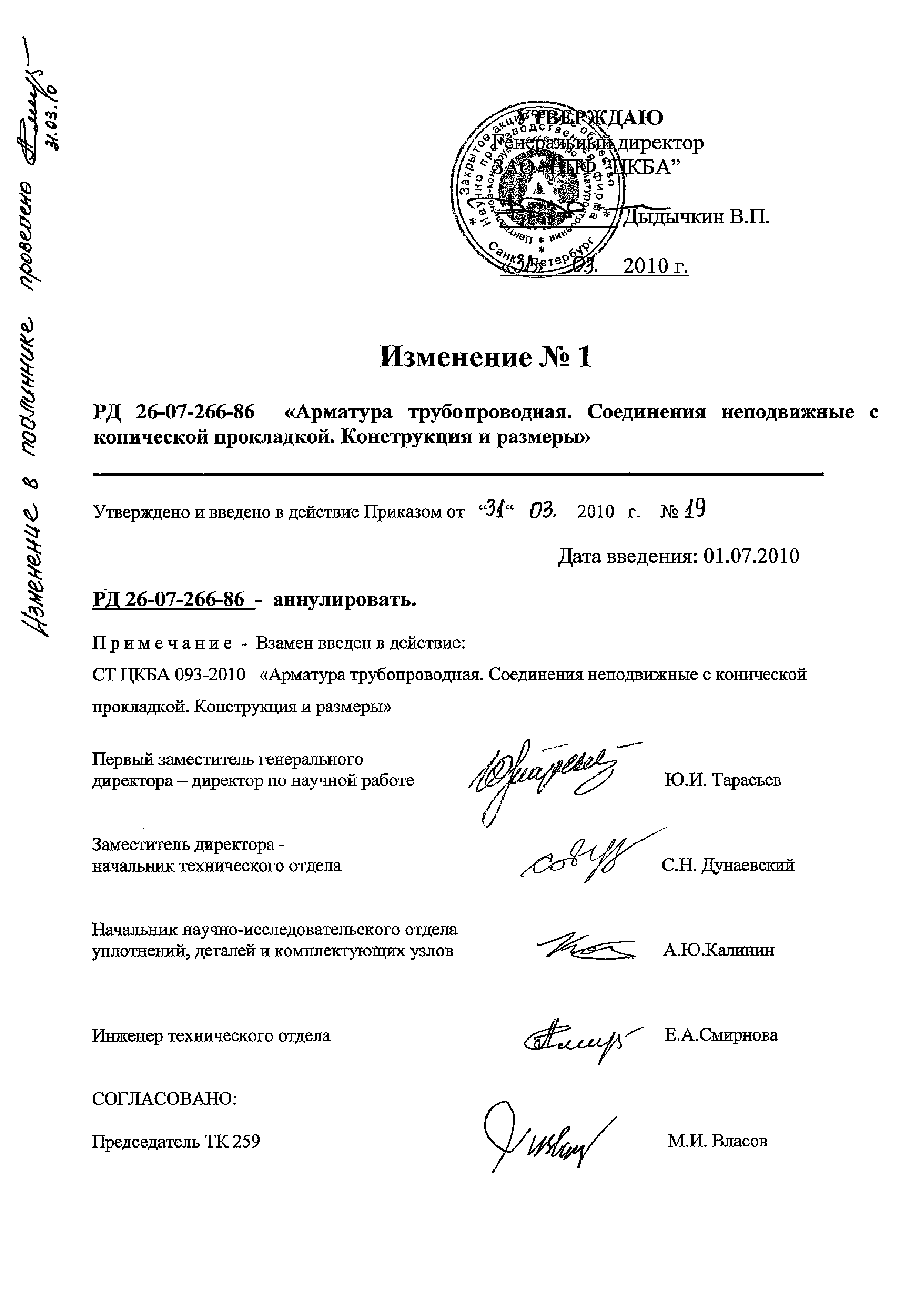

Список изменений:	№ 1 от 01.07.2010
Чем заменён:	СТ ЦКБА 093-2010 «Арматура трубопроводная. Соединения неподвижные с конической прокладкой. Конструкция и размеры»
Нормативные ссылки:	ГОСТ 19755-84 «Прокладки уплотнительные металлические конические для закрытых затворов соединений. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов»

Текстовое изменение № 1 от 01.07.2010
