Скачать Технологическая карта 118-05 ТК Технологическая карта на монтаж внутриквартального теплопровода в непроходном канале

Дата актуализации: 10.08.2017

Технологическая карта 118-05 ТК

Технологическая карта на монтаж внутриквартального теплопровода в непроходном канале

Обозначение:	Технологическая карта 118-05 ТК
Обозначение англ:	118-05 ТК
Статус:	не установлен срок действия
Название рус.:	Технологическая карта на монтаж внутриквартального теплопровода в непроходном канале
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2005

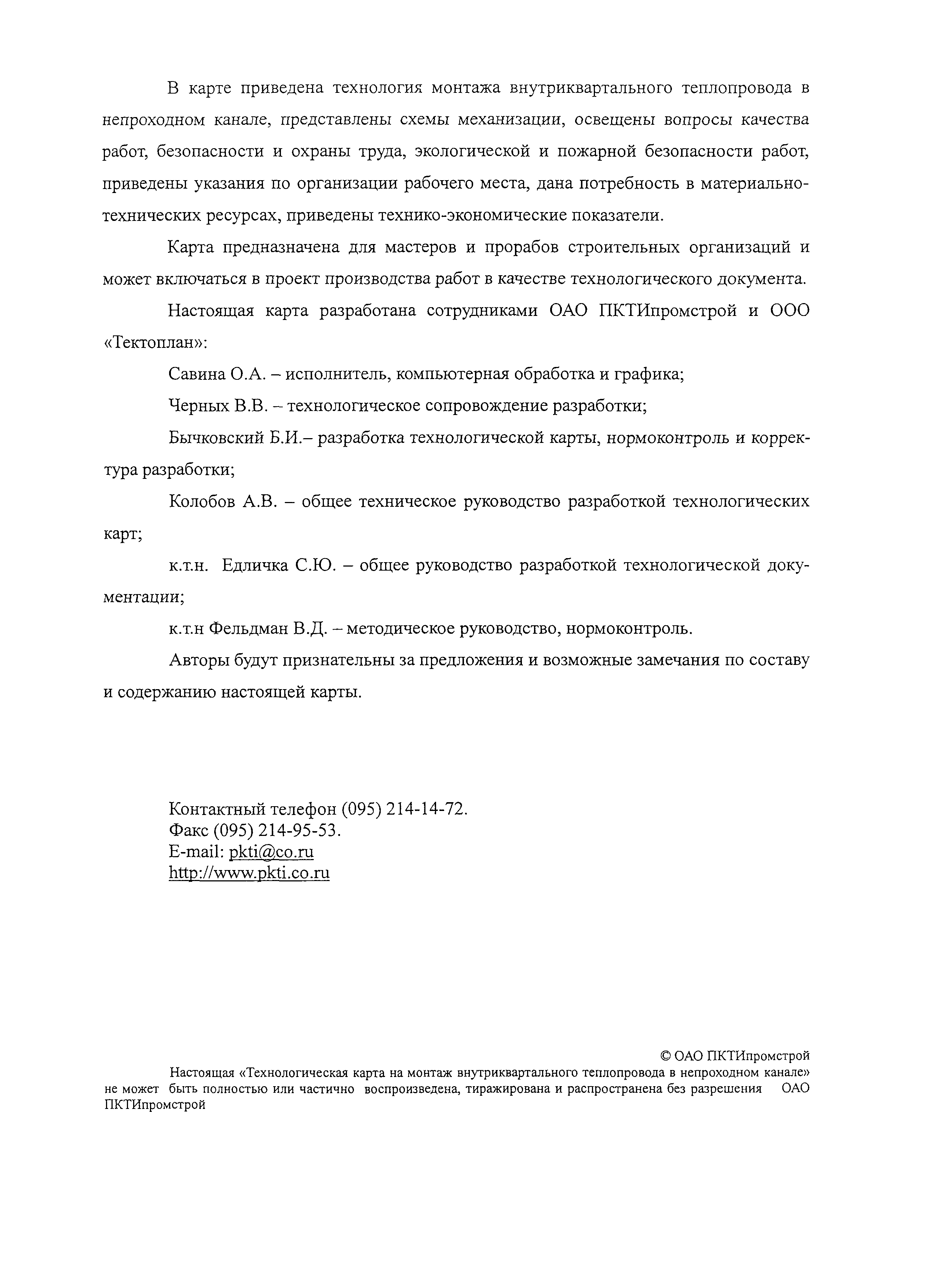

Область применения:	В карте представлена технология монтажа внутриквартального теплопровода в непроходном канале, представлены схемы механизации, освещены вопросы качества работ, безопасности и охраны труда, экологической и пожарной безопасности работ, приведены указания по организации рабочего места, дана потребность в материально-технических ресурсах, приведены технико-экономические показатели. Карта предназначена для мастеров и прорабов строительных организаций и может включаться в проект производства работ в качестве технологического документа.

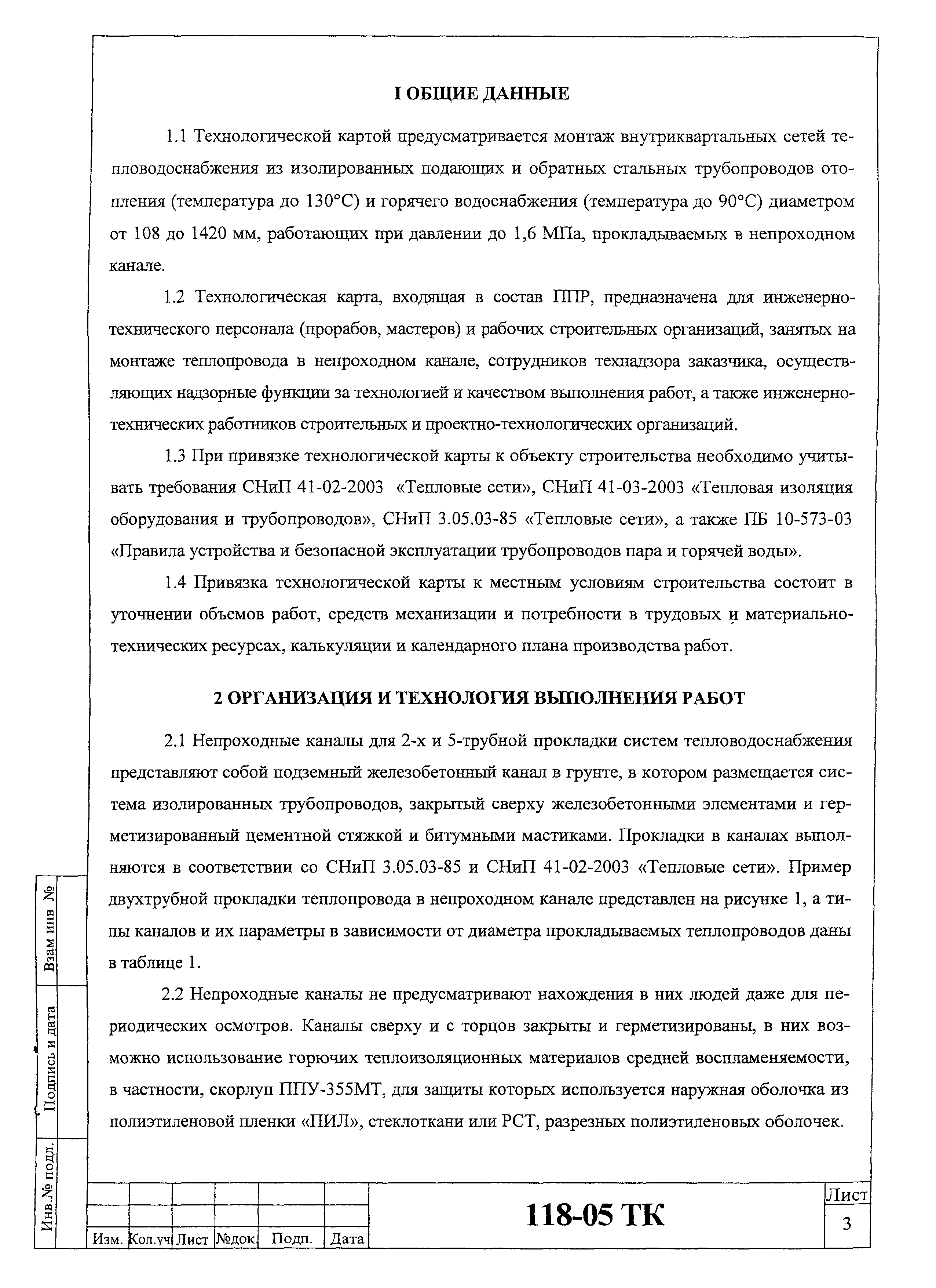

Оглавление:	1 Общие данные 2 Организация и технология выполнения работ 3 Требования к качеству и приемке работ 4 Требования безопасности и охраны труда, экологической и и пожарной безопасности 5 Потребность в материально-технических ресурсах 6 Технико-экономические показатели 7 Перечень нормативно-технической литературы
Разработан:	ОАО ПКТИпромстрой
Утверждён:	01.01.2005 ОАО ПКТИпромстрой (PKTIpromstroy OAO )
Издан:	ПКТИ Промстрой (2005 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы центрального отопления Строительство Справочные документы Технологические карты Теплоснабжение и газопроводы - наружные сети

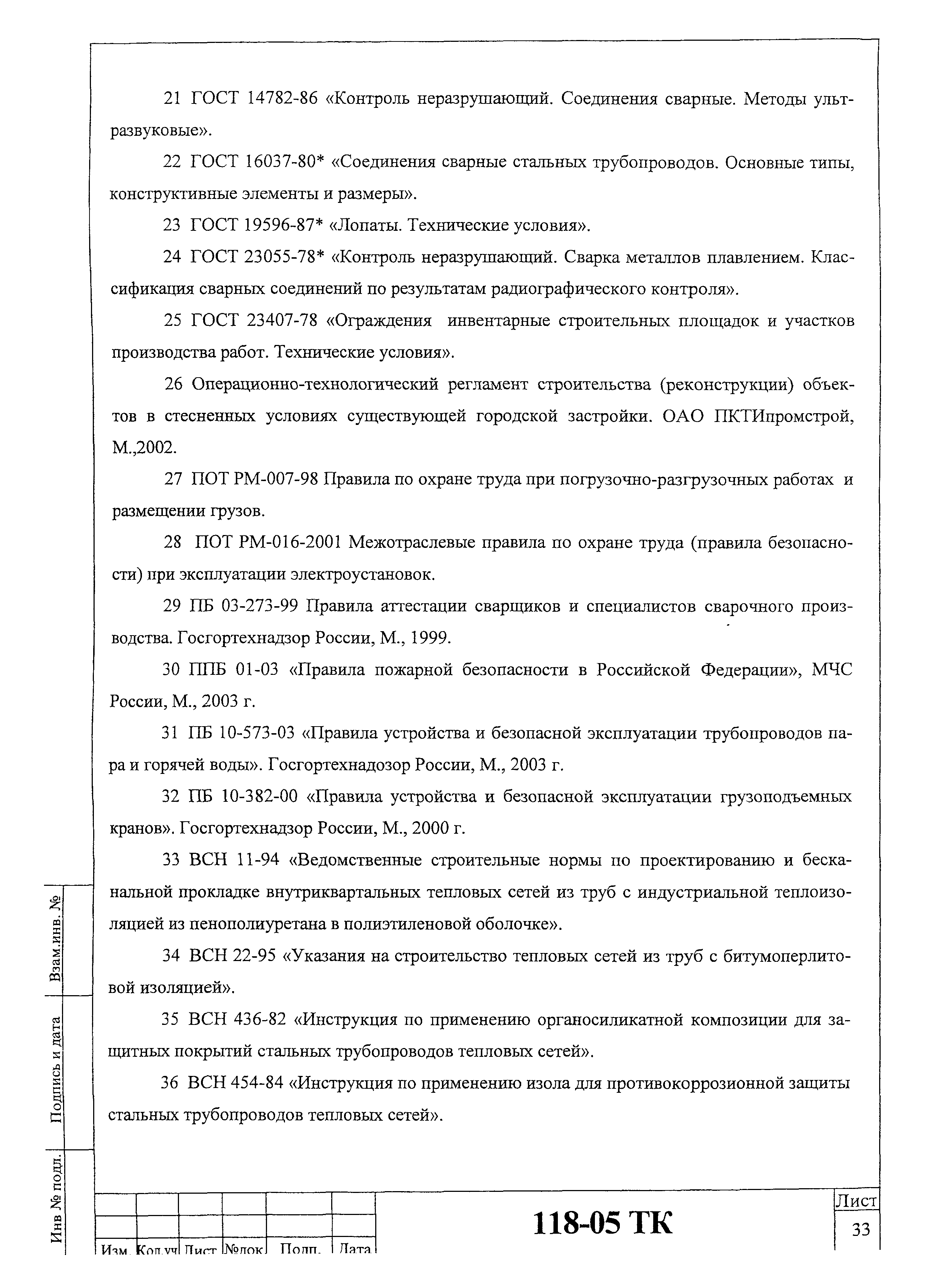

Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии» СНиП 3.05.03-85 «Тепловые сети» ЕНиР «Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы. Общая часть» ГОСТ 12.1.046-85 «Система стандартов безопасности труда. Строительство. Нормы освещения строительных площадок» ГОСТ 12.4.087-84 «Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия» ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 19596-87 «Лопаты. Технические условия» ГОСТ 12.0.004-90 «Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.051-90 «Система стандартов безопасности труда. Электробезопасность. Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 В» ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 12.4.010-75 «Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ВСН 11-94 «Ведомственные строительные нормы по проектированию и бесканальной прокладке внутриквартальных тепловых сетей из труб с индустриальной теплоизоляцией из пенополиуретана в полиэтиленовой оболочке» СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования» ВСН 22-95 «Указания на строительство тепловых сетей из труб с битумоперлитовой изоляцией» ВСН 436-82 «Инструкция по применению органосиликатной композиции для защитных покрытий стальных трубопроводов тепловых сетей» ГОСТ Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» ВСН 454-84 «Инструкция по применению изола для противокоррозионной защиты стальных трубопроводов тепловых сетей» СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» ППБ 01-03 «Правила пожарной безопасности в Российской Федерации» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» СНиП 41-02-2003 «Тепловые сети» СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов» СанПиН 2.2.3.1384-03 «Гигиенические требования к организации строительного производства и строительных работ» ПОТ Р М-007-98 «Межотраслевые правила по охране труда при погрузочно-разгрузочных работах и размещении грузов» СНиП 12-01-2004 «Организация строительства» ТР 129-02 «Технические рекомендации по строительству сетей тепловодоснабжения из стальных труб со скорлупкой пенополиуретановой изоляцией в подземных канальных и наземных прокладках» НТС 62-91 «Нормали тепловых сетей. Справочные материалы для проектирования и строительства в г. Москве» ГОСТ 3560-73 «Лента стальная упаковочная. Технические условия» ГОСТ 3845-75 «Трубы металлические. Метод испытания гидравлическим давлением» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 8481-75 «Ткани авиационные из стеклянных крученых комплексных нитей. Технические условия» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия» ГОСТ 10621-80 «Винты самонарезающие с полукруглой головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 19170-2001 «Стекловолокно. Ткань конструкционного назначения. Технические условия» СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»
