Типовой проект 704-1-162.83

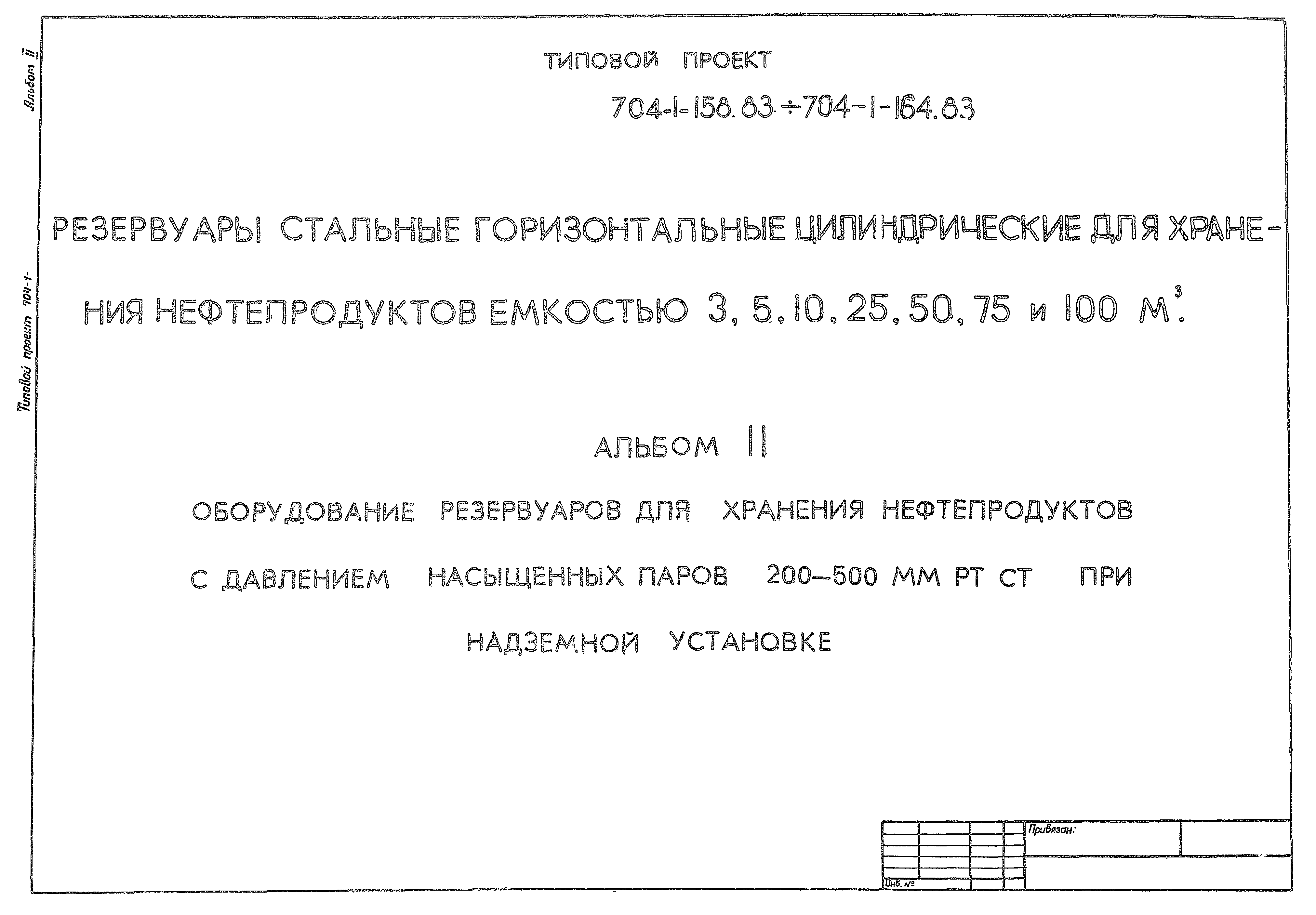

Альбом II. Оборудование резервуаров для хранения нефтепродуктов с давлением насыщенных паров 200-500 мм рт. ст. при надземной установке

Обозначение: Типовой проект 704-1-162.83
Обозначение англ: 704-1-162.83
Статус:не действует
Название рус.:Альбом II. Оборудование резервуаров для хранения нефтепродуктов с давлением насыщенных паров 200-500 мм рт. ст. при надземной установке
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

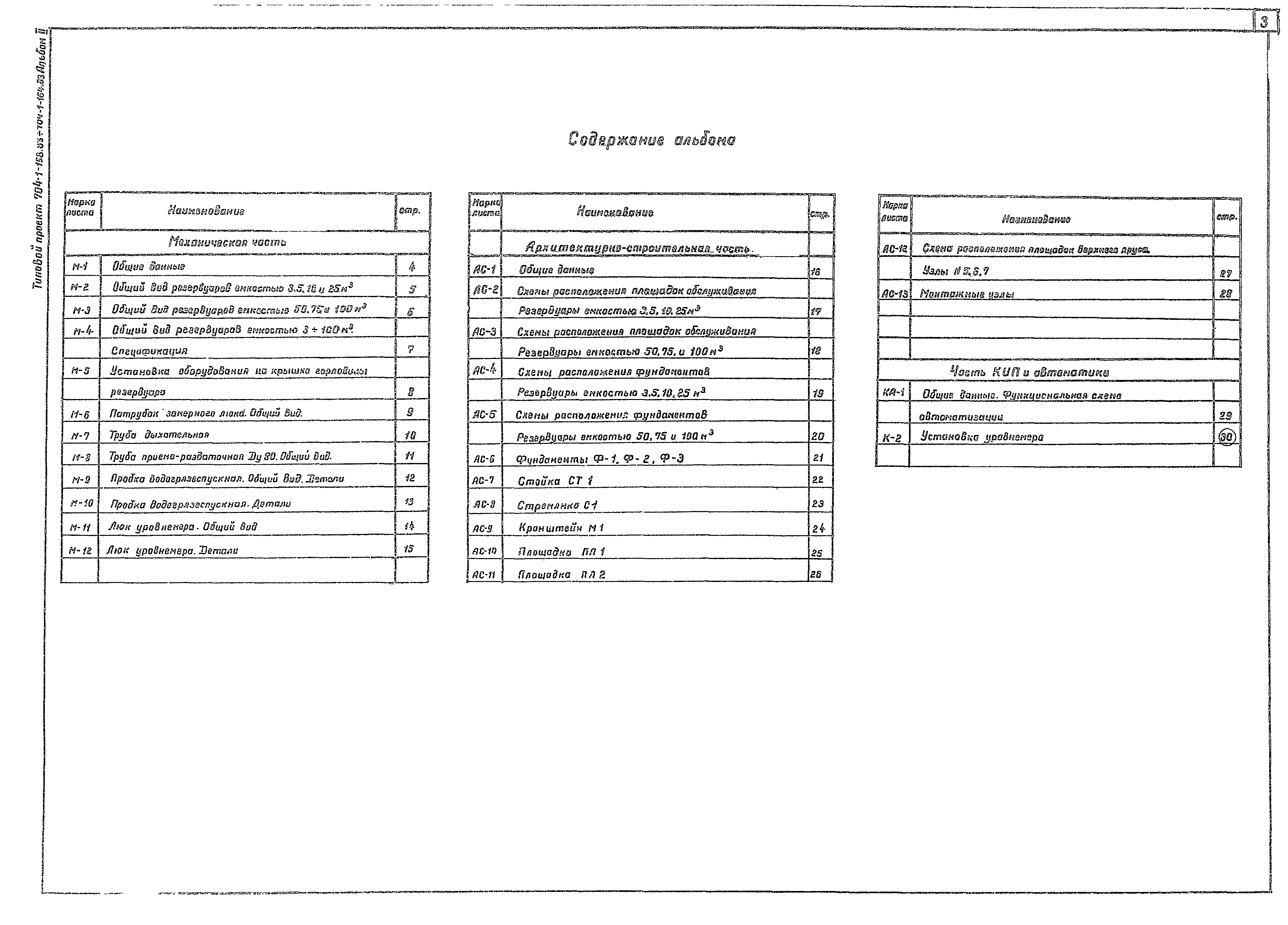

Оглавление:Механическая часть

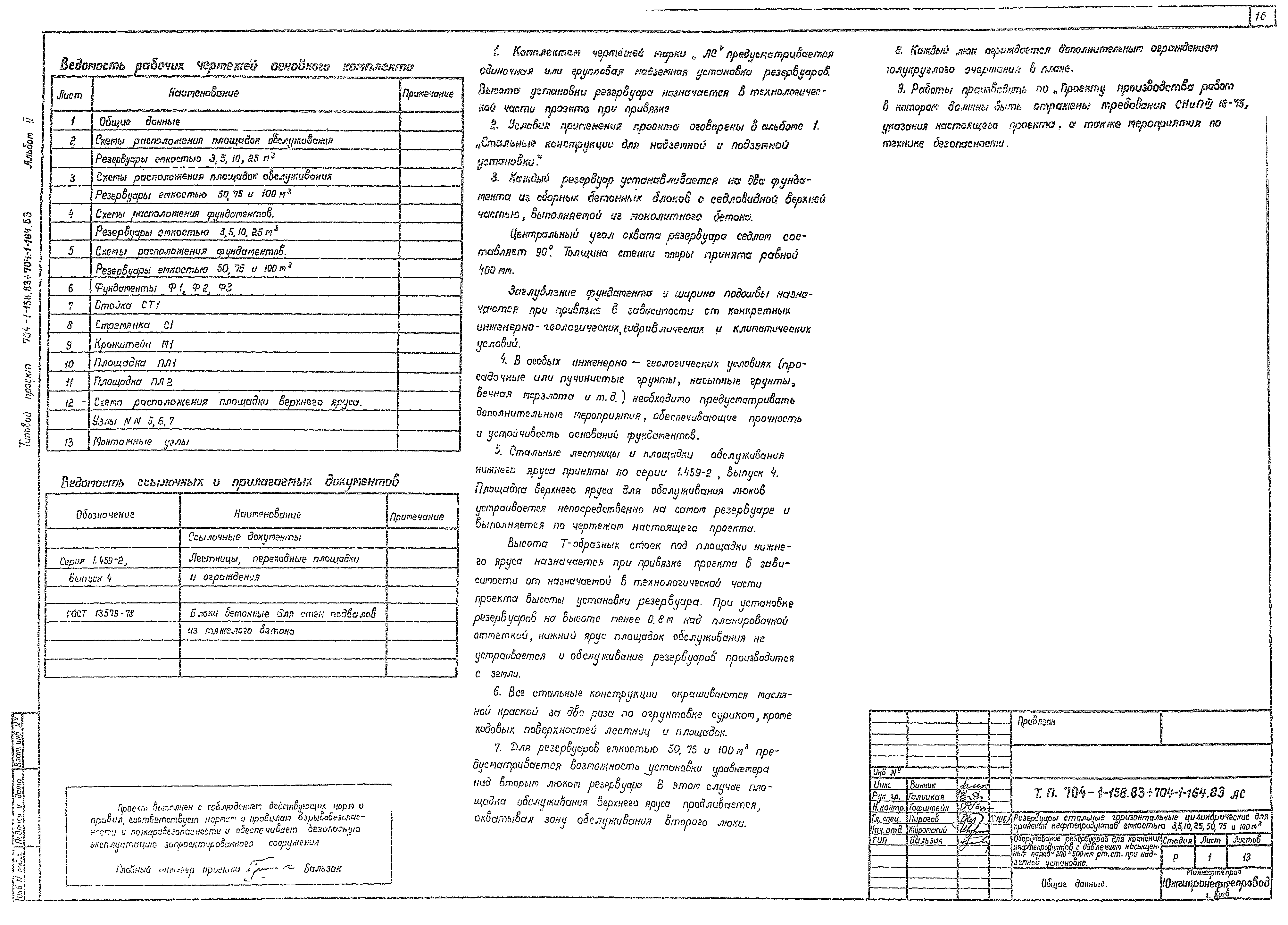

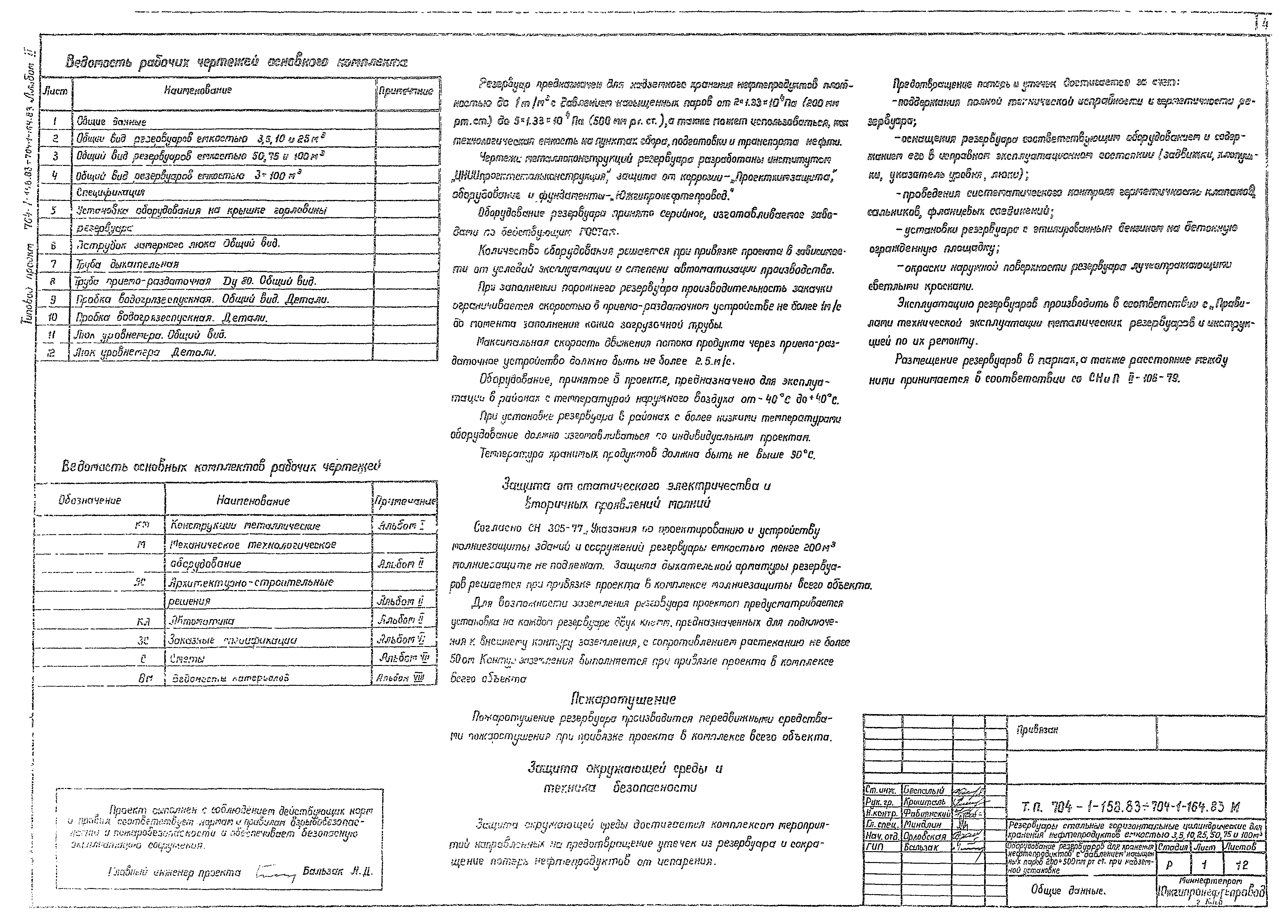

   Общие данные

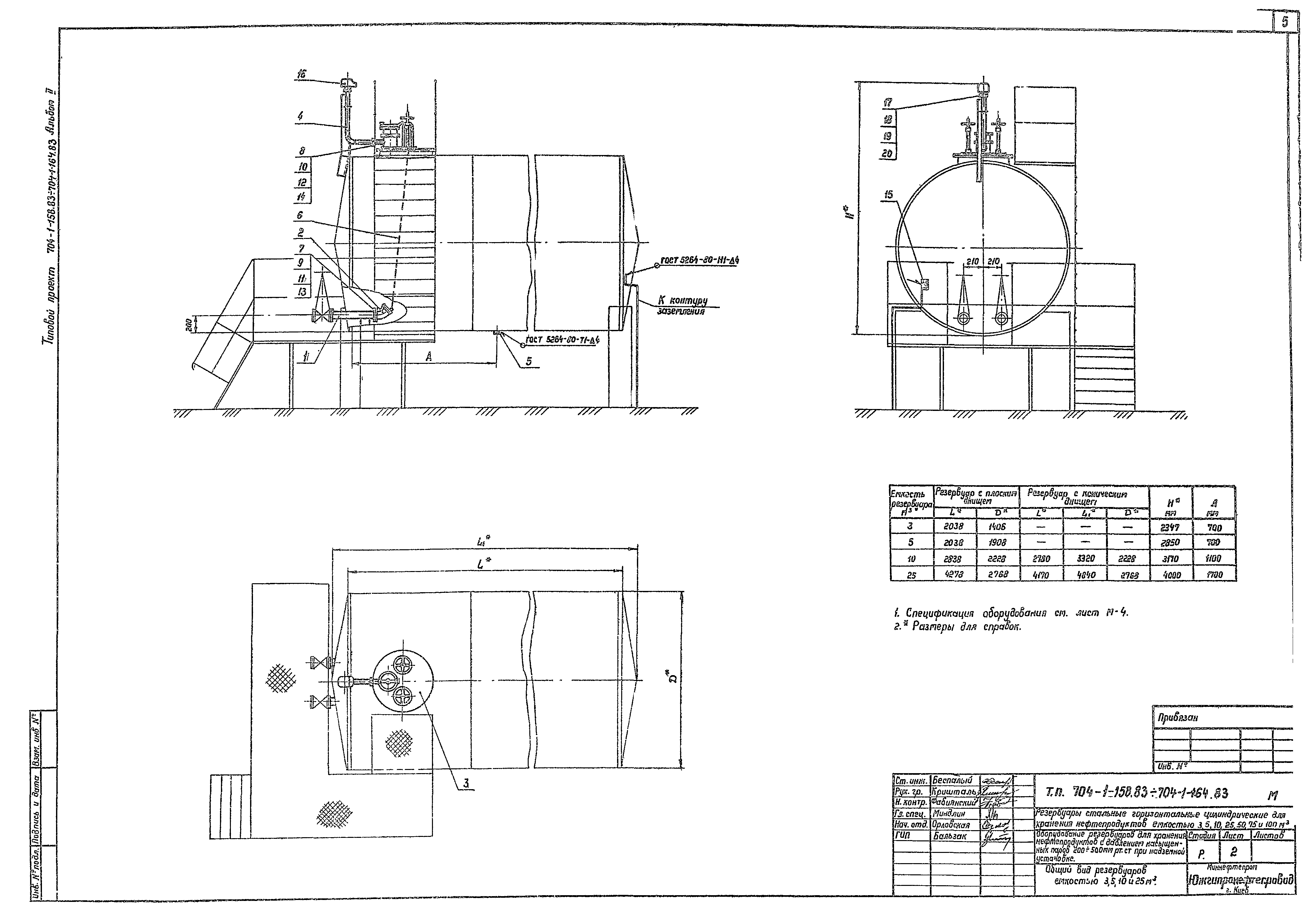

   Общий вид резервуаров емкостью 3, 5, 16 и 25 куб. м

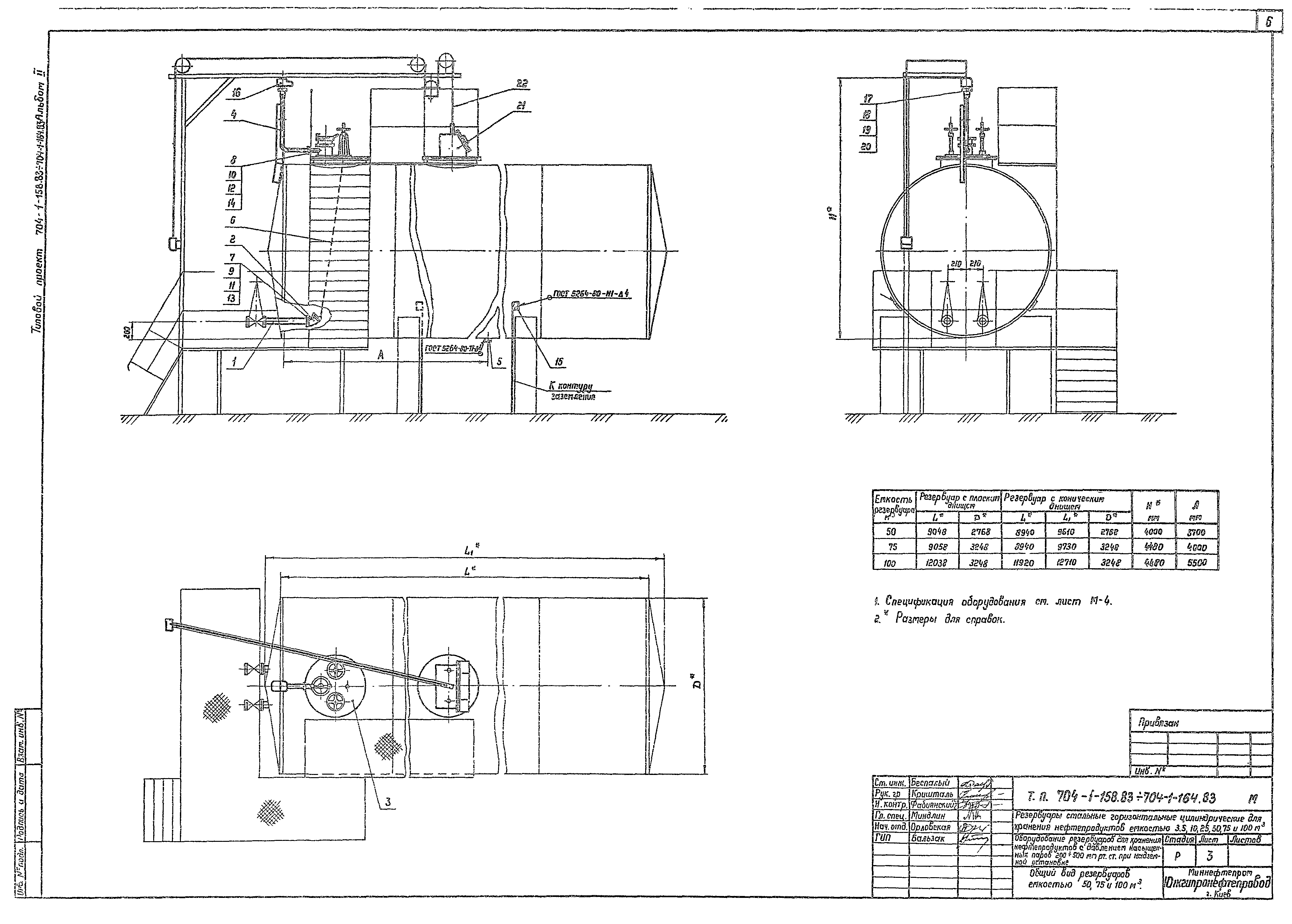

   Общий вид резервуаров емкостью 50, 75 и 100 куб. м

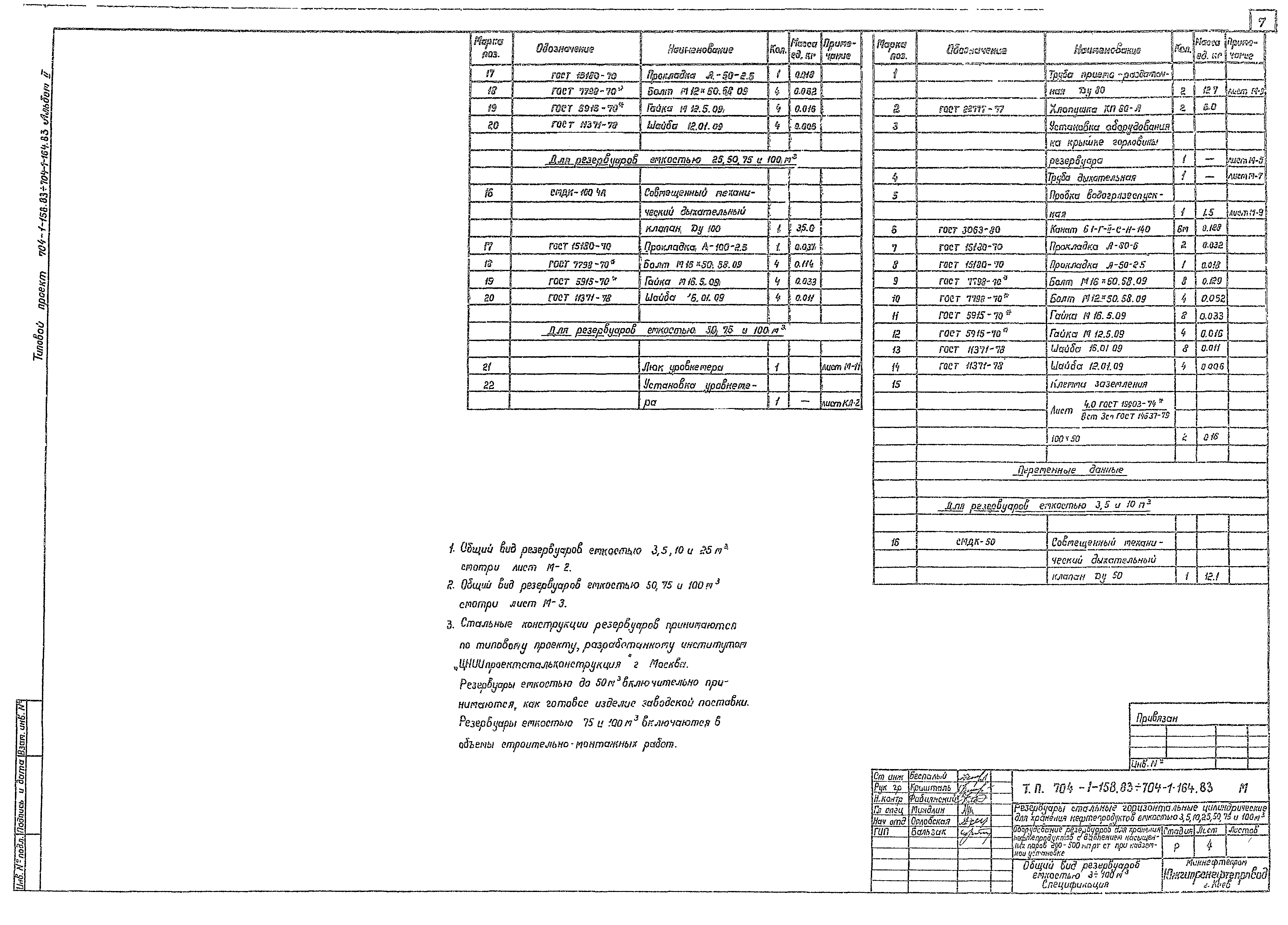

   Общий вид резервуаров емкостью 3 - 100 куб. м. Спецификация

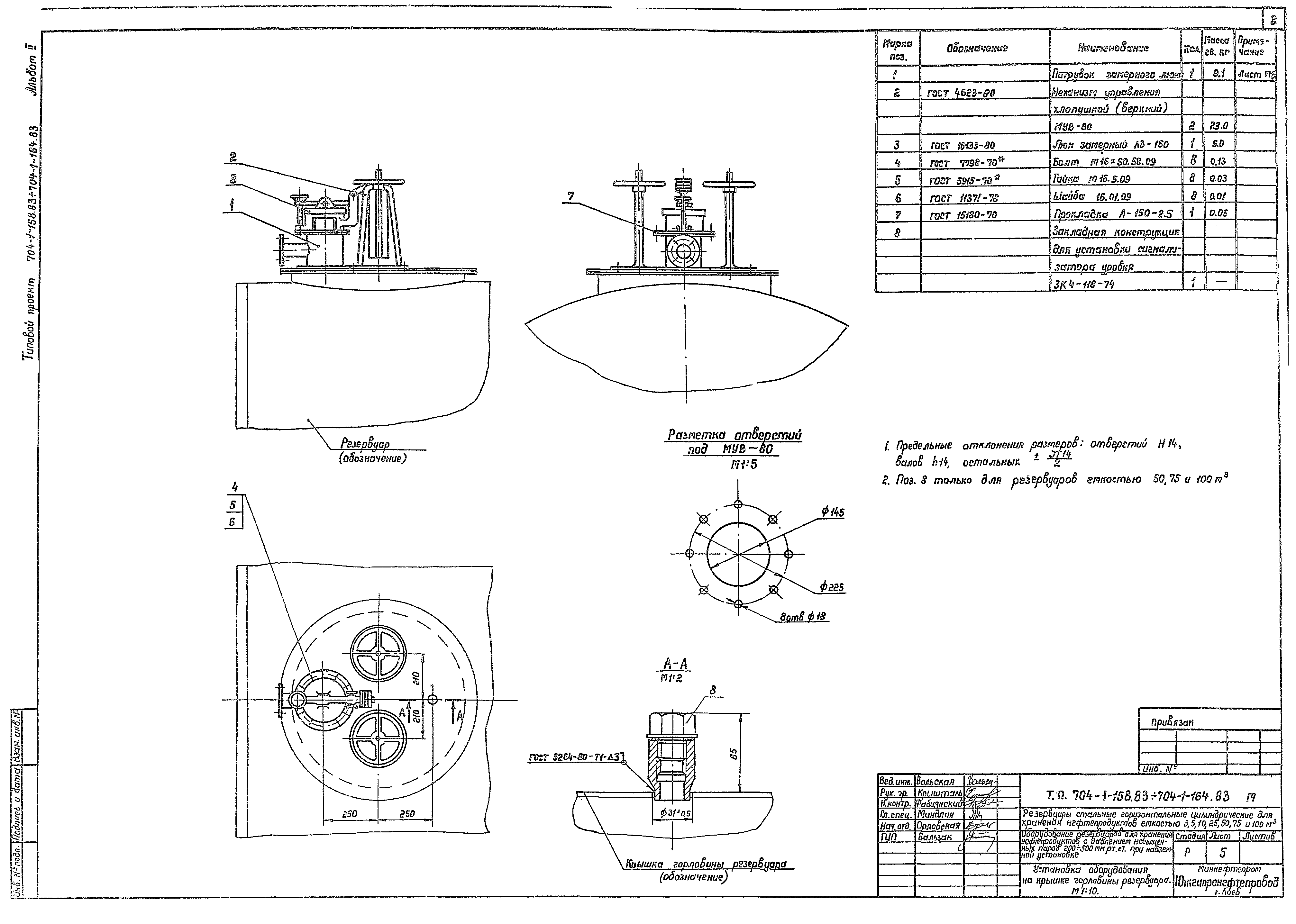

   Установка оборудования на крышке горловины резервуара

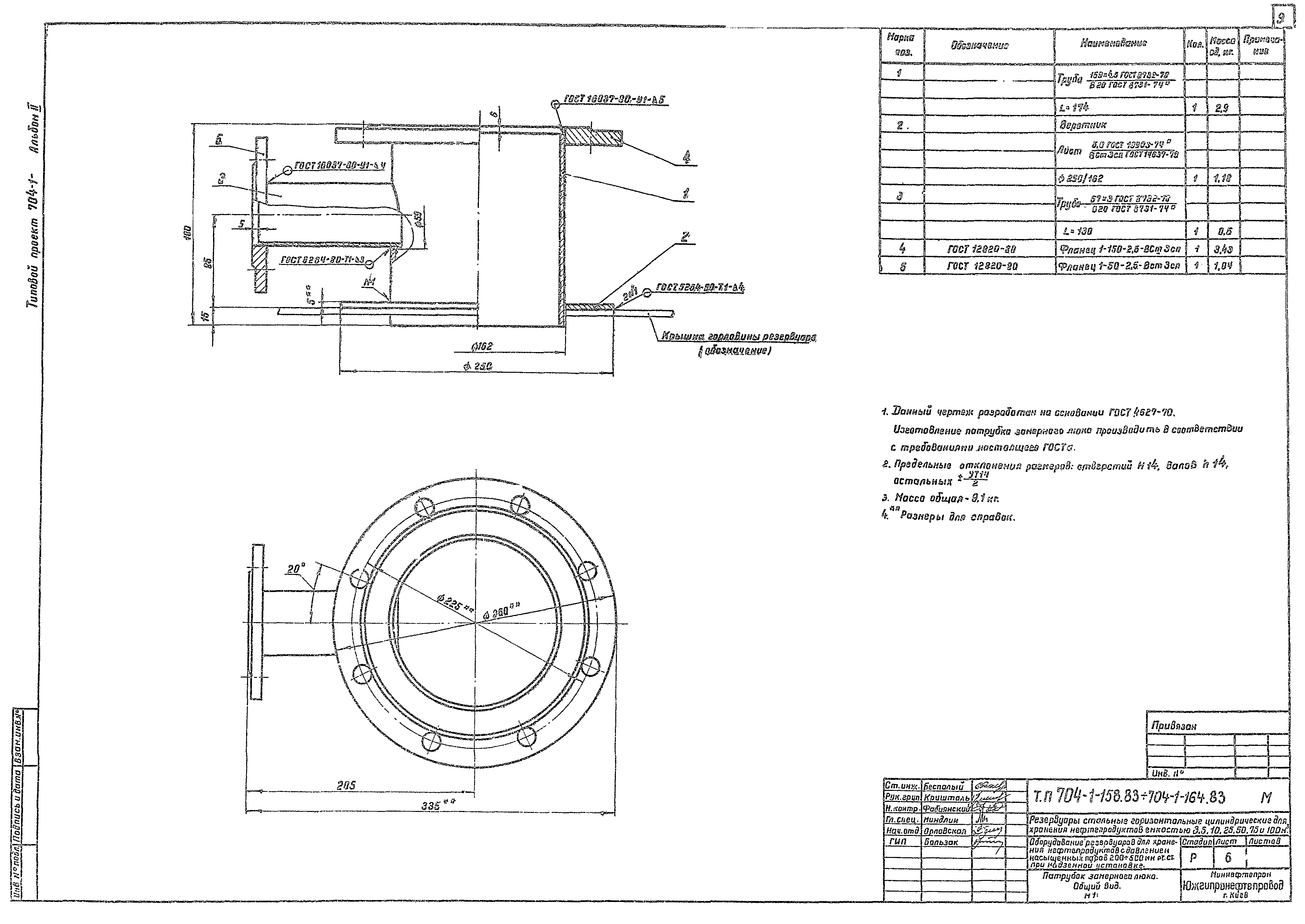

   Патрубок замерного люка. Общий вид

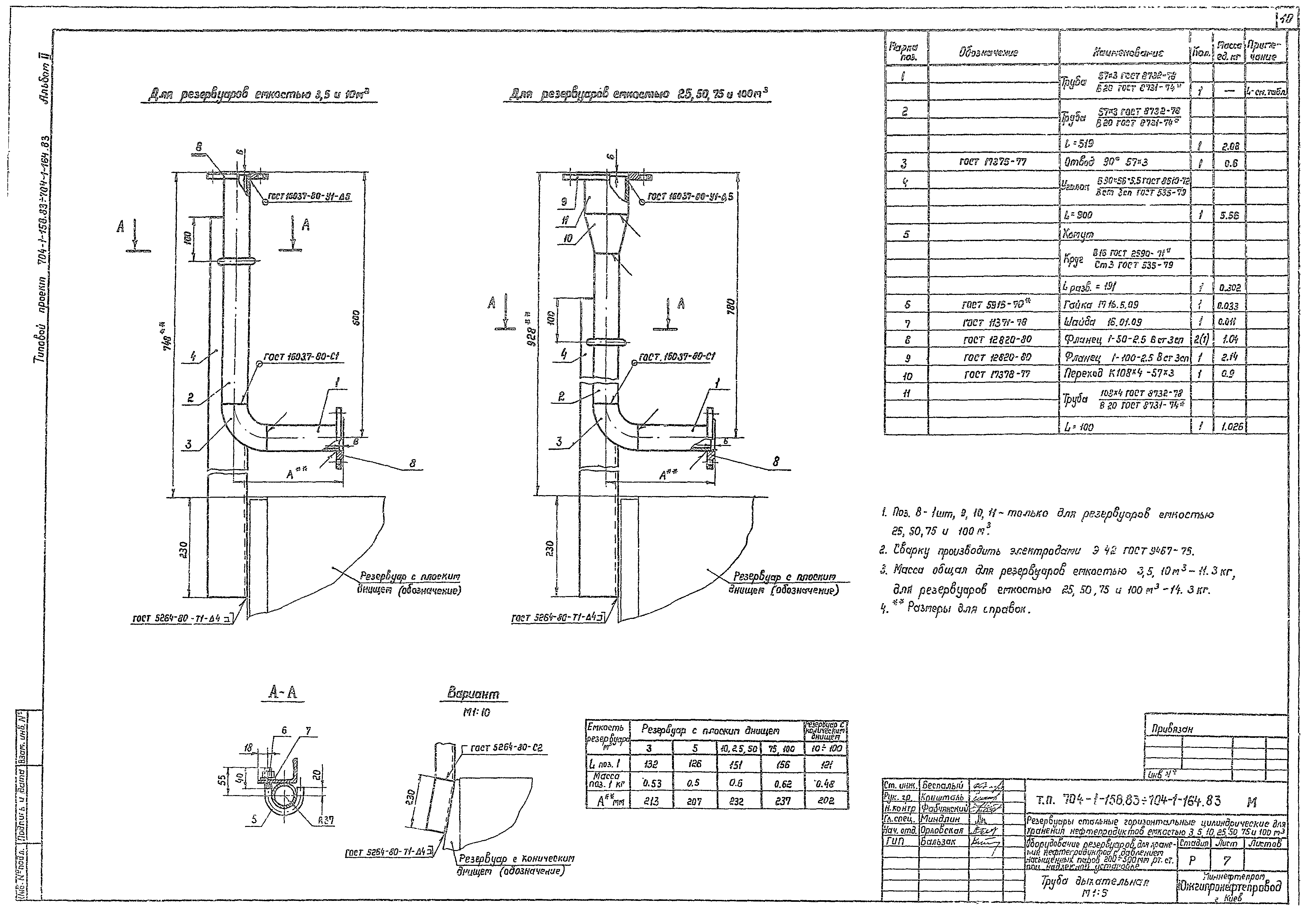

   Труба дыхательная

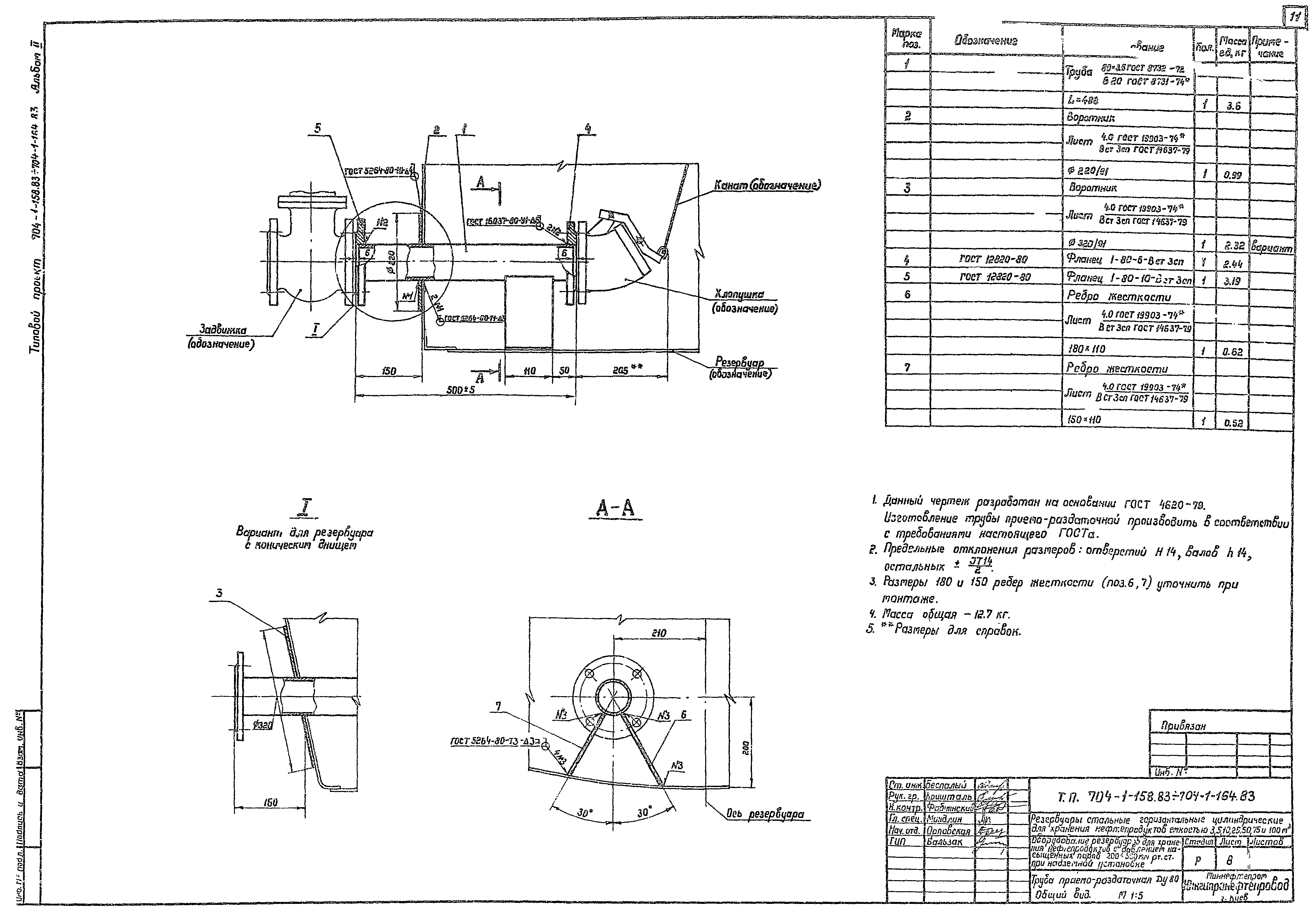

   Труба приемно-раздаточная Ду80. Общий вид

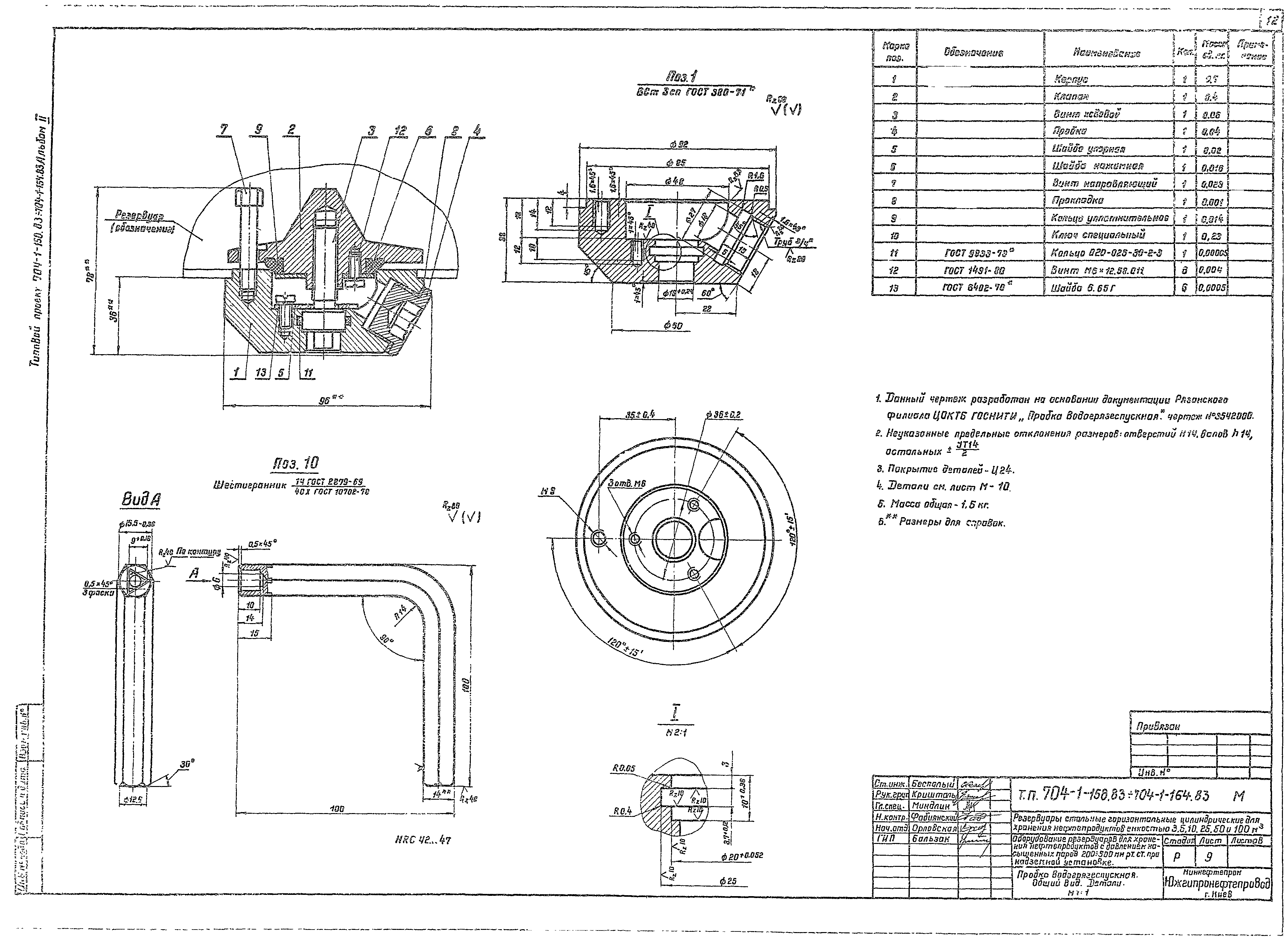

   Пробка водогрязевыпускная. Общий вид. Детали

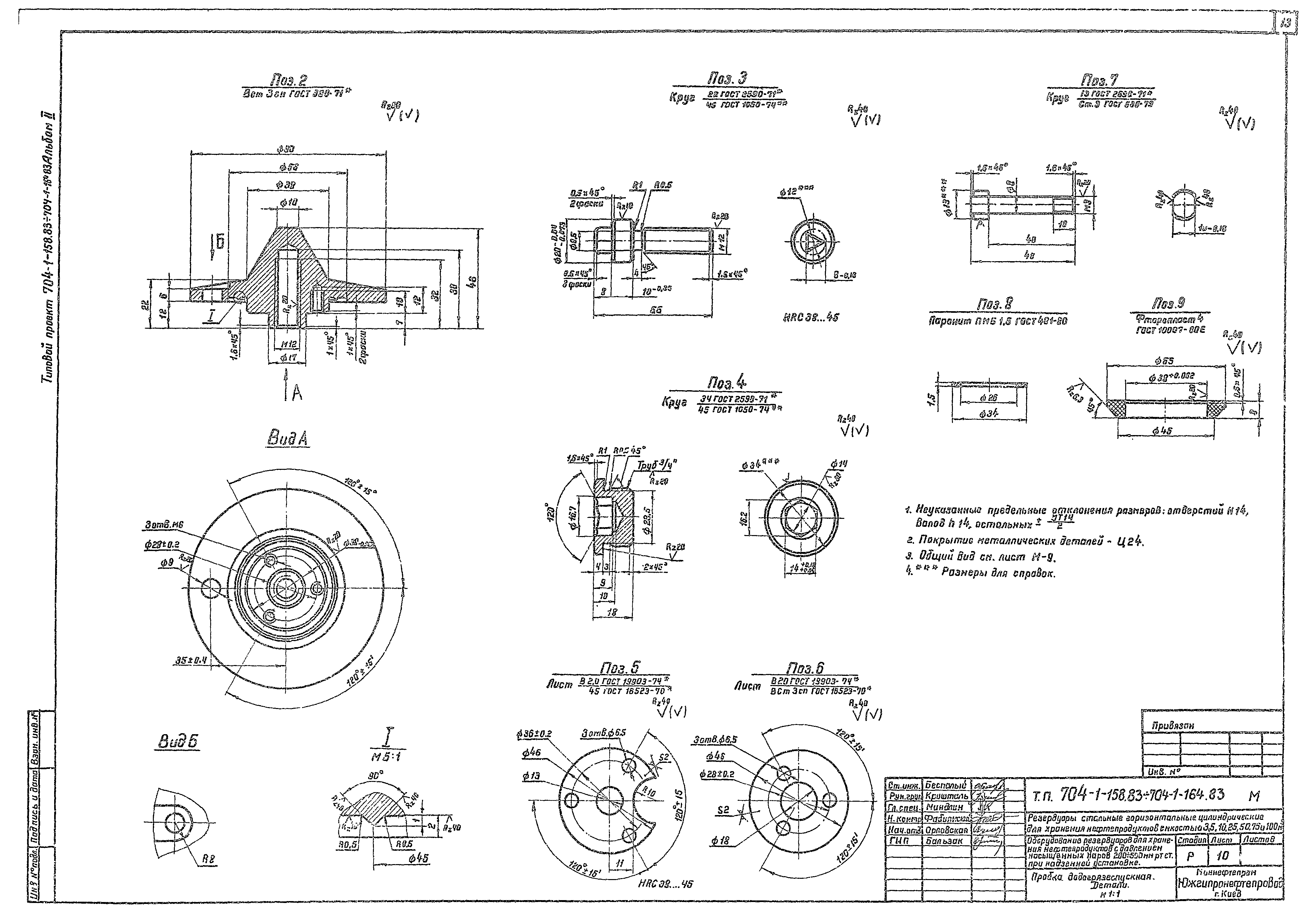

   Пробка водогрязевыпускная. Детали

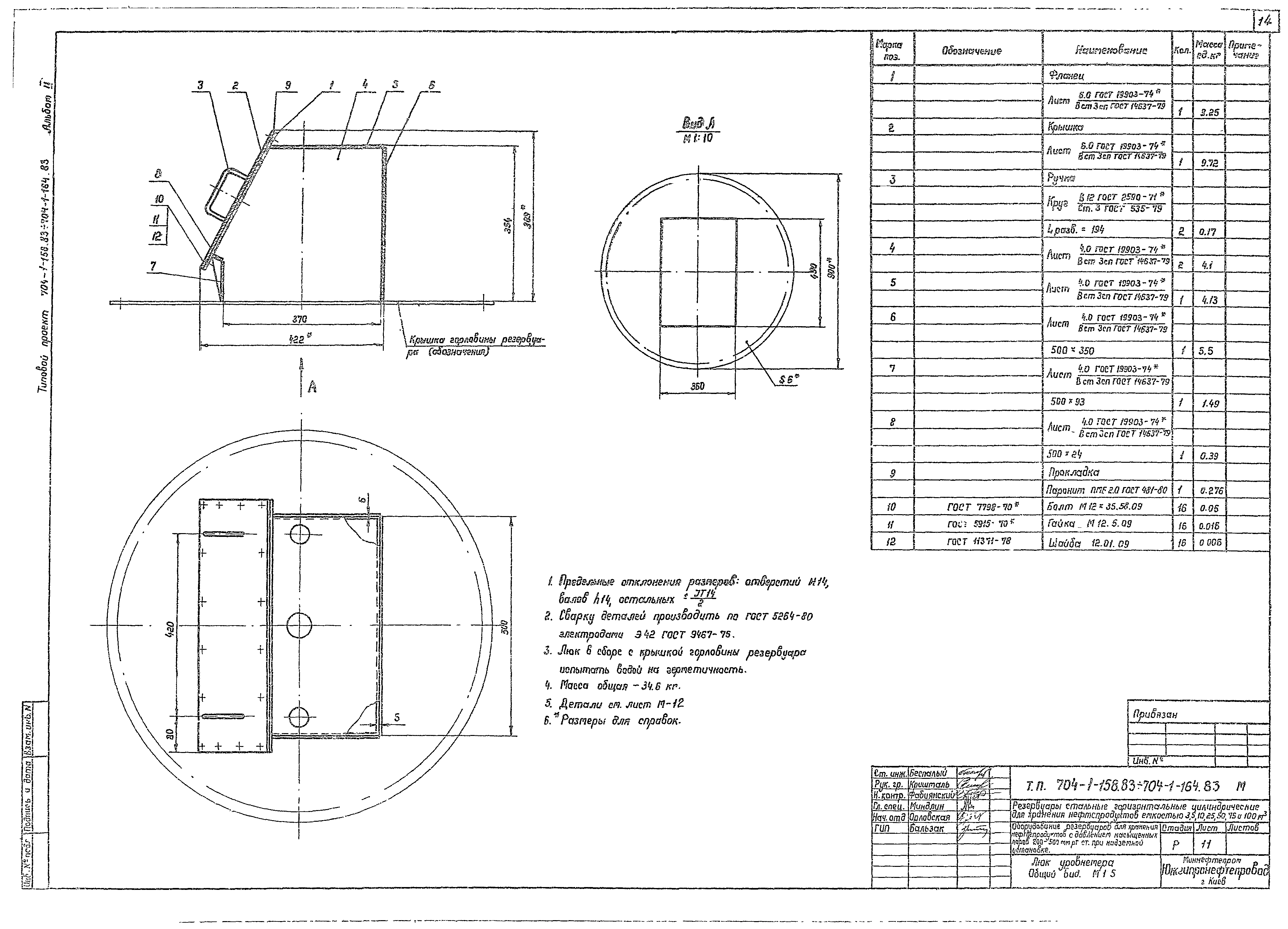

   Люк уровнемера. Общий вид

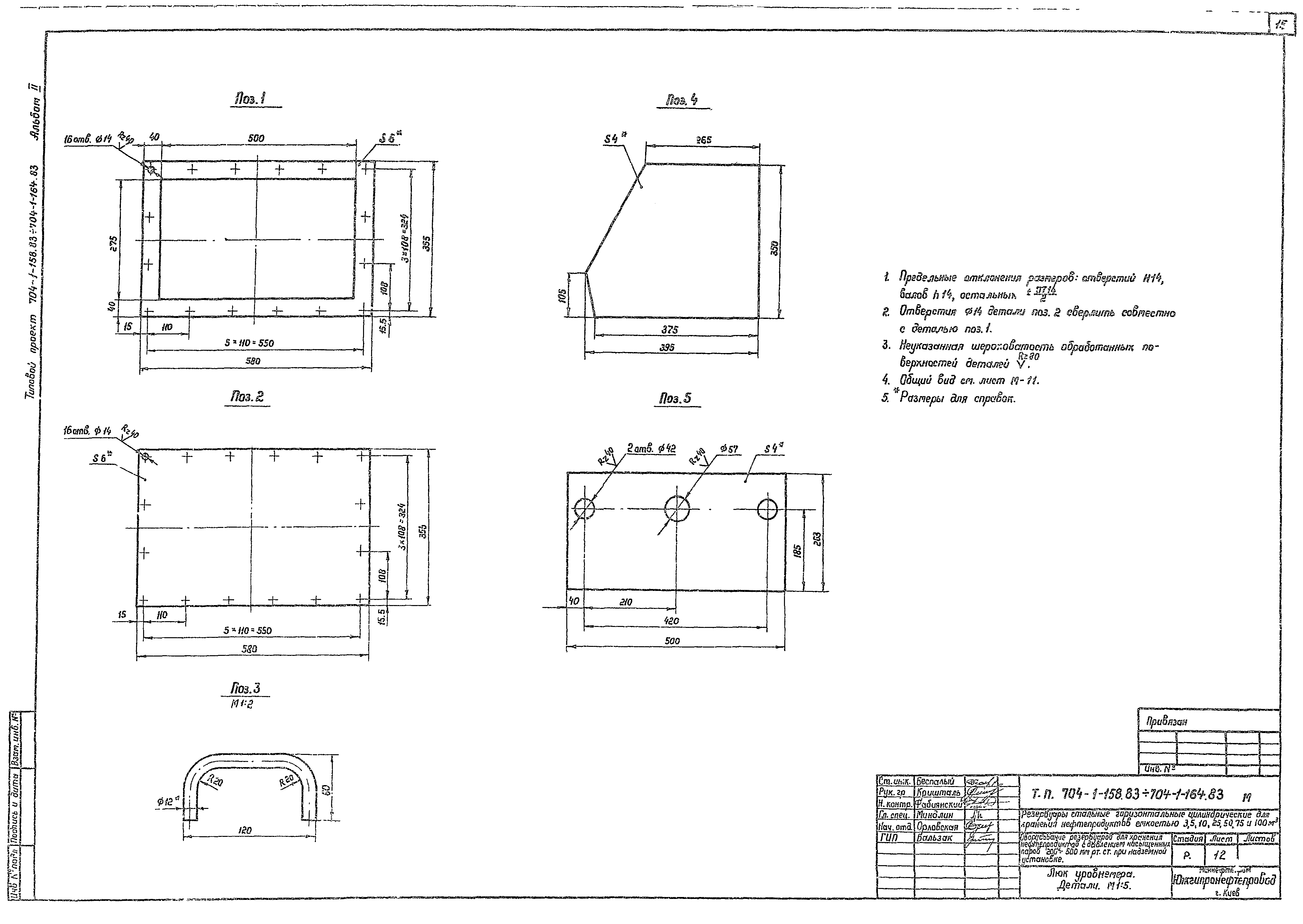

   Люк уровнемера. Детали
Архитектурно-строительная часть
   Общие данные

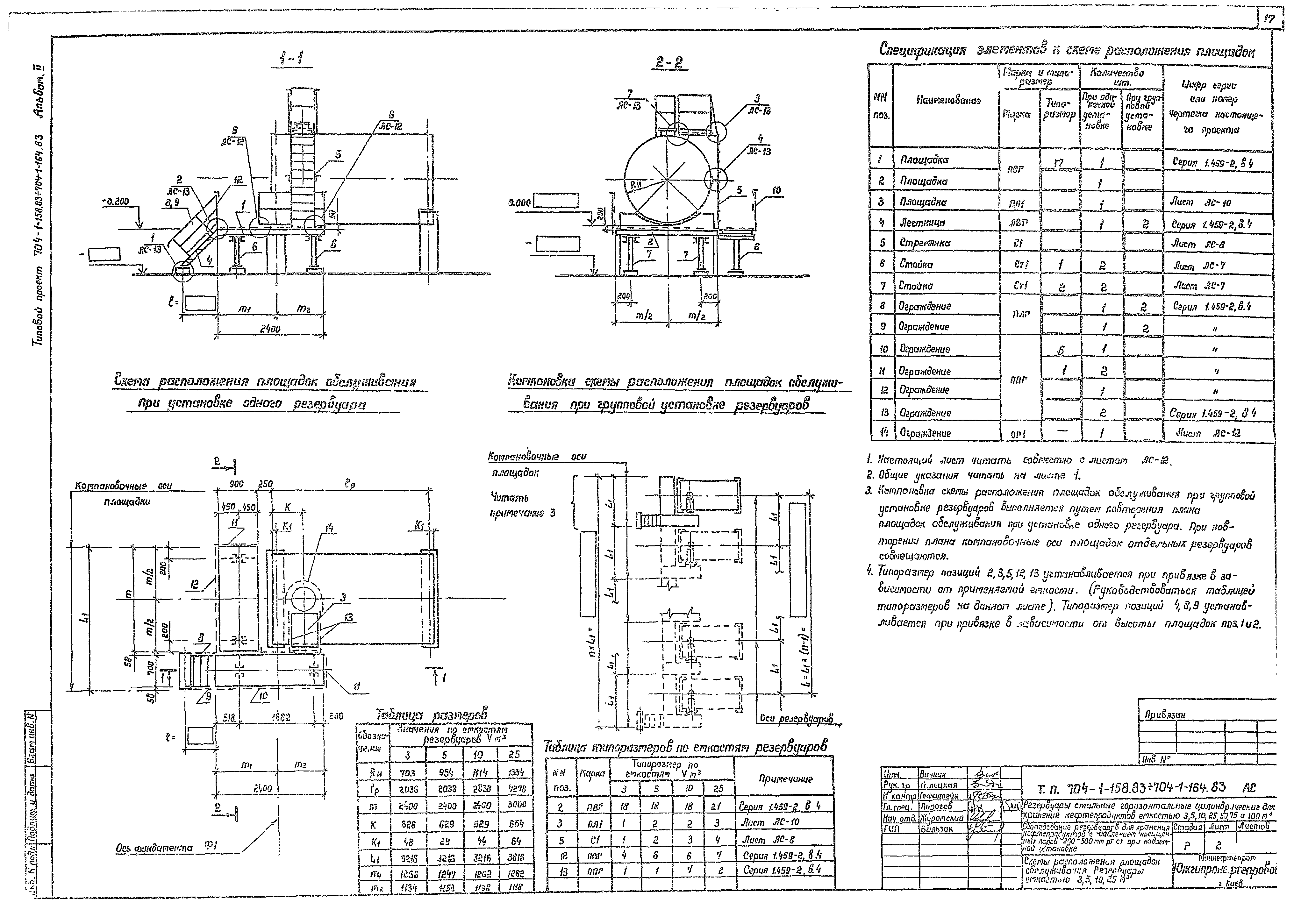

   Схемы расположения площадок обслуживания. Резервуары емкостью 3, 5, 10, 25 куб. м

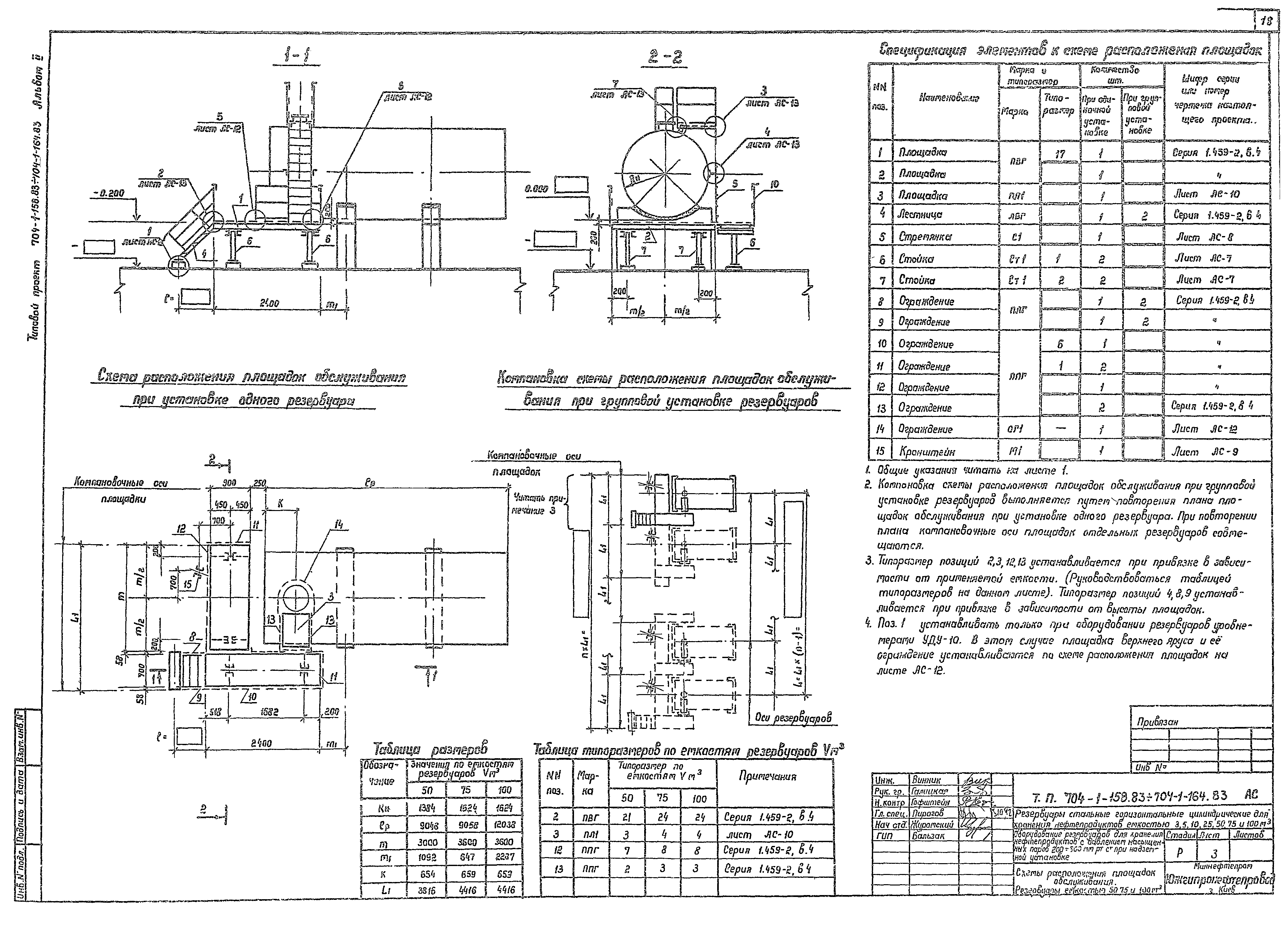

   Схемы расположения площадок обслуживания. Резервуары емкостью 50, 75 и 100 куб. м
   Схемы расположения фундаментов. Резервуары емкостью 3, 5, 10, 25 куб. м

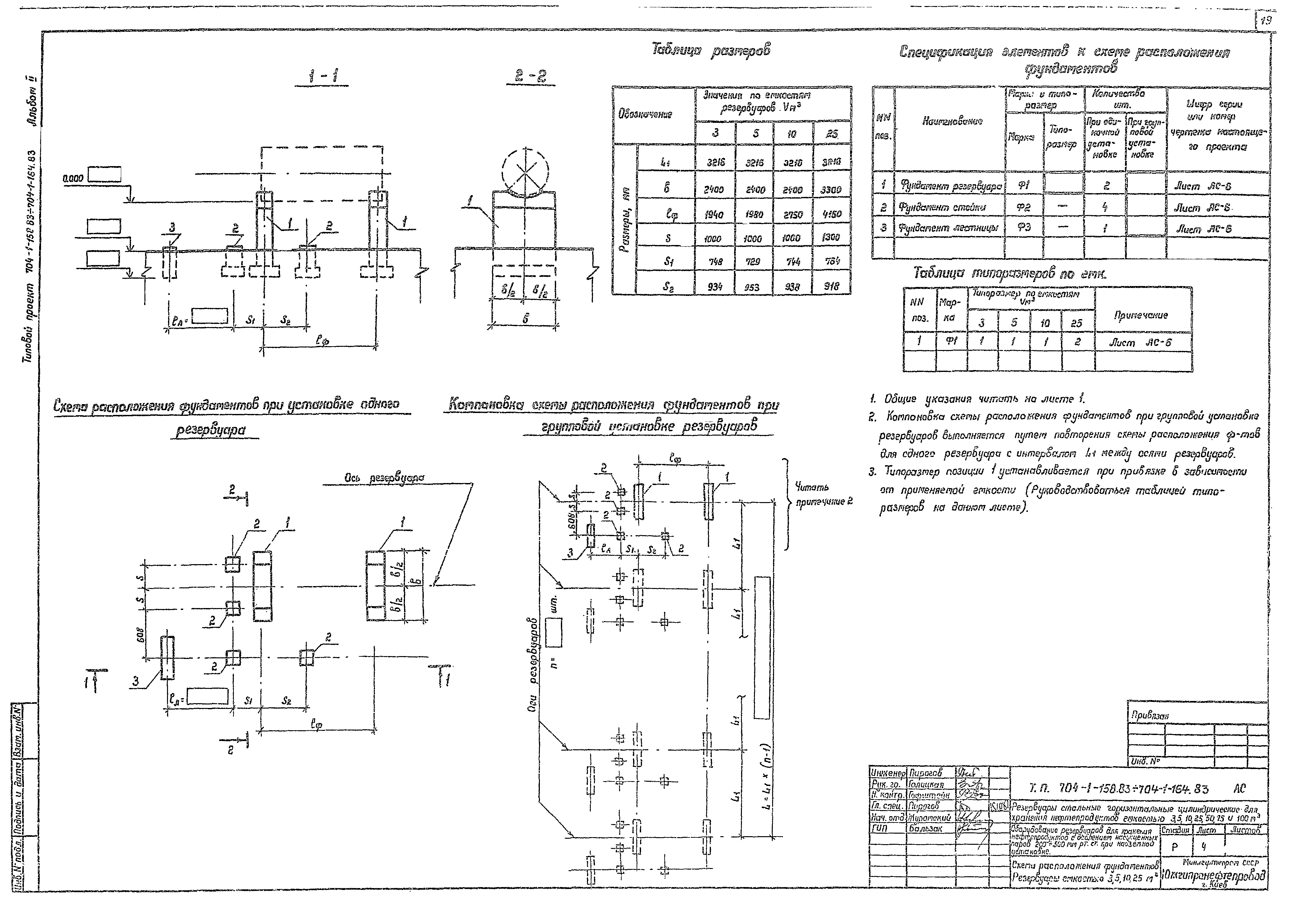

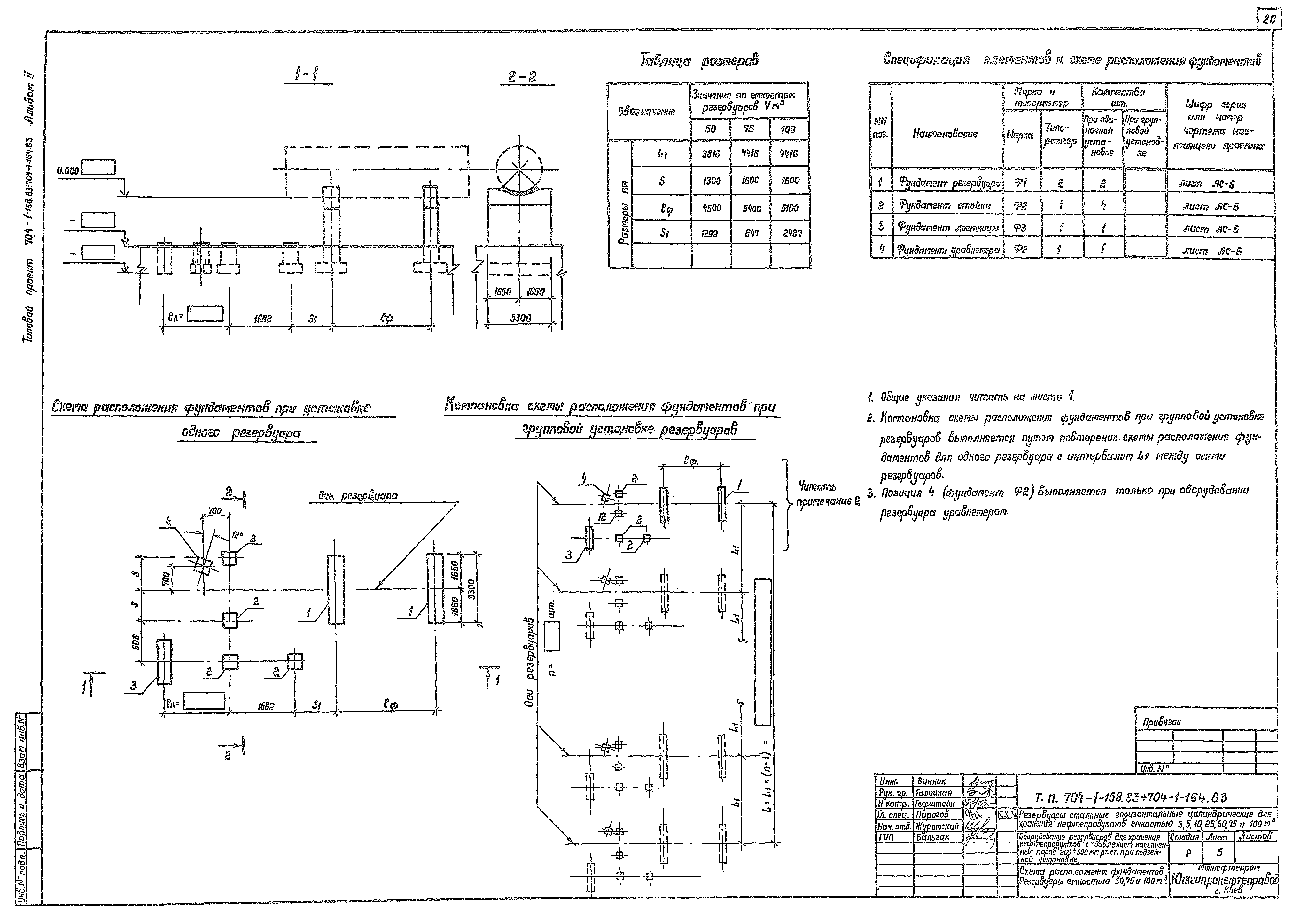

   Схемы расположения фундаментов. Резервуары емкостью 50, 75 и 100 куб. м

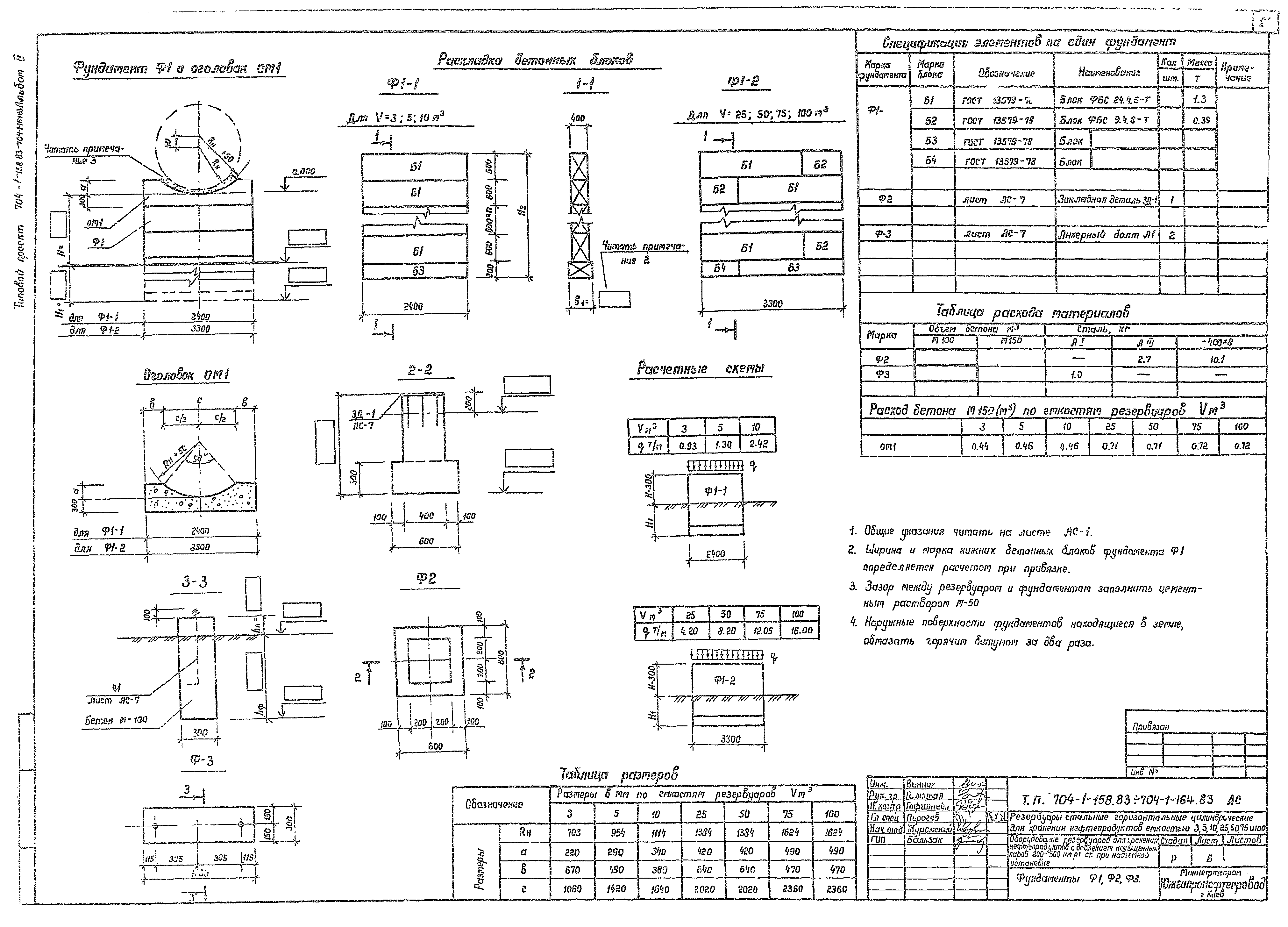

   Фундаменты Ф-1, Ф-2, Ф-3

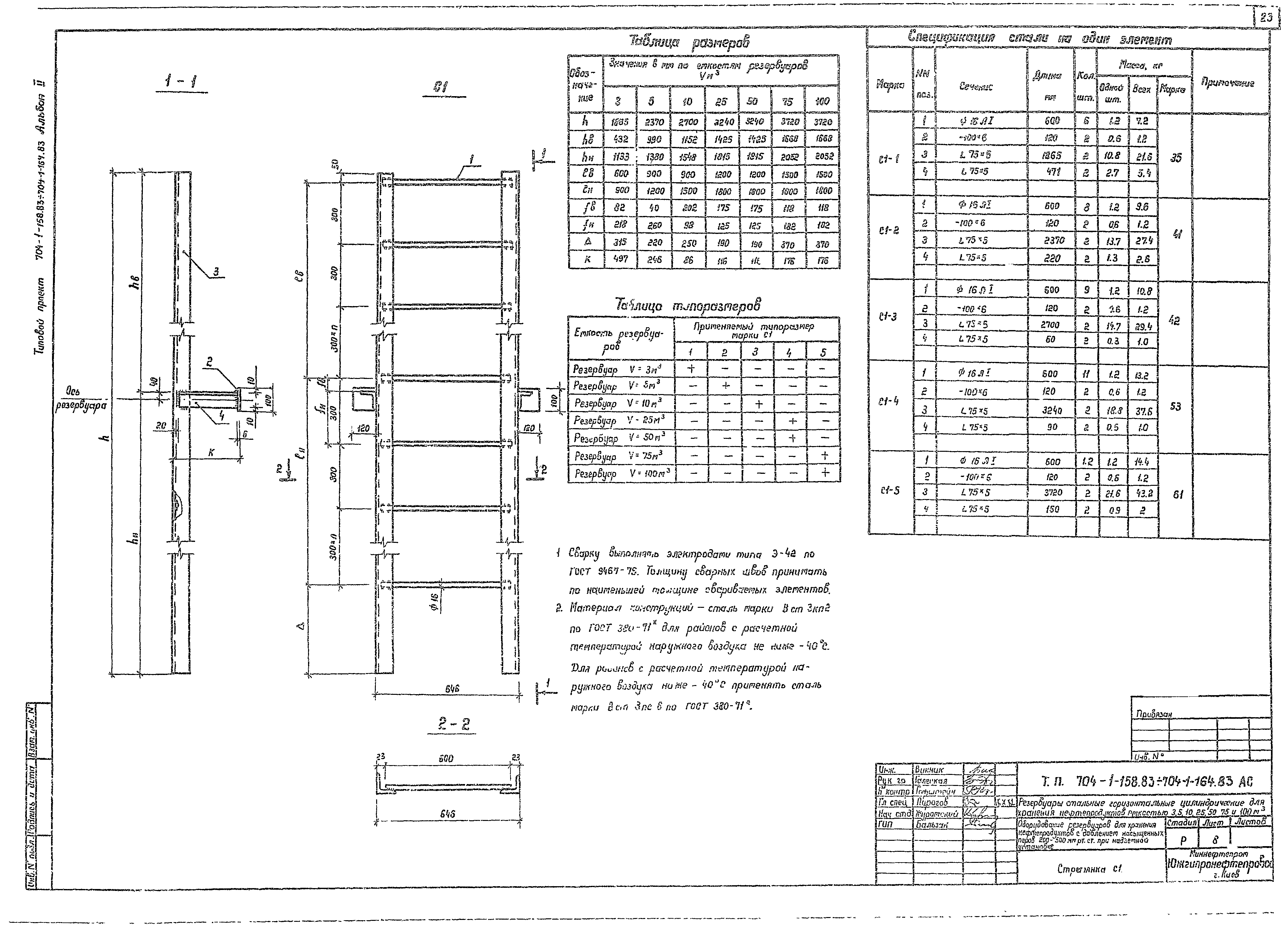

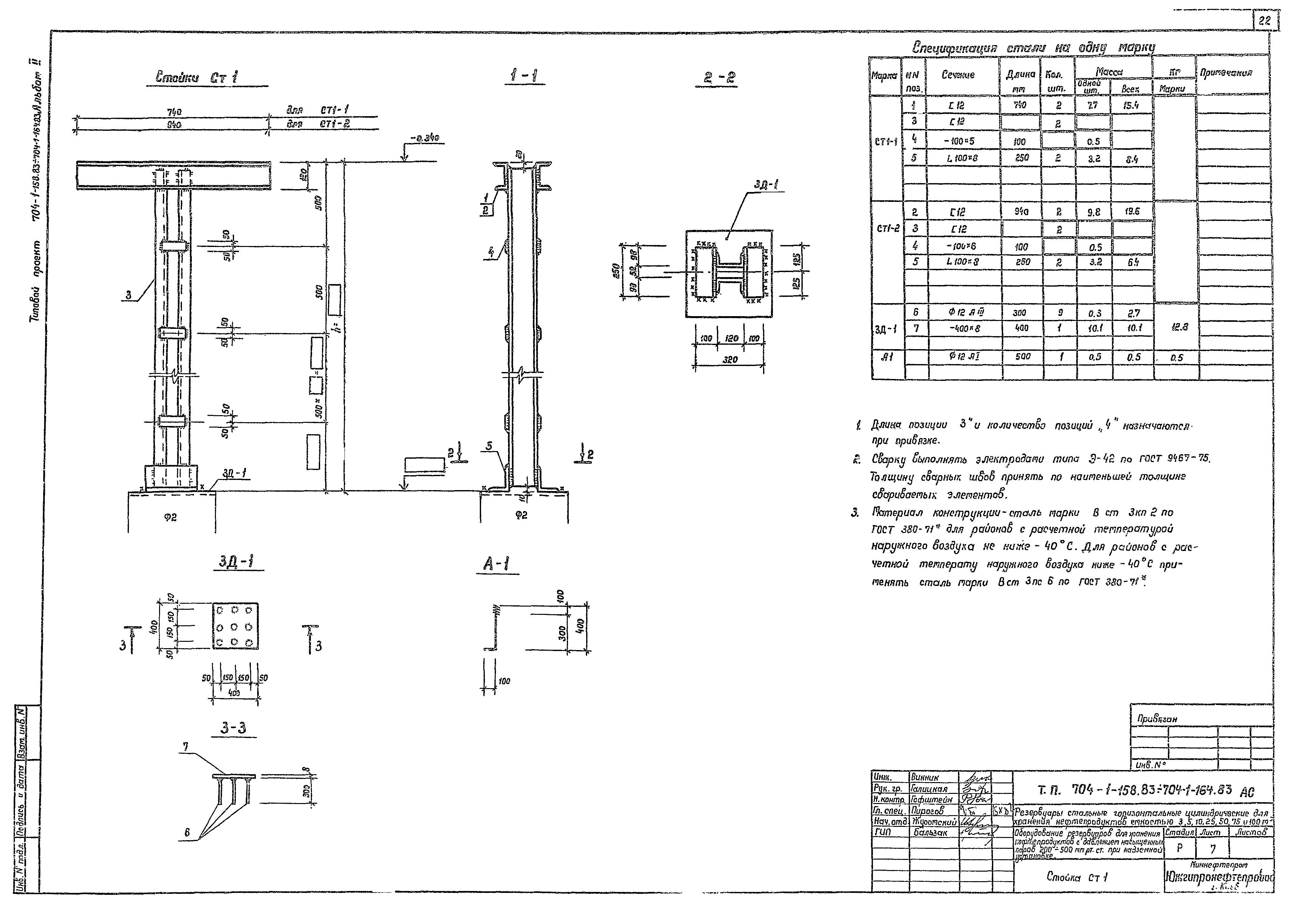

   Стойка СТ1
   Стремянка С1

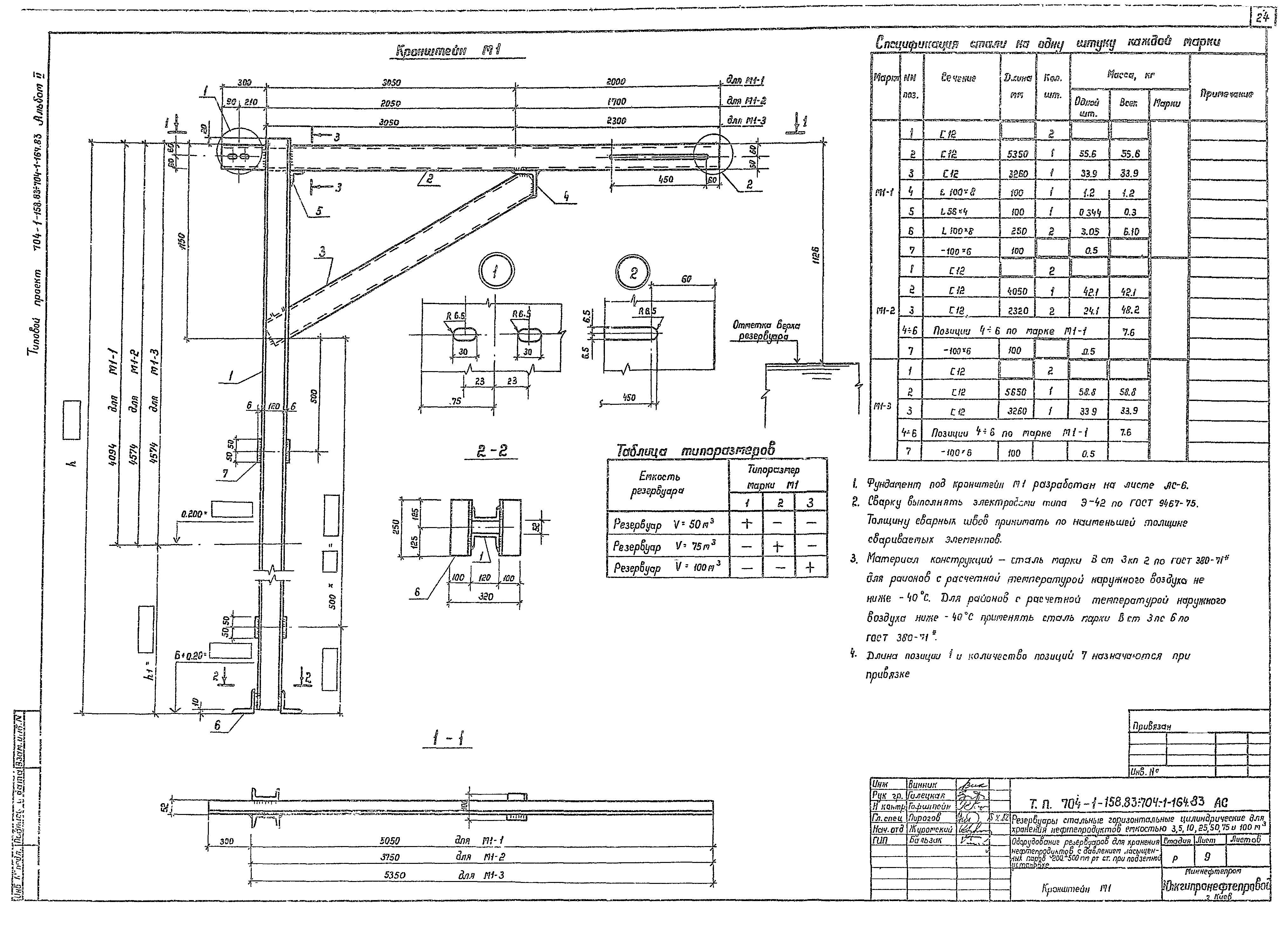

   Кронштейн М1

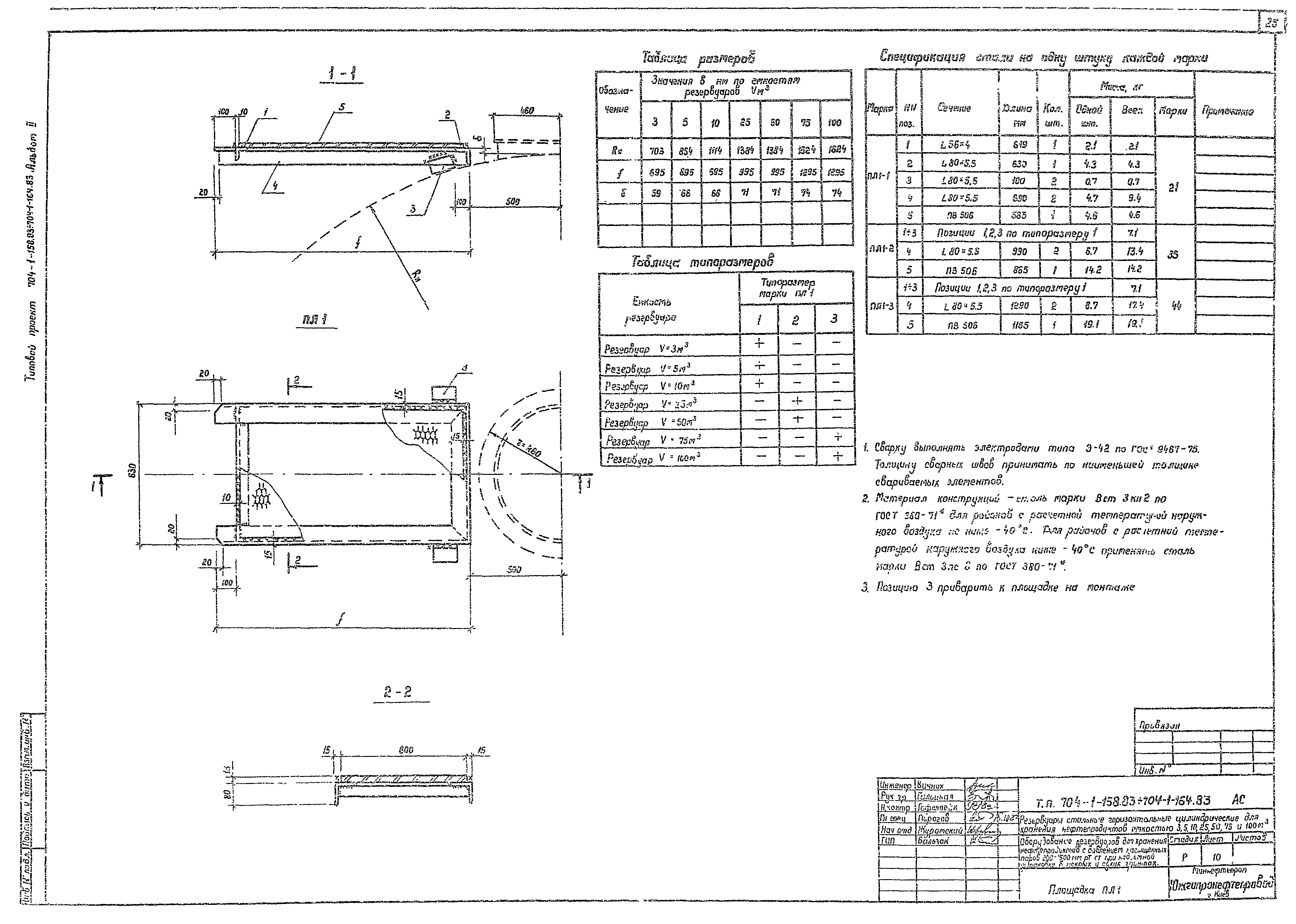

   Площадка ПЛ1

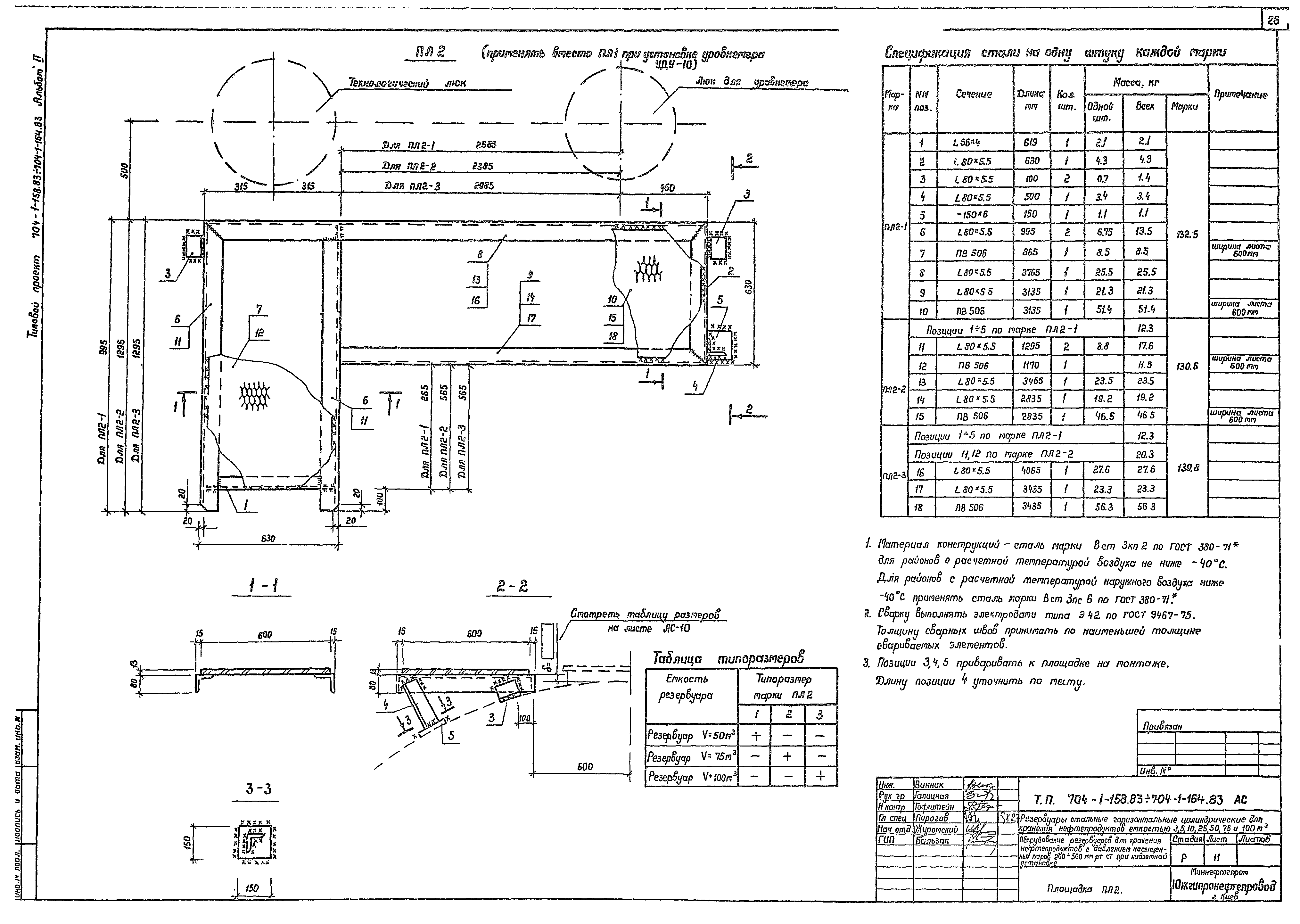

   Площадка ПЛ2

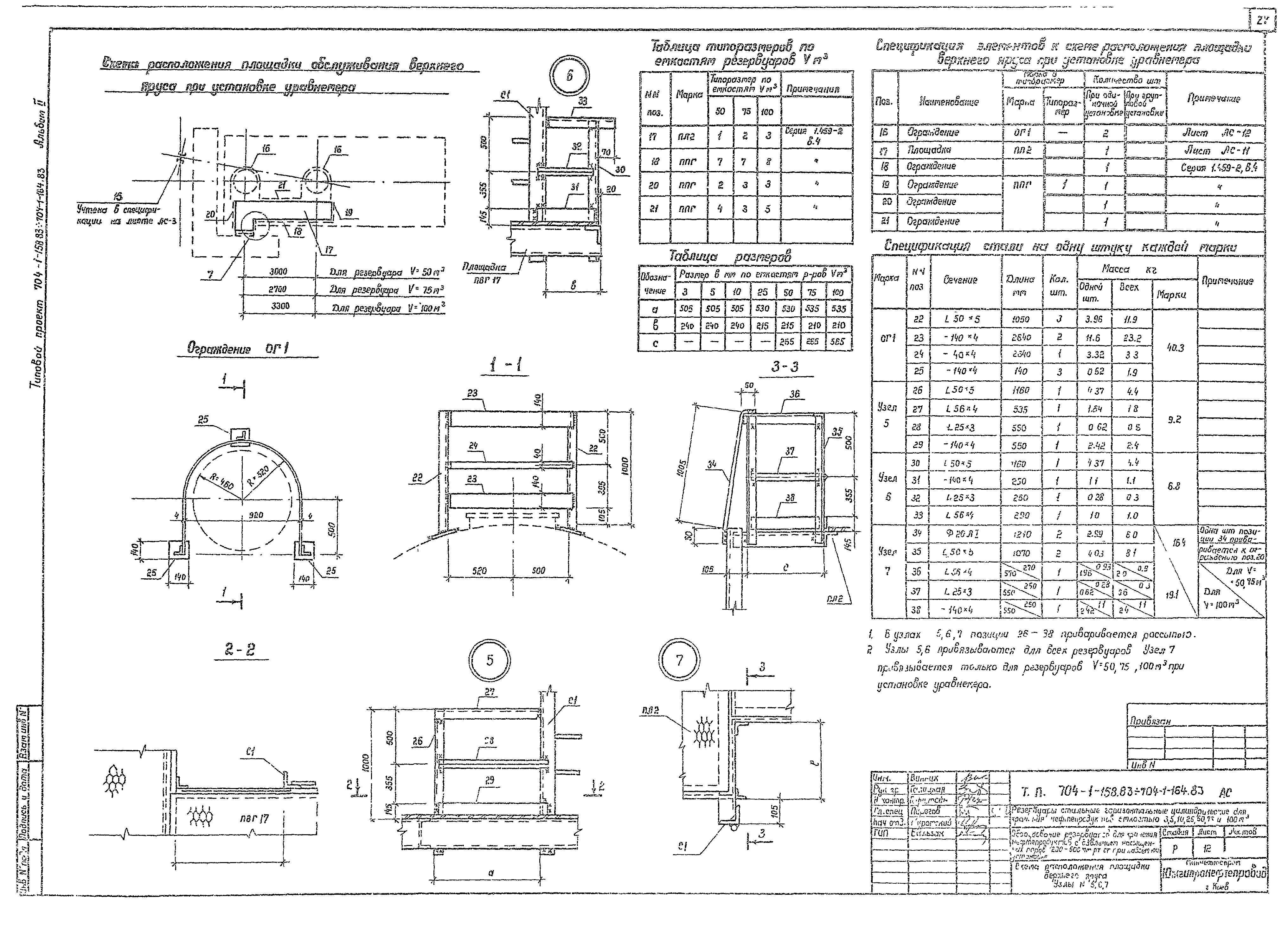

   Схема расположения площадок верхнего яруса. Узлы №5, 6, 7

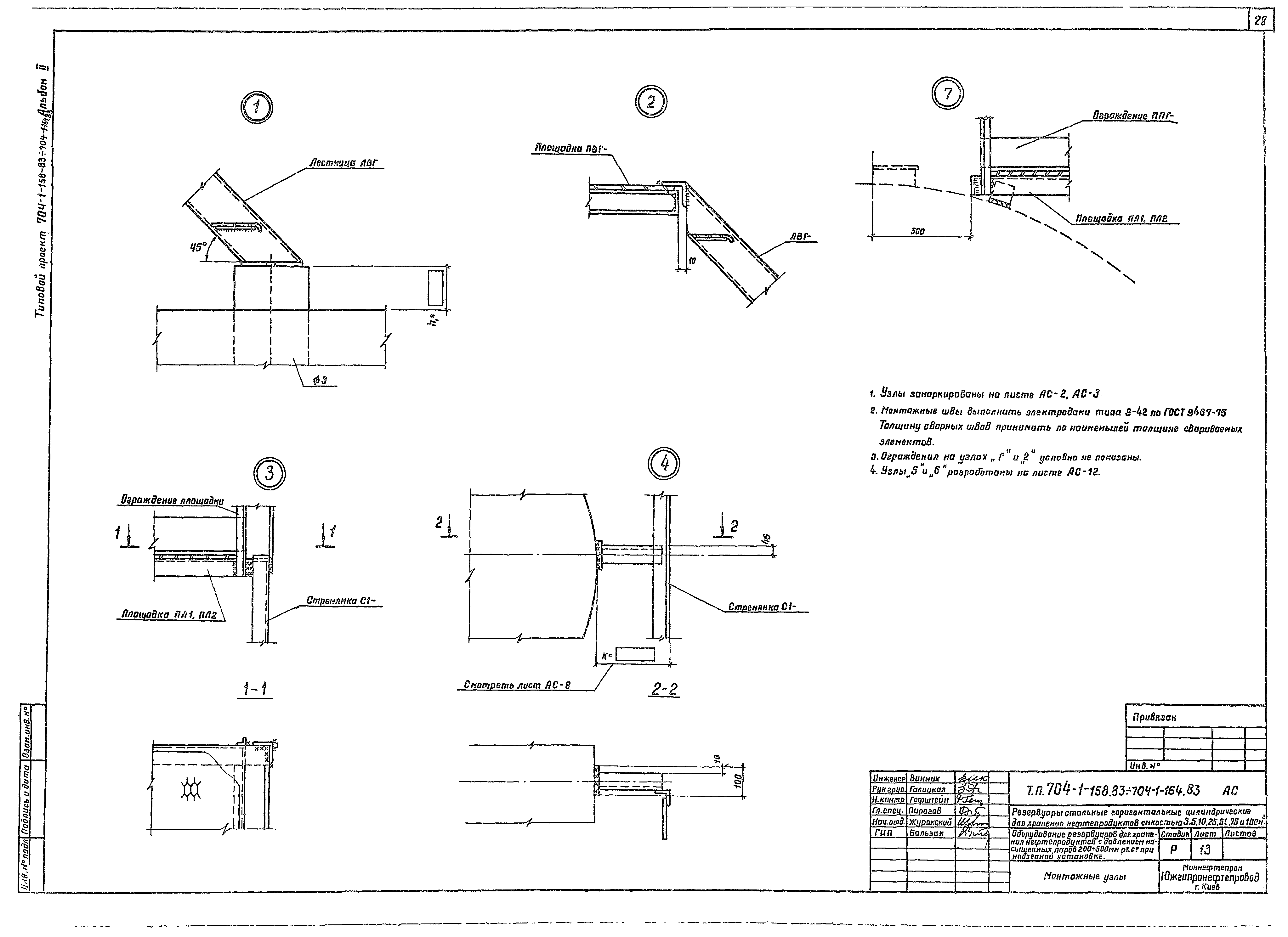

   Монтажные узлы
Часть КИП и автоматики

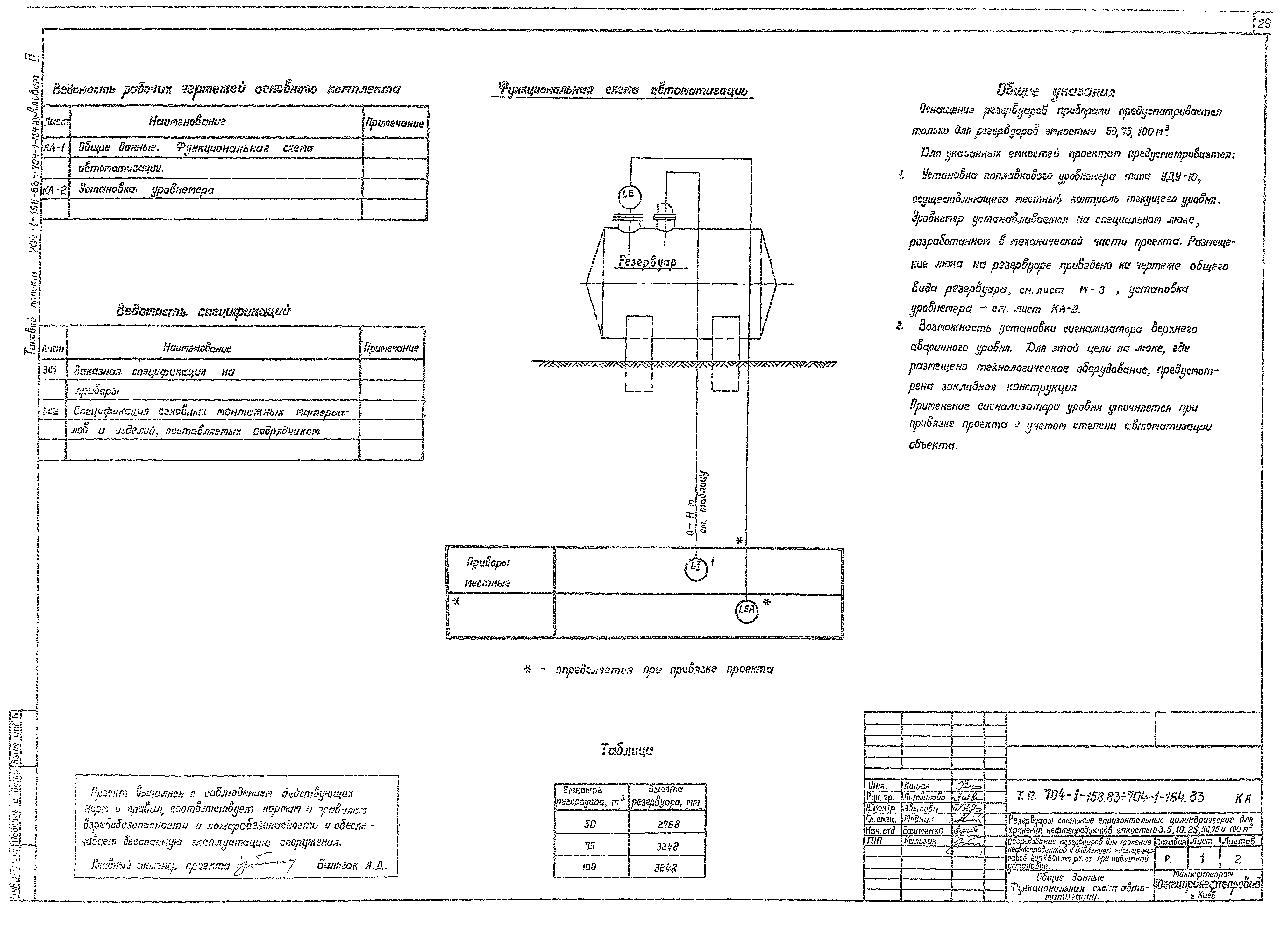

   Общие данные. Функциональная схема автоматики

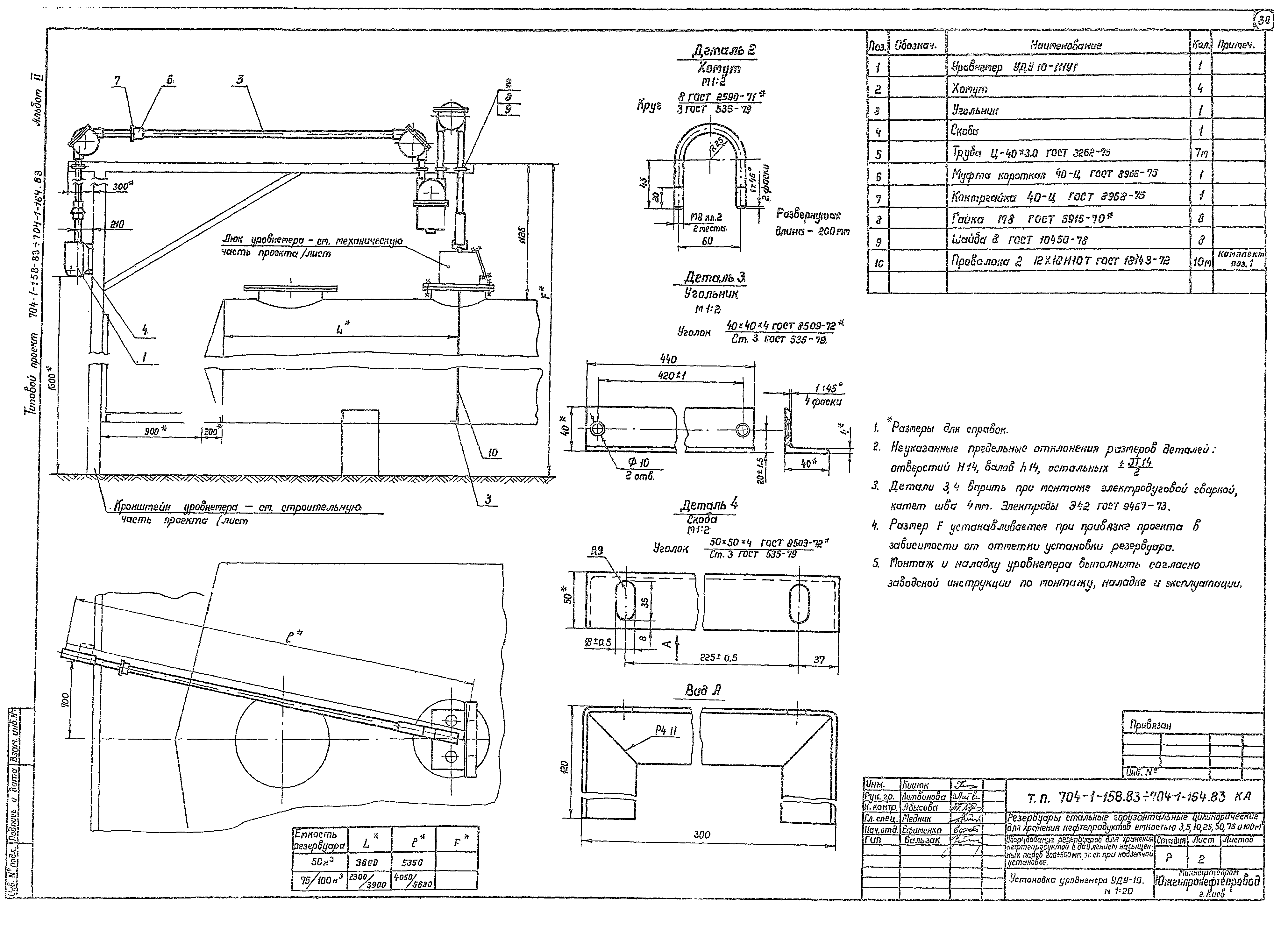

   Установка уровнемера
Разработан: Южгипронефтепровод Миннефтепрома СССР
Утверждён:10.12.1982 Миннефтепром (Minnefteprom )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Резервуары и склады для нефти и нефтепродуктов Резервуары стальные для нефти и нефтепродуктов
