Серия 5.903-15

Выпуск 5-1. Блок вентилятора БВДН-8у. Рабочие чертежи

Обозначение:	Серия 5.903-15
Обозначение англ:	Series 5.903-15
Статус:	не определен законодательством
Название рус.:	Выпуск 5-1. Блок вентилятора БВДН-8у. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1990

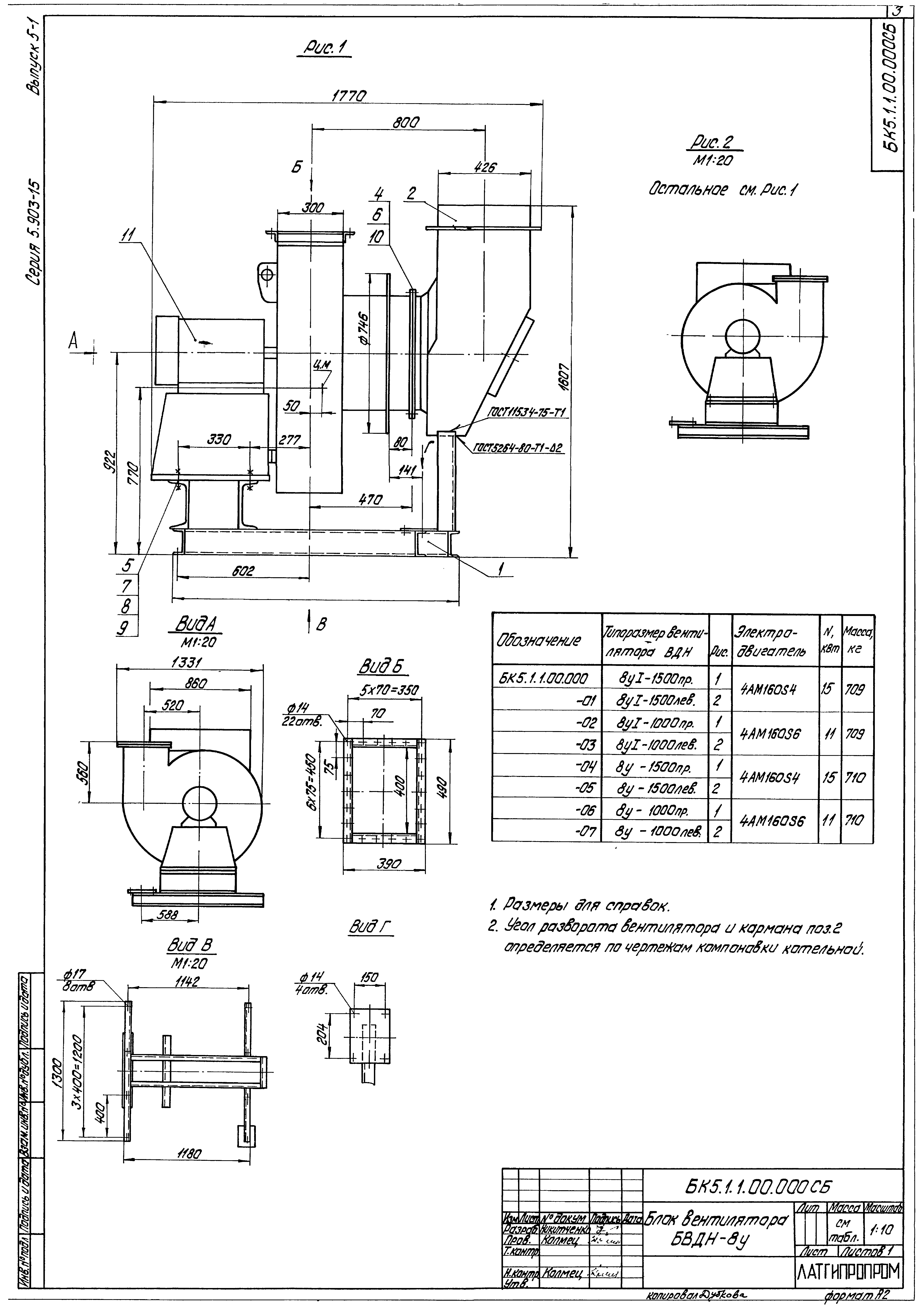

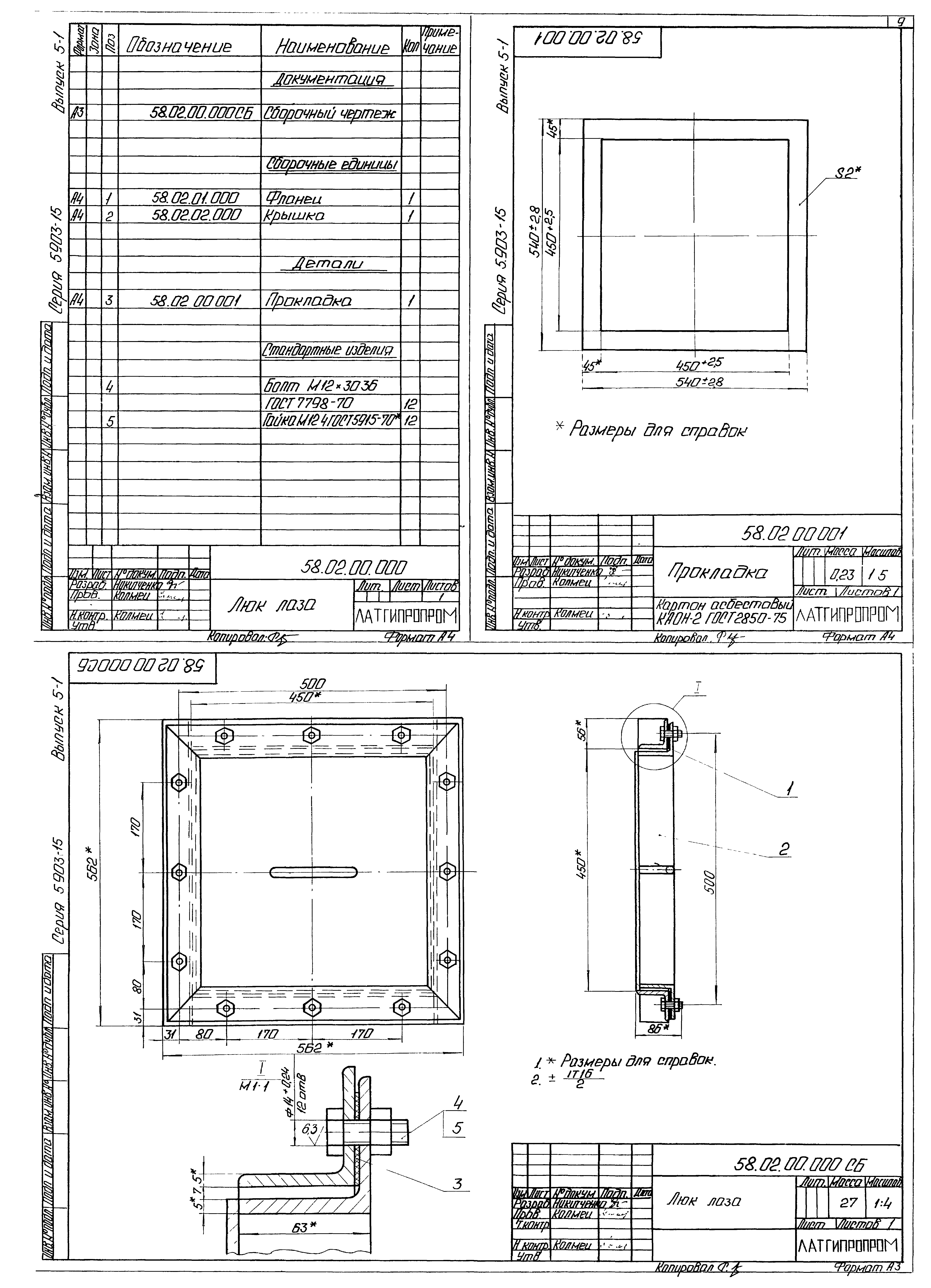

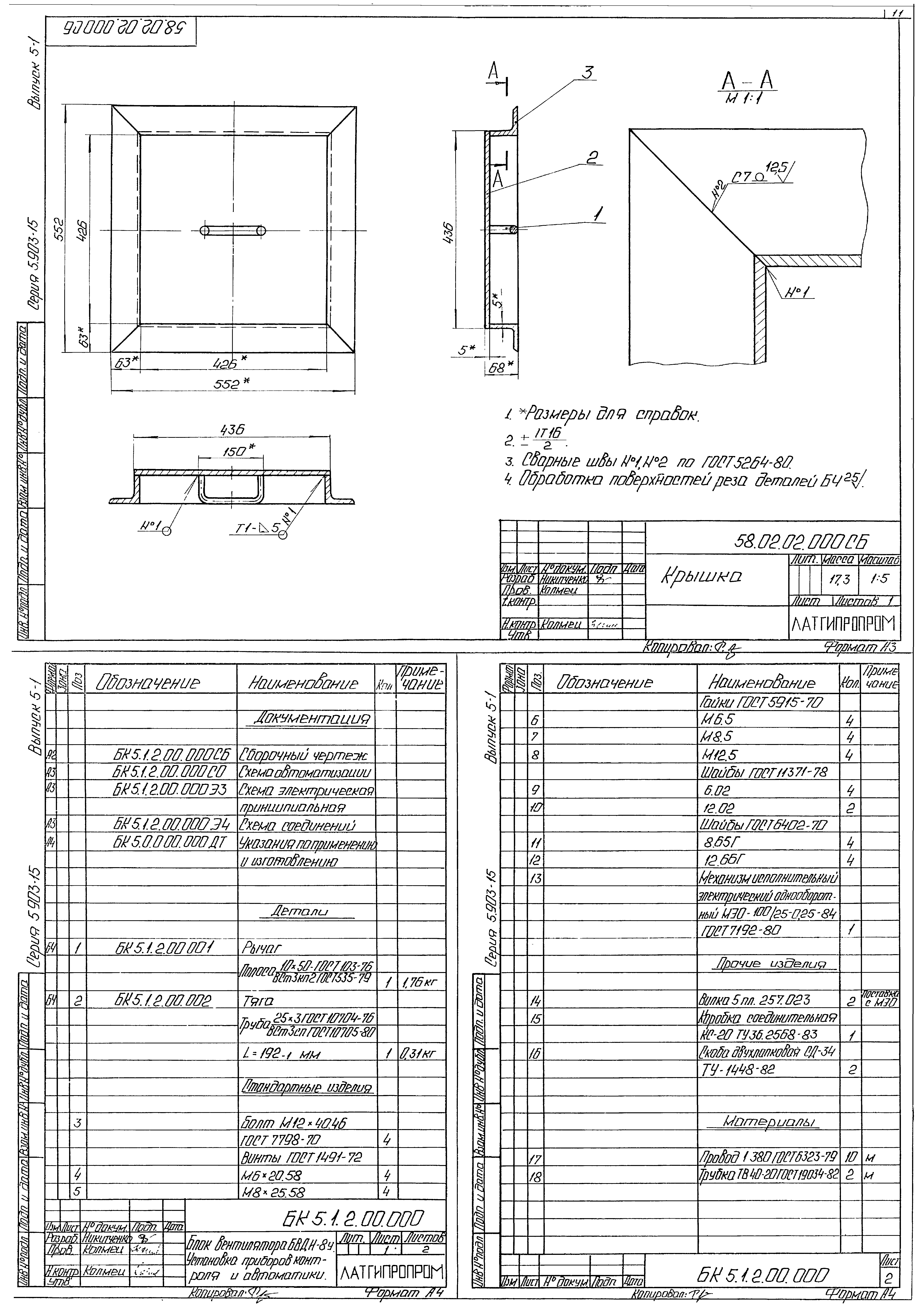

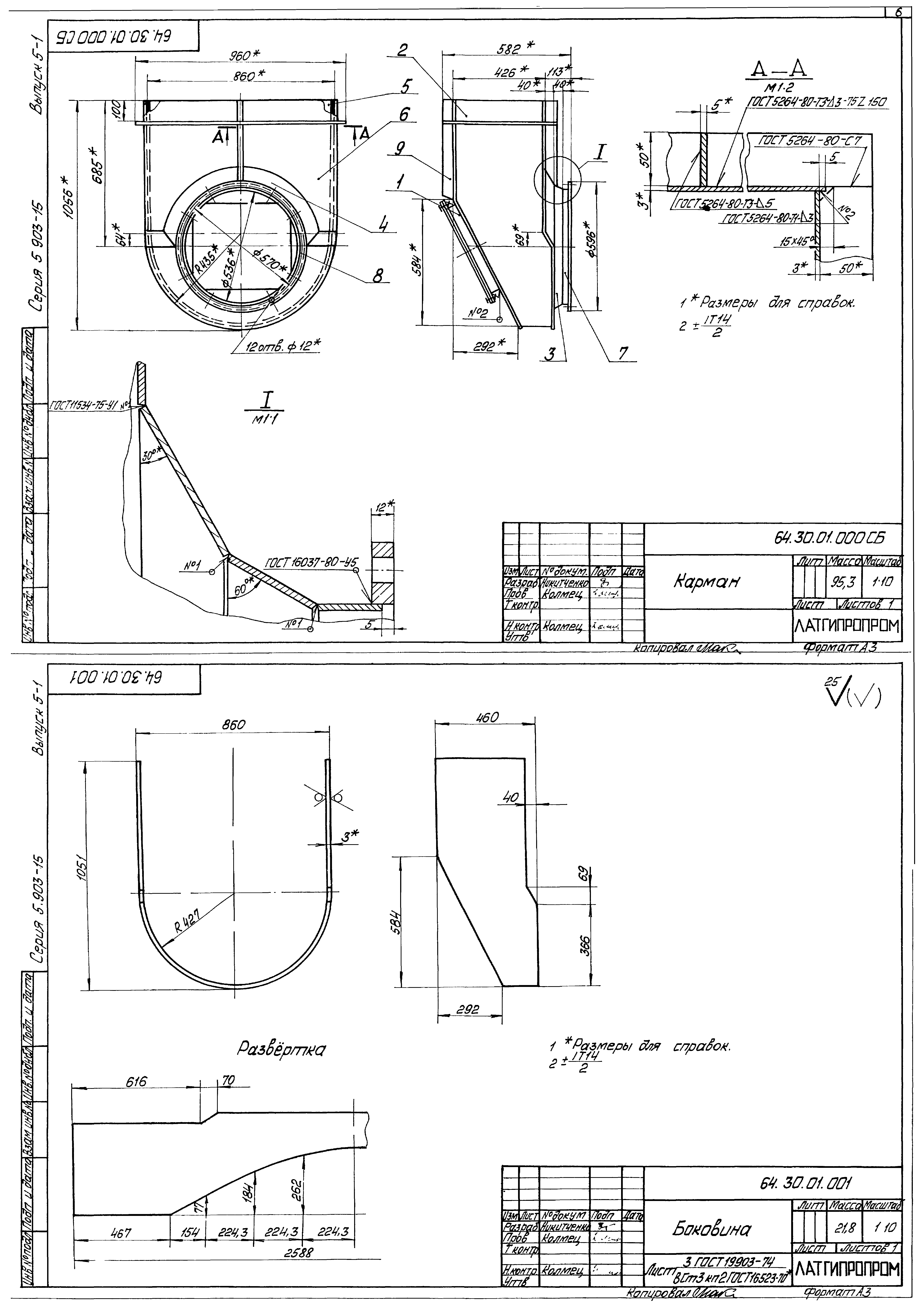

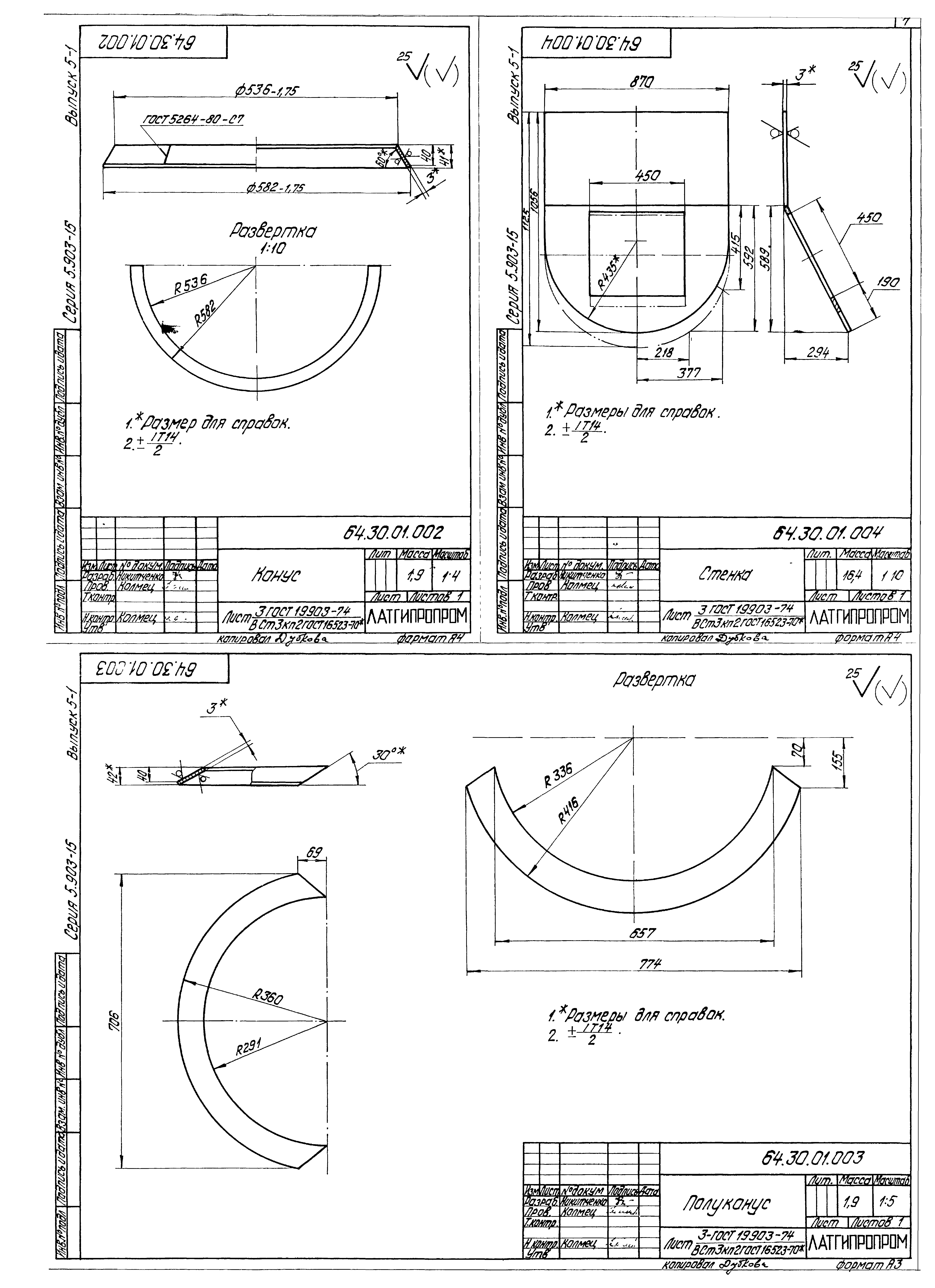

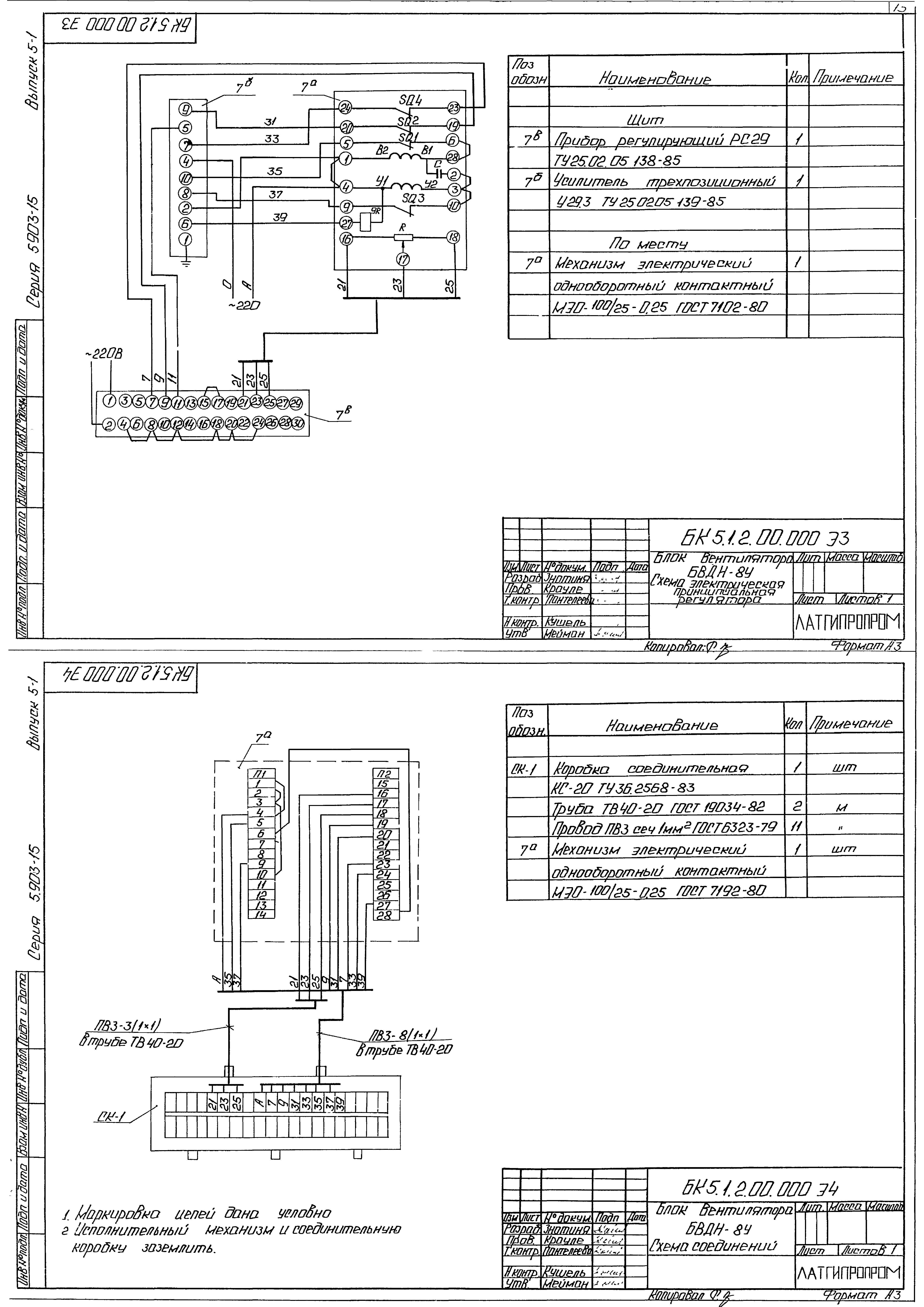

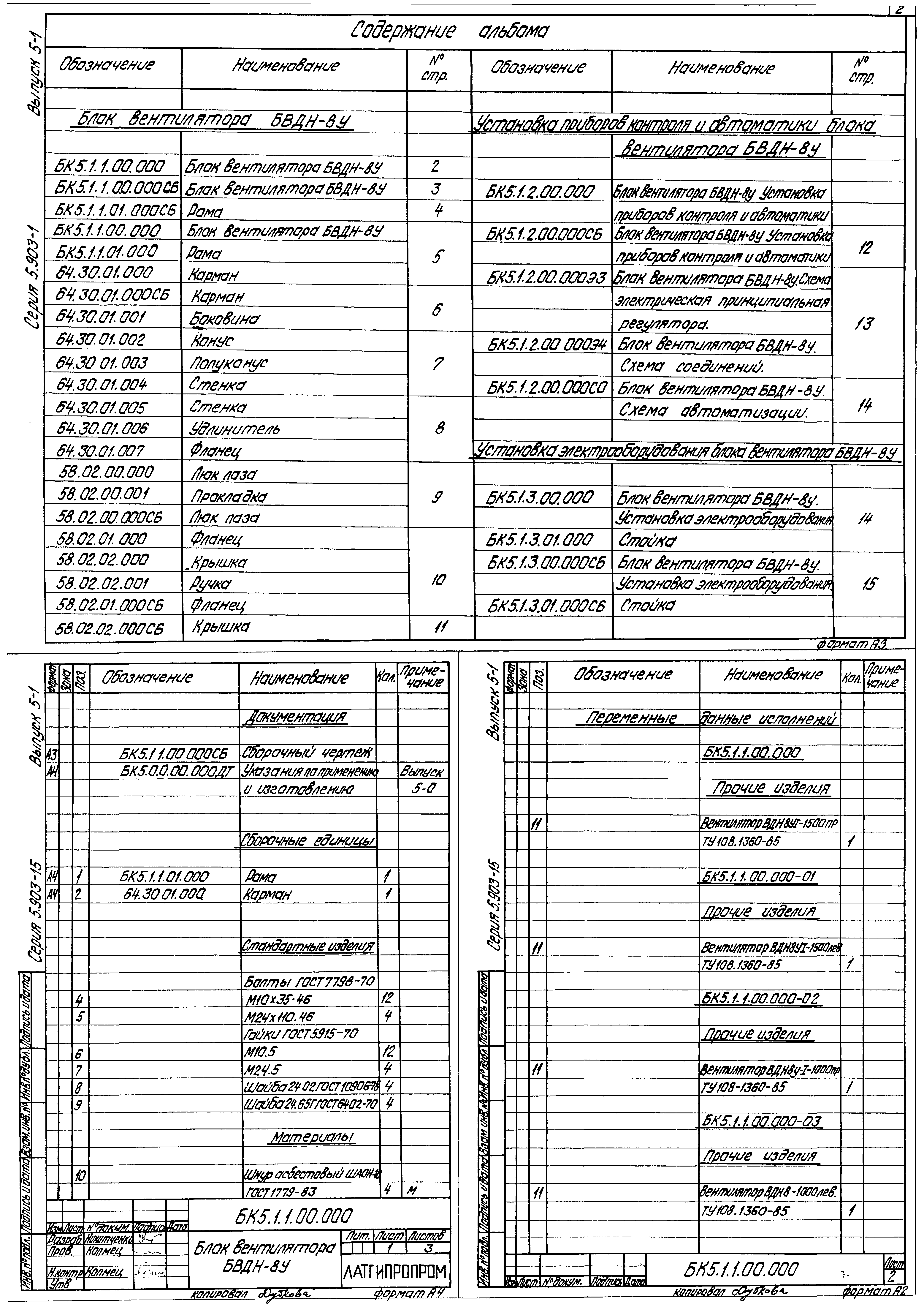

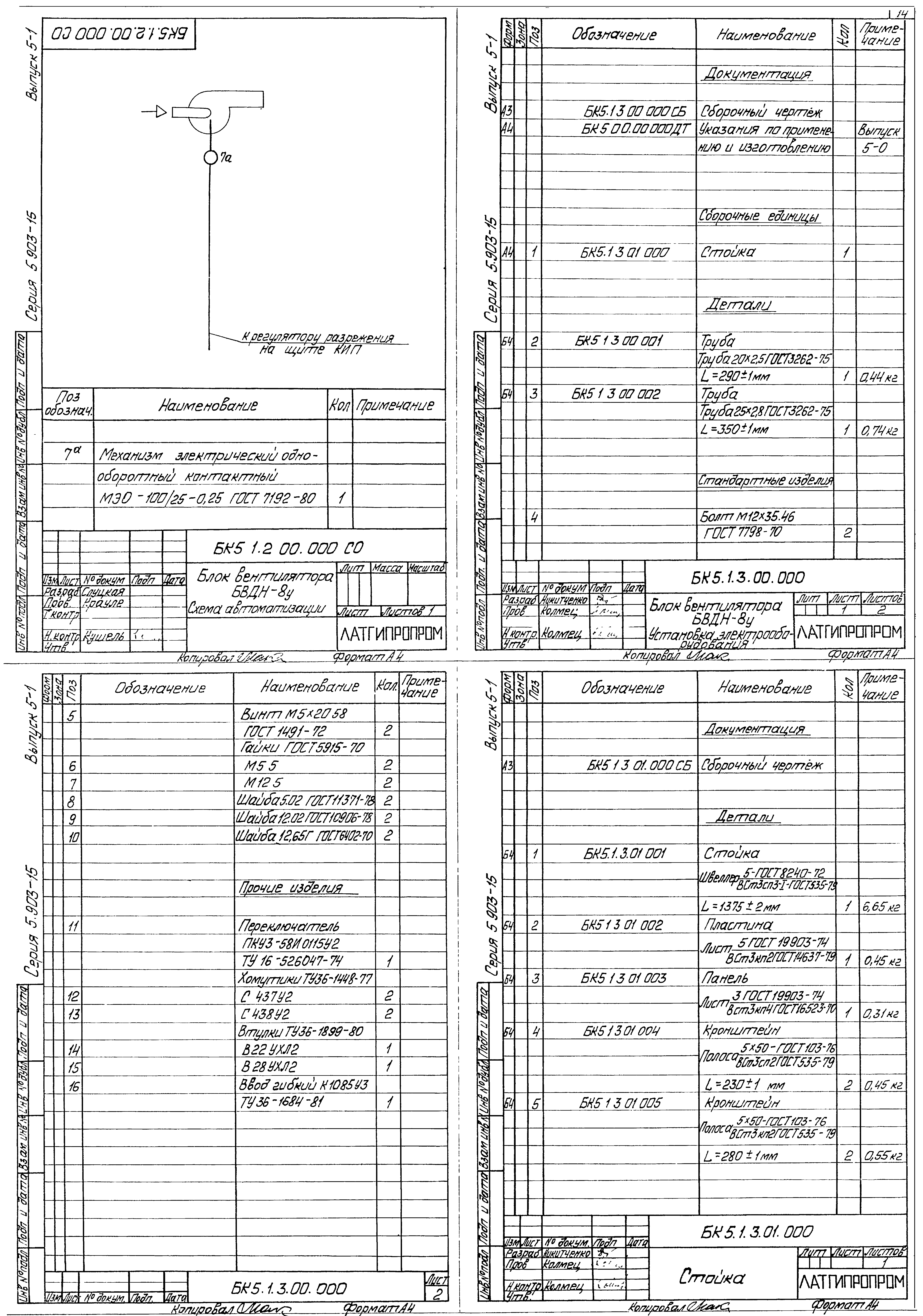

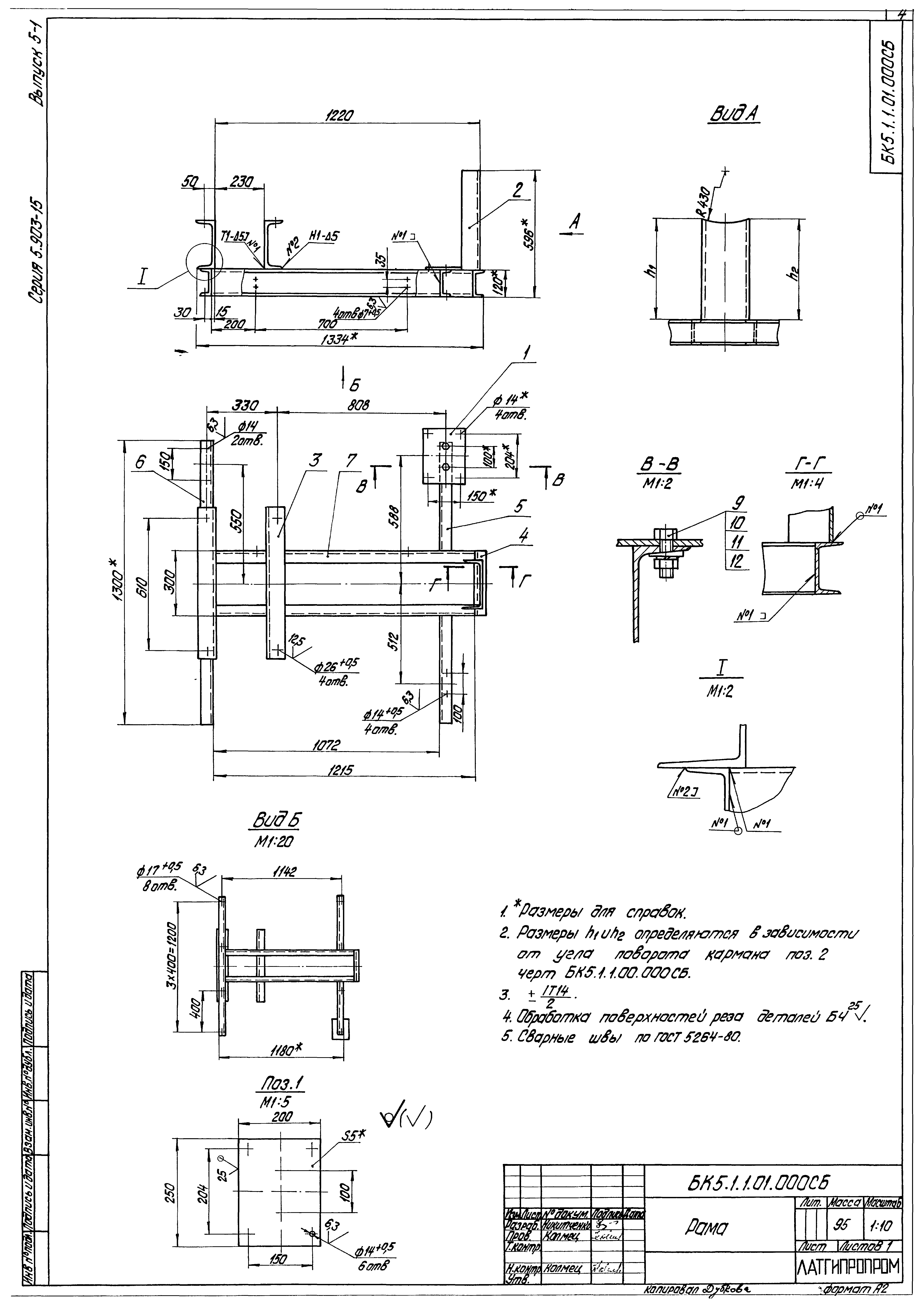

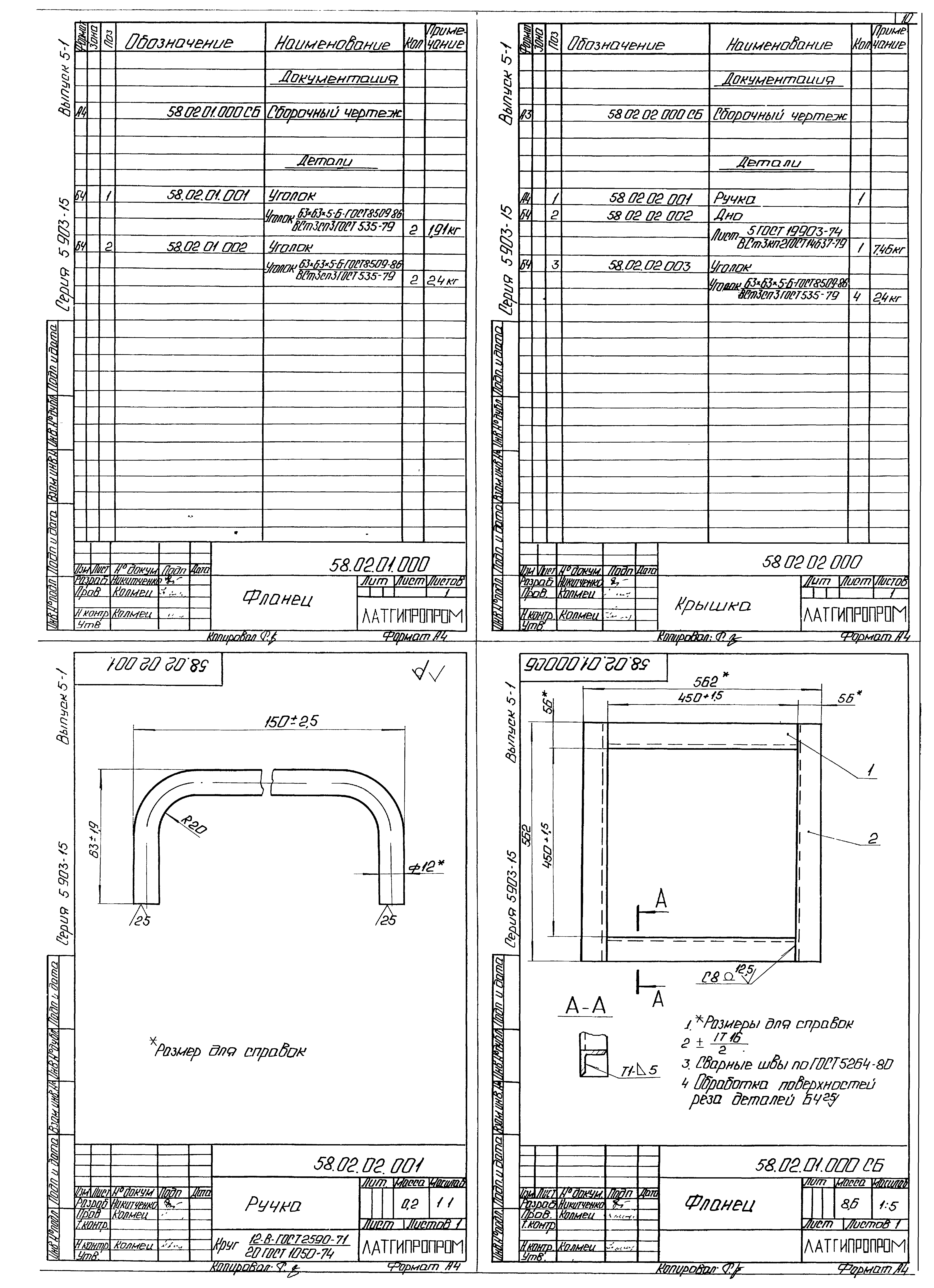

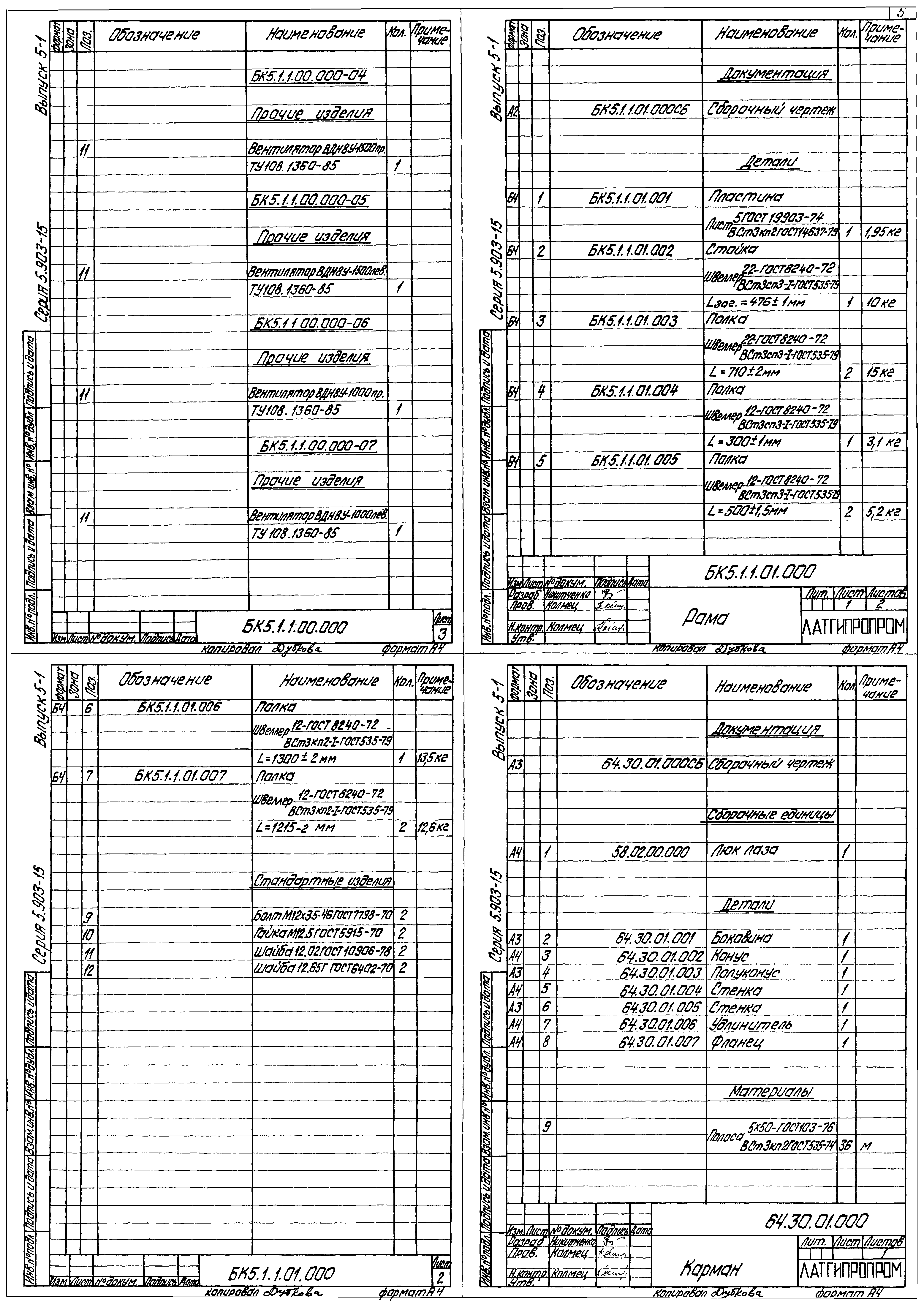

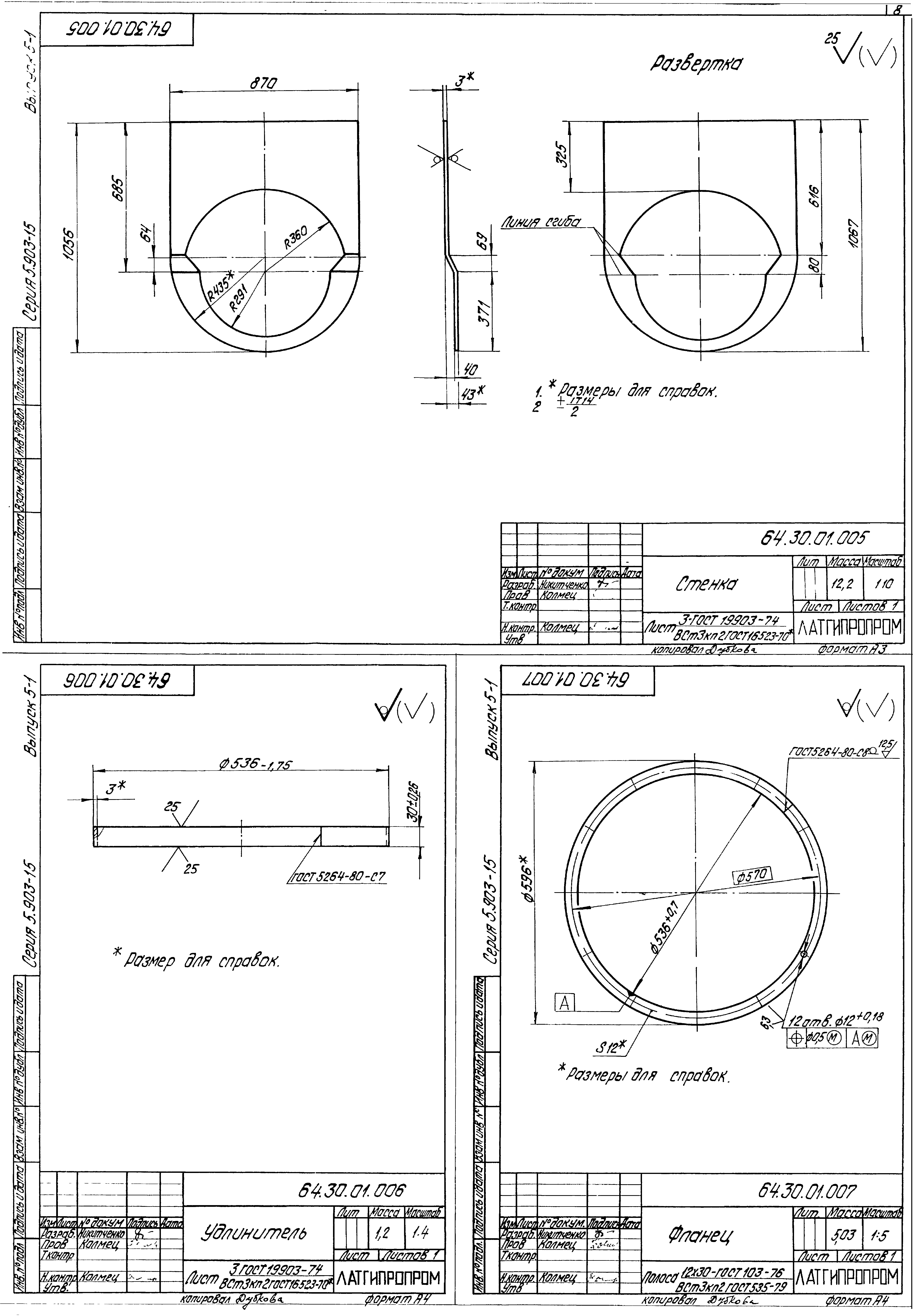

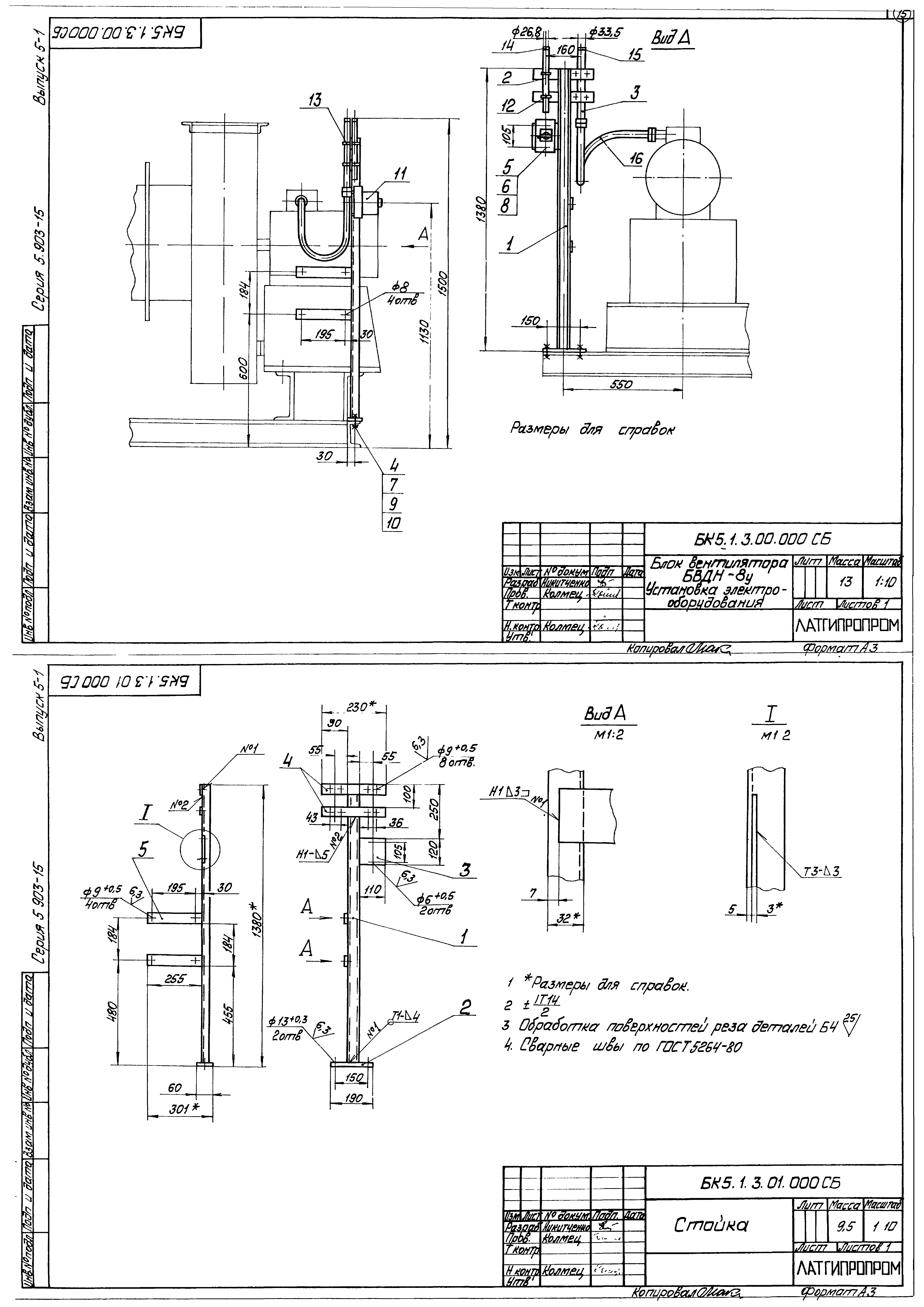

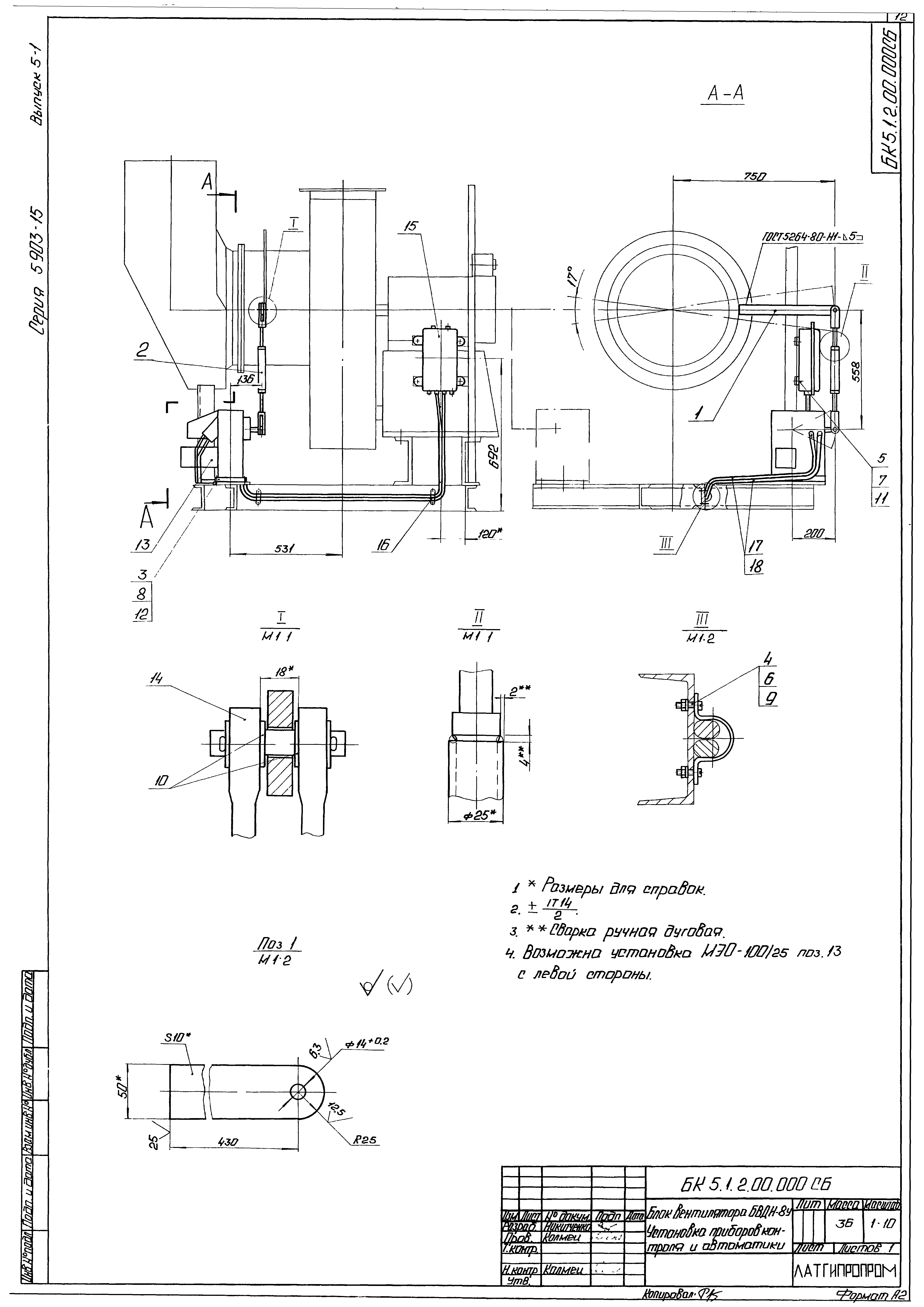

Оглавление:	Блок вентилятора БВДН-8у БК5.1.1.00.000 Блок вентилятора БВДН-8у БК5.1.1.00.000 СБ Блок вентилятора БВДН-8у БК5.1.1.01.000 СБ Рама БК5.1.1.00.000 Блок вентилятора БВДН-8у БК5.1.1.01.000 Рама 64.30.01.000 Карман 64.30.01.000 СБ Карман 64.30.01.001 Боковина 64.30.01.002 Конус 64.30.01.003 Полуконус 64.30.01.004 Стенка 64.30.01.005 Стенка 64.30.01.006 Удлинитель 64.30.01.007 Фланец 58.02.00.000 Люк лаза 58.02.00.001 Прокладка 58.02.00.000 СБ Люк лаза 58.02.01.000 Фланец 58.02.02.000 Крышка 58.02.02.001 Ручка 58.02.01.000 СБ Фланец 58.02.02.000 СБ Крышка Установка приборов контроля и автоматики блока вентилятора БВДН-8у БК5.1.2.00.000 Блок вентилятора БВДН-8у. Установка приборов контроля и автоматики БК5.1.2.00.000 СБ Блок вентилятора БВДН-8у. Установка приборов контроля и автоматики БК5.1.2.00.000 Э3 Блок вентилятора БВДН-8у. Схема электрическая принципиальная регулятора БК5.1.2.00.000 Э4 Блок вентилятора БВДН-8у. Схема соединений БК5.1.2.00.000 С0Блок вентилятора БВДН-8у. Схема автоматизации Установка электрооборудования блока вентилятора БВДН-8у БК5.1.3.00.000 Блок вентилятора БВНД-ВУ. Установка электрооборудования БК5.1.3.01.000 Стойка БК5.1.3.00.000 СБ Блок вентилятора БВНД-ВУ. Установка электрооборудования БК5.1.3.01.000 СБ Стойка
Разработан:	Латгипропром
Утверждён:	22.11.1989 ММСС СССР
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Теплоснабжение Котельное оборудование
