Скачать Серия 5.407-36 Выпуск 1. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 5.407-36

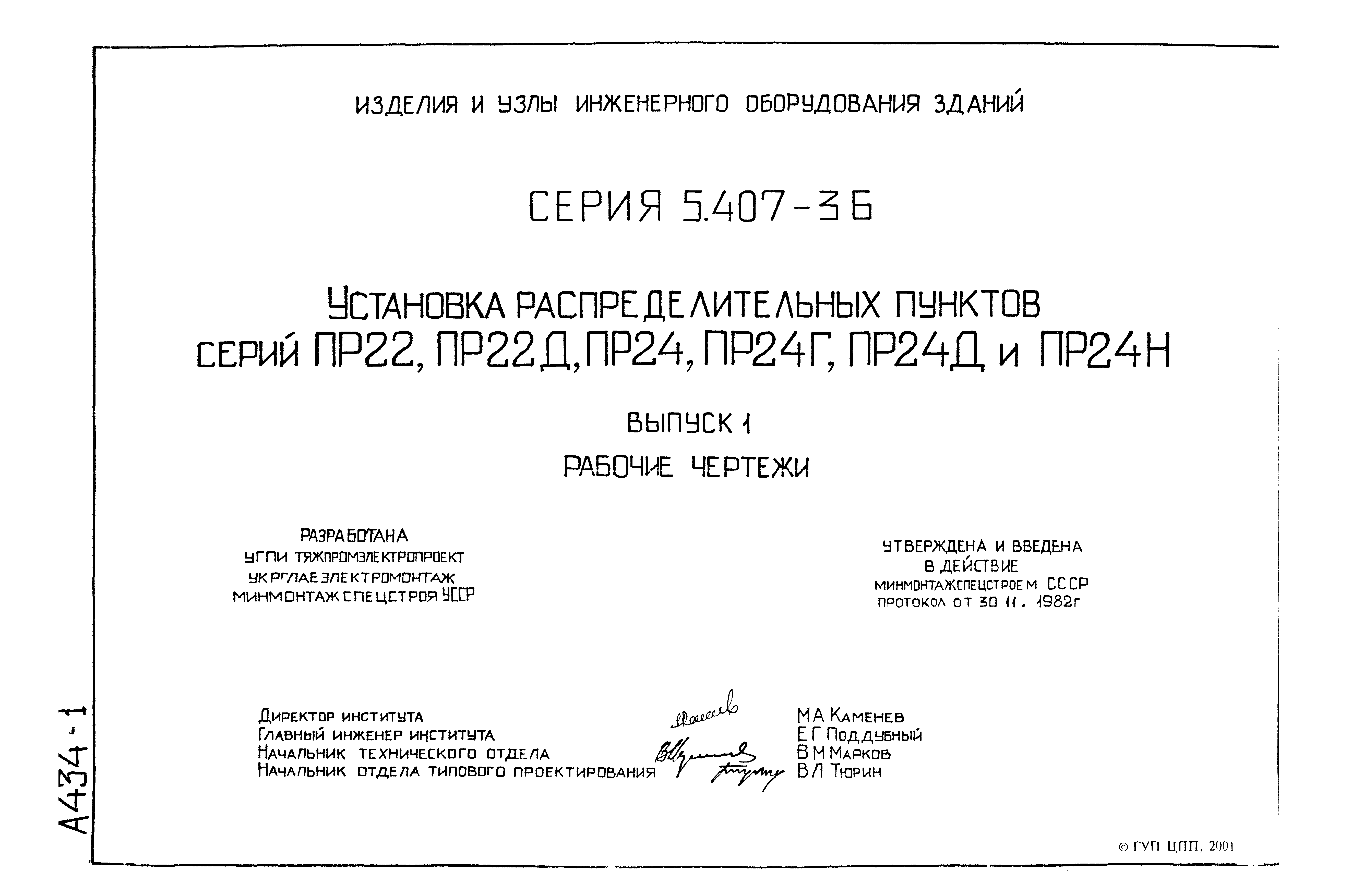

Выпуск 1. Рабочие чертежи

Обозначение:	Серия 5.407-36
Обозначение англ:	Series 5.407-36
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1983

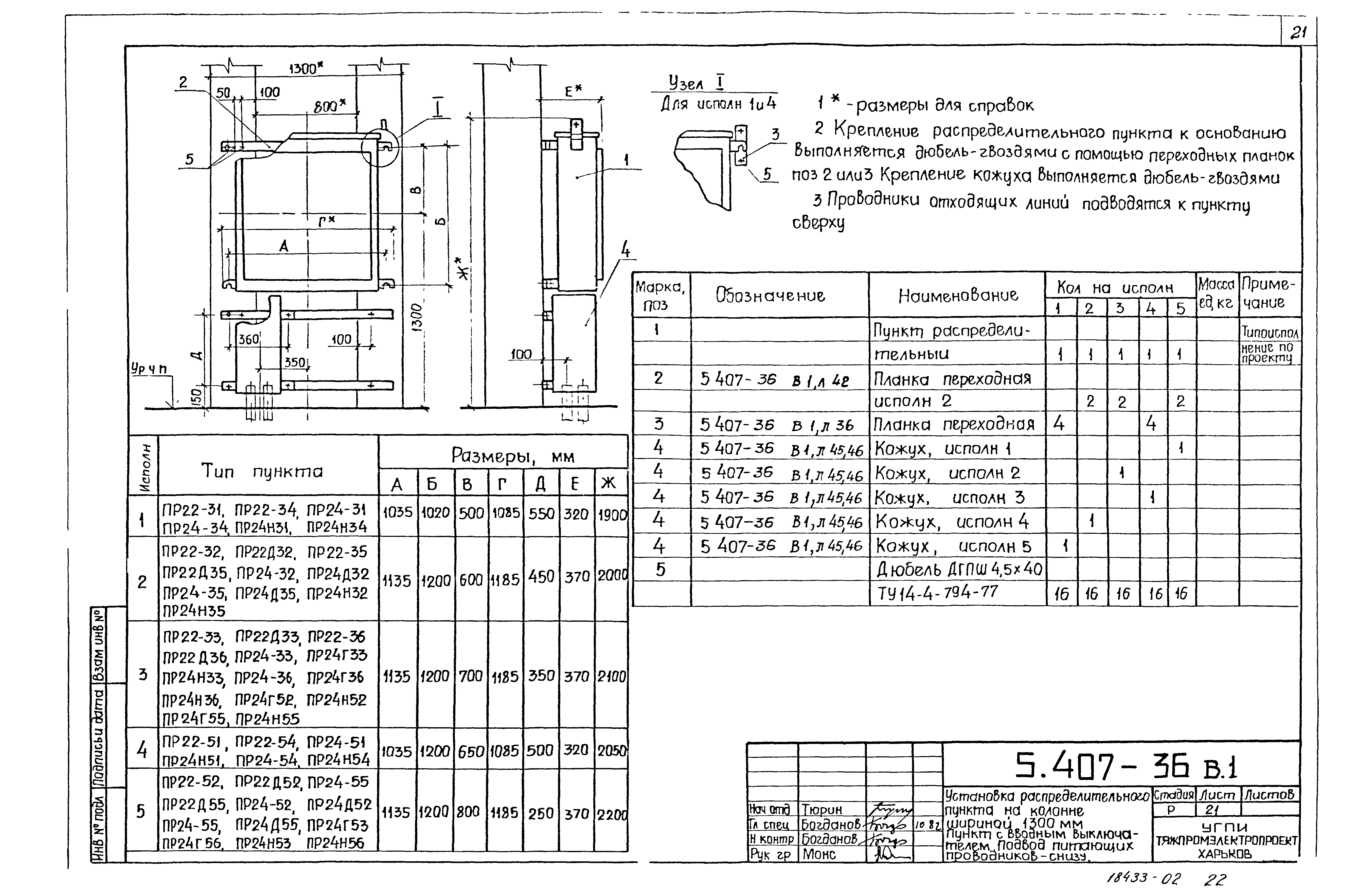

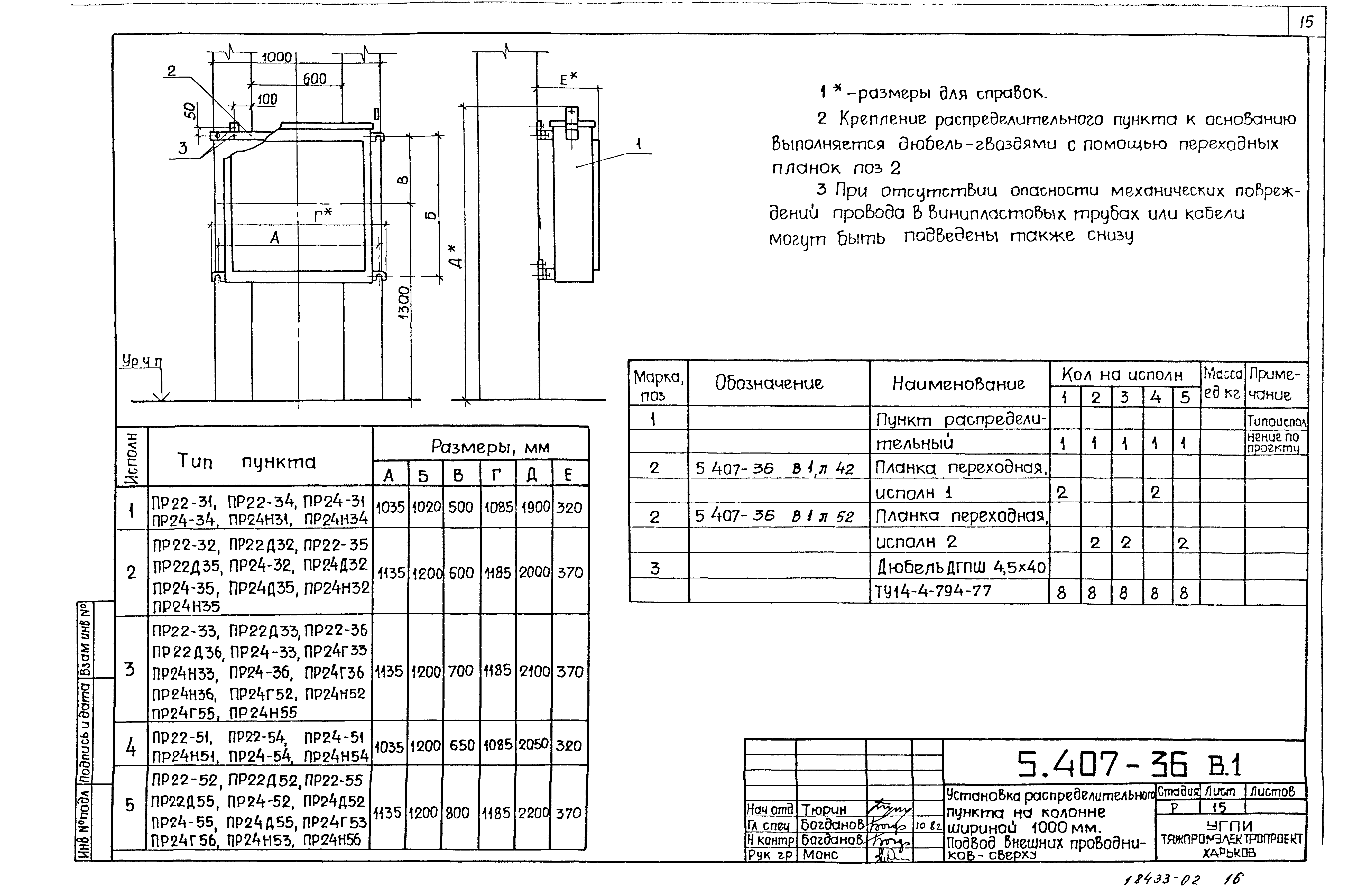

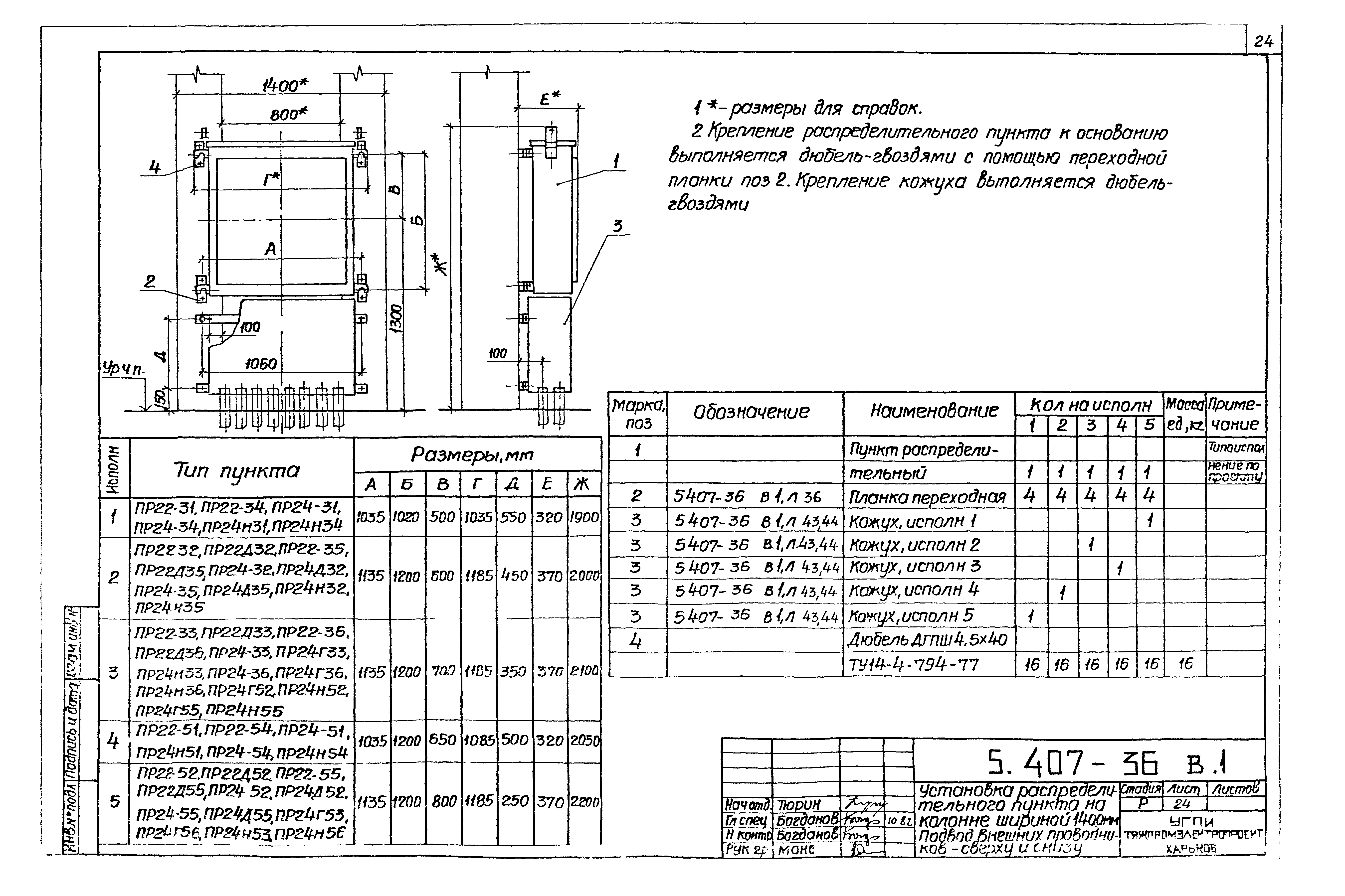

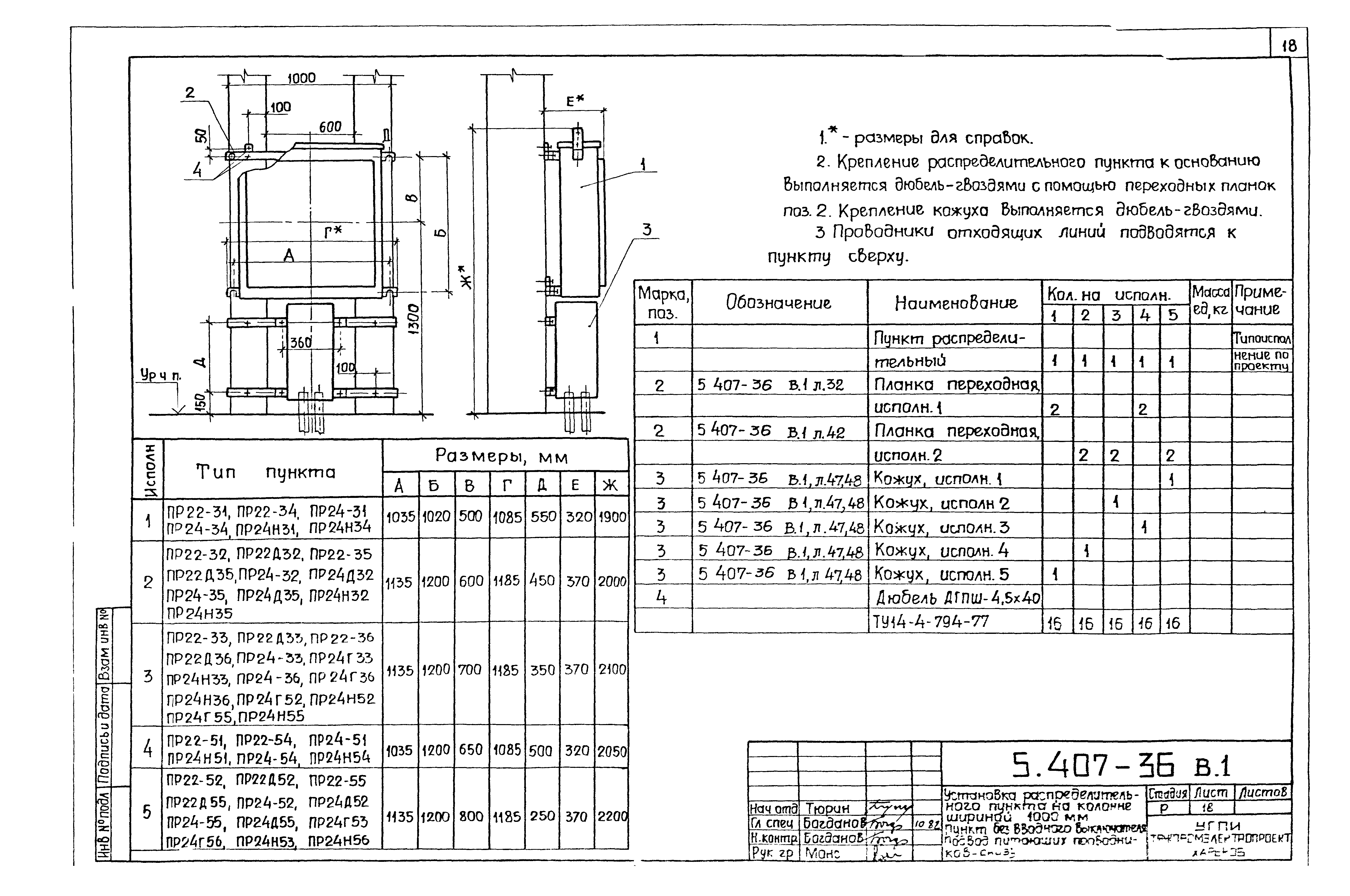

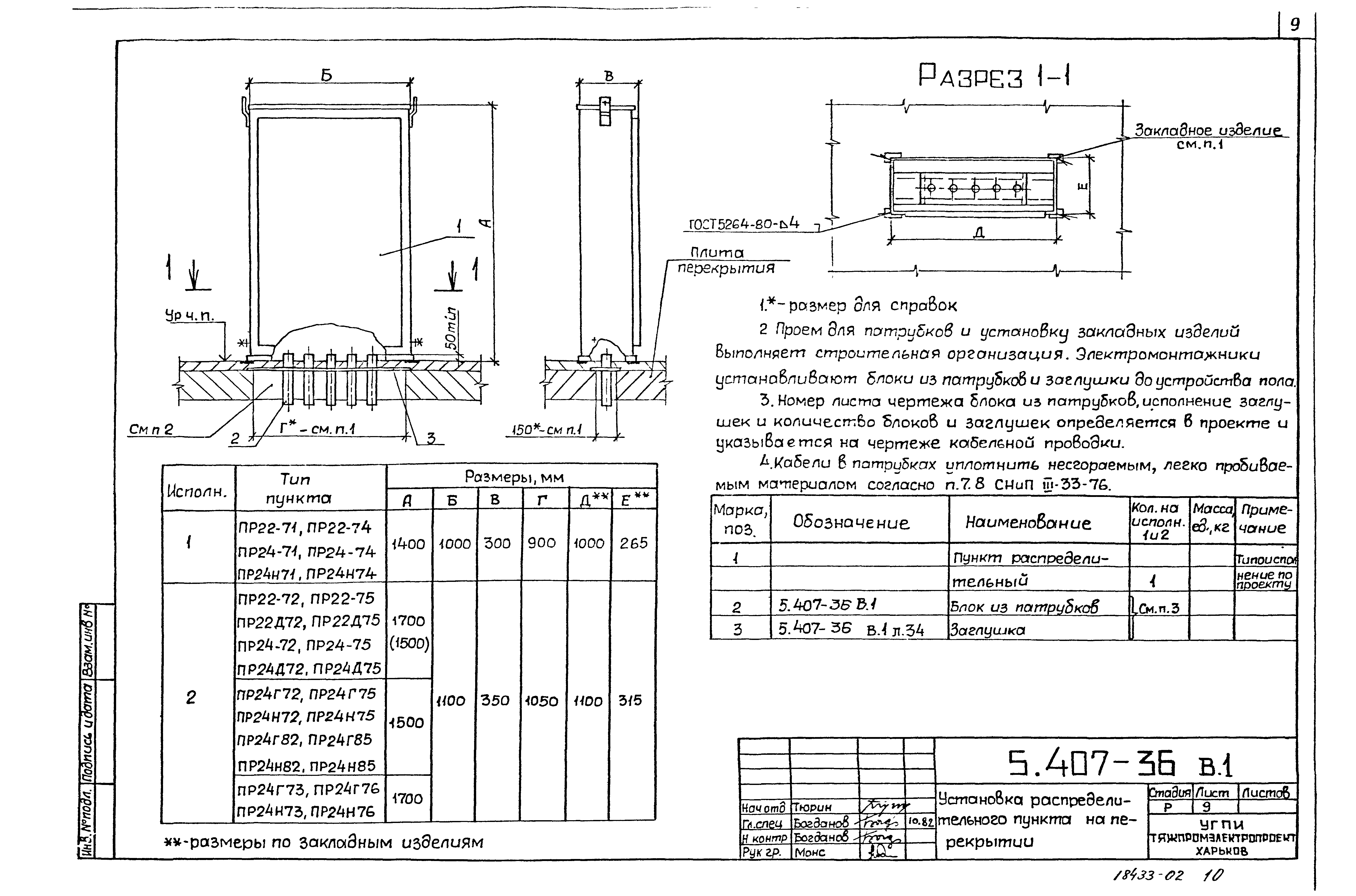

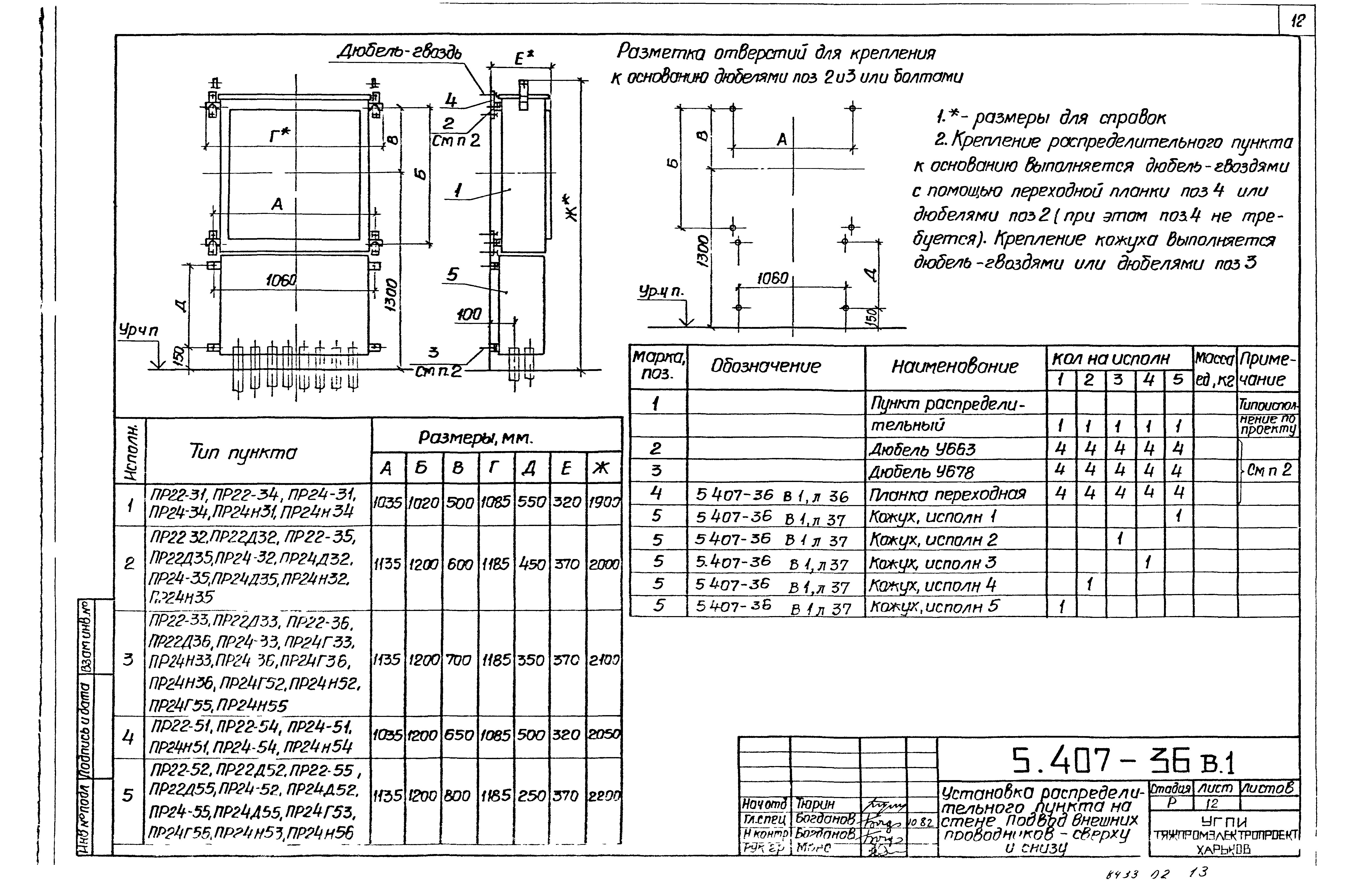

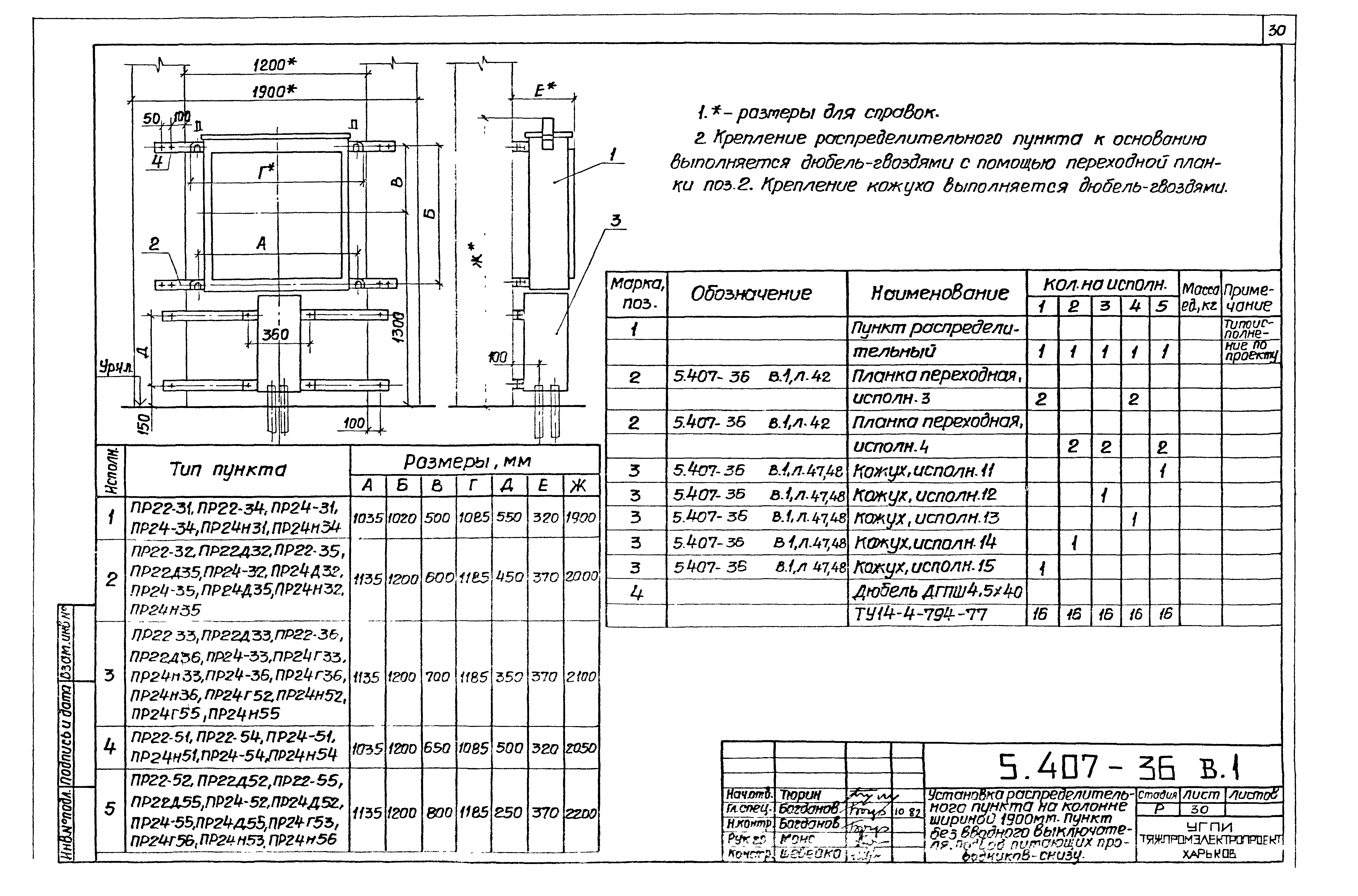

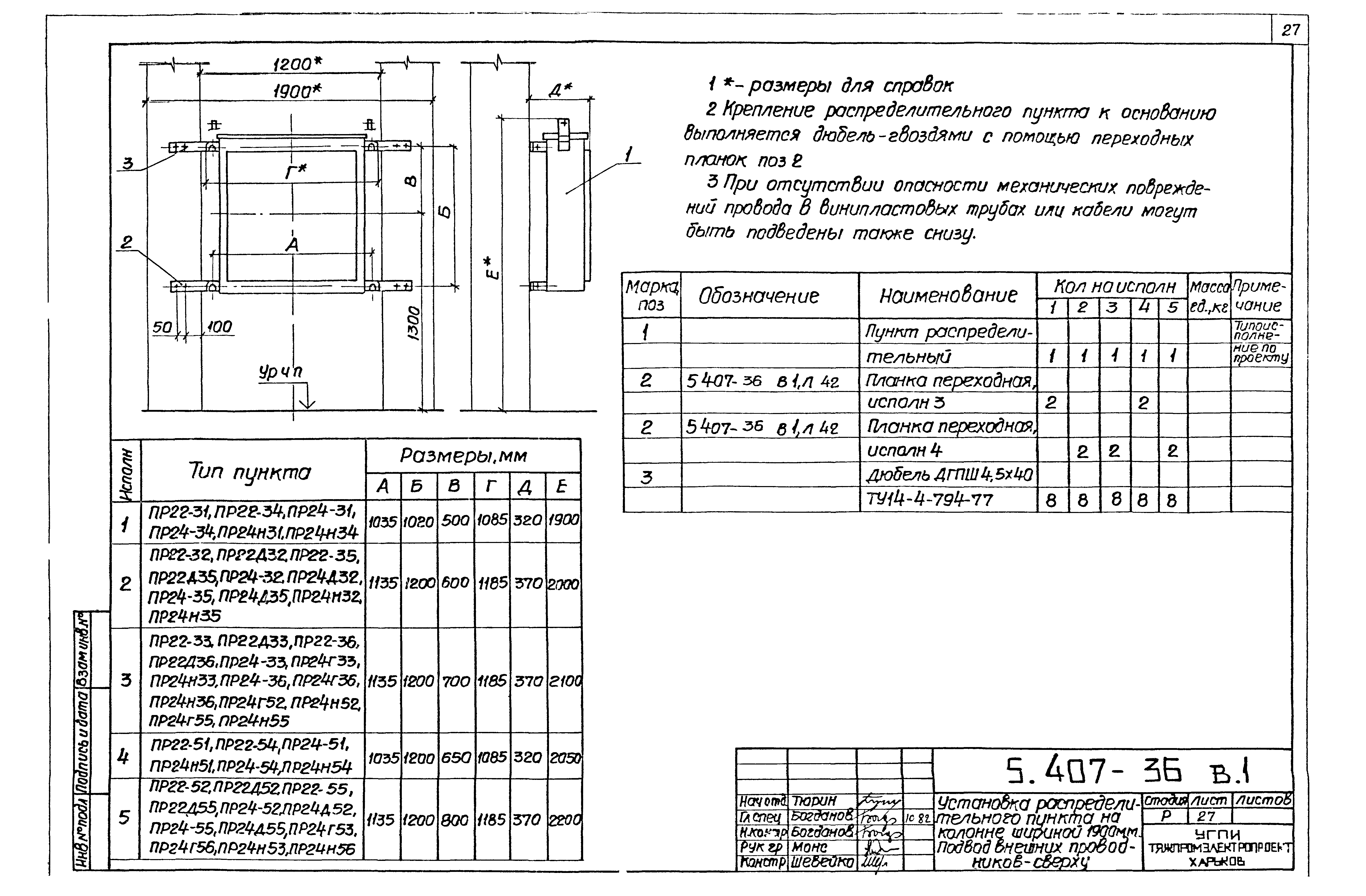

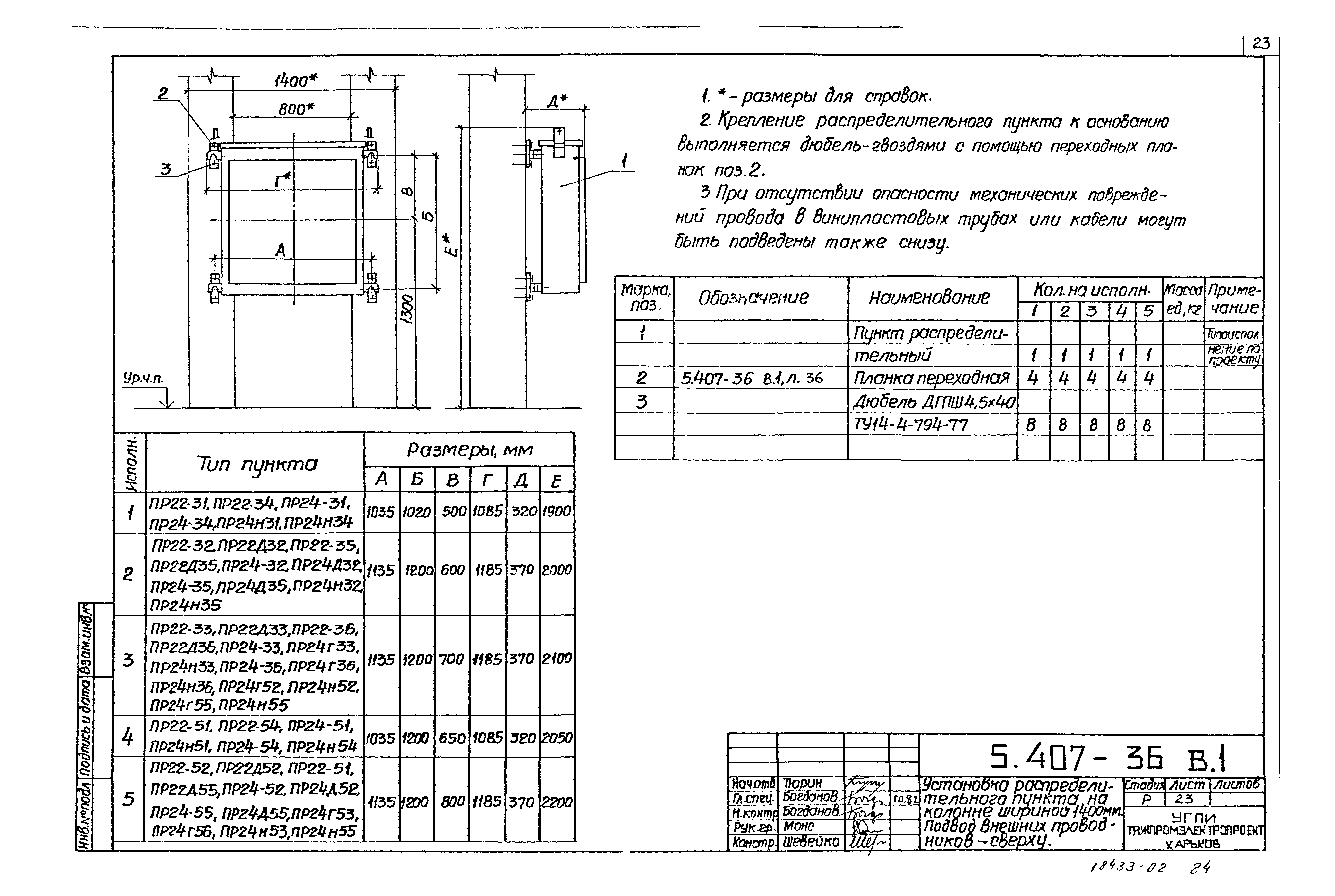

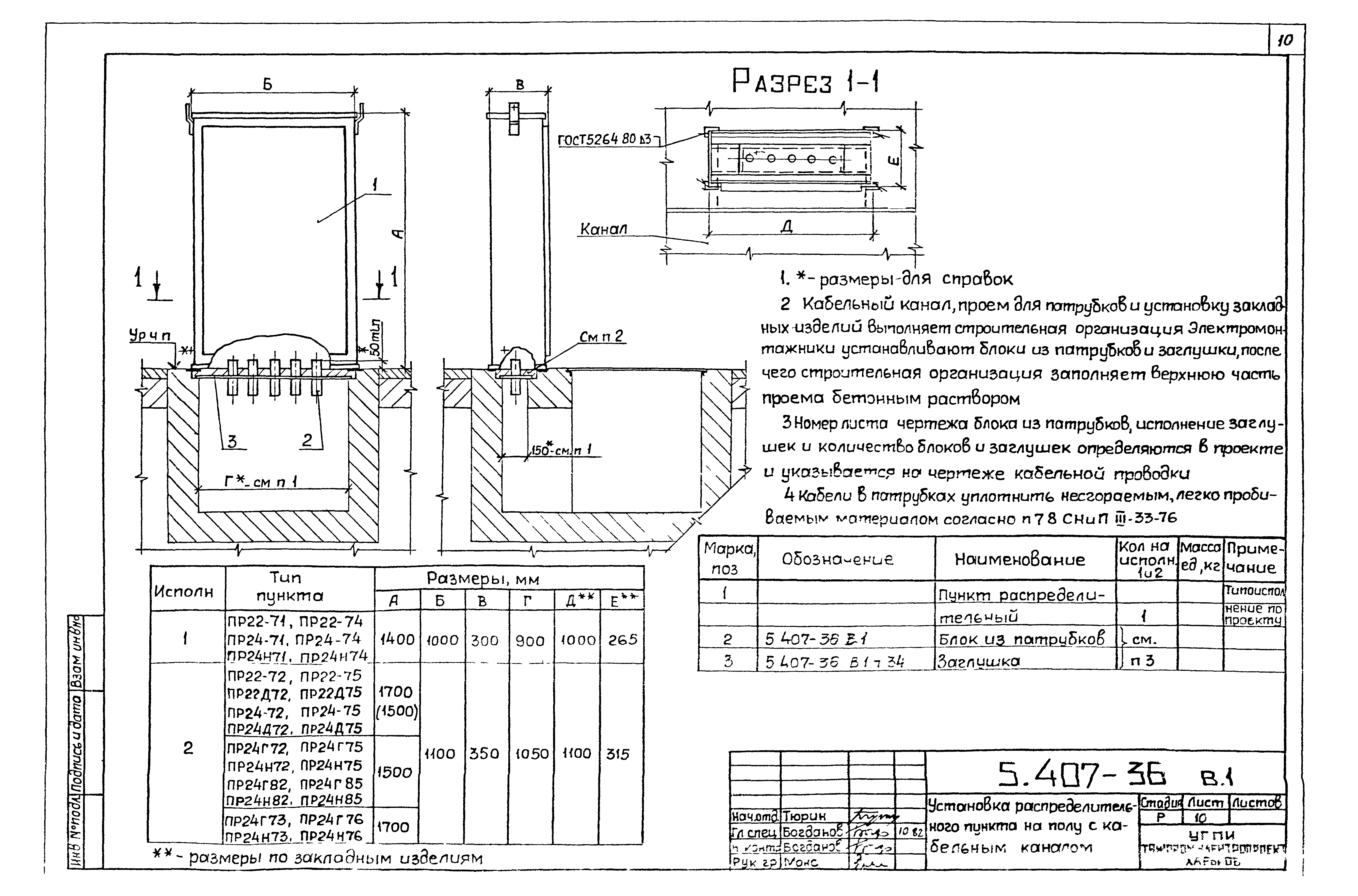

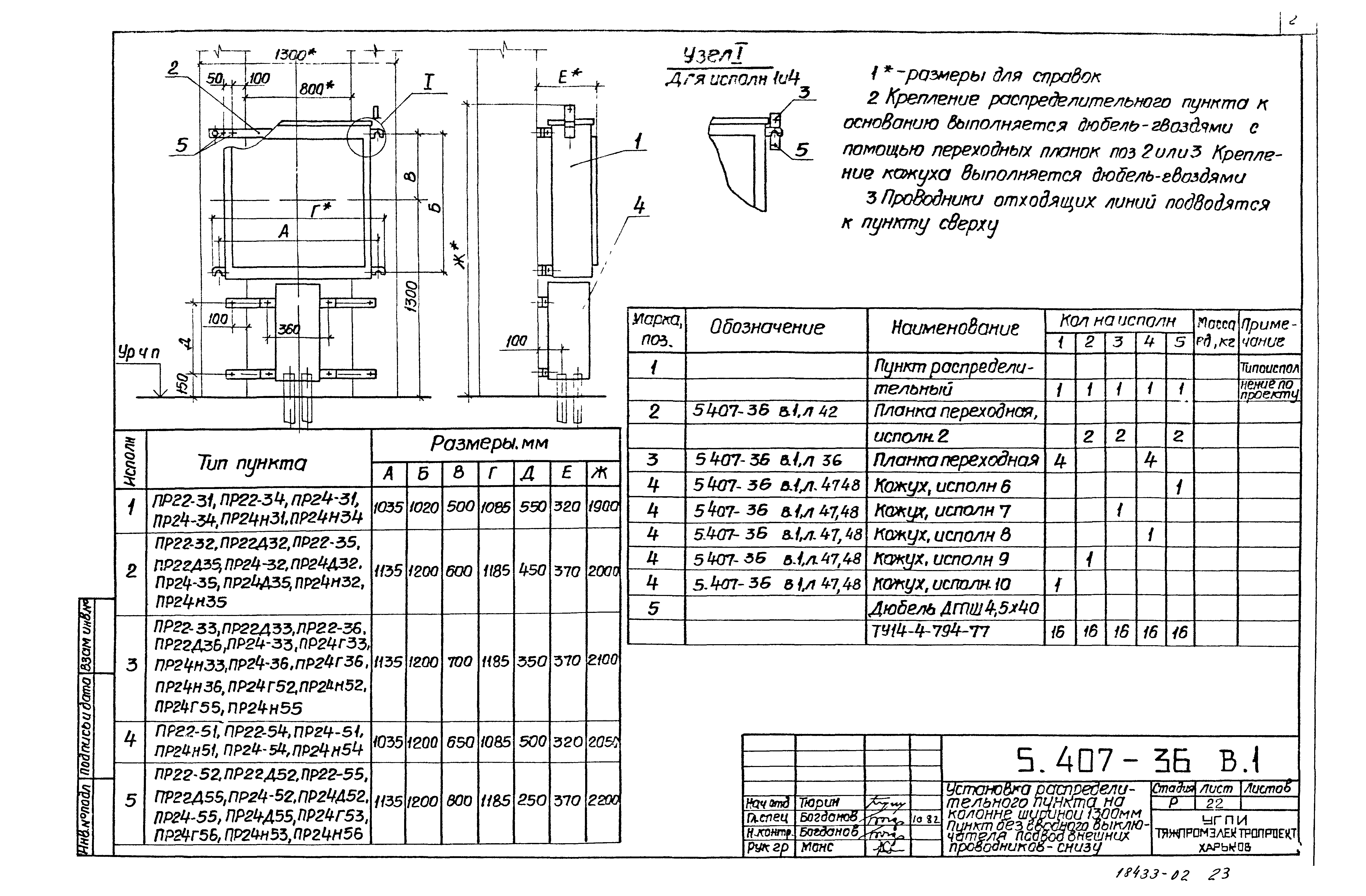

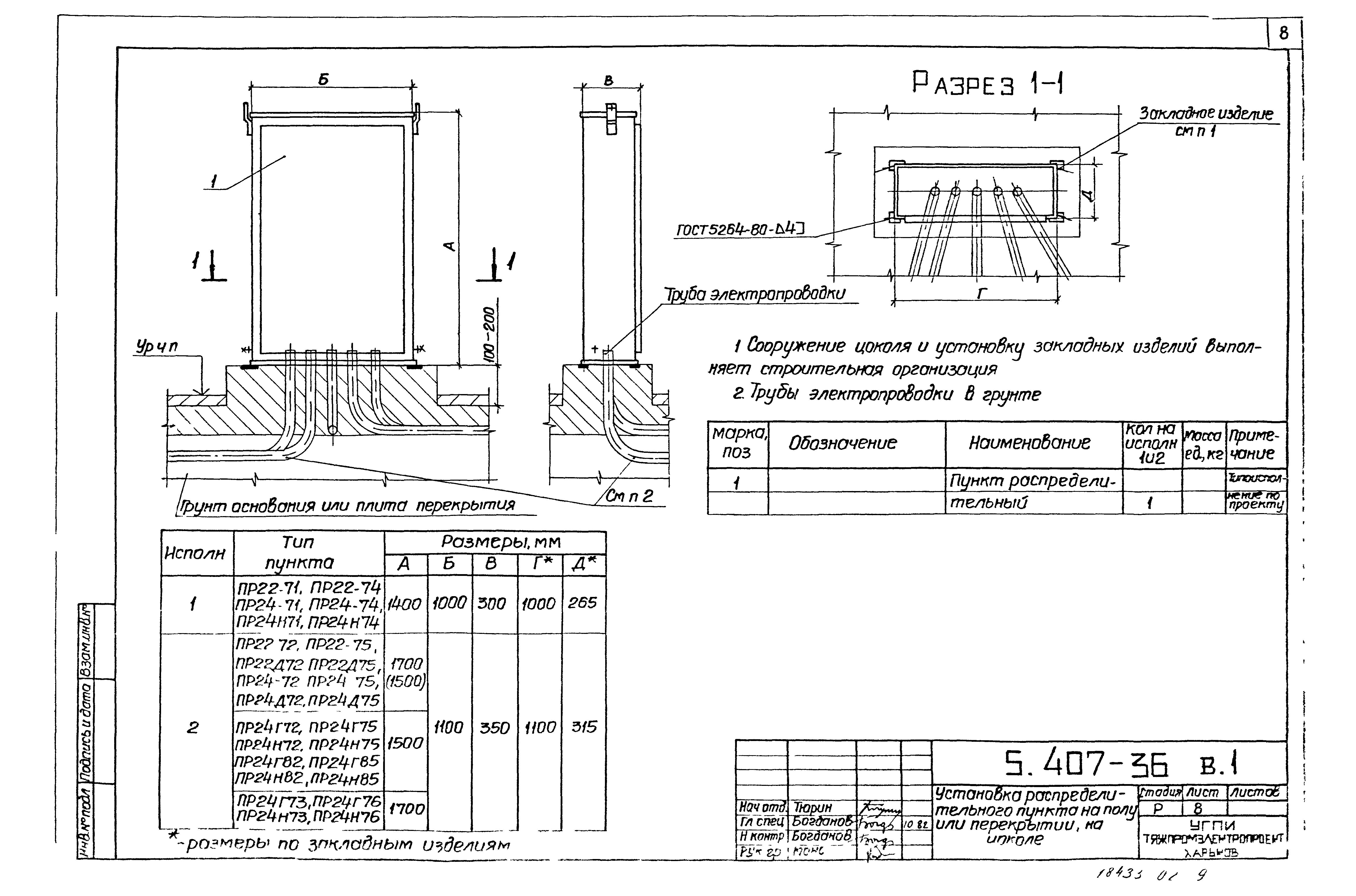

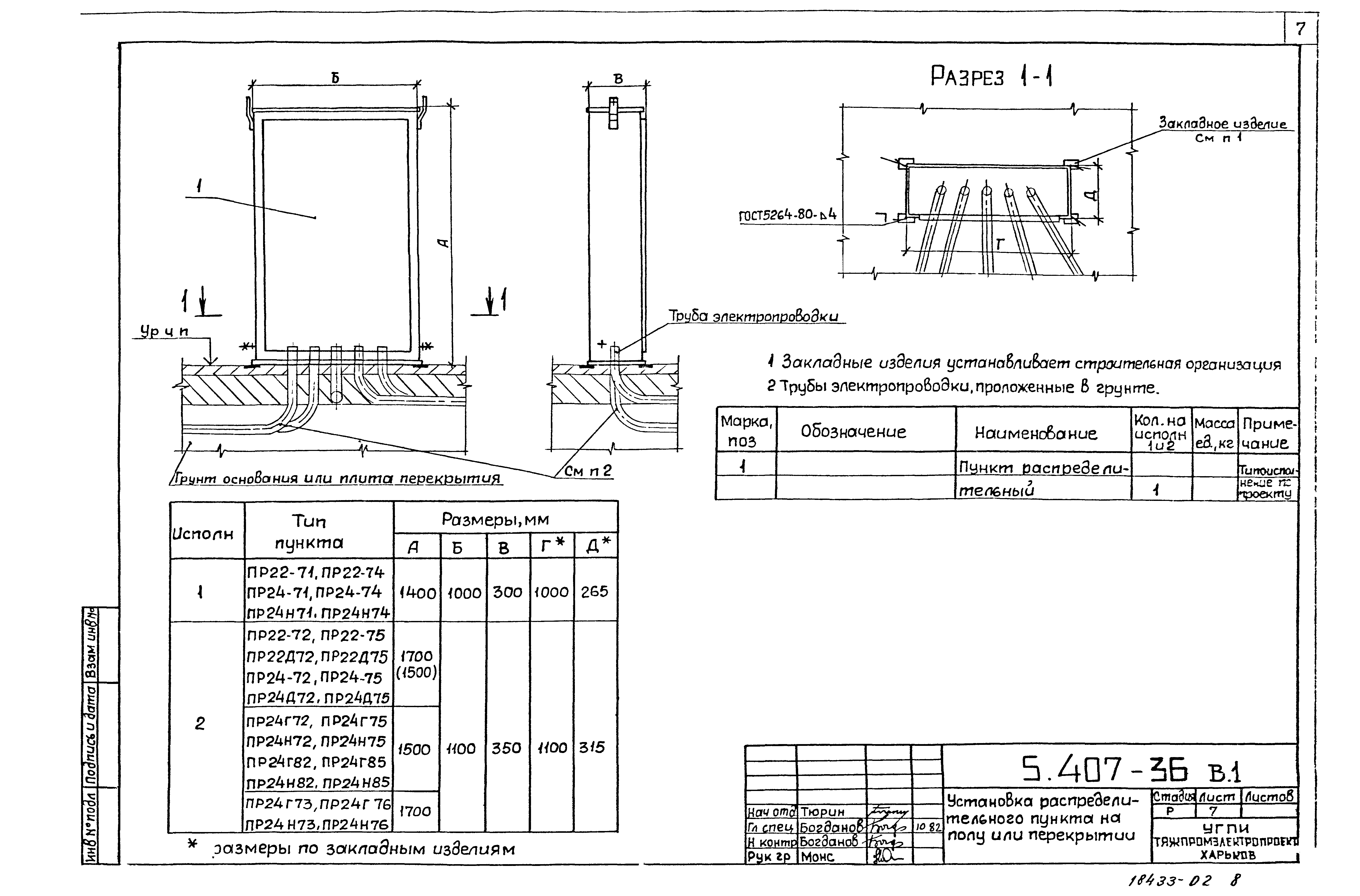

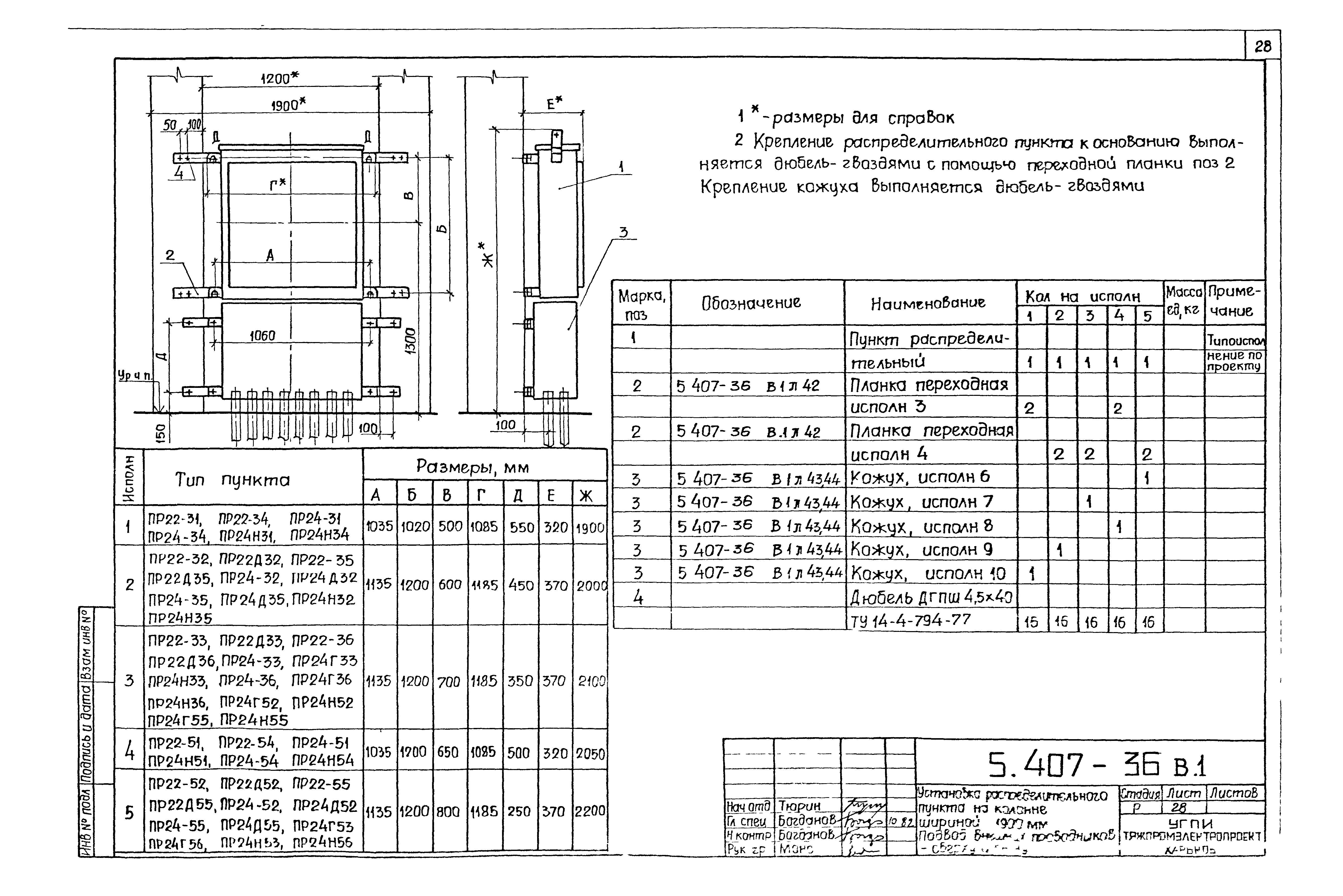

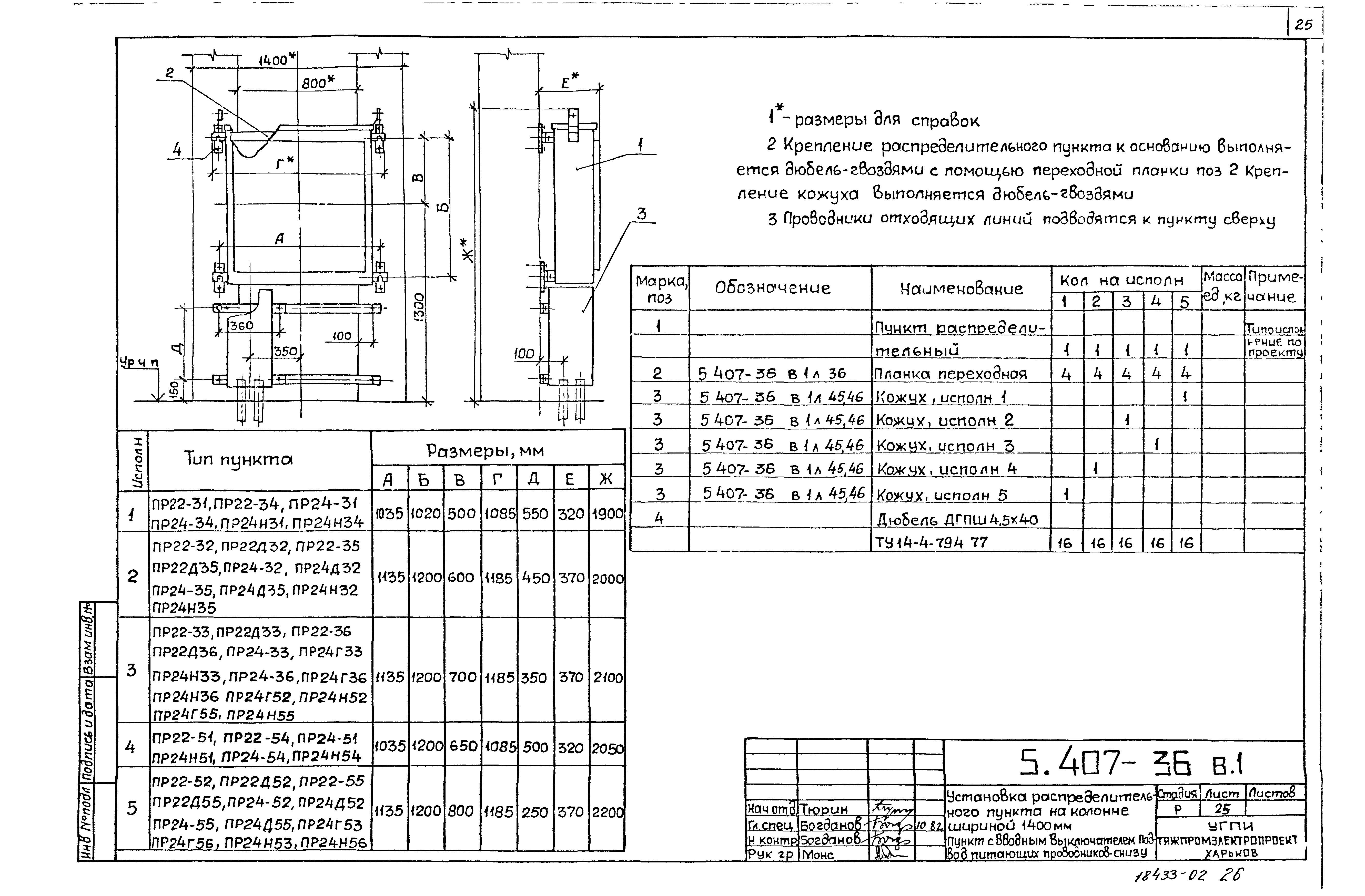

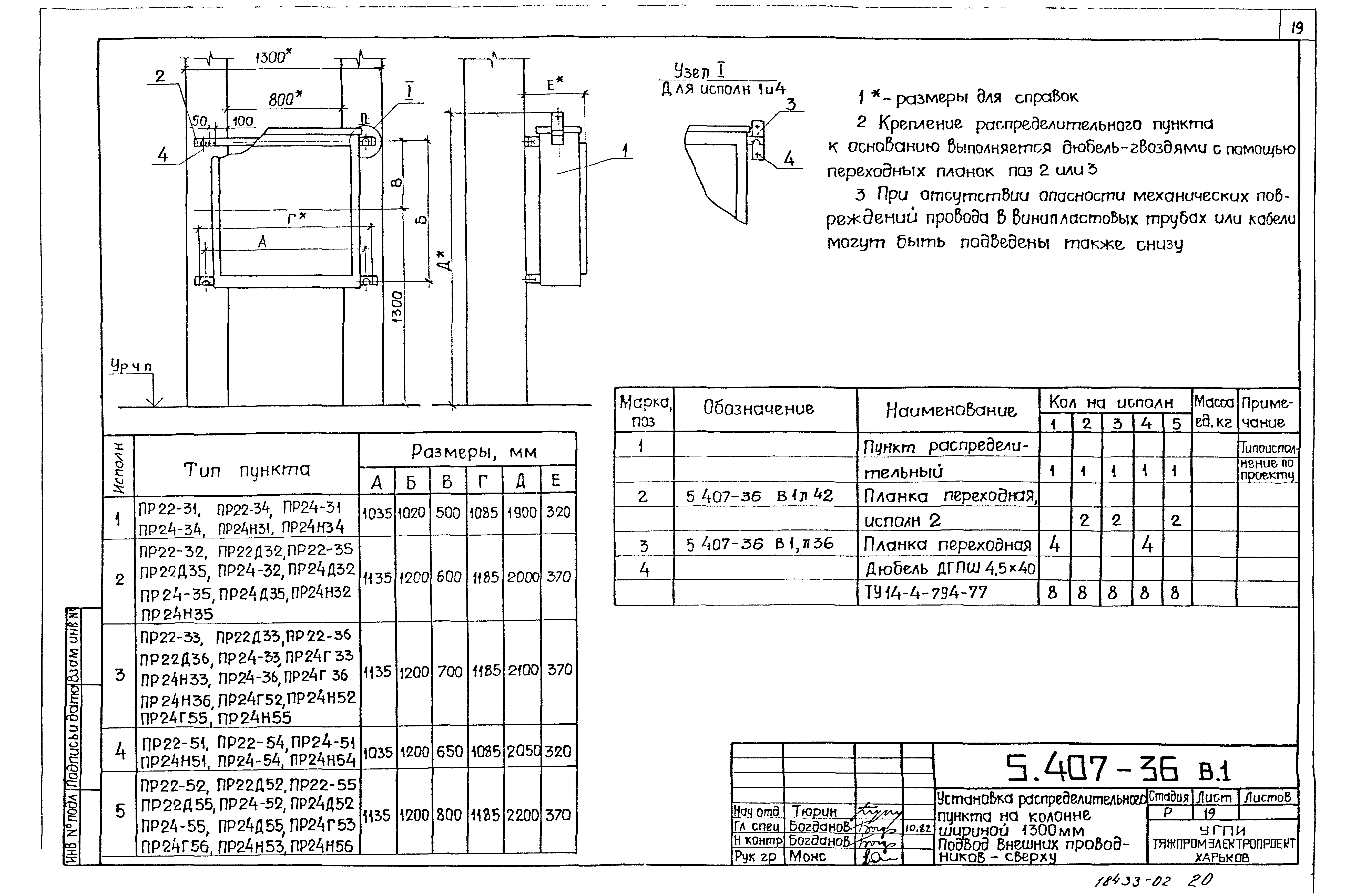

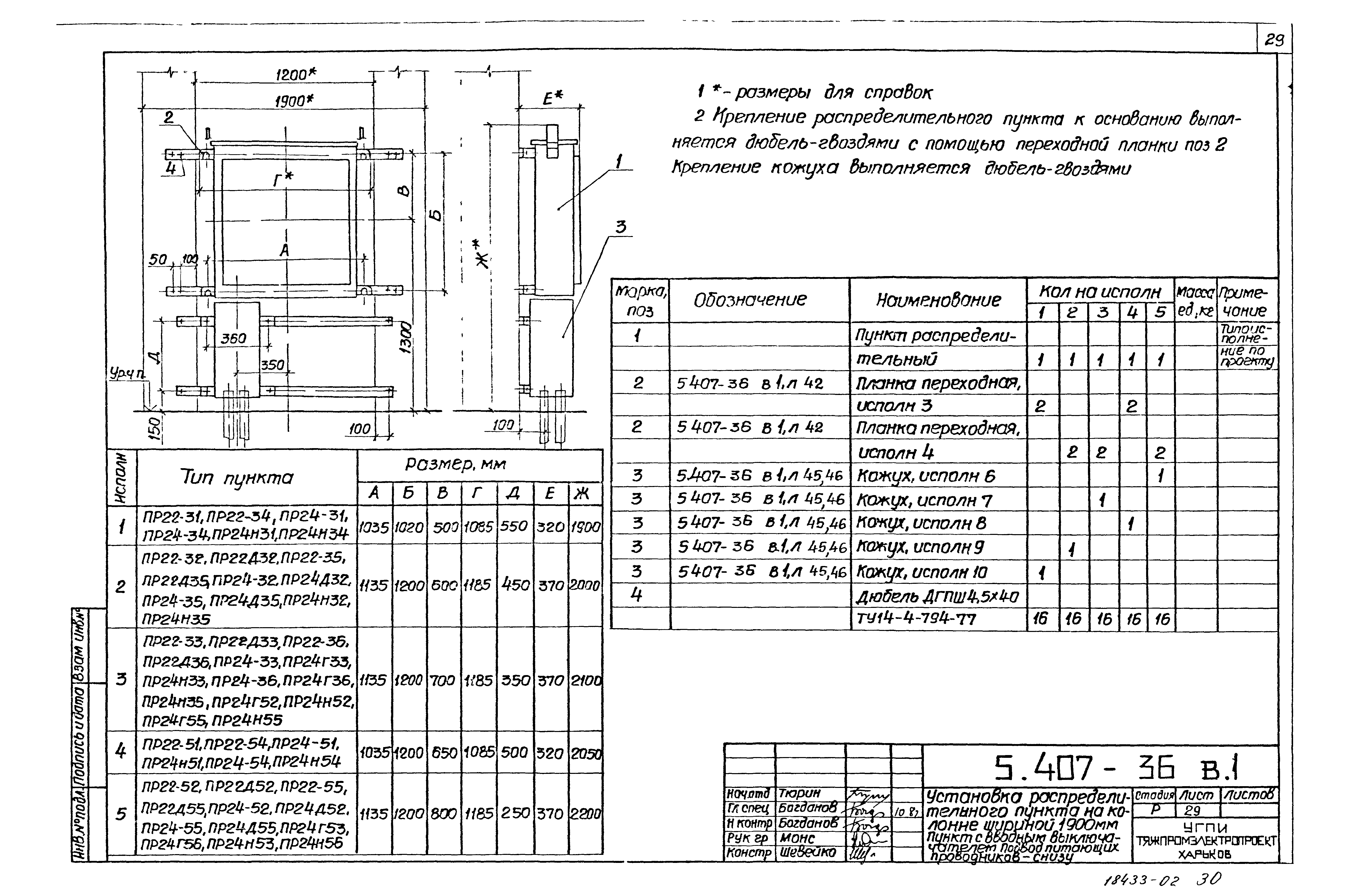

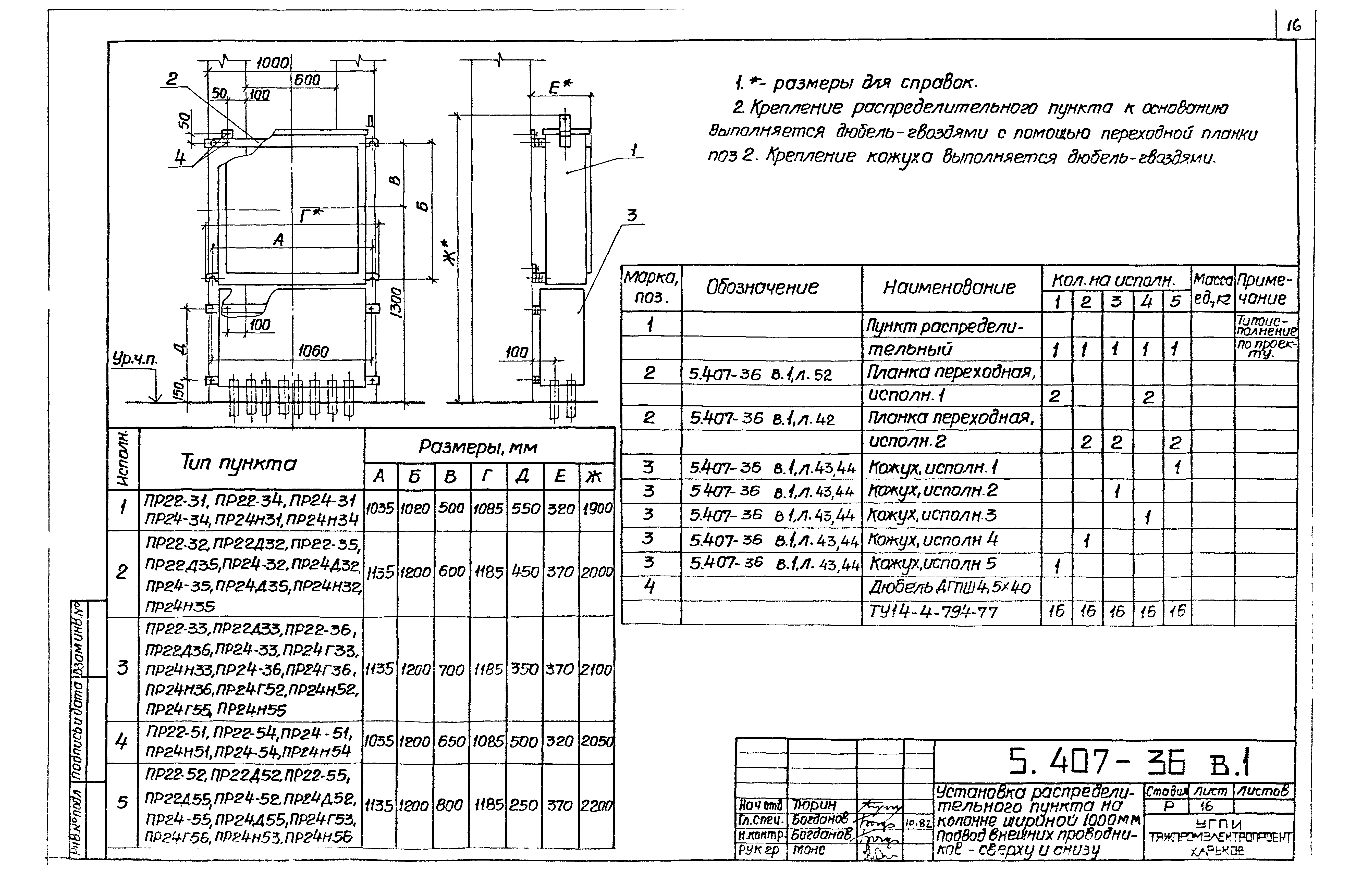

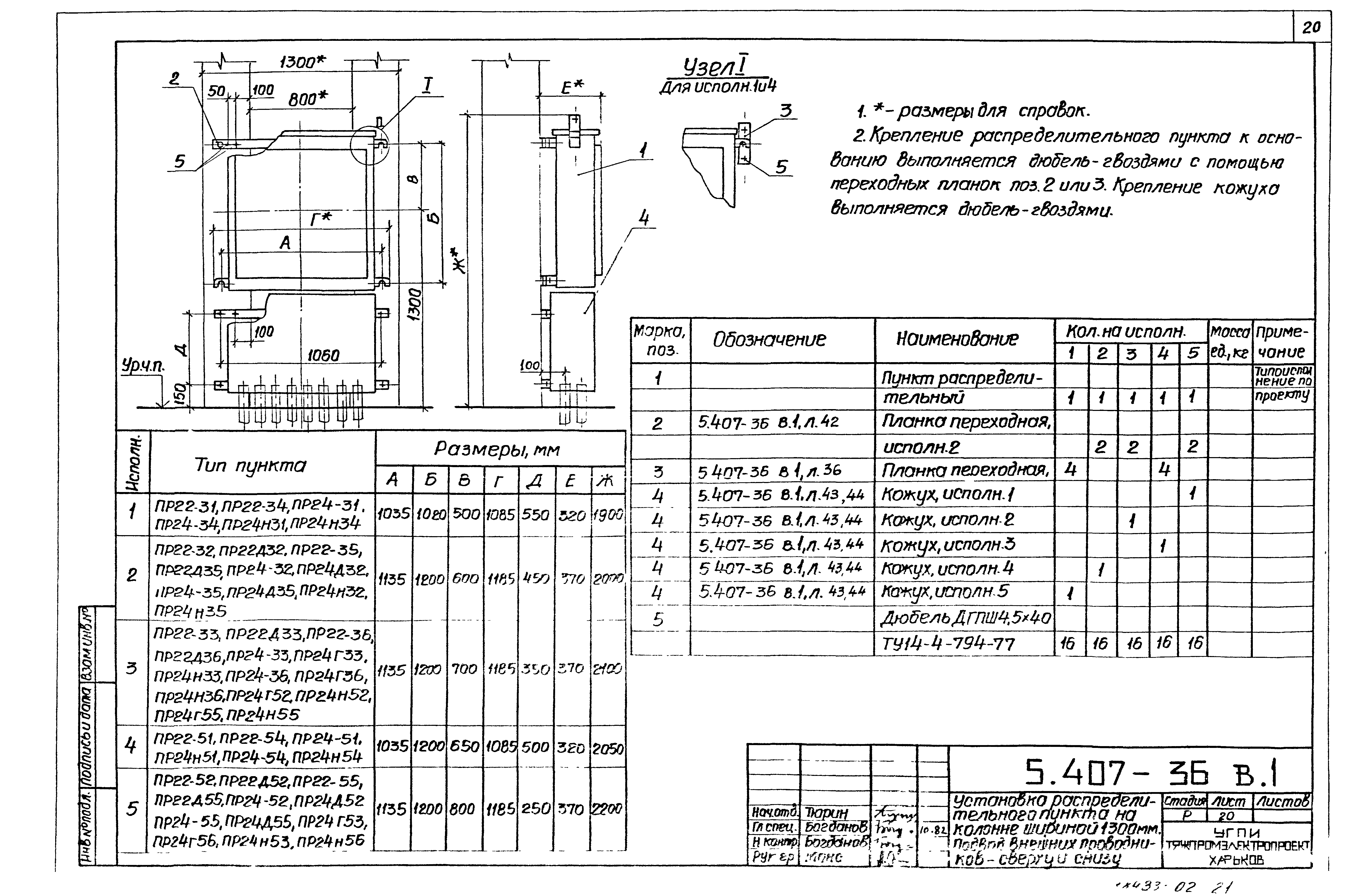

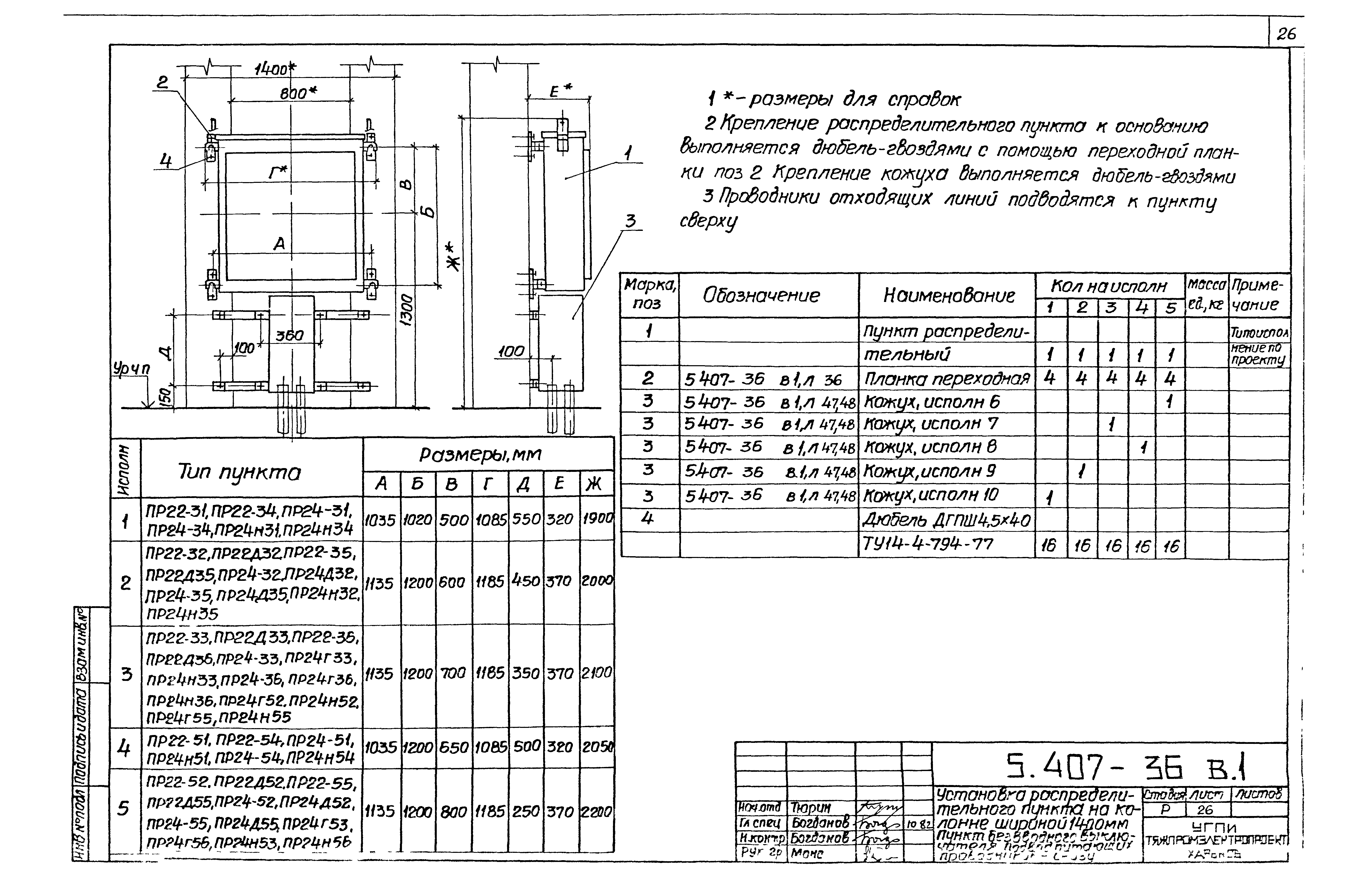

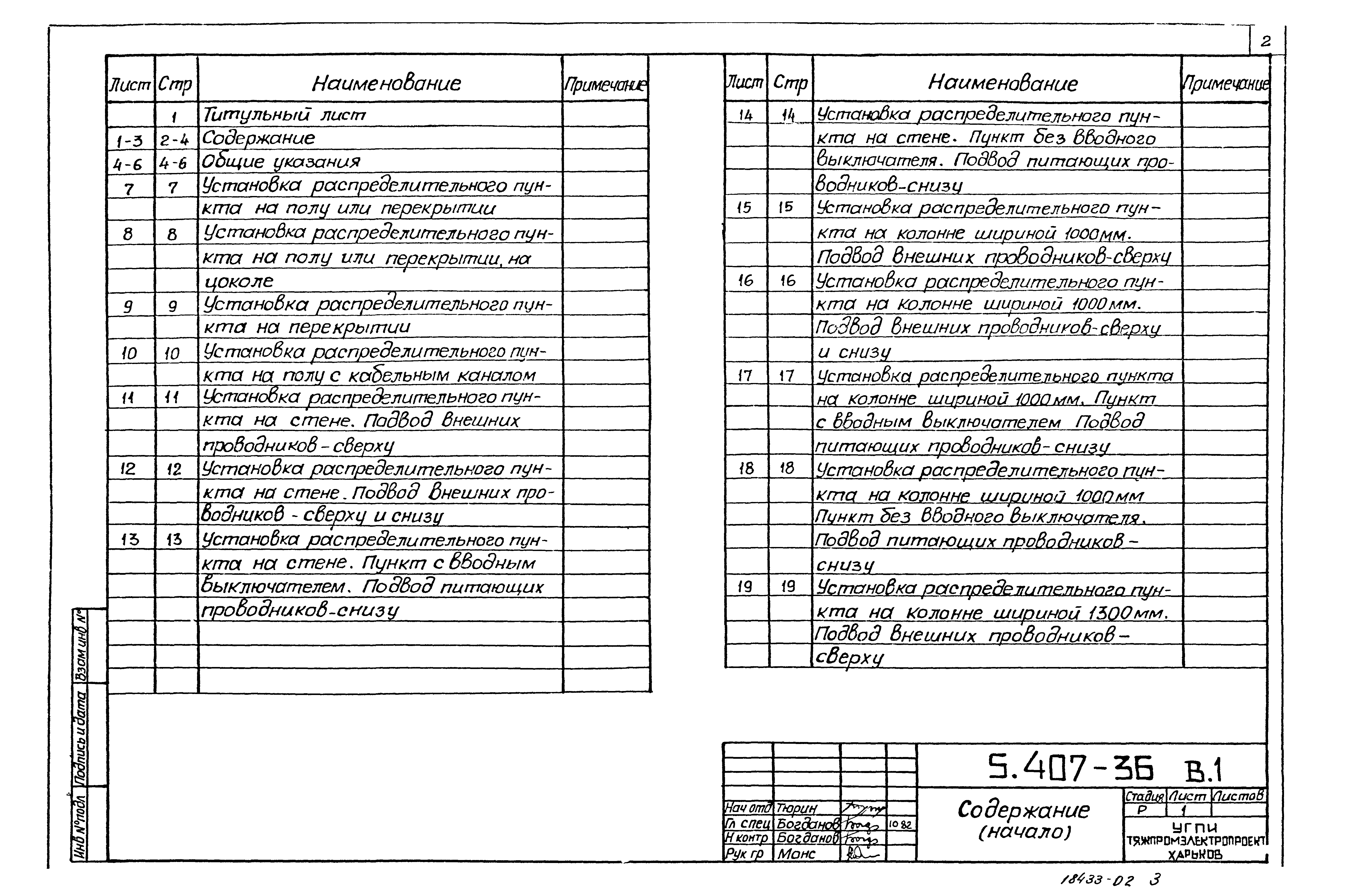

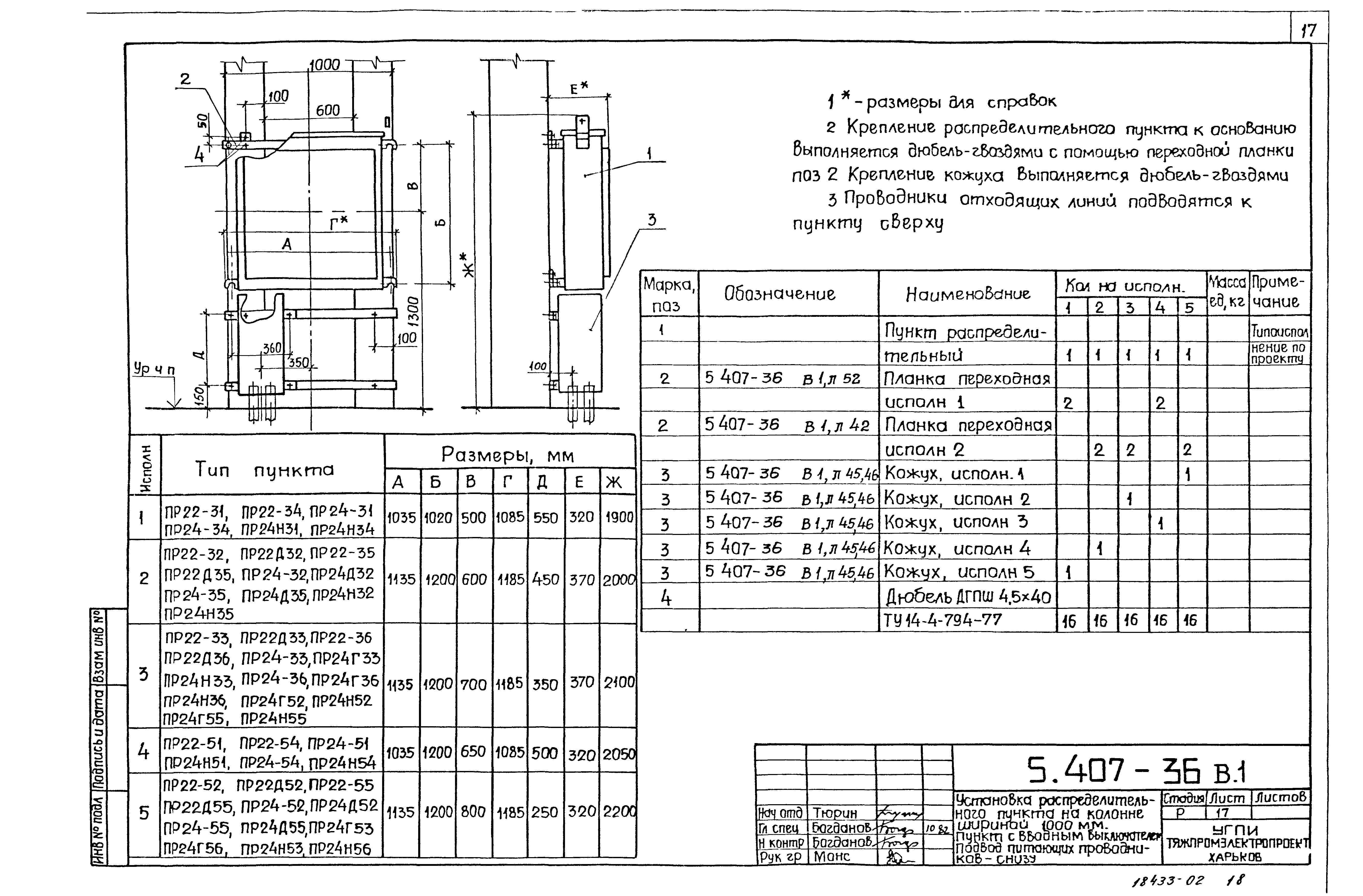

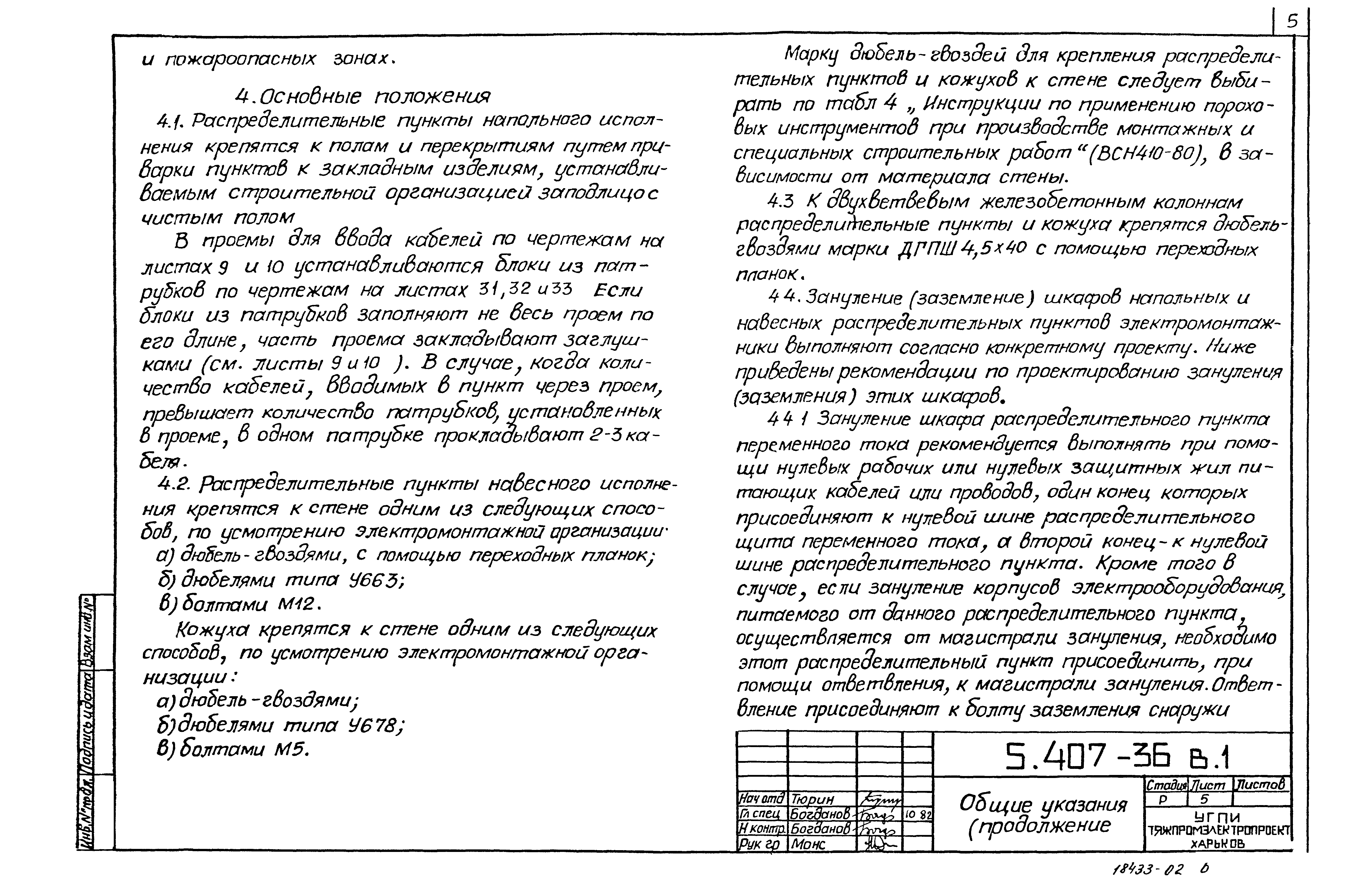

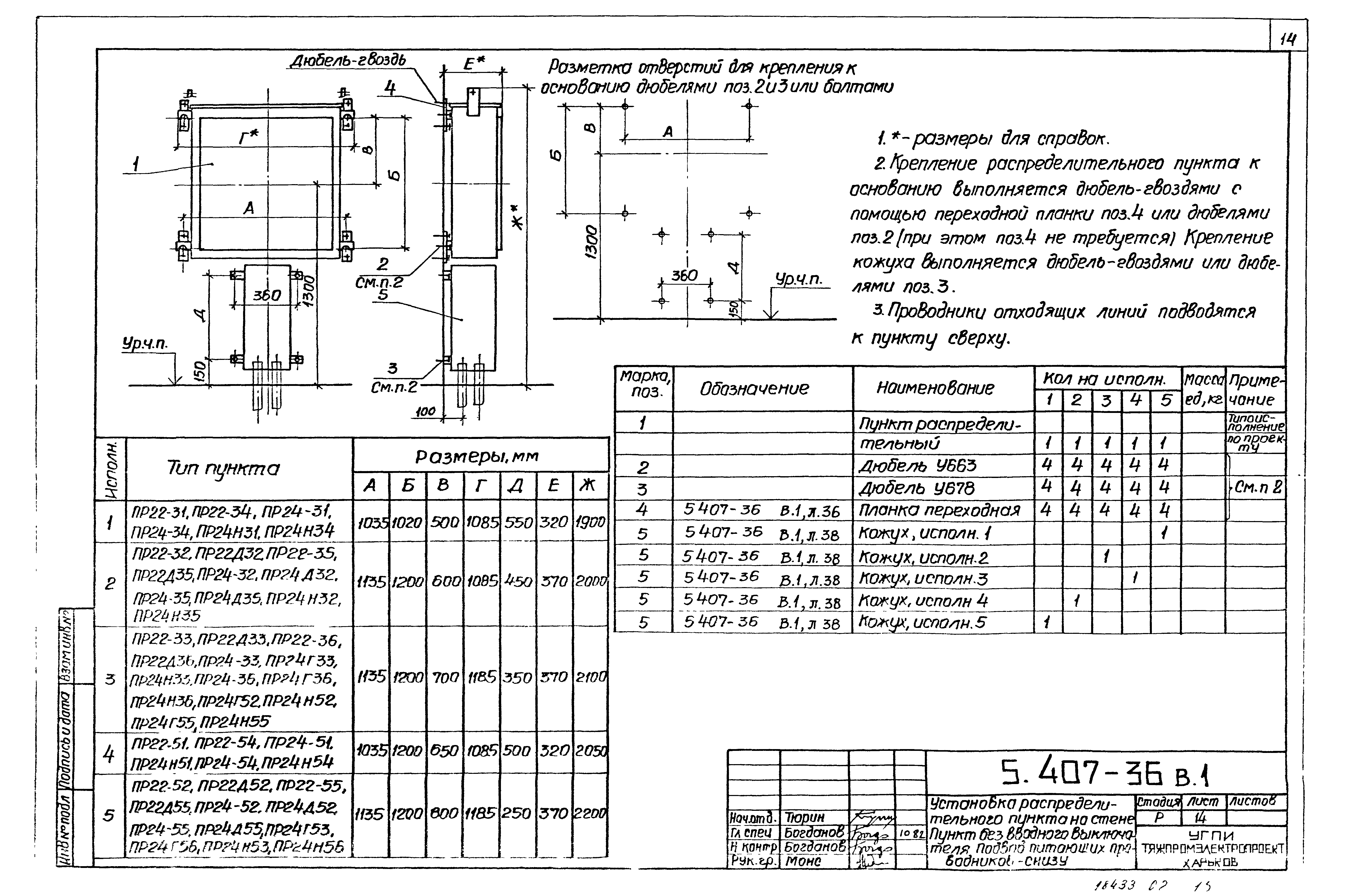

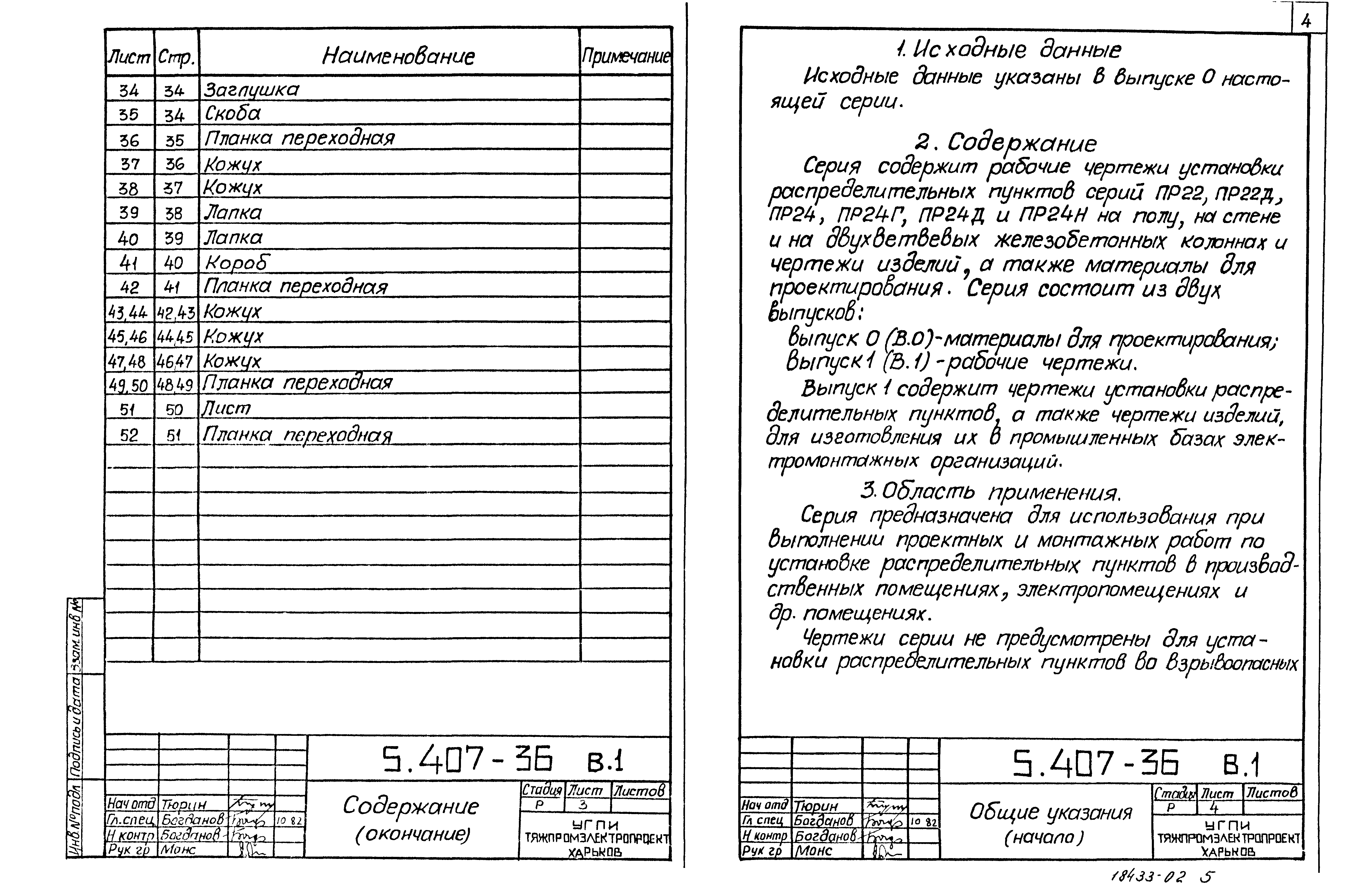

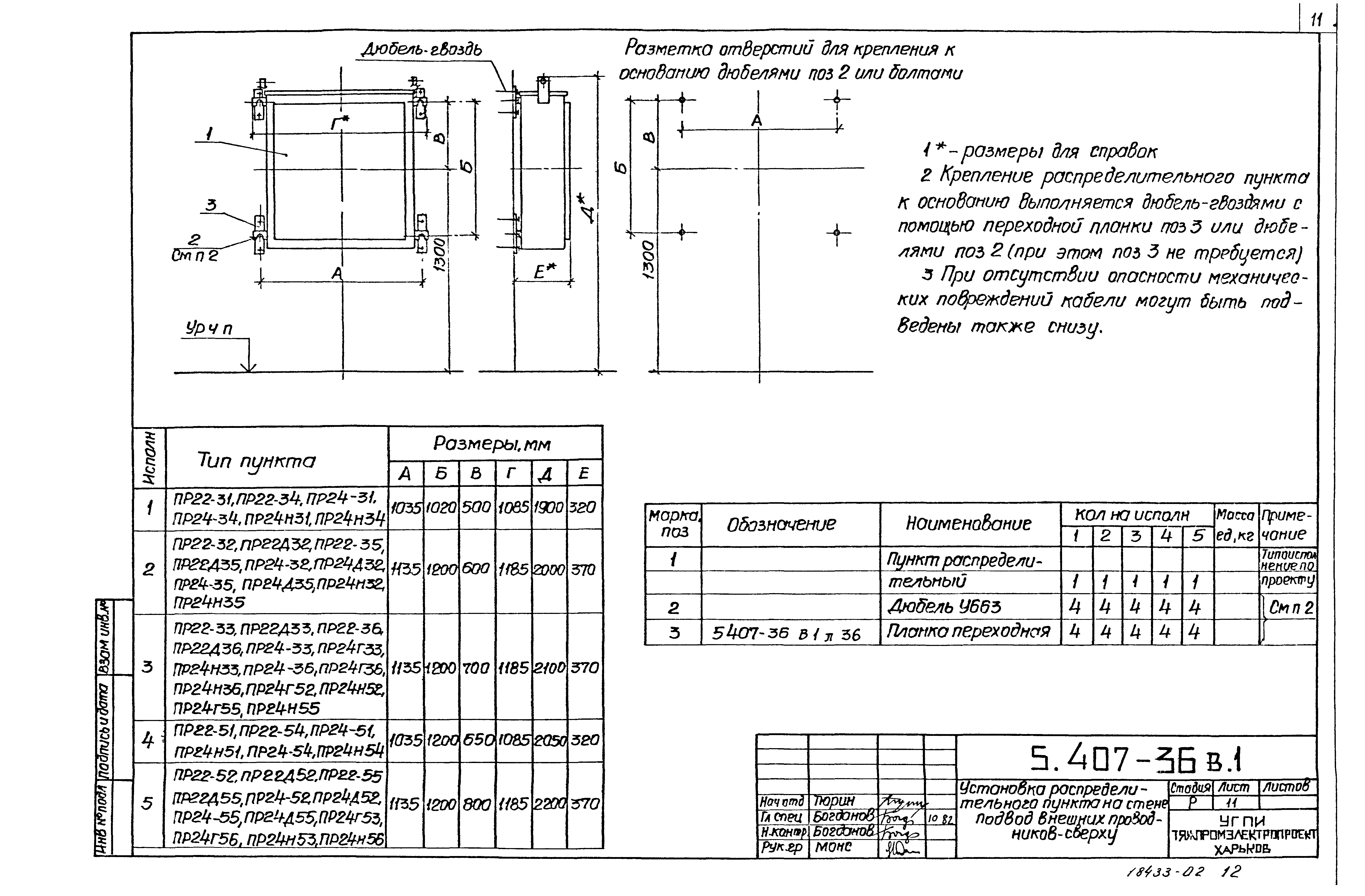

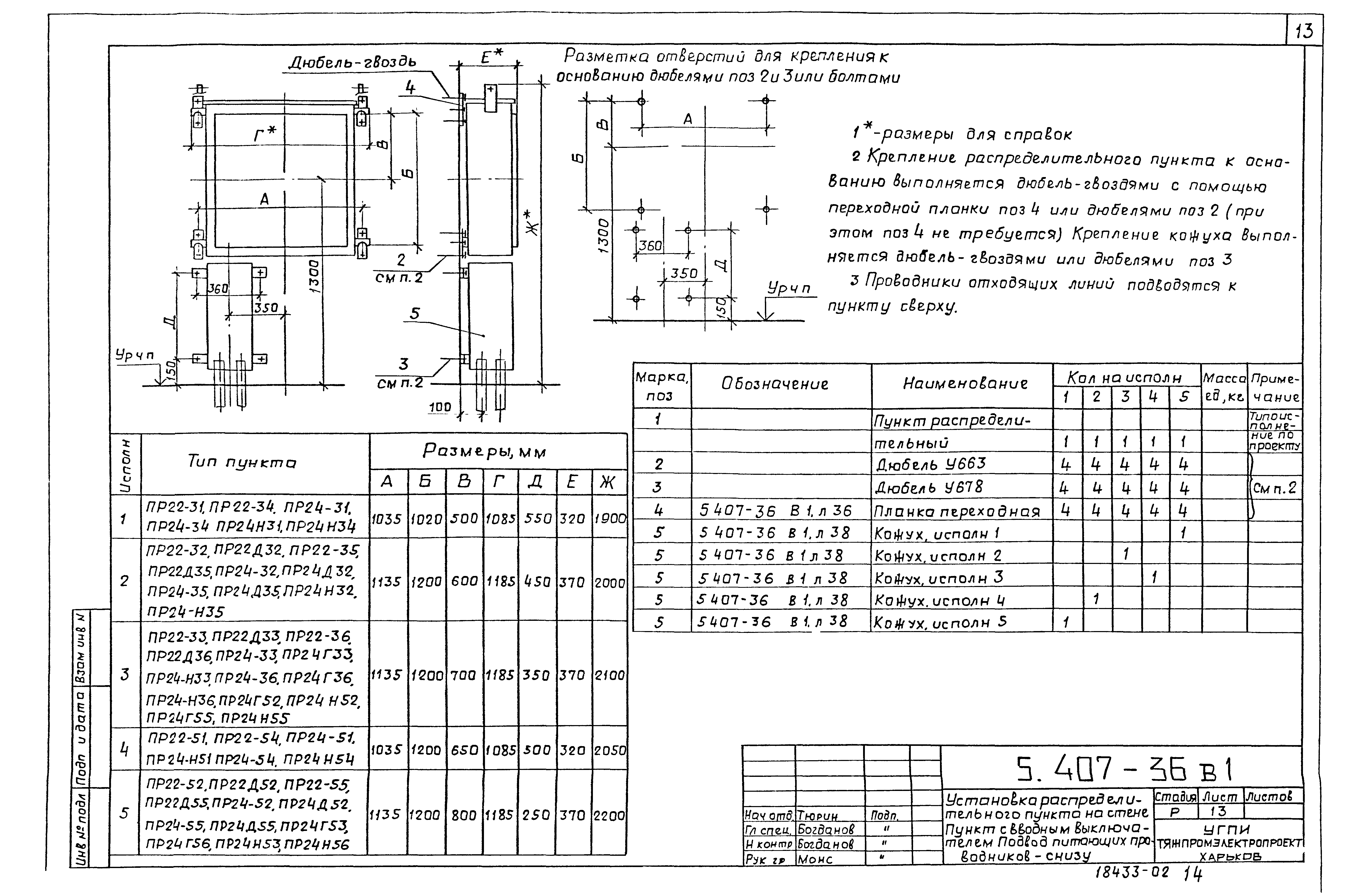

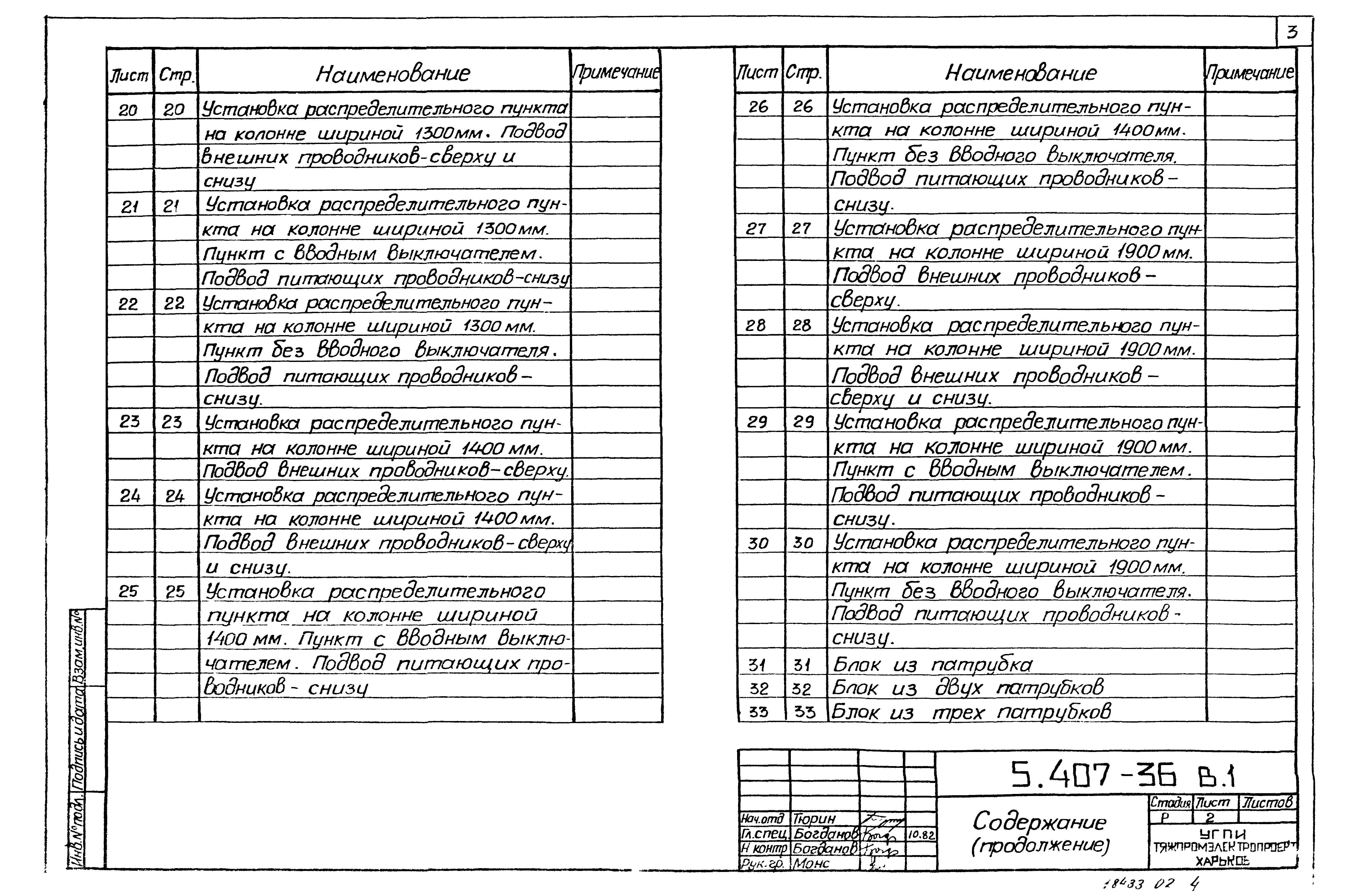

Оглавление:	Общие указания Установка распределительного пункта на полу или перекрытии Установка распределительного пункта на полу или перекрытии, на цоколе Установка распределительного пункта на перекрытии Установка распределительного пункта на полу с кабельным каналом Установка распределительного пункта на стене. Подвод внешних проводников - сверху Установка распределительного пункта на стене. Подвод внешних проводников - сверху и снизу Установка распределительного пункта на стене. Пункт с вводным выключателем. Подвод питающих проводников - снизу Установка распределительного пункта на стене. Пункт без вводного выключателя. Подвод питающих проводников - снизу Установка распределительного пункта на колонне шириной 1000 мм. Подвод внешних проводников - сверху Установка распределительного пункта на колонне шириной 1000 мм. Подвод внешних проводников - сверху и снизу Установка распределительного пункта на колонне шириной 1000 мм. Пункт с вводным выключателем. Подвод питающих проводников - снизу Установка распределительного пункта на колонне шириной 1000 мм. Пункт без вводного выключателя. Подвод питающих проводников - снизу Установка распределительного пункта на колонне шириной 1300 мм. Подвод внешних проводников - сверху Установка распределительного пункта на колонне шириной 1300 мм. Подвод внешних проводников - сверху и снизу Установка распределительного пункта на колонне шириной 1300 мм. Пункт с вводным выключателем. Подвод питающих проводников - снизу Установка распределительного пункта на колонне шириной 1300 мм. Пункт без вводного выключателя. Подвод питающих проводников - снизу Установка распределительного пункта на колонне шириной 1400 мм. Подвод внешних проводников - сверху Установка распределительного пункта на колонне шириной 1400 мм. Подвод внешних проводников - сверху и снизу Установка распределительного пункта на колонне шириной 1400 мм. Пункт с вводным выключателем. Подвод питающих проводников - сверху и снизу Установка распределительного пункта на колонне шириной 1400 мм. Пункт без вводного выключателя. Подвод питающих проводников - снизу Установка распределительного пункта на колонне шириной 1900 мм. Подвод внешних проводников - сверху Установка распределительного пункта на колонне шириной 1900 мм. Подвод внешних проводников - сверху и снизу Установка распределительного пункта на колонне шириной 1900 мм. Пункт с вводным выключателем. Подвод питающих проводников - снизу Установка распределительного пункта на колонне шириной 1900 мм. Пункт без вводного выключателя. Подвод питающих проводников - снизу Блок из патрубка Блок из двух патрубков Блок из трех патрубков Заглушка Скоба Планка переходная Кожух Лапка Короб Планка переходная Кожух Планка переходная Лист Планка переходная
Разработан:	Украинский Тяжпромэлектропроект
Утверждён:	30.11.1982 Минмонтажспецстрой СССР (USSR Minmontazhspetsstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Электрооборудование и электросети Установки трансформаторных подстанций и распределительных устройств
