Скачать Серия 1.232.5-9 Выпуск 1. Панели толщиной 114 и 164 мм на деревянном каркасе с утеплителем из минераловатных плит. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.232.5-9

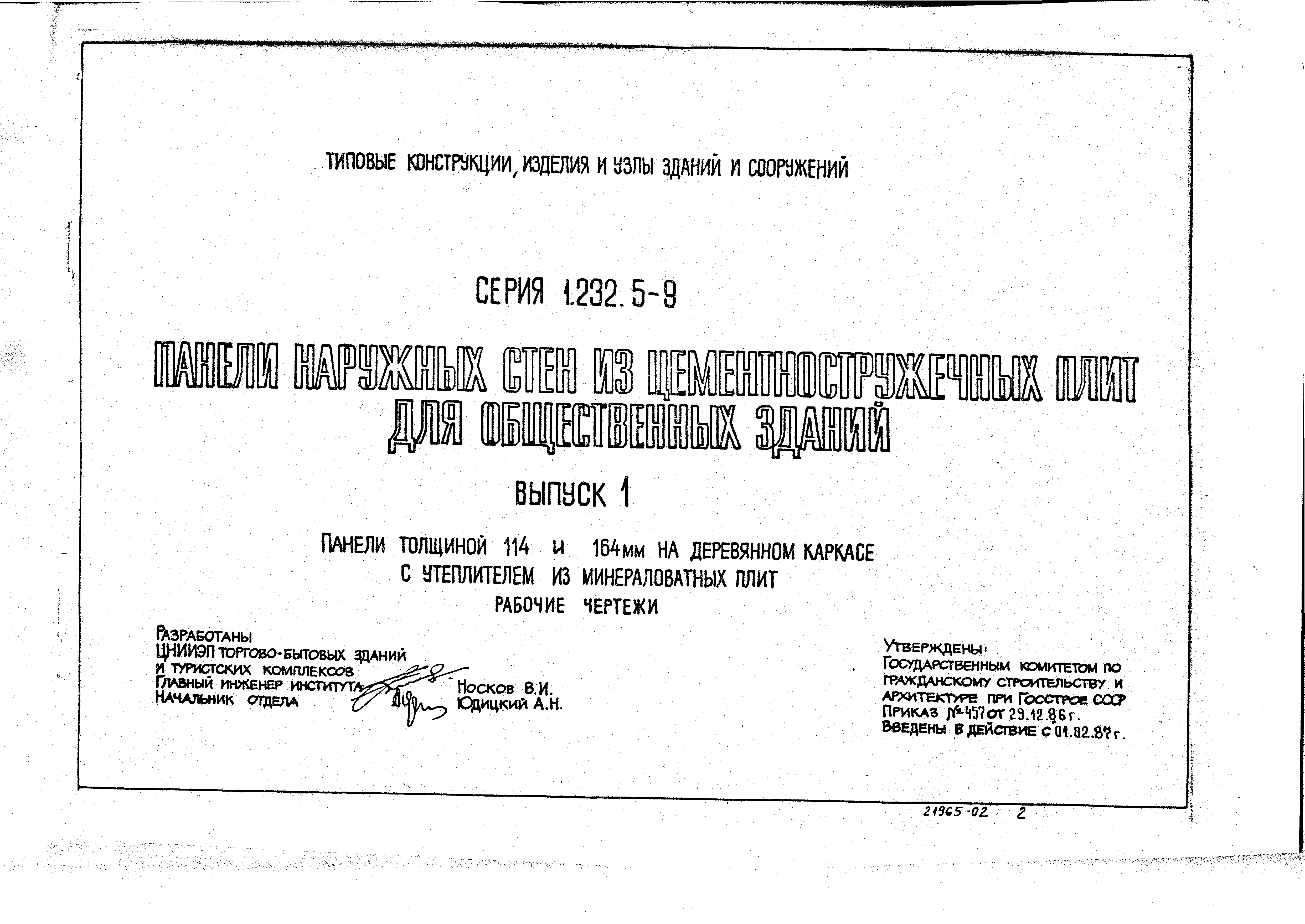

Выпуск 1. Панели толщиной 114 и 164 мм на деревянном каркасе с утеплителем из минераловатных плит. Рабочие чертежи

Обозначение:	Серия 1.232.5-9
Обозначение англ:	Series 1.232.5-9
Статус:	не действует
Название рус.:	Выпуск 1. Панели толщиной 114 и 164 мм на деревянном каркасе с утеплителем из минераловатных плит. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	Выпуск 1 содержит рабочие чертежи цементностружечных навесных стеновых панелей, предназначенных для применения при проектировании и строительстве общественных зданий

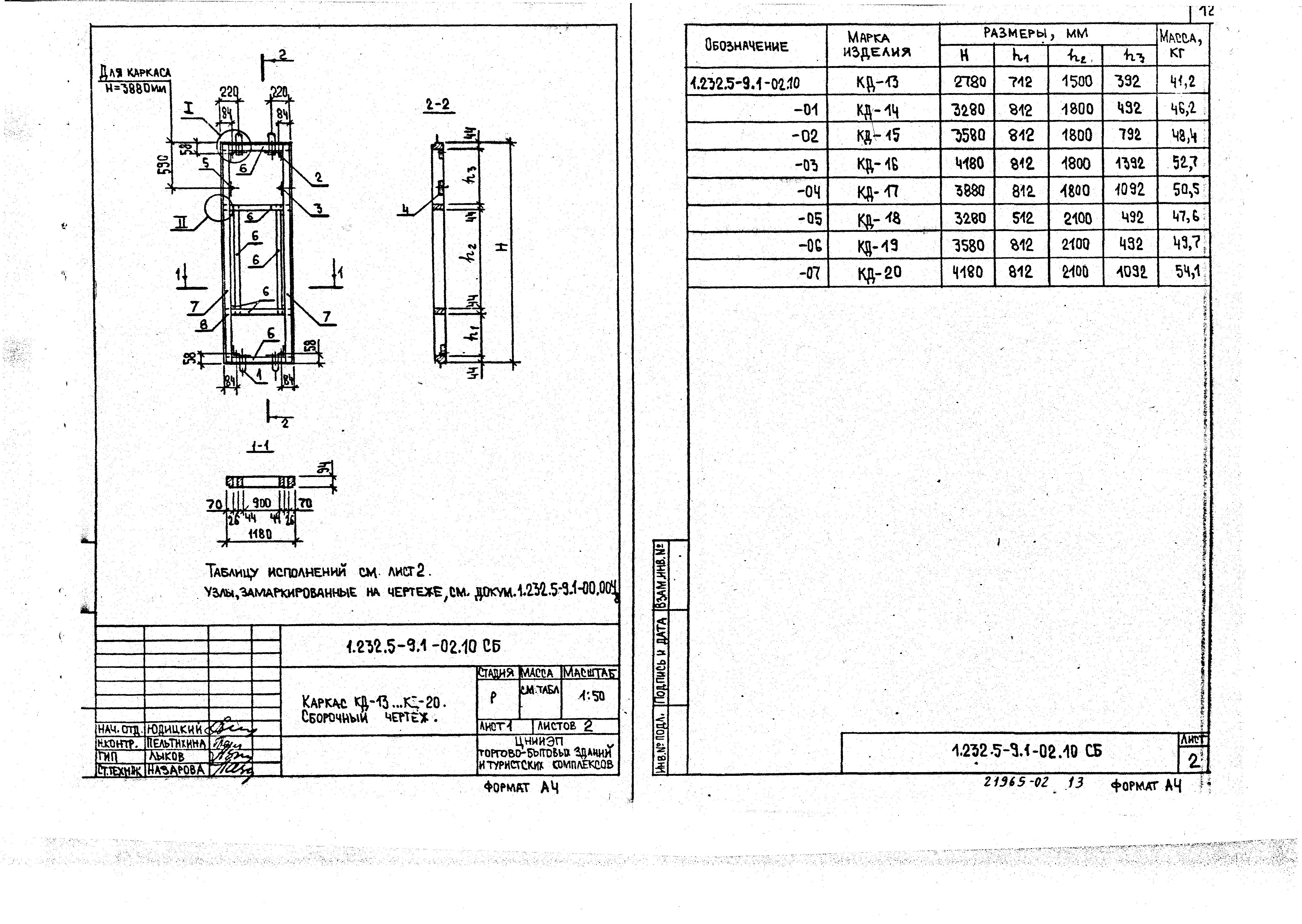

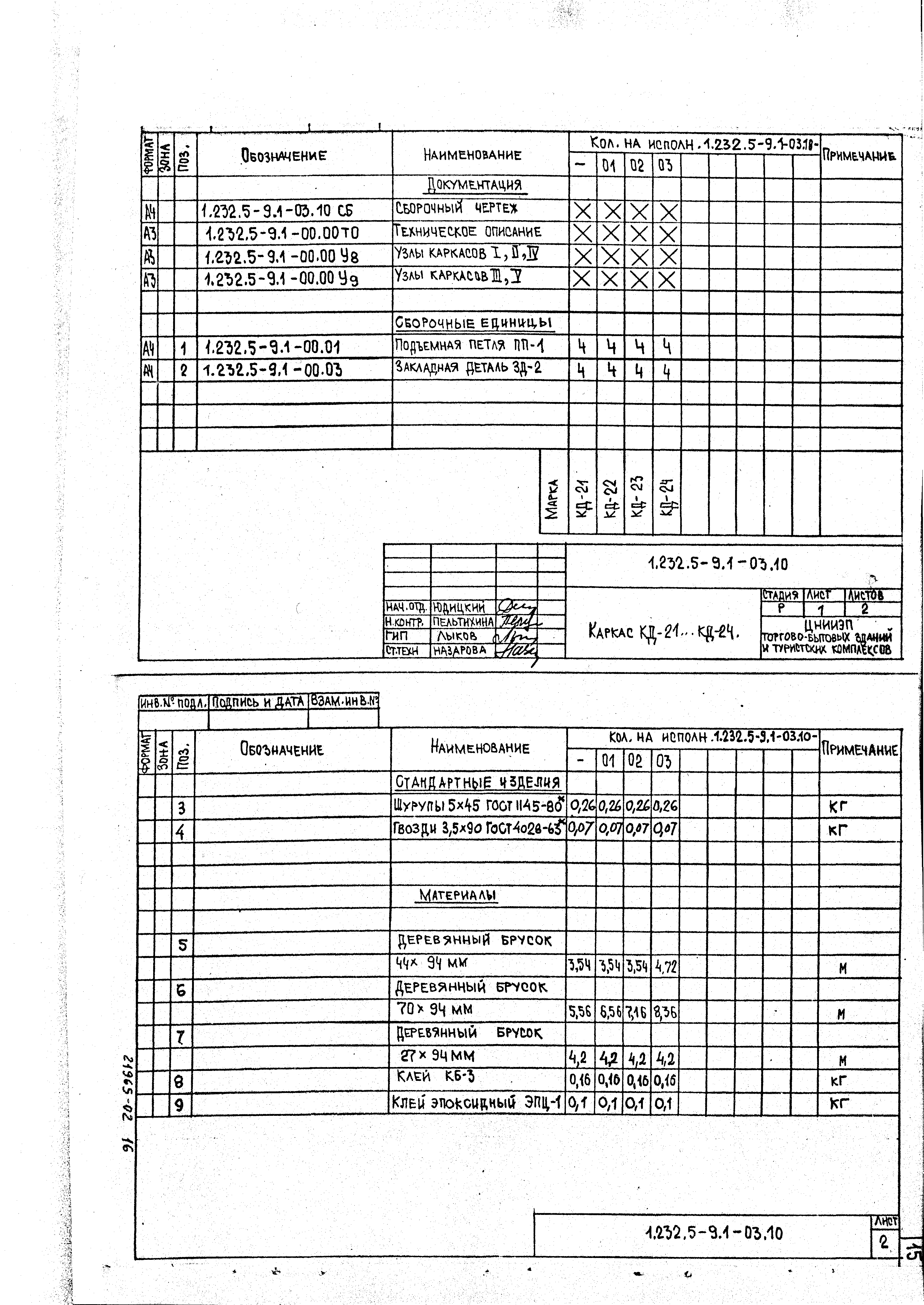

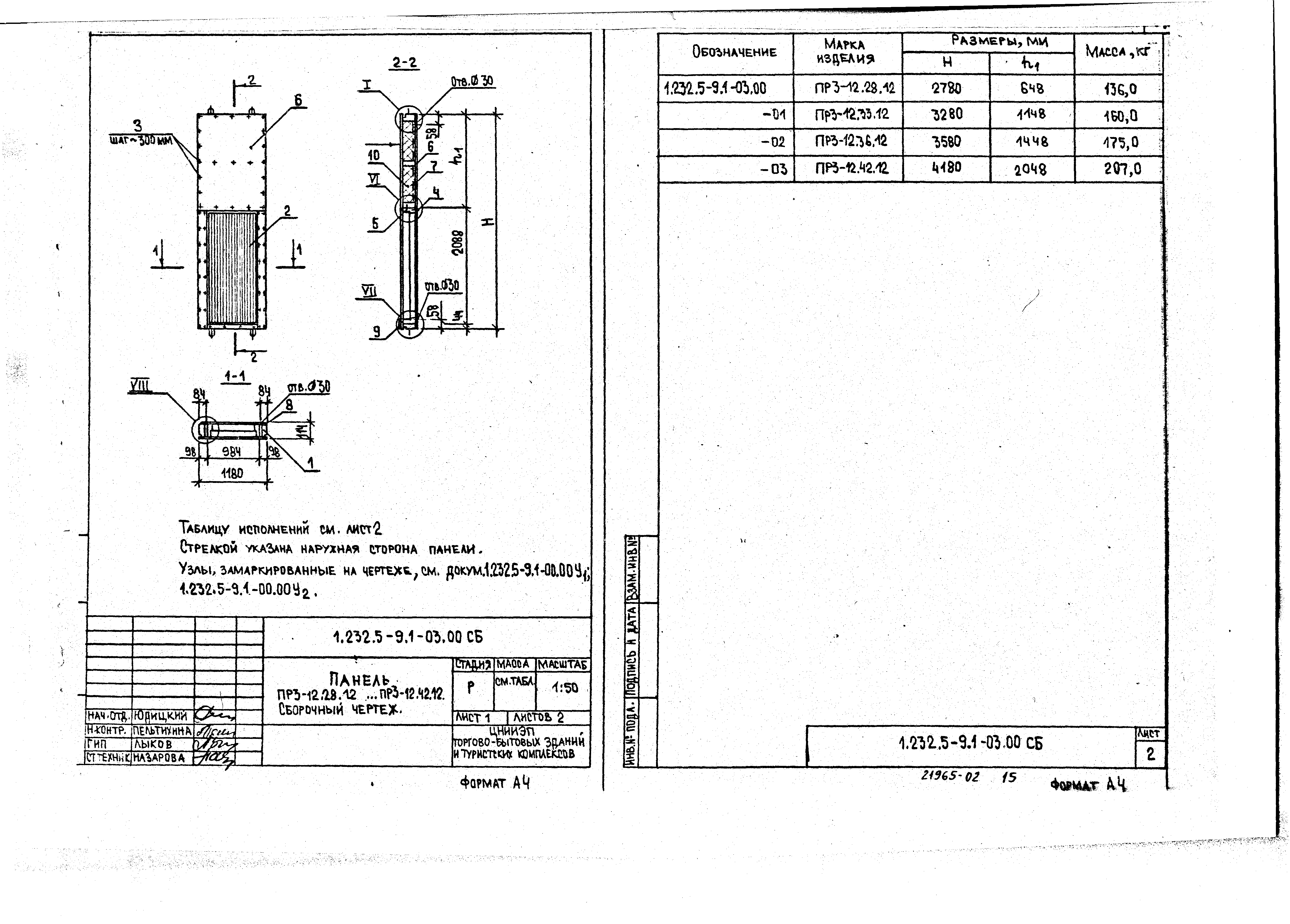

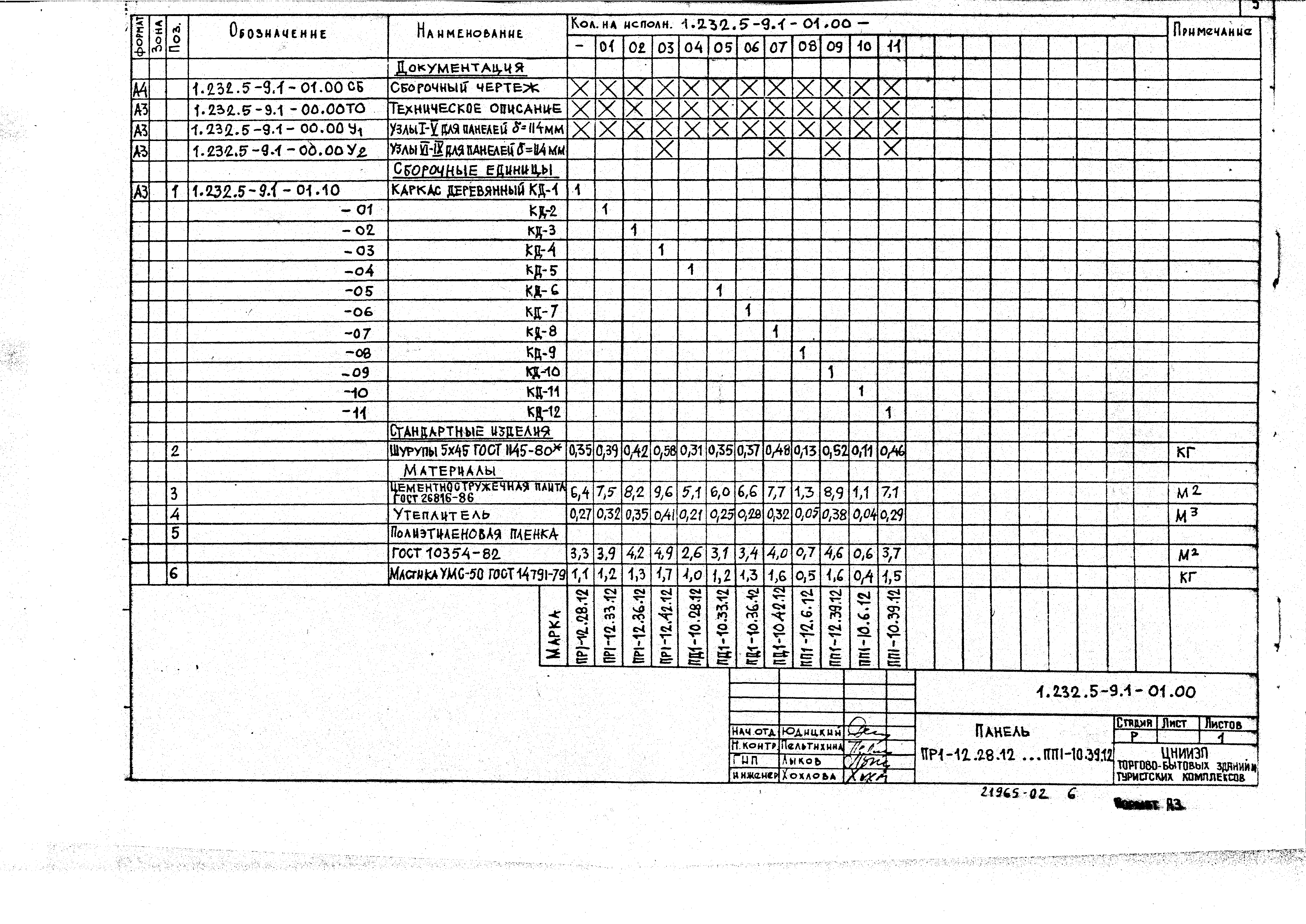

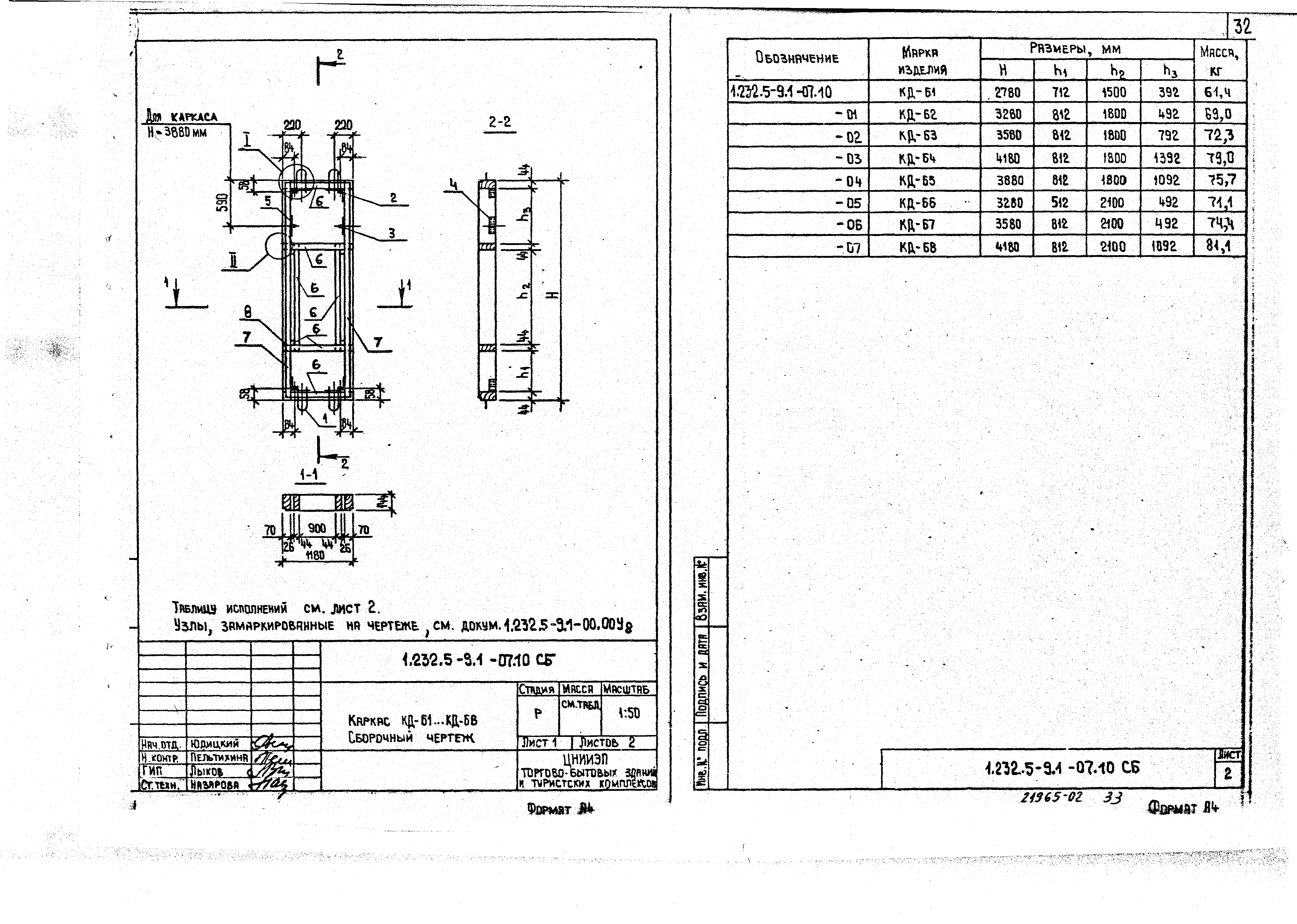

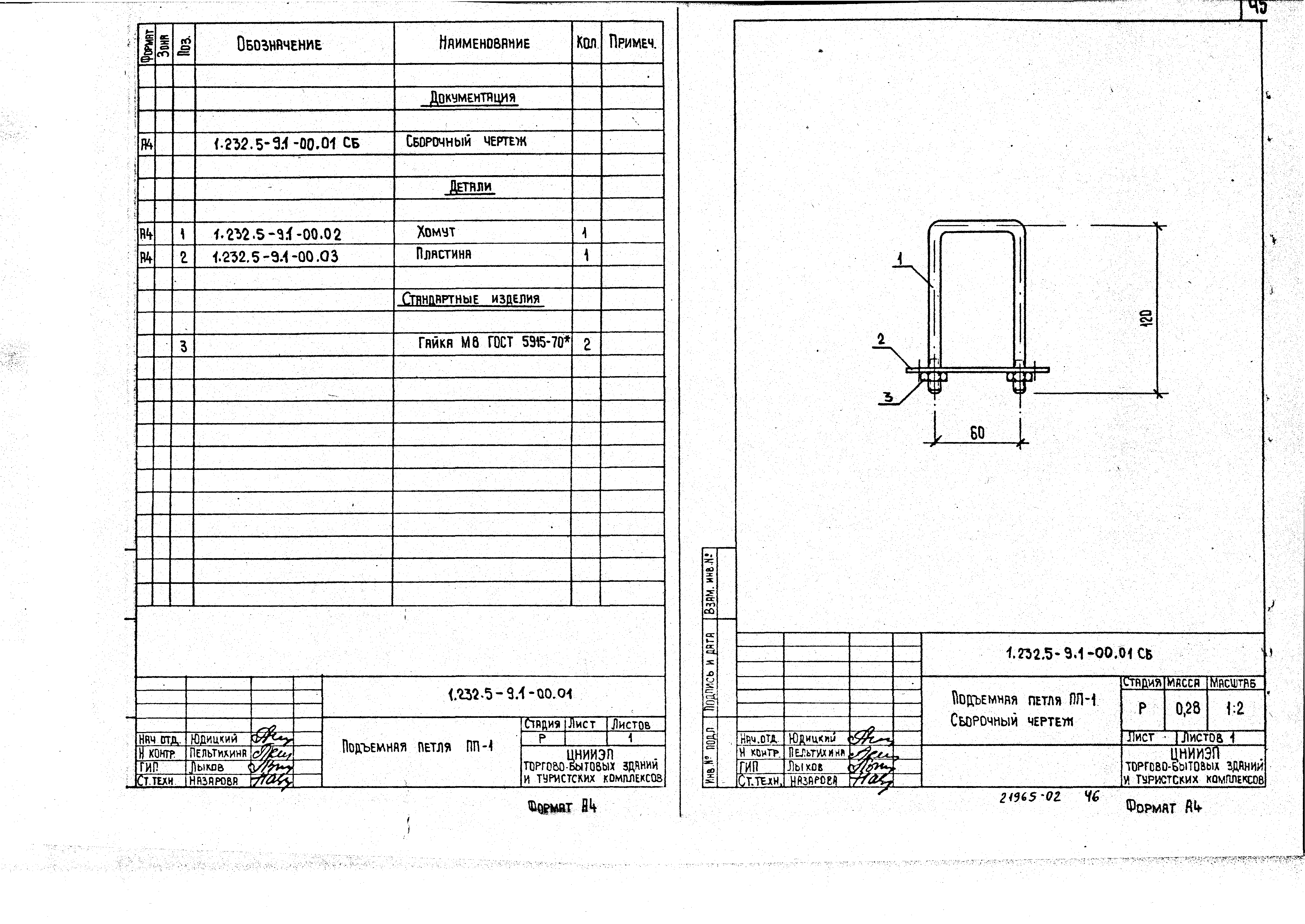

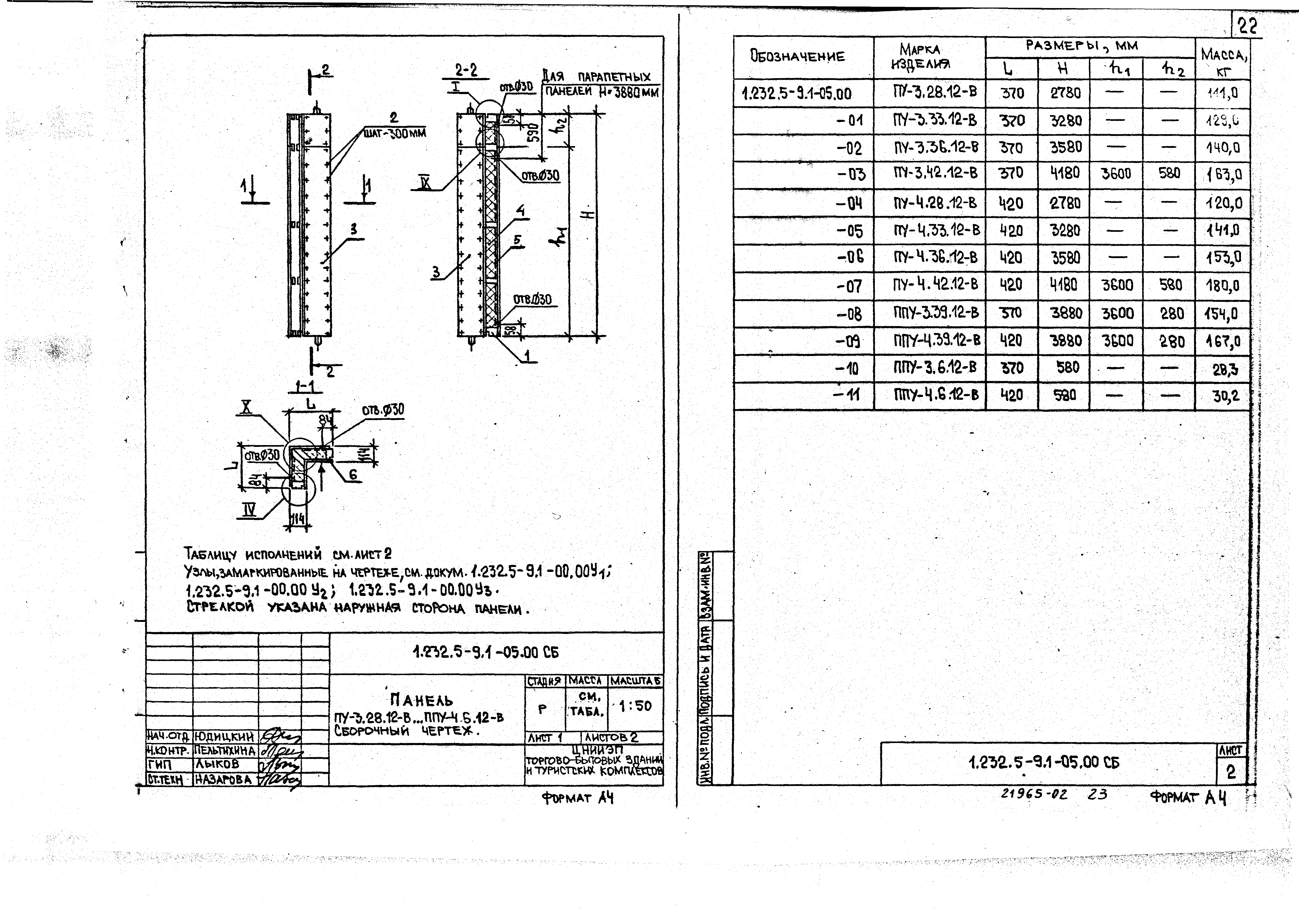

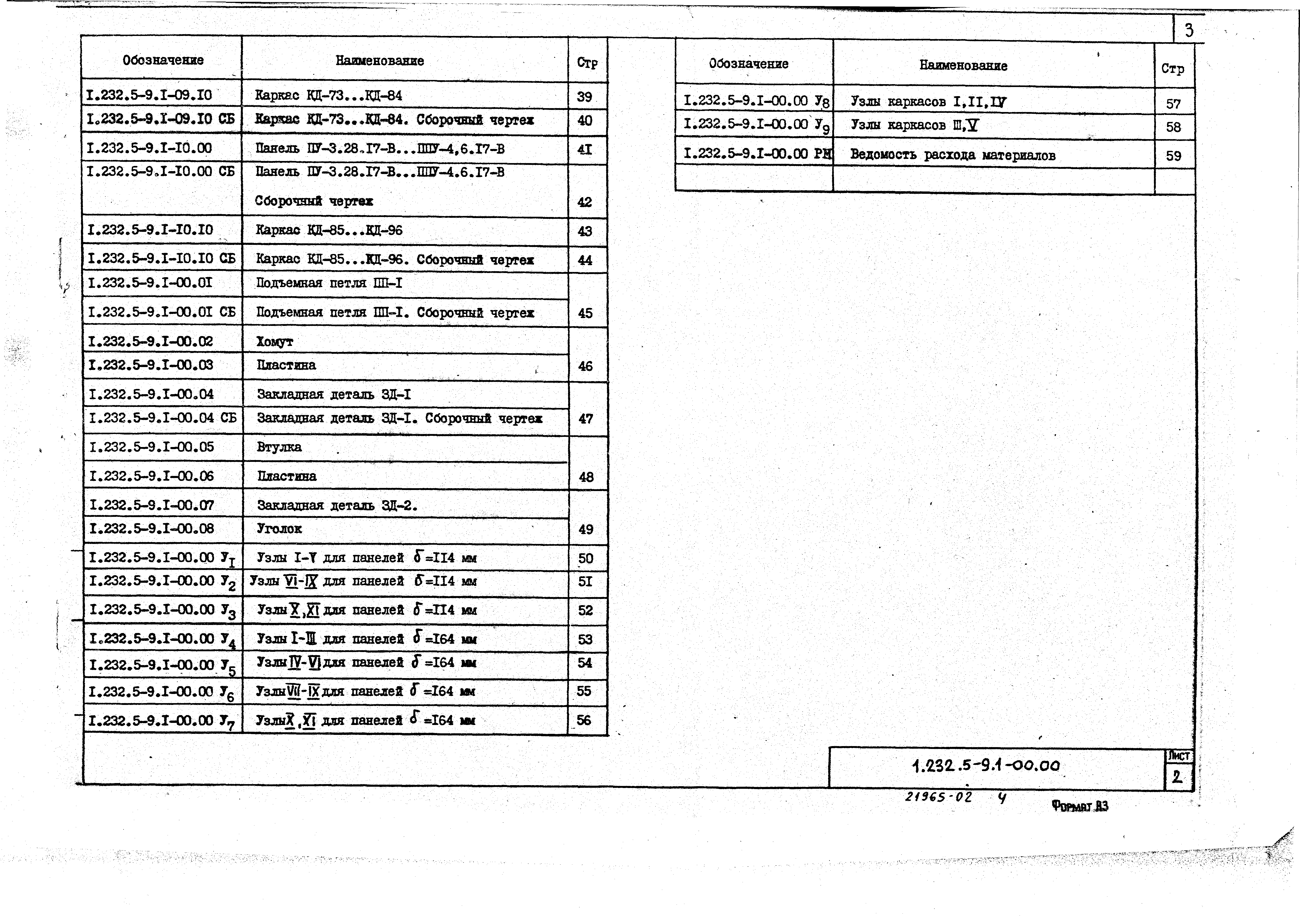

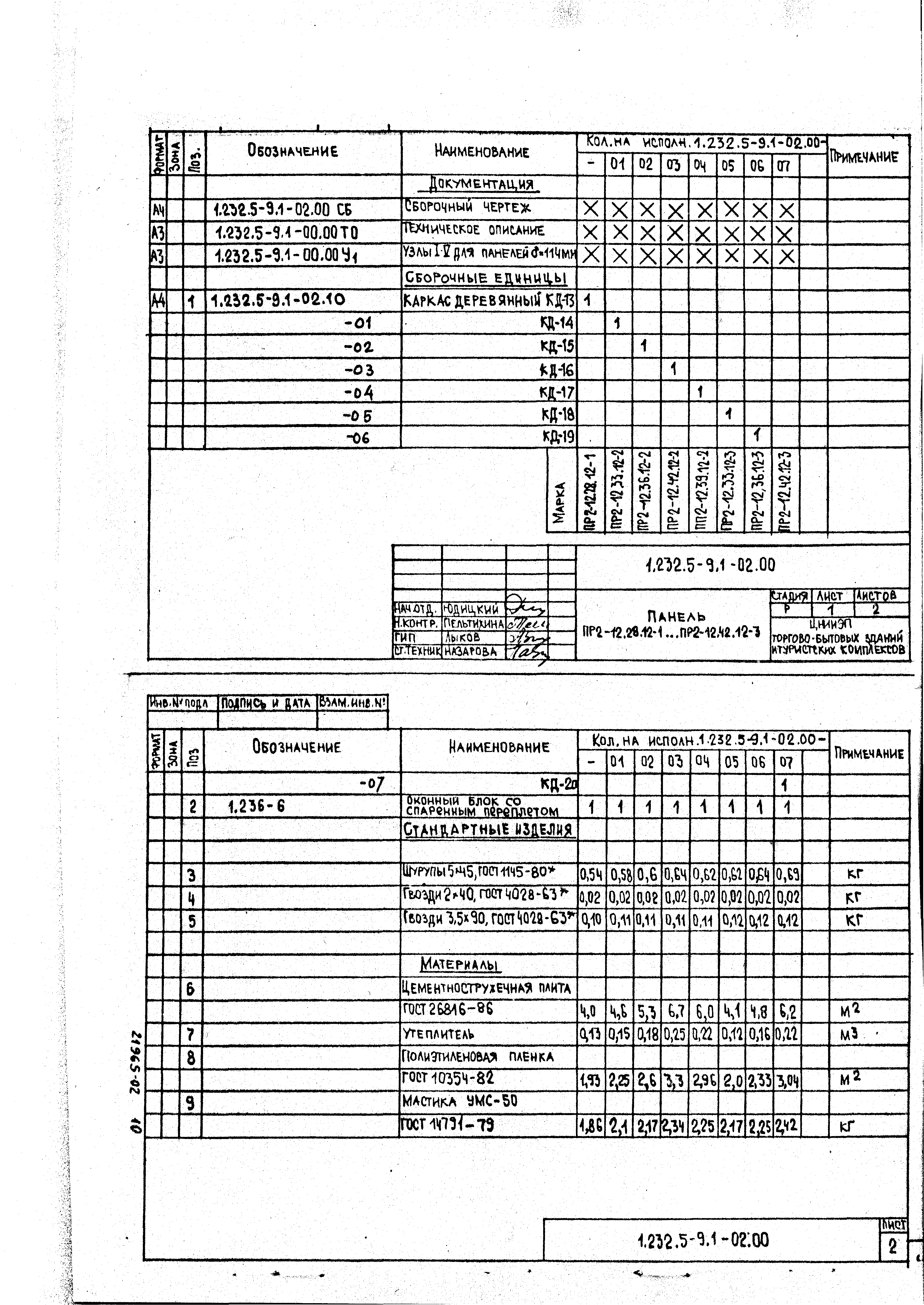

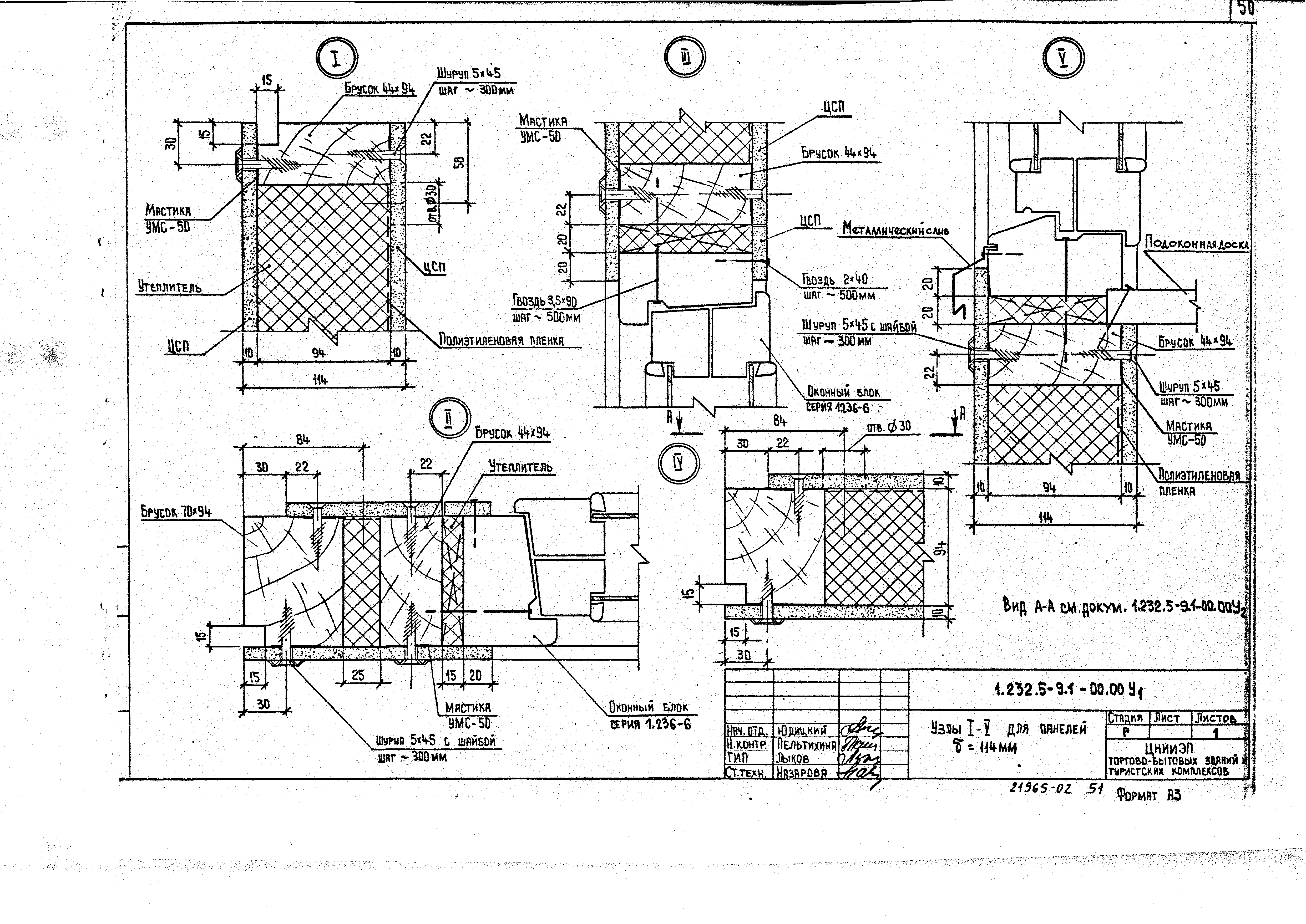

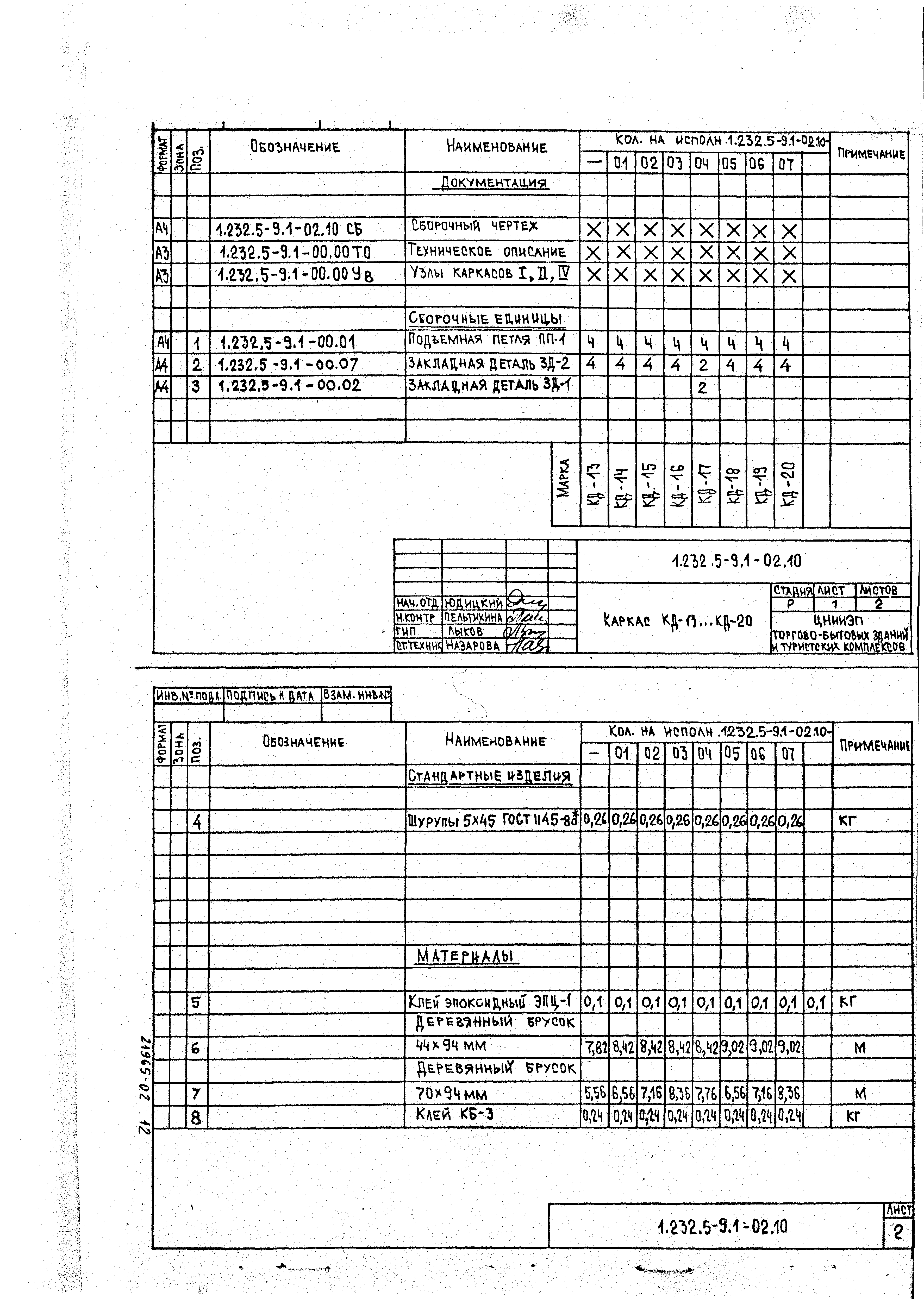

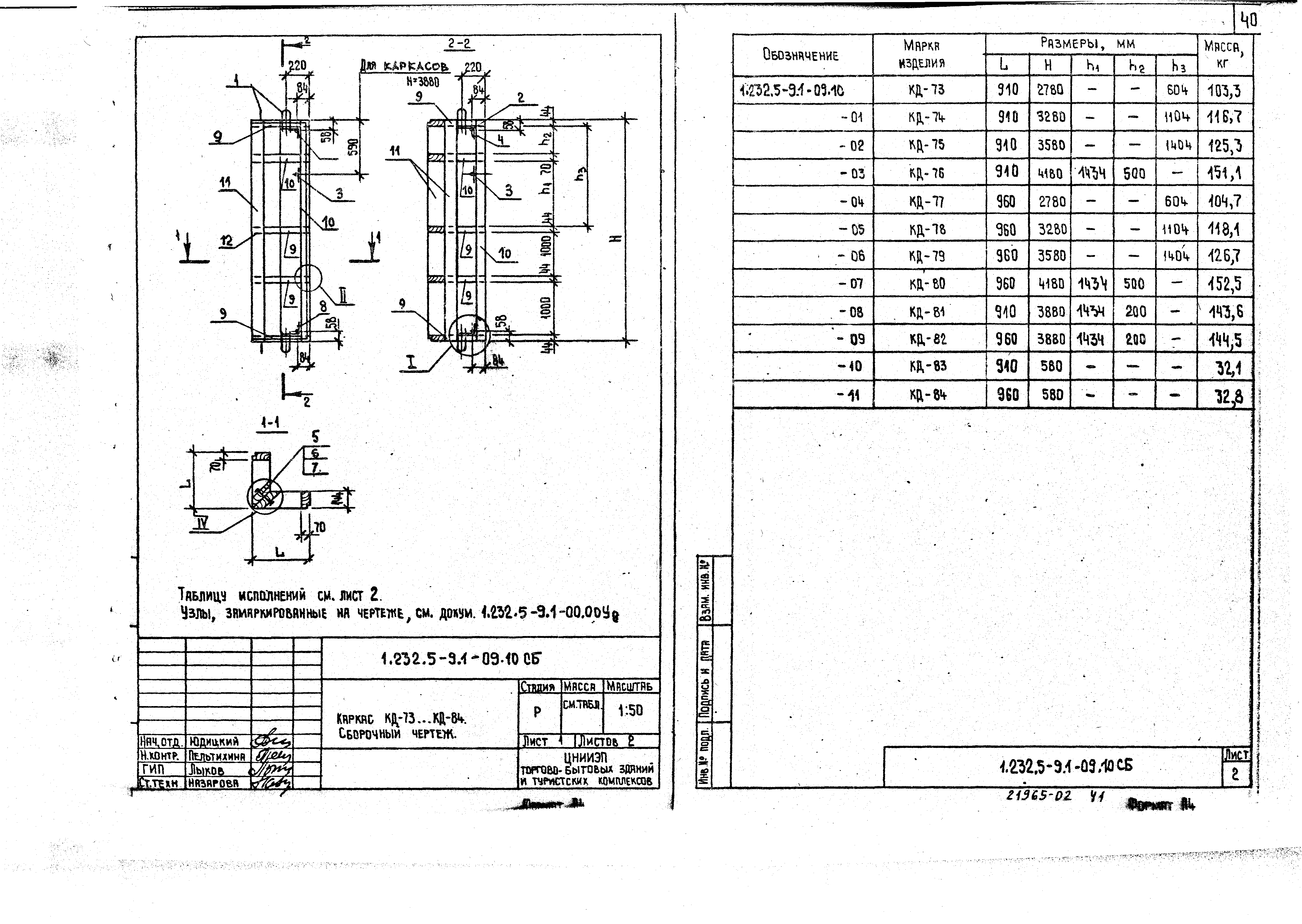

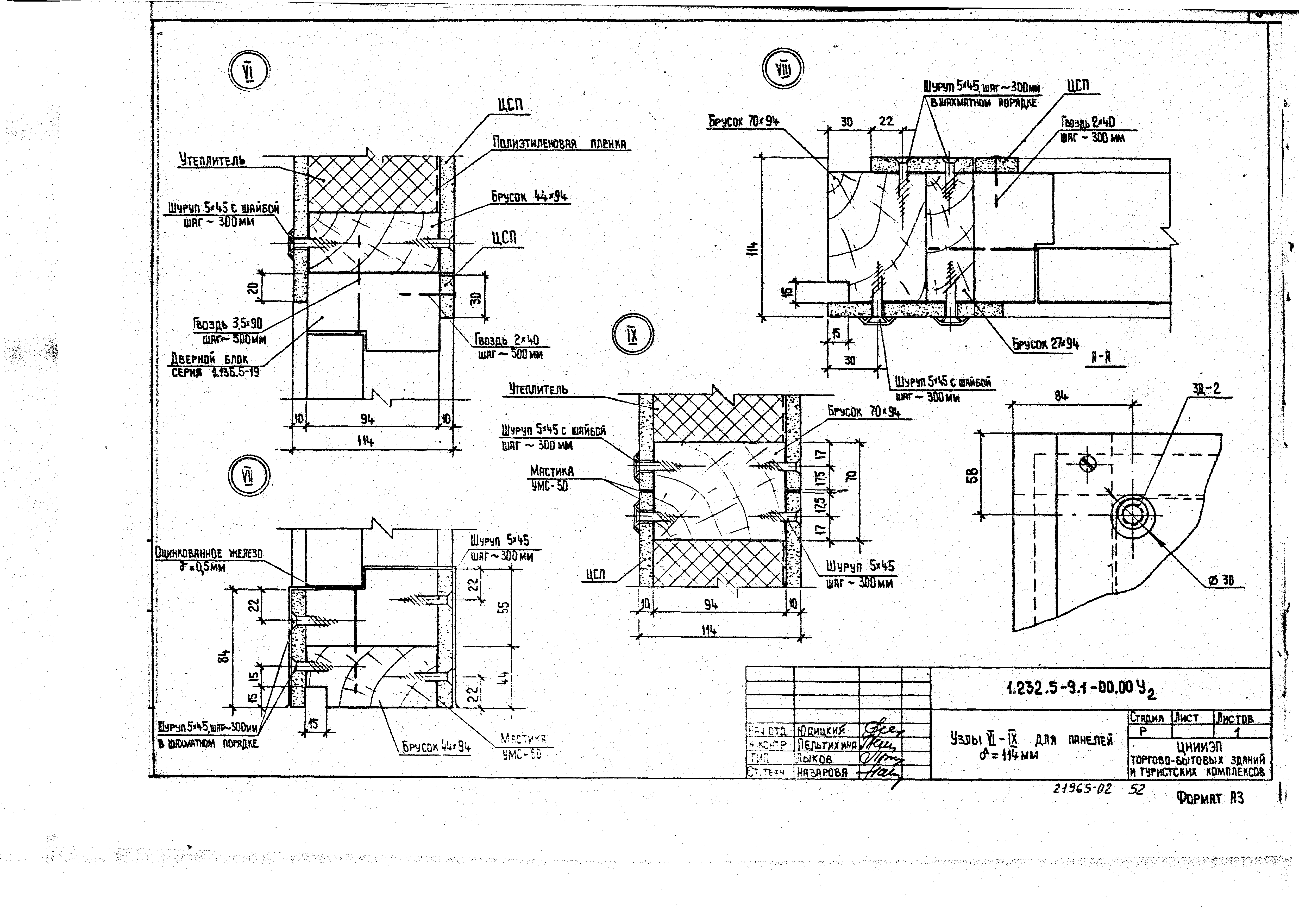

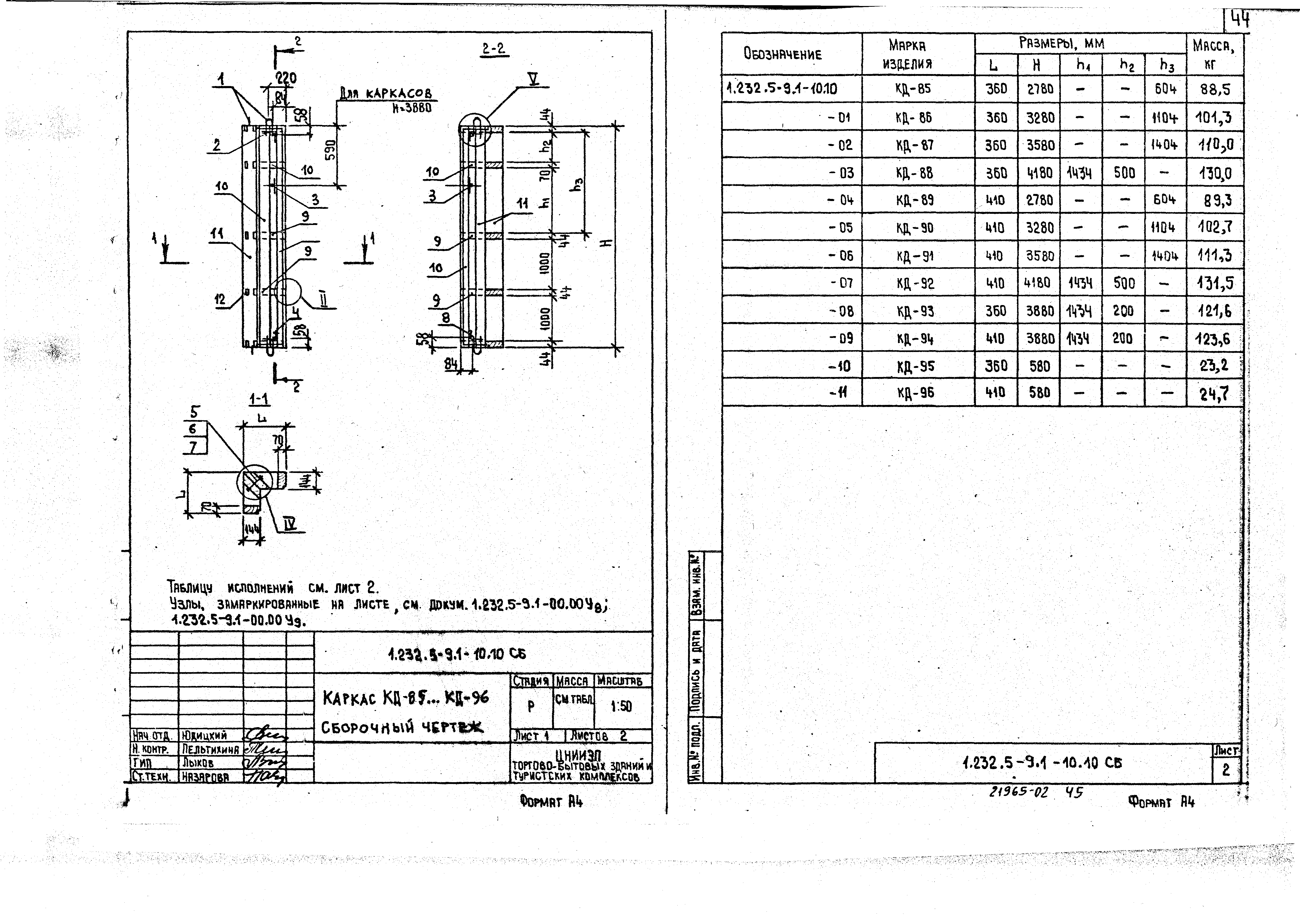

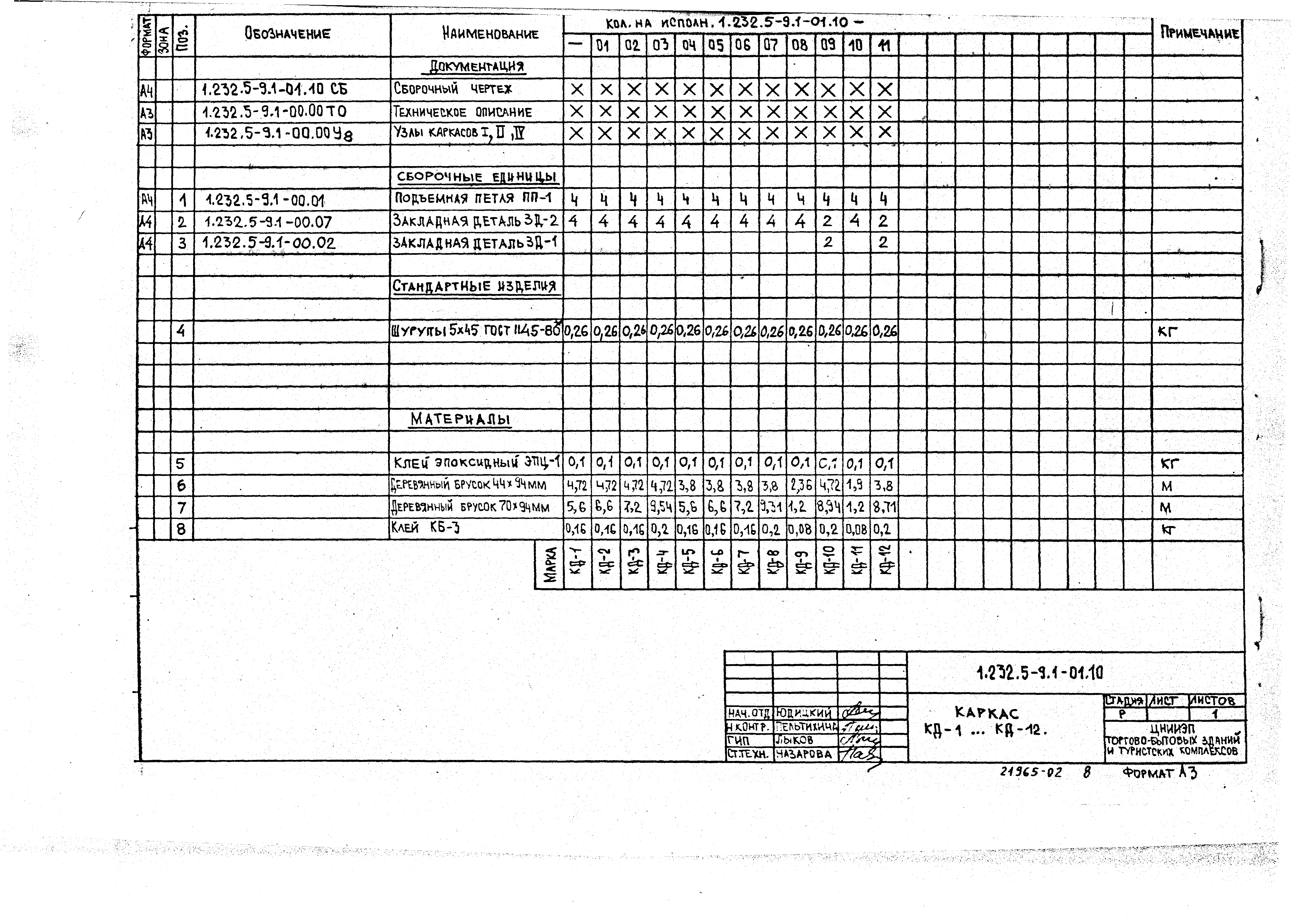

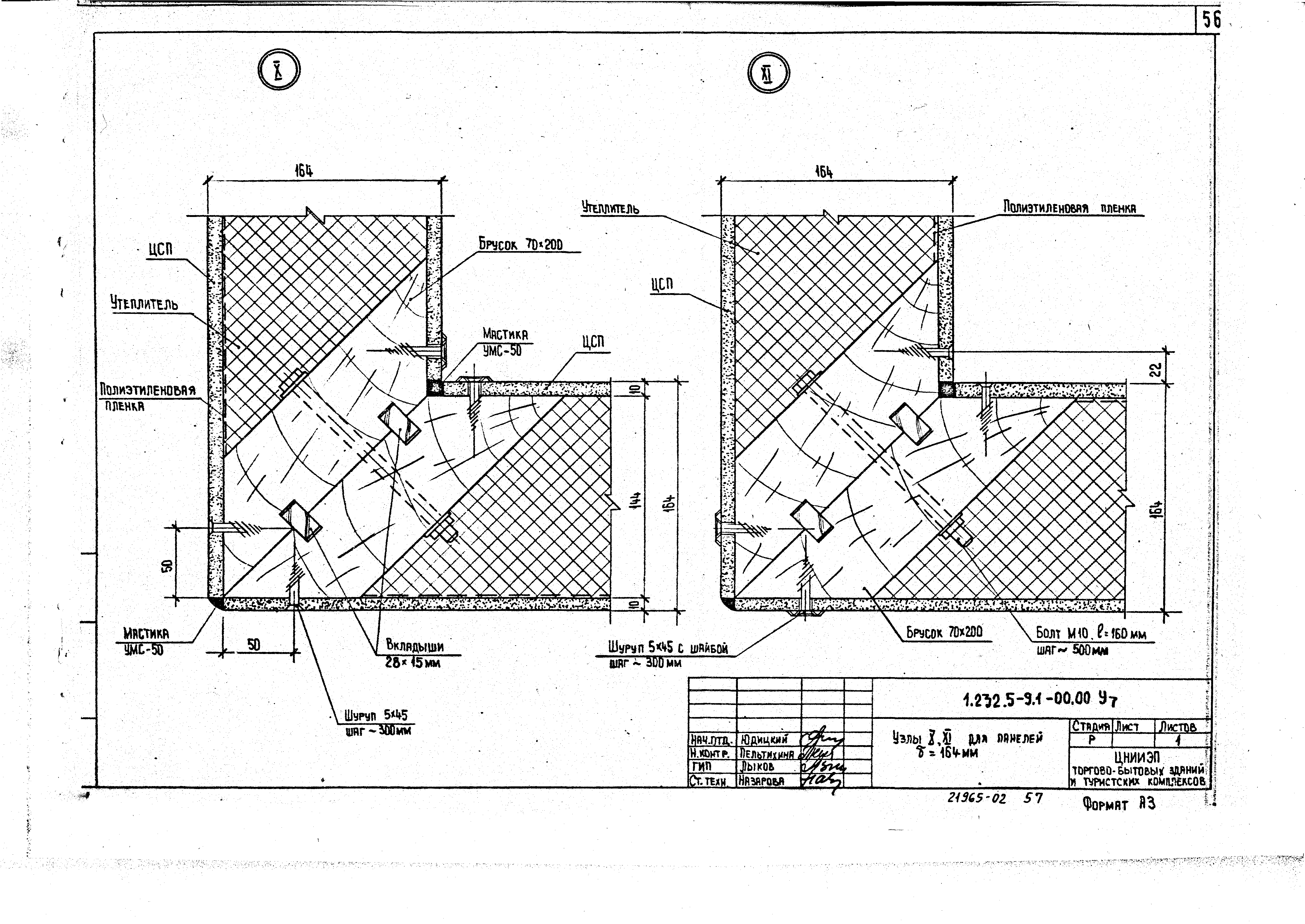

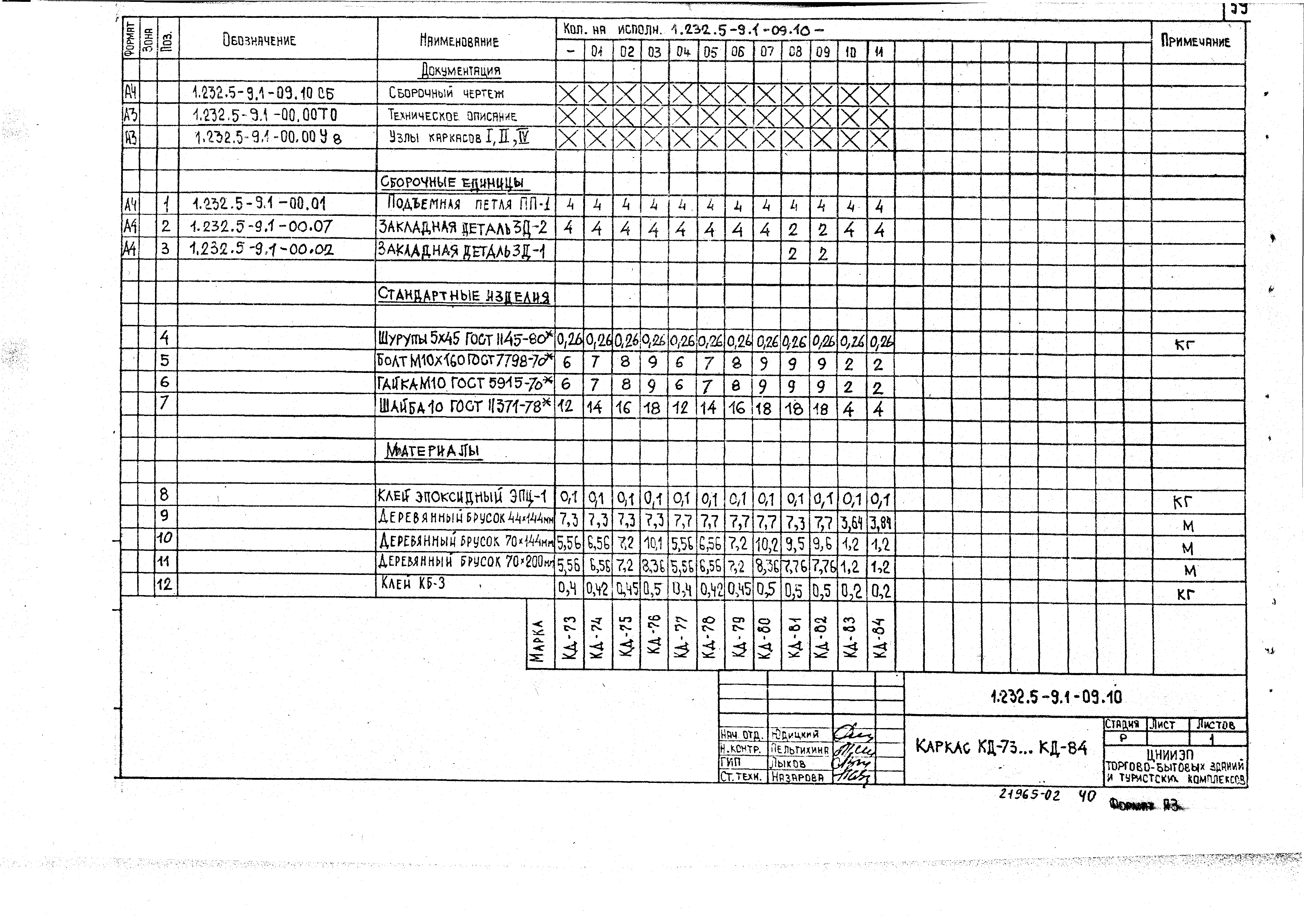

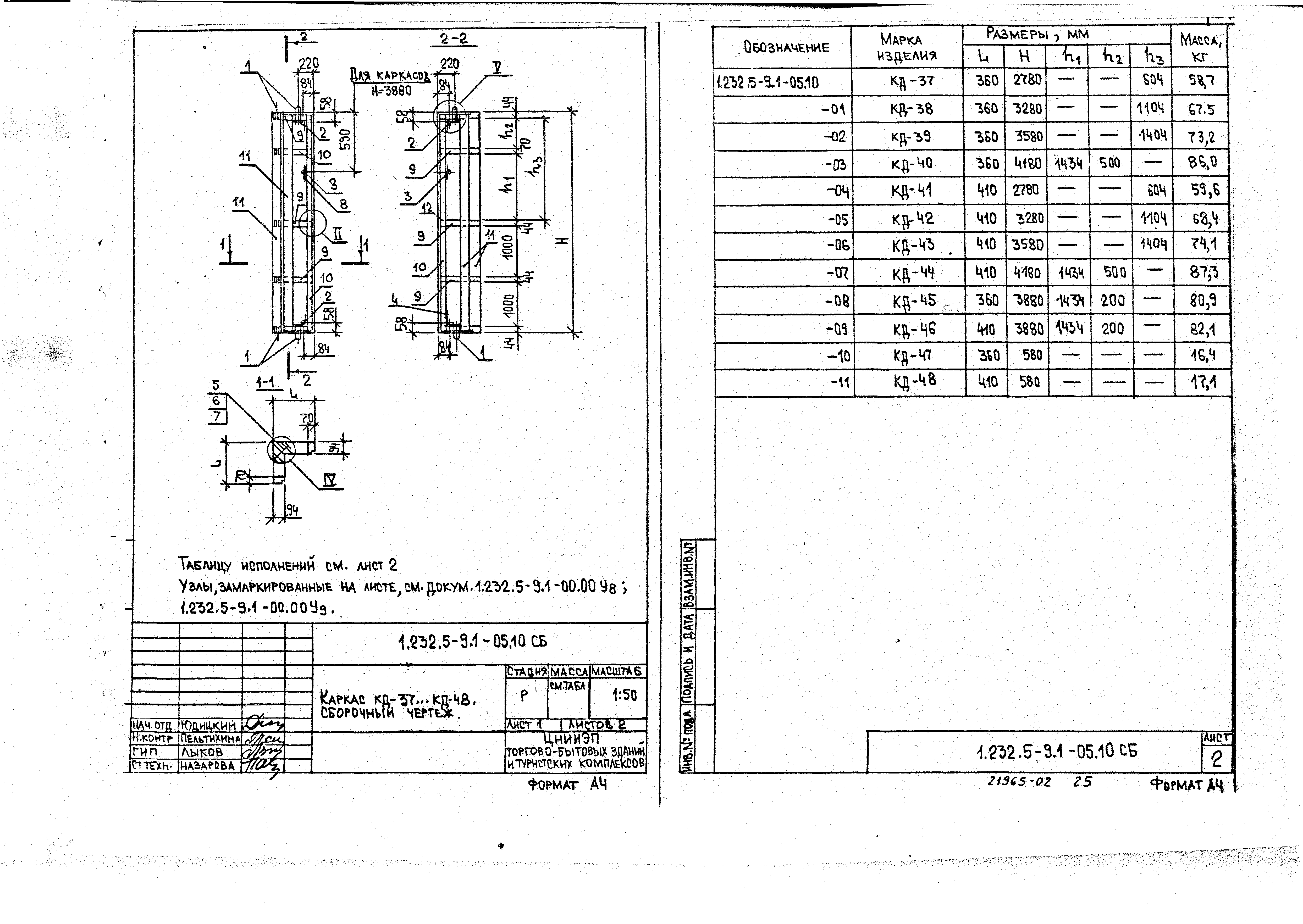

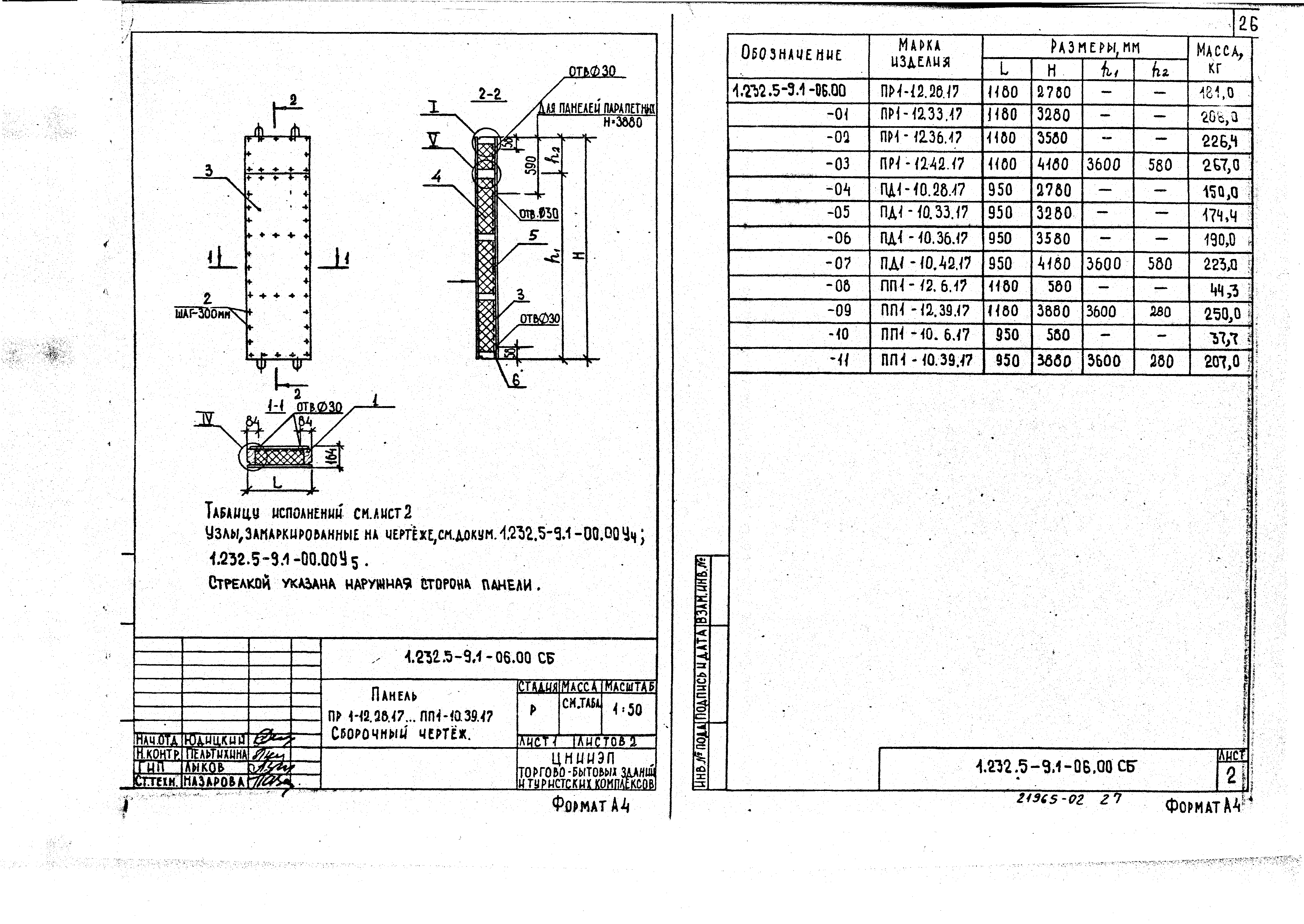

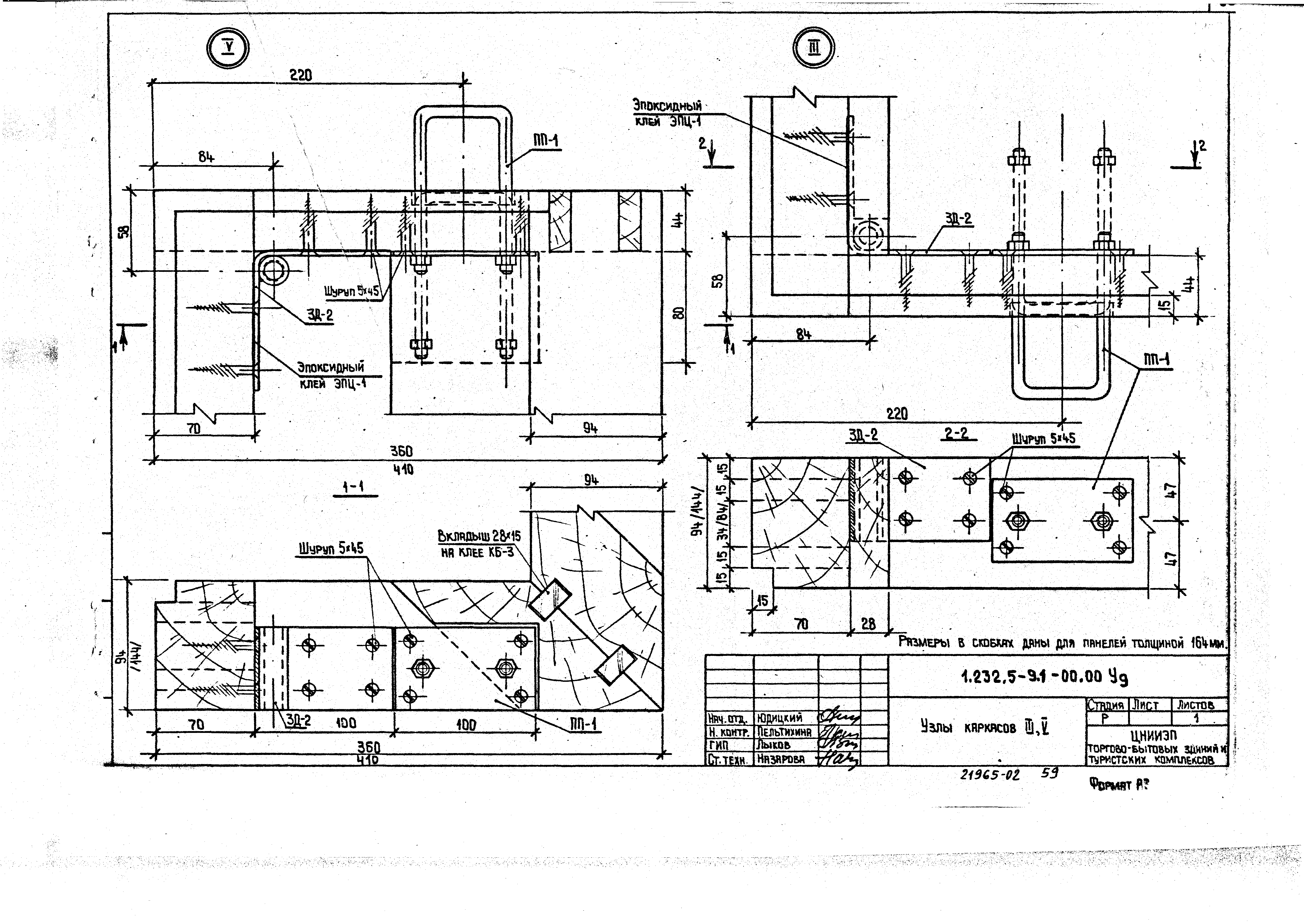

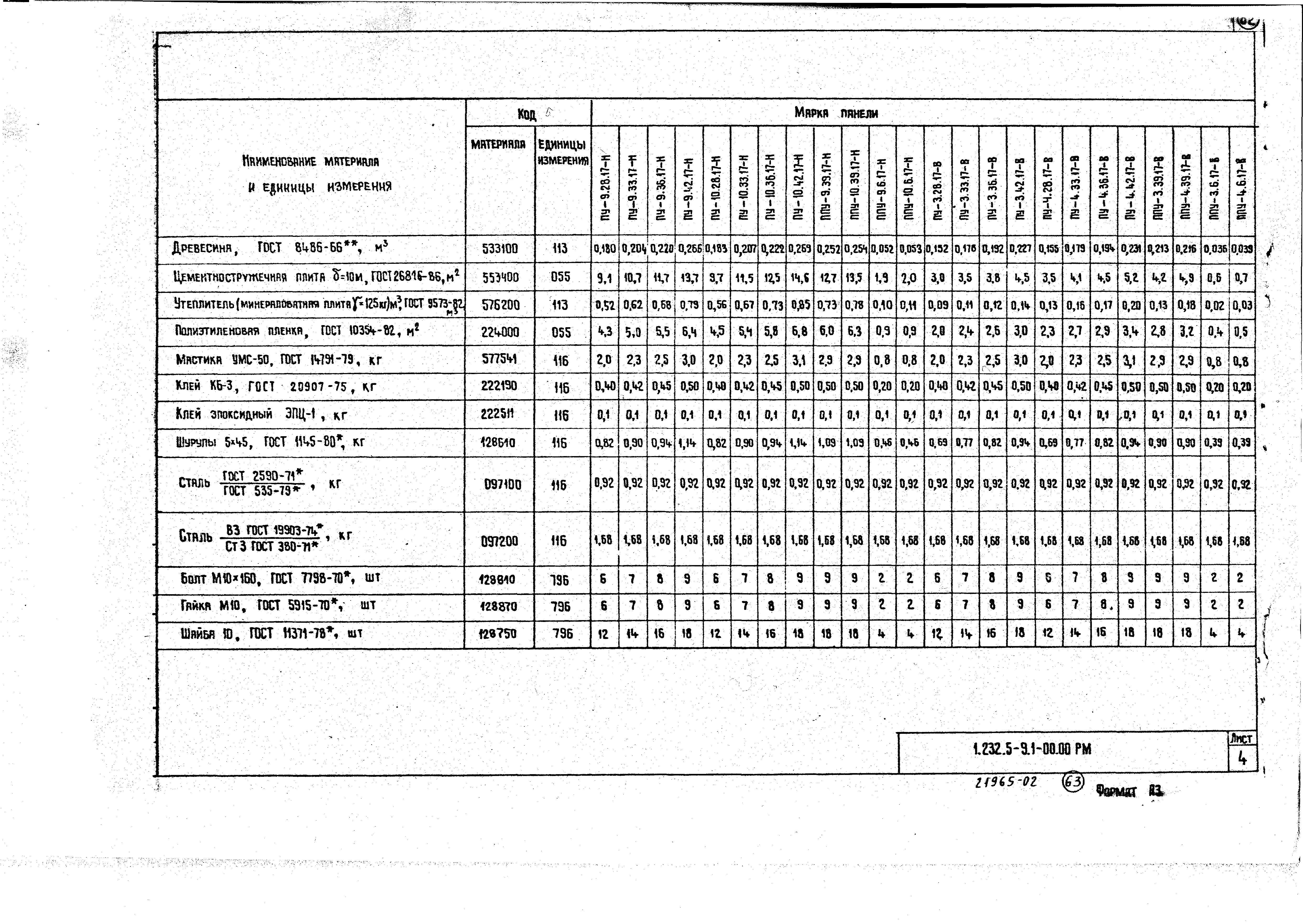

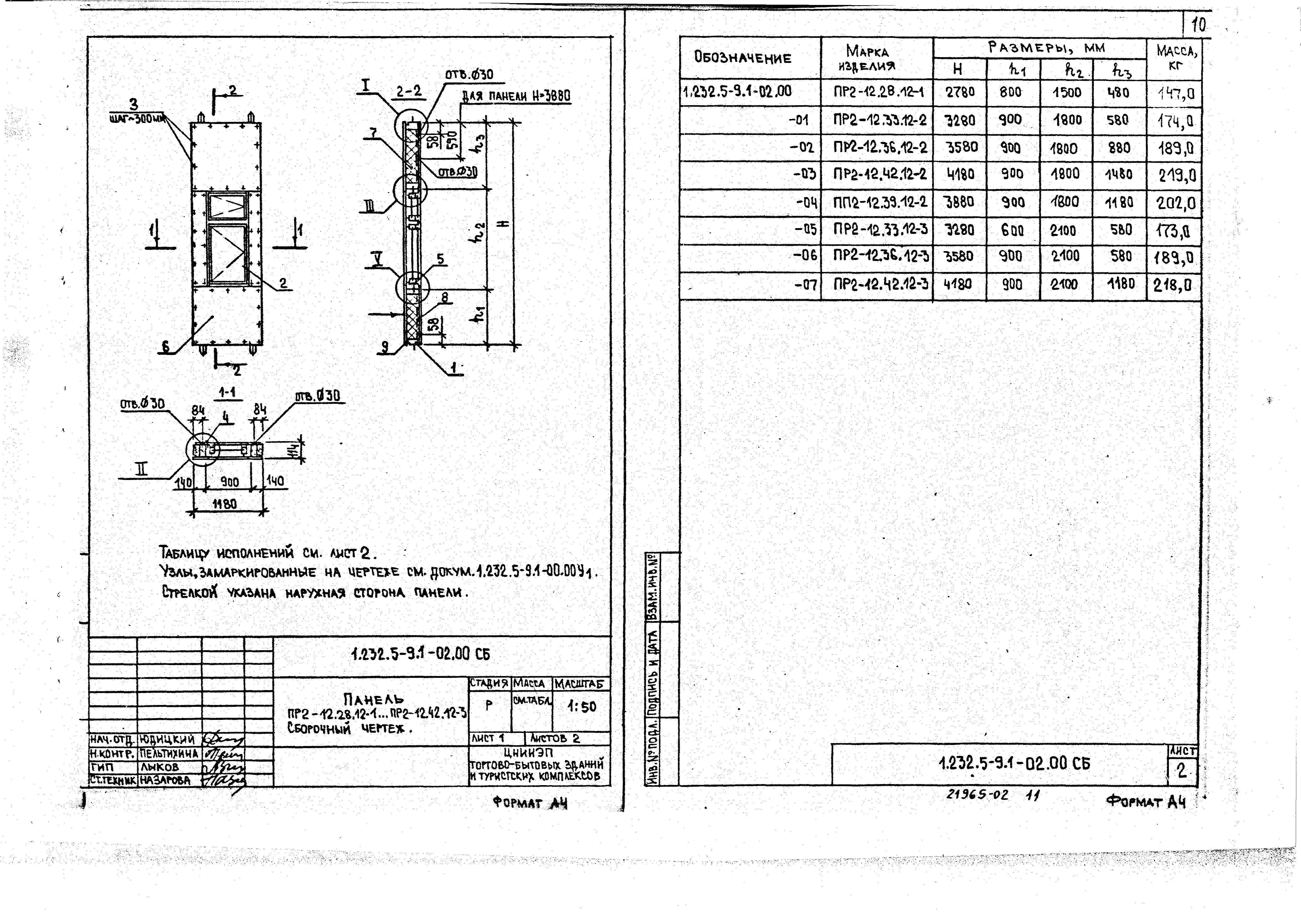

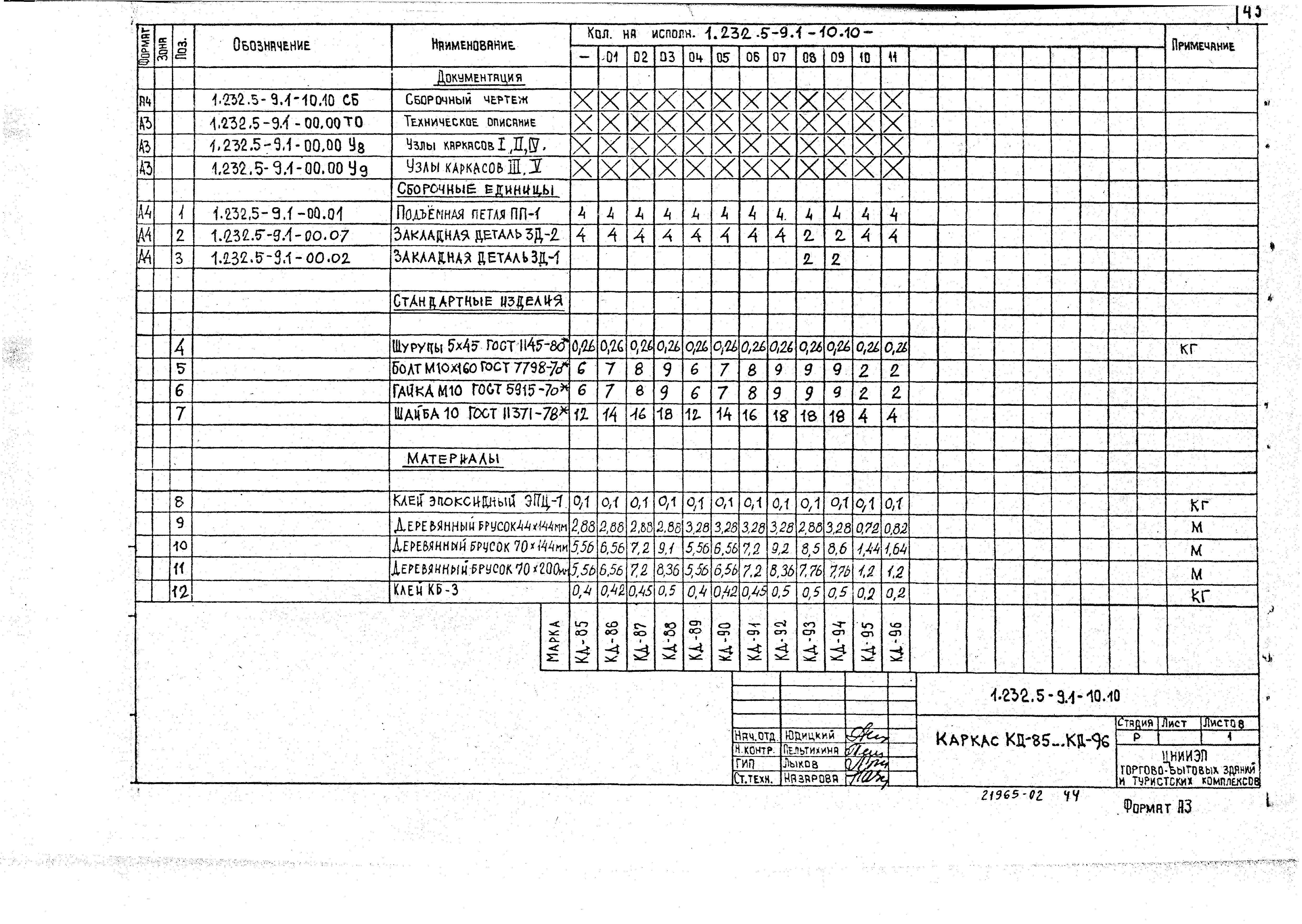

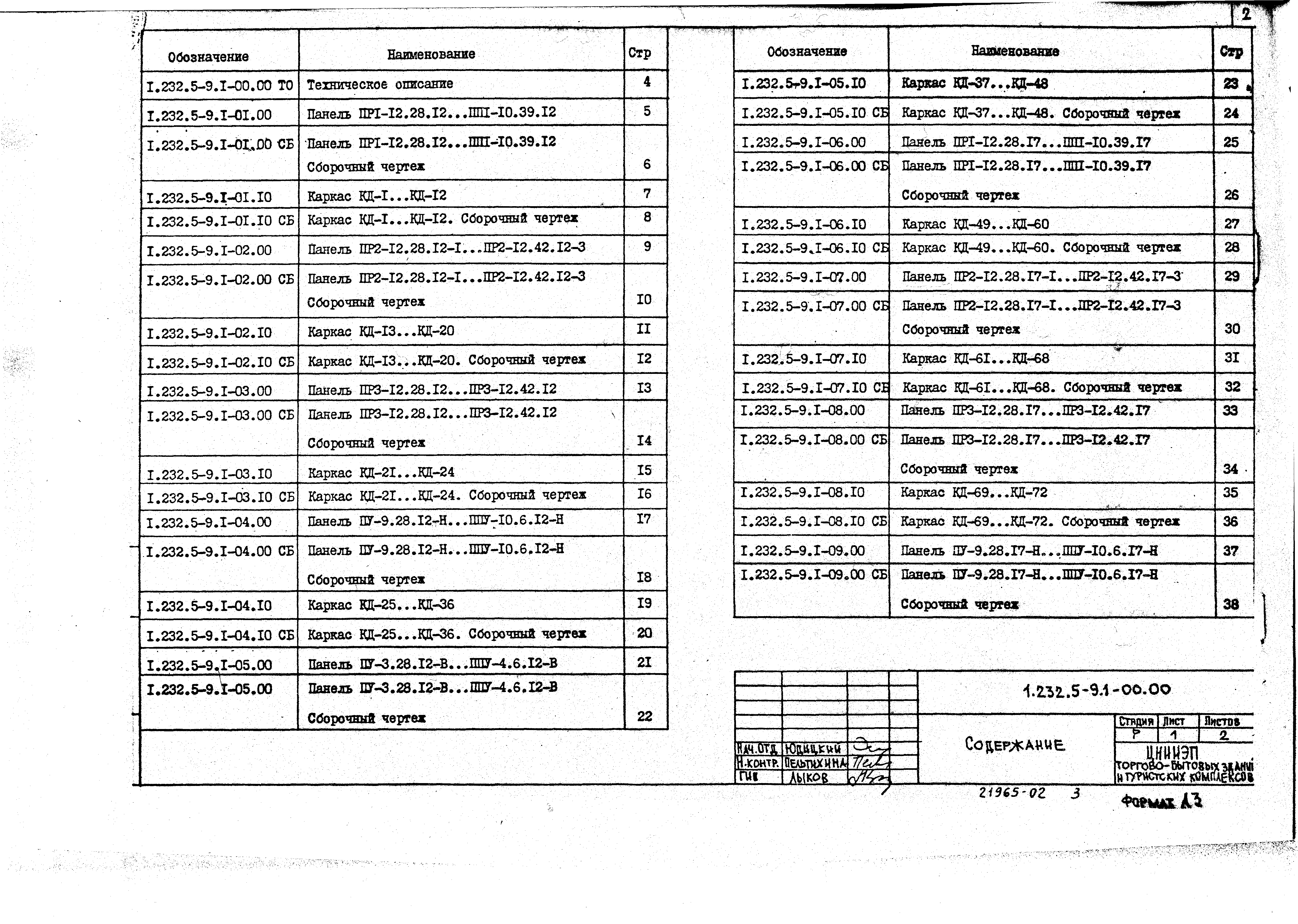

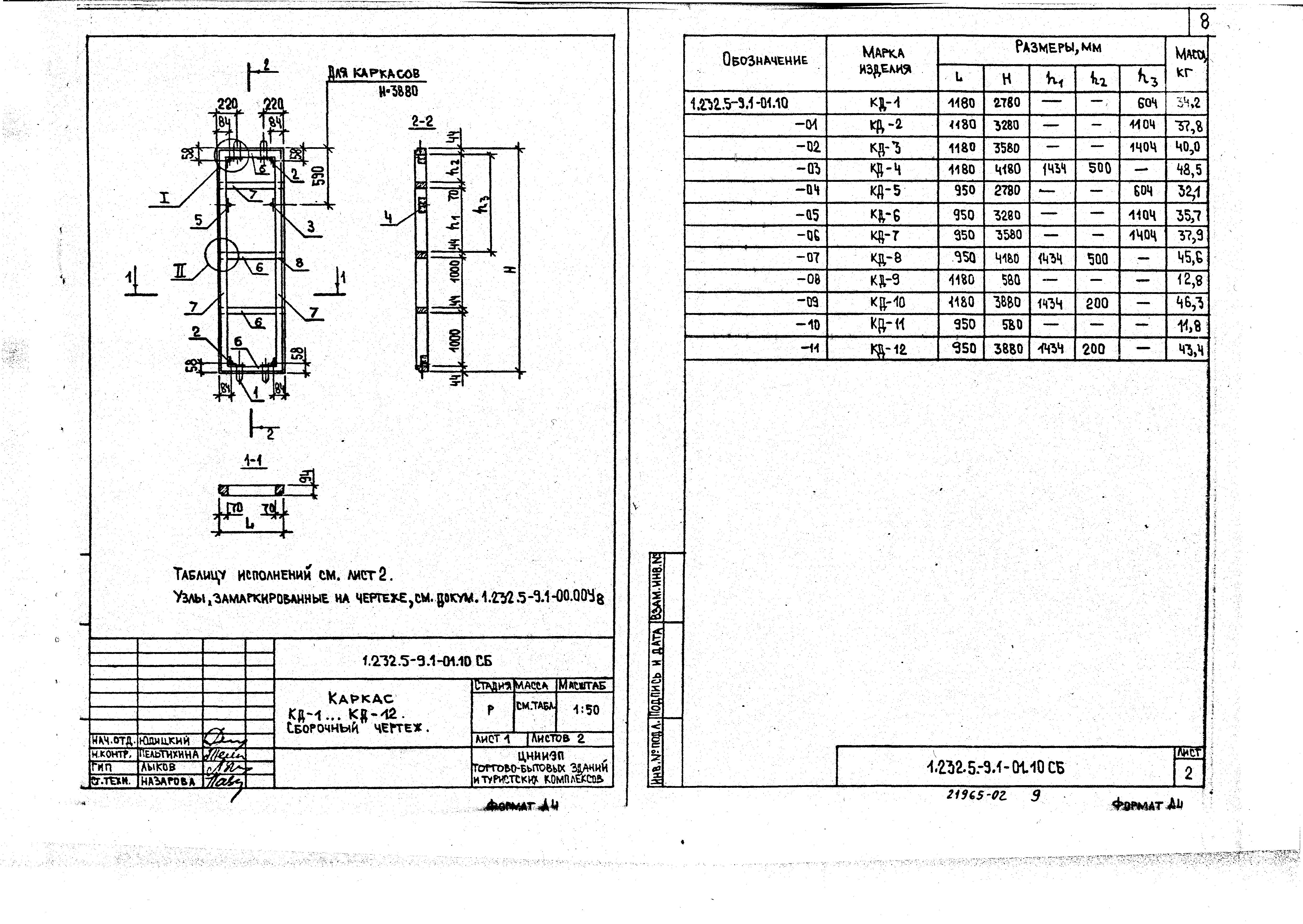

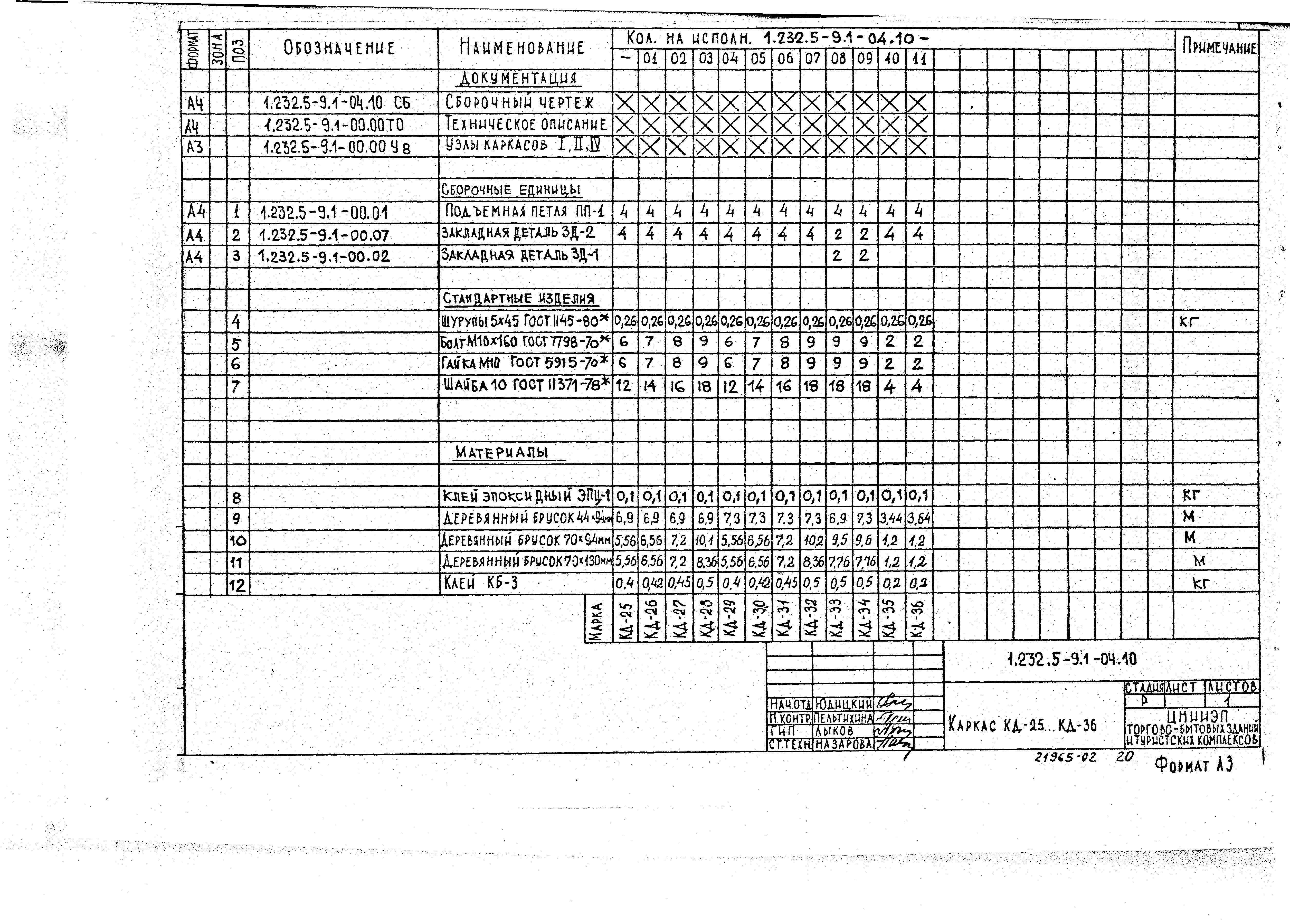

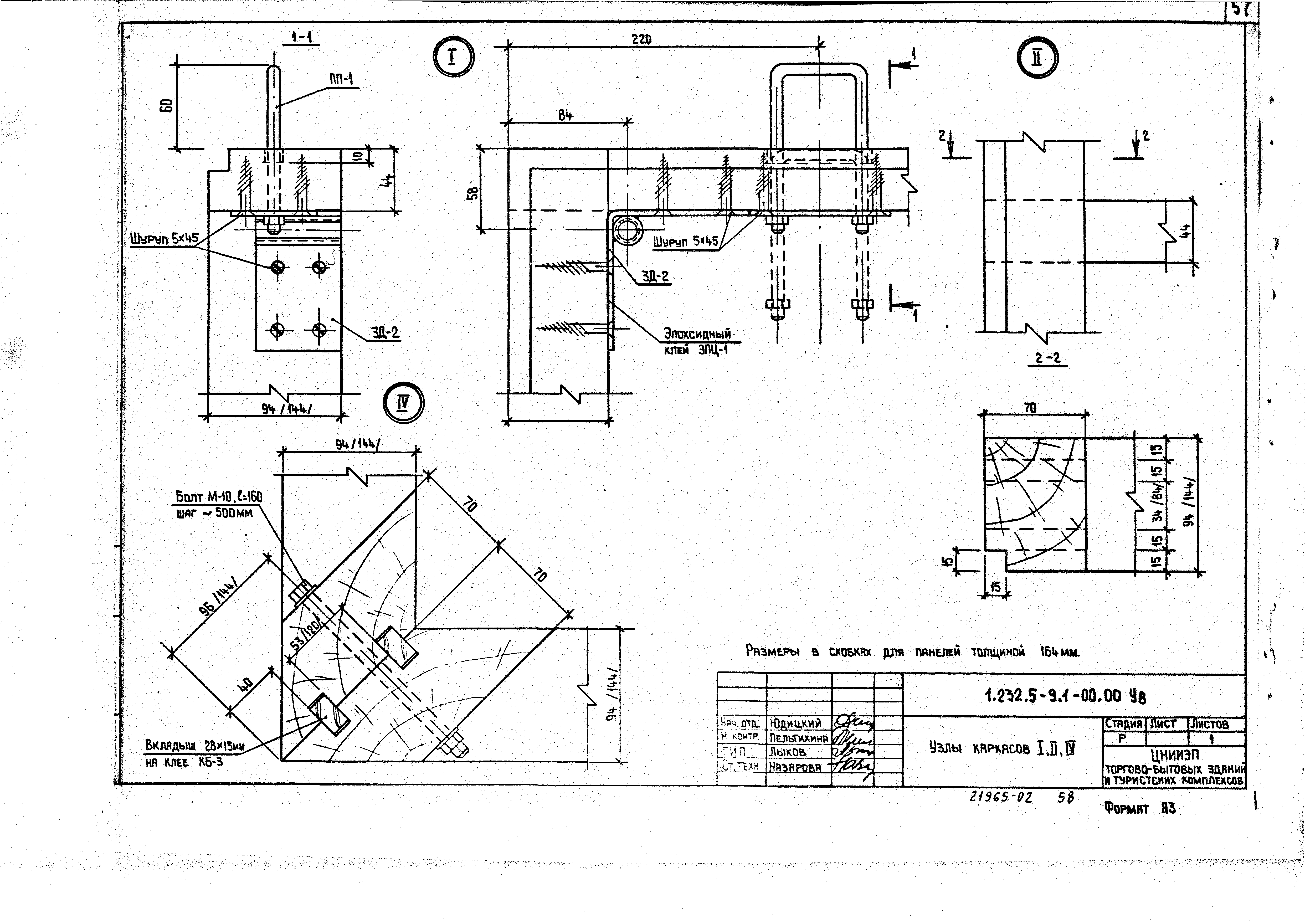

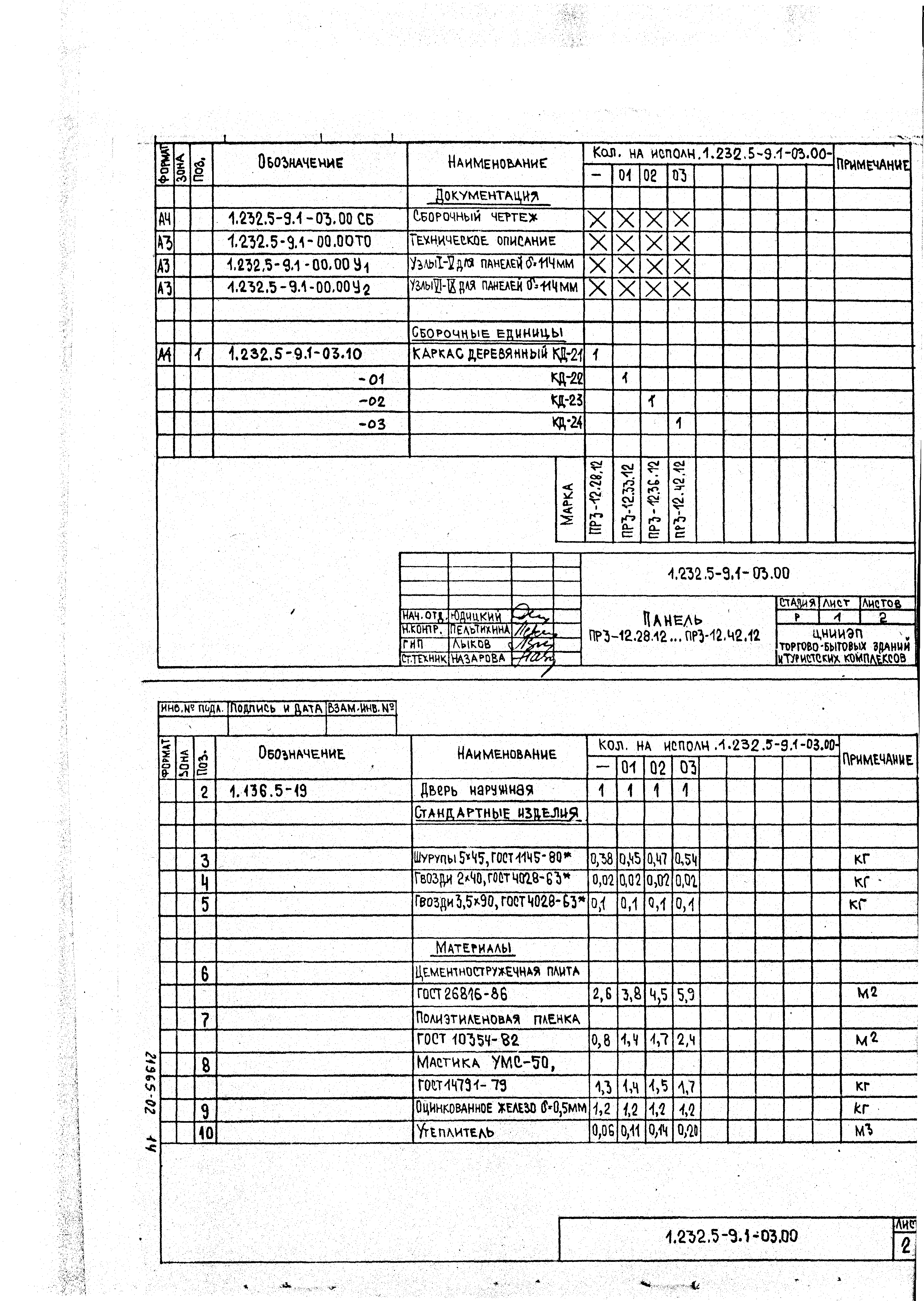

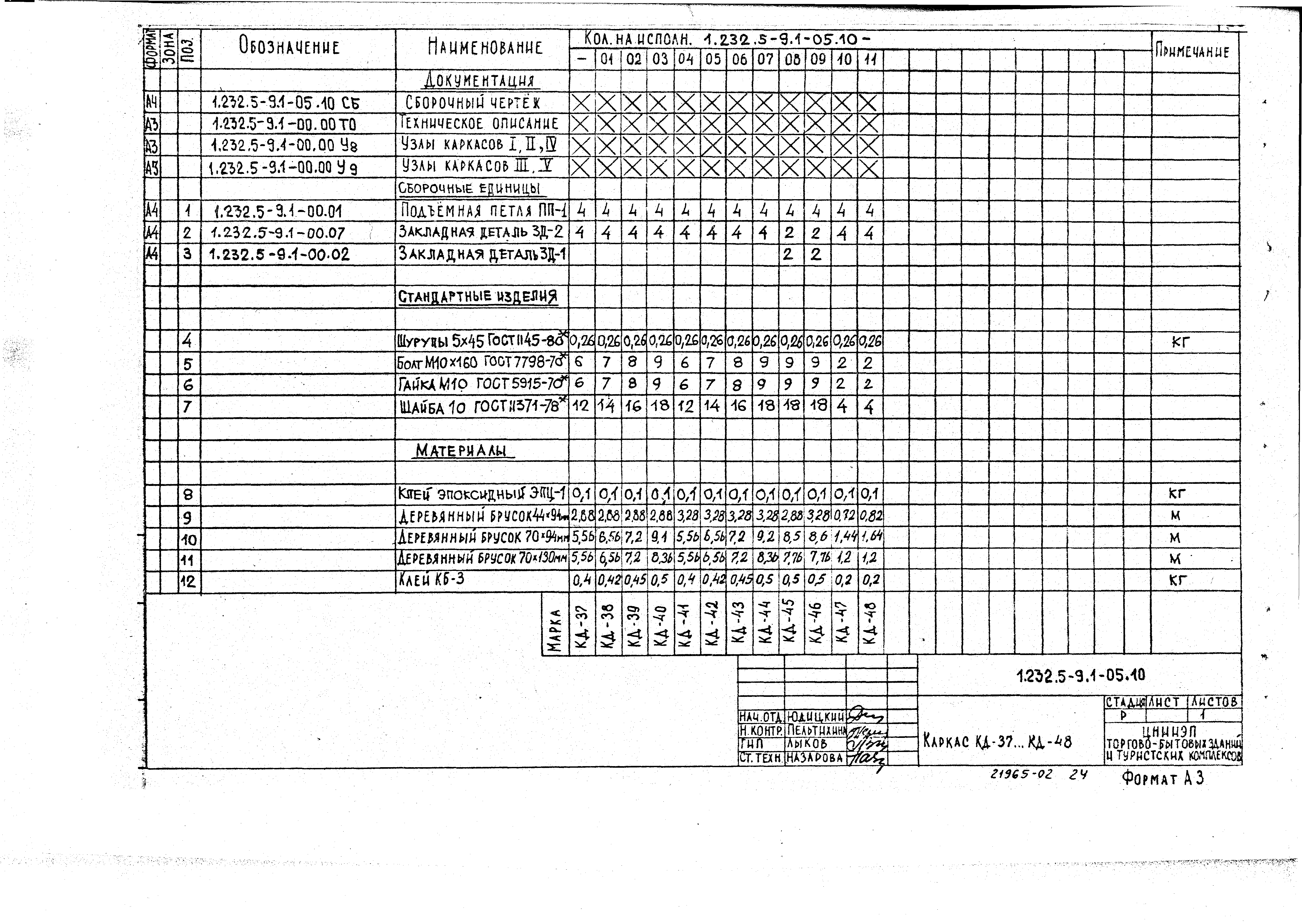

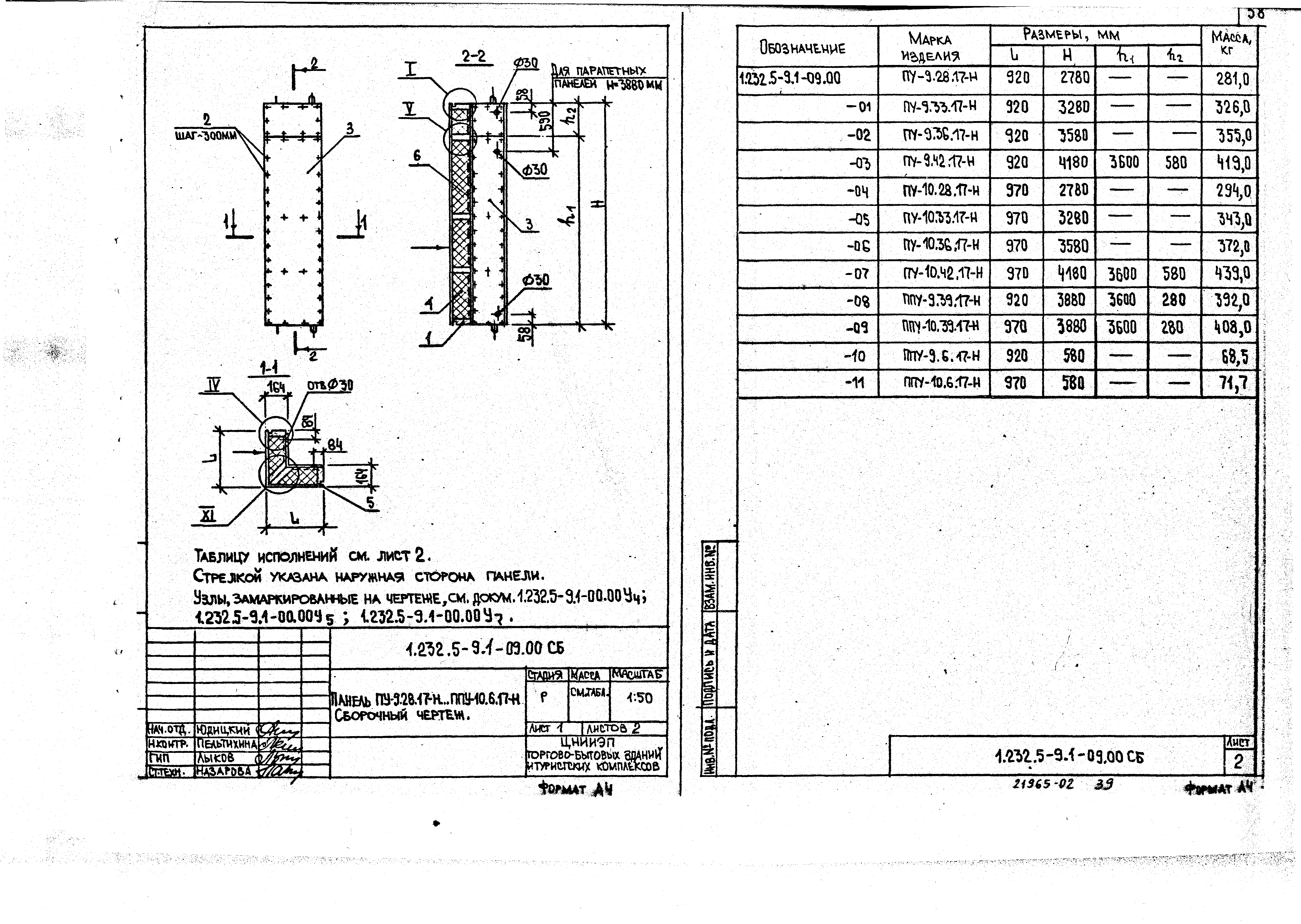

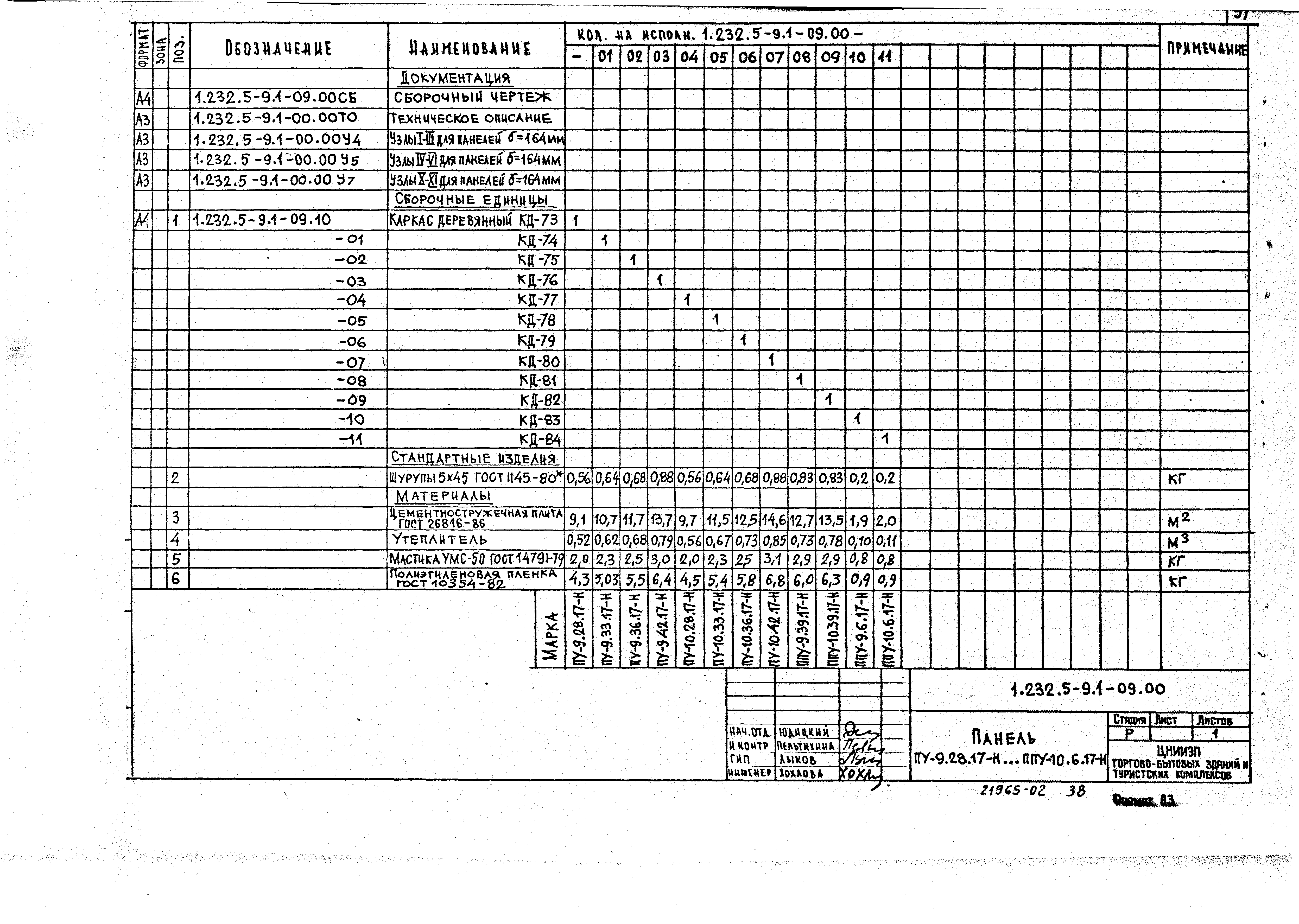

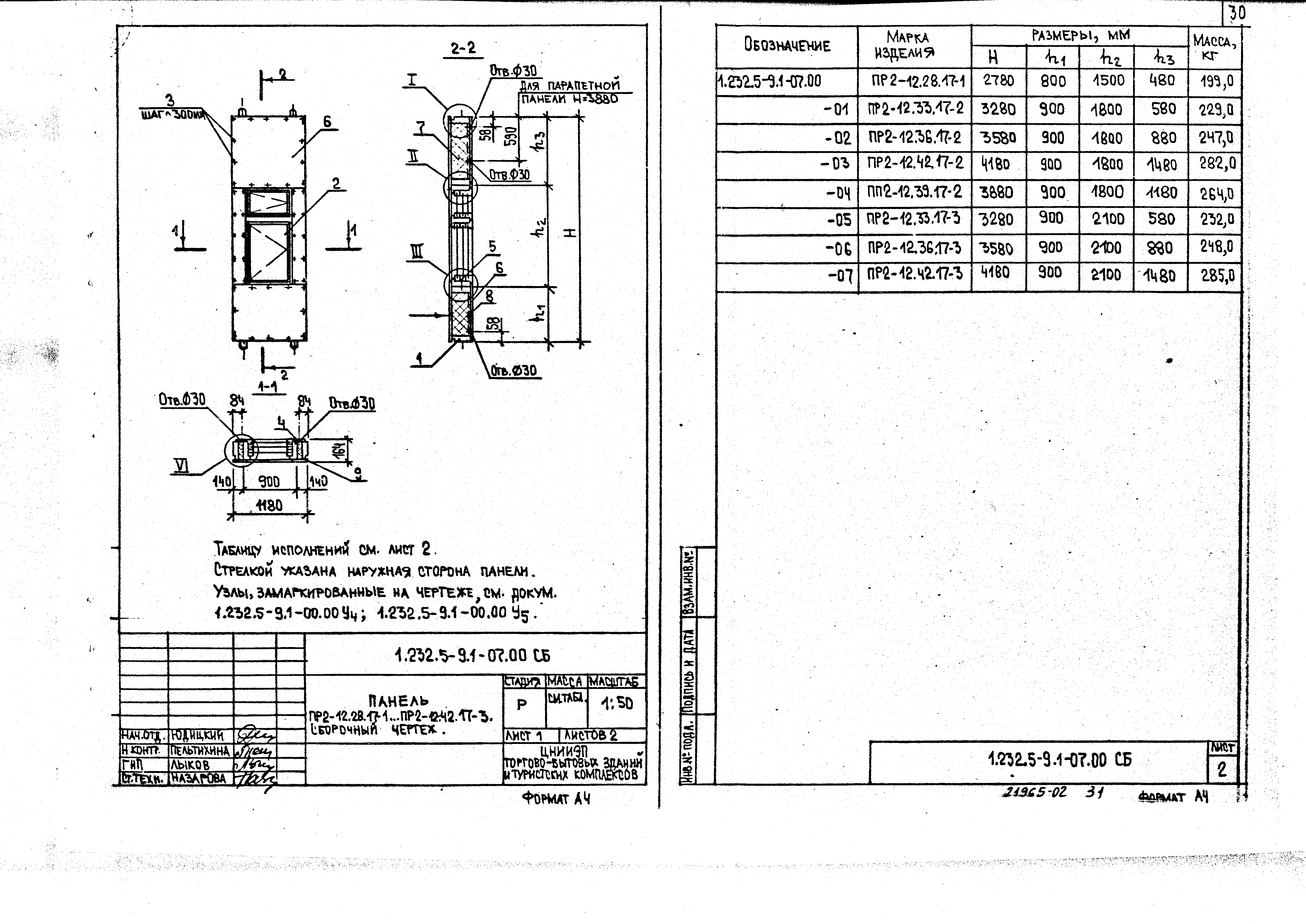

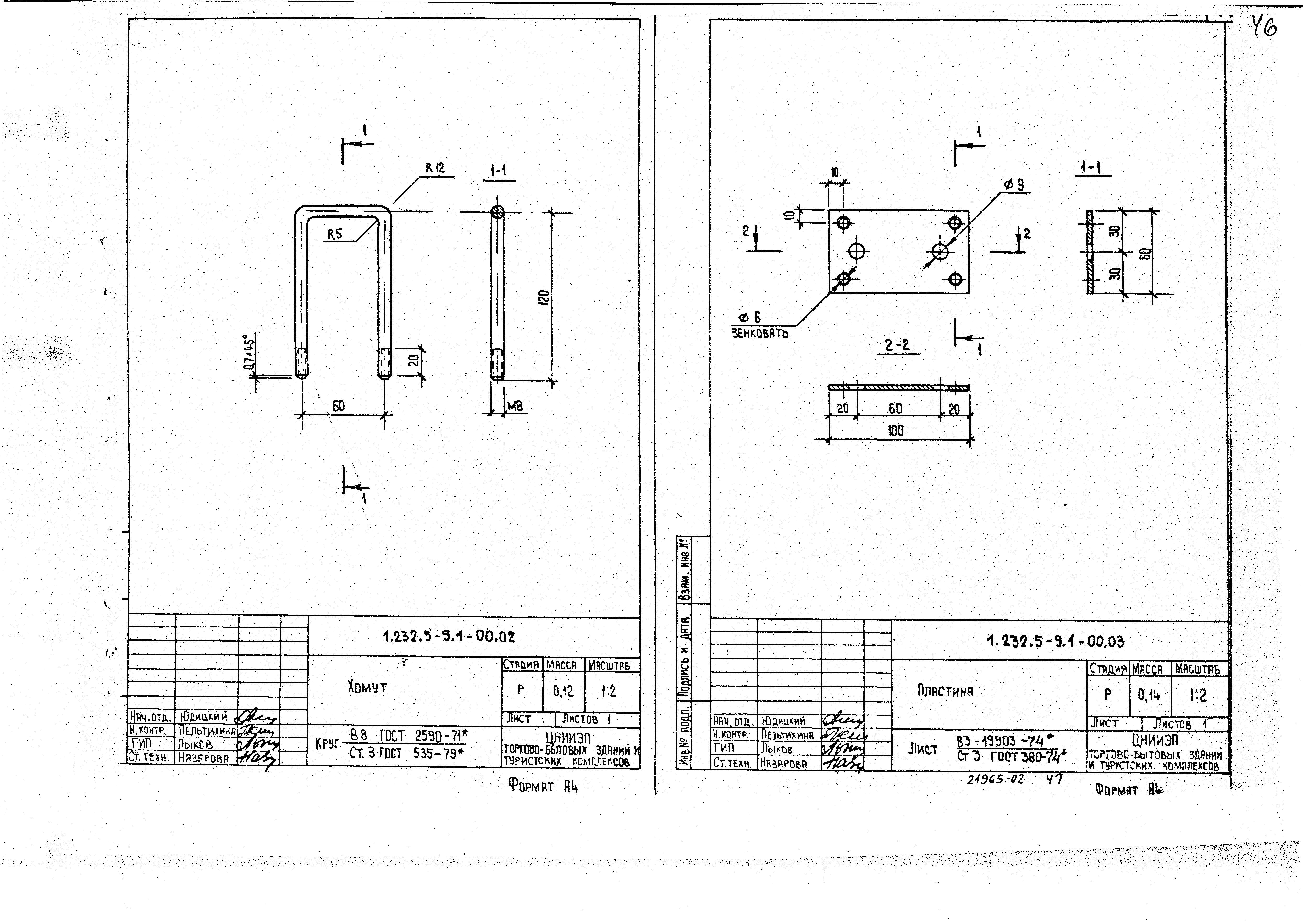

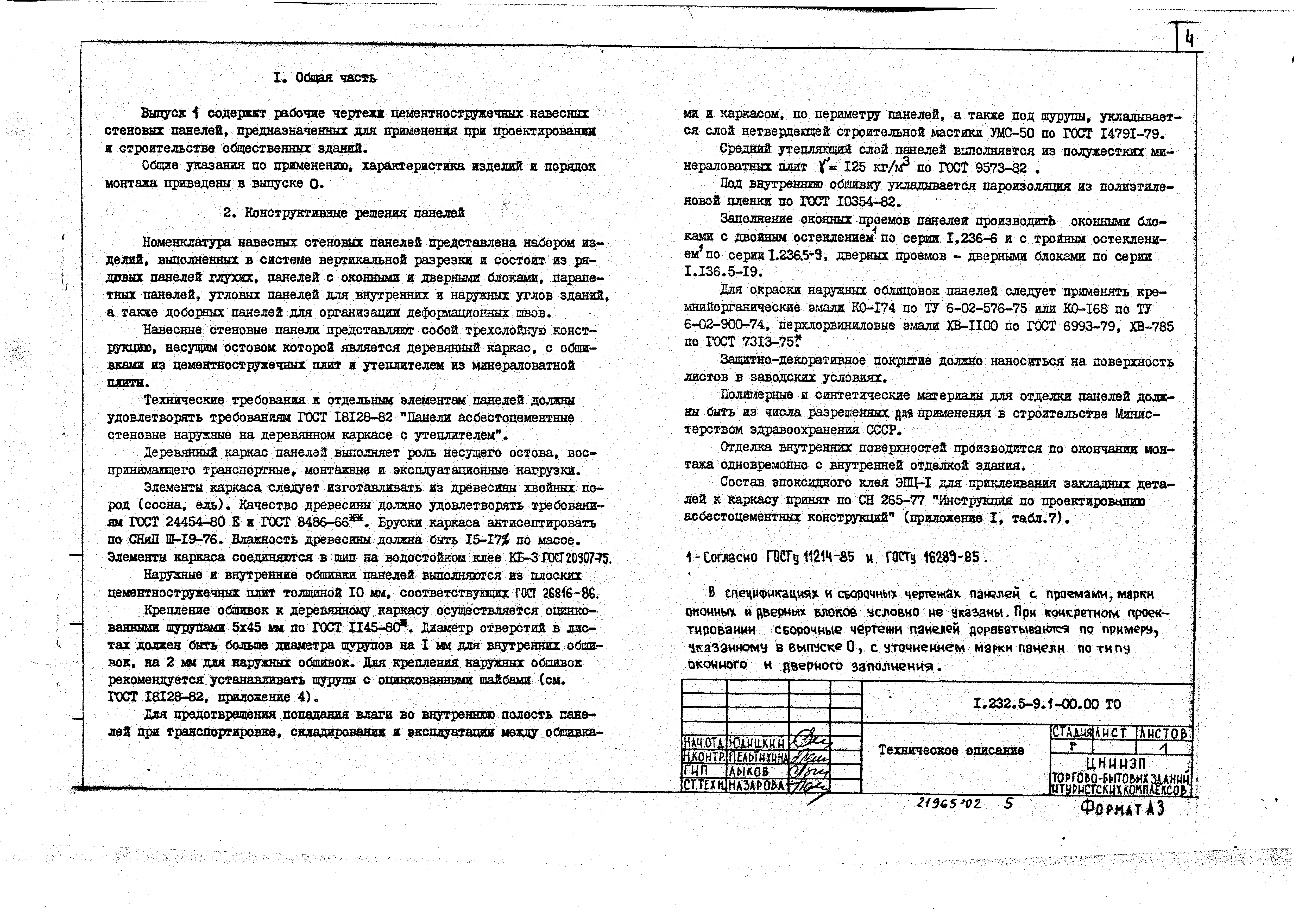

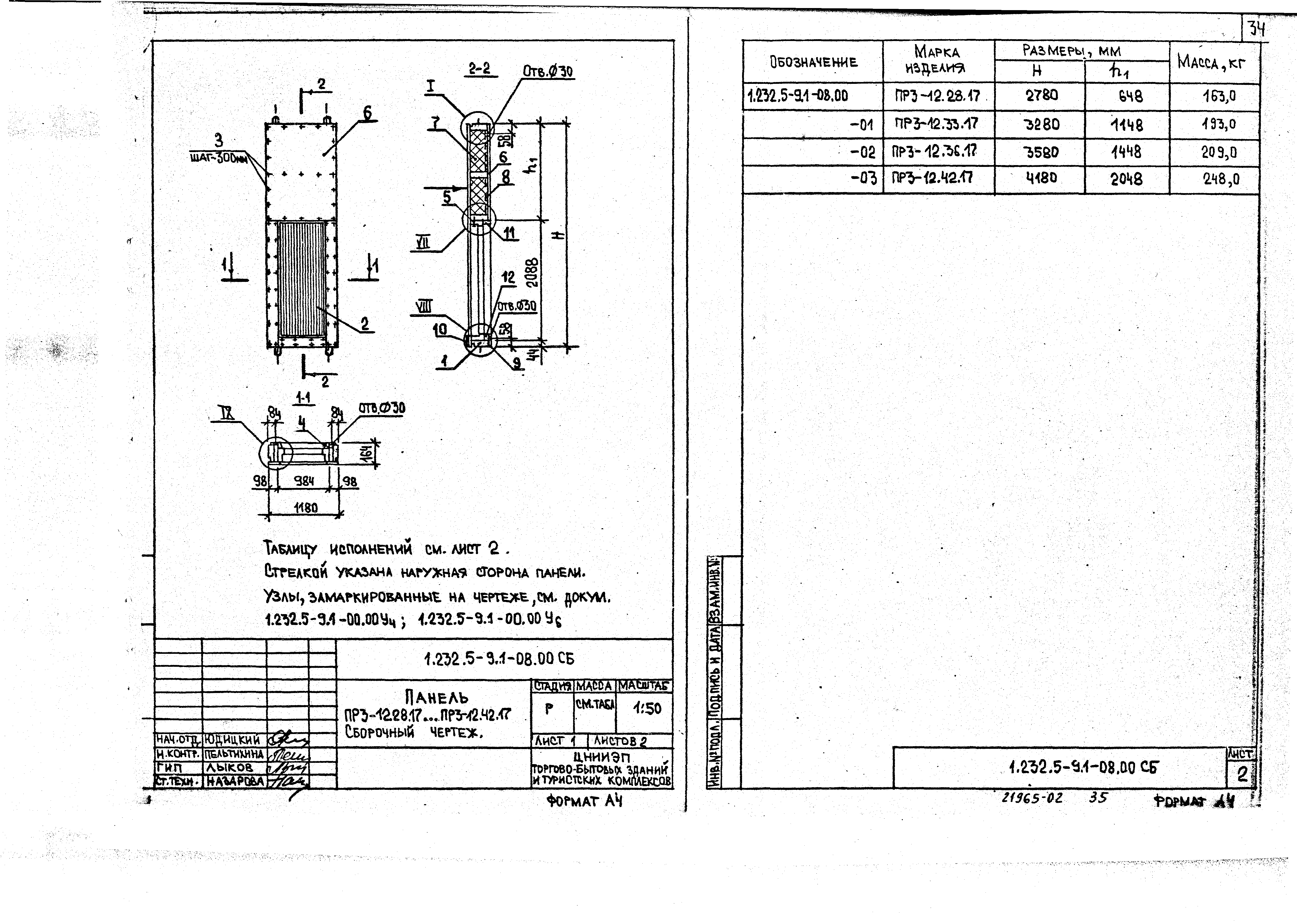

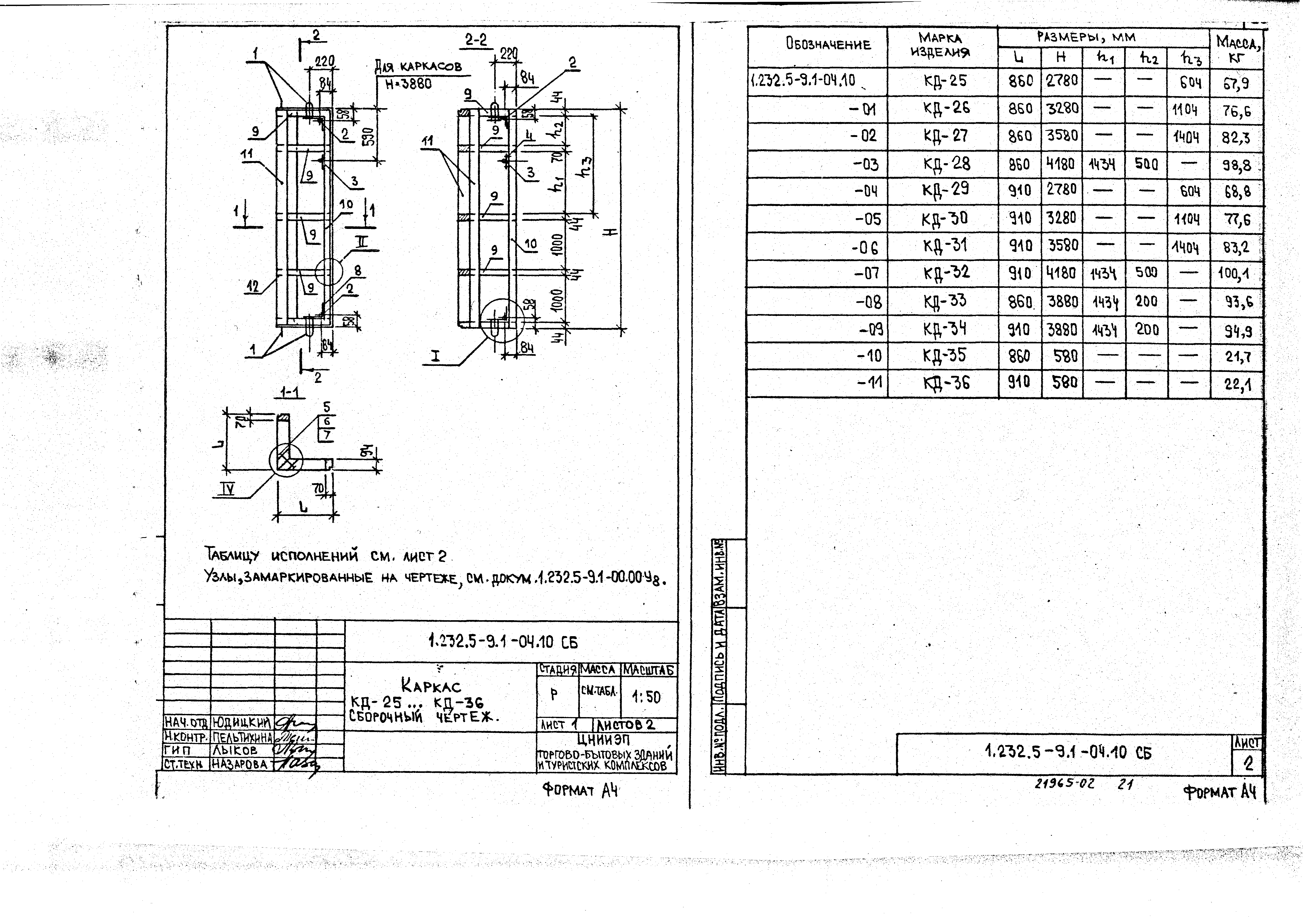

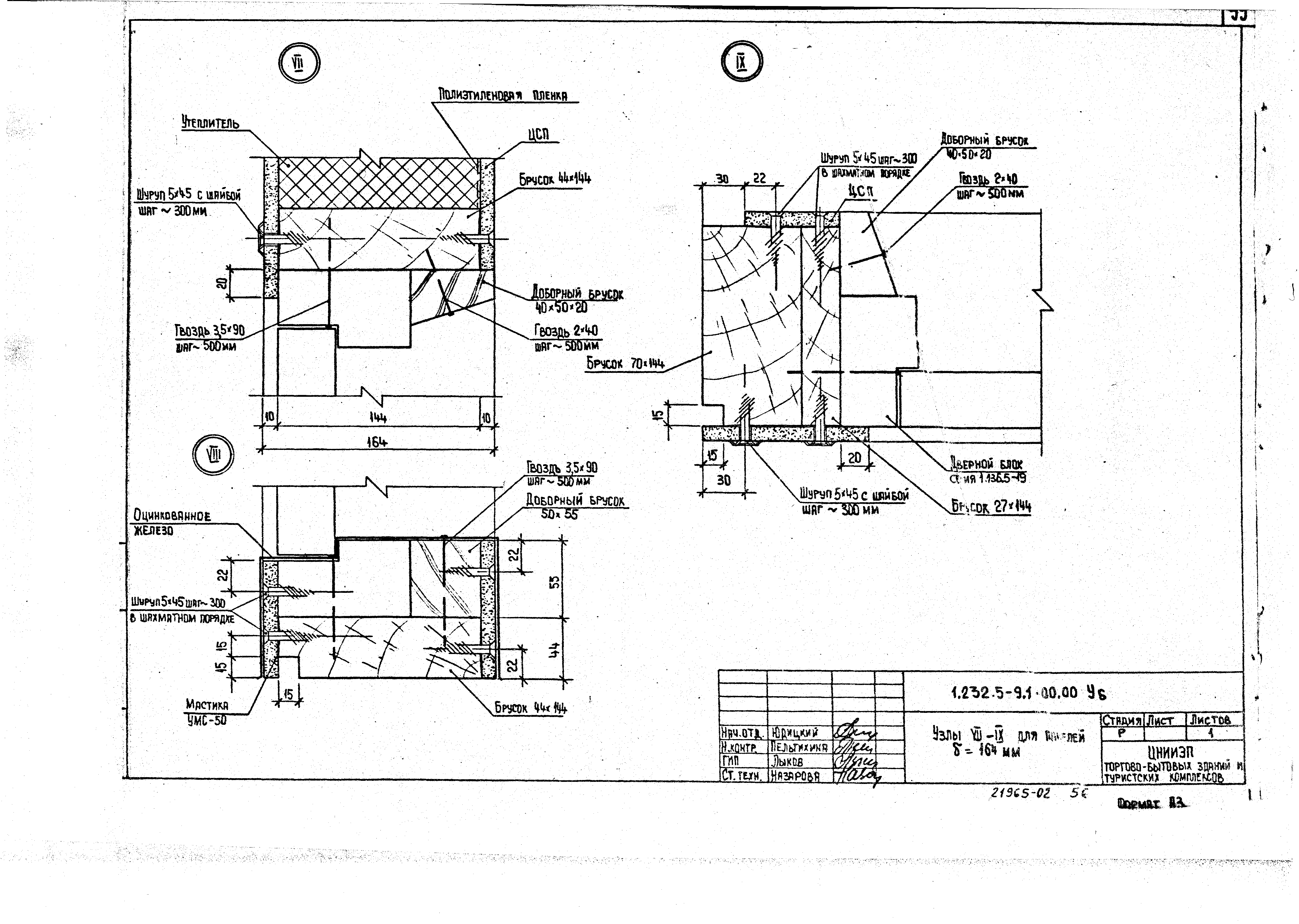

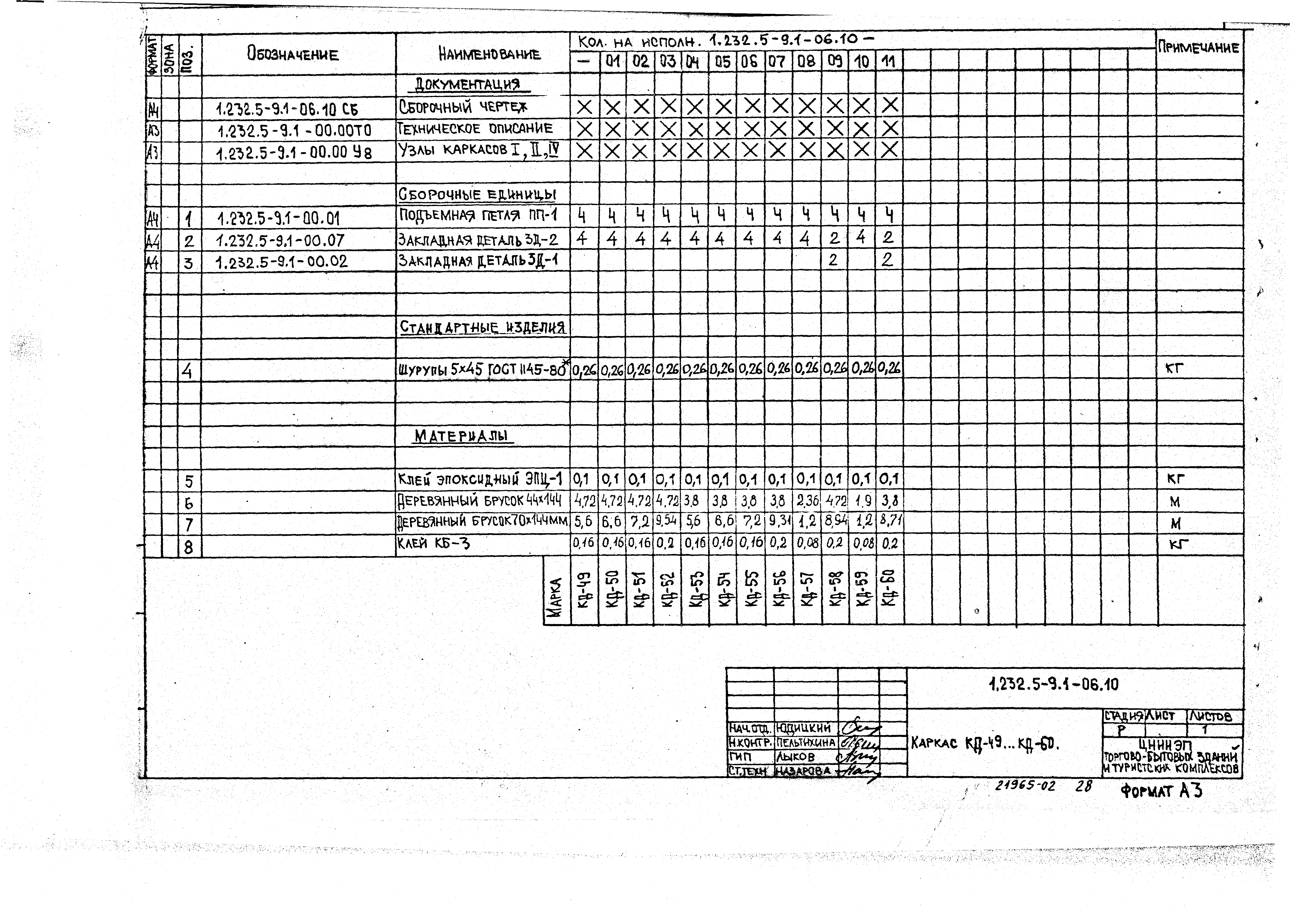

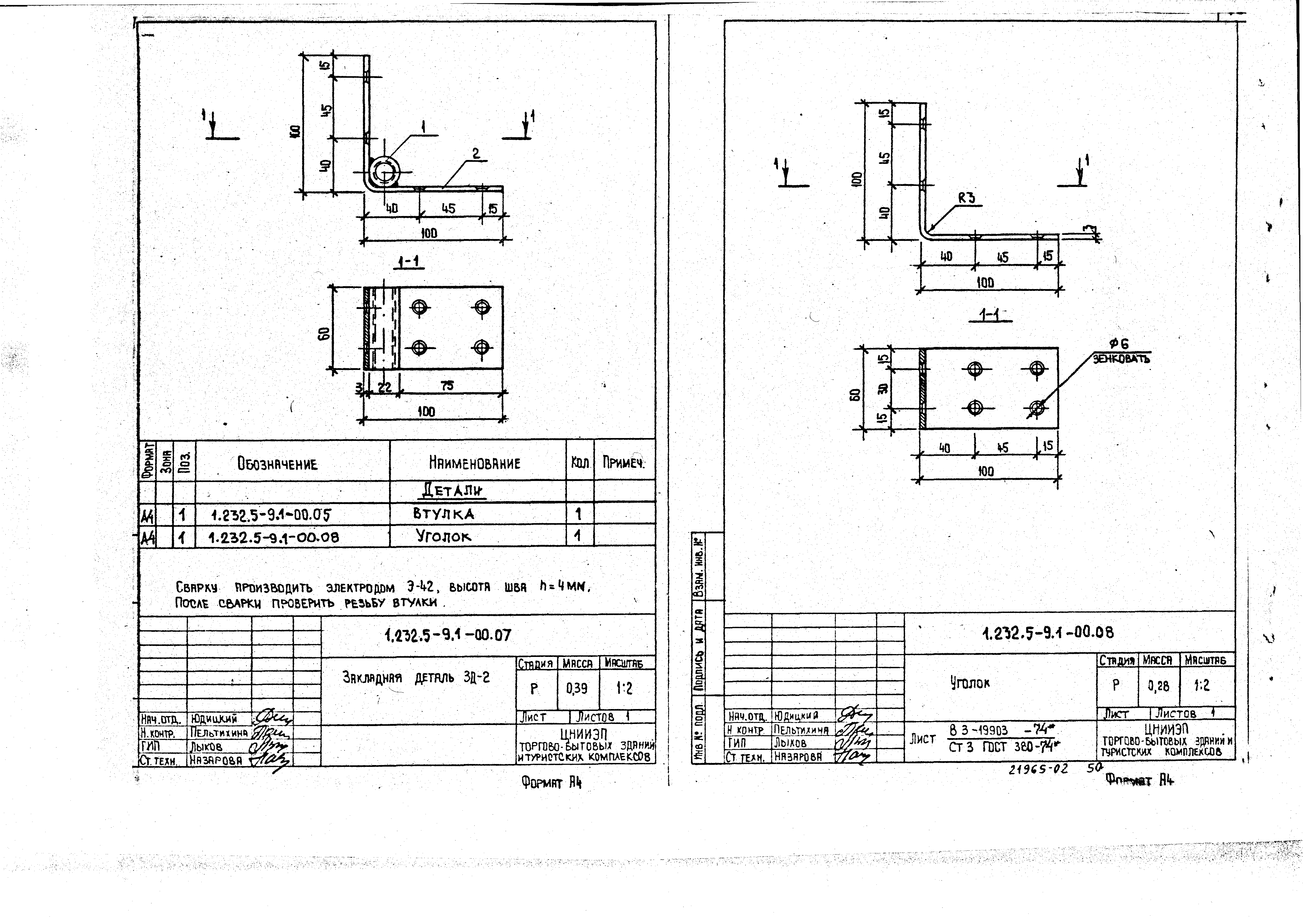

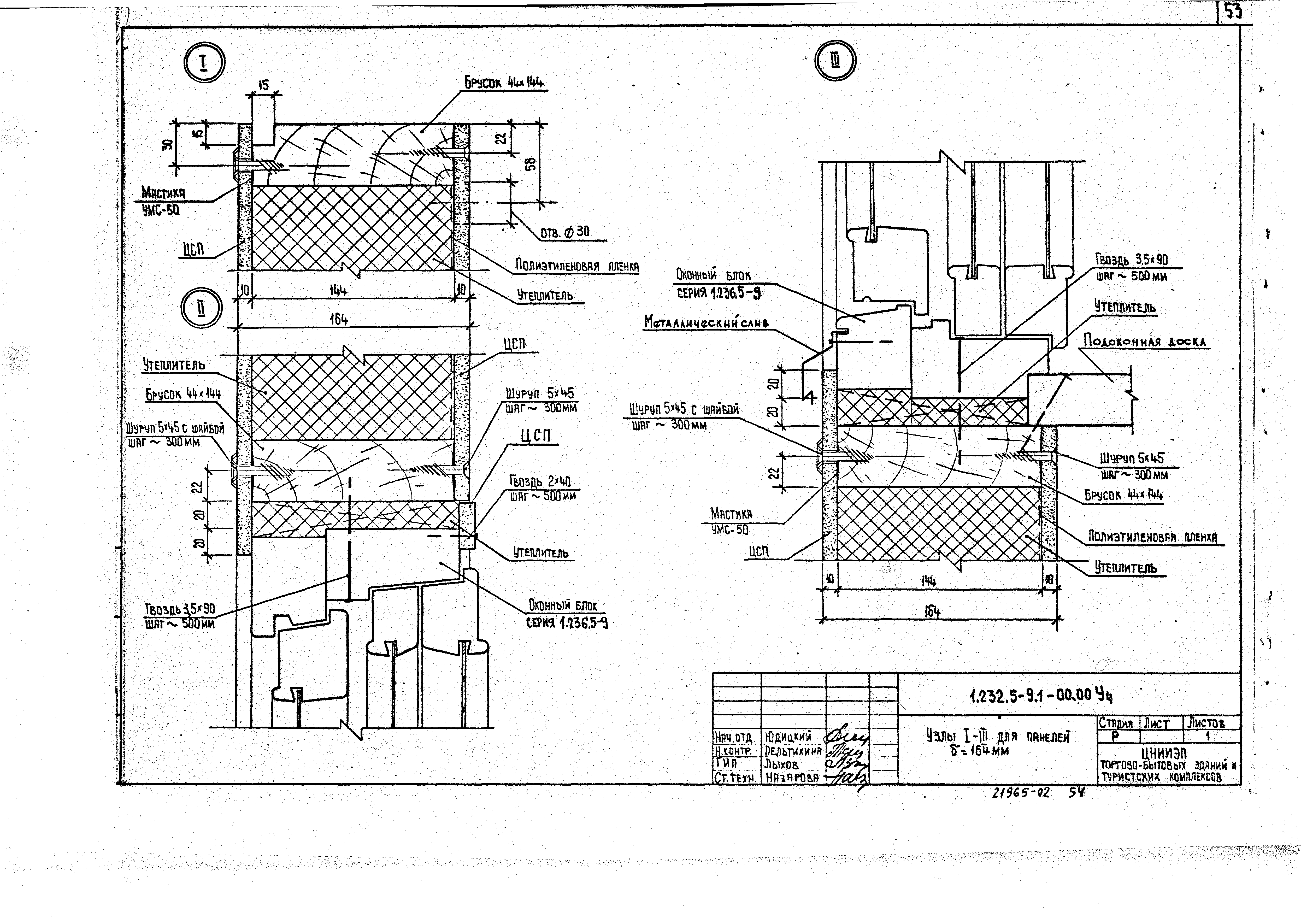

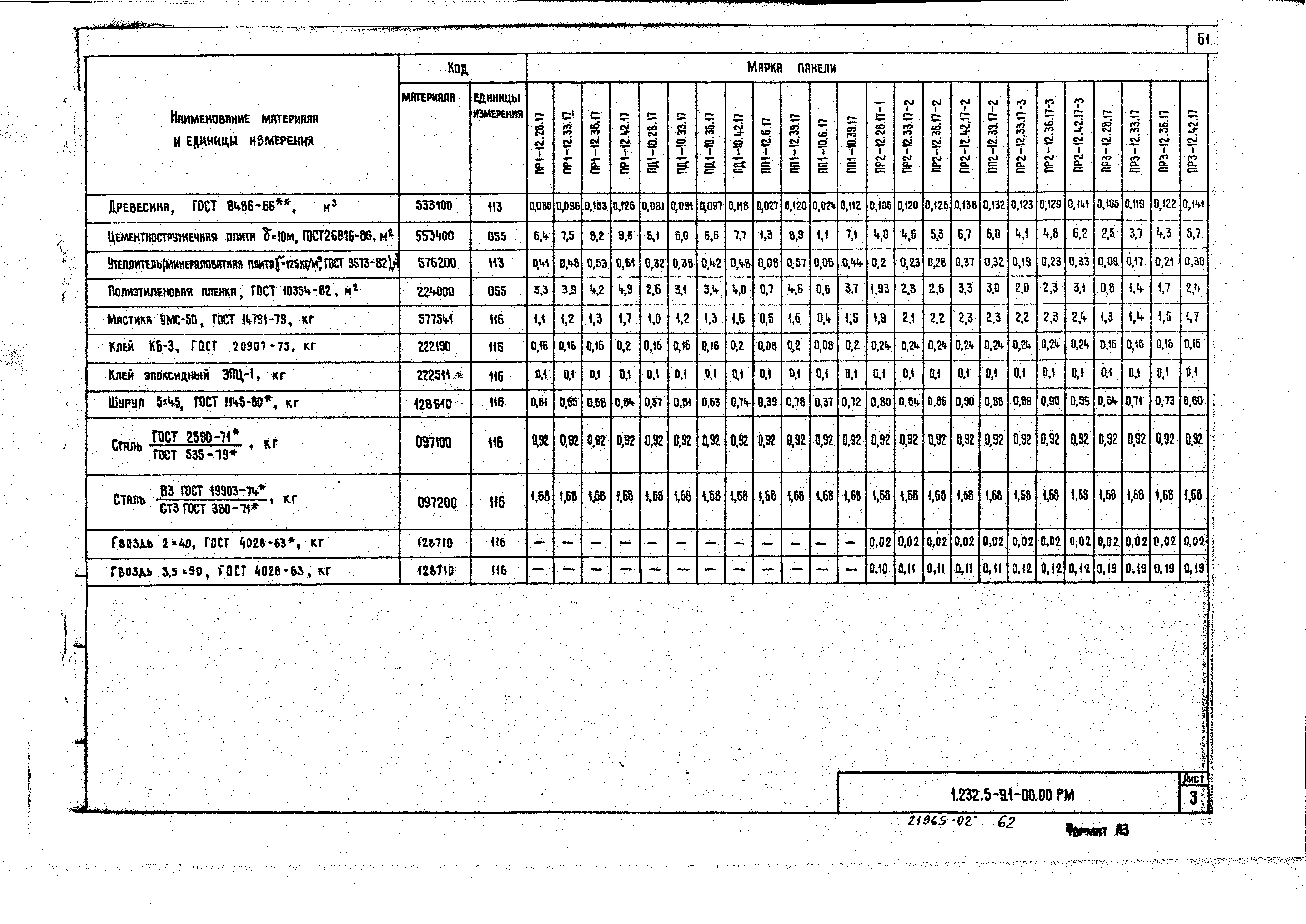

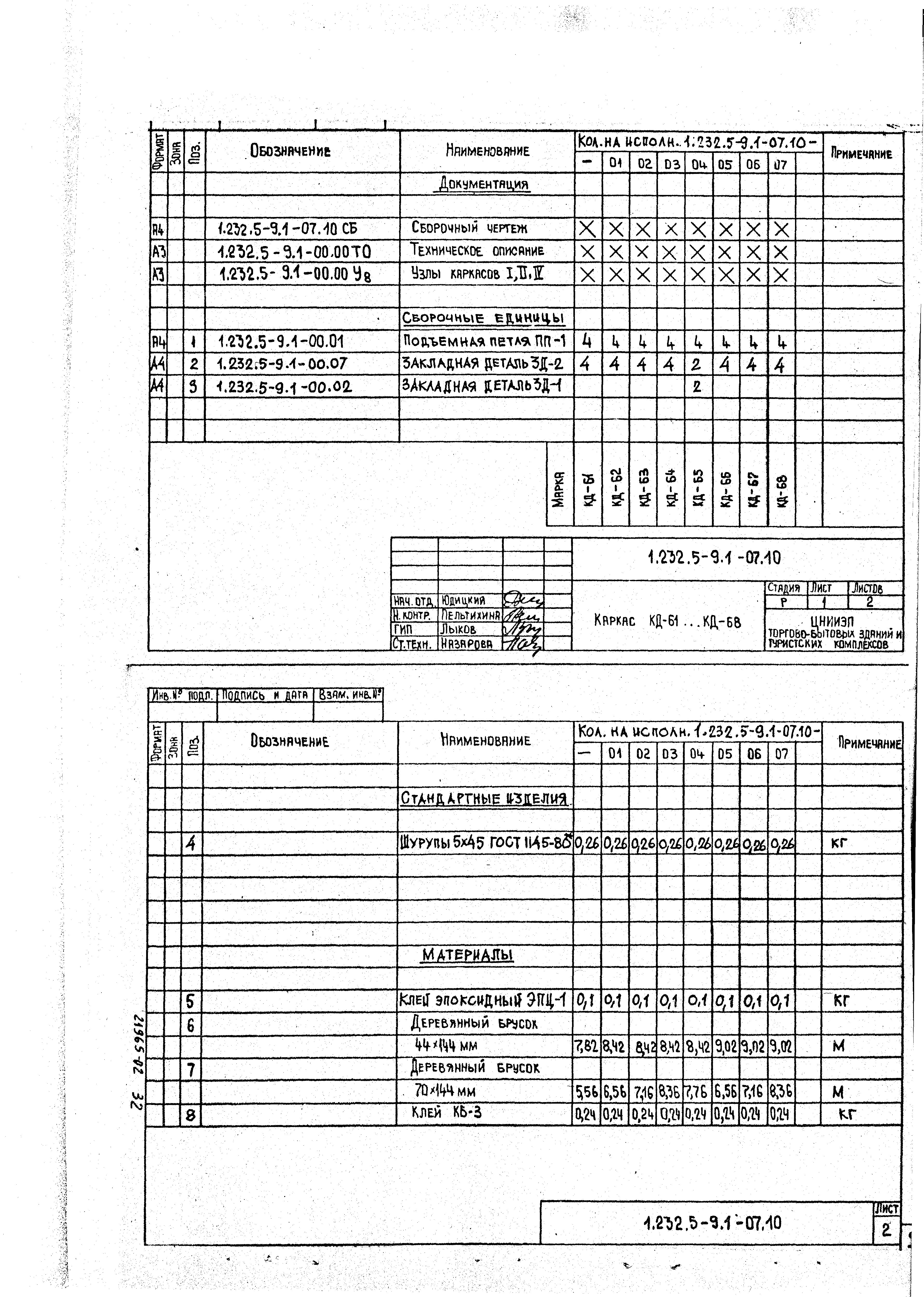

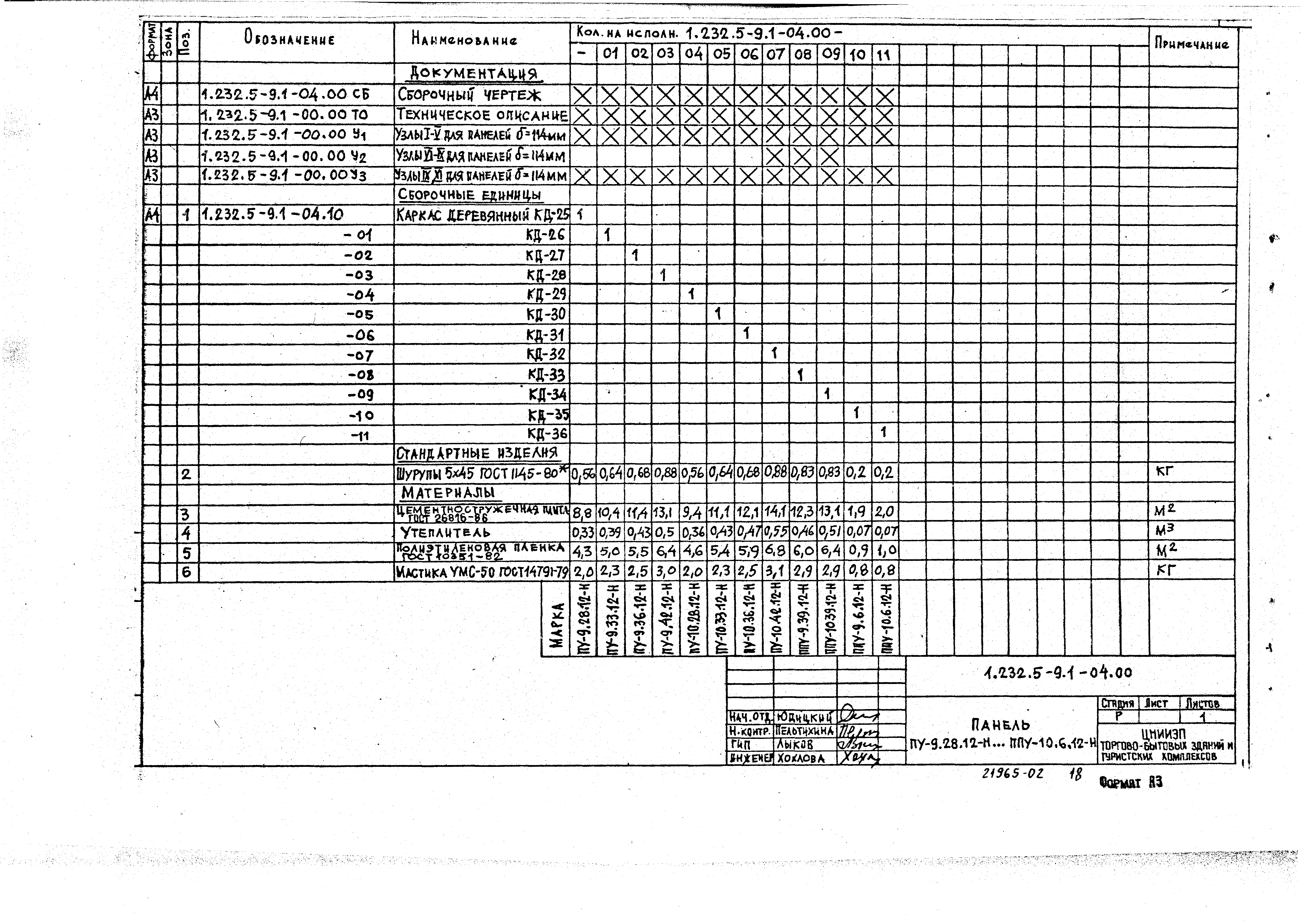

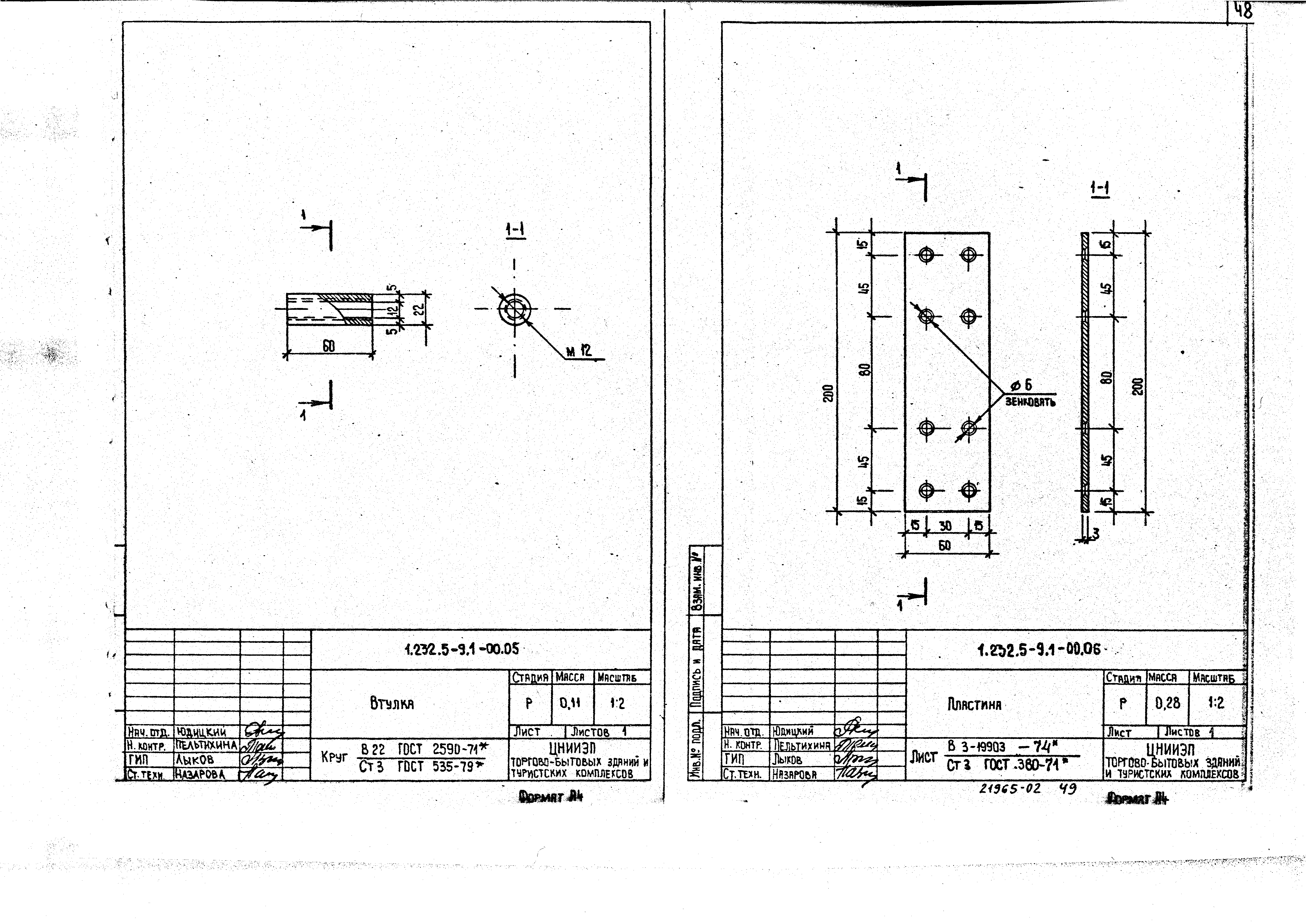

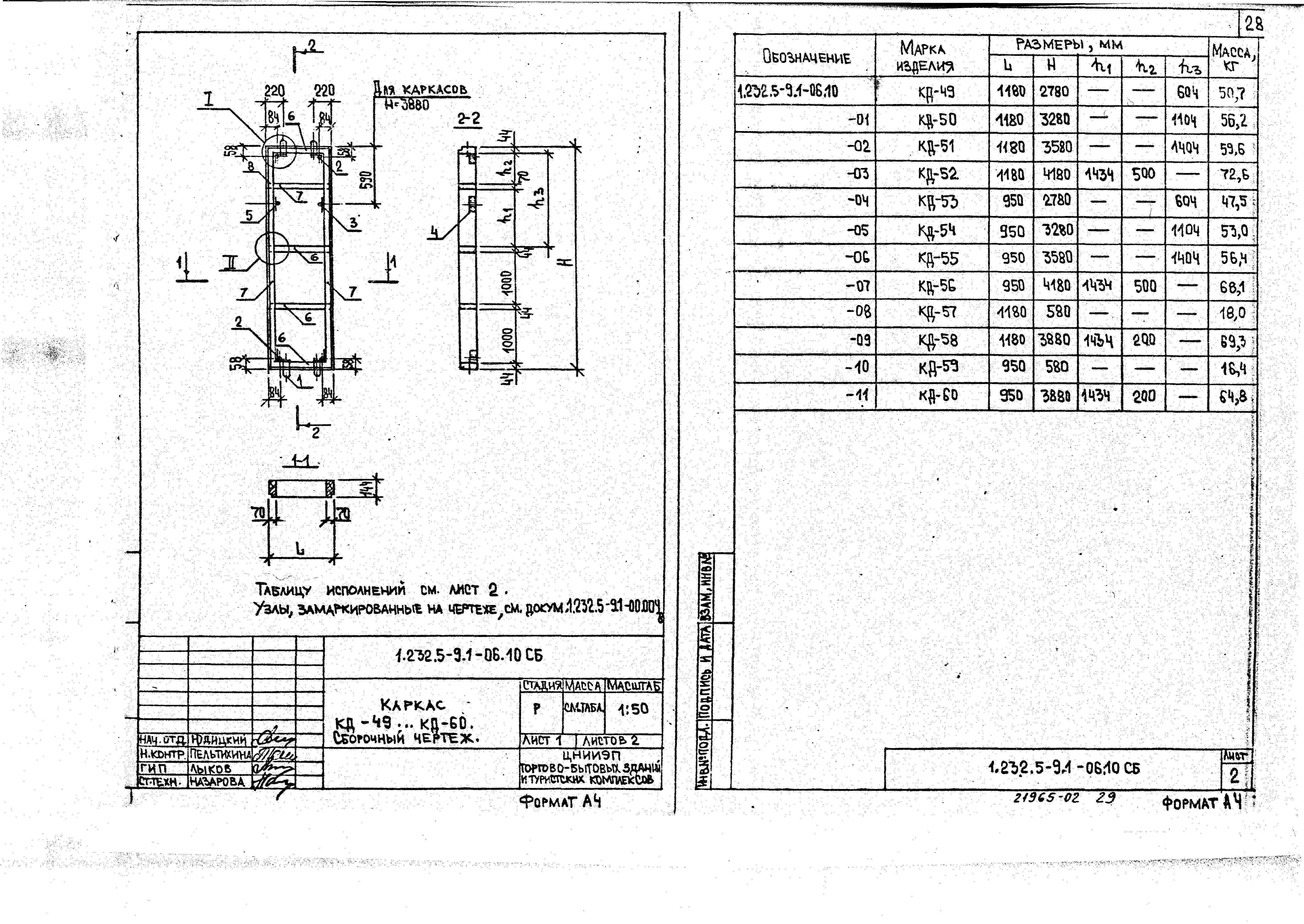

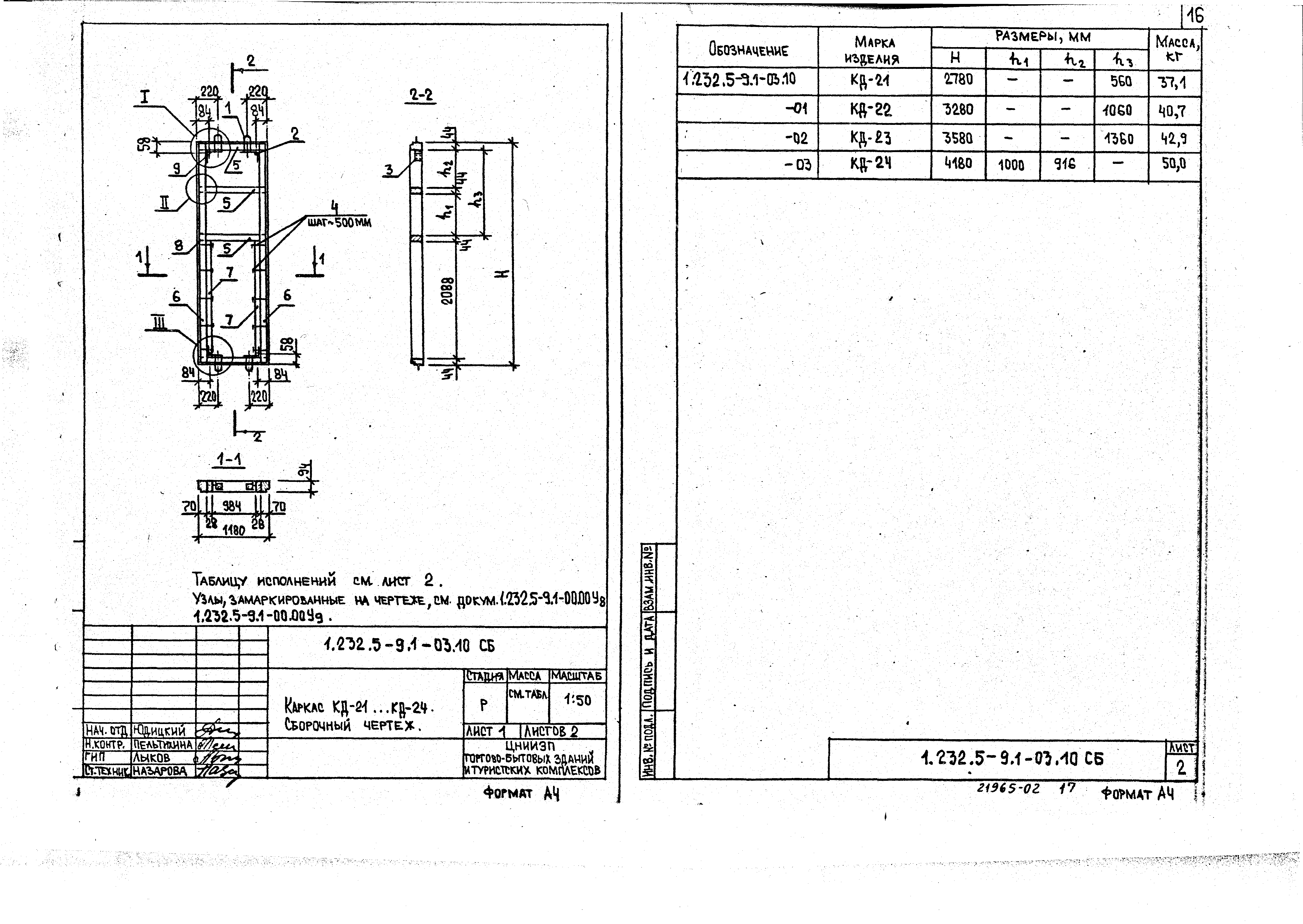

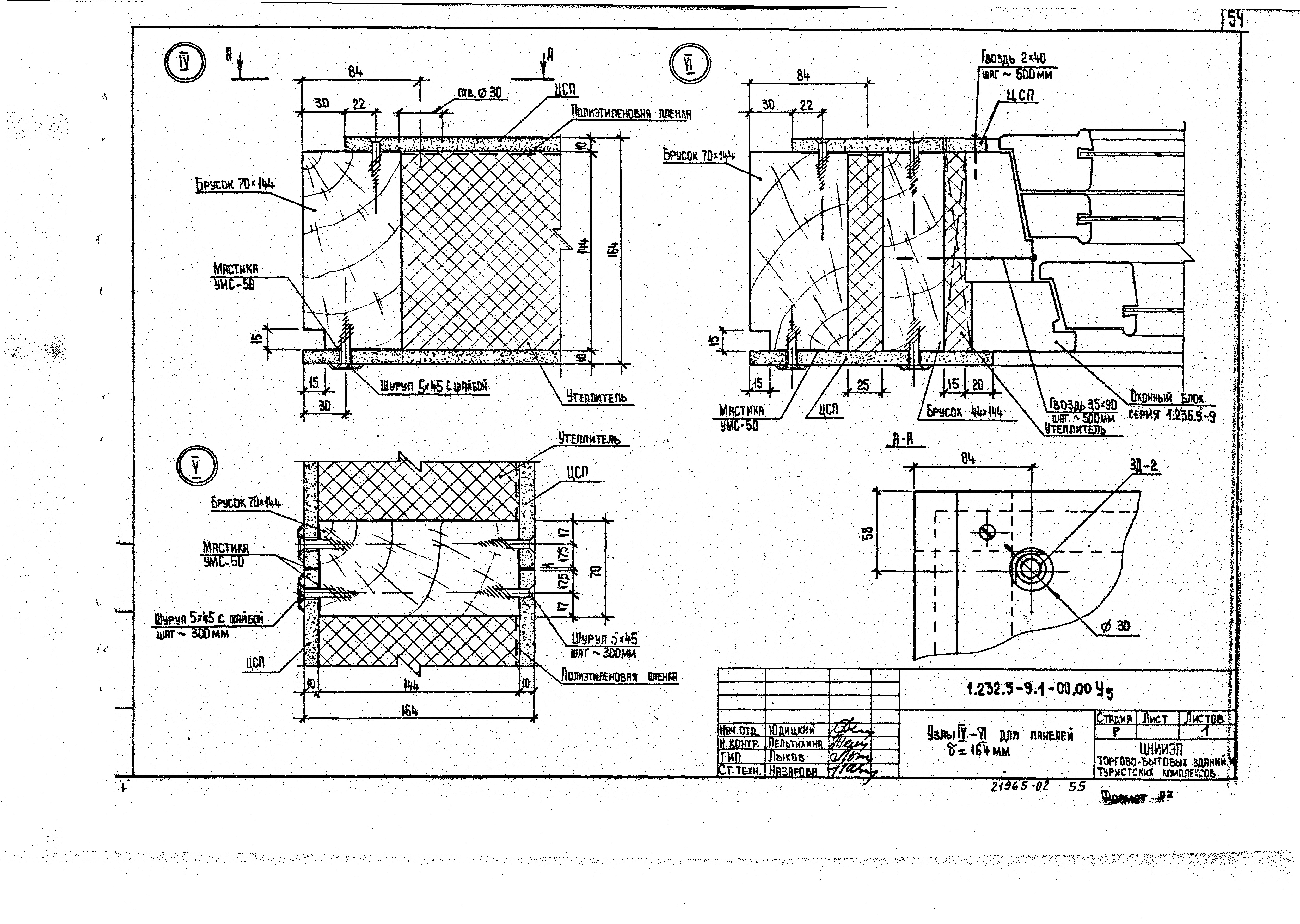

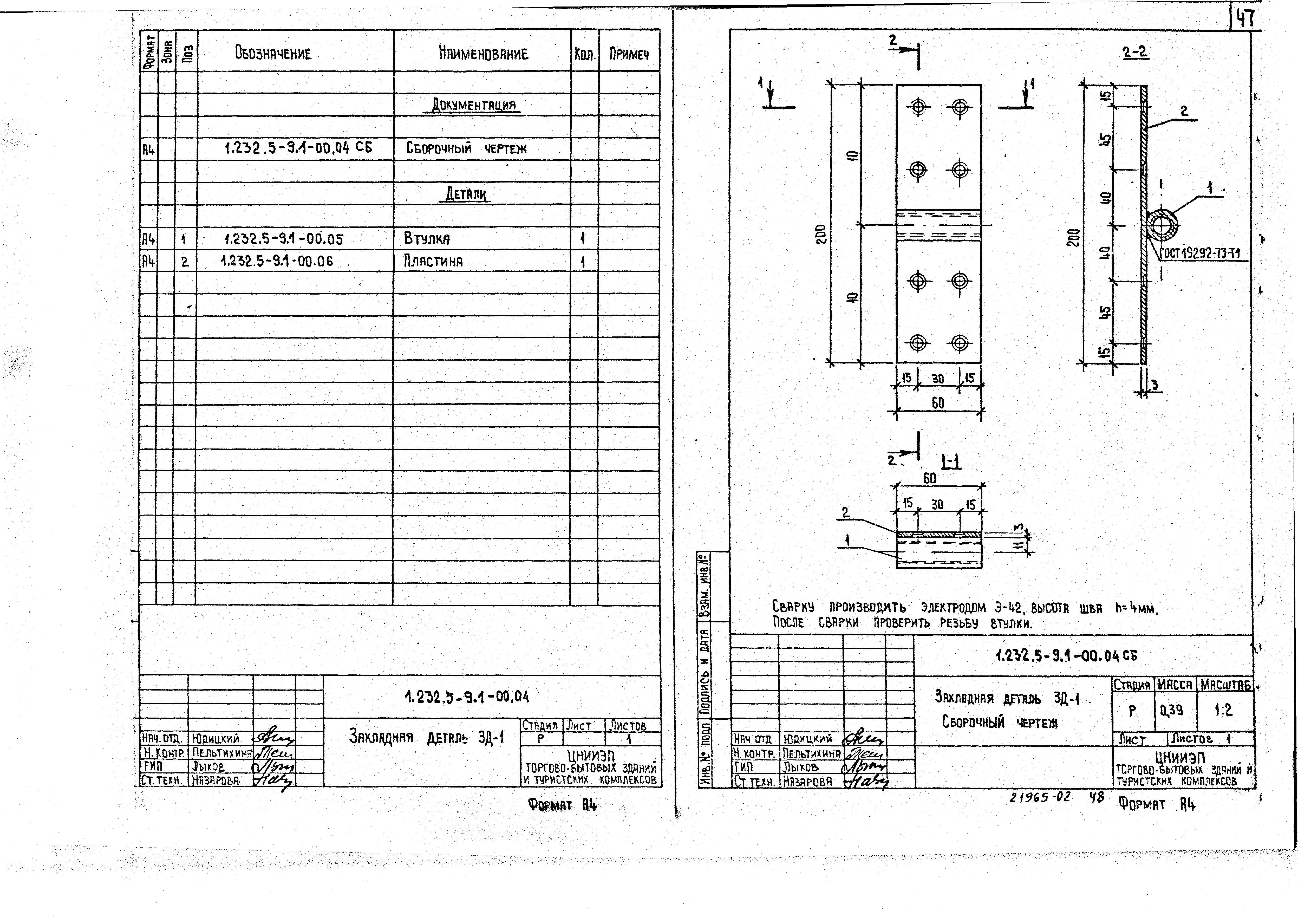

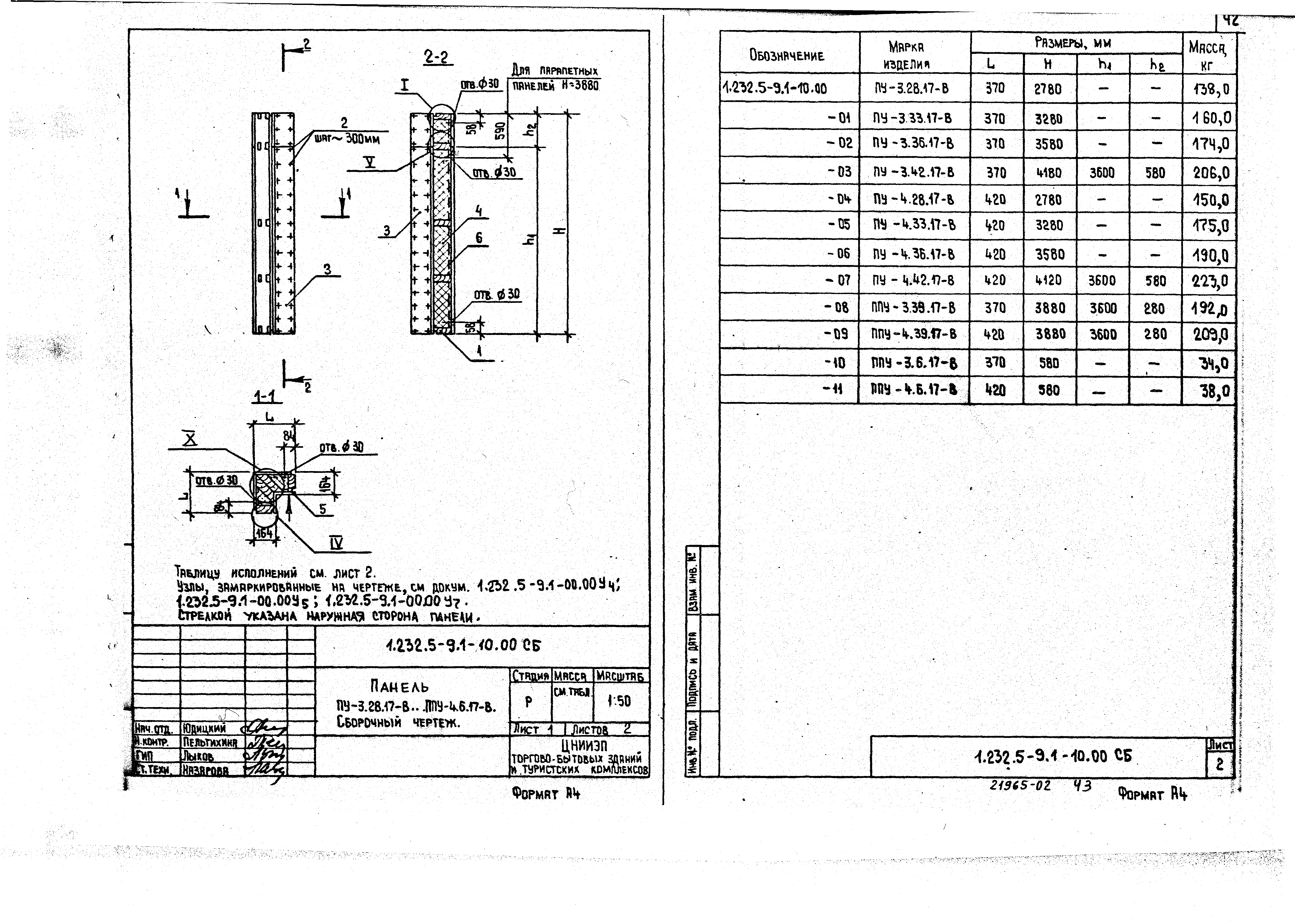

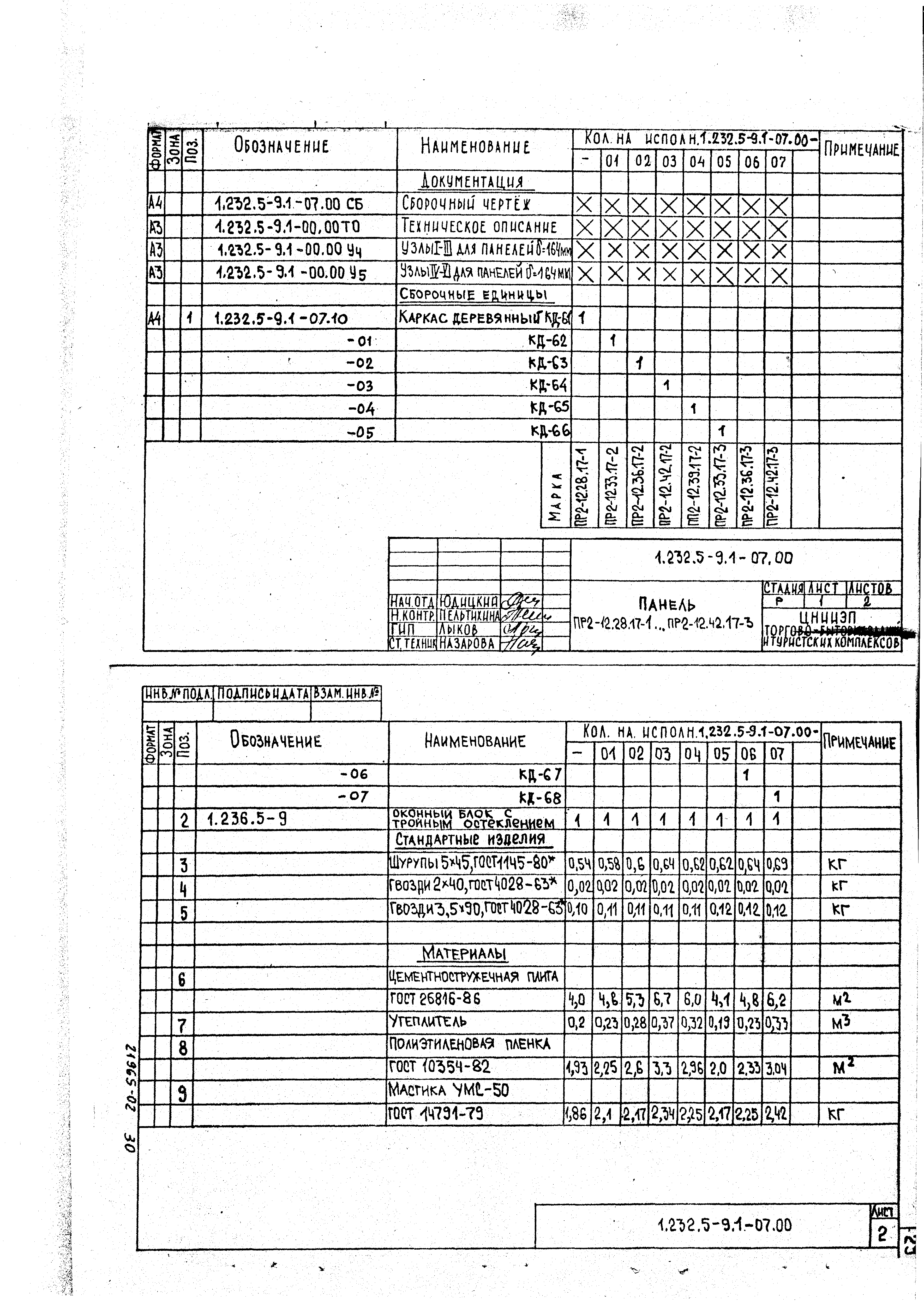

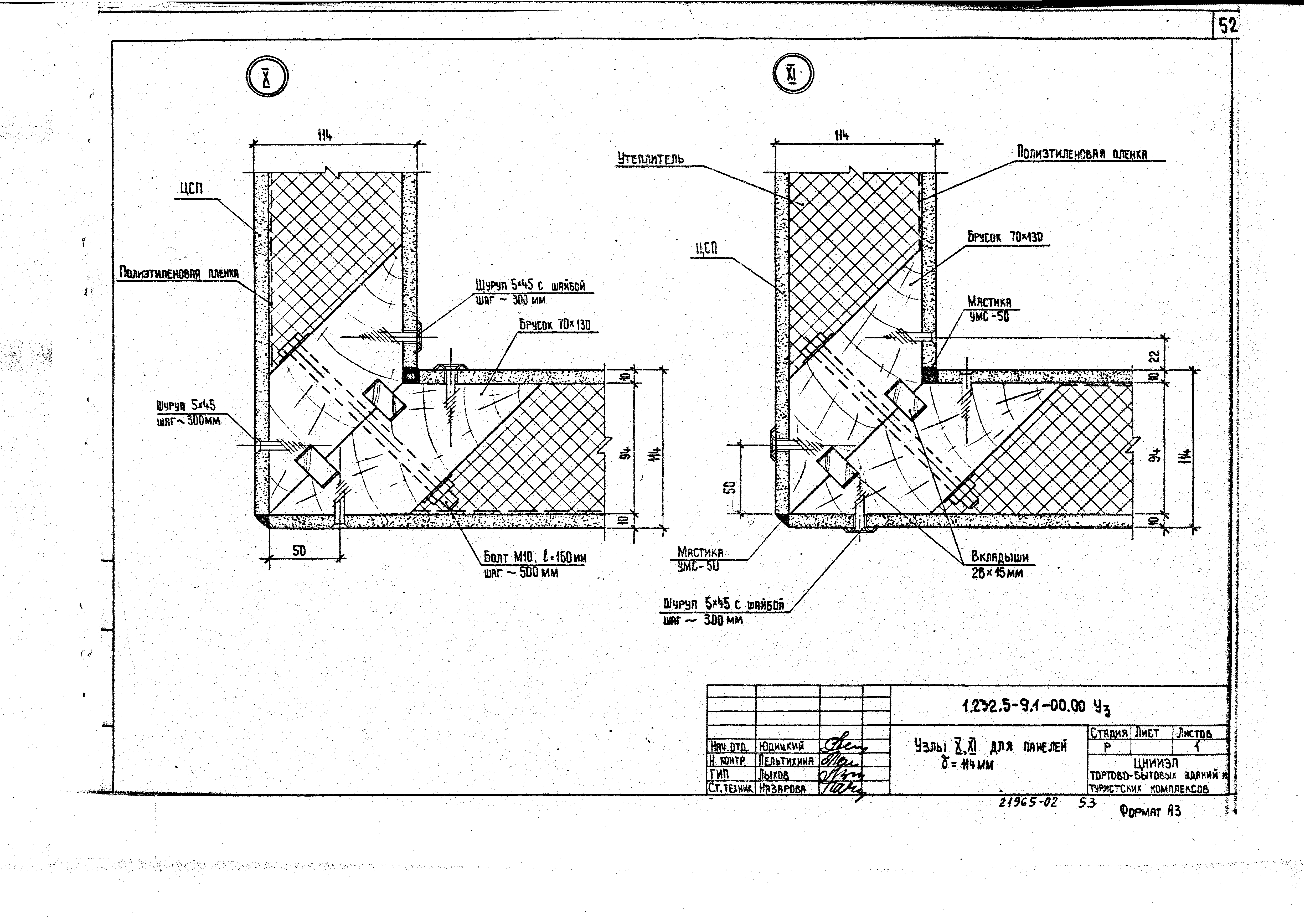

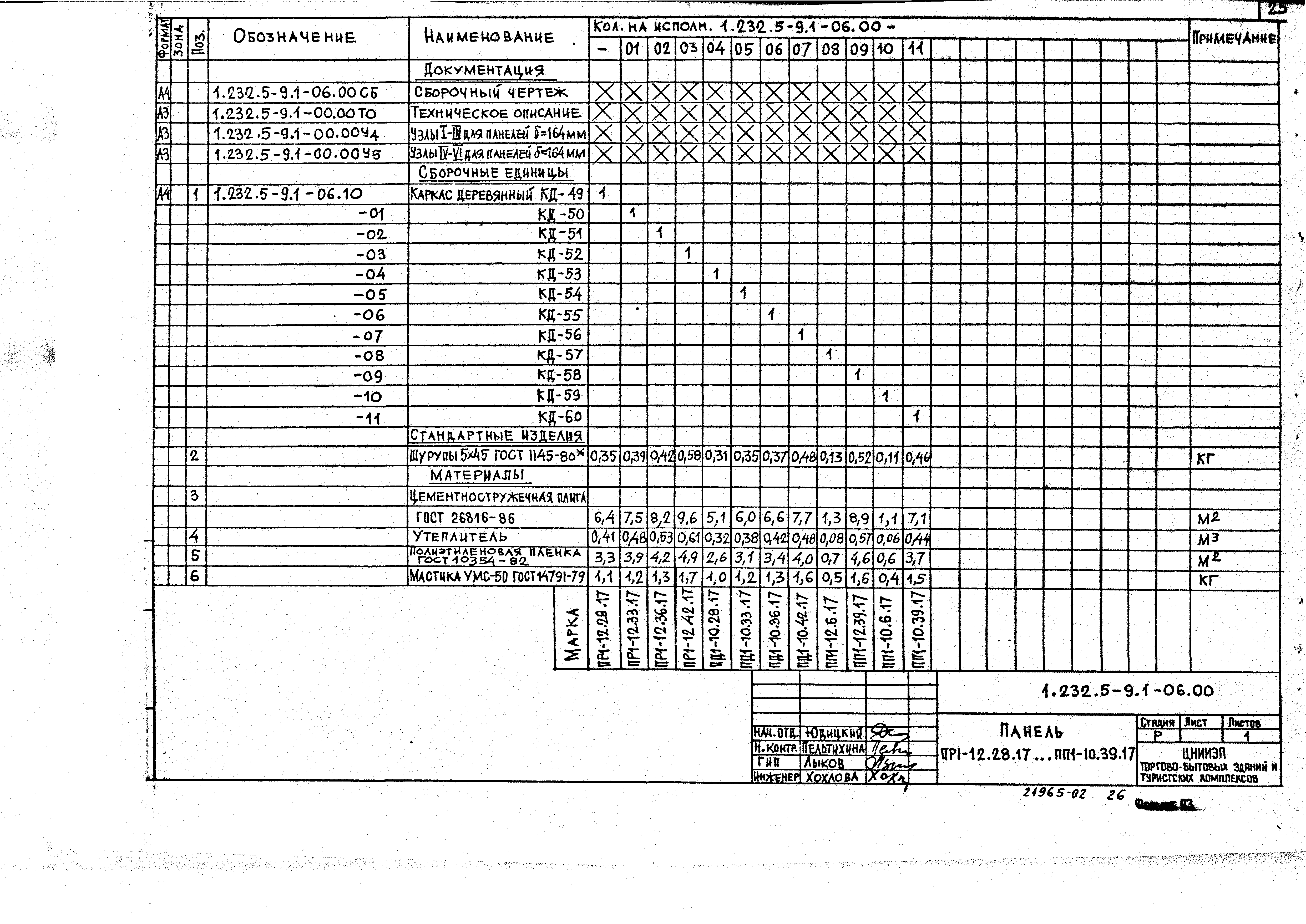

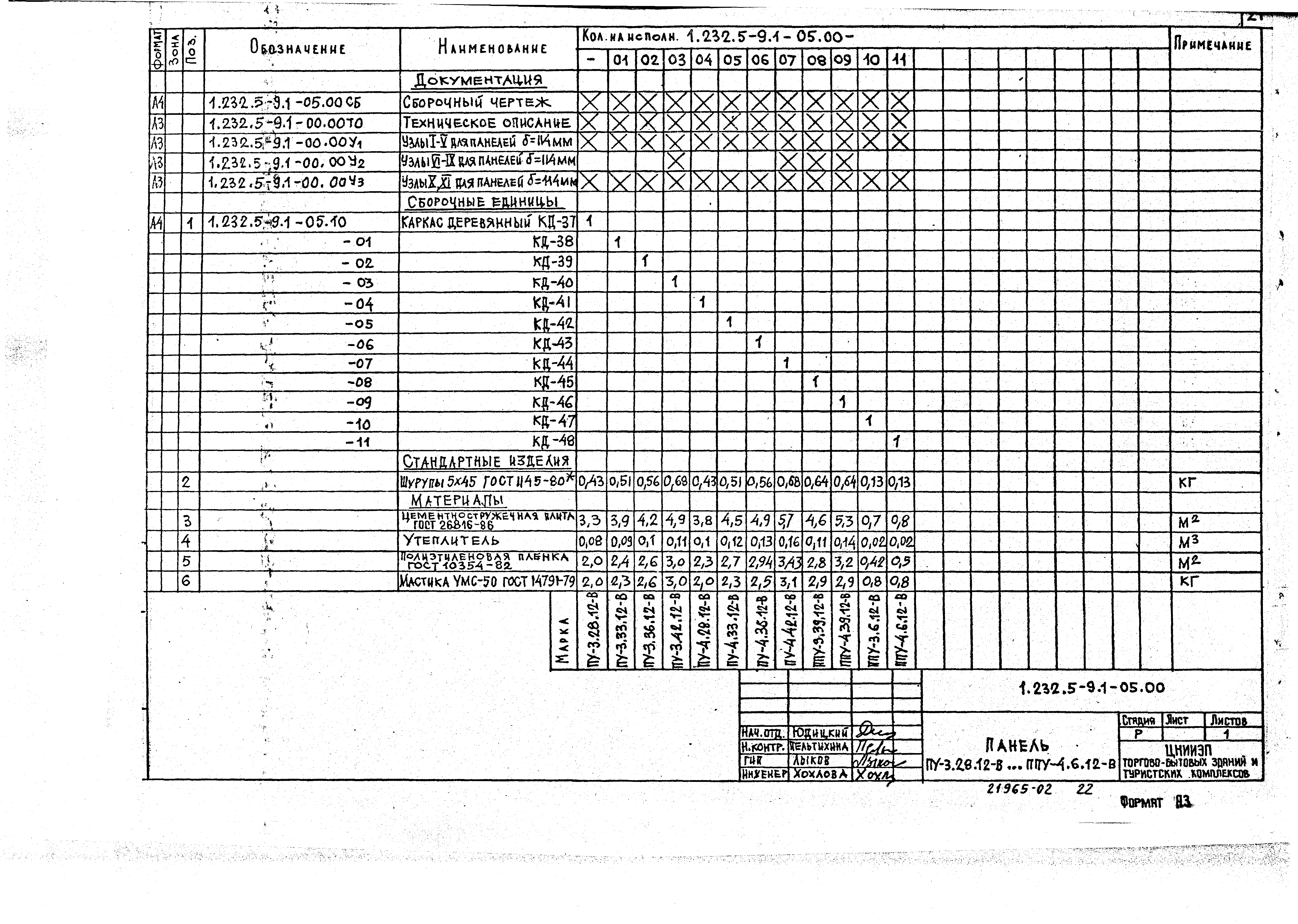

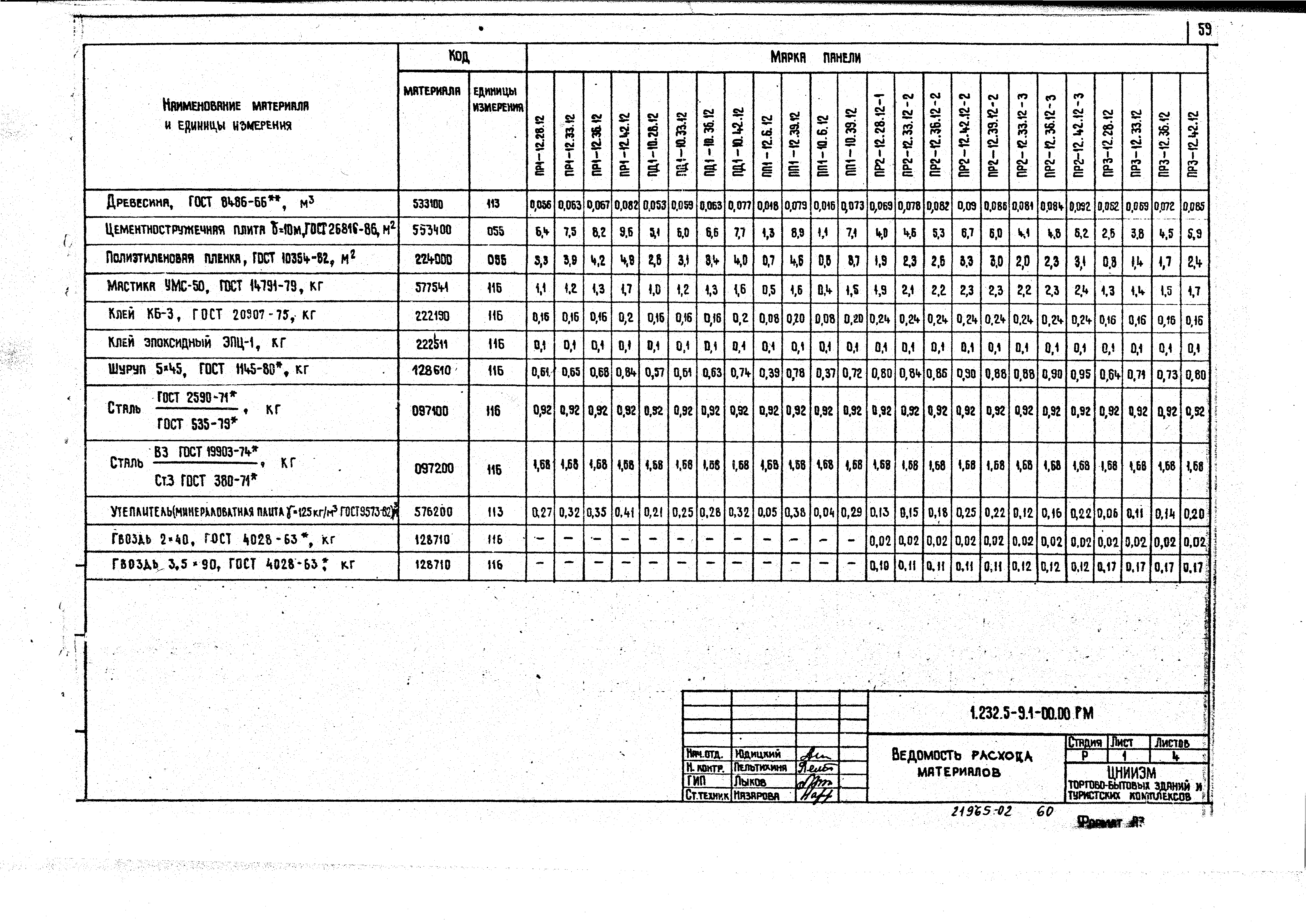

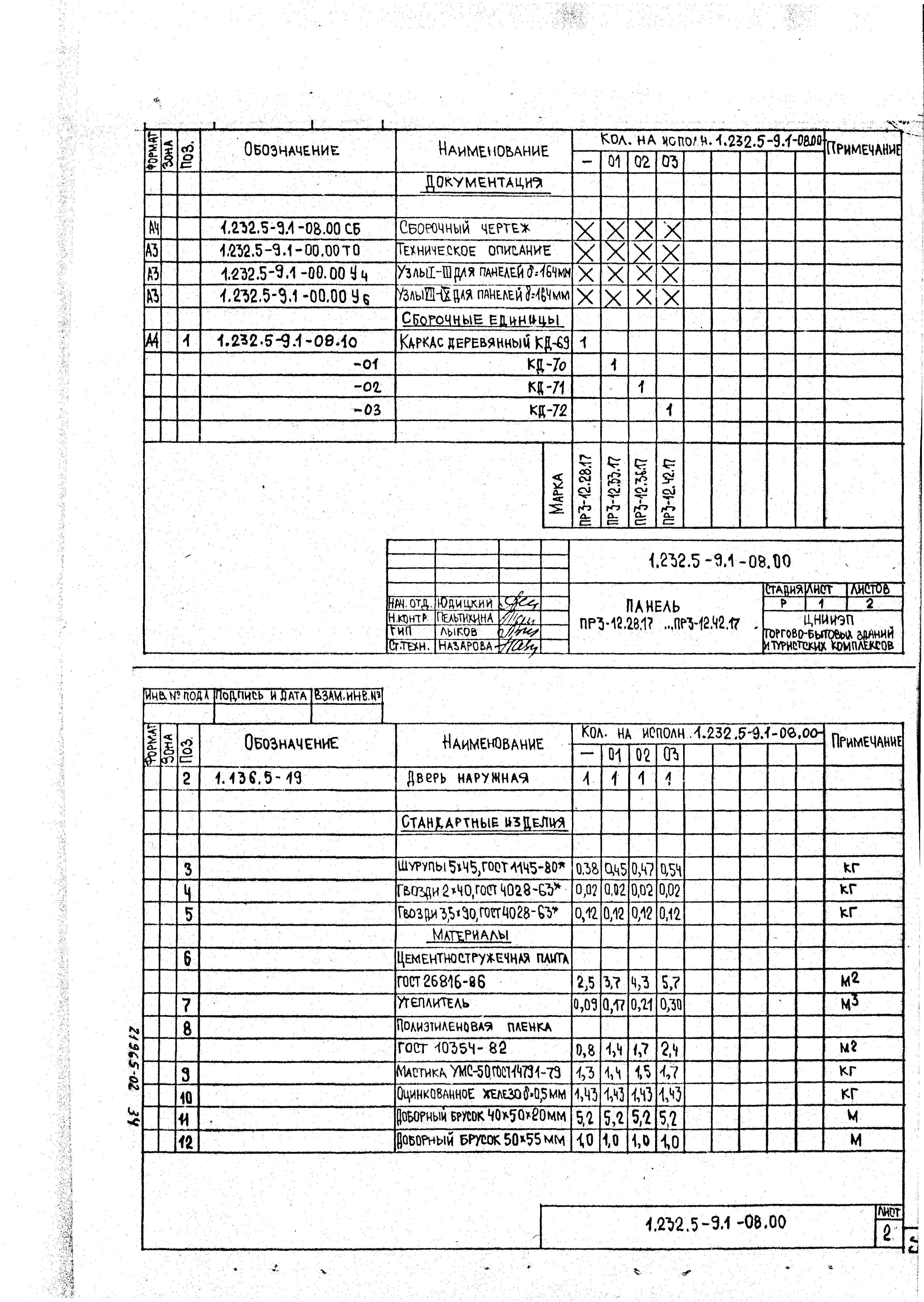

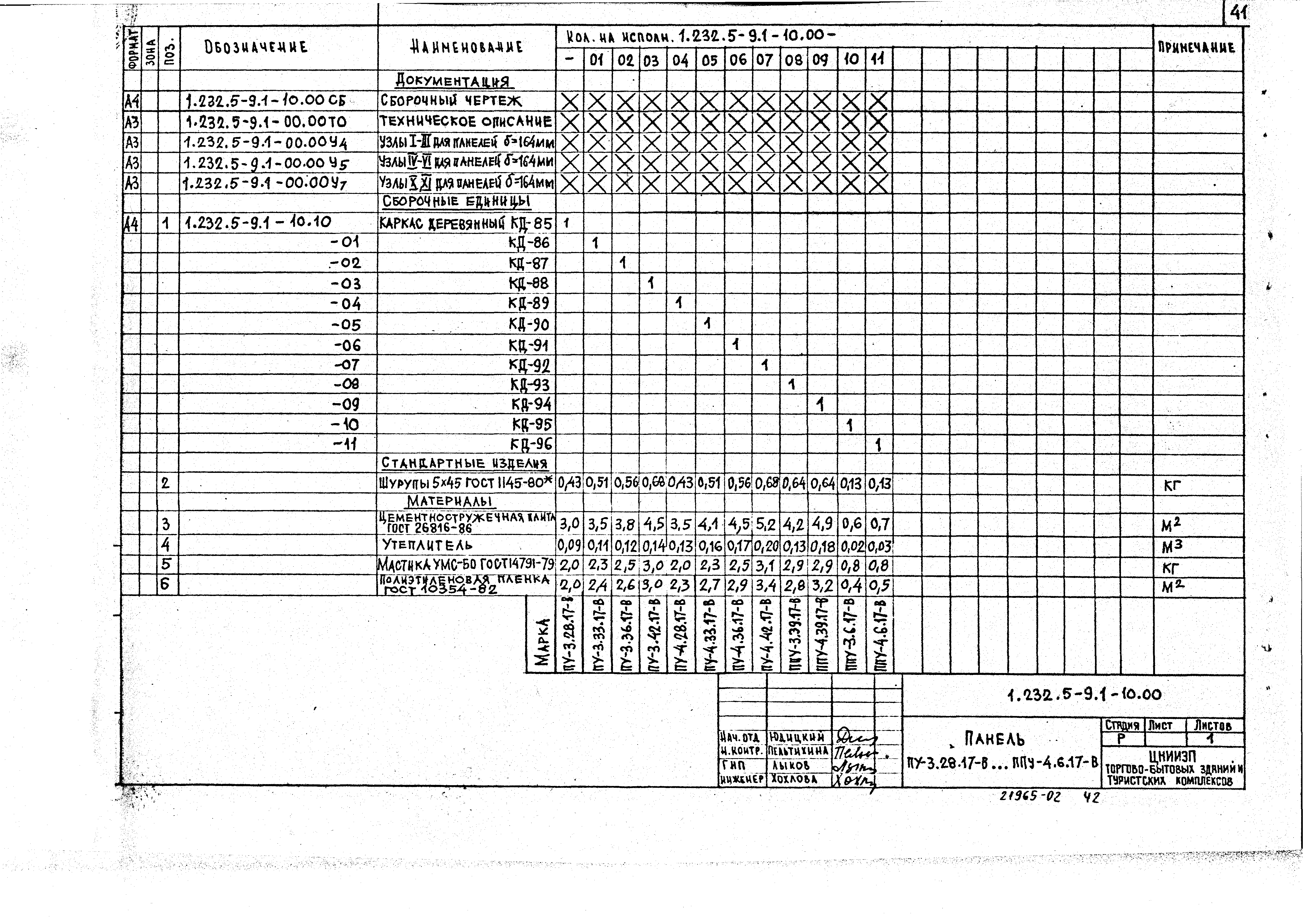

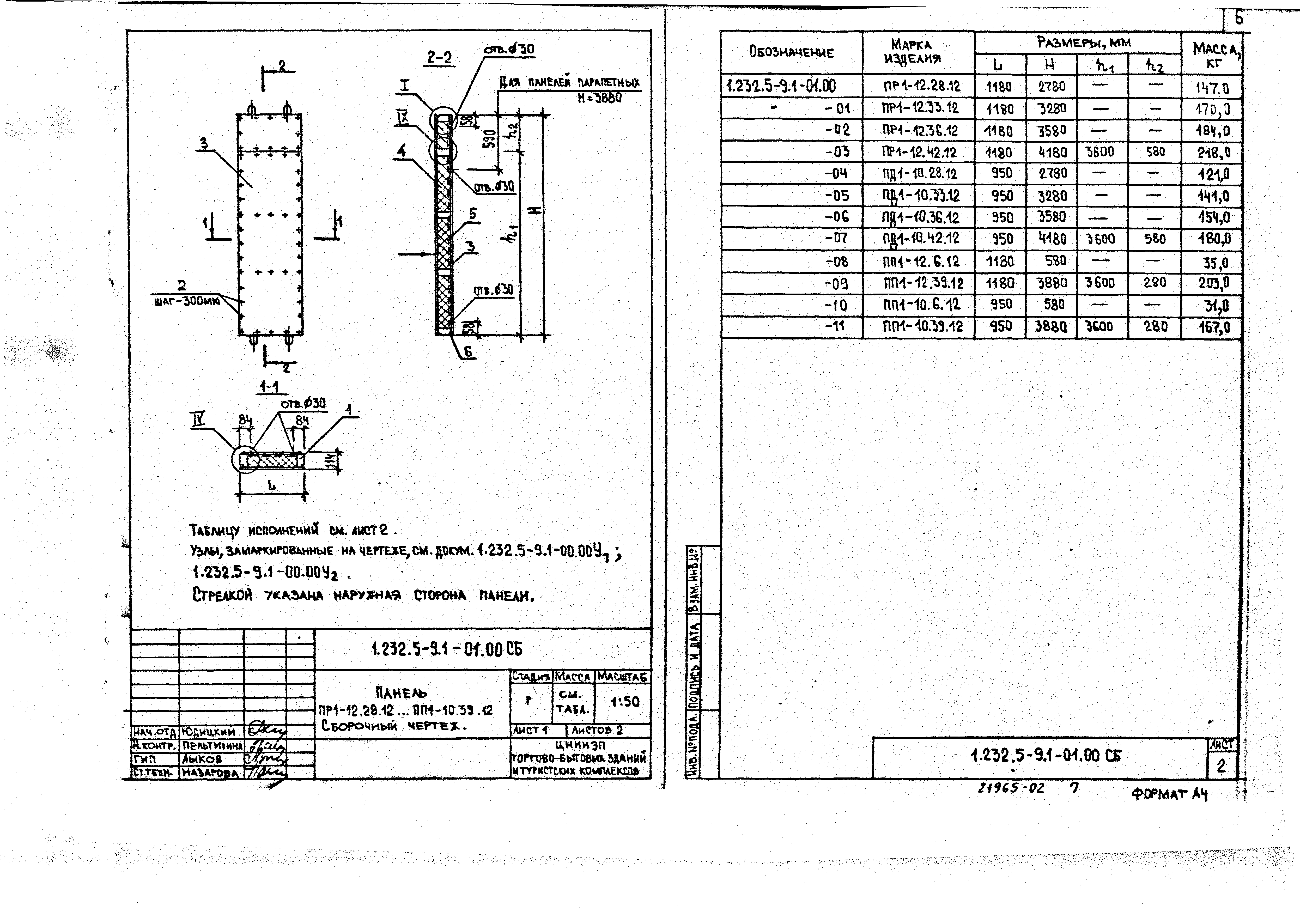

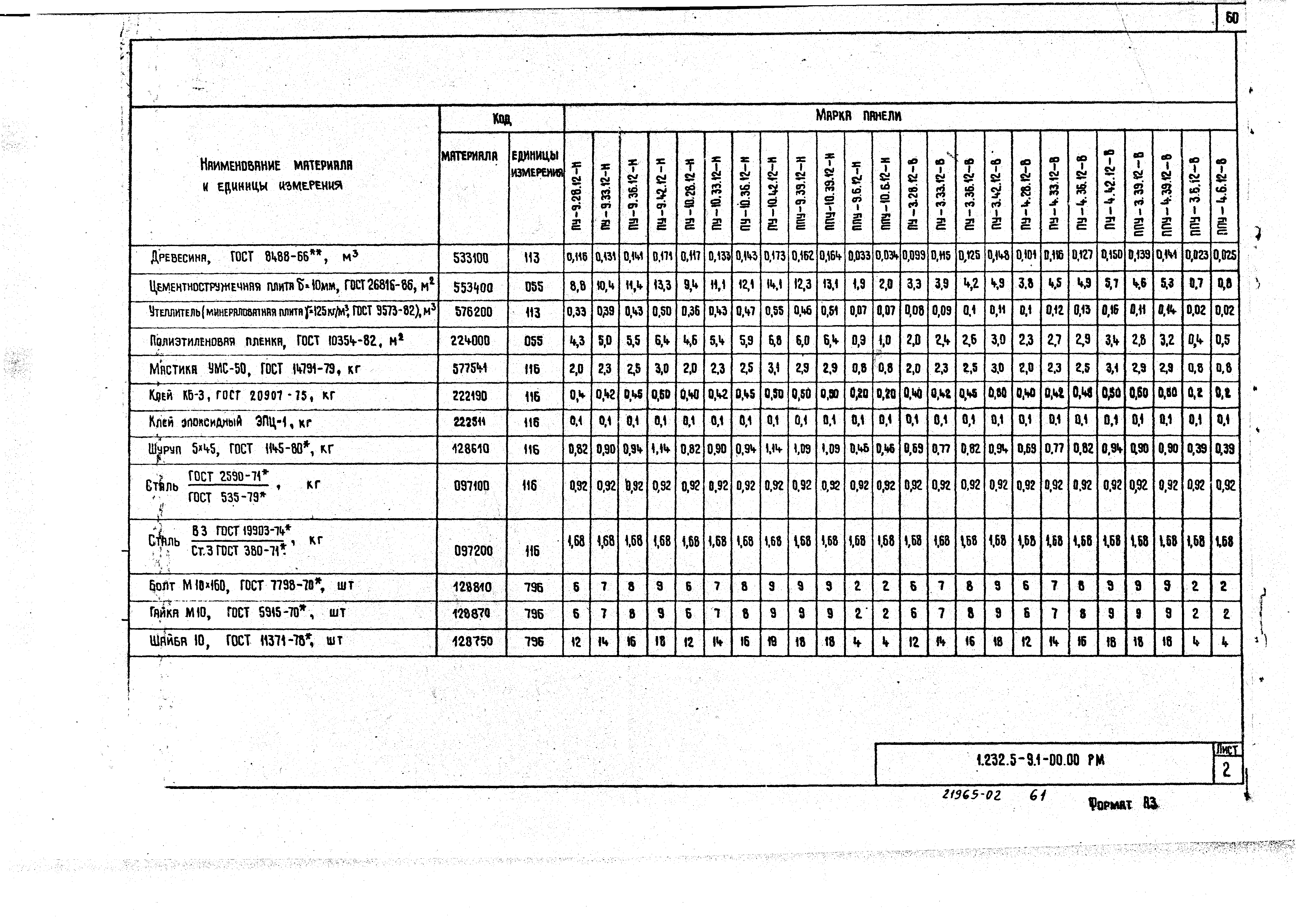

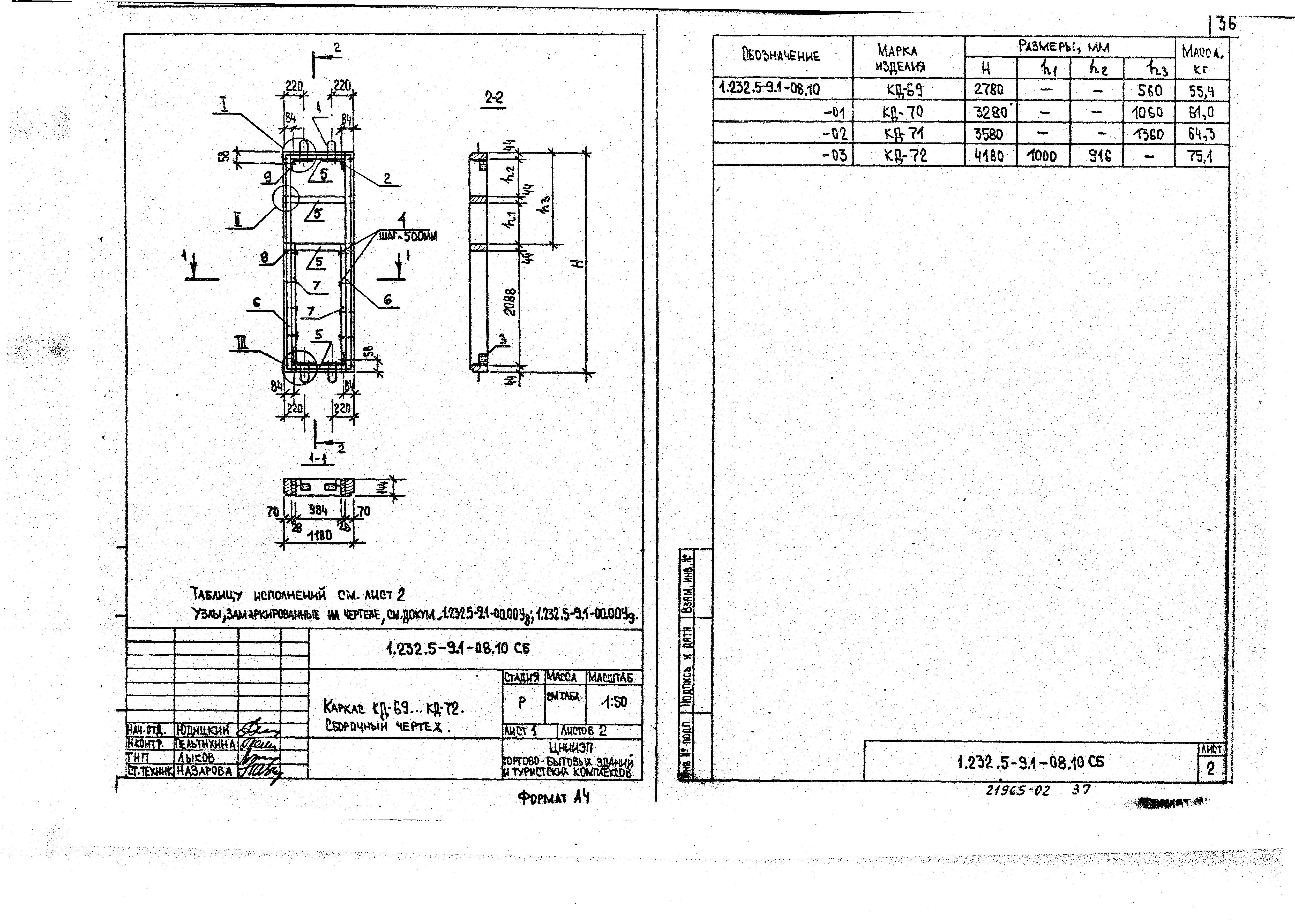

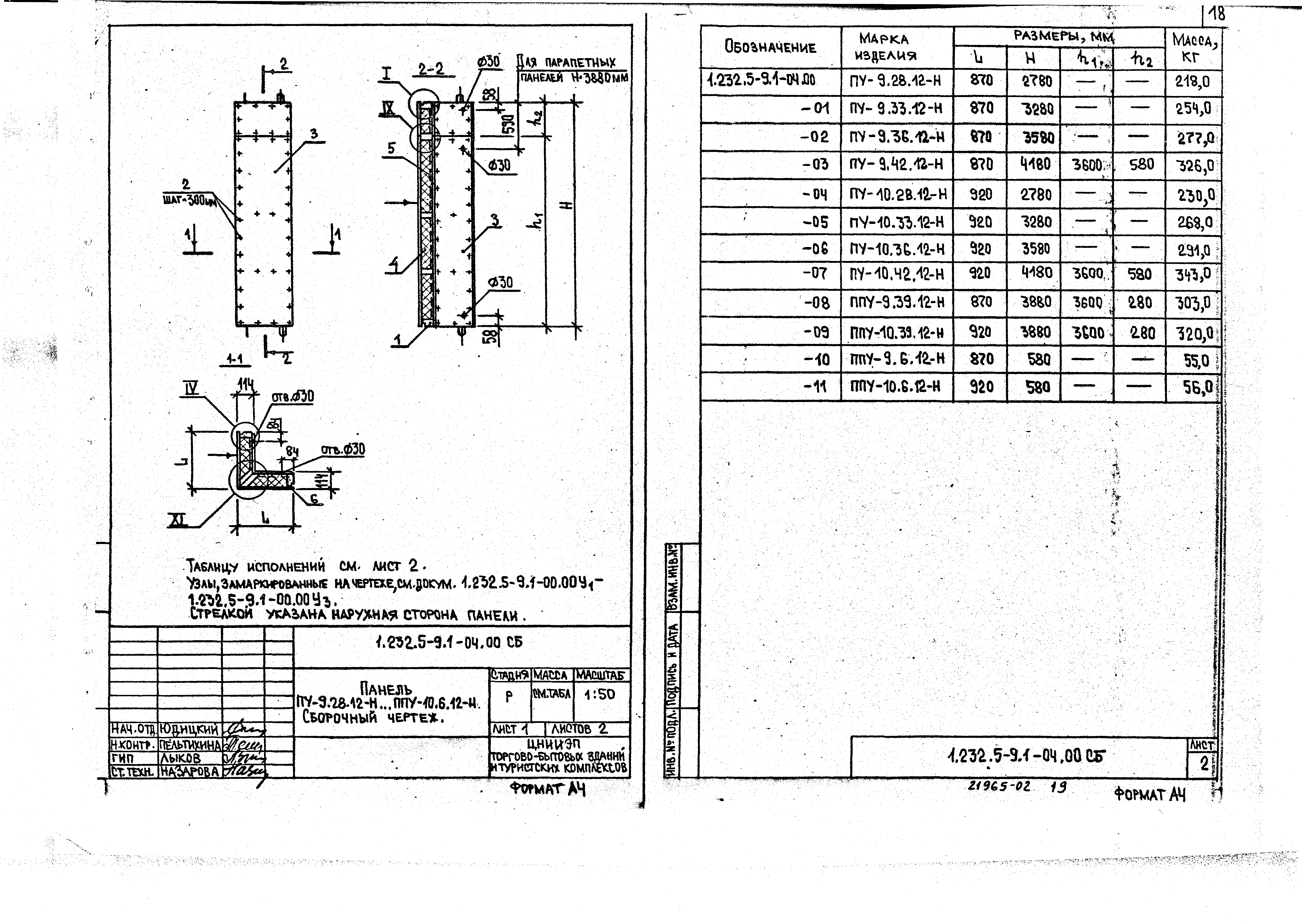

Оглавление:	1.232.5-9.1-00.00 ТО Техническое описание 1.232.5-9.1-01.00 Панель ПР1-12.28.12… ПП1-10.39.12 1.232.5-9.1-01.00 СБ Панель ПР1-12.28.12… ПП1-10.39.12. Сборочный чертеж 1.232.5-9.1-01.10 Каркас КД-1… КД-12 1.232.5-9.1-01.10 СБ Каркас КД-1… КД-12. Сборочный чертеж 1.232.5-9.1-02.00 Панель ПР2-12.28.12-1… ПП2-10.42.12-3 1.232.5-9.1-02.00 СБ Панель ПР2-12.28.12-1… ПП2-10.42.12-3. Сборочный чертеж 1.232.5-9.1-02.10 Каркас КД-13… КД-20 1.232.5-9.1-02.10 СБ Каркас КД-13… КД-20. Сборочный чертеж 1.232.5-9.1-03.00 Панель ПР3-12.28.12… ПП3-10.42.12 1.232.5-9.1-03.00 СБ Панель ПР3-12.28.12… ПП3-10.42.12. Сборочный чертеж 1.232.5-9.1-03.10 Каркас КД-21… КД-24 1.232.5-9.1-03.10 СБ Каркас КД-21… КД-24. Сборочный чертеж 1.232.5-9.1-04.00 Панель ПУ-9.28.12-Н… ПУ-10.6.12-Н 1.232.5-9.1-04.00 СБ Панель ПУ-9.28.12-Н… ПУ-10.6.12-Н. Сборочный чертеж 1.232.5-9.1-04.10 Каркас КД-25… КД-36 1.232.5-9.1-04.10 СБ Каркас КД-25… КД-36. Сборочный чертеж 1.232.5-9.1-05.00 Панель ПУ-3.28.12-В… ППУ-4.6.12-В 1.232.5-9.1-05.00 СБ Панель ПУ-3.28.12-В… ППУ-4.6.12-В. Сборочный чертеж 1.232.5-9.1-05.10 Каркас КД-37… КД-48 1.232.5-9.1-05.10 СБ Каркас КД-37… КД-48. Сборочный чертеж 1.232.5-9.1-06.00 Панель ПР1-12.28.17… ПП1-10.39.17 1.232.5-9.1-06.00 СБ Панель ПР1-12.28.17… ПП1-10.39.17. Сборочный чертеж 1.232.5-9.1-06.10 Каркас КД-49… КД-60 1.232.5-9.1-06.10 СБ Каркас КД-49… КД-60. Сборочный чертеж 1.232.5-9.1-07.00 Панель ПР2-12.28.17-1… ПР2-10.42.17-3 1.232.5-9.1-07.00 СБ Панель ПР2-12.28.17-1… ПР2-10.42.17-3. Сборочный чертеж 1.232.5-9.1-07.10 Каркас КД-61… КД-68 1.232.5-9.1-07.10 СБ Каркас КД-61… КД-68. Сборочный чертеж 1.232.5-9.1-08.00 Панель ПР3-12.28.17… ПР3-10.42.17 1.232.5-9.1-08.00 СБ Панель ПР3-12.28.17… ПР3-10.42.17. Сборочный чертеж 1.232.5-9.1-08.10 Каркас КД-69… КД-72 1.232.5-9.1-08.10 СБ Каркас КД-69… КД-72. Сборочный чертеж 1.232.5-9.1-09.00 Панель ПУ-9.28.17-Н… ПУ-10.6.17-Н 1.232.5-9.1-09.00 СБ Панель ПУ-9.28.17-Н… ПУ-10.6.17-Н. Сборочный чертеж 1.232.5-9.1-09.10 Каркас КД-73… КД-84 1.232.5-9.1-09.10 СБ Каркас КД-73… КД-84. Сборочный чертеж 1.232.5-9.1-10.00 Панель ПУ-3.28.17-В… ППУ-4.6.17-В 1.232.5-9.1-10.00 СБ Панель ПУ-3.28.17-В… ППУ-4.6.17-В. Сборочный чертеж 1.232.5-9.1-10.10 Каркас КД-85… КД-96 1.232.5-9.1-10.10 СБ Каркас КД-85… КД-96. Сборочный чертеж 1.232.5-9.1-00.01 Подъемная плита ПП-1 1.232.5-9.1-00.01 СБ Подъемная плита ПП-1. Сборочный чертеж 1.232.5-9.1-00.02 Хомут 1.232.5-9.1-00.03 Пластина 1.232.5-9.1-00.04 Закладная деталь ЗД-1 1.232.5-9.1-00.04 СБ Закладная деталь ЗД-1. Сборочный чертеж 1.232.5-9.1-00.05 Втулка 1.232.5-9.1-00.06 Пластина 1.232.5-9.1-00.07 Закладная деталь ЗД-2 1.232.5-9.1-00.08 Уголок 1.232.5-9.1-00.00 У1 Узлы I - V для панелей б = 114 м 1.232.5-9.1-00.00 У2 Узлы VI - IX для панелей б = 114 м 1.232.5-9.1-00.00 У3 Узлы X, XI для панелей б = 114 м 1.232.5-9.1-00.00 У4 Узлы I - III для панелей б = 114 м 1.232.5-9.1-00.00 У5 Узлы IV - VI для панелей б = 114 м 1.232.5-9.1-00.00 У6 Узлы VII - IX для панелей б = 114 м 1.232.5-9.1-00.00 У7 Узлы X, XI для панелей б = 114 м 1.232.5-9.1-00.00 У8 Узлы I, II, IV для панелей б = 114 м 1.232.5-9.1-00.00 У9 Узлы III, V для панелей б = 114 м 1.232.5-9.1-00.00 РН Ведомость расхода материалов
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	29.12.1986 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (457)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	ГОСТ 18128-82 «Панели асбестоцементные стеновые наружные на деревянном каркасе с утеплителем. Технические условия» ГОСТ 26816-86 «Плиты цементностружечные. Технические условия» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 20907-75 «Смолы фенолоформальдегидные жидкие. Технические условия» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 7313-75 «Эмали ХВ-785 и лак ХВ-784. Технические условия» ГОСТ 8486-66 «Пиломатериалы хвойных пород» Серия 1.136.5-19 «Двери деревянные наружные для жилых и общественных зданий» Серия 1.236-6 «Окна и балконные двери общественных зданий» Серия 1.236.5-9 «Окна и балконные двери деревянные с тройным остеклением для общественных зданий. Рабочие чертежи» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СН 256-77 «Нормы расхода материалов и изделий на 1 млн. руб. сметной стоимости строительно-монтажных работ на строительство объектов здравоохранения, культуры и спорта» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы» ГОСТ 6993-79 «Эмали ХВ-1100. Технические условия» СНиП III-19-76 «Деревянные конструкции»
