Серия 1.232.5-9

Выпуск 0. Материалы для проектирования

Обозначение:	Серия 1.232.5-9
Обозначение англ:	Series 1.232.5-9
Статус:	не действует
Название рус.:	Выпуск 0. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	Цементностружечные панели предназначены для применения при проектировании и строительстве общественных зданий (предприятий торговли, общественного питания, бытового обслуживания, школ), а также административно-бытовых зданий, гостиниц и других зданий

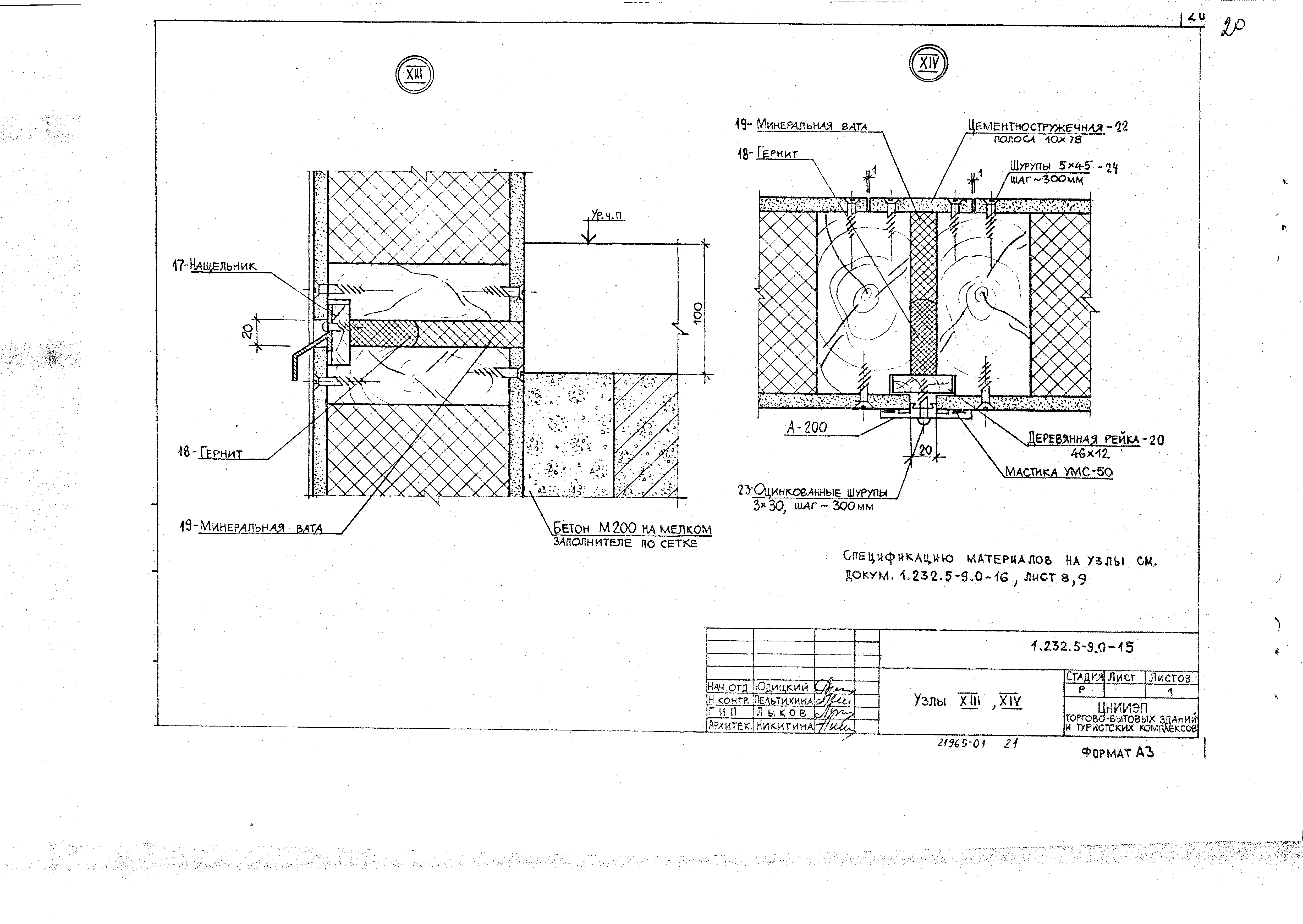

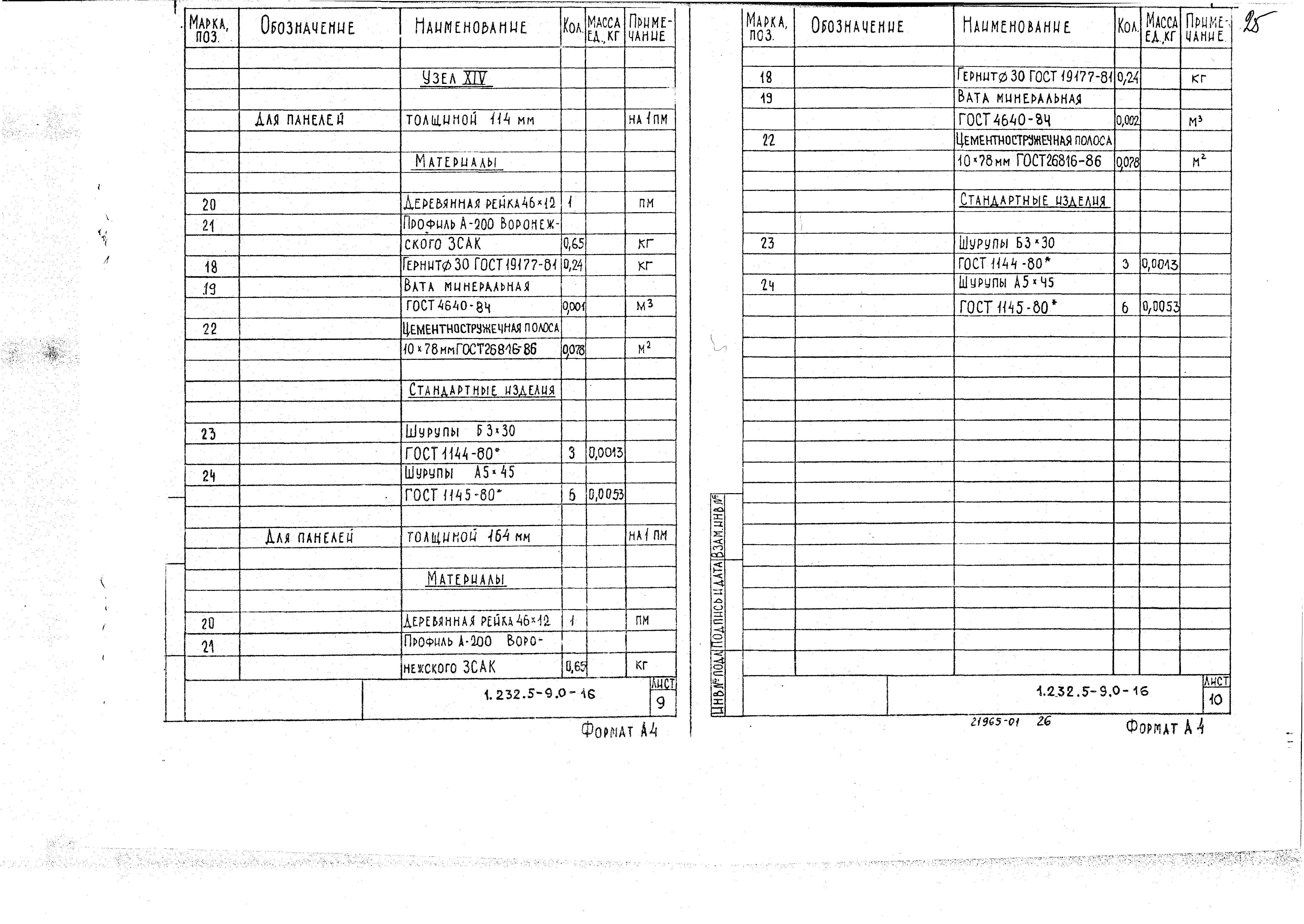

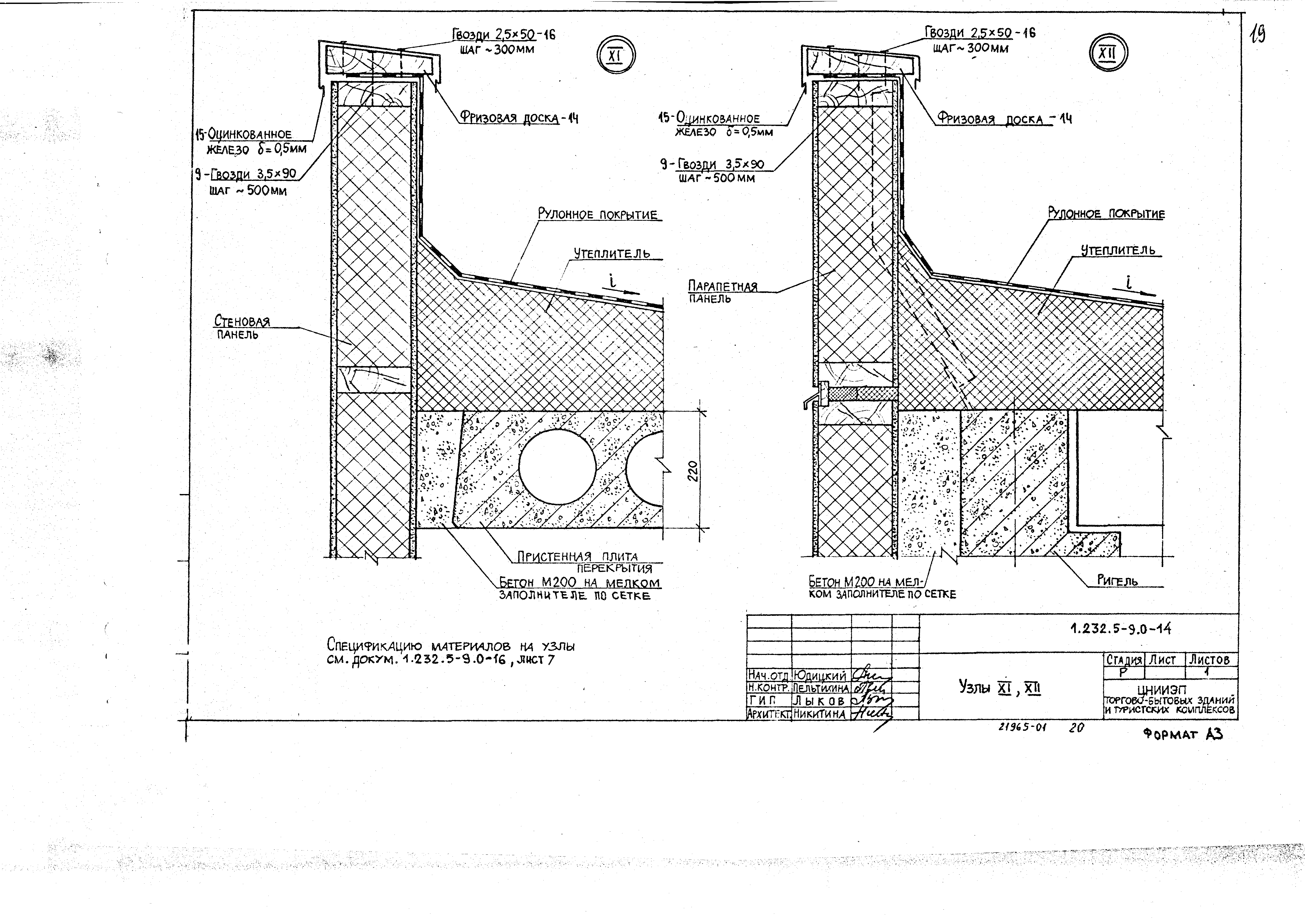

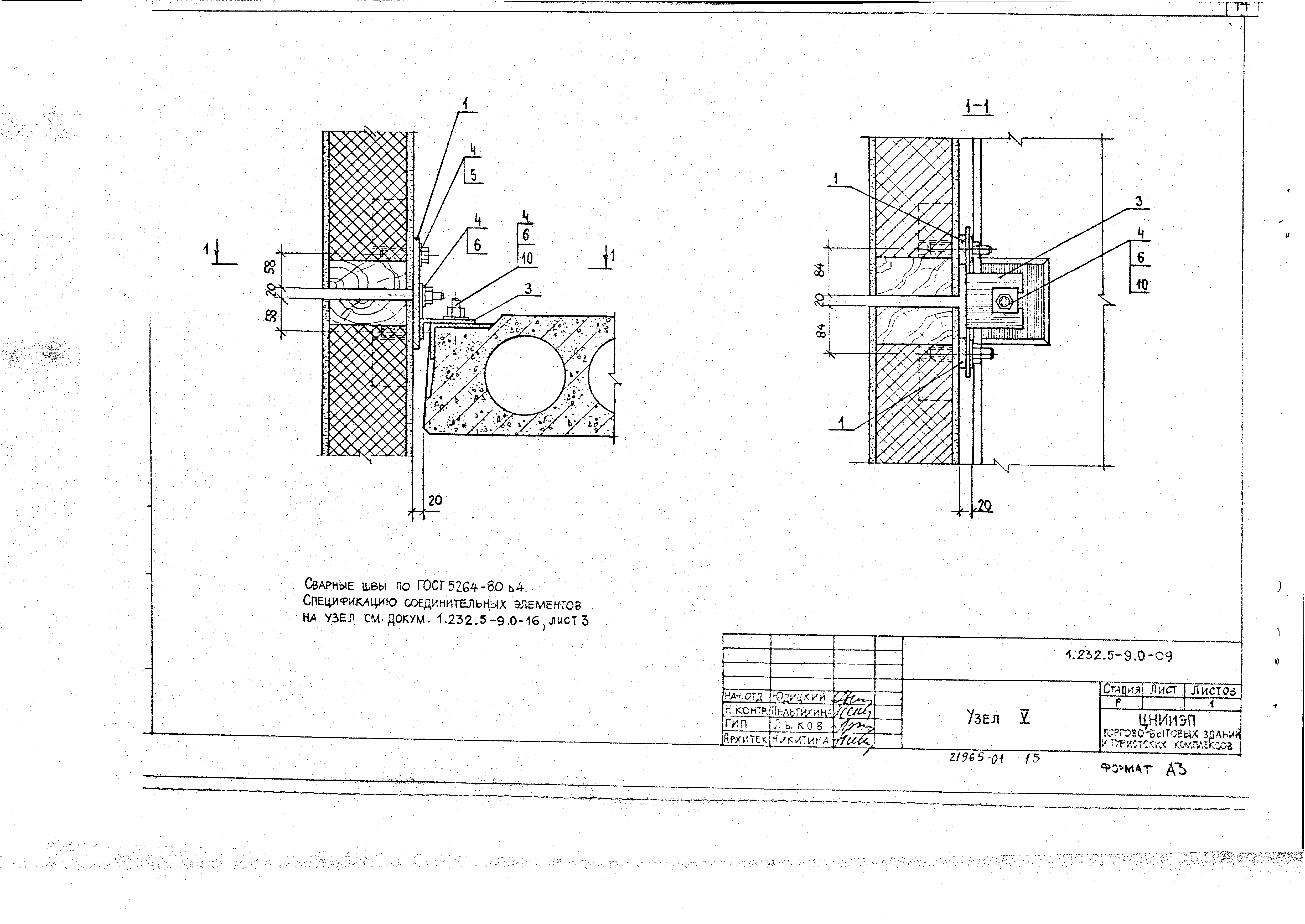

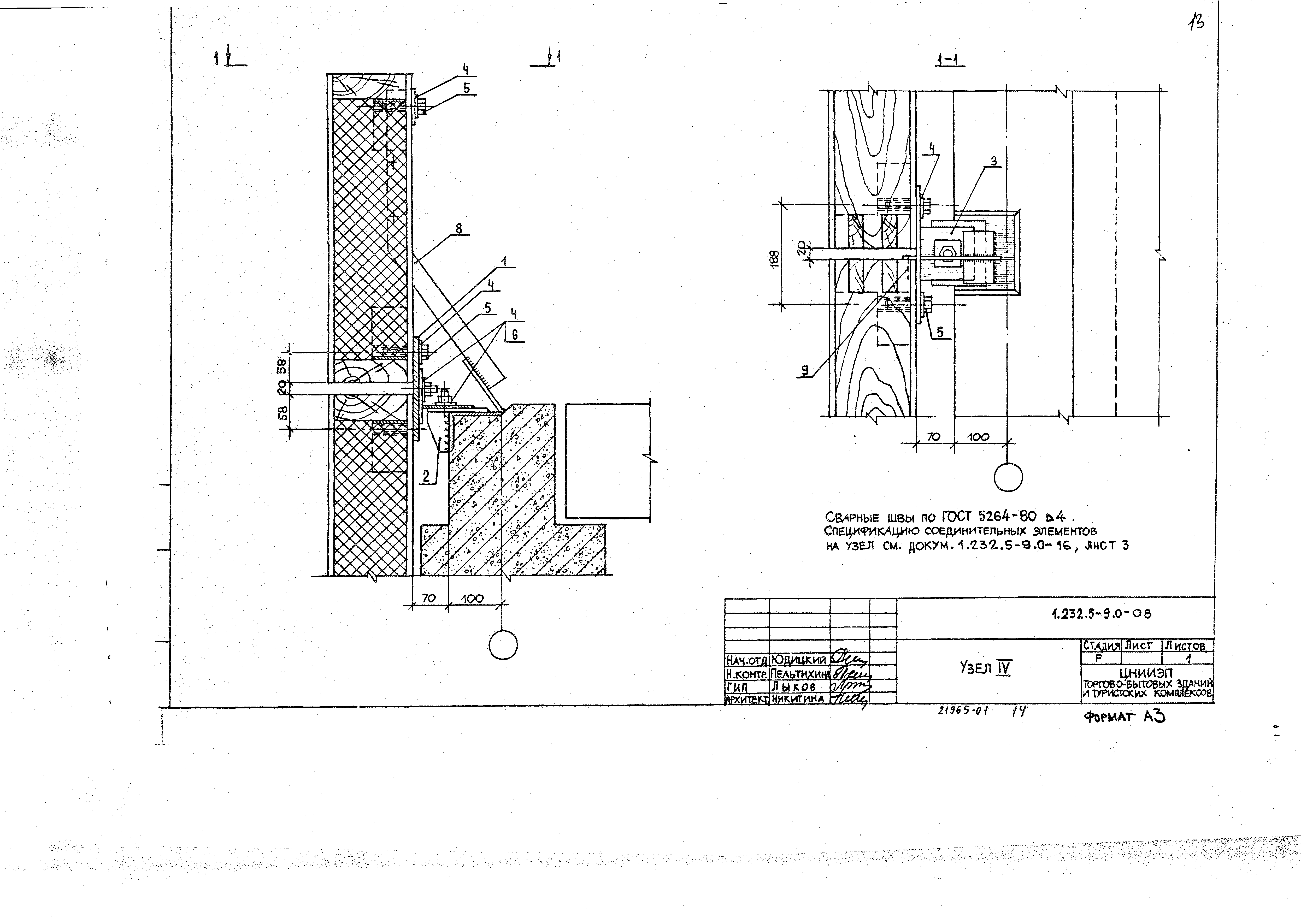

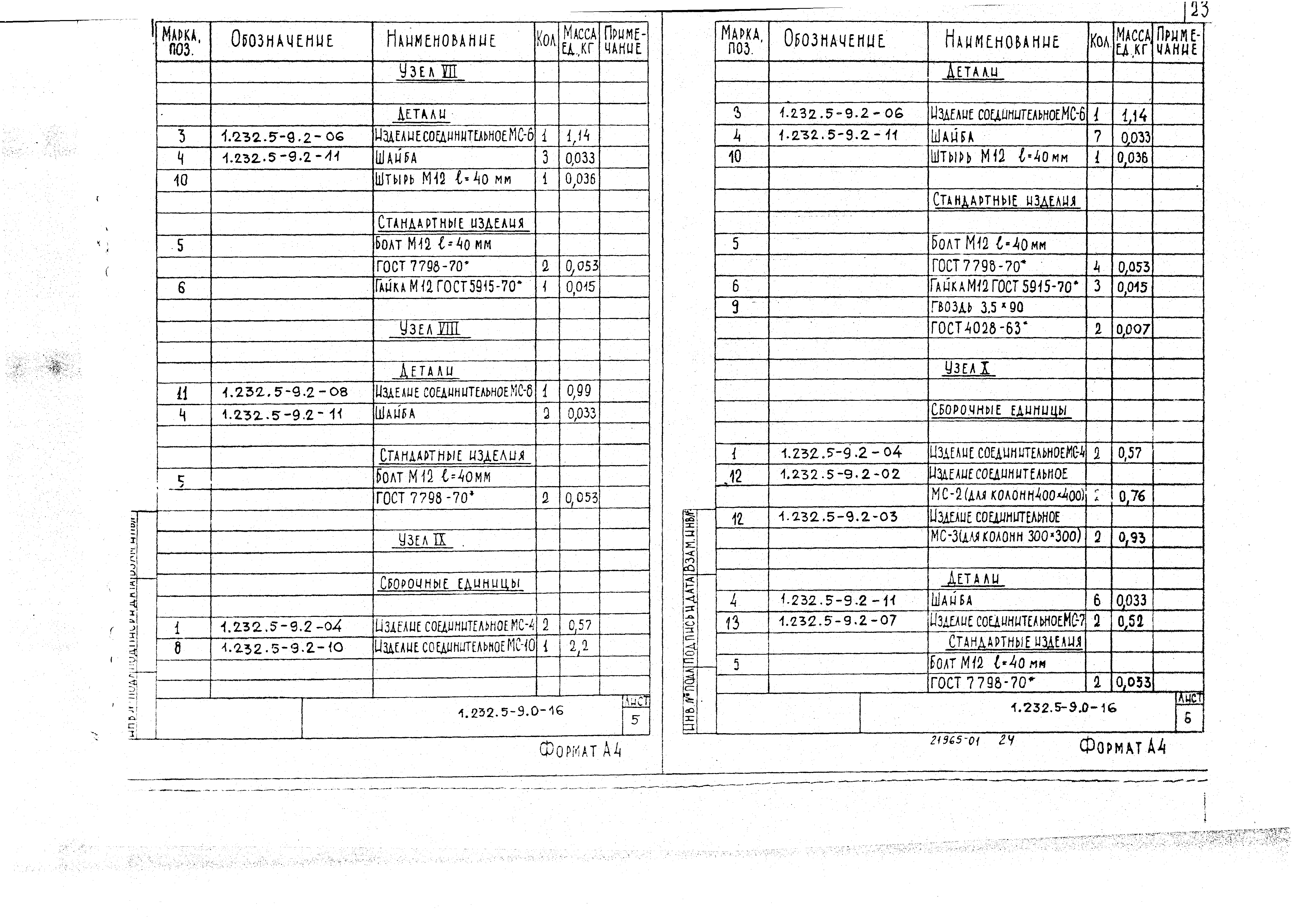

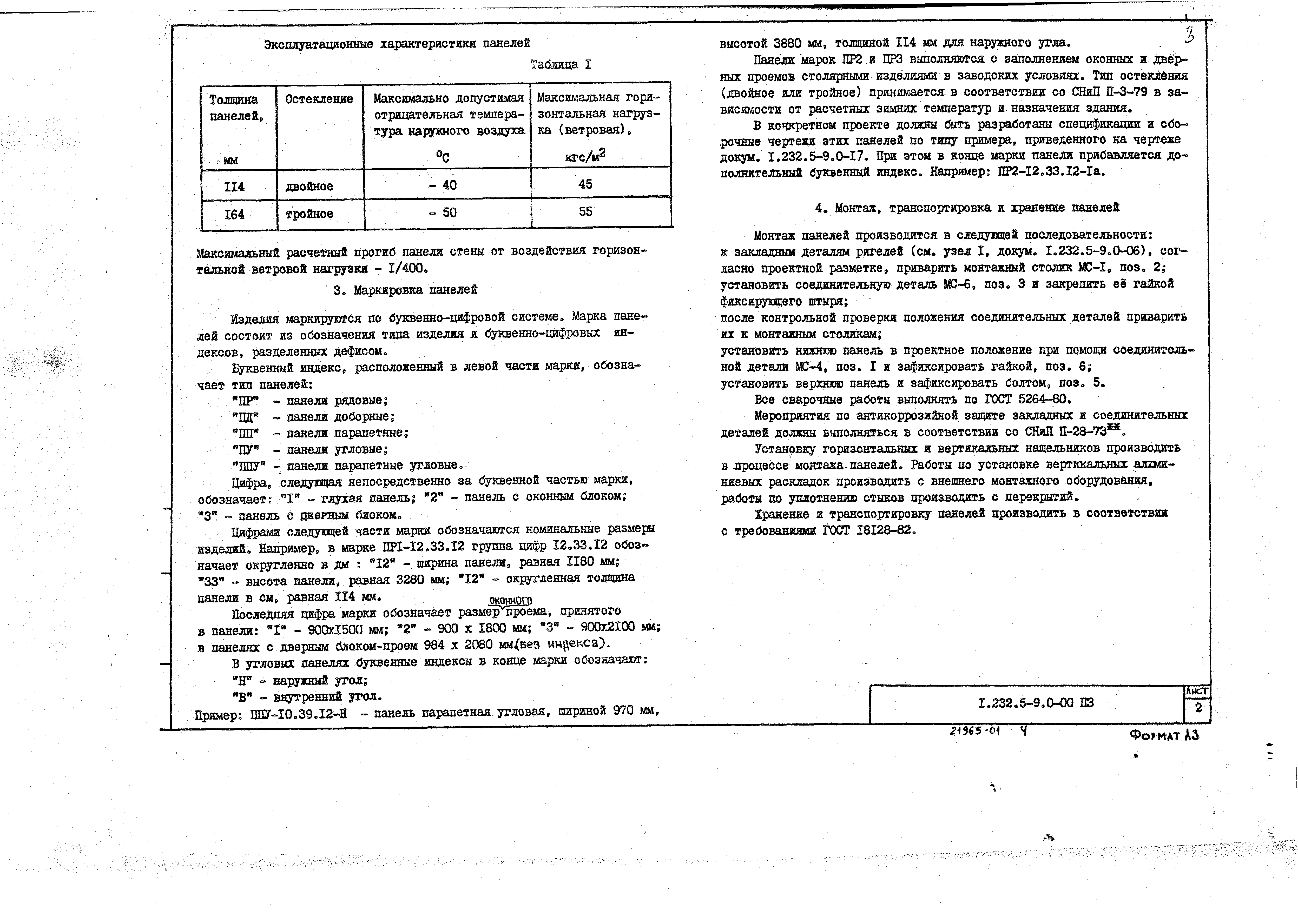

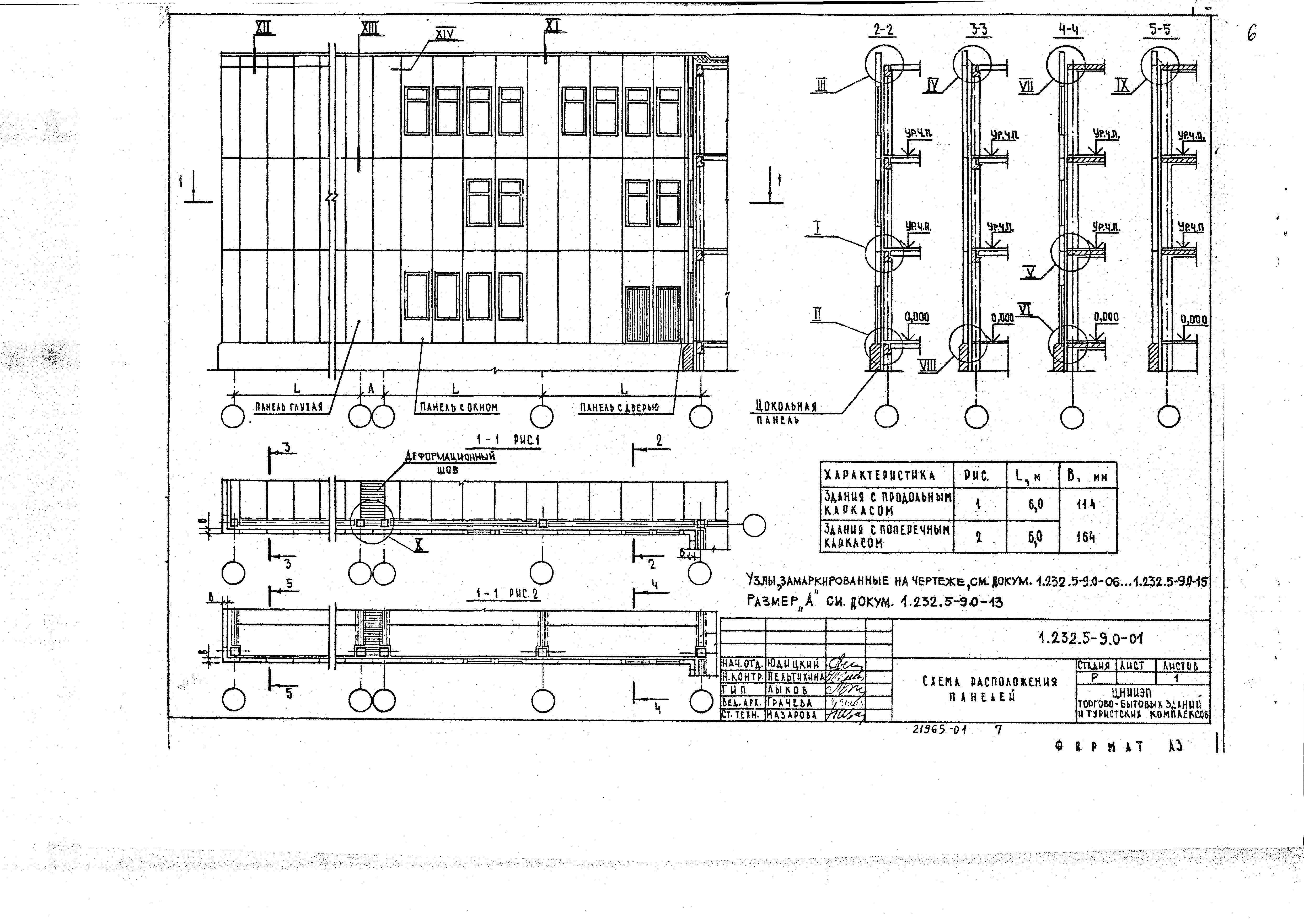

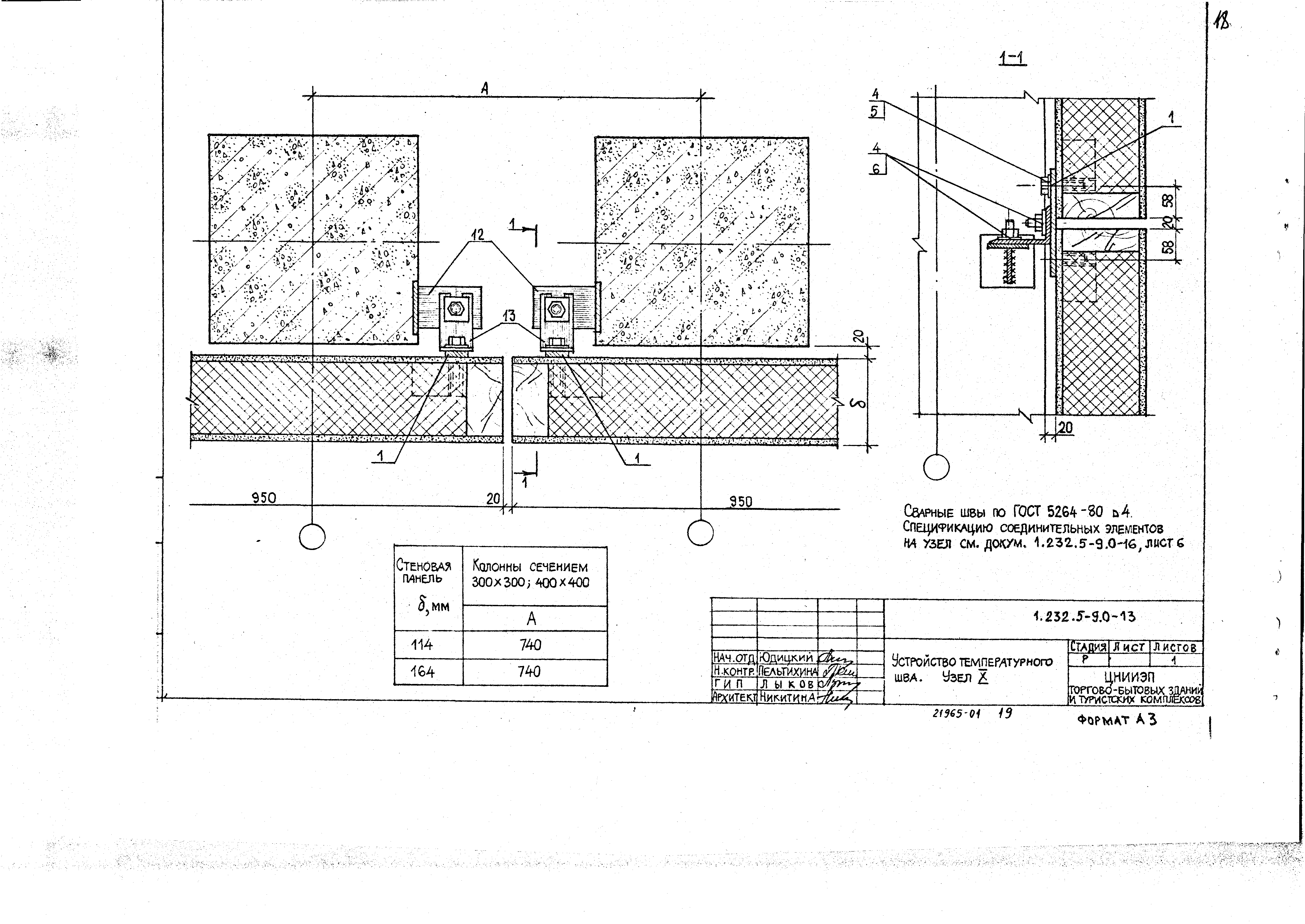

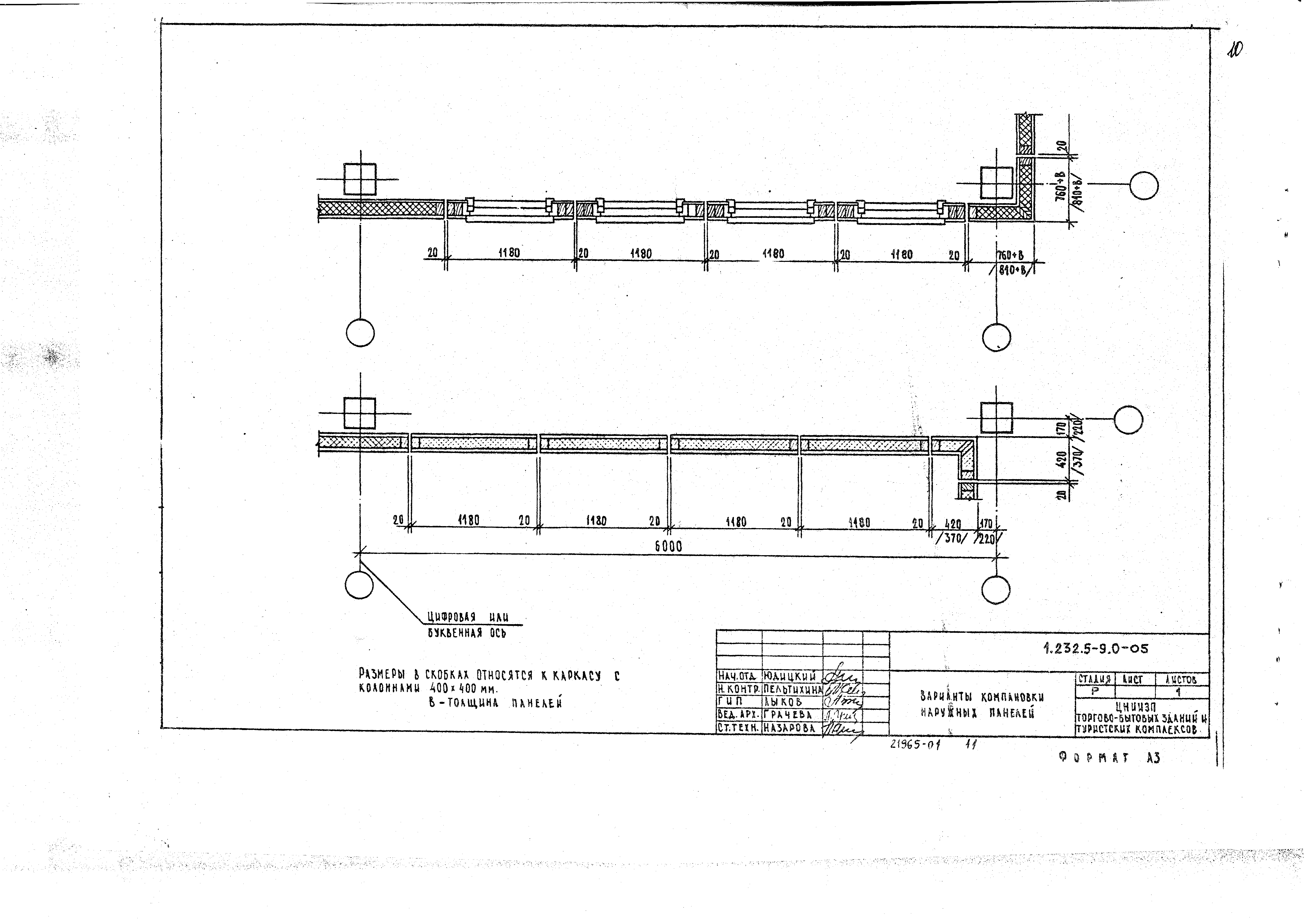

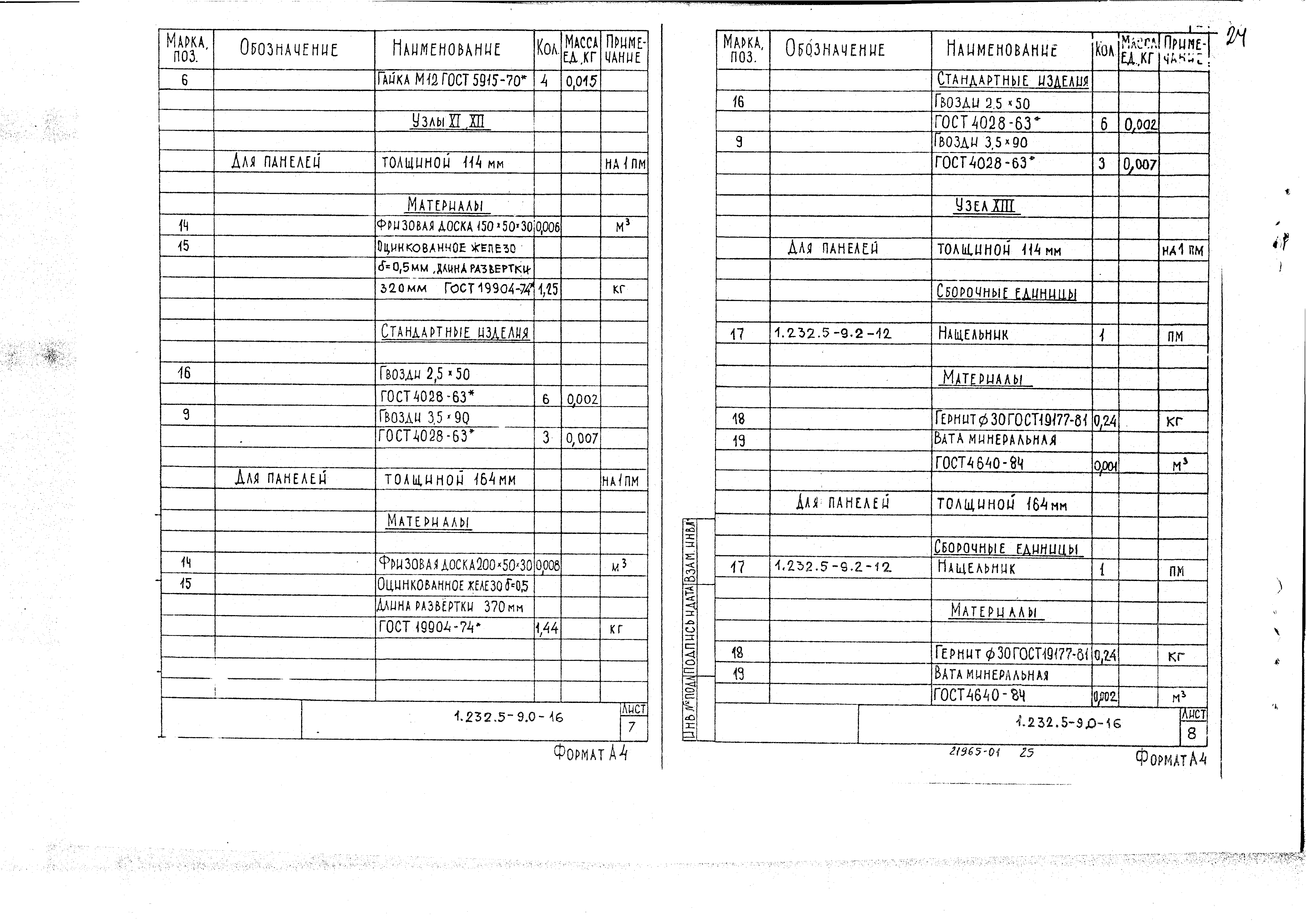

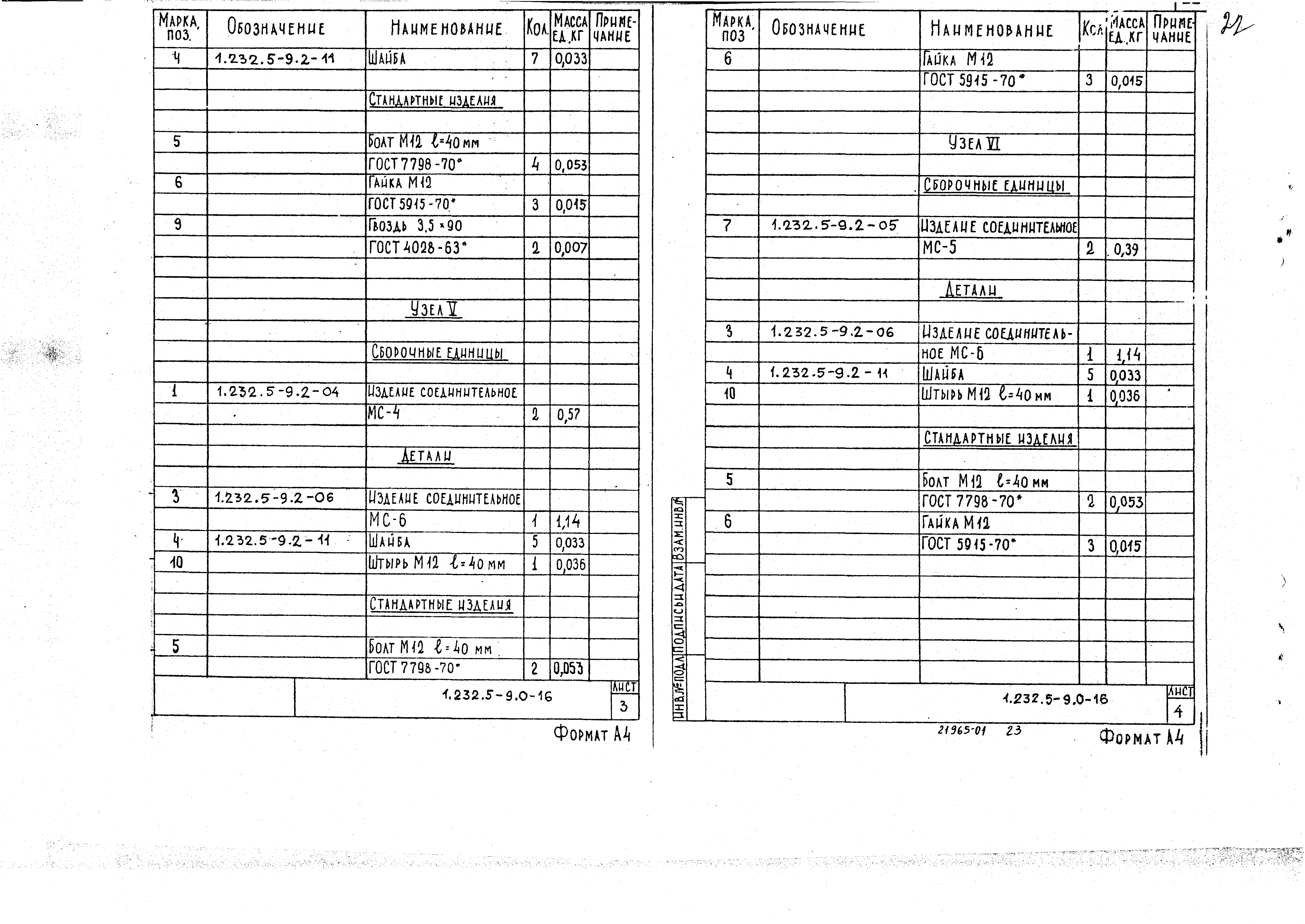

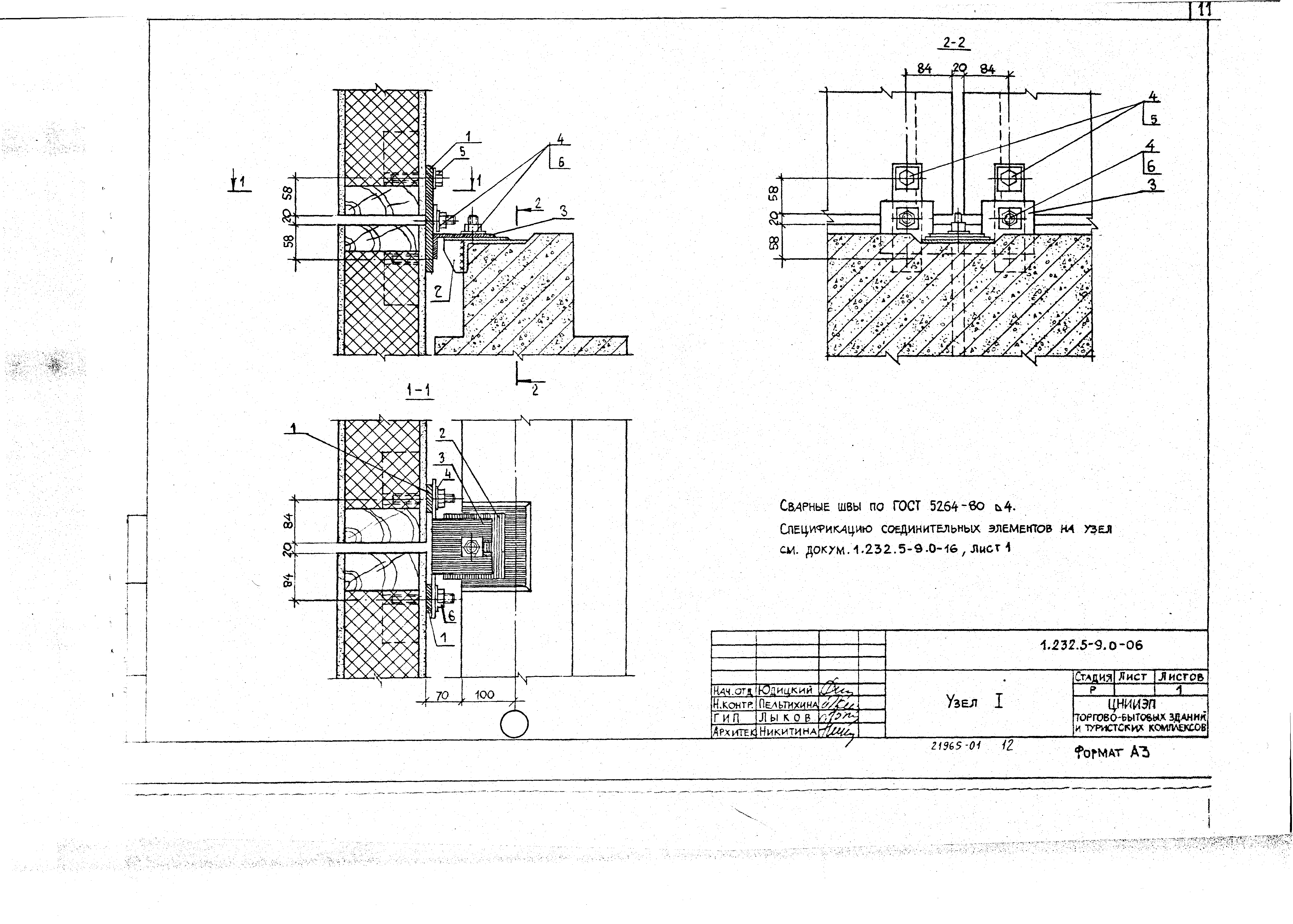

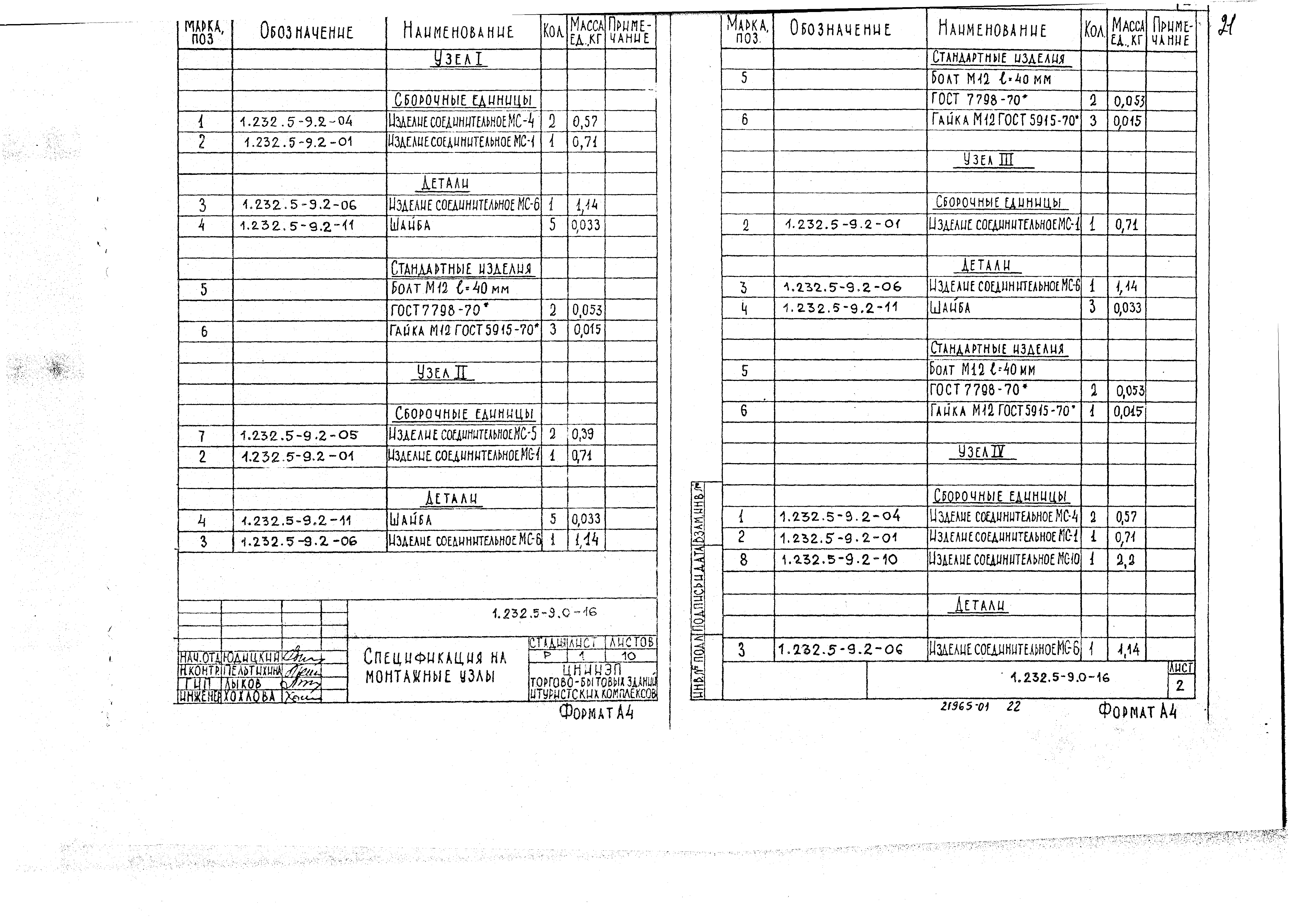

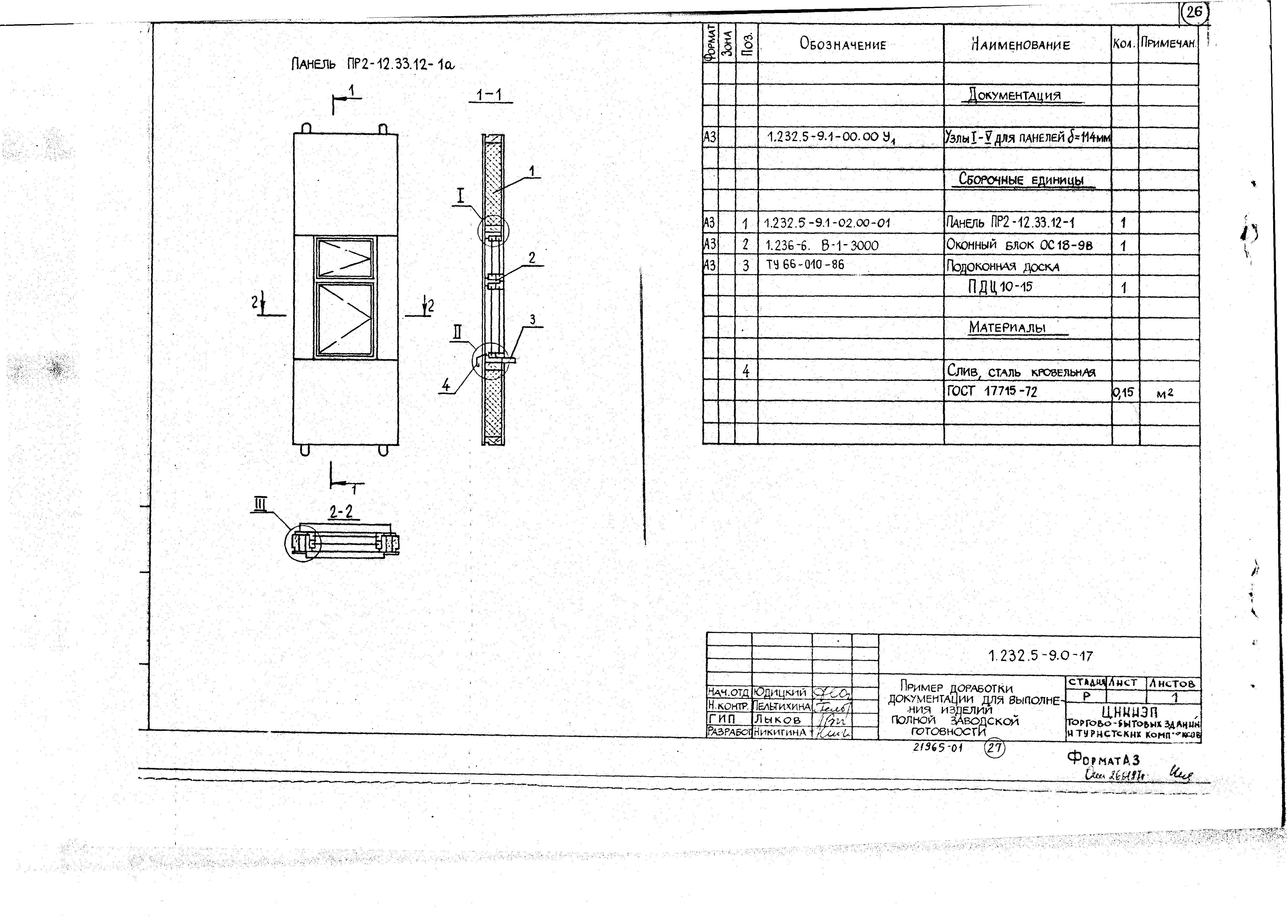

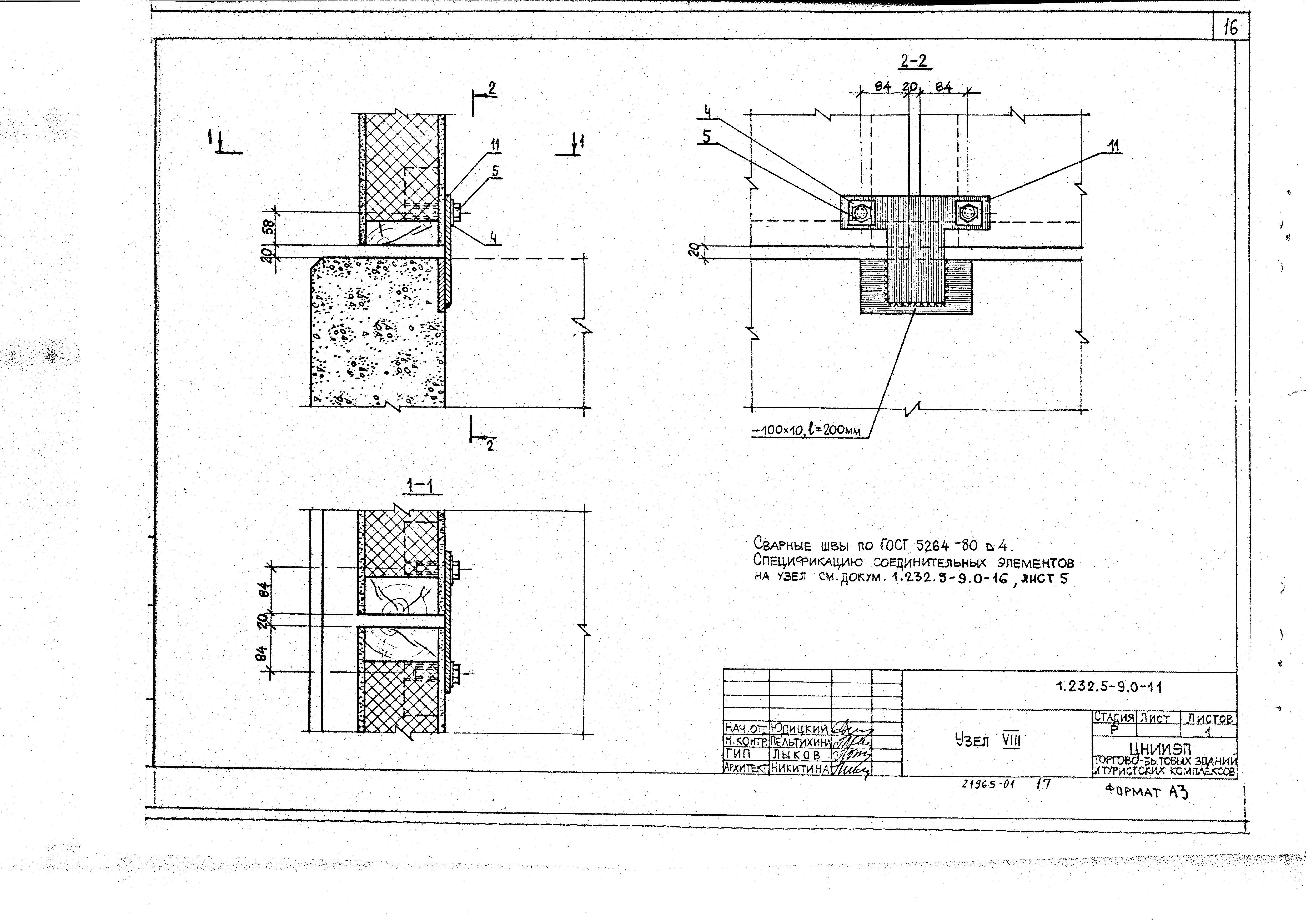

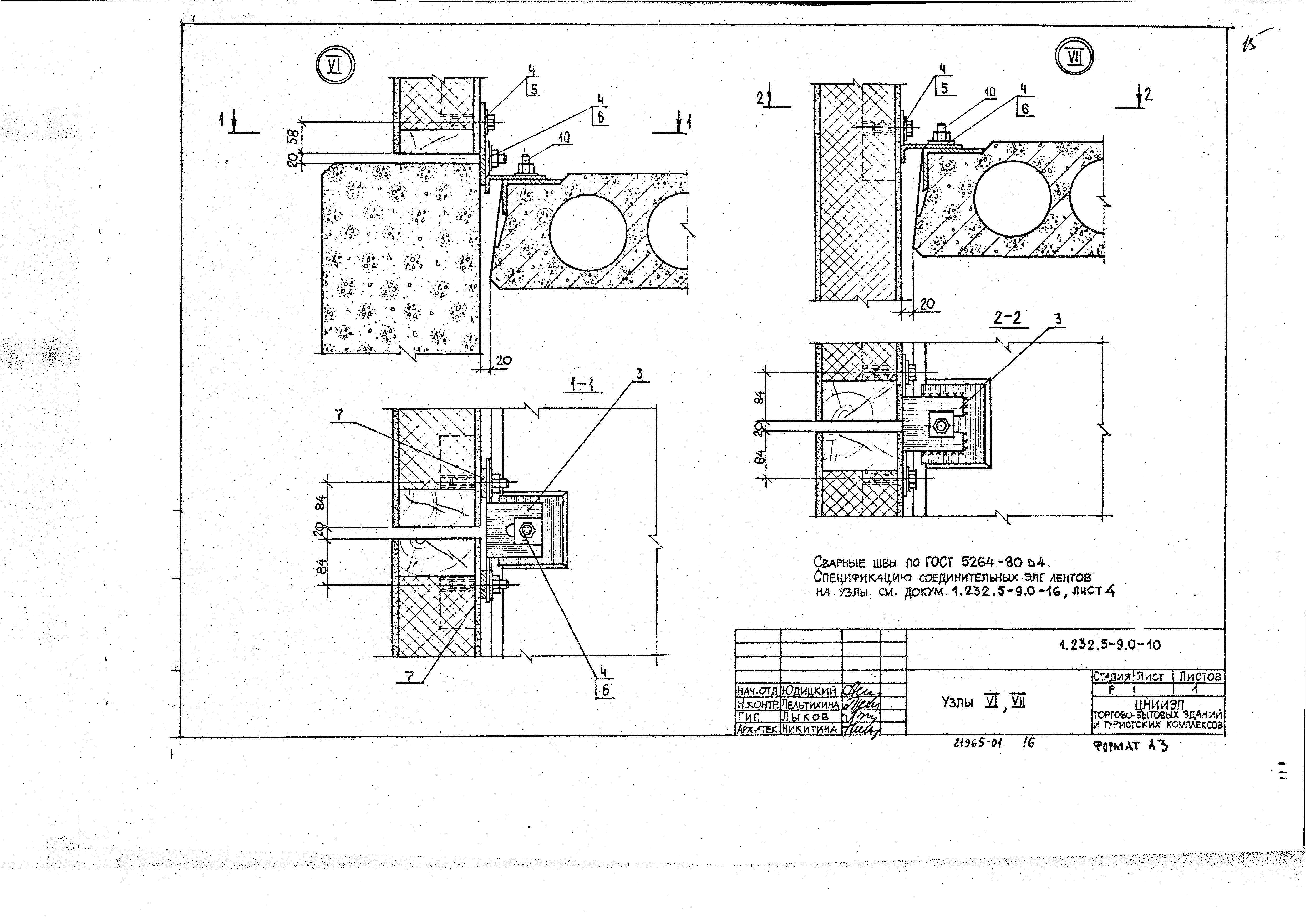

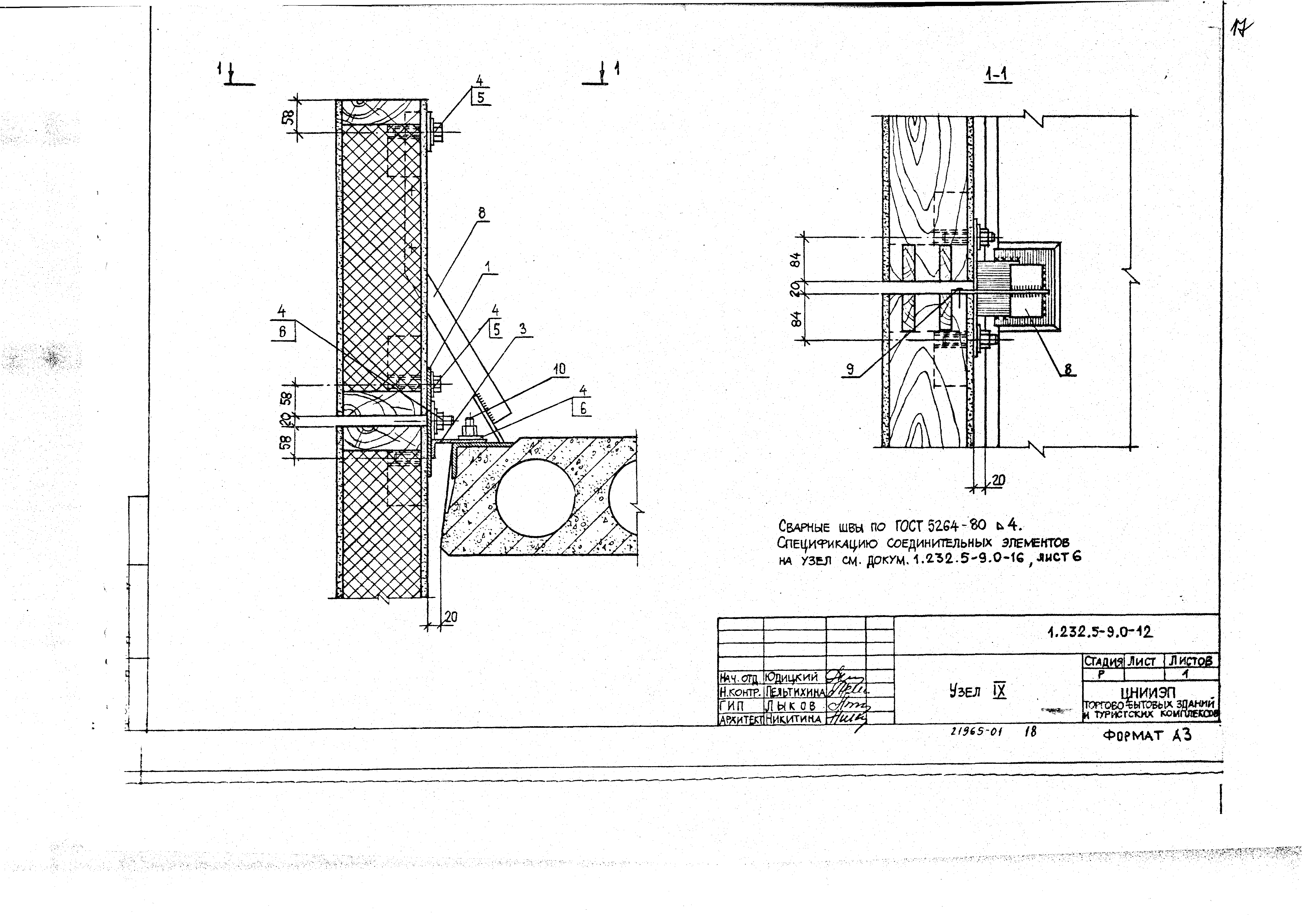

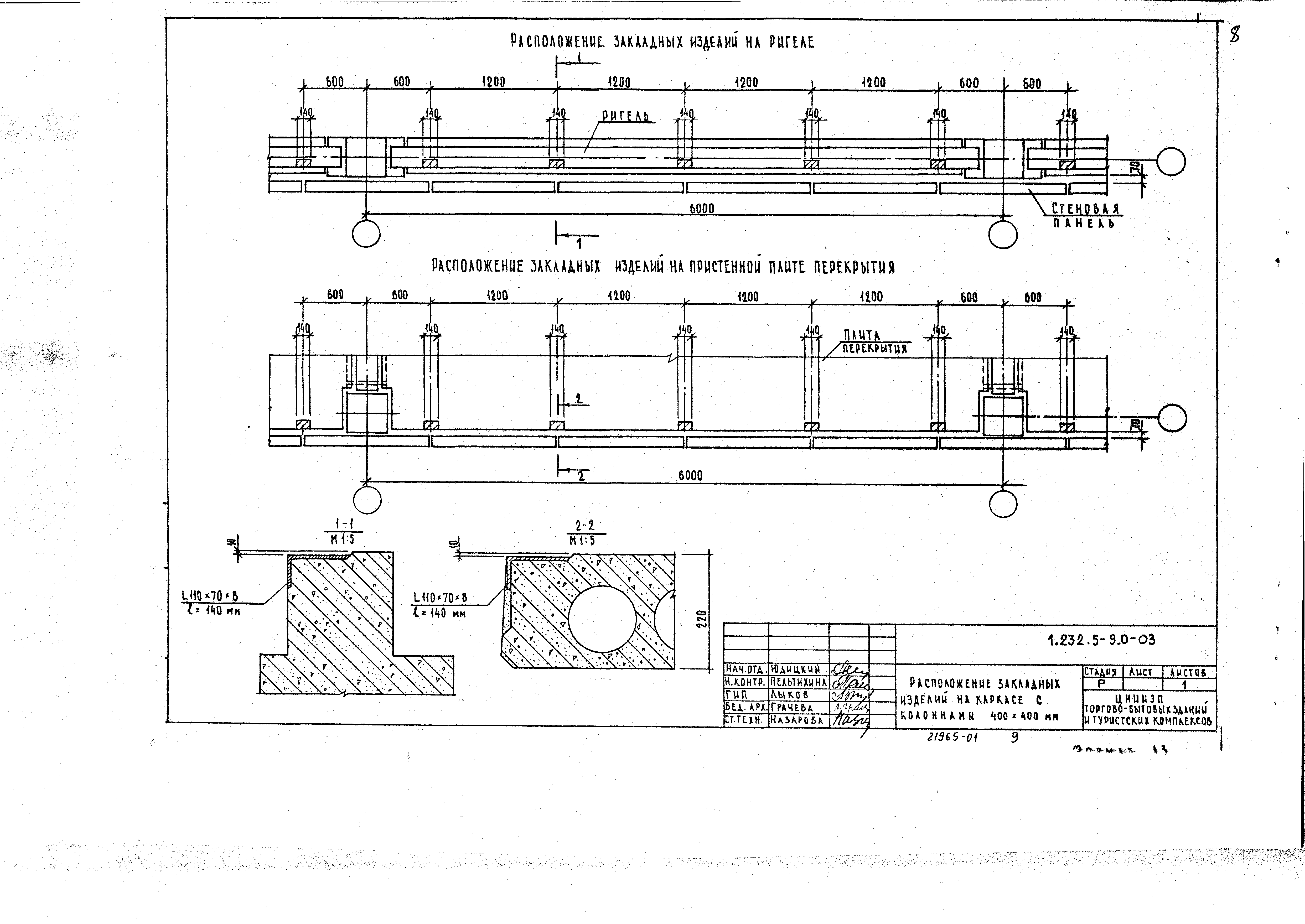

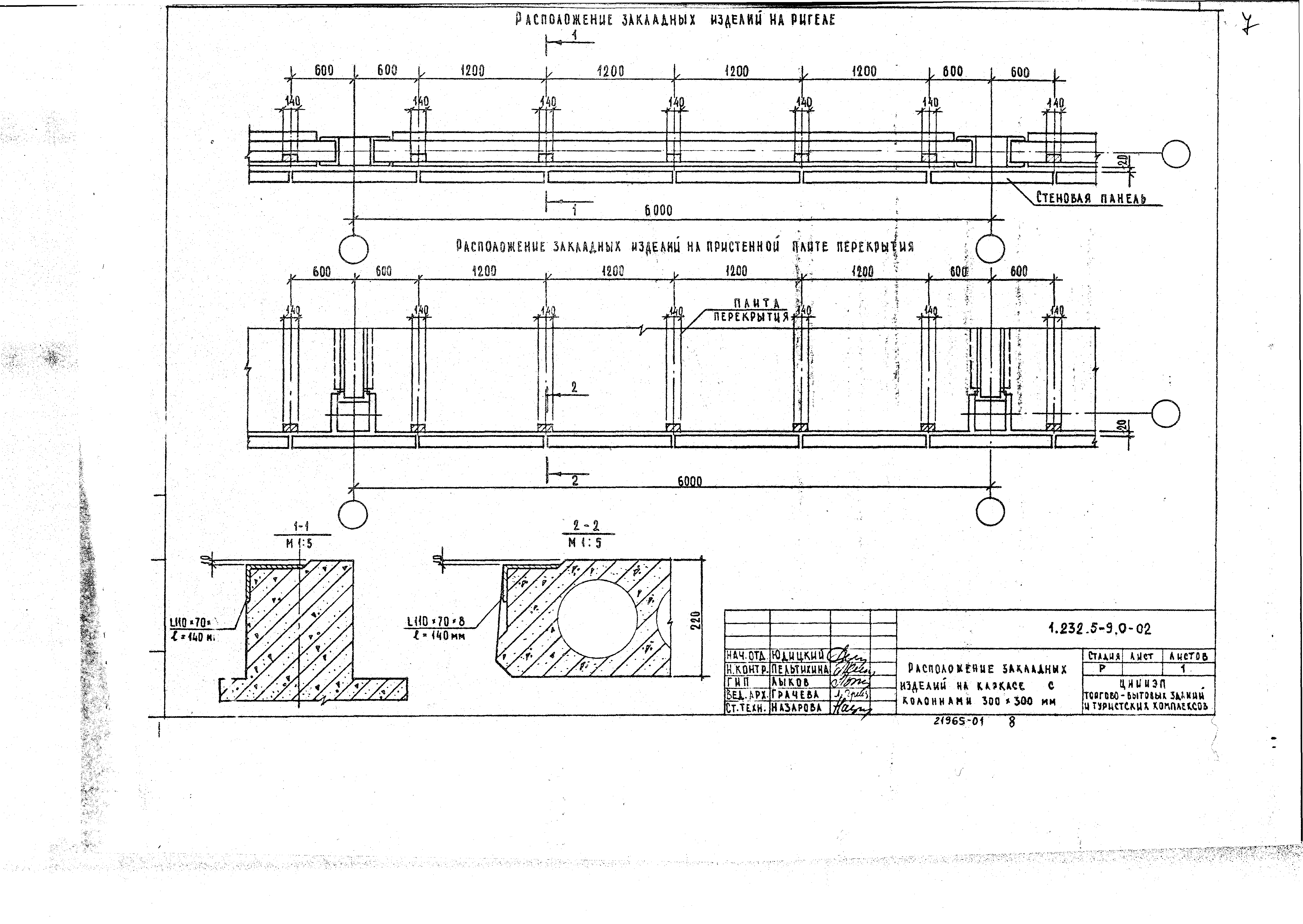

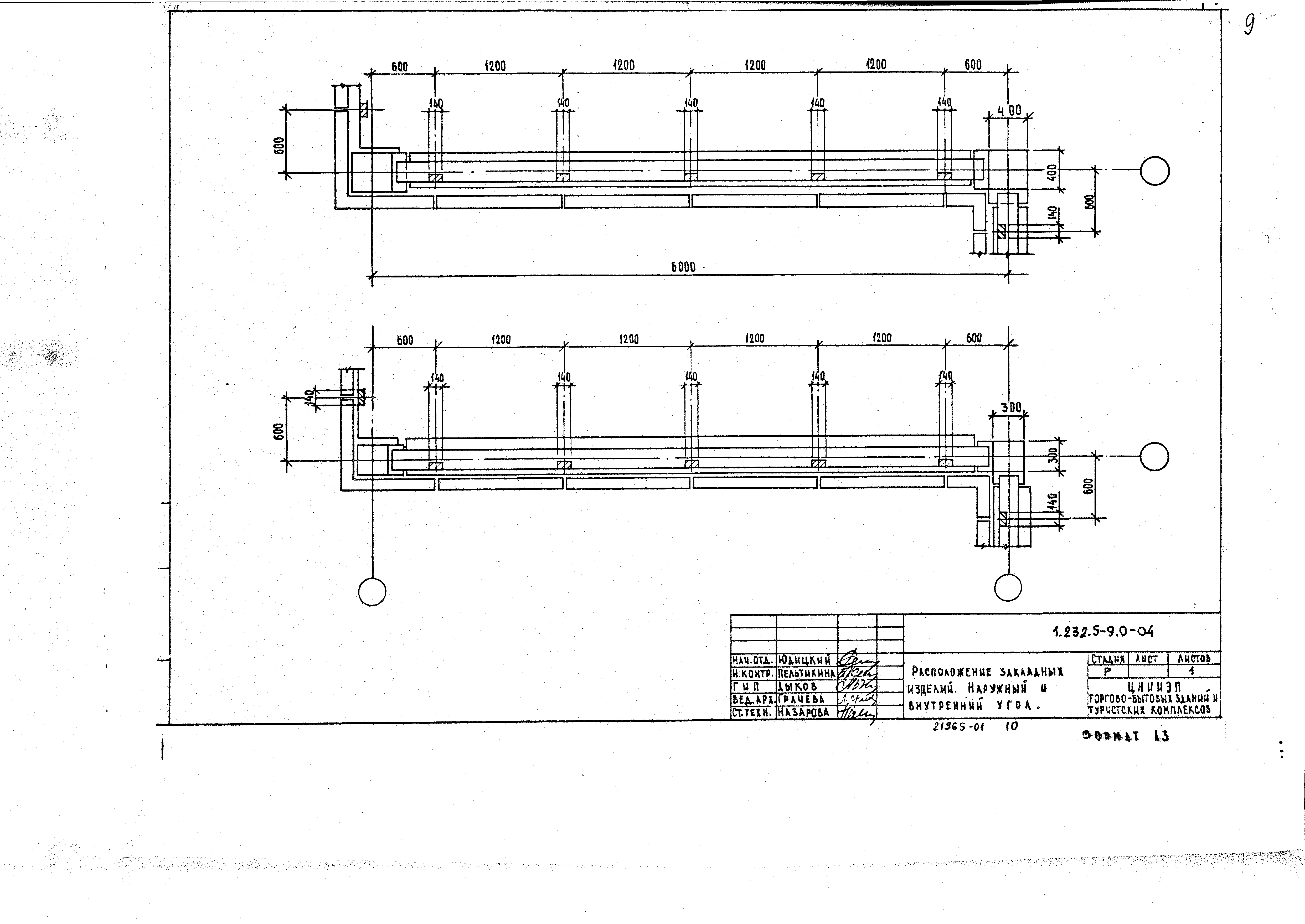

Оглавление:	1.232.5-9.0-00 ПЗ Пояснительная записка 1.232.5-9.0-01 Схема расположения панелей 1.232.5-9.0-02 Расположение закладных изделий на каркасе с колоннами 300х300 мм 1.232.5-9.0-03 Расположение закладных изделий на каркасе с колоннами 400х400 мм 1.232.5-9.0-04 Расположение закладных изделий. Наружные и внутренний угол 1.232.5-9.0-05 Варианты компановки наружных панелей 1.232.5-9.0-06 Узел I 1.232.5-9.0-07 Узлы I, III 1.232.5-9.0-08 Узел IV 1.232.5-9.0-09 Узел V 1.232.5-9.0-10 Узлы VI, VII 1.232.5-9.0-11 Узел VIII 1.232.5-9.0-12 Узел IX 1.232.5-9.0-13. Устройство температурного шва. Узел X 1.232.5-9.0-14 Узлы XI, XII 1.232.5-9.0-15 Узлы XIII, XIV 1.232.5-9.0-16 Спецификация на монтажные узлы 1.232.5-9.0-17 Пример доработки документации для выполнения изделий полной заводской готовности
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	29.12.1986 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (457)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП II-3-79* «Строительная теплотехника» ГОСТ 18128-82 «Панели асбестоцементные стеновые наружные на деревянном каркасе с утеплителем. Технические условия» ГОСТ 26816-86 «Плиты цементностружечные. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» СНиП II-6-74 «Нагрузки и воздействия» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» Серия 1.020-1/83 «Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 4640-84 «Вата минеральная. Технические условия»
