Серия 1.232-3

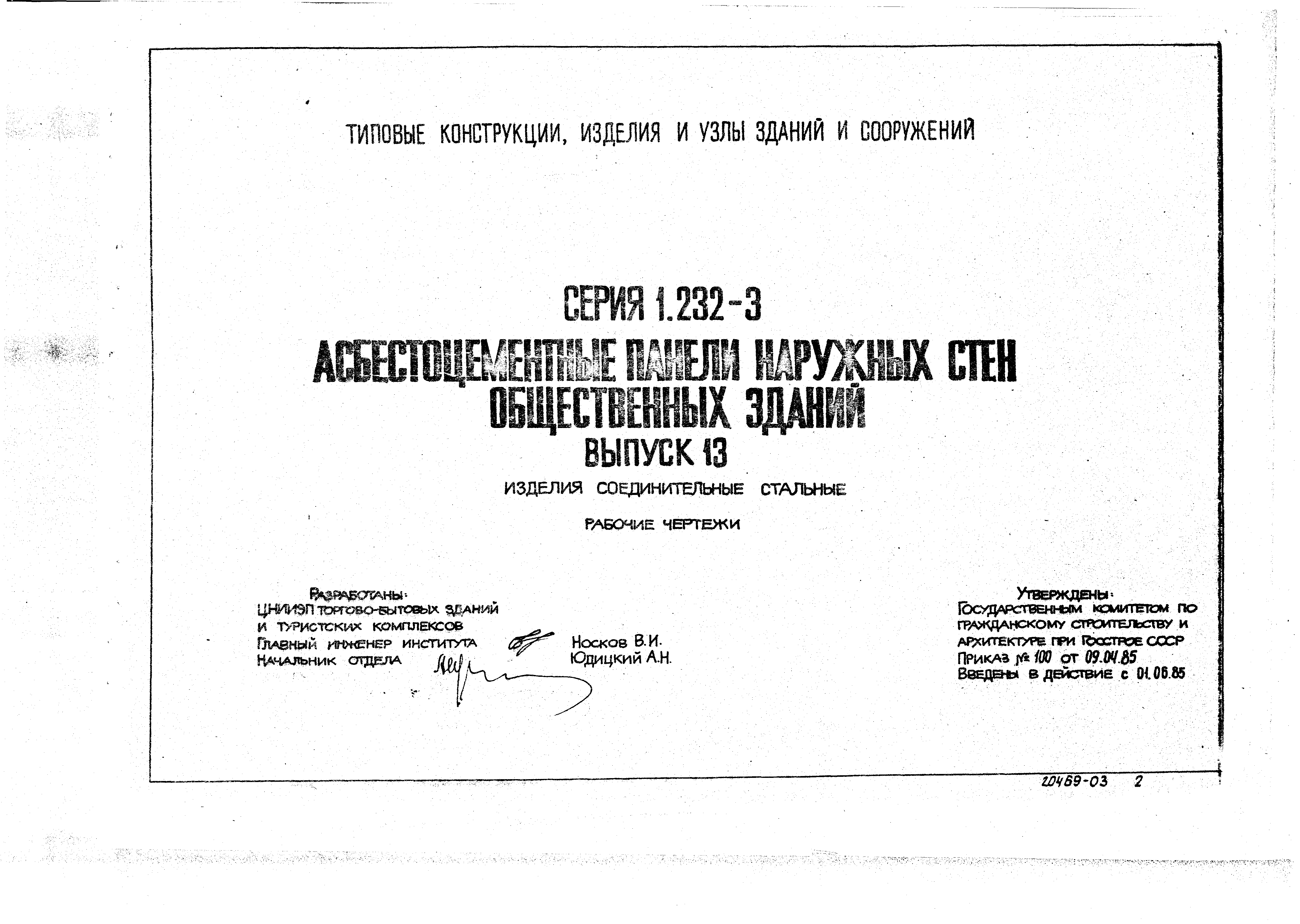

Выпуск 13. Изделия соединительные стальные. Рабочие чертежи

Обозначение:	Серия 1.232-3
Обозначение англ:	Series 1.232-3
Статус:	не действует
Название рус.:	Выпуск 13. Изделия соединительные стальные. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	Настоящий выпуск содержит рабочие чертежи стальных соединительных элементов, предназначенных для выполнения сопряжений стеновых панелей с элементами несущего каркаса

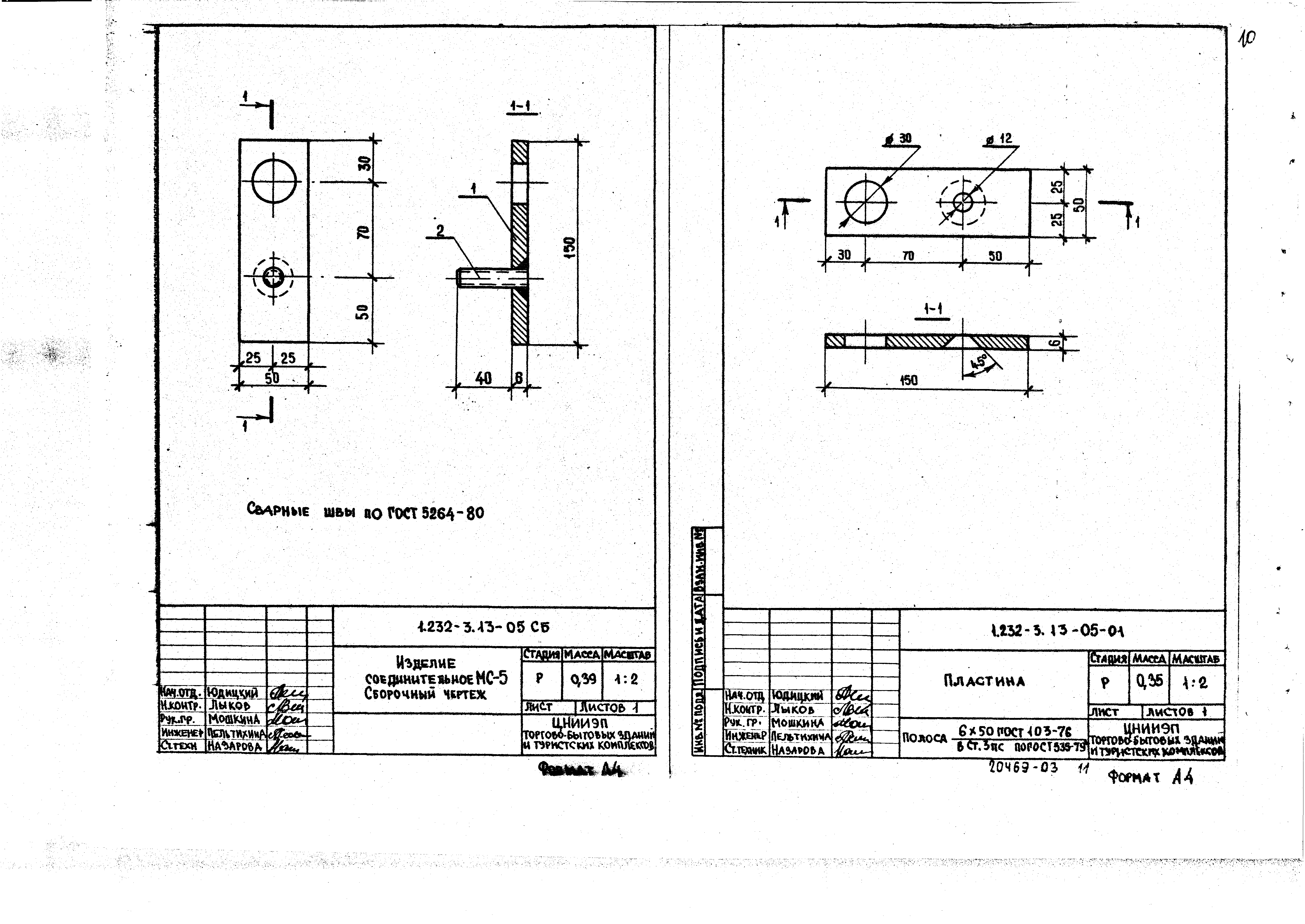

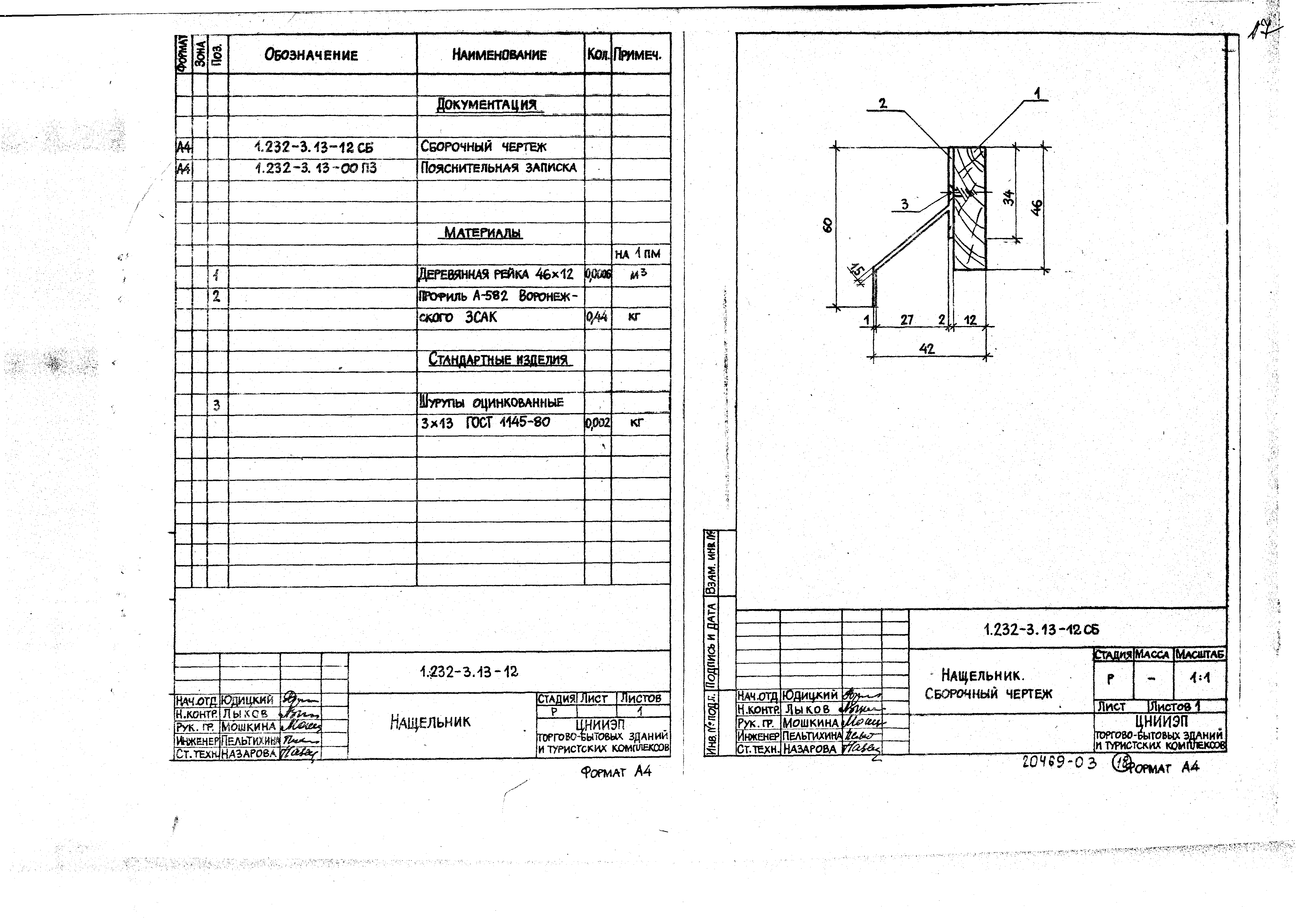

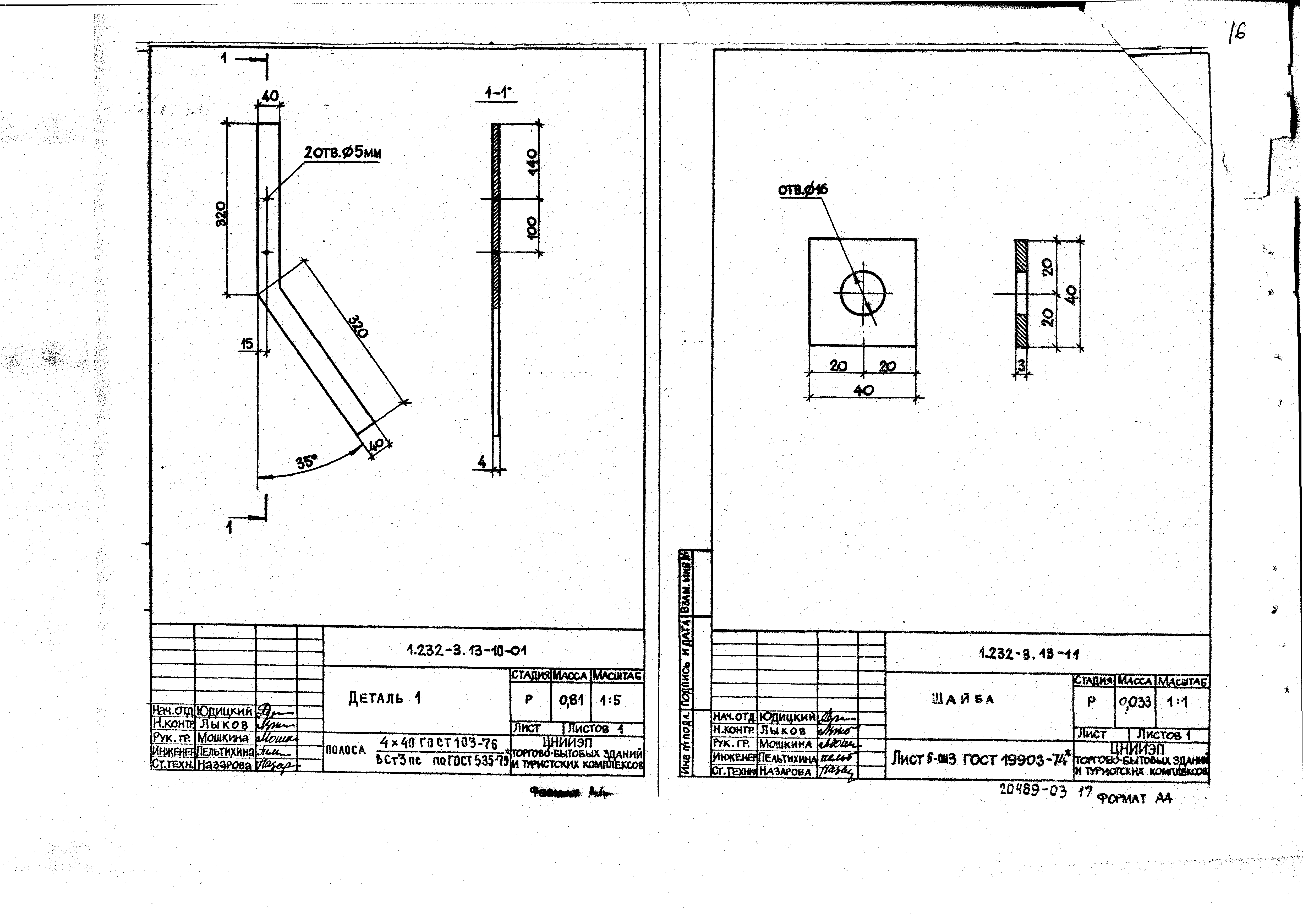

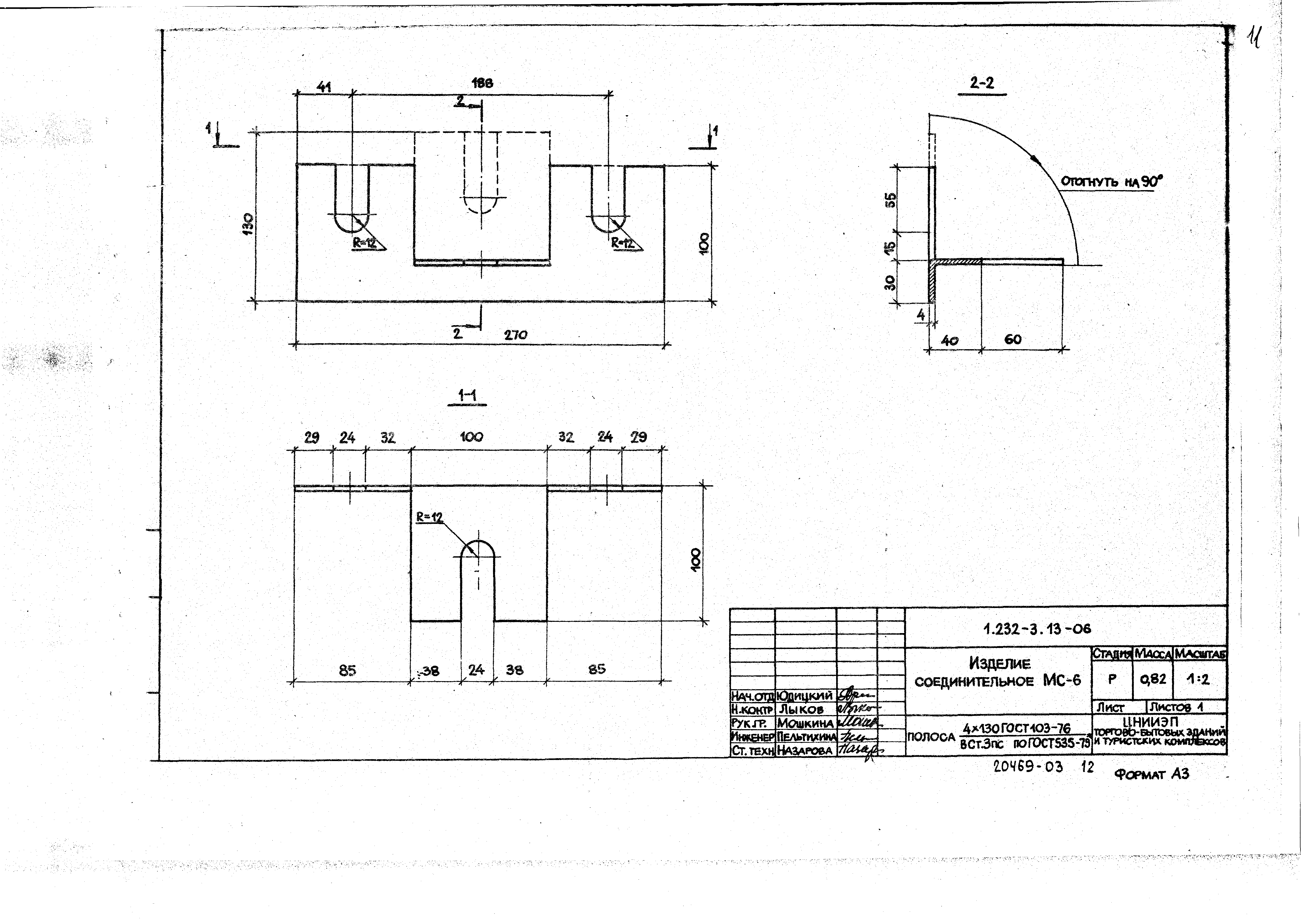

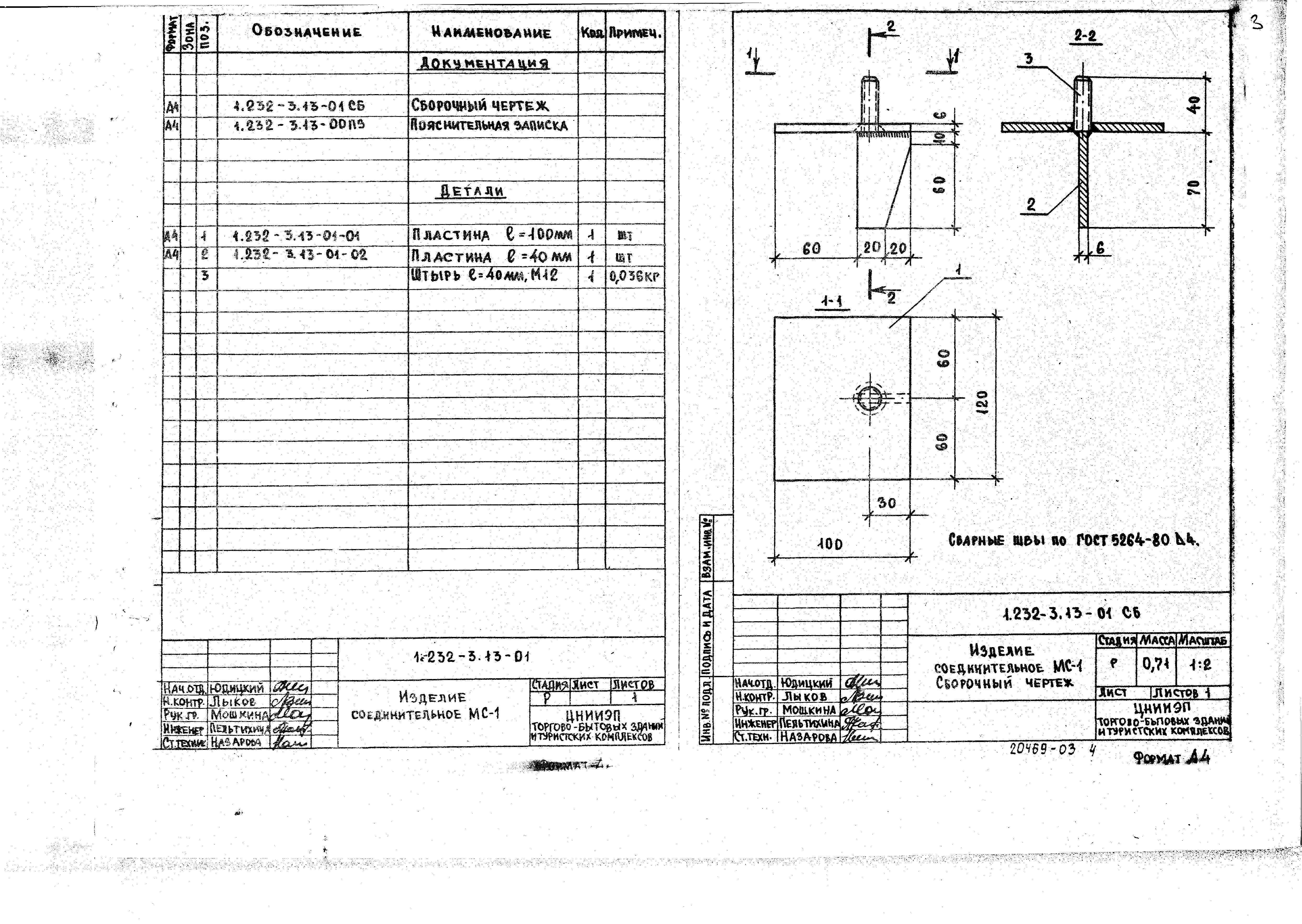

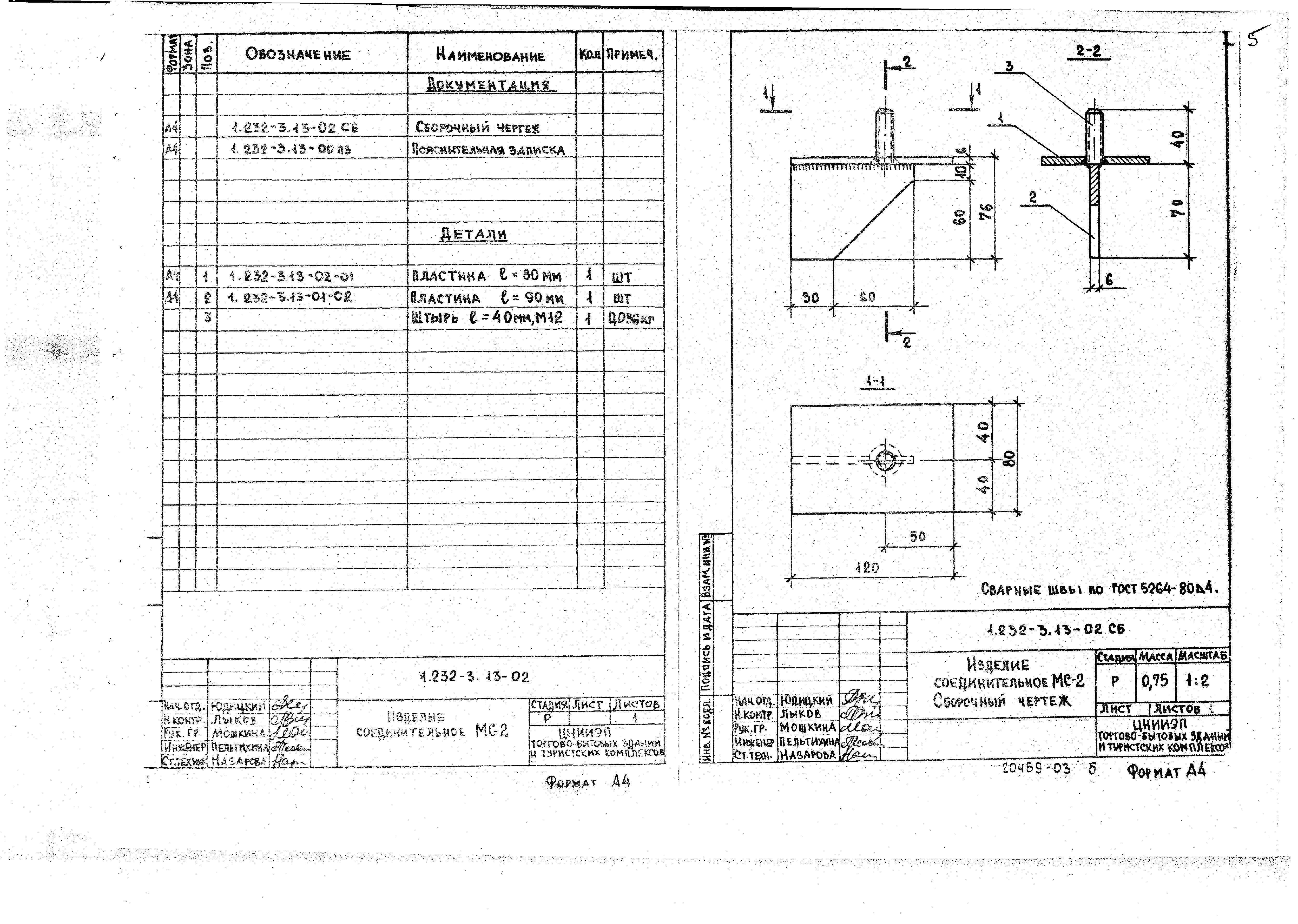

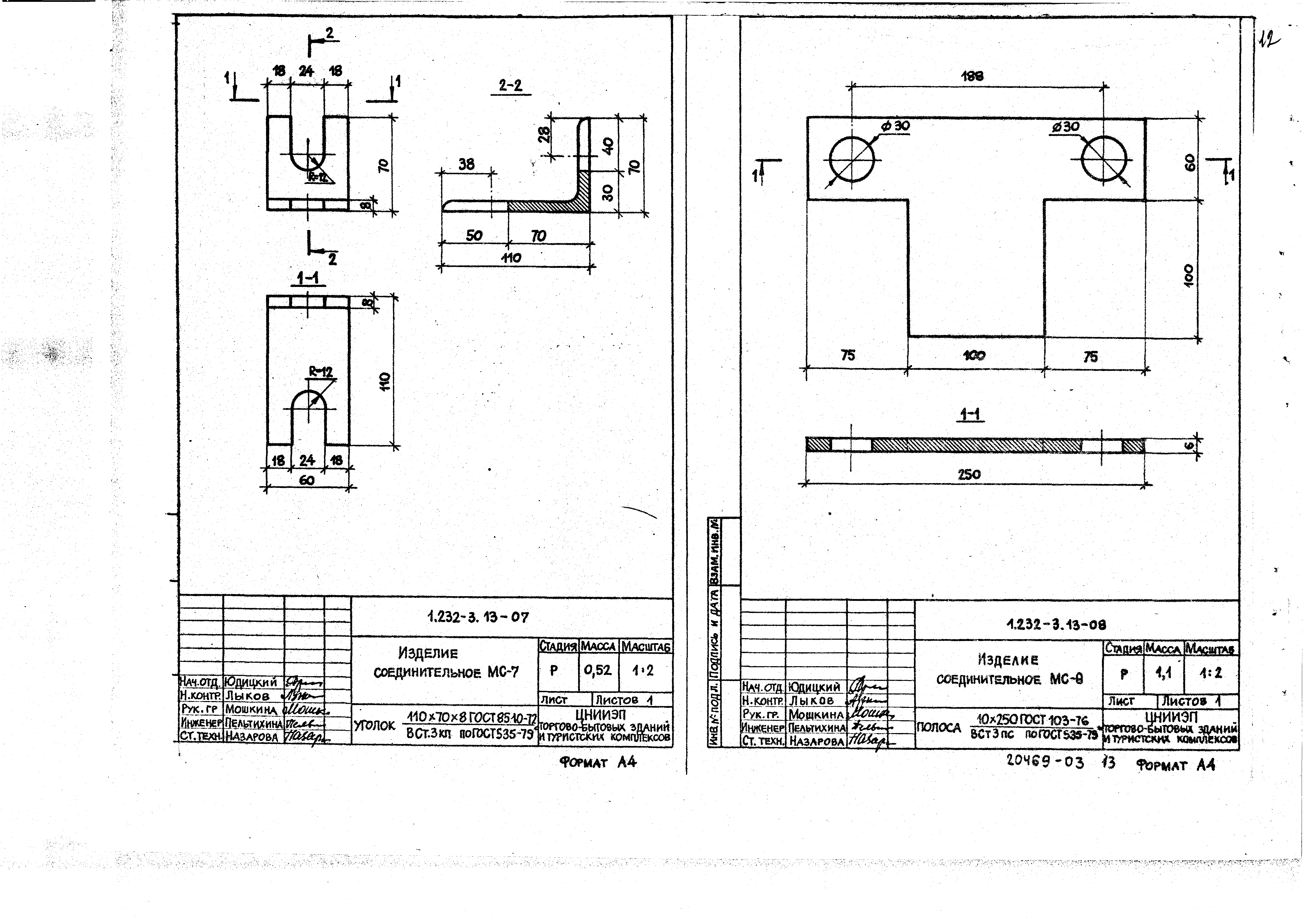

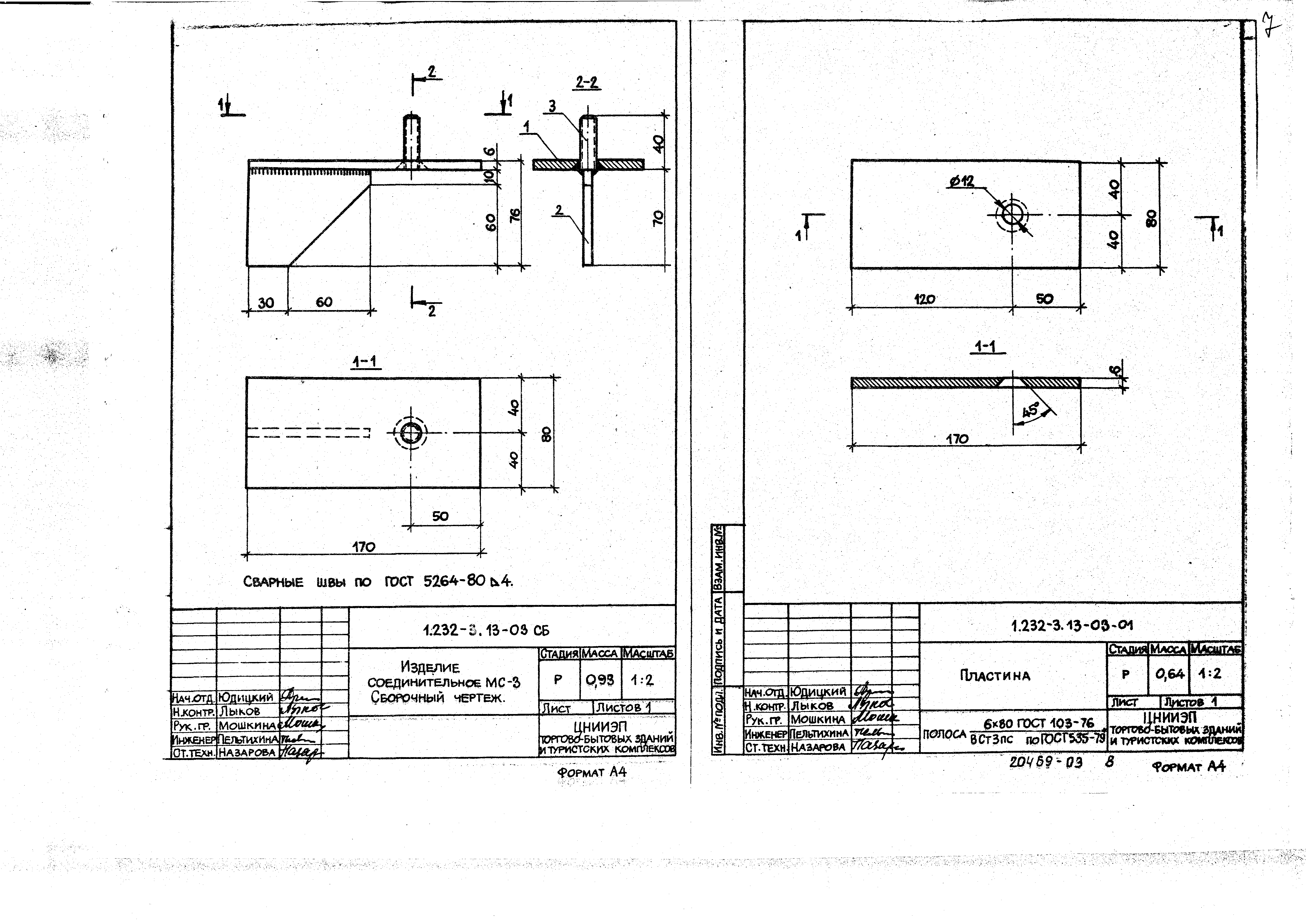

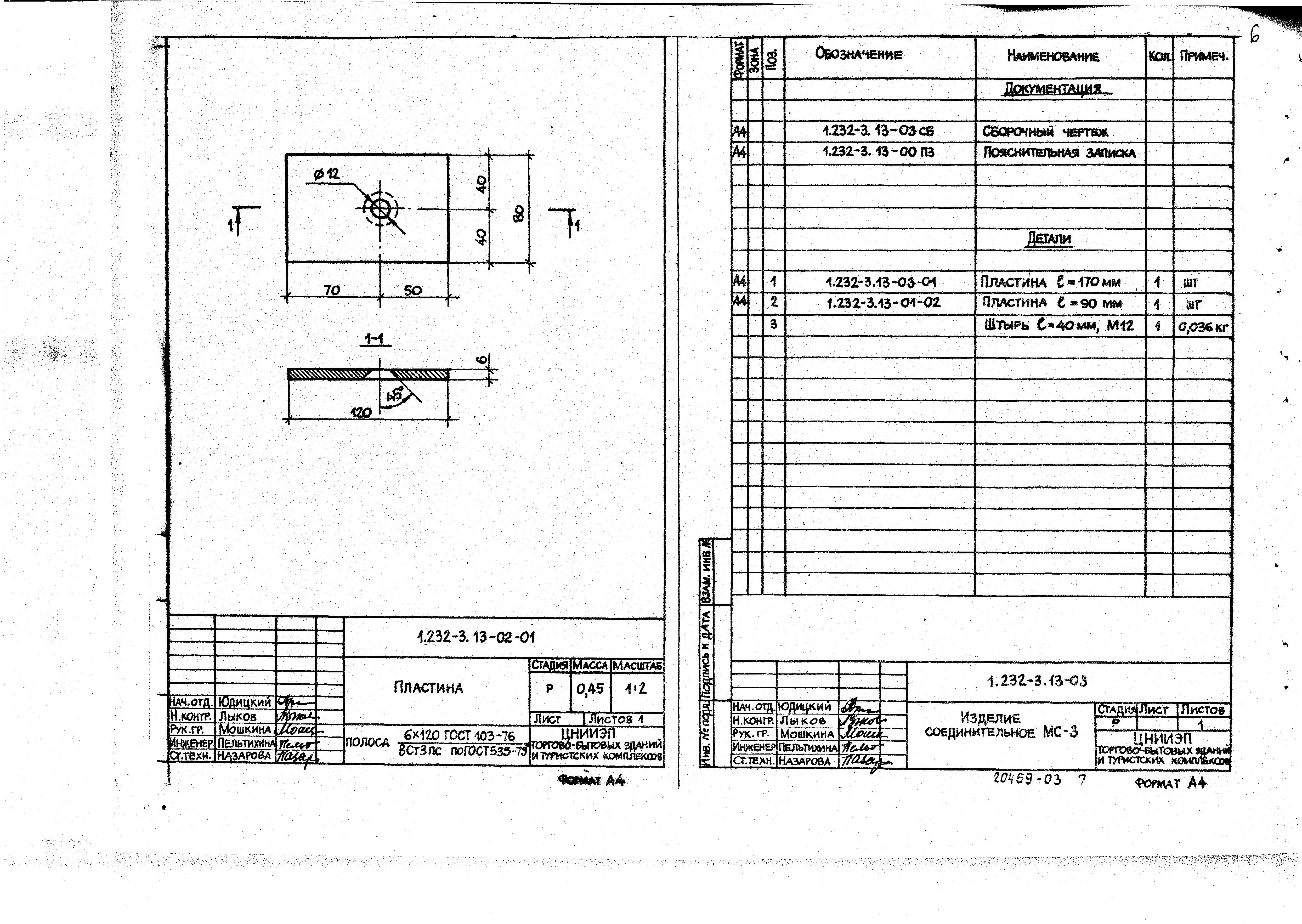

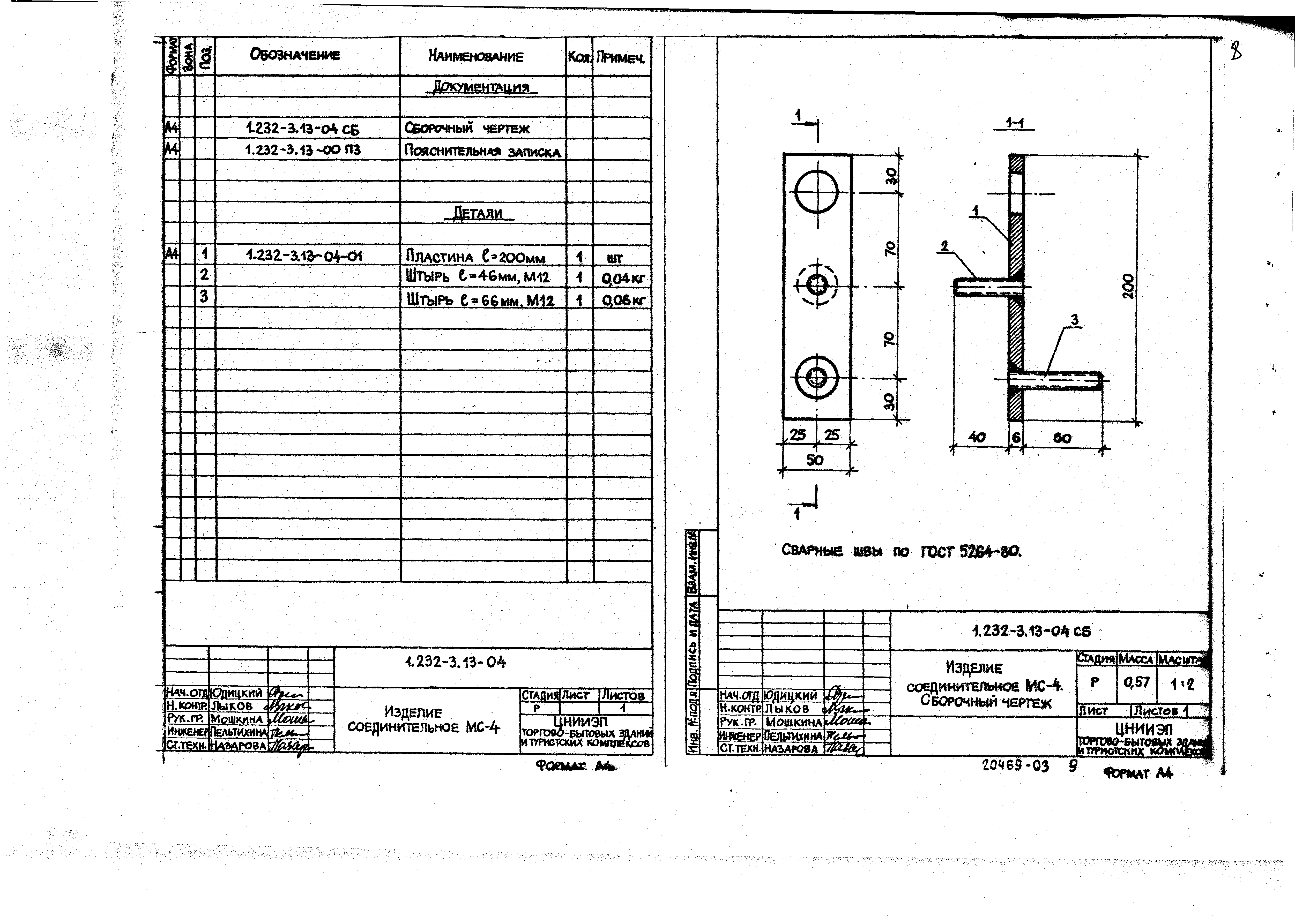

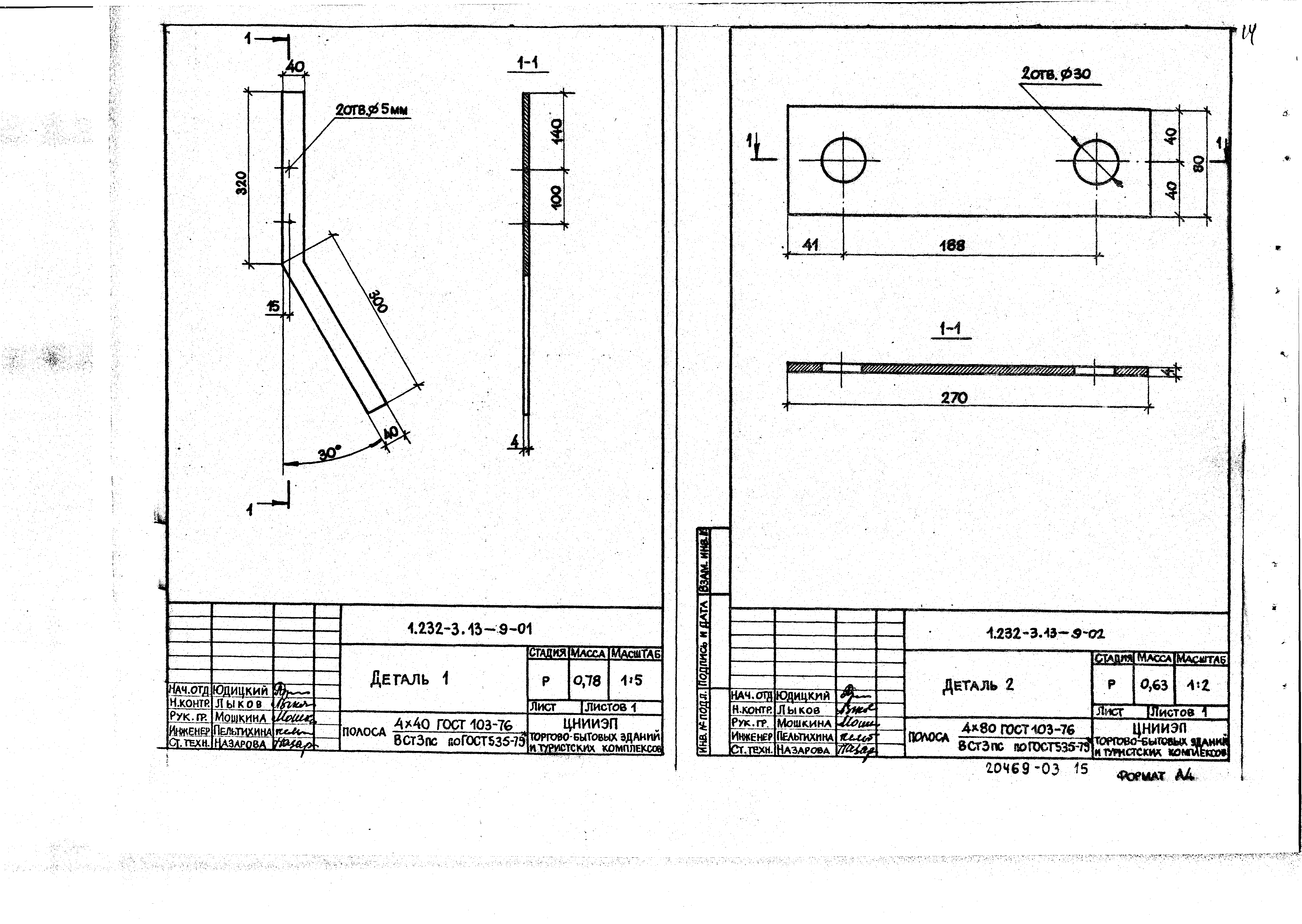

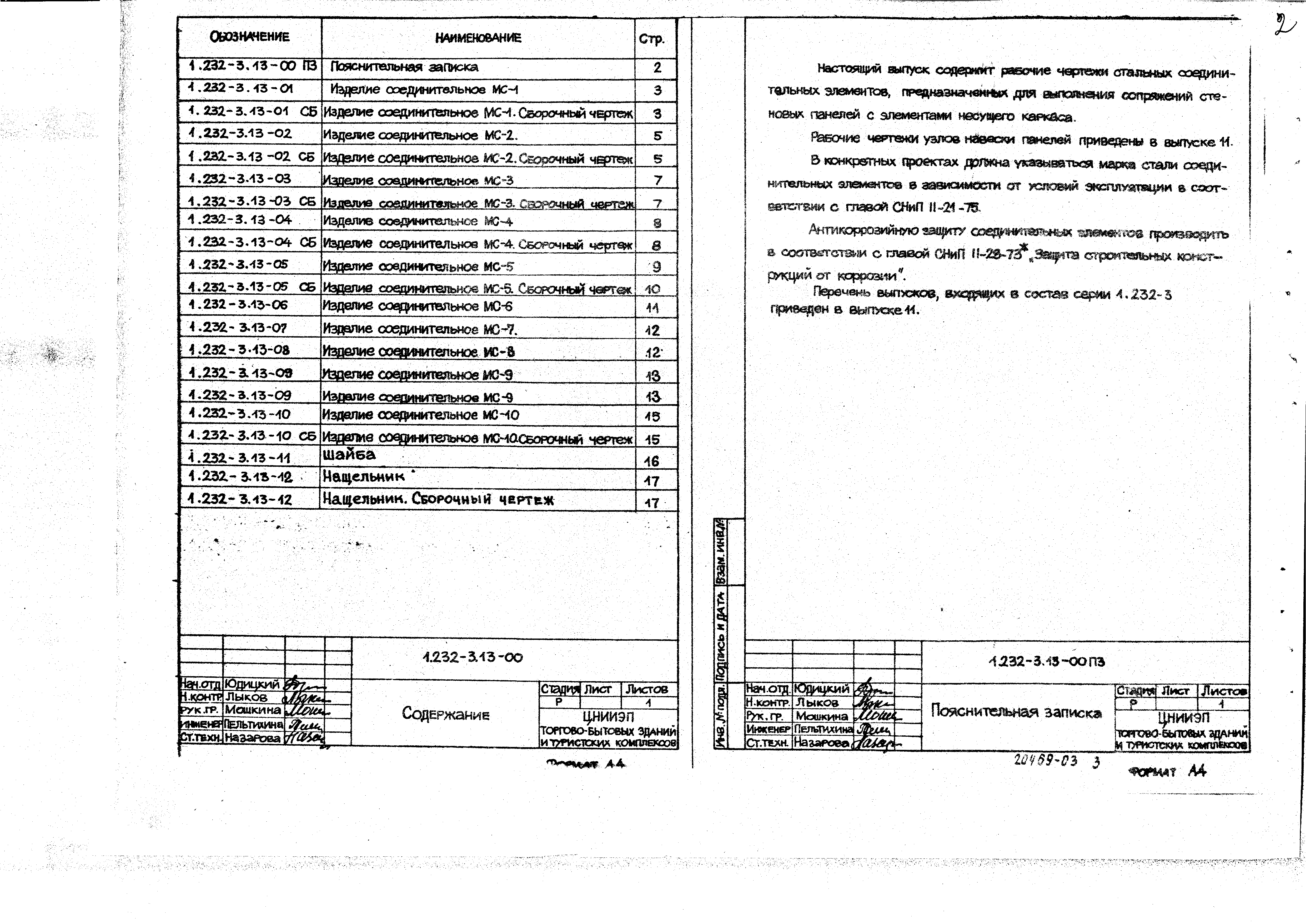

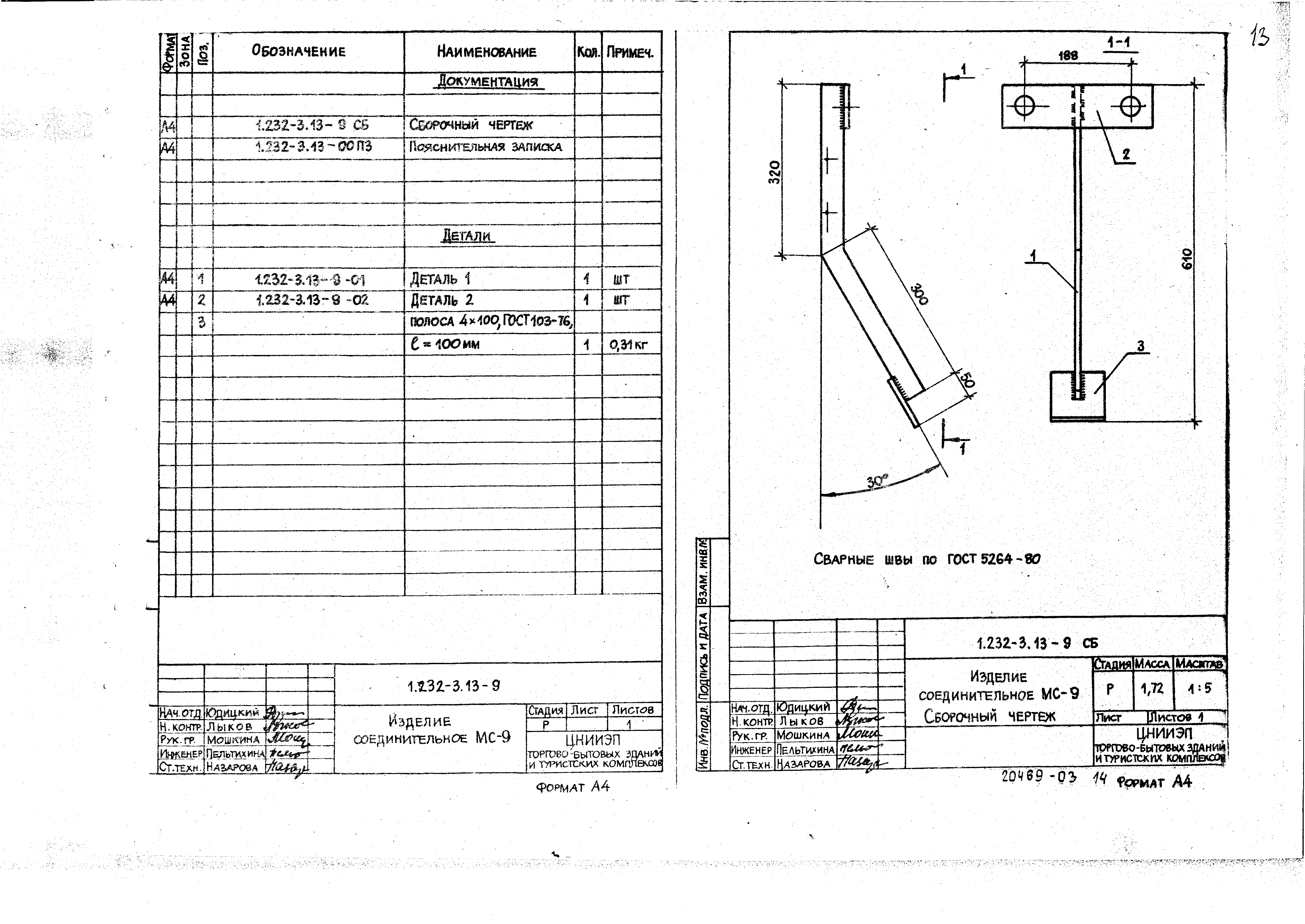

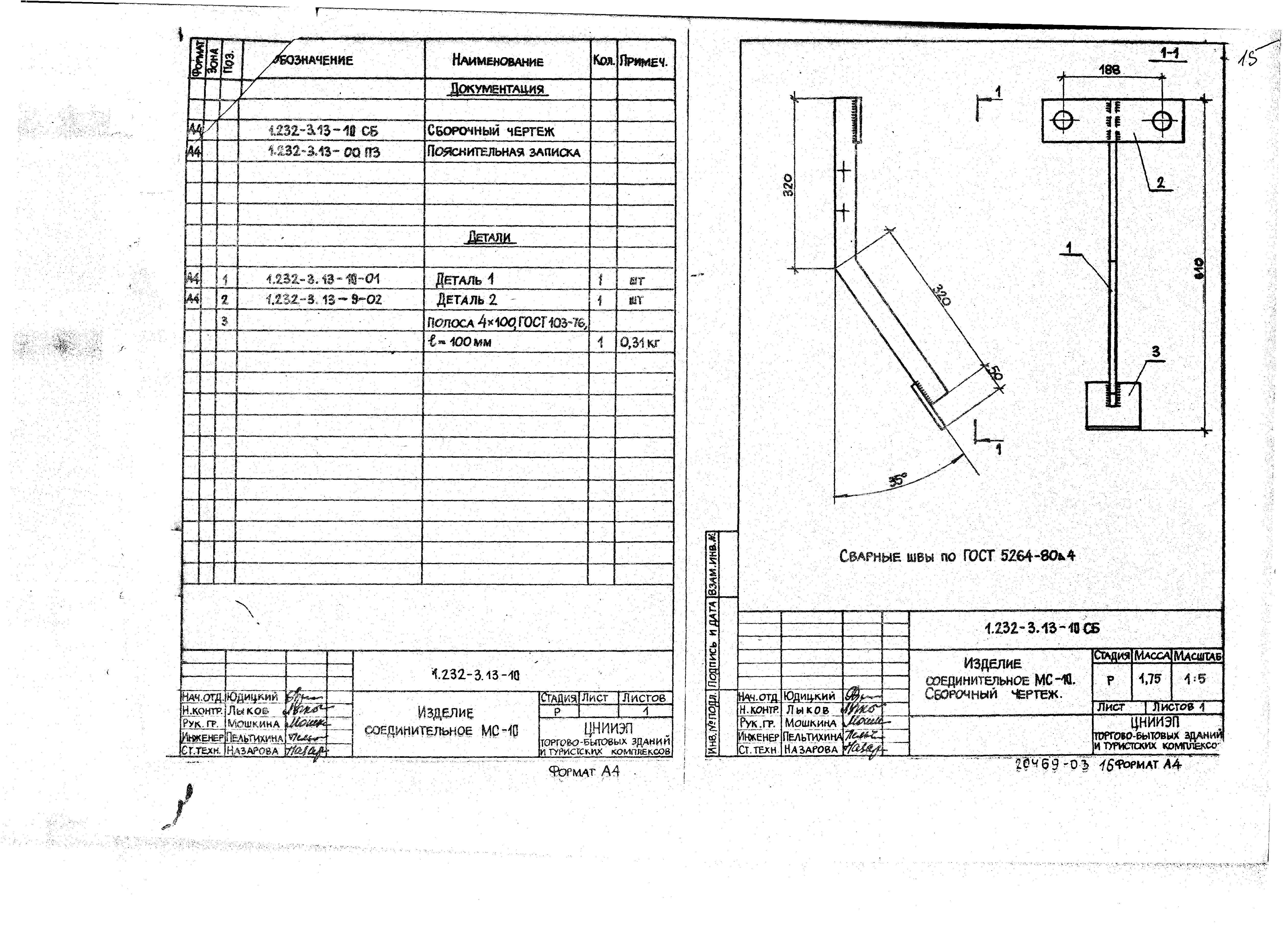

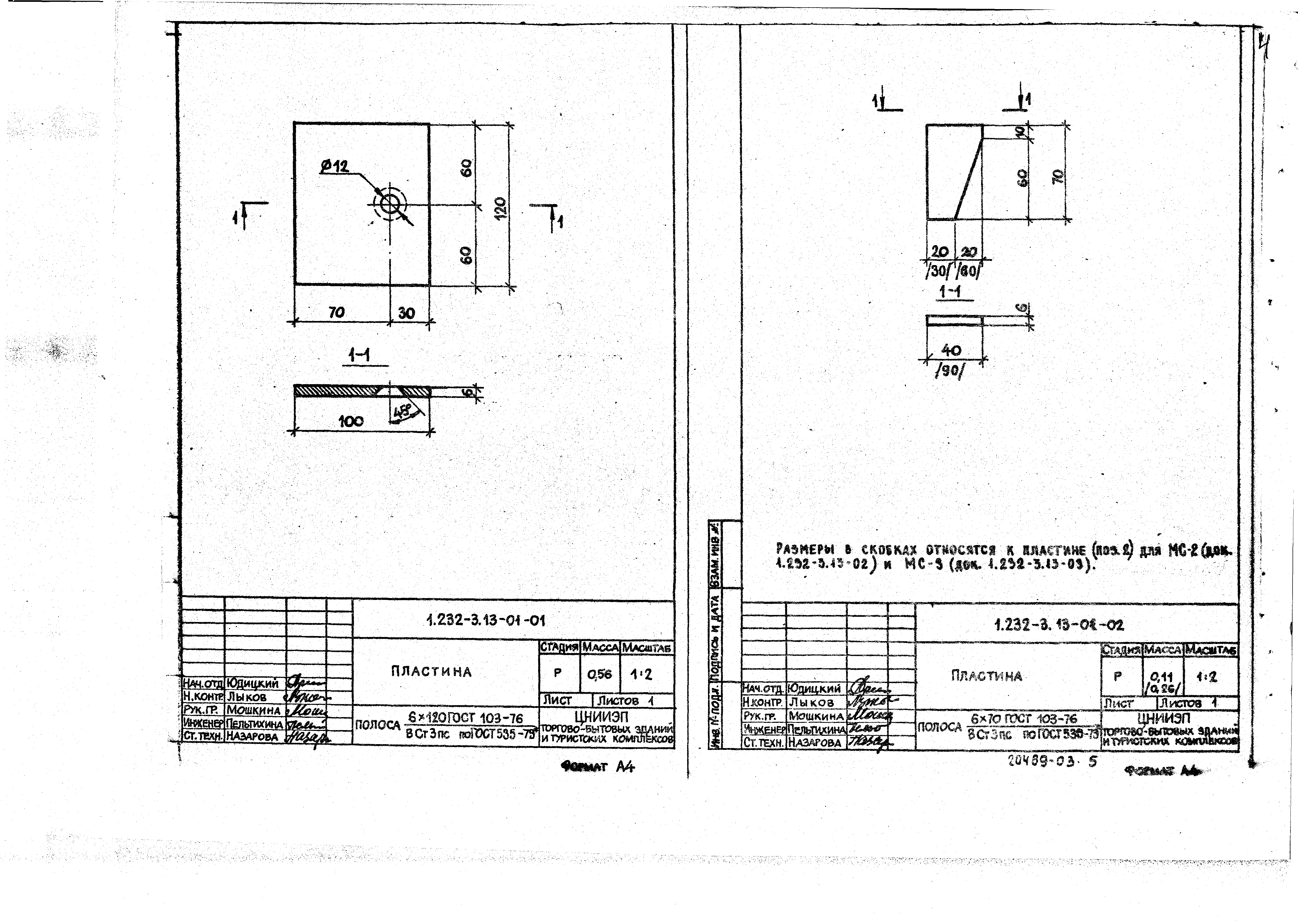

Оглавление:	1.232-3.13-00 ПЗ Пояснительная записка 1.232-3.13-01 Изделие соединительное МС-1 1.232-3.13-01 СБ Изделие соединительное МС-1. Сборочный чертеж 1.232-3.13-02 Изделие соединительное МС-2 1.232-3.13-02 СБ Изделие соединительное МС-2. Сборочный чертеж 1.232-3.13-03 Изделие соединительное МС-3 1.232-3.13-03 СБ Изделие соединительное МС-3. Сборочный чертеж 1.232-3.13-04 Изделие соединительное МС-4 1.232-3.13-04 СБ Изделие соединительное МС-4. Сборочный чертеж 1.232-3.13-05 Изделие соединительное МС-5 1.232-3.13-05 СБ Изделие соединительное МС-5. Сборочный чертеж 1.232-3.13-06 Изделие соединительное МС-6 1.232-3.13-07 Изделие соединительное МС-7 1.232-3.13-08 Изделие соединительное МС-8 1.232-3.13-09 Изделие соединительное МС-9 1.232-3.13-09 СБ Изделие соединительное МС-9. Сборочный чертеж 1.232-3.13-10 Изделие соединительное МС-10 1.232-3.13-10 СБ Изделие соединительное МС-10. Сборочный чертеж 1.232-3.13-11 Шайба 1.232-3.13-12 Нащельник 1.232-3.13-13 СБ Нащельник. Сборочный чертеж
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	09.04.1985 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (100)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» СНиП II-21-75 «Бетонные и железобетонные конструкции»
