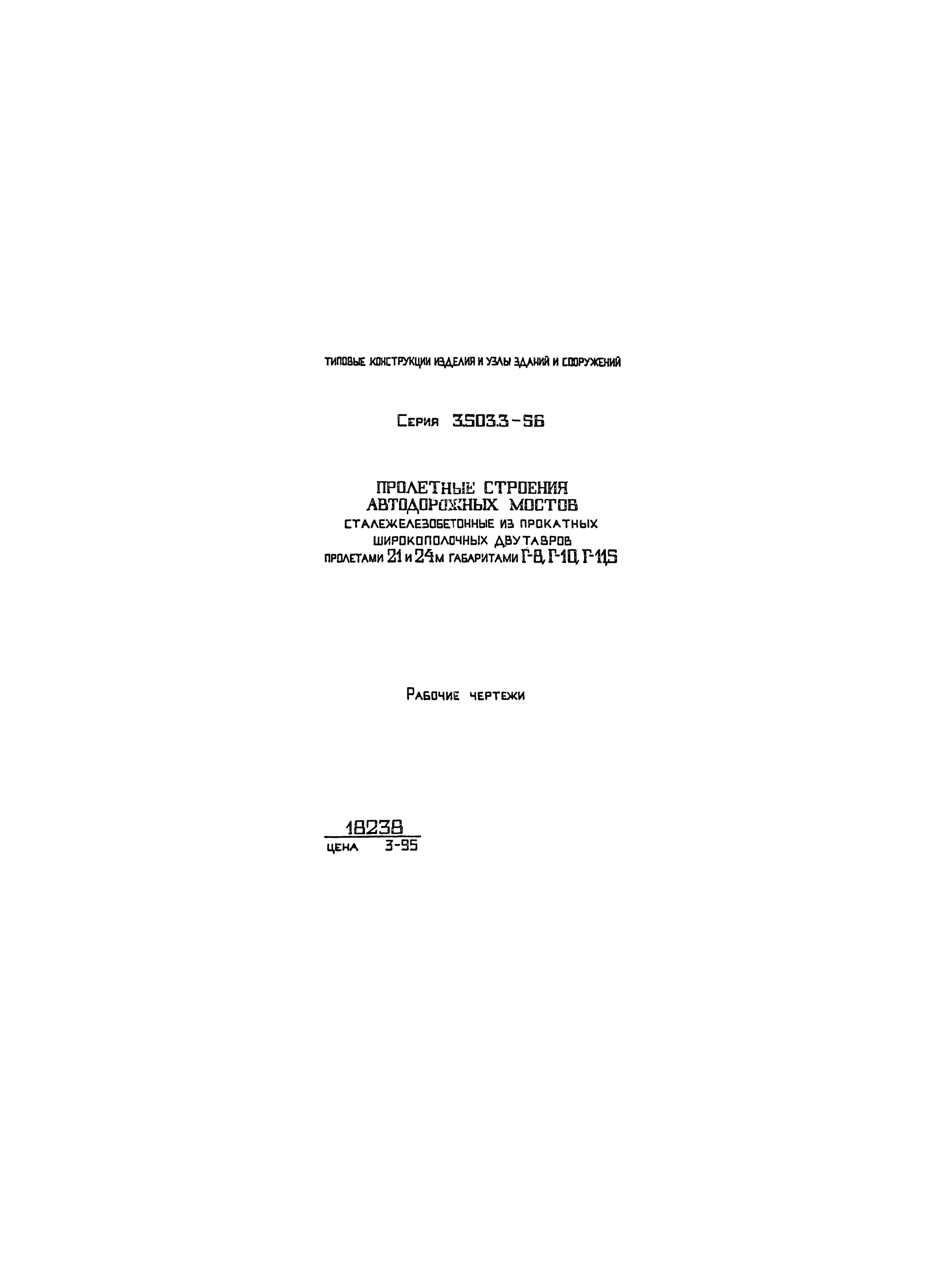

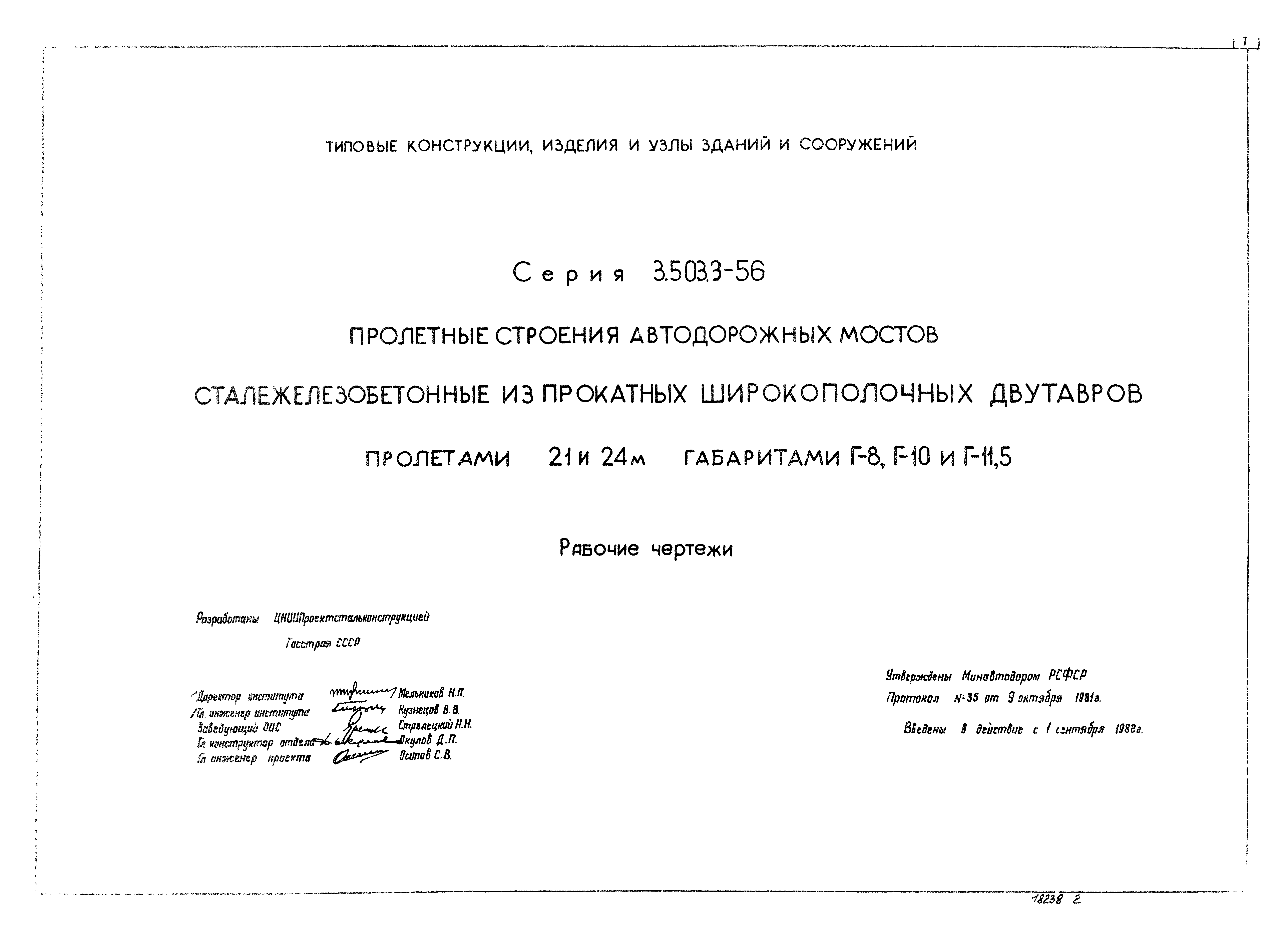

Скачать Серия 3.503.3-56 Пролетные строения автодорожных мостов сталежелезобетонные из прокатных широкополочных двутавров пролетами 21 и 24 м габаритами Г-8, Г-10 и Г-11,5. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.503.3-56

Пролетные строения автодорожных мостов сталежелезобетонные из прокатных широкополочных двутавров пролетами 21 и 24 м габаритами Г-8, Г-10 и Г-11,5. Рабочие чертежи

Обозначение: Серия 3.503.3-56
Обозначение англ: Series 3.503.3-56
Статус:действует
Название рус.:Пролетные строения автодорожных мостов сталежелезобетонные из прокатных широкополочных двутавров пролетами 21 и 24 м габаритами Г-8, Г-10 и Г-11,5. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.09.1982
Область применения:В настоящем проекте разработаны рабочие чертежи металлоконструкций и сборной железобетонной плиты проезжей части пролетных строений с ездой поверху для условий эксплуатации в климатических зонах с расчетной температурой выше минус 40 градусов Цельсия

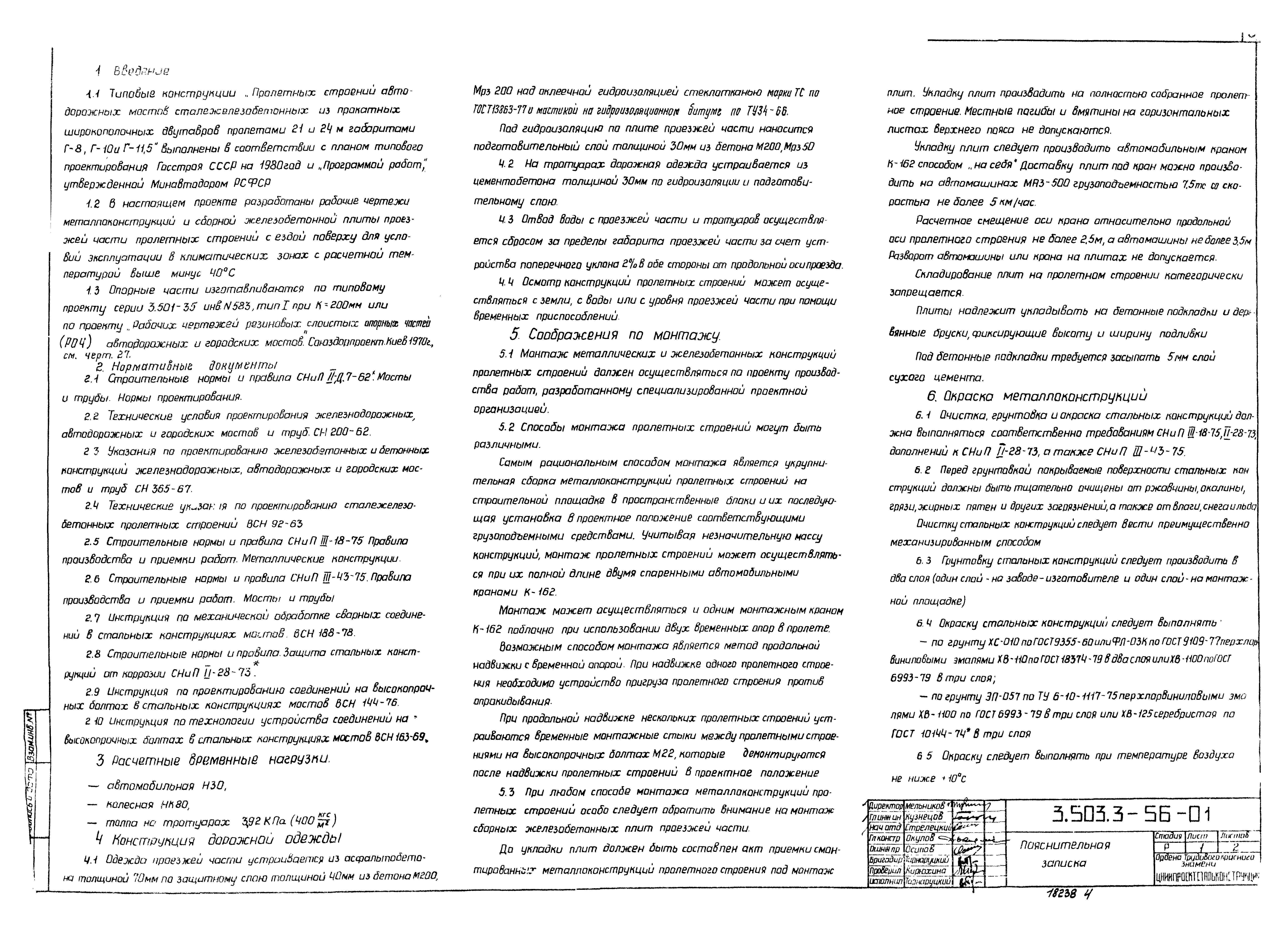

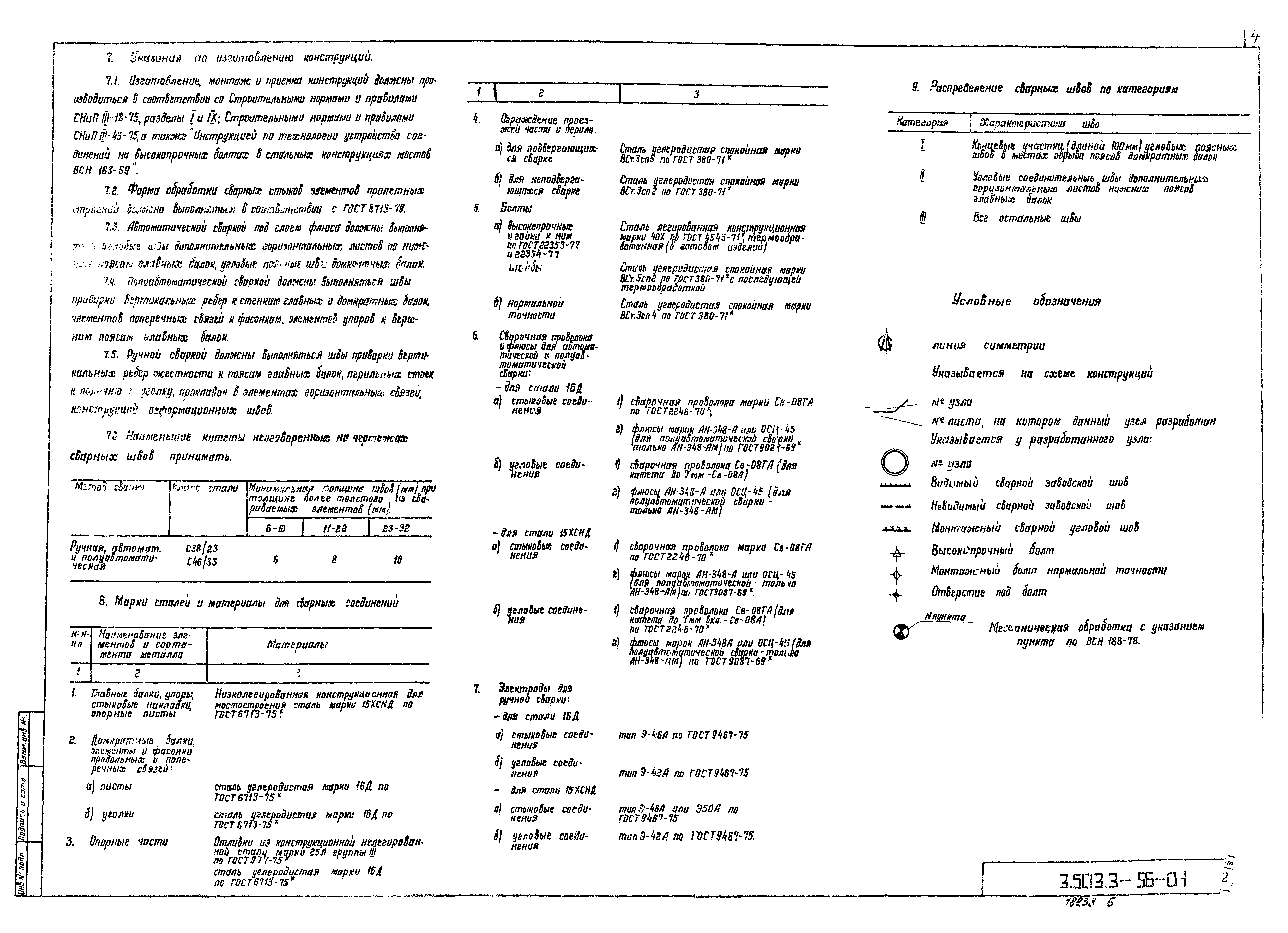

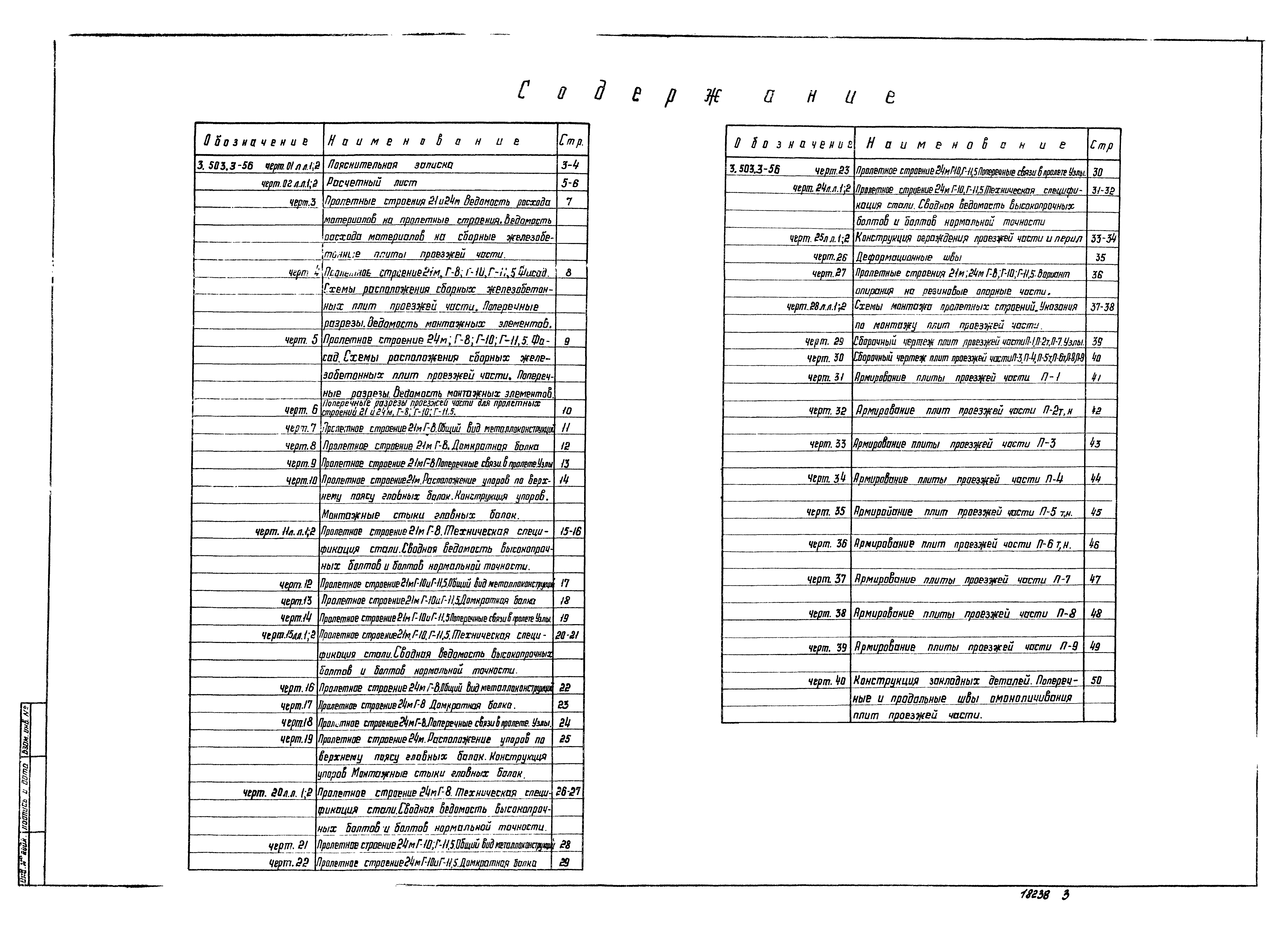

Оглавление:3.503.3-56 черт. 01 л.л 1; 2 Пояснительная записка

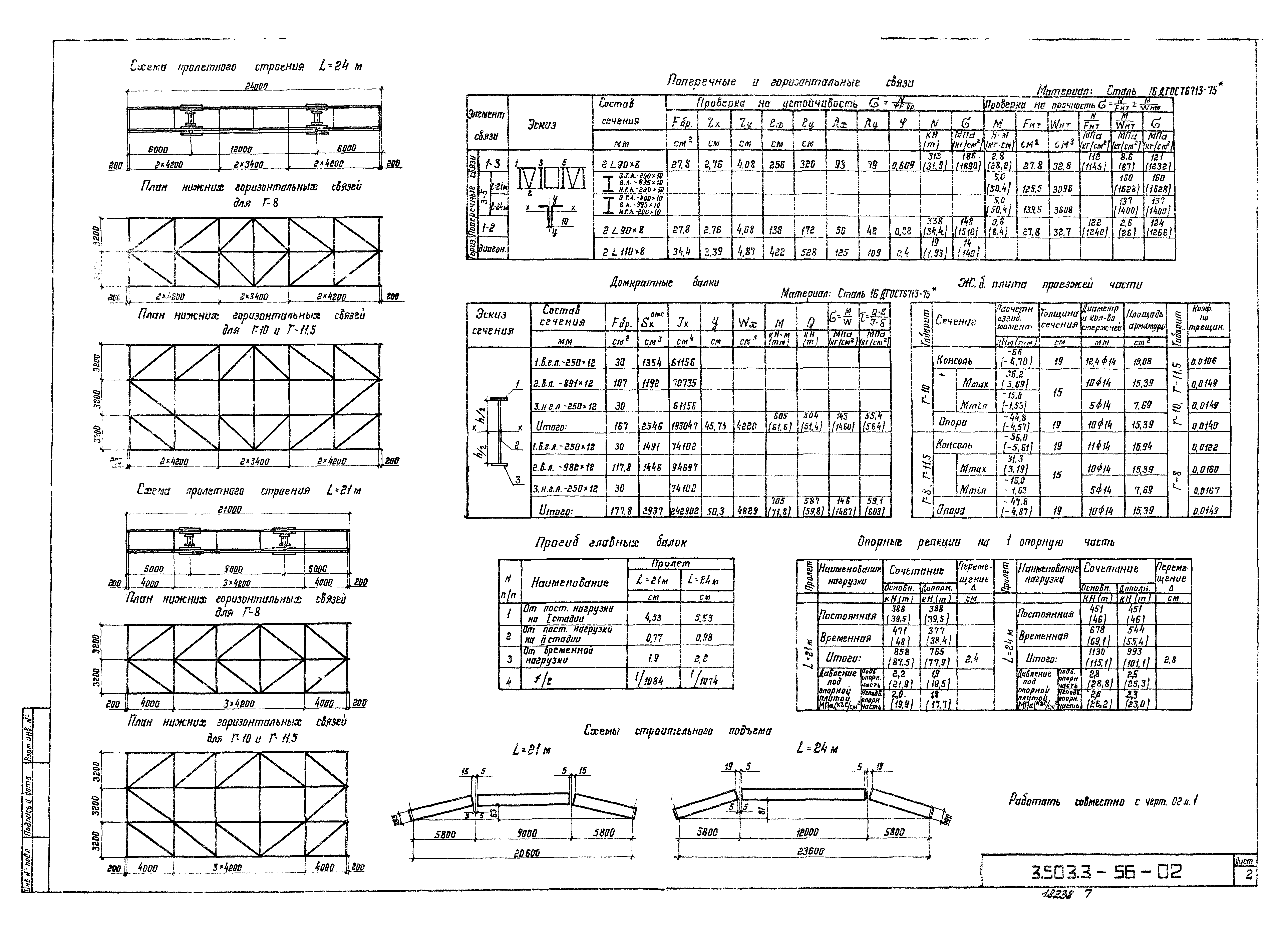

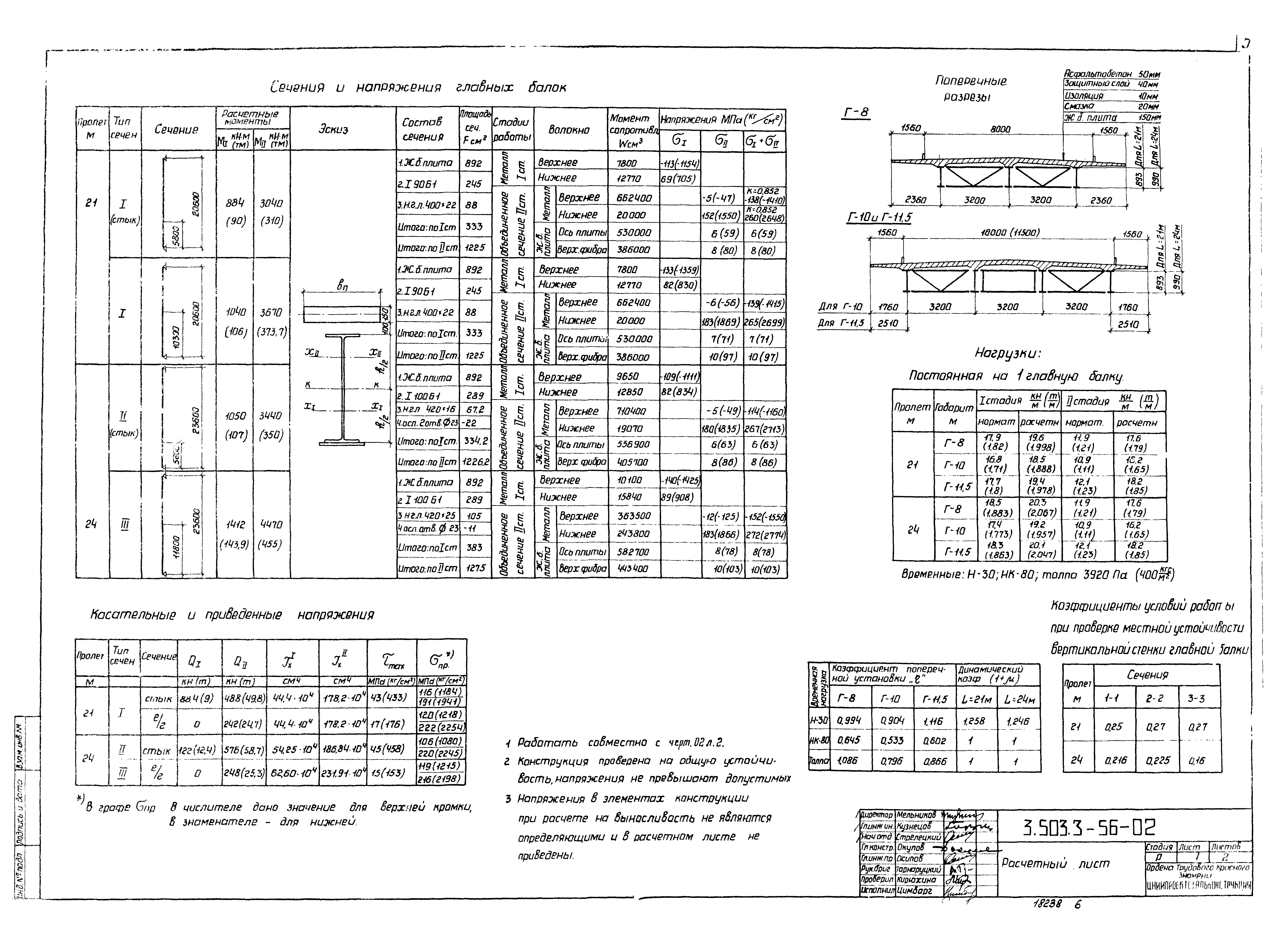

3.503.3-56 черт. 02 л.л.1; 2 Расчетный лист

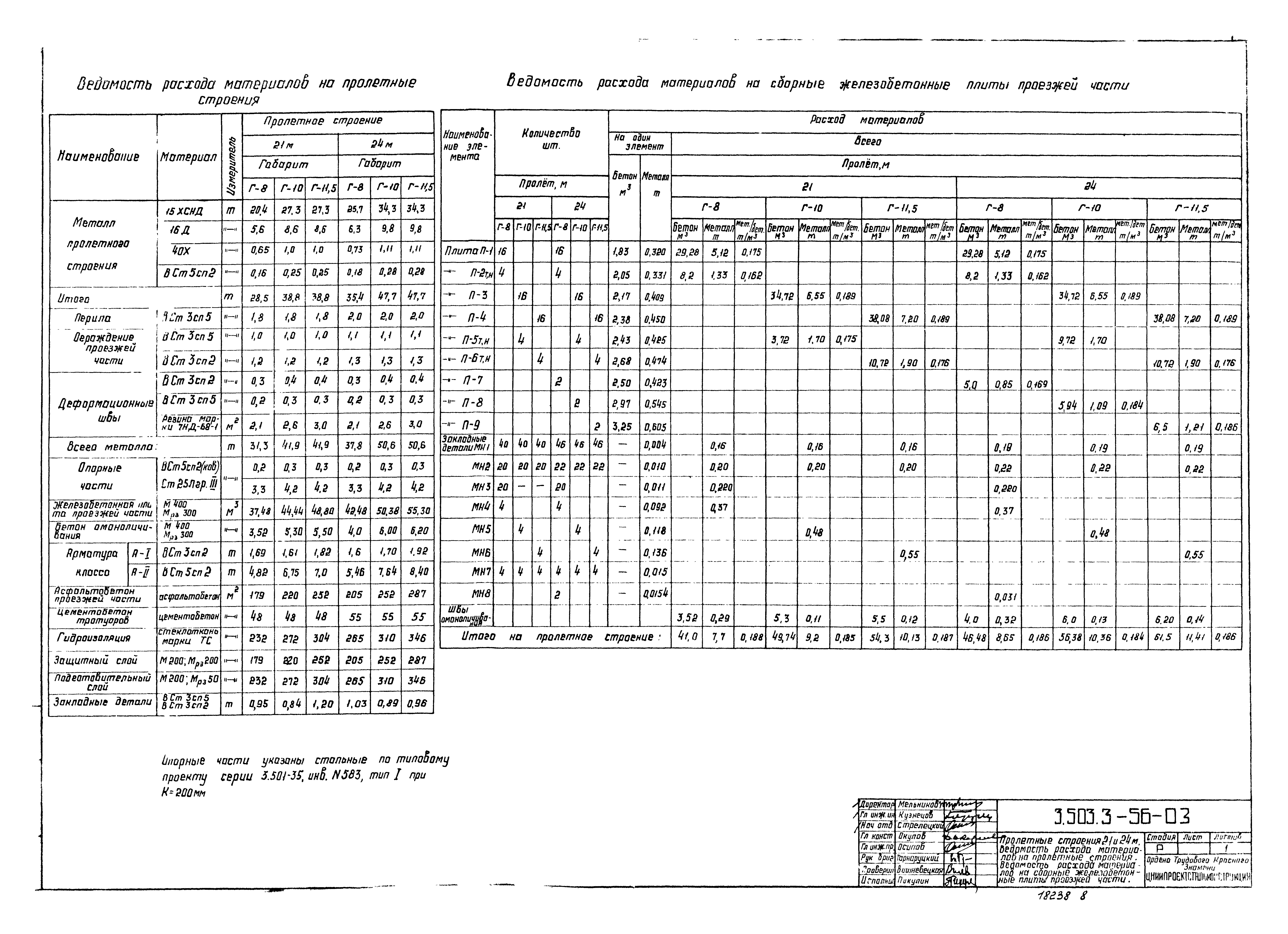

3.503.3-56 черт. 3 Пролетные строения 21 и 24 м. Ведомость расхода материалов на пролетные строения. Ведомость расхода материалов на сборные железобетонные плиты проезжей части

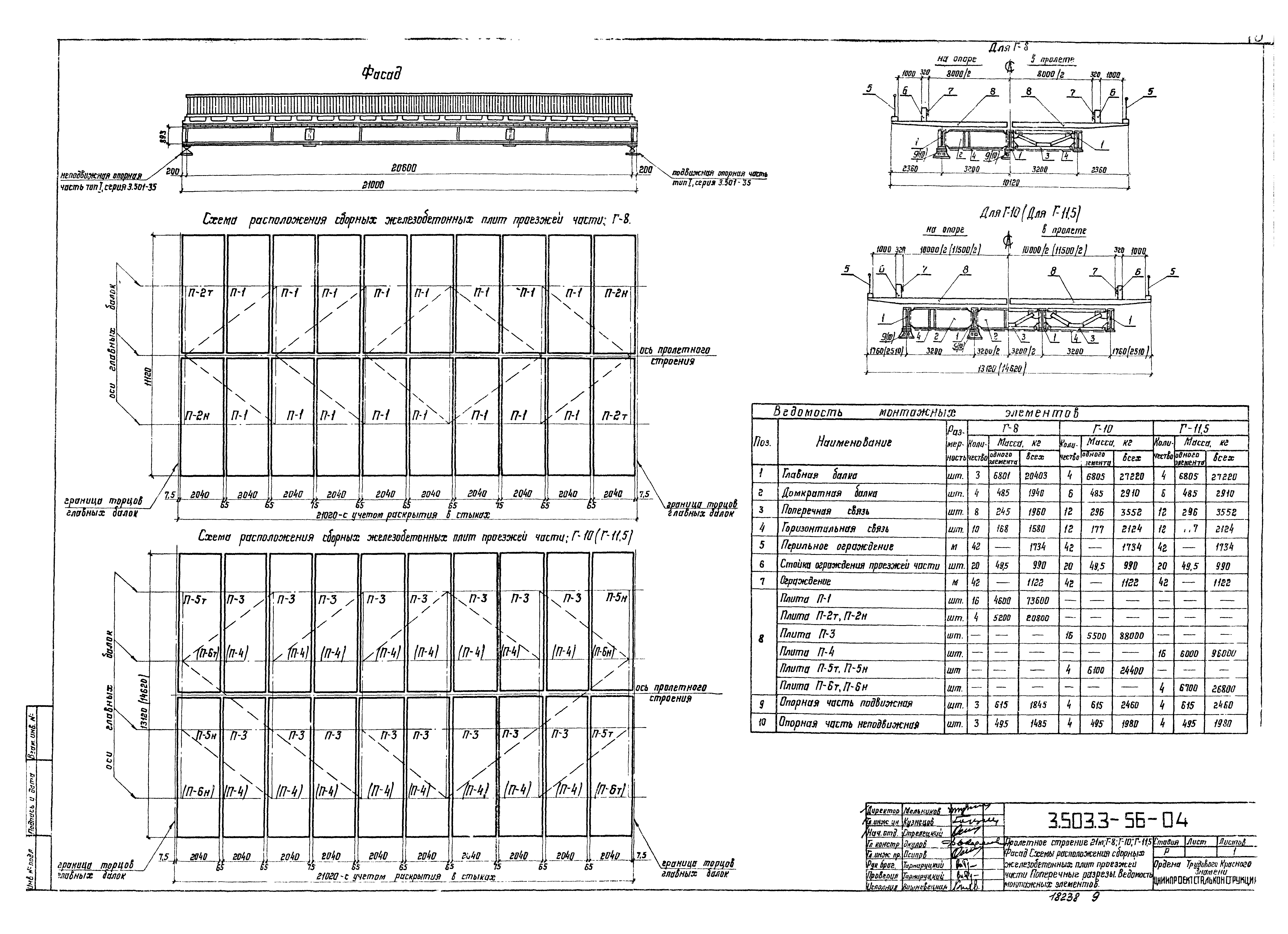

3.503.3-56 черт. 4 Пролетное строение 21 м, Г-8, Г-10, Г-11,5. Фасад. Схемы расположения сборных железобетонных плит проезжей части. Поперечные разрезы. Ведомость монтажных элементов

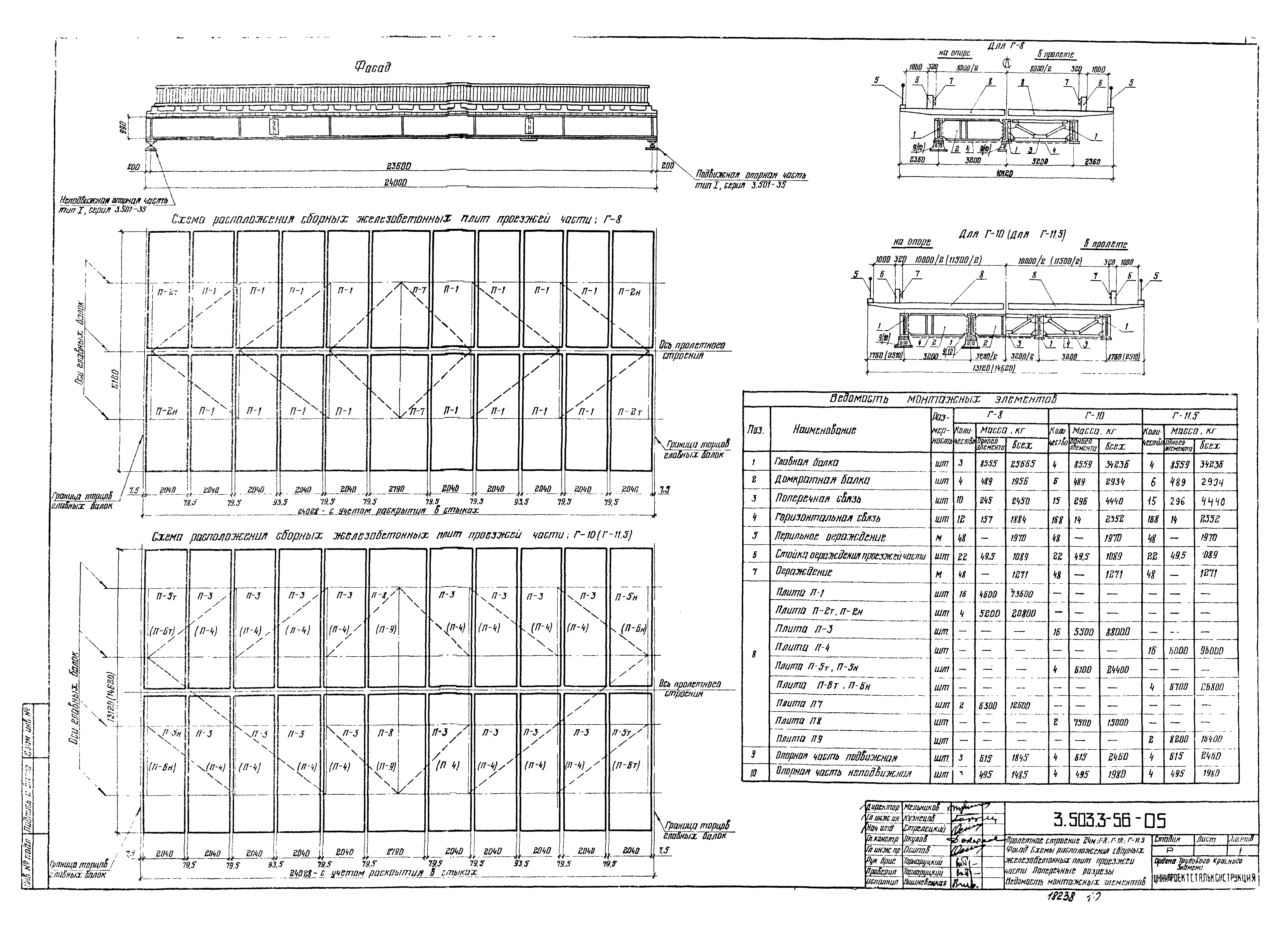

3.503.3-56 черт. 5 Пролетное строение 24 м, Г-8, Г-10, Г-11,5. Фасад. Схемы расположения сборных железобетонных плит проезжей части. Поперечные разрезы. Ведомость монтажных элементов

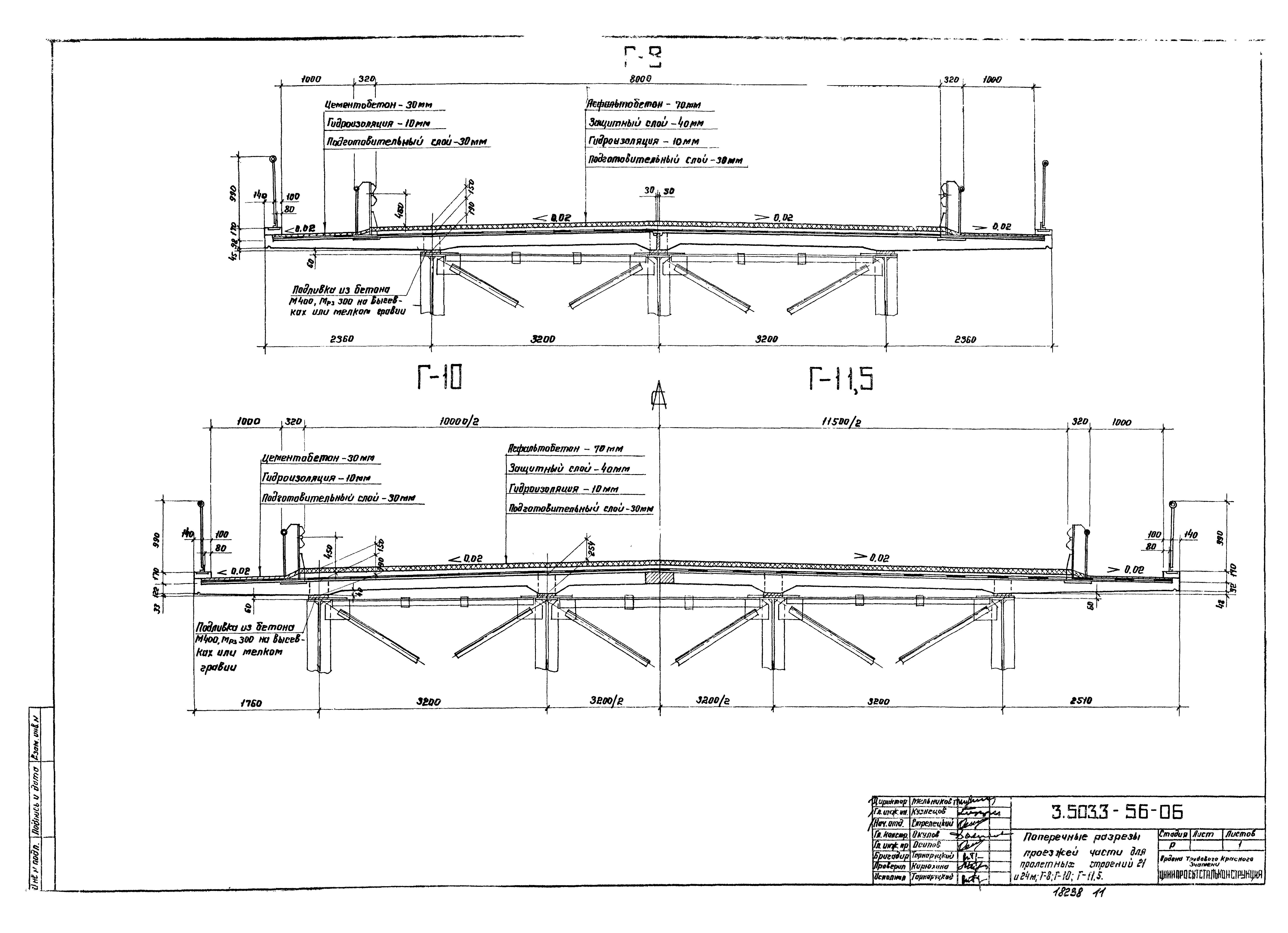

3.503.3-56 черт. 6 Поперечные разрезы проезжей части для пролетных строений 21 и 24 м, Г-8; Г-10; Г-11,5

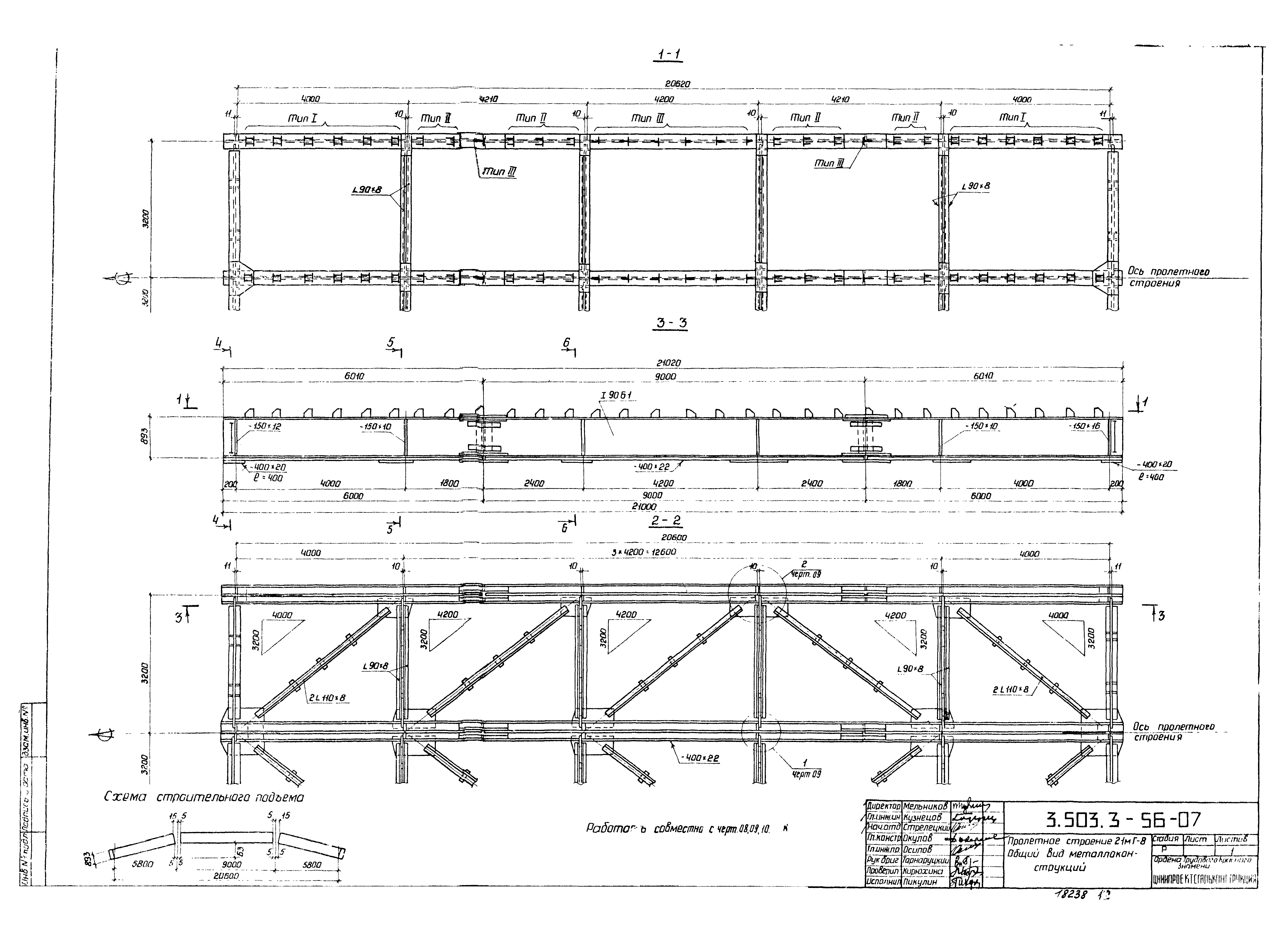

3.503.3-56 черт. 7 Пролетное строение 21м Г-8. Общий вид металлоконструкций

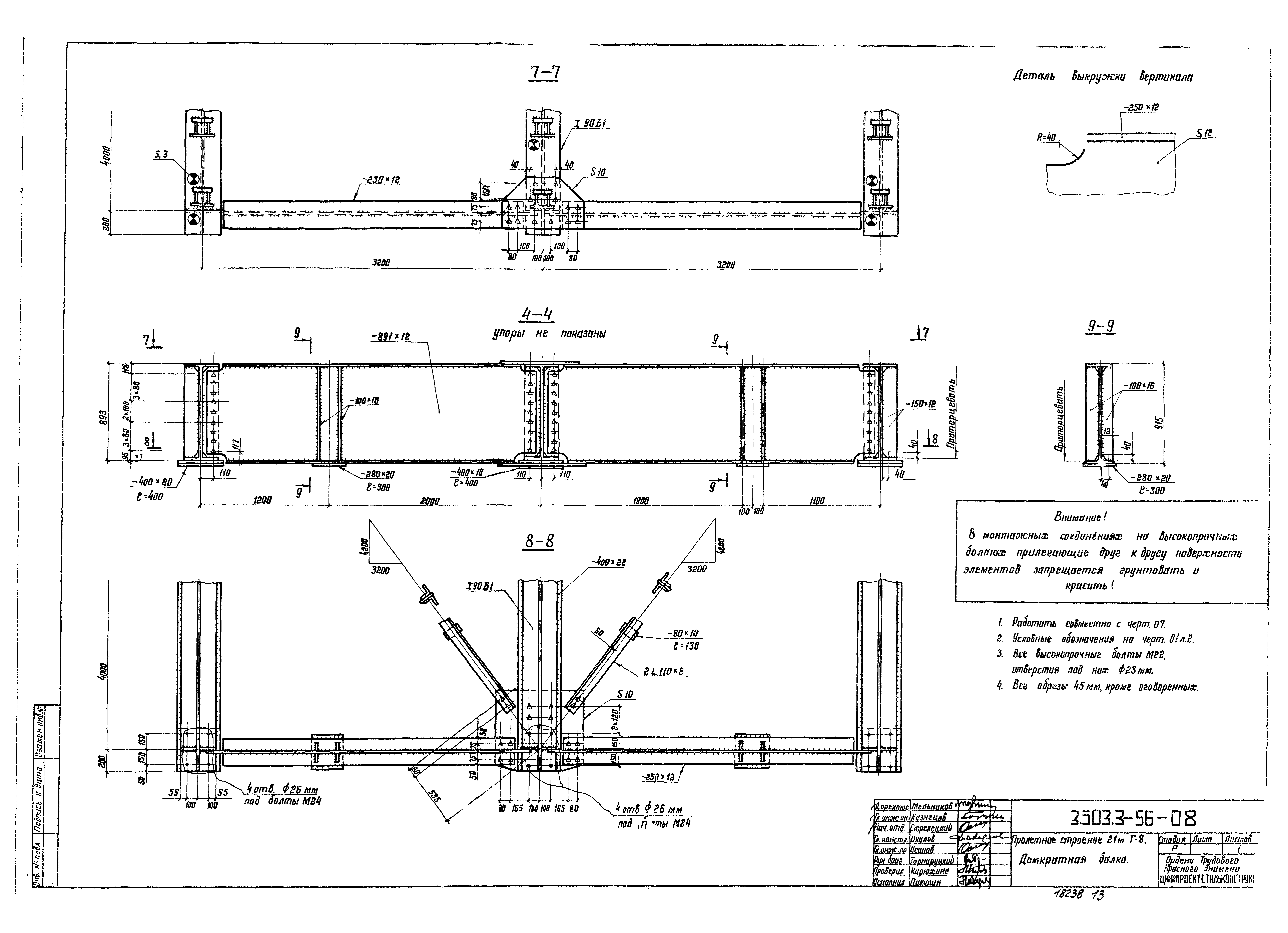

3.503.3-56 черт. 8 Пролетное строение 21м Г-8. Домкратная балка

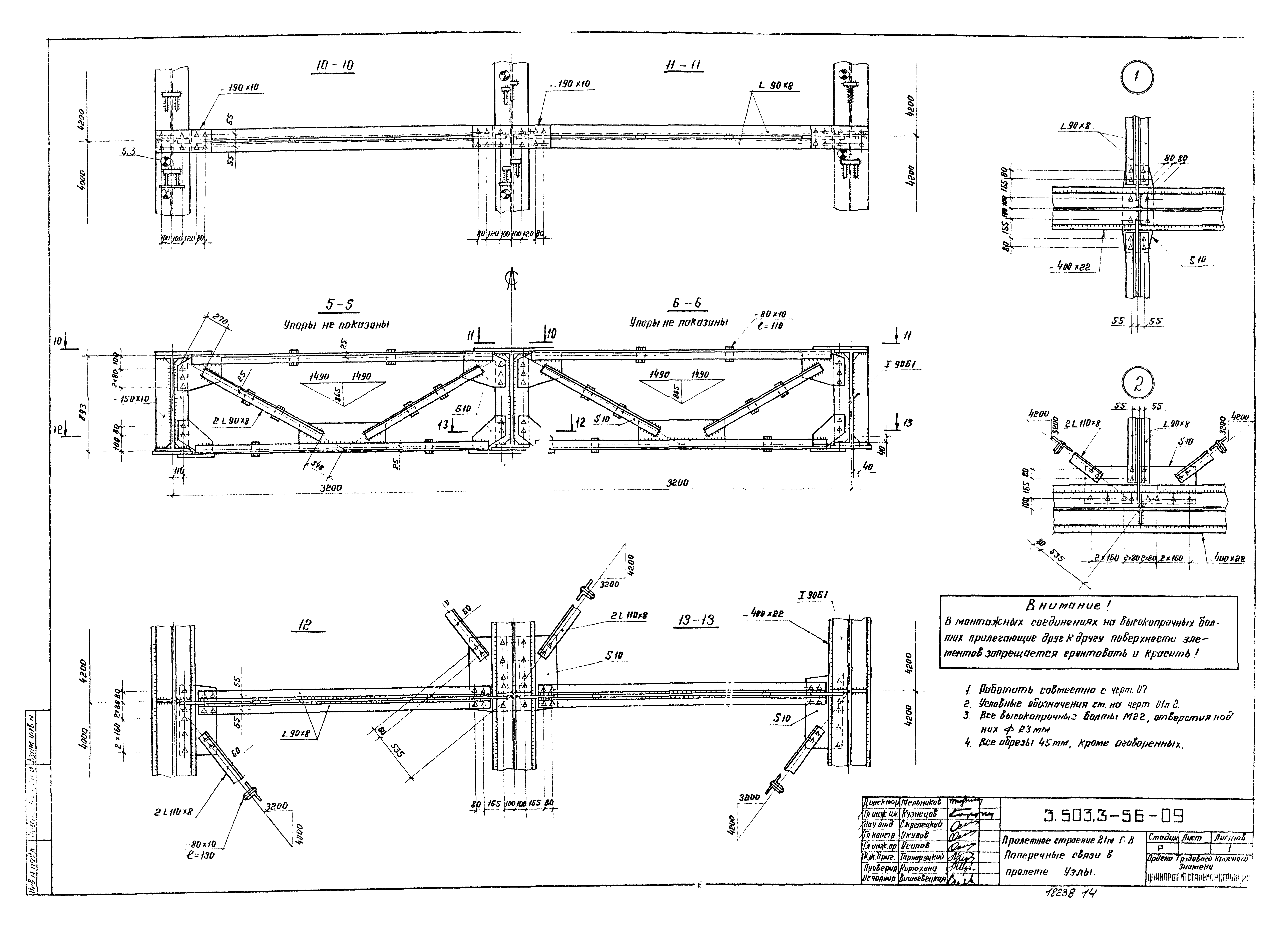

3.503.3-56 черт. 9 Пролетное строение 21м Г-8. Поперечные связи в пролете. Узлы

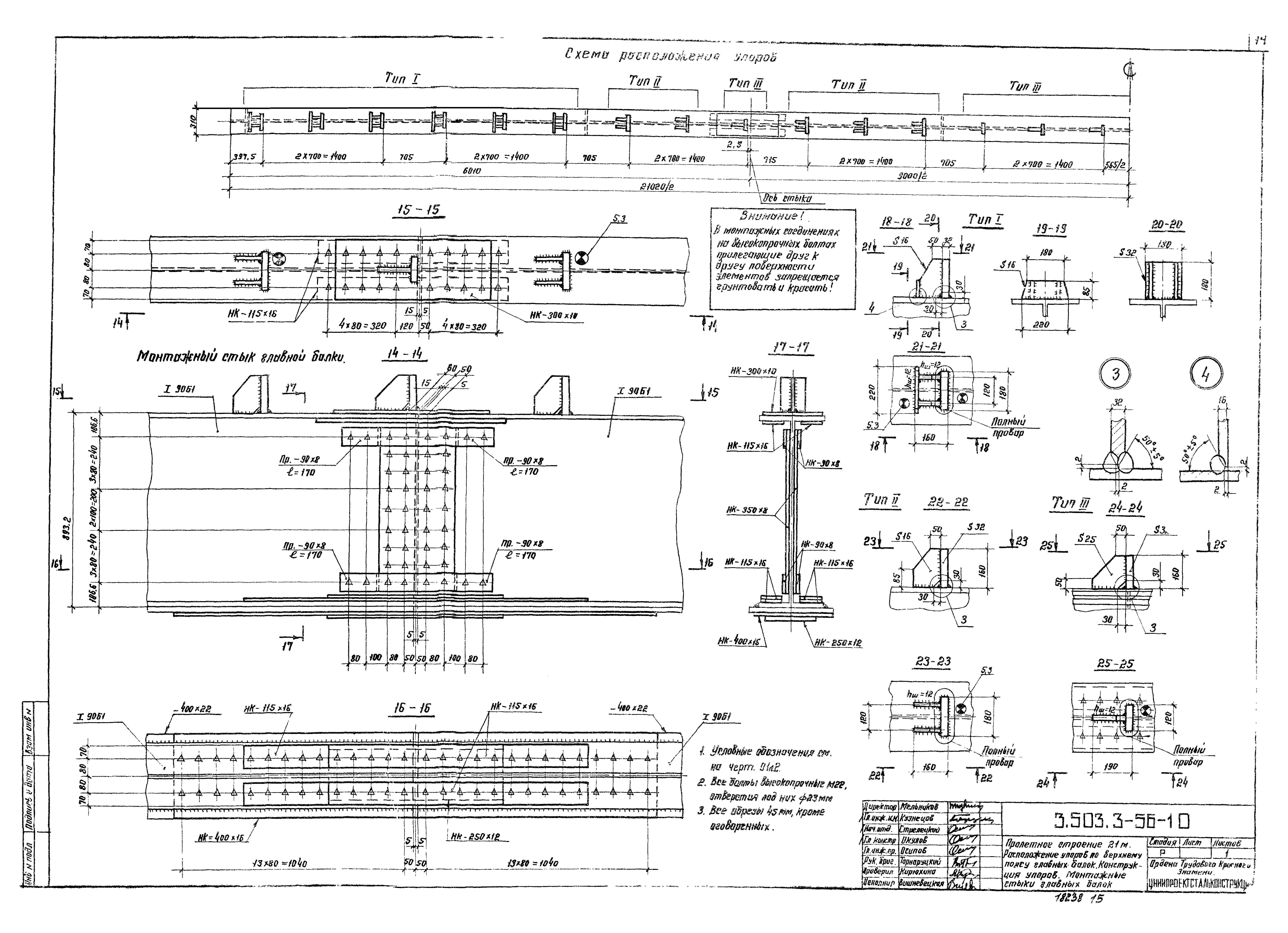

3.503.3-56 черт. 10 Пролетное строение 21м. Расположение упоров по верхнему поясу главных балок. Конструкция упоров. Монтажные стыки главных балок

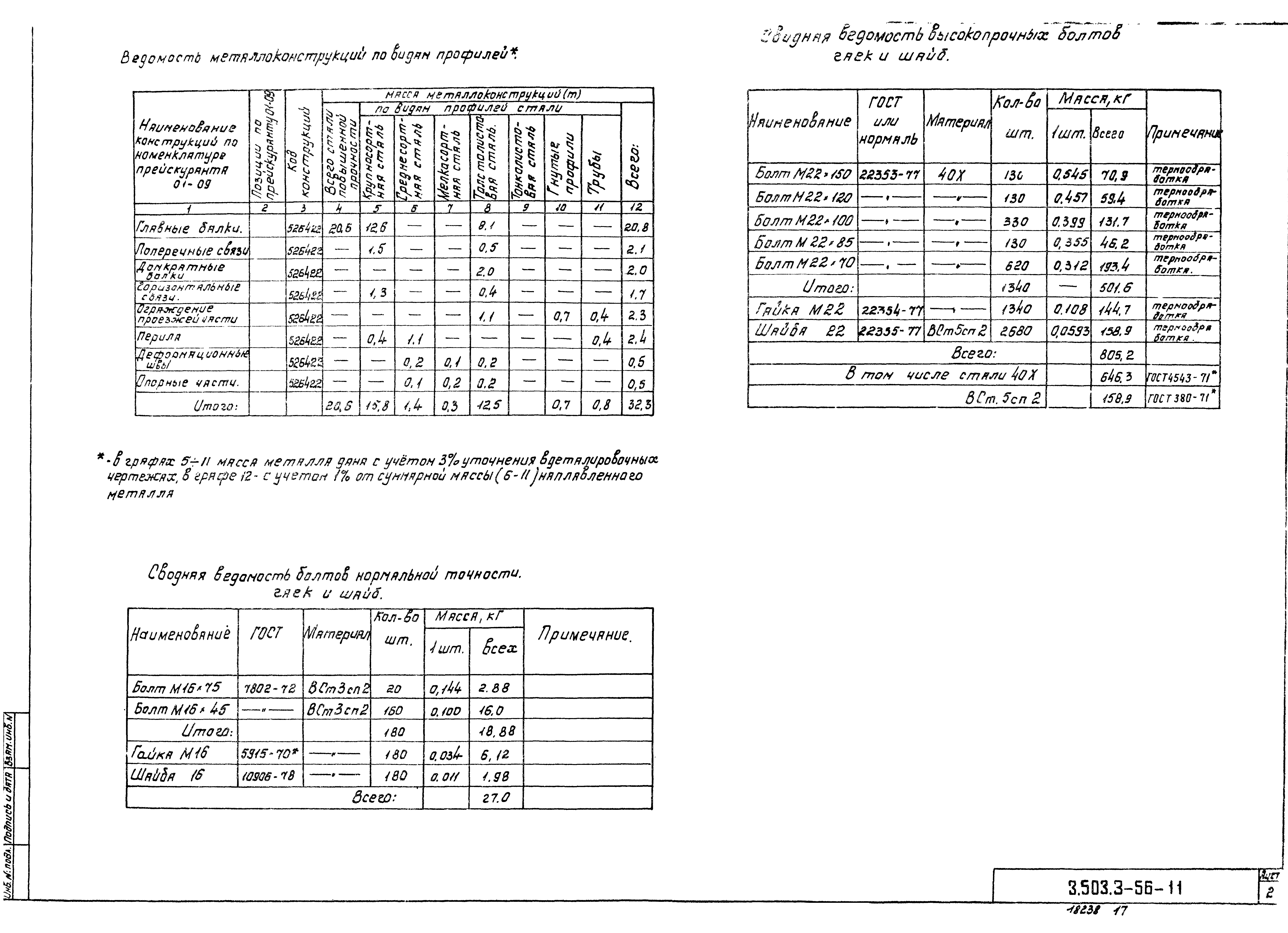

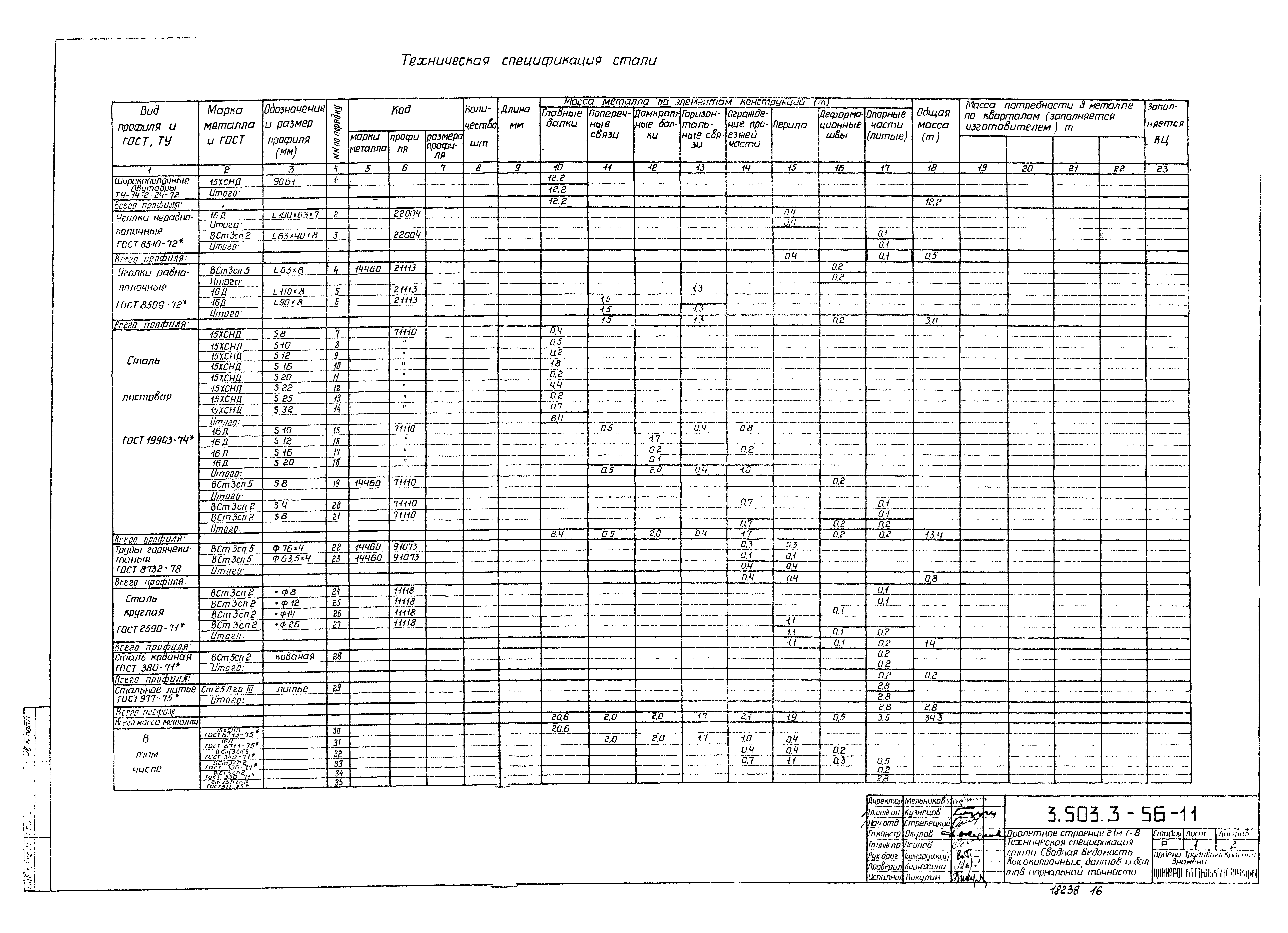

3.503.3-56 черт. 11 л.л.1; 2 Пролетное строение 21м Г-8. Техническая спецификация стали. Сводная ведомость высокопрочных болтов и болтов нормальной точности

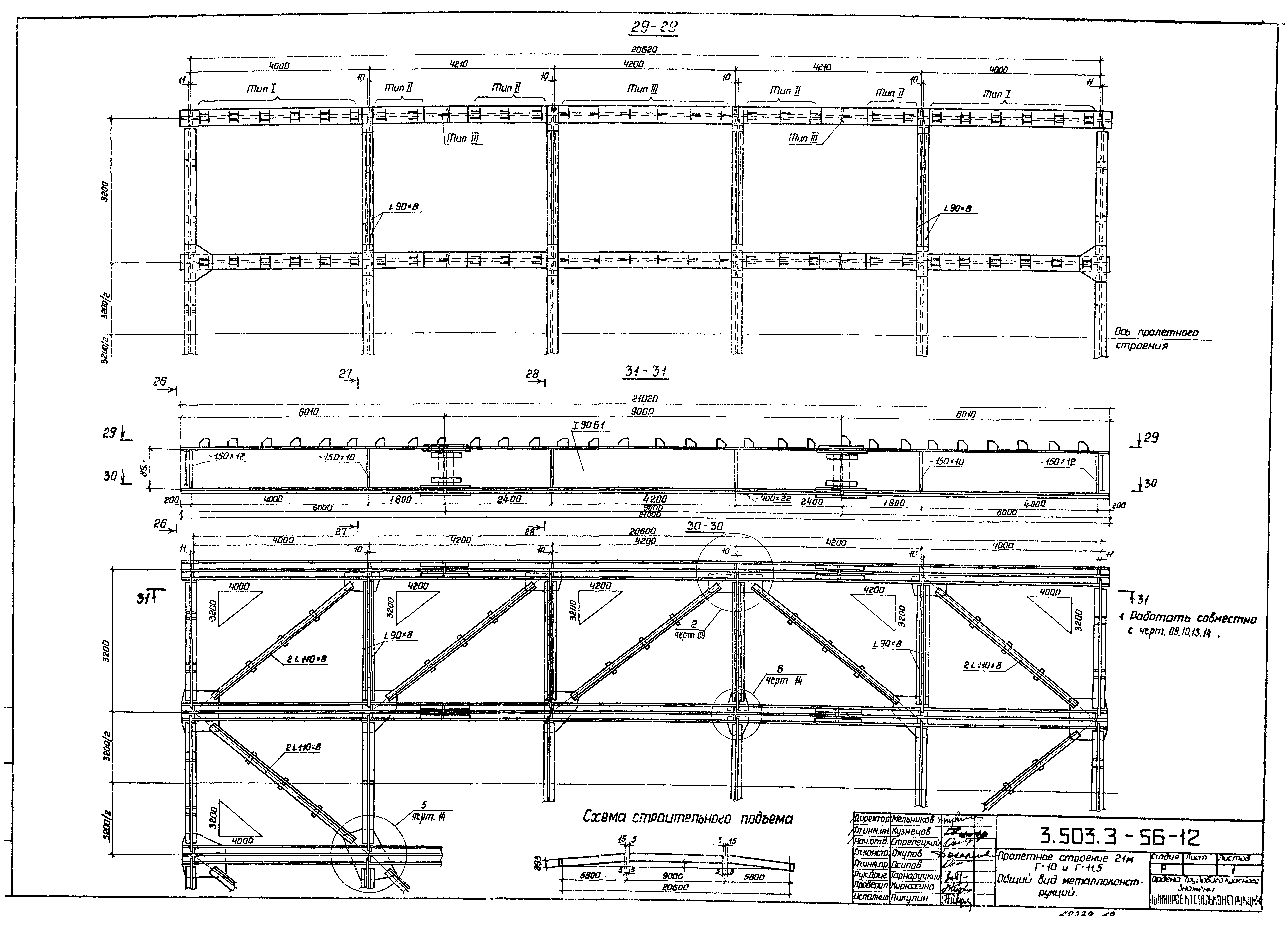

3.503.3-56 черт. 12 Пролетное строение 21м Г-10 и Г-11,5. Общий вид металлоконструкций

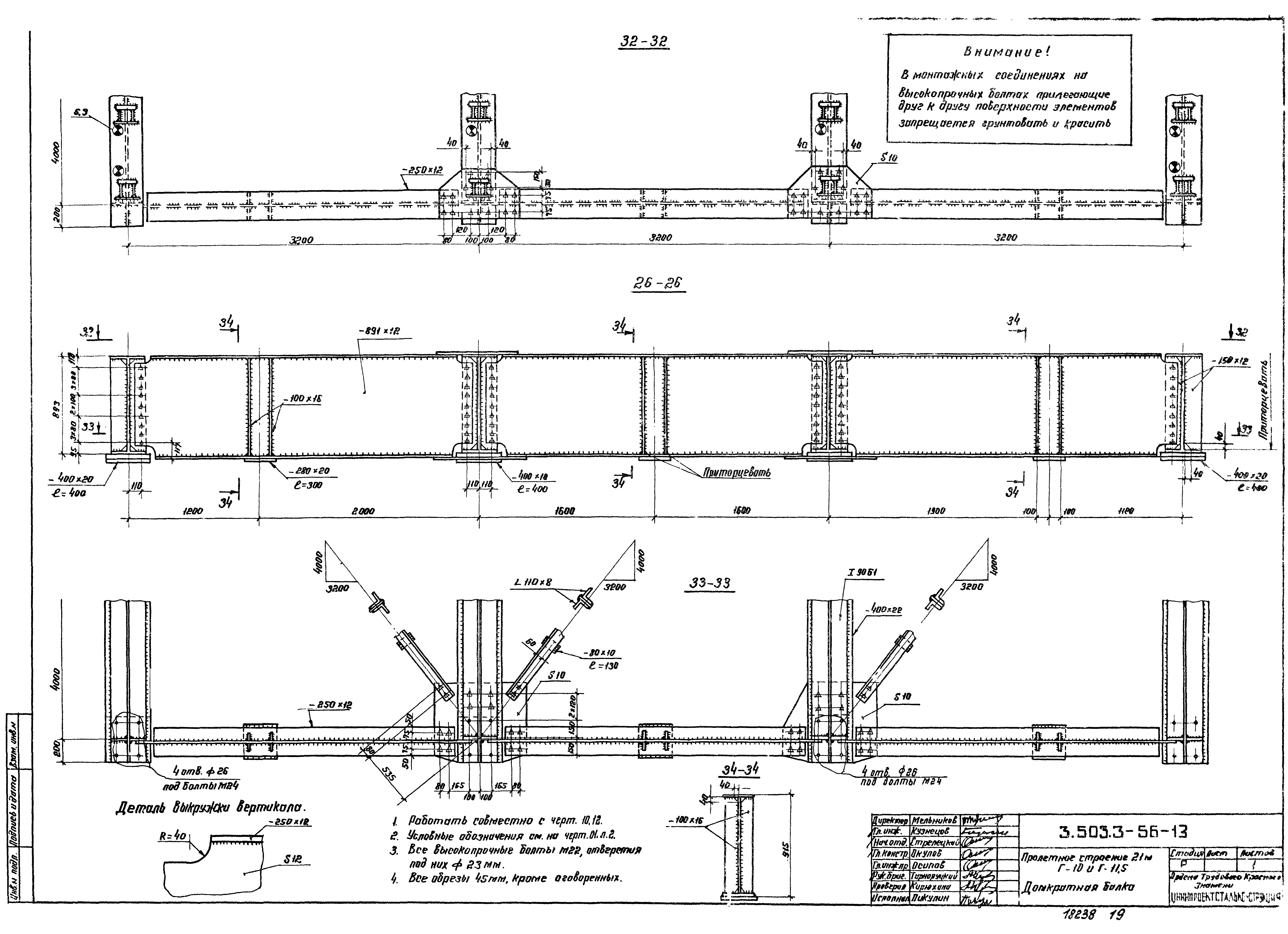

3.503.3-56 черт. 13 Пролетное строение 21м Г-10 и Г-11,5. Домкратная балка

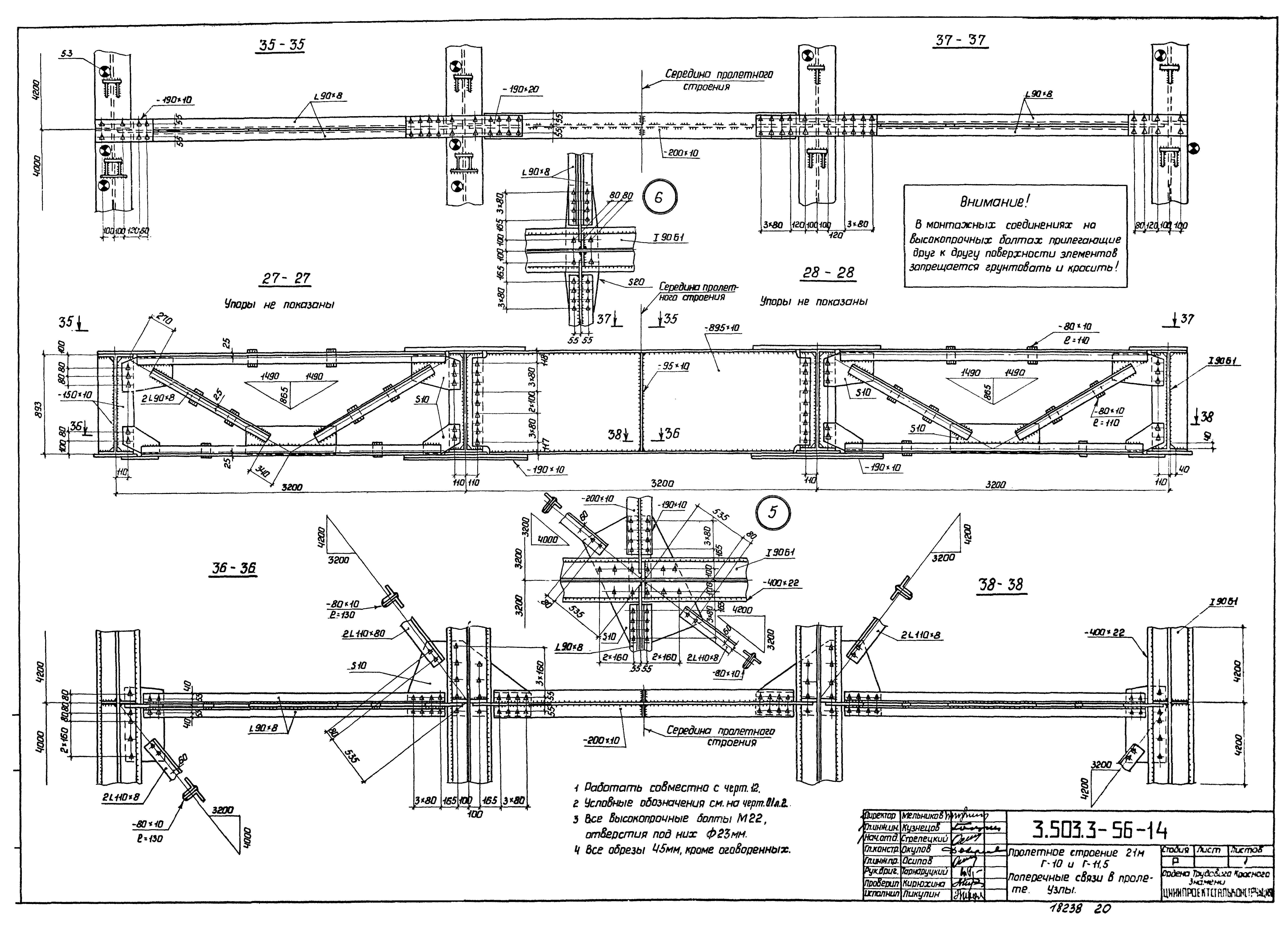

3.503.3-56 черт. 14 Пролетное строение 21м Г-10 и Г-11,5. Поперечные связи в пролете. Узлы

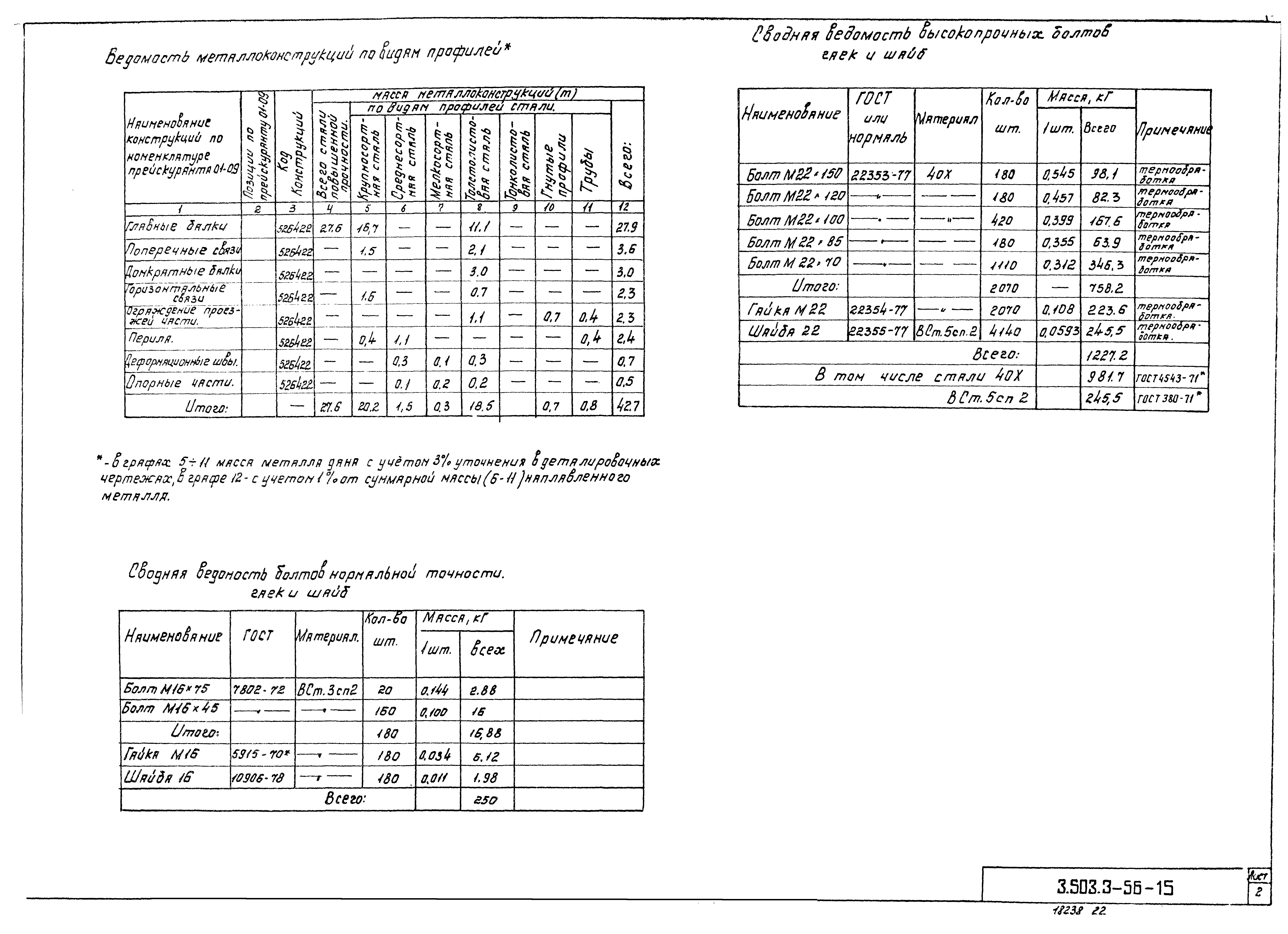

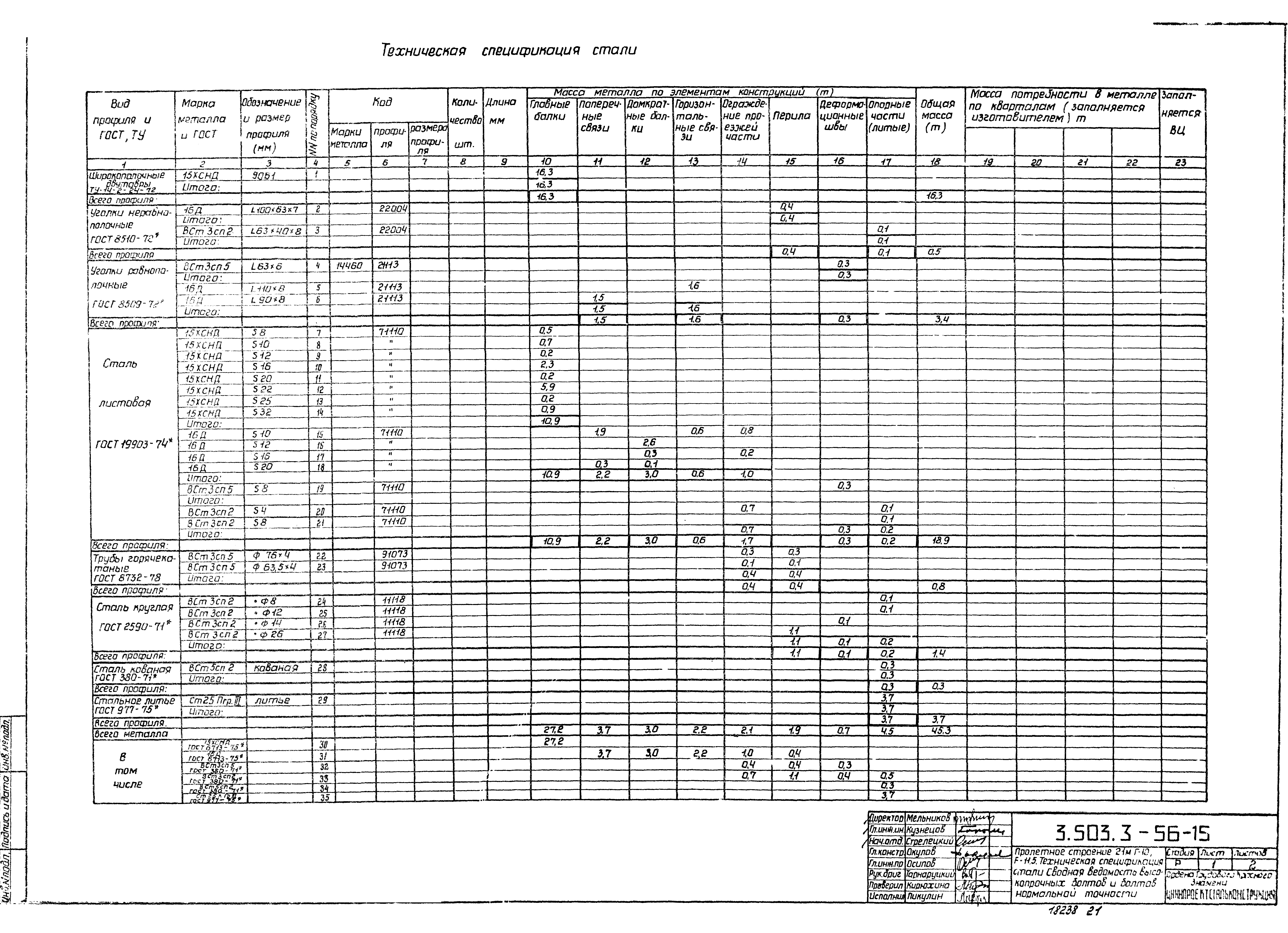

3.503.3-56 черт. 15 л.л 1; 2 Пролетное строение 21м Г-10 и Г-11,5. Техническая спецификация стали. Сводная ведомость высокопрочных болтов и болтов нормальной точности

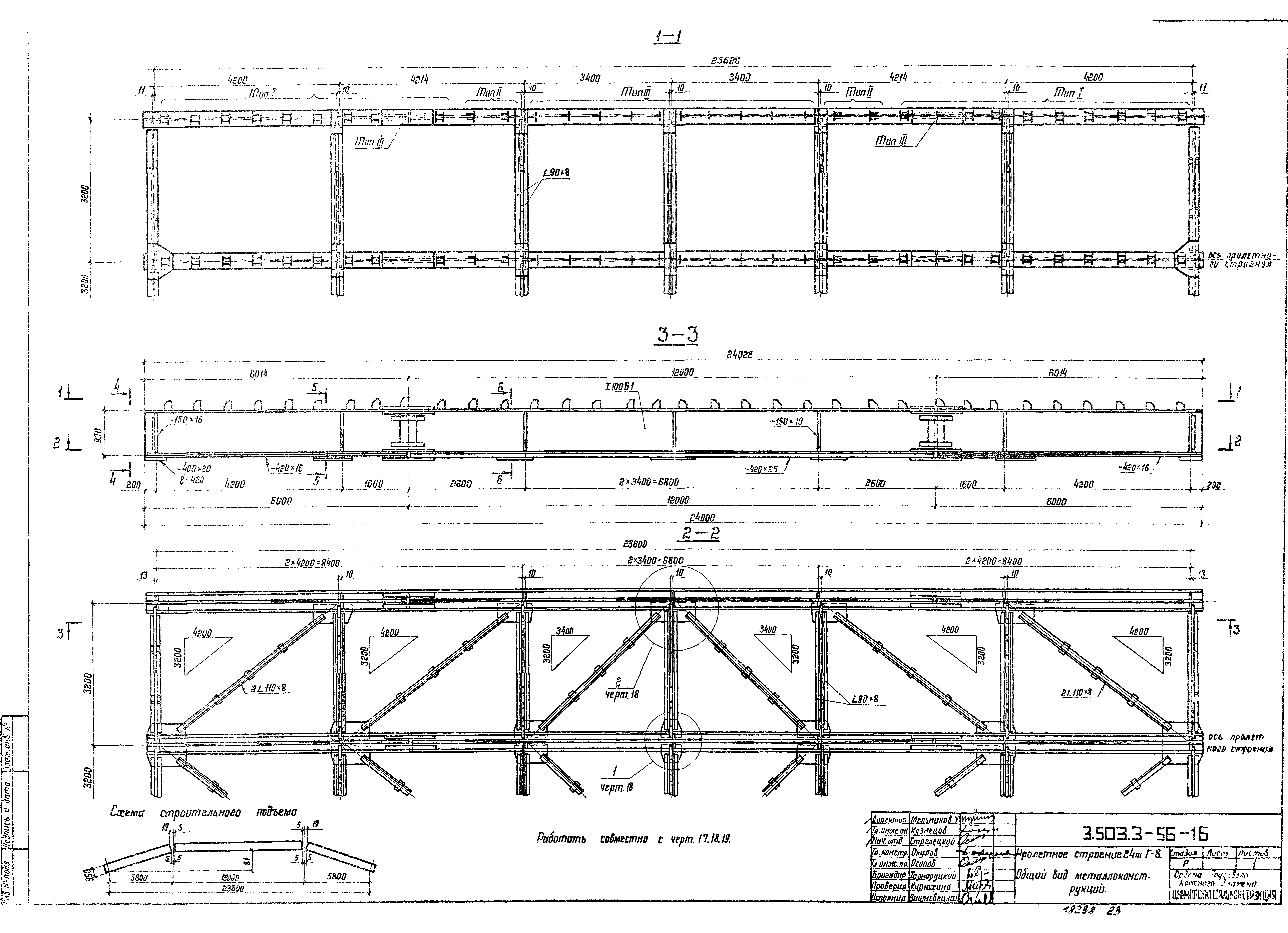

3.503.3-56 черт. 16 Пролетное строение 24 м Г-8. Общий вид металлоконструкций

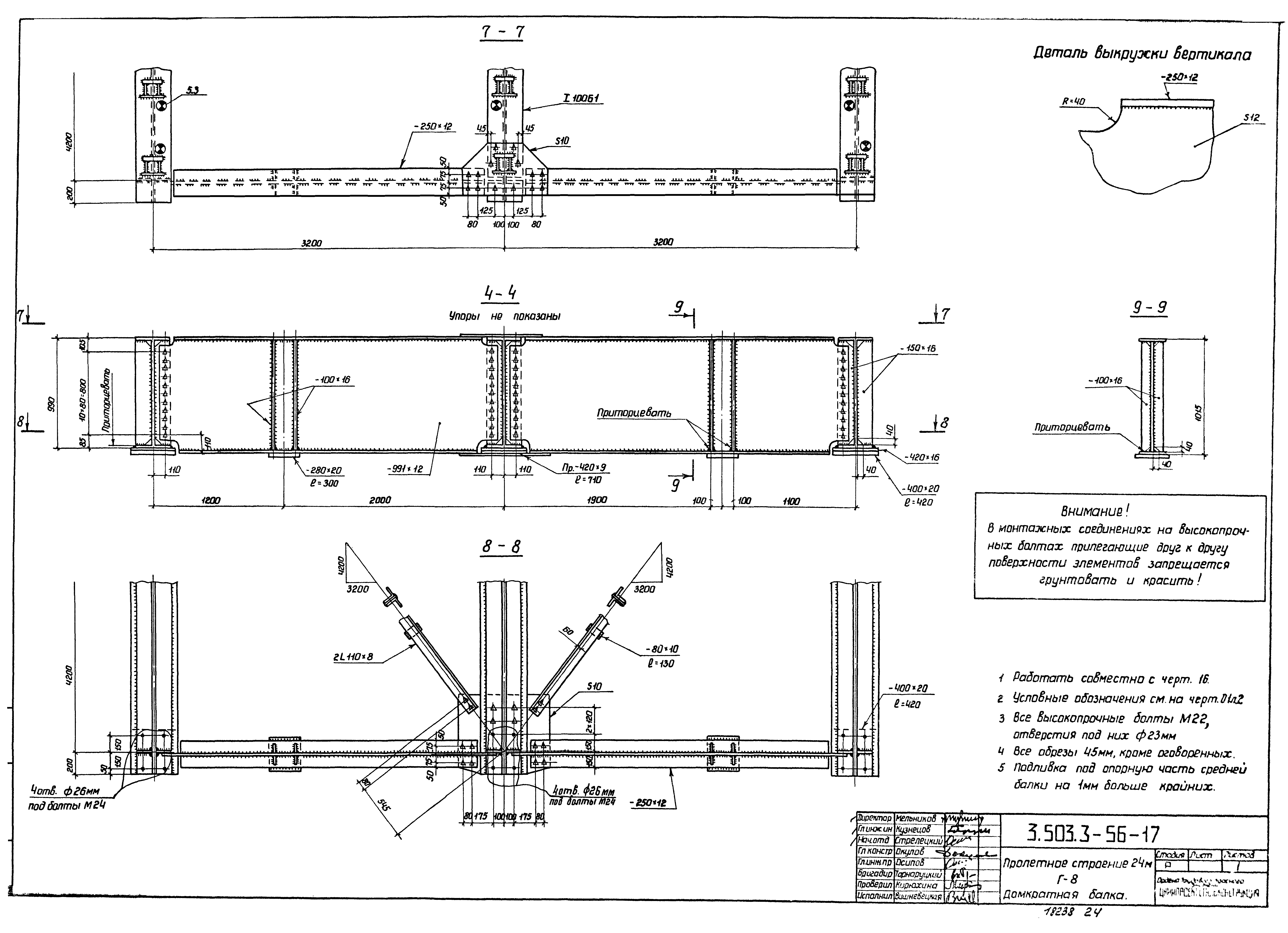

3.503.3-56 черт. 17 Пролетное строение 24 м Г-8. Домкратная балка

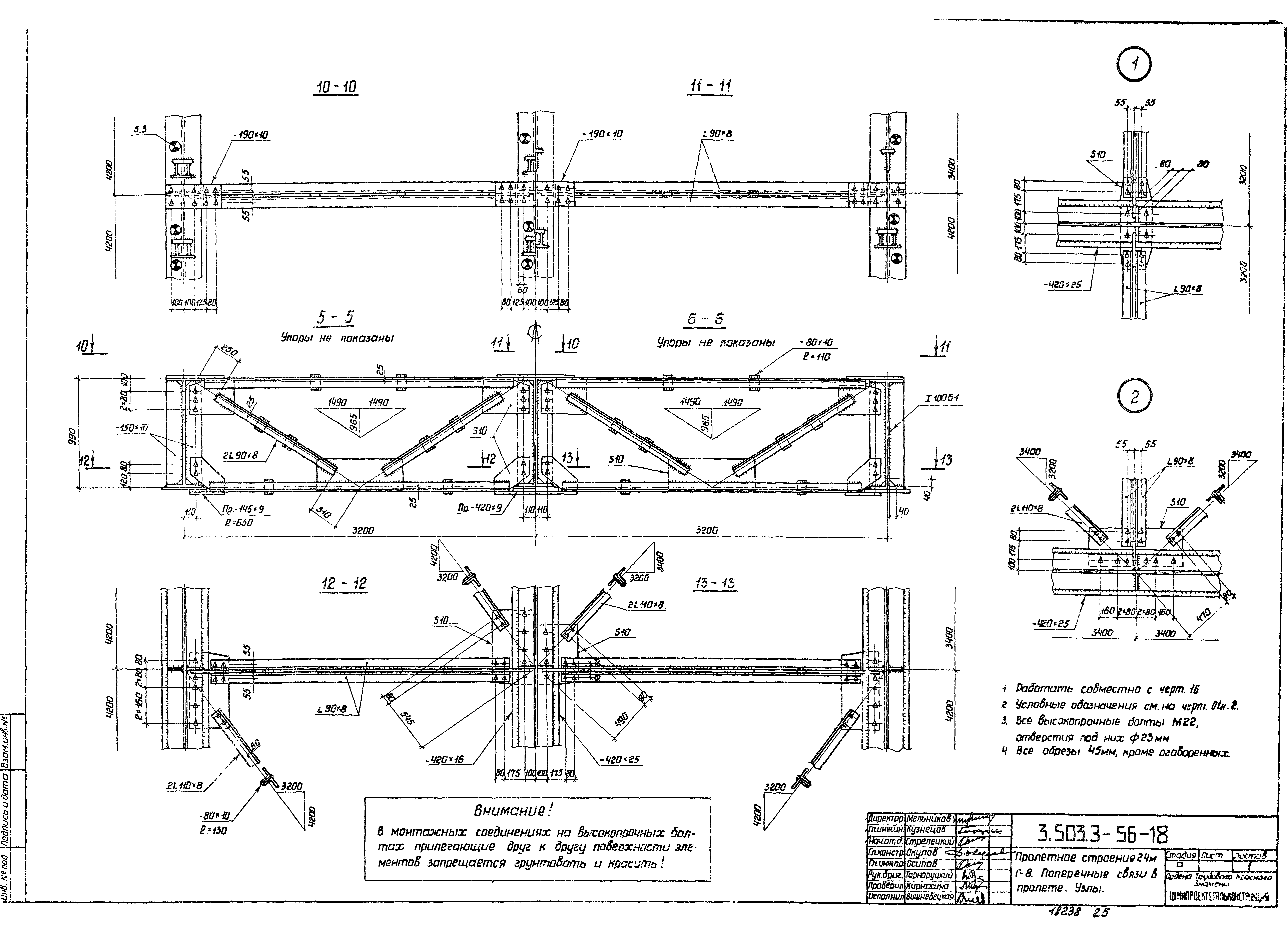

3.503.3-56 черт. 18 Пролетное строение 24 м Г-8. Поперечные связи в пролете. Узлы

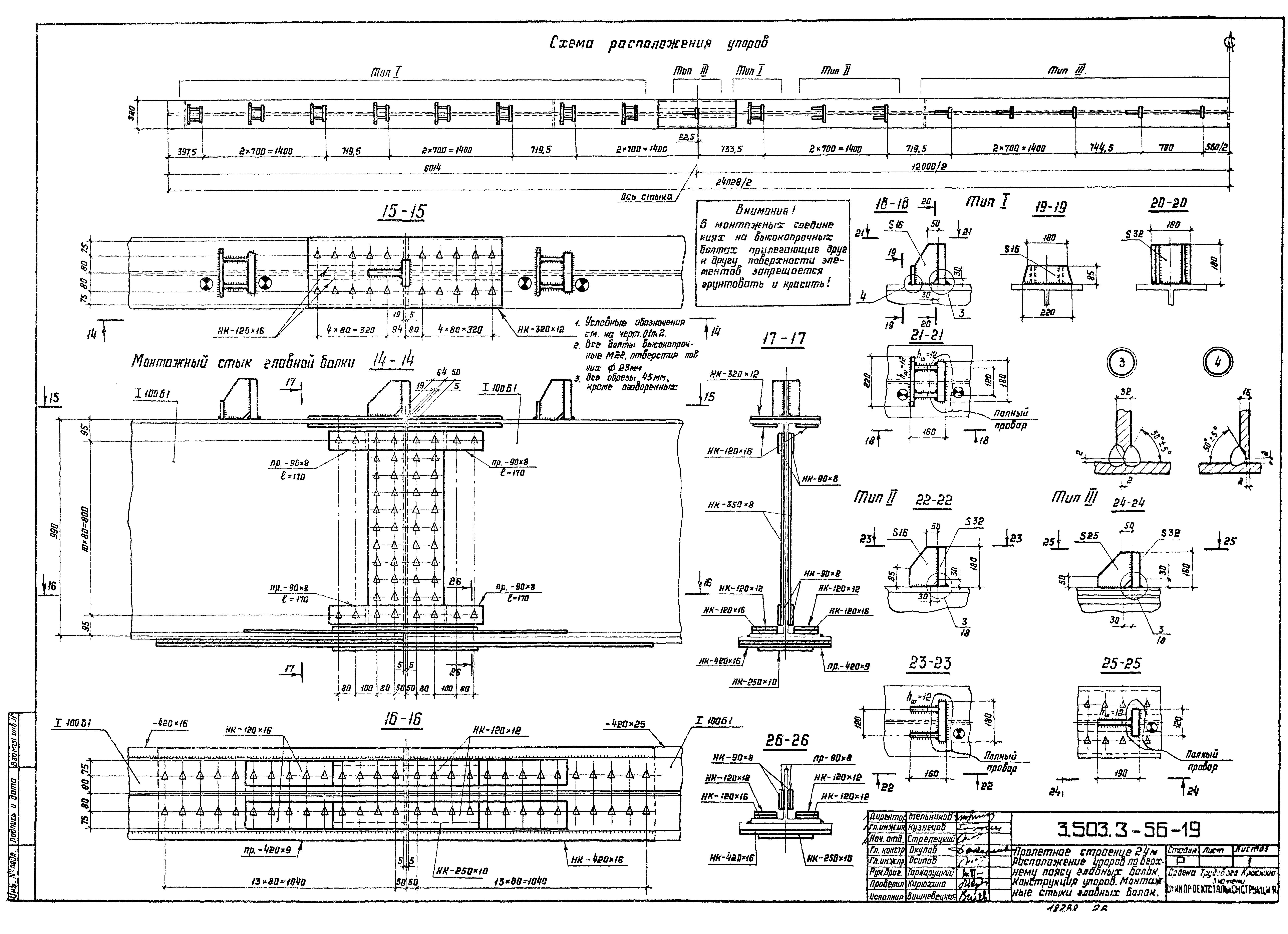

3.503.3-56 черт. 19 Пролетное строение 24 м. Расположение упоров по верхнему поясу главных балок. Конструкция упоров. Монтажные стыки главных балок

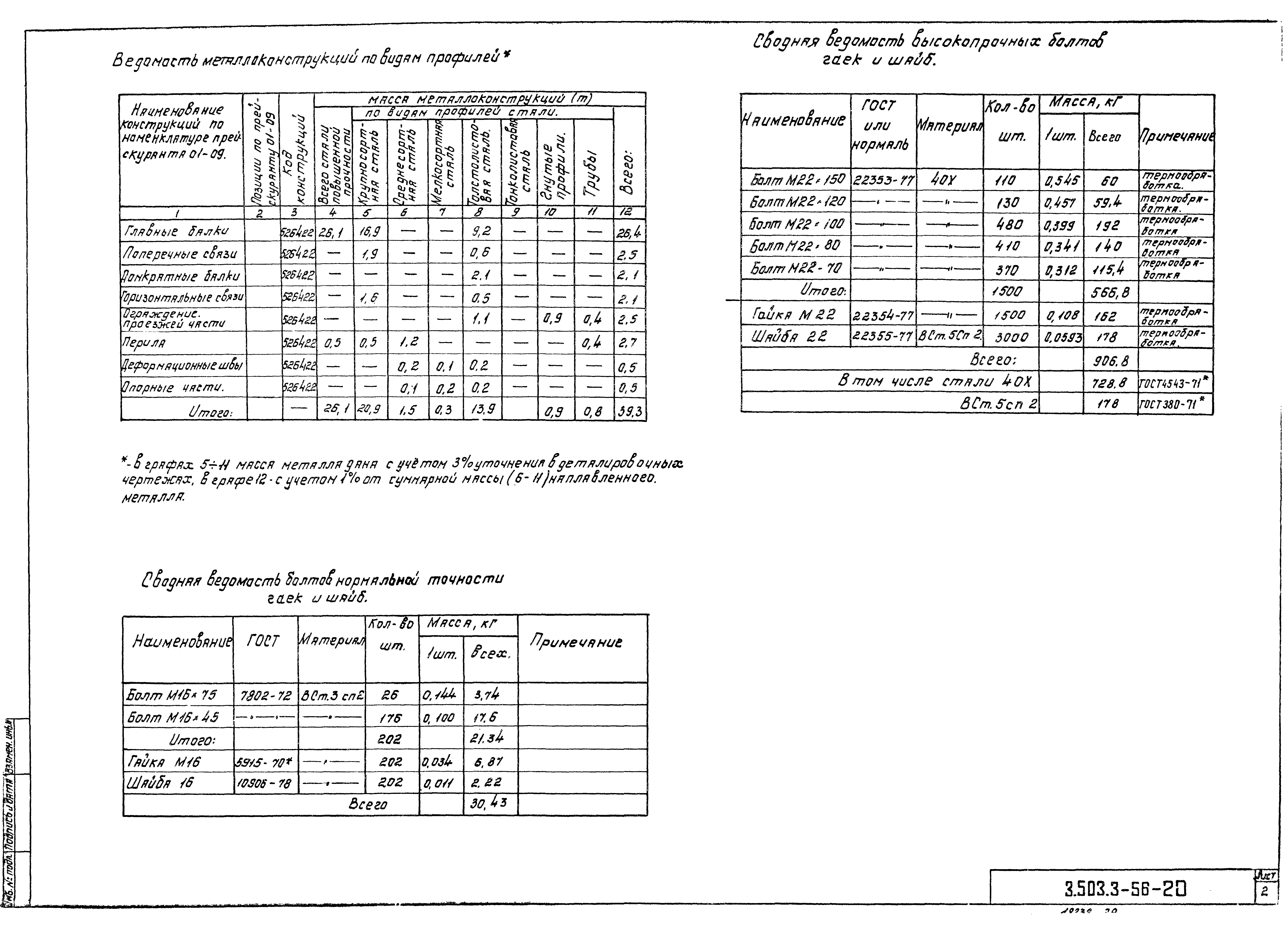

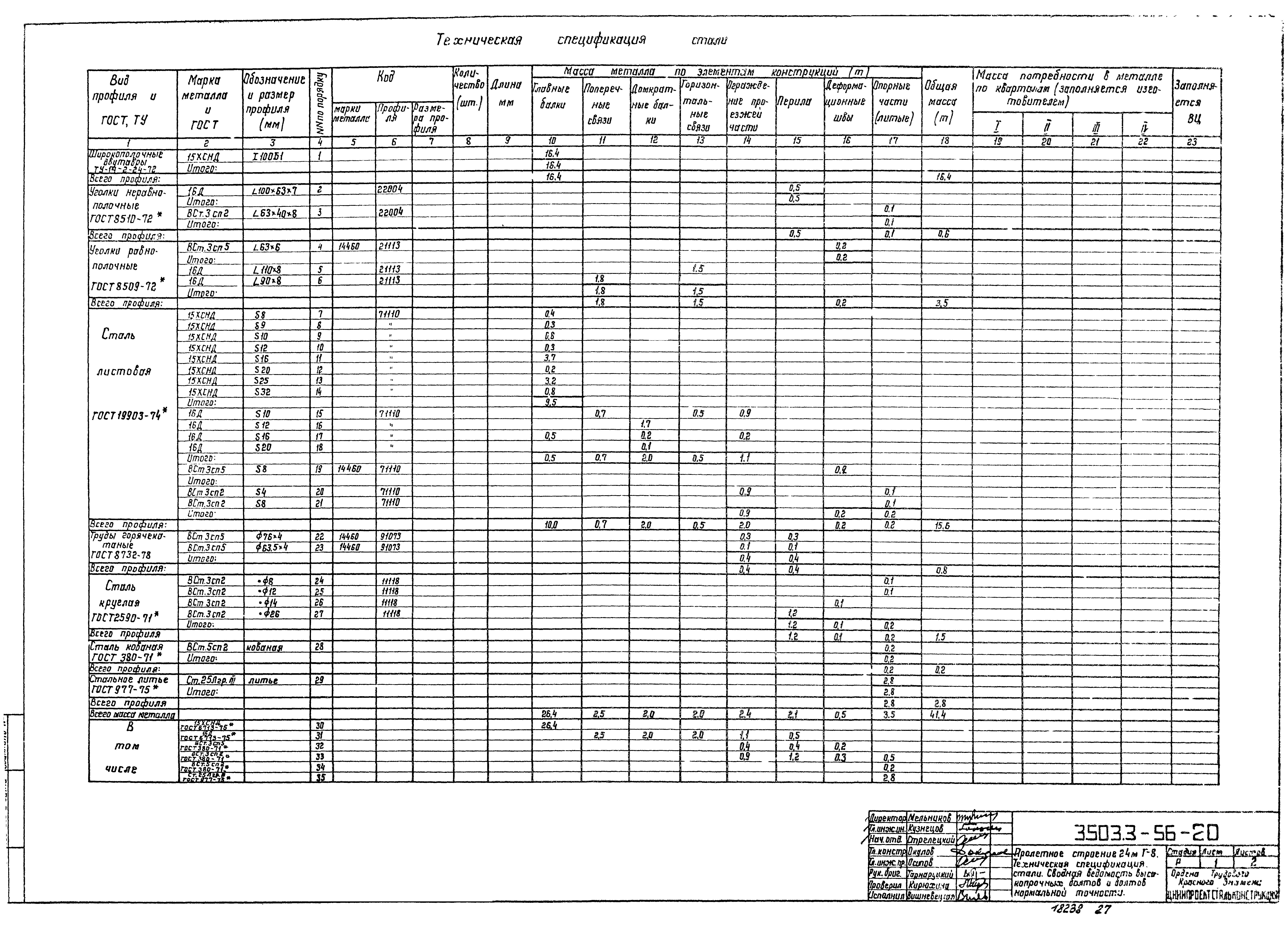

3.503.3-56 черт. 20 л.л. 1; 2 Пролетное строение 24 м Г-8. Техническая спецификация стали. Сводная ведомость высокопрочных болтов и болтов нормальной точности

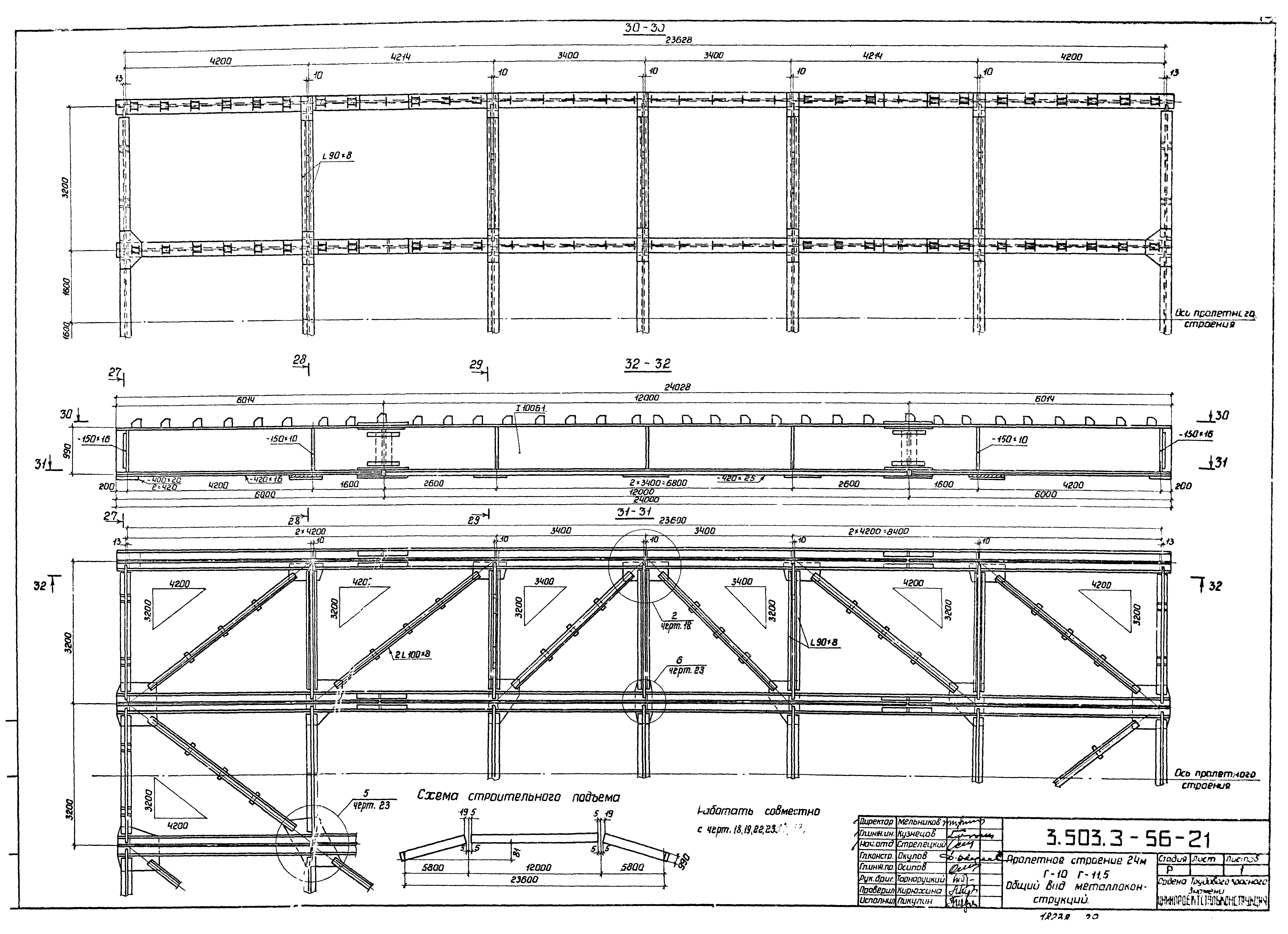

3.503.3-56 черт. 21 Пролетное строение 24 м Г-10, Г-11,5. Общий вид металлоконструкций

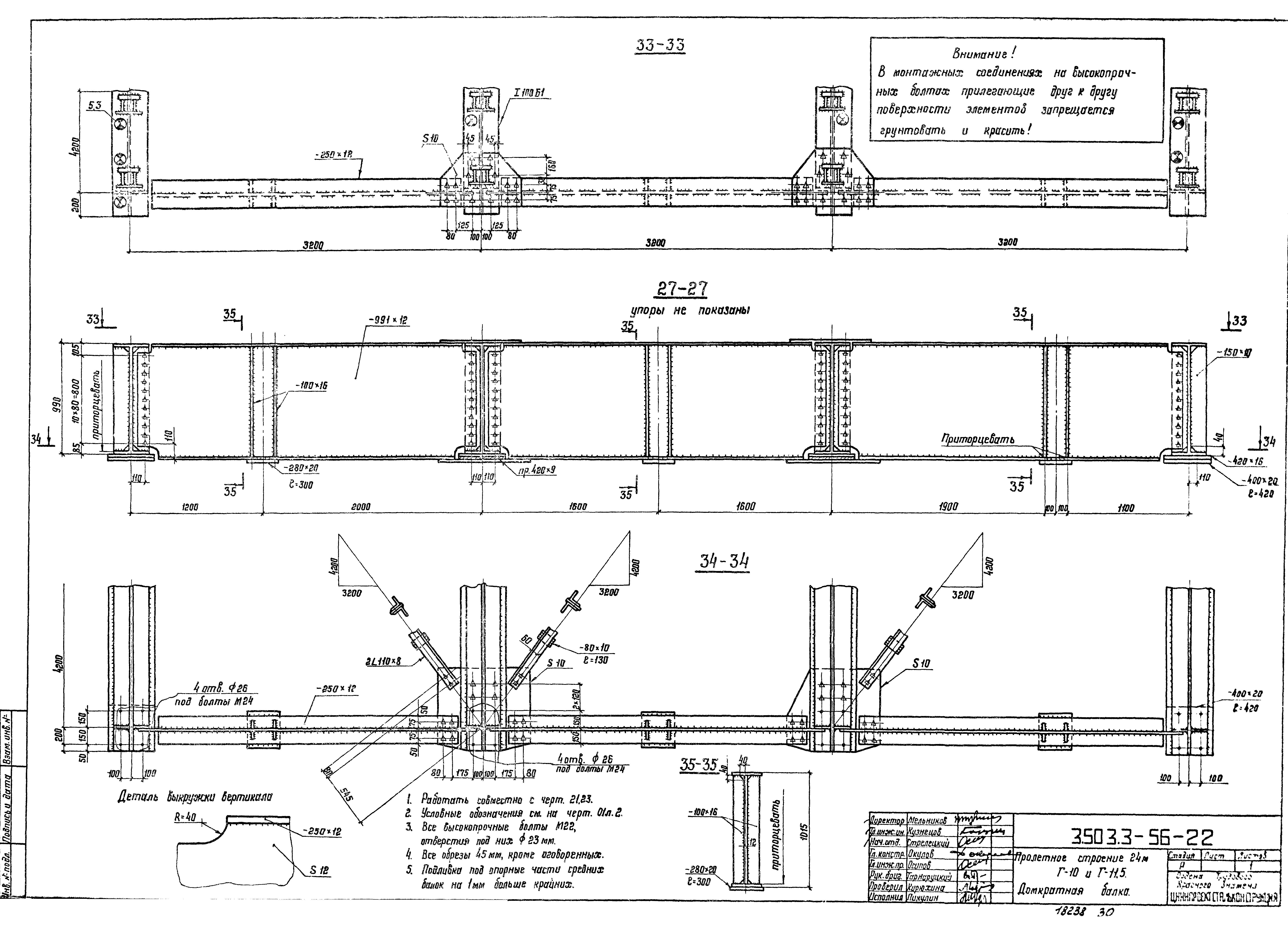

3.503.3-56 черт. 22 Пролетное строение 24 м Г-10 и Г-11,5. Домкратная балка

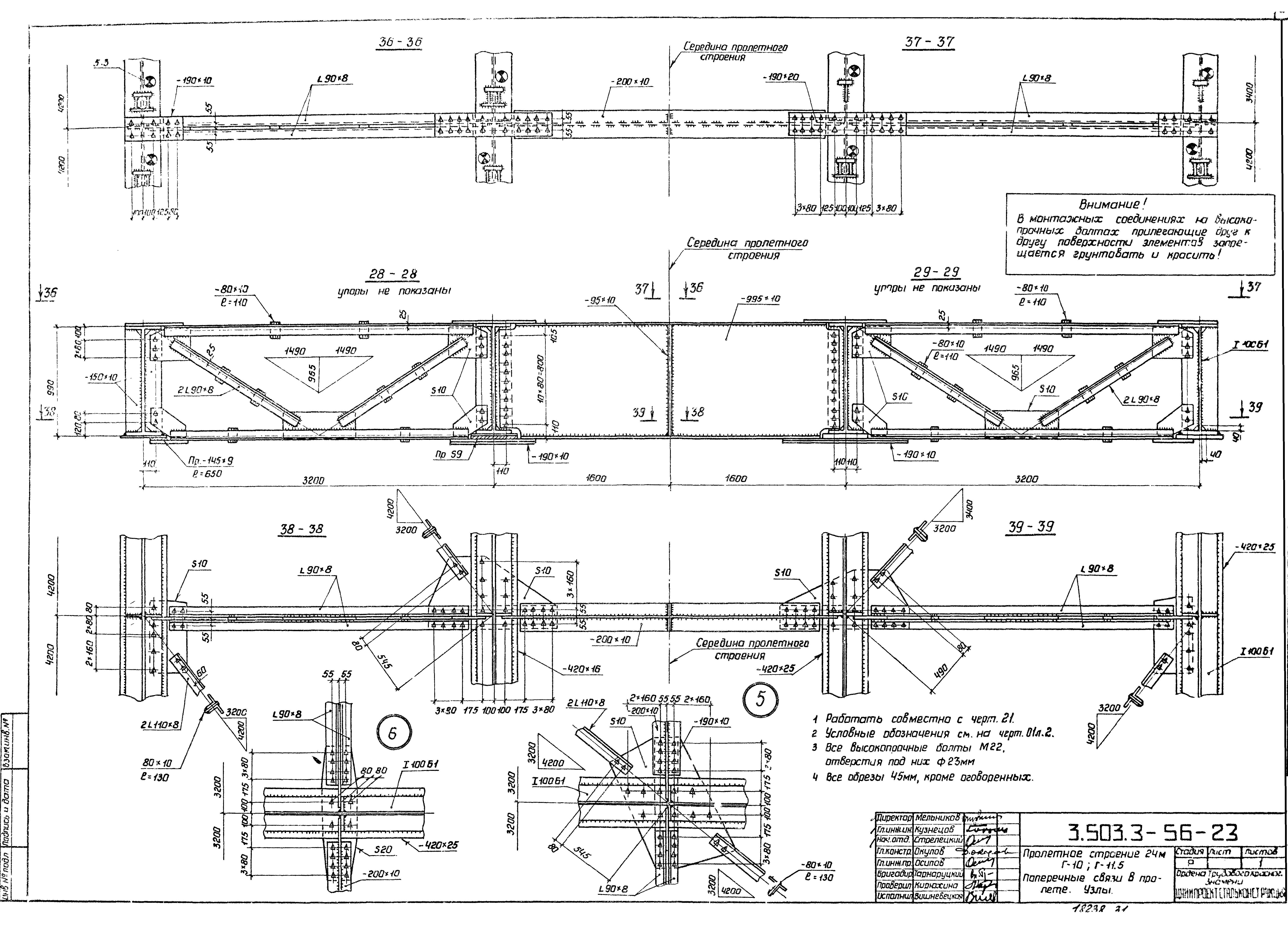

3.503.3-56 черт. 23 Пролетное строение 24 м Г-10, Г-11,5. Поперечные связи в пролете. Узлы

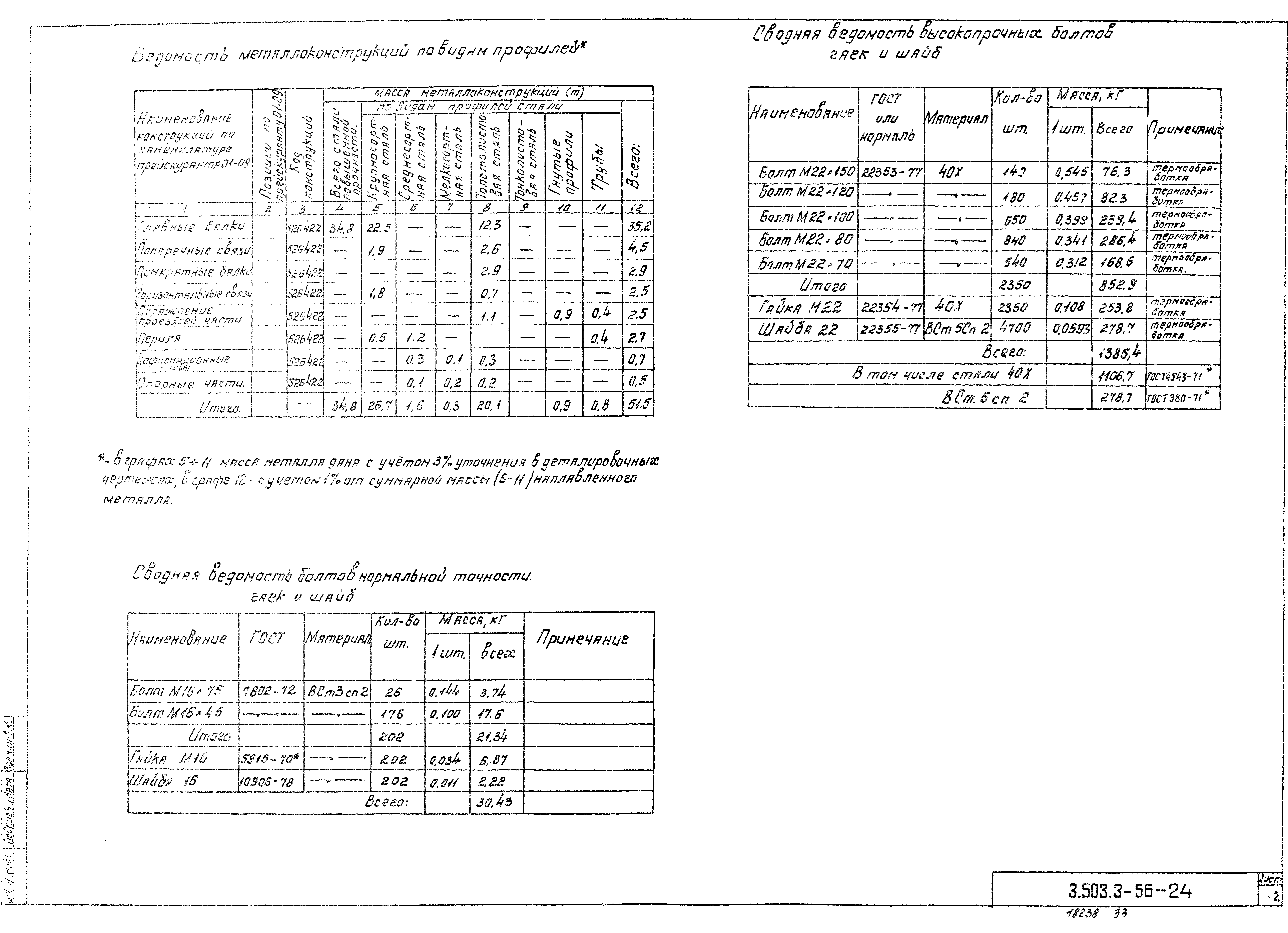

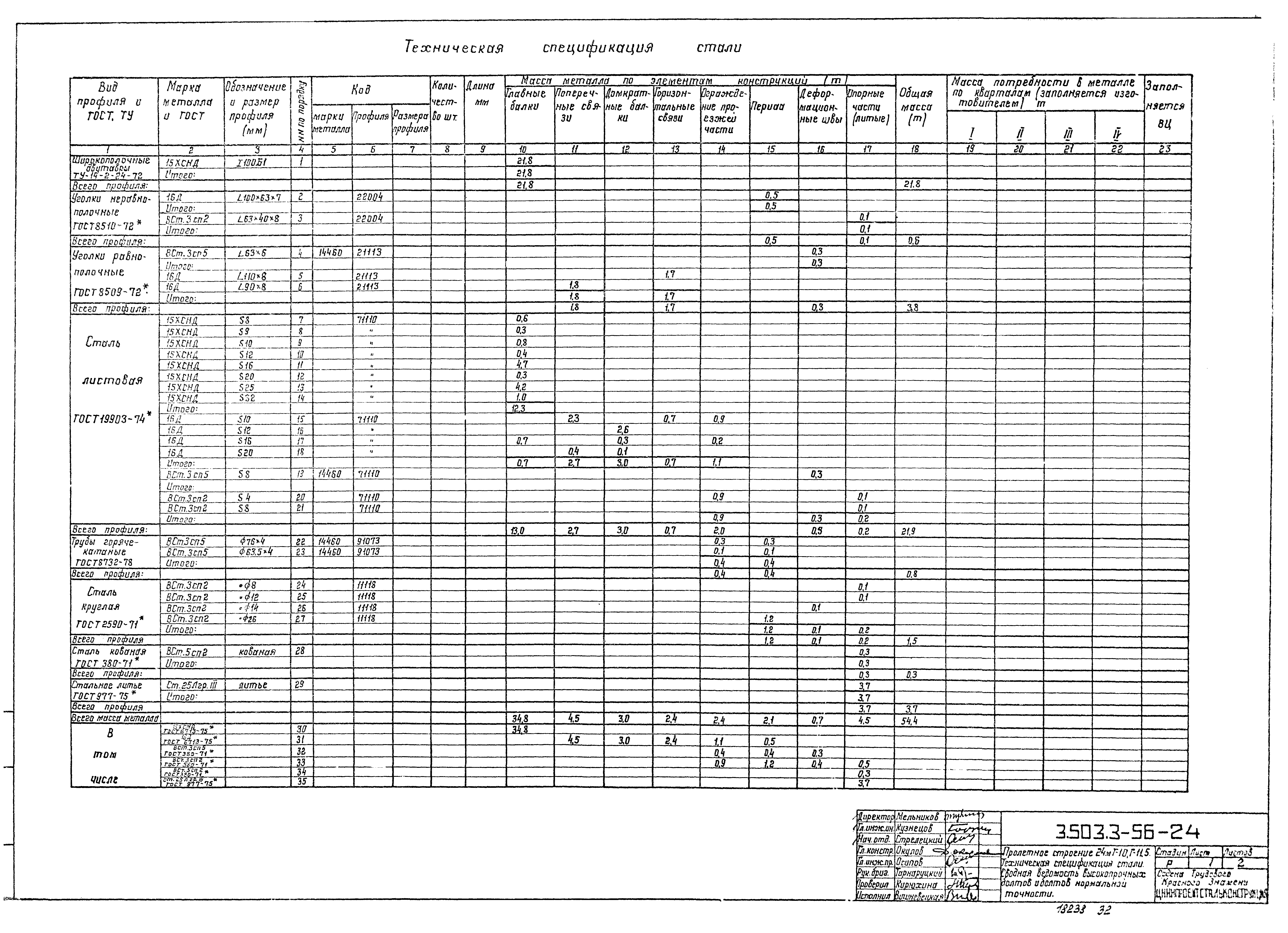

3.503.3-56 черт. 24 л.л. 1; 2 Пролетное строение 24 м Г-10, Г-11,5. Техническая спецификация стали. Сводная ведомость высокопрочных болтов и болтов нормальной точности

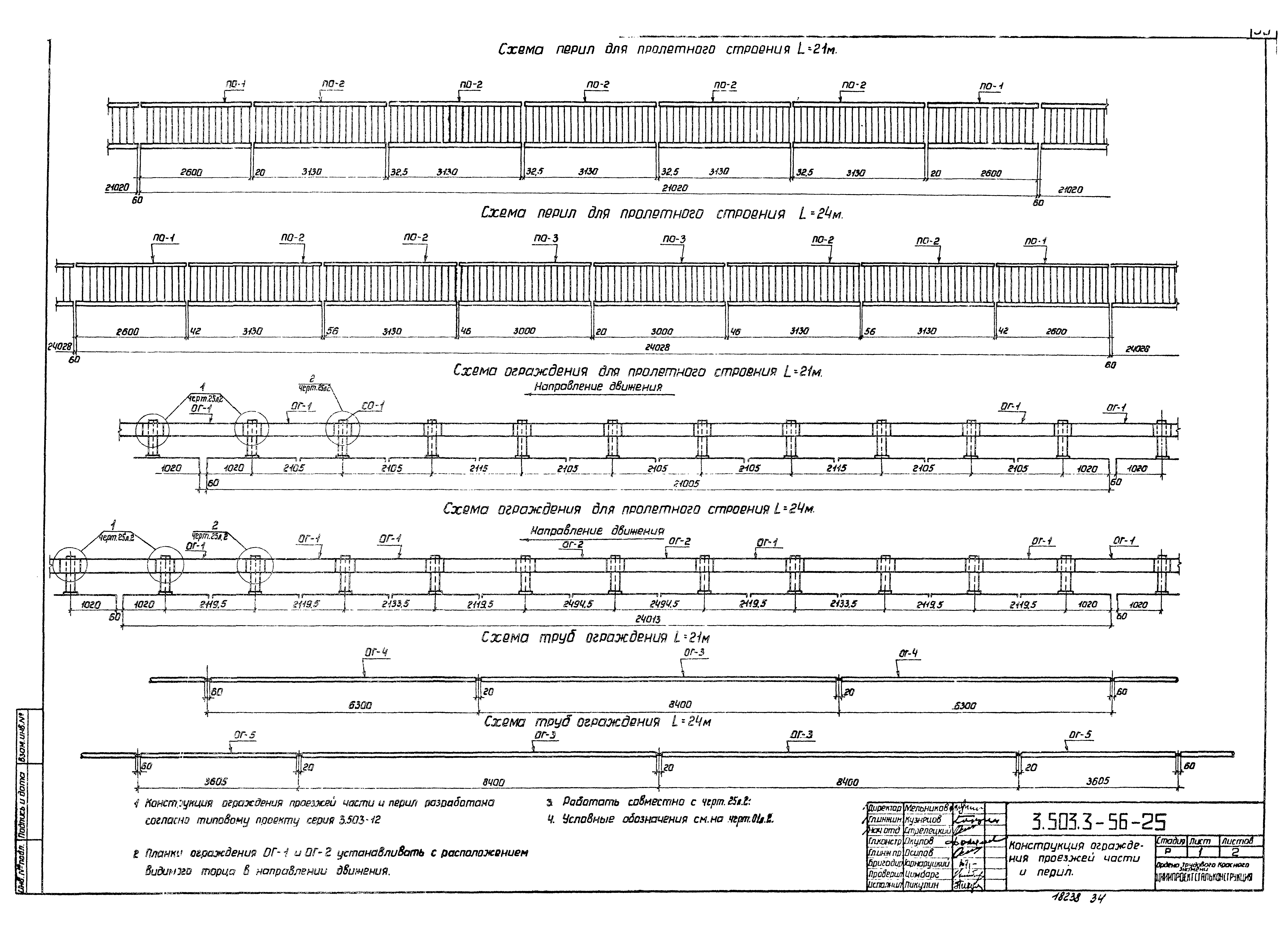

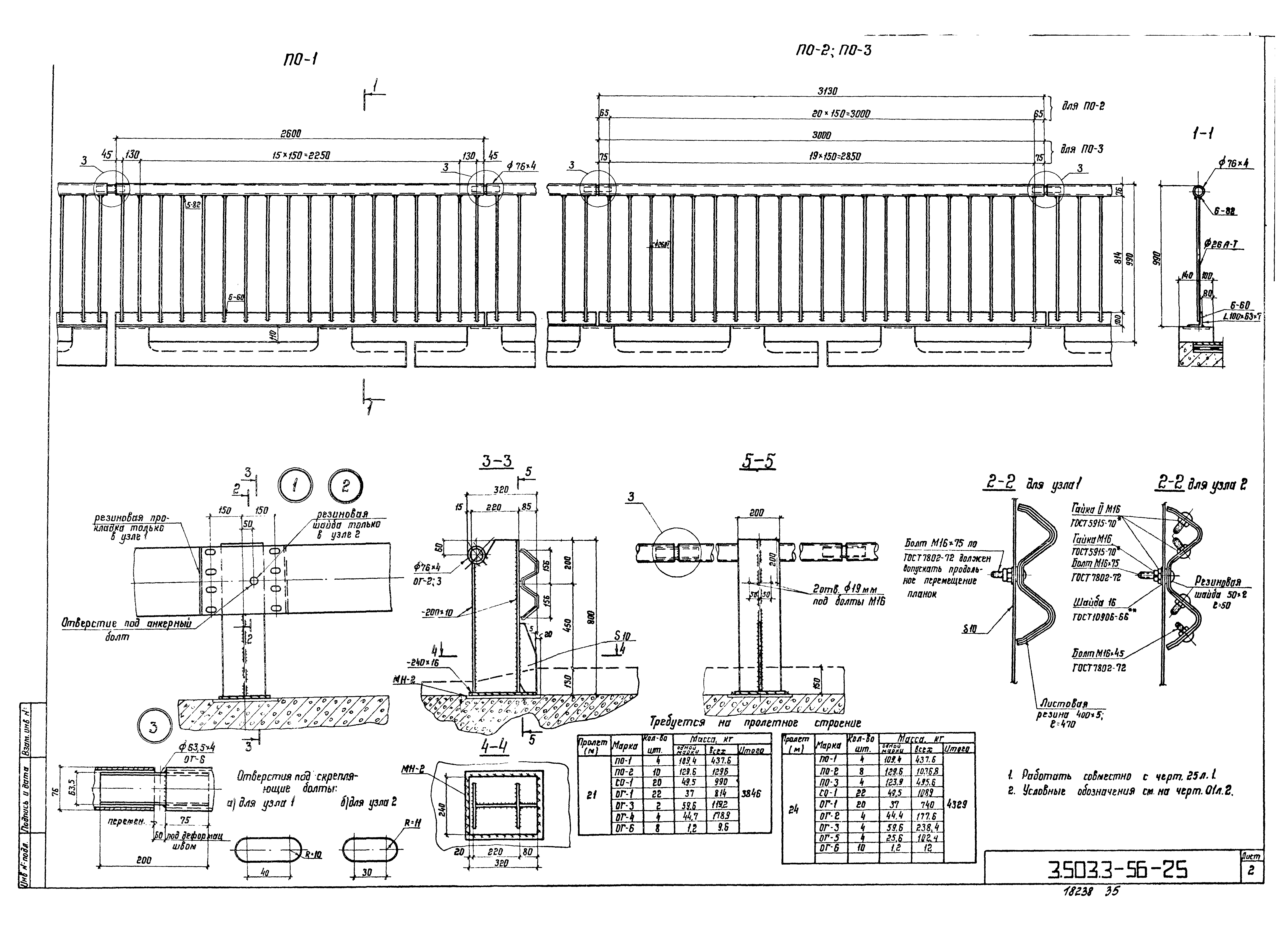

3.503.3-56 черт. 25 л.л. 1; 2 Конструкция ограждения проезжей части и перил

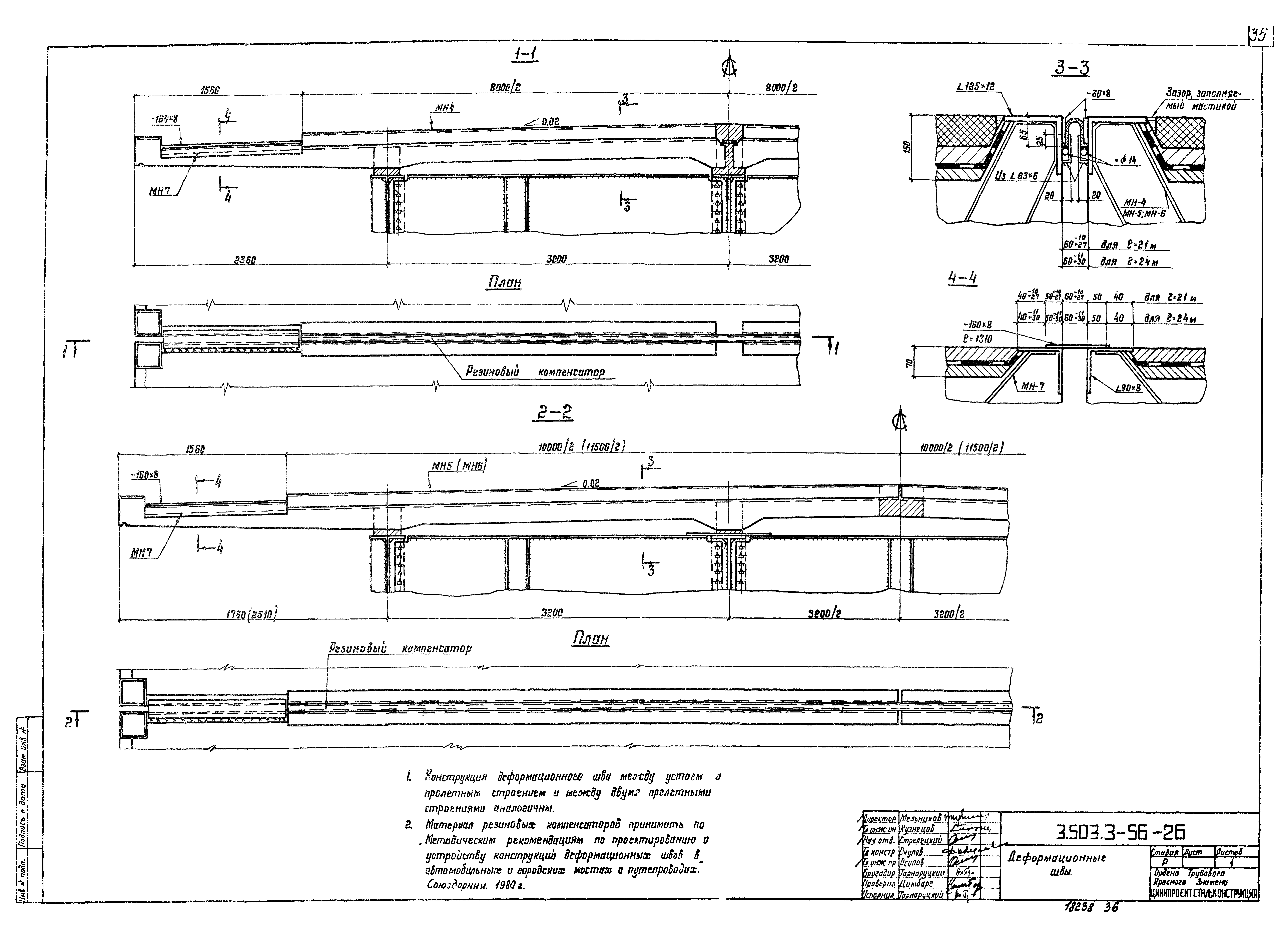

3.503.3-56 черт. 26 Деформационные швы

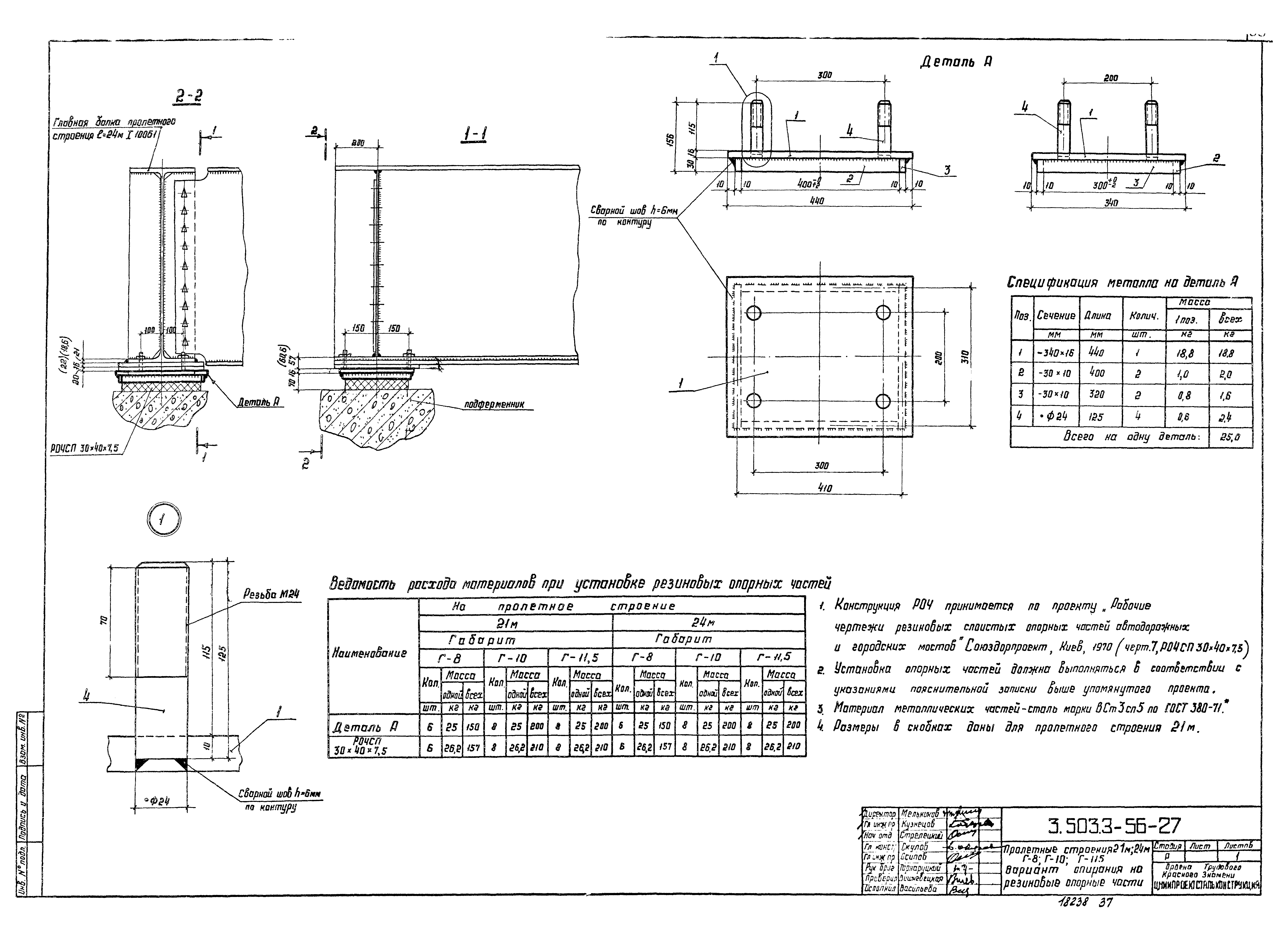

3.503.3-56 черт. 27 Пролетные строения 21 м ; 24 м Г-8, Г-10, Г-11,5. Вариант опирания на резиновые опорные части

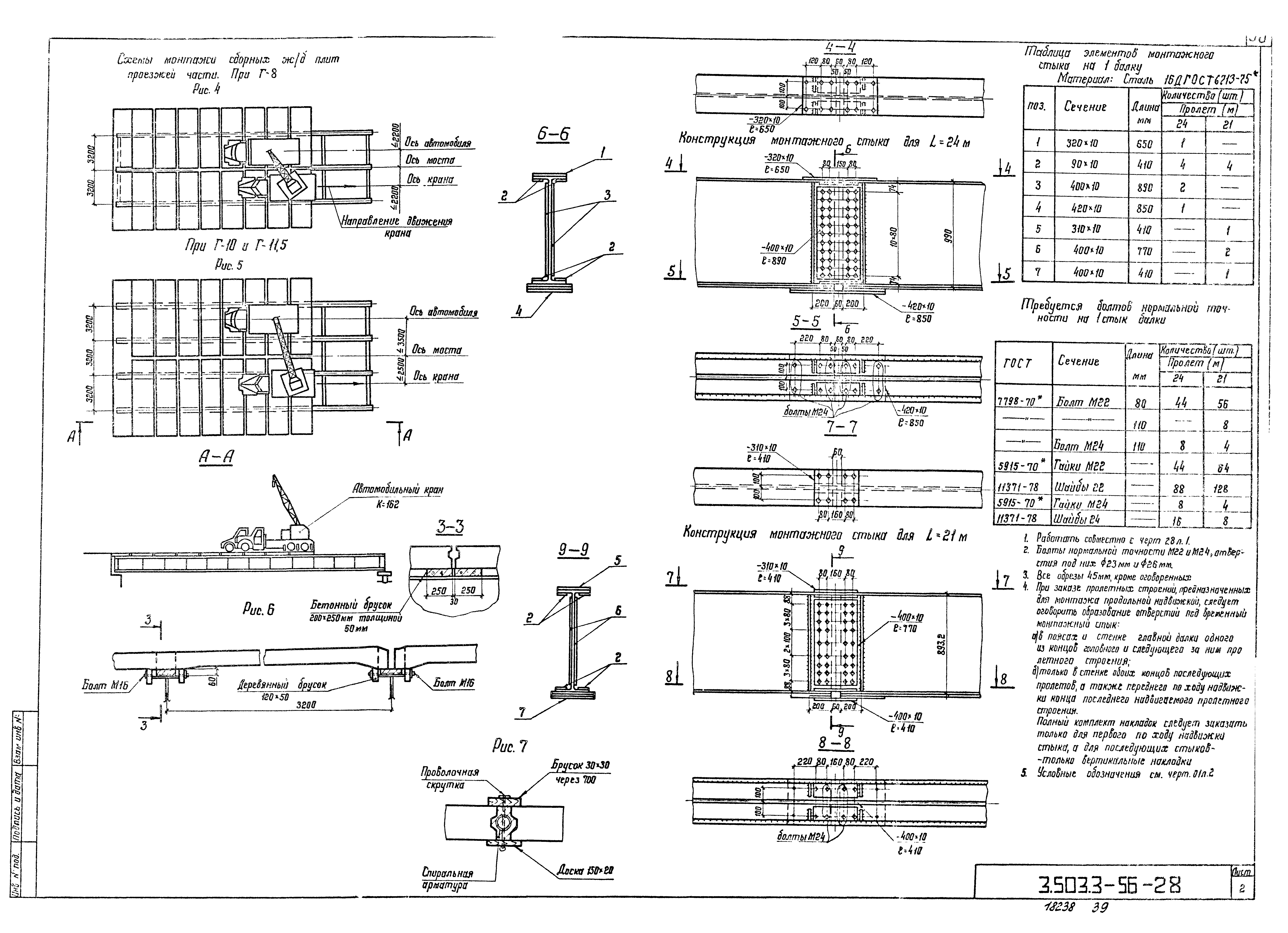

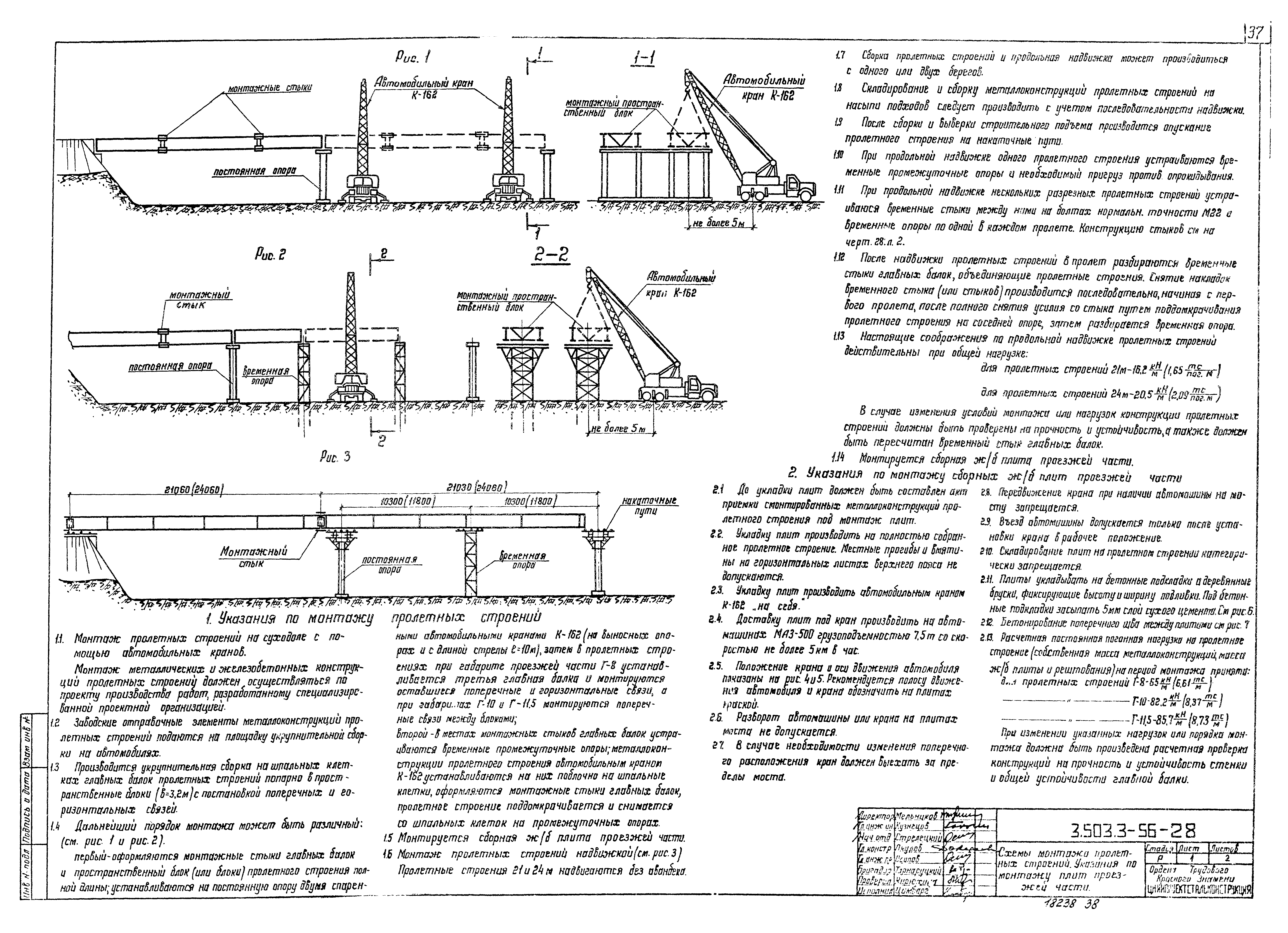

3.503.3-56 черт. 28 л.л. 1; 2 Схемы монтажа пролетных строений. Указания по монтажу плит проезжей части

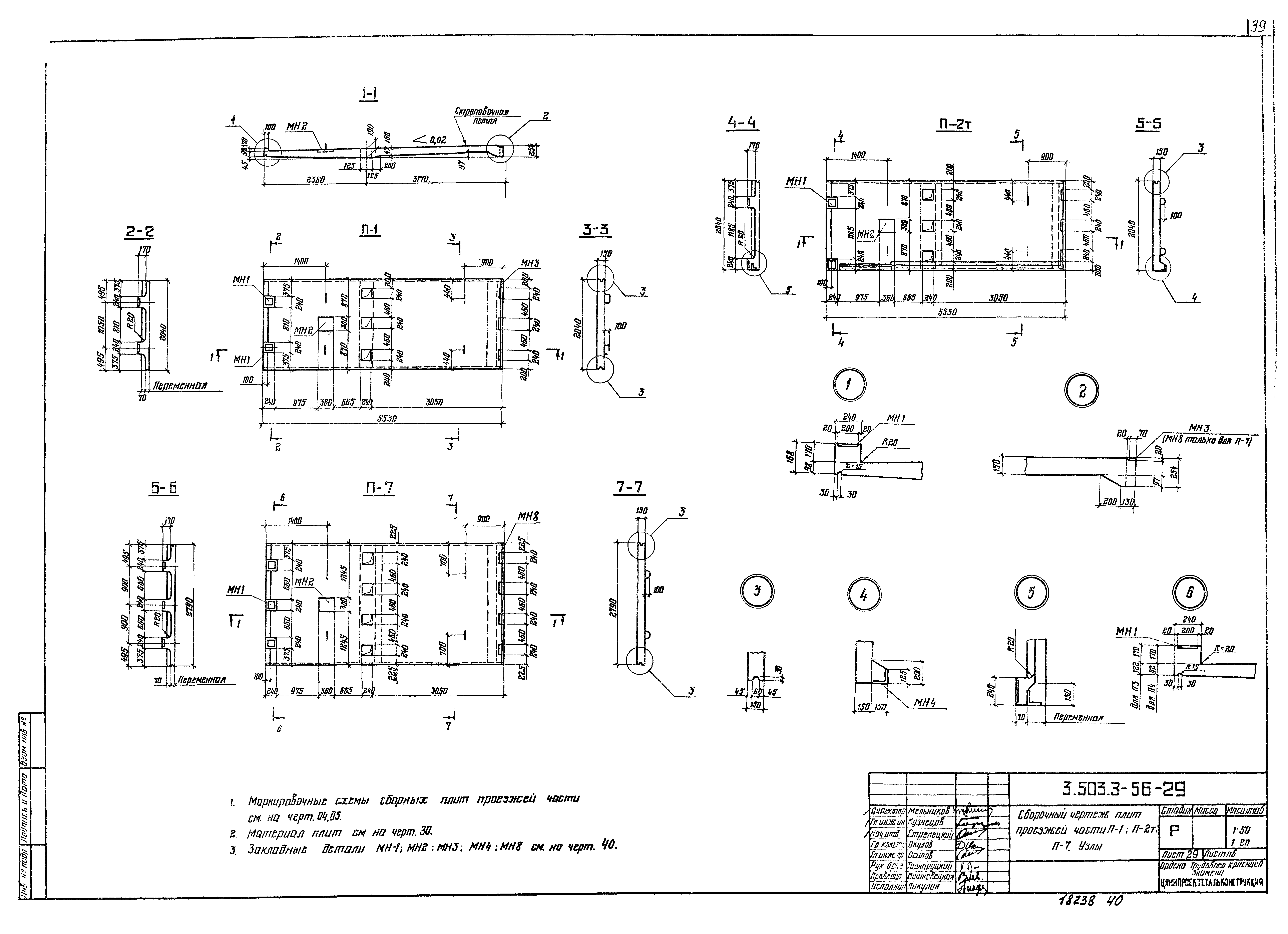

3.503.3-56 черт. 29 Сборочный чертеж плит проезжей части П_1, П-2т, П-7. Узлы

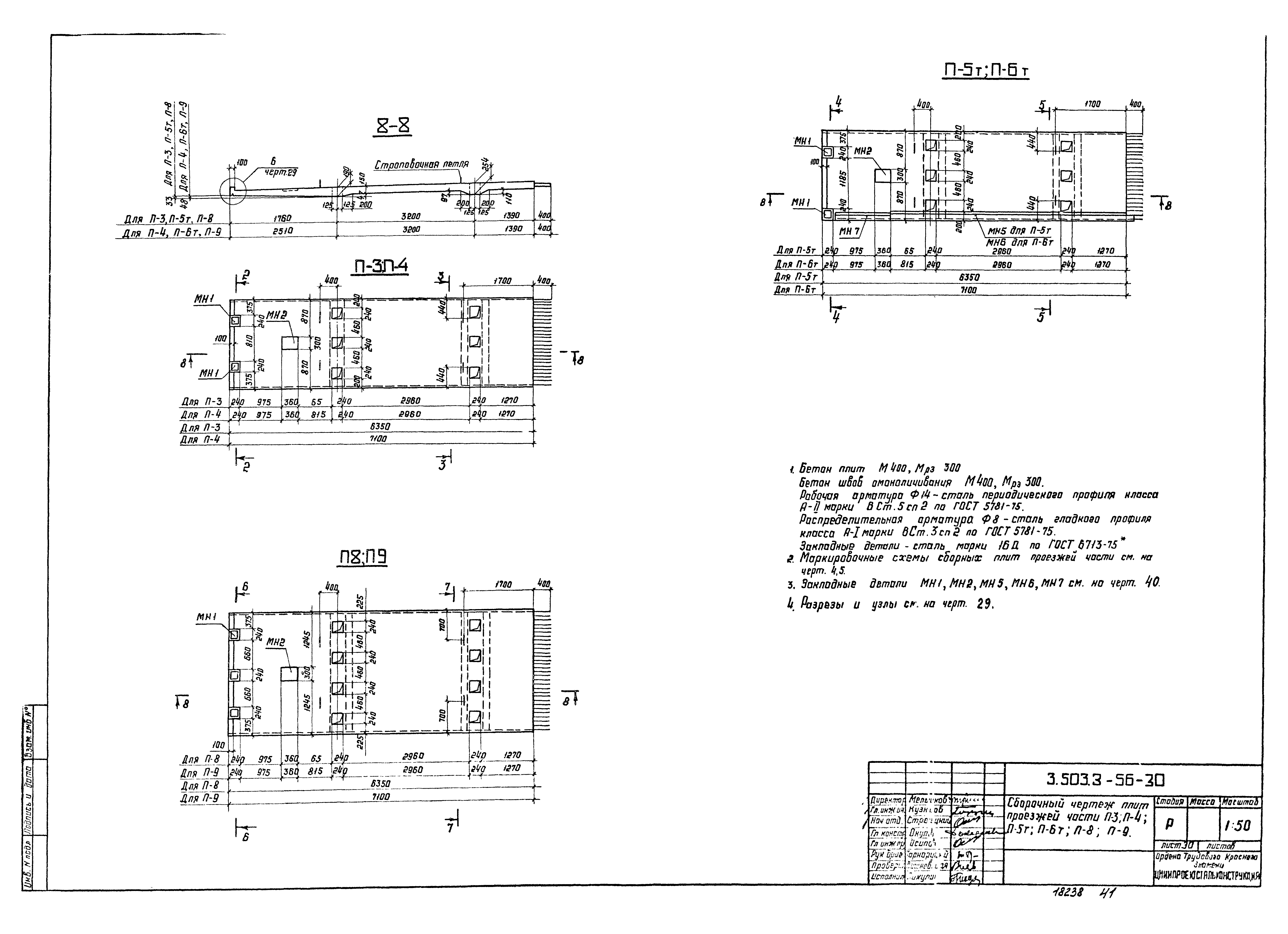

3.503.3-56 черт. 30 Сборочный чертеж плит проезжей части П-3, П-4, П-5т, П-6т, П-8, П-9

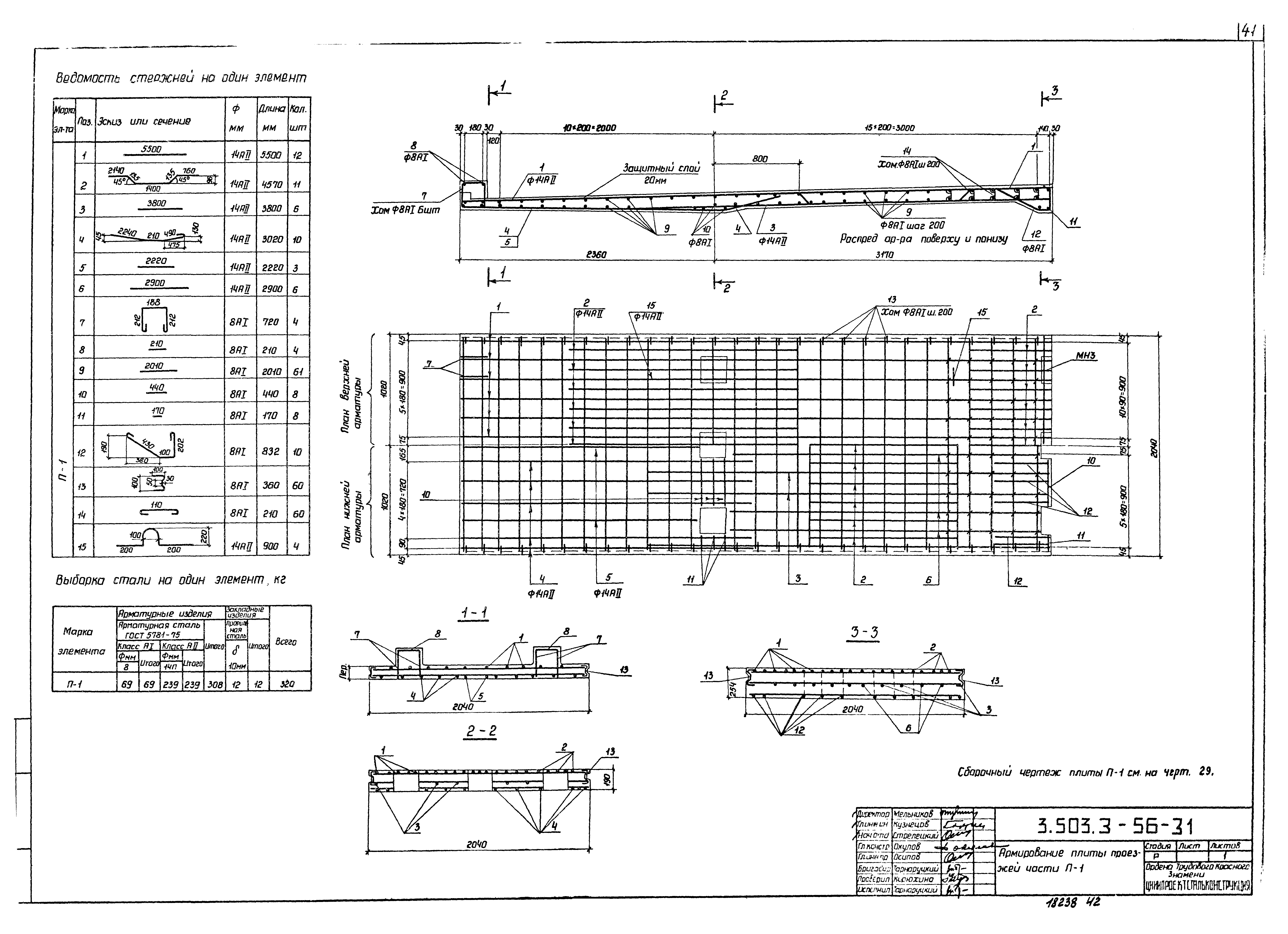

3.503.3-56 черт. 31 Армирование плиты проезжей части П-1

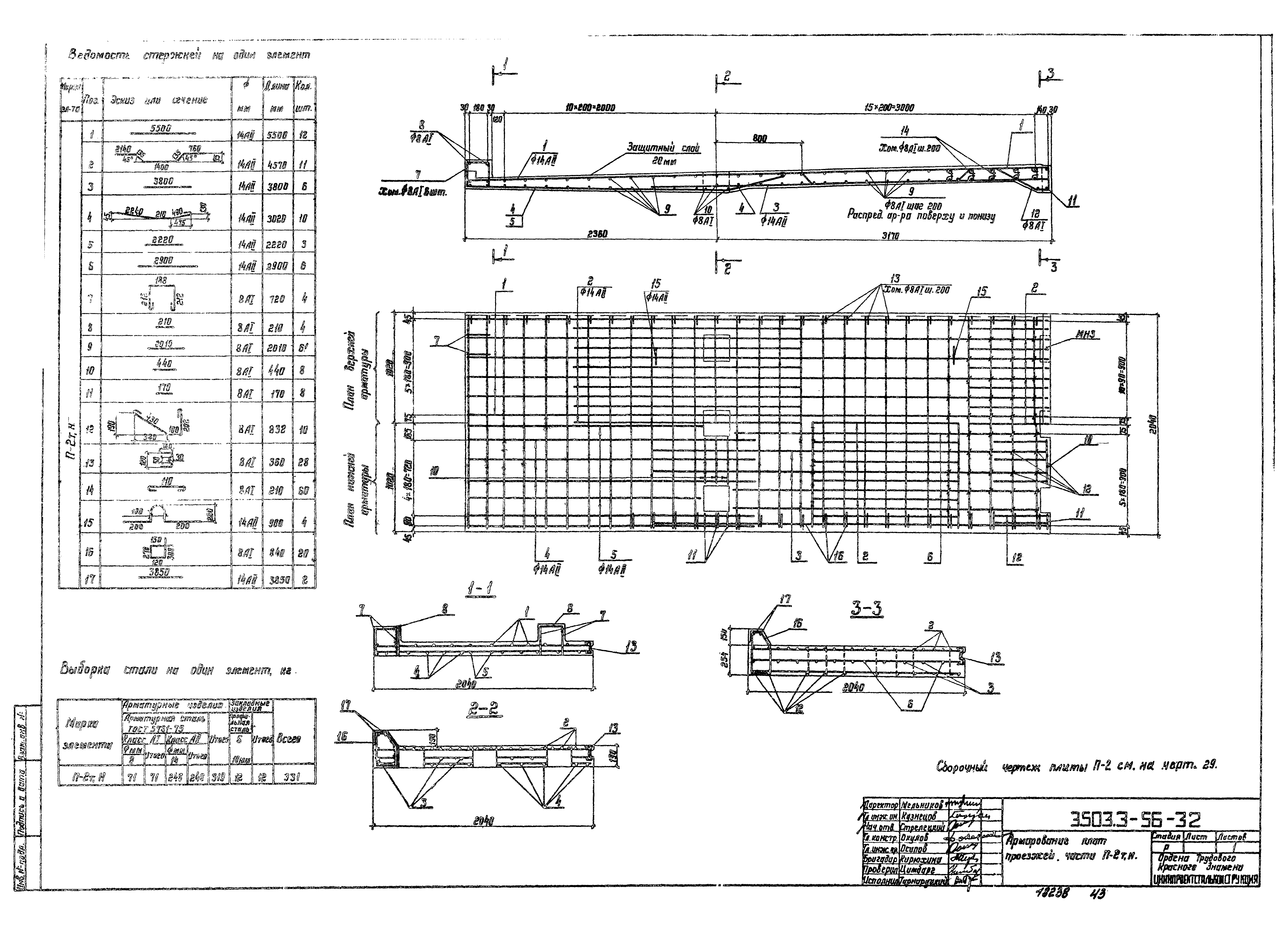

3.503.3-56 черт. 32 Армирование плит проезжей части П-2т.н.

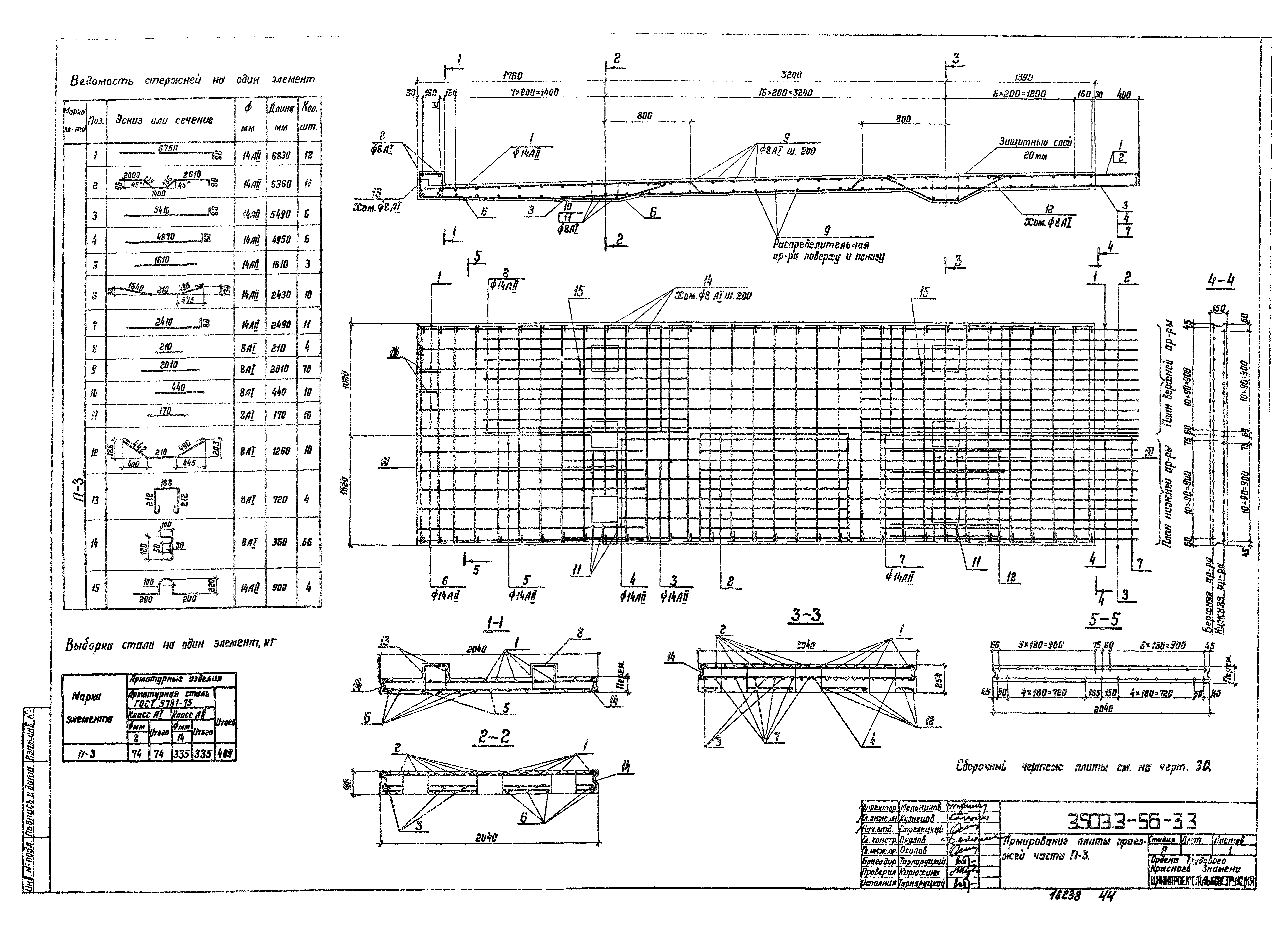

3.503.3-56 черт. 33 Армирование плиты проезжей части П-3

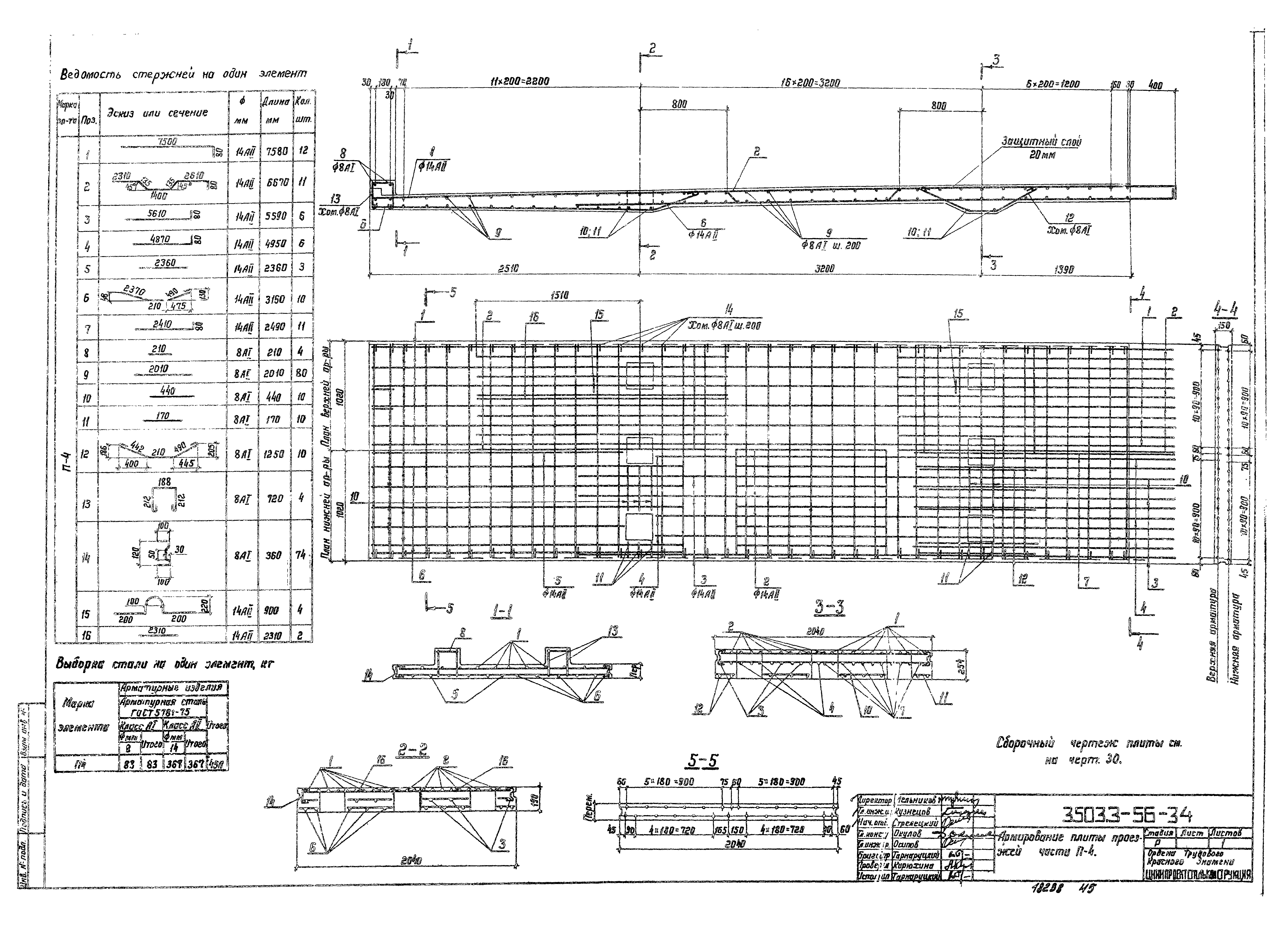

3.503.3-56 черт. 34 Армирование плиты проезжей части П-4

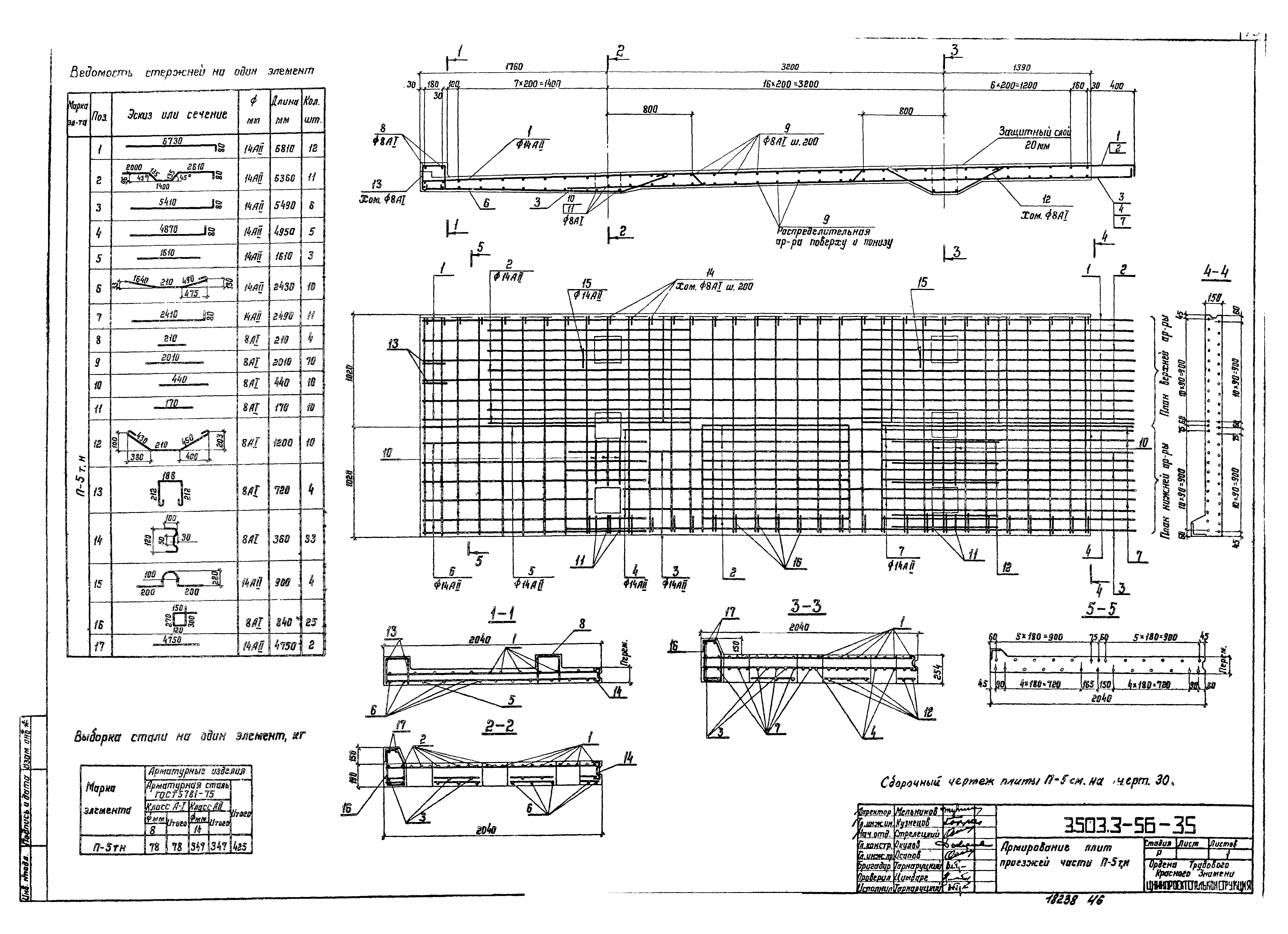

3.503.3-56 черт. 35 Армирование плиты проезжей части П-5 т.н.

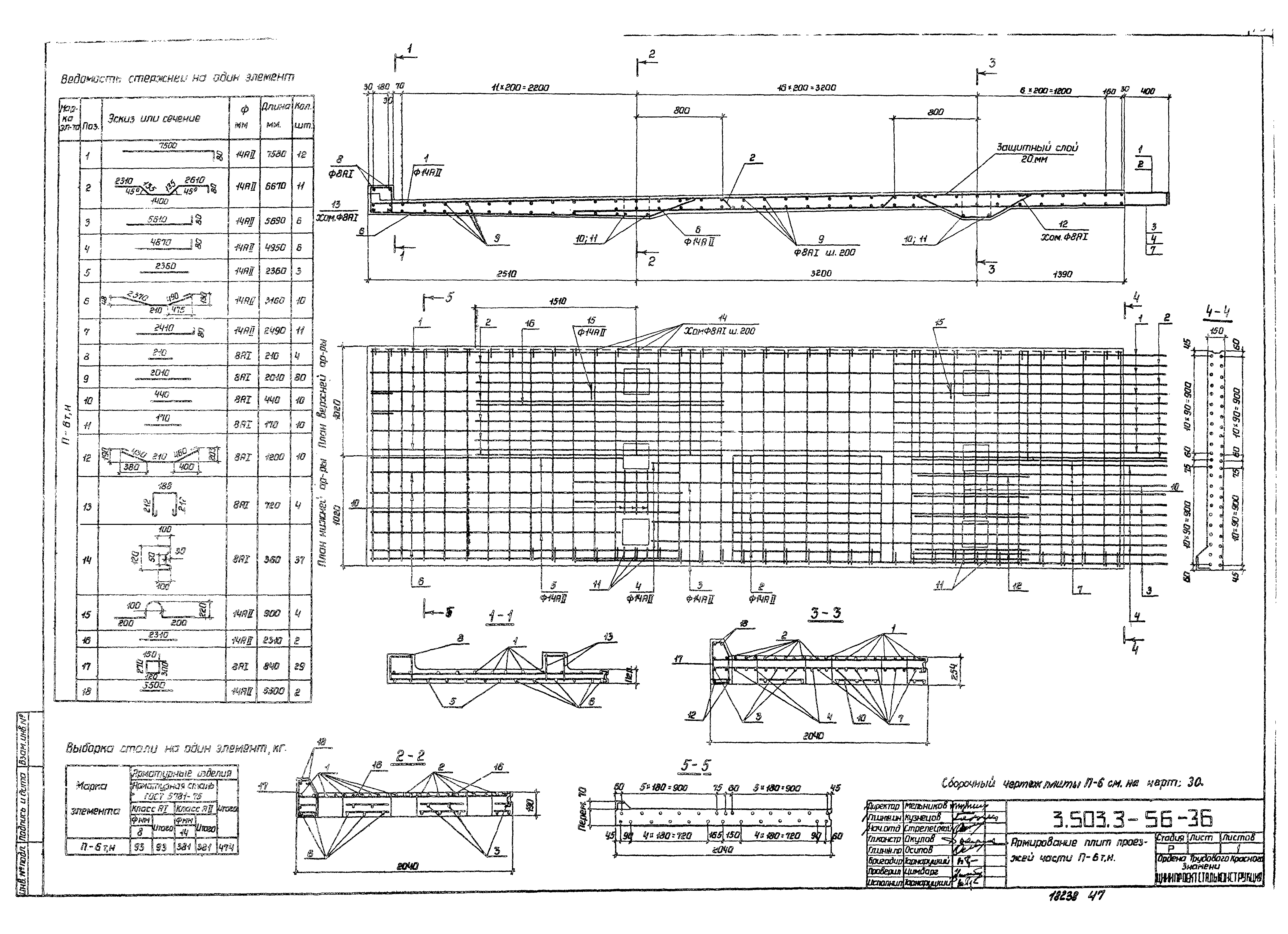

3.503.3-56 черт. 36 Армирование плиты проезжей части П-6 т.н.

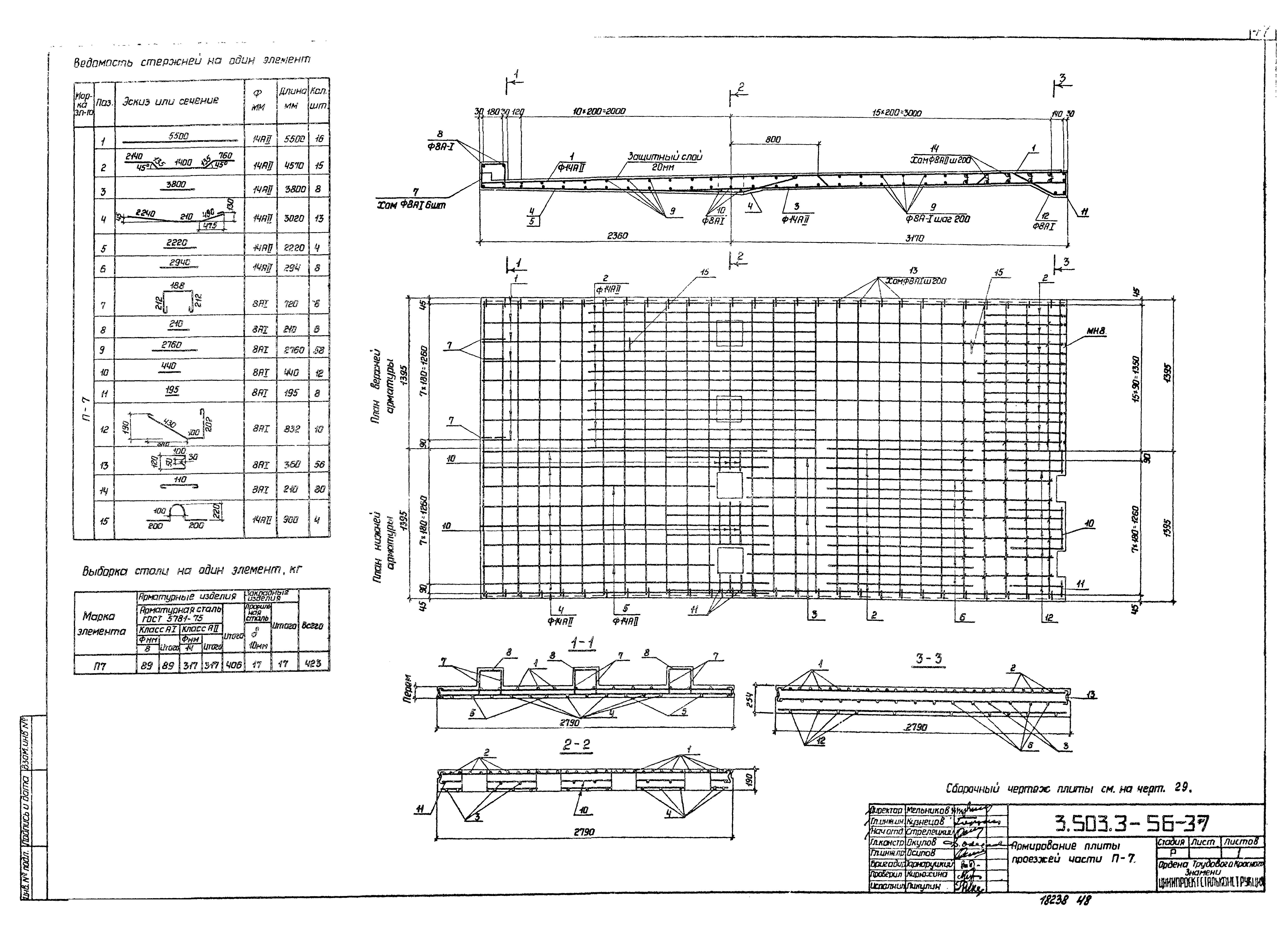

3.503.3-56 черт. 37 Армирование плиты проезжей части П-7

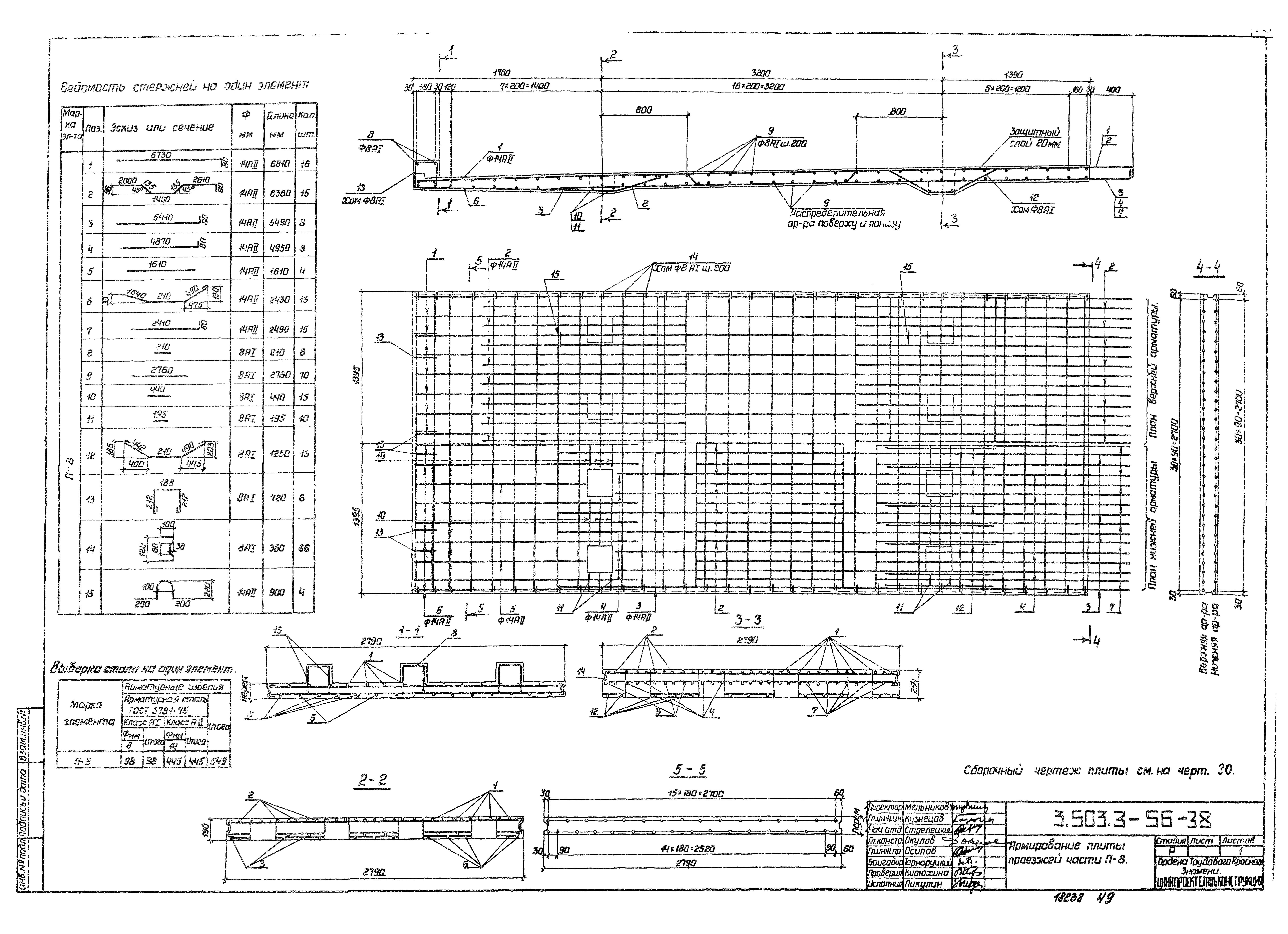

3.503.3-56 черт. 38 Армирование плиты проезжей части П-8

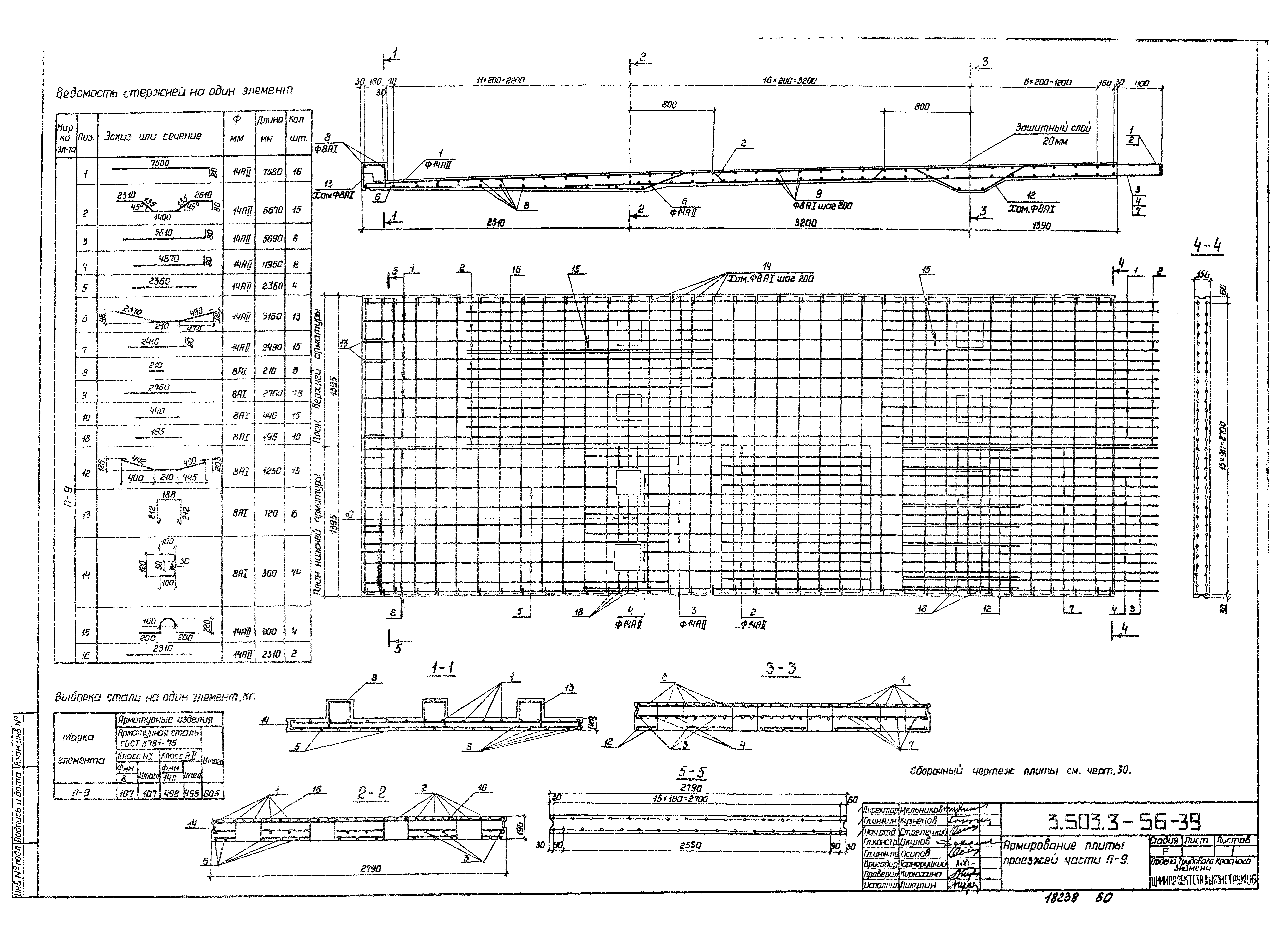

3.503.3-56 черт. 39 Армирование плиты проезжей части П-9

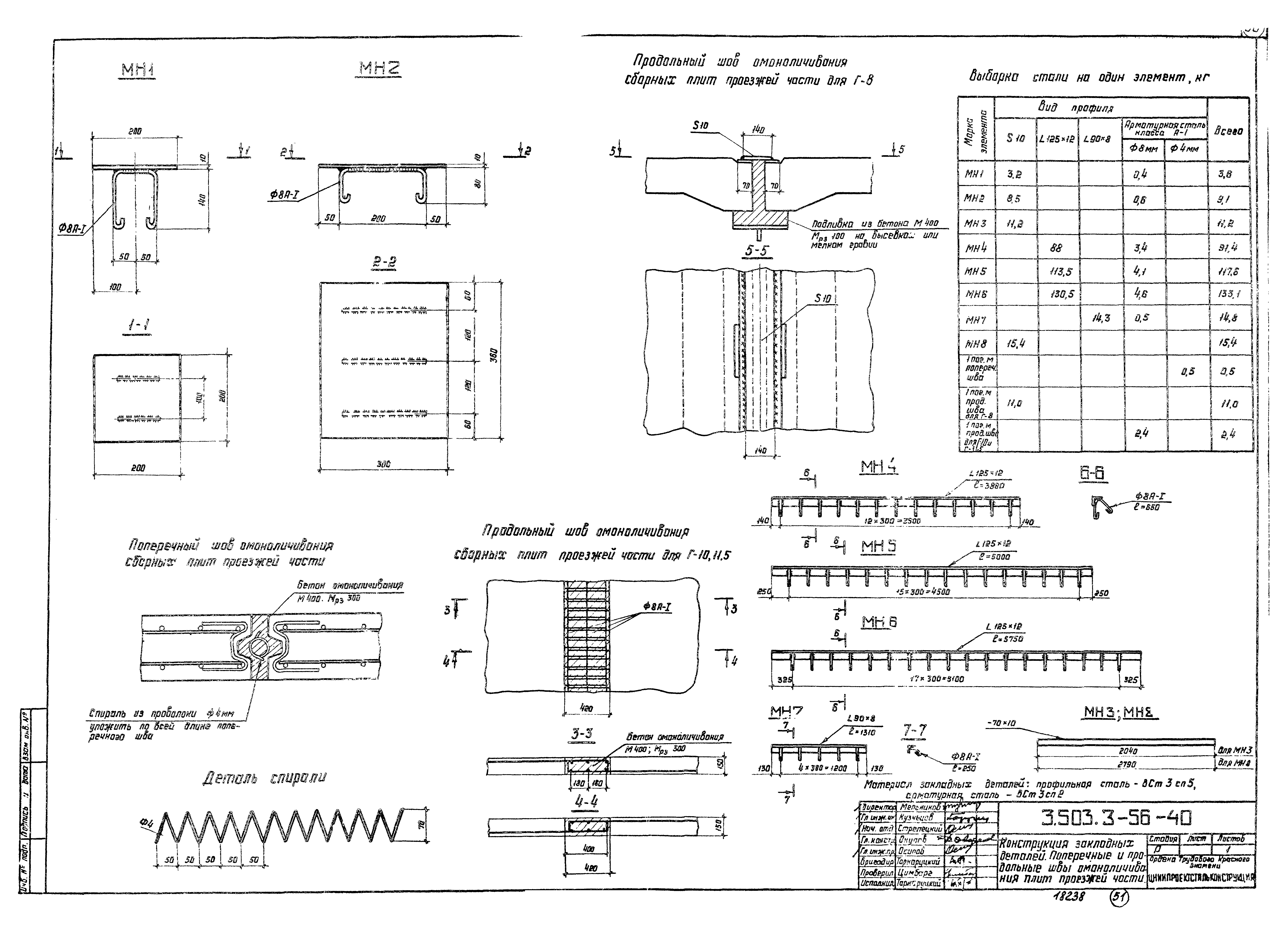

3.503.3-56 черт. 40 Конструкция закладных деталей. Поперечные и продольные швы омоноличивания плит проезжей части
Разработан: ЦНИИпроектстальконструкция
Утверждён:09.10.1981 Минавтодор РСФСР (Russian Federation Minavtodor 35)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
