Скачать Серия 3.503.9-62 Выпуск 7. Пролетное строение Lp=3х63 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.503.9-62

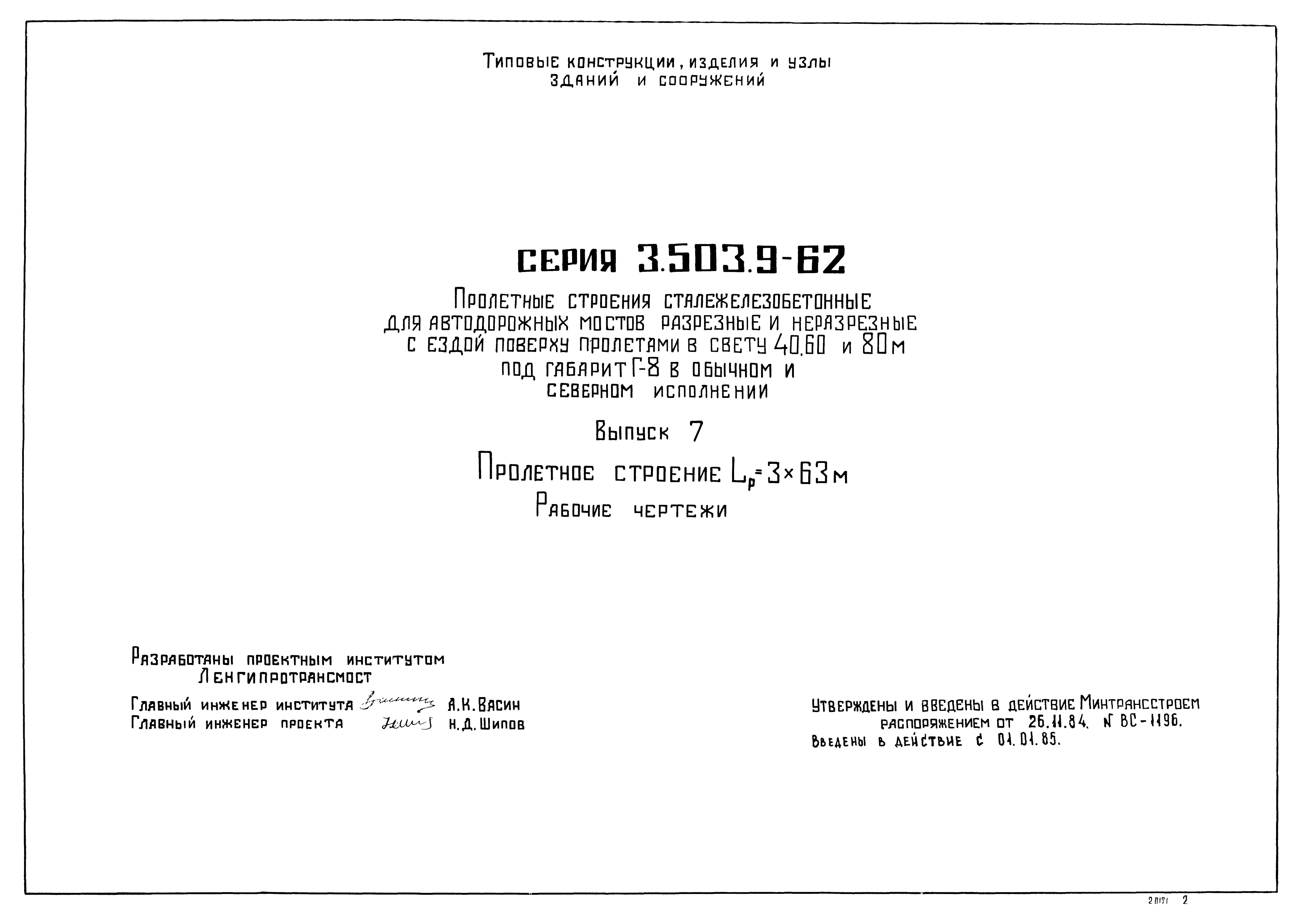

Выпуск 7. Пролетное строение Lp=3х63 м. Рабочие чертежи

Обозначение: Серия 3.503.9-62
Обозначение англ: Series 3.503.9-62
Статус:действует
Название рус.:Выпуск 7. Пролетное строение Lp=3х63 м. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Область применения:Пролетное строение Lp=3х63 м предназначено для установки на автомобильных мостах, расположенных в плане на прямых участках дорог IV и V технических категорий и может устанавливаться в профиле на площадках, уклонах и выпуклых кривых радиусом 5000 и 10000 м при расчетной сейсмичности не выше 6 баллов, во всех климатических районах СССР

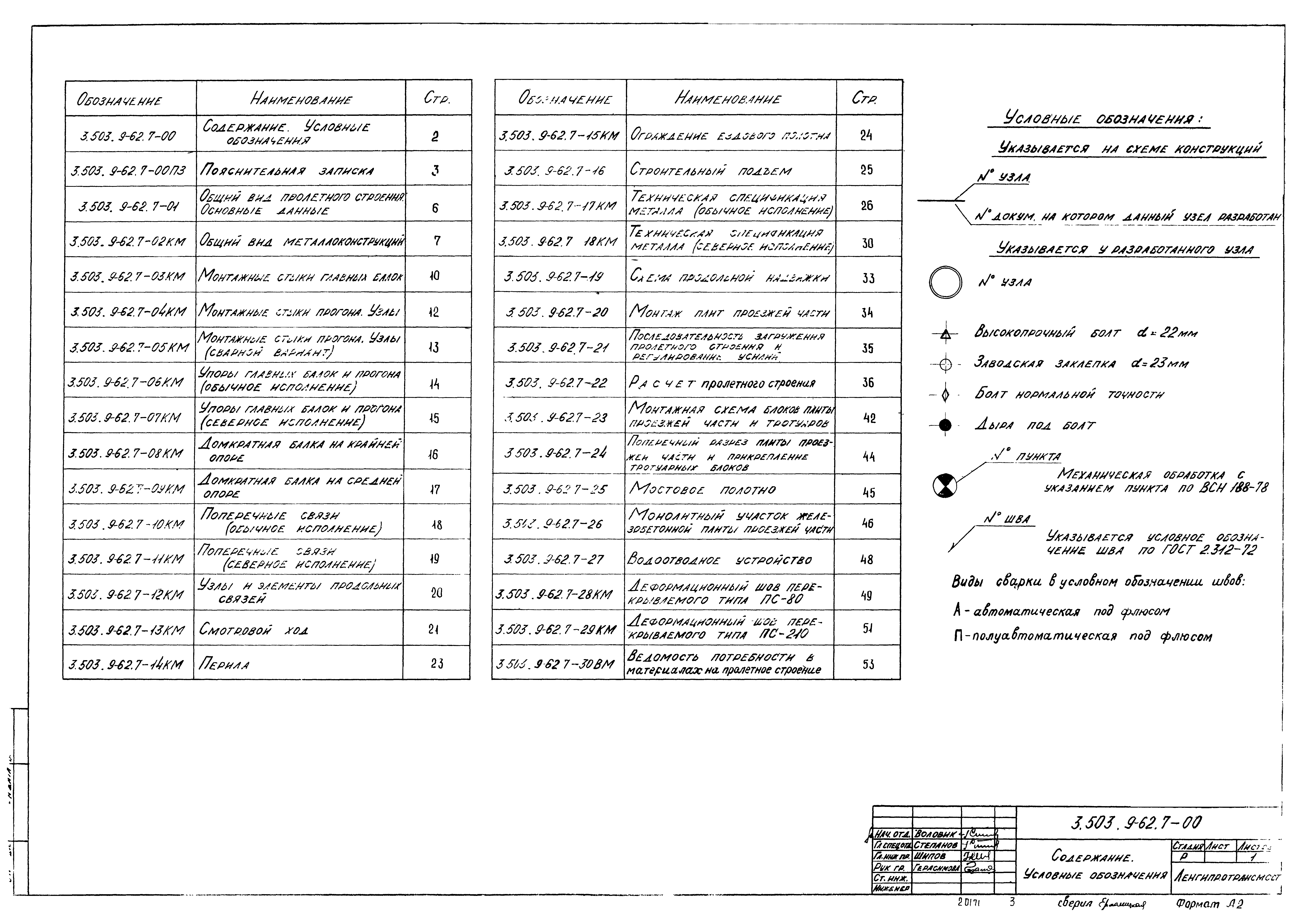

Оглавление:3.503.9-62.7-00 Условные обозначения

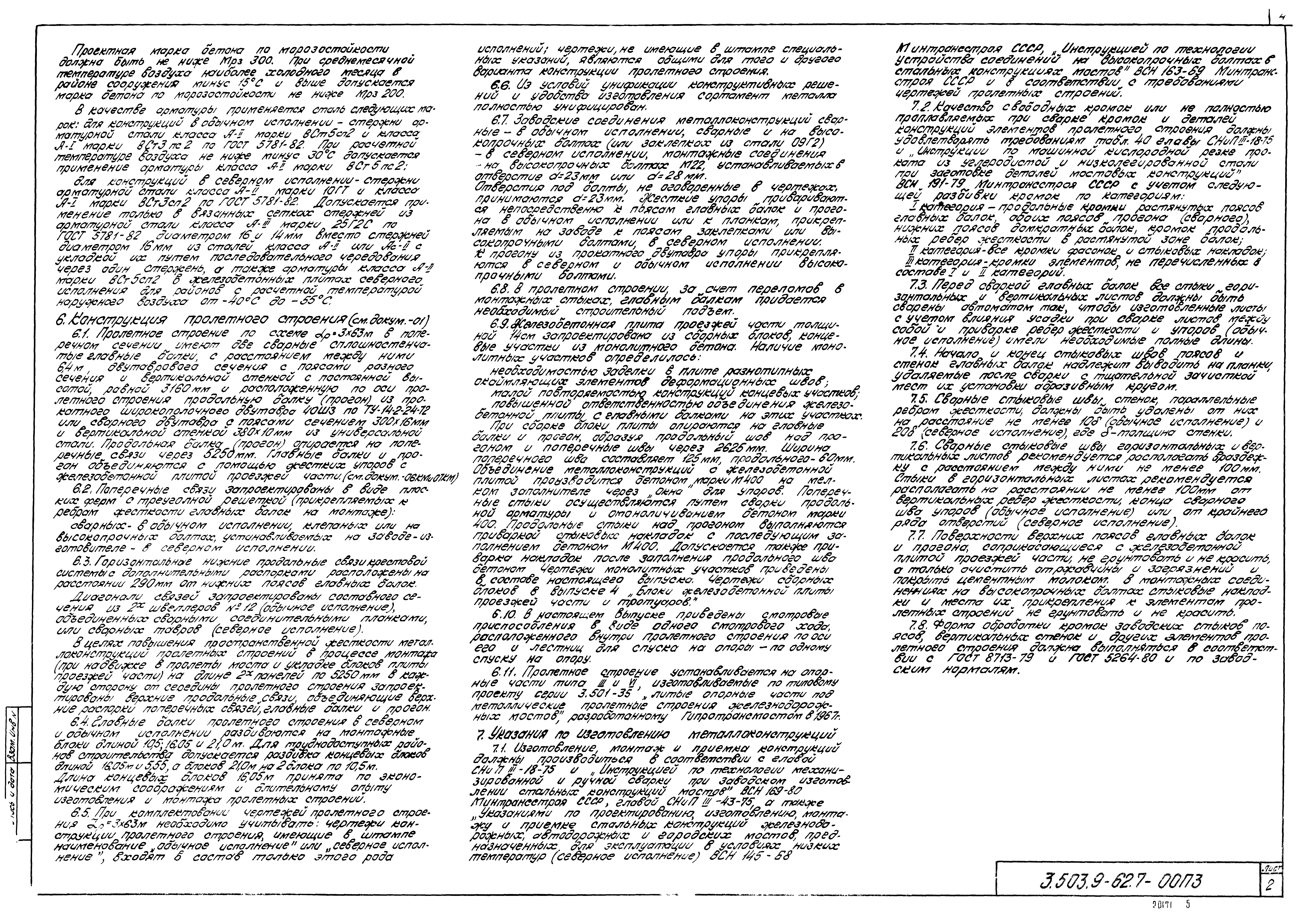

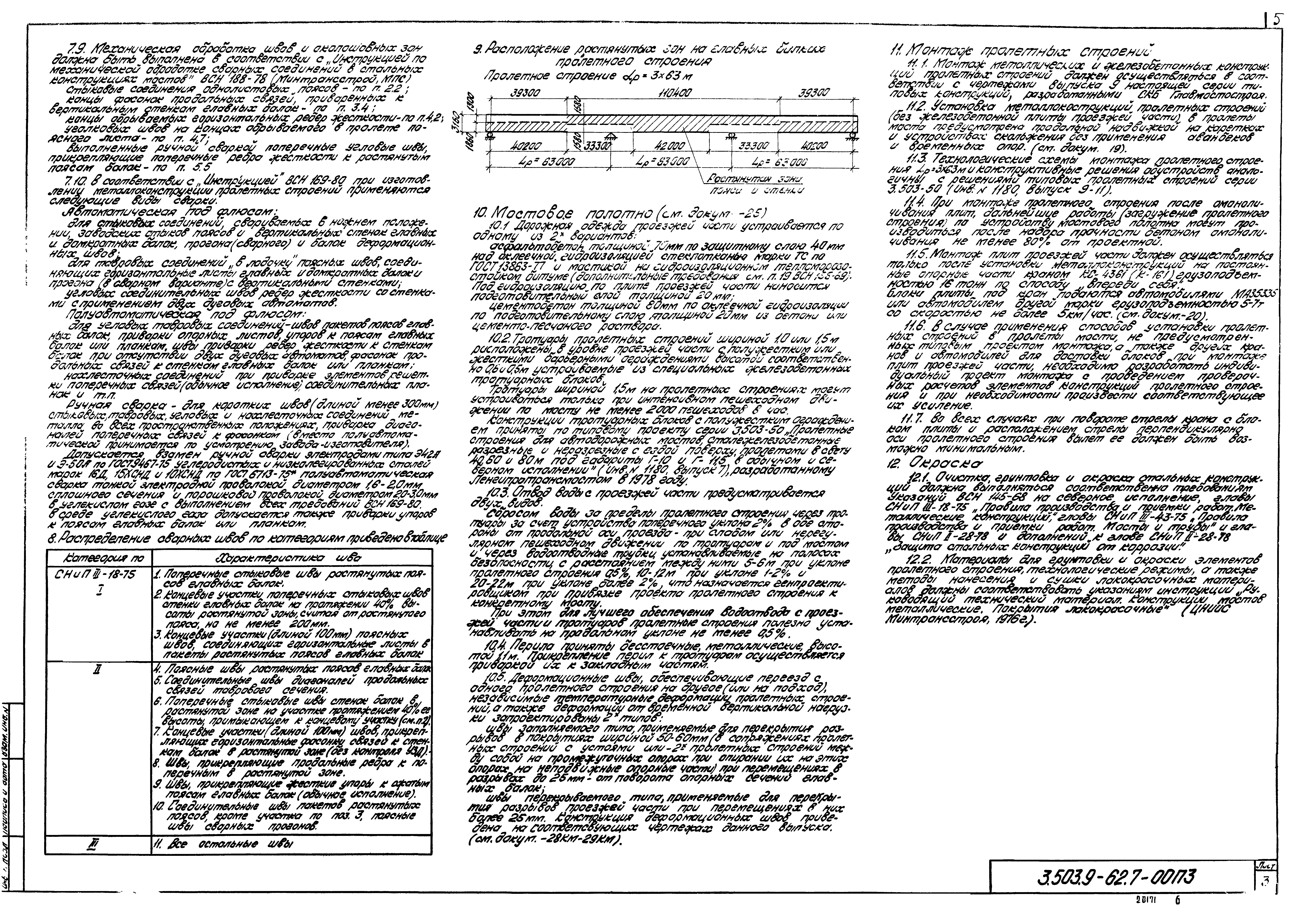

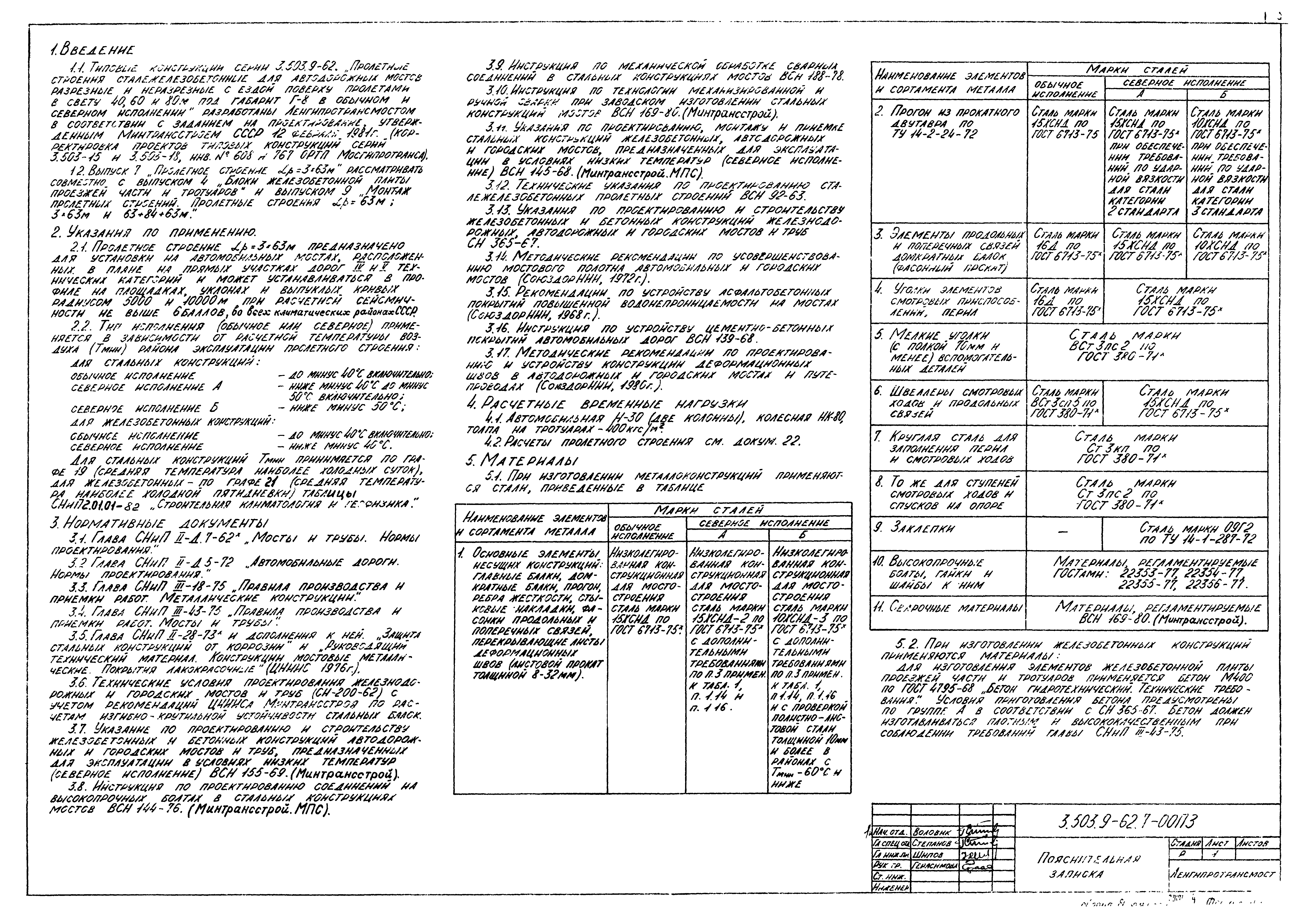

3.503.9-62.7-00ПЗ Пояснительная записка

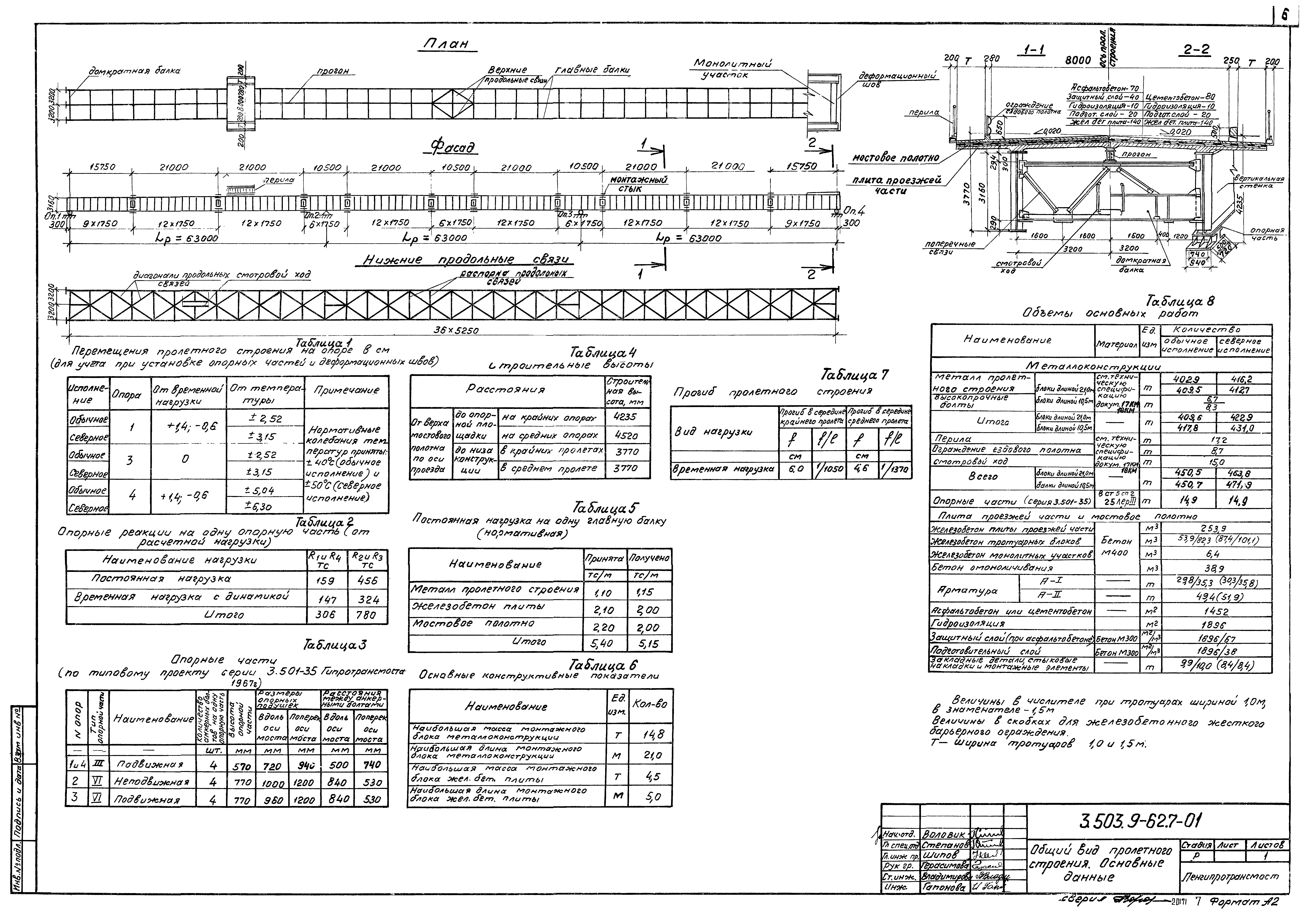

3.503.9-62.7-01 Общий вид пролетного строения. Основные данные

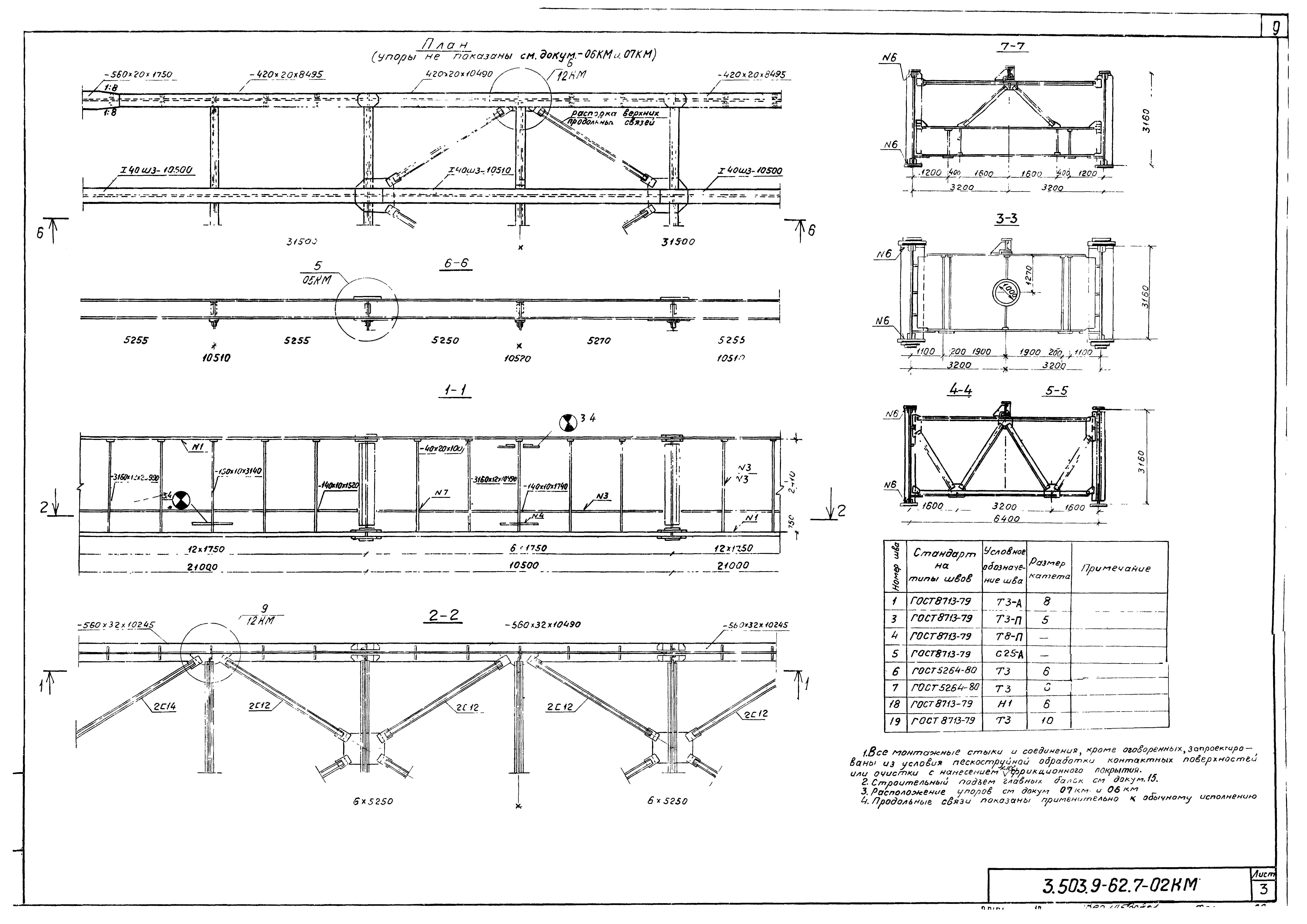

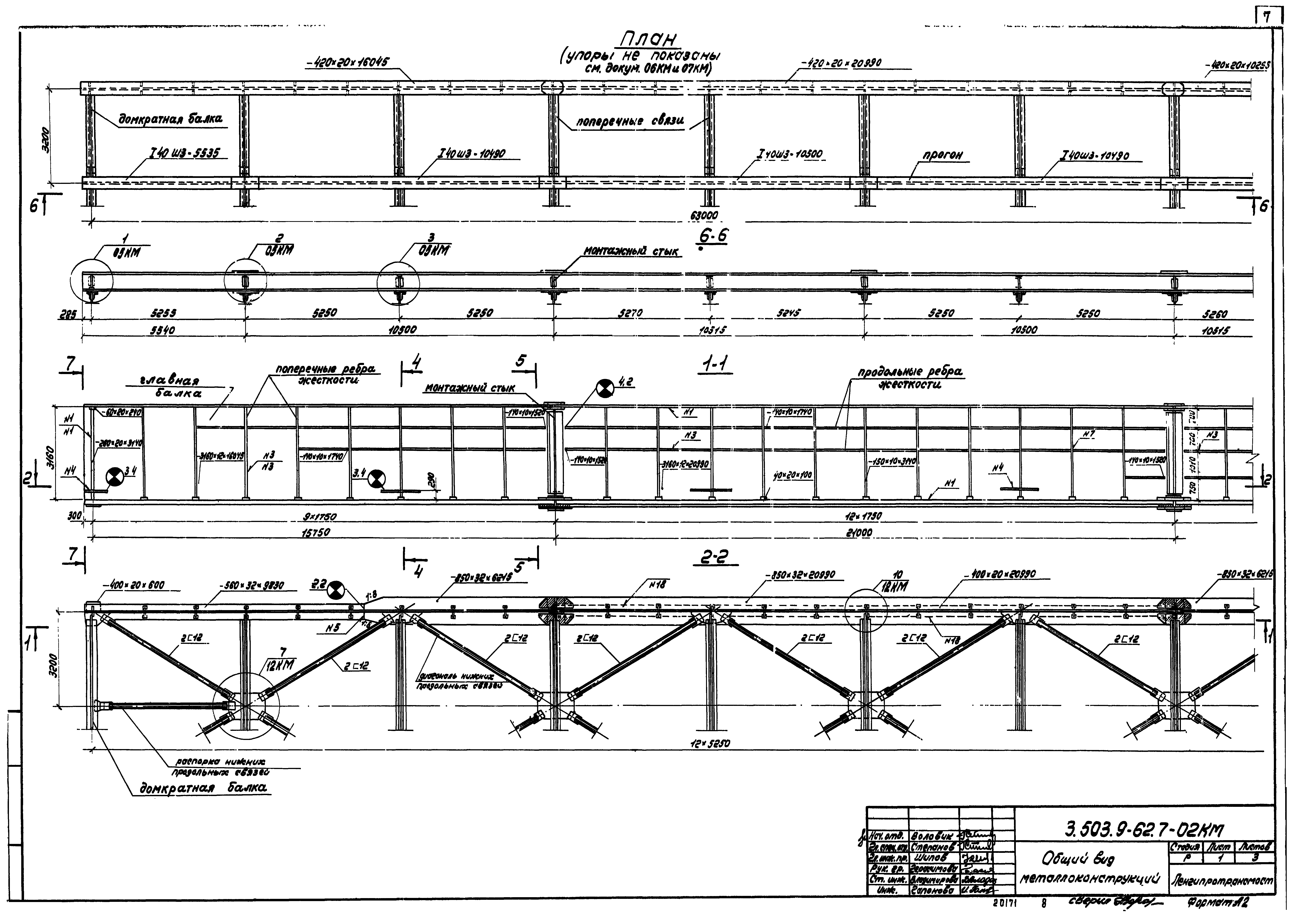

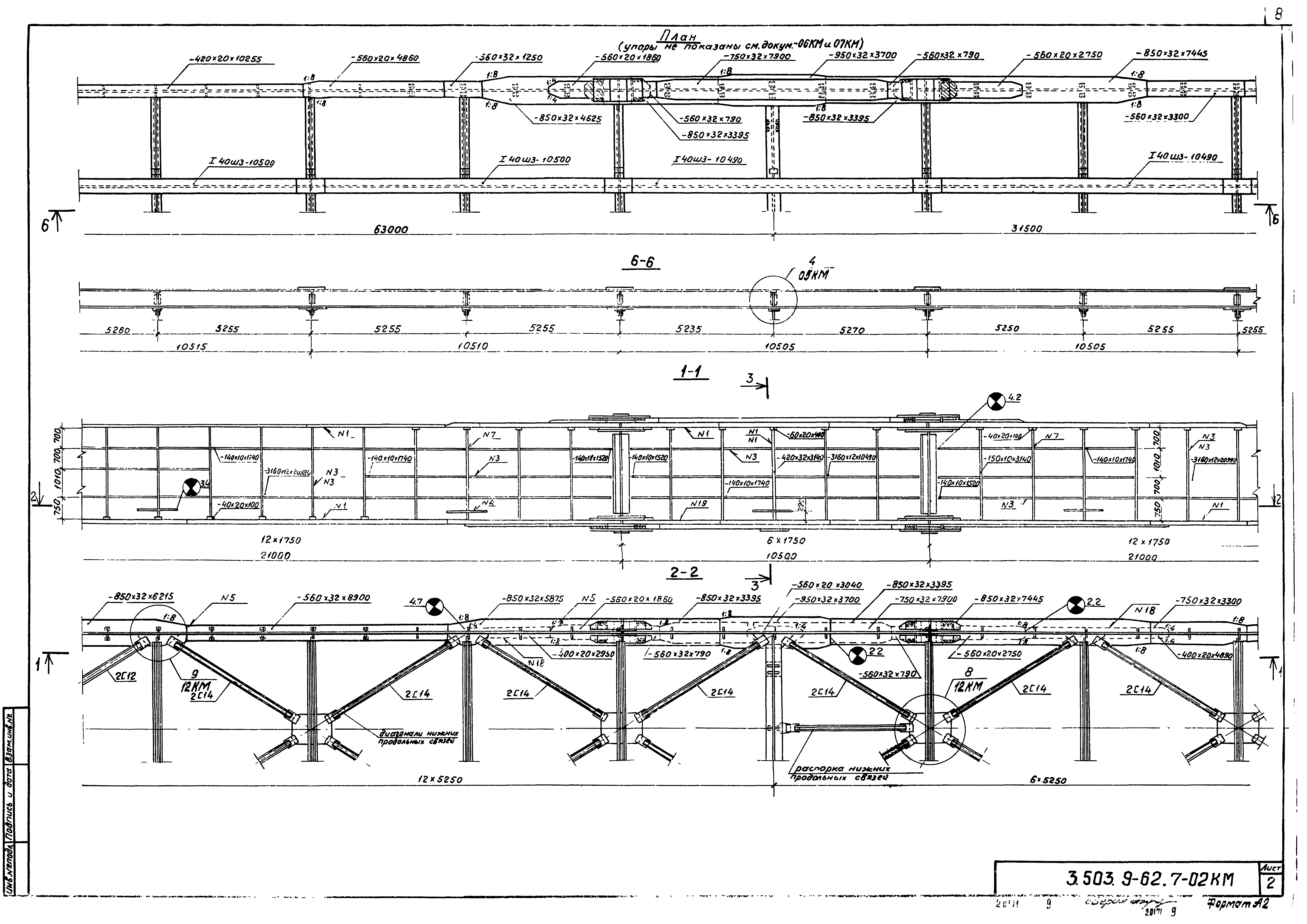

3.503.9-62.7-02КМ Общий вид металлоконструкций

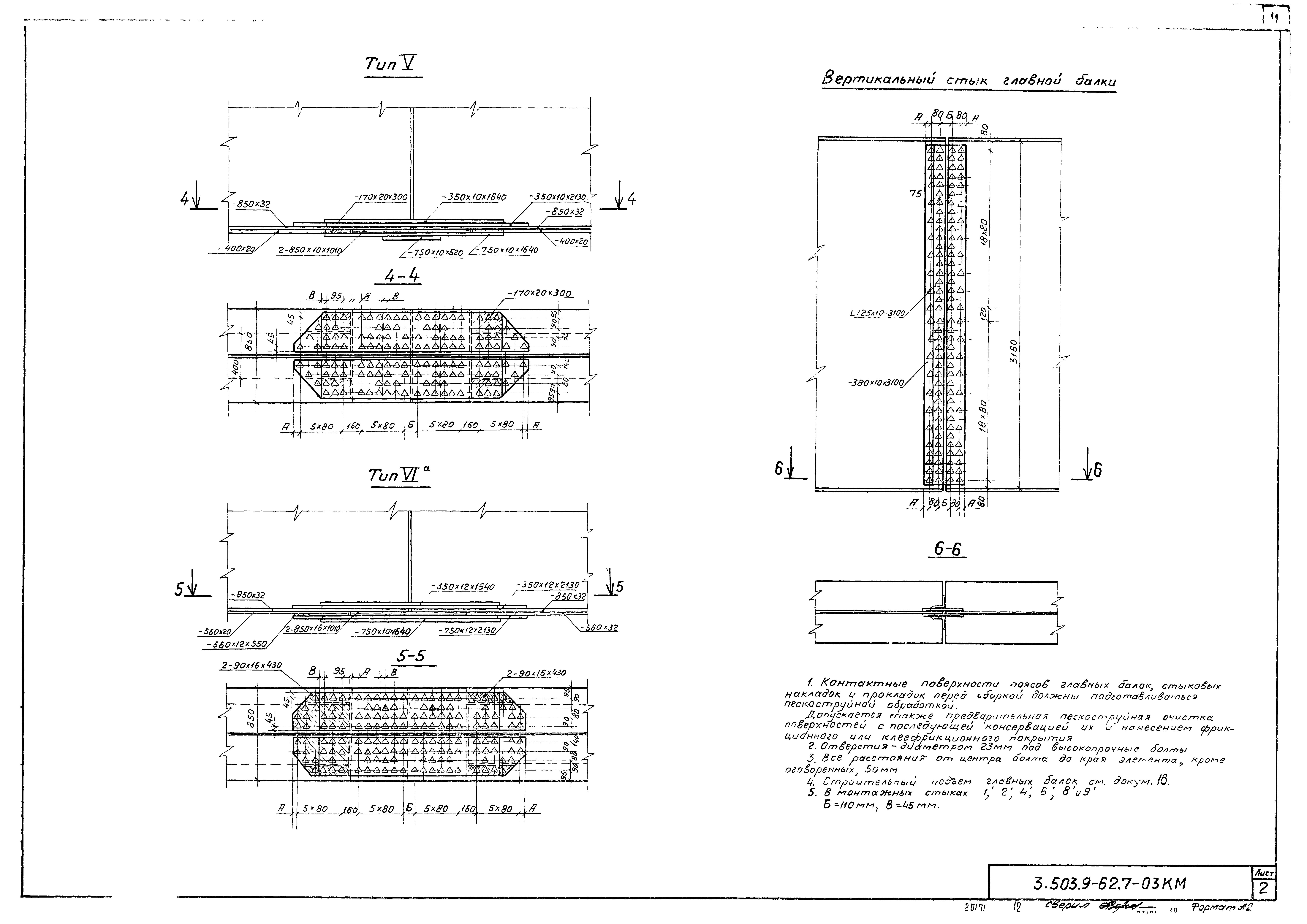

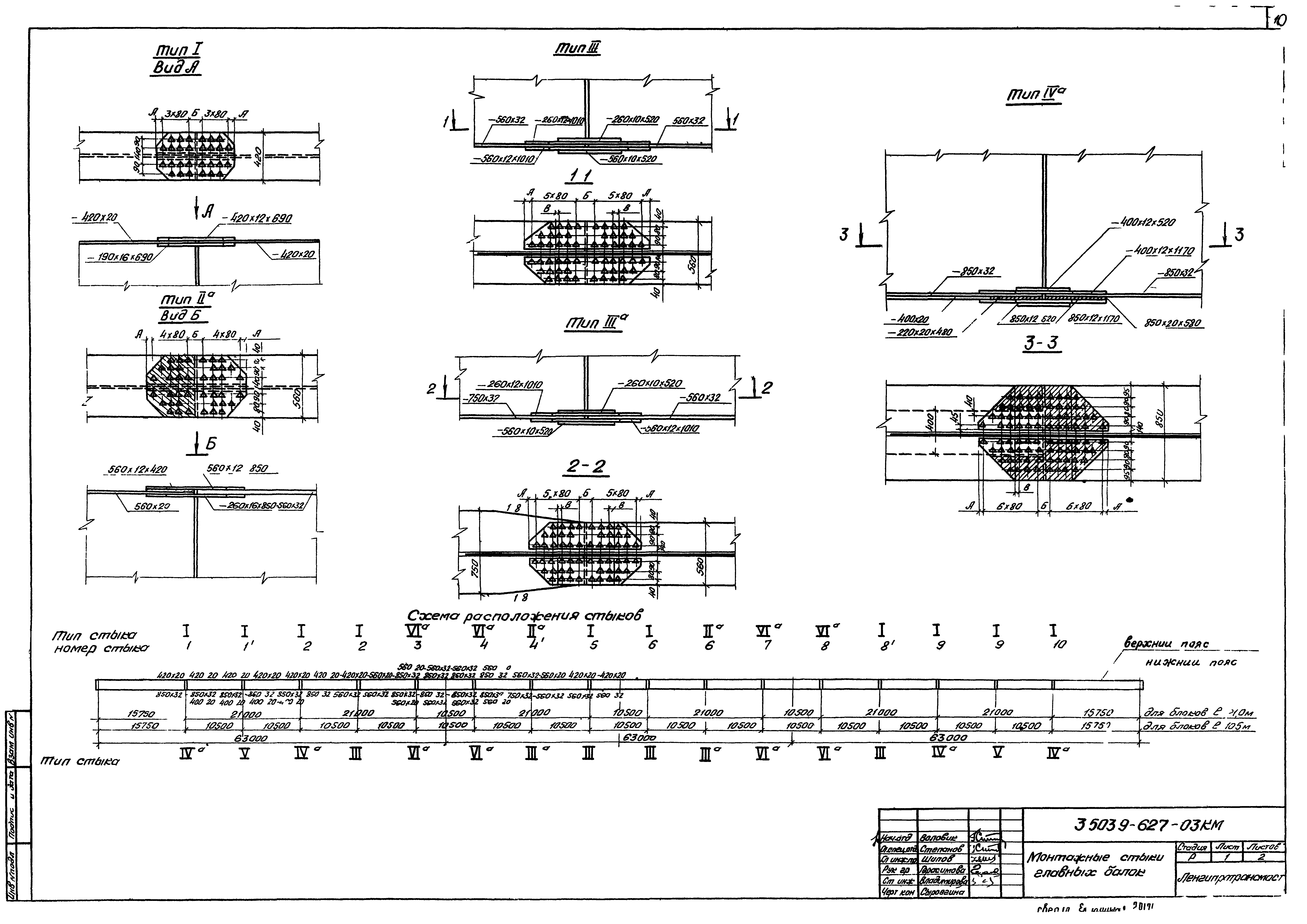

3.503.9-62.7-03КМ Монтажные стыки главных балок

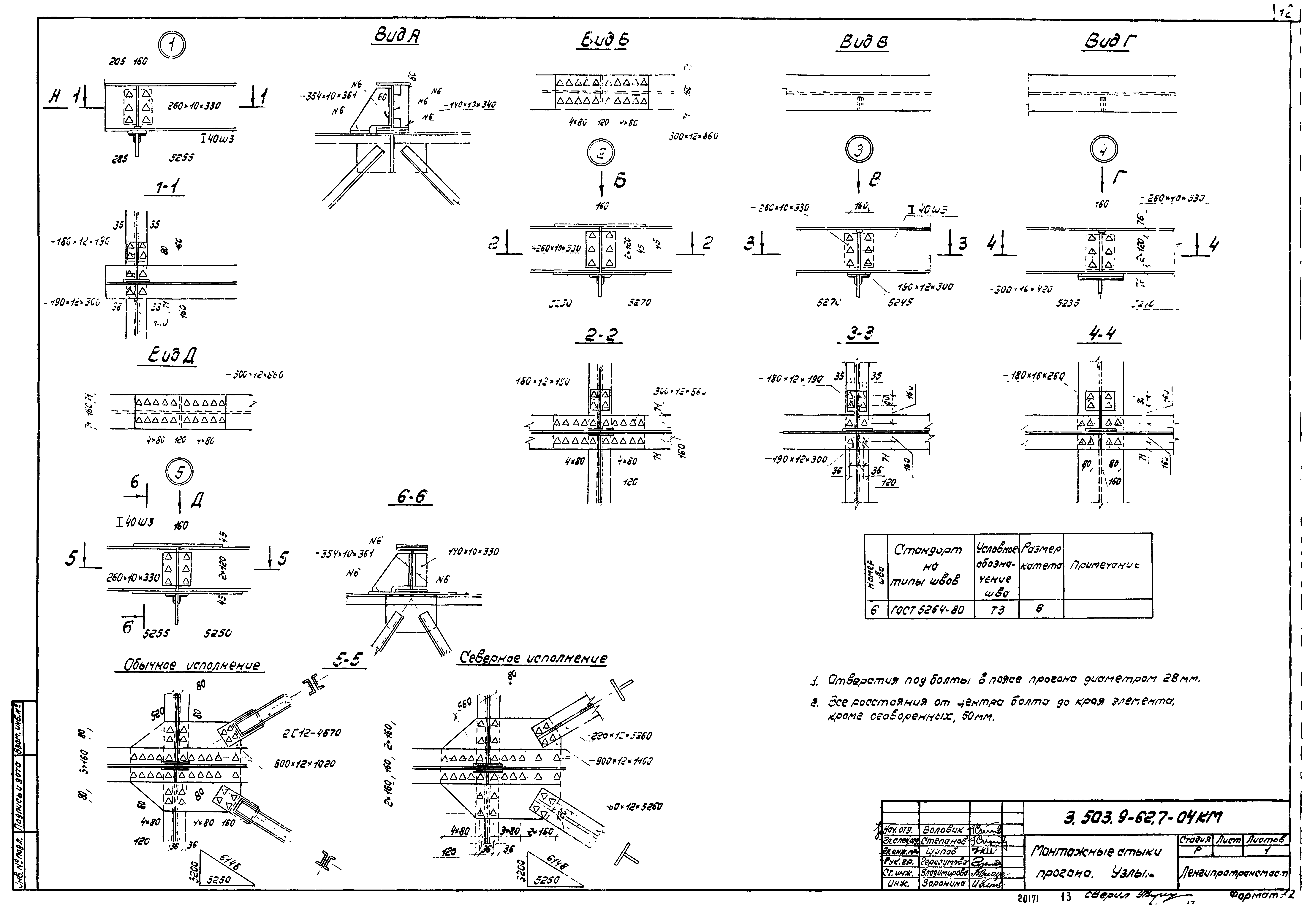

3.503.9-62.7-04КМ Монтажные стыки прогона. Узлы

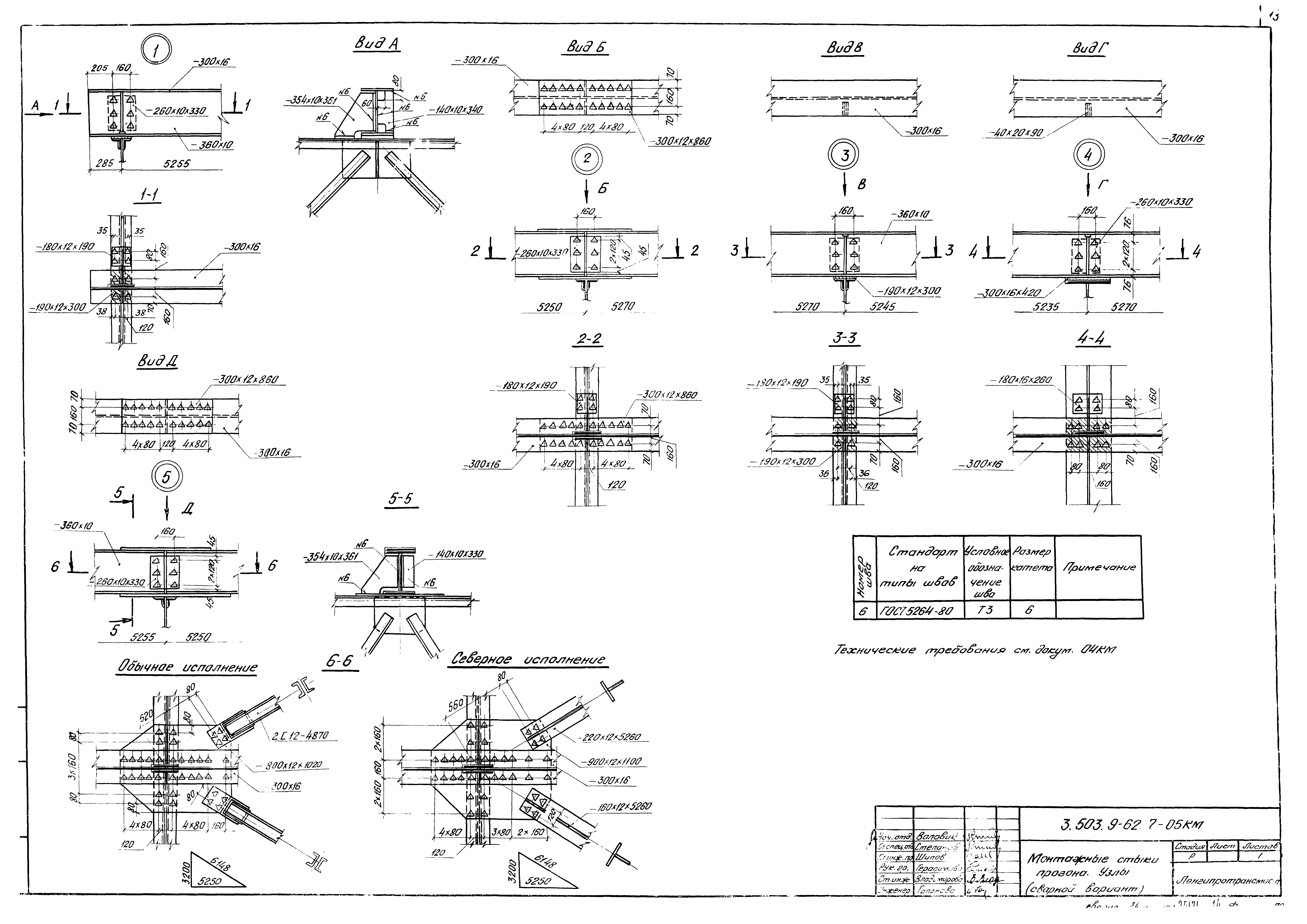

3.503.9-62.7-05КМ Монтажные стыки прогона. Узлы (сварной вариант)

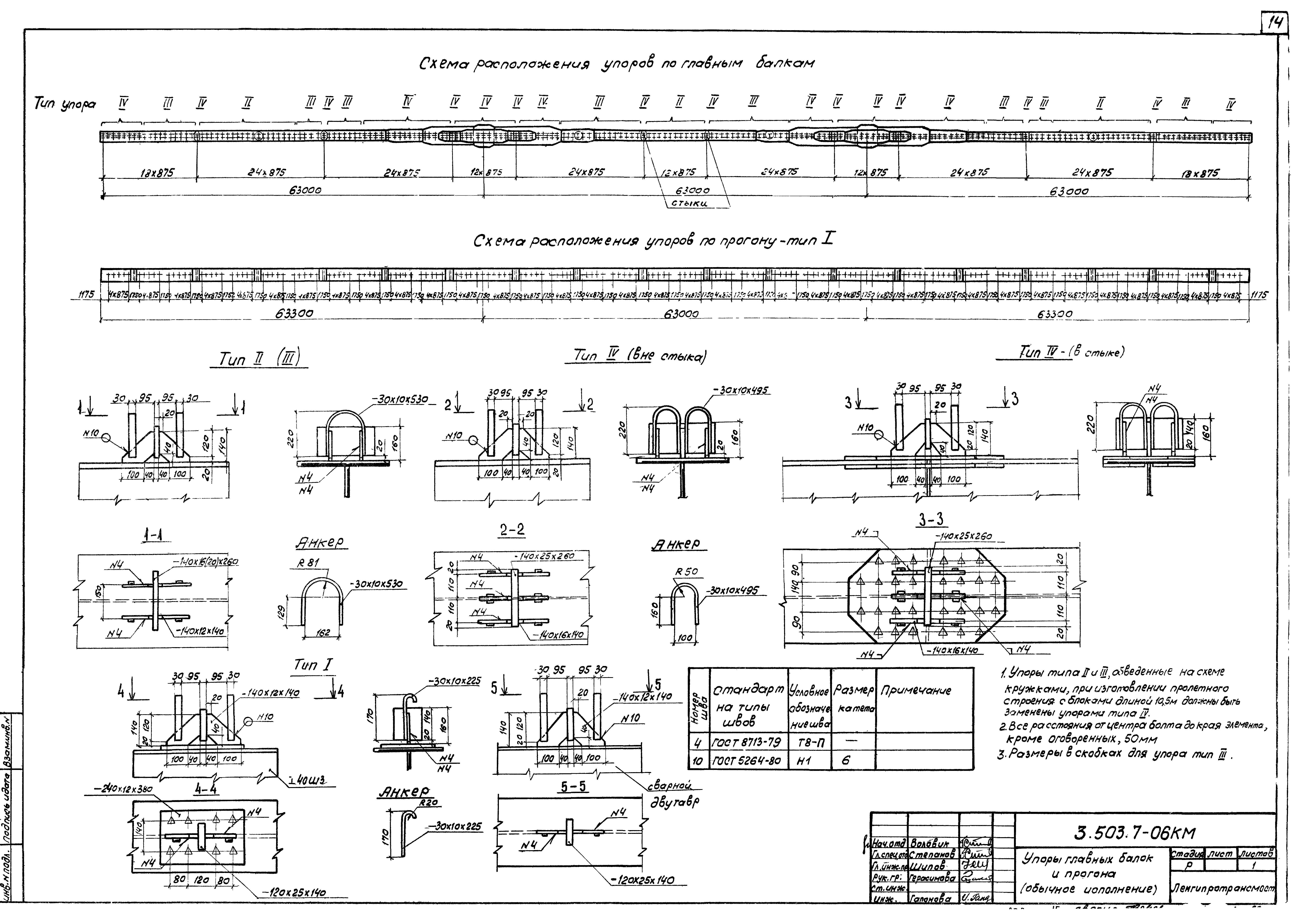

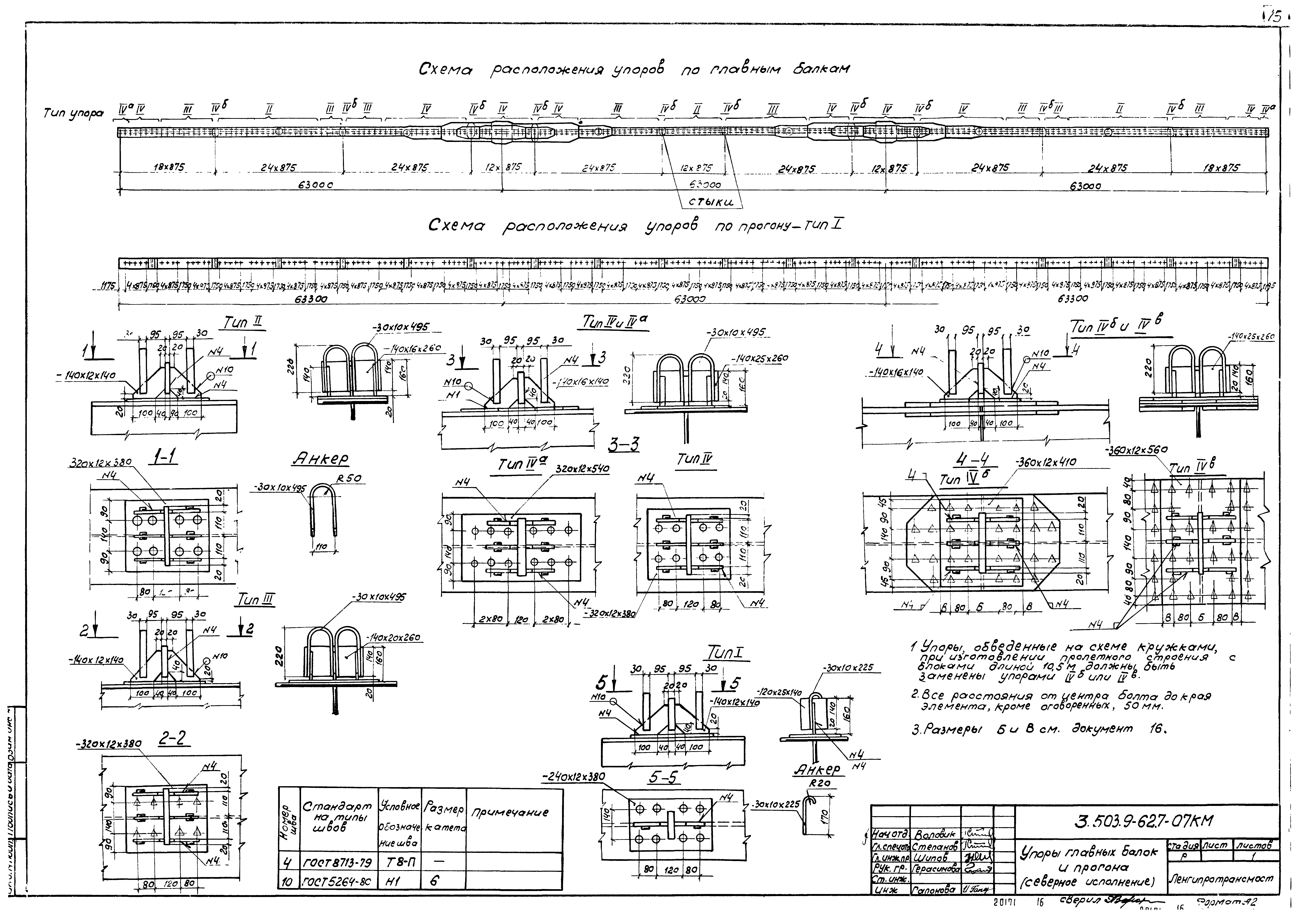

3.503.9-62.7-06КМ Упоры главных балок и прогона (обычное исполнение)
3.503.9-62.7-07КМ Упоры главных балок и прогона (северное исполнение)

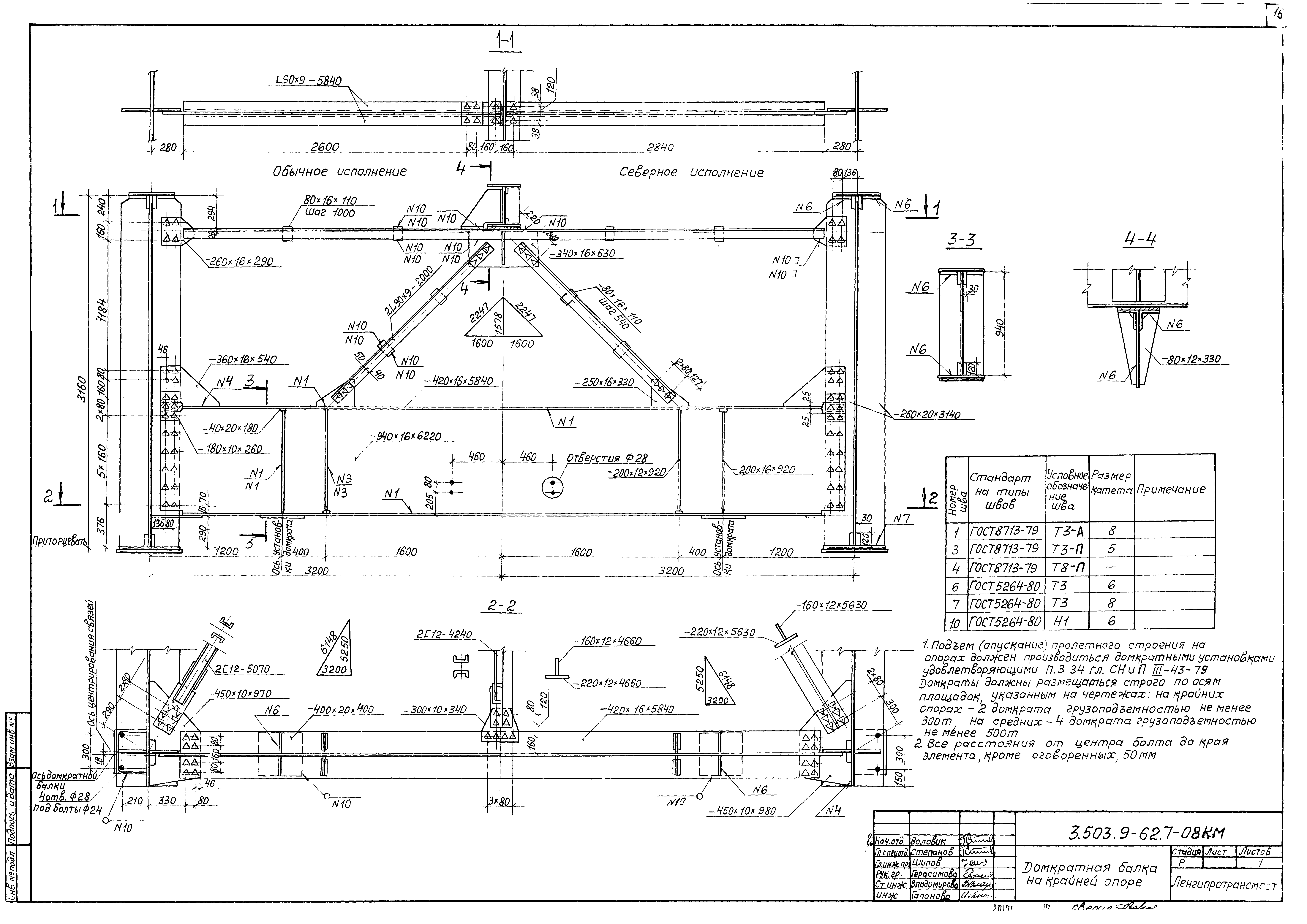

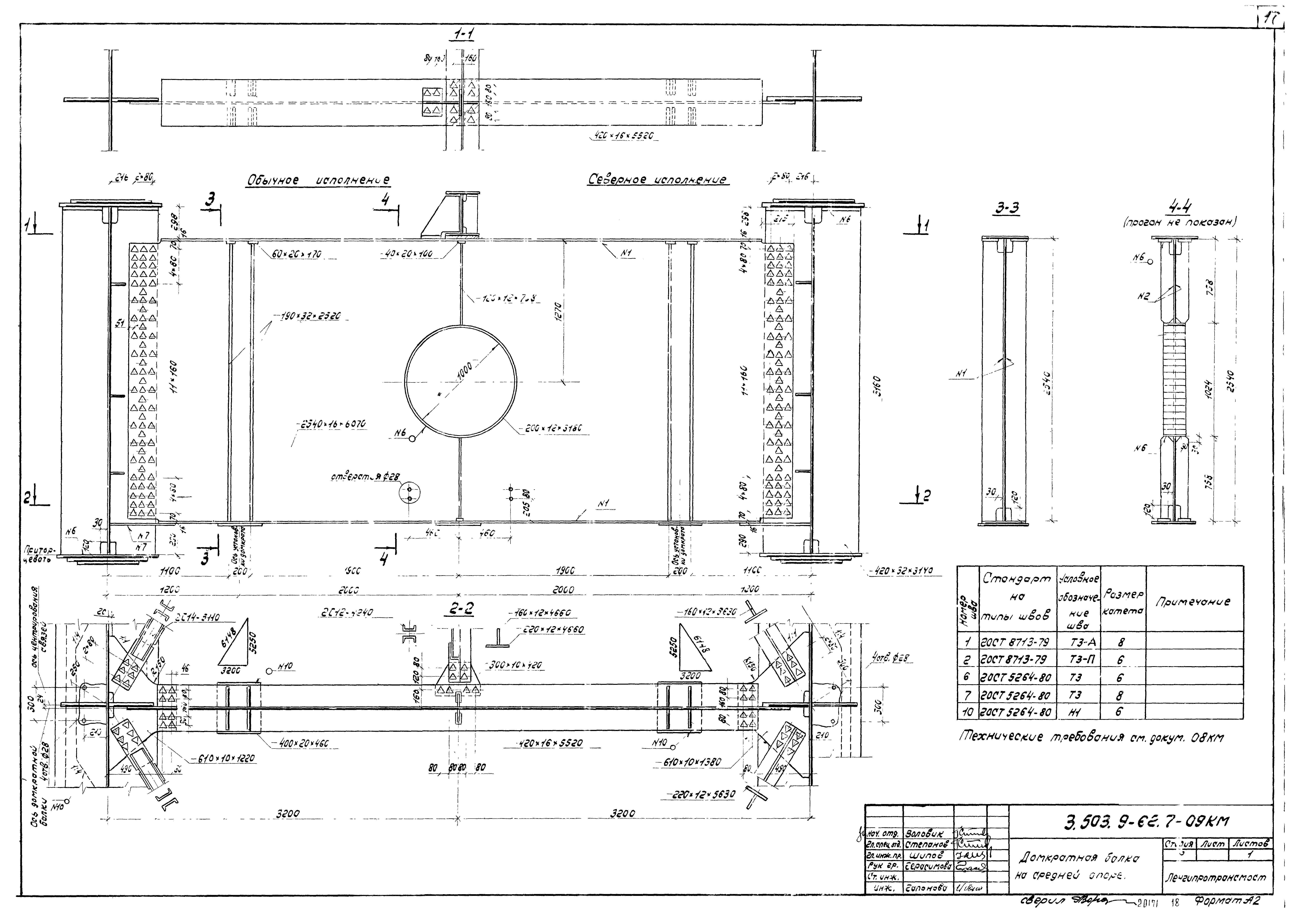

3.503.9-62.7-08КМ Домкратная балка на крайней опоре
3.503.9-62.7-09КМ Домкратная балка на средней опоре

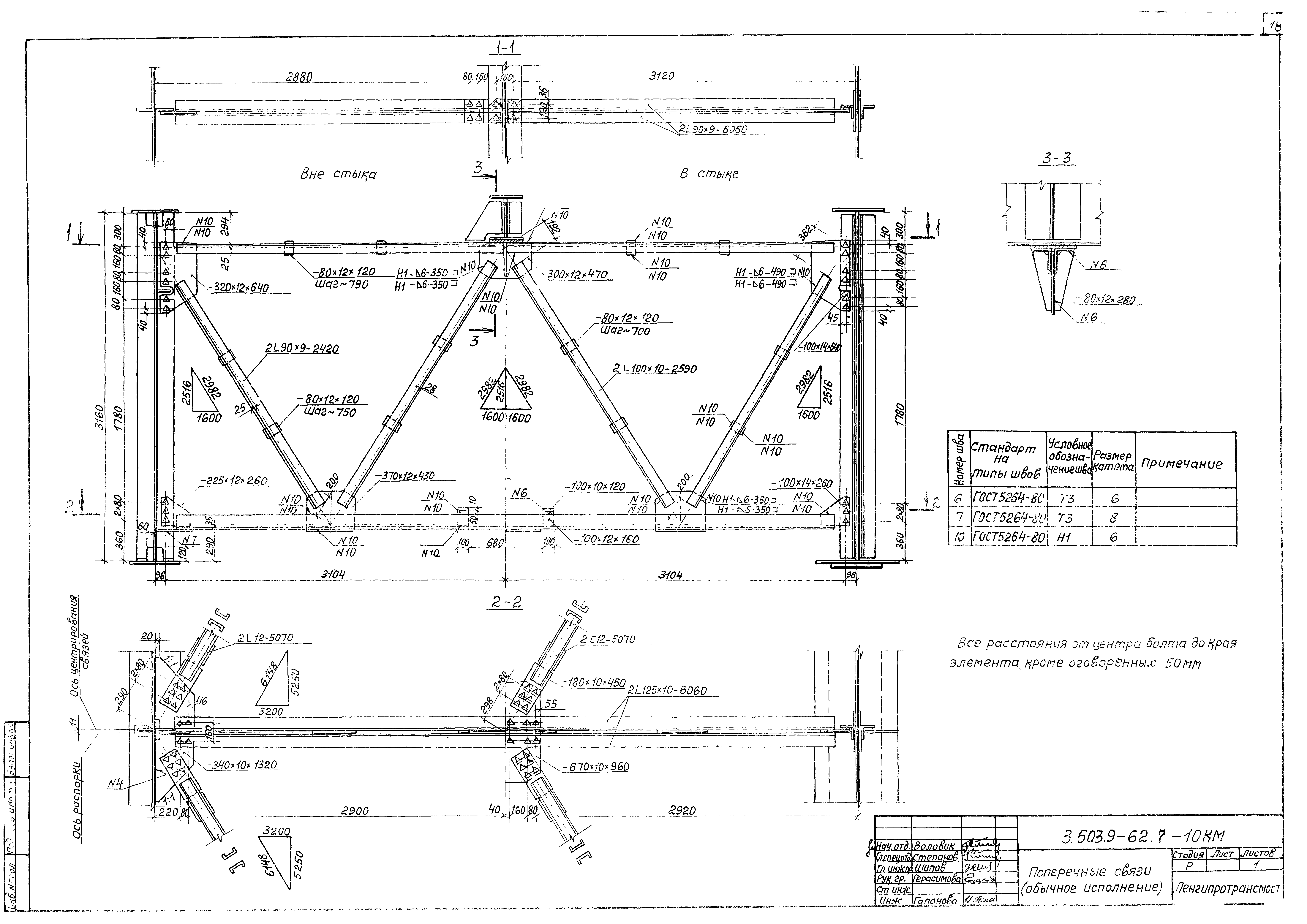

3.503.9-62.7-10КМ Поперечные связи (обычное исполнение)

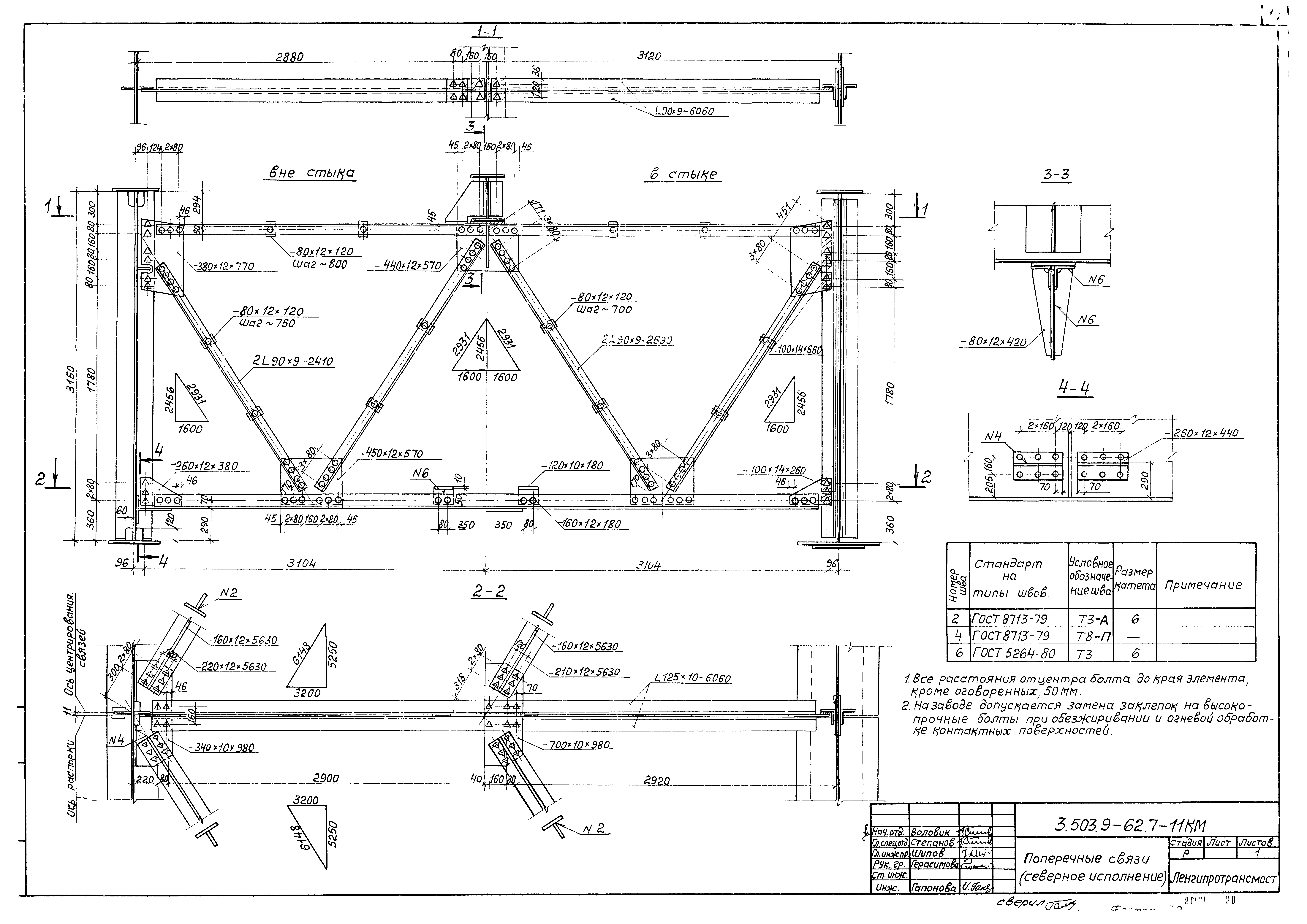

3.503.9-62.7-11КМ Поперечные связи (северное исполнение)

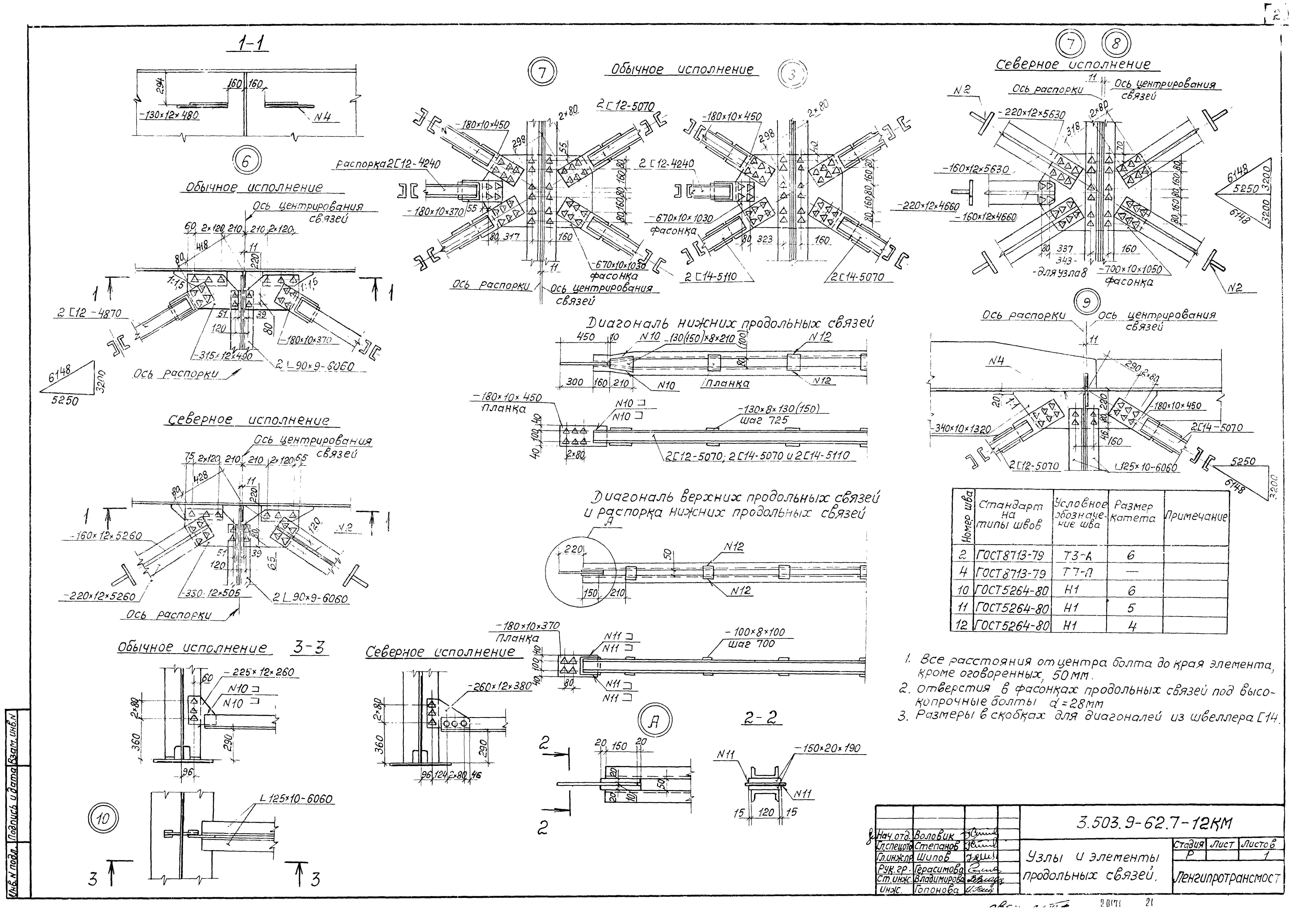

3.503.9-62.7-12КМ Узлы и элементы продольных связей

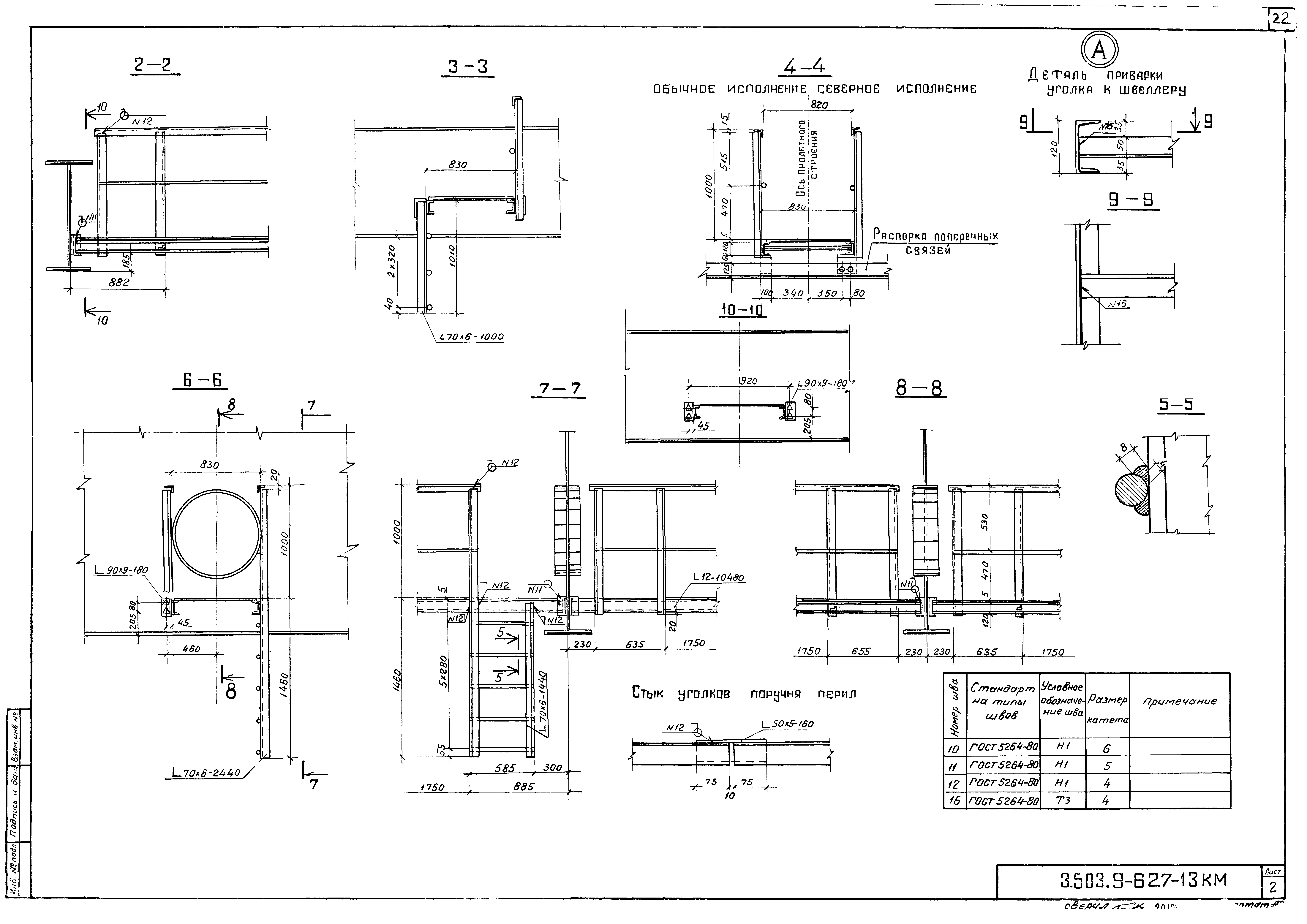

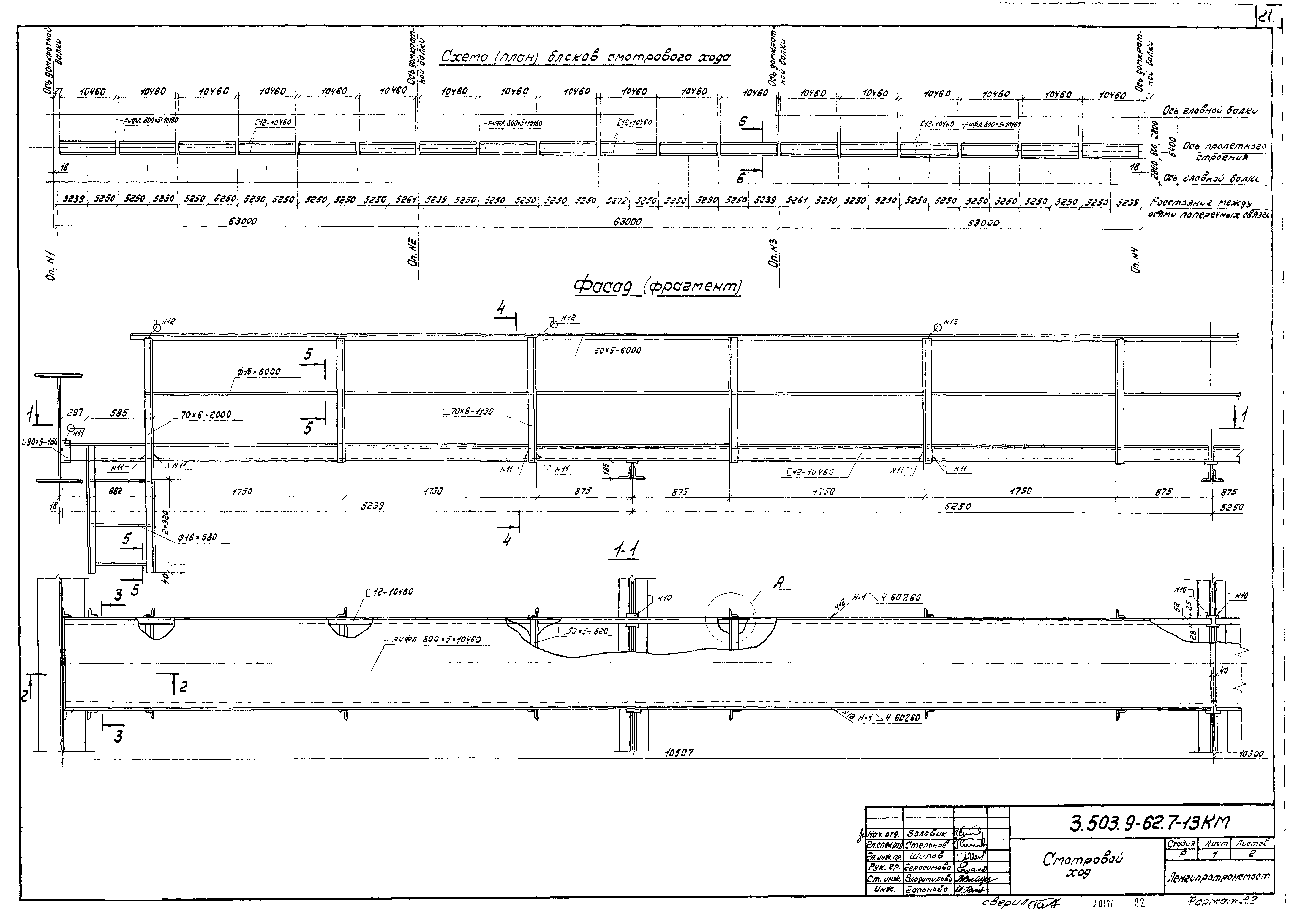

3.503.9-62.7-13КМ Смотровой ход

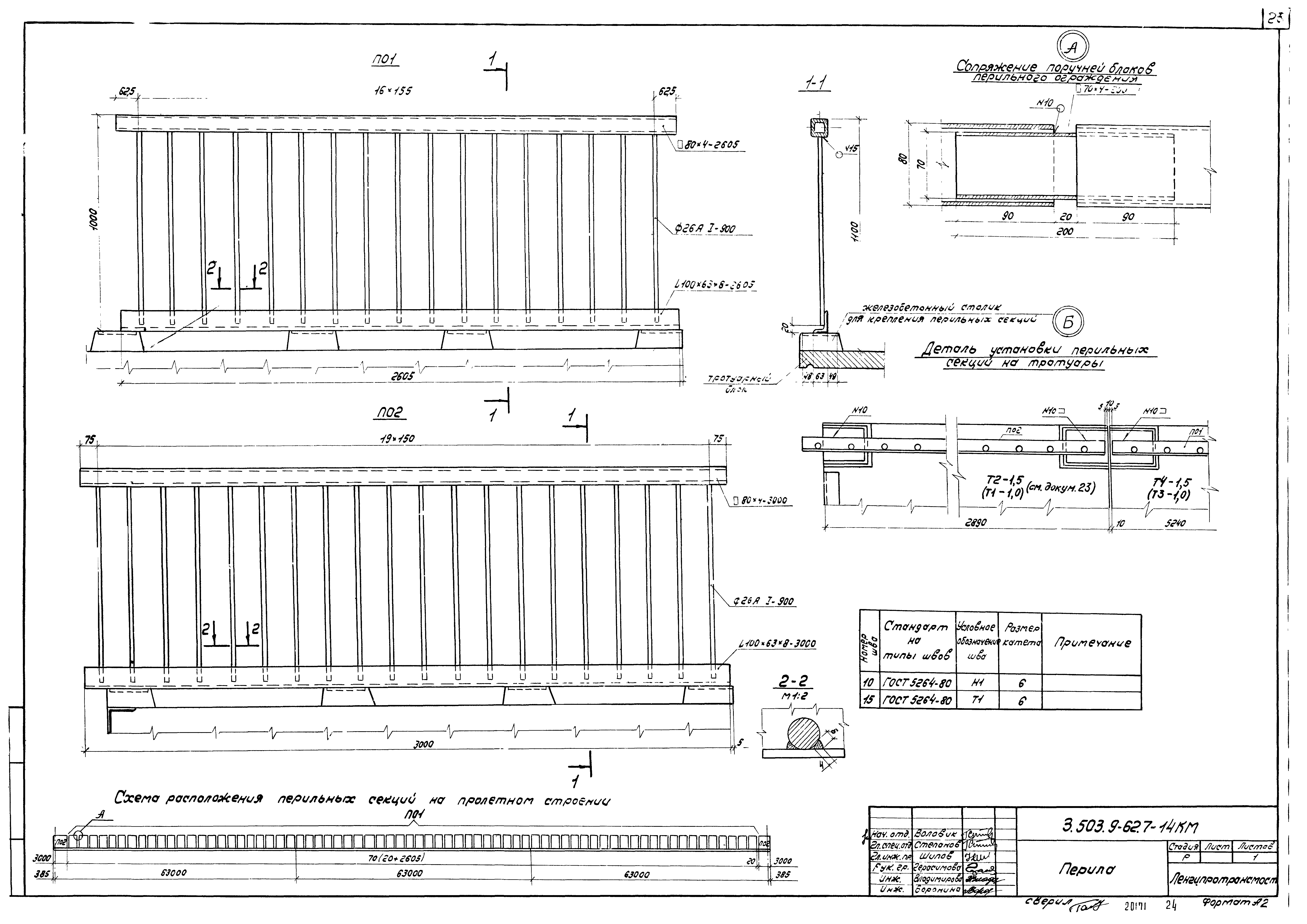

3.503.9-62.7-14 Перила

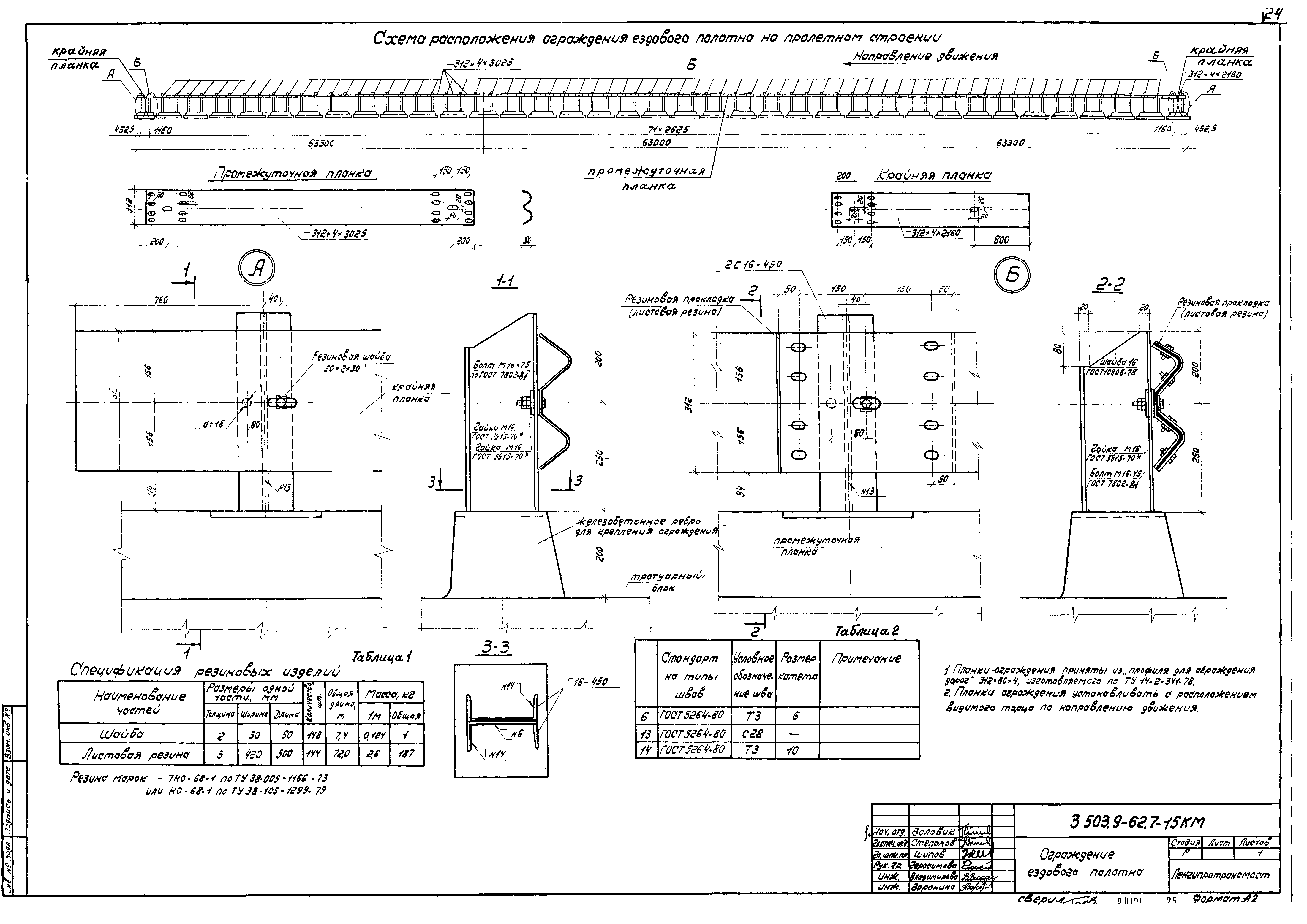

3.503.9-62.7-15КМ Ограждение ездового полотна

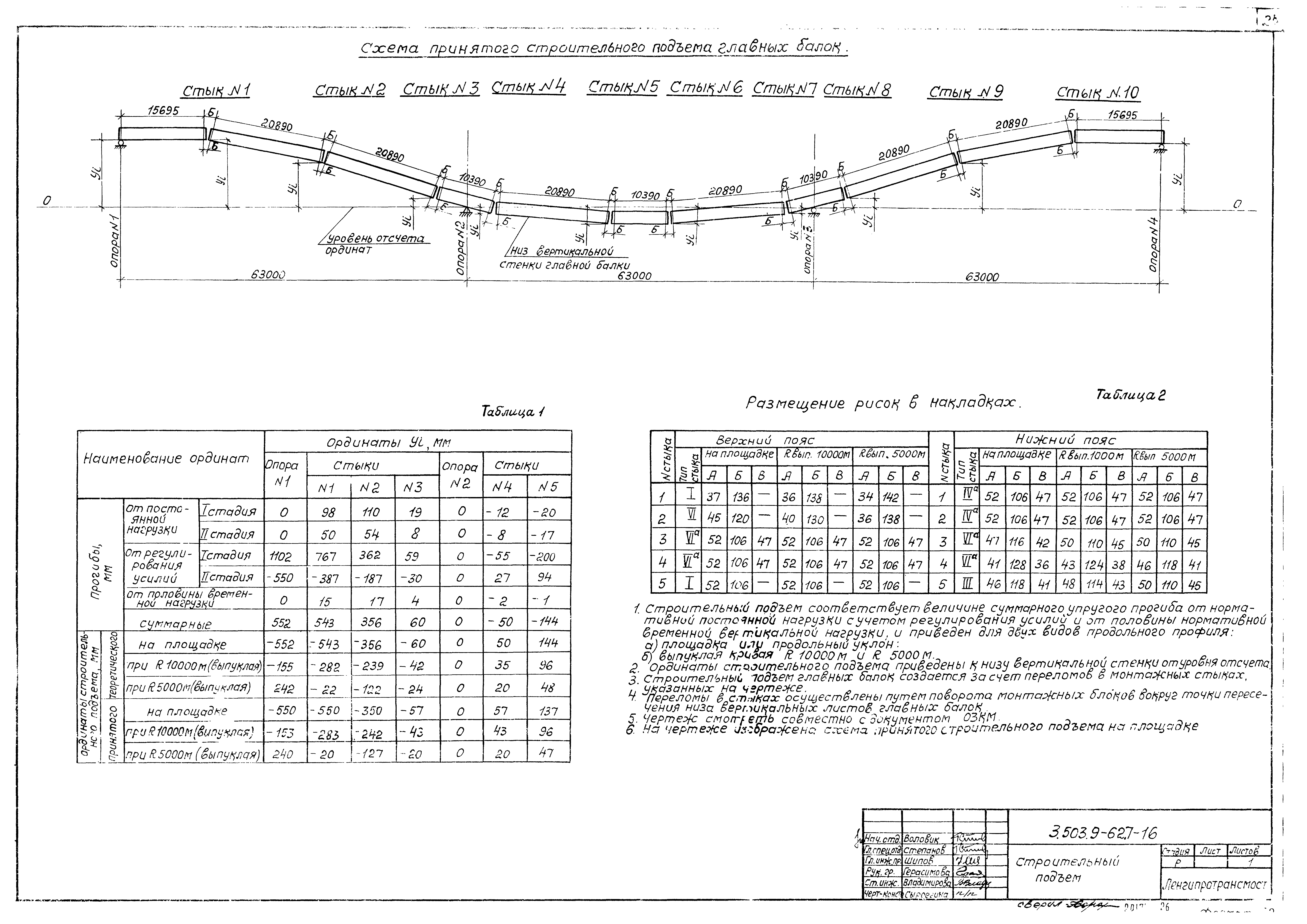

3.503.9-62.7-16 Строительный подъем

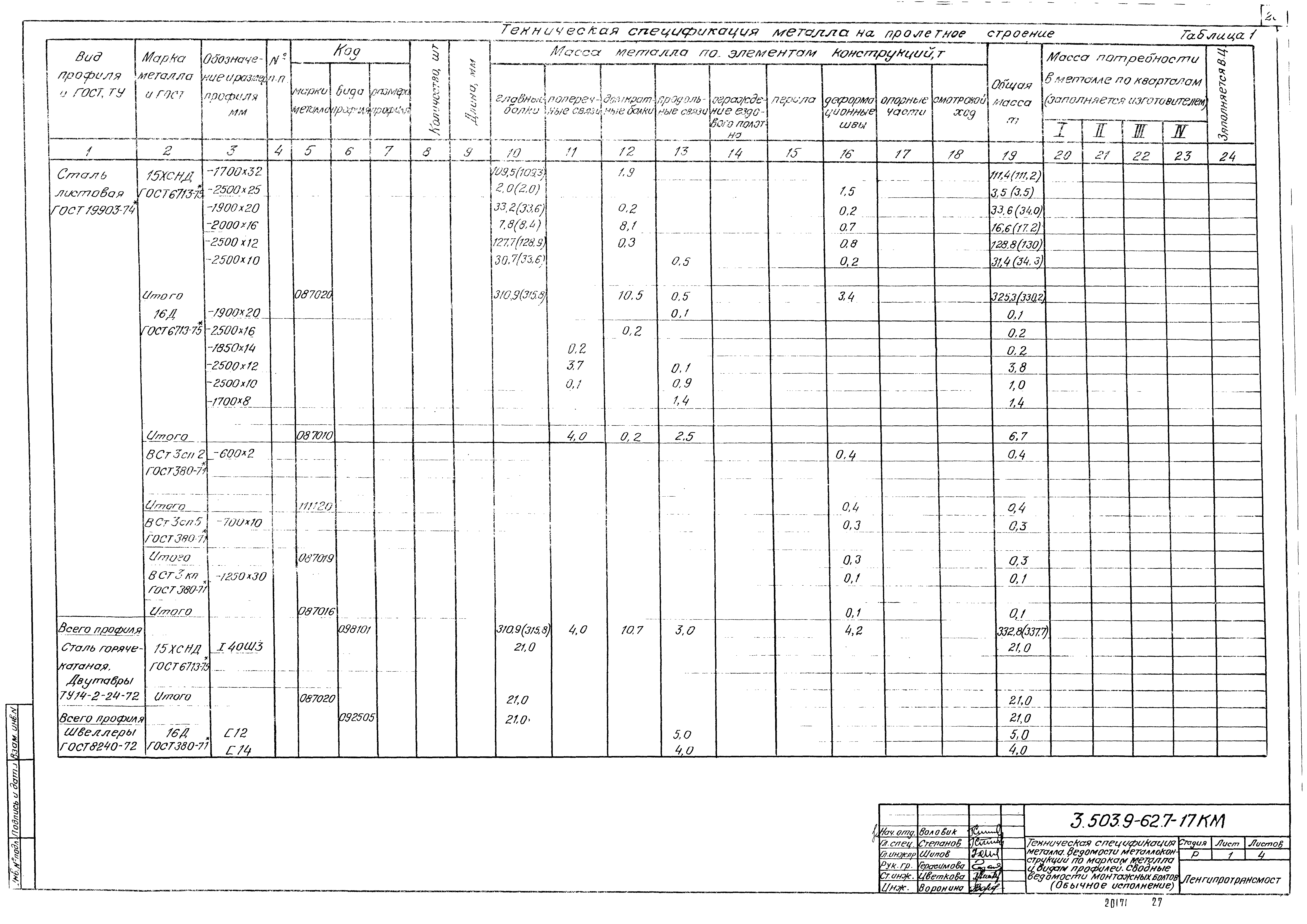

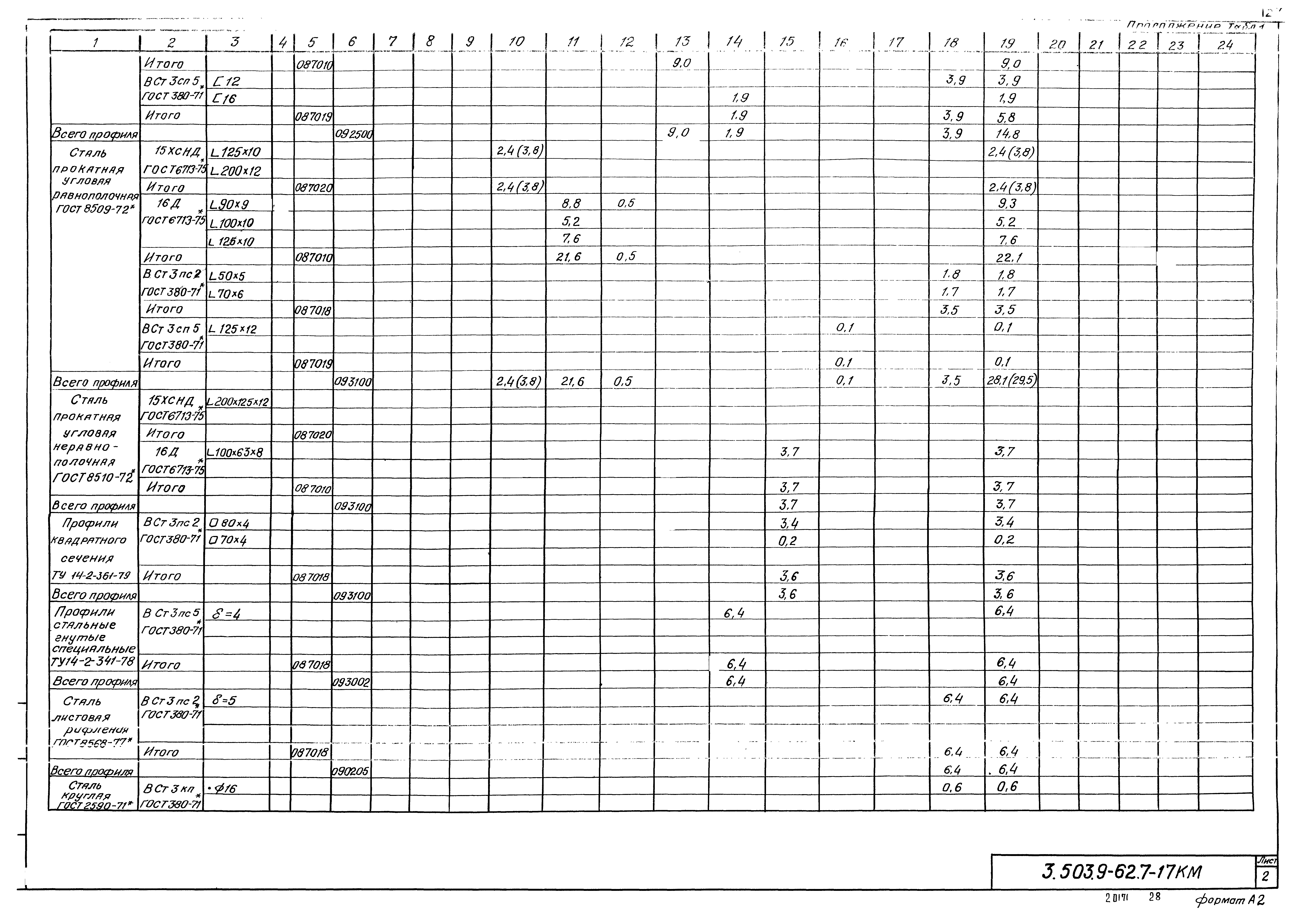

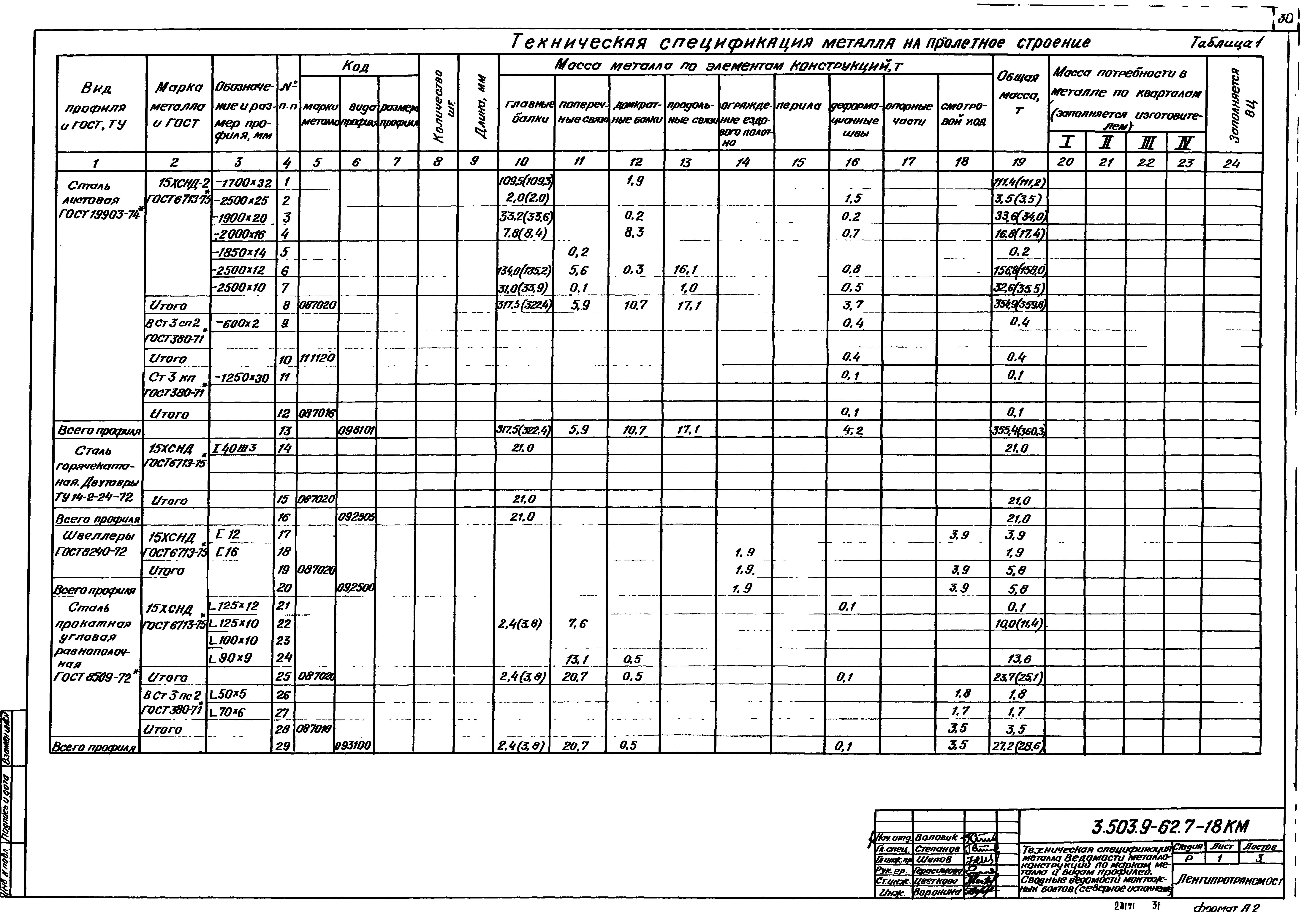

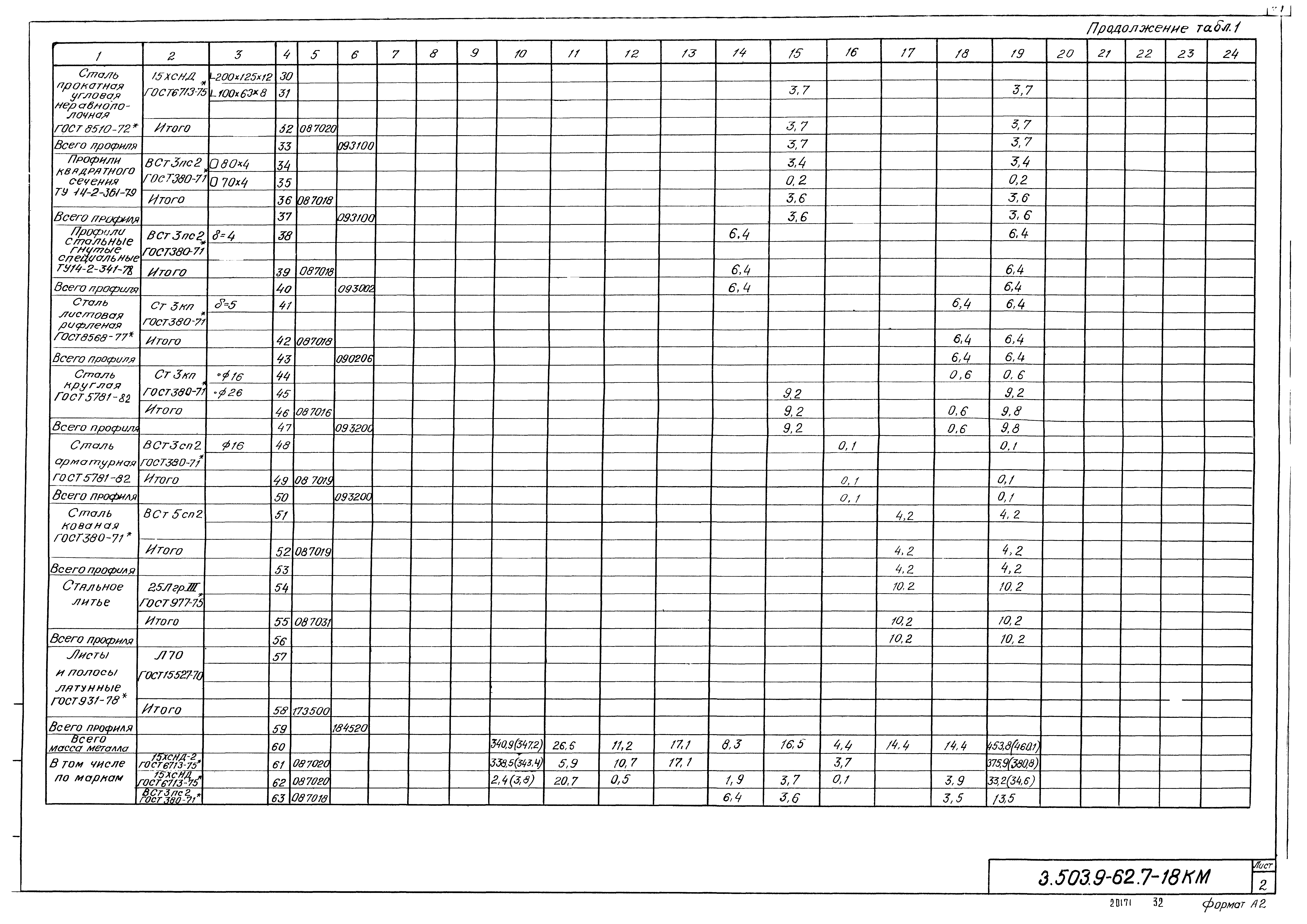

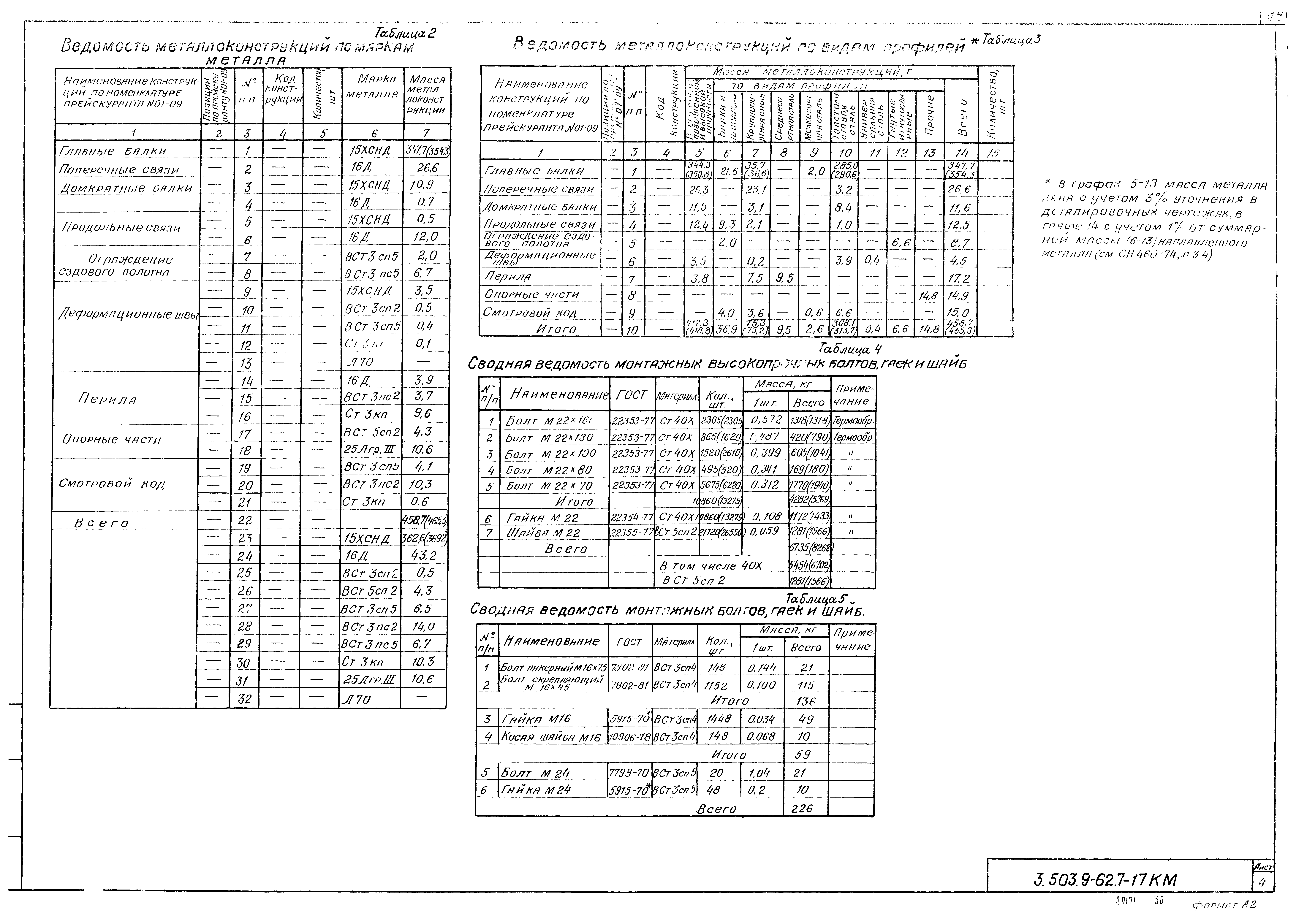

3.503.9-62.7-17КМ Техническая спецификация металла (обычное исполнение)

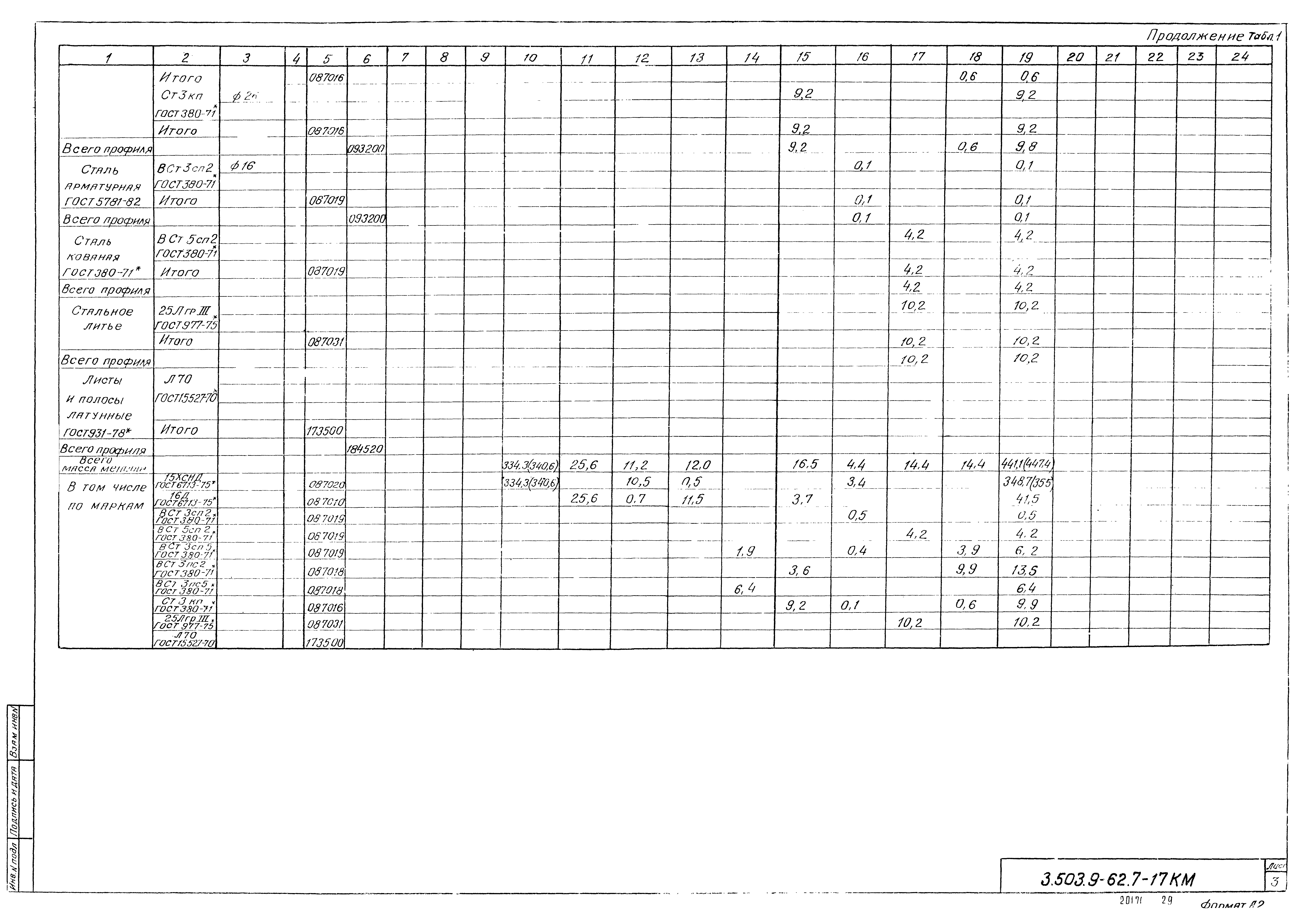

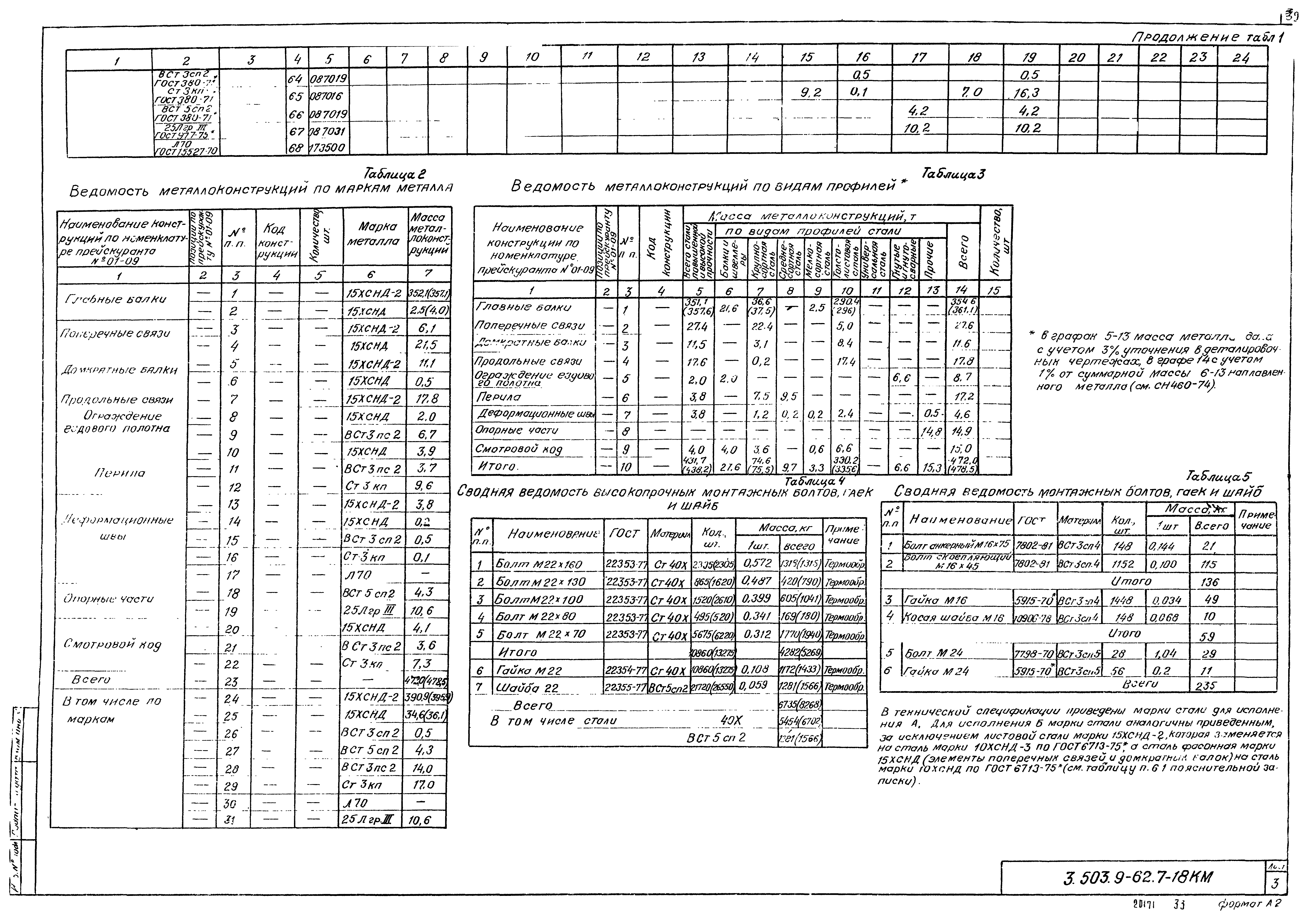

3.503.9-62.7-18КМ Техническая спецификация металла (северное исполнение)

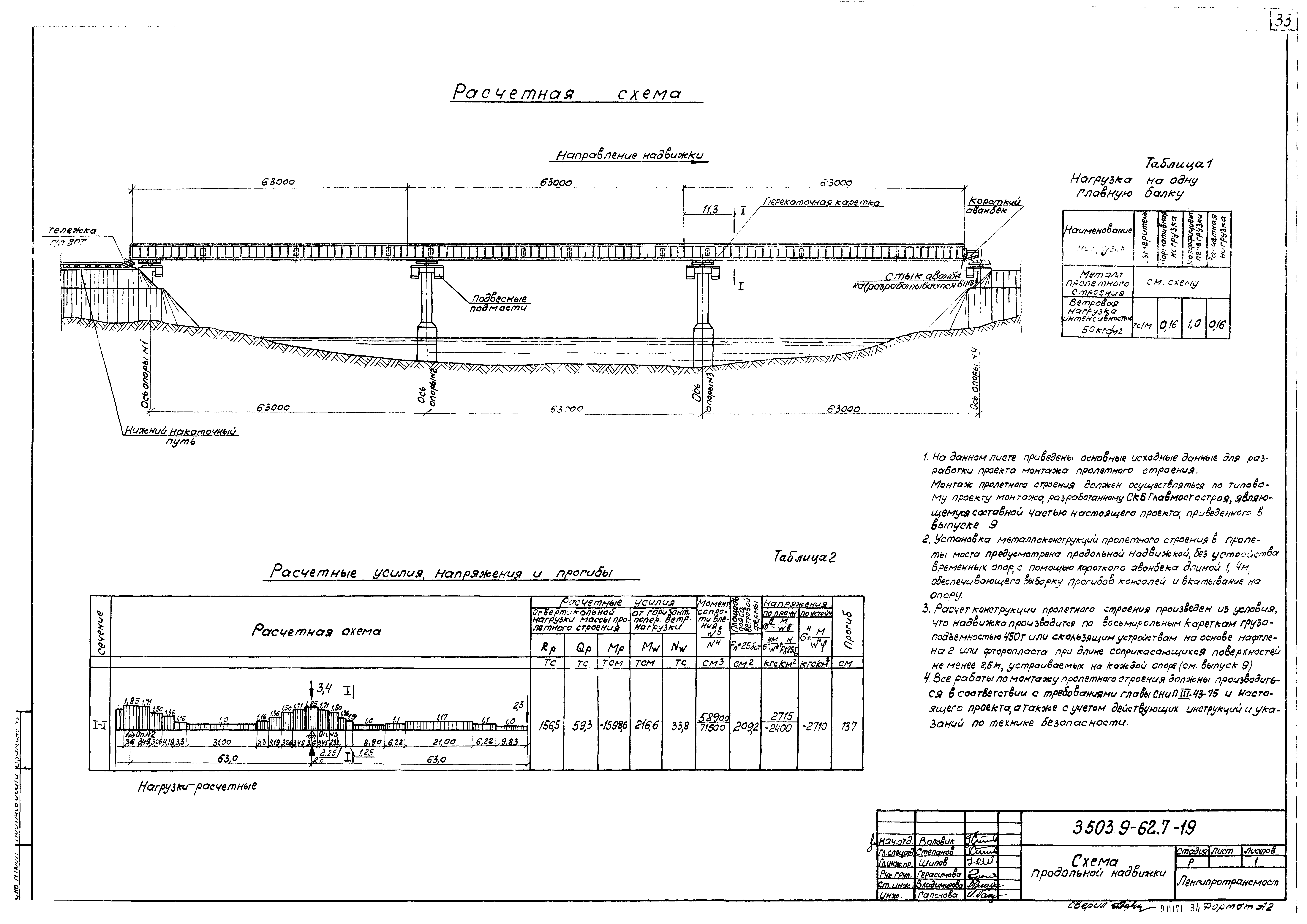

3.503.9-62.7-19 Схема продольной надвижки

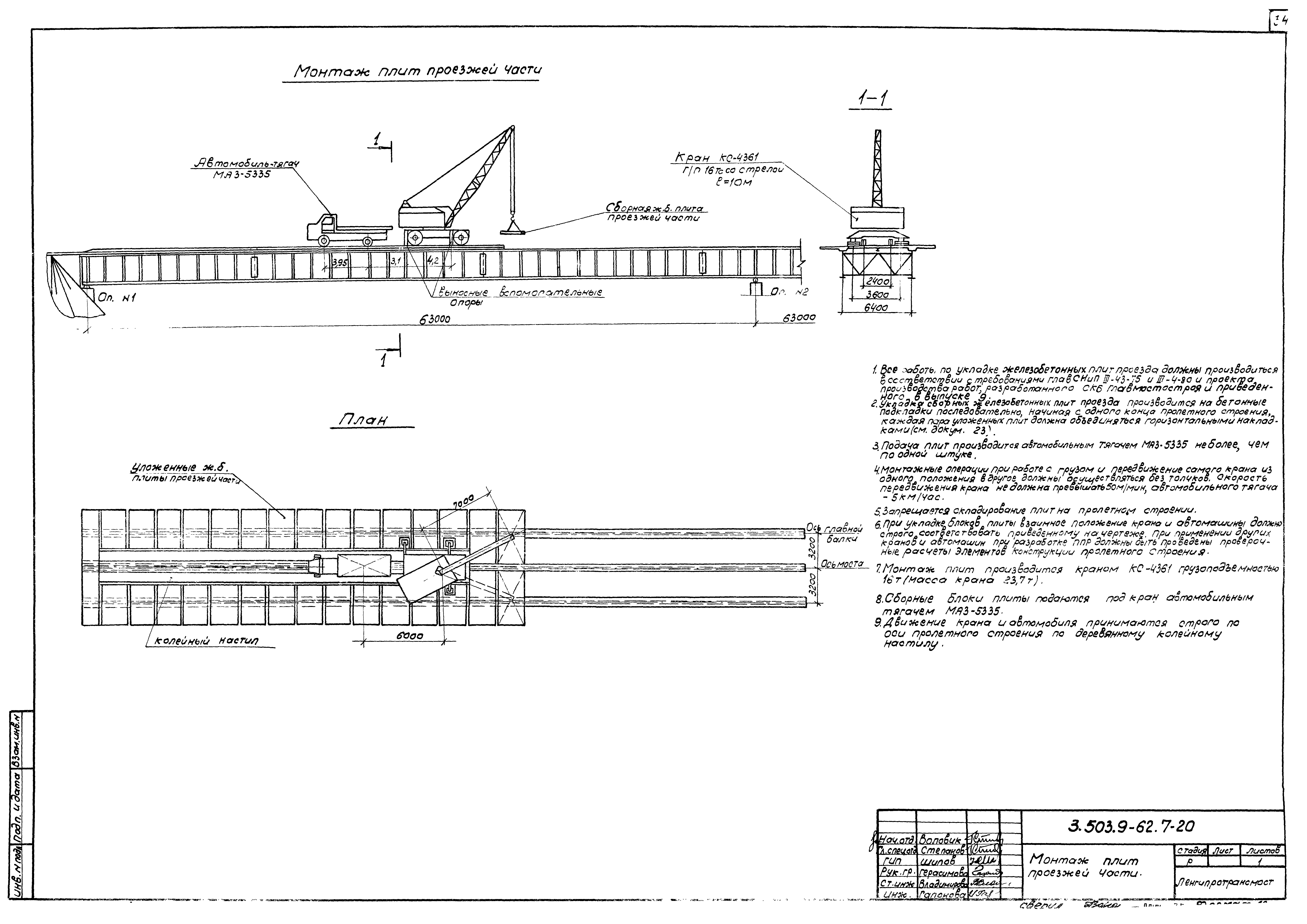

3.503.9-62.7-20 Монтаж плит проезжей части

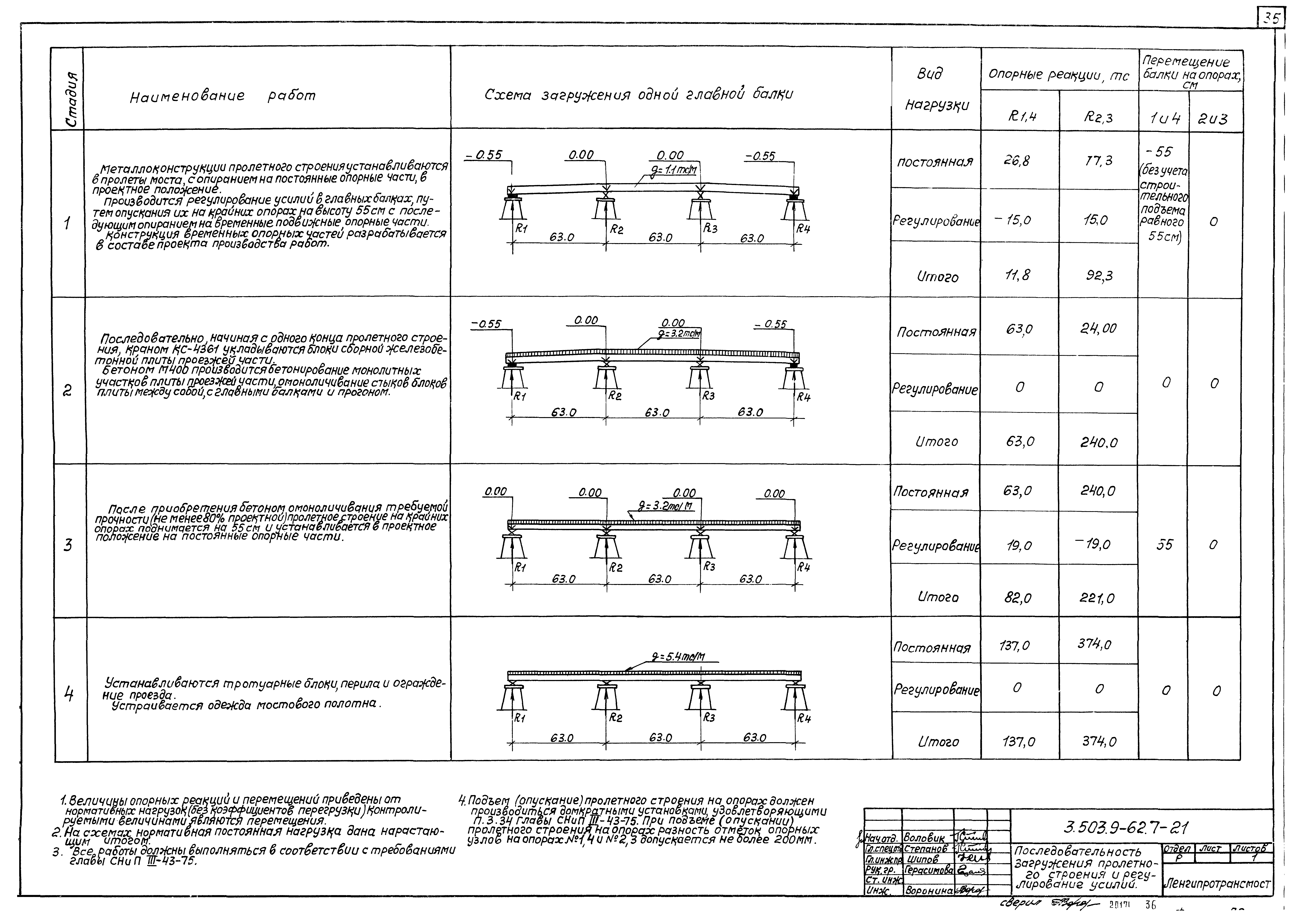

3.503.9-62.7-21 Последовательность загружения пролетного строения и регулирование усилий

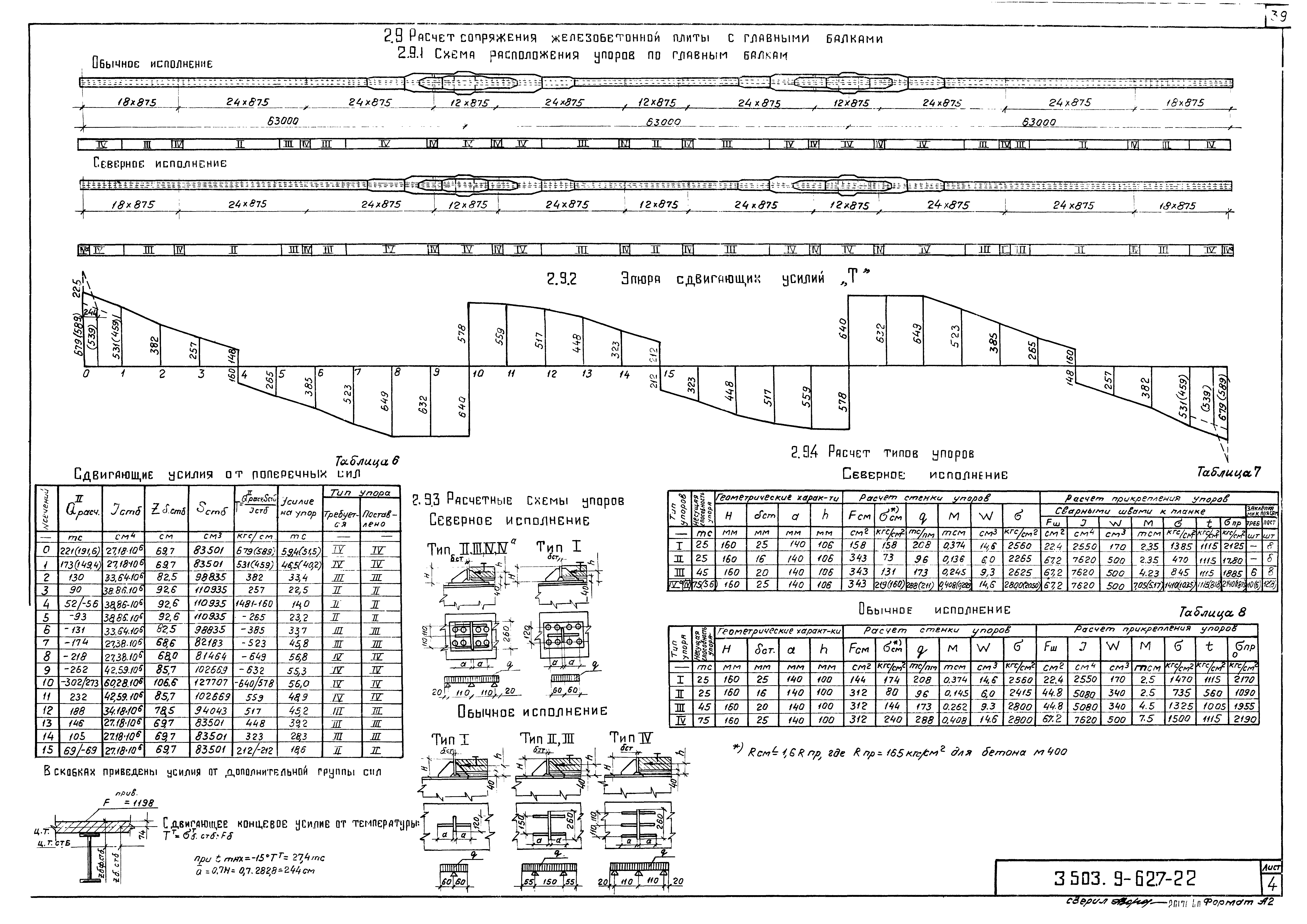

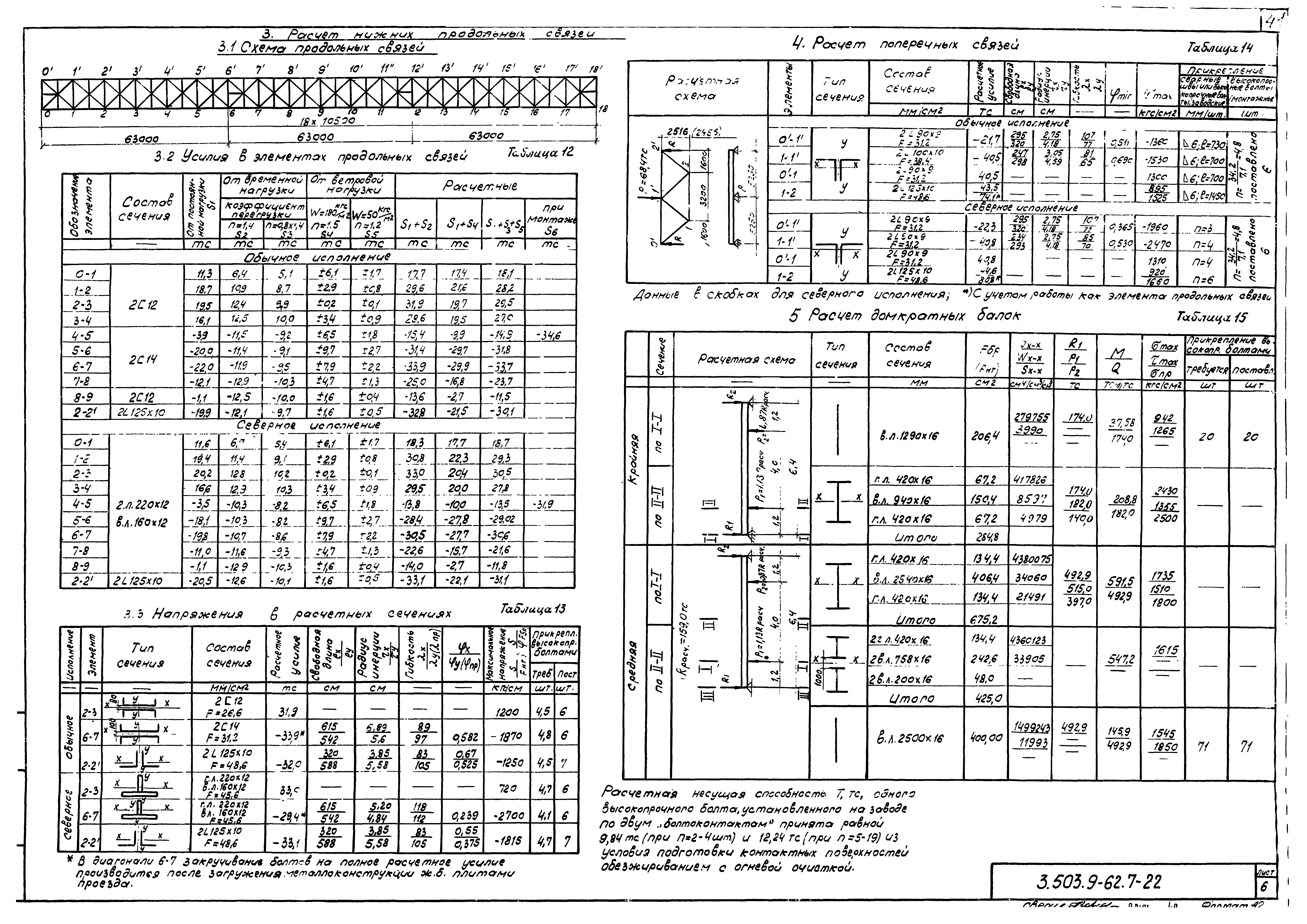

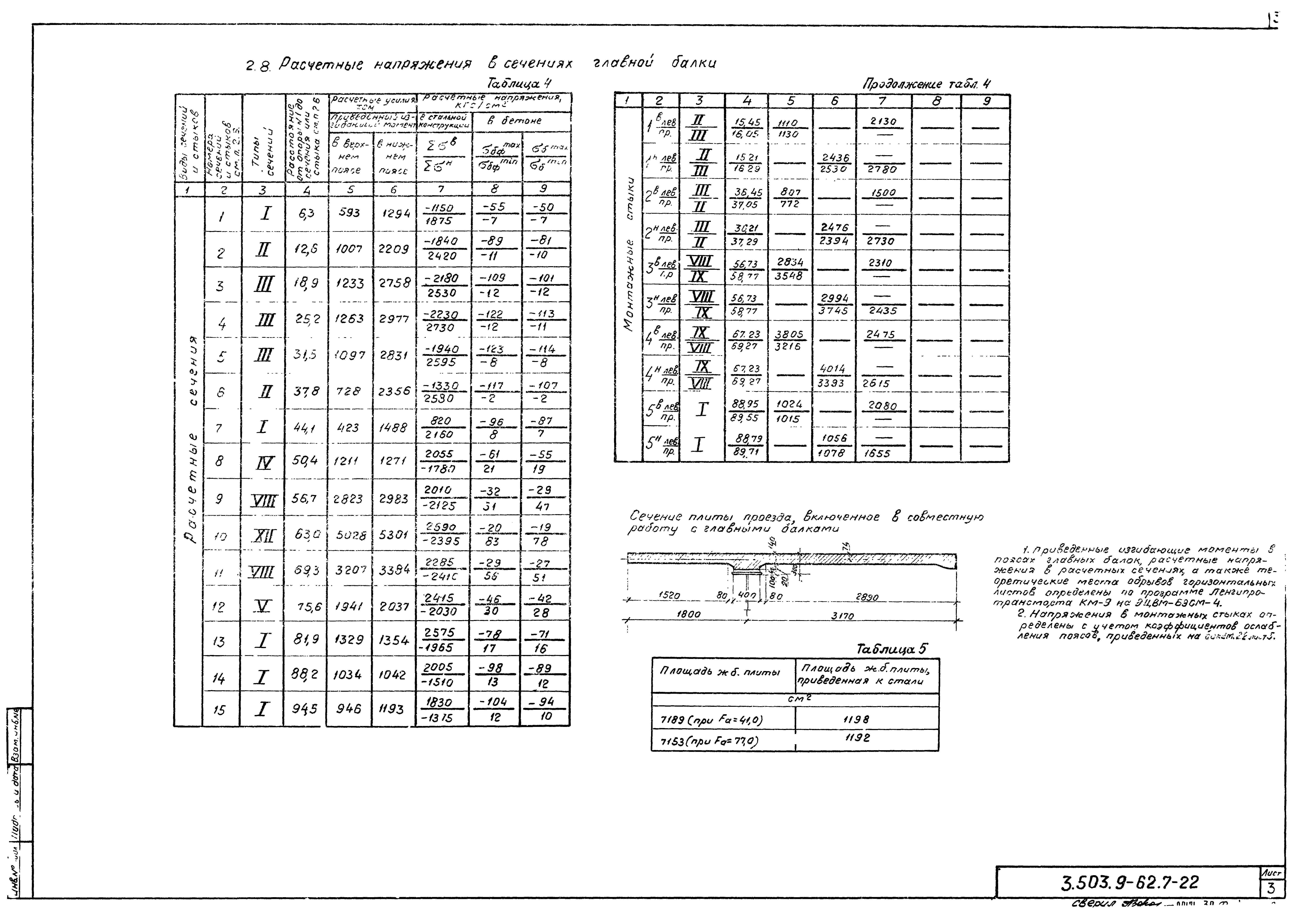

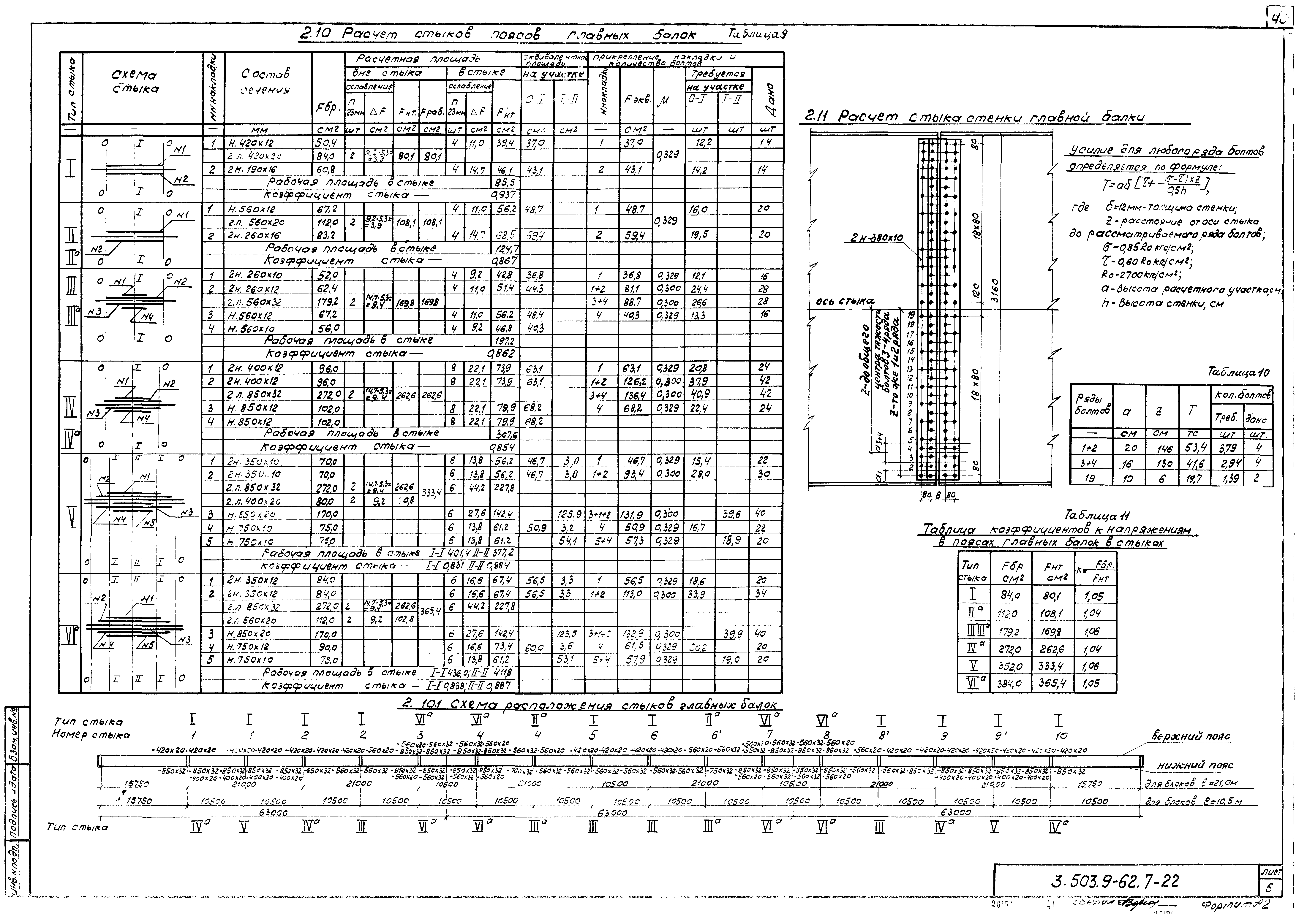

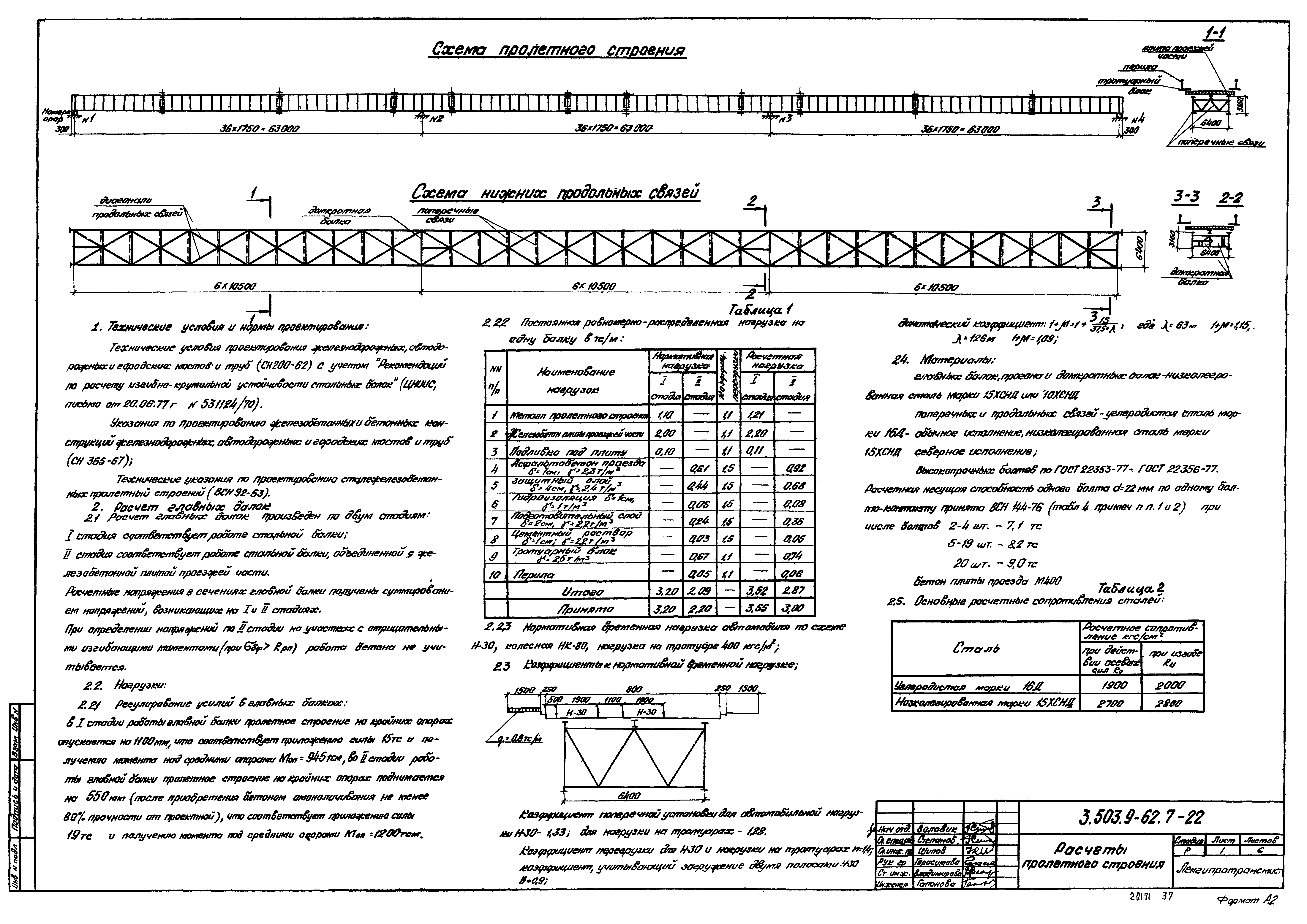

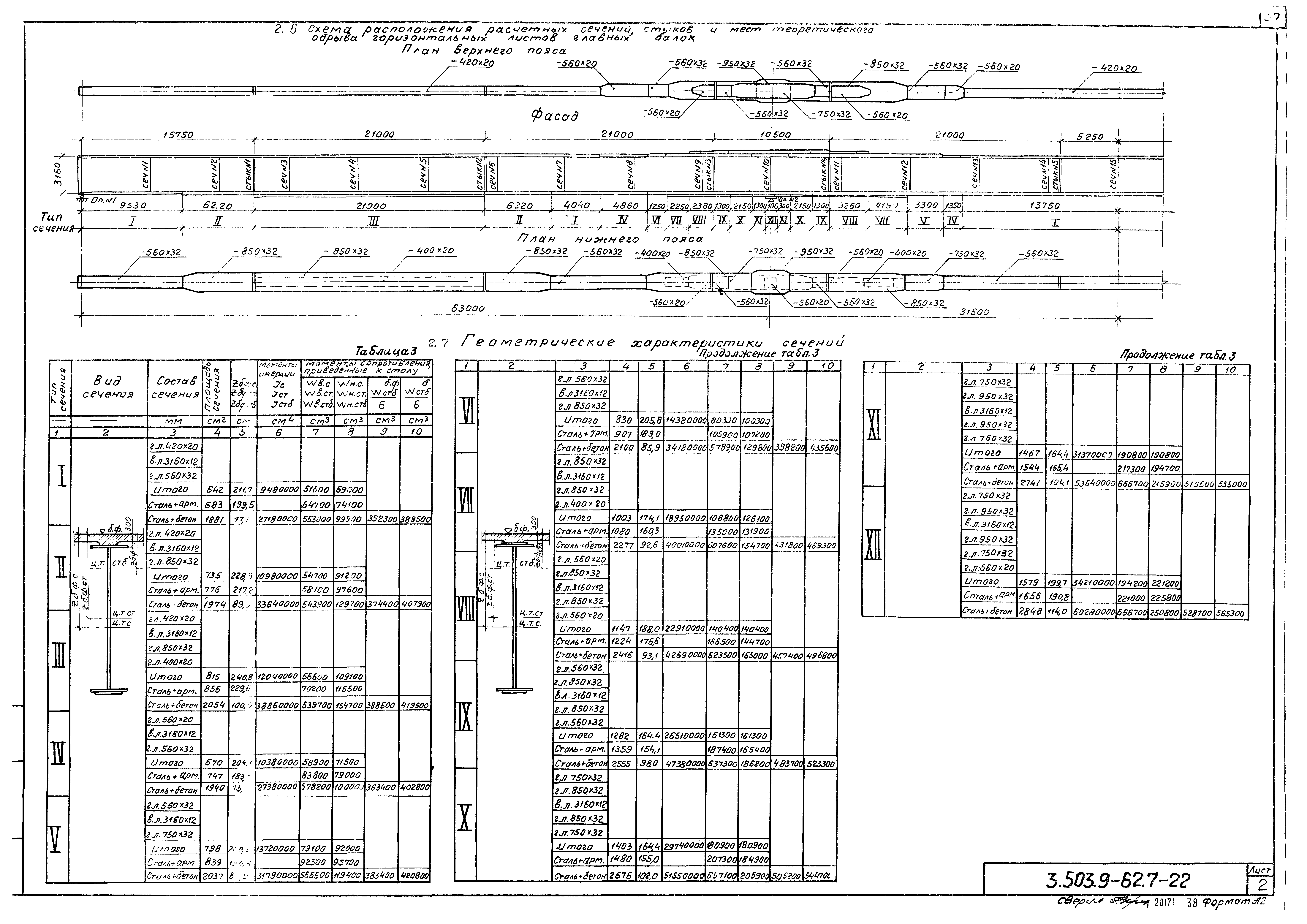

3.503.9-62.7-22 Расчет продольного строения

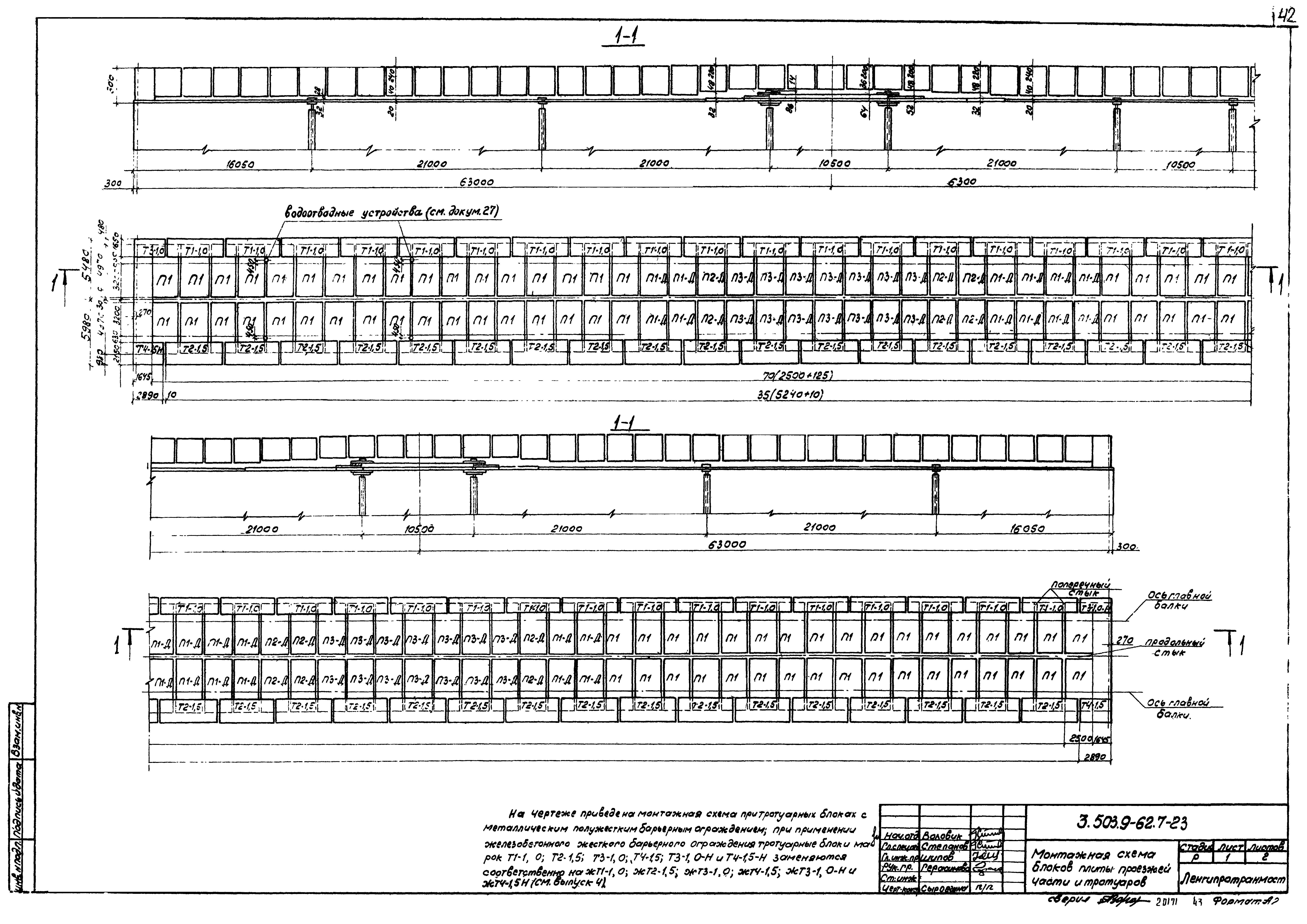

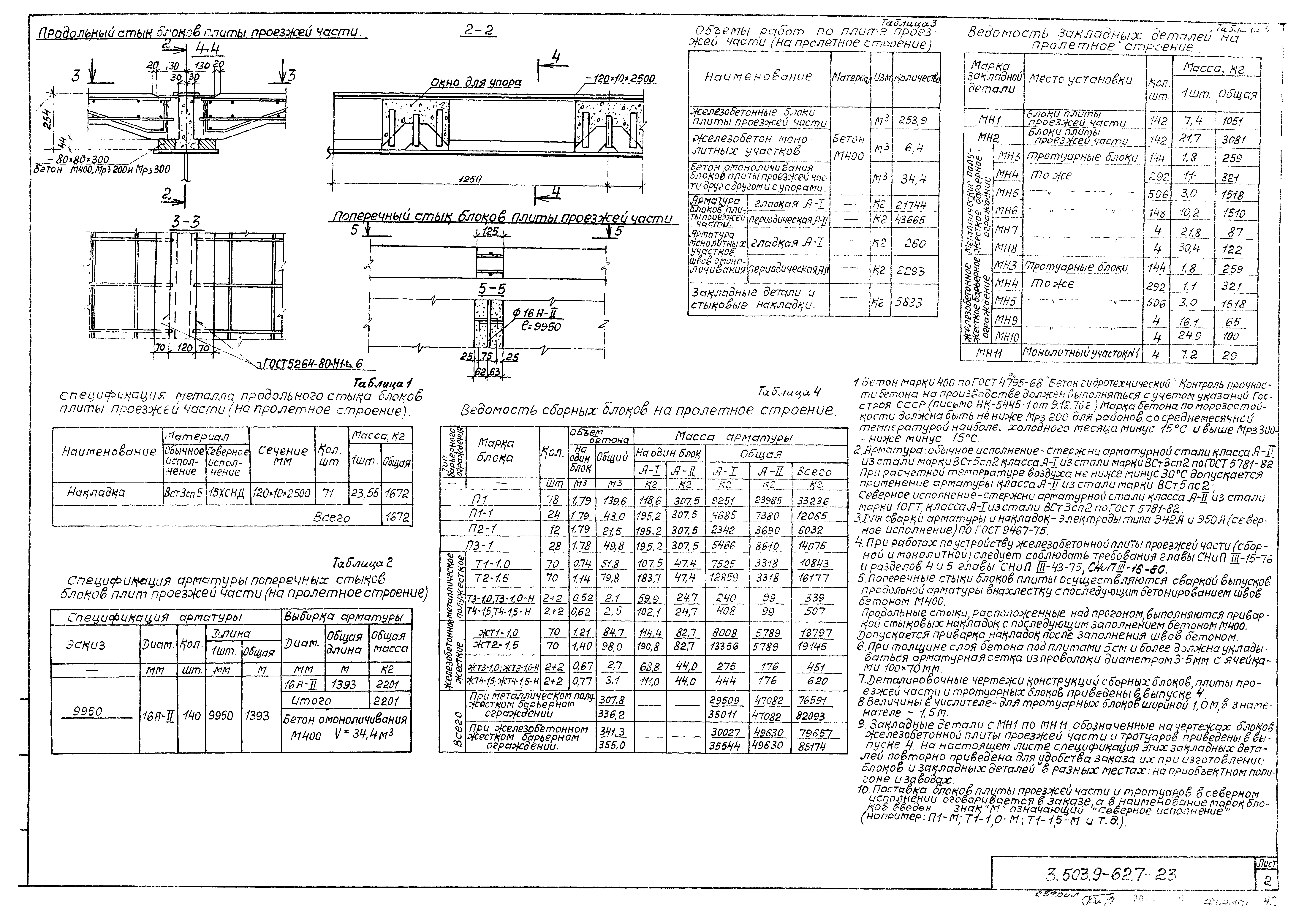

3.503.9-62.7-23 Монтажная схема блоков плиты проезжей части и тротуаров

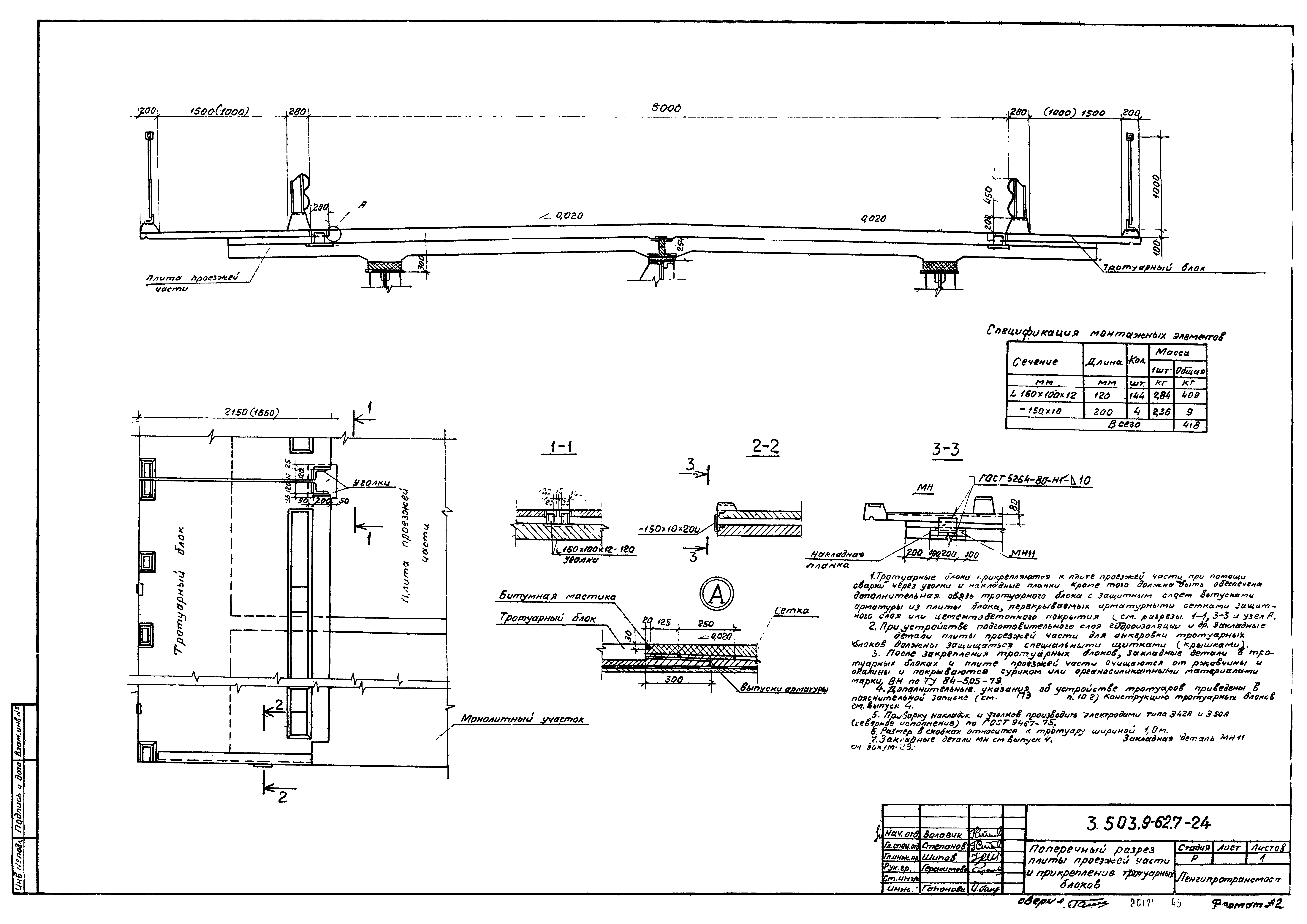

3.503.9-62.7-24 Поперечный разрез плиты проезжей части и прикрепление тротуарных блоков

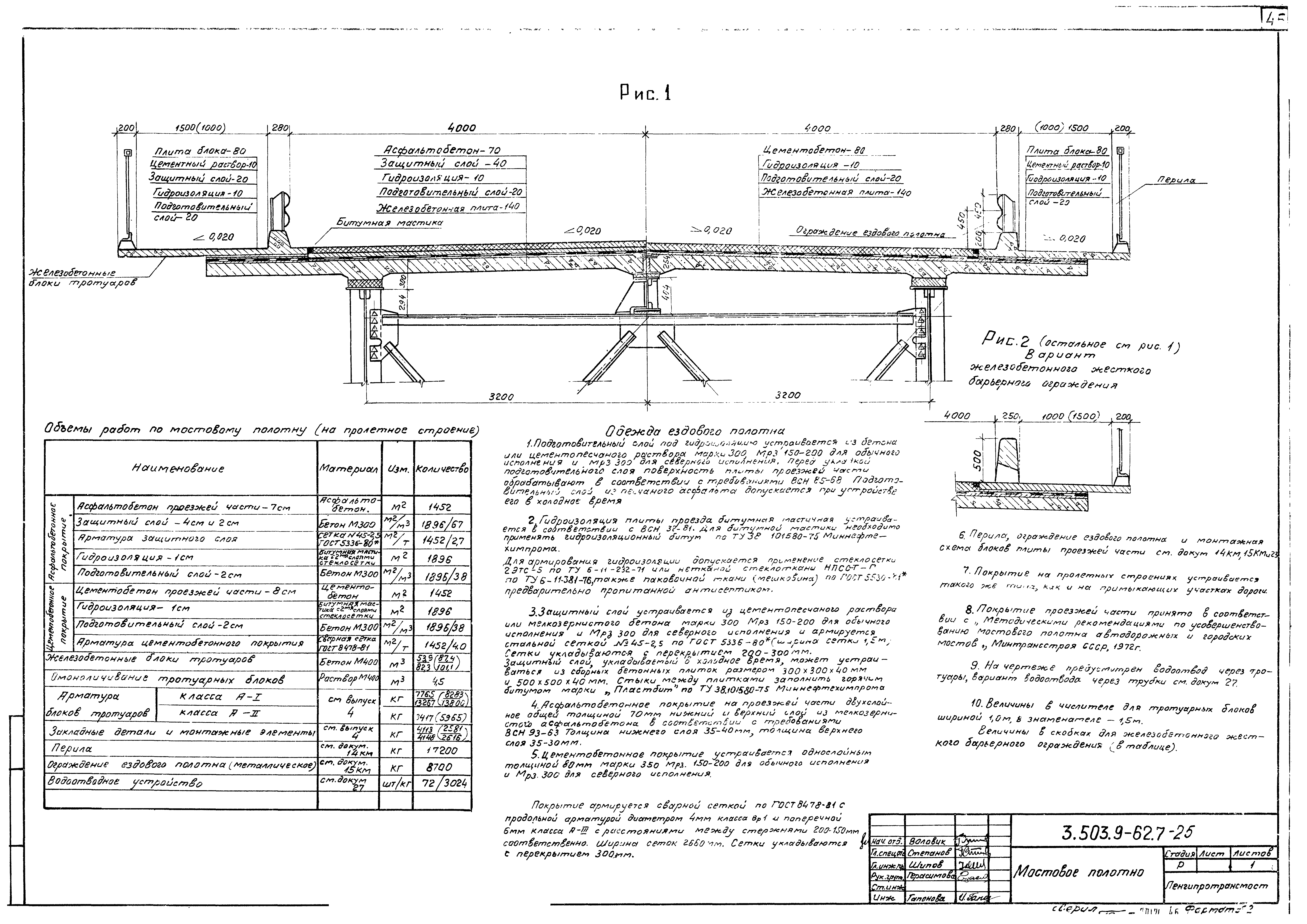

3.503.9-62.7-25 Мостовое полотно

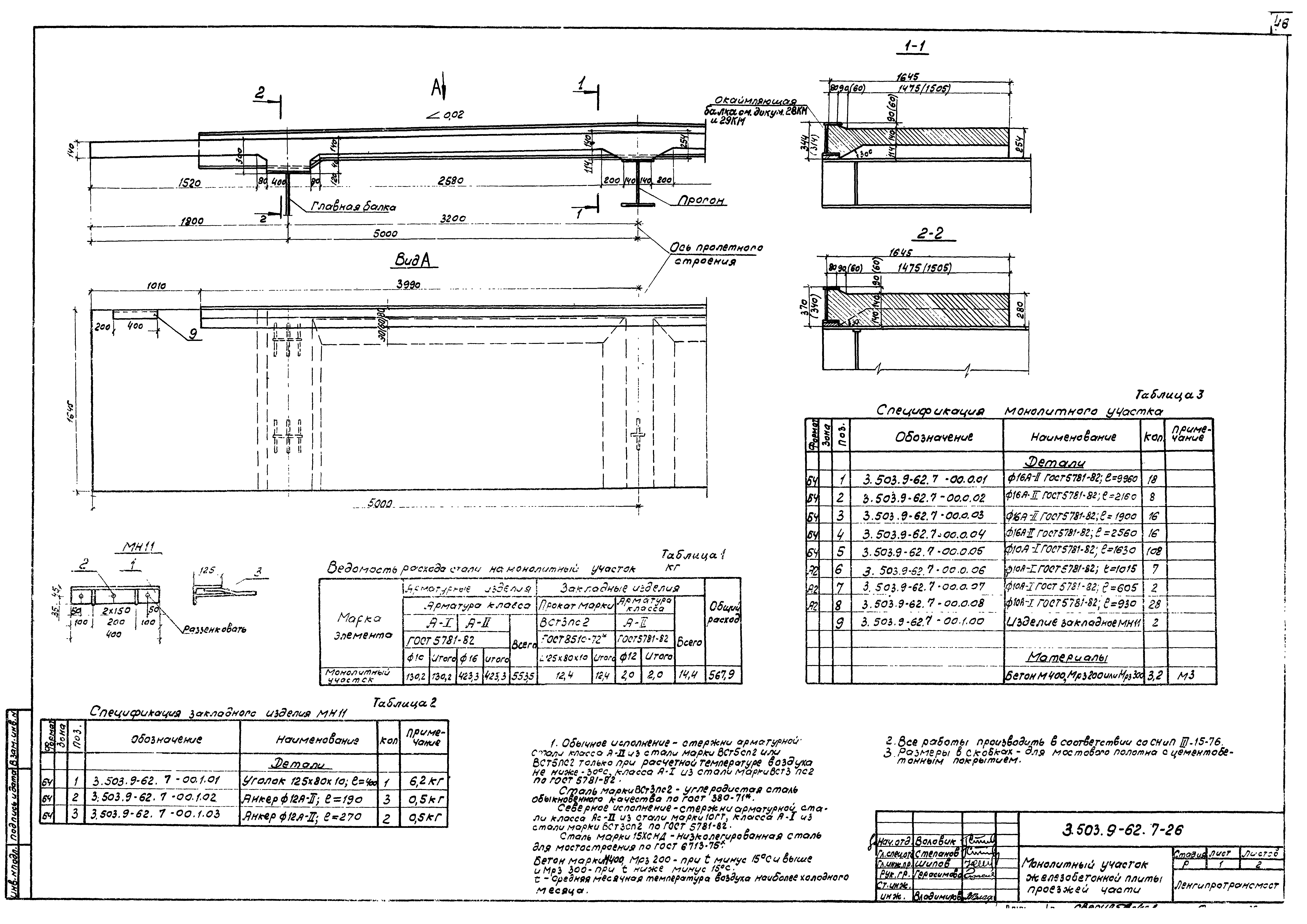

3.503.9-62.7-26 Монолитный участок железобетонной плиты проезжей части

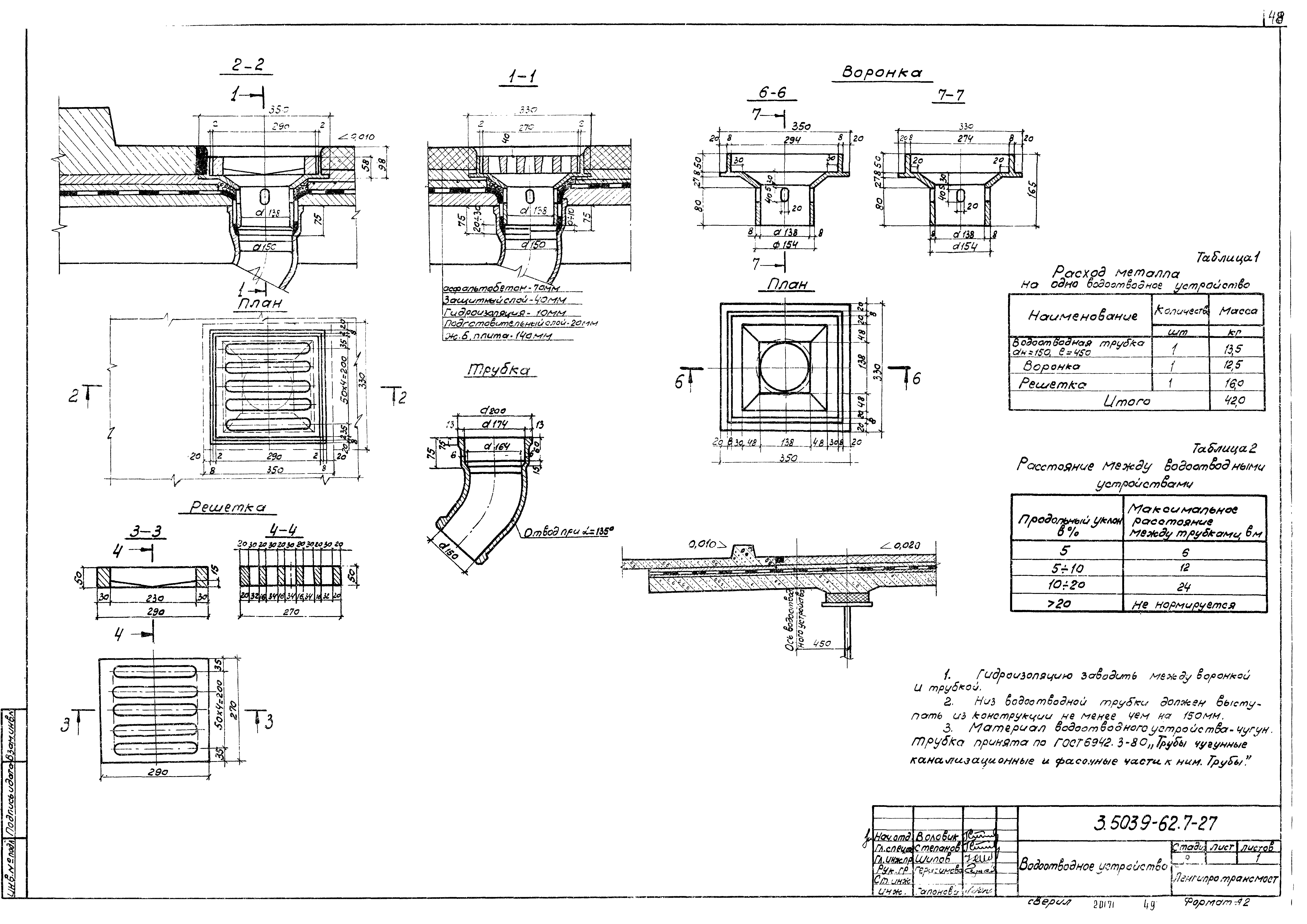

3.503.9-62.7-27 Водоотводное устройство

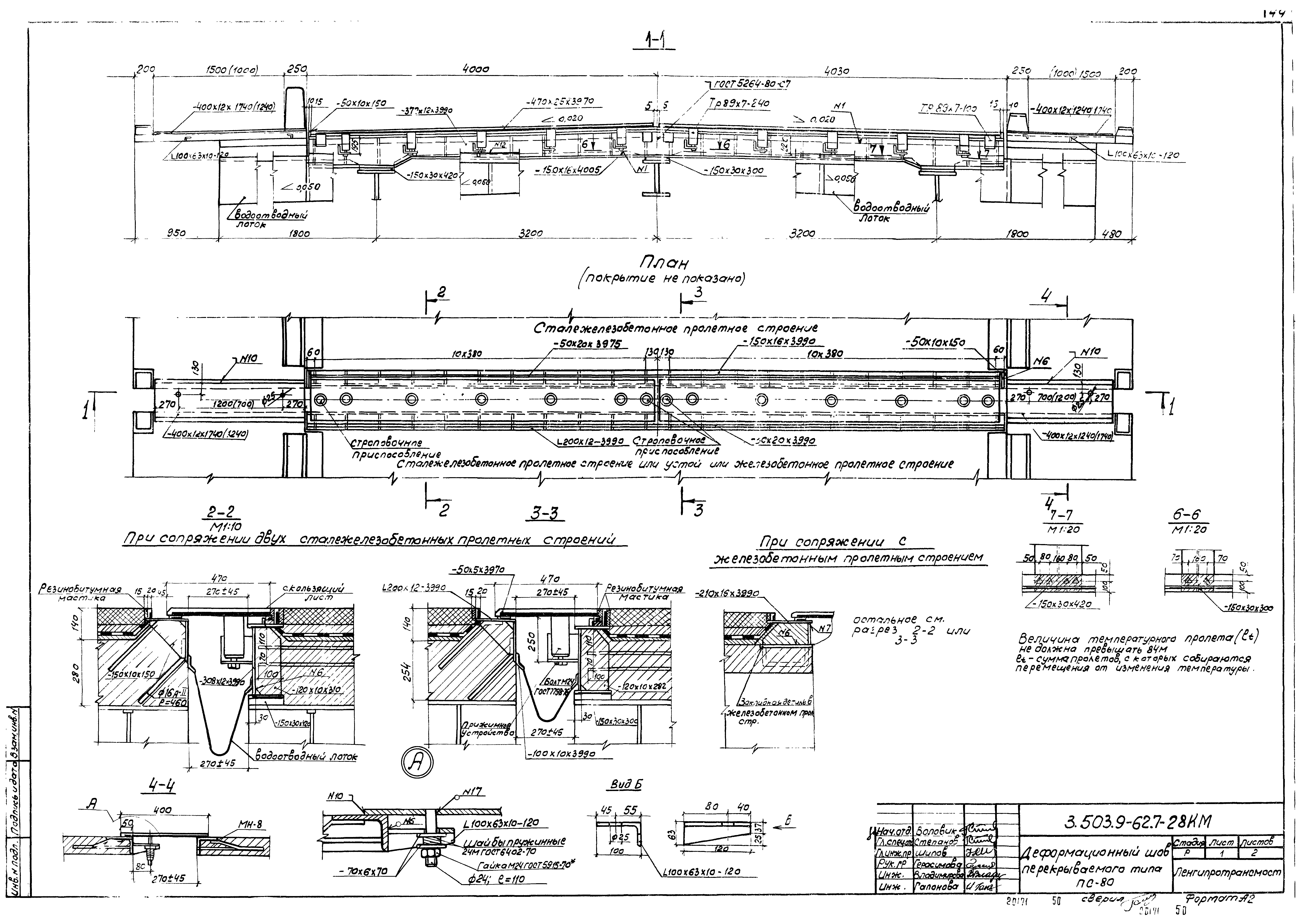

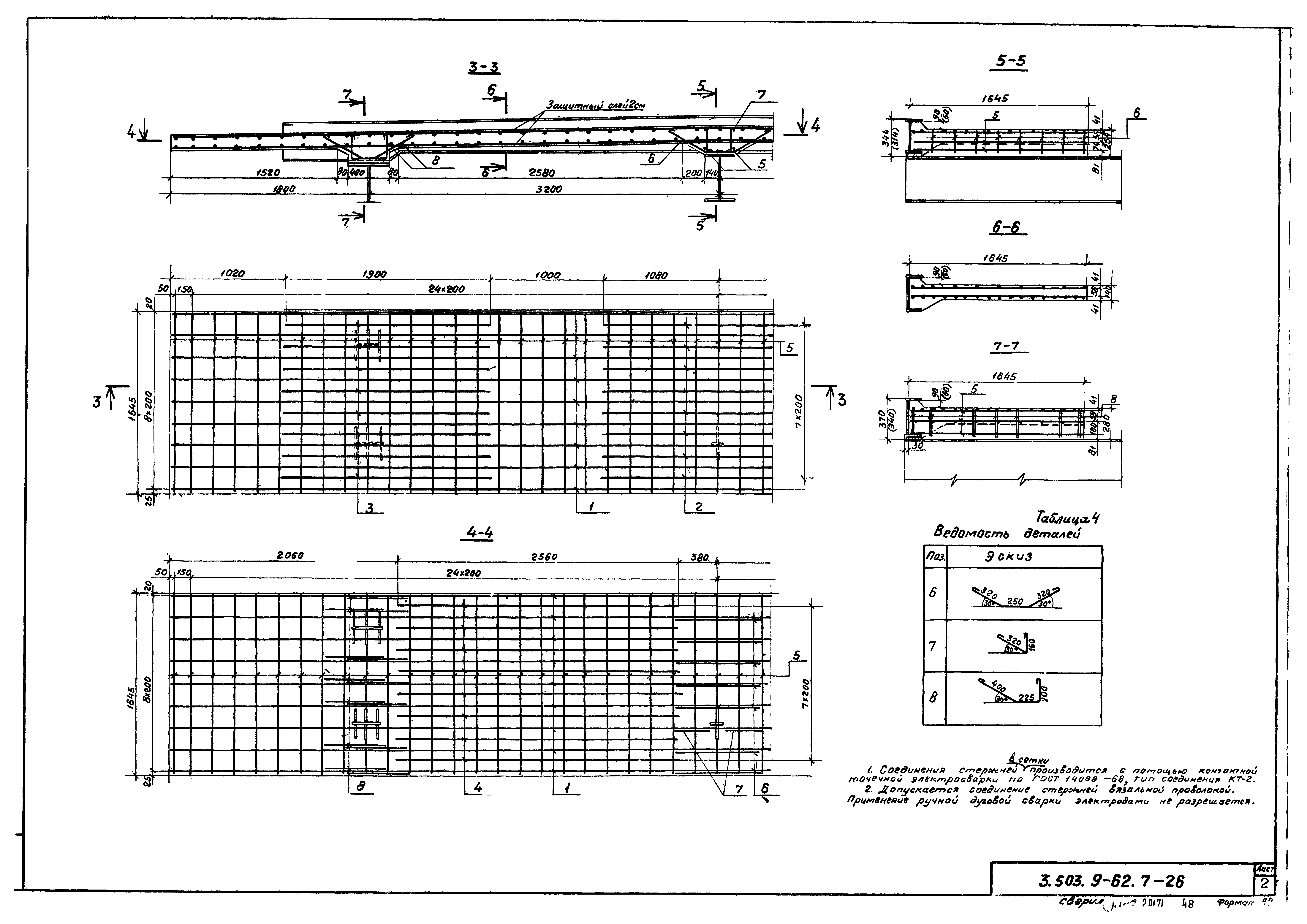

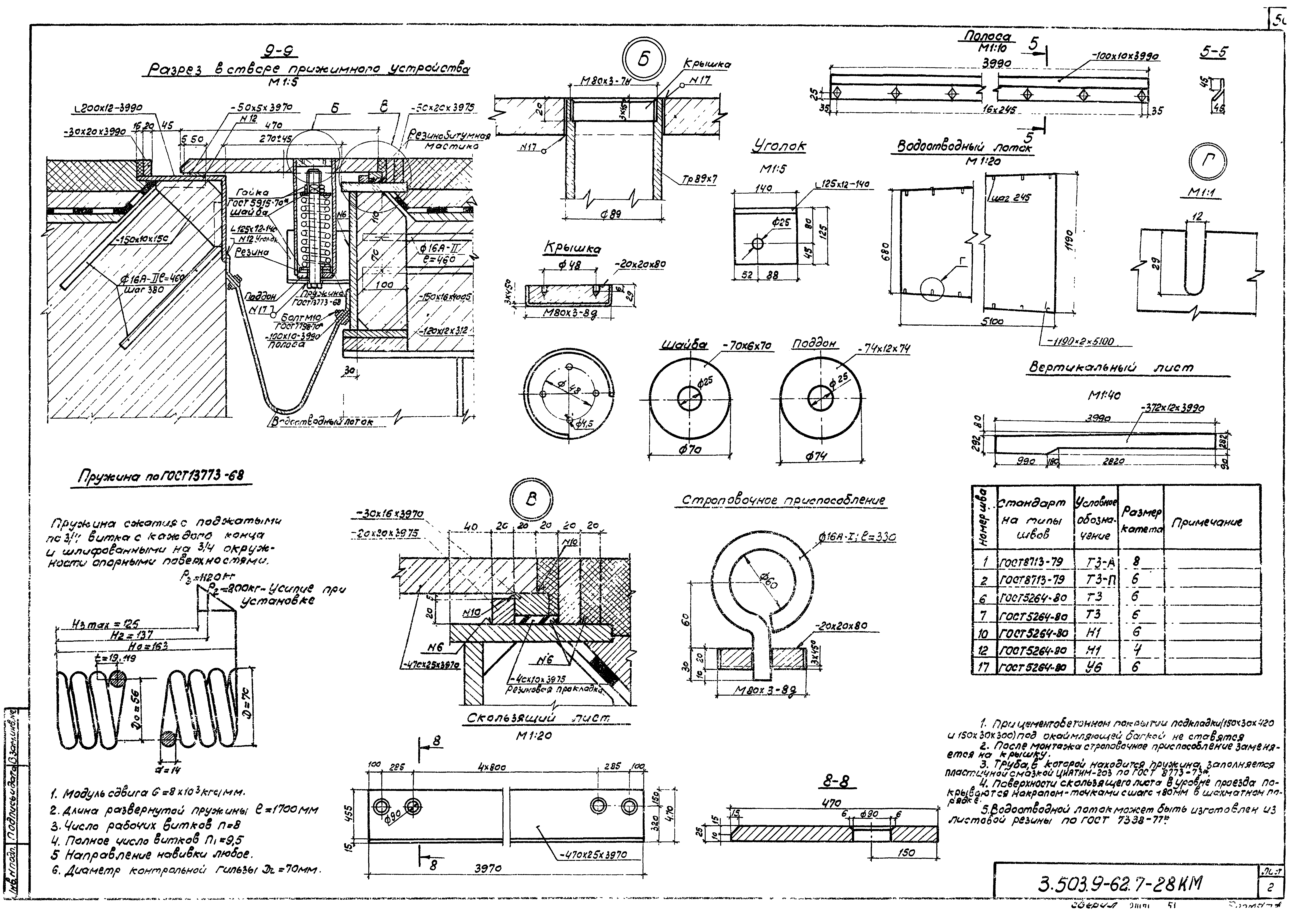

3.503.9-62.7-28КМ Деформационный шов перекрываемого типа ПС-80

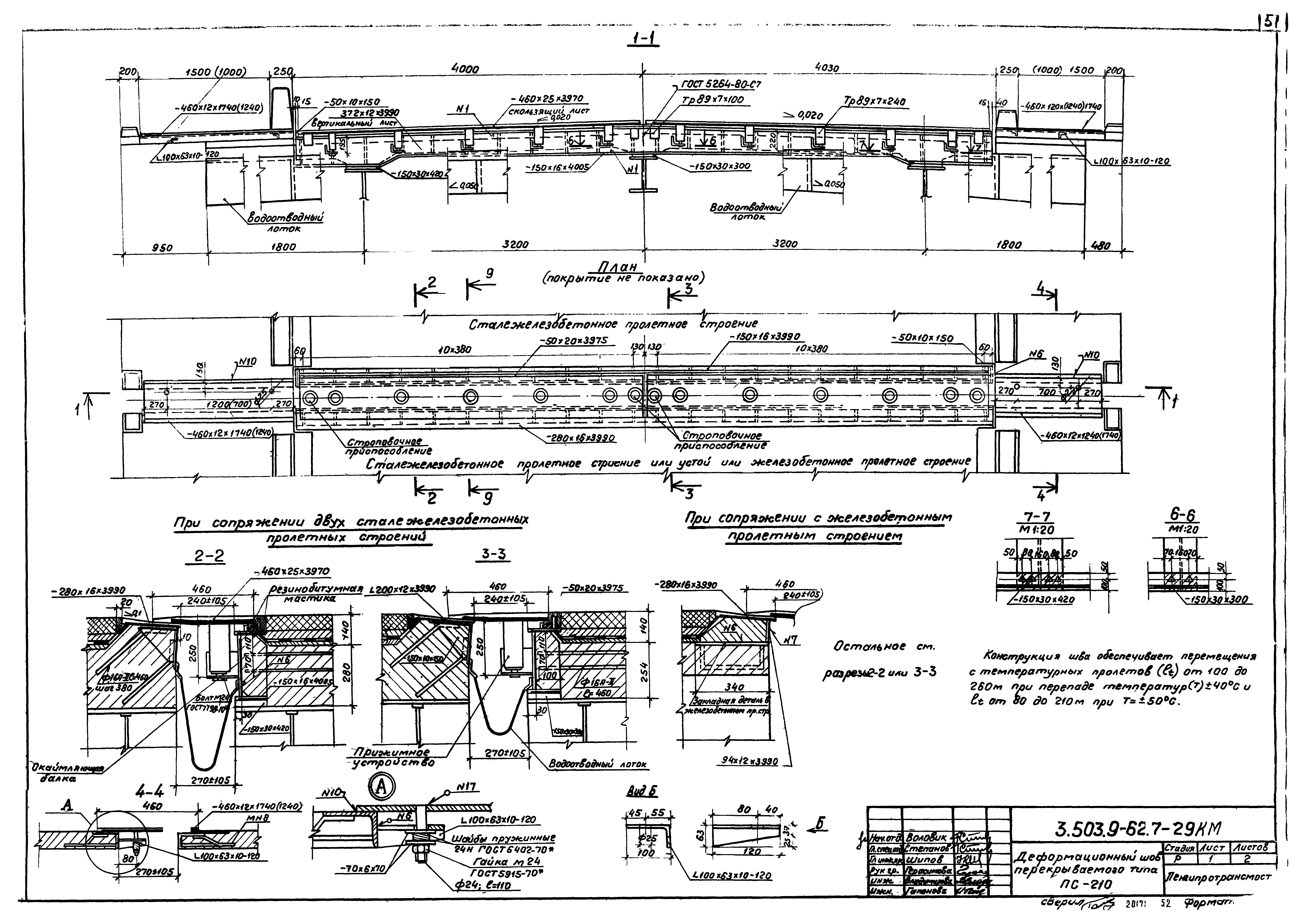

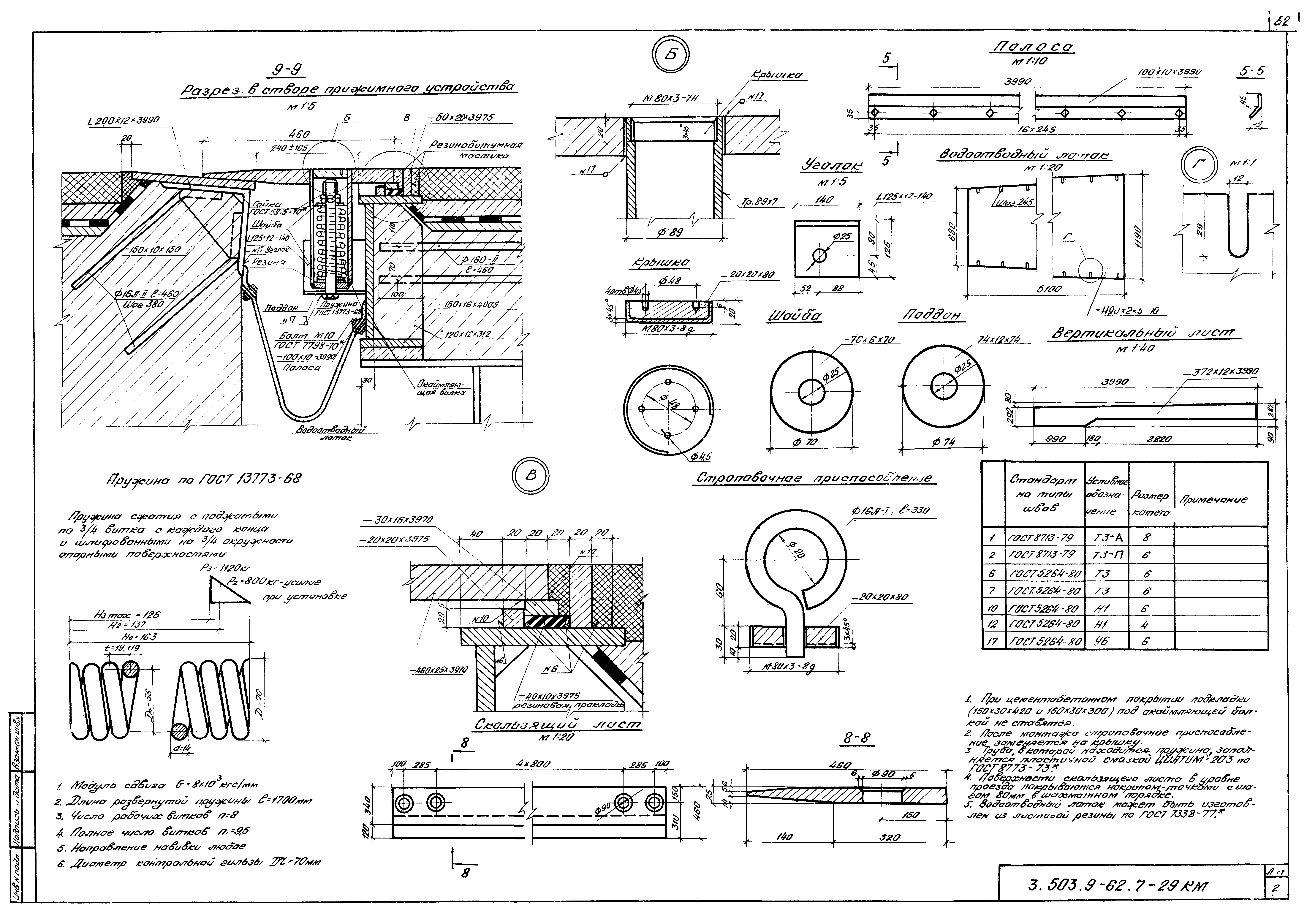

3.503.9-62.7-29КМ Деформационный шов перекрываемого типа ПС-210

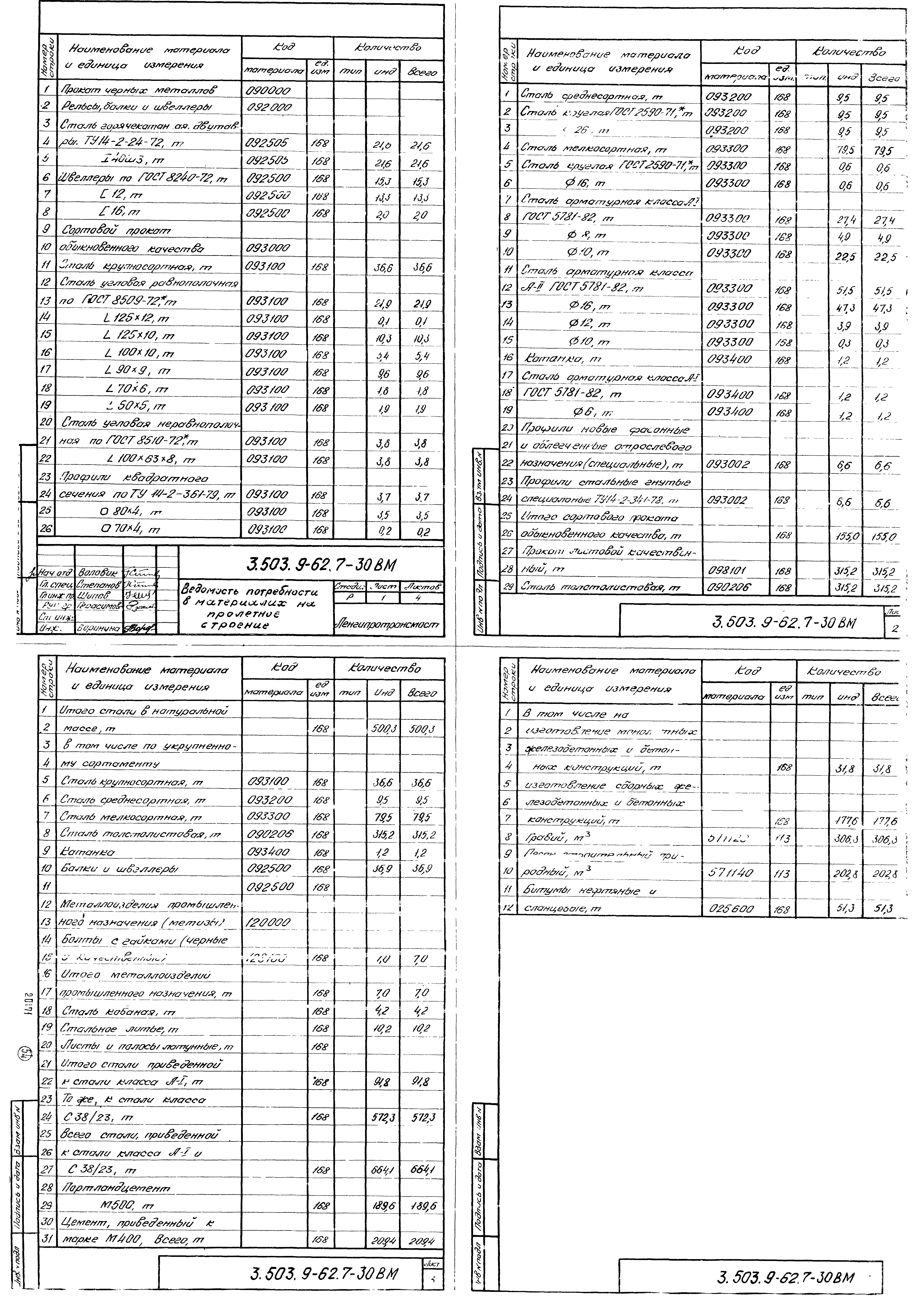

3.503.9-62.7-30ВМ Ведомость потребности в материалах на пролетное строение
Разработан: Ленгипротрансмост
Утверждён:26.11.1984 Минтрансстрой (Mintransstroy ВС-1196)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
