Серия 3.402-18

Переходы (подземные) магистральных нефтепроводов диаметром 530-1420 мм через железные и шоссейные дороги

Обозначение:	Серия 3.402-18
Обозначение англ:	Series 3.402-18
Статус:	не определен законодательством
Название рус.:	Переходы (подземные) магистральных нефтепроводов диаметром 530-1420 мм через железные и шоссейные дороги
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	20.09.1972
Область применения:	В настоящих типовых конструкциях разработана прокладка магистральных нефтепроводов и ответвлений от них под железнодорожными, а также под шоссейными дорогами I, II, III и IV категорий в защитных стальных кожухах самостоятельно и совместно с кабелями связи

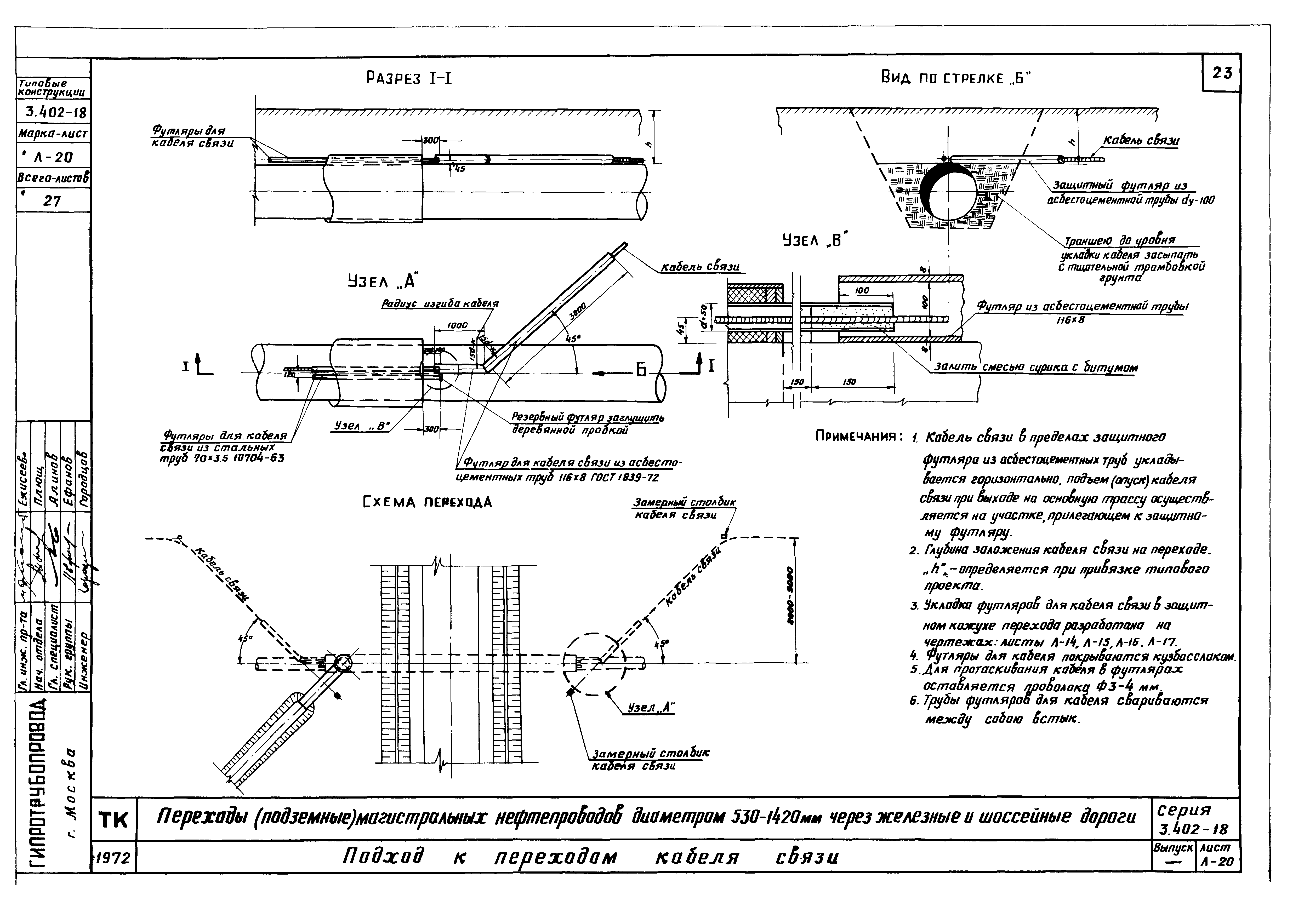

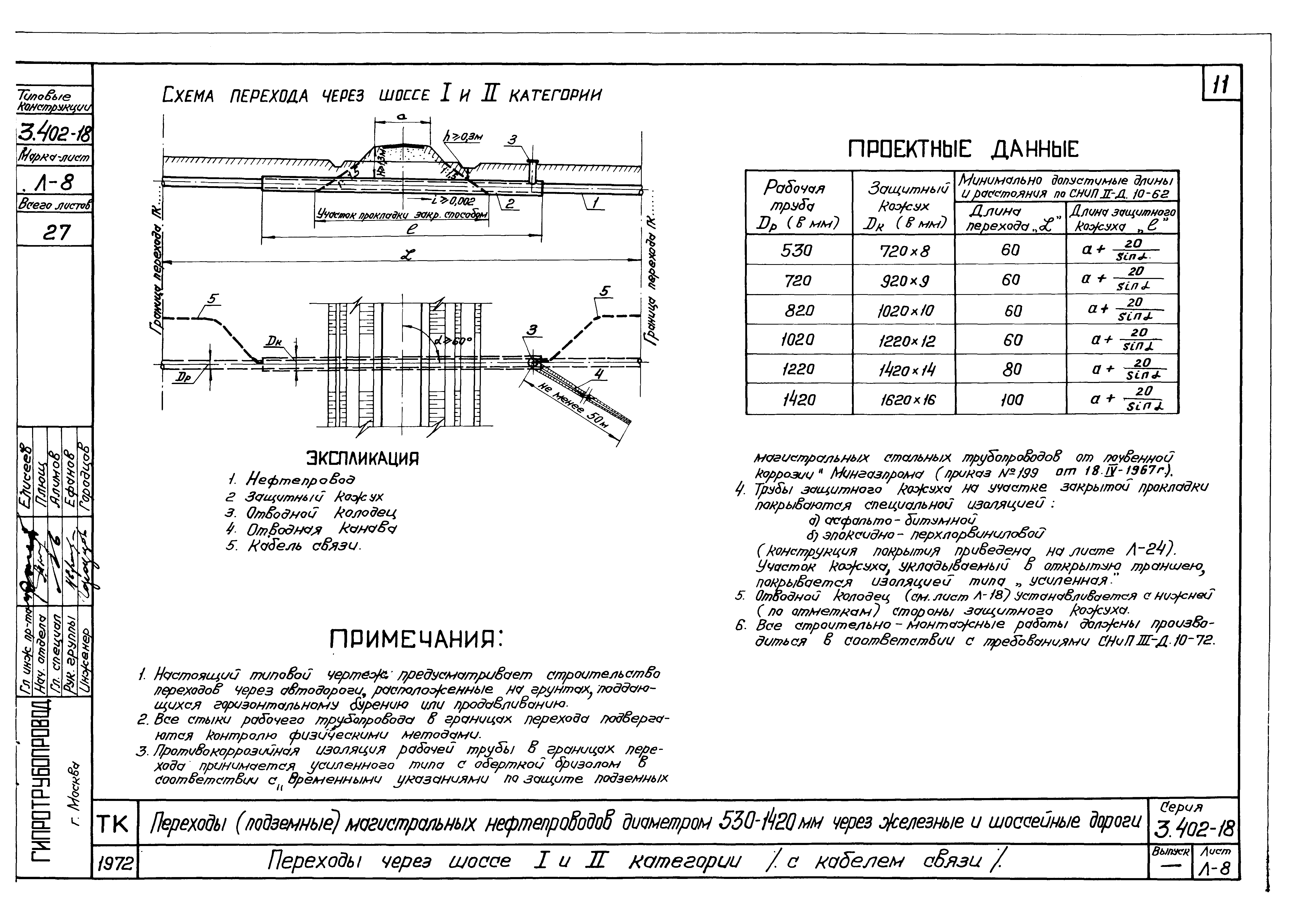

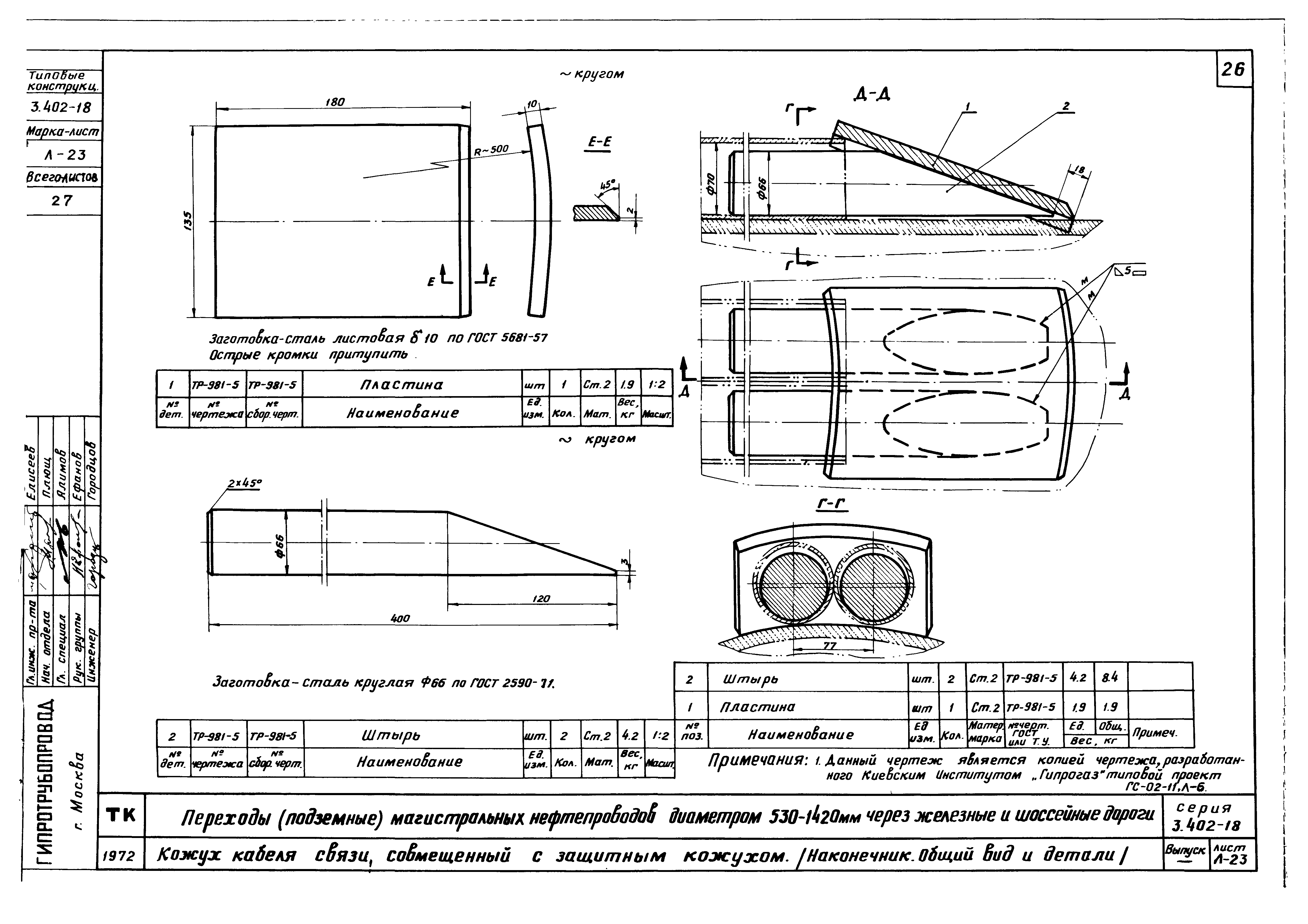

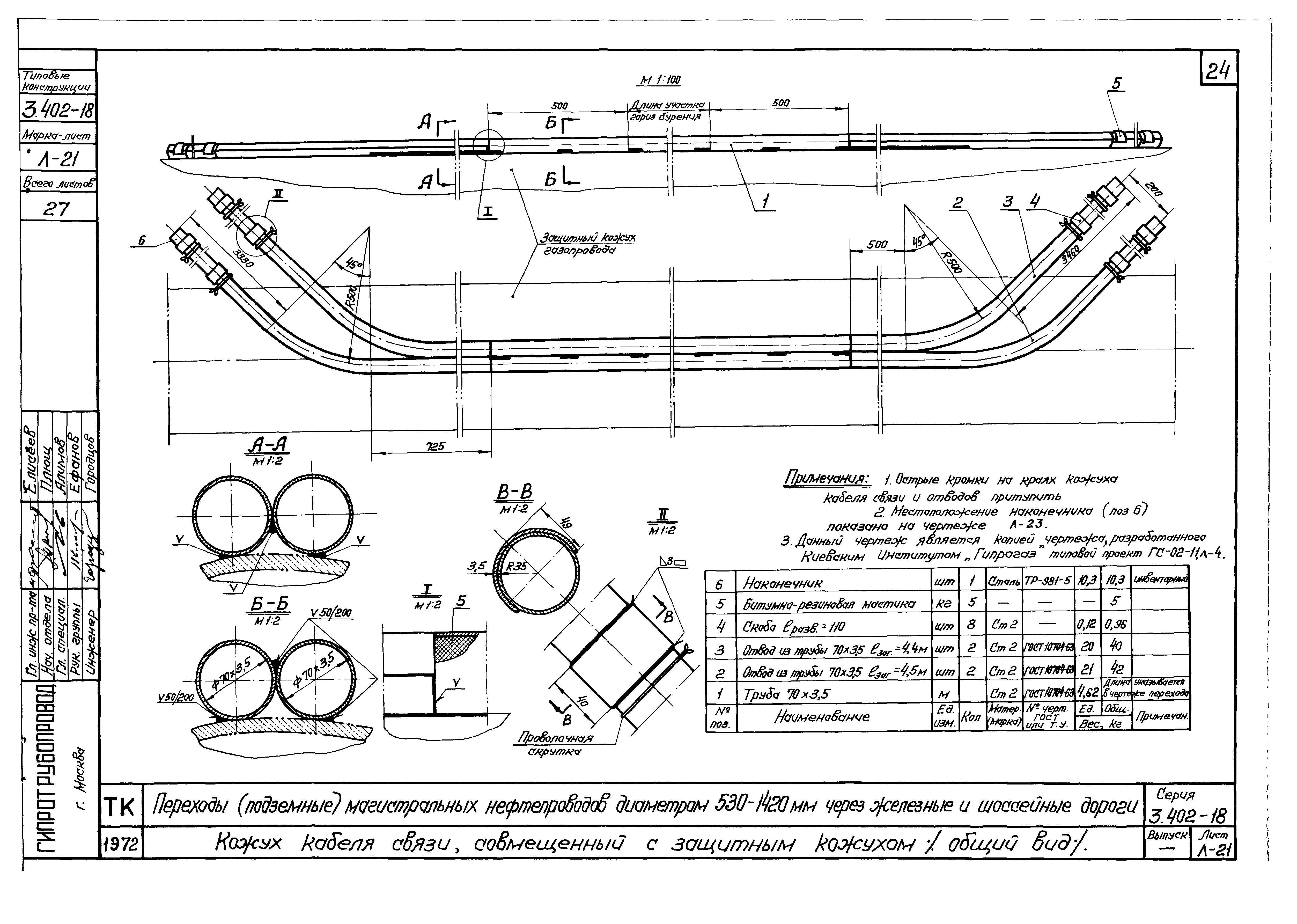

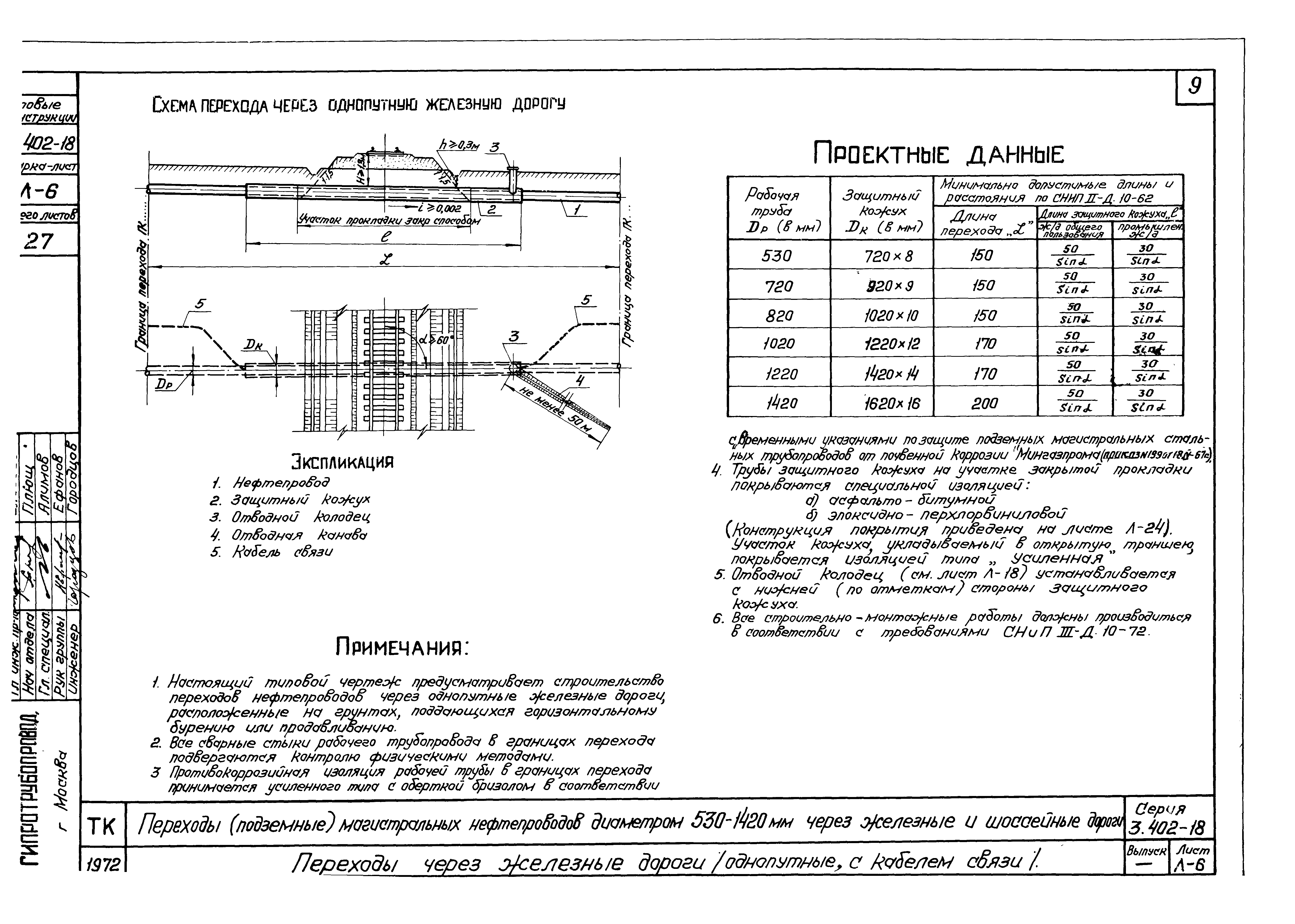

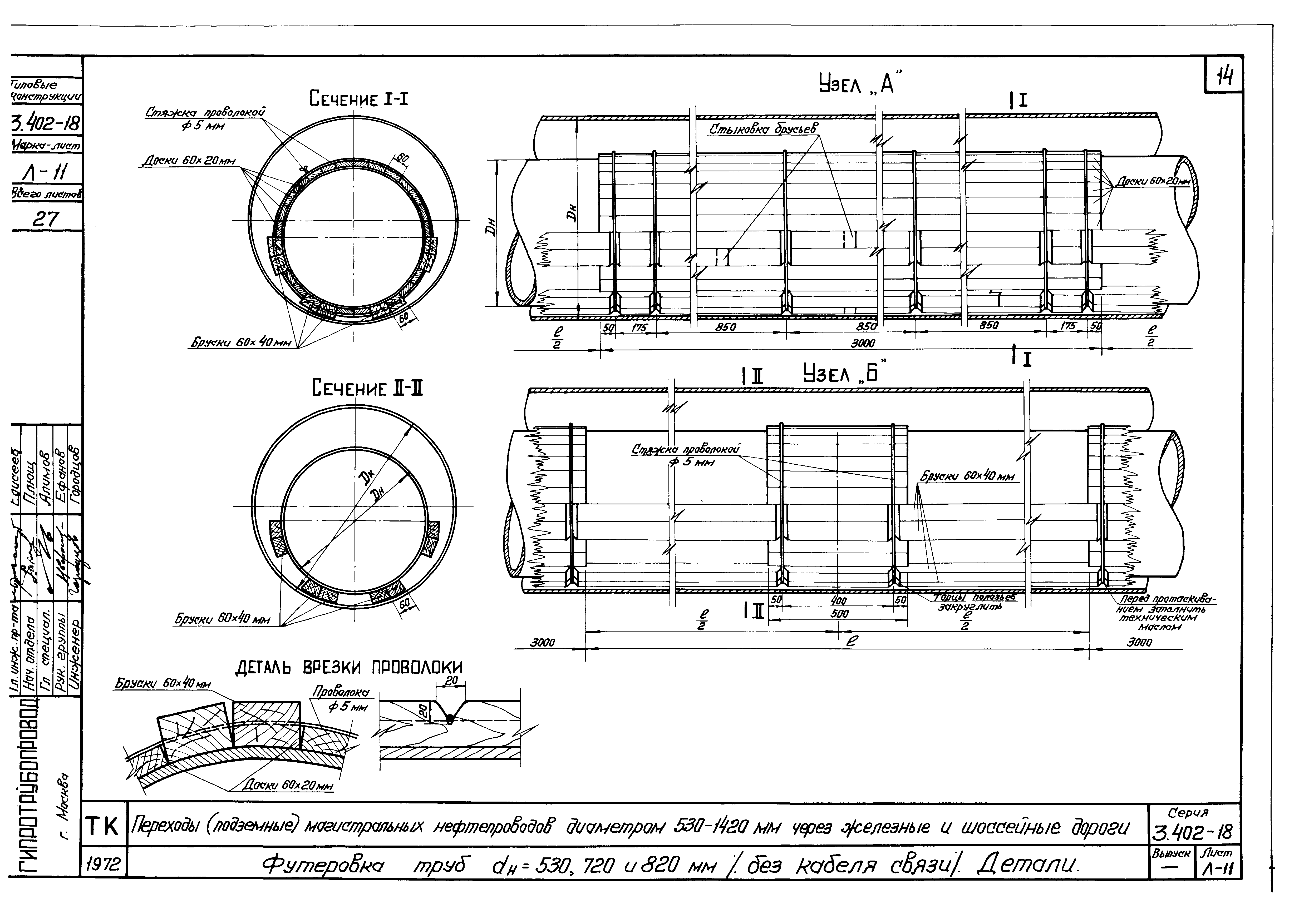

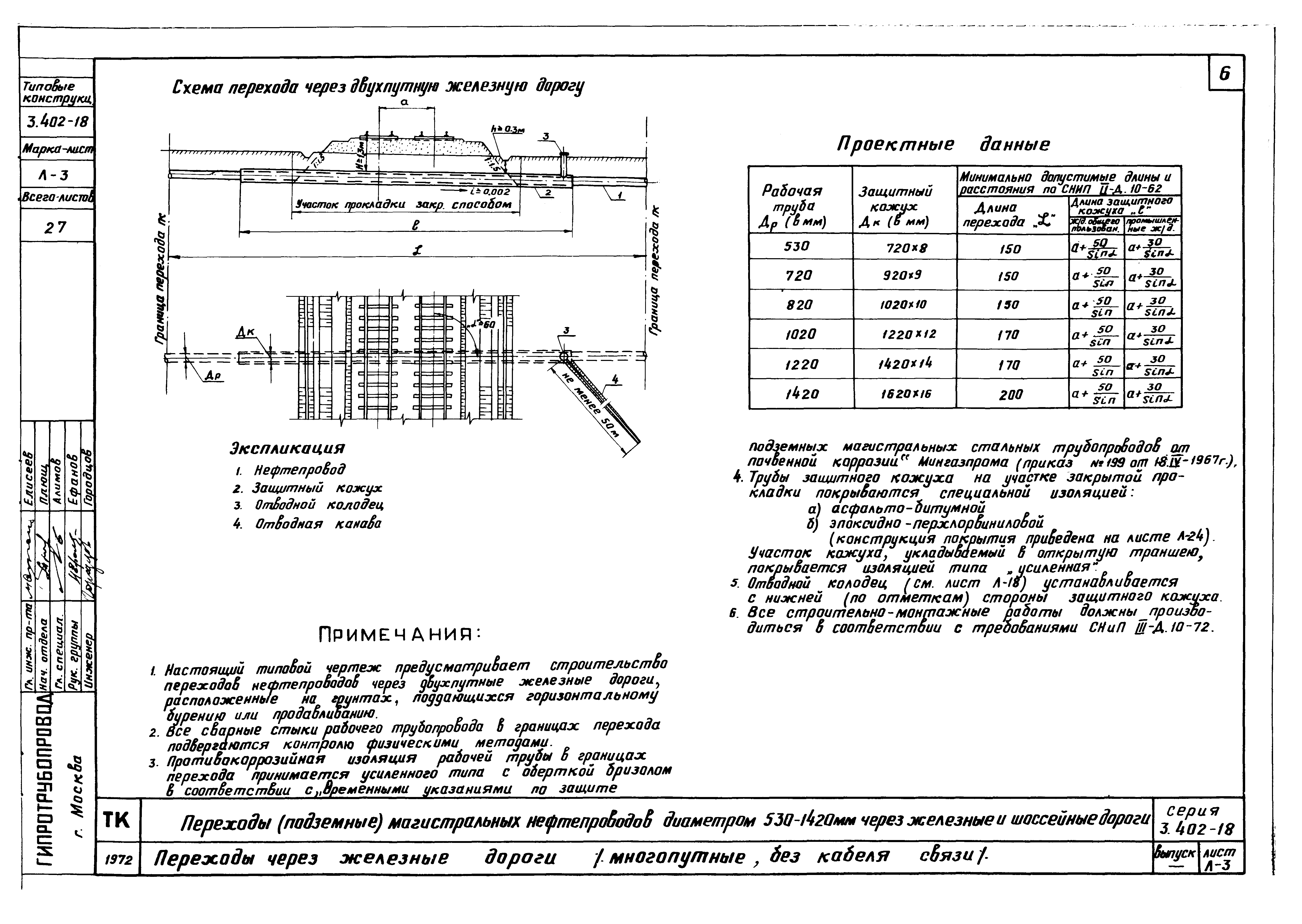

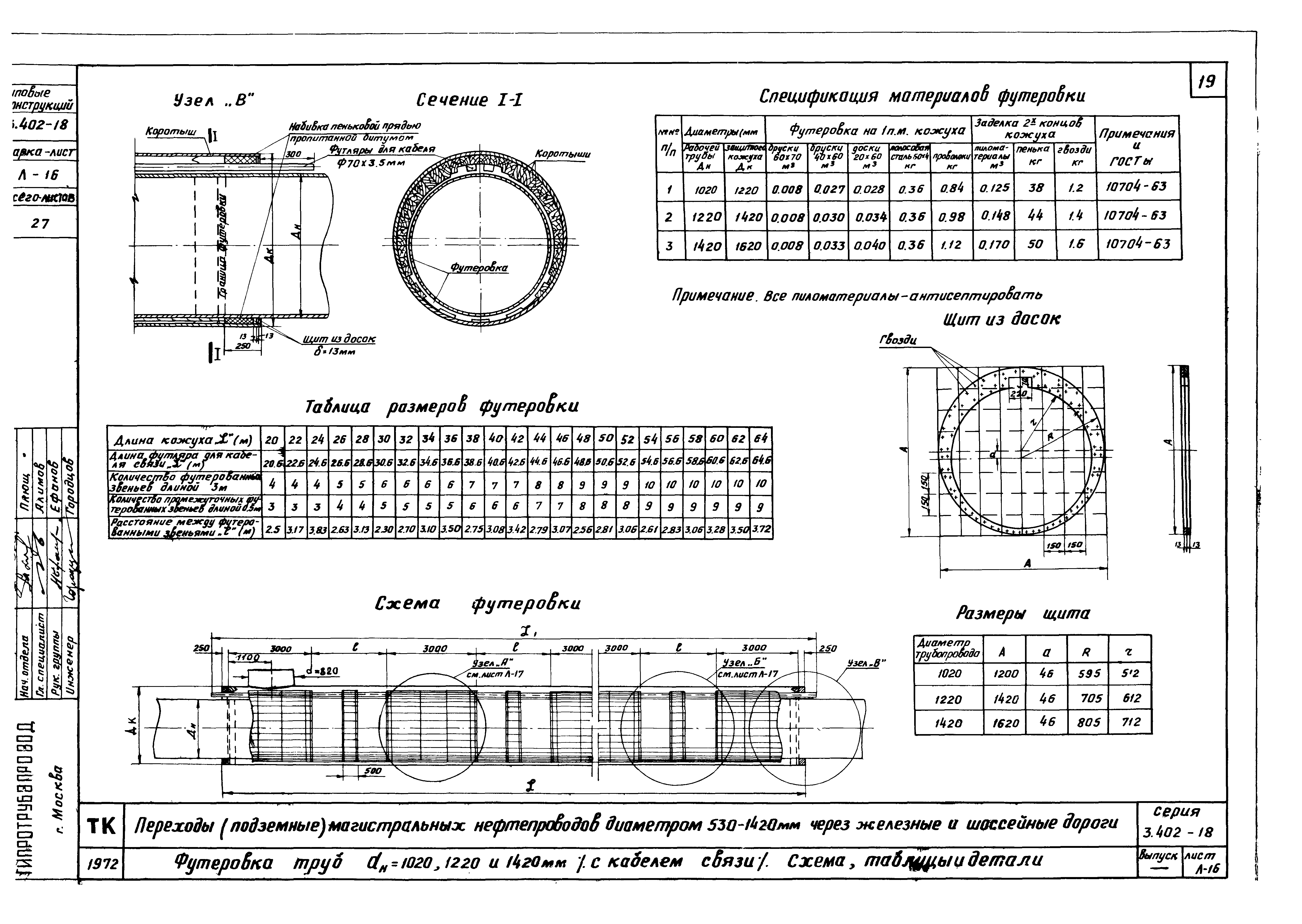

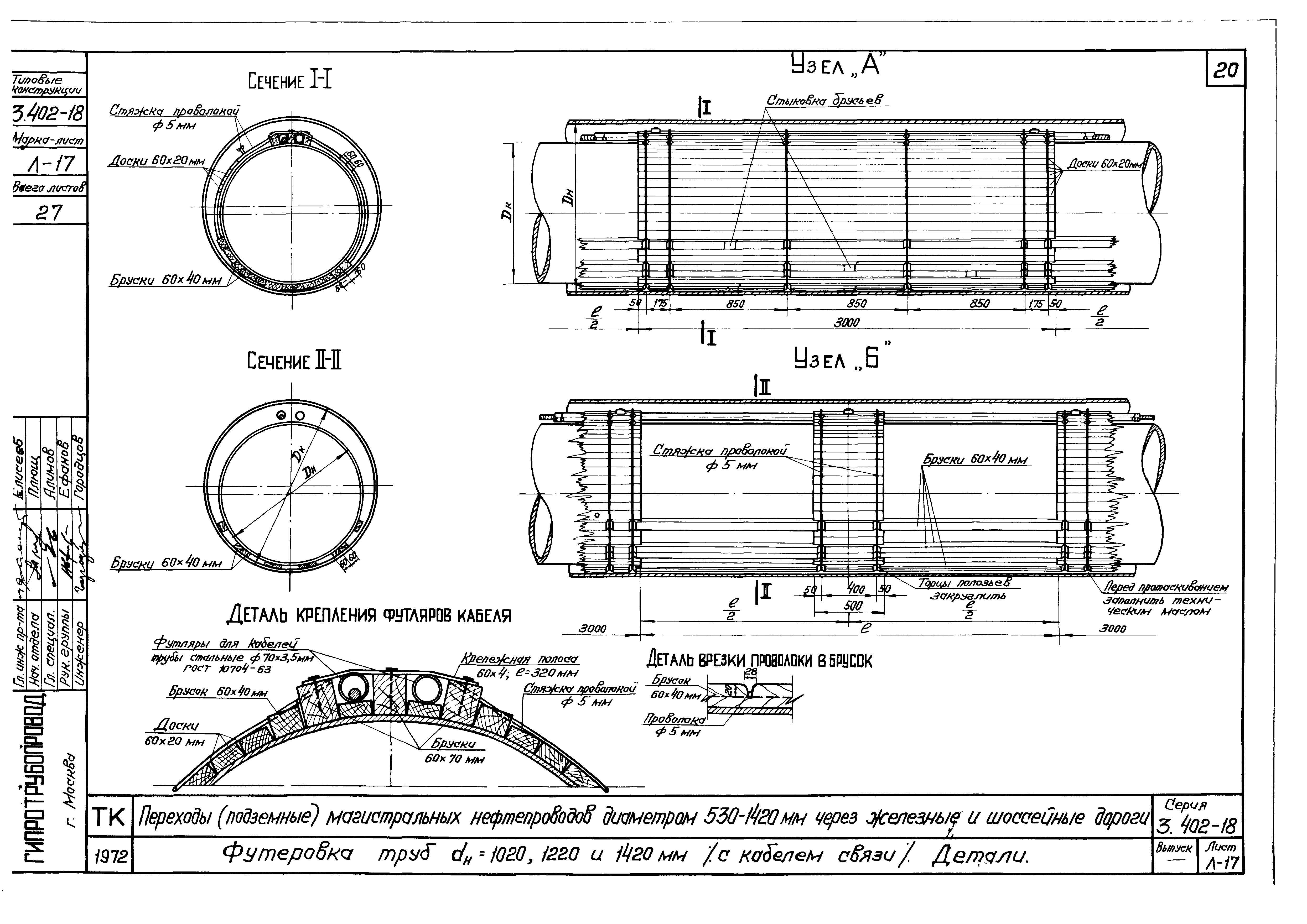

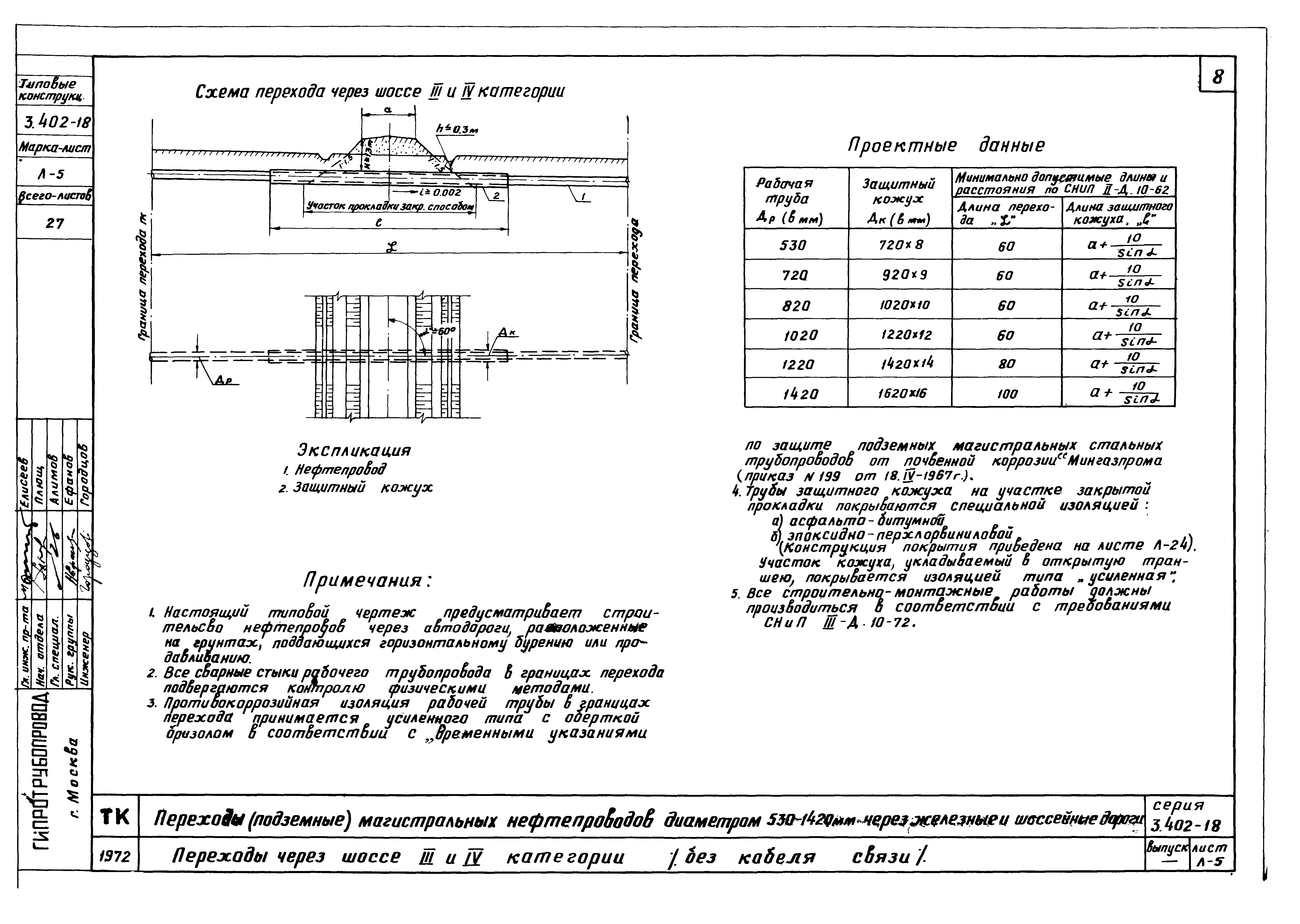

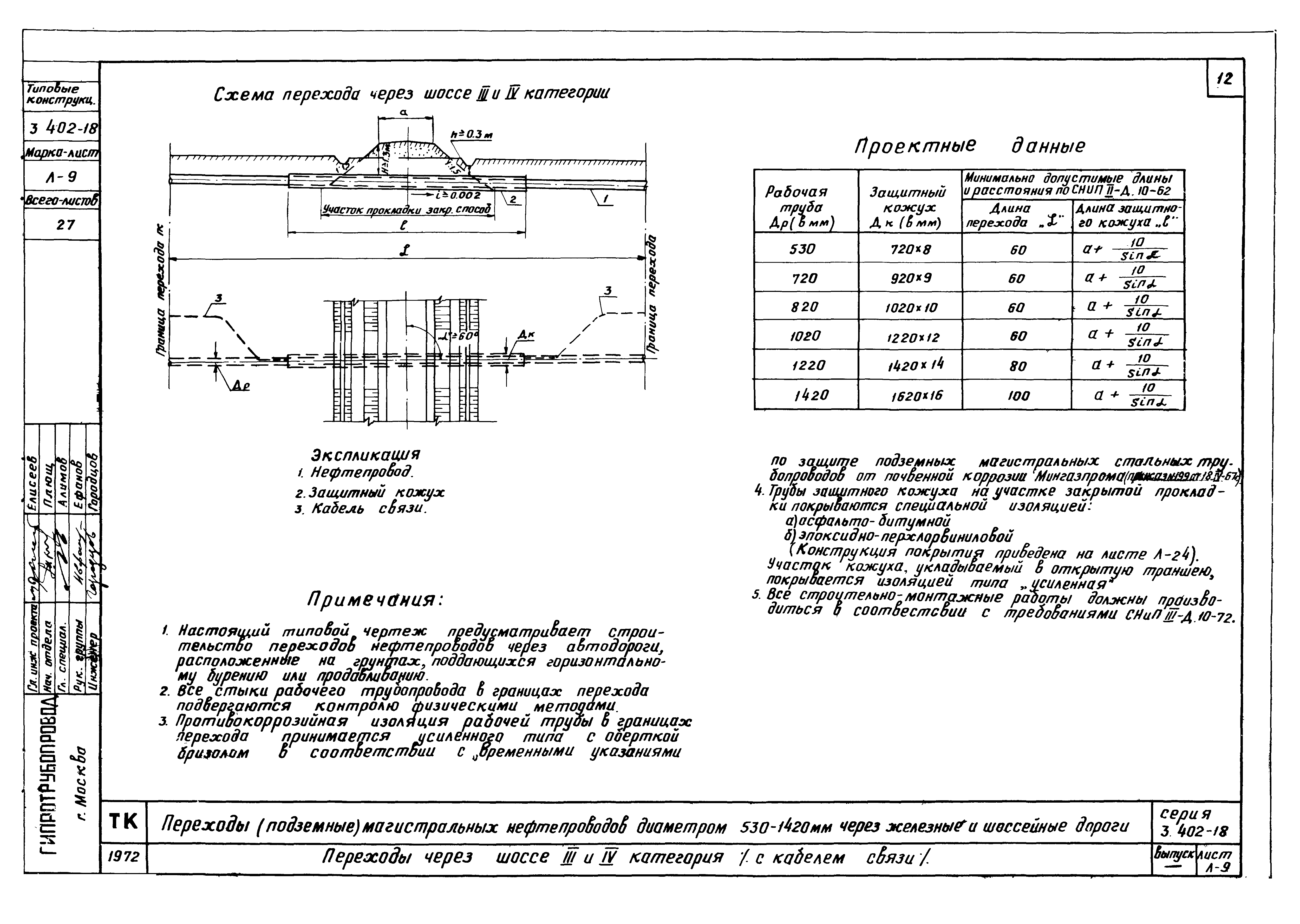

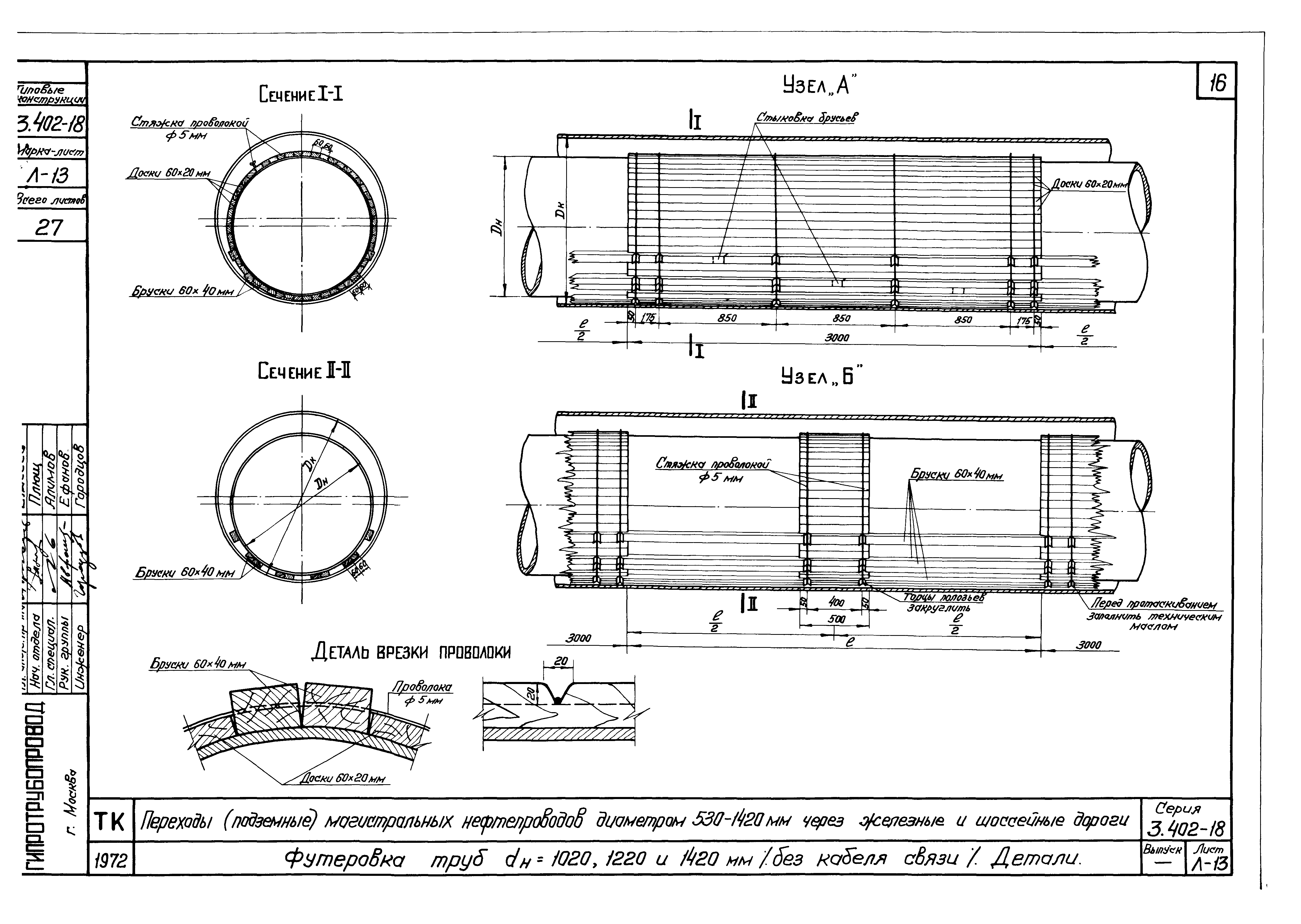

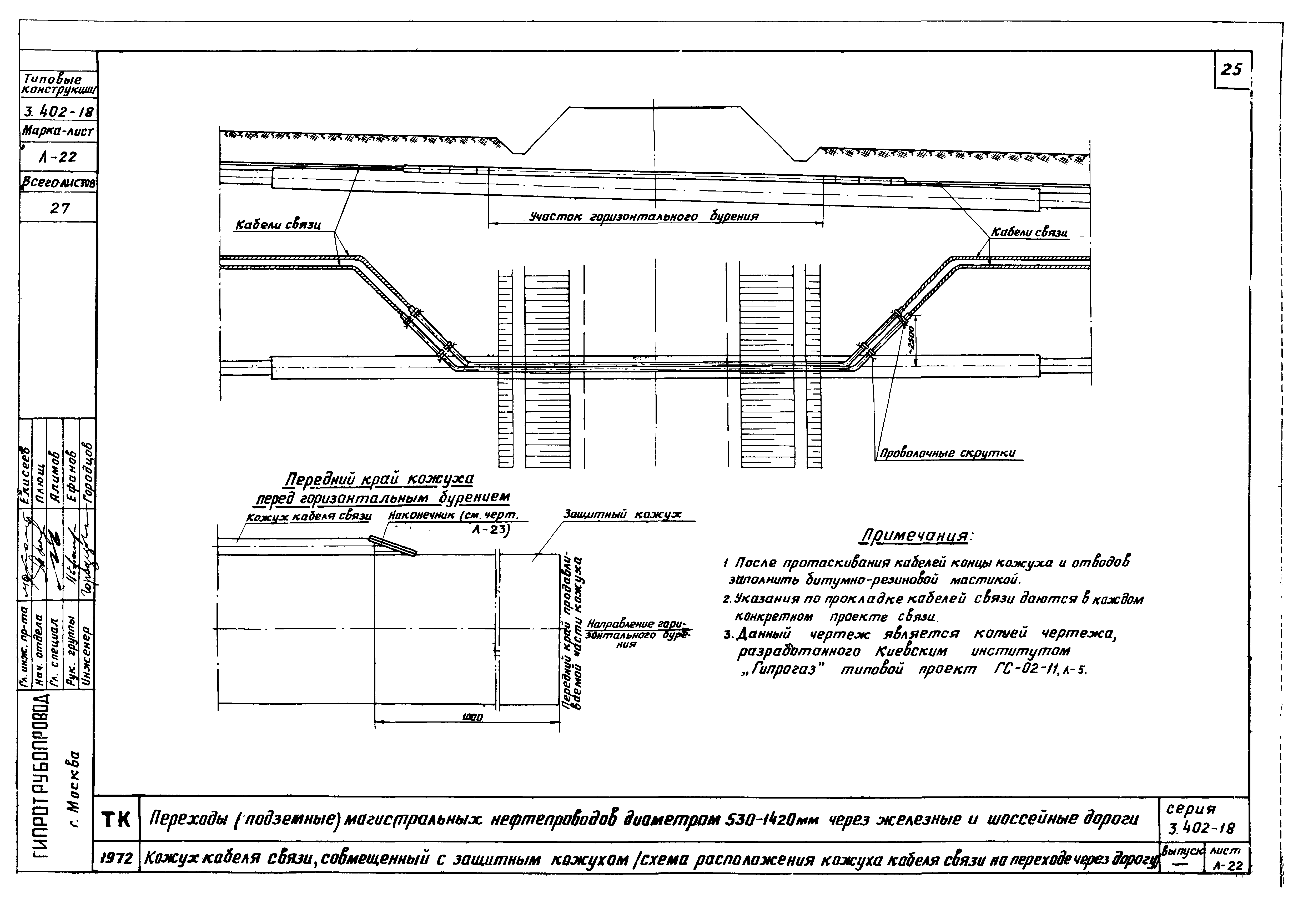

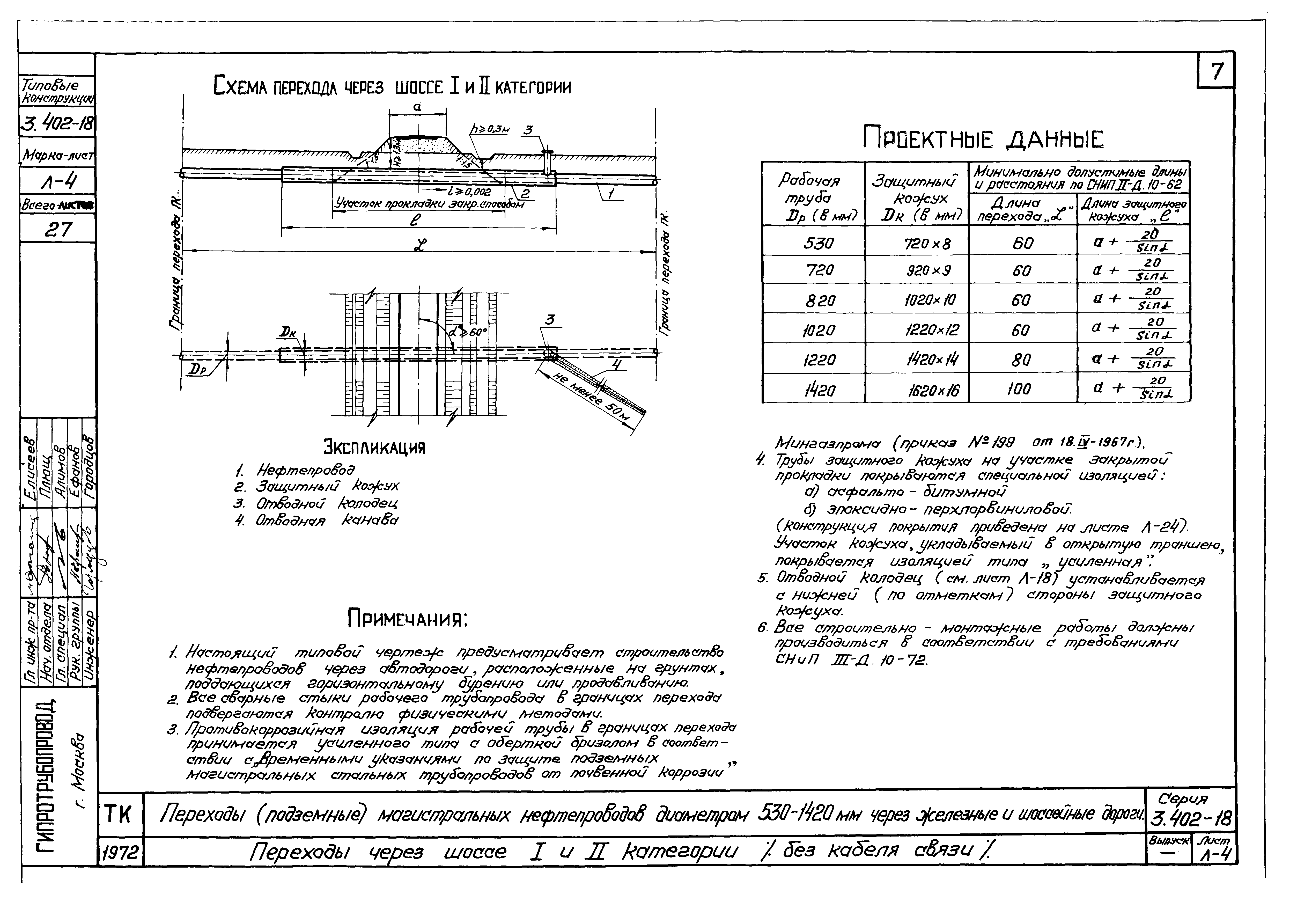

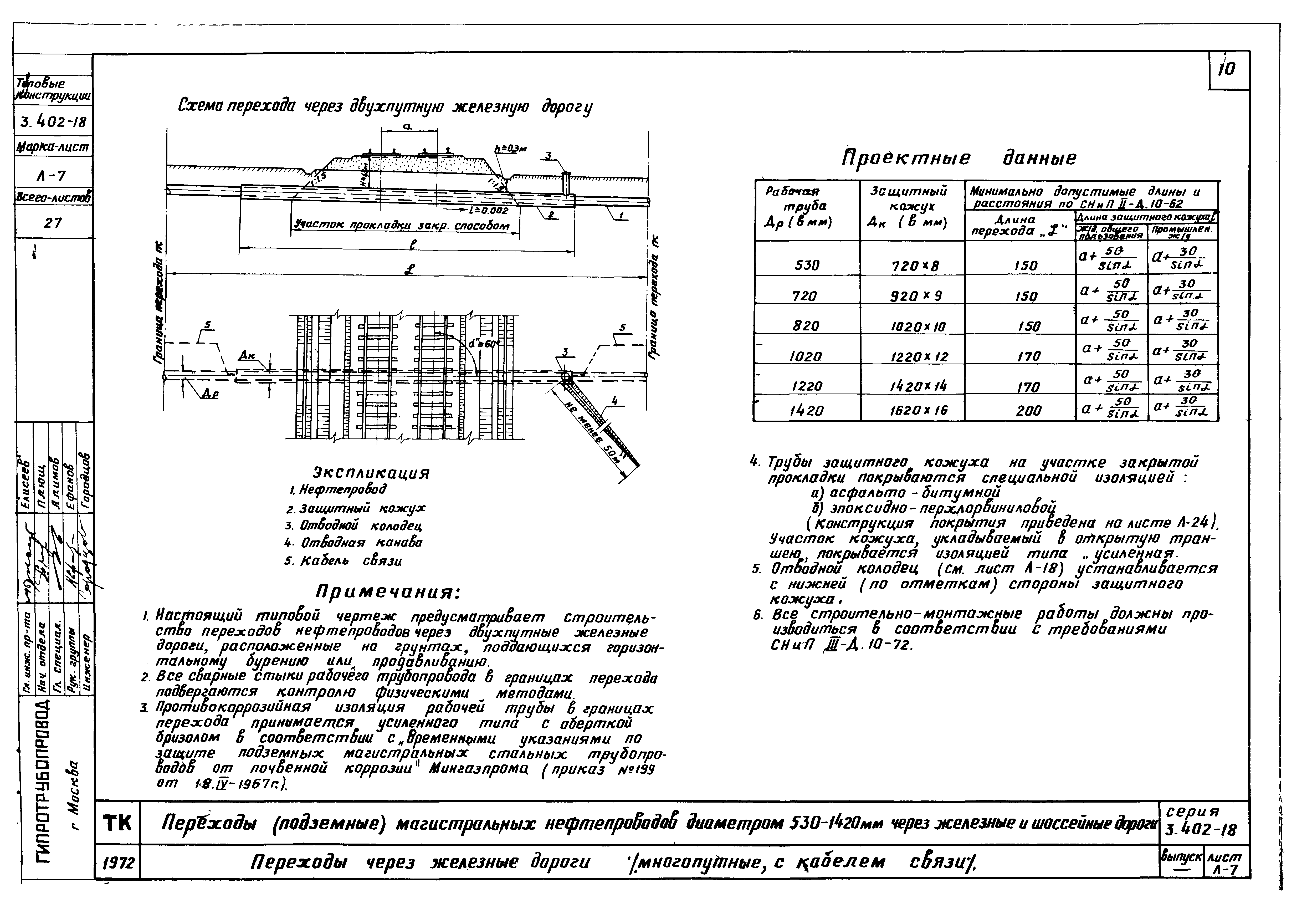

Оглавление:	Титульный лист Содержание Пояснительная записка График расчетных усилий при продавливании Переходы через железные дороги /однопутные, без кабеля связи/ Переходы через железные дороги /многопутные, без кабеля связи/ Переходы через шоссе 1 и 2 категории /без кабеля связи/ Переходы через шоссе 3 и 4 категории /без кабеля связи/ Переходы через железные дороги /однопутные, с кабелем связи/ Переходы через железные дороги /многопутные, с кабелем связи/ Переходы через шоссе 1 и 2 категории /с кабелем связи/ Переходы через шоссе 3 и 4 категории /с кабелем связи/ Футеровка труб dн=530,720,820мм /без кабеля связи/. Схема, таблицы и детали Футеровка труб dн=530,720,820мм /без кабеля связи/. Детали Футеровка труб dн=1020,1220,1420мм /без кабеля связи/. Схема, таблицы и детали Футеровка труб dн=1020,1220,1420мм /без кабеля связи/. Детали Футеровка труб dн=530,1720,820мм /с кабелем связи/. Схема, таблицы и детали Футеровка труб dн=530,1720,820мм /с кабелем связи/. Детали Футеровка труб dн=1020,1220,1420мм /с кабелем связи/. Схема, таблицы и детали Футеровка труб dн=1020,1220,1420мм /с кабелем связи/. Детали Отводной колодец Детали отводного колодца Подход к переходам кабеля связи Кожух кабеля связи, совмещенный с защитным кожухом /общий вид/ Кожух кабеля связи, совмещенный с защитным кожухом /схема расположения кабеля связи на переходе через дорогу/ Кожух кабеля связи, совмещенный с защитным кожухом /наконечник, общий вид и детали/ Изоляционные покрытия защитных кожухов при закрытой прокладке
Разработан:	Гипротрубопровод Миннефтепрома (Giprotruboprovod, Minnefteprom )
Утверждён:	07.09.1972 Миннефтепром (Minnefteprom )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Транспортерные галереи, рампы и переходы
