Скачать Серия 3.016.2-10 Выпуск 1. Конструкции галерей с применением гнутосварных профилей. Материалы для проектирования. Чертежи марки КМ

Дата актуализации: 10.08.2017

Серия 3.016.2-10

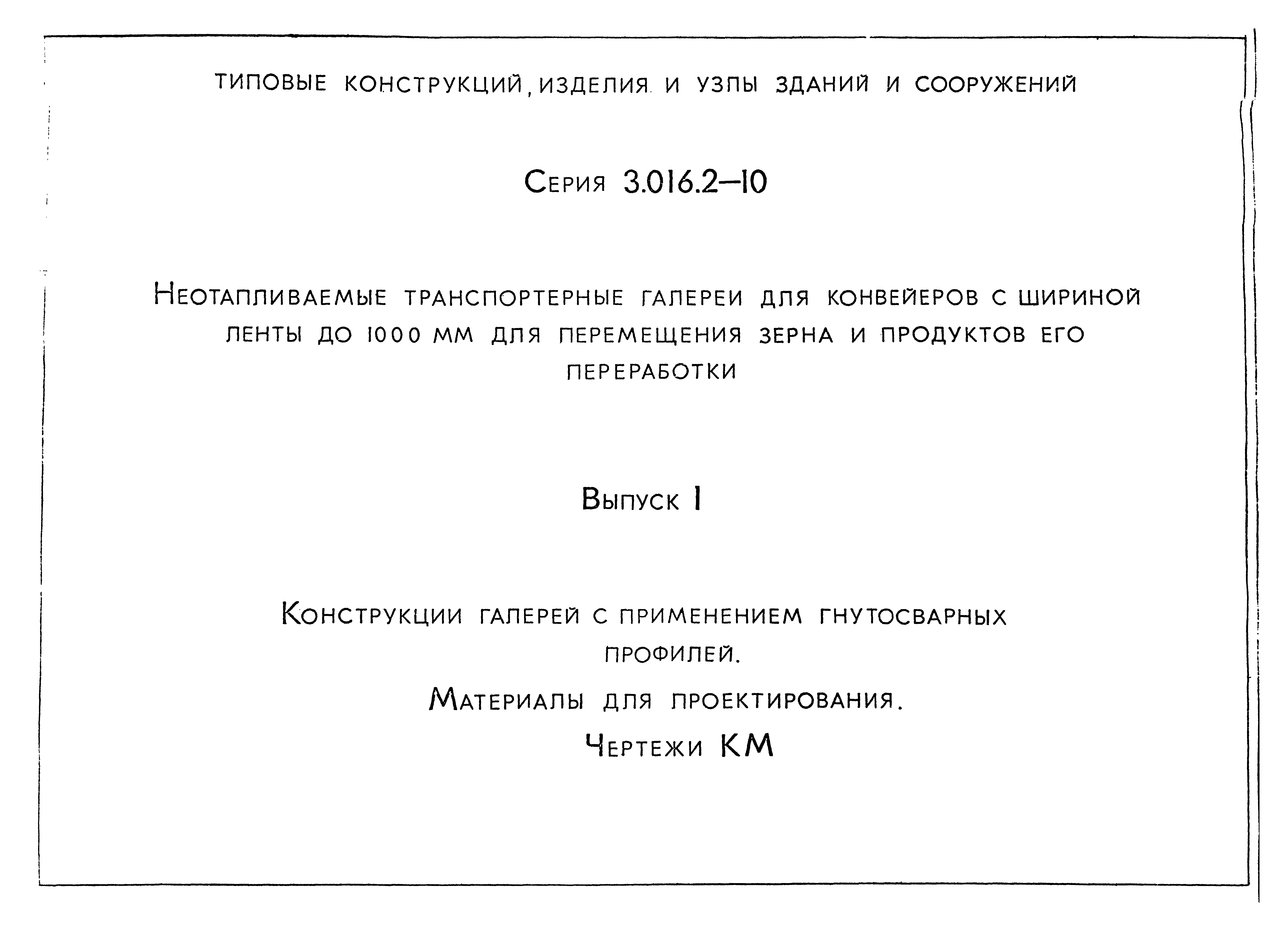

Выпуск 1. Конструкции галерей с применением гнутосварных профилей. Материалы для проектирования. Чертежи марки КМ

Обозначение: Серия 3.016.2-10
Обозначение англ: Series 3.016.2-10
Статус:не определен законодательством
Название рус.:Выпуск 1. Конструкции галерей с применением гнутосварных профилей. Материалы для проектирования. Чертежи марки КМ
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.11.1988
Область применения:Неотапливаемые металлические транспортерные галереи предназначены для транспортирования зерна и продуктов его переработки ленточными конвейерами. Ширина ленты - 500, 650, 800 и 1000 мм. В серии разработаны пролетные строения и опоры галерей позволяющие компоновать надземные многопролетные транспортерные галерей на отдельно стоящих опорах, надземные однопролетные транспортерные галереи опирающиеся непосредственно на здания или сооружения.

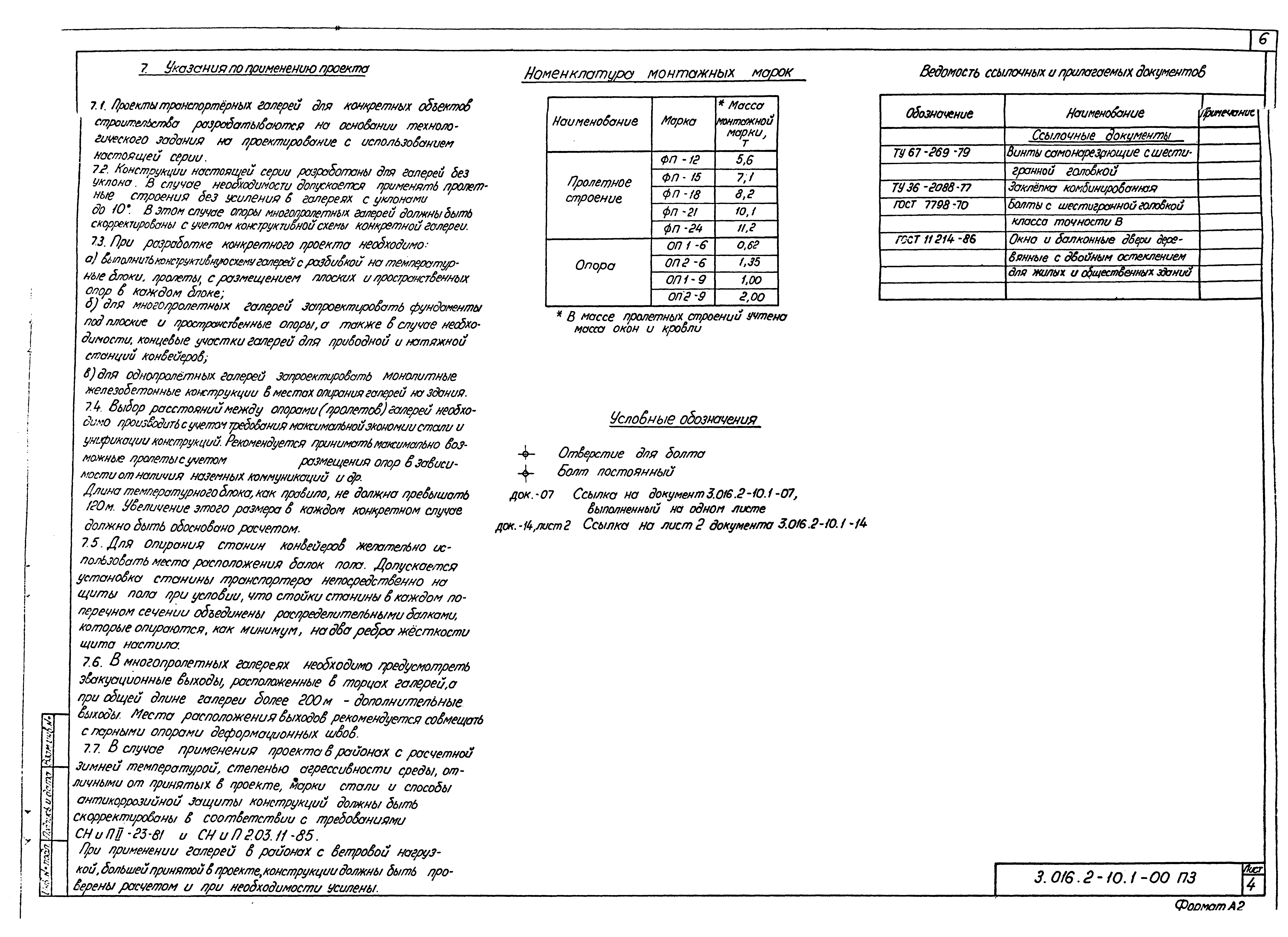

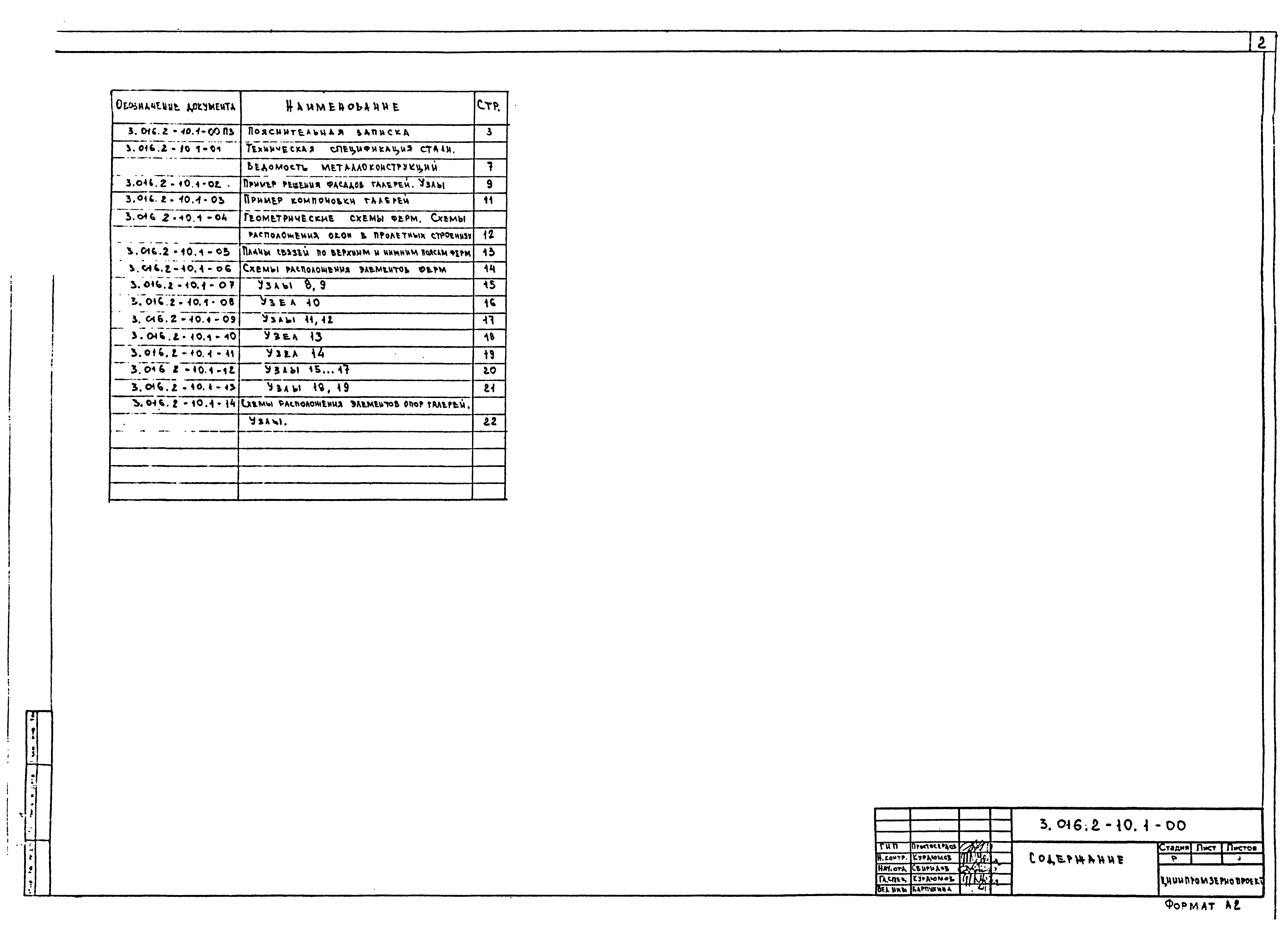

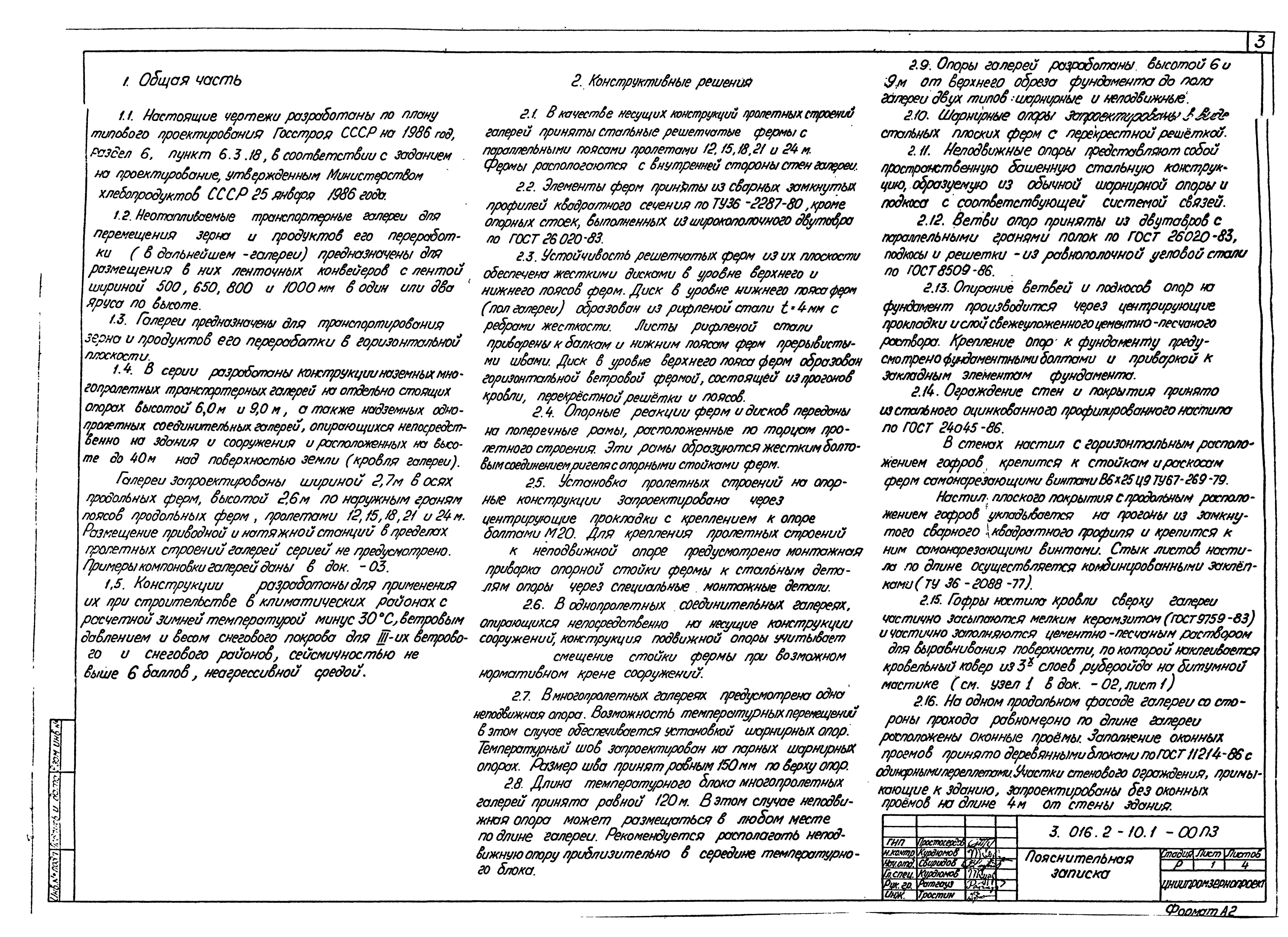

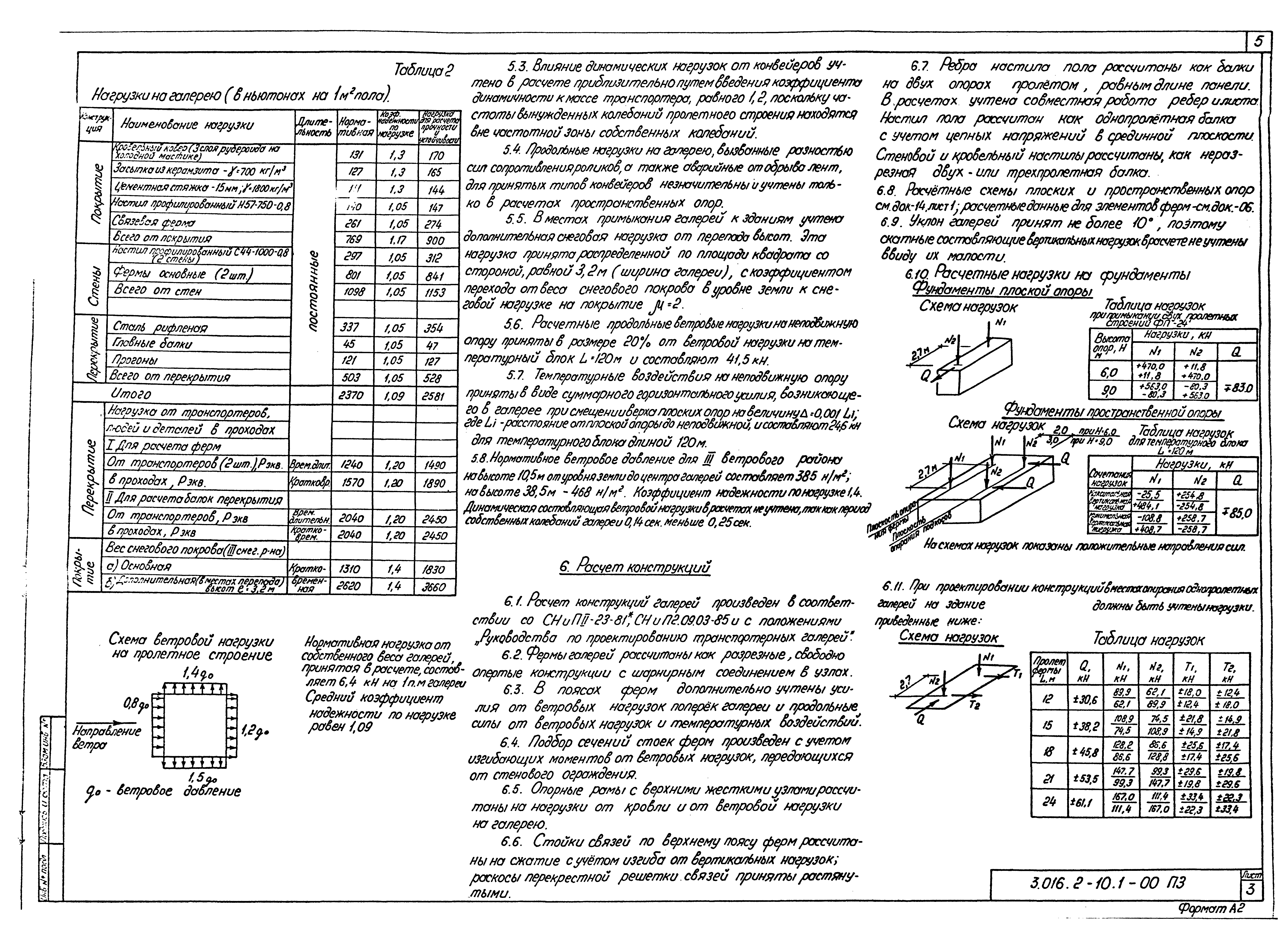

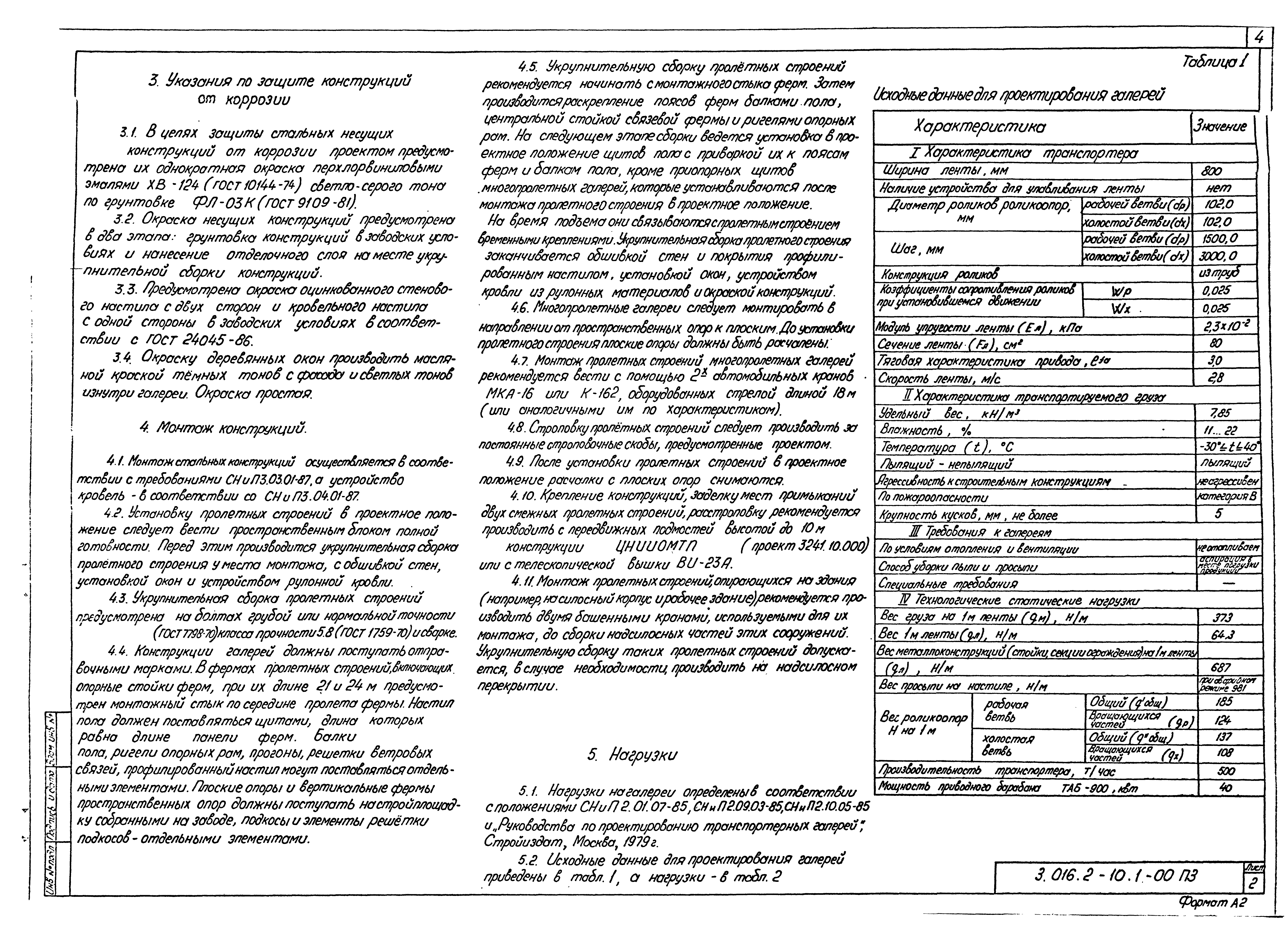

Оглавление:3.016.2-10.1-00ПЗ Пояснительная записка

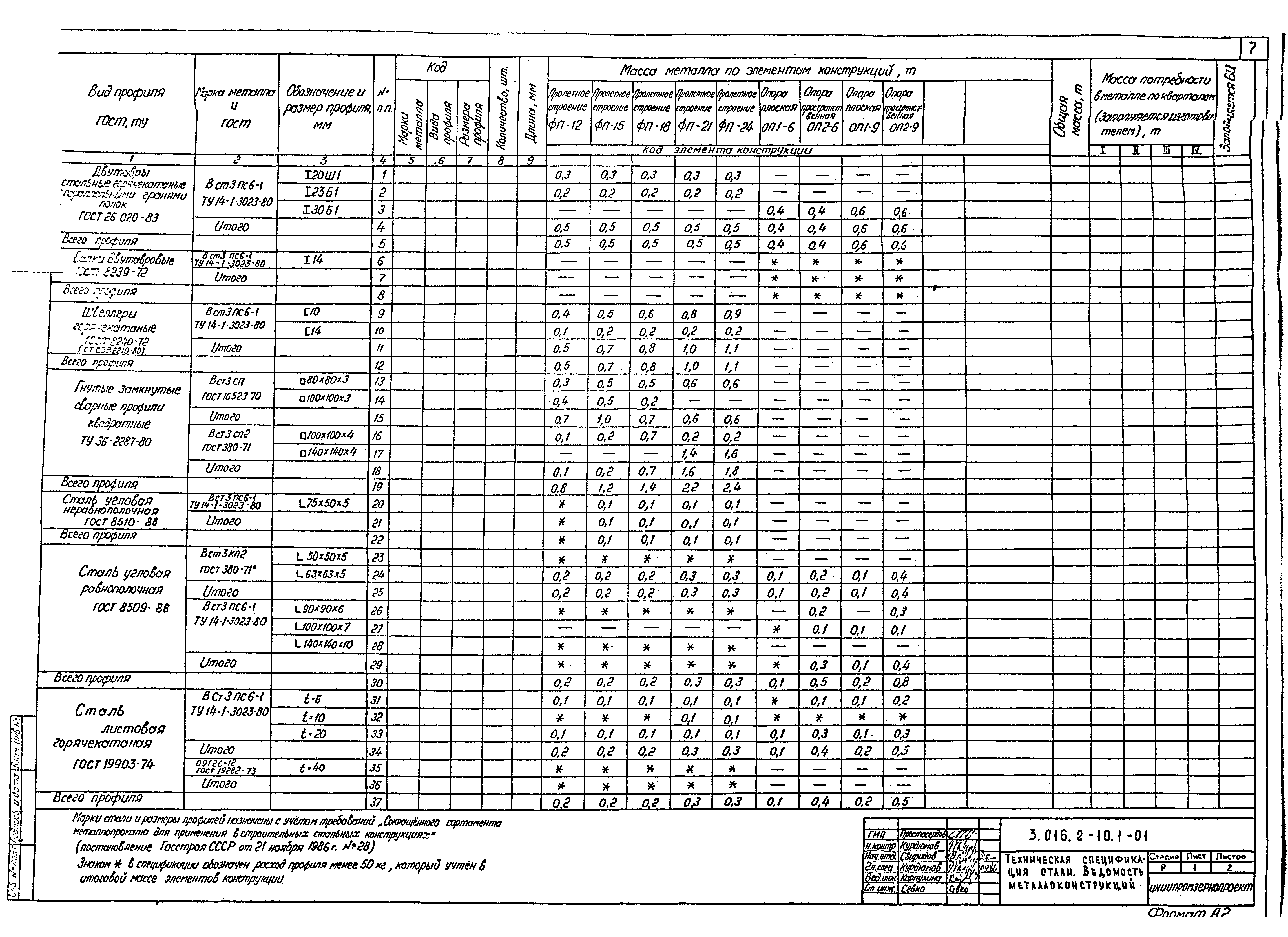

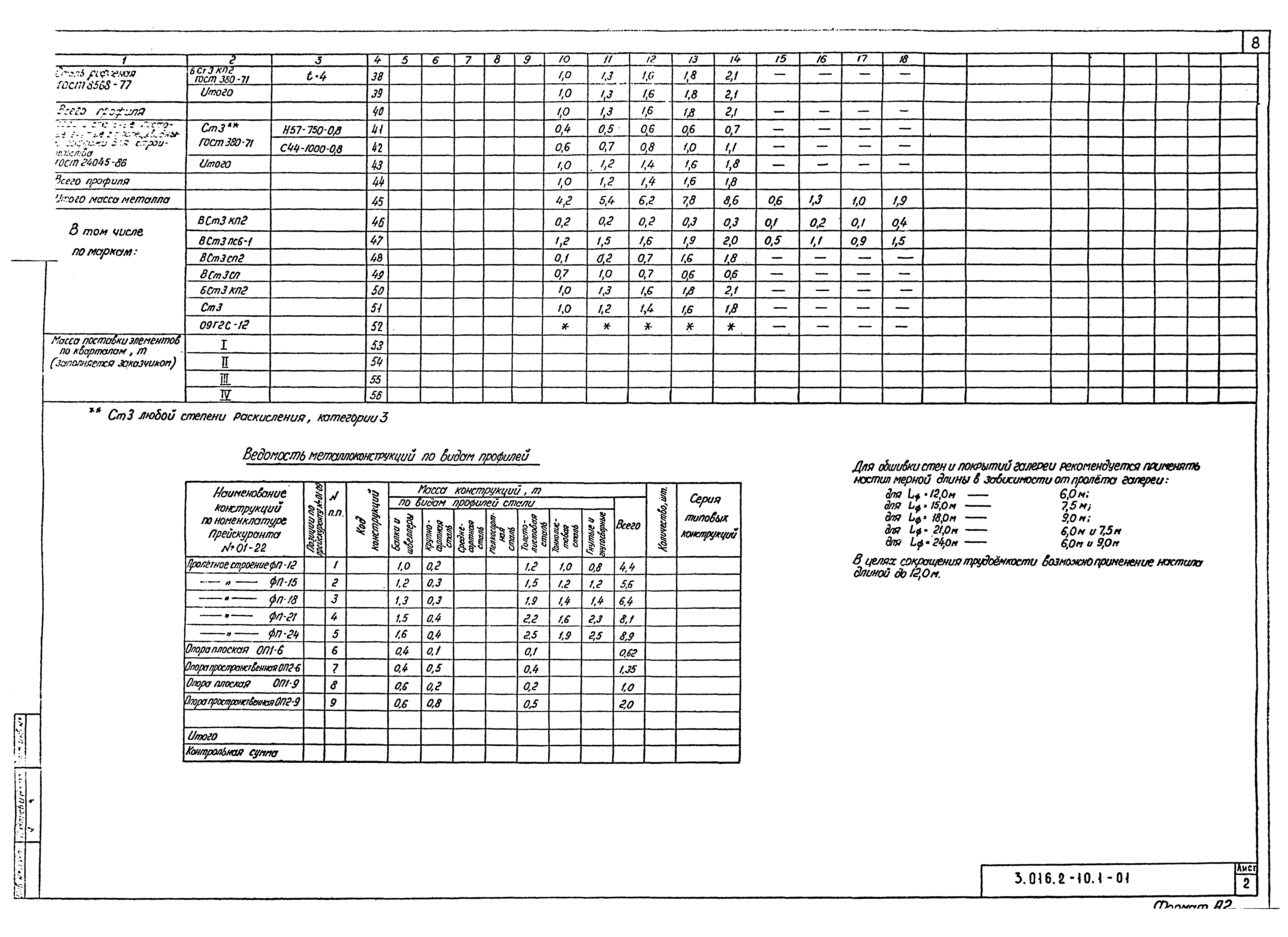

3.016.2-10.1-01 Техническая спецификация стали. Ведомость металлоконструкций

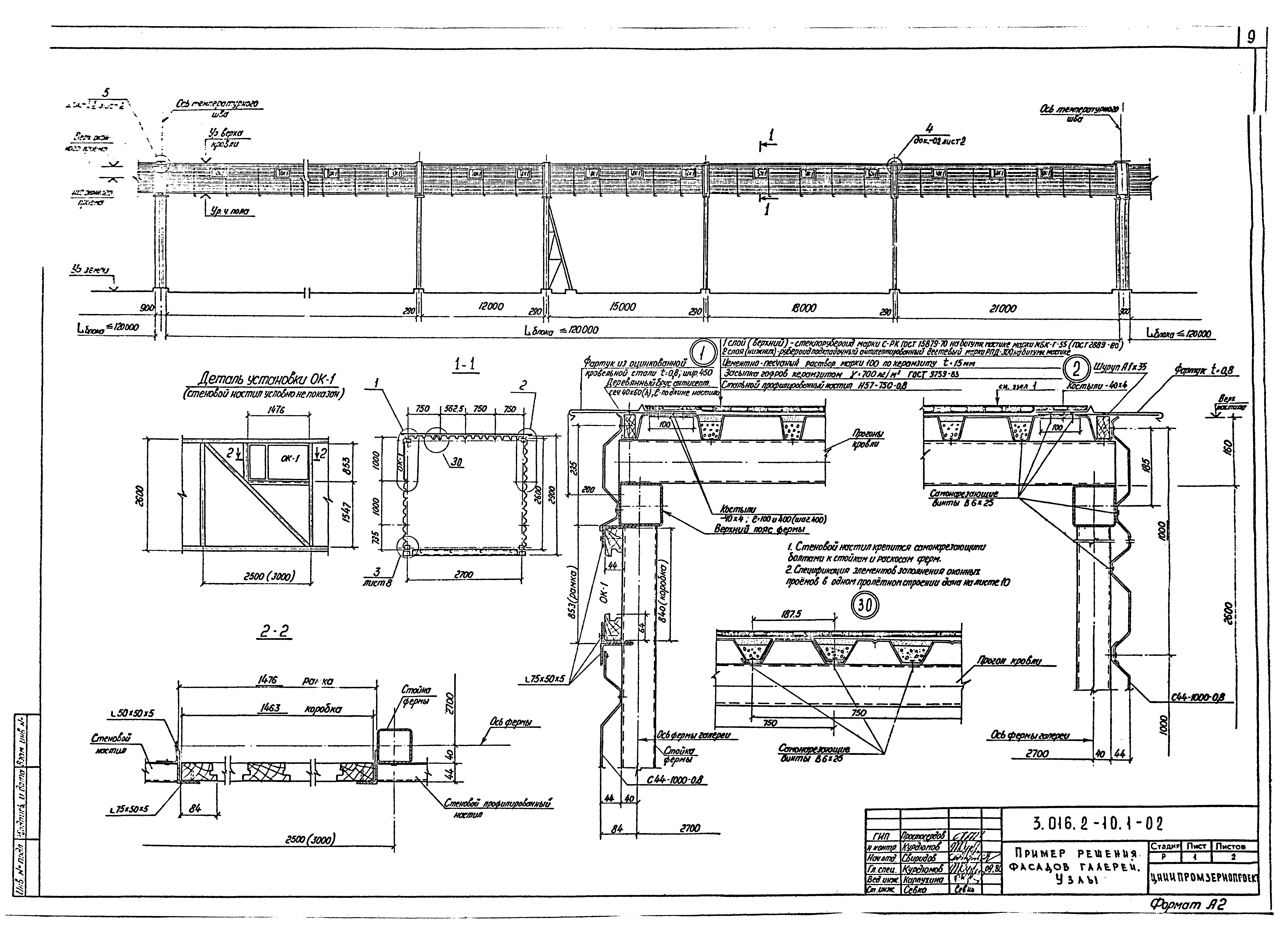

3.016.2-10.1-02 Пример решения фасадов галерей. Узлы

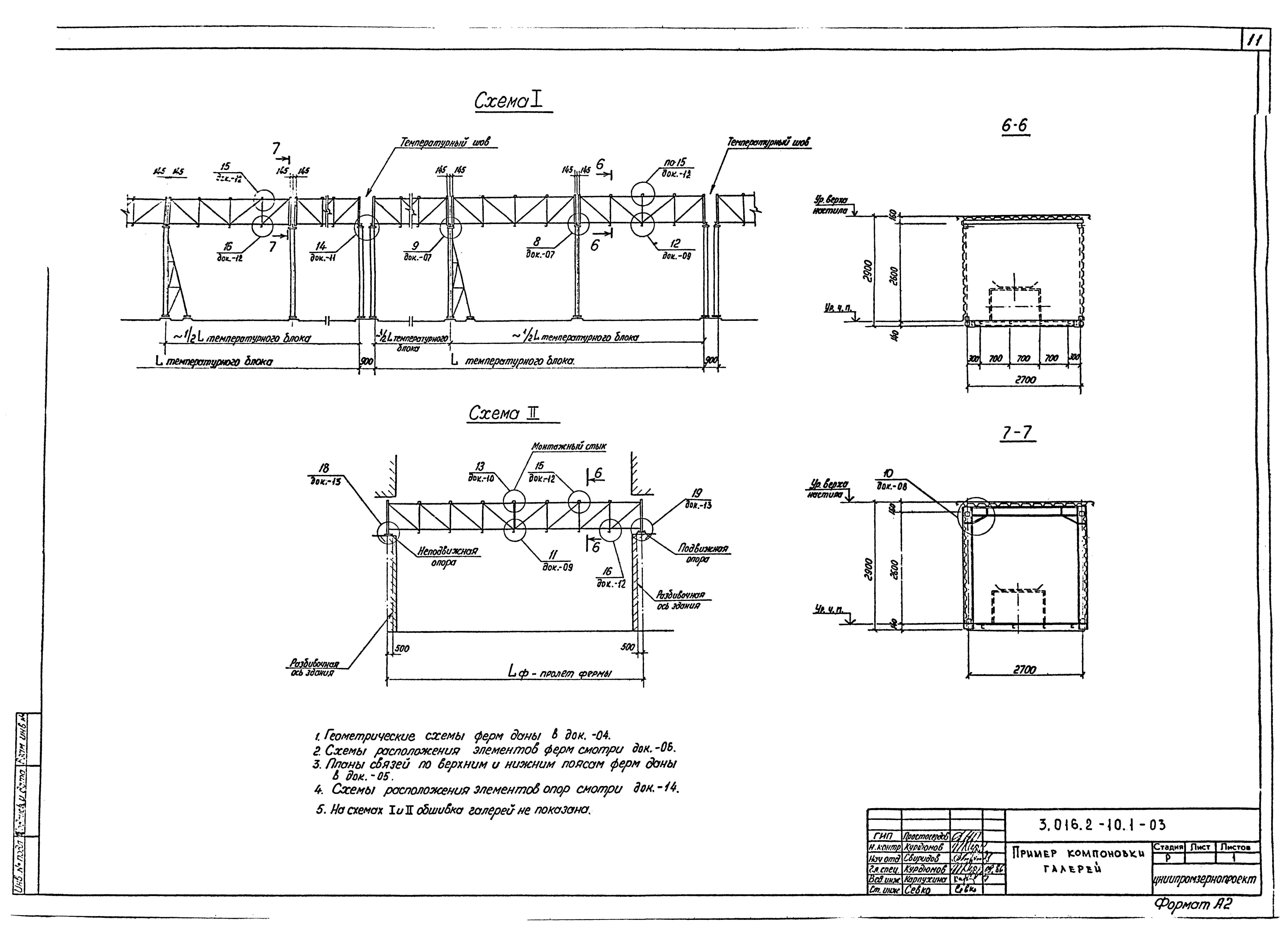

3.016.2-10.1-03 Пример компоновки галерей

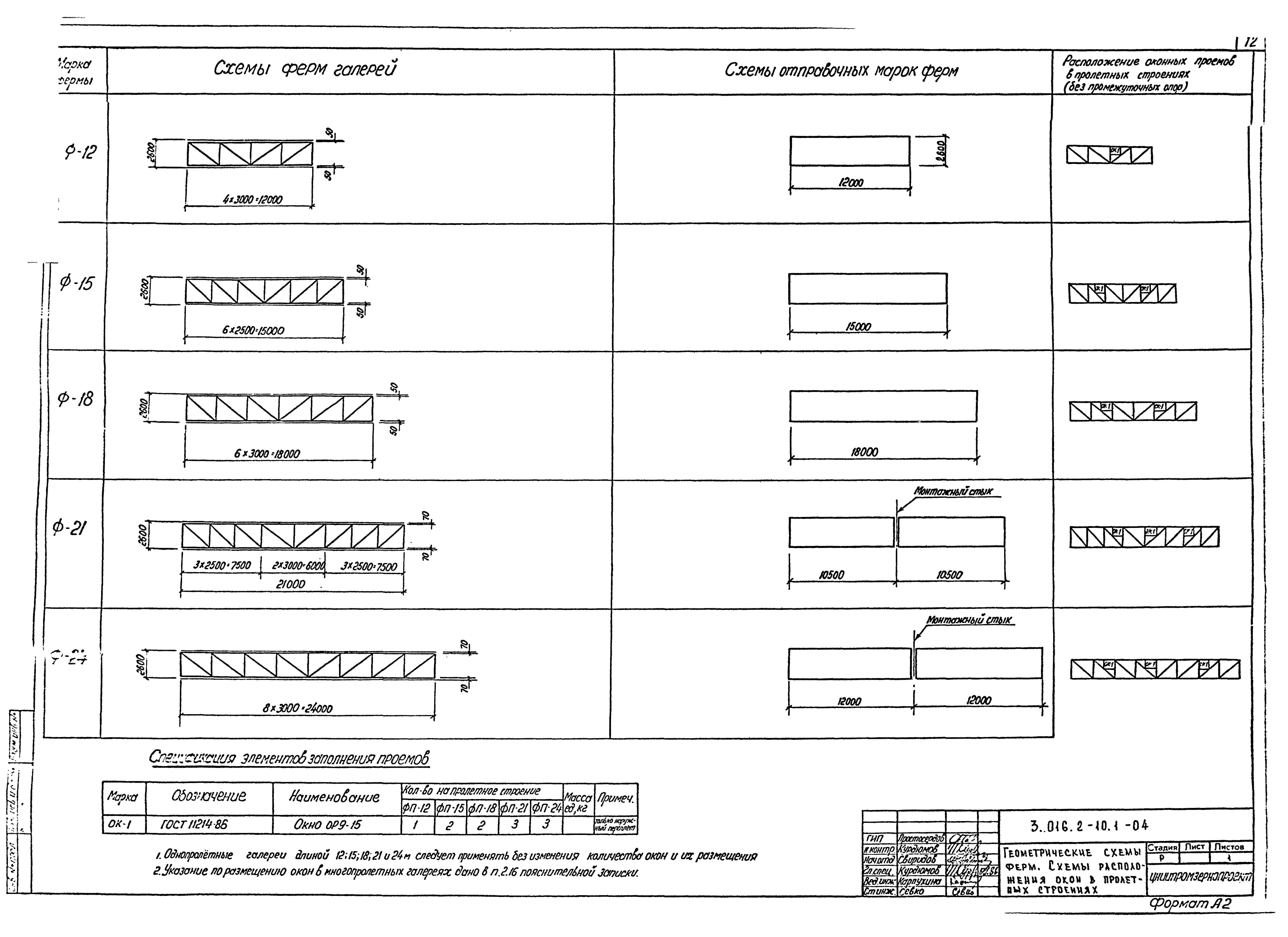

3.016.2-10.1-04 Геометрические схемы ферм. Схемы расположения окон в пролетных строениях

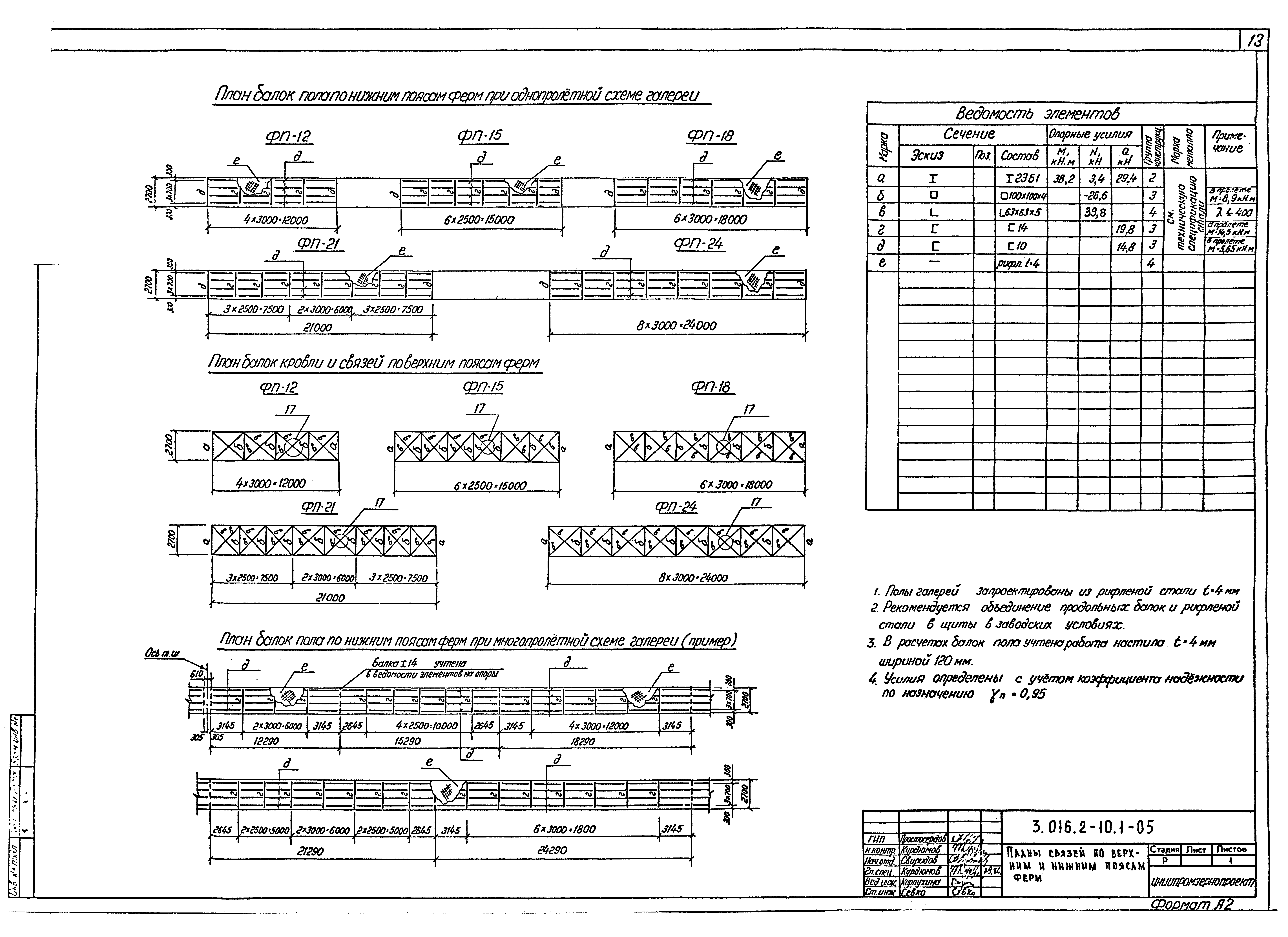

3.016.2-10.1-05 Планы связей по верхним и нижним поясам ферм

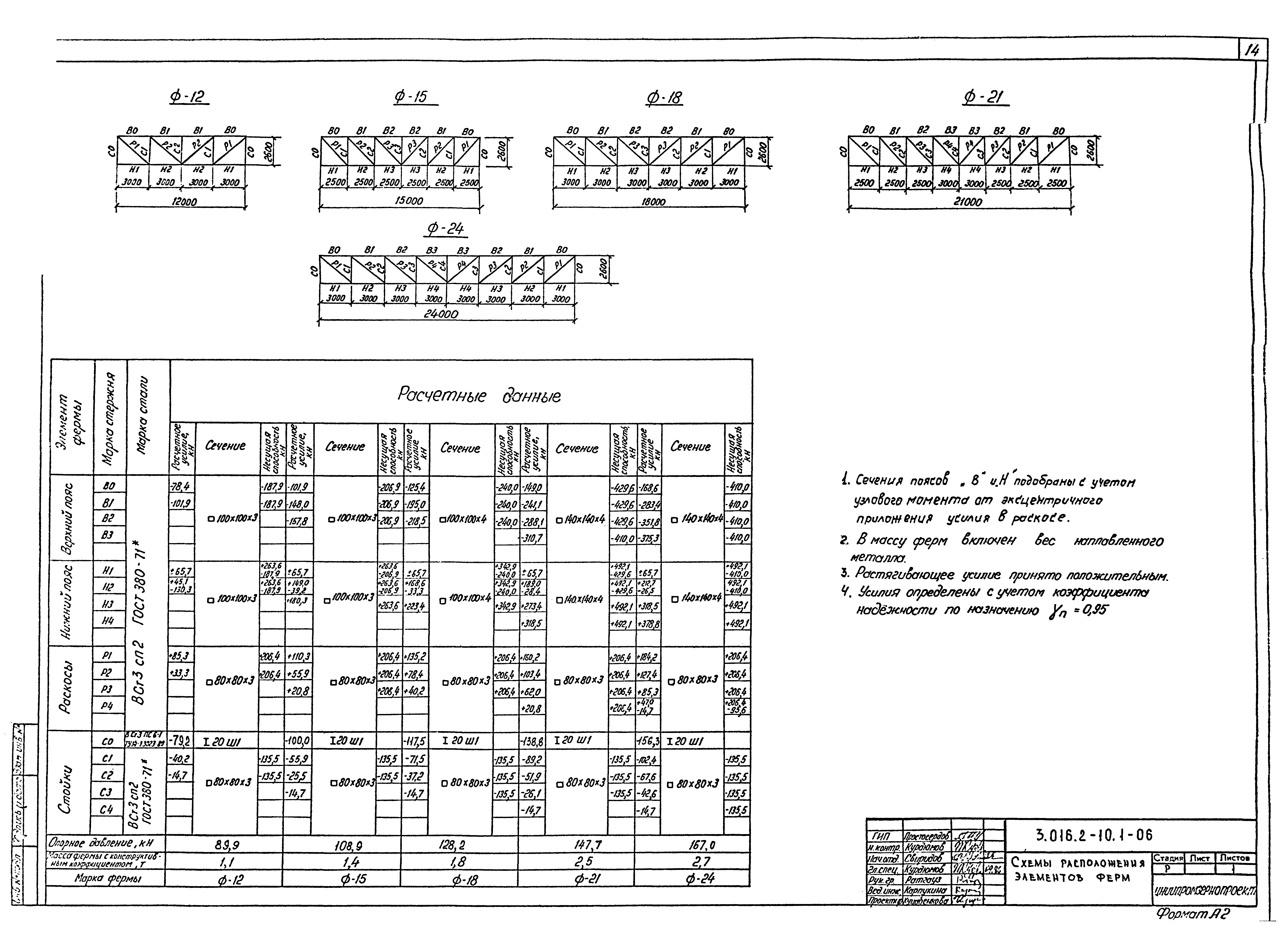

3.016.2-10.1-06 Схемы расположения элементов ферм

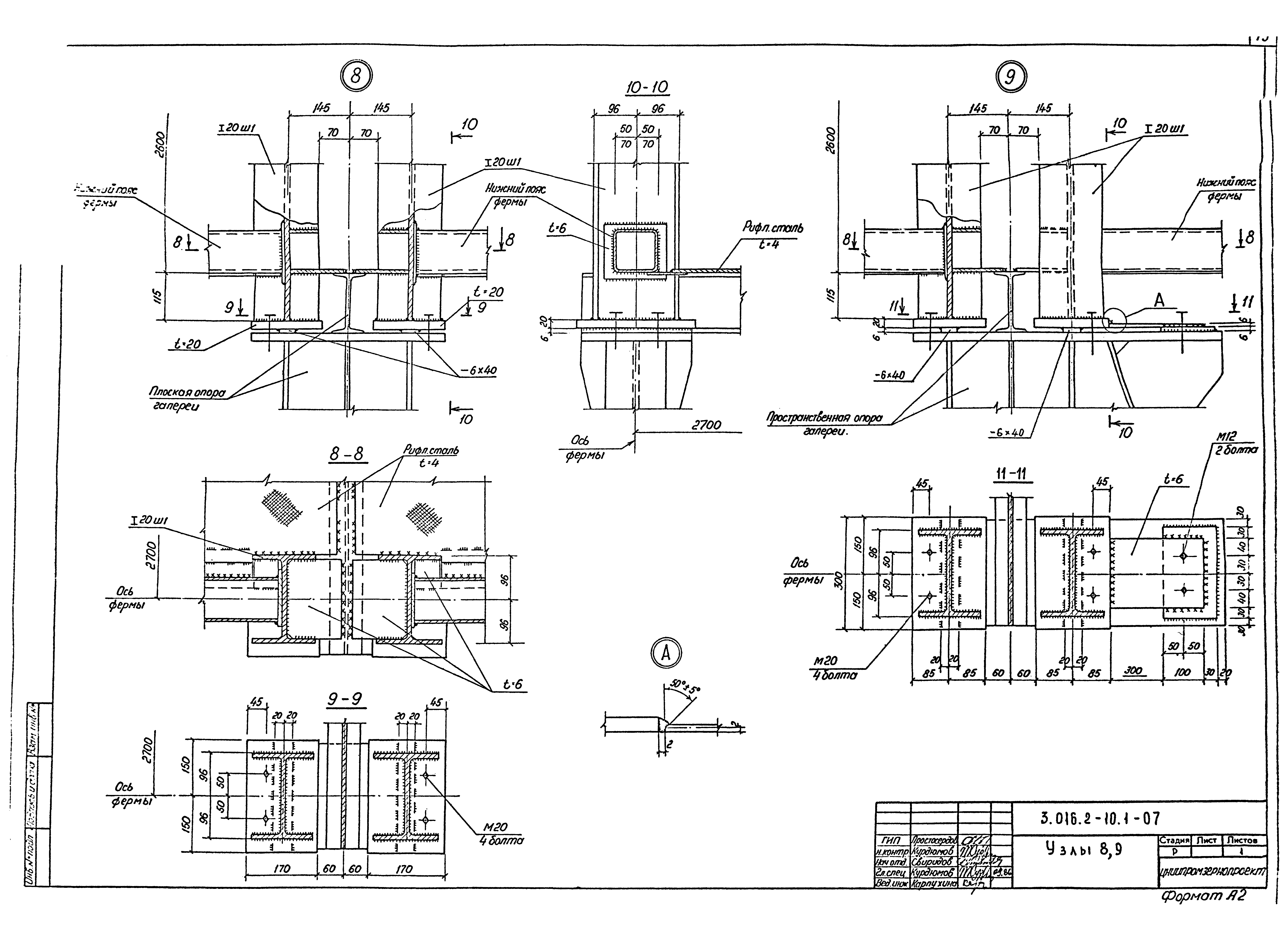

3.016.2-10.1-07 Узлы 8, 9

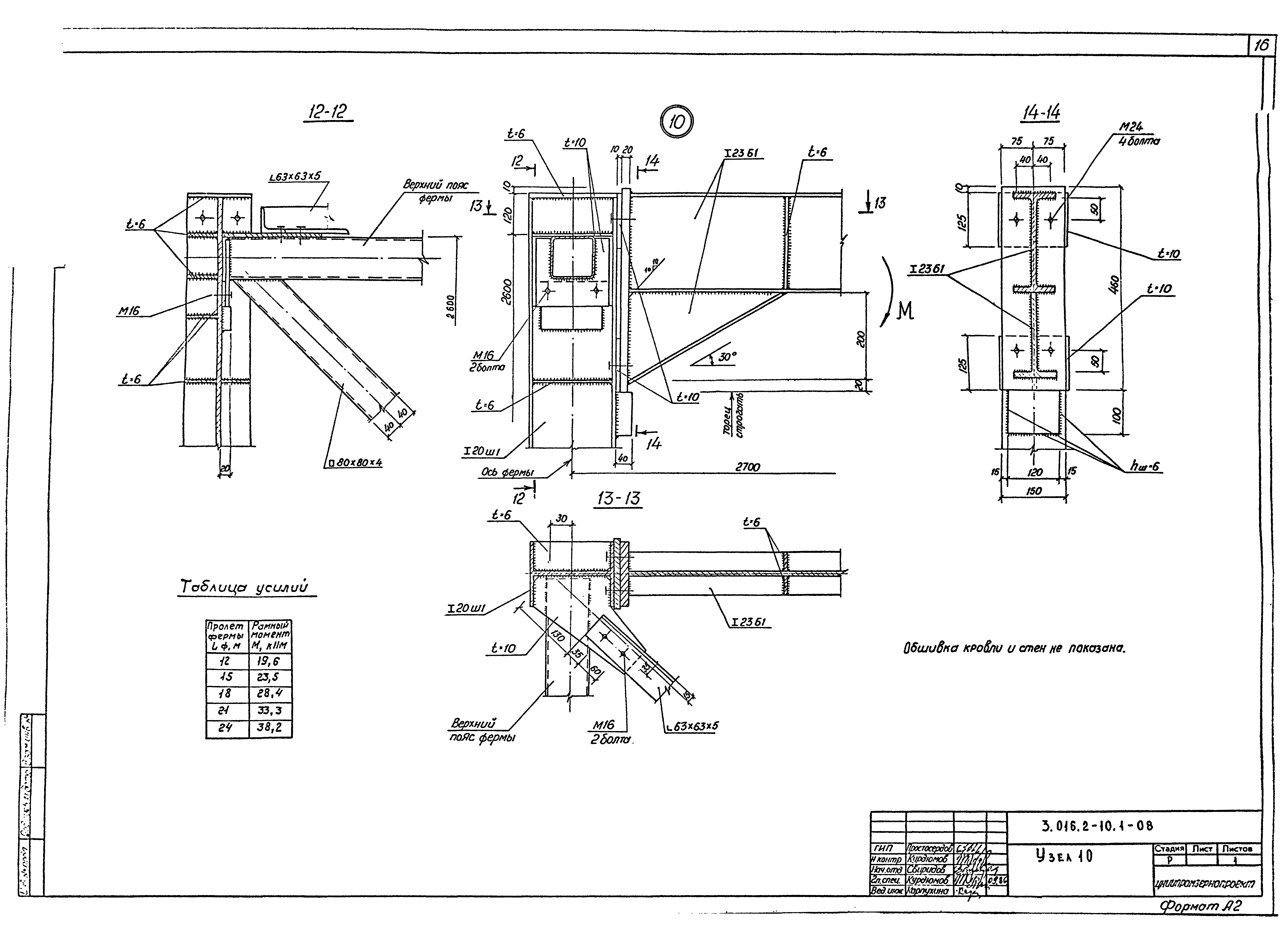

3.016.2-10.1-08 Узел 10

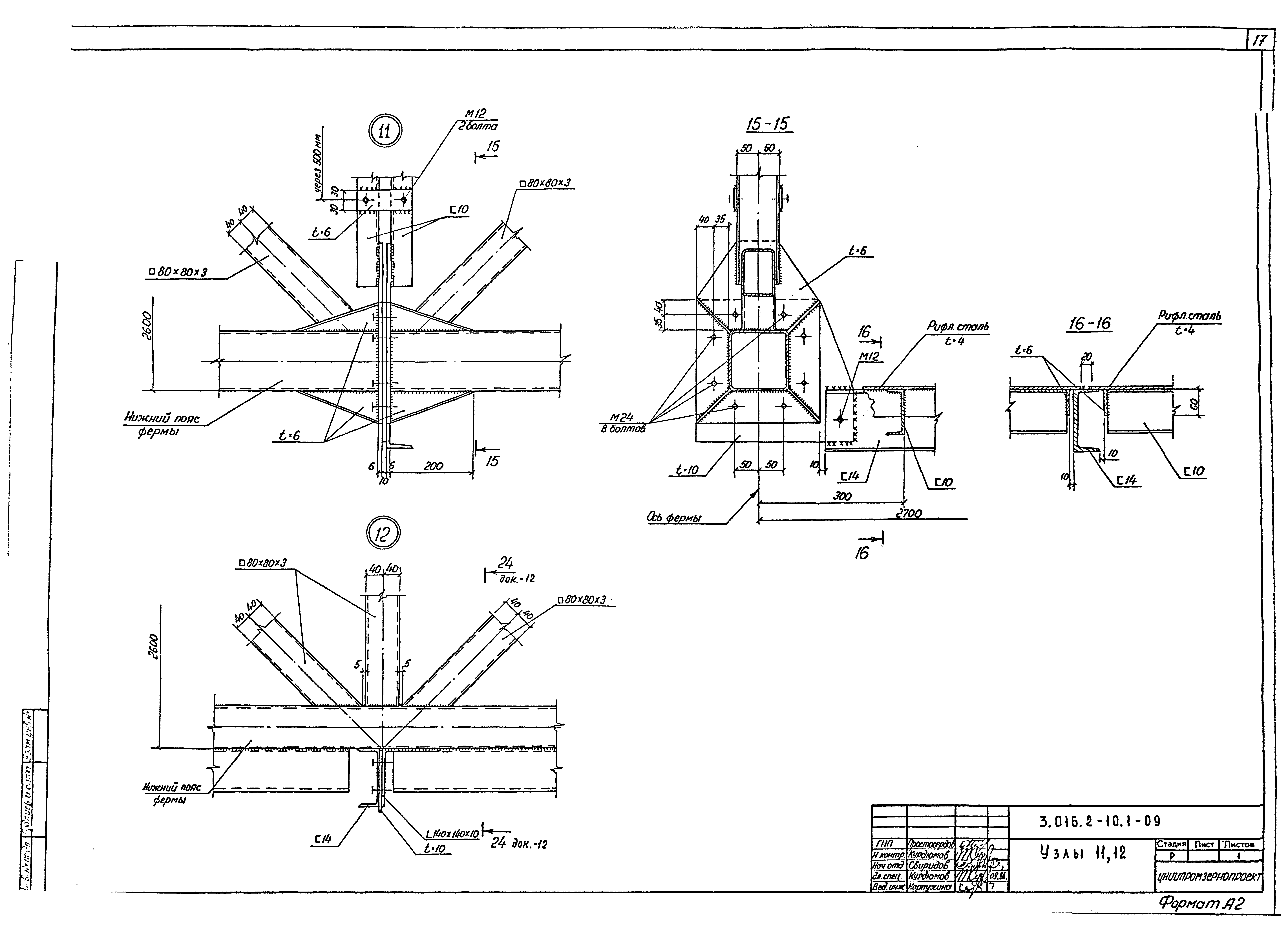

3.016.2-10.1-09 Узлы 11, 12
3.016.2-10.1-10 Узел 13

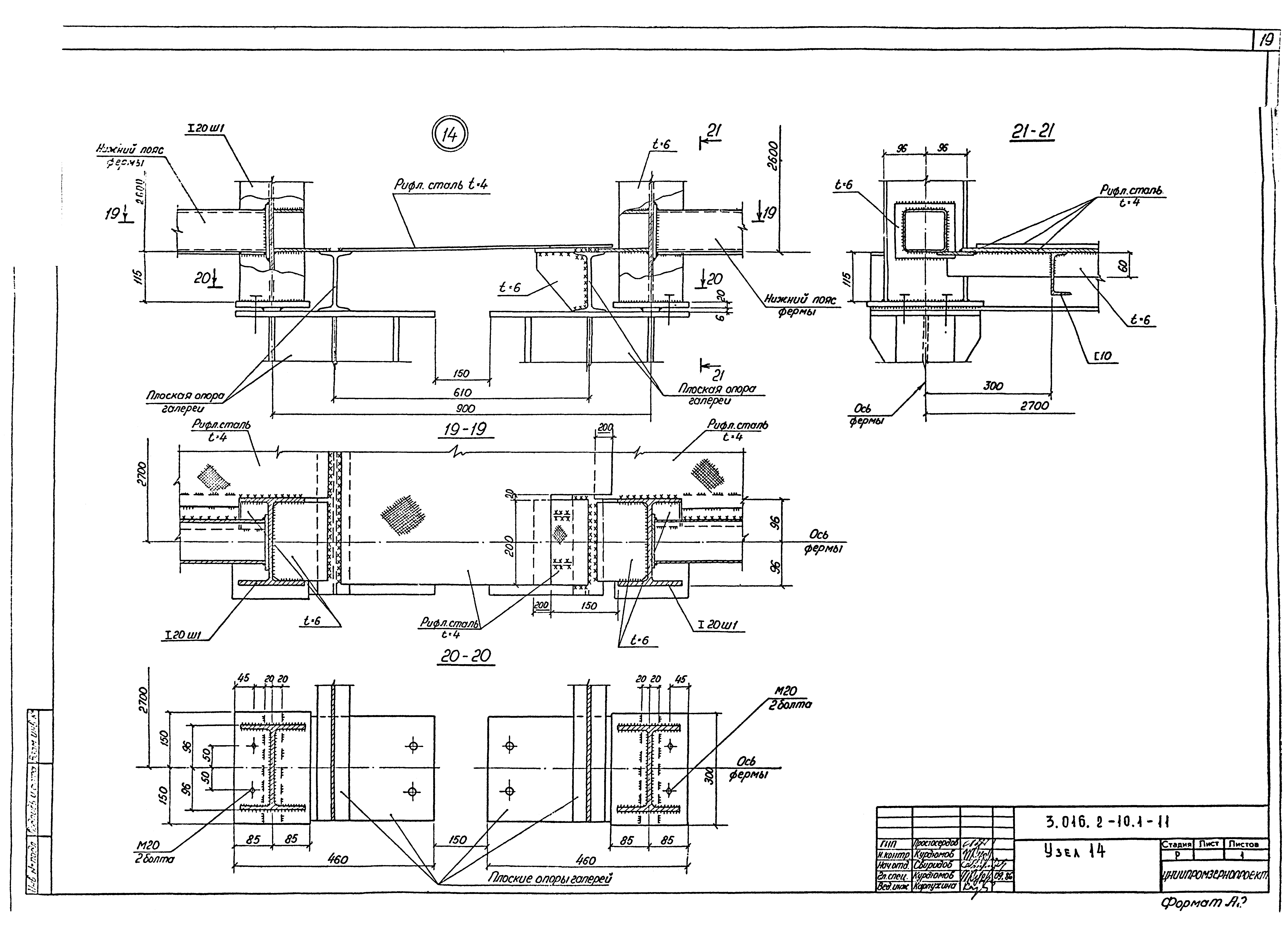

3.016.2-10.1-11 Узел 14

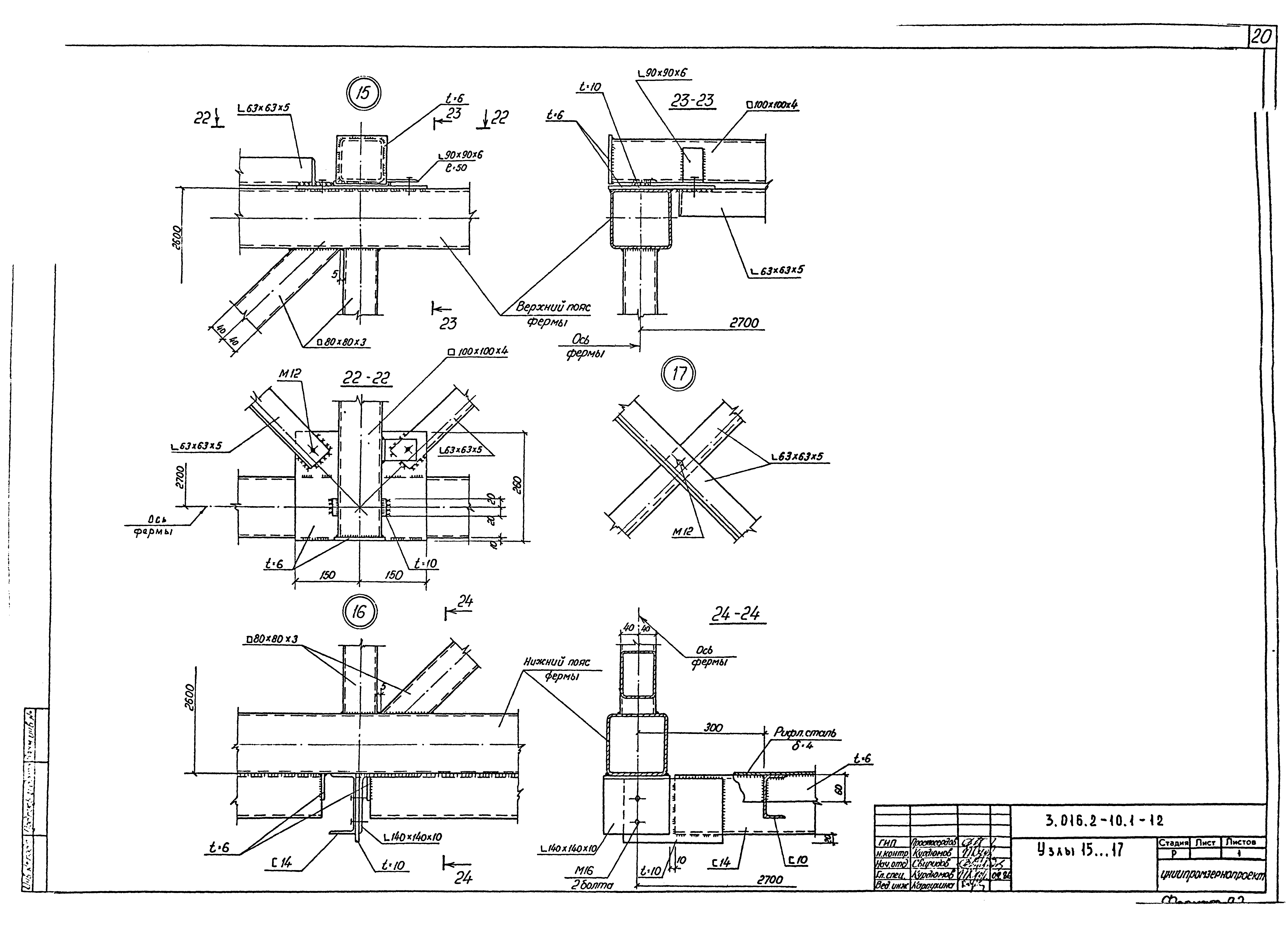

3.016.2-10.1-12 Узлы 15…17
3.016.2-10.1-13 Узлы 18, 19

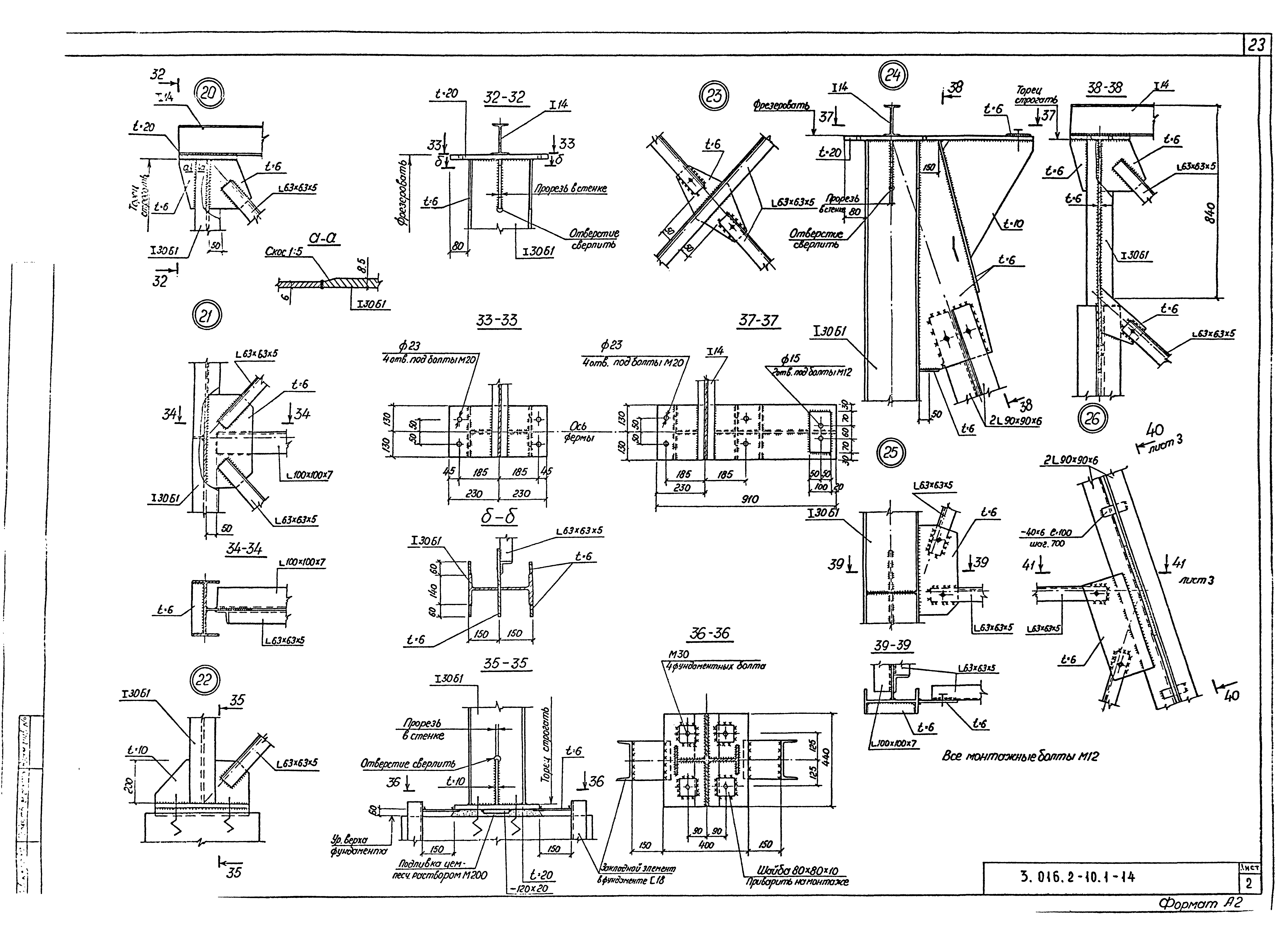

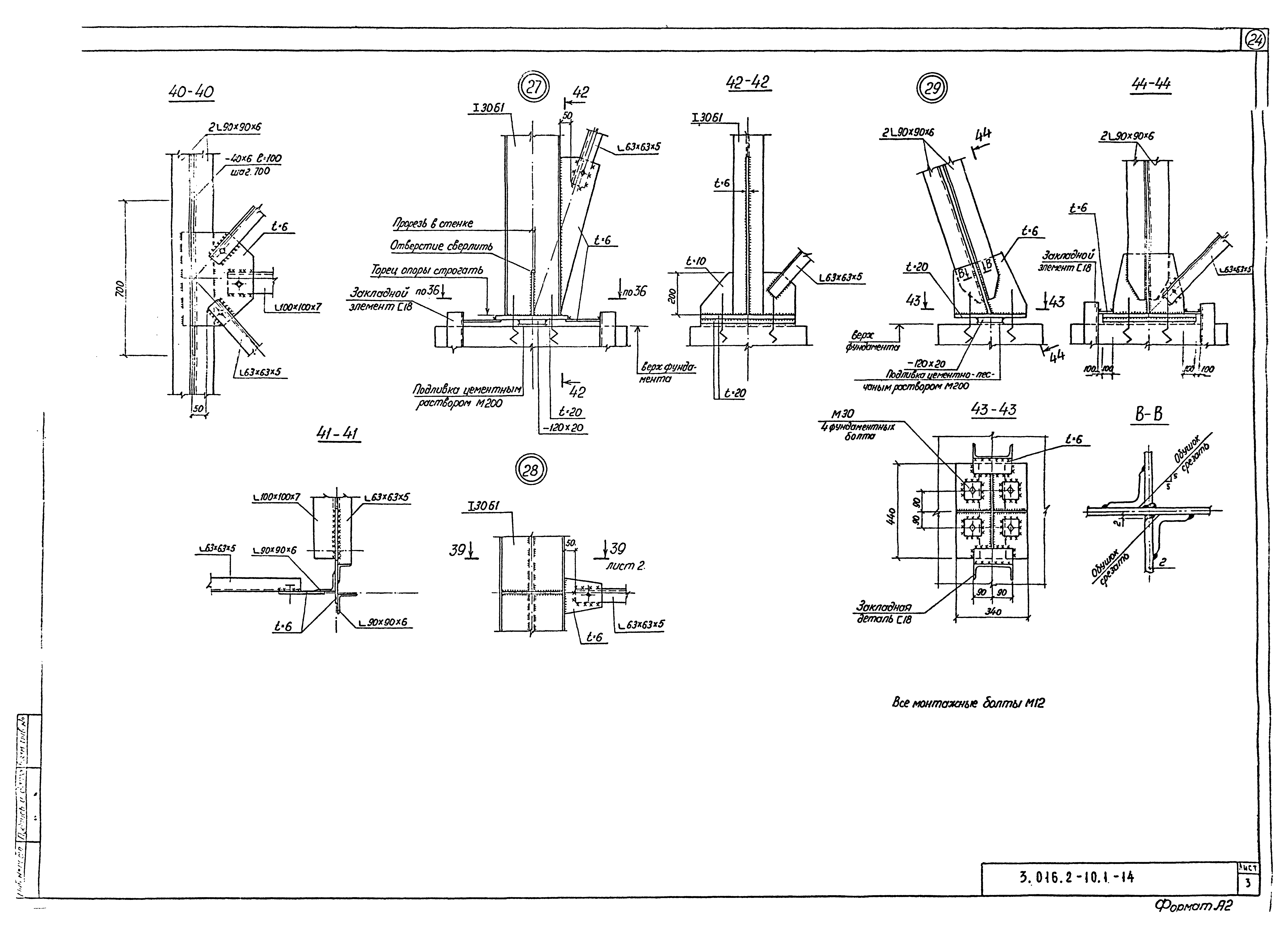

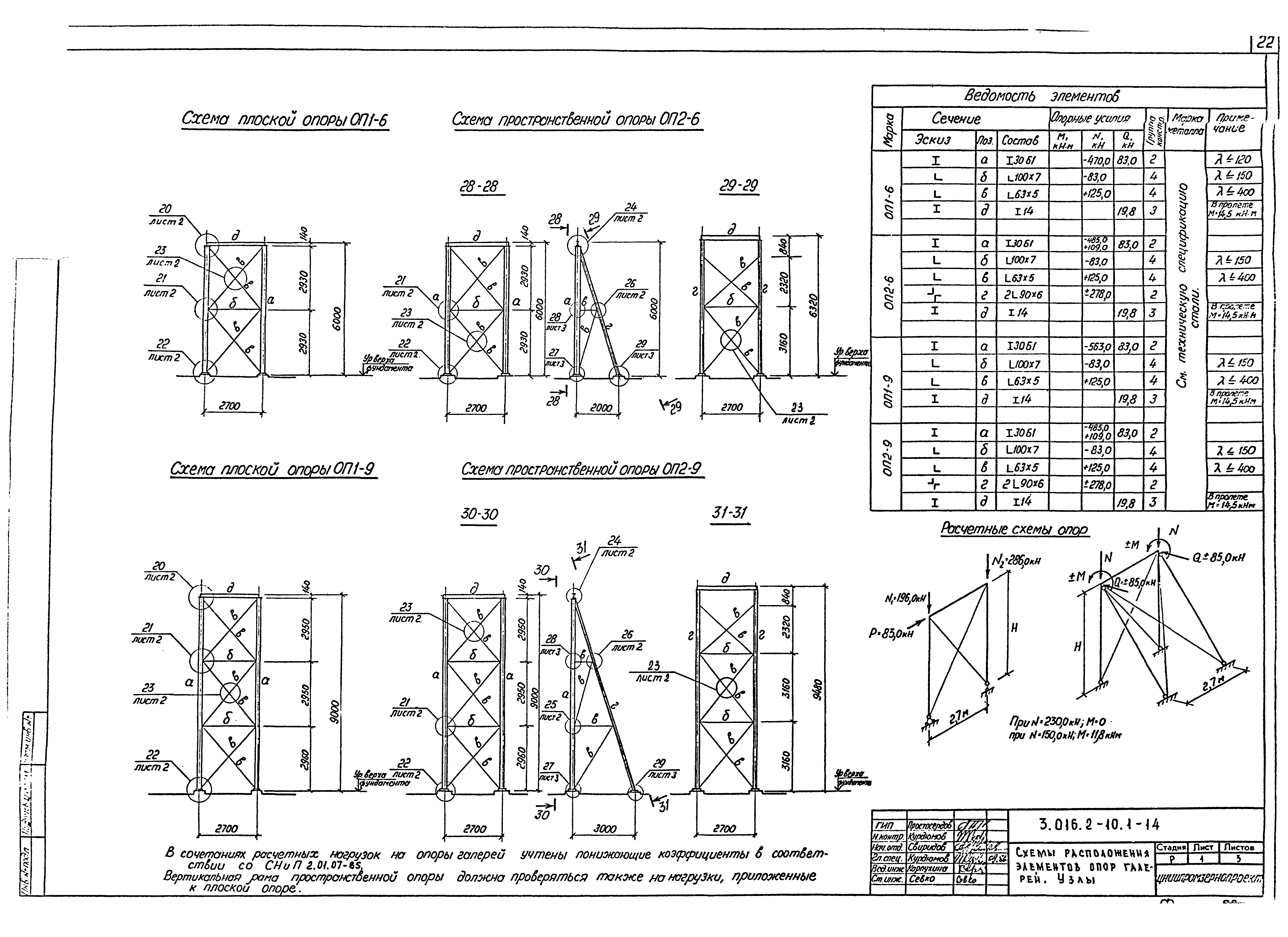

3.016.2-10.1-14 Схемы расположения элементов опор галерей. Узлы
Разработан: ЦНИИпромзернопроект
Утверждён:02.11.1987 Министерство хлебопродуктов СССР (USSR Ministry of Bakery Products 17)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Транспортерные галереи, рампы и переходы
Нормативные ссылки:
