Серия 3.702.1-4

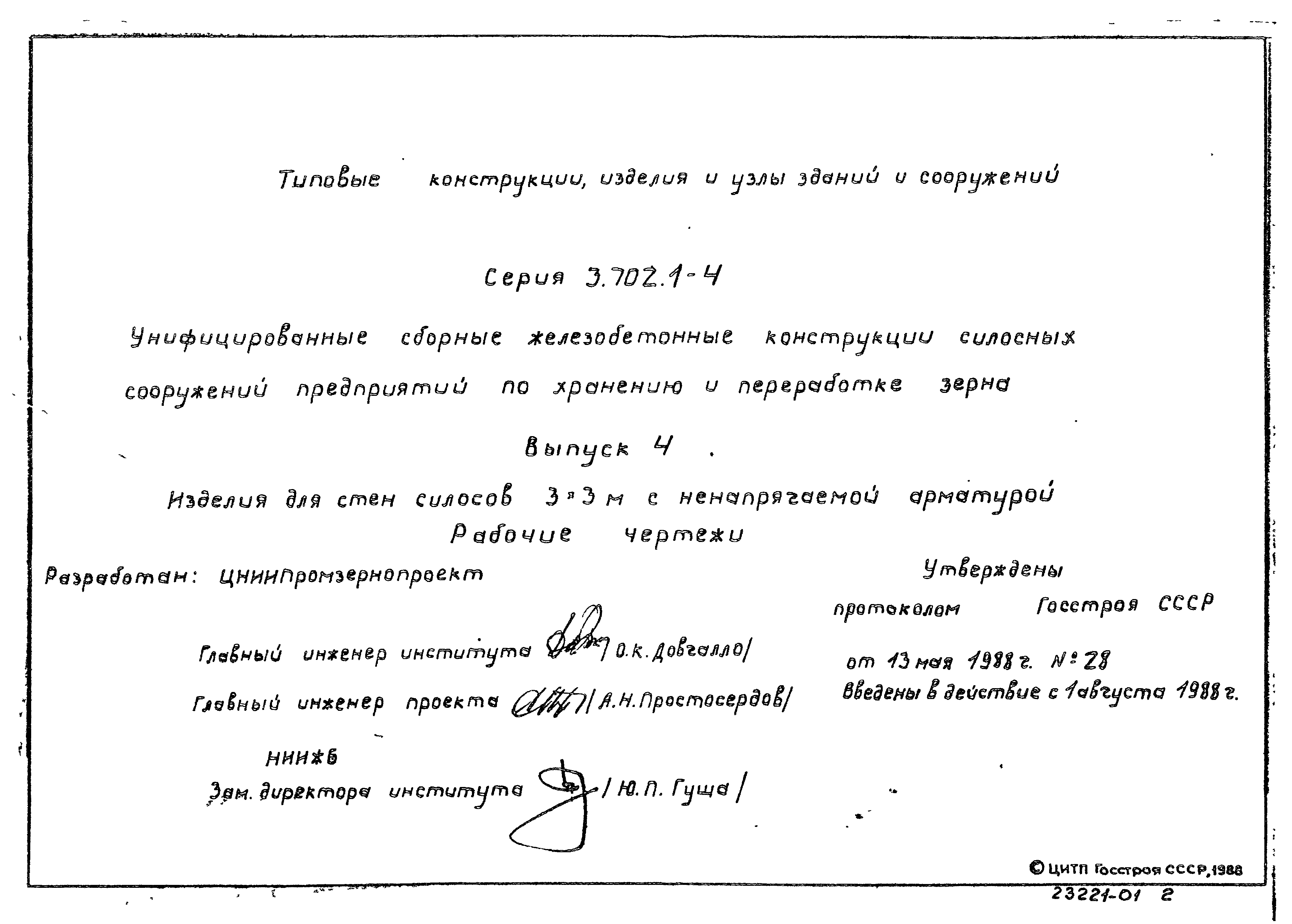

Выпуск 4. Изделия для стен силосов 3х3 м с ненапрягаемой арматурой. Рабочие чертежи

Обозначение:	Серия 3.702.1-4
Обозначение англ:	Series 3.702.1-4
Статус:	не определен законодательством
Название рус.:	Выпуск 4. Изделия для стен силосов 3х3 м с ненапрягаемой арматурой. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.08.1988

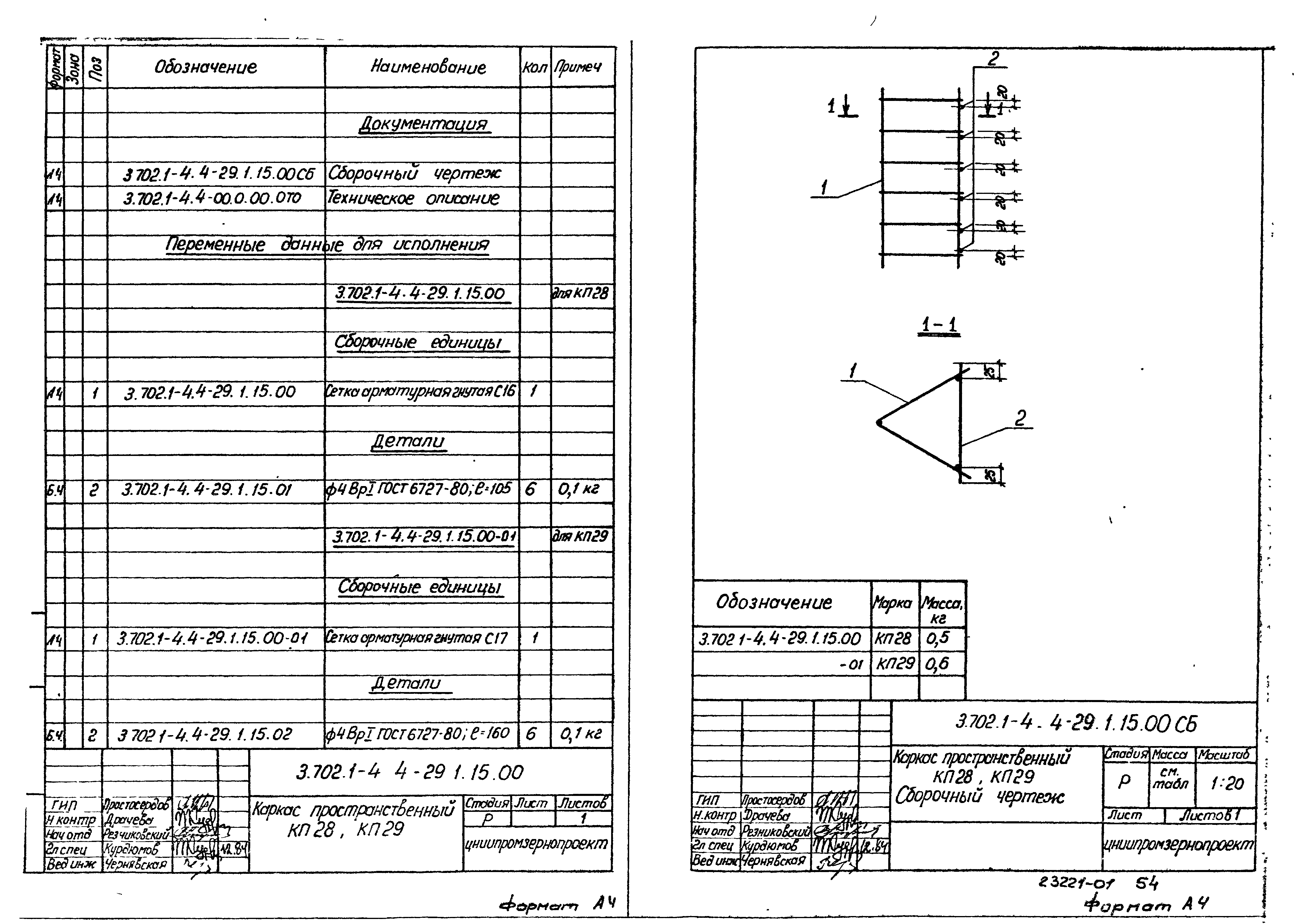

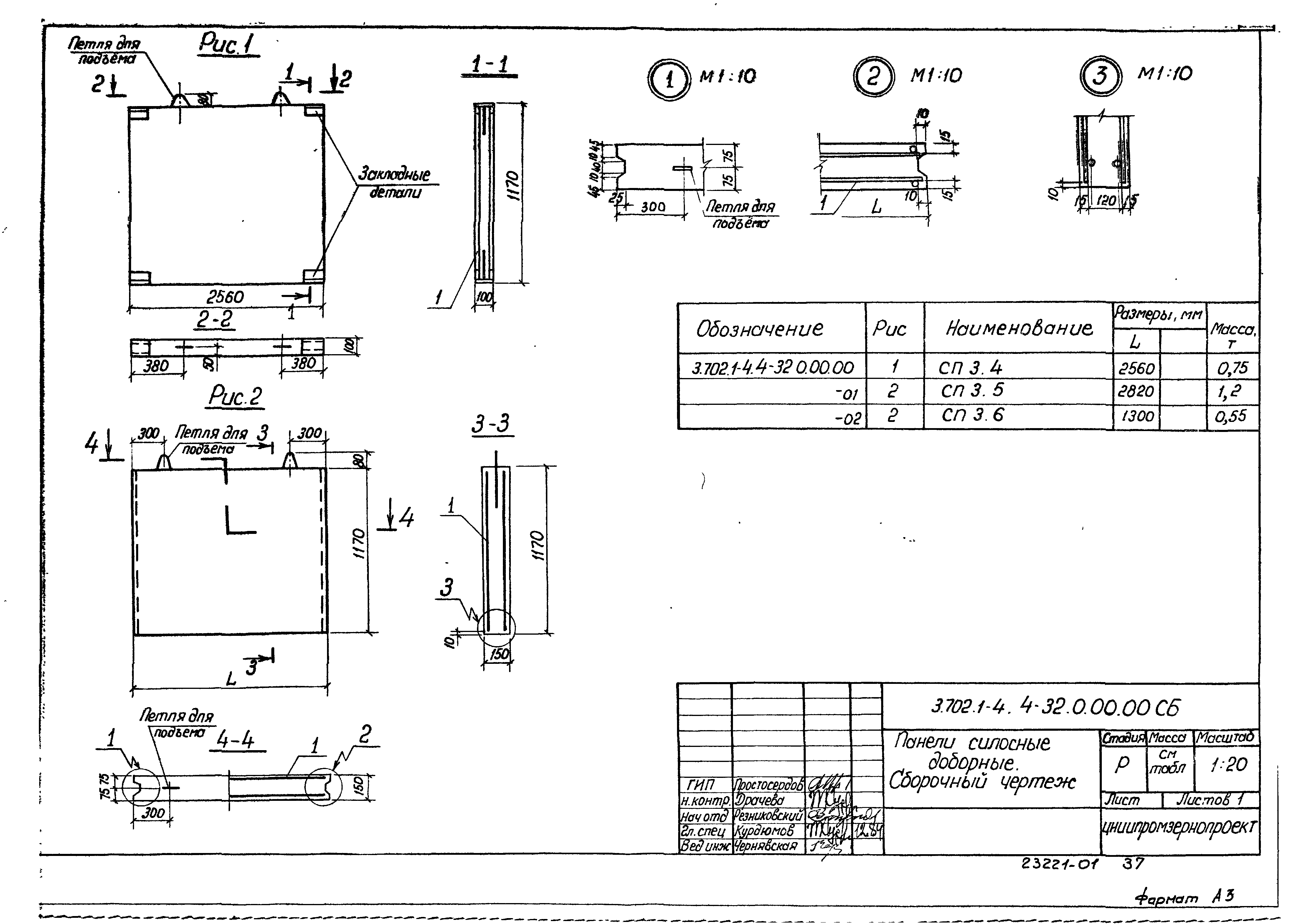

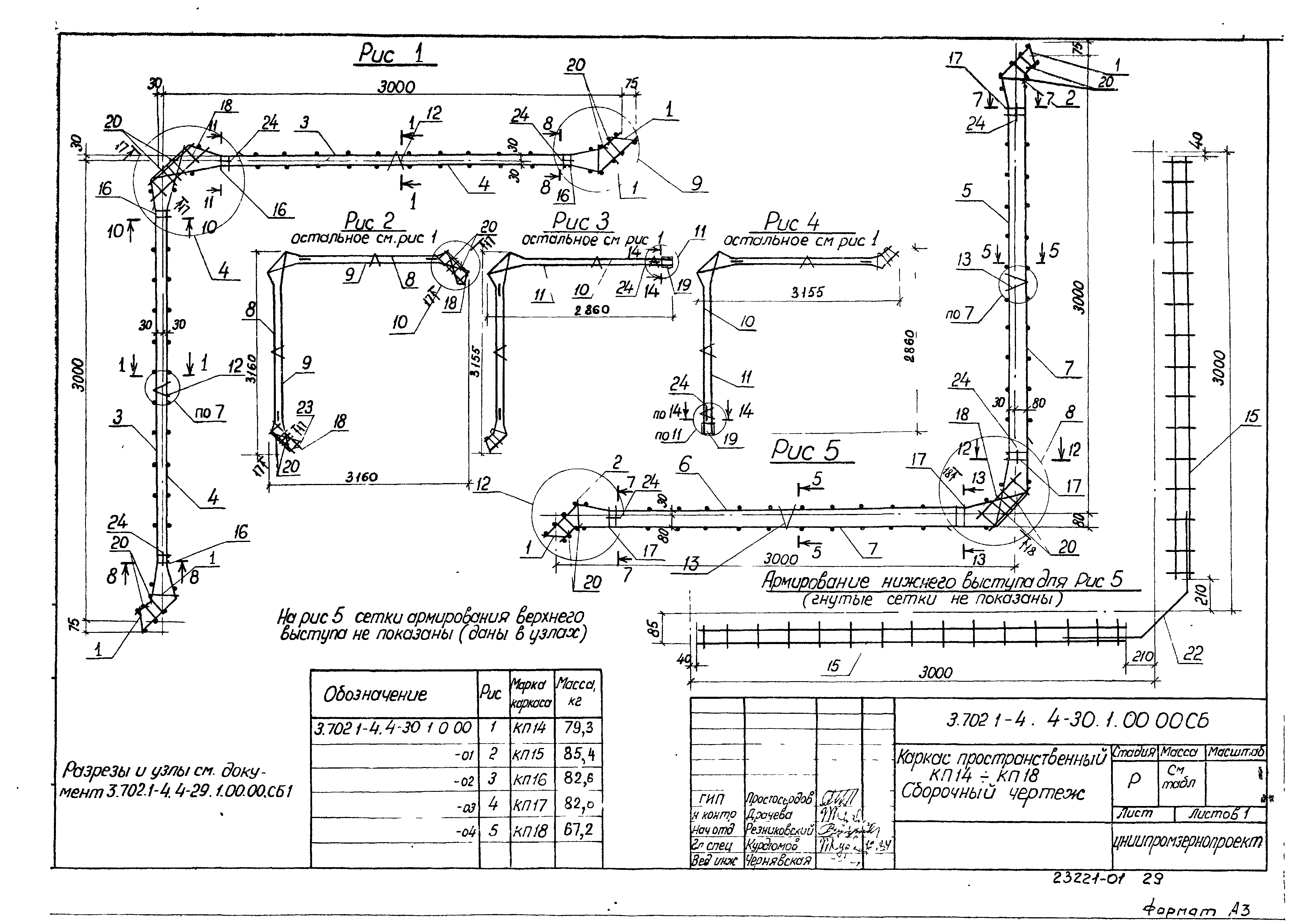

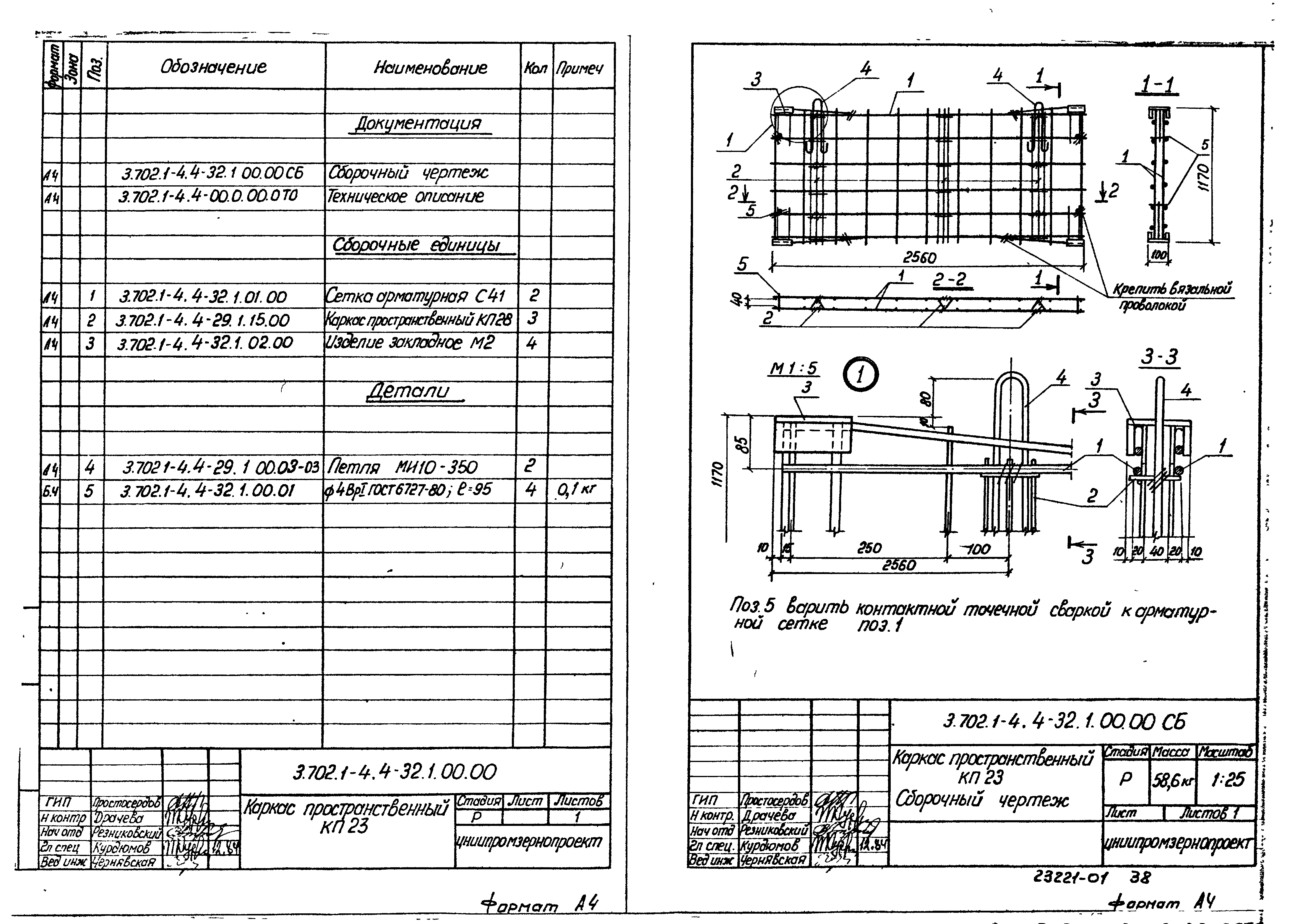

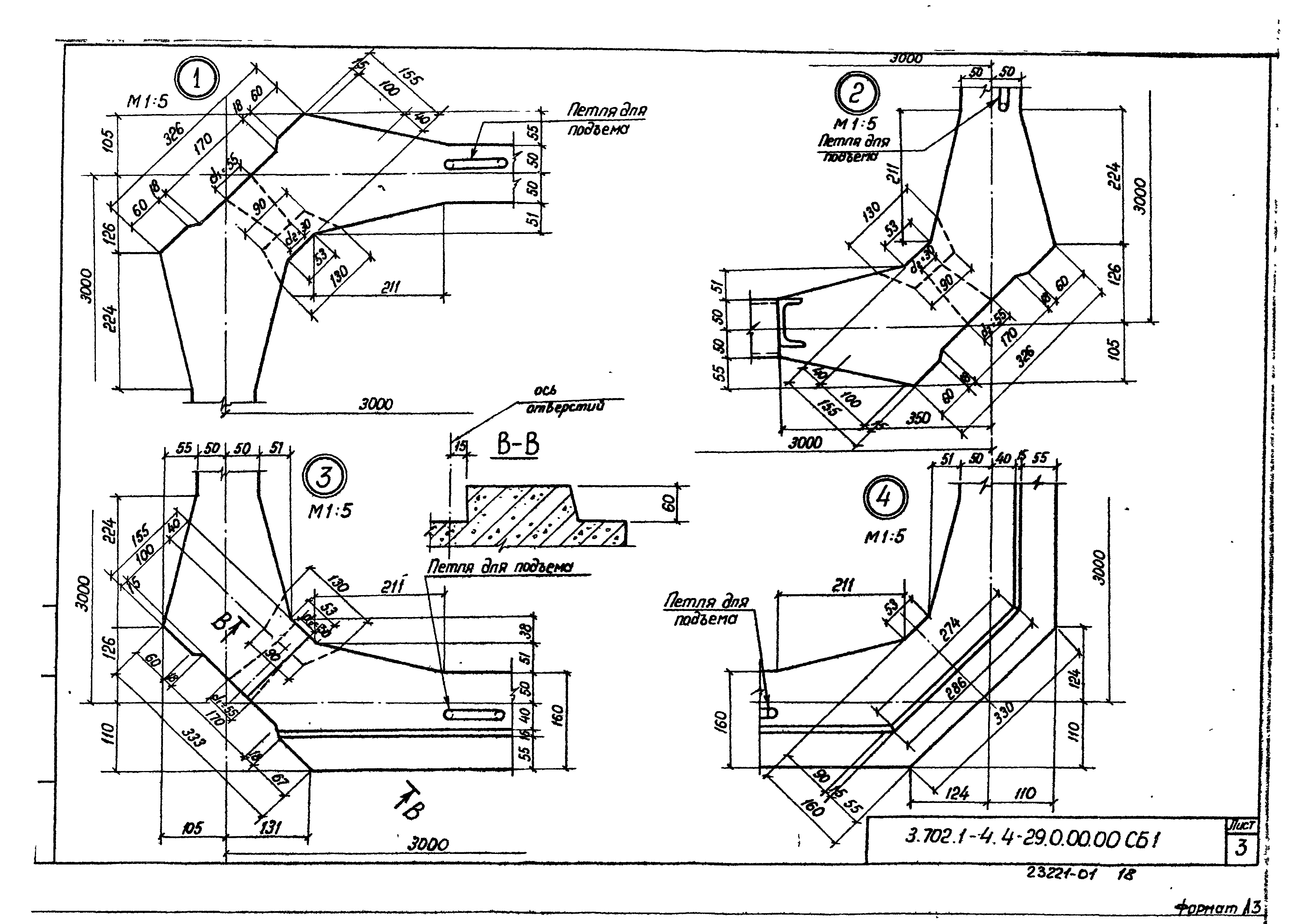

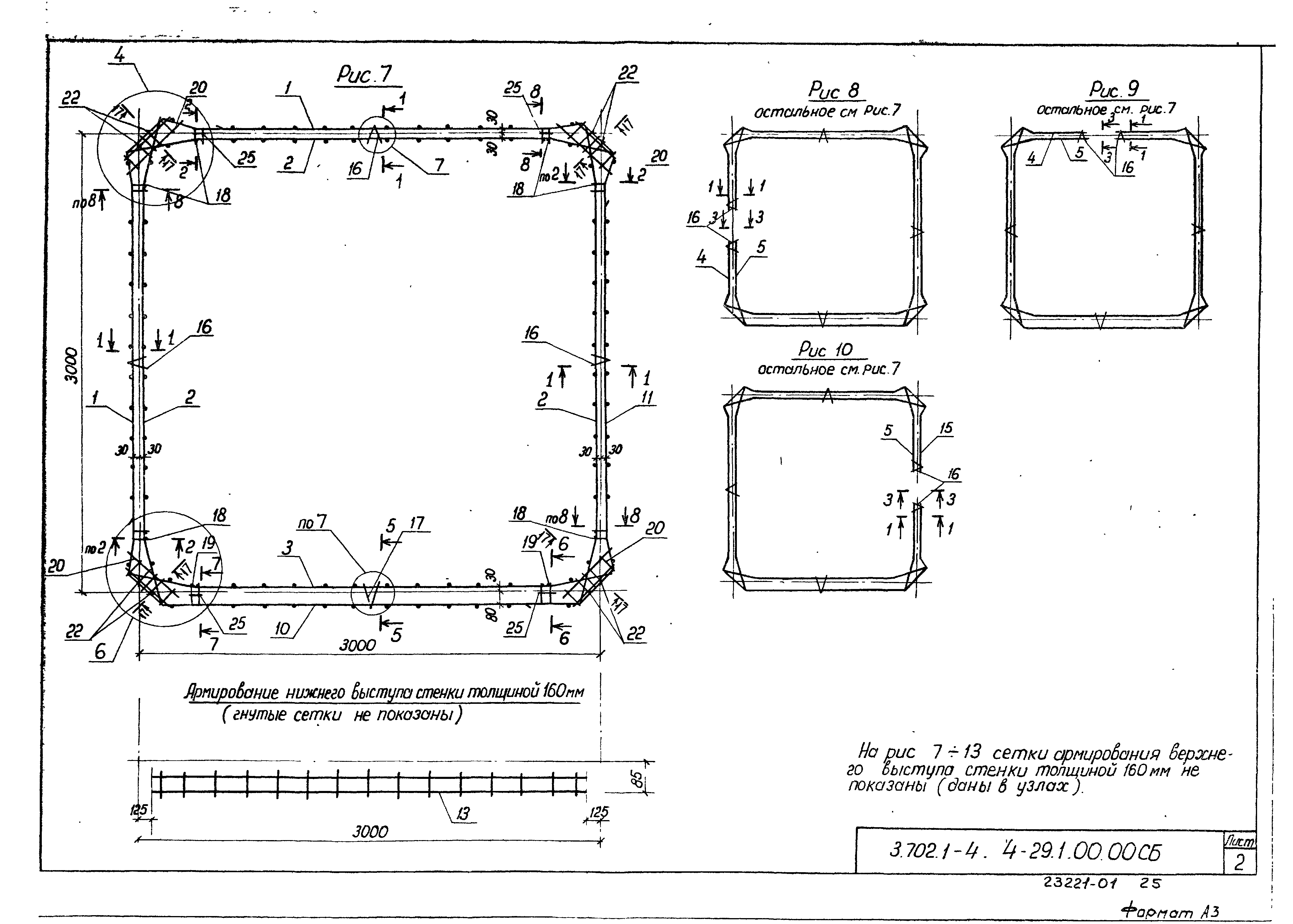

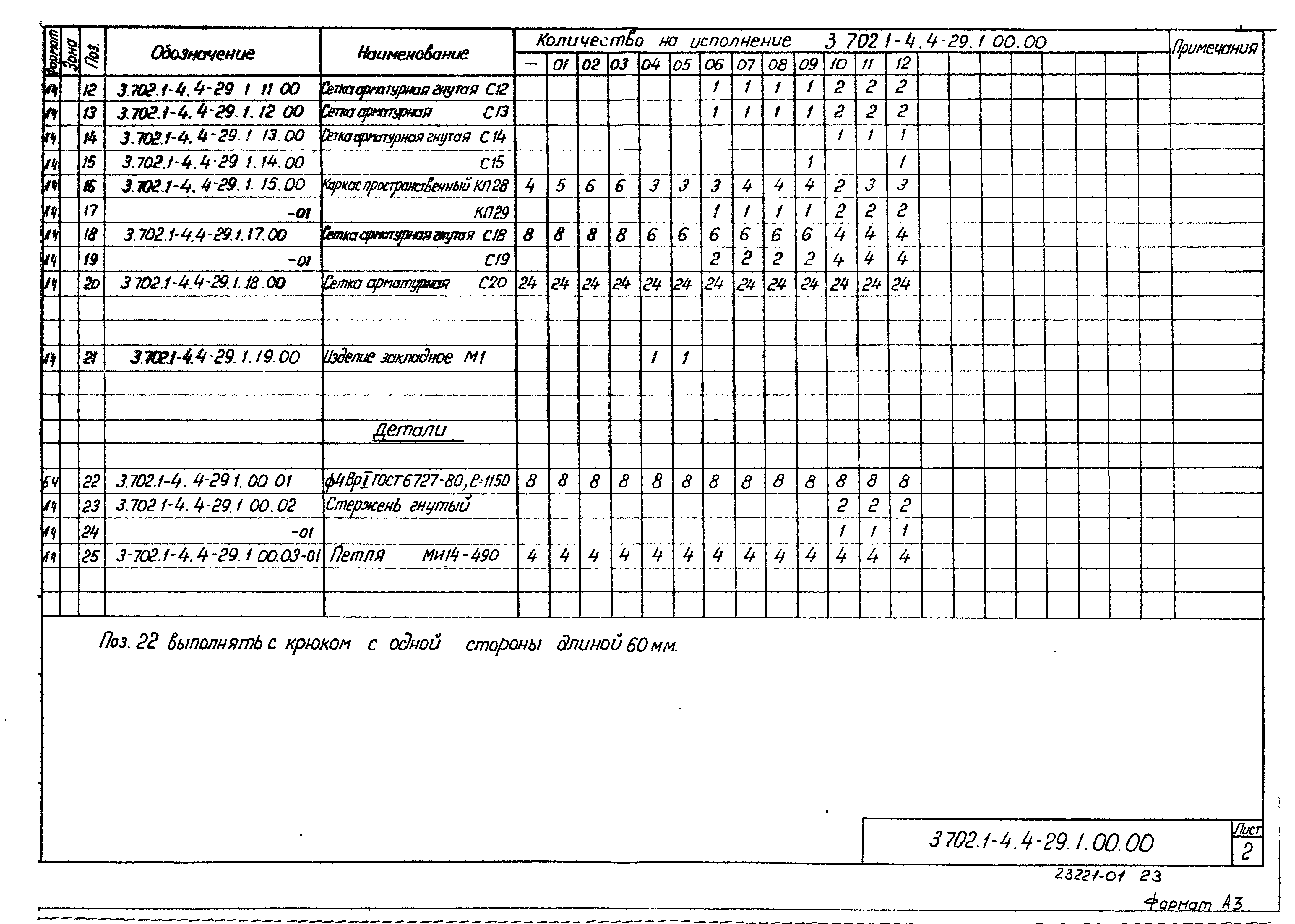

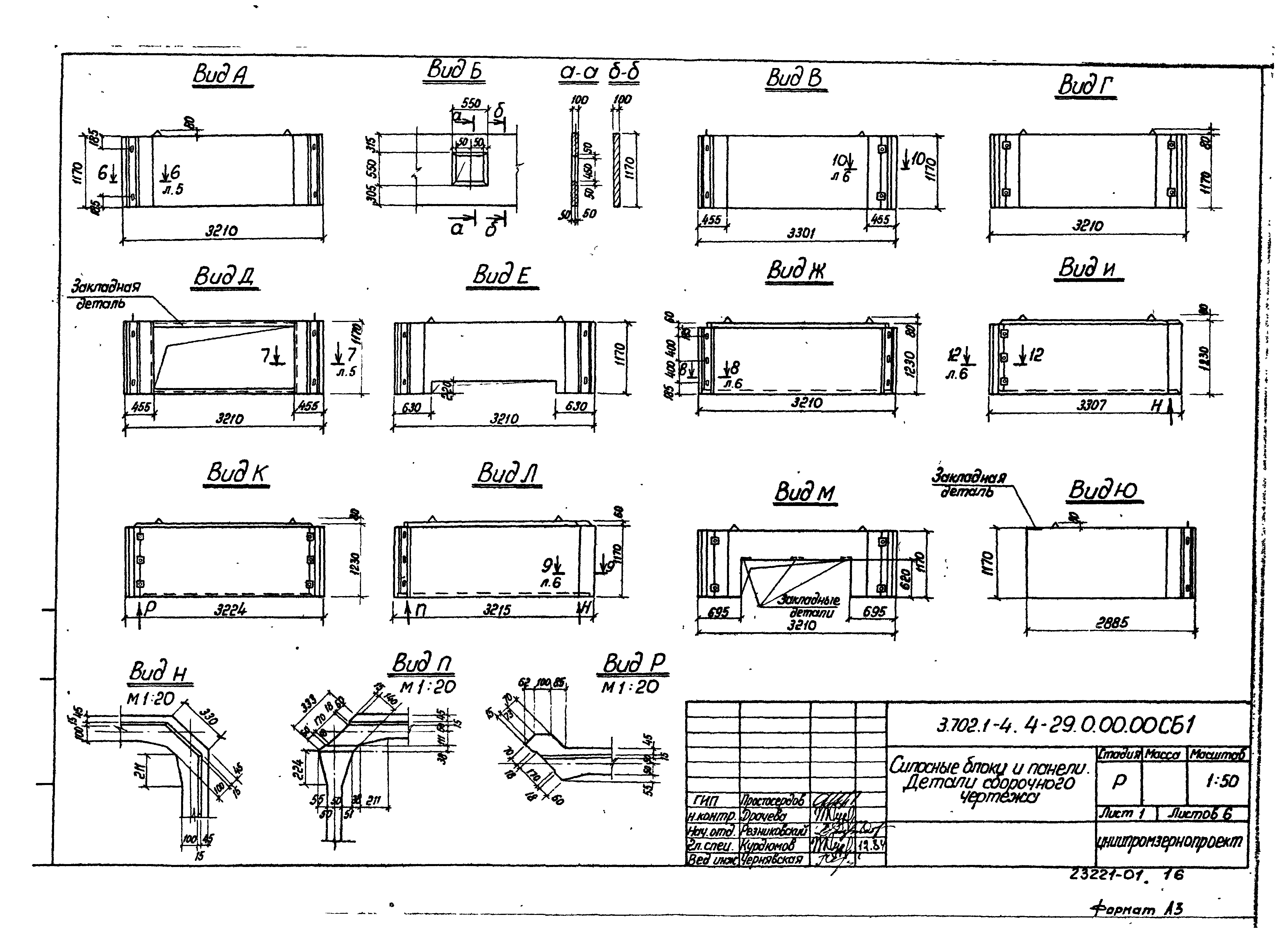

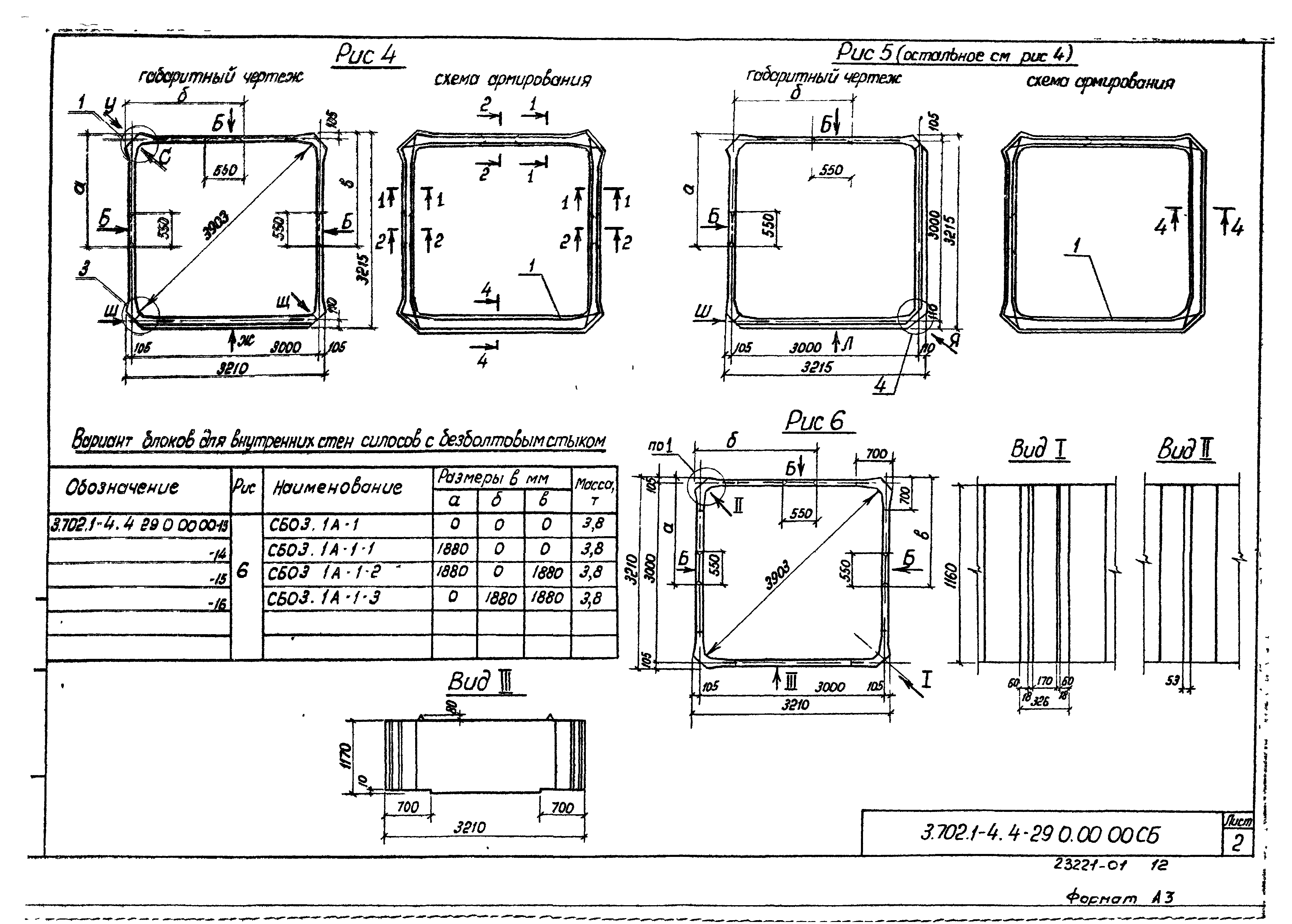

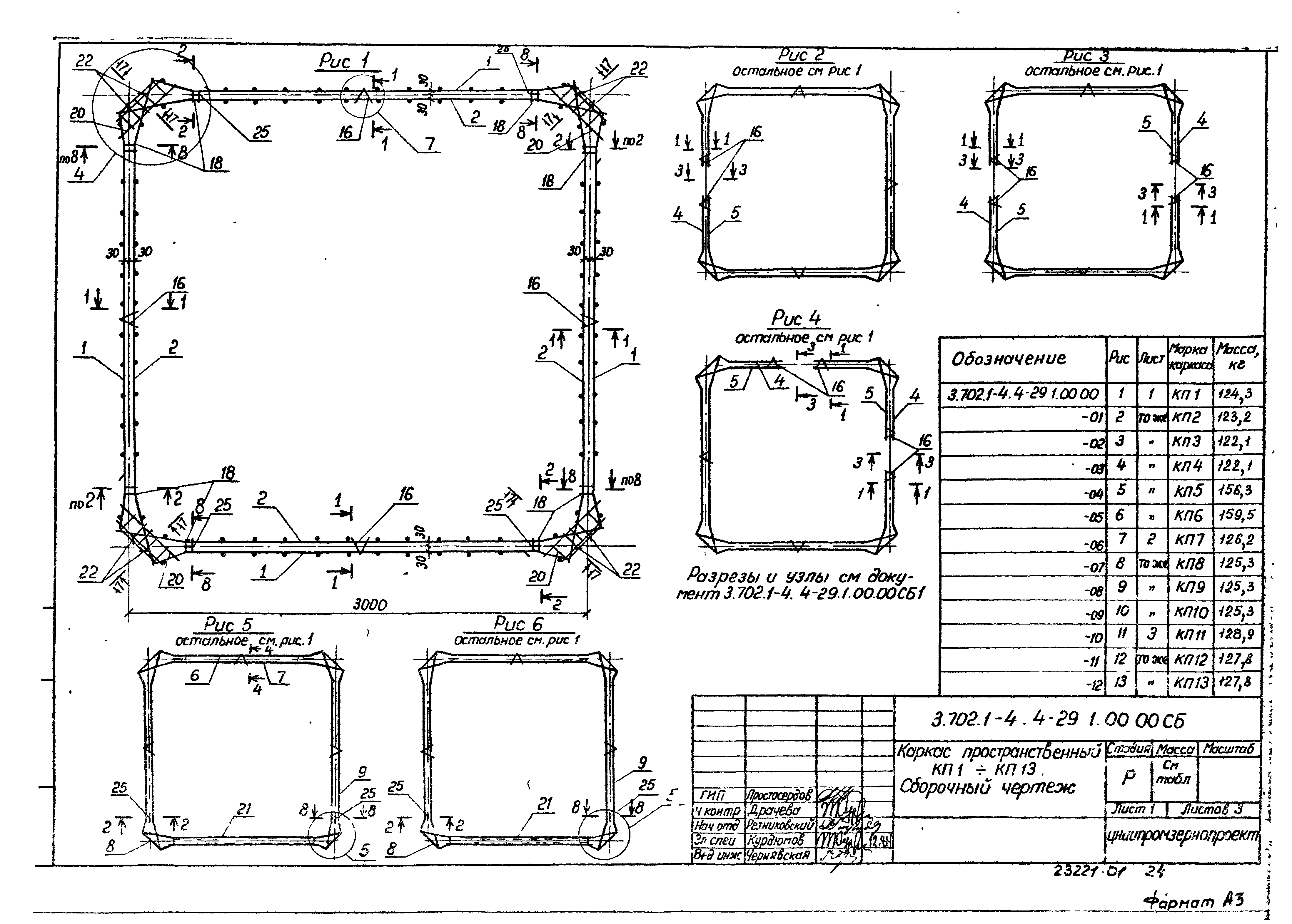

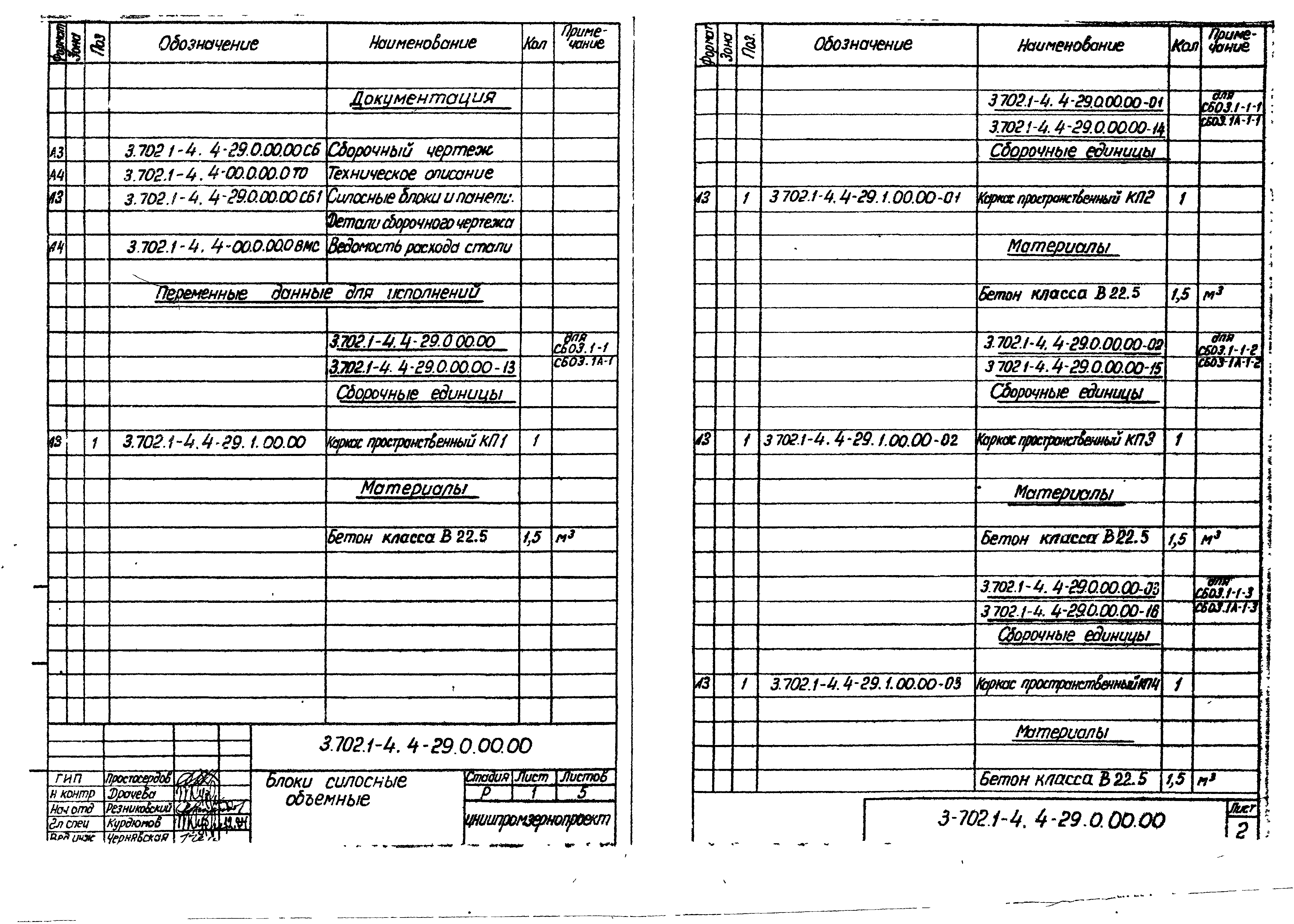

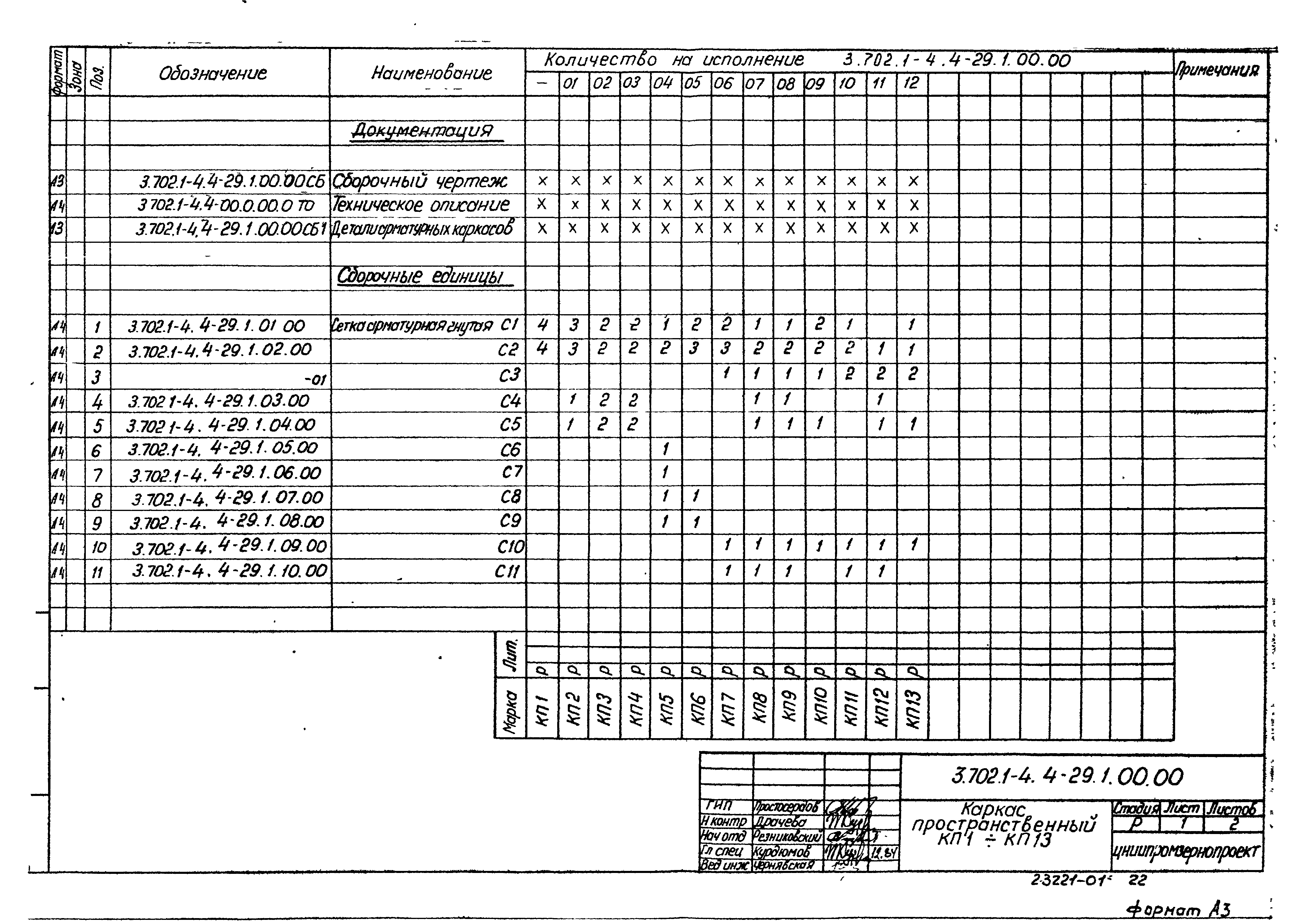

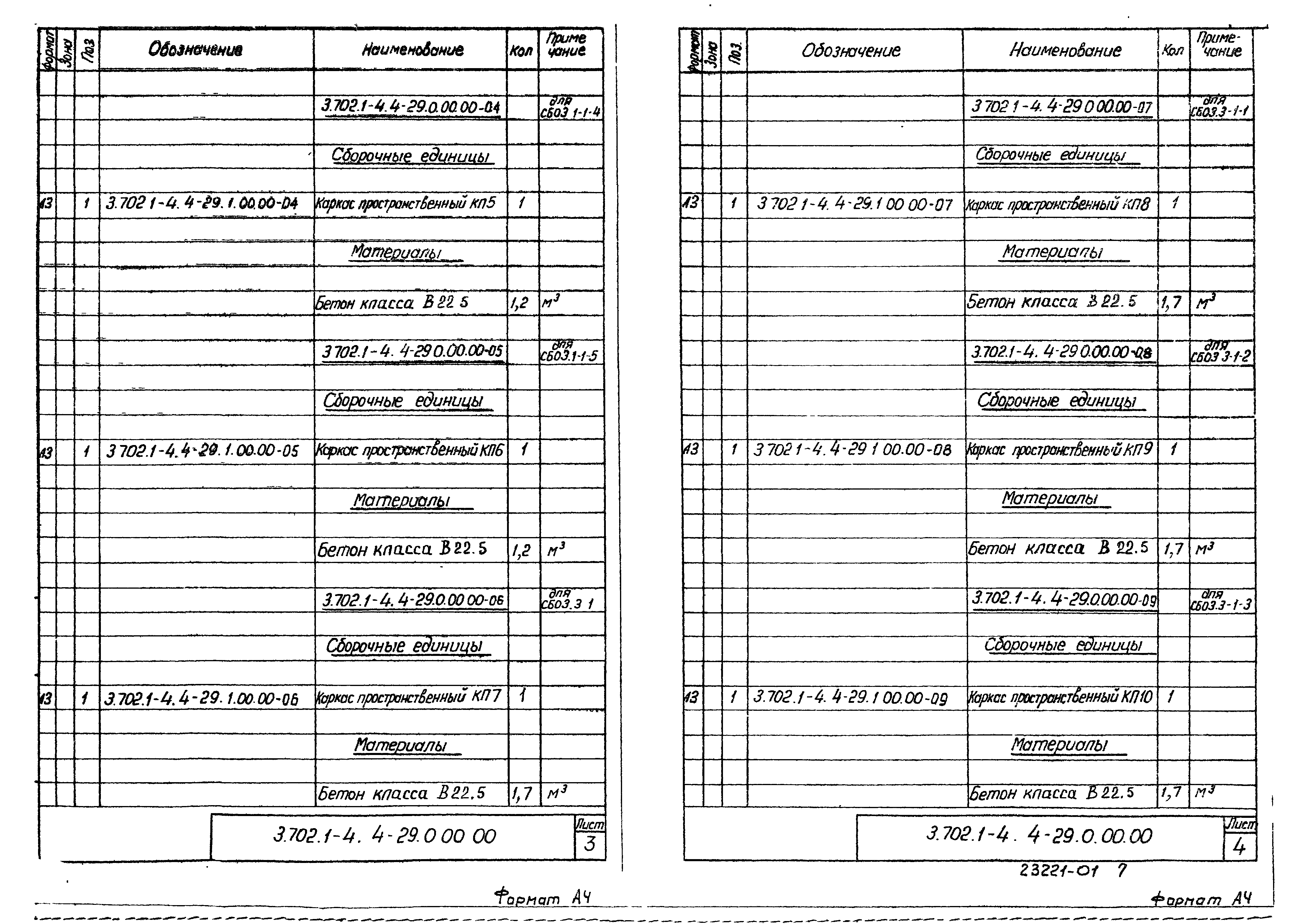

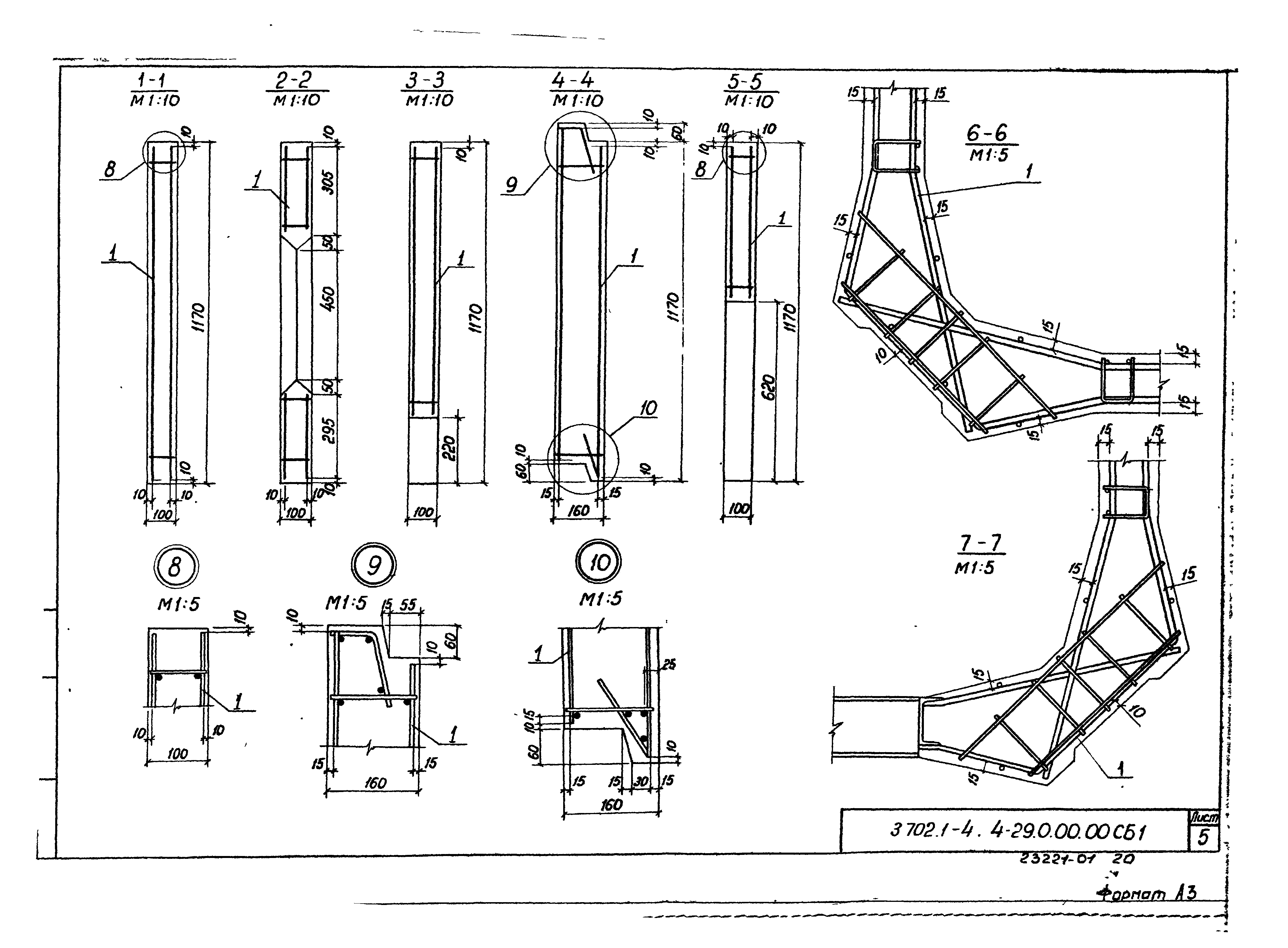

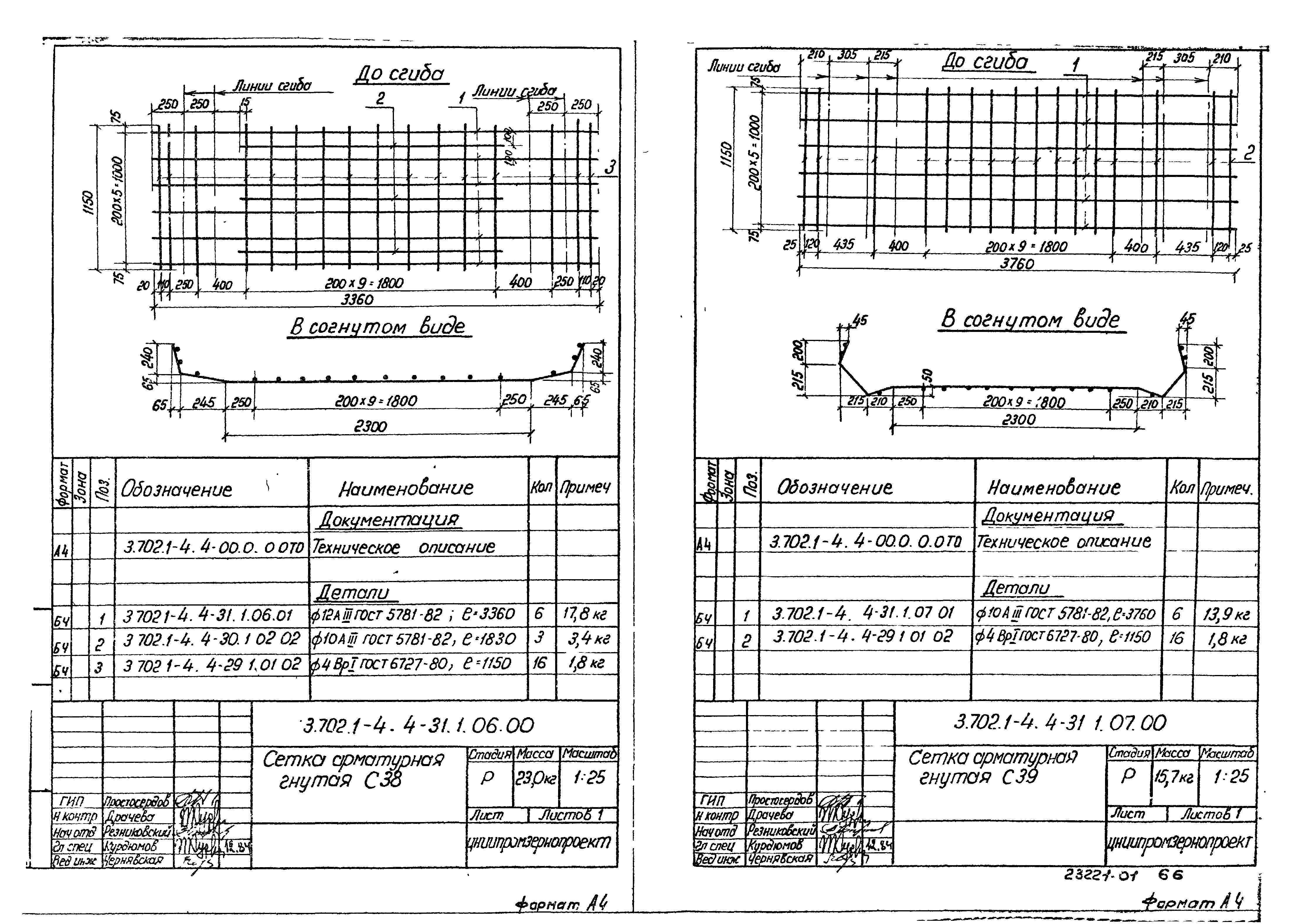

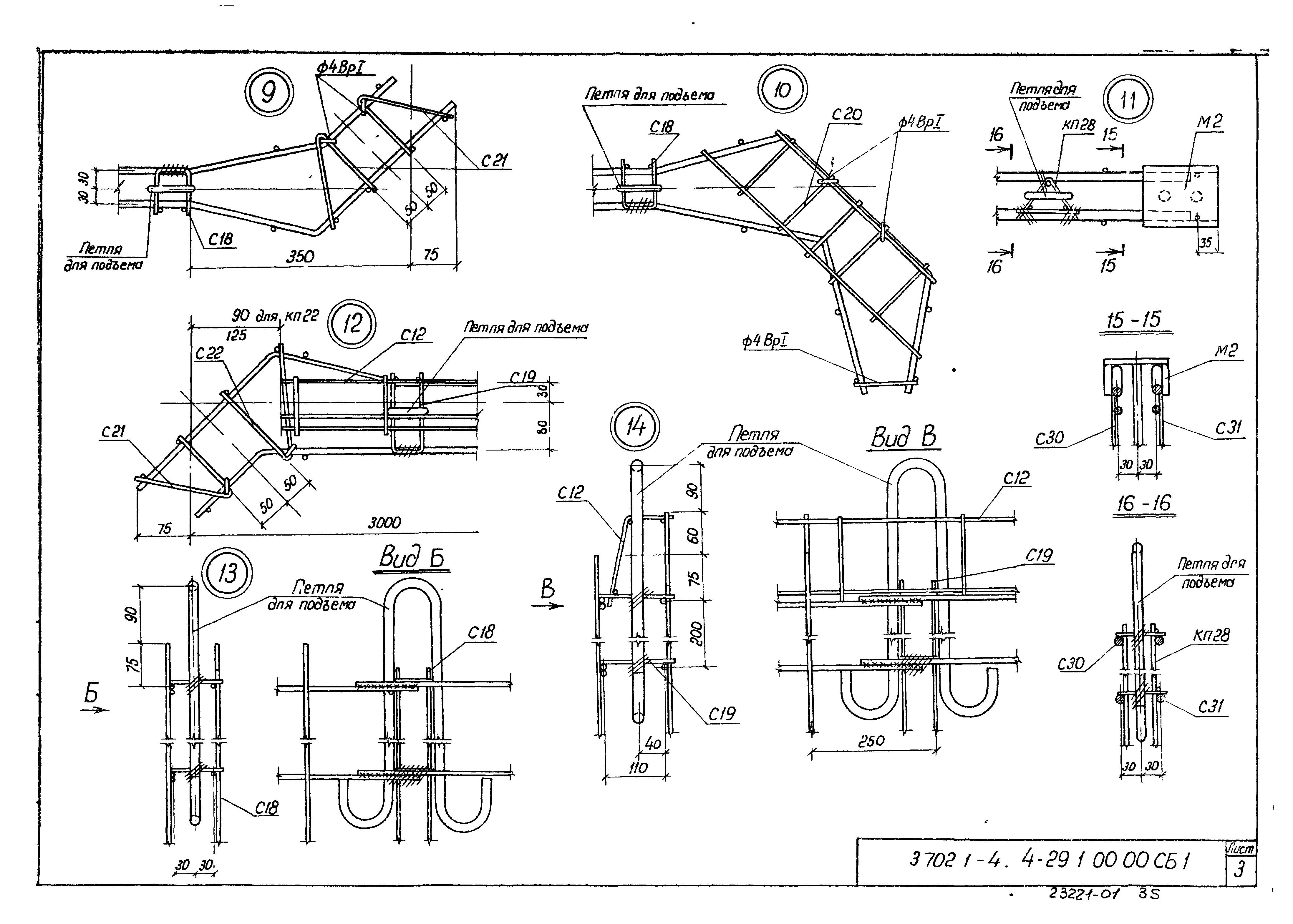

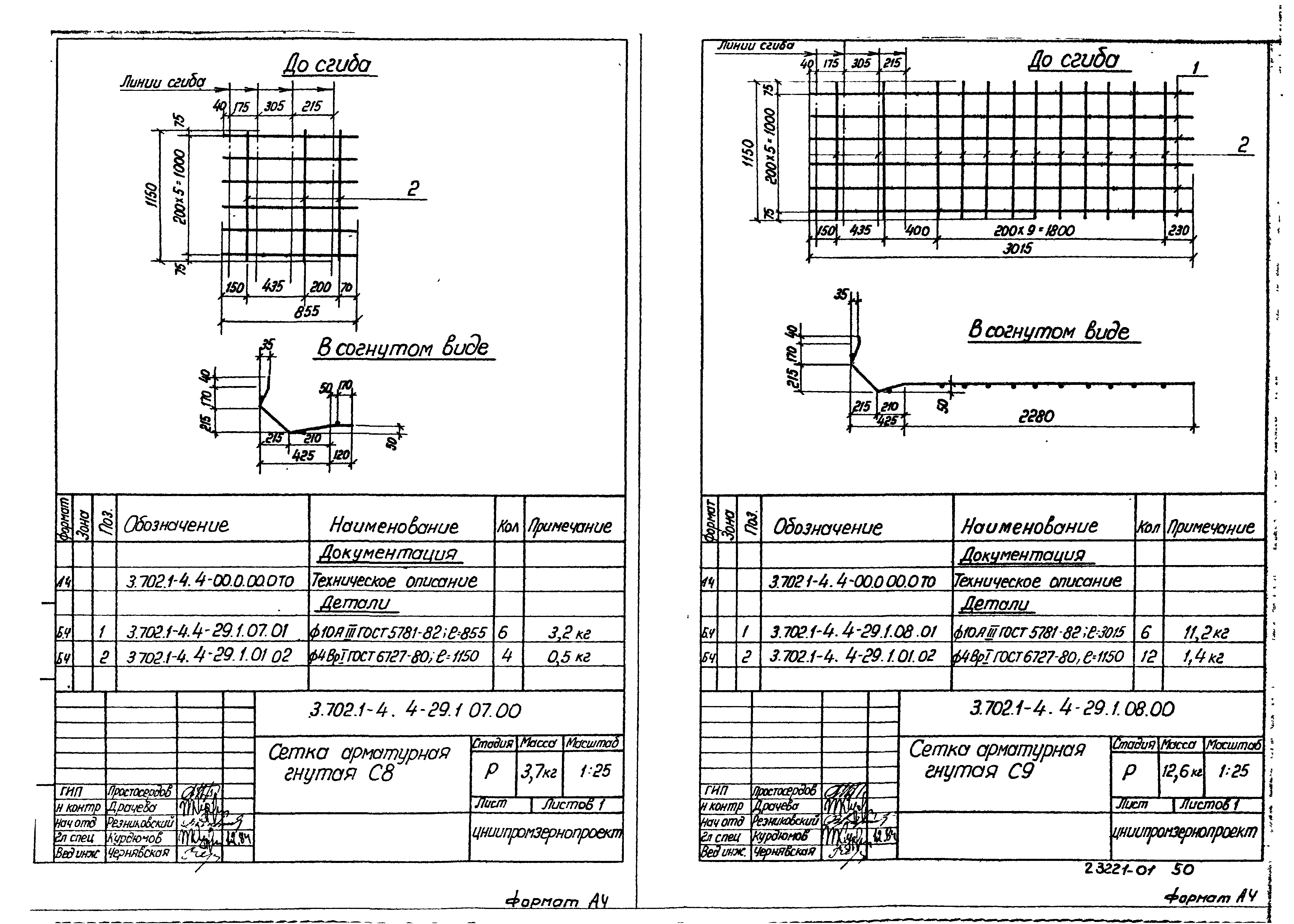

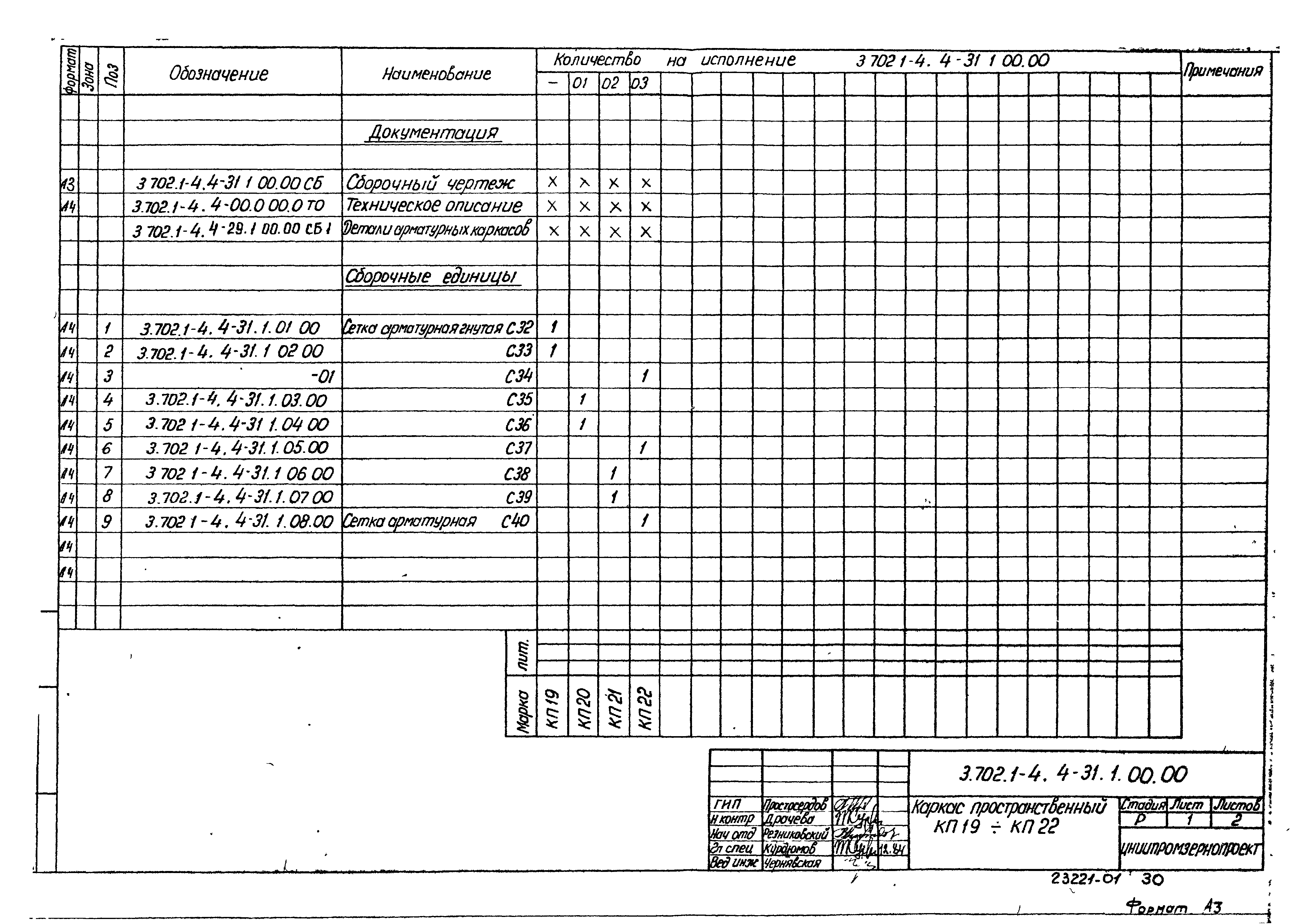

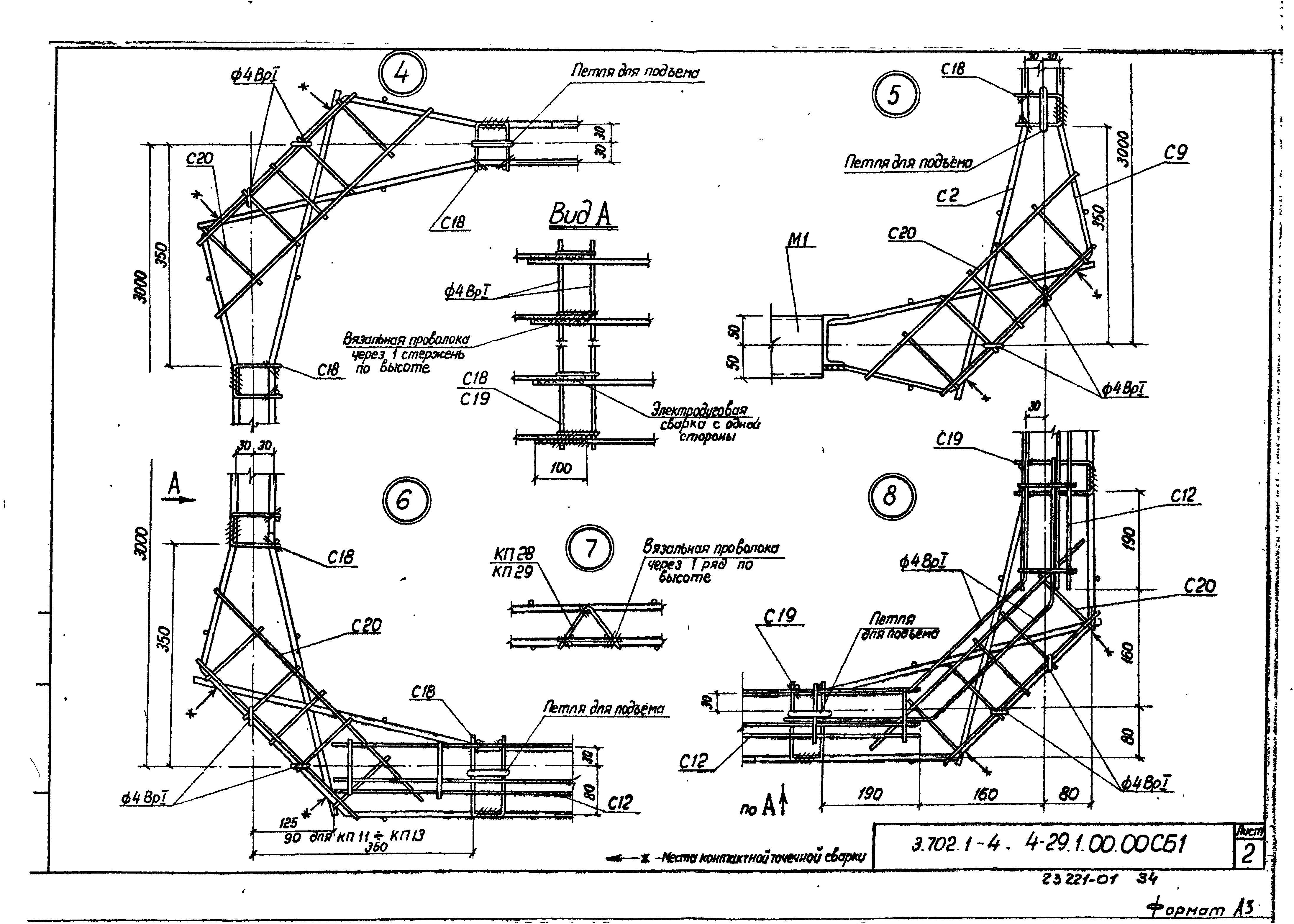

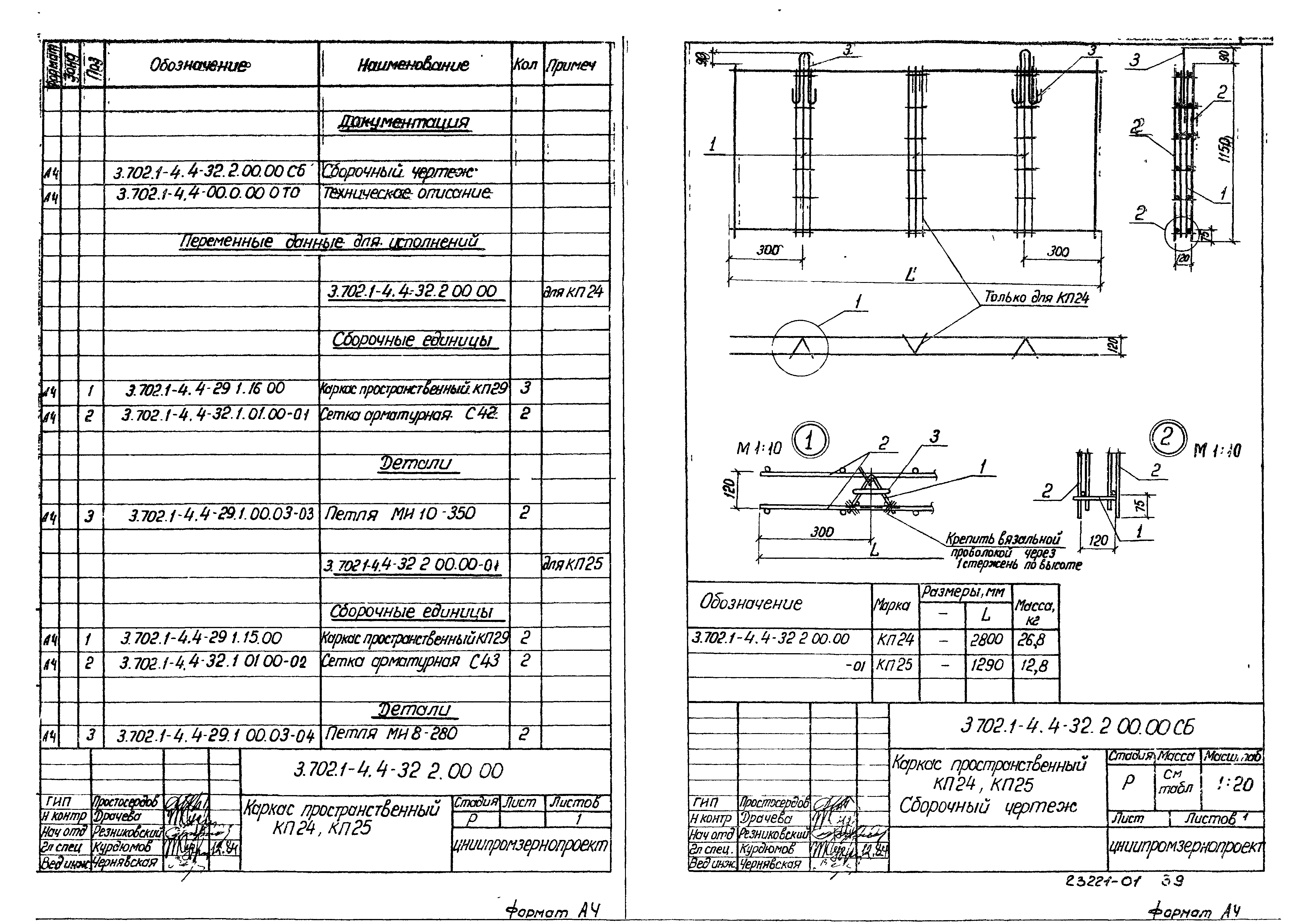

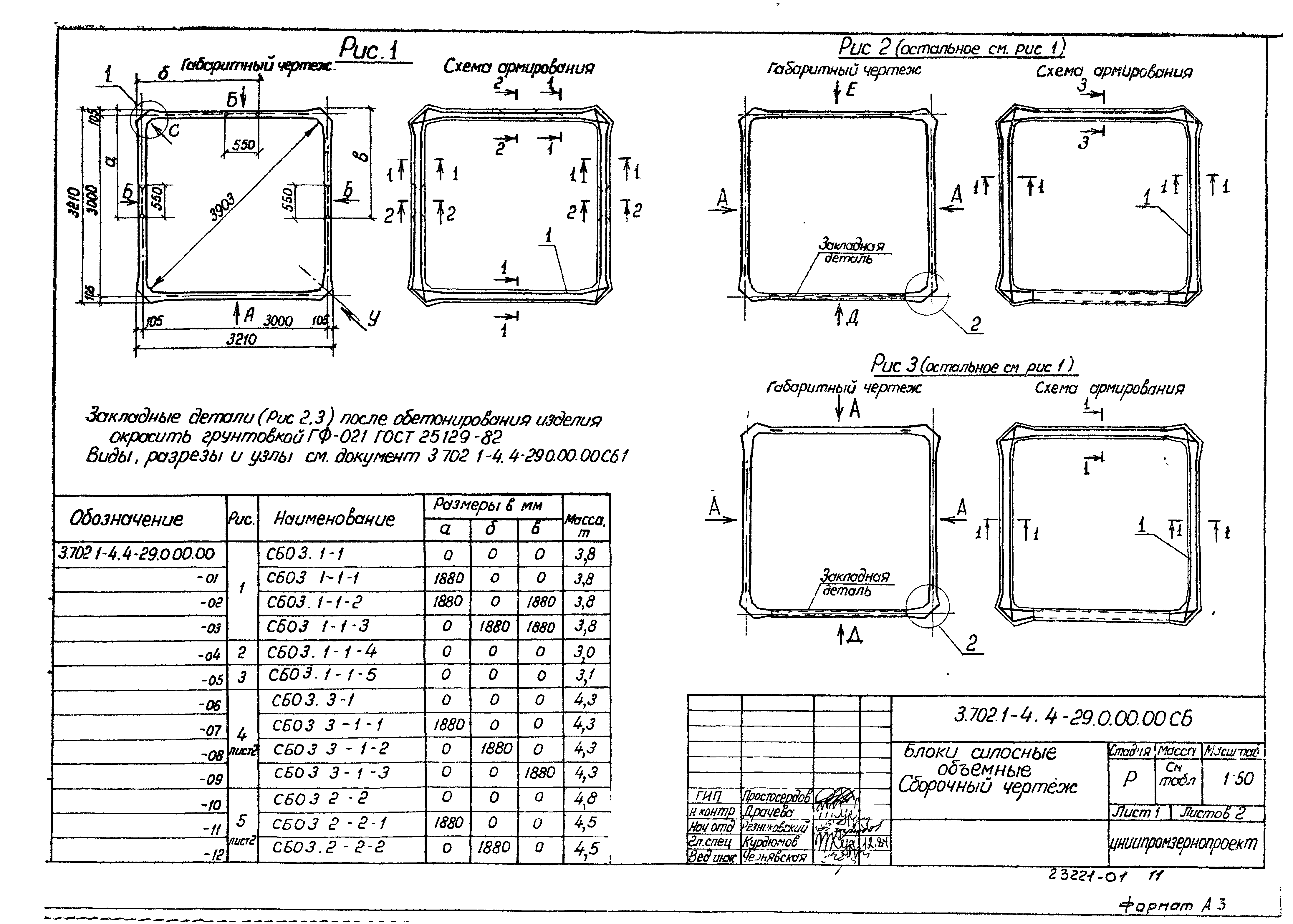

Оглавление:	3.702.1-4.4-00.0.00.00 ТО Техническое описание 3.702.1-4.4-29.0.00.00 Блоки силосные объемные 3.702.1-4.4-30.0.00.00 Блоки силосные угловые 3.702.1-4.4-31.0.00.00 Панели силосные 3.702.1-4.4-29.0.00.00 СБ Блоки силосные объемные. Сборочный чертеж 3.702.1-4.4-30.0.00.00 СБ Блоки силосные угловые. Сборочный чертеж 3.702.1-4.4-31.0.00.00 СБ Панели силосные. Сборочный чертеж 3.702.1-4.4-29.0.00.00 СБ1 Силосные блоки и панели. Детали сборочного чертежа 3.702.1-4.4-29.1.00.00 Каркас пространственный КП1…КП13 3.702.1-4.4-29.1.00.00 СБ Каркас пространственный КП1…КП13. Сборочный чертеж 3.702.1-4.4-30.1.00.00 Каркас пространственный КП14…КП18 3.702.1-4.4-30.1.00.00 СБ Каркас пространственный КП14…КП18. Сборочный чертеж 3.702.1-4.4-31.1.00.00 Каркас пространственный КП19…КП22 3.702.1-4.4-31.1.00.00 СБ Каркас пространственный КП19…КП22. Сборочный чертеж 3.702.1-4.4-29.1.00.00 СБ1 Детали арматурных каркасов 3.702.1-4.4-32.0.00.00 Панели силосные доборные 3.702.1-4.4-32.0.00.00 СБ Панели силосные доборные. Сборочный чертеж 3.702.1-4.4-32.1.00.00 Каркас пространственный КП23 3.702.1-4.4-32.1.00.00 СБ Каркас пространственный КП23. Сборочный чертеж 3.702.1-4.4-32.2.00.00 Каркас пространственный КП24, КП25 3.702.1-4.4-32.2.00.00 СБ Каркас пространственный КП24, КП25. Сборочный чертеж 3.702.1-4.4-33.0.00.00 Силосный блок доборный СБД3.1, СБД3.2 3.702.1-4.4-33.1.00.00 Каркас пространственный КП26 3.702.1-4.4-33.1.00.00 СБ Каркас пространственный КП26. Сборочный чертеж 3.702.1-4.4-34.0.00.00 Силосный блок доборный СБД3.3 3.702.1-4.4-34.1.00.00 Каркас пространственный КП27 3.702.1-4.4-34.1.00.00 СБ Каркас пространственный КП27. Сборочный чертеж 3.702.1-4.4-35.0.00.00 Балка силосная СБ3.1 3.702.1-4.4-35.1.00.00 Каркас пространственный КП30 3.702.1-4.4-35.0.00.00 СБ Балка силосная СБ3.1. Сборочный чертеж 3.702.1-4.4-35.1.00.00 Каркас пространственный КП30. Сборочный чертеж 3.702.1-4.4-29.1.01.00 Сетка арматурная гнутая С1 3.702.1-4.4-29.1.02.00 Сетка арматурная гнутая С2, С3 3.702.1-4.4-29.1.03.00 Сетка арматурная гнутая С4 3.702.1-4.4-29.1.04.00 Сетка арматурная гнутая С5 3.702.1-4.4-29.1.05.00 Сетка арматурная гнутая С6 3.702.1-4.4-29.1.06.00 Сетка арматурная гнутая С7 3.702.1-4.4-29.1.07.00 Сетка арматурная гнутая С8 3.702.1-4.4-29.1.08.00 Сетка арматурная гнутая С9 3.702.1-4.4-29.1.09.00 Сетка арматурная гнутая С10 3.702.1-4.4-29.1.10.00 Сетка арматурная гнутая С11 3.702.1-4.4-29.1.11.00 Сетка арматурная гнутая С12 3.702.1-4.4-29.1.12.00 Сетка арматурная С13 3.702.1-4.4-29.1.13.00 Сетка арматурная гнутая С14 3.702.1-4.4-29.1.14.00 Сетка арматурная гнутая С15 3.702.1-4.4-29.1.15.00 Каркас пространственный КП28, КП29 3.702.1-4.4-29.1.15.00 СБ Каркас пространственный КП28, КП29. Сборочный чертеж 3.702.1-4.4-29.1.16.00 Сетка арматурная гнутая С16, С17 3.702.1-4.4-29.1.16.00 СБ Сетка арматурная гнутая С16, С17. Сборочный чертеж 3.702.1-4.4-29.1.17.00 Сетка арматурная гнутая С18, С19 3.702.1-4.4-29.1.17.00 СБ Сетка арматурная гнутая С18, С19. Сборочный чертеж 3.702.1-4.4-29.1.18.00 Сетка арматурная С20 3.702.1-4.4-29.1.19.00 Изделие закладное М1 3.702.1-4.4-29.1.00.02 Стержень гнутый 3.702.1-4.4-29.1.00.03 Петля МИ16-560, МИ14-490, МИ12-420, МИ10-350, МИ8-280 3.702.1-4.4-30.1.01.00 Сетка арматурная гнутая С21, С22 3.702.1-4.4-30.1.02.00 Сетка арматурная гнутая С23 3.702.1-4.4-30.1.03.00 Сетка арматурная гнутая С24…С26 3.702.1-4.4-30.1.04.00 Сетка арматурная гнутая С27 3.702.1-4.4-30.1.05.00 Сетка арматурная гнутая С28 3.702.1-4.4-30.1.06.00 Сетка арматурная гнутая С29 3.702.1-4.4-30.1.07.00 Сетка арматурная гнутая С30 3.702.1-4.4-30.1.08.00 Сетка арматурная гнутая С31 3.702.1-4.4-30.1.09.00 Изделие закладное М2 3.702.1-4.4-31.1.01.00 Сетка арматурная гнутая С32 3.702.1-4.4-31.1.02.00 Сетка арматурная гнутая С33, С34 3.702.1-4.4-31.1.03.00 Сетка арматурная гнутая С35 3.702.1-4.4-31.1.04.00 Сетка арматурная гнутая С36 3.702.1-4.4-31.1.05.00 Сетка арматурная гнутая С37 3.702.1-4.4-31.1.06.00 Сетка арматурная гнутая С38 3.702.1-4.4-31.1.07.00 Сетка арматурная гнутая С39 3.702.1-4.4-31.1.08.00 Сетка арматурная С40 3.702.1-4.4-31.1.09.00 Изделие закладное М3, М4 3.702.1-4.4-32.1.01.00 Сетка арматурная С41…С43 3.702.1-4.4-32.1.01.00 СБ Сетка арматурная С41…С43. Сборочный чертеж 3.702.1-4.4-33.1.01.00 Сетка арматурная гнутая С44 3.702.1-4.4-33.1.02.00 Сетка арматурная гнутая С45 3.702.1-4.4-34.1.01.00 Сетка арматурная гнутая С46, С47 3.702.1-4.4-34.1.01.00 СБ Сетка арматурная гнутая С46, С47. Сборочный чертеж 3.702.1-4.4-35.1.01.00 Сетка арматурная С48 3.702.1-4.4-35.1.02.00 Сетка арматурная С49 3.702.1-4.4-35.1.03.00 Каркас плоский КР1 3.702.1-4.4-35.1.01.01 Отдельные стержни 3.702.1-4.4-00.0.00.00 ВМС Ведомость расхода стали
Разработан:	НИИЖБ ЦНИИЭПсельстрой ЦНИИпромзернопроект
Утверждён:	13.05.1988 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 28)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Силосы и закрома
Заменяет собой:	Серия 3.702-1/79 «Унифицированные сборные железобетонные конструкции силосных сооружений предприятий по хранению и переработке зерна»
