Типовой проект 801-2-86.12.87

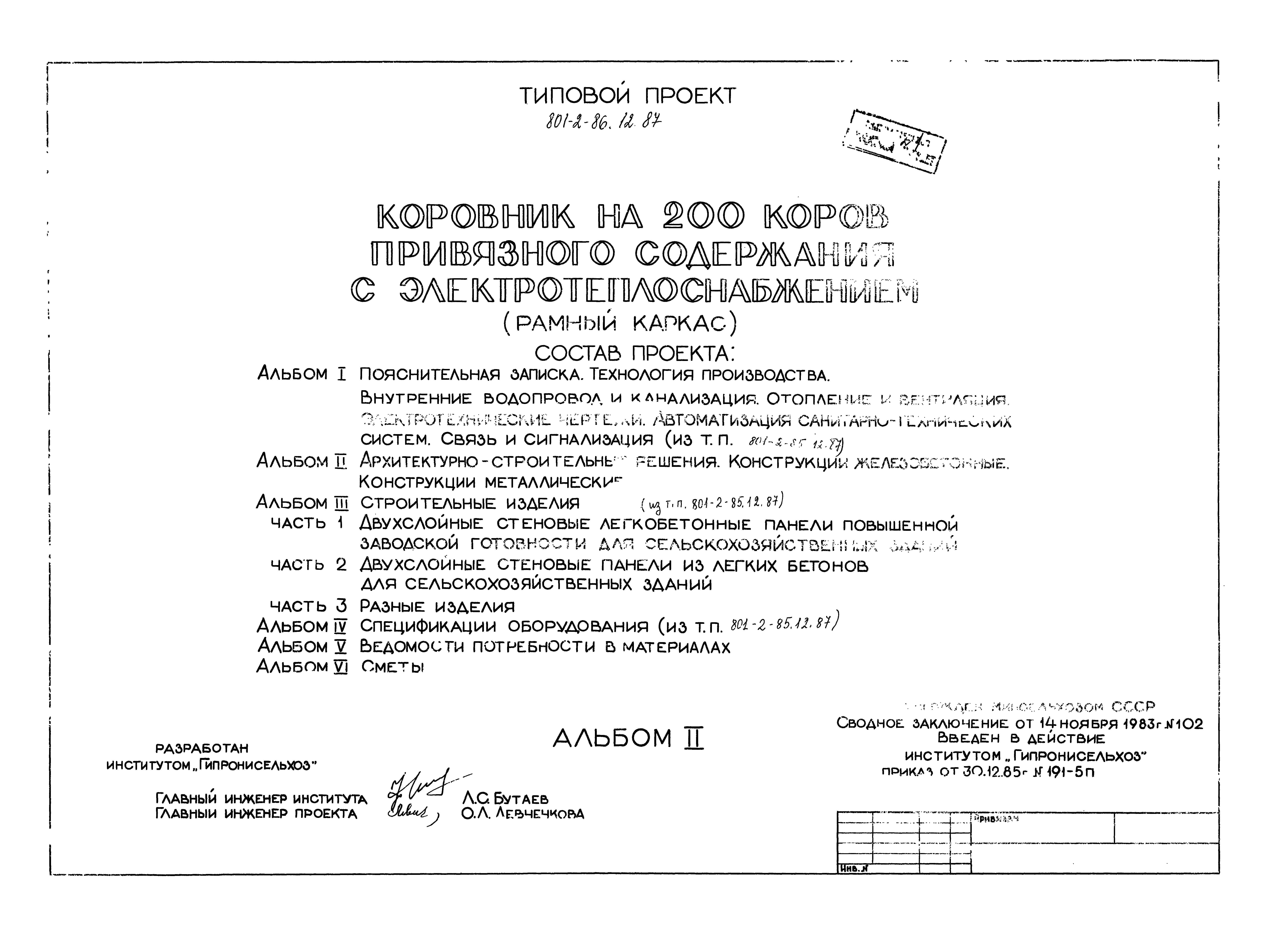

Альбом II. Архитектурно-строительные решения. Конструкции железобетонные. Конструкции металлические

Обозначение: Типовой проект 801-2-86.12.87
Обозначение англ: 801-2-86.12.87
Статус:не определен законодательством
Название рус.:Альбом II. Архитектурно-строительные решения. Конструкции железобетонные. Конструкции металлические
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:30.12.1985

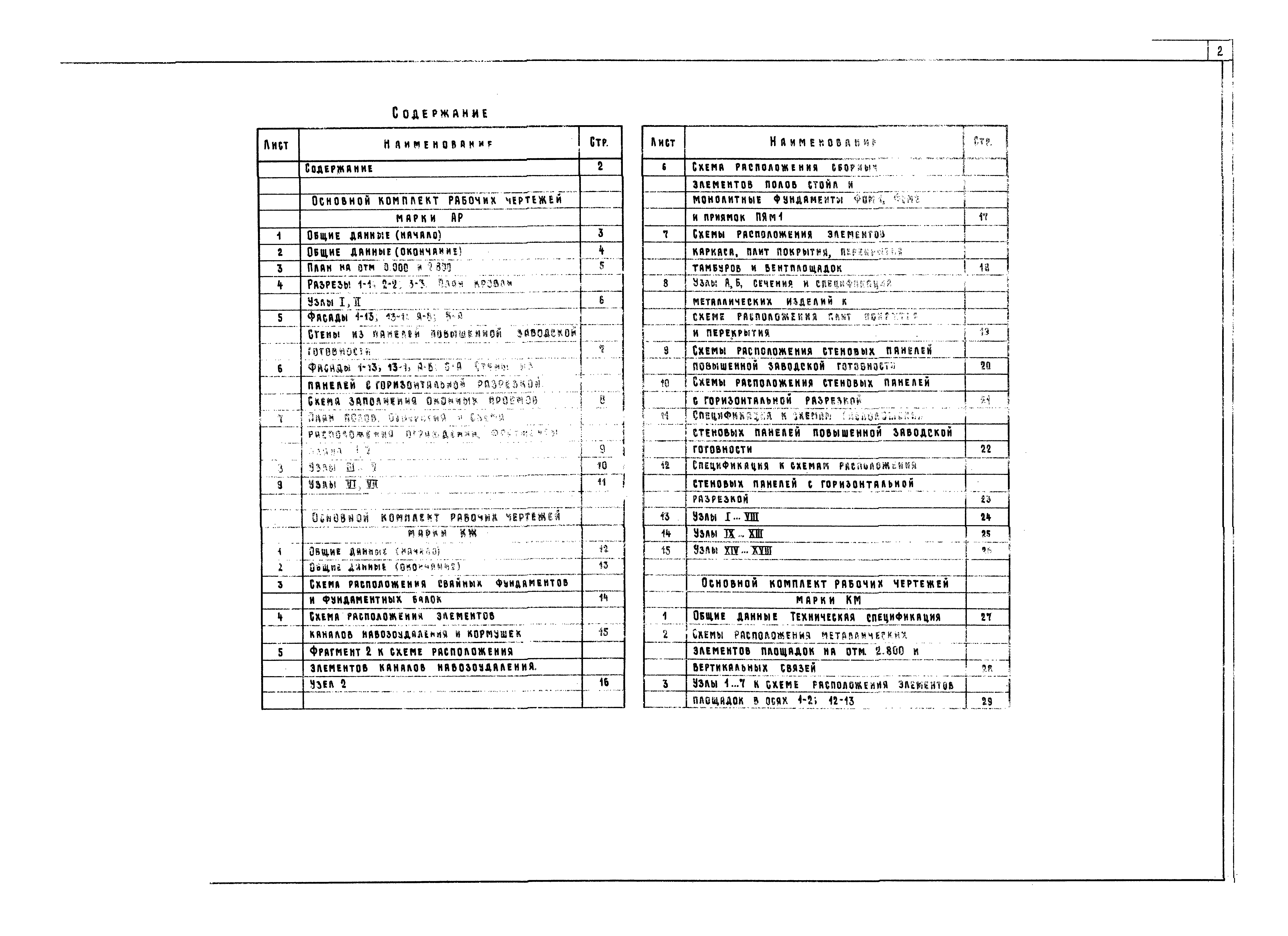

Оглавление:Содержание
Основной комплект рабочих чертежей марки АР

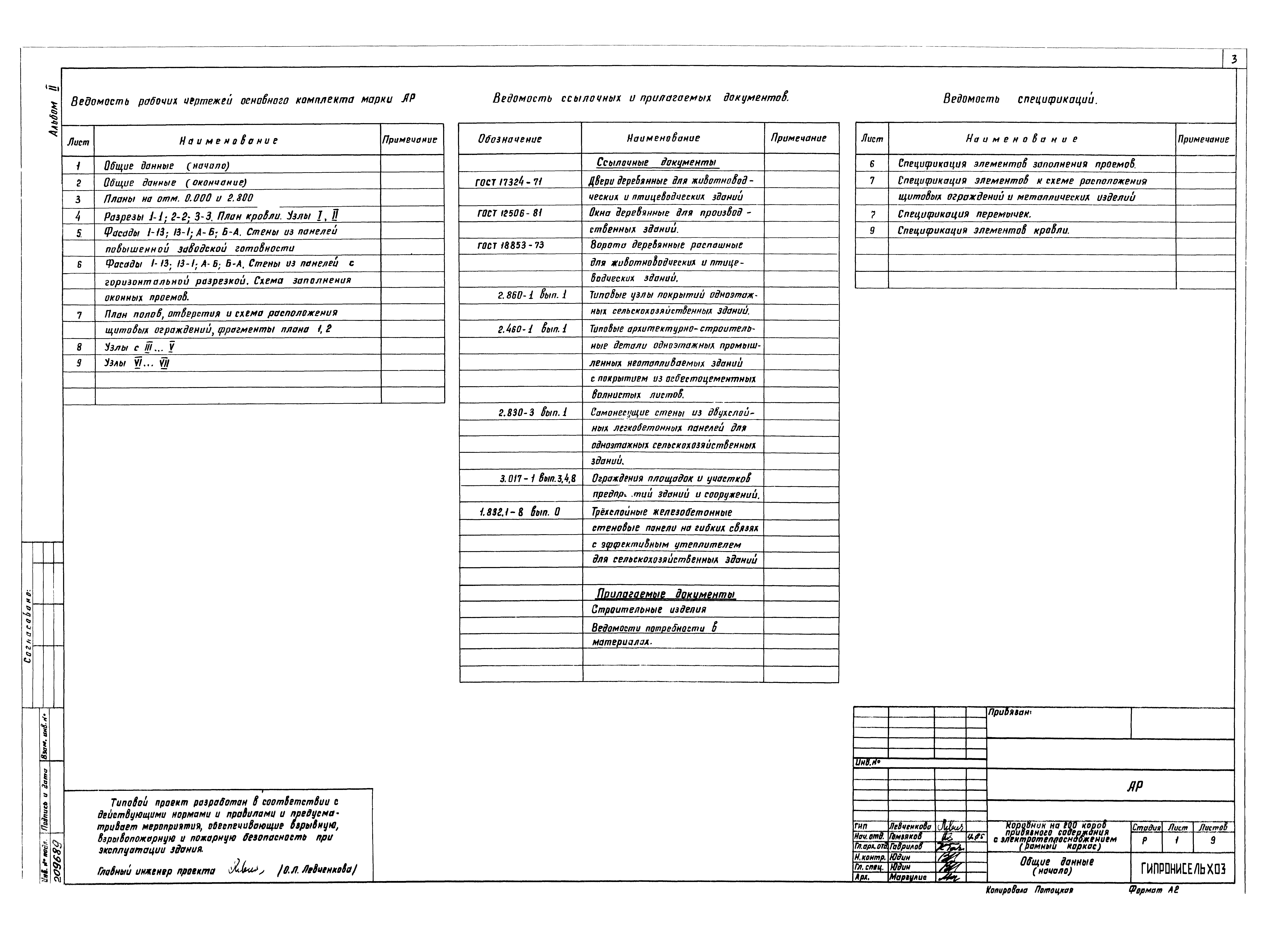

Общие данные (начало)

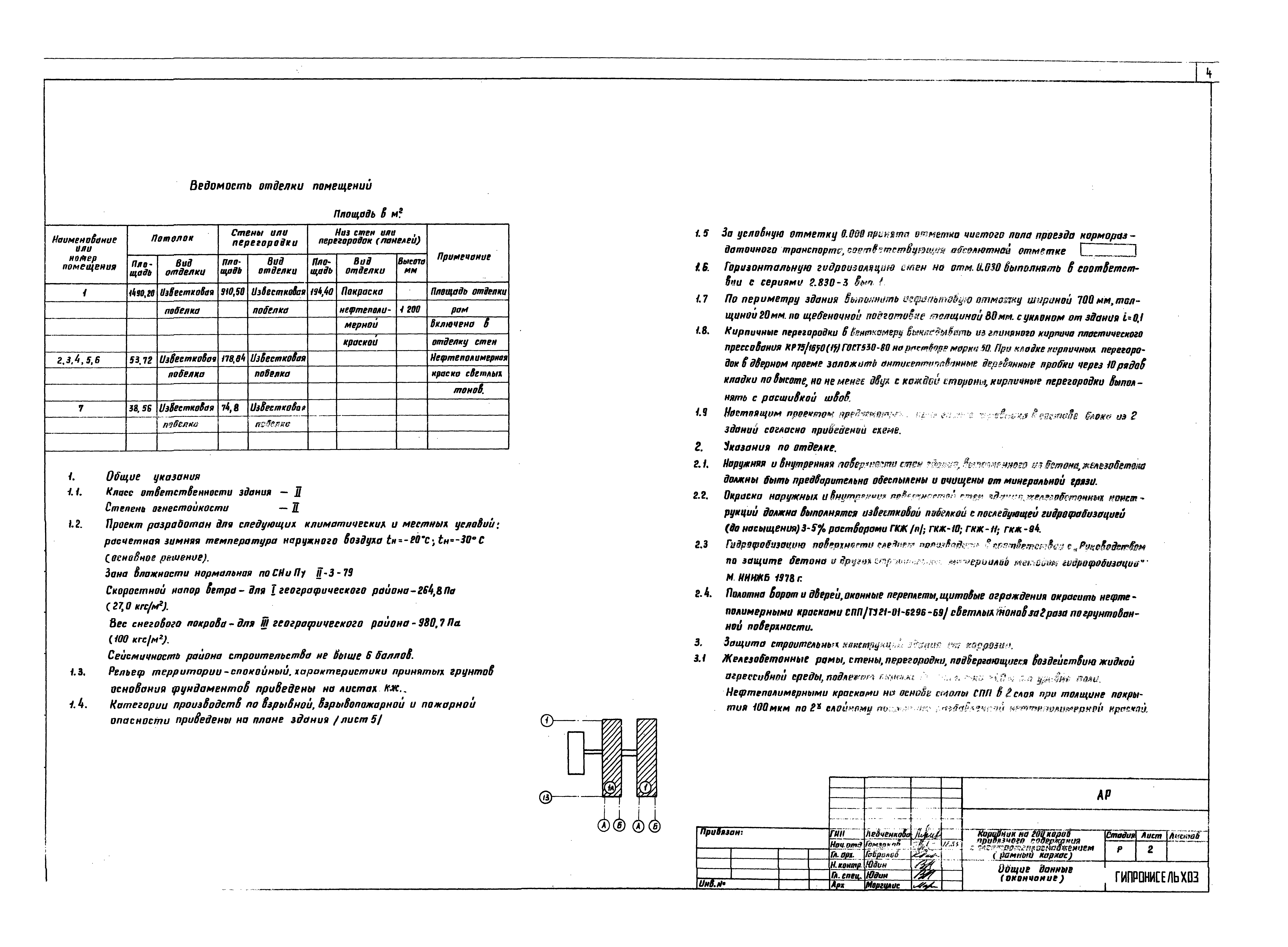

Общие данные (окончание)

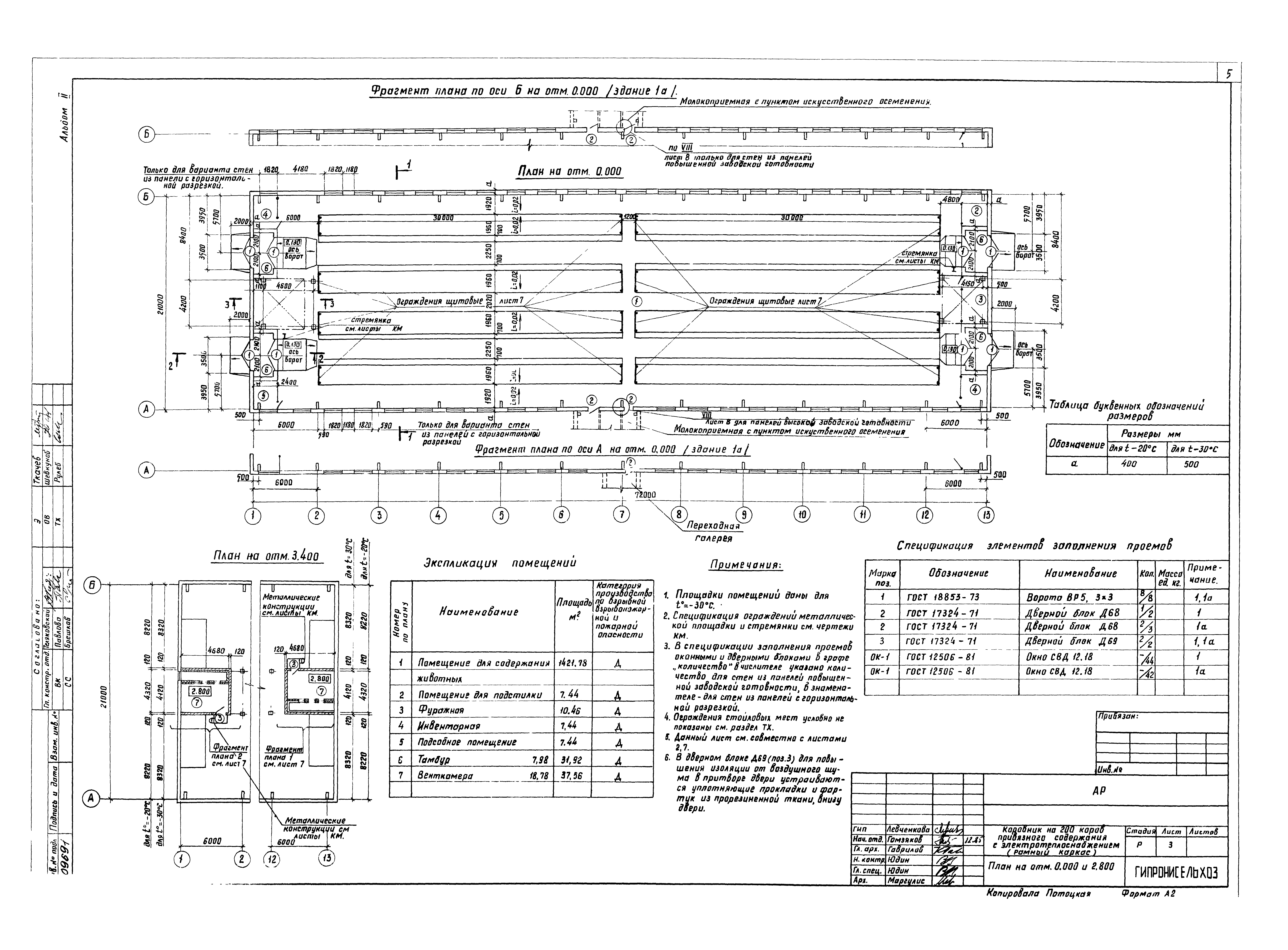

План на отм 0.000 и 2.800

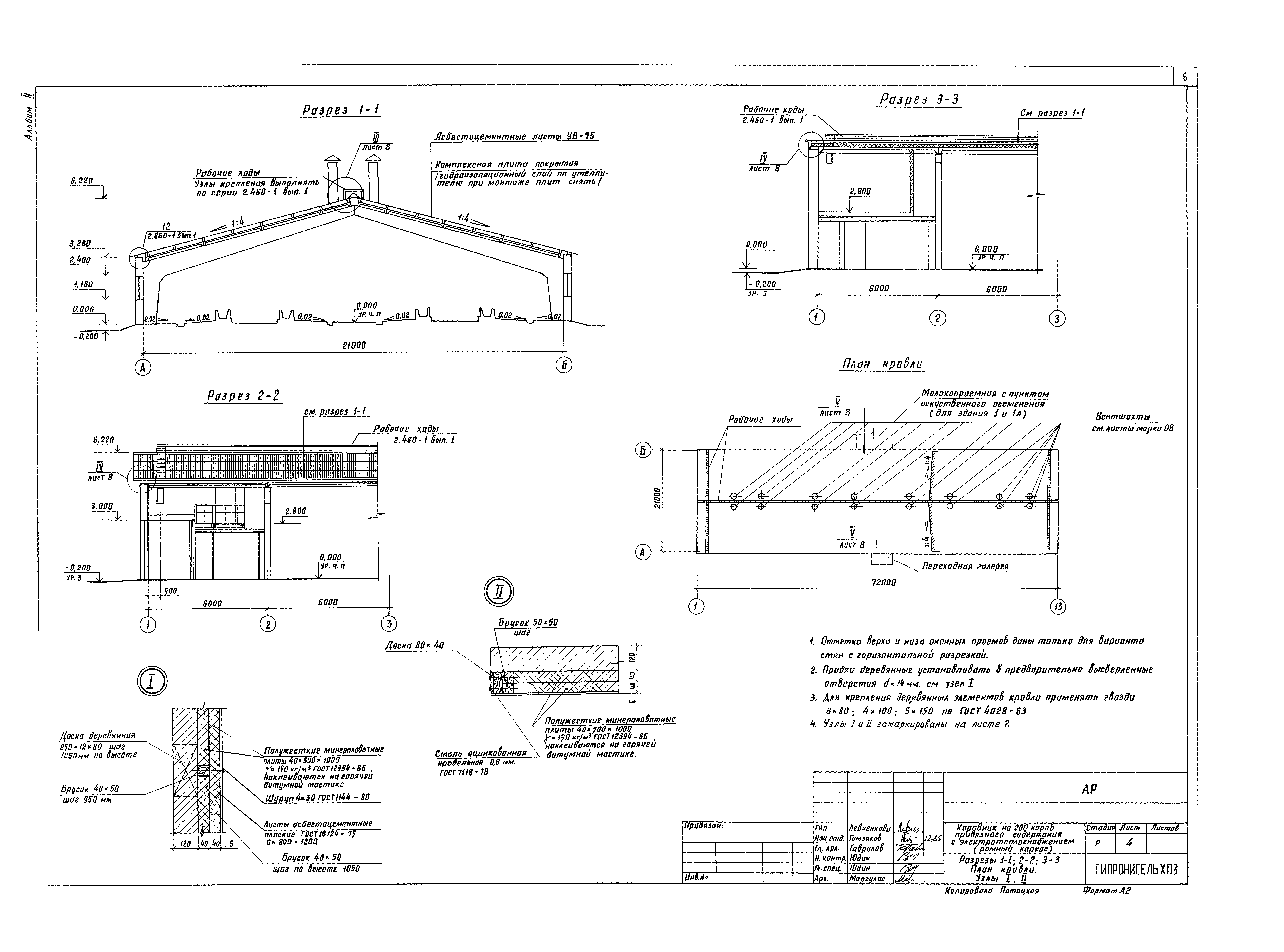

Разрезы 1-1;2-2;3-3. План кровли. Узлы 1,2

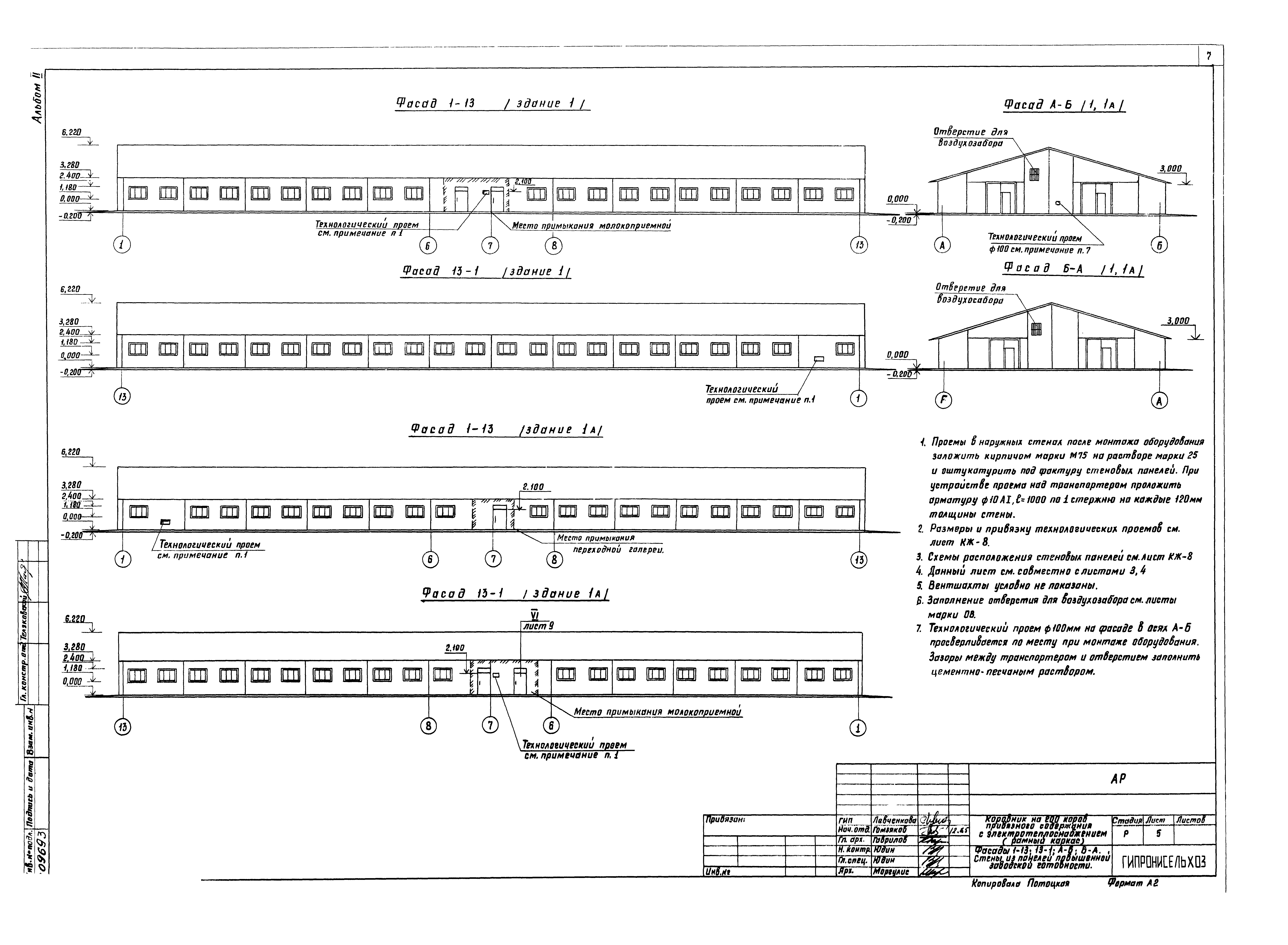

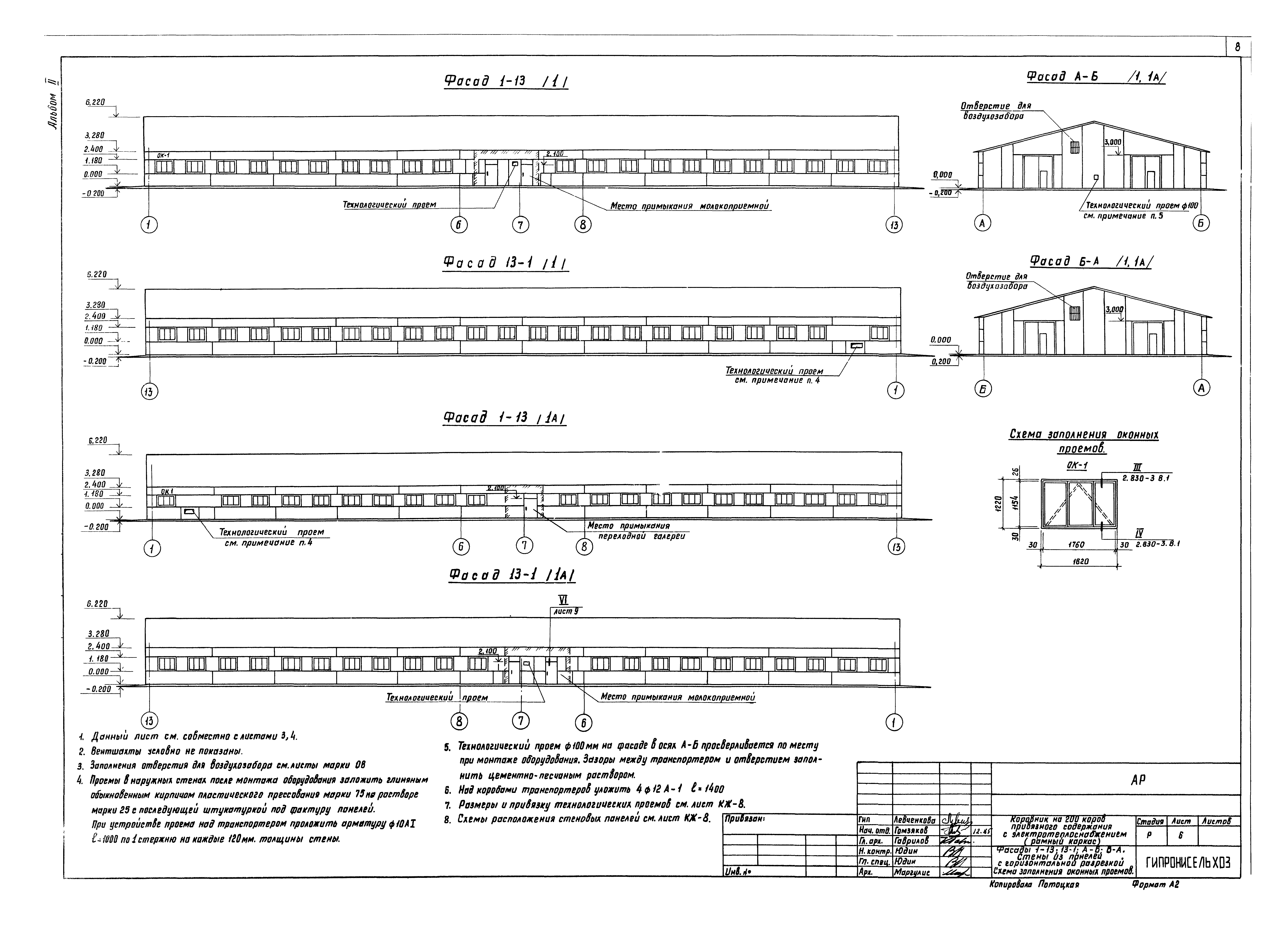

Фасады 1-13;13-1;од. Стены из панелей повышенной заводской готовности
Фасады 1-13;13-1;од. Стены из панелей горизонтальной разрезкой. Схема заполнения оконных проемов

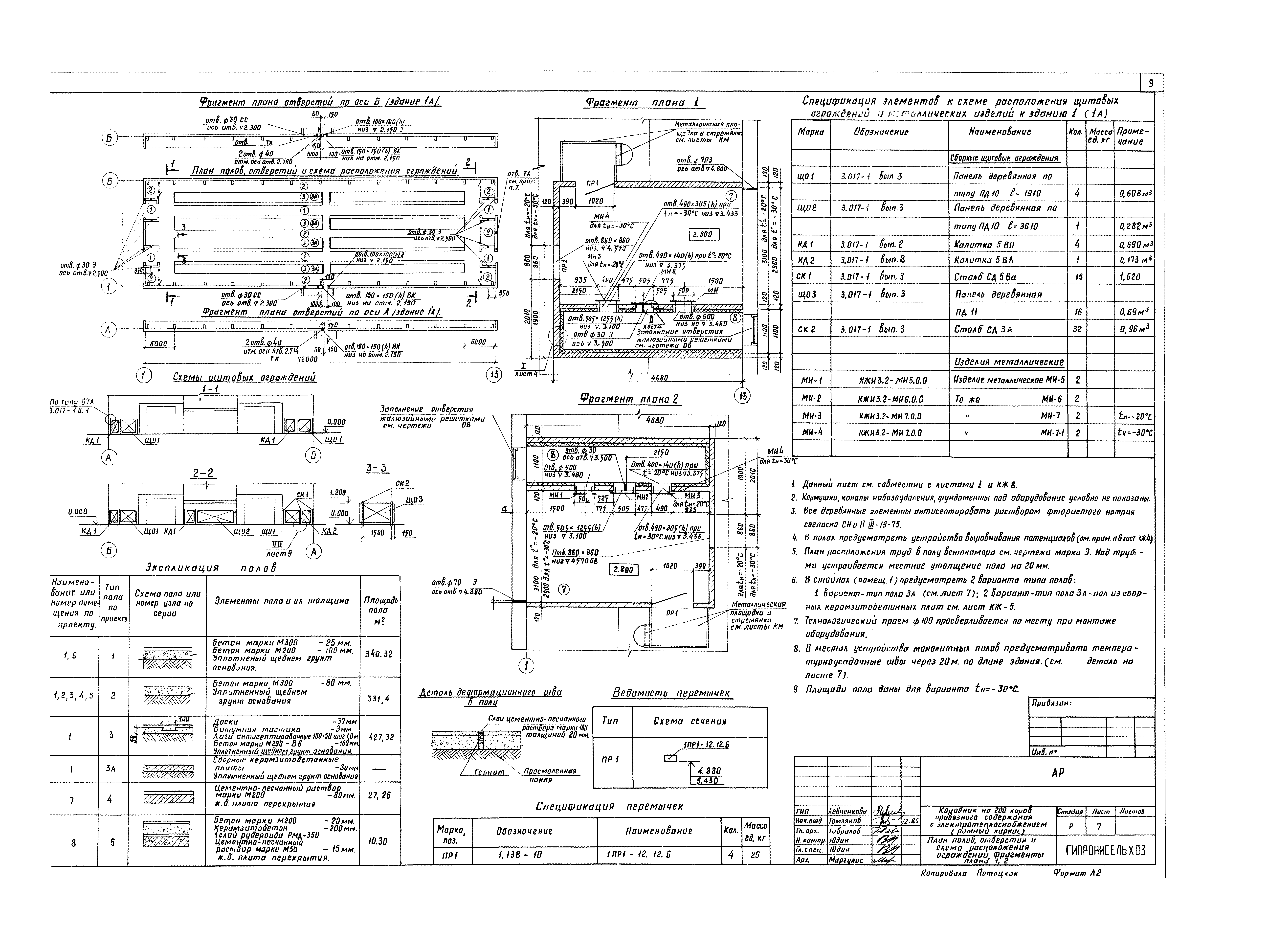

План полов отверстия и схема расположения ограждений, фрагменты плана 1,2

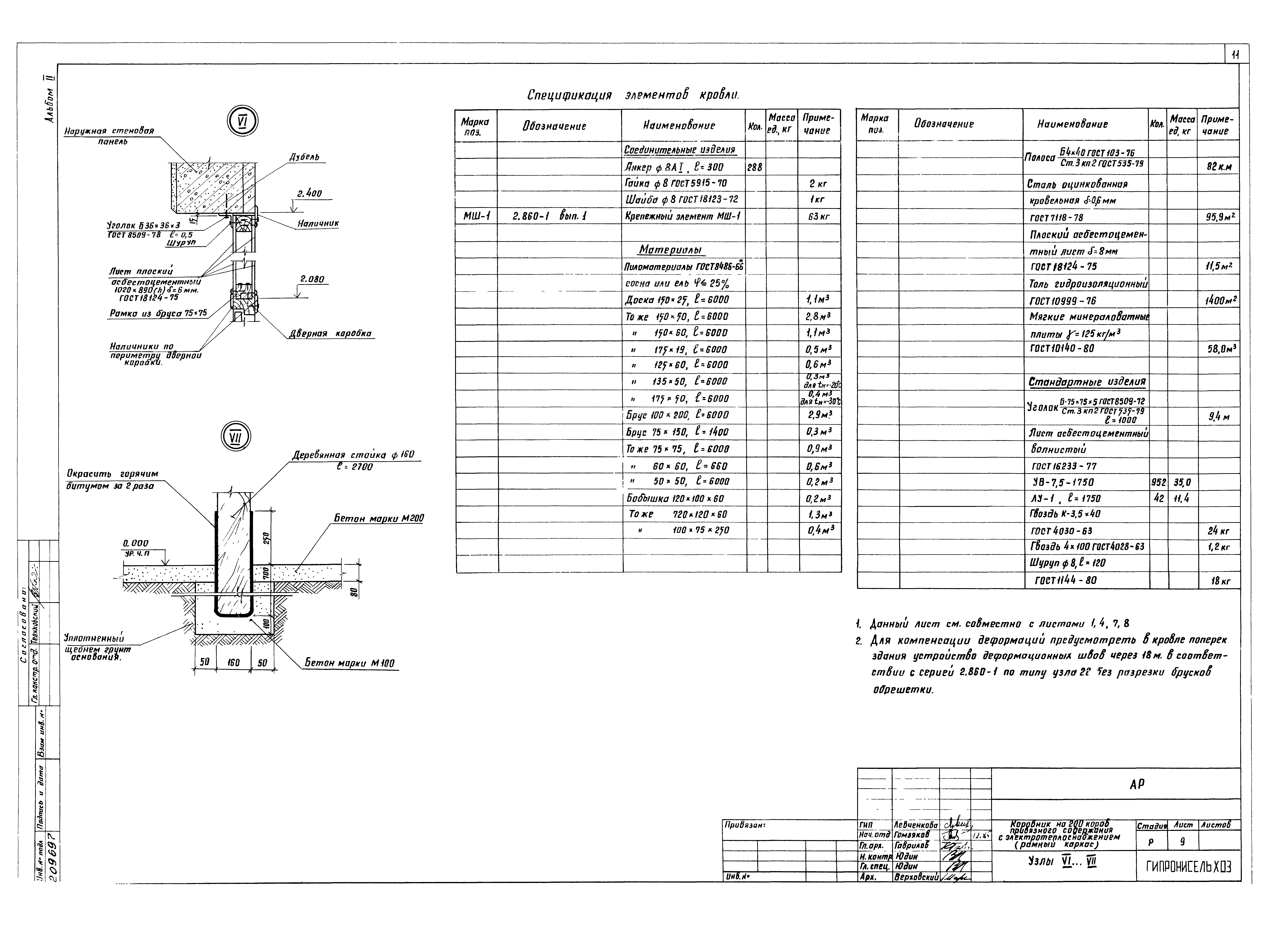

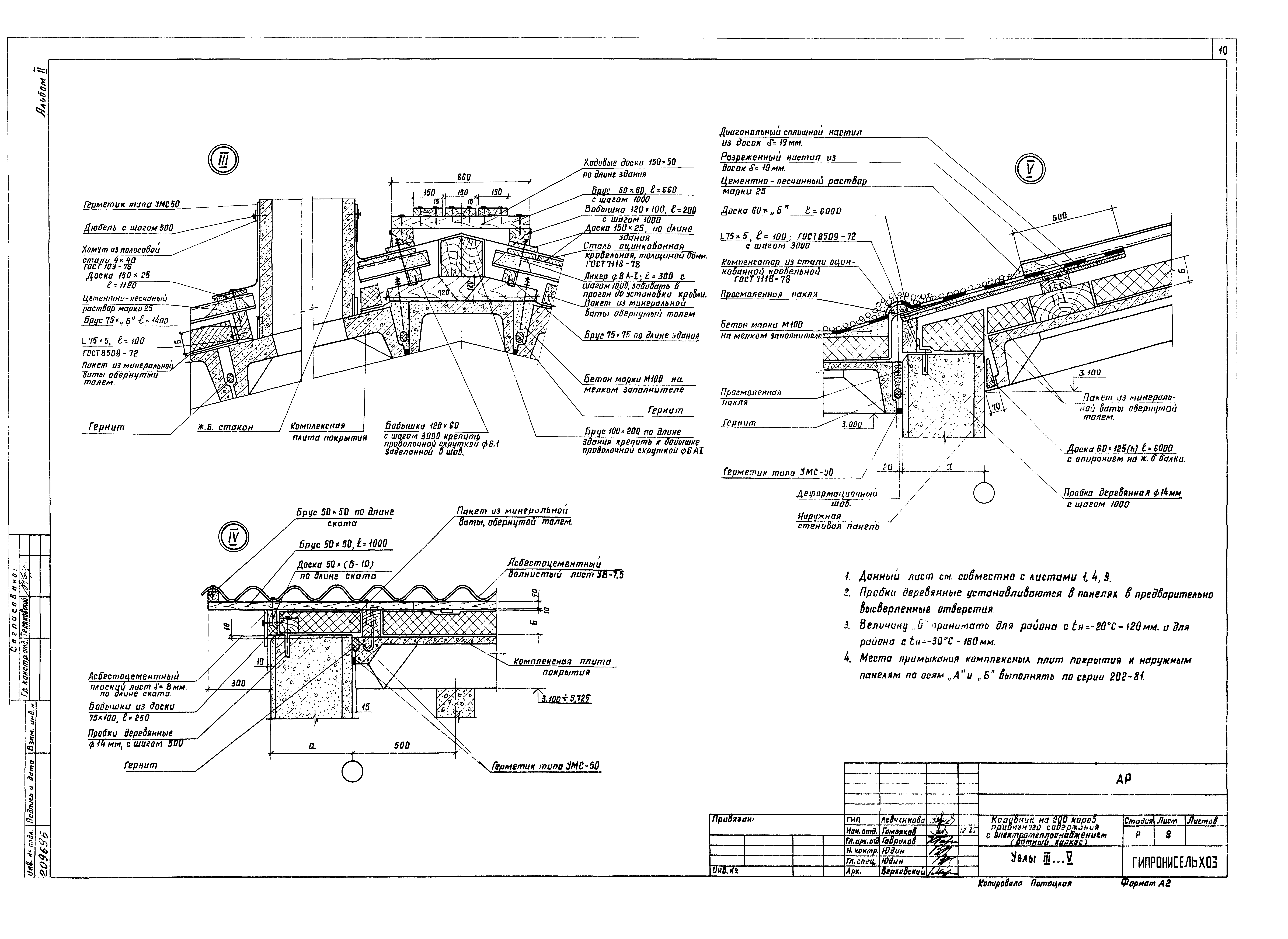

Узлы 3-5
Узлы 6,7
Основной комплект рабочих чертежей марки КЖ

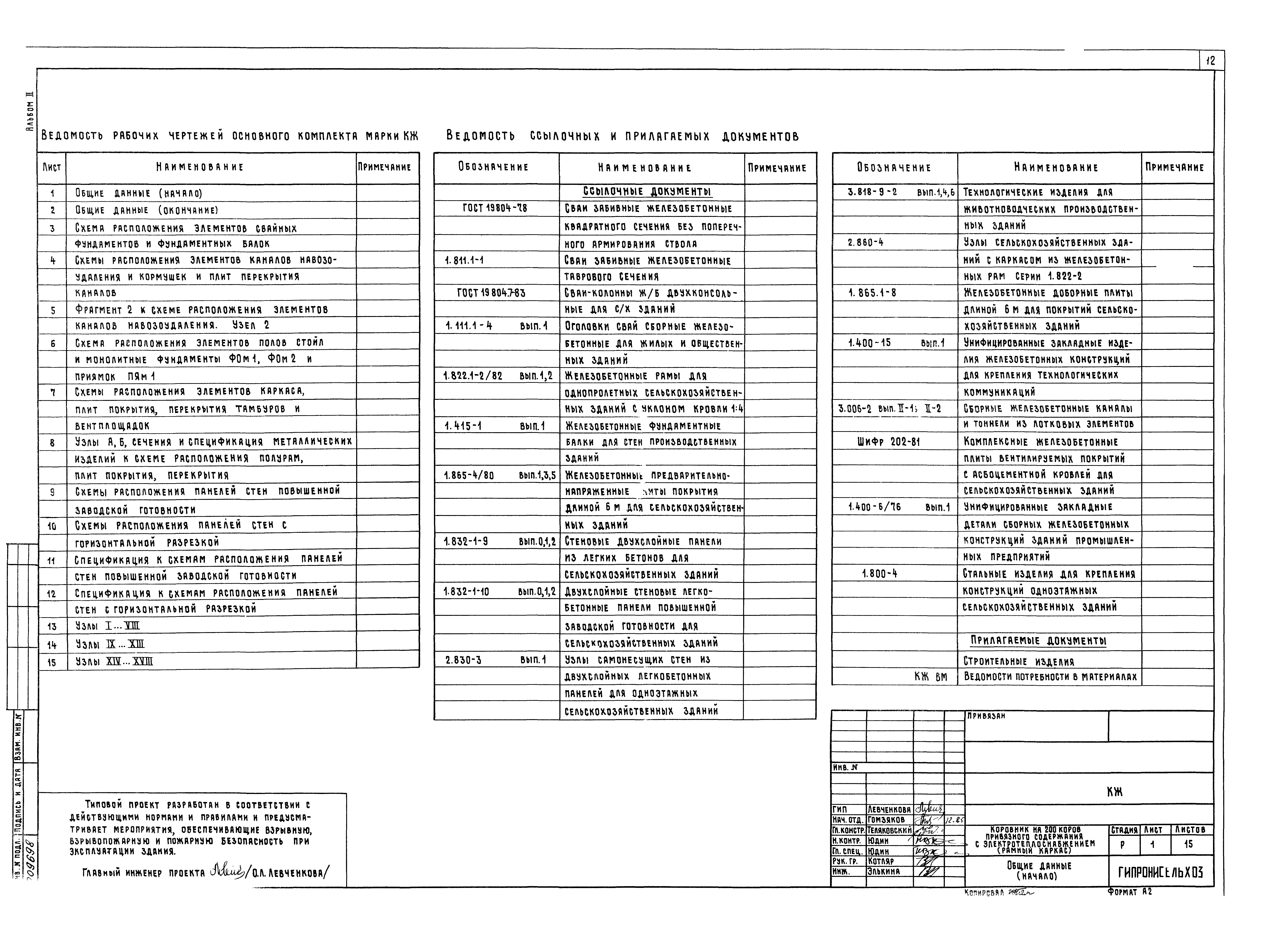

Общие данные (начало)

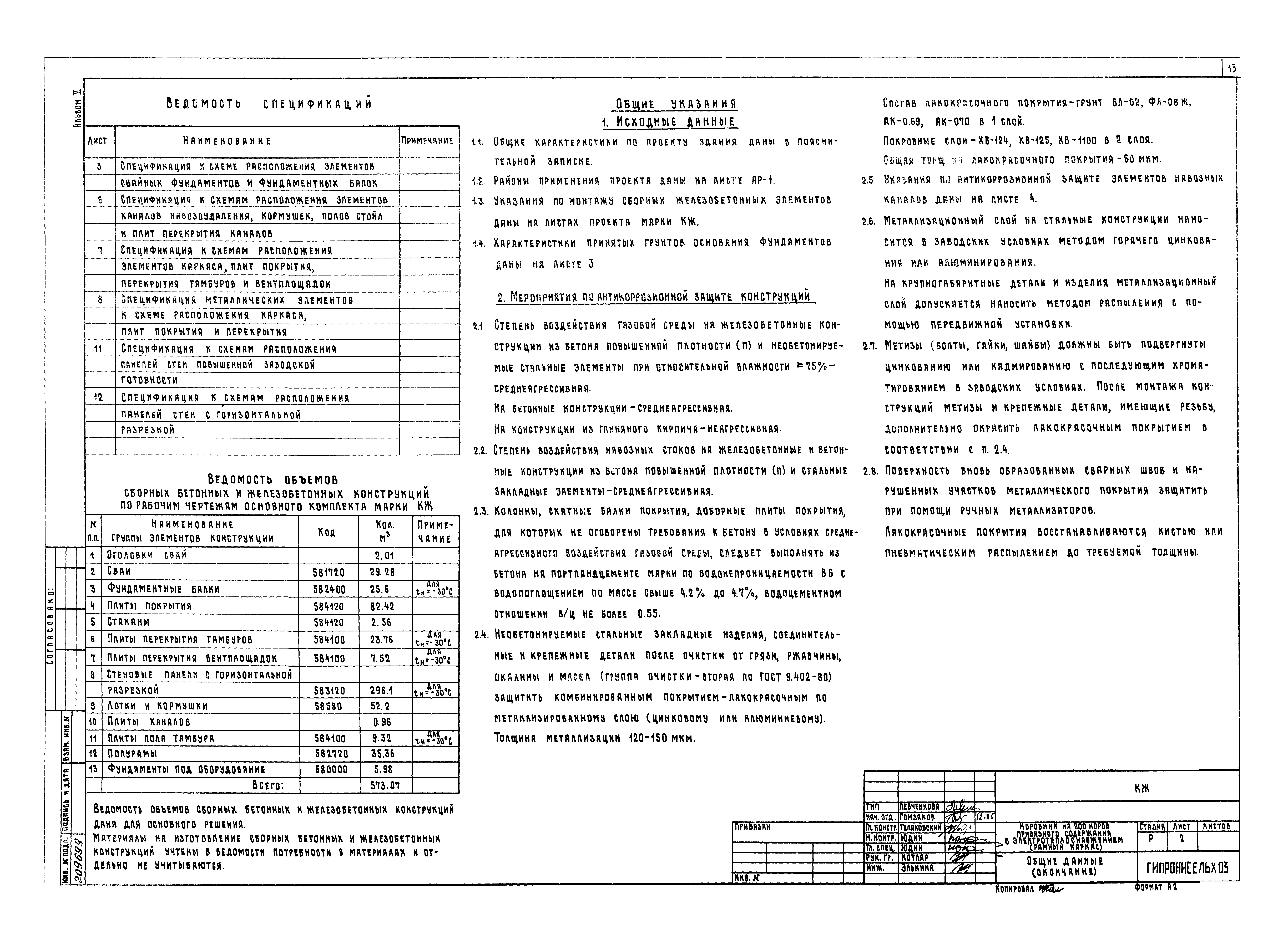

Общие данные (окончание)

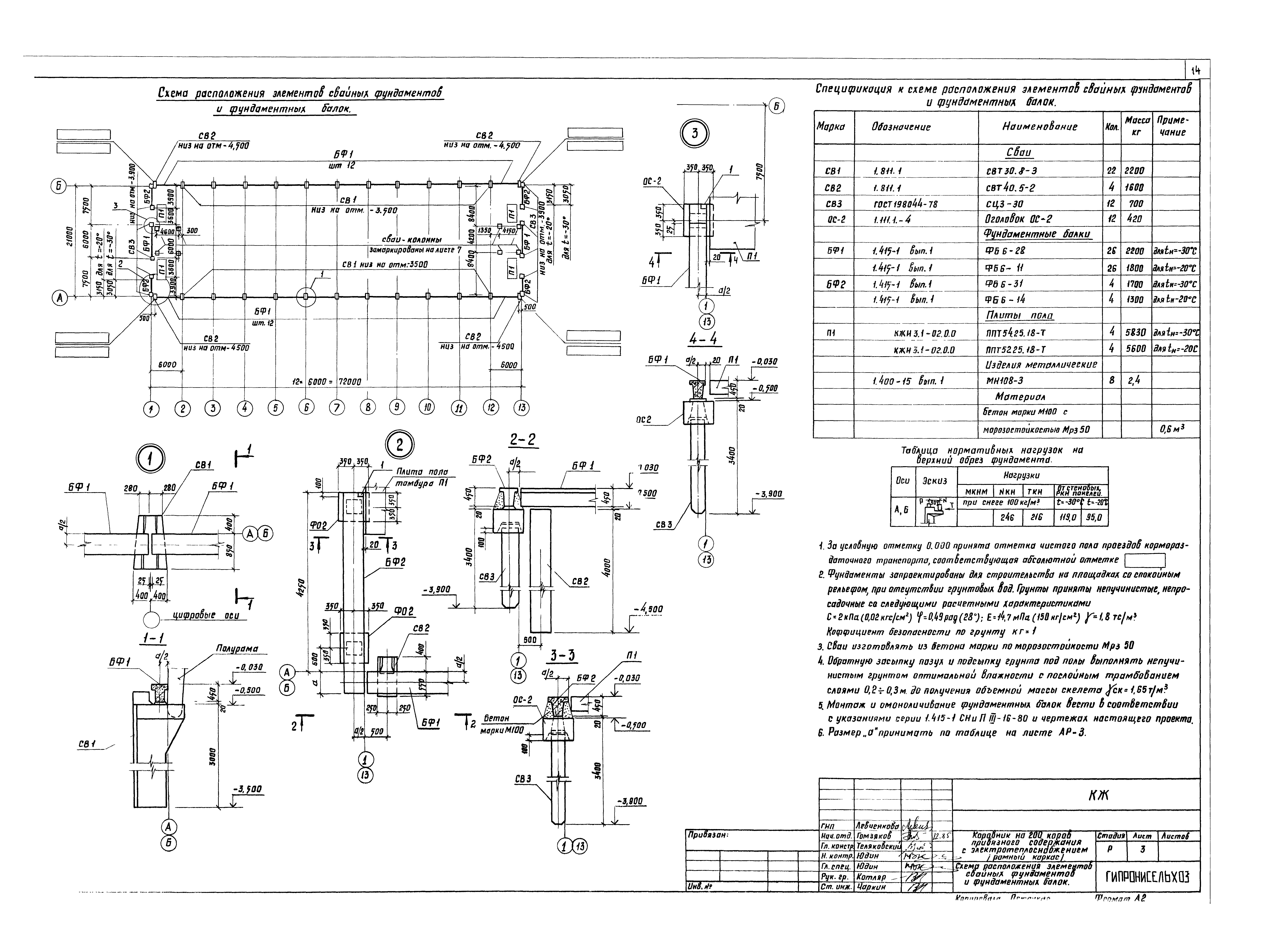

Схема расположения свайных фундаментов и фундаментных блоков

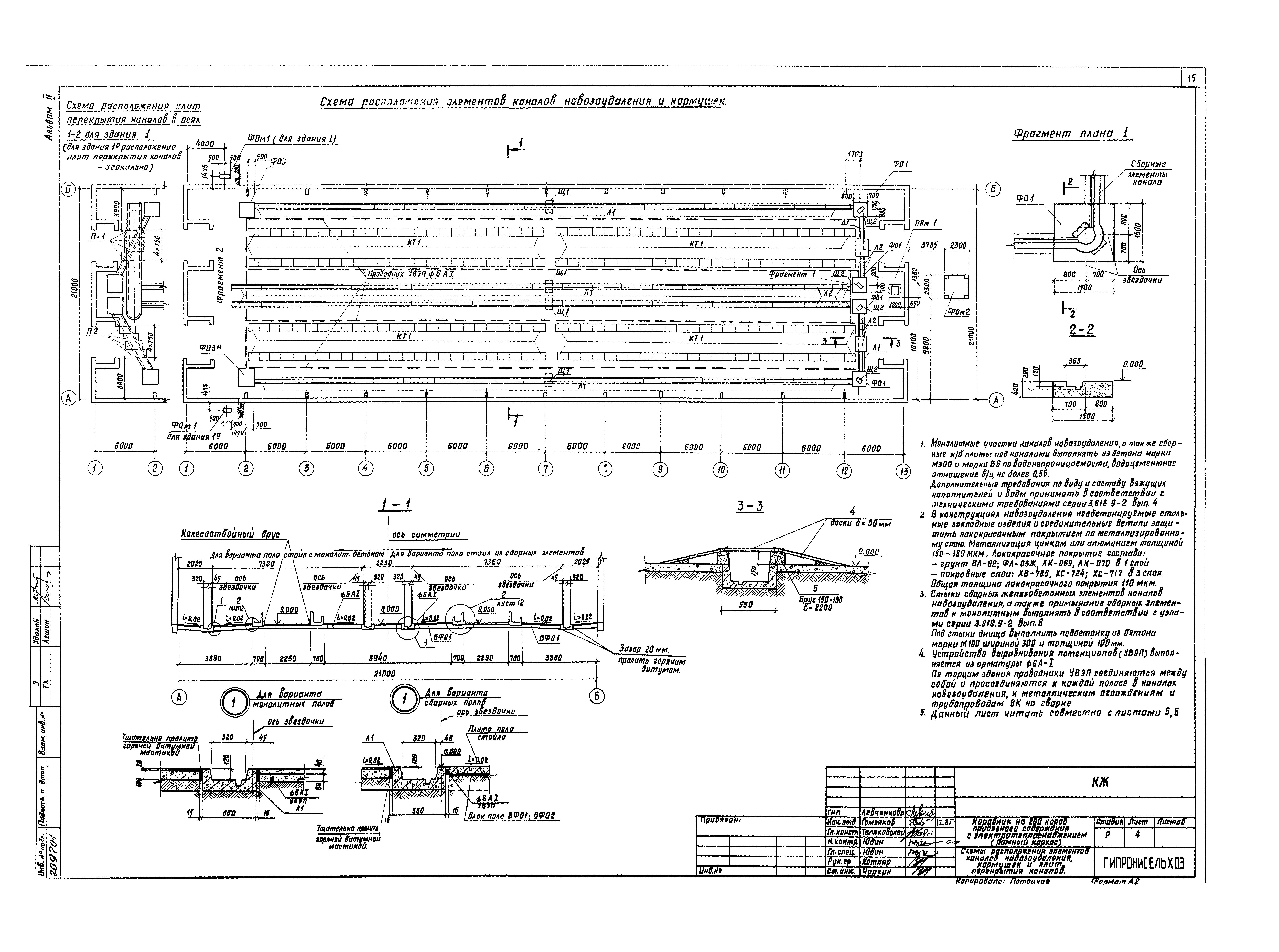

Схема расположения элементов каналов навозоудаления и кормушек

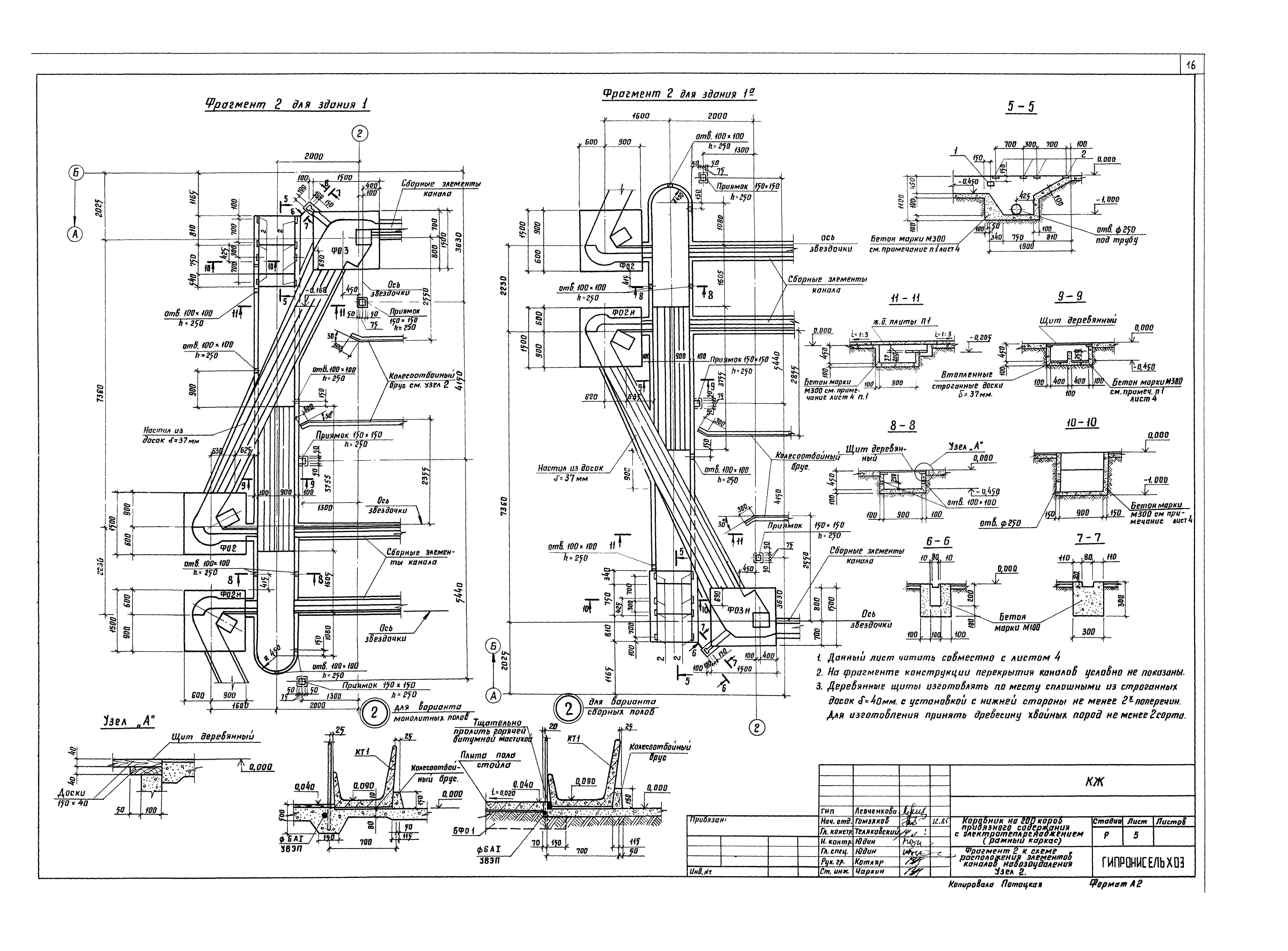

Фрагмент 2 к схеме расположения элементов каналов навозоудаления. Узел 2

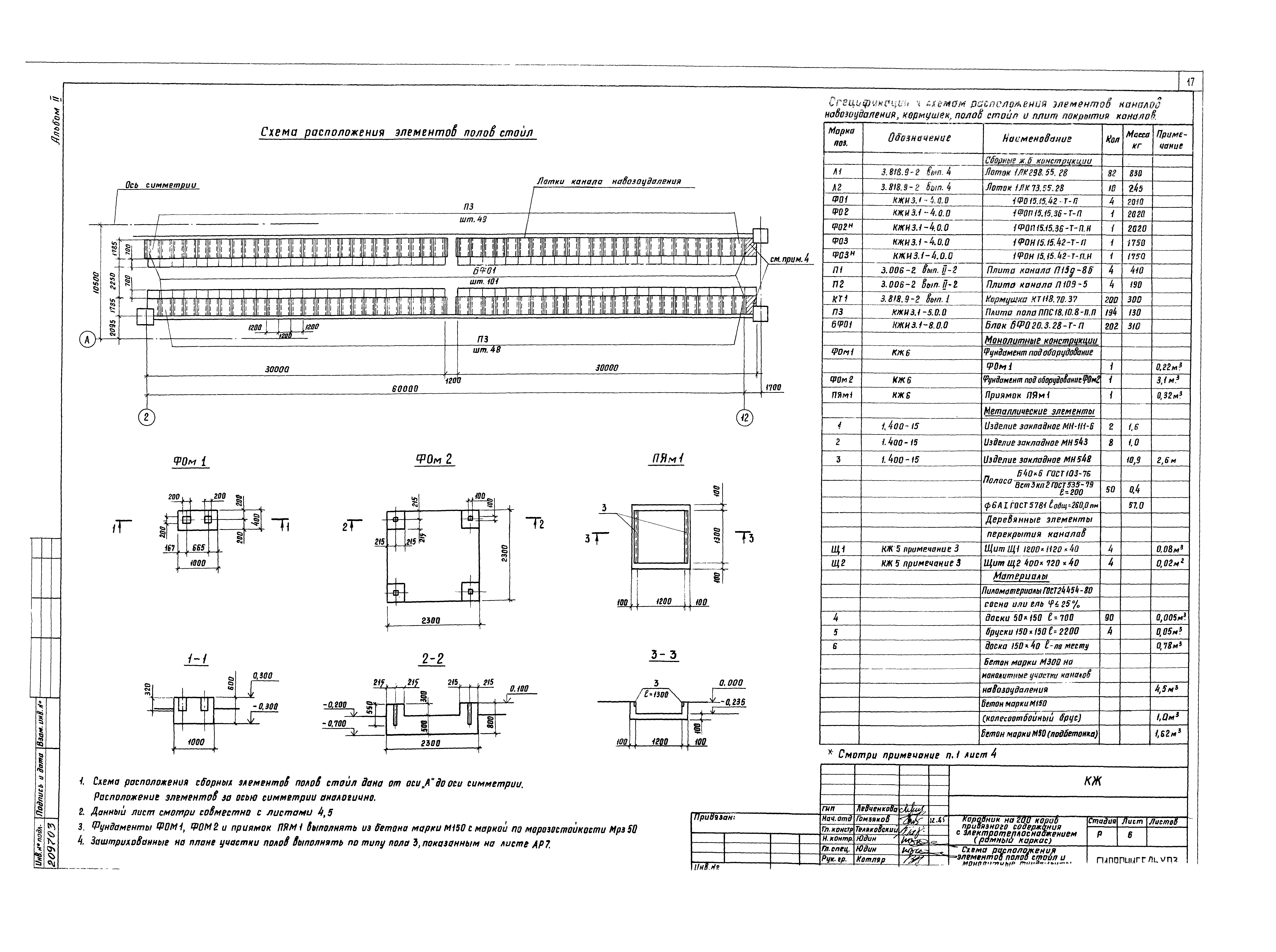

Схема расположения сборных элементов полов стойл и монолитные фундаменты Ф0М1,Ф0М2 и приямок ПЯм1

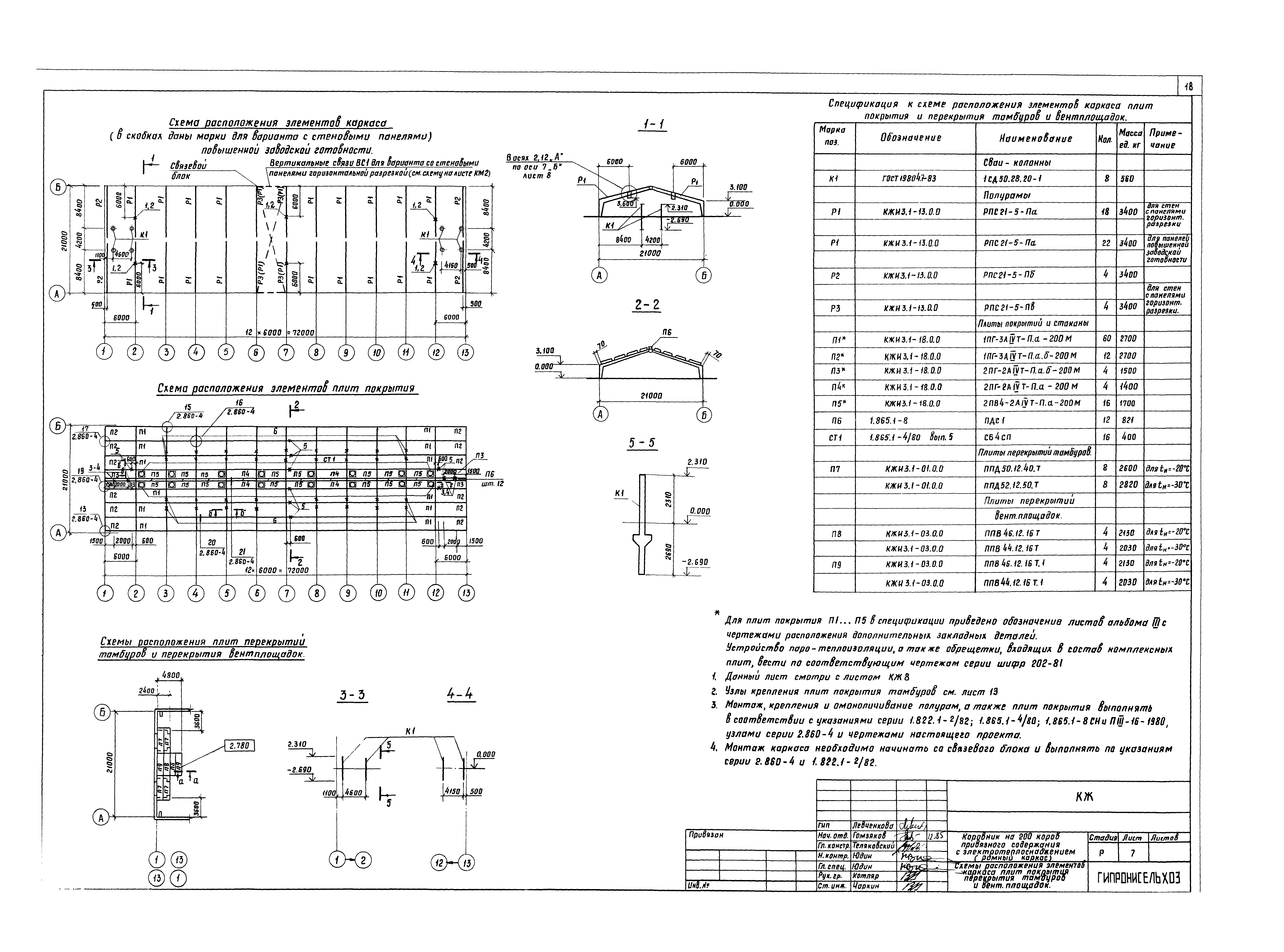

Схемы расположения элементов каркаса, плит покрытия, перекрытия тамбуров и вентплощадок

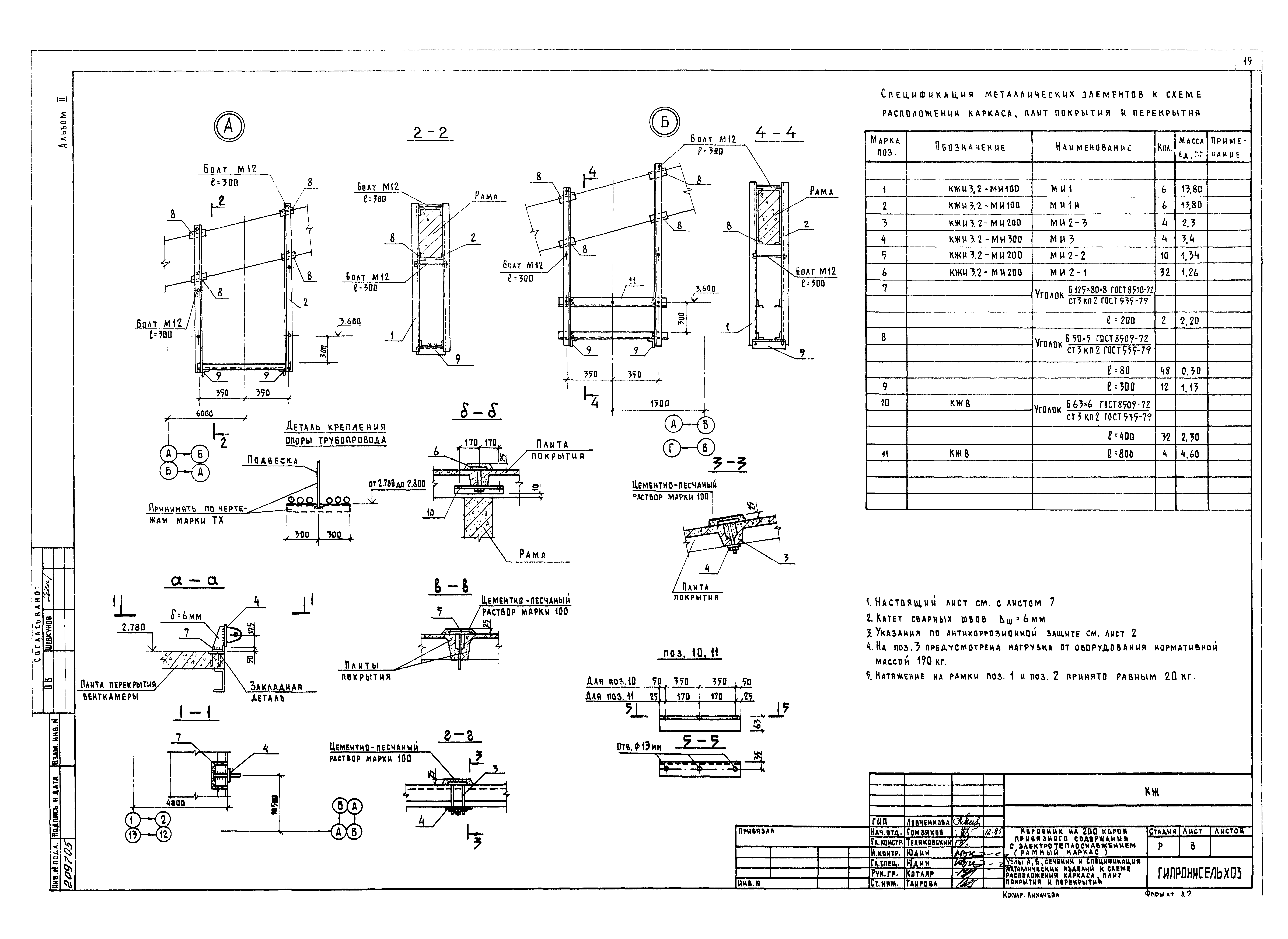

Узлы А,Б, сечения спецификаций металлических изделий к схеме расположения плит покрытия и перекрытия

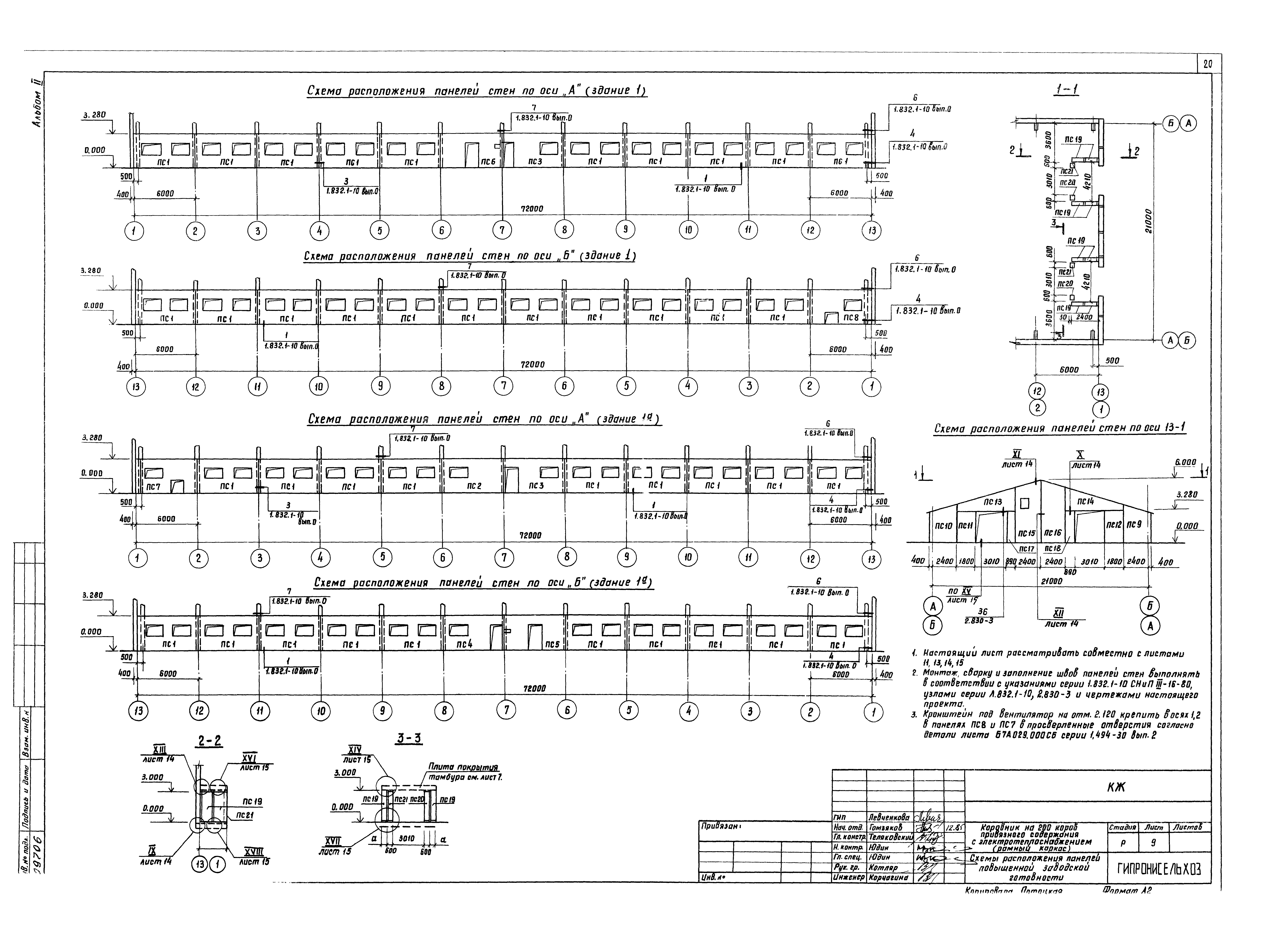

Схемы расположения стеновых панелей повышенной заводской готовности

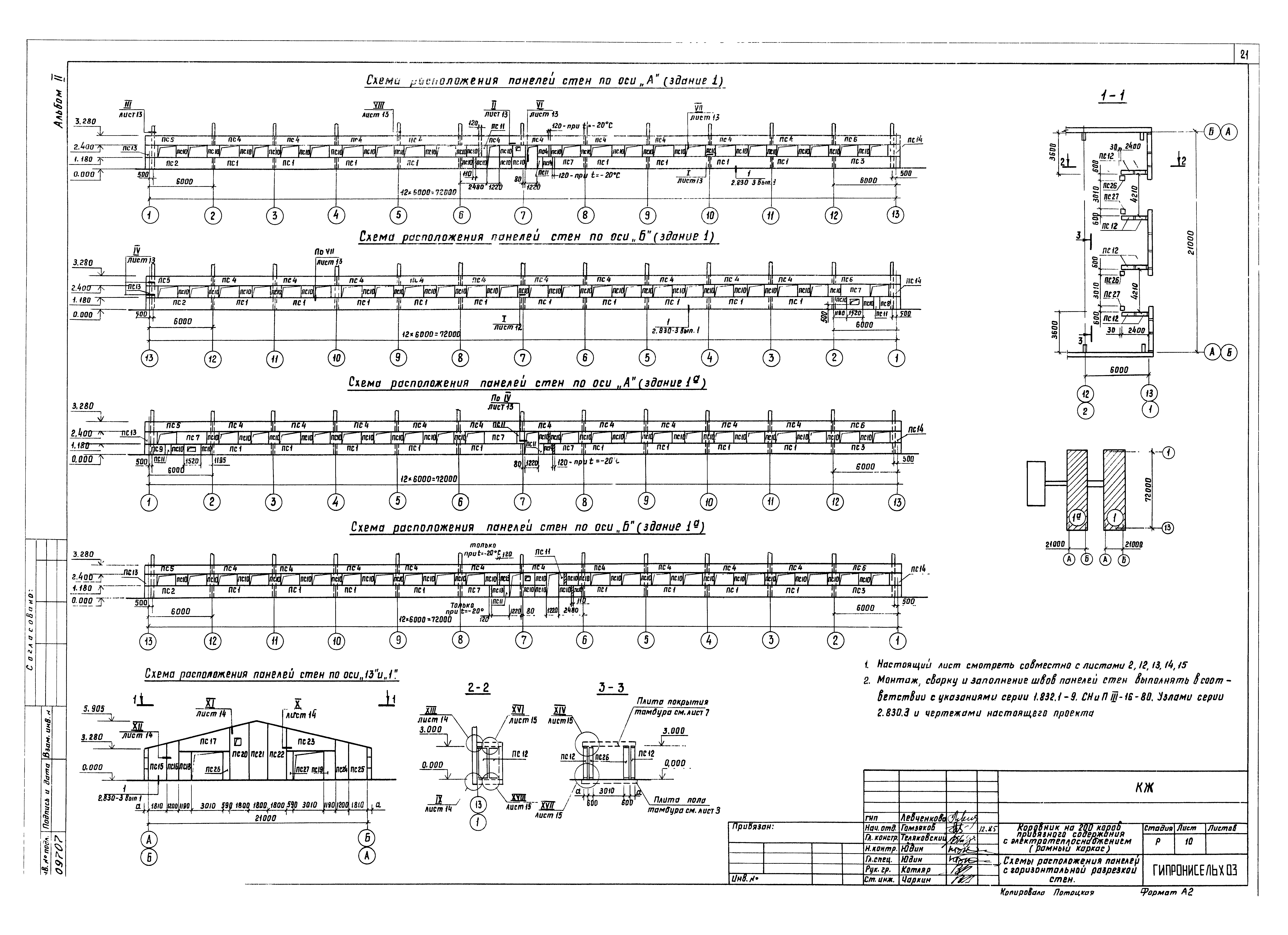

Схемы расположения стеновых панелей с горизонтальной разрезкой

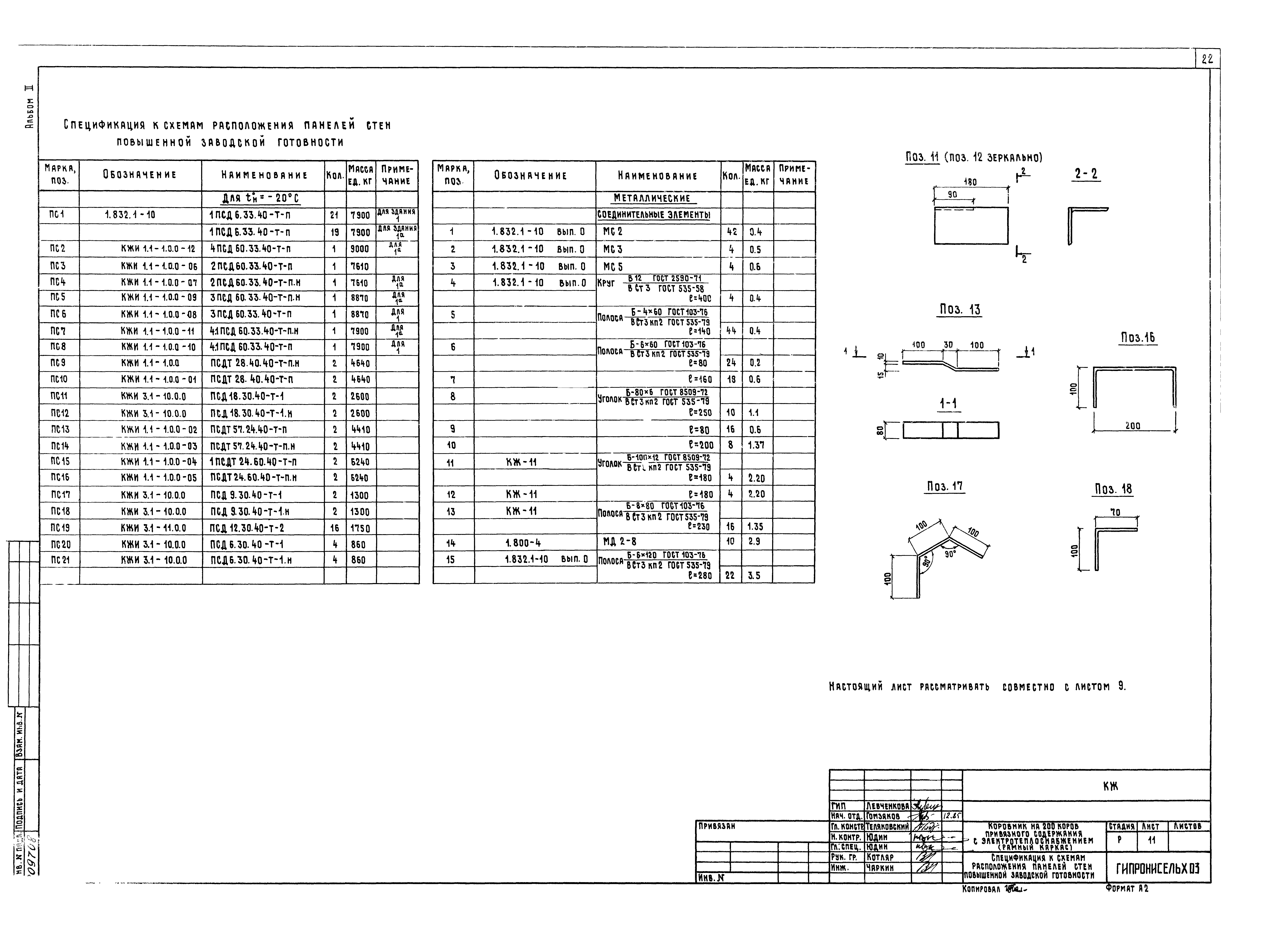

Спецификация к схемам расположения стеновых панелей повышенной заводской готовности

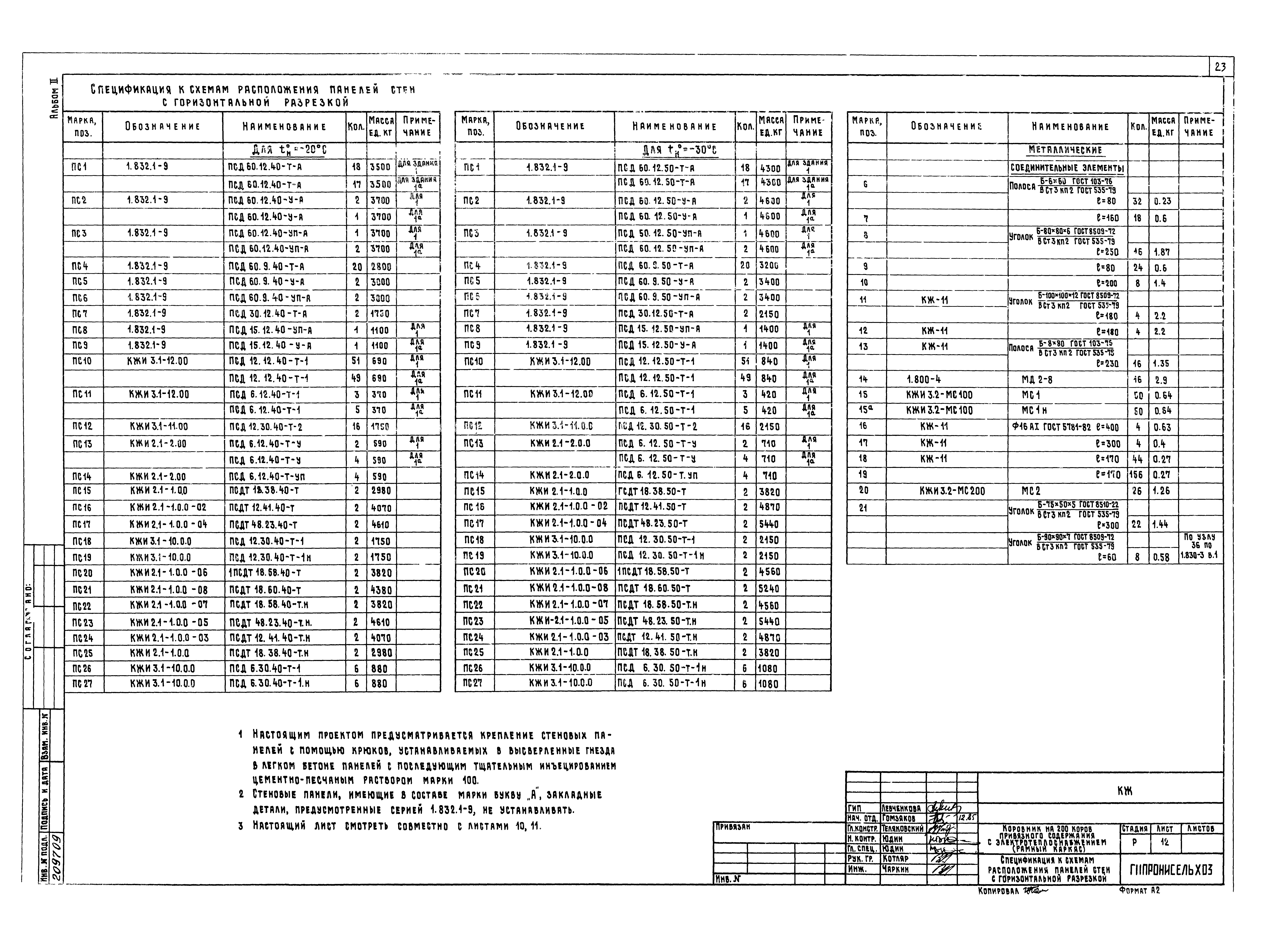

Спецификация к схемам расположения стеновых панелей с горизонтальной разрезкой

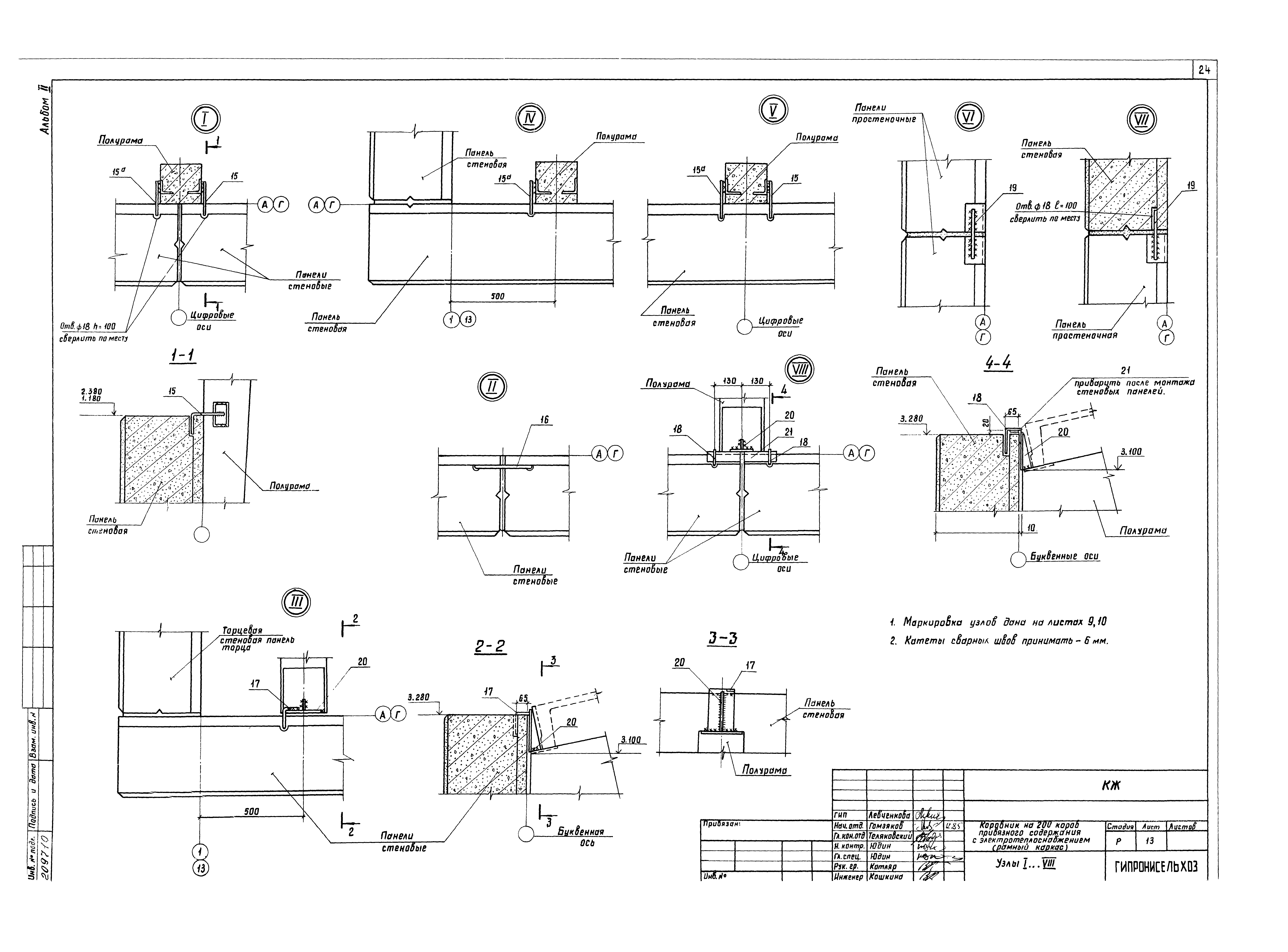

Узлы 1…8

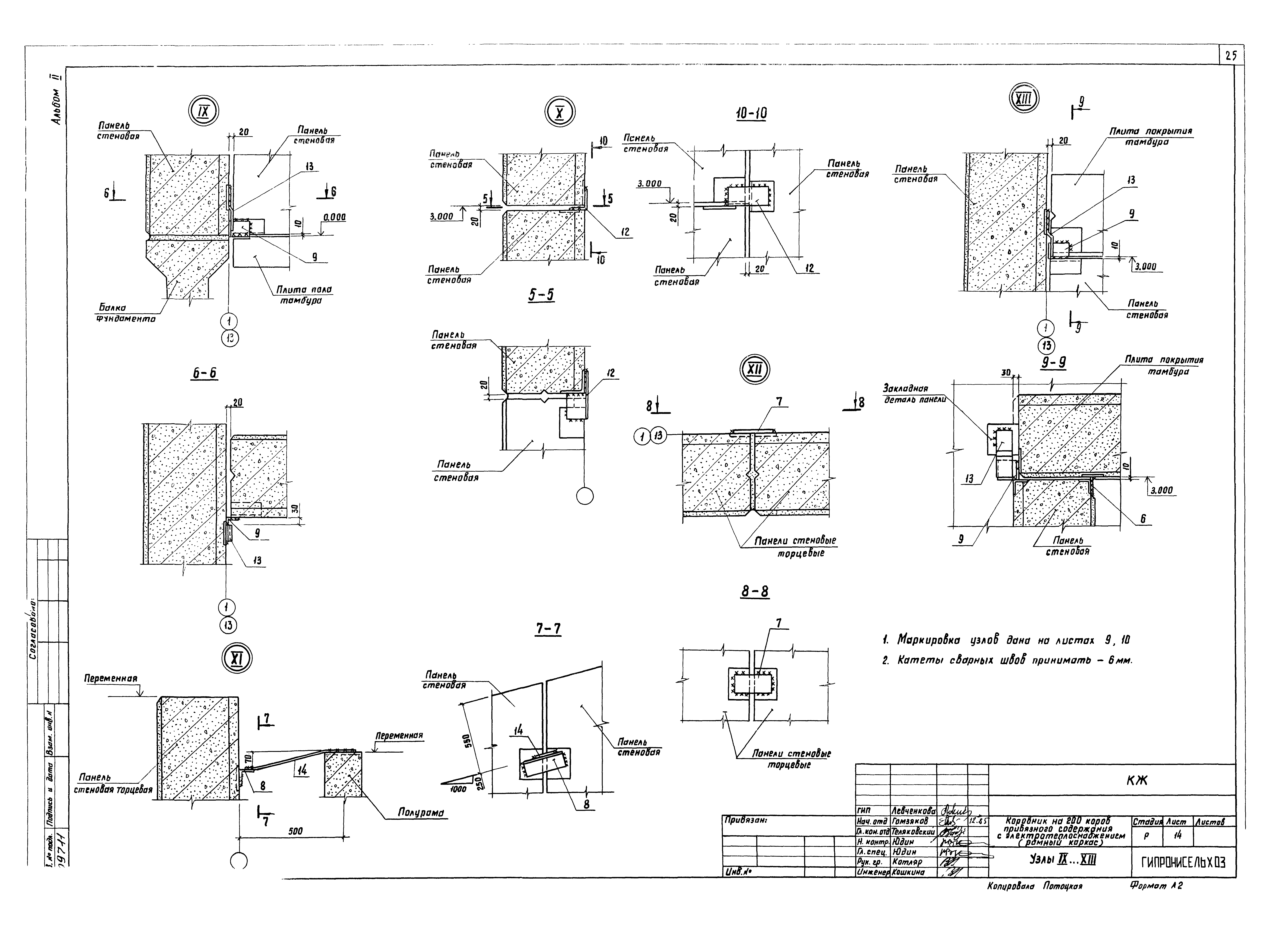

Узлы 9…13

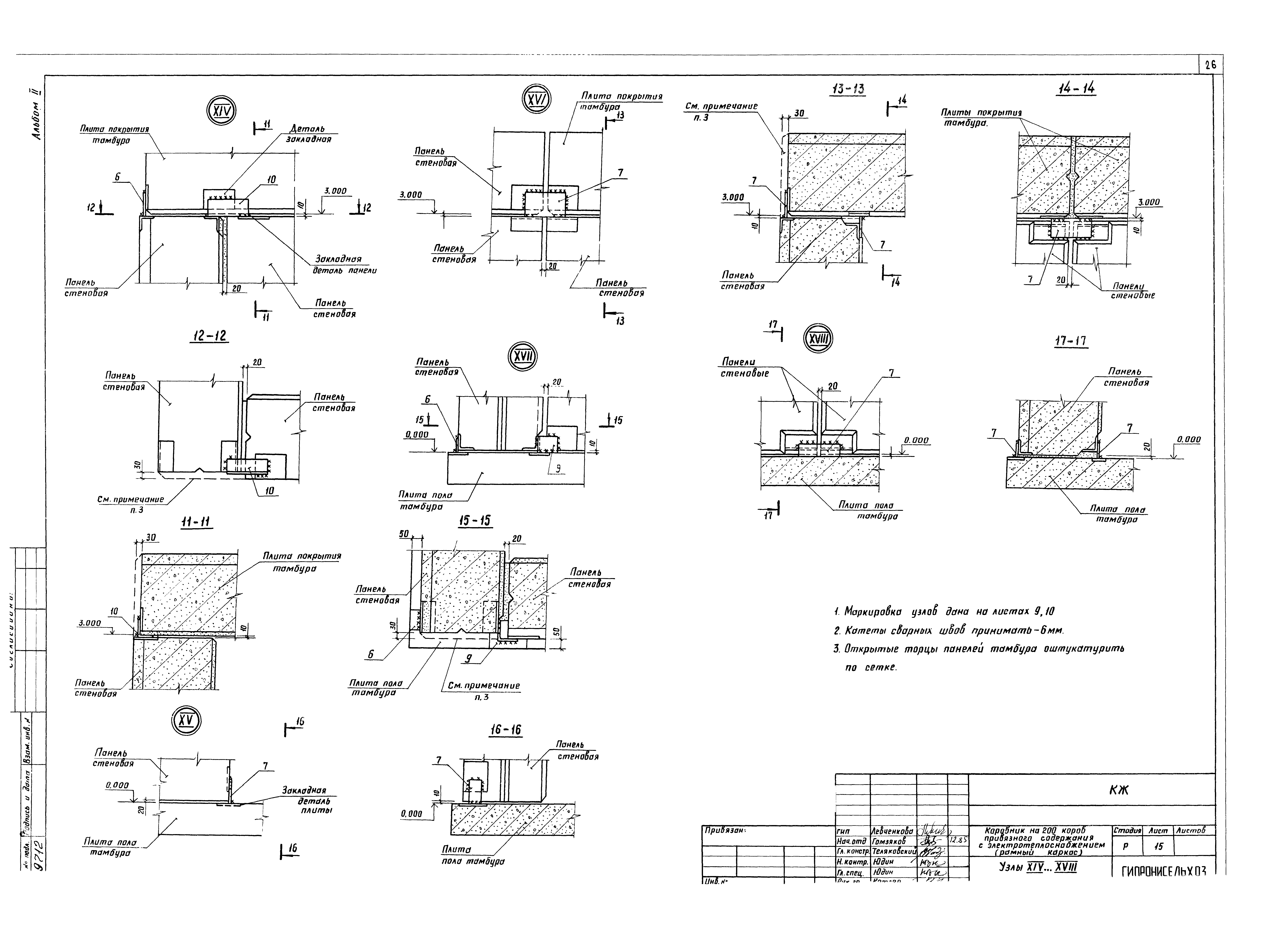

Узлы 14…18
Основной комплект рабочих чертежей марки КМ

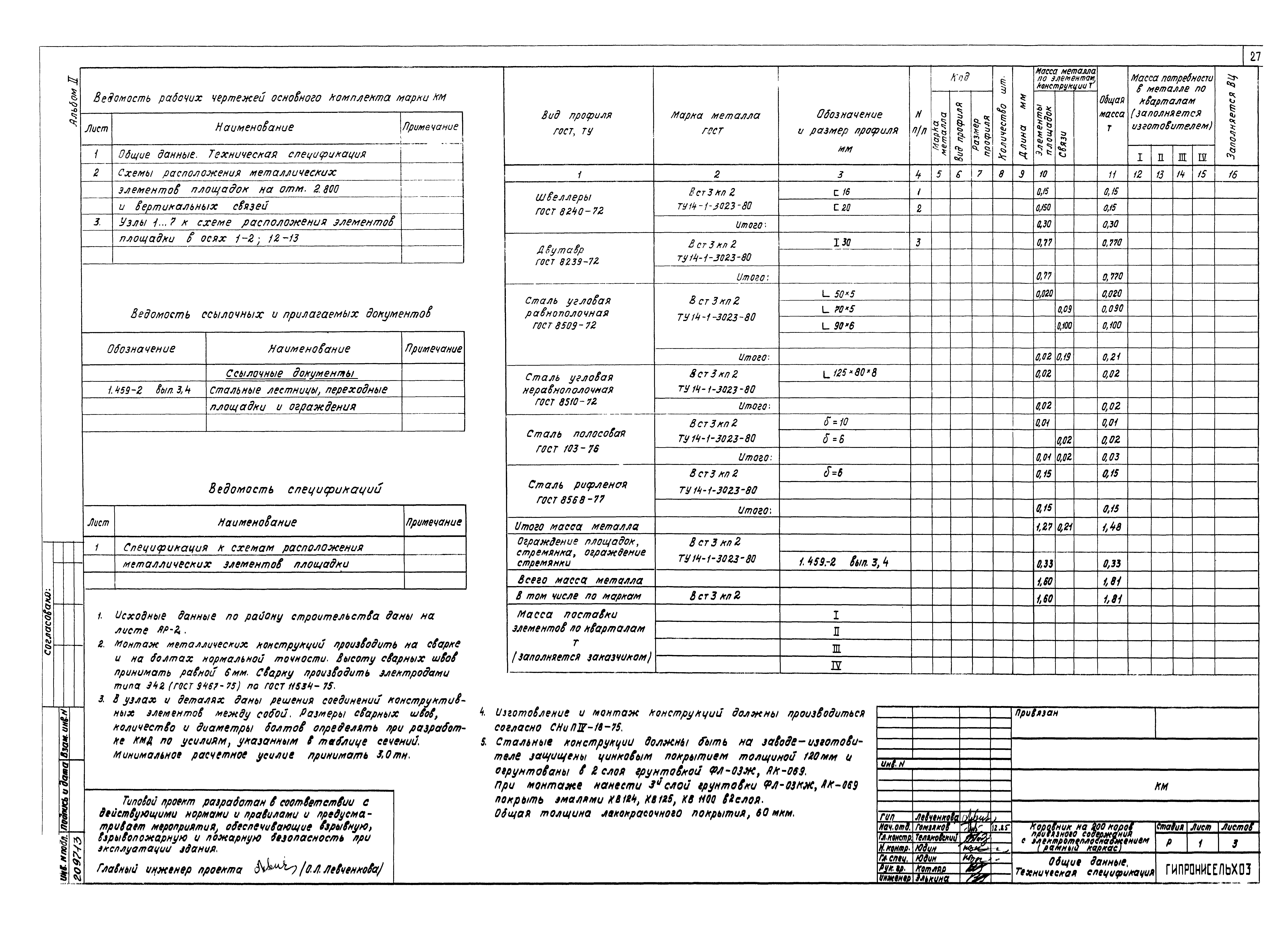

Общие данные. Техническая спецификация

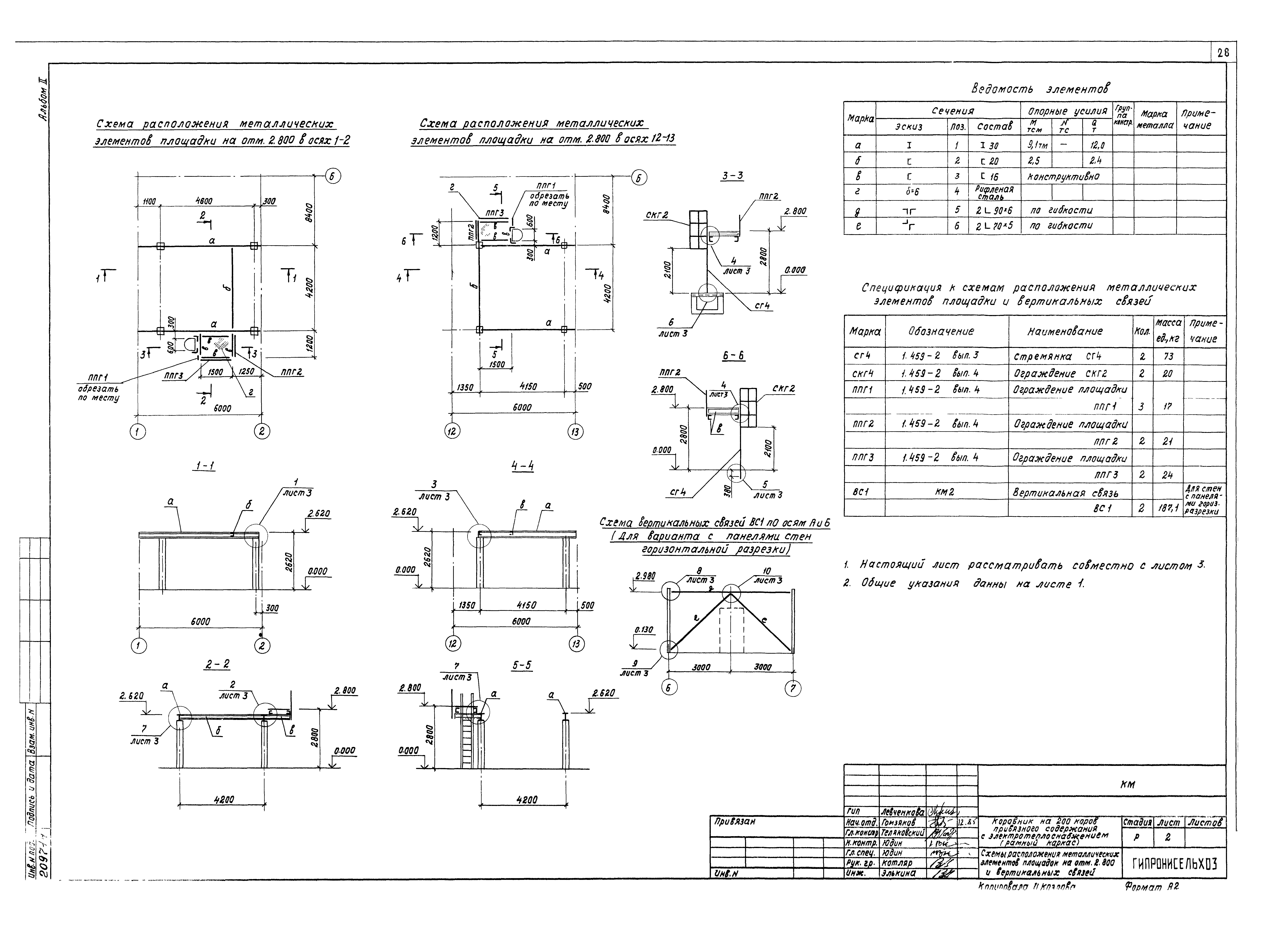

Схемы расположения металлических элементов площадок на отм. 2.800 и вертикальных связей

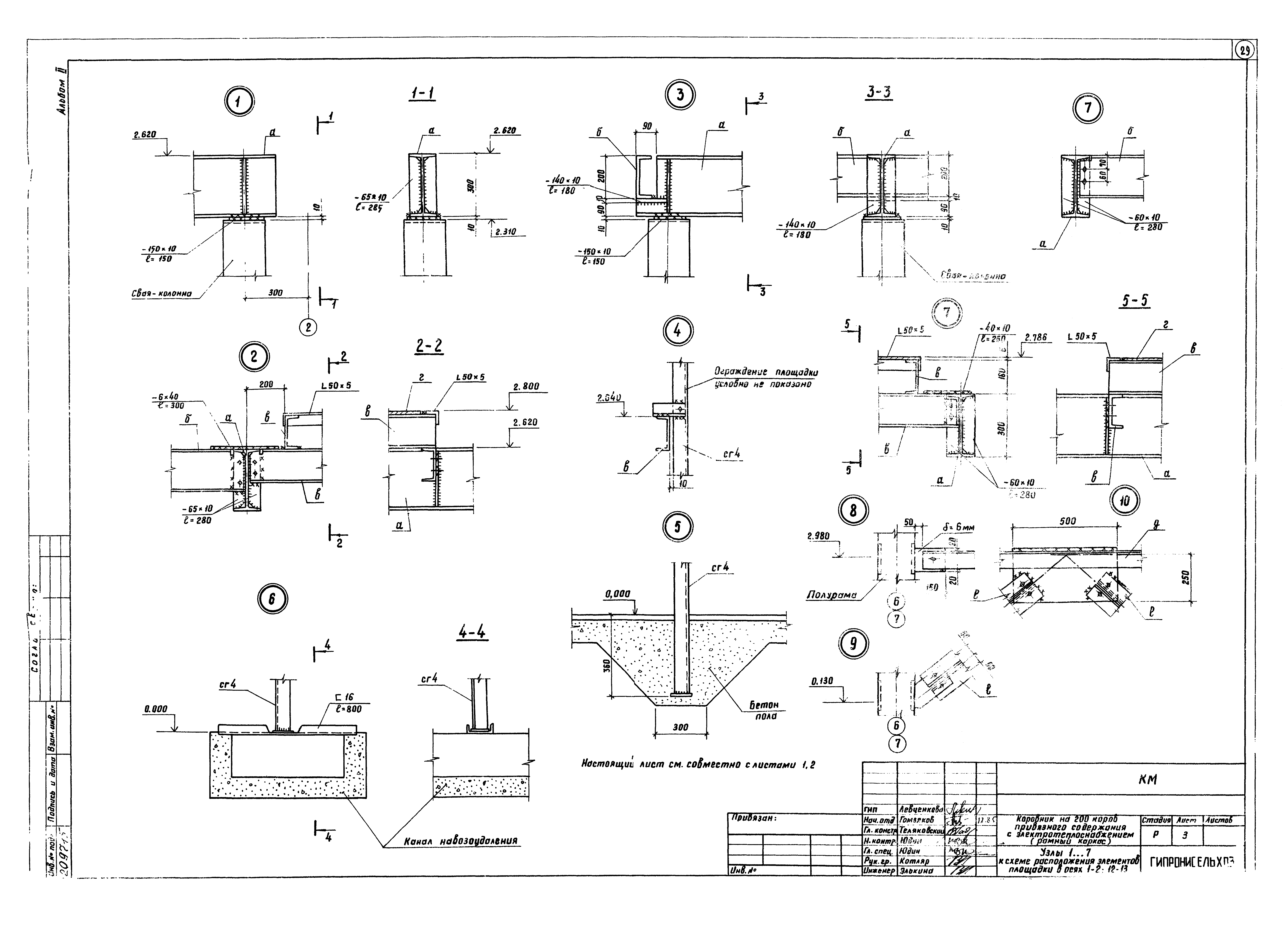

Узлы 1…7 к схеме расположения элементов площадок в осях 1-2;12-13
Разработан: Институт Гипронисельхоз
Утверждён:14.11.1983 Минсельхоз СССР (USSR Minselkhoz 102)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Сельскохозяйственные предприятия, здания и сооружения Предприятия, здания и сооружения для крупного рогатого скота Комплексы и фермы Производство молока Здания и сооружения Производство молока и выращивание нетелей Коровники
