Серия 3.016-2

Выпуск 1. Архитектурно-строительные чертежи

Обозначение:	Серия 3.016-2
Обозначение англ:	Series 3.016-2
Статус:	не действует
Название рус.:	Выпуск 1. Архитектурно-строительные чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1991

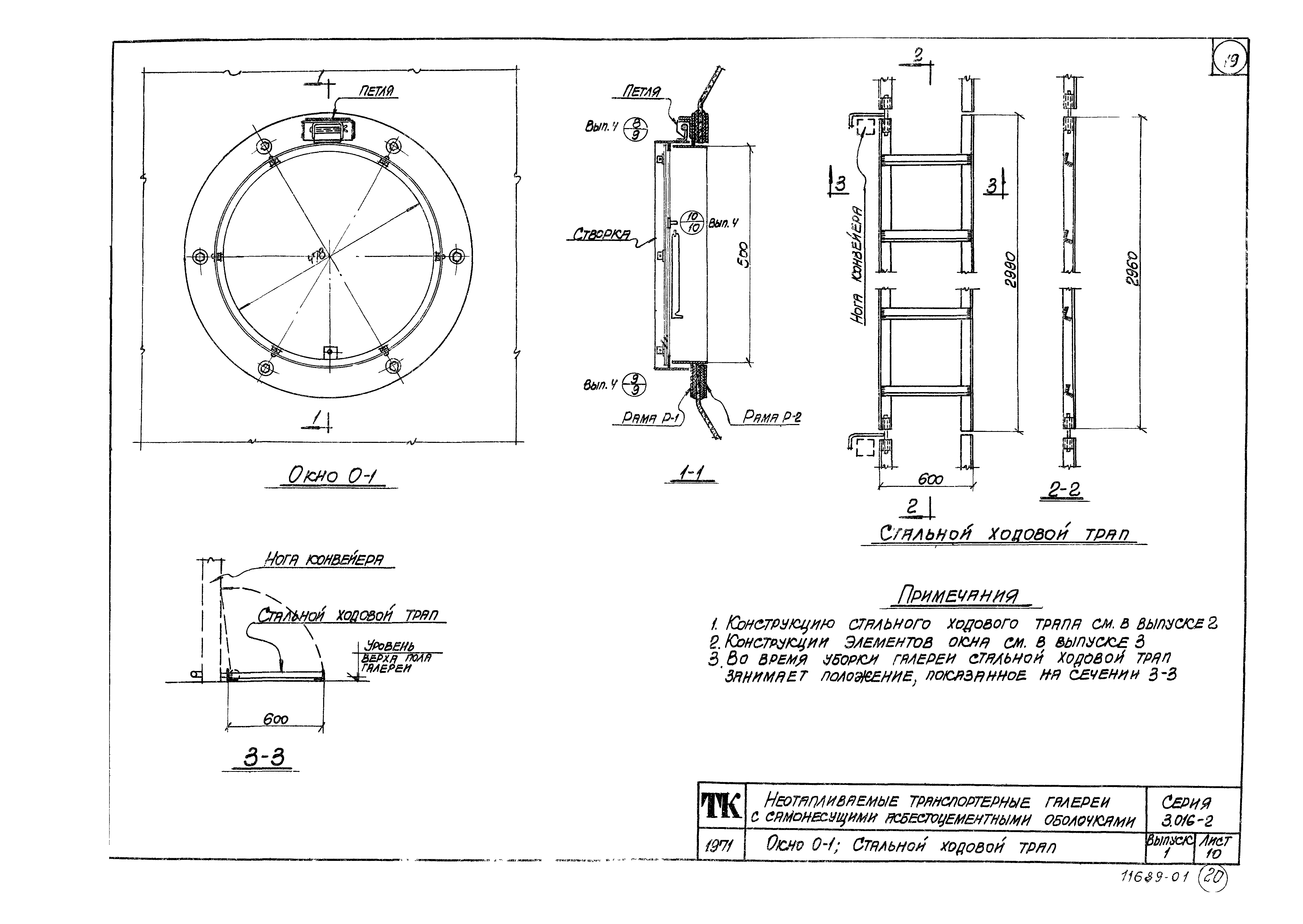

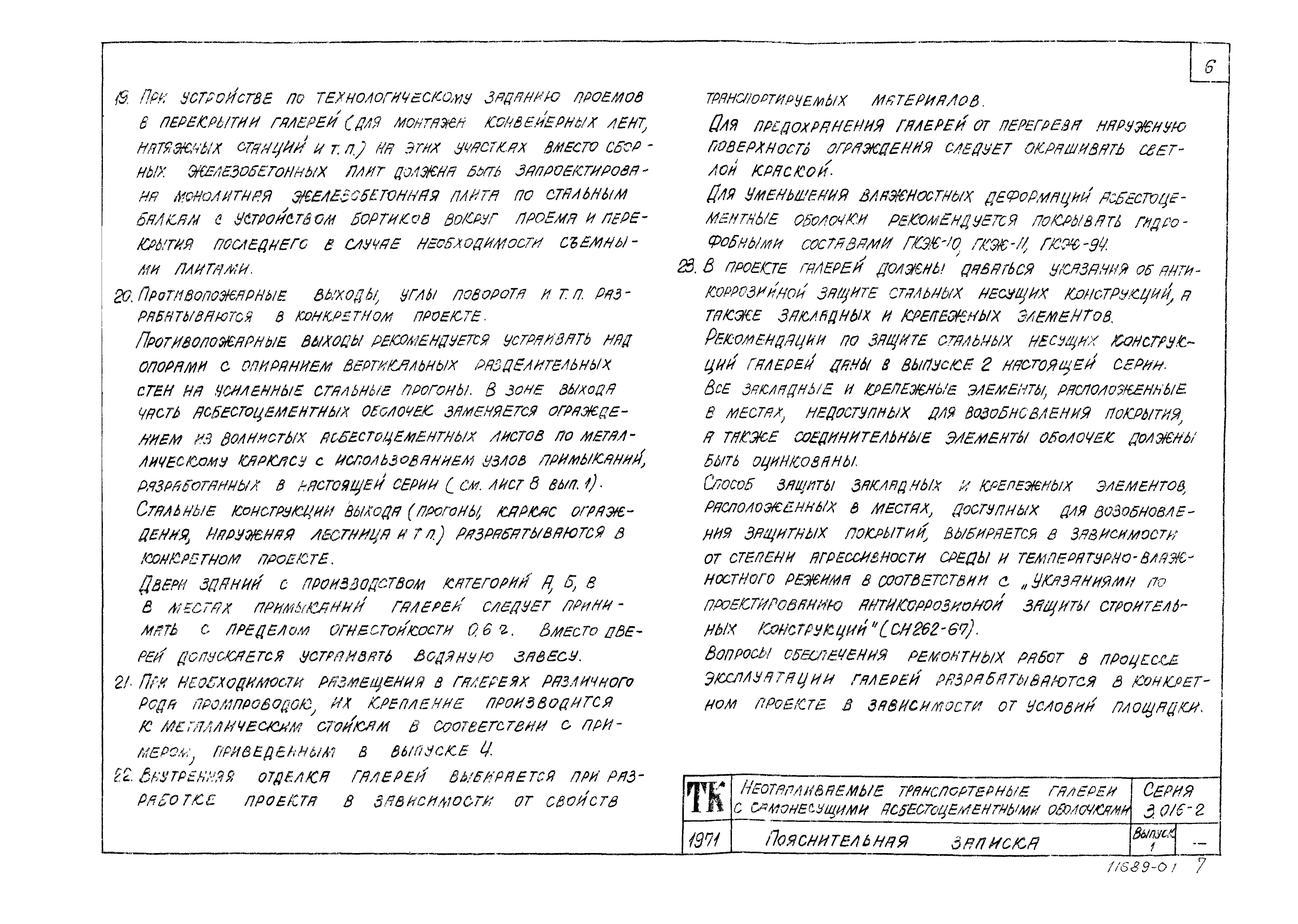

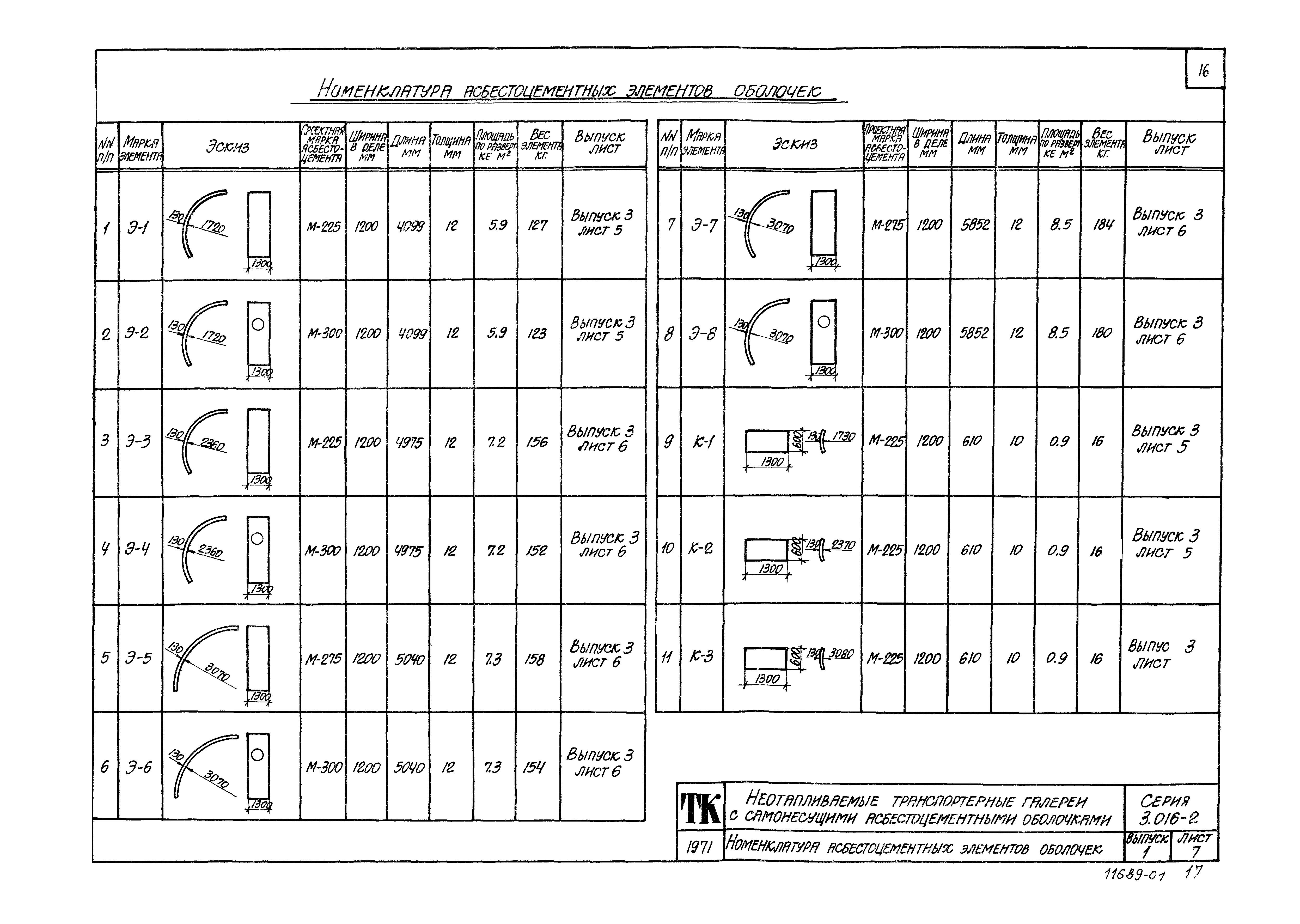

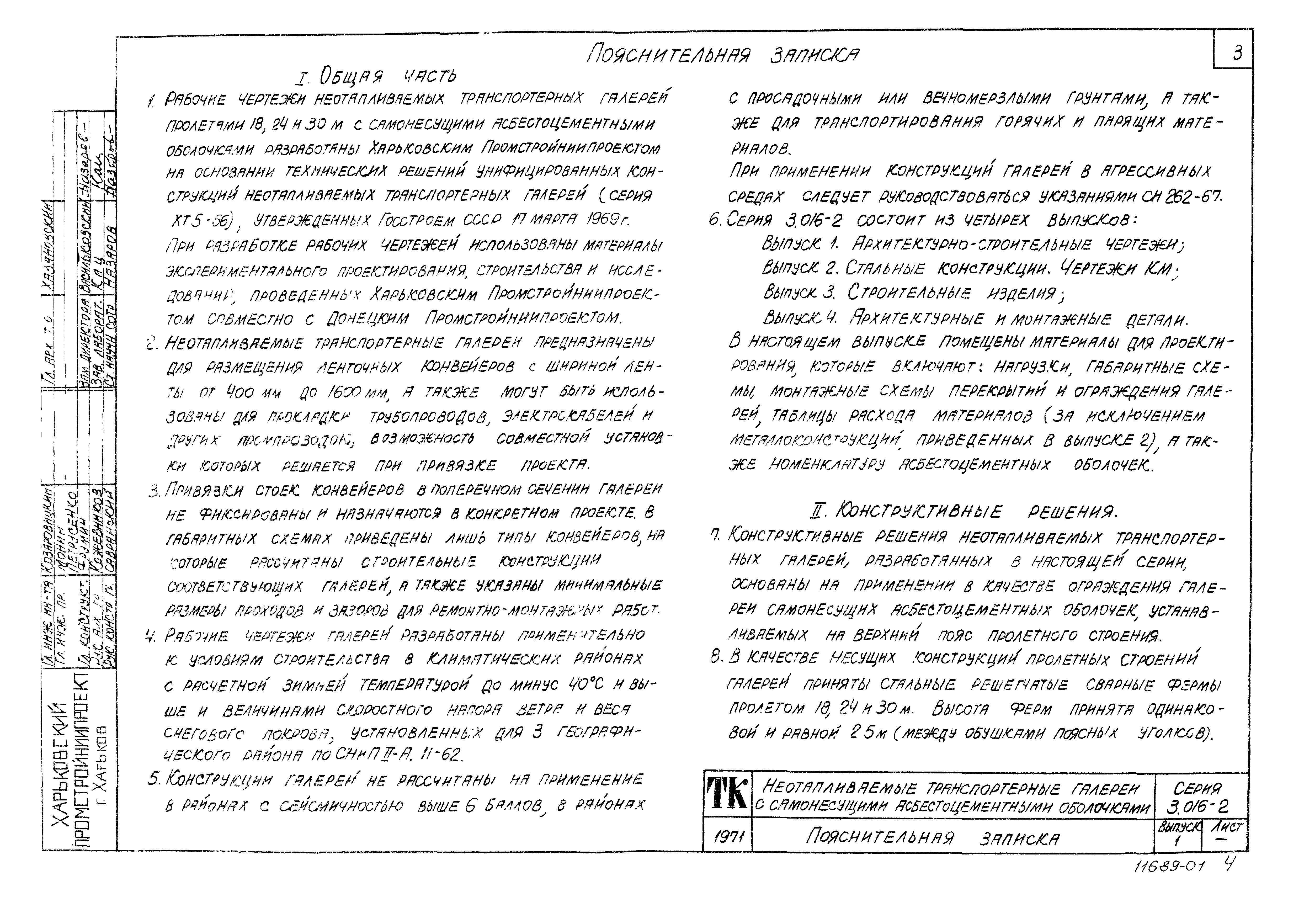

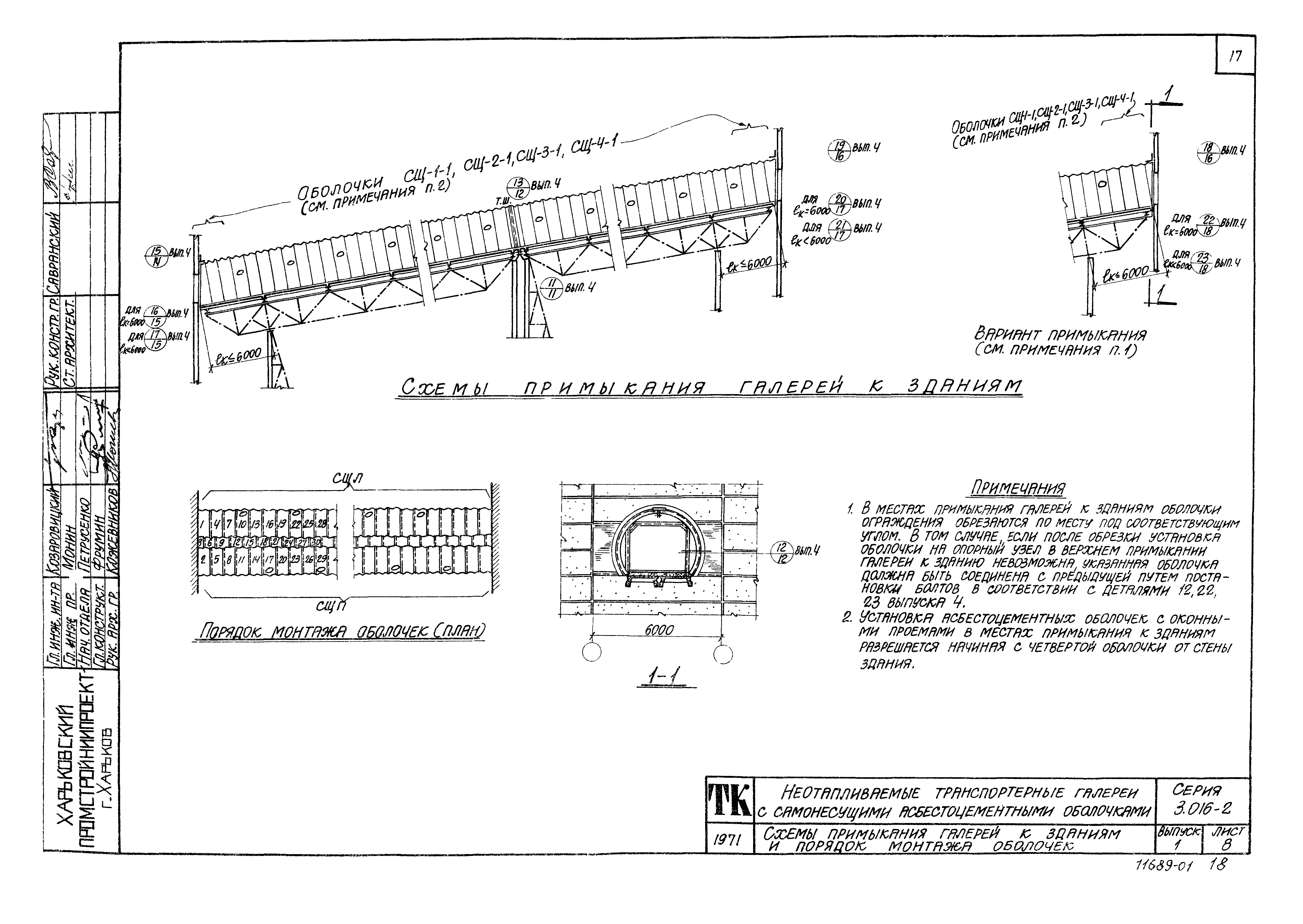

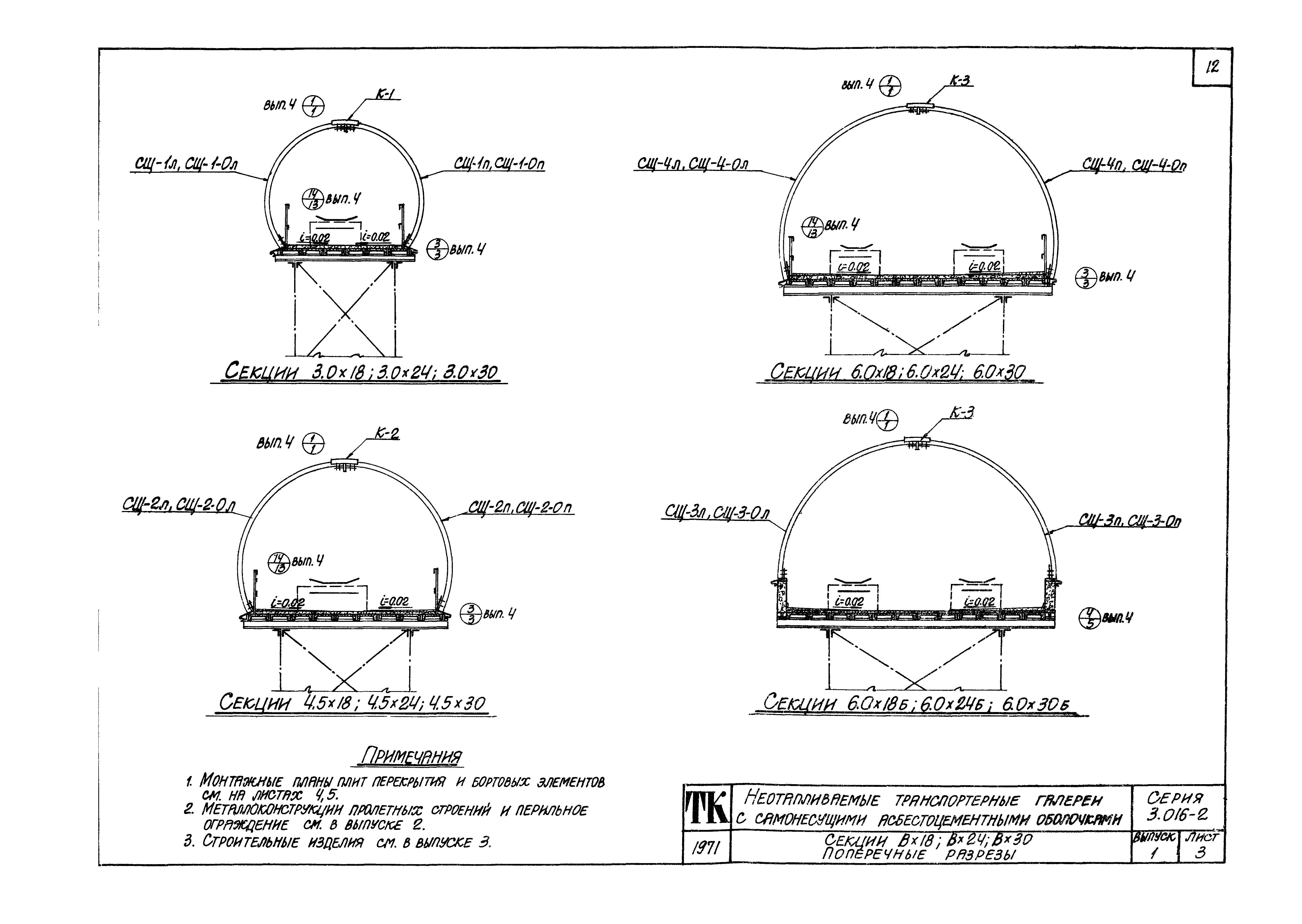

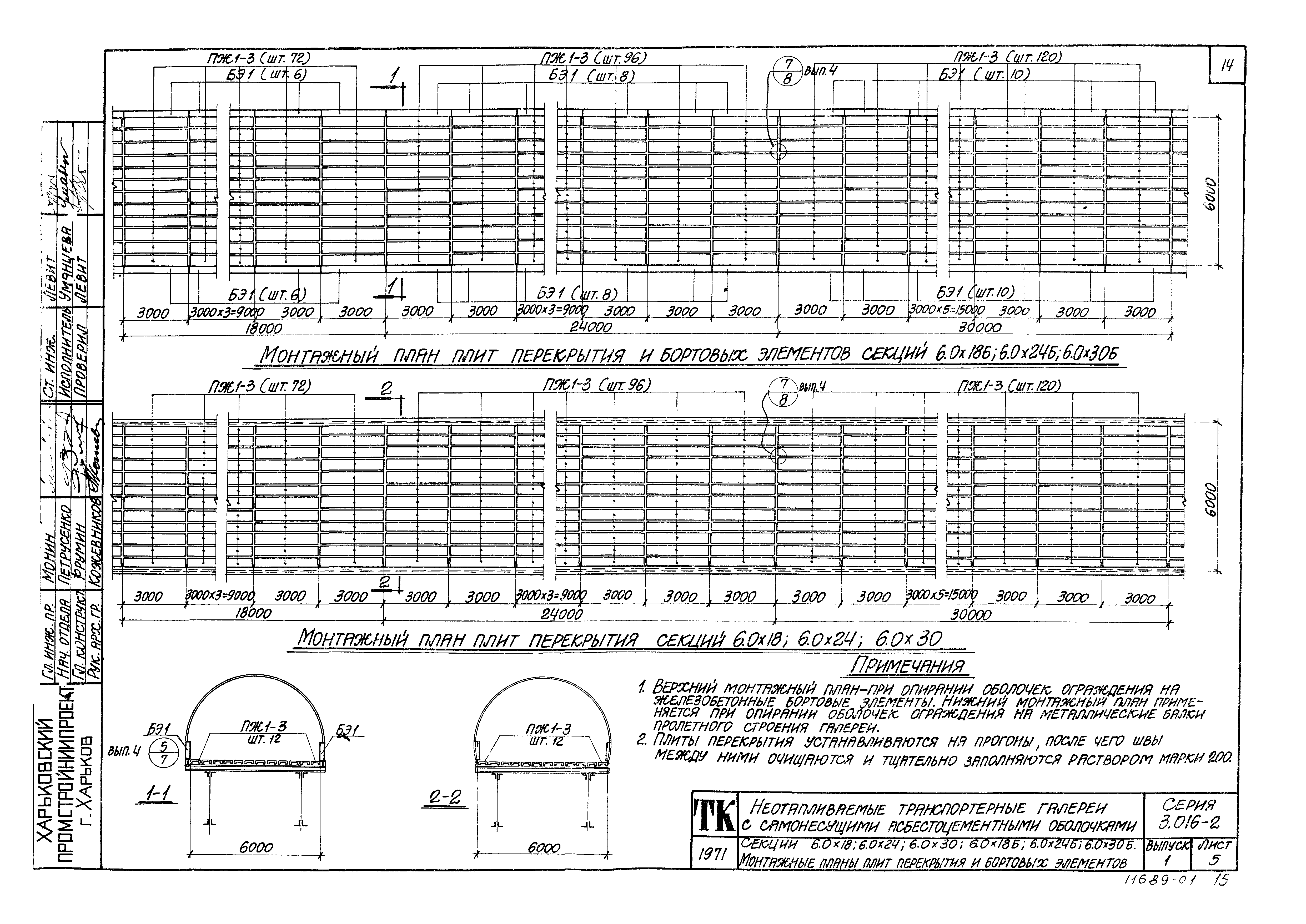

Оглавление:	Пояснительная записка Габаритные схемы Фасад, продольный разрез Секции Вх18;Вх24;Вх30. Поперечные разрезы Секции 3.0х18; 3.0х24; 3.0х30; 4.5х18; 4.5х24; 4.5х30. Монтажные планы плит перекрытия Секции 6.0х18; 6.0х24; 6.0х30; 6.0х18Б; 6.0х24Б; 6.0х30Б. Монтажные планы плит перекрытия и бортовых элементов Номенклатура изделий и расход материалов Номенклатура асбестоцементных элементов оболочек Схемы примыкания галерей к зданиям и порядок монтажа оболочек Монолитные участки консольных примыканий Окно 0-1; стальной ходовой трап
Разработан:	Харьковский Промстройниипроект Донецкий Промстройниипроект
Утверждён:	29.05.1973 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 81)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Транспортерные галереи, рампы и переходы
