Скачать Серия 1.420.1-24с Выпуск 3. Узлы сопряжений конструктивных элементов. Рабочие чертежи

Дата актуализации: 10.08.2017

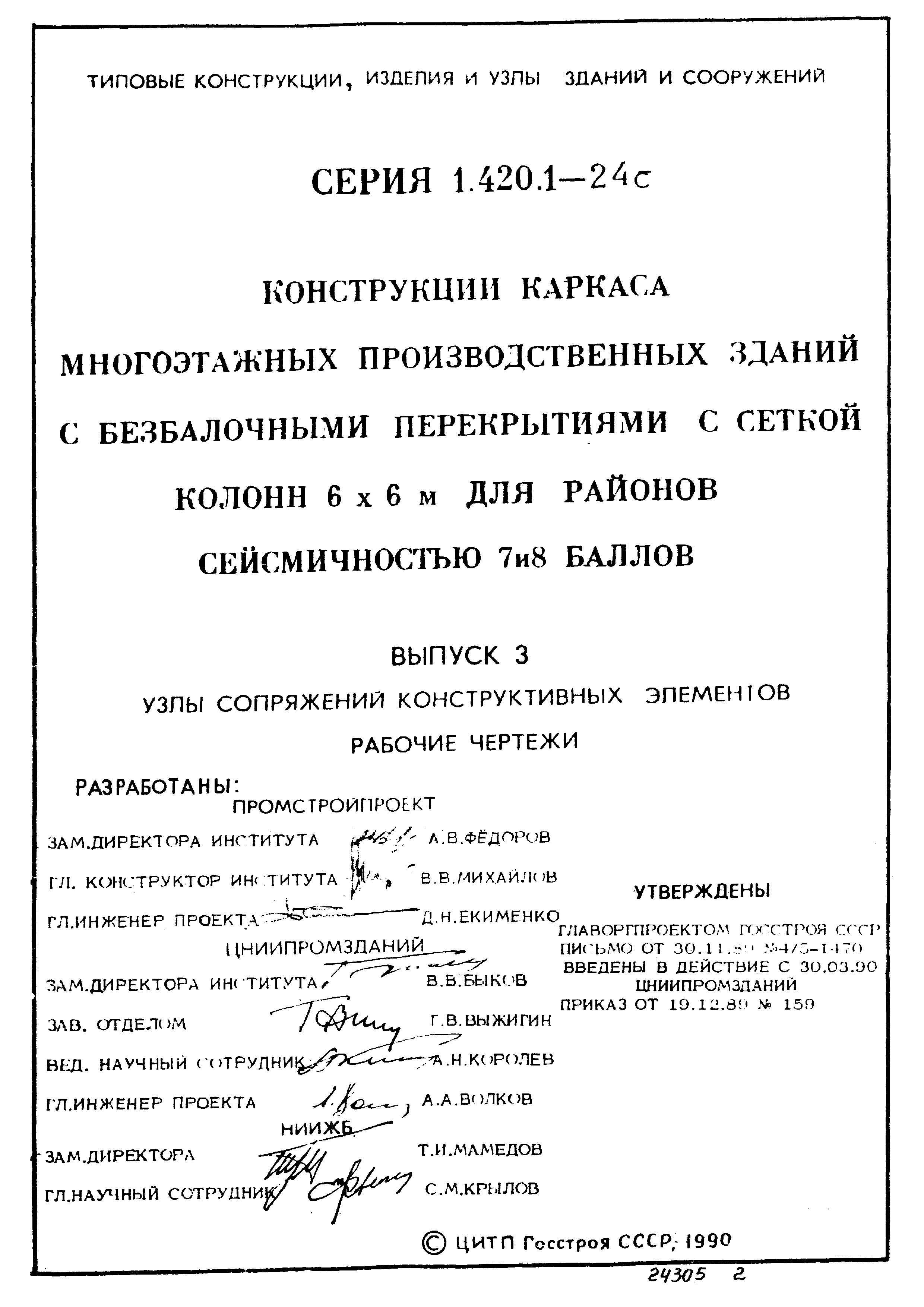

Серия 1.420.1-24с

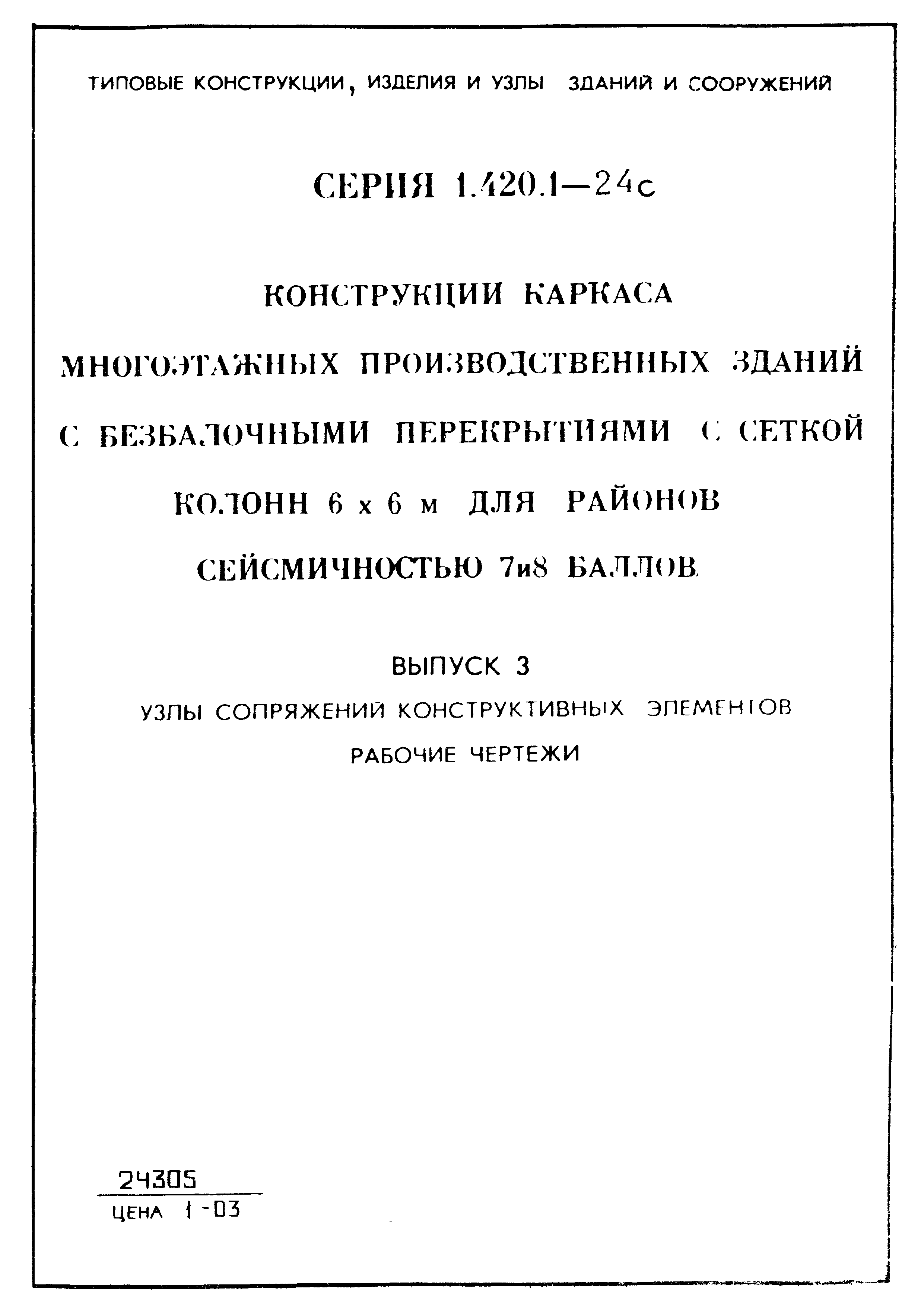

Выпуск 3. Узлы сопряжений конструктивных элементов. Рабочие чертежи

Обозначение: Серия 1.420.1-24с
Обозначение англ: Series 1.420.1-24с
Статус:не определен законодательством
Название рус.:Выпуск 3. Узлы сопряжений конструктивных элементов. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:30.03.1990

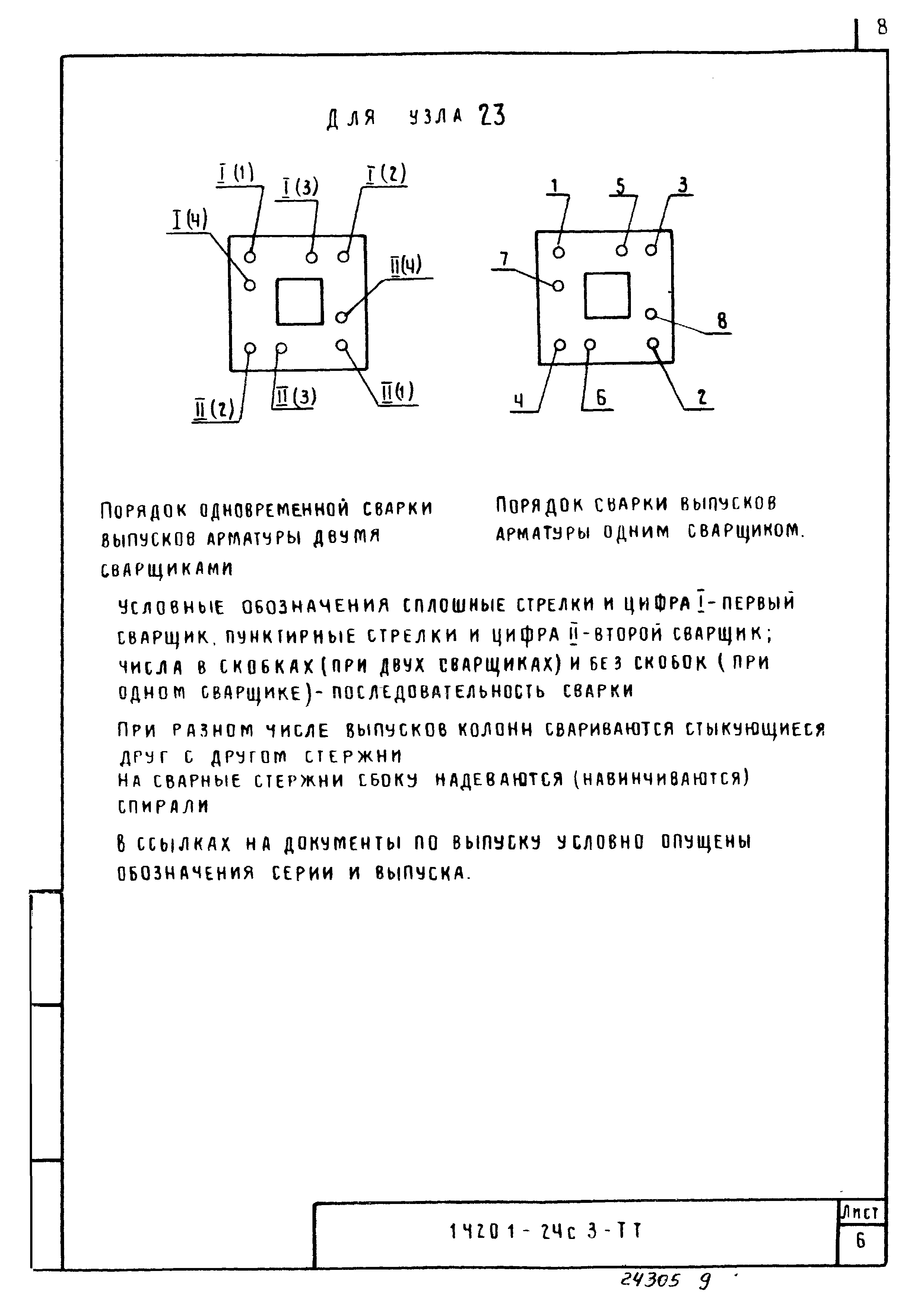

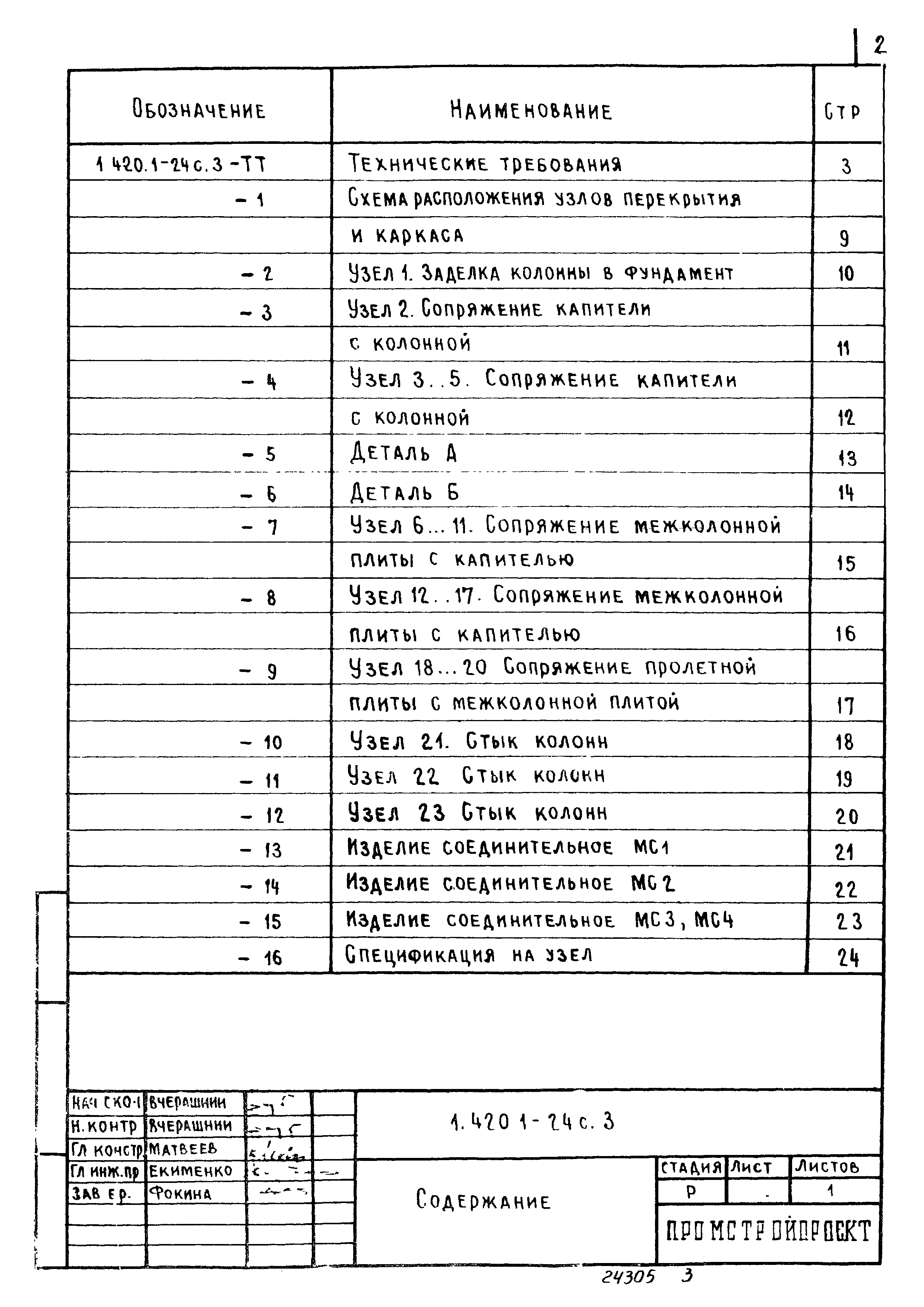

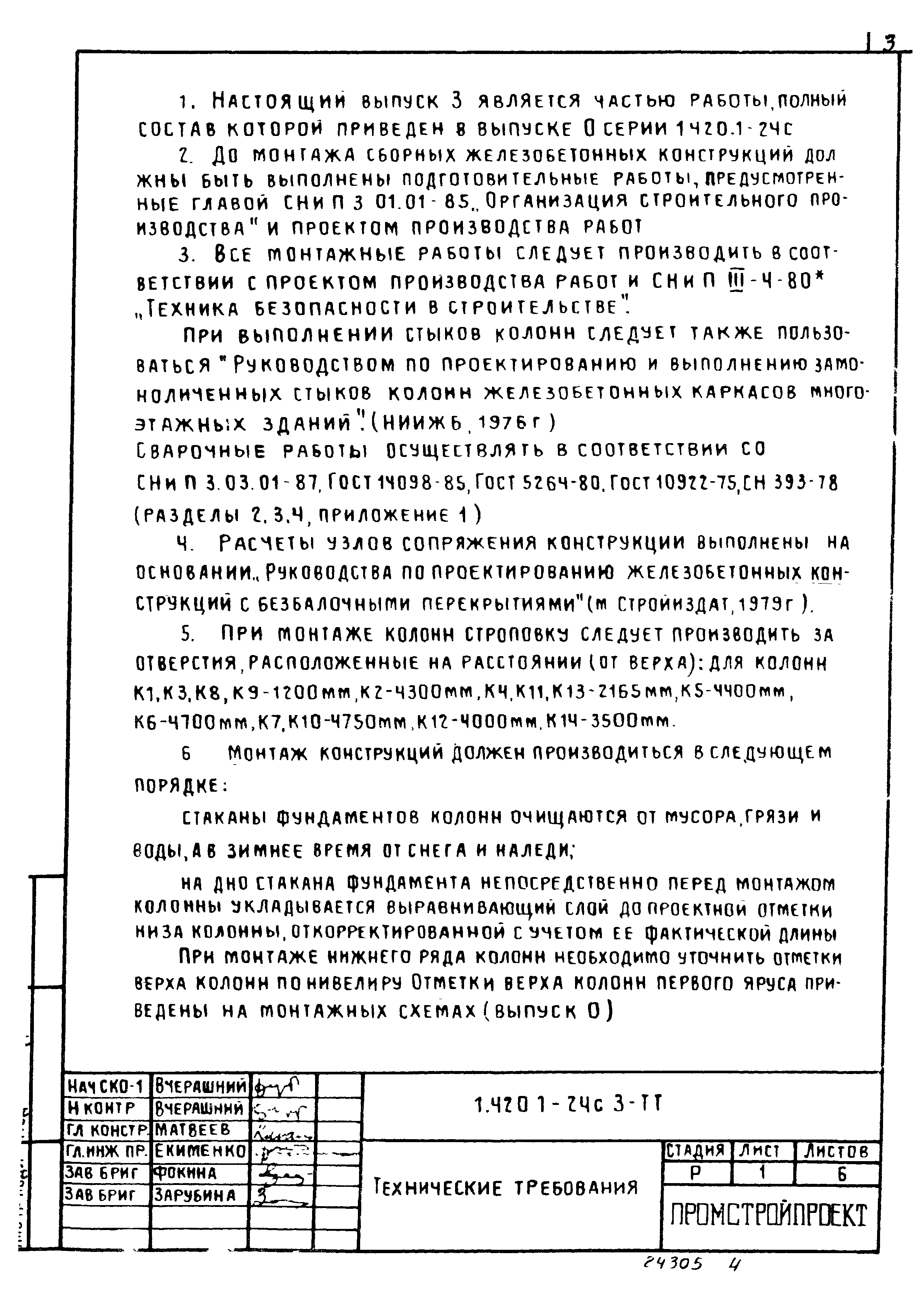

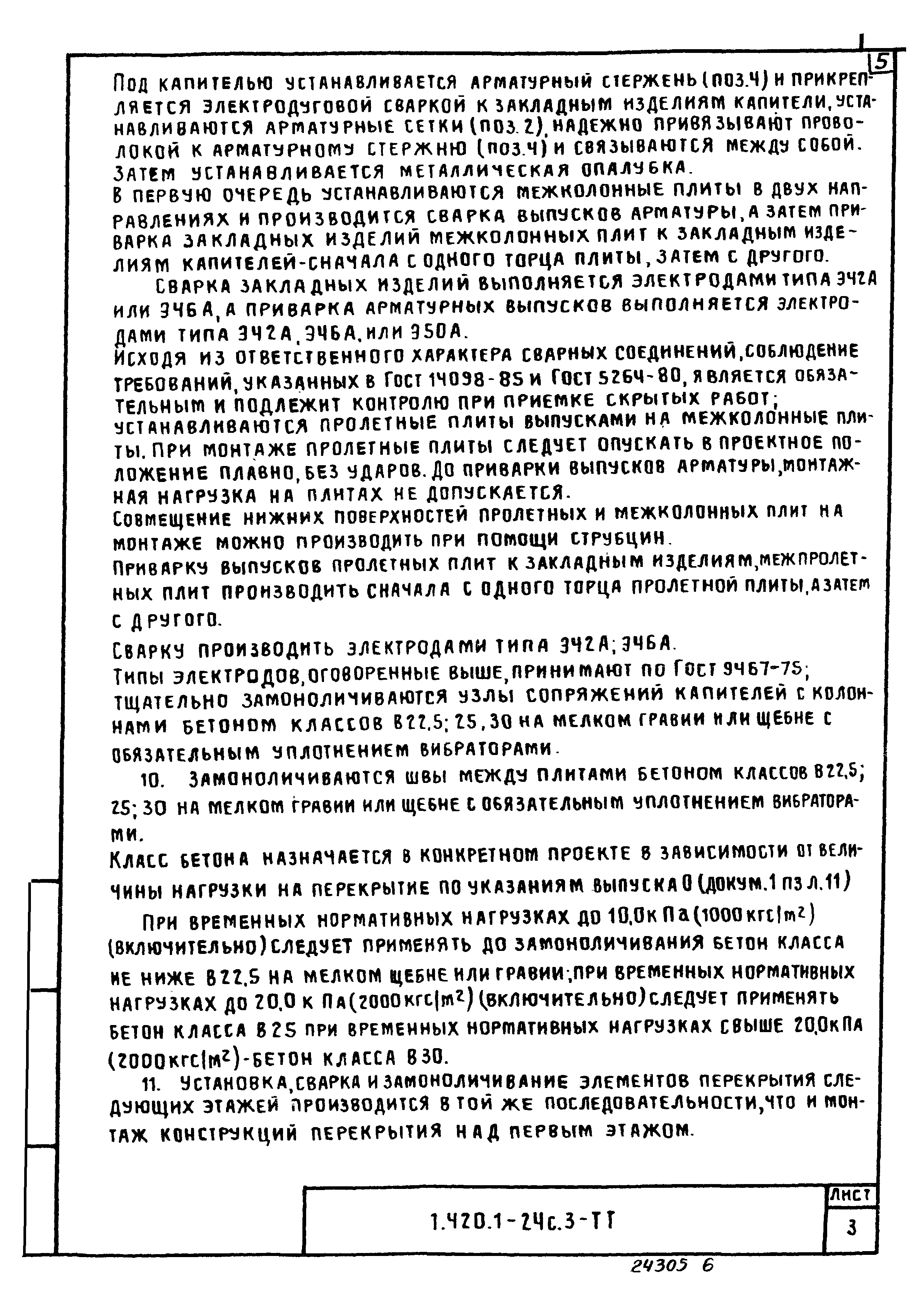

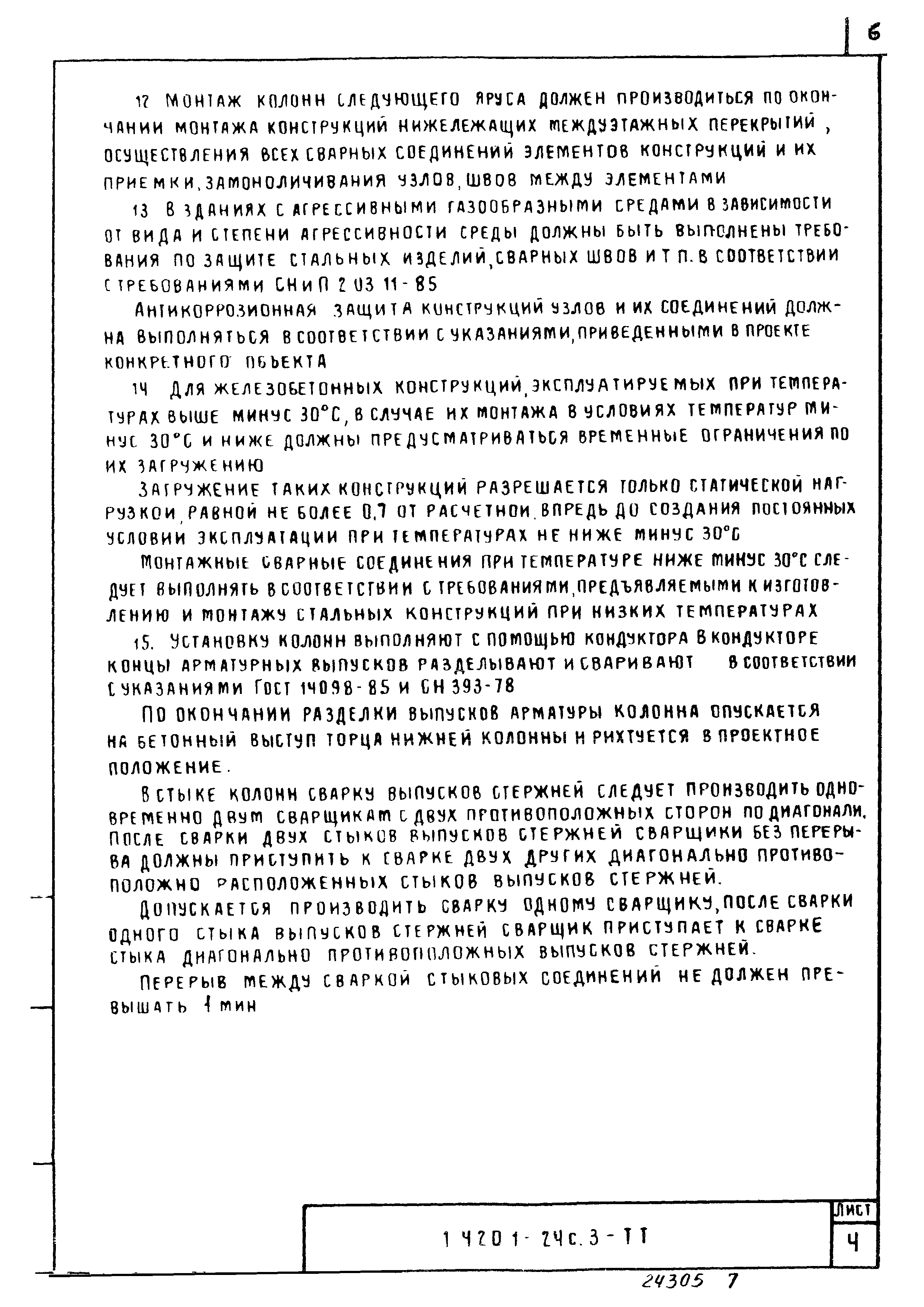

Оглавление:1.420.1-24с.3-ТТ Технические требования

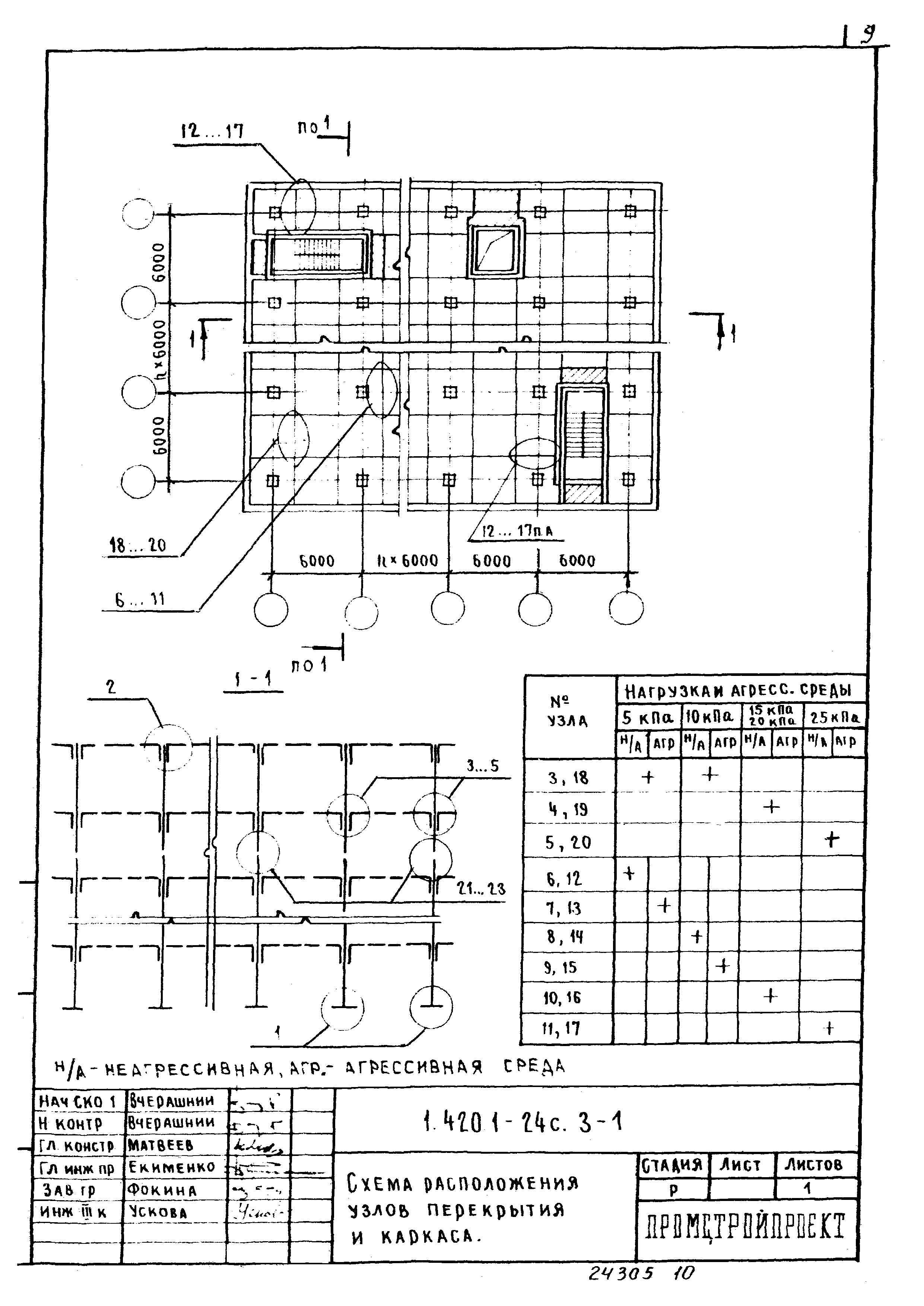

1.420.1-24с.3-1 Схема расположения узлов перекрытия и каркаса

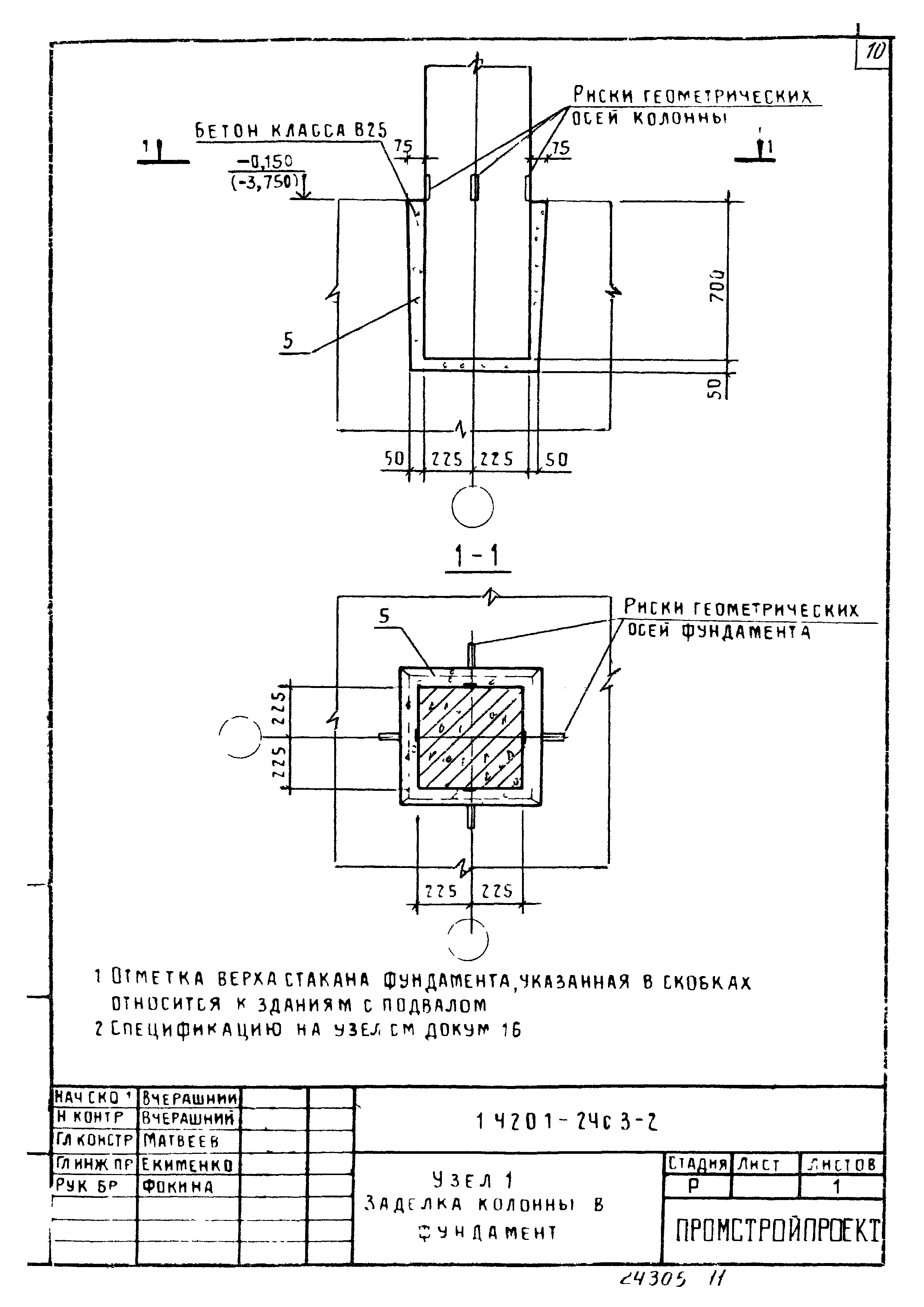

1.420.1-24с.3-2 Узел 1. Заделка колонны в фундамент

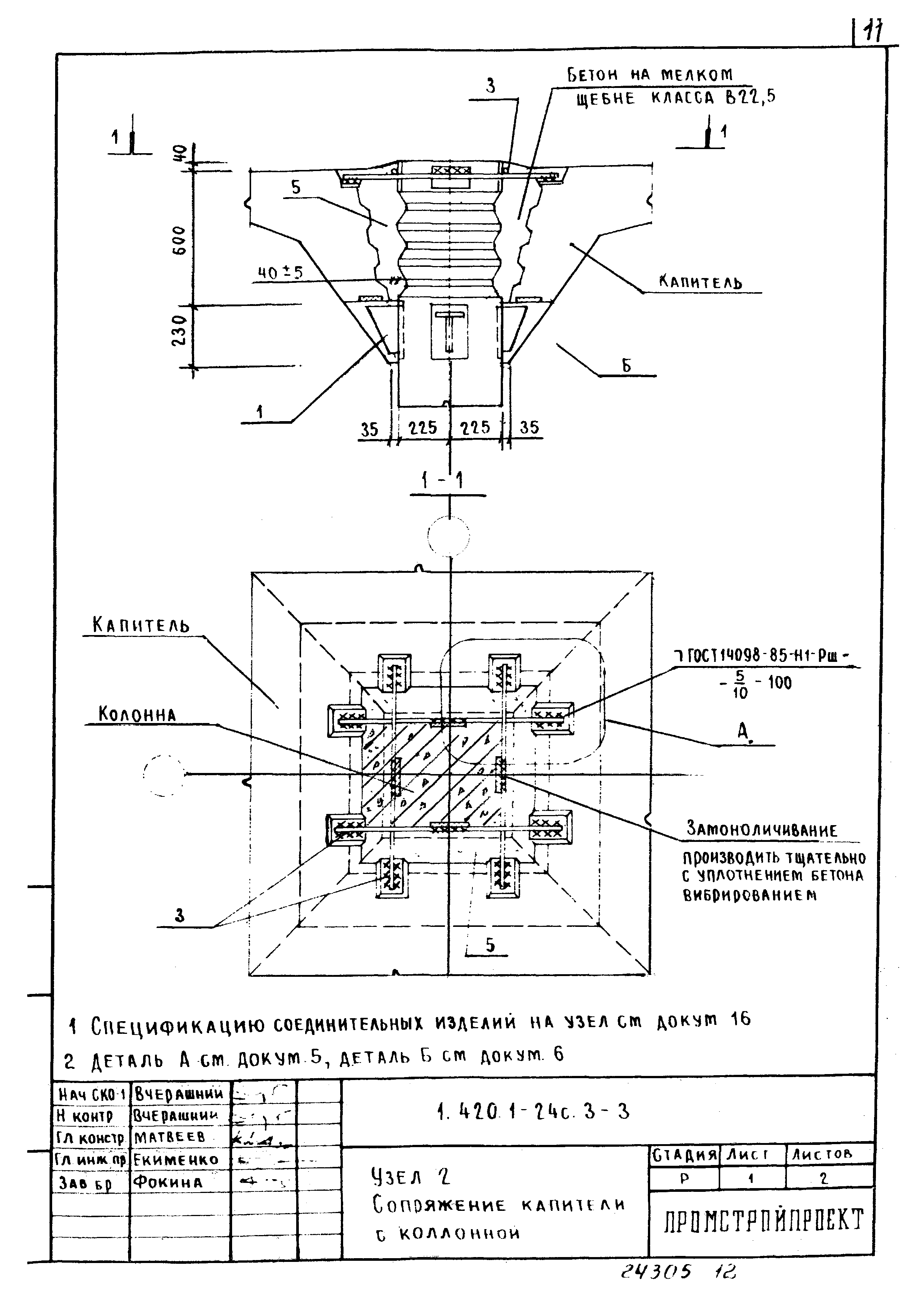

1.420.1-24с.3-3 Узел 2. Сопряжение капители с колонной

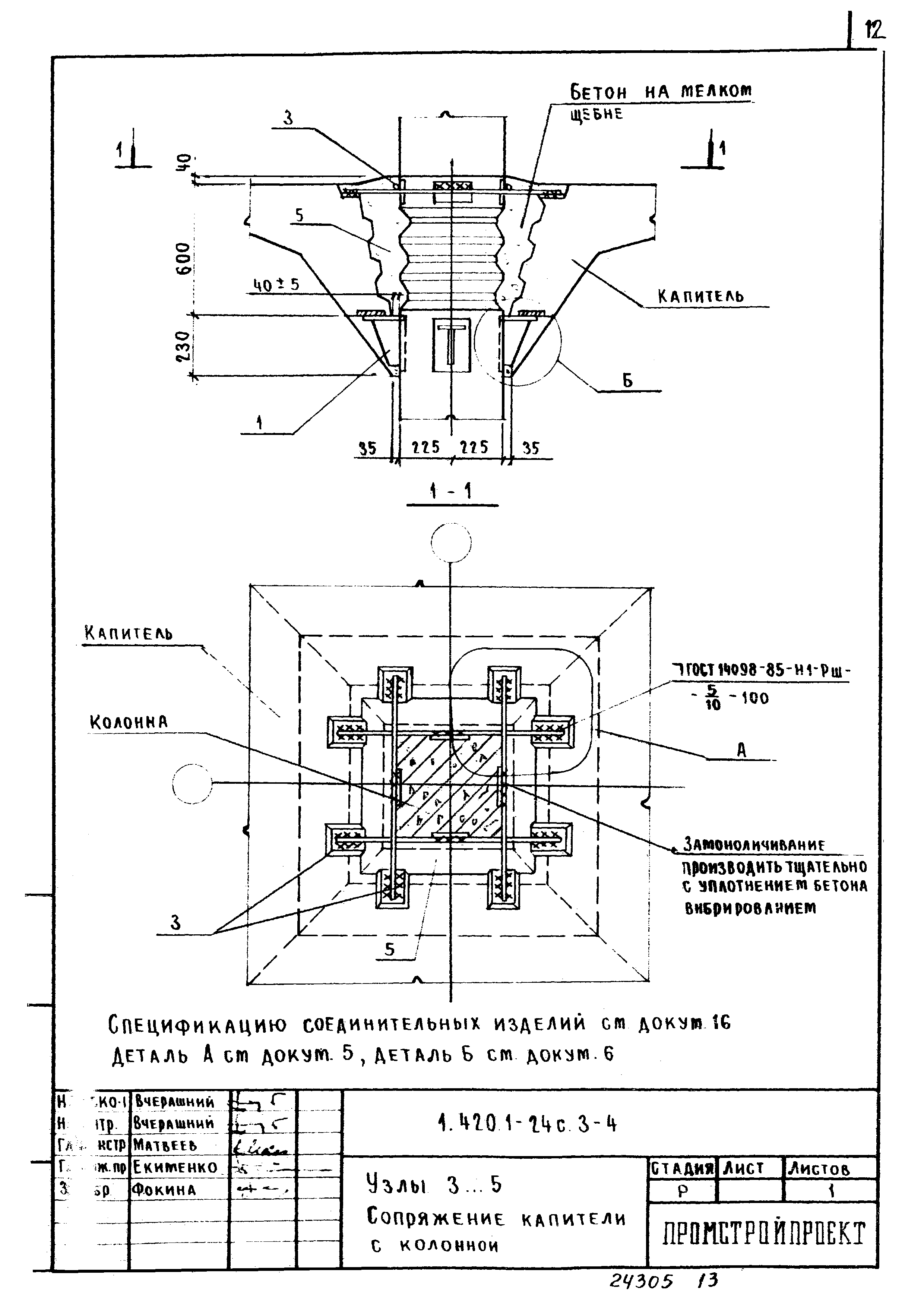

1.420.1-24с.3-4 Узел 3 … 5. Сопряжение капители с колонной

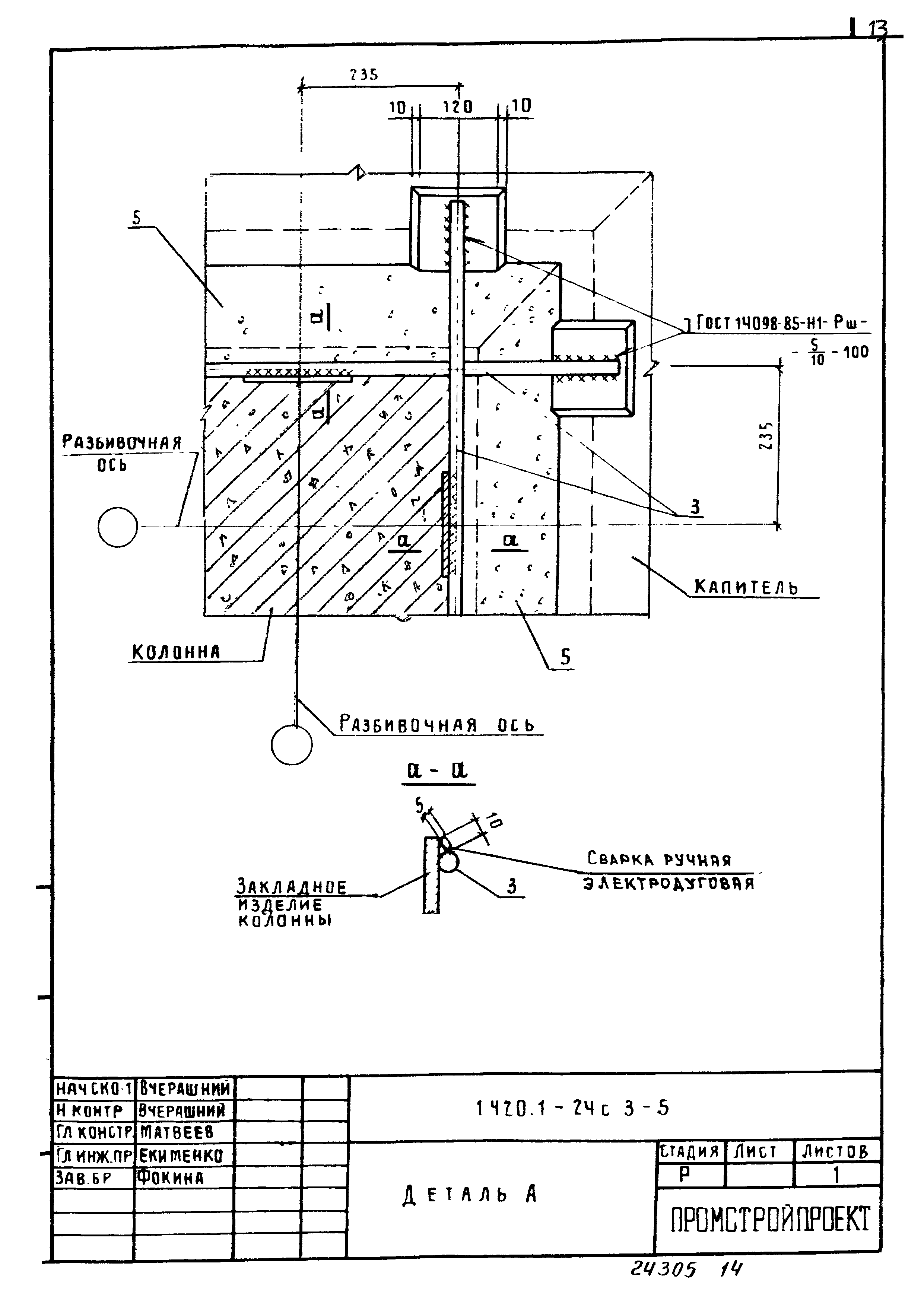

1.420.1-24с.3-5 Деталь А

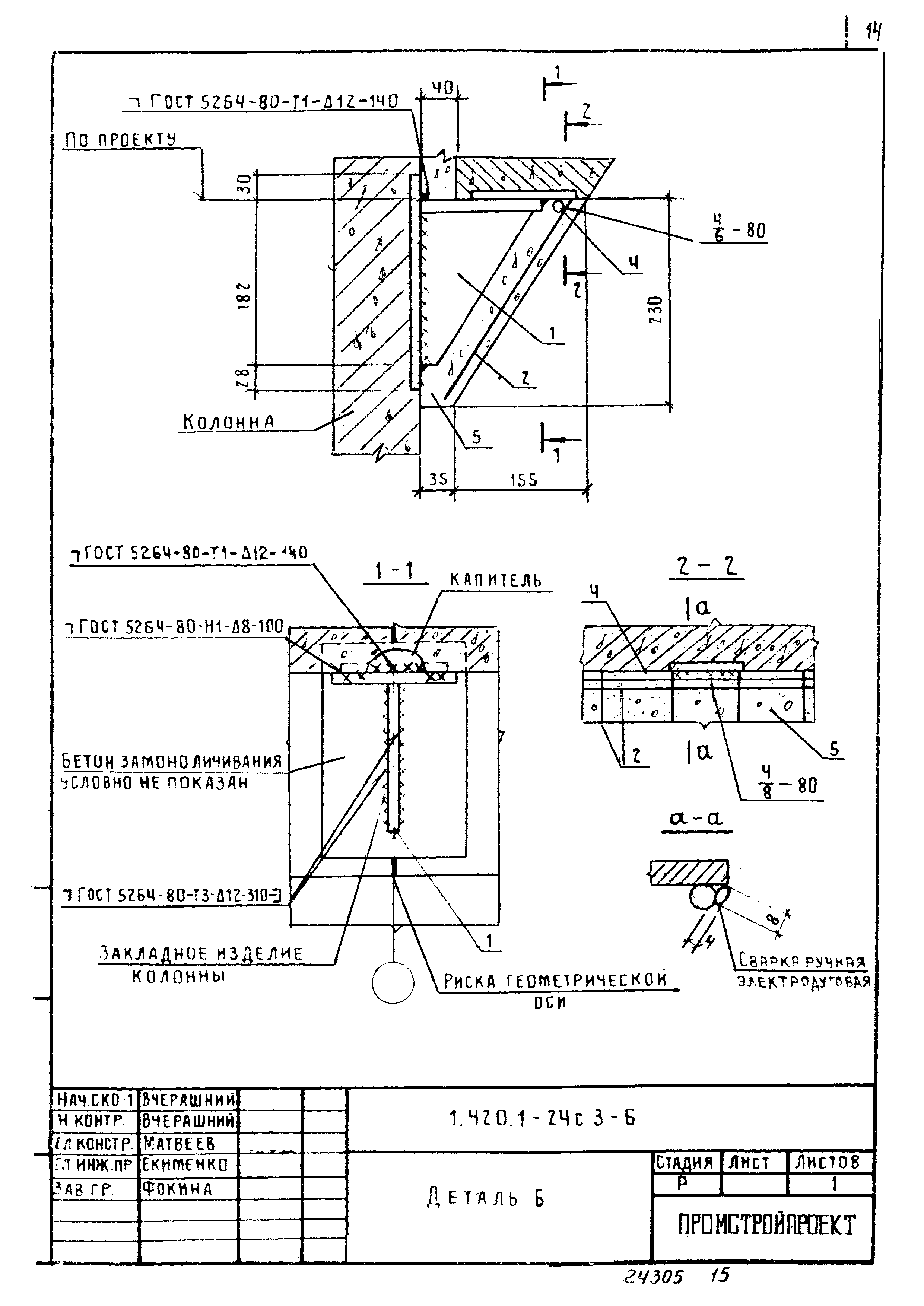

1.420.1-24с.3-6 Деталь Б

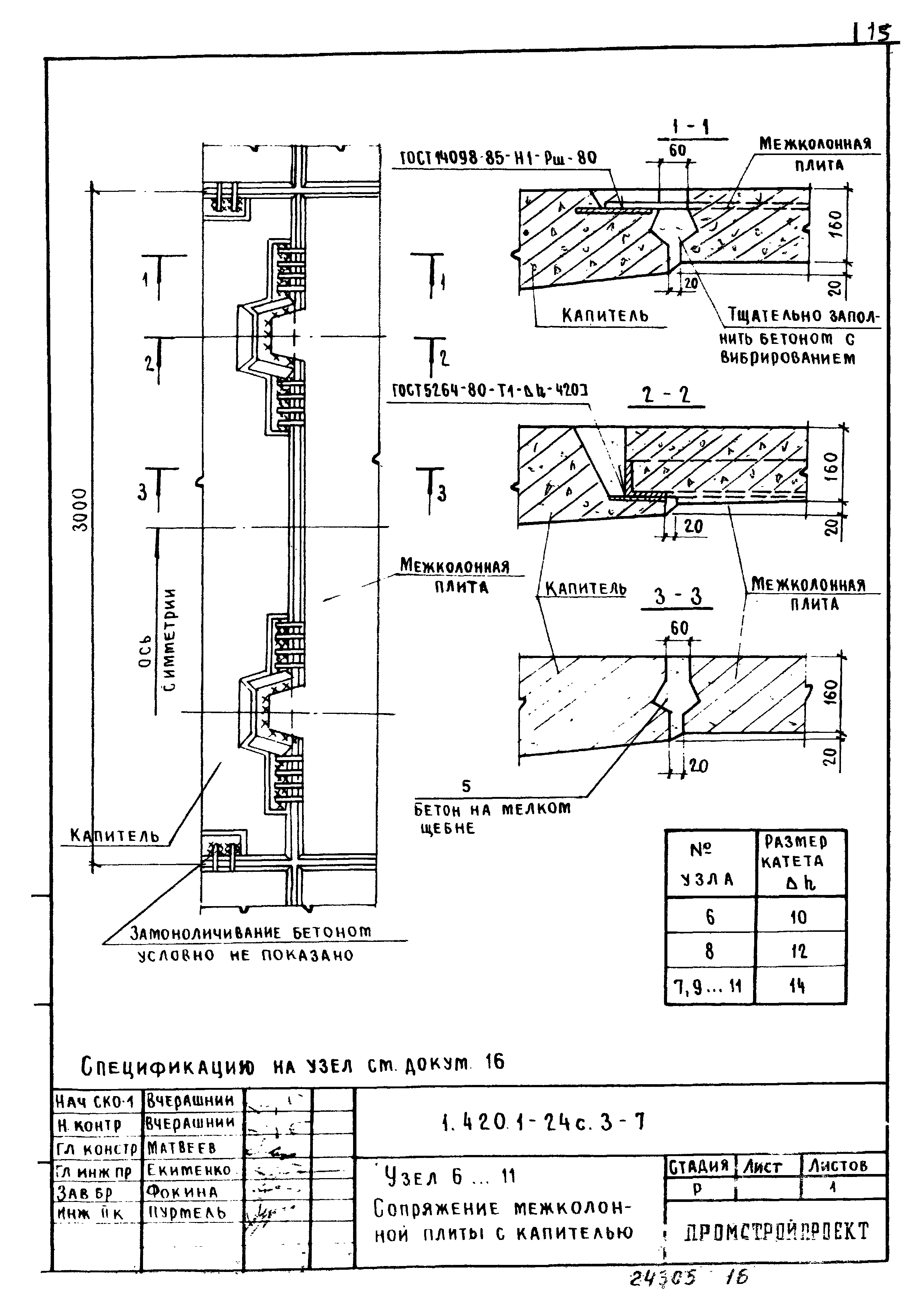

1.420.1-24с.3-7 Узел 6 … 11. Сопряжение межколонной плиты с капителью

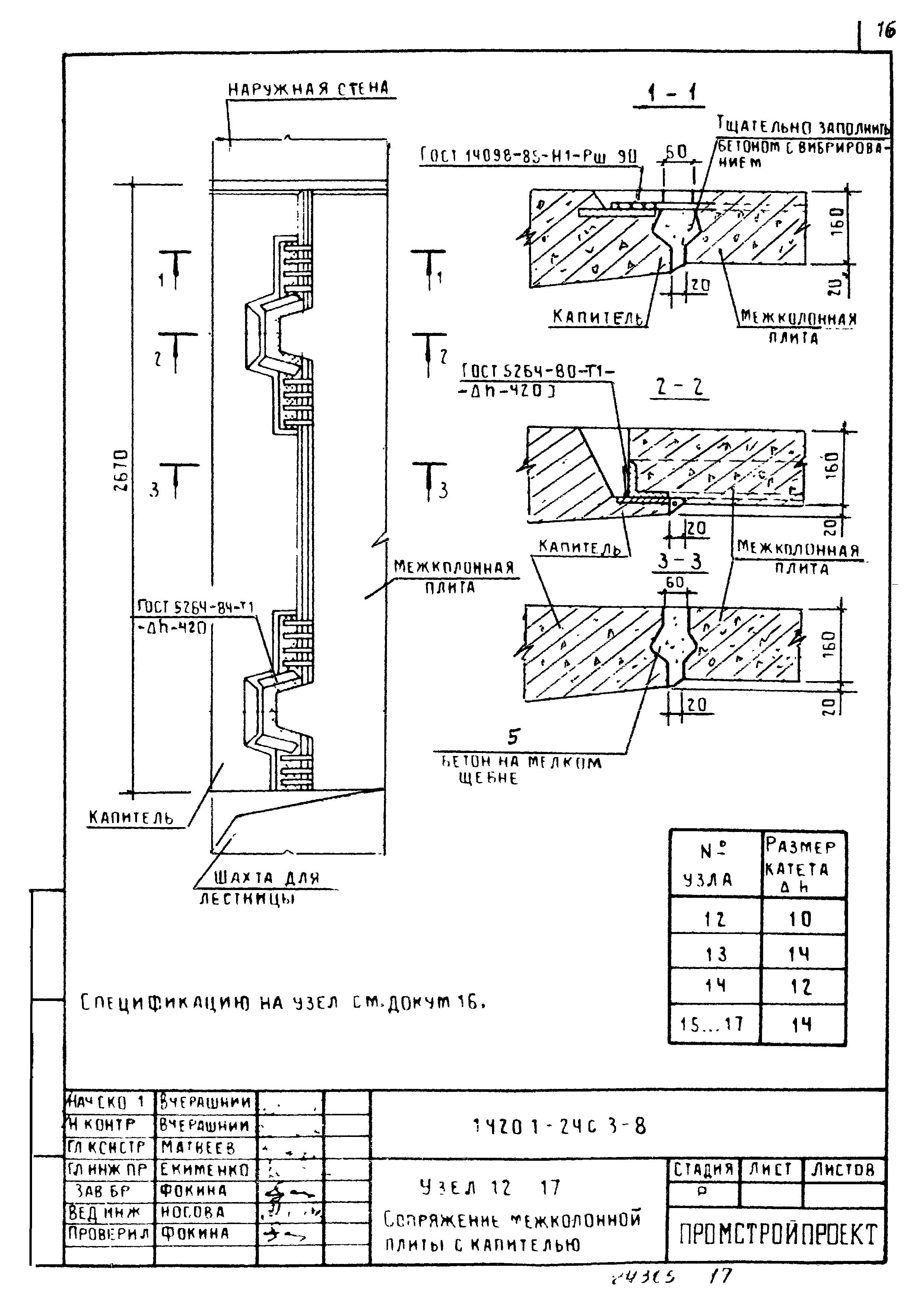

1.420.1-24с.3-8 Узел 12 … 17. Сопряжение межколонной плиты с капителью

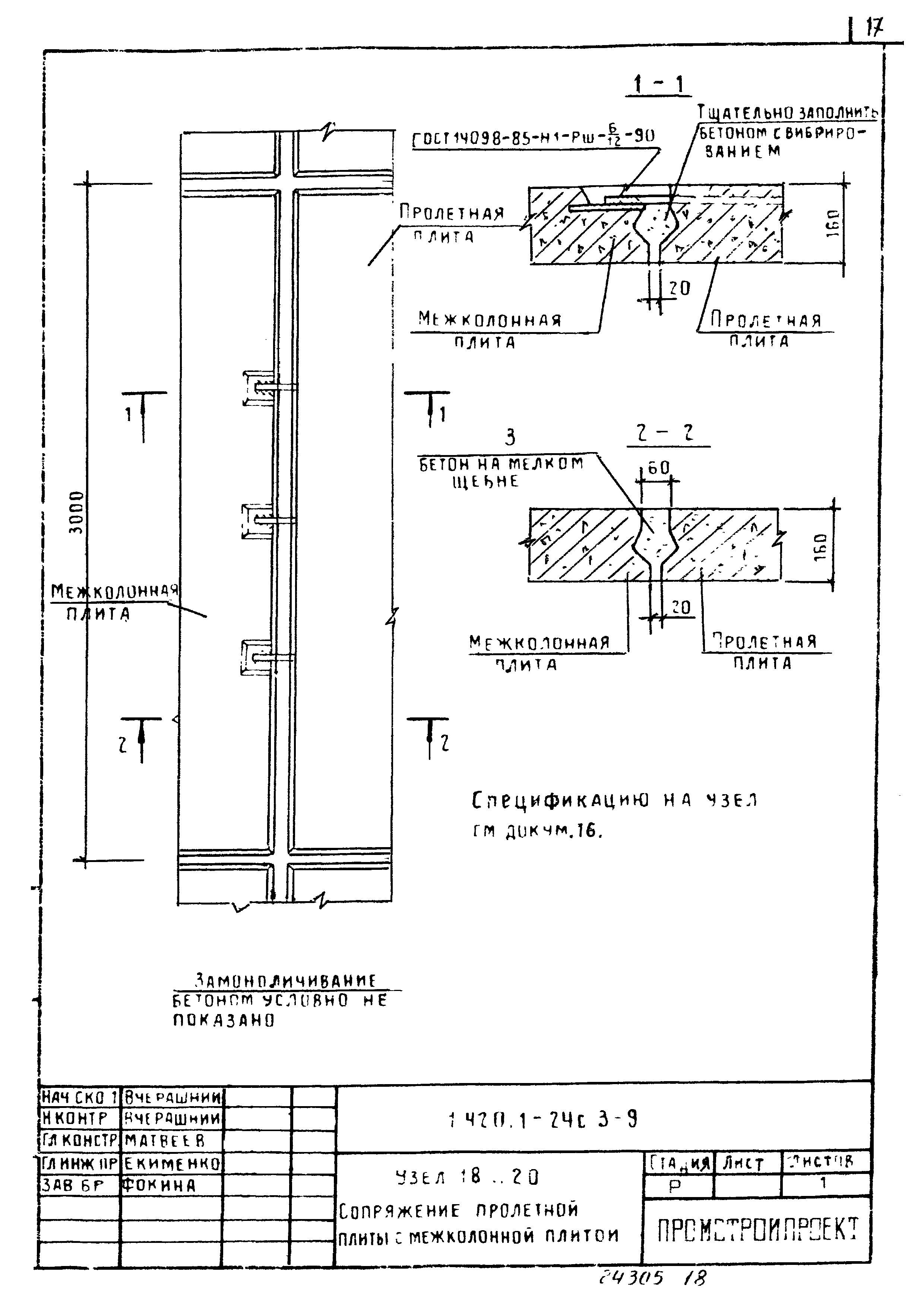

1.420.1-24с.3-9 Узел 18 … 20. Сопряжение пролетной плиты с межколонной плитой

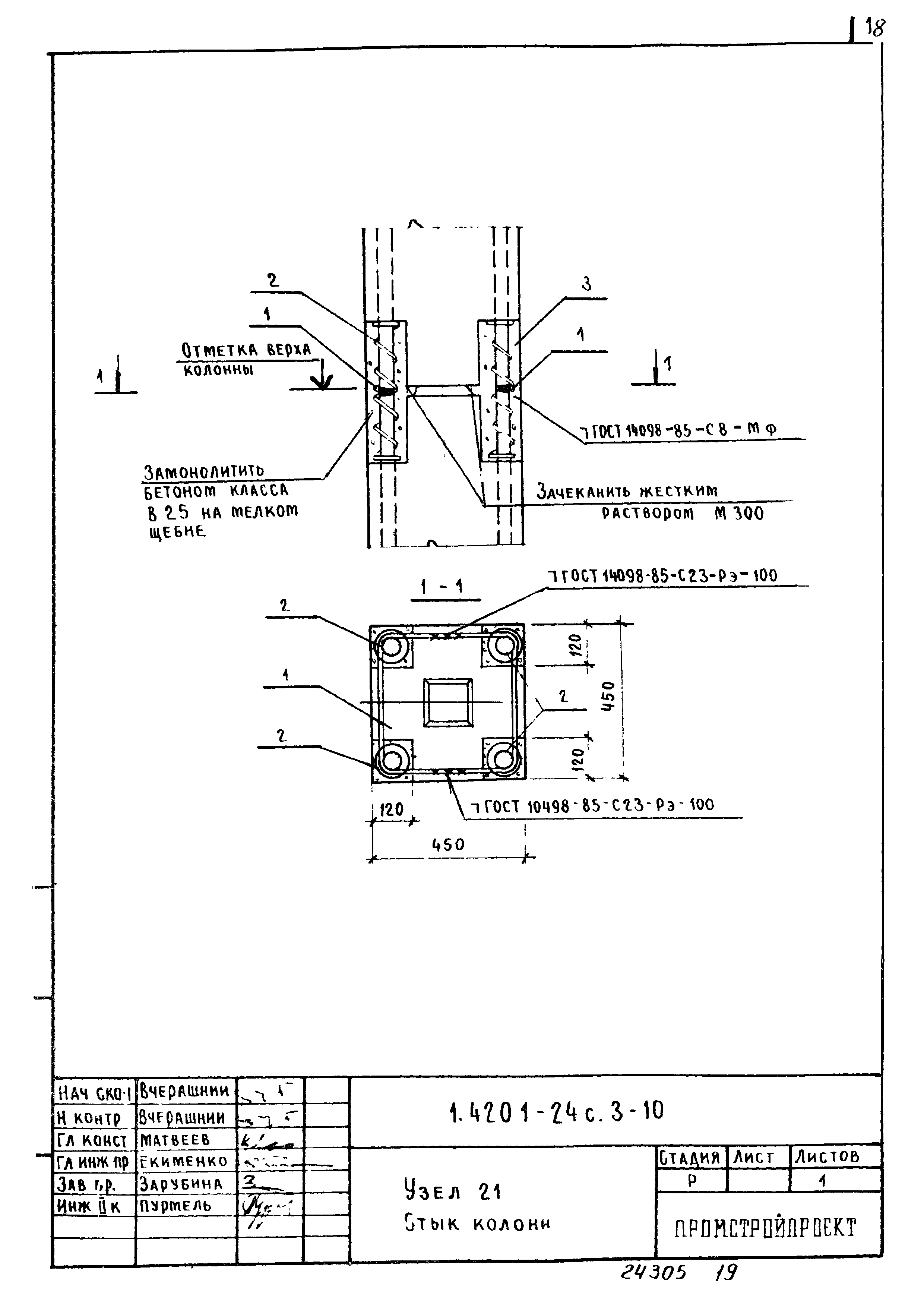

1.420.1-24с.3-10 Узел 21. Стык колонн

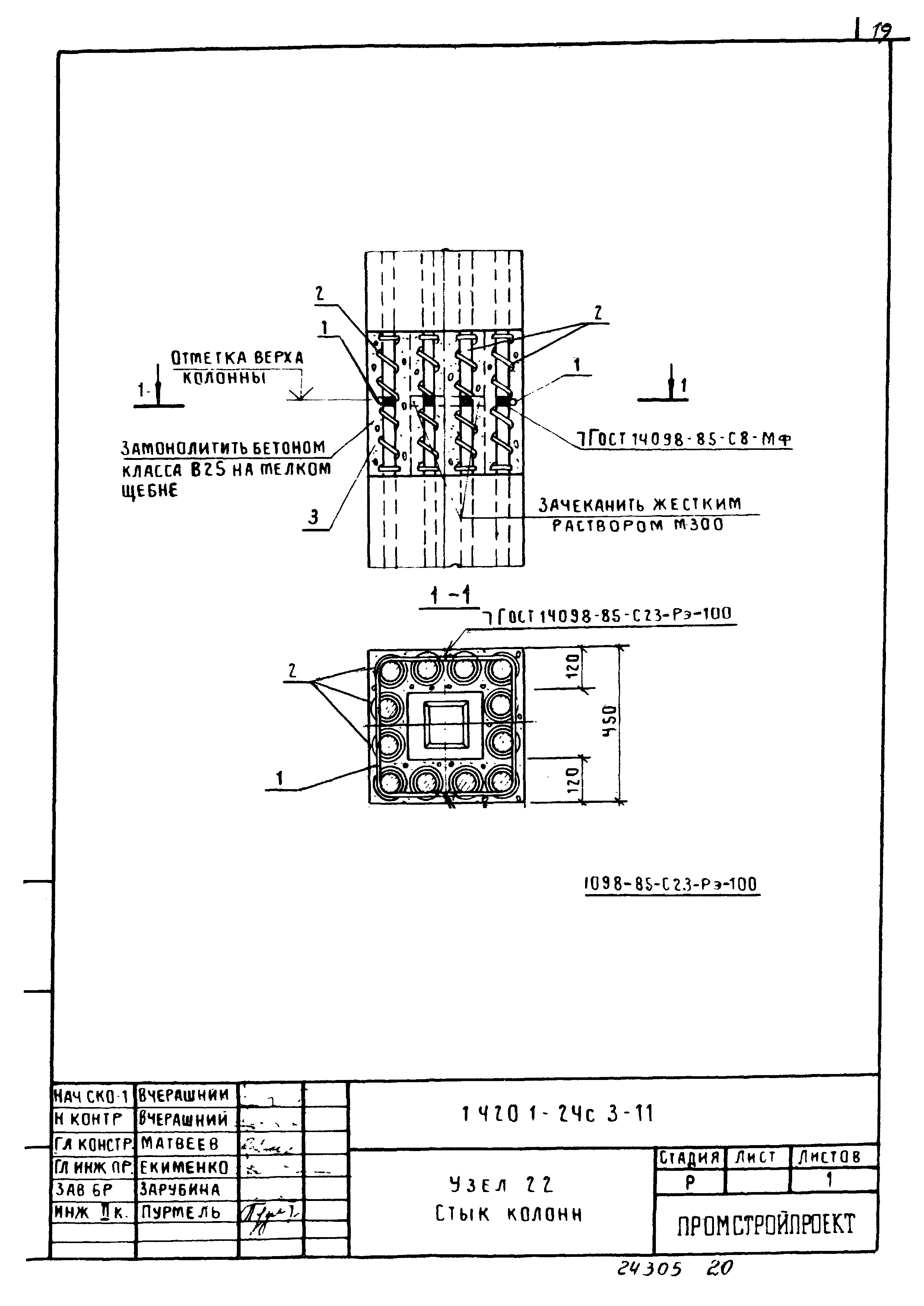

1.420.1-24с.3-11 Узел 22. Стык колонн

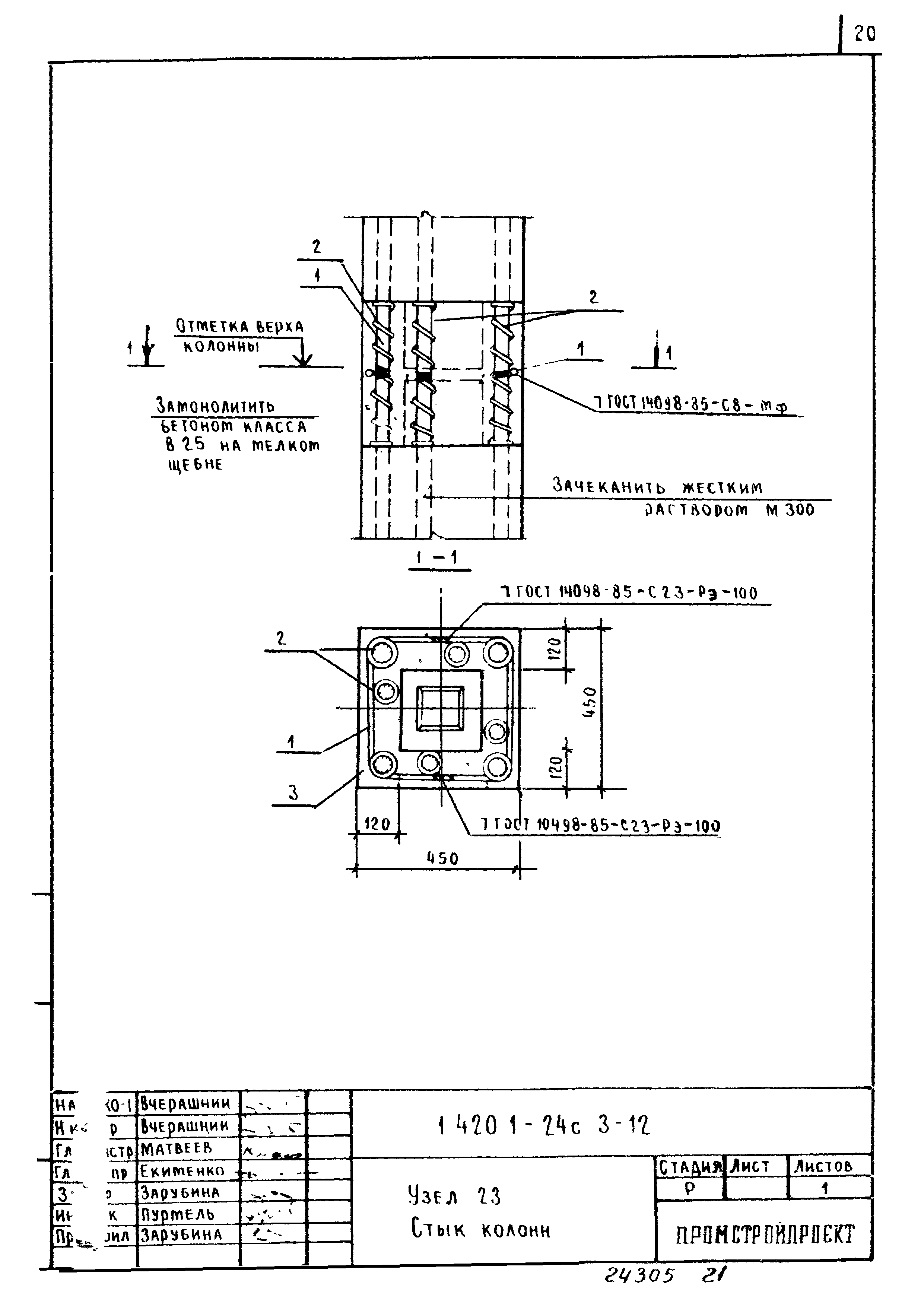

1.420.1-24с.3-12 Узел 23. Стык колонн

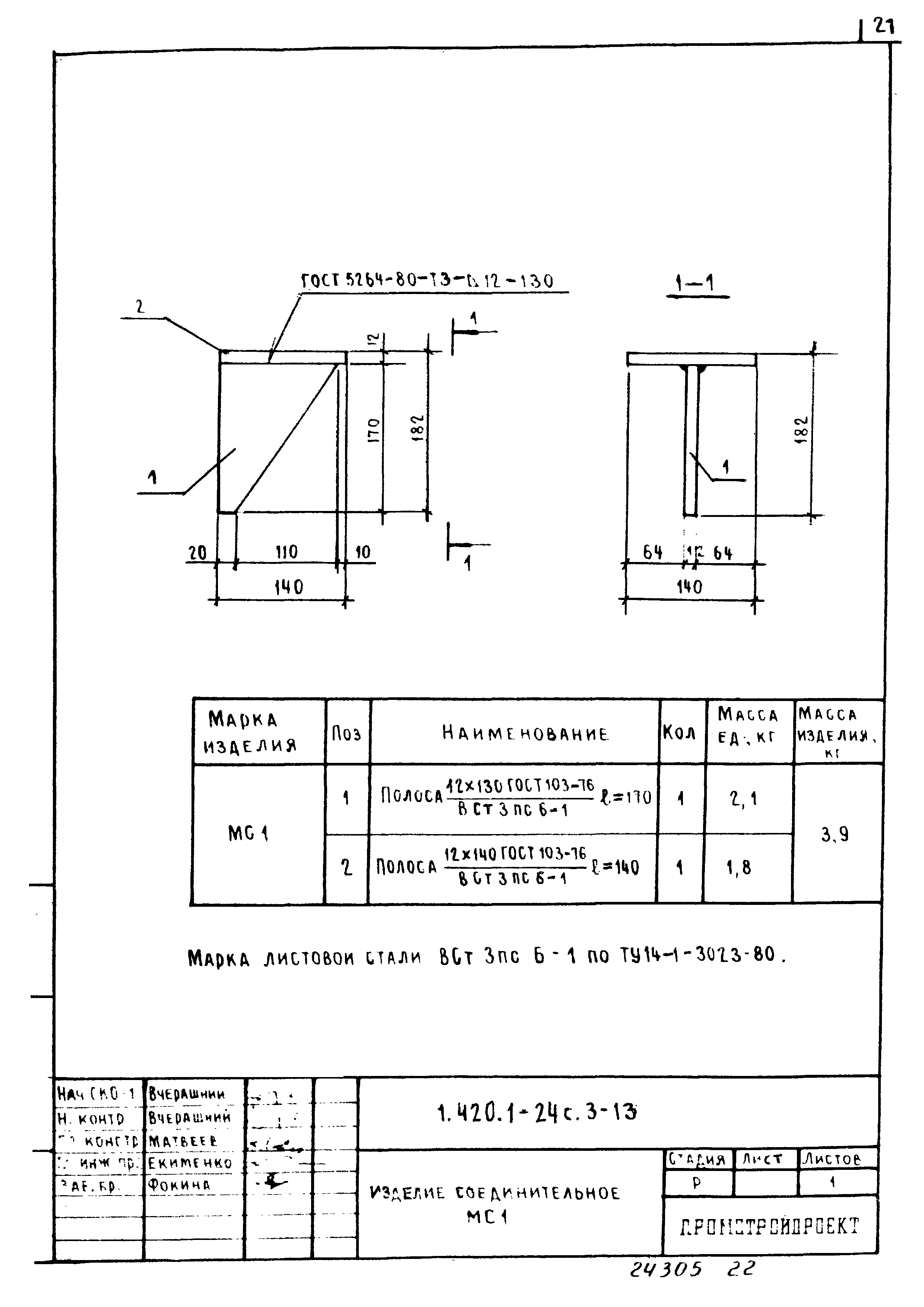

1.420.1-24с.3-13 Изделие соединительное МС1

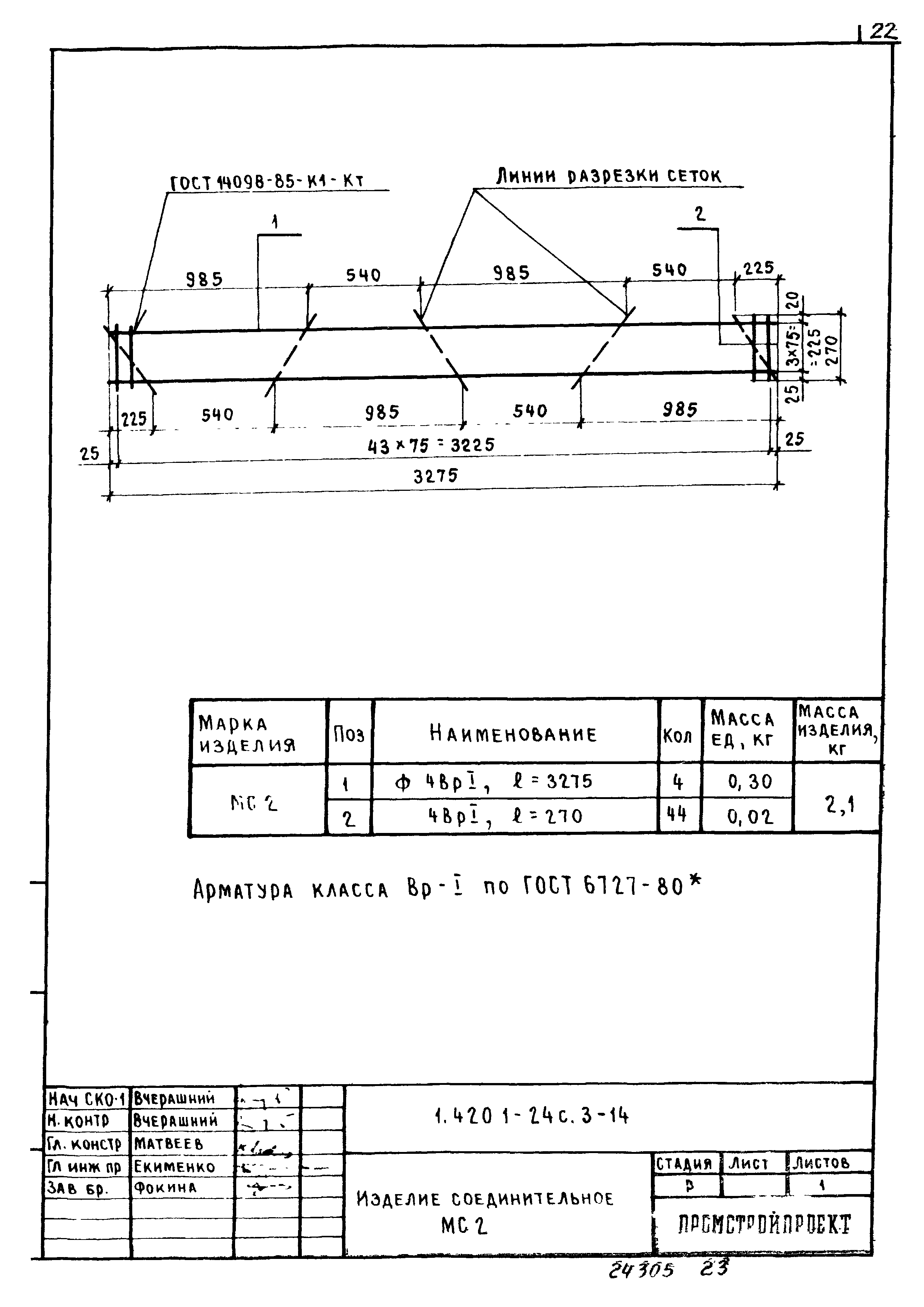

1.420.1-24с.3-14 Изделие соединительное МС2

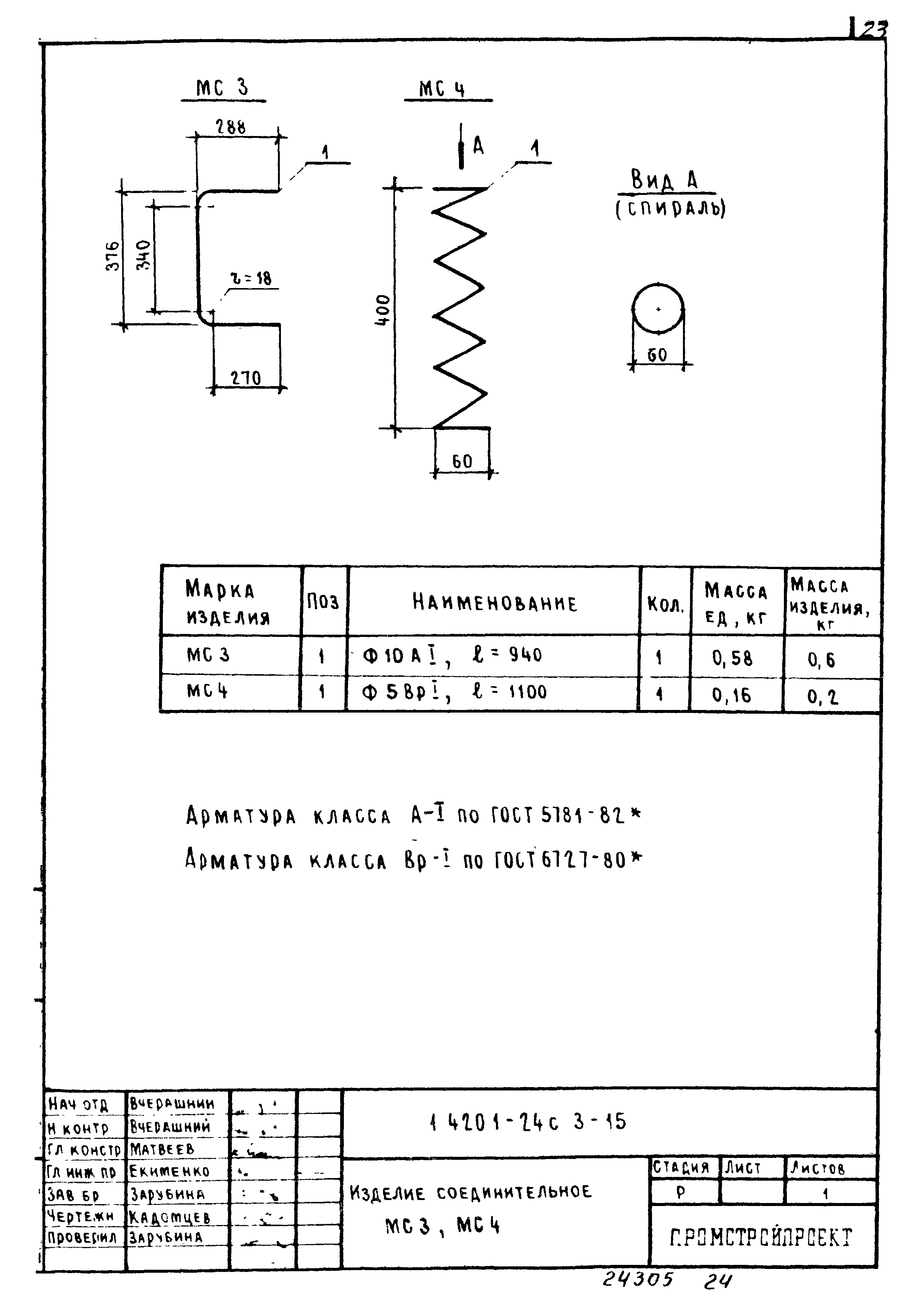

1.420.1-24с.3-15 Изделие соединительное МС3, МС4
1.420.1-24с.3-16 Спецификация на узел
Разработан: ЦНИИпромзданий
НИИЖБ
Промстройпроект
Утверждён:30.11.1989 Главоргпроект Госстроя СССР (4/5-1470)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1990 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
