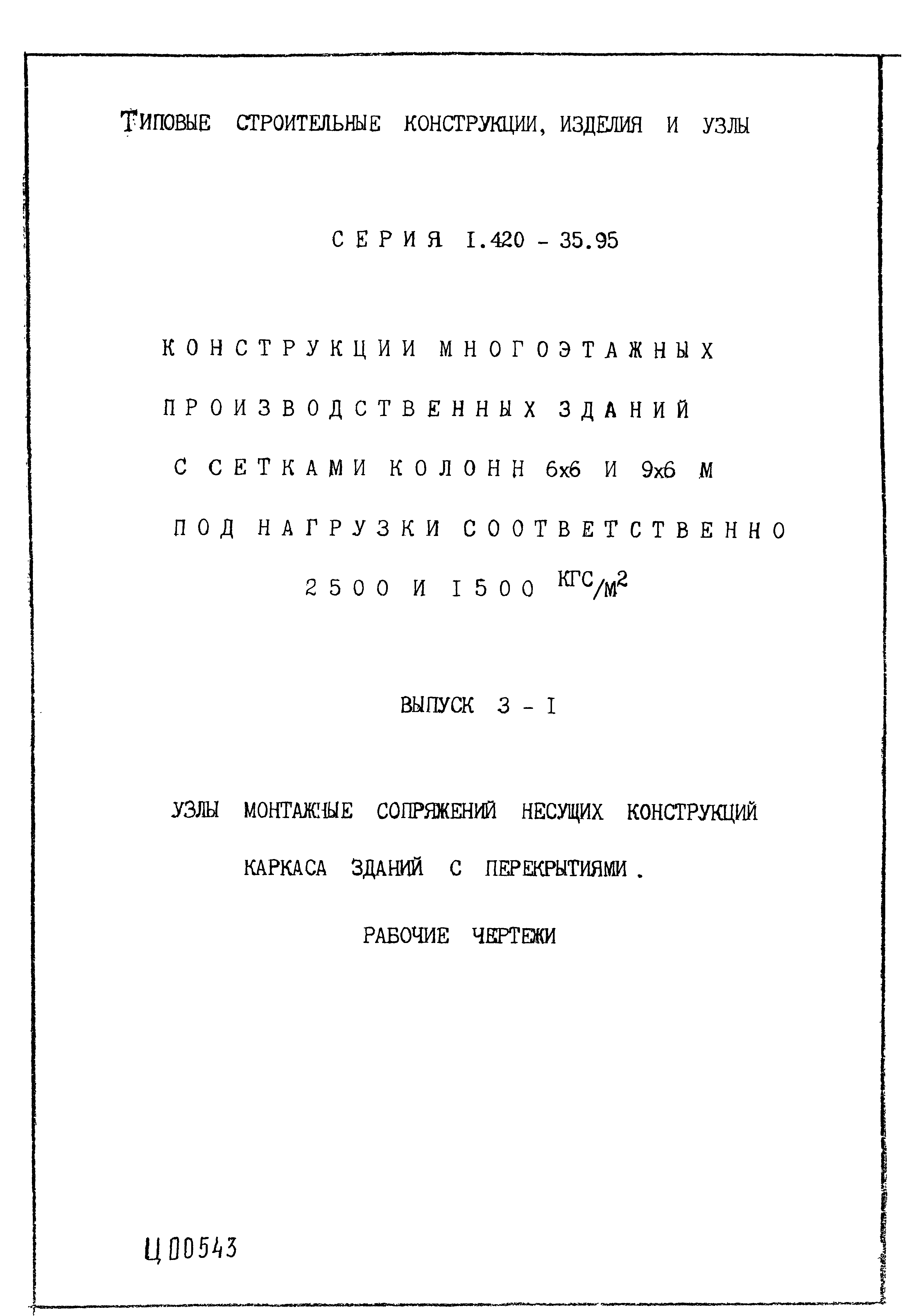

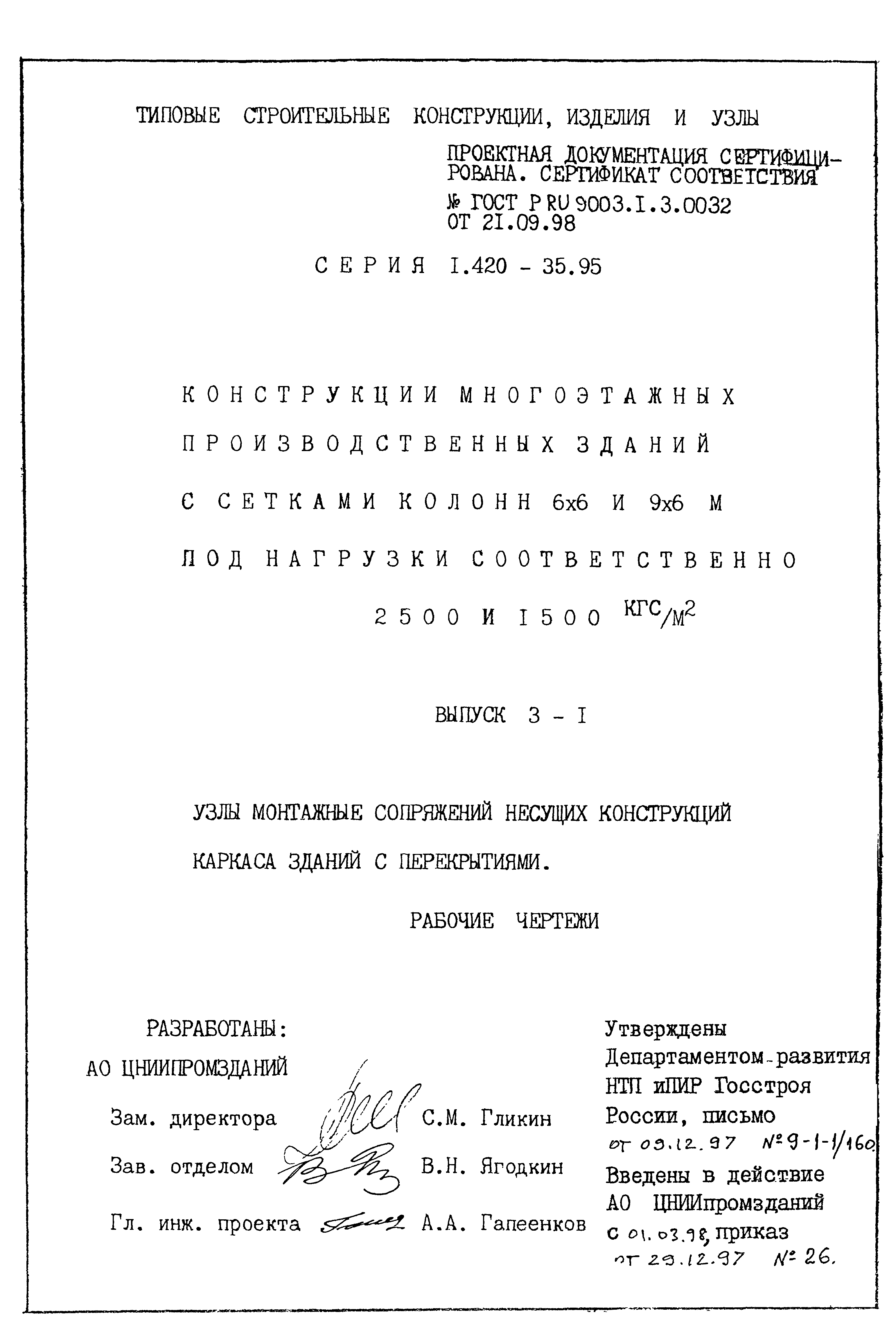

Скачать Серия 1.420-35.95 Выпуск 3-1. Узлы монтажные сопряжений несущих конструкций каркаса зданий с перекрытиями. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.420-35.95

Выпуск 3-1. Узлы монтажные сопряжений несущих конструкций каркаса зданий с перекрытиями. Рабочие чертежи

Обозначение:	Серия 1.420-35.95
Обозначение англ:	Series 1.420-35.95
Статус:	не определен законодательством
Название рус.:	Выпуск 3-1. Узлы монтажные сопряжений несущих конструкций каркаса зданий с перекрытиями. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1998

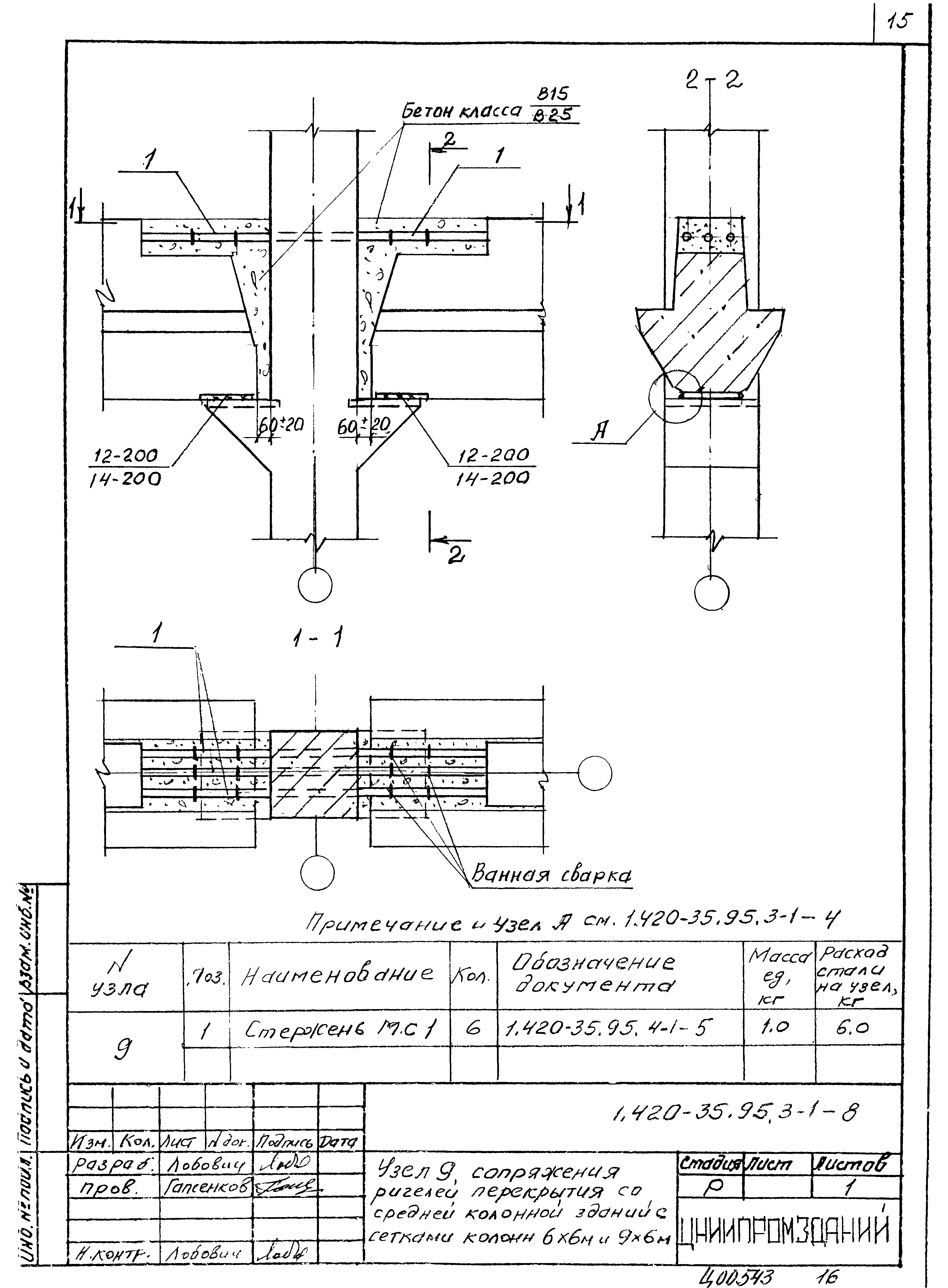

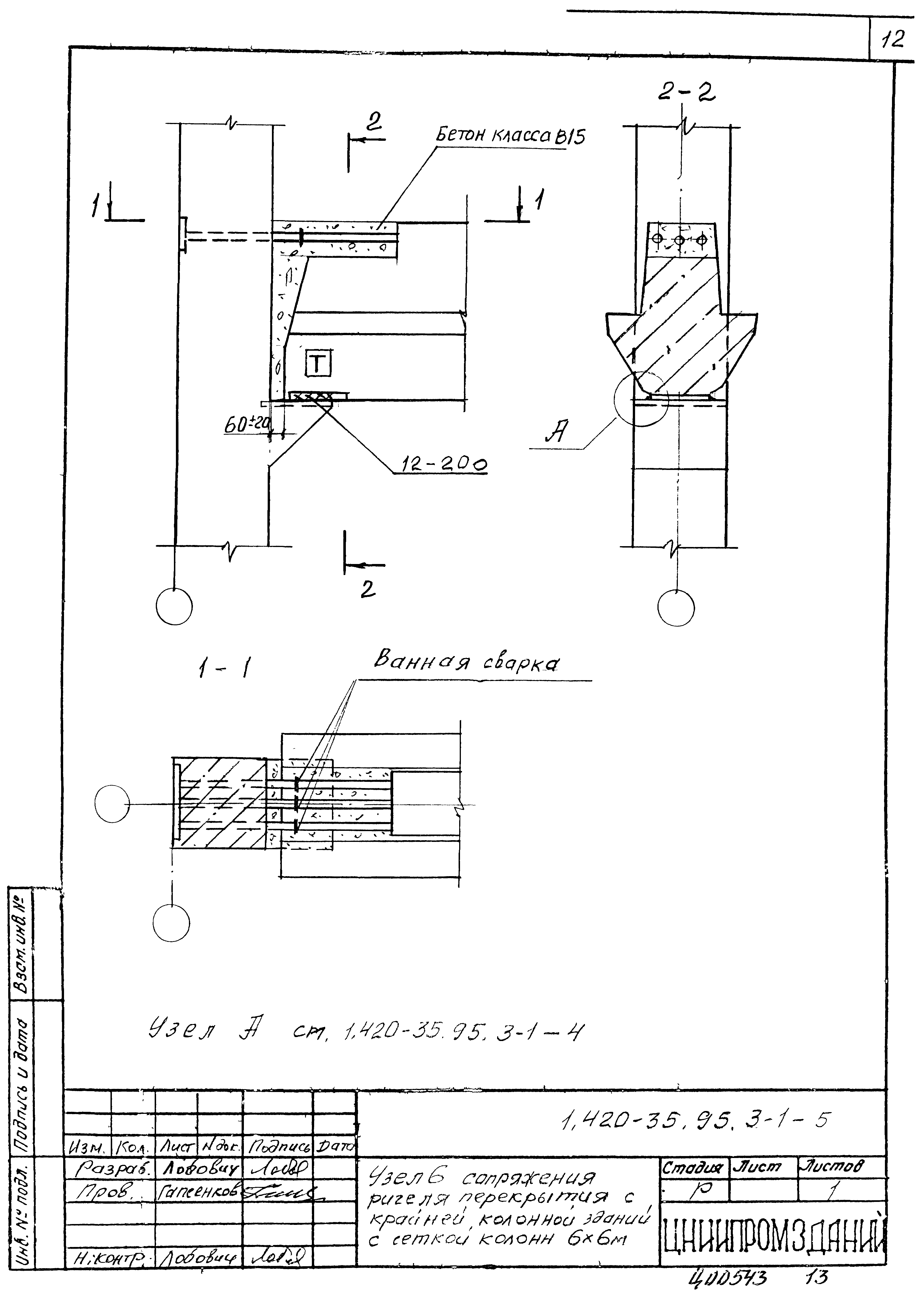

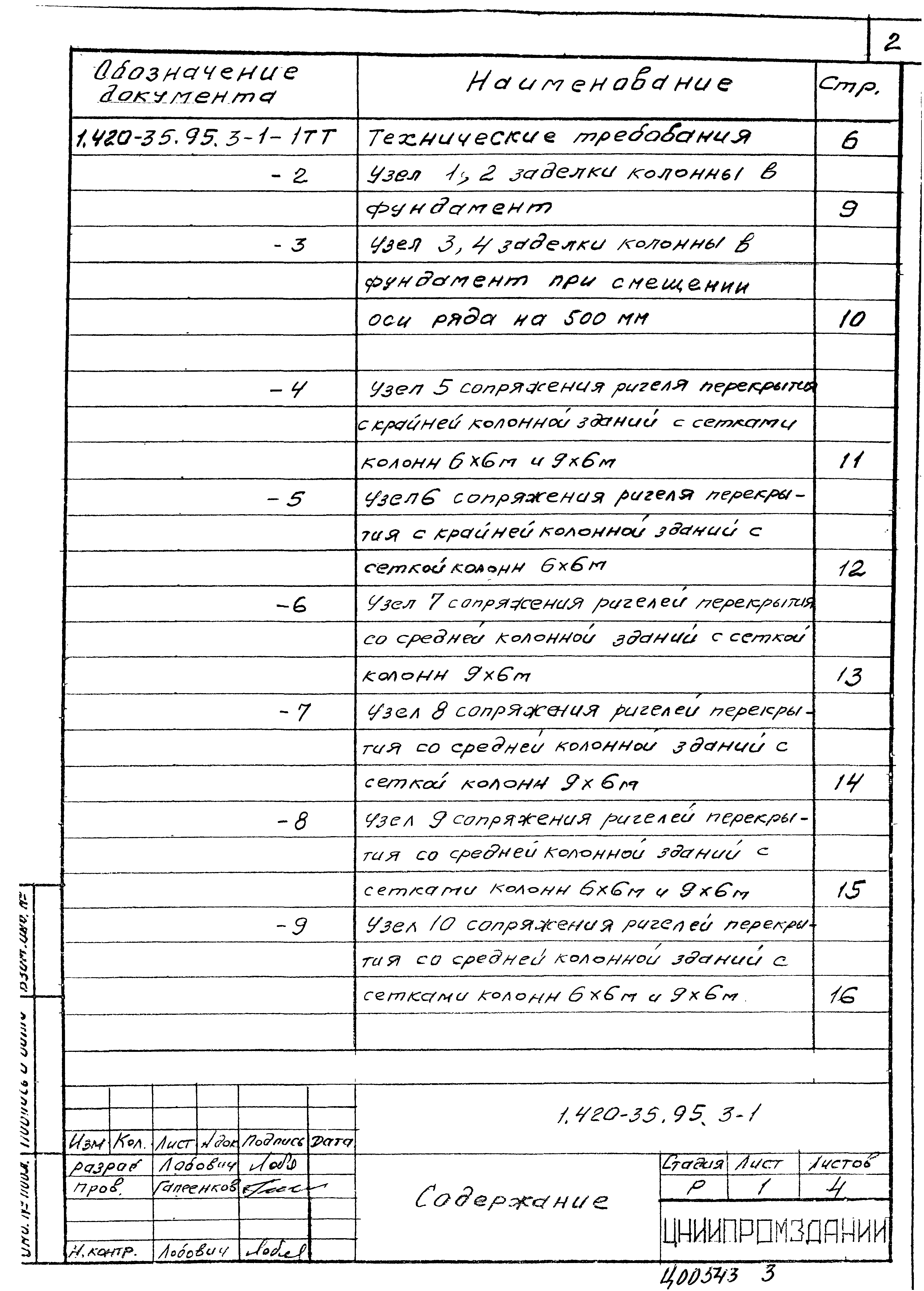

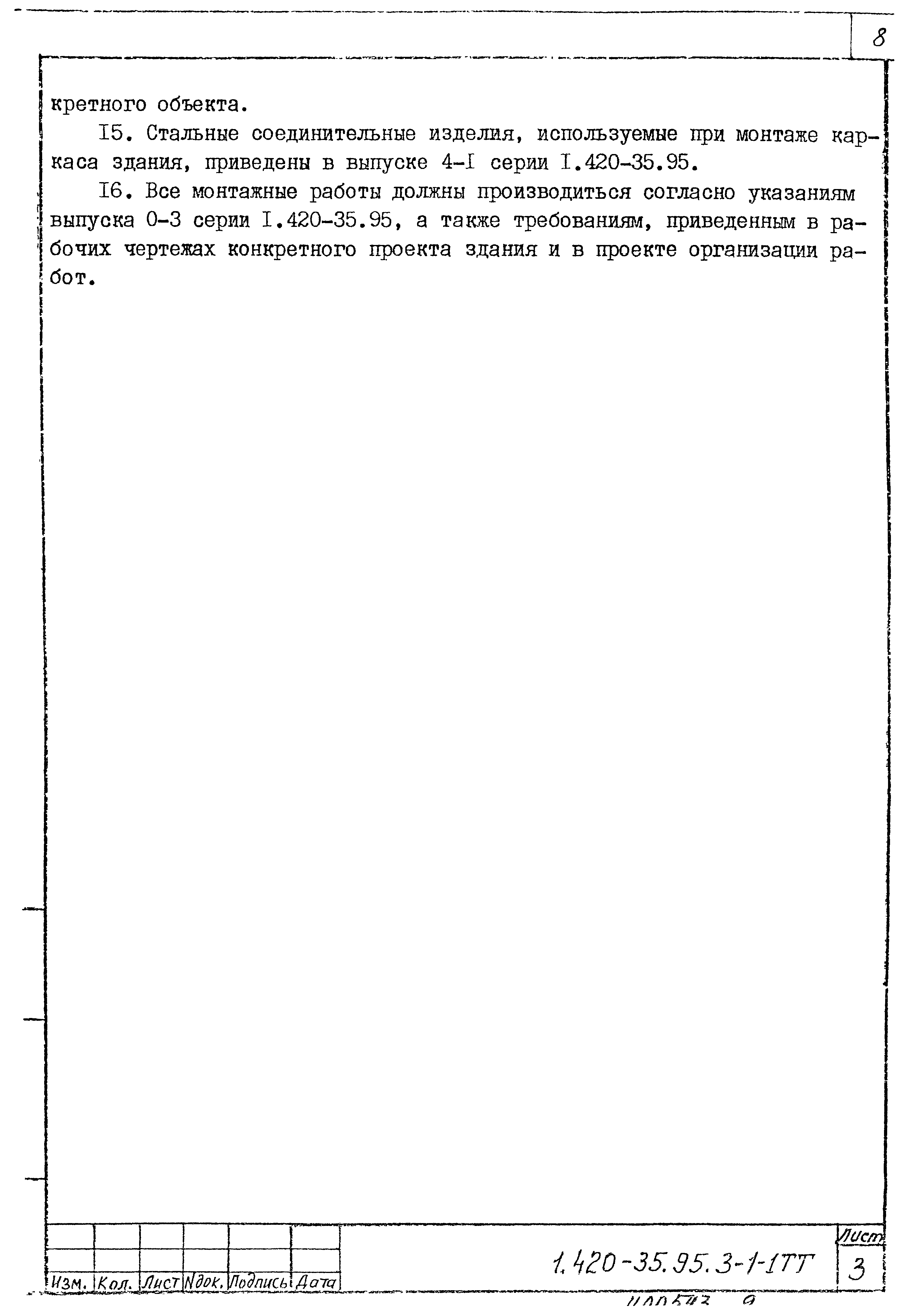

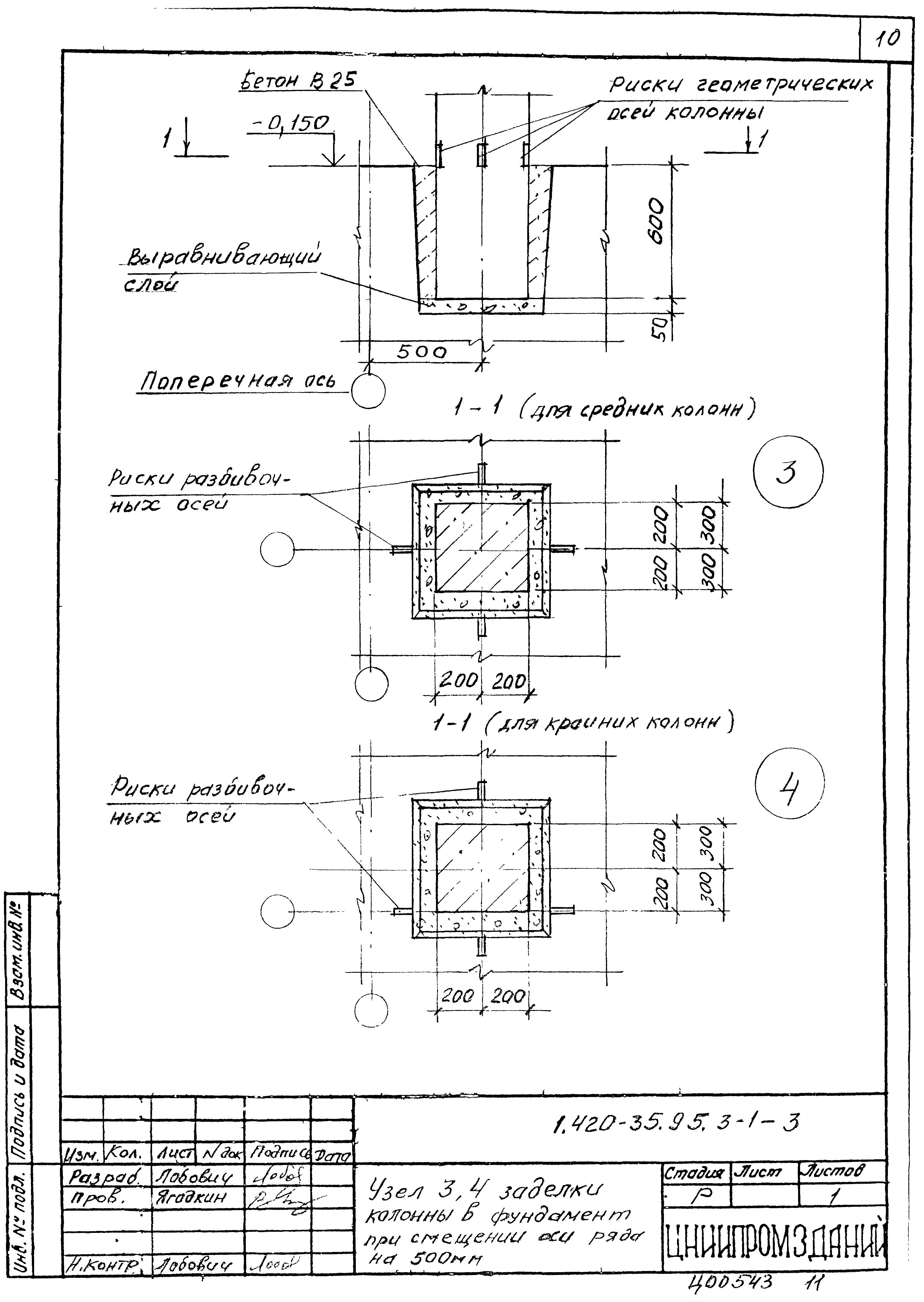

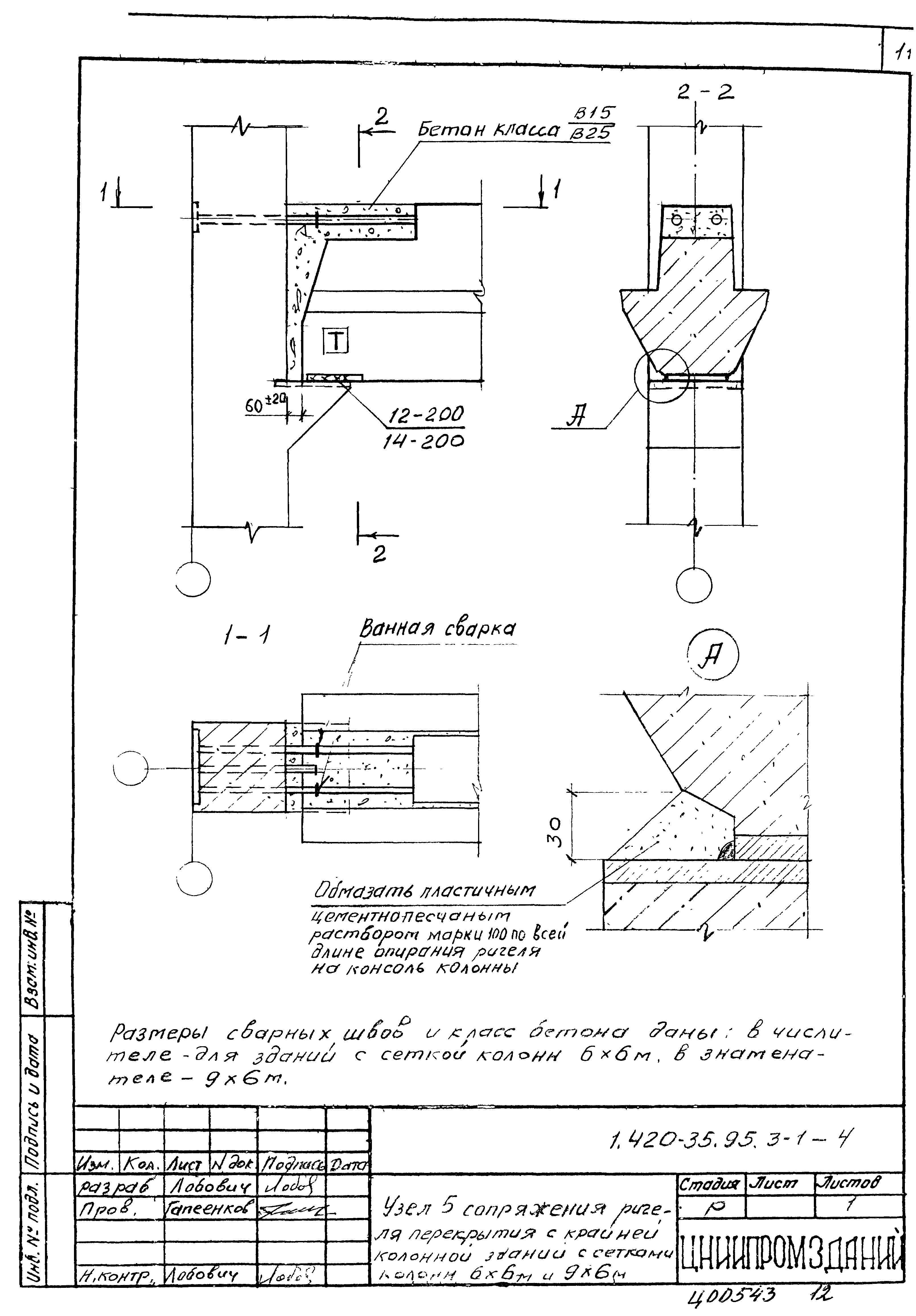

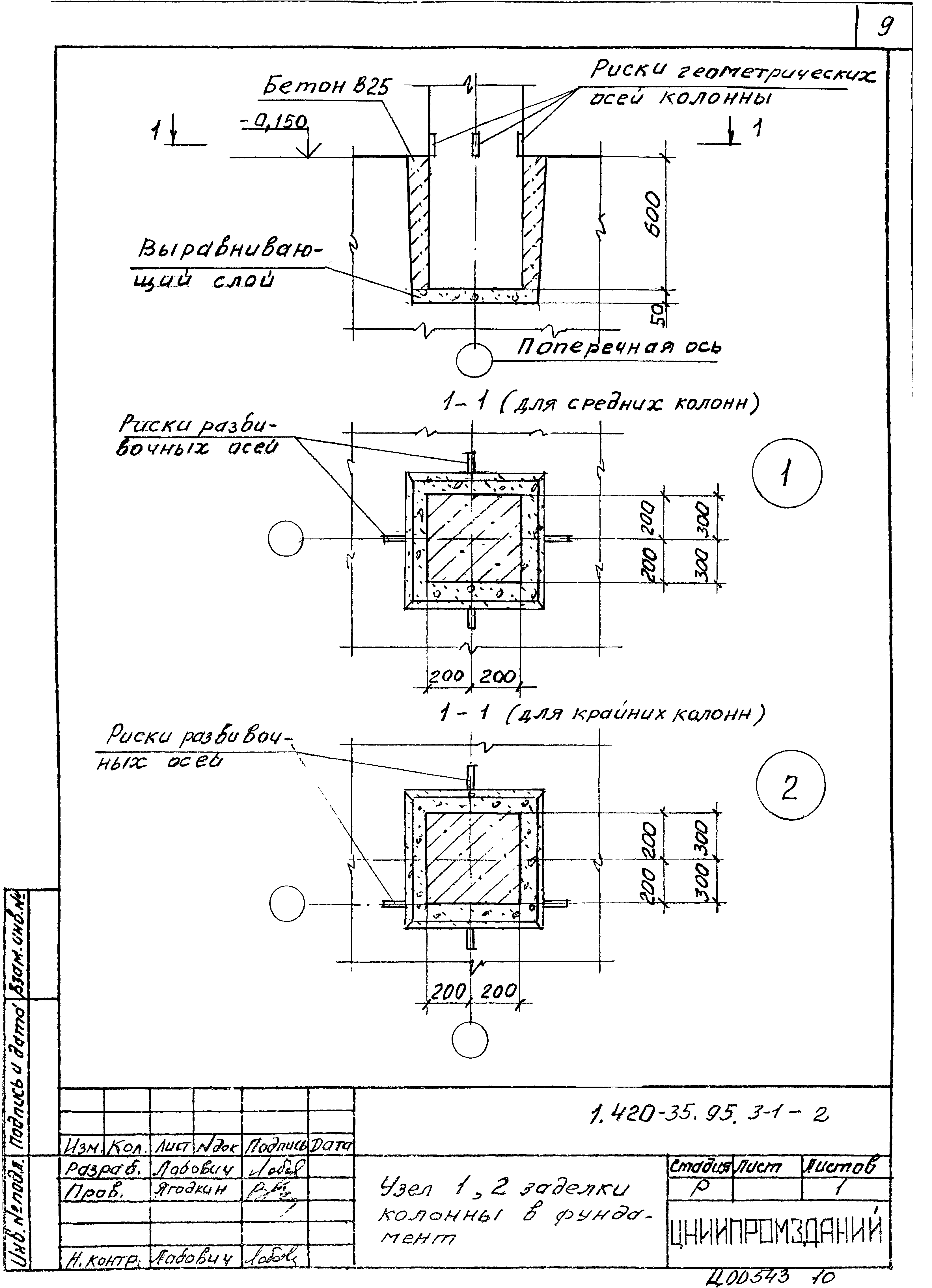

Оглавление:	1.420-35.95.3-1-1ТТ Технические требования 1.420-35.95.3-1-2 Узел 1, 2 заделки колонны в фундамент 1.420-35.95.3-1-3 Узел 3, 4 заделки колонны в фундамент при смещении оси ряда на 500 мм 1.420-35.95.3-1-4 Узел 5 сопряжения ригеля перекрытия с крайней колонной зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-5 Узел 6 сопряжения ригеля перекрытия с крайней колонной зданий с сеткой колонн 6х6 м 1.420-35.95.3-1-6 Узел 7 сопряжения ригеля перекрытия со средней колонной зданий с сеткой колонн 9х6 м 1.420-35.95.3-1-7 Узел 8 сопряжения ригеля перекрытия со средней колонной зданий с сеткой колонн 9х6 м 1.420-35.95.3-1-8 Узел 9 сопряжения ригеля перекрытия со средней колонной зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-9 Узел 10 сопряжения ригеля перекрытия со средней колонной зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-10 Узел 11 сопряжения ригеля перекрытия со средней колонной зданий с укрупненным верхним этажом с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-11 Узел 12 сопряжения ригеля перекрытия со средней колонной зданий с укрупненным верхним этажом с сеткой колонн 6х6 м 1.420-35.95.3-1-12 Узел 13 сопряжения ригеля покрытия с крайней колонной зданий с сеткой колонн 6х6 м 1.420-35.95.3-1-13 Узел 14 сопряжения ригеля покрытия со средней колонной зданий с укрупненным верхним этажом с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-14 Узел 15 сопряжения ригеля покрытия со средней колонной зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-15 Узел 16 сопряжения ригеля покрытия с крайней колонной зданий с сеткой колонн 9х6 м 1.420-35.95.3-1-16 Узел 17 сопряжения ригеля перекрытия с крайней колонной у температурных швов зданий с сеткой колонн 9х6 м 1.420-35.95.3-1-17 Узел 18 сопряжения ригеля перекрытия с крайней колонной у температурных швов зданий с сеткой колонн 6х6 м 1.420-35.95.3-1-18 Узел 19 сопряжения ригелей перекрытия со средней колонной у температурных швов зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-19 Узел 20 сопряжения ригелей перекрытия со средней колонной у температурных швов зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-20 Узел 21 сопряжения ригелей покрытия и перекрытия с укрупненным верхним этажом со средней колонной у температурных швов зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-21 Узел 22 сопряжения ригелей покрытия и перекрытия с укрупненным верхним этажом со средней колонной у температурных швов зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-22 Узел 23 сопряжения ригеля покрытия с крайней колонной у температурных швов зданий с сеткой колонн 6х6 м 1.420-35.95.3-1-23 Узел 24 сопряжения ригелей покрытия со средней колонной у температурных швов зданий с сеткой колонн 6х6 м 1.420-35.95.3-1-24 Узел 25 сопряжения ригелей покрытия со средней колонной у температурных швов зданий с сеткой колонн 6х6 м 1.420-35.95.3-1-25 Узел 26 сопряжения ригеля покрытия с крайней колонной у температурных швов зданий с сеткой колонн 9х6 м 1.420-35.95.3-1-26 Узел 27 сопряжения стропильной балки с колонной при скатной кровле 1.420-35.95.3-1-27 Узел 28 сопряжения ригеля перекрытия с крайней колонной у торцов зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-28 Узел 29 сопряжения ригеля перекрытия с крайней колонной у торцов зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-29 Узел 30 сопряжения ригелей перекрытия со средней колонной у торцов зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-30 Узел 31 сопряжения ригелей покрытия и перекрытия с укрупненным верхним этажом со средней колонной у торцов зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-31 Узел 32 сопряжения ригеля покрытия с крайней колонной у торцов зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-32 Узел 33 сопряжения ригеля покрытия с крайней колонной у торцов зданий с сетками колонн 6х6 м и 9х6 м 1.420-35.95.3-1-33 Узел 34 стыка средних колонн 1.420-35.95.3-1-34 Узел 35 стыка крайних колонн 1.420-35.95.3-1-35 Узел 36 стыка торцовых колонн 1.420-35.95.3-1-36 Узел 37 стыка угловых колонн 1.420-35.95.3-1-37 Узлы связей С1…С4. Нэт = 4,8 м 1.420-35.95.3-1-38 Узлы связей С5…С8. Нэт = 6,0 м
Разработан:	АО ЦНИИпромзданий
Утверждён:	09.12.1997 Департамент развития научно-технической политики и проектно-изыскательских работ Госстроя России (Department of Technical Research Policy and Design and Survey Operations, Russian Federation Gosstroy 9-1-1/160)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
Заменяет собой:	Серия 1.420-12 «Конструкции многоэтажных производственных зданий с сетками колонн 6х6 и 9х6 м под нагрузки соответственно до 2500 и 1500 кгс/кв. м»
