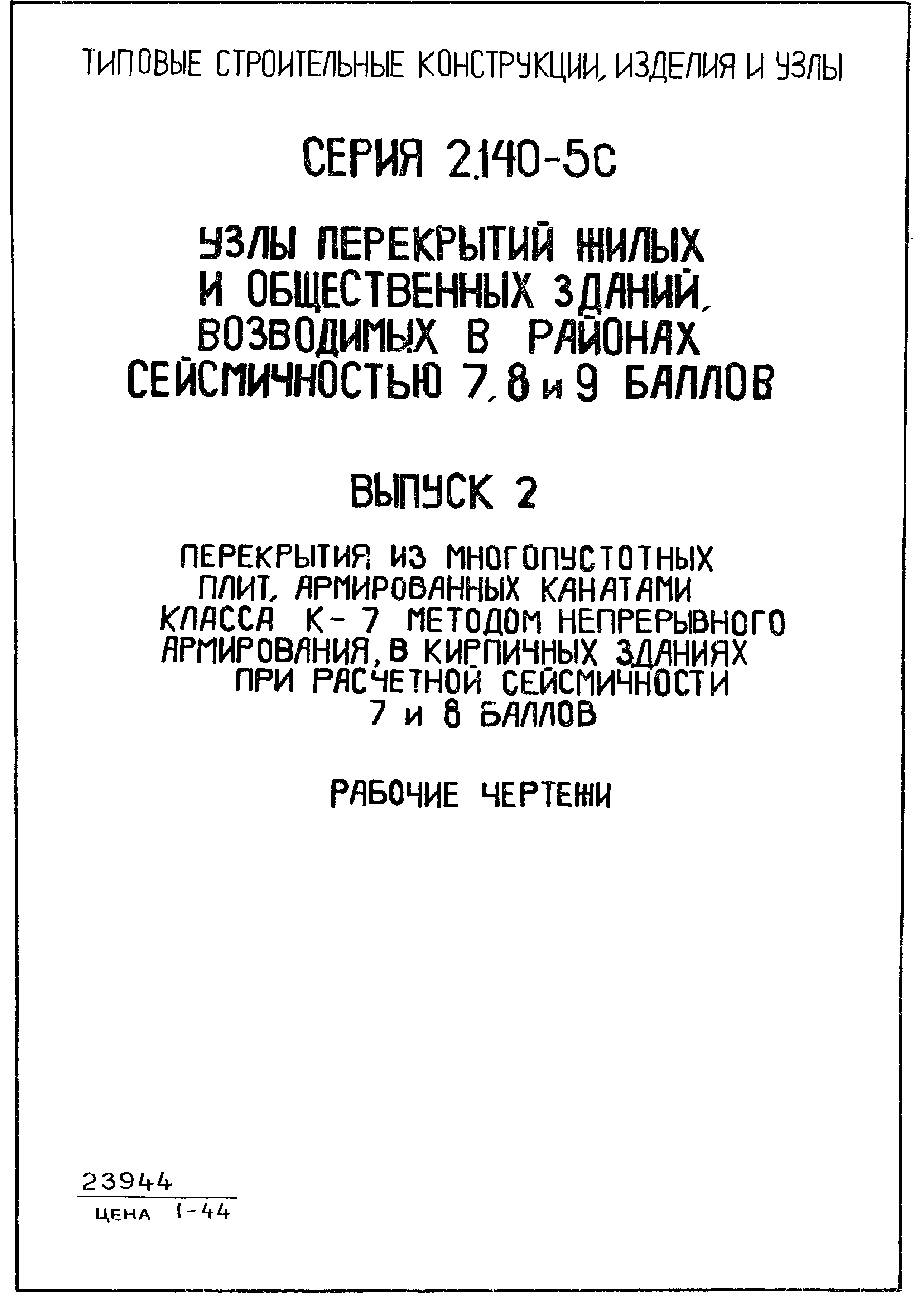

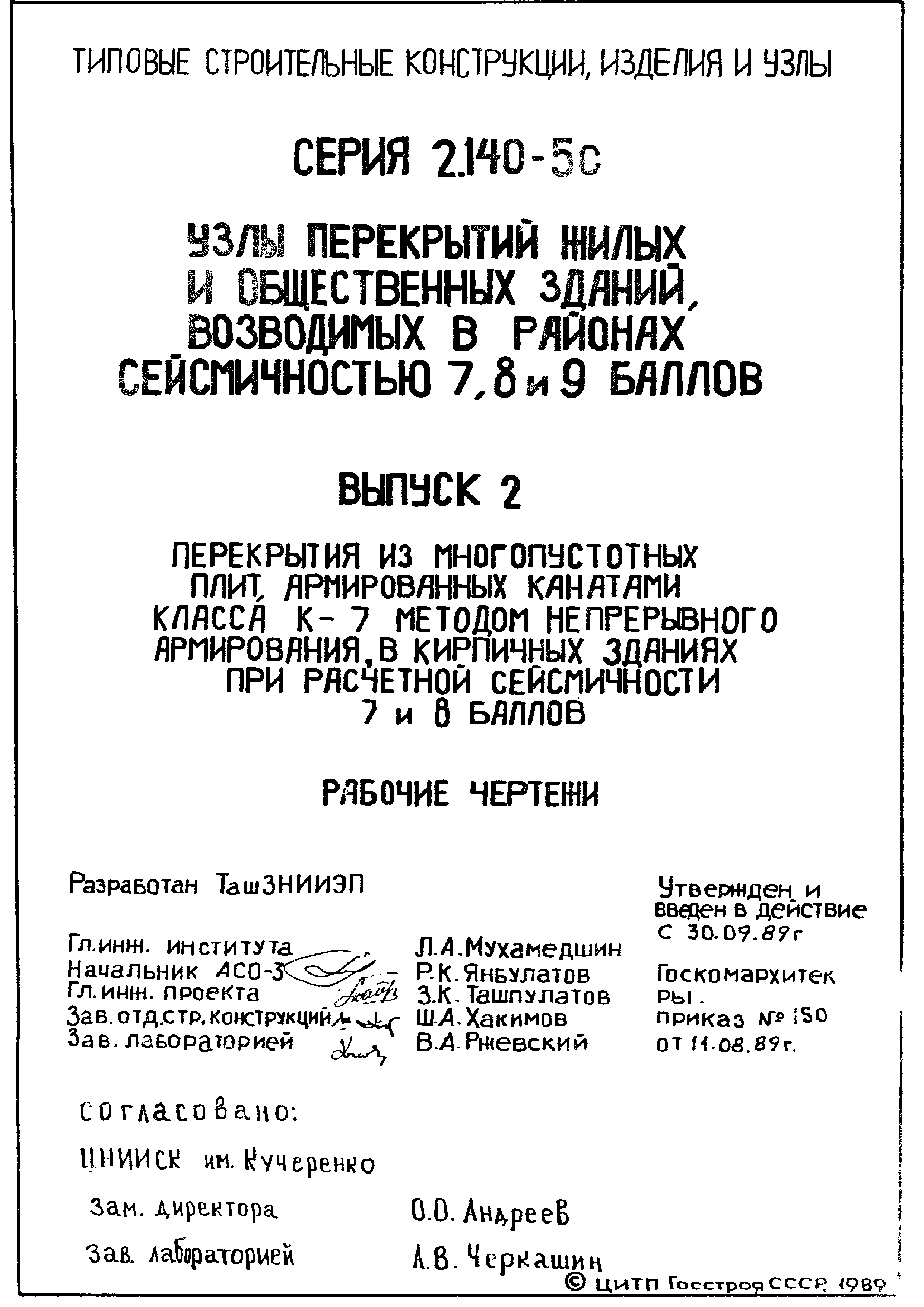

Скачать Серия 2.140-5с Выпуск 2. Перекрытия из многопустотных плит, армированных канатами класса К-7 методом непрерывного армирования, в кирпичных зданиях при расчетной сейсмичности 7 и 8 баллов. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 2.140-5с

Выпуск 2. Перекрытия из многопустотных плит, армированных канатами класса К-7 методом непрерывного армирования, в кирпичных зданиях при расчетной сейсмичности 7 и 8 баллов. Рабочие чертежи

Обозначение: Серия 2.140-5с
Обозначение англ: Series 2.140-5с
Статус:действует
Название рус.:Выпуск 2. Перекрытия из многопустотных плит, армированных канатами класса К-7 методом непрерывного армирования, в кирпичных зданиях при расчетной сейсмичности 7 и 8 баллов. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

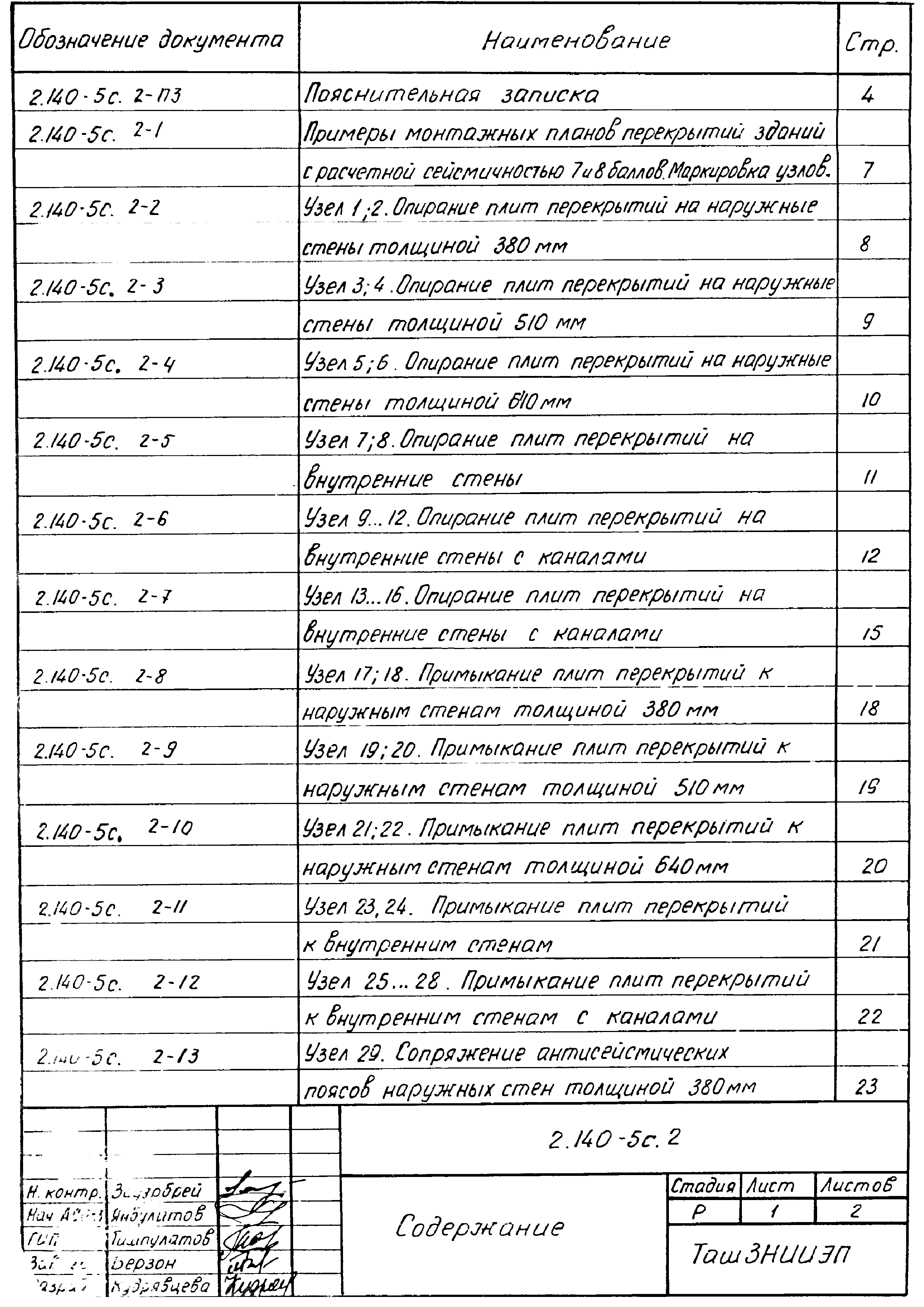

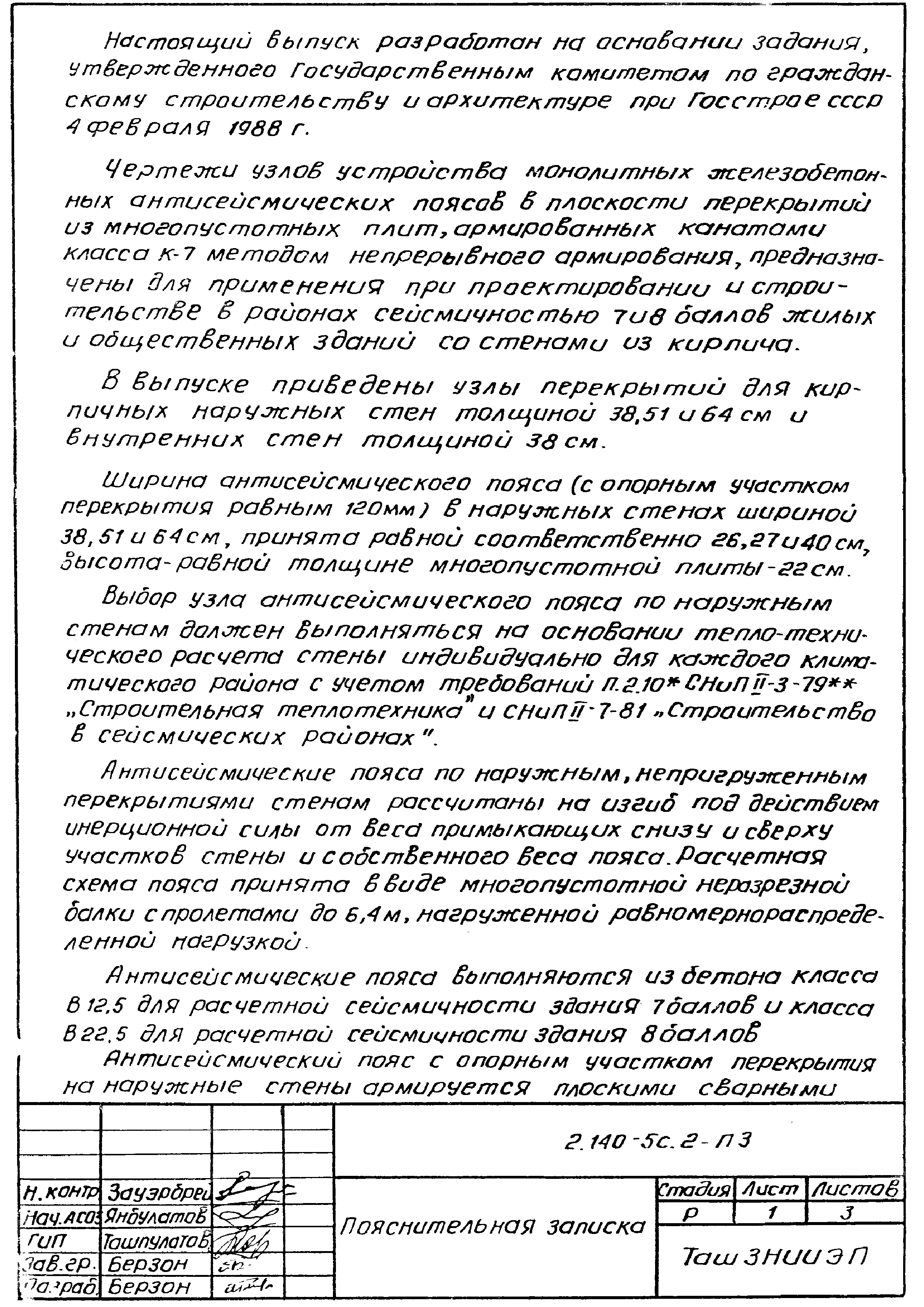

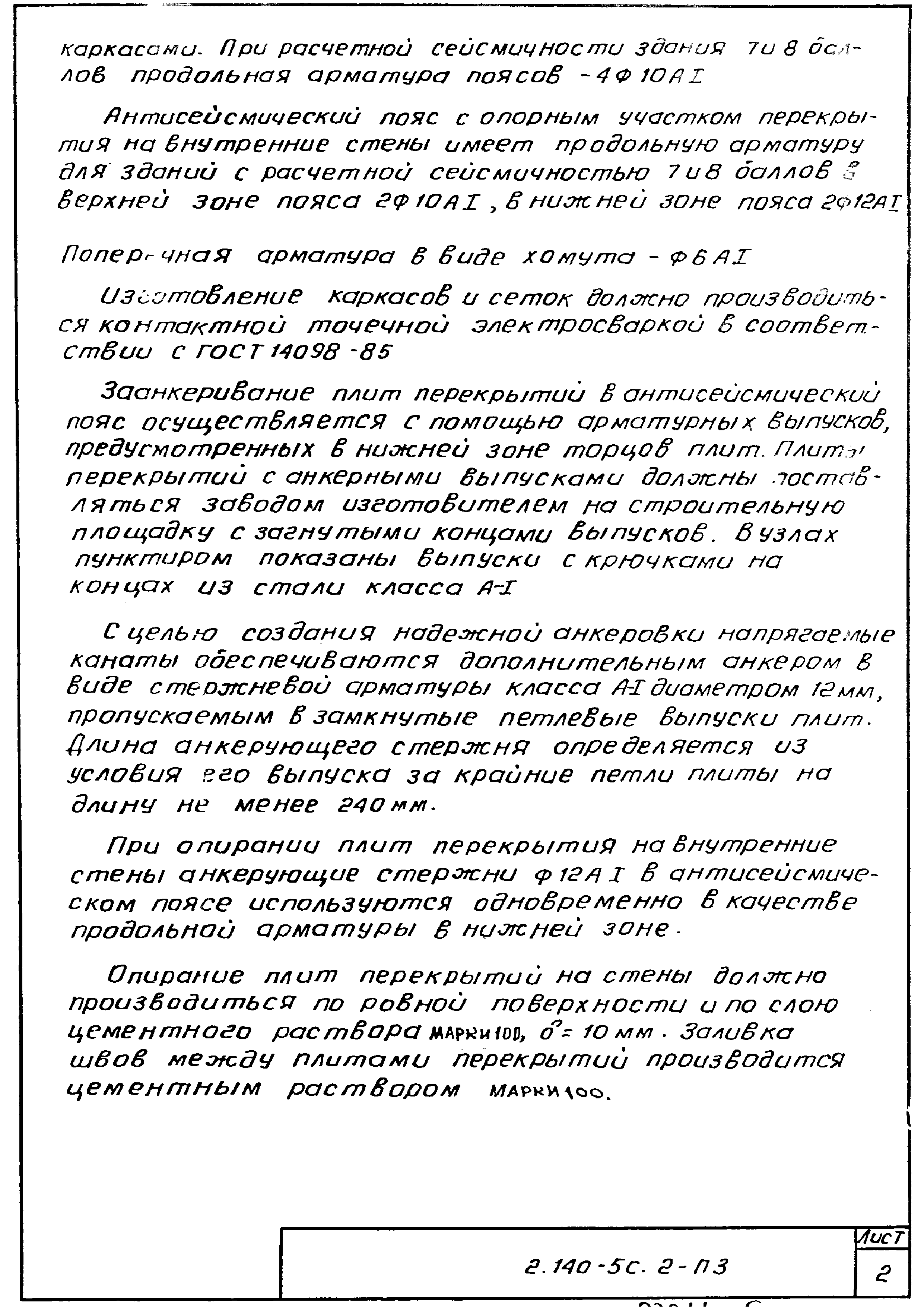

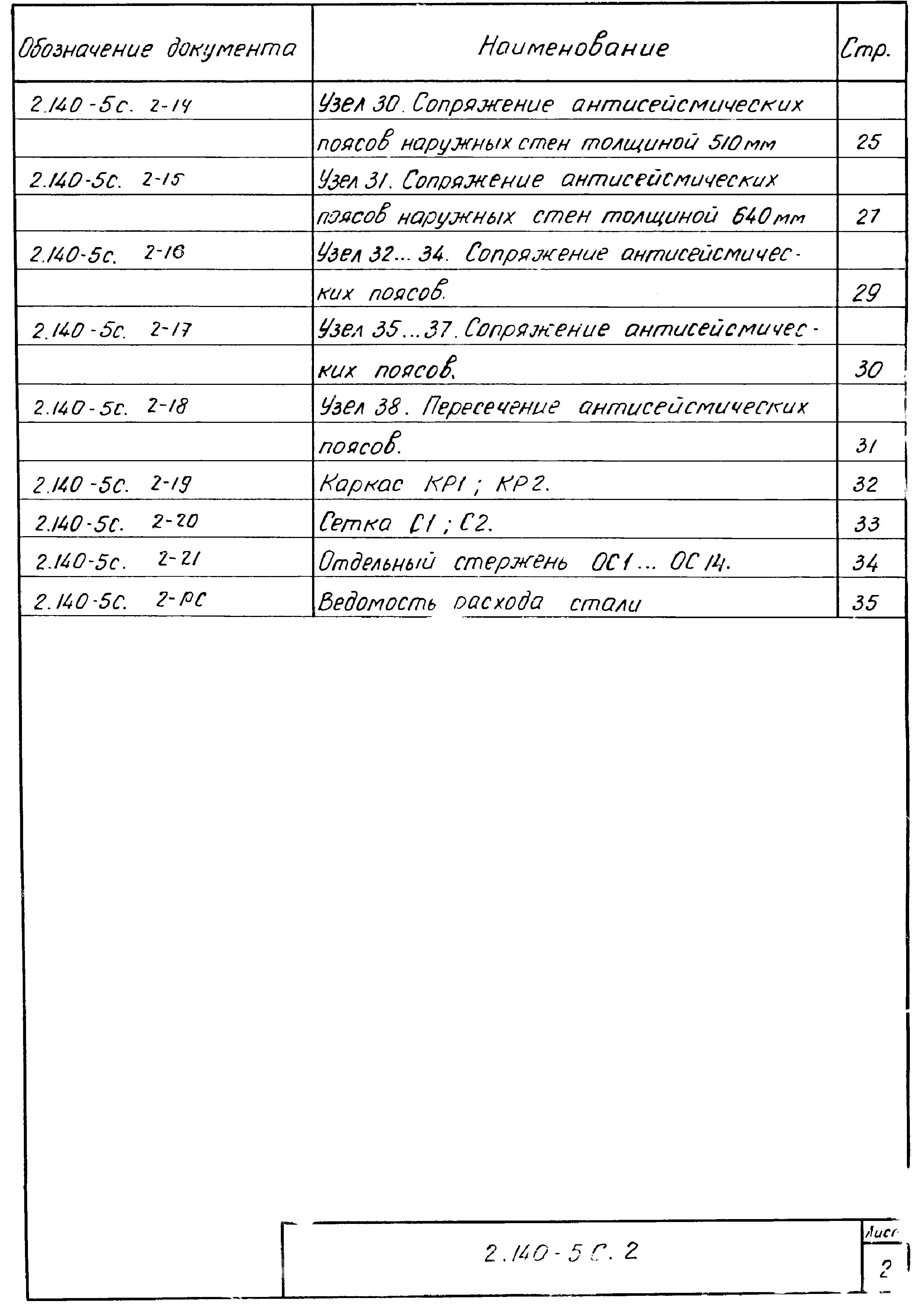

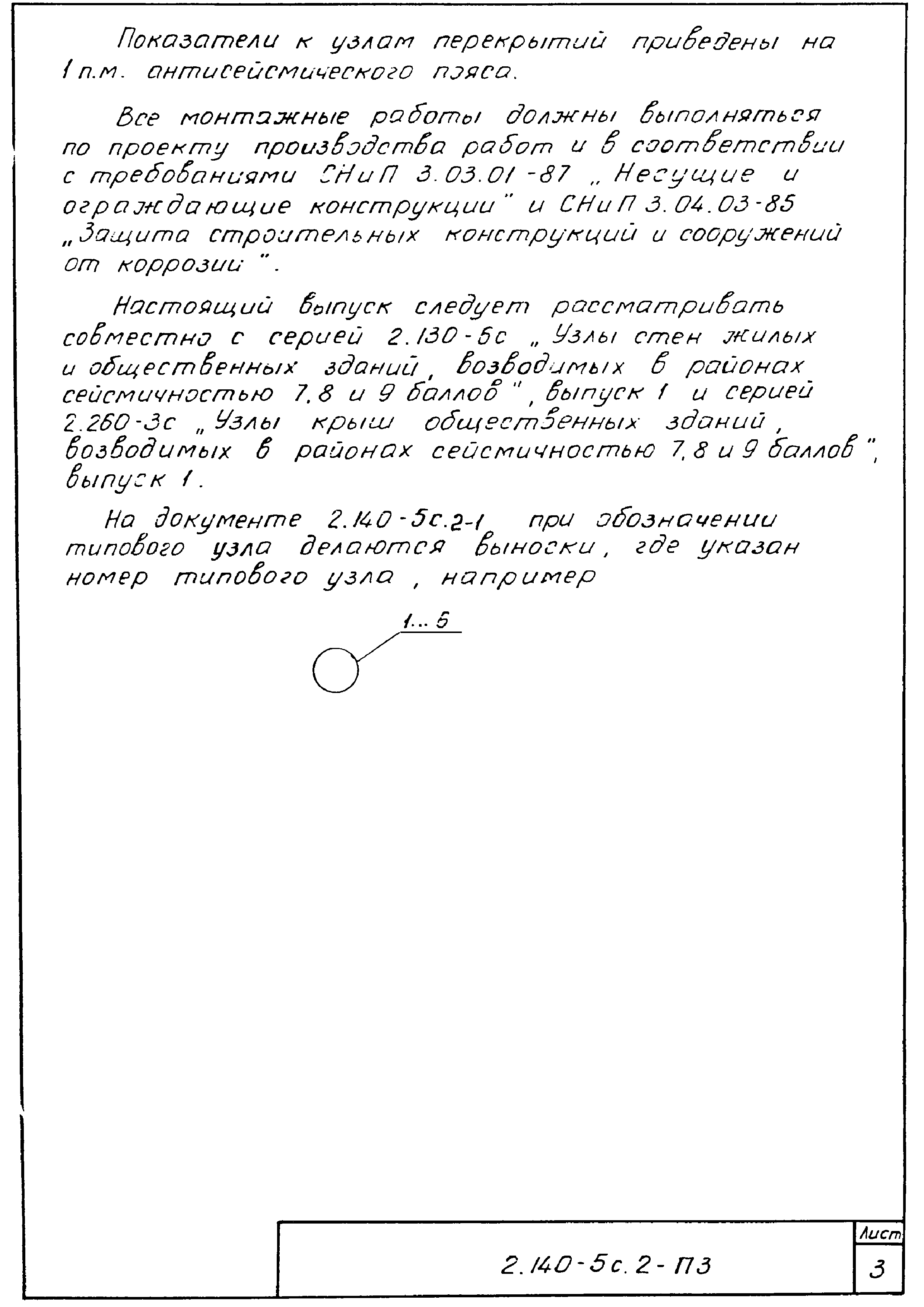

Оглавление:2.140-5с.2-ПЗ Пояснительная записка
2.140-5с.2-1 Примеры монтажных планов перекрытий зданий с расчетной сейсмичностью 7 и 8 баллов. Маркировка узлов

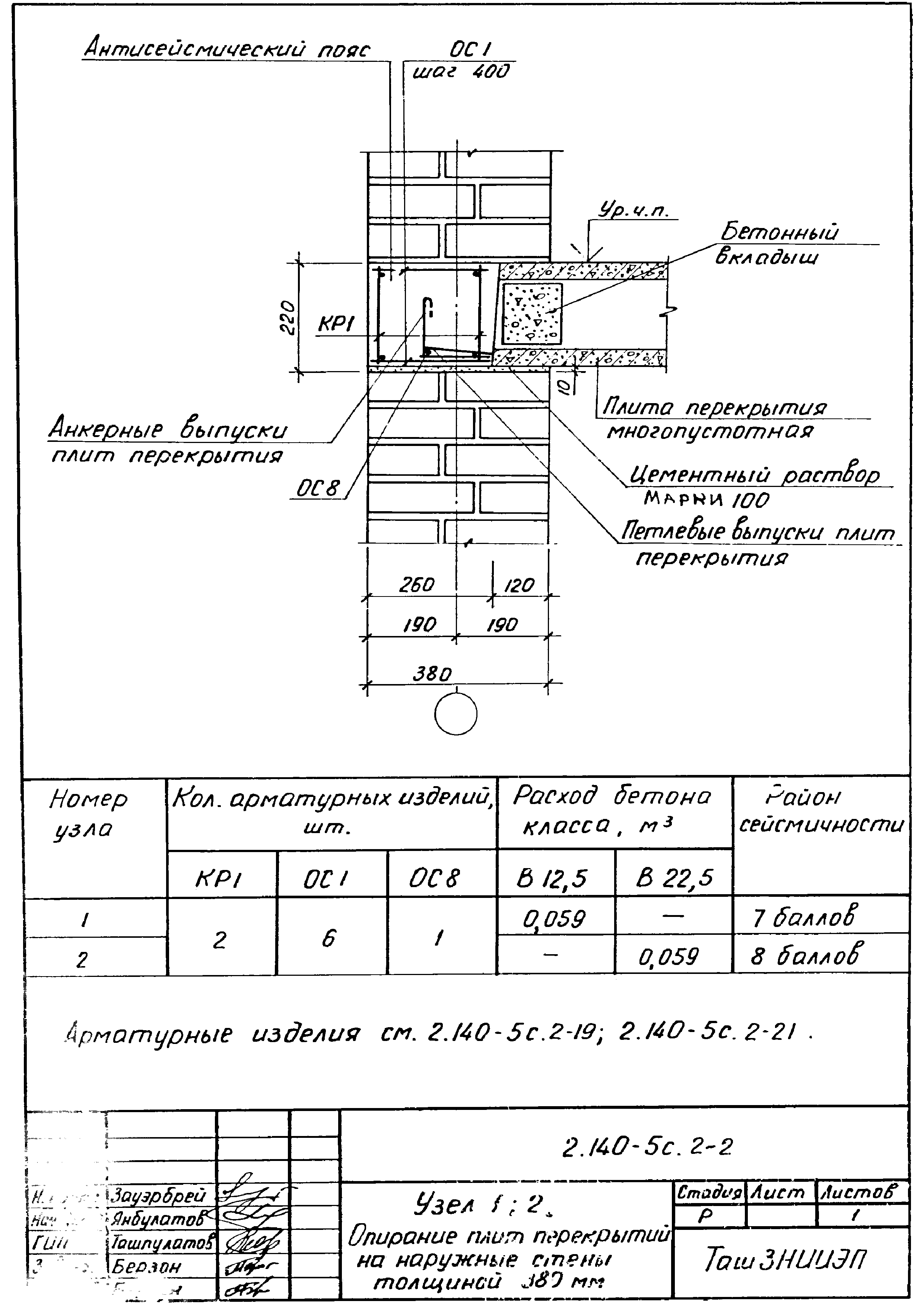

2.140-5с.2-2 Узел 1; 2. Опирание плит перекрытий на наружные стены толщиной 380 мм

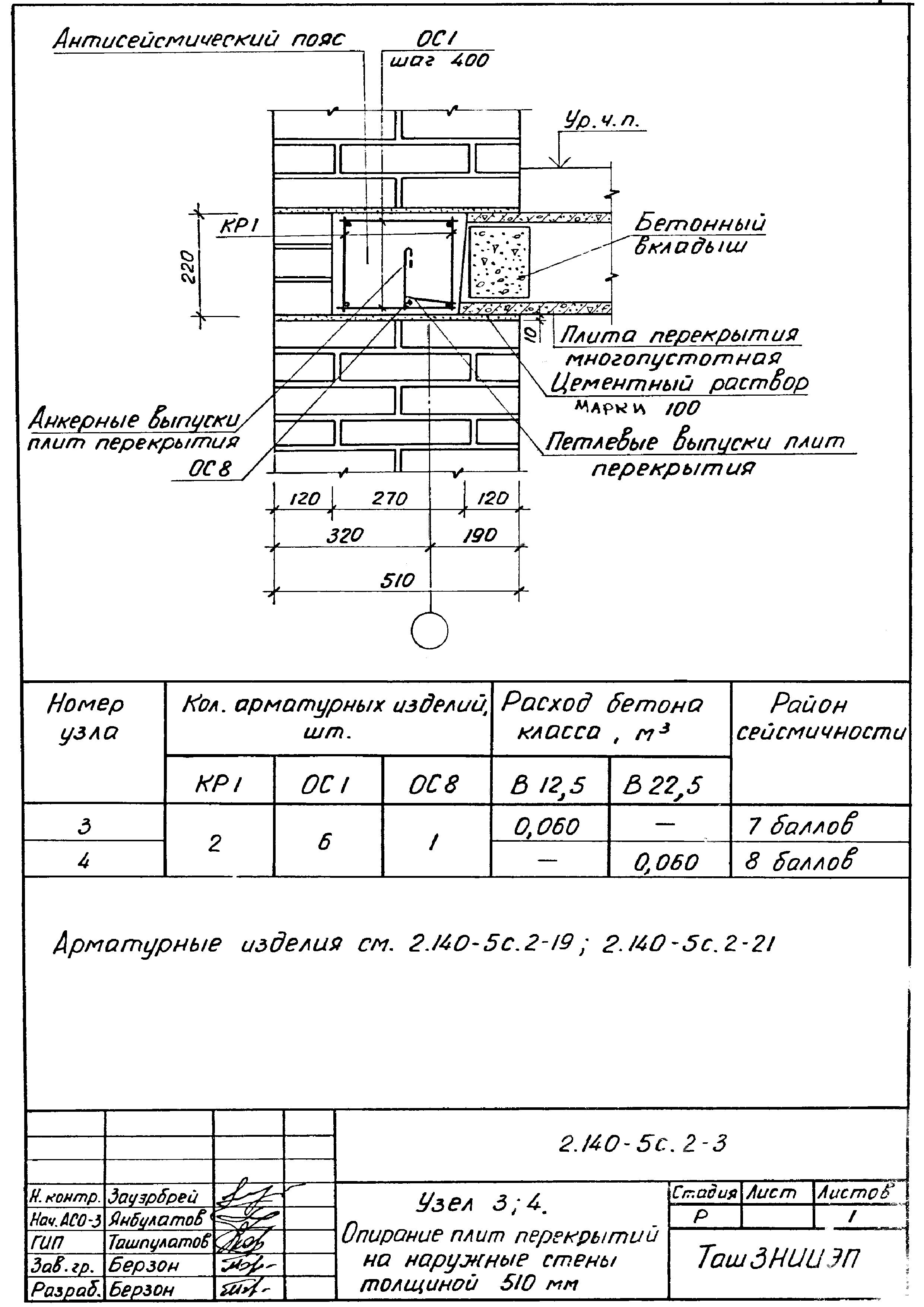

2.140-5с.2-3 Узел 3; 4. Опирание плит перекрытий на наружные стены толщиной 510 мм

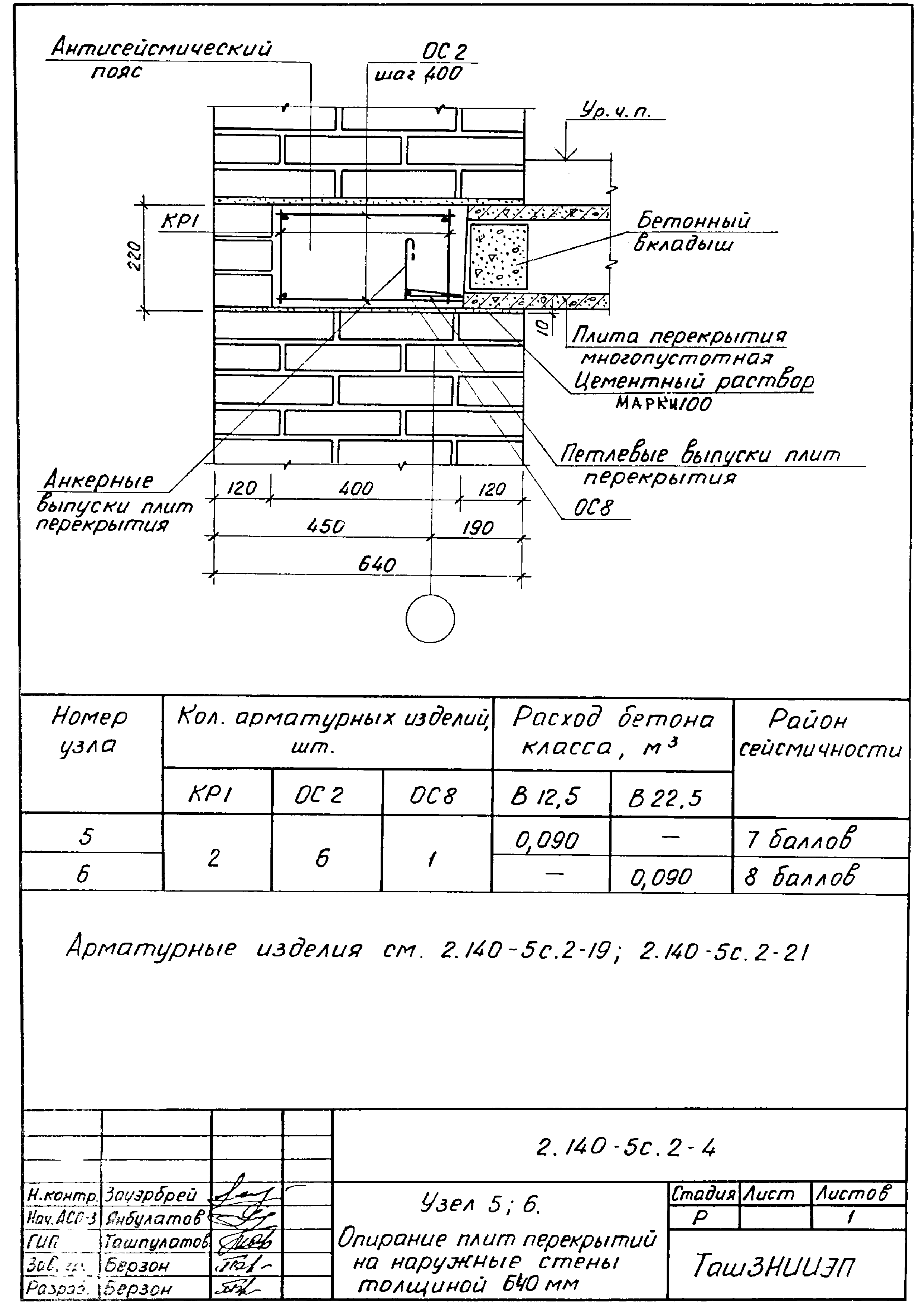

2.140-5с.2-4 Узел 5; 6. Опирание плит перекрытий на наружные стены толщиной 640 мм

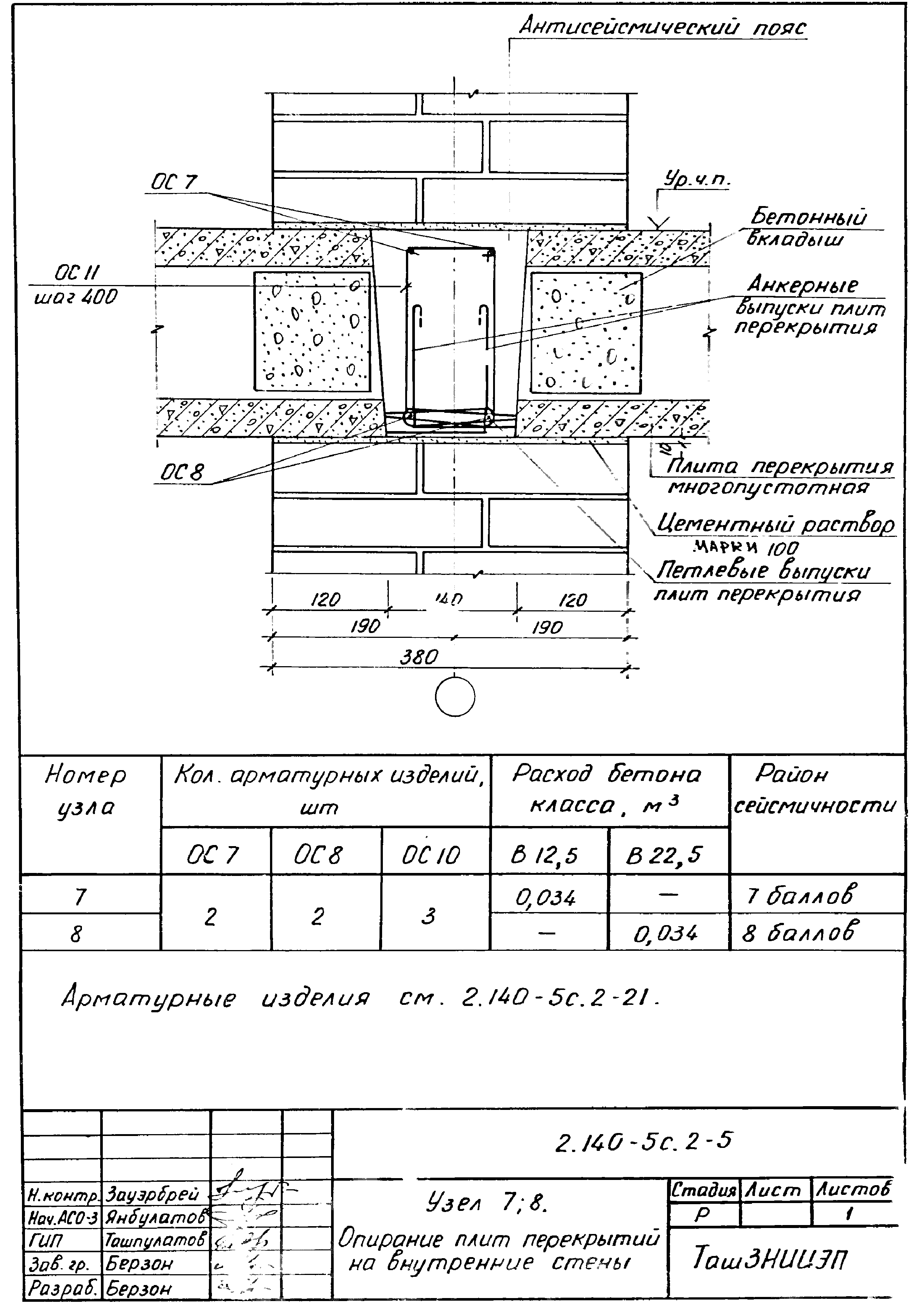

2.140-5с.2-5 Узел 7; 8. Опирание плит перекрытий на внутренние стены

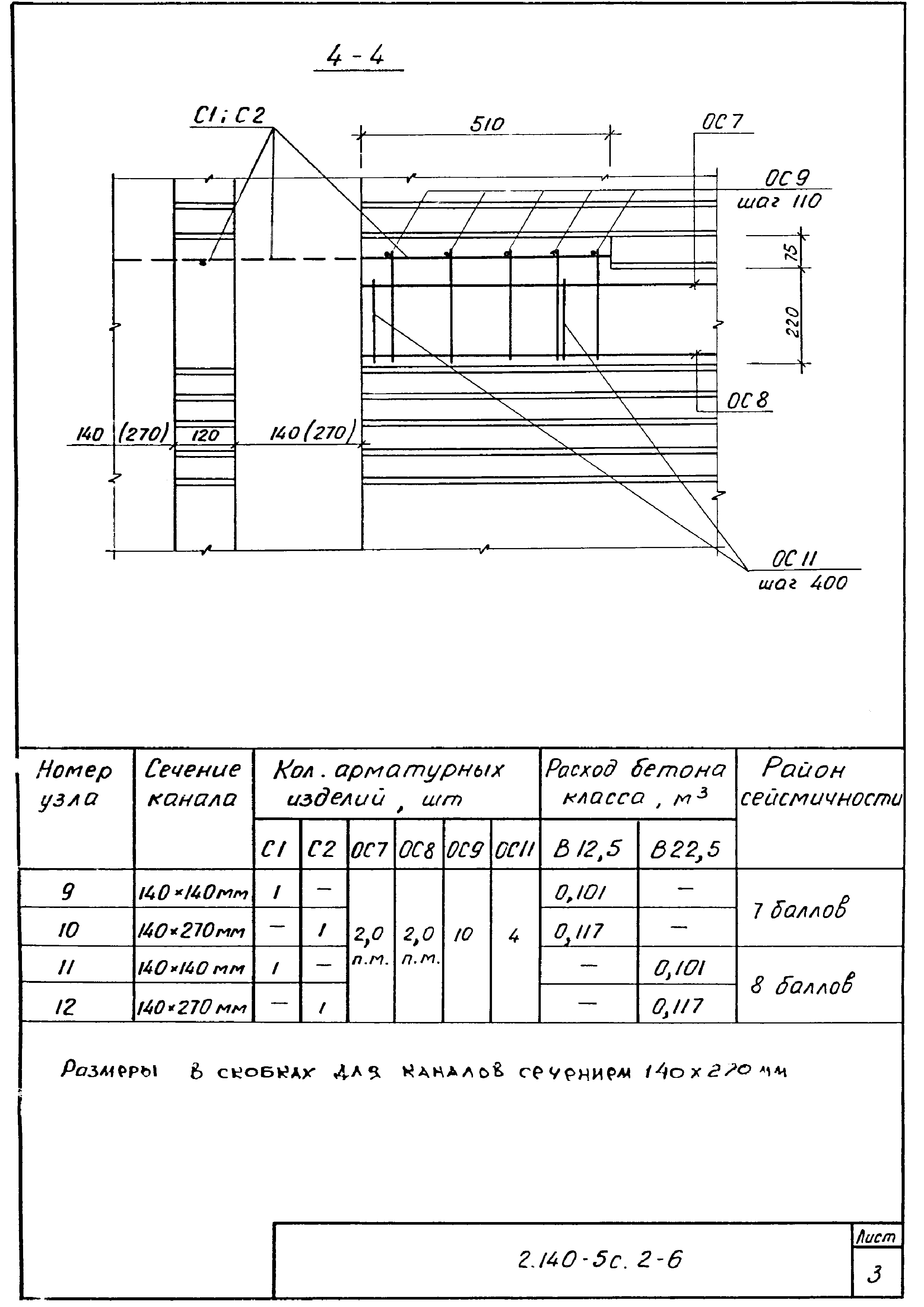

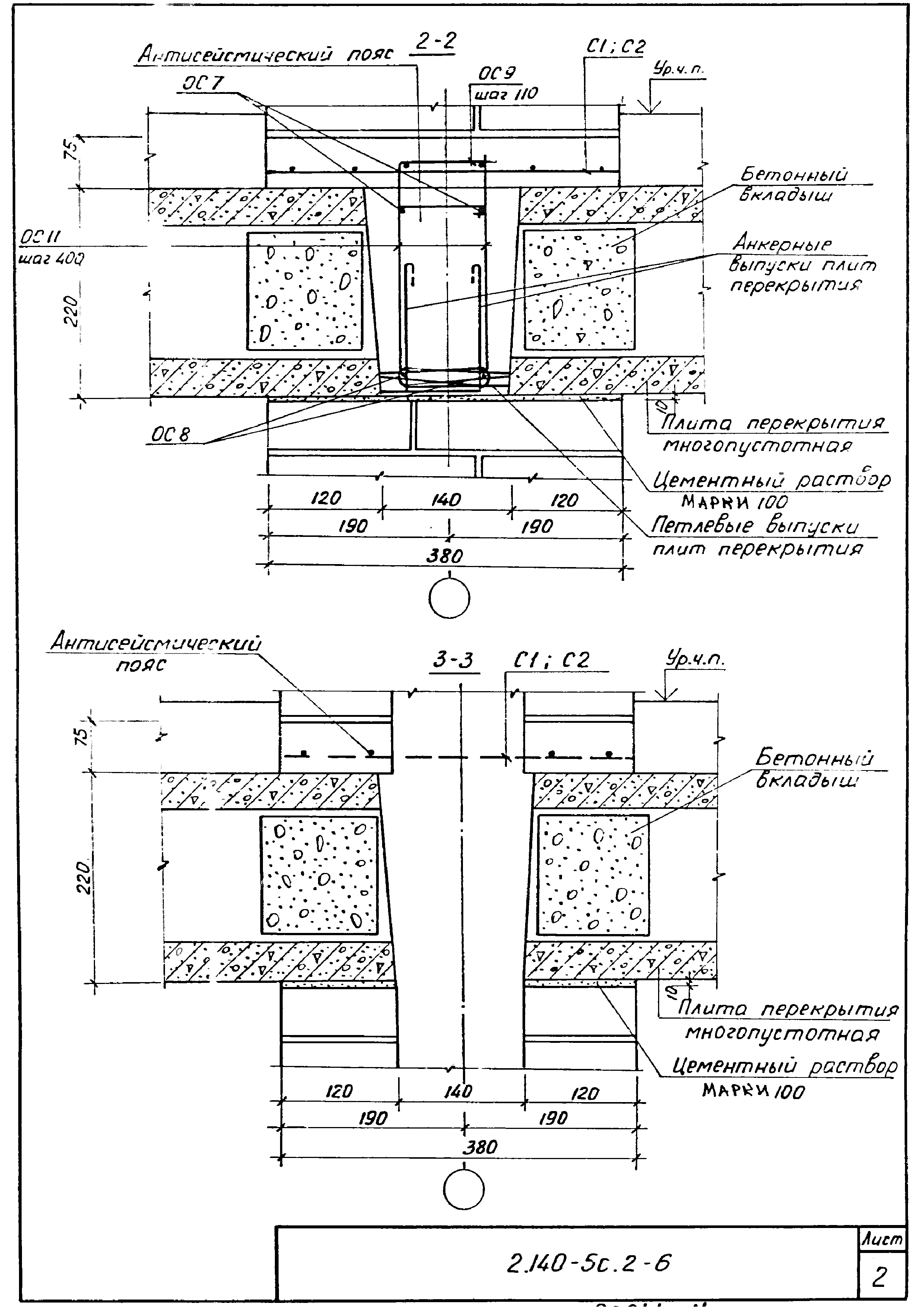

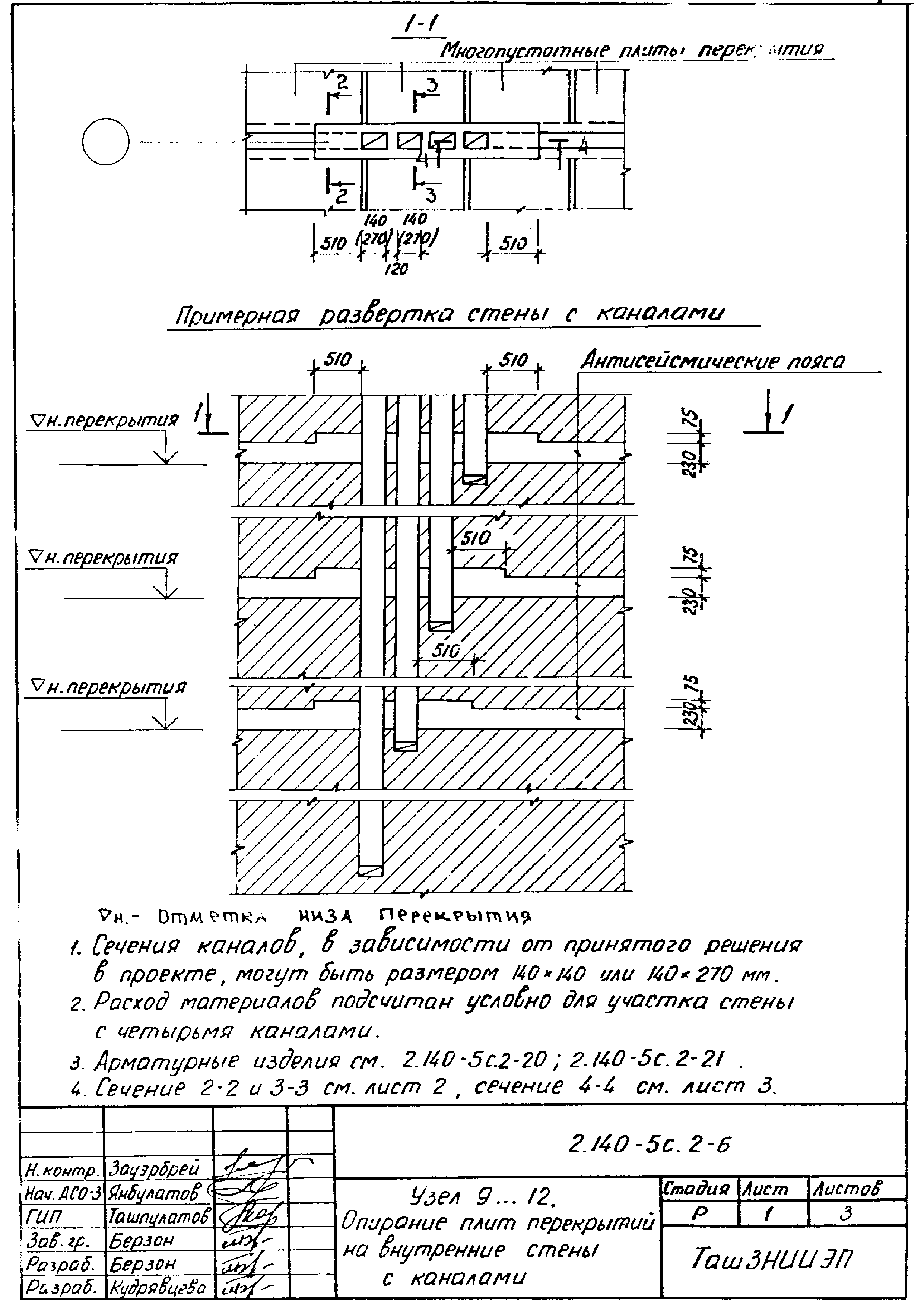

2.140-5с.2-6 Узел 9...12. Опирание плит перекрытий на внутренние стены с каналами

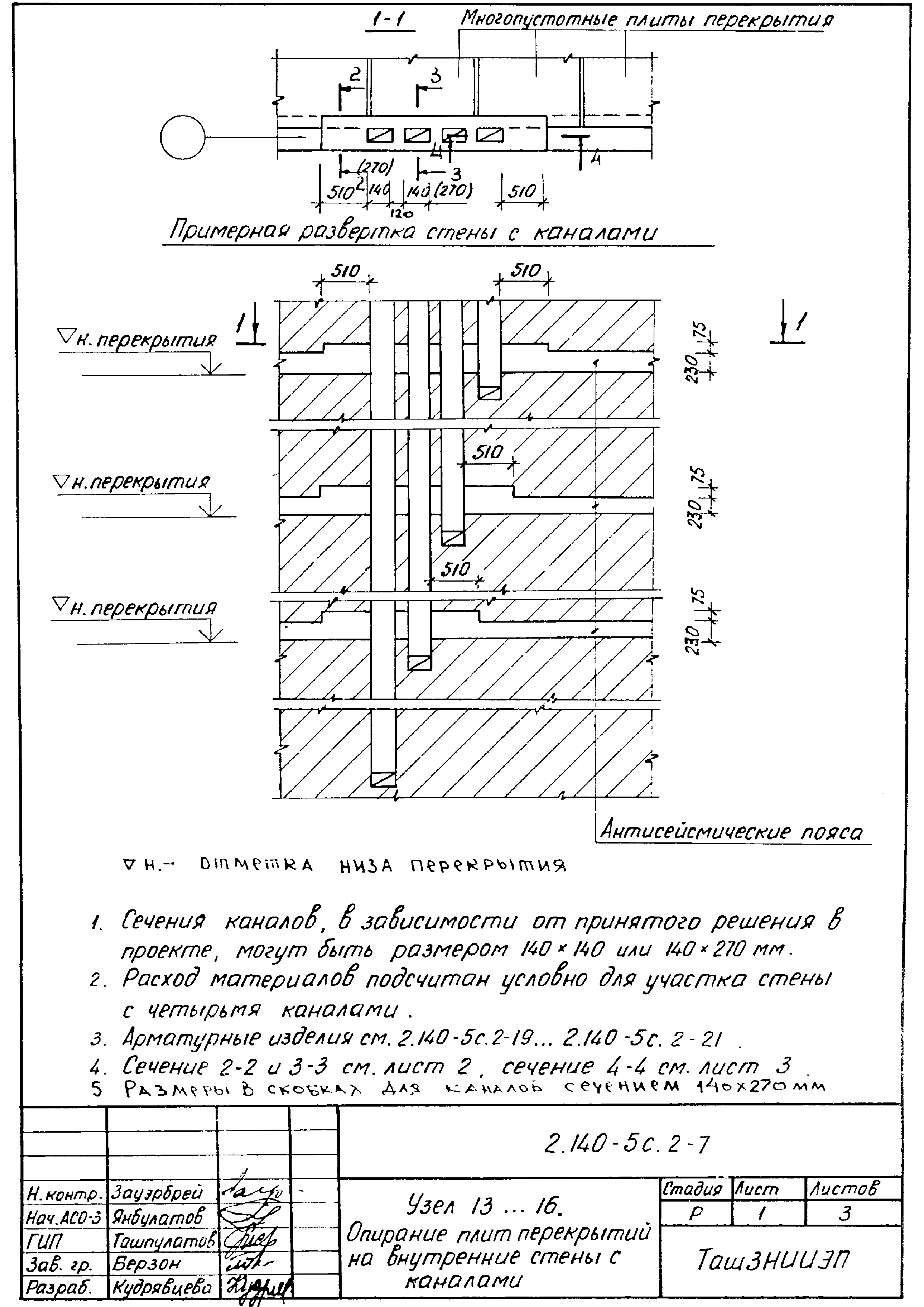

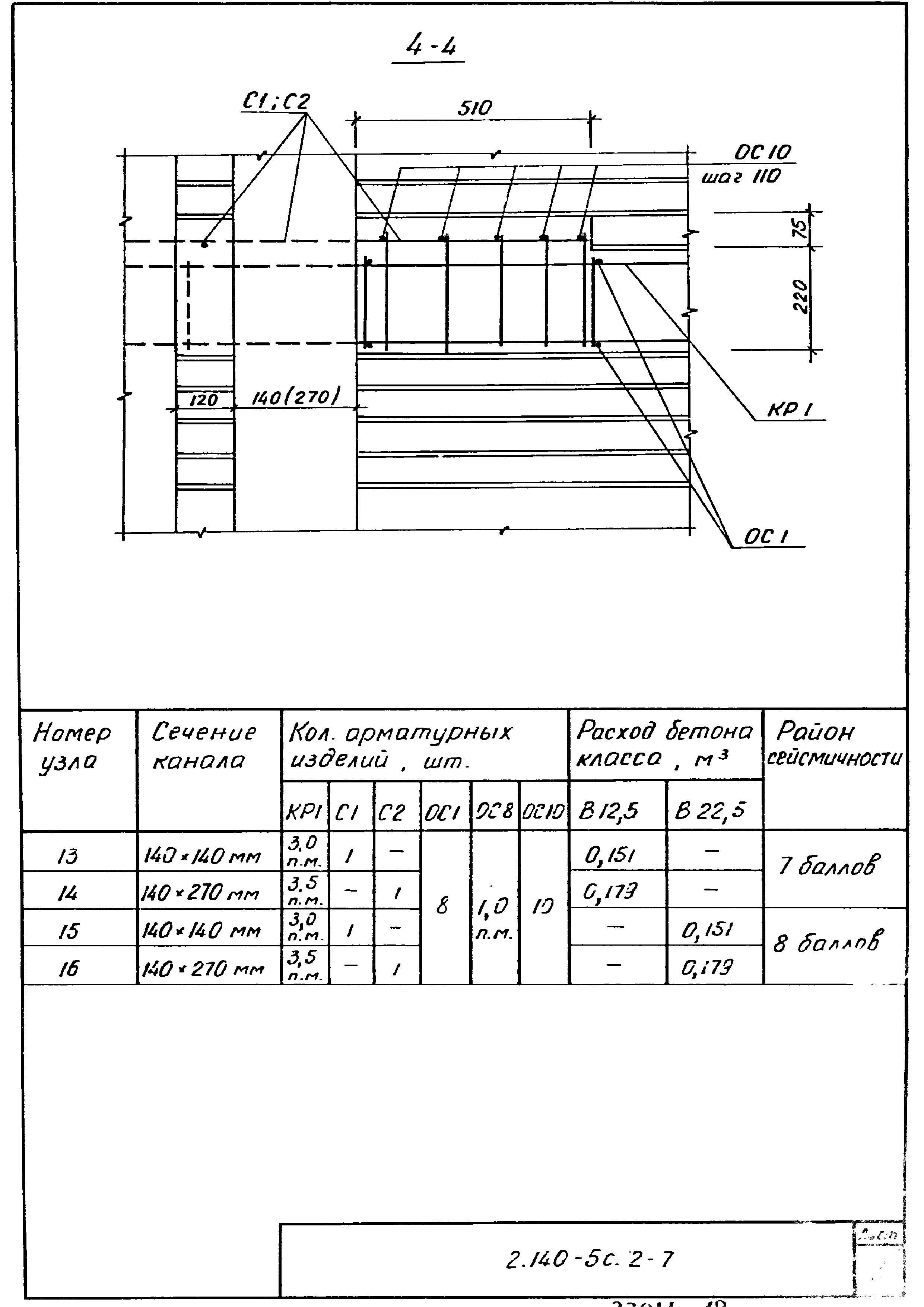

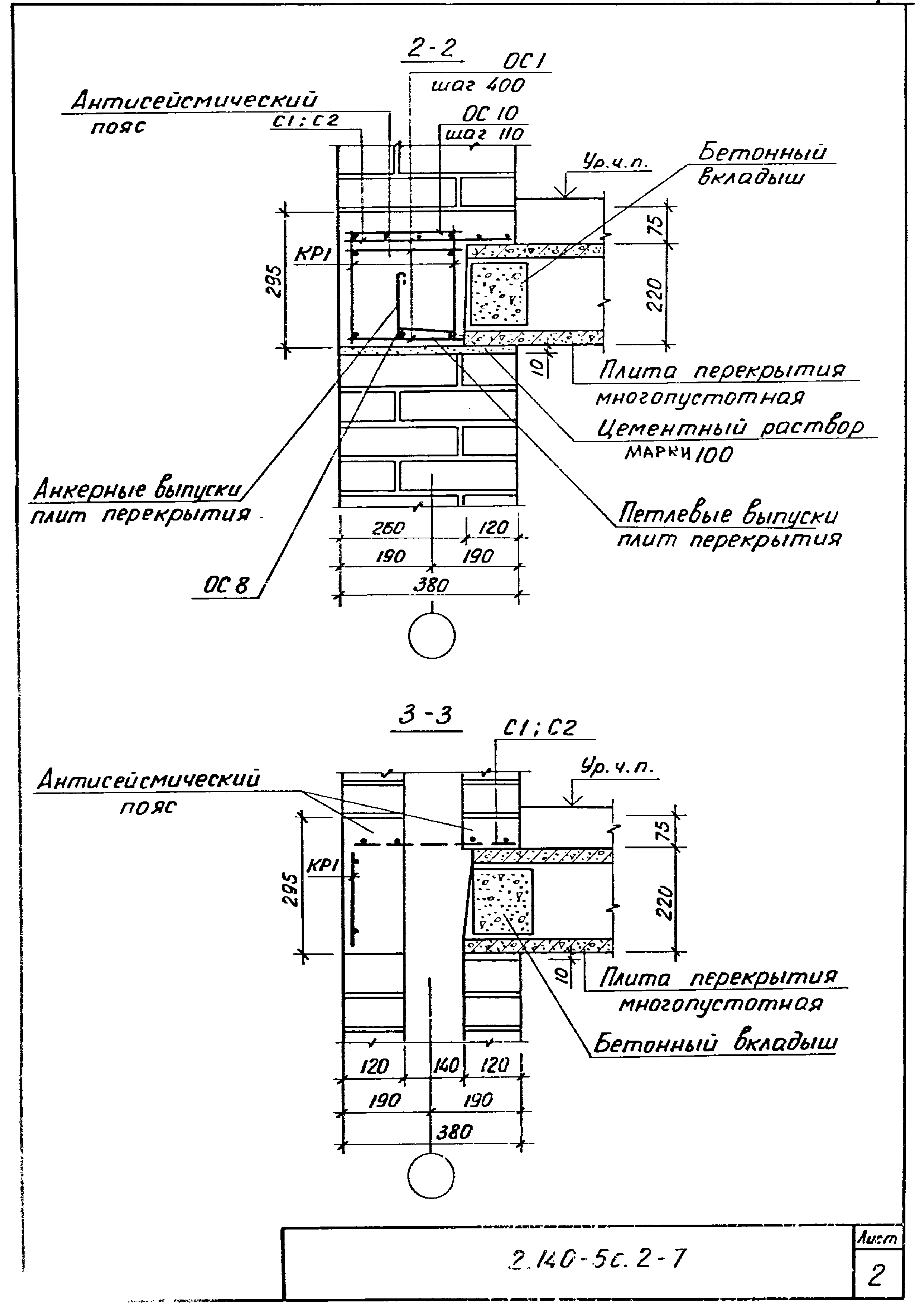

2.140-5с.2-7 Узел 13...16. Опирание плит перекрытий на внутренние стены с каналами

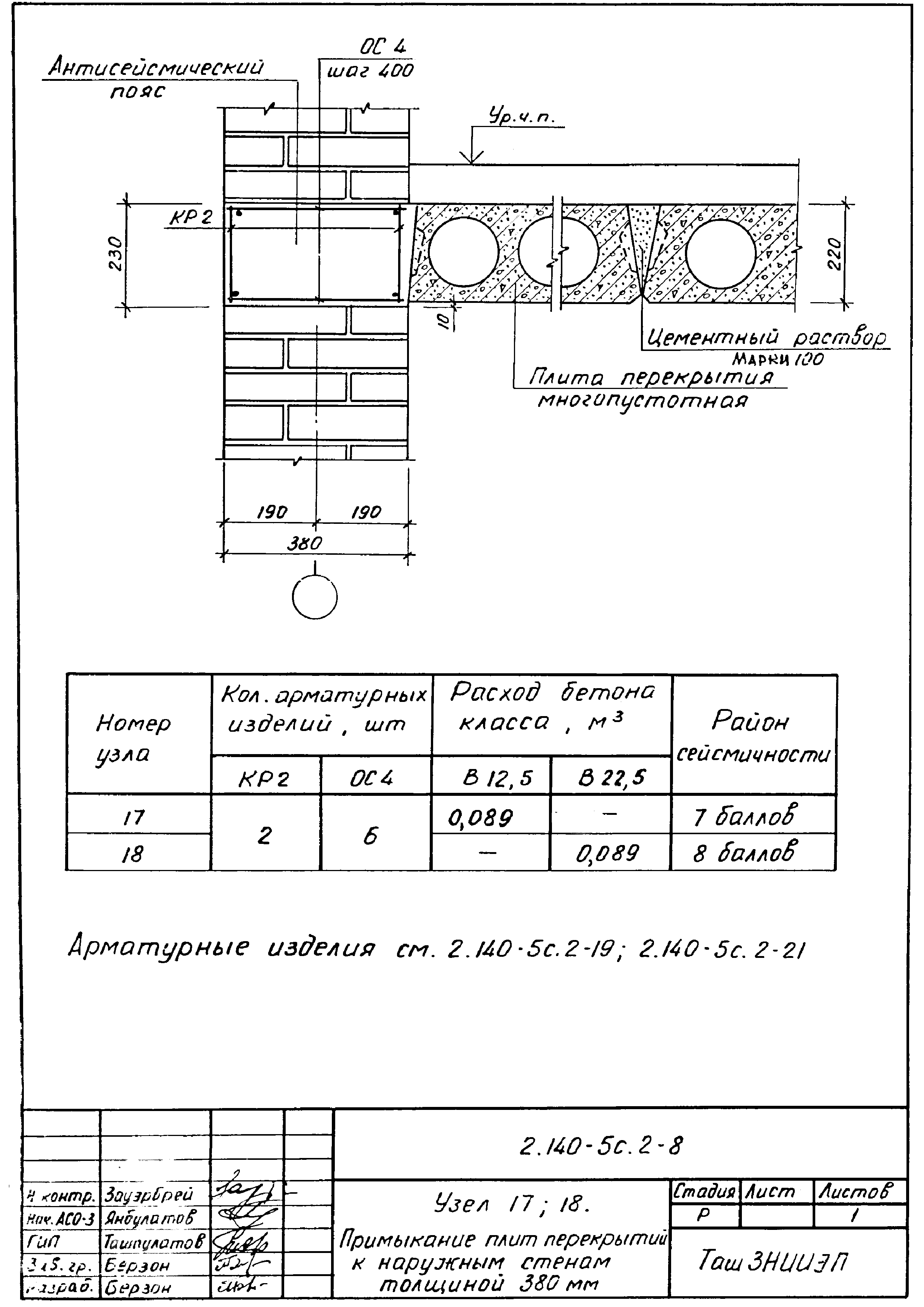

2.140-5с.2-8 Узел 17; 18. Примыкание плит перекрытий к наружным стенам толщиной 380 мм

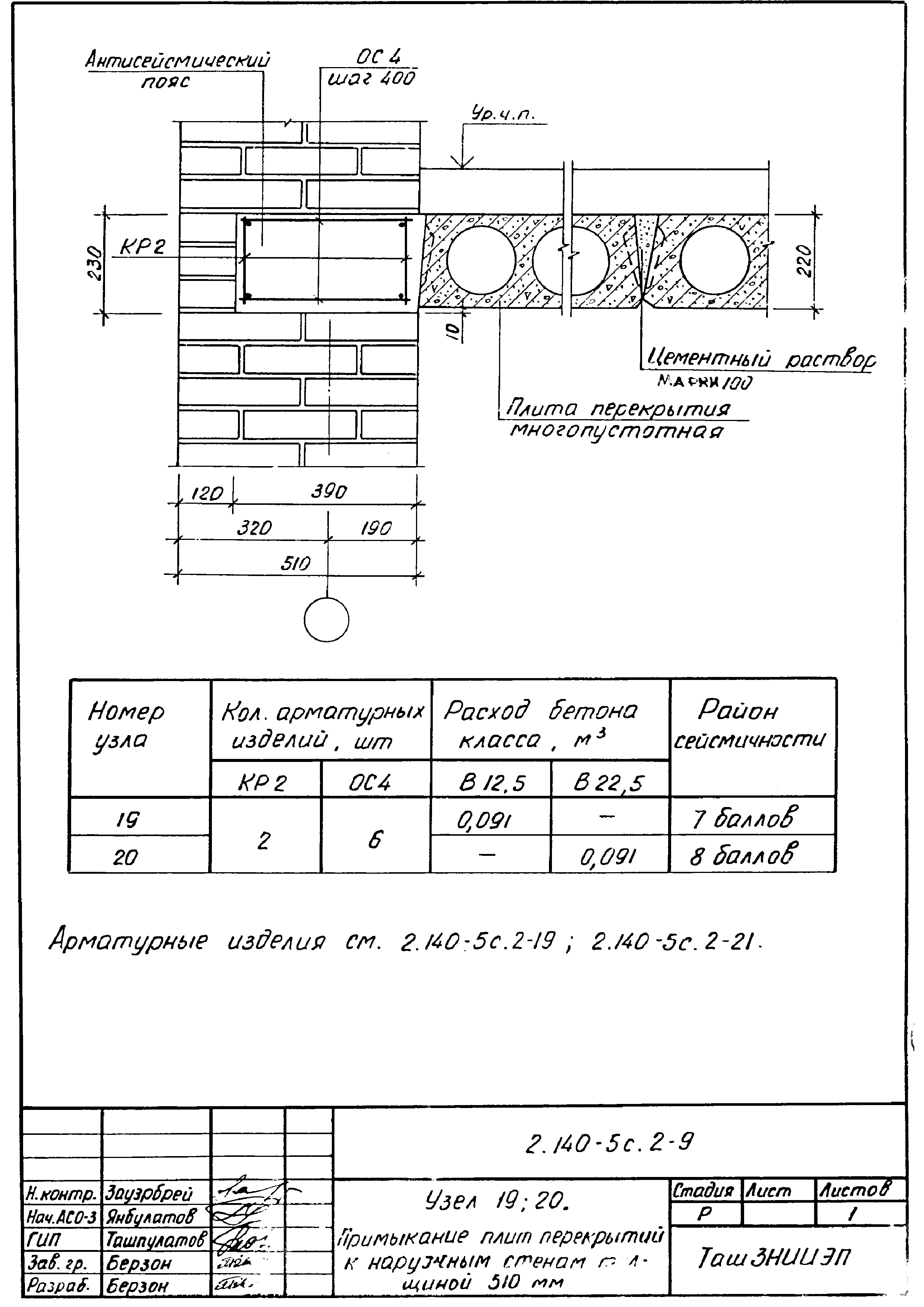

2.140-5с.2-9 Узел 19; 20. Примыкание плит перекрытий к наружным стенам толщиной 510 мм

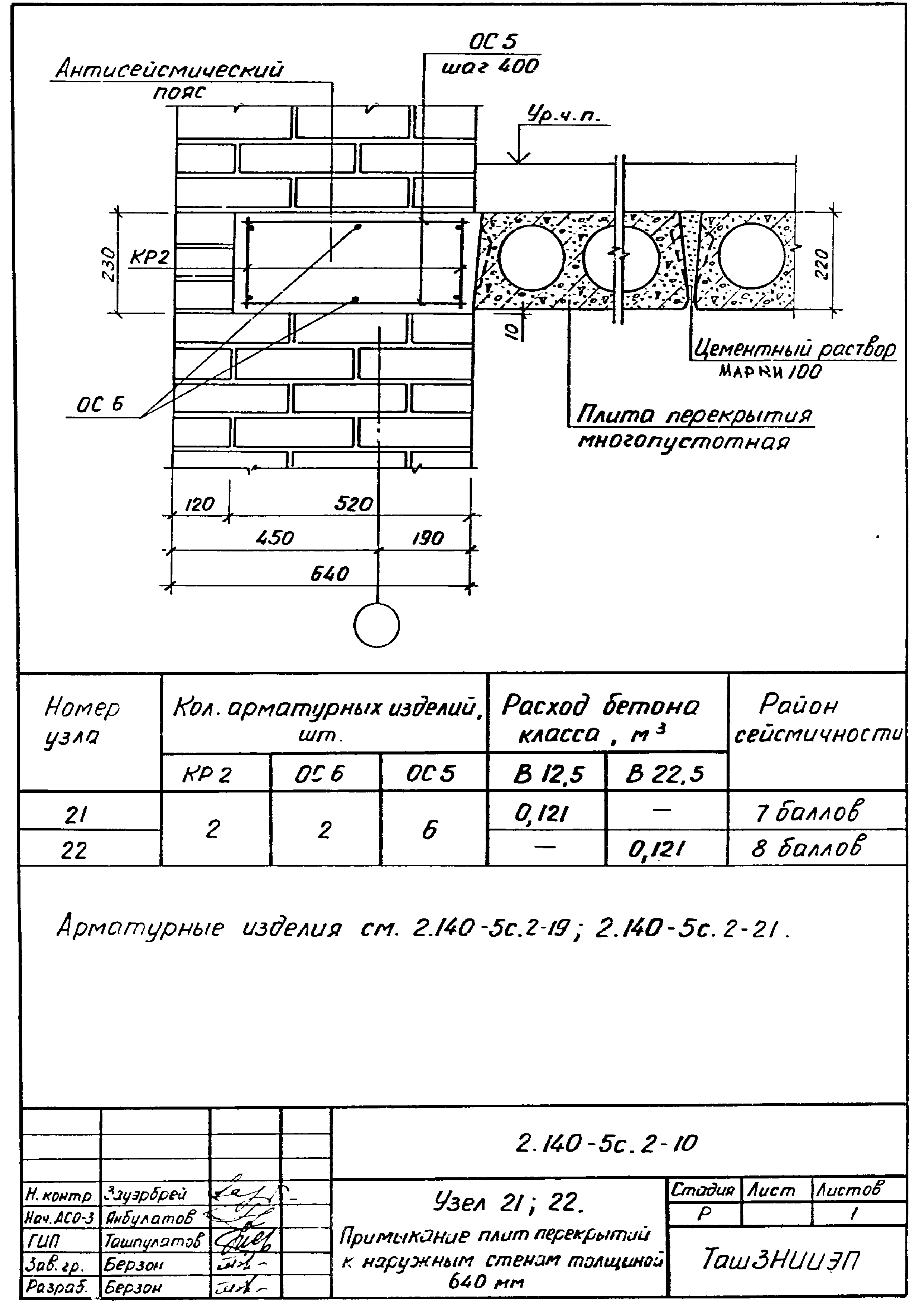

2.140-5с.2-10 Узел 21; 22. Примыкание плит перекрытий к наружным стенам толщиной 640 мм

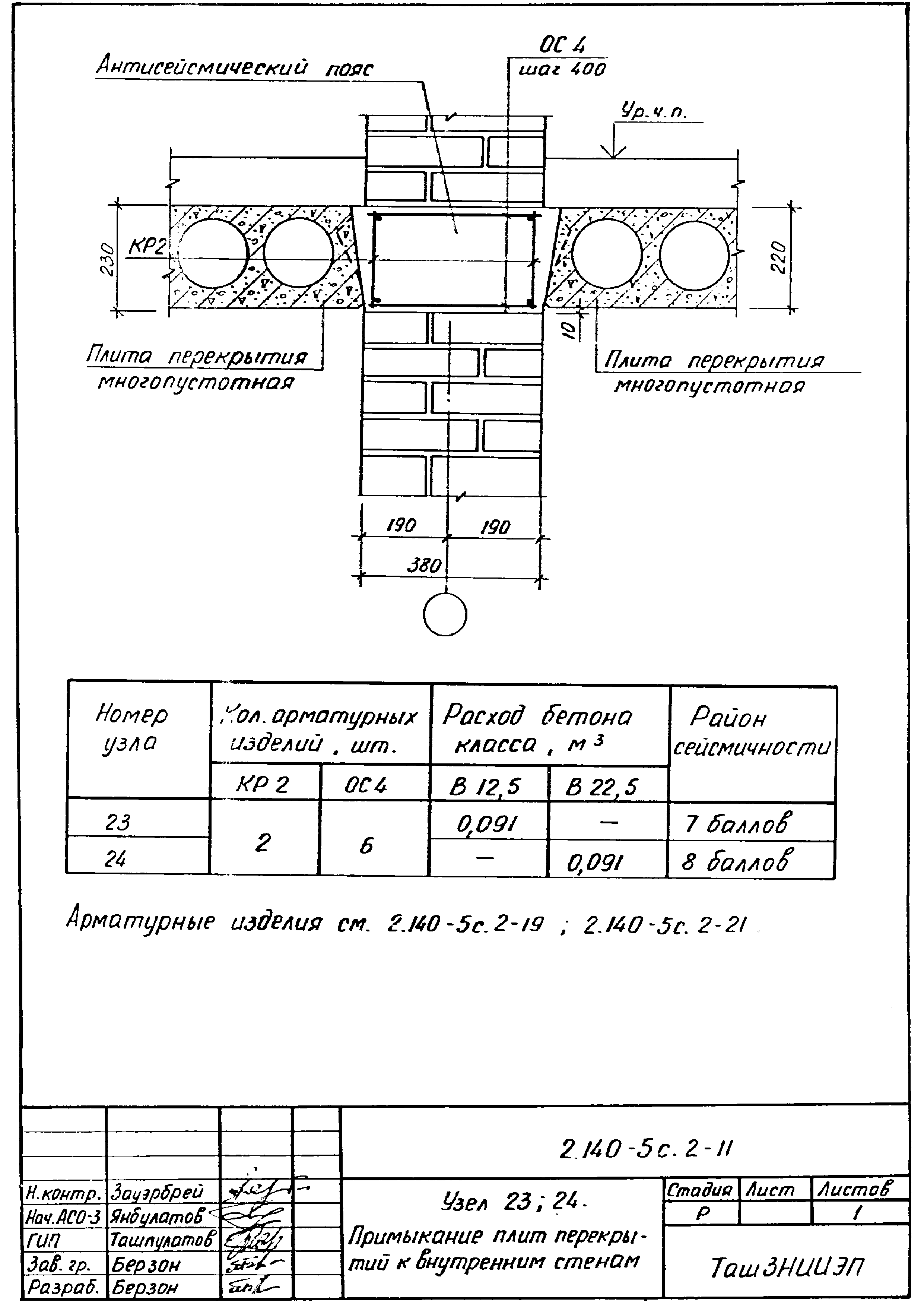

2.140-5с.2-11 Узел 23; 24. Примыкание плит перекрытий к внутренним стенам

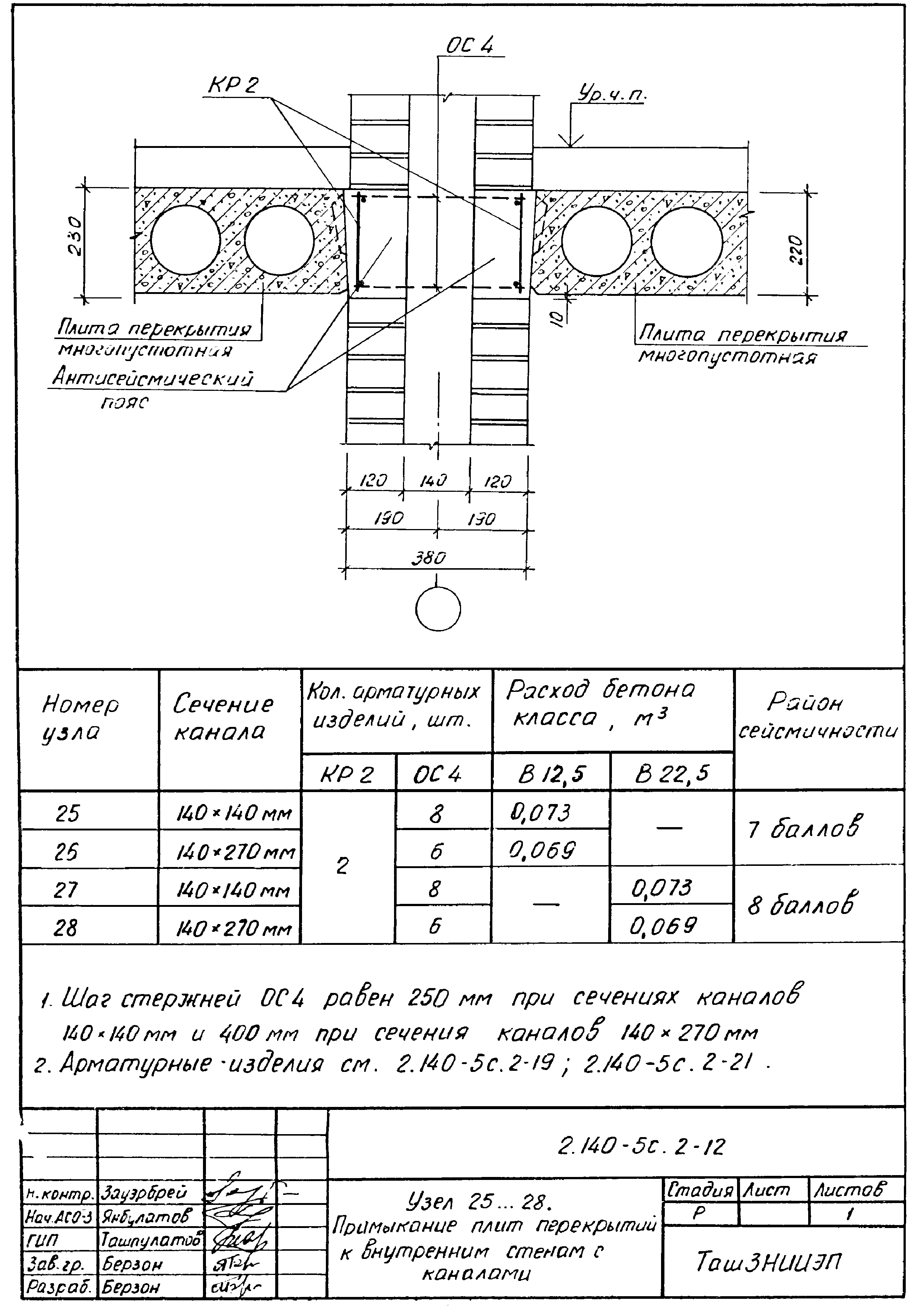

2.140-5с.2-12 Узел 25...28. Примыкание плит перекрытий к внутренним стенам с каналами

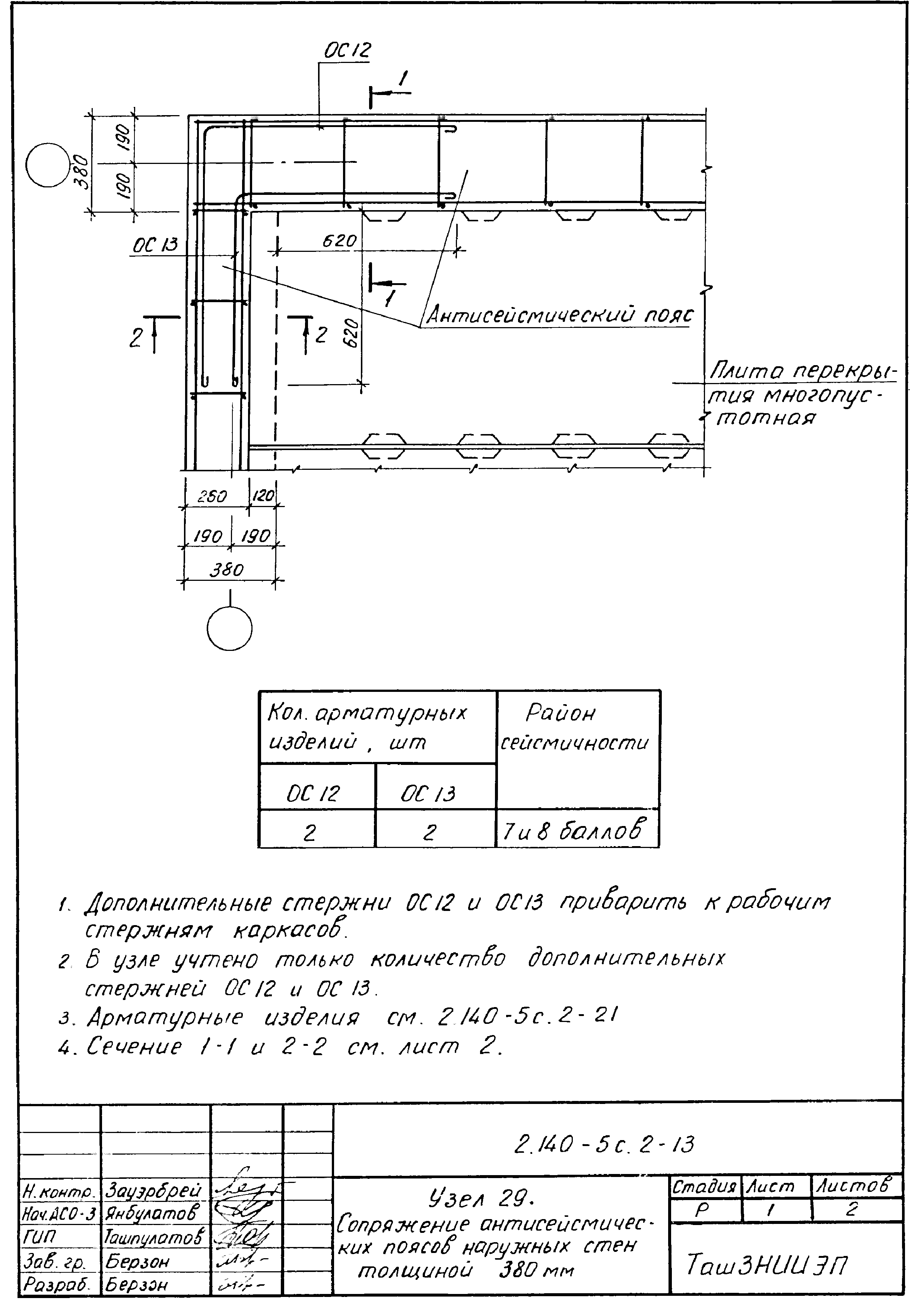

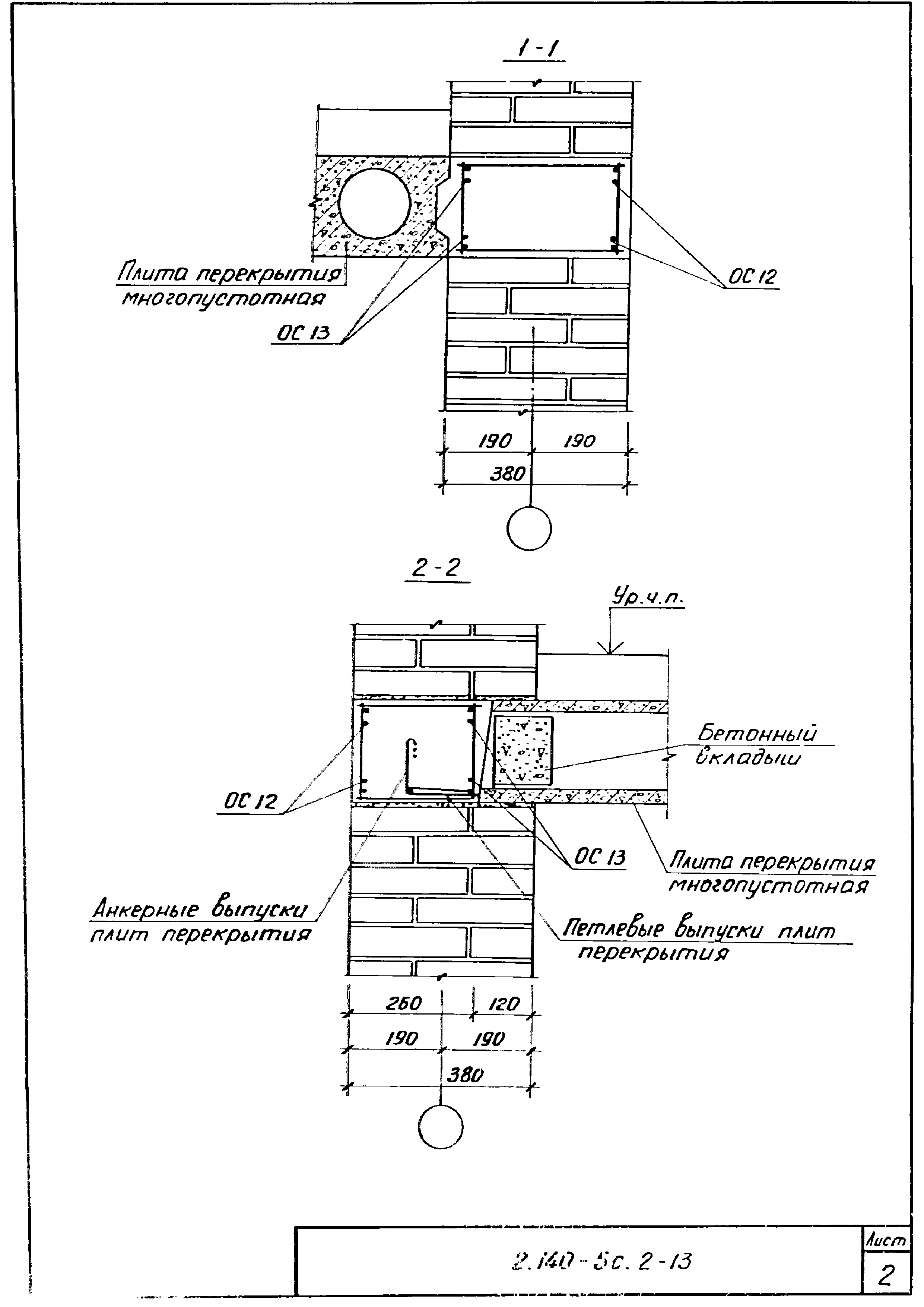

2.140-5с.2-13 Узел 29. Сопряжение антисейсмических поясов наружных стен толщиной 380 мм

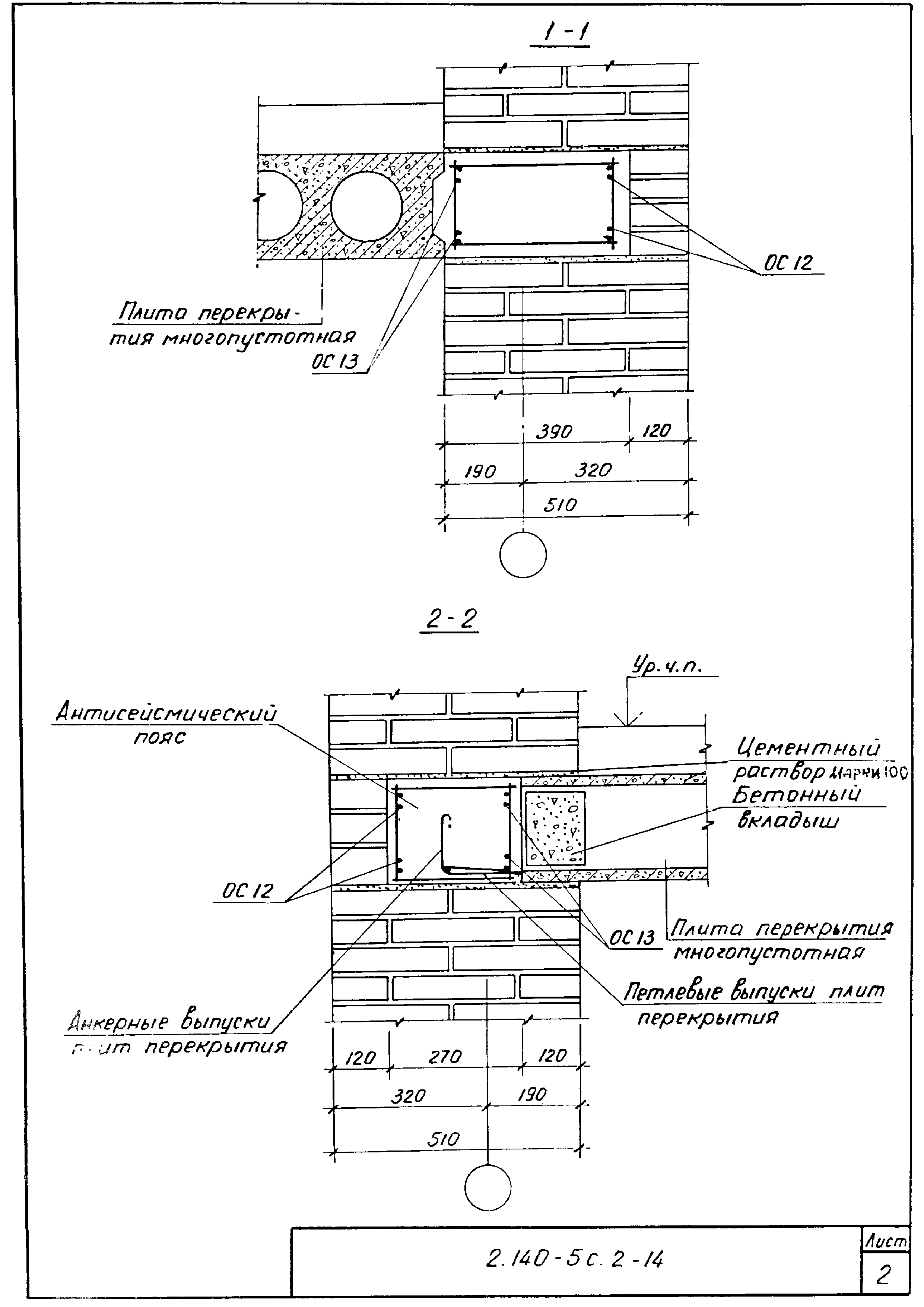

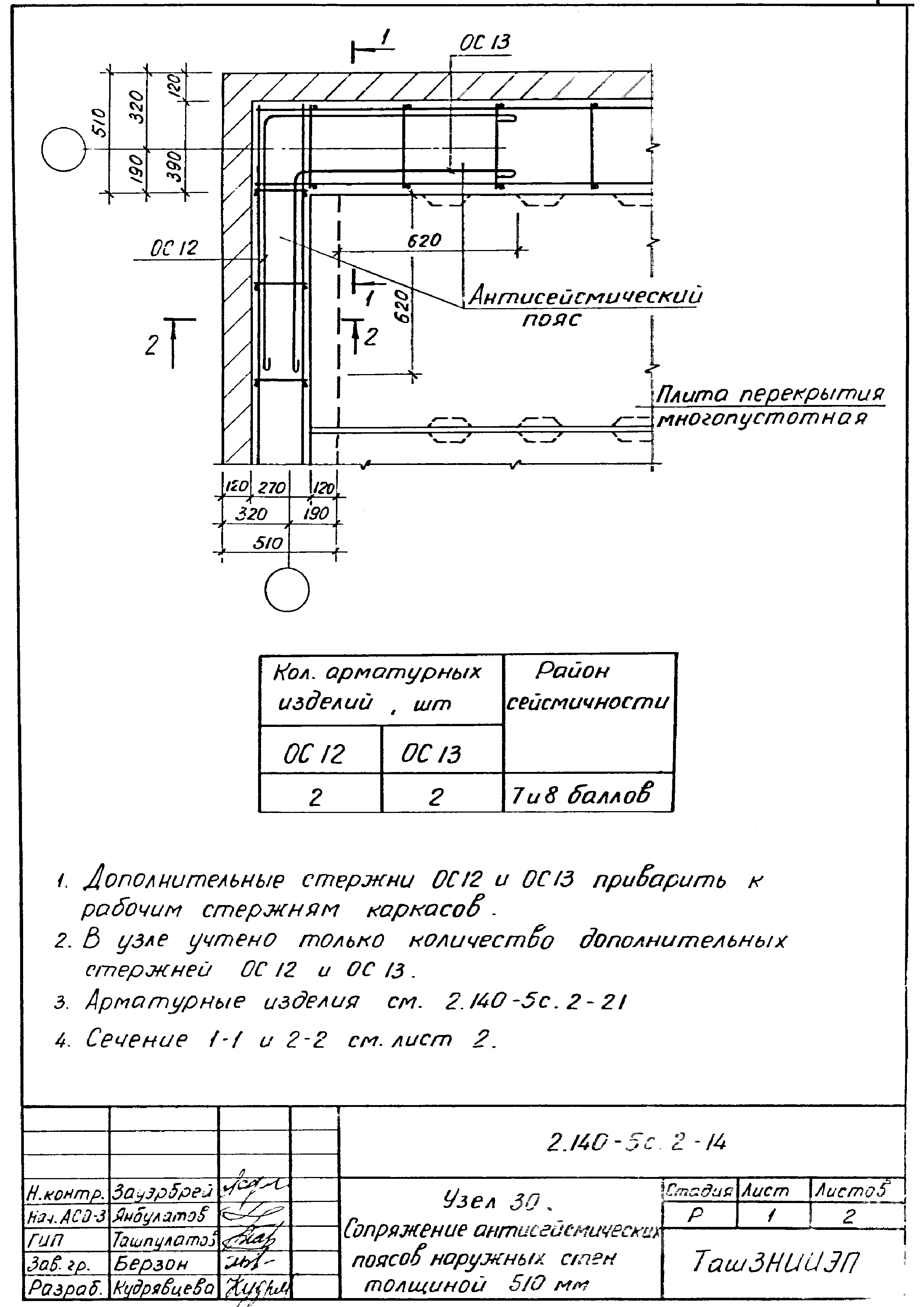

2.140-5с.2-14 Узел 30. Сопряжение антисейсмических поясов наружных стен толщиной 510 мм

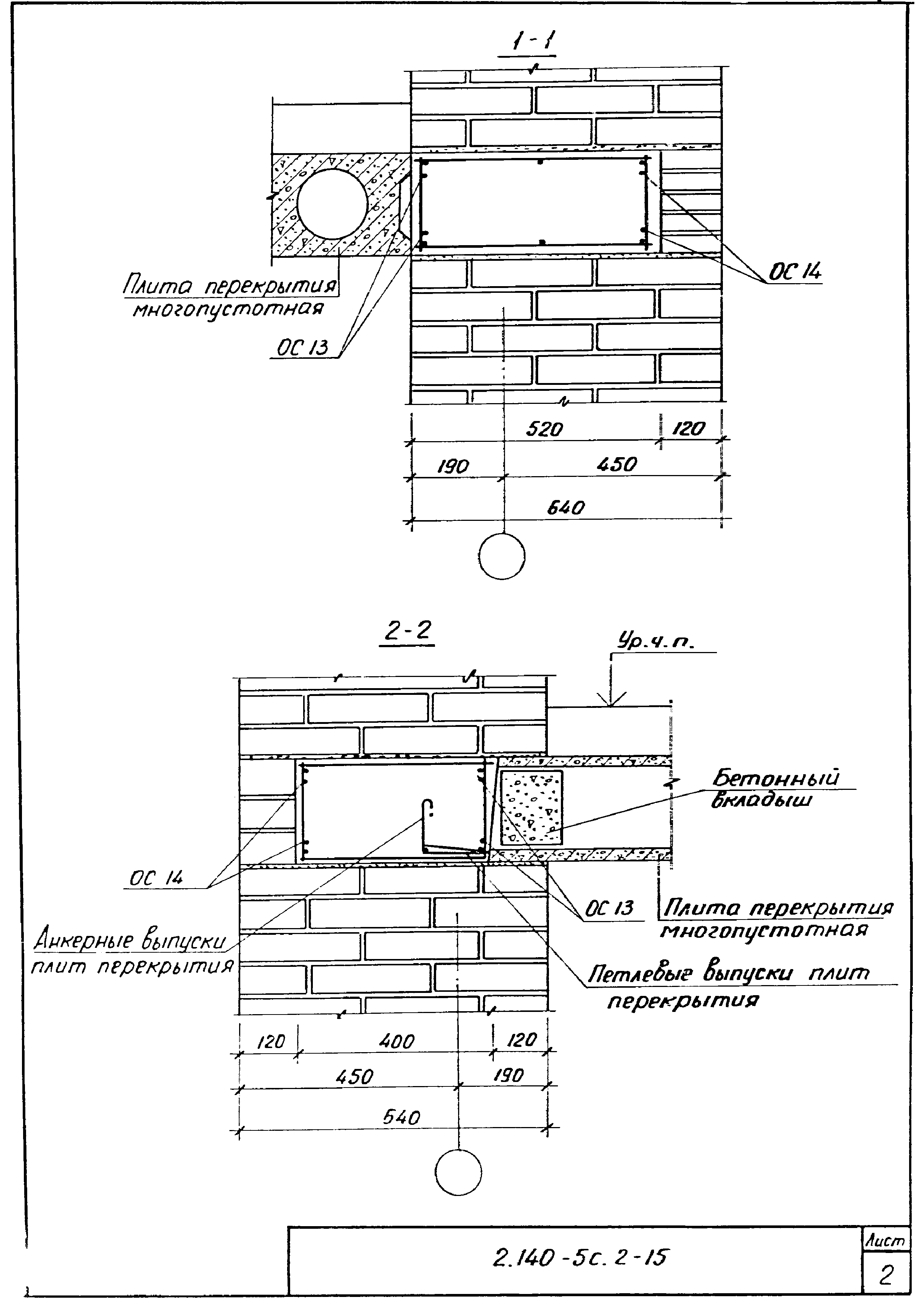

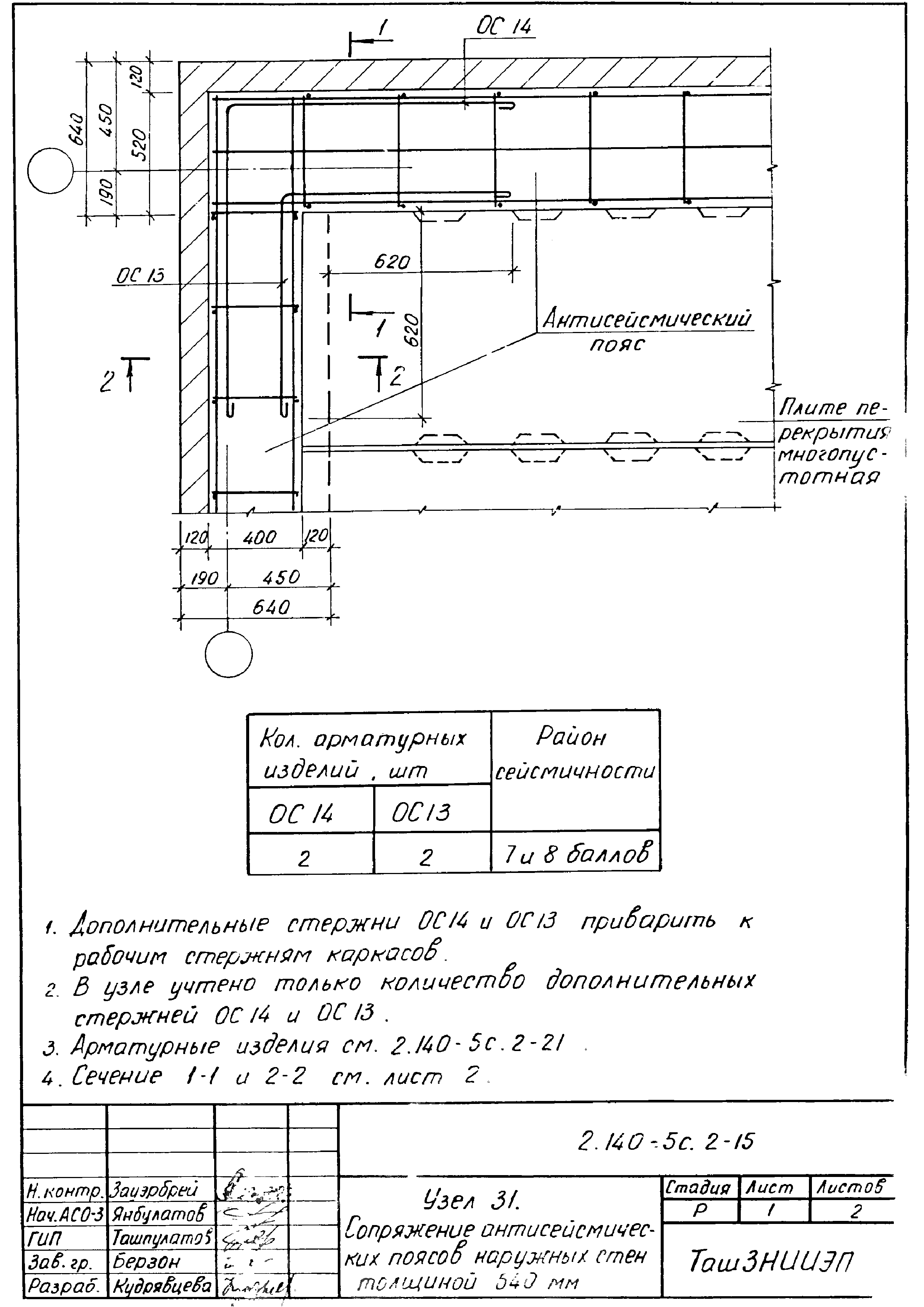

2.140-5с.2-15 Узел 31. Сопряжение антисейсмических поясов наружных стен толщиной 640 мм

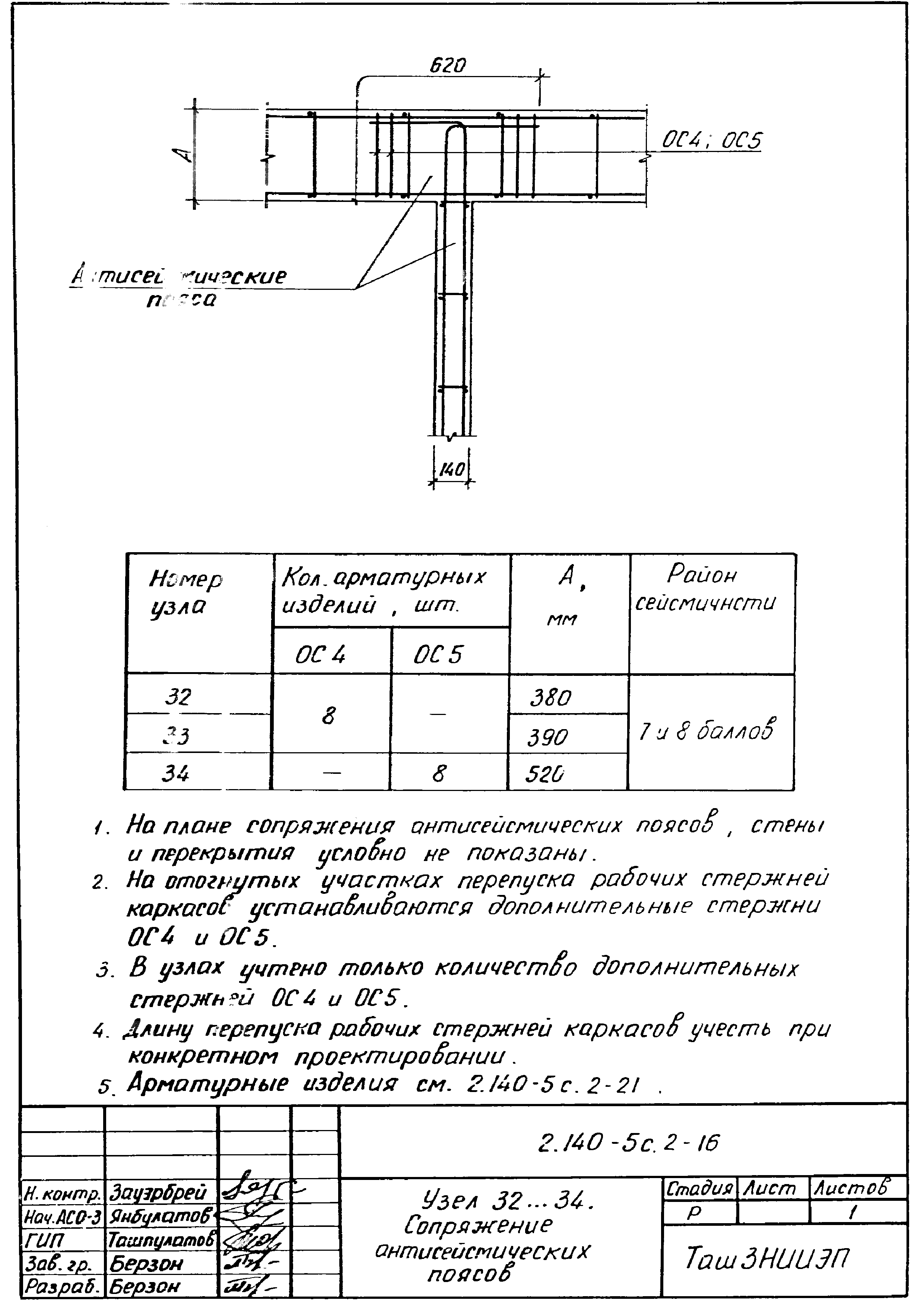

2.140-5с.2-16 Узел 32…34. Сопряжение антисейсмических поясов

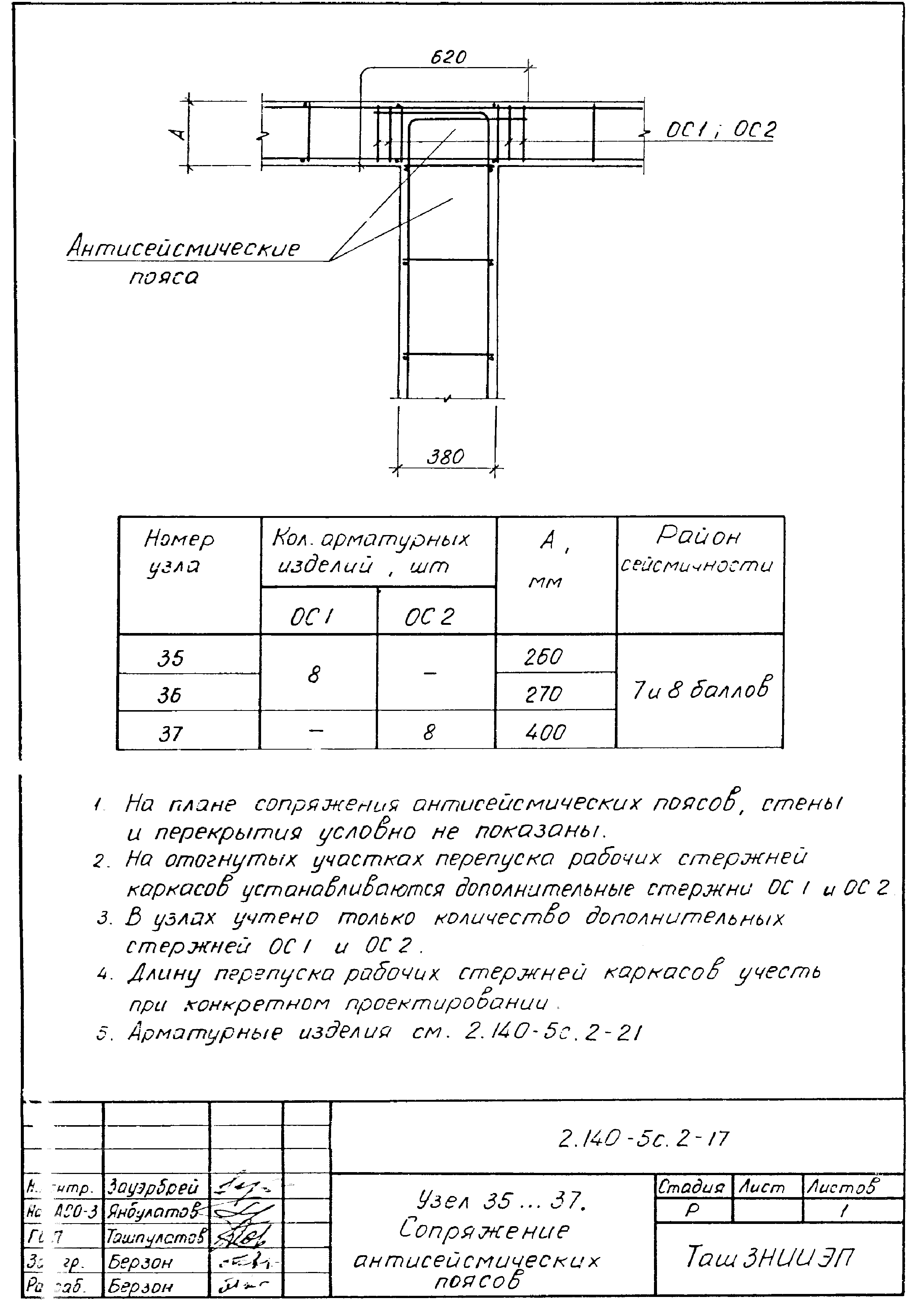

2.140-5с.2-17 Узел 35…37 Сопряжение антисейсмических поясов

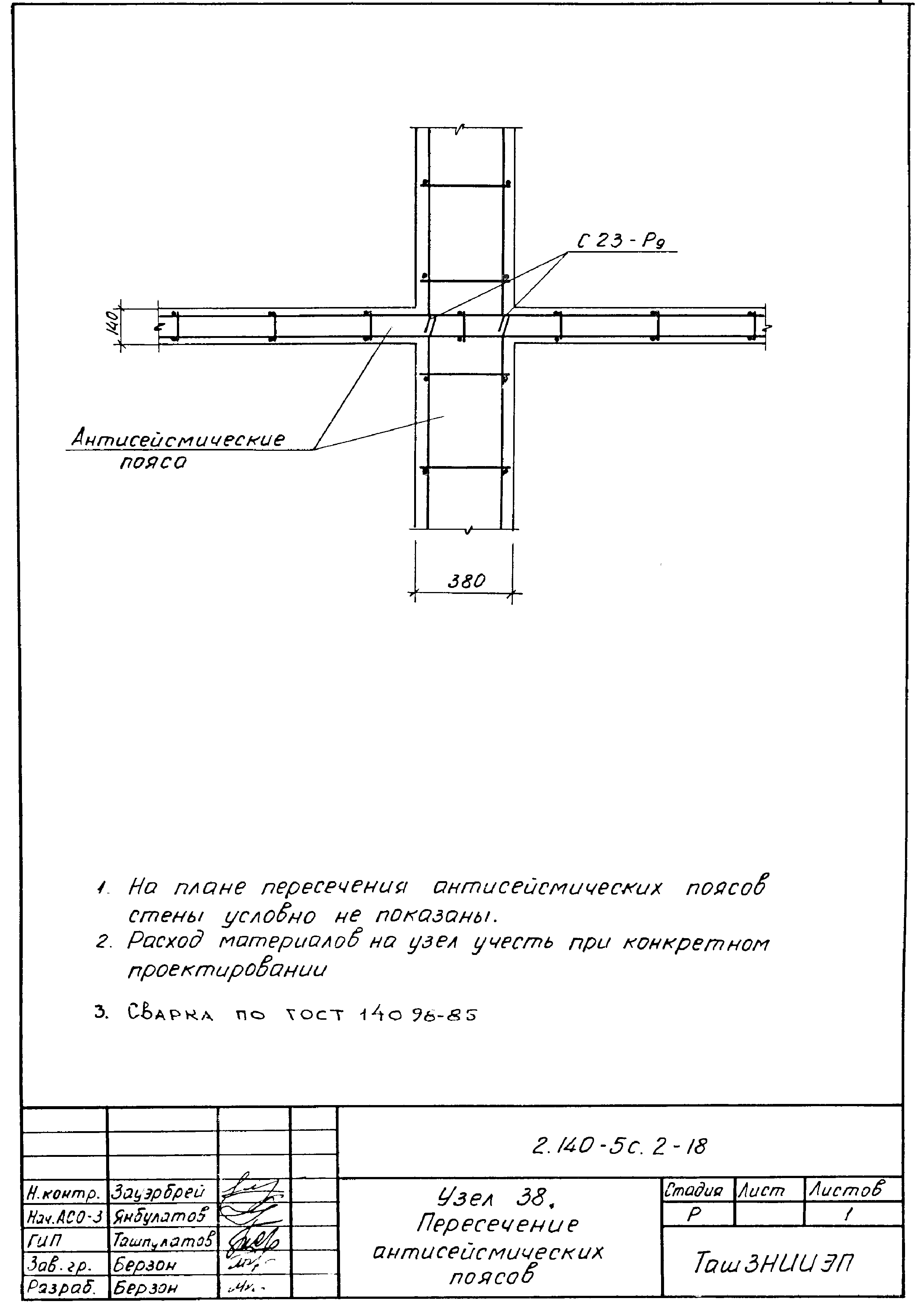

2.140-5с.2-18 Узел 38. Пересечение антисейсмических поясов

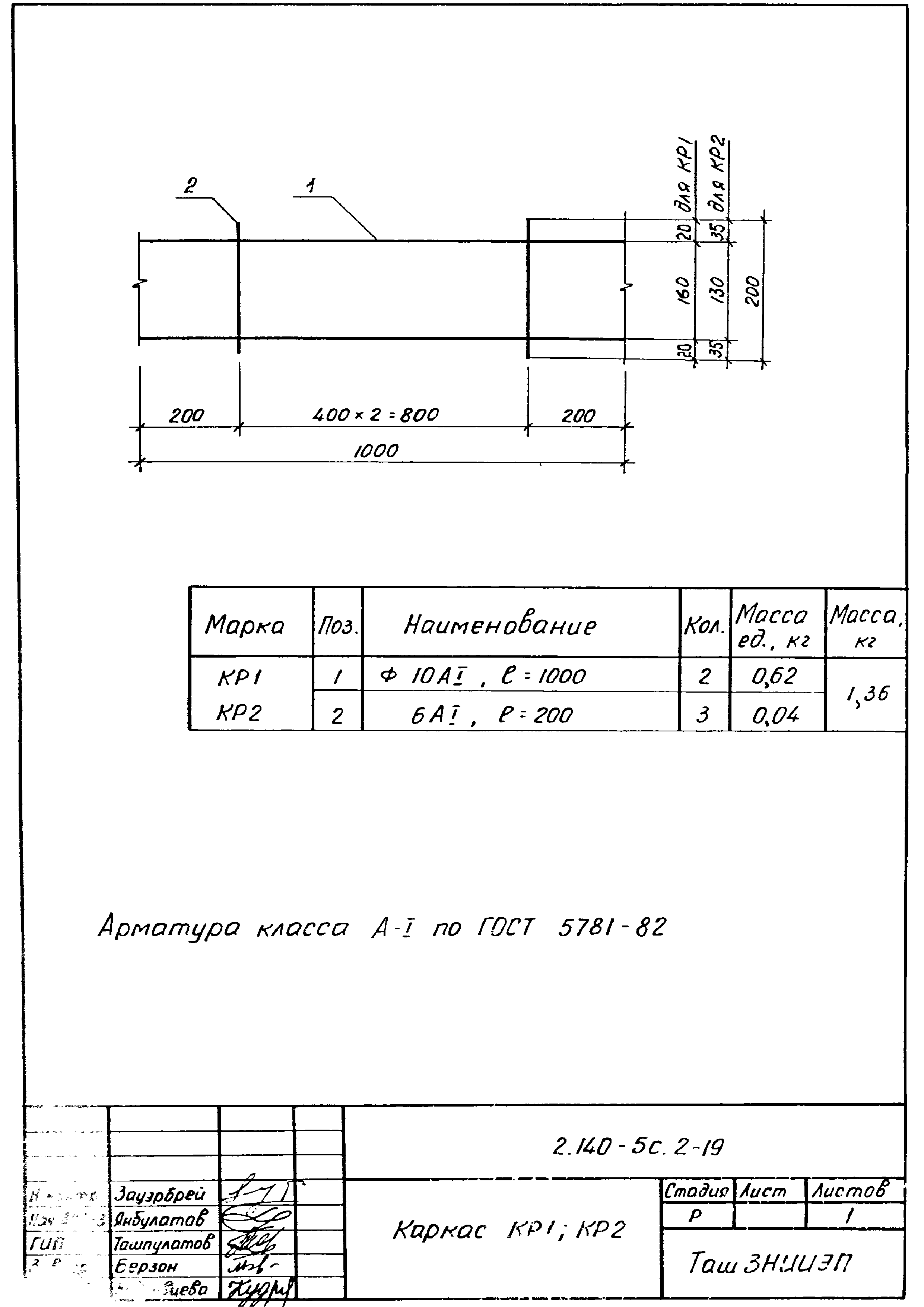

2.140-5с.2-19 Каркас КР-1 - КР-2

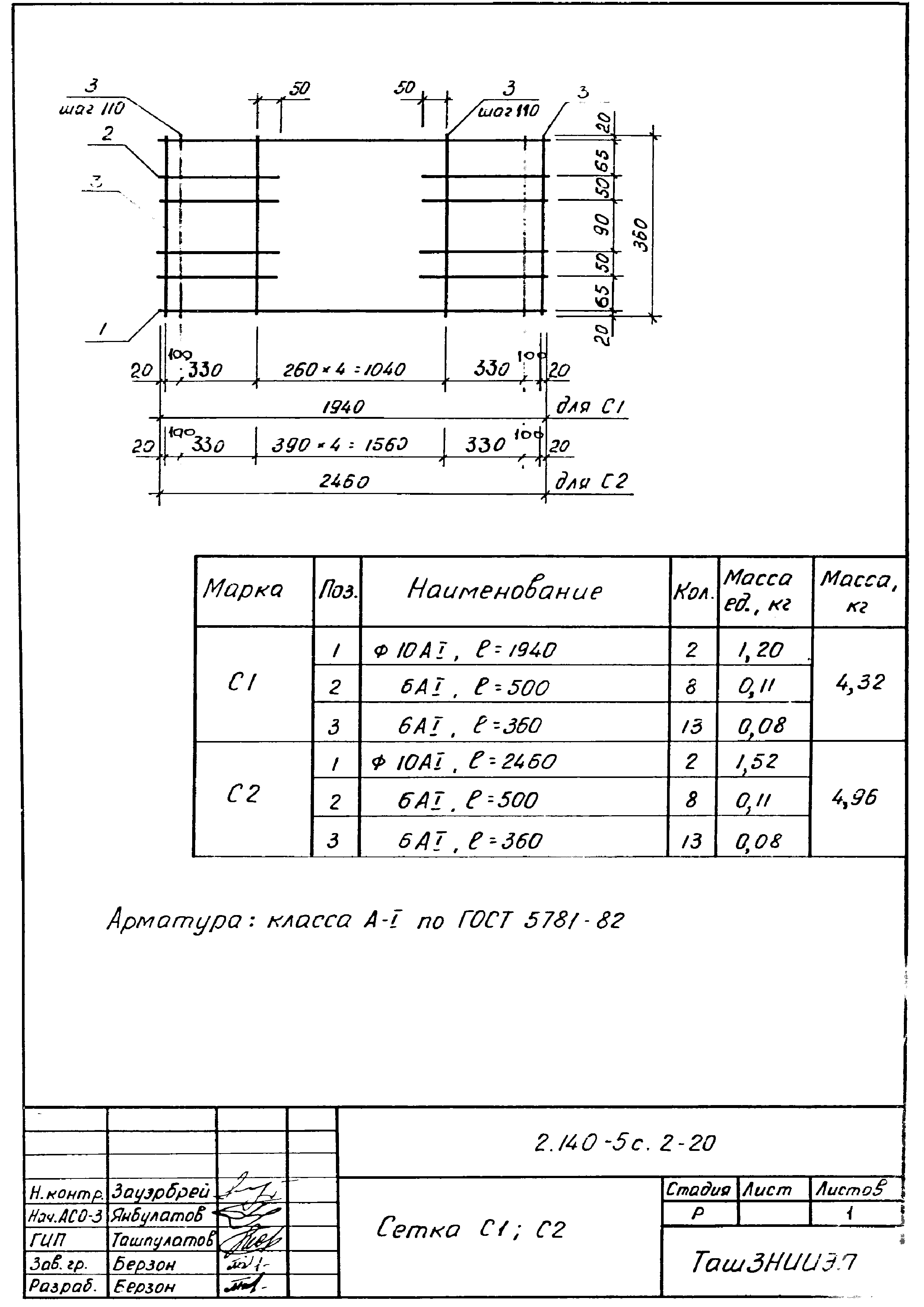

2.140-5с.2-20 Сетка С-1 - С-2

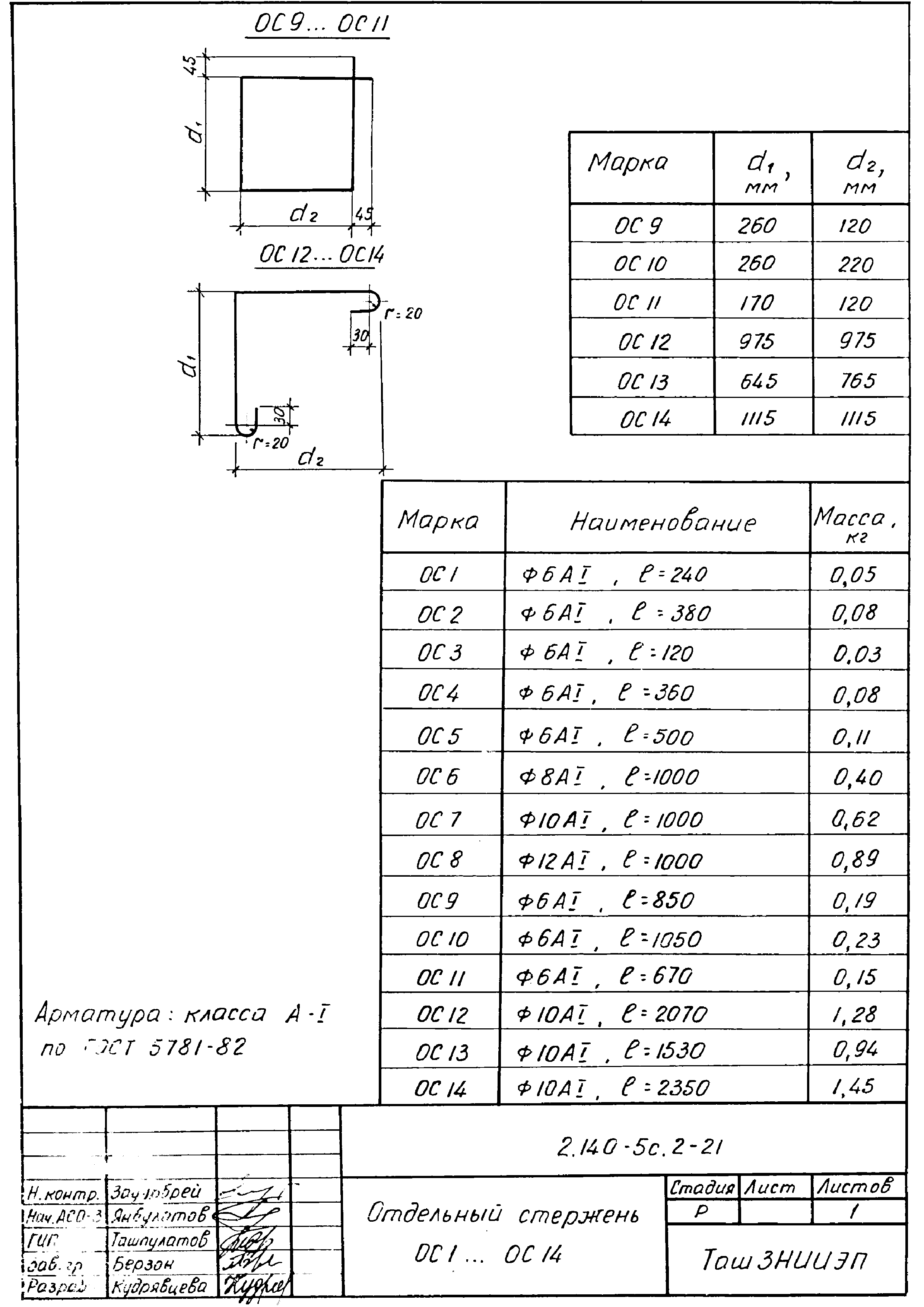

2.140-5с.2-21 Отдельный стержень ОС-1...ОС-14

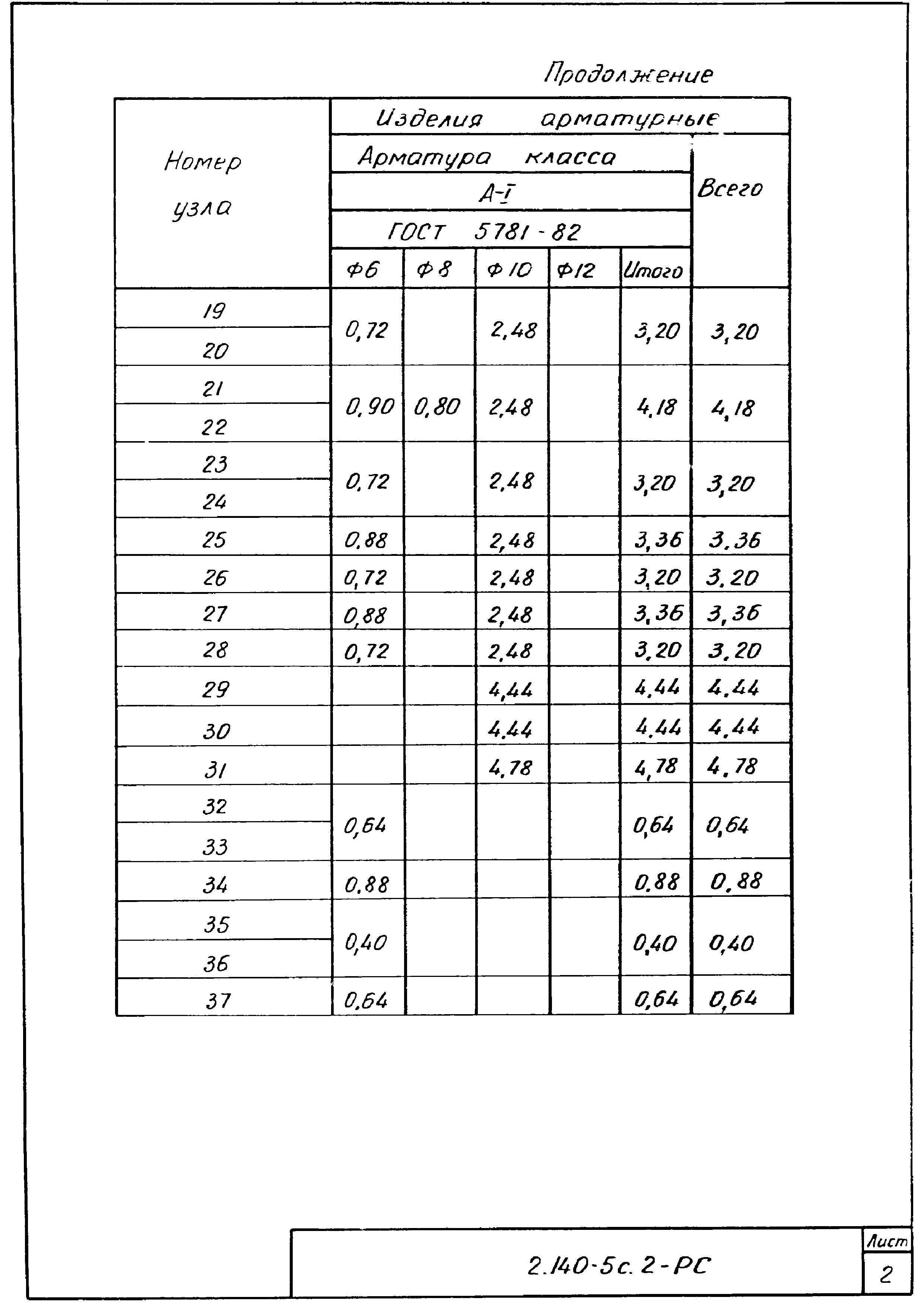

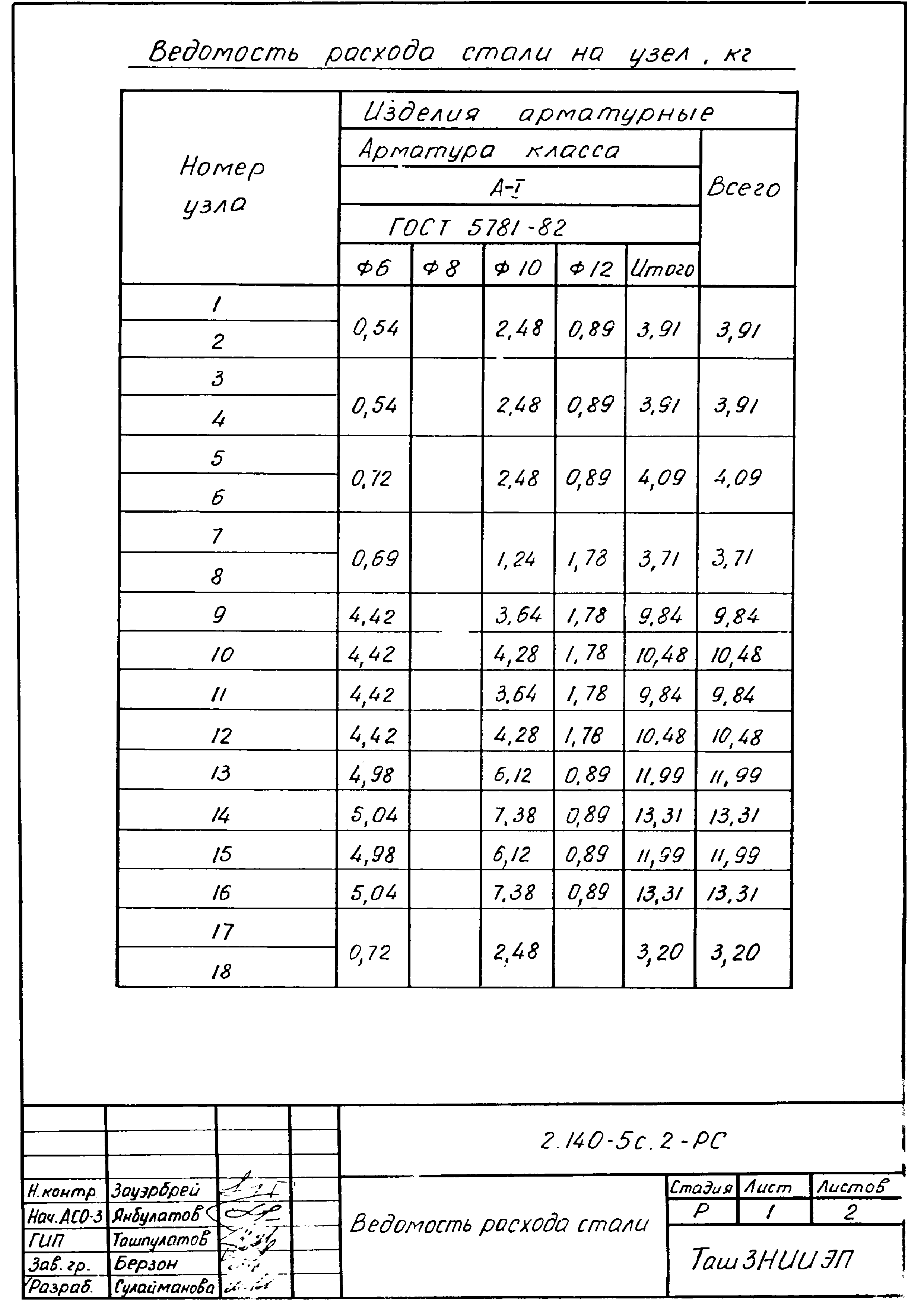

2.140-5с.2-РС Ведомость расхода стали
Разработан: ТашЗНИИЭП Госгражданстроя
Утверждён:11.08.1989 Госкомархитектура (150)
Принят: ЦНИИСК им.Кучеренко (Kucherenko TsNIISK )
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Различные изделия и элементы многоэтажных зданий Плиты и панели перекрытий Узлы и детали перекрытий
