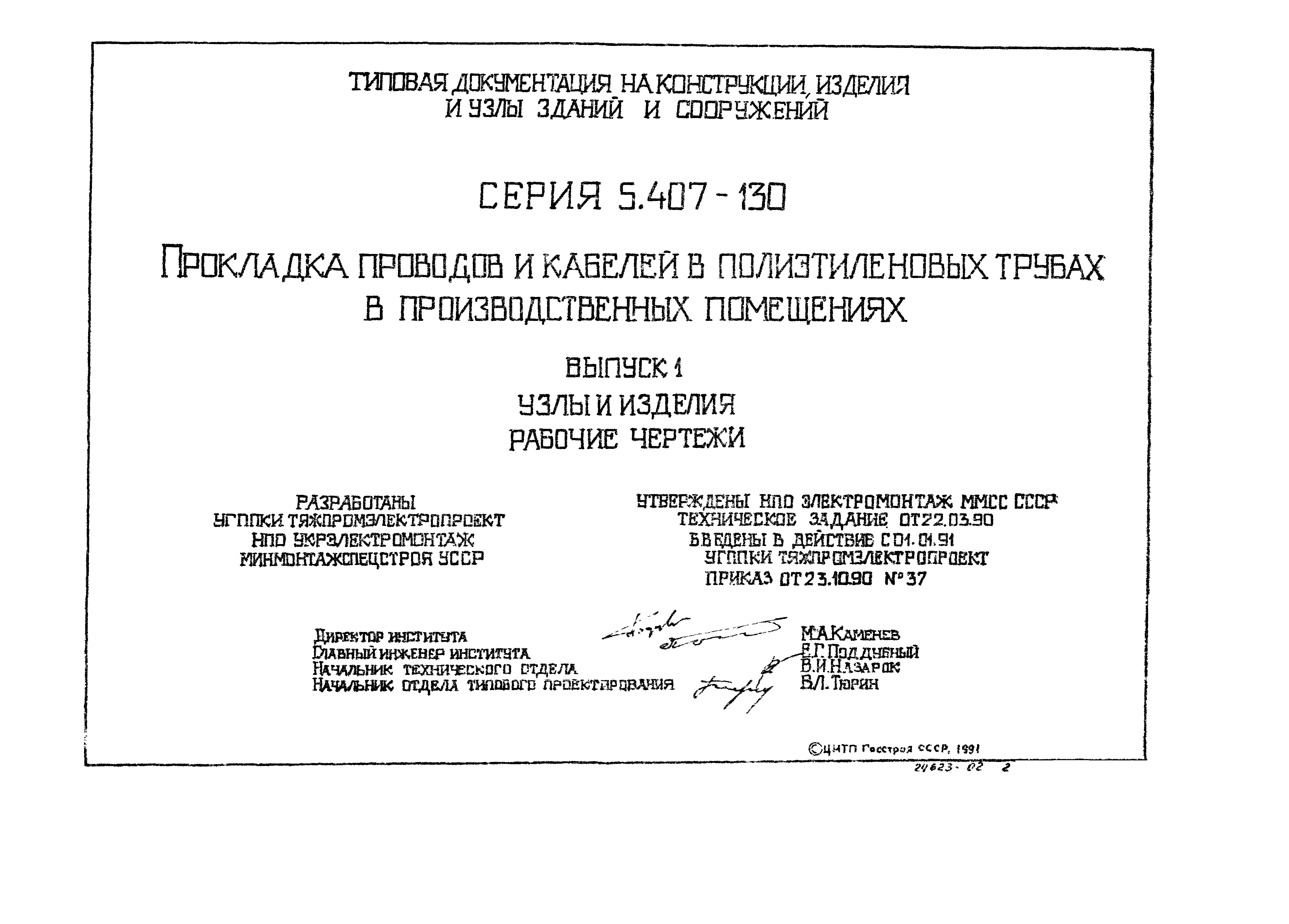

Скачать Серия 5.407-130 Выпуск 1. Узлы и изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 5.407-130

Выпуск 1. Узлы и изделия. Рабочие чертежи

Обозначение:	Серия 5.407-130
Обозначение англ:	Series 5.407-130
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Узлы и изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991

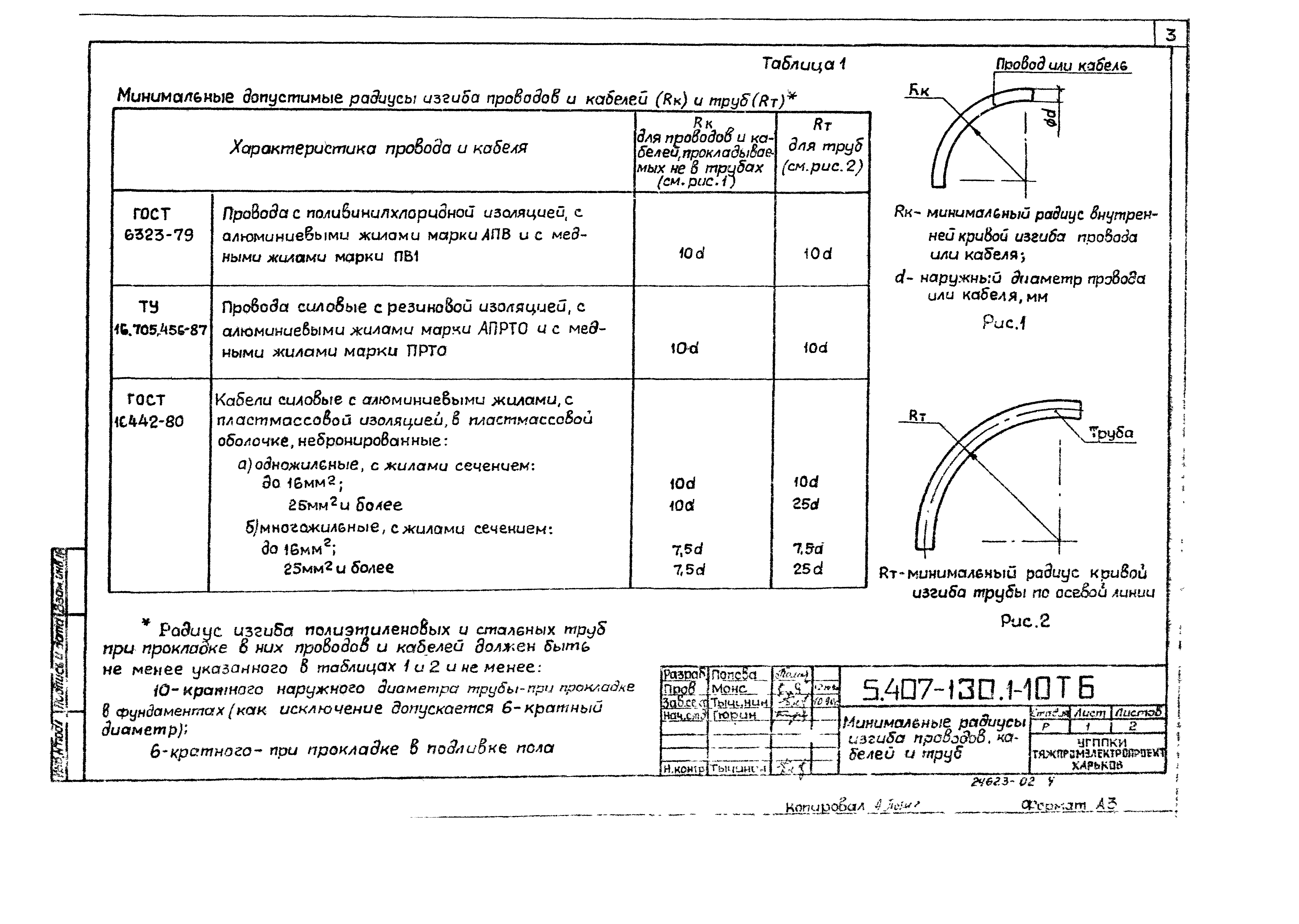

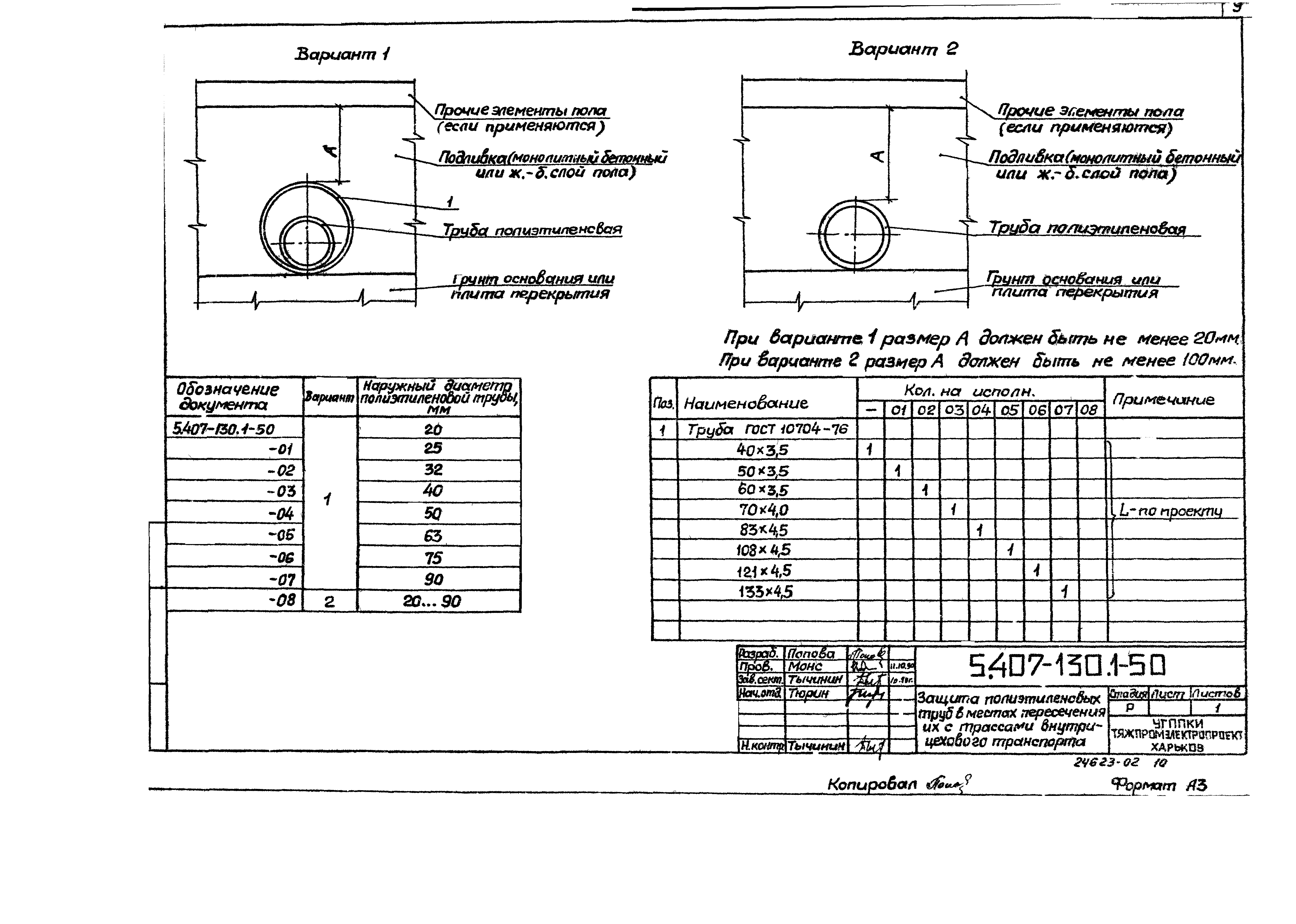

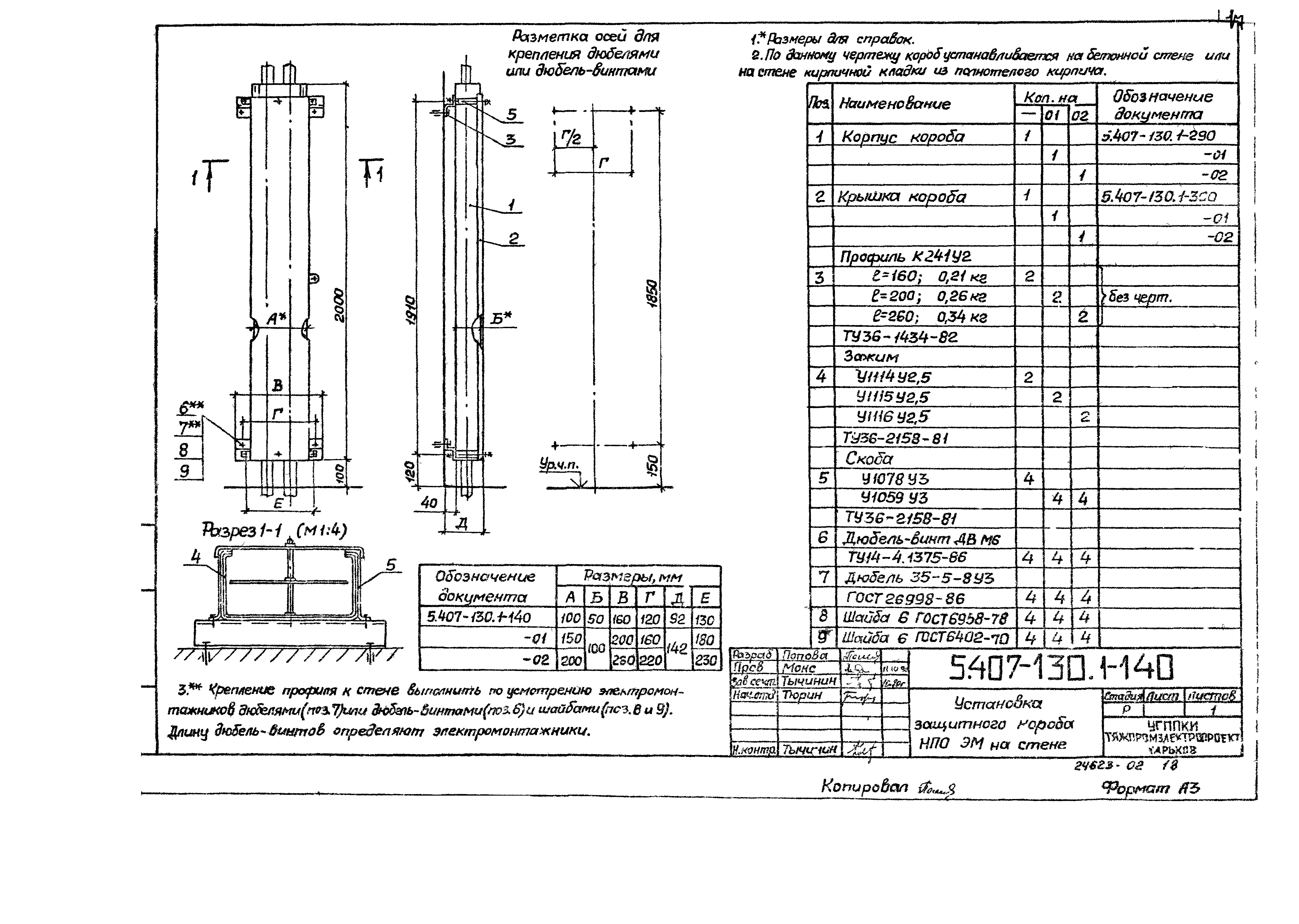

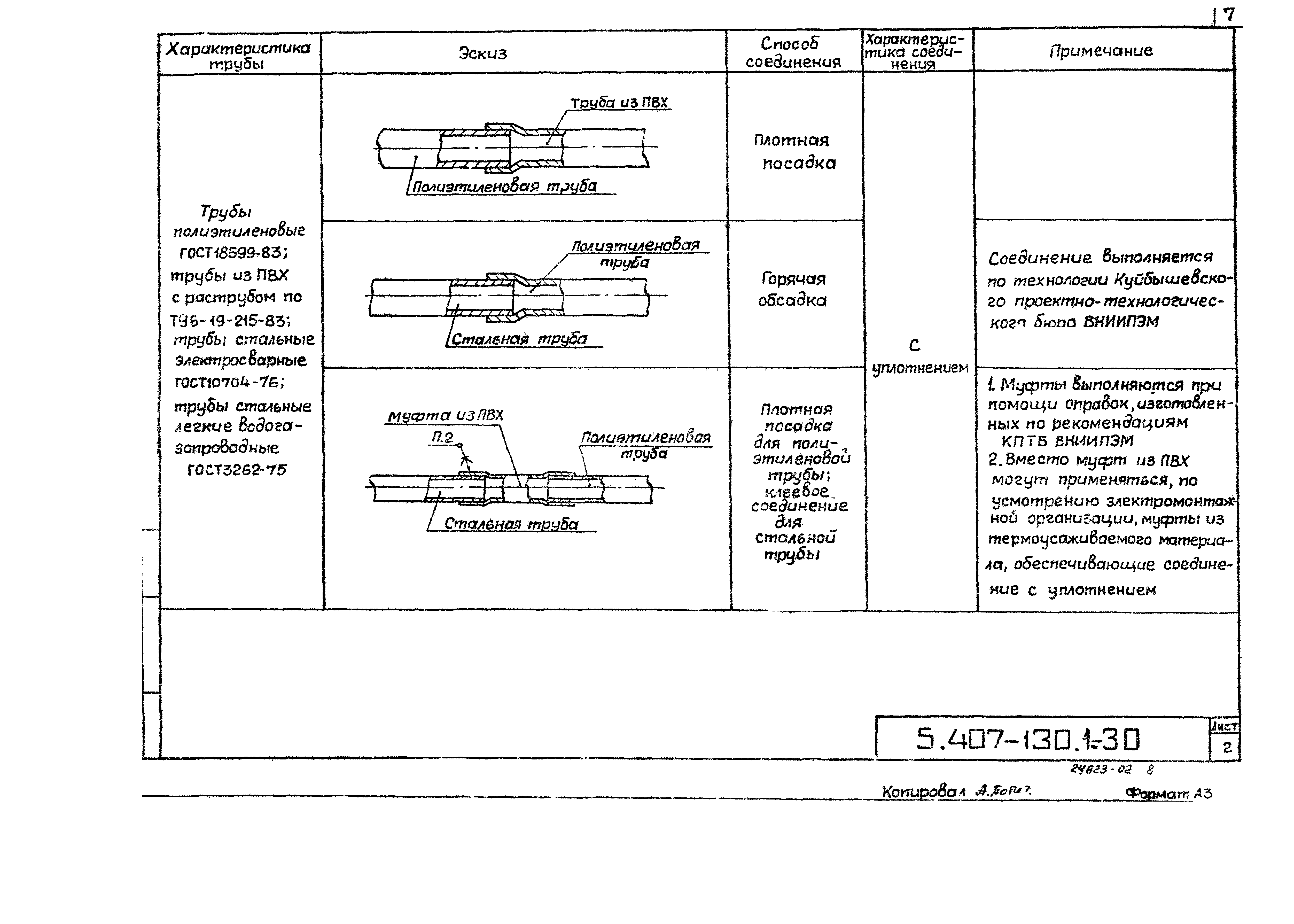

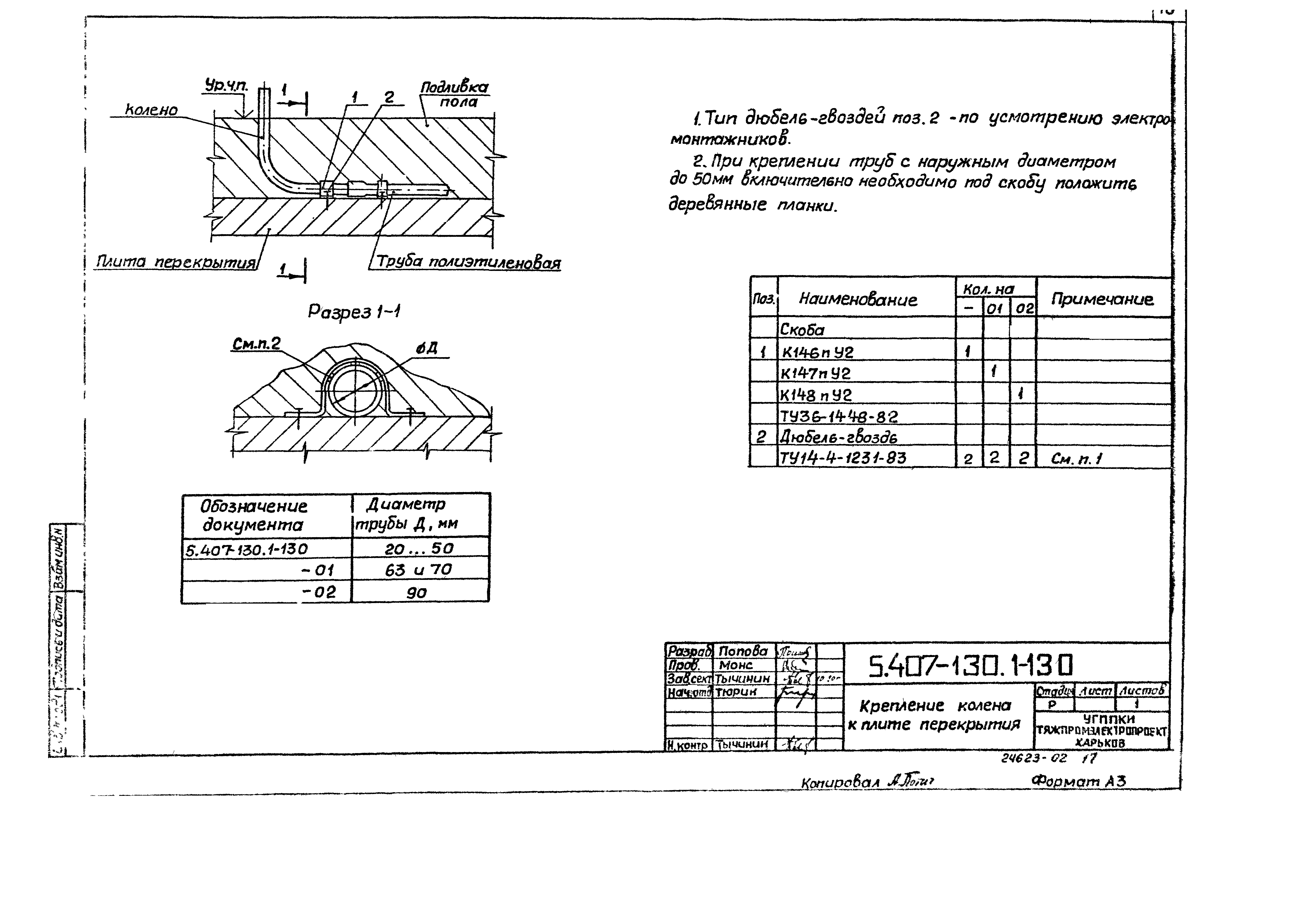

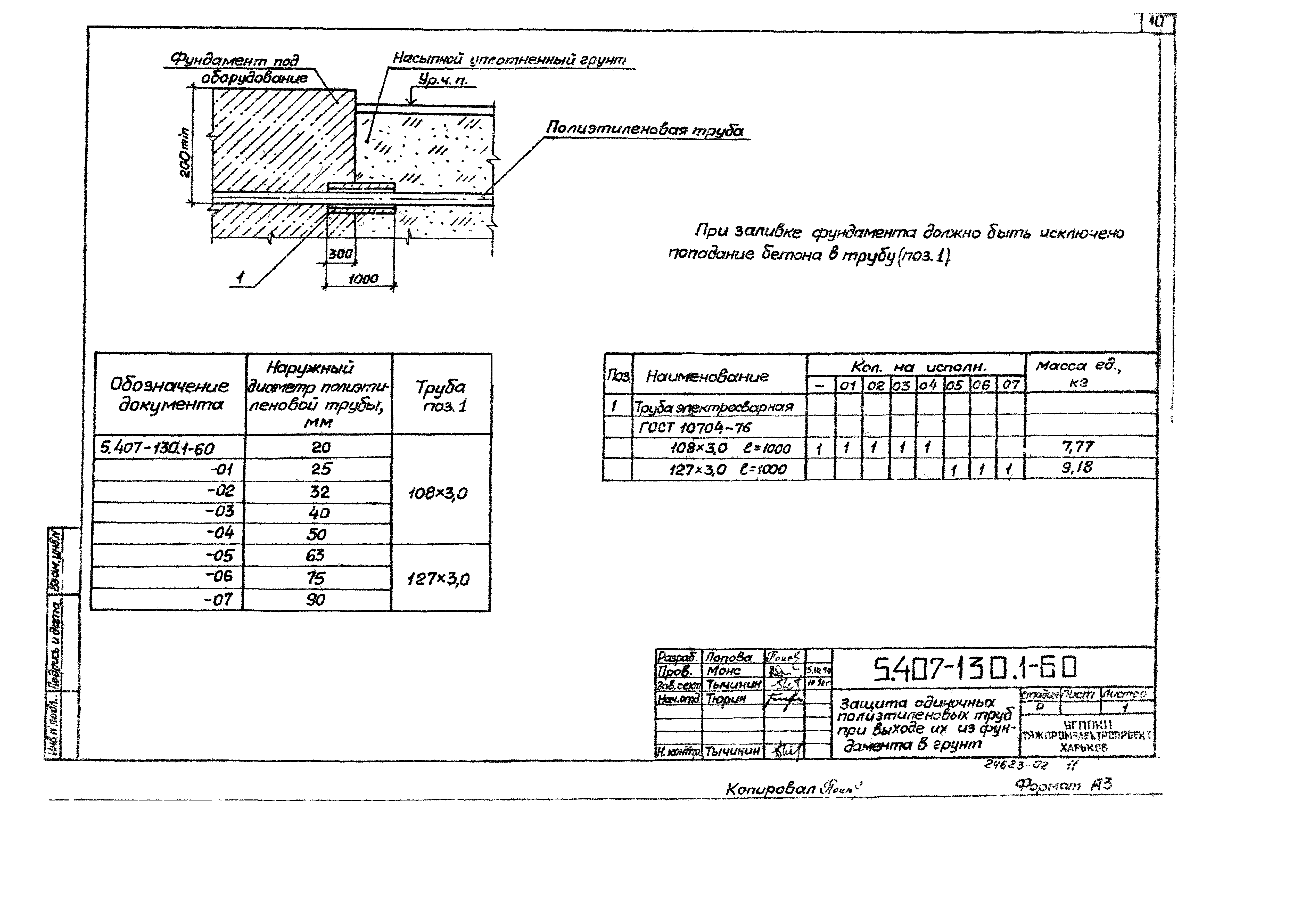

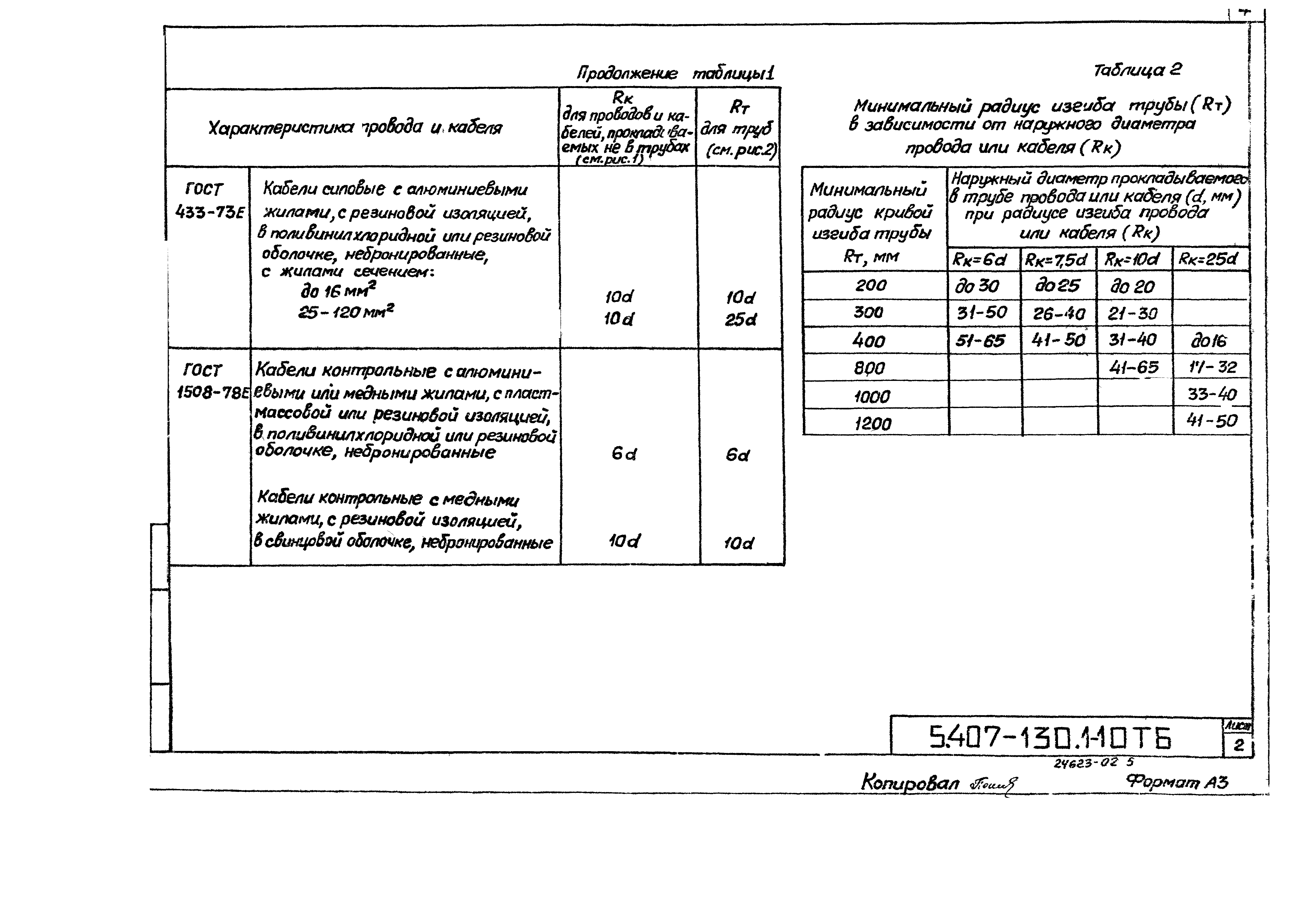

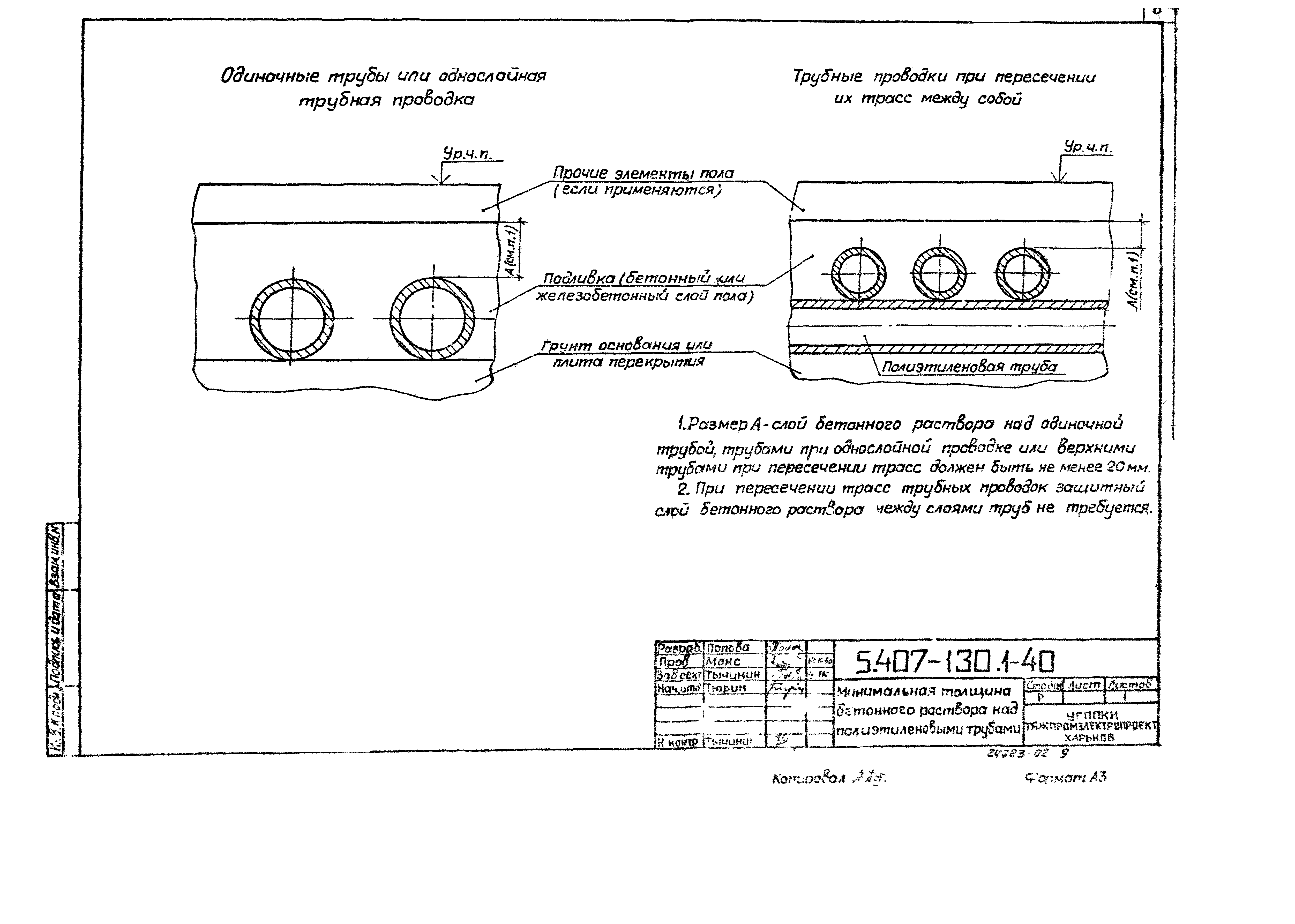

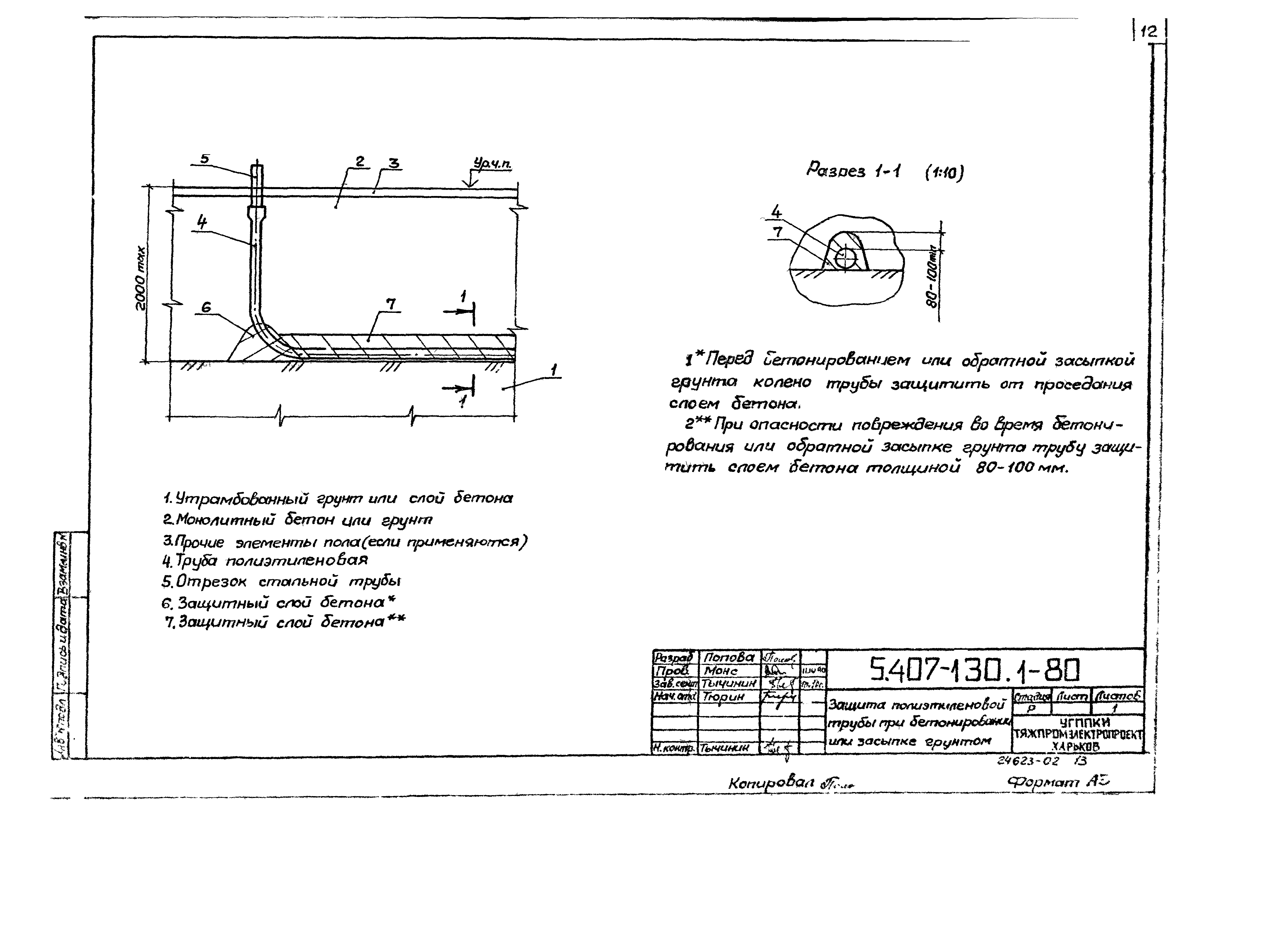

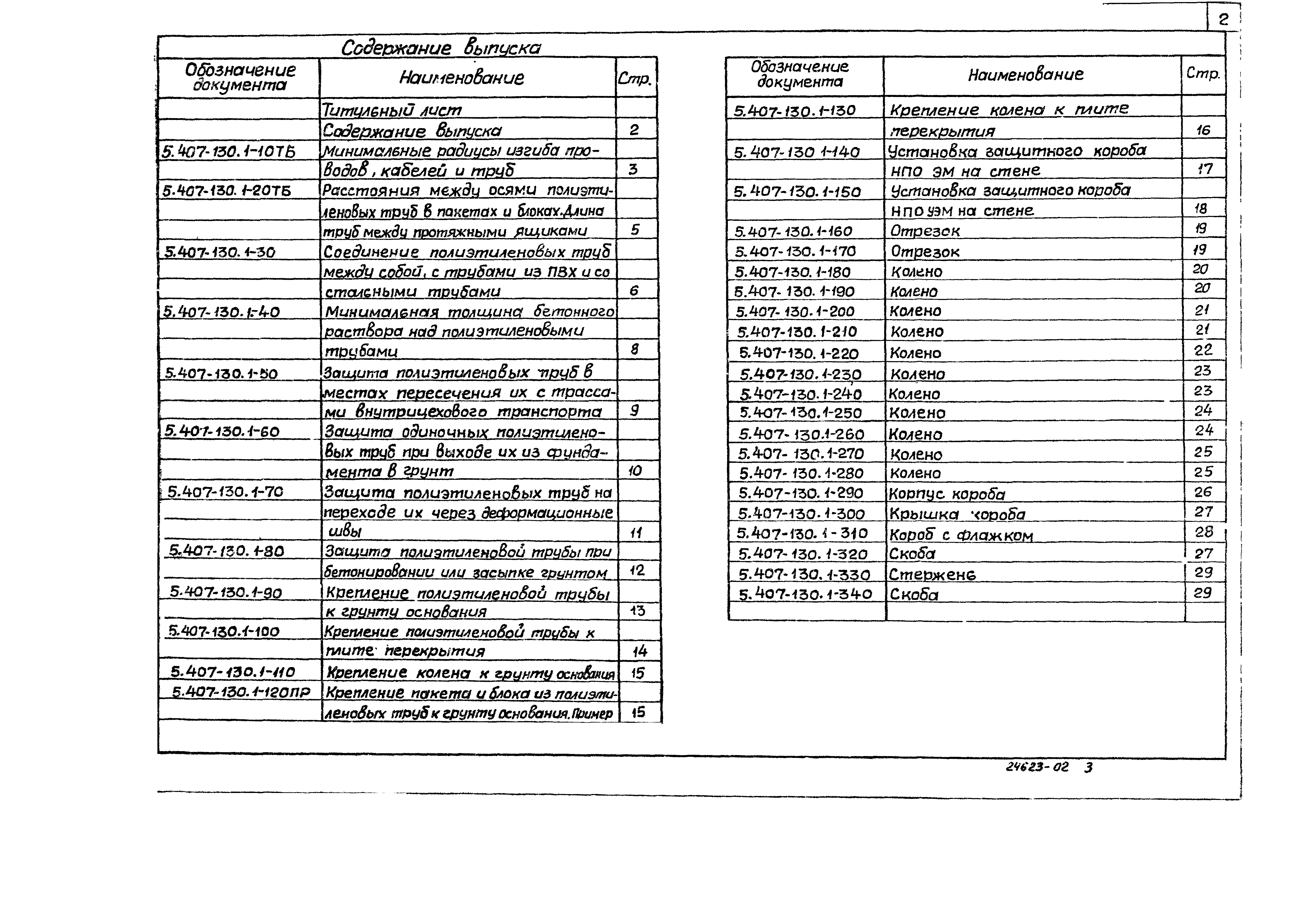

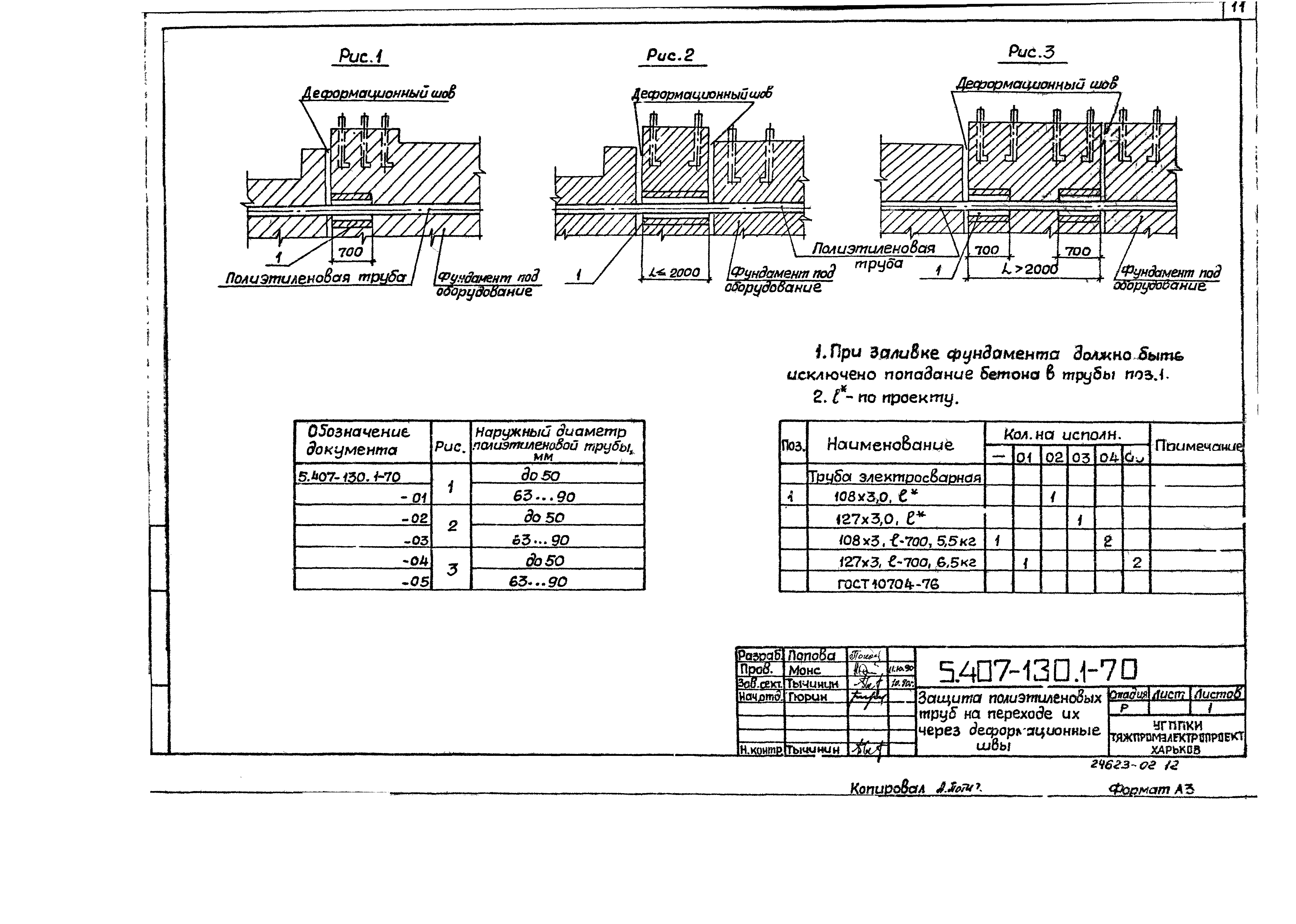

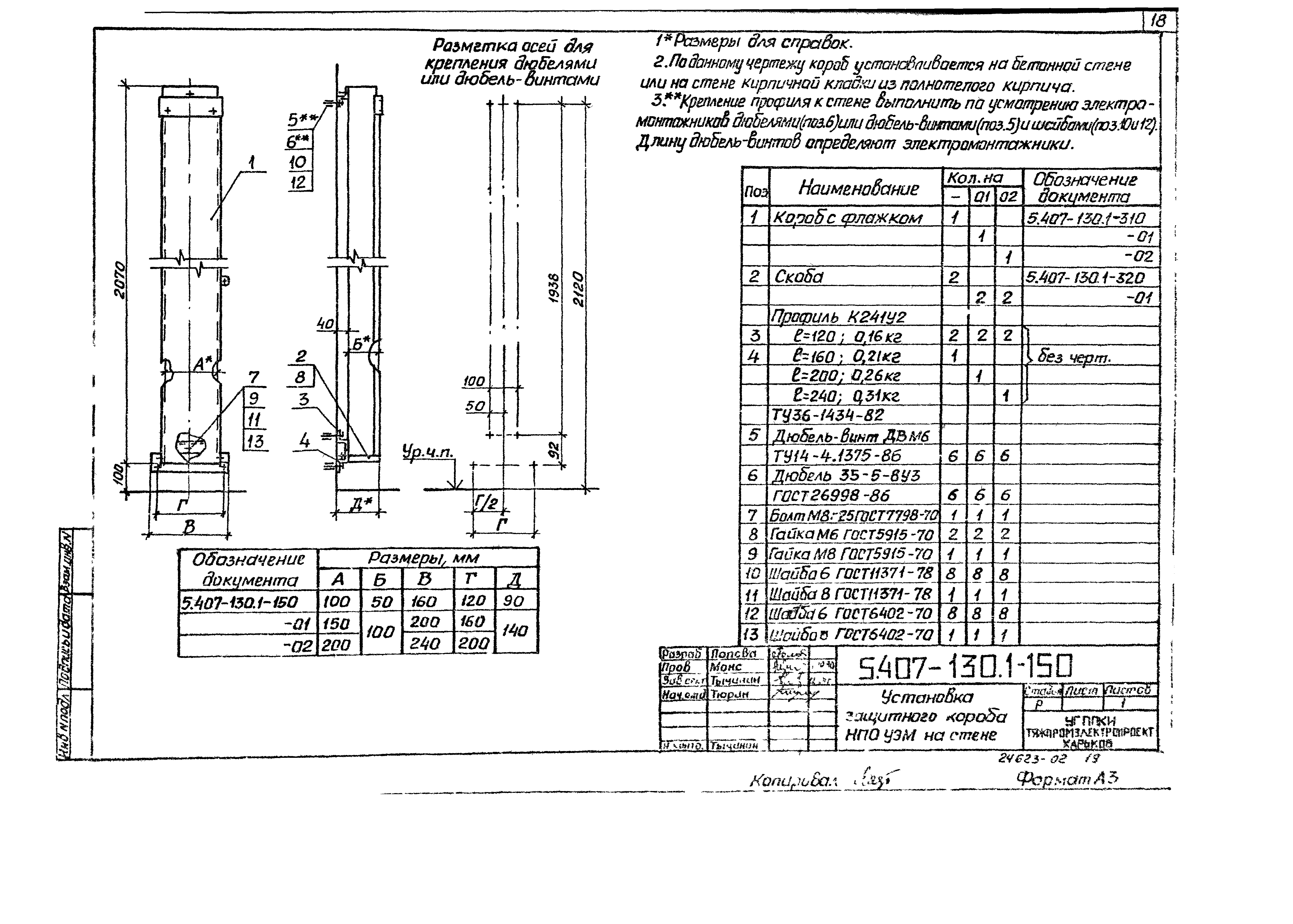

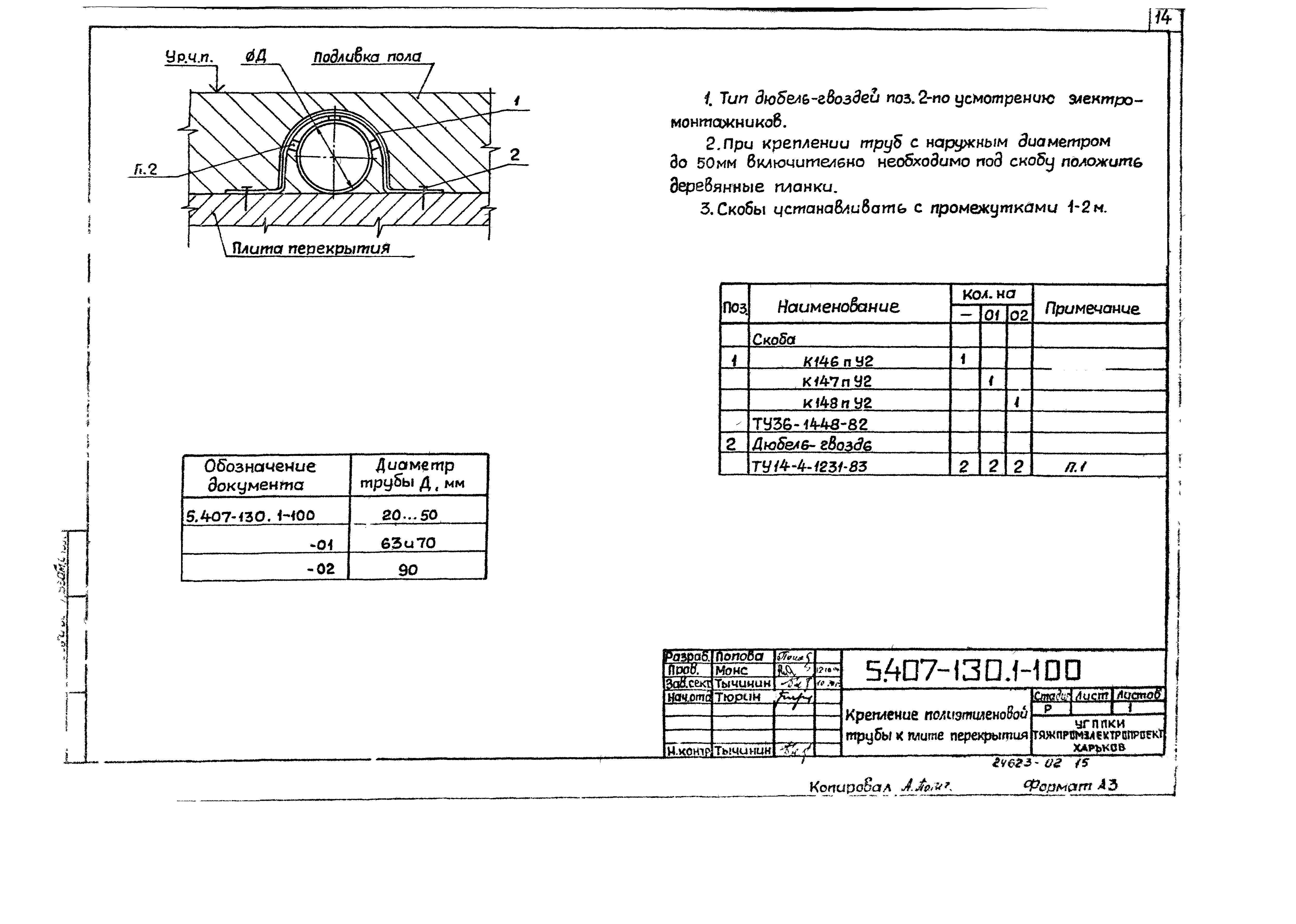

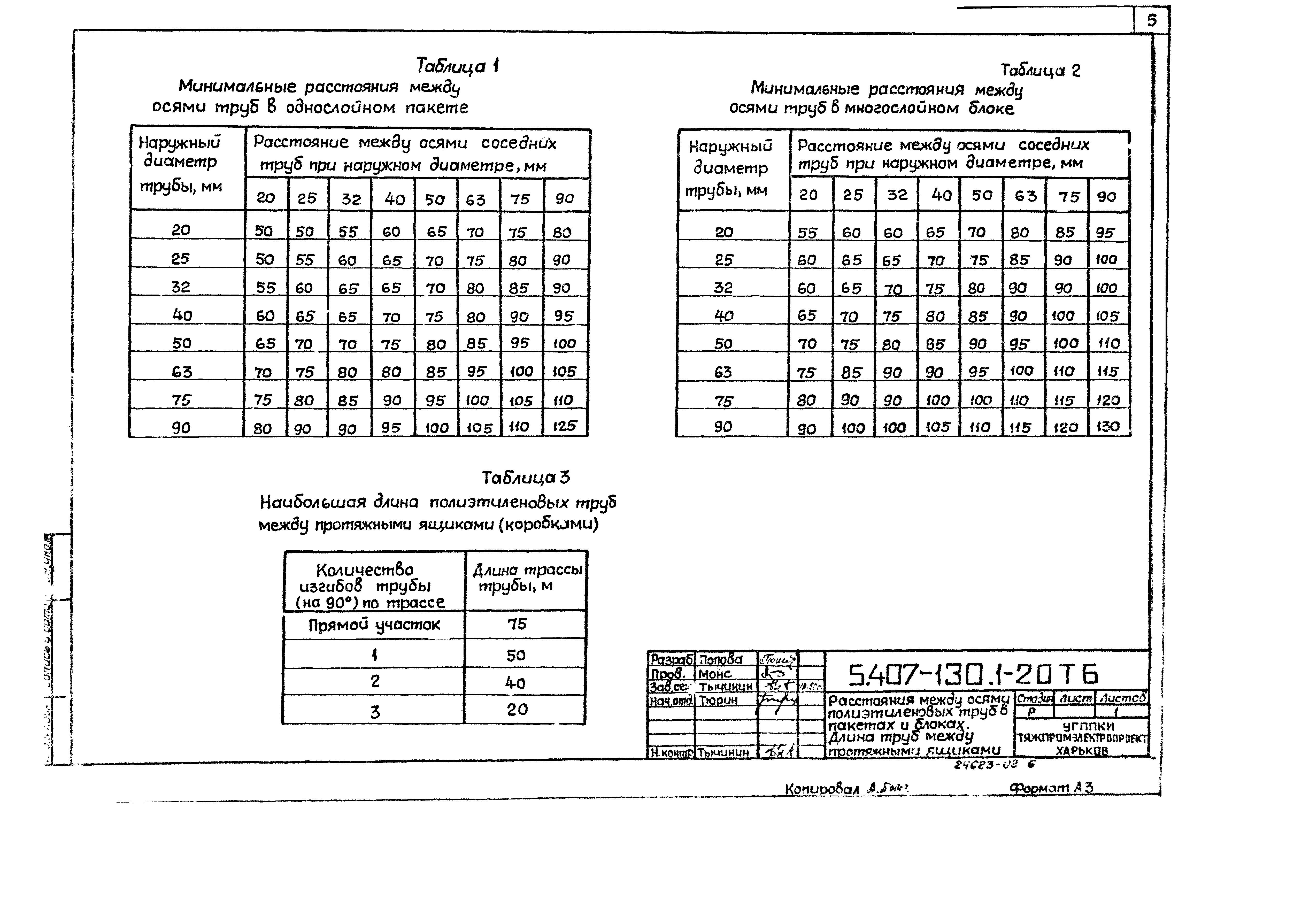

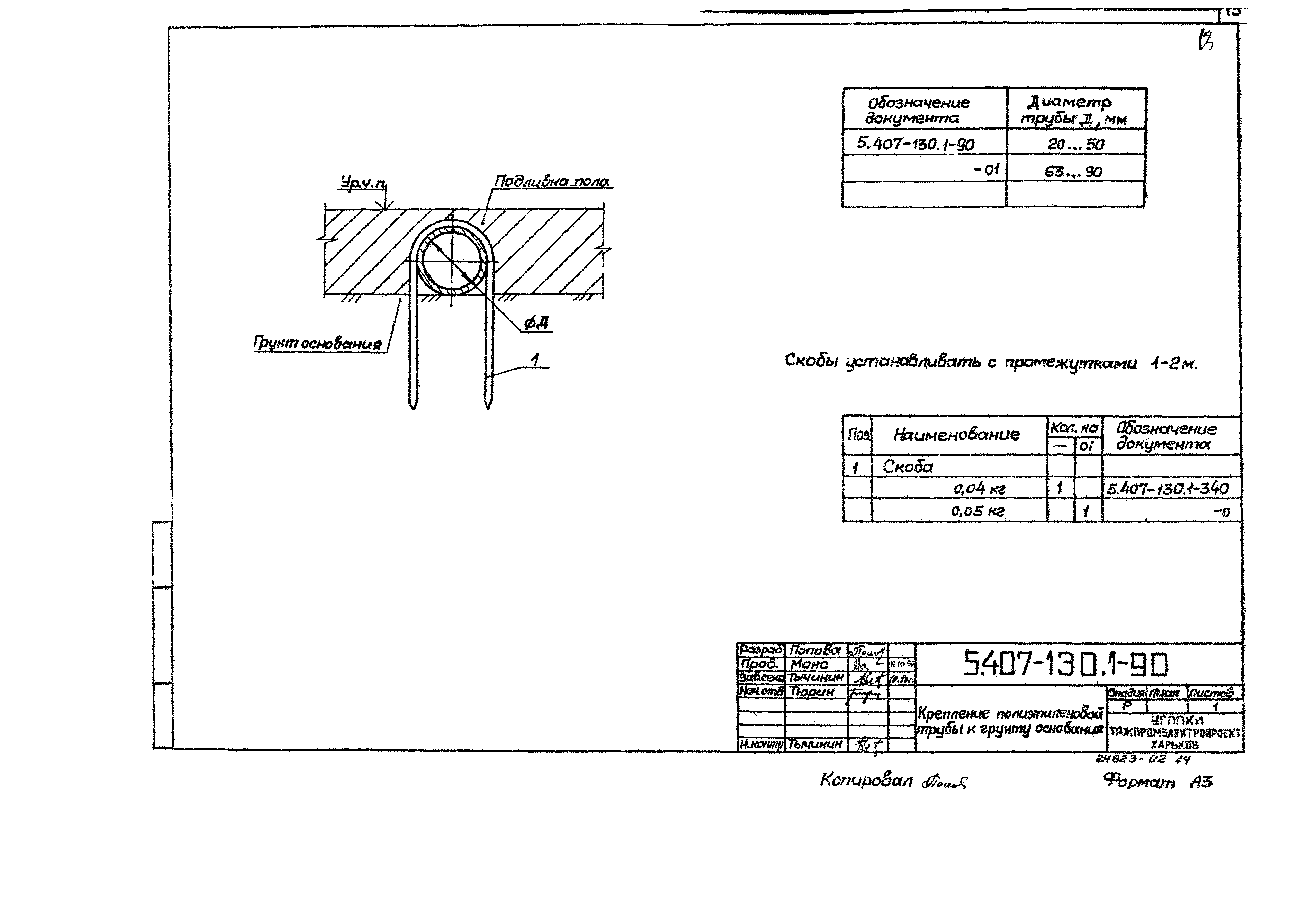

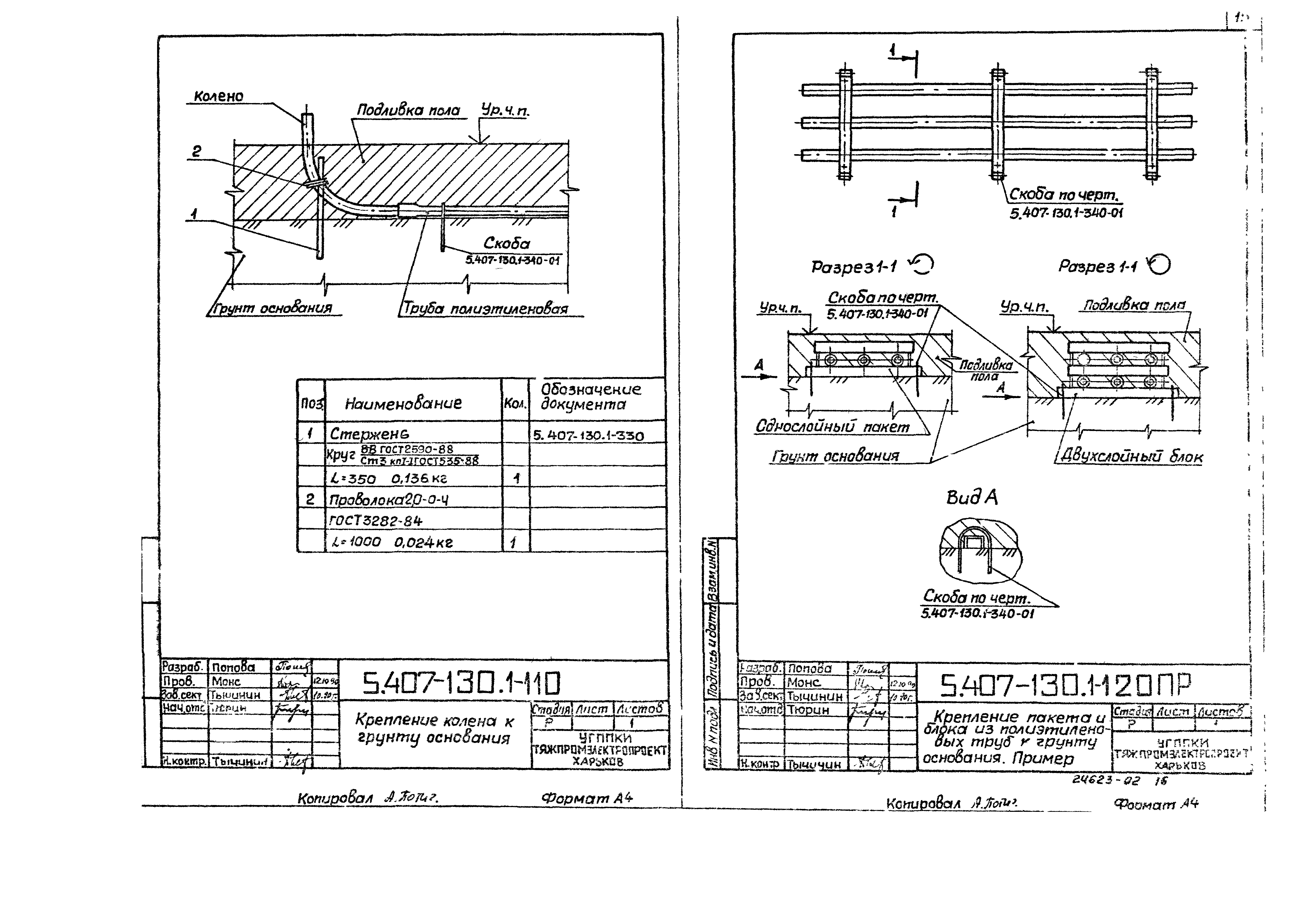

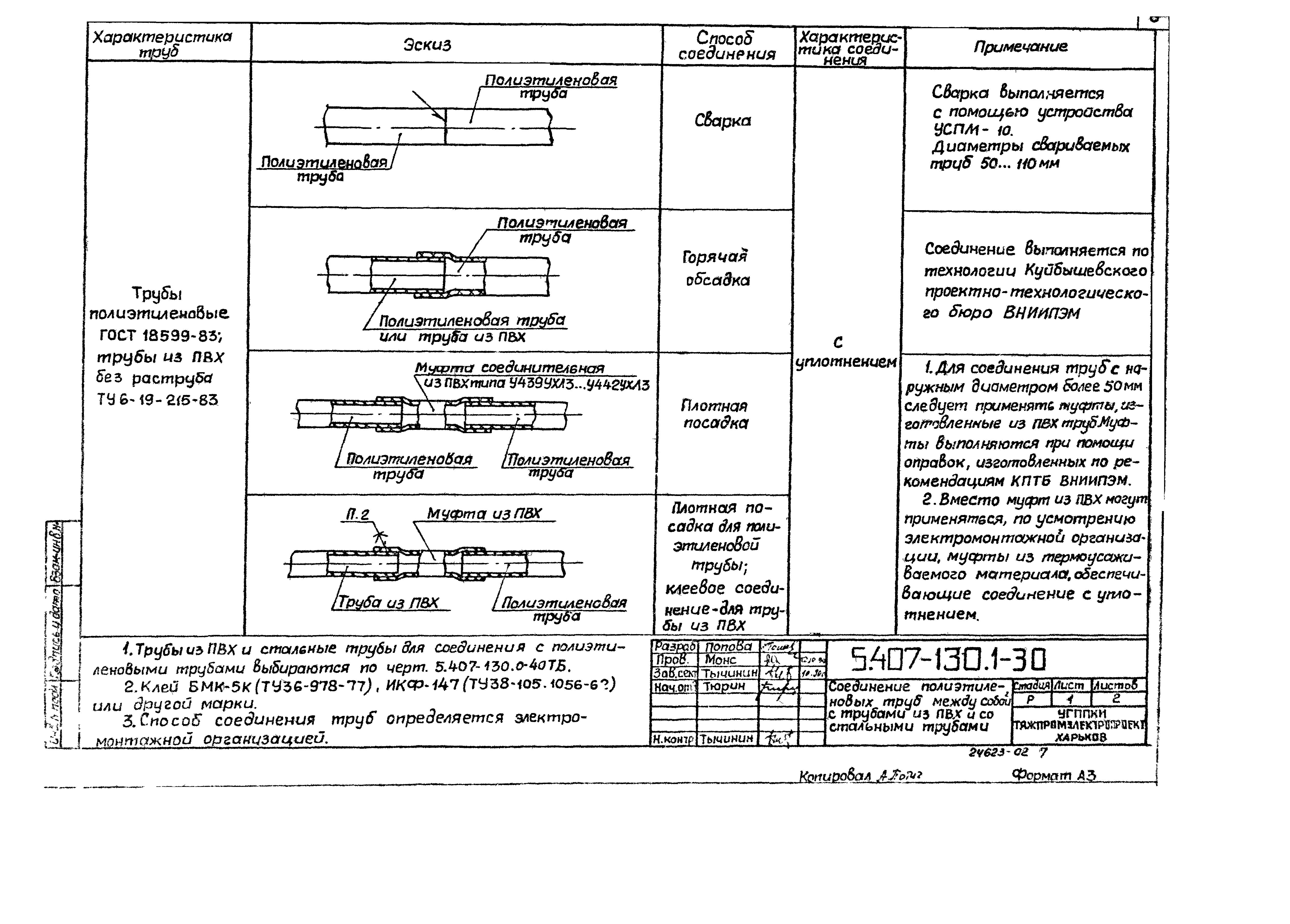

Оглавление:	Титульный лист Содержание выпуска 5.407-130.1-10ТБ Минимальные радиусы изгиба проводов, кабелей и труб 5.407-130.1-20ТБ Расстояния между осями полиэтиленовых труб в пакетах и блоках. Длина труб между протяжными ящиками 5.407-130.1-30 Соединение полиэтиленовых труб между собой, с трубами из ПВХ и со стальными трубами 5.407-130.1-40 Минимальная толщина бетонного раствора над полиэтиленовыми трубами 5.407-130.1-50 Защита полиэтиленовых труб в местах пересечения их с трассами внутрицехового транспорта 5.407-130.1-60 Защита одиночных полиэтиленовых труб при выходе их из фундамента в грунт 5.407-130.1-70 Защита полиэтиленовых труб на переходе их через деформационные швы 5.407-130.1-80 Защита полиэтиленовой трубы при бетонировании или засыпке грунтом 5.407-130.1-90 Крепление полиэтиленовой трубы к грунту основания 5.407-130.1-100 Крепление полиэтиленовой трубы к плите перекрытия 5.407-130.1-110 Крепление колена к грунту основания 5.407-130.1-120ПР Крепление пакета и блока из полиэтиленовых труб к грунту основания. Пример 5.407-130.1-130 Крепление колена к плите перекрытия 5.407-130.1-140 Установка защитного короба НПО ЭМ на стене 5.407-130.1-150 Установка защитного короба НПО УЭМ на стене 5.407-130.1-160 Отрезок 5.407-130.1-170 Отрезок 5.407-130.1-180 Колено 5.407-130.1-190 Колено 5.407-130.1-200 Колено 5.407-130.1-210 Колено 5.407-130.1-220 Колено 5.407-130.1-230 Колено 5.407-130.1-240 Колено 5.407-130.1-250 Колено 5.407-130.1-260 Колено 5.407-130.1-270 Колено 5.407-130.1-280 Колено 5.407-130.1-290 Корпус короба 5.407-130.1-300 Крышка короба 5.407-130.1-310 Короб с флажком 5.407-130.1-320 Скоба 5.407-130.1-330 Стержень 5.407-130.1-340 Скоба
Разработан:	УГППКИ Тяжпромэлектропроект
Утверждён:	22.03.1990 НПО Электромонтаж ММСС СССР
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1991 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Электрооборудование и электросети Прокладка шинопроводов, кабелей, троллеев и электропроводок
