Серия 2.420-5

Выпуск 2. Детали каркасов зданий со стропильными фермами из трубчатых профилей. Рабочие чертежи

Обозначение:	Серия 2.420-5
Обозначение англ:	Series 2.420-5
Статус:	действует
Название рус.:	Выпуск 2. Детали каркасов зданий со стропильными фермами из трубчатых профилей. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.1975

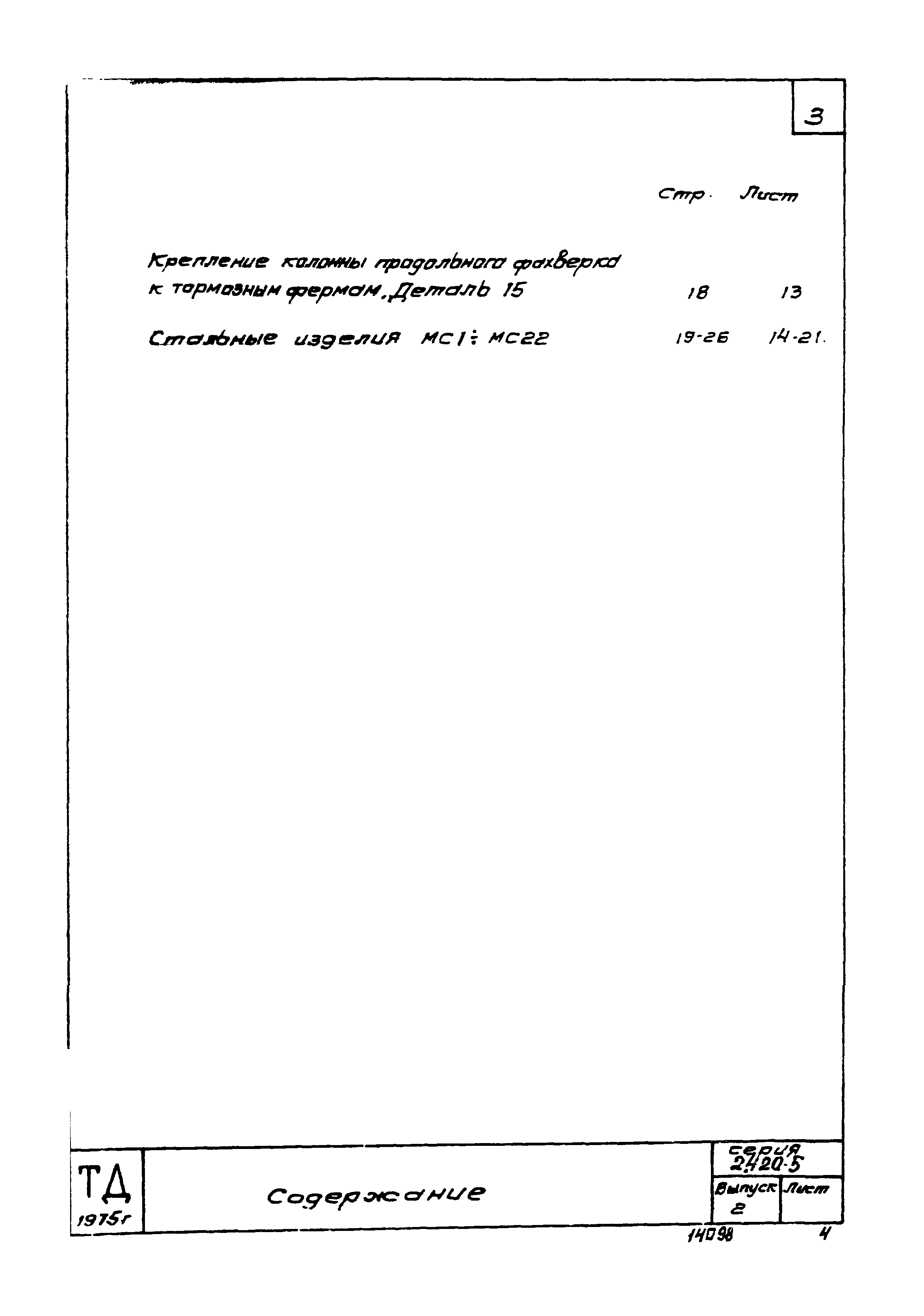

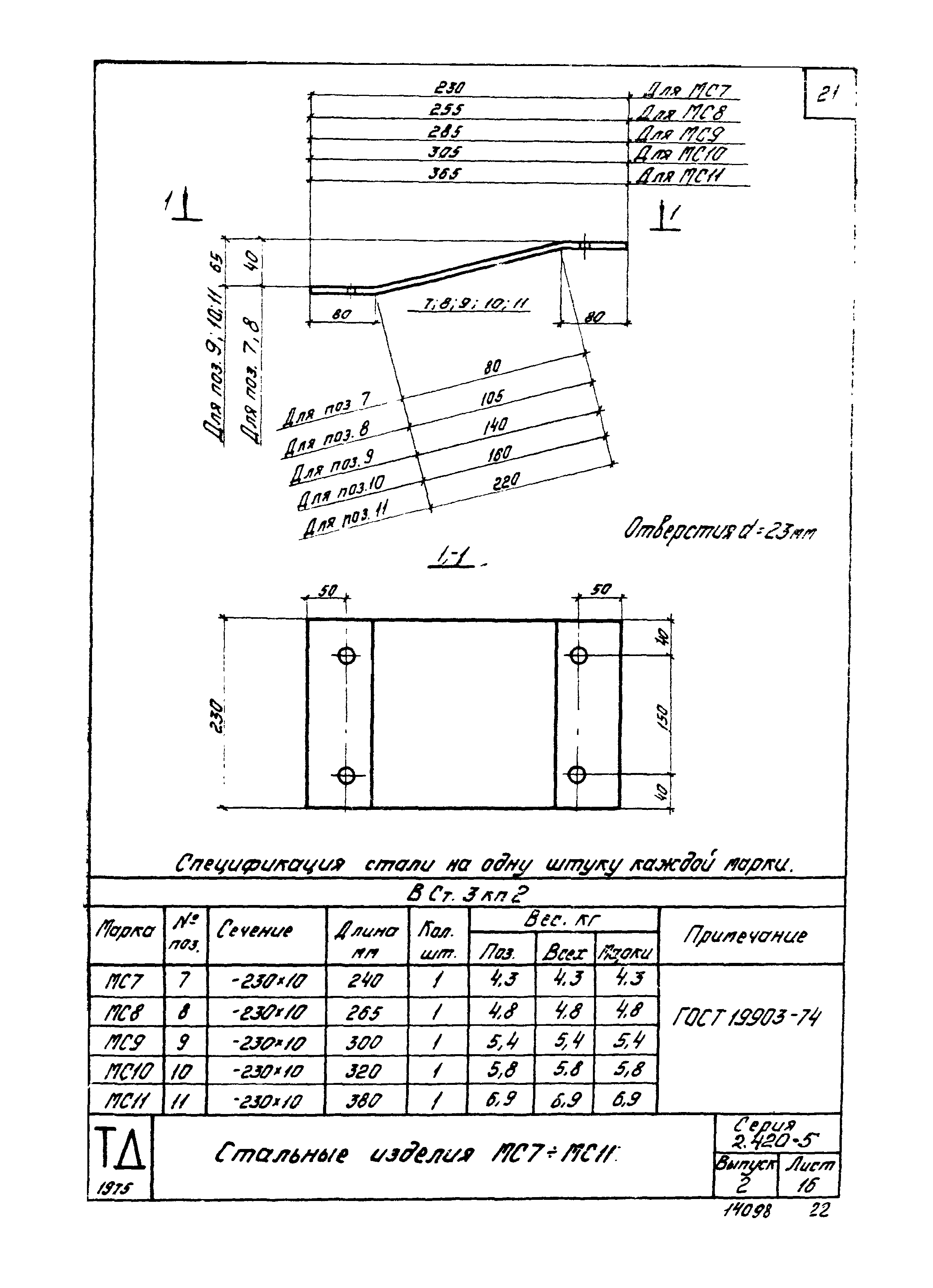

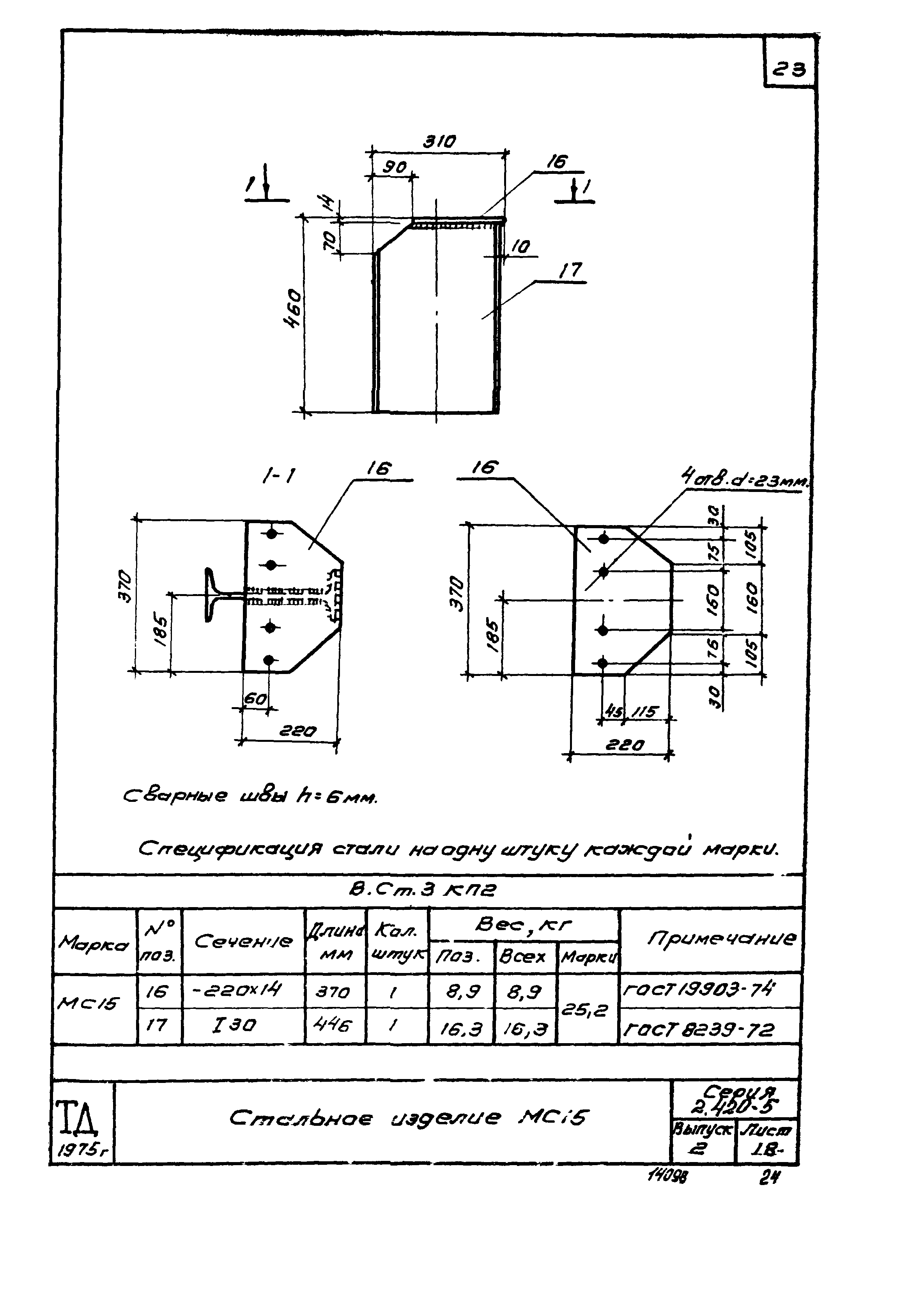

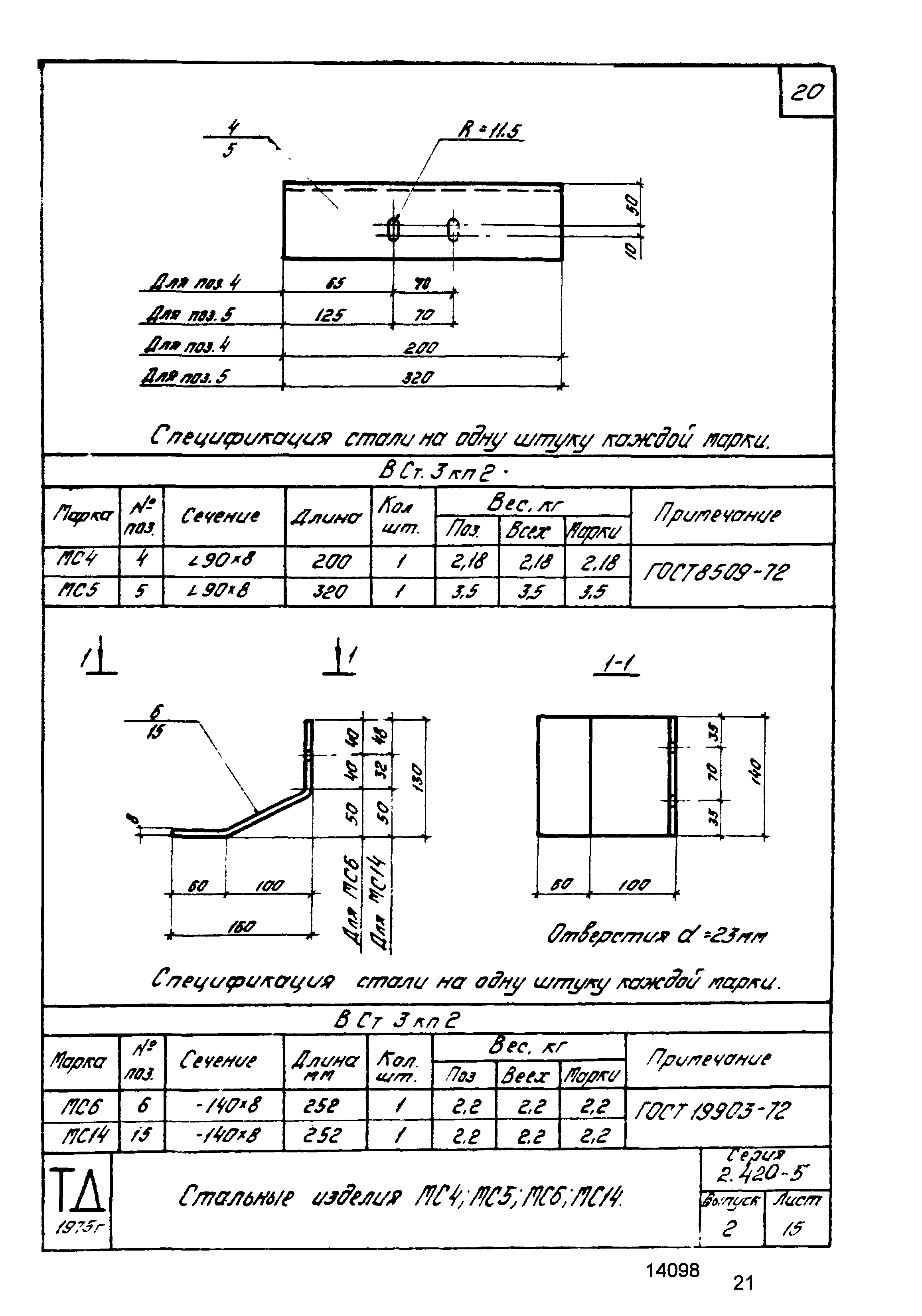

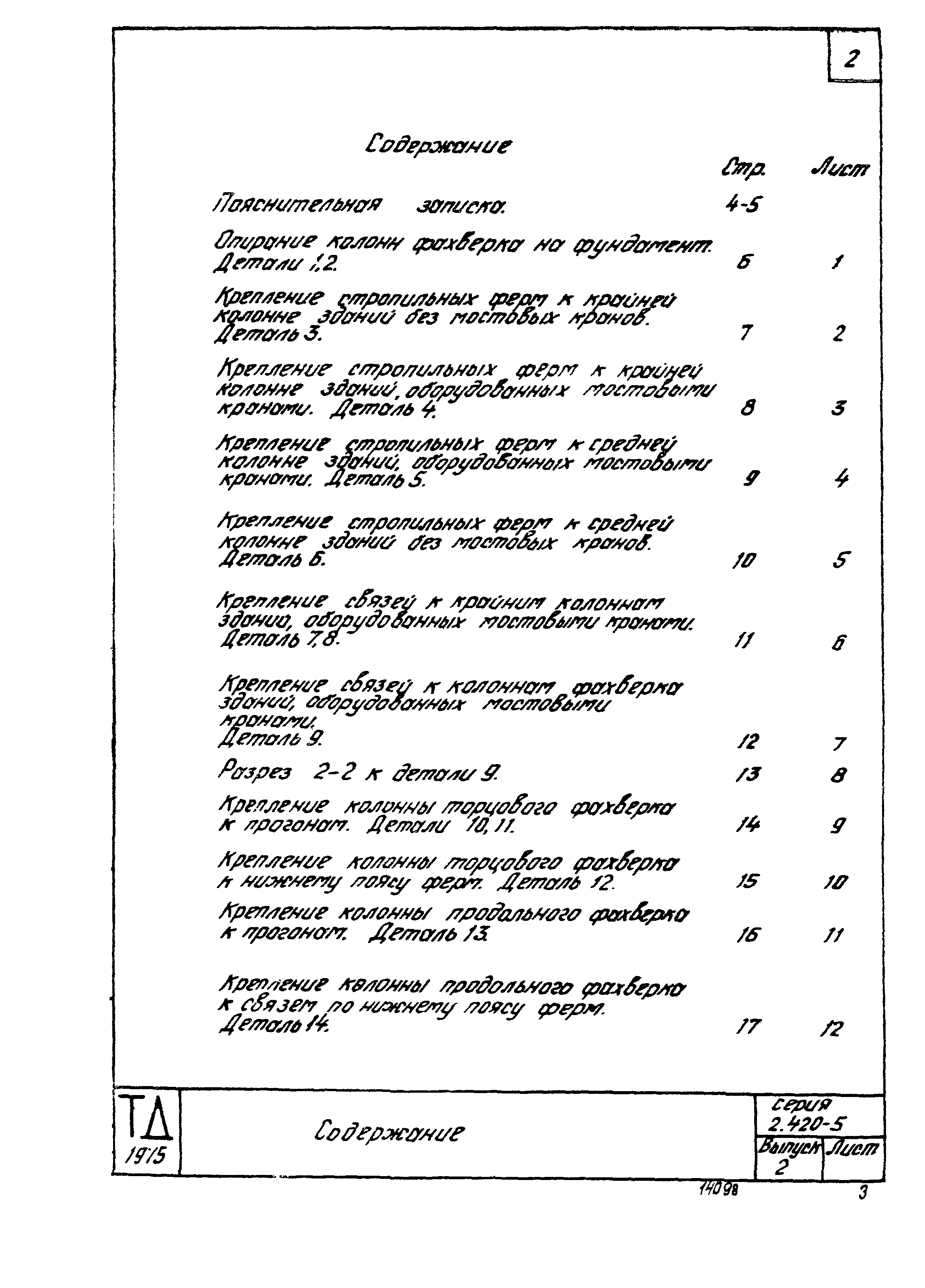

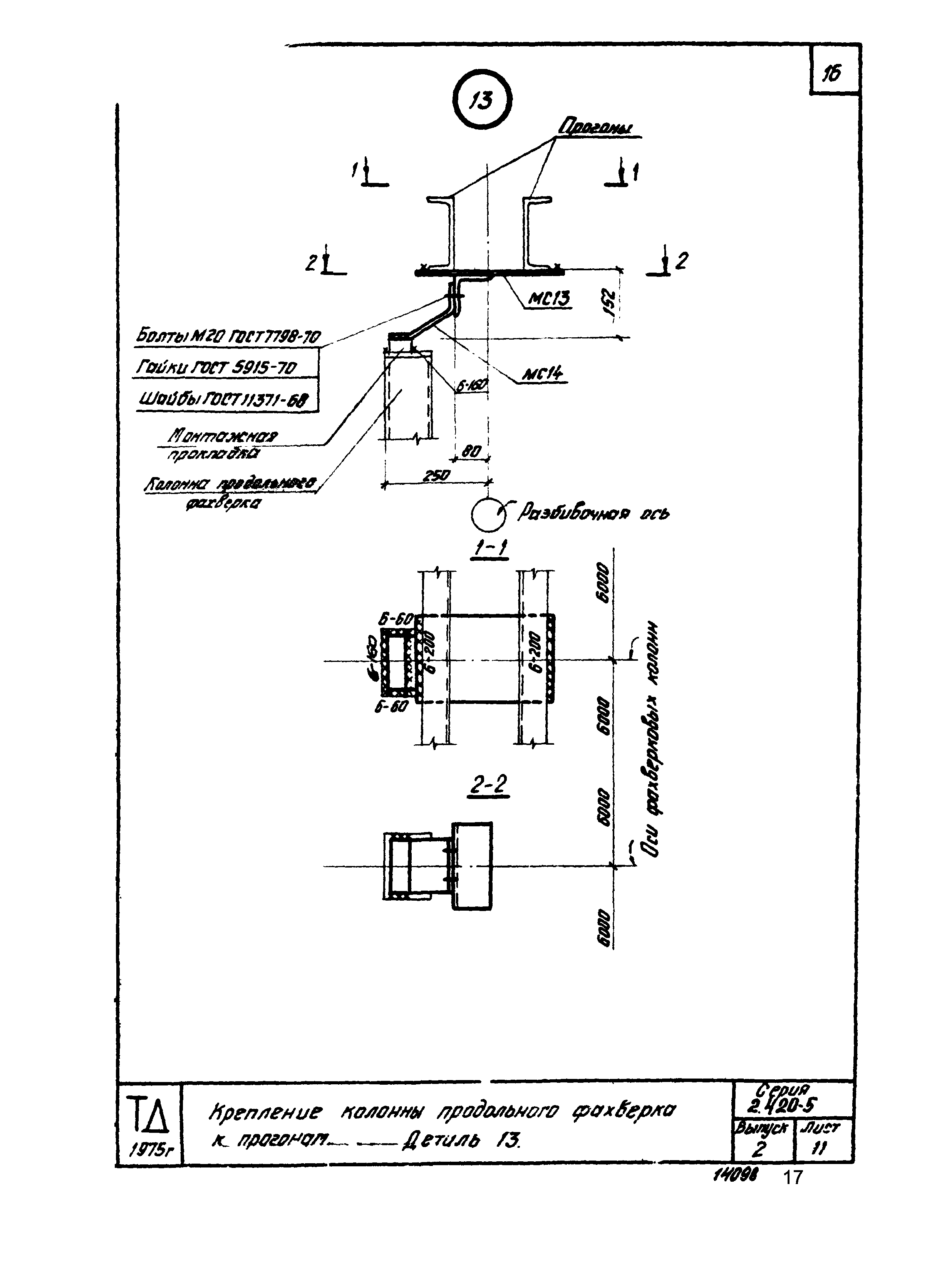

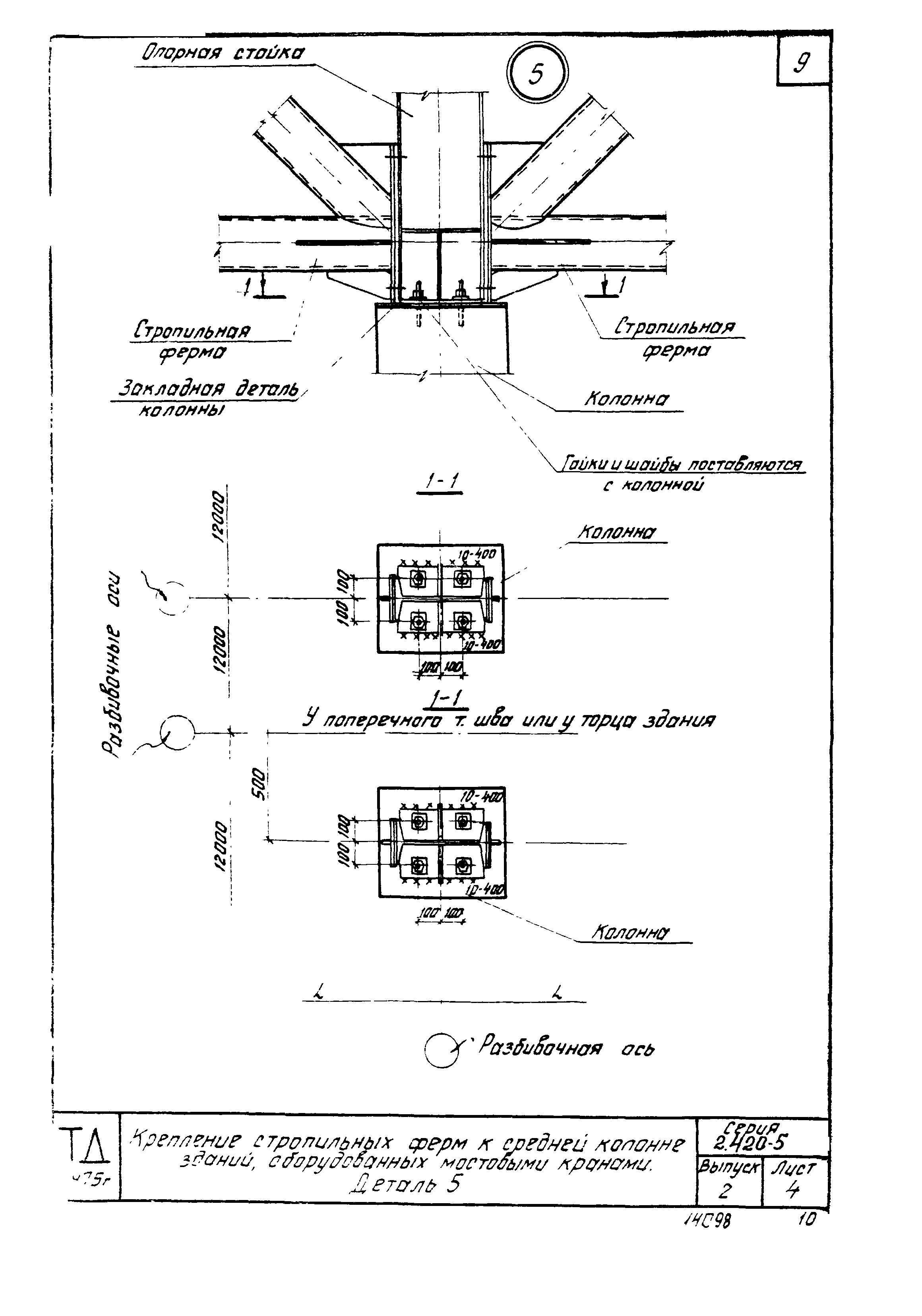

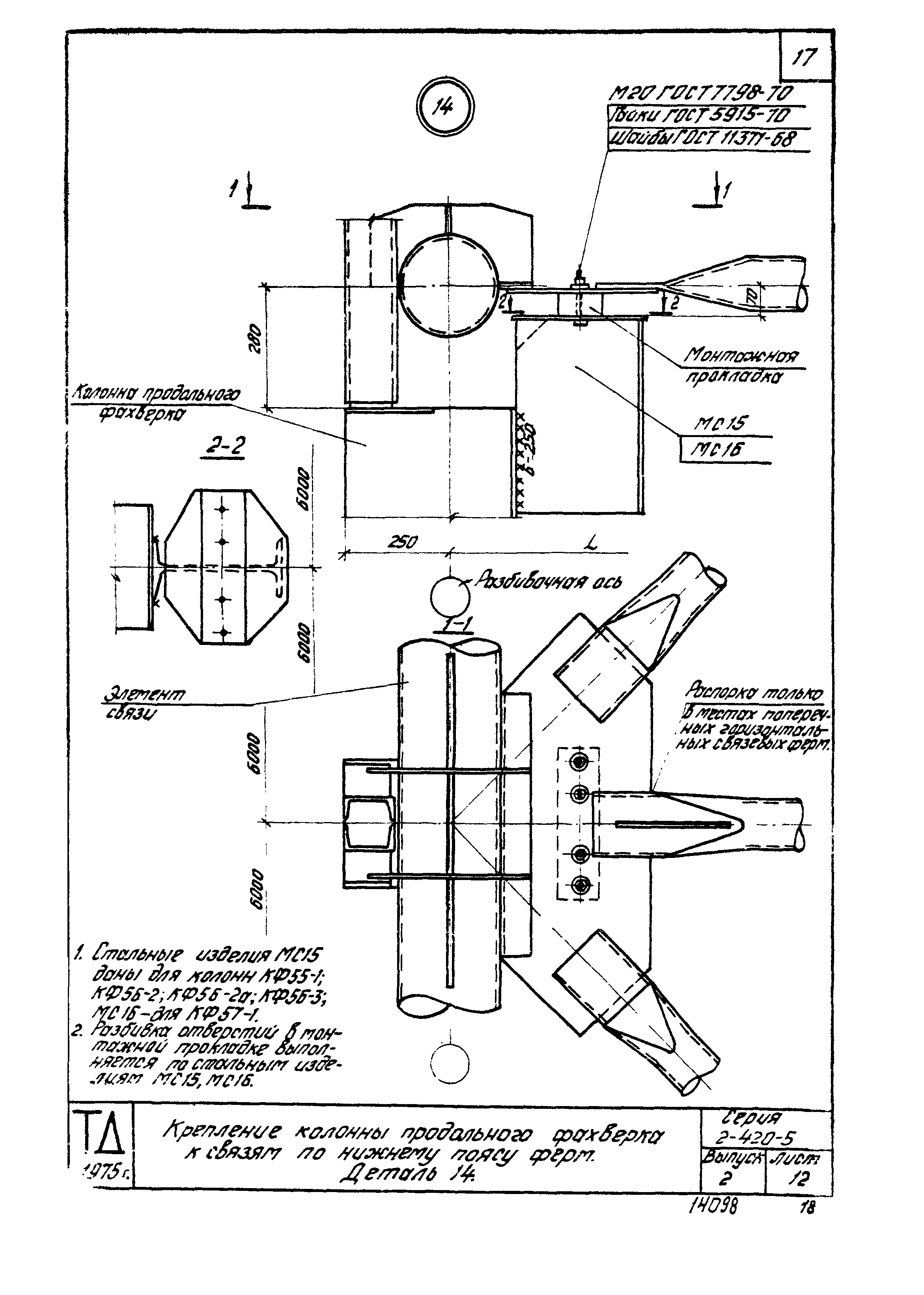

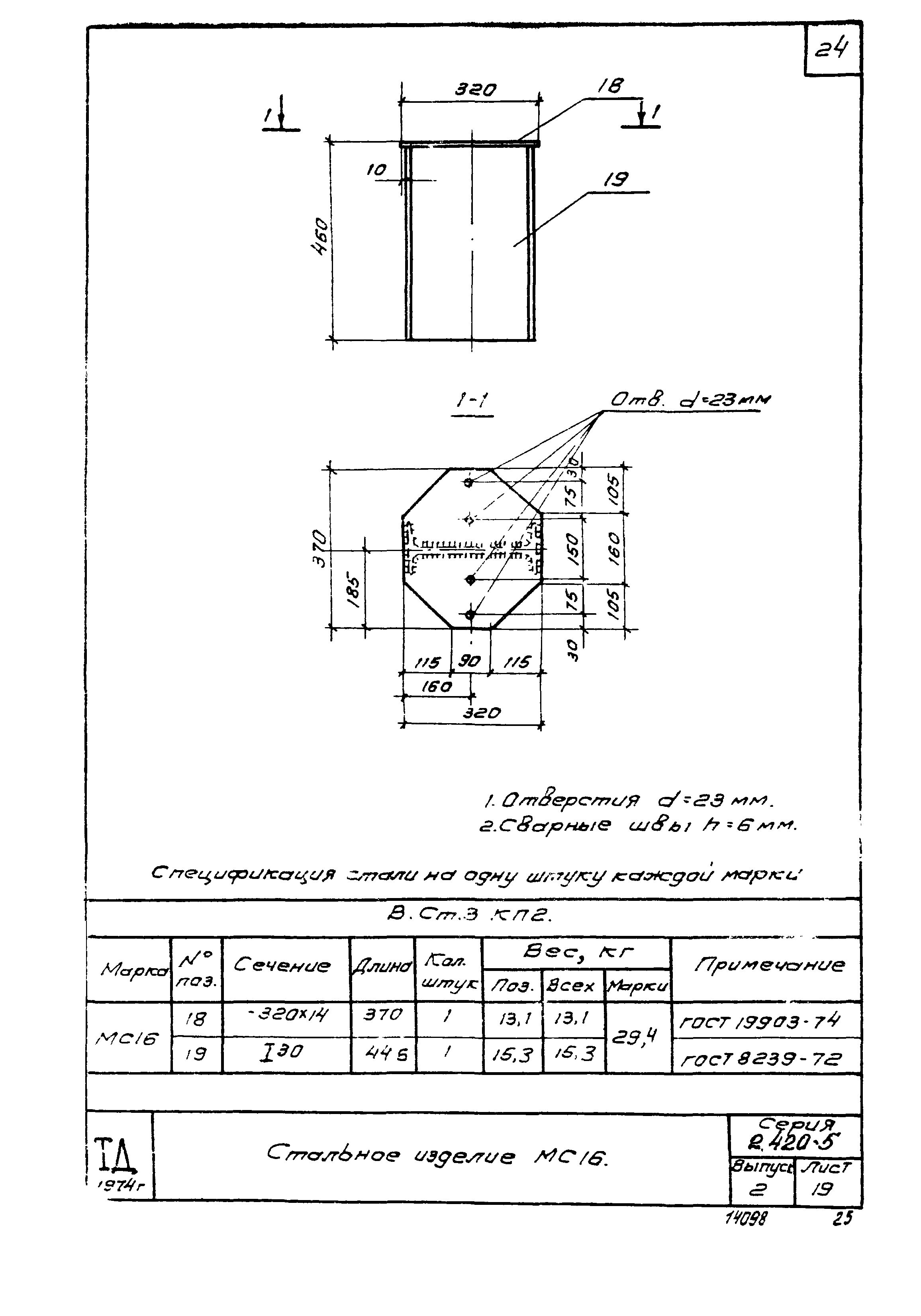

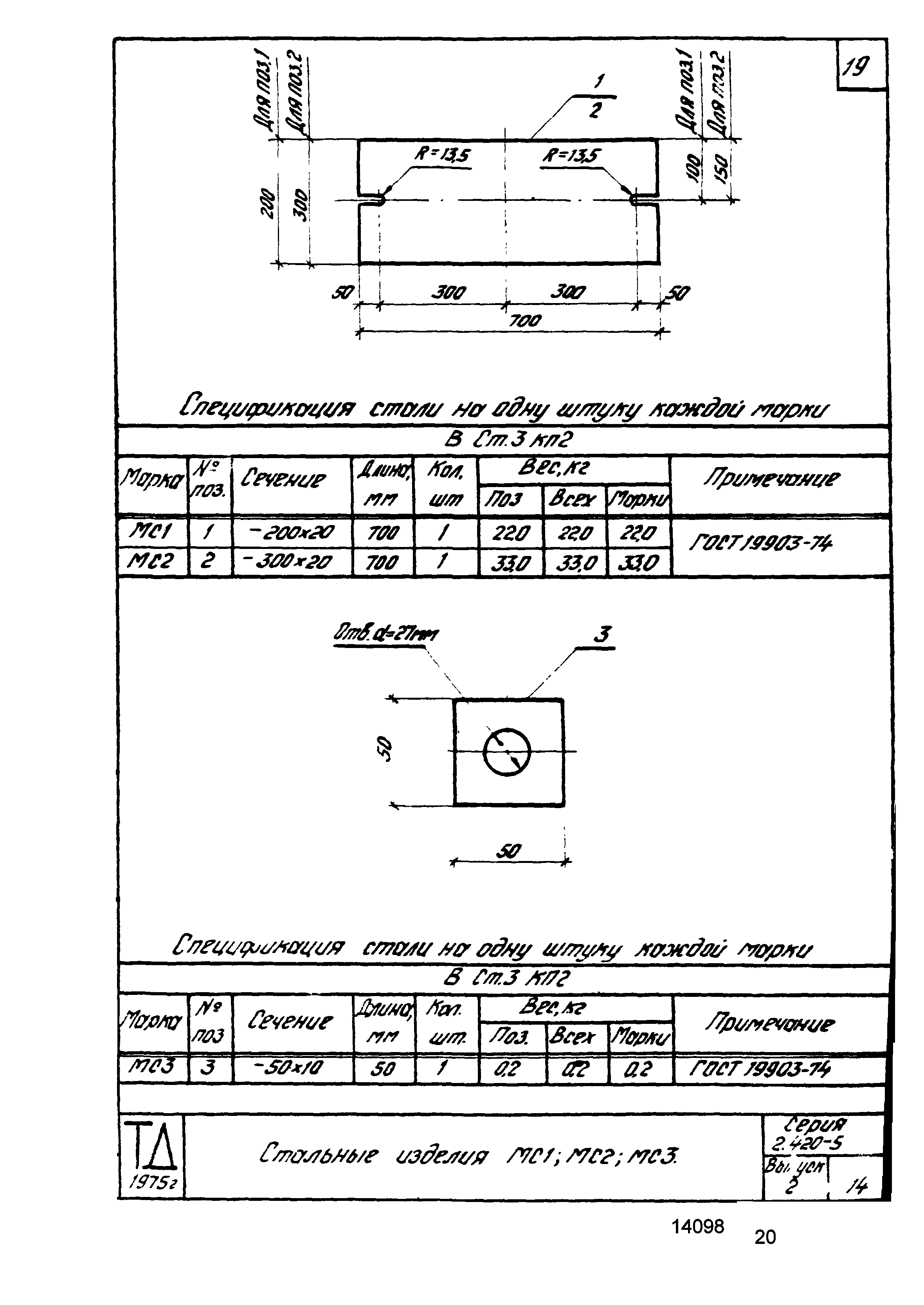

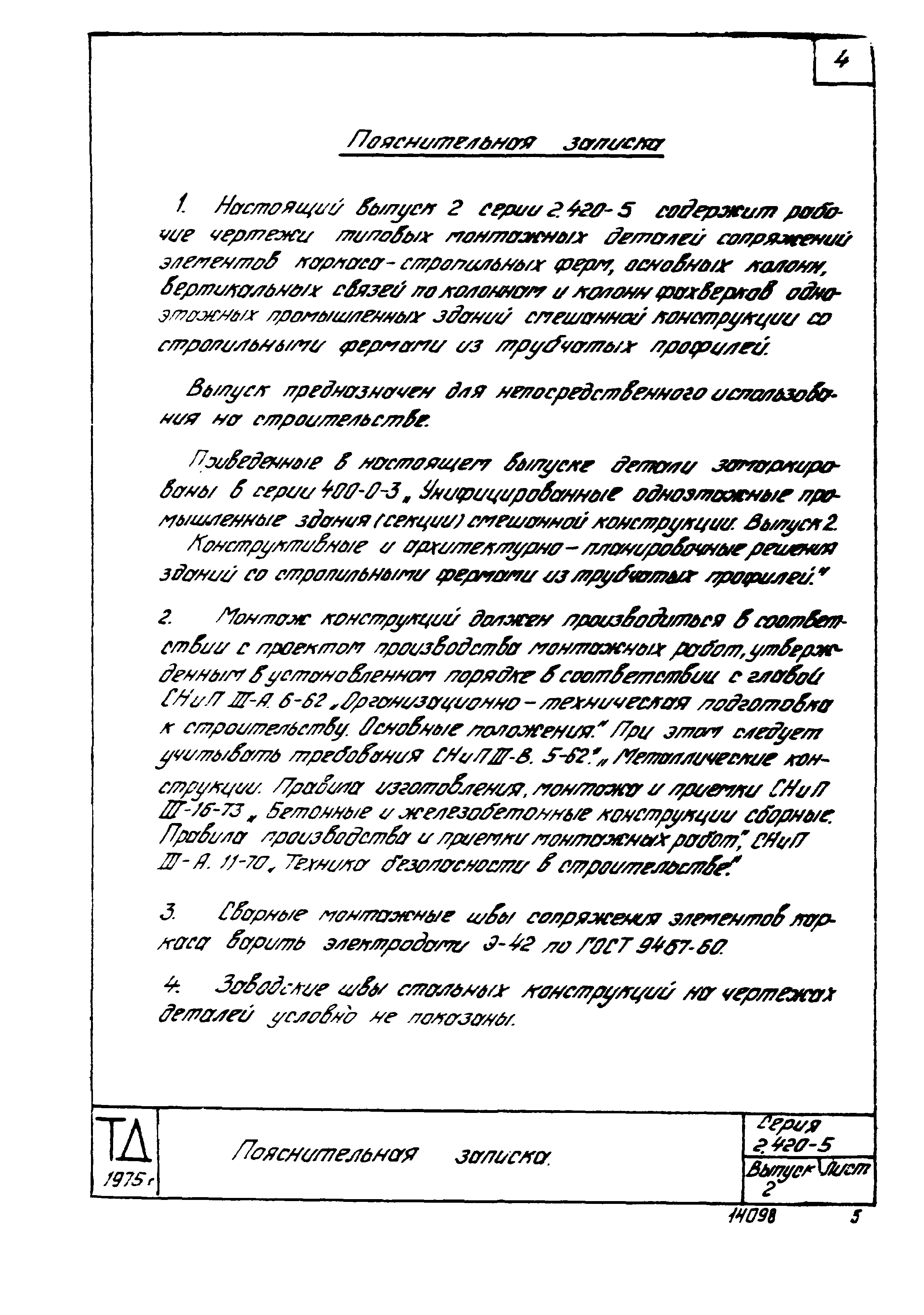

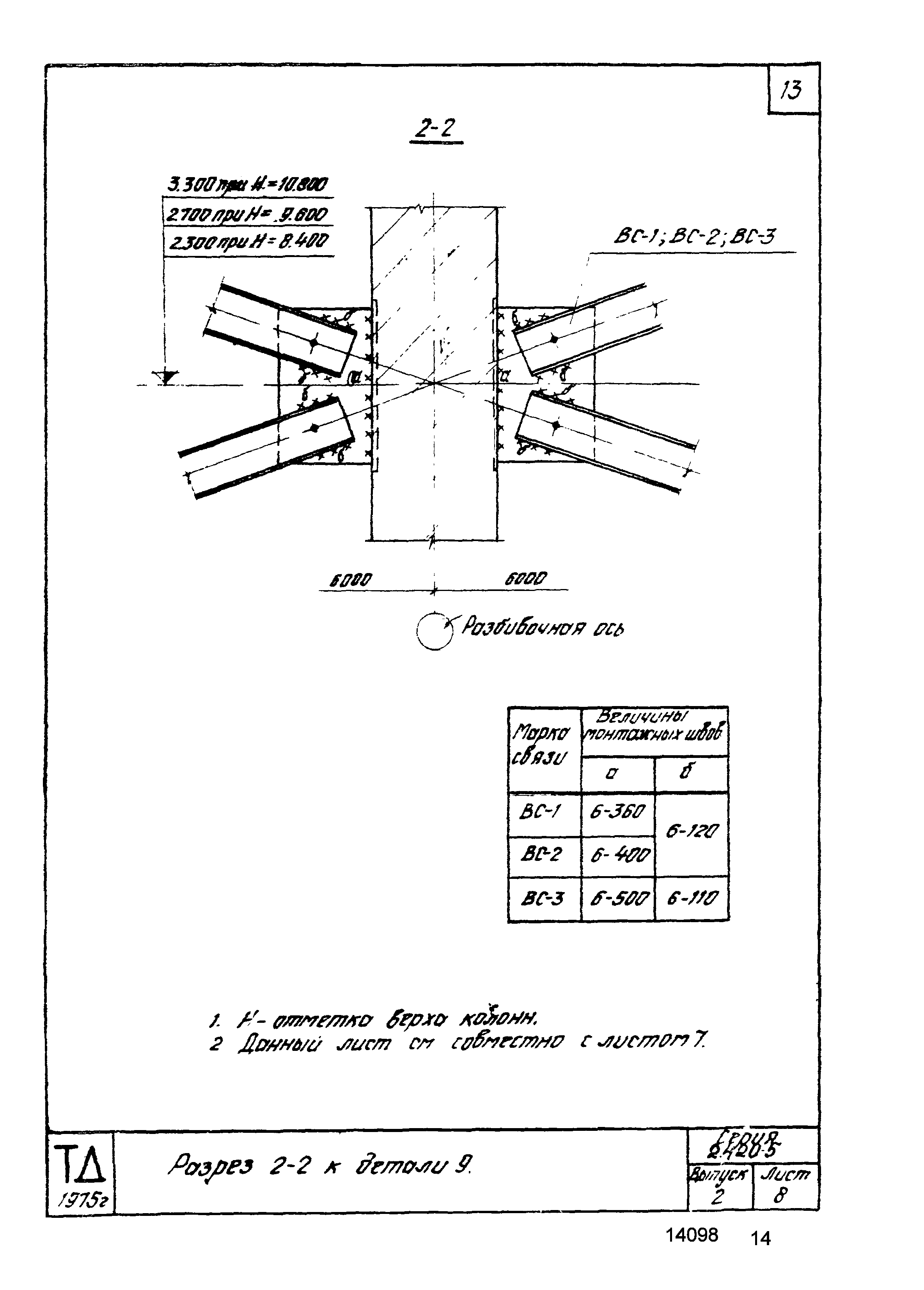

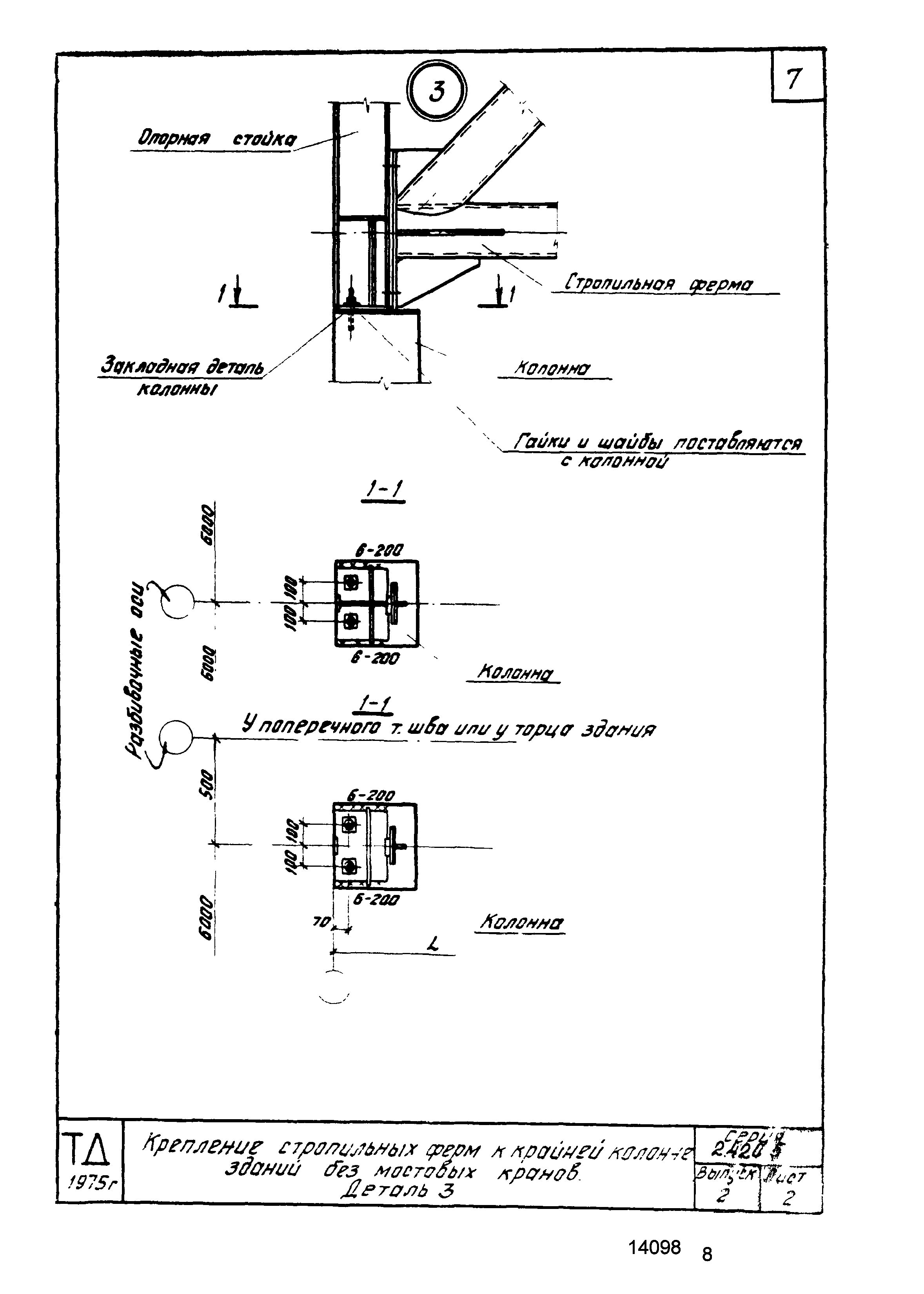

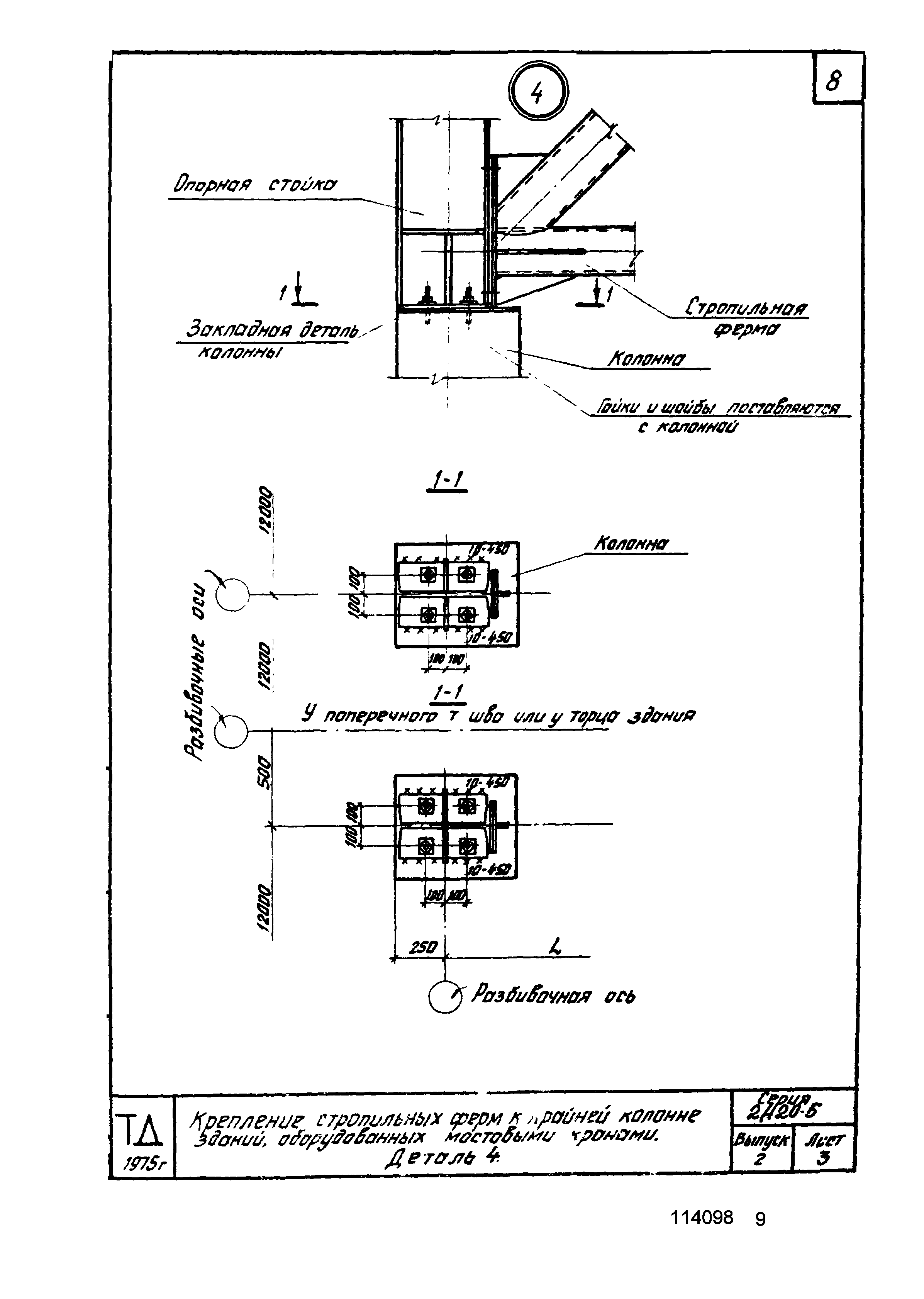

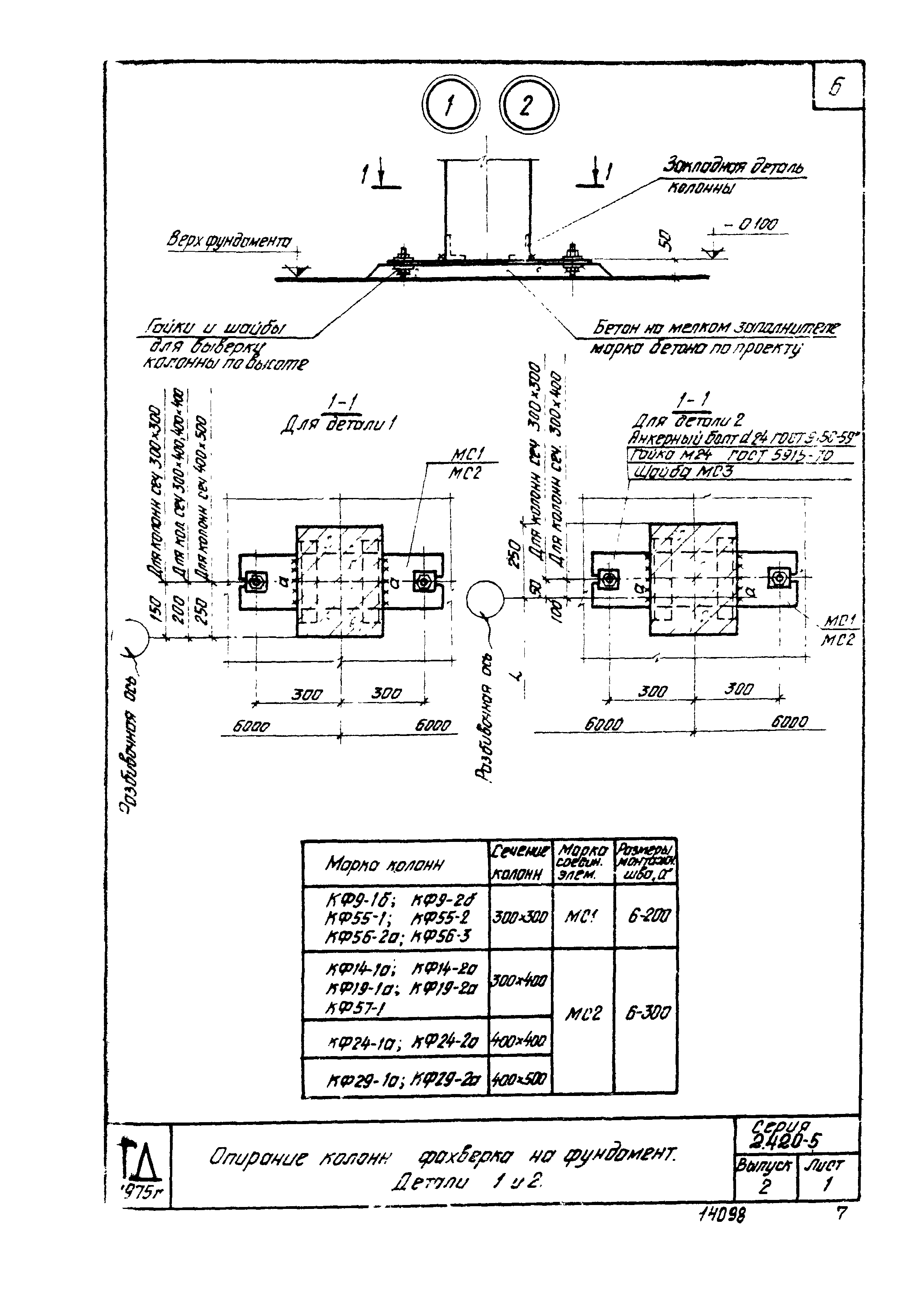

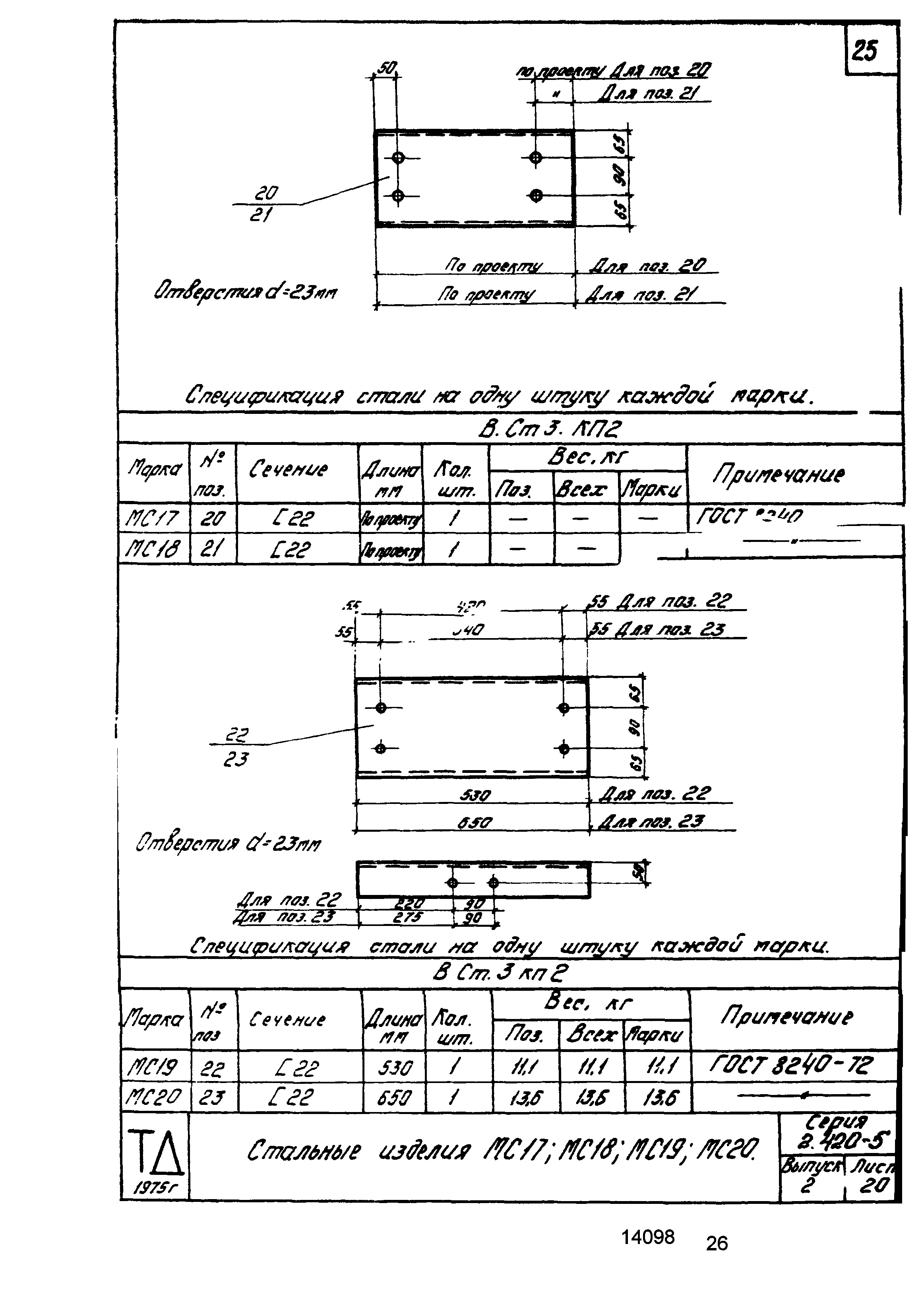

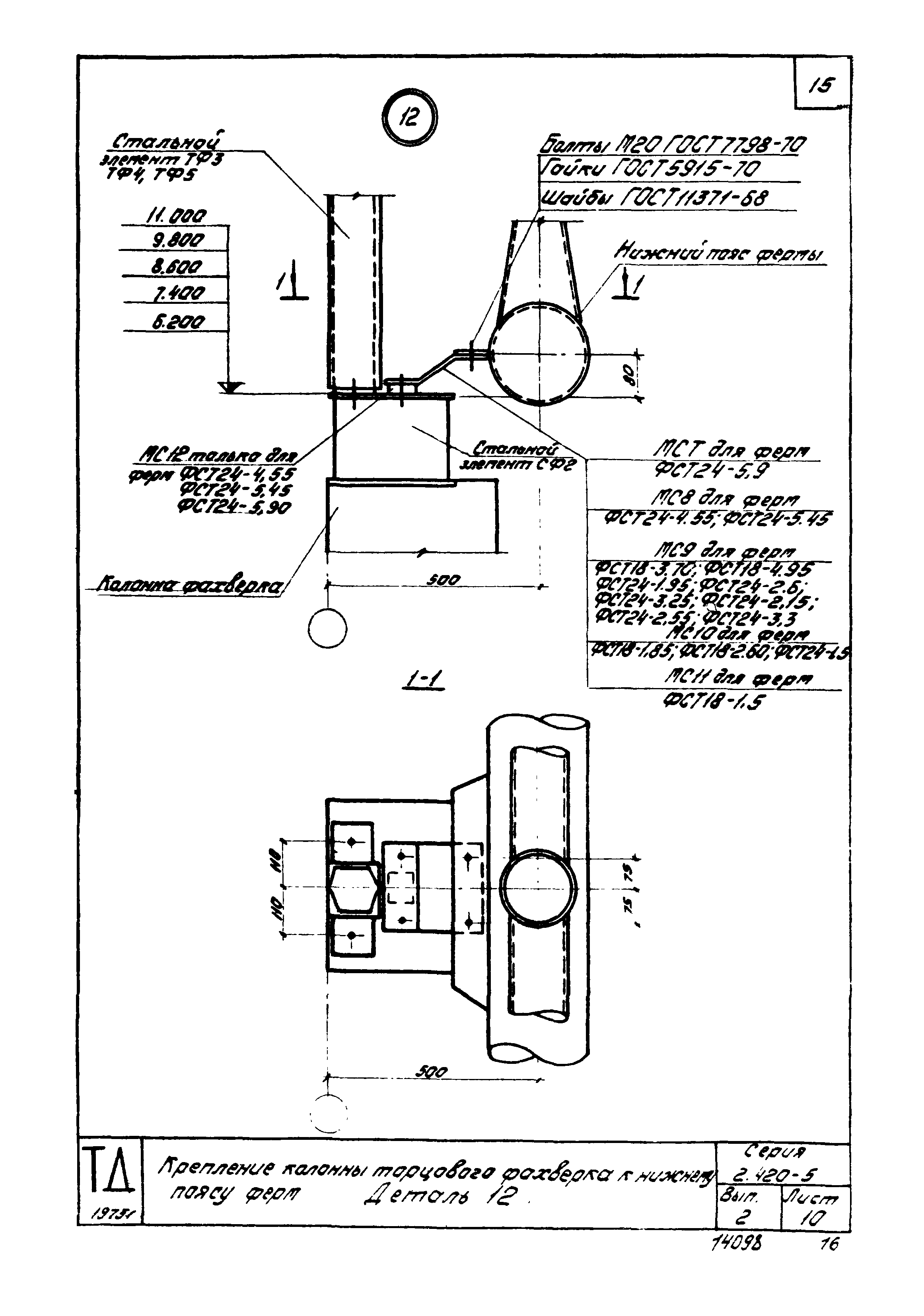

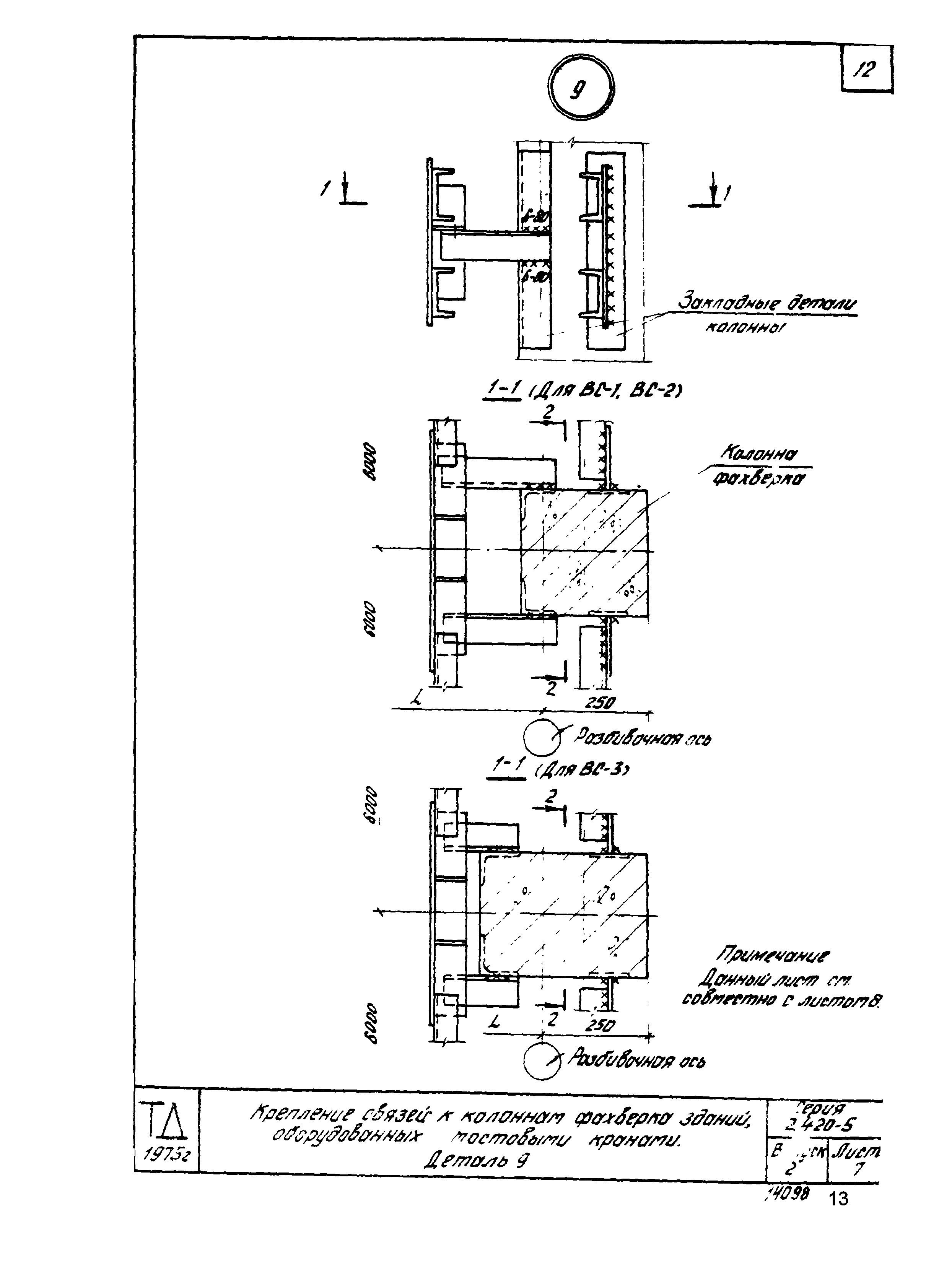

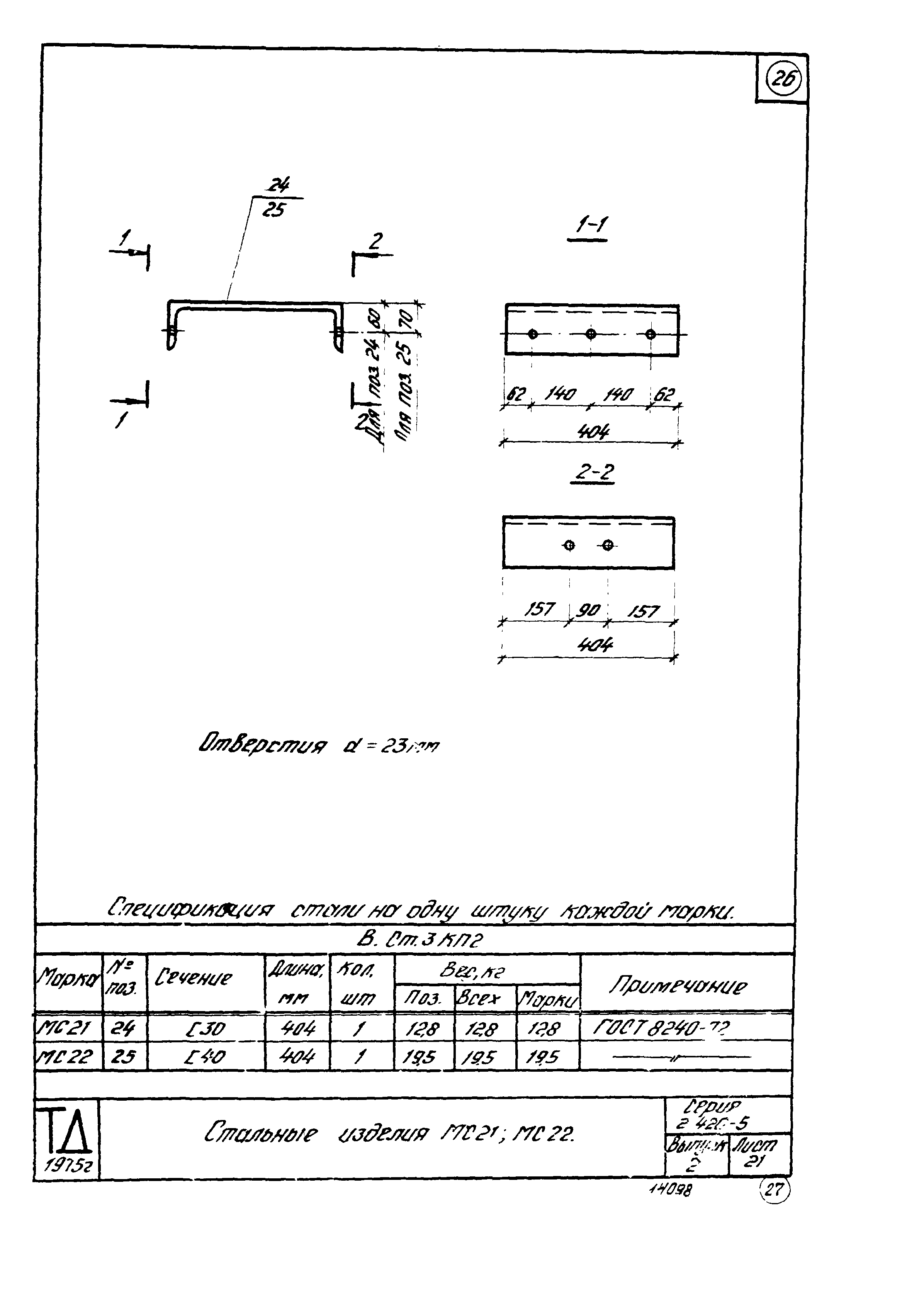

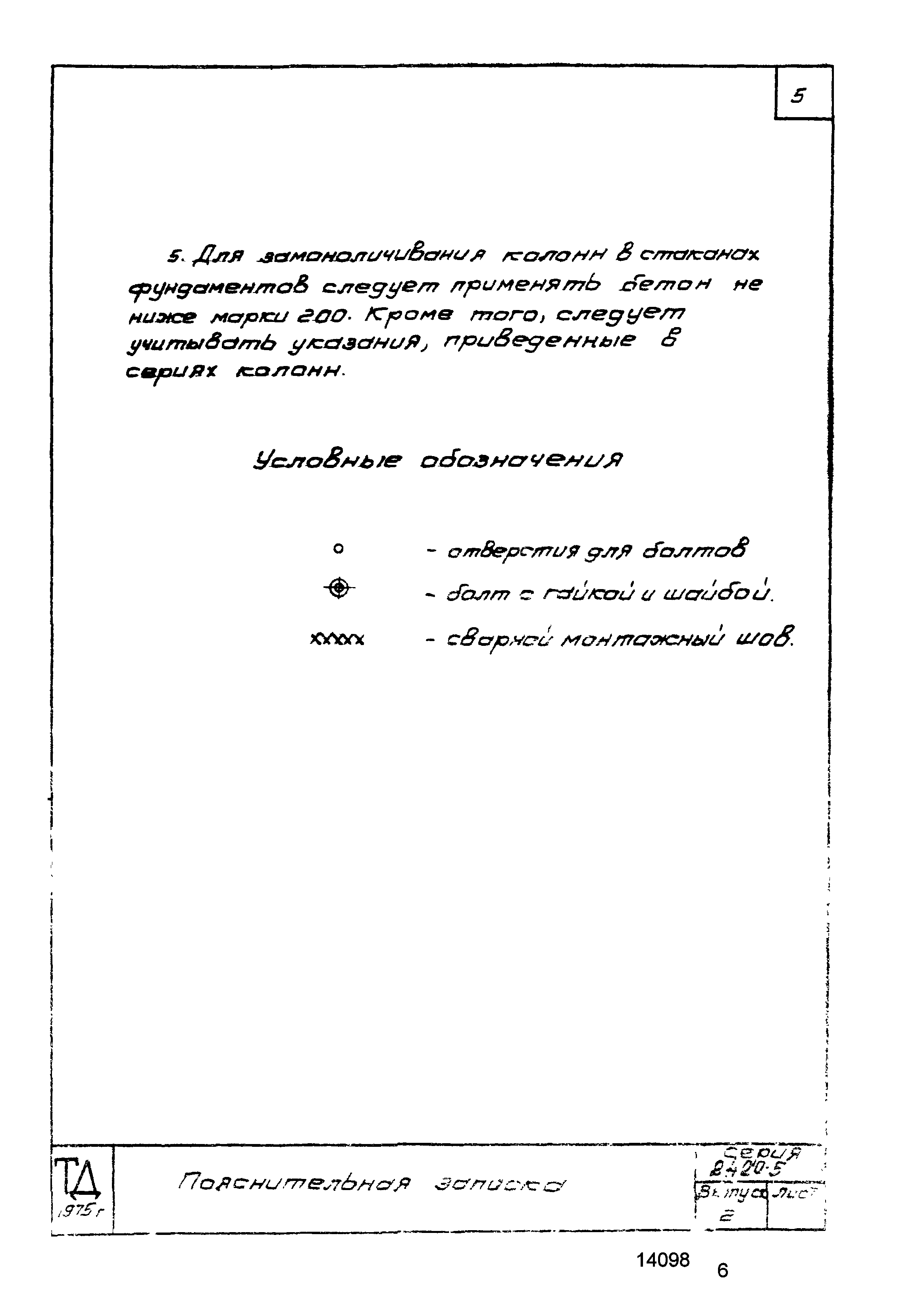

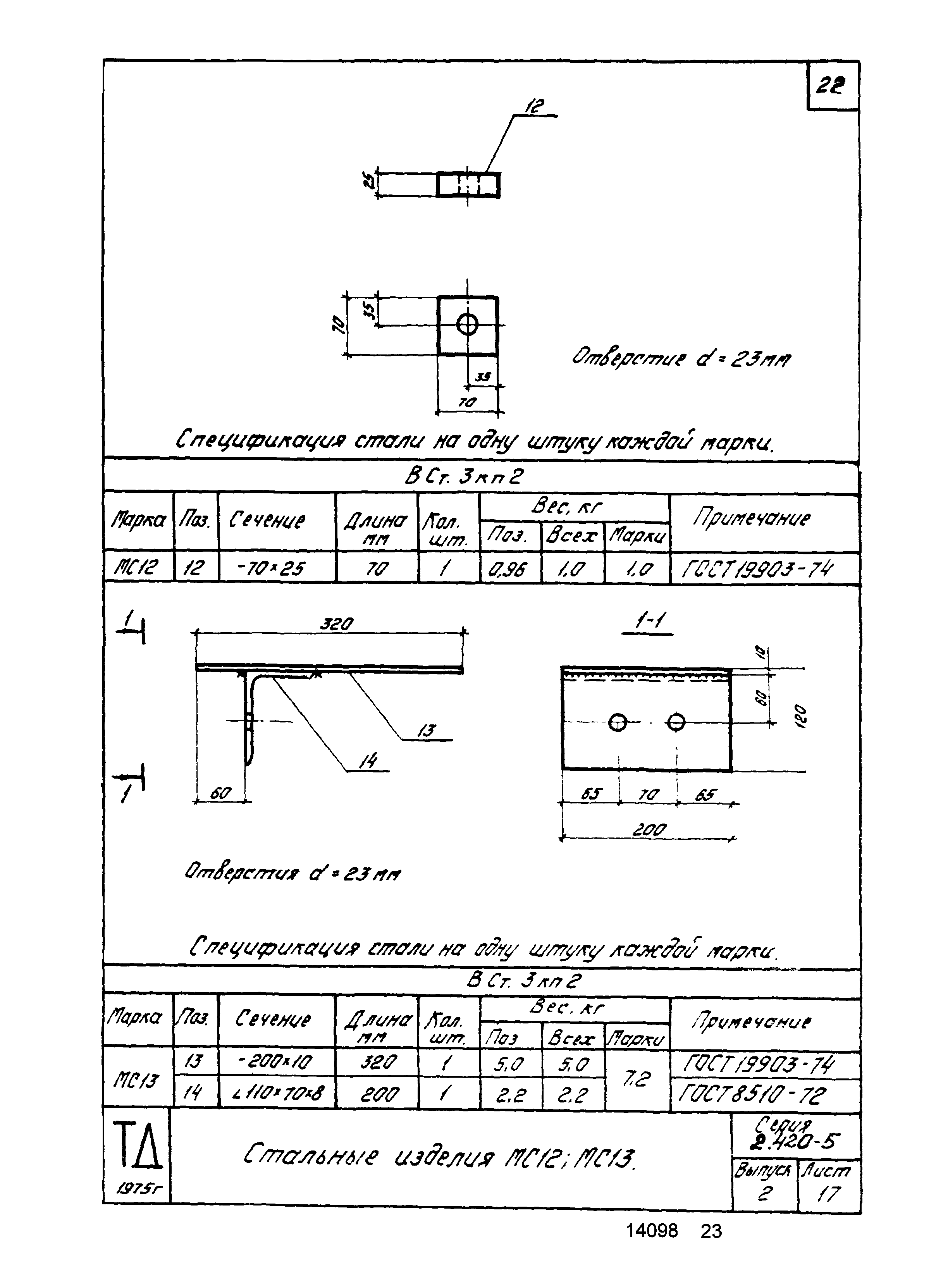

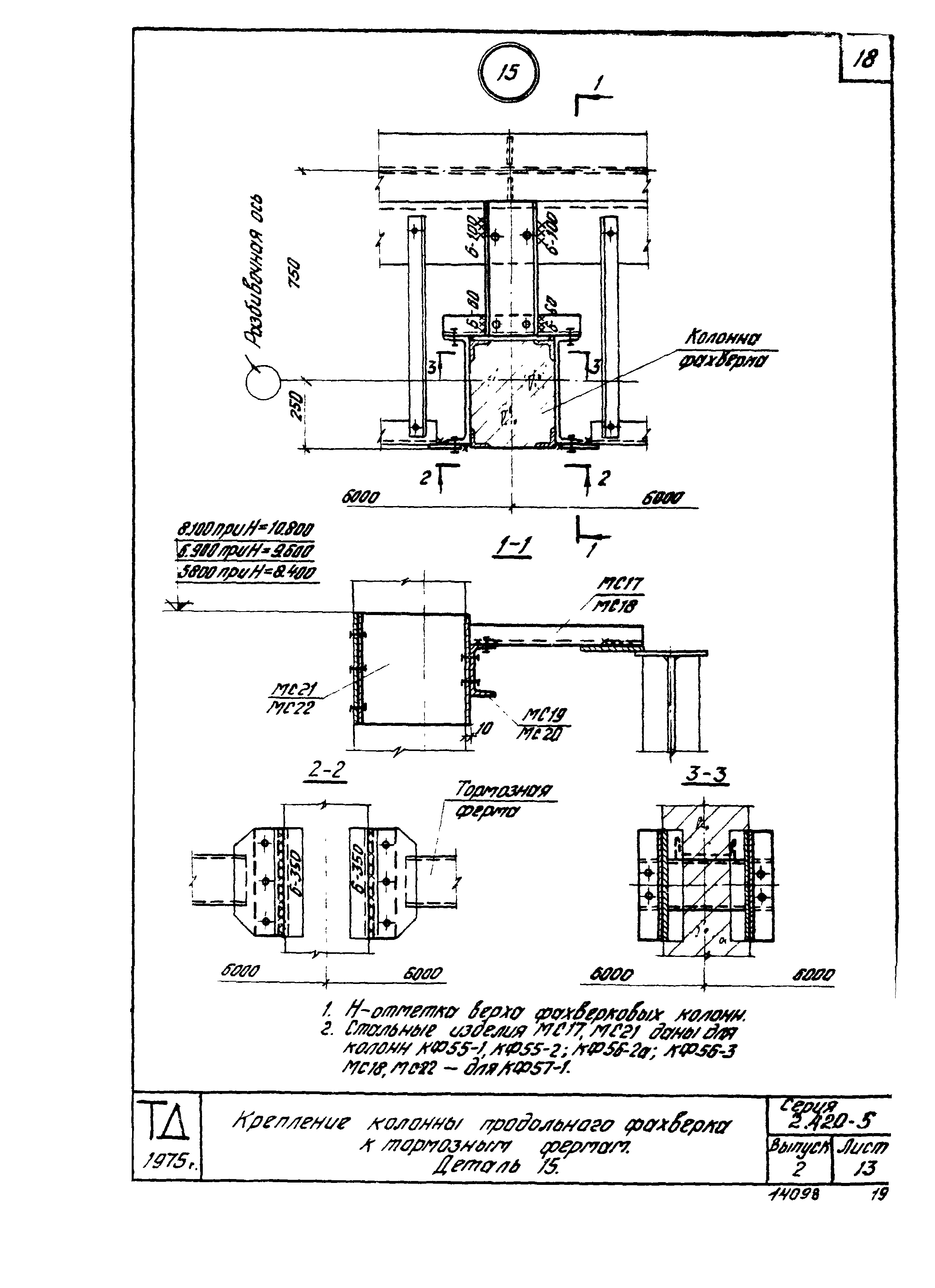

Оглавление:	2.420-5 Пояснительная записка 2.420-5 Опирание колонн фахверка на фундамент. Детали 1,2 2.420-5 Крепление стропильных ферм к крайней колонне зданий без мостовых кранов. Деталь 3 2.420-5 Крепление стропильных ферм к крайней колонне зданий, оборудованных мостовыми кранами. Деталь 4 2.420-5 Крепление стропильных ферм к средней колонне зданий, оборудованных мостовыми кранами. Деталь 5 2.420-5 Крепление стропильных ферм к средней колонне зданий без мостовых кранов. Деталь 6 2.420-5 Крепление связей к крайним колоннам зданий оборудованных мостовыми кранами. Деталь 7,8 2.420-5 Крепление связей к колоннам фахверка зданий, оборудованных мостовыми кранами. Деталь 9 2.420-5 Разрез 2-2 к детали 9 2.420-5 Крепление колонны торцового фахверка к прогонам. Детали 10,11 2.420-5 Крепление колонны торцового фахверка к нижнему поясу ферм. Деталь 12 2.420-5 Крепление колонны продольного фахверка к прогонам. Деталь 13 2.420-5 Крепление колонны продольного фахверка к связям по нижнему поясу ферм. Деталь 14 2.420-5 Крепление колонны продольного фахверка к тормозным фермам. Деталь 15 2.420-5 Стальные изделия МС1-МС22
Разработан:	ЦНИИпромзданий Проектстальконструкция Госстроя СССР
Утверждён:	30.10.1975 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1978 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Узлы и детали сопряжения железобетонных и стальных конструкций
