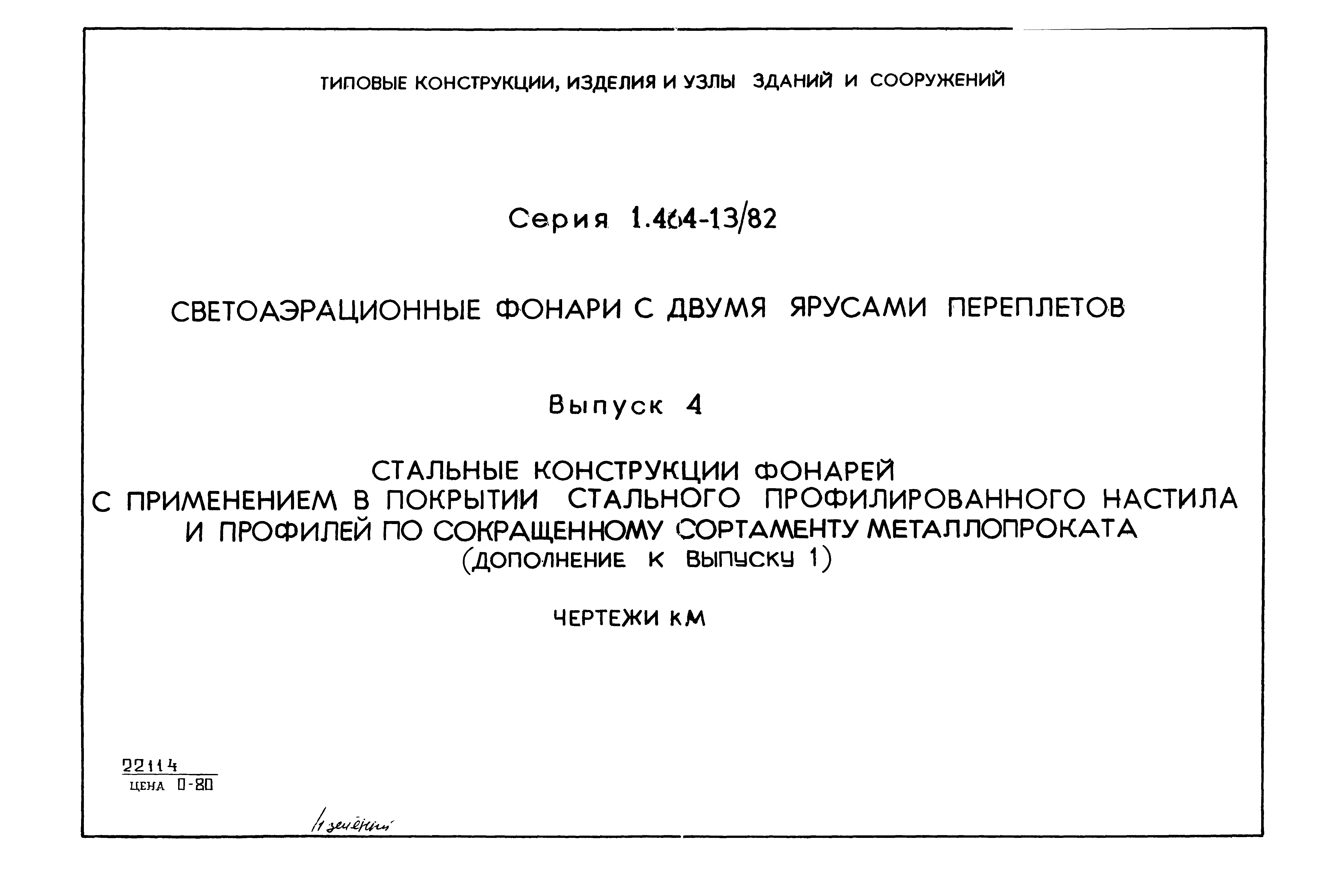

Скачать Серия 1.464-13/82 Выпуск 4. Стальные конструкции фонарей с применением в покрытии стального профилированного настила и профилей по сокращенному сортаменту металлопроката (дополнение к выпуску 1). Чертежи КМ

Дата актуализации: 10.08.2017

Серия 1.464-13/82

Выпуск 4. Стальные конструкции фонарей с применением в покрытии стального профилированного настила и профилей по сокращенному сортаменту металлопроката (дополнение к выпуску 1). Чертежи КМ

Обозначение: Серия 1.464-13/82
Обозначение англ: Series 1.464-13/82
Статус:действует
Название рус.:Выпуск 4. Стальные конструкции фонарей с применением в покрытии стального профилированного настила и профилей по сокращенному сортаменту металлопроката (дополнение к выпуску 1). Чертежи КМ
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.06.1987

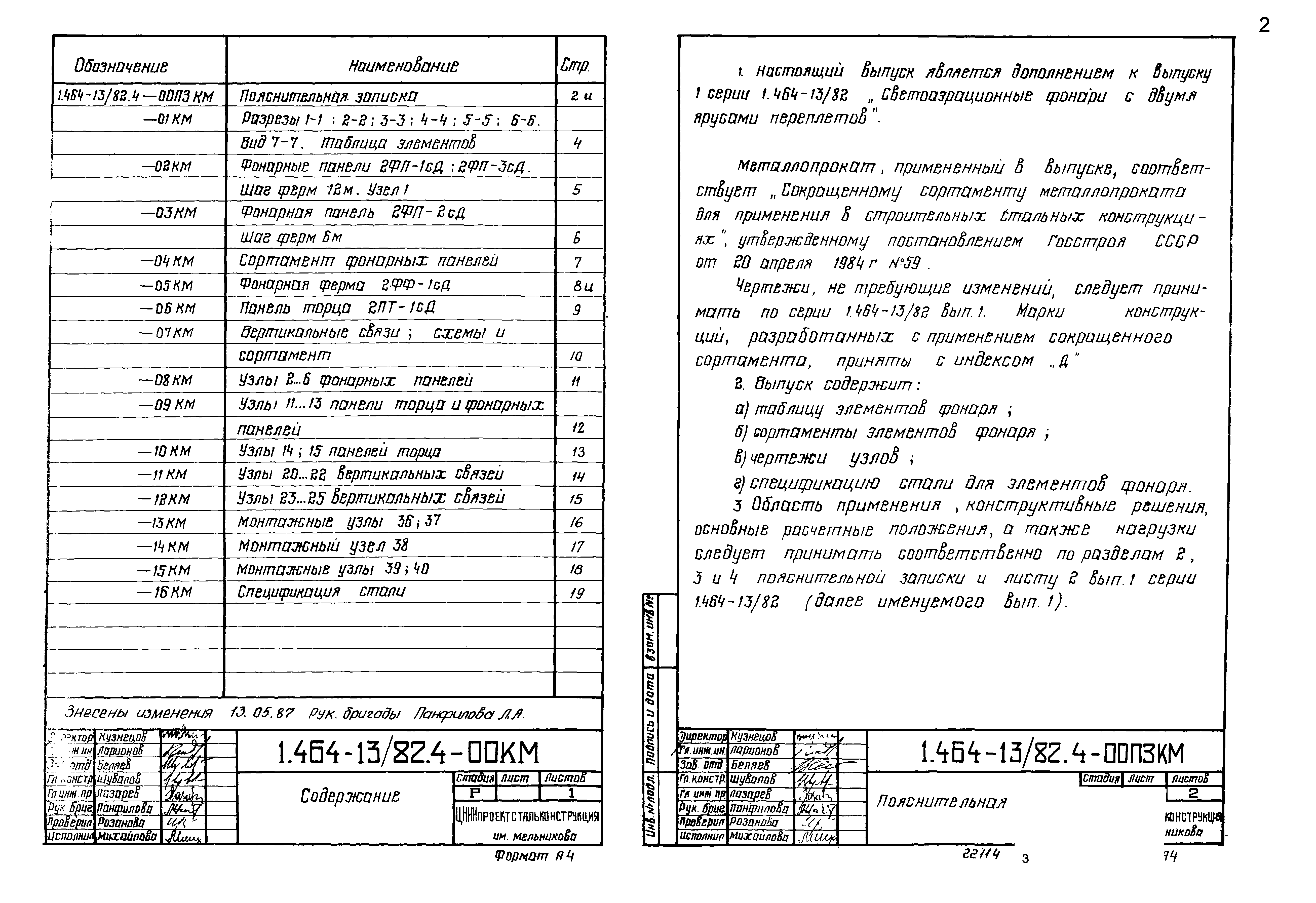

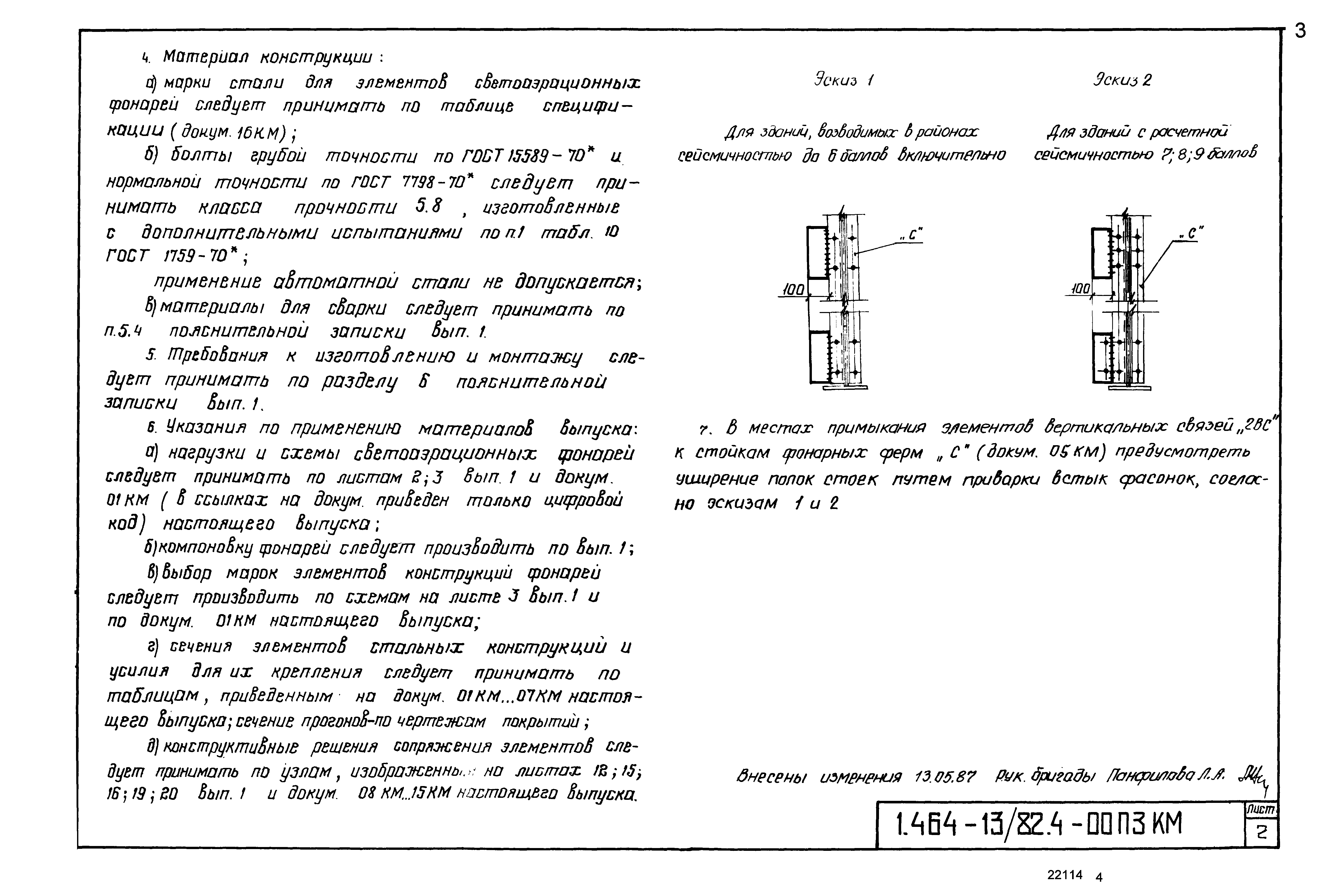

Оглавление:1.464-13/82.4-00ПЗКМ Пояснительная записка

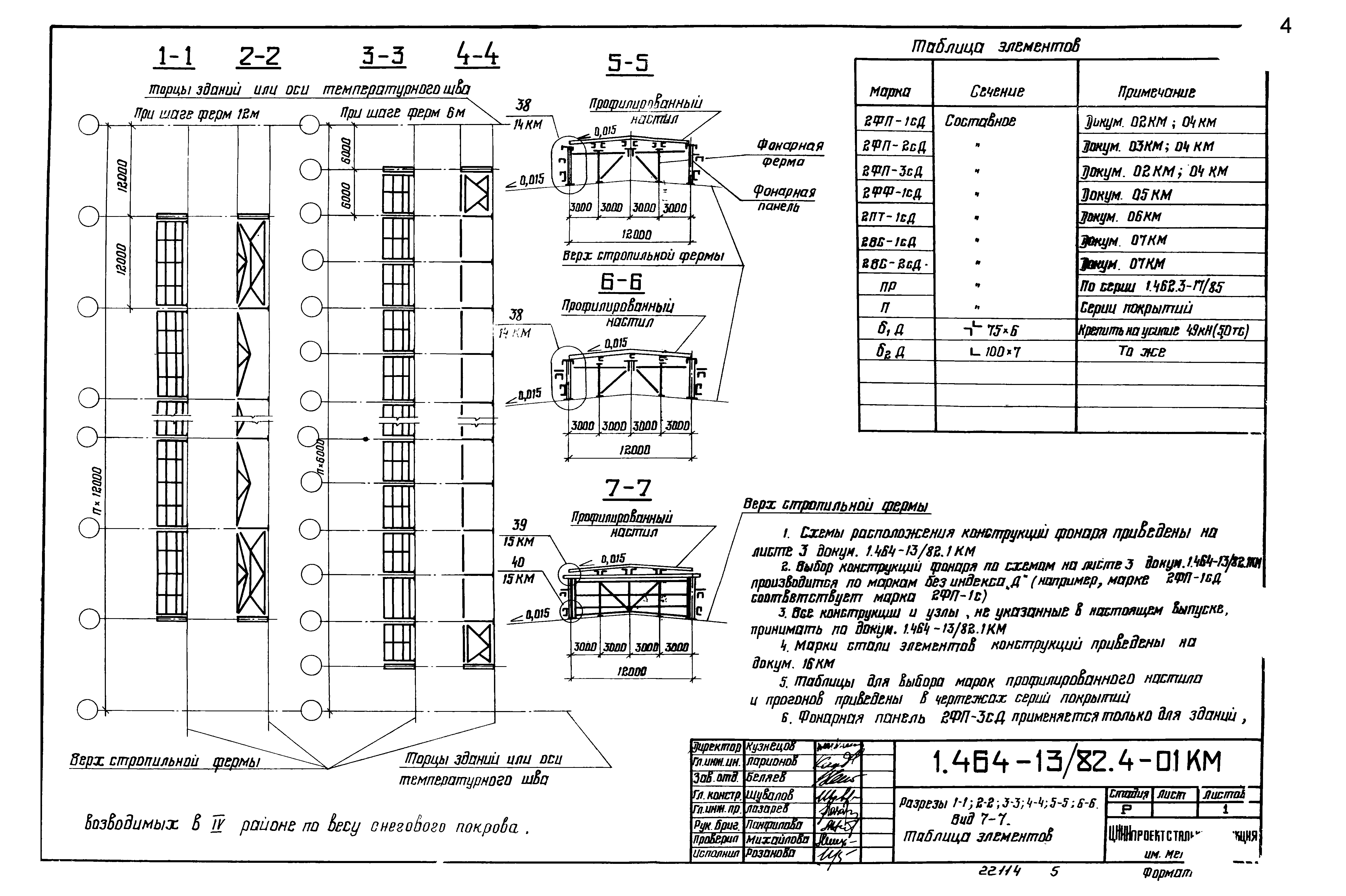

1.464-13/82.4-01КМ Разрезы 1-1;2-2;3-3;4-4;5-5;6-6. Вид 7-7. Таблица элементов

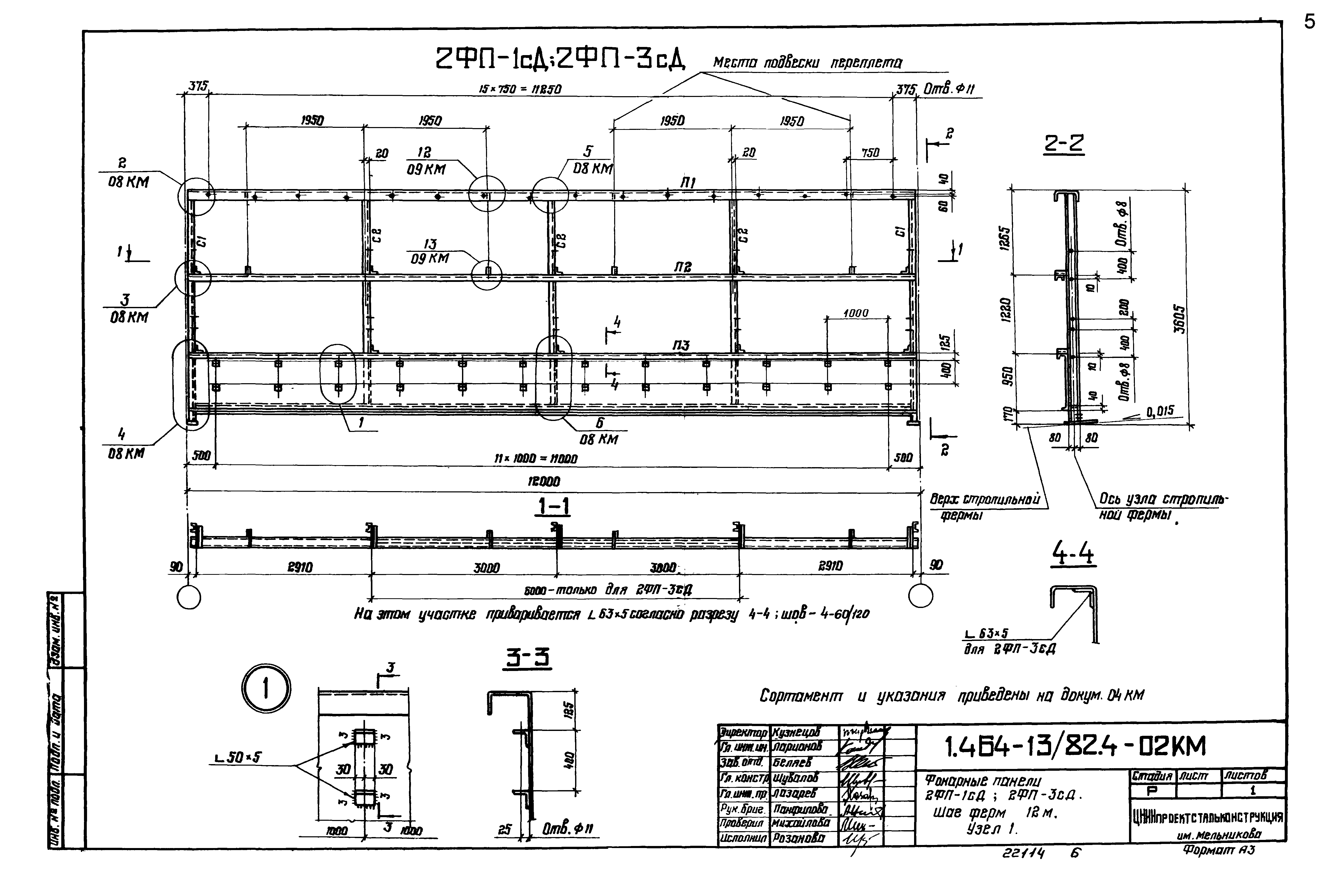

1.464-13/82.4-02КМ Фонарные панели 2ФП-1СД;2ФП-3СД. Шаг ферм 12 м. Узел 1

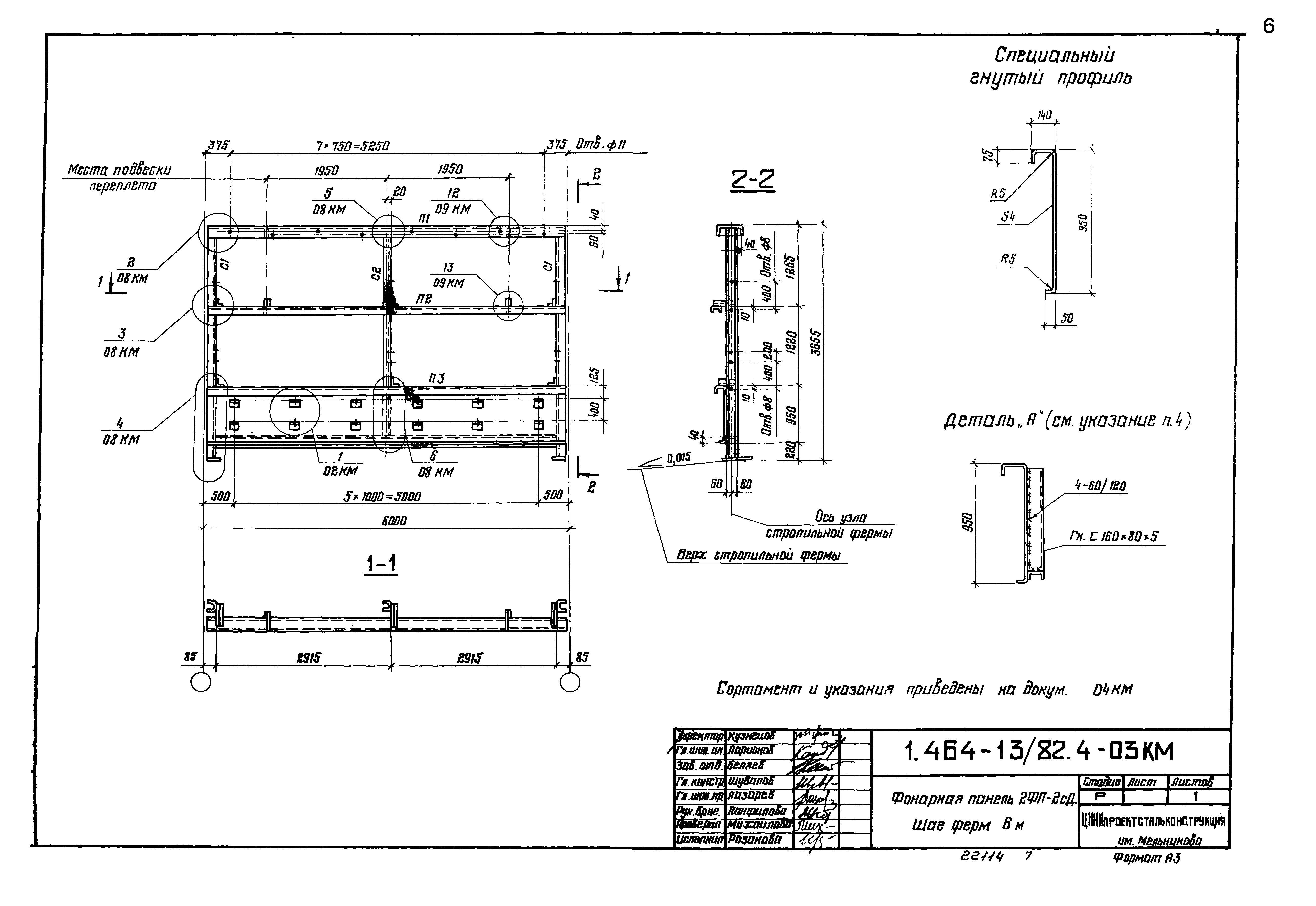

1.464-13/82.4-03КМ Фонарная панель 2ФП-2СД. Шаг ферм 6 м

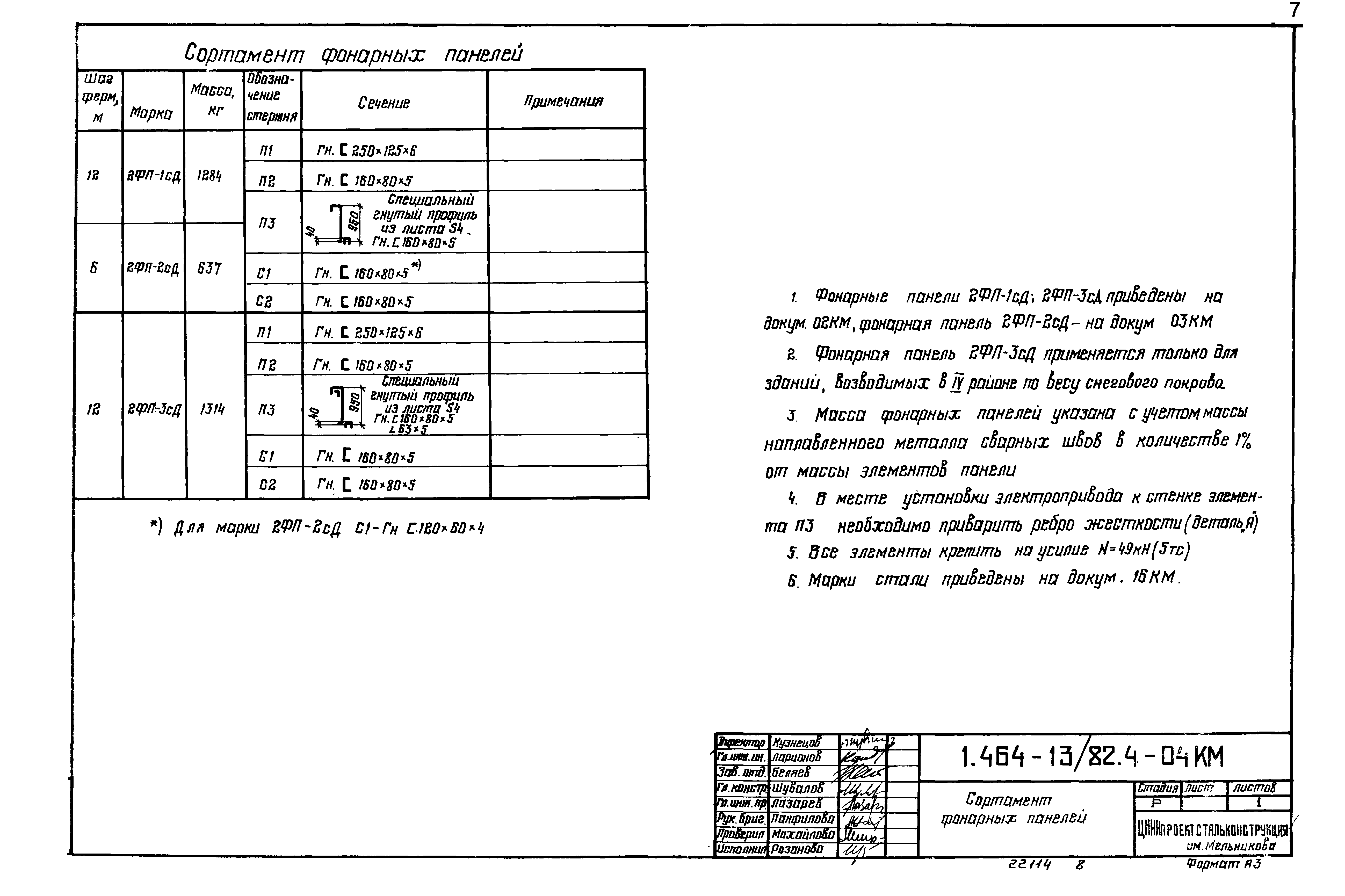

1.464-13/82.4-04КМ Сортамент фонарных панелей

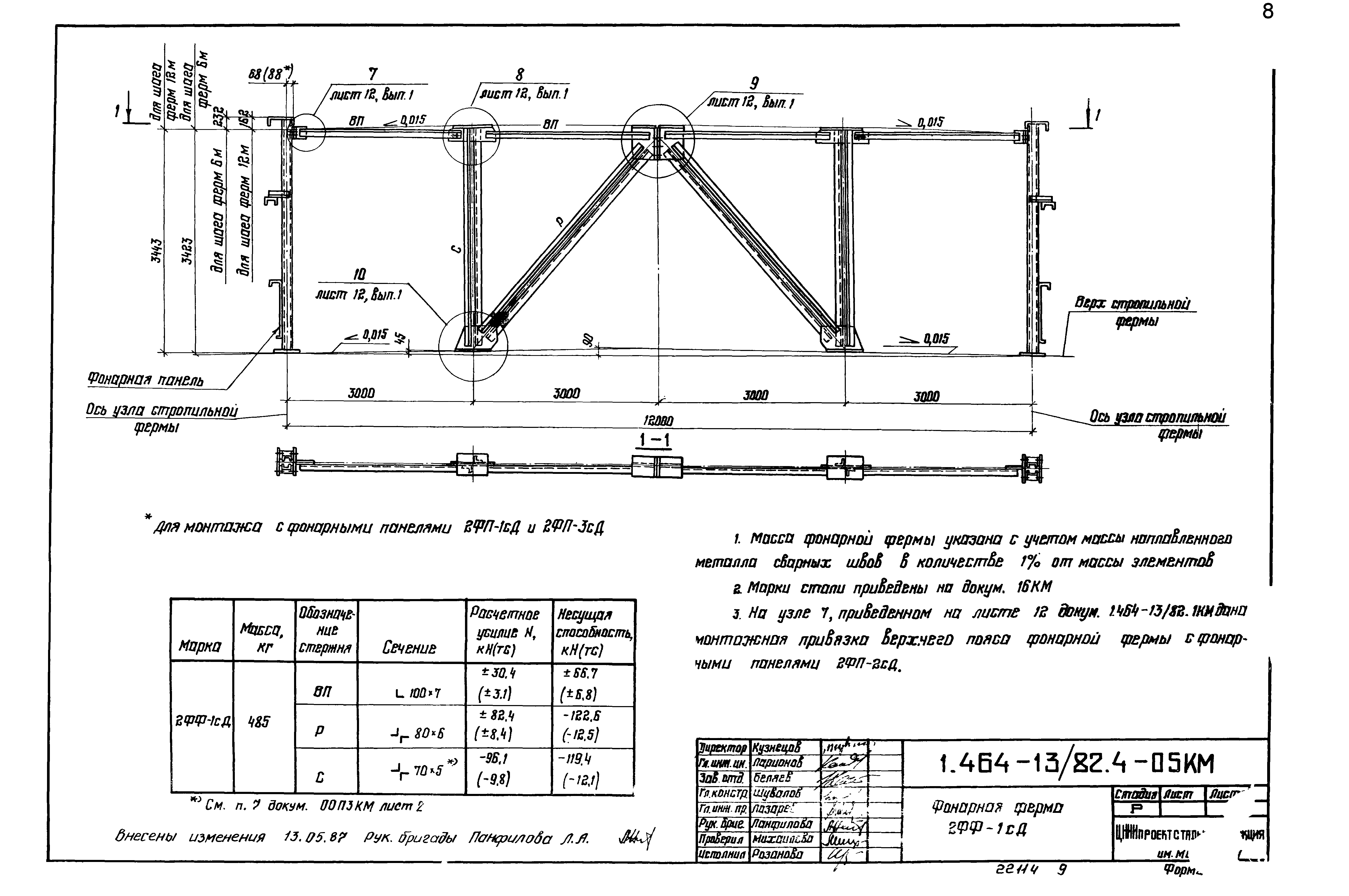

1.464-13/82.4-05КМ Фонарная ферма 2ФФ-1СД

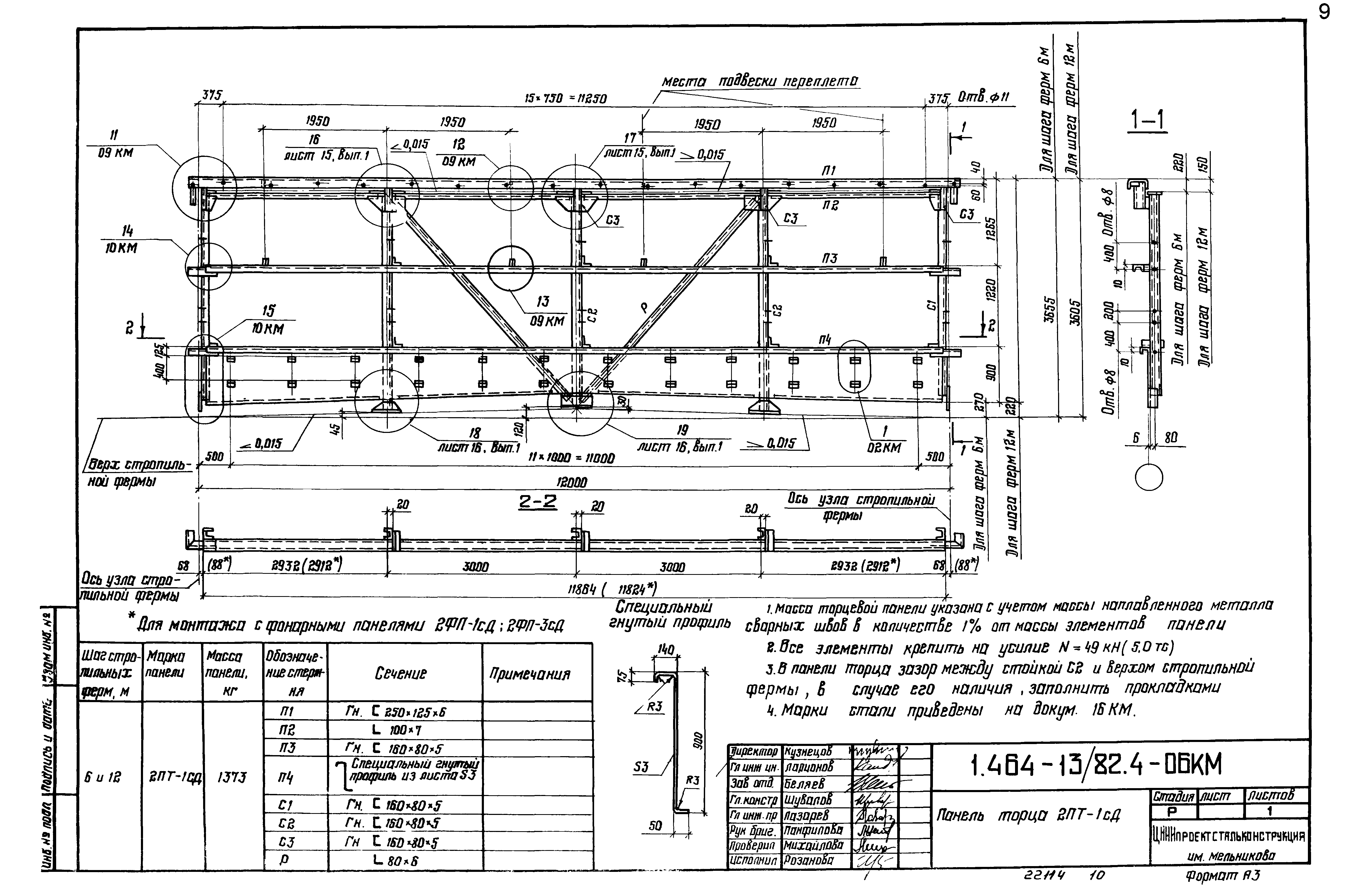

1.464-13/82.4-06КМ Панель торца 2ПТ-1СД

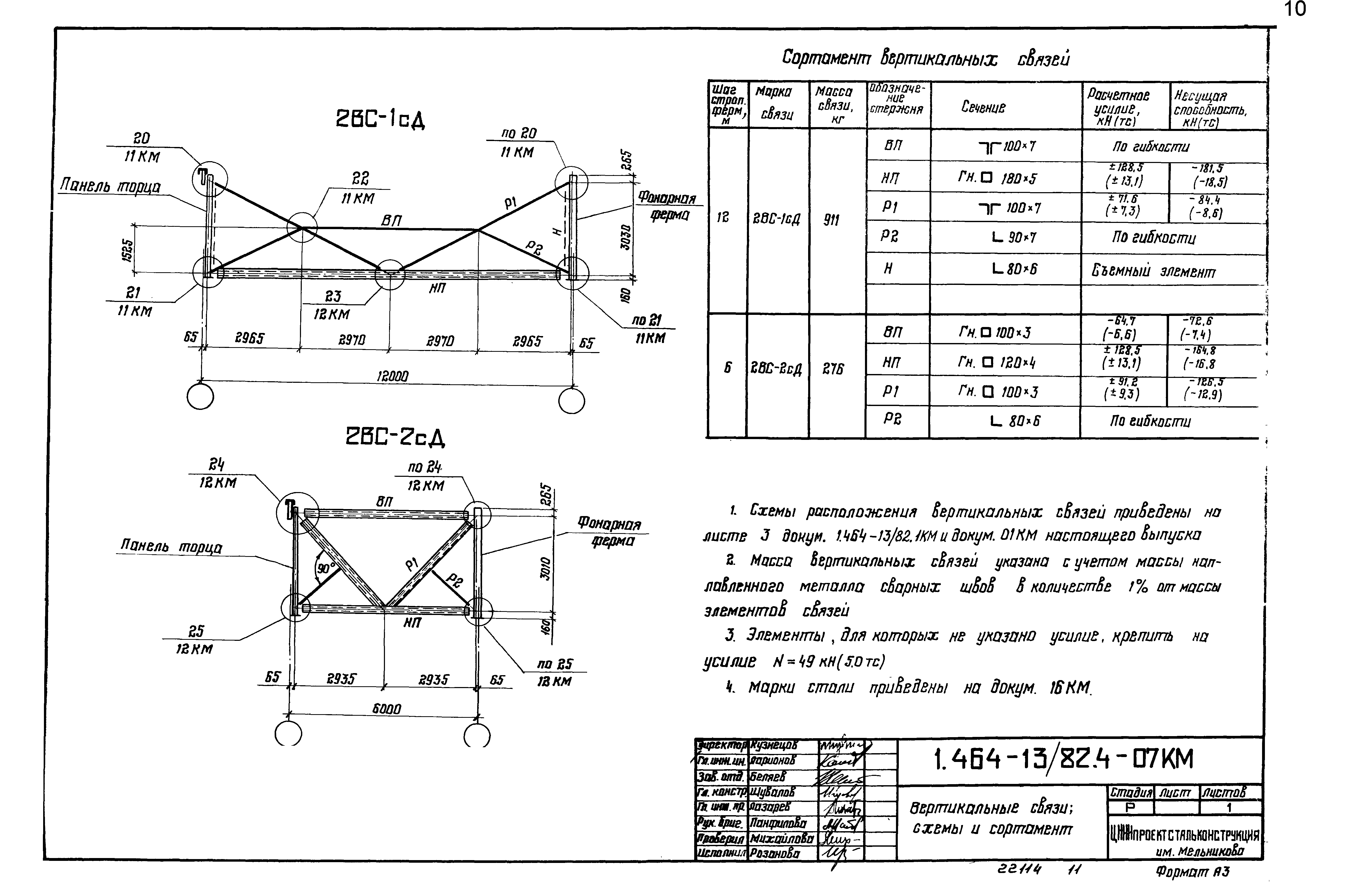

1.464-13/82.4-07КМ Вертикальные связи; схемы и сортамент

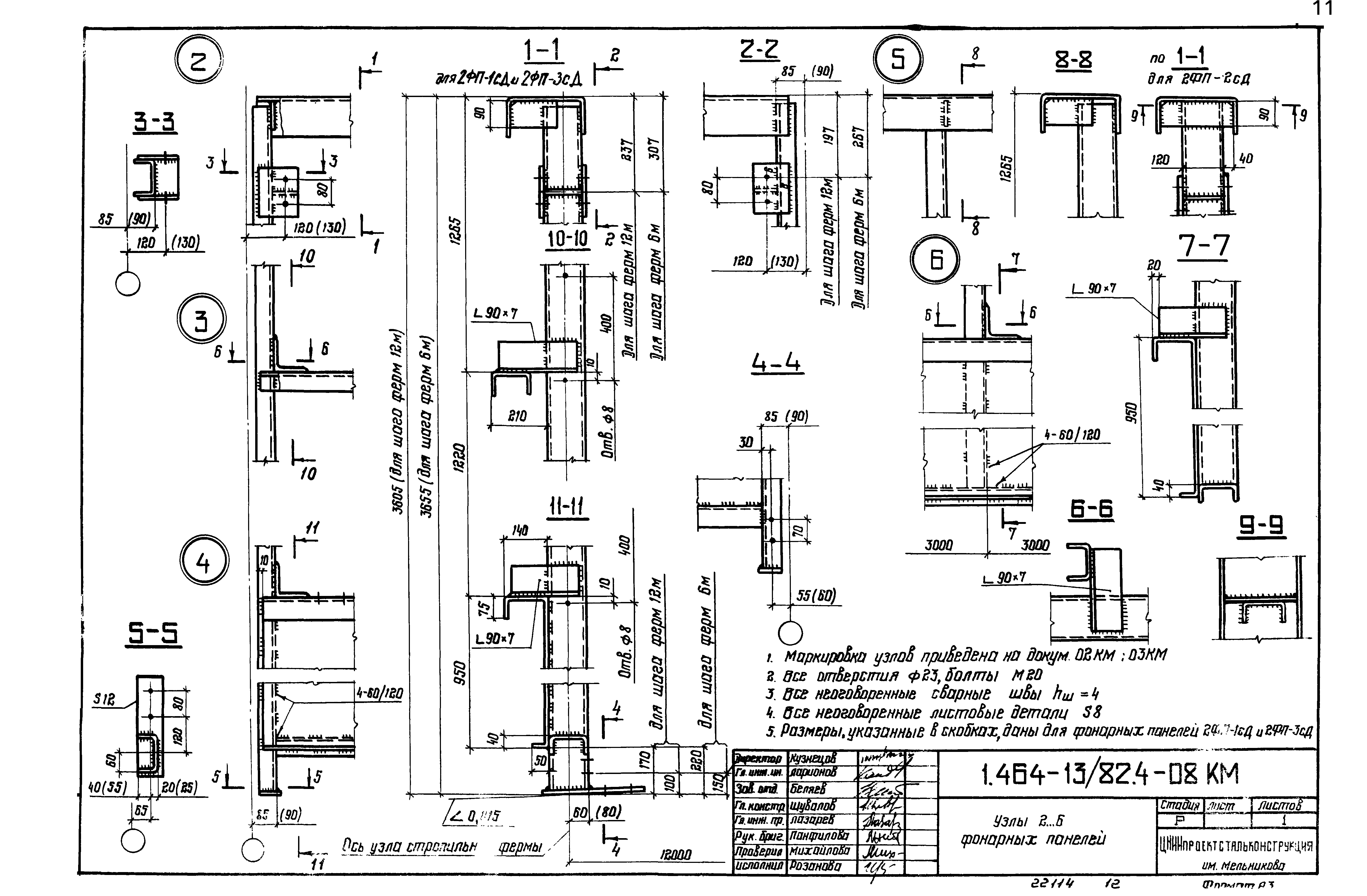

1.464-13/82.4-08КМ Узлы 2...6 фонарных панелей

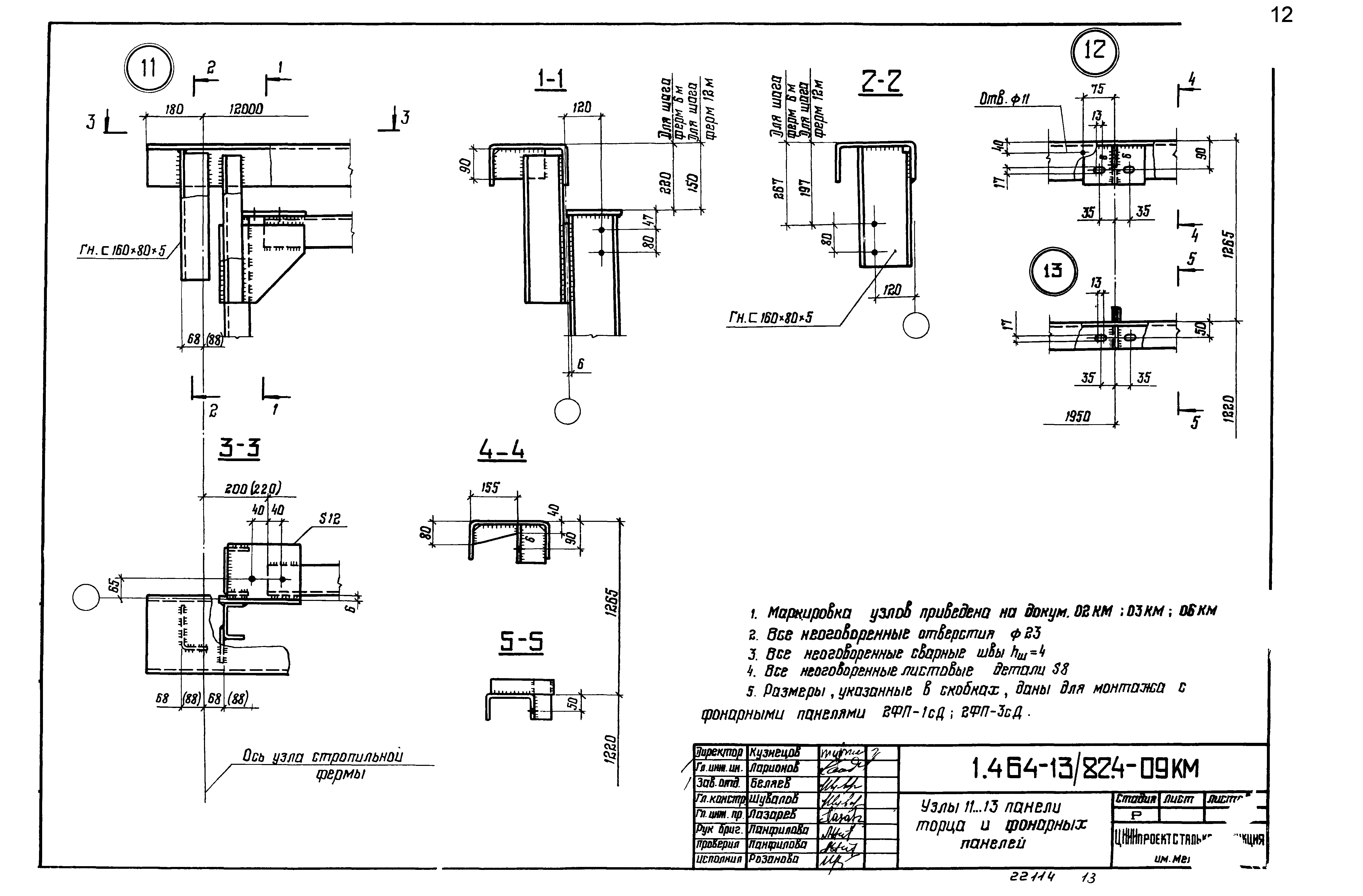

1.464-13/82.4-09КМ Узлы 11...13 панели торца и фонарных панелей

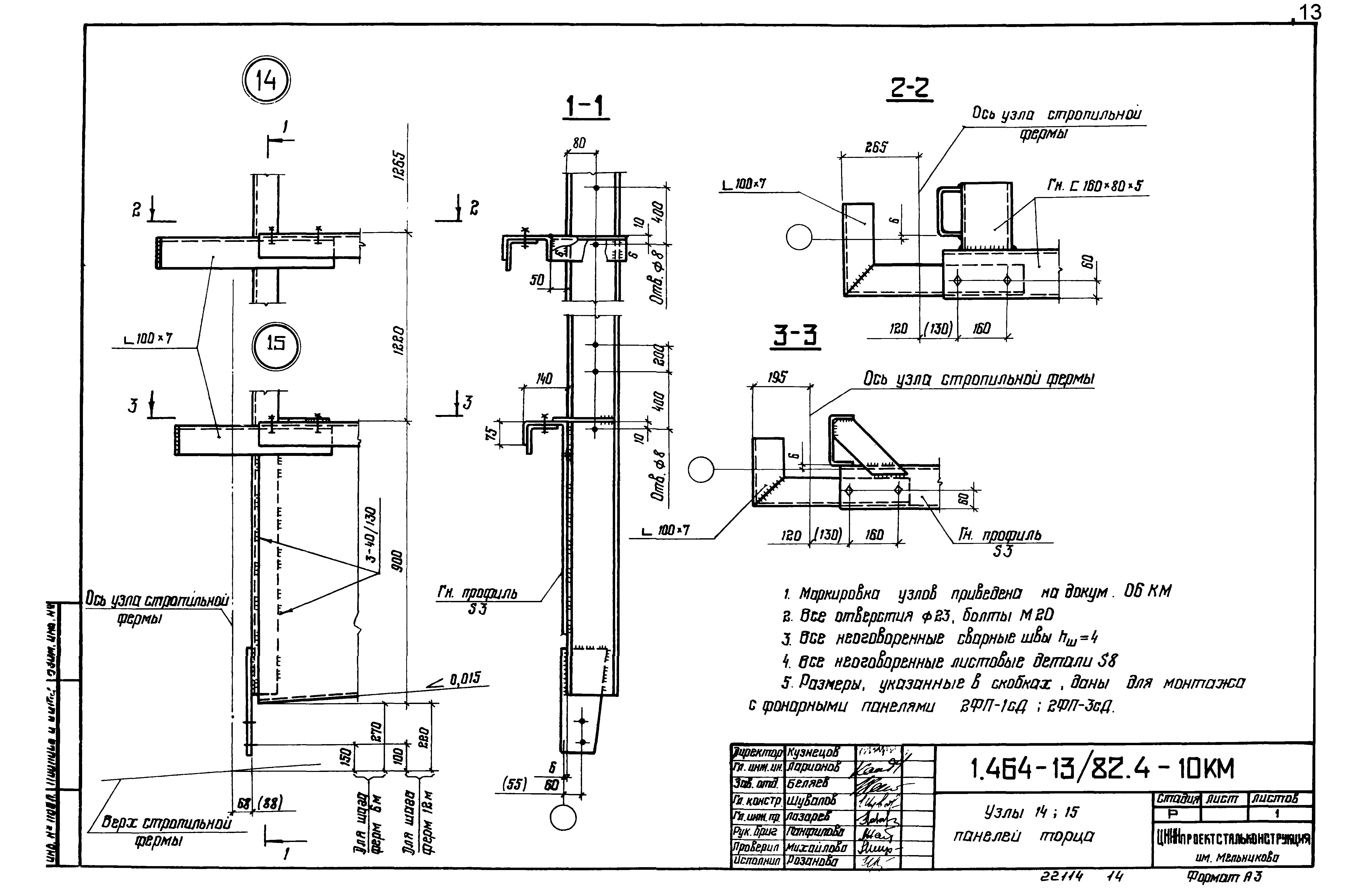

1.464-13/82.4-10КМ Узлы 14,15 панели торца

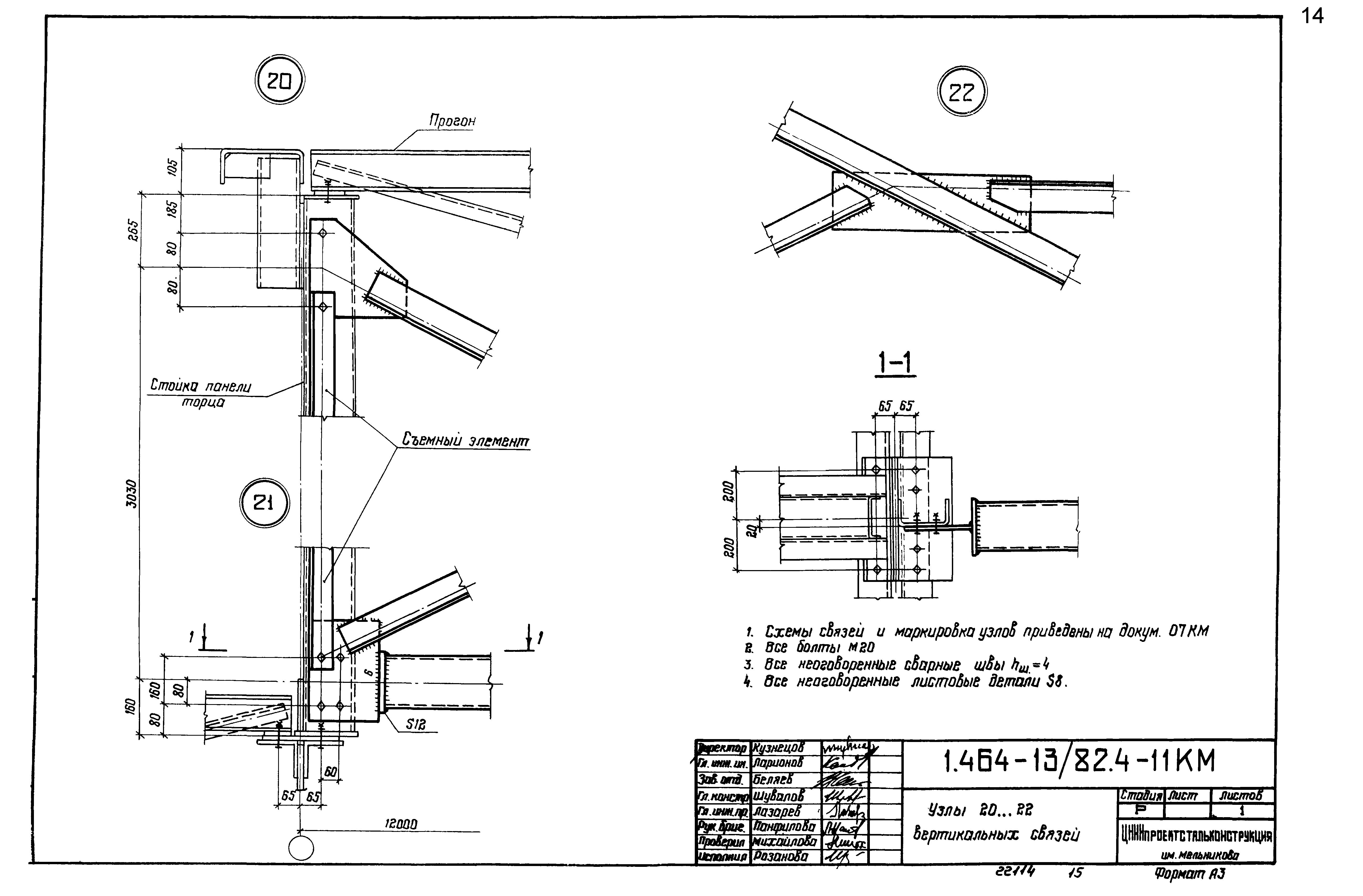

1.464-13/82.4-11КМ Узлы 20...22 вертикальных связей

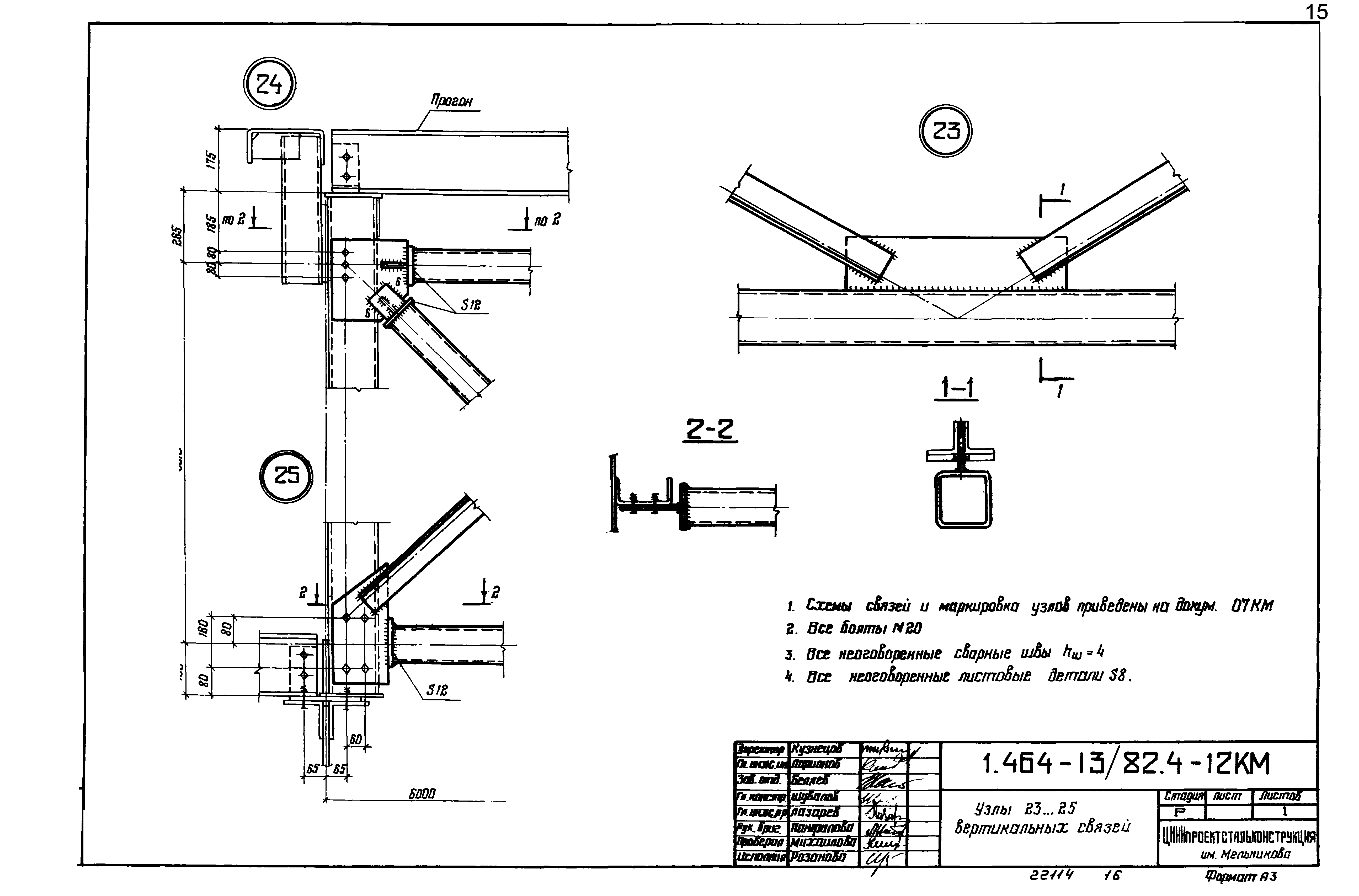

1.464-13/82.4-12КМ Узлы 23...25 вертикальных связей

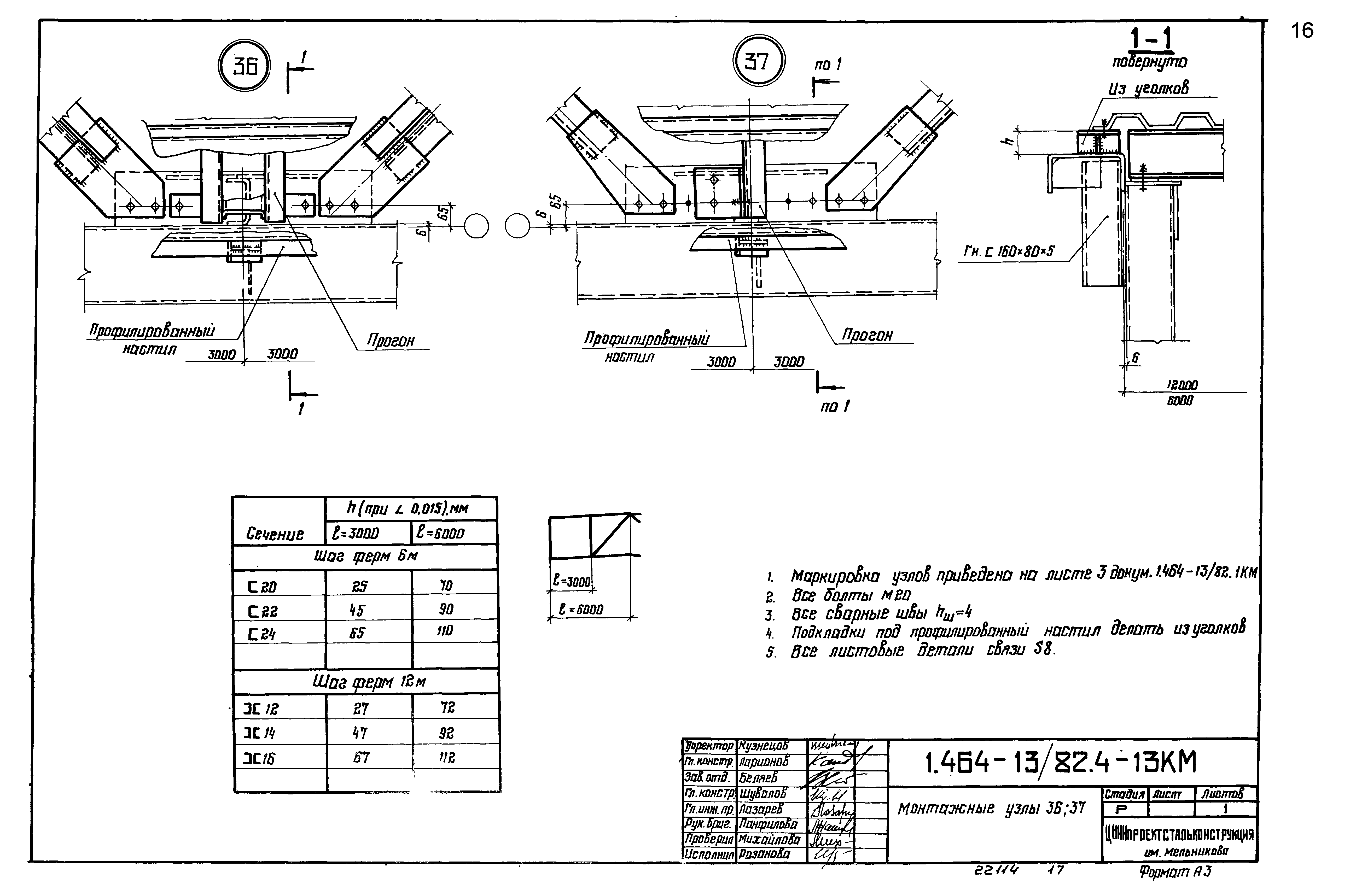

1.464-13/82.4-13КМ Монтажные узлы 36,37

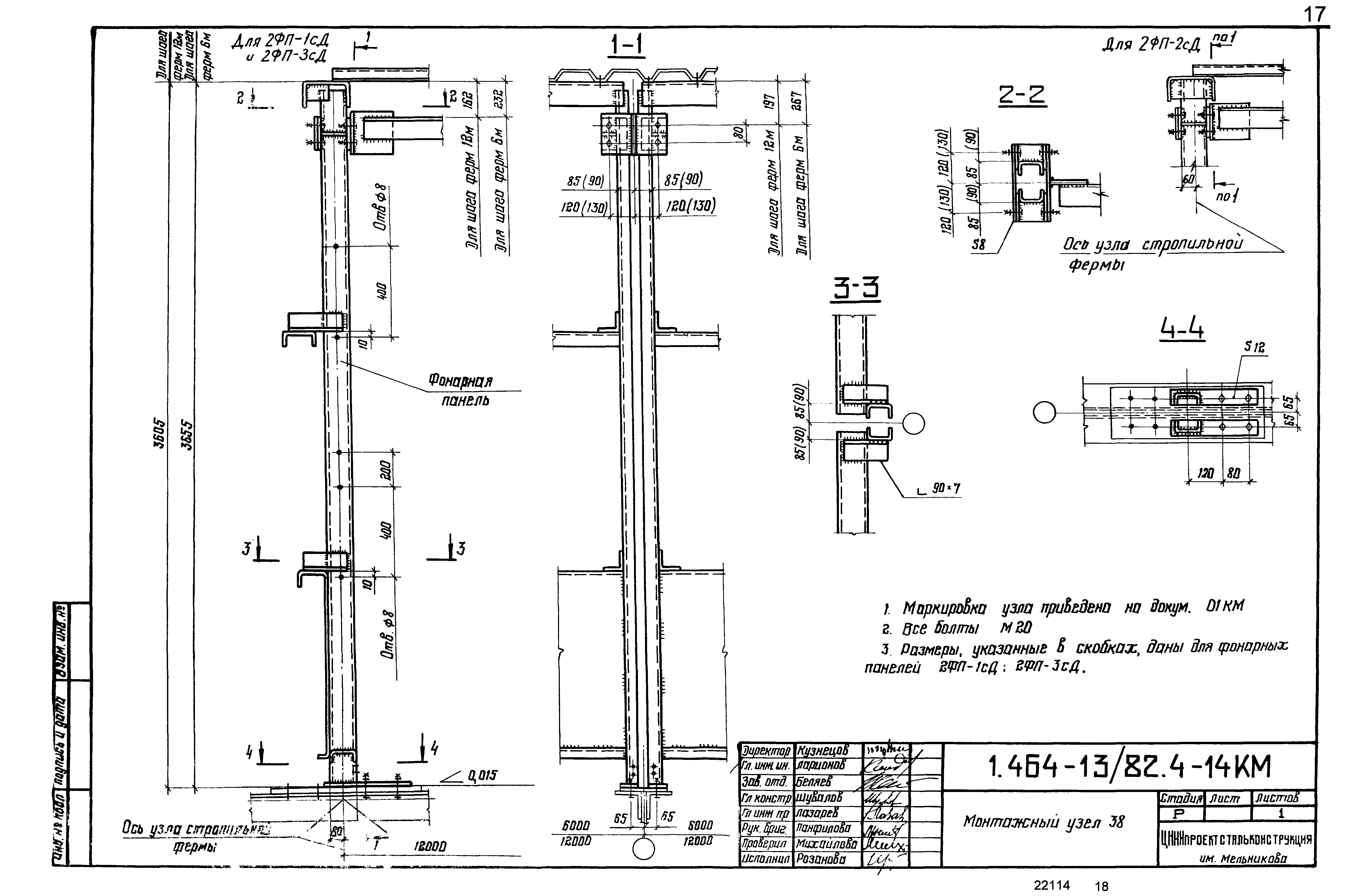

1.464-13/82.4-14КМ Монтажный узел 38

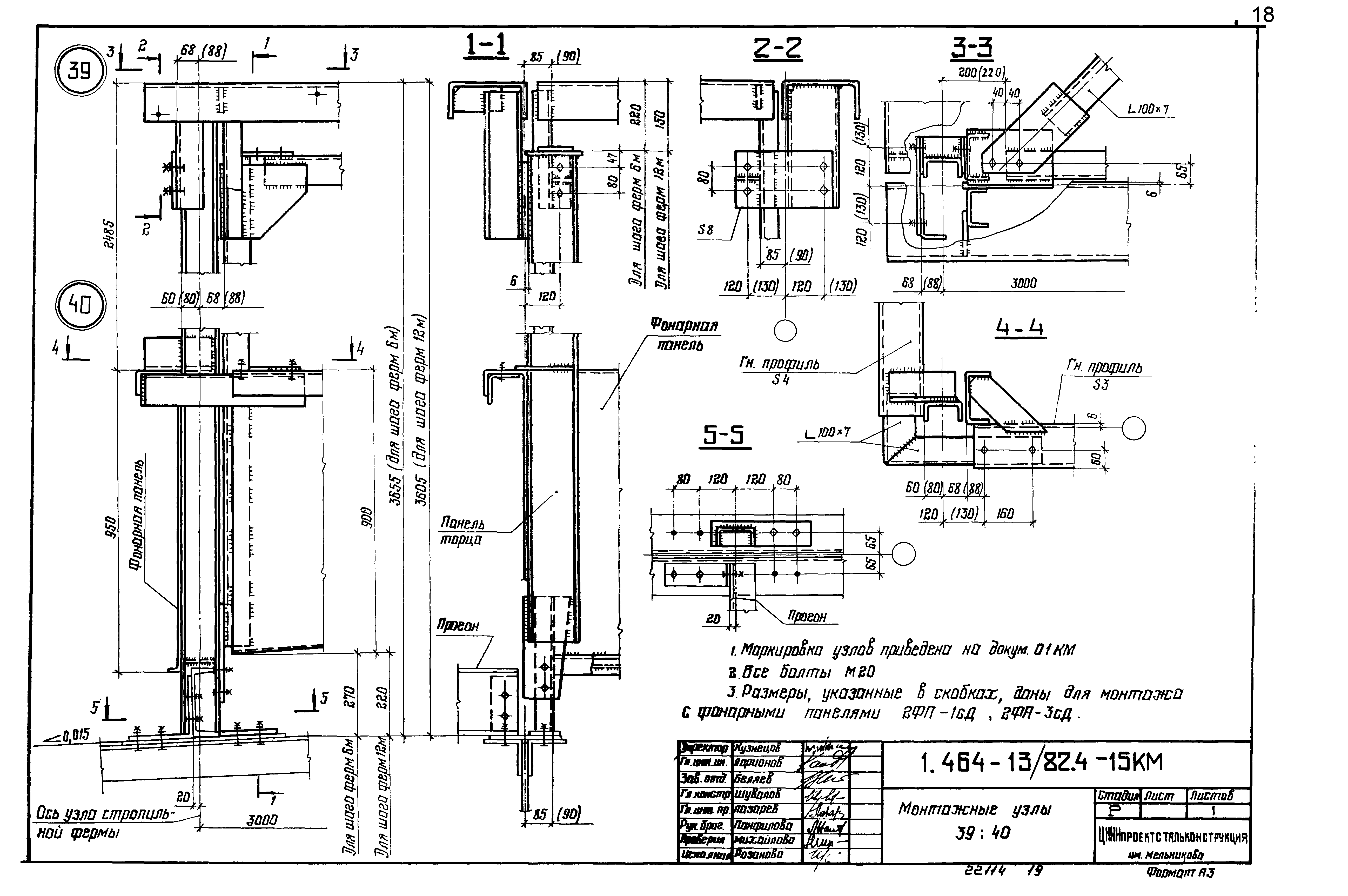

1.464-13/82.4-15КМ Монтажные узлы 39,40

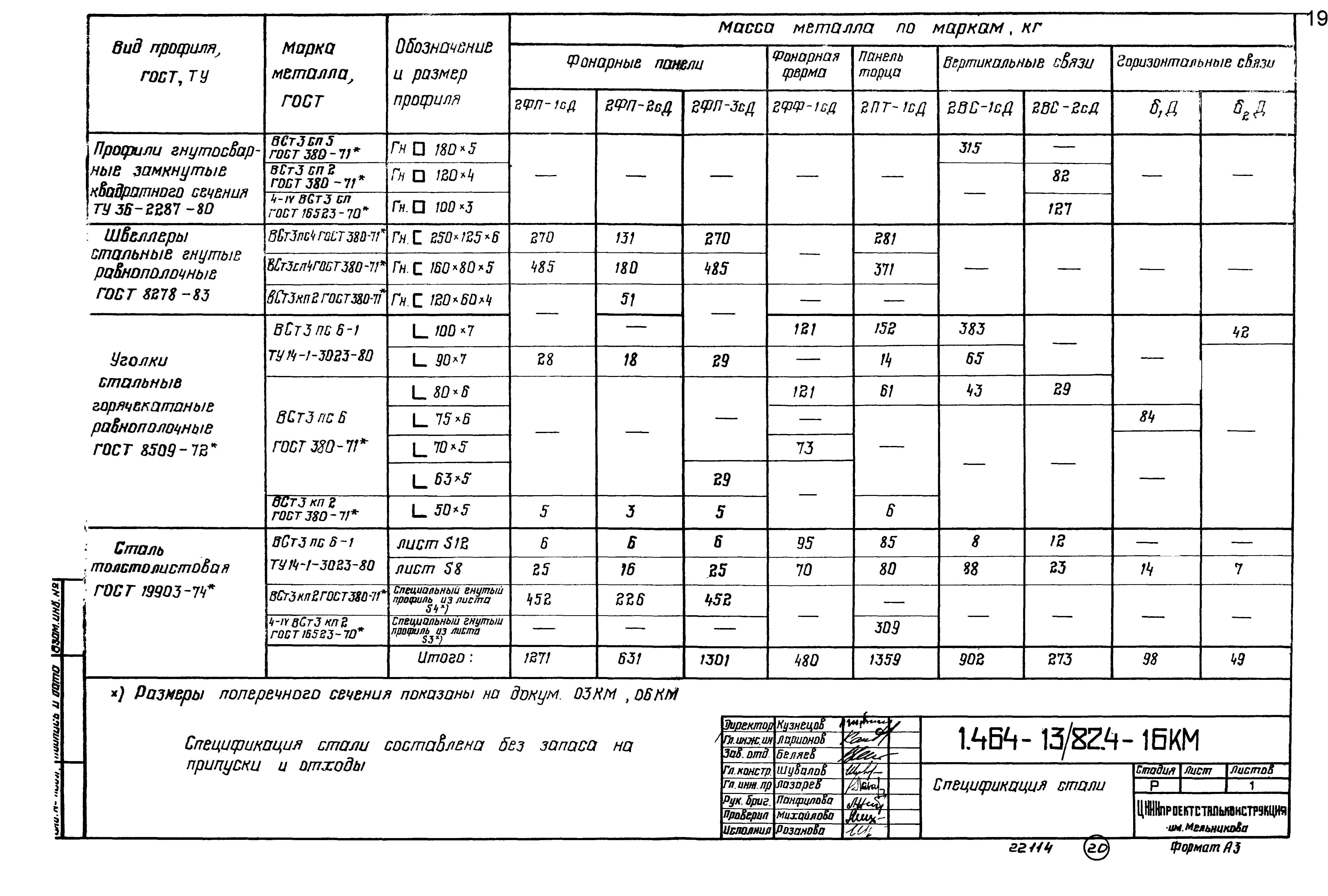

1.464-13/82.4-16КМ Спецификация стали
Разработан: ЦНИИпроектстальконструкция Госстроя
Утверждён:03.04.1987 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-35)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1987 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Фонари Светоаэрационные
Нормативные ссылки:
