Скачать Серия 1.822.1-5 Выпуск 1. Рамы прямоугольного сечения пролетом 12, 18 и 21 м. Указания по проектированию и рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.822.1-5

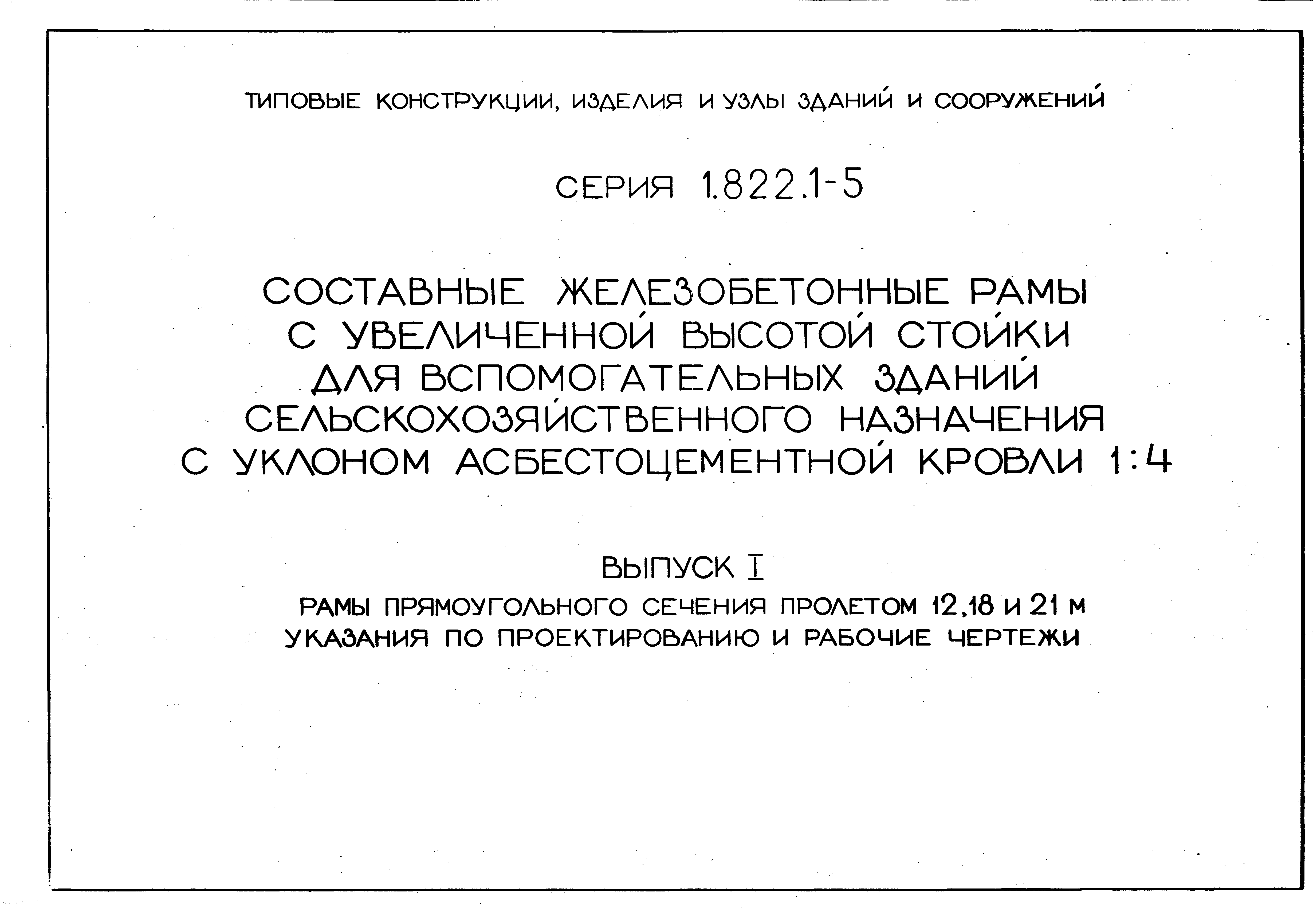

Выпуск 1. Рамы прямоугольного сечения пролетом 12, 18 и 21 м. Указания по проектированию и рабочие чертежи

Обозначение: Серия 1.822.1-5
Обозначение англ: Series 1.822.1-5
Статус:не определен законодательством
Название рус.:Выпуск 1. Рамы прямоугольного сечения пролетом 12, 18 и 21 м. Указания по проектированию и рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1988
Область применения:Альбом содержит указания по проектированию и рабочие чертежи полурам прямоугольного сечения для рам пролетом 12, 18 и 21 м

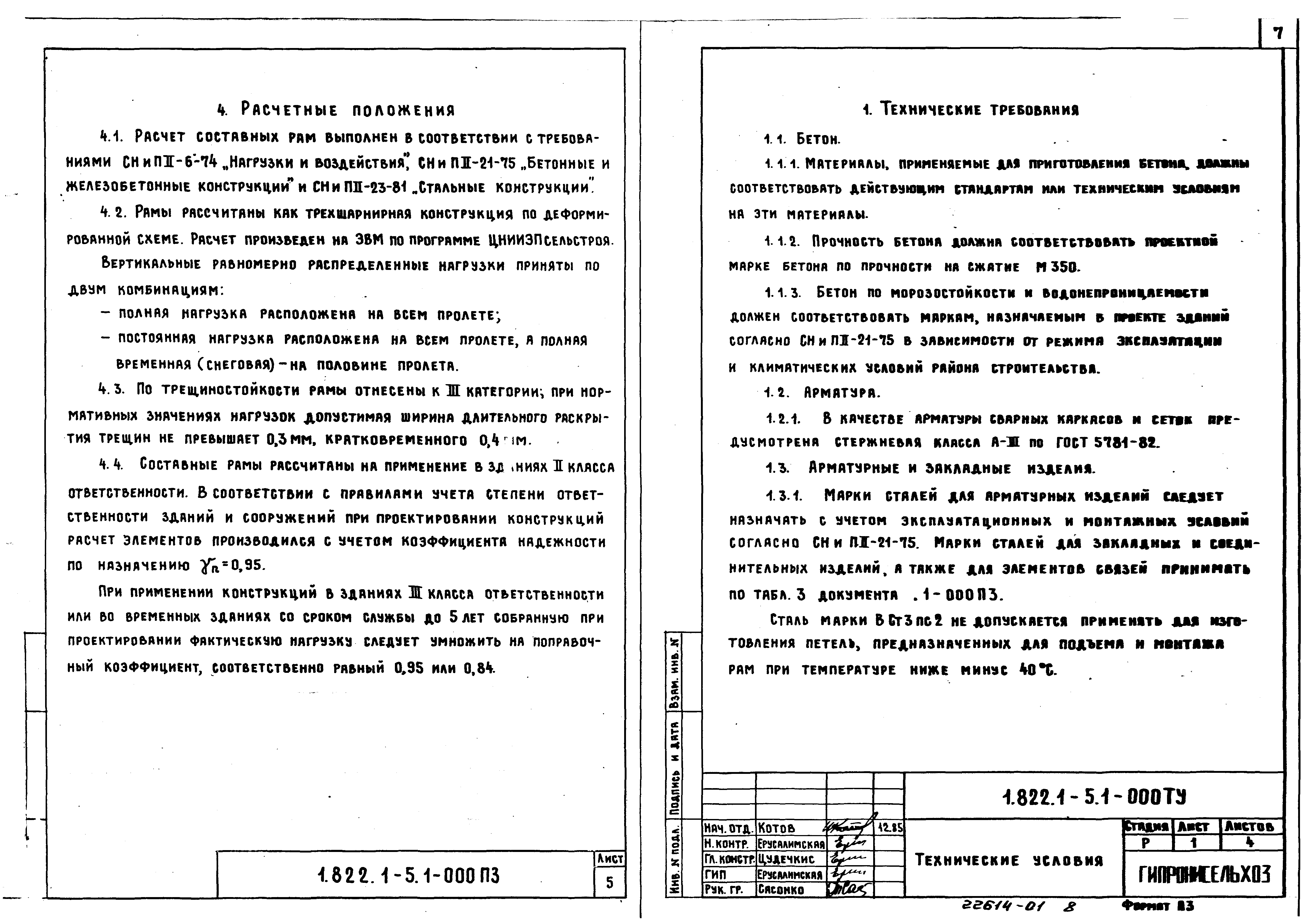

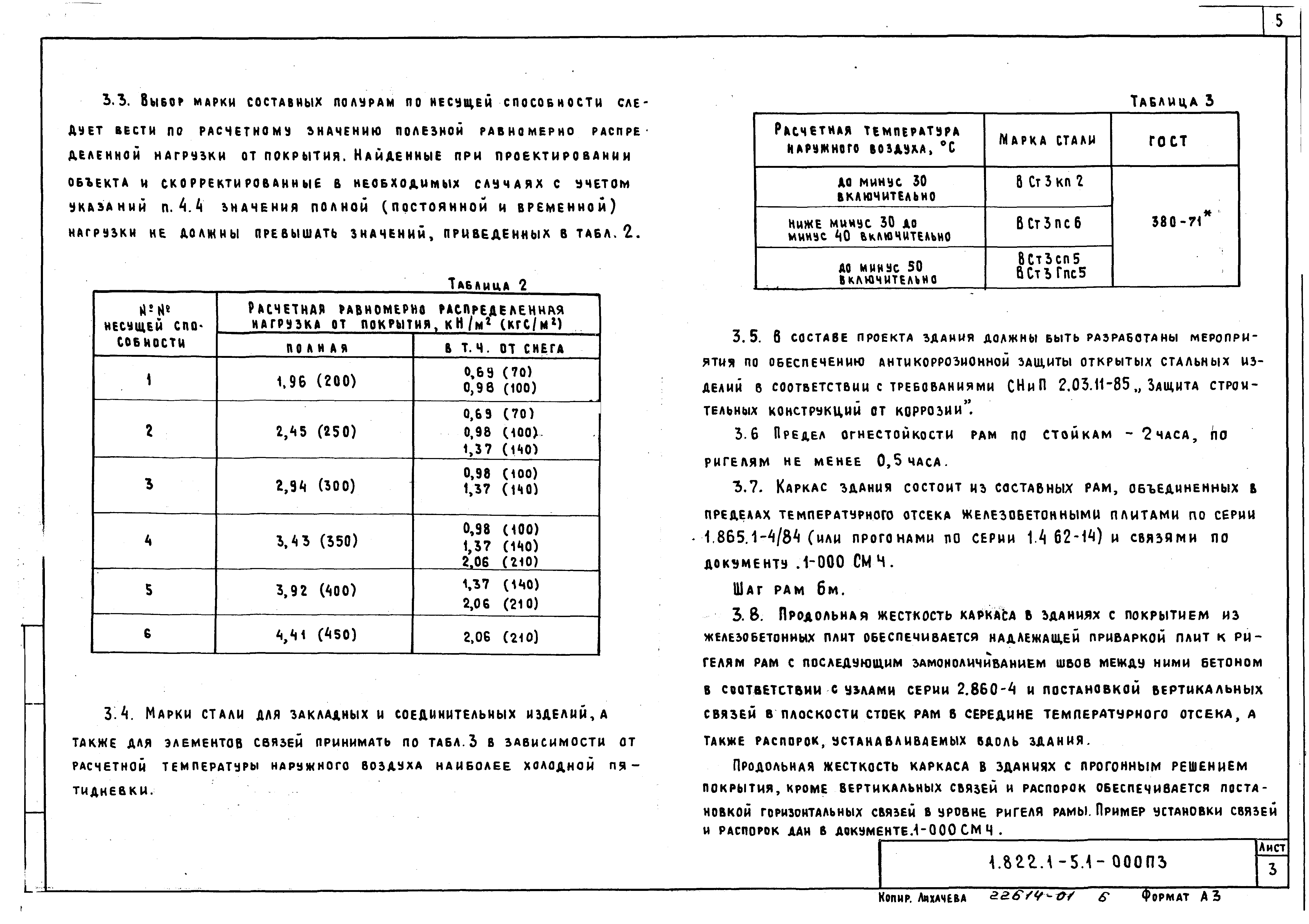

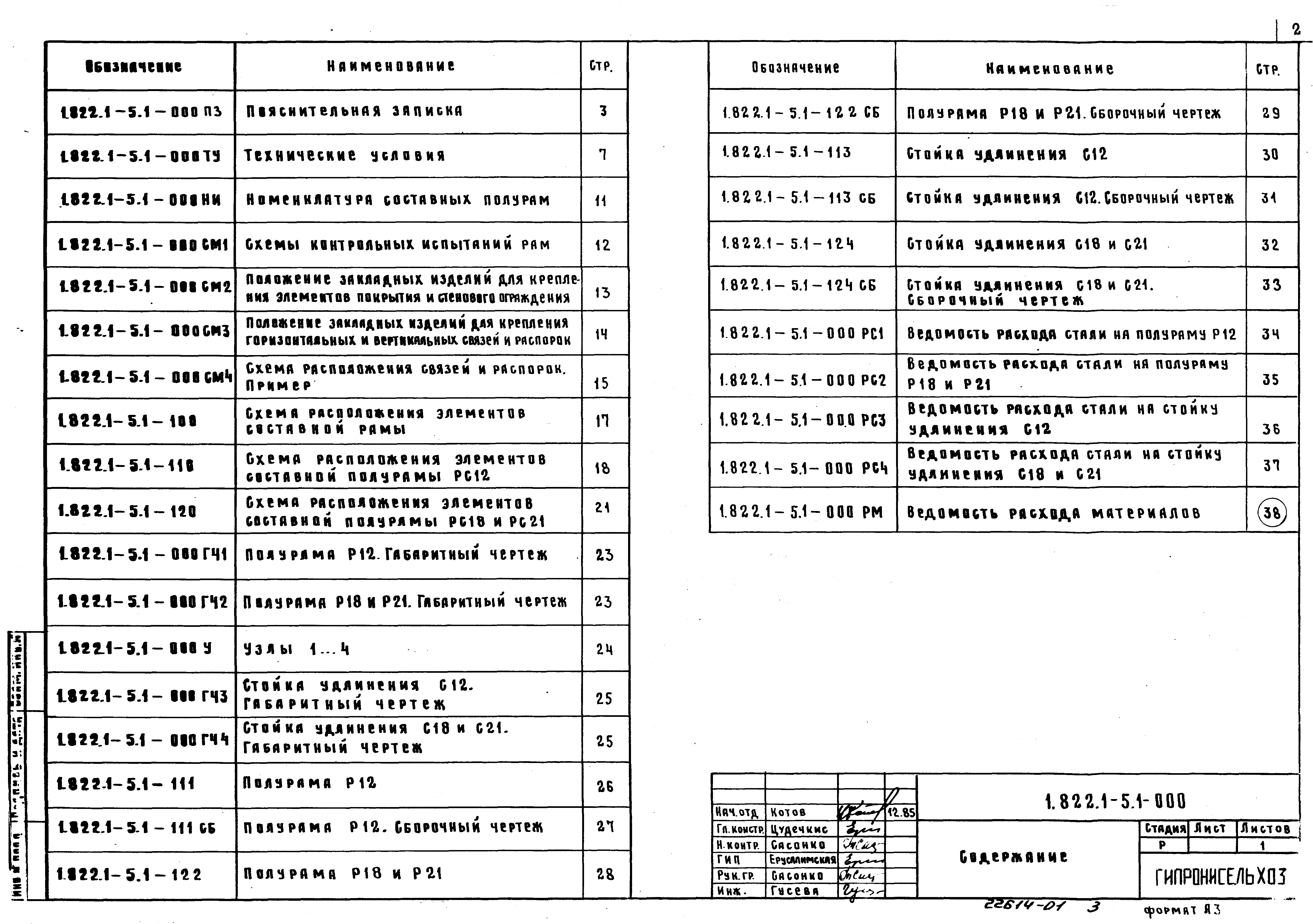

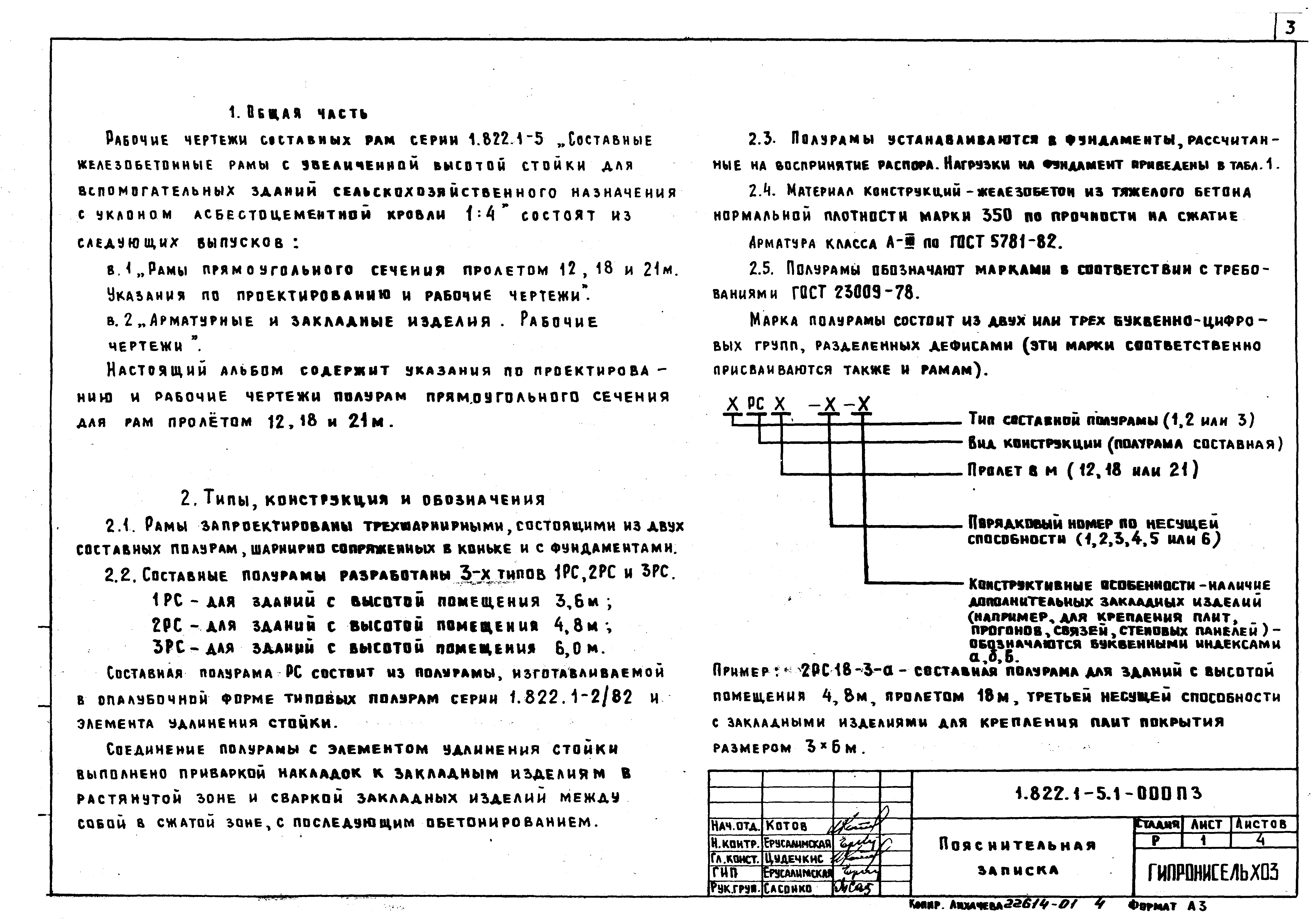

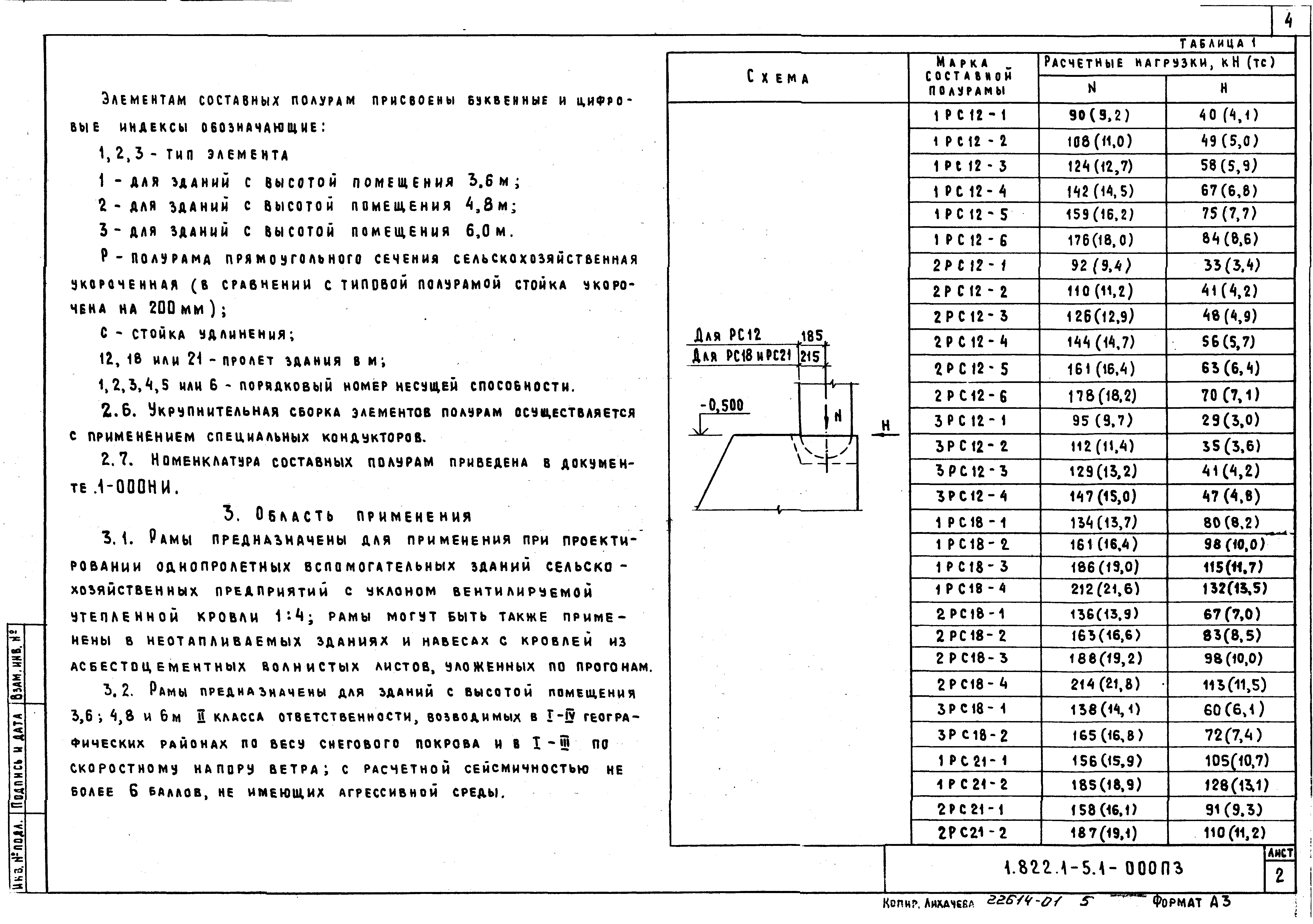

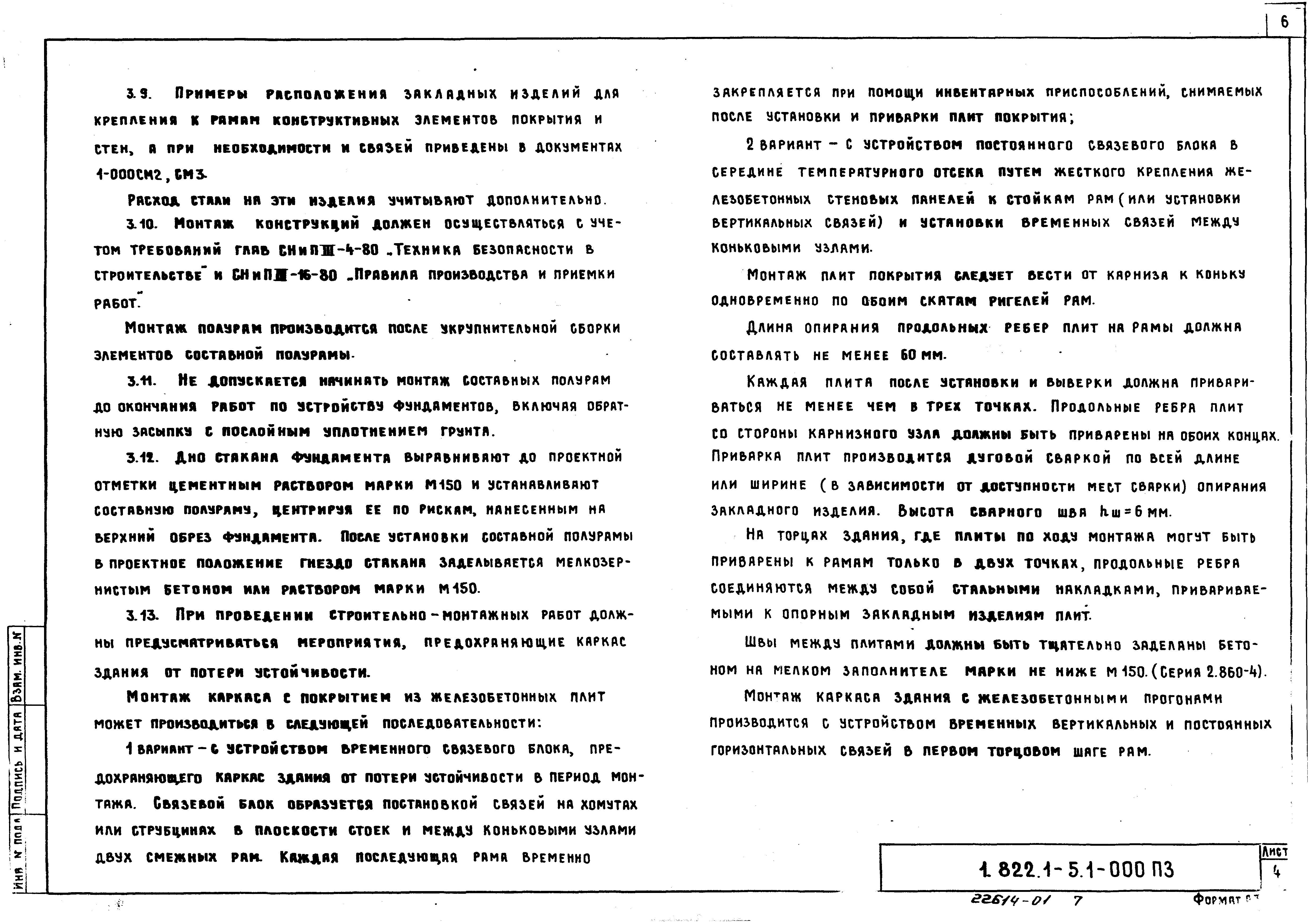

Оглавление:1.822.1-5.1-000 ПЗ Пояснительная записка

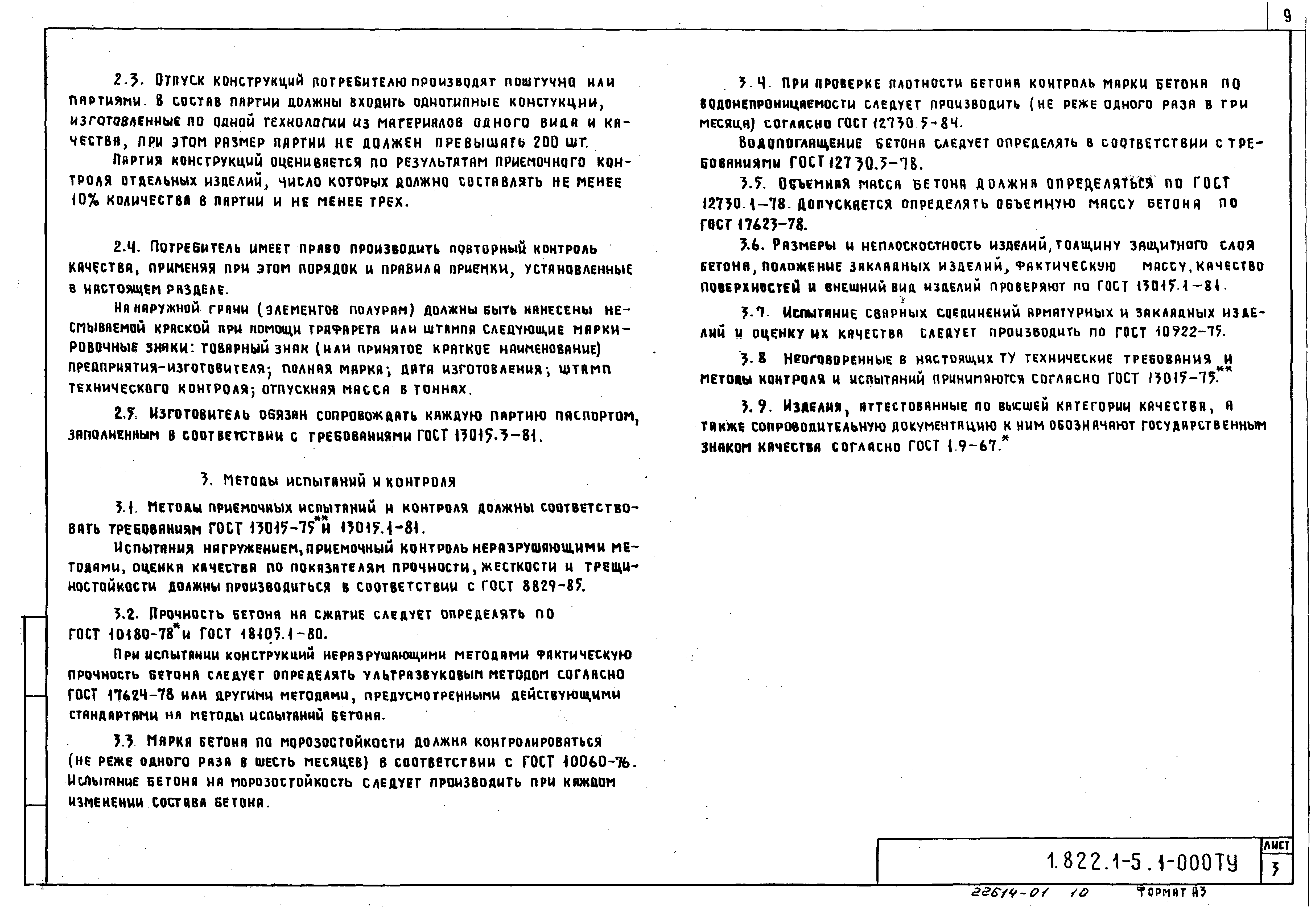

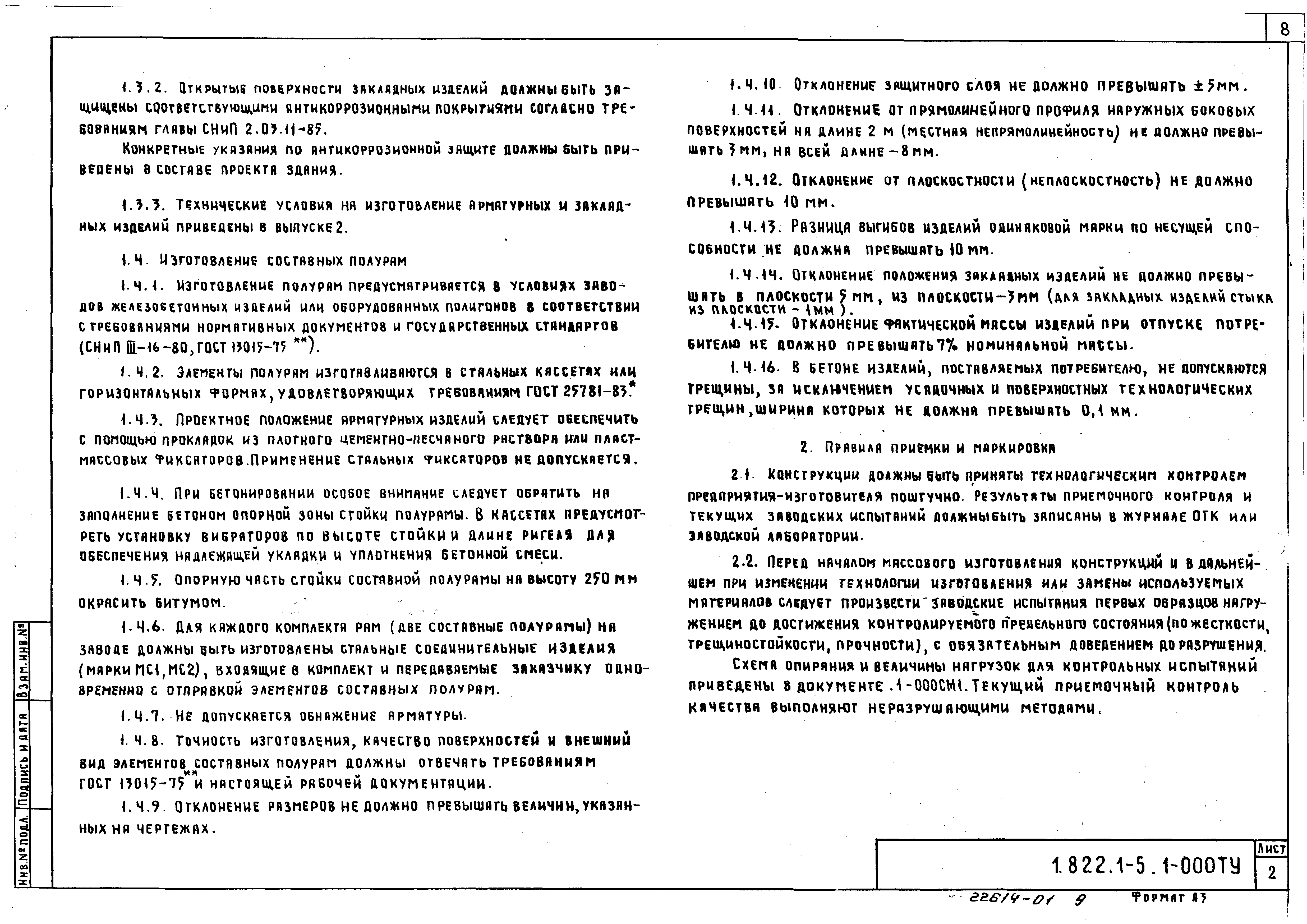

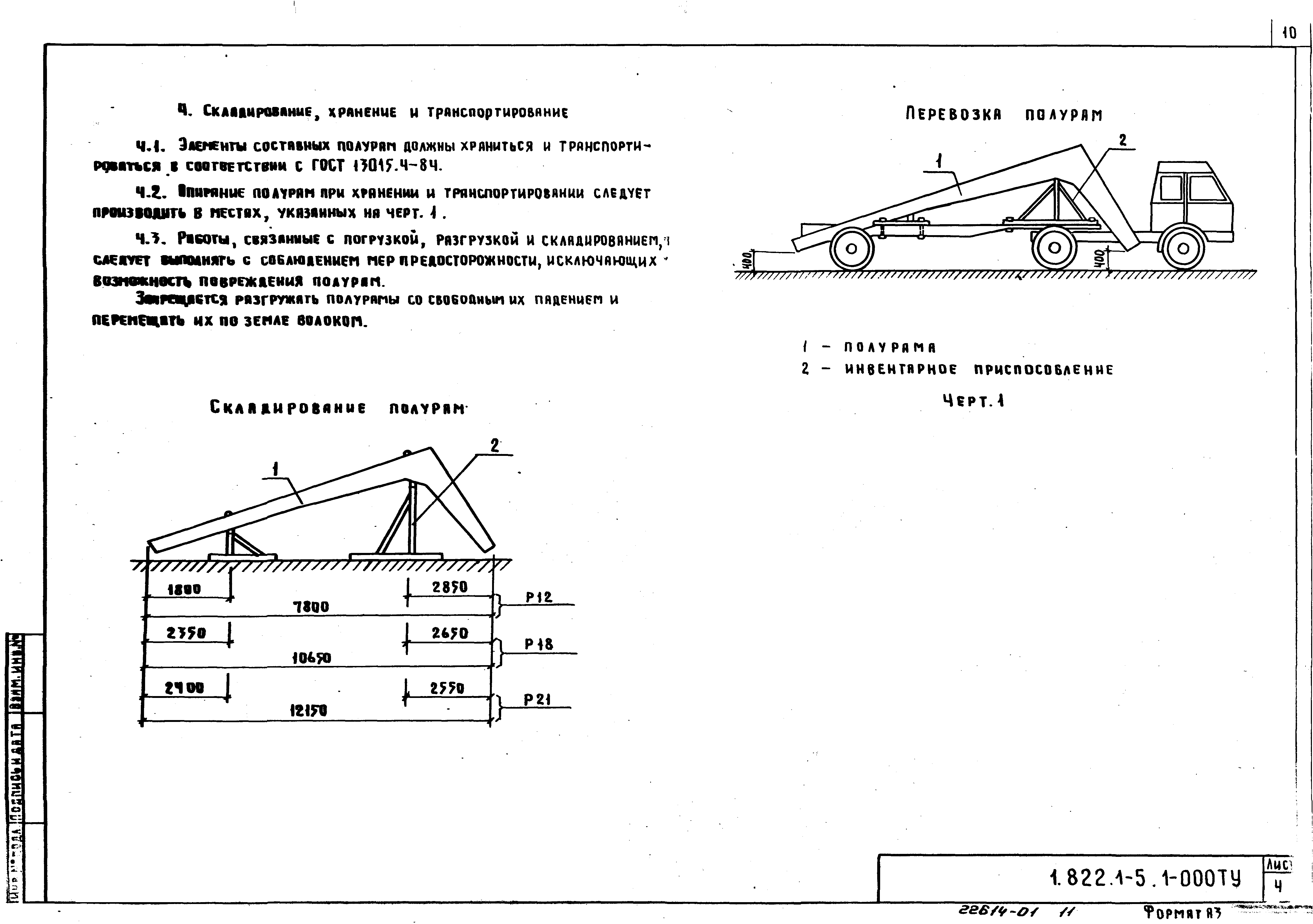

1.822.1-5.1-000 ТУ Технические условия

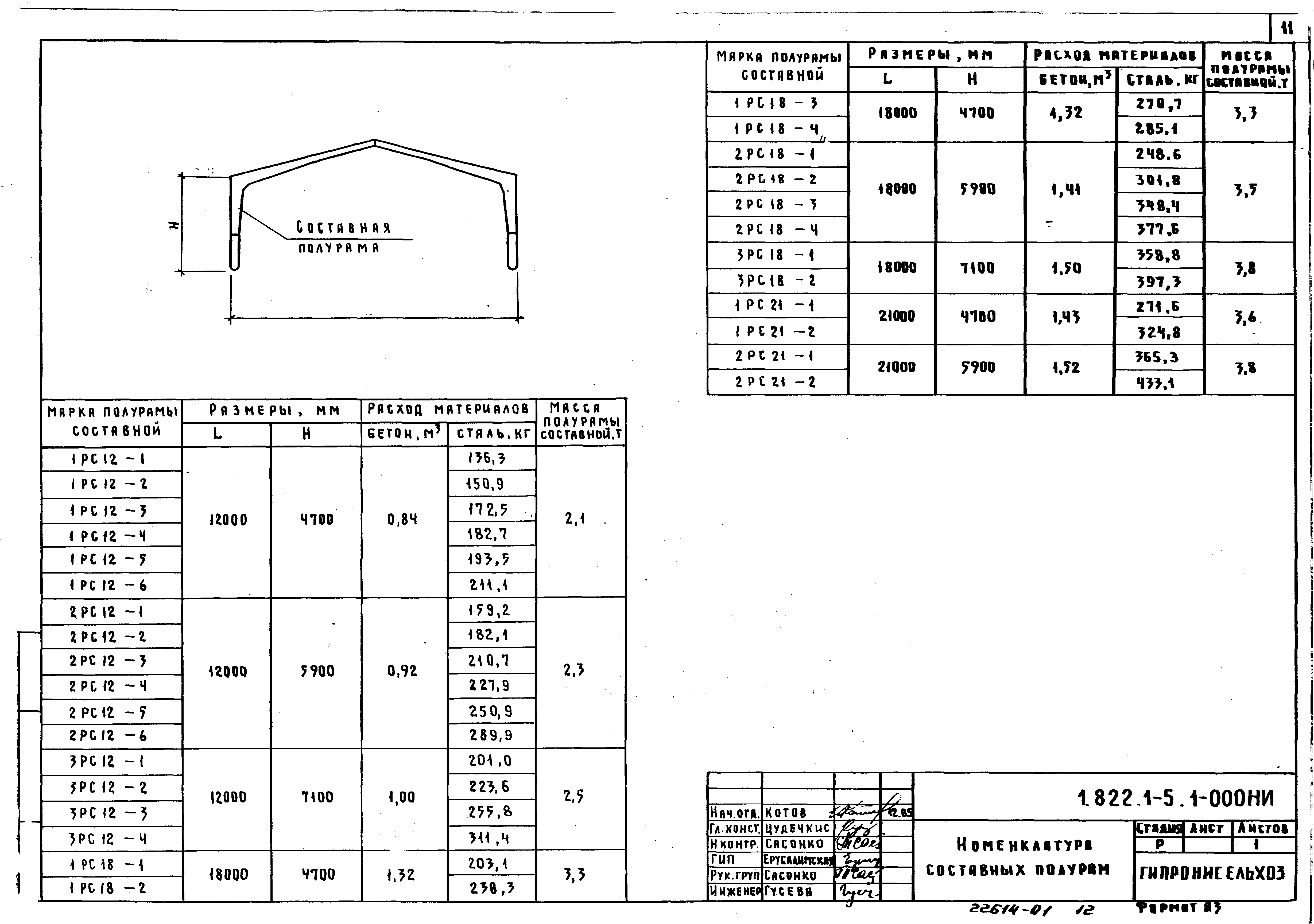

1.822.1-5.1-000 НИ Номенклатура составных полурам

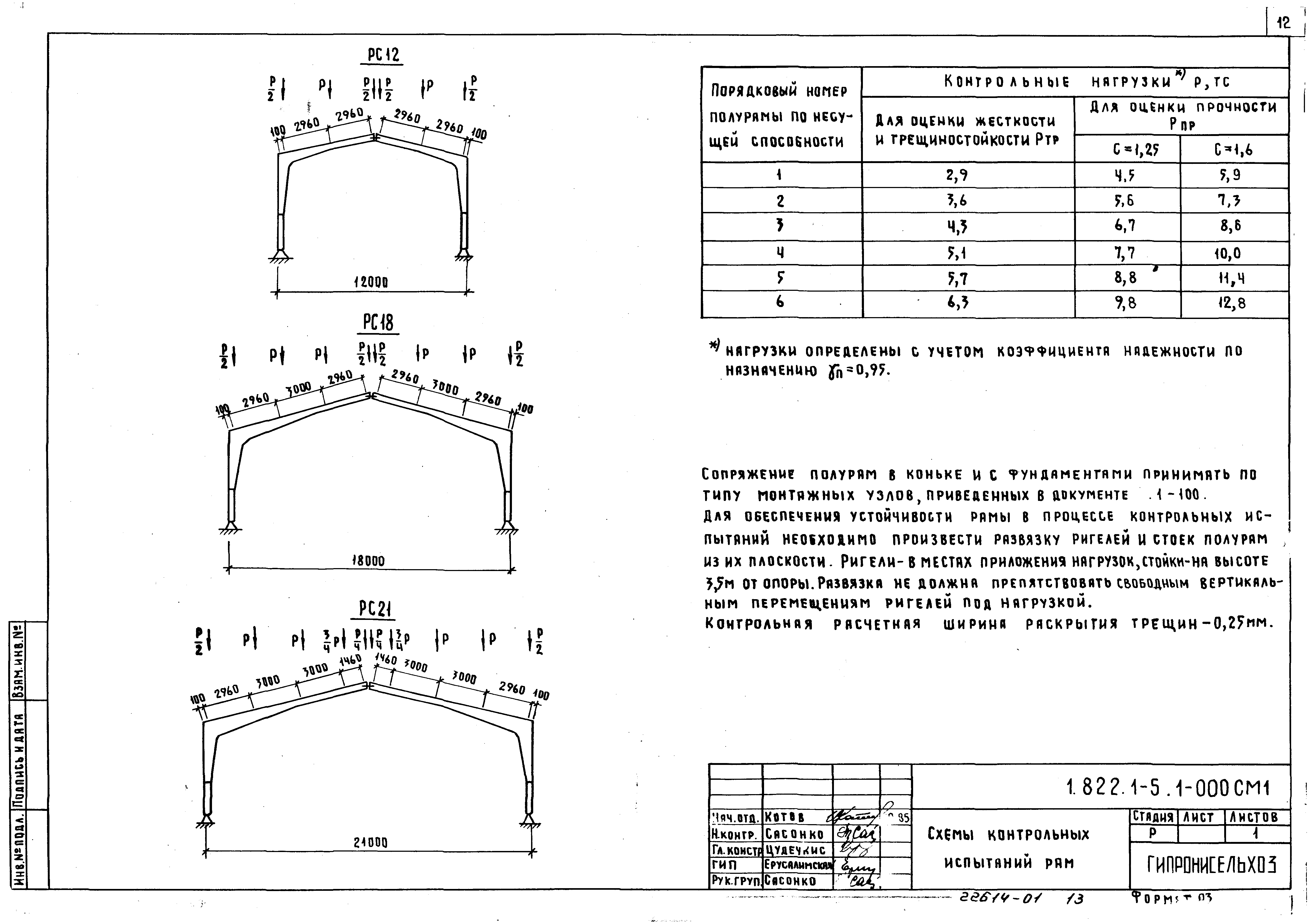

1.822.1-5.1-000 СМ1 Схемы контрольных испытаний рам

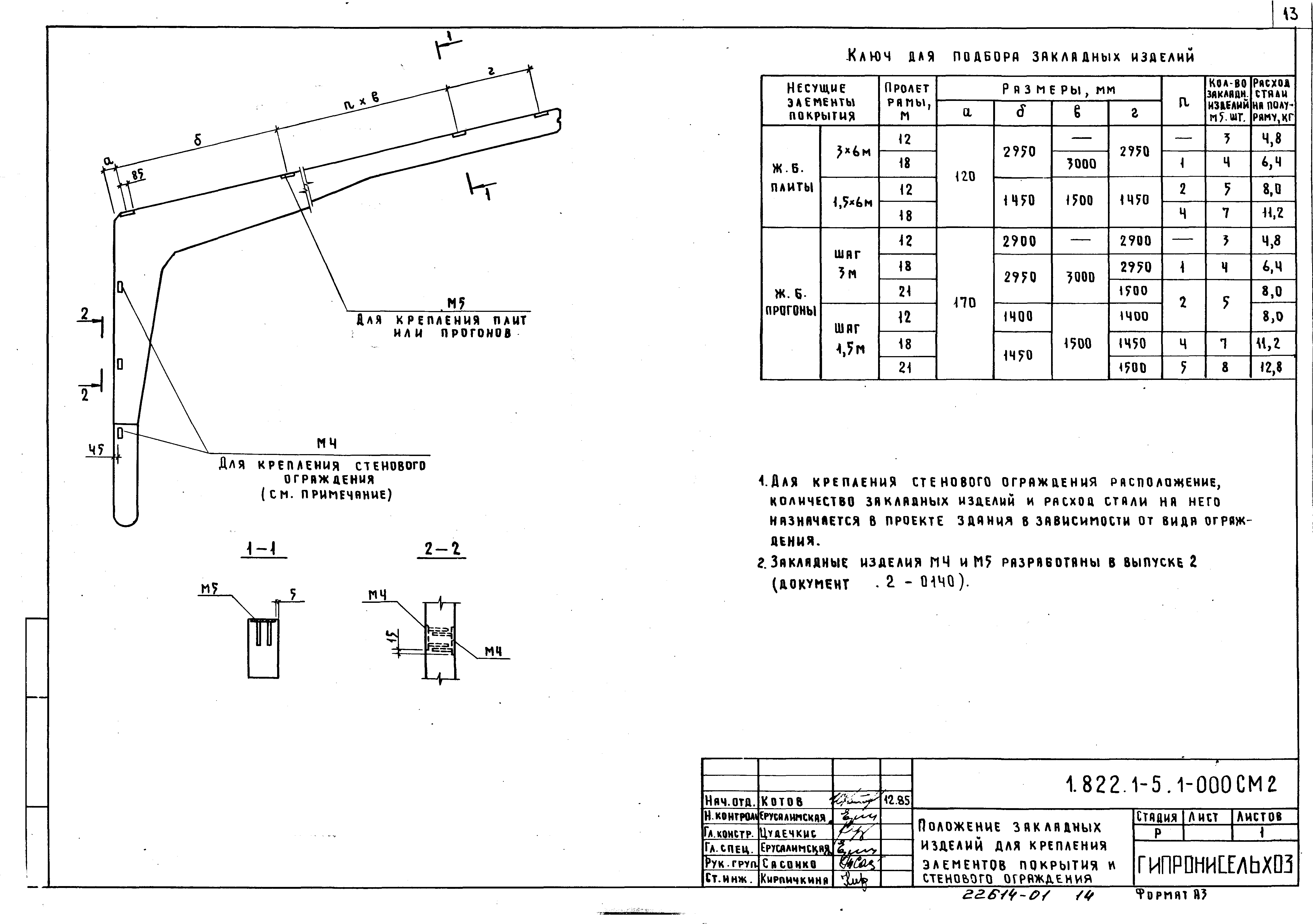

1.822.1-5.1-000 СМ2 Положение закладных изделий для крепления элементов покрытия и стенового ограждения

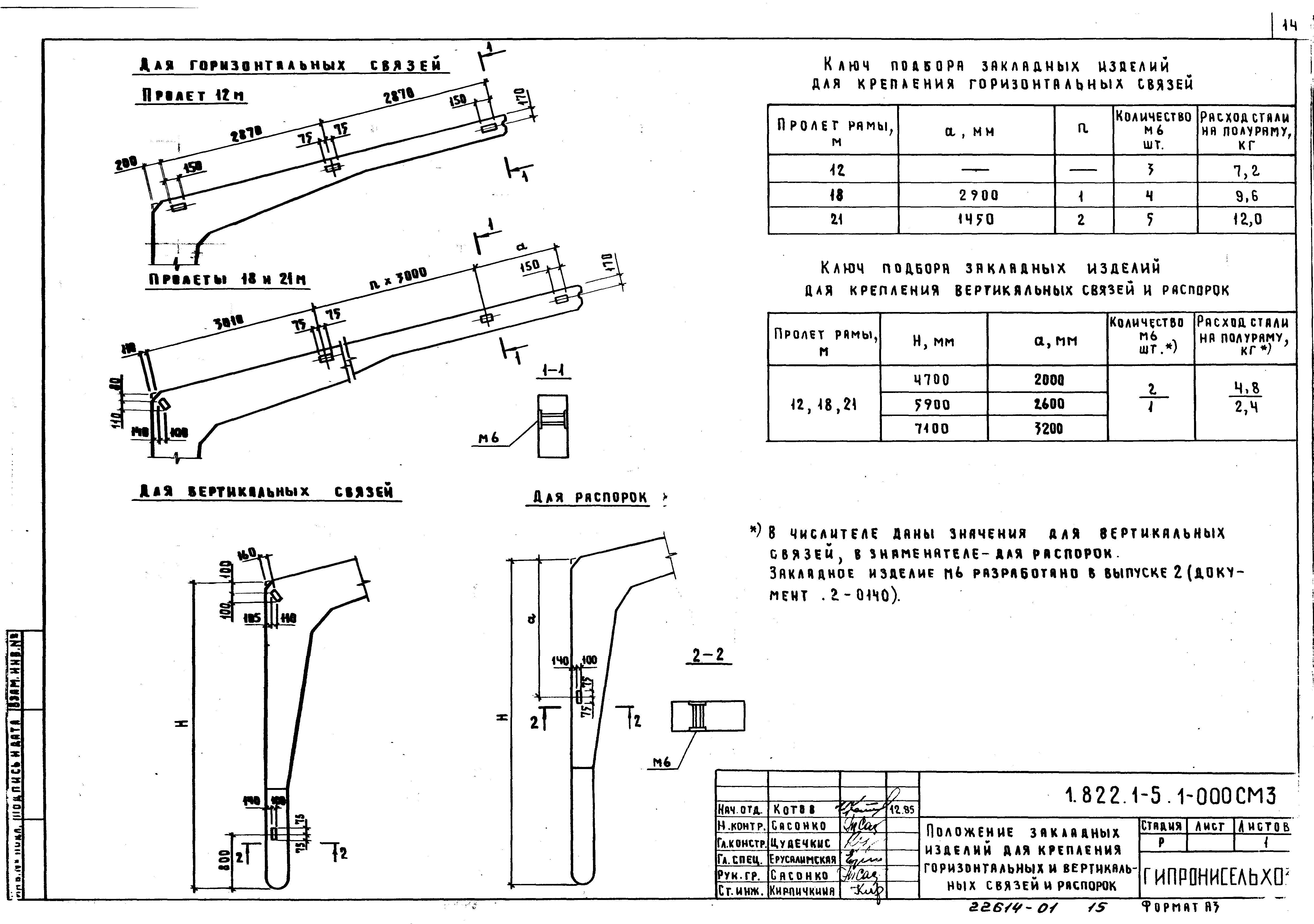

1.822.1-5.1-000 СМ3 Положение закладных изделий для крепления горизонтальных и вертикальных связей и распорок

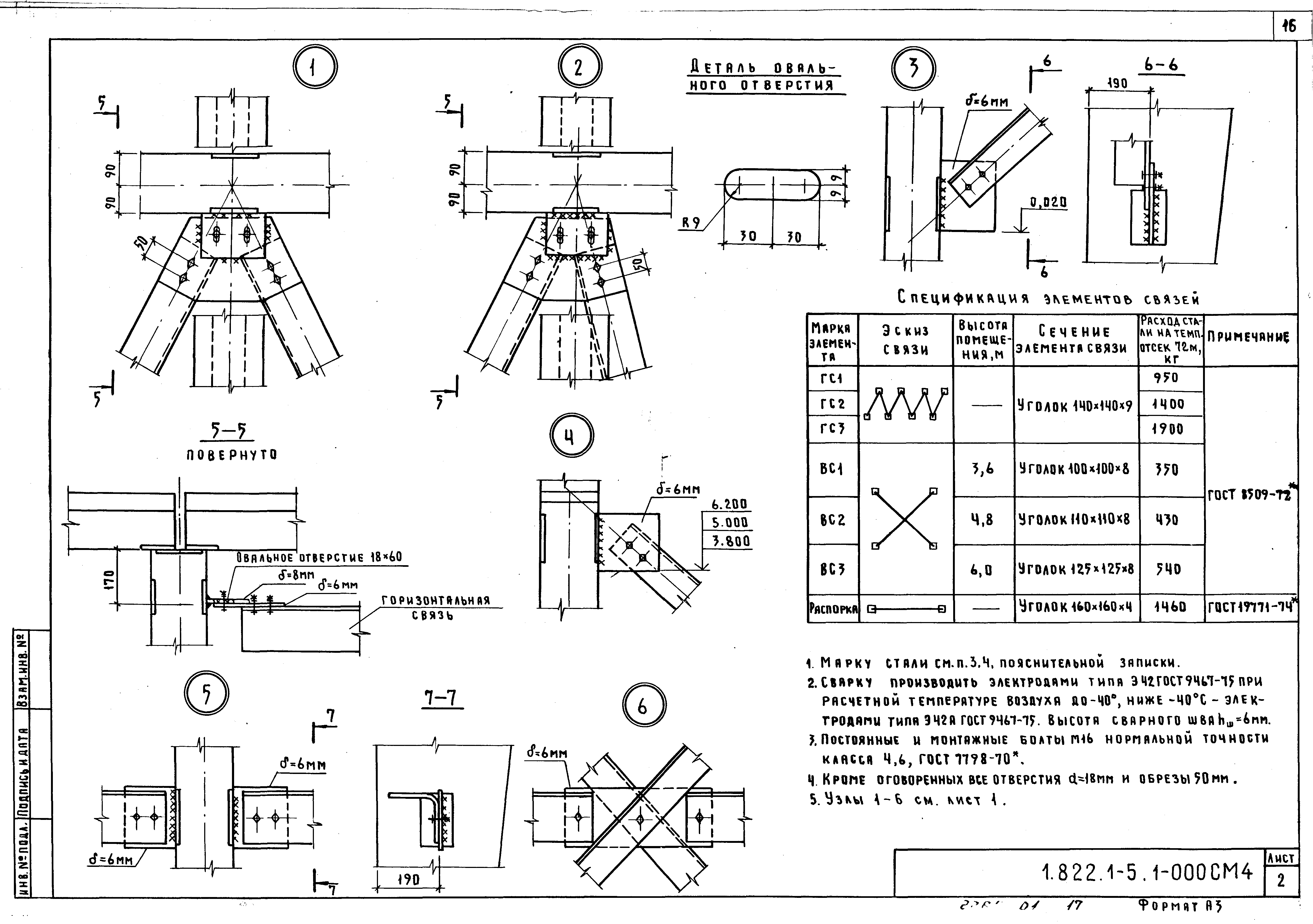

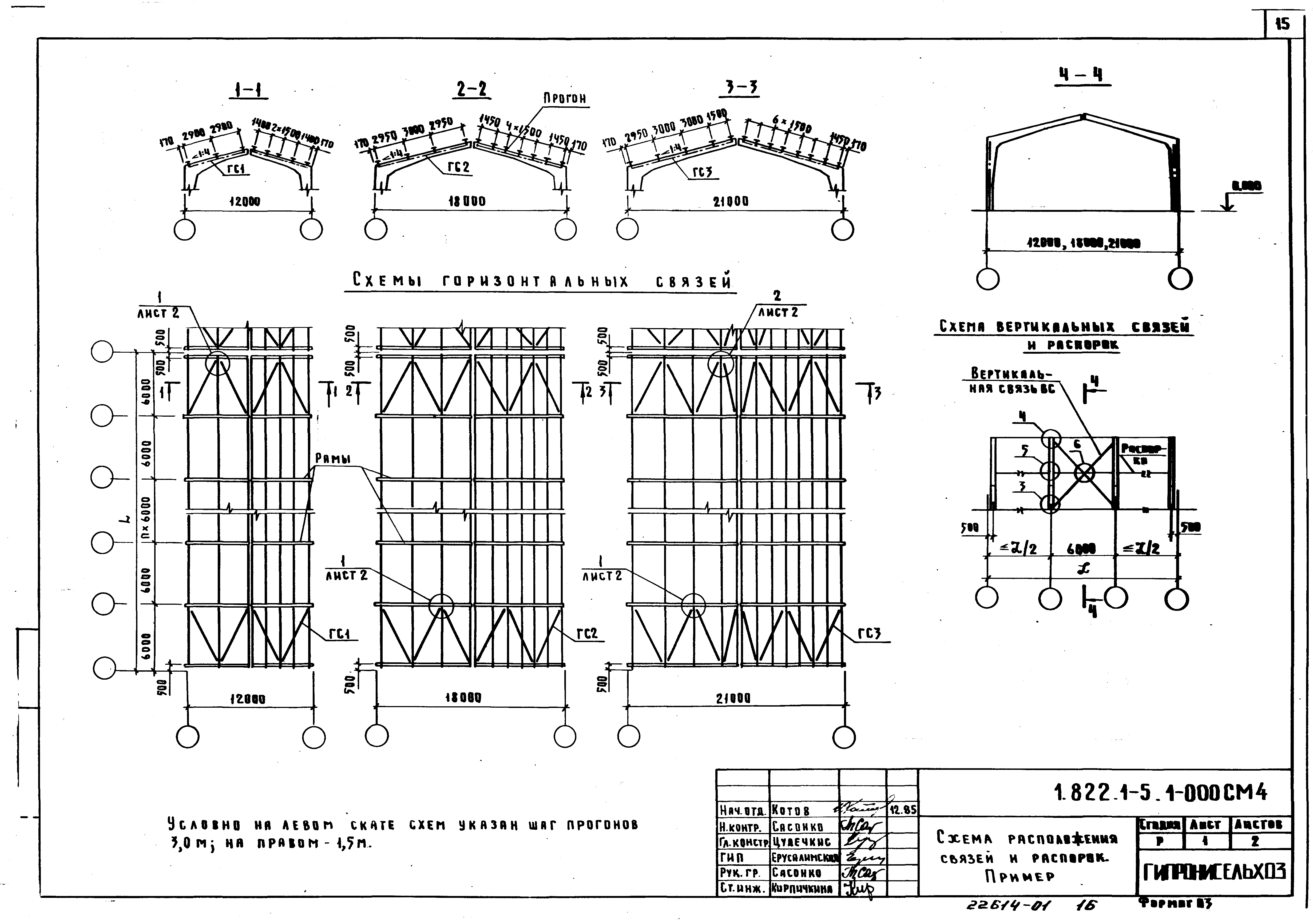

1.822.1-5.1-000 СМ4 Схема расположения связей и распорок. Пример

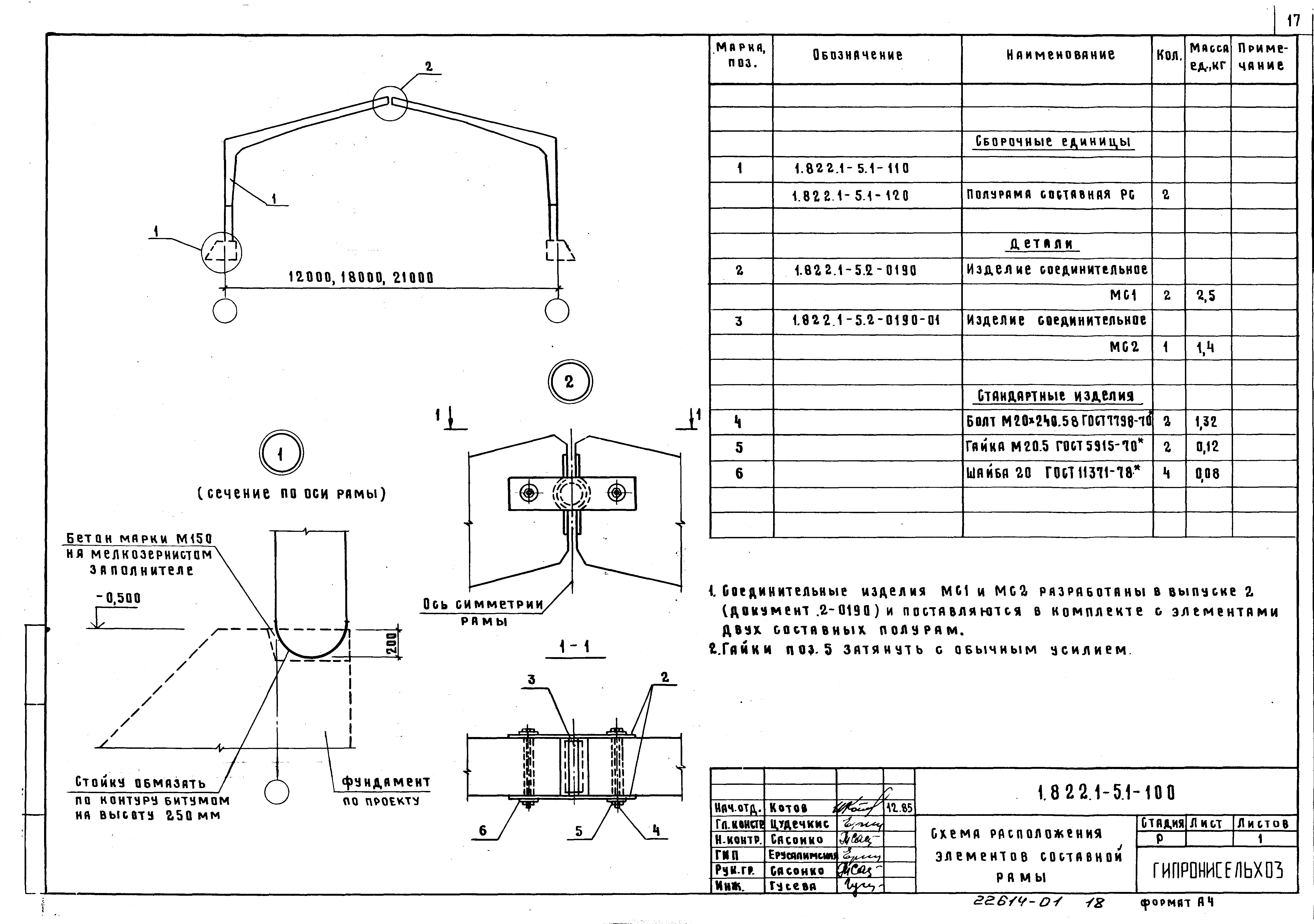

1.822.1-5.1-100 Схема расположения элементов составной рамы

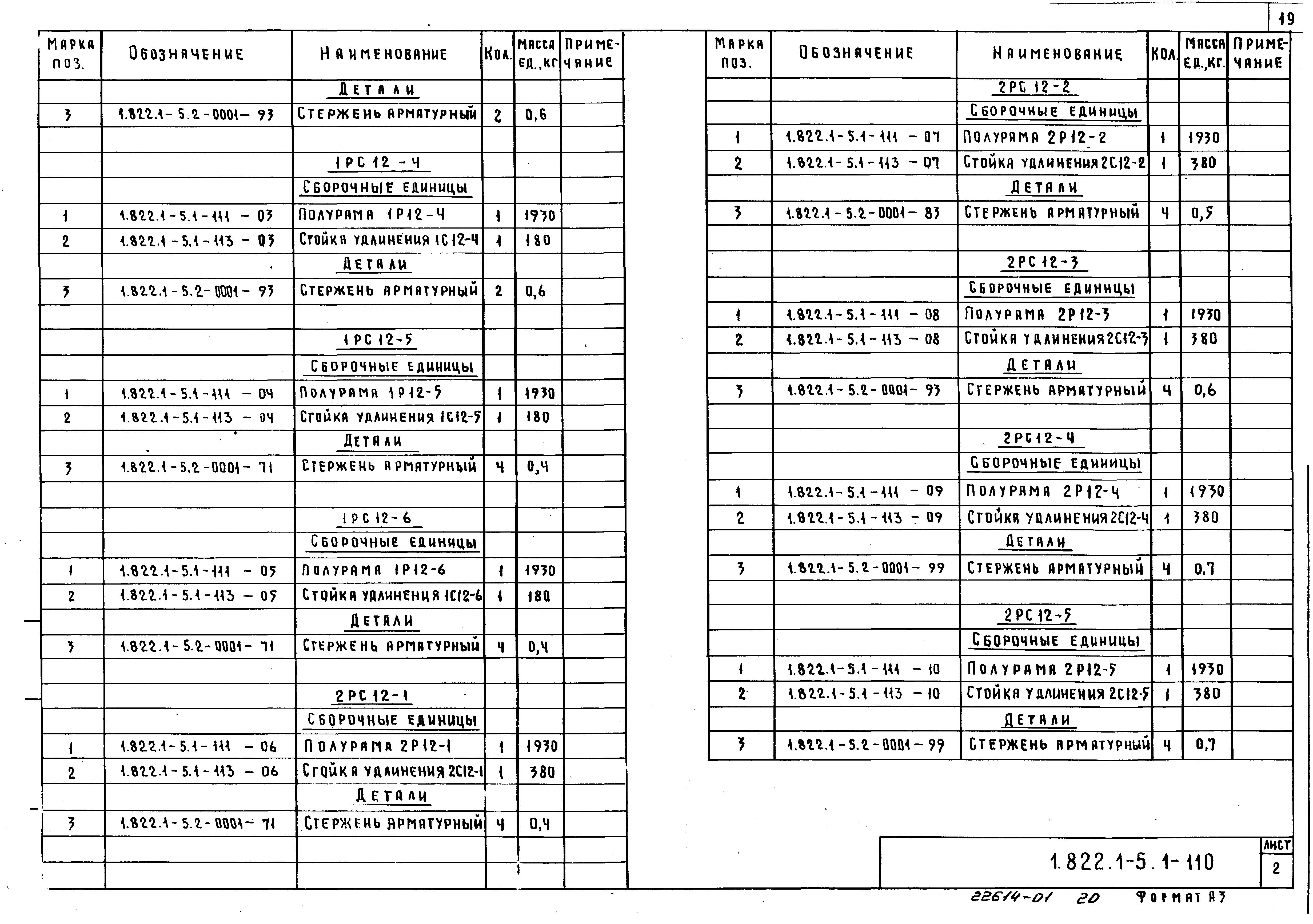

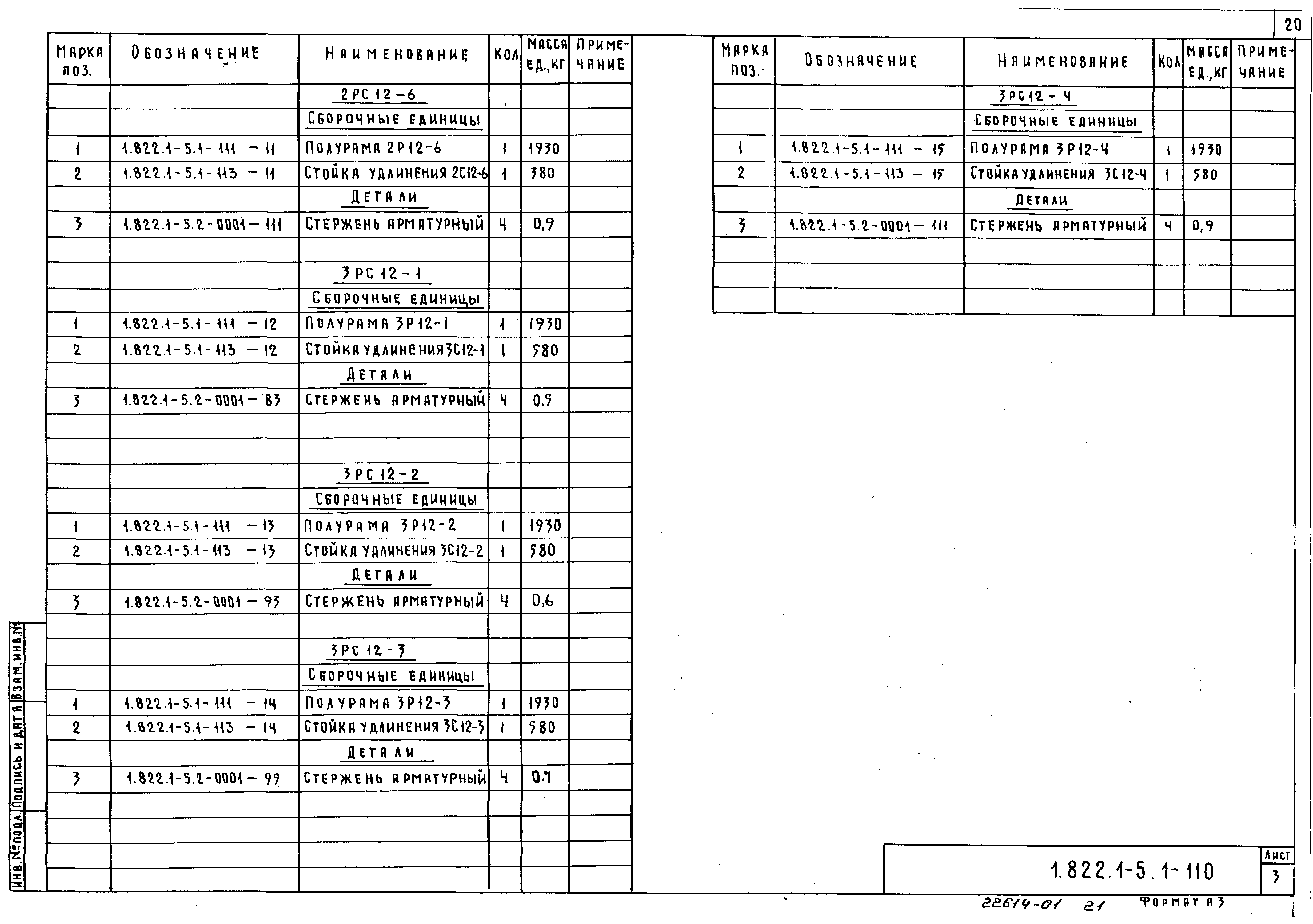

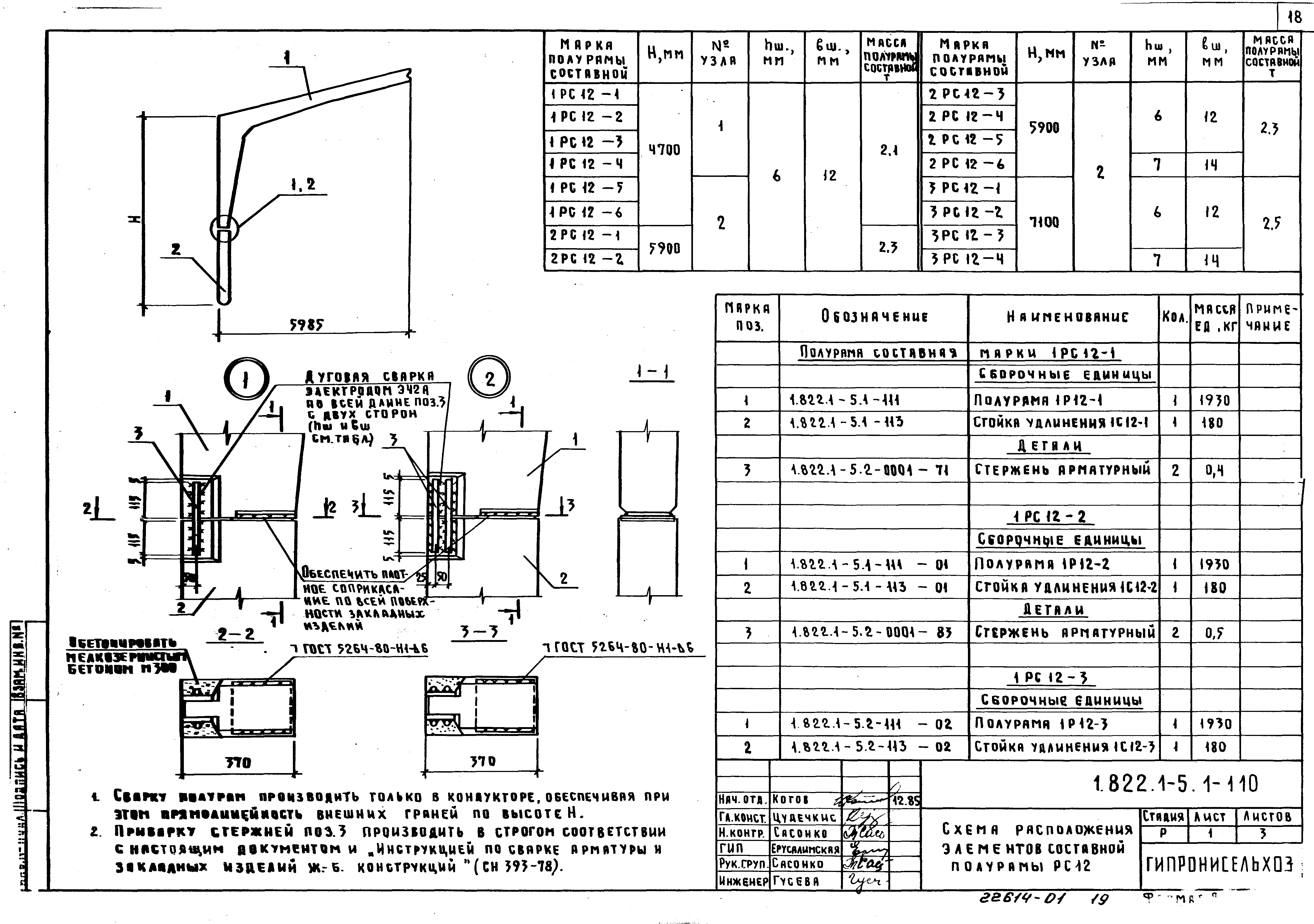

1.822.1-5.1-110 Схема расположения элементов составной полурамы РС12

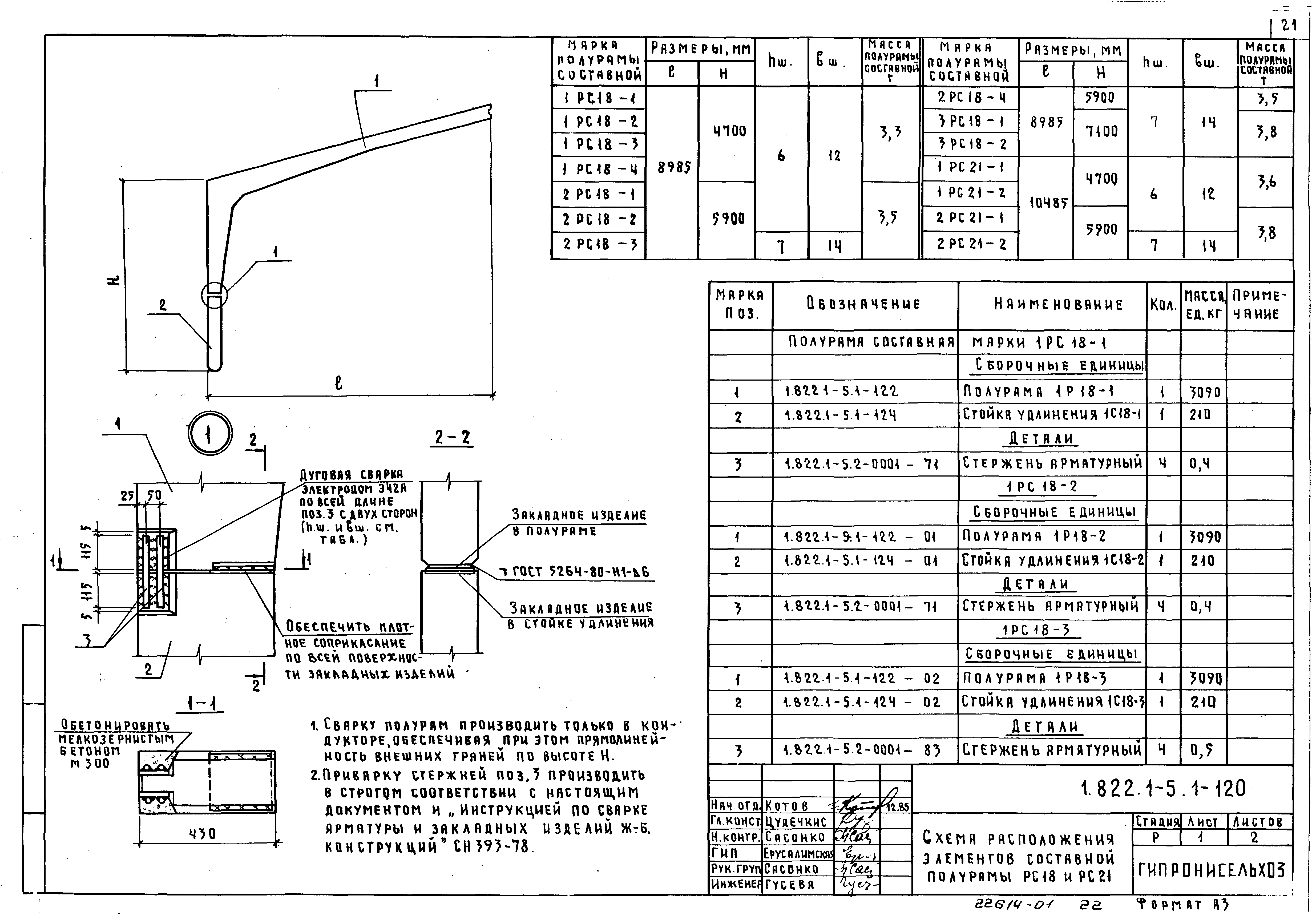

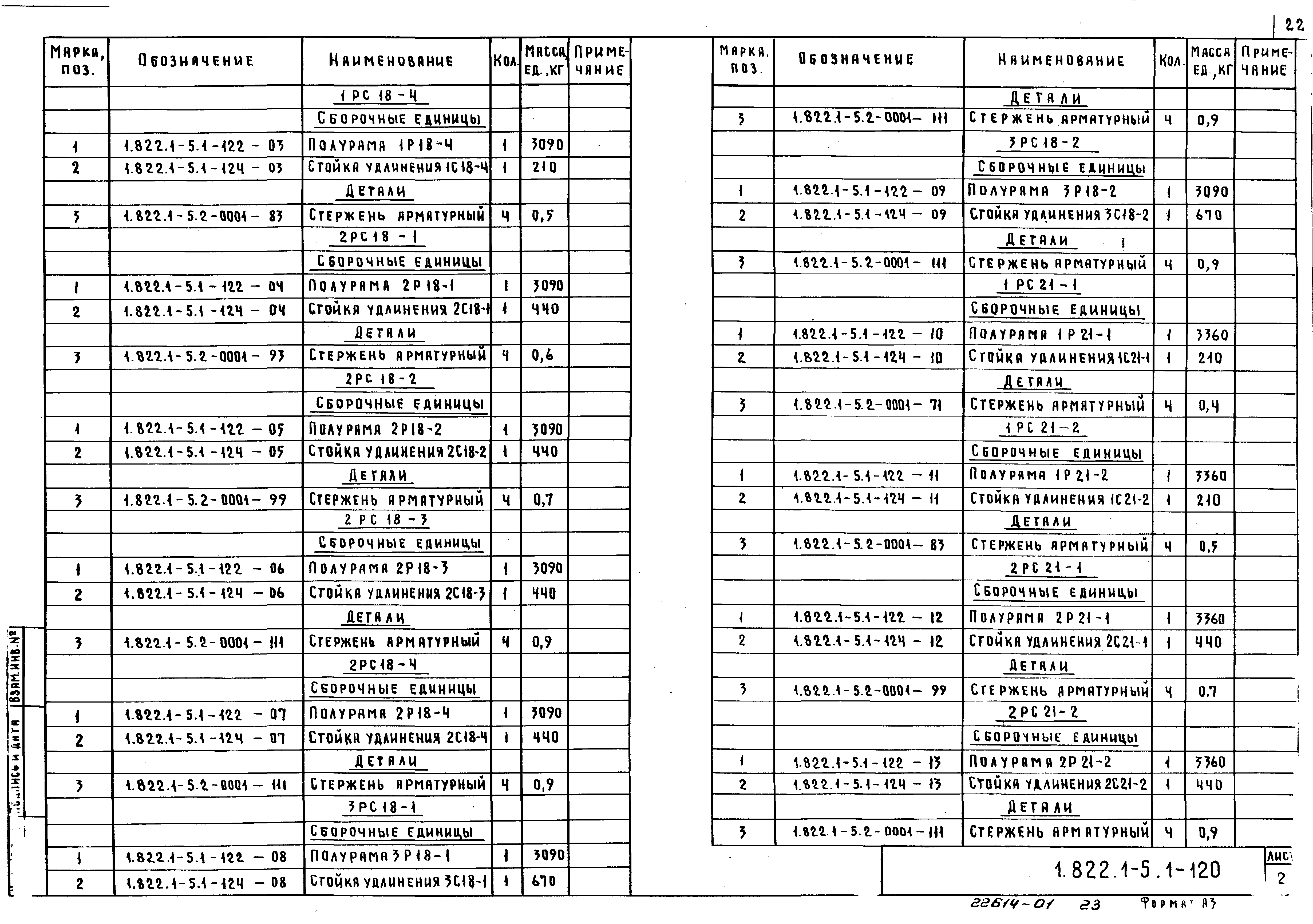

1.822.1-5.1-120 Схема расположения элементов составной полурамы РС18 и РС 21

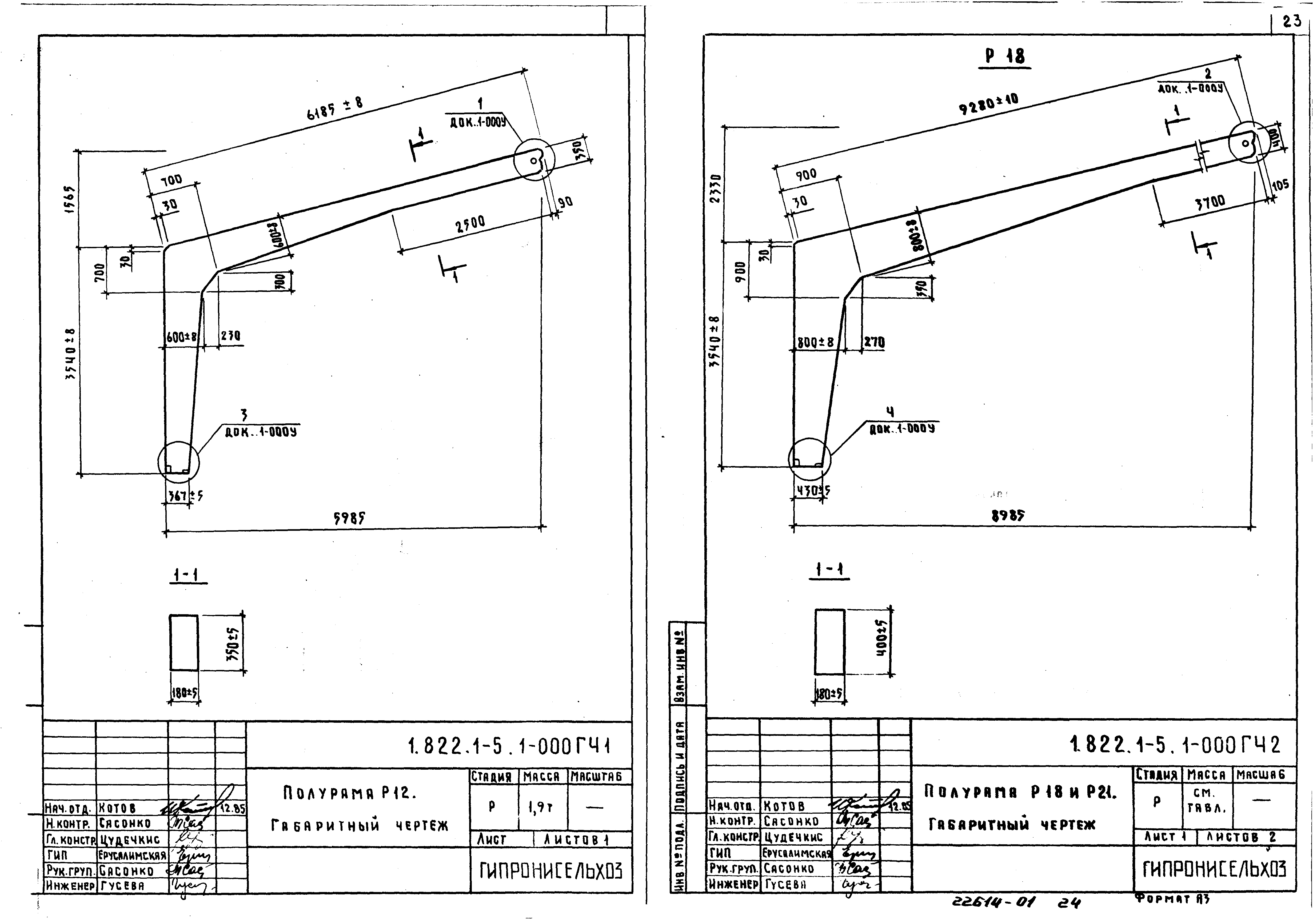

1.822.1-5.1-000 Г41 Полурама Р12. Габаритный чертеж

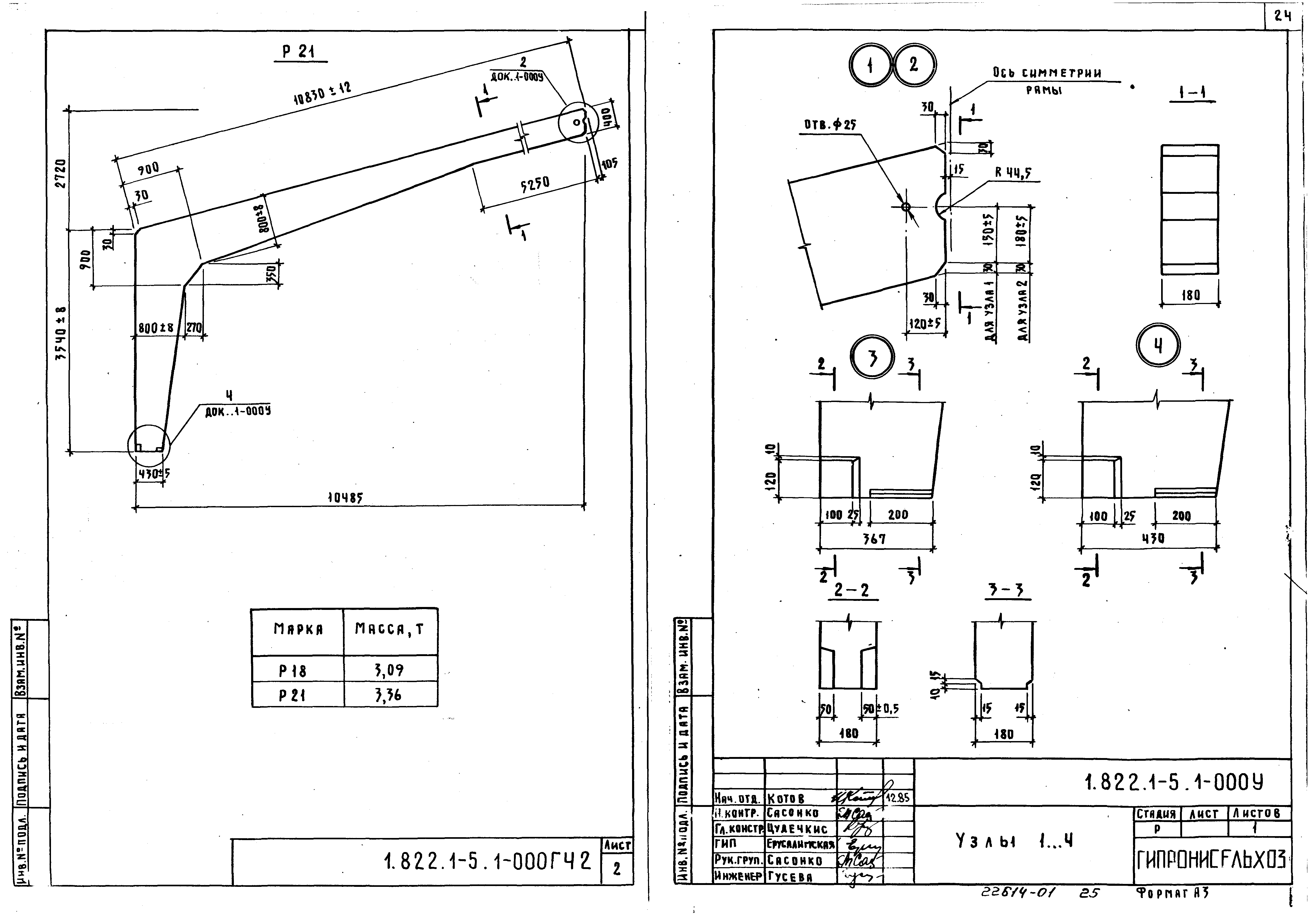

1.822.1-5.1-000 Г42 Полурама Р18 и Р21. Габаритный чертеж
1.822.1-5.1-000 У Узлы 1…4

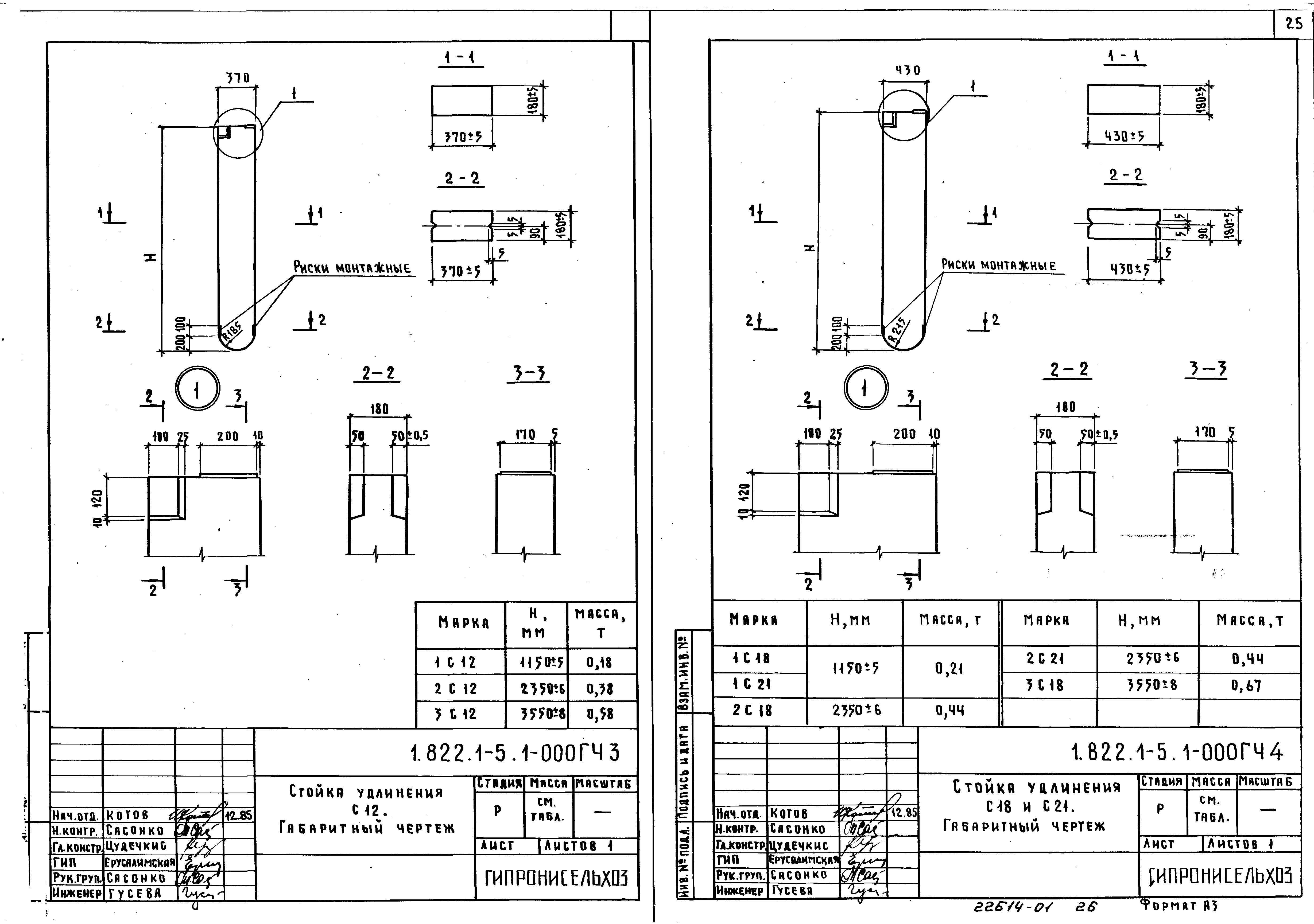

1.822.1-5.1-000 Г43 Стойка удлинения С12. Габаритный чертеж
1.822.1-5.1-000 Г44 Стойка удлинения С18 и С21. Габаритный чертеж

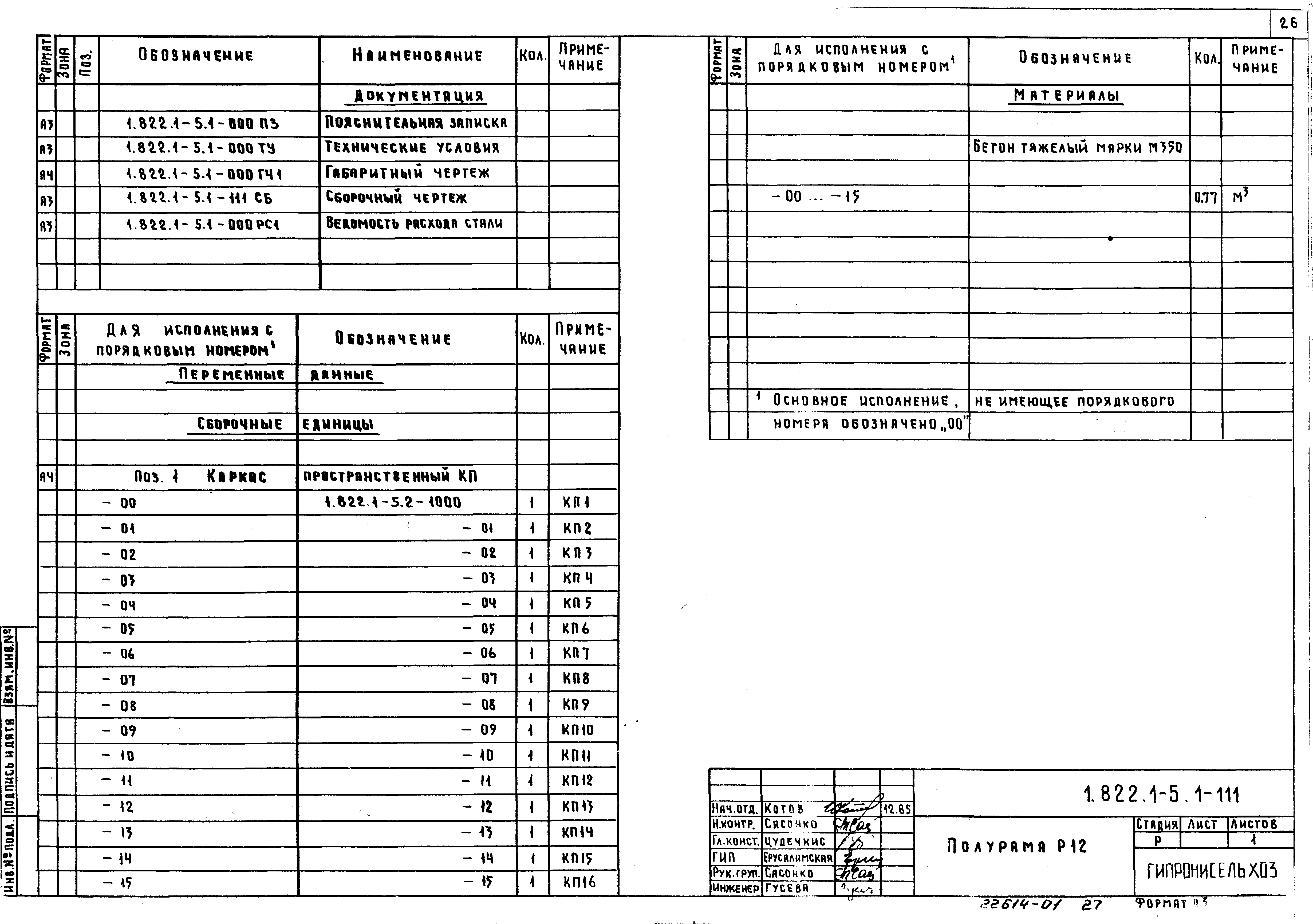

1.822.1-5.1-111 Полурама Р12

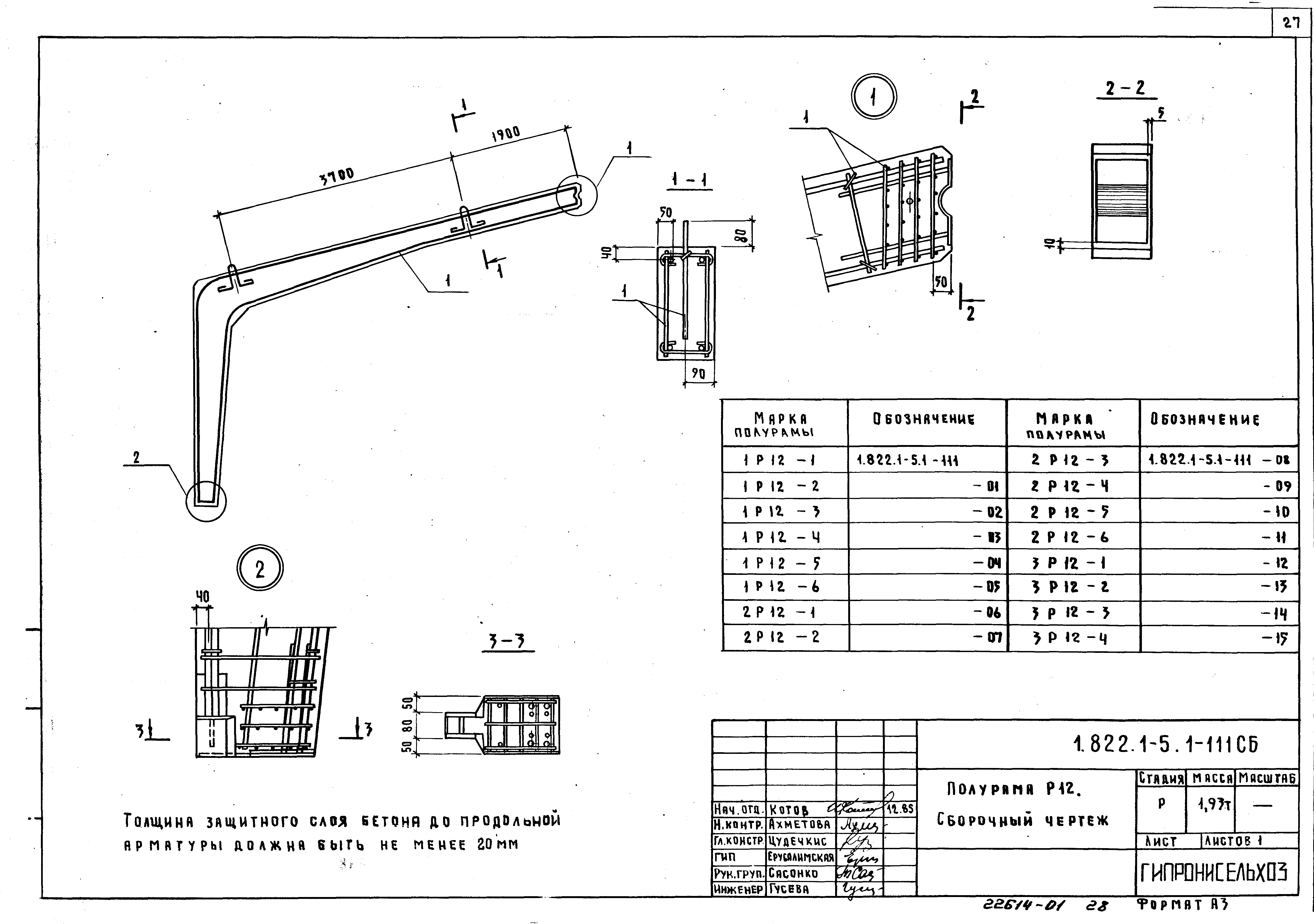

1.822.1-5.1-111СБ Полурама Р12. Сборочный чертеж

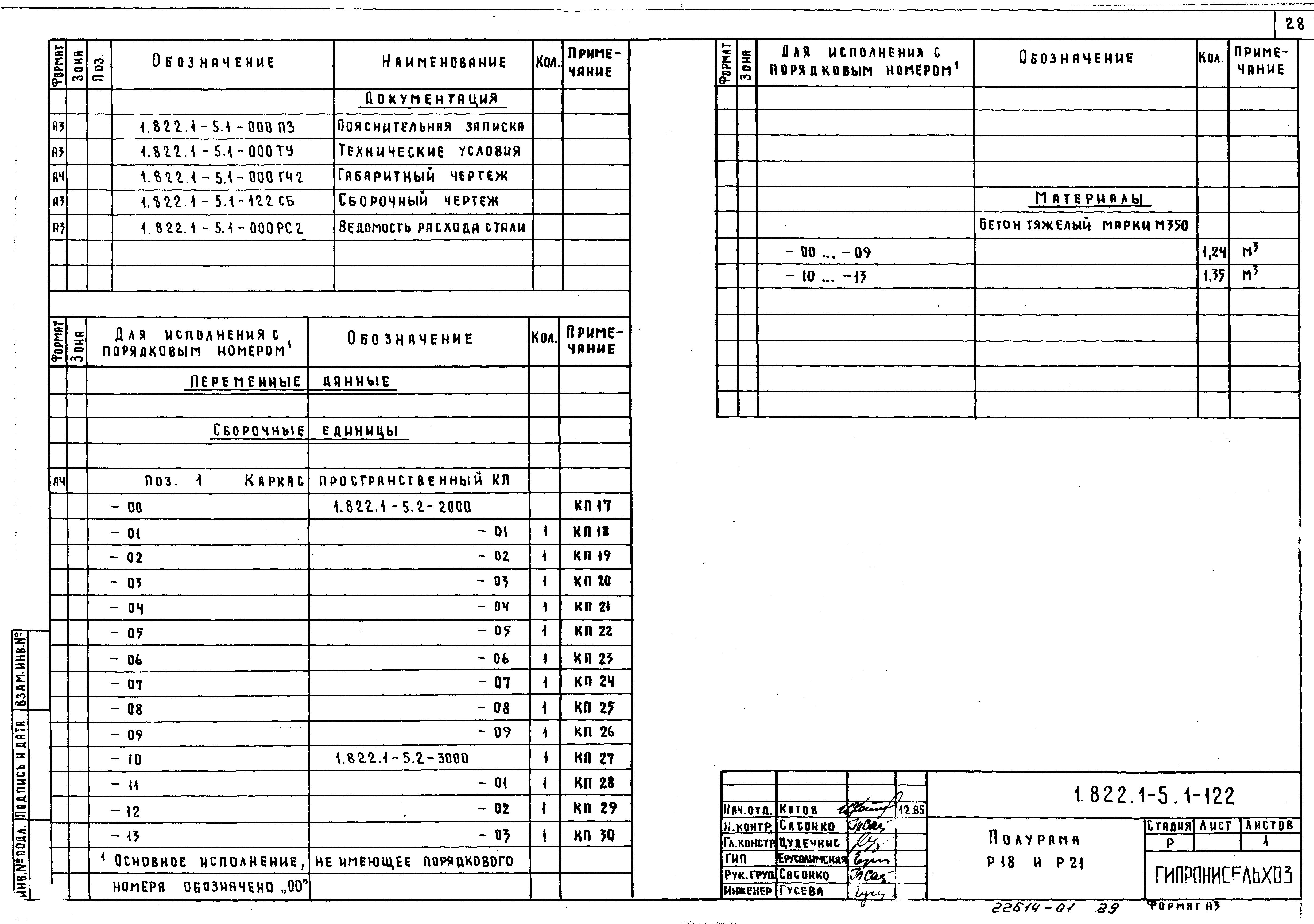

1.822.1-5.1-122 Полурама Р18 и Р21

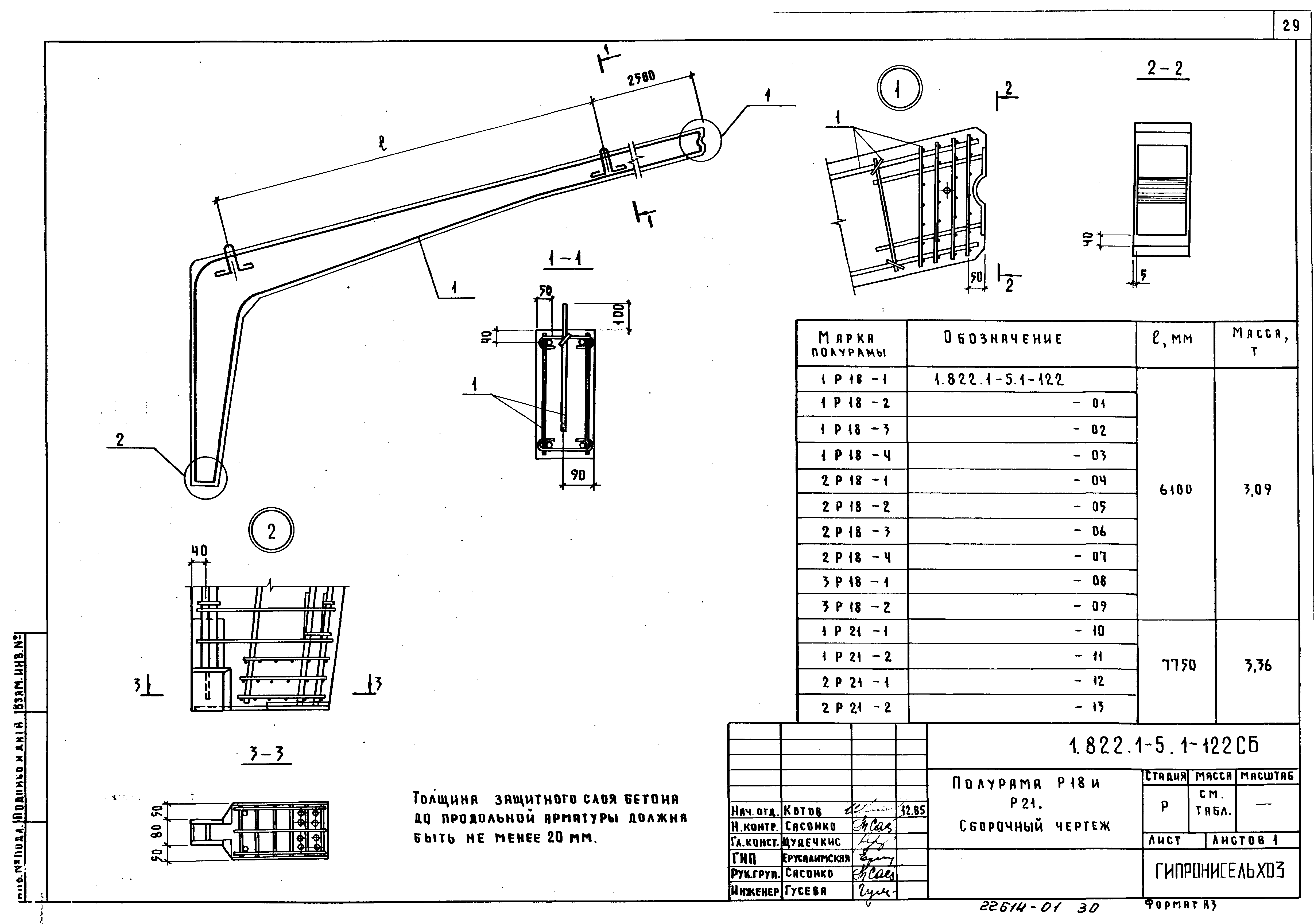

1.822.1-5.1-122 СБ Полурама Р18 и Р21. Сборочный чертеж
1.822.1-5.1-113 Стойка удлинения С12

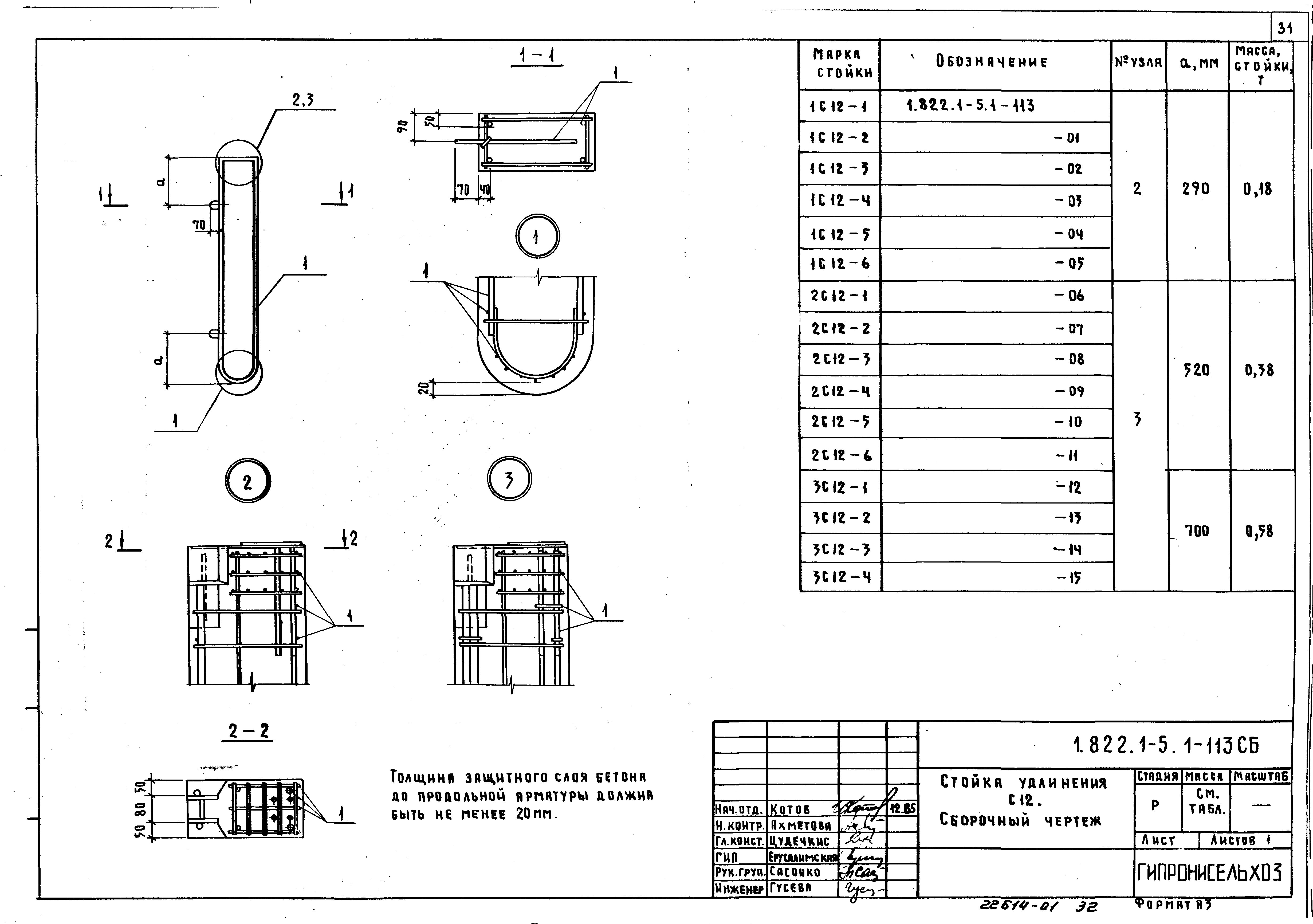

1.822.1-5.1-113 СБ Стойка удлинения С12. Сборочный чертеж

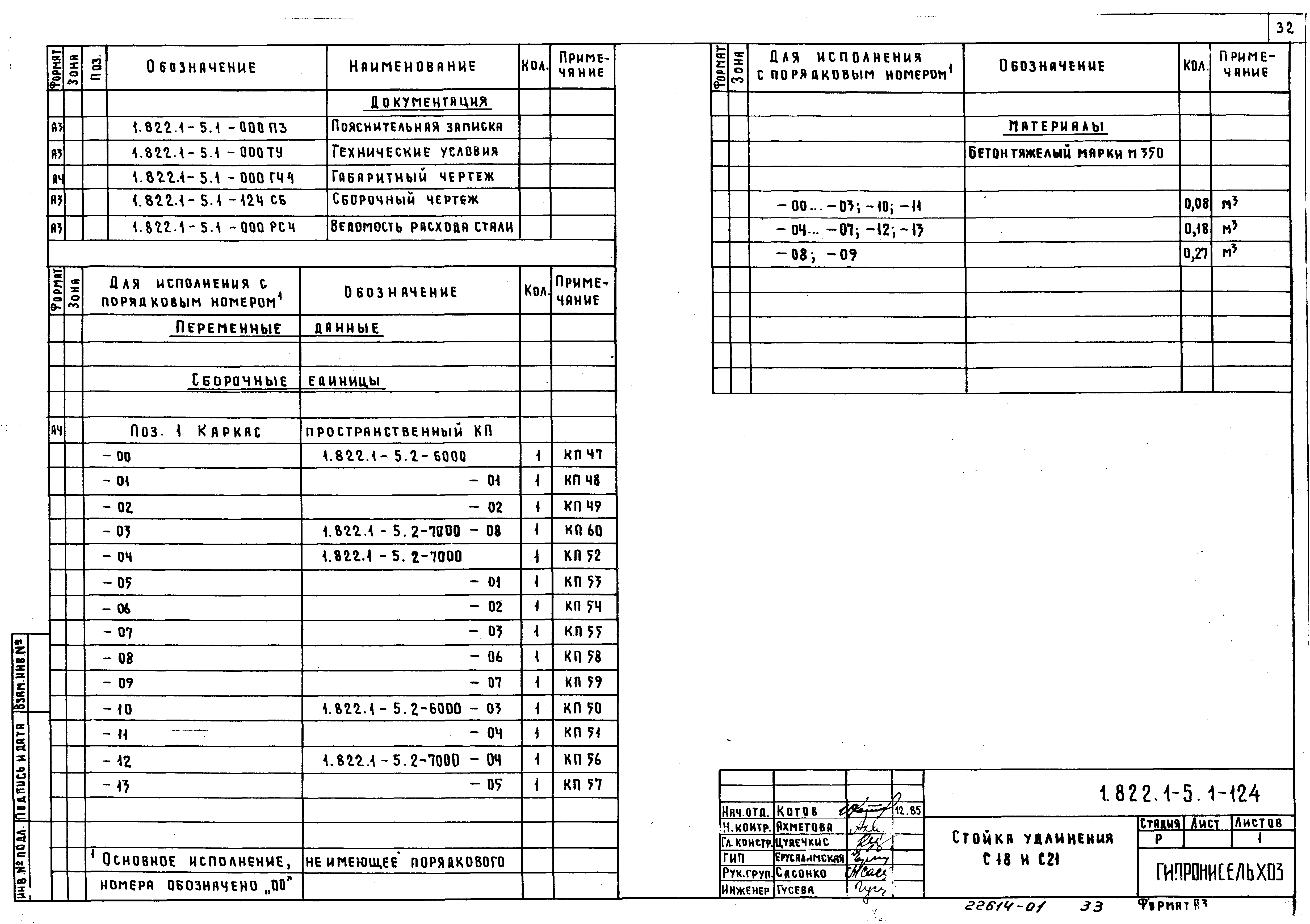

1.822.1-5.1-124 Стойка удлинения С18 и С21

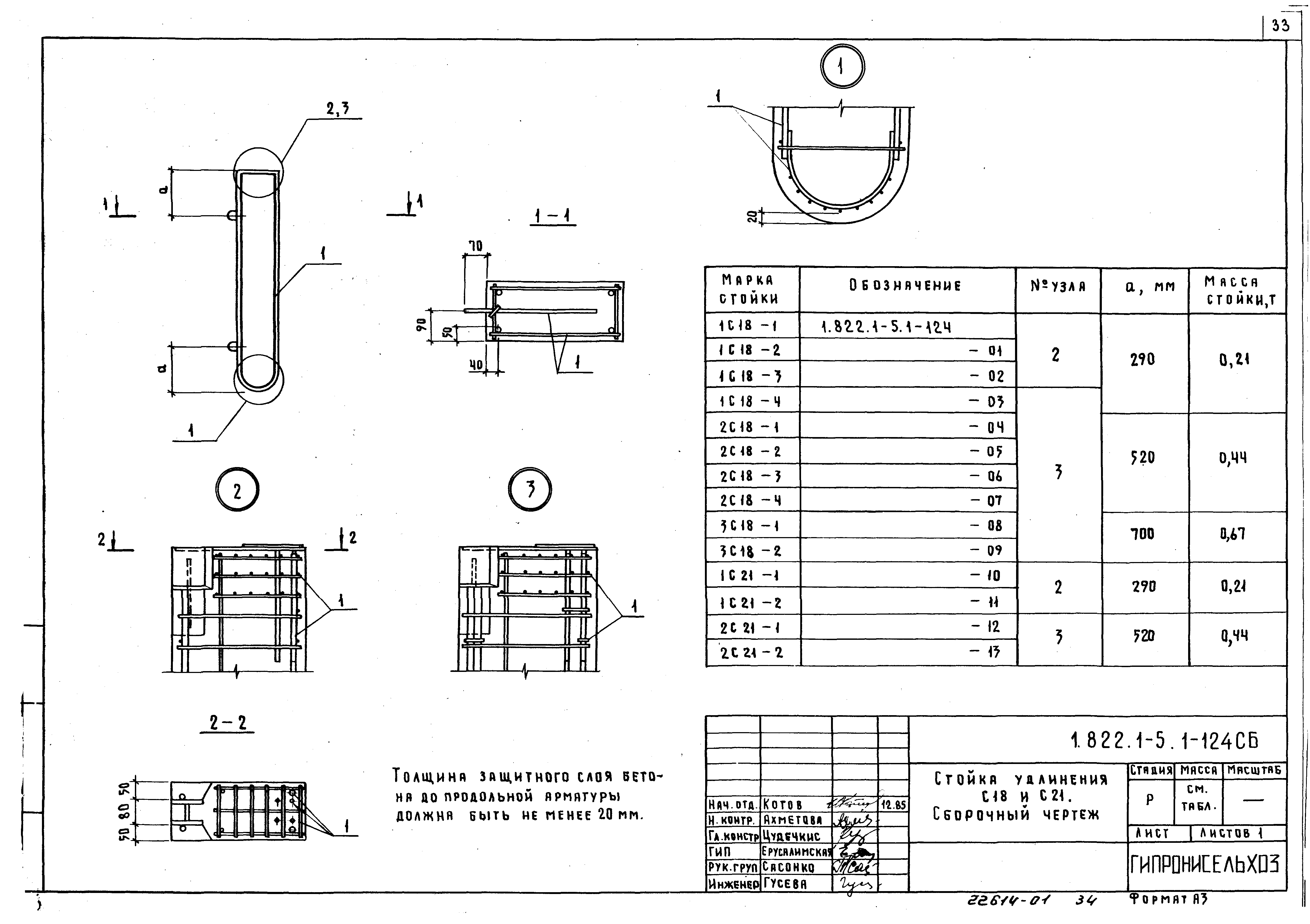

1.822.1-5.1-124 СБ Стойка удлинения С18 и С21. Сборочный чертеж

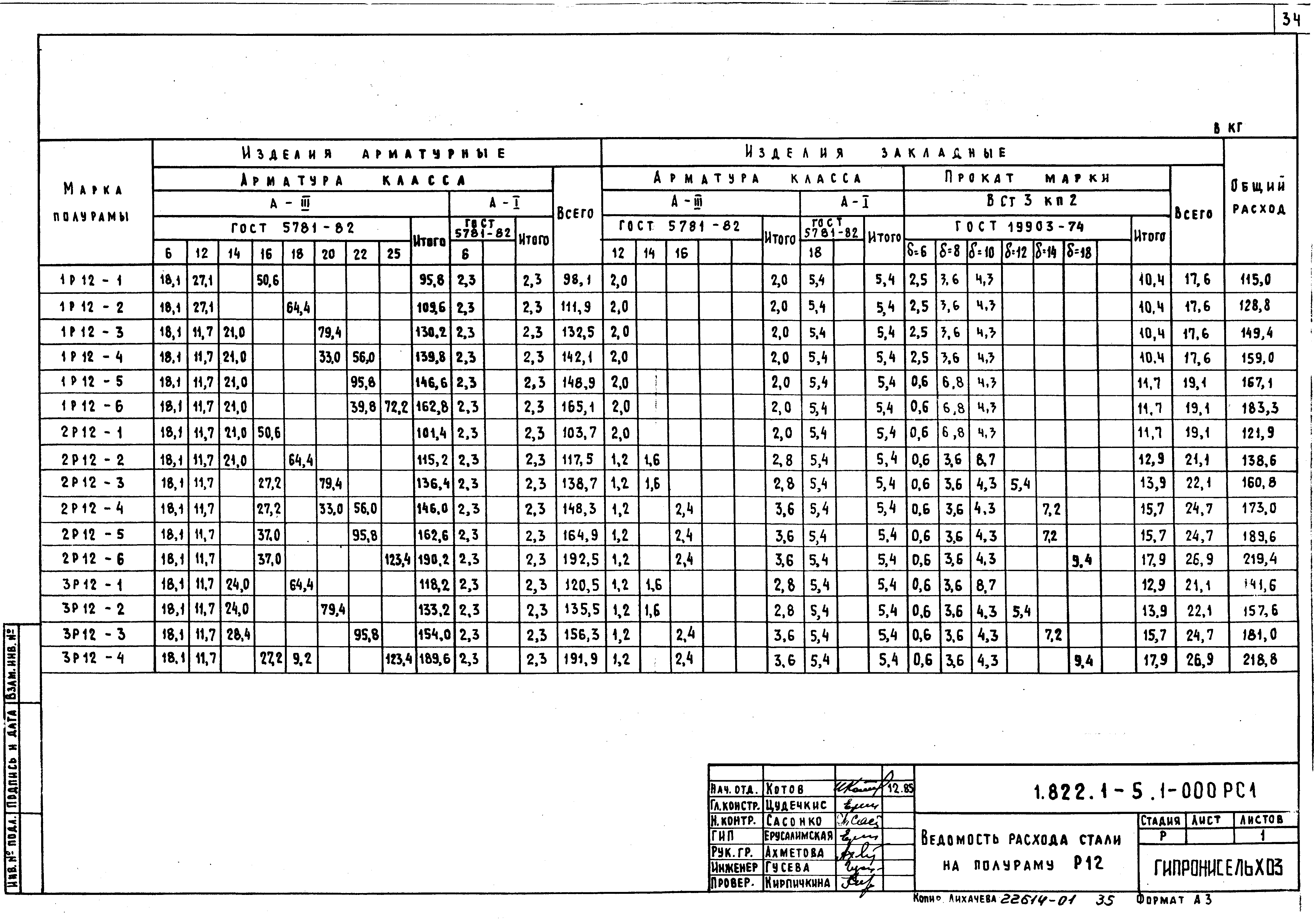

1.822.1-5.1-000 РС1 Ведомость расхода стали на полураму Р12

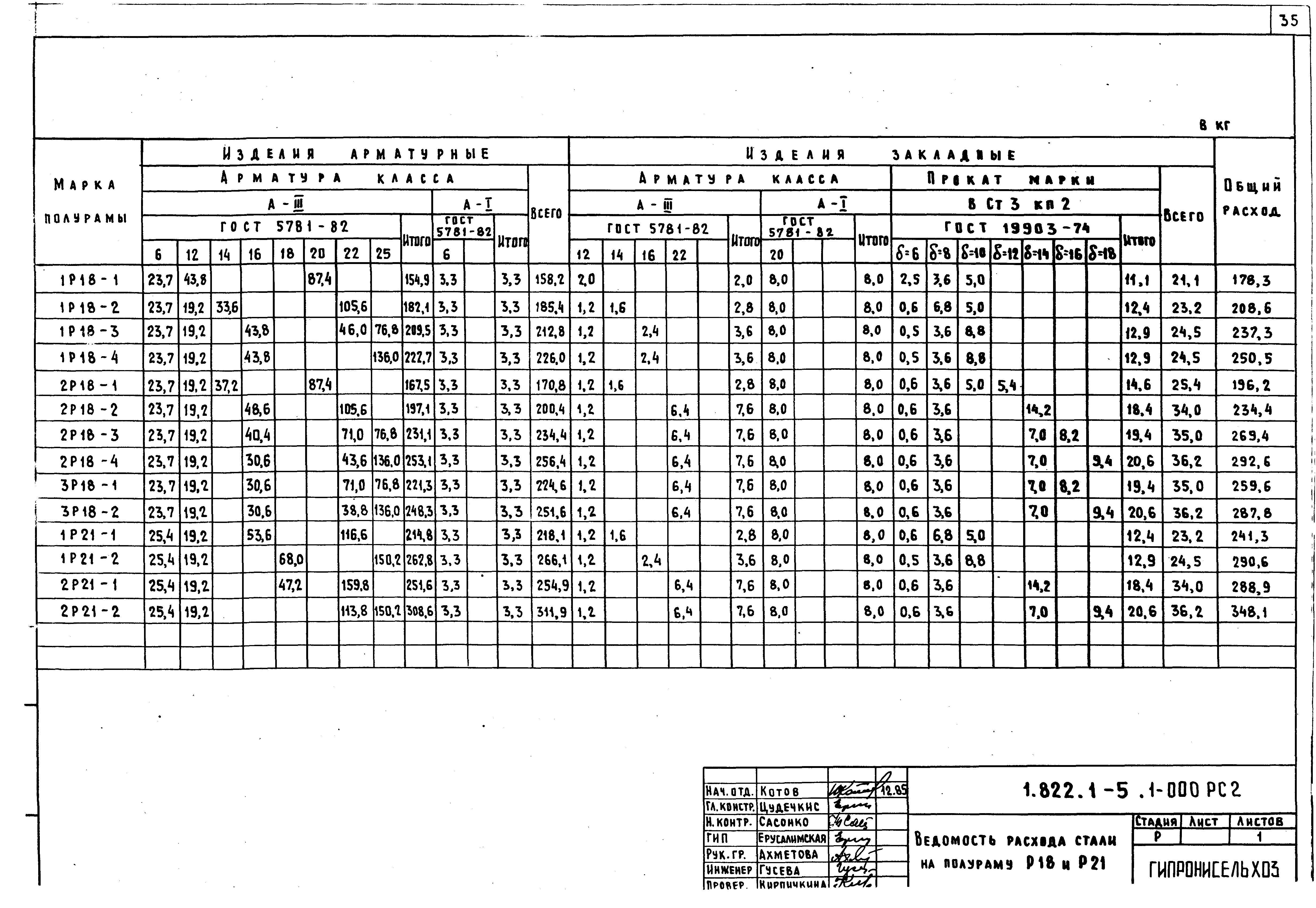

1.822.1-5.1-000 РС2 Ведомость расхода стали на полураму Р18 и Р21

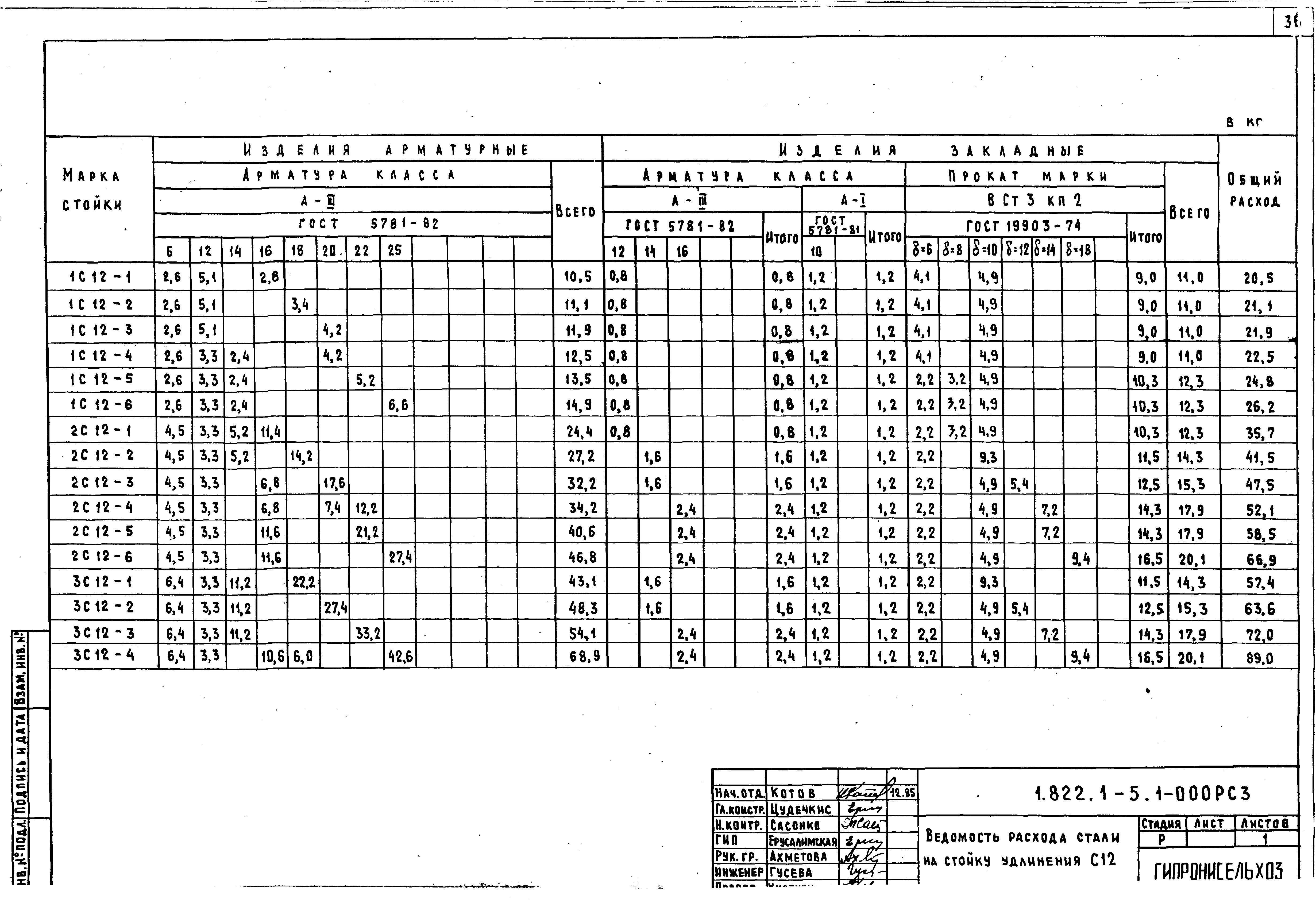

1.822.1-5.1-000 РС3 Ведомость расхода стали на стойку удлинения С12

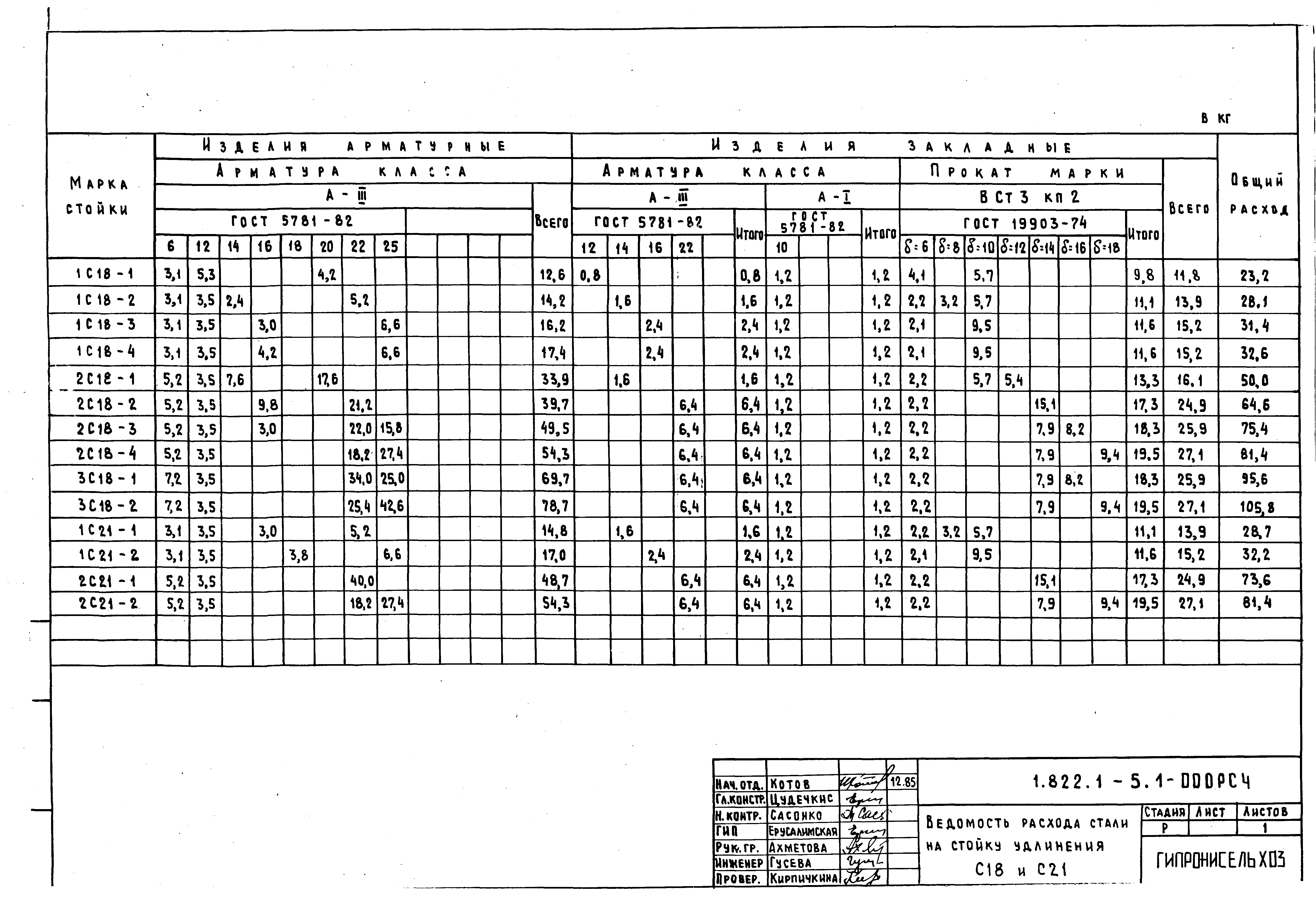

1.822.1-5.1-000 РС4 Ведомость расхода стали на стойку удлинения С18 и С21

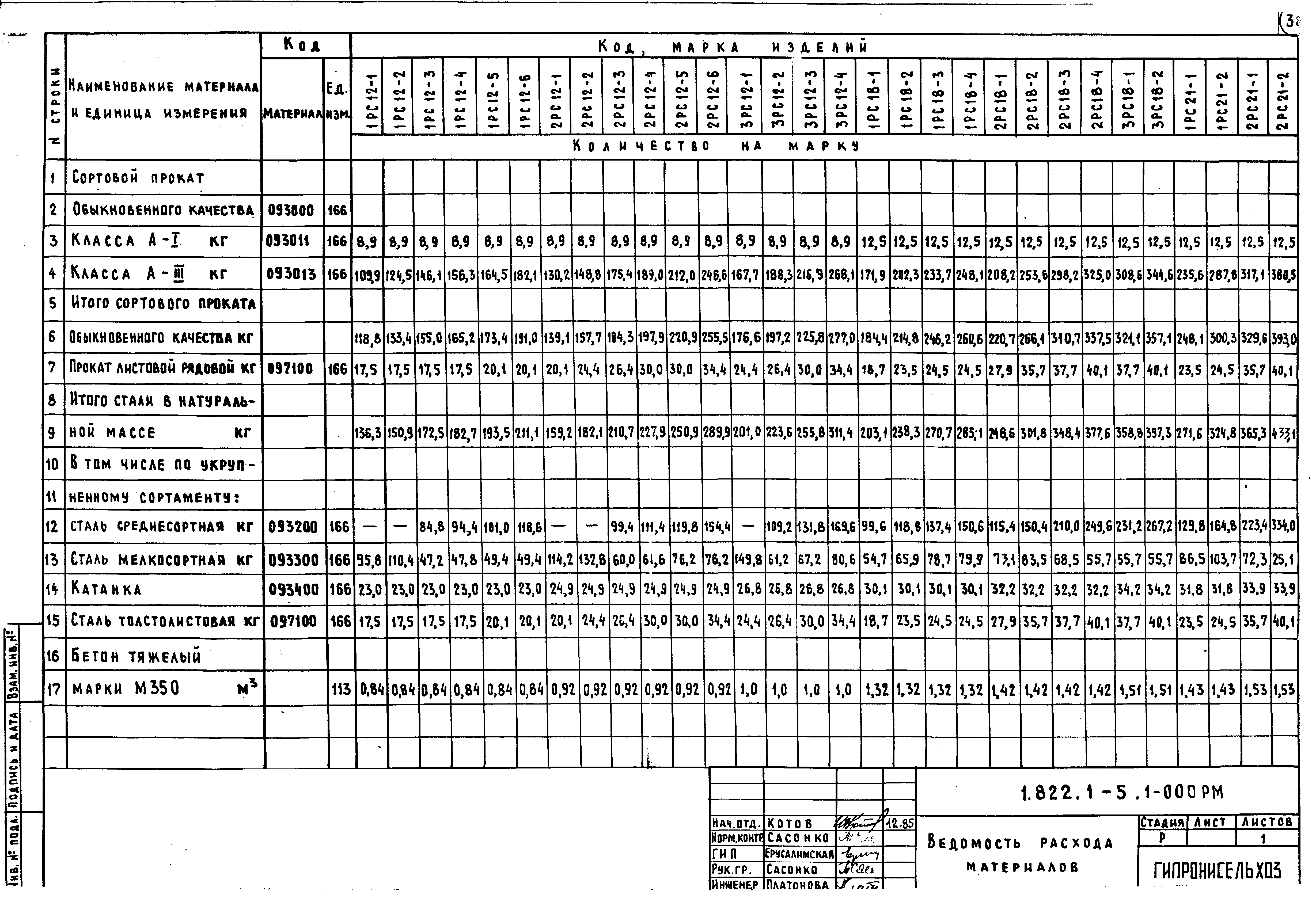

1.822.1-5.1-000 РМ Ведомость расхода материалов
Разработан: НИИЖБ
ЦНИИЭПсельстрой
ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:04.09.1987 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-79)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Арки и рамы Железобетонные
