Скачать Серия 2.460-20 Выпуск 1. Материалы для проектирования и рабочие чертежи

Дата актуализации: 10.08.2017

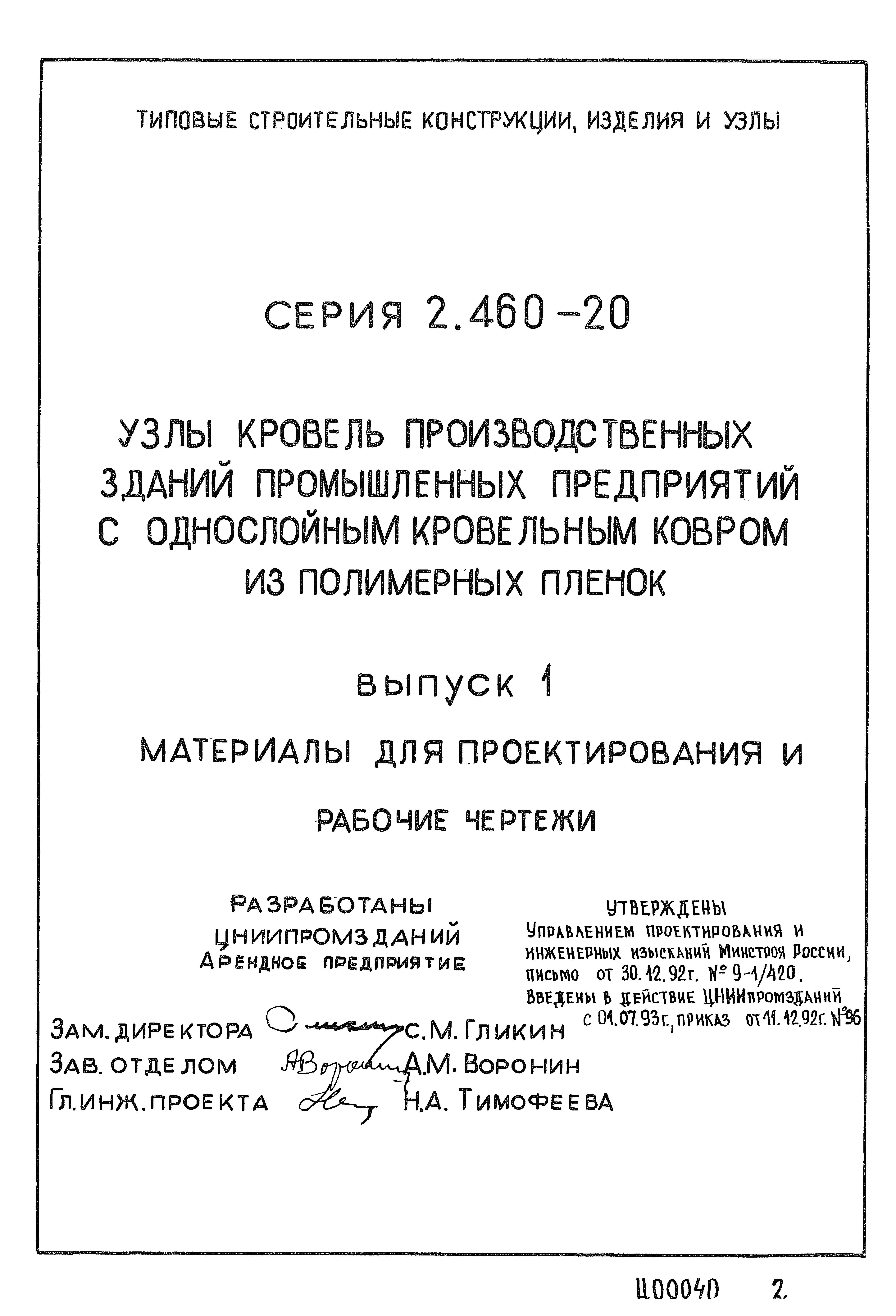

Серия 2.460-20

Выпуск 1. Материалы для проектирования и рабочие чертежи

Обозначение:	Серия 2.460-20
Обозначение англ:	Series 2.460-20
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Материалы для проектирования и рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1993

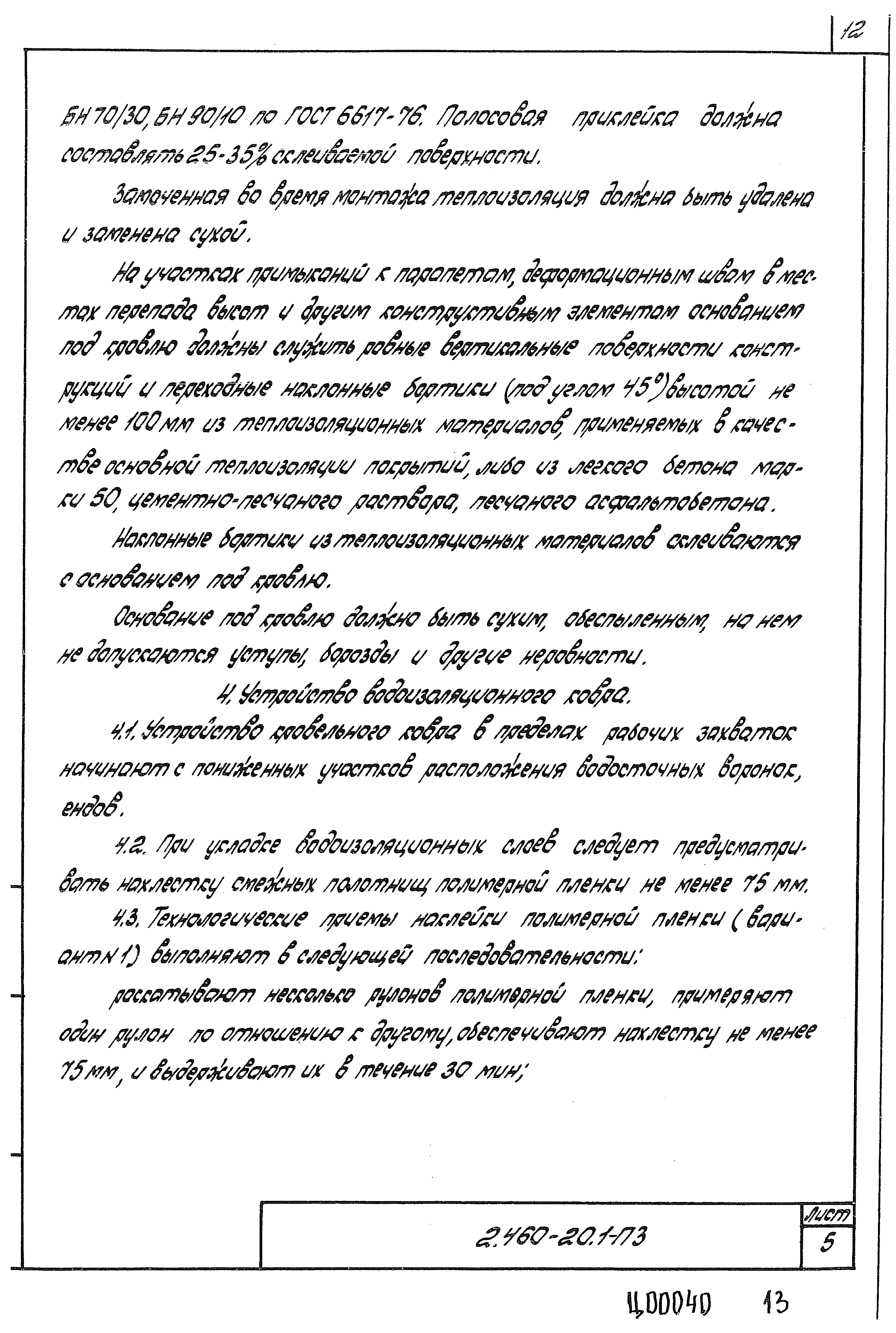

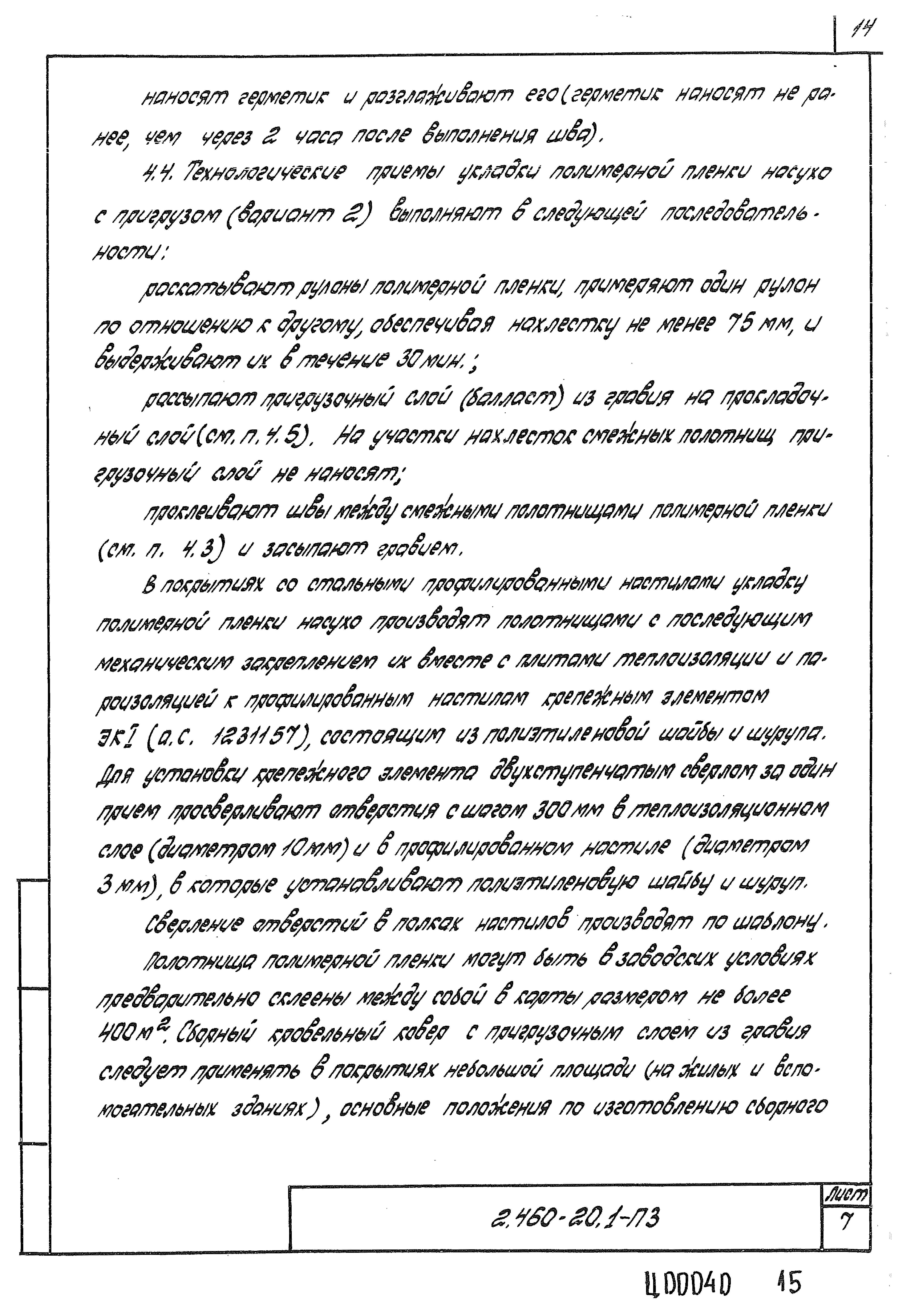

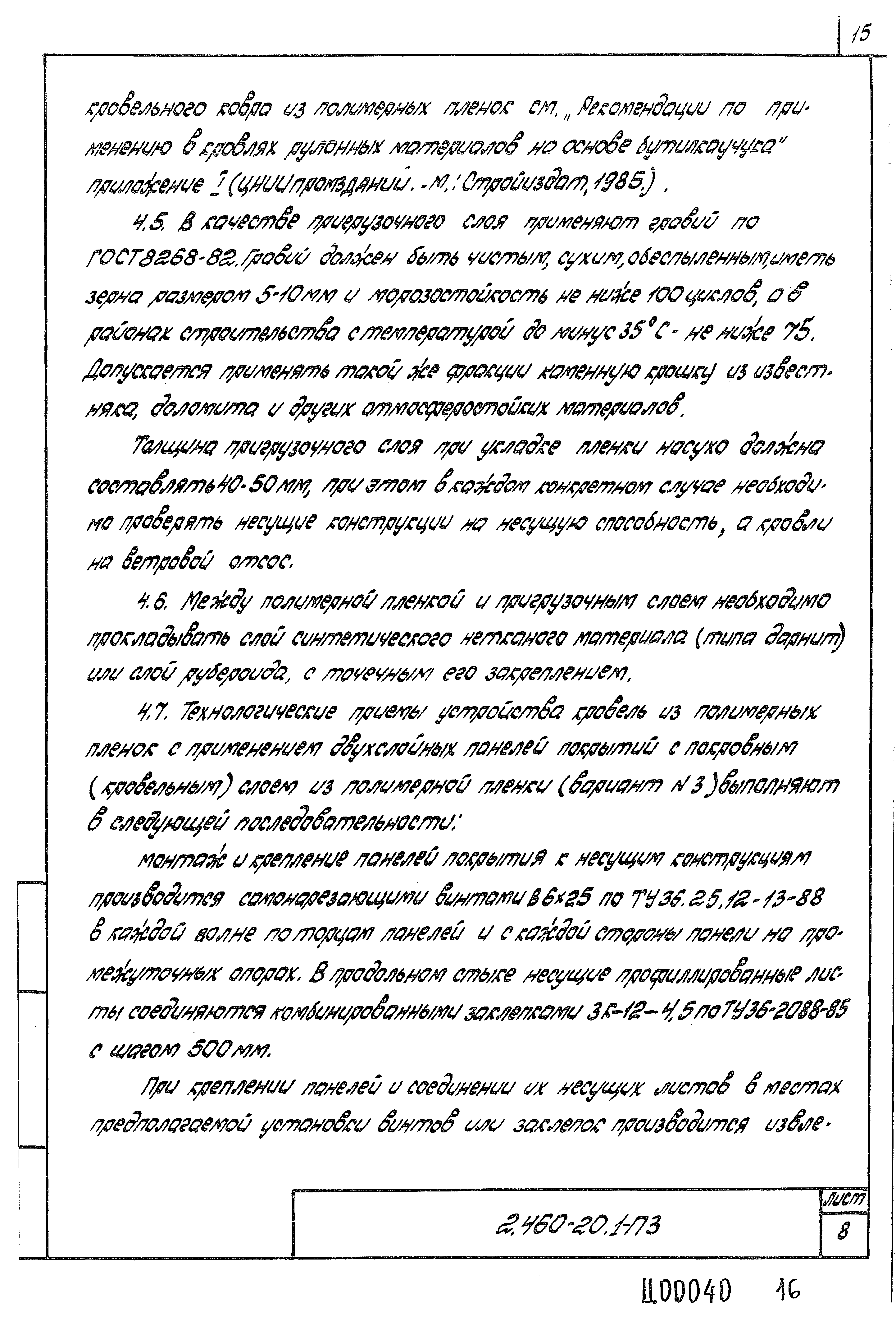

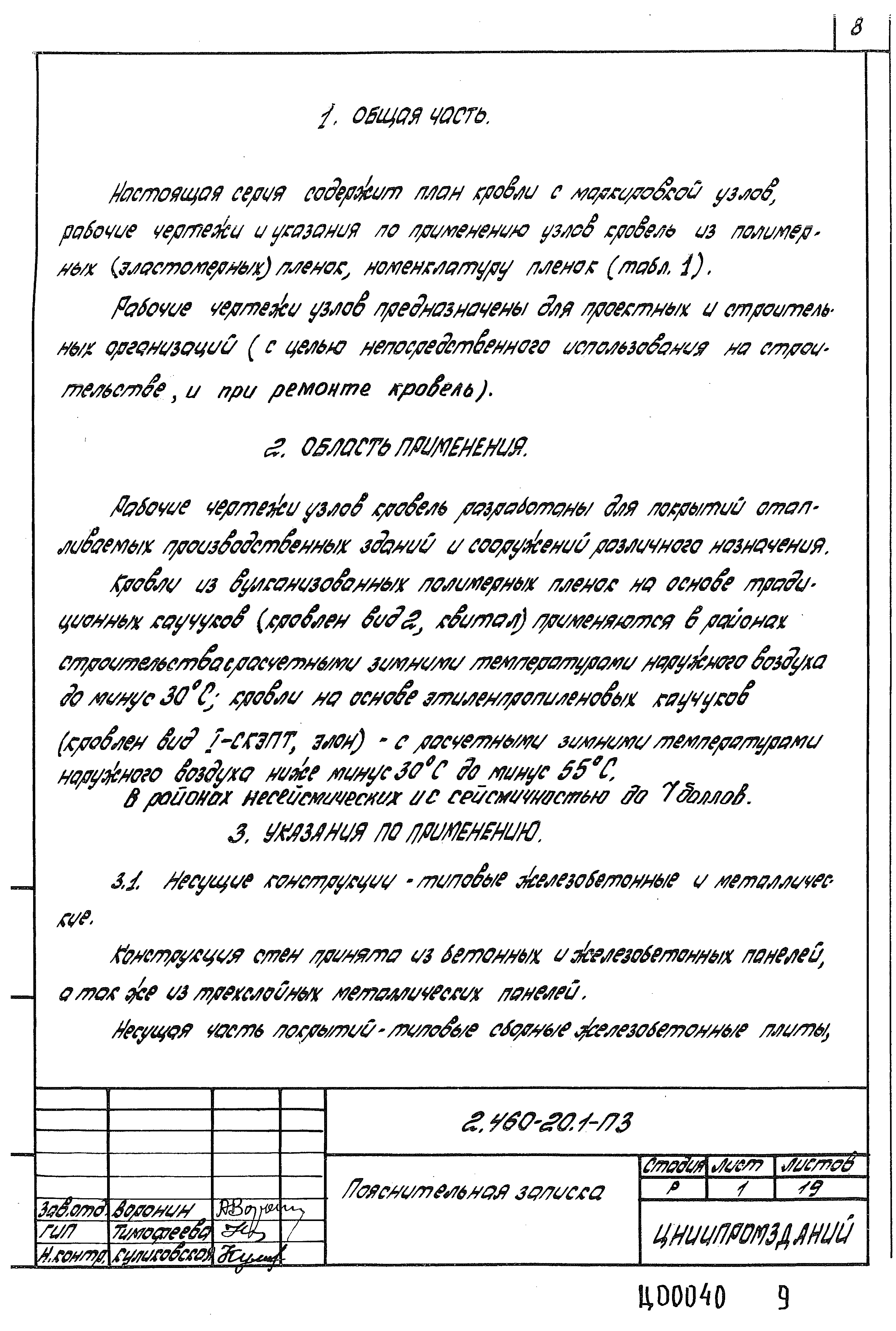

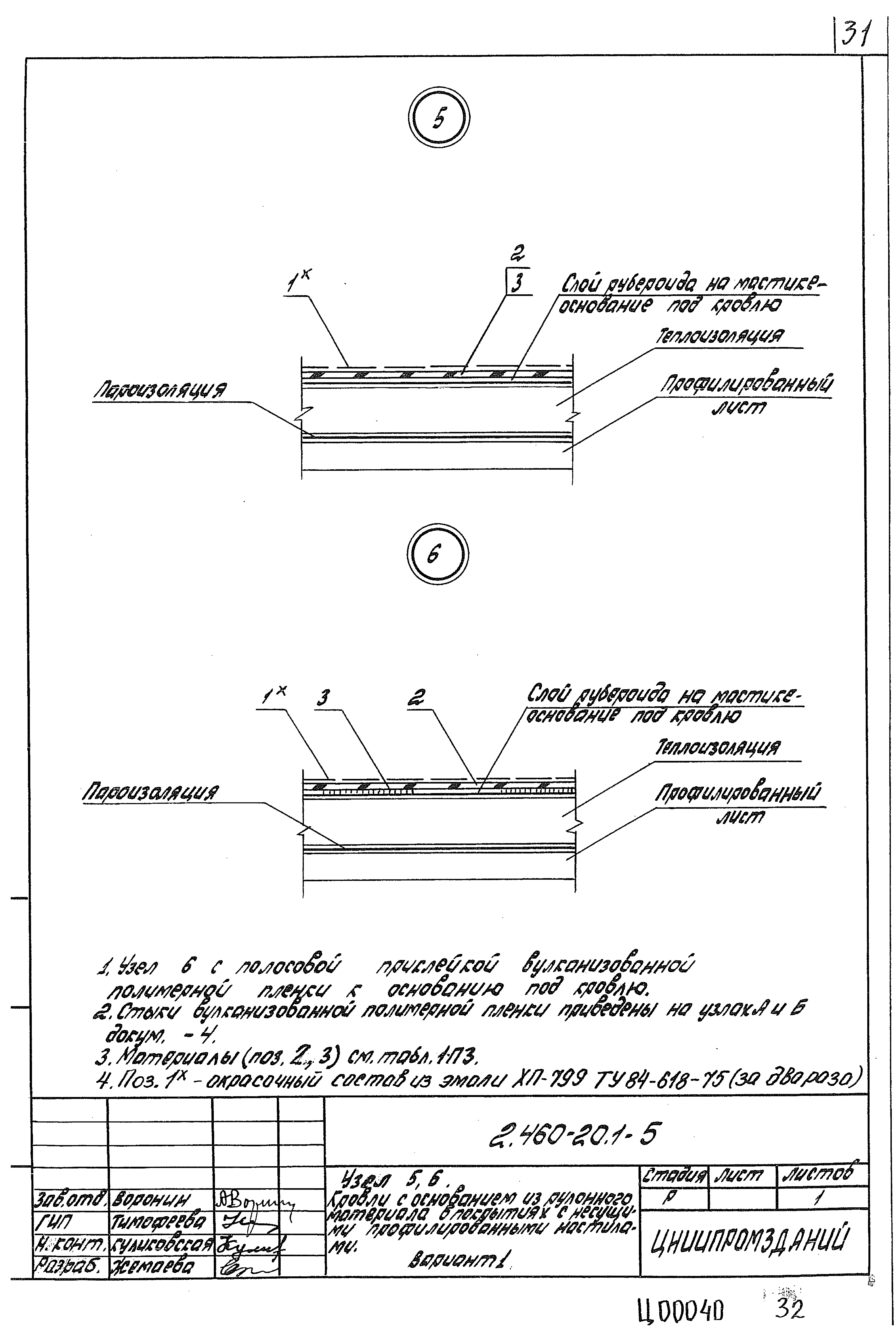

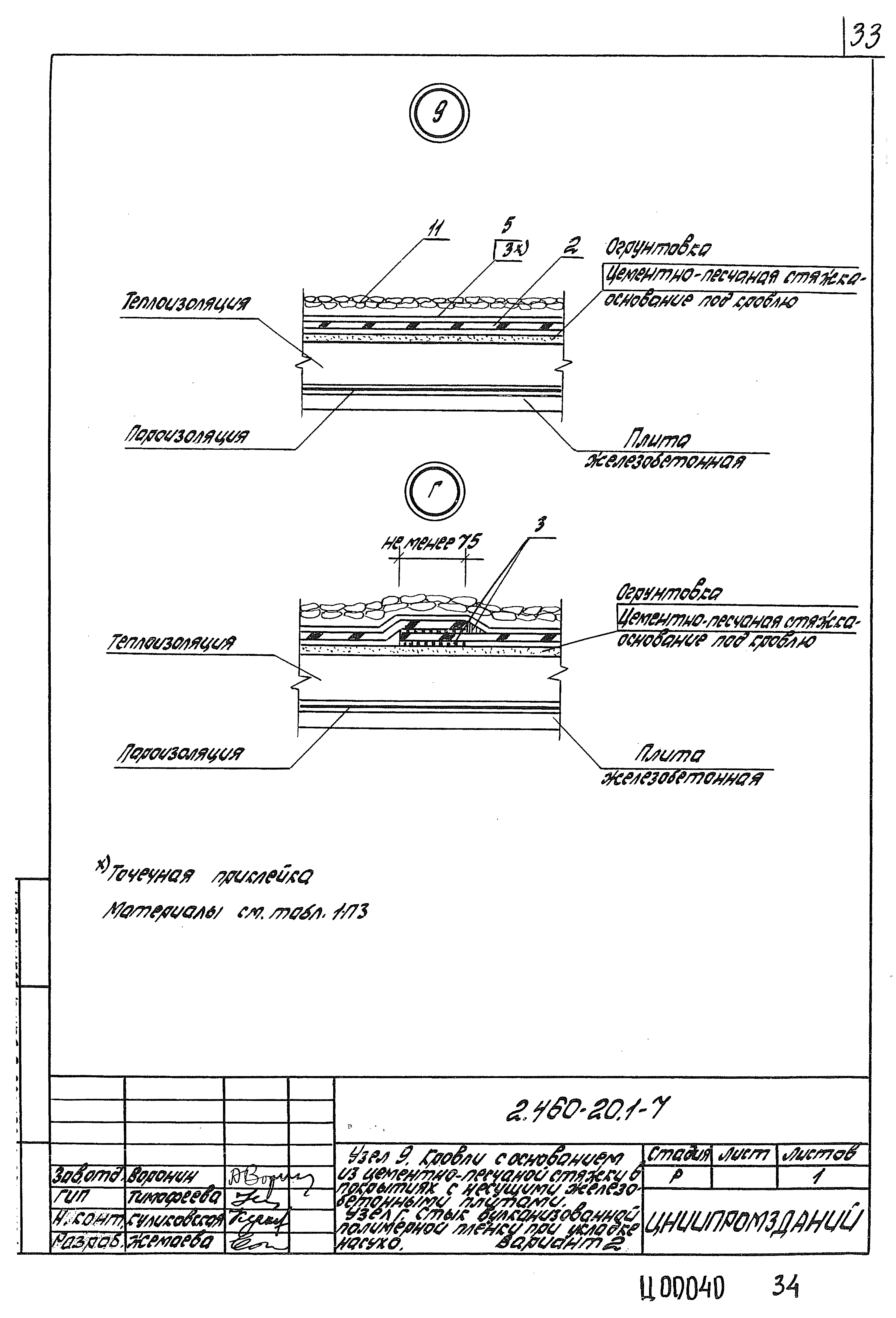

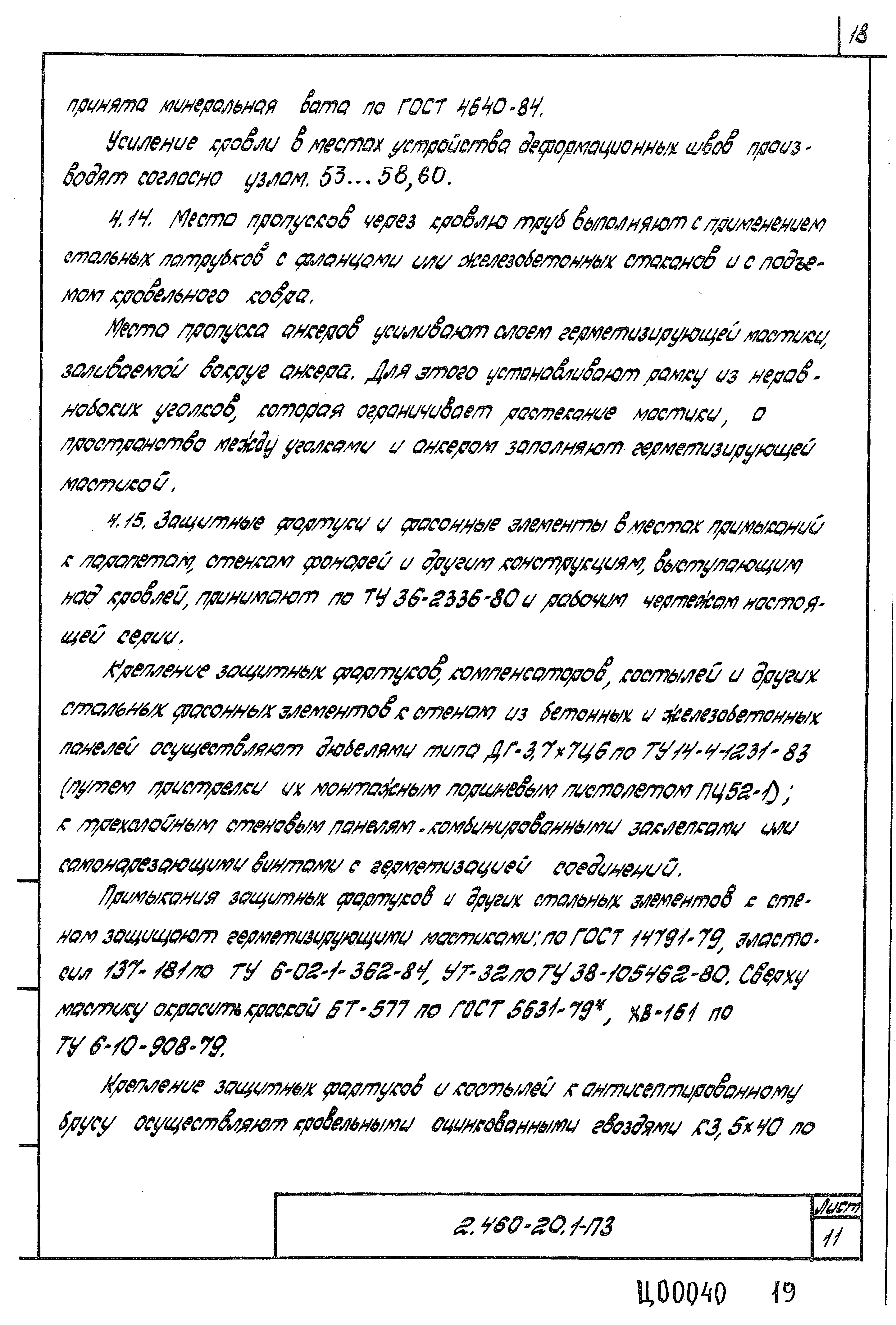

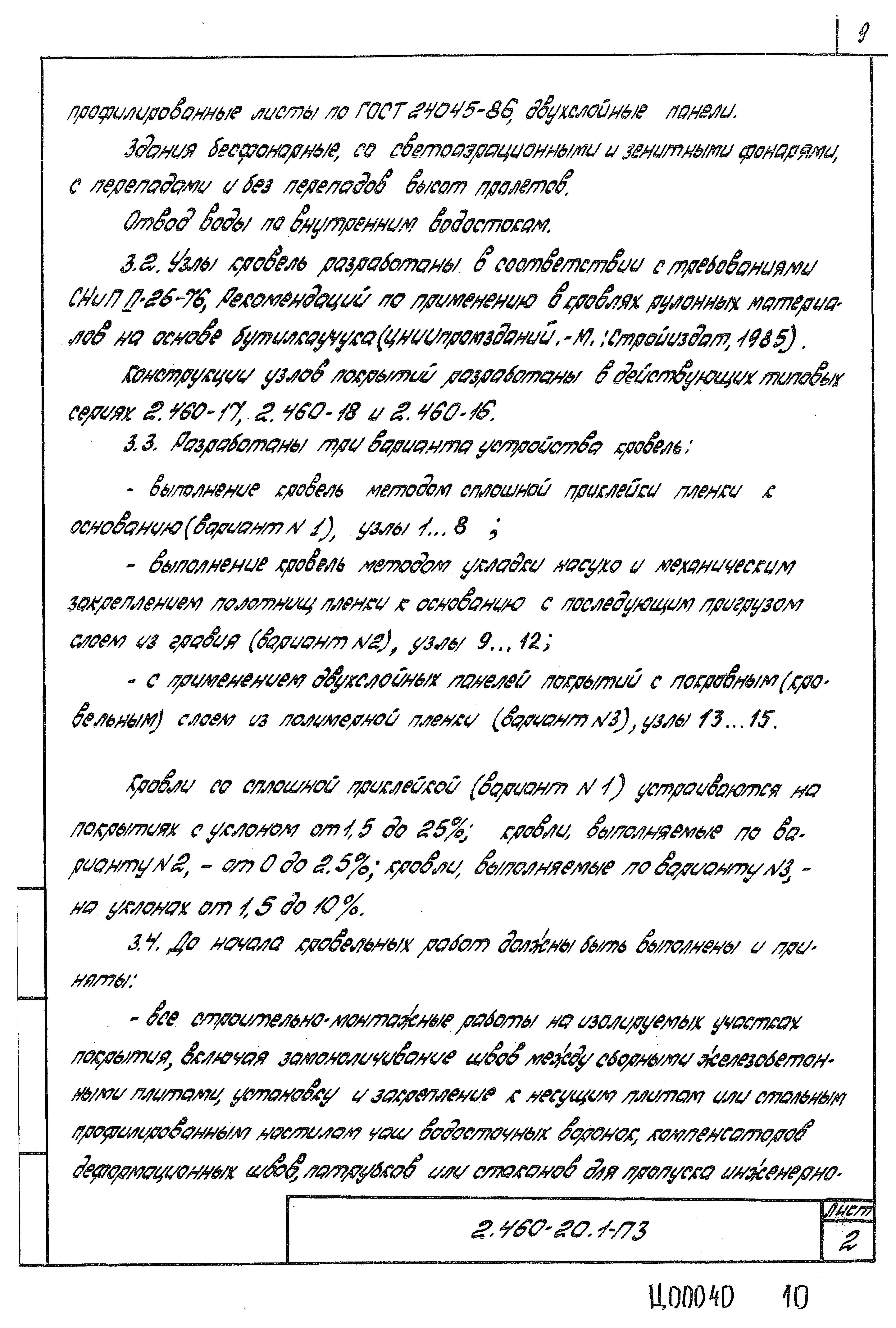

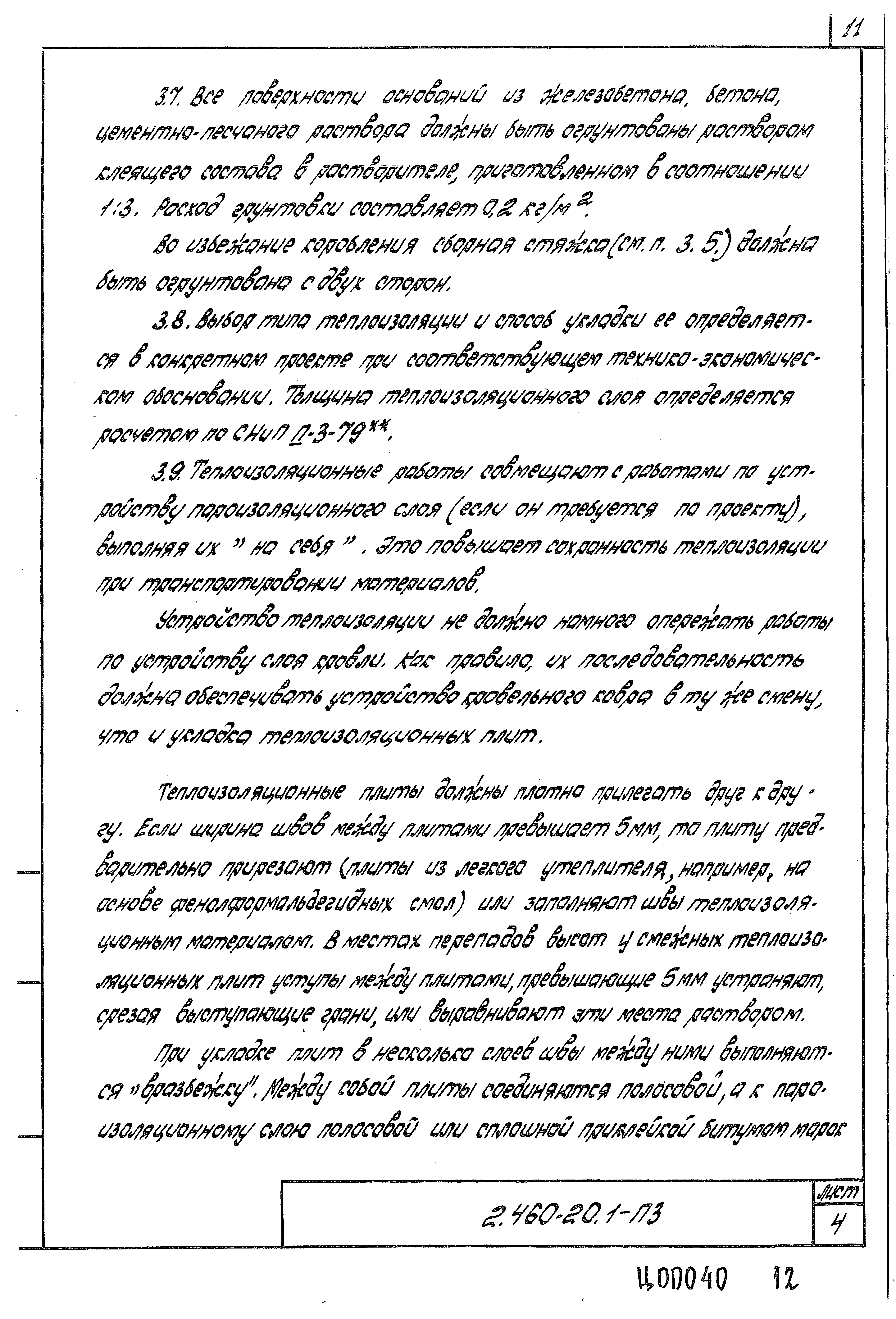

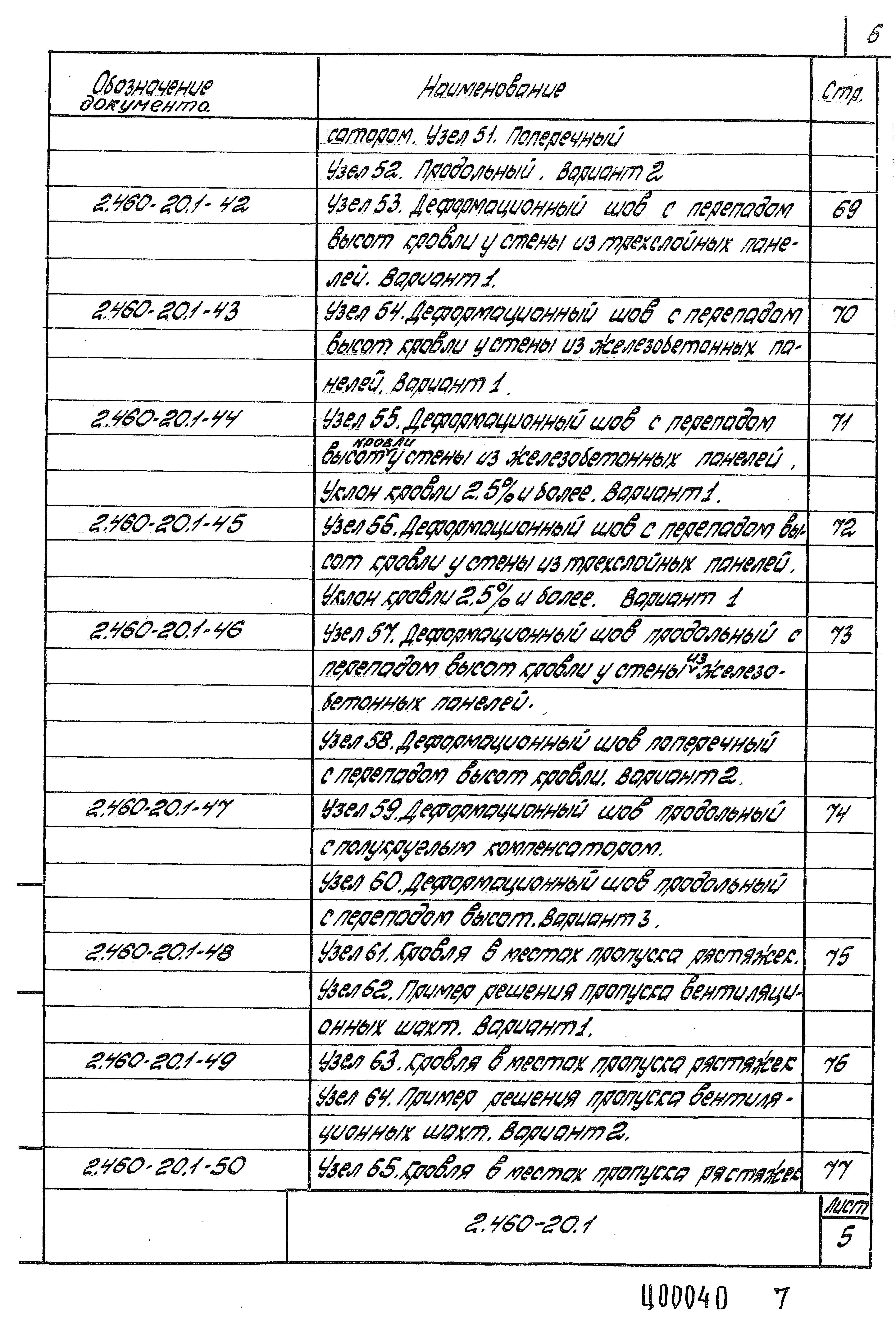

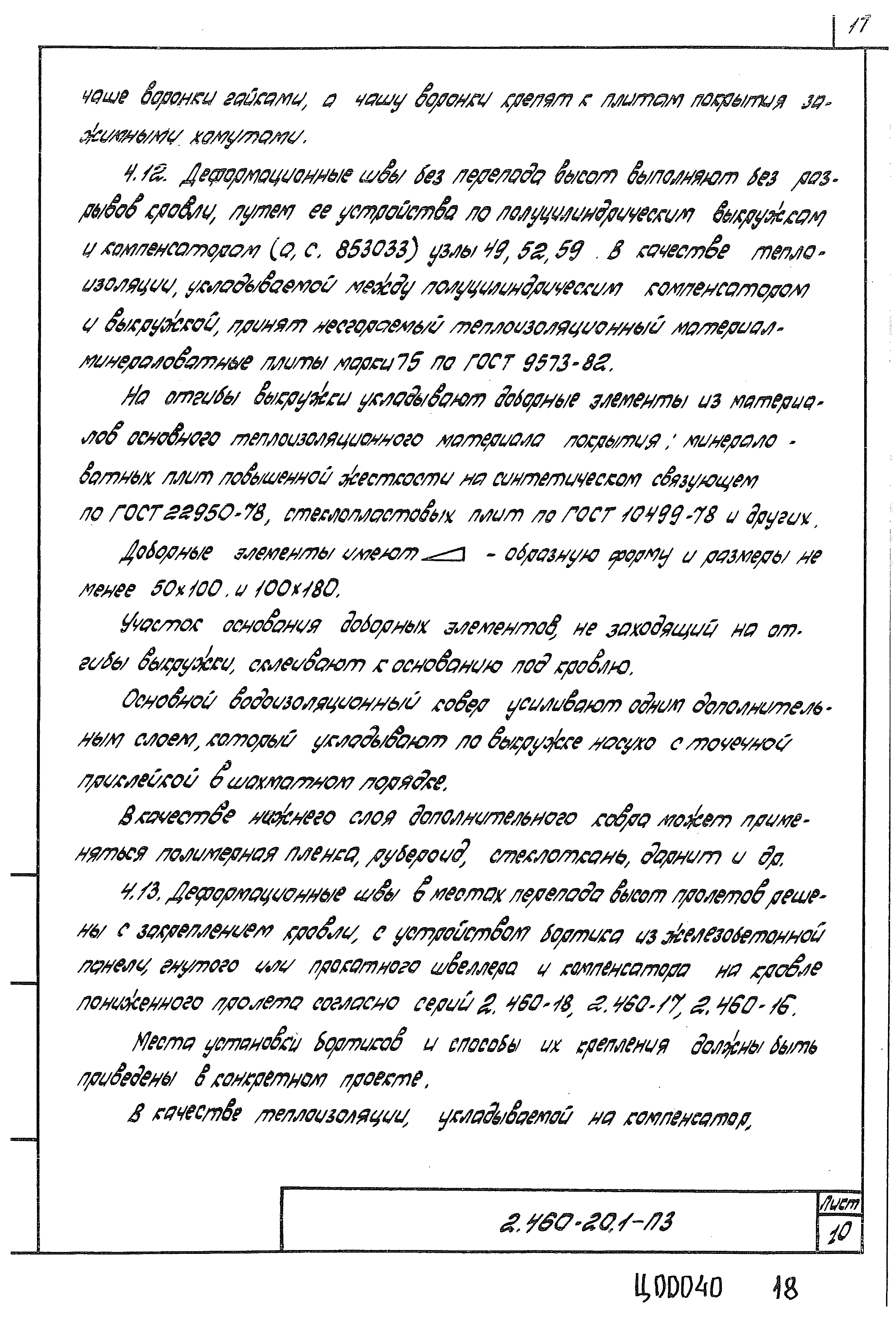

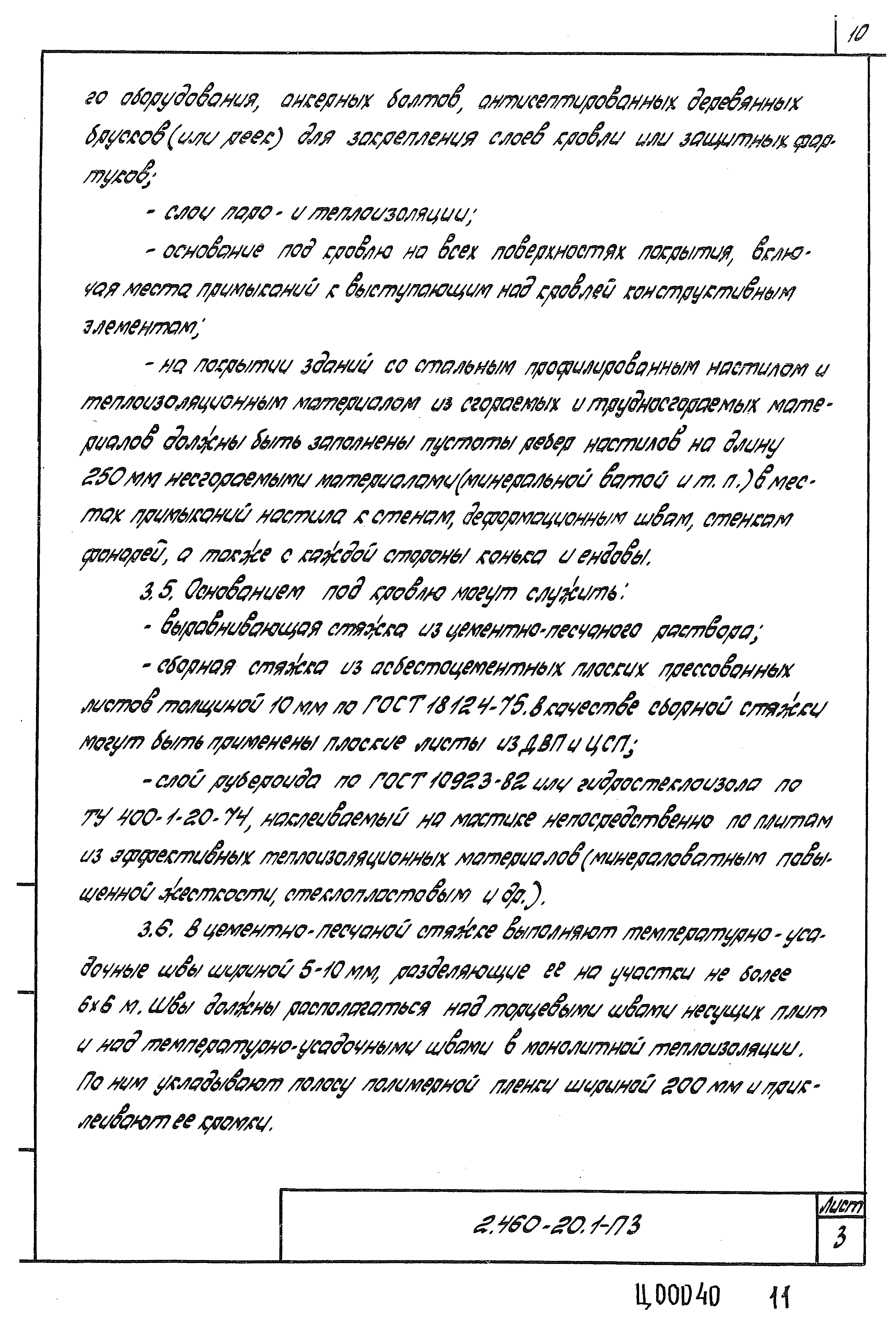

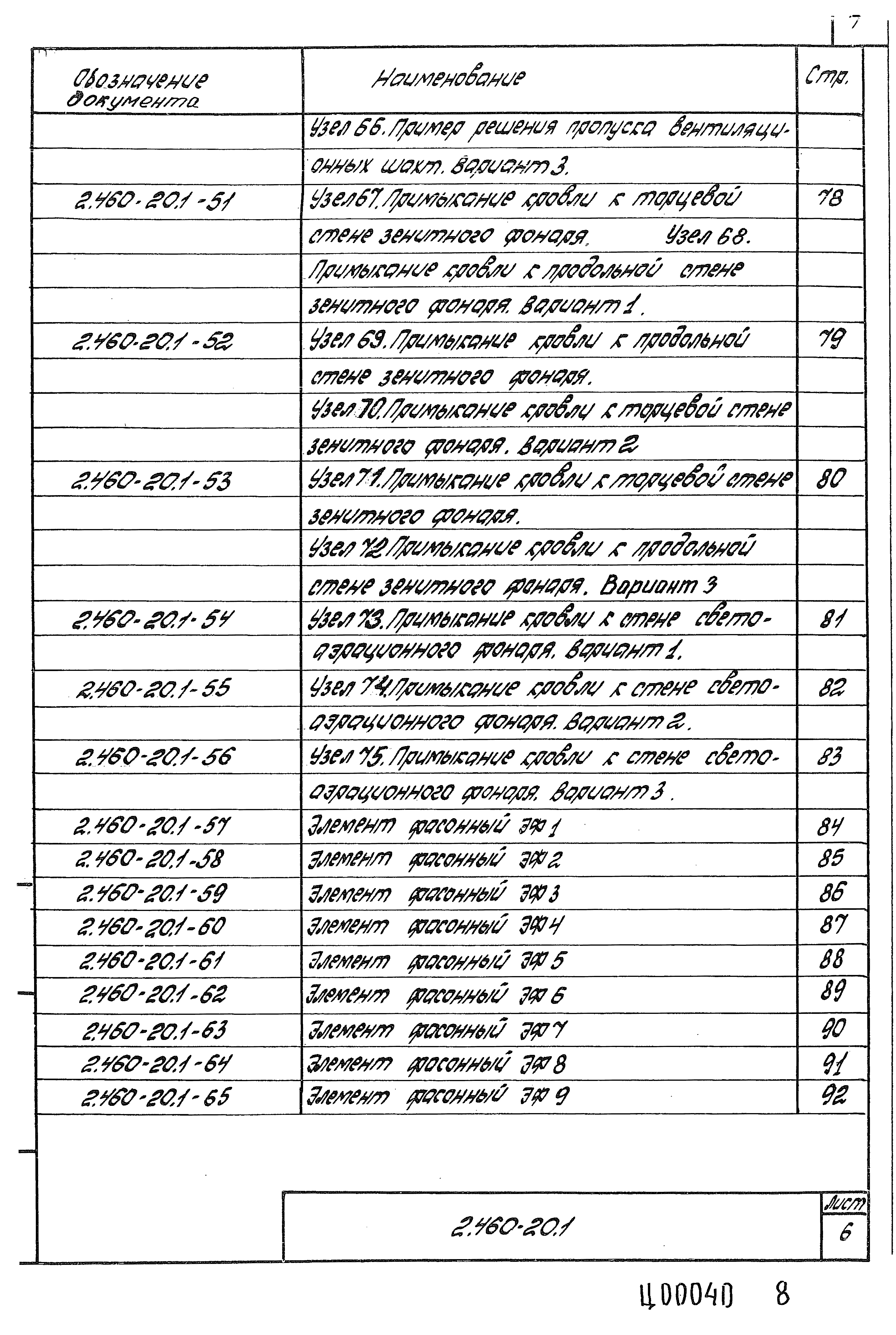

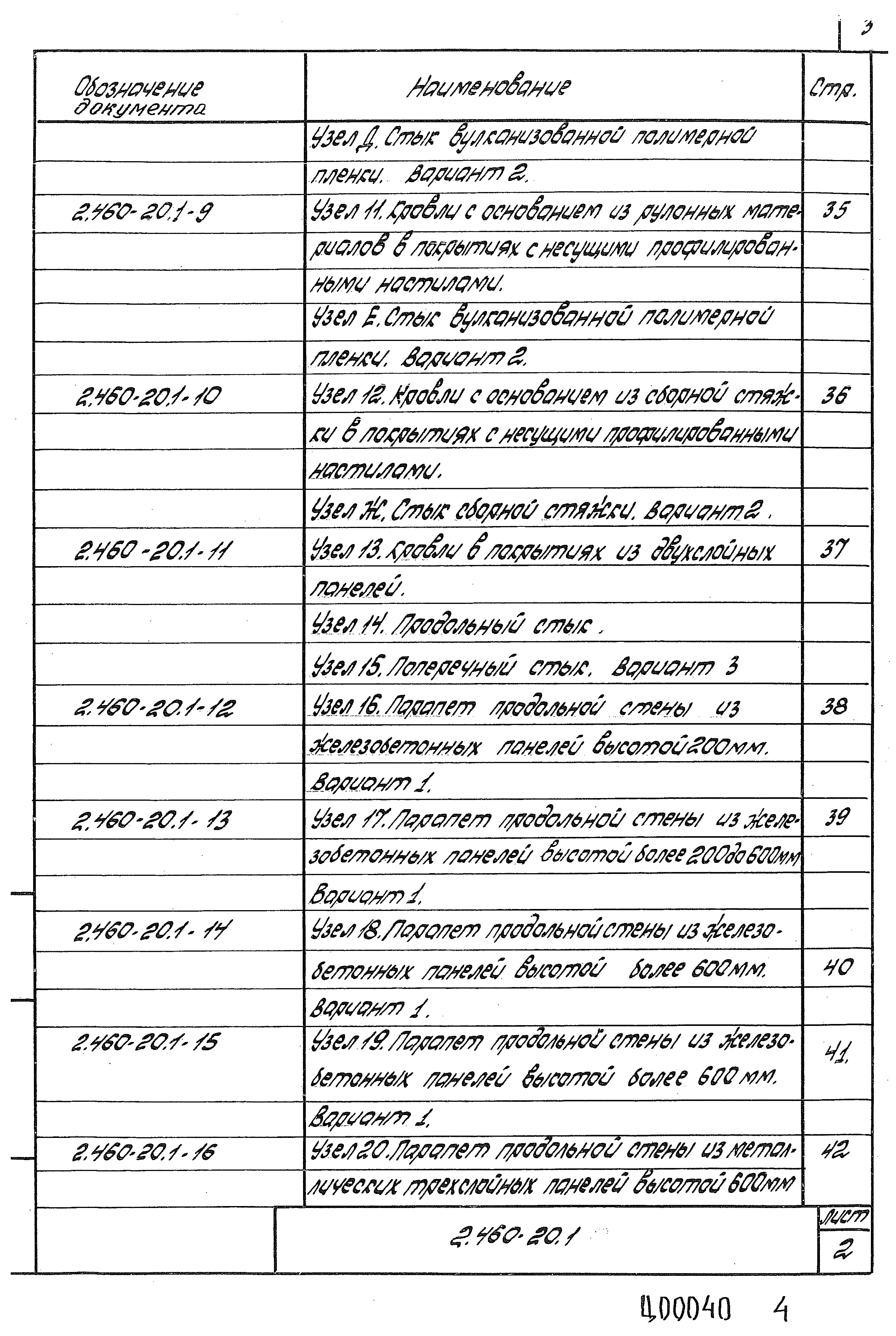

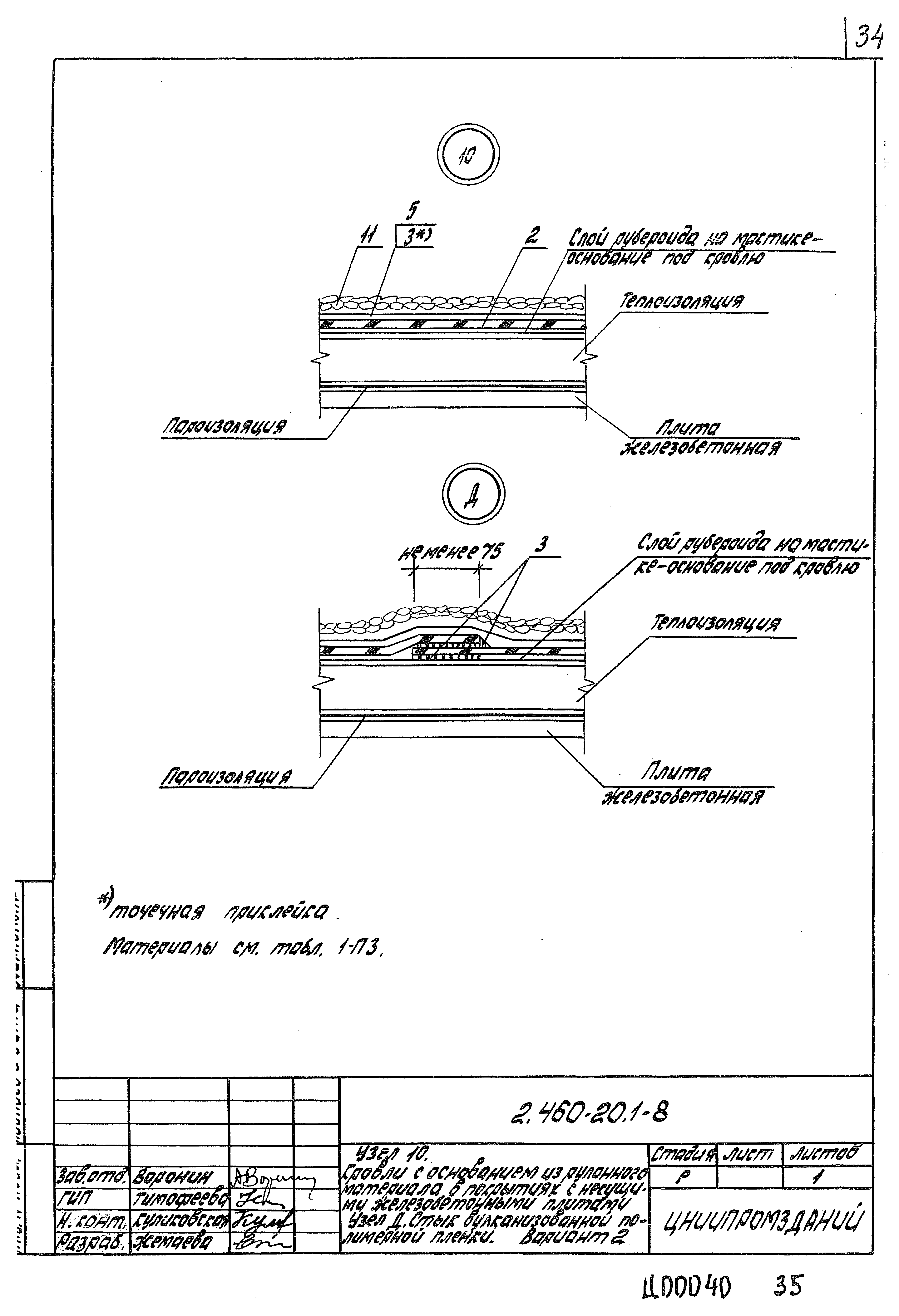

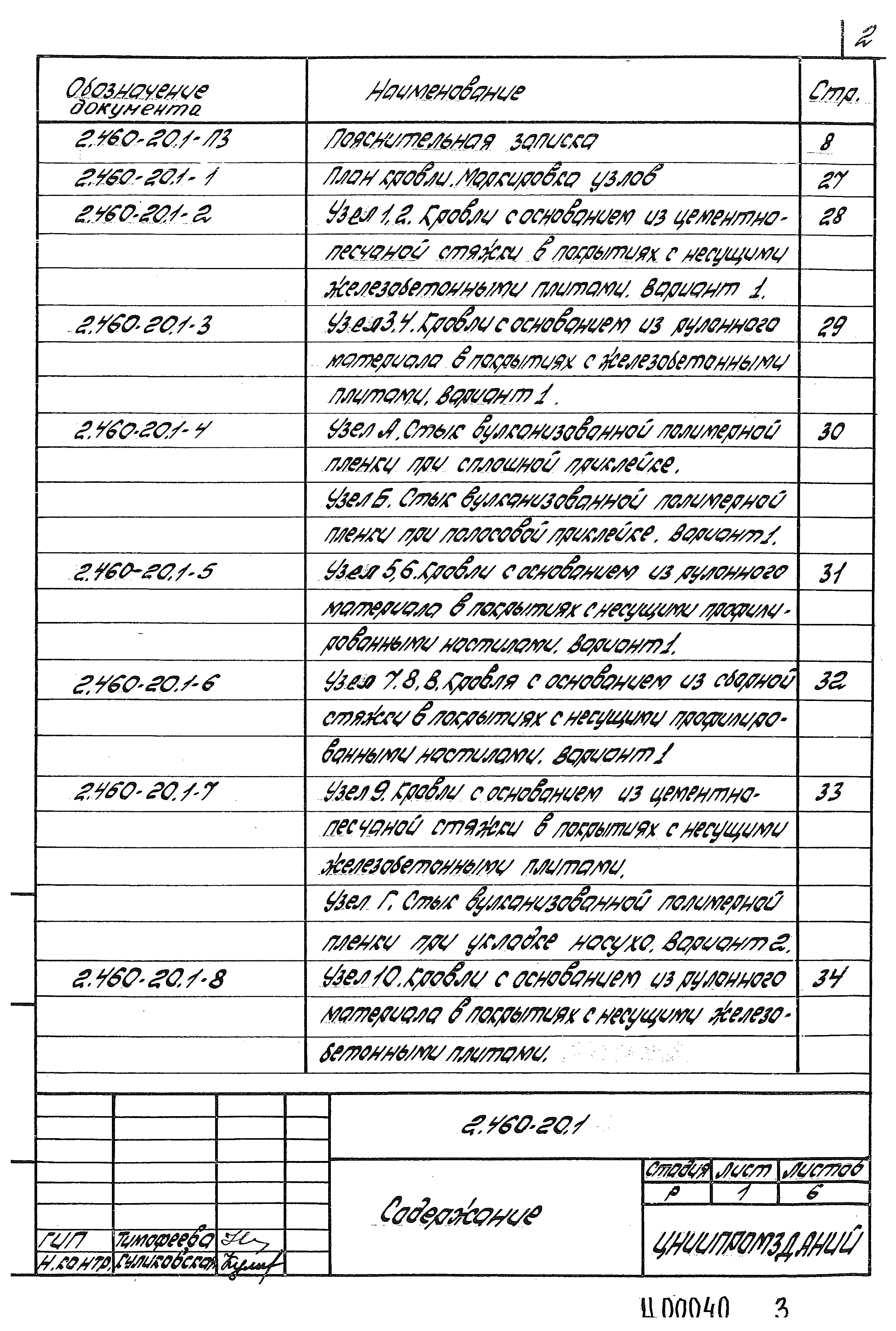

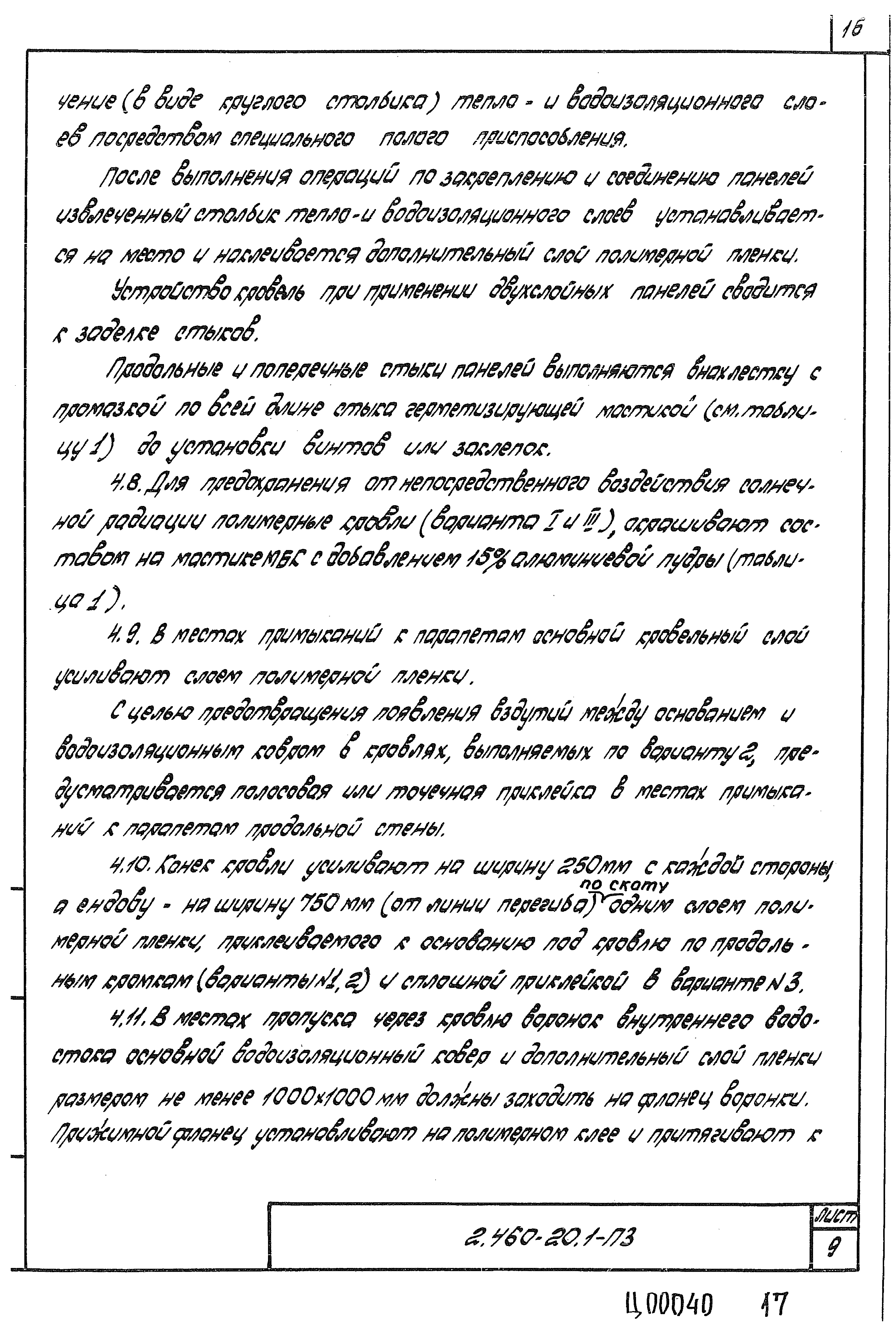

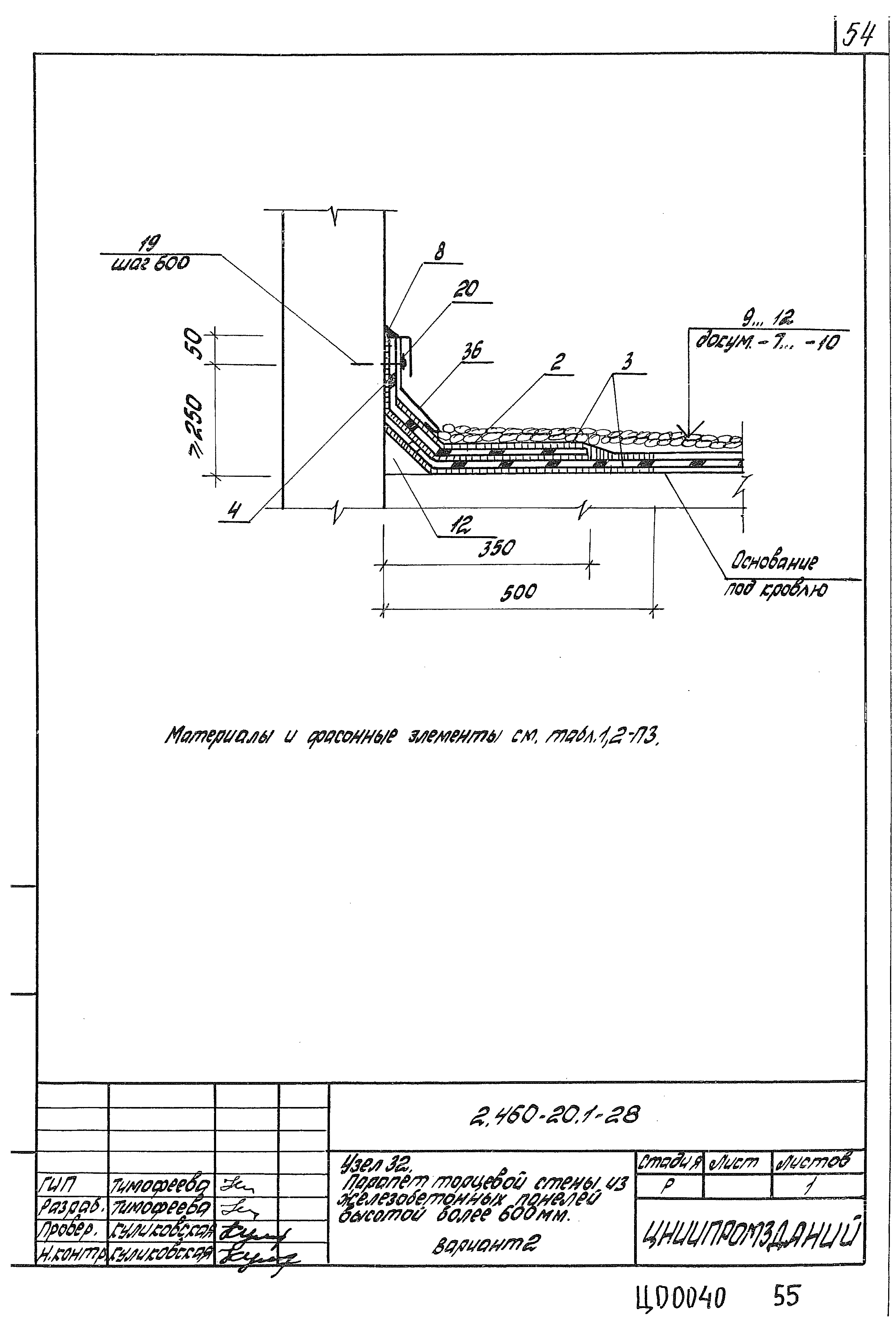

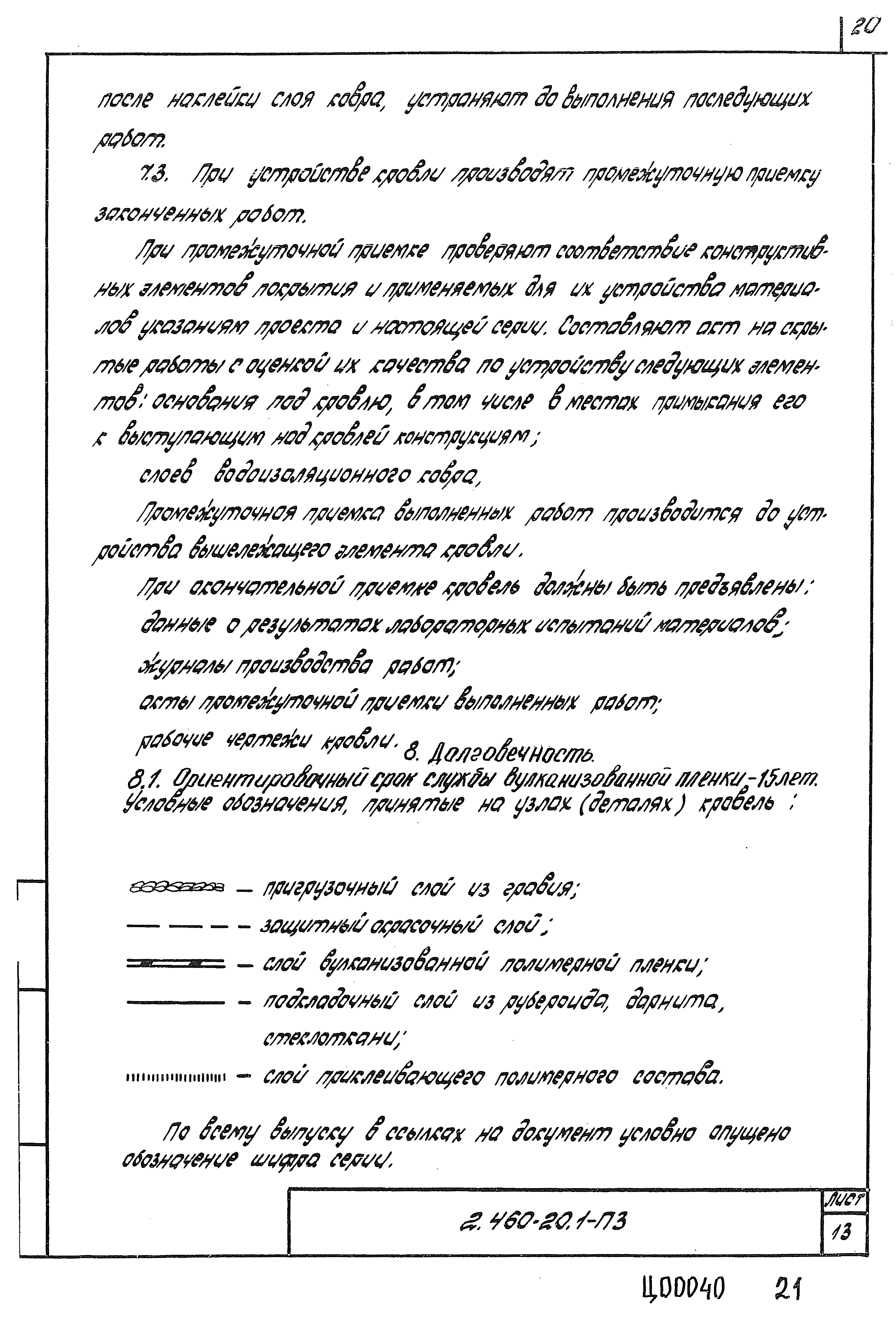

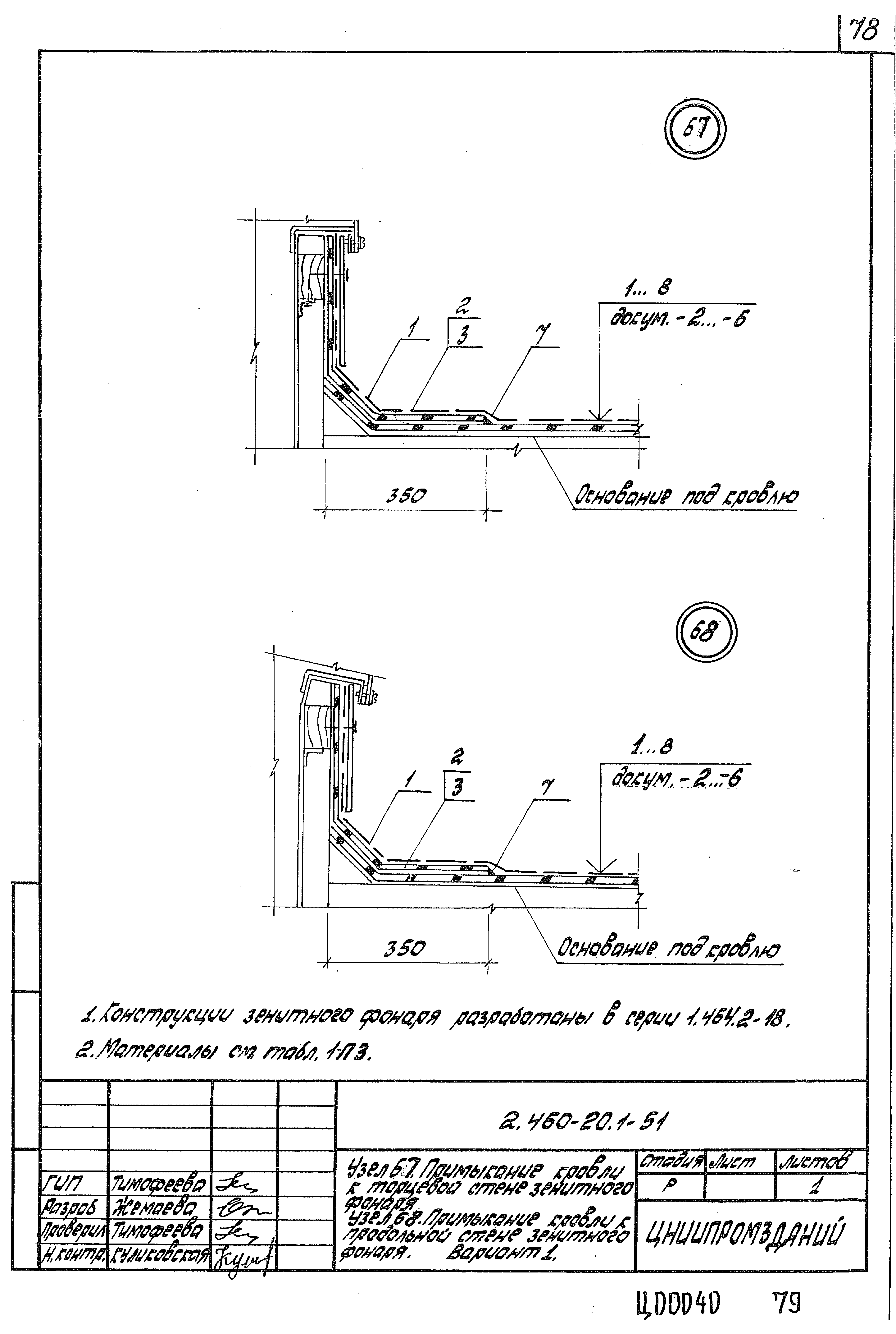

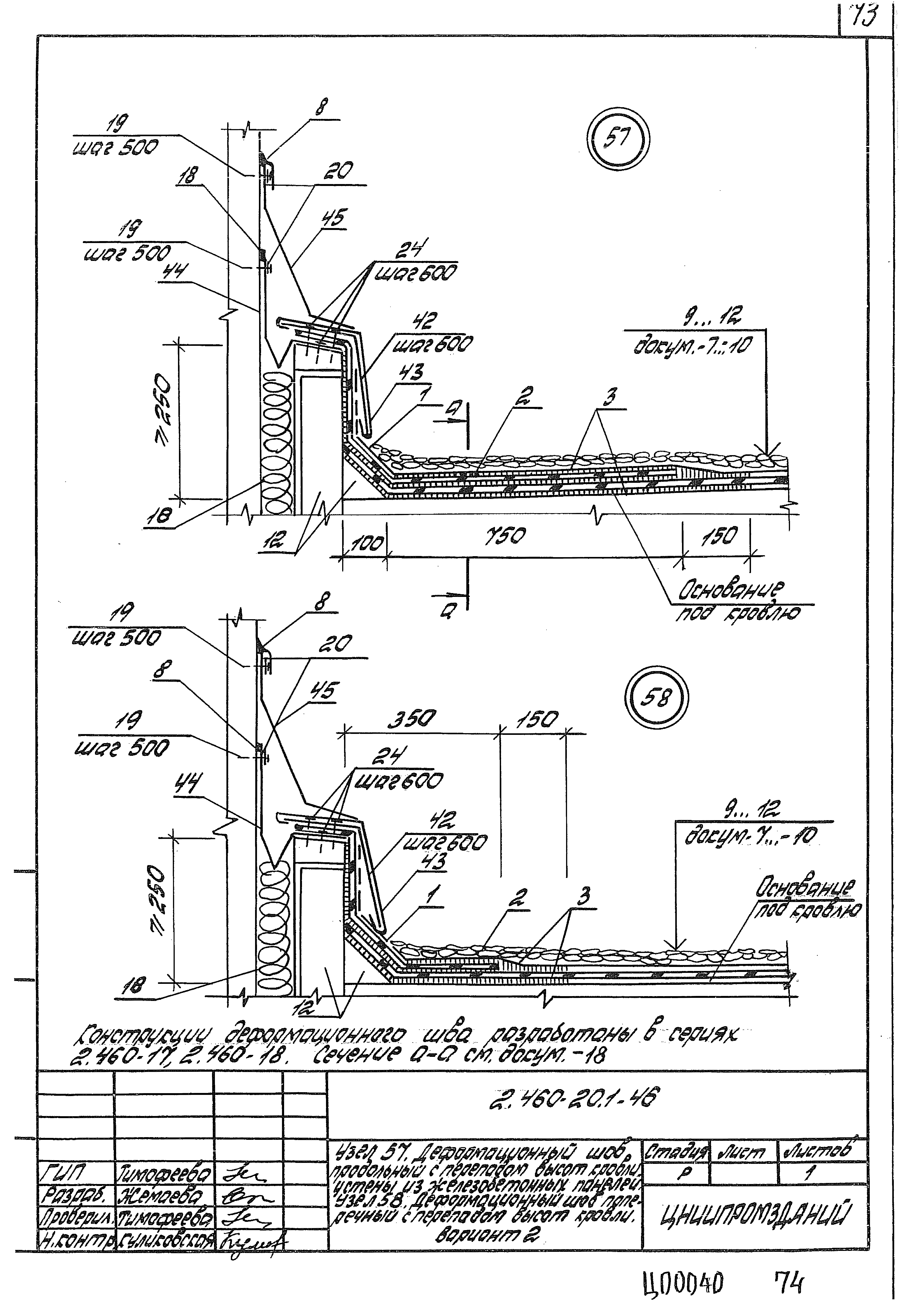

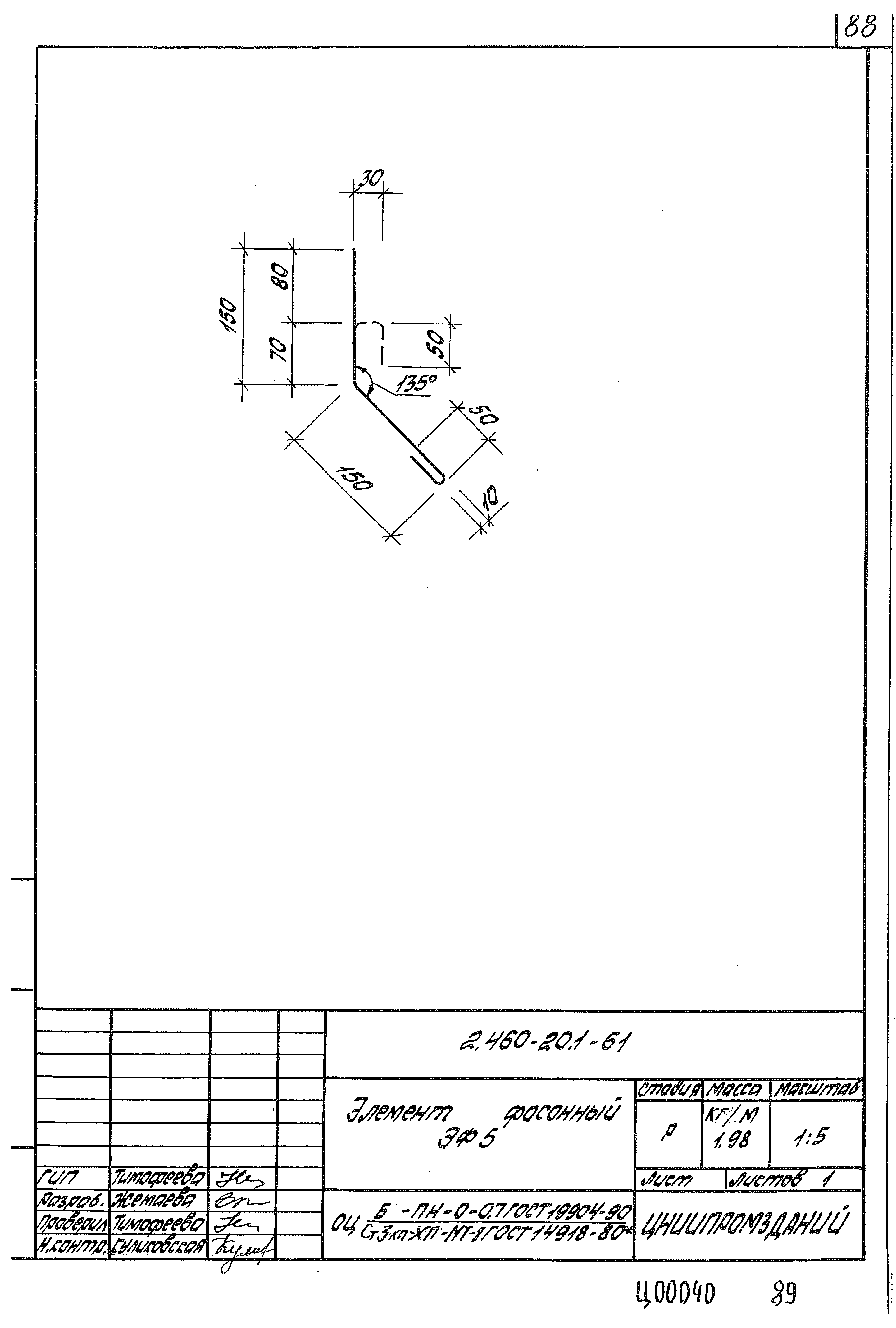

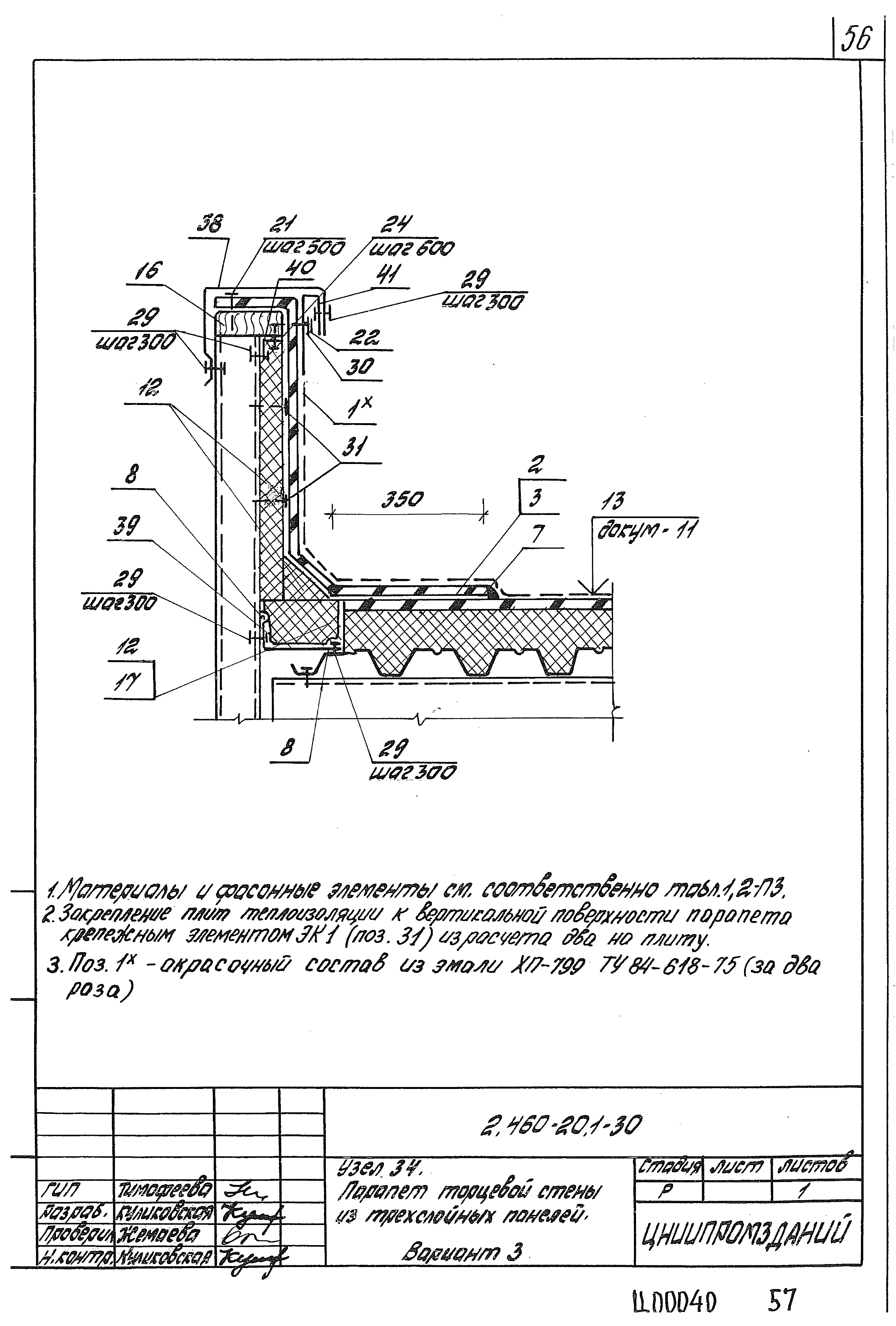

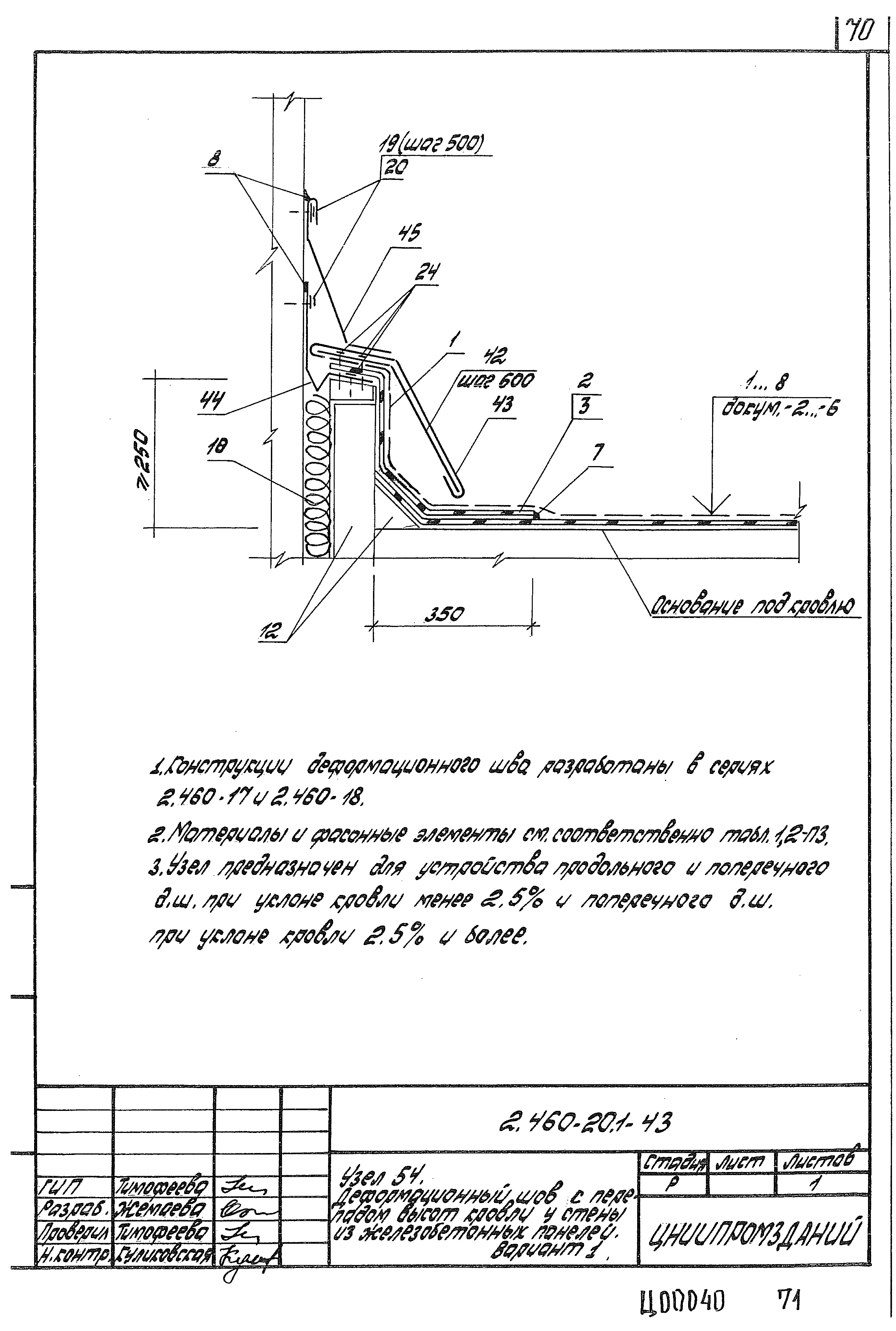

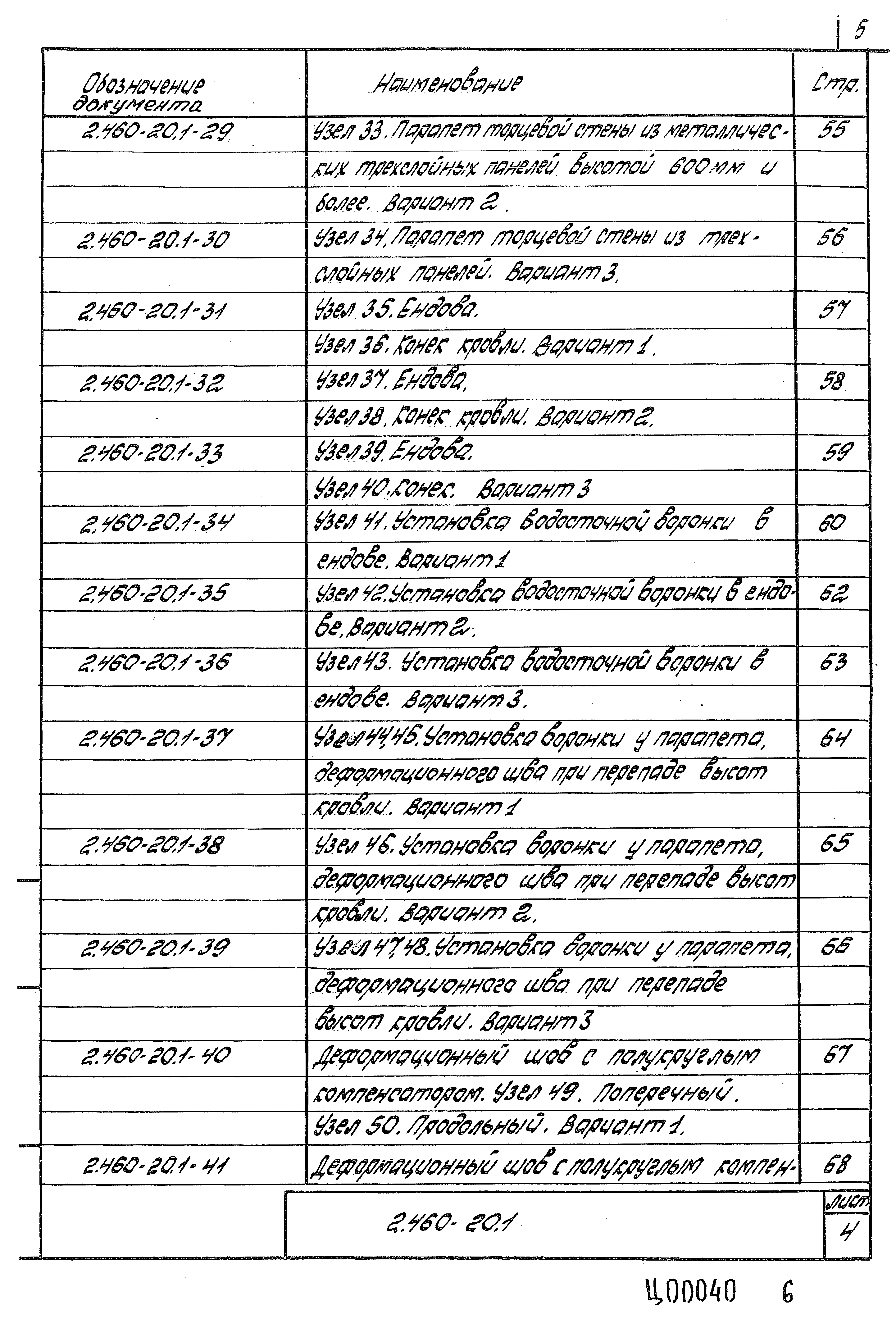

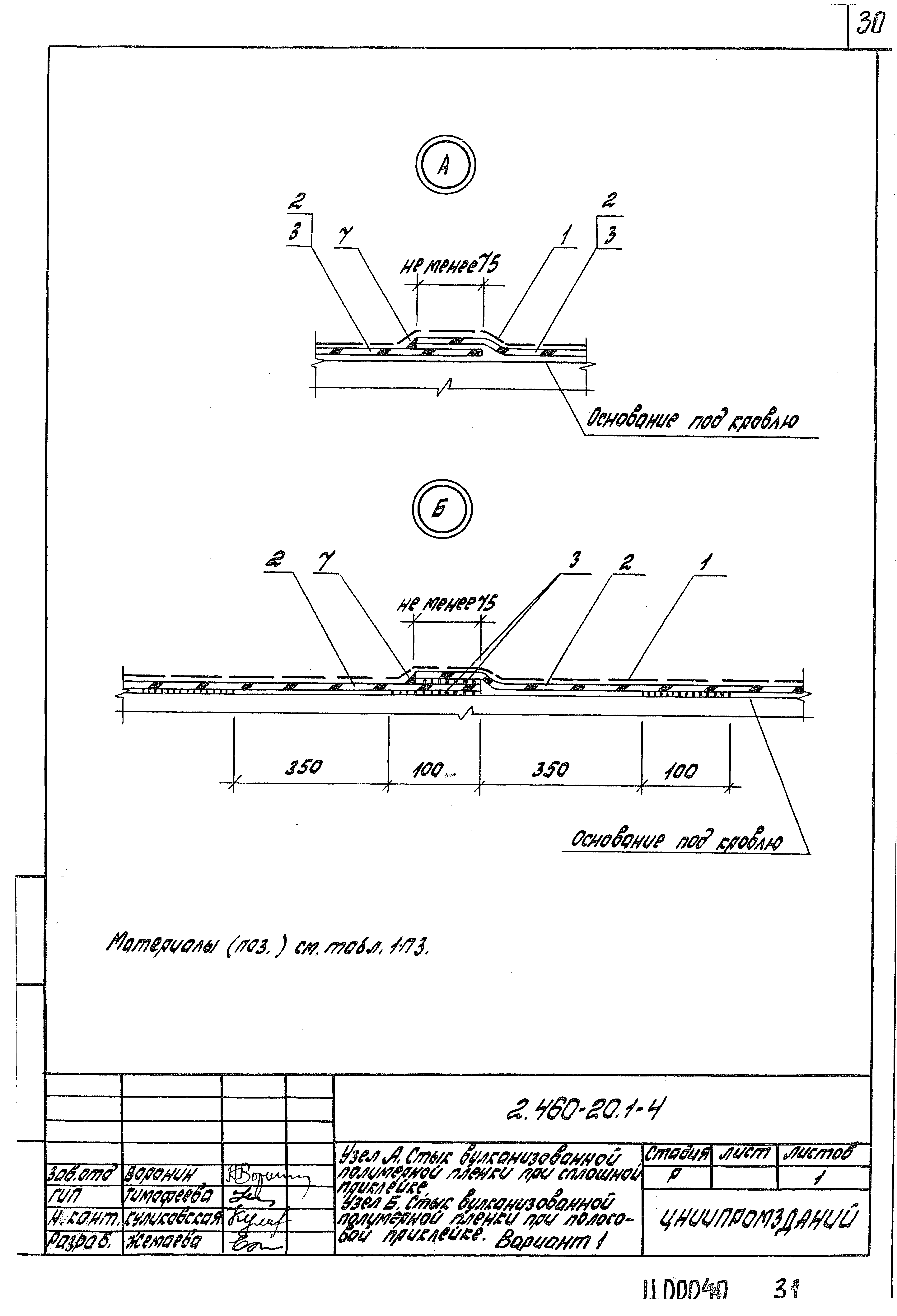

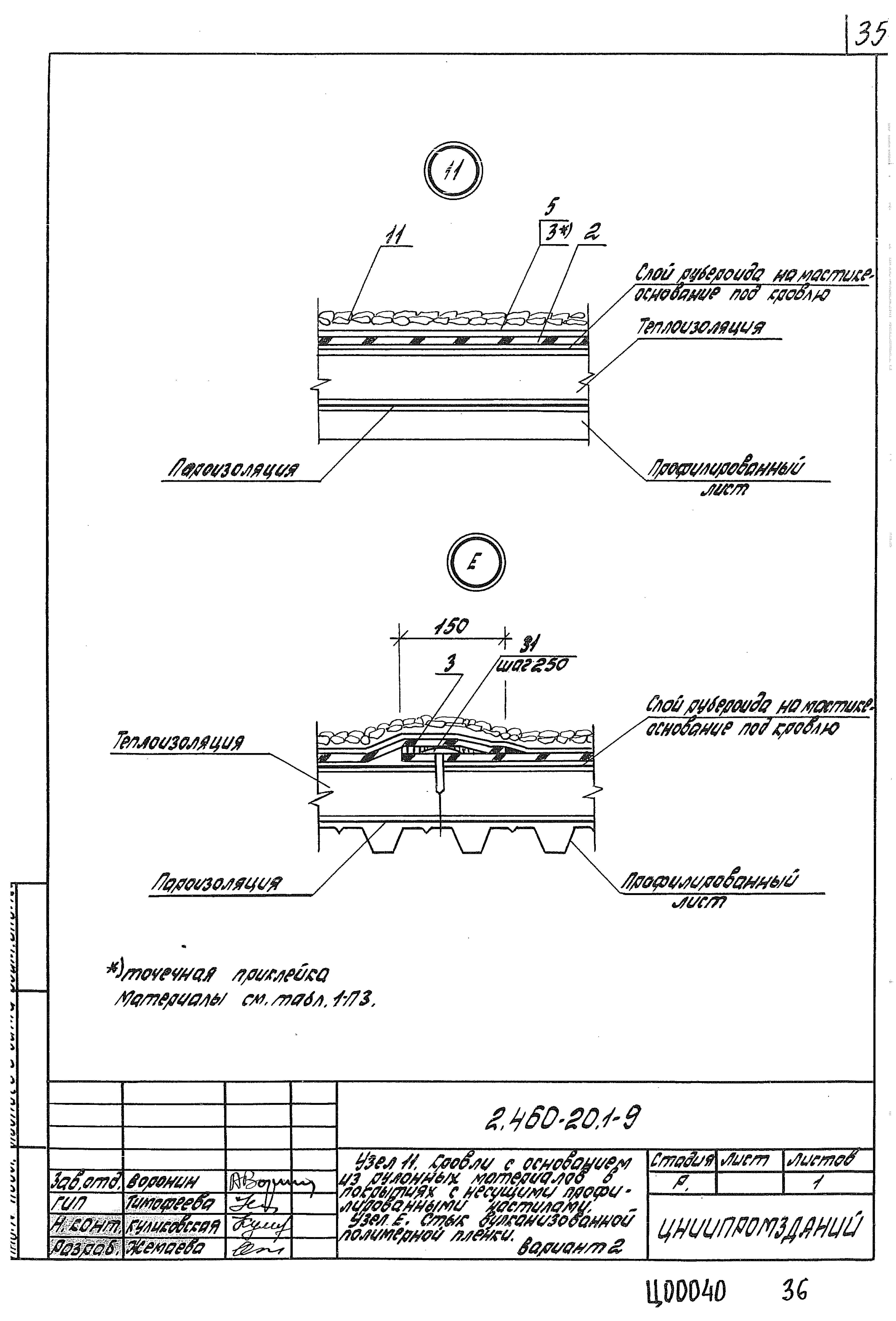

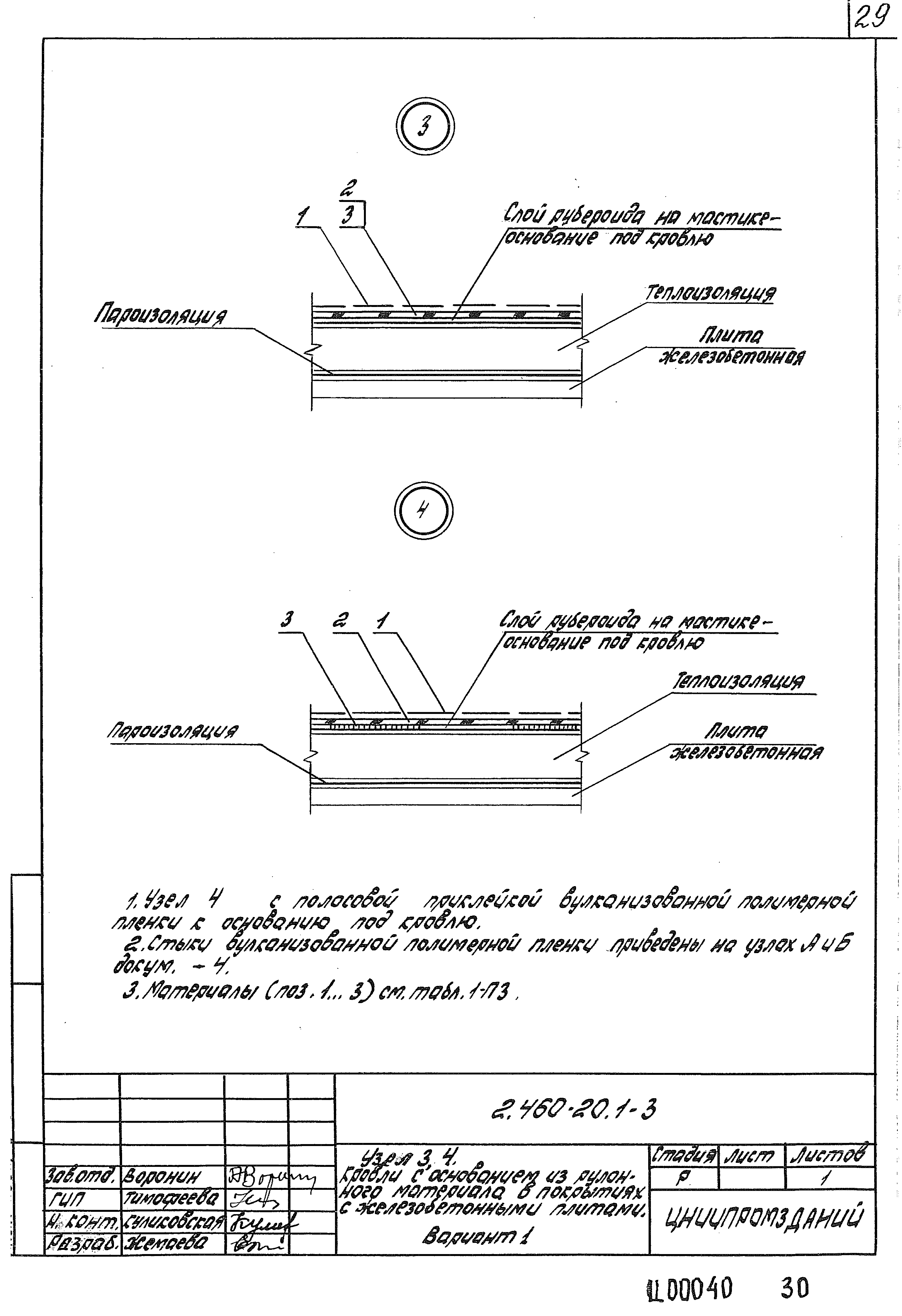

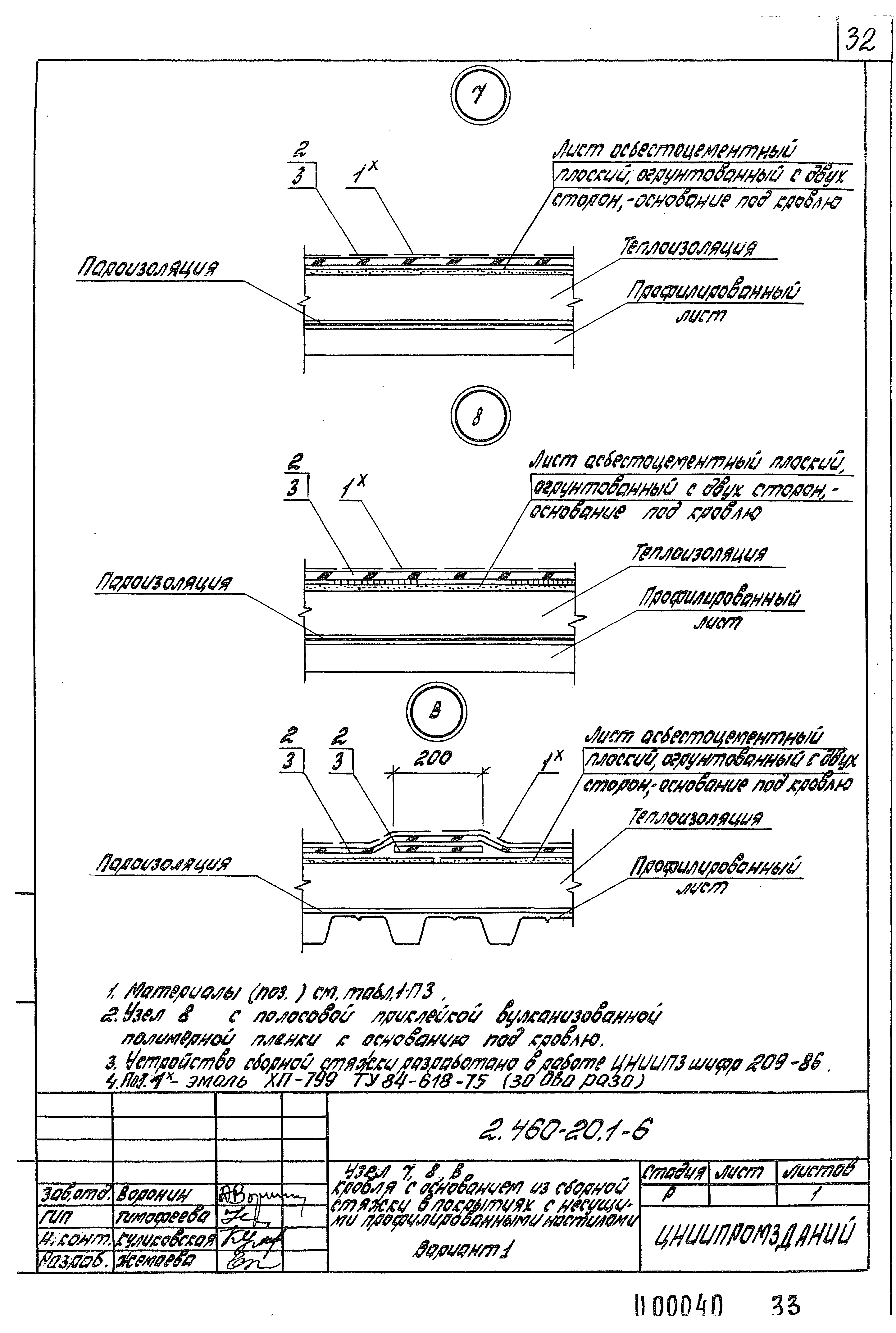

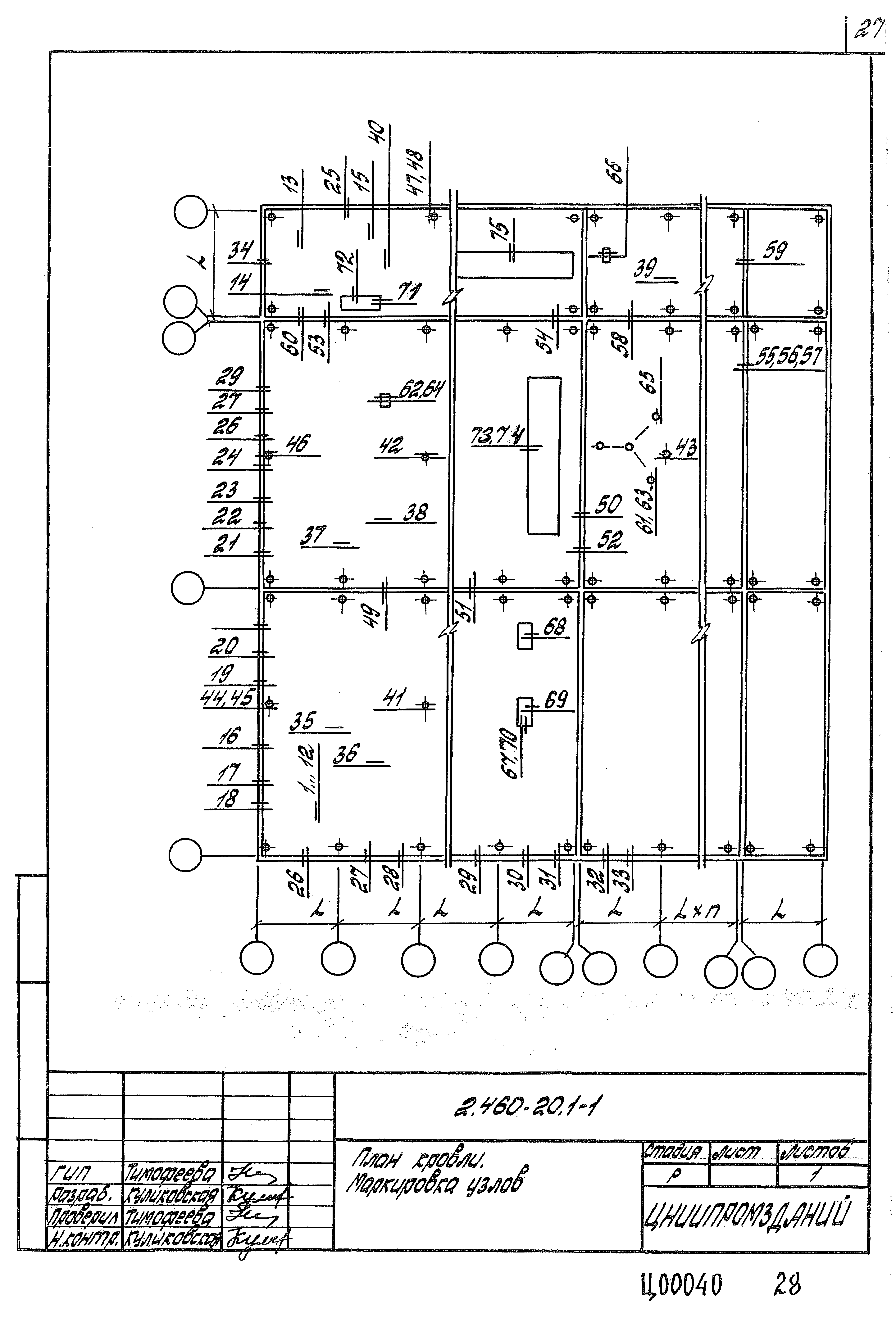

Оглавление:	2.460-20.1-ПЗ Пояснительная записка 2.460-20.1-1 План кровли. Маркировка узлов 2.460-20.1-2 Узел 1, 2. Кровли с основанием из цементопесчанной стяжки в покрытиях с несущими железобетонными плитами. Вариант 1 2.460-20.1-3 Узел 3, 4. Кровли с основанием из рулонного материала в покрытиях с железобетонными плитами. Вариант 1 2.460-20.1-4 Узел А. Стык вулканизованной полимерной пленки при сплошной приклейке. Узел Б. Стык вулканизованной полимерной пленки при полосовой приклейке. Вариант 1 2.460-20.1-5 Узел 5,6. Кровли с основанием из рулонного материала в покрытиях с несущими профилированными настилами. Вариант 1 2.460-20.1-6 Узел 7, 8, В. Кровля с основанием из сварной стяжки в покрытиях с несущими профилированными настилами. Вариант 1 2.460-20.1-7 Узел 9. Кровли с основанием из цементопесчанной стяжки в покрытиях с несущими железобетонными плитами. Узел Г. Стык вулканизованной полимерной пленки при укладке насухо. Вариант 2 2.460-20.1-8 Узел 10. Кровли с основанием из рулонного материала в покрытиях с несущими железобетонными плитами. Узел Д. Стык вулканизованной полимерной пленки. Вариант 2 2.460-20.1-9 Узел 11. Кровли с основанием из рулонных материалов в покрытиях с несущими профилированными настилами. Узел Е. Стык вулканизованной полимерной пленки. Вариант 2 2.460-20.1-10 Узел 12. Кровли с основанием из сборной стяжки в покрытиях с несущими профилированными настилами. Узел Ж. Стык сборной стяжки. Вариант 2 2.460-20.1-11 Узел 13. Кровли в покрытиях из двухслойных панелей. Узел 14. Продольный стык. Узел 15. Поперченный стык. Вариант 3 2.460-20.1-12 Узел 16. Парапет продольной стены из железобетонных панелей высотой 200мм. Вариант 1. 2.460-20.1-13 Узел 17. Парапет продольной стены из железобетонных панелей высотой более 200 до 600 мм. Вариант 1. 2.460-20.1-14 Узел 18. Парапет продольной стены из железобетонных панелей высотой более 600мм. Вариант 1. 2.460-20.1-15 Узел 19. Парапет продольной стены из железобетонных панелей высотой более 600мм. Вариант 1. 2.460-20.1-16 Узел 20. Парапет продольной стены из металлических трехслойных панелей высотой 600мм и более. Вариант 1. 2.460-20.1-17 Узел 21. Парапет продольной стены из железобетонных панелей высотой 200мм. Вариант 2. 2.460-20.1-18 Узел 22. Парапет продольной стены из железобетонных панелей высотой более 200 до 600 мм. Вариант 2. 2.460-20.1-19 Узел 23. Парапет продольной стены из железобетонных панелей высотой более 600мм. Вариант 2. 2.460-20.1-20 Узел 24. Парапет продольной стены из металлических трехслойных панелей высотой 600мм и более. Вариант 2. 2.460-20.1-21 Узел 25. Парапет продольной стены из трехслойных панелей. Вариант3. 2.460-20.1-22 Узел 26. Парапет стены из железобетонных панелей высотой 200мм. Вариант 1. 2.460-20.1-23 Узел 27. Парапет стены из железобетонных панелей высотой более 200 до 600 мм. Вариант 1. 2.460-20.1-24 Узел 28. Парапет торцовой стены из железобетонных панелей высотой более 600мм. 2.460-20.1-25 Узел 29. Парапет стены из металлических трехслойных панелей высотой 600мм и более. Вариант 1. 2.460-20.1-26 Узел 30. Парапет торцовой стены из железобетонных панелей высотой 200мм. Вариант 2. 2.460-20.1-27 Узел 31. Парапет торцовой стены из железобетонных панелей высотой более 200 до 600мм. Вариант 2. 2.460-20.1-28 Узел 32. Парапет торцовой стены из железобетонных панелей высотой более 600мм. Вариант 2. 2.460-20.1-29 Узел 33. Парапет торцевой стены из металлических трехслойных панелей высотой 600мм и более. Вариант 2. 2.460-20.1-30 Узел 34. Парапет торцевой стены из трехслойных панелей. Вариант 3. 2.460-20.1-31 Узел 35. Ендова. Узел 36. Конек кровли. Вариант 1. 2.460-20.1-32 Узел 37. Ендова. Узел 38. Конек кровли. Вариант 2. 2.460-20.1-33 Узел 39. Ендова. Узел 40. Конек. Вариант 3. 2.460-20.1-34 Узел 41. Установка водосточной воронки в ендове. Вариант 1. 2.460-20.1-35 Узел 42. Установка водосточной воронки в ендове. Вариант 2. 2.460-20.1-36 Узел 43. Установка водосточной воронки в ендове. Вариант 3. 2.460-20.1-37 Узел 44, 45. Установка воронки у парапета, деформационного шва при перепаде высот кровли. Вариант 1. 2.460-20.1-38 Узел 46. Установка воронки у парапета, деформационного шва при перепаде высот кровли. Вариант 2. 2.460-20.1-39 Узел 47, 48. Установка воронки у парапета, деформационного шва при перепаде высот кровли. Вариант 3. 2.460-20.1-40 Деформационный шов с полукруглым компенсатором. Узел 49. Поперечный. Узел 50. Продольный. Вариант 1. 2.460-20.1-41 Деформационный шов с полукруглым компенсатором. Узел 51. Поперечный. Узел 52. Продольный. Вариант 2 2.460-20.1-42 Узел 53. Деформационный шов с перепадом высот кровли у стены из трехслойных панелей. Вариант 1. 2.460-20.1-43 Узел 54. Деформационный шов с перепадом высот кровли у стены из железобетонных панелей. Вариант 1. 2.460-20.1-44 Узел 55. Деформационный шов с перепадом высот у кровли стены из железобетонных панелей. Уклон кровли 2.5% и более. Вариант 1. 2.460-20.1-45 Узел 56. Деформационный шов с перепадом высот кровли у стены из трехслойных панелей. Уклон кровли 2,5% и более. Вариант 1. 2.460-20.1-46 Узел 57. Деформационный шов продольный с перепадом высот кровли у стены из железобетонных панелей. Узел 58. Деформационный шов поперечный с перепадом высот кровли. Вариант 2. 2.460-20.1-47 Узел 59. Деформационный шов продольный с полукруглым компенсатором. Узел 60. Деформационный шов продольный с перепадом высот. Вариант 3. 2.460-20.1-48 Узел 61. Кровля в местах пропуска растяжек. Узел 62. Пример решения пропуска вентиляционных шахт. Вариант 1. 2.460-20.1-49 Узел 63. Кровля в местах пропуска растяжек. Узел 64. Пример решения пропуска вентиляционных шахт. Вариант 2. 2.460-20.1-50 Узел 65. Кровля в местах пропуска растяжек. Узел 66. Пример решения пропуска вентиляционных шахт. Вариант 3. 2.460-20.1-51 Узел 67. Примыкание кровли к торцовой стене зенитного фонаря. Узел 68. Примыкание кровли к продольной стене зенитного фонаря. Вариант 1. 2.460-20.1-52 Узел 69. Примыкание кровли к продольной стене зенитного фонаря. Узел 70. Примыкание кровли к торцевой стене зенитного фонаря. Вариант 2. 2.460-20.1-53 Узел 71. Примыкание кровли к торцевой стене зенитного фонаря. Узел 72. Примыкание кровли к продольной стене зенитного фонаря. Вариант 3. 2.460-20.1-54 Узел 73. Примыкание кровли к стене светоаэрационного фонаря. Вариант 1. 2.460-20.1-55 Узел 74. Примыкание кровли к стене светоаэрационного фонаря. Вариант 2. 2.460-20.1-56 Узел 75. Примыкание кровли к стене светоаэрационного фонаря. Вариант 3. 2.460-20.1-57 Элемент фасонный ЭФ1 2.460-20.1-58 Элемент фасонный ЭФ2 2.460-20.1-59 Элемент фасонный ЭФ3 2.460-20.1-60 Элемент фасонный ЭФ4 2.460-20.1-61 Элемент фасонный ЭФ5 2.460-20.1-62 Элемент фасонный ЭФ6 2.460-20.1-63 Элемент фасонный ЭФ7 2.460-20.1-64 Элемент фасонный ЭФ8 2.460-20.1-65 Элемент фасонный ЭФ9
Разработан:	ЦНИИпромзданий
Утверждён:	30.12.1992 Минстрой России (Russian Federation Minstroy 9-1/420)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Покрытия Узлы и детали покрытий и крыш
