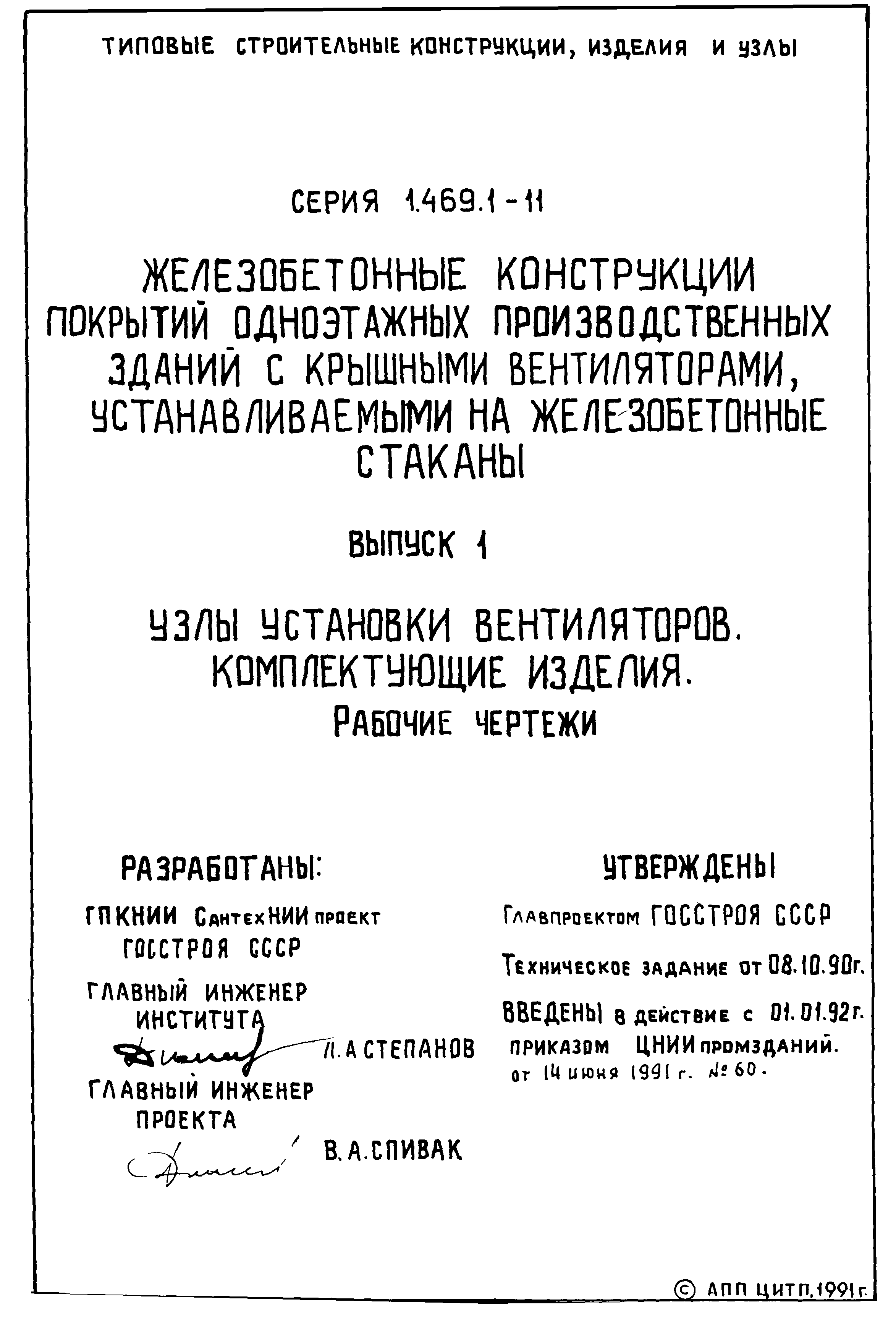

Скачать Серия 1.469.1-11 Выпуск 1. Узлы установки вентиляторов. Комплектующие изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.469.1-11

Выпуск 1. Узлы установки вентиляторов. Комплектующие изделия. Рабочие чертежи

Обозначение:	Серия 1.469.1-11
Обозначение англ:	Series 1.469.1-11
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Узлы установки вентиляторов. Комплектующие изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1992

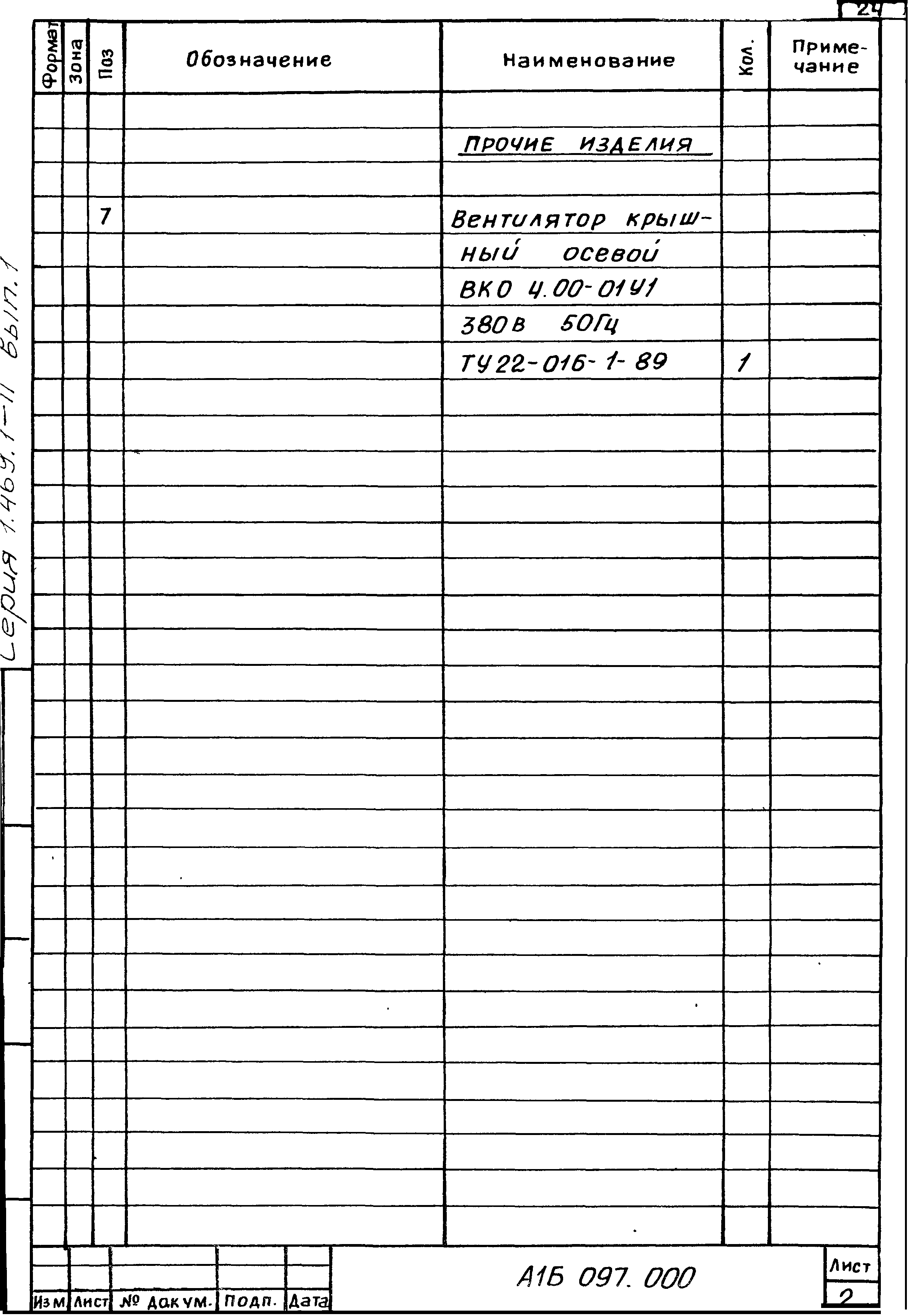

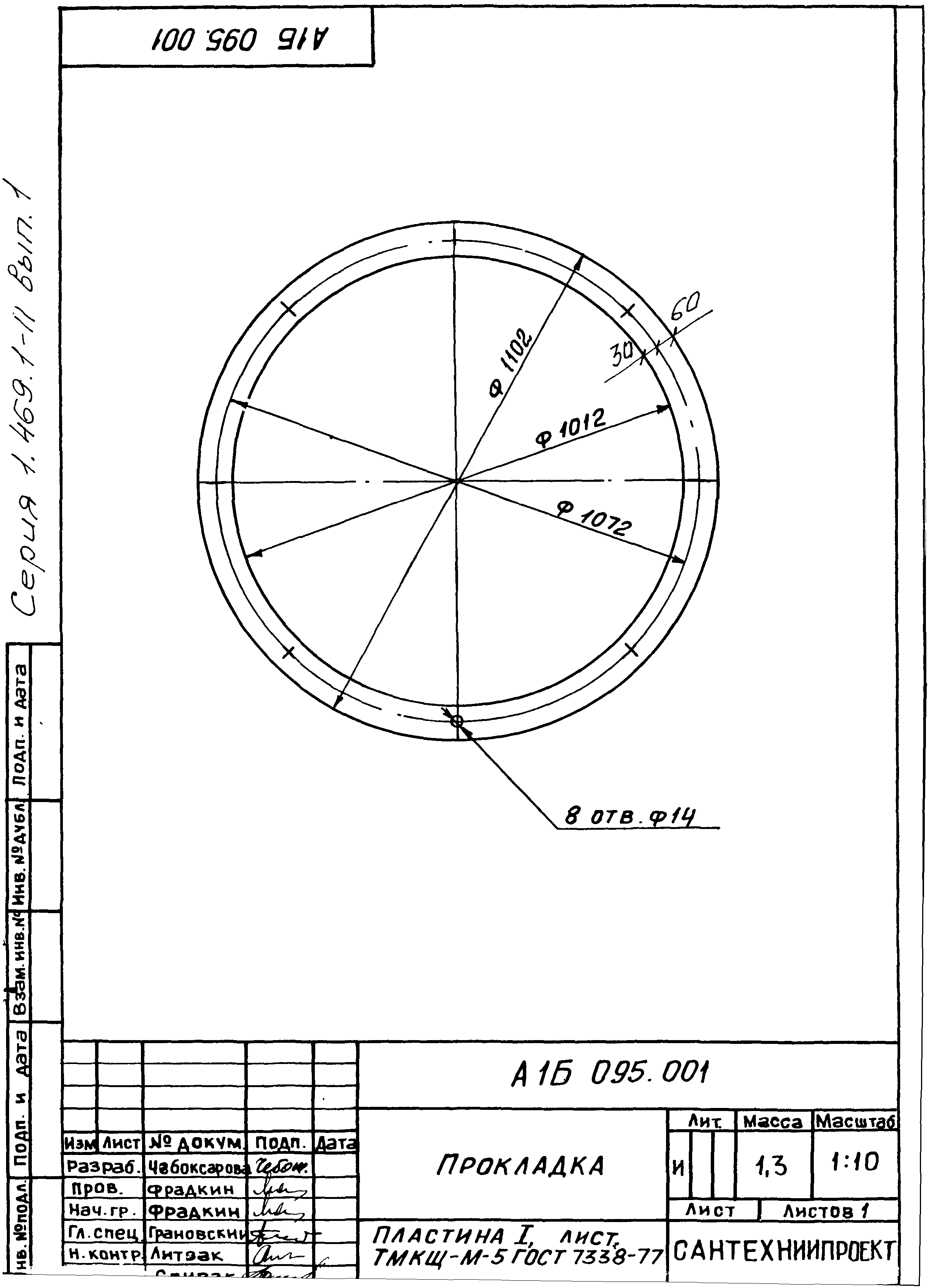

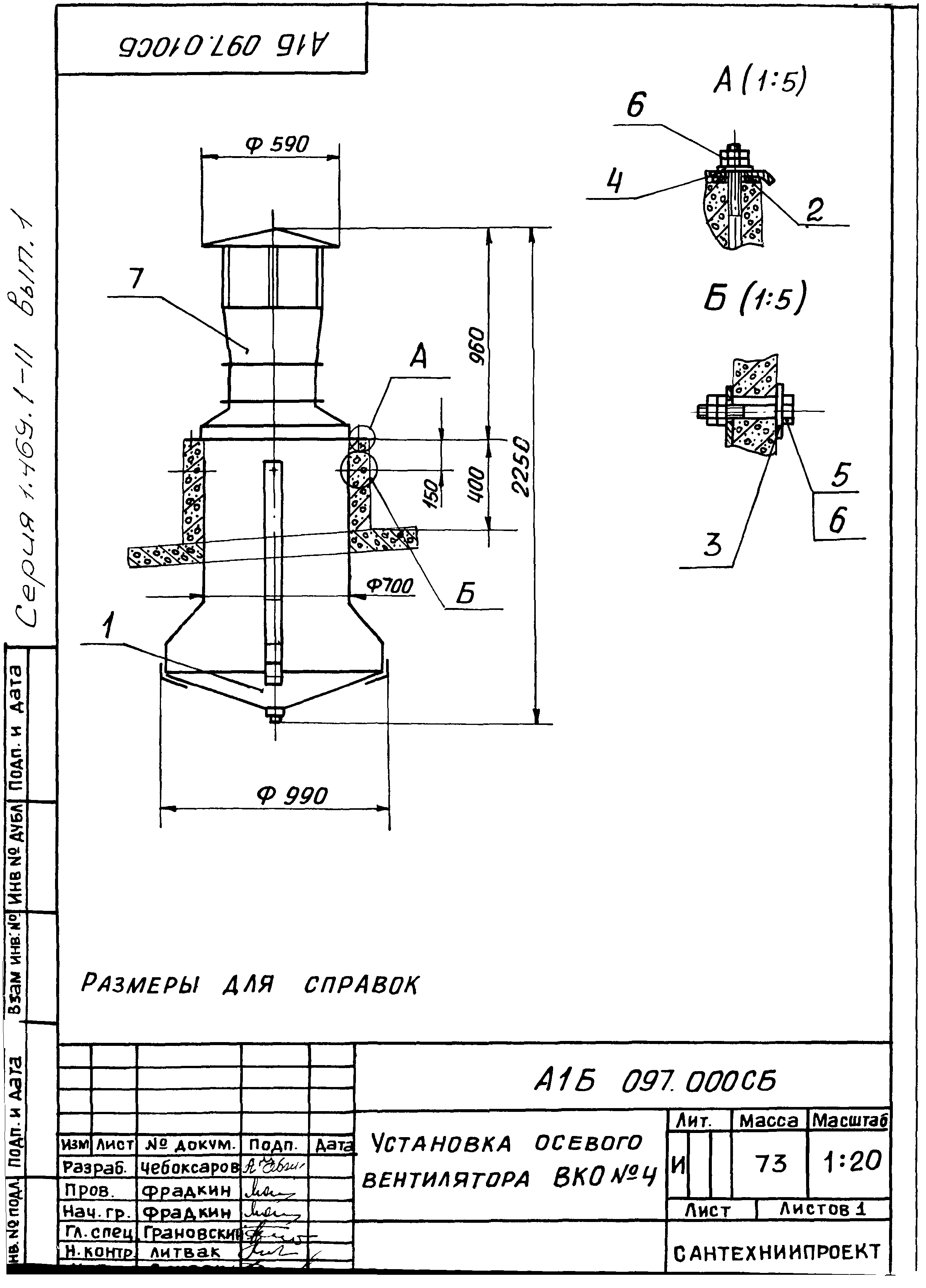

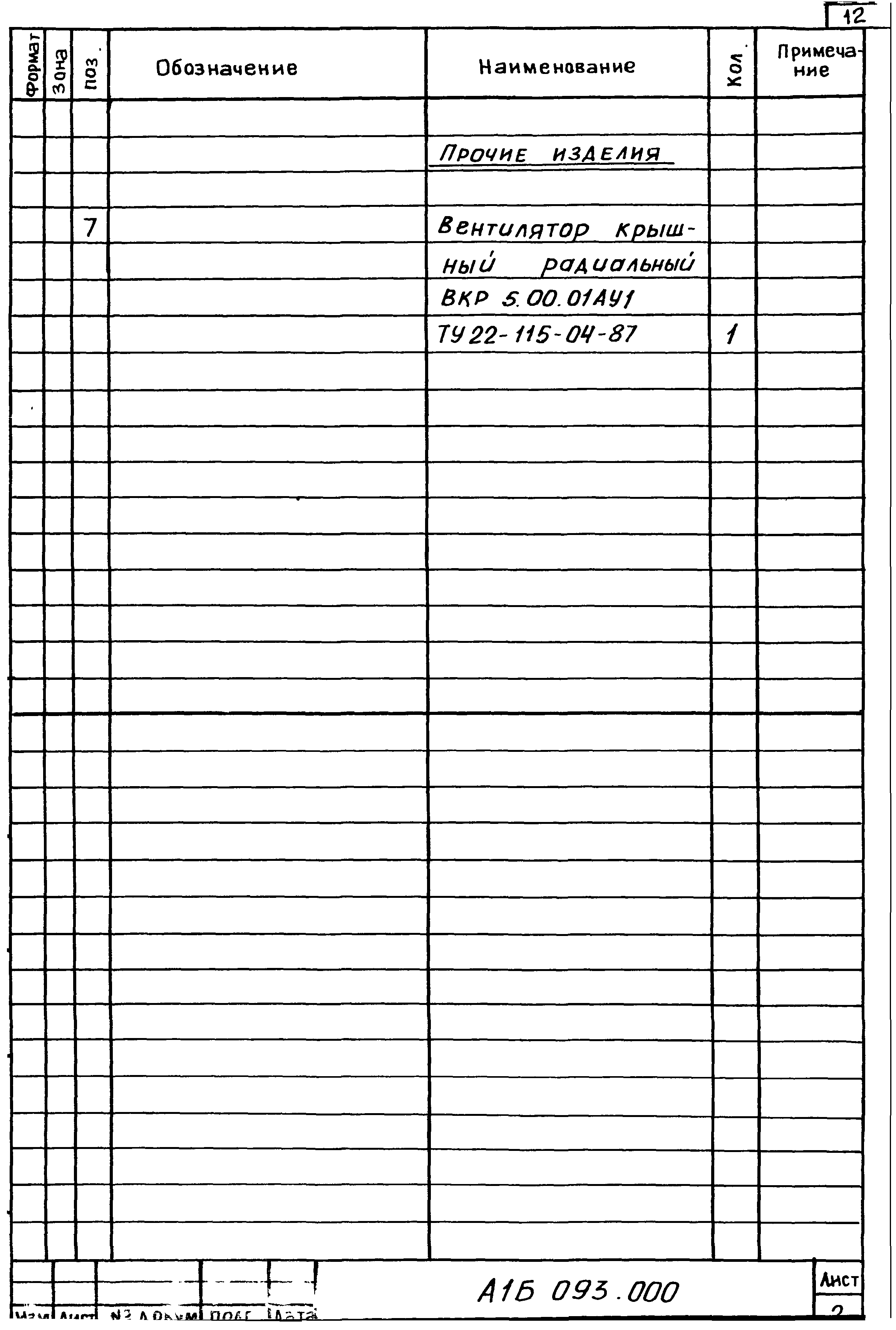

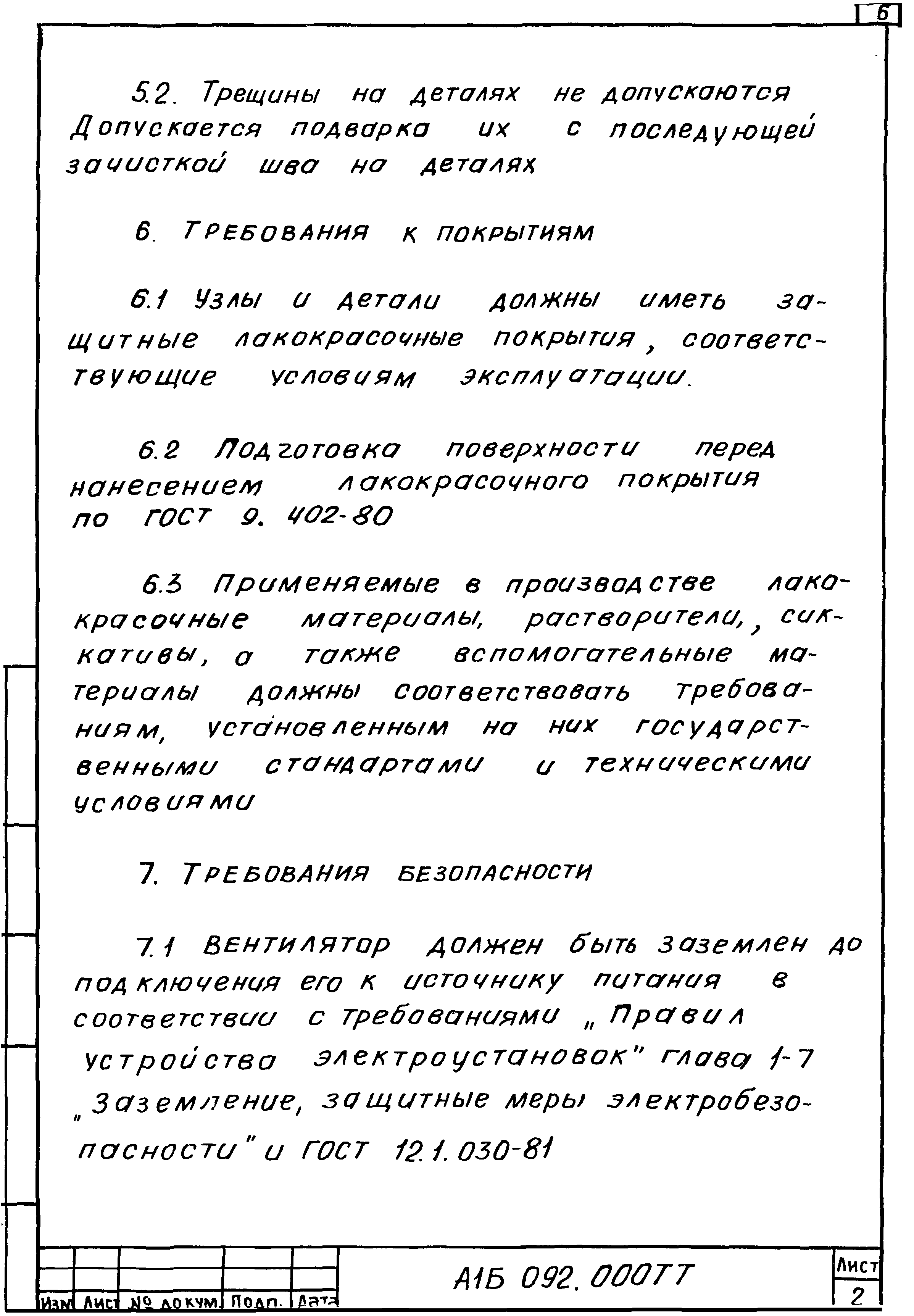

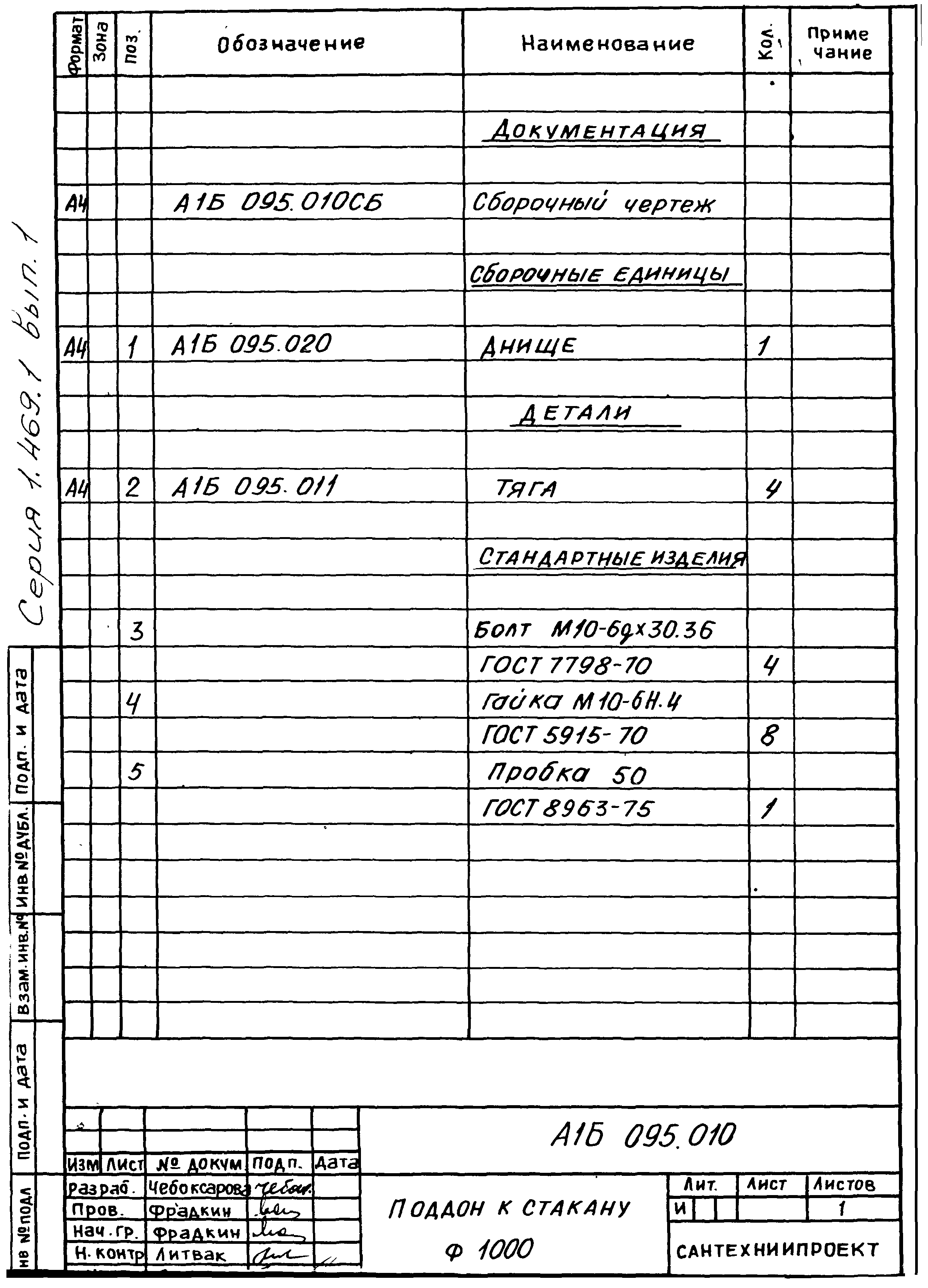

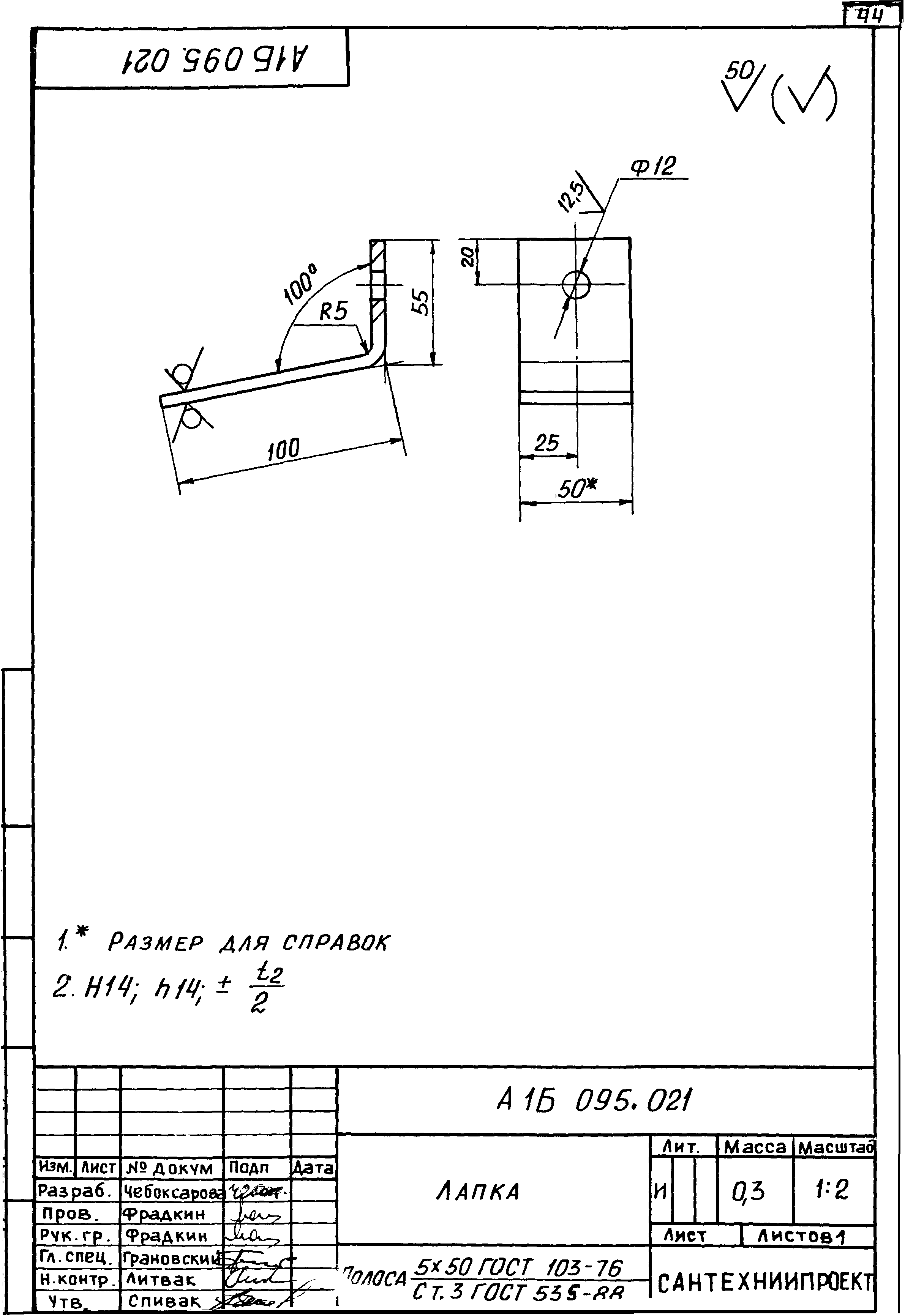

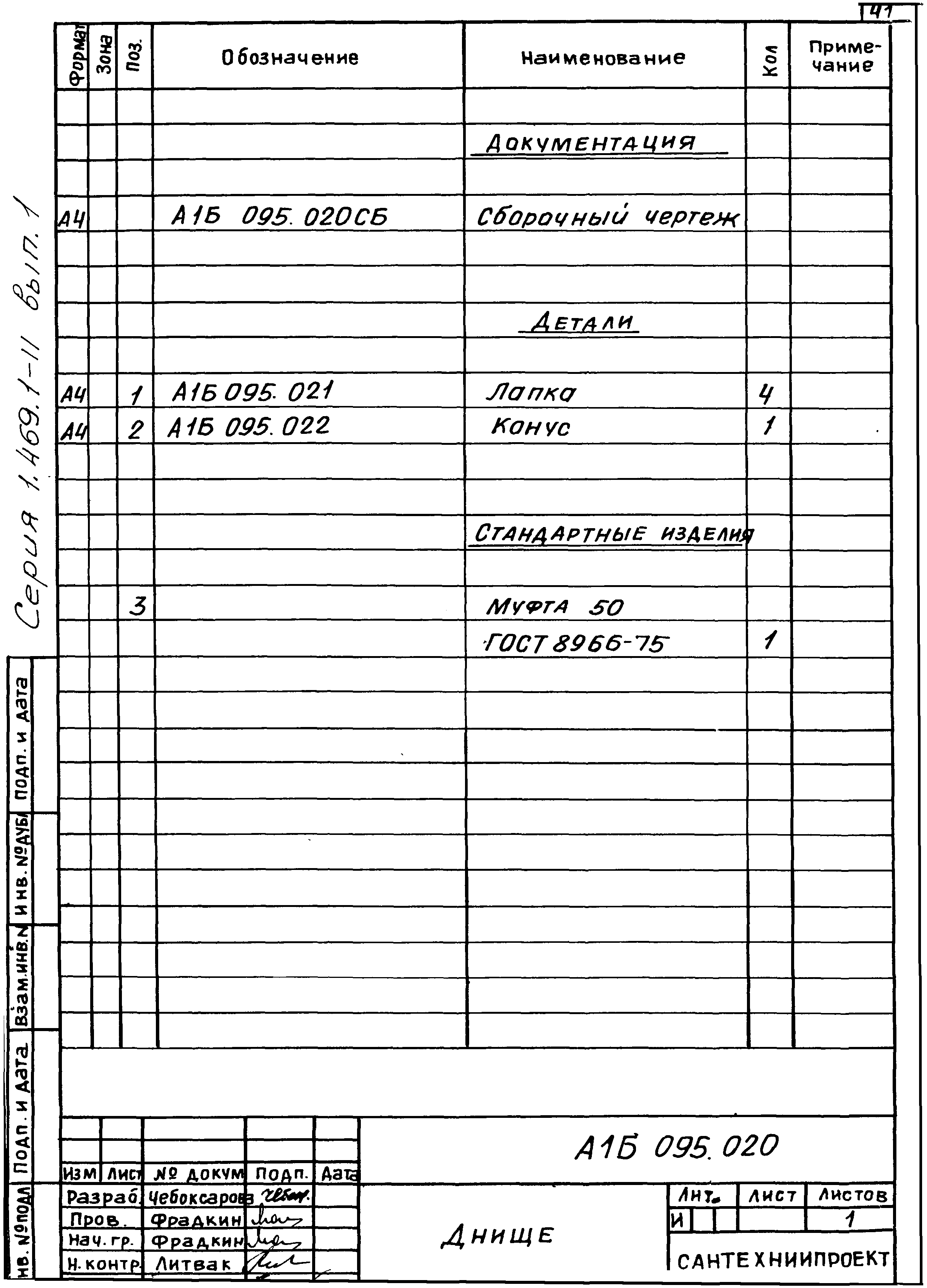

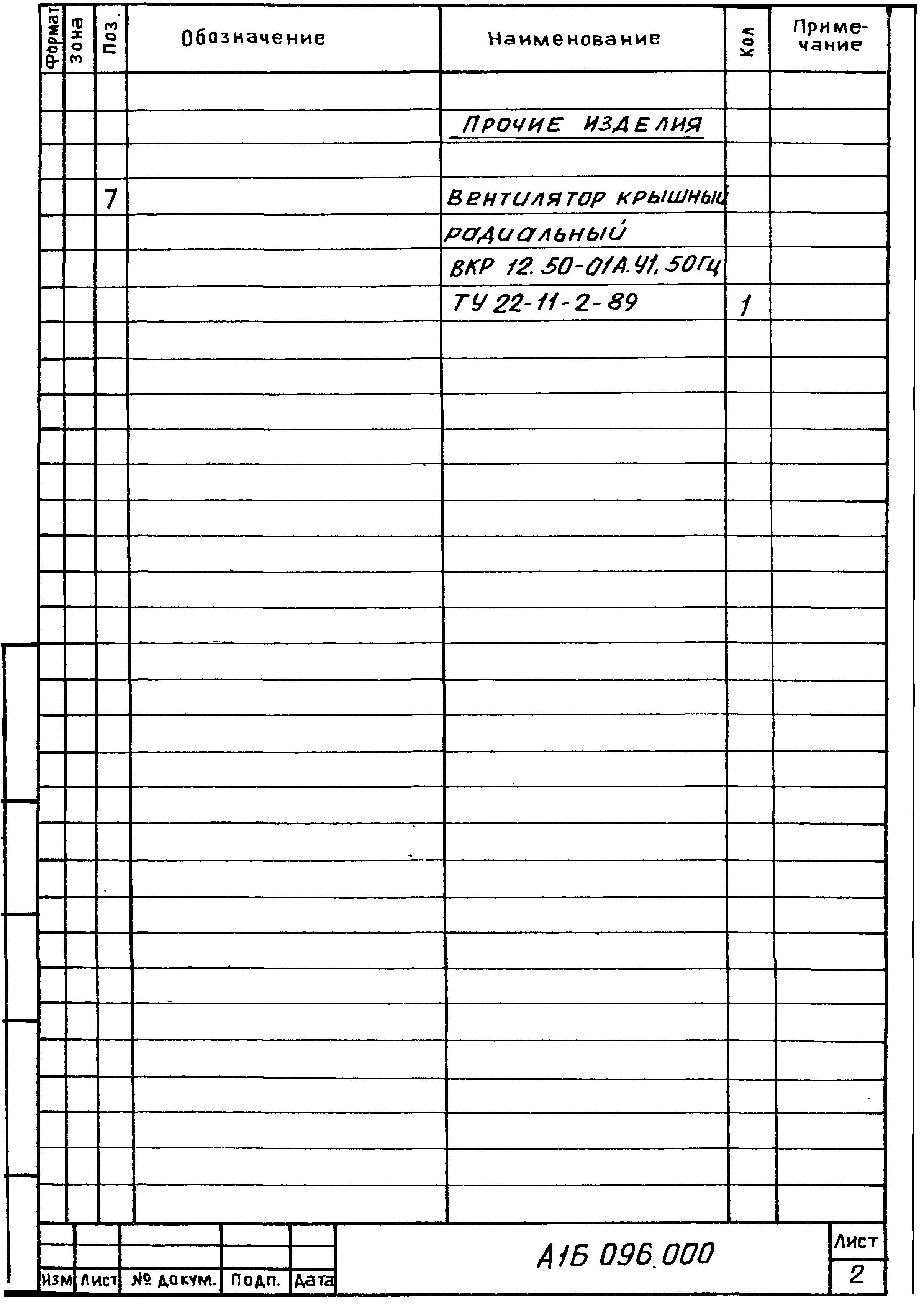

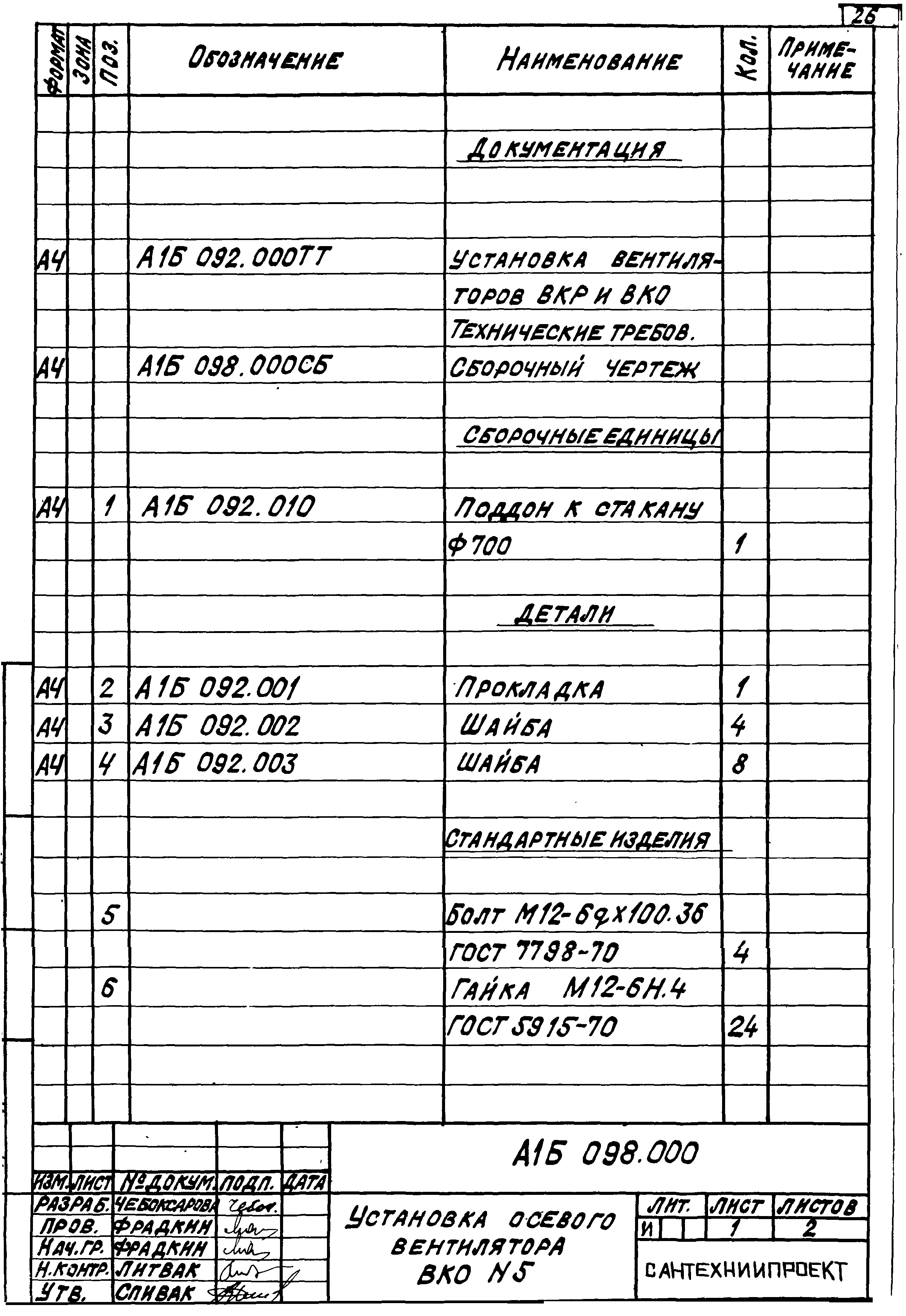

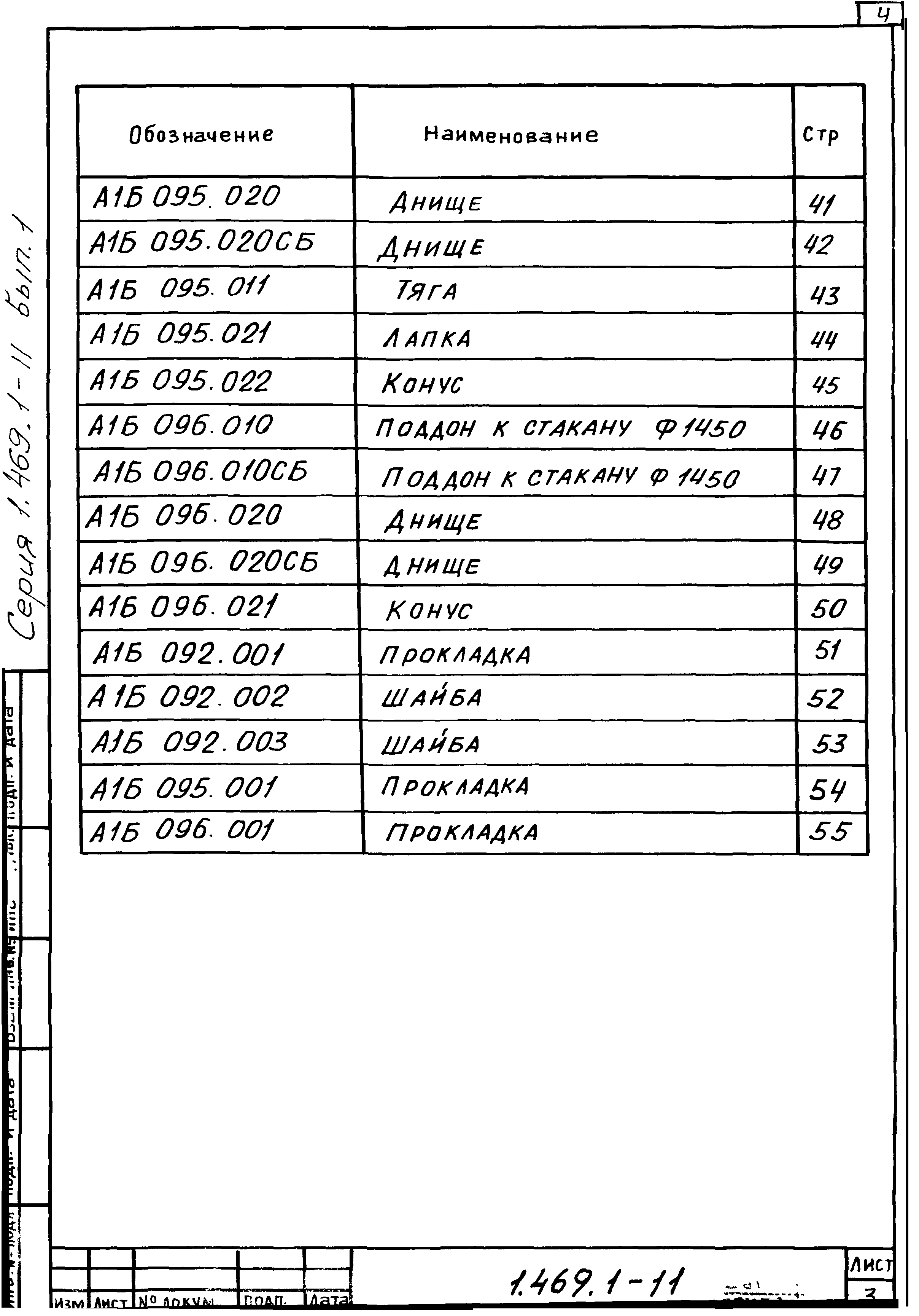

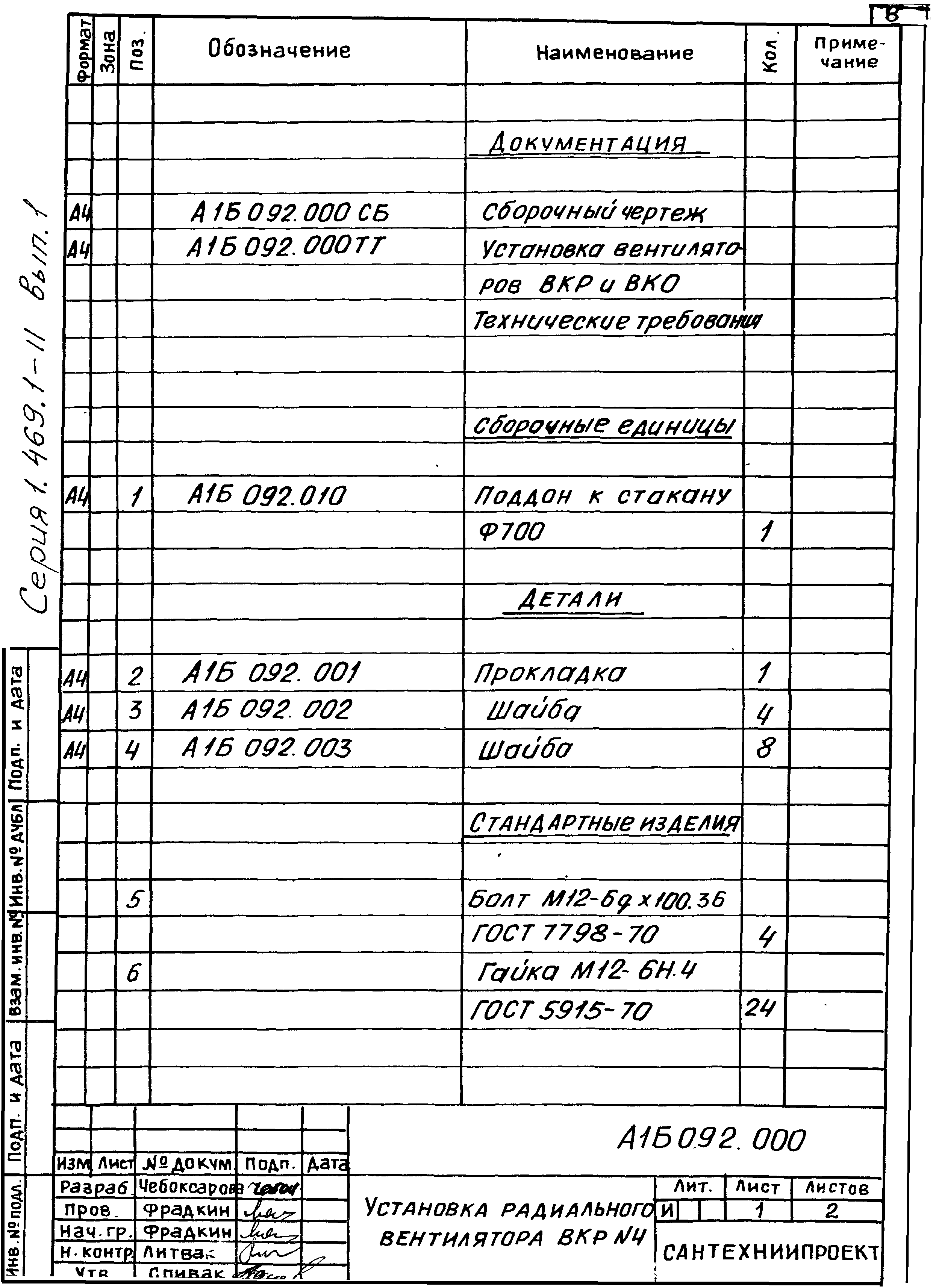

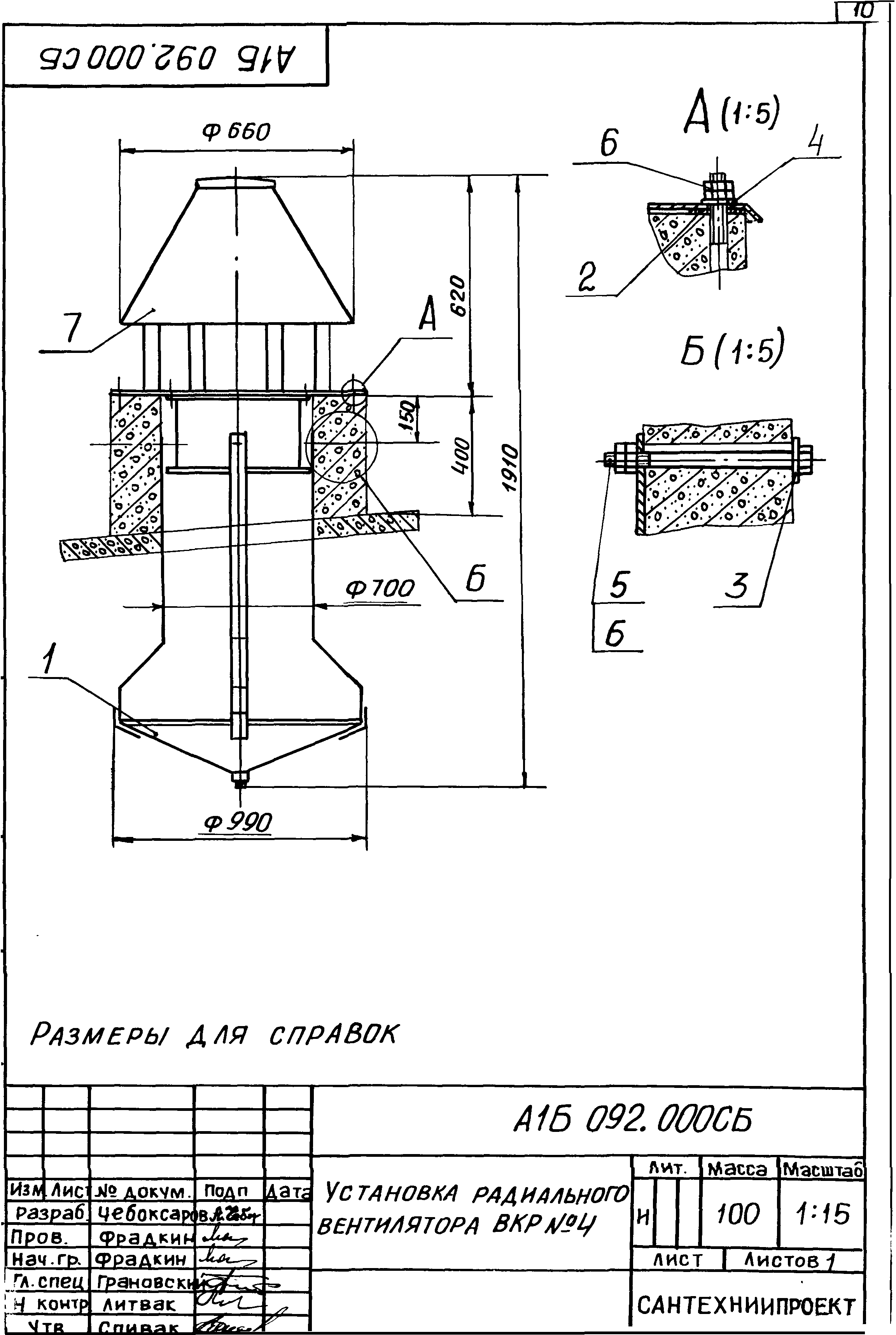

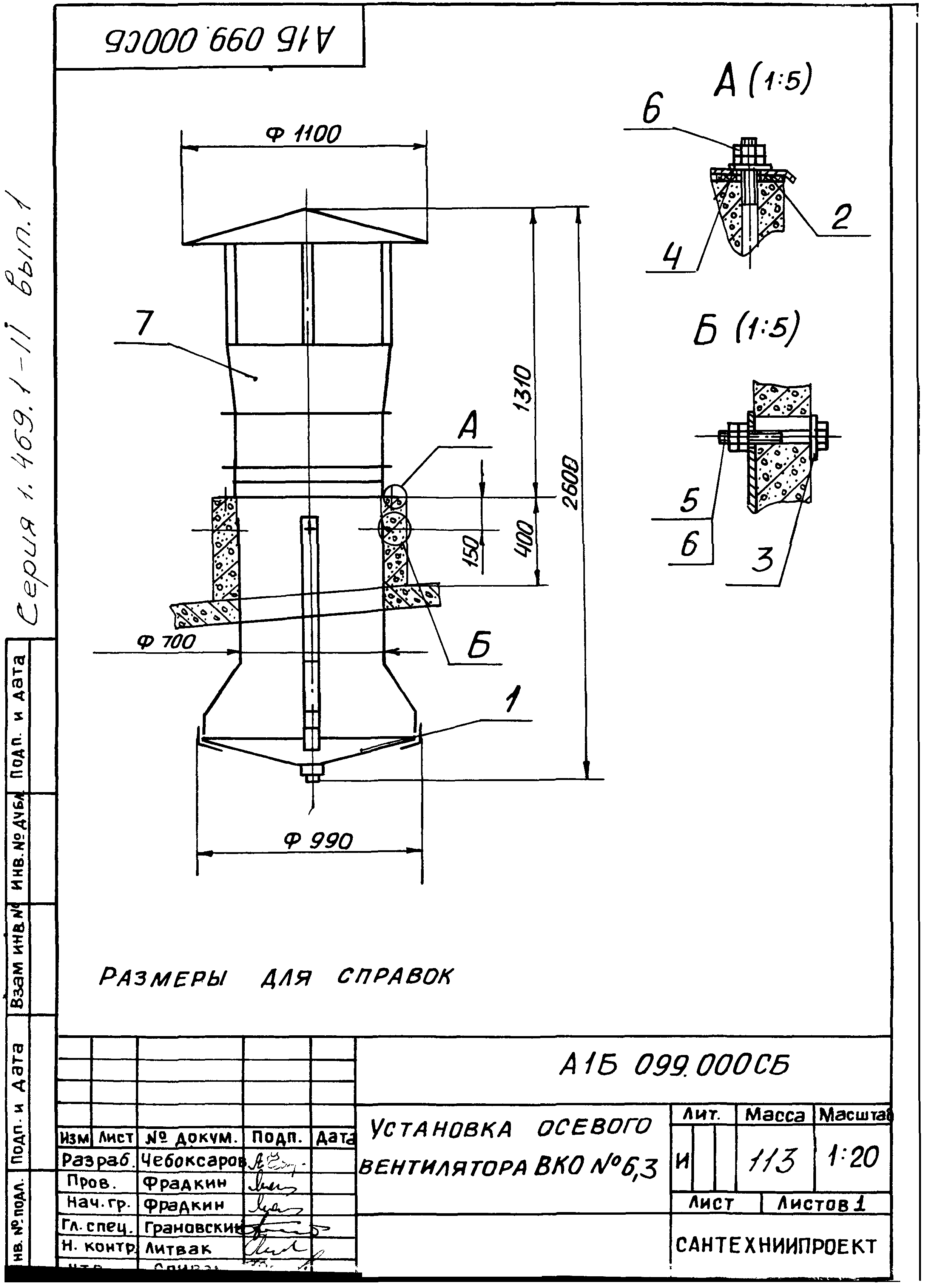

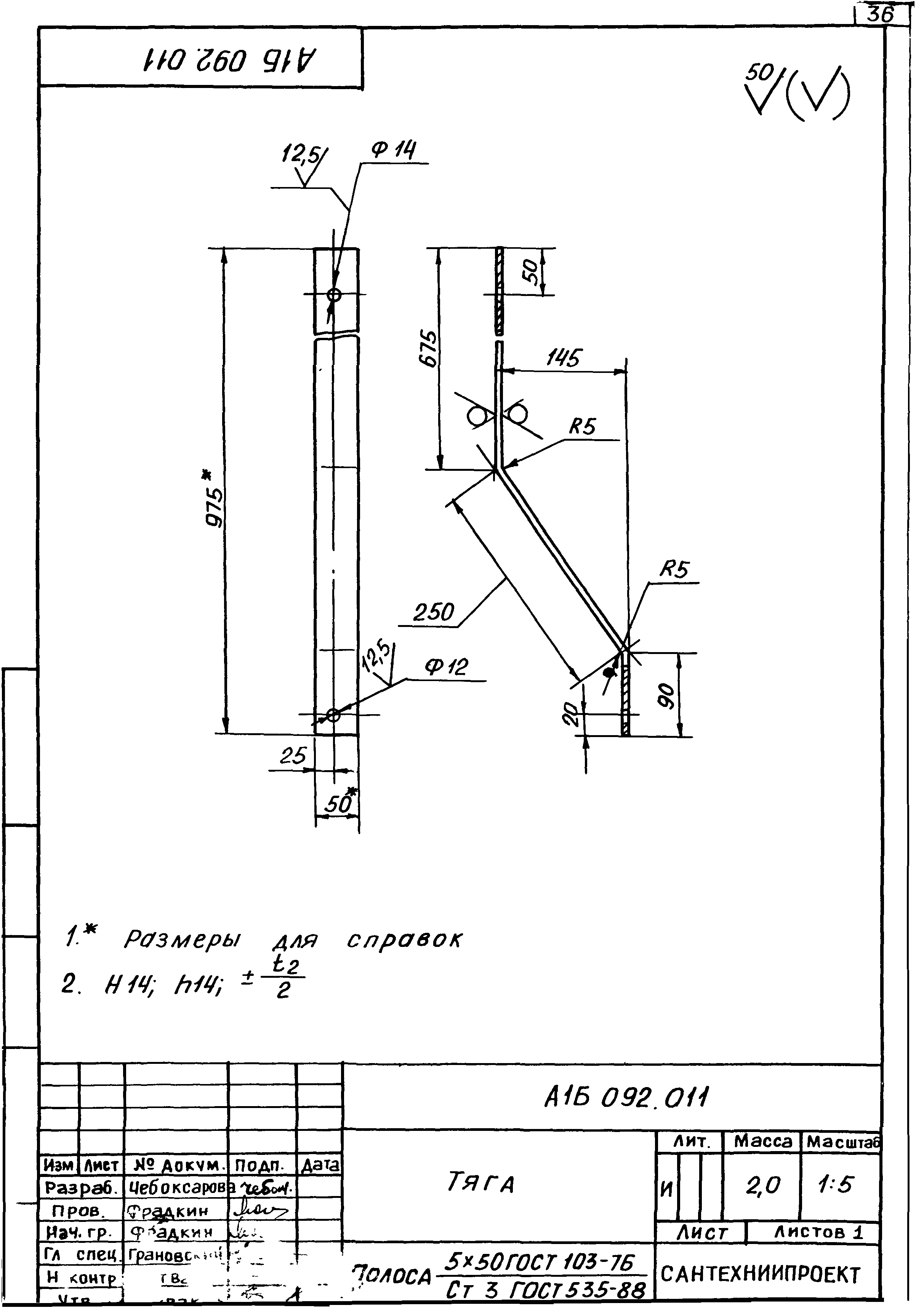

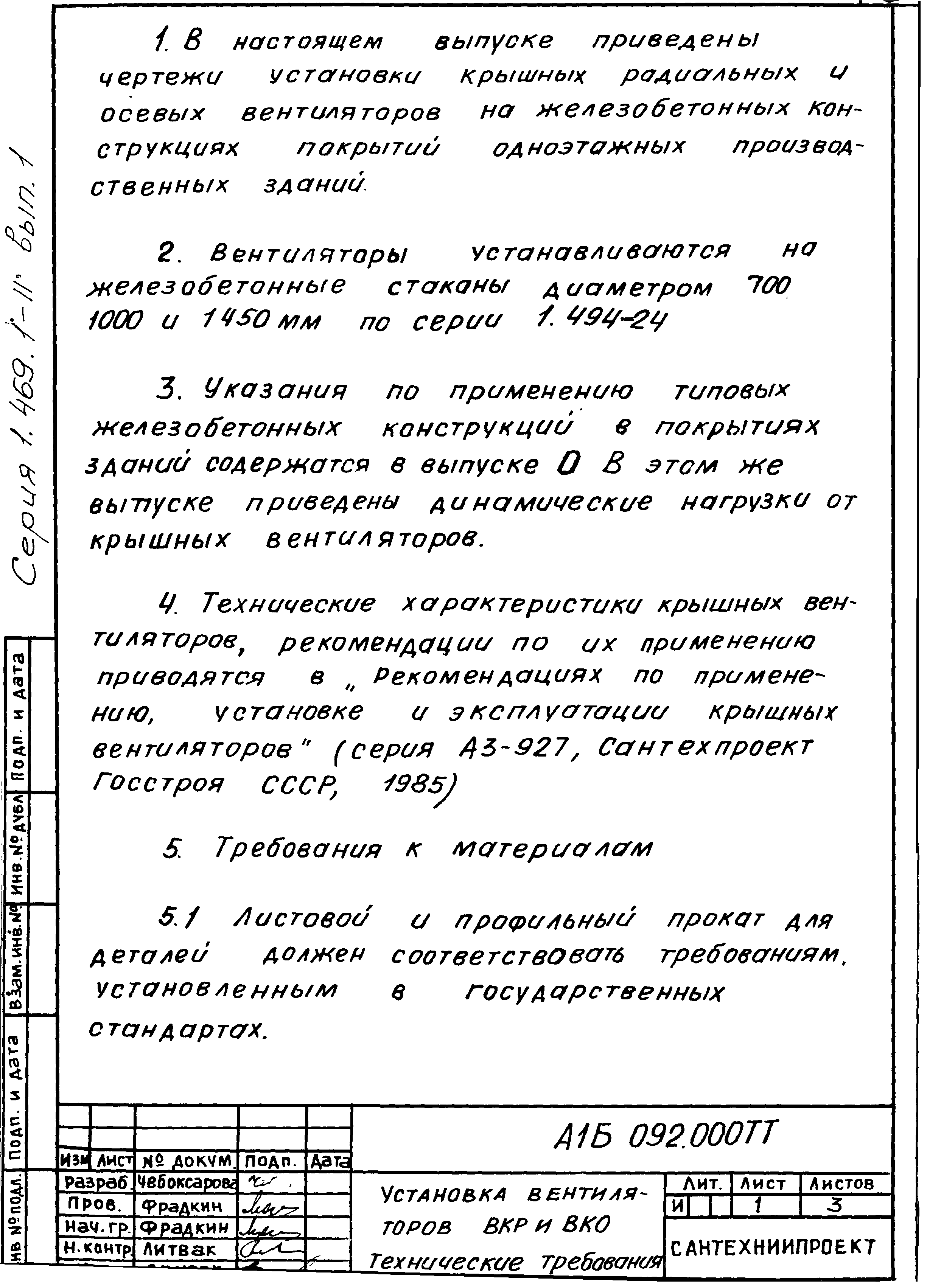

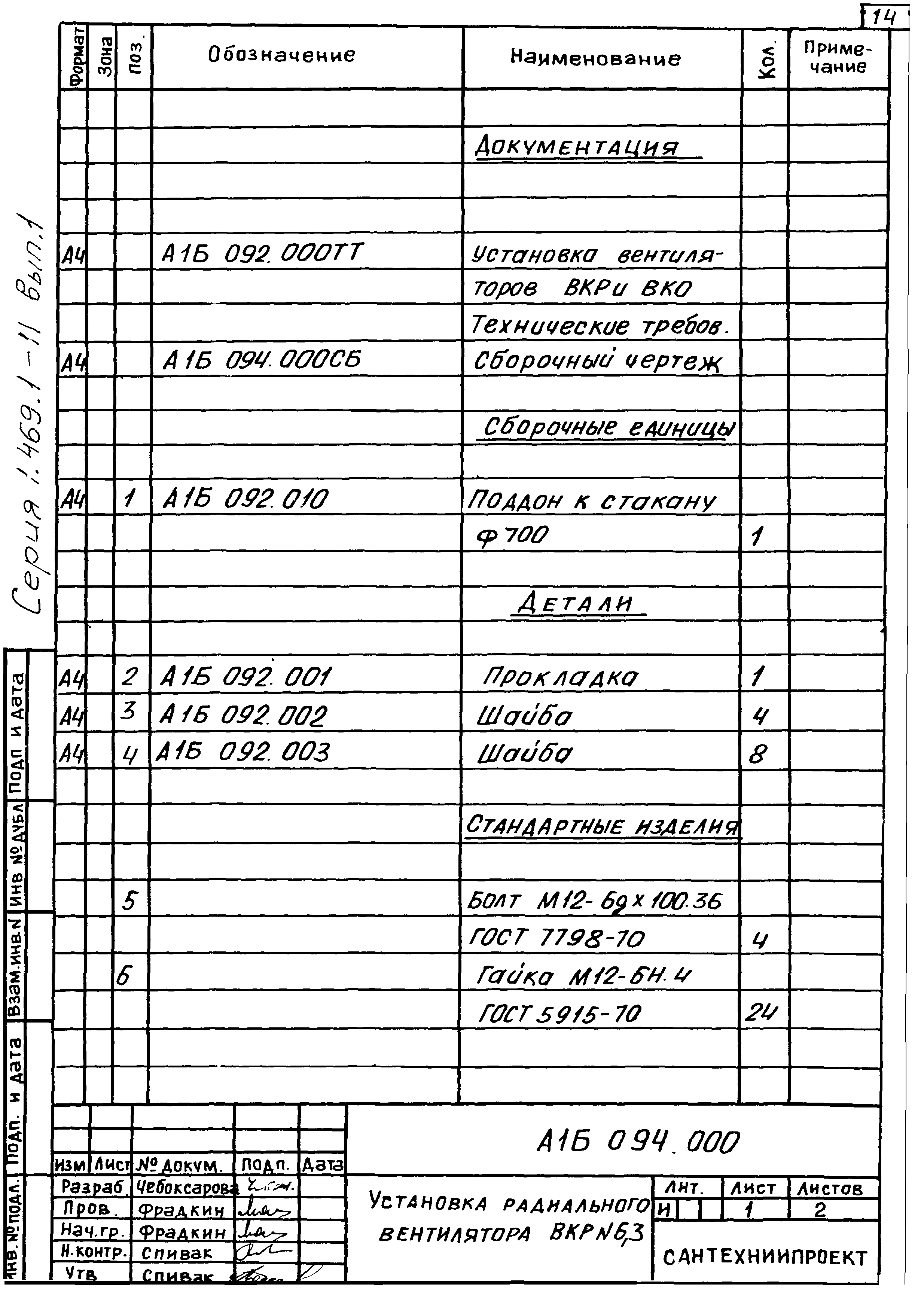

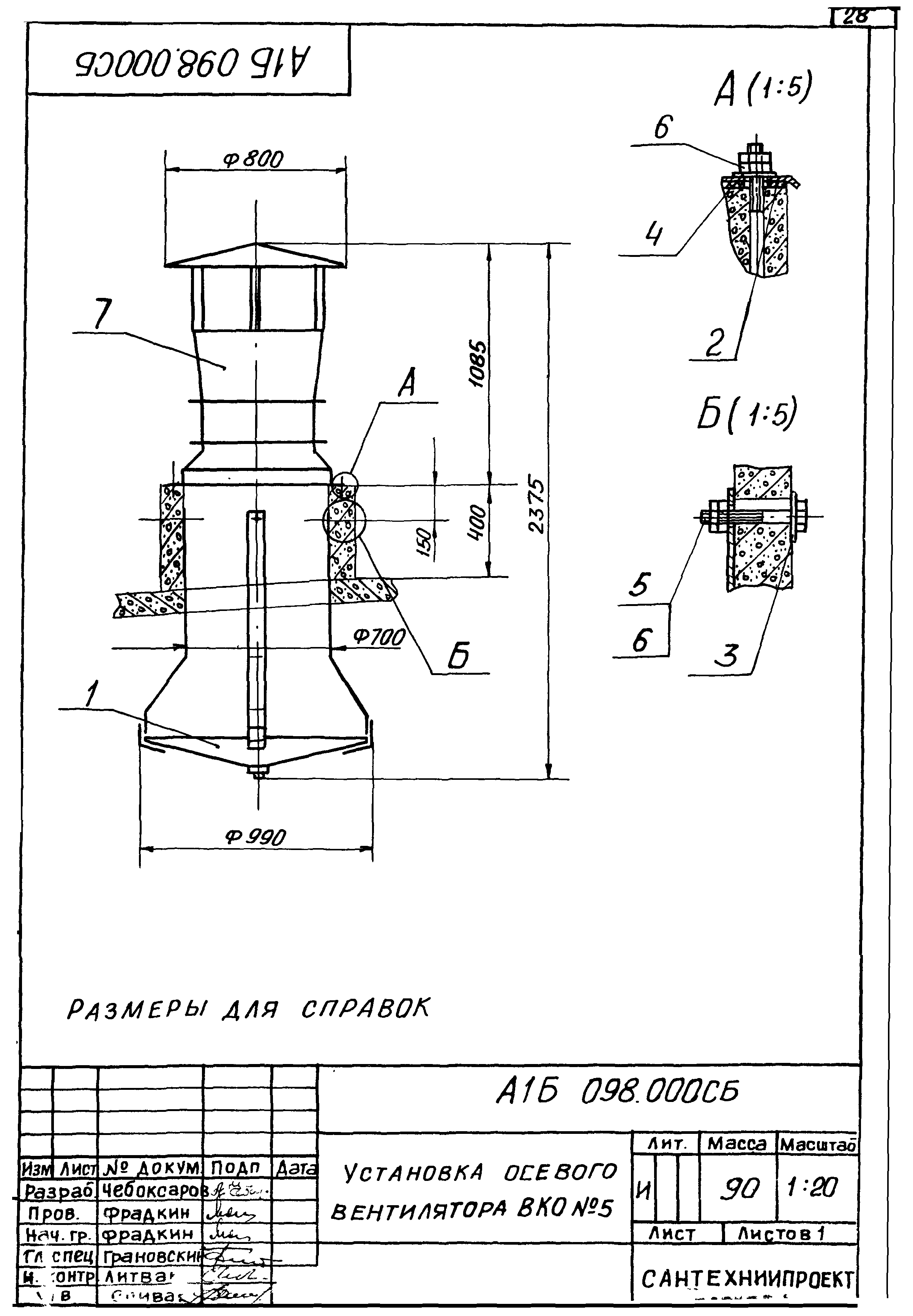

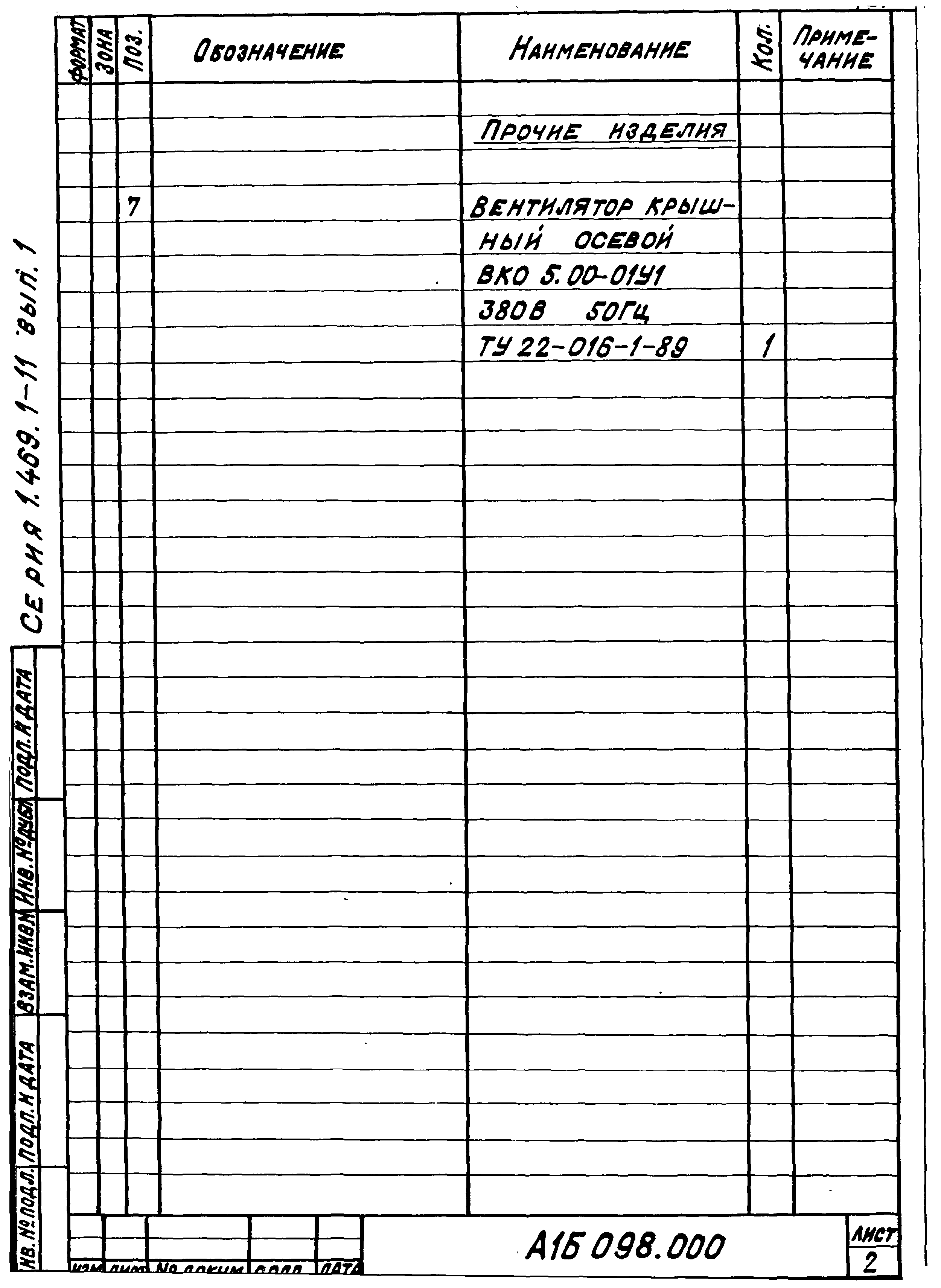

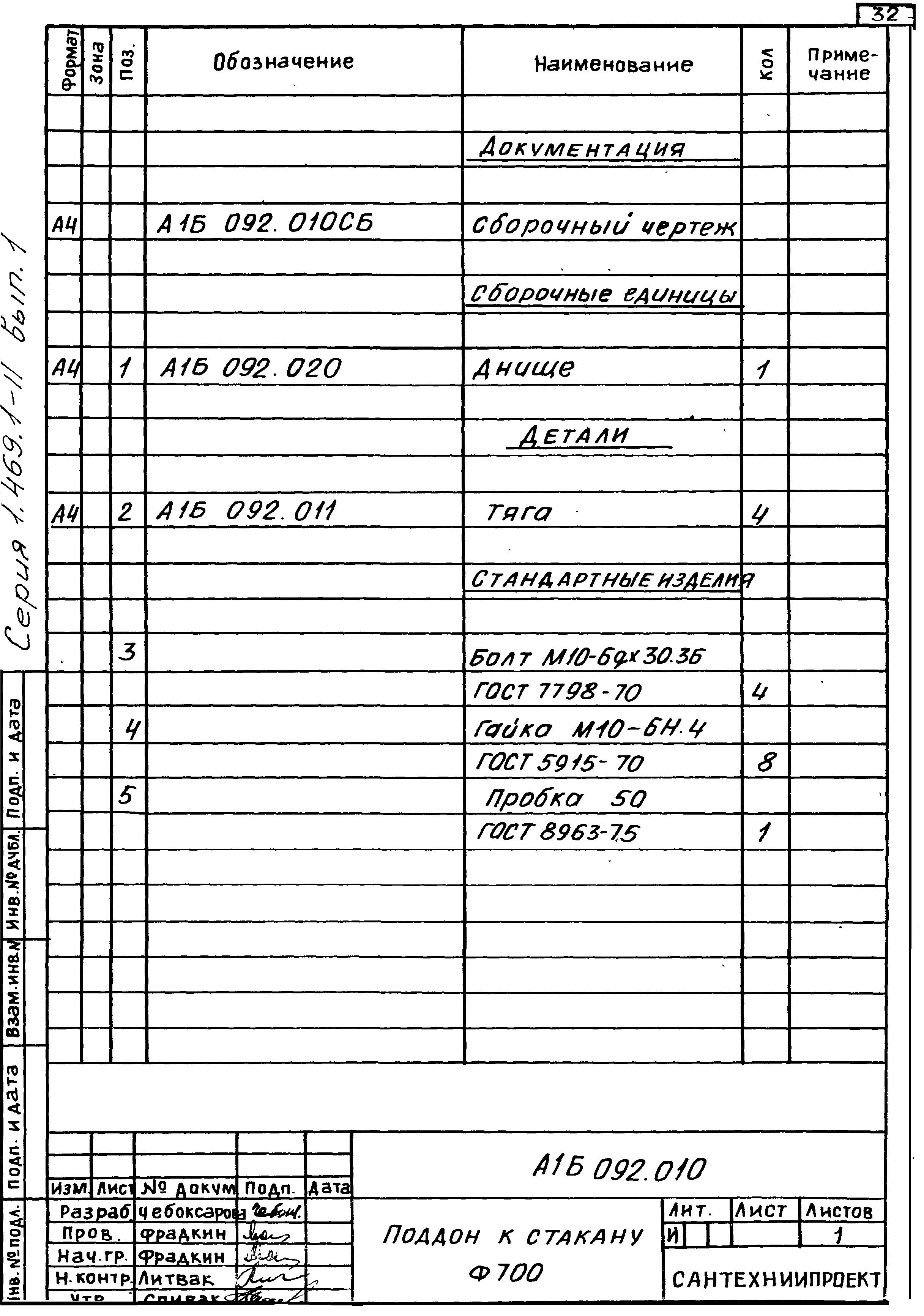

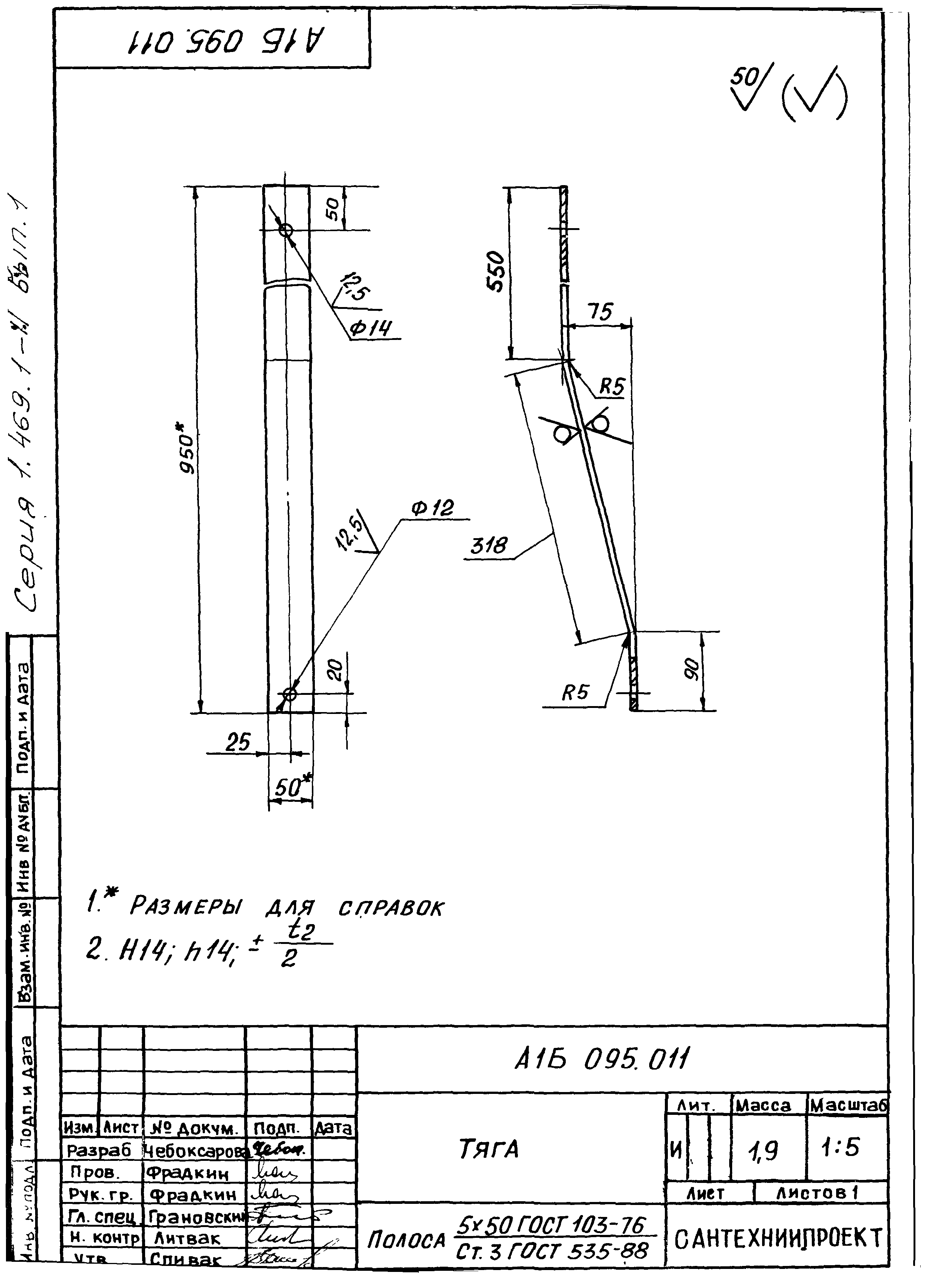

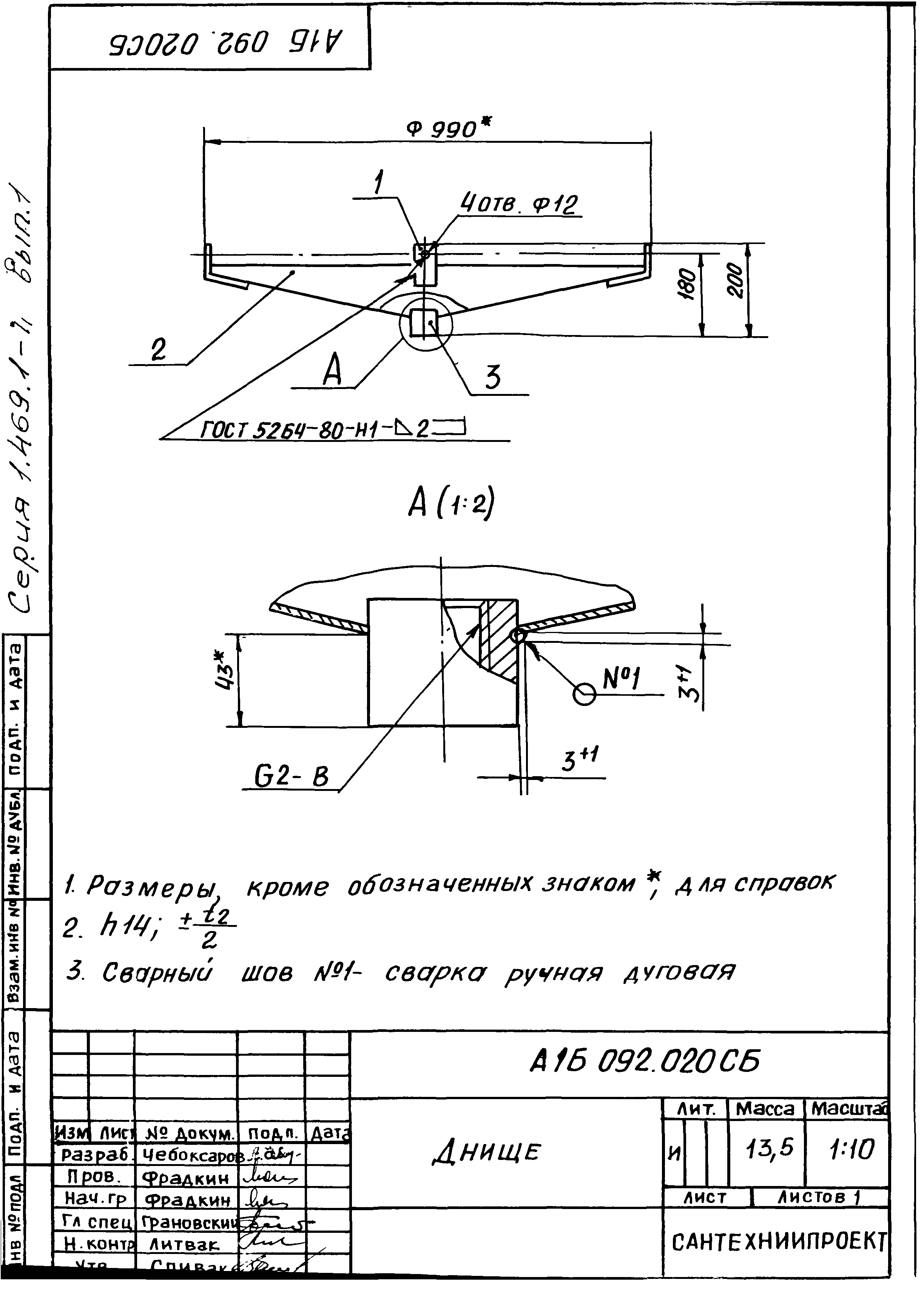

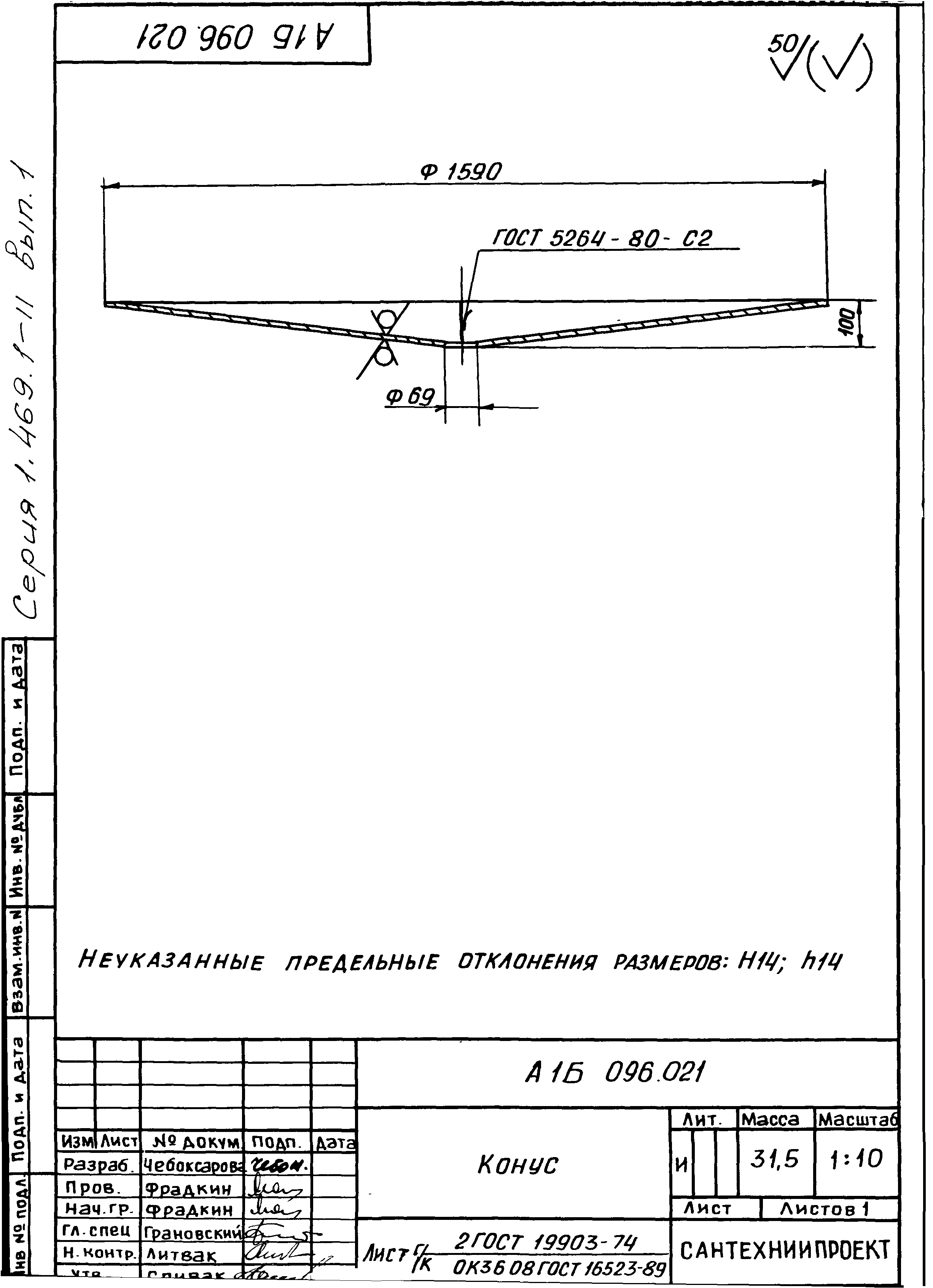

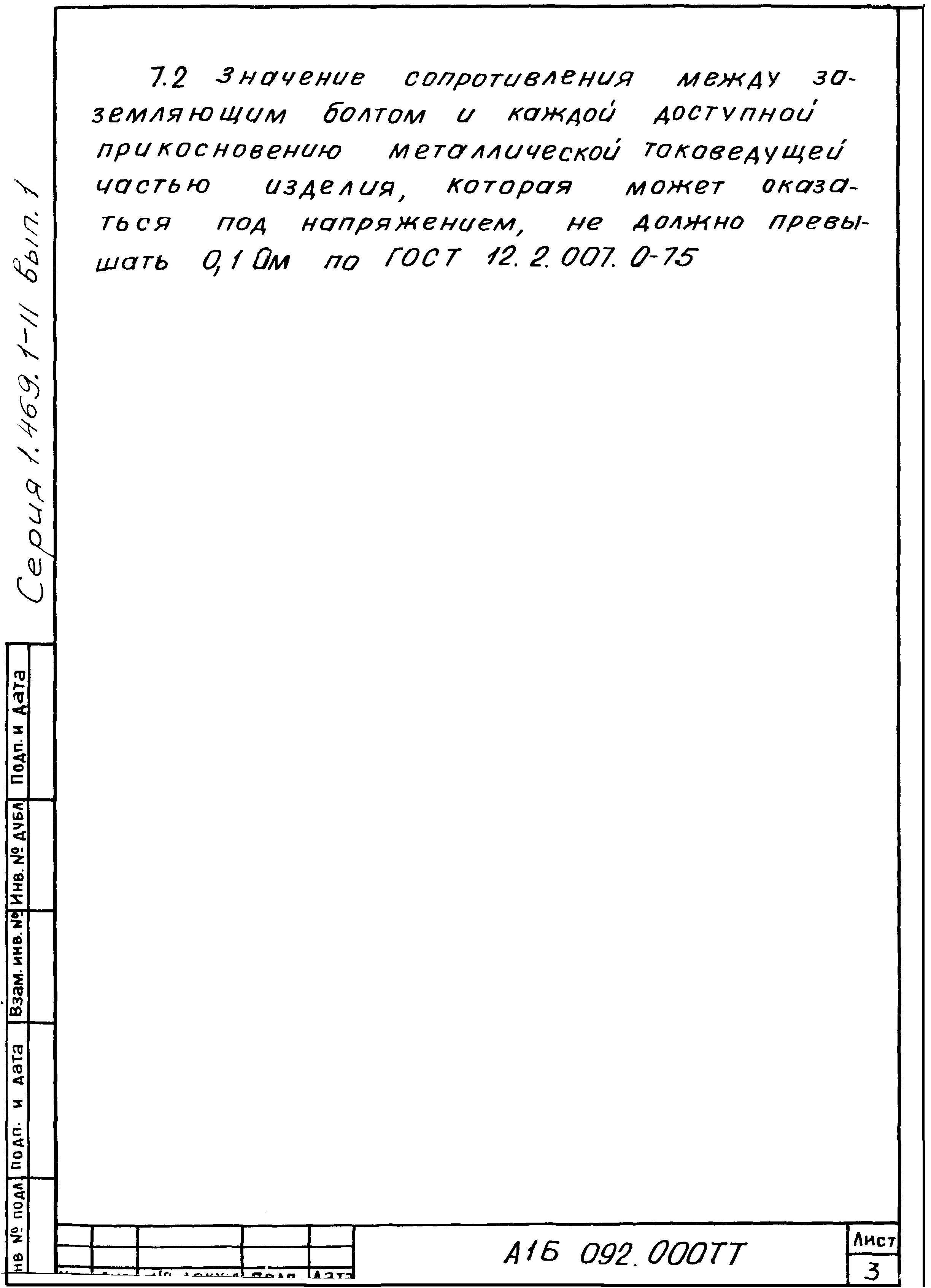

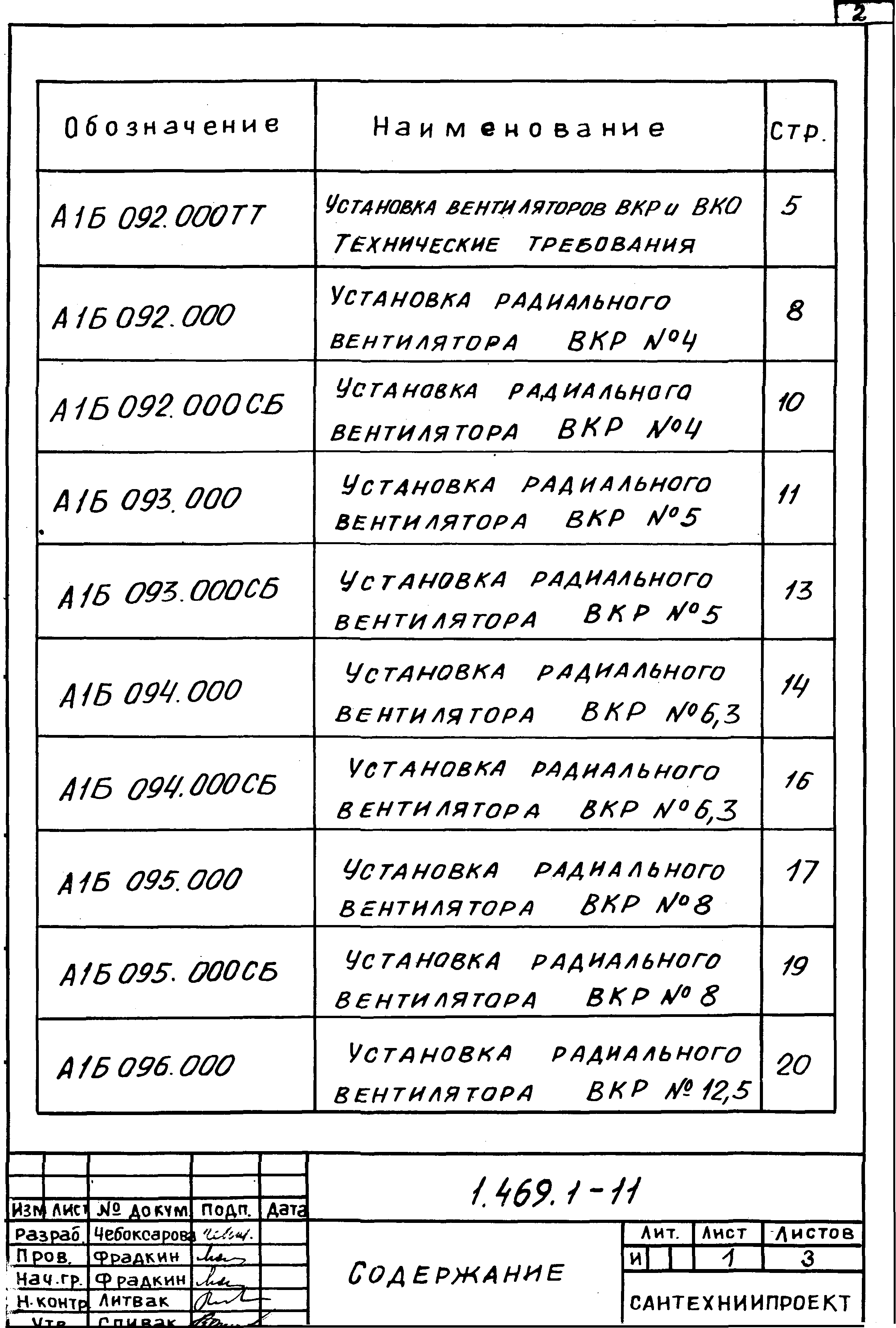

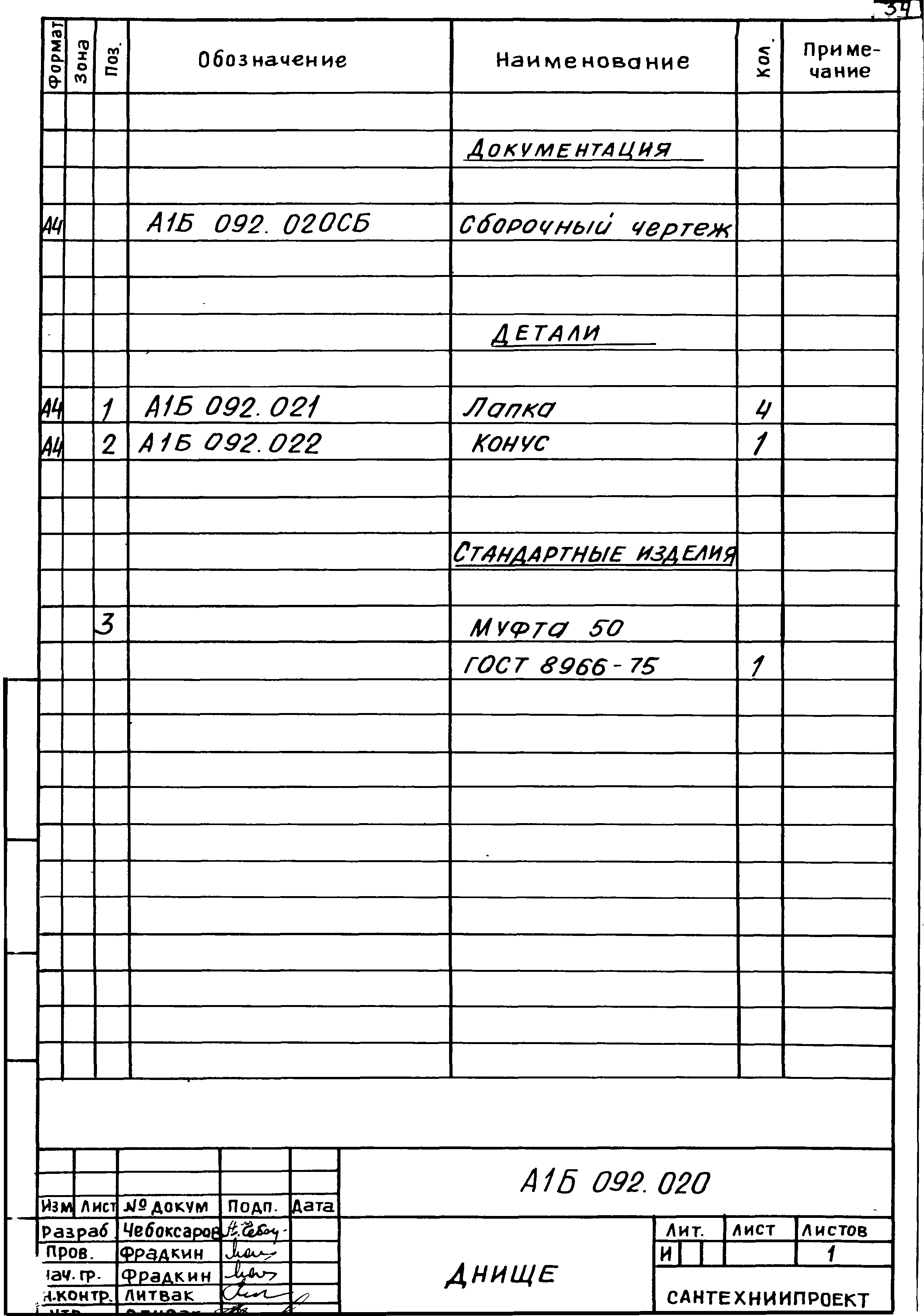

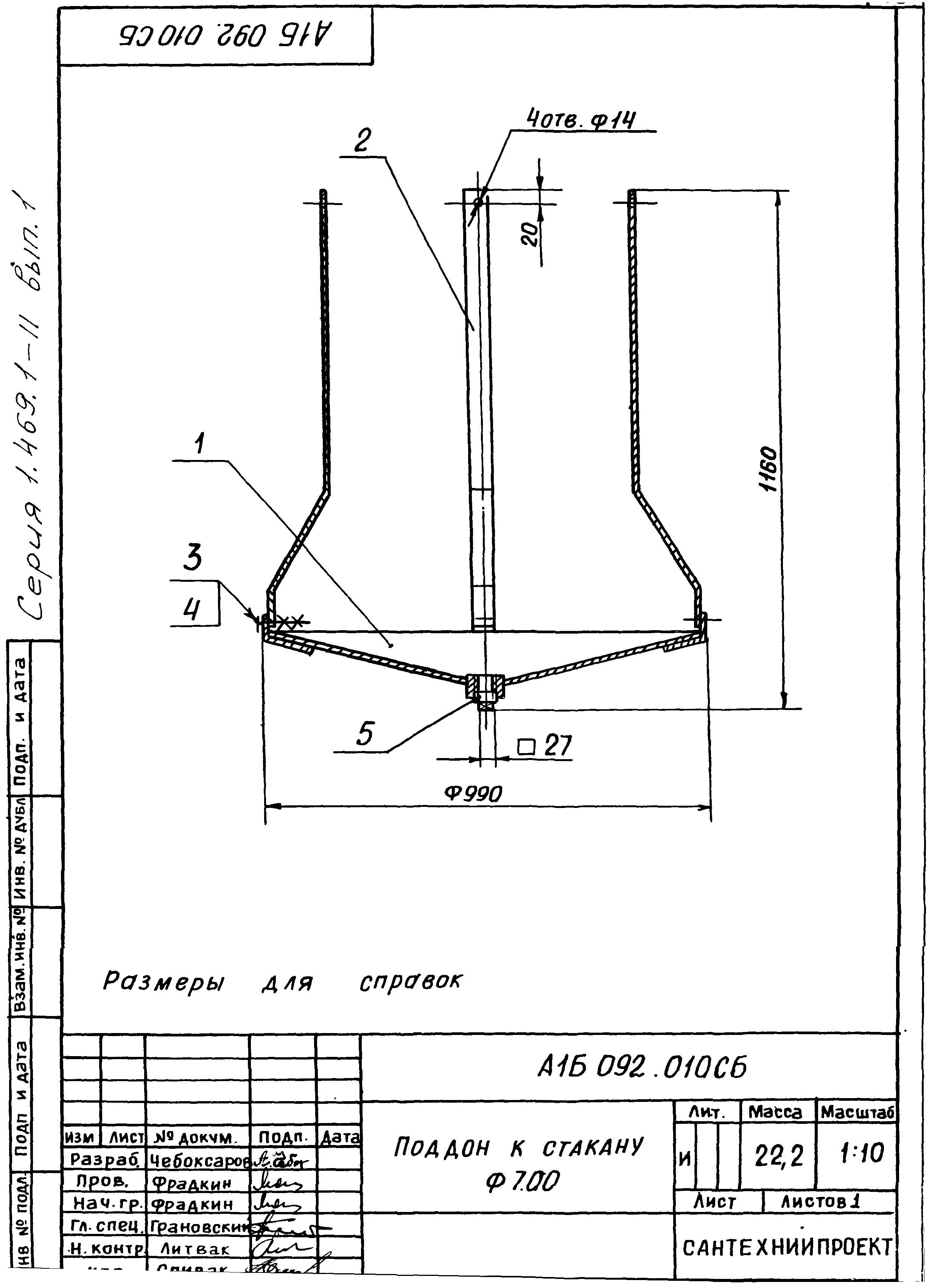

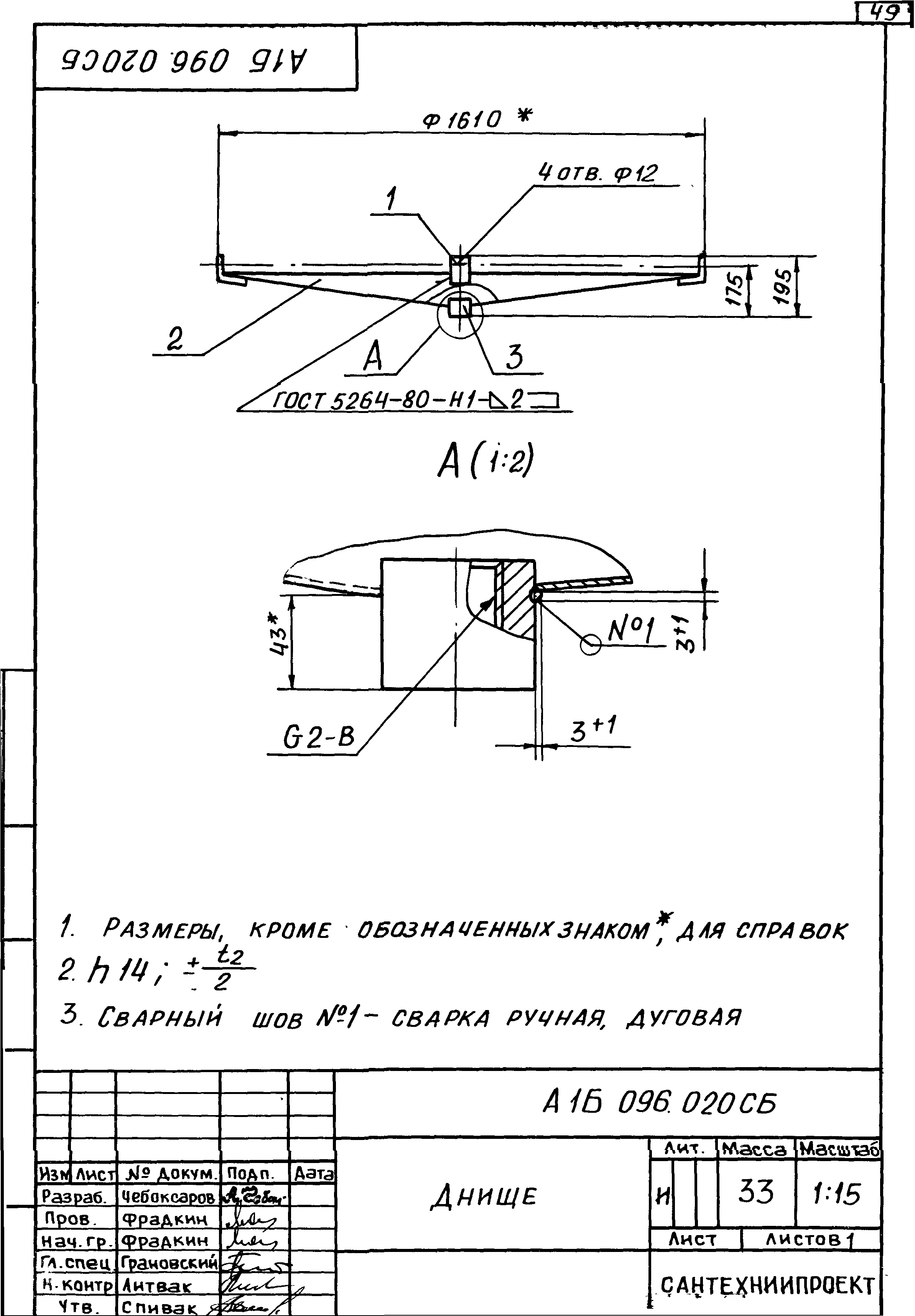

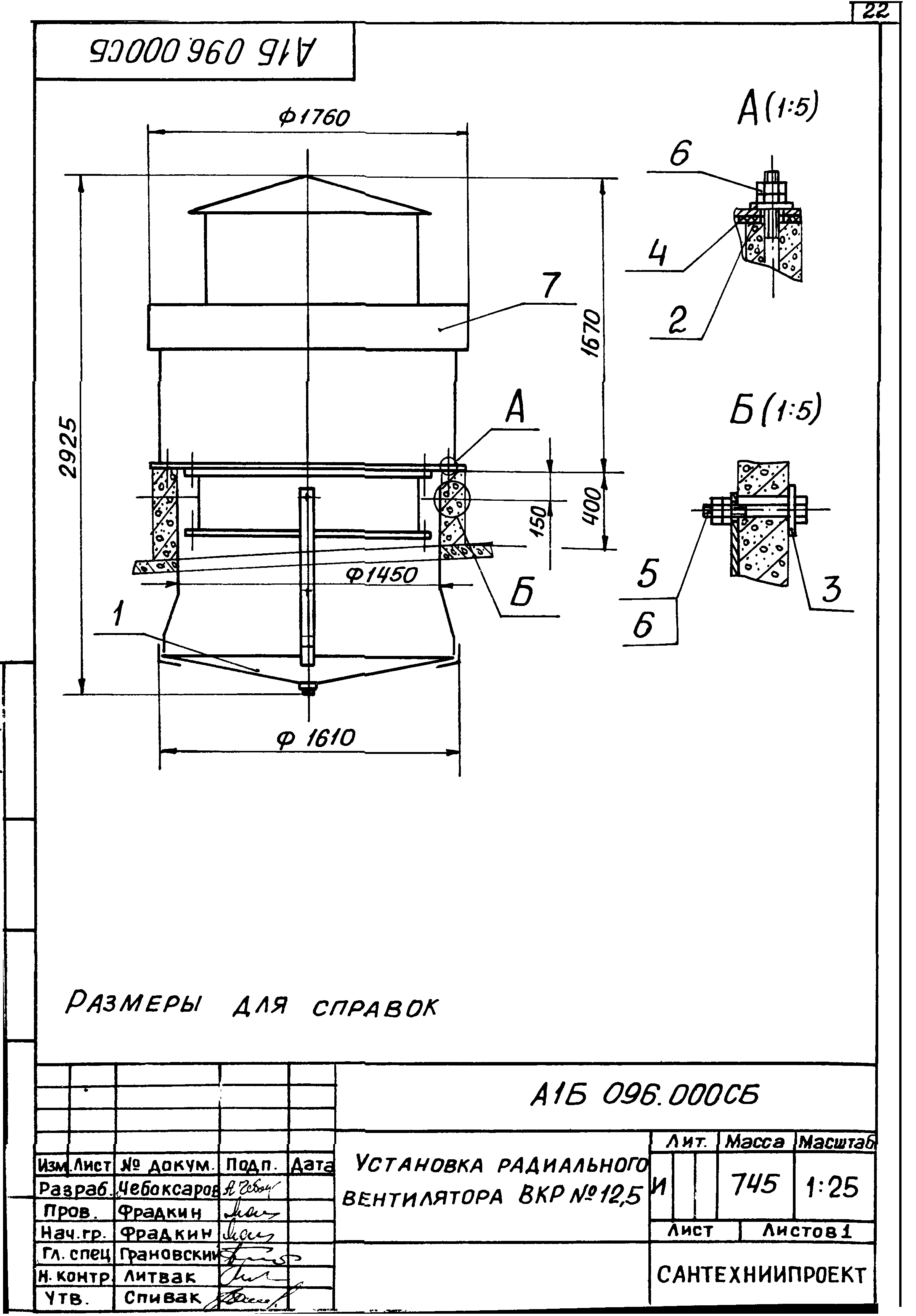

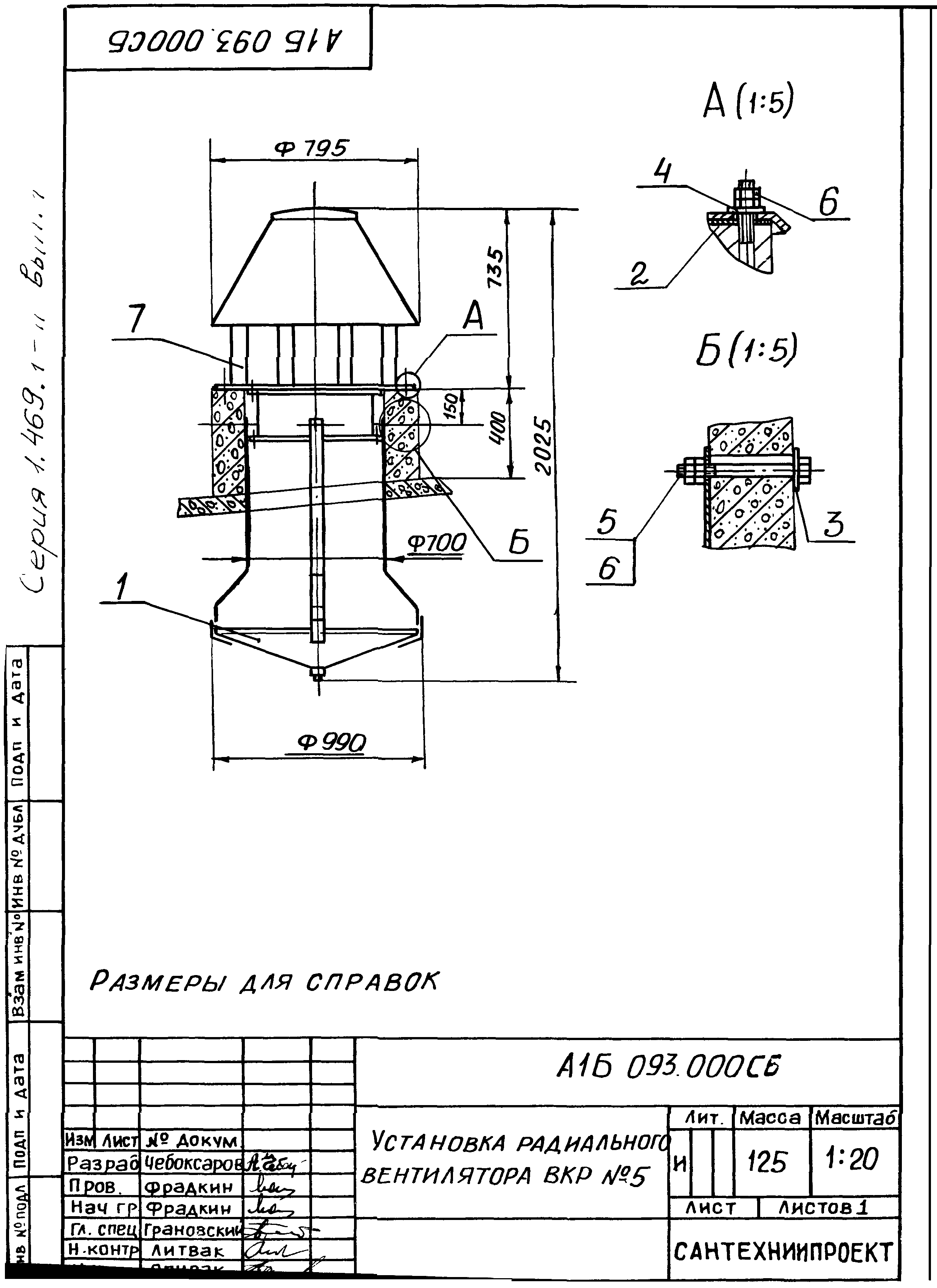

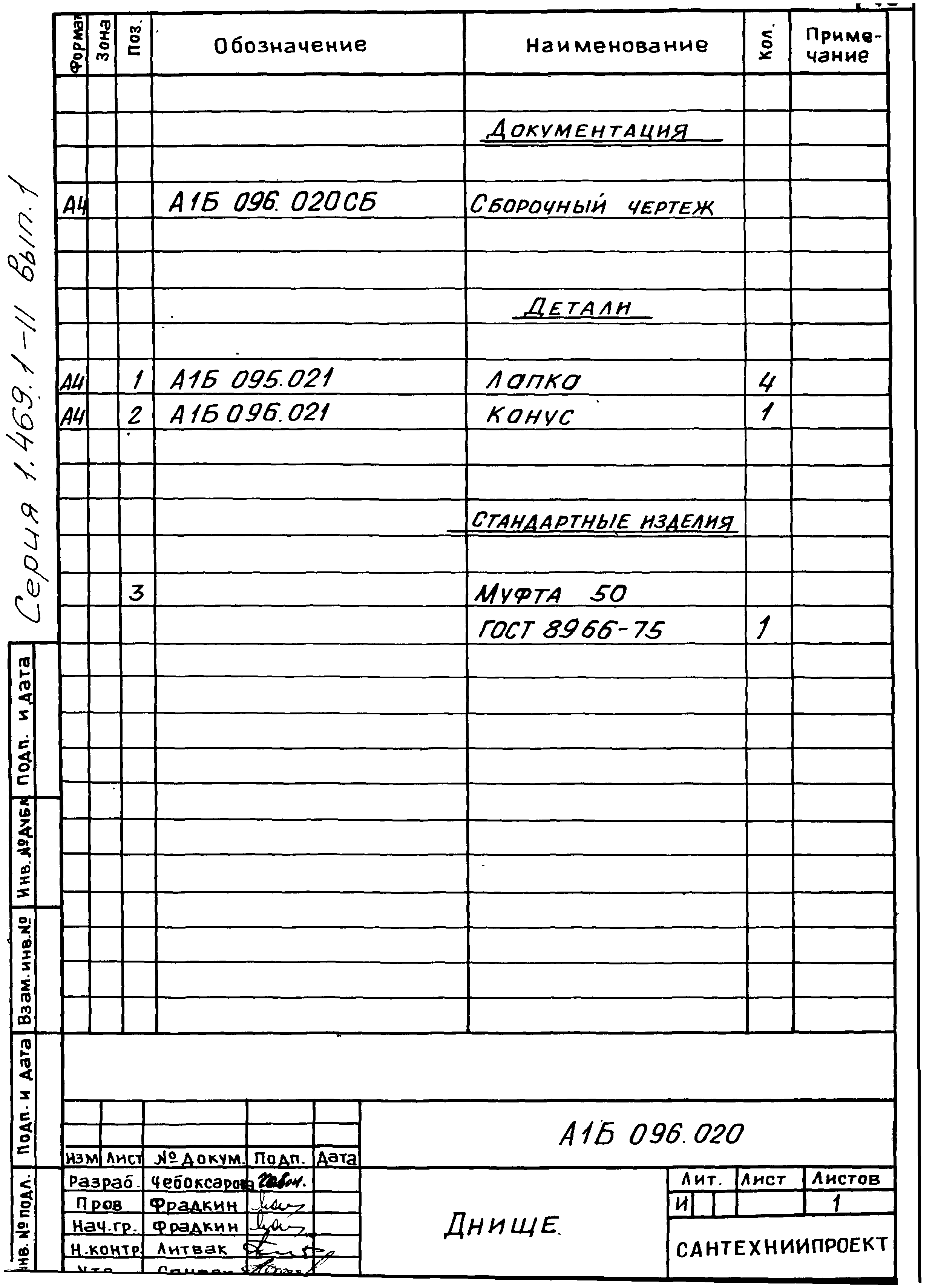

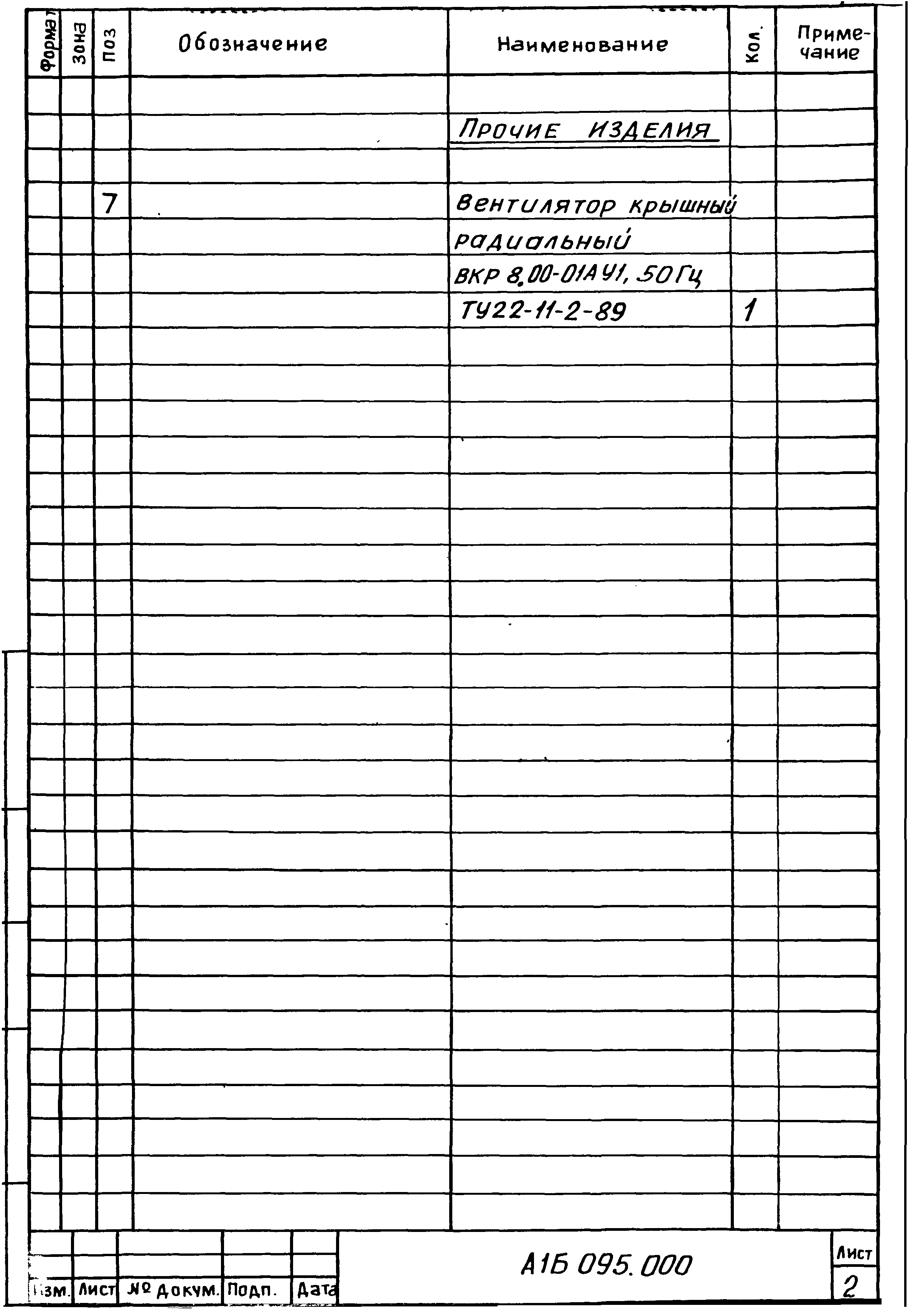

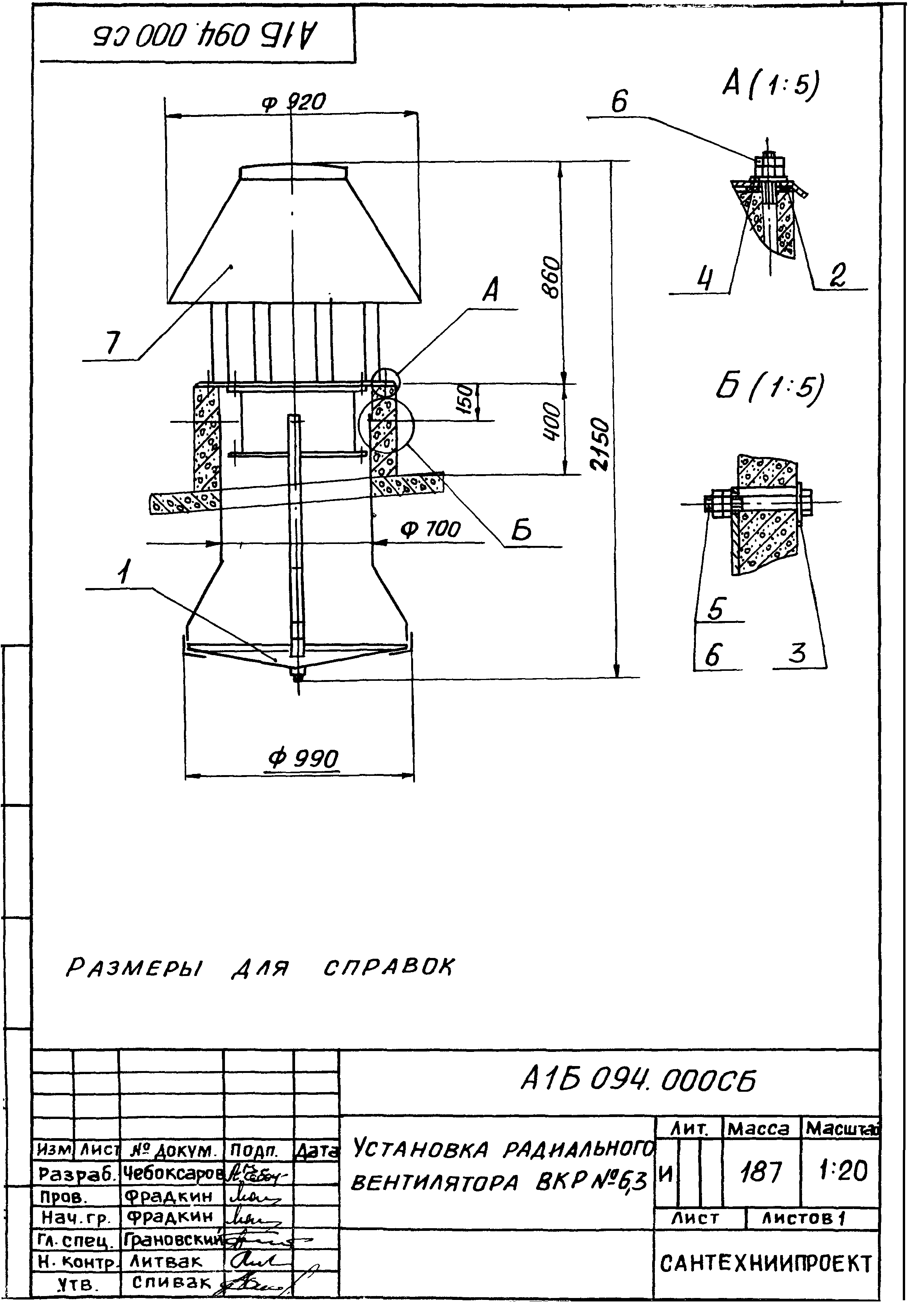

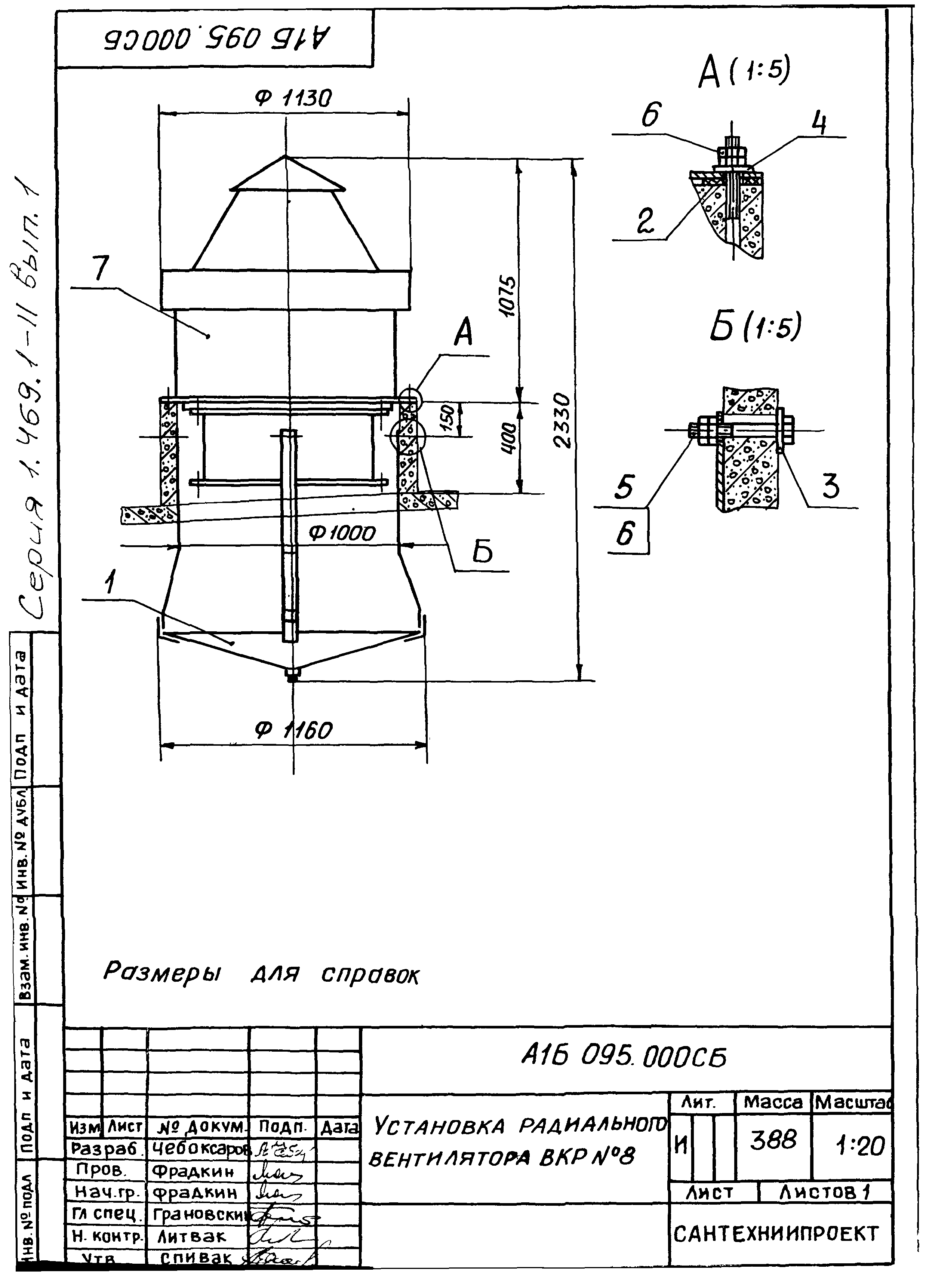

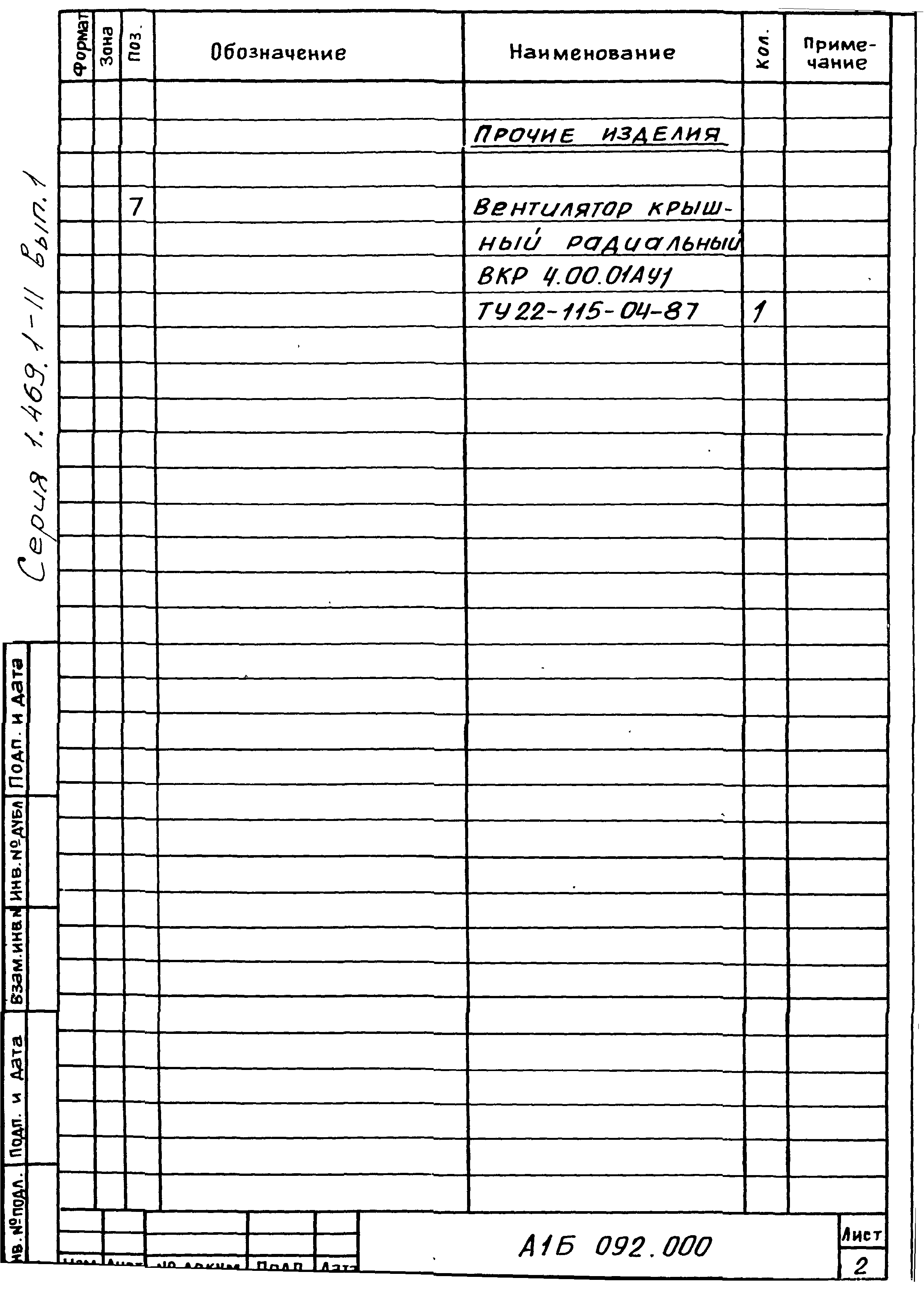

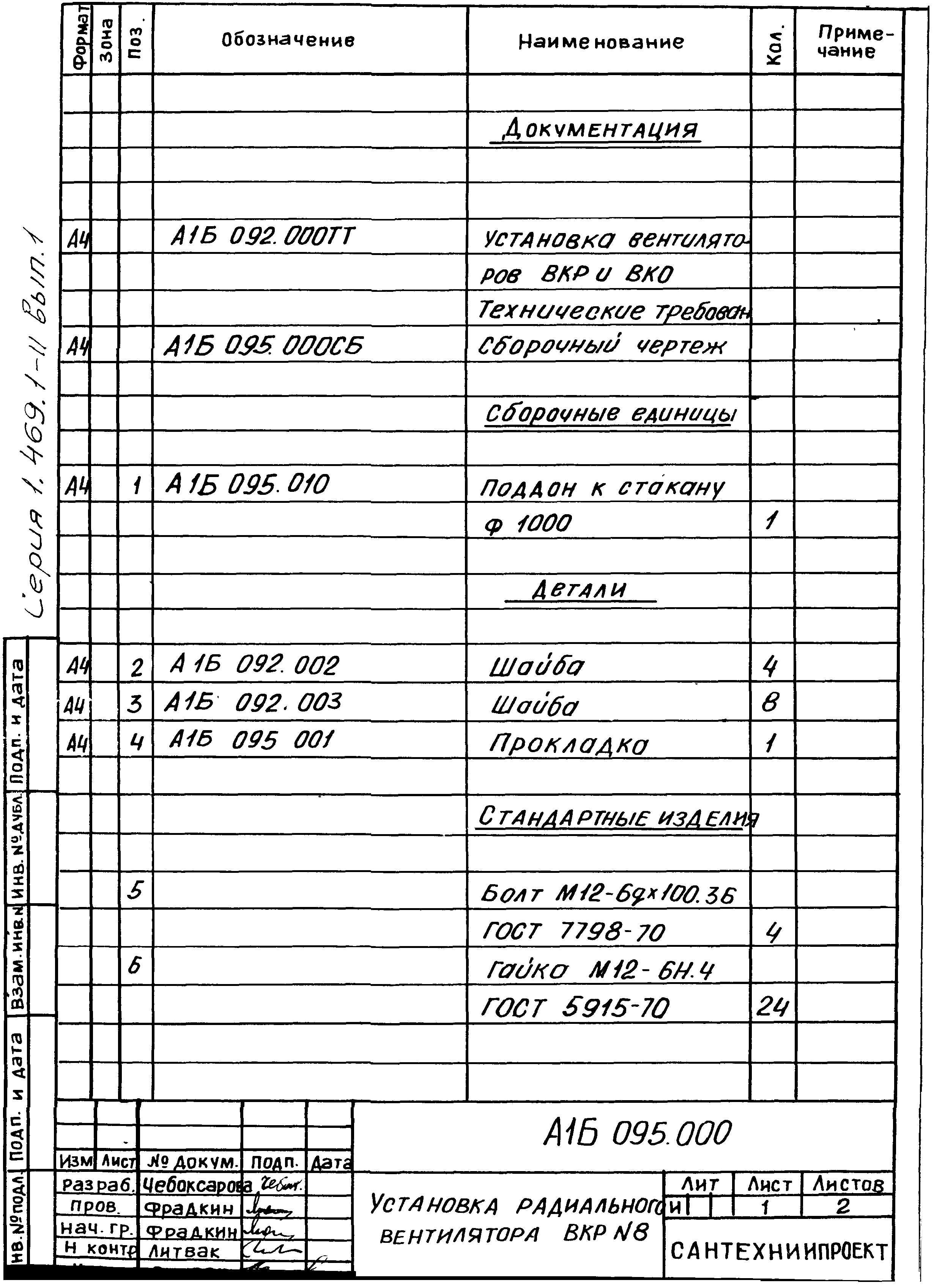

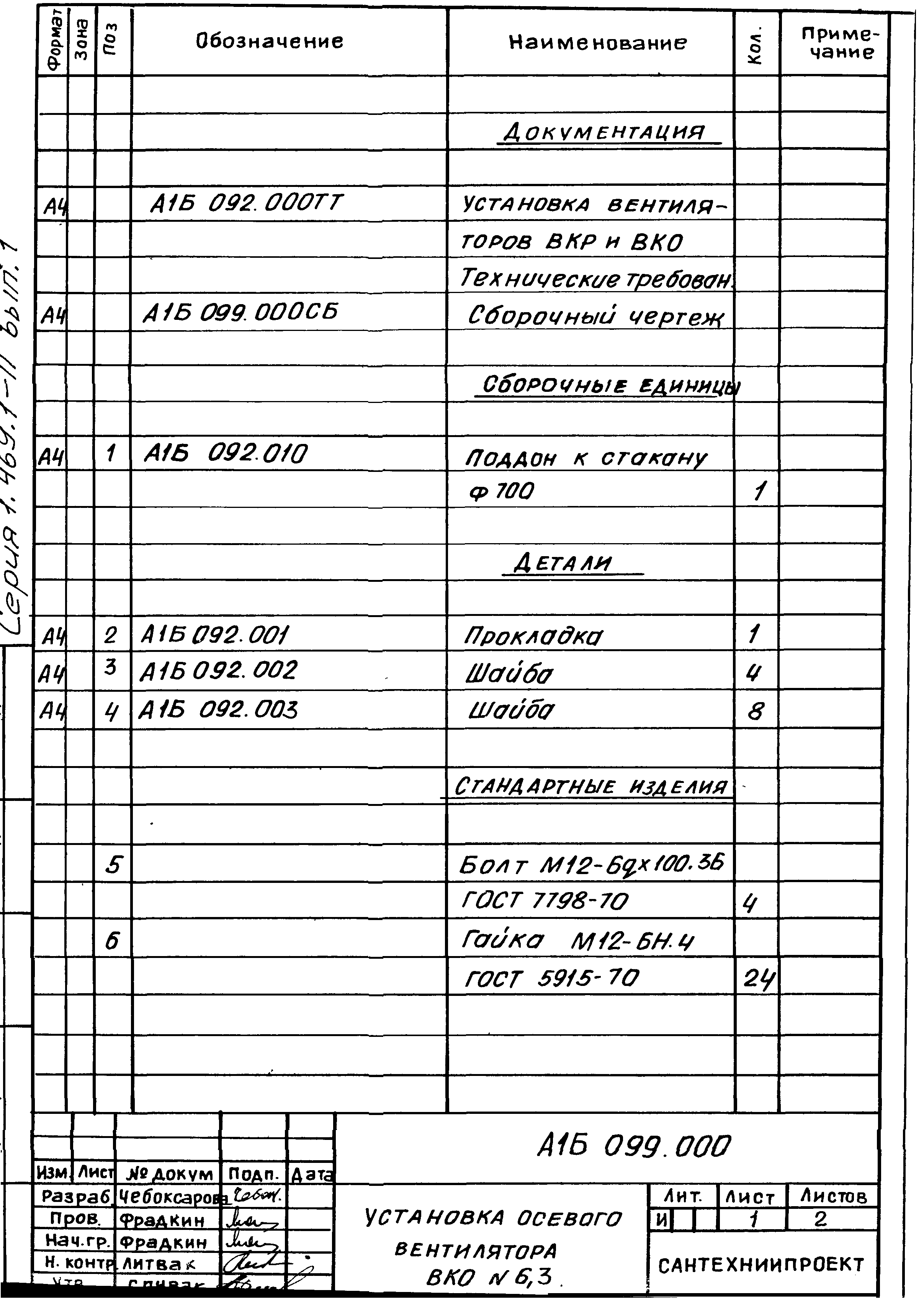

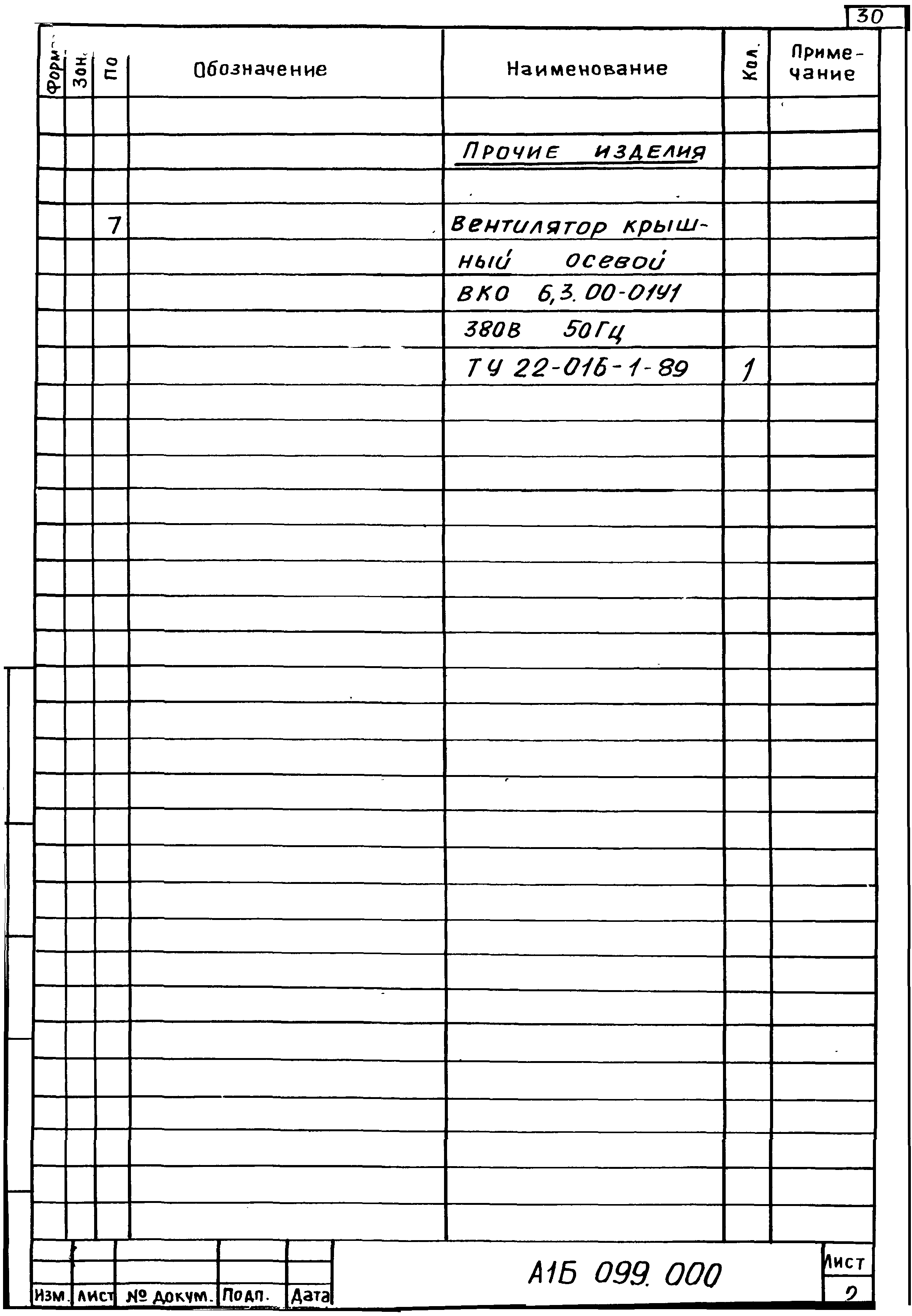

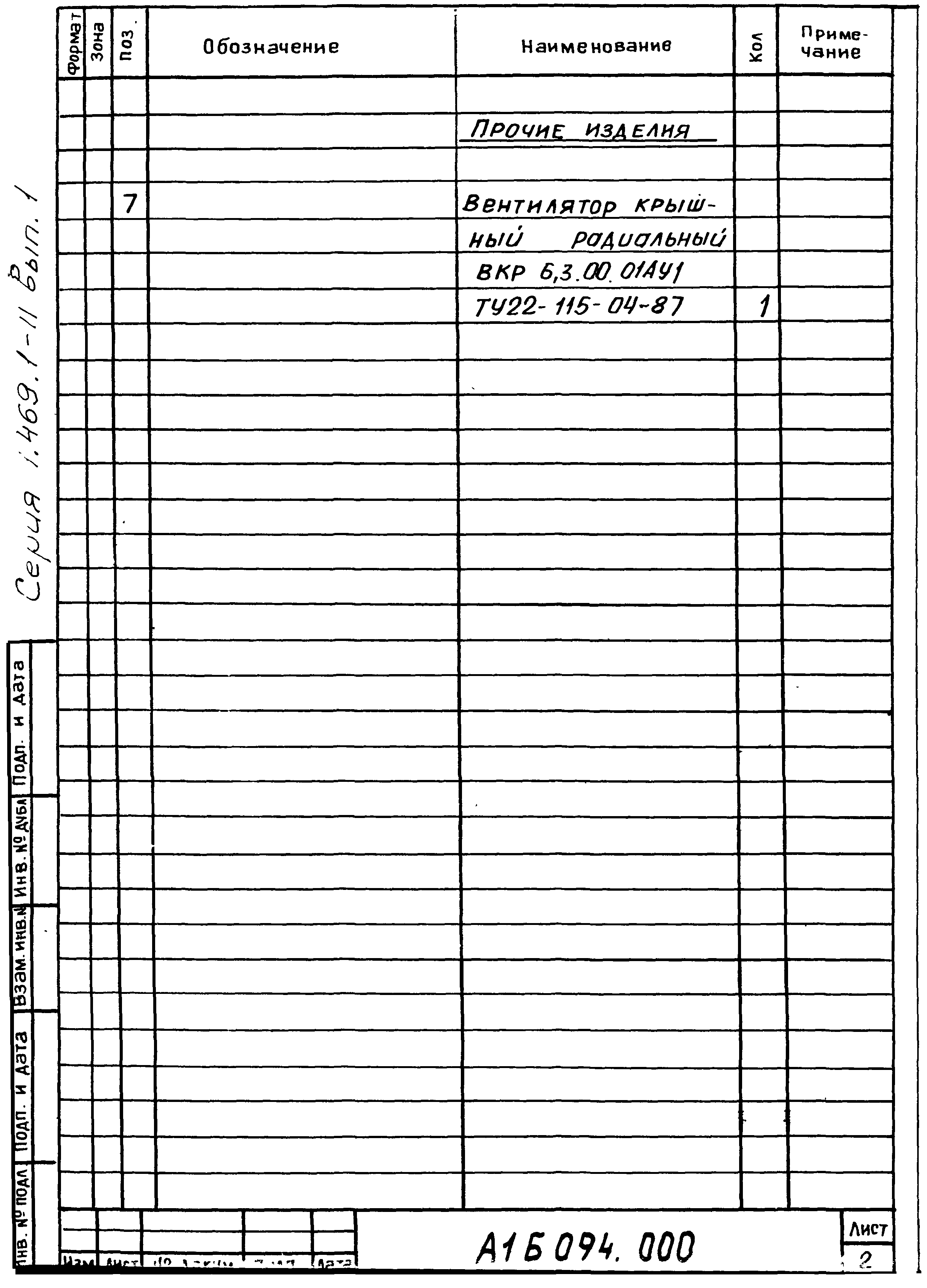

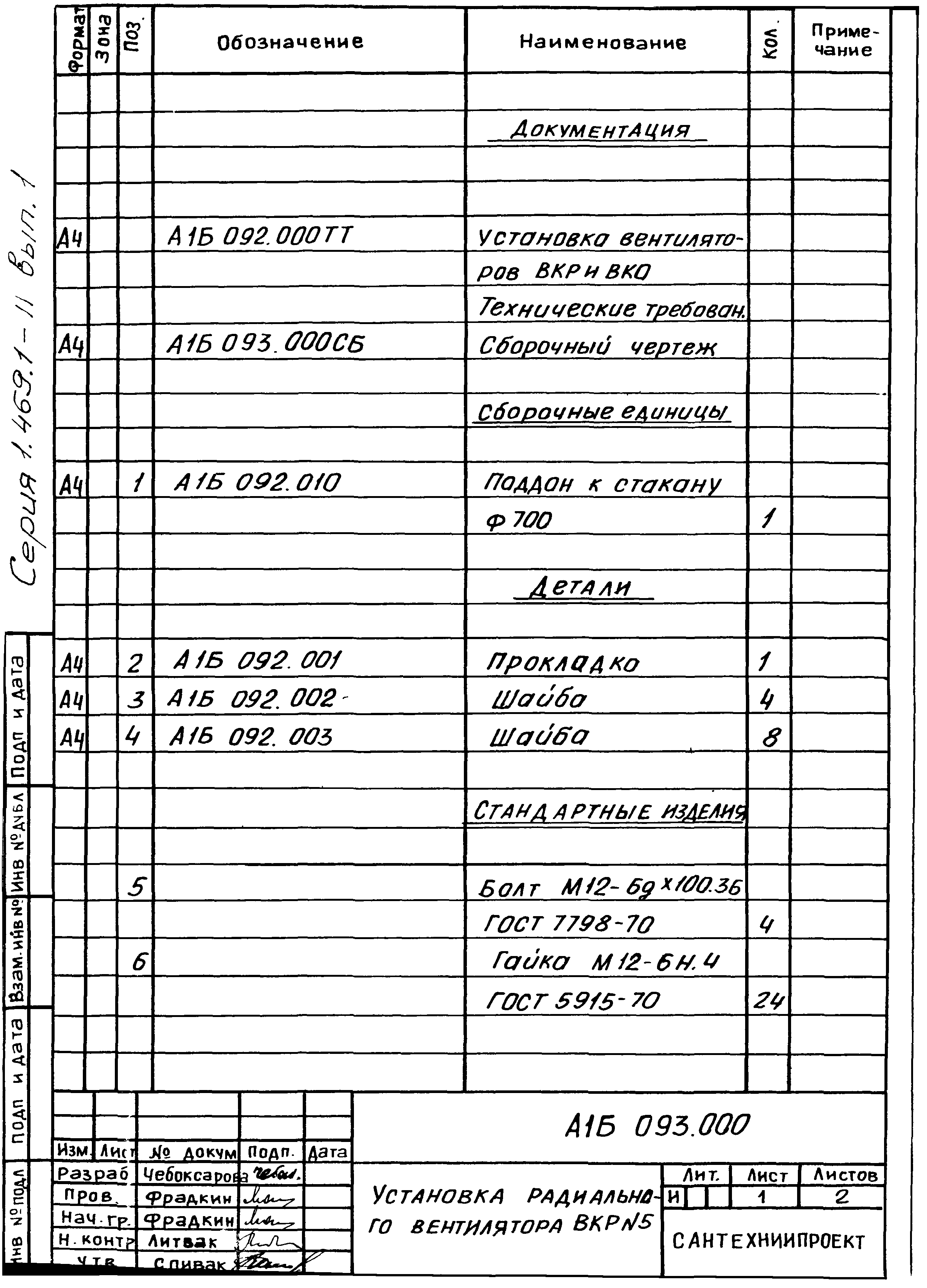

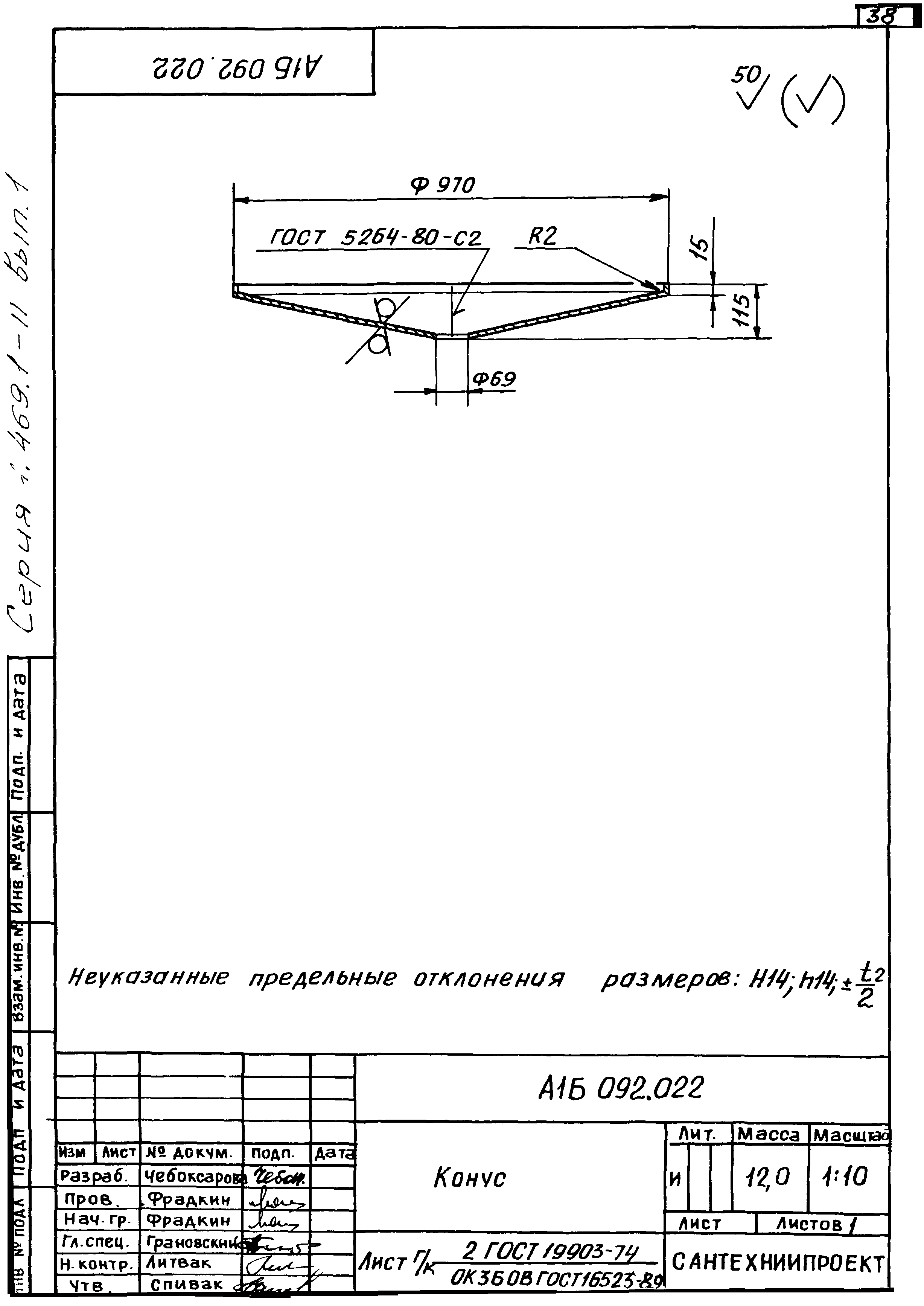

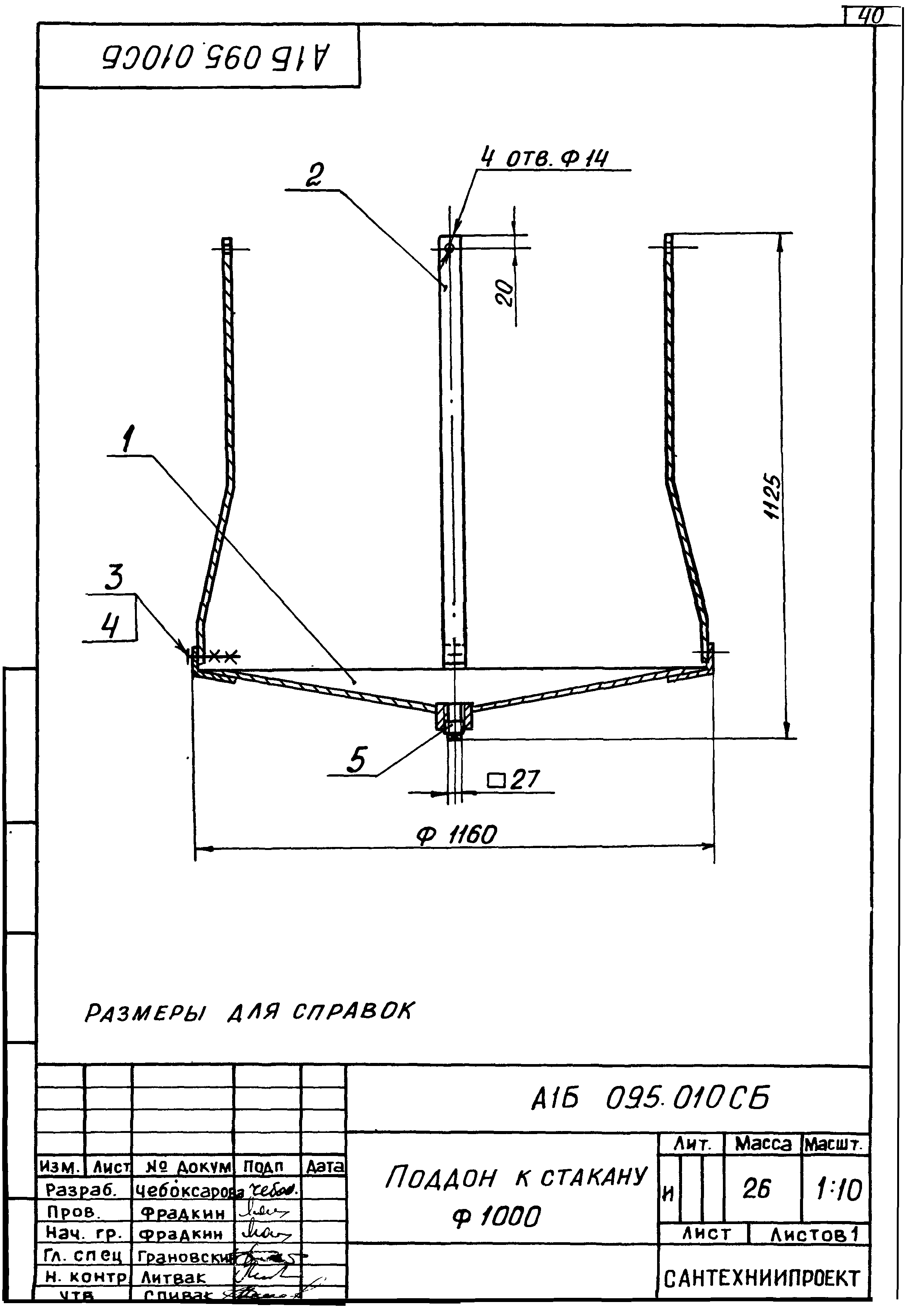

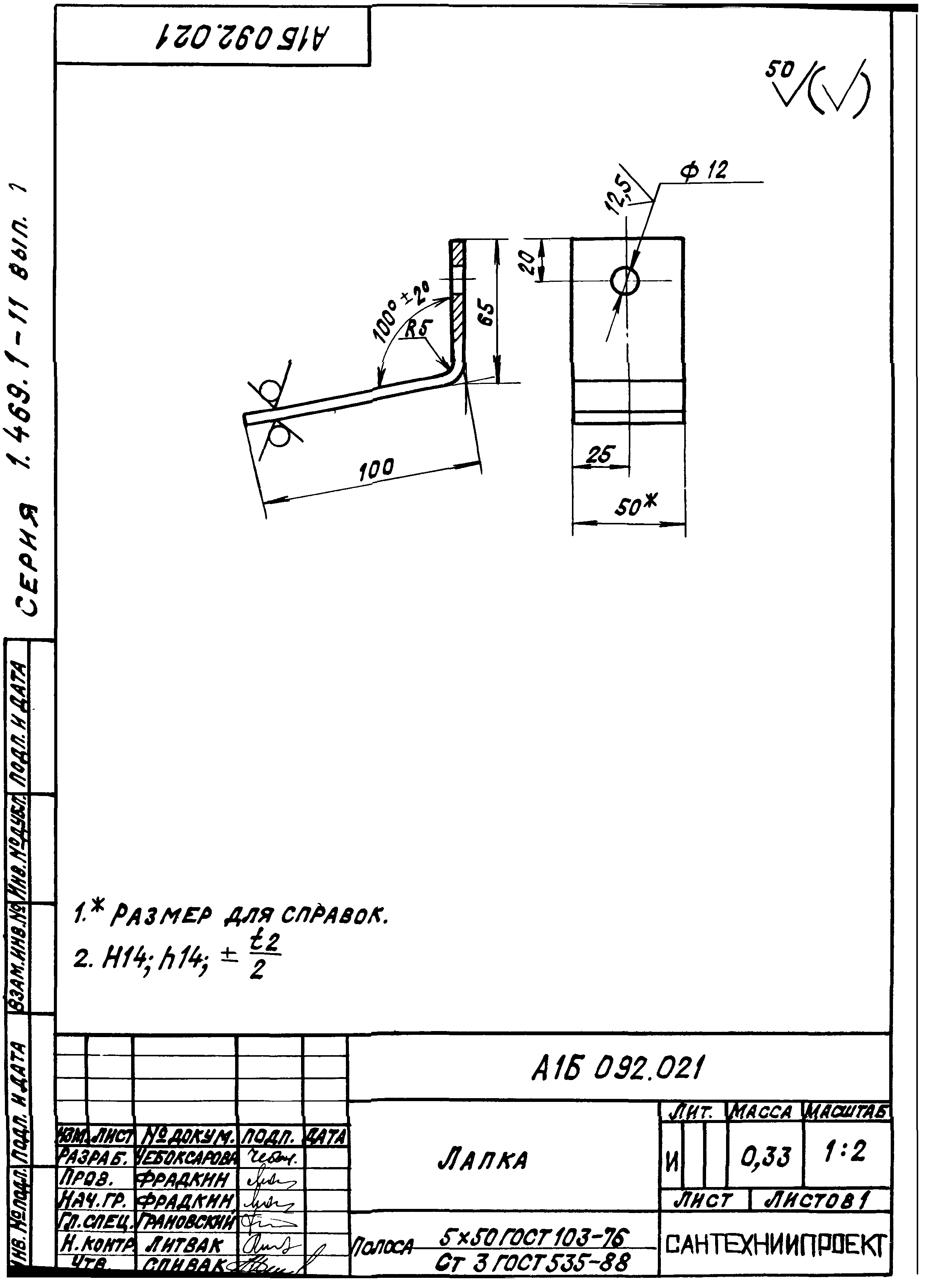

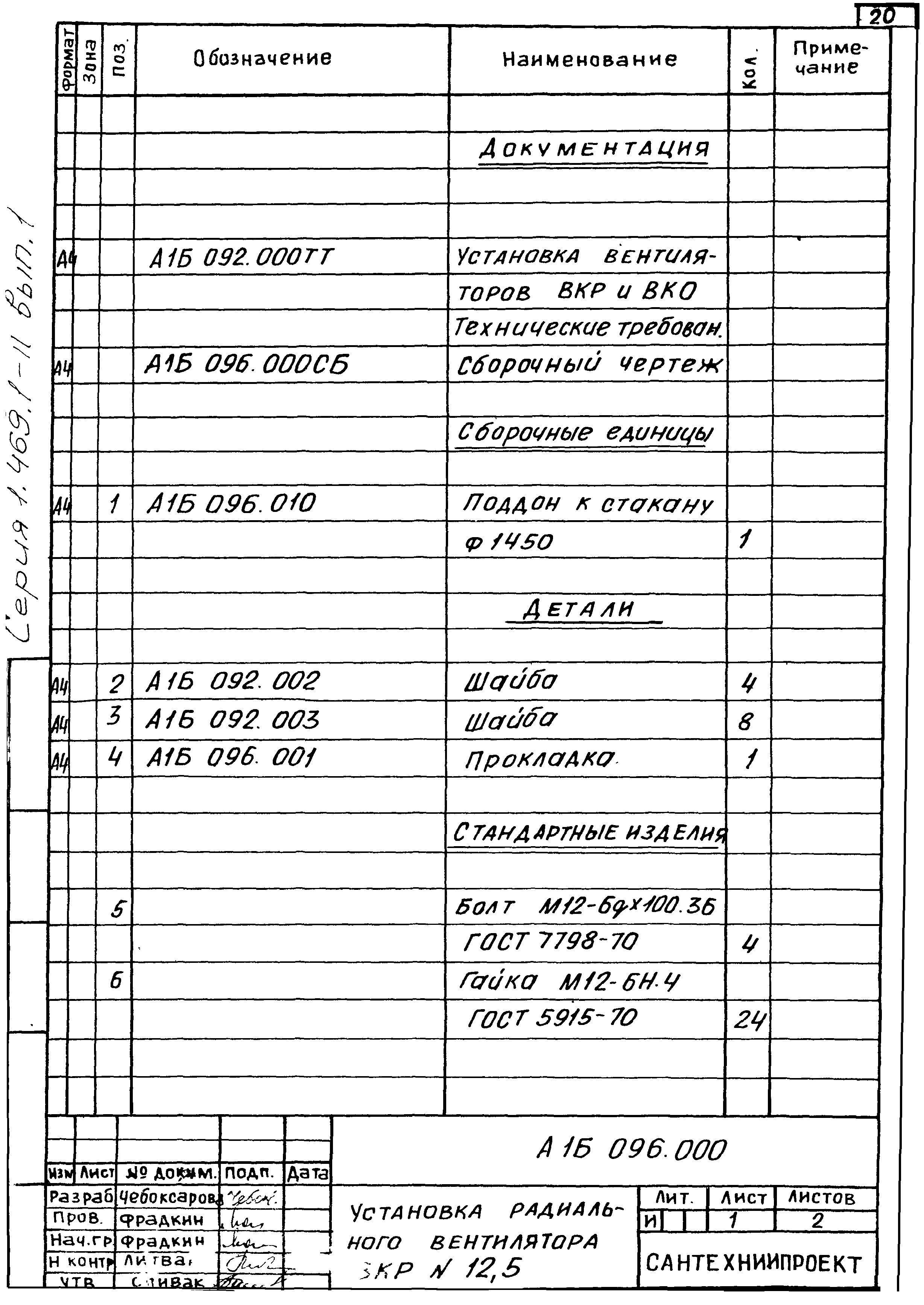

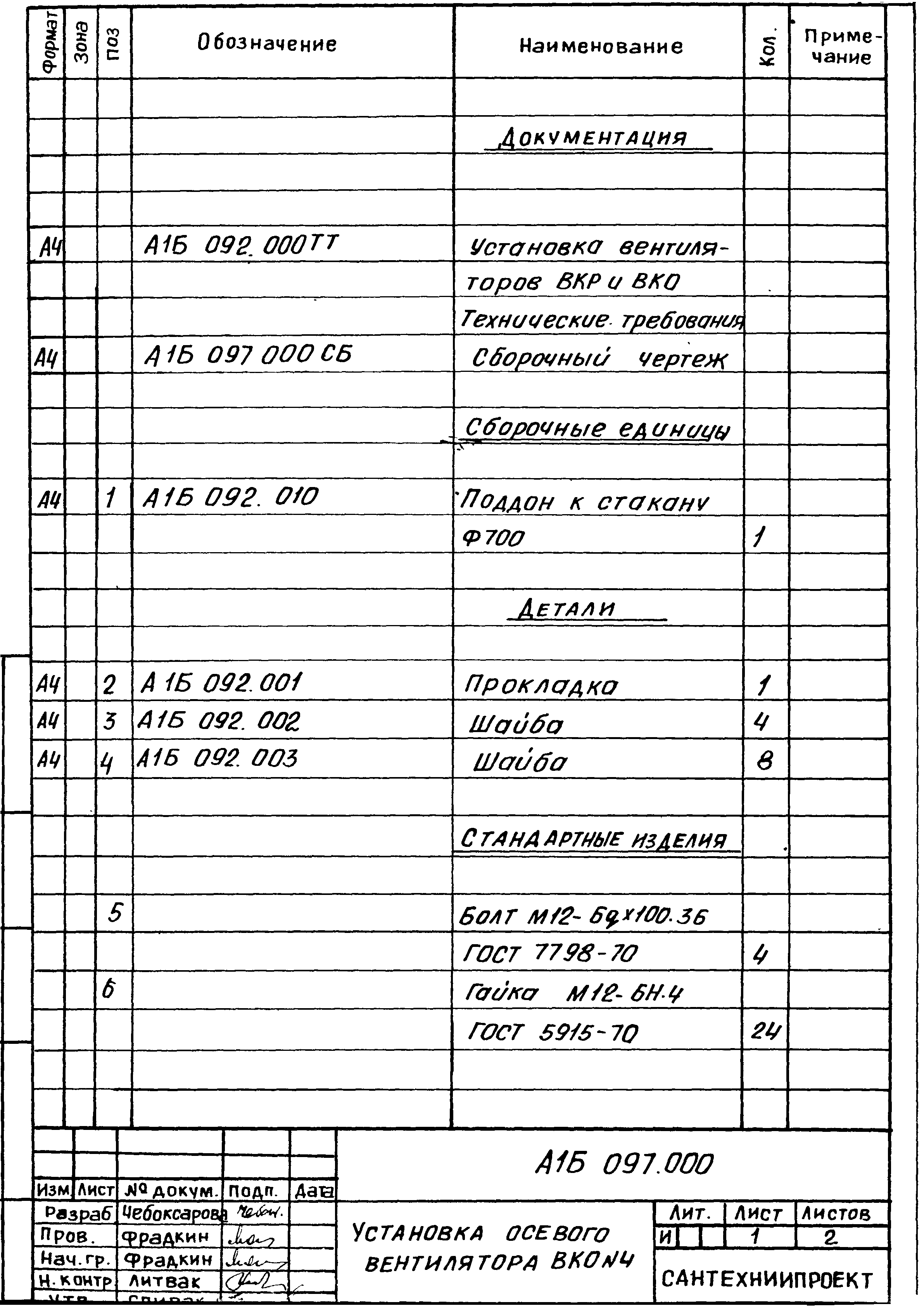

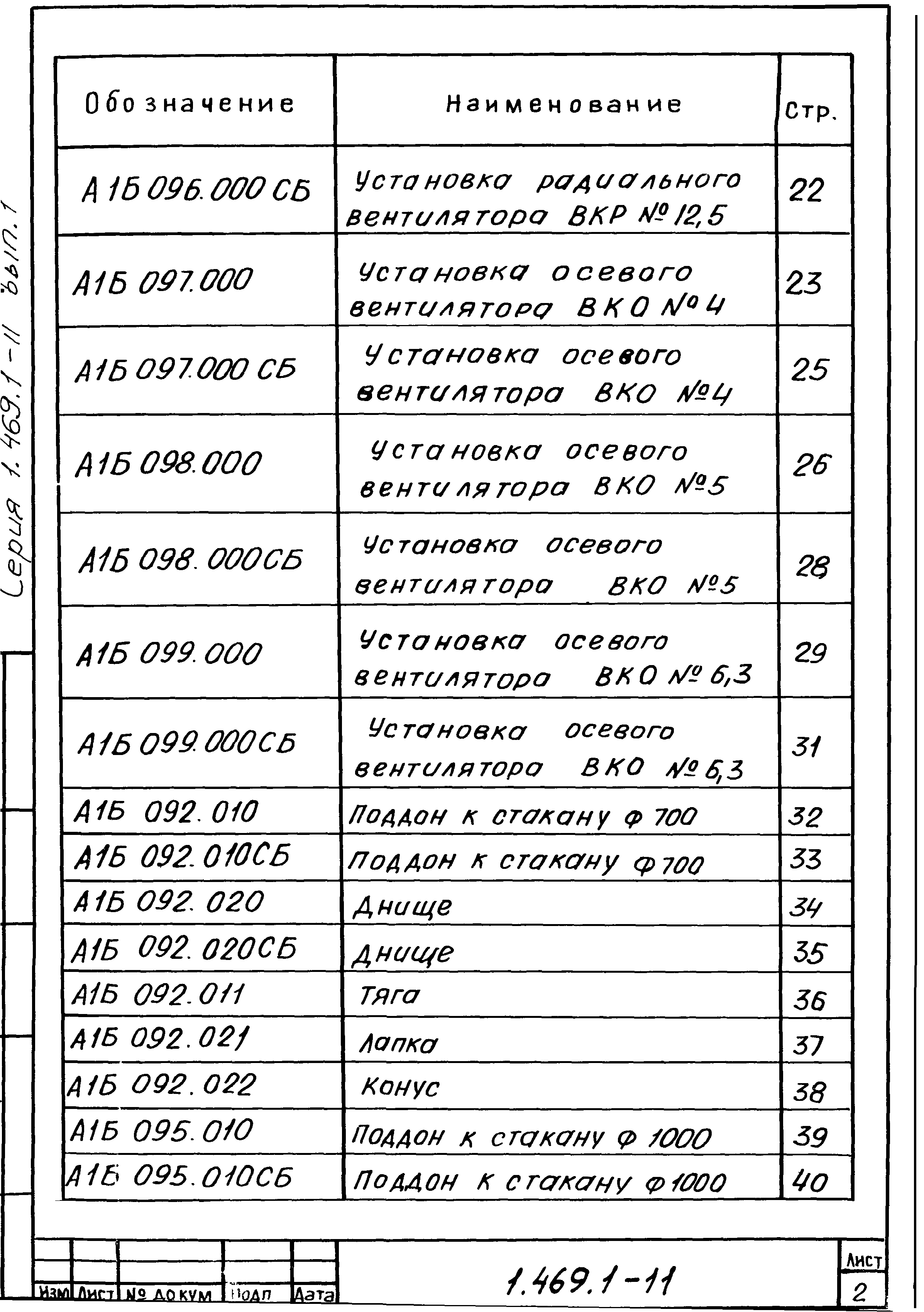

Оглавление:	А1Б 092.000ТТ Установка вентиляторов ВКР и ВКО. Технические требования А1Б 092.000 Установка радиального вентилятора ВКР№4 А1Б 092.000 СБ Установка радиального вентилятора ВКР№4 А1Б 093.000 Установка радиального вентилятора ВКР№5 А1Б 093.000 СБ Установка радиального вентилятора ВКР№5 А1Б 094.000 Установка радиального вентилятора ВКР№6,3 А1Б 094.000 СБ Установка радиального вентилятора ВКР№6,3 А1Б 095.000 Установка радиального вентилятора ВКР№8 А1Б 095.000 СБ Установка радиального вентилятора ВКР№8 А1Б 096.000 Установка радиального вентилятора ВКР№12,5 А1Б 096.000 СБ Установка радиального вентилятора ВКР№12,5 А1Б 097.000 Установка осевого вентилятора ВКО№4 А1Б 097.000 СБ Установка осевого вентилятора ВКО№4 А1Б 098.000 Установка осевого вентилятора ВКО№5 А1Б 098.000 СБ Установка осевого вентилятора ВКО№5 А1Б 099.000 Установка осевого вентилятора ВКО№6,3 А1Б 099.000 СБ Установка осевого вентилятора ВКО№6,3 А1Б 092.010 Поддон к стакану диаметром 700 А1Б 092.010 СБ Поддон к стакану диаметром 700 А1Б 092.020 Днище А1Б 092.020 СБ Днище А1Б 092.011 Тяга А1Б 092.021 Лапка А1Б 092.022 Конус А1Б 095.010 Поддон к стакану диаметром 1000 А1Б 095.010 СБ Поддон к стакану диаметром 1000 А1Б 095.020 Днище А1Б 095.020 СБ Днище А1Б 095.011 Тяга А1Б 095.021 Лапка А1Б 095.022 Конус А1Б 096.010 Поддон к стакану диаметром 1450 А1Б 096.010 СБ Поддон к стакану диаметром 1450 А1Б 096.020 Днище А1Б 096.020 СБ Днище А1Б 096.021 Конус А1Б 092.001 Прокладка А1Б 092.002 Шайба А1Б 092.003 Шайба А1Б 095.001 Прокладка А1Б 096.001 Прокладка А1Б 092.000ТТ Установка вентиляторов ВКР и ВКО. Технические требования А1Б 092.000 Установка радиального вентилятора ВКР№4 А1Б 092.000 СБ Установка радиального вентилятора ВКР№4 А1Б 093.000 Установка радиального вентилятора ВКР№5 А1Б 093.000 СБ Установка радиального вентилятора ВКР№5 А1Б 094.000 Установка радиального вентилятора ВКР№6,3 А1Б 094.000 СБ Установка радиального вентилятора ВКР№6,3 А1Б 095.000 Установка радиального вентилятора ВКР№8 А1Б 095.000 СБ Установка радиального вентилятора ВКР№8 А1Б 096.000 Установка радиального вентилятора ВКР№12,5 А1Б 096.000 СБ Установка радиального вентилятора ВКР№12,5 А1Б 097.000 Установка осевого вентилятора ВКО№4 А1Б 097.000 СБ Установка осевого вентилятора ВКО№4 А1Б 098.000 Установка осевого вентилятора ВКО№5 А1Б 098.000 СБ Установка осевого вентилятора ВКО№5 А1Б 099.000 Установка осевого вентилятора ВКО№6,3 А1Б 099.000 СБ Установка осевого вентилятора ВКО№6,3 А1Б 092.010 Поддон к стакану диаметром 700 А1Б 092.010 СБ Поддон к стакану диаметром 700 А1Б 092.020 Днище А1Б 092.020 СБ Днище А1Б 092.011 Тяга А1Б 092.021 Лапка А1Б 092.022 Конус А1Б 095.010 Поддон к стакану диаметром 1000 А1Б 095.010 СБ Поддон к стакану диаметром 1000 А1Б 095.020 Днище А1Б 095.020 СБ Днище А1Б 095.011 Тяга А1Б 095.021 Лапка А1Б 095.022 Конус А1Б 096.010 Поддон к стакану диаметром 1450 А1Б 096.010 СБ Поддон к стакану диаметром 1450 А1Б 096.020 Днище А1Б 096.020 СБ Днище А1Б 096.021 Конус А1Б 092.001 Прокладка А1Б 092.002 Шайба А1Б 092.003 Шайба А1Б 095.001 Прокладка А1Б 096.001 Прокладка
Разработан:	ГПКНИИ Сантехниипроект Госстроя СССР
Утверждён:	08.10.1990 Главпроект Госстроя СССР

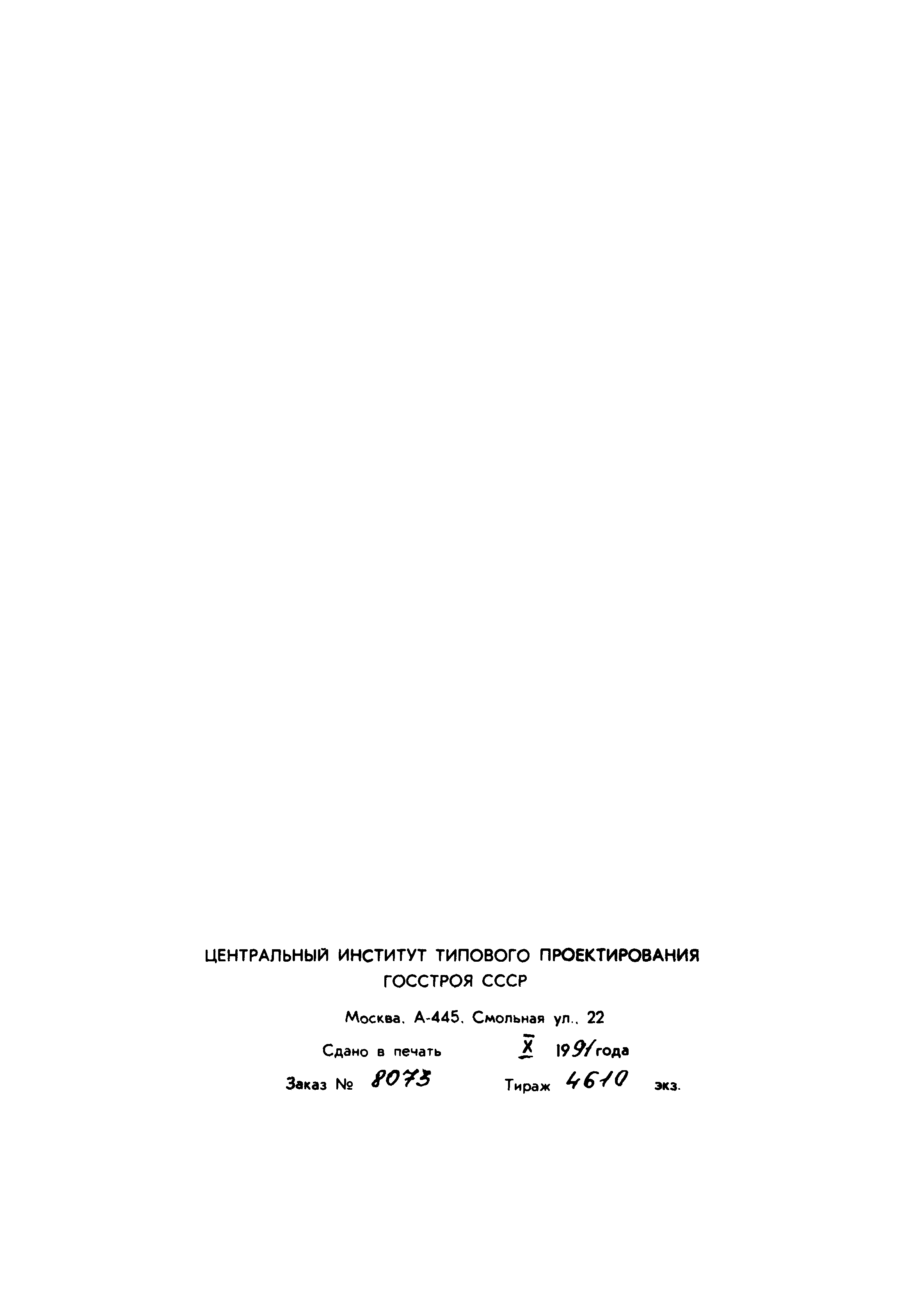

Издан:	АПП ЦИТП (1991 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Покрытия Разные элементы
