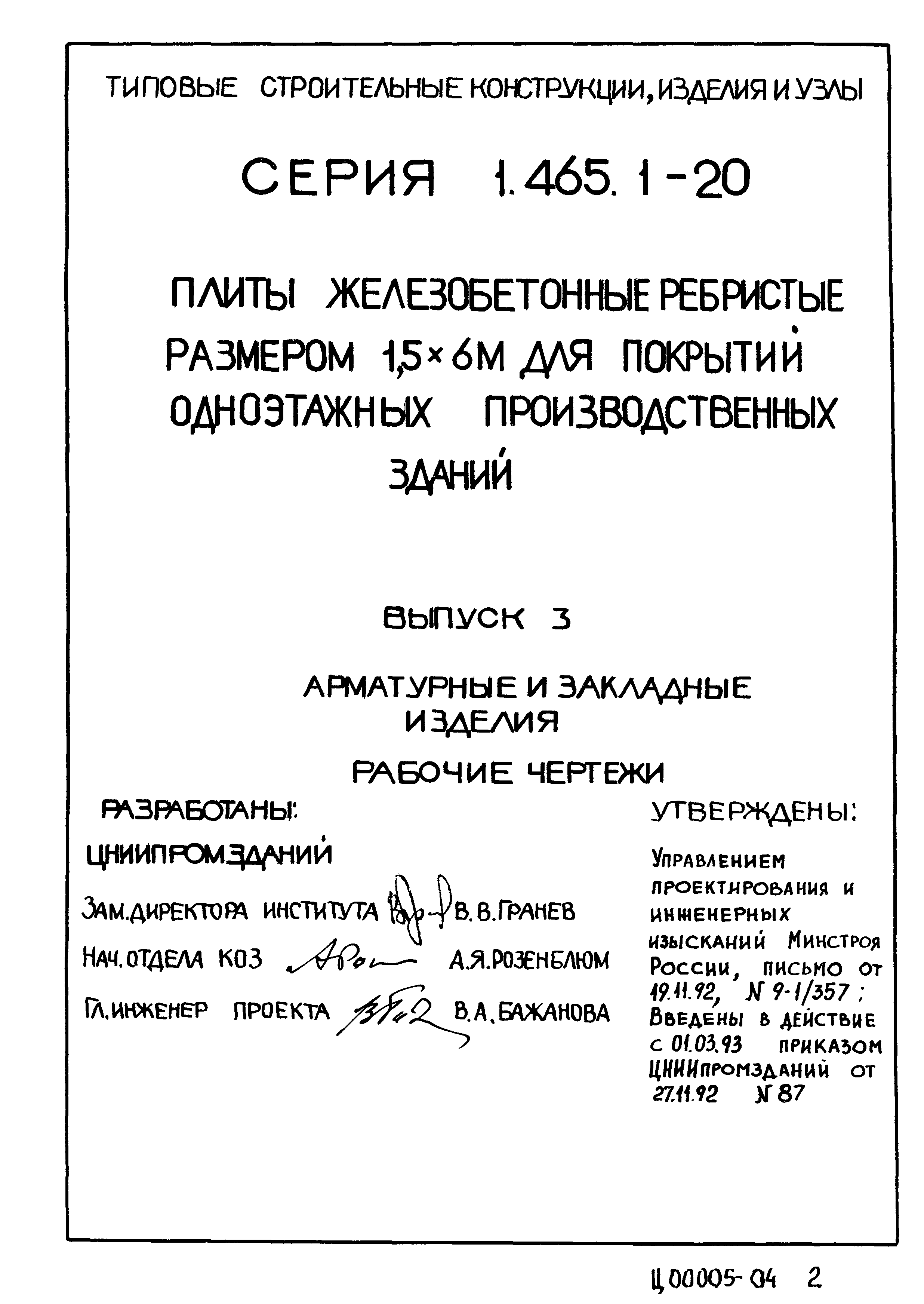

Скачать Серия 1.465.1-20 Выпуск 3. Арматурные и закладные изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.465.1-20

Выпуск 3. Арматурные и закладные изделия. Рабочие чертежи

Обозначение:	Серия 1.465.1-20
Обозначение англ:	Series 1.465.1-20
Статус:	не определен законодательством
Название рус.:	Выпуск 3. Арматурные и закладные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1993
Область применения:	Выпуск 3 содержит рабочие чертежи арматурных и закладных изделий для плит размером 1,5х6 м, разработанных в выпусках 1 и 2.

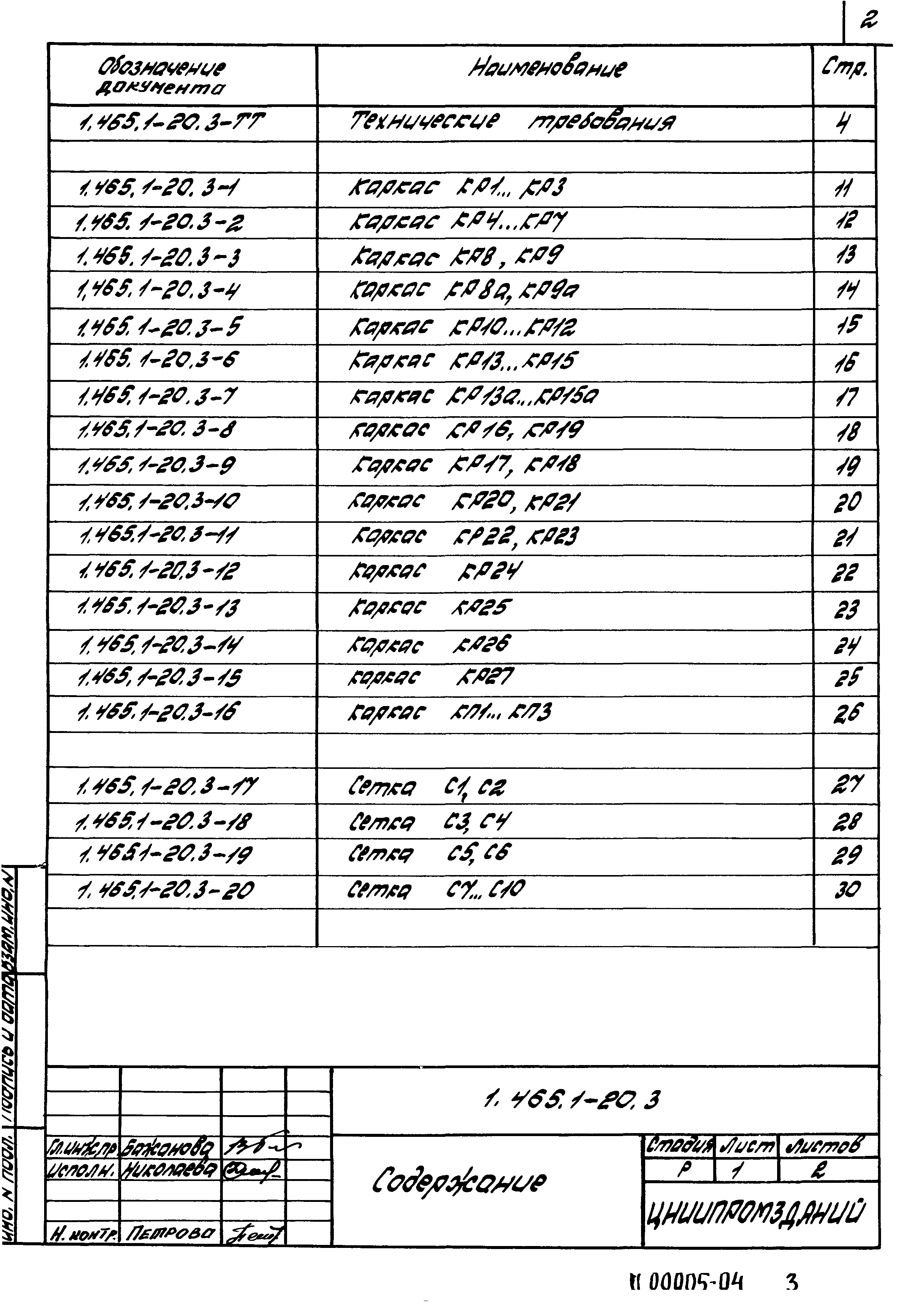

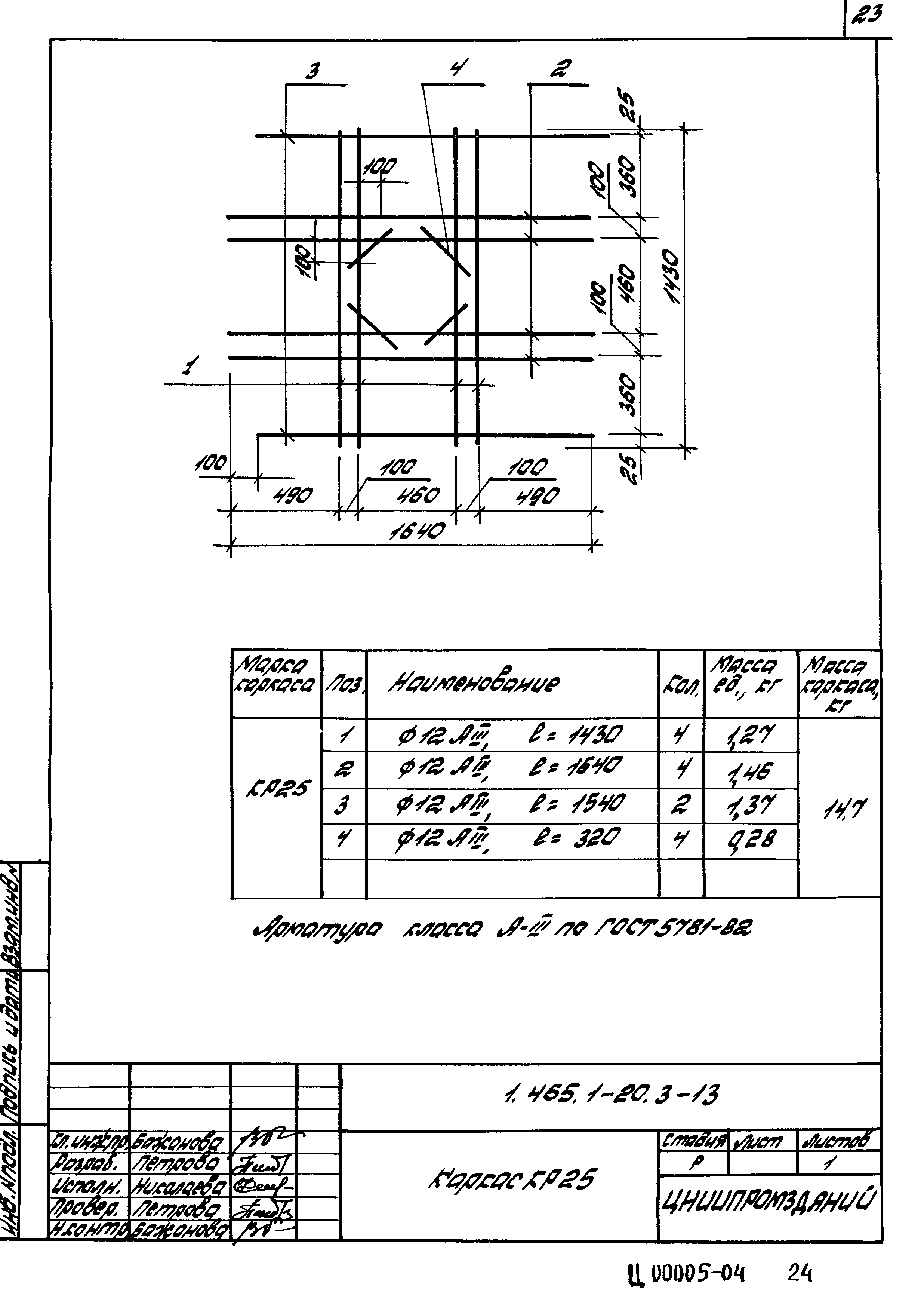

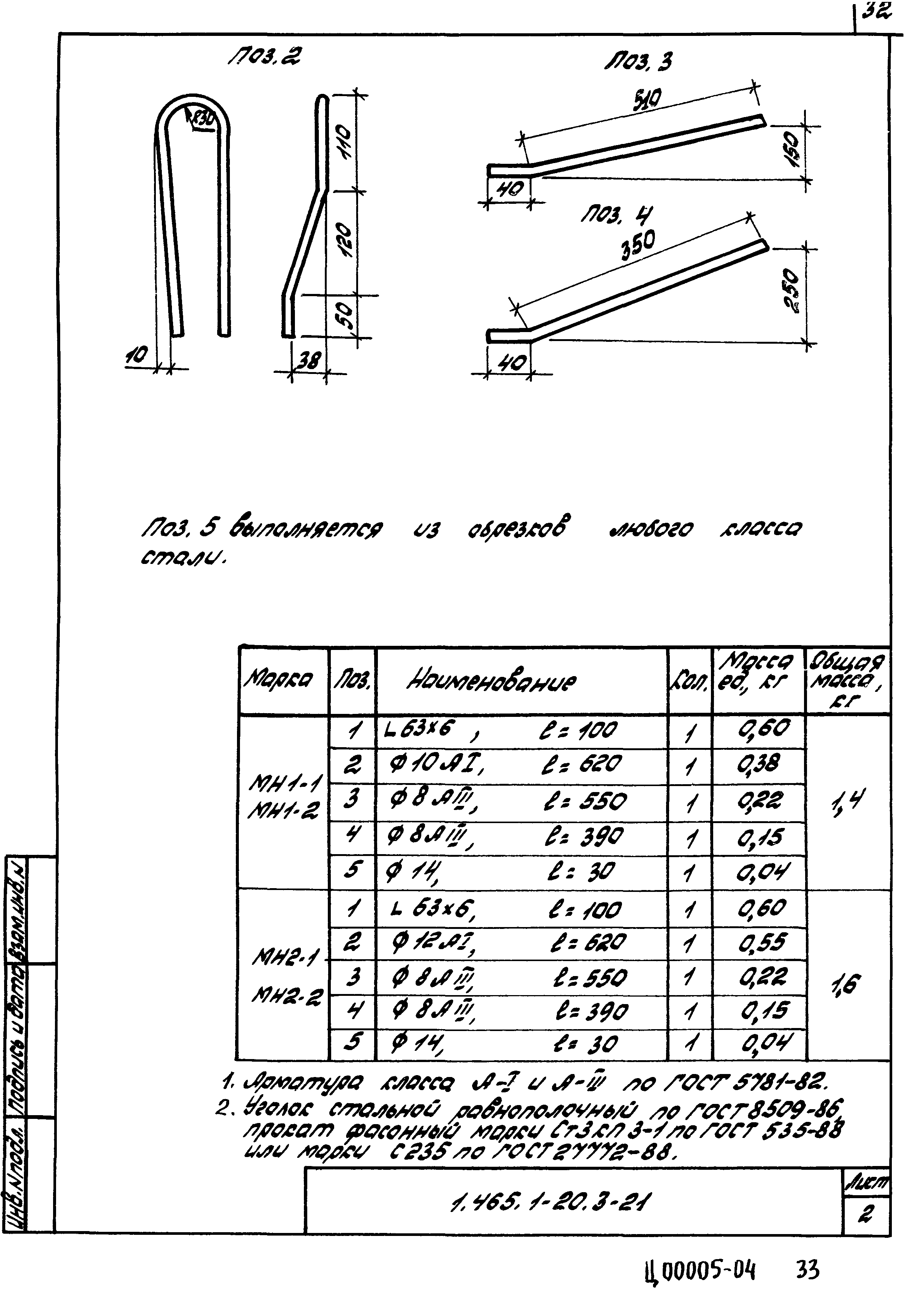

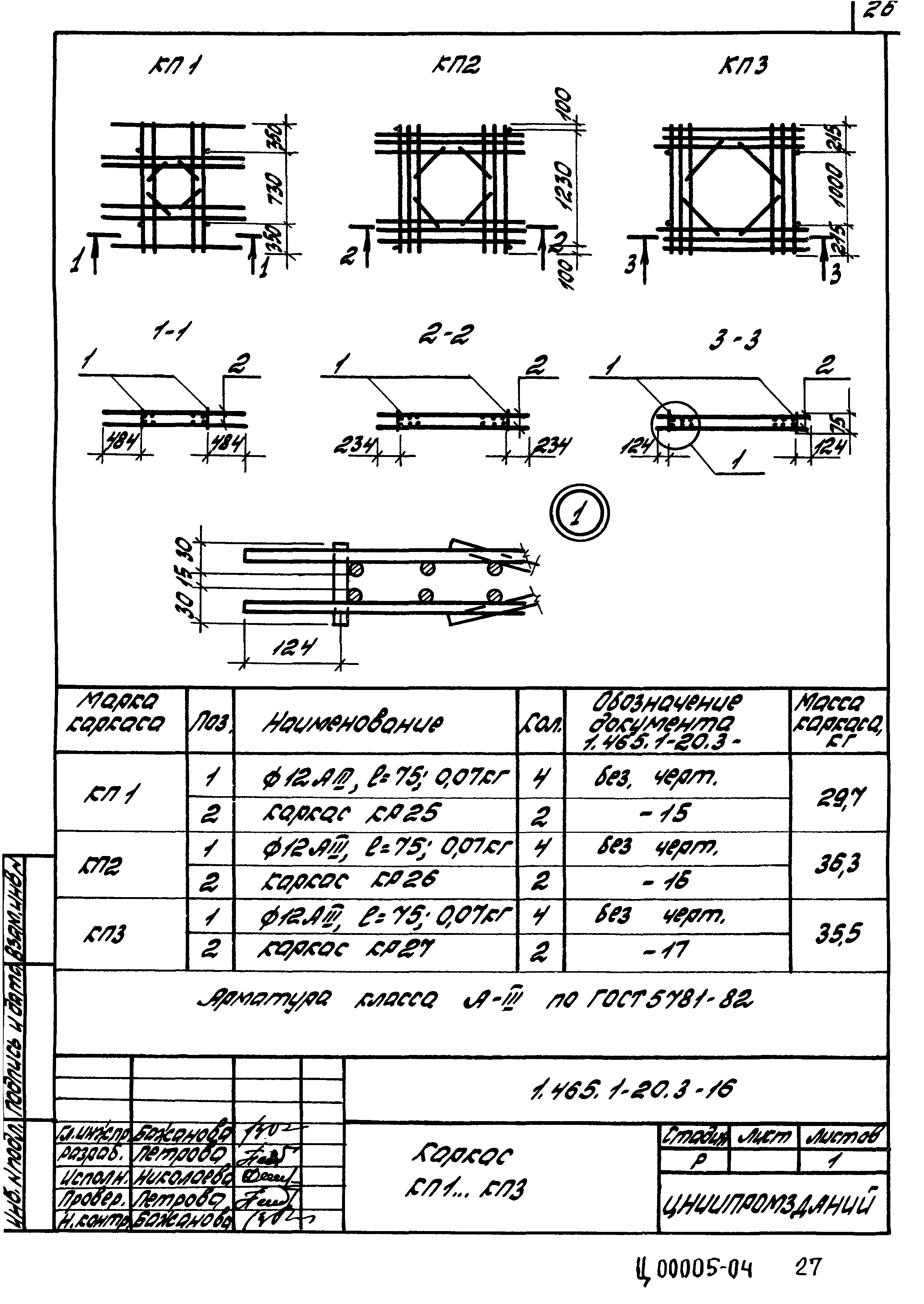

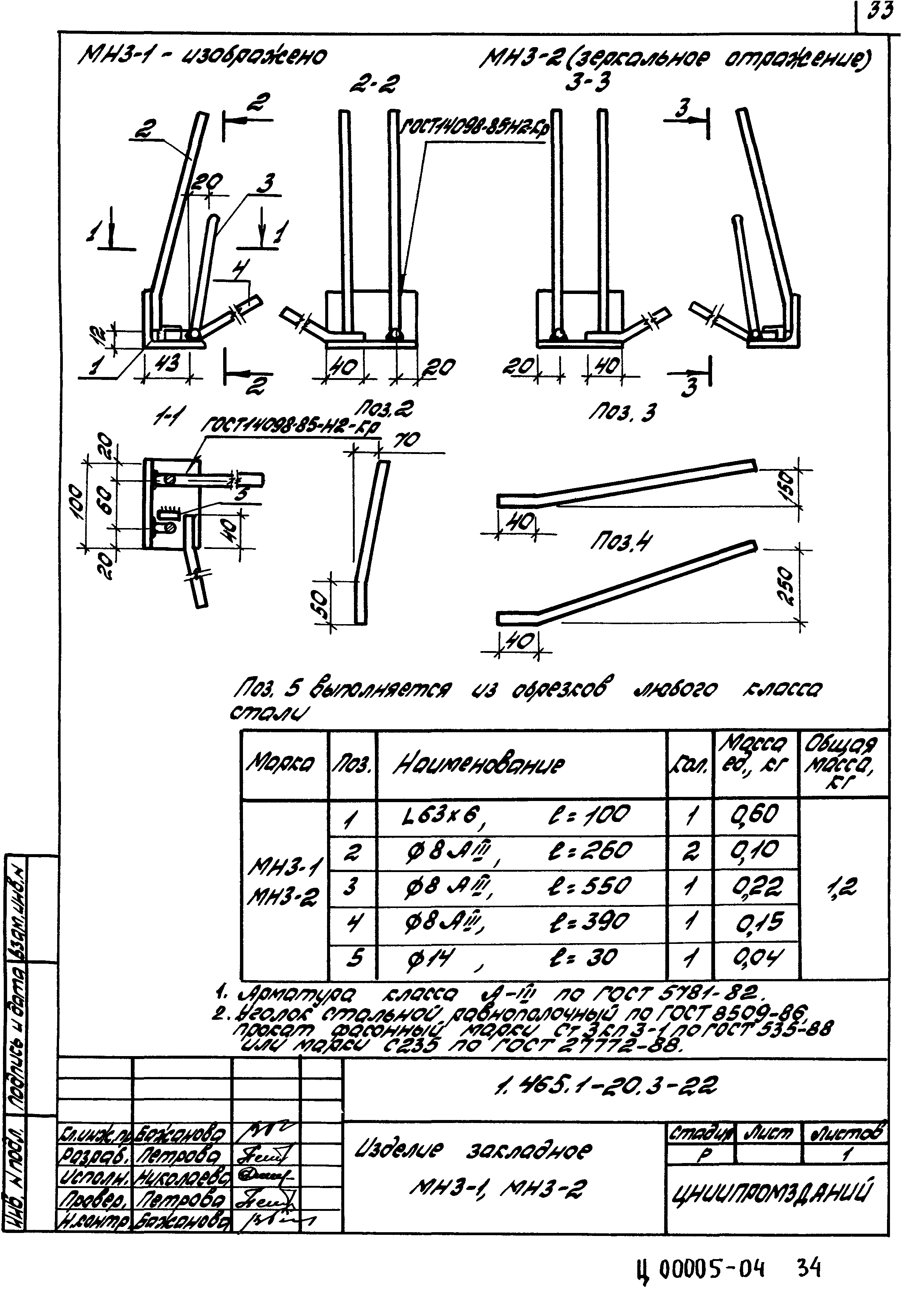

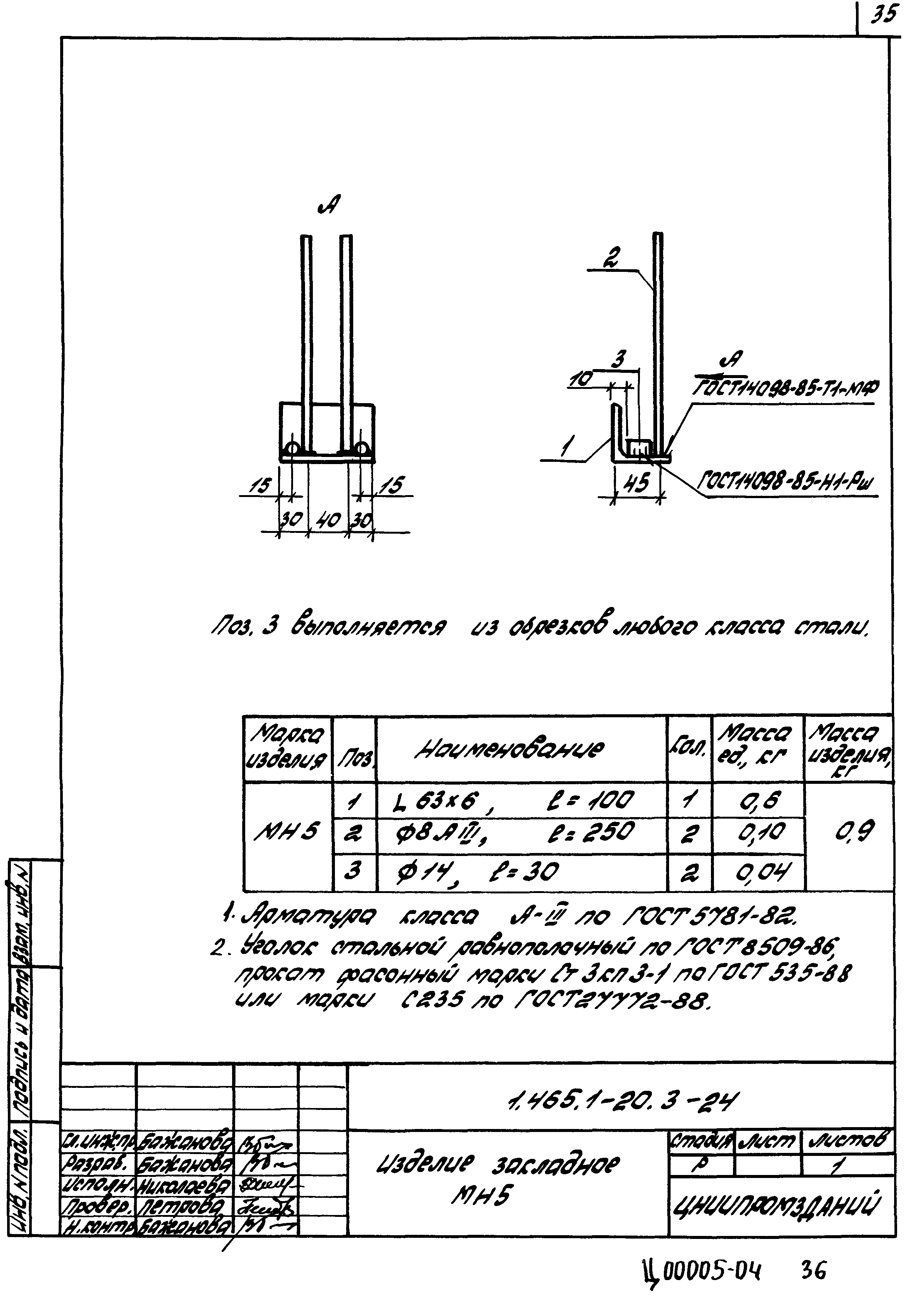

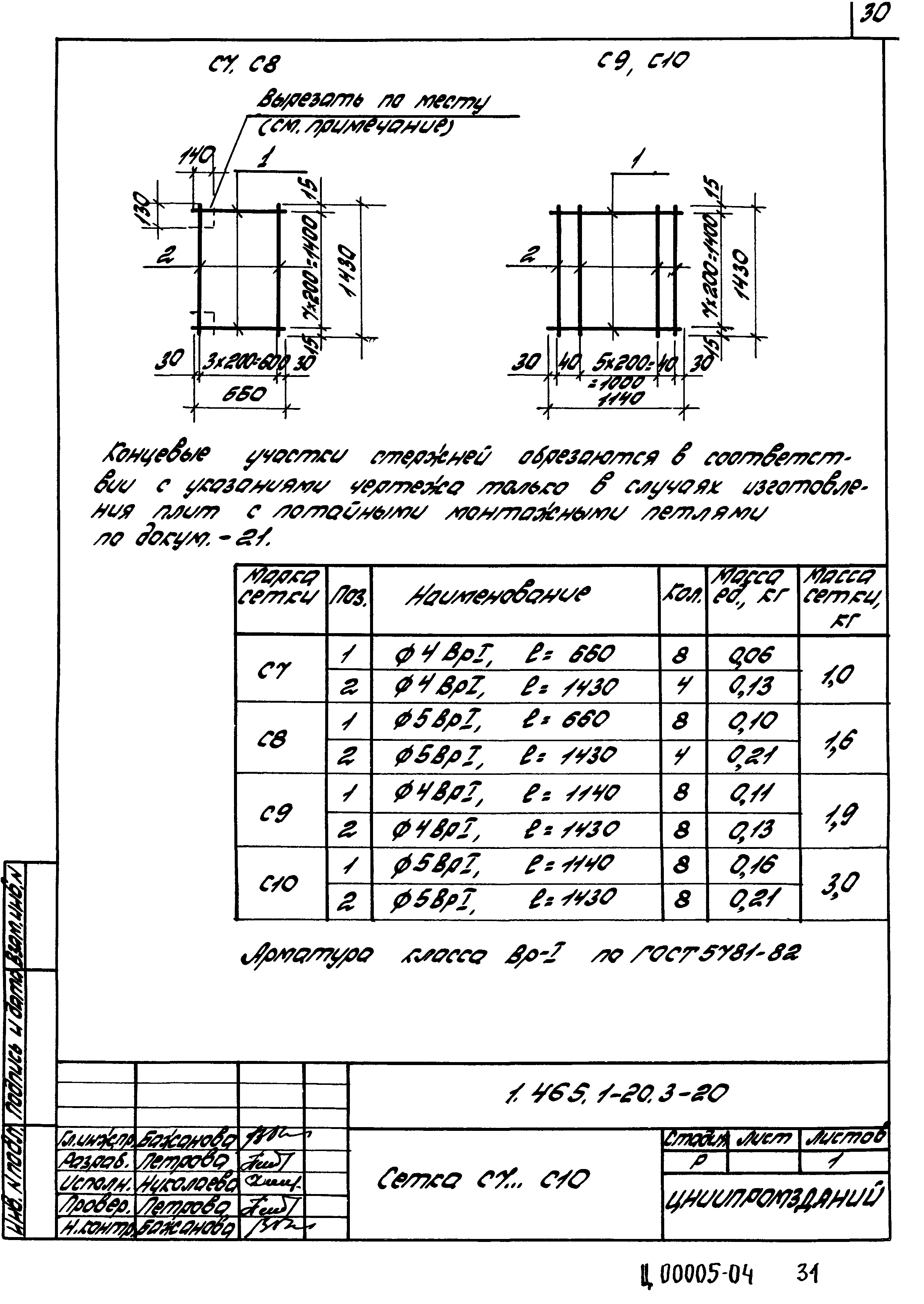

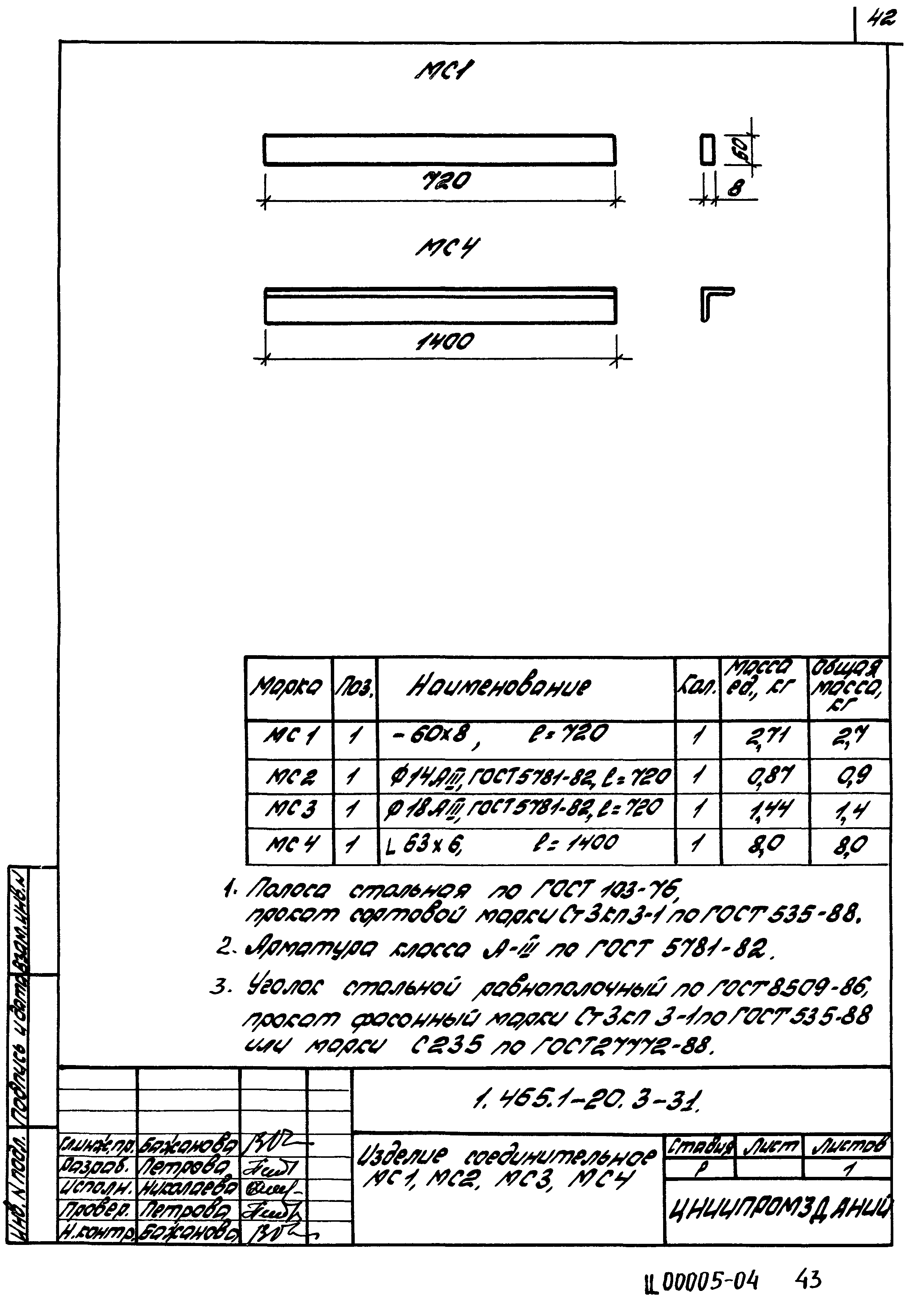

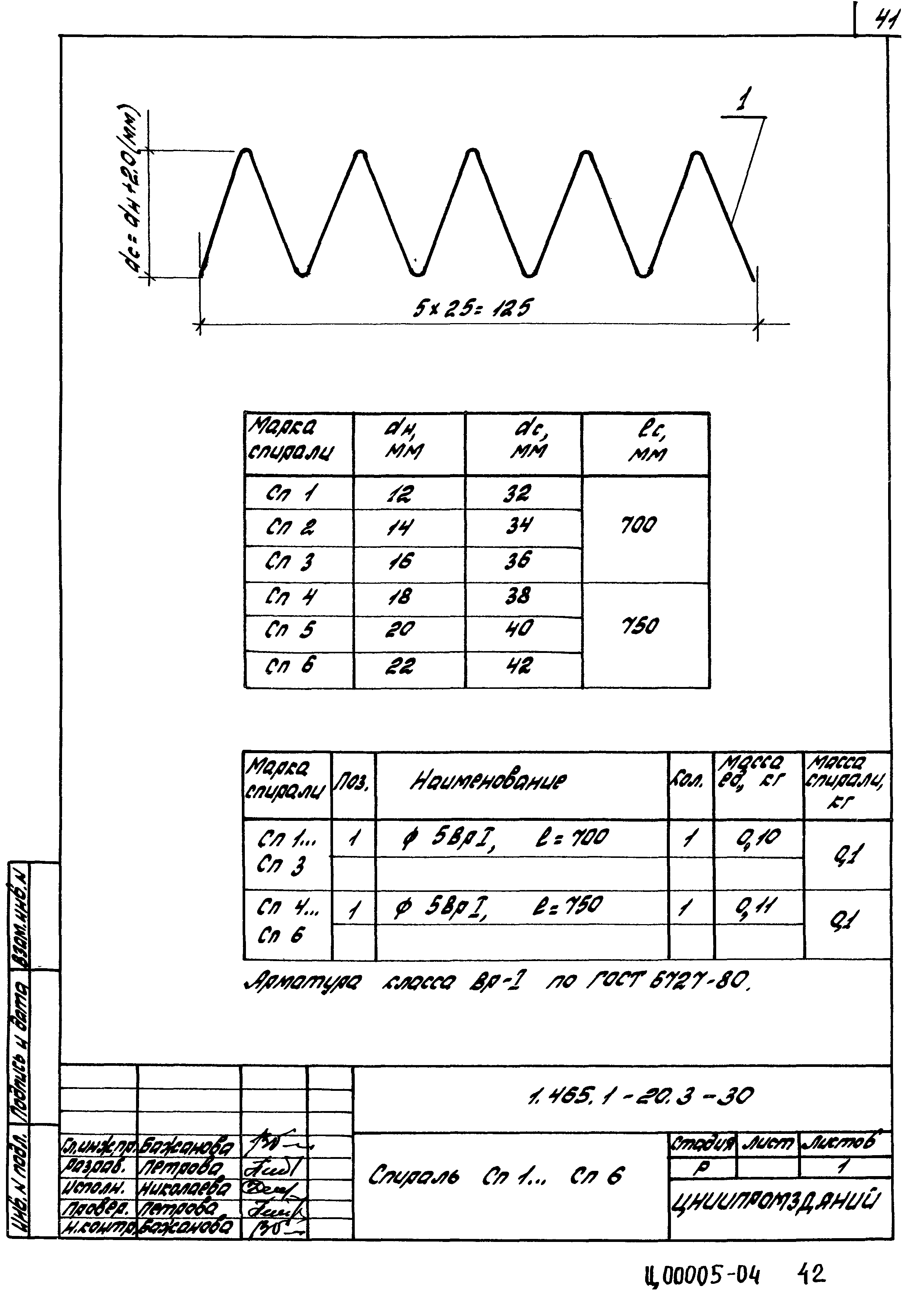

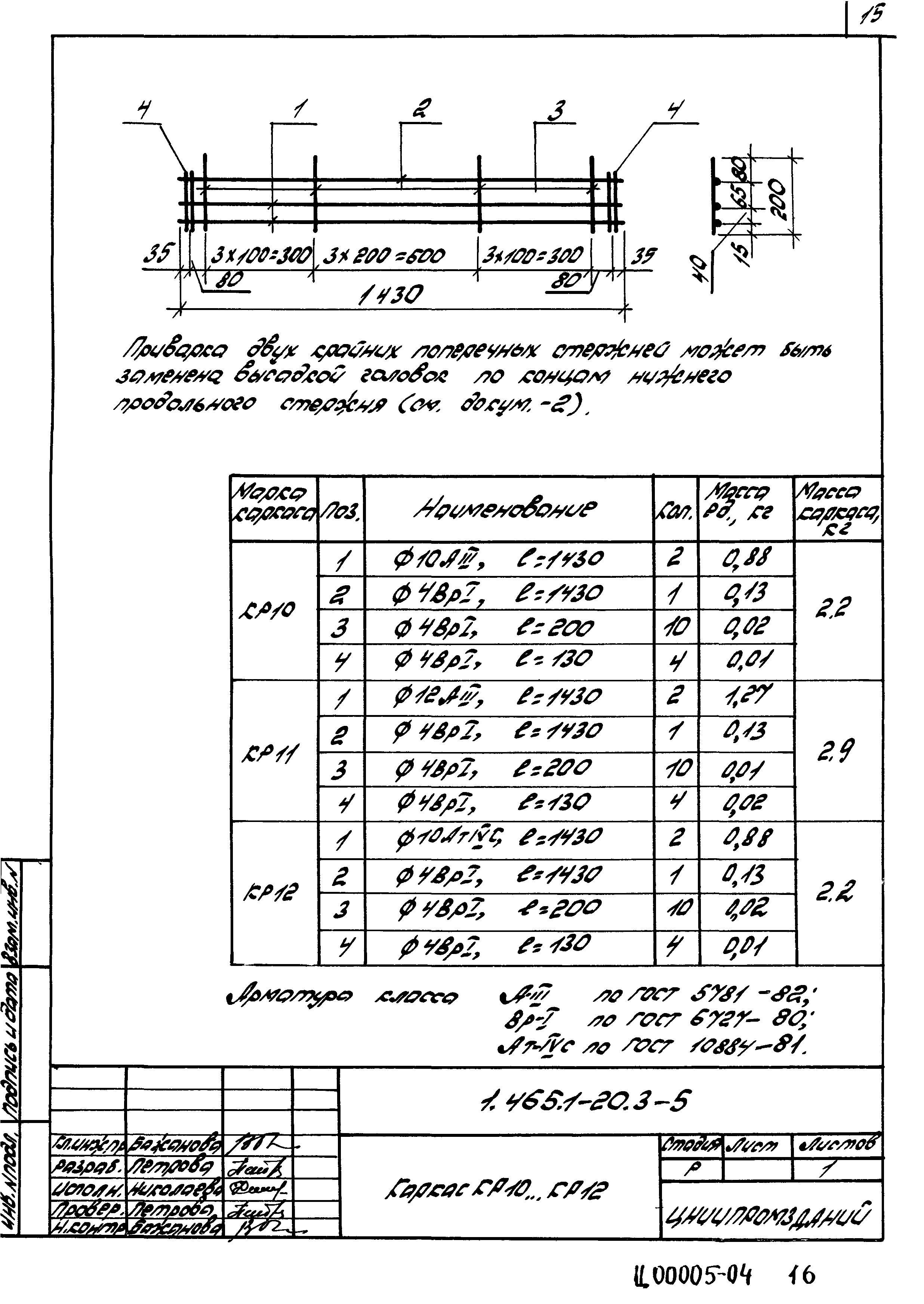

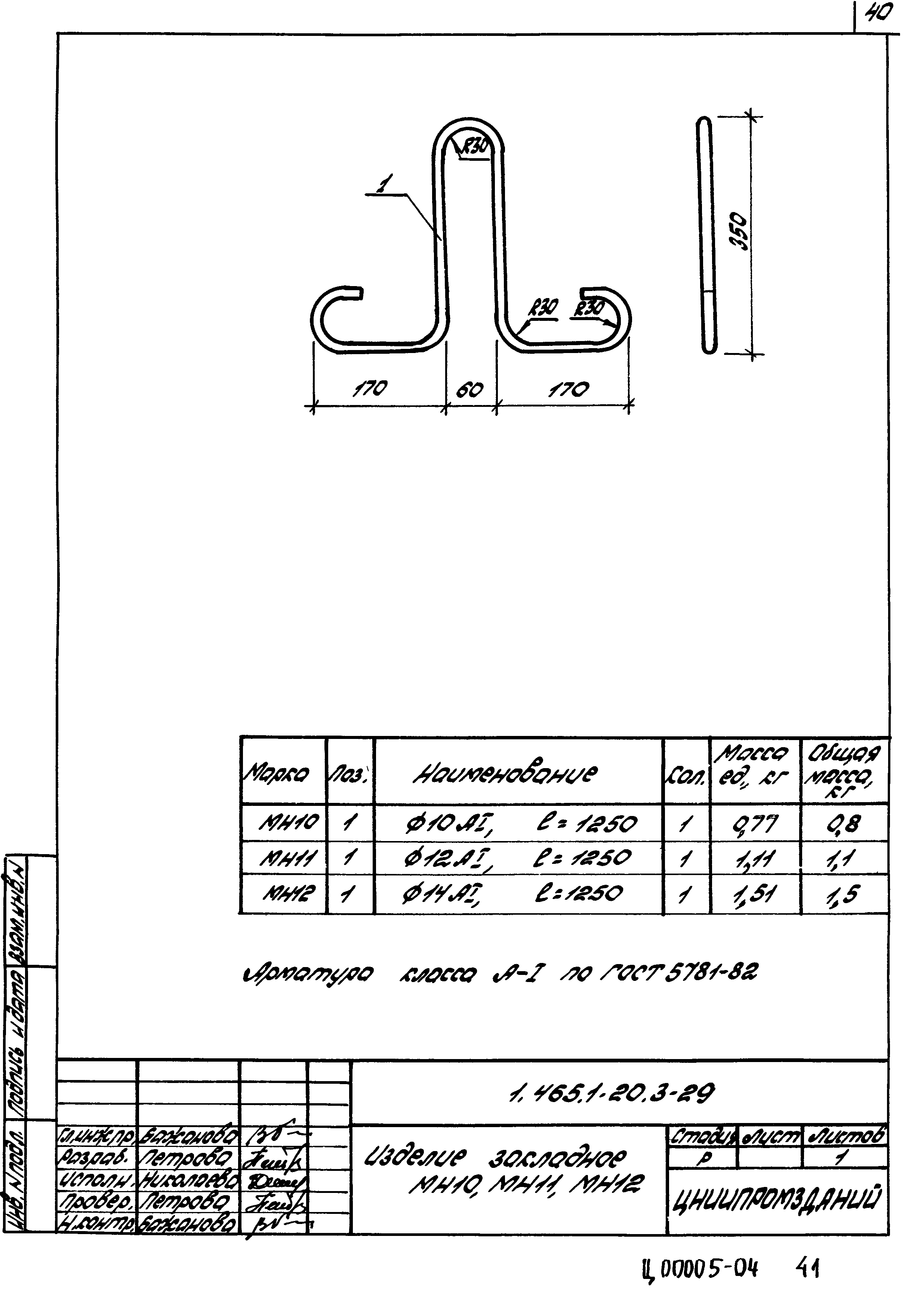

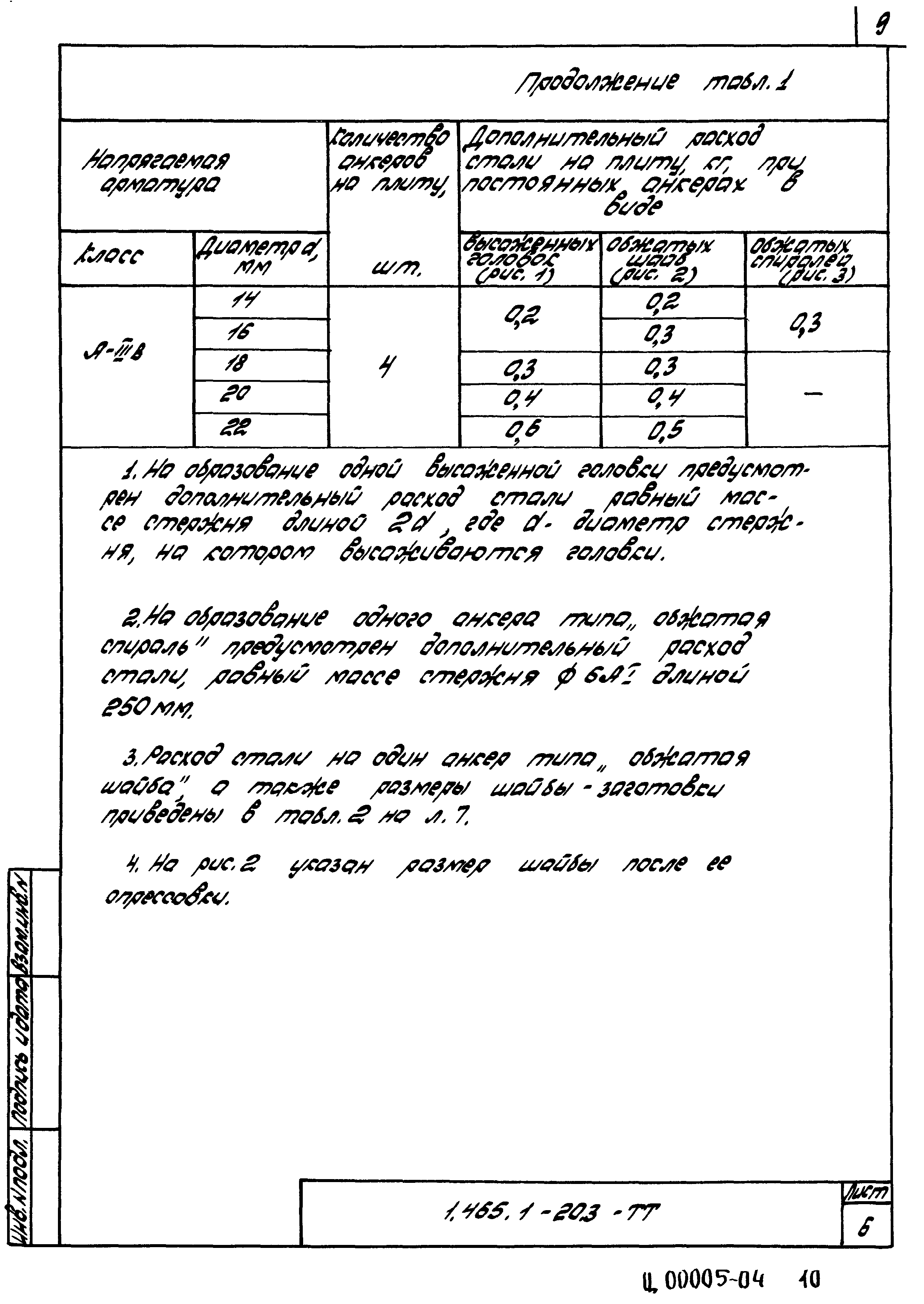

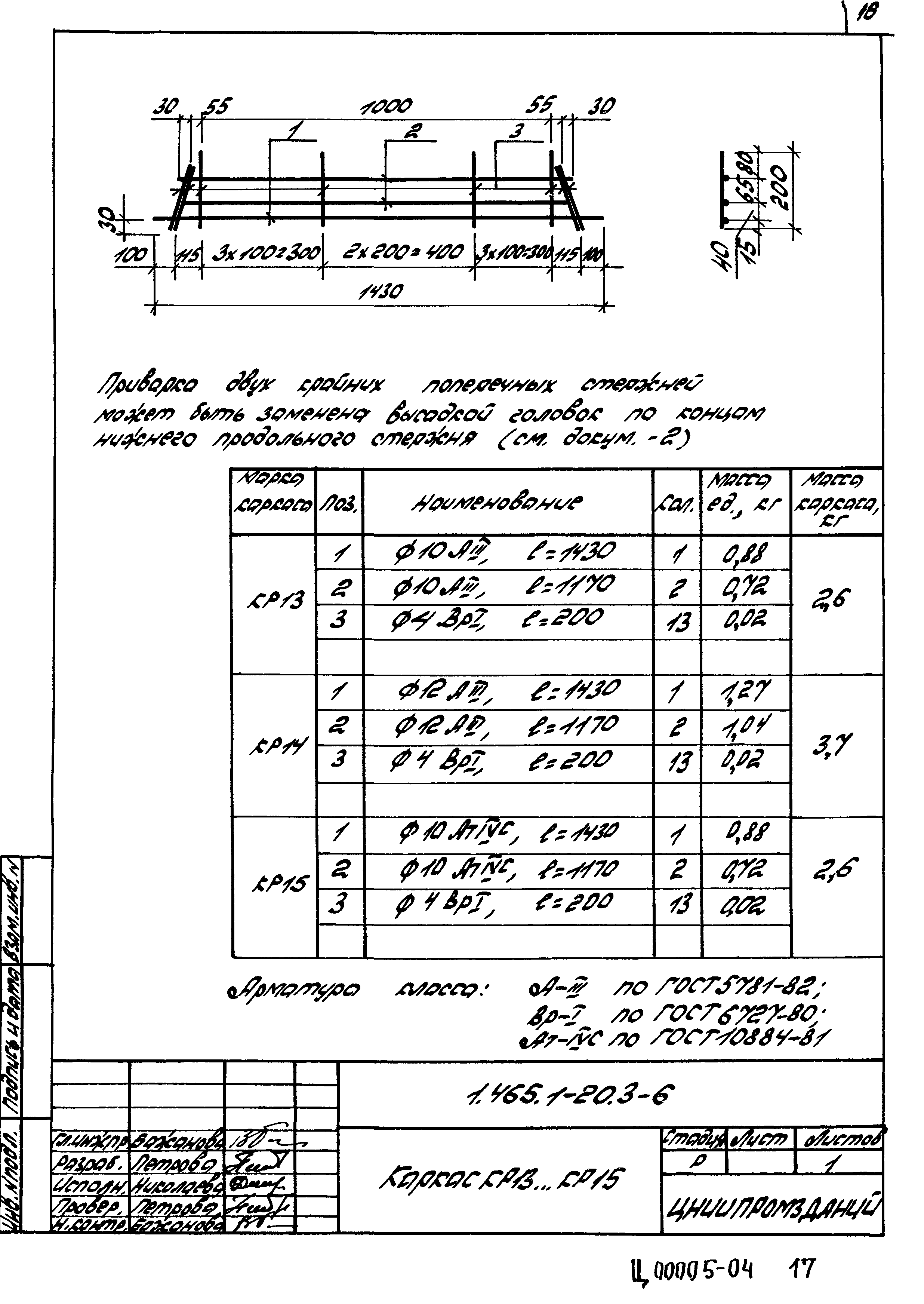

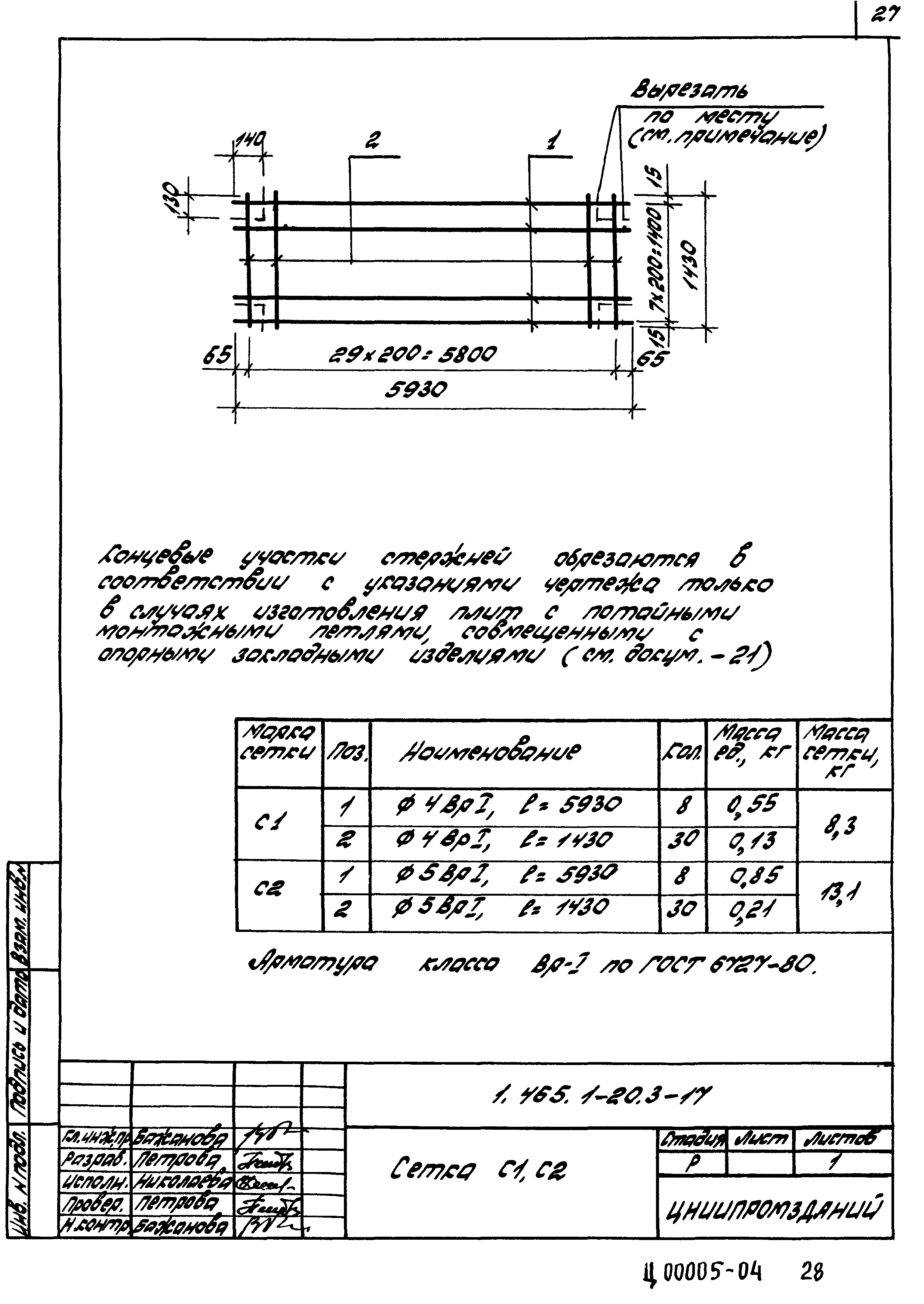

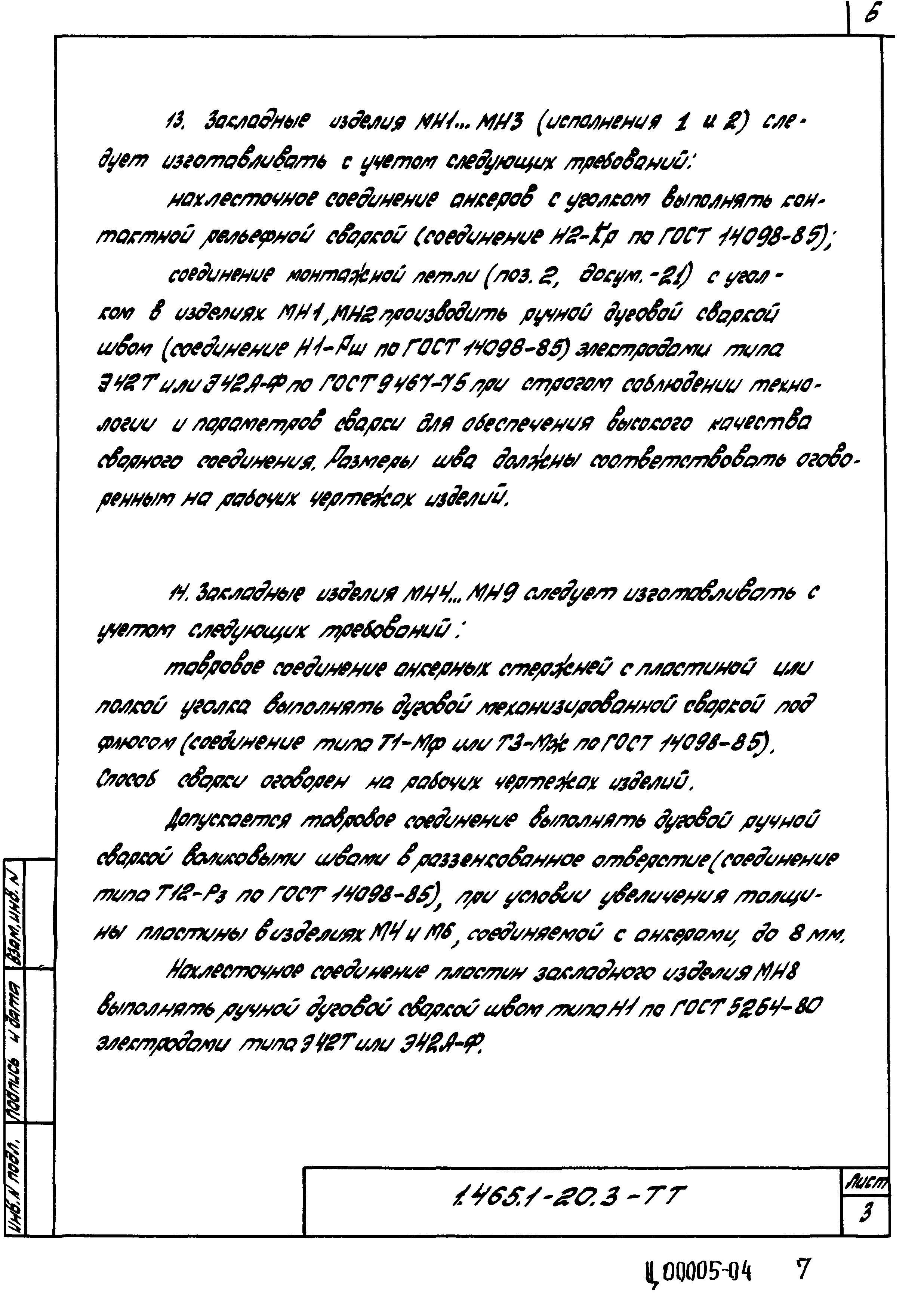

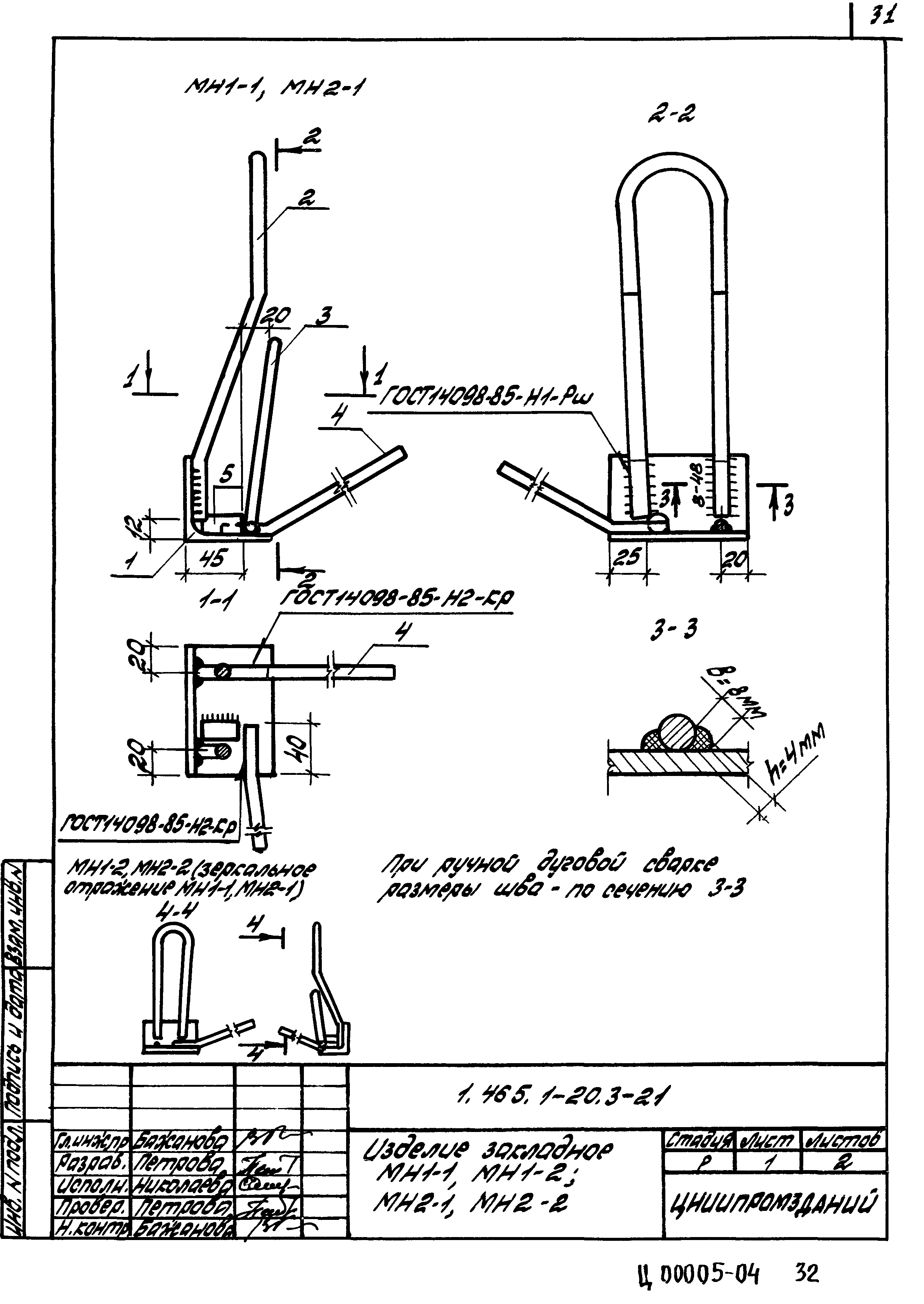

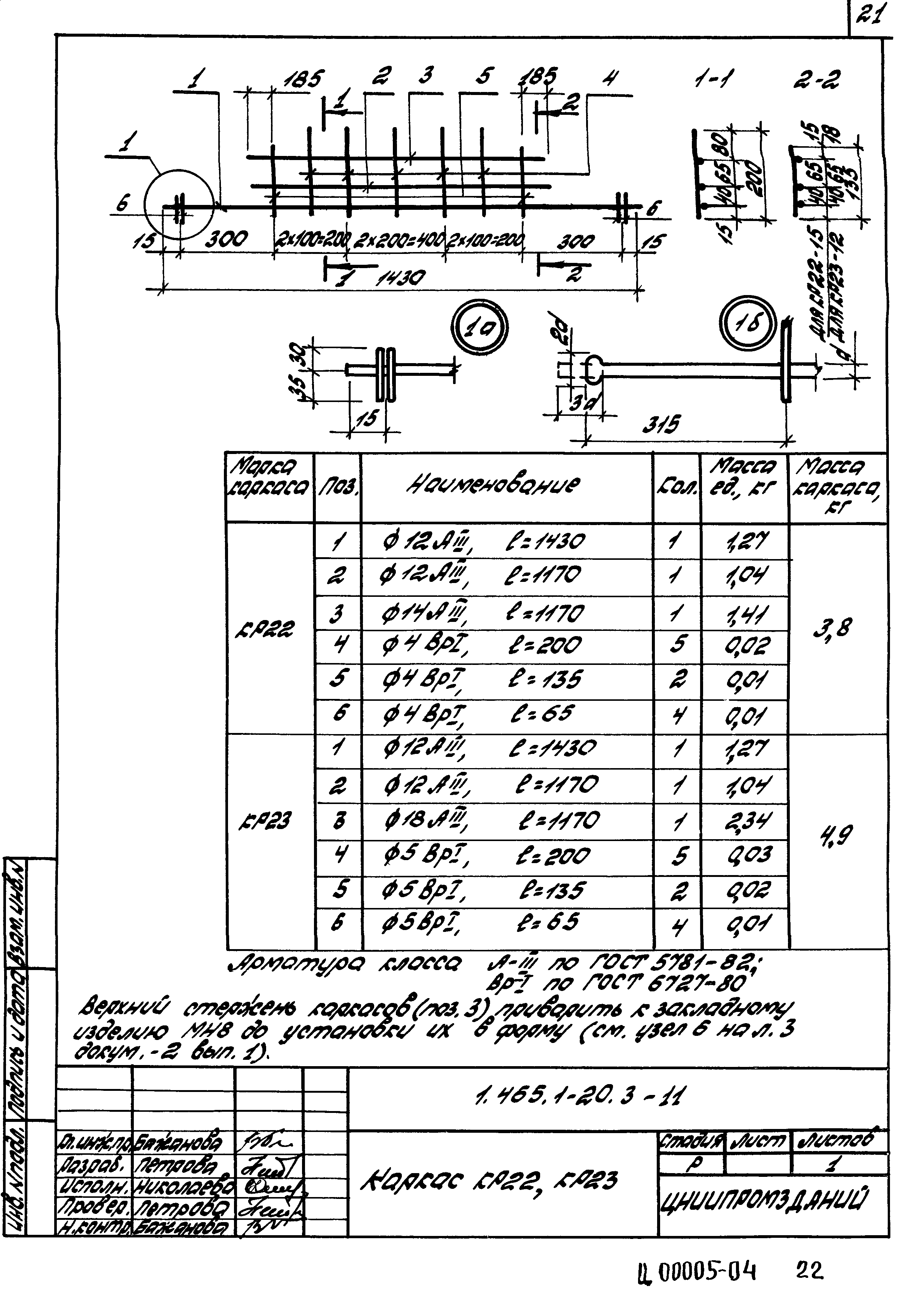

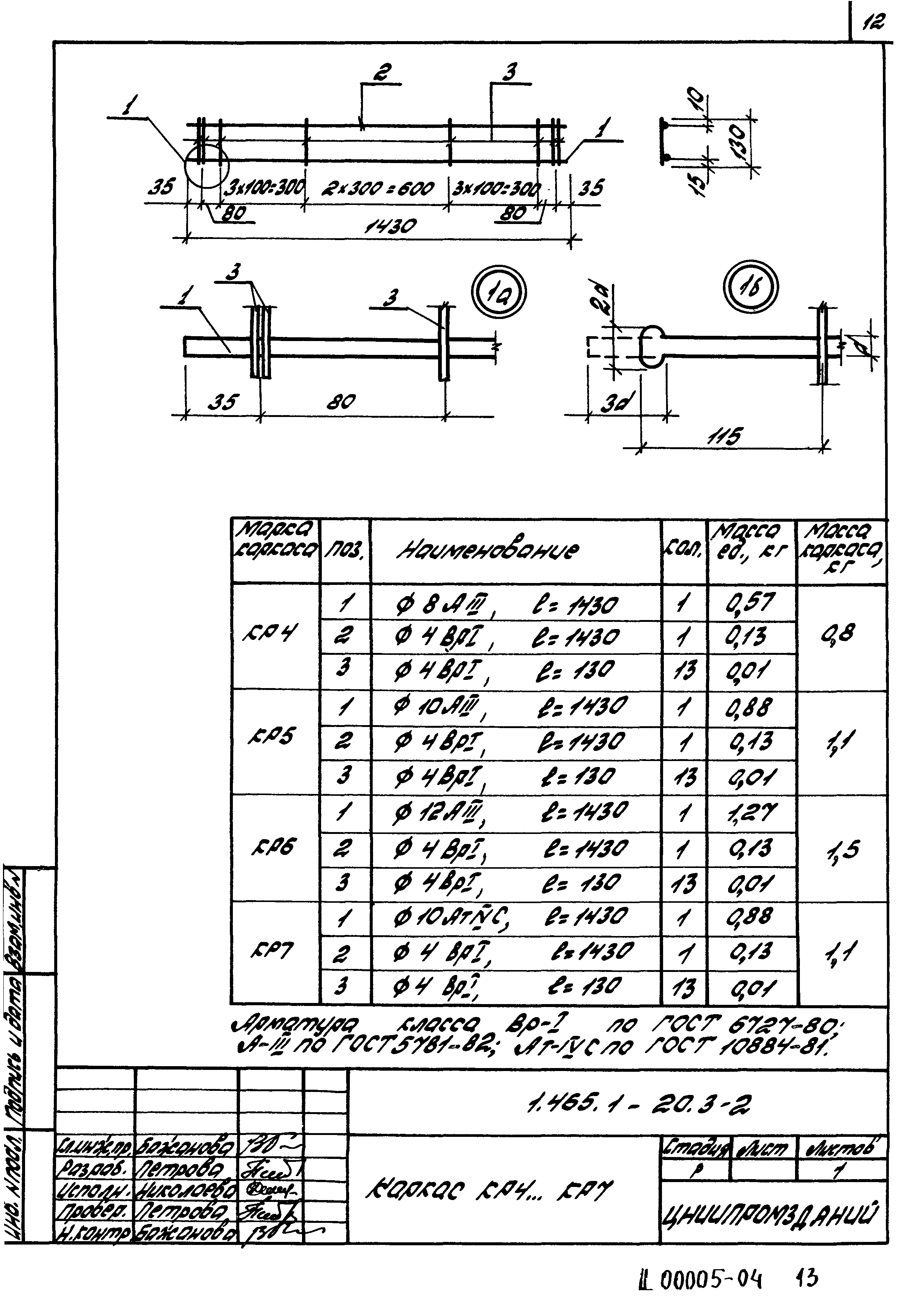

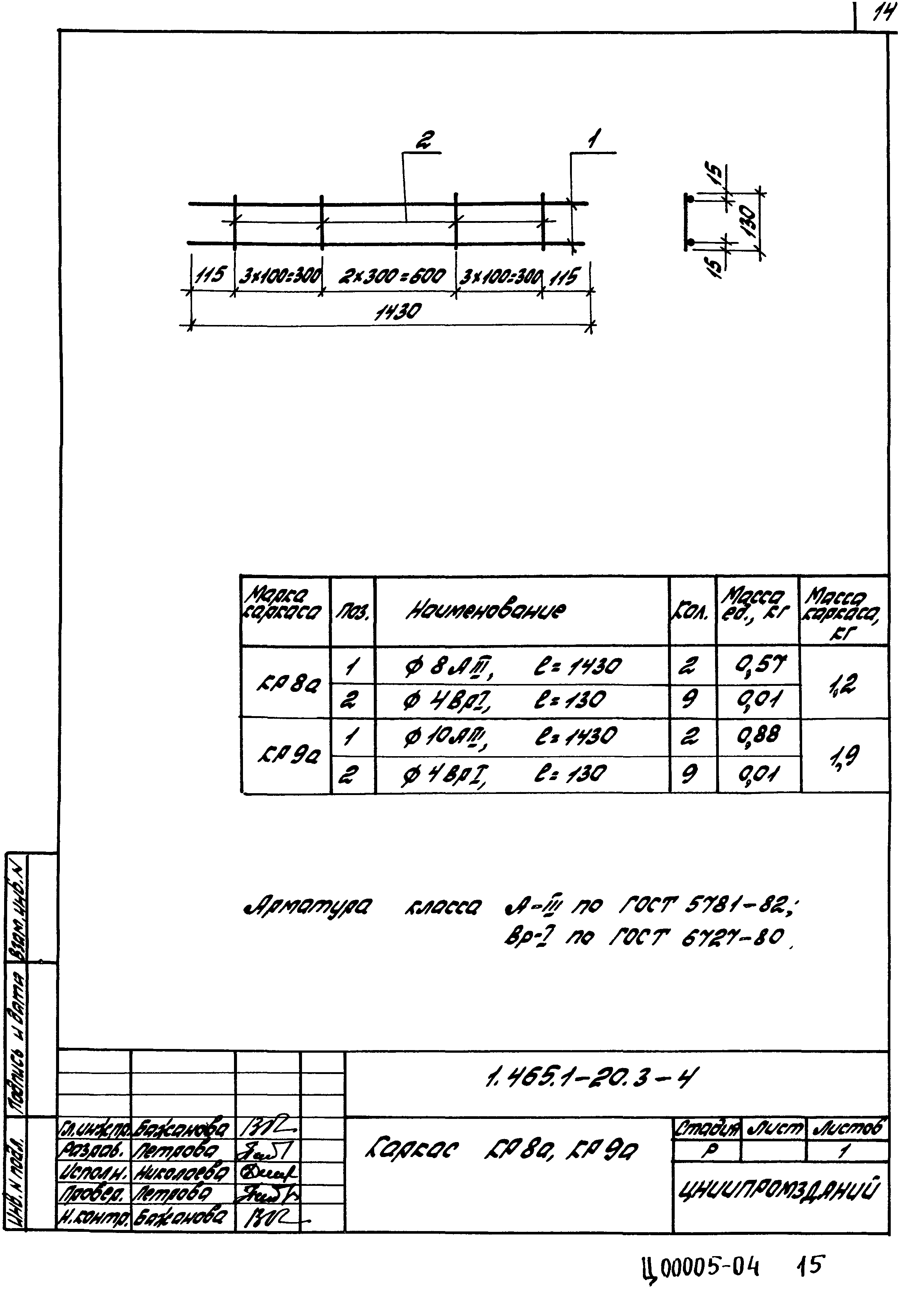

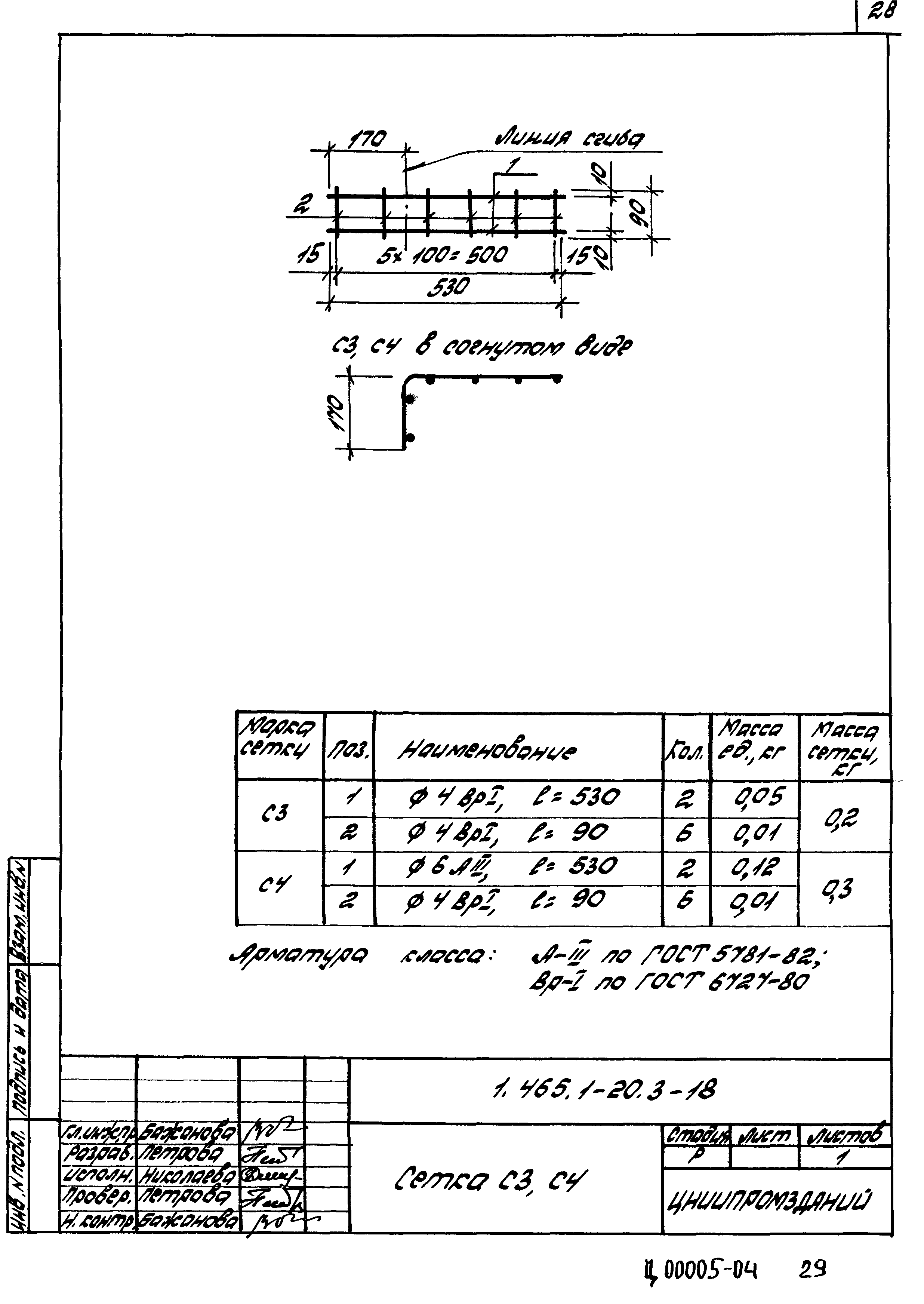

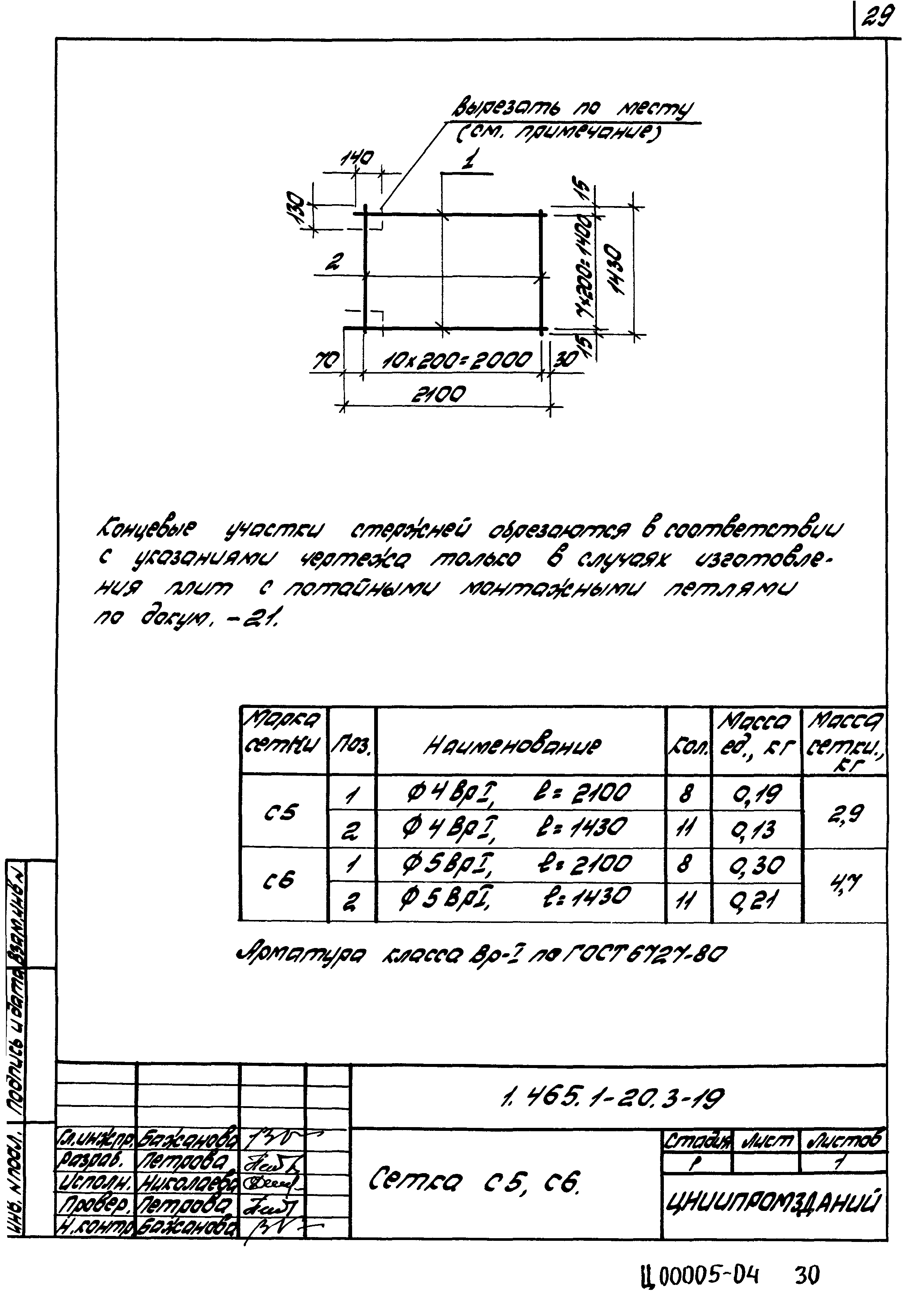

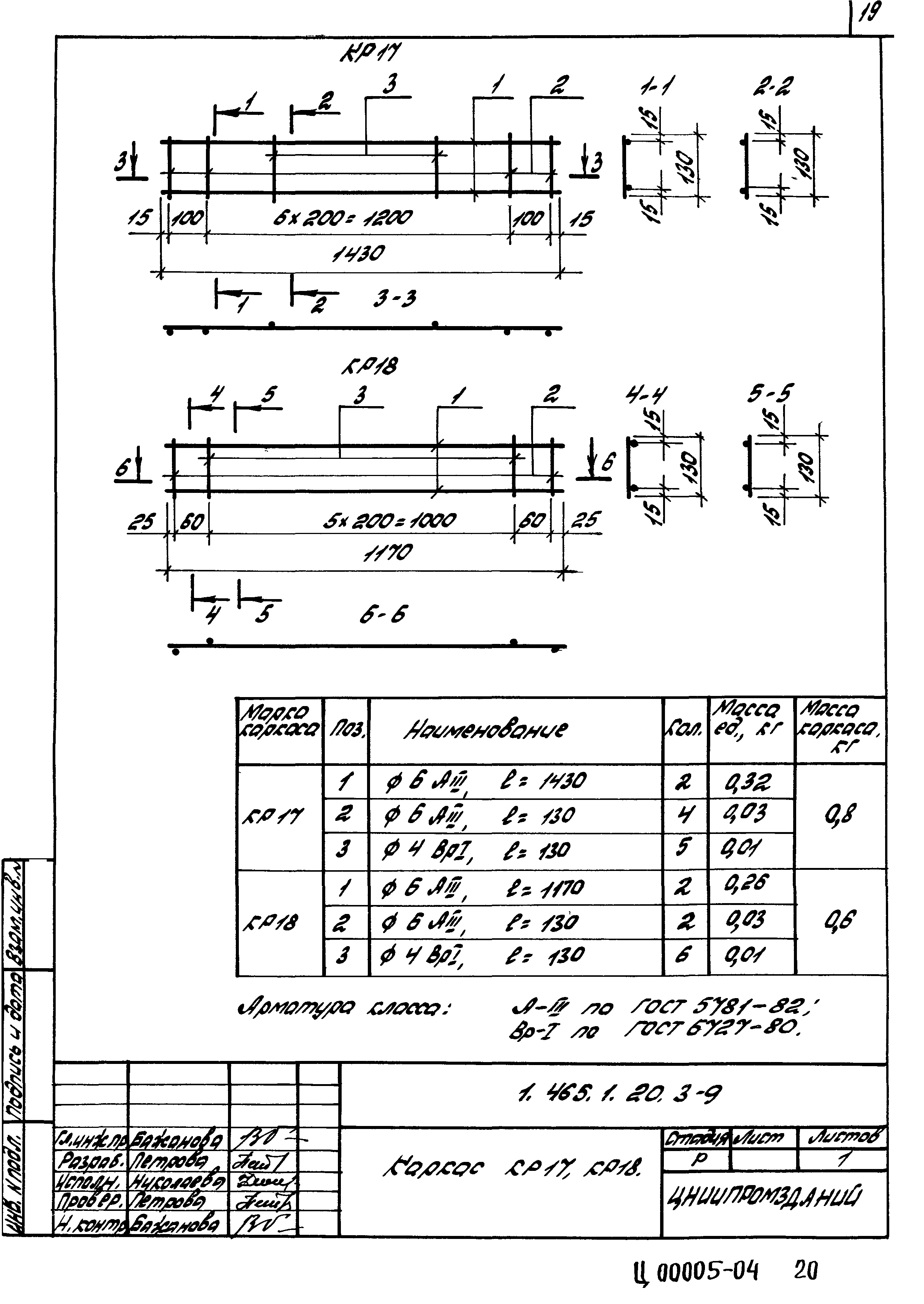

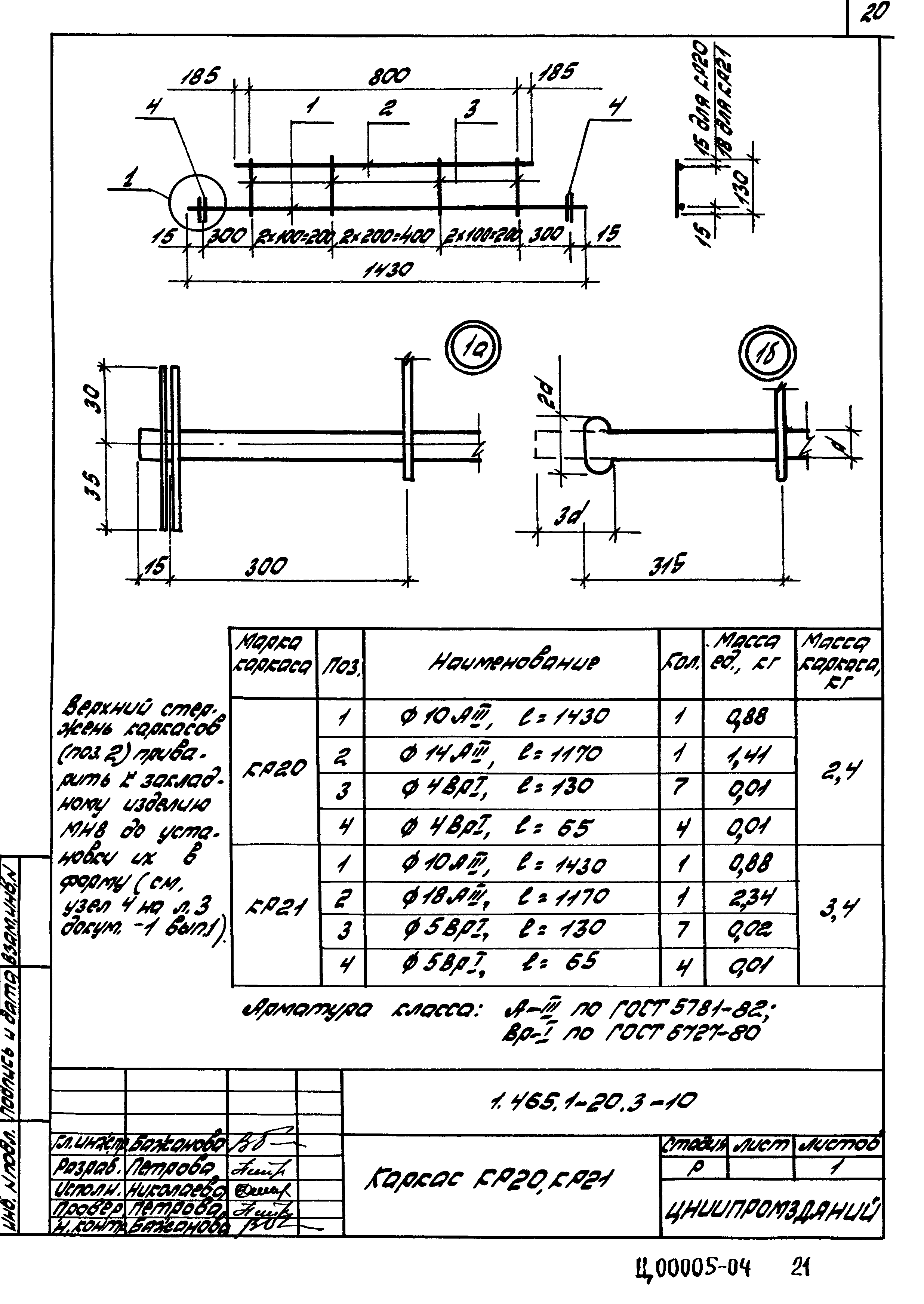

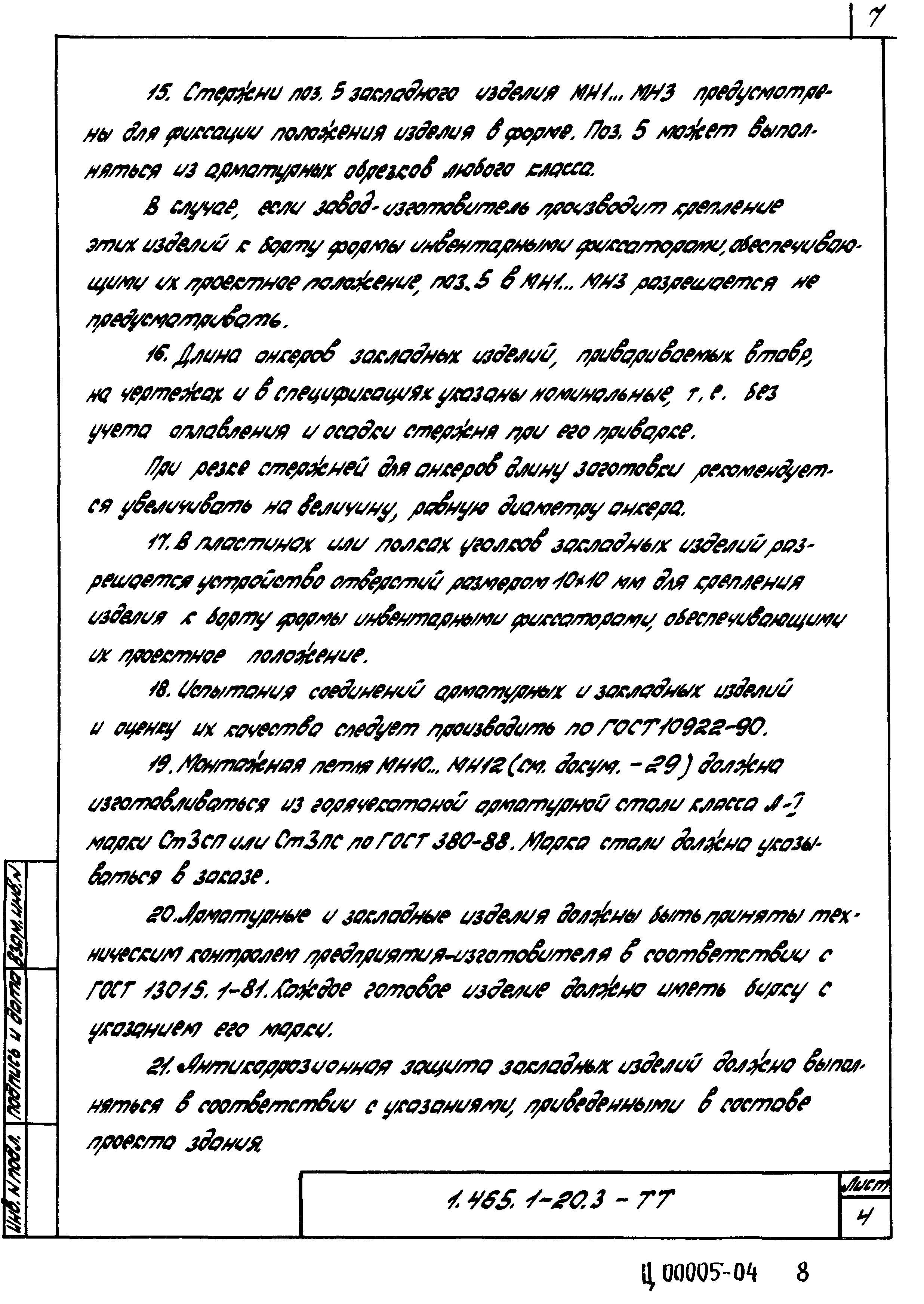

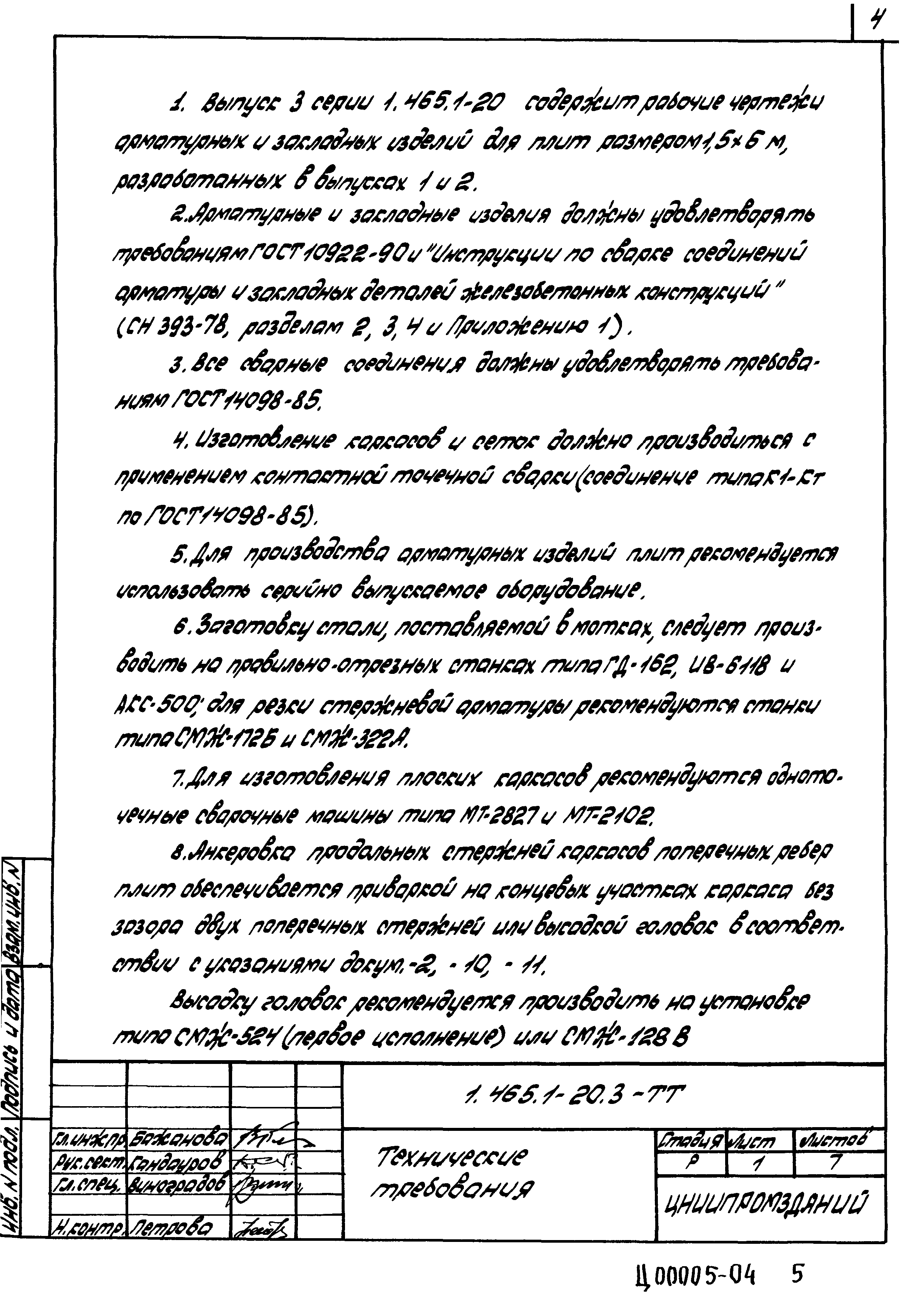

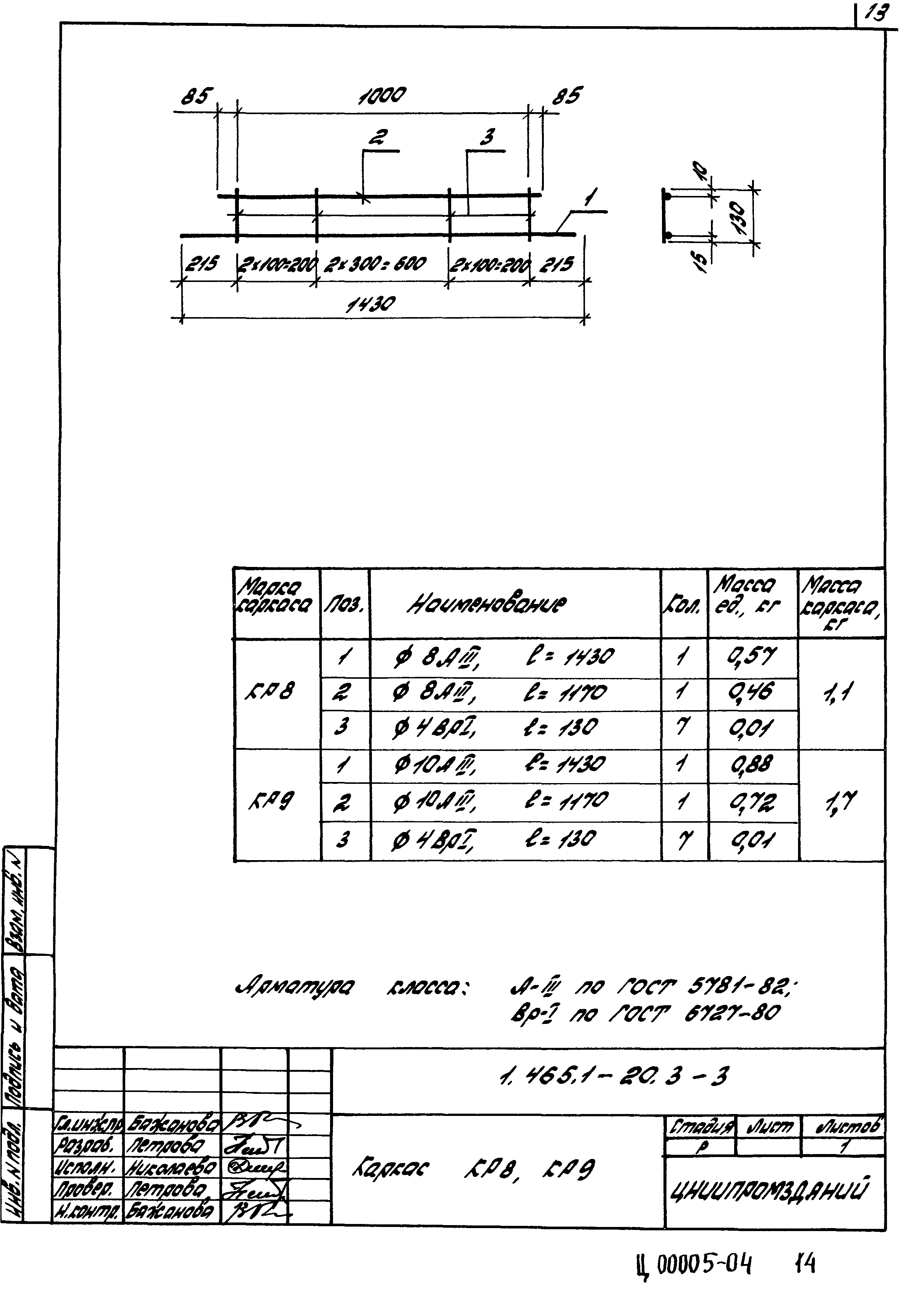

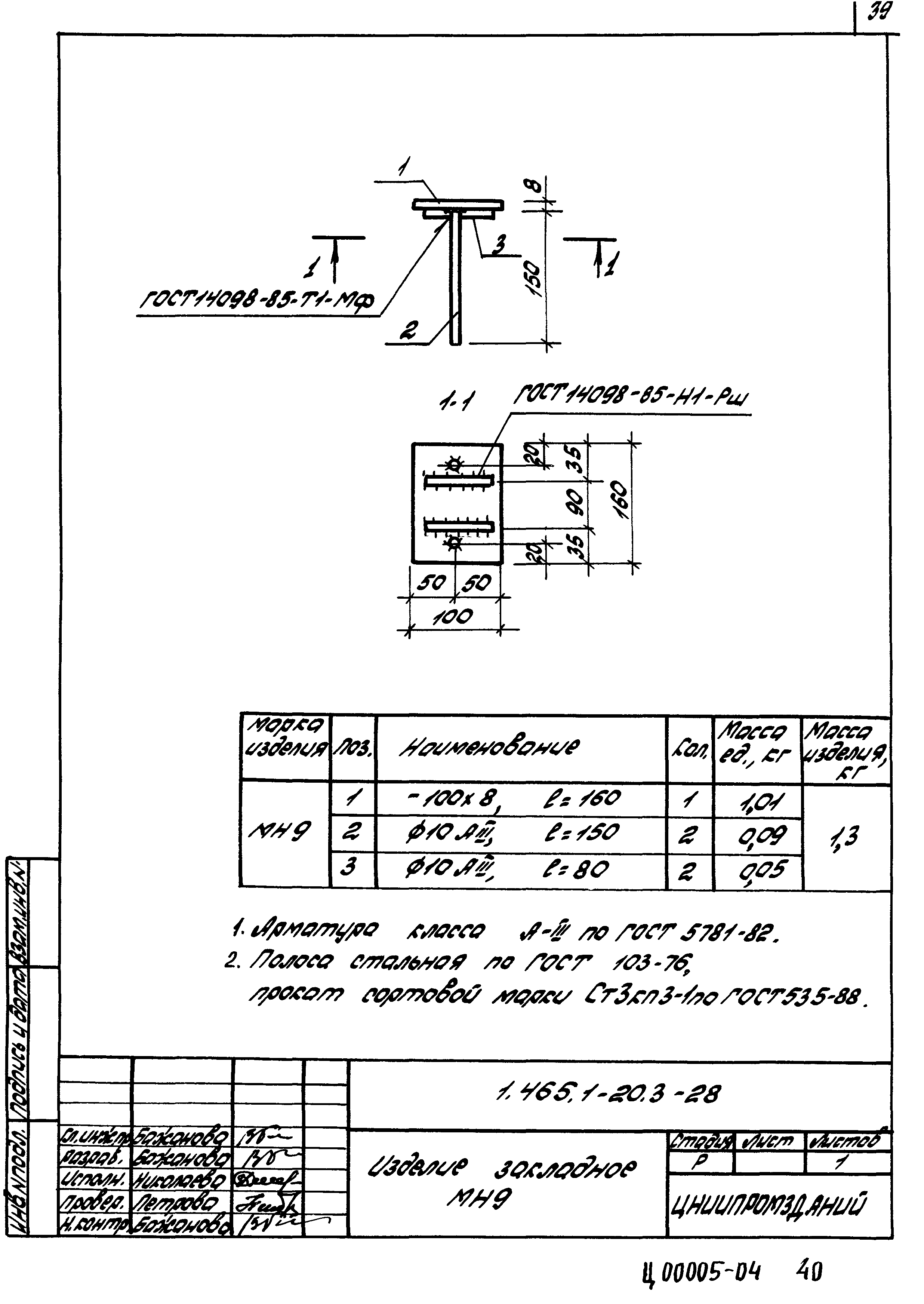

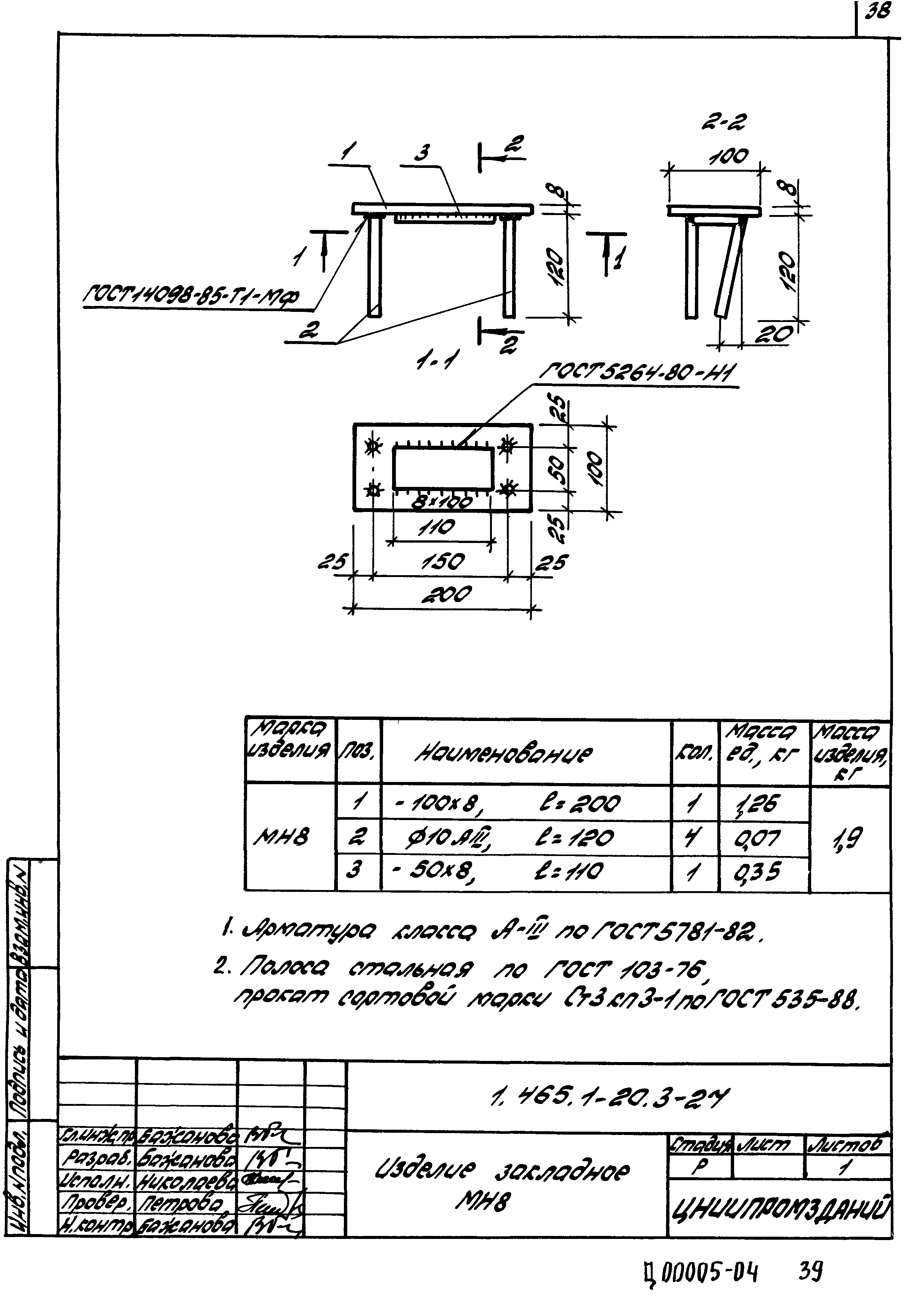

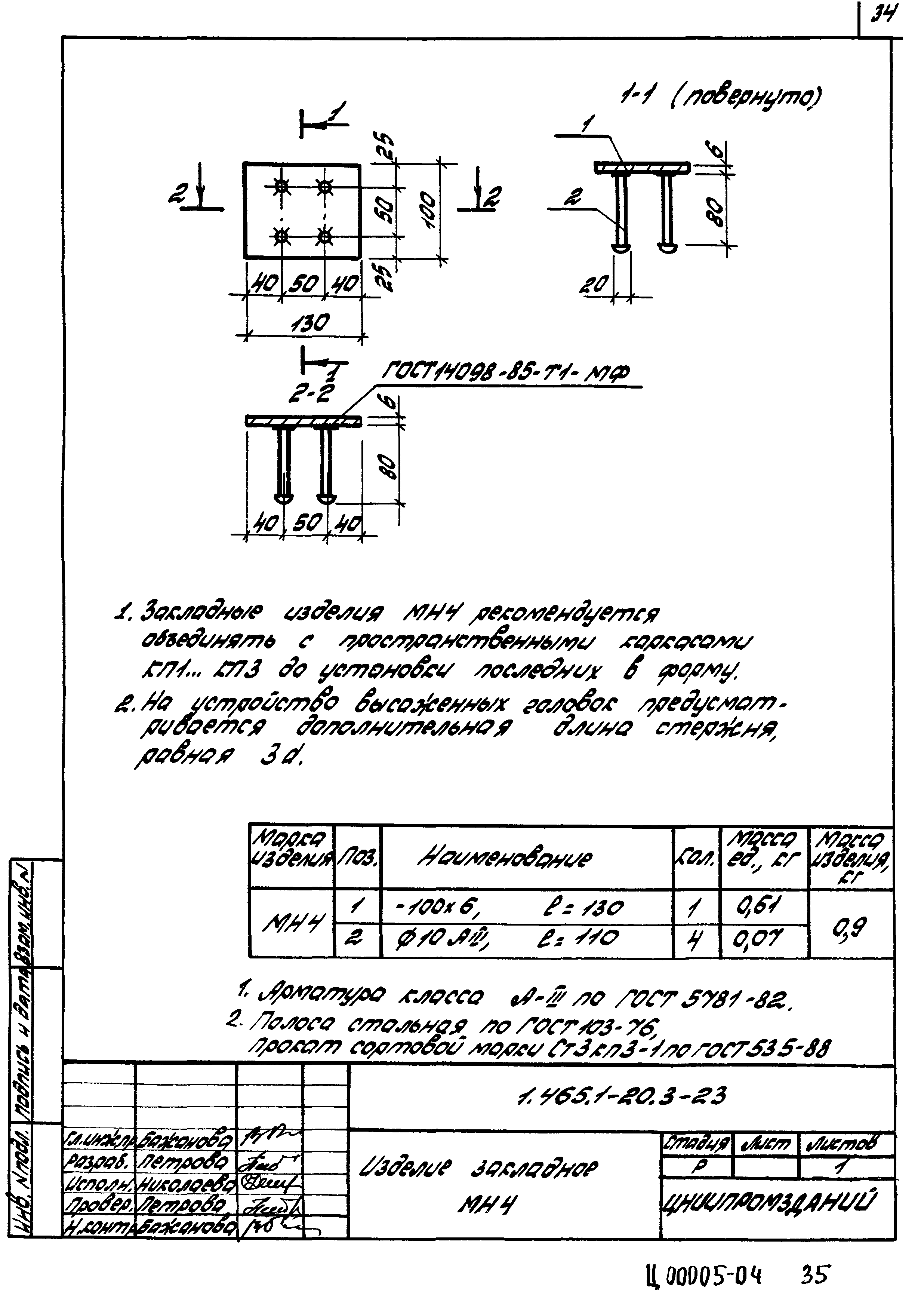

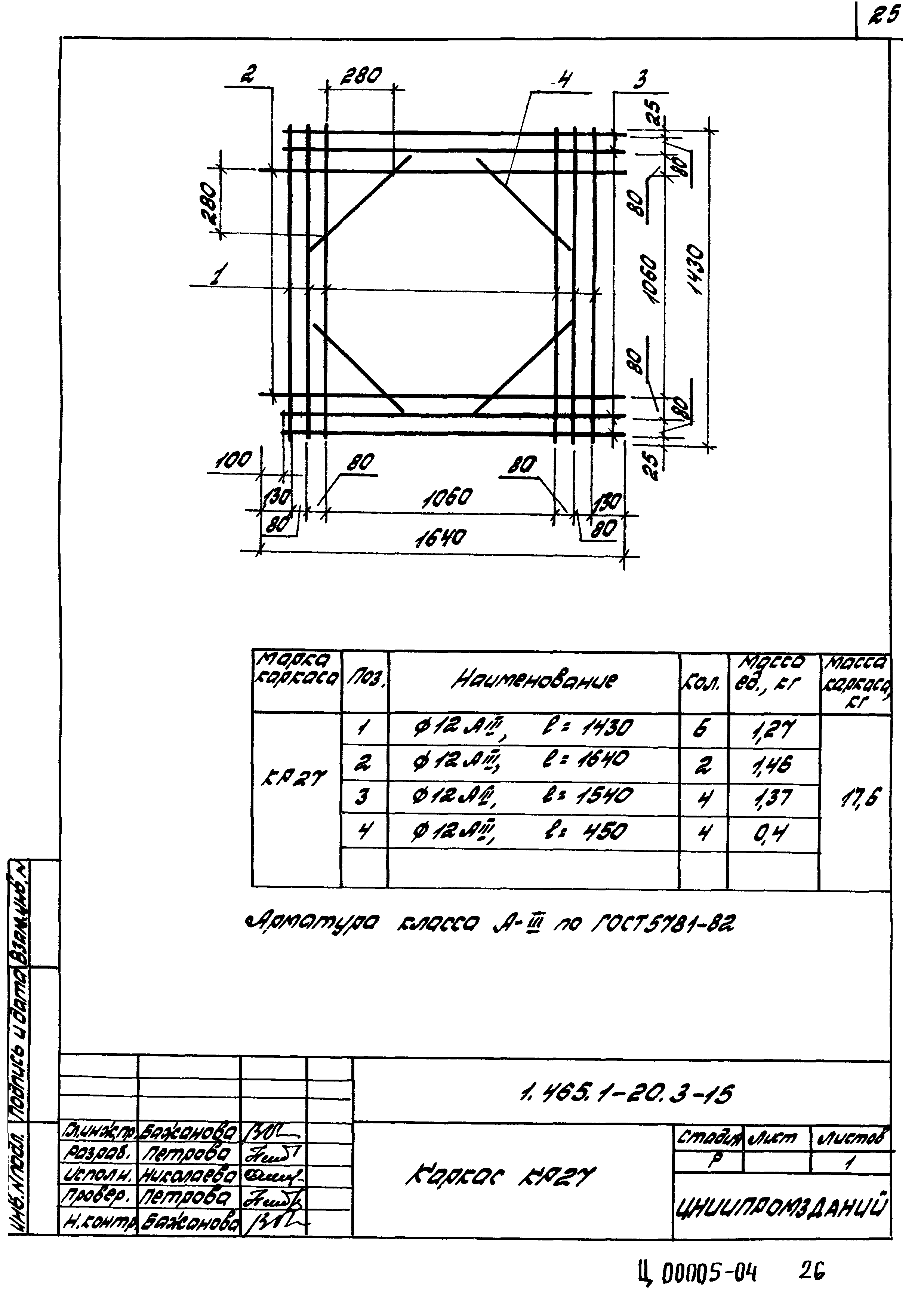

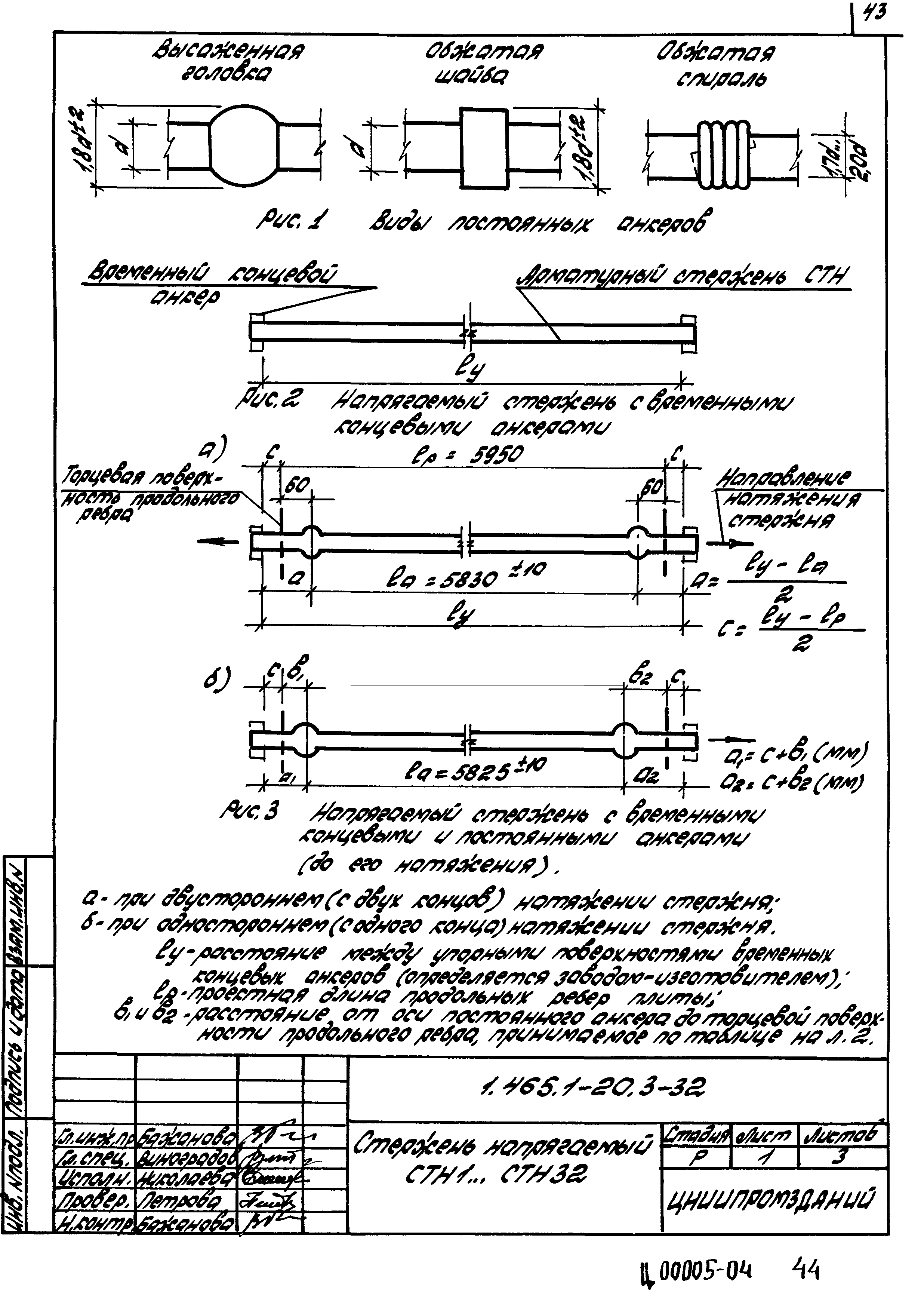

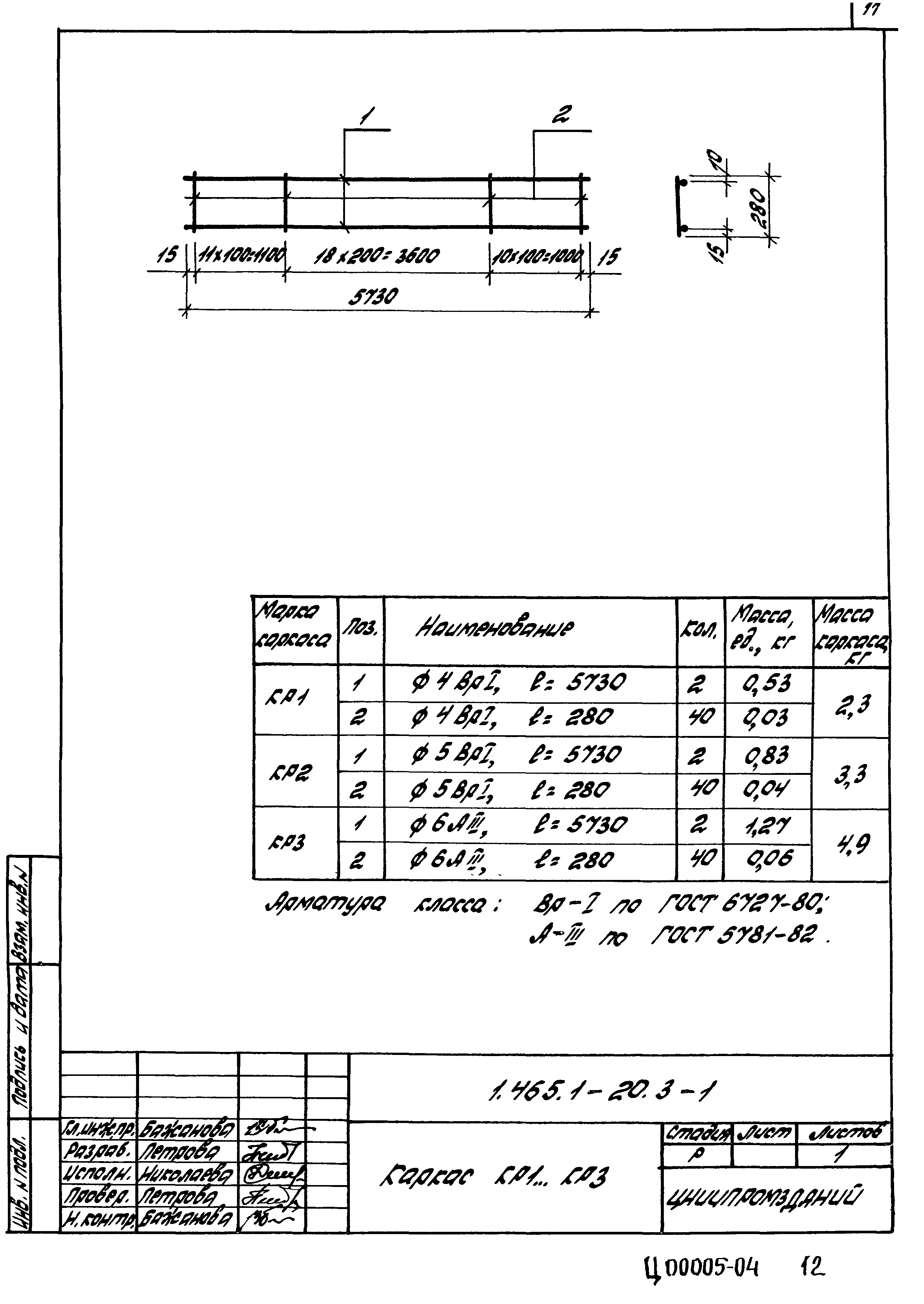

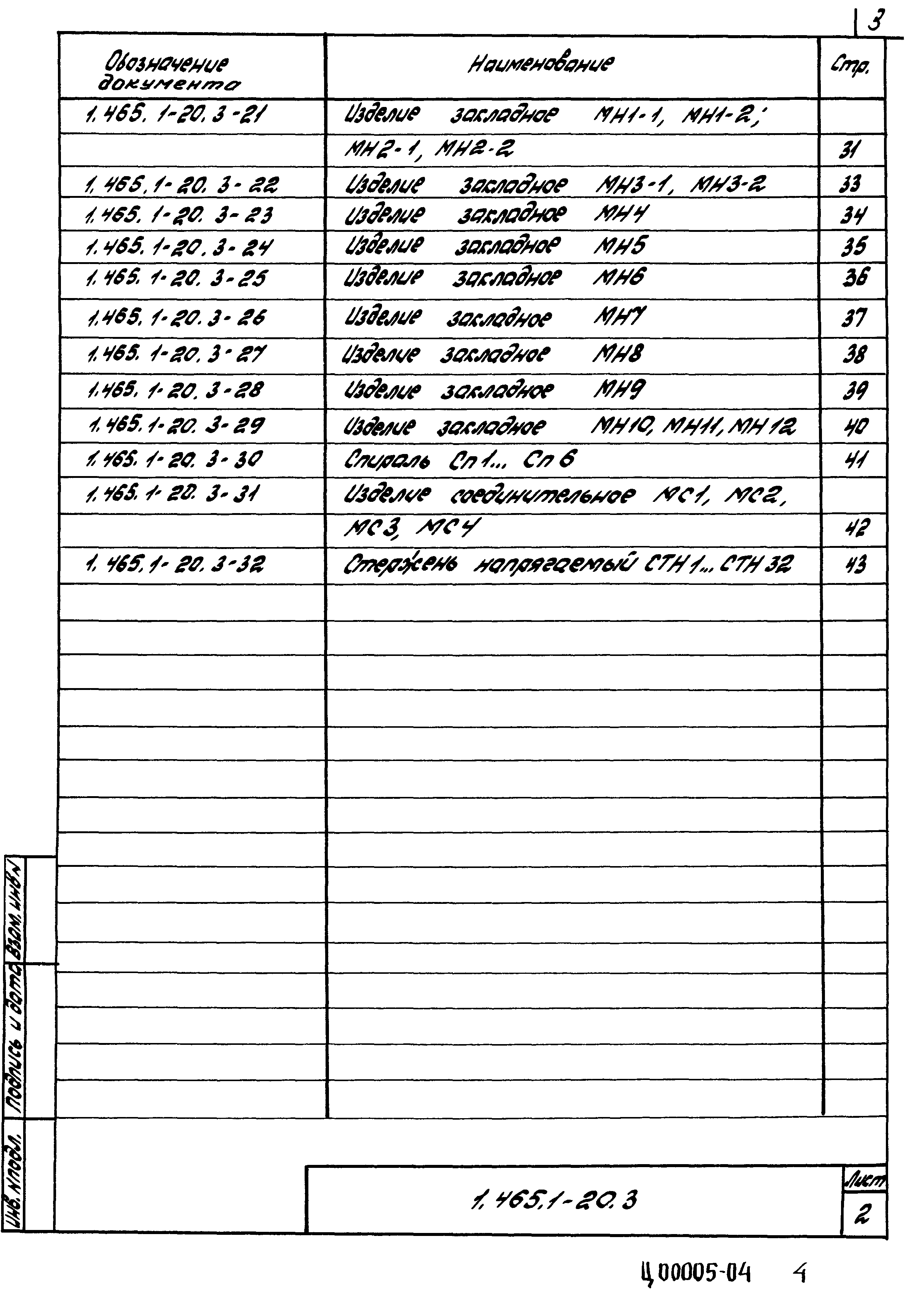

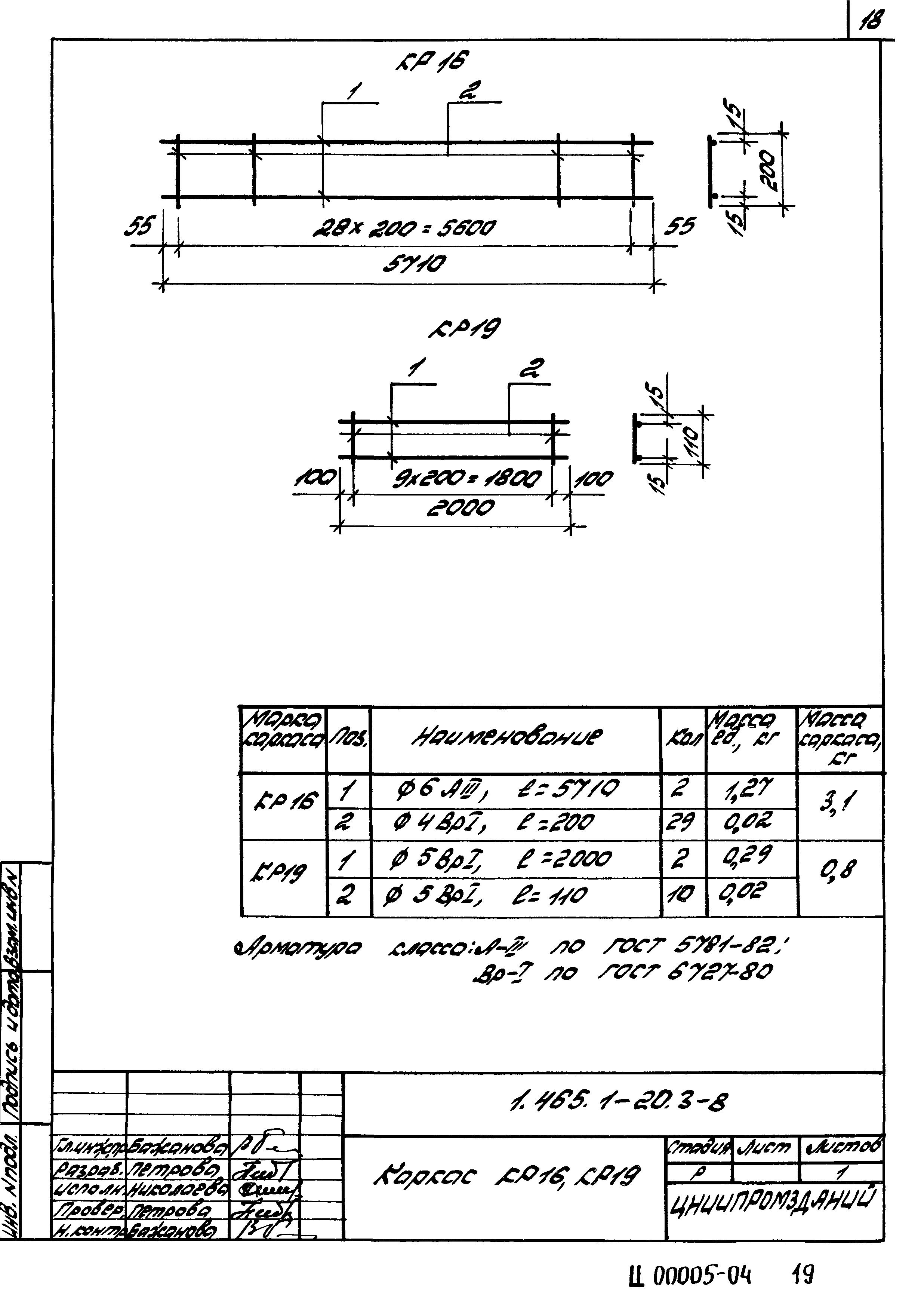

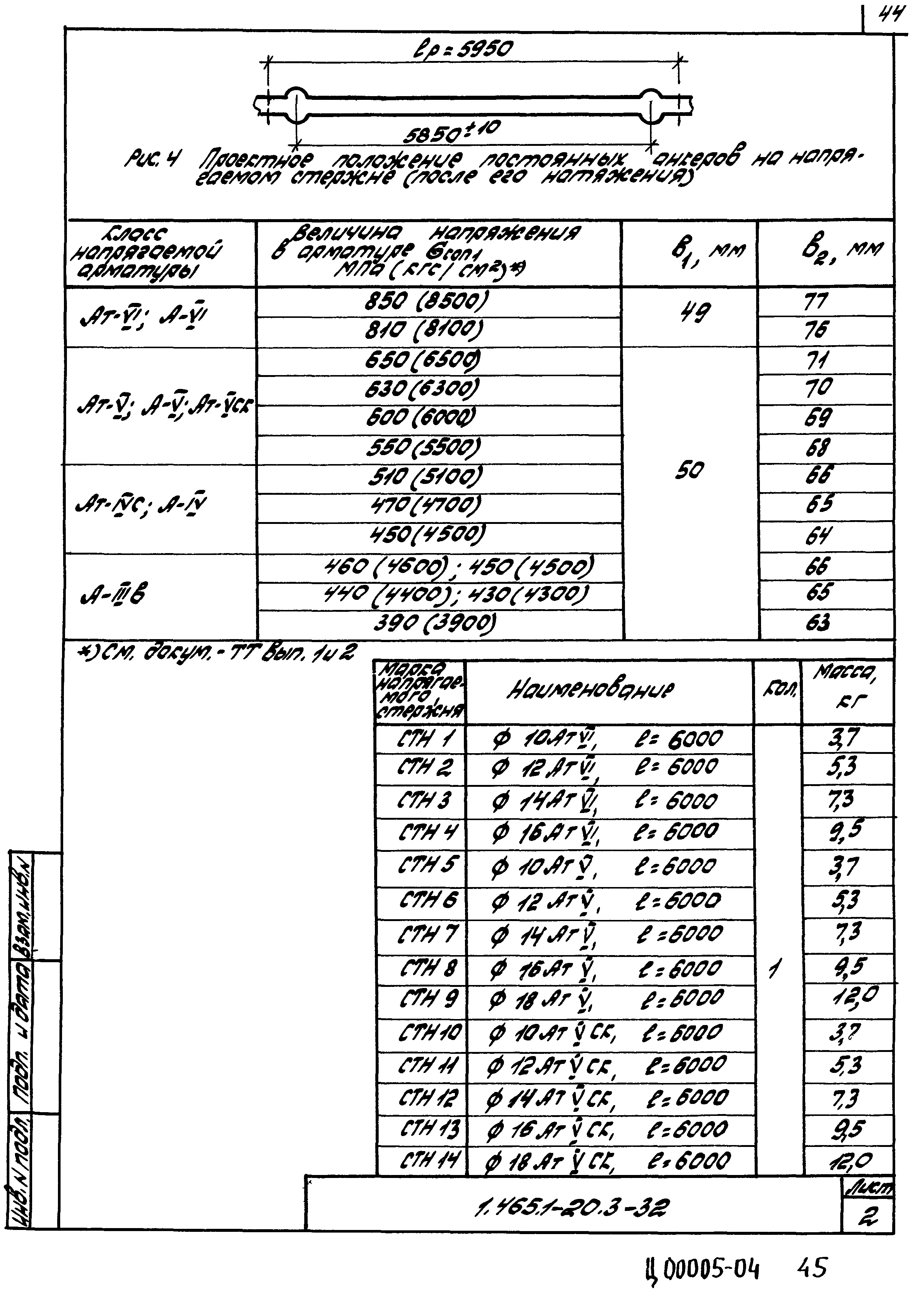

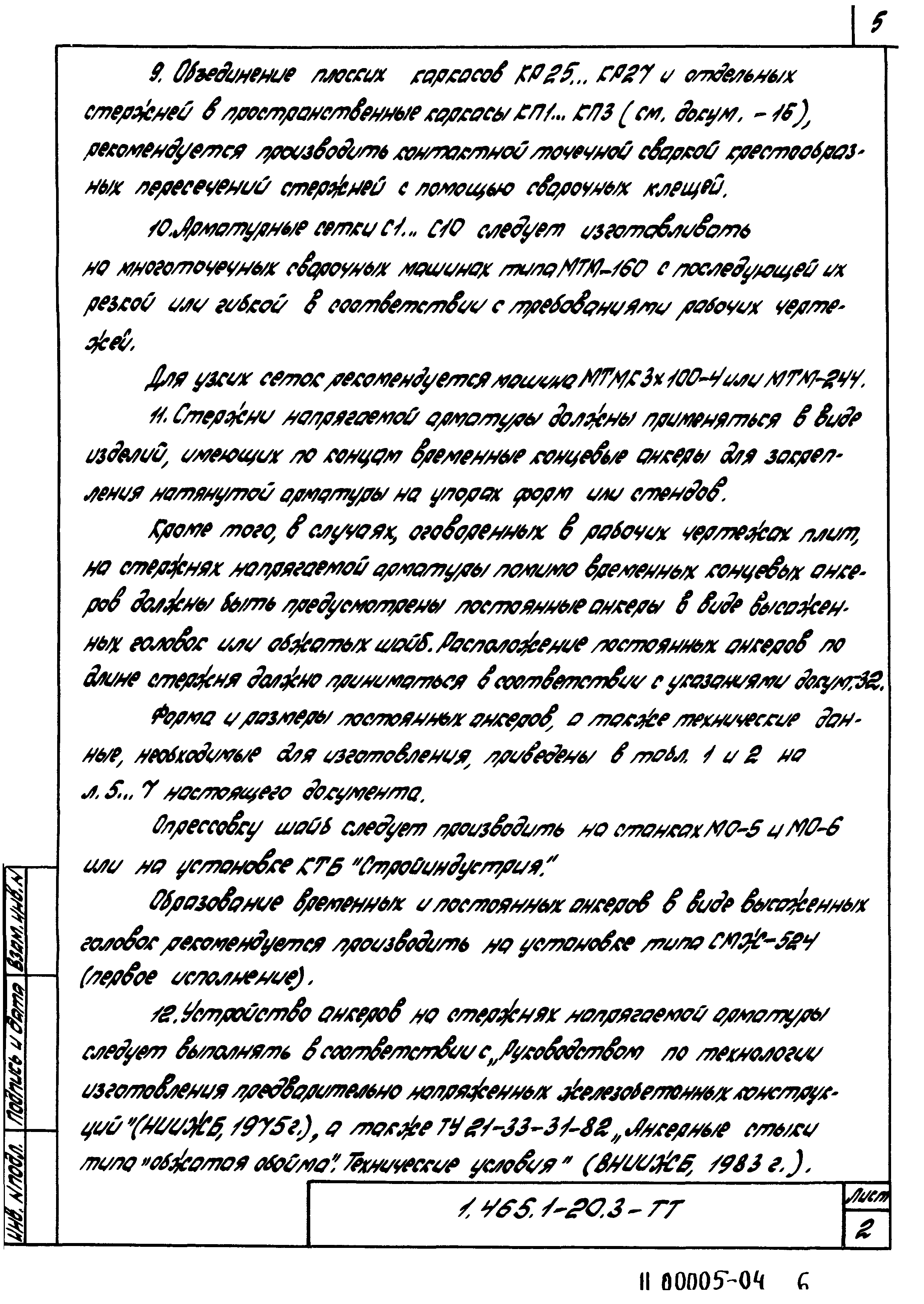

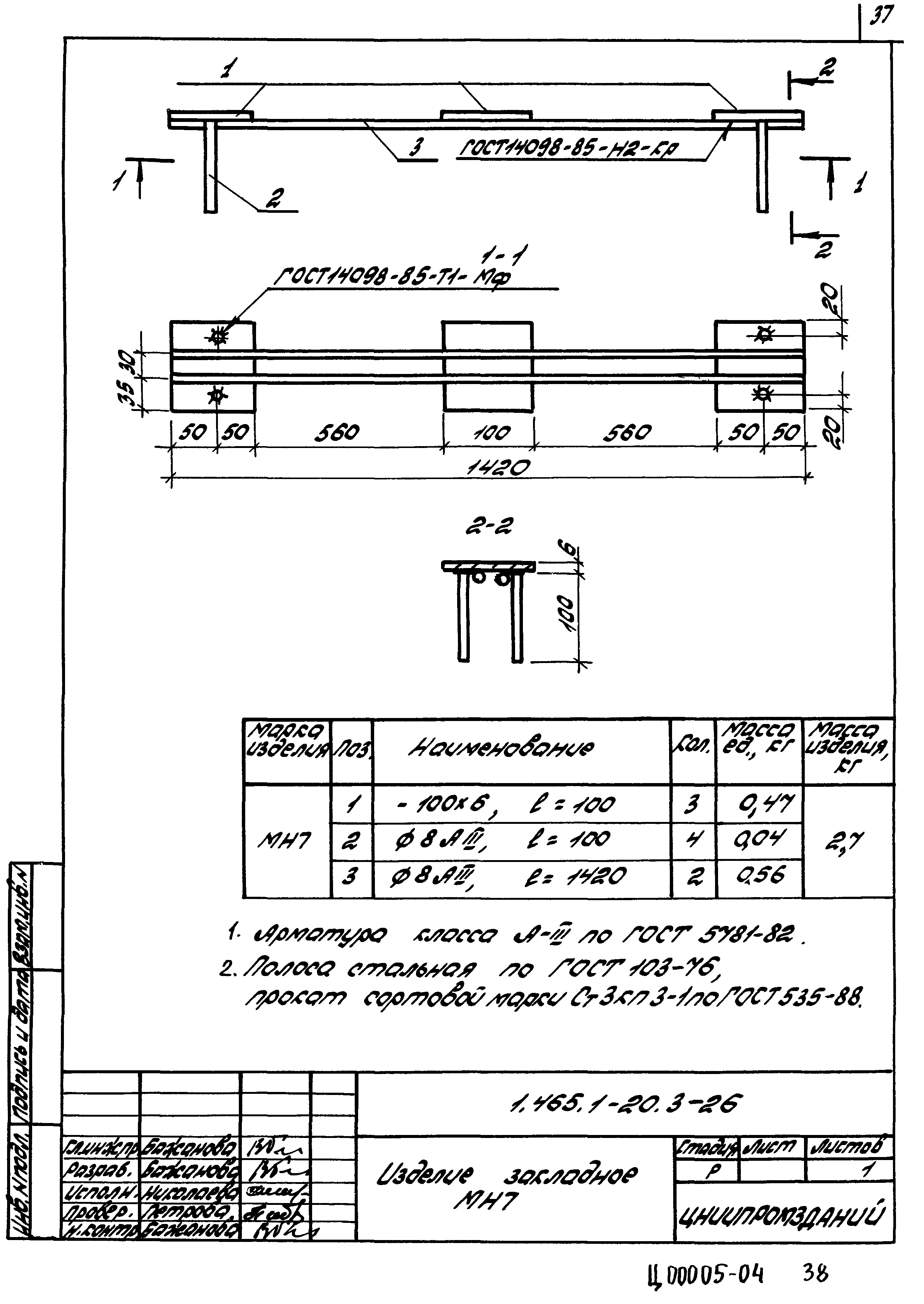

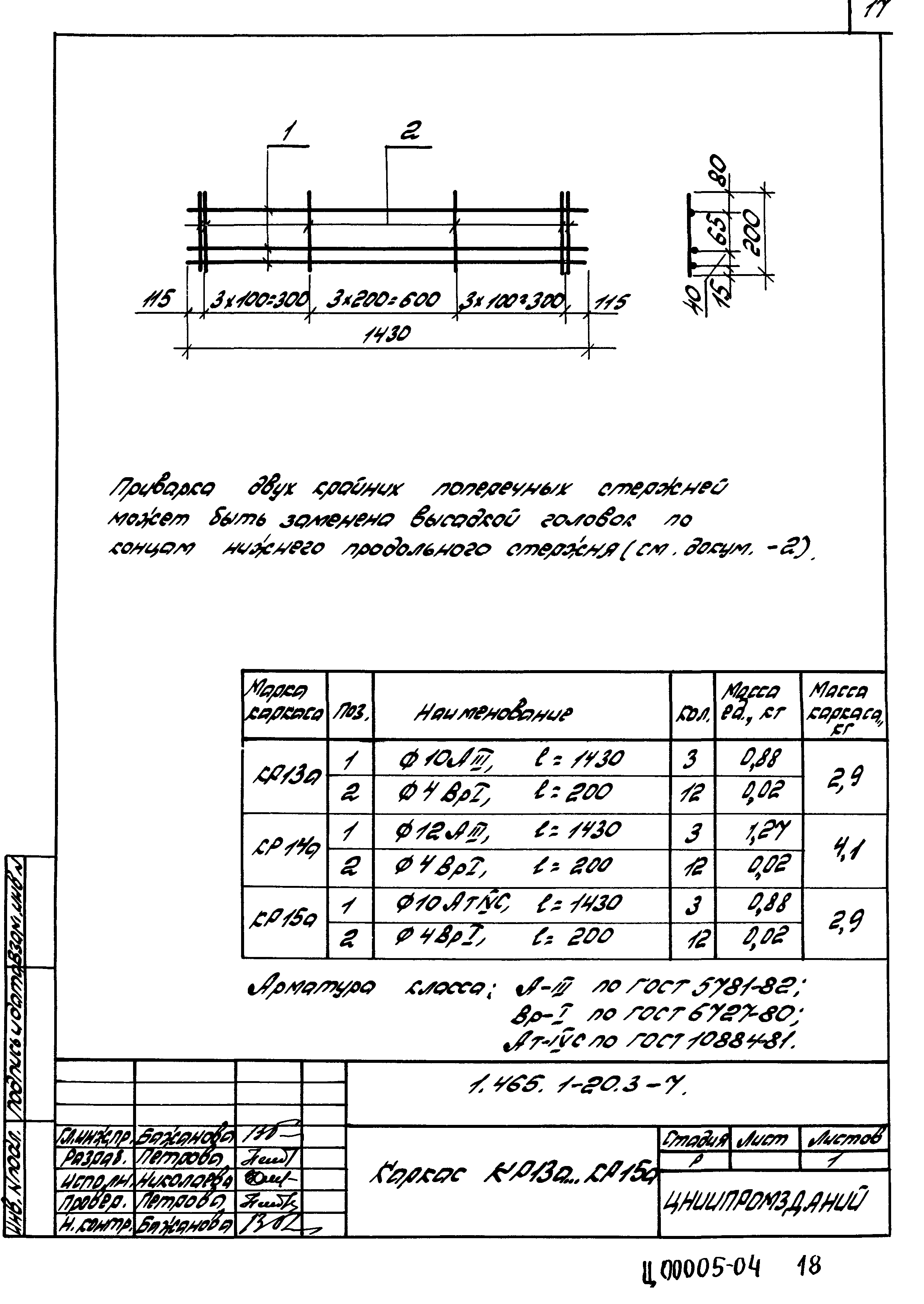

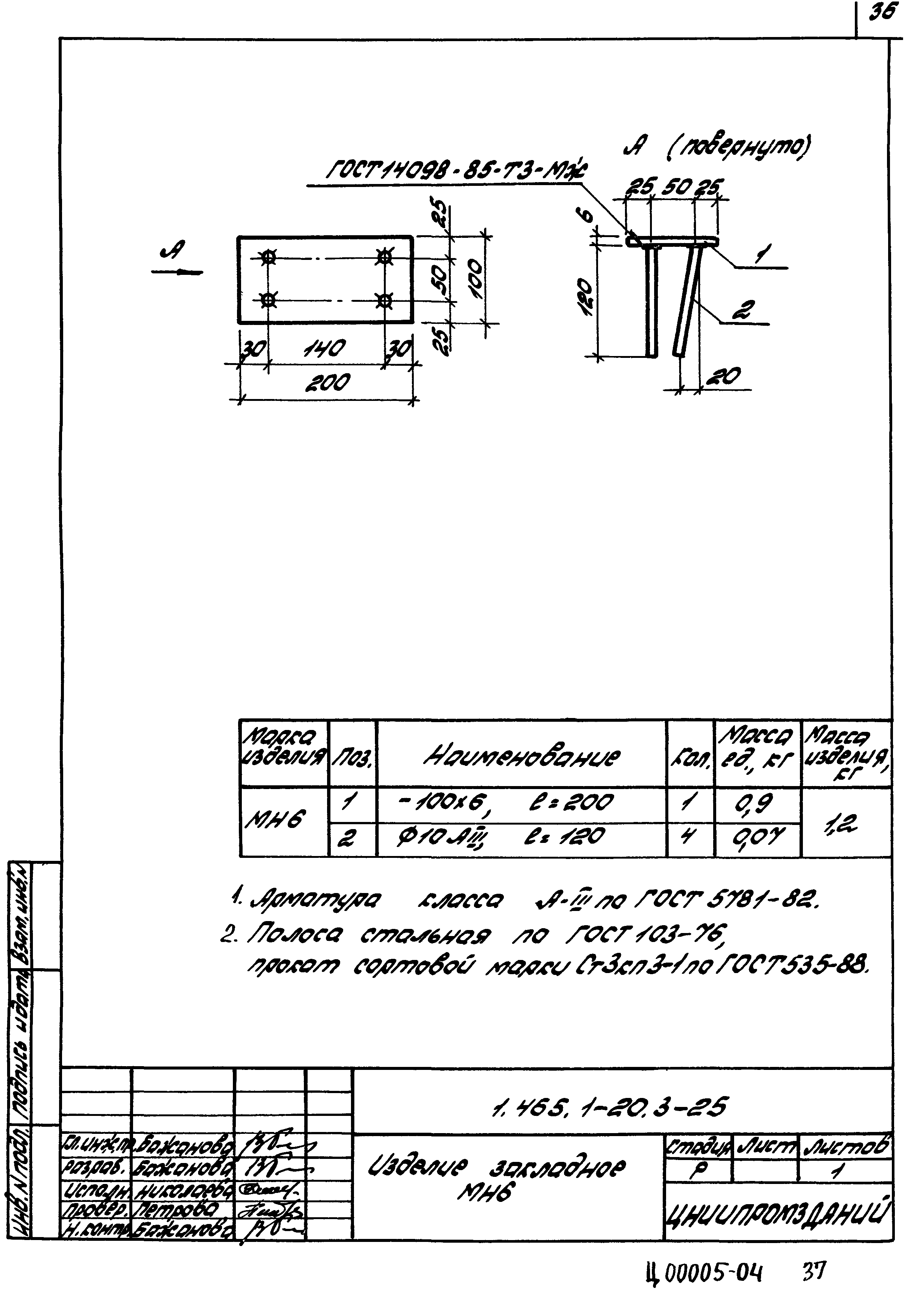

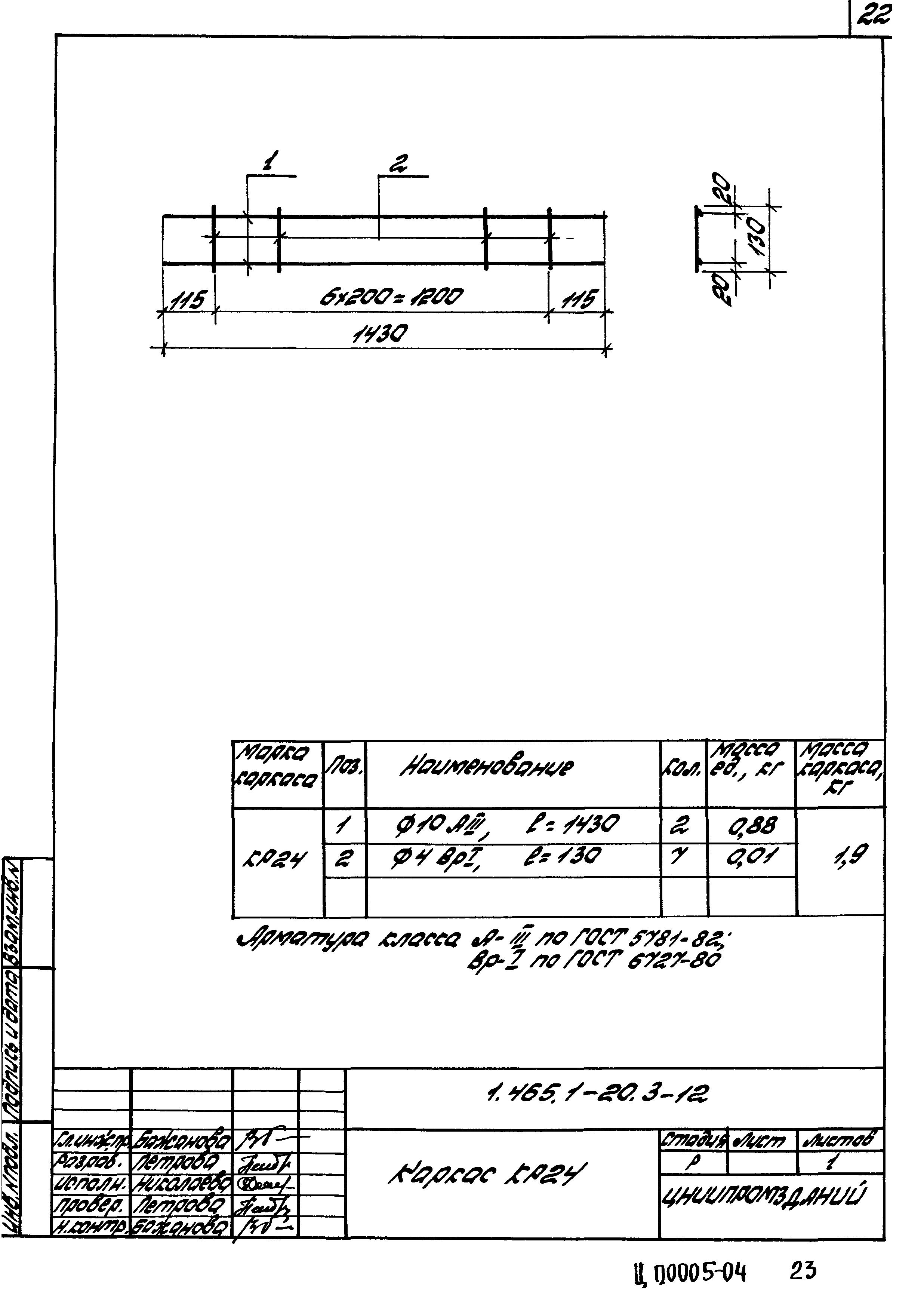

Оглавление:	1.465.1-20.3-ТТ Технические требования 1.465.1-20.3-1 Каркас КР1..КР3 1.465.1-20.3-2 Каркас КР4…КР7 1.465.1-20.3-3 Каркас КР8, КР9 1.465.1-20.3-4 Каркас КР8а,КР9а 1.465.1-20.3-5 Каркас КР10…КР12 1.465.1-20.3-6 Каркас КР13…КР15 1.465.1-20.3-7 Каркас КР13а…КР15а 1.465.1-20.3-8 Каркас КР16, КР19 1.465.1-20.3-9 Каркас КР17, КР18 1.465.1-20.3-10 Каркас КР20, КР21 1.465.1-20.3-11 Каркас КР22, КР23 1.465.1-20.3-12 Каркас КР24 1.465.1-20.3-13 Каркас КР25 1.465.1-20.3-14 Каркас КР26 1.465.1-20.3-15 Каркас КР27 1.465.1-20.3-16 Каркас КП1…КП3 1.465.1-20.3-17 Сетка С1, С2 1.465.1-20.3-18 Сетка С3, С4 1.465.1-20.3-19 Сетка С5, С6 1.465.1-20.3-20 Сетка С7…С10 1.465.1-20.3-21 Изделие закладное МН1-1, МН1-2, МН2-1, МН2-2 1.465.1-20.3-22 Изделие закладное МН3-1, МН3-2 1.465.1-20.3-23 Изделие закладное МН4 1.465.1-20.3-24 Изделие закладное МН5 1.465.1-20.3-25 Изделие закладное МН6 1.465.1-20.3-26 Изделие закладное МН7 1.465.1-20.3-27 Изделие закладное МН8 1.465.1-20.3-28 Изделие закладное МН9 1.465.1-20.3-29 Изделие закладное МН10, МН11, МН12 1.465.1-20.3-30 Спираль Сп1…Сп6 1.465.1-20.3-31 Изделие соединительное МС1, МС2, МС3, МС4 1.465.1-20.3-32 Стержень напрягаемый СТН1…СТН32 1.465.1-20.3-ТТ Технические требования 1.465.1-20.3-1 Каркас КР1..КР3 1.465.1-20.3-2 Каркас КР4…КР7 1.465.1-20.3-3 Каркас КР8, КР9 1.465.1-20.3-4 Каркас КР8а,КР9а 1.465.1-20.3-5 Каркас КР10…КР12 1.465.1-20.3-6 Каркас КР13…КР15 1.465.1-20.3-7 Каркас КР13а…КР15а 1.465.1-20.3-8 Каркас КР16, КР19 1.465.1-20.3-9 Каркас КР17, КР18 1.465.1-20.3-10 Каркас КР20, КР21 1.465.1-20.3-11 Каркас КР22, КР23 1.465.1-20.3-12 Каркас КР24 1.465.1-20.3-13 Каркас КР25 1.465.1-20.3-14 Каркас КР26 1.465.1-20.3-15 Каркас КР27 1.465.1-20.3-16 Каркас КП1…КП3 1.465.1-20.3-17 Сетка С1, С2 1.465.1-20.3-18 Сетка С3, С4 1.465.1-20.3-19 Сетка С5, С6 1.465.1-20.3-20 Сетка С7…С10 1.465.1-20.3-21 Изделие закладное МН1-1, МН1-2, МН2-1, МН2-2 1.465.1-20.3-22 Изделие закладное МН3-1, МН3-2 1.465.1-20.3-23 Изделие закладное МН4 1.465.1-20.3-24 Изделие закладное МН5 1.465.1-20.3-25 Изделие закладное МН6 1.465.1-20.3-26 Изделие закладное МН7 1.465.1-20.3-27 Изделие закладное МН8 1.465.1-20.3-28 Изделие закладное МН9 1.465.1-20.3-29 Изделие закладное МН10, МН11, МН12 1.465.1-20.3-30 Спираль Сп1…Сп6 1.465.1-20.3-31 Изделие соединительное МС1, МС2, МС3, МС4 1.465.1-20.3-32 Стержень напрягаемый СТН1…СТН32
Разработан:	ЦНИИпромзданий
Утверждён:	19.11.1992 Минстрой России (Russian Federation Minstroy 9-1/357)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Покрытия Сборные железобетонные плиты и панели
Заменяет собой:	Серия 1.465.1-7/84 «Выпуск 2. Арматурные и закладные изделия. Рабочие чертежи»
Нормативные ссылки:	ГОСТ 10922-90 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» Серия 1.465.1-20 «Выпуск 1. Плиты без проемов и с проемами в полке для пропуска вентшахт. Рабочие чертежи» Серия 1.465.1-20 «Выпуск 2. Плиты с проемами в полке для легкосбрасываемой кровли и для зенитных фонарей. Рабочие чертежи»
