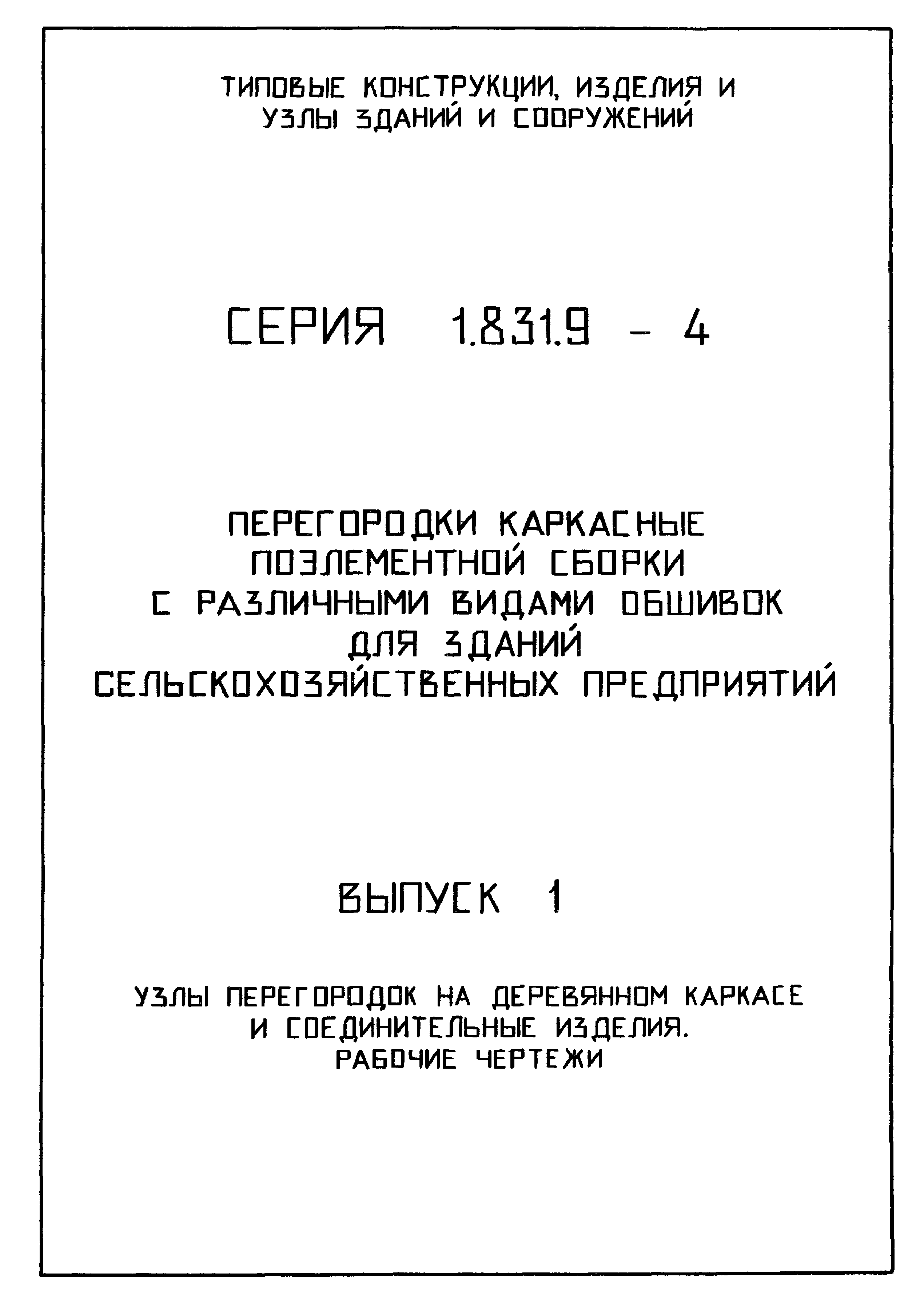

Скачать Серия 1.831.9-4 Выпуск 1. Узлы перегородок на деревянном каркасе и соединительные изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.831.9-4

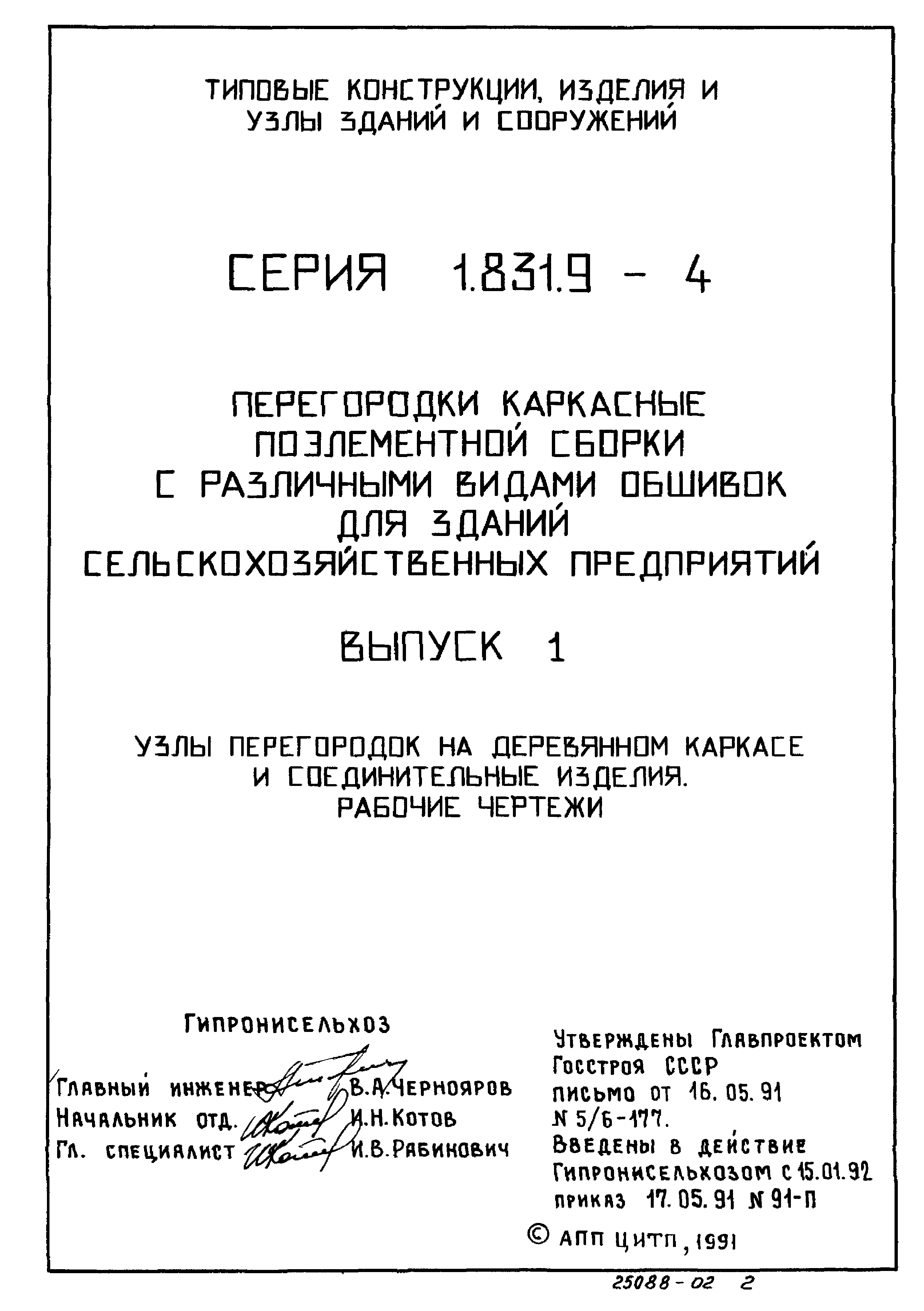

Выпуск 1. Узлы перегородок на деревянном каркасе и соединительные изделия. Рабочие чертежи

Обозначение:	Серия 1.831.9-4
Обозначение англ:	Series 1.831.9-4
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Узлы перегородок на деревянном каркасе и соединительные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	17.05.1991
Область применения:	Настоящий выпуск содержит рабочие чертежи монтажных узлов перегородок с деревянным каркасом поэлементной сборки с различными видами обшивок для зданий сельскохозяйственных предприятий и крепления их к конструкциям здания

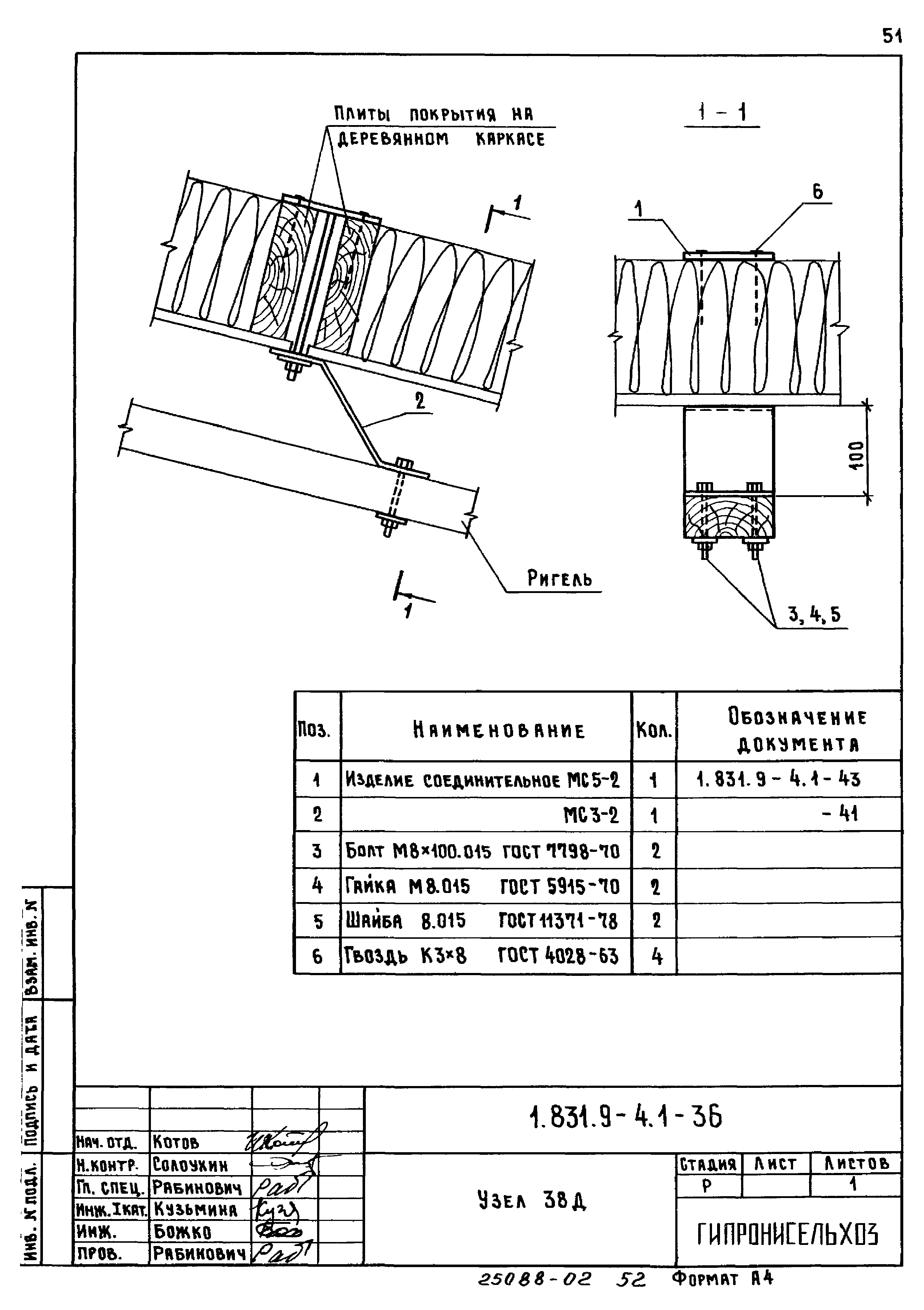

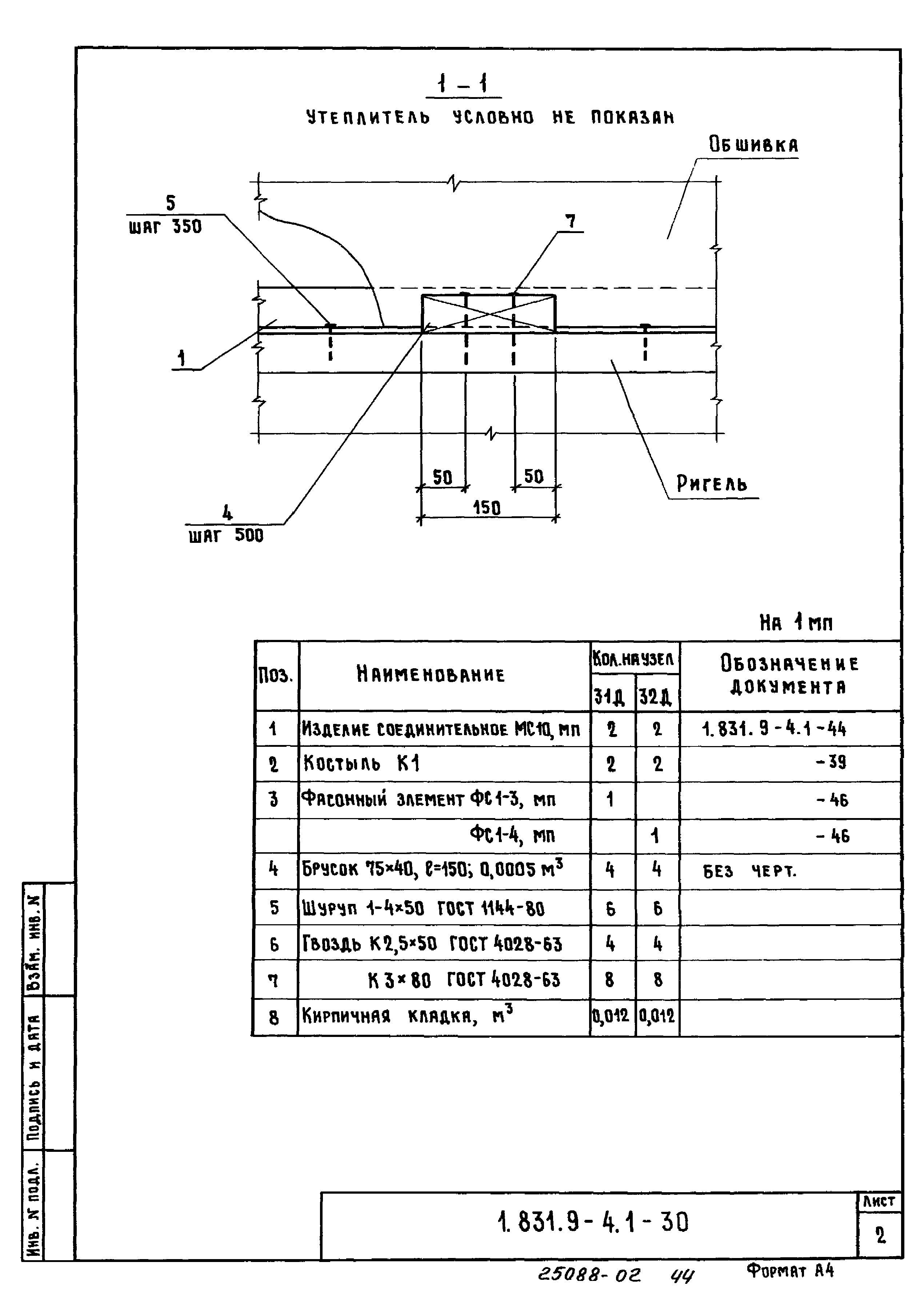

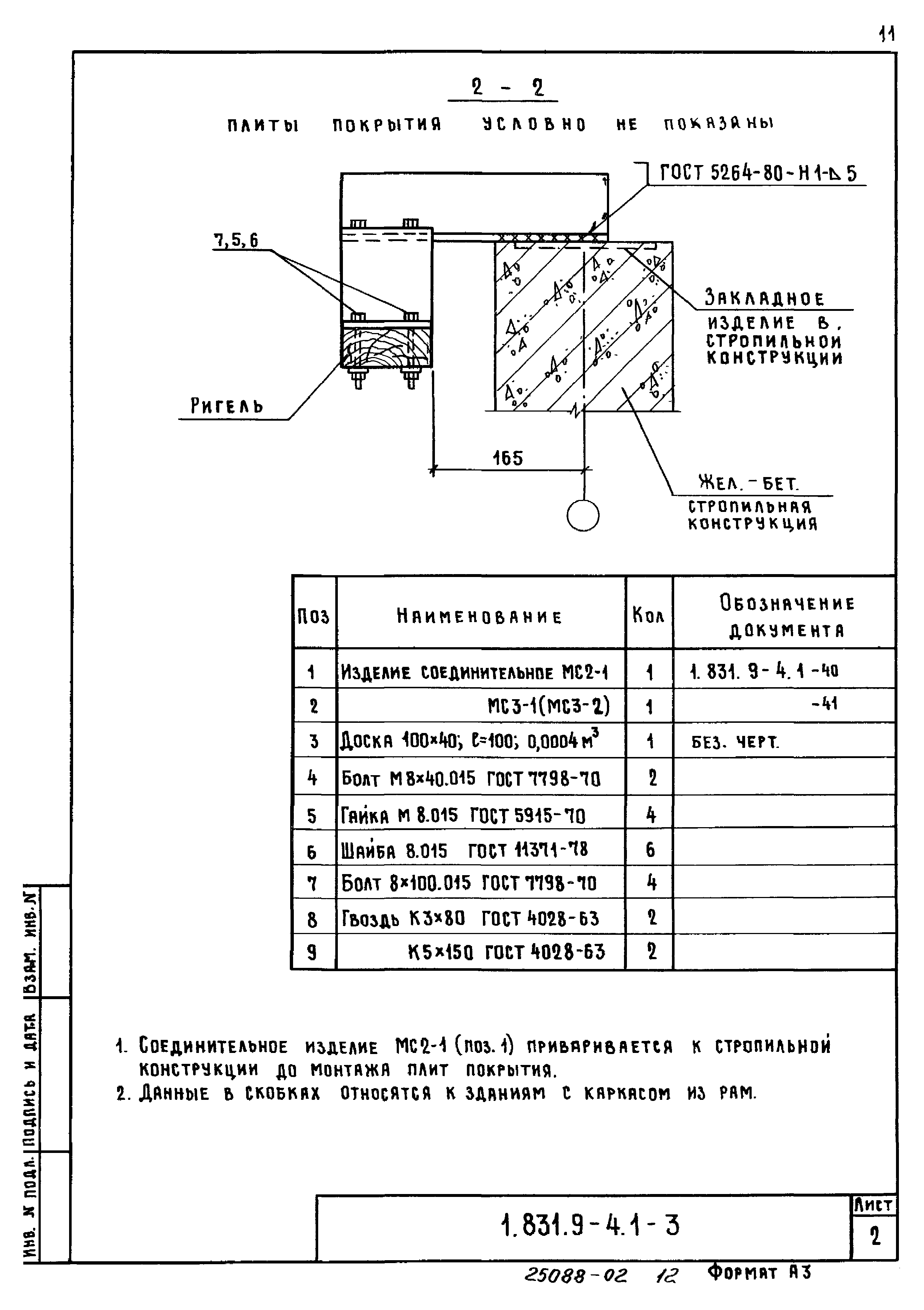

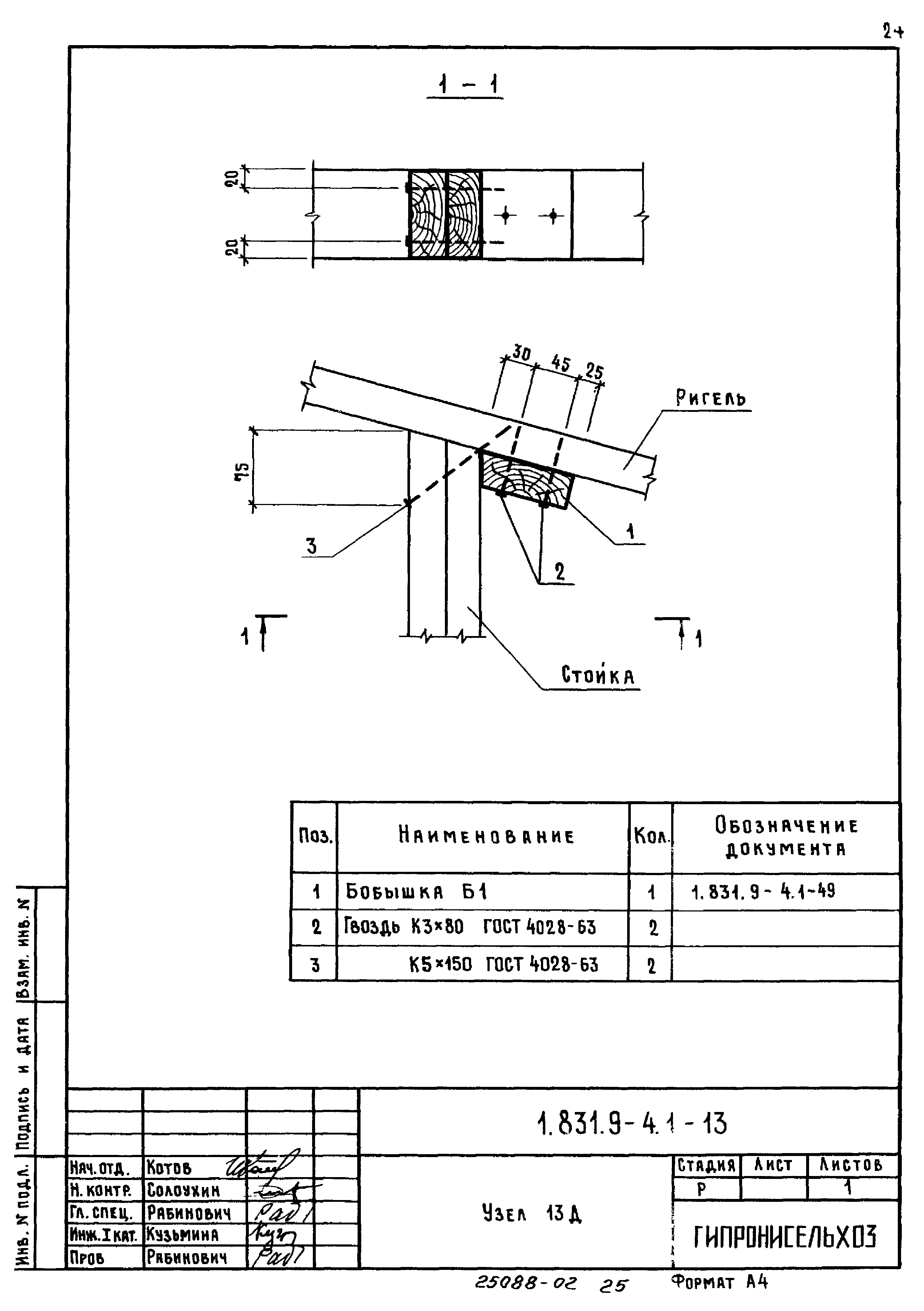

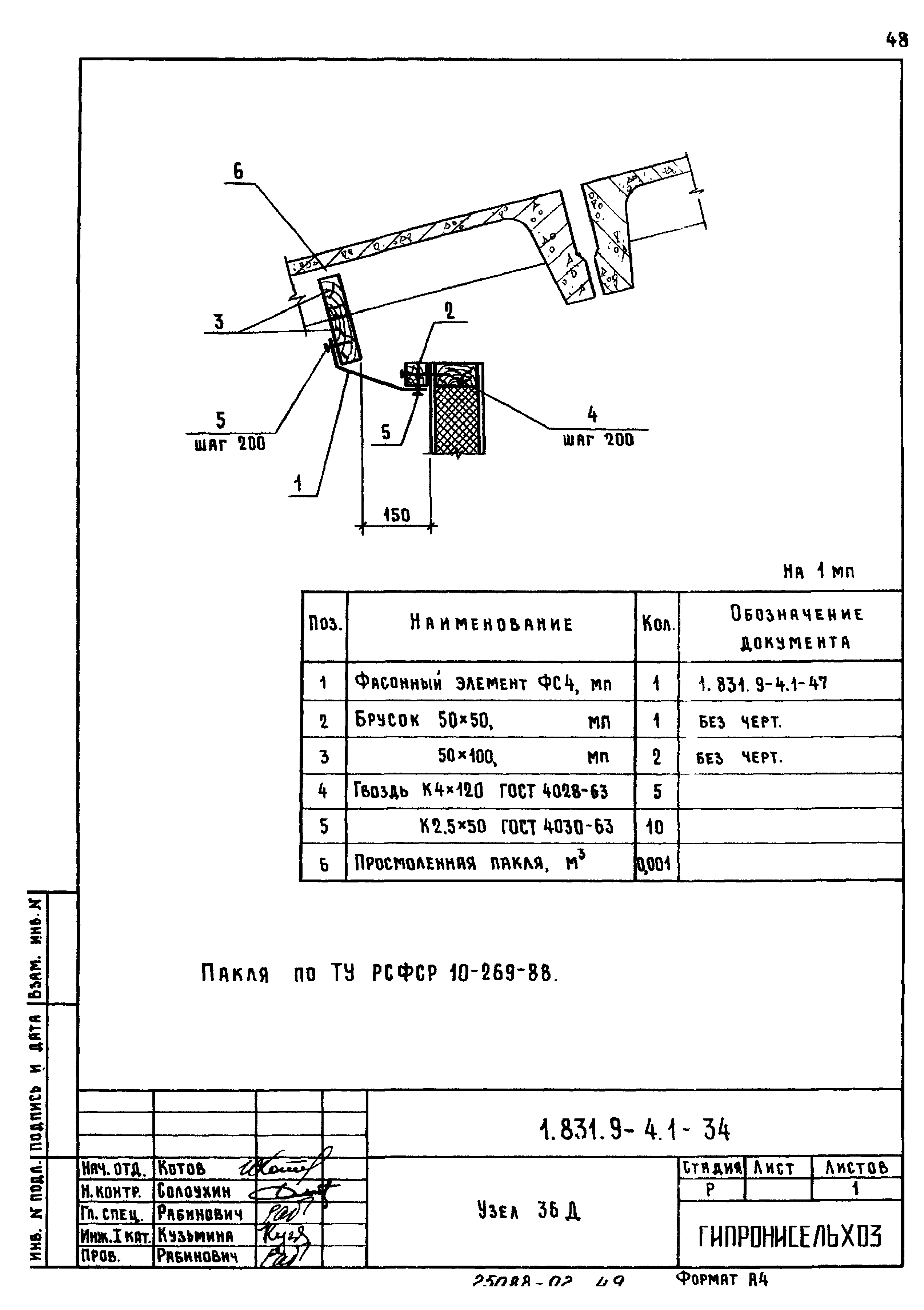

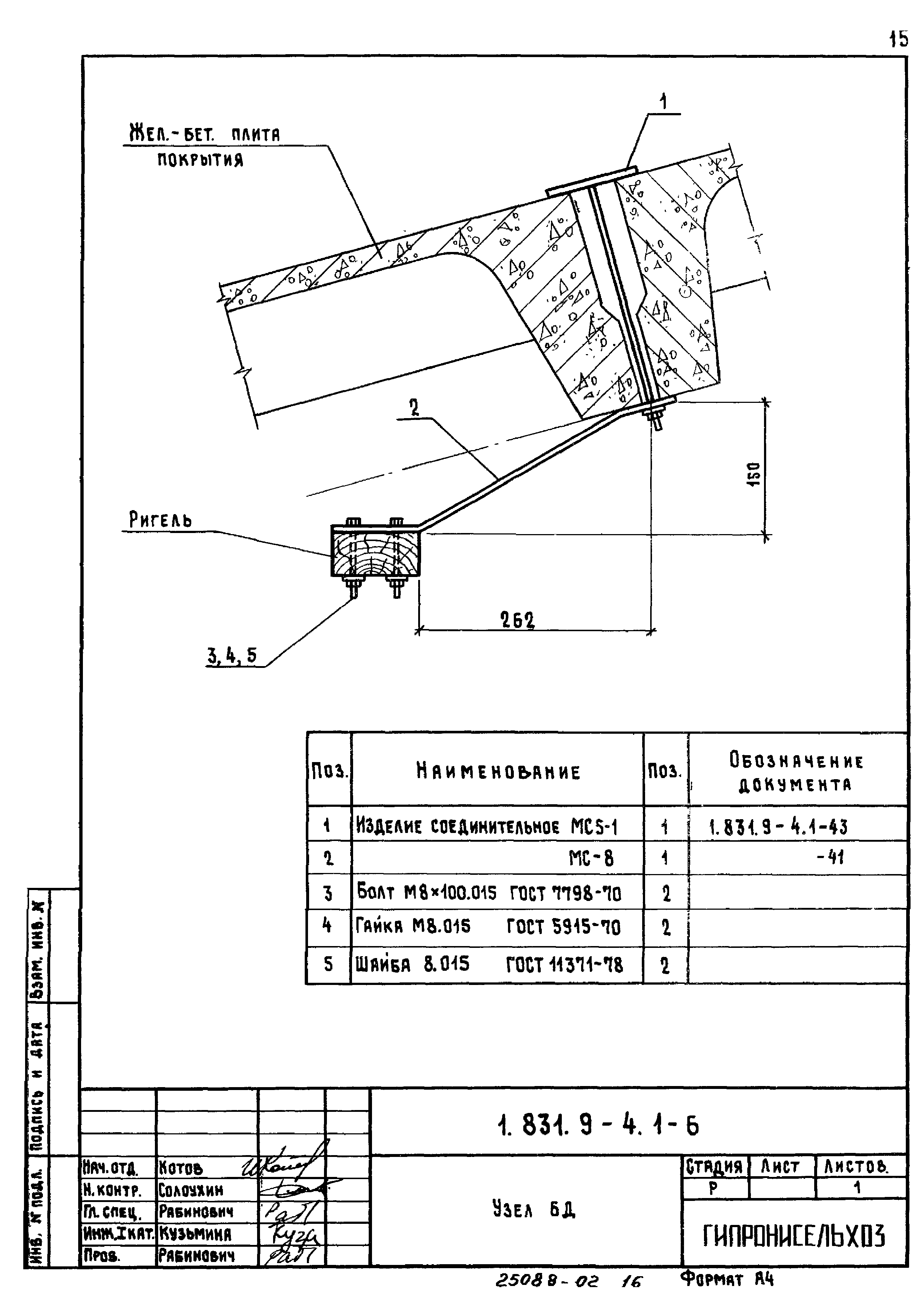

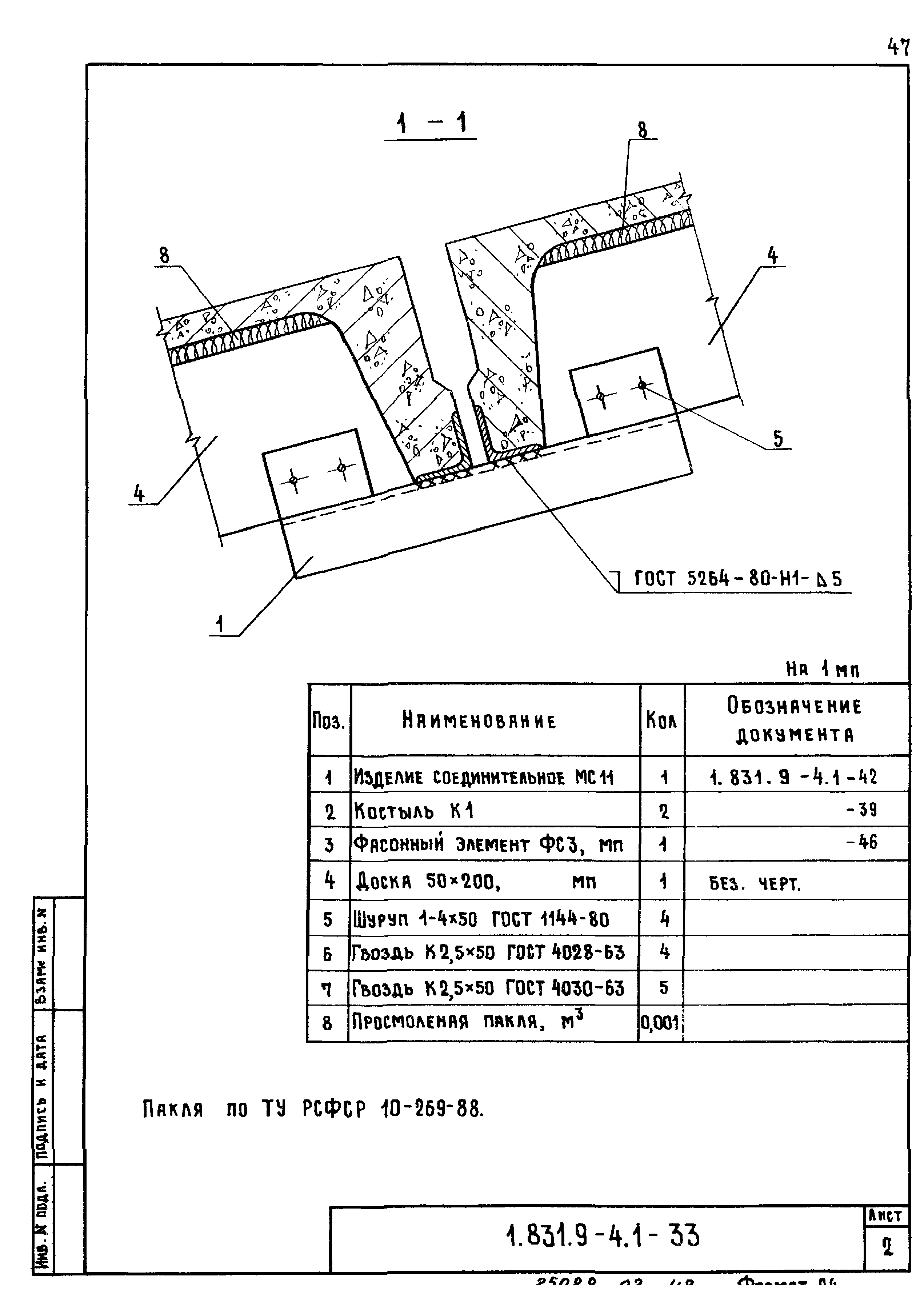

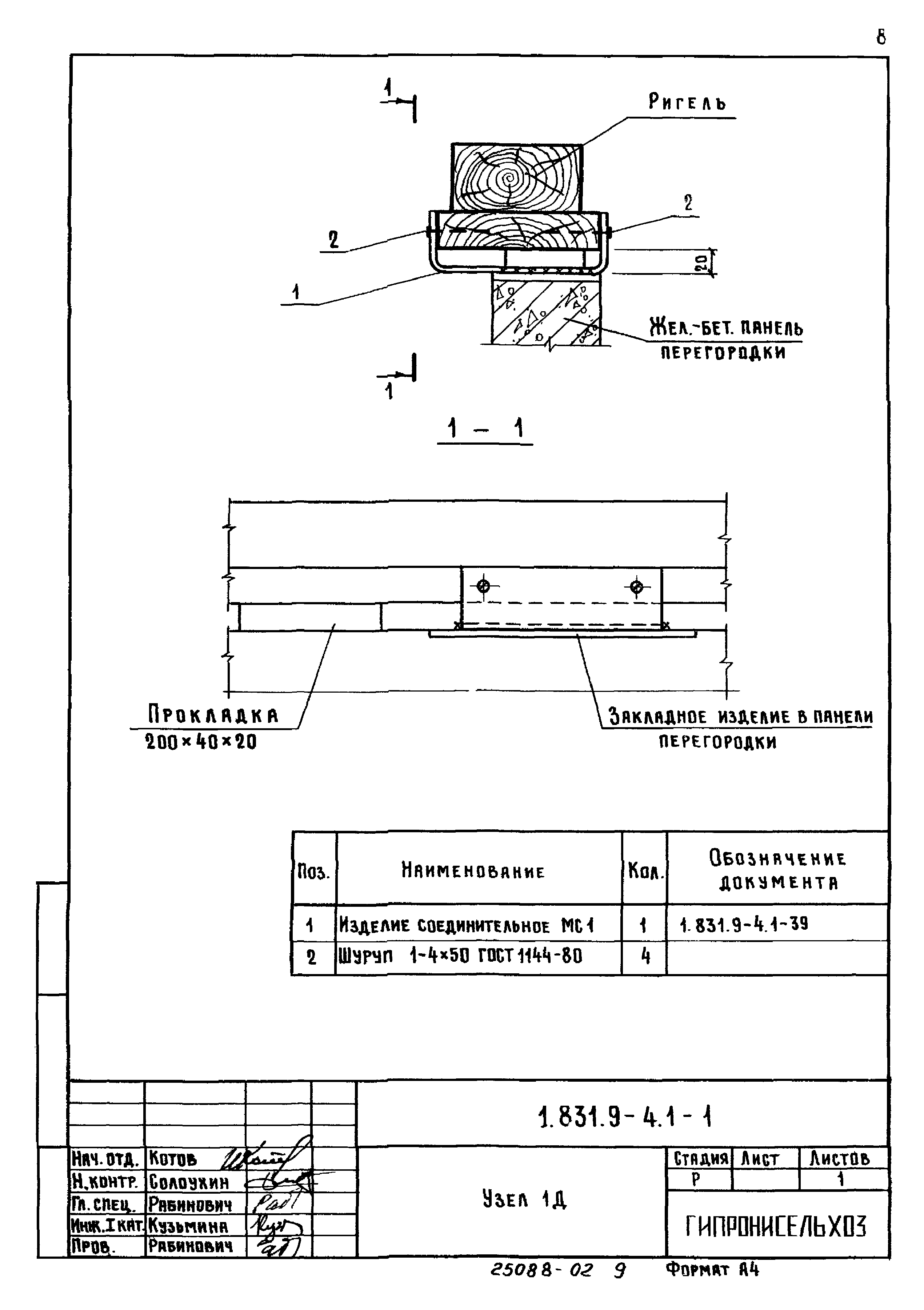

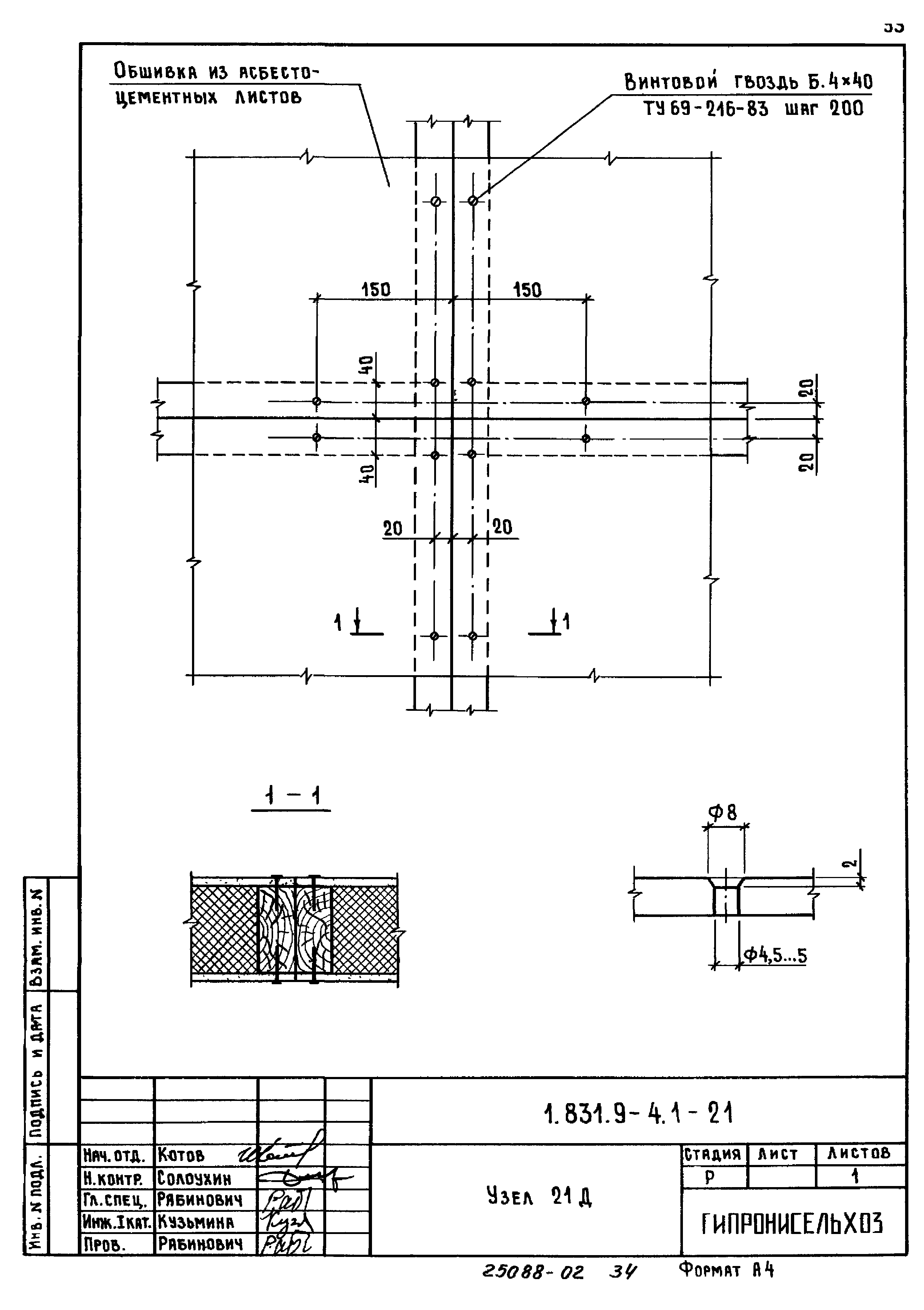

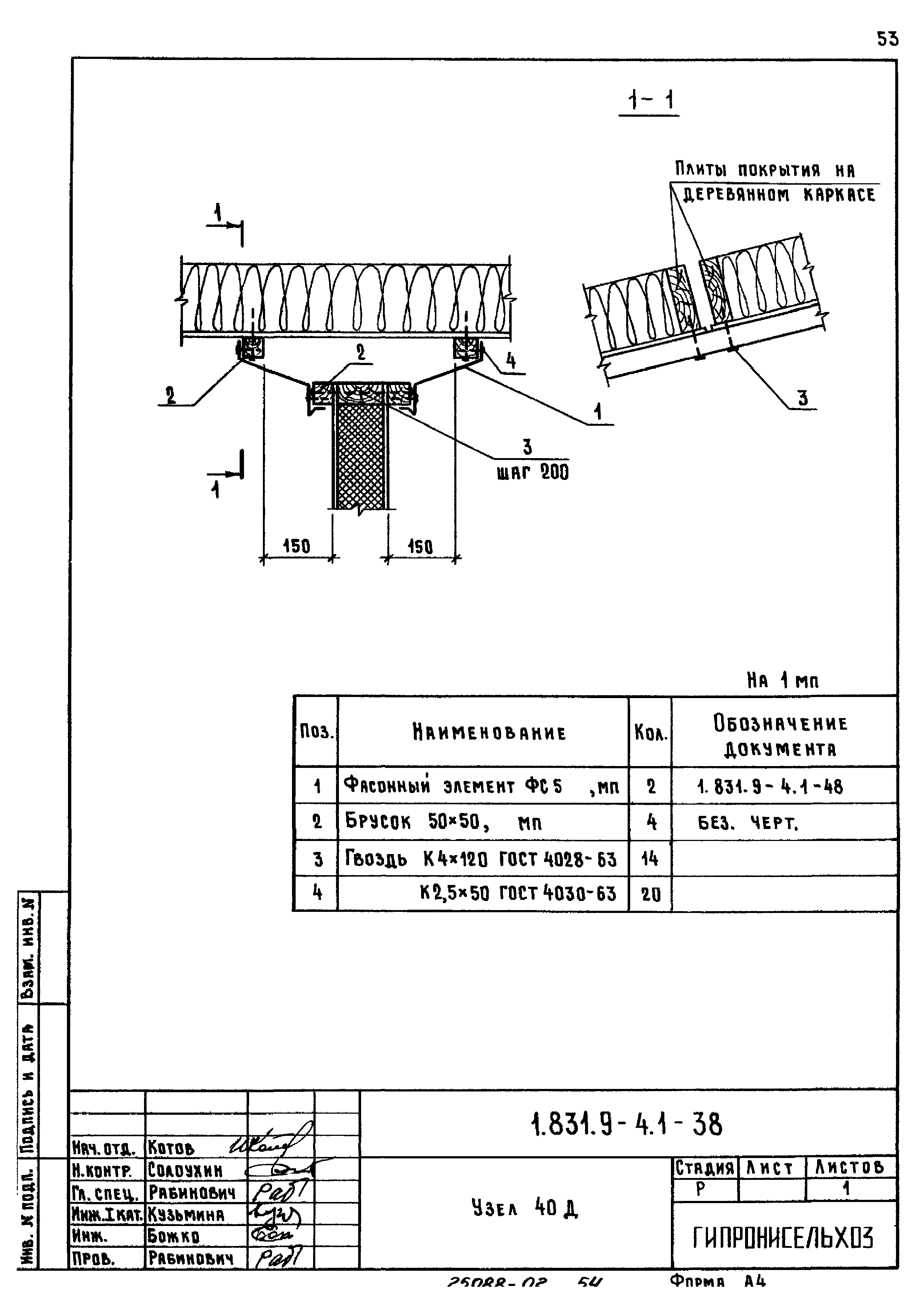

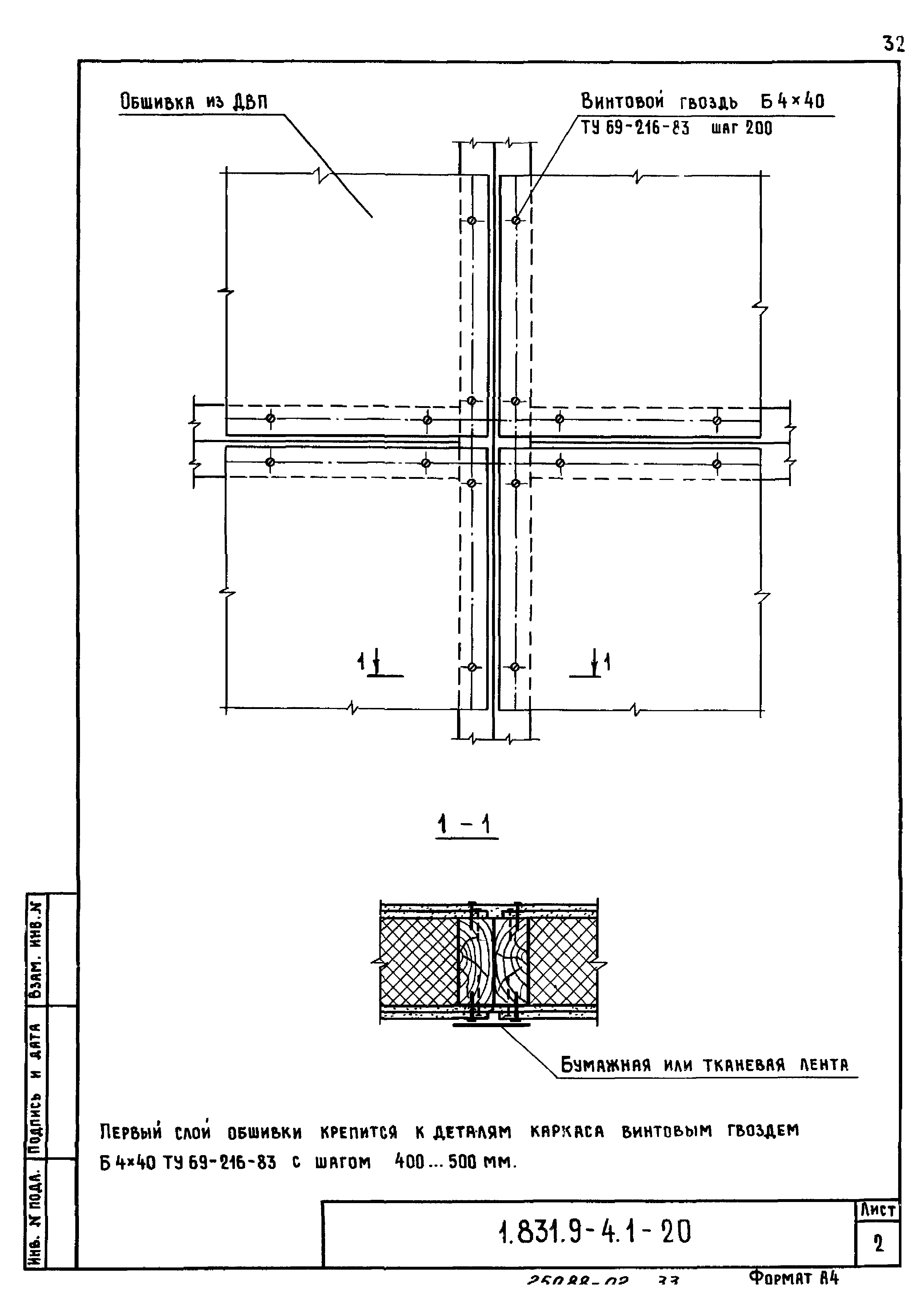

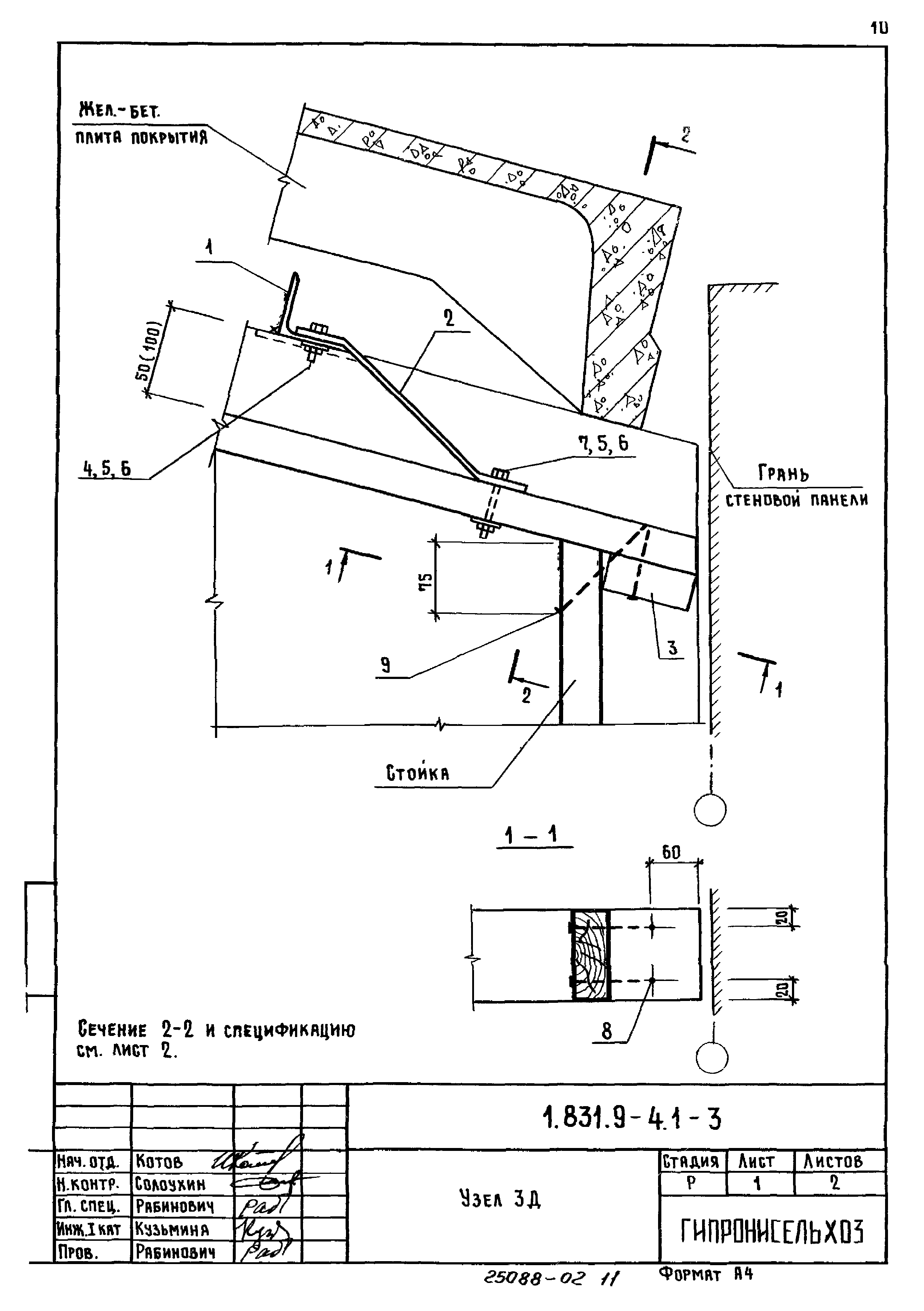

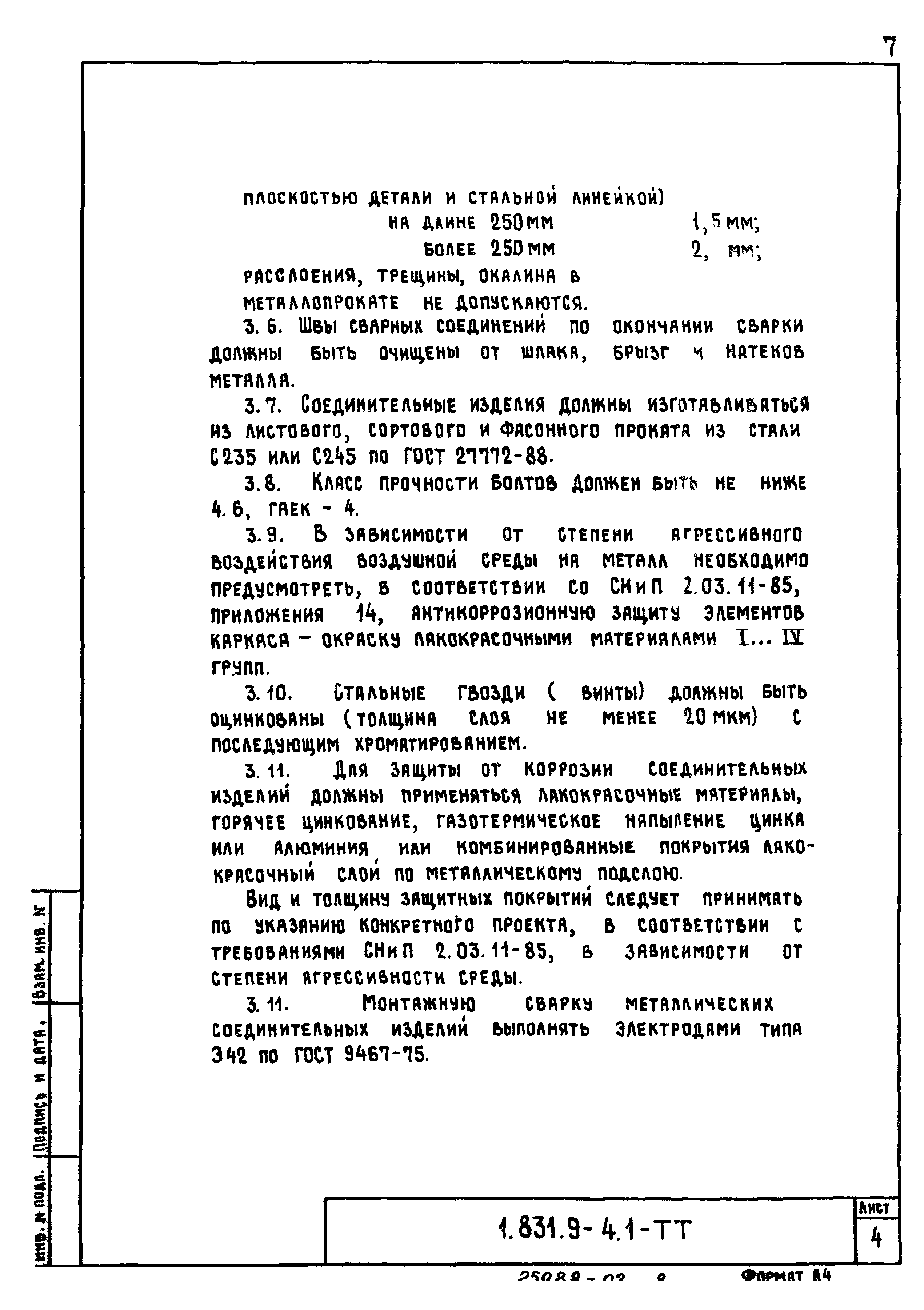

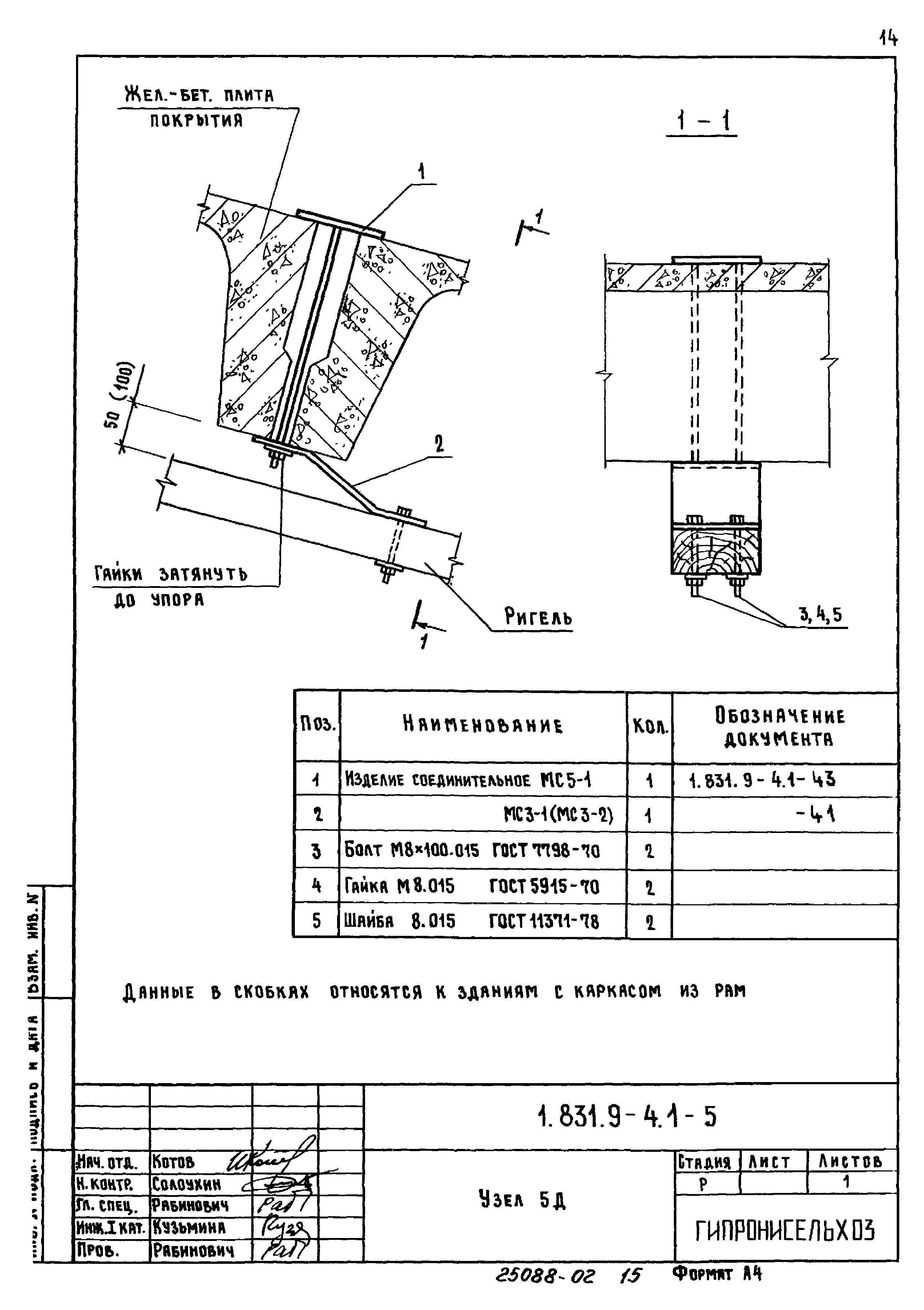

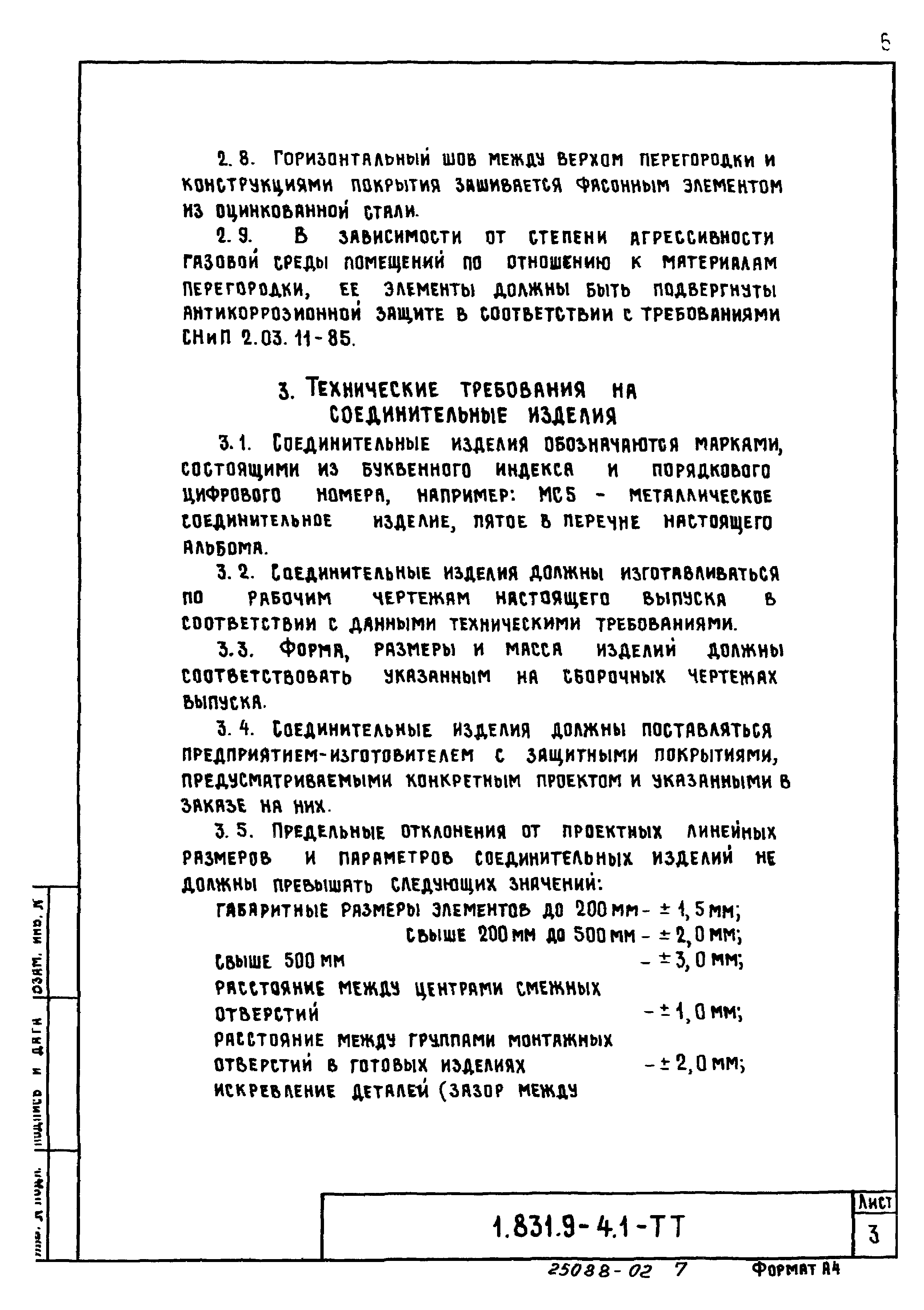

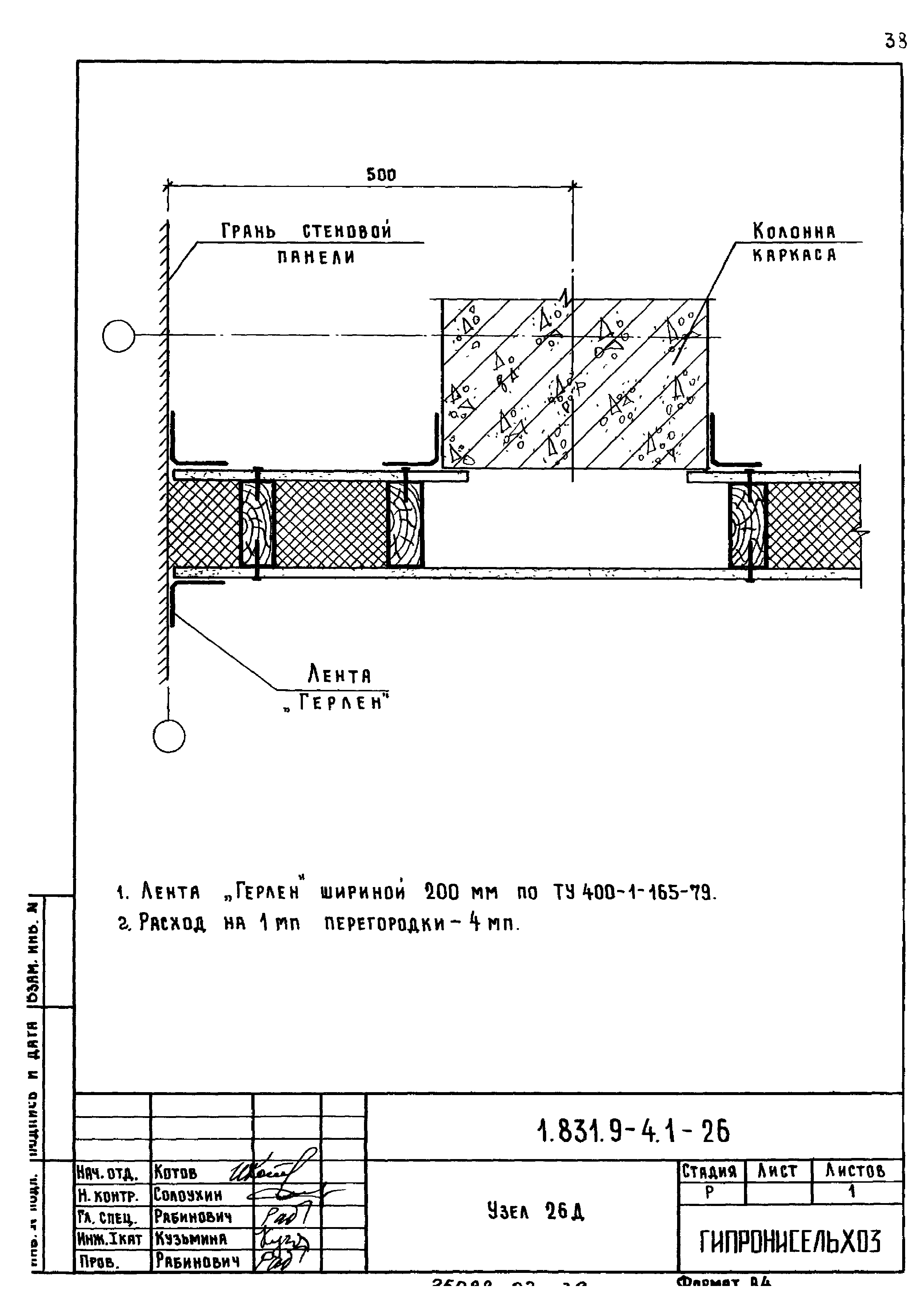

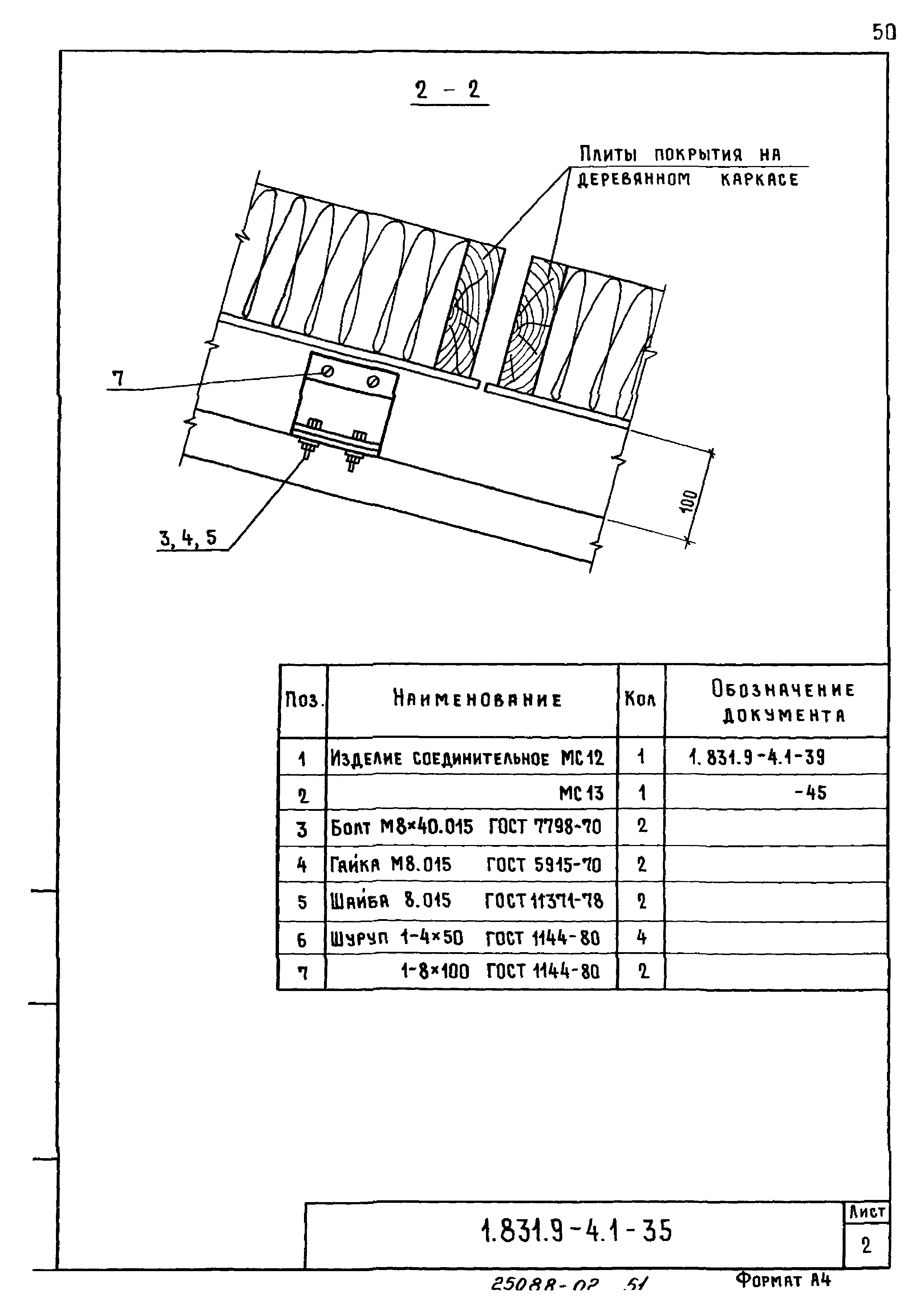

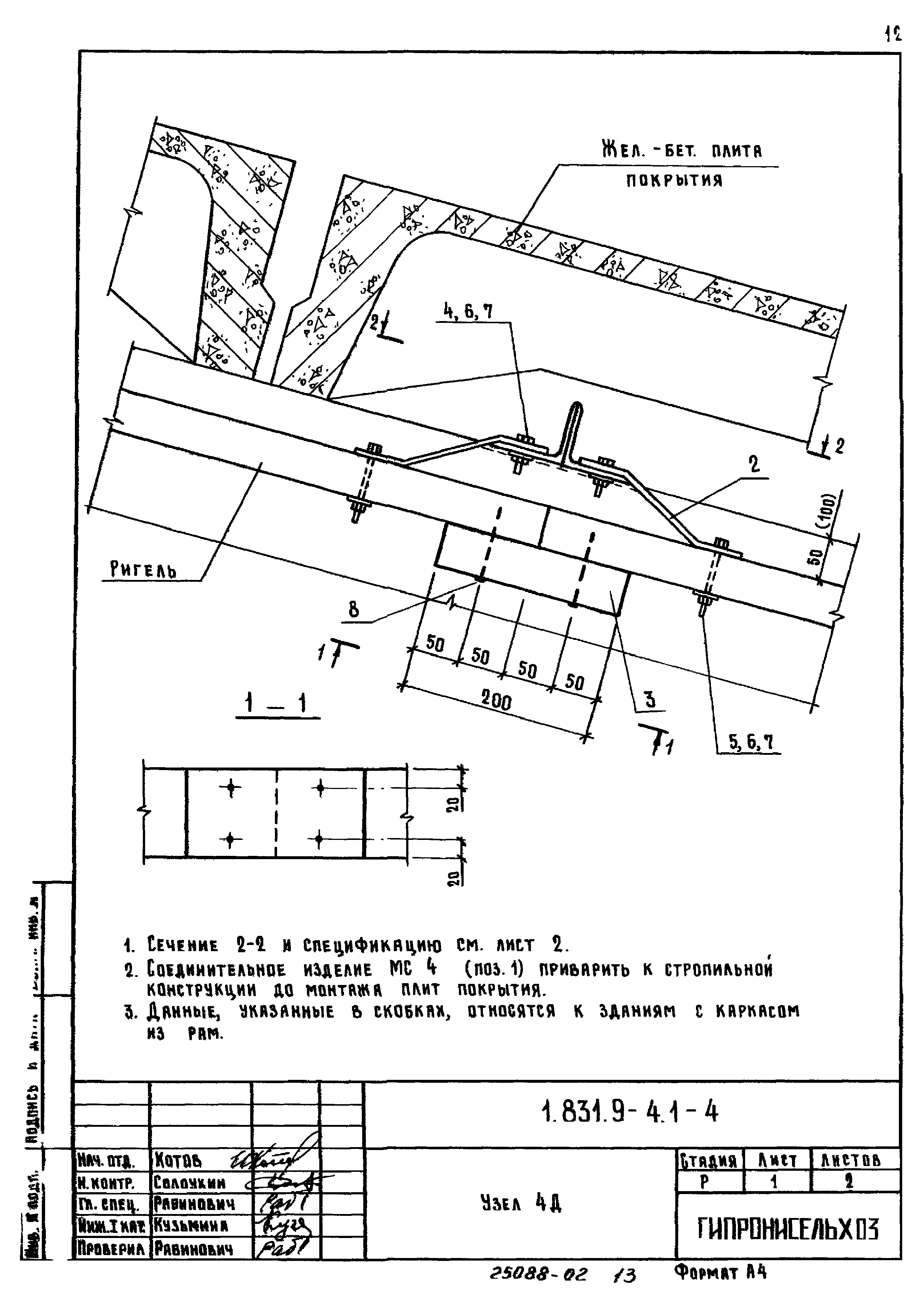

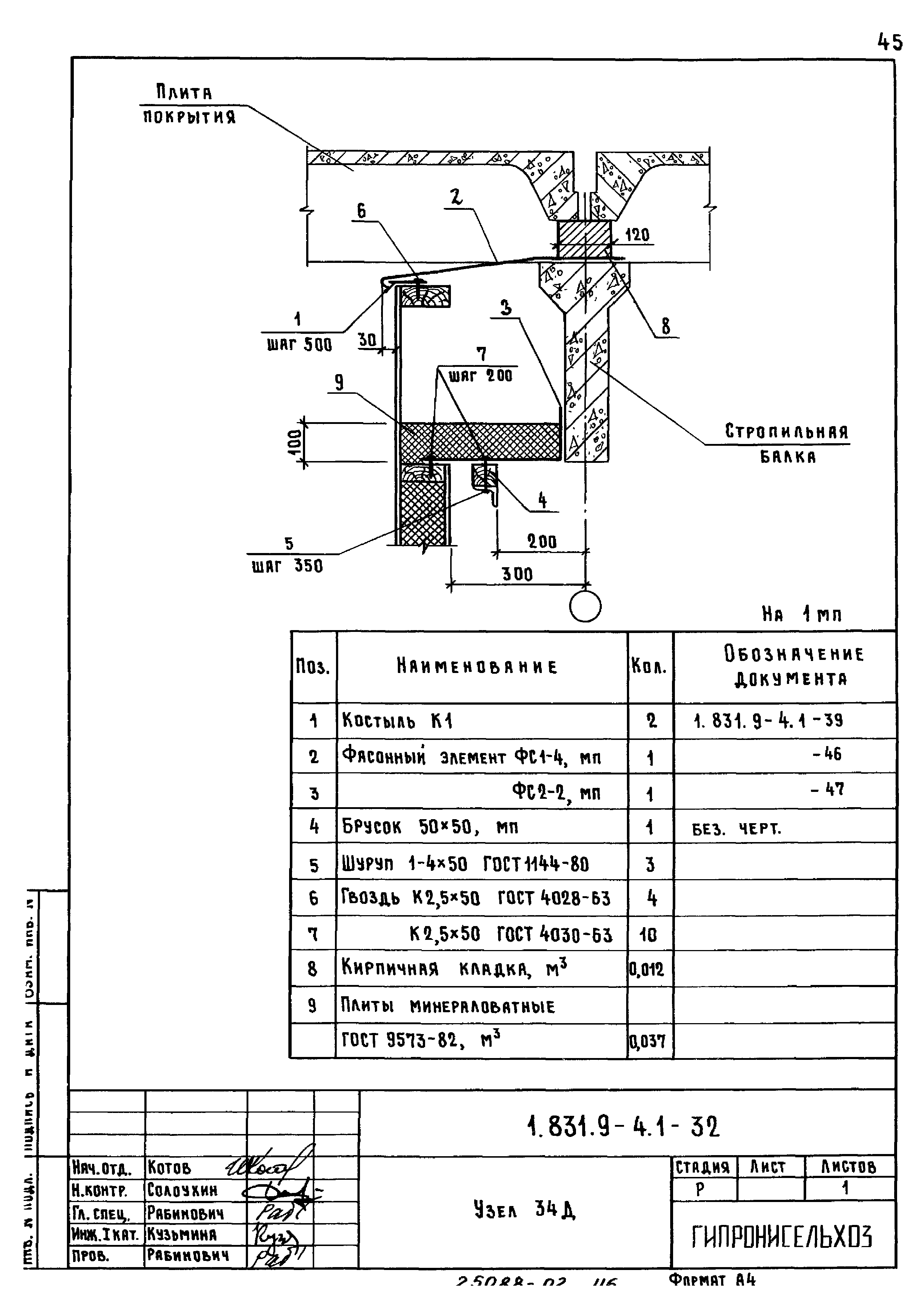

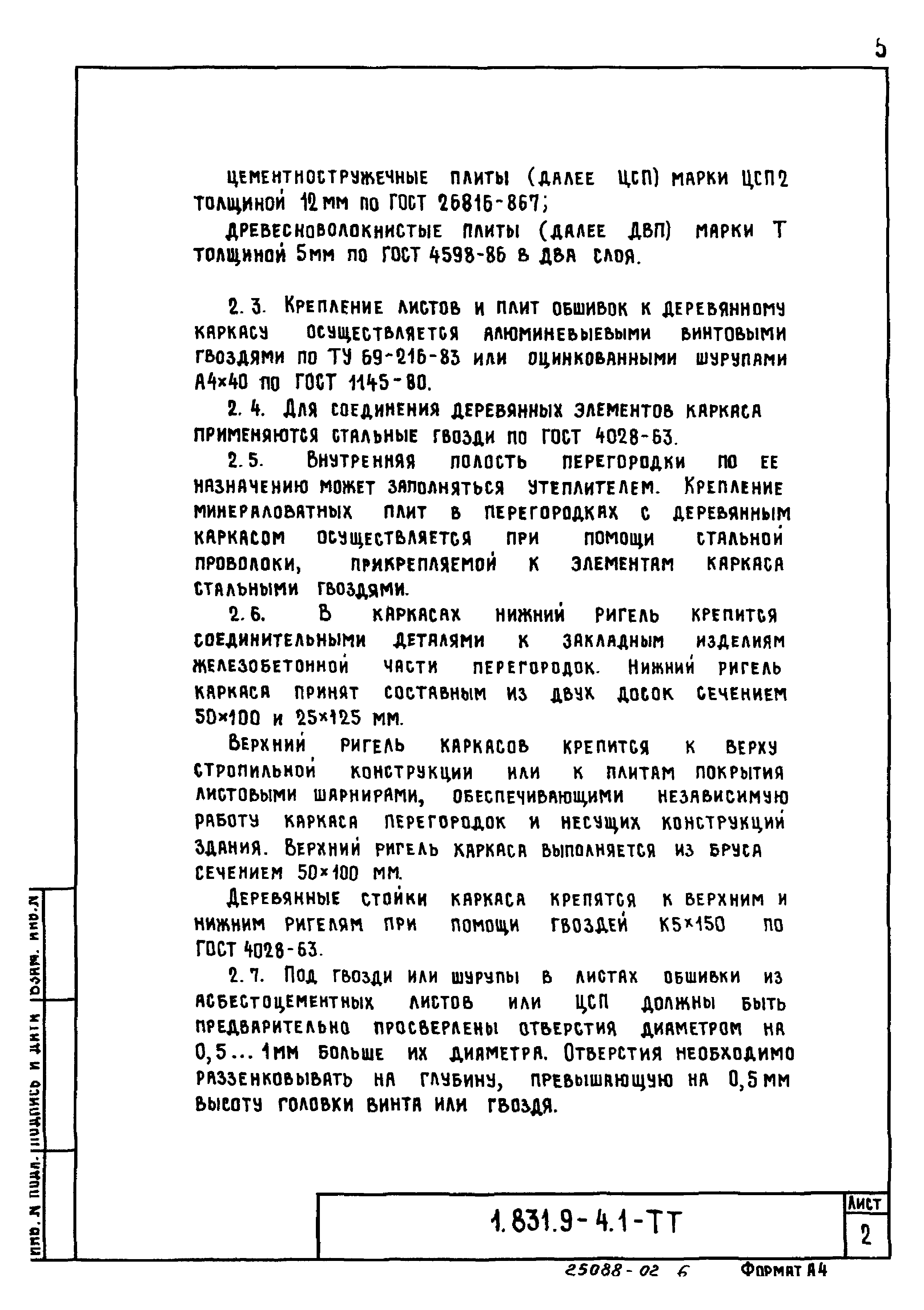

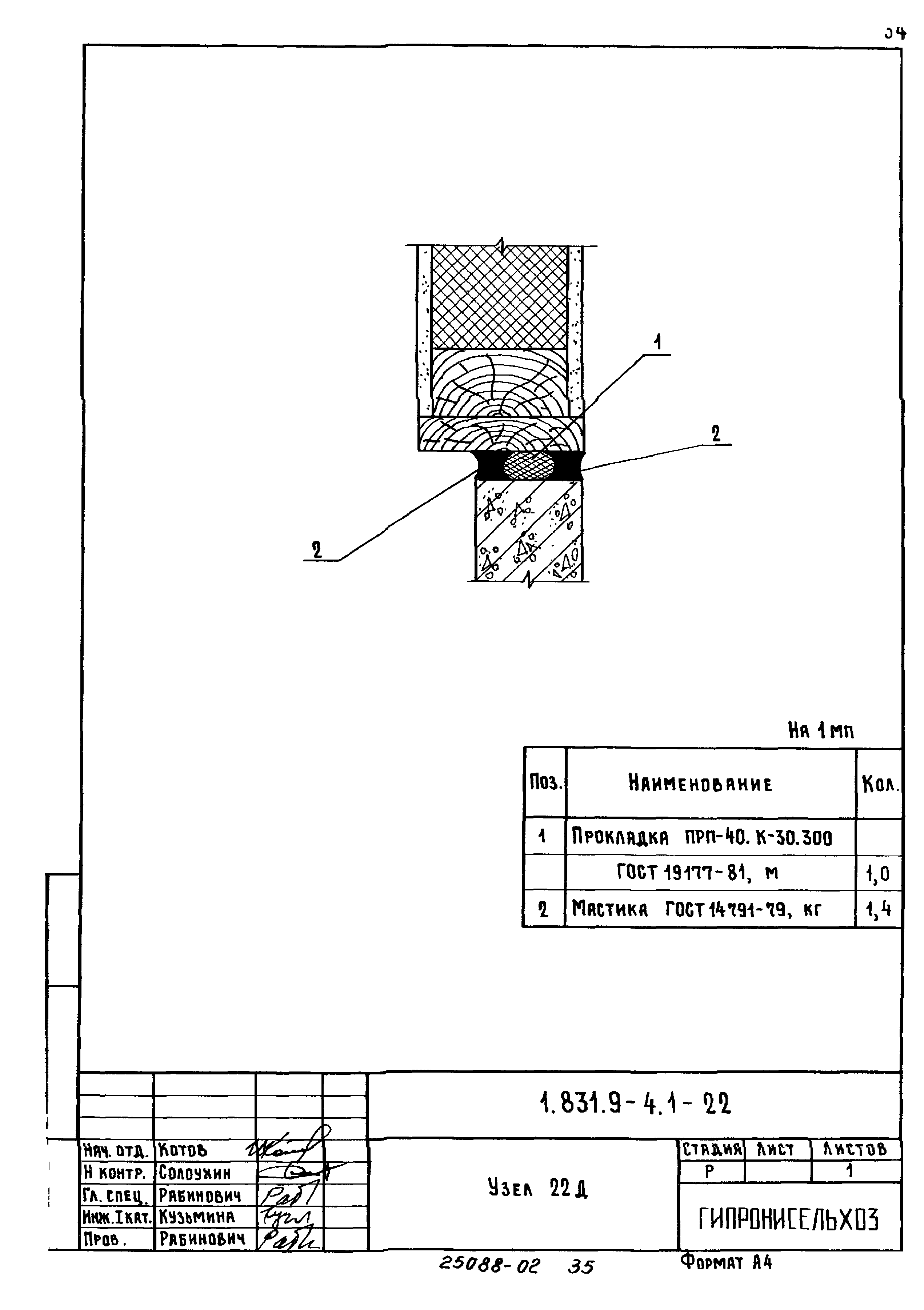

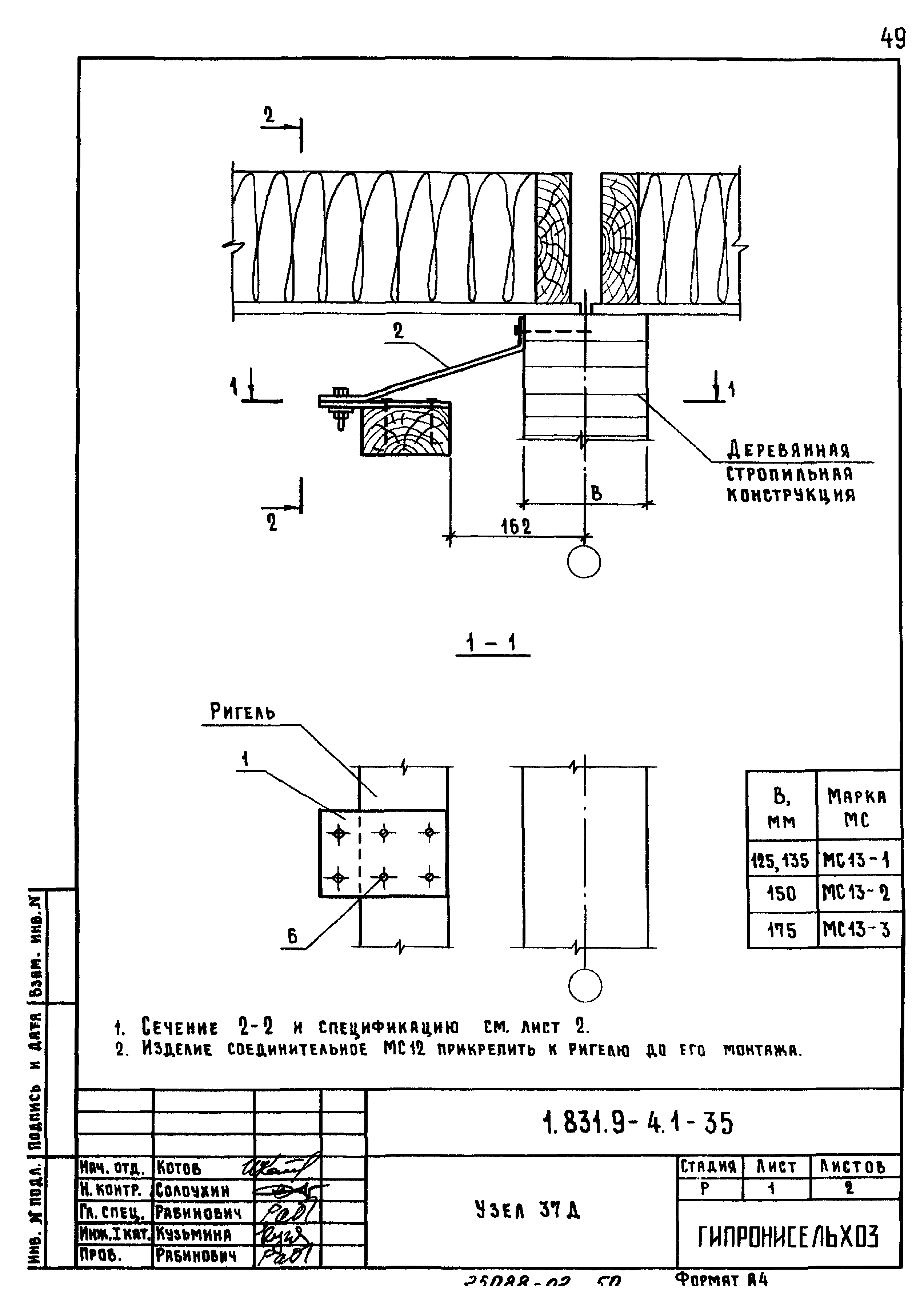

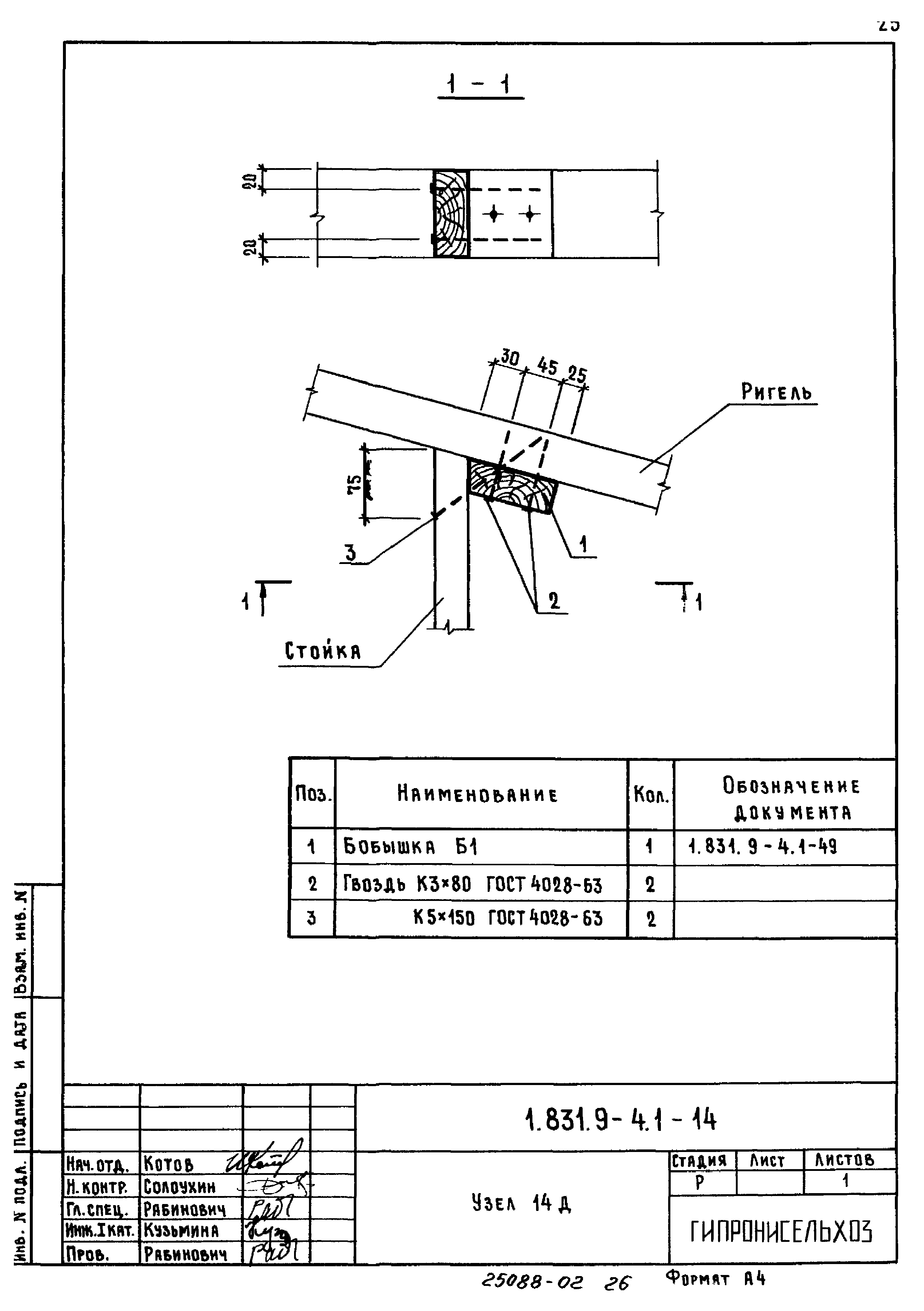

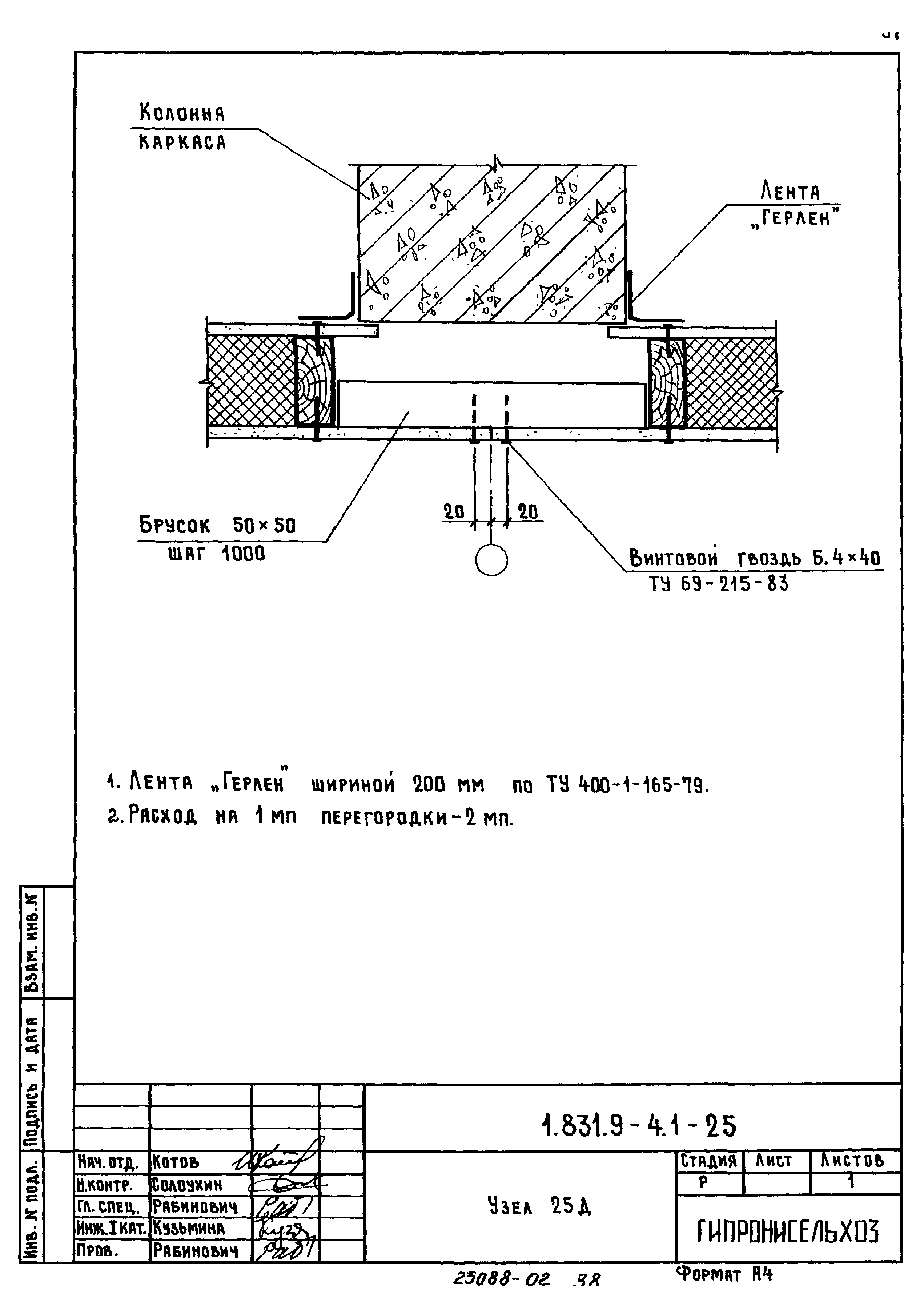

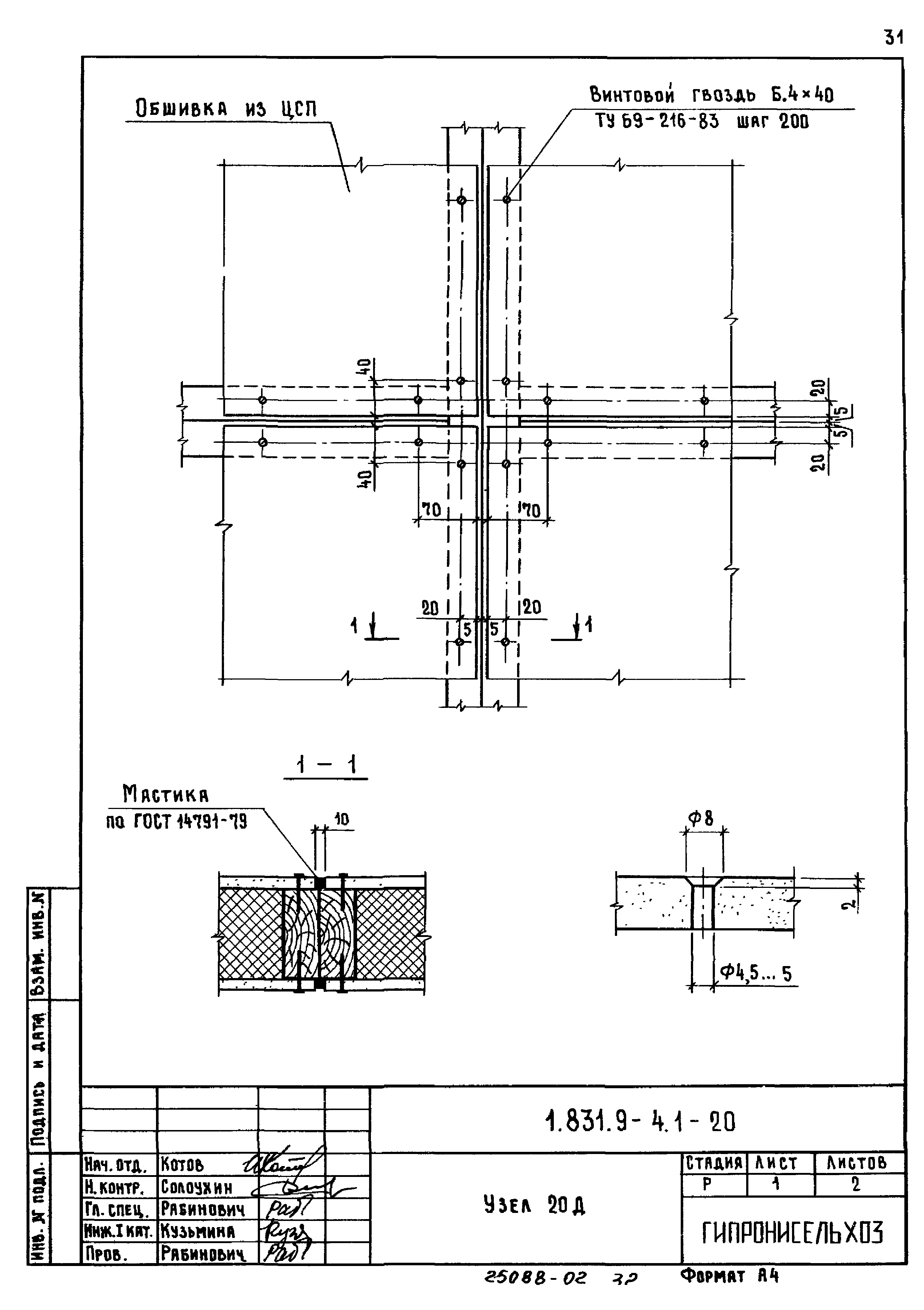

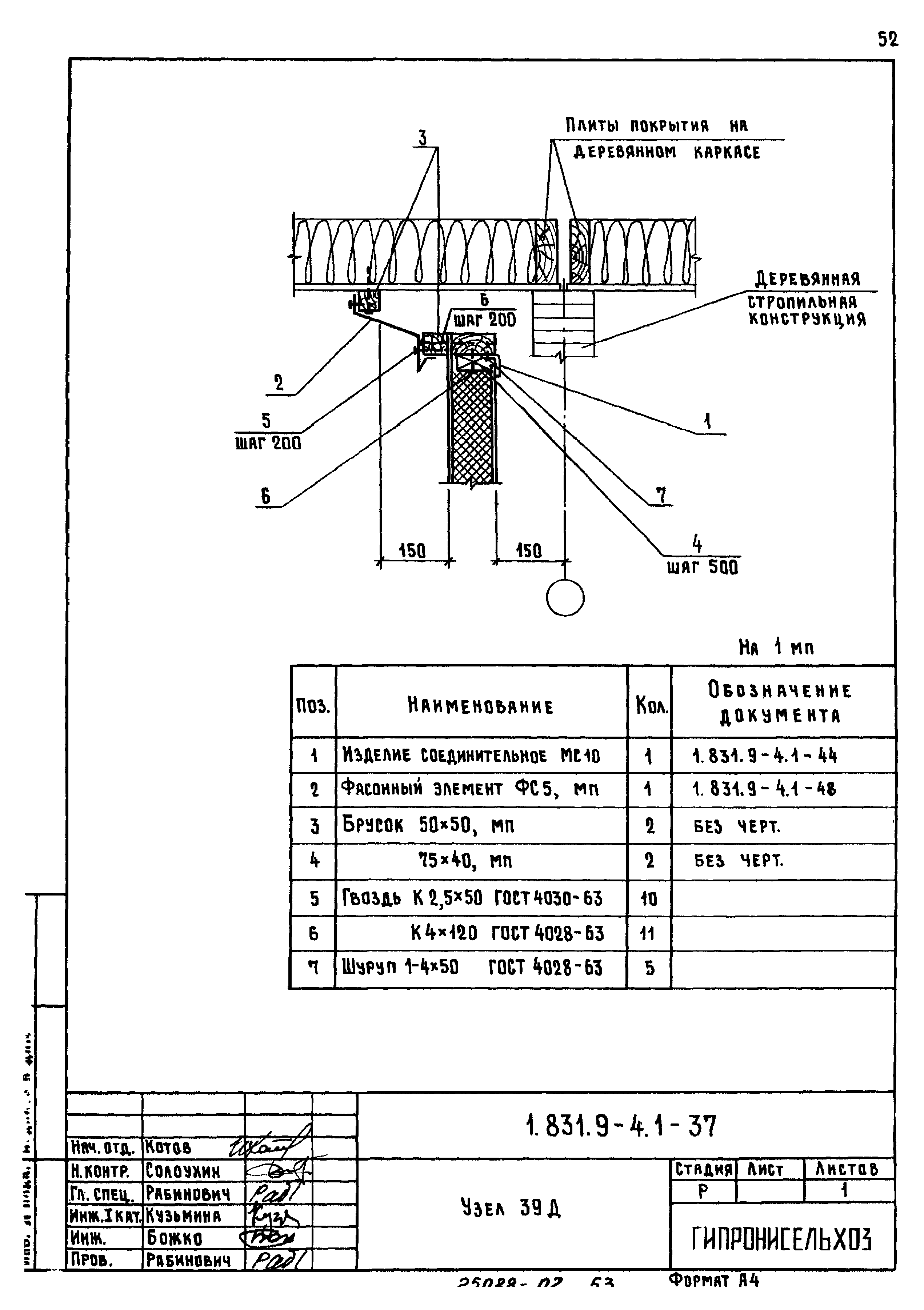

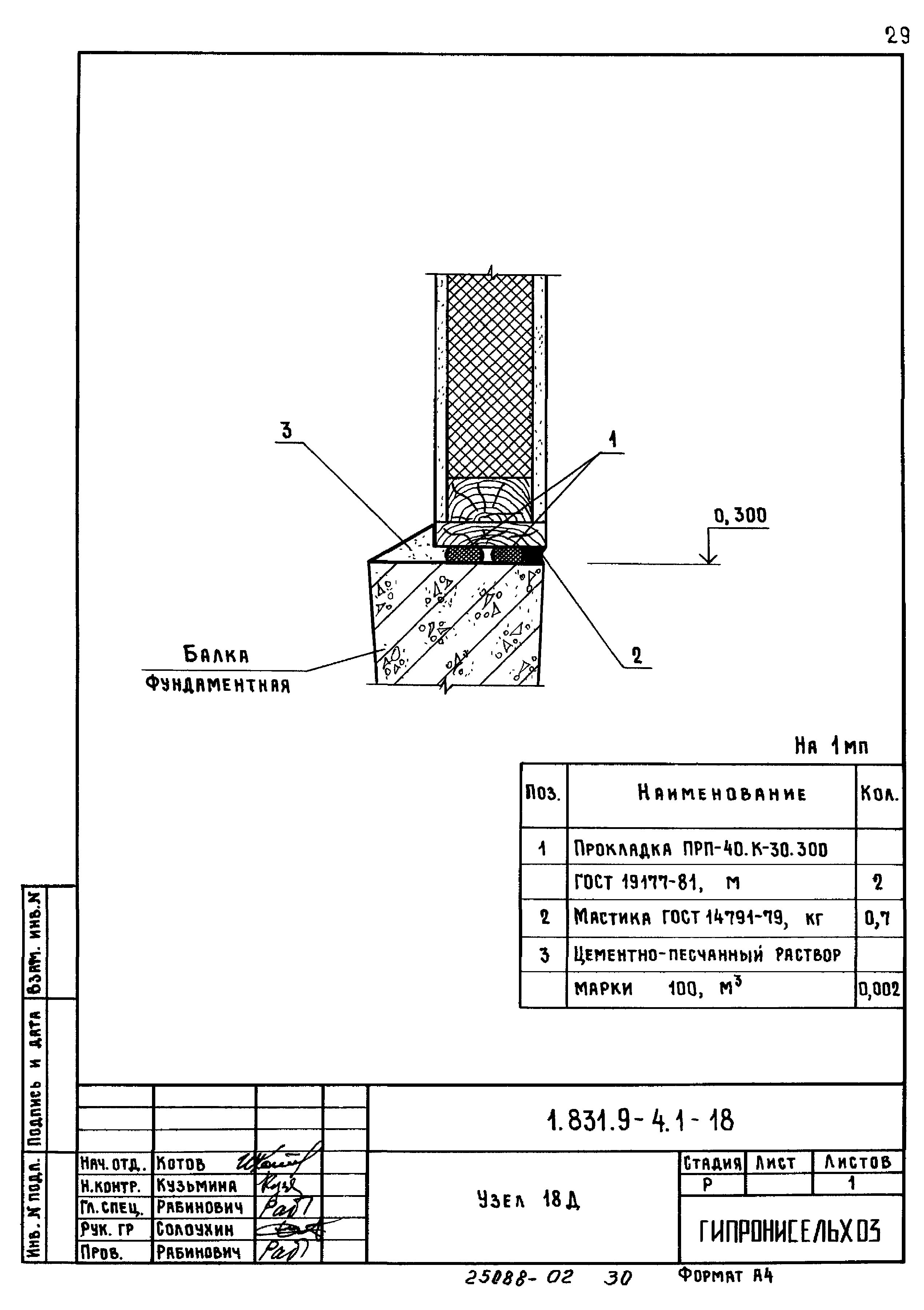

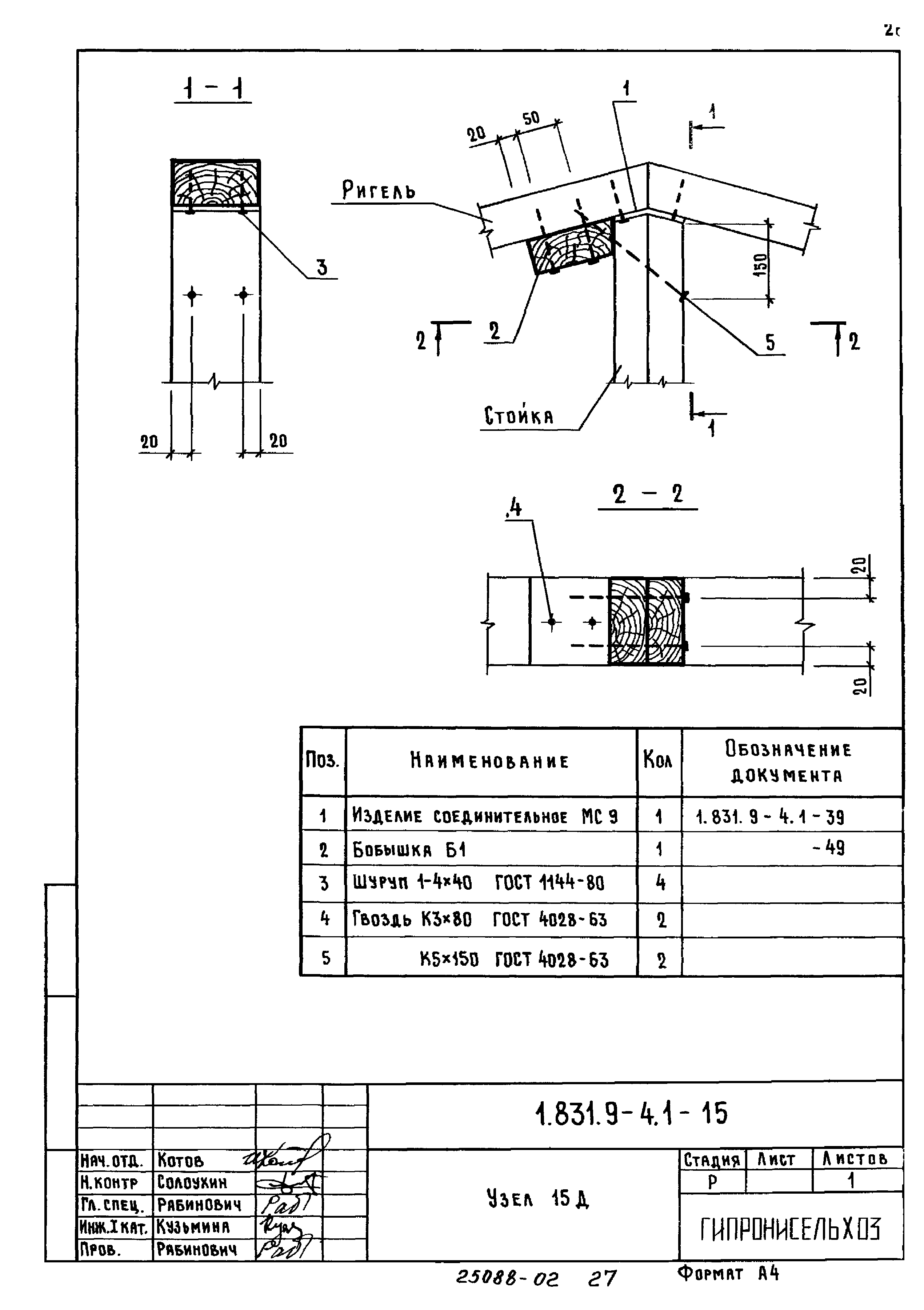

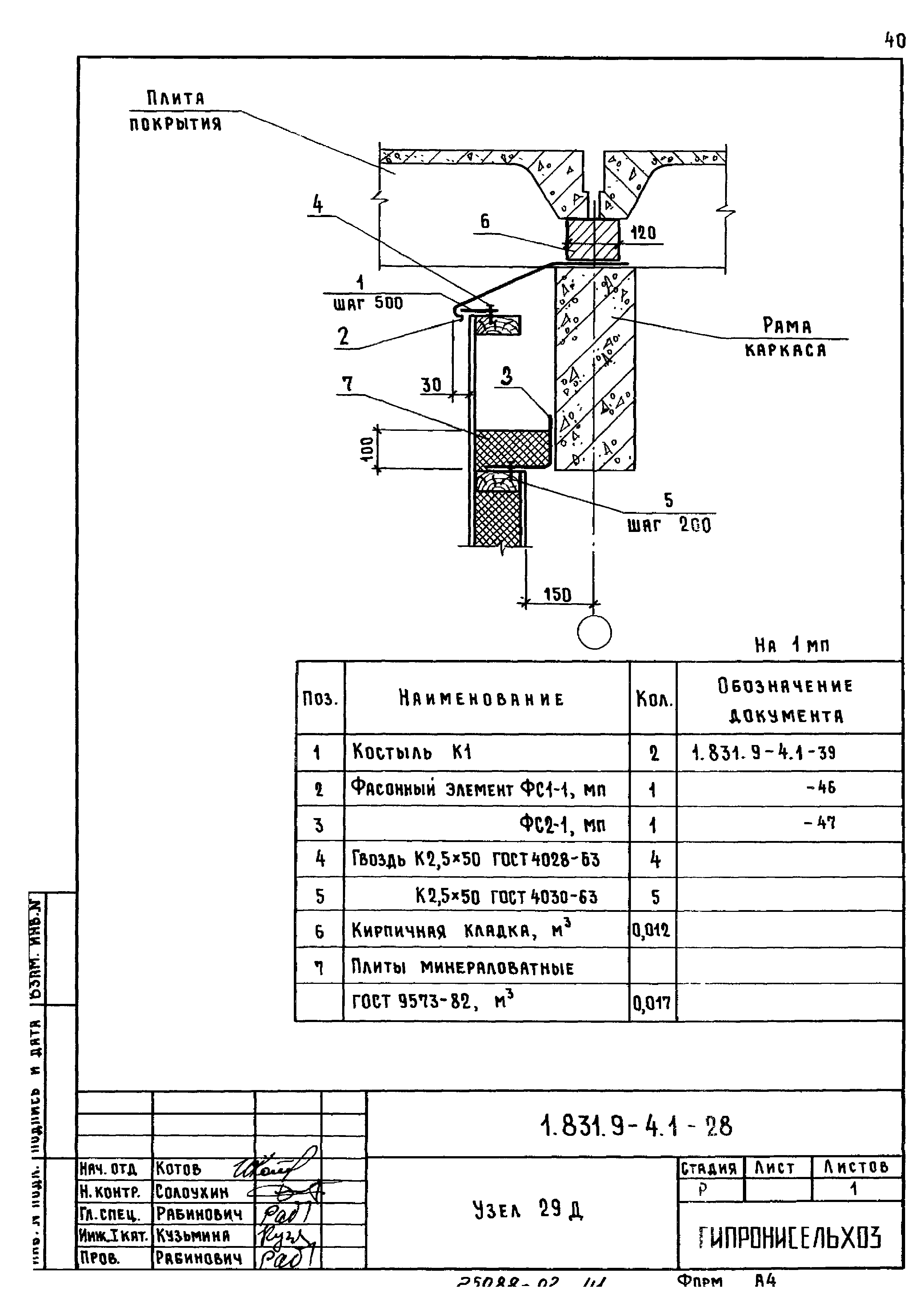

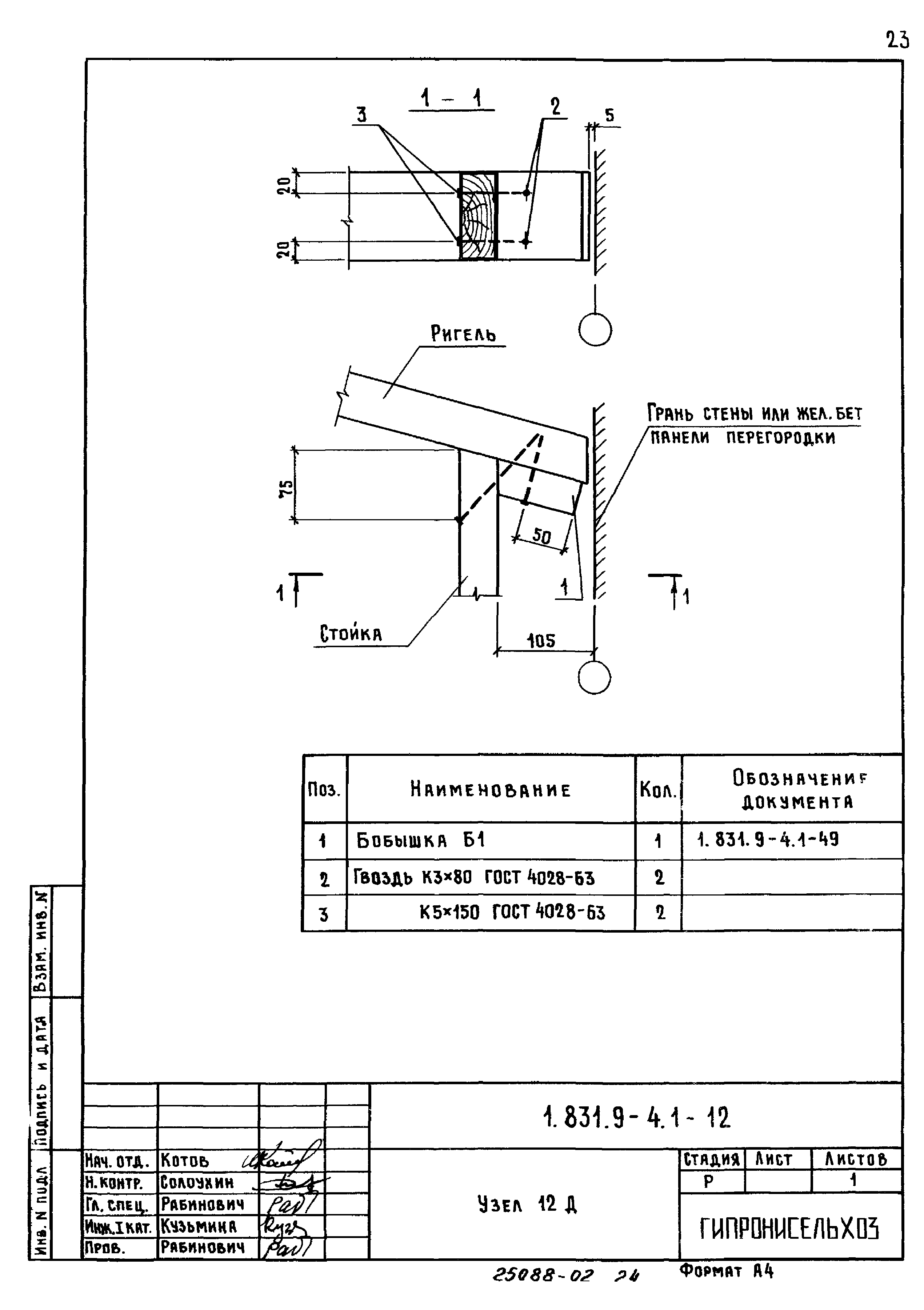

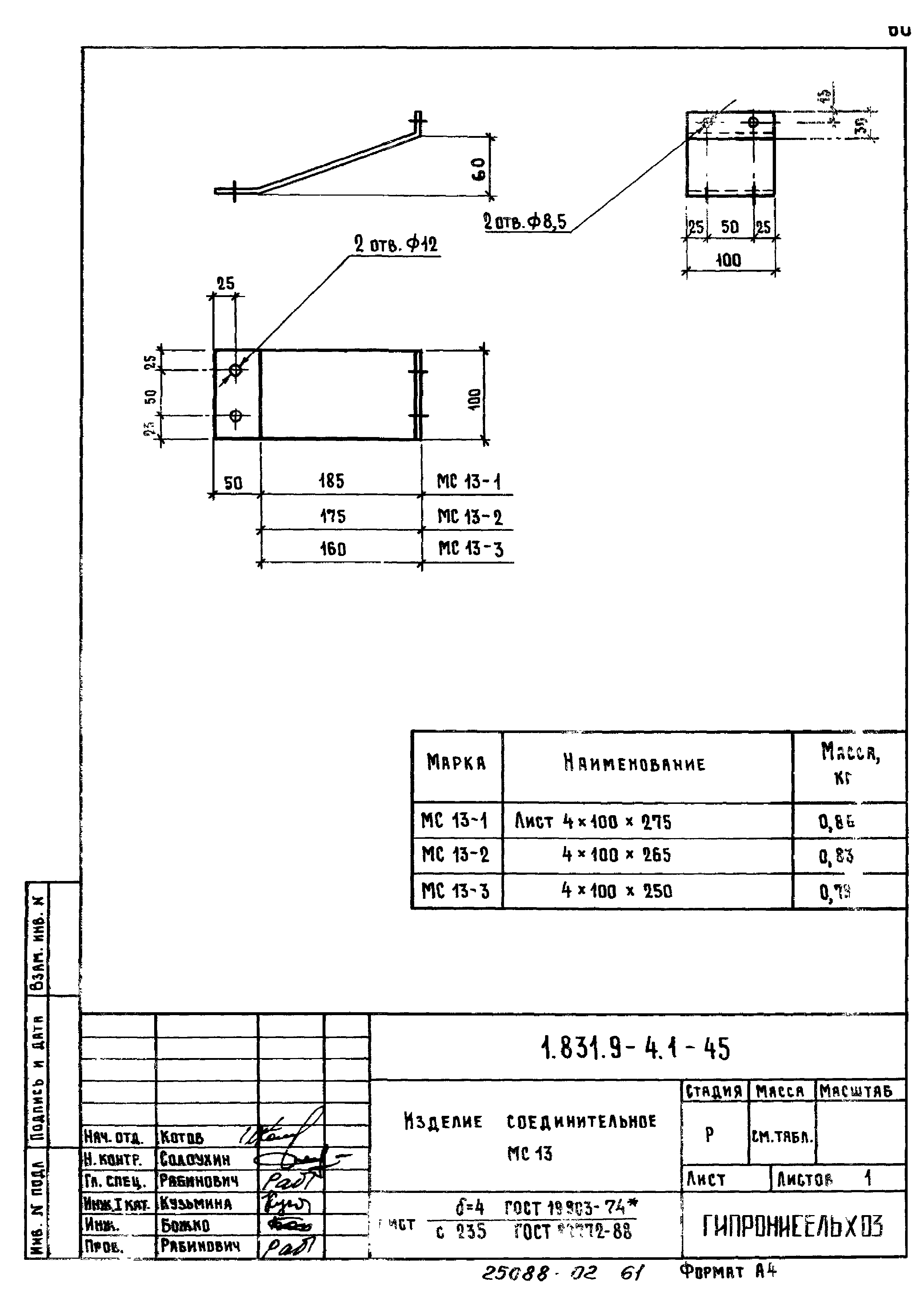

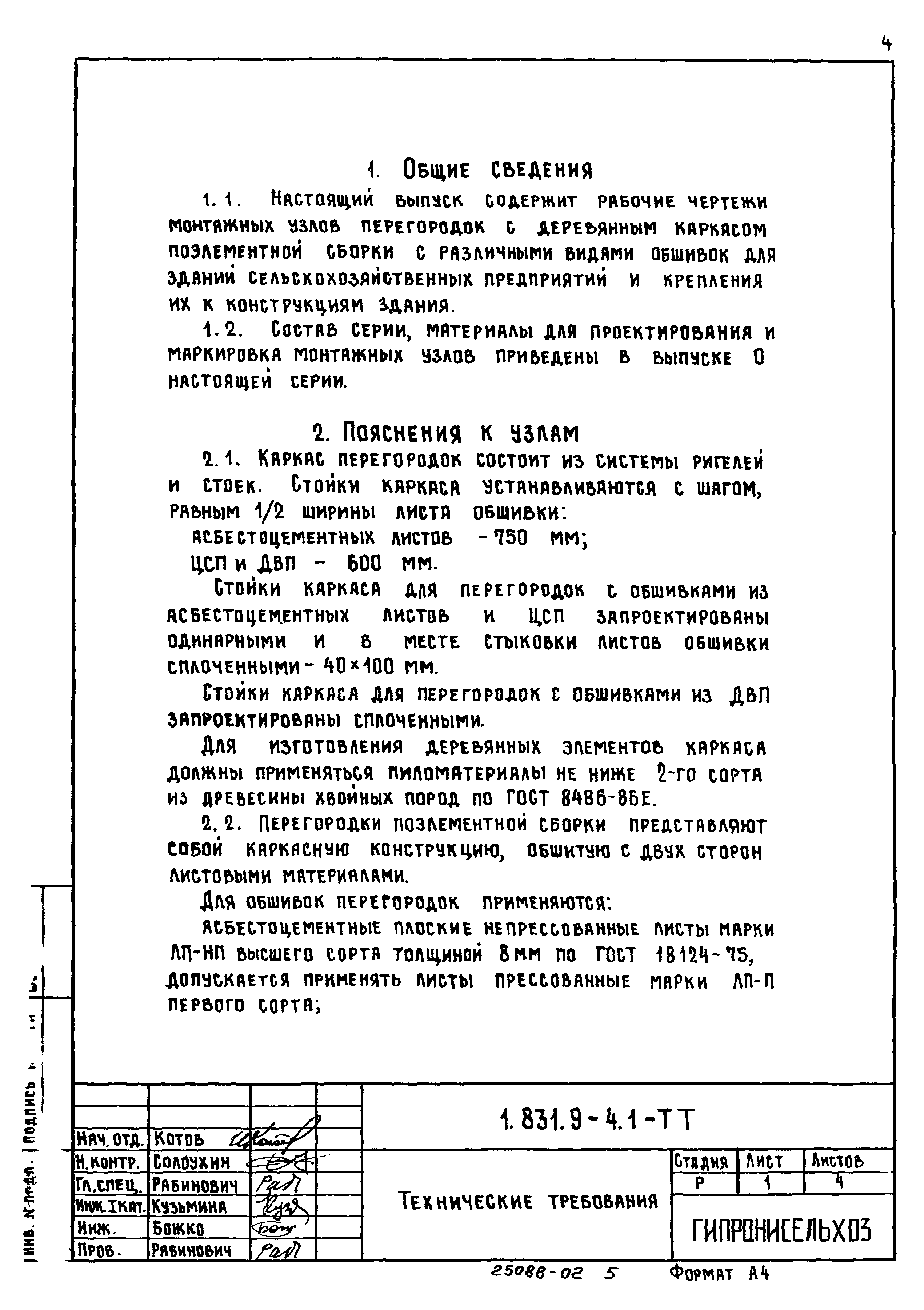

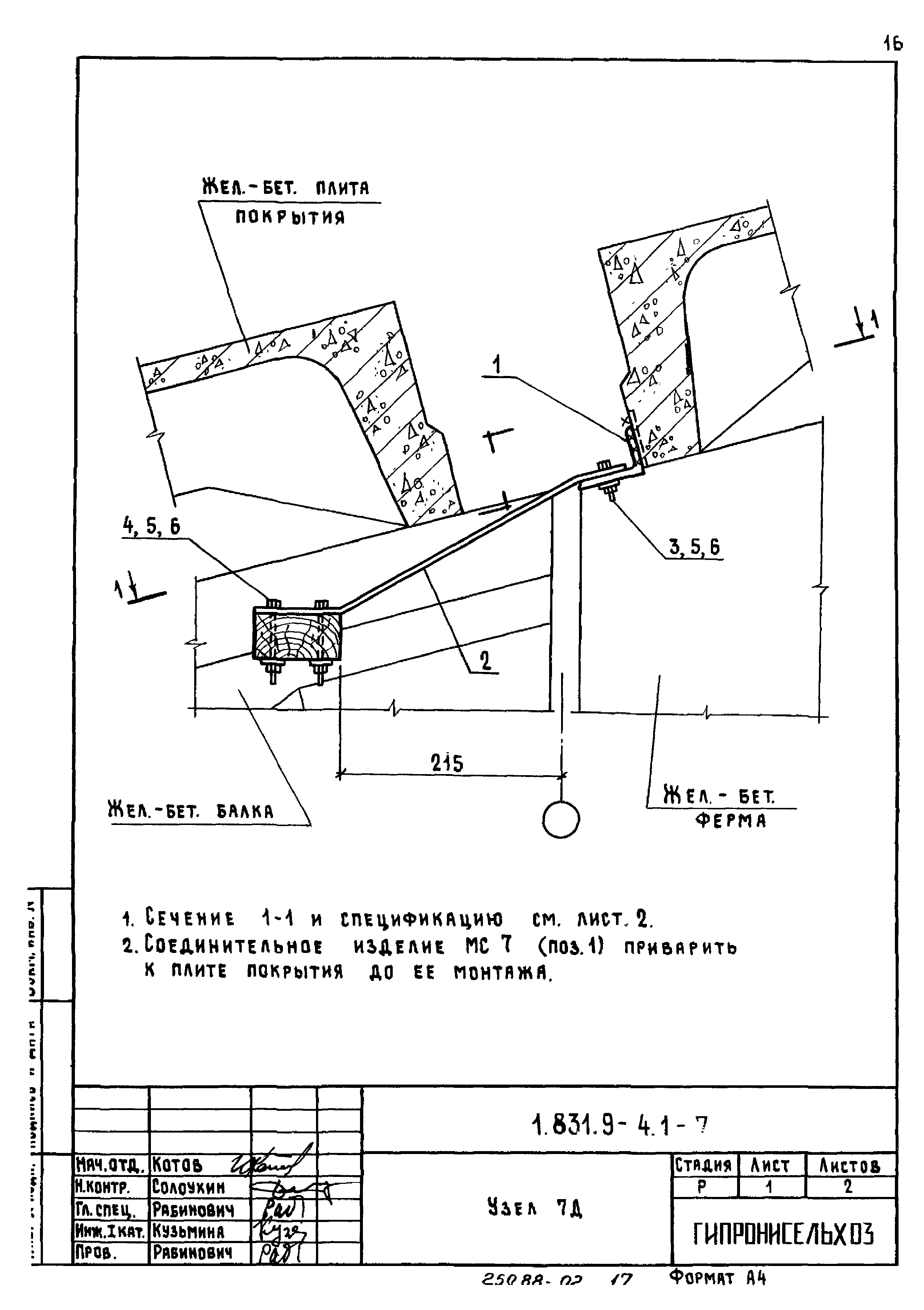

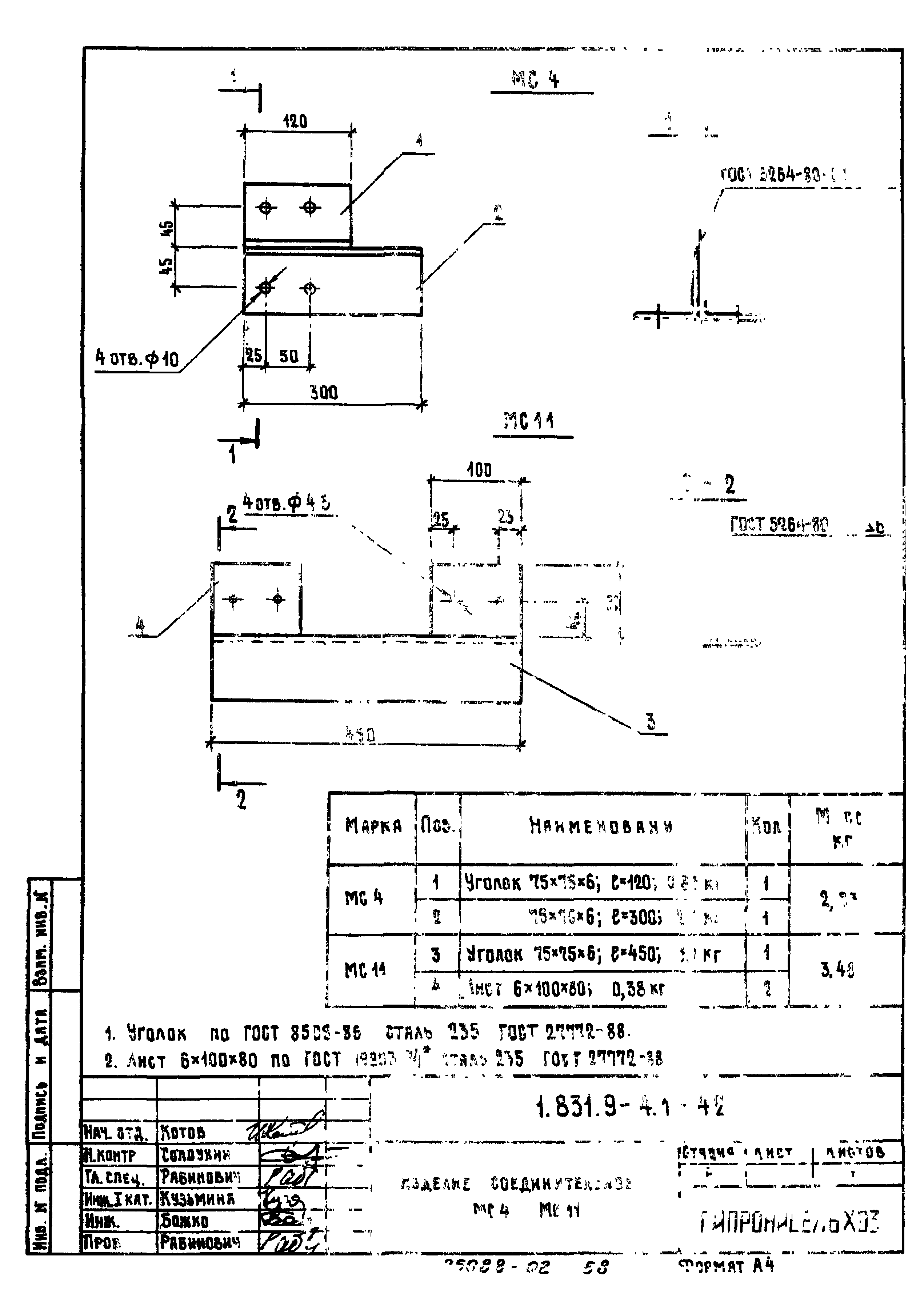

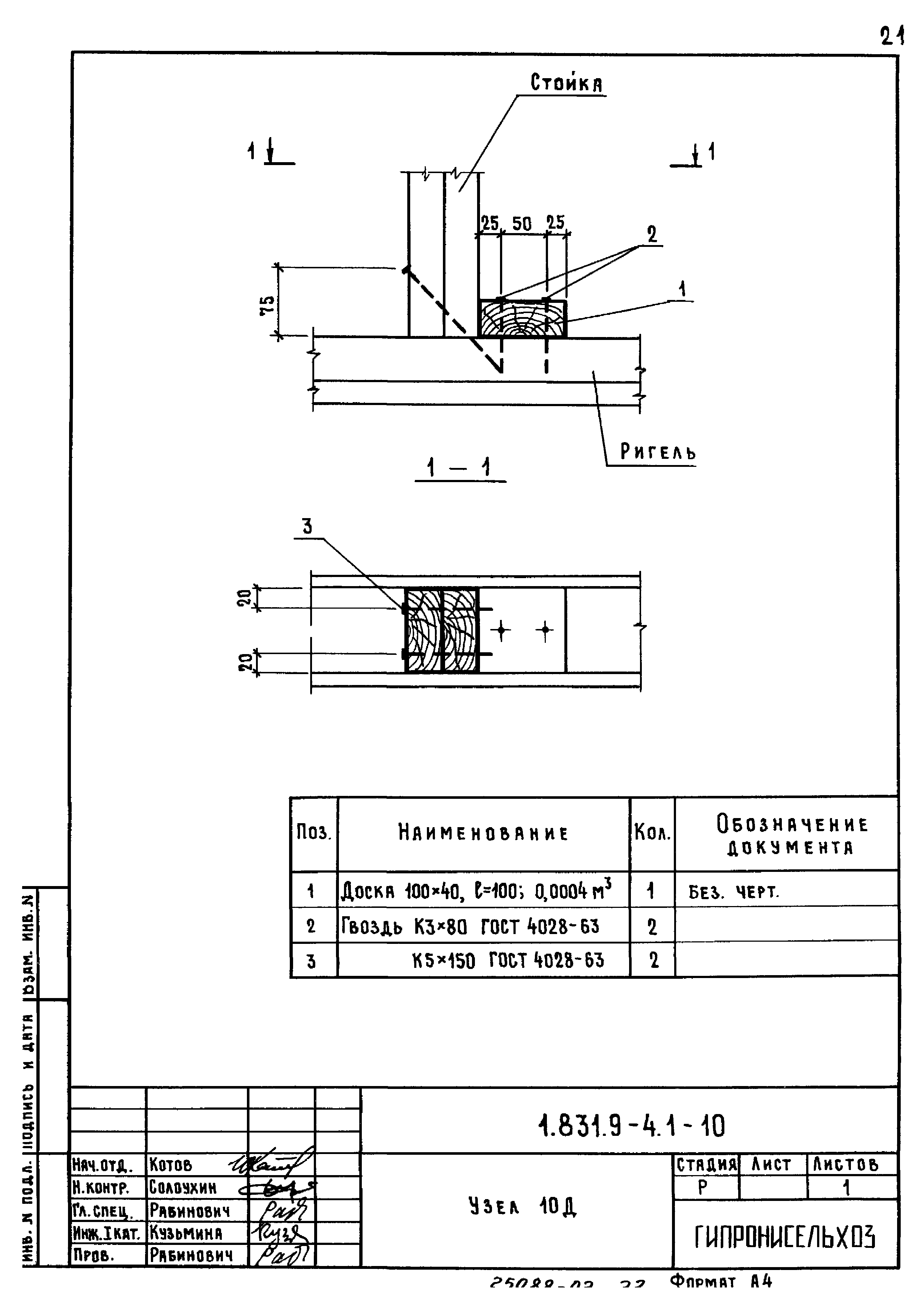

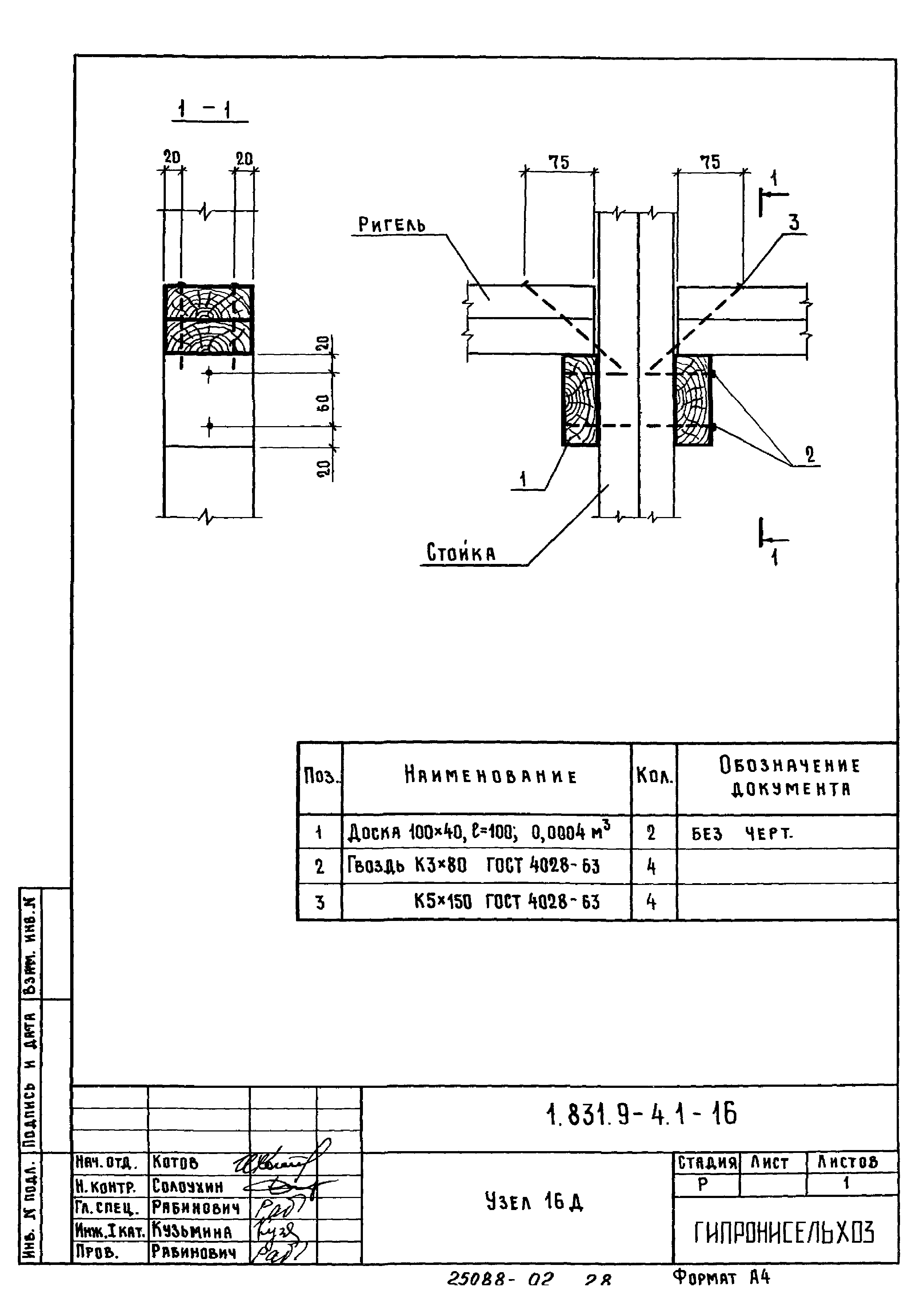

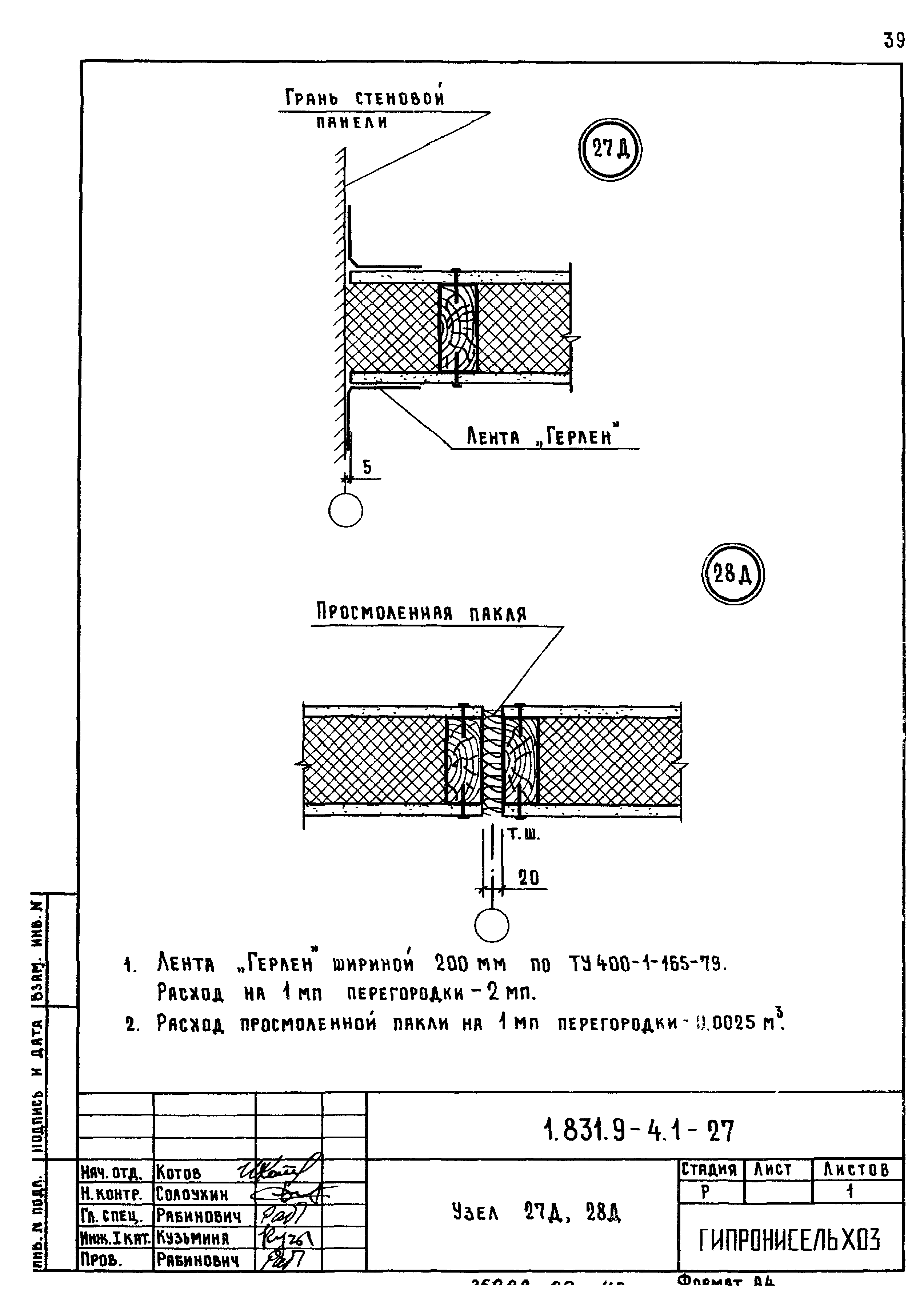

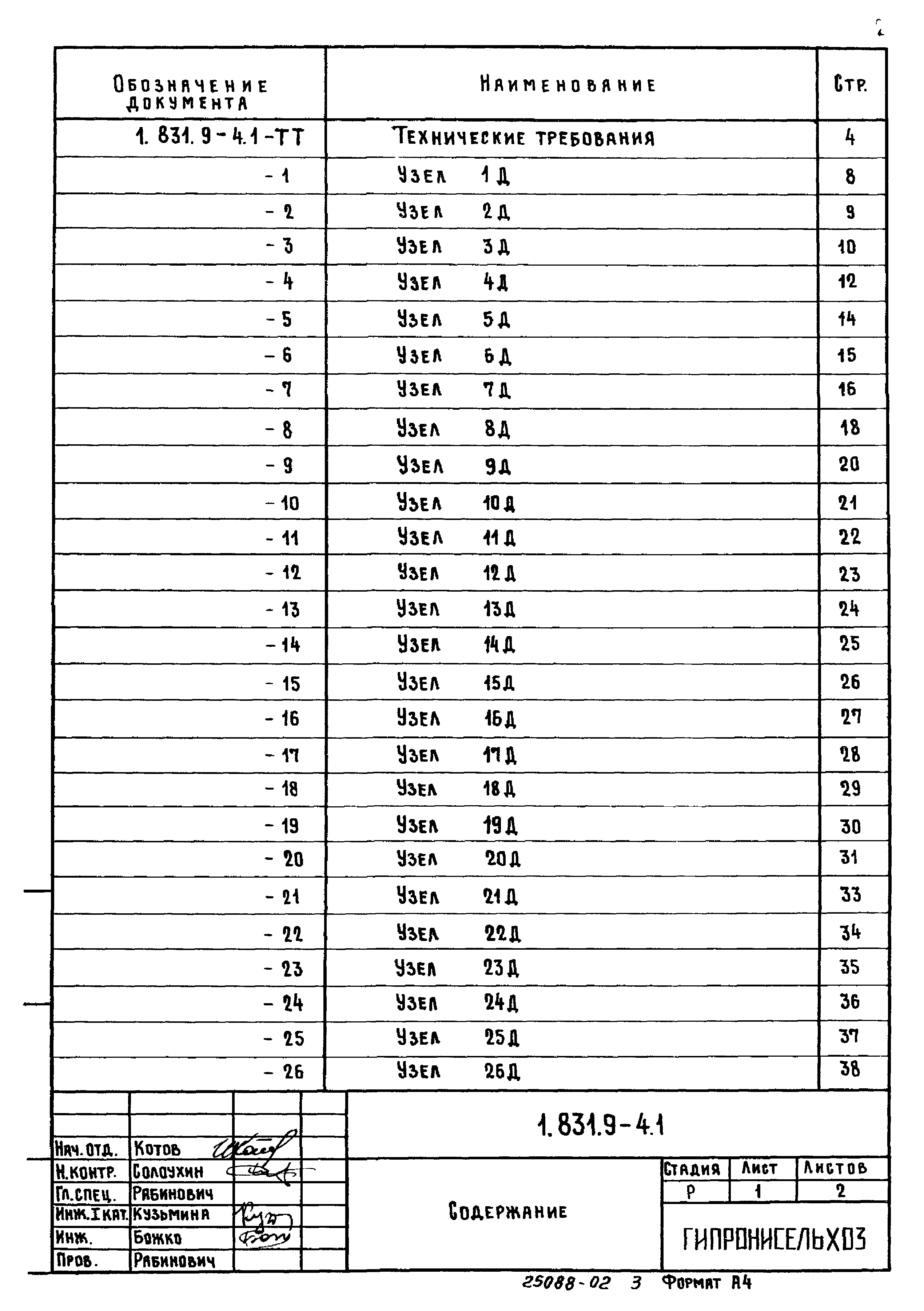

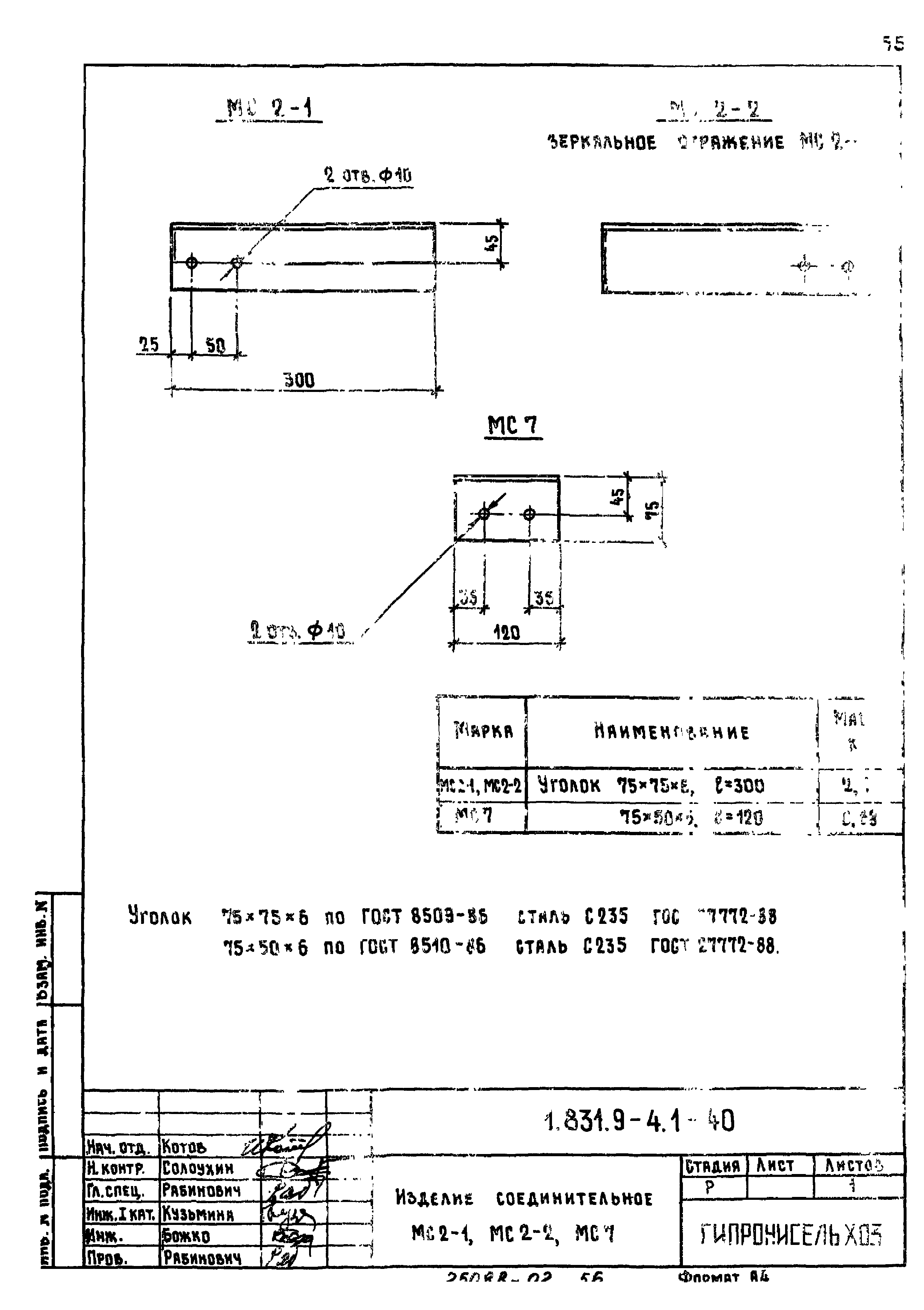

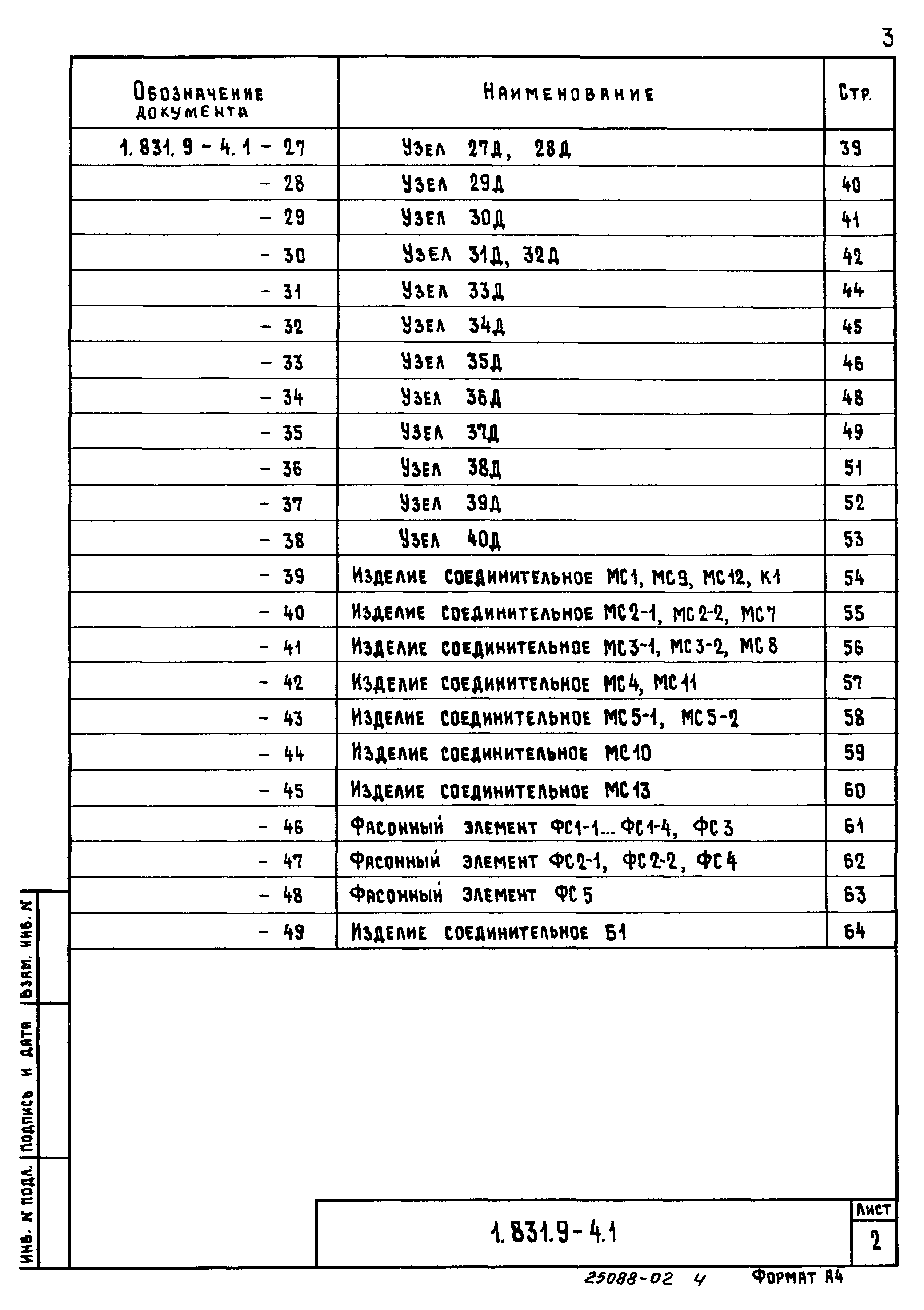

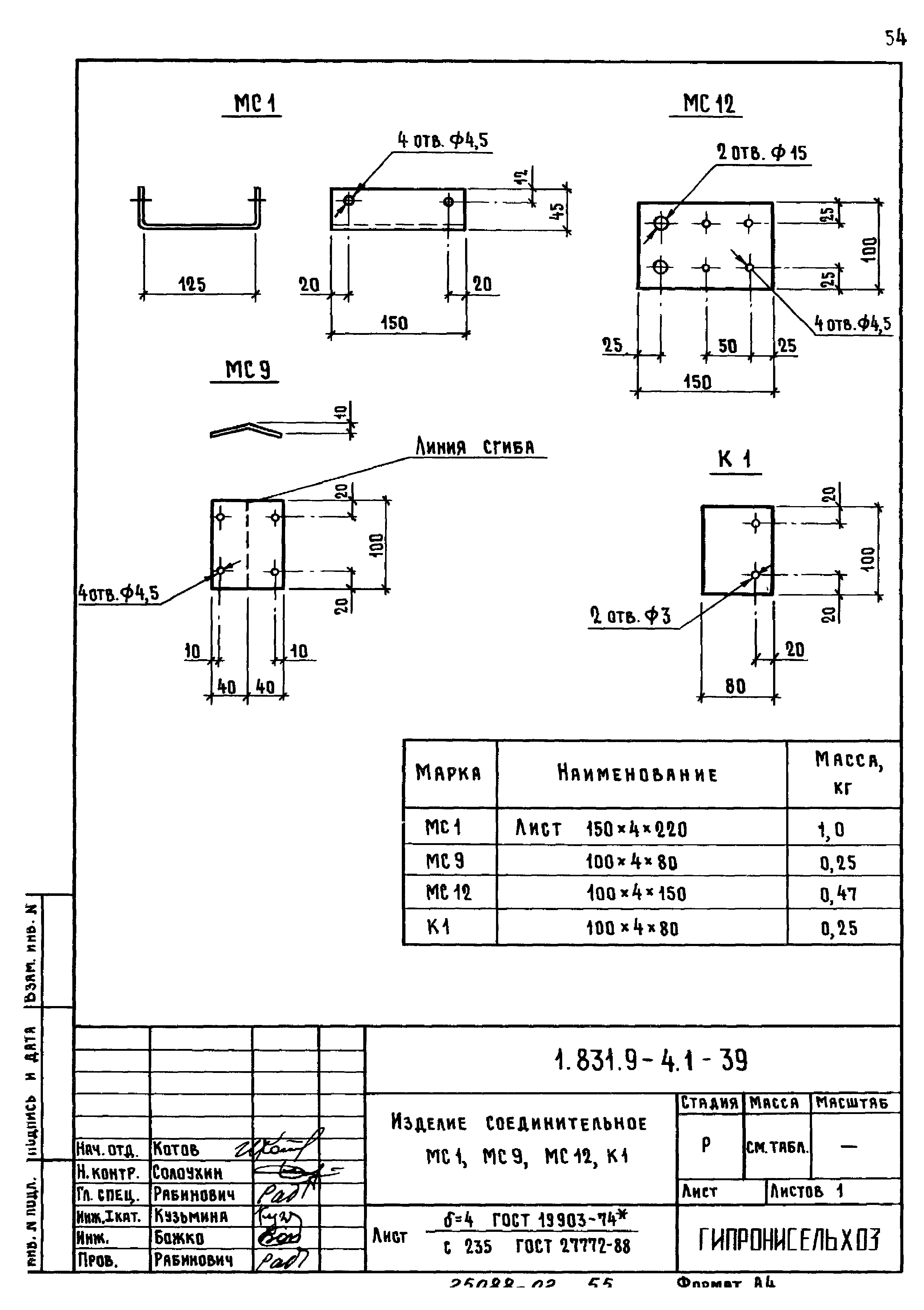

Оглавление:	1.831.9-4.1-ТТ Технические требования 1.831.9-4.1-1 Узел 1Д 1.831.9-4.1-2 Узел 2Д 1.831.9-4.1-3 Узел 3Д 1.831.9-4.1-4 Узел 4Д 1.831.9-4.1-5 Узел 5Д 1.831.9-4.1-6 Узел 6Д 1.831.9-4.1-7 Узел 7Д 1.831.9-4.1-8 Узел 8Д 1.831.9-4.1-9 Узел 9Д 1.831.9-4.1-10 Узел 10Д 1.831.9-4.1-11 Узел 11Д 1.831.9-4.1-12 Узел 12Д 1.831.9-4.1-13 Узел 13Д 1.831.9-4.1-14 Узел 14Д 1.831.9-4.1-15 Узел 15Д 1.831.9-4.1-16 Узел 16Д 1.831.9-4.1-17 Узел 17Д 1.831.9-4.1-18 Узел 18Д 1.831.9-4.1-19 Узел 19Д 1.831.9-4.1-20 Узел 20Д 1.831.9-4.1-21 Узел 21Д 1.831.9-4.1-22 Узел 22Д 1.831.9-4.1-23 Узел 23Д 1.831.9-4.1-24 Узел 24Д 1.831.9-4.1-25 Узел 25Д 1.831.9-4.1-26 Узел 26Д 1.831.9-4.1-27 Узел 27Д, 28Д 1.831.9-4.1-28 Узел 29Д 1.831.9-4.1-29 Узел 30Д 1.831.9-4.1-30 Узел 31Д, 32Д 1.831.9-4.1-31 Узел 33Д 1.831.9-4.1-32 Узел 34Д 1.831.9-4.1-33 Узел 35Д 1.831.9-4.1-34 Узел 36Д 1.831.9-4.1-35 Узел 37Д 1.831.9-4.1-36 Узел 38Д 1.831.9-4.1-37 Узел 39Д 1.831.9-4.1-38 Узел 40Д 1.831.9-4.1-39 Изделие соединительное МС1, МС9, МС12, К1 1.831.9-4.1-40 Изделие соединительное МС2-1, МС2-2, МС7 1.831.9-4.1-41 Изделие соединительное МС3-1, МС3-2, МС8 1.831.9-4.1-42 Изделие соединительное МС4, МС11 1.831.9-4.1-43 Изделие соединительное МС5-1, МС5-2 1.831.9-4.1-44 Изделие соединительное МС10 1.831.9-4.1-45 Изделие соединительное МС13 1.831.9-4.1-46 Фасонный элемент ФС1-1 - ФС1-4, ФС3 1.831.9-4.1-47 Фасонный элемент ФС2-1, ФС2-2, ФС4 1.831.9-4.1-48 Фасонный элемент ФС5 1.831.9-4.1-49 Изделие соединительное Б1
Разработан:	ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	16.05.1991 Главпроект Госстроя СССР (5/6-177)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1991 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» ГОСТ 24379.1-80 «Болты фундаментные. Конструкция и размеры» ГОСТ 26816-86 «Плиты цементностружечные. Технические условия» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 4598-86 «Плиты древесноволокнистые. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 4030-63 «Гвозди кровельные. Конструкция и размеры» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 18124-75 «Листы асбестоцементные плоские» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент»
