Скачать Серия 1.431.9-25 Выпуск 1. Панели, стойки, ригели. Рабочие чертежи

Дата актуализации: 10.08.2017

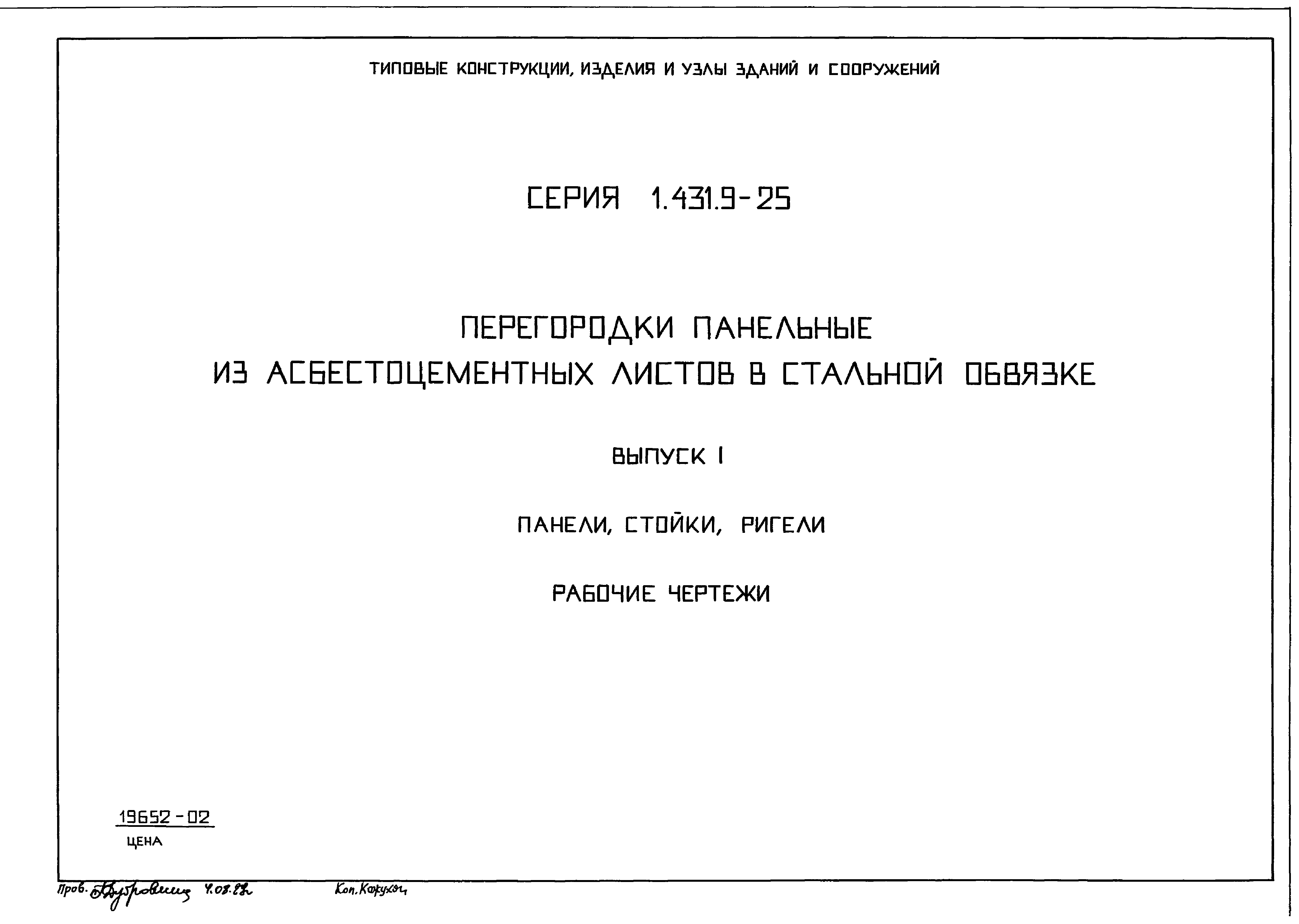

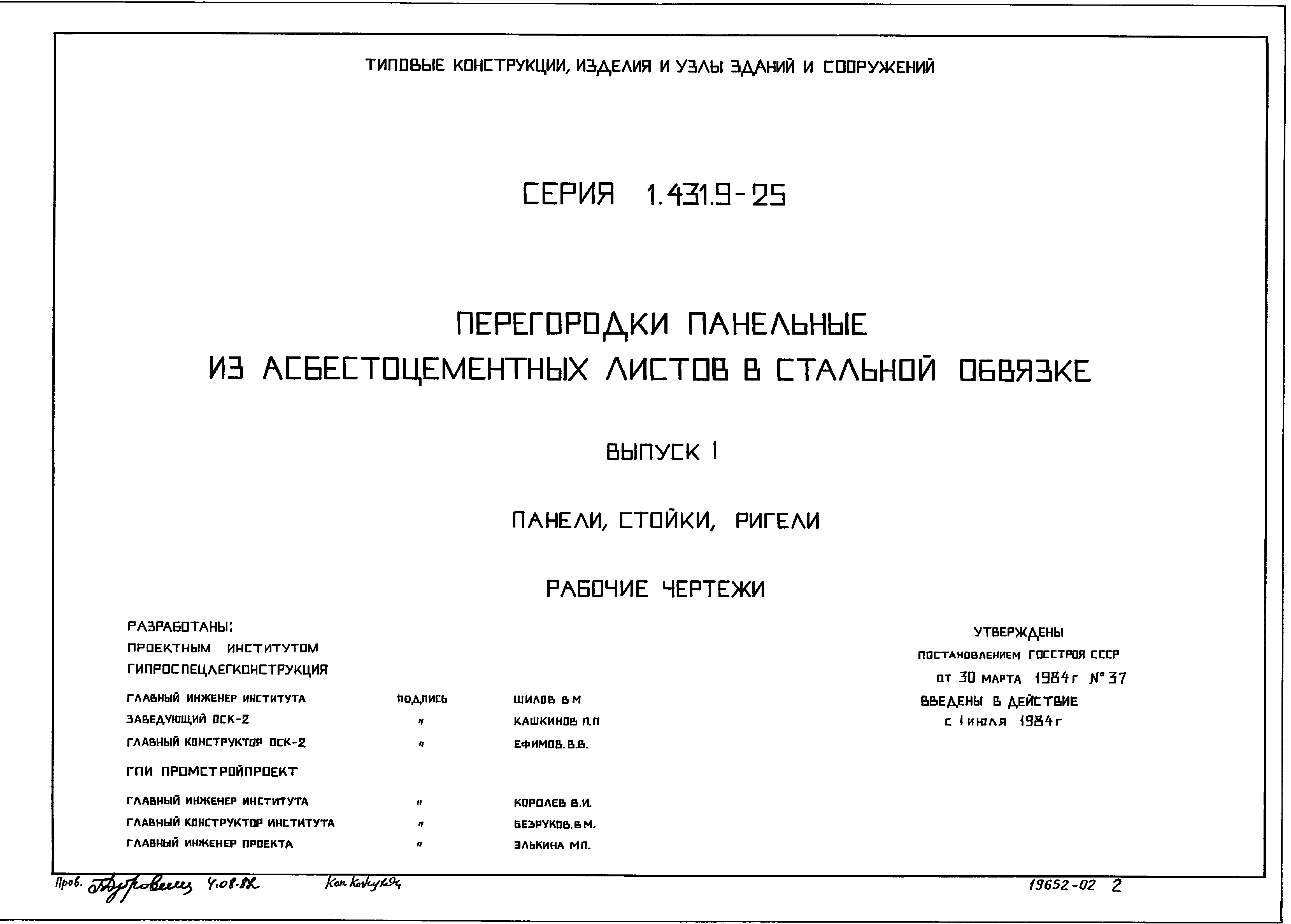

Серия 1.431.9-25

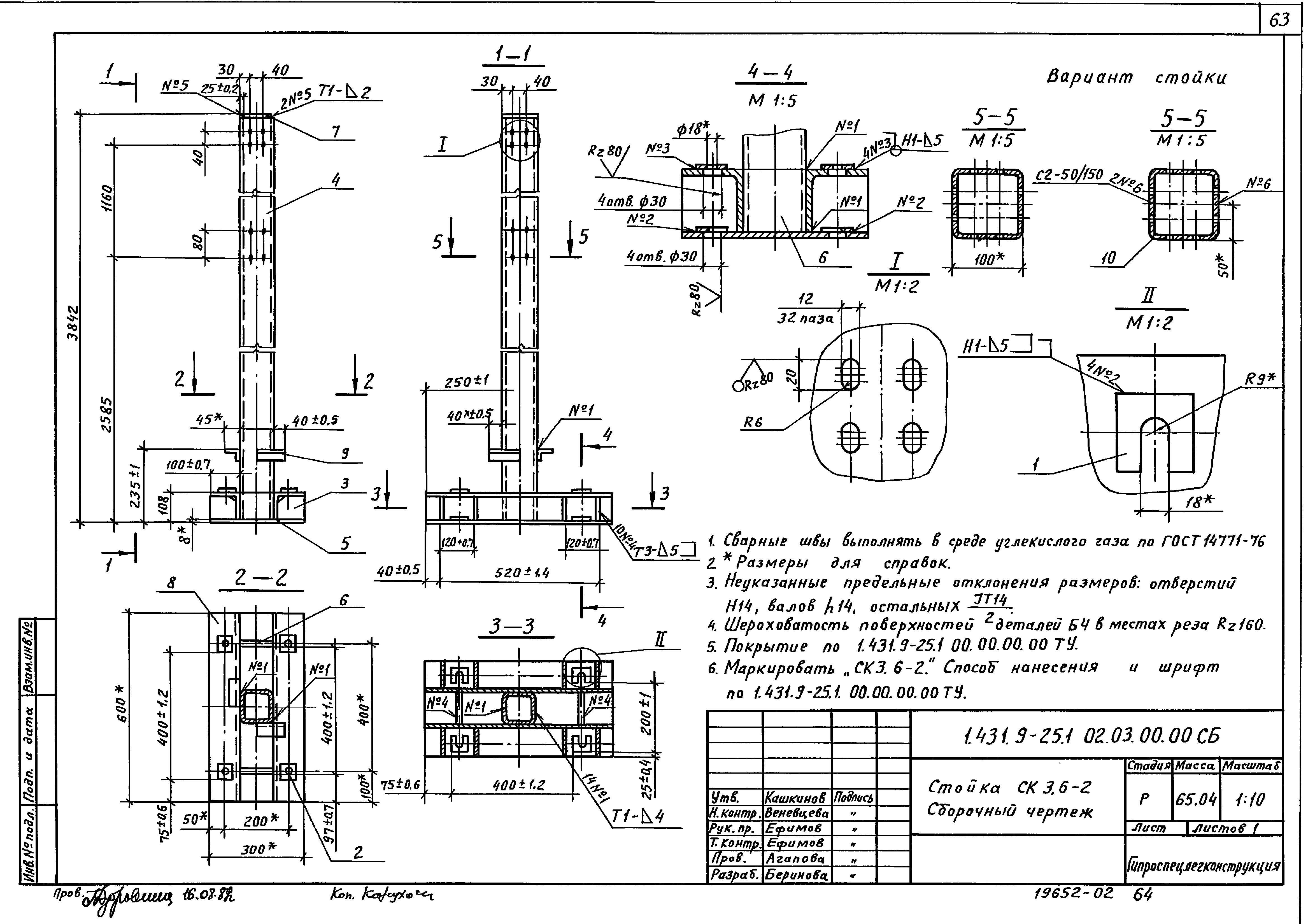

Выпуск 1. Панели, стойки, ригели. Рабочие чертежи

Обозначение:	Серия 1.431.9-25
Обозначение англ:	Series 1.431.9-25
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Панели, стойки, ригели. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1984

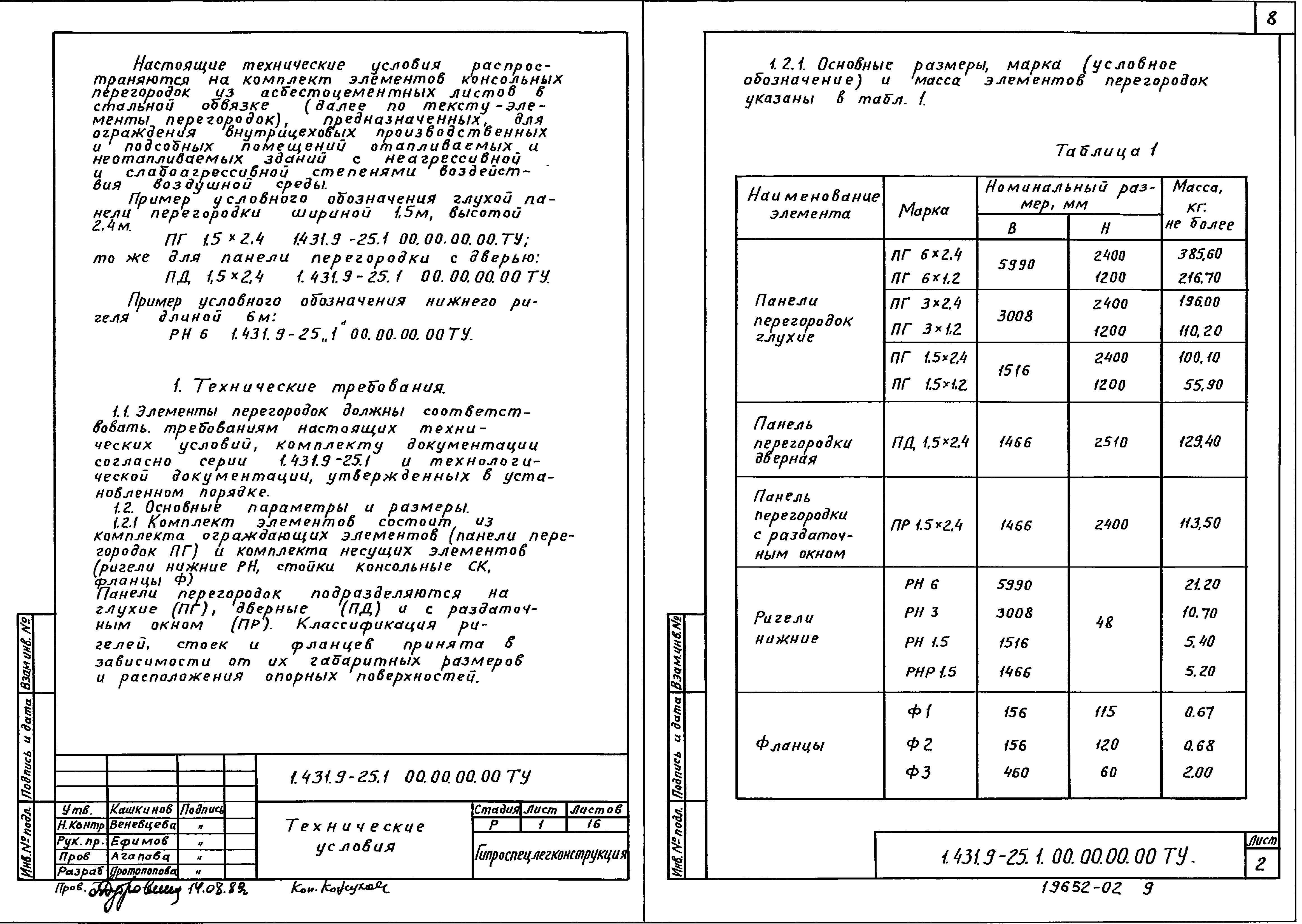

Область применения:	Настоящие технические условия распространяются на комплект элементов консольных перегородок из асбестоцементных листов в стальной обвязке, предназначенных, для ограждения внутрицеховых производственных и подсобных помещений отапливаемых и неотапливаемых зданий с неагрессивной и слабоагрессивной степенями воздействия воздушной среды

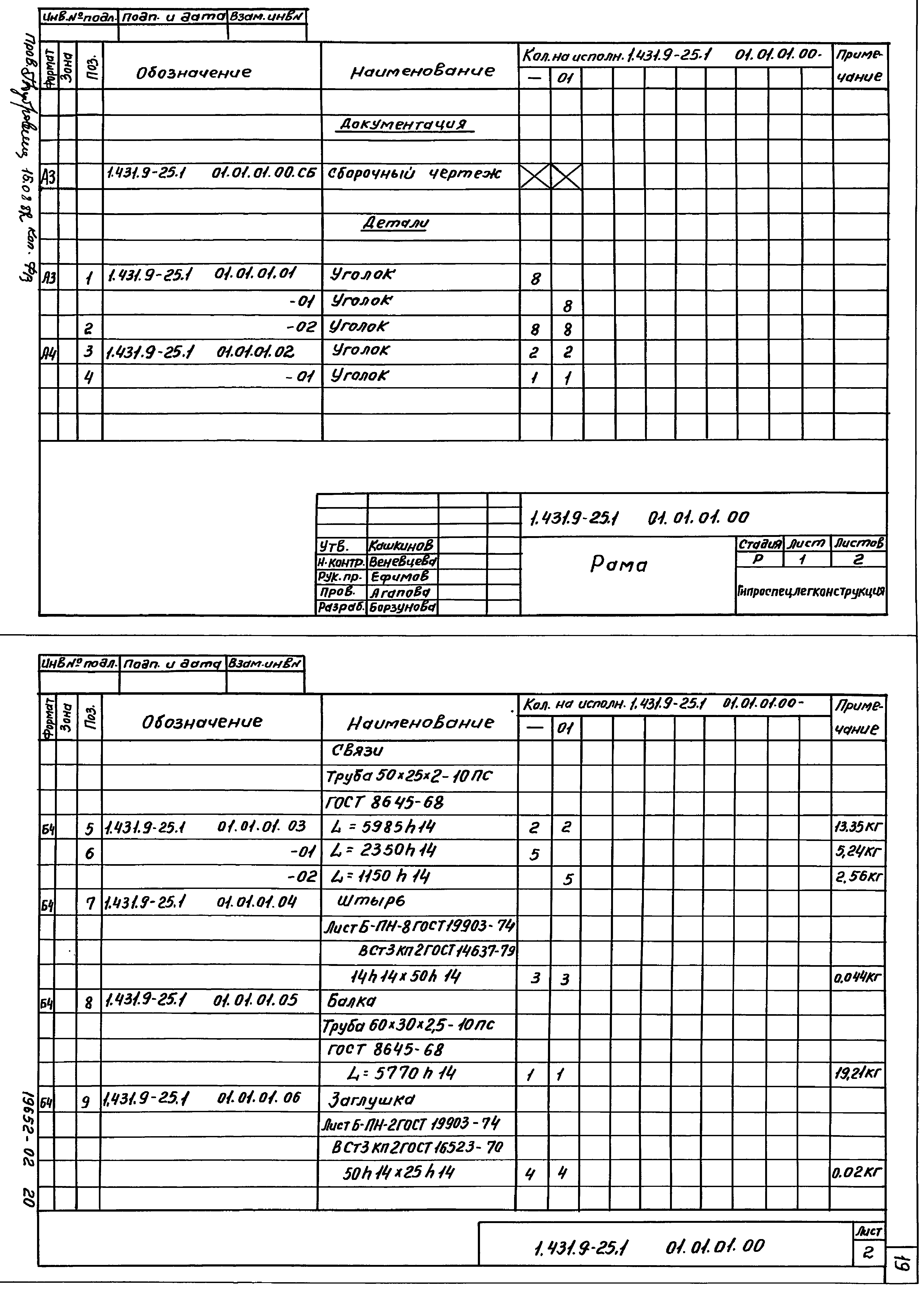

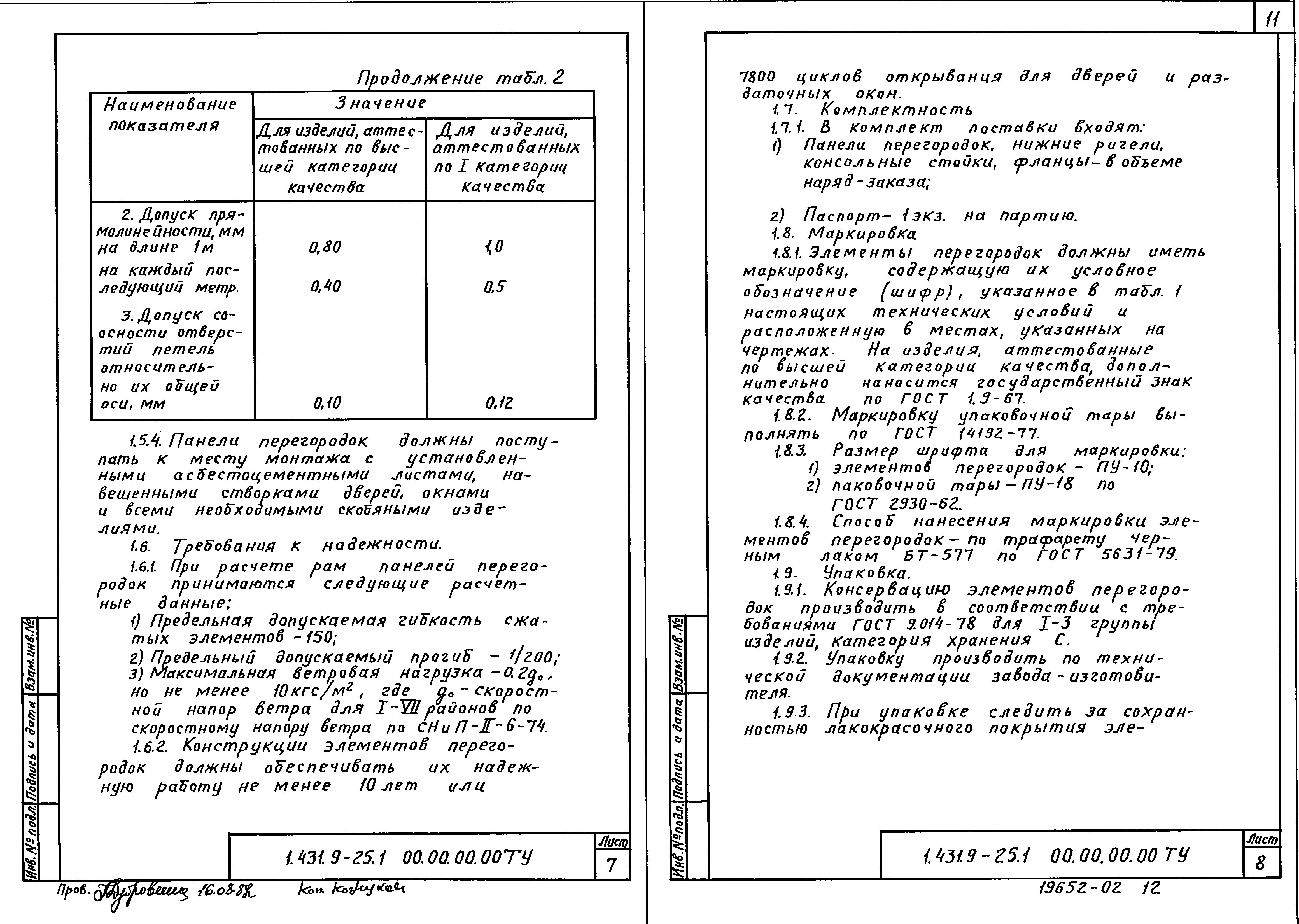

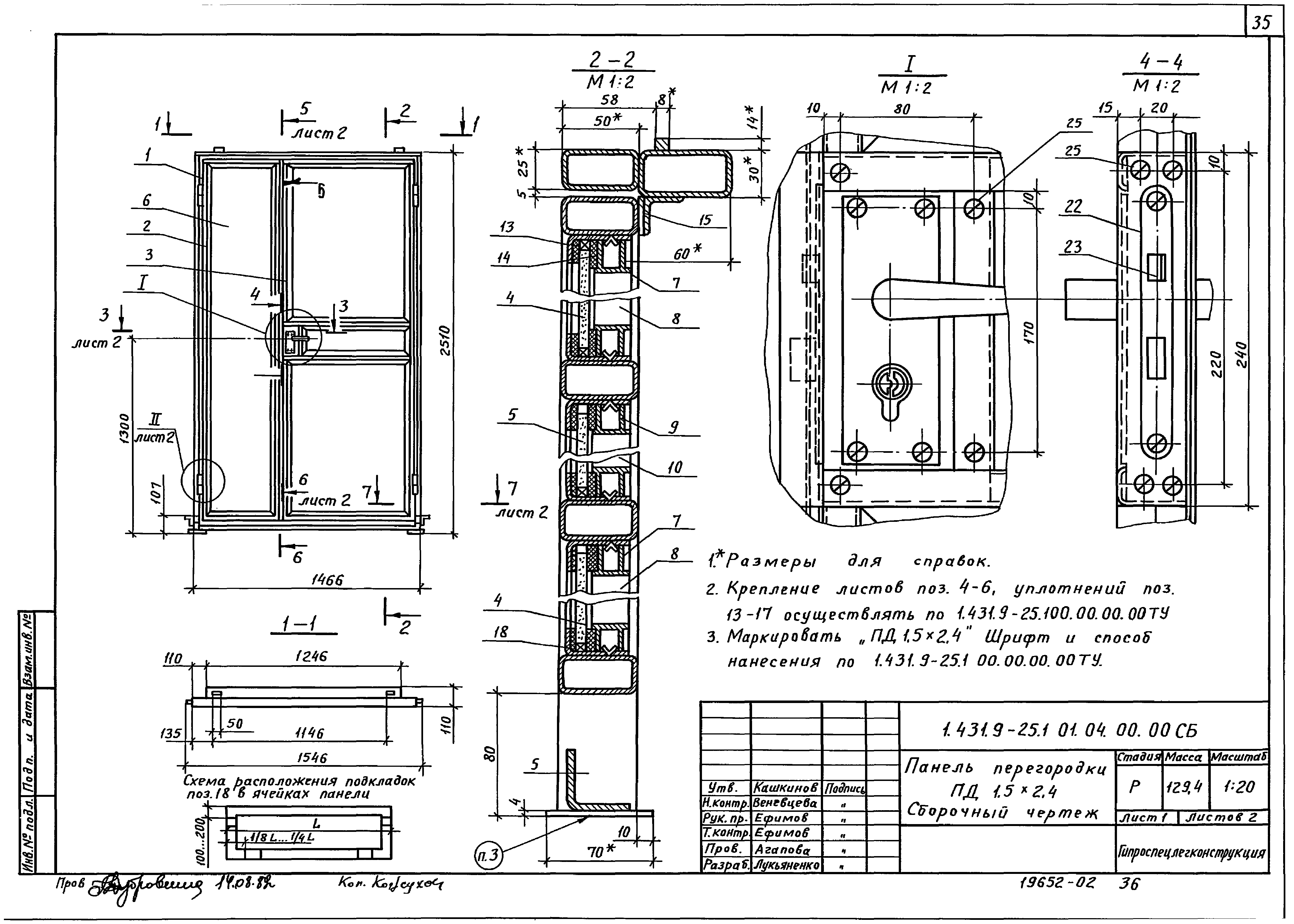

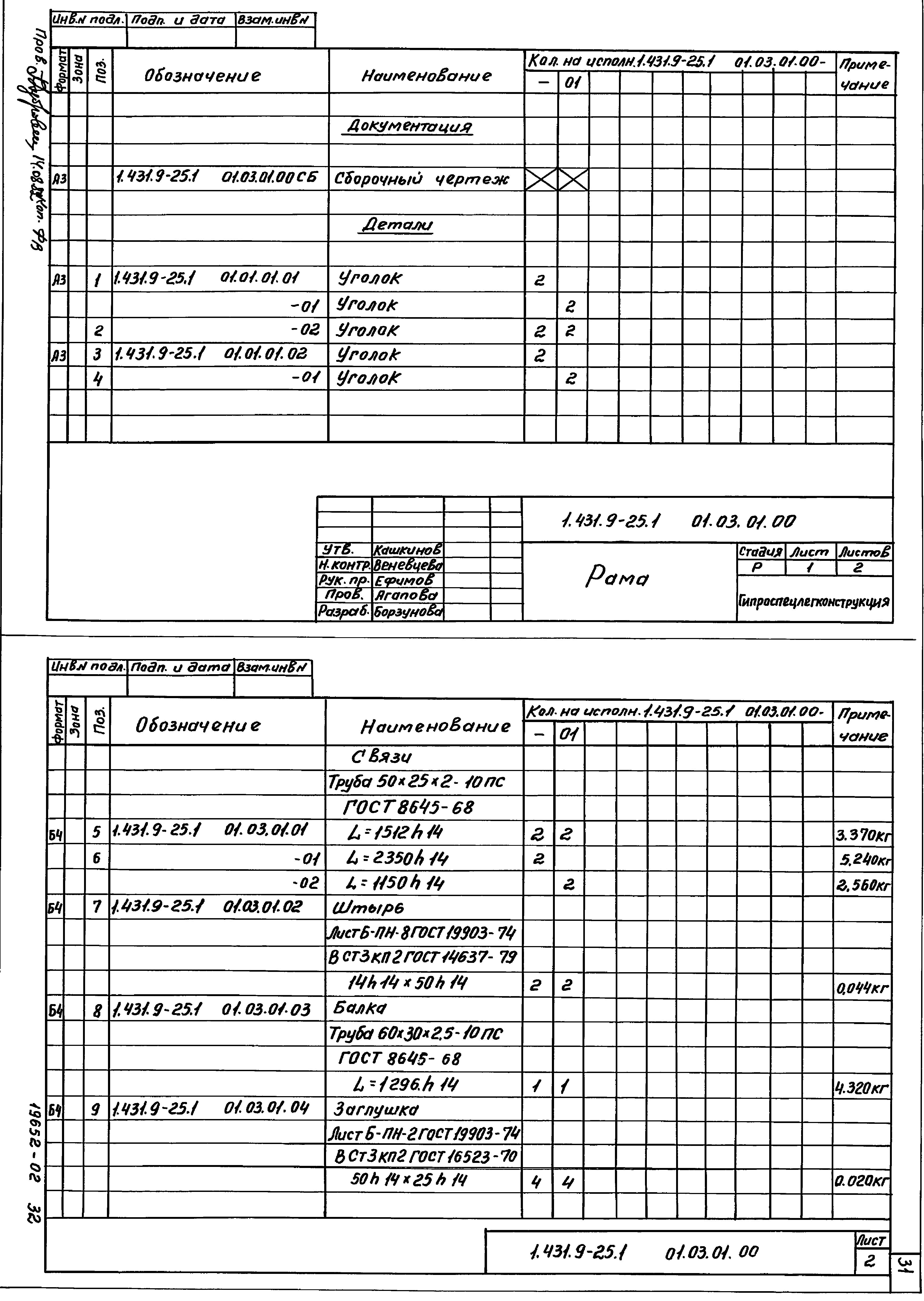

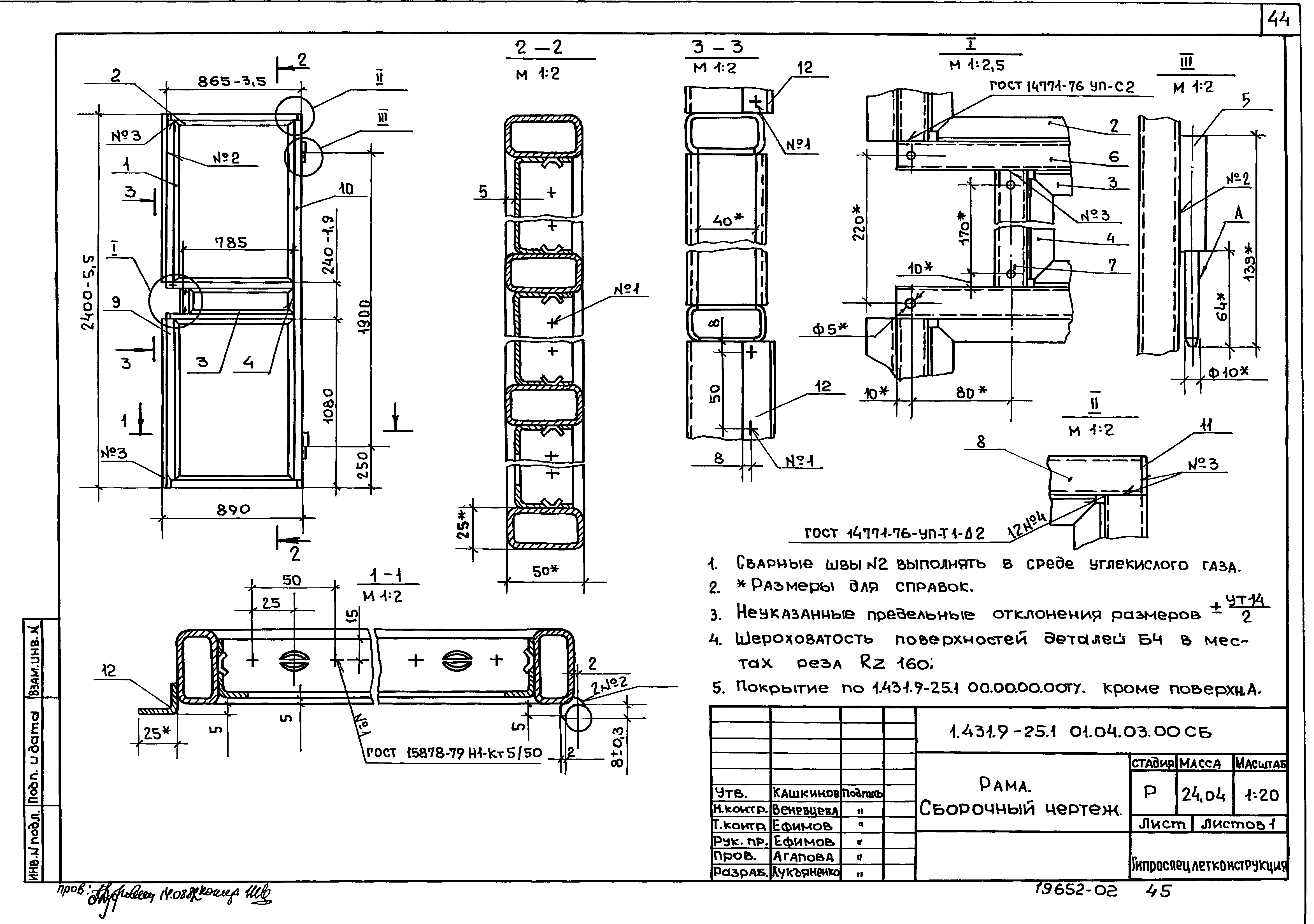

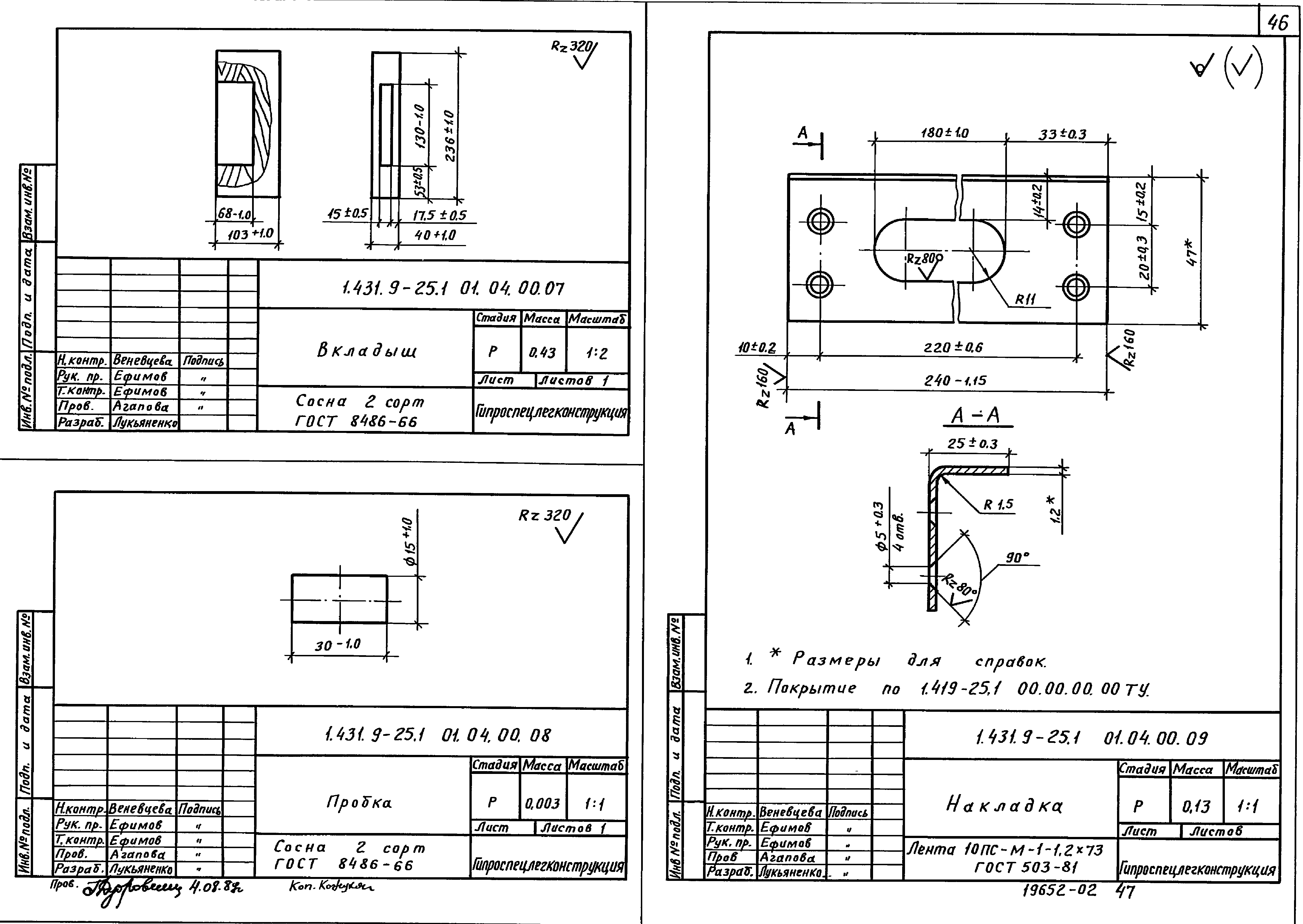

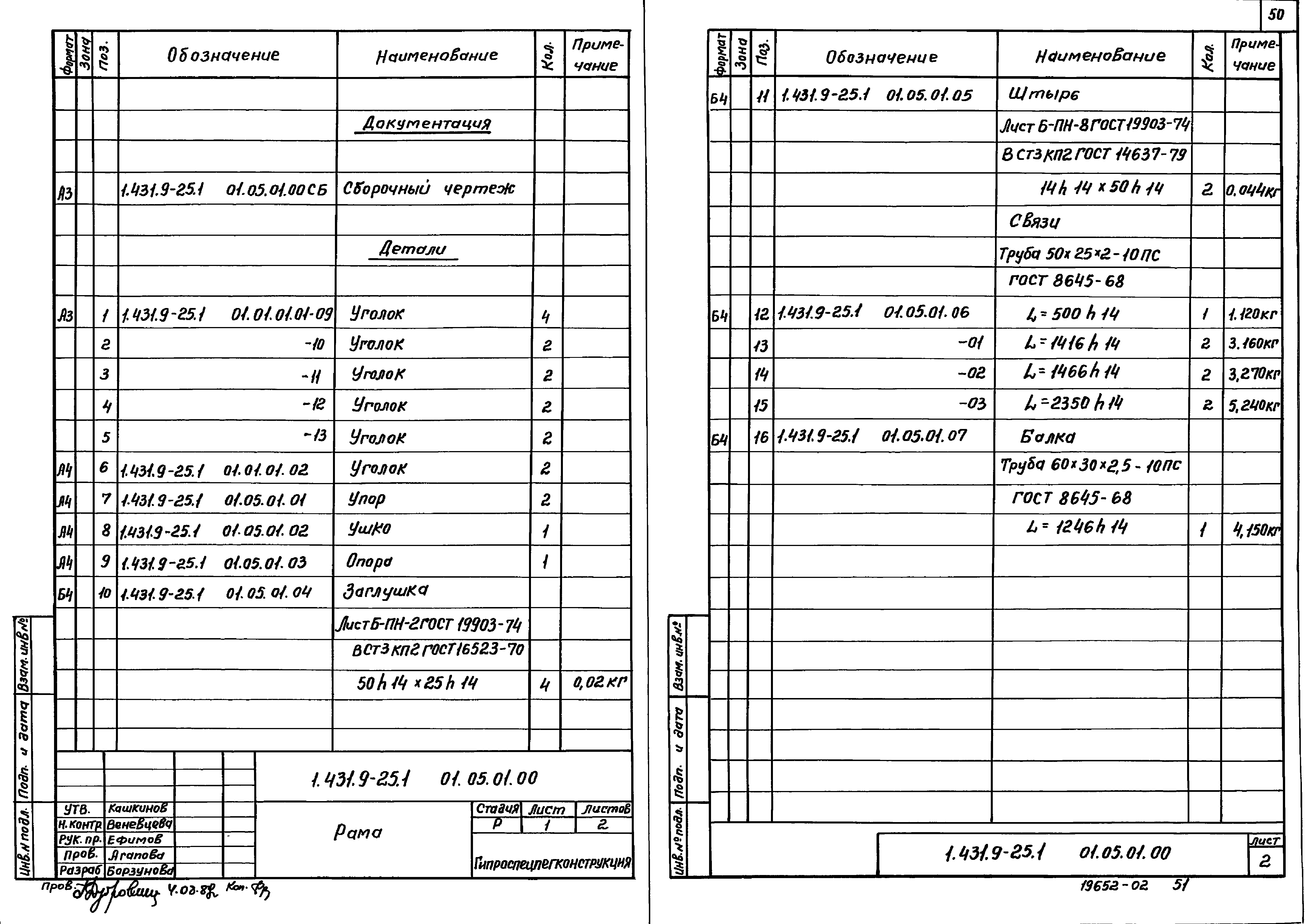

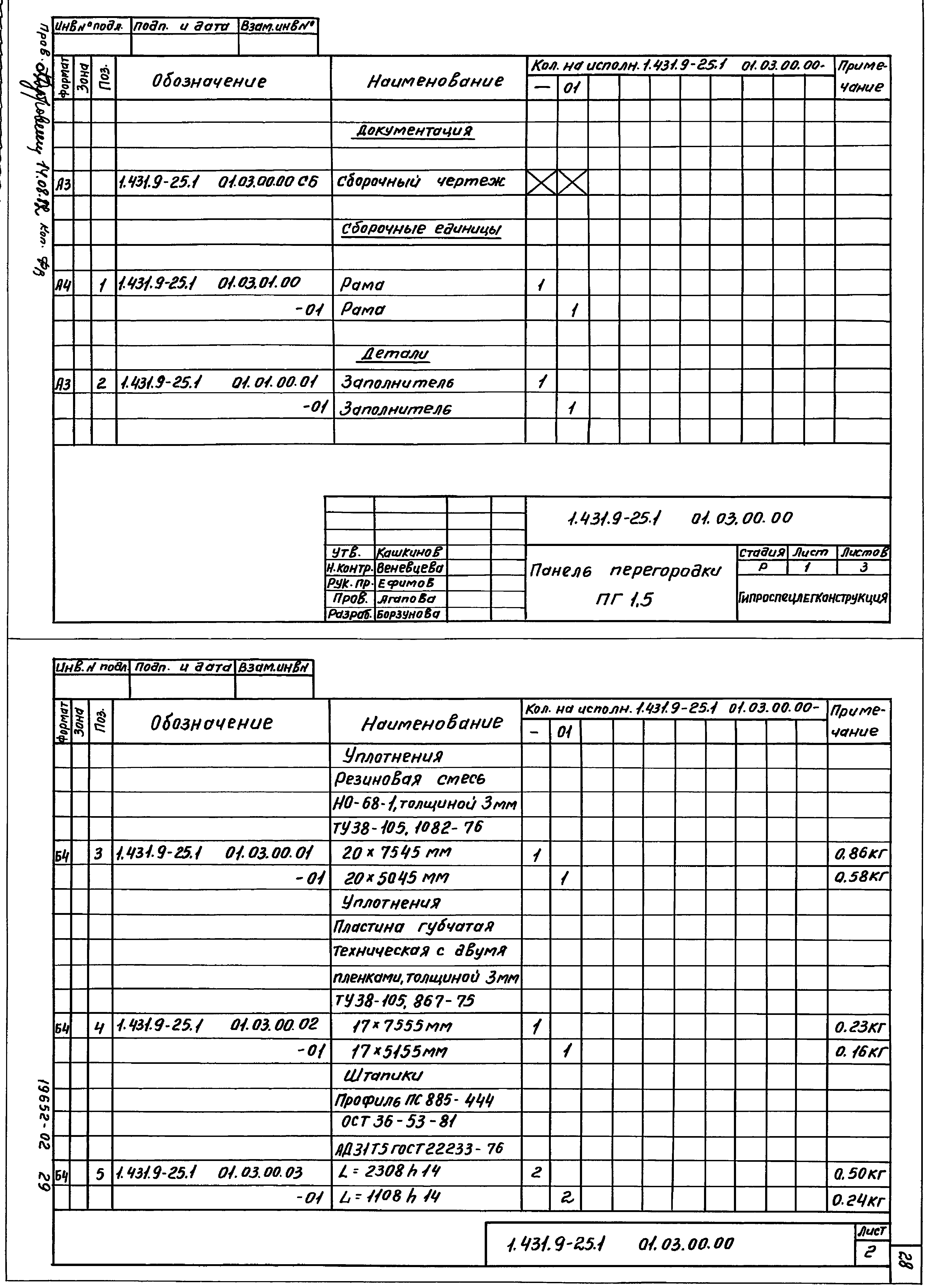

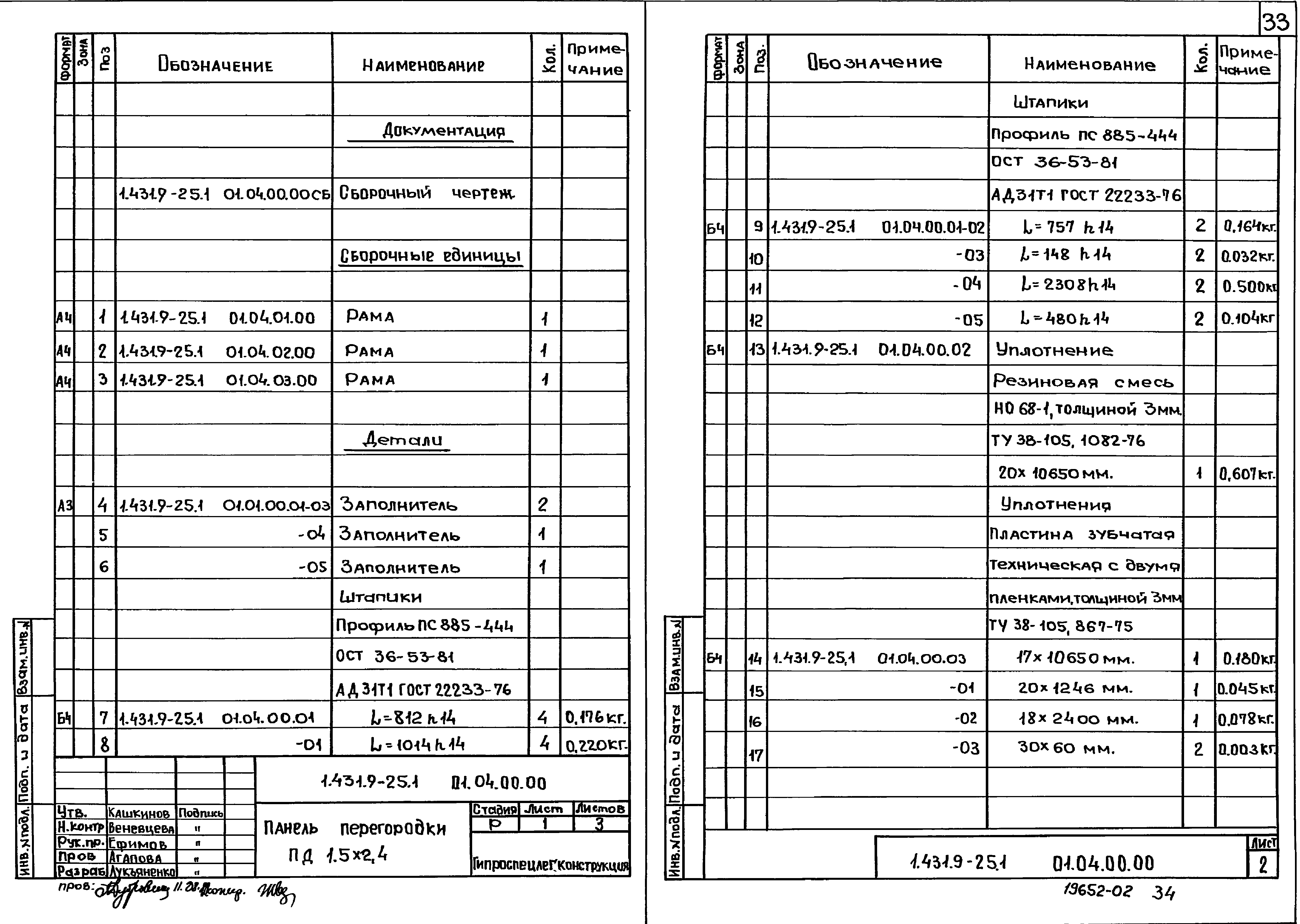

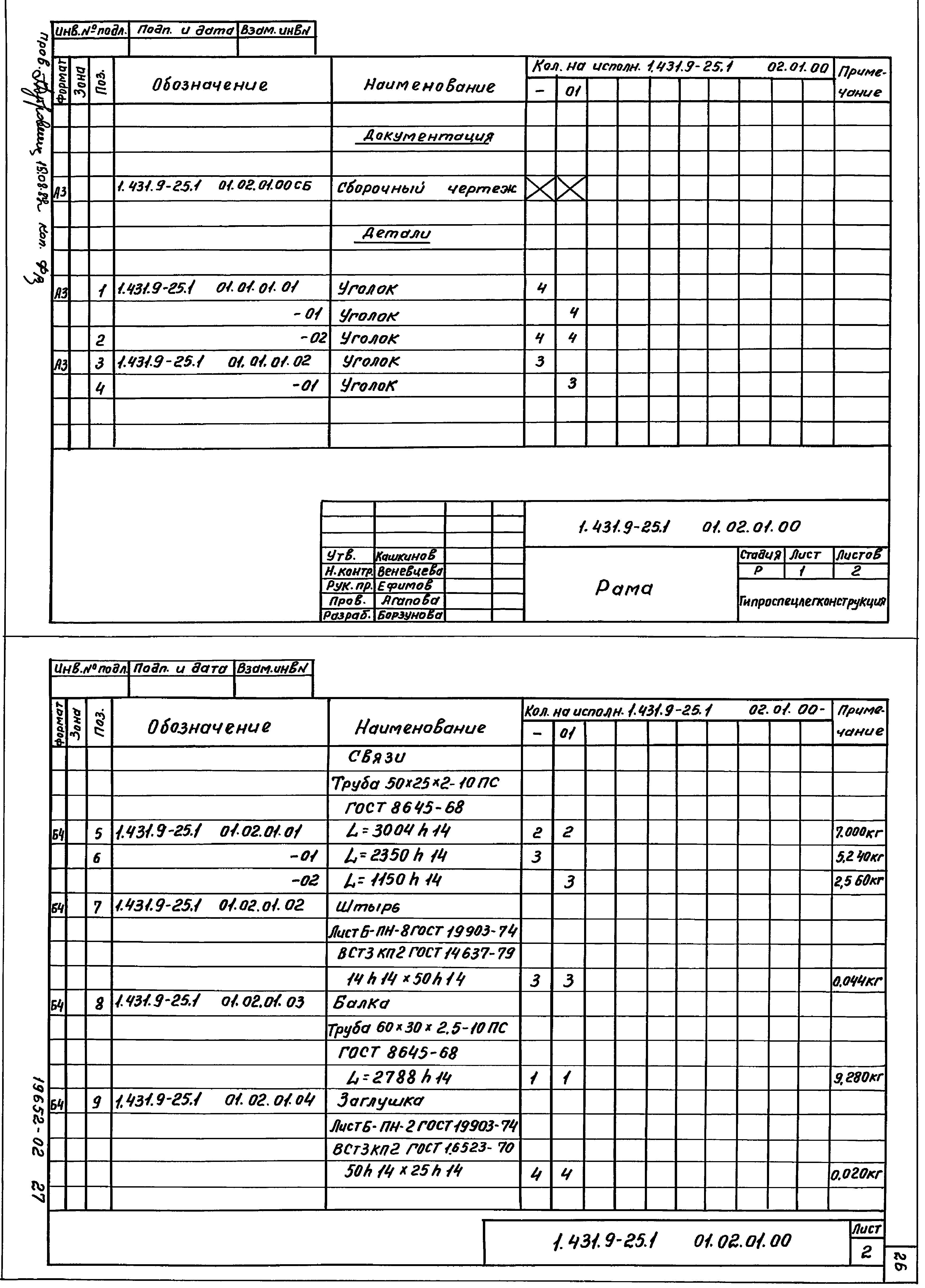

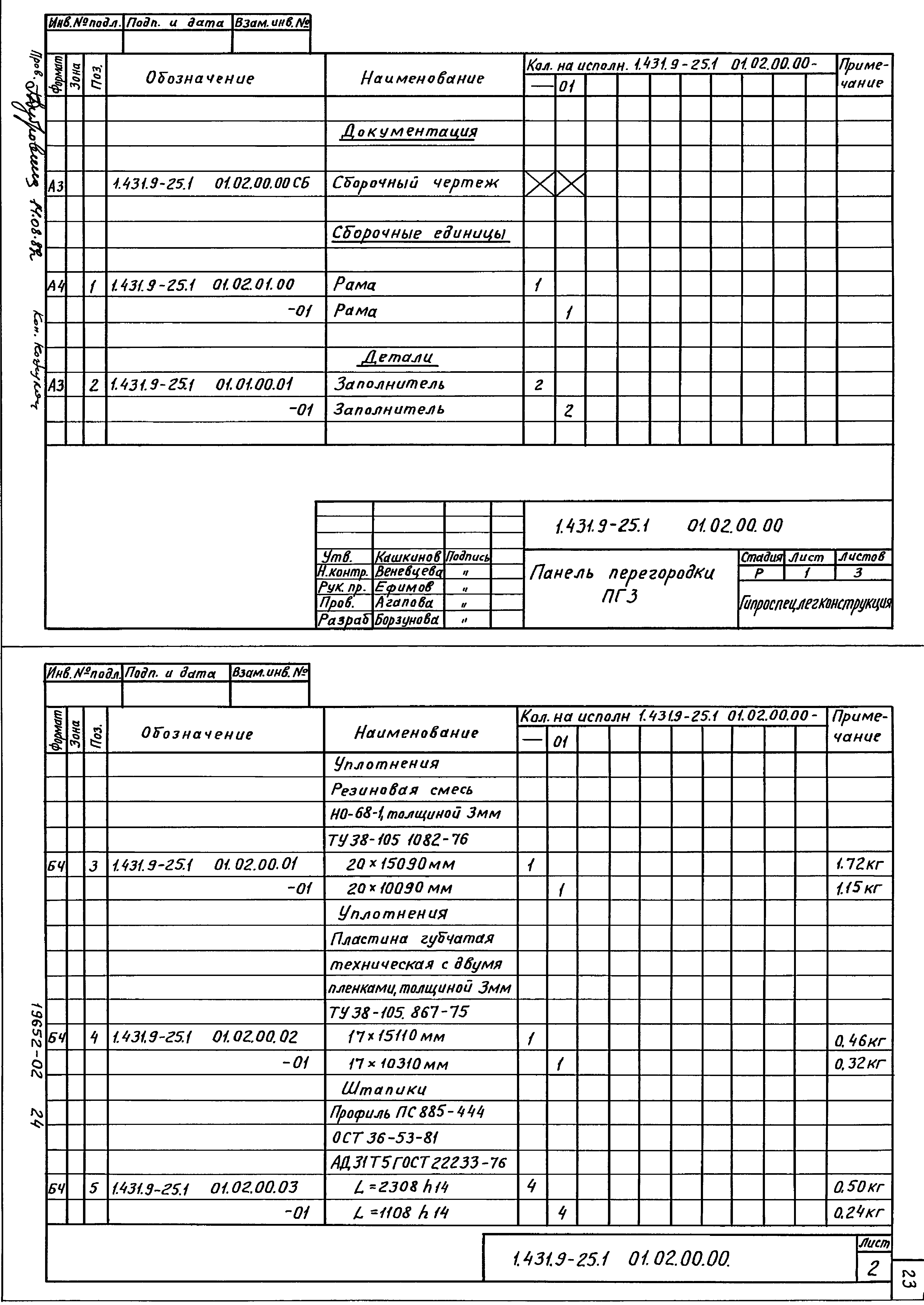

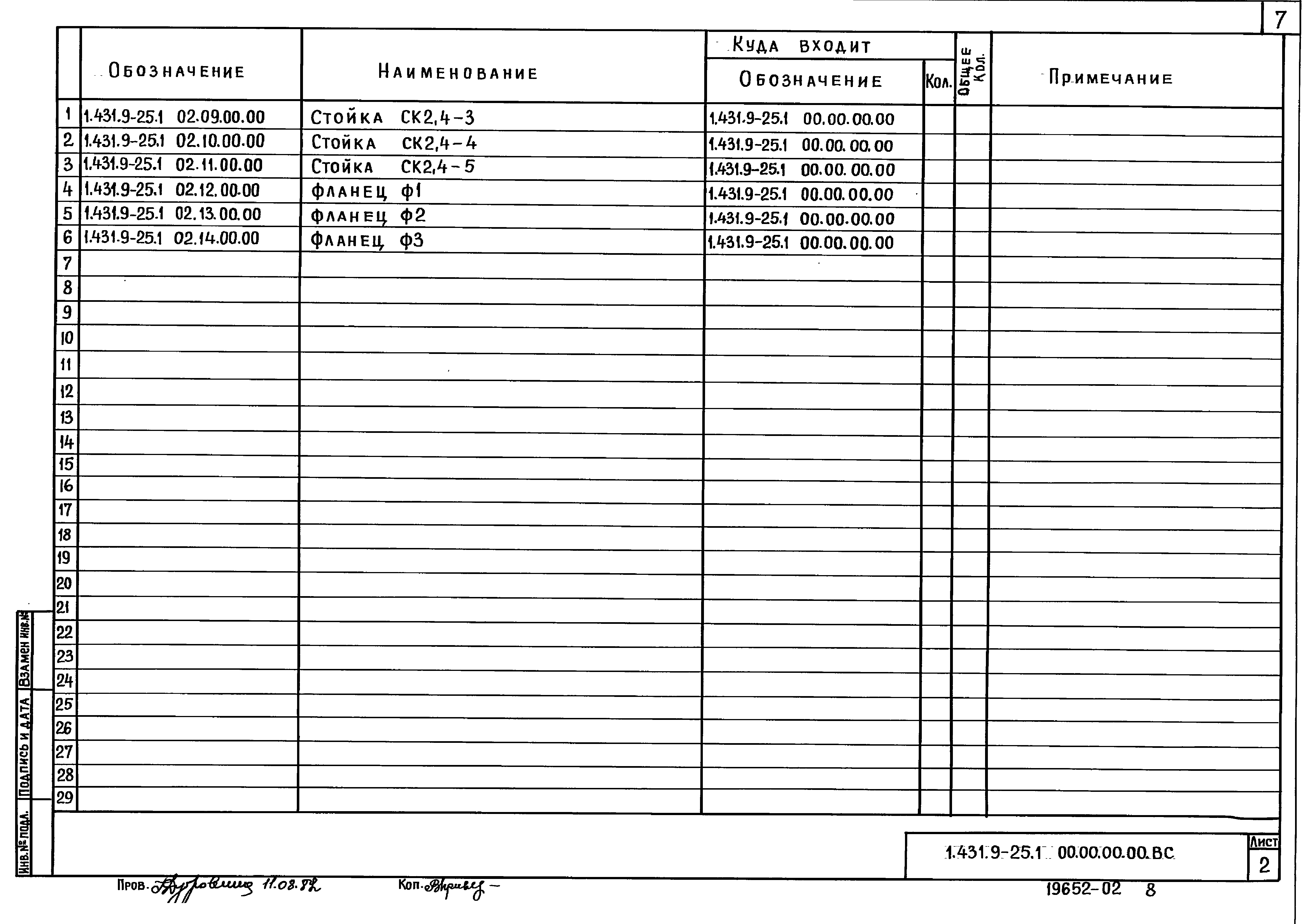

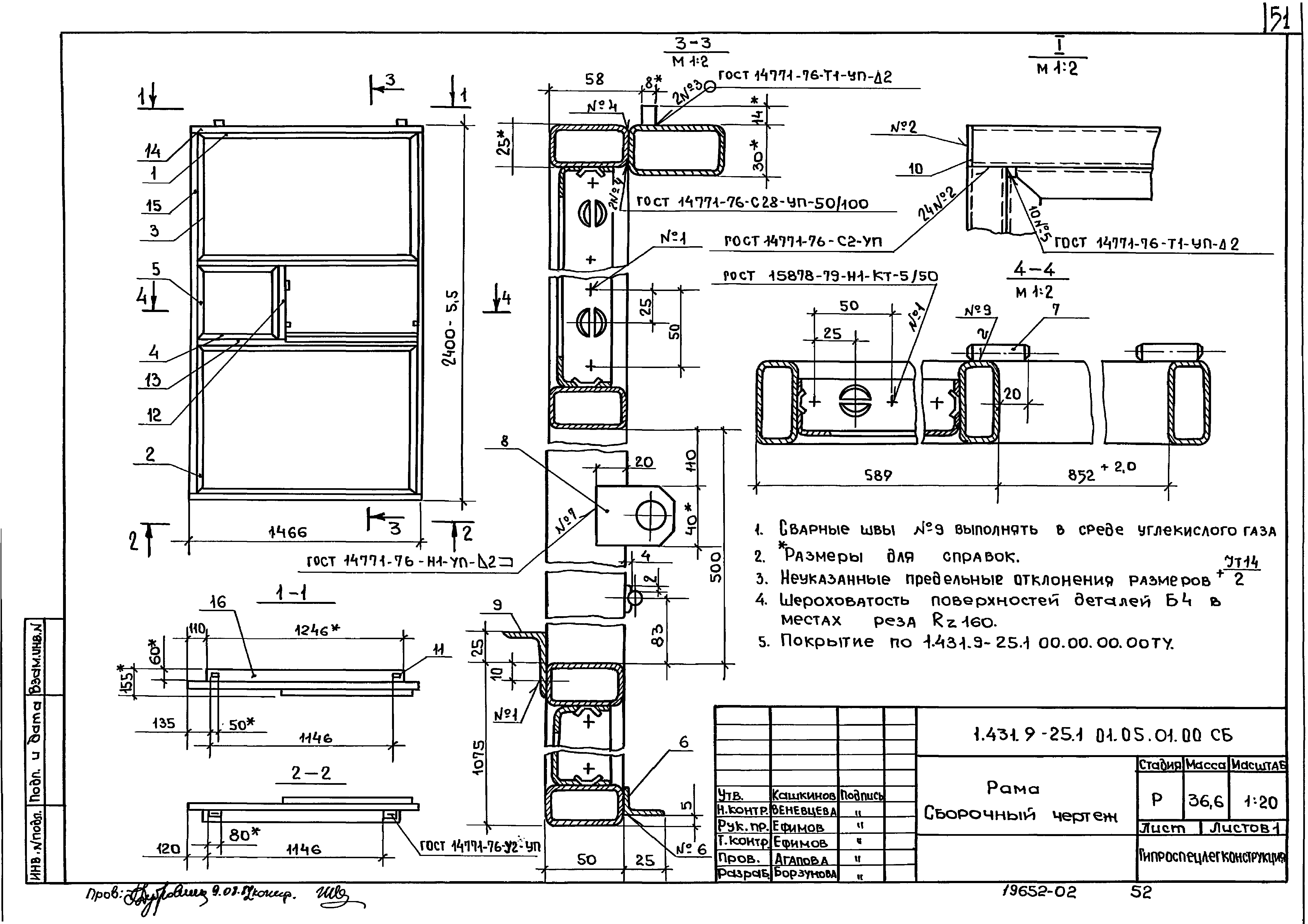

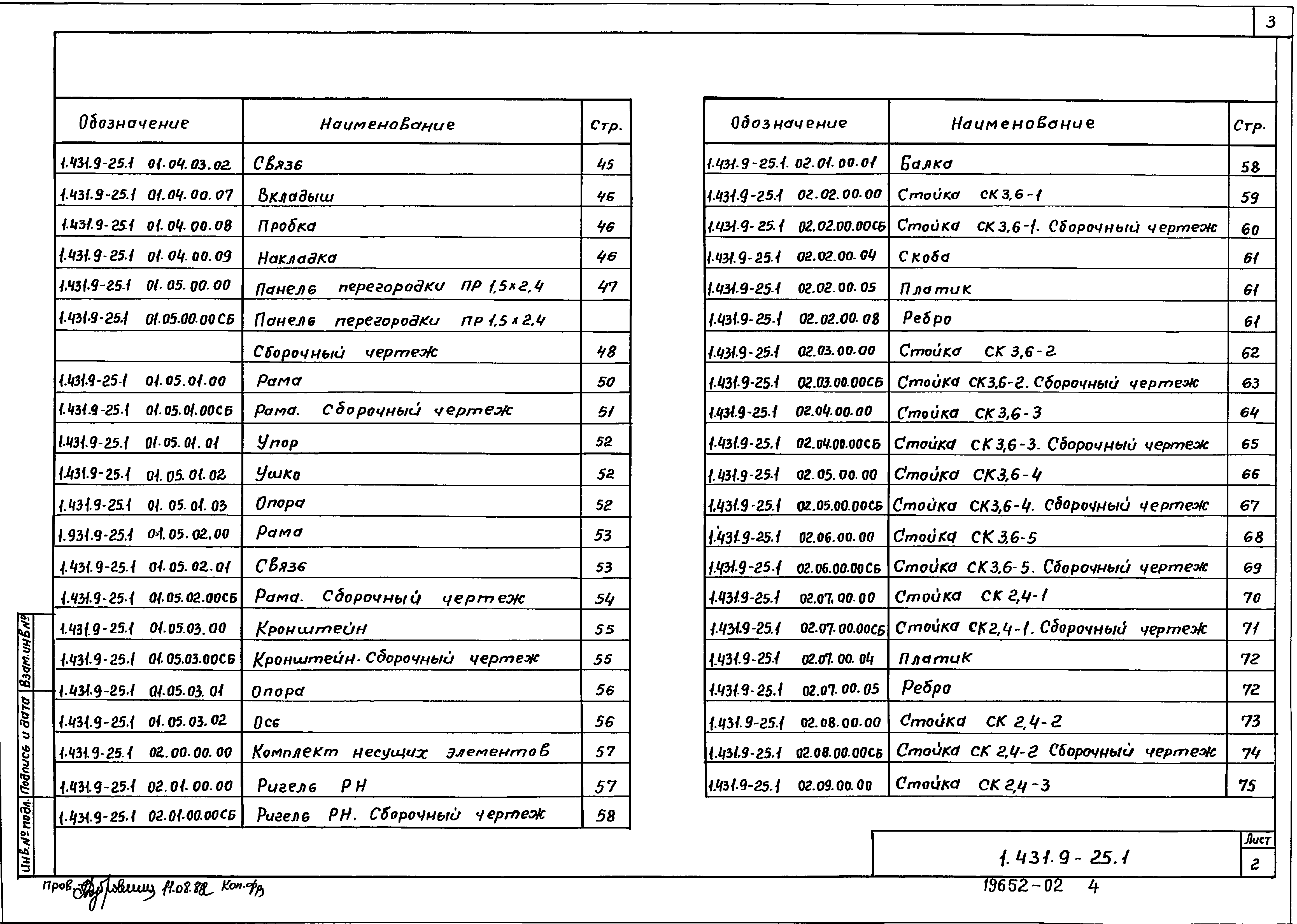

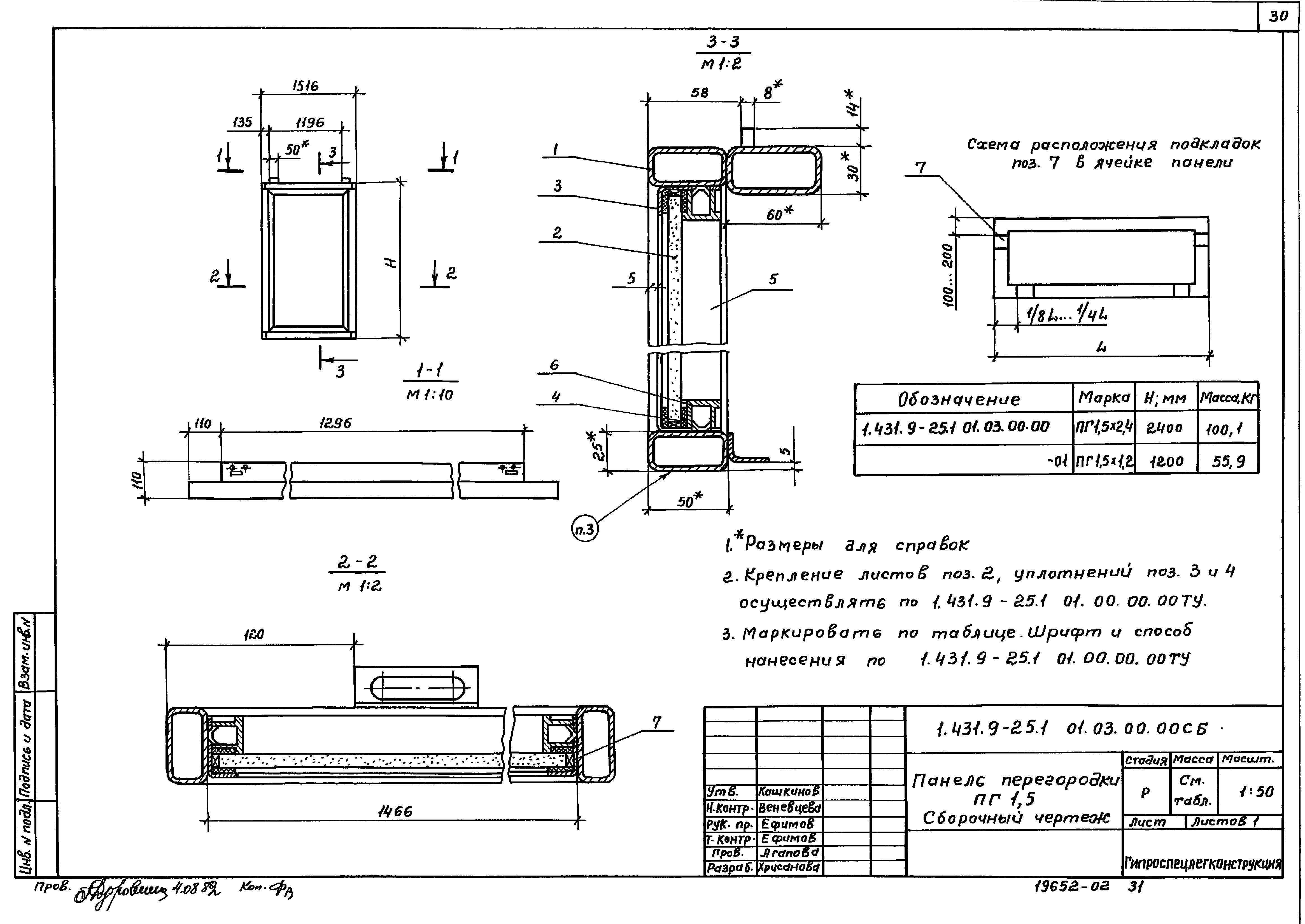

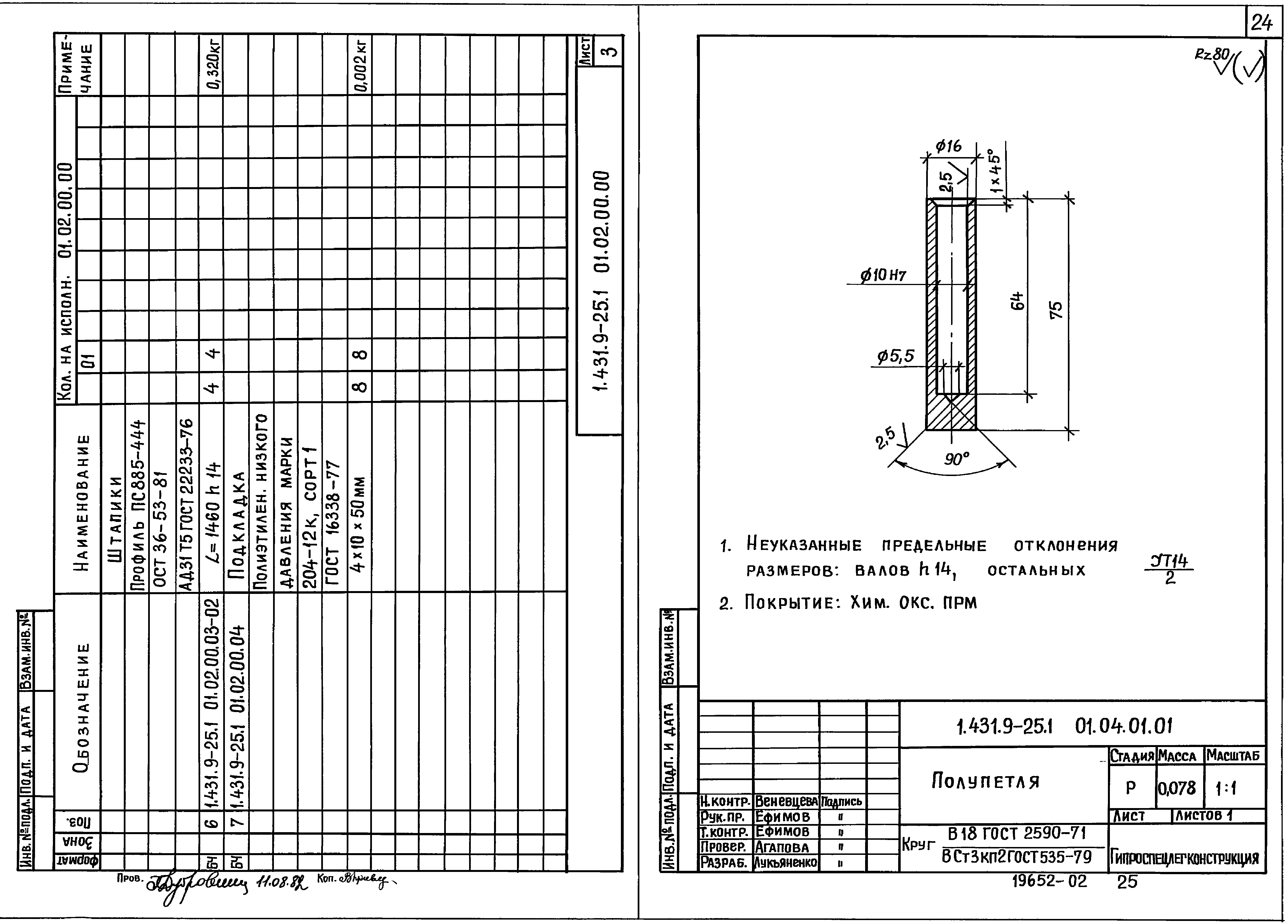

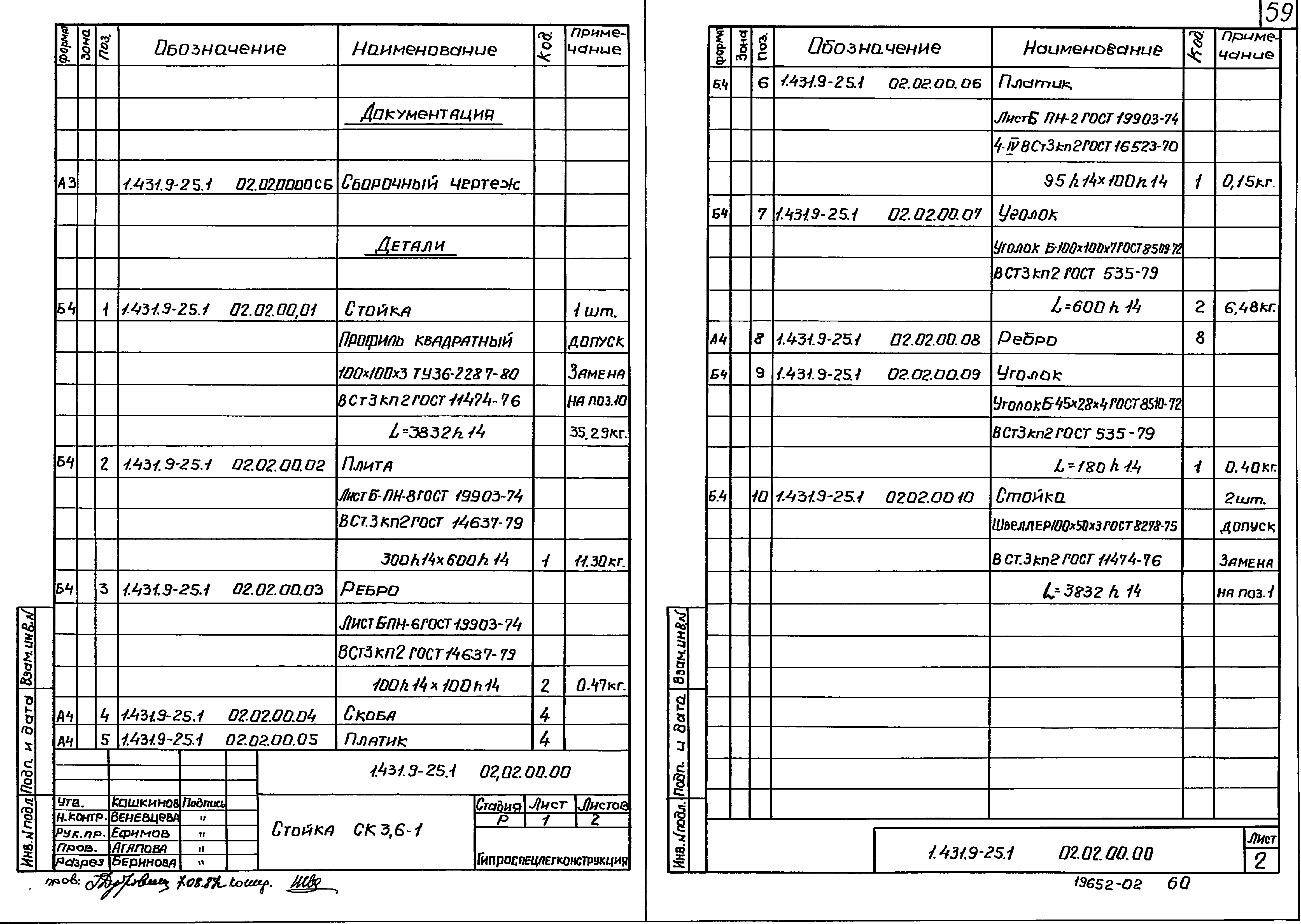

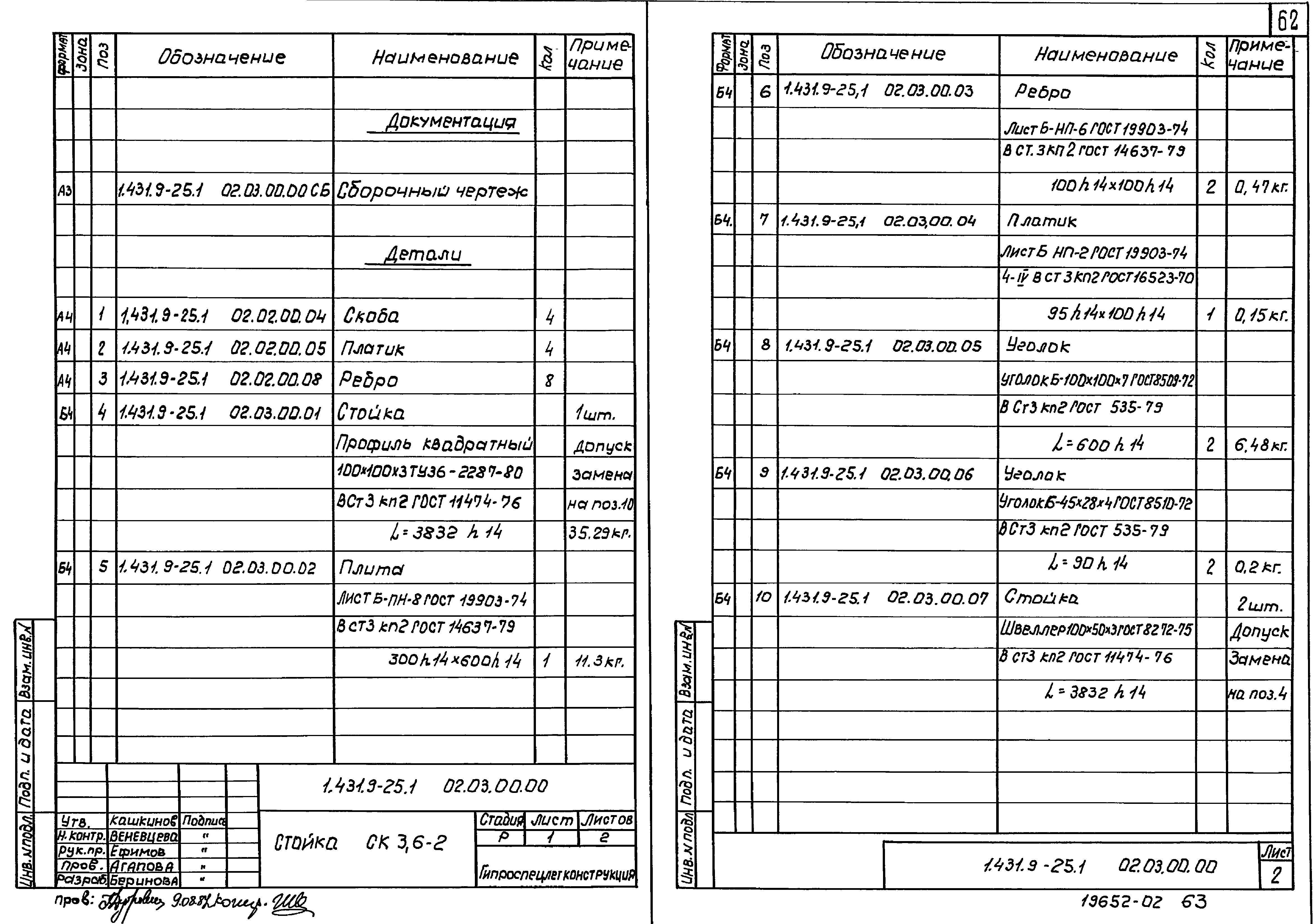

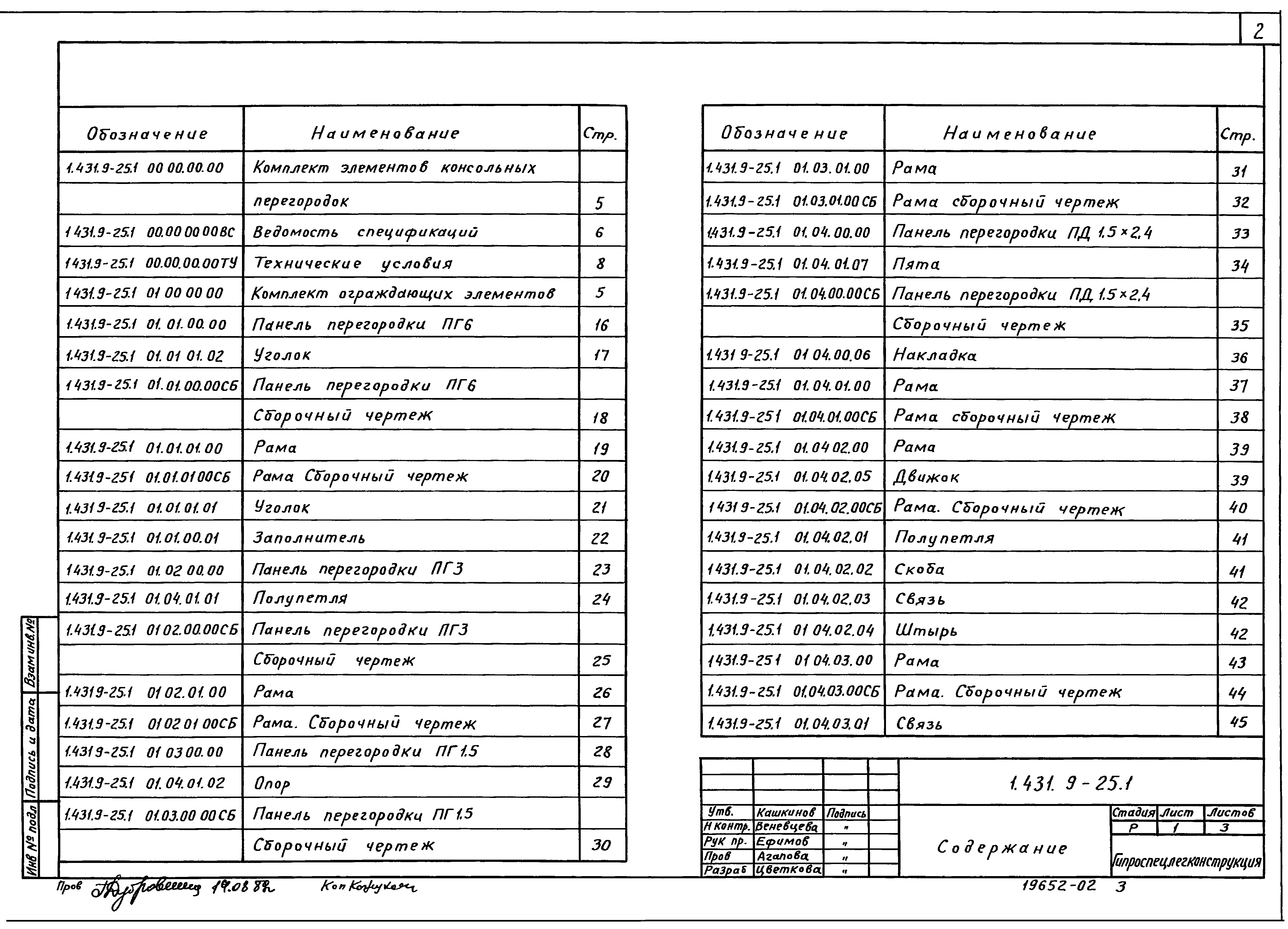

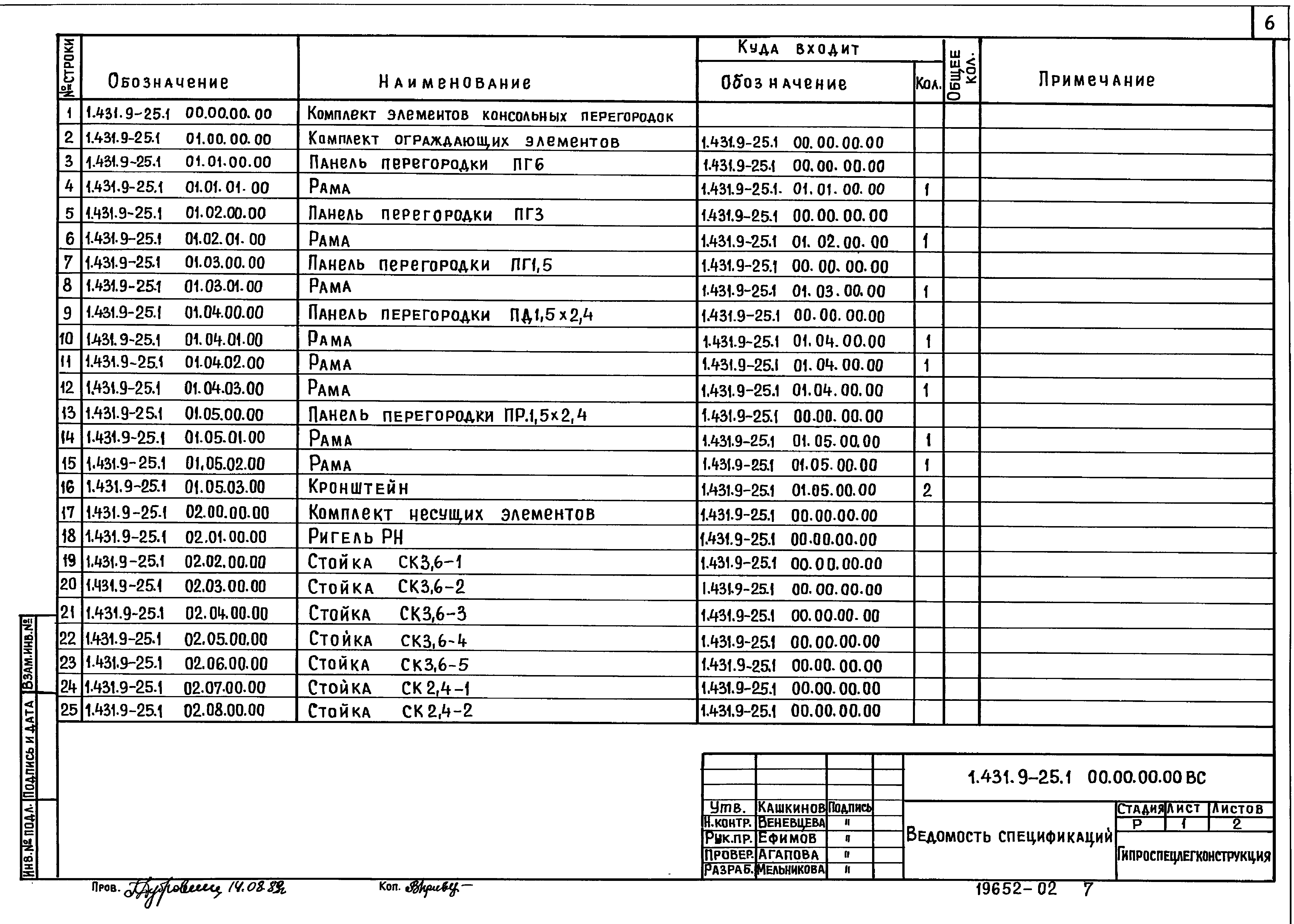

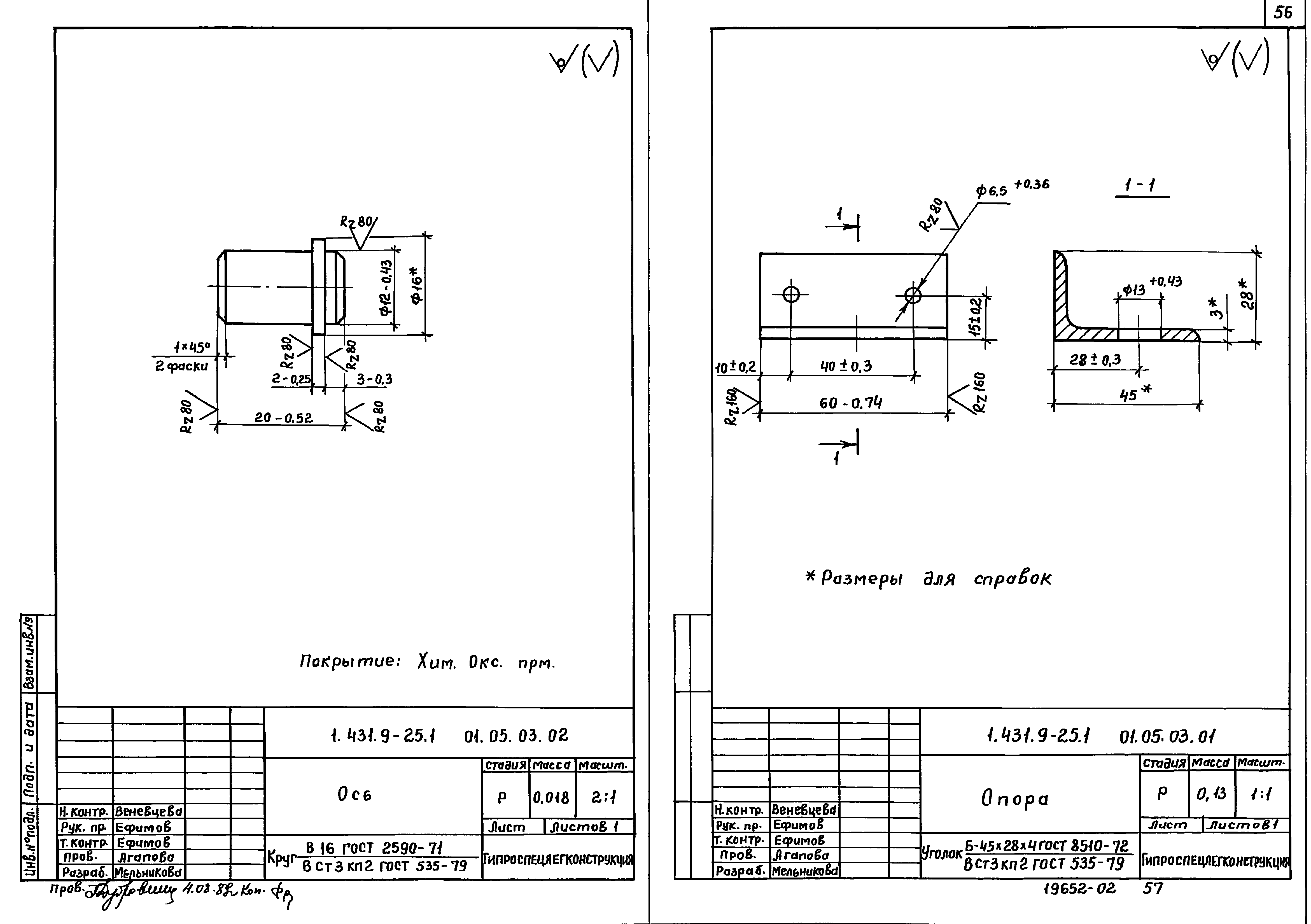

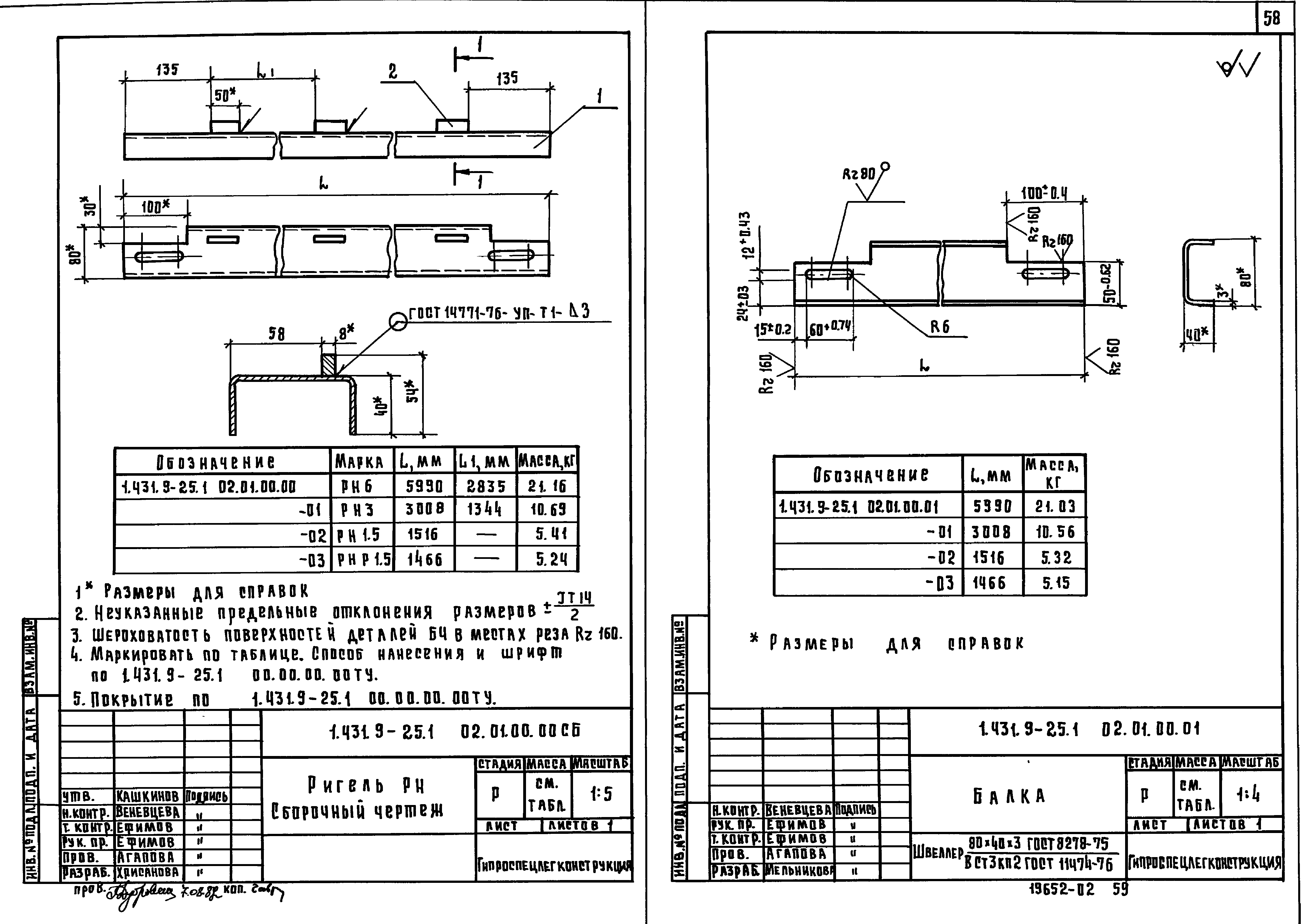

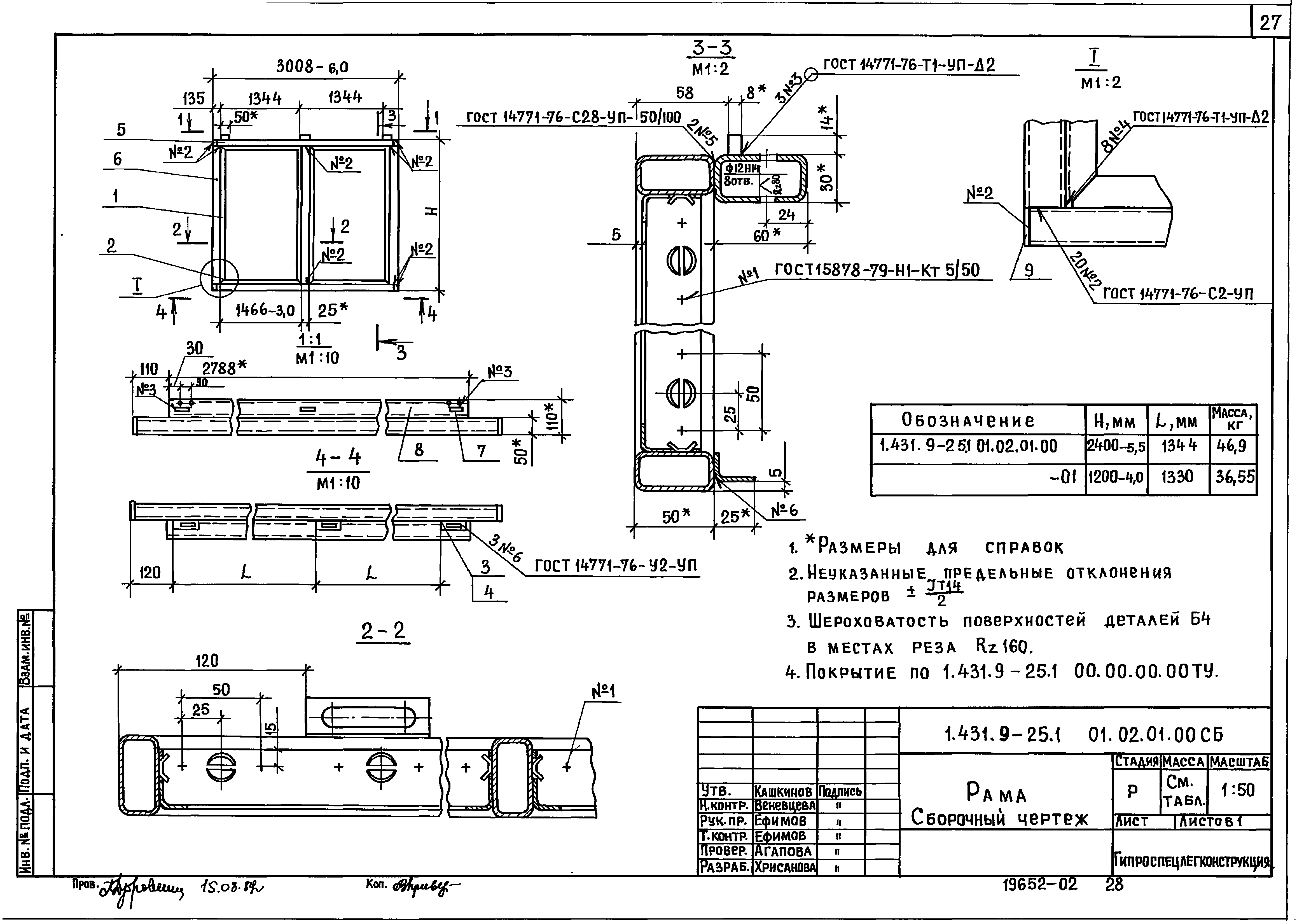

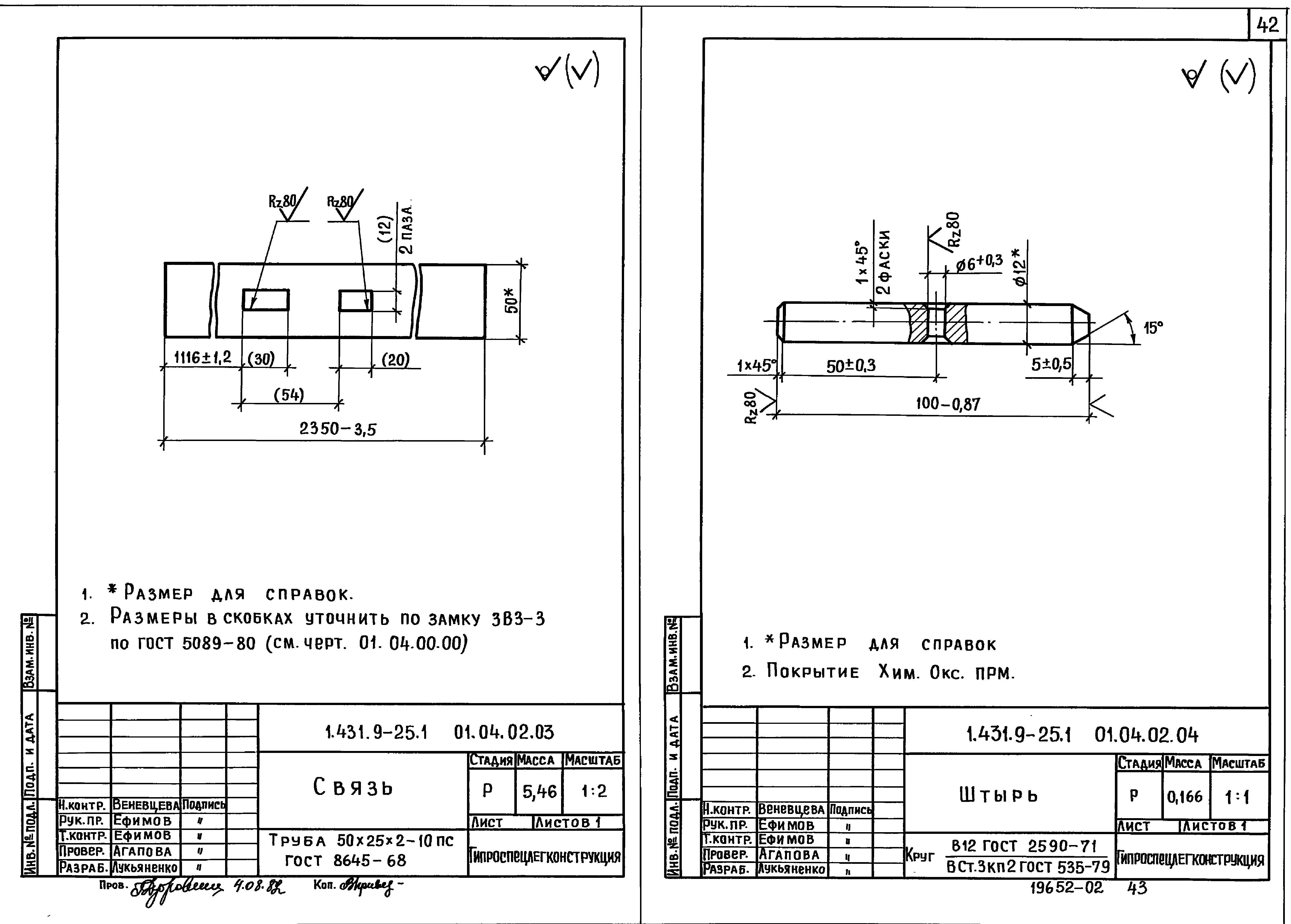

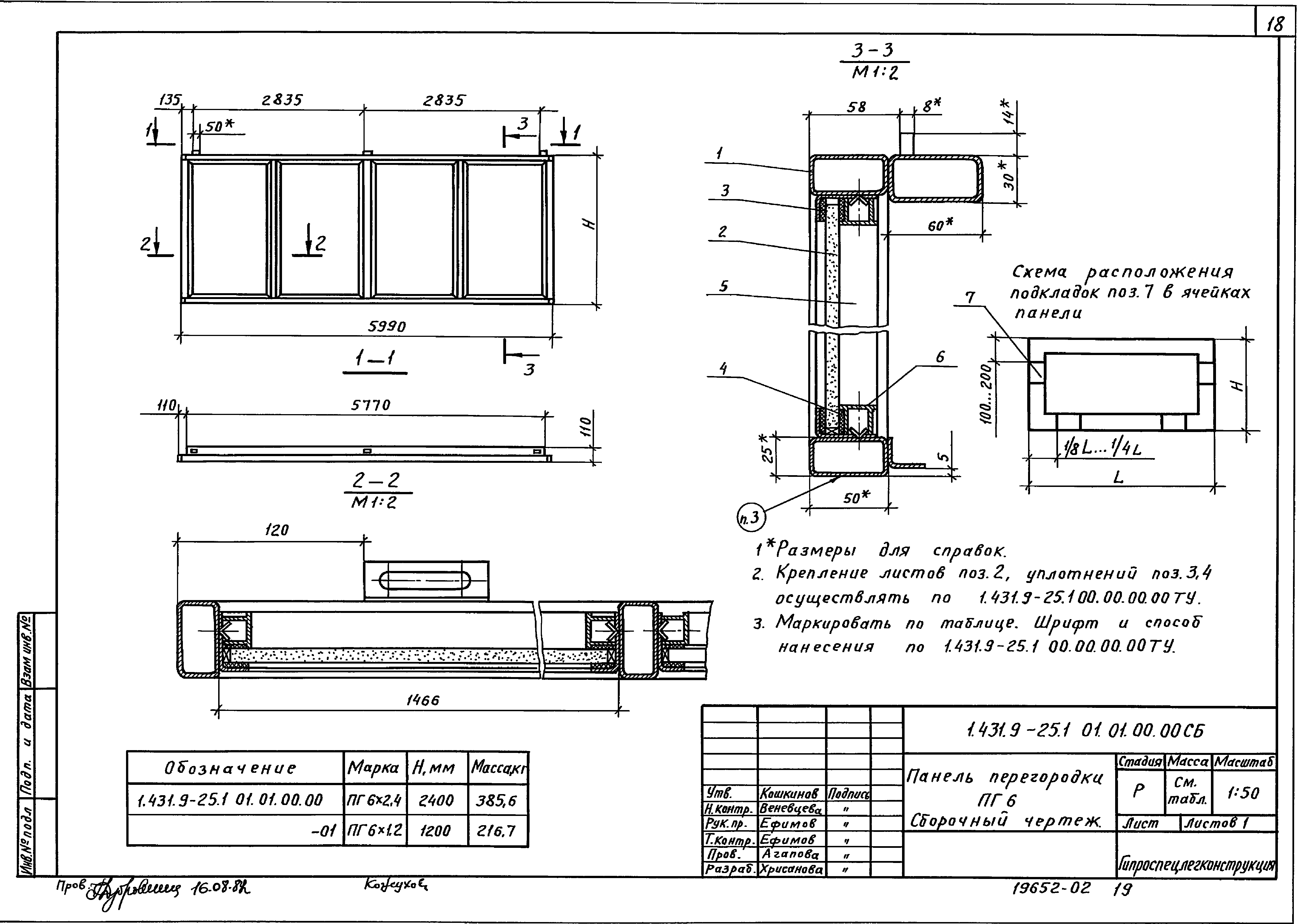

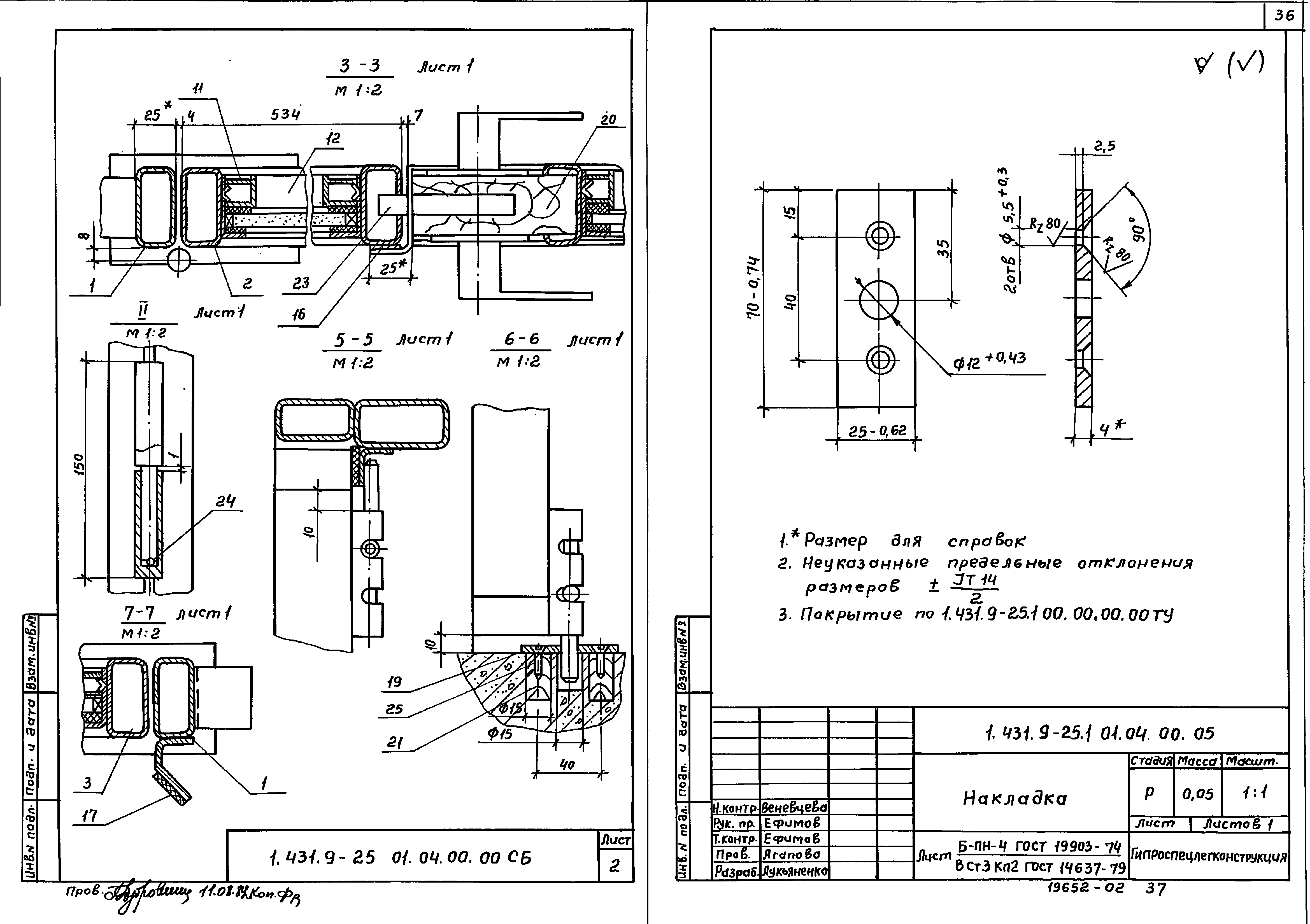

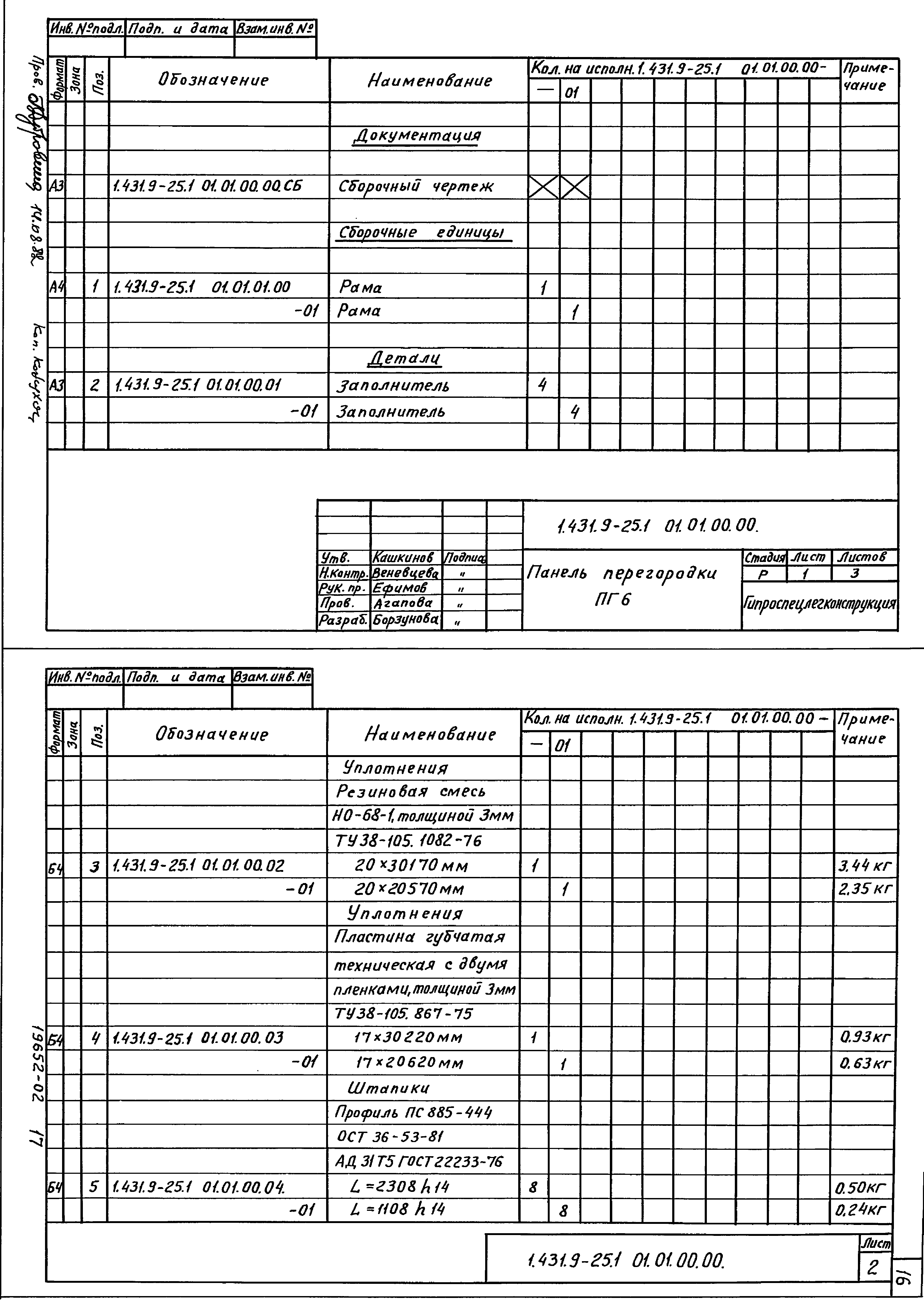

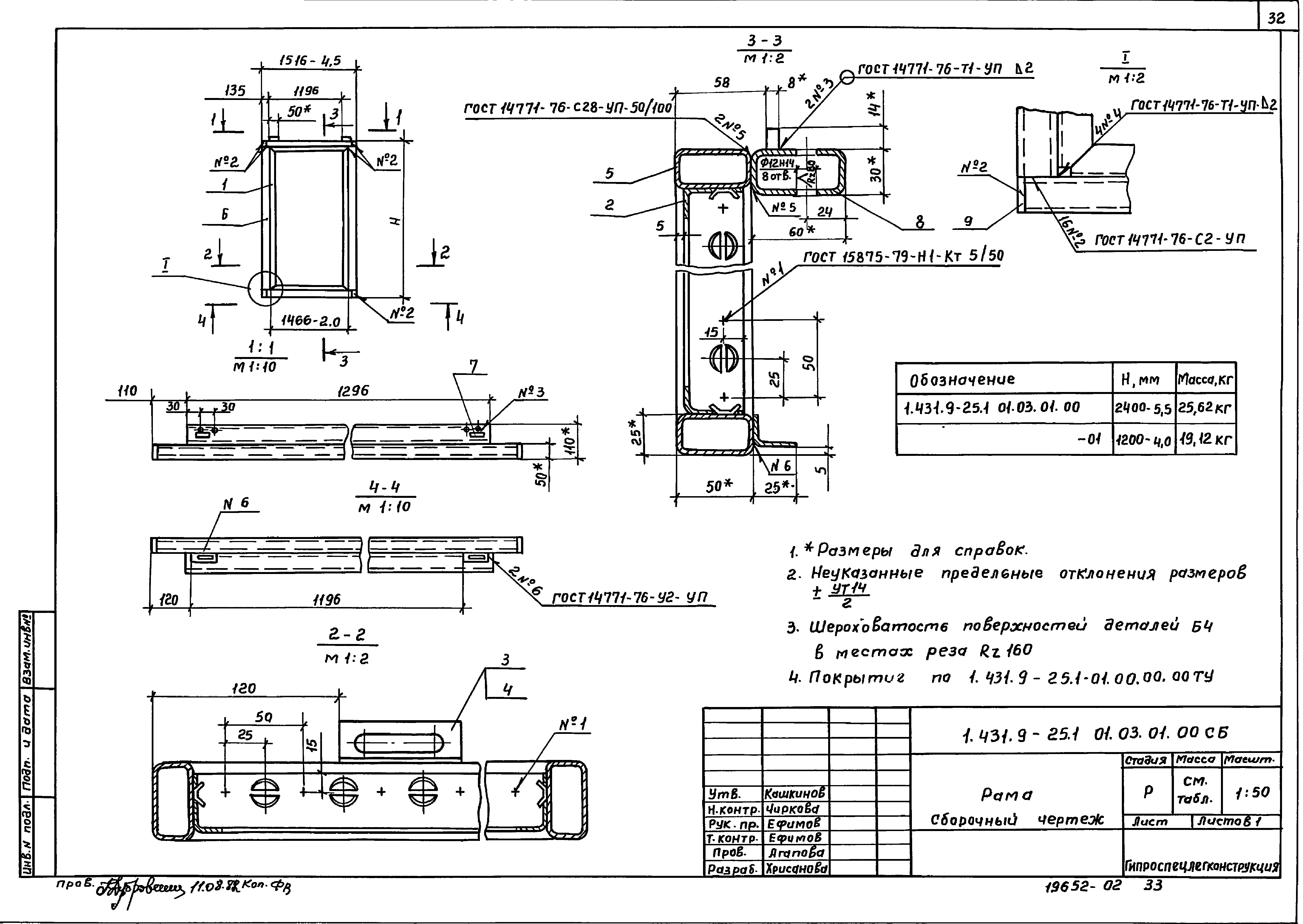

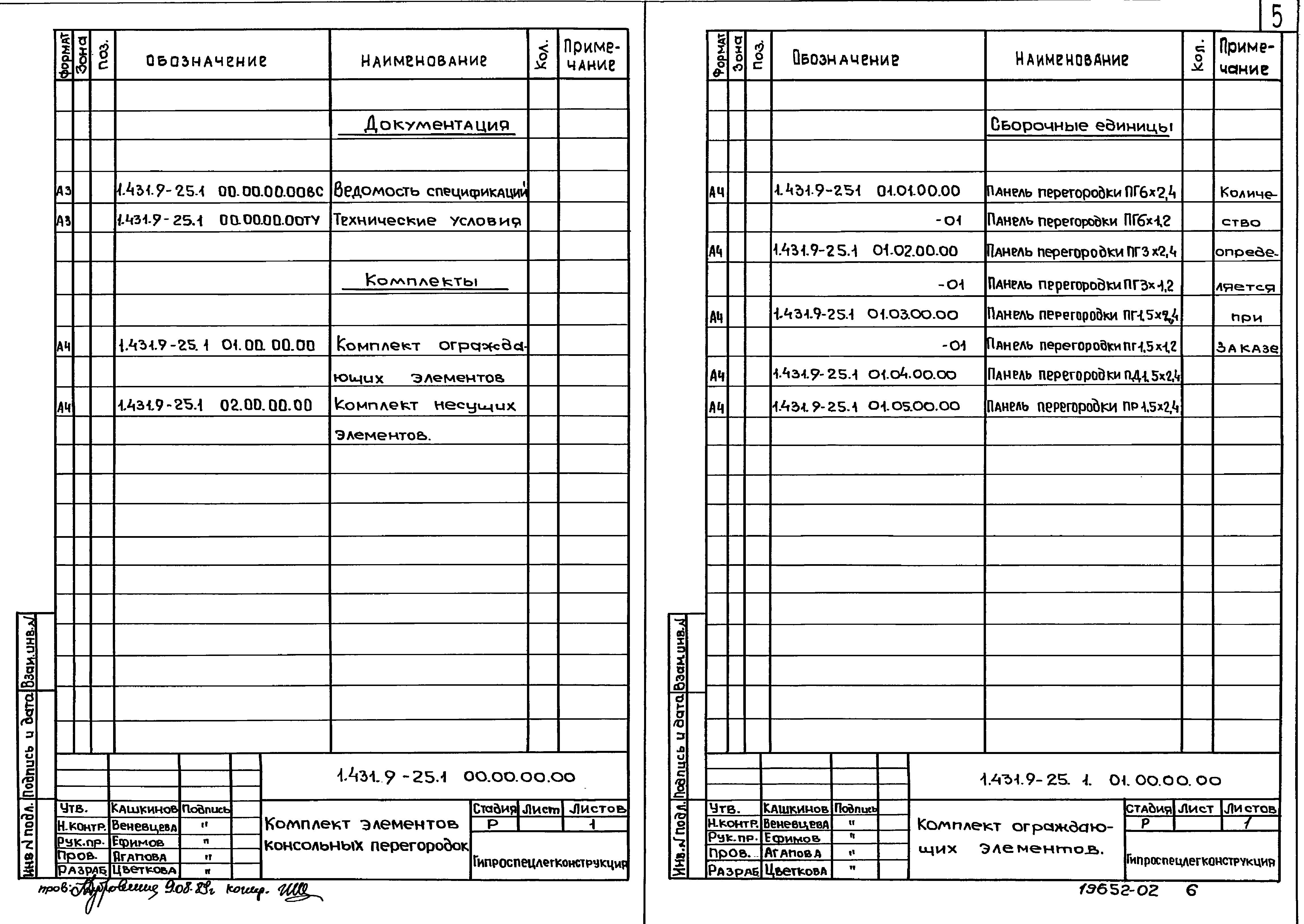

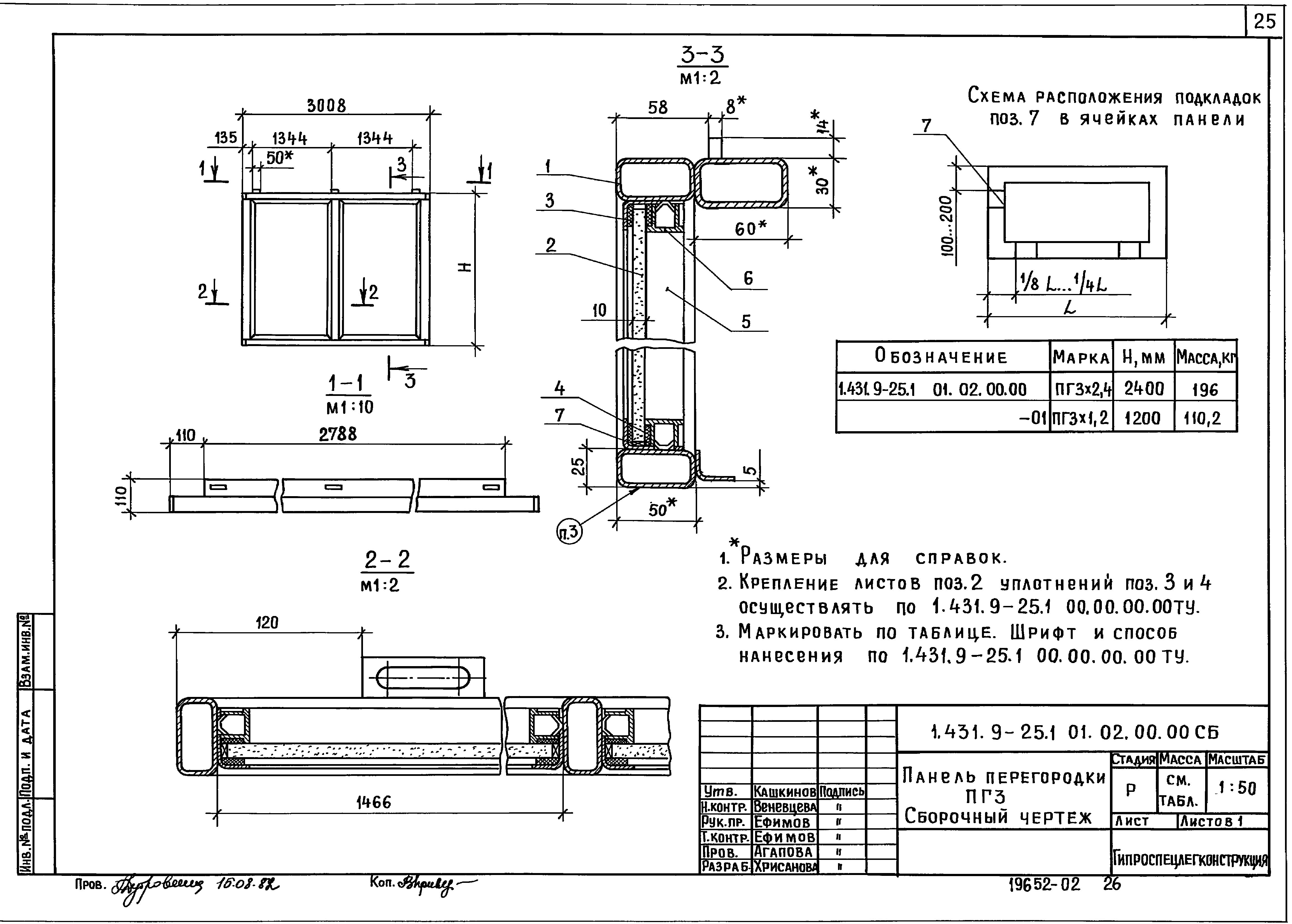

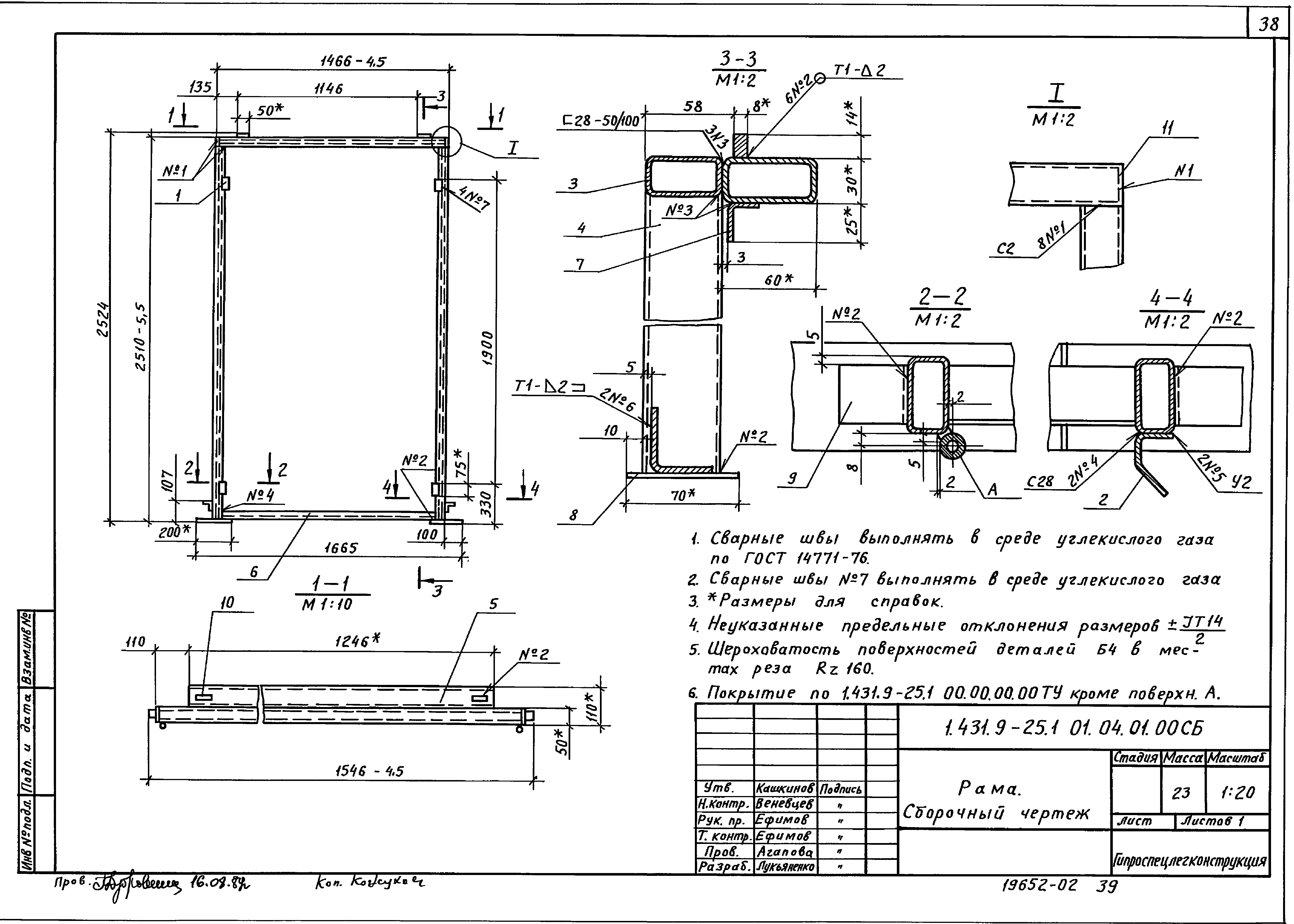

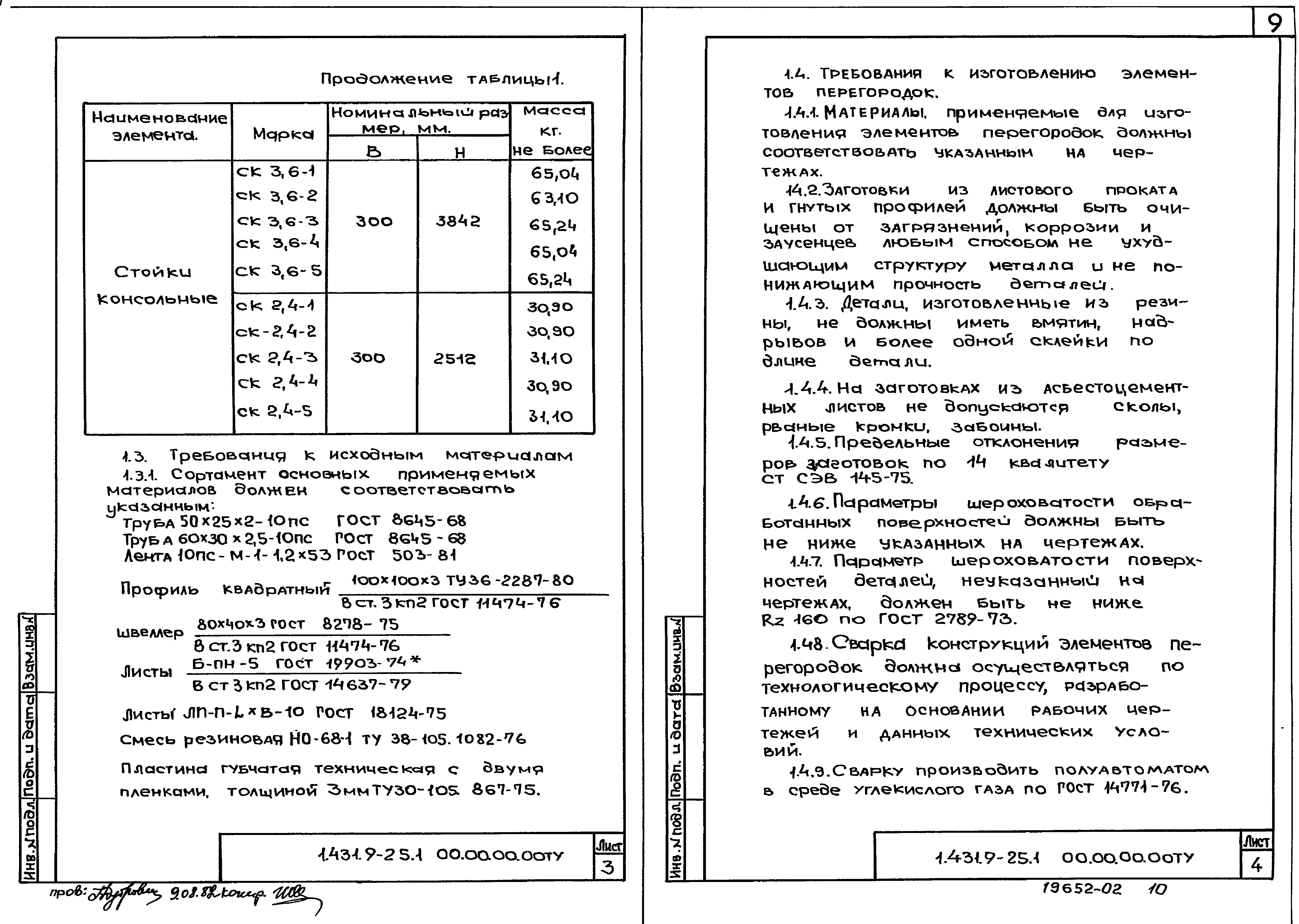

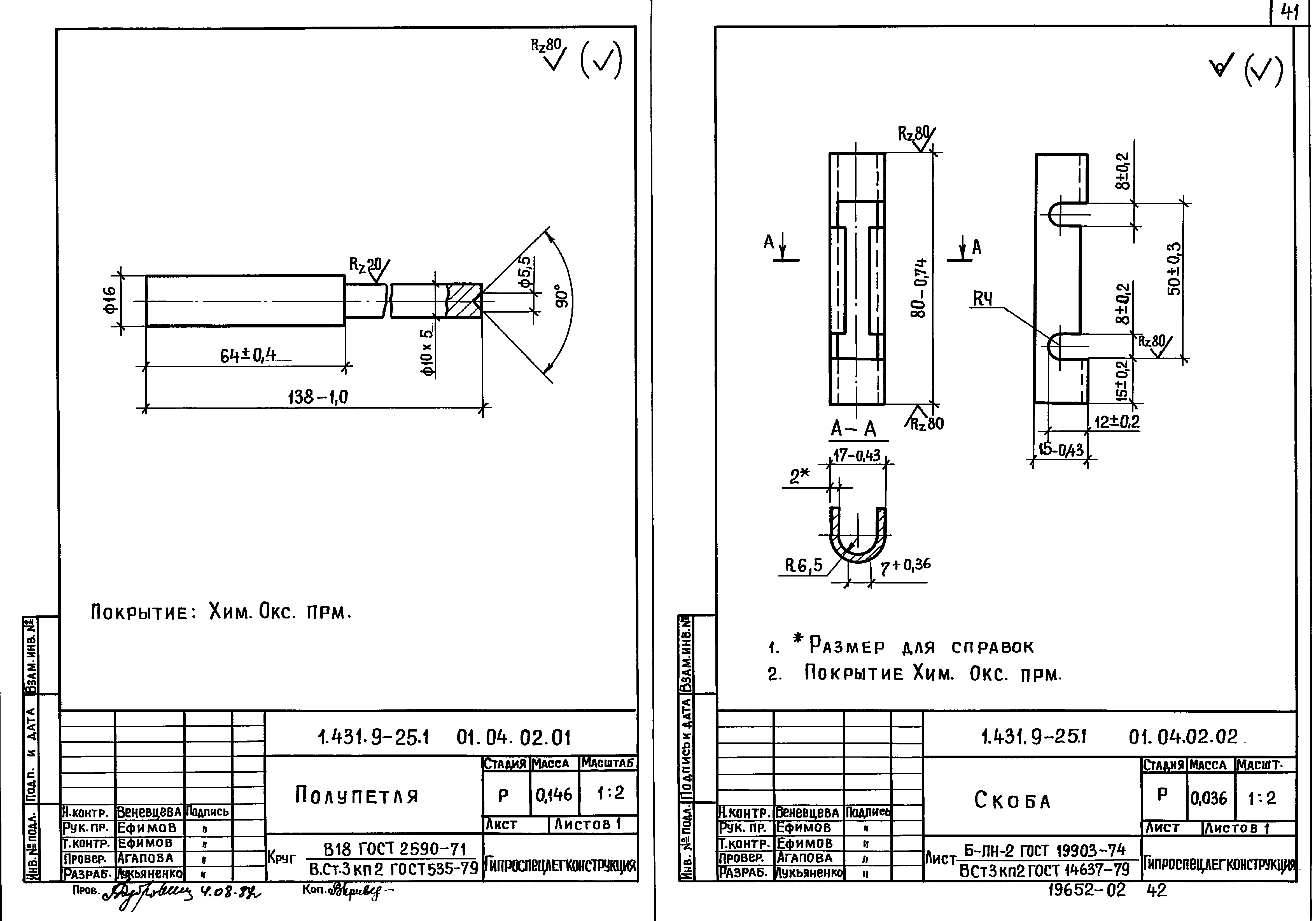

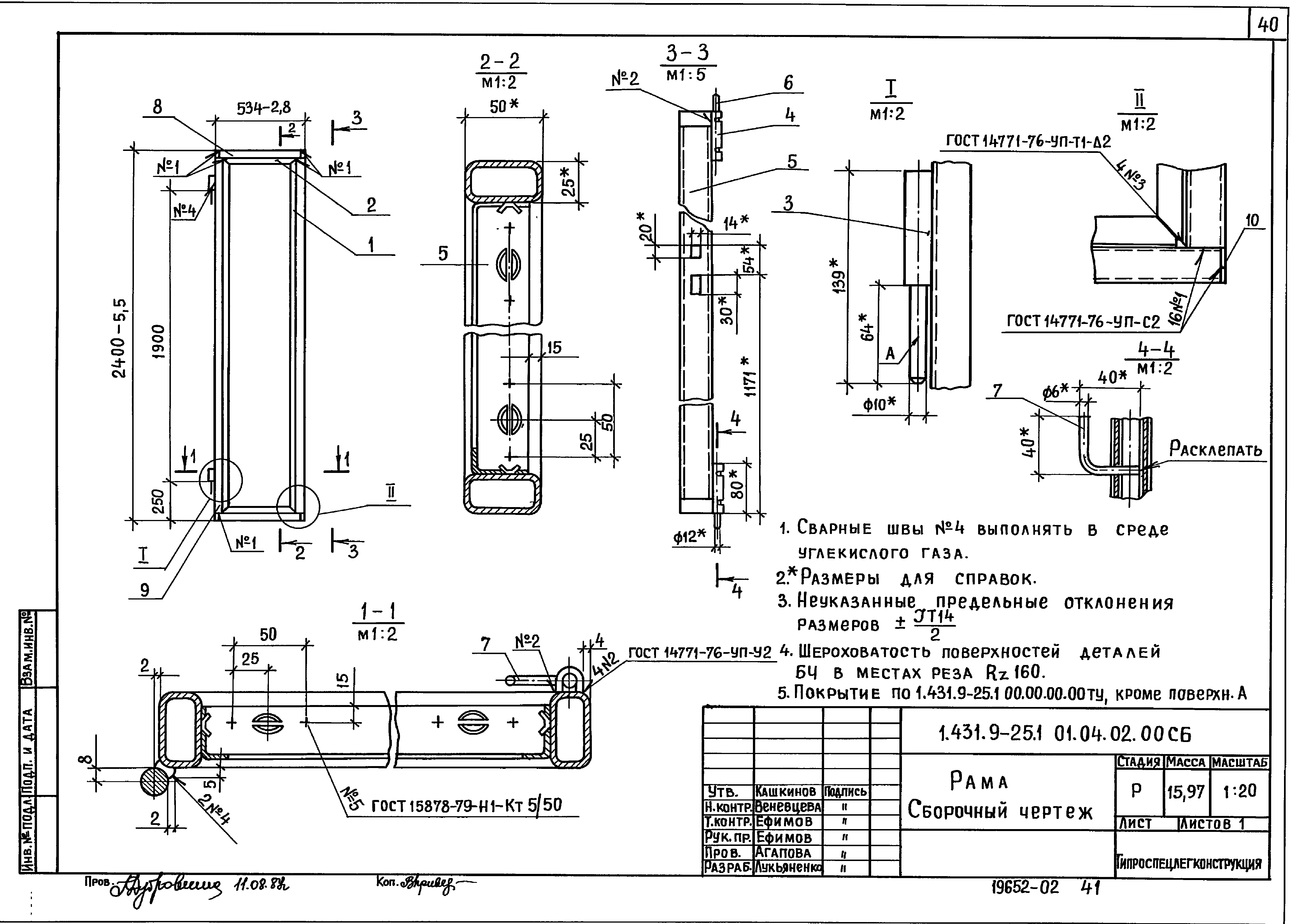

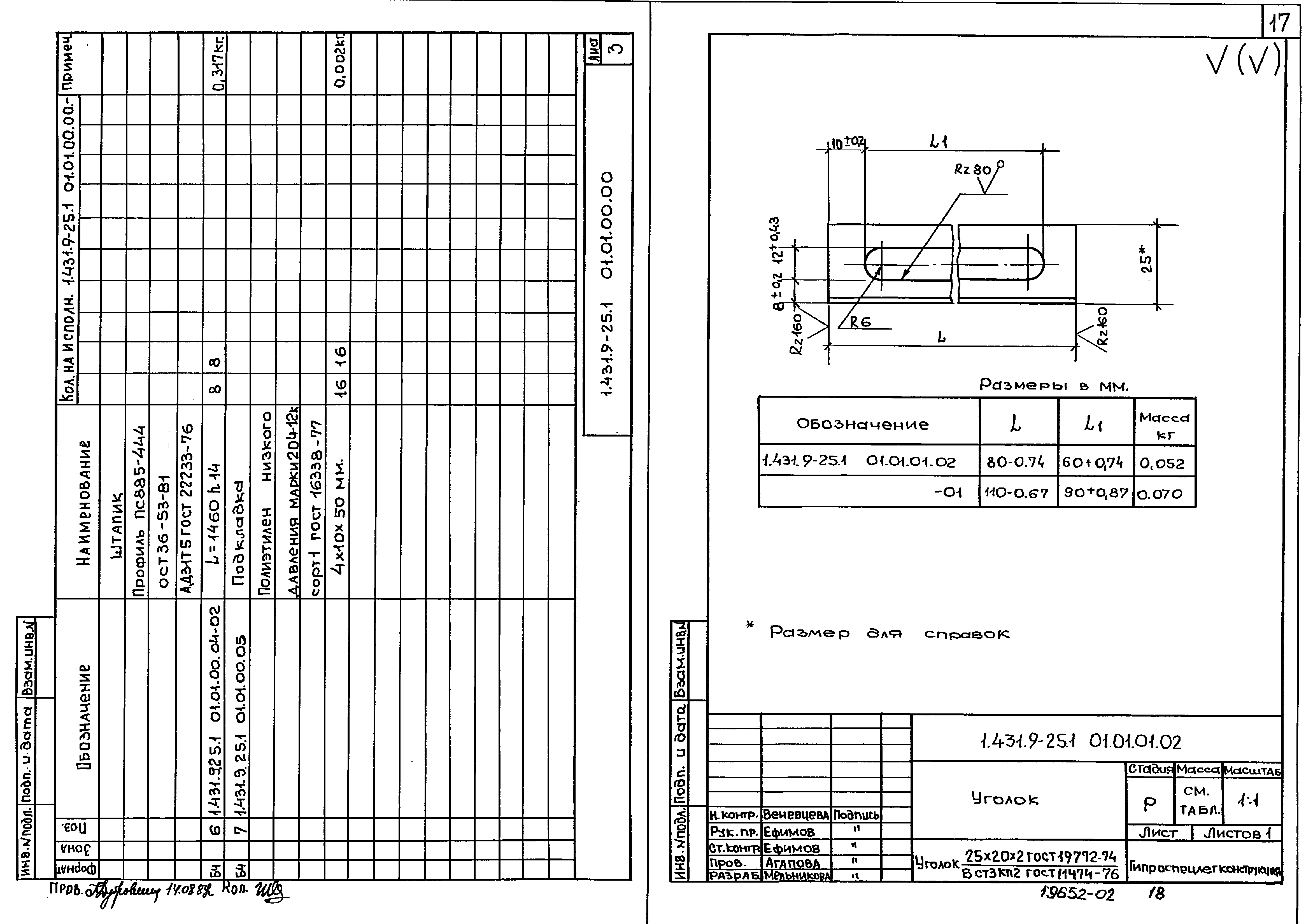

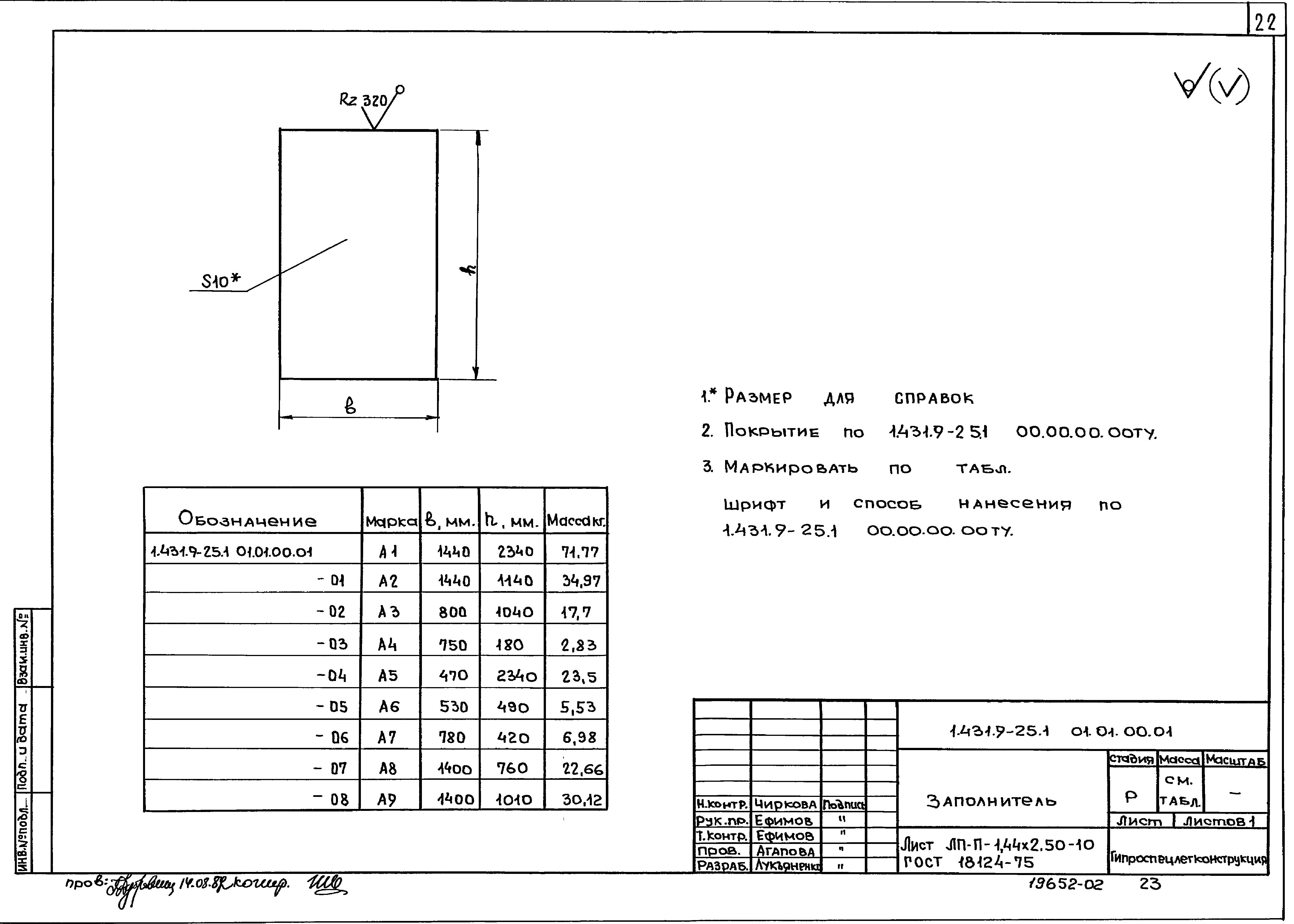

Оглавление:	1.431.9-25.1 00.00.00.00 Комплект элементов консольных перегородок 1.431.9-25.1 00.00.00.00 ВС Ведомость спецификаций 1.431.9-25.1 00.00.00.00 ТУ Технические условия 1.431.9-25.1 01.00.00.00 Комплект ограждающих элементов 1.431.9-25.1 01.01.00.00 Панель перегородки ПГ6 1.431.9-25.1 01.01.01.02 Уголок 1.431.9-25.1 01.01.00.00 СБ Панель перегородки ПГ6. Сборочный чертеж 1.431.9-25.1 01.01.01.00 Рама 1.431.9-25.1 01.01.01.00 СБ Рама. Сборочный чертеж 1.431.9-25.1 01.01.01.01 Уголок 1.431.9-25.1 01.01.00.01 Заполнитель 1.431.9-25.1 01.02.00.00 Панель перегородки ПГ3 1.431.9-25.1 01.04.01.01 Полупетля 1.431.9-25.1 01.02.00.00 СБ Панель перегородки ПГ3. Сборочный чертеж 1.431.9-25.1 01.02.01.00 Рама 1.431.9-25.1 01.02.01.00 СБ Рама. Сборочный чертеж 1.431.9-25.1 01.03.00.00 Панель перегородки ПГ1,5 1.431.9-25.1 01.04.01.02 Опор 1.431.9-25.1 01.03.00.00 СБ Панель перегородки ПГ1,5. Сборочный чертеж 1.431.9-25.1 01.03.01.00 Рама 1.431.9-25.1 01.03.01.00 СБ Рама. Сборочный чертеж 1.431.9-25.1 01.04.00.00 Панель перегородки ПД1,5х2,4 1.431.9-25.1 01.04.01.07 Пята 1.431.9-25.1 01.04.00.00 СБ Панель перегородки ПД1,5х2,4. Сборочный чертеж 1.431.9-25.1 01.04.00.06 Накладка 1.431.9-25.1 01.04.01.00 Рама 1.431.9-25.1 01.04.01.00 СБ Рама. Сборочный чертеж 1.431.9-25.1 01.04.02.00 Рама 1.431.9-25.1 01.04.02.05 Движок 1.431.9-25.1 01.04.02.00 СБ Рама. Сборочный чертеж 1.431.9-25.1 01.04.02.01 Полупетля 1.431.9-25.1 01.04.02.02 Скоба 1.431.9-25.1 01.04.02.03 Связь 1.431.9-25.1 01.04.02.04 Штырь 1.431.9-25.1 01.04.03.00 Рама 1.431.9-25.1 01.04.03.00 СБ Рама. Сборочный чертеж 1.431.9-25.1 01.04.03.01 Связь 1.431.9-25.1 01.04.03.02 Связь 1.431.9-25.1 01.04.00.07 Вкладыш 1.431.9-25.1 01.04.00.08 Пробка 1.431.9-25.1 01.04.00.09 Накладка 1.431.9-25.1 01.05.00.00 Панель перегородки ПР1,5х2,4 1.431.9-25.1 01.05.00.00 СБ Панель перегородки ПР1,5х2,4. Сборочный чертеж 1.431.9-25.1 01.05.01.00 Рама 1.431.9-25.1 01.05.01.00 СБ Рама. Сборочный чертеж 1.431.9-25.1 01.05.01.01 Упор 1.431.9-25.1 01.05.01.02 Ушко 1.431.9-25.1 01.05.01.03 Опора 1.431.9-25.1 01.05.02.00 Рама 1.431.9-25.1 01.05.02.01 Связь 1.431.9-25.1 01.05.02.00 СБ Рама. Сборочный чертеж 1.431.9-25.1 01.05.03.00 Кронштейн 1.431.9-25.1 01.05.03.00 СБ Кронштейн. Сборочный чертеж 1.431.9-25.1 01.05.03.01 Опора 1.431.9-25.1 01.05.03.02 Ос6 1.431.9-25.1 02.00.00.00 Комплект несущих элементов 1.431.9-25.1 02.01.00.00 Ригель РН 1.431.9-25.1 02.01.00.00 СБ Ригель РН. Сборочный чертеж 1.431.9-25.1 02.01.00.01 Балка 1.431.9-25.1 02.02.00.00 Стойка СК3,6-1 1.431.9-25.1 02.02.00.00 СБ Стойка СК3,6-1. Сборочный чертеж 1.431.9-25.1 02.02.00.04 Скоба 1.431.9-25.1 02.02.00.05 Платик 1.431.9-25.1 02.02.00.08 Ребро 1.431.9-25.1 02.03.00.00 Стойка СК3,6-2 1.431.9-25.1 02.03.00.00 СБ Стойка СК3,6-2. Сборочный чертеж 1.431.9-25.1 02.04.00.00 Стойка СК3,6-3 1.431.9-25.1 02.04.00.00 СБ Стойка СК3,6-3. Сборочный чертеж 1.431.9-25.1 02.05.00.00 Стойка СК3,6-4 1.431.9-25.1 02.05.00.00 СБ Стойка СК3,6-4. Сборочный чертеж 1.431.9-25.1 02.06.00.00 Стойка СК3,6-5 1.431.9-25.1 02.06.00.00 СБ Стойка СК3,6-5. Сборочный чертеж 1.431.9-25.1 02.07.00.00 Стойка СК2,4-1 1.431.9-25.1 02.07.00.00 СБ Стойка СК2,4-1. Сборочный чертеж 1.431.9-25.1 02.07.00.04 Платик 1.431.9-25.1 02.07.00.05 Ребро 1.431.9-25.1 02.08.00.00 Стойка СК2,4-2 1.431.9-25.1 02.08.00.00 СБ Стойка СК2,4-2. Сборочный чертеж 1.431.9-25.1 02.09.00.00 Стойка СК2,4-3 1.431.9-25.1 02.09.00.00 СБ Стойка СК2,4-3. Сборочный чертеж 1.431.9-25.1 02.10.00.00 Стойка СК2,4-4 1.431.9-25.1 02.10.00.00 СБ Стойка СК2,4-4. Сборочный чертеж 1.431.9-25.1 02.11.00.00 Стойка СК2,4-5 1.431.9-25.1 02.11.00.00 СБ Стойка СК2,4-5. Сборочный чертеж 1.431.9-25.1 02.12.00.00 Фланец Ф1 1.431.9-25.1 02.12.00.00 СБ Фланец Ф1. Сборочный чертеж 1.431.9-25.1 02.13.00.00 Фланец Ф2 1.431.9-25.1 02.13.00.00 СБ Фланец Ф2. Сборочный чертеж 1.431.9-25.1 02.14.00.00 Фланец Ф3 1.431.9-25.1 02.14.00.00 СБ Фланец Ф3. Сборочный чертеж
Разработан:	Гипроспецлегконструкция ГПИ Промстройпроект
Утверждён:	30.03.1984 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 37)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки

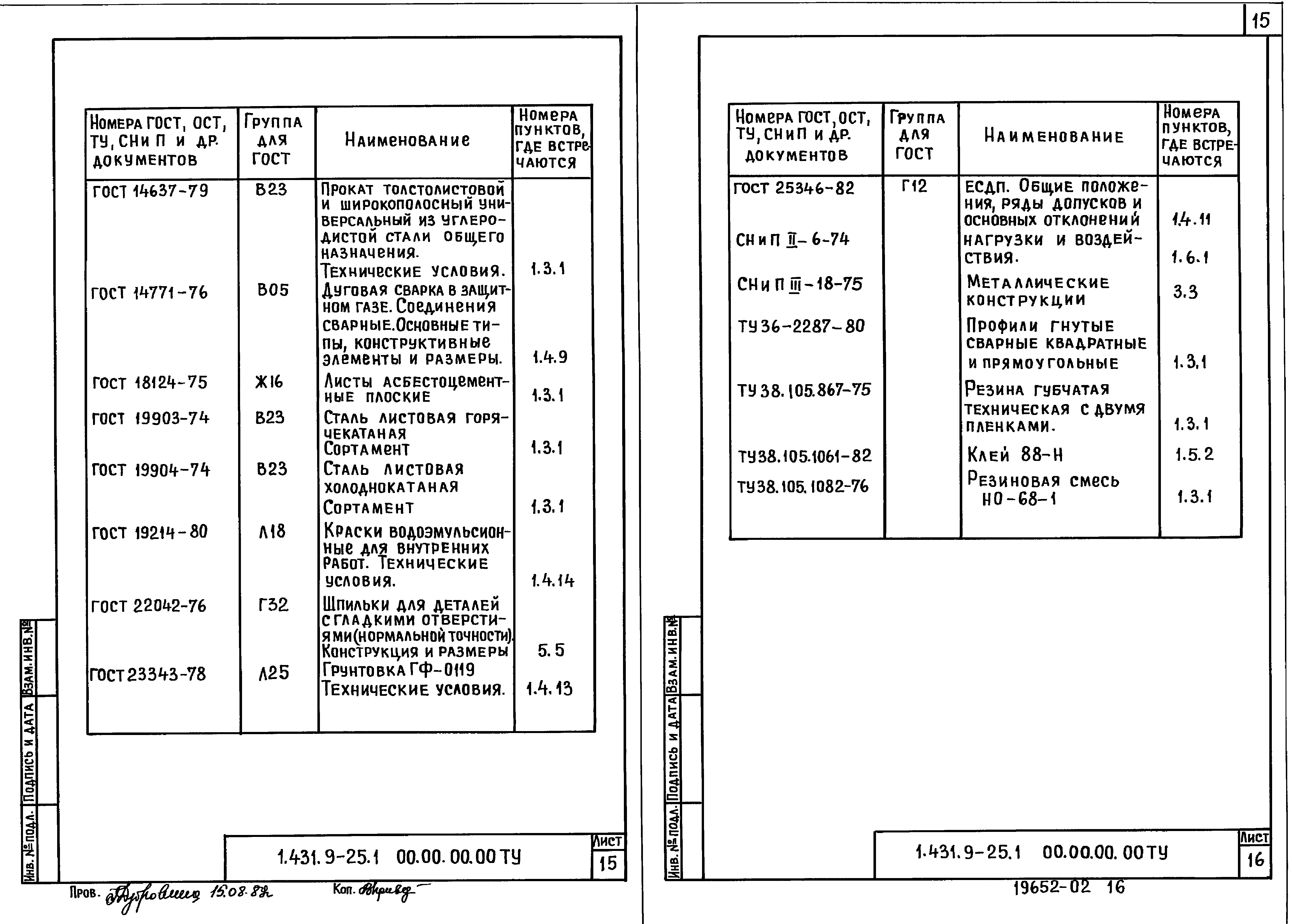

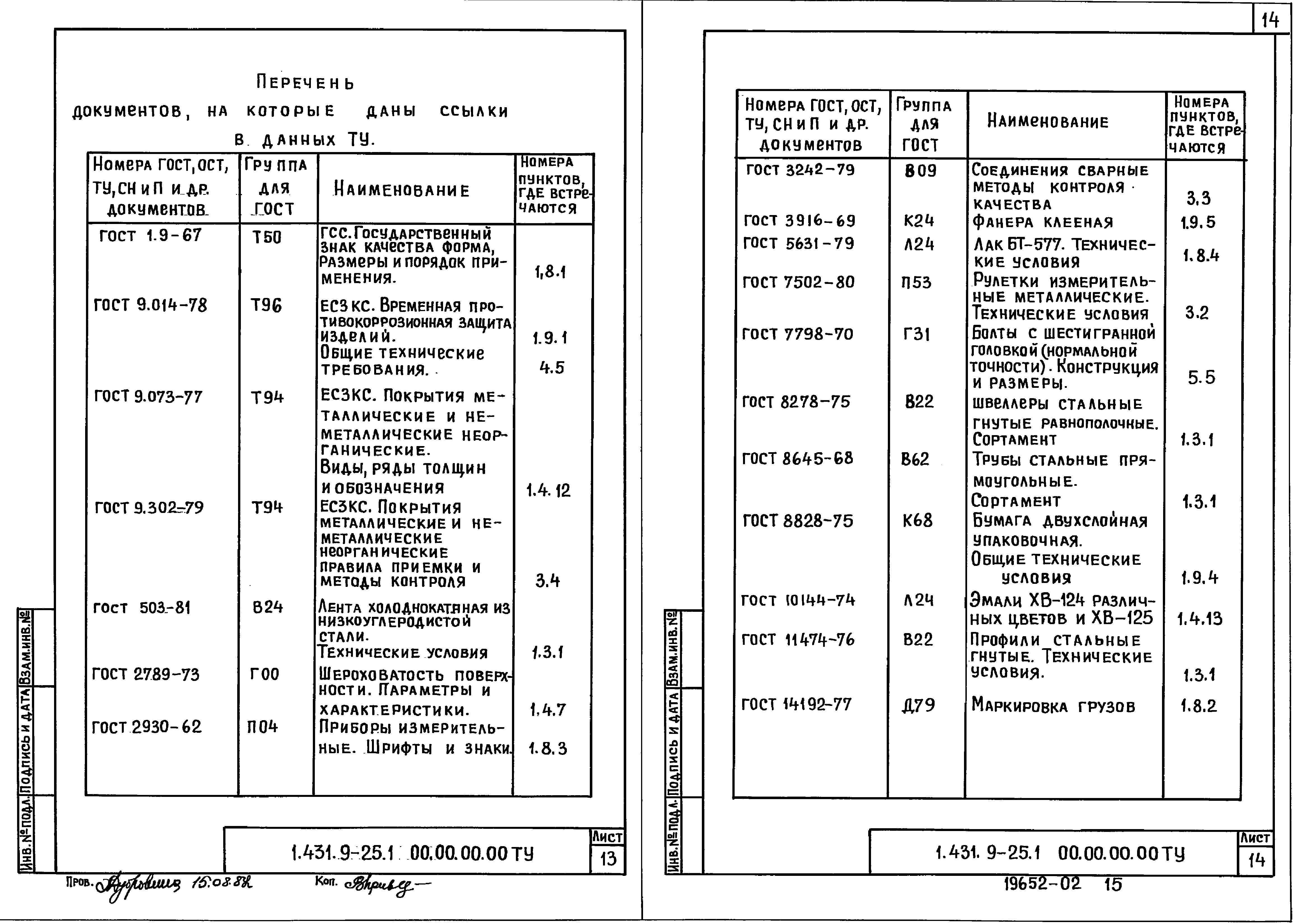

Нормативные ссылки:	СНиП III-18-75 «Металлические конструкции» ГОСТ 503-81 «Лента холоднокатаная из низкоуглеродистой стали. Технические условия» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 11474-76 «Профили стальные гнутые. Технические условия» ГОСТ 15878-79 «Контактная сварка. Соединения сварные. Конструктивные элементы и размеры» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 8645-68 «Трубы стальные прямоугольные. Сортамент» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 22042-76 «Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 5631-79 «Лак БТ-577 и краска БТ-177. Технические условия» ГОСТ 14192-77 «Маркировка грузов» ГОСТ 18124-75 «Листы асбестоцементные плоские» ГОСТ 19214-80 «Краски водно-дисперсионные для внутренних работ. Технические условия» ГОСТ 19771-74 «Уголки стальные гнутые равнополочные. Сортамент» ГОСТ 19772-74 «Уголки стальные гнутые неравнополочные. Сортамент» ГОСТ 23343-78 «Грунтовка ГФ-0119. Технические условия» ГОСТ 2930-62 «Приборы измерительные. Шрифты и знаки» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» ГОСТ 14637-79 «Прокат толстолистовой и широкополосный универсальный из углеродистой стали общего назначения. Технические условия» ГОСТ 8828-75 «Бумага двухслойная упаковочная. Общие технические условия» СНиП II-6-74 «Нагрузки и воздействия» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 8278-75 «Швеллеры стальные гнутые равнополочные. Сортамент» ГОСТ 5089-80 «Замки и защелки для дверей. Типы и основные размеры» ГОСТ 25346-82 «Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений» ГОСТ 10144-74 «Эмали ХВ-124 и ХВ-125. Технические условия» ГОСТ 9.073-77 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Виды, ряды толщи и обозначения»
