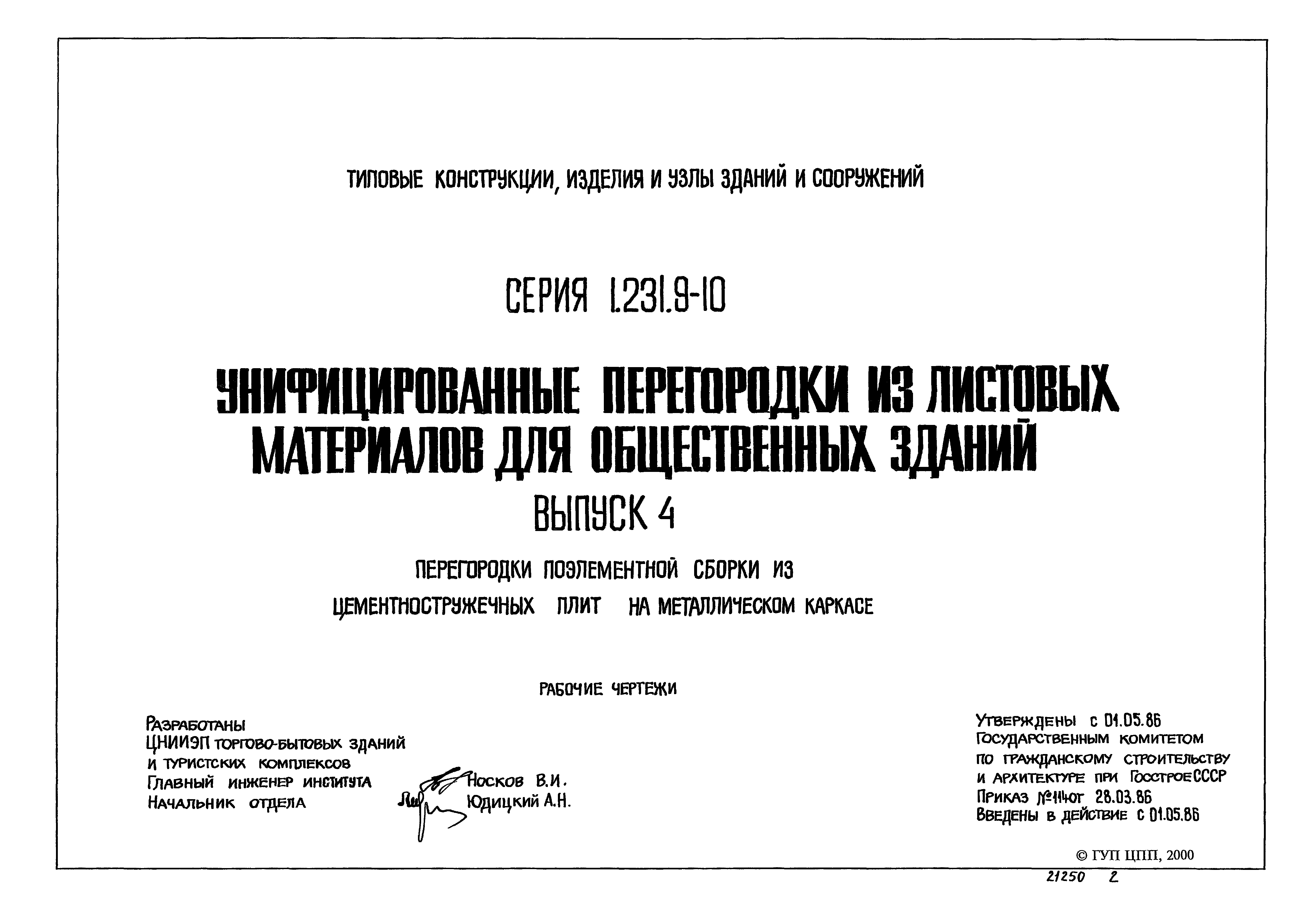

Скачать Серия 1.231.9-10 Выпуск 4. Перегородки поэлементной сборки из цементностружечных плит на металлическом каркасе. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.231.9-10

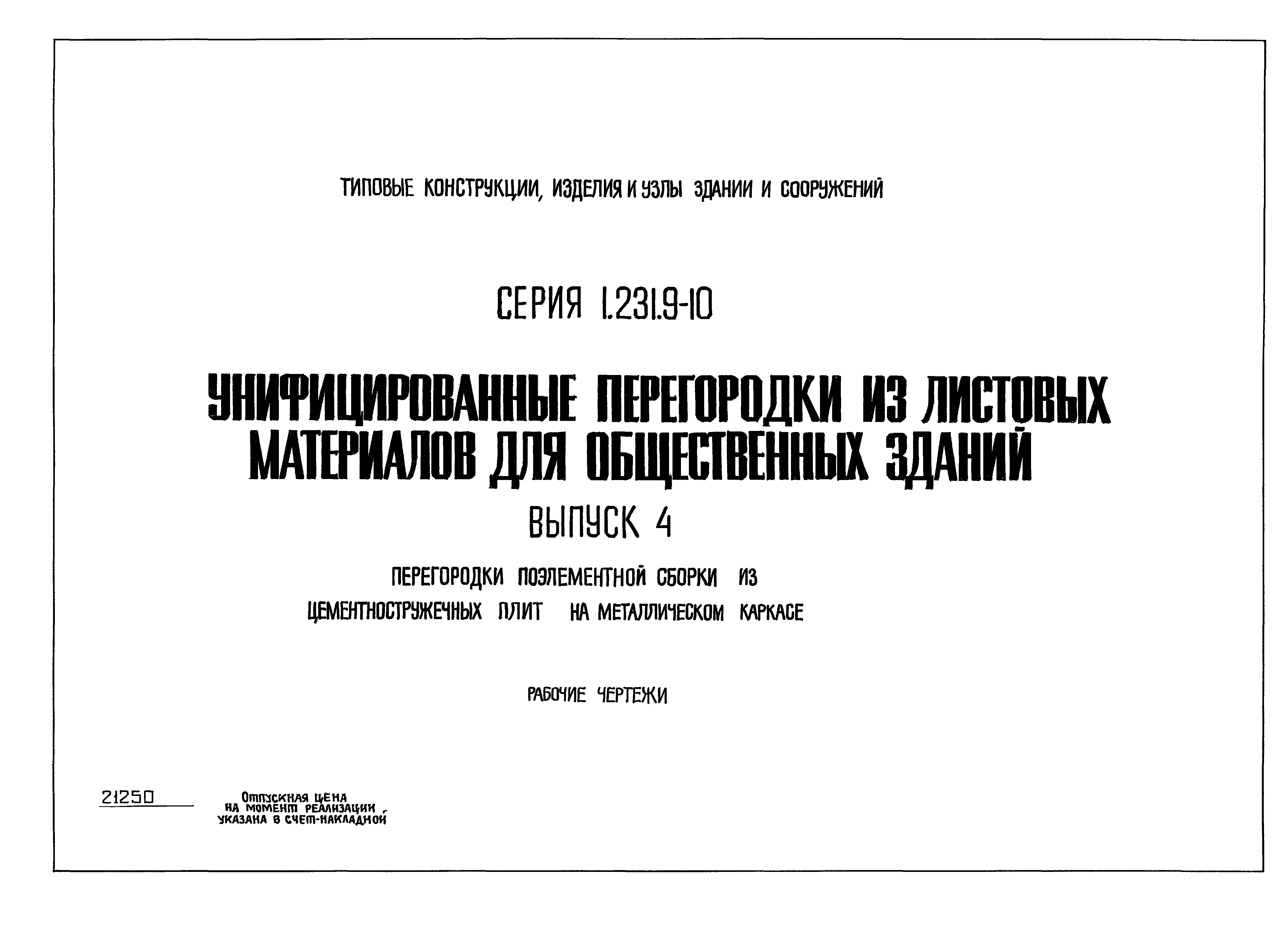

Выпуск 4. Перегородки поэлементной сборки из цементностружечных плит на металлическом каркасе. Рабочие чертежи

Обозначение:	Серия 1.231.9-10
Обозначение англ:	Series 1.231.9-10
Статус:	не определен законодательством
Название рус.:	Выпуск 4. Перегородки поэлементной сборки из цементностружечных плит на металлическом каркасе. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1986
Область применения:	Выпуск содержит перечень типов перегородок, монтажные узлы, комплектующие элементы и детали по заделке швов и методам отделки лицевых поверхностей

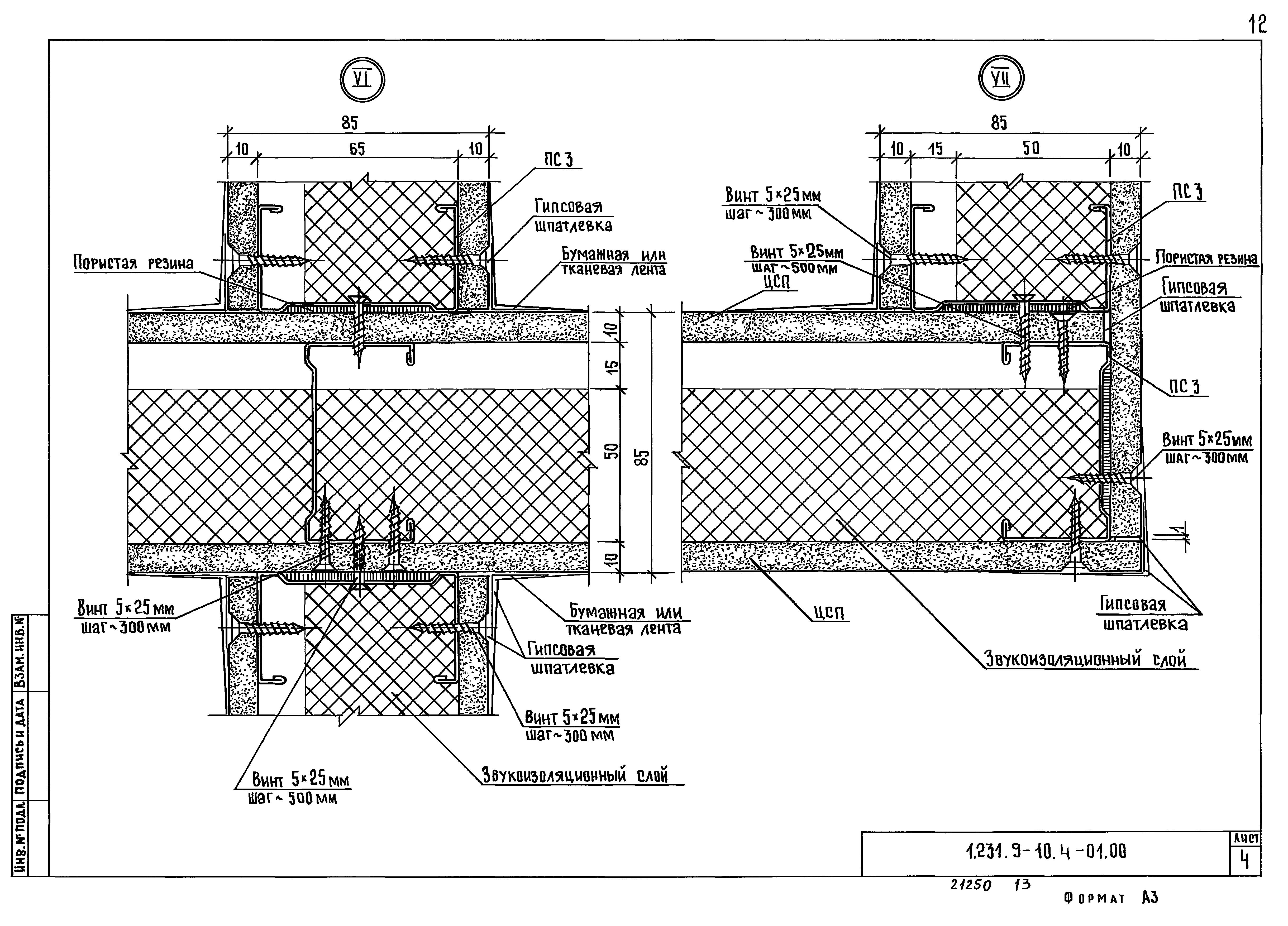

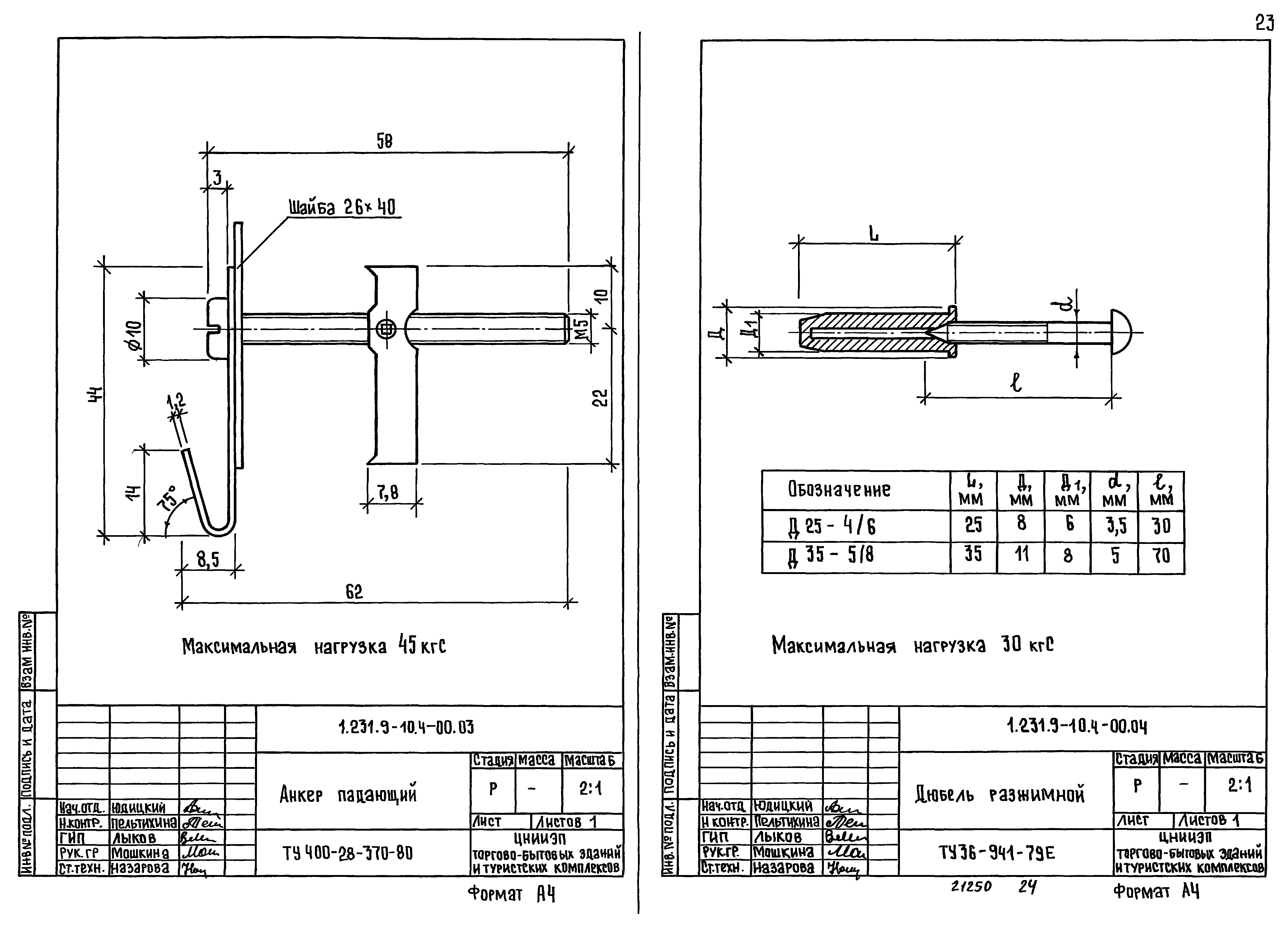

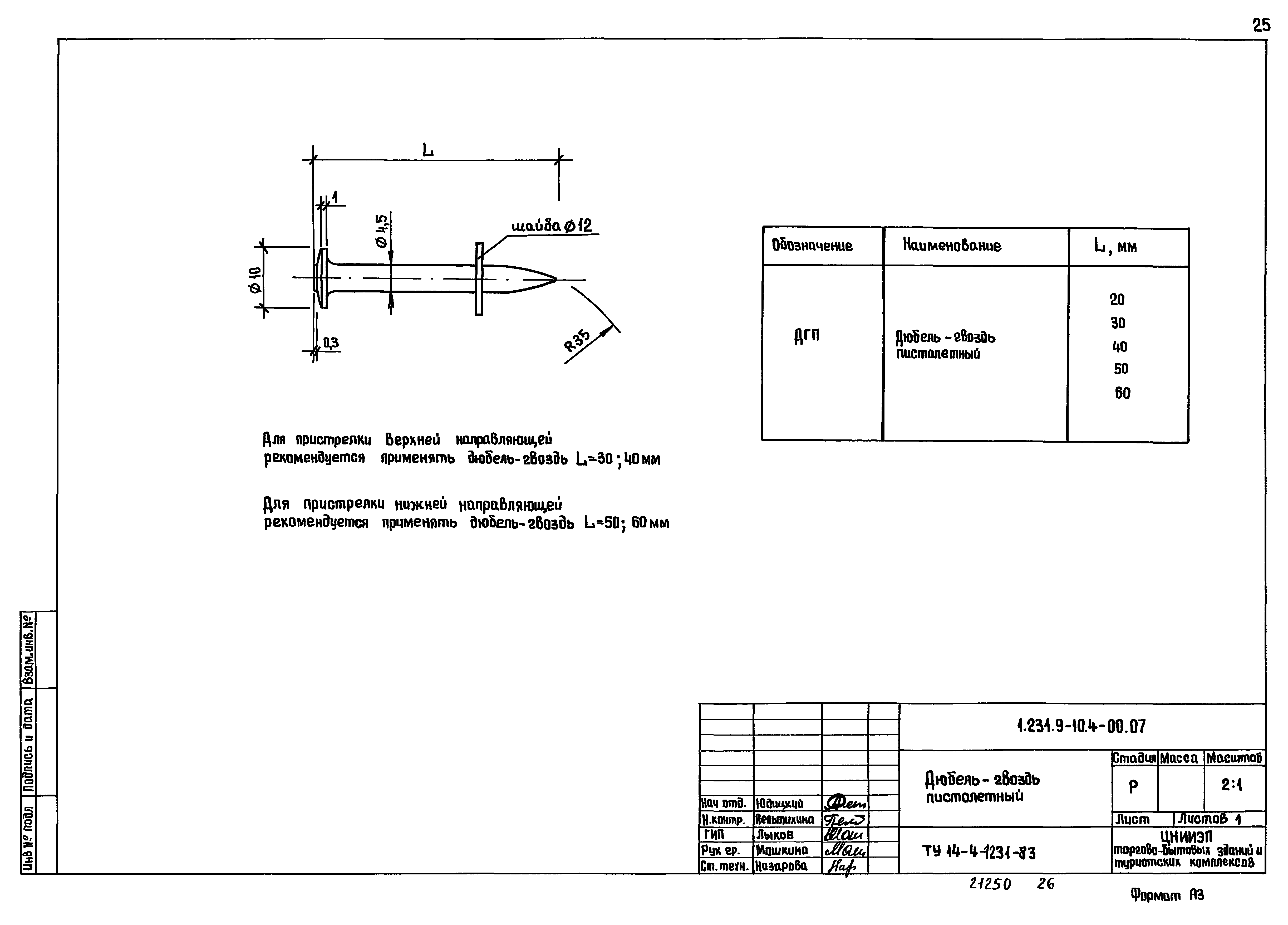

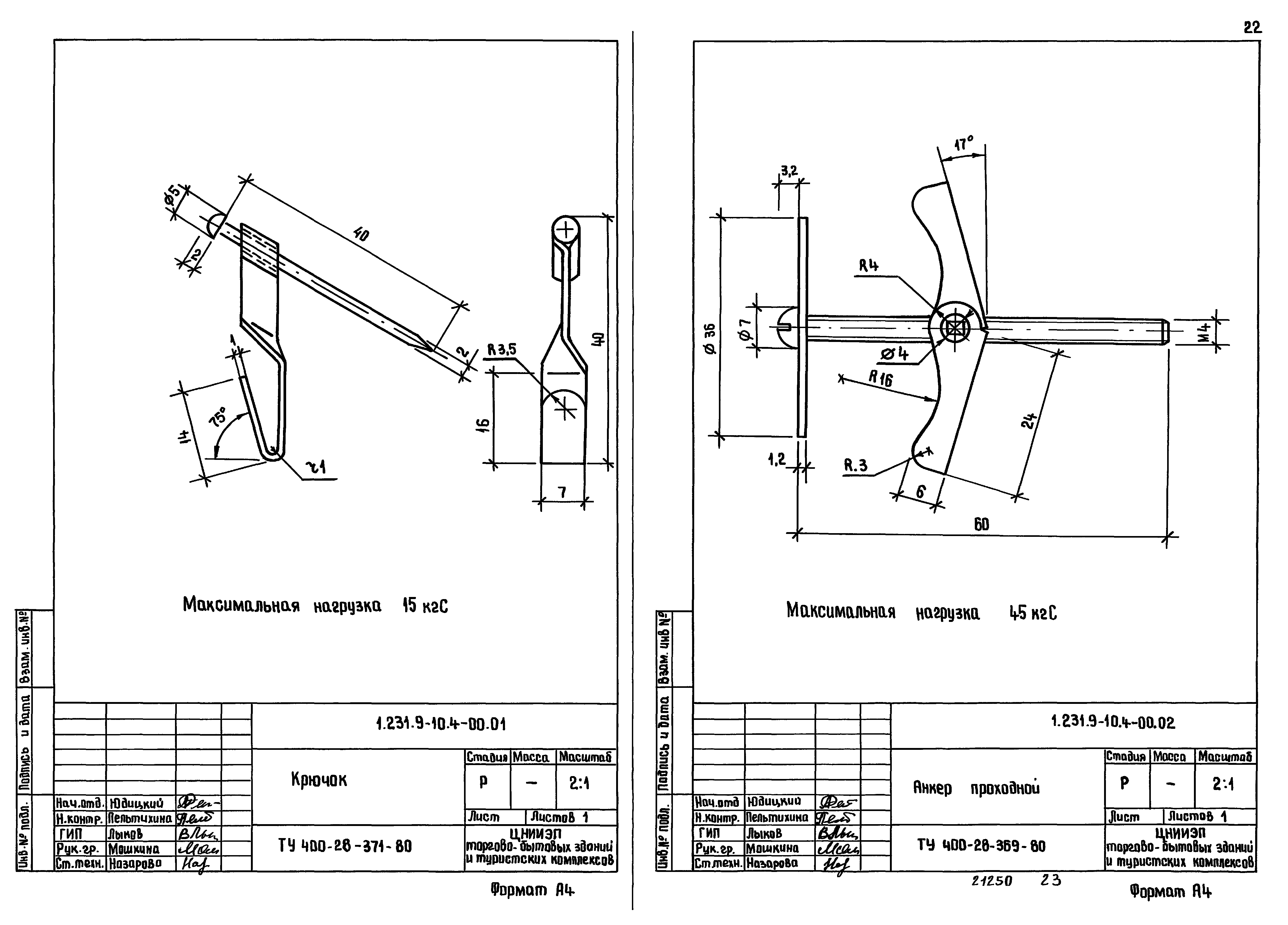

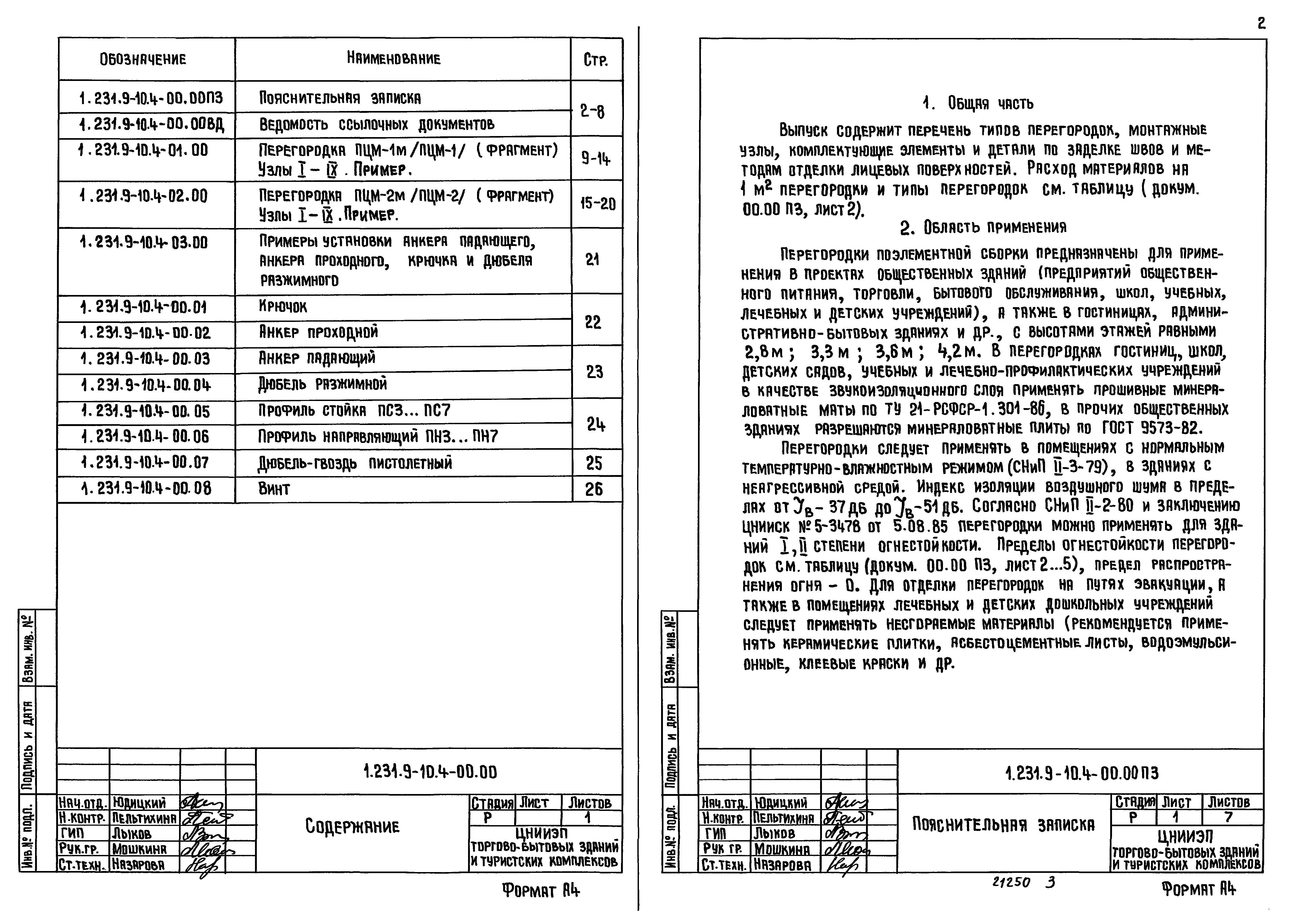

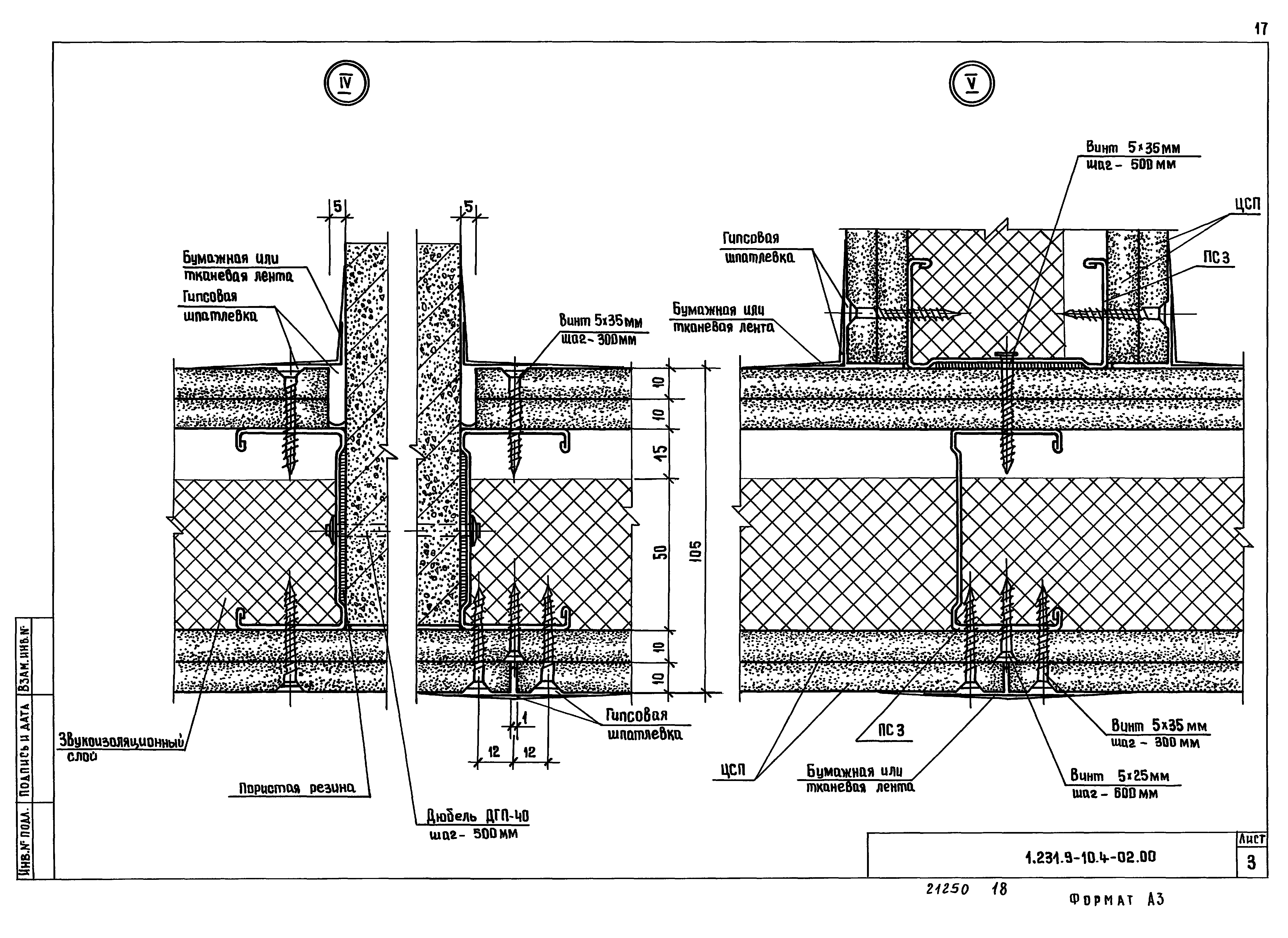

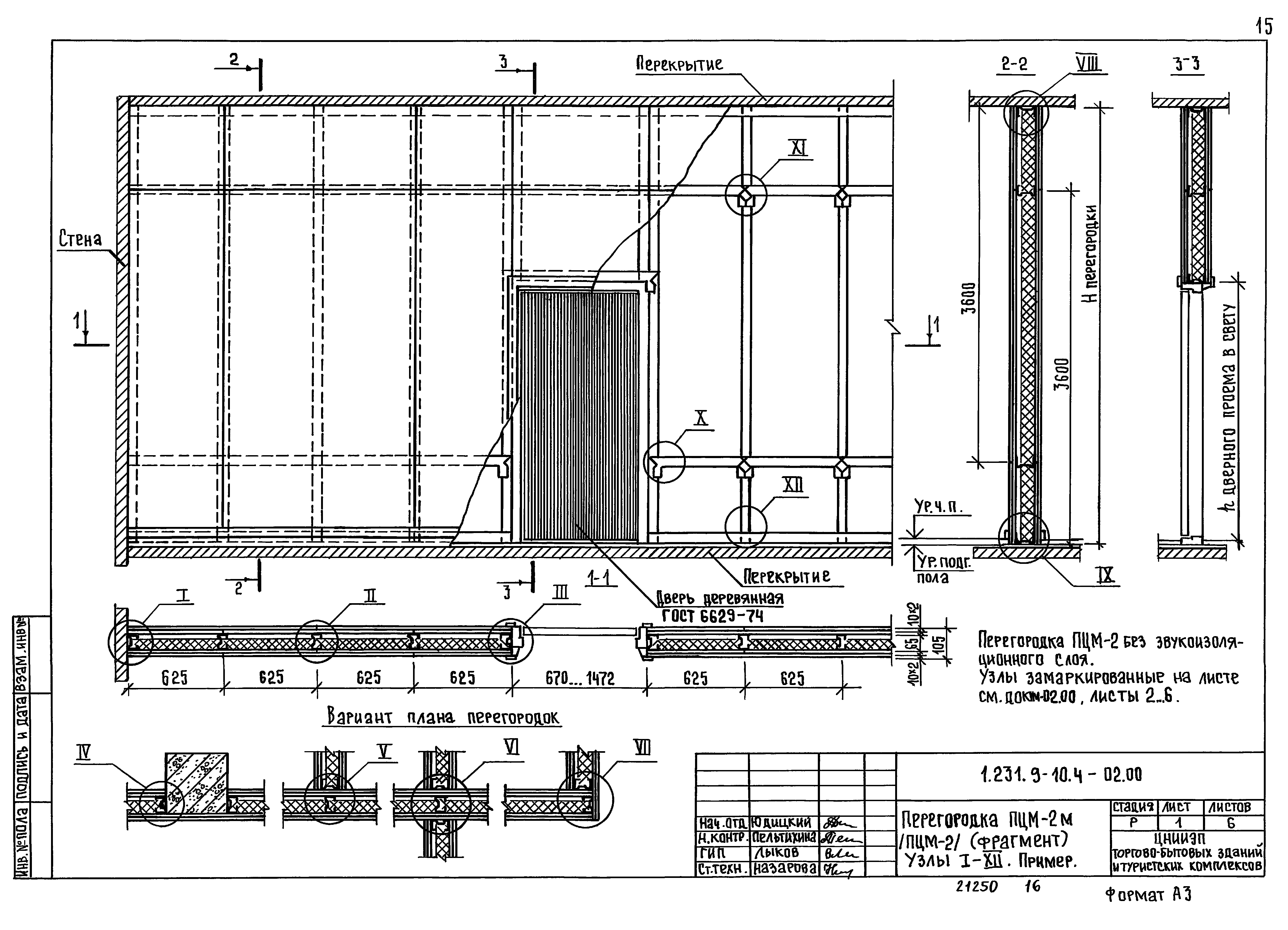

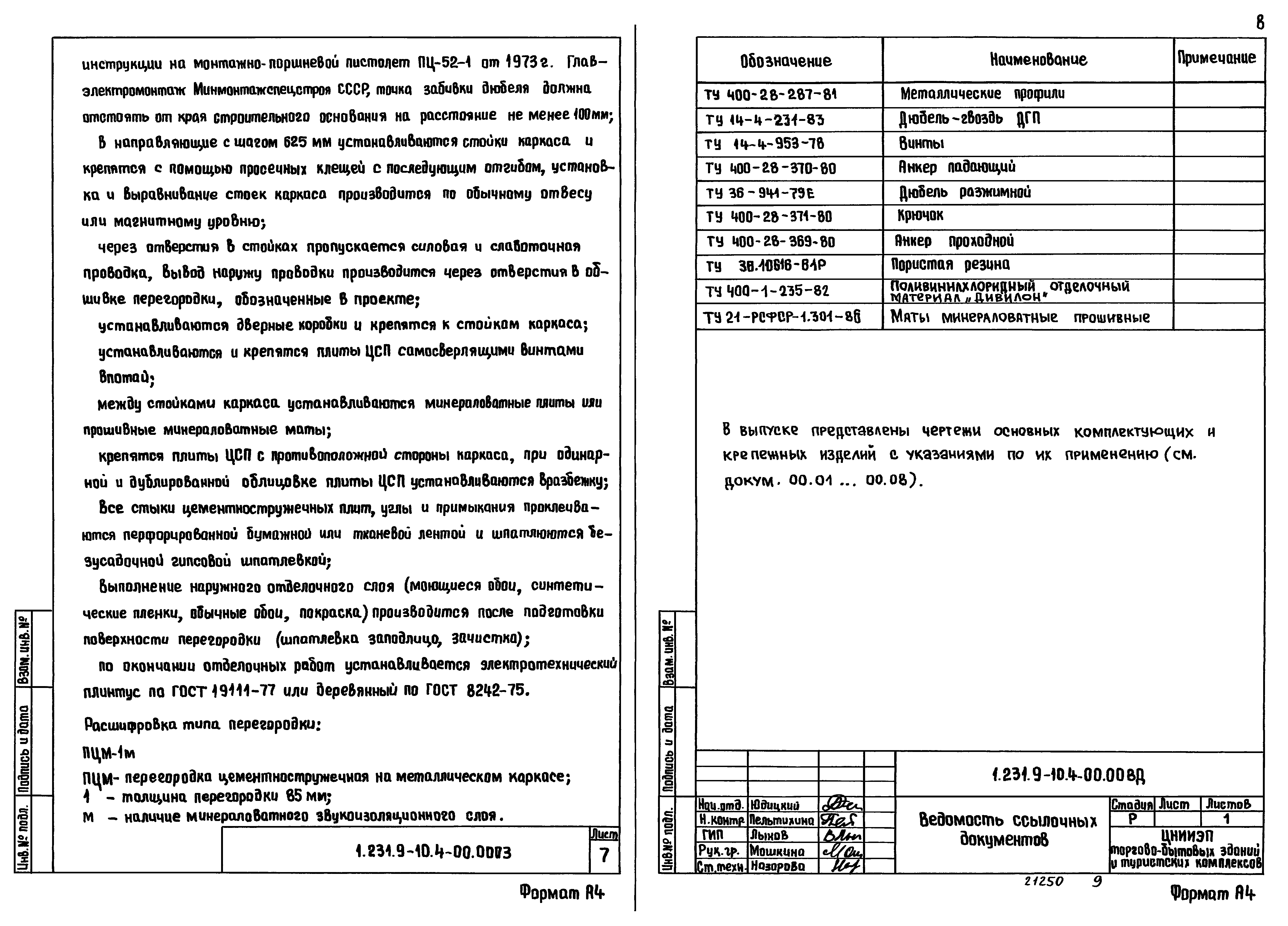

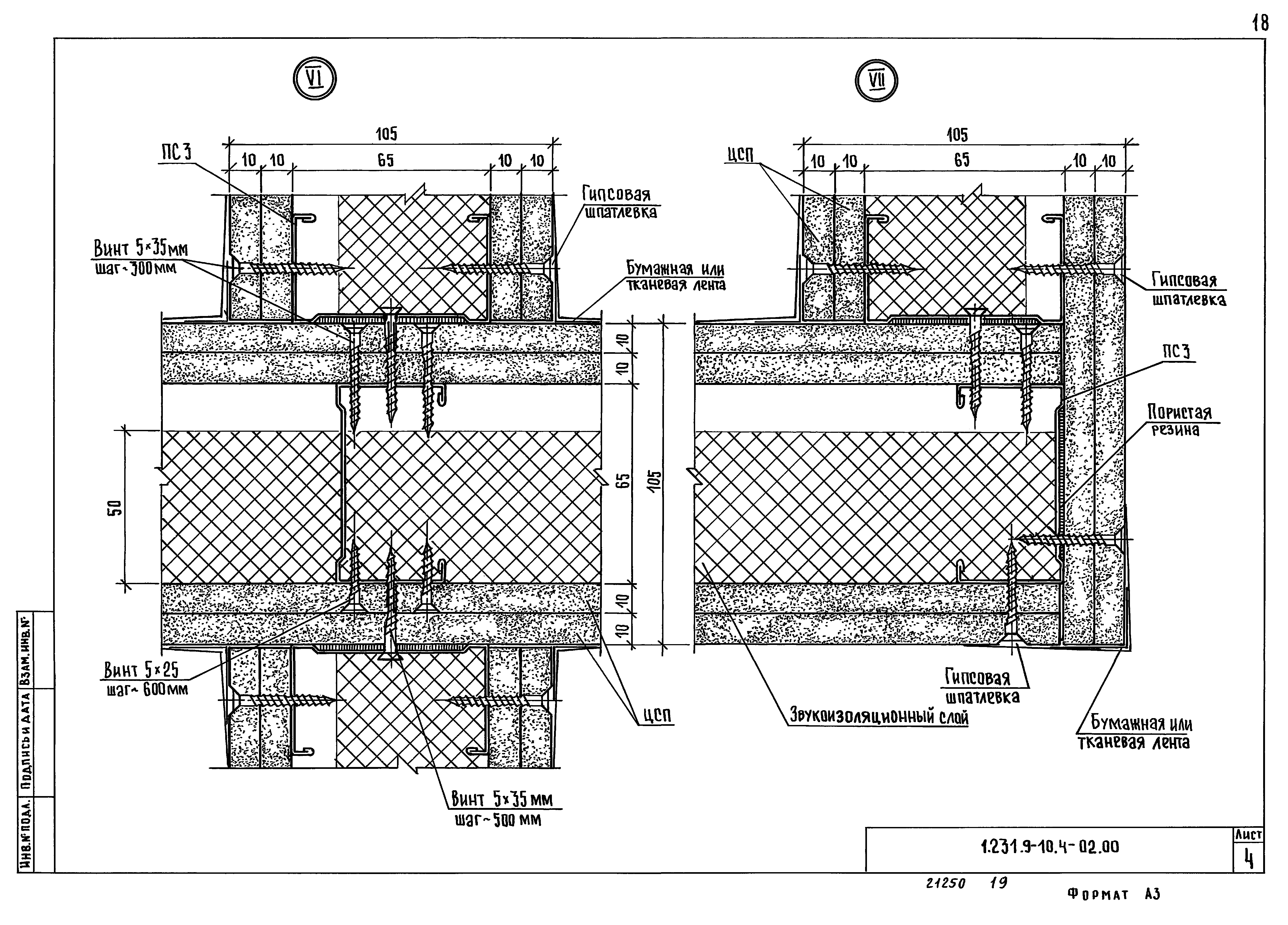

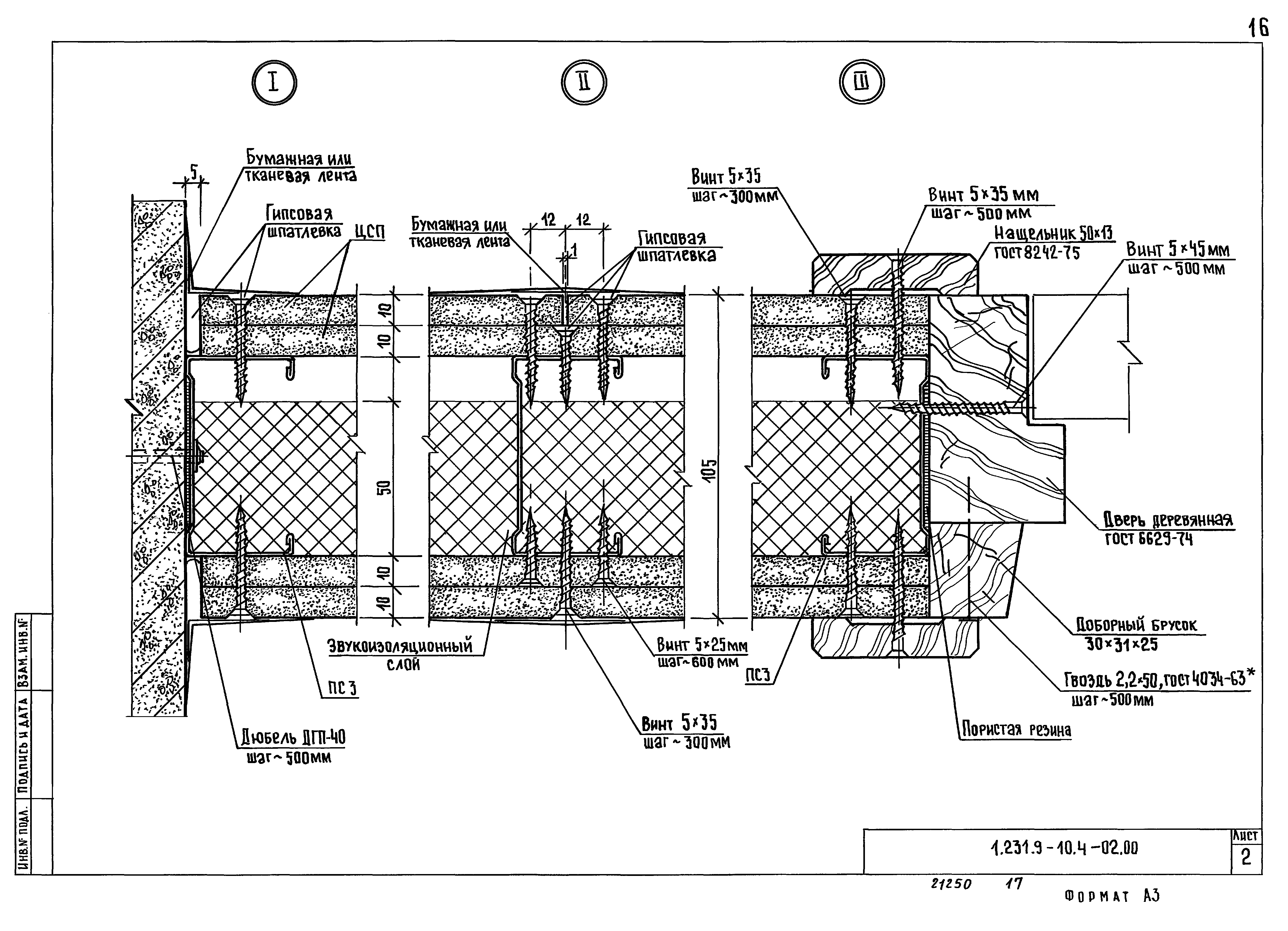

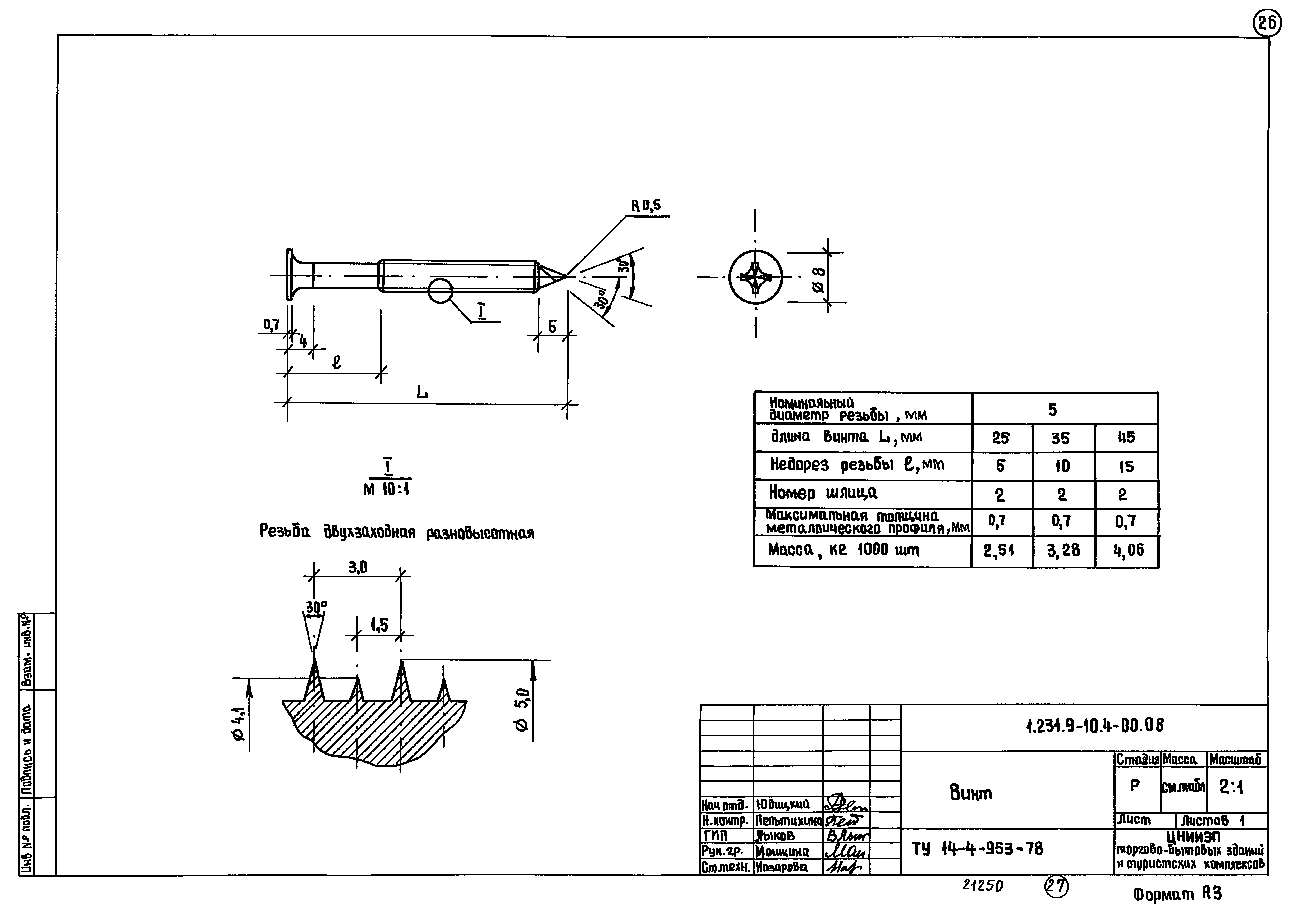

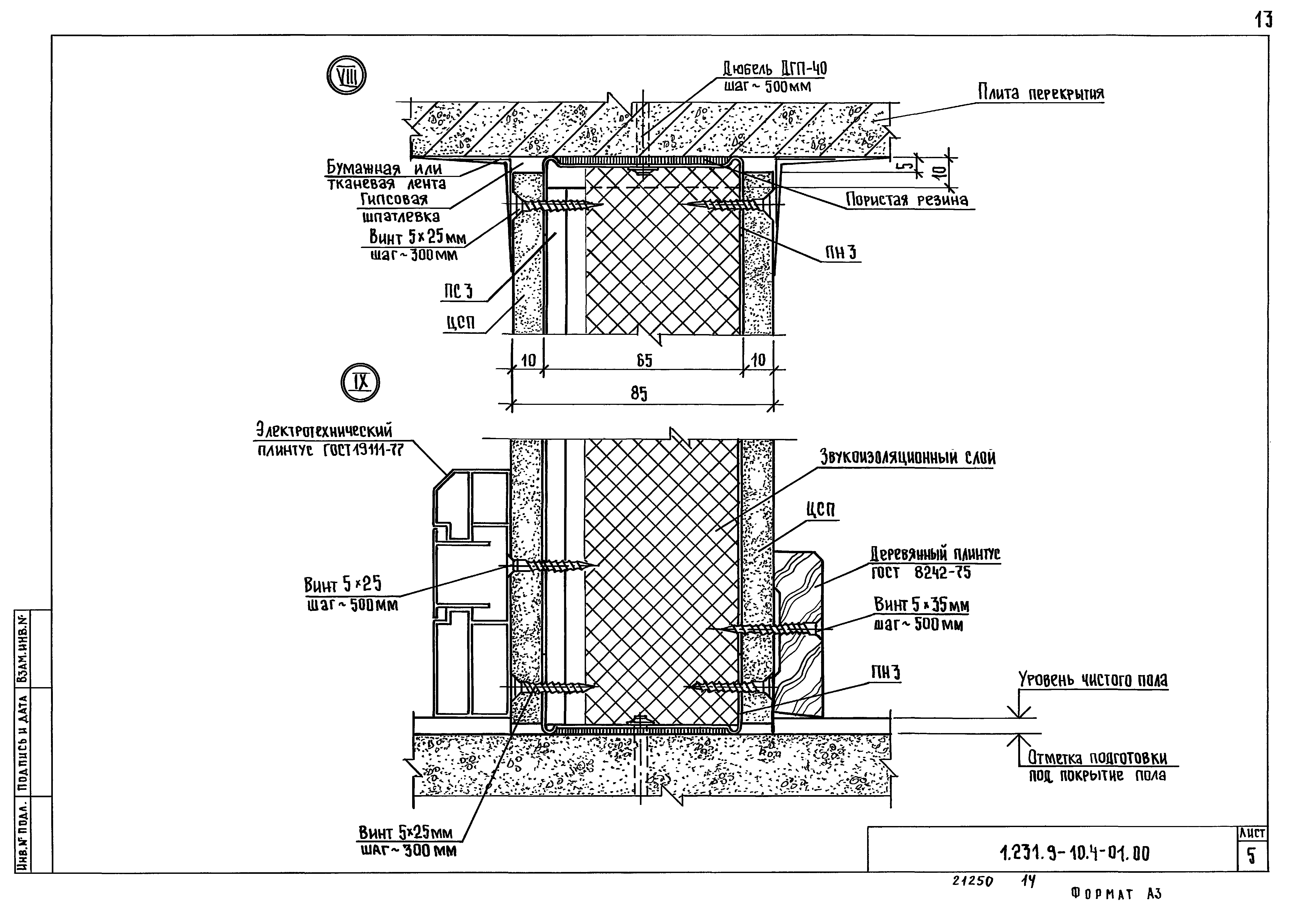

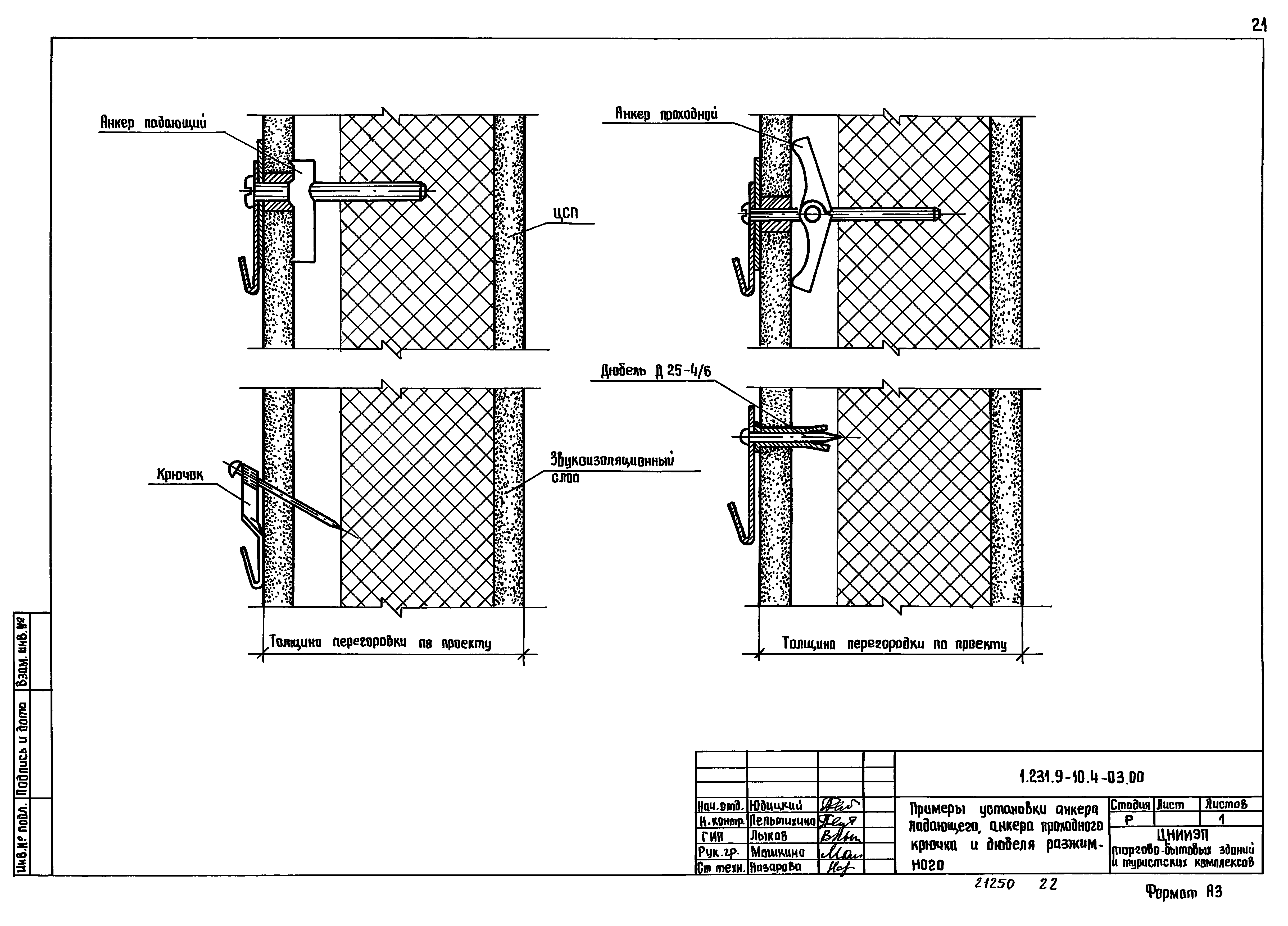

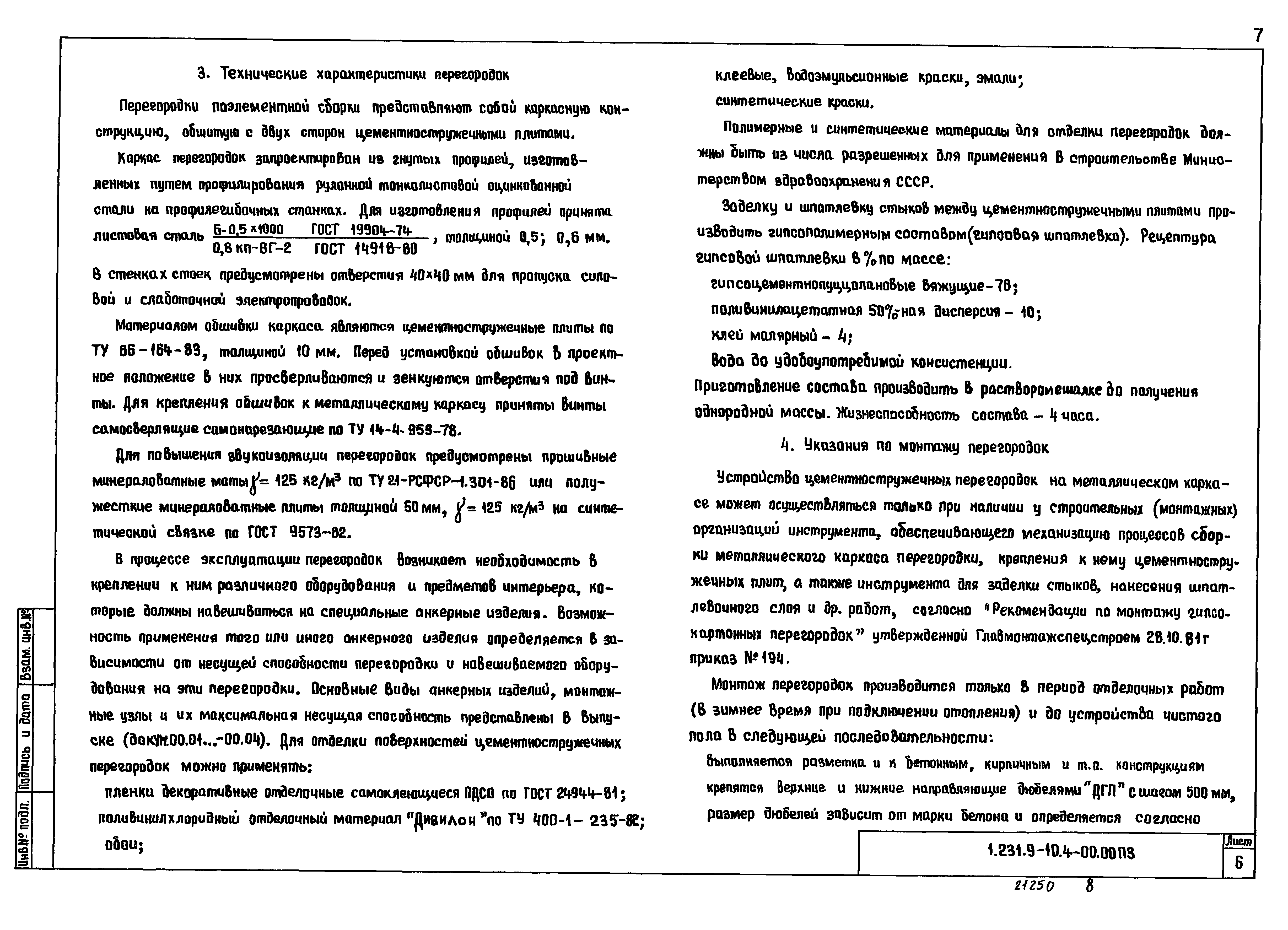

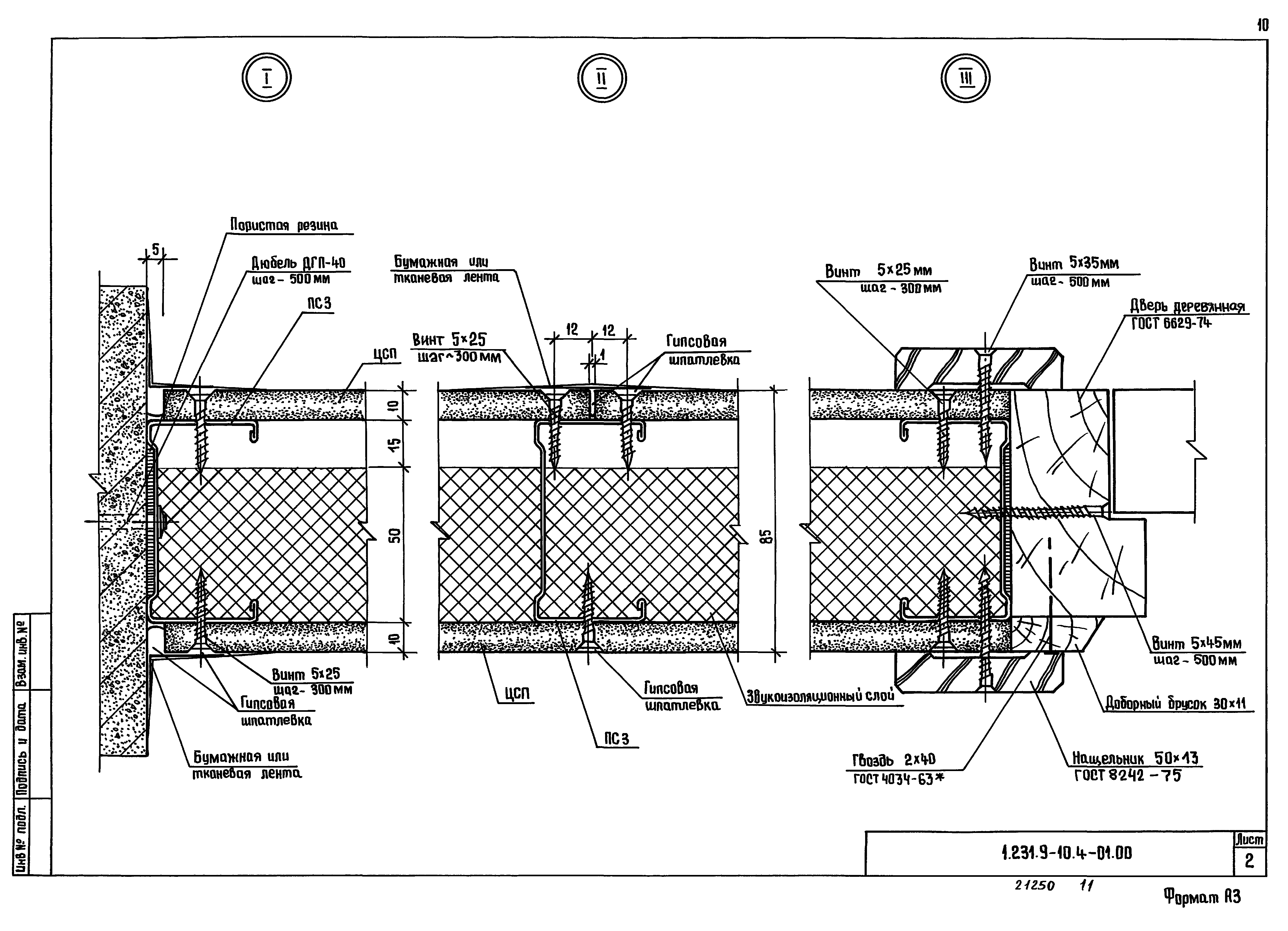

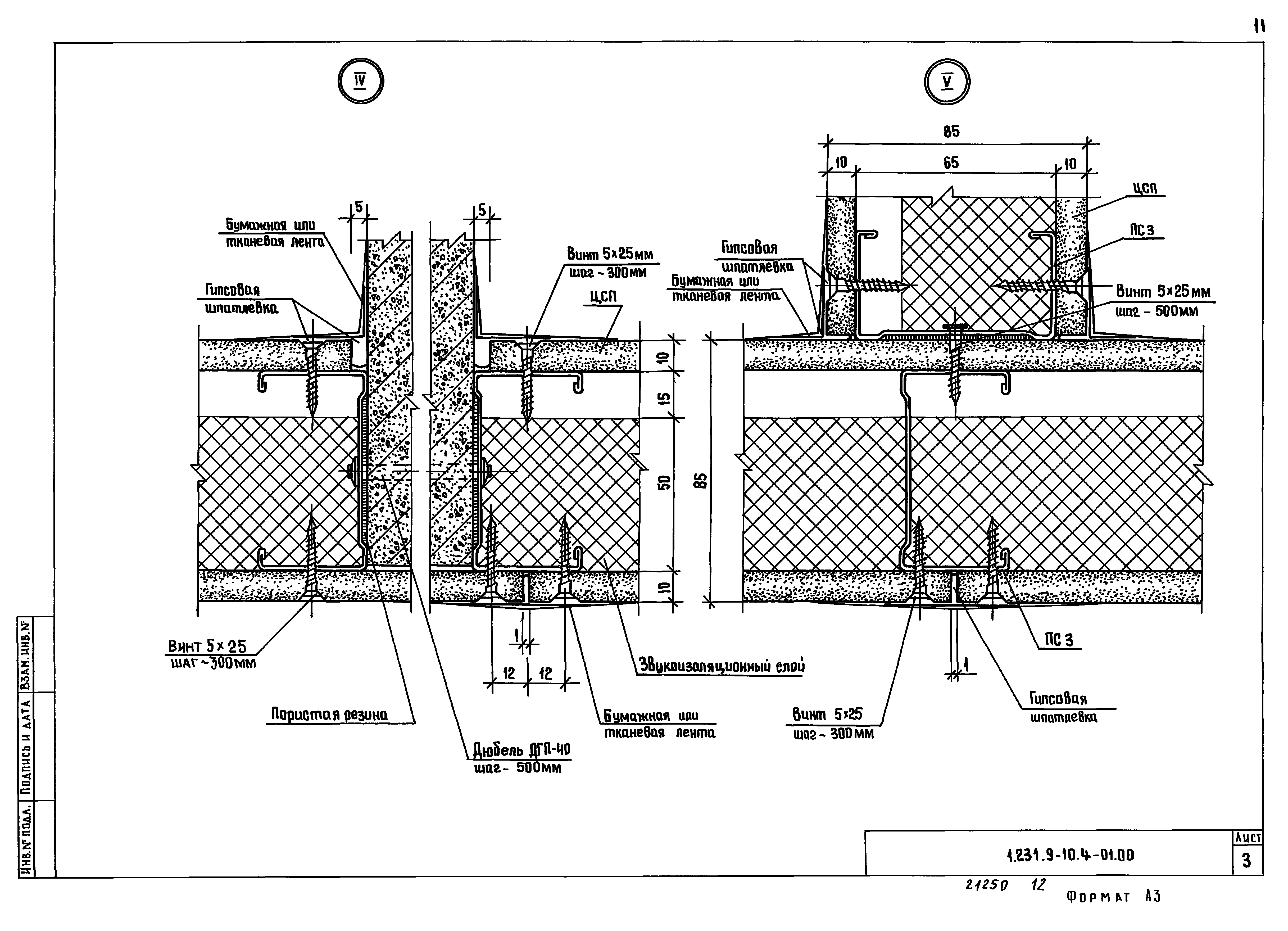

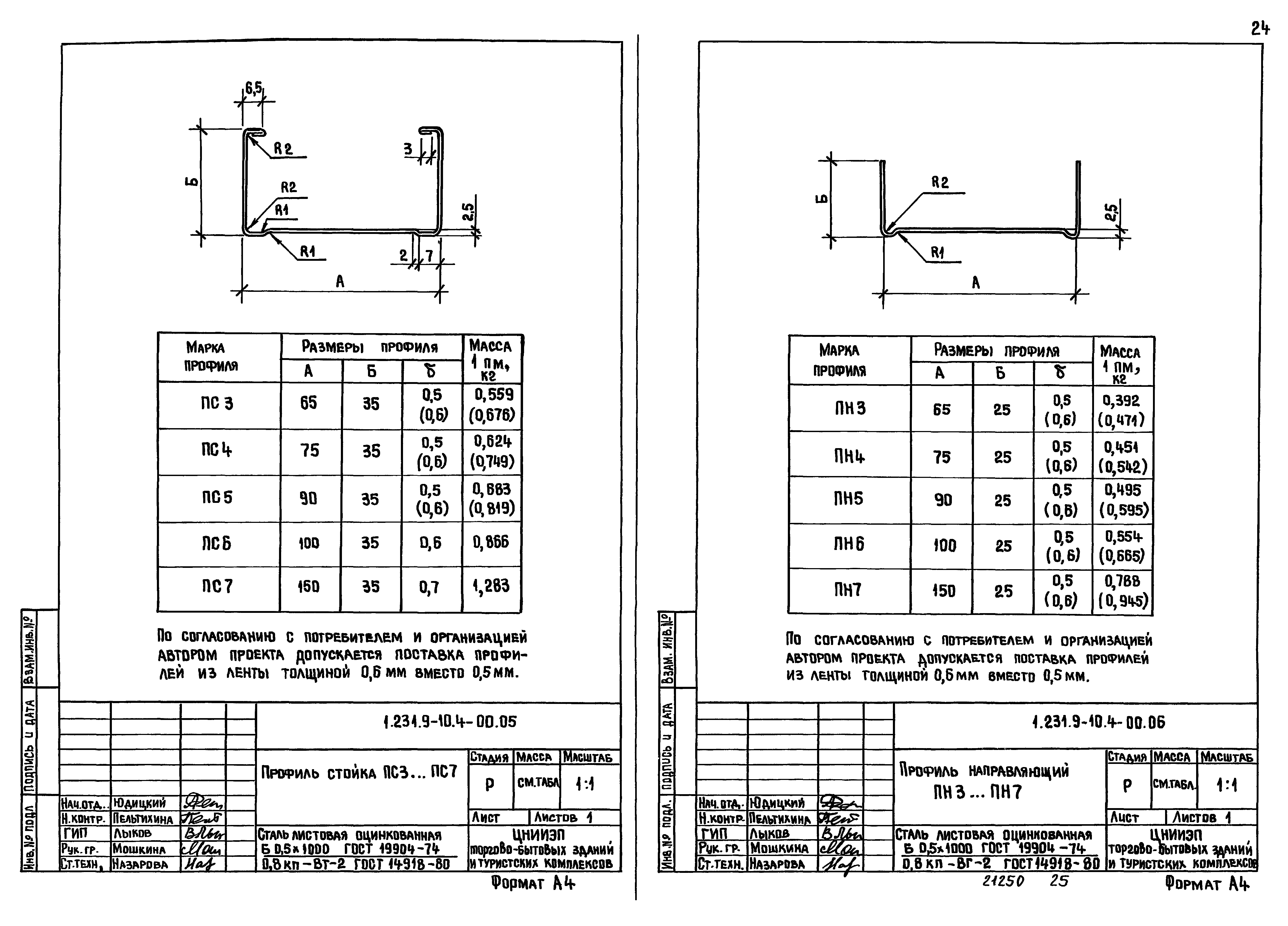

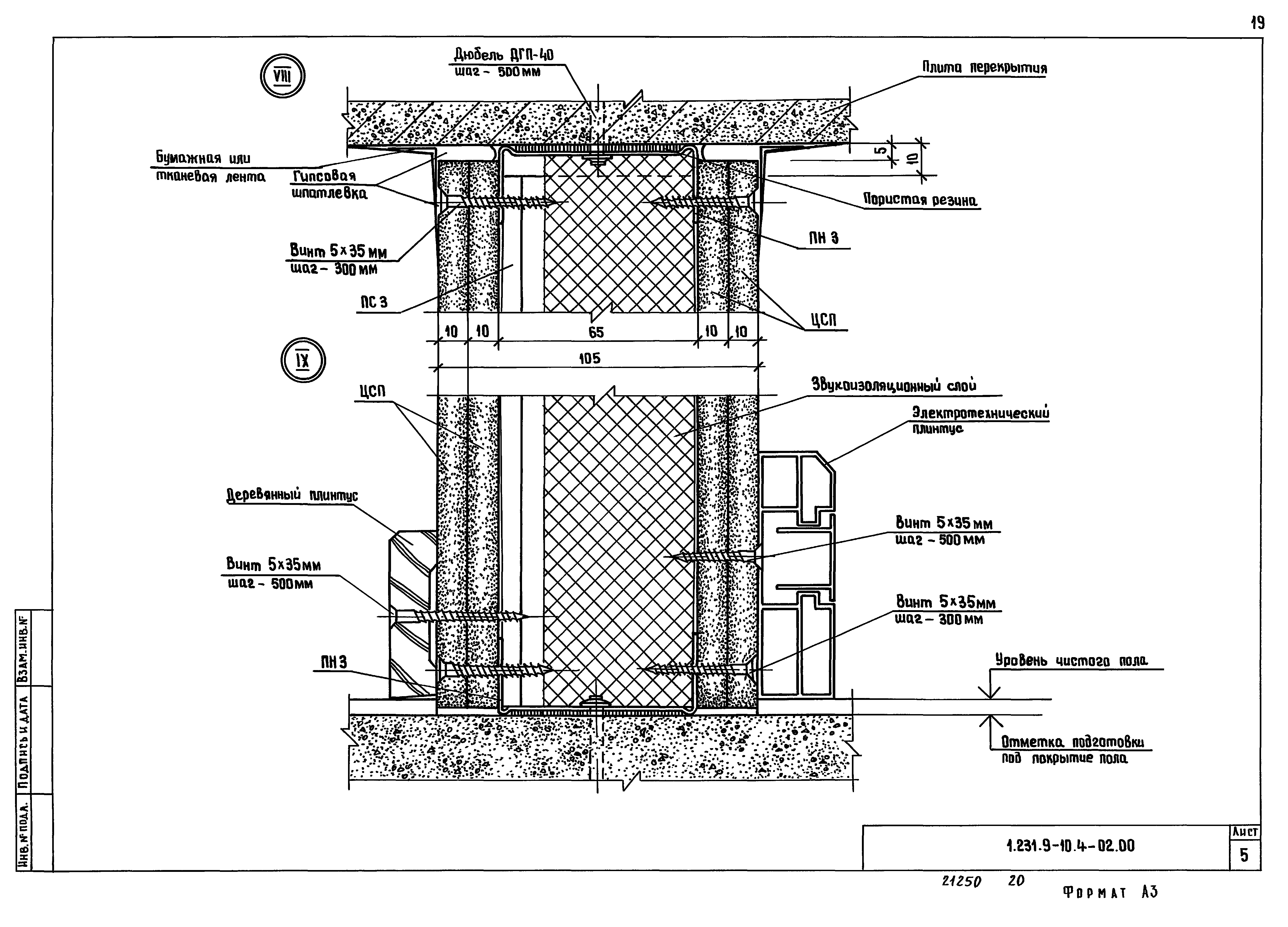

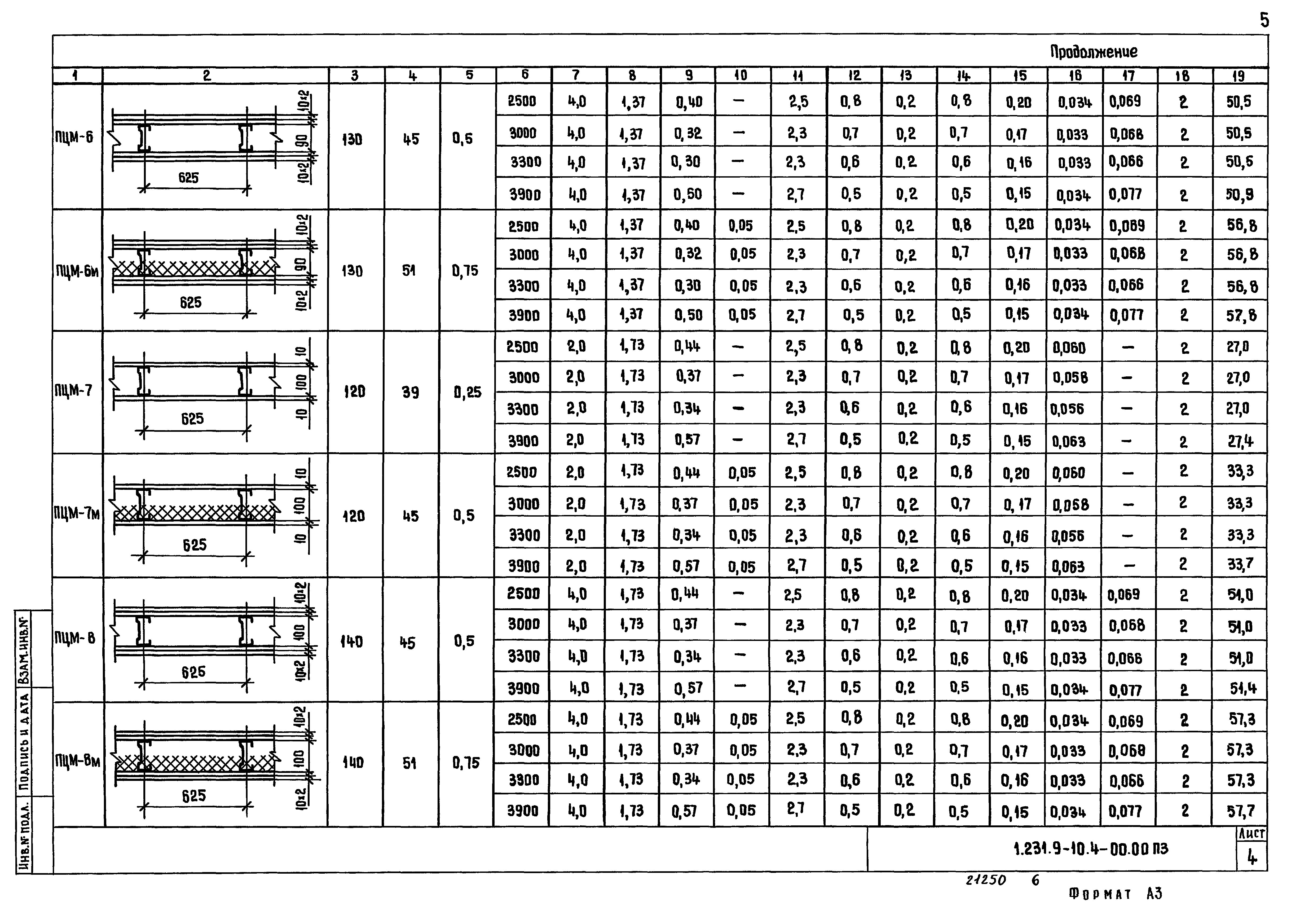

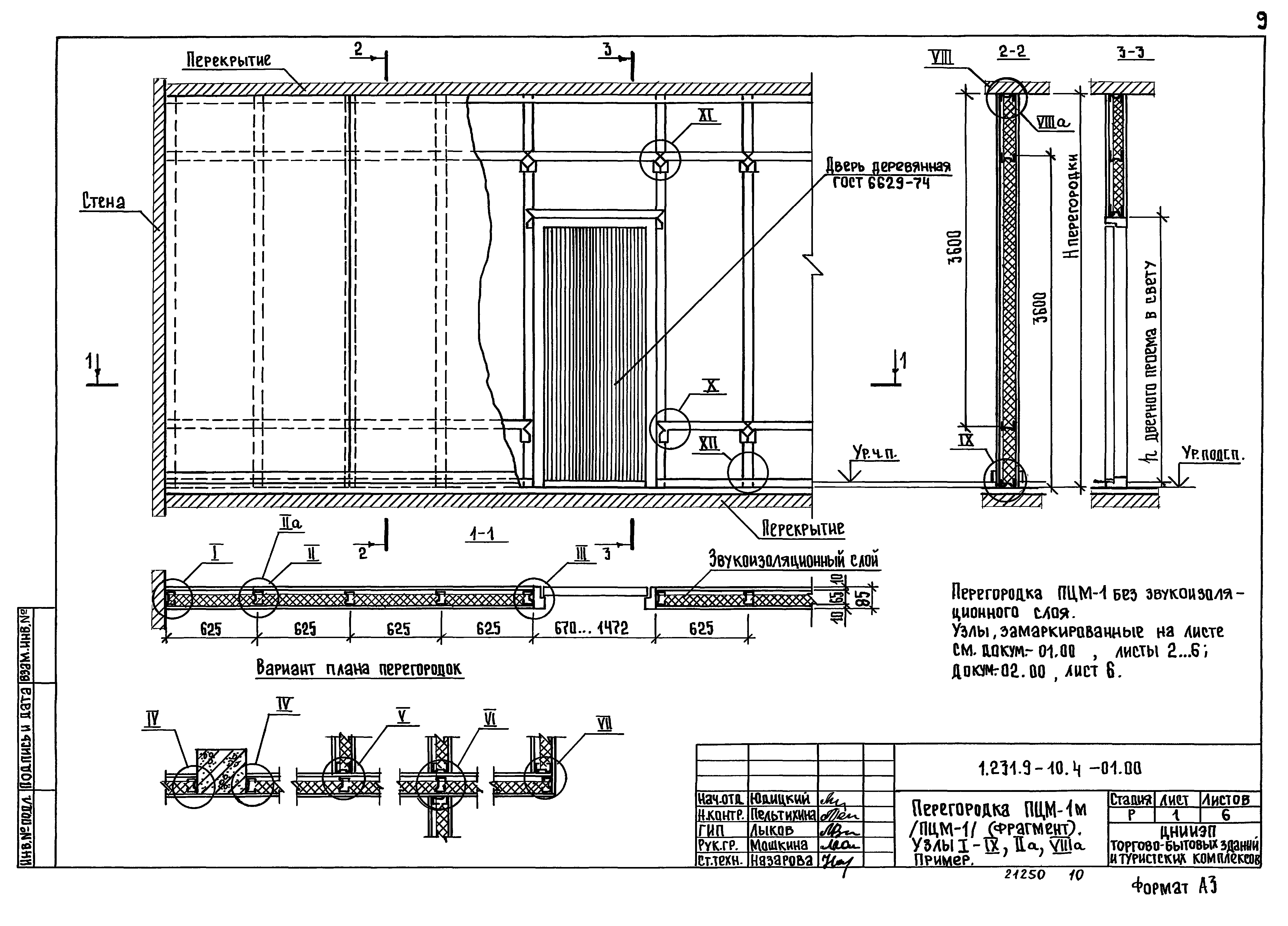

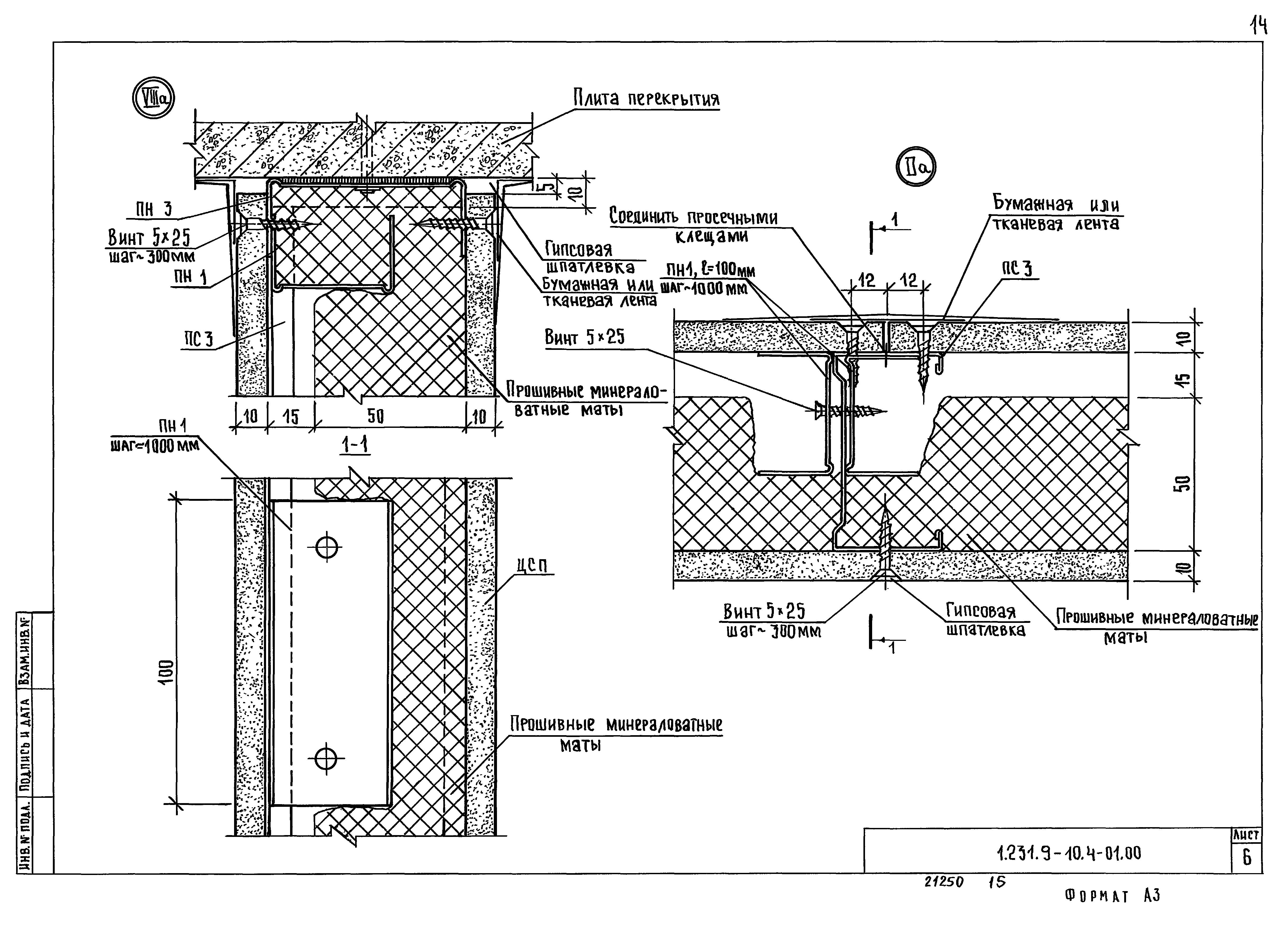

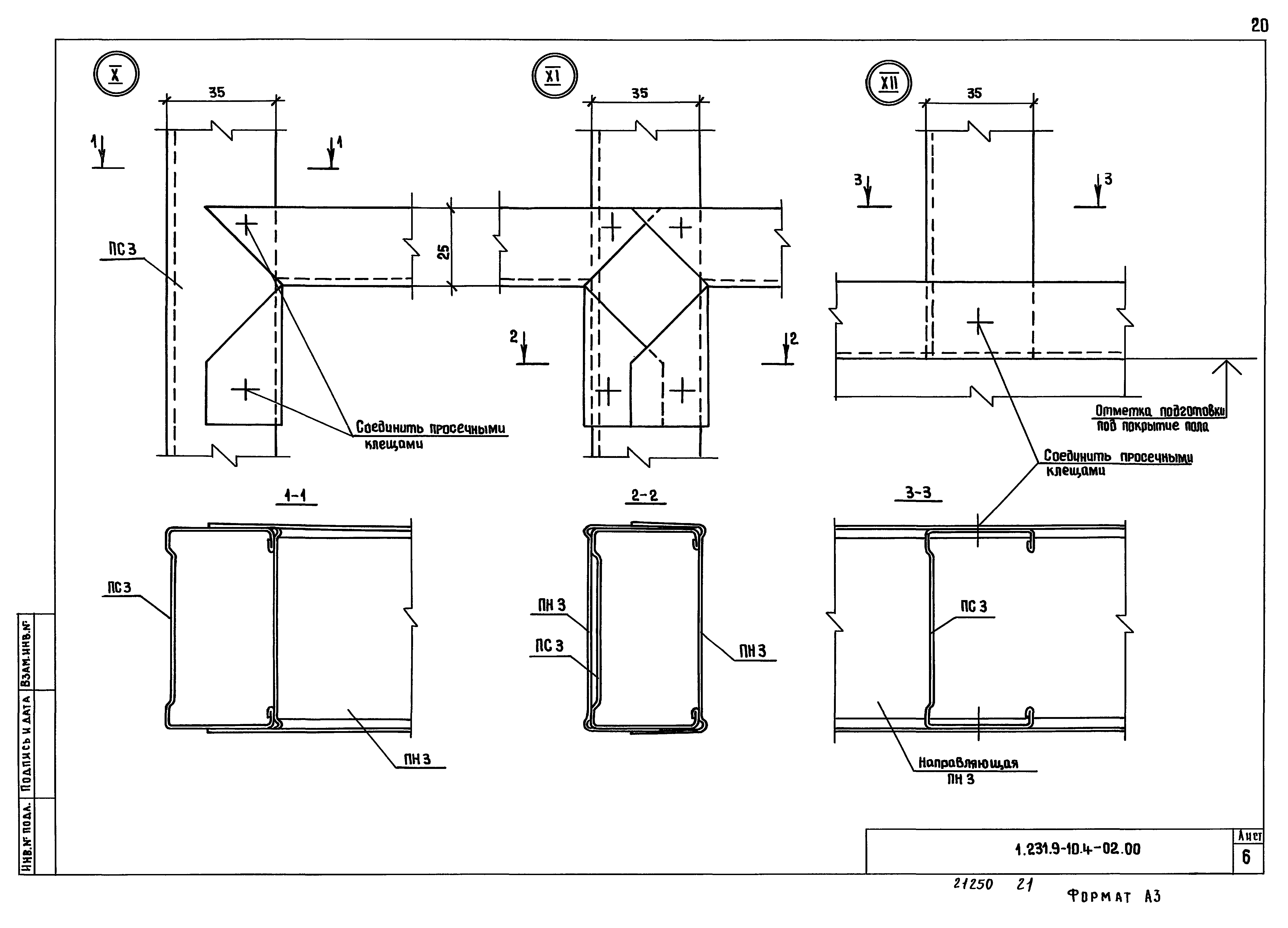

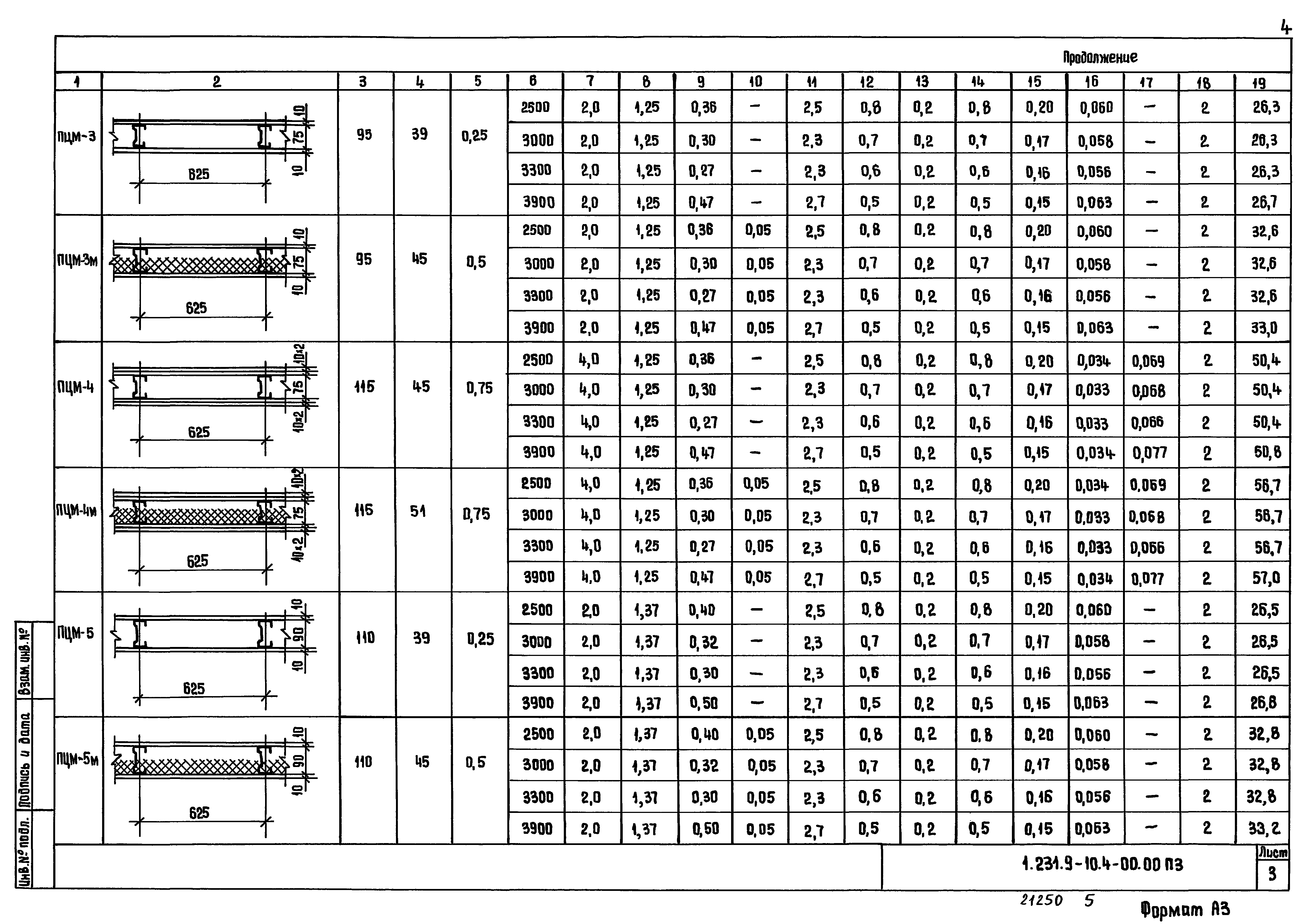

Оглавление:	1.231.9-10.4-00.00 ПЗ Пояснительная записка 1.231.9-10.4-00.00 ВД Ведомость ссылочных документов 1.231.9-10.4-01.00 Перегородка ПЦМ-1м/ ПЦМ-1/ (Фрагмент). Узлы I -IX. Пример 1.231.9-10.4-02.00 Перегородка ПЦМ-2м/ ПЦМ-2/ (Фрагмент). Узлы I -IX. Пример 1.231.9-10.4-03.00 Примеры установки анкера падающего, анкера проходного, крючка и дюбеля разжимного 1.231.9-10.4-00.01 Крючок 1.231.9-10.4-00.02 Анкер проходной 1.231.9-10.4-00.03 Анкер падающий 1.231.9-10.4-00.04 Дюбель разжимной 1.231.9-10.4-00.05 Профиль стойка ПС3… ПС7 1.231.9-10.4-00.06 Профиль направляющий ПН3… ПН7 1.231.9-10.4-00.07 Дюбель-гвоздь пистолетный 1.231.9-10.4-00.08 Винт
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	28.03.1986 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (114)
Издан:	ГУП ЦПП (CPP GUP 2000 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	СНиП II-3-79* «Строительная теплотехника» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 19111-77 «Изделия погонажные профильные поливинилхлоридные. Технические условия» ГОСТ 24944-81 «Пленка поливинилхлоридная декоративная отделочная. Технические условия» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 4034-63 «Гвозди тарные круглые. Конструкция и размеры» СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры»
