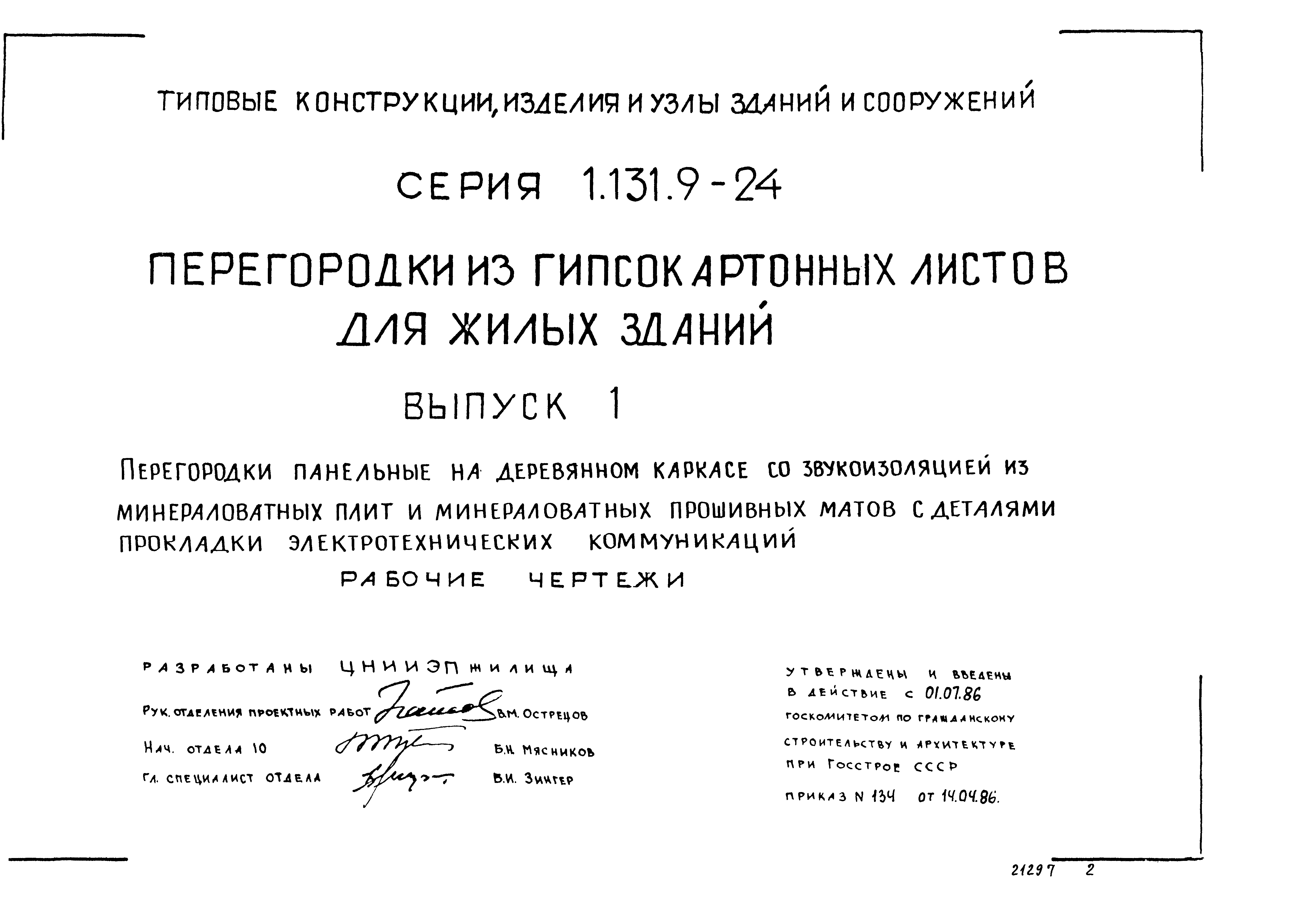

Скачать Серия 1.131.9-24 Выпуск 1. Перегородки панельные на деревянном каркасе со звукоизоляцией из минеральных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.131.9-24

Выпуск 1. Перегородки панельные на деревянном каркасе со звукоизоляцией из минеральных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи

Обозначение:	Серия 1.131.9-24
Обозначение англ:	Series 1.131.9-24
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Перегородки панельные на деревянном каркасе со звукоизоляцией из минеральных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1986
Область применения:	Панельные перегородки на деревянном каркасе с гипсокартонными листами, предназначены для применения в жилых домах, общежитиях и гостиницах с высотой этажа 2,8 м и 3,0 м со стенами из кирпича, крупных блоков, панелей, из объемных блоков различных конструкций и монолитного железобетона, а также в малоэтажных сельских домах, возводимых во всех климатических районах СССР вне зависимости от физико-геологических условий строительства, в несейсмических районах и районах сейсмичностью 7, 8 и 9 баллов

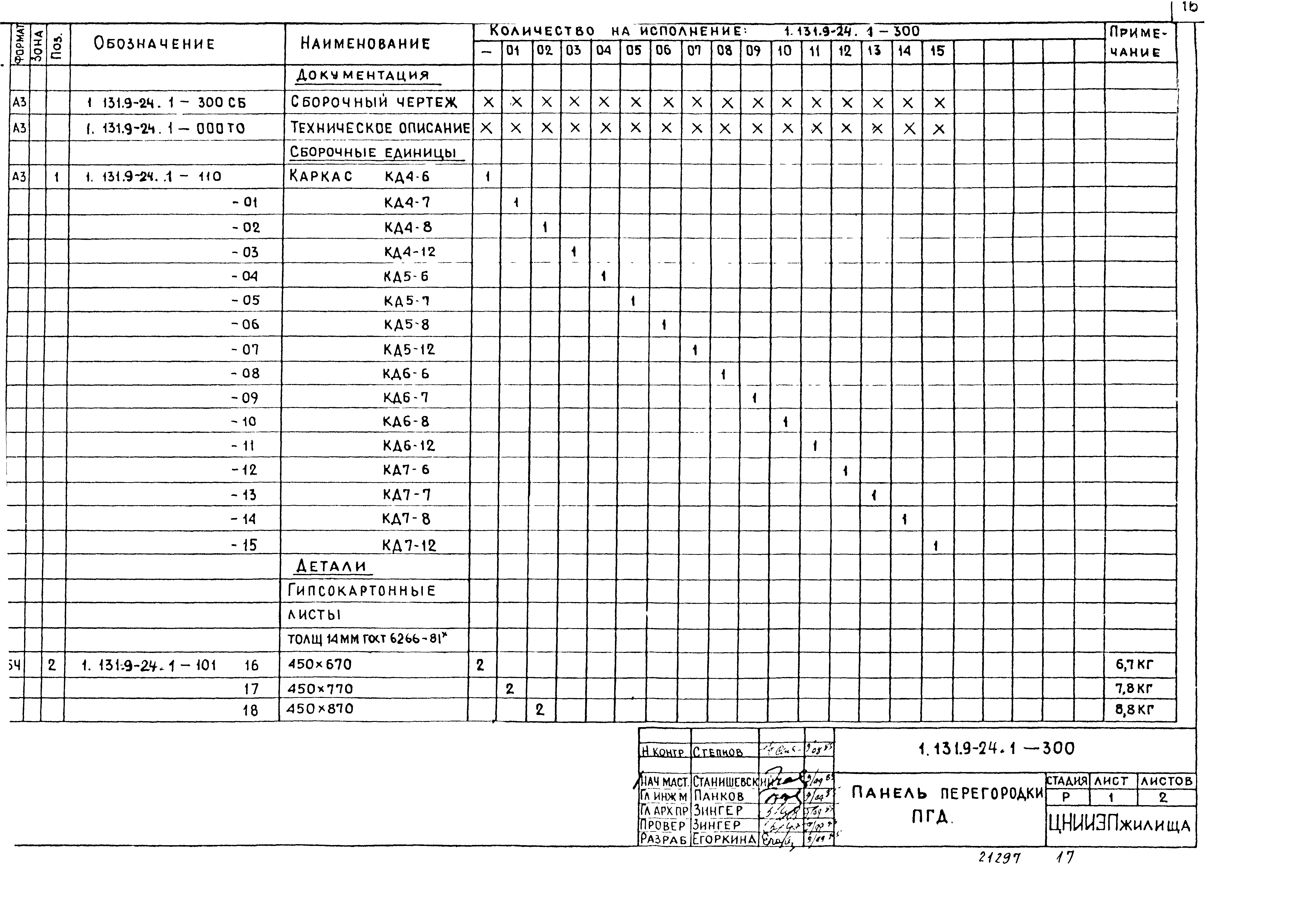

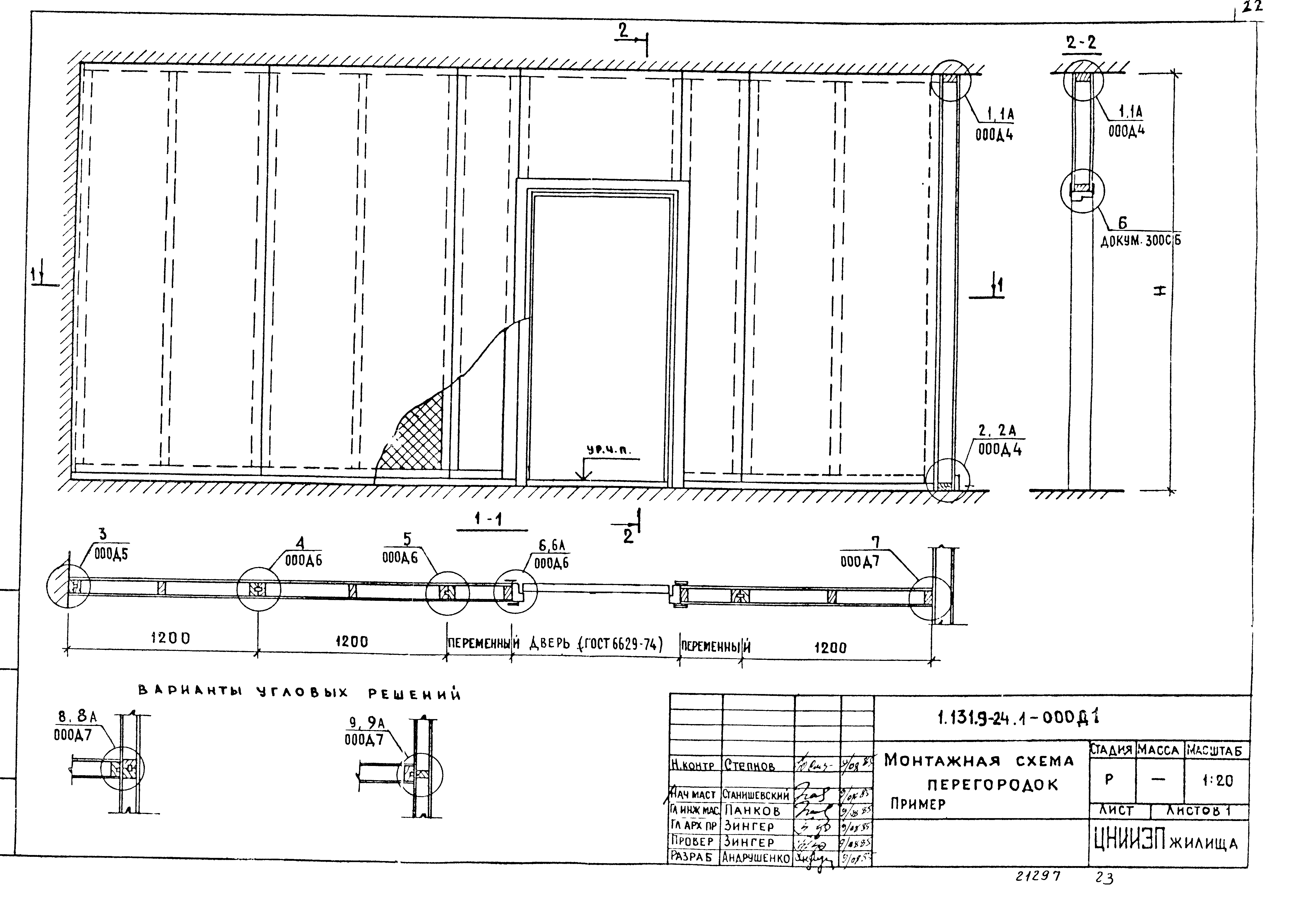

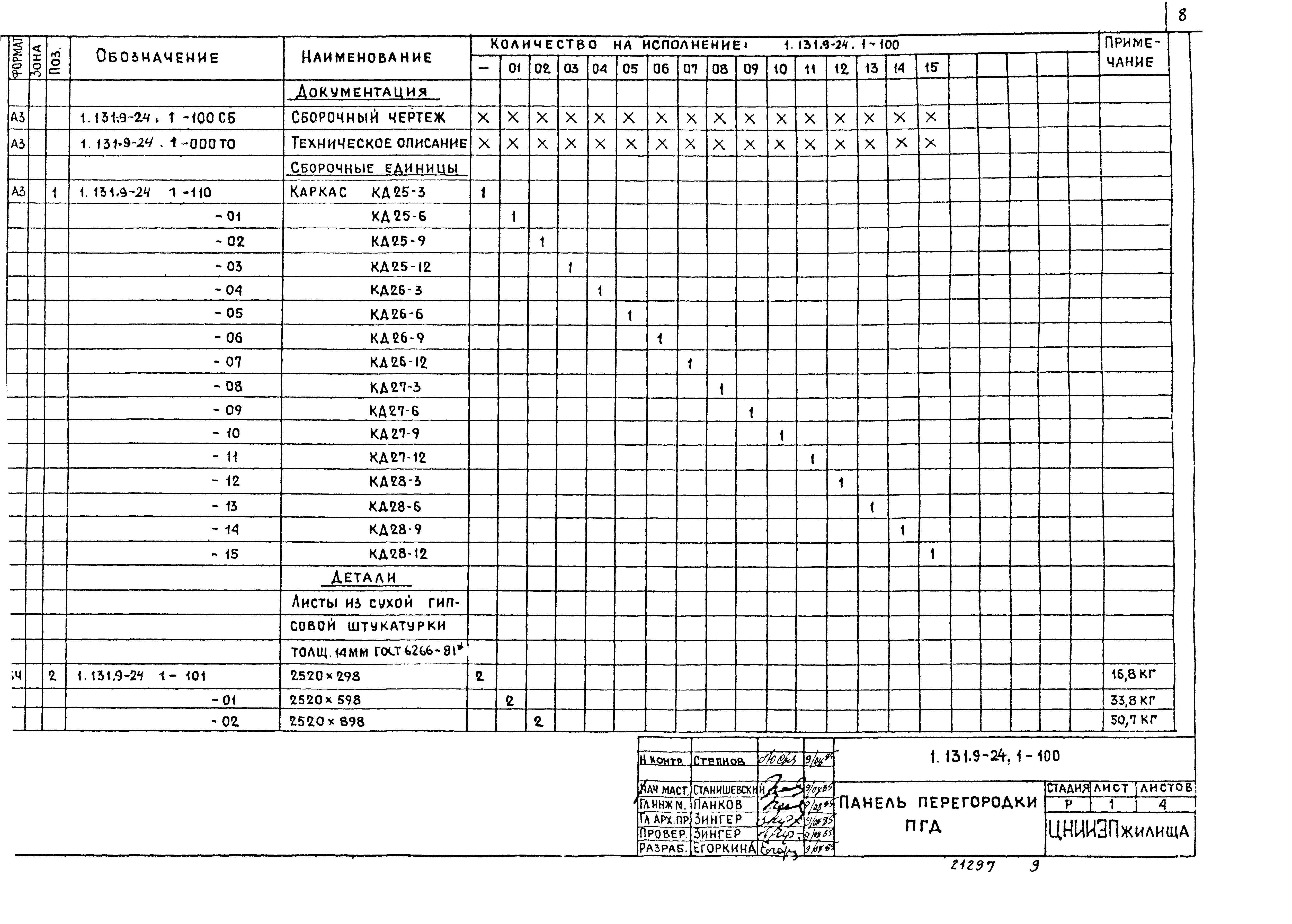

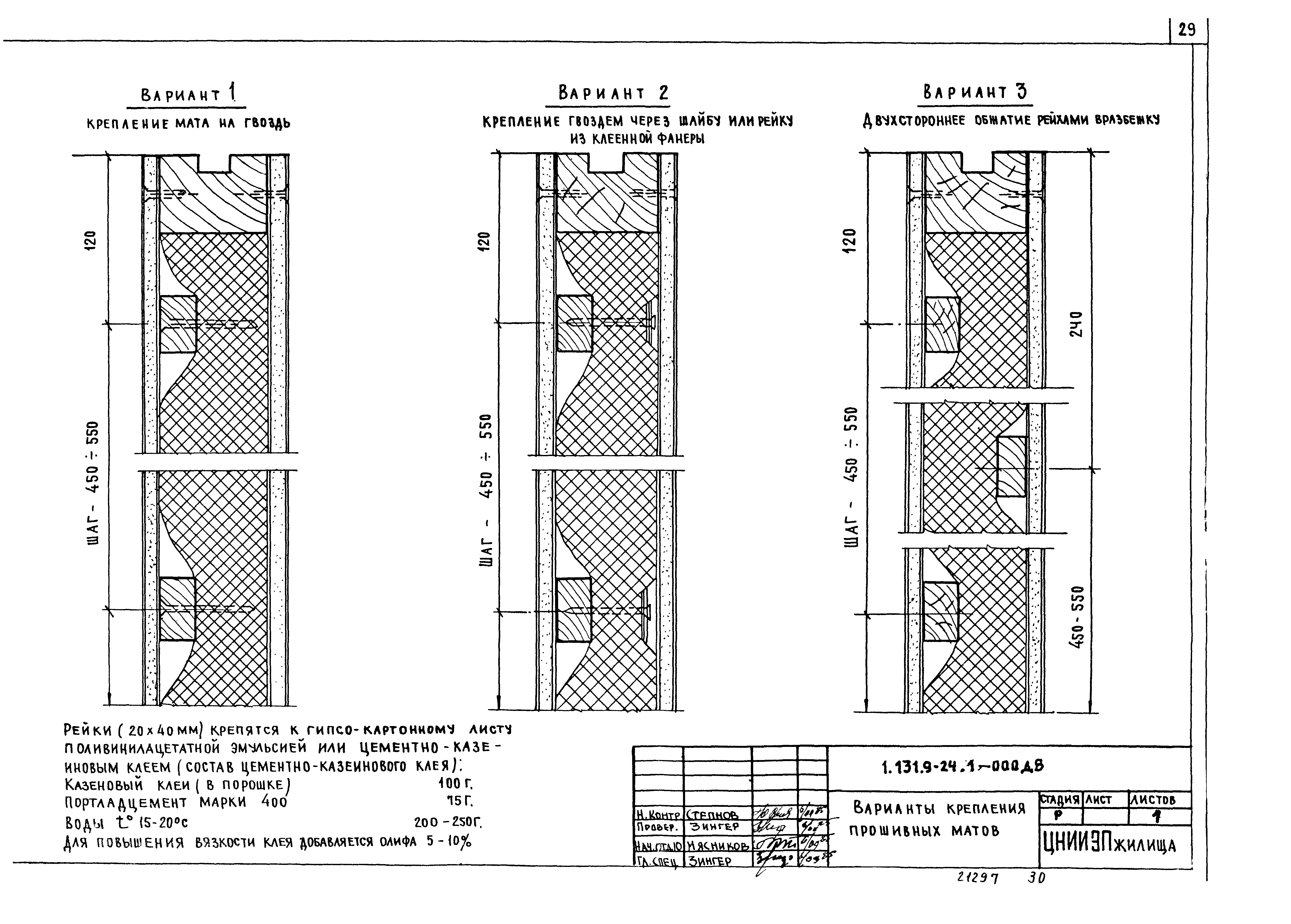

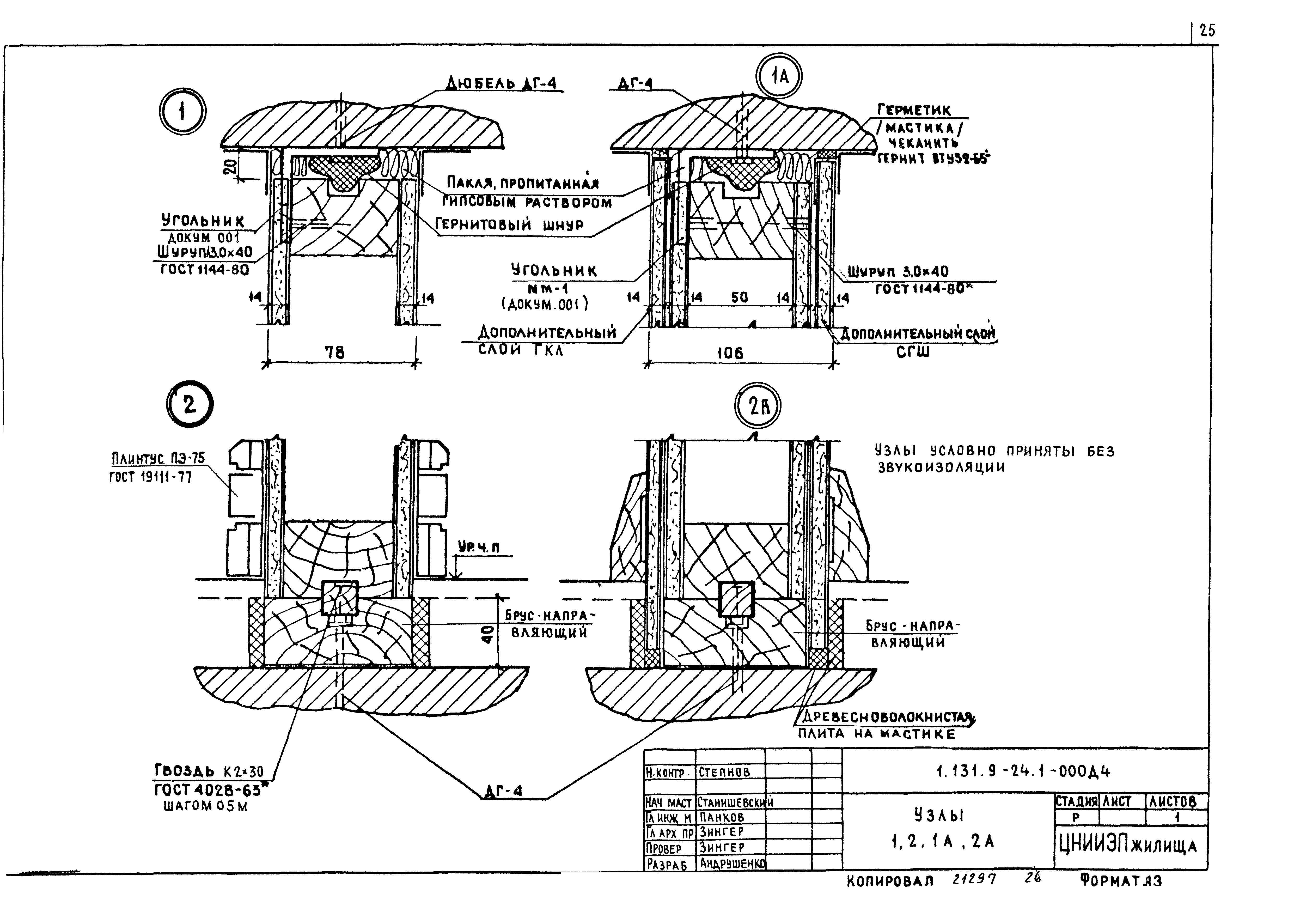

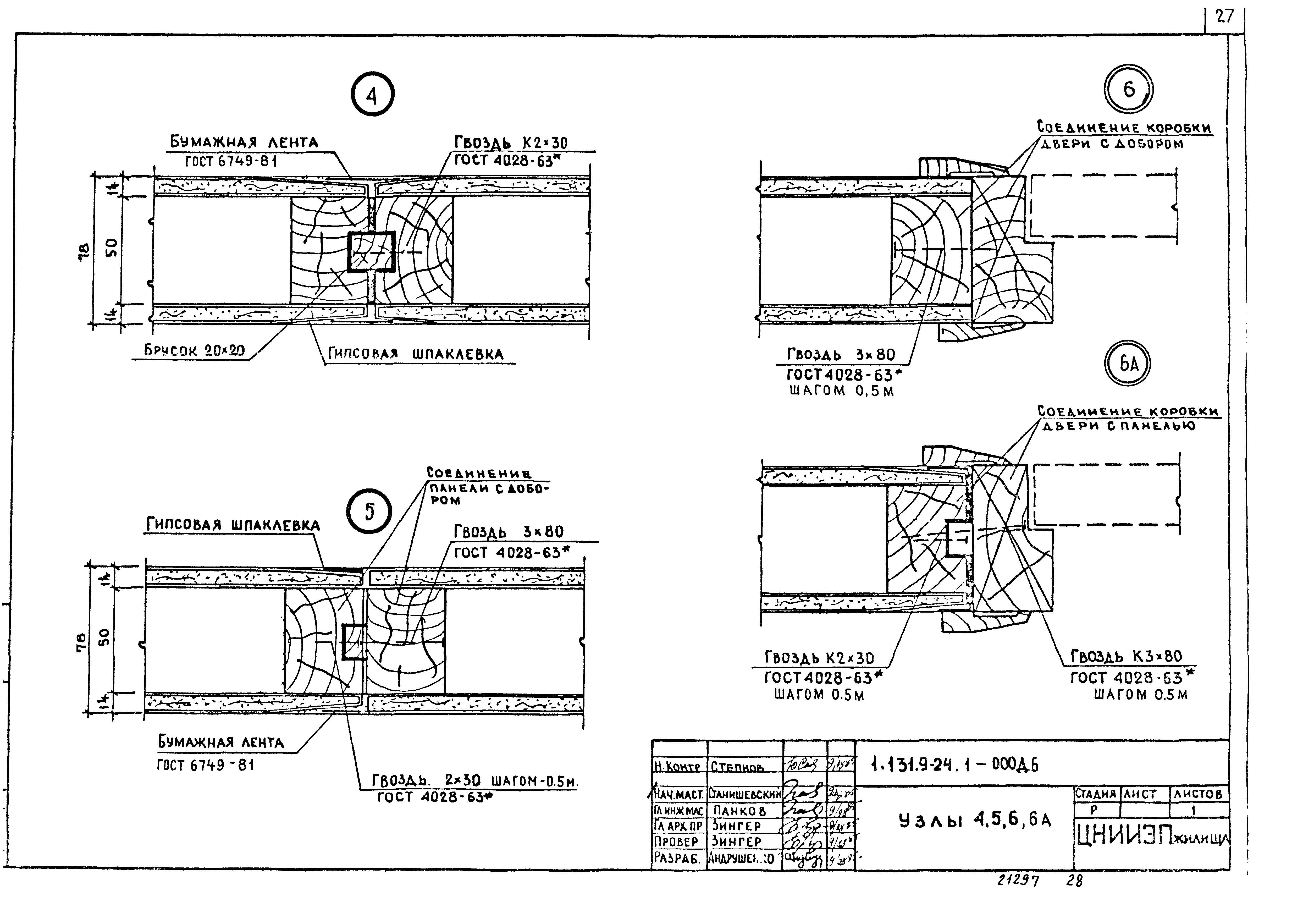

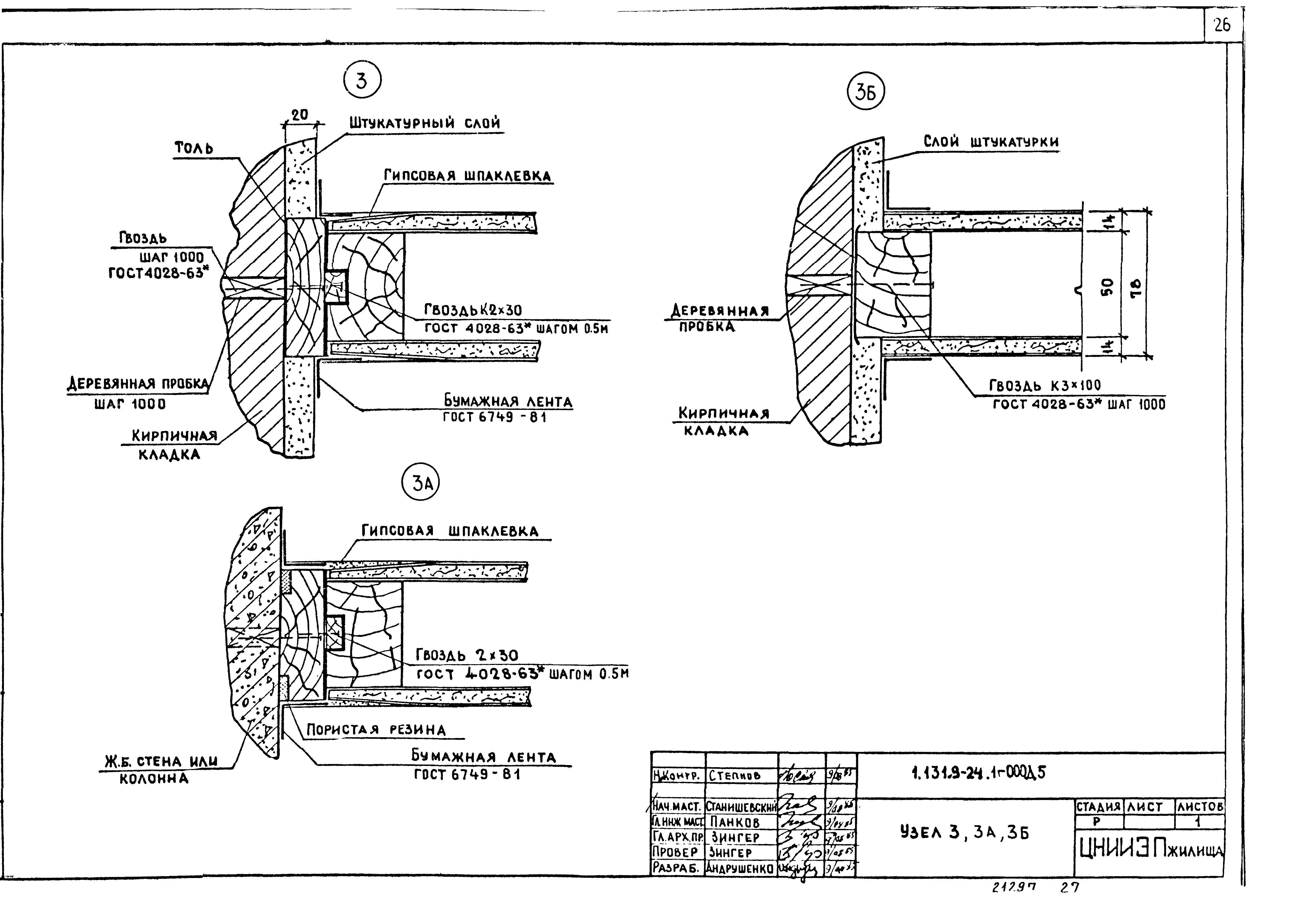

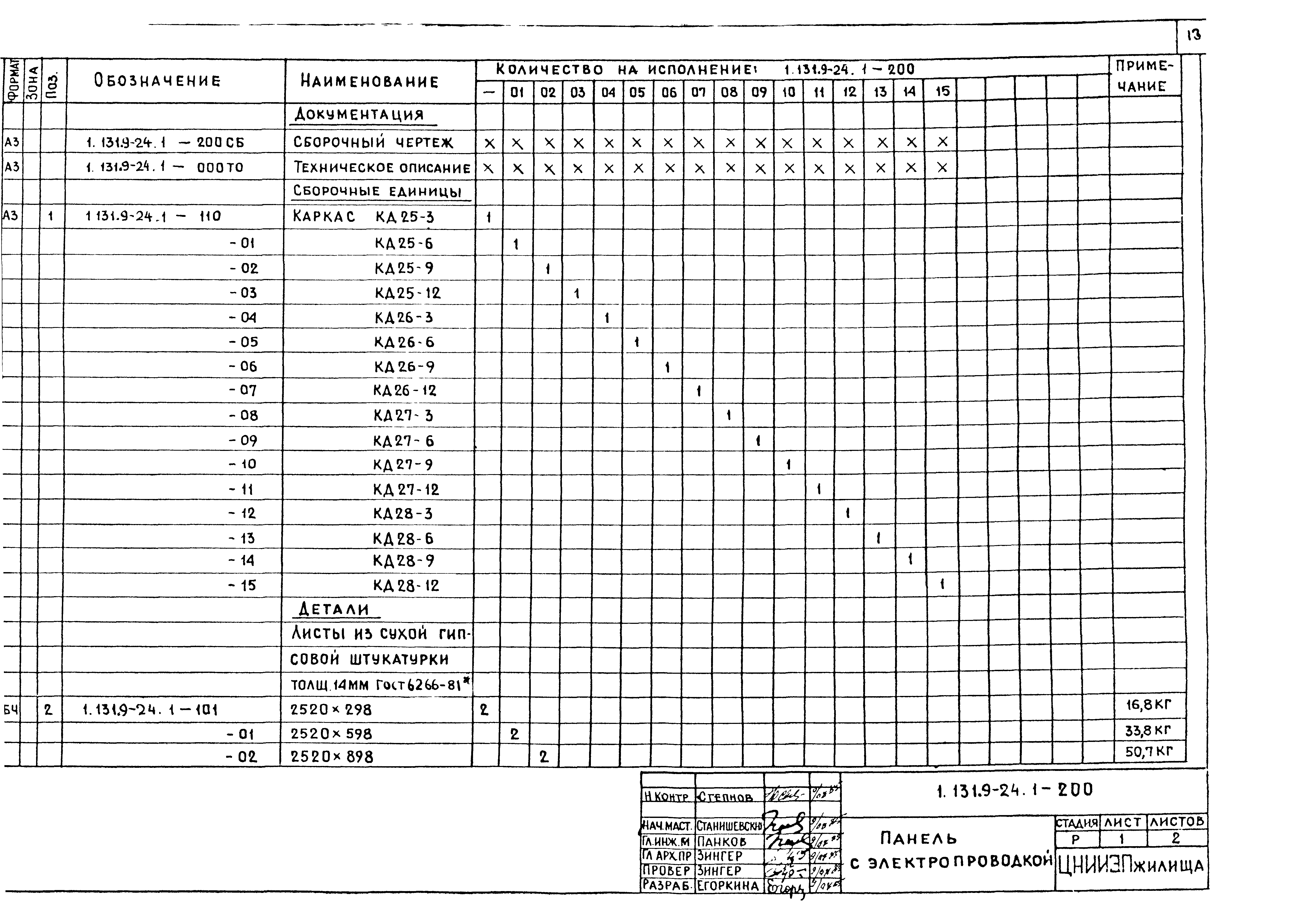

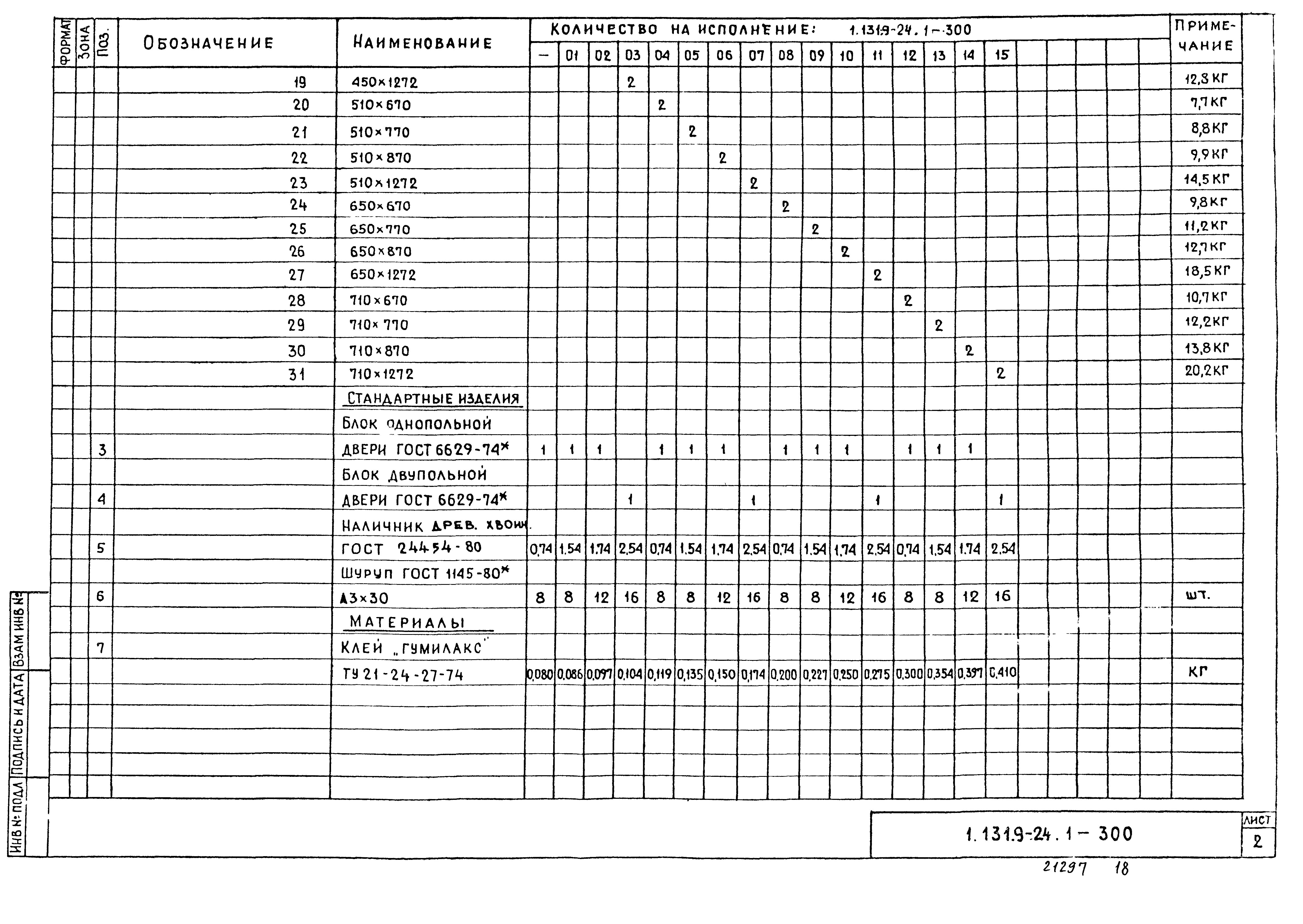

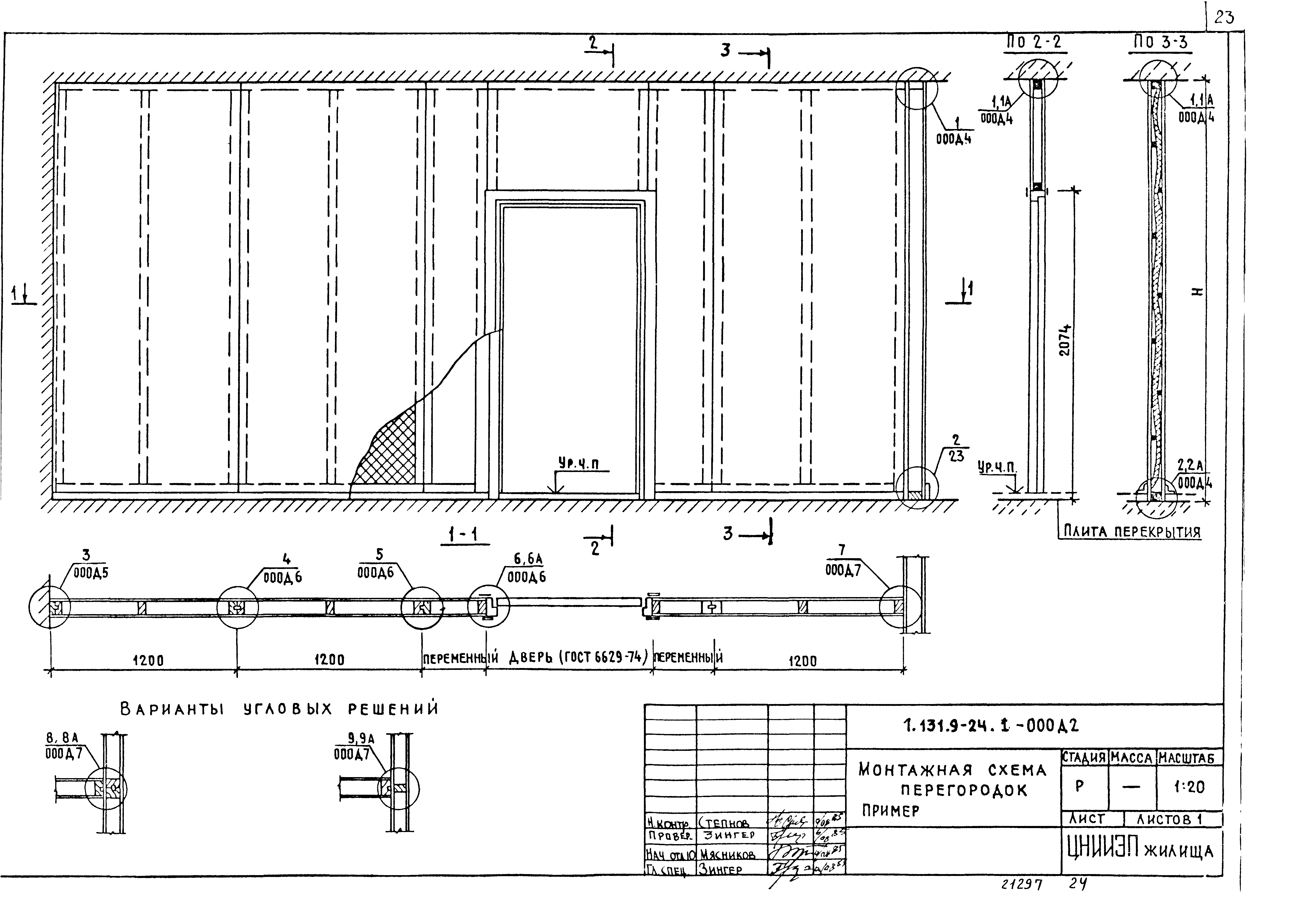

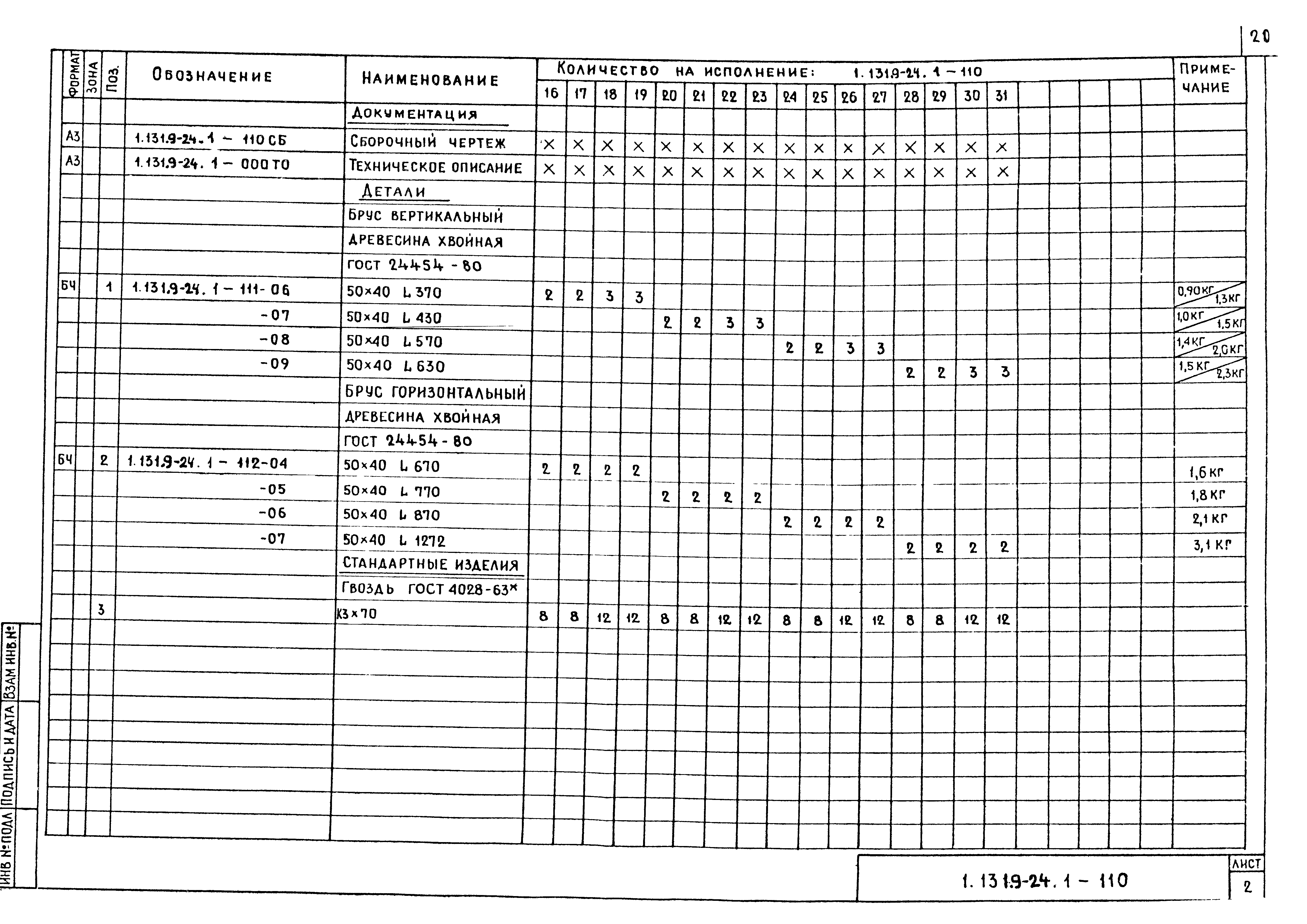

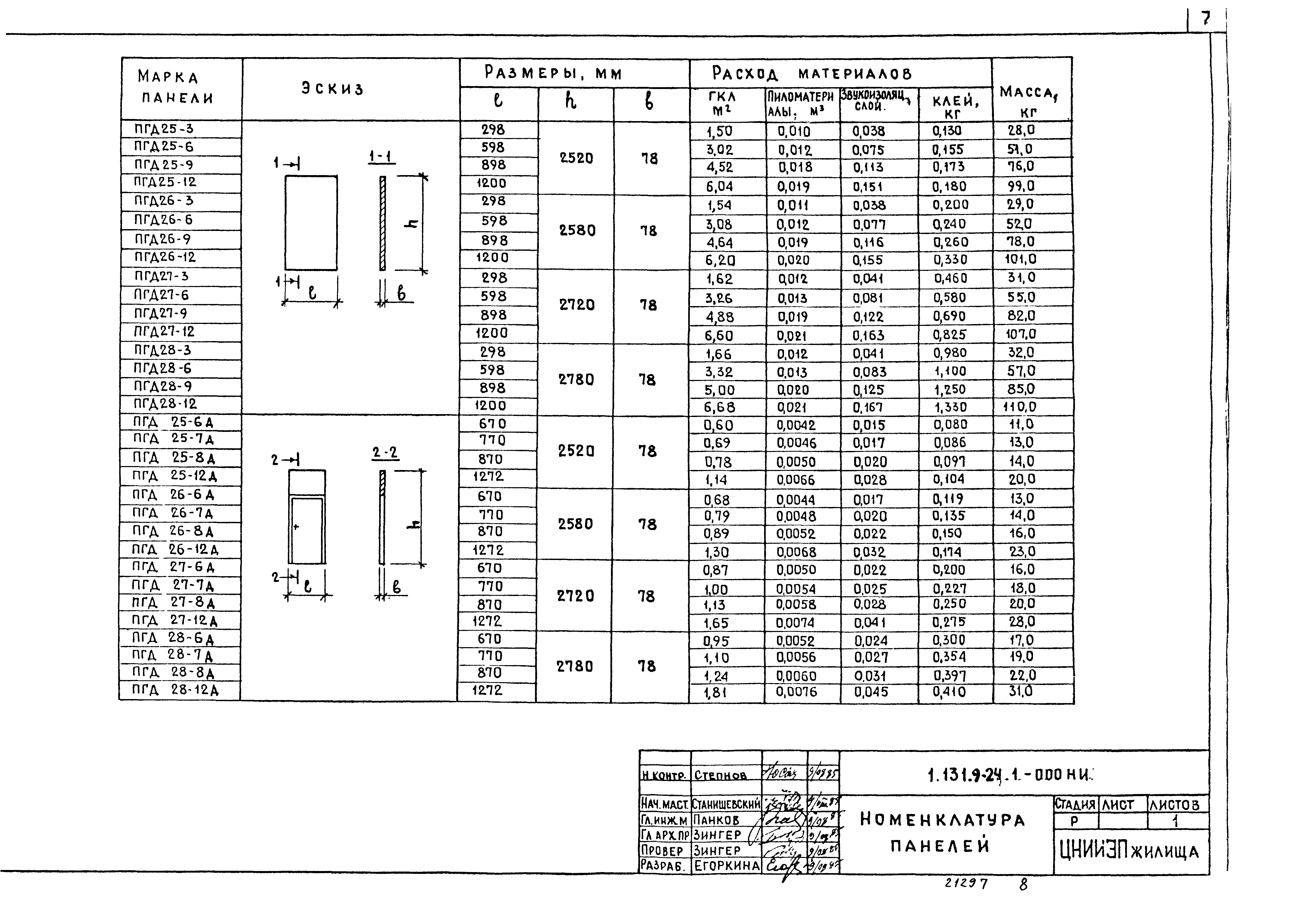

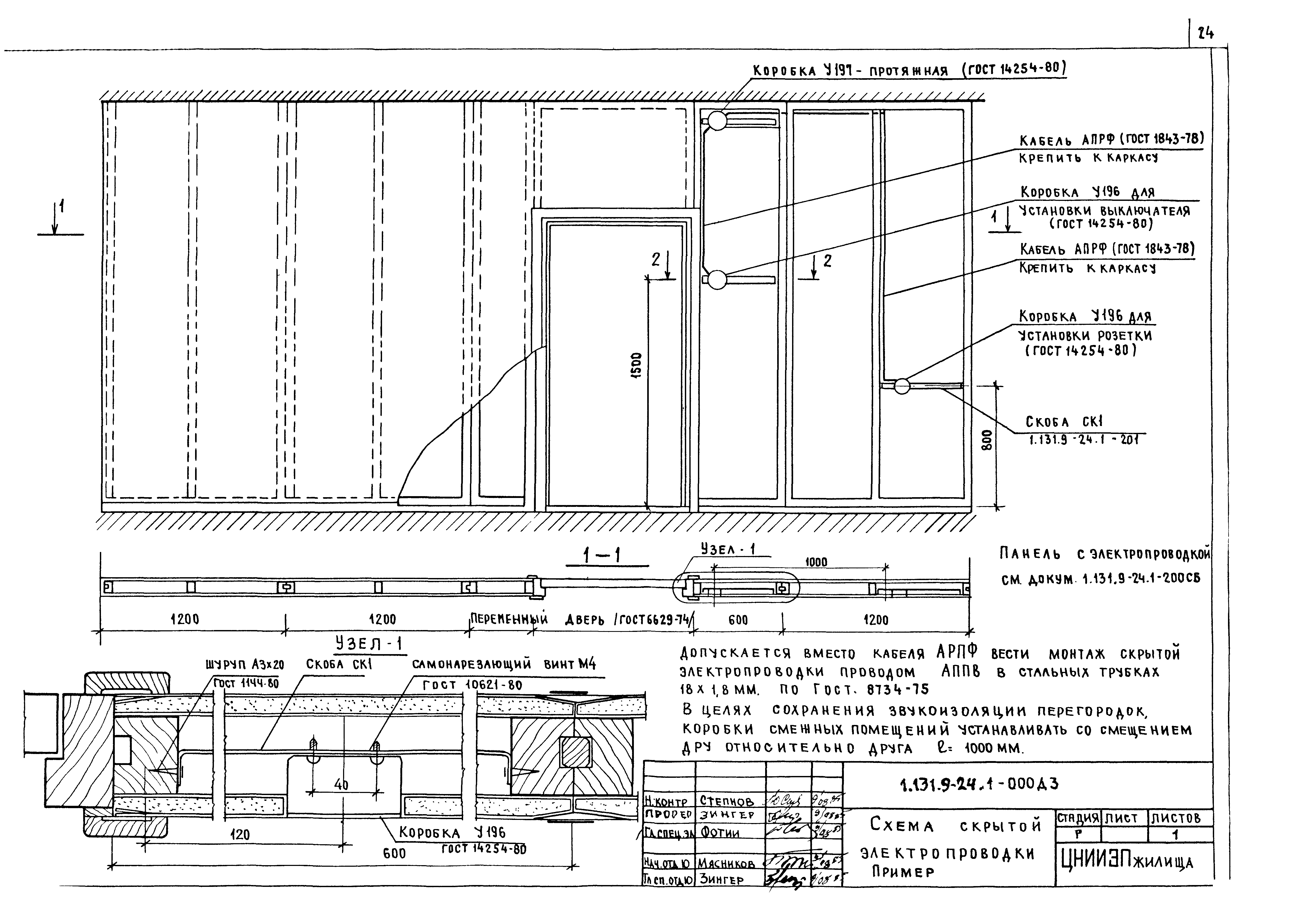

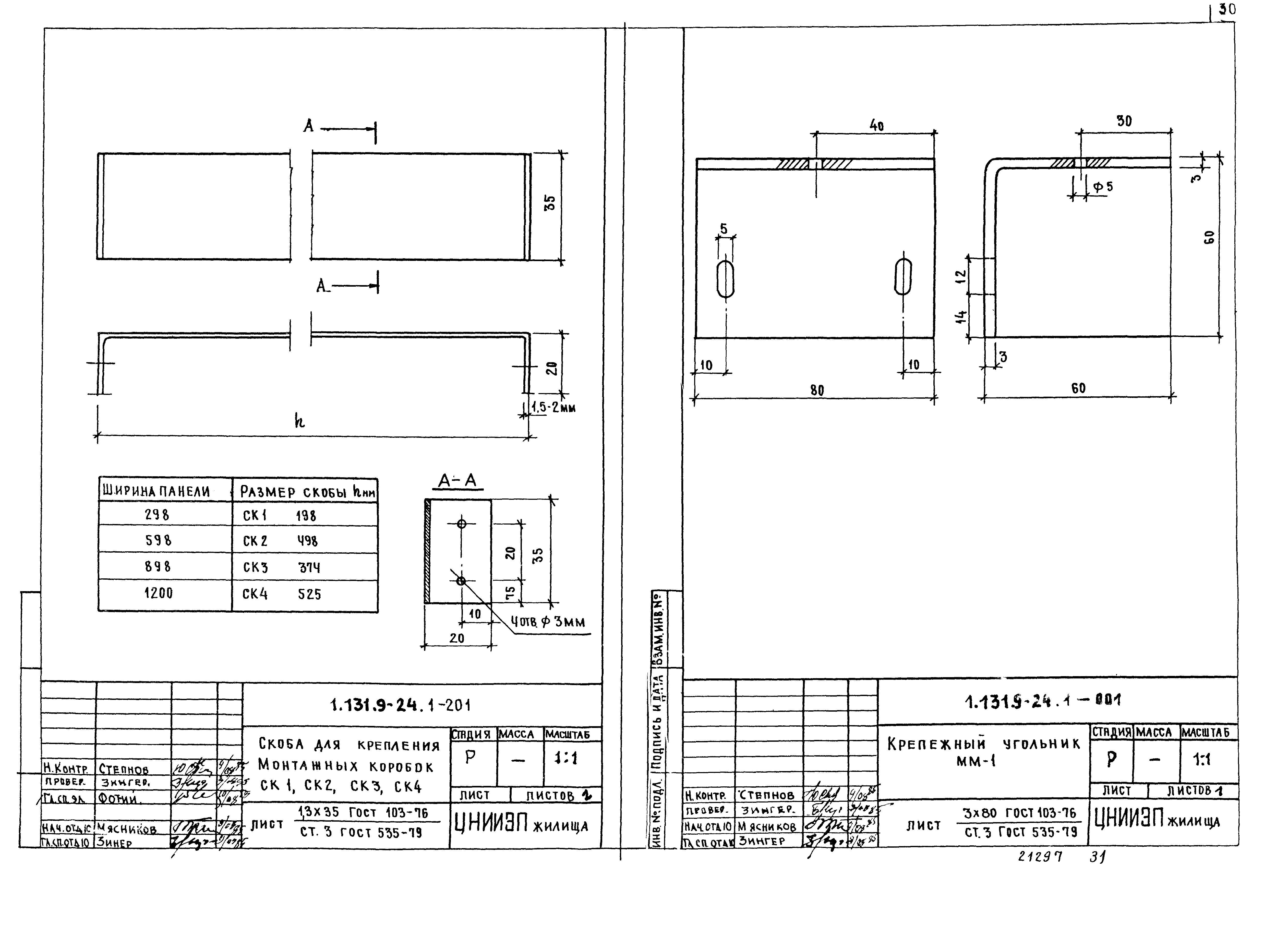

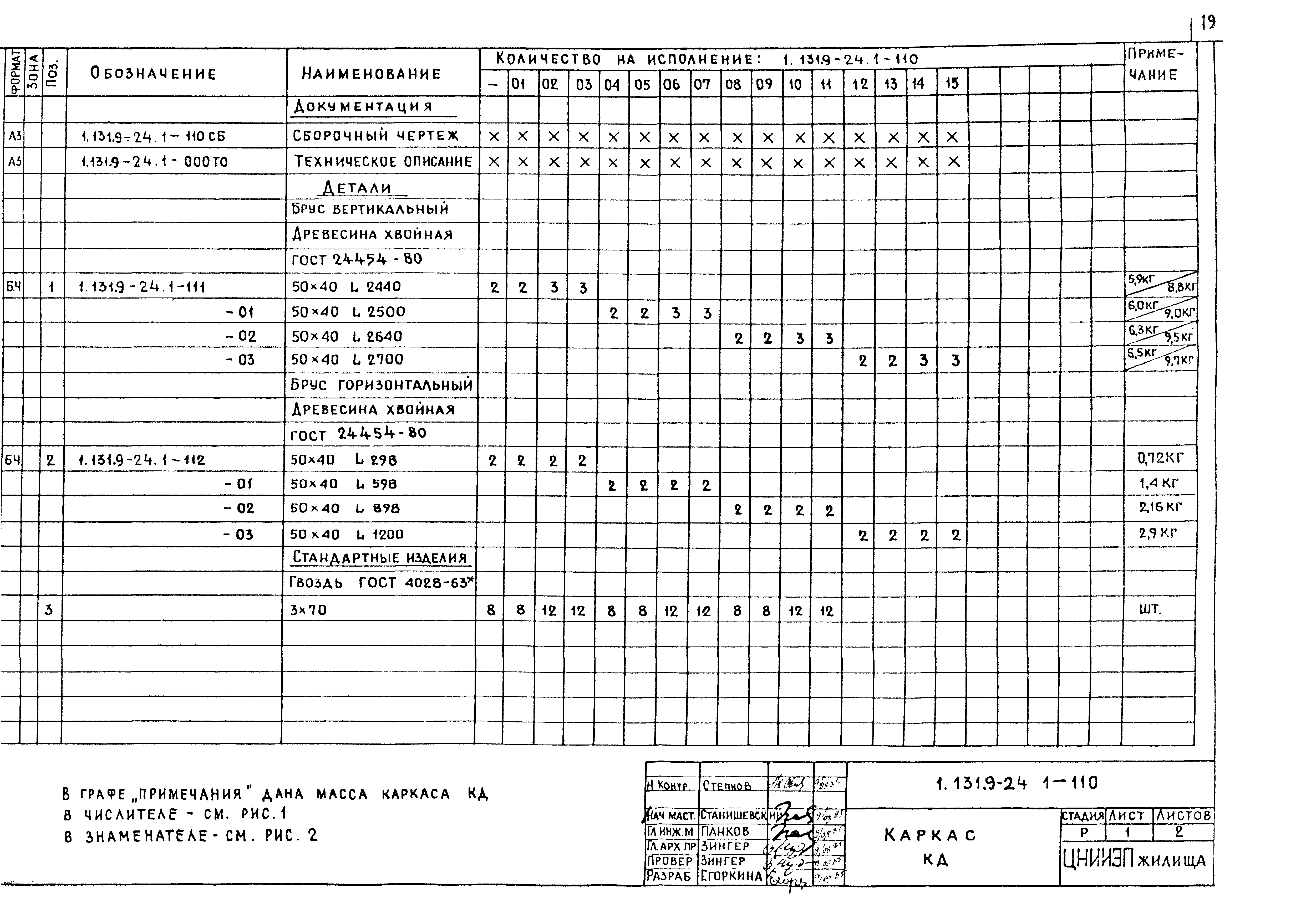

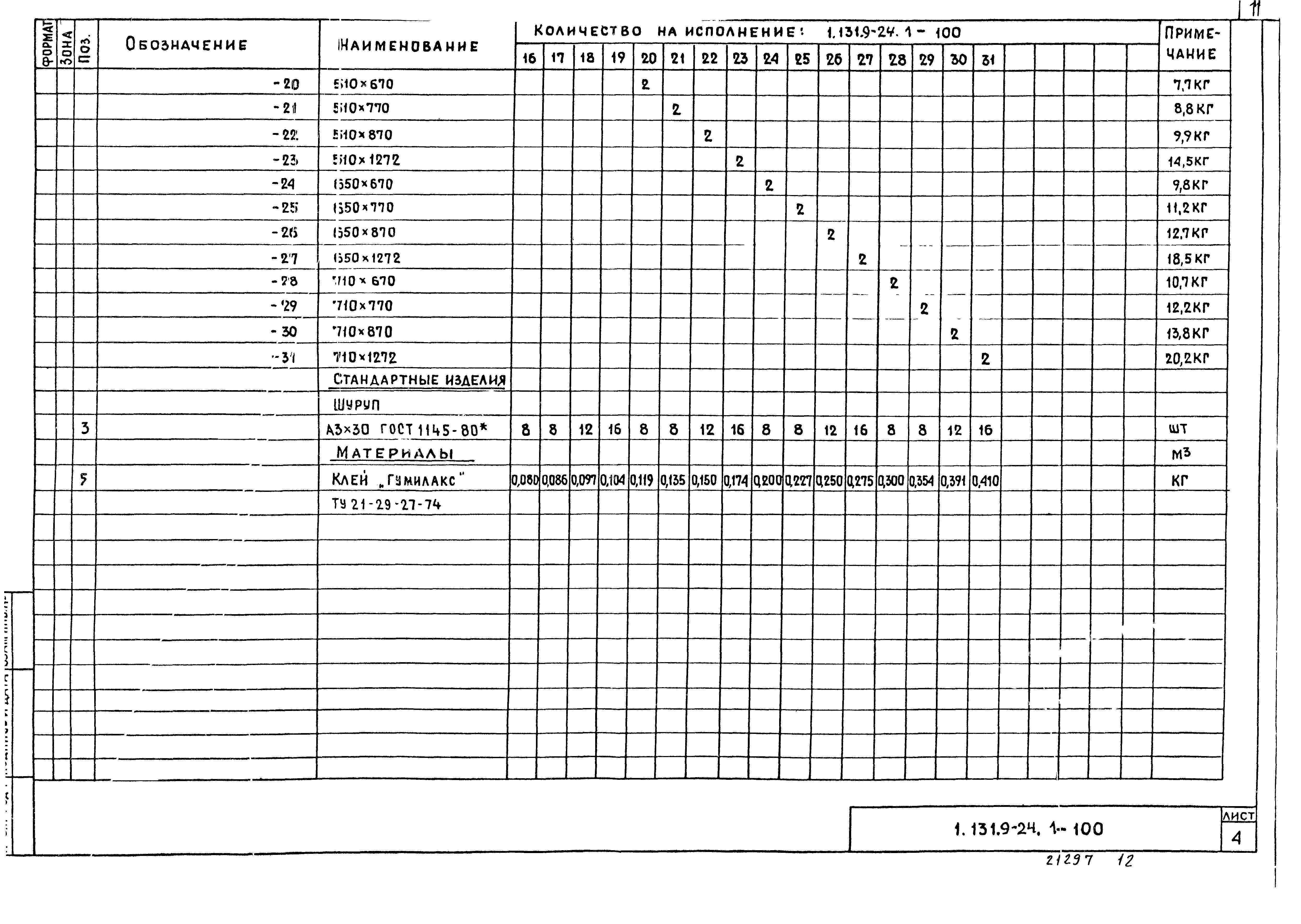

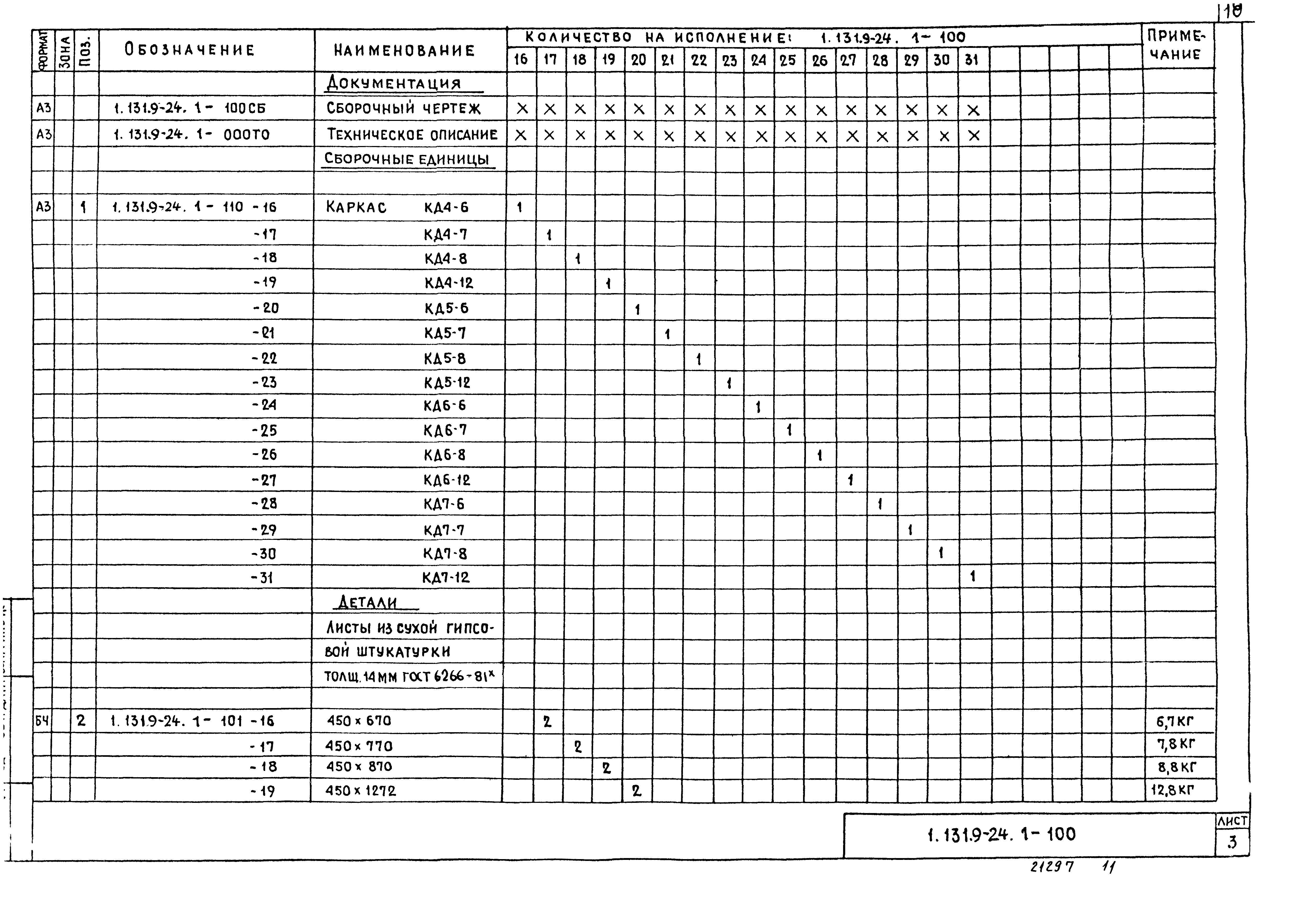

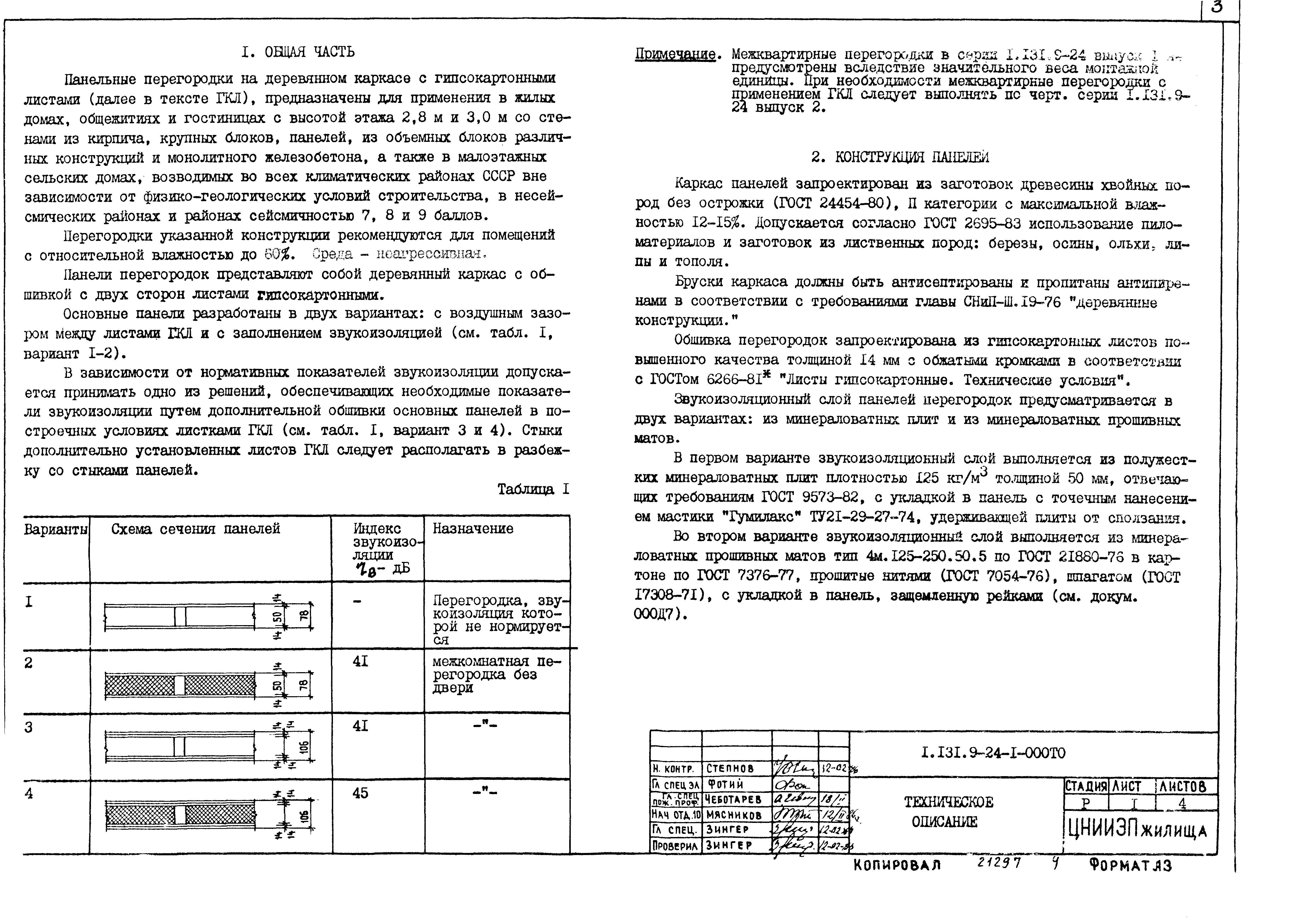

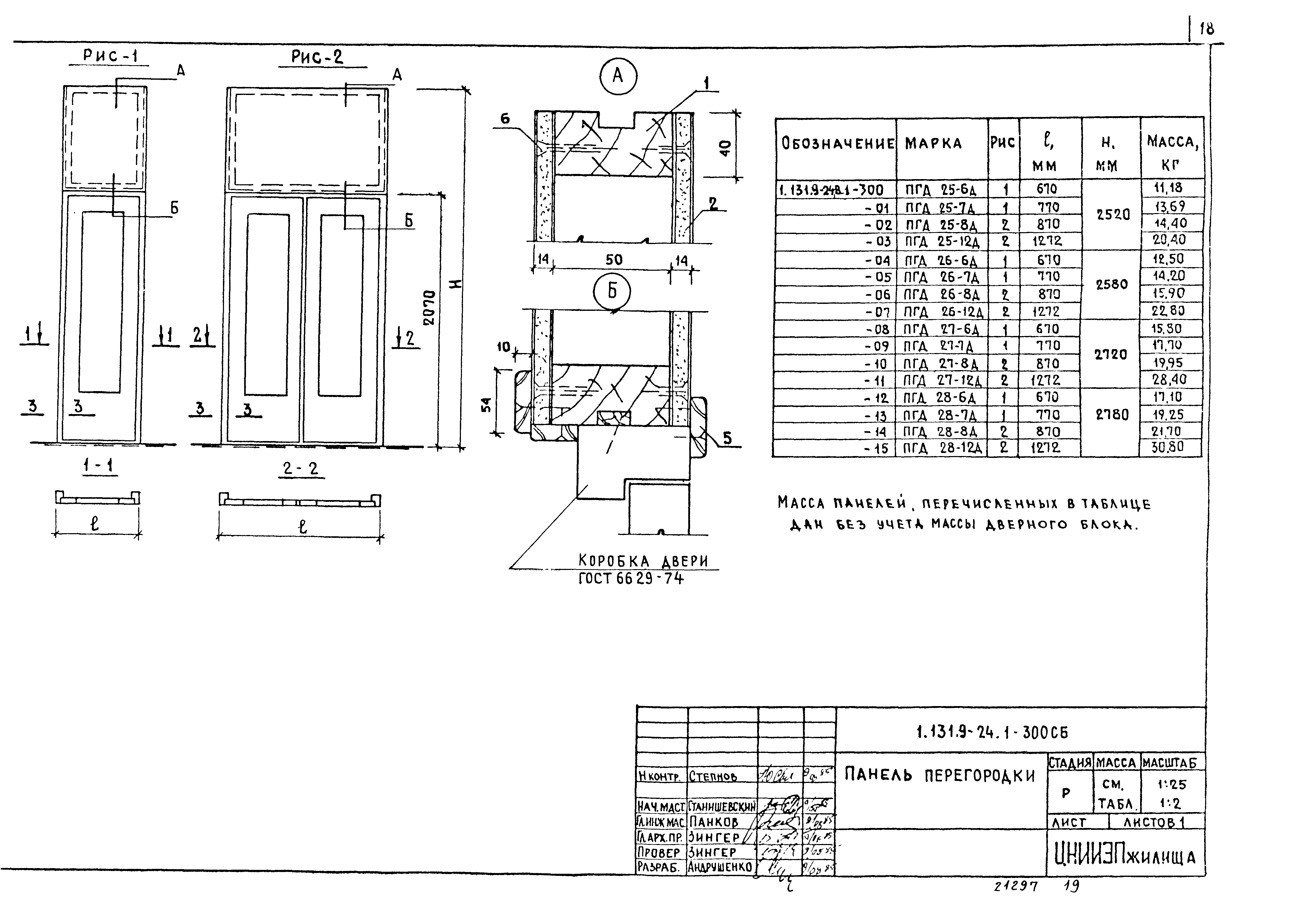

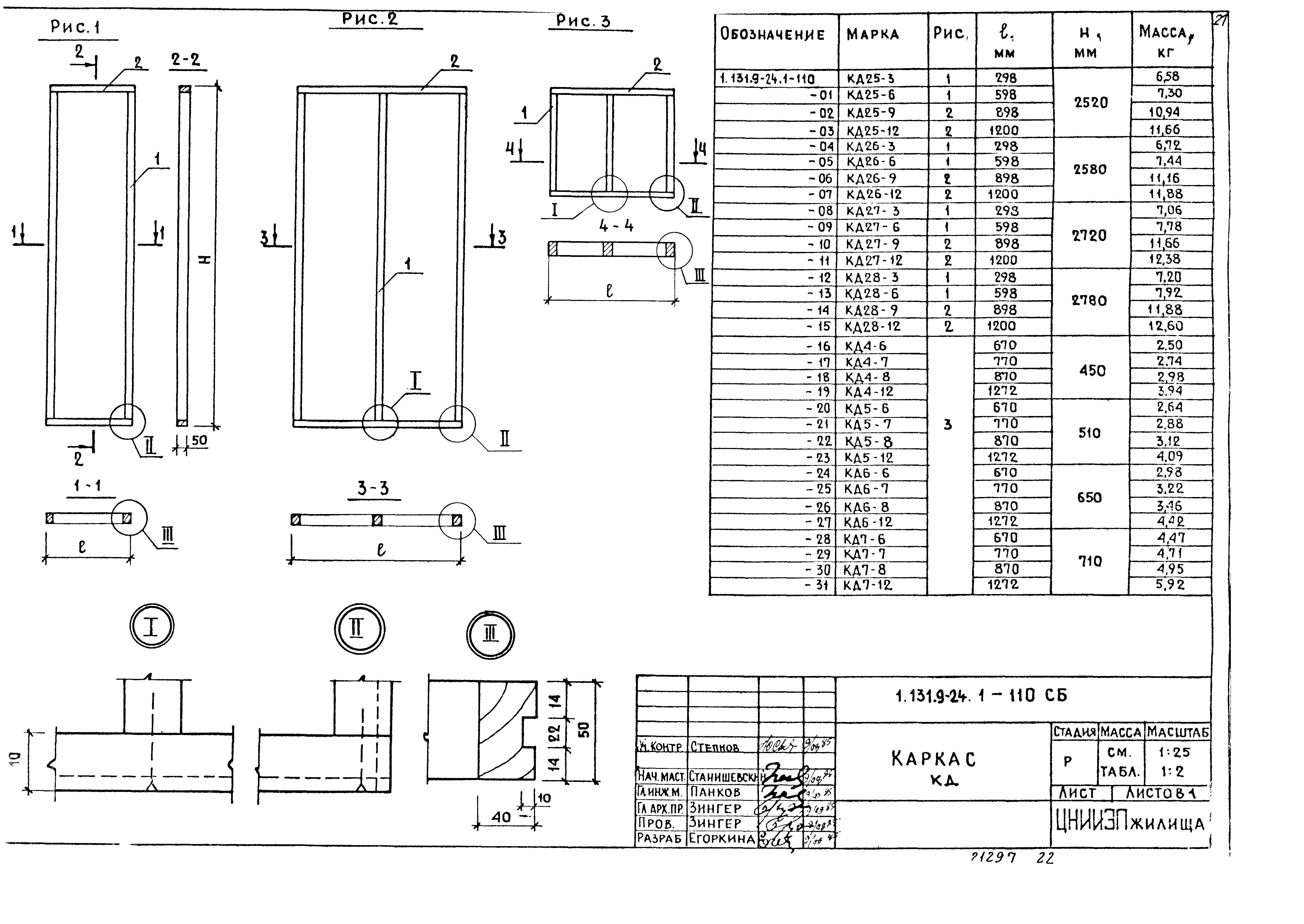

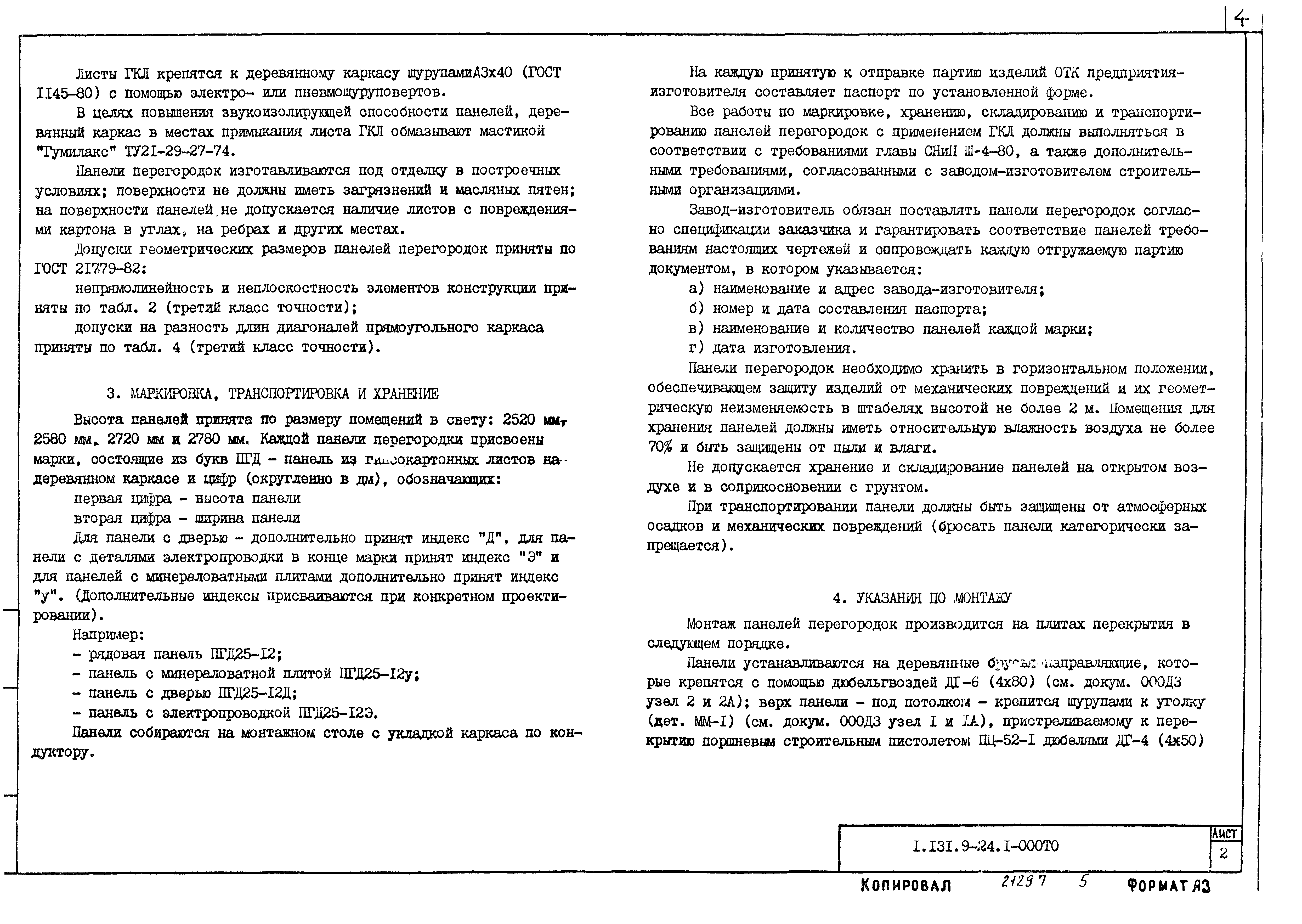

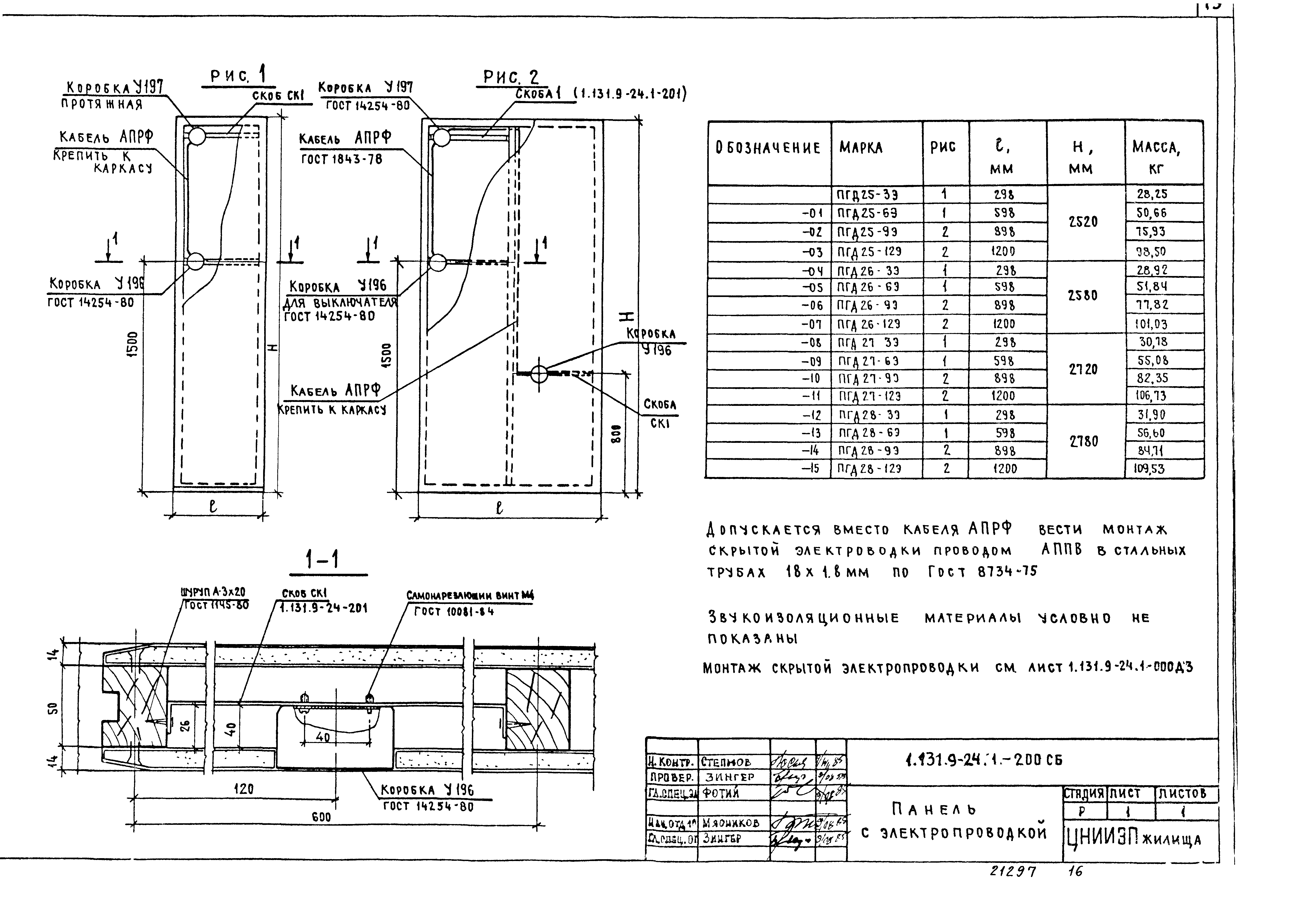

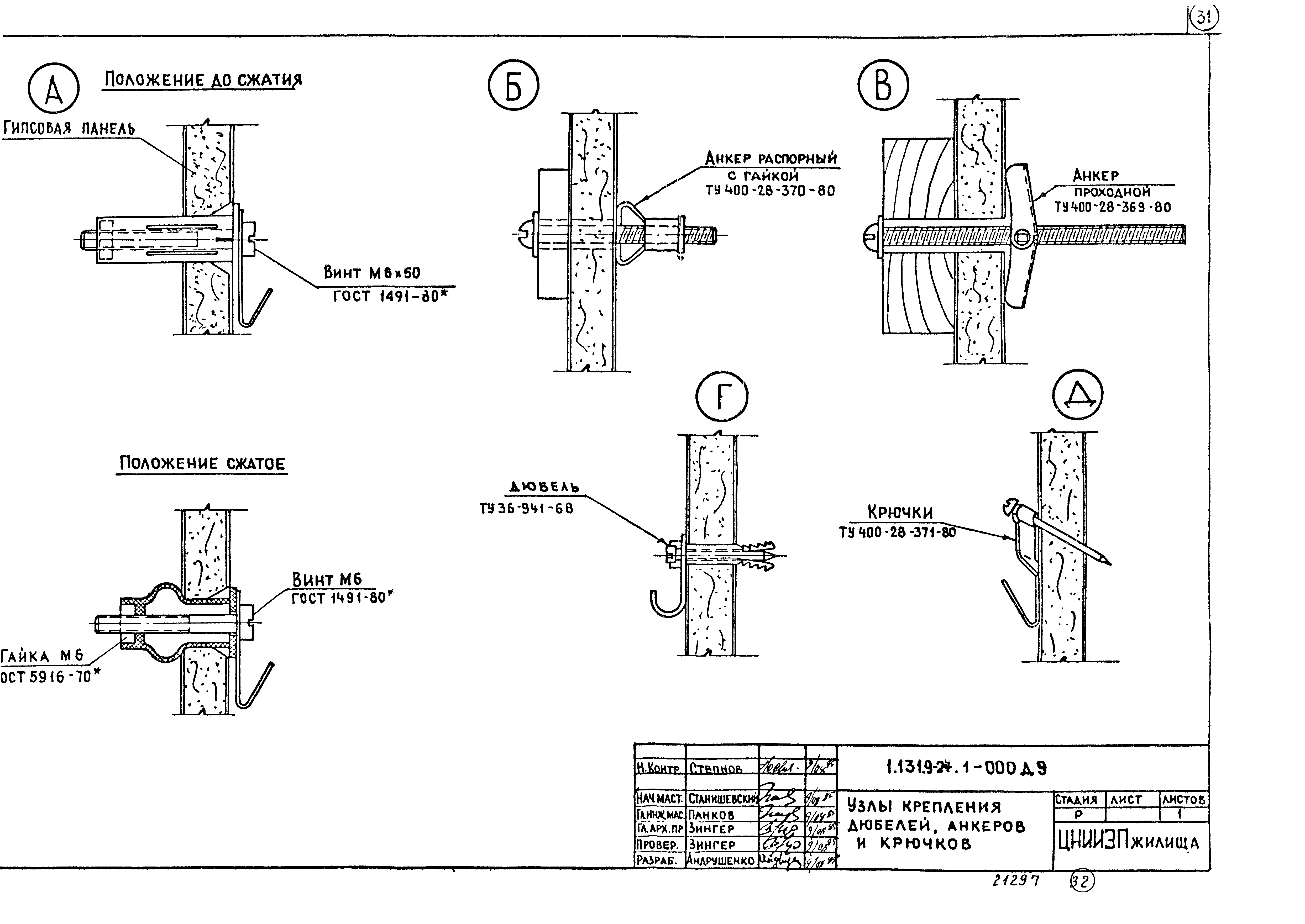

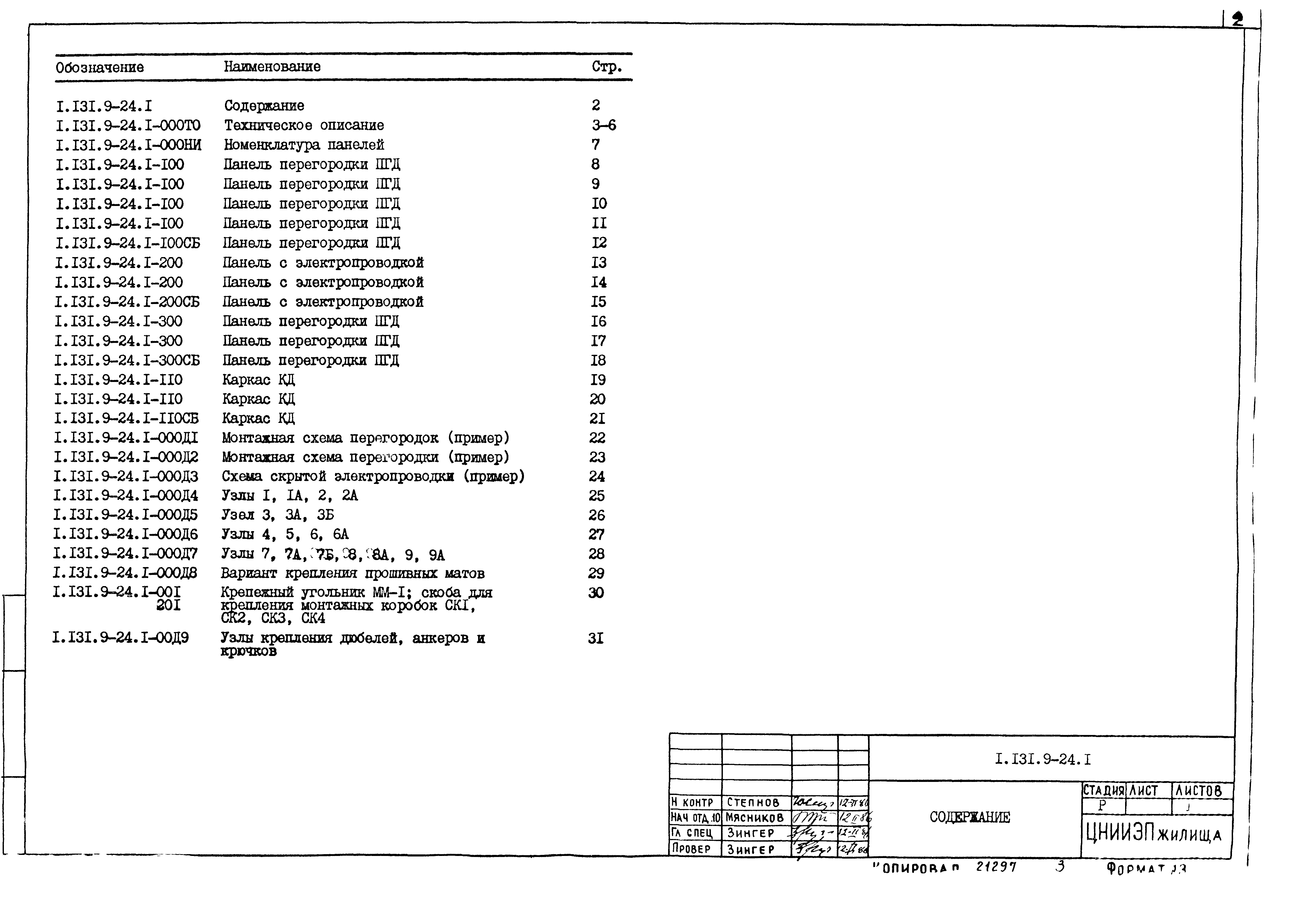

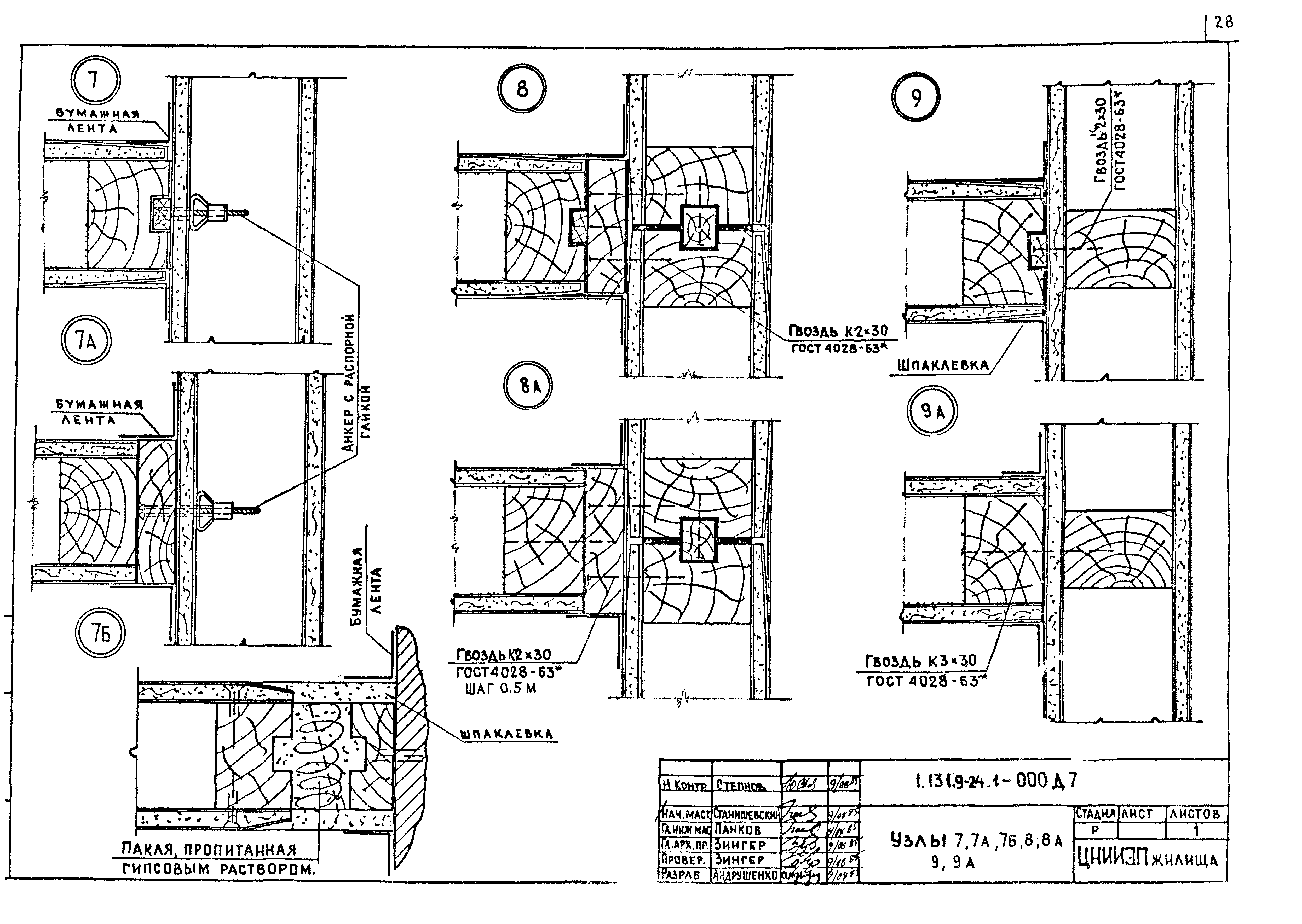

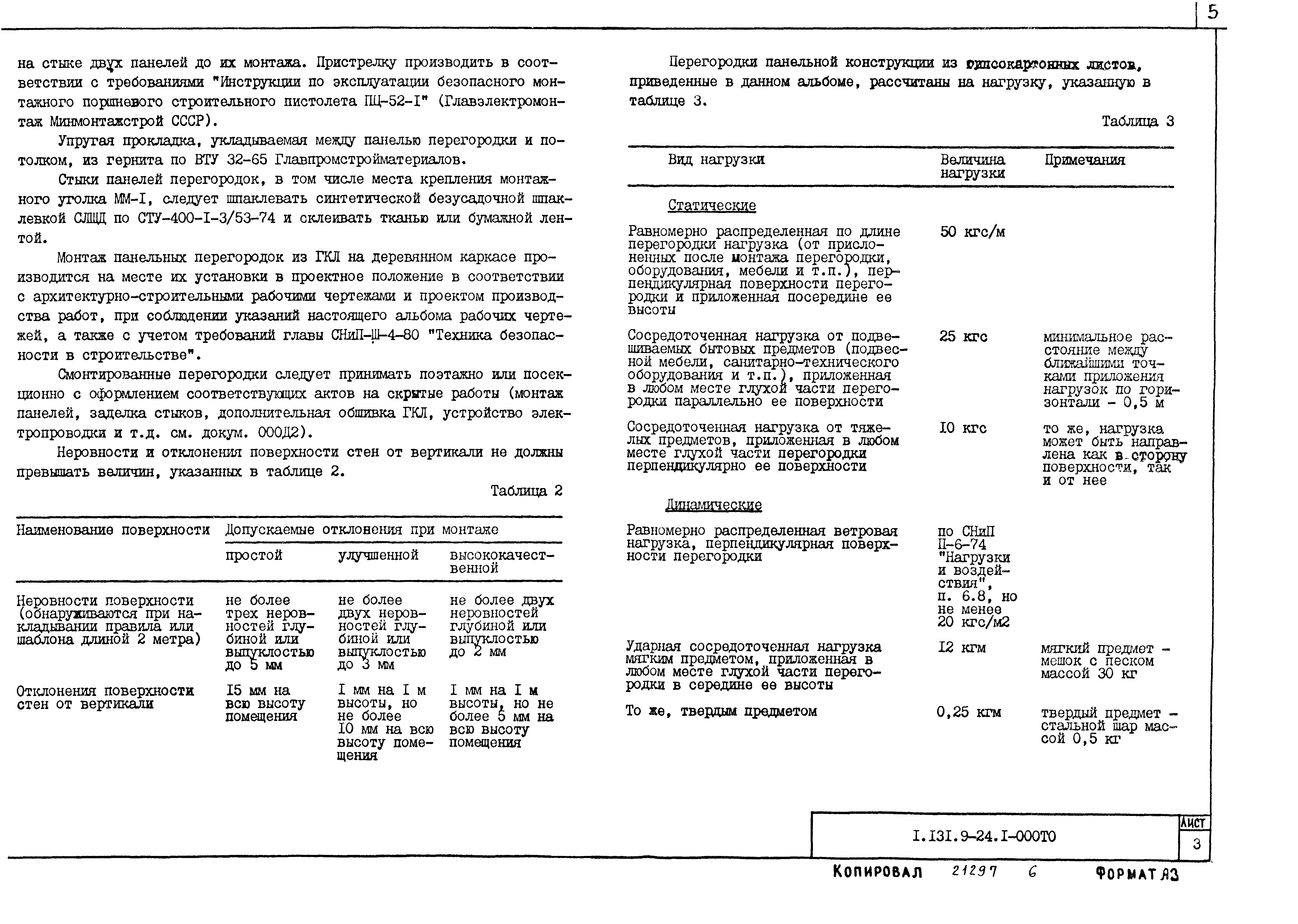

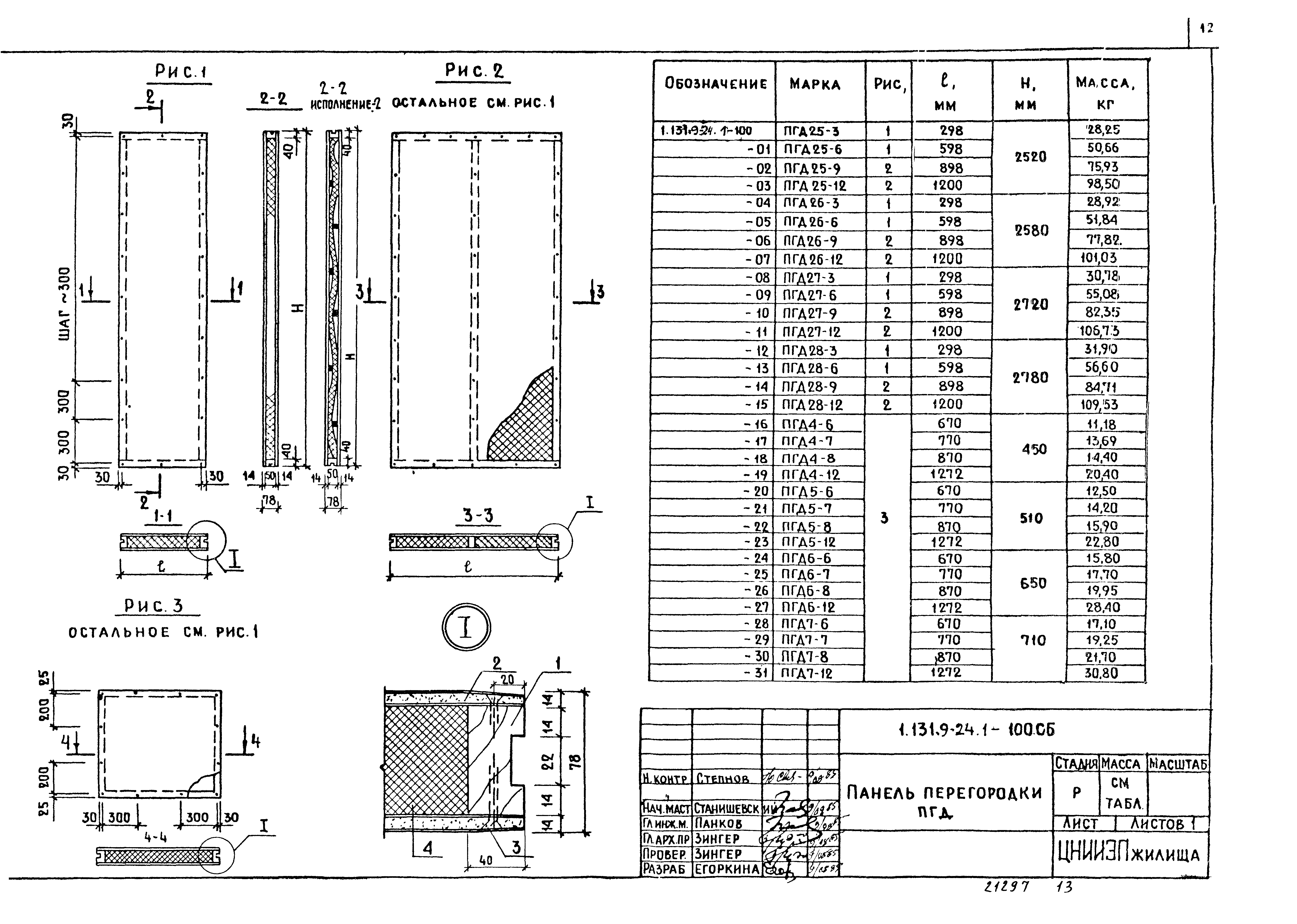

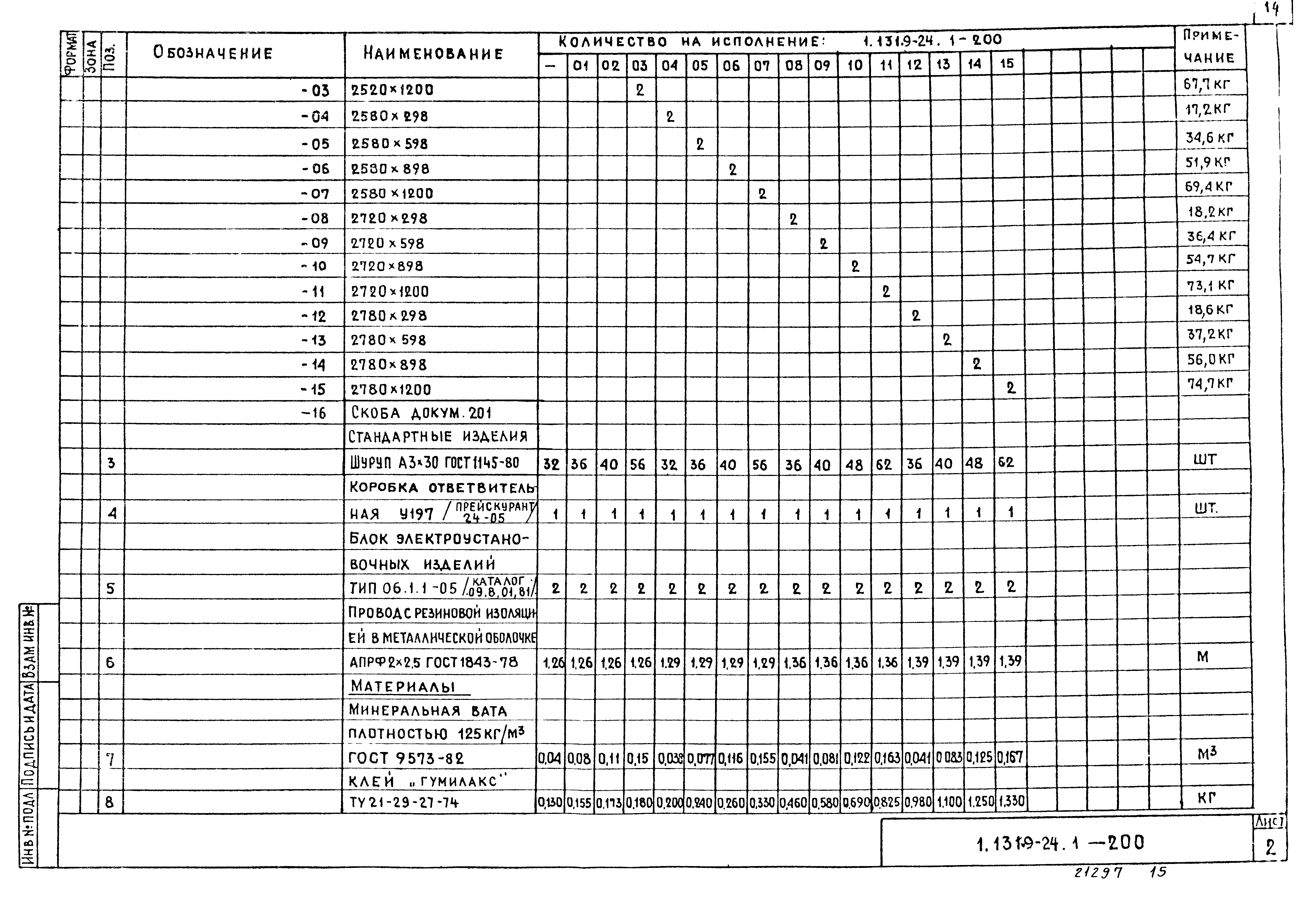

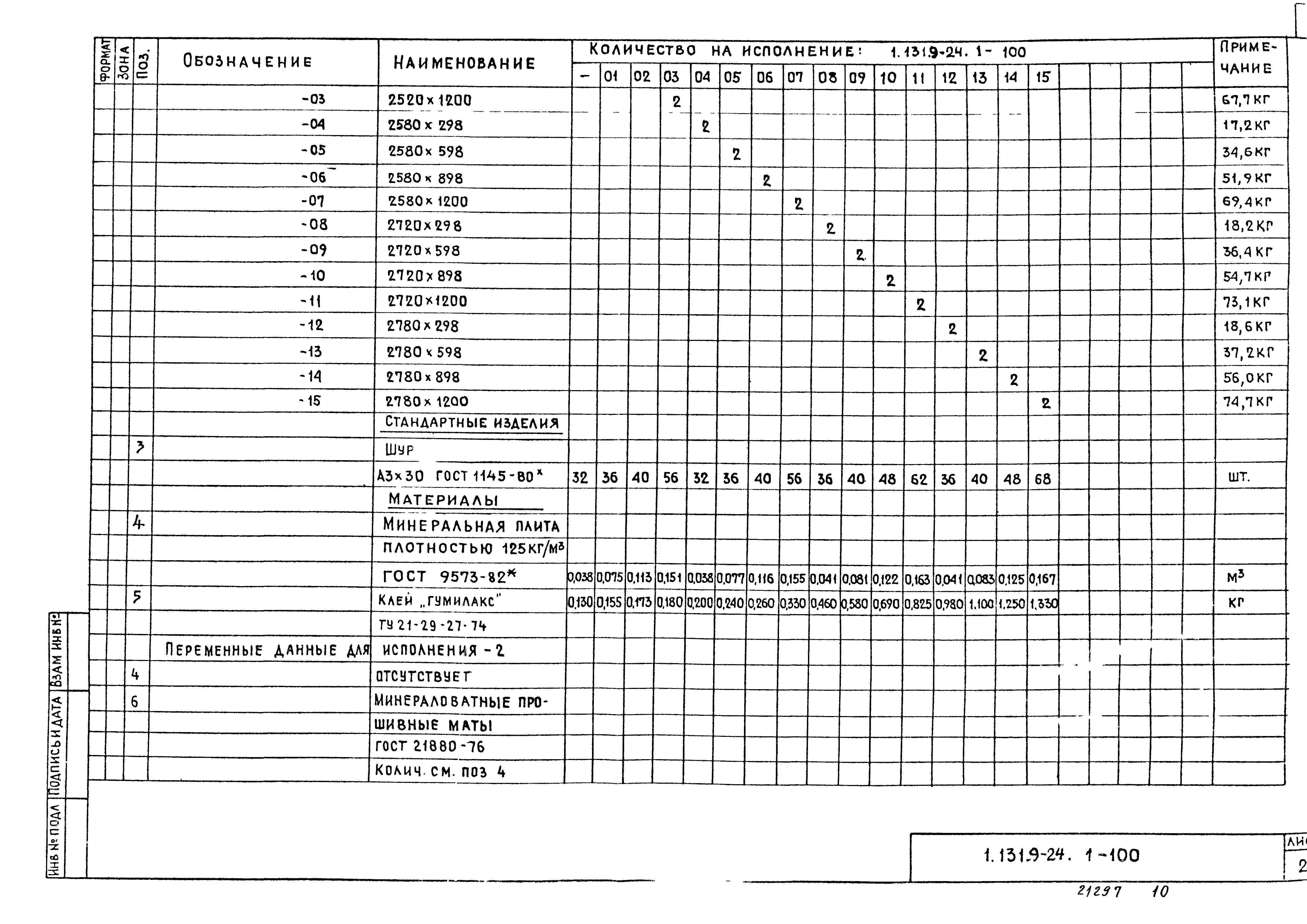

Оглавление:	1.131.9-24.1 Содержание 1.131.9-24.1-000ТО Техническое описание 1.131.9-24.1-000НИ Номенклатура панелей 1.131.9-24.1-100 Панель перегородки ПГД 1.131.9-24.1-100 СБ Панель перегородки ПГД 1.131.9-24.1-200 Панель перегородки ПГД 1.131.9-24.1-200 СБ Панель перегородки ПГД 1.131.9-24.1-300 Панель перегородки ПГД 1.131.9-24.1-300 СБ Панель перегородки ПГД 1.131.9-24.1-110 Каркас КД 1.131.9-24.1-110 СБ Каркас КД 1.131.9-24.1-000Д1 Монтажная схема перегородок (пример) 1.131.9-24.1-000Д2 Монтажная схема перегородок (пример) 1.131.9-24.1-000Д3 Схема скрытой электропроводки (пример) 1.131.9-24.1-000Д4 Узлы 1, 1а, 2, 2а 1.131.9-24.1-000Д5 Узел 3, 3а, 3б 1.131.9-24.1-000Д6 Узлы 4, 5, 6, 6а 1.131.9-24.1-000Д7 Узлы 7, 7а, 7б, 8, 8а, 9, 9а 1.131.9-24.1-000Д8 Вариант крепления прошивных матов 1.131.9-24.1-001201 Крепежный угольник ММ-1; скоба для крепления монтажных коробок СК1, СК2, СК3, СК4 1.131.9-24.1-000Д9 Узлы крепления дюбелей, анкеров и крючков
Разработан:	ЦНИИЭП жилища
Утверждён:	14.04.1986 Госкомитет по гражданскому строительству и архитектуре при Госстрое СССР (National Committee on Nonindustrial Construction and Architecture, USSR Gosstroy 134)

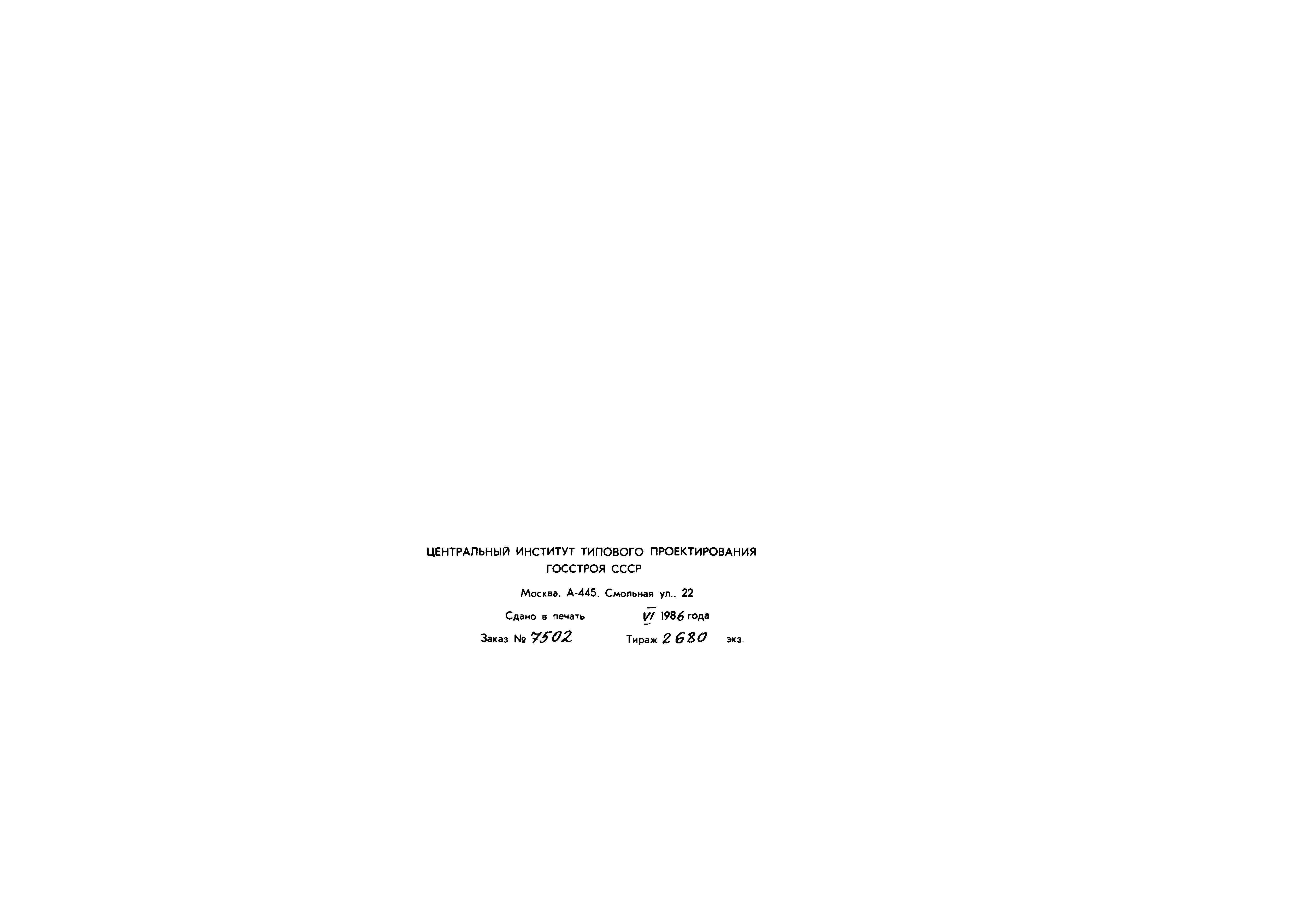

Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1986 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Заменяет собой:	Серия 1.131-15 «Выпуск 2. Панели на деревянном каркасе для высоты этажа 2,8 и 3,0 м. Рабочие чертежи»
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» СНиП II-12-77 «Защита от шума» ГОСТ 21779-82 «Система обеспечения точности геометрических параметров в строительстве. Технологические допуски» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 2695-83 «Пиломатериалы лиственных пород. Технические условия» ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры» ГОСТ 5916-70 «Гайки шестигранные низкие класса точности В. Конструкция и размеры» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 10621-80 «Винты самонарезающие с полукруглой головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 10081-84 «Развертки машинные конические конусностью 1:50. Основные размеры» ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний» ГОСТ 1491-80 «Винты с цилиндрической головкой классов точности А и В. Конструкция и размеры» ГОСТ 6749-81 «Бумага для обоев. Технические условия» СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений» СНиП III-33-76* «Электротехнические устройства» ГОСТ 6266-81 «Листы гипсокартонные. Технические условия» СНиП III-19-76 «Деревянные конструкции» ГОСТ 21880-76 «Маты минераловатные прошивные. Технические условия» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры»
