Серия 1.134.1-16

Выпуск 1. Железобетонные блоки стен проходного чердака. Рабочие чертежи

Обозначение:	Серия 1.134.1-16
Обозначение англ:	Series 1.134.1-16
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Железобетонные блоки стен проходного чердака. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.02.1989
Область применения:	Рабочие чертежи предназначены для изготовления блоков предприятиями строительной промышленности и применения в строительстве жилых домов

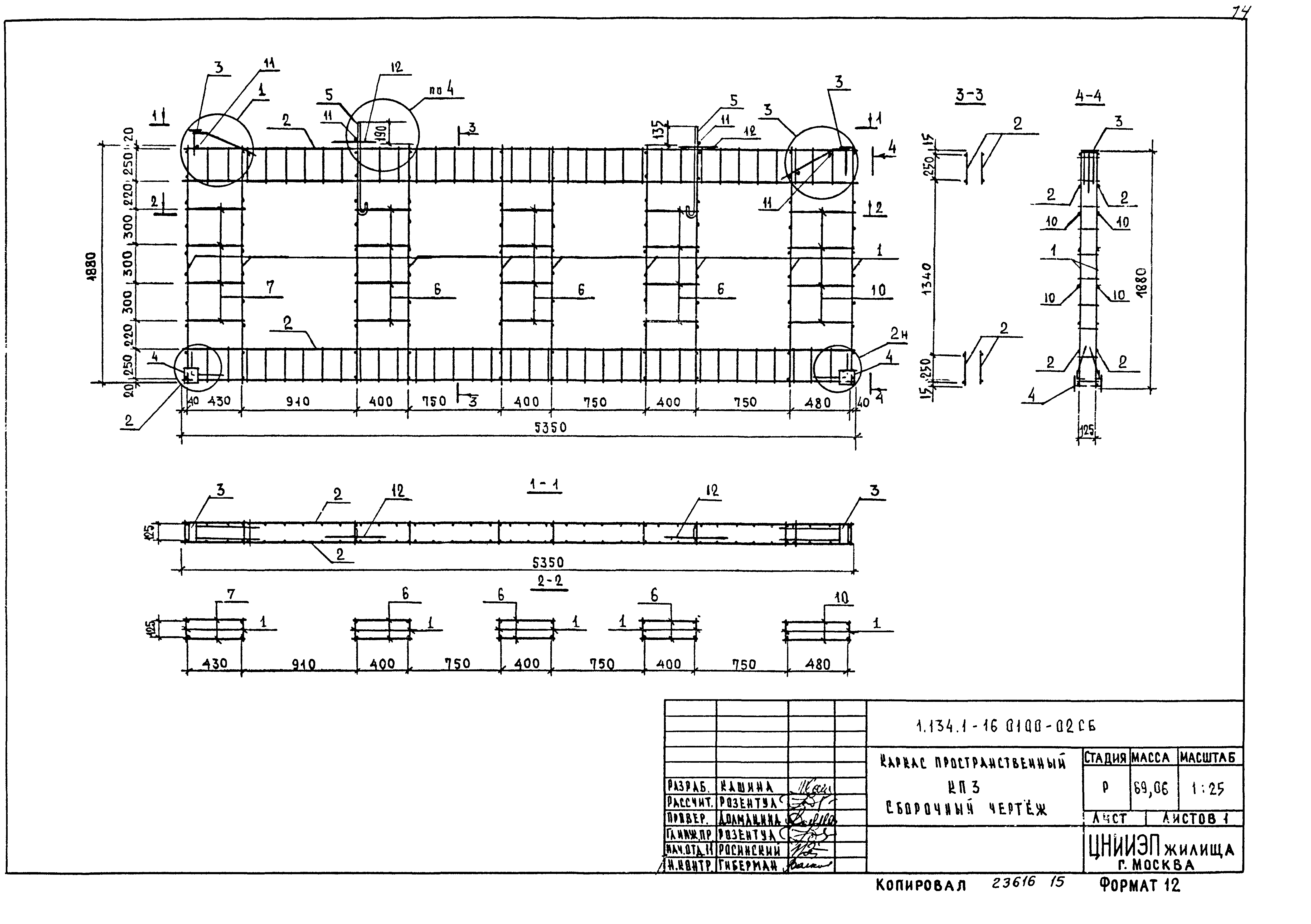

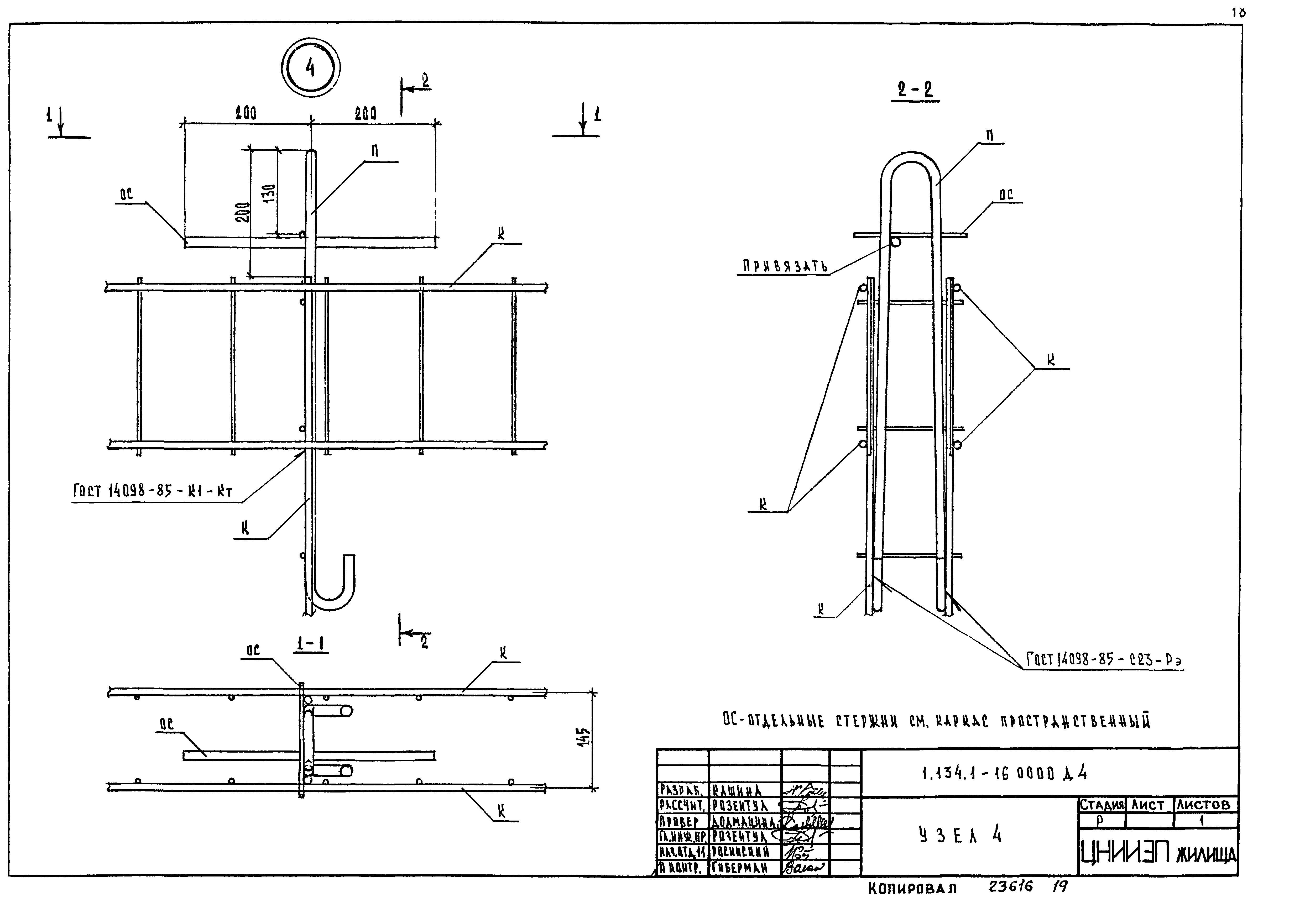

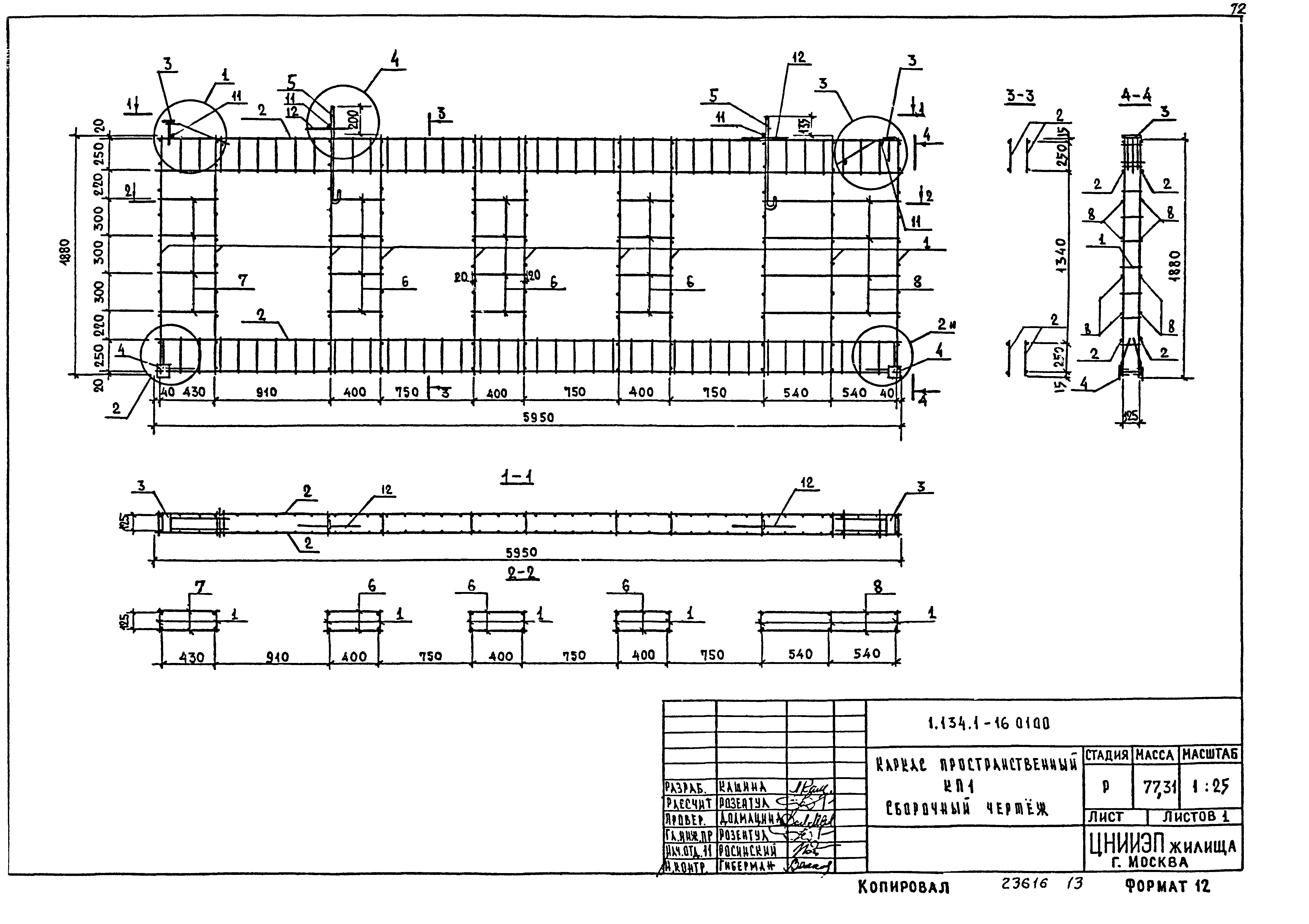

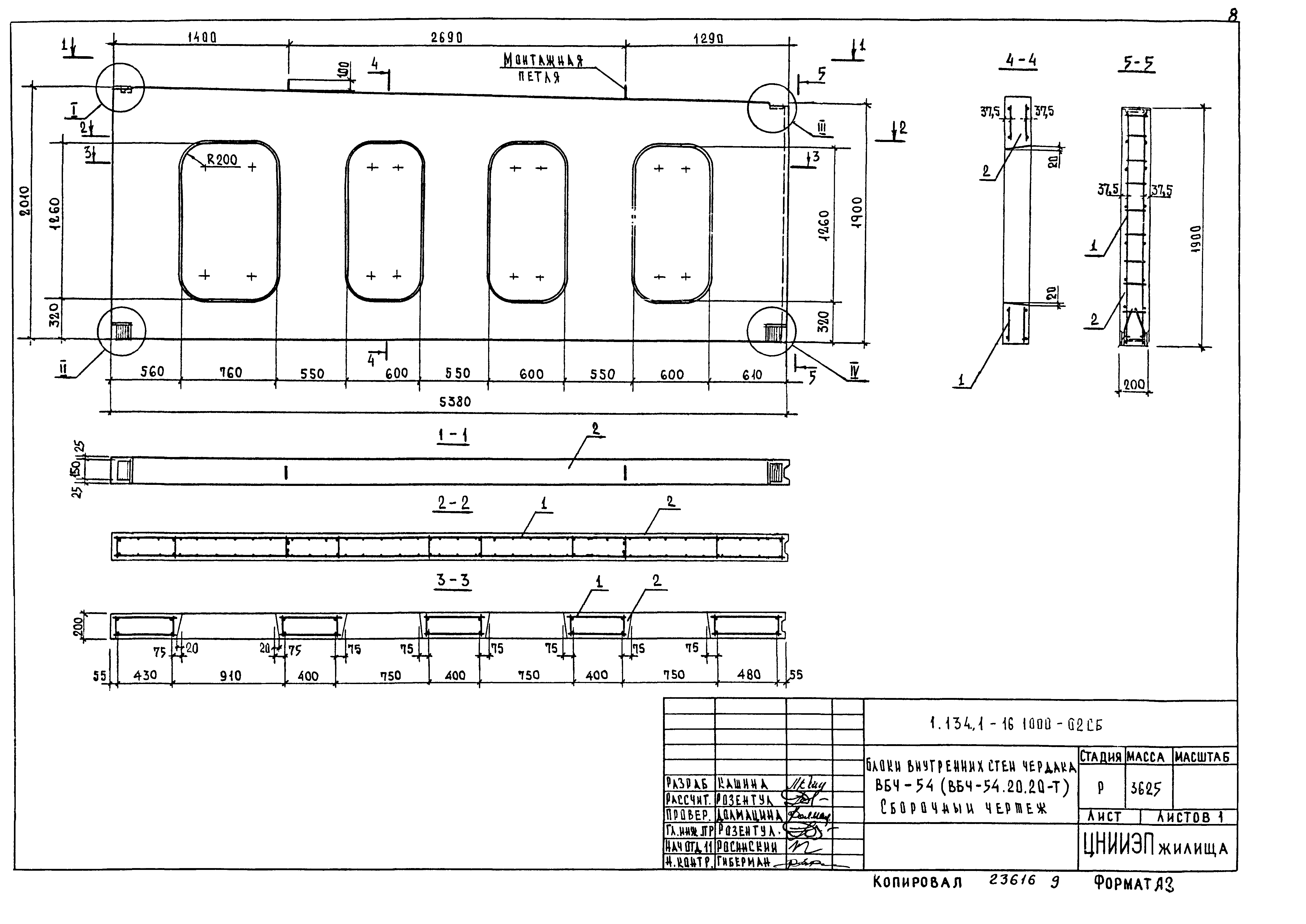

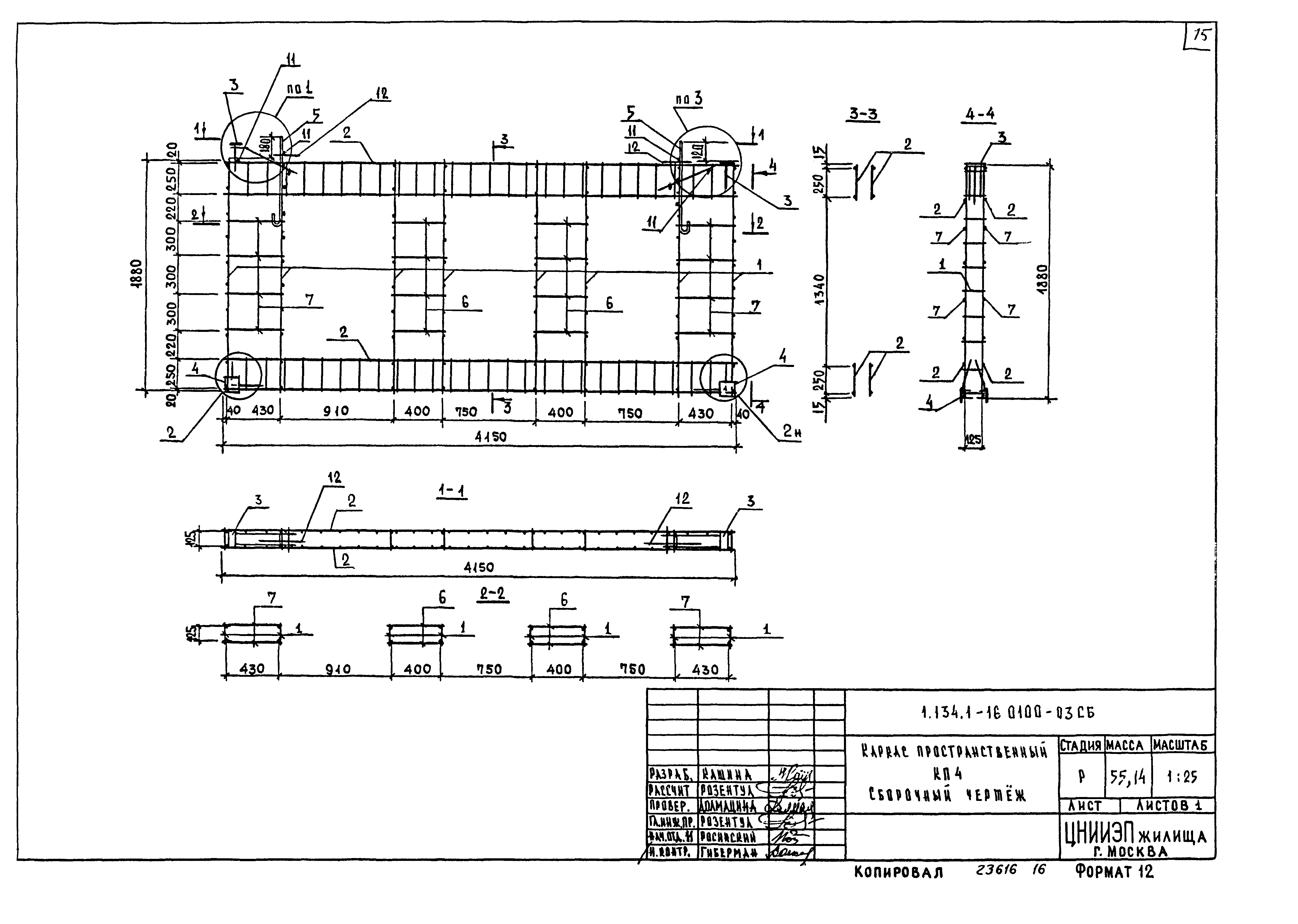

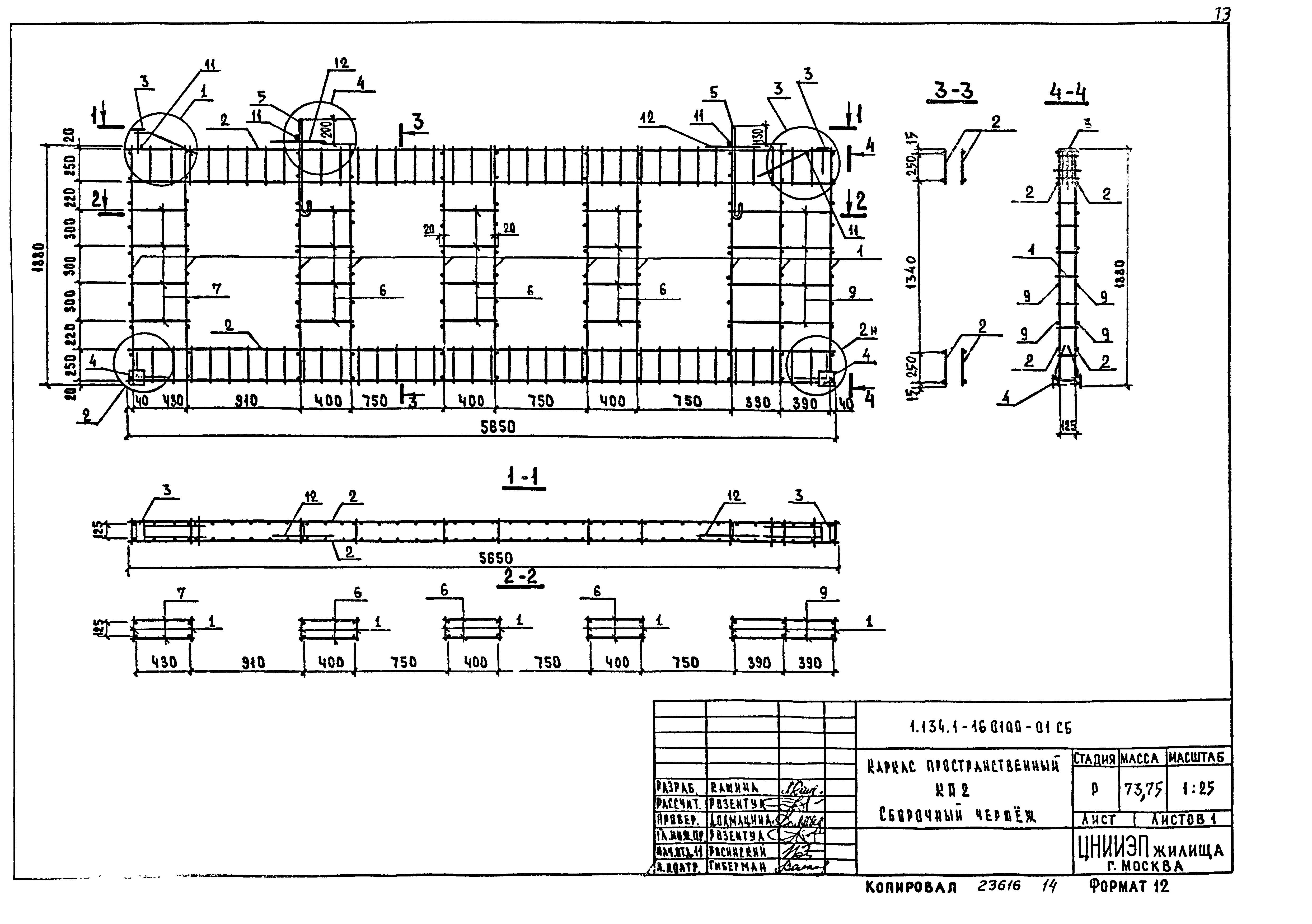

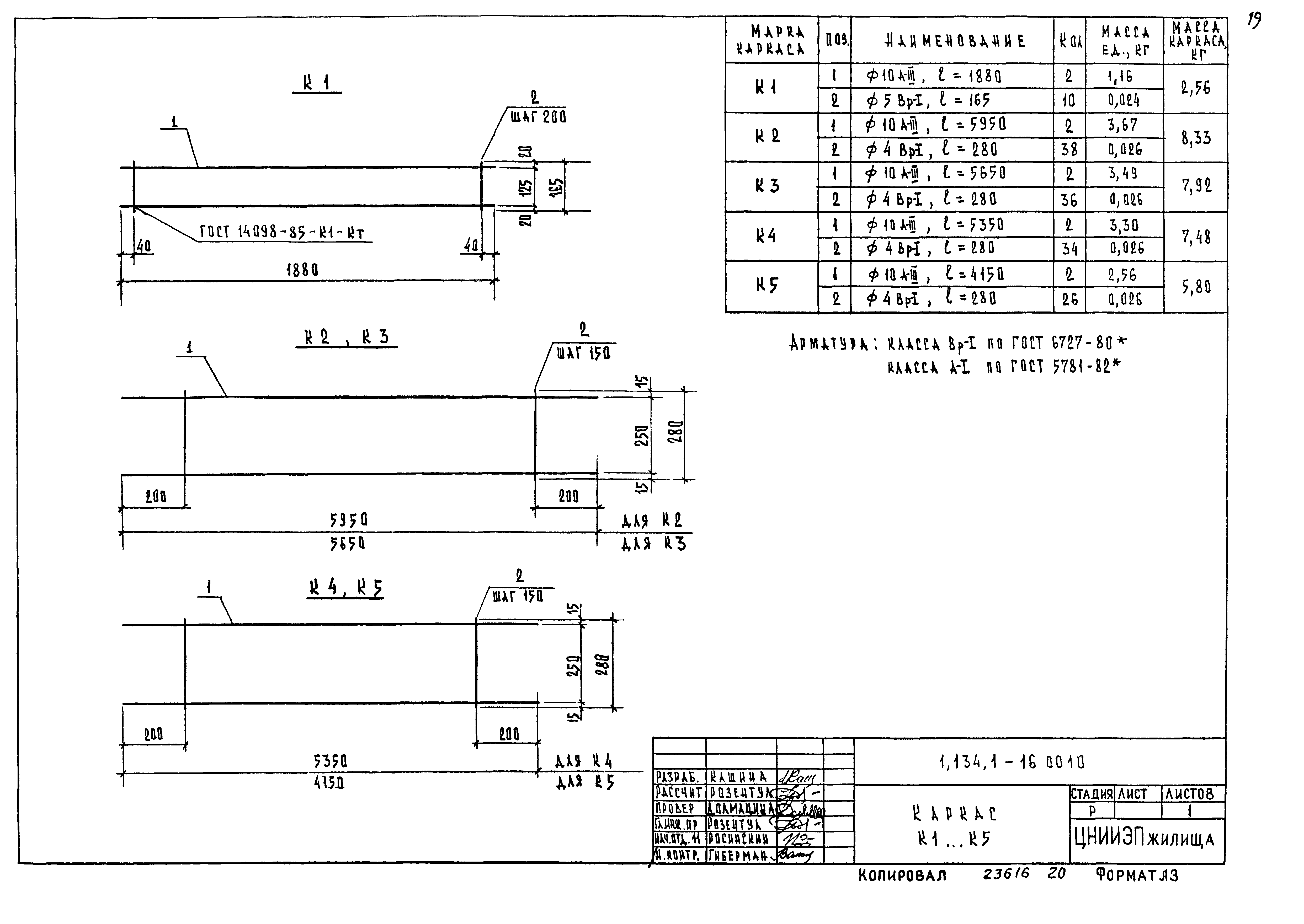

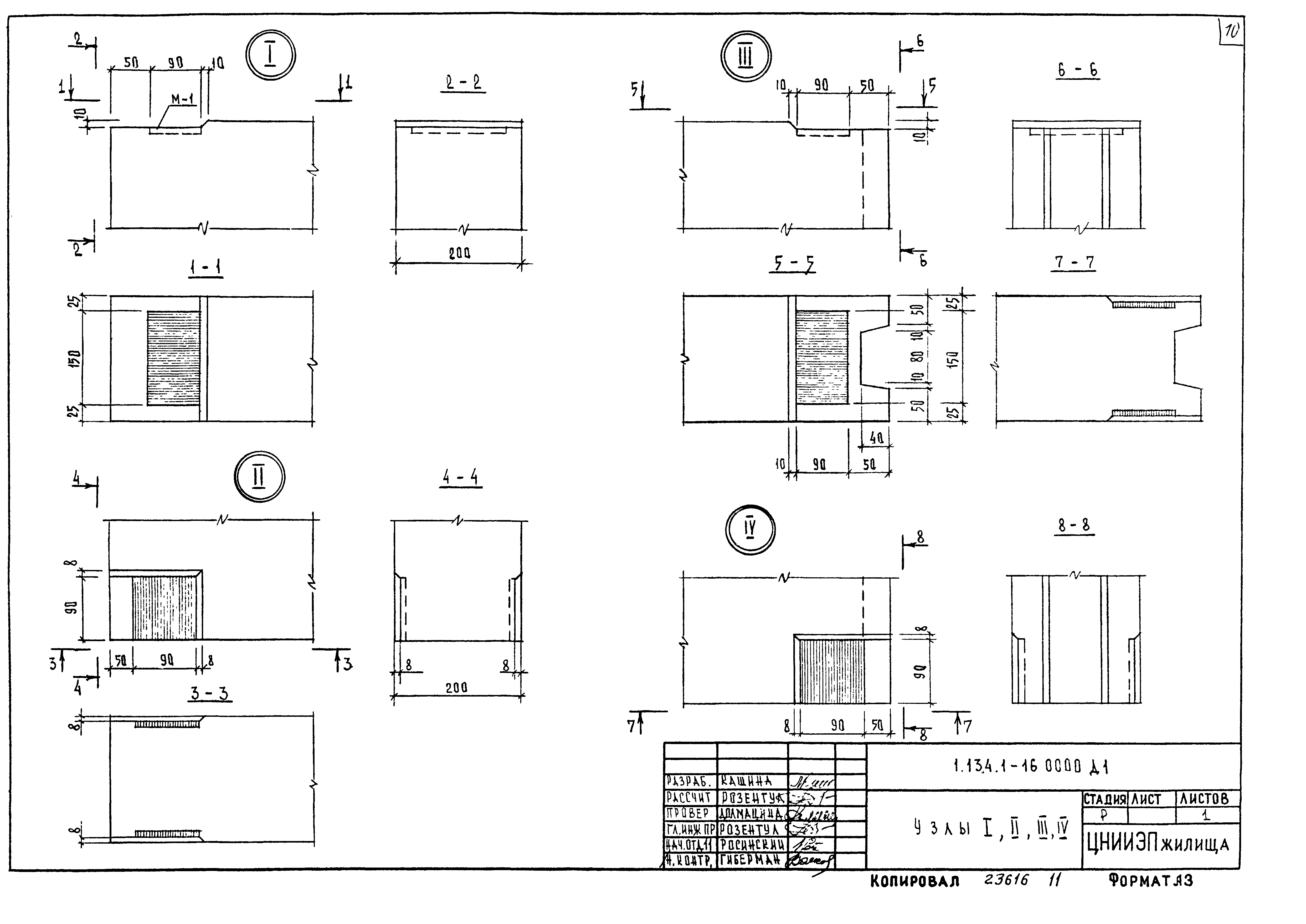

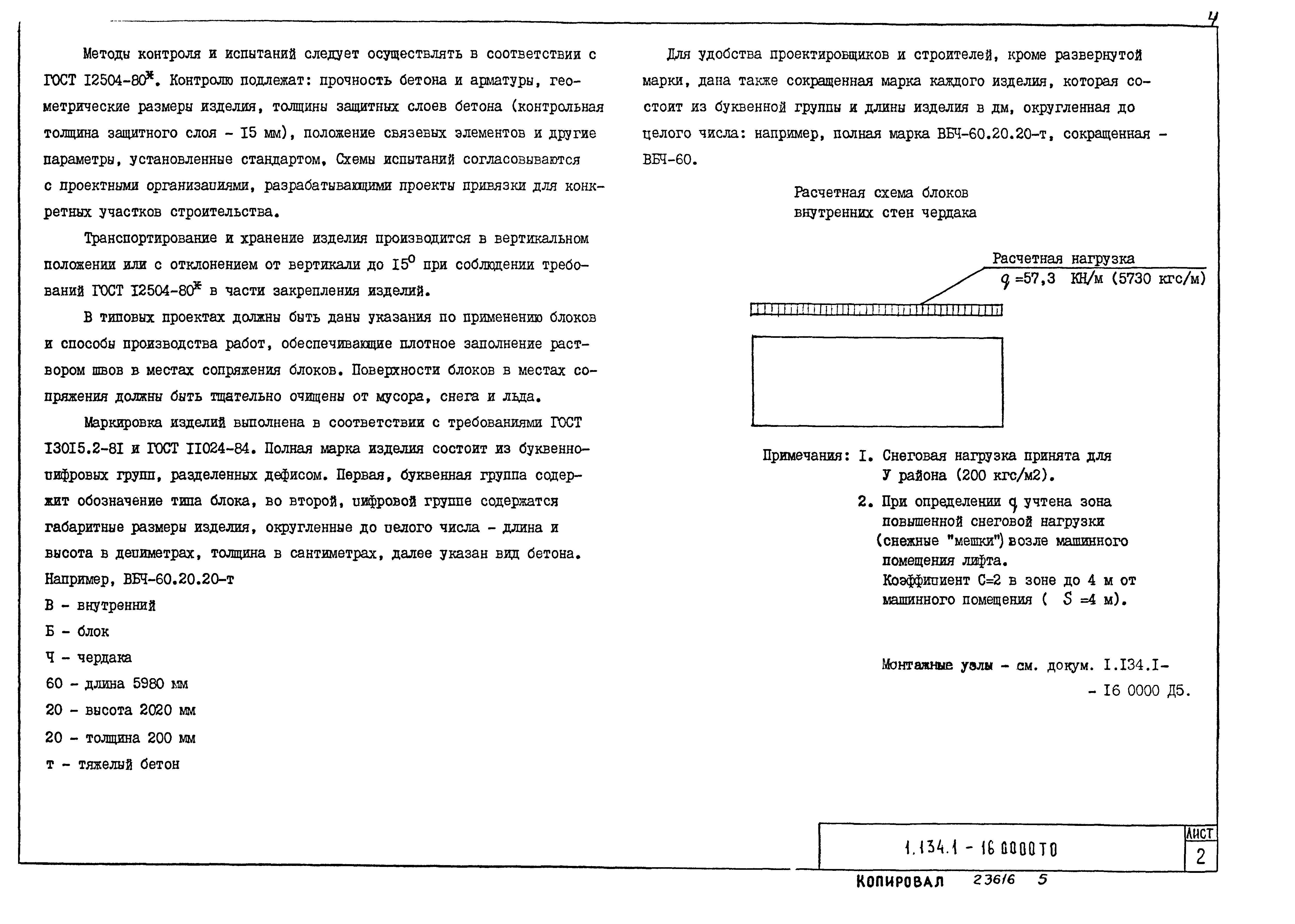

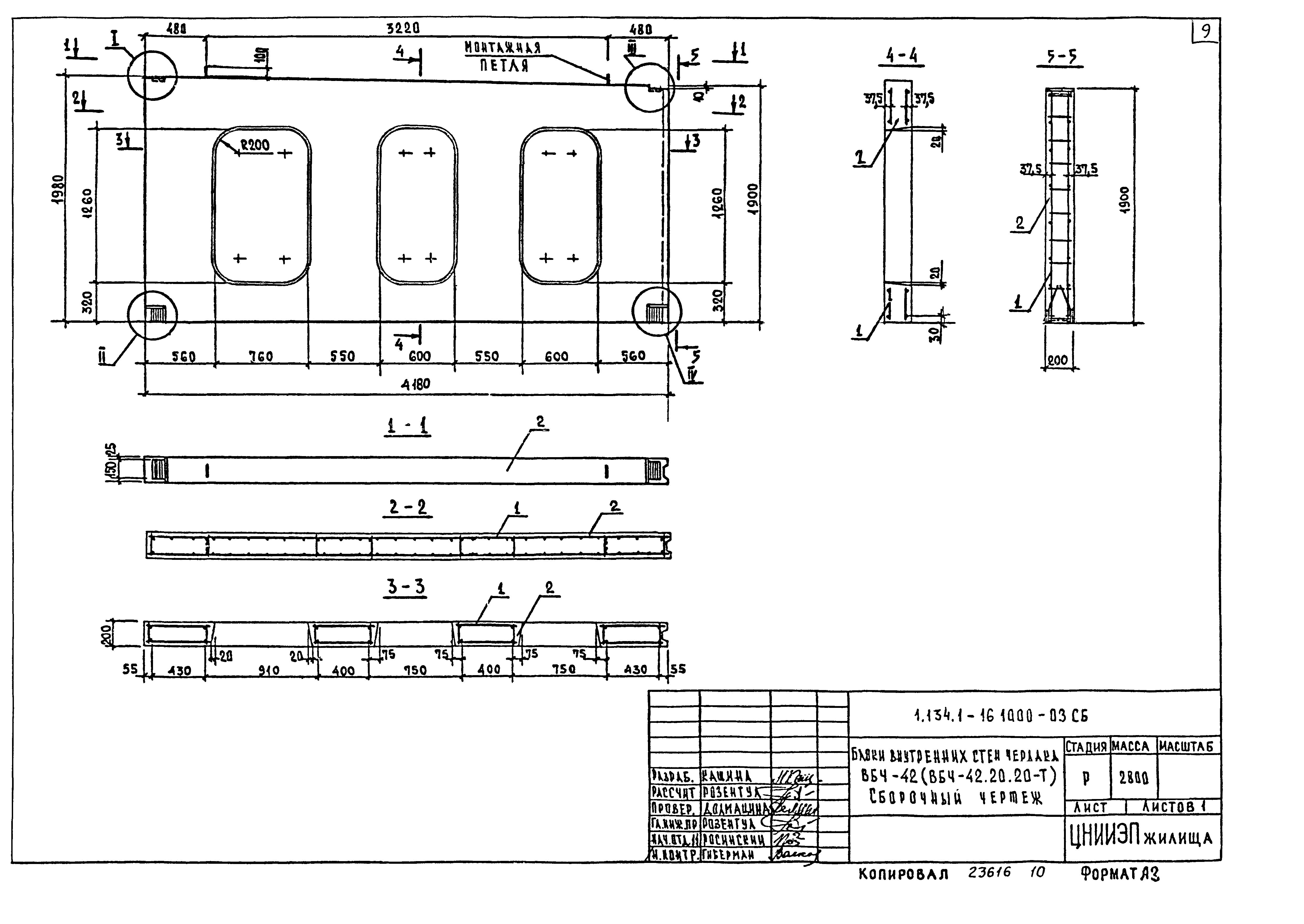

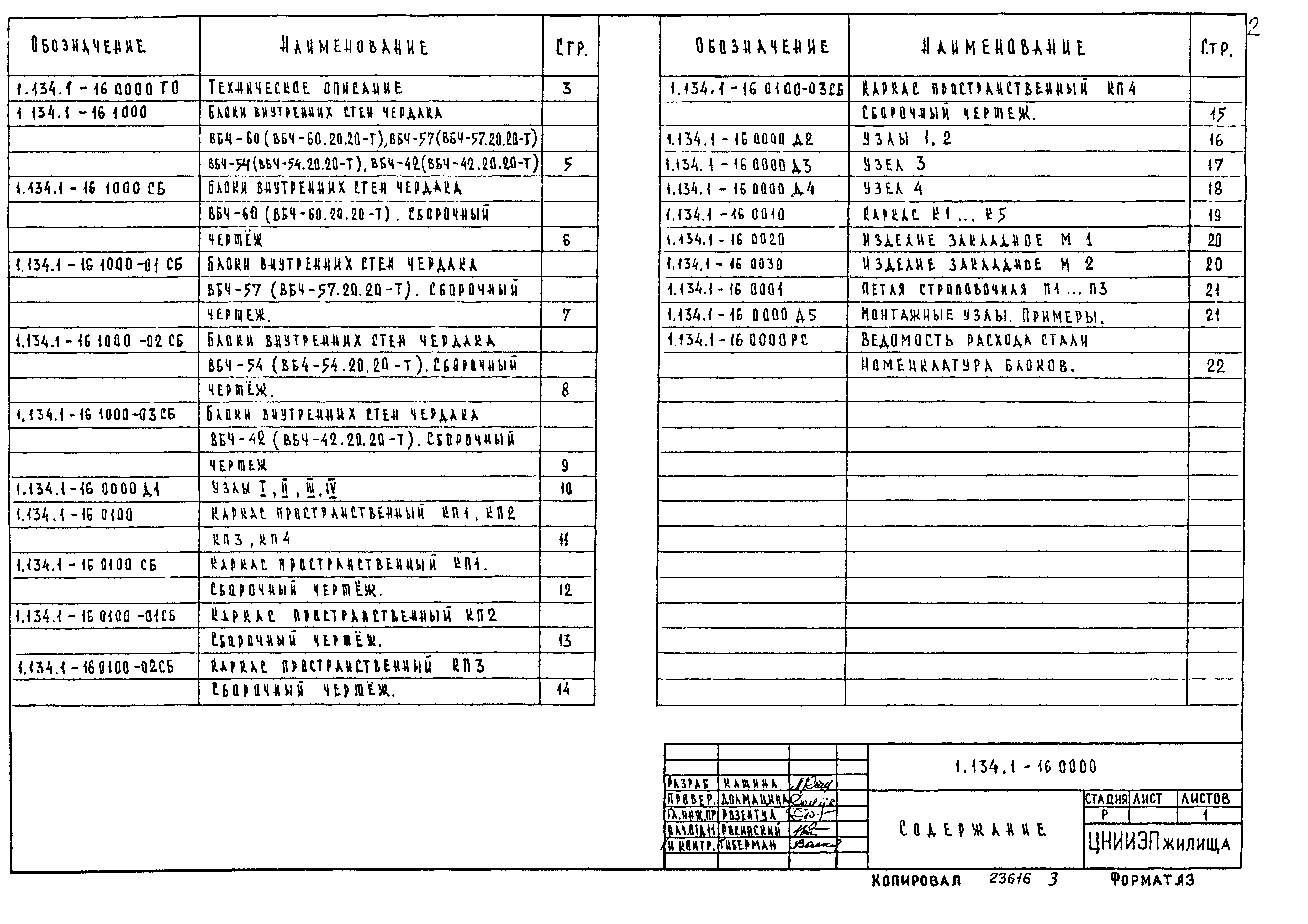

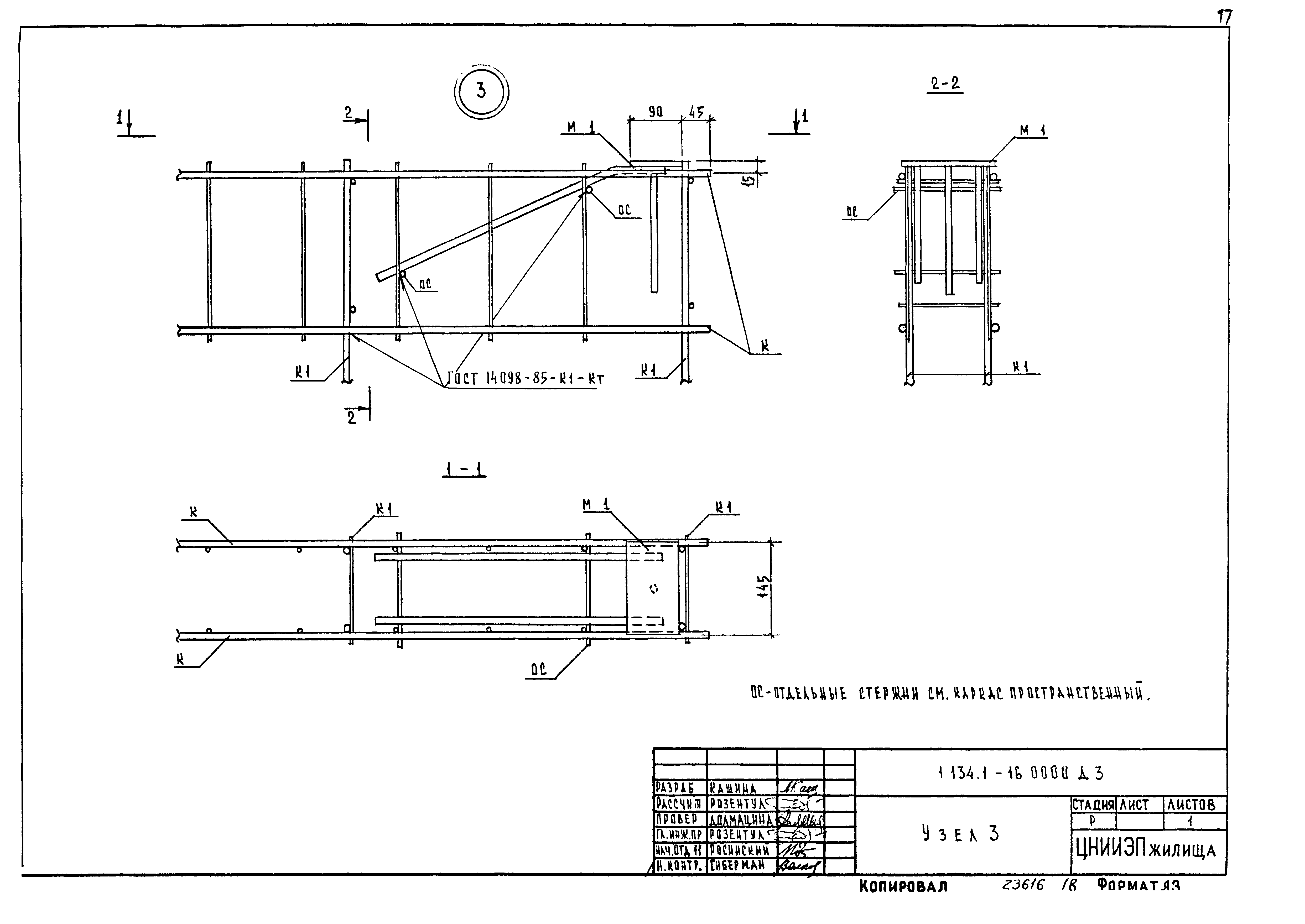

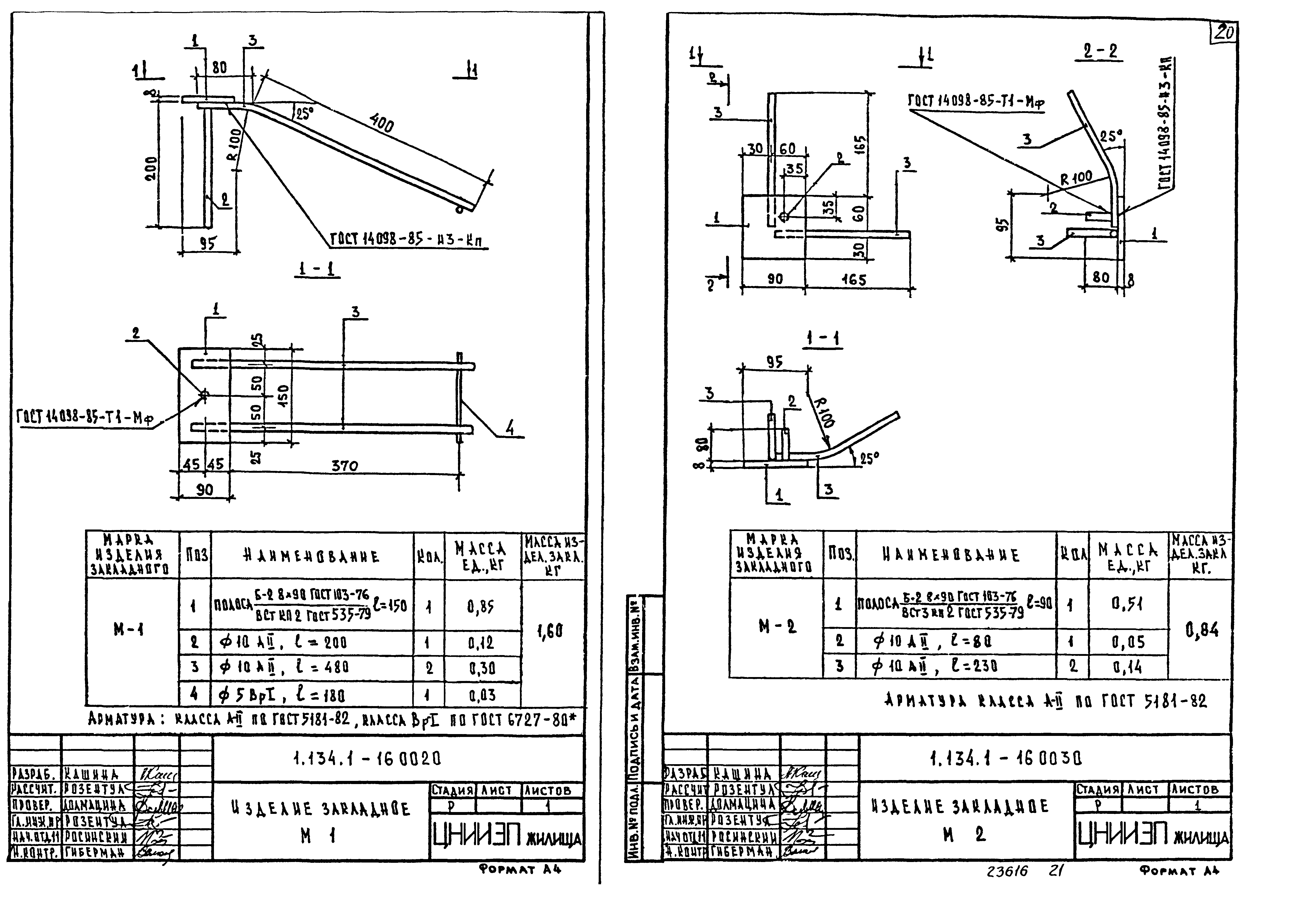

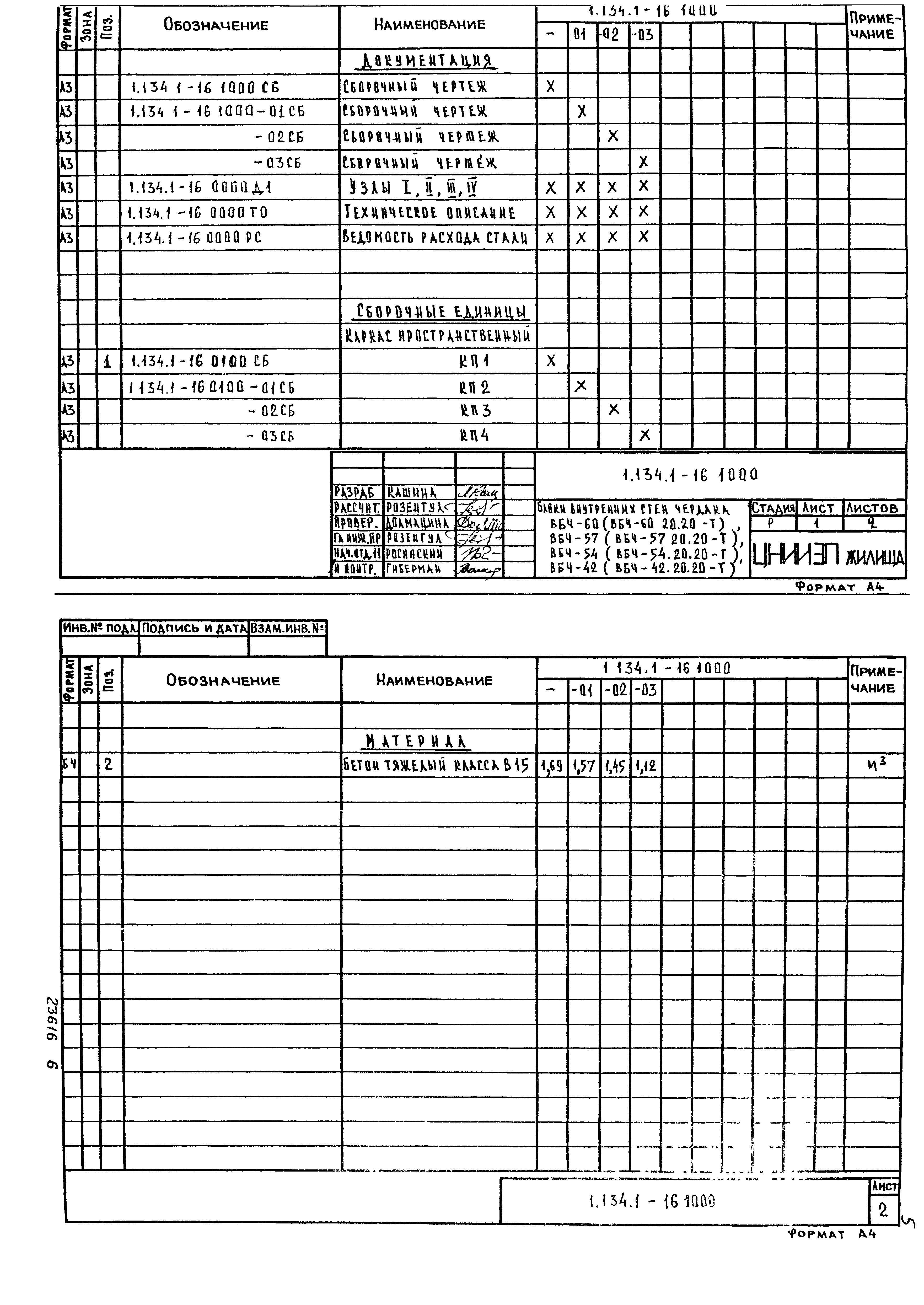

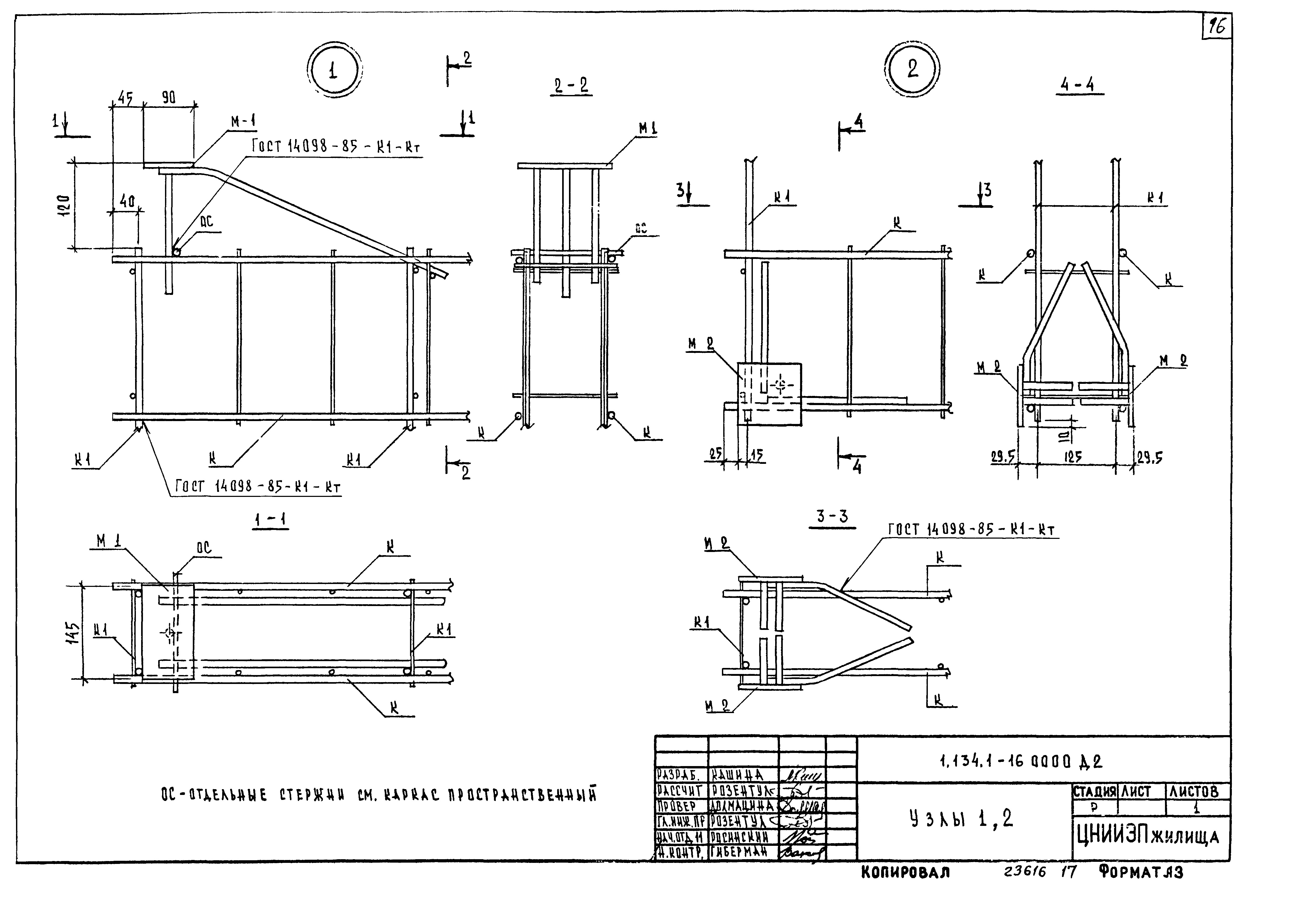

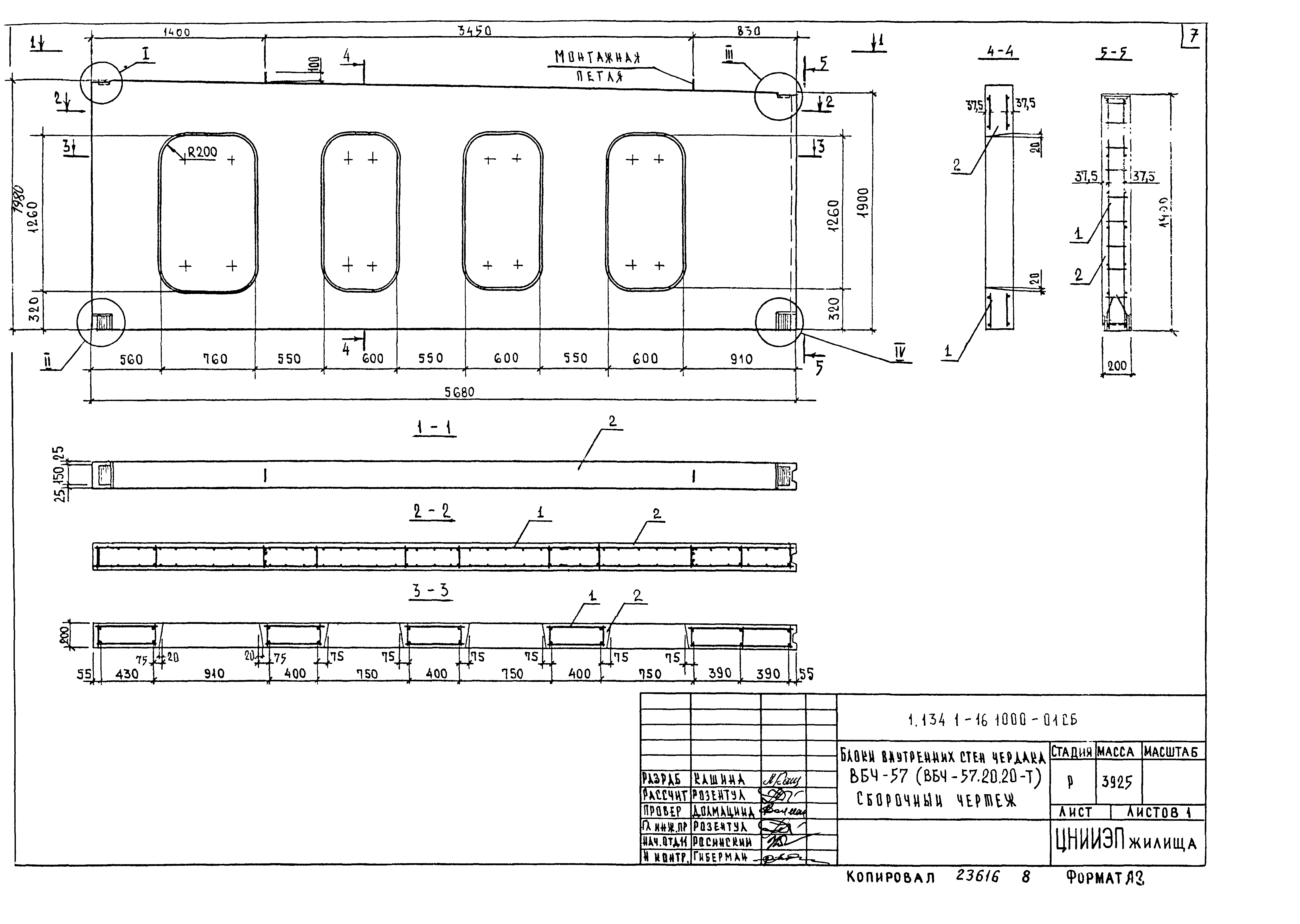

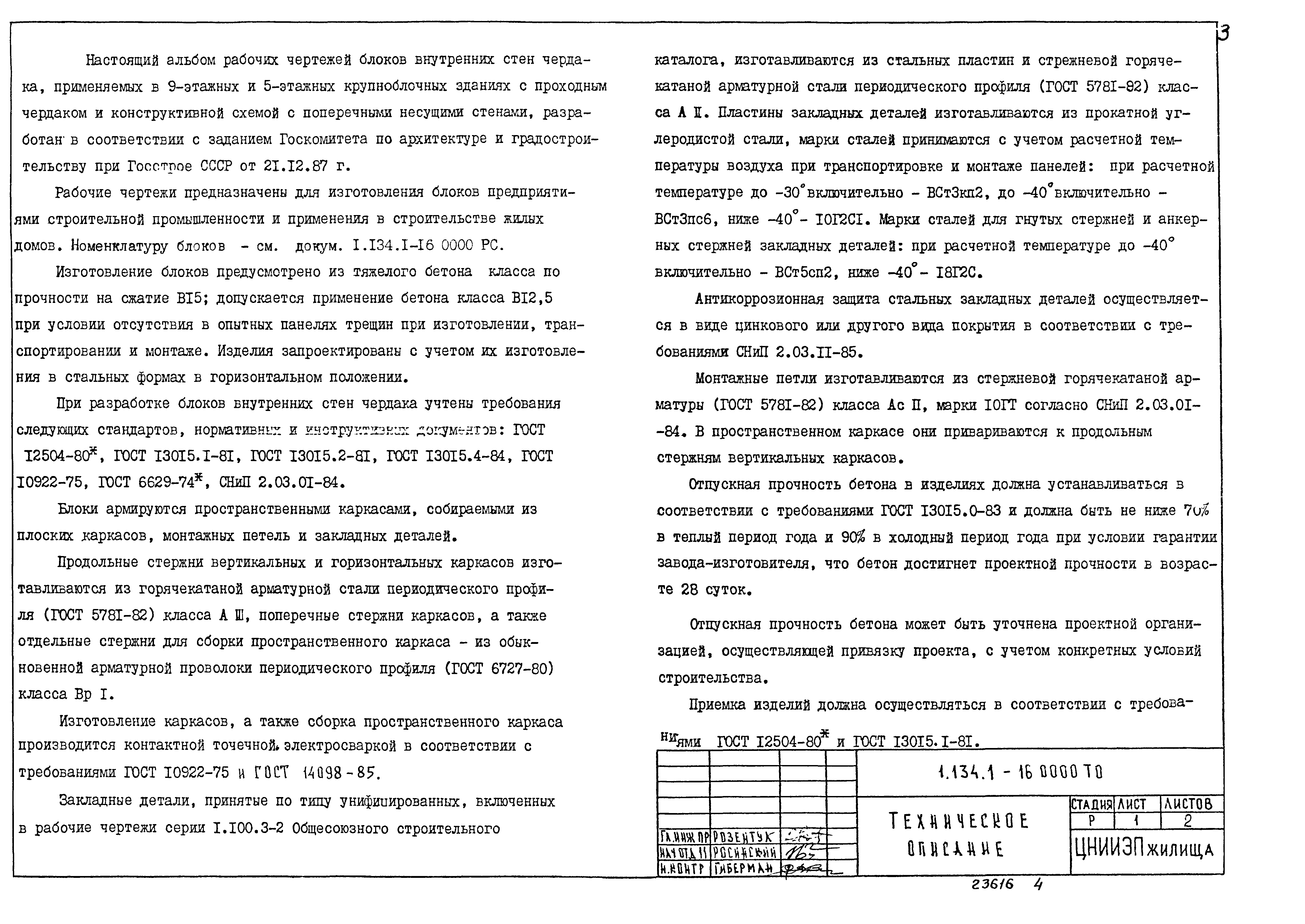

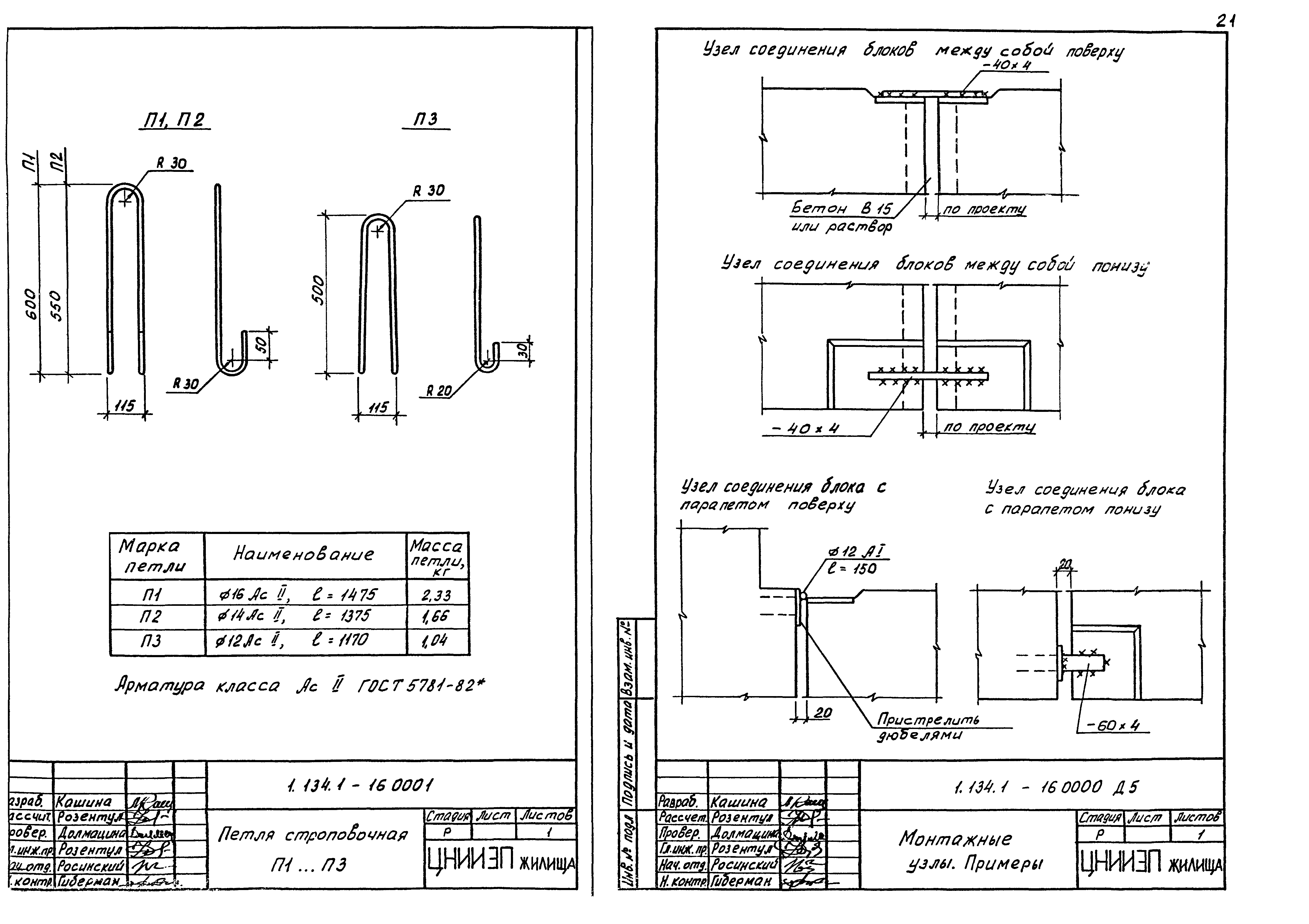

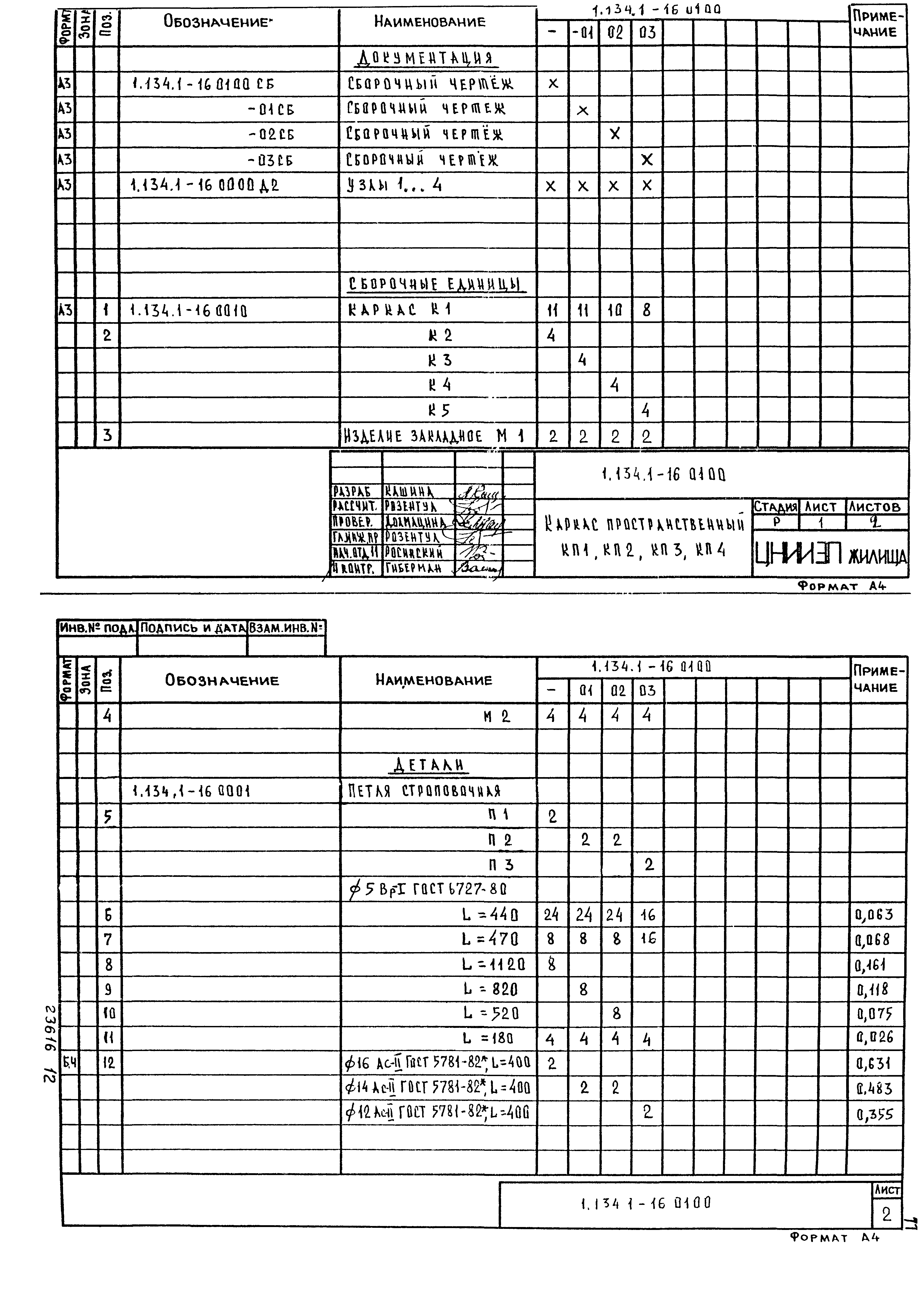

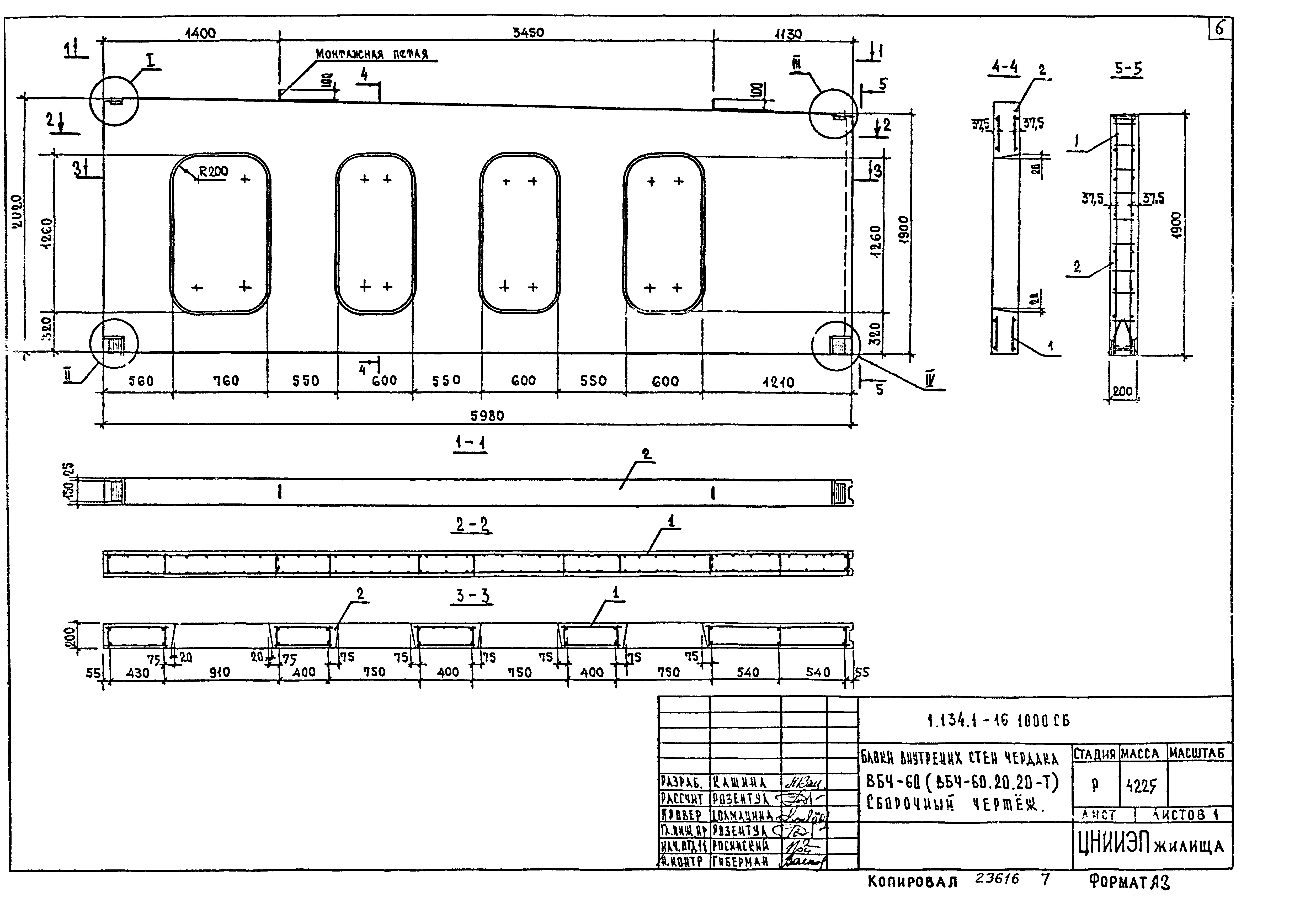

Оглавление:	1.134.1-16.0000-ТО Техническое описание 1.134.1-16.1000 Блоки внутренних стен чердака ВБЧ-60 (ВБЧ-60.20.20-Т), ВБЧ-57 (ВБЧ-57.20.20-Т), ВБЧ-54 (ВБЧ-54.20.20-Т); ВБЧ-42 (ВБЧ-42.20.20-Т) 1.134.1-16.1000 СБ Блоки внутренних стен чердака ВБЧ-60 (ВБЧ-60.20.20-Т). Сборочный чертеж 1.134.1-16.1000-01 СБ Блоки внутренних стен чердака ВБЧ-57 (ВБЧ-57.20.20-Т). Сборочный чертеж 1.134.1-16.1000-02 СБ Блоки внутренних стен чердака ВБЧ-54 (ВБЧ-54.20.20-Т). Сборочный чертеж 1.134.1-16.1000-03 СБ Блоки внутренних стен чердака ВБЧ-42 (ВБЧ-42.20.20-Т). Сборочный чертеж 1.134.1-16.0000 Д1 Узлы I, II, III, IV 1.134.1-16.0100 Каркас пространственный КП1, КП2, КП3, КП4 1.134.1-16.0100 СБ Каркас пространственный КП1. Сборочный чертеж 1.134.1-16.0100-01 СБ Каркас пространственный КП2. Сборочный чертеж 1.134.1-16.0100-02 СБ Каркас пространственный КП3. Сборочный чертеж 1.134.1-16.0100-03 СБ Каркас пространственный КП4. Сборочный чертеж 1.134.1-16.0000 Д2 Узлы 1, 2 1.134.1-16.0000 Д3 Узел 3 1.134.1-16.0000 Д4 Узел 4 1.134.1-16.0010 Каркас К1…. К5 1.134.1-16.0020 Изделие закладное М1 1.134.1-16.0030 Изделие закладное М2 1.134.1-16.0001 Петля строповочная П1… П3 1.134.1-16.0000 Д5 Монтажные узлы. Примеры 1.134.1-16.0000 РС Ведомость расхода стали. Номенклатура блоков
Разработан:	ЦНИИЭП жилища
Утверждён:	16.01.1989 Госкомархитектура (11)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Блоки
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» ГОСТ 11024-84 «Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 12504-80 «Панели стеновые внутренние бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры»
