Серия 1.138.1-20

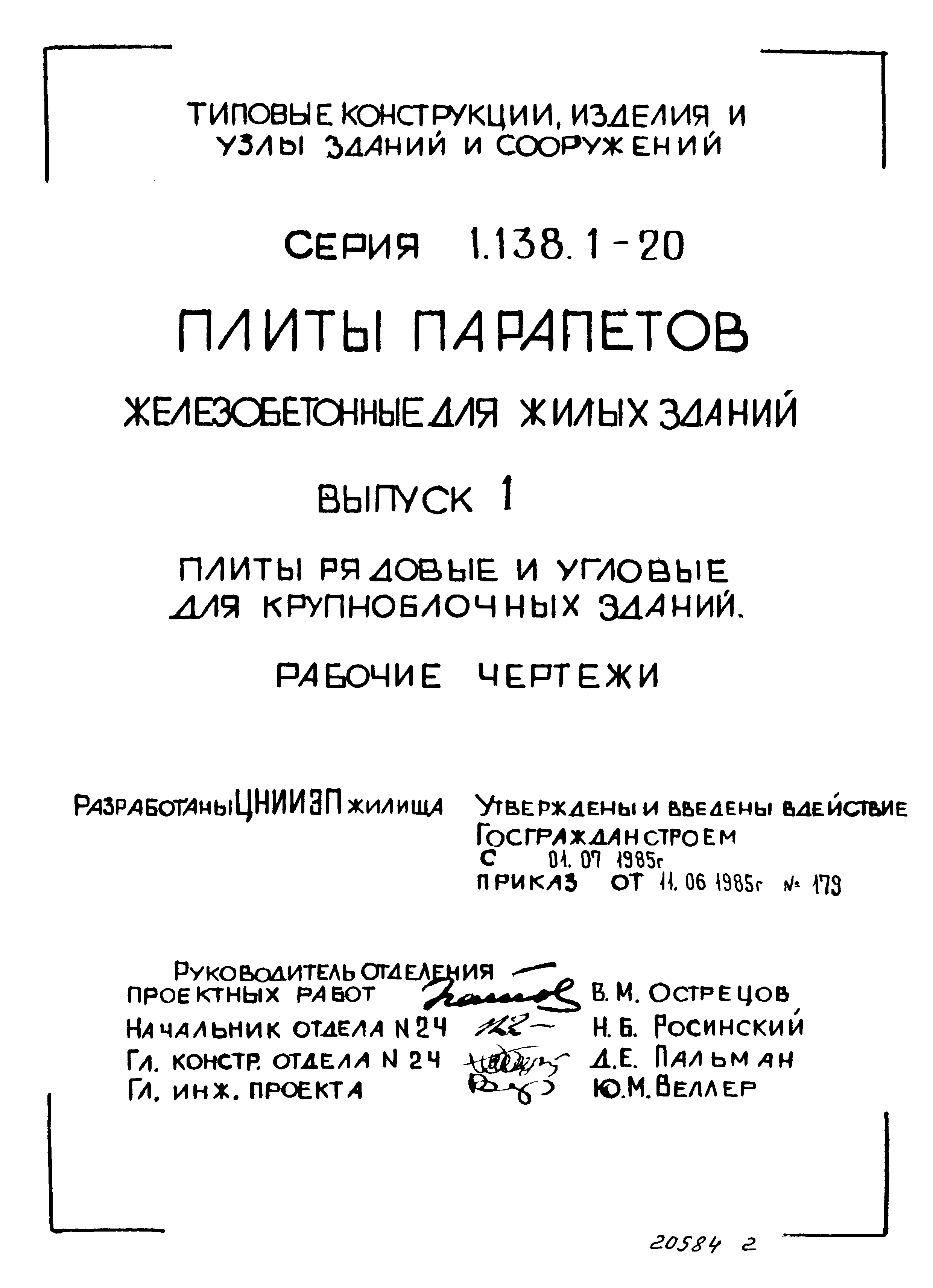

Выпуск 1. Плиты рядовые и угловые для крупноблочных зданий. Рабочие чертежи

Обозначение:	Серия 1.138.1-20
Обозначение англ:	Series 1.138.1-20
Статус:	действует
Название рус.:	Выпуск 1. Плиты рядовые и угловые для крупноблочных зданий. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Плиты парапетов предназначены для применения в крупноблочных жилых зданиях, строящихся в обычных условиях II и III климатических районов и IВ климатического подрайона. Вес снегового покрова до 200 кгс/кв. м. Допускается применение плит в зданиях с кирпичными стенами, строящимися в тех же условиях

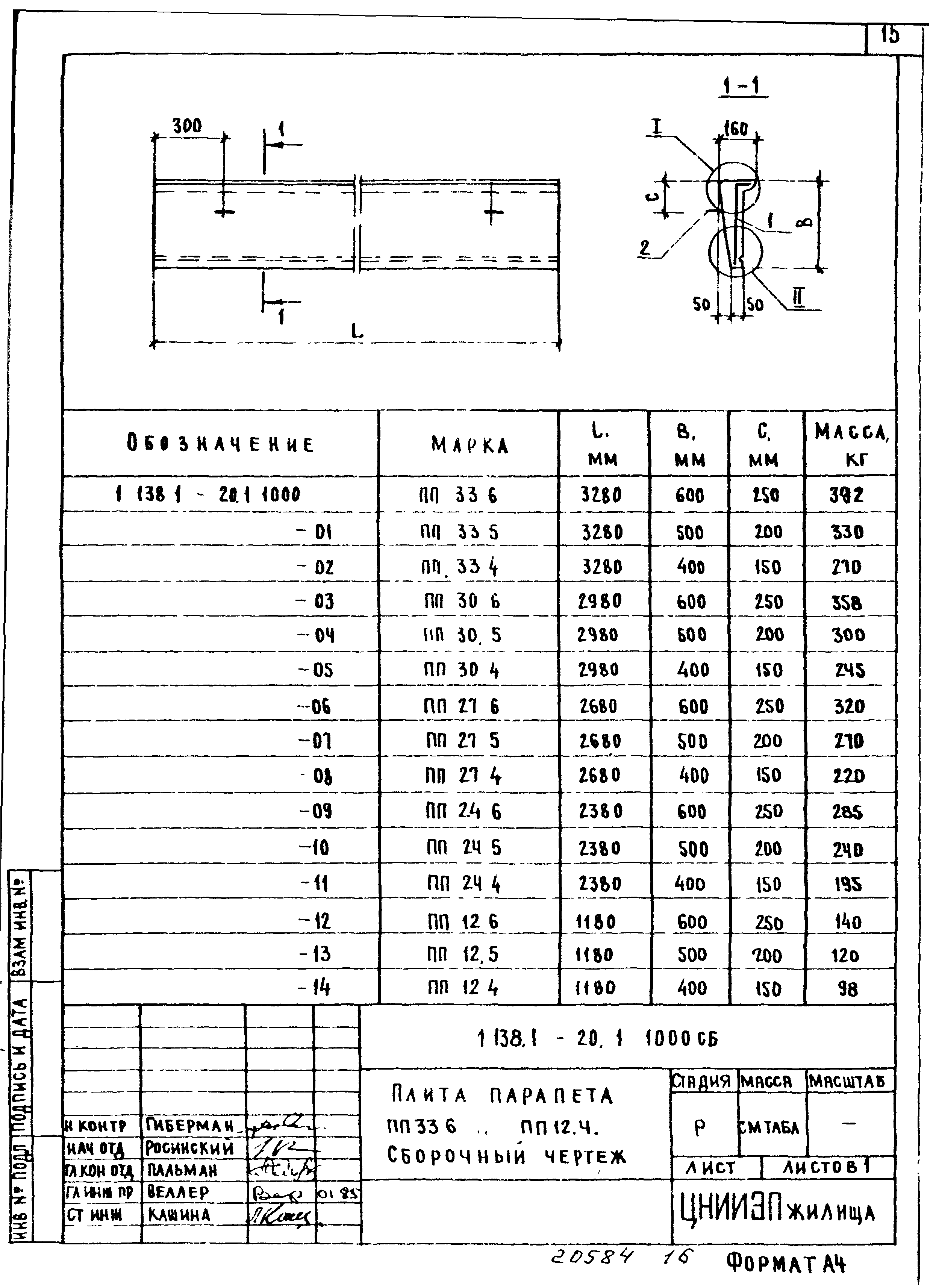

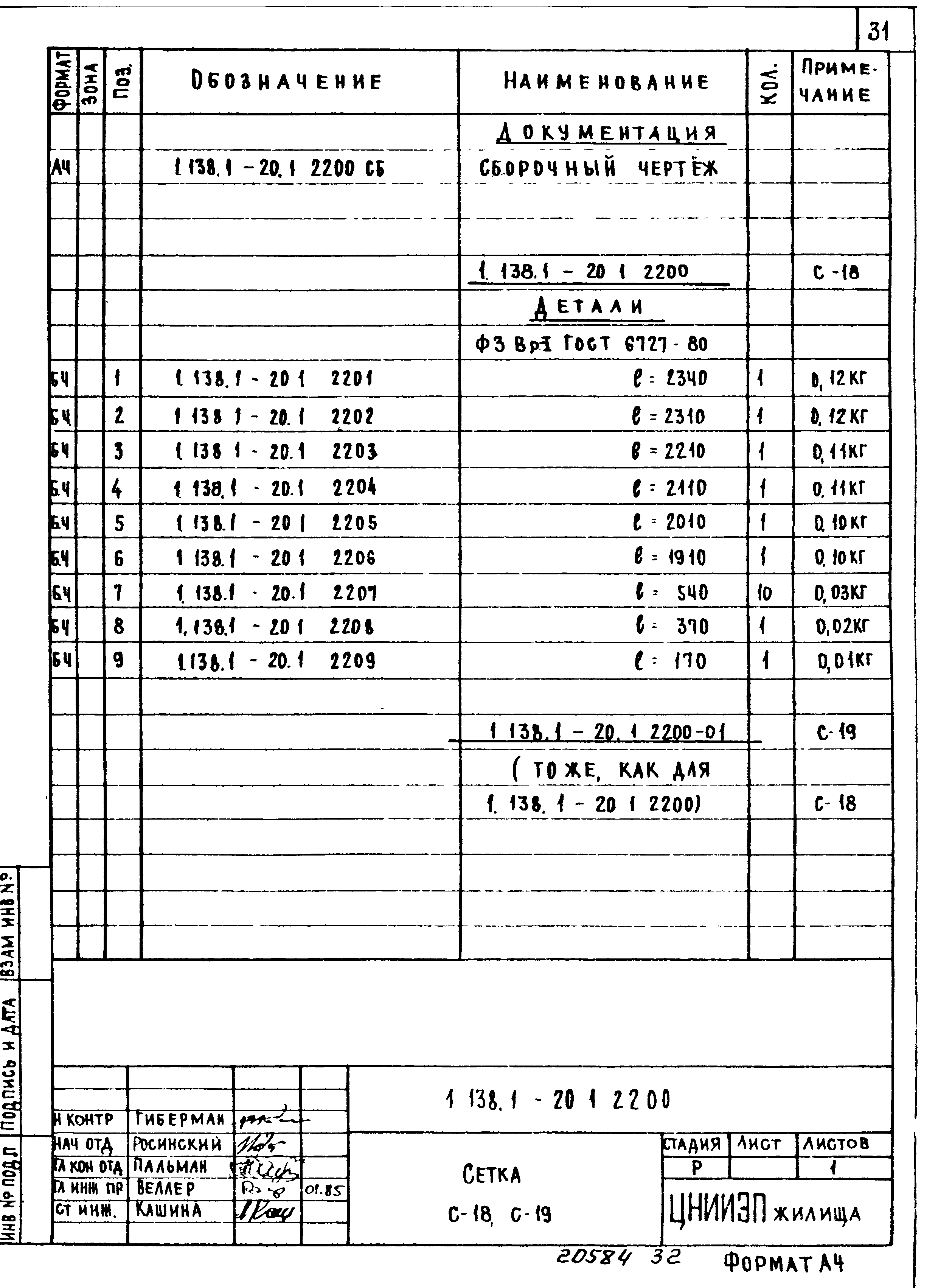

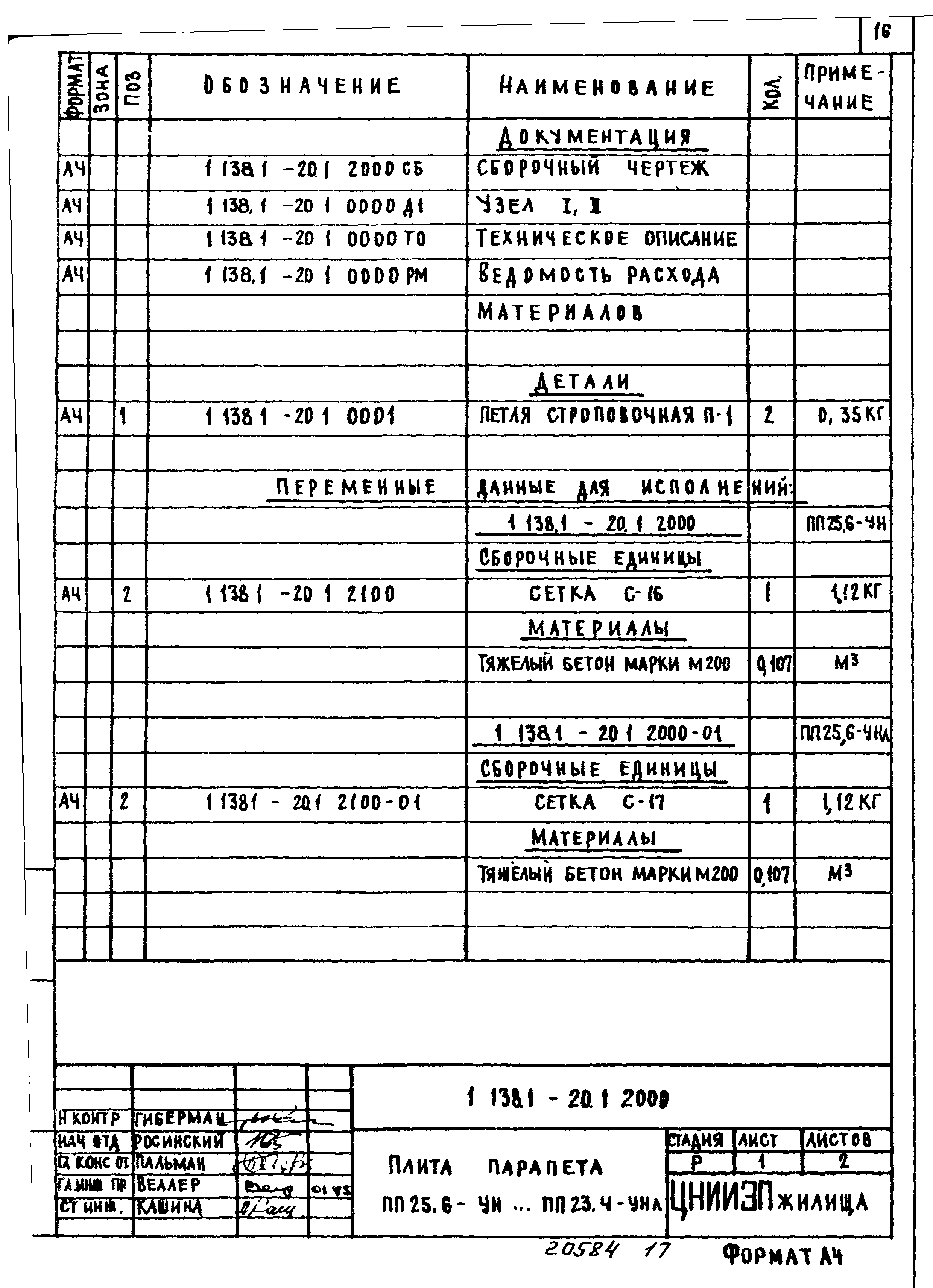

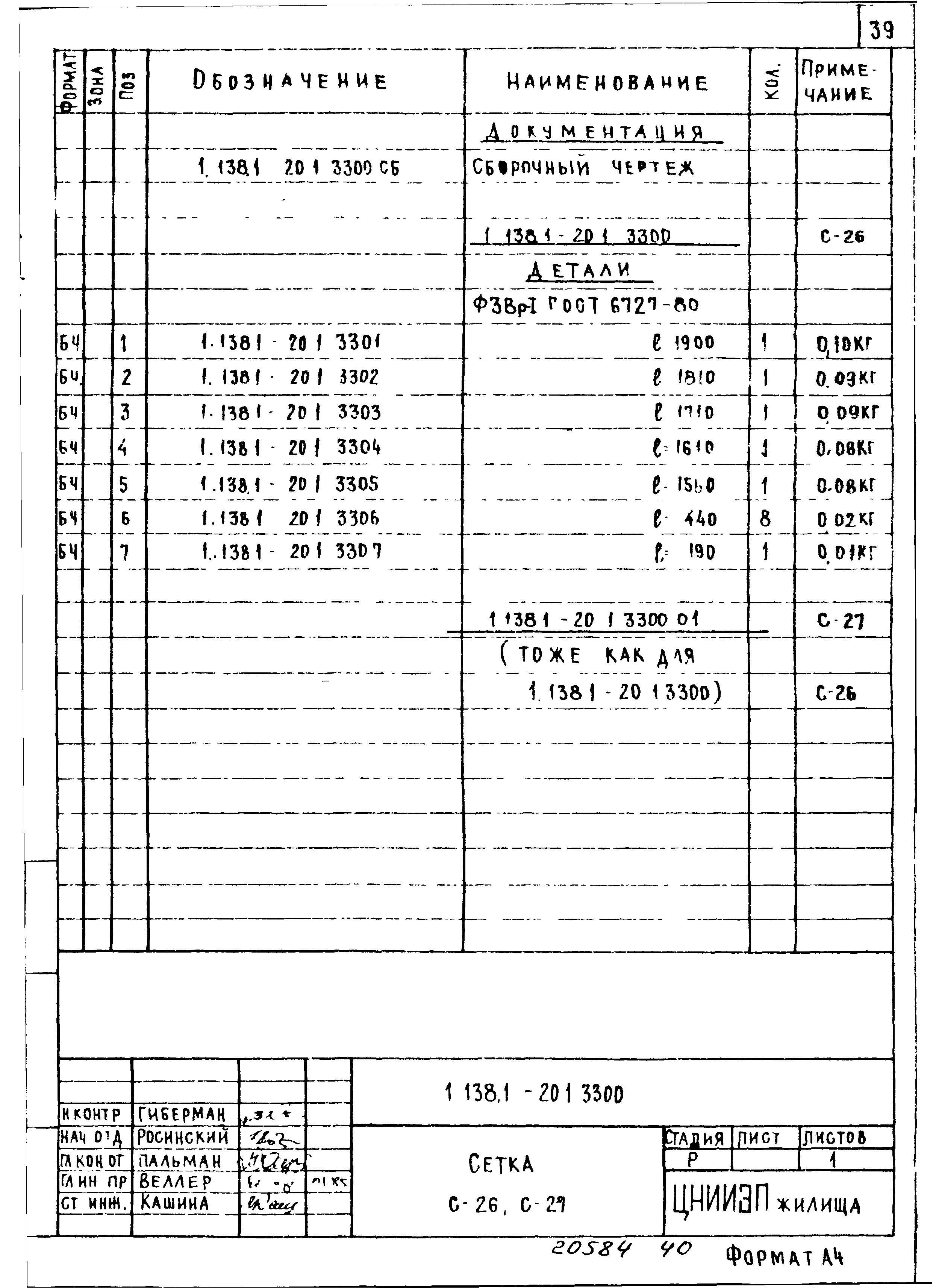

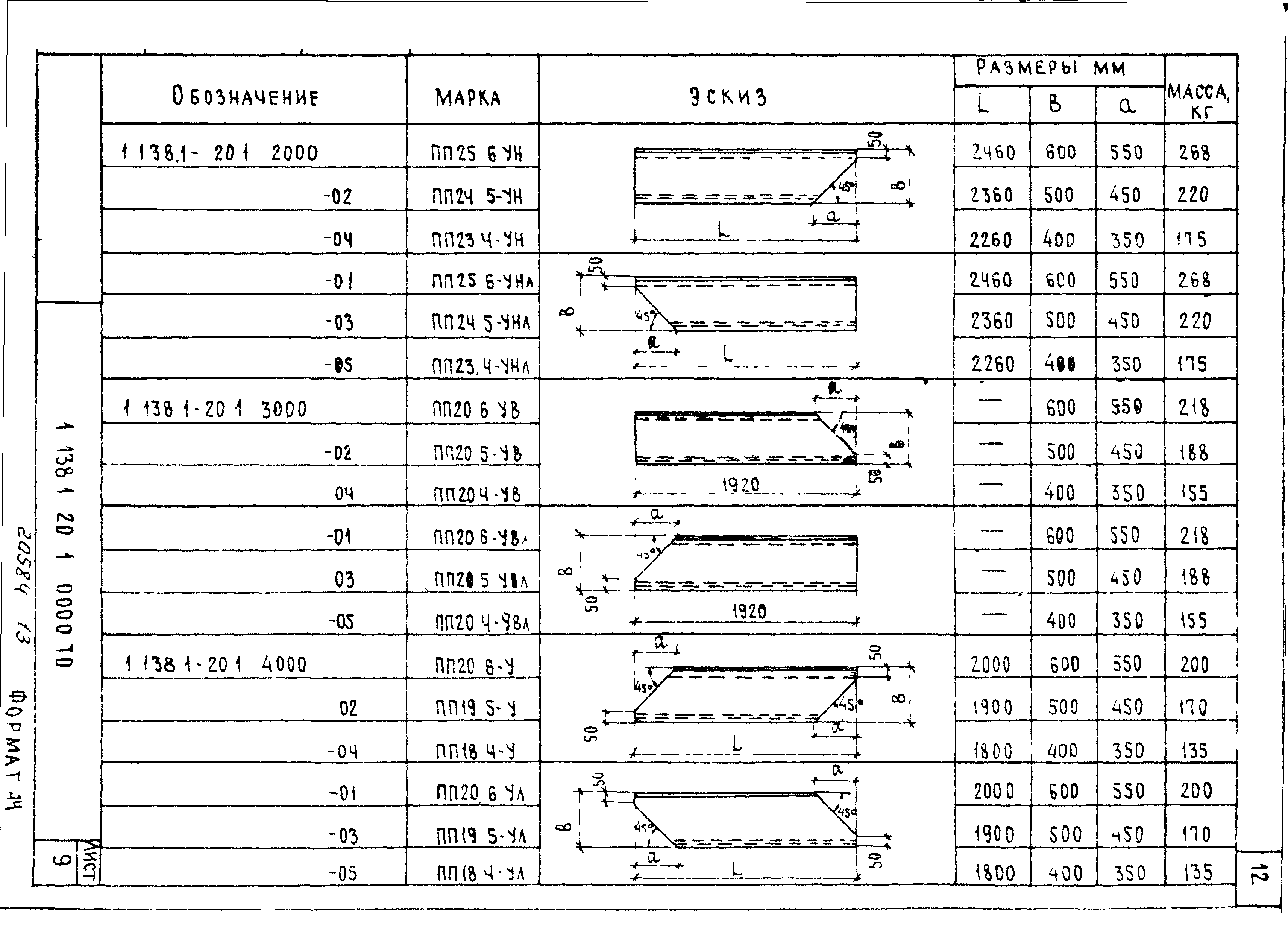

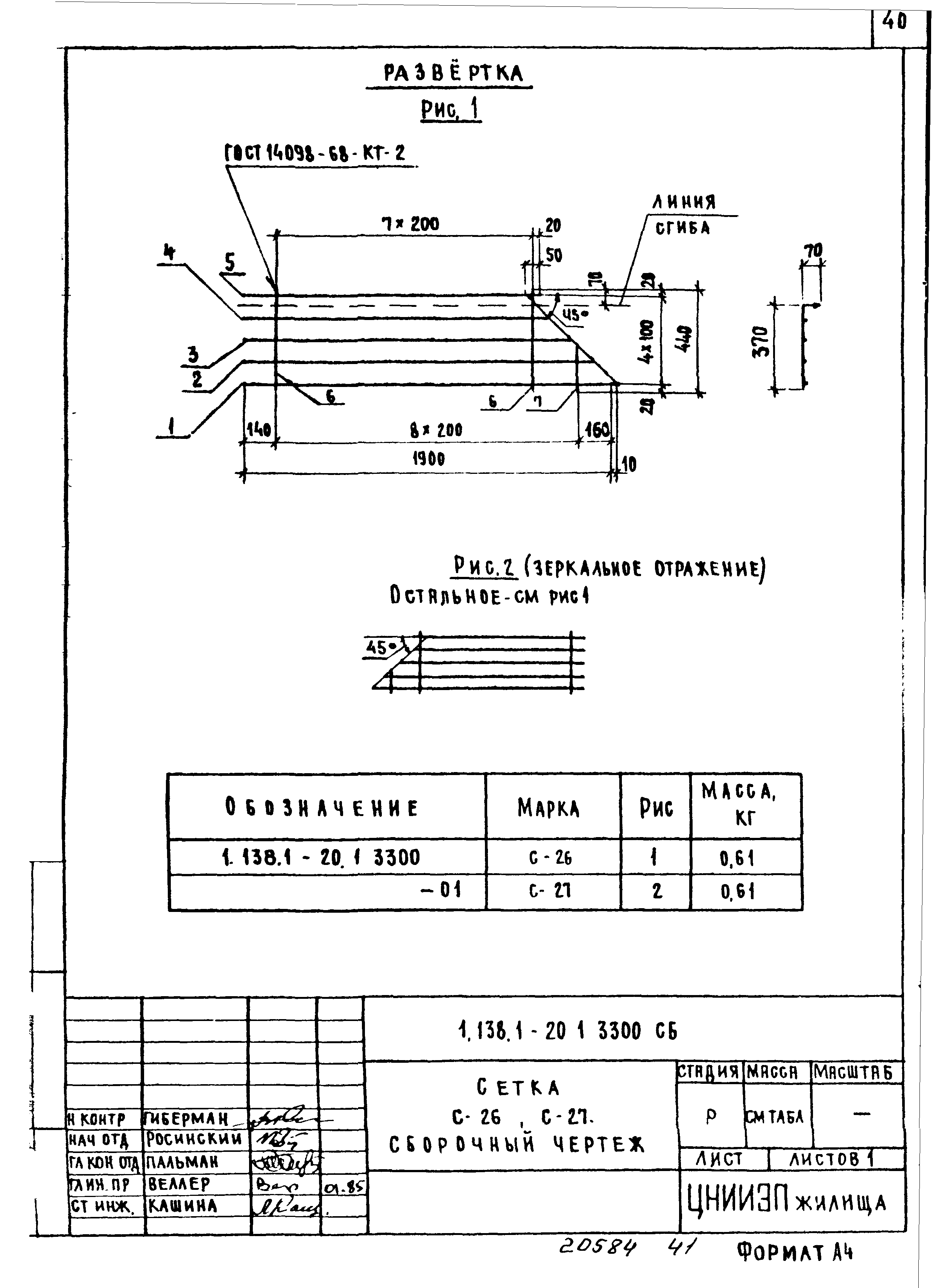

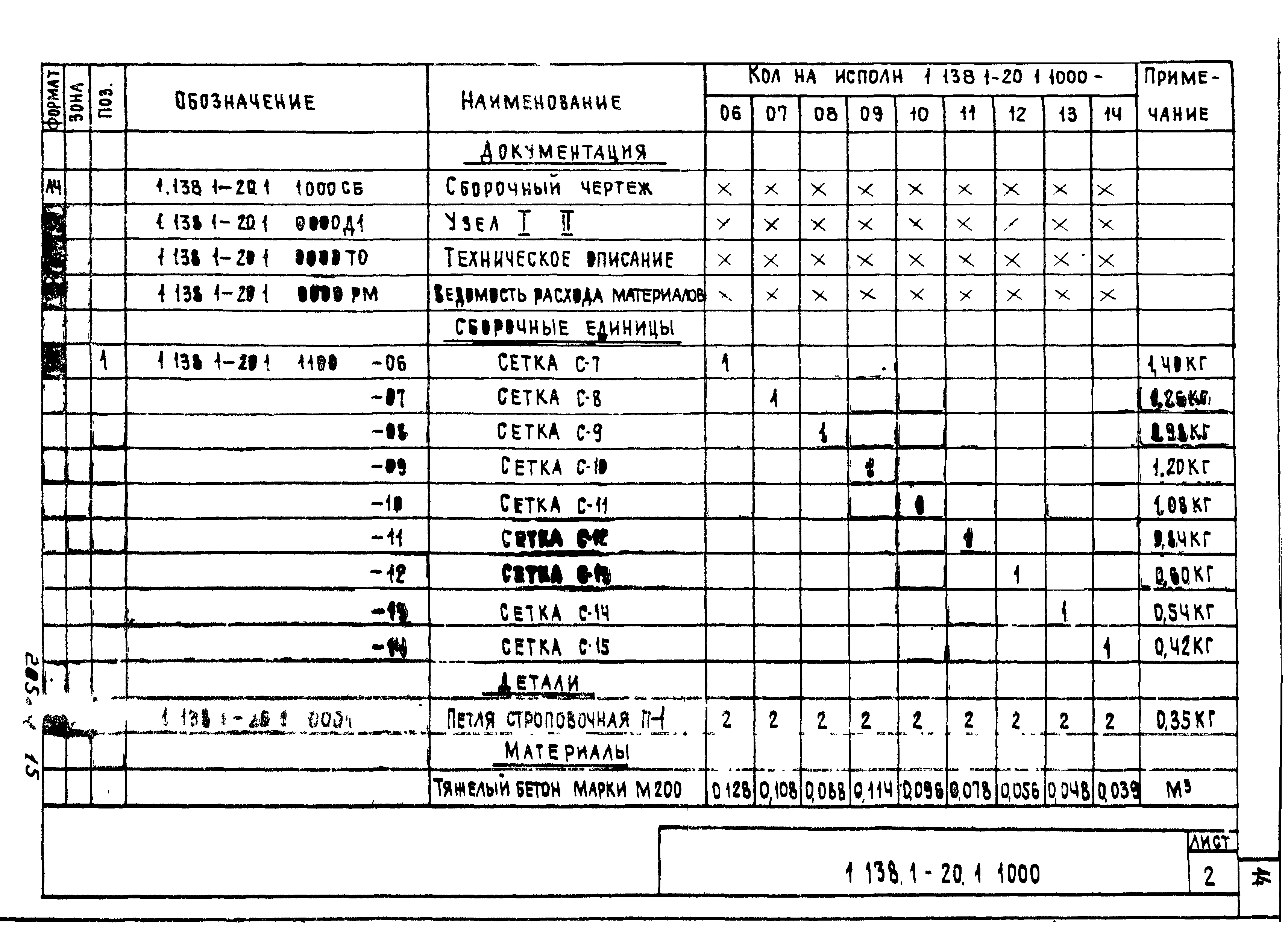

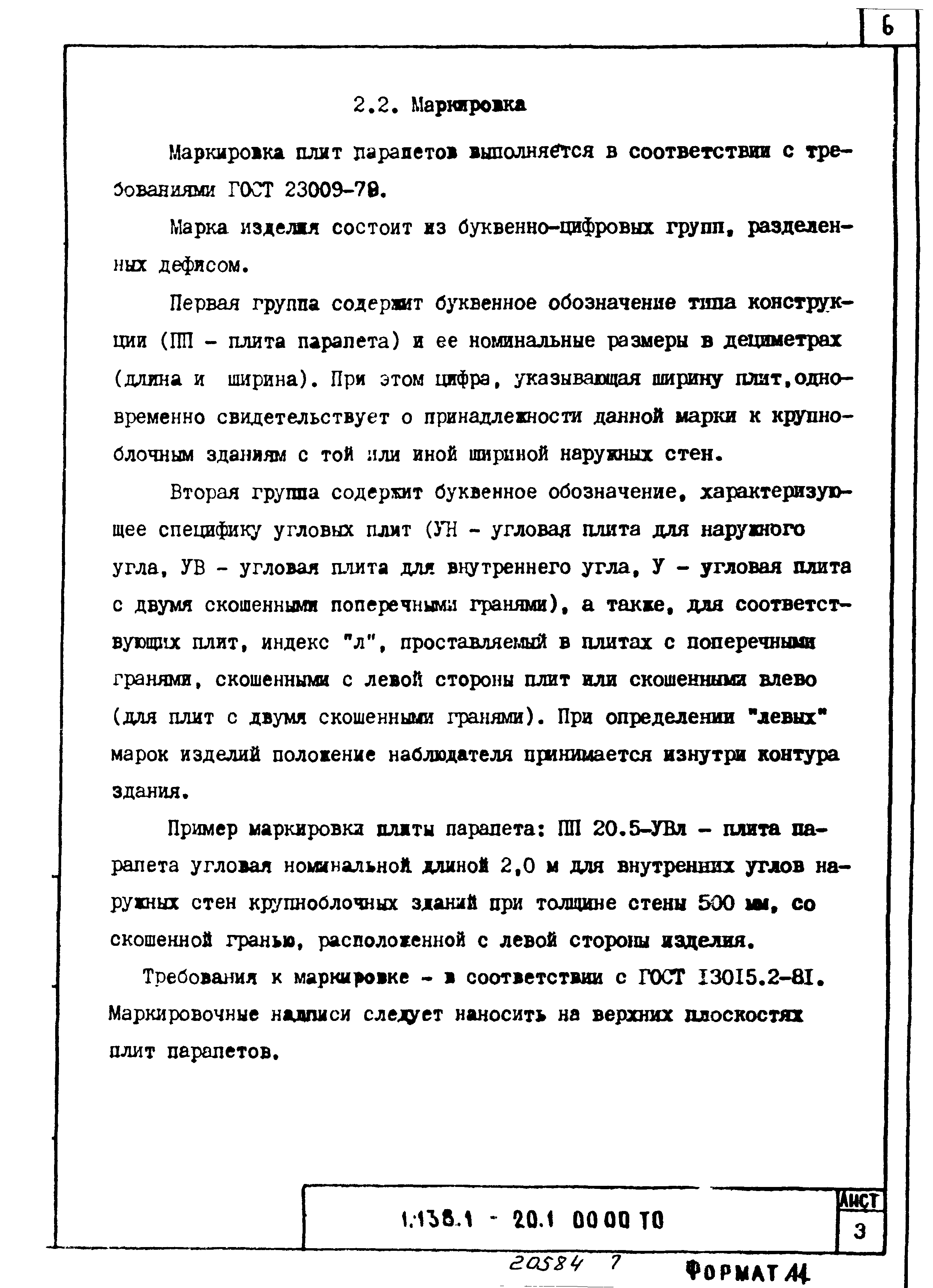

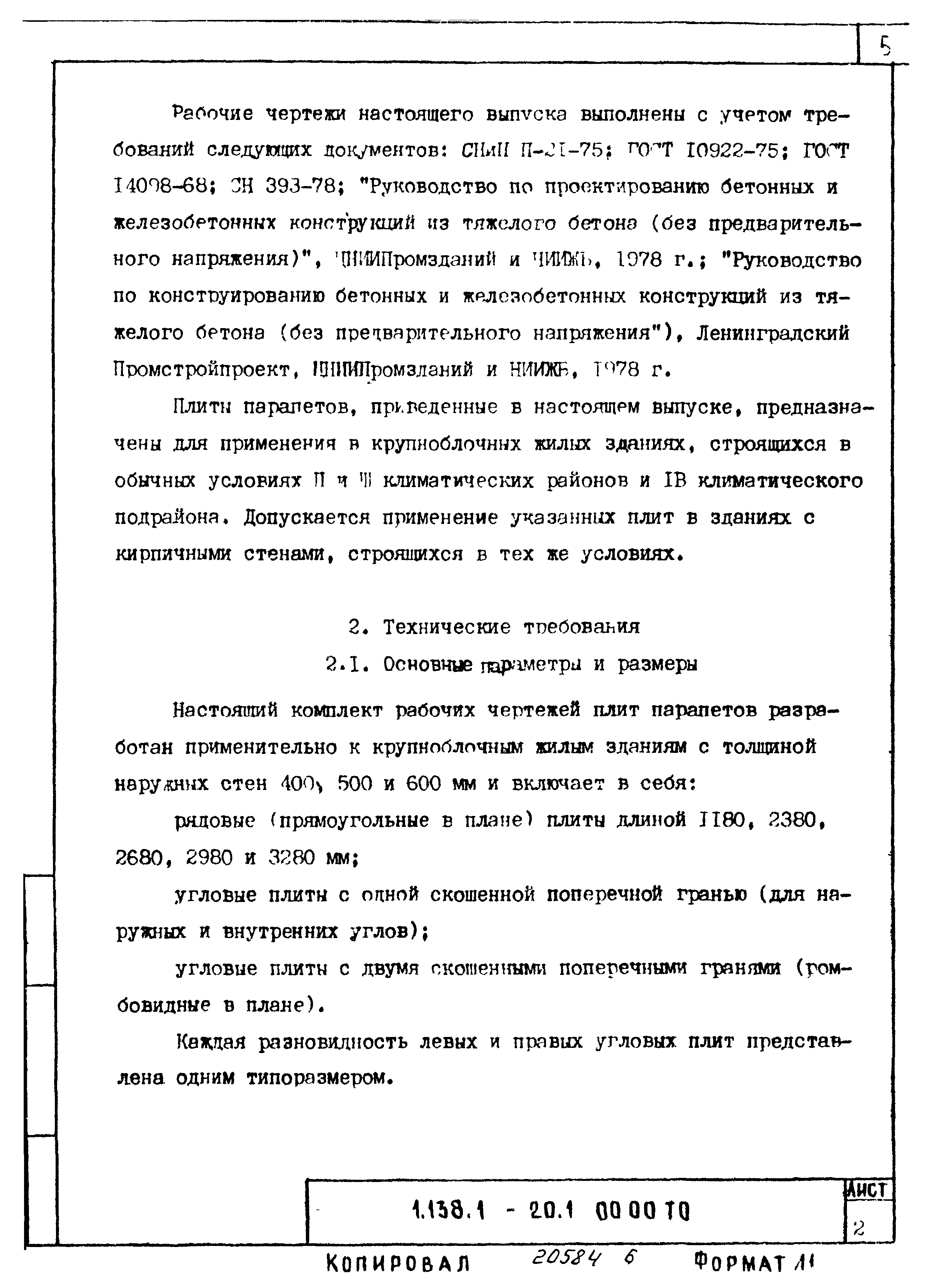

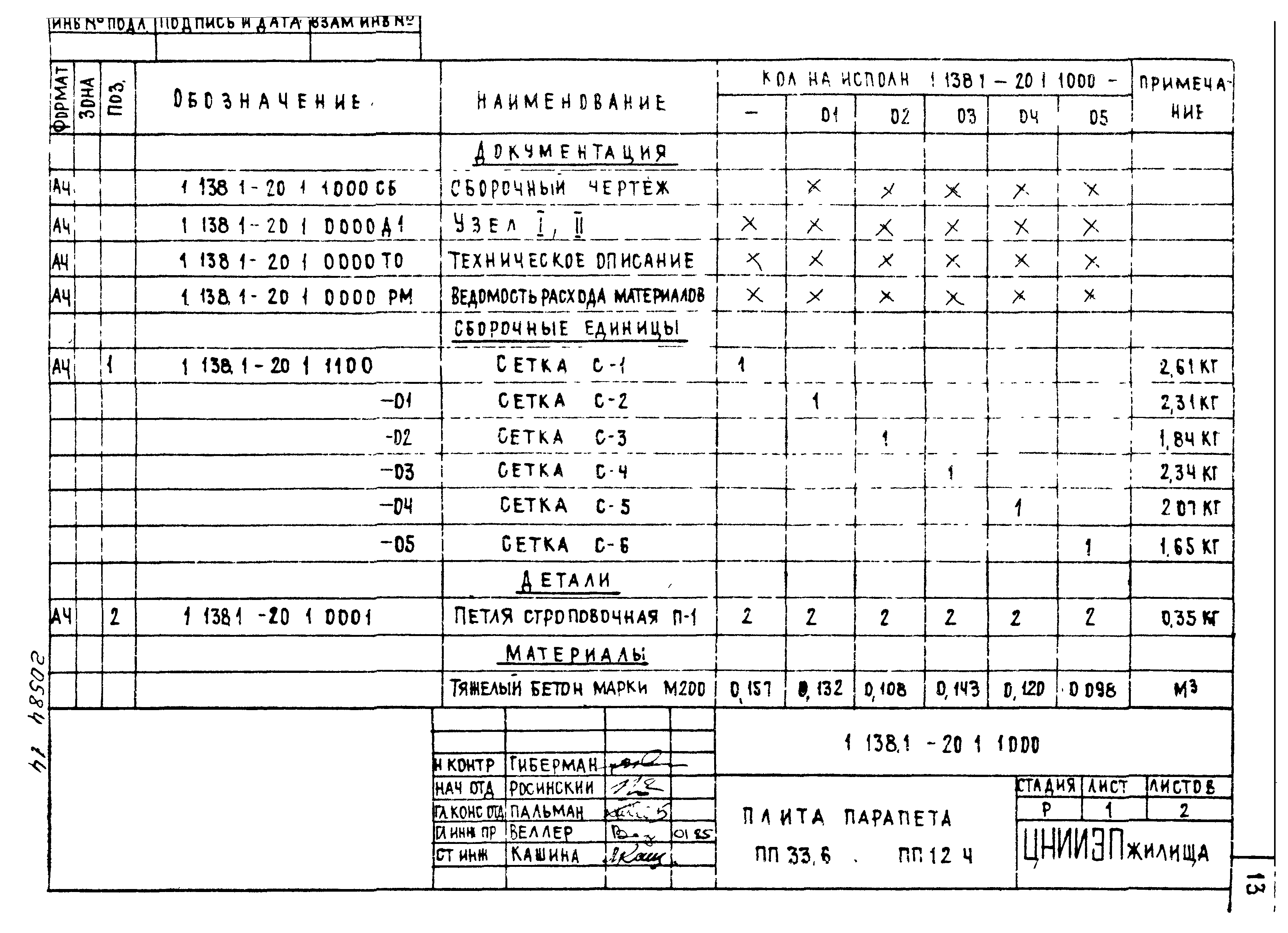

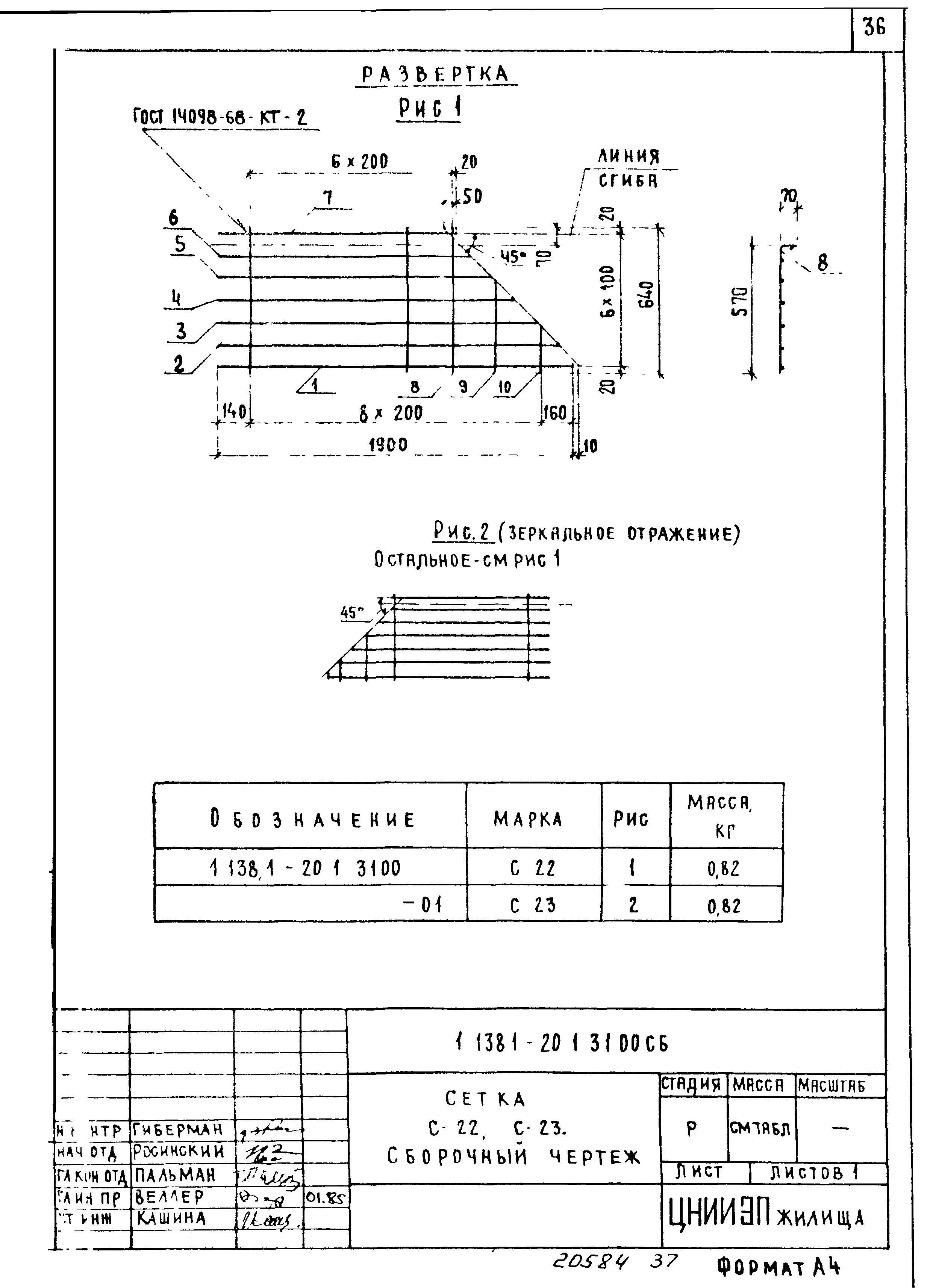

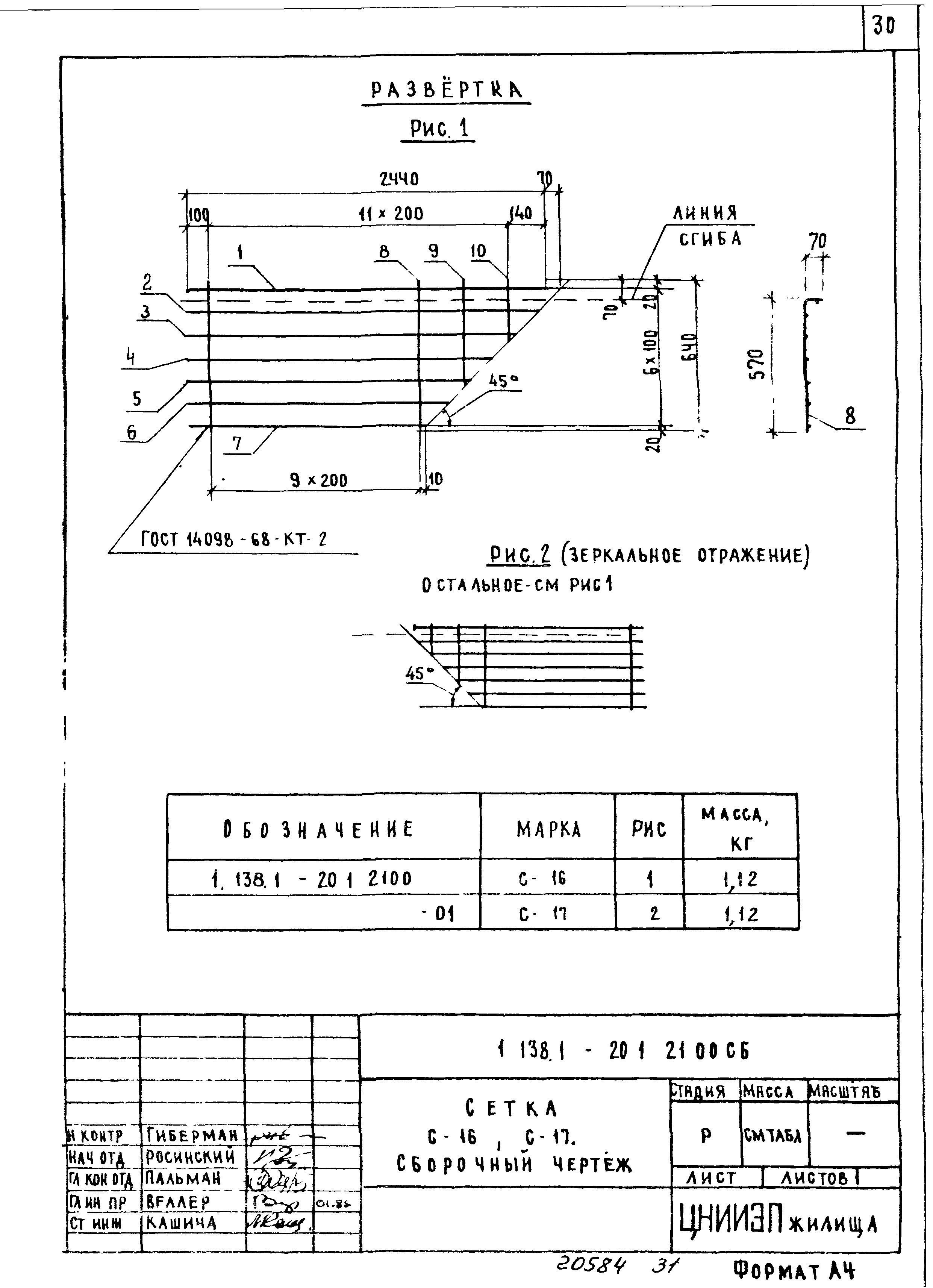

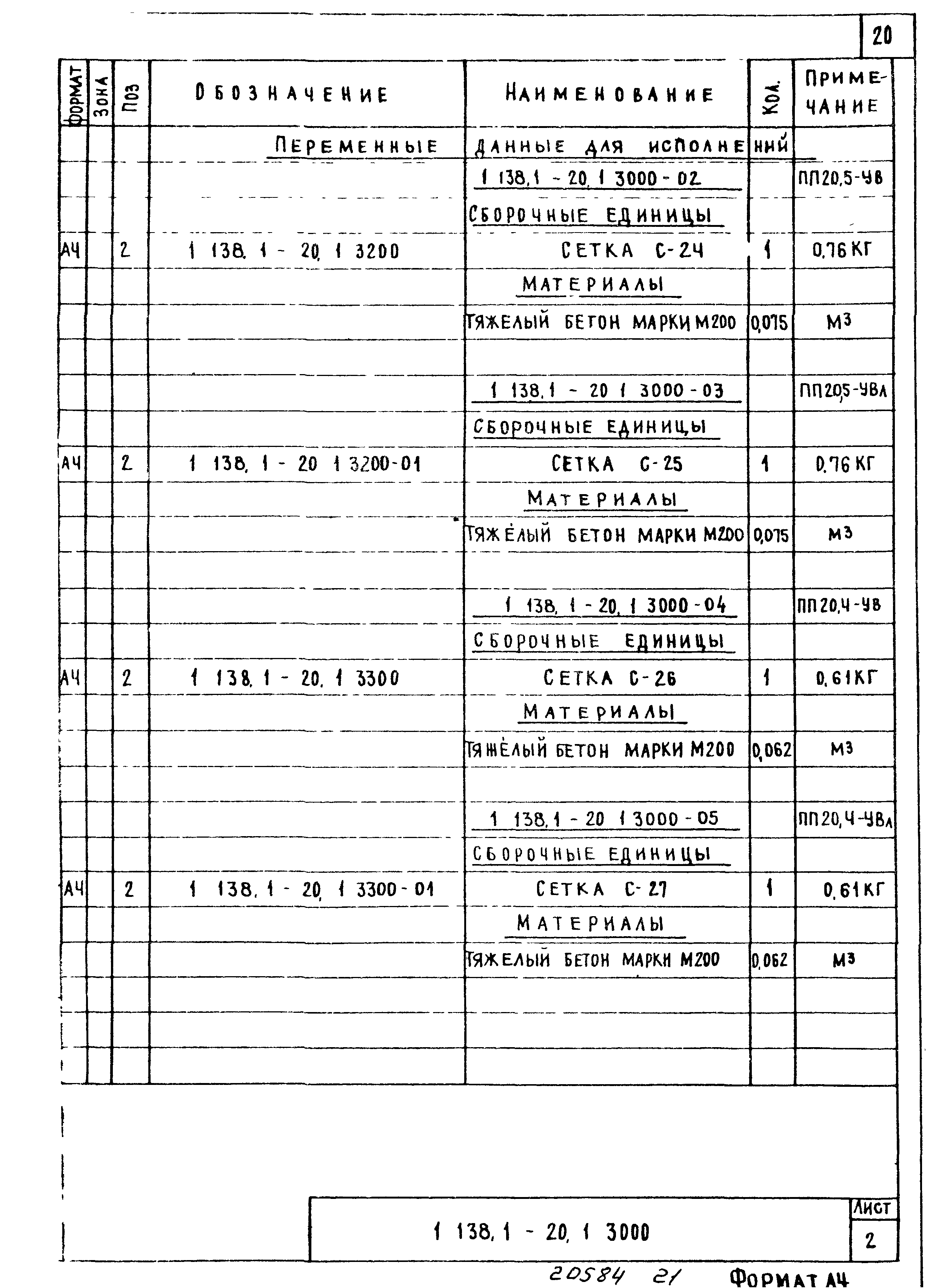

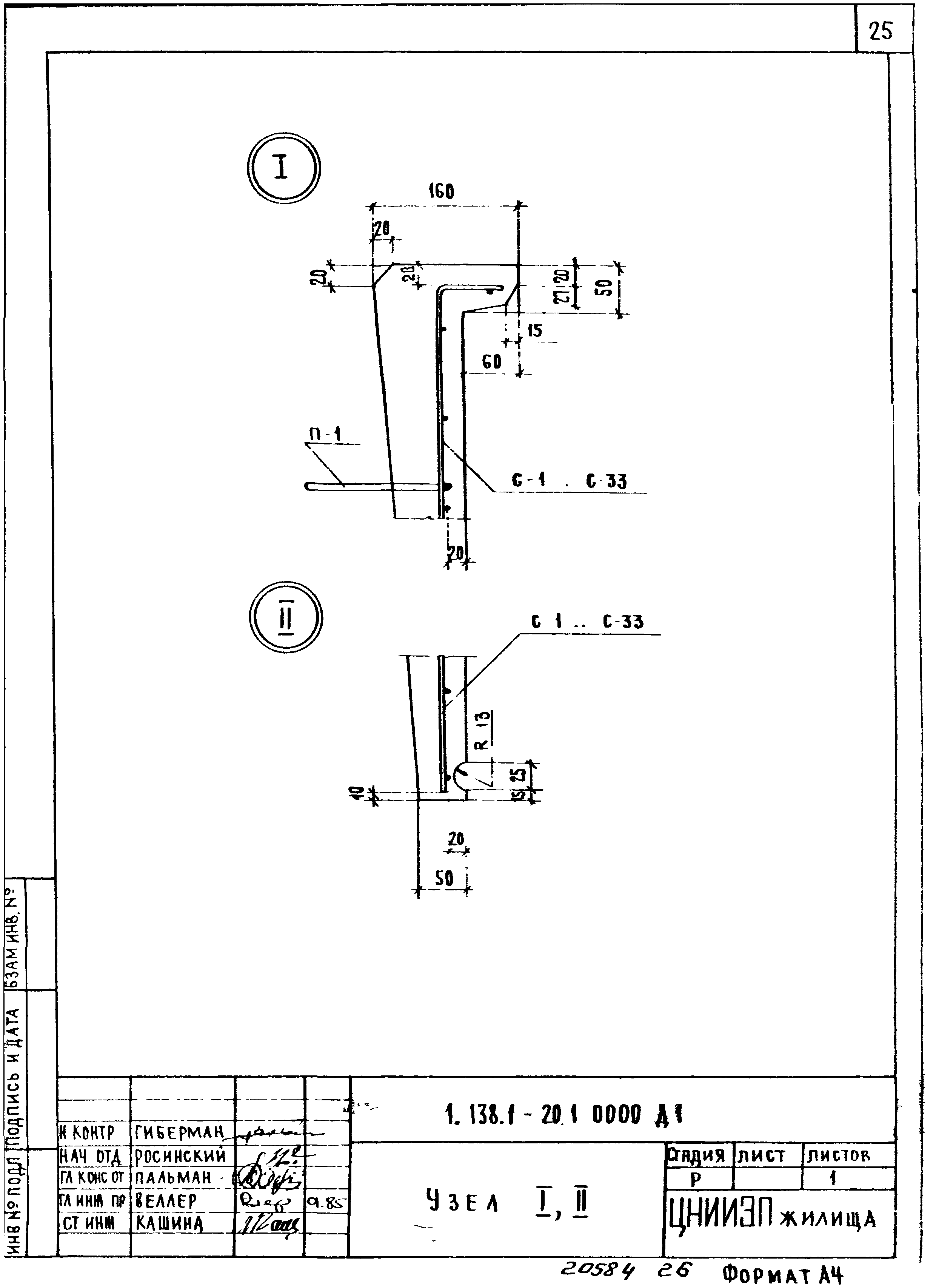

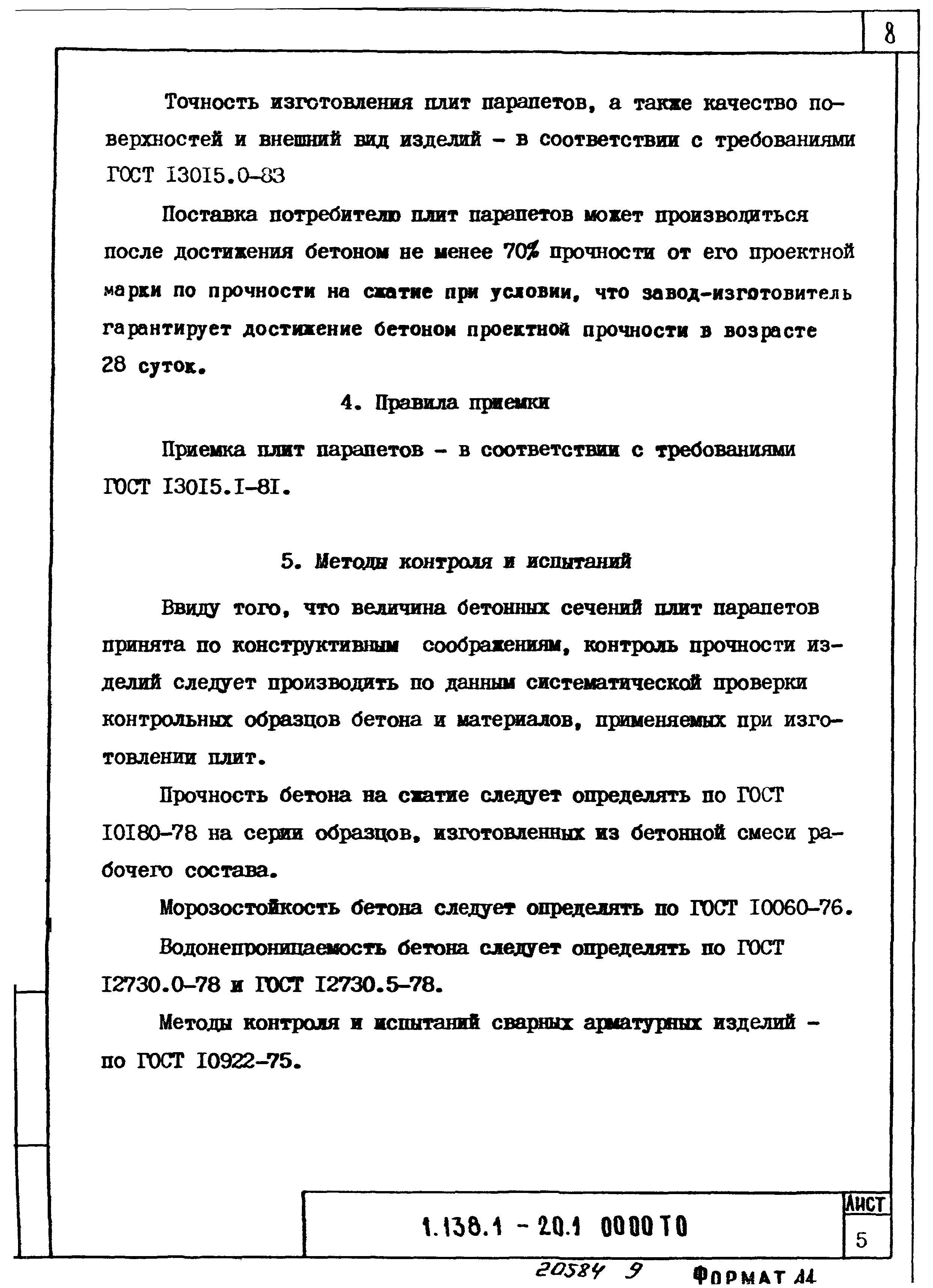

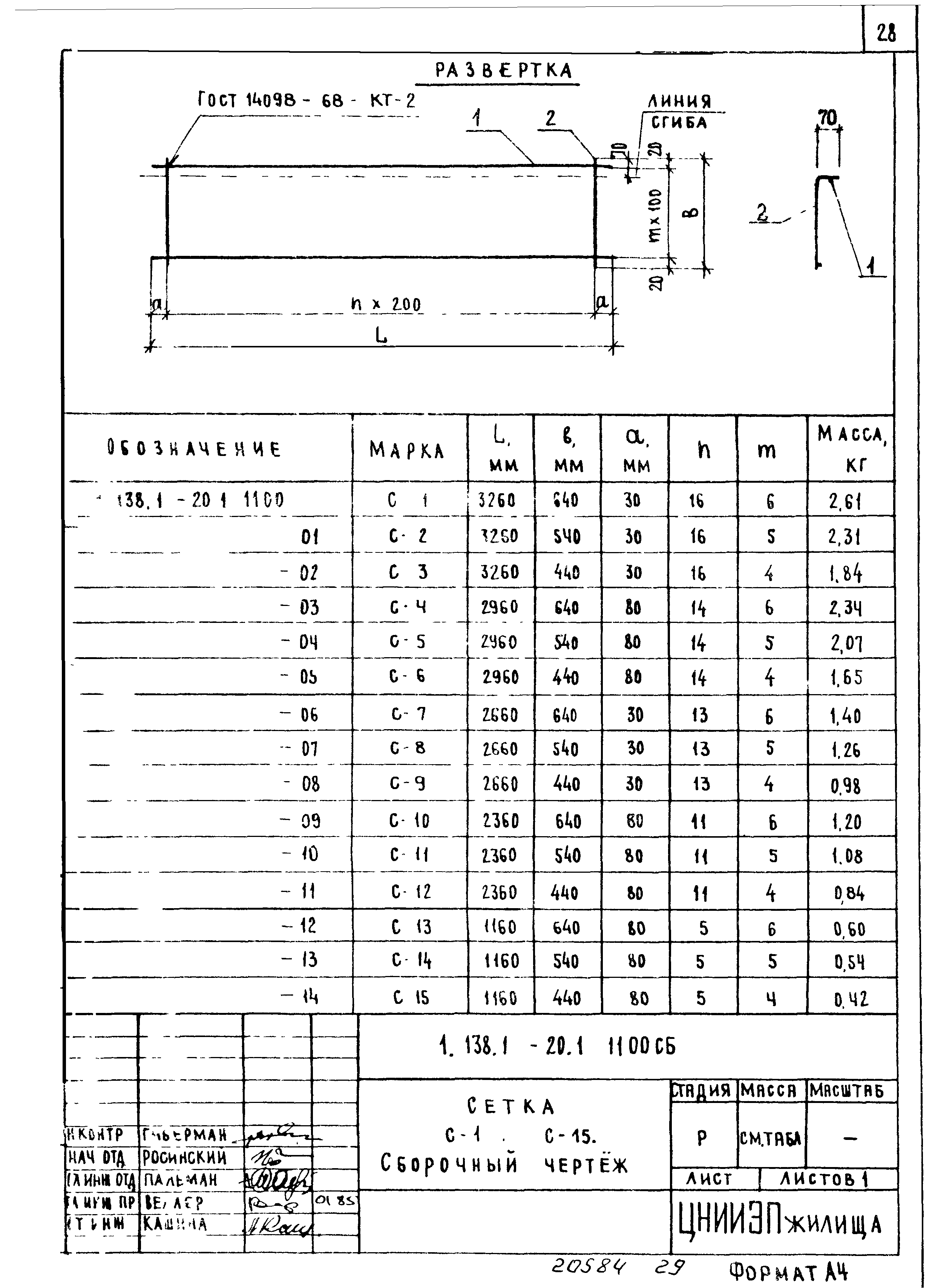

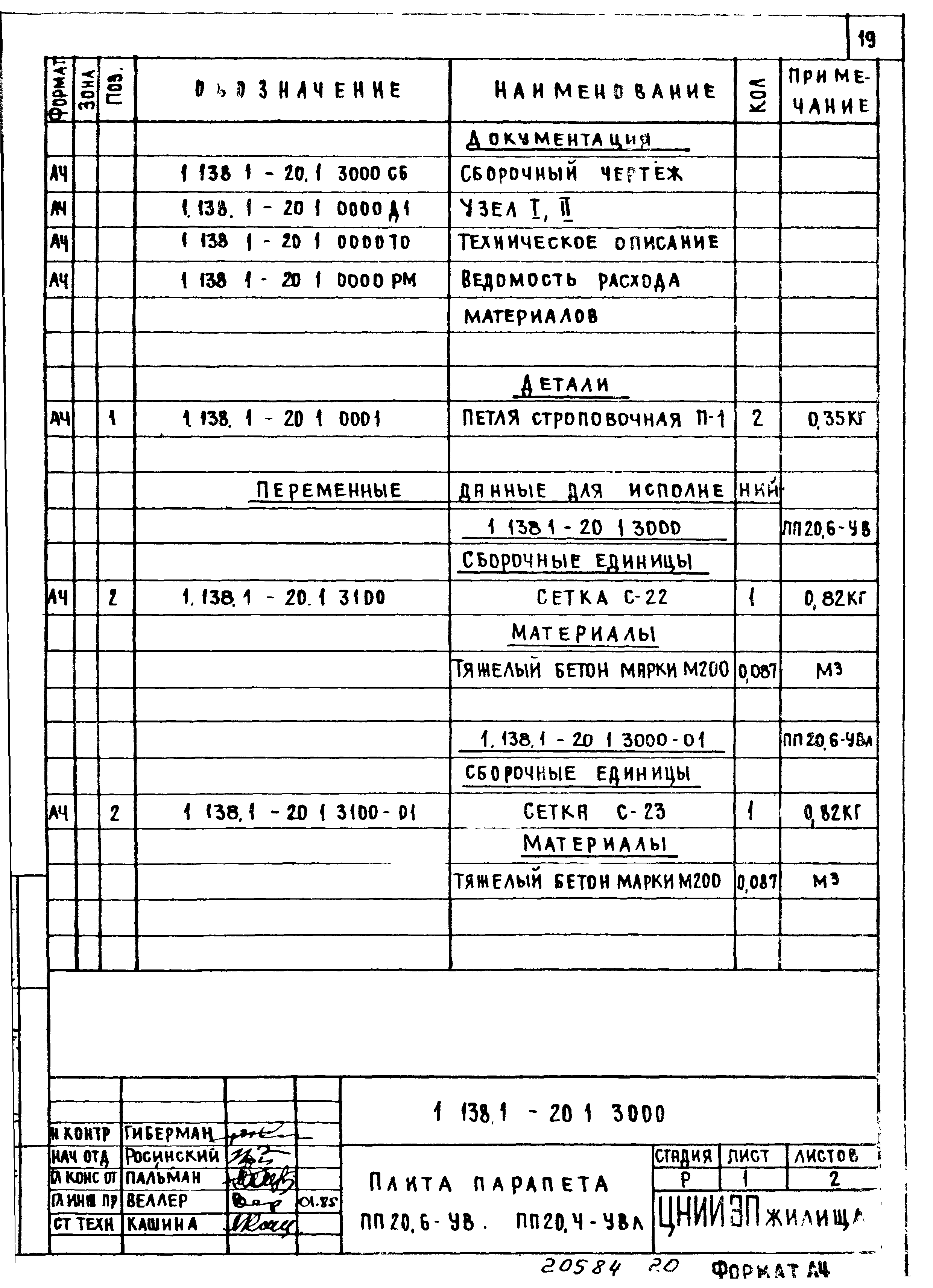

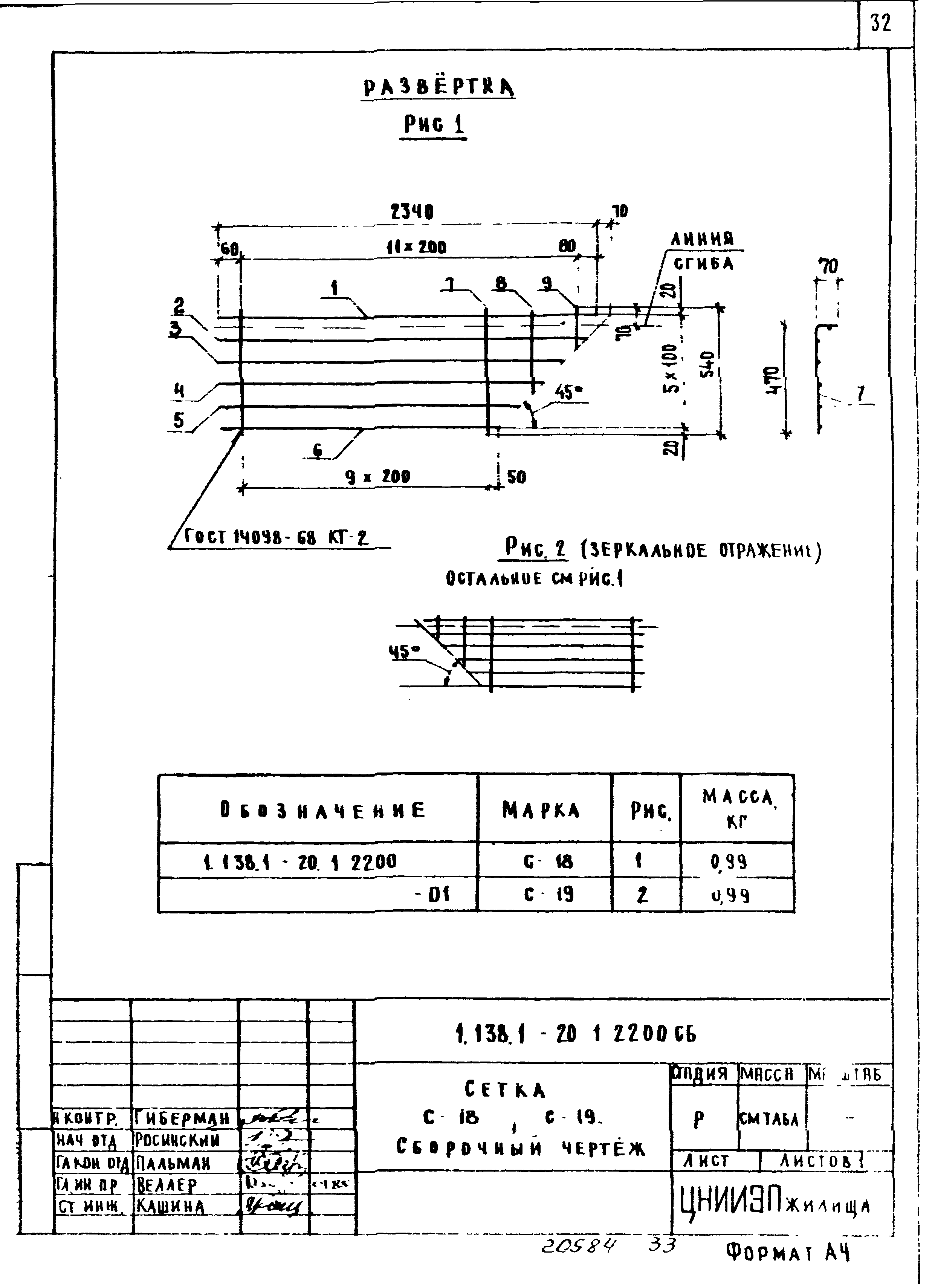

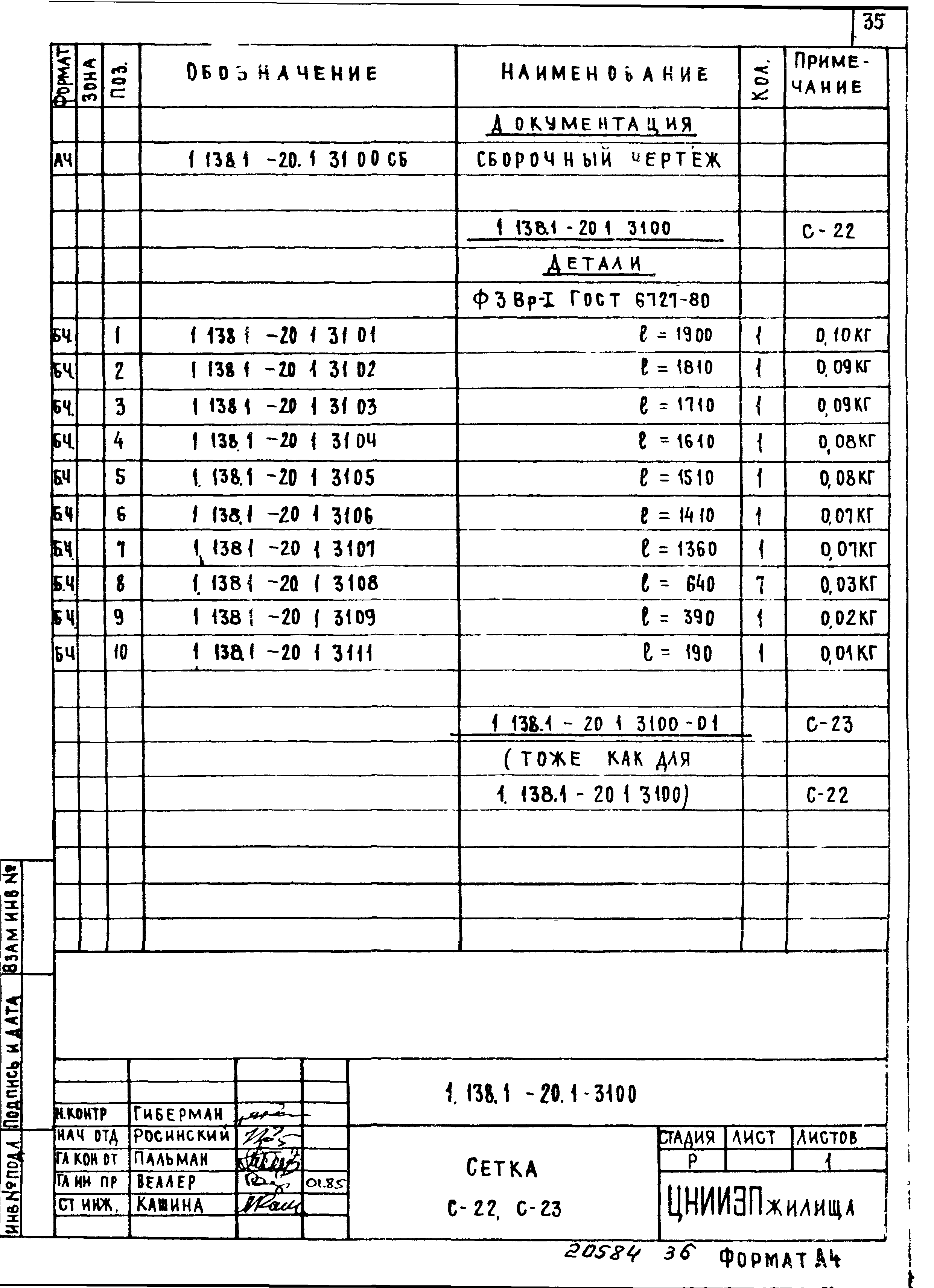

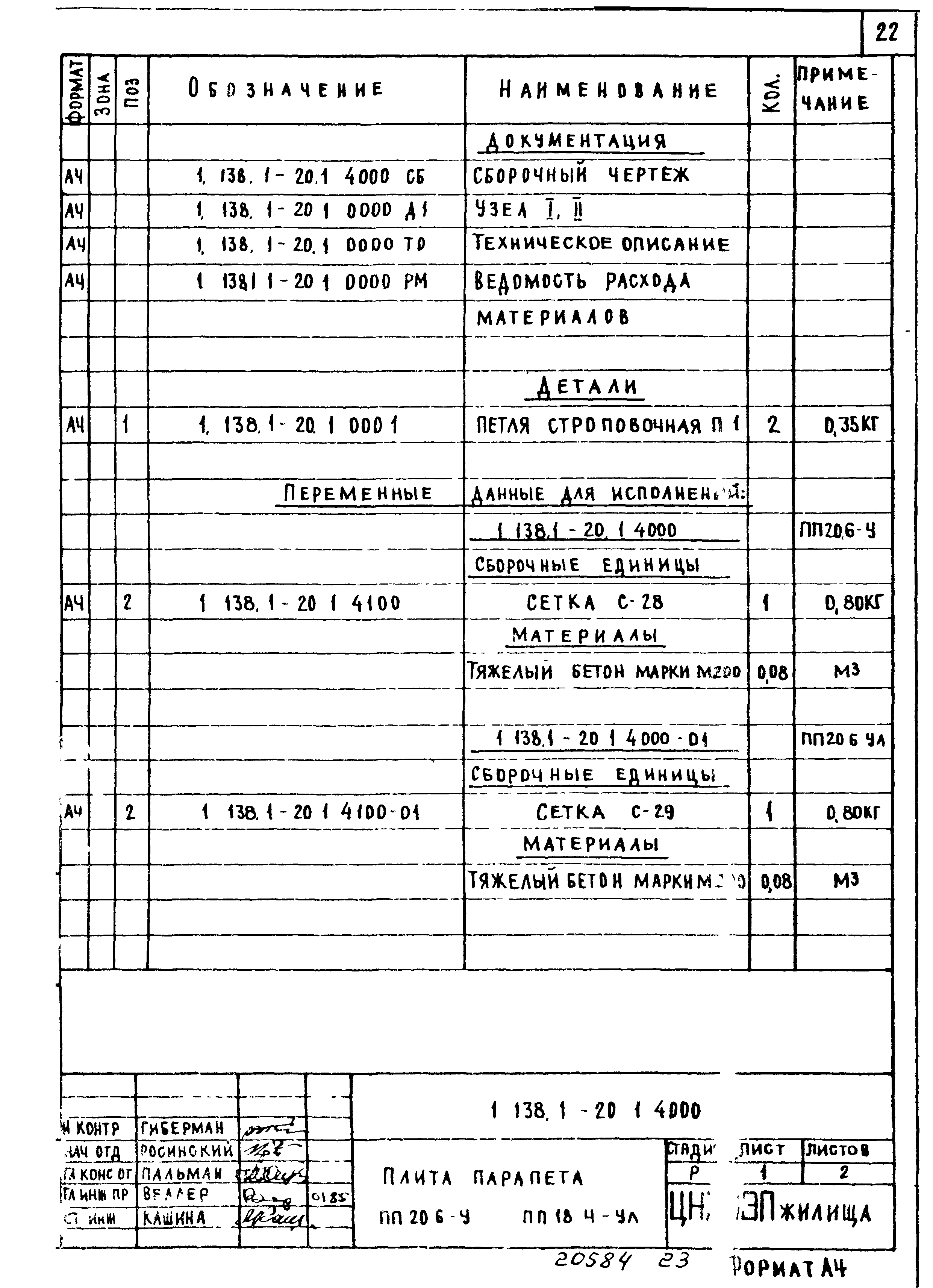

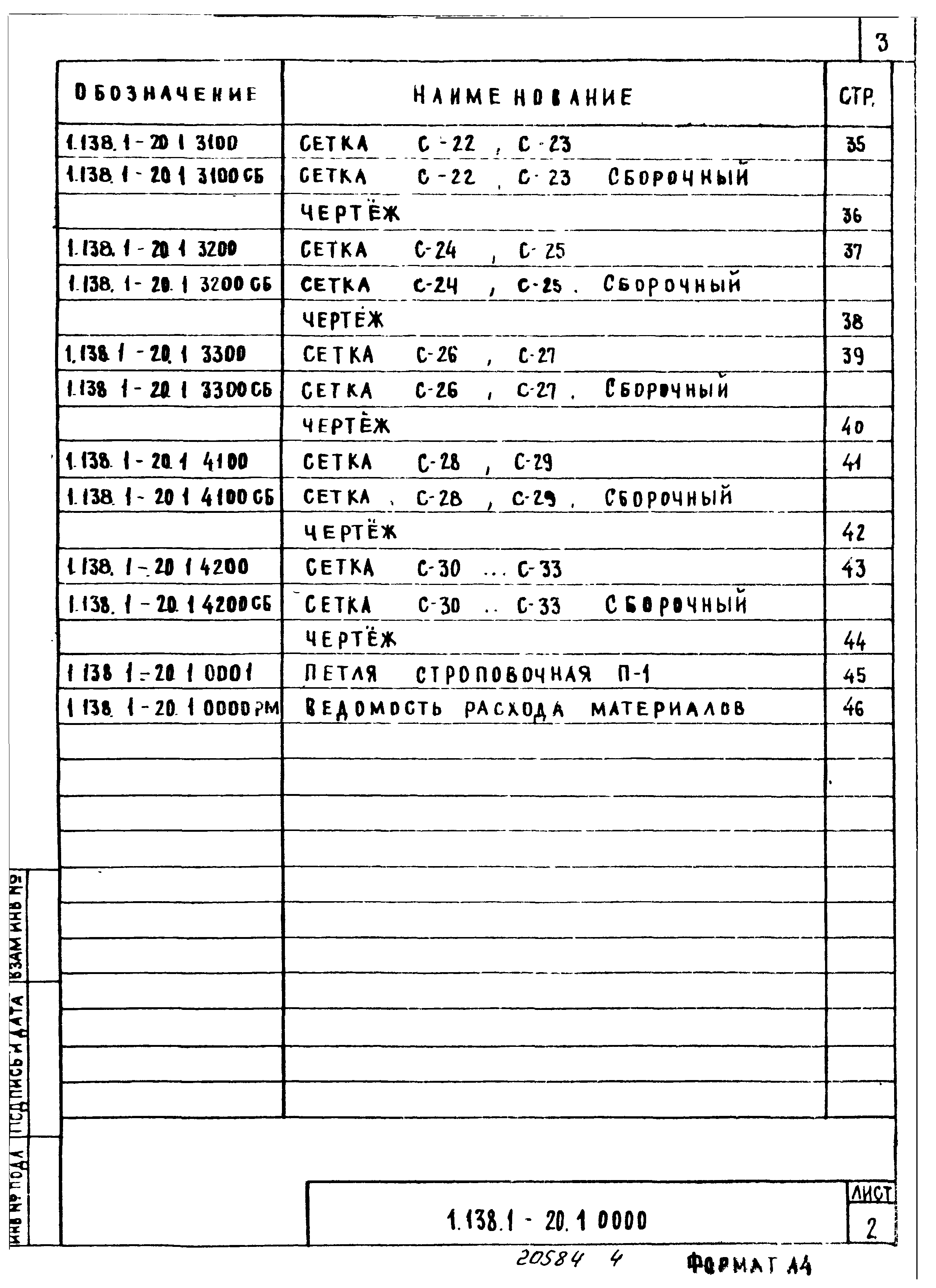

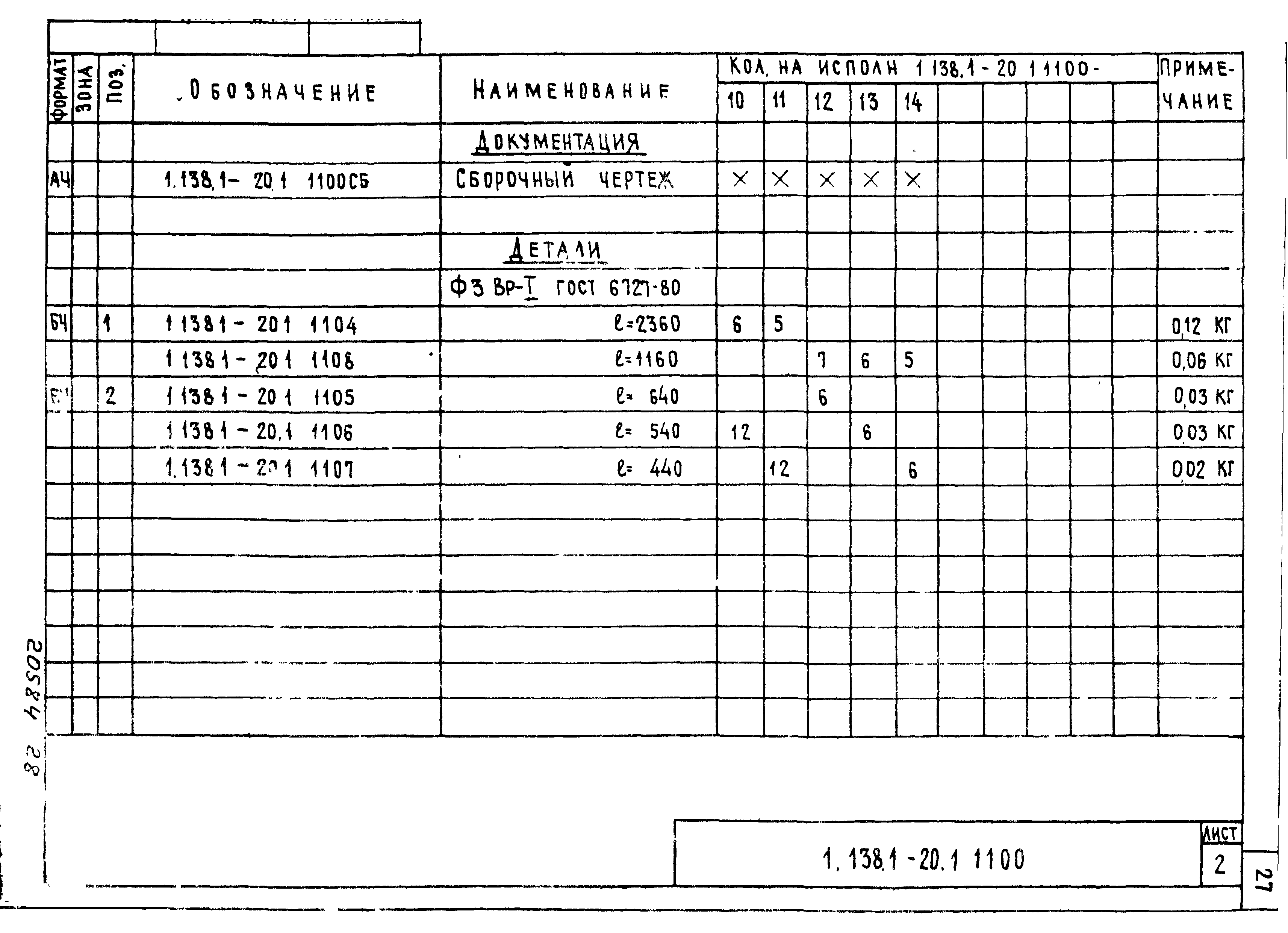

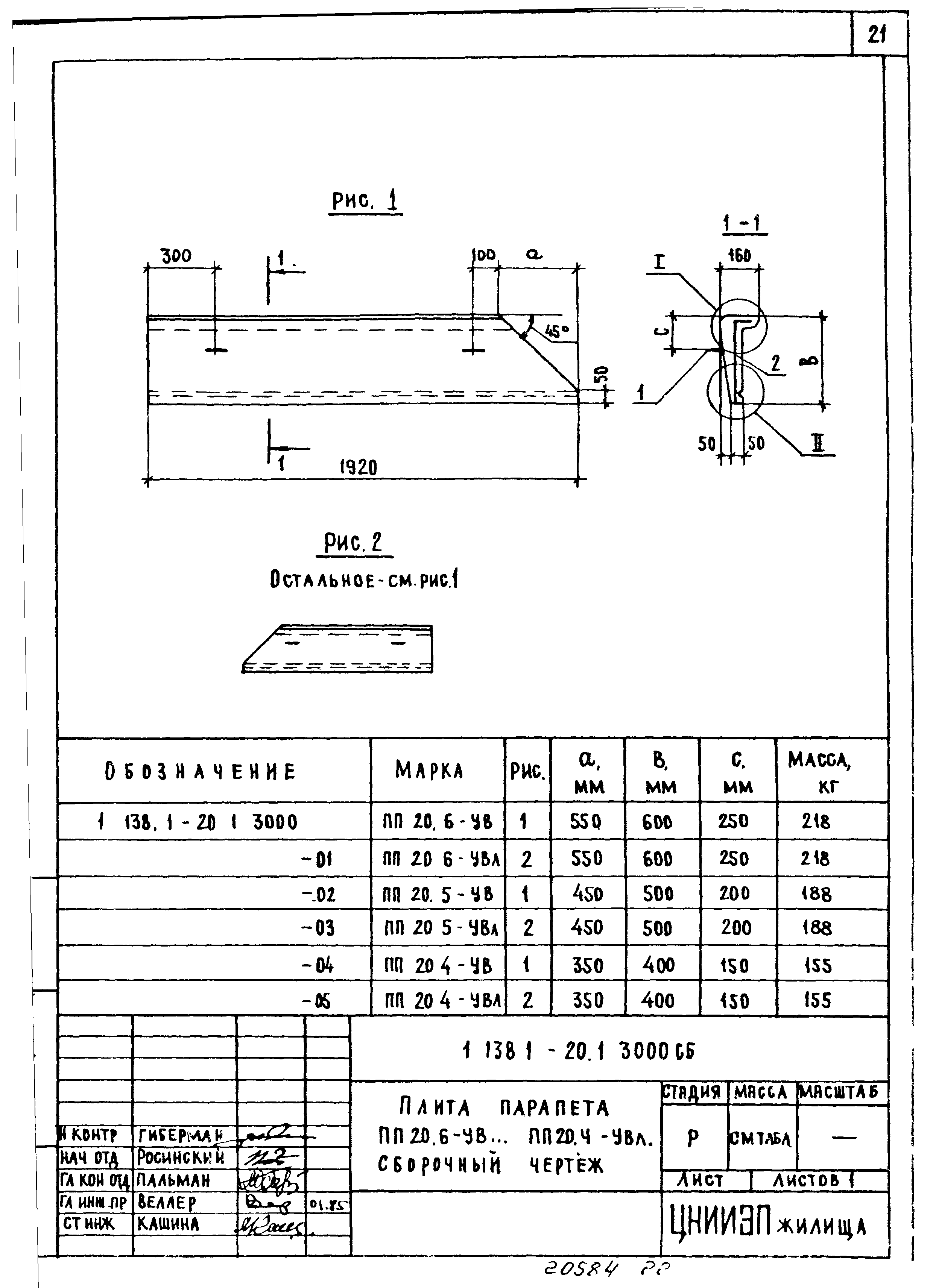

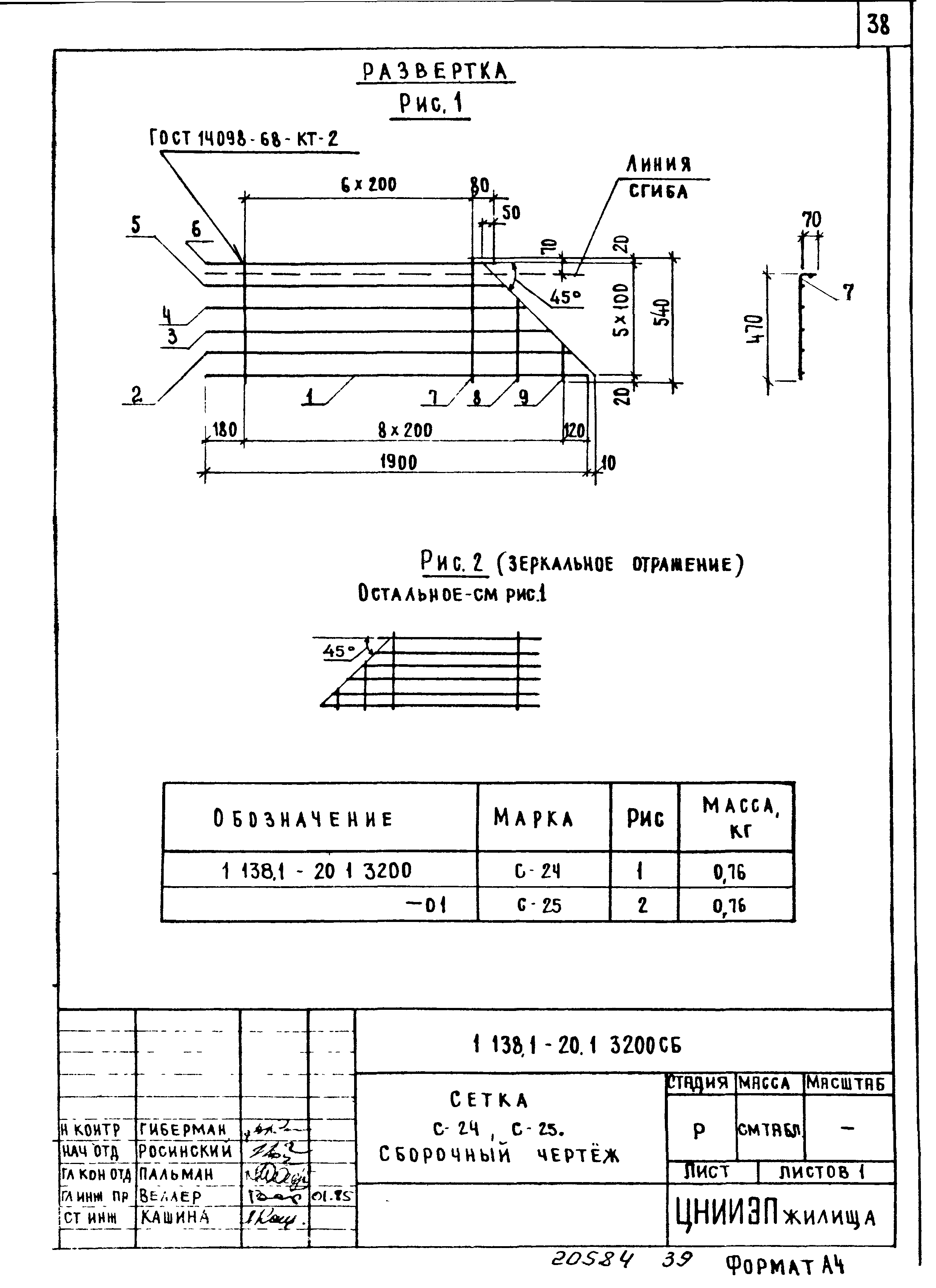

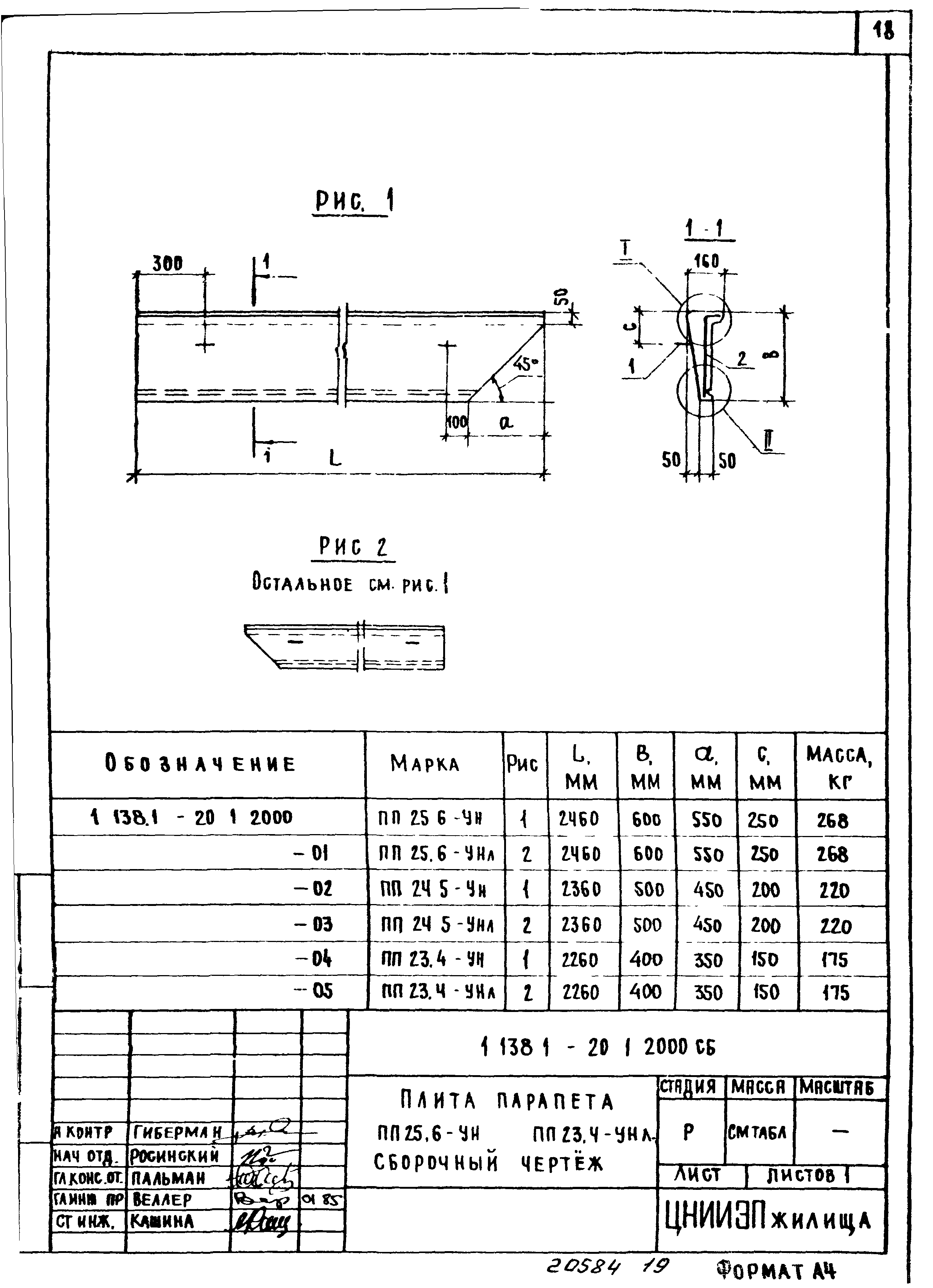

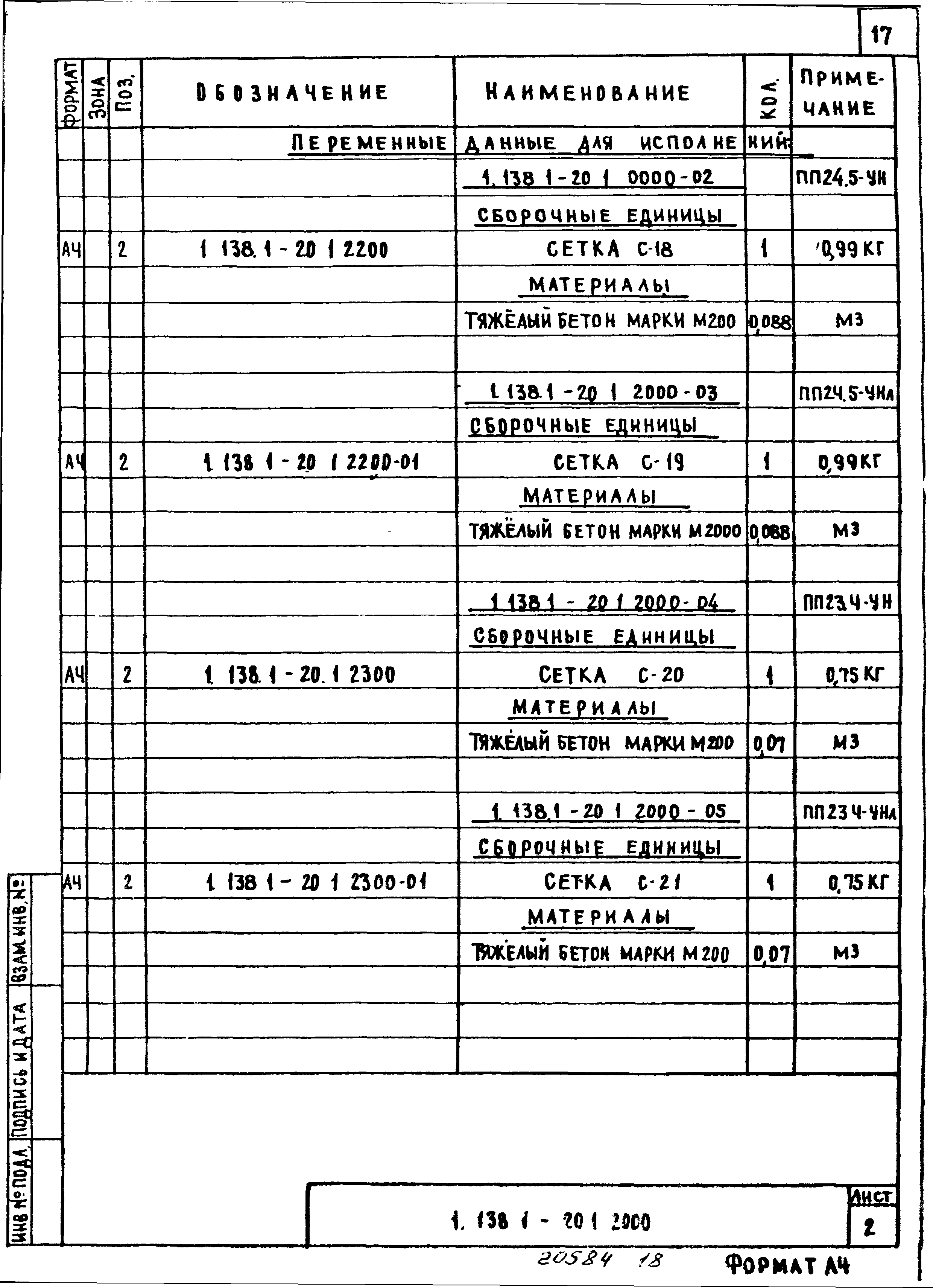

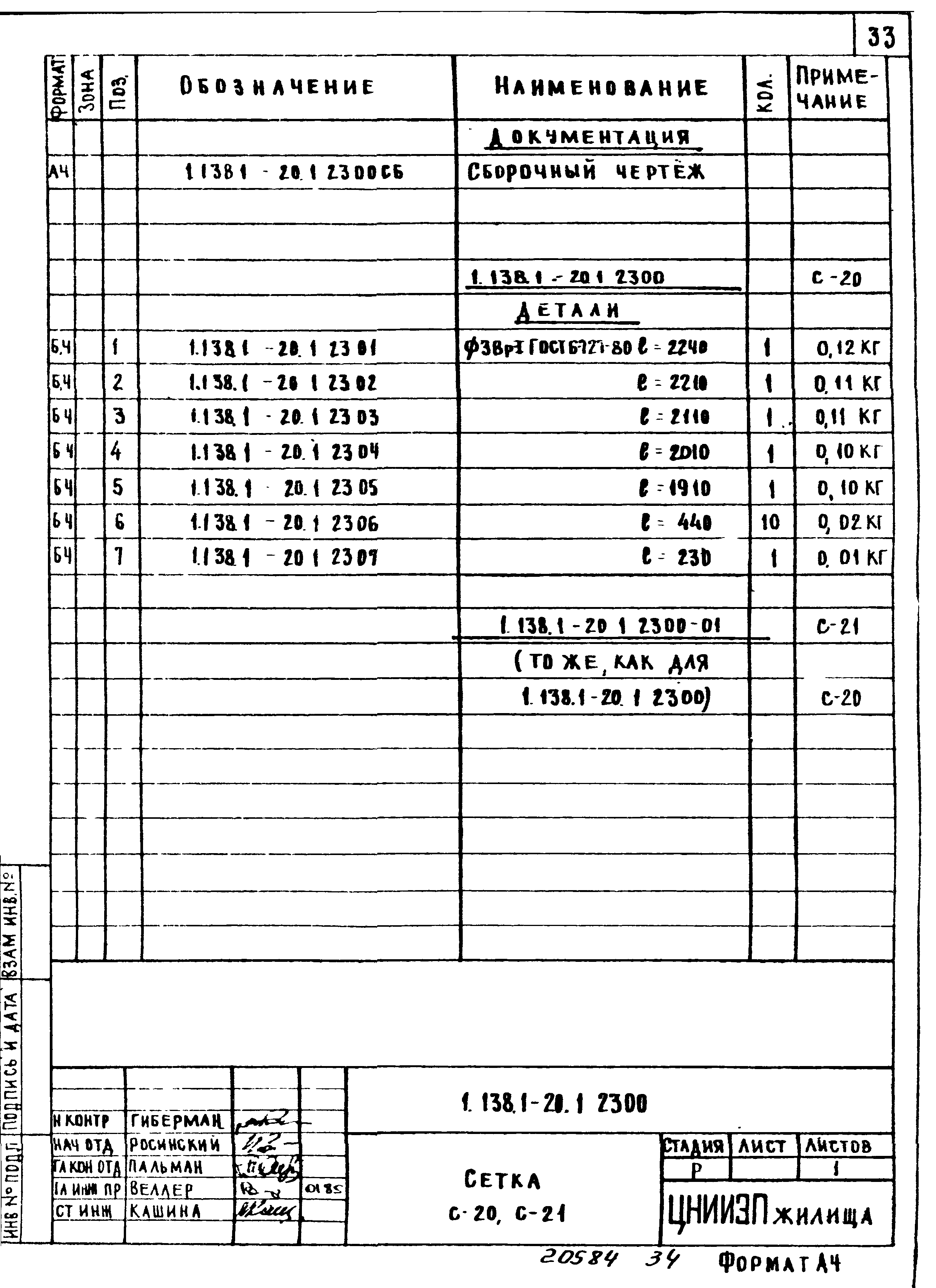

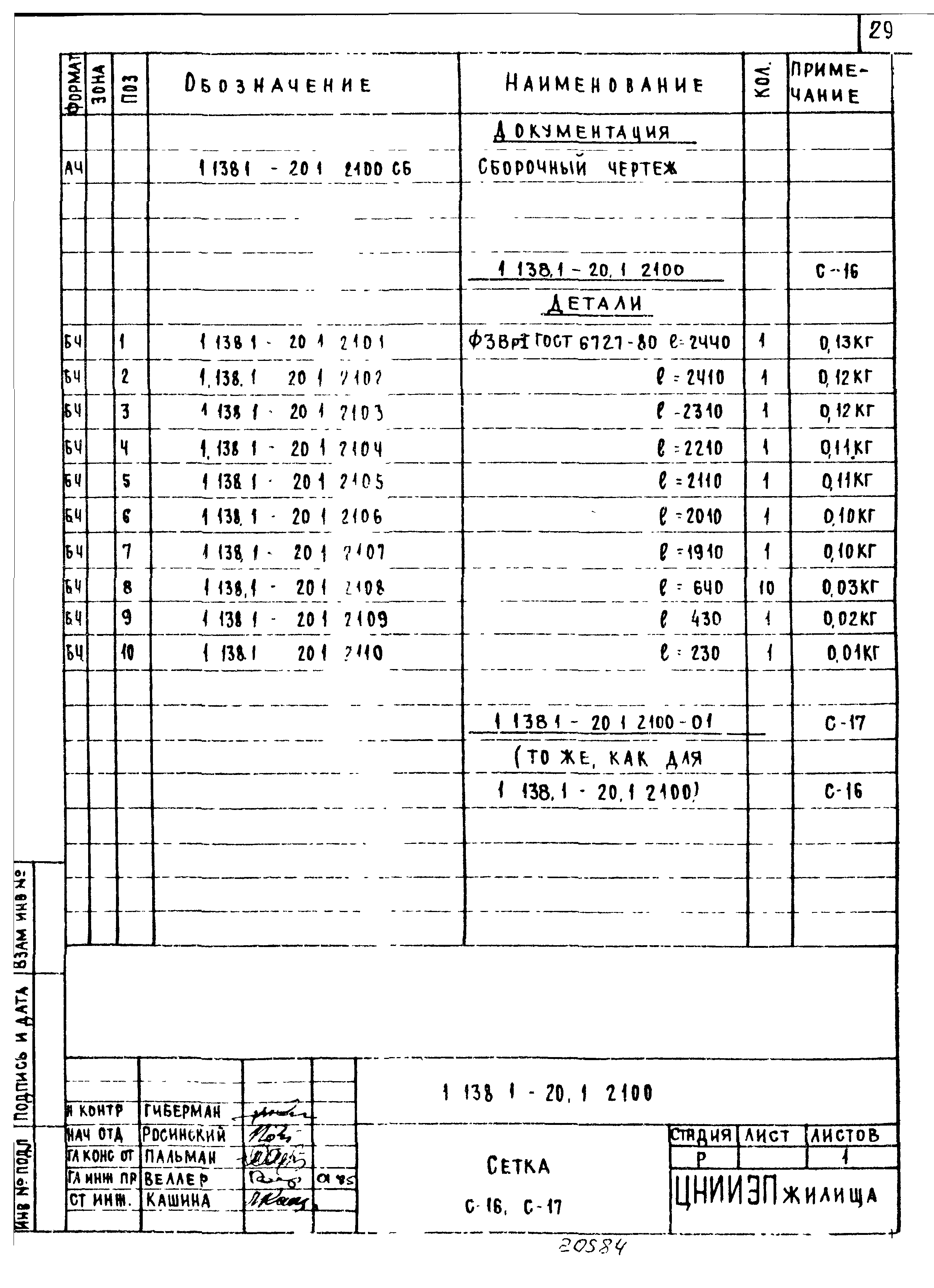

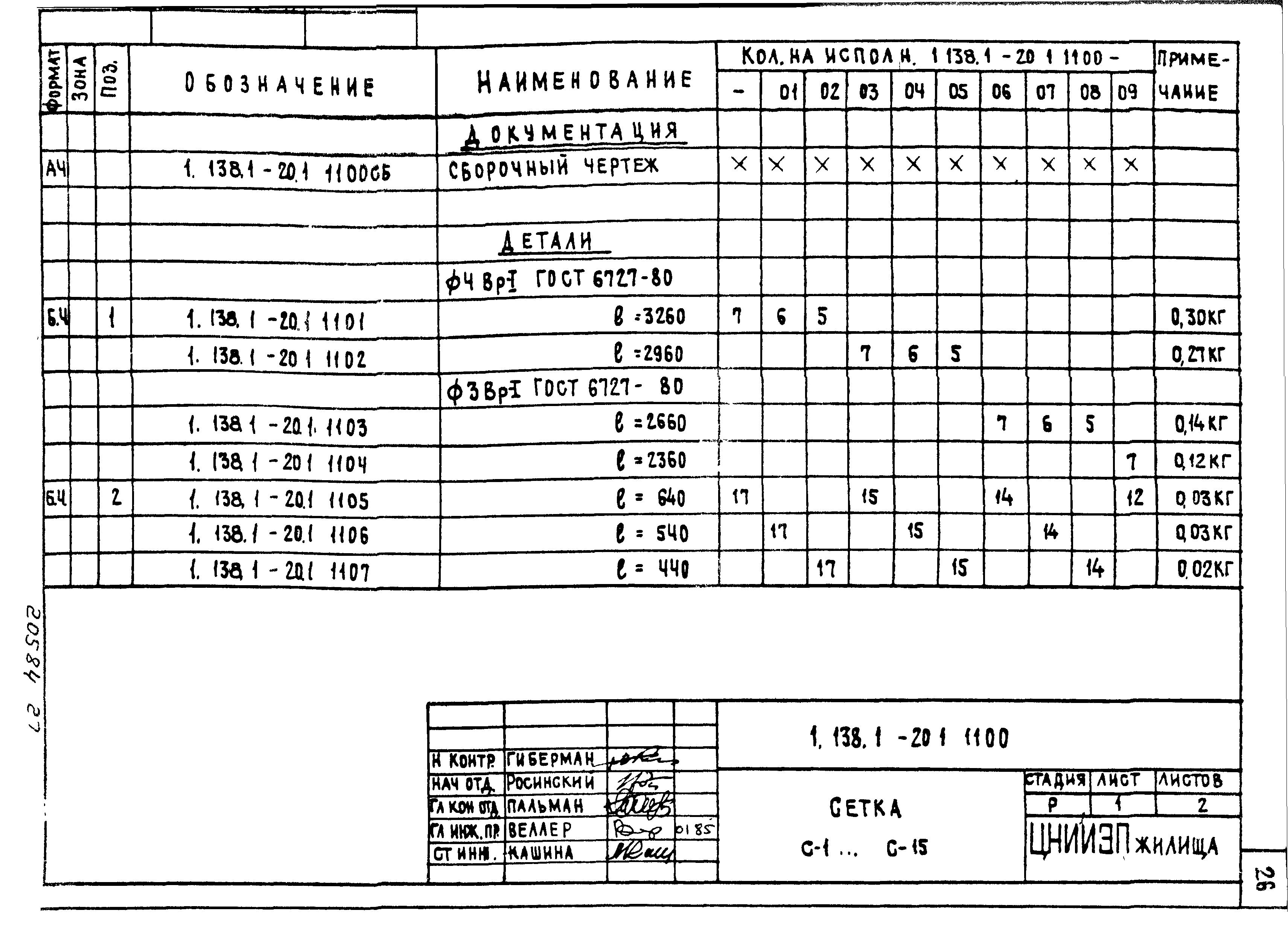

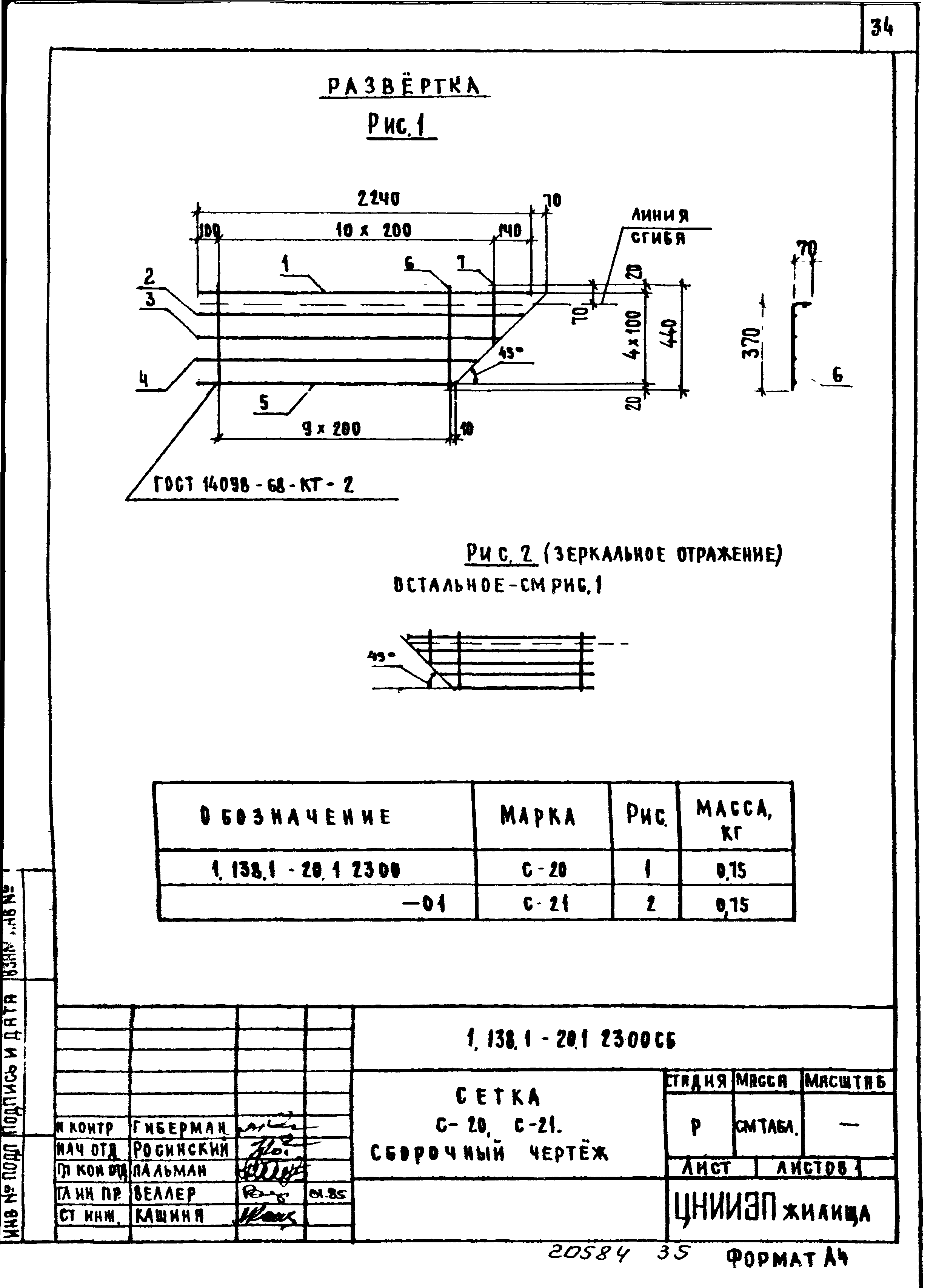

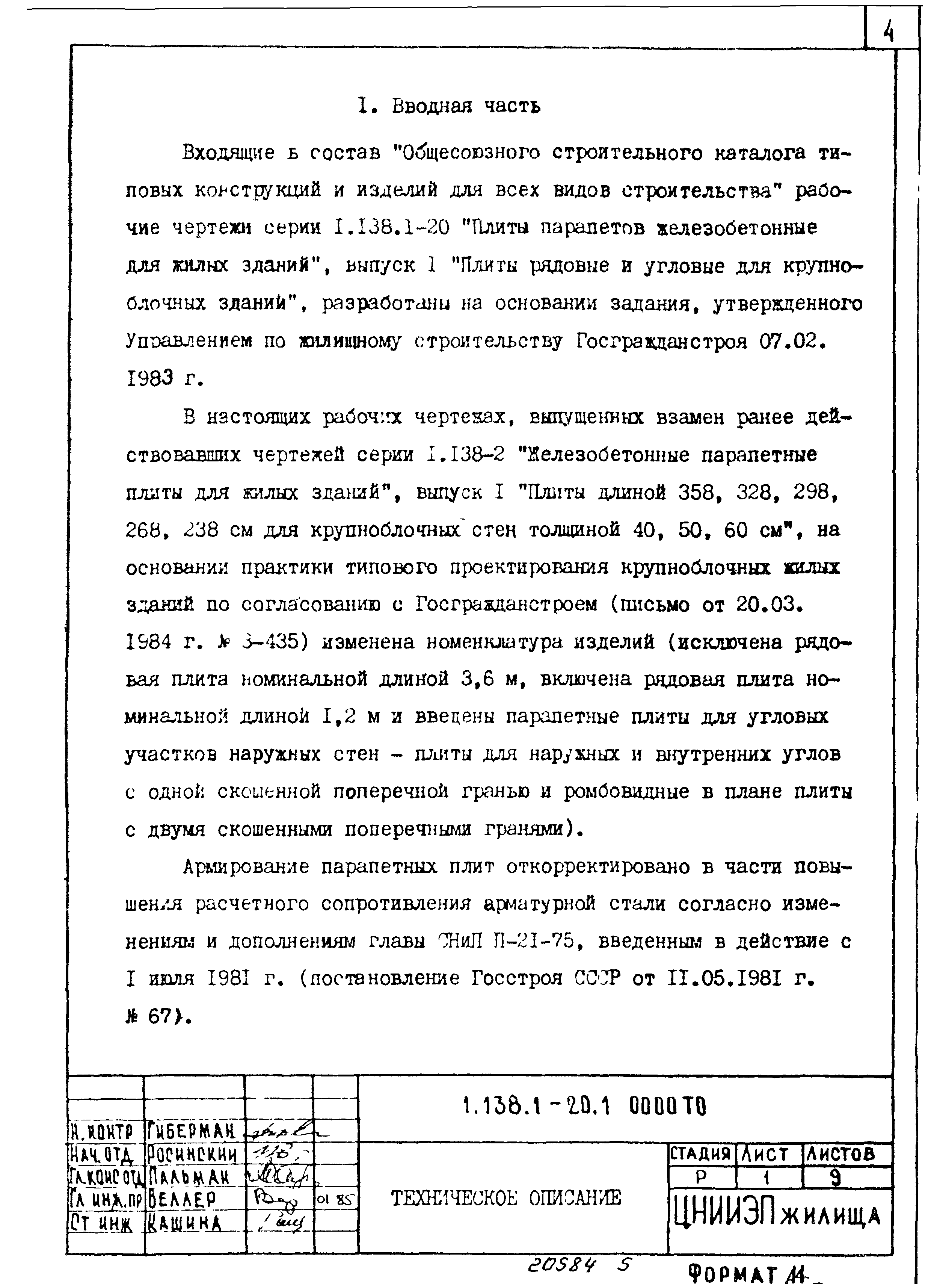

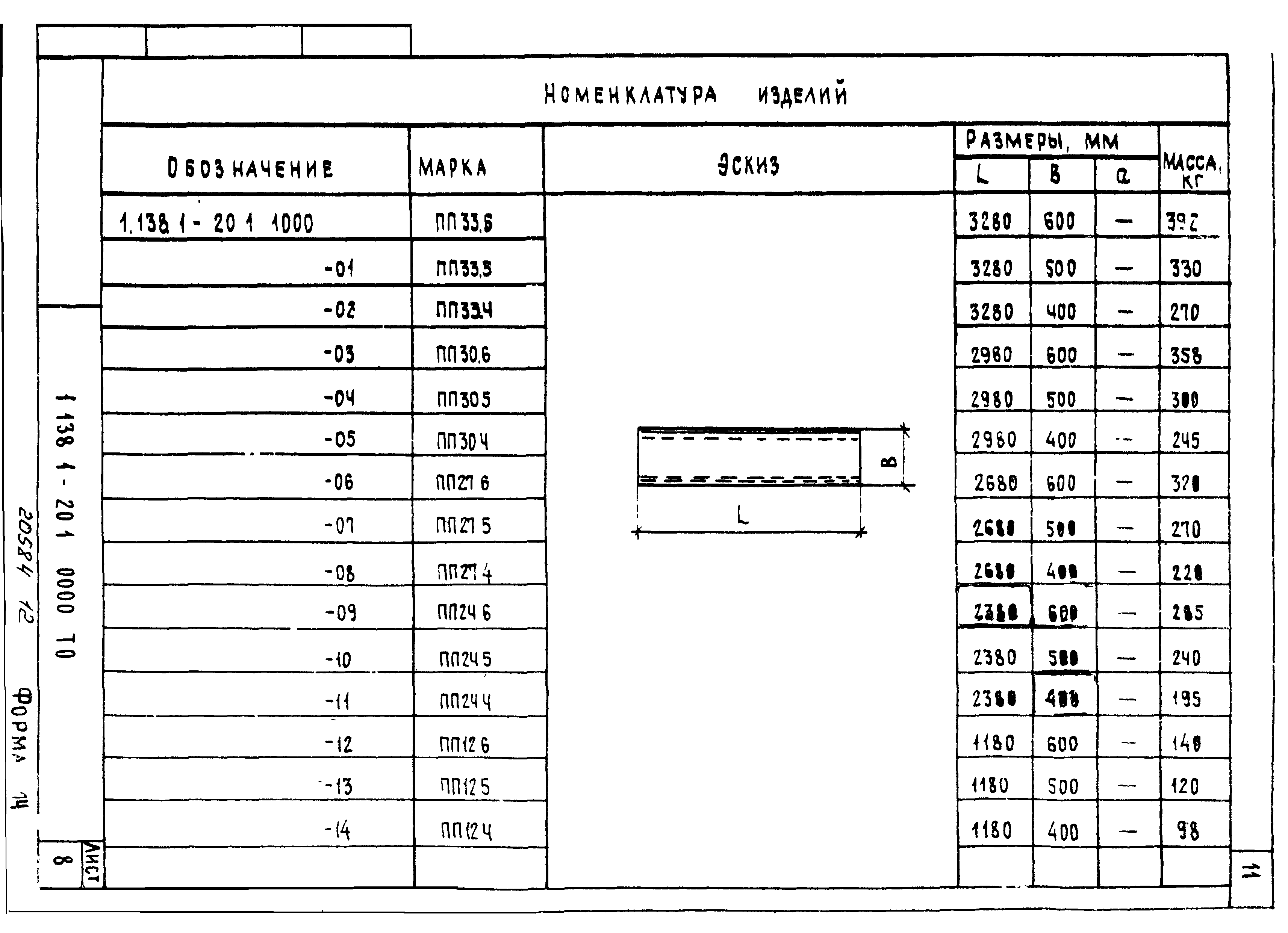

Оглавление:	1.138.1-20.1-0000 ТО Техническое описание 1.138.1-20.1-1000 Плита парапета ПП33,6…. ПП12,4 1.138.1-20.1-1000 СБ Плита парапета ПП33,6…. ПП12,4. Сборочный чертеж 1.138.1-20.1-2000 Плита парапета ПП25,6-УН…. ПП23,4-УНл 1.138.1-20.1-2000 СБ Плита парапета ПП25,6-УН…. ПП23,4-УНл. Сборочный чертеж 1.138.1-20.1-3000 Плита парапета ПП20,6-УВ…. ПП20,4-УВл 1.138.1-20.1-3000 СБ Плита парапета ПП20,6-УВ…. ПП20,4-УВл. Сборочный чертеж 1.138.1-20.1-4000 Плита парапета ПП20,6-У…. ПП18,4-Ул 1.138.1-20.1-4000 СБ Плита парапета ПП20,6-У…. ПП18,4-Ул. Сборочный чертеж 1.138.1-20.1-0000 Д1 Узел I. II 1.138.1-20.1-1100 Cетка С-1… С-15 1.138.1-20.1-1100 СБ Cетка С-1… С-15. Сборочный чертеж 1.138.1-20.1-2100 Cетка С-16, С-17 1.138.1-20.1-2100 СБ Cетка С-16, С-17. Сборочный чертеж 1.138.1-20.1-2200 Cетка С-18, С-19 1.138.1-20.1-2200 СБ Cетка С-18, С-19. Сборочный чертеж 1.138.1-20.1-2300 Cетка С-20, С-21 1.138.1-20.1-2300 СБ Cетка С-20, С-21. Сборочный чертеж 1.138.1-20.1-3100 Cетка С-22, С-23 1.138.1-20.1-3100 СБ Cетка С-22, С-23. Сборочный чертеж 1.138.1-20.1-3200 Cетка С-24, С-25 1.138.1-20.1-3200 СБ Cетка С-24, С-25. Сборочный чертеж 1.138.1-20.1-3300 Cетка С-26, С-27 1.138.1-20.1-3300 СБ Cетка С-26, С-27. Сборочный чертеж 1.138.1-20.1-4100 Cетка С-28, С-29 1.138.1-20.1-4100 СБ Cетка С-28, С-29. Сборочный чертеж 1.138.1-20.1-4200 Cетка С-30… С-33 1.138.1-20.1-4200 СБ Cетка С-30… С-33. Сборочный чертеж 1.138.1-20.1-0001 Петля строповочная П-1 1.138.1-20.1-0000 РМ Ведомость расхода материалов
Разработан:	ЦНИИЭП жилища
Утверждён:	11.06.1985 Госгражданстрой (Gosgrazhdanstroy 179)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1985 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели и блоки парапетов. Карнизы
Нормативные ссылки:	СНиП 2.01.01-82 «Строительная климатология и геофизика» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП II-21-75 «Бетонные и железобетонные конструкции»
