Серия 1.138.1-15

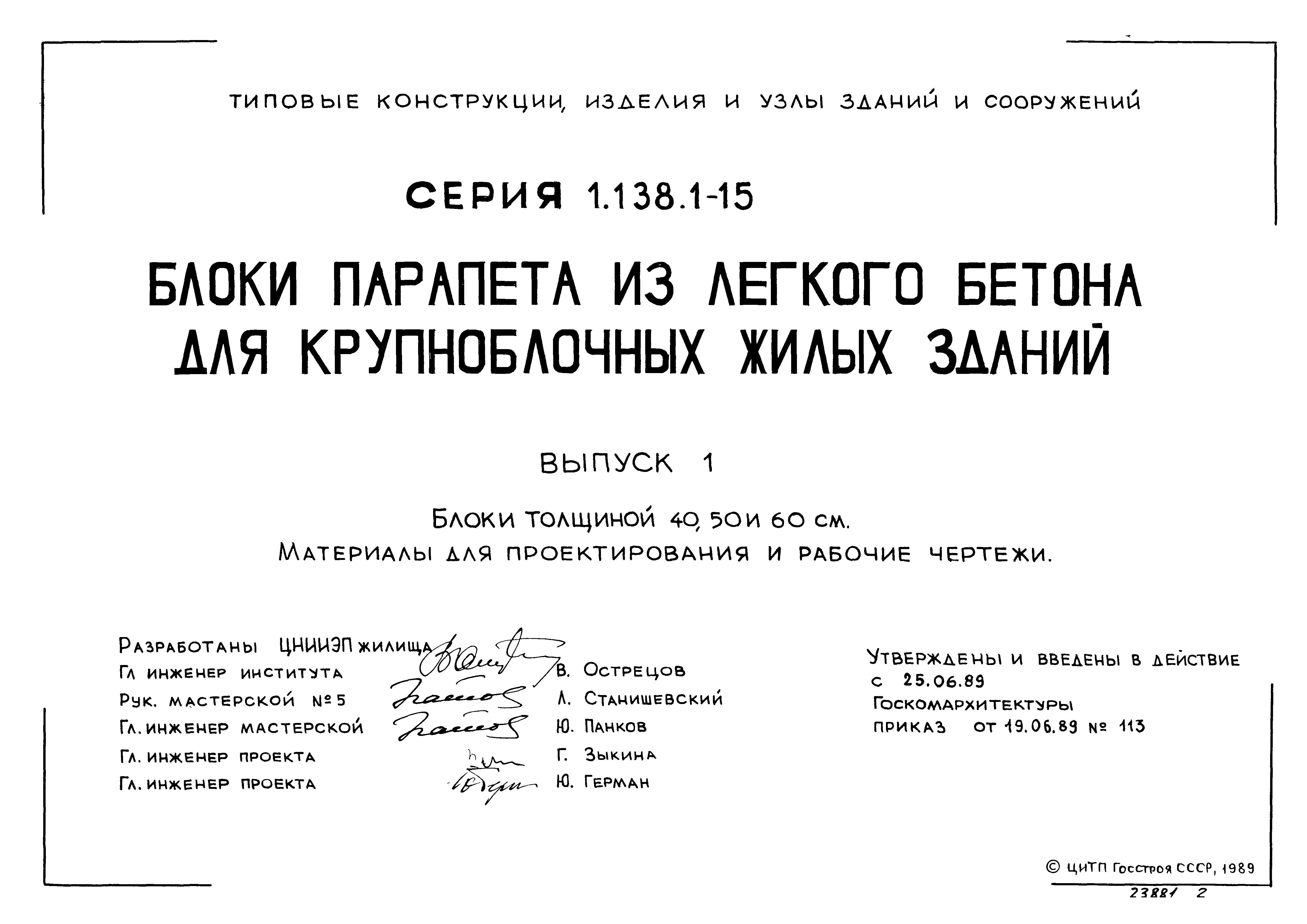

Выпуск 1. Блоки толщиной 40, 50 и 60 см. Материалы для проектирования и рабочие чертежи

Обозначение:	Серия 1.138.1-15
Обозначение англ:	Series 1.138.1-15
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Блоки толщиной 40, 50 и 60 см. Материалы для проектирования и рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	25.06.1989
Область применения:	Рабочие чертежи блоков парапета, разработанные в настоящем выпуске, предназначены для изготовления блоков предприятиями строительной промышленности и применения в наружных стенах жилых домов с крупноблочными стенами высотой 5 - 9 этажей

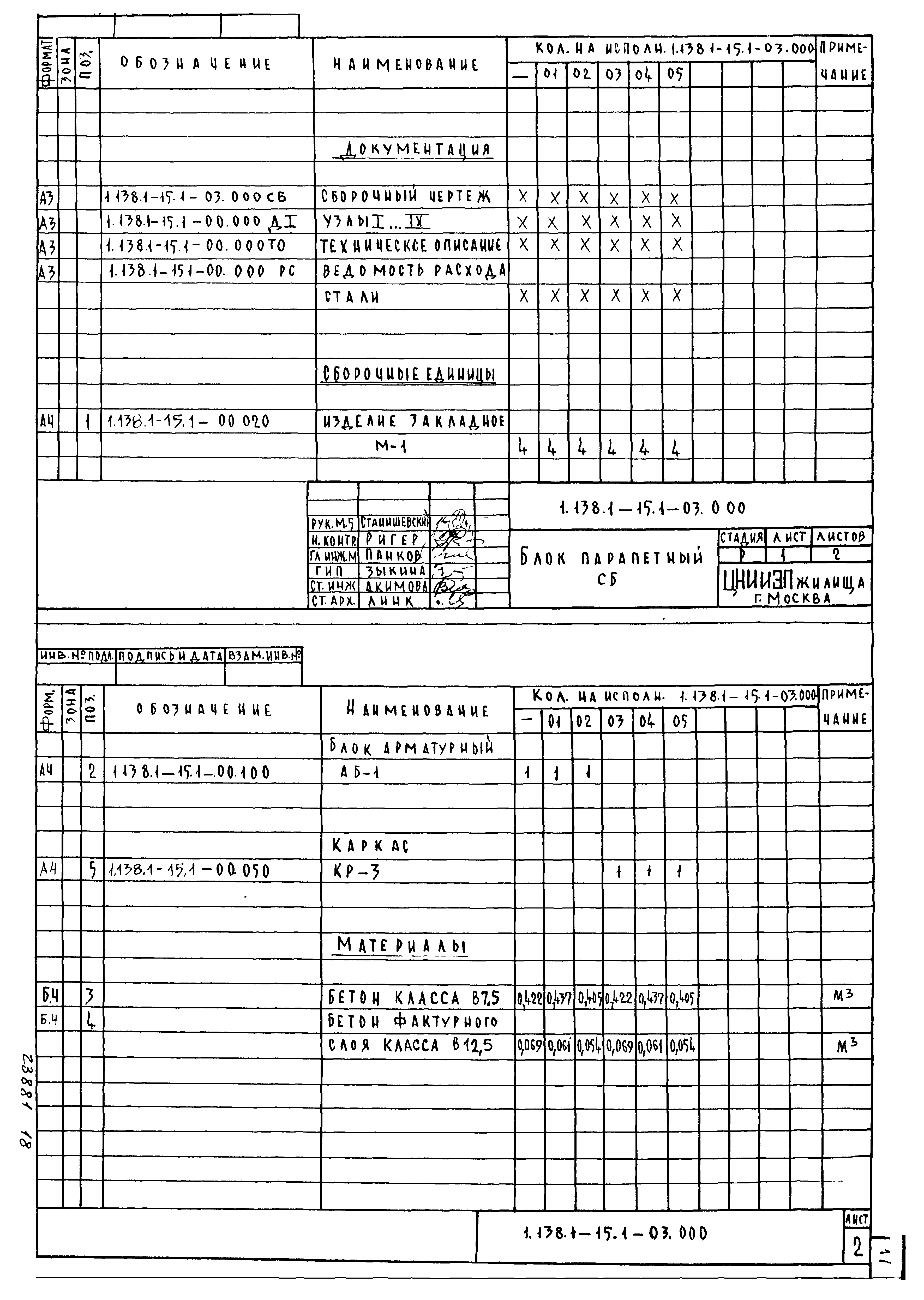

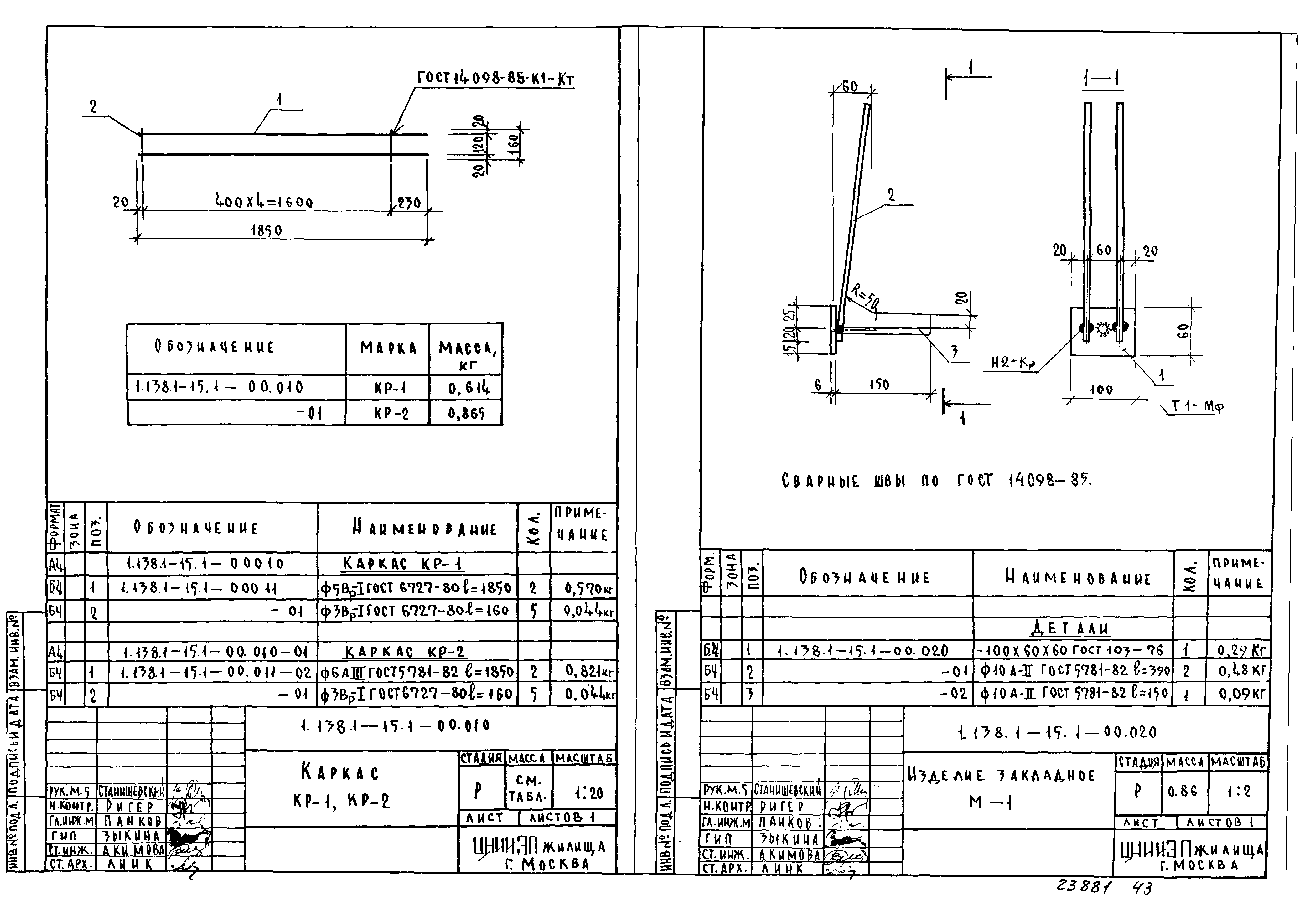

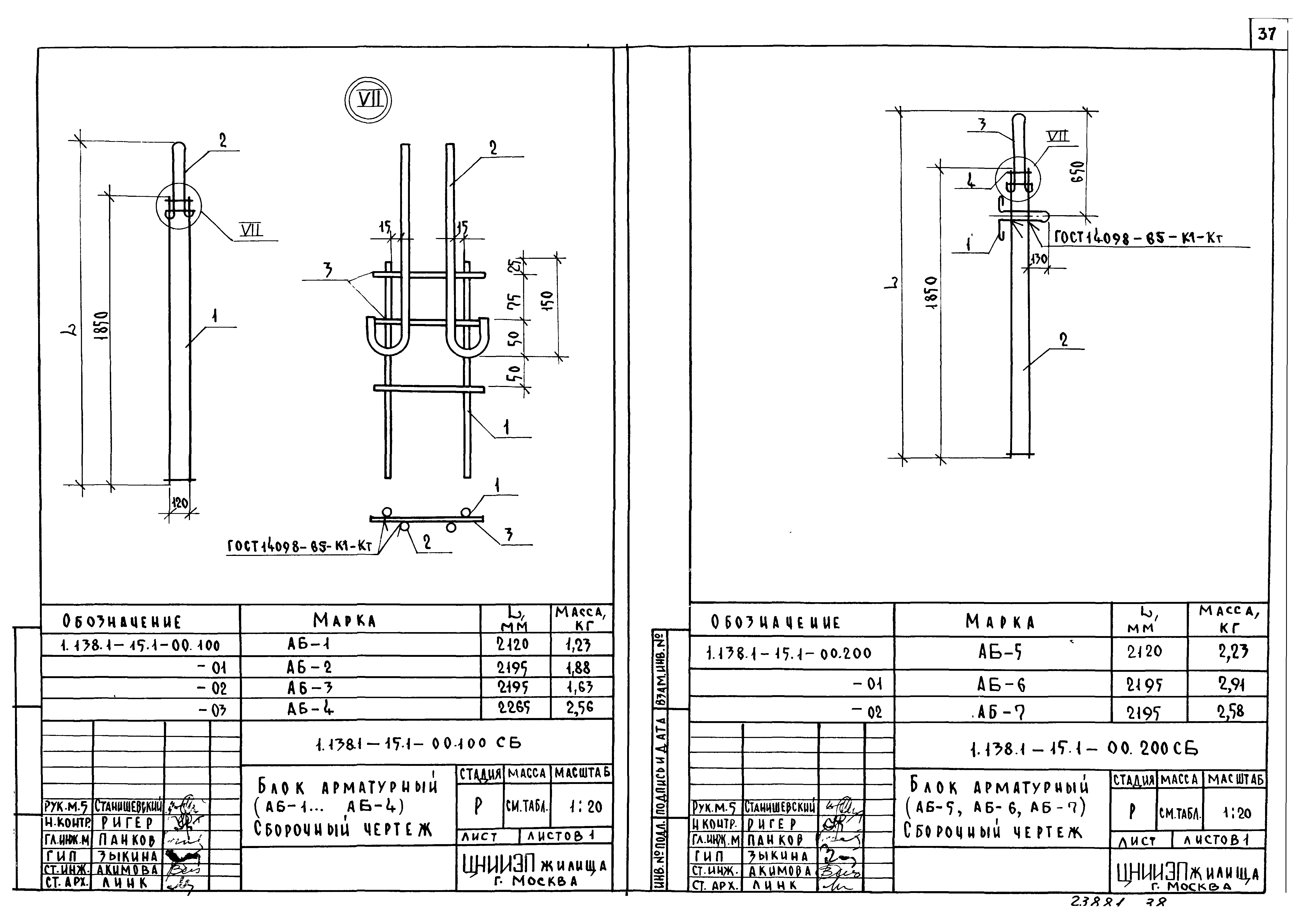

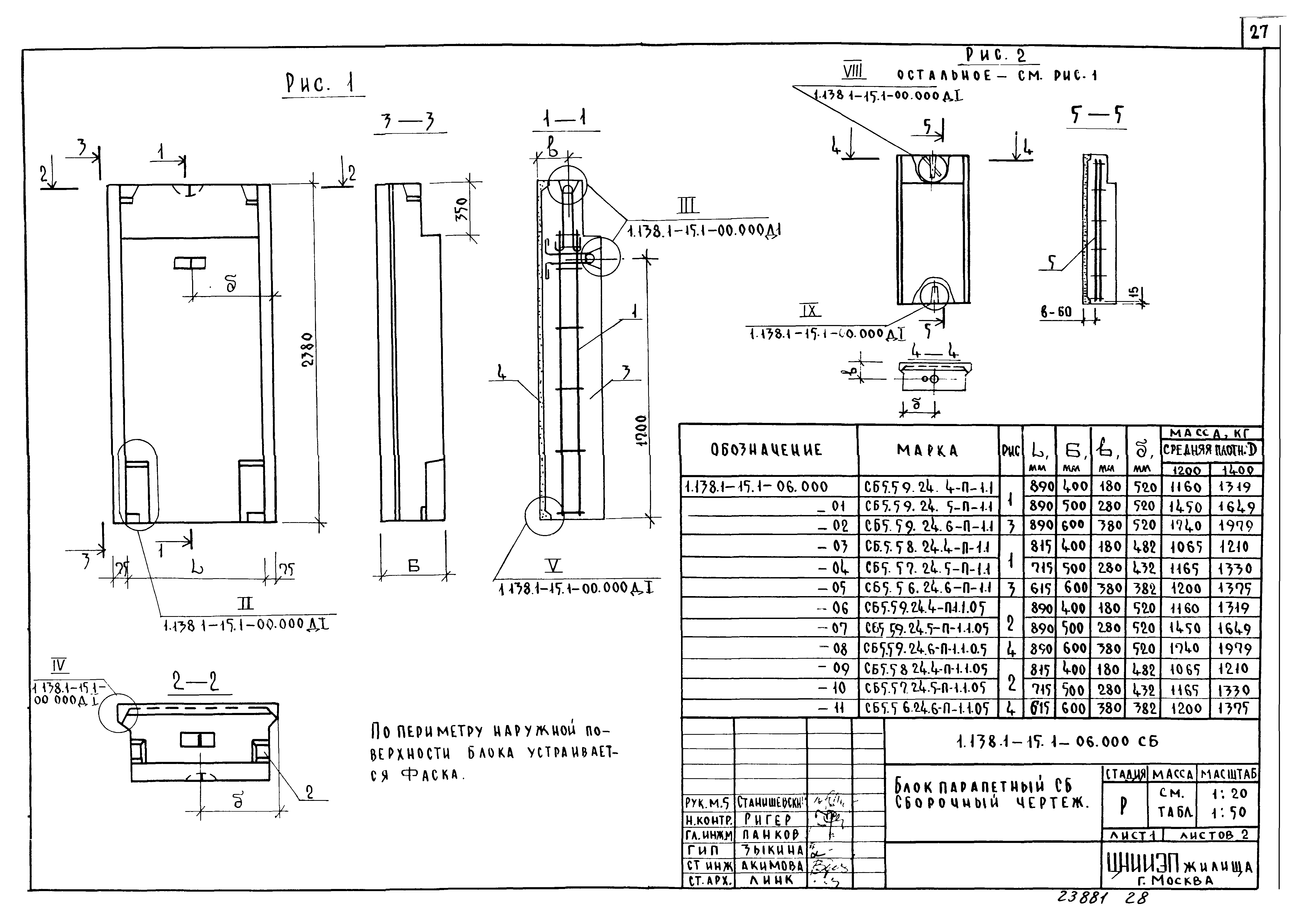

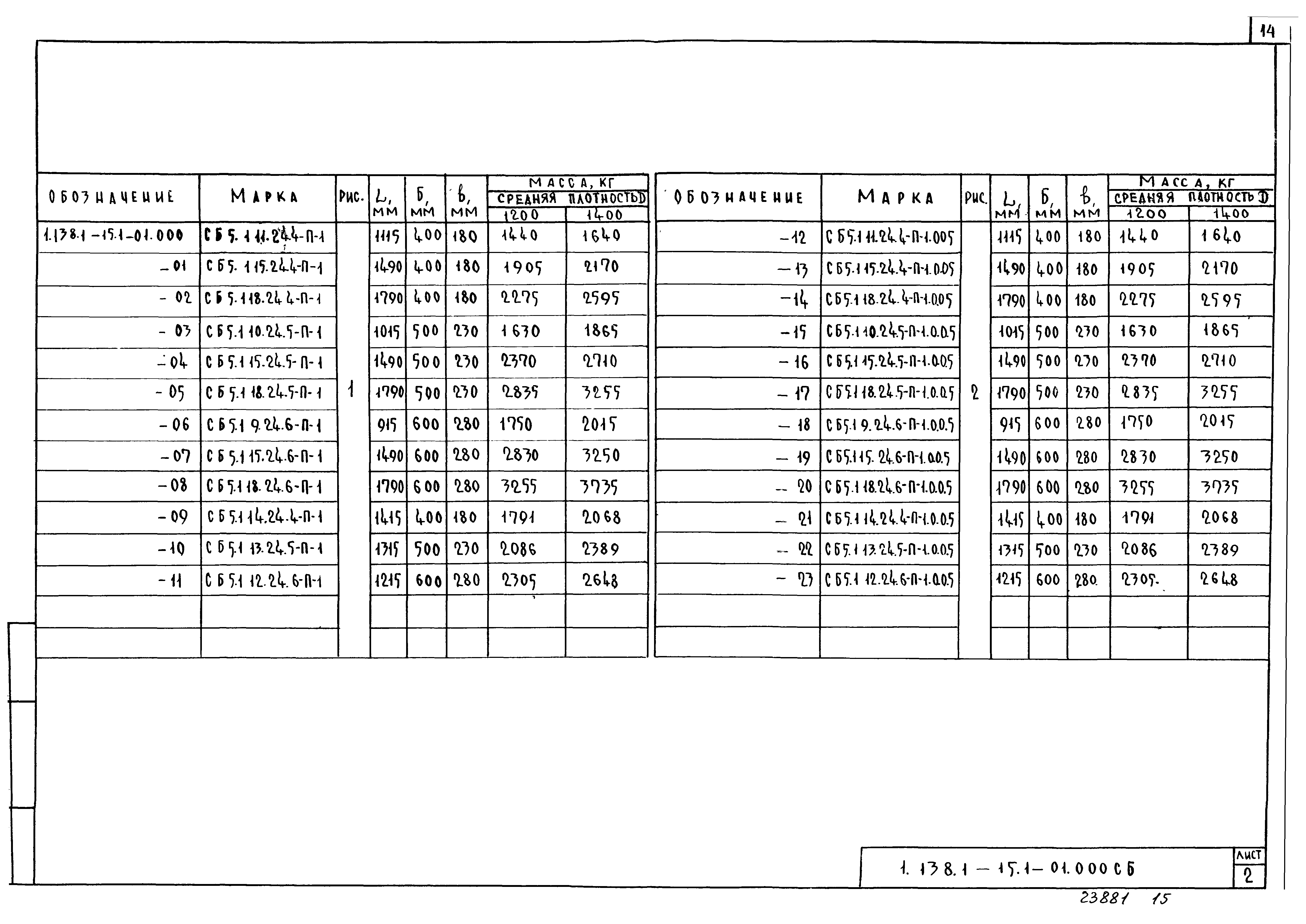

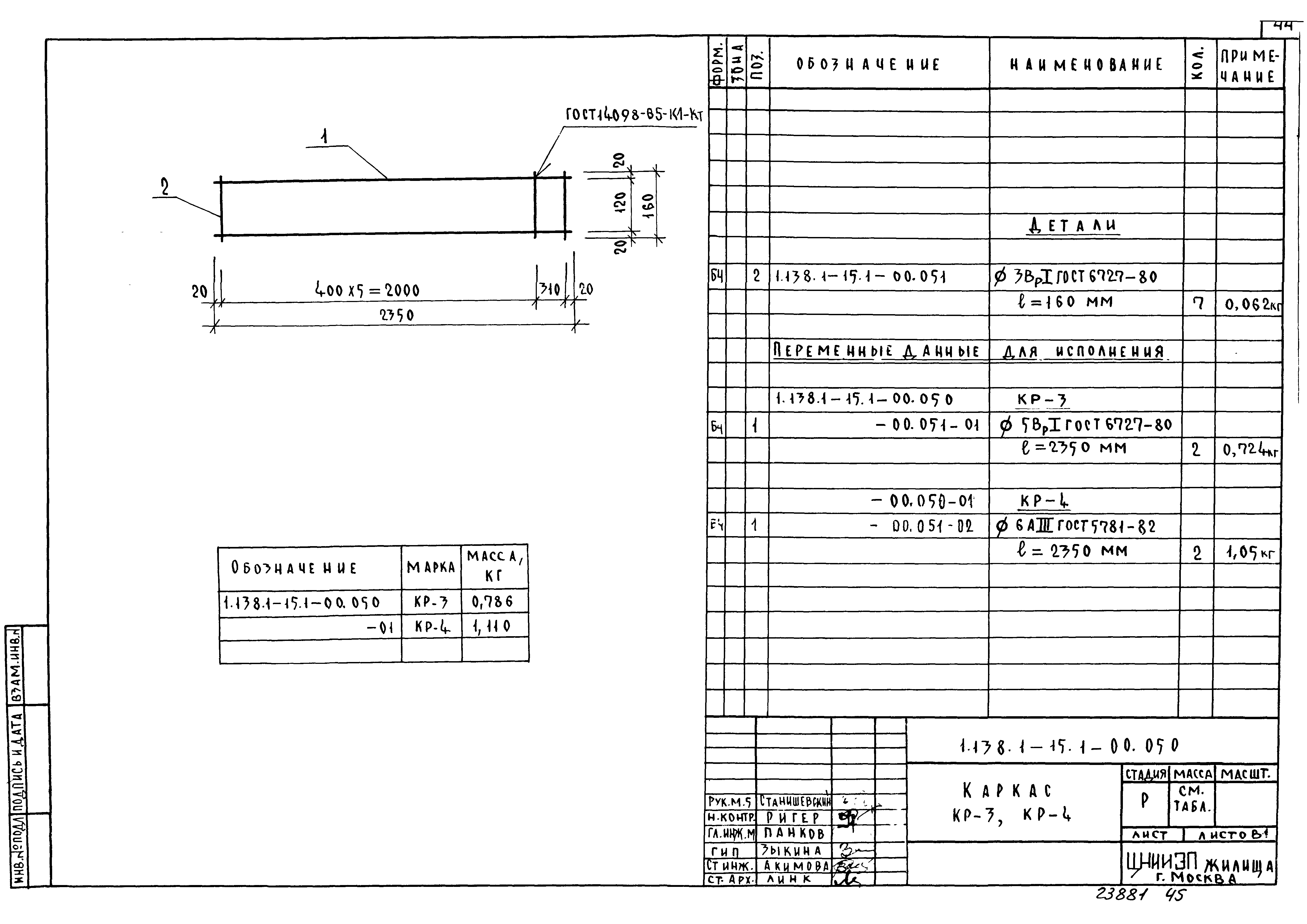

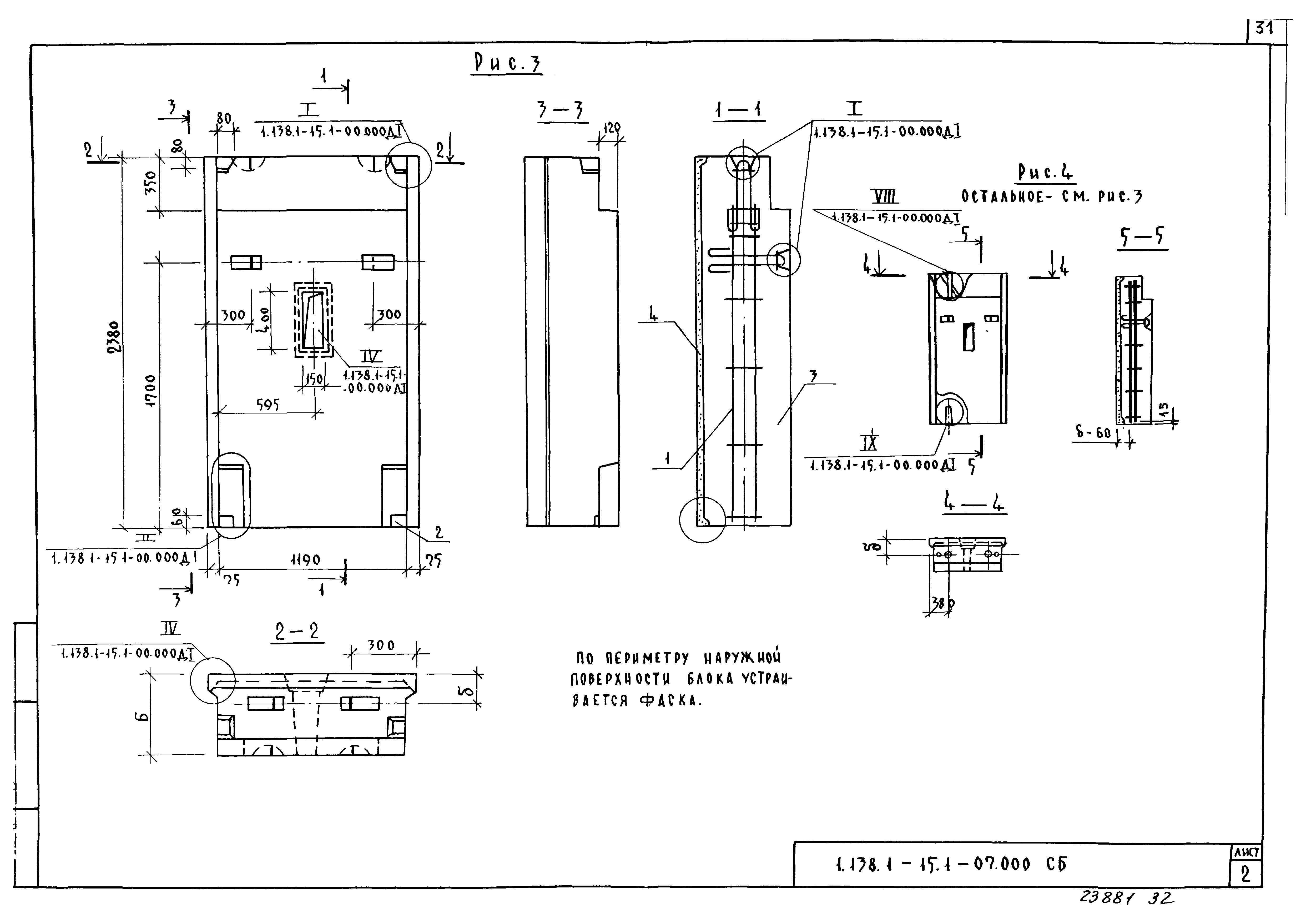

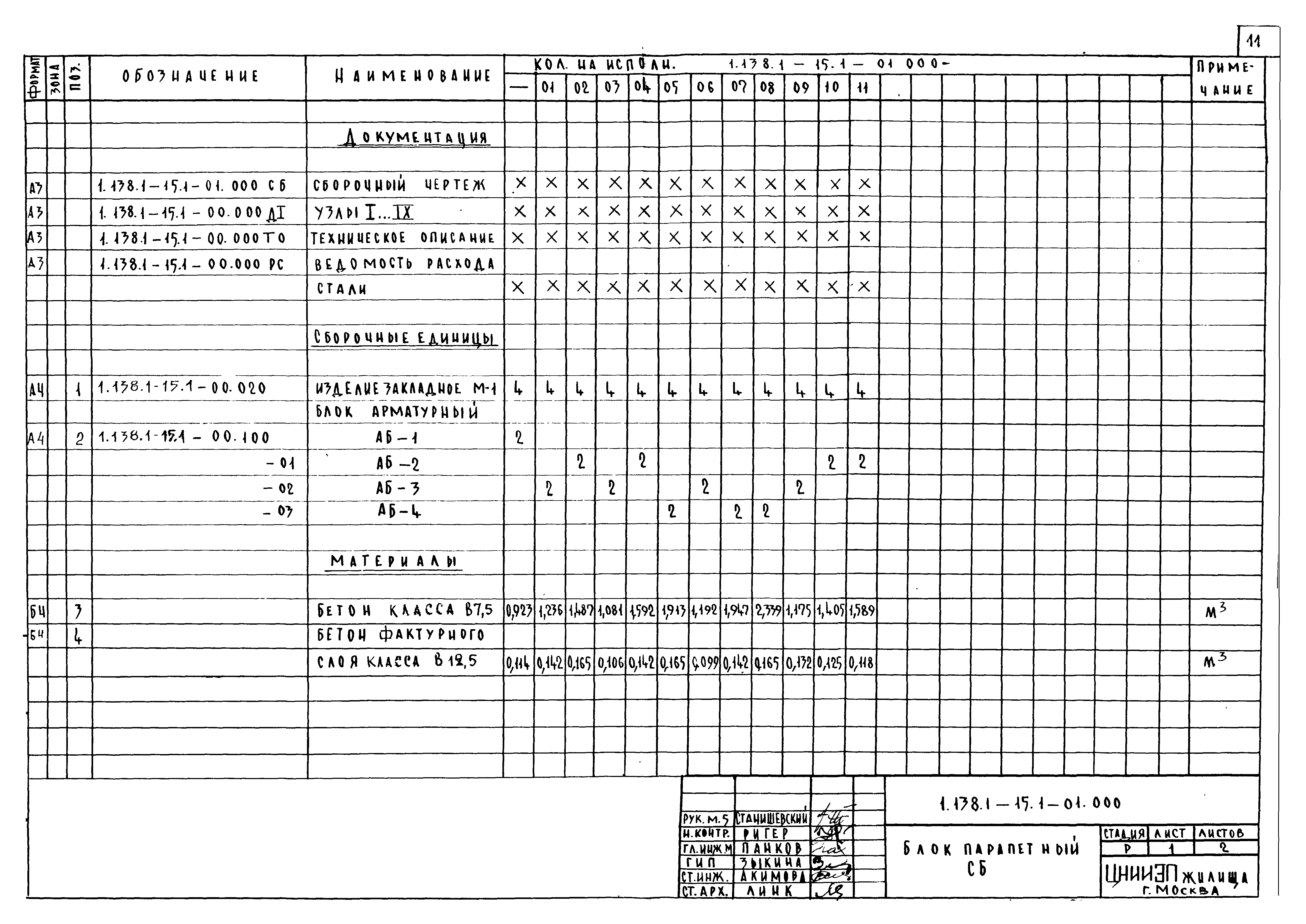

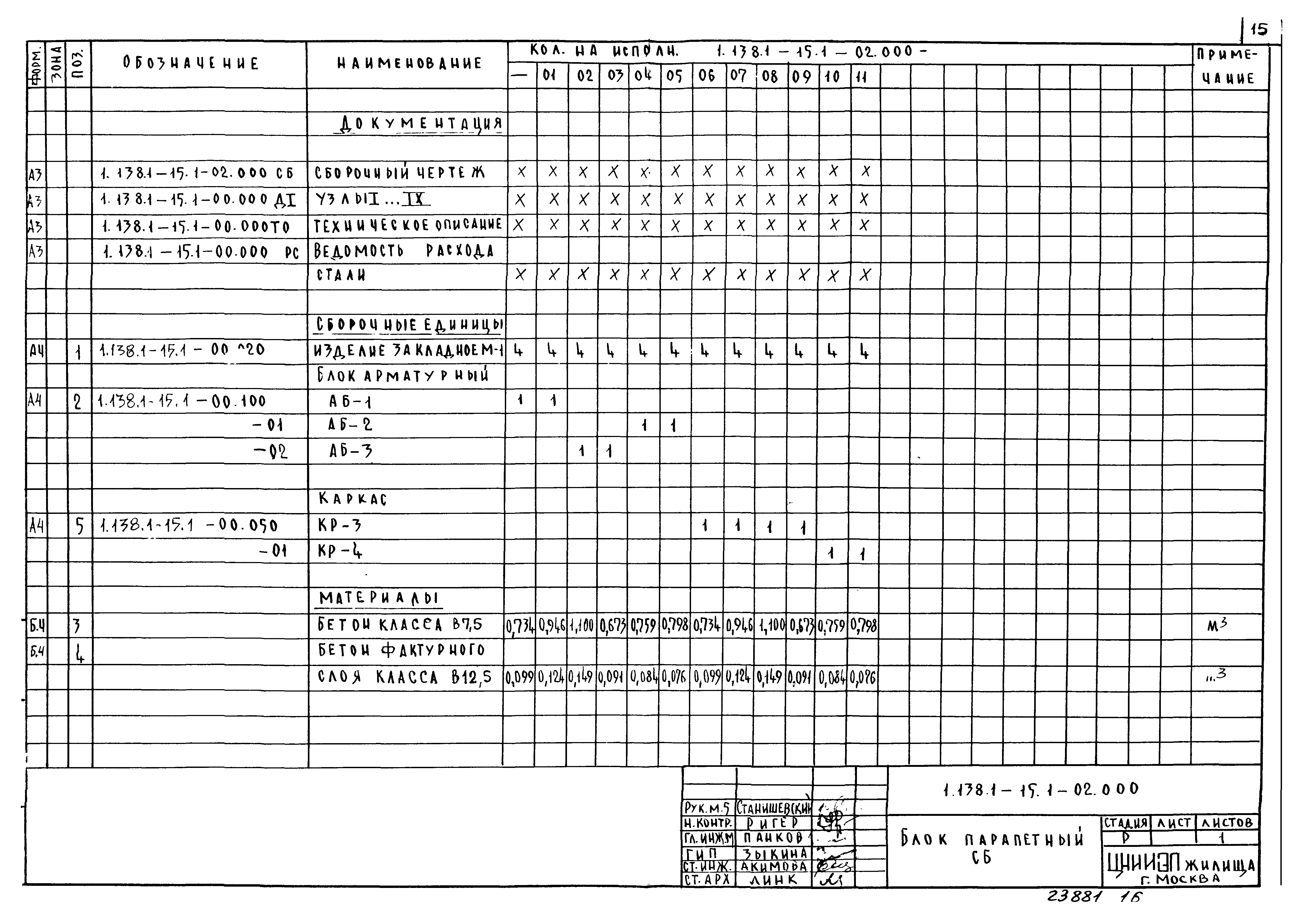

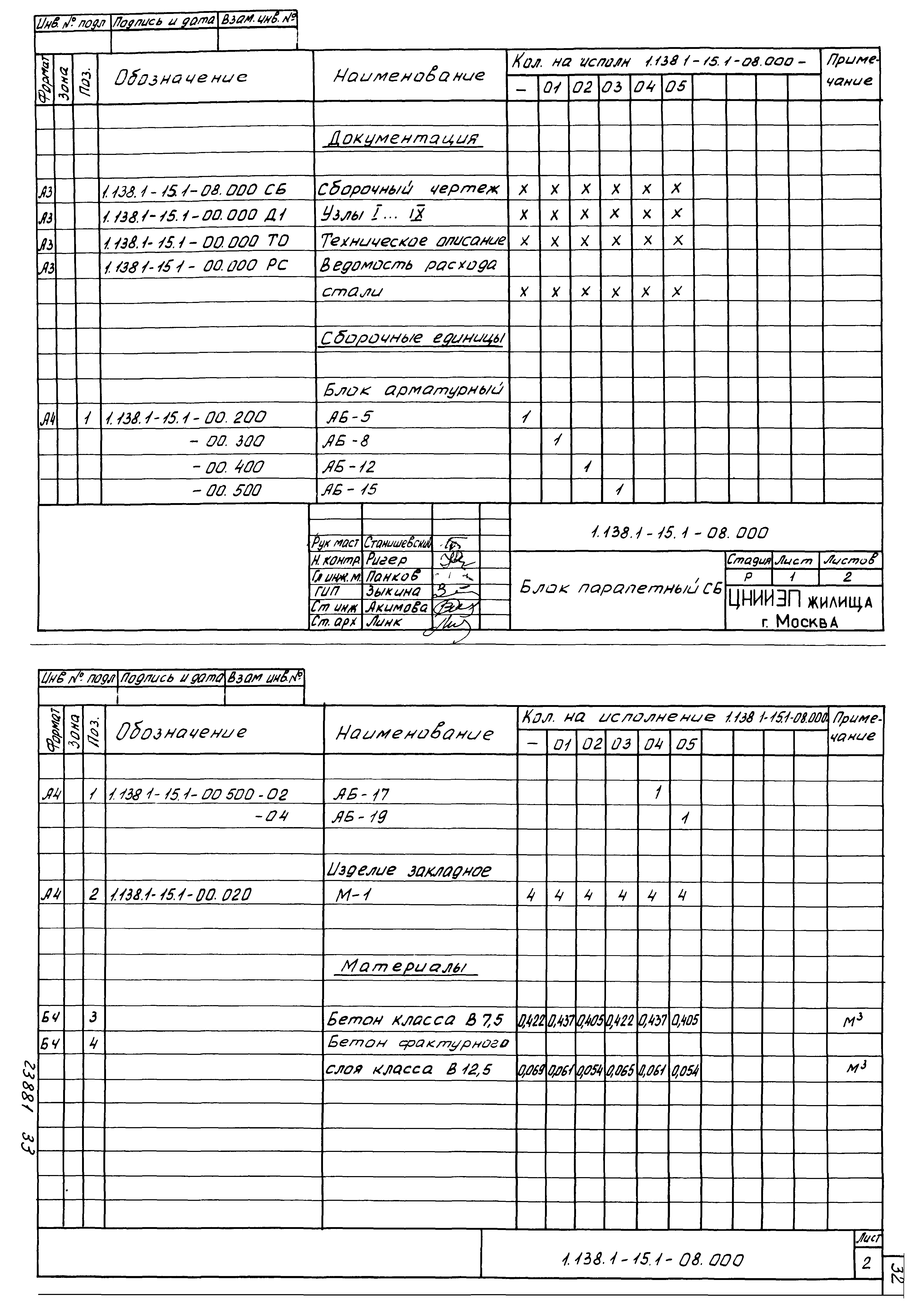

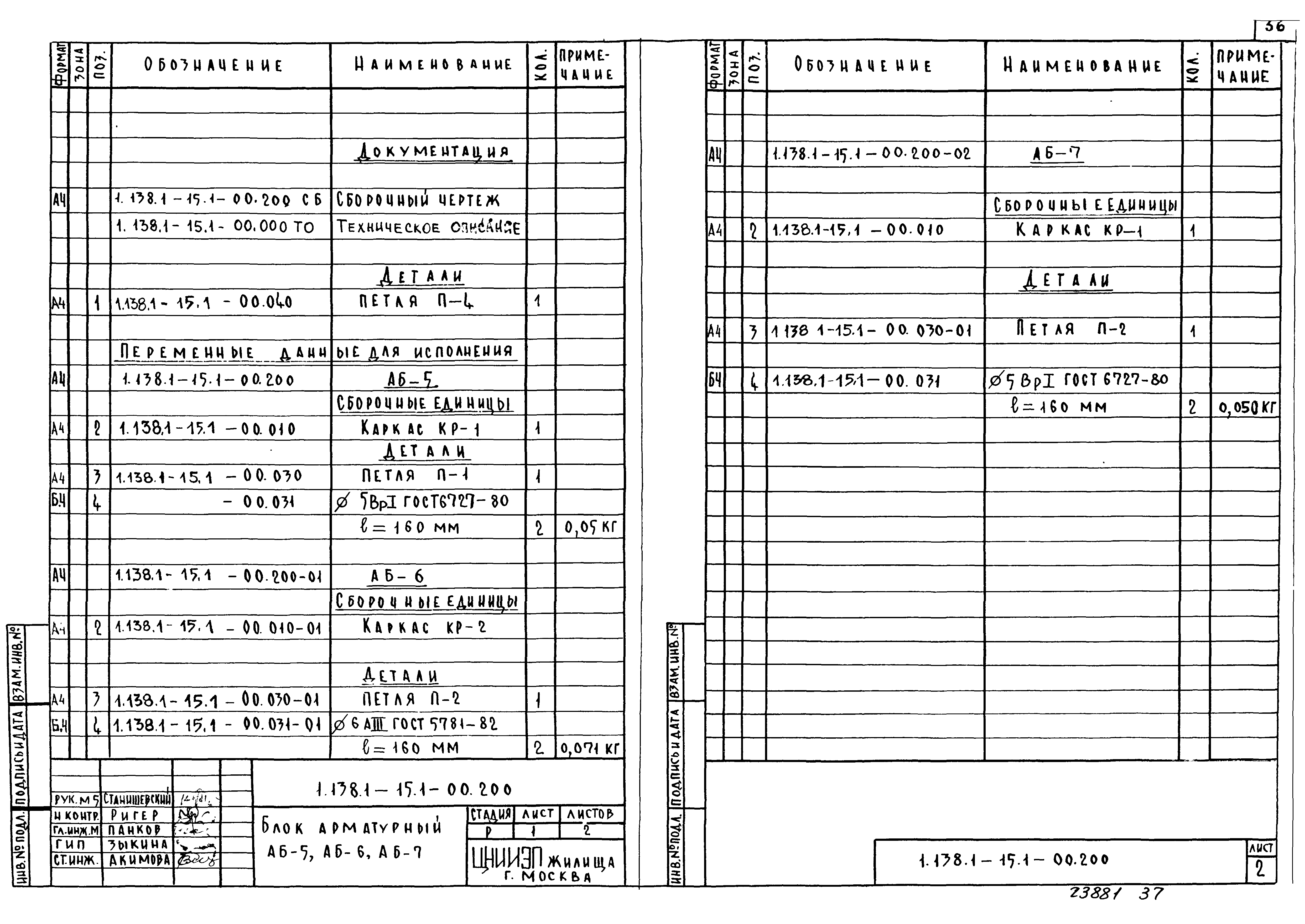

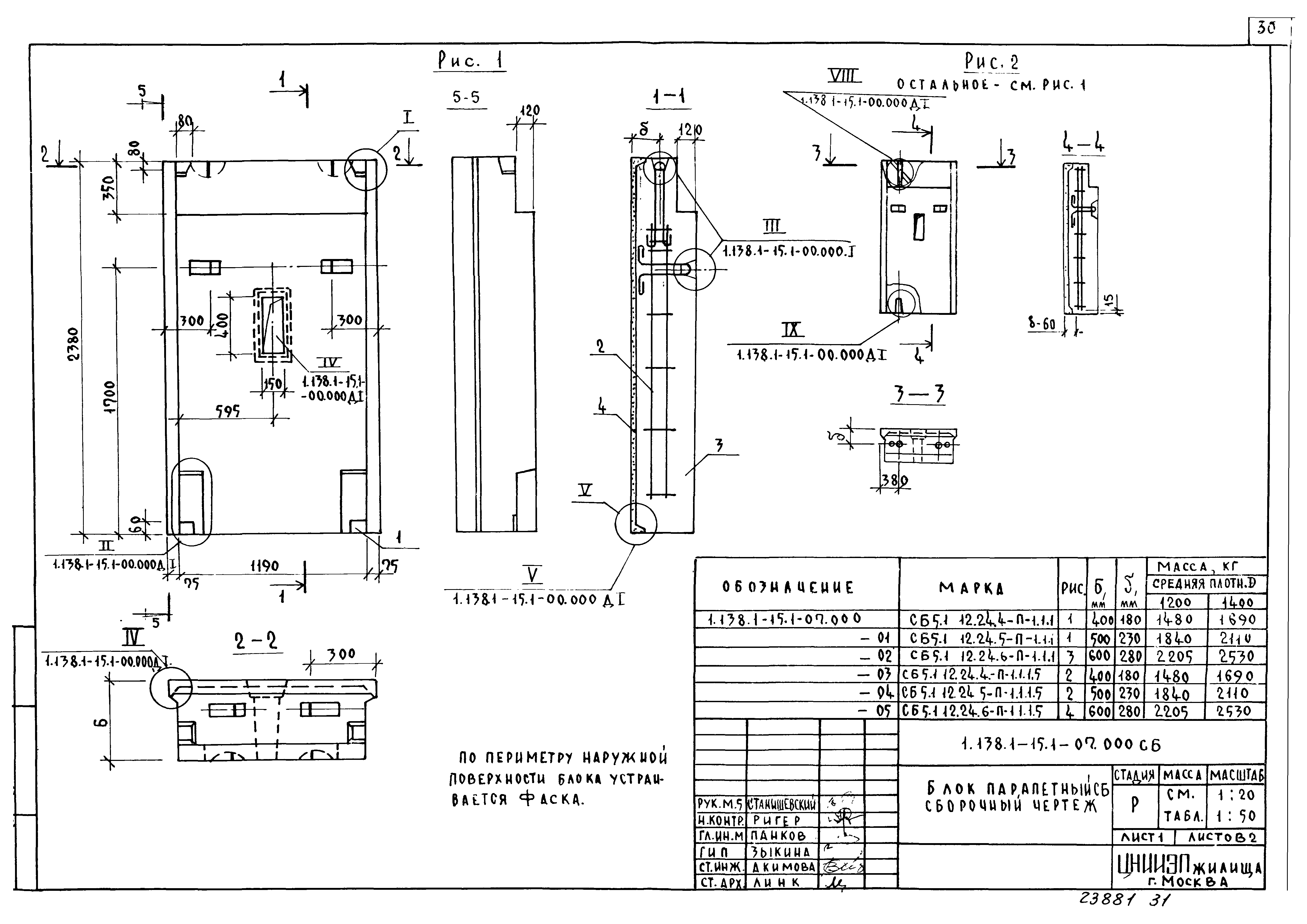

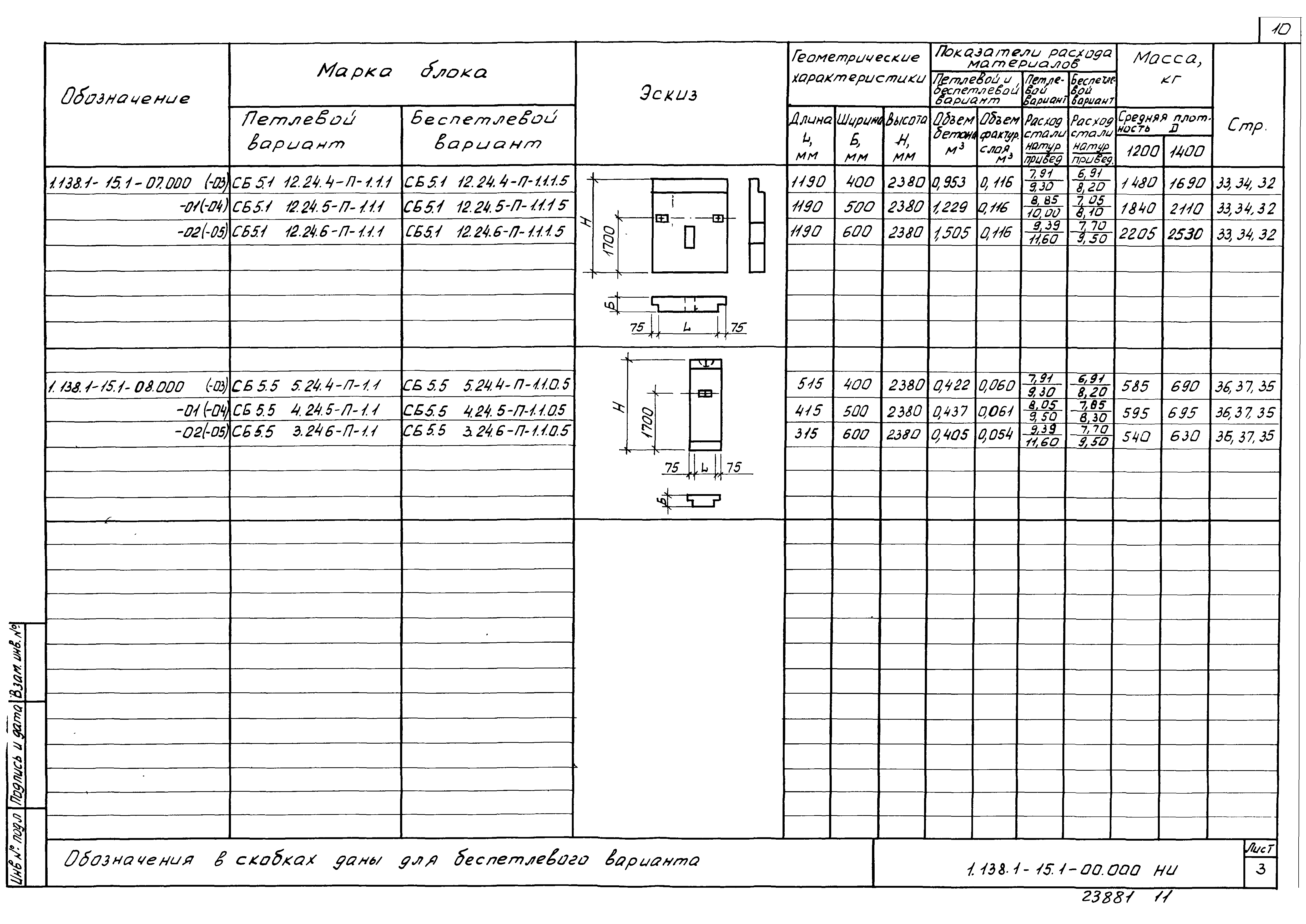

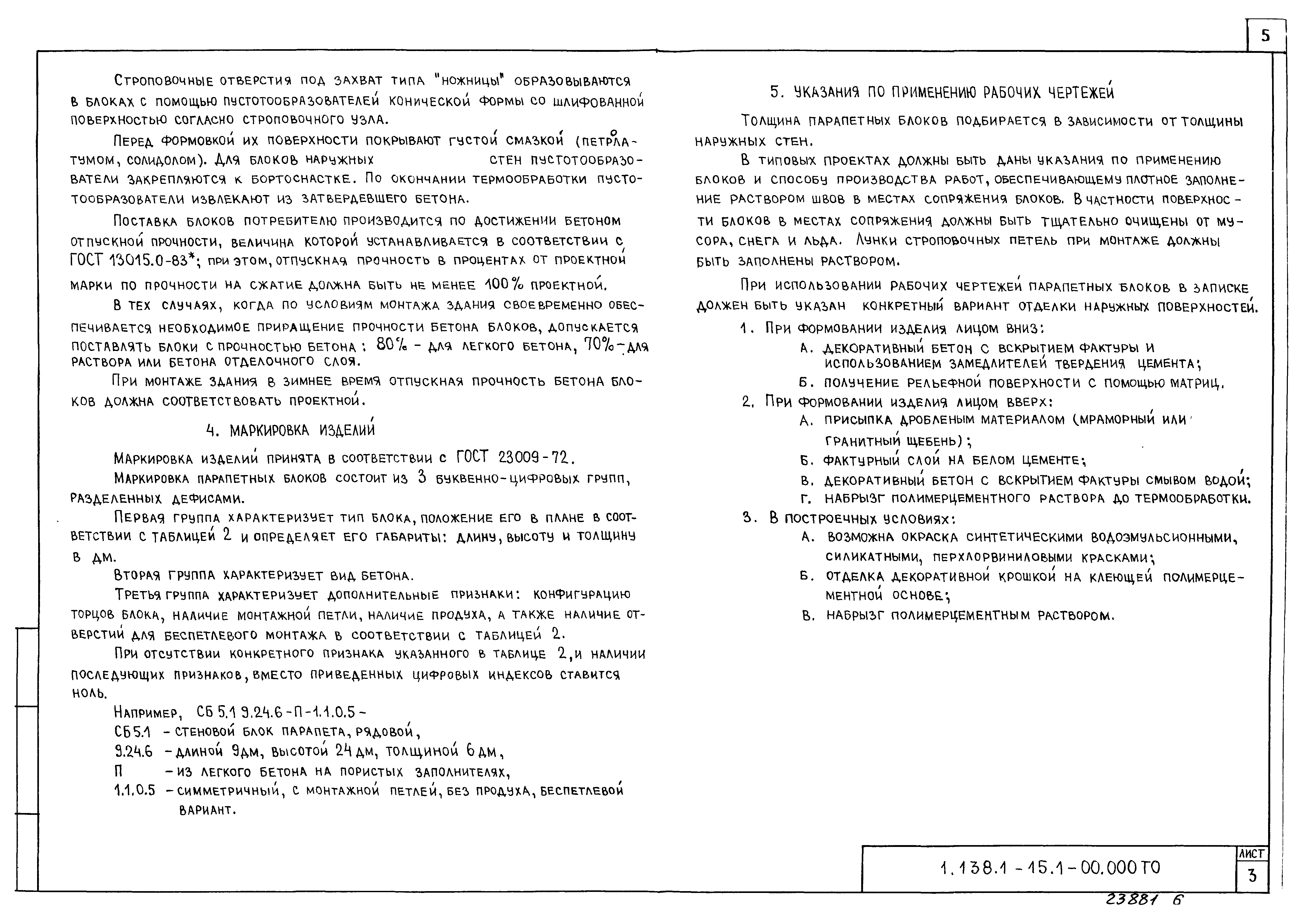

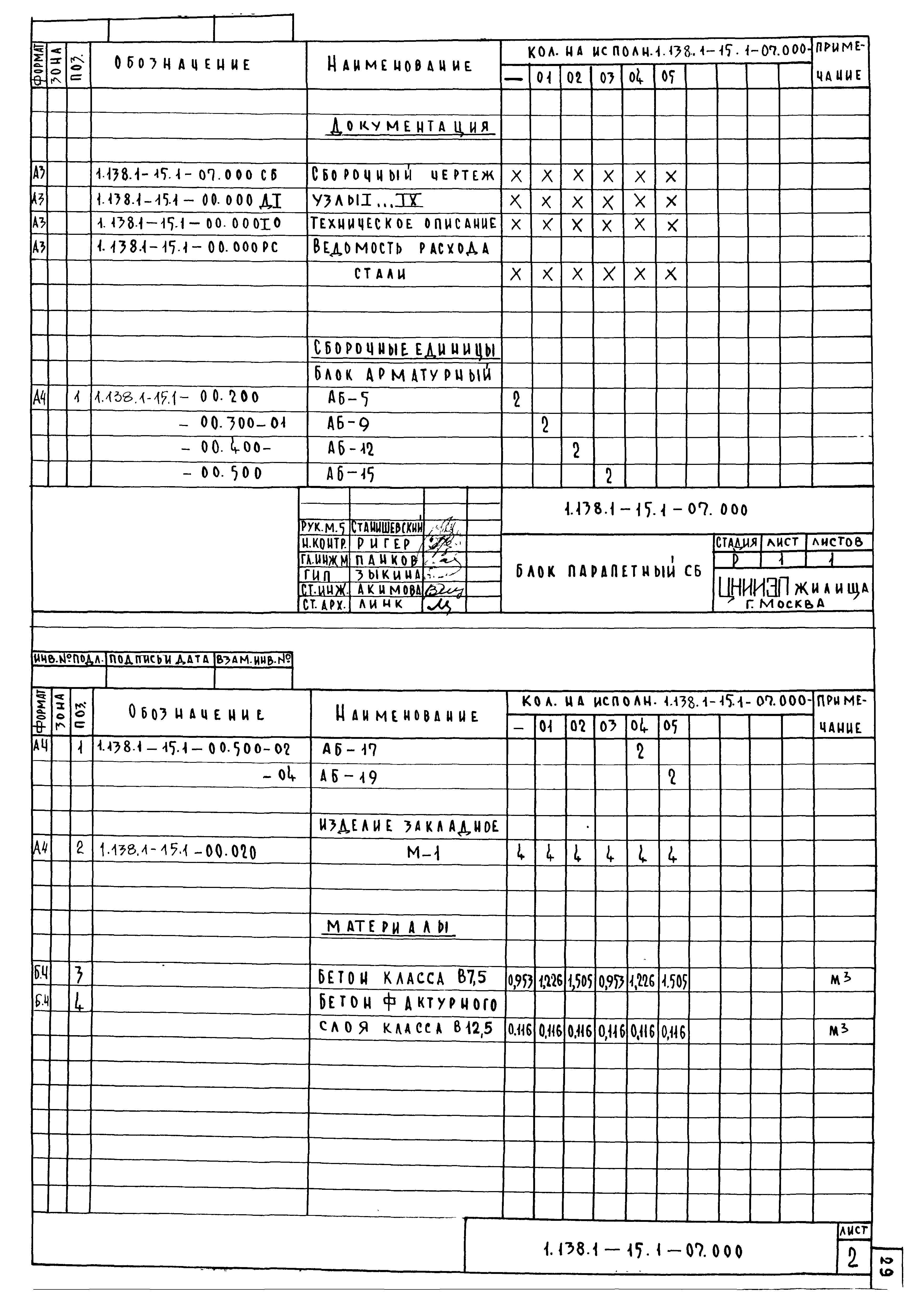

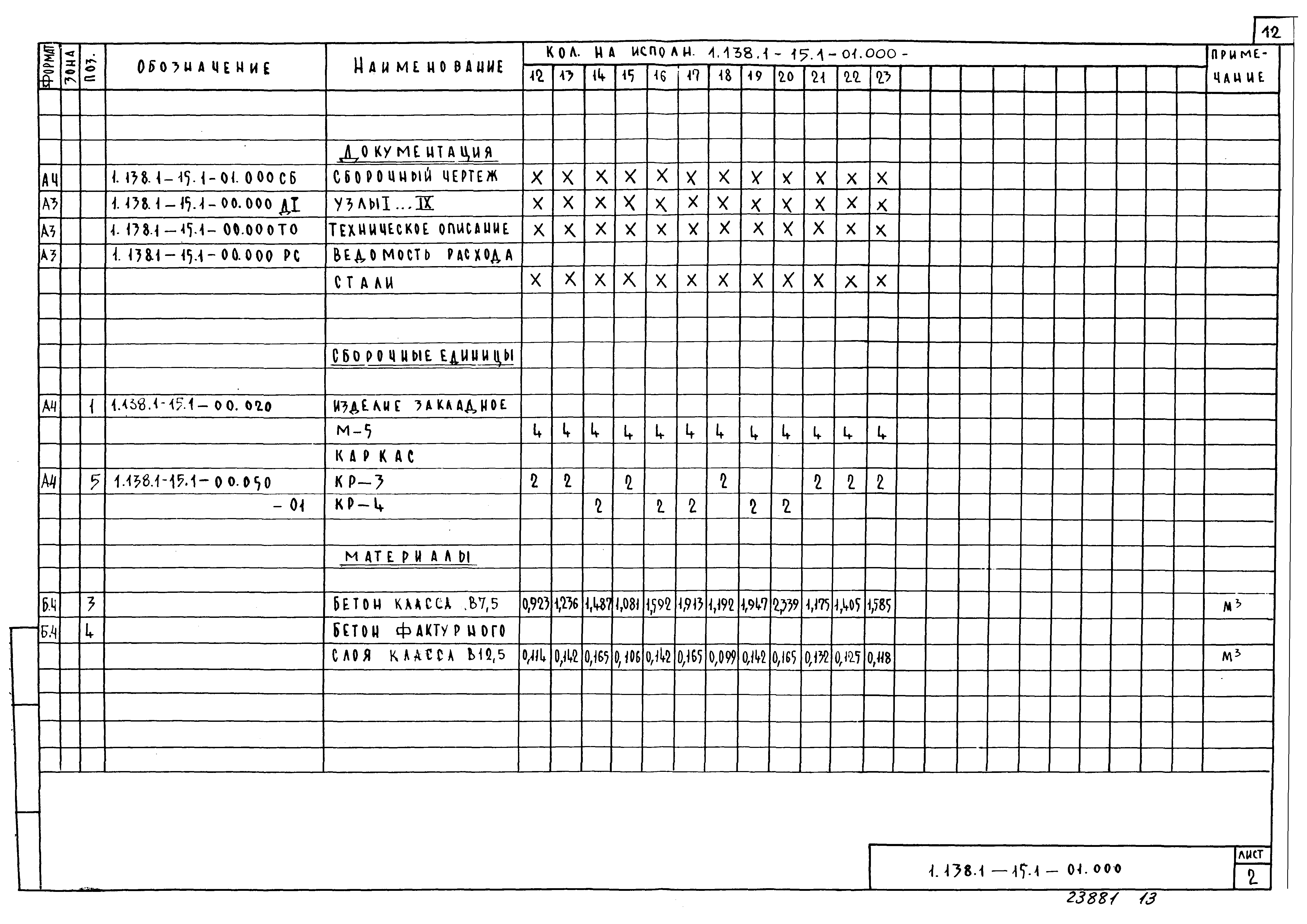

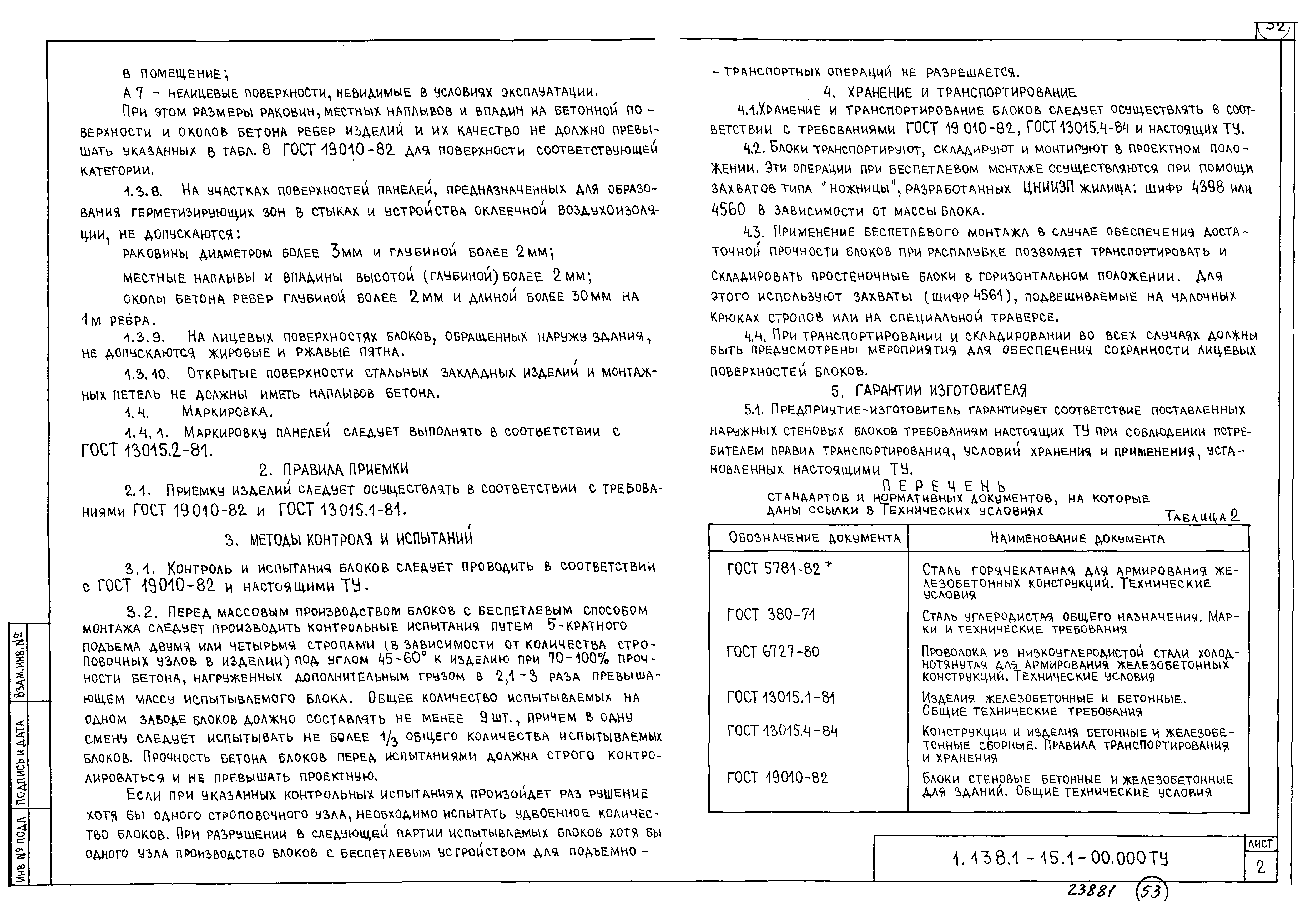

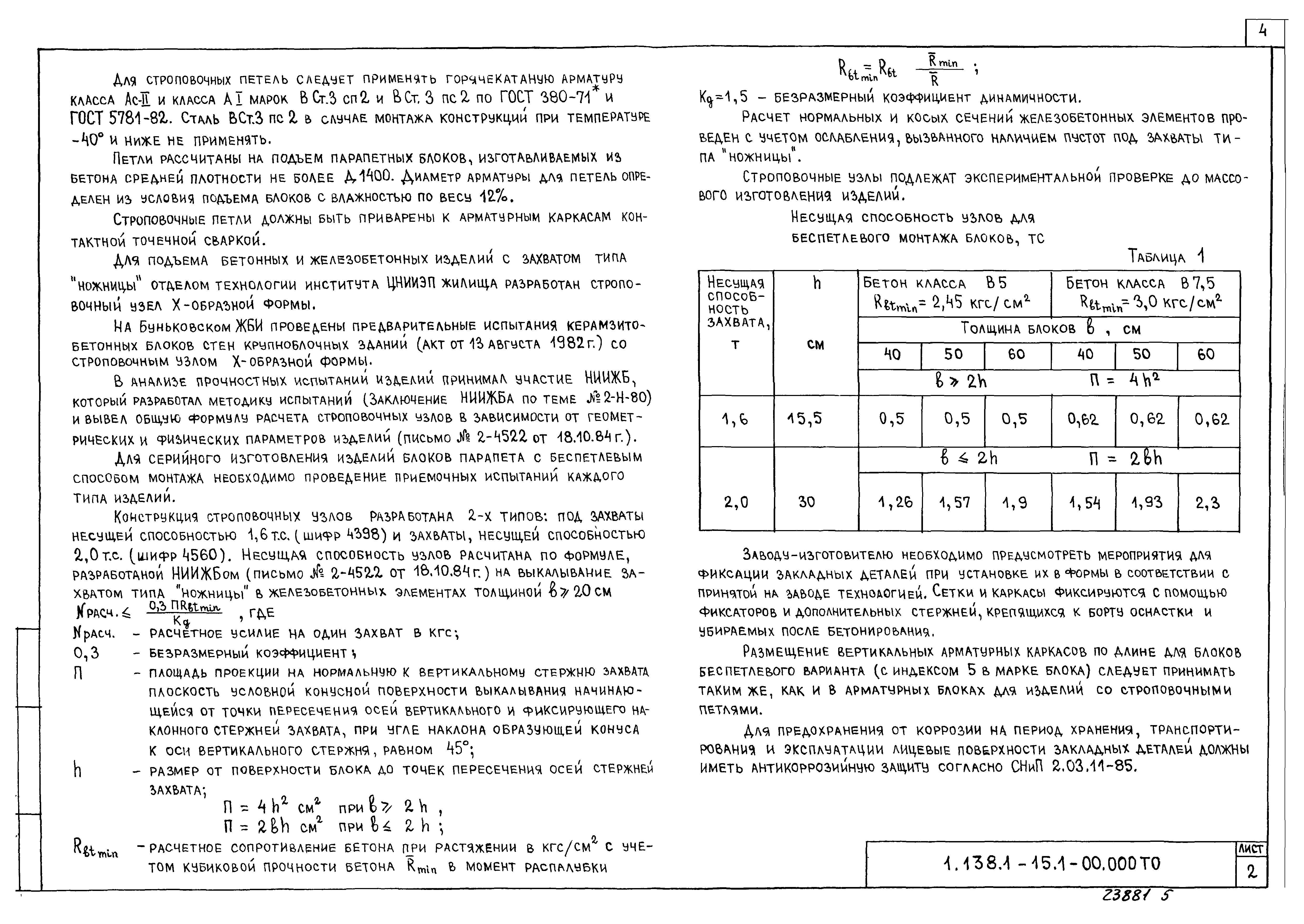

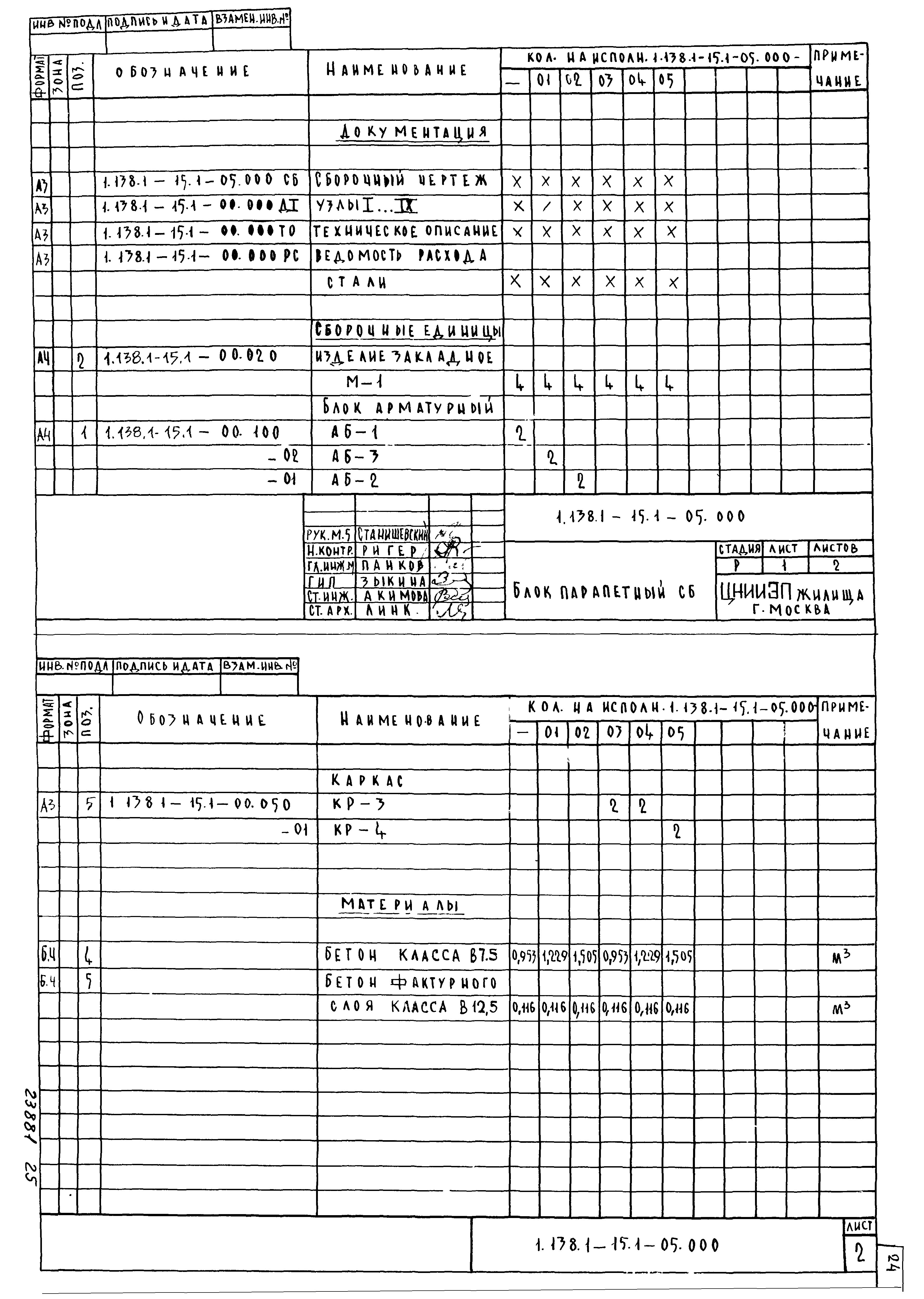

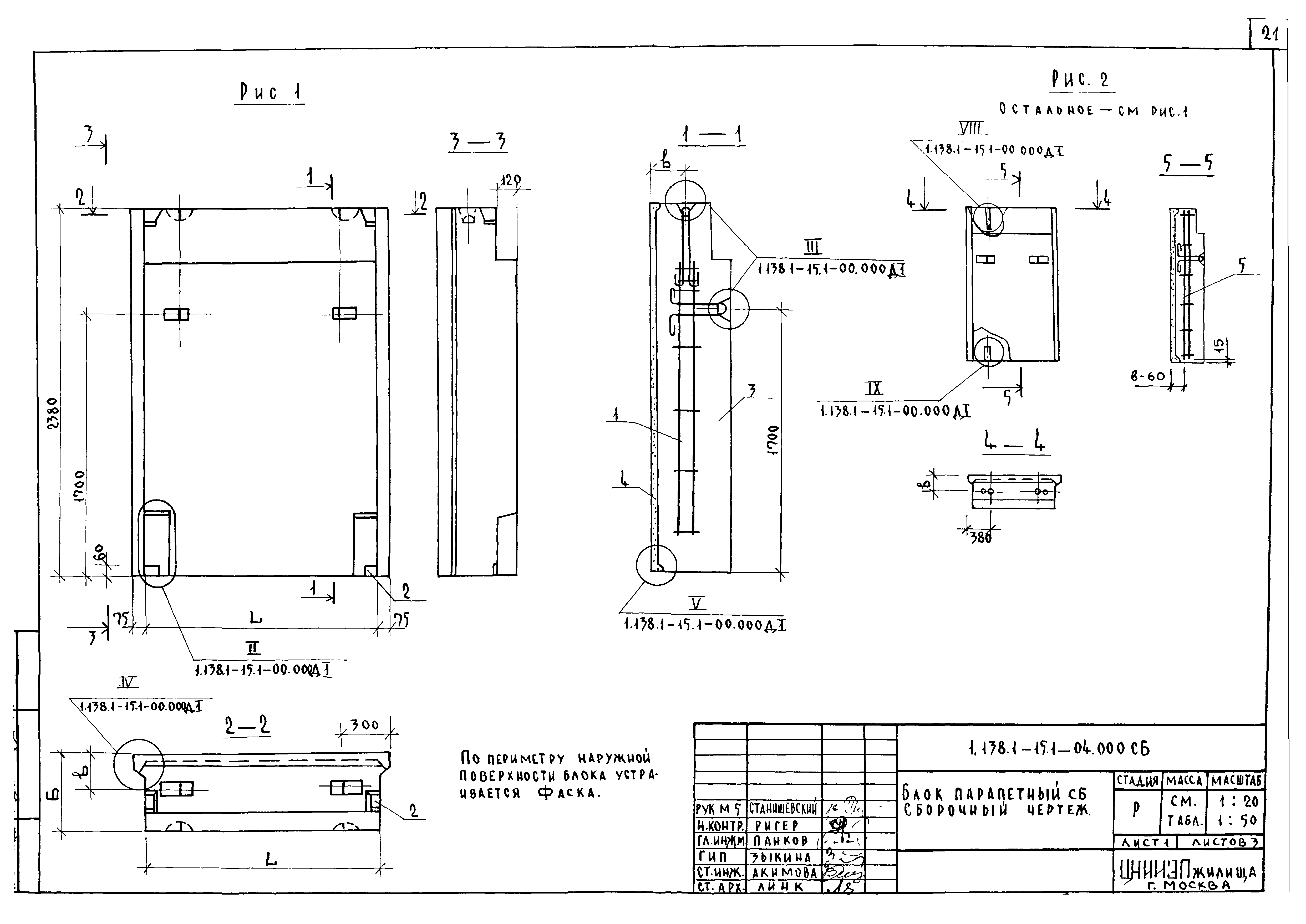

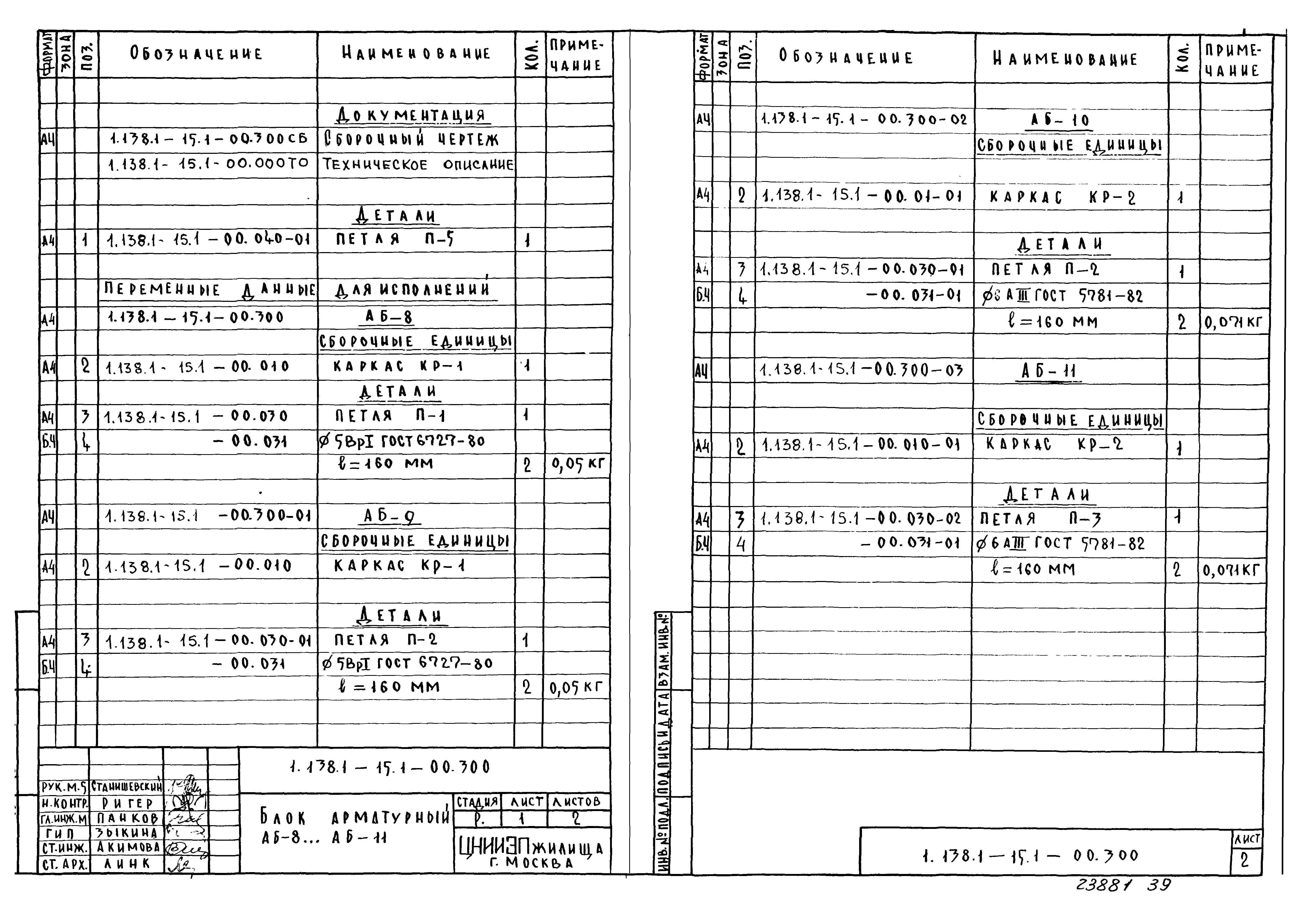

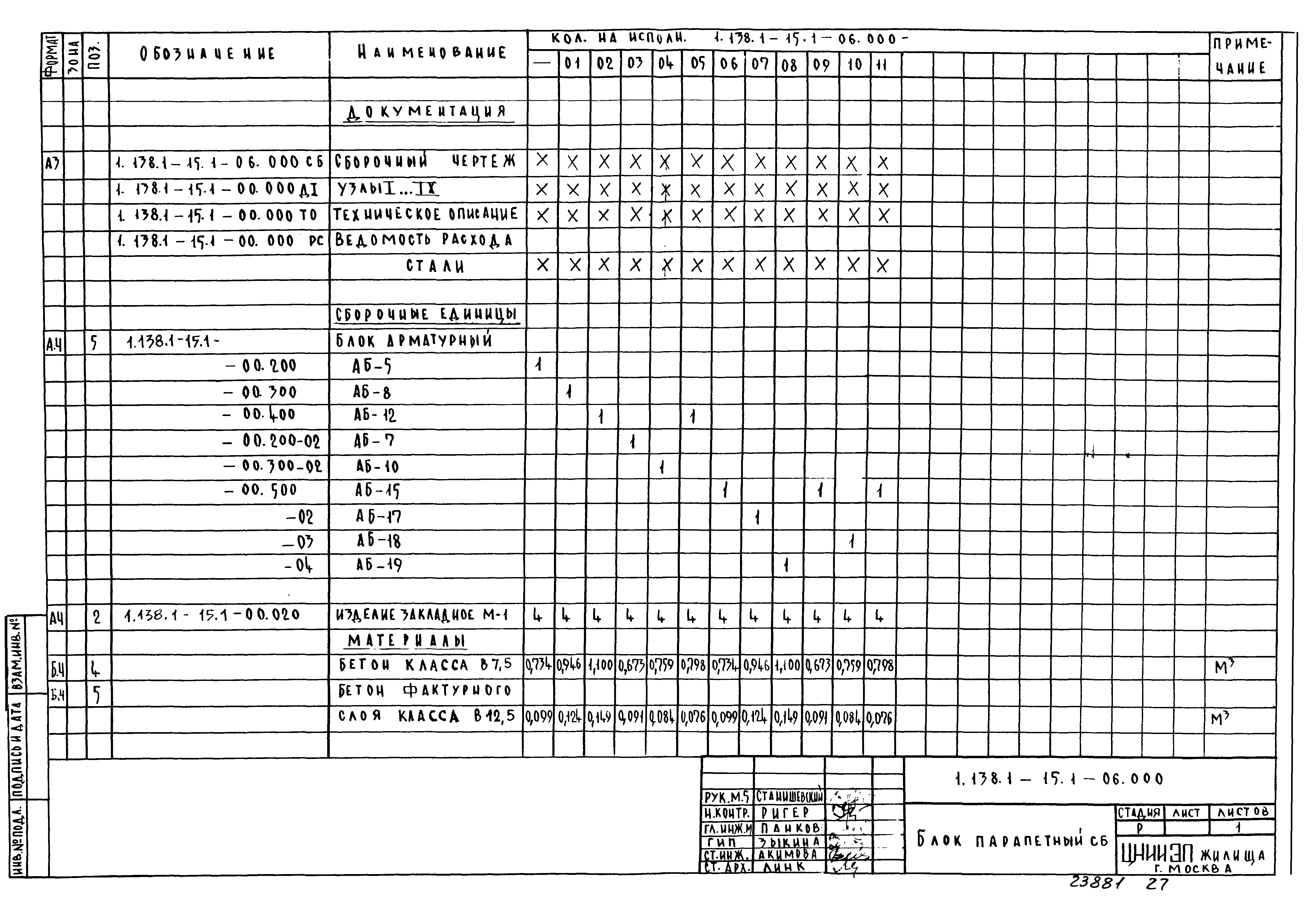

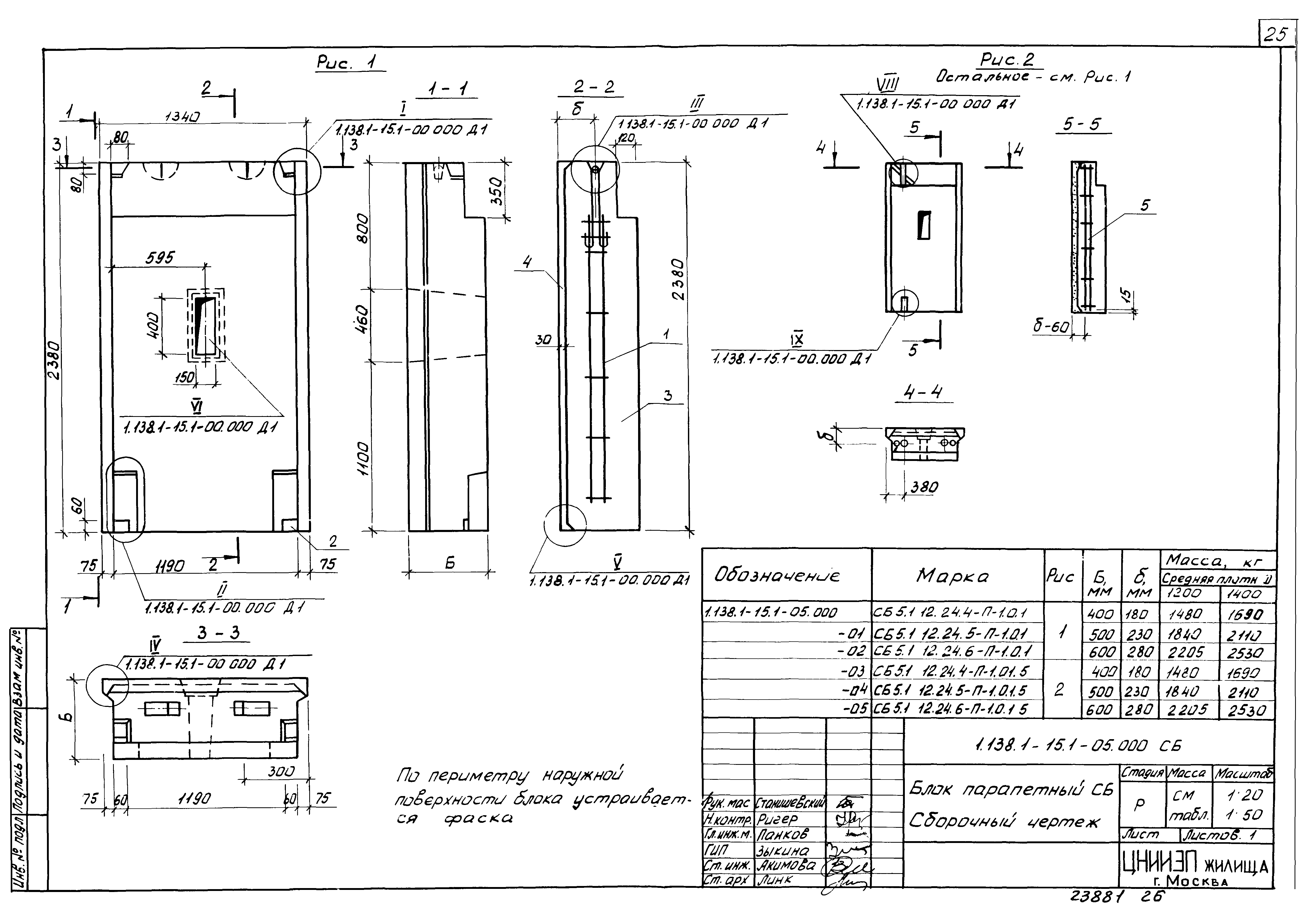

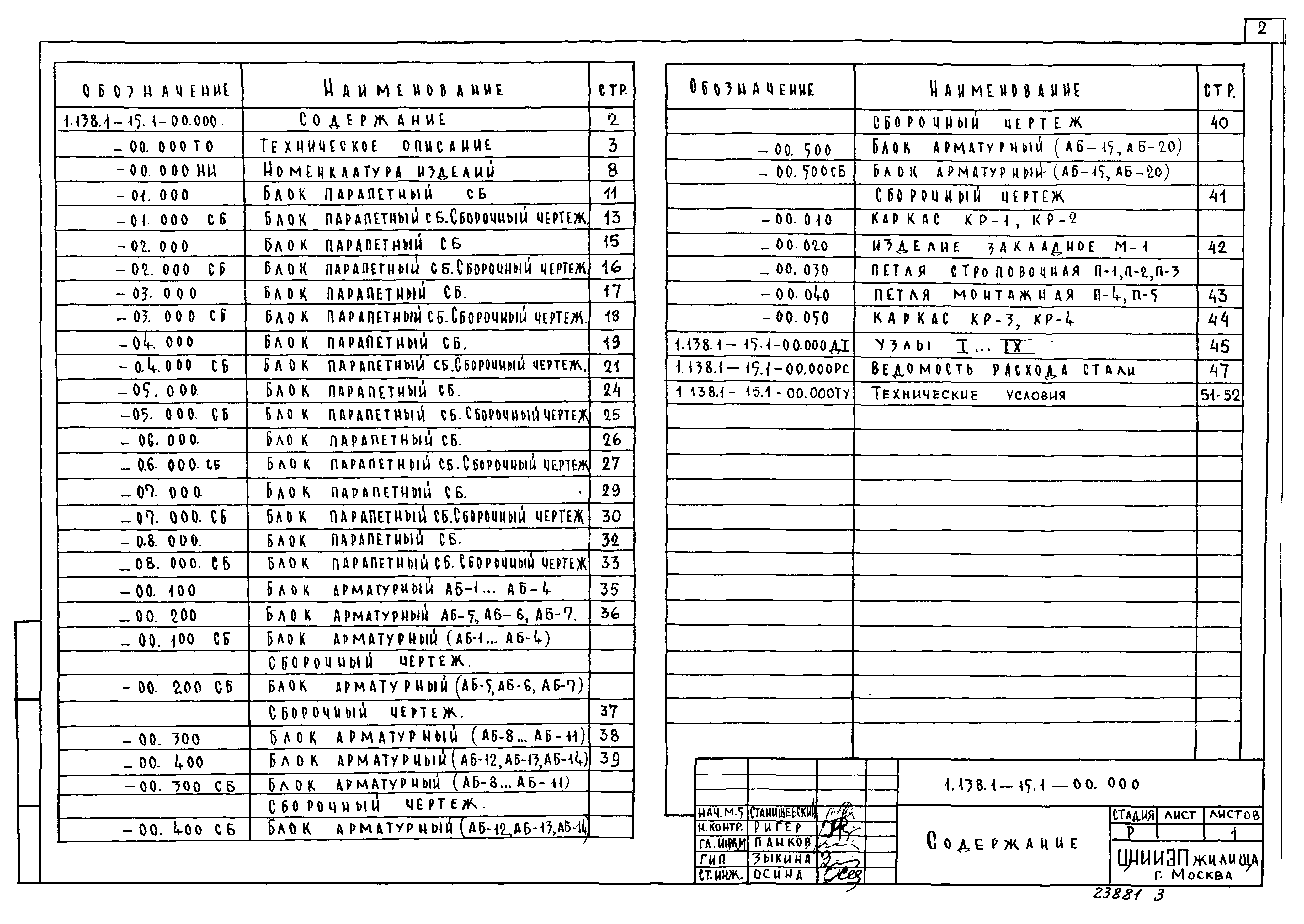

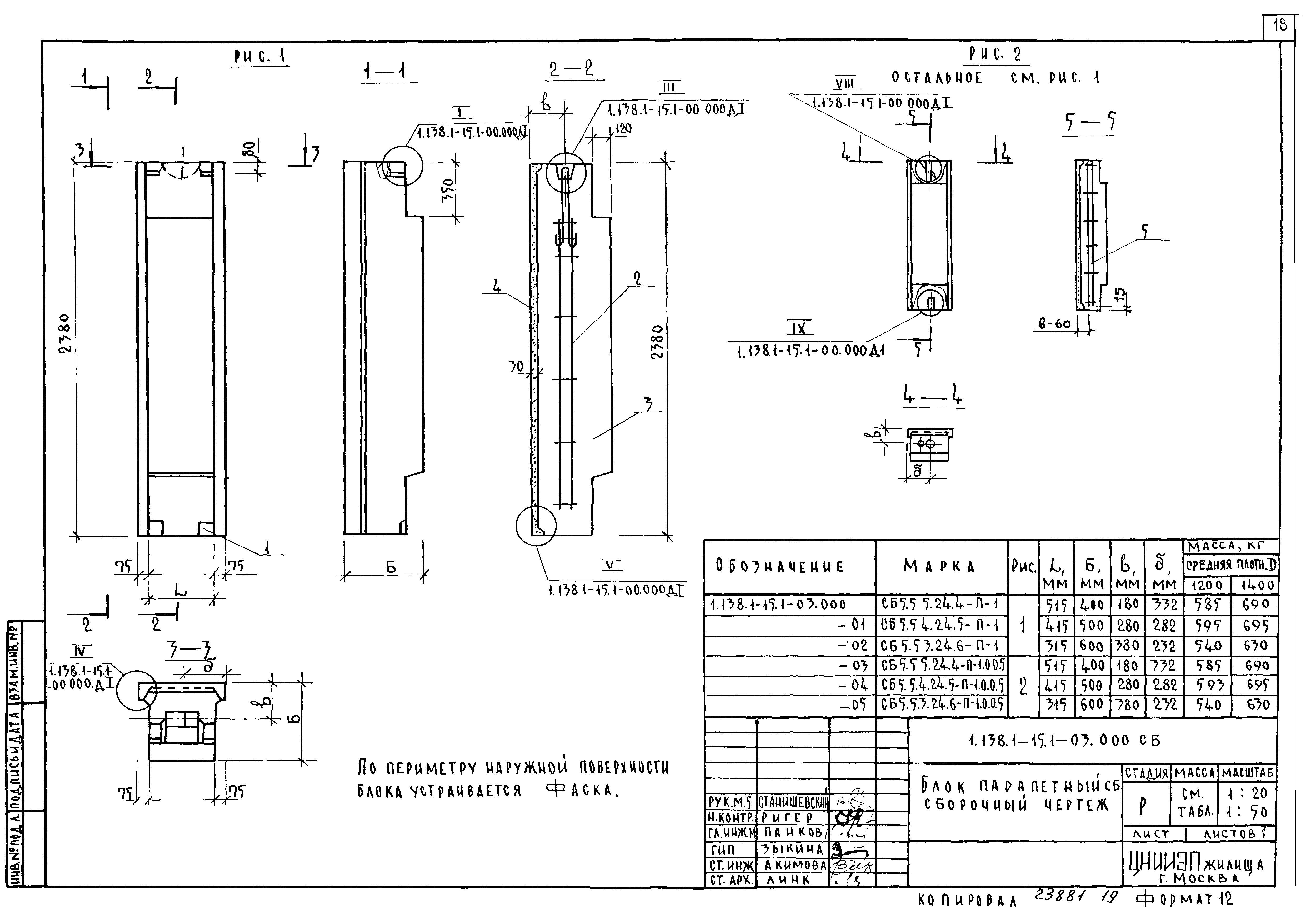

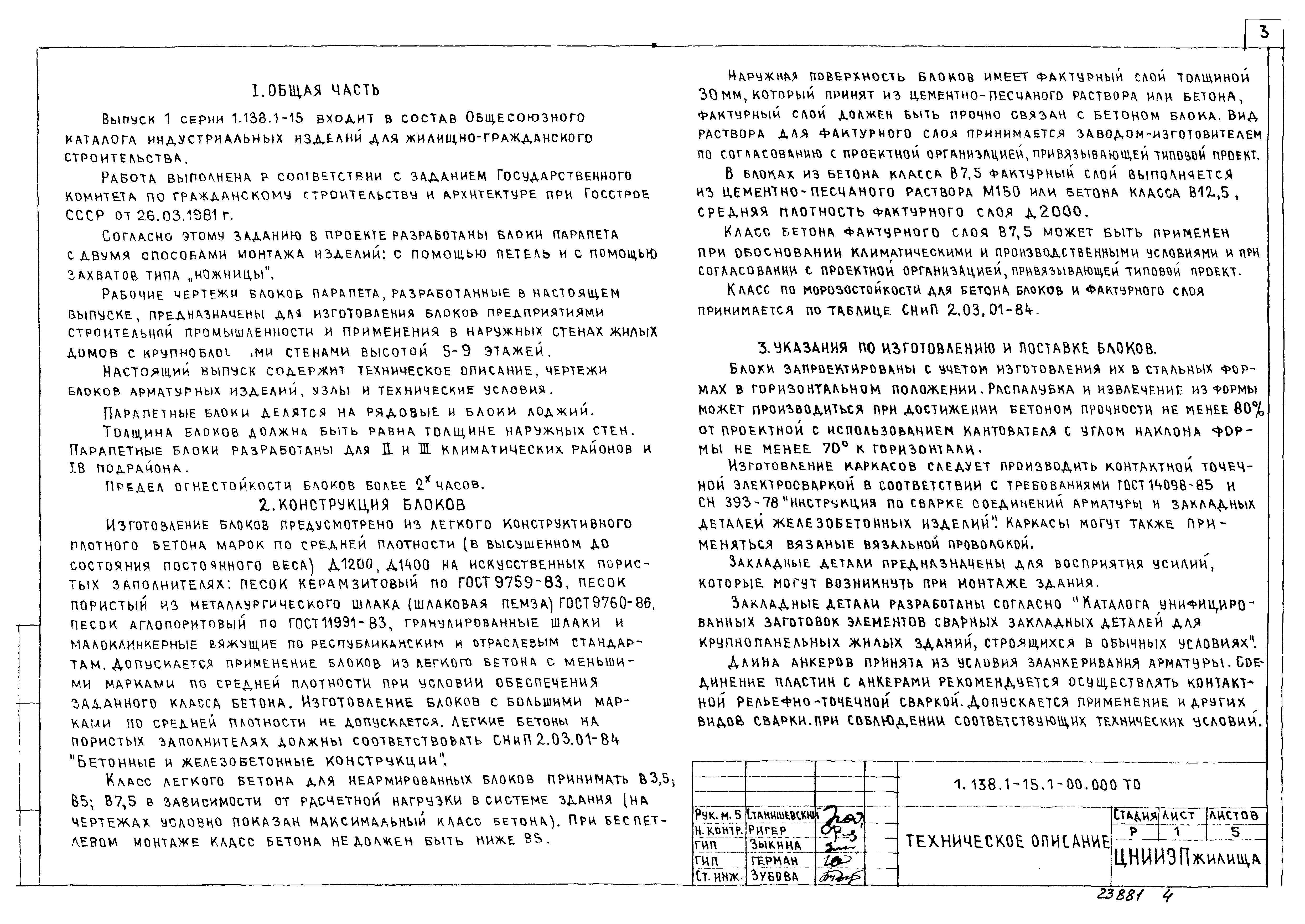

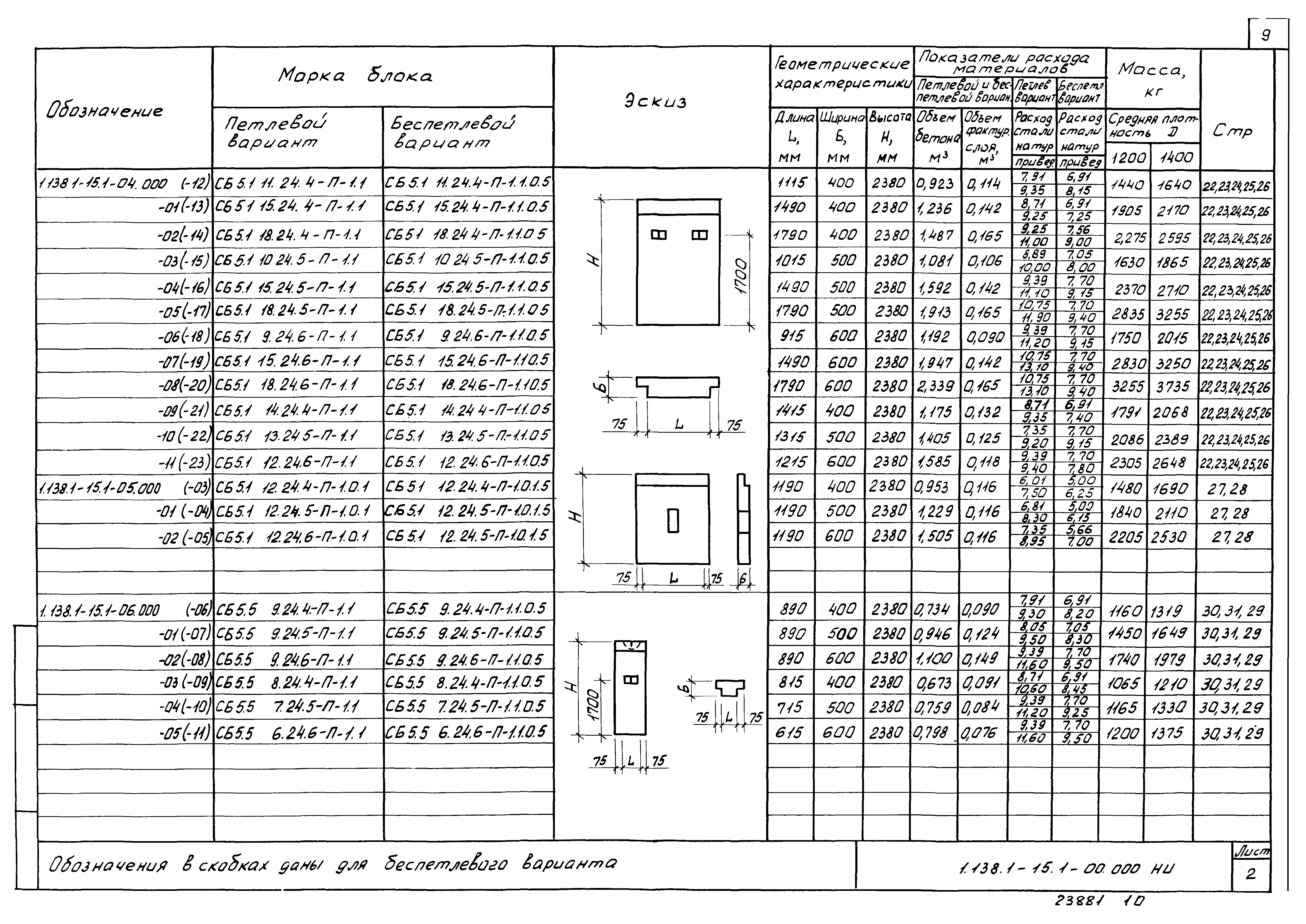

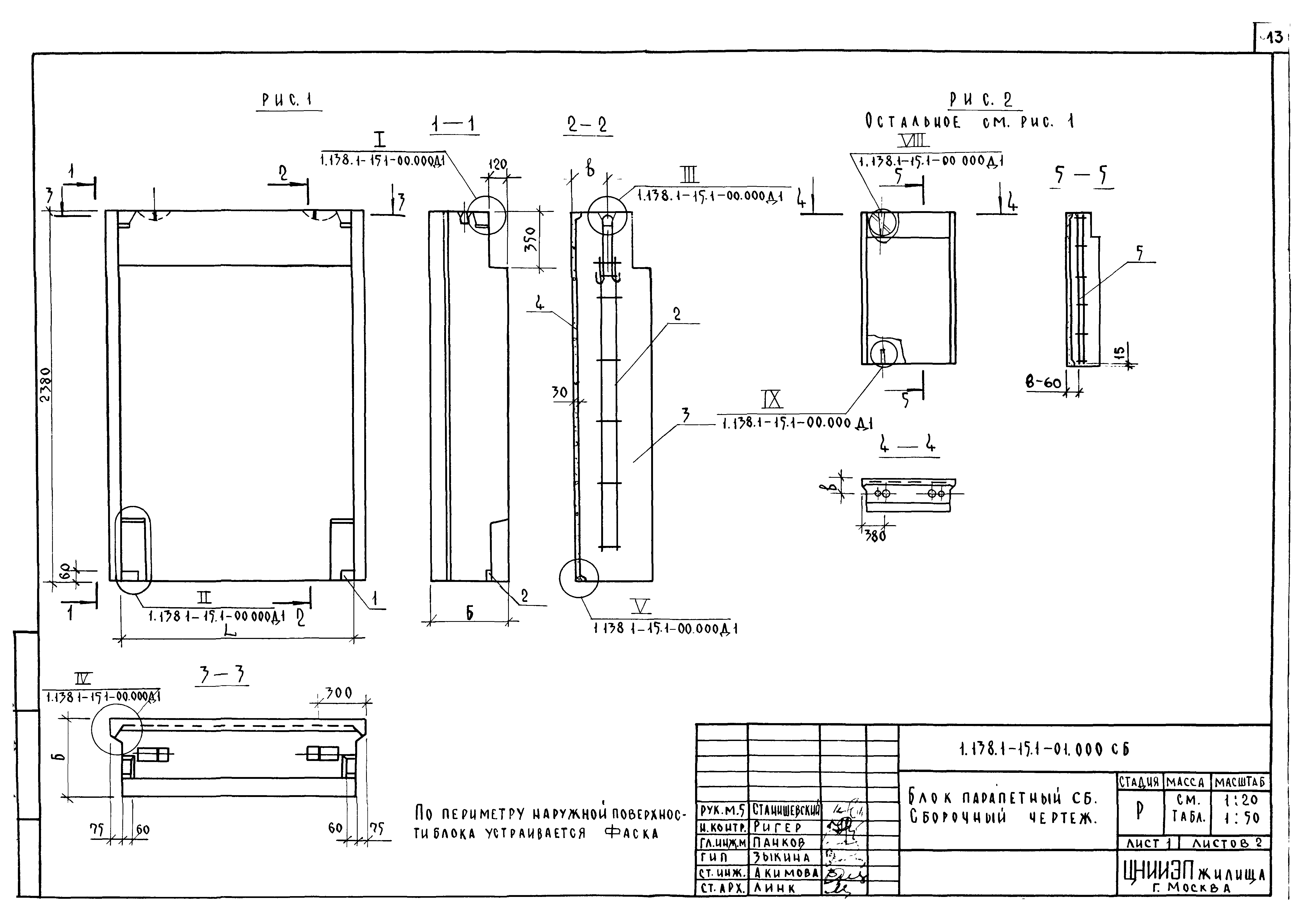

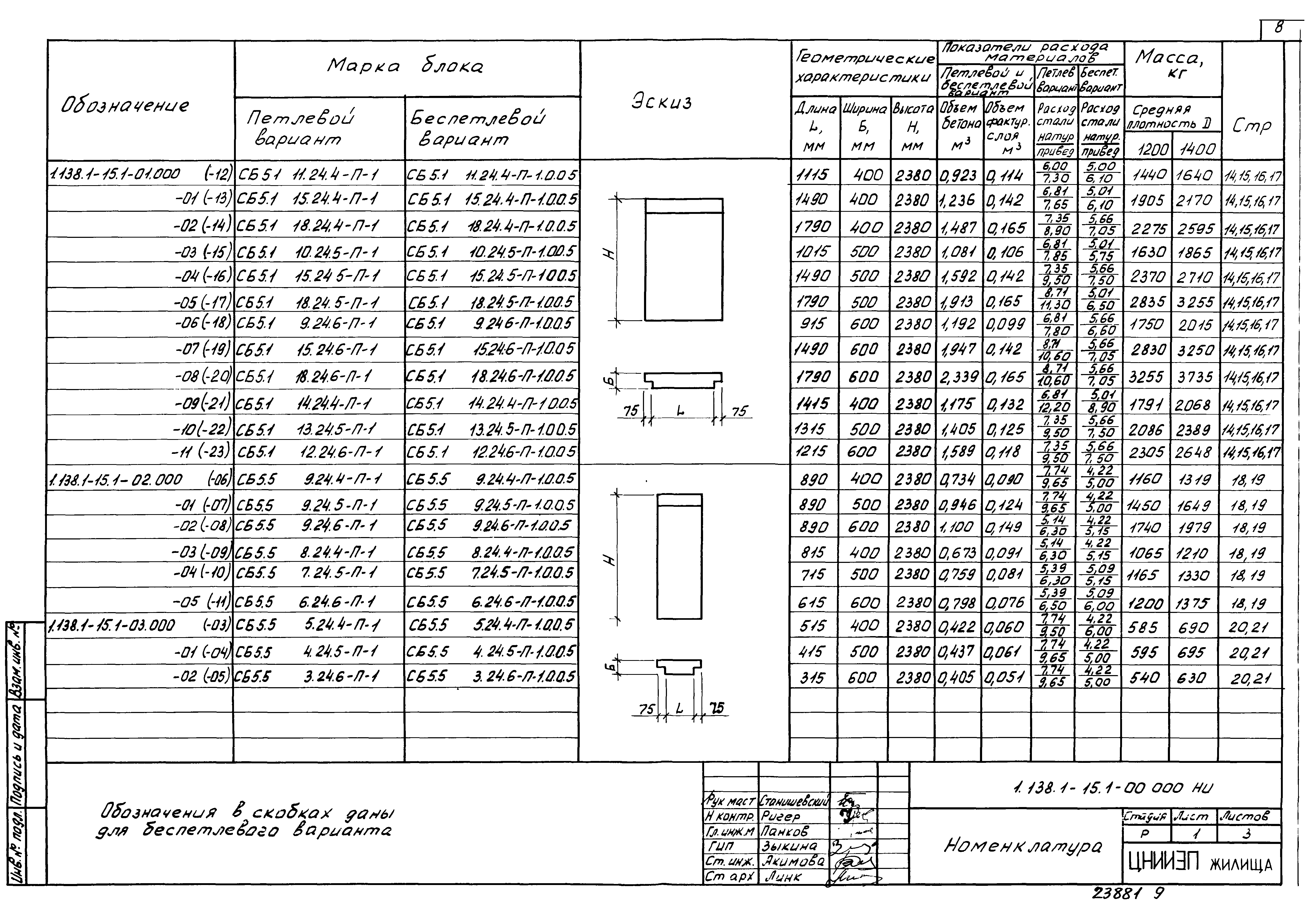

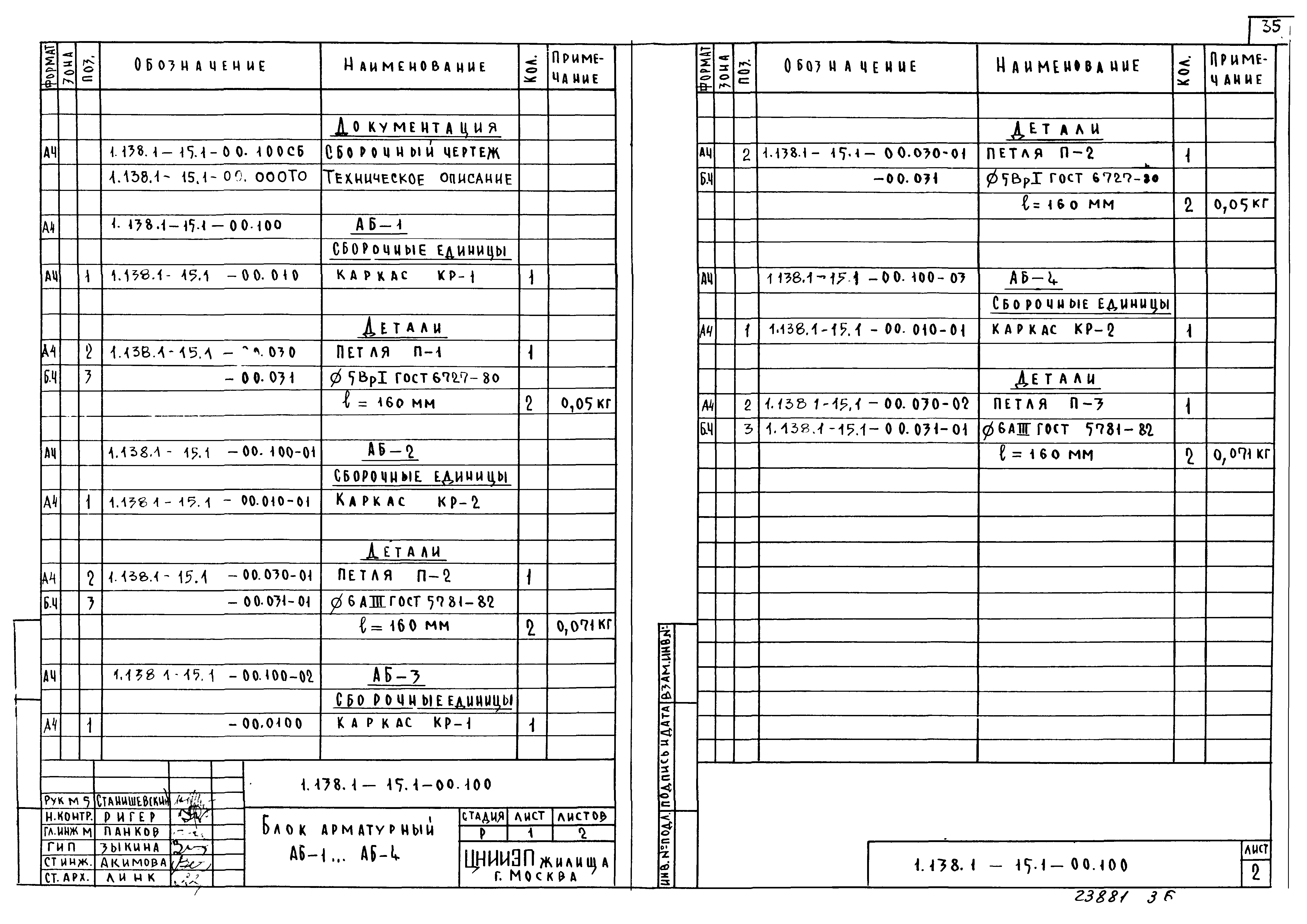

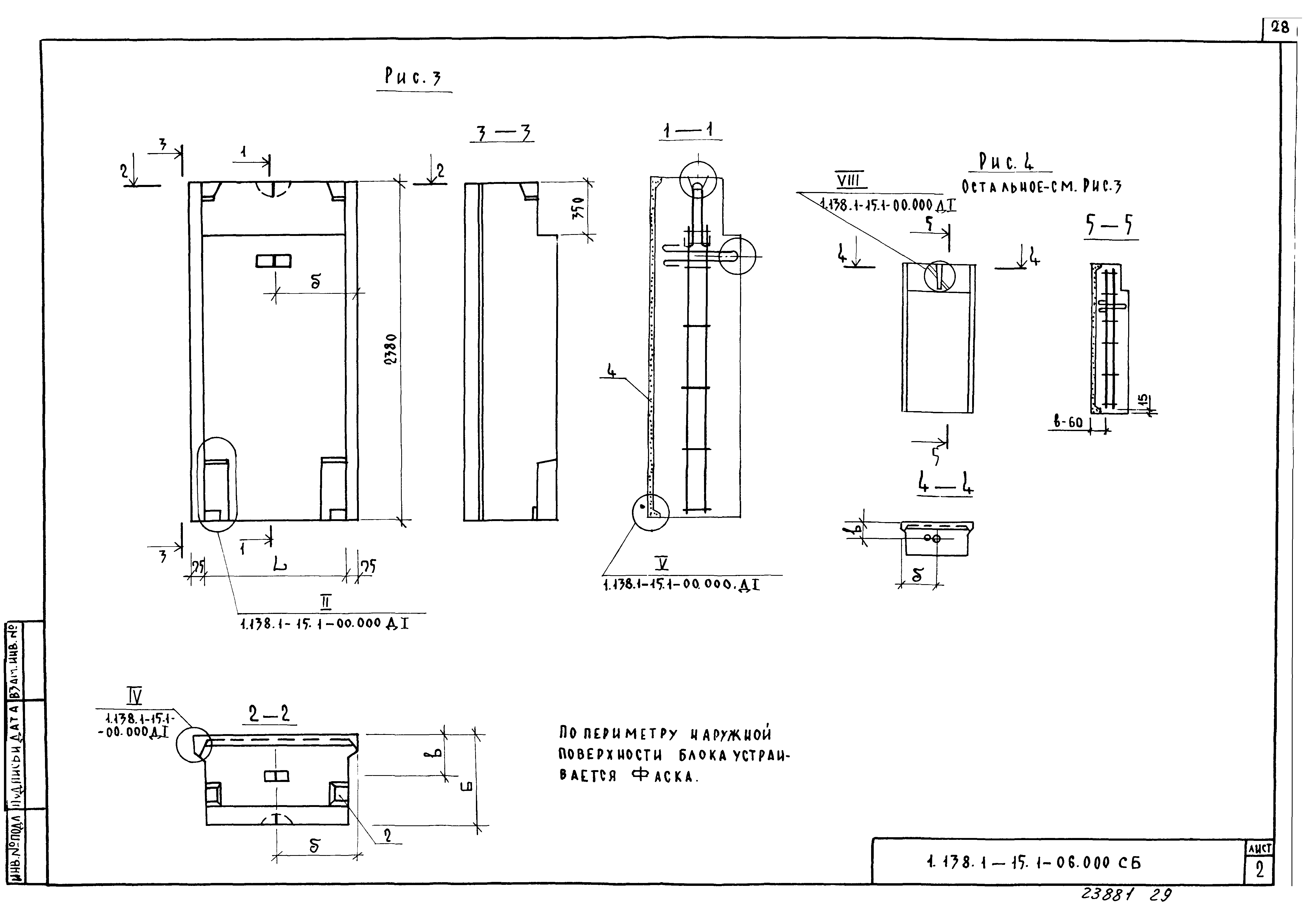

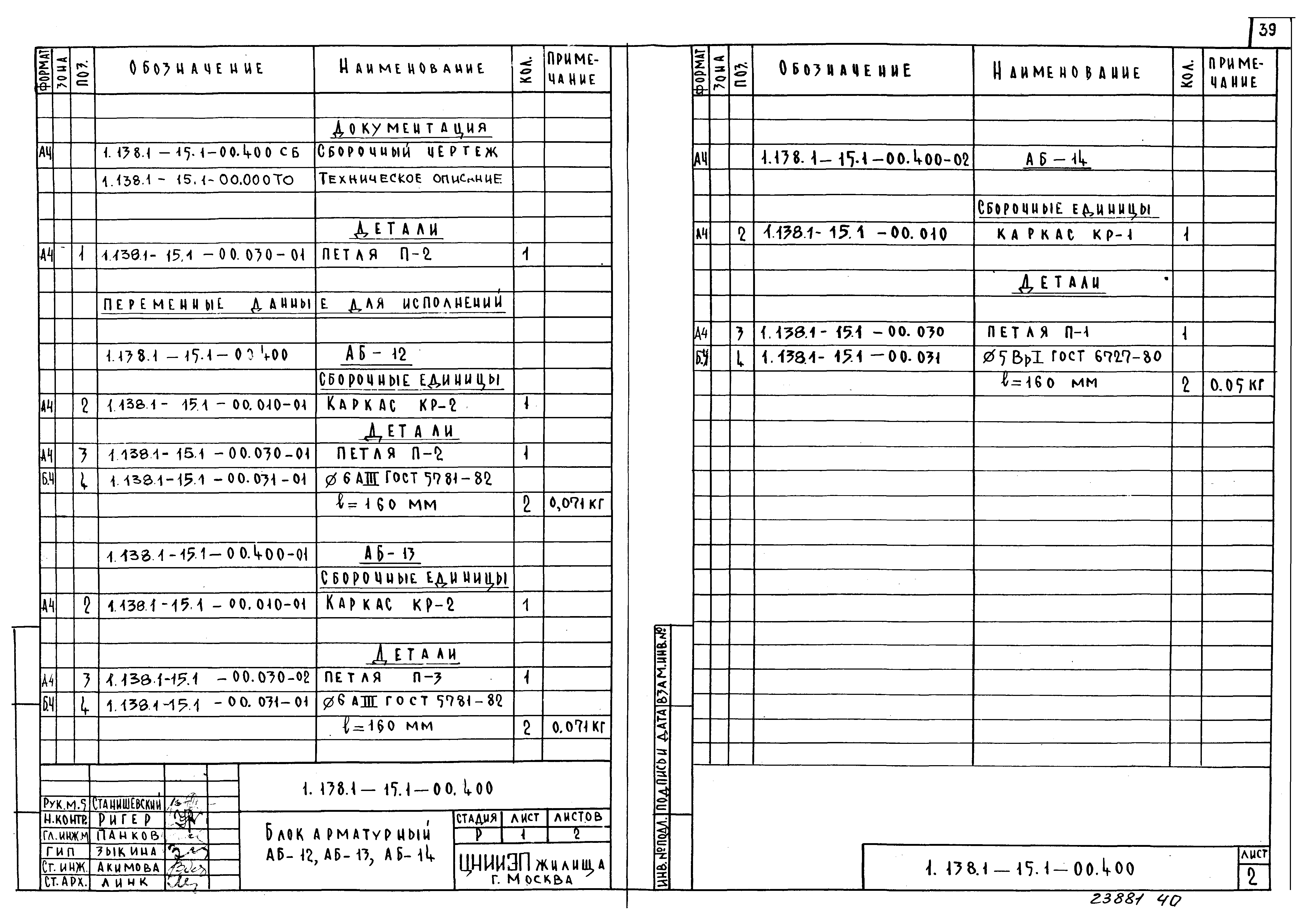

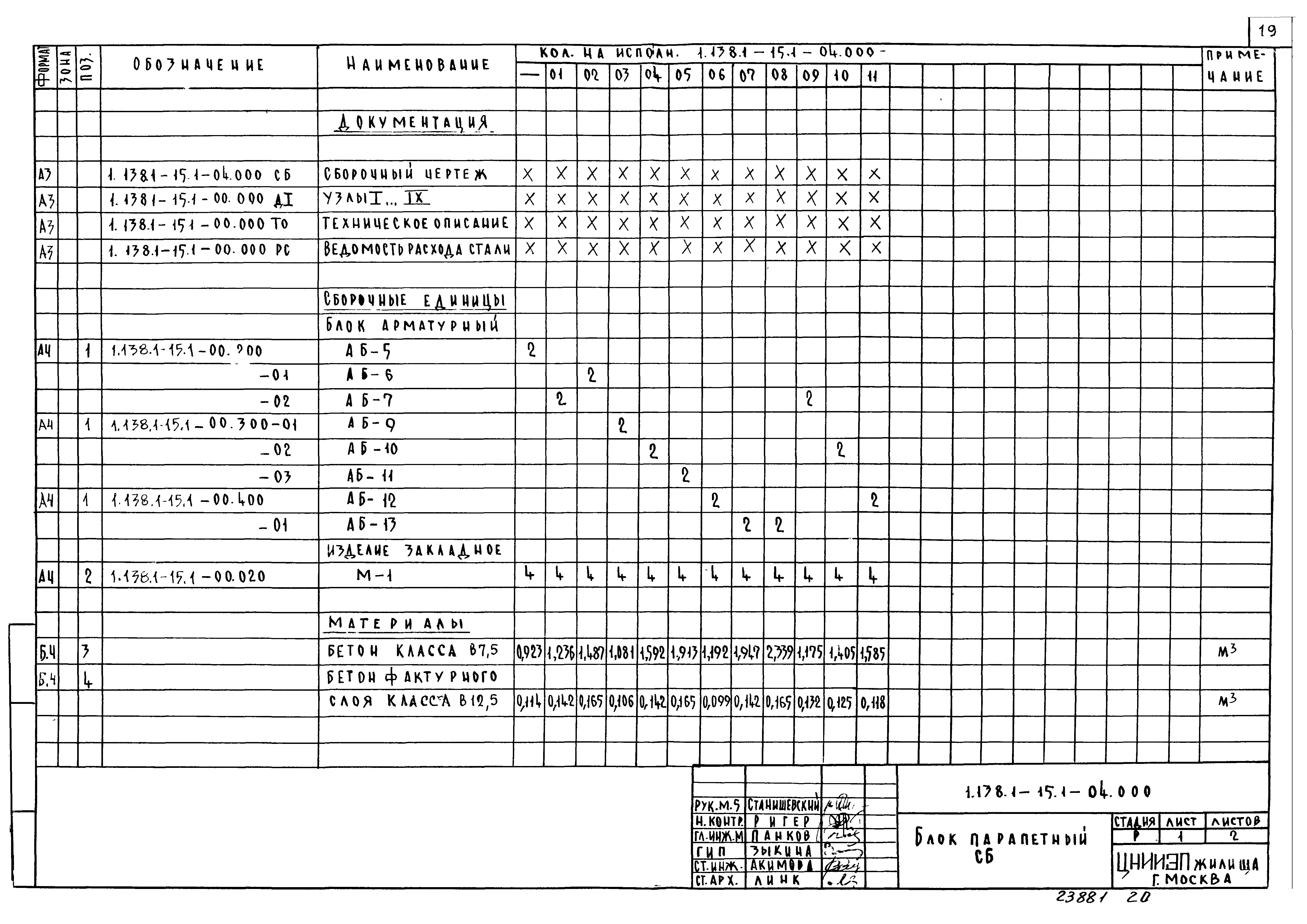

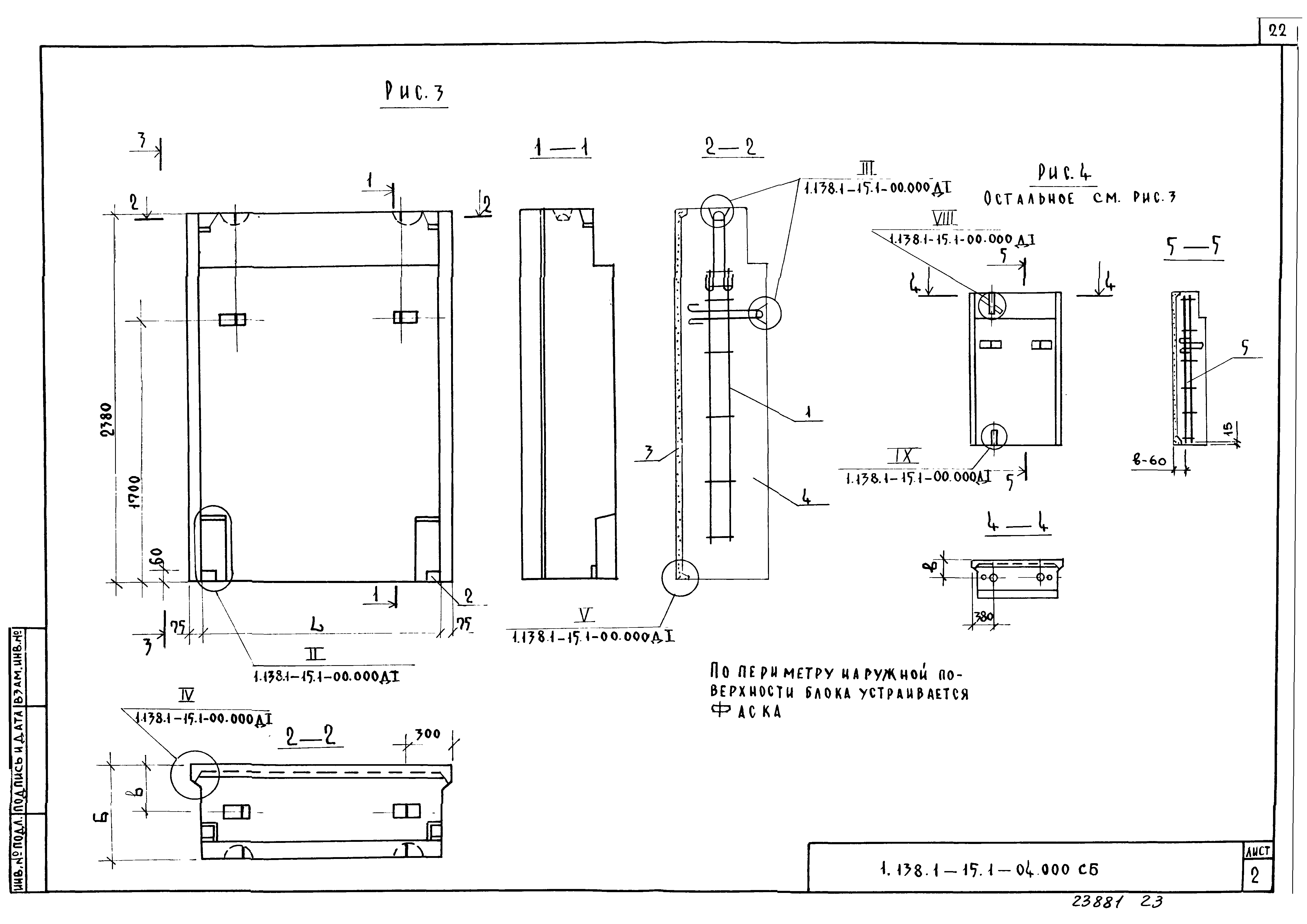

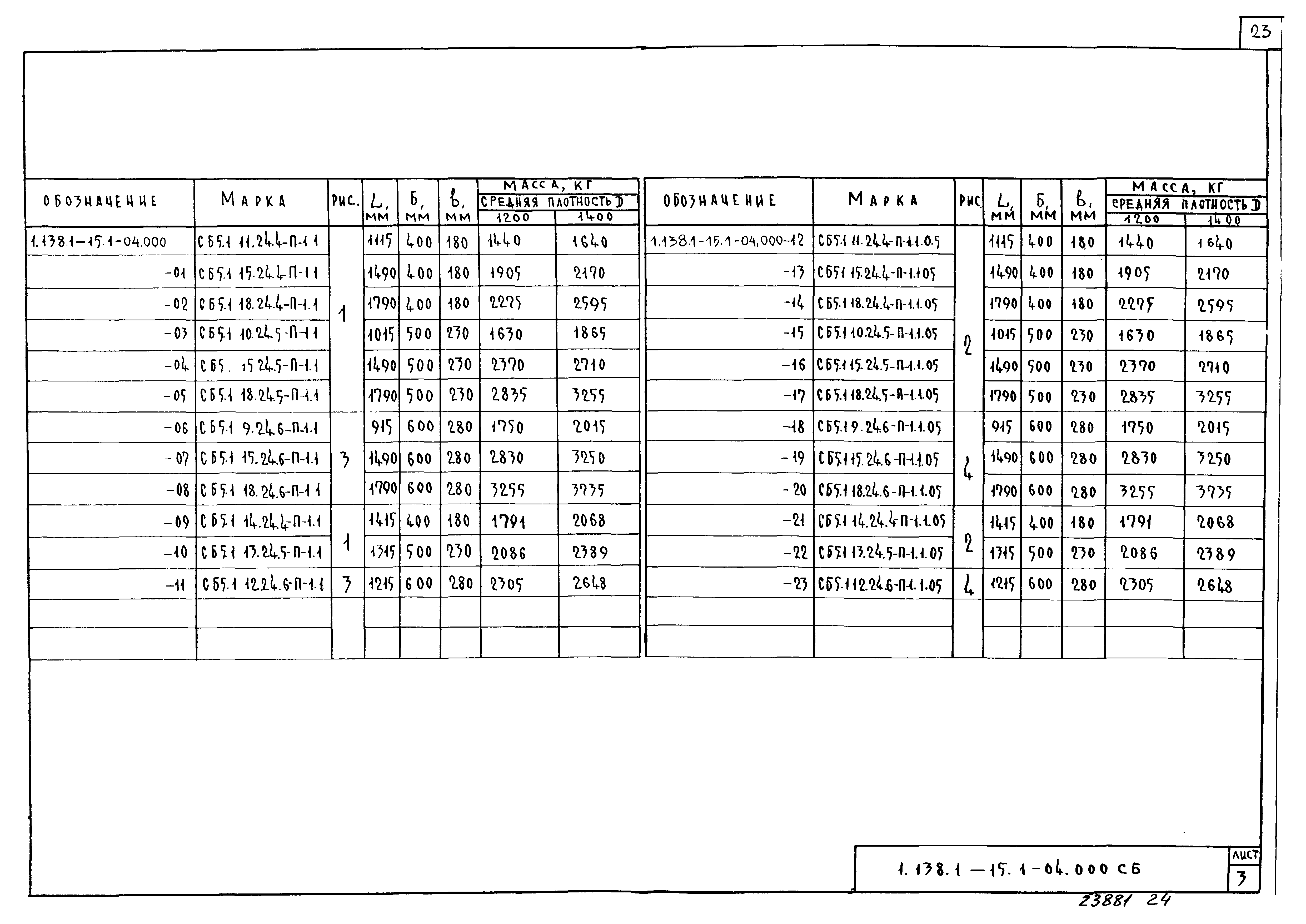

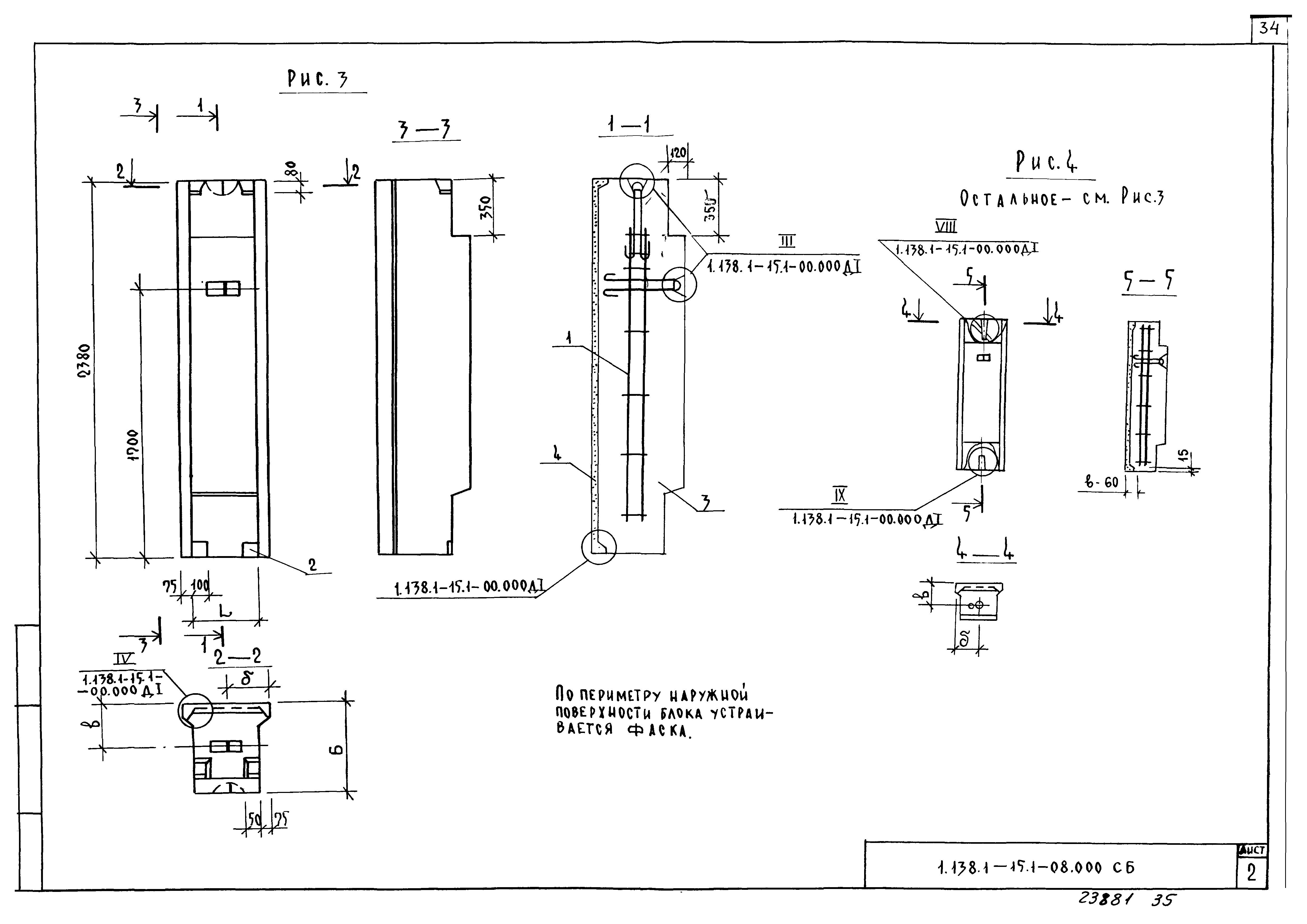

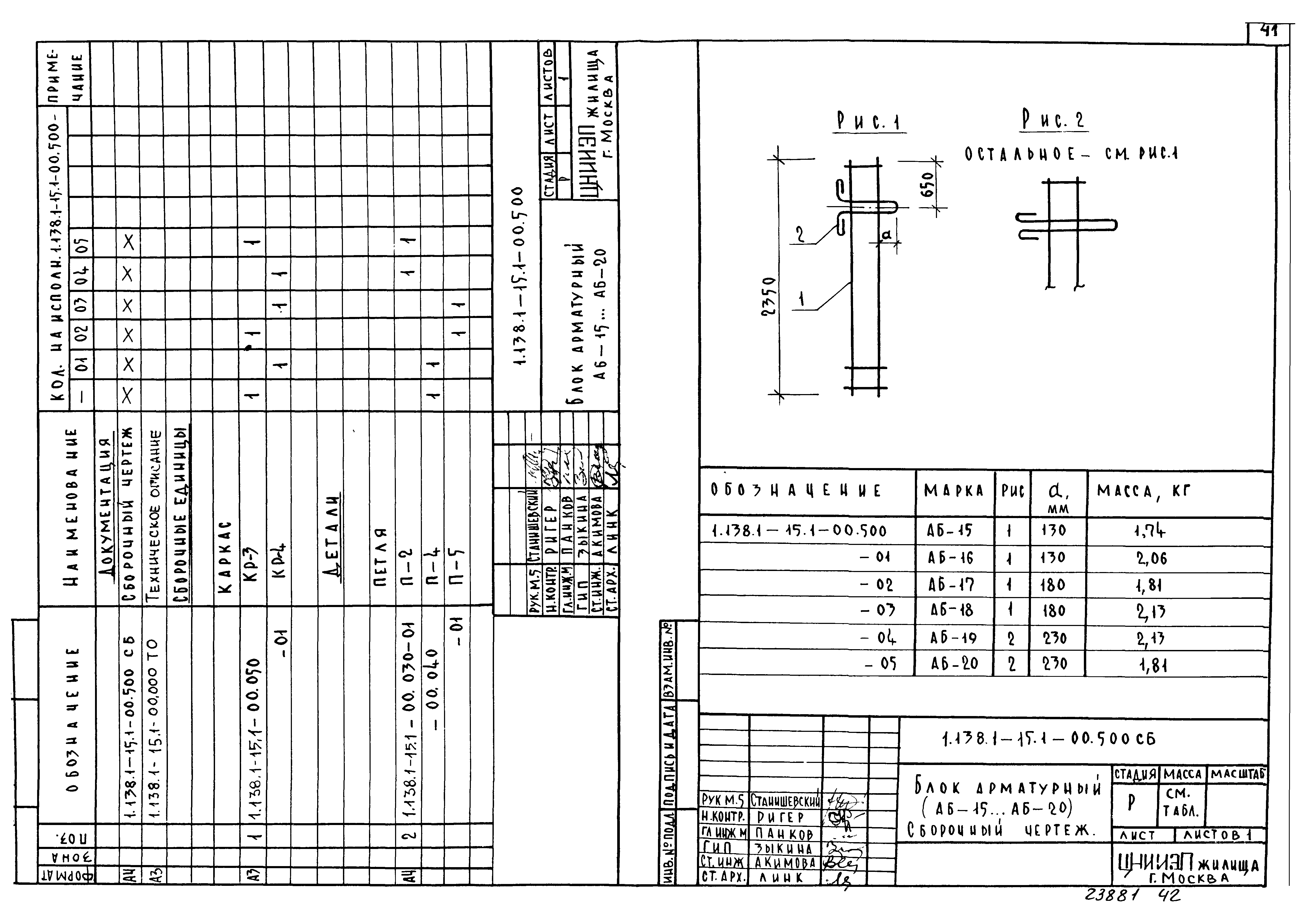

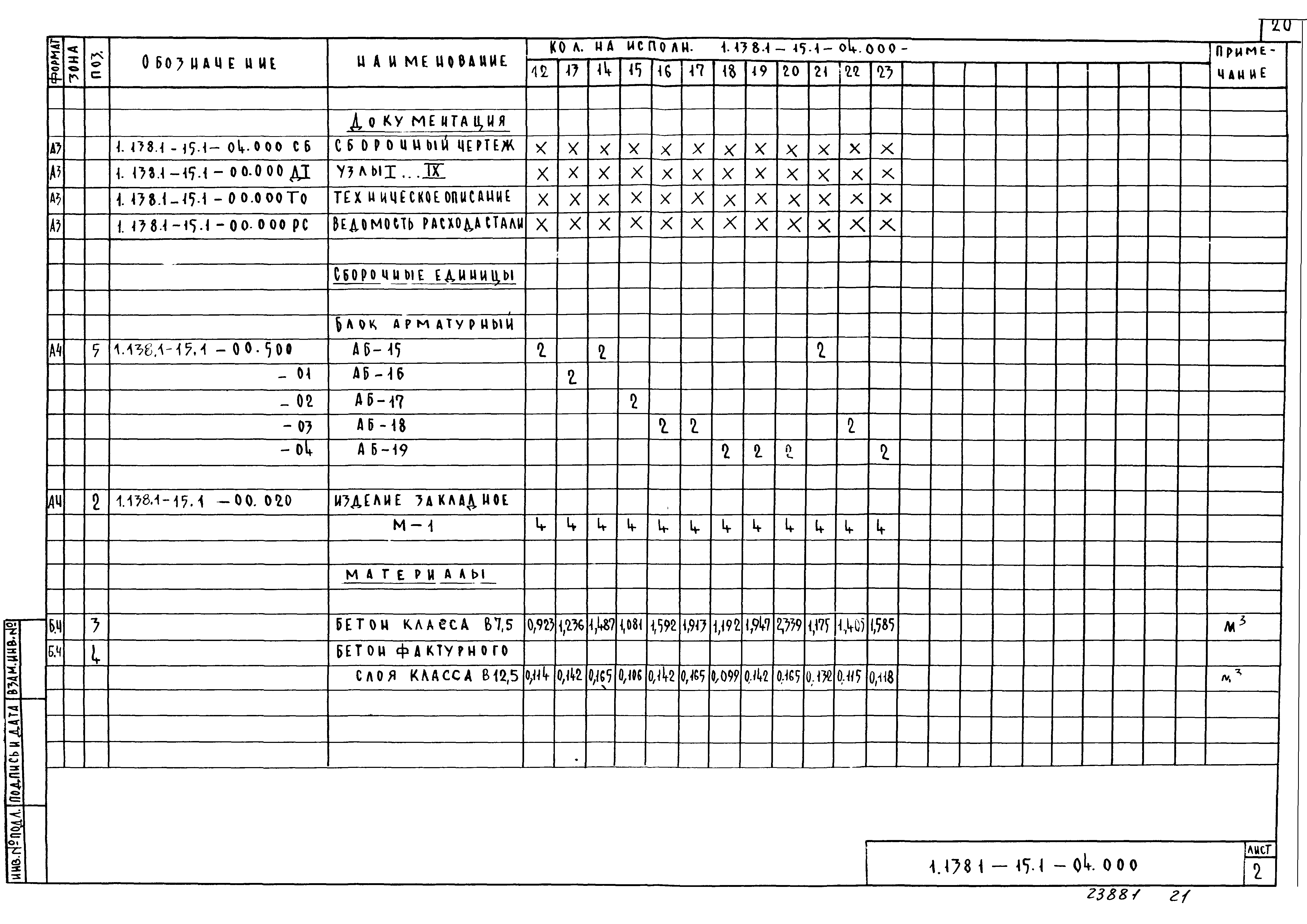

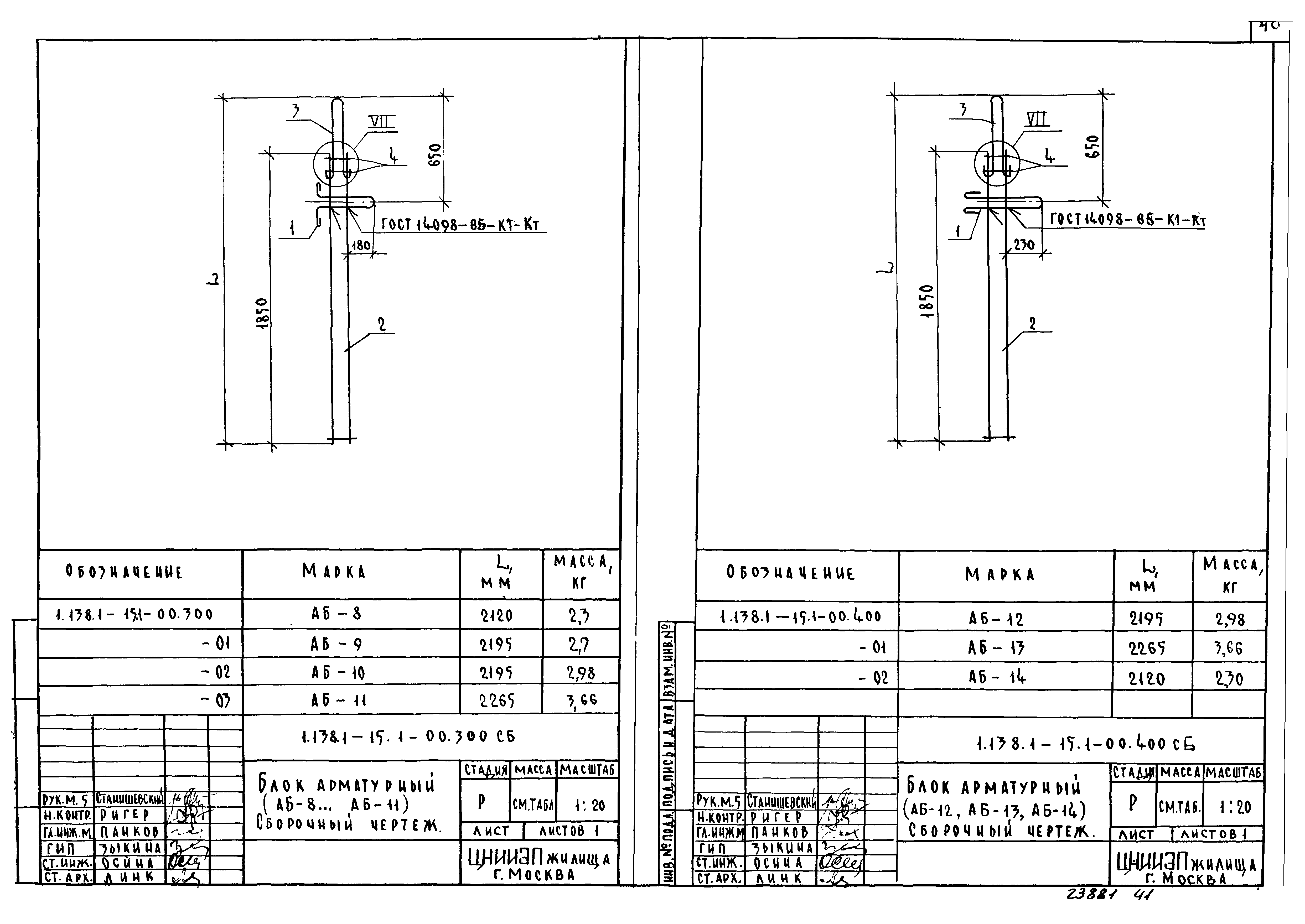

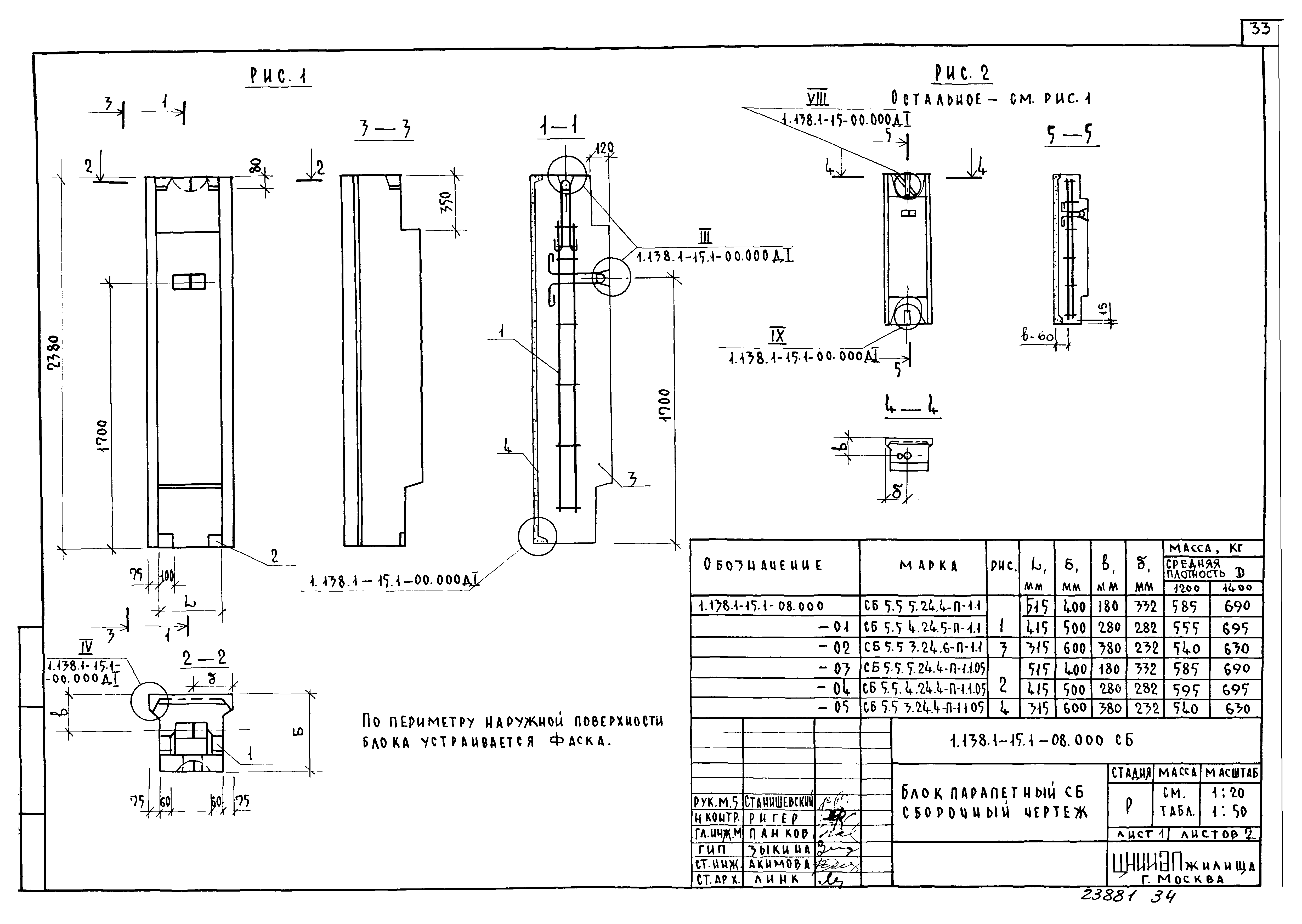

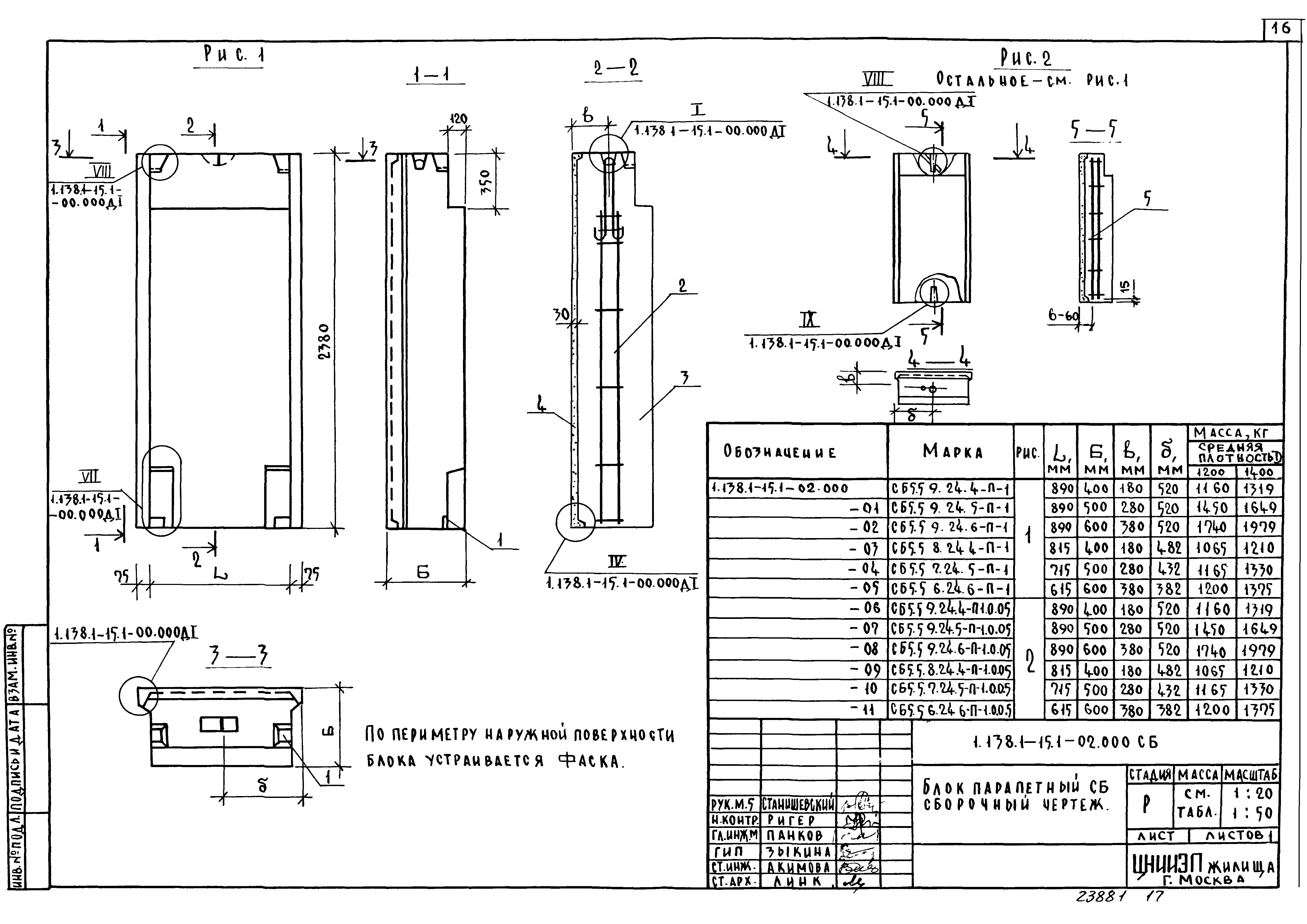

Оглавление:	1.138.1-15.1-00.000 Содержание 1.138.1-15.1-00.000 ТО Техническое описание 1.138.1-15.1-00.000 НИ Номенклатура изделий 1.138.1-15.1-01.000 Блок парапетный СБ 1.138.1-15.1-01.000 СБ Блок парапетный СБ. Сборочный чертеж 1.138.1-15.1-02.000 Блок парапетный СБ 1.138.1-15.1-02.000 СБ Блок парапетный СБ. Сборочный чертеж 1.138.1-15.1-03.000 Блок парапетный СБ 1.138.1-15.1-03.000 СБ Блок парапетный СБ. Сборочный чертеж 1.138.1-15.1-04.000 Блок парапетный СБ 1.138.1-15.1-04.000 СБ Блок парапетный СБ. Сборочный чертеж 1.138.1-15.1-05.000 Блок парапетный СБ 1.138.1-15.1-05.000 СБ Блок парапетный СБ. Сборочный чертеж 1.138.1-15.1-06.000 Блок парапетный СБ 1.138.1-15.1-06.000 СБ Блок парапетный СБ. Сборочный чертеж 1.138.1-15.1-07.000 Блок парапетный СБ 1.138.1-15.1-07.000 СБ Блок парапетный СБ. Сборочный чертеж 1.138.1-15.1-08.000 Блок парапетный СБ 1.138.1-15.1-08.000 СБ Блок парапетный СБ. Сборочный чертеж 1.138.1-15.1-00.100 Блок арматурный АБ-1… АБ-4 1.138.1-15.1-00.200 Блок арматурный АБ-5, АБ-6, АБ-7 1.138.1-15.1-00.100 СБ Блок арматурный (АБ-1… АБ-4). Сборочный чертеж 1.138.1-15.1-00.200 СБ Блок арматурный (АБ-5, АБ-6, АБ-7). Сборочный чертеж 1.138.1-15.1-00.300 Блок арматурный (АБ-8… АБ-11) 1.138.1-15.1-00.400 Блок арматурный (АБ-12, АБ-13, АБ-14) 1.138.1-15.1-00.300 СБ Блок арматурный (АБ-8… АБ-11). Сборочный чертеж 1.138.1-15.1-00.400 СБ Блок арматурный (АБ-12, АБ-13, АБ-14). Сборочный чертеж 1.138.1-15.1-00.500 Блок арматурный (АБ-15, АБ-20) 1.138.1-15.1-00.500 СБ Блок арматурный (АБ-15, АБ-20). Сборочный чертеж 1.138.1-15.1-00.010 Каркас КР-1, КР-2 1.138.1-15.1-00.020 Изделие закладное М-1 1.138.1-15.1-00.030 Петля строповочная П-1, П-2, П-3 1.138.1-15.1-00.040 Петля монтажная П-4, П-5 1.138.1-15.1-00.050 Каркас КР-3, КР-4 1.138.1-15.1-00.000 Д1 Узлы I… IX 1.138.1-15.1-00.000 РС Ведомость расхода стали 1.138.1-15.1-00.000 ТУ Техническое условия
Разработан:	ЦНИИЭП жилища
Утверждён:	19.06.1989 Госкомархитектура (113)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели и блоки парапетов. Карнизы
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 19010-82 «Блоки стеновые бетонные и железобетонные для зданий. Общие технические условия» ГОСТ 25820-83 «Бетоны легкие. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 9759-83 «Гравий и песок керамзитовые. Технические условия» ГОСТ 11991-83 «Щебень и песок аглопоритовые. Технические условия» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
