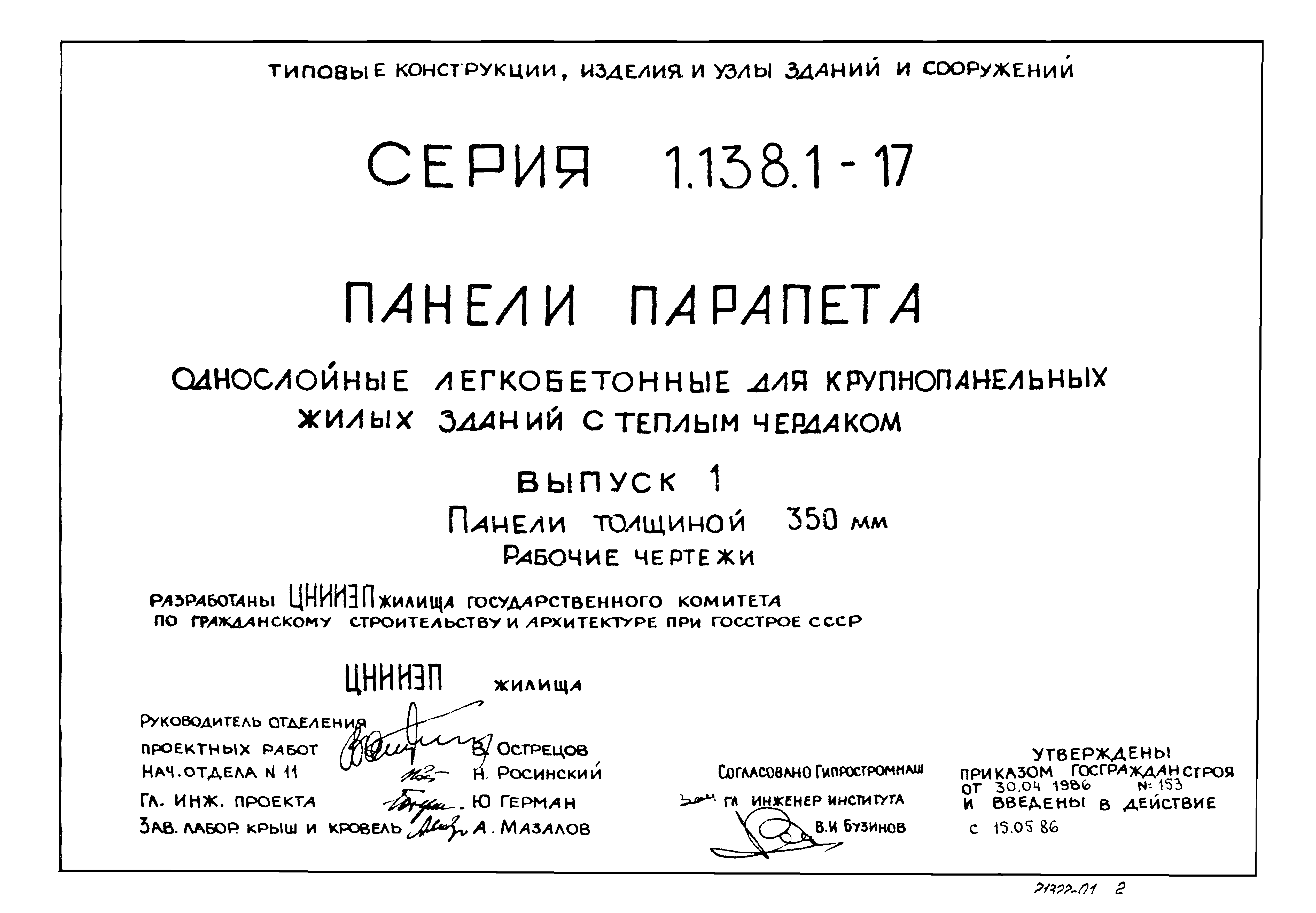

Серия 1.138.1-17

Выпуск 1. Часть 1. Панели толщиной 350 мм. Рабочие чертежи

Обозначение:	Серия 1.138.1-17
Обозначение англ:	Series 1.138.1-17
Статус:	действует
Название рус.:	Выпуск 1. Часть 1. Панели толщиной 350 мм. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Унифицированные панели наружных стен разработаны для теплых чердаков в 5 - 9 этажных жилых зданий с легкобетонными панелями наружных стен 3,0 - 3,6 м (с "малым шагом") и 2,4* - 6,6 м (с "большим и смешанным шагом"), предназначенных для строительства во II и III климатическом районе и в подрайоне IВ на территориях с обычными инженерно-геологическими условиями

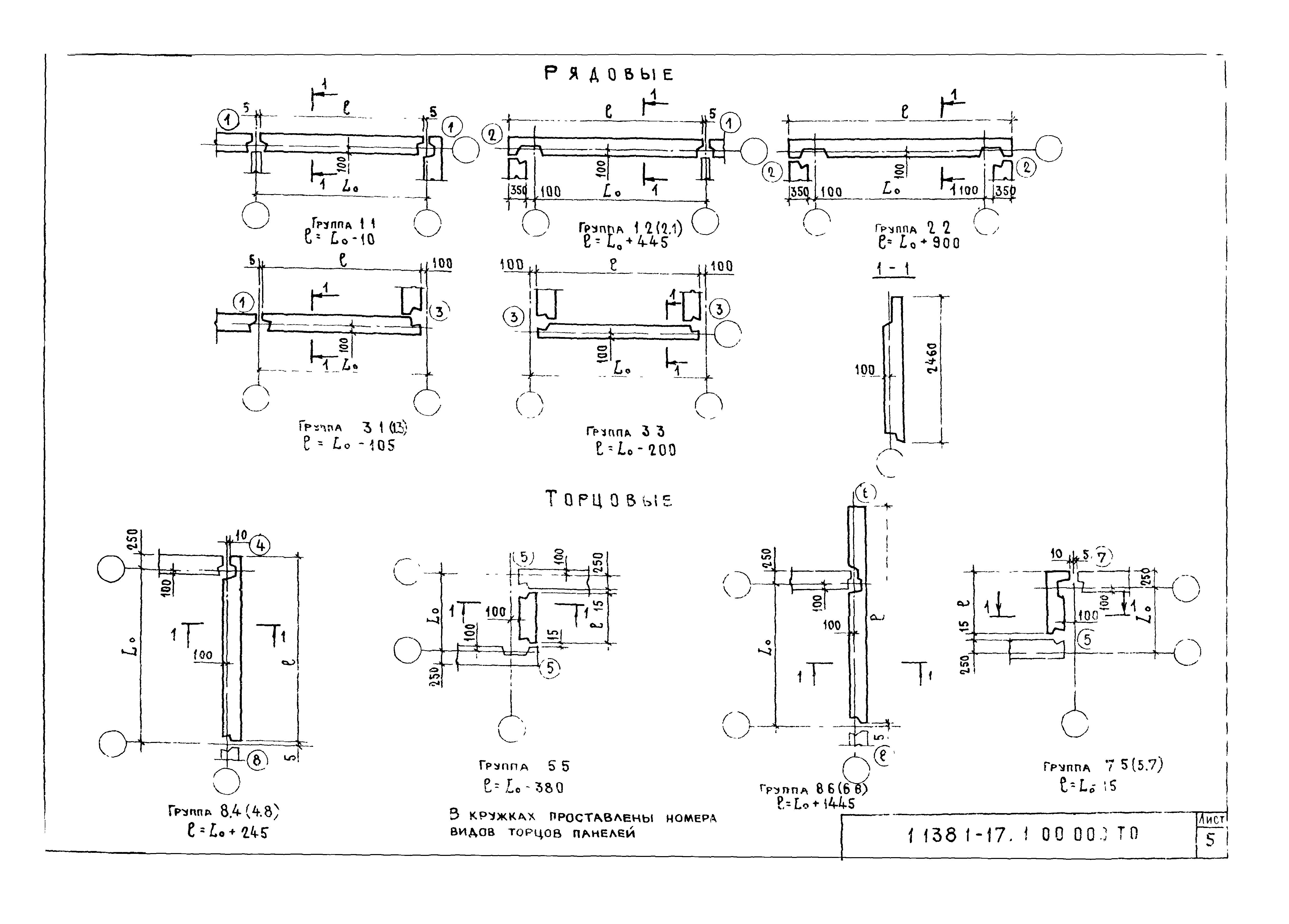

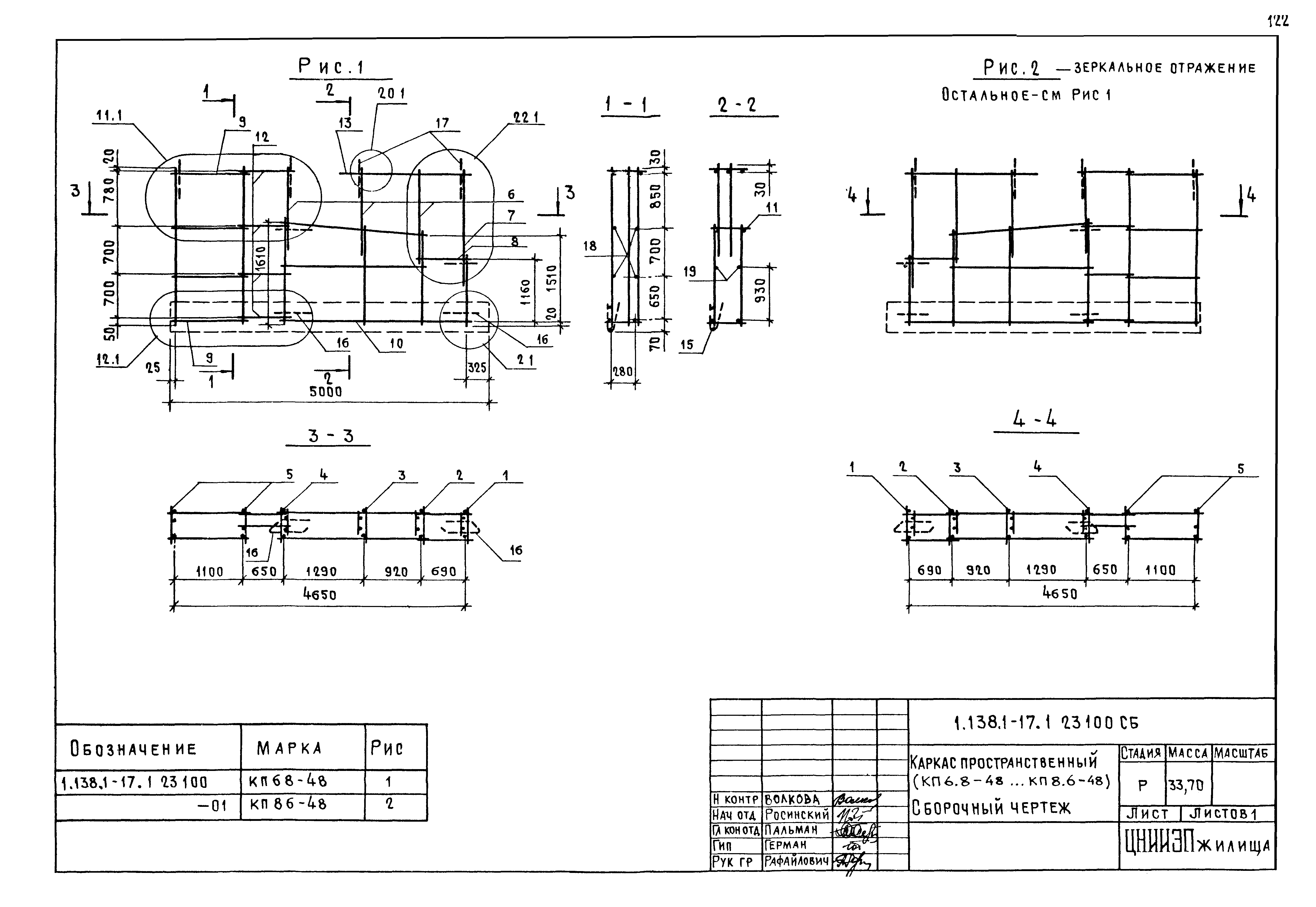

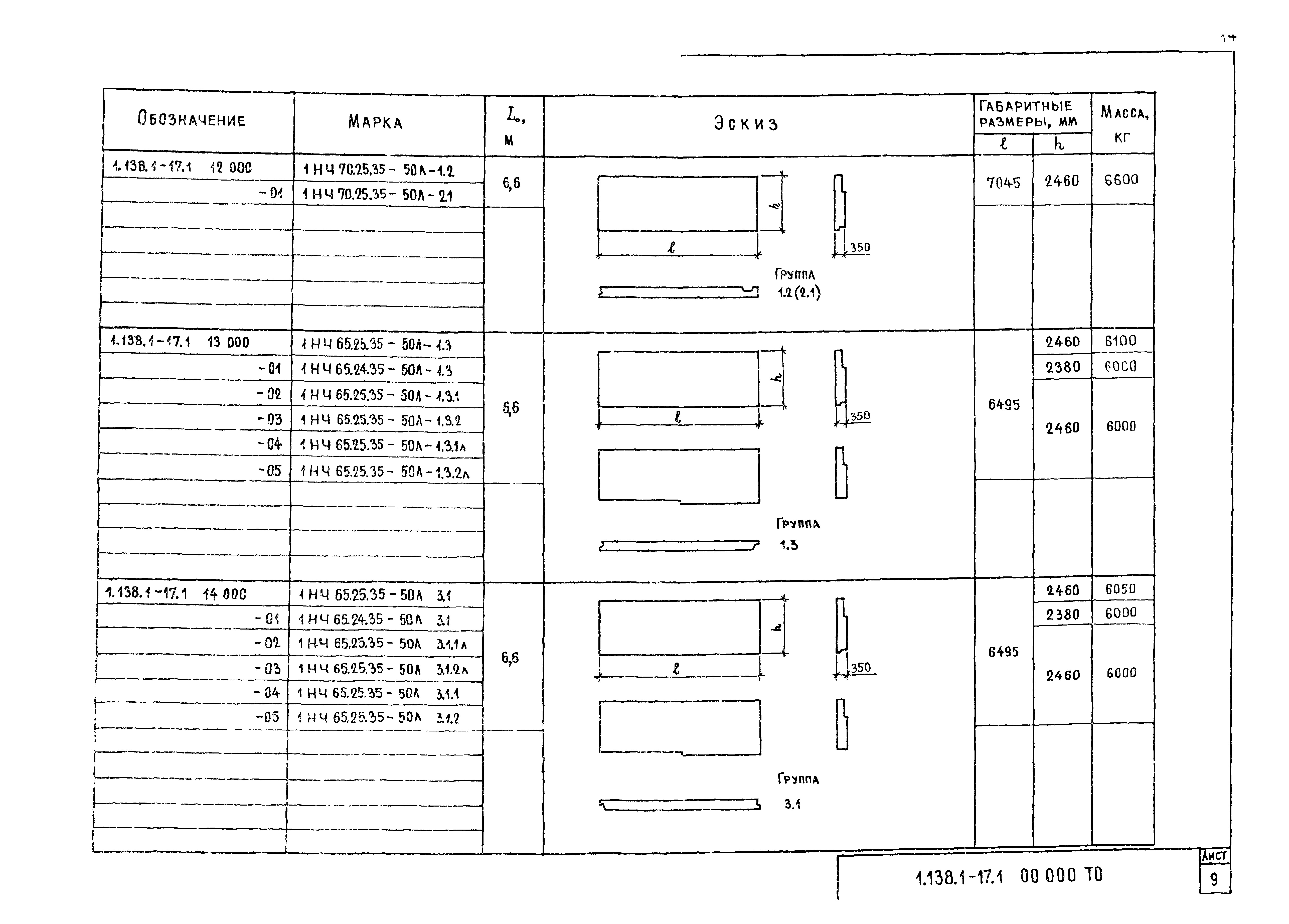

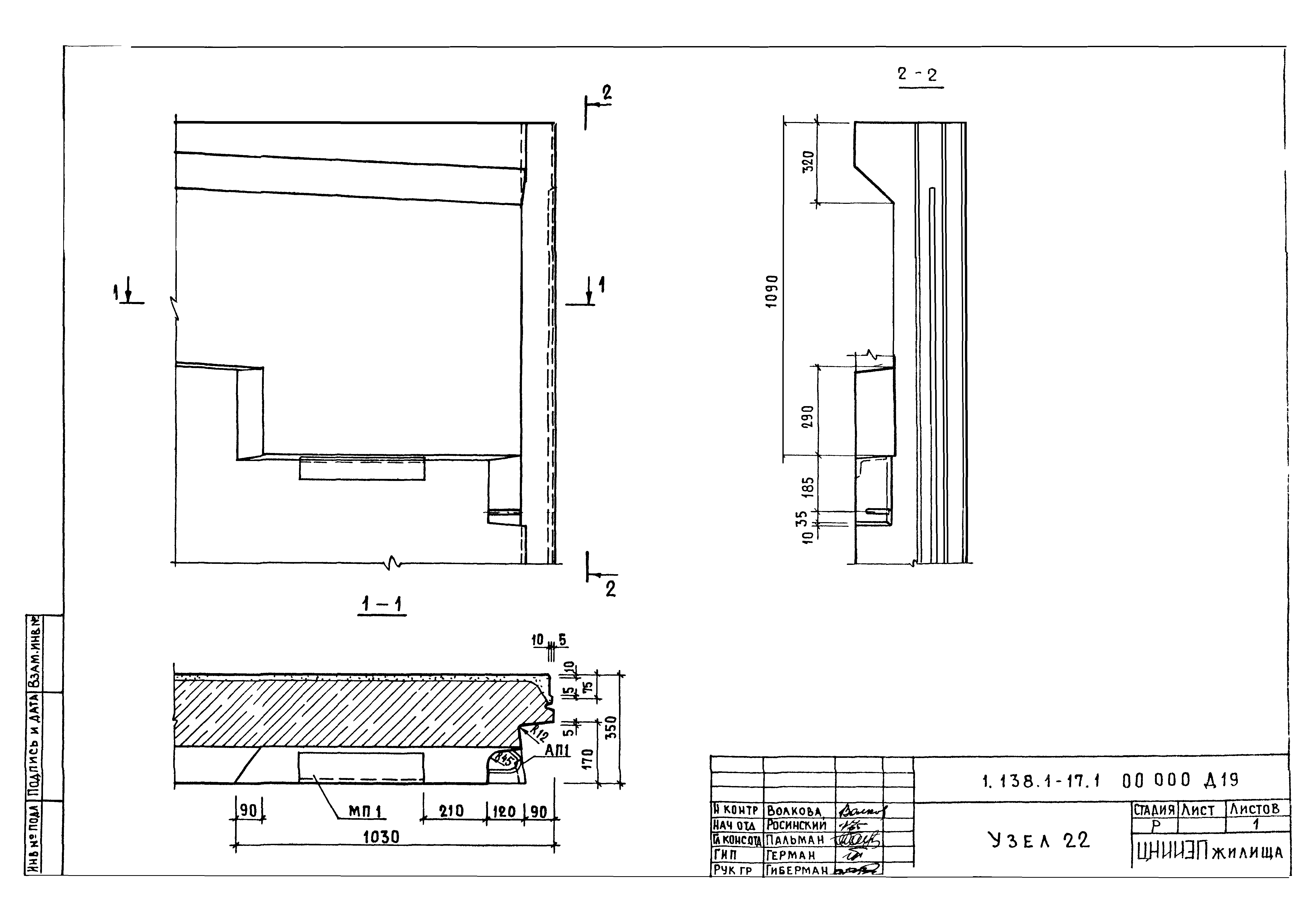

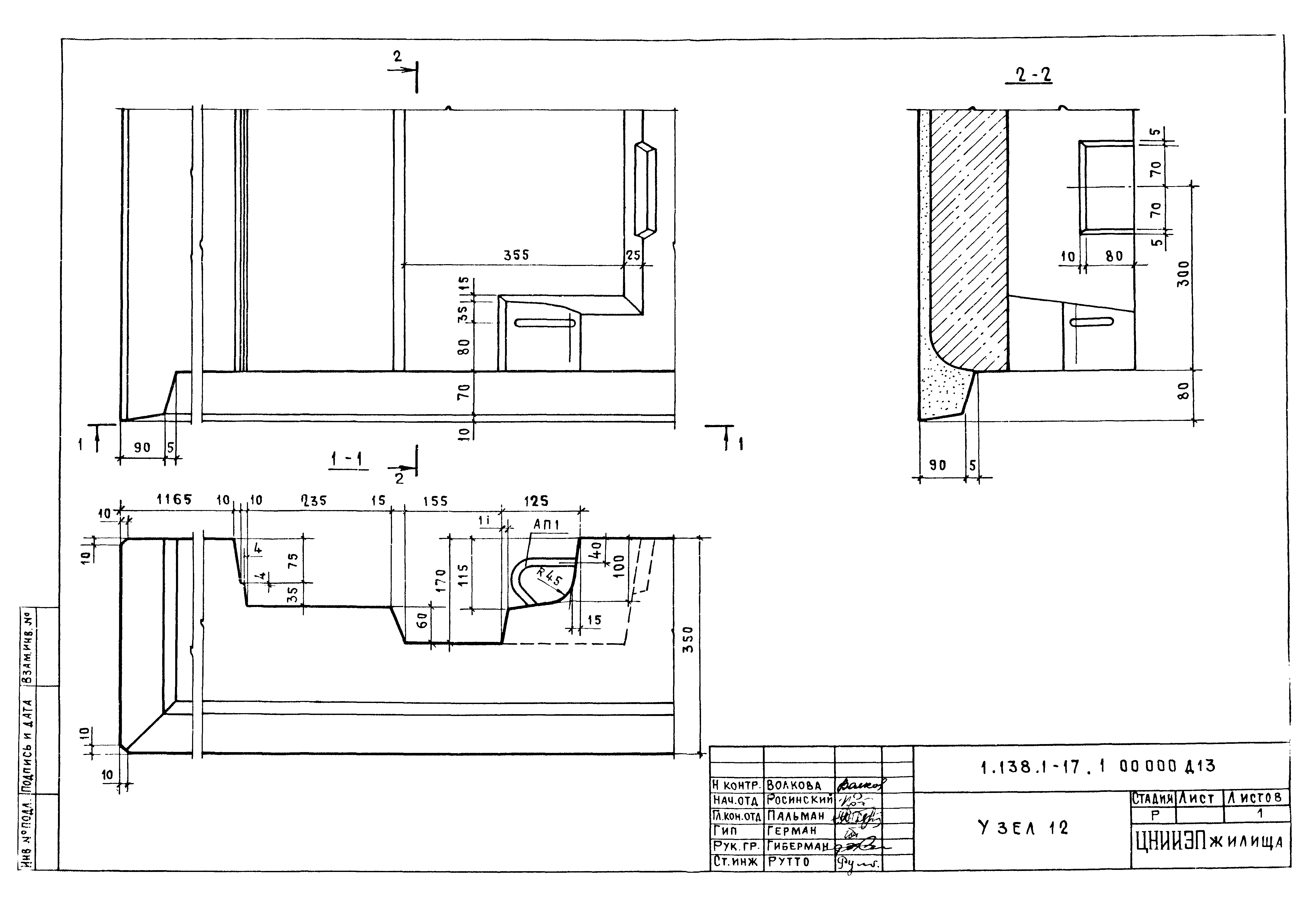

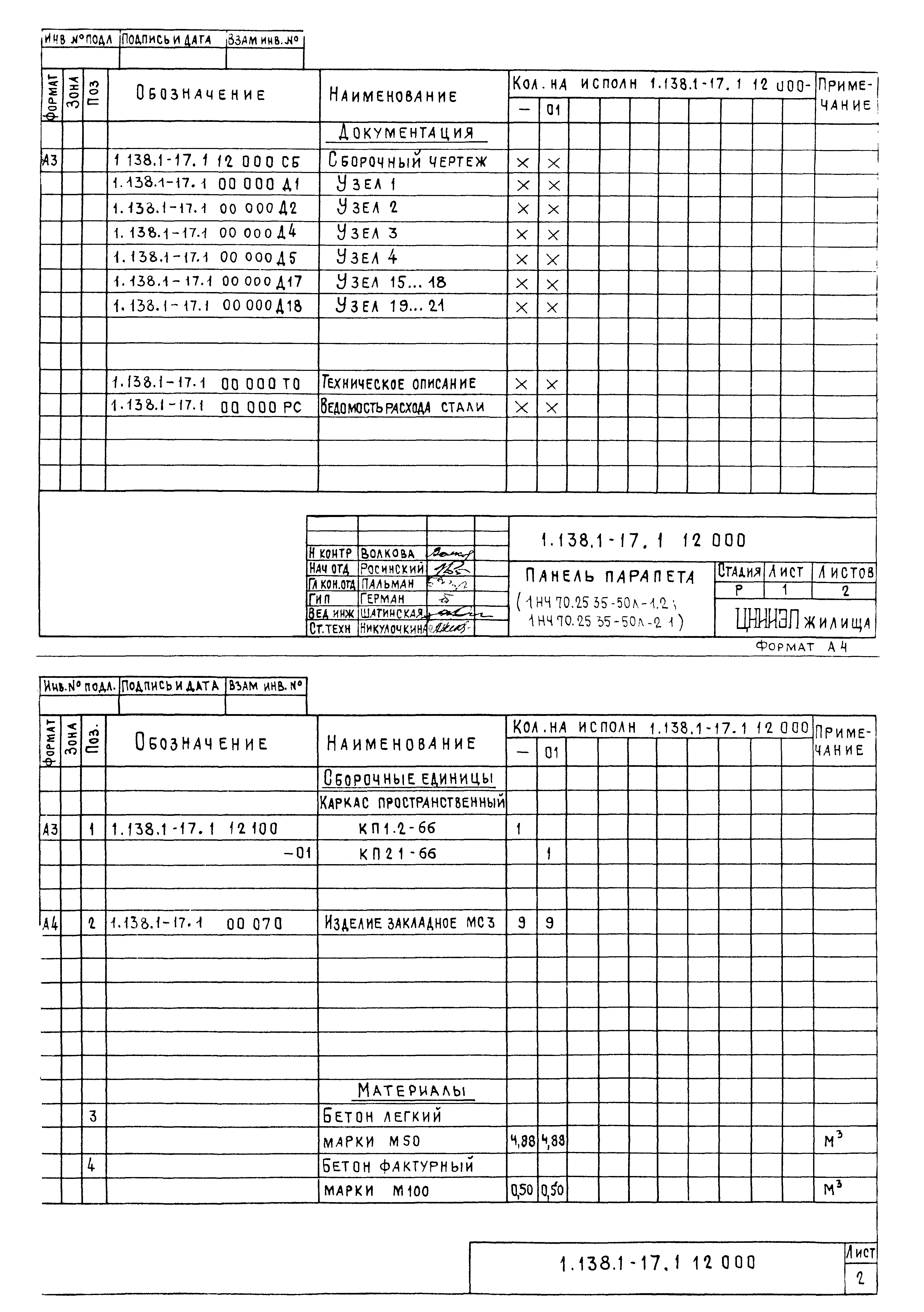

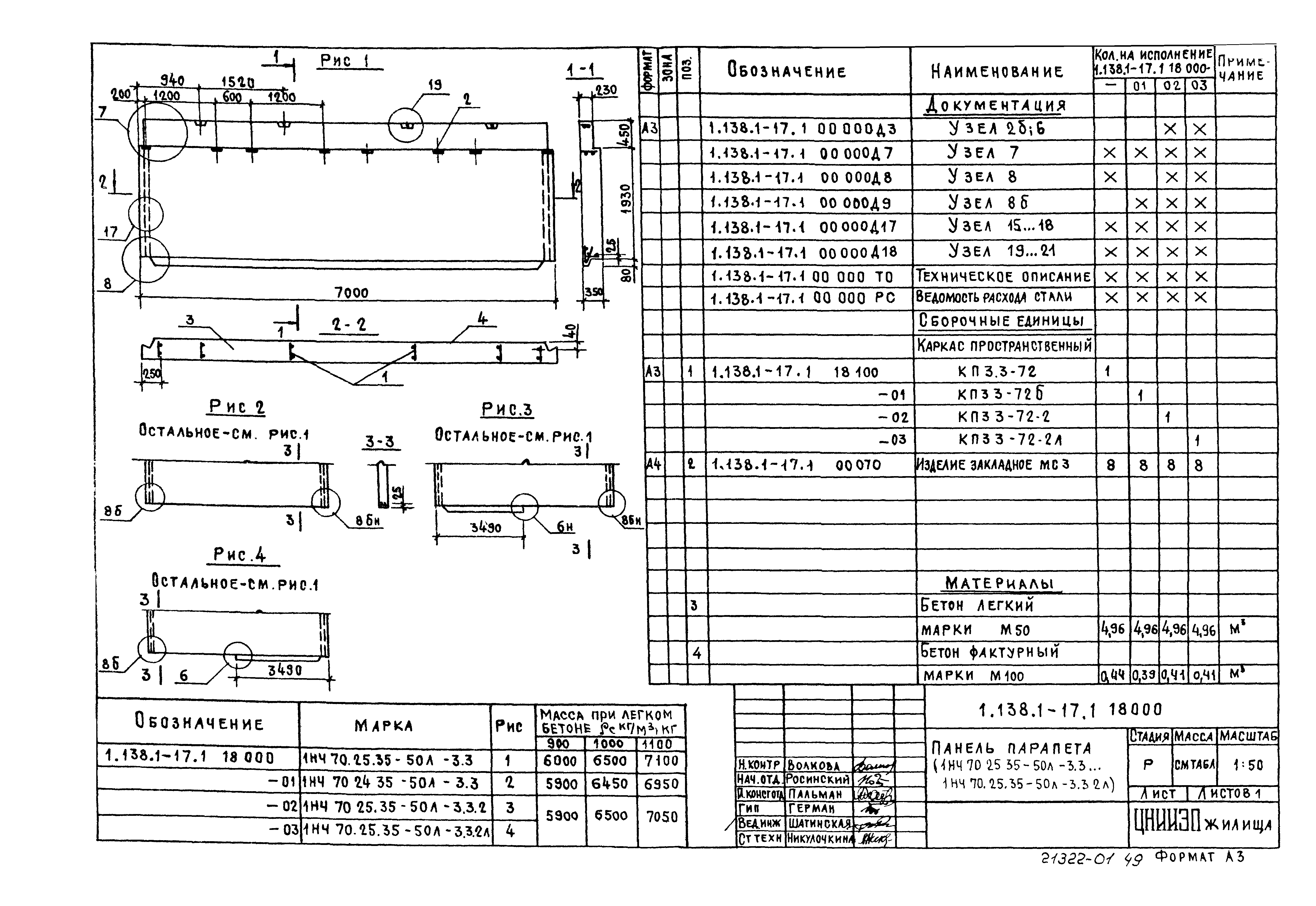

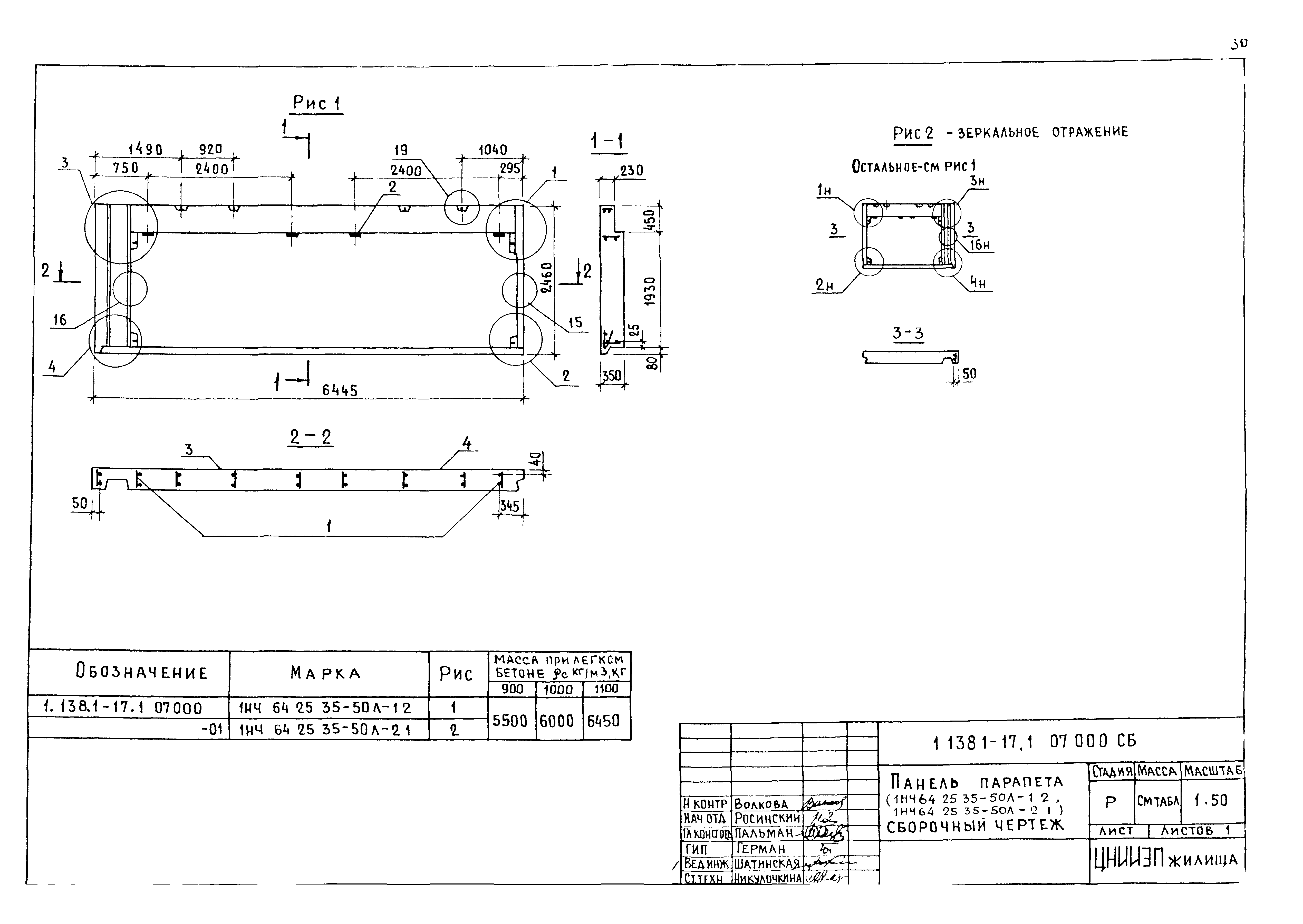

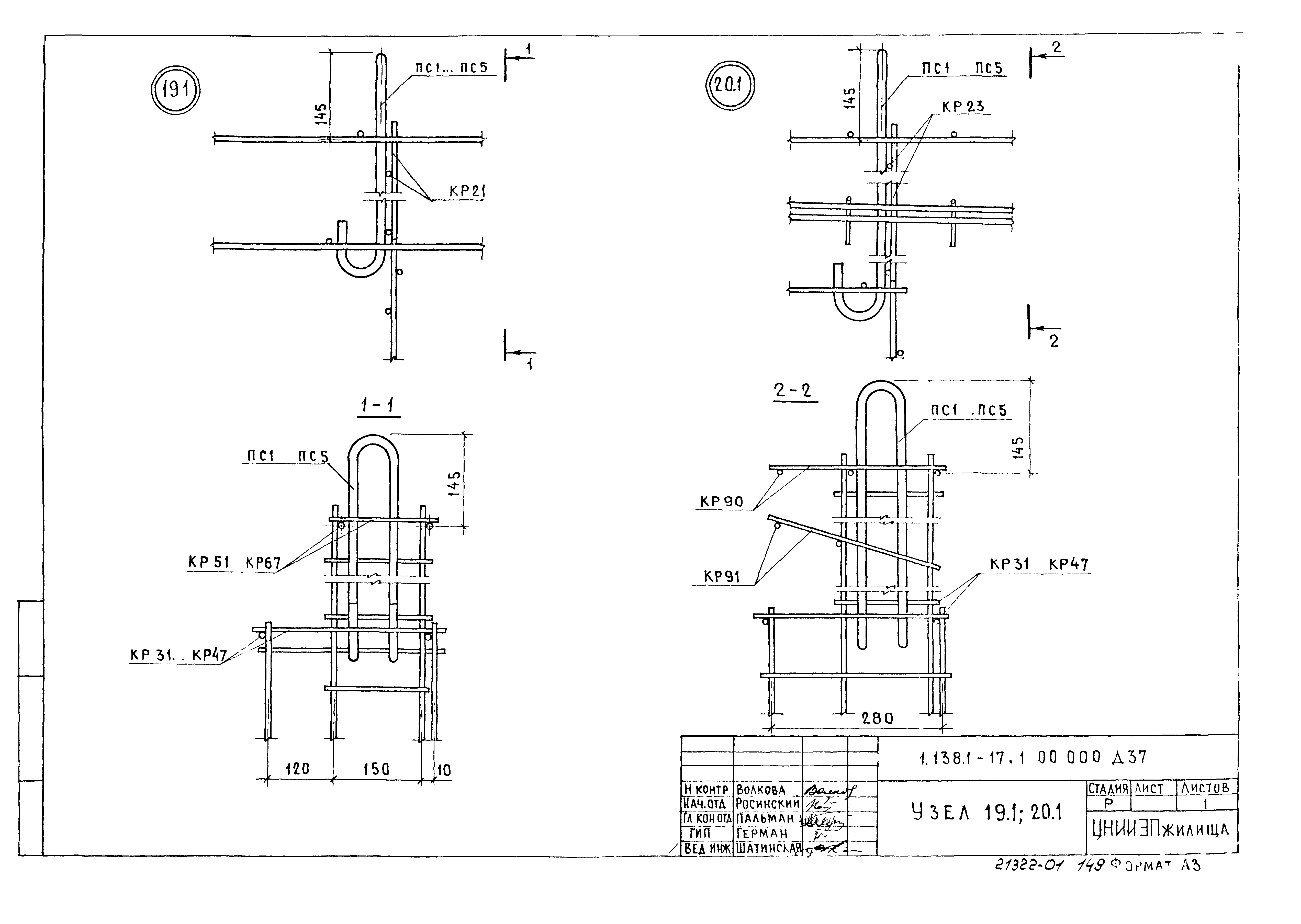

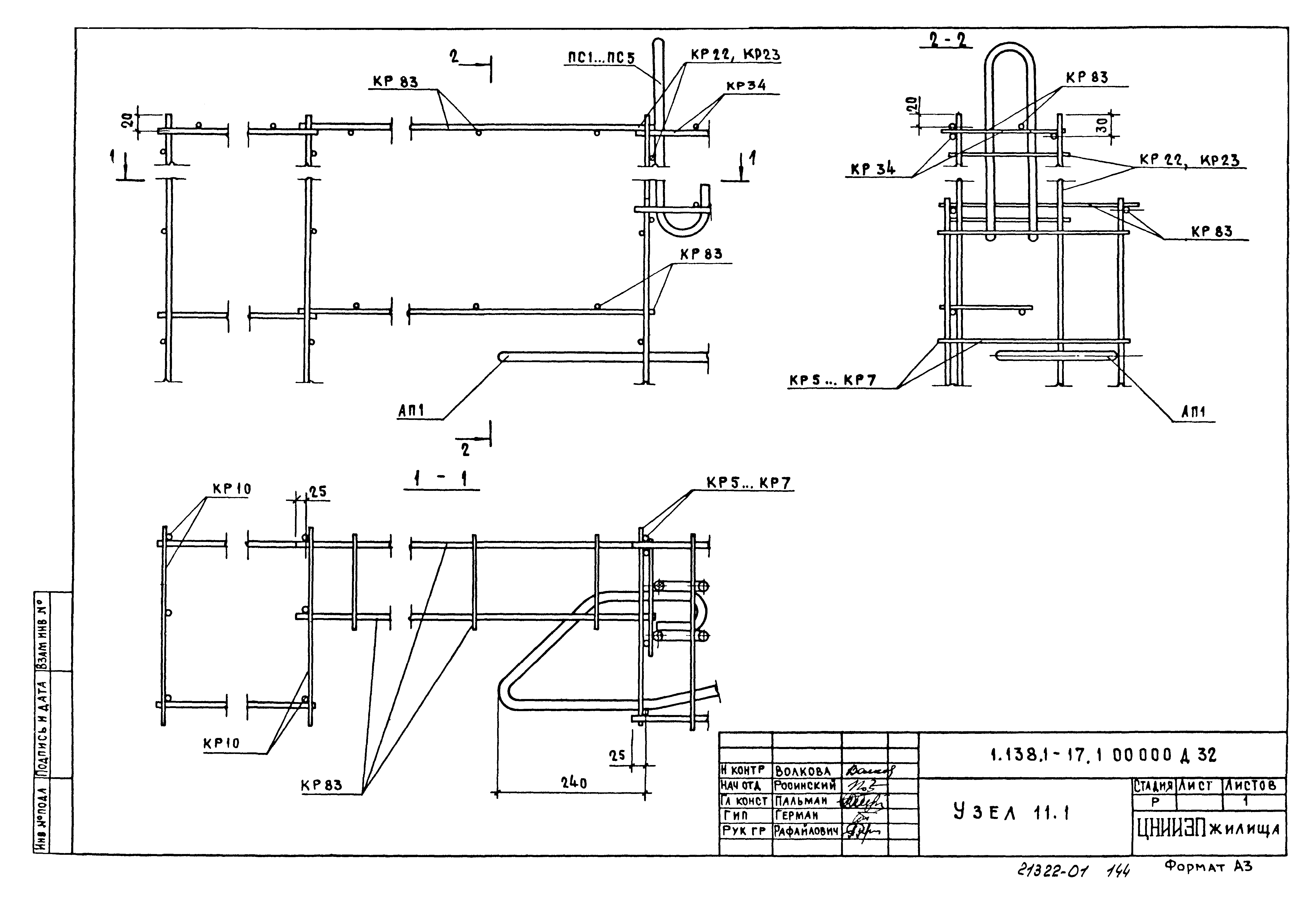

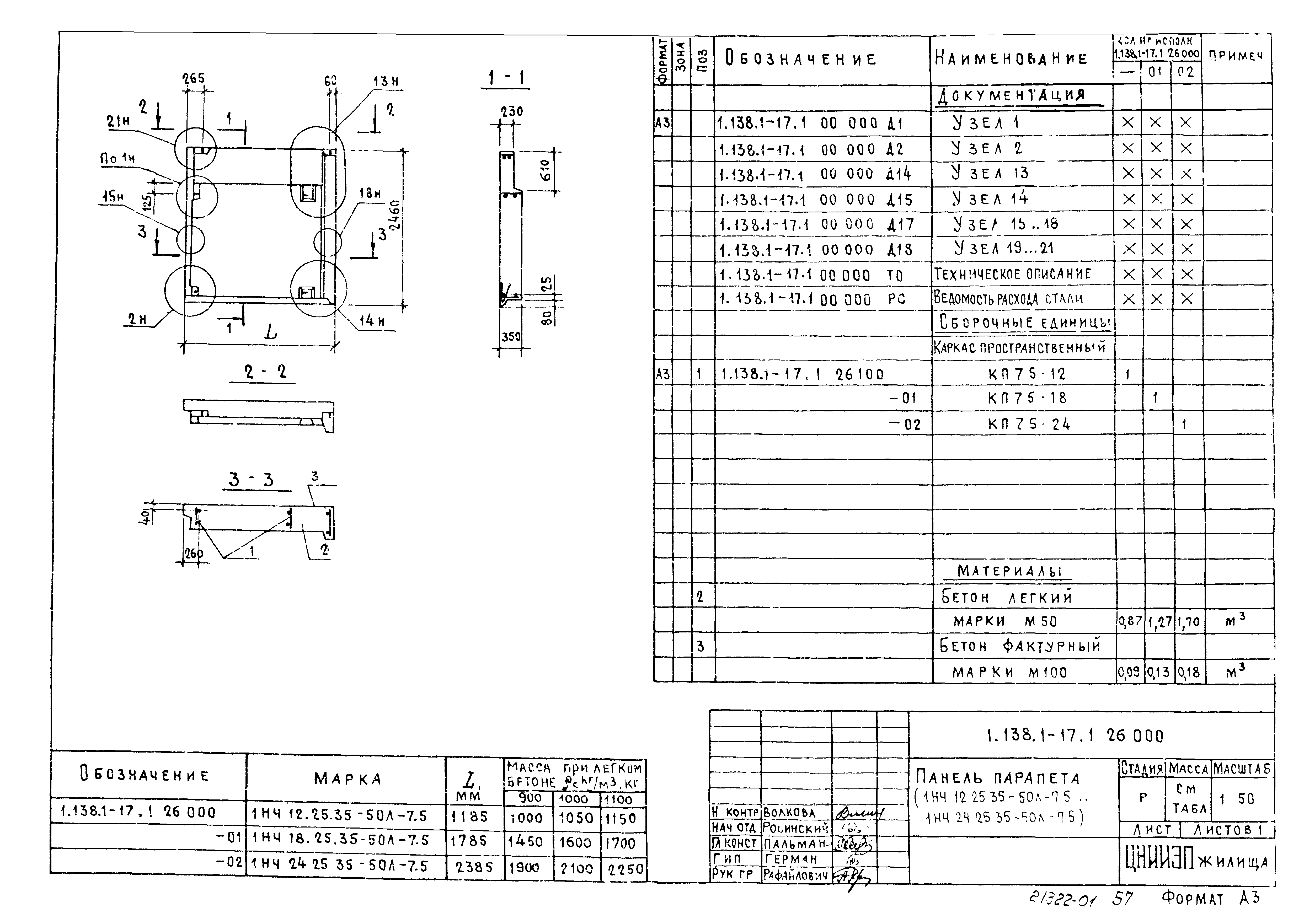

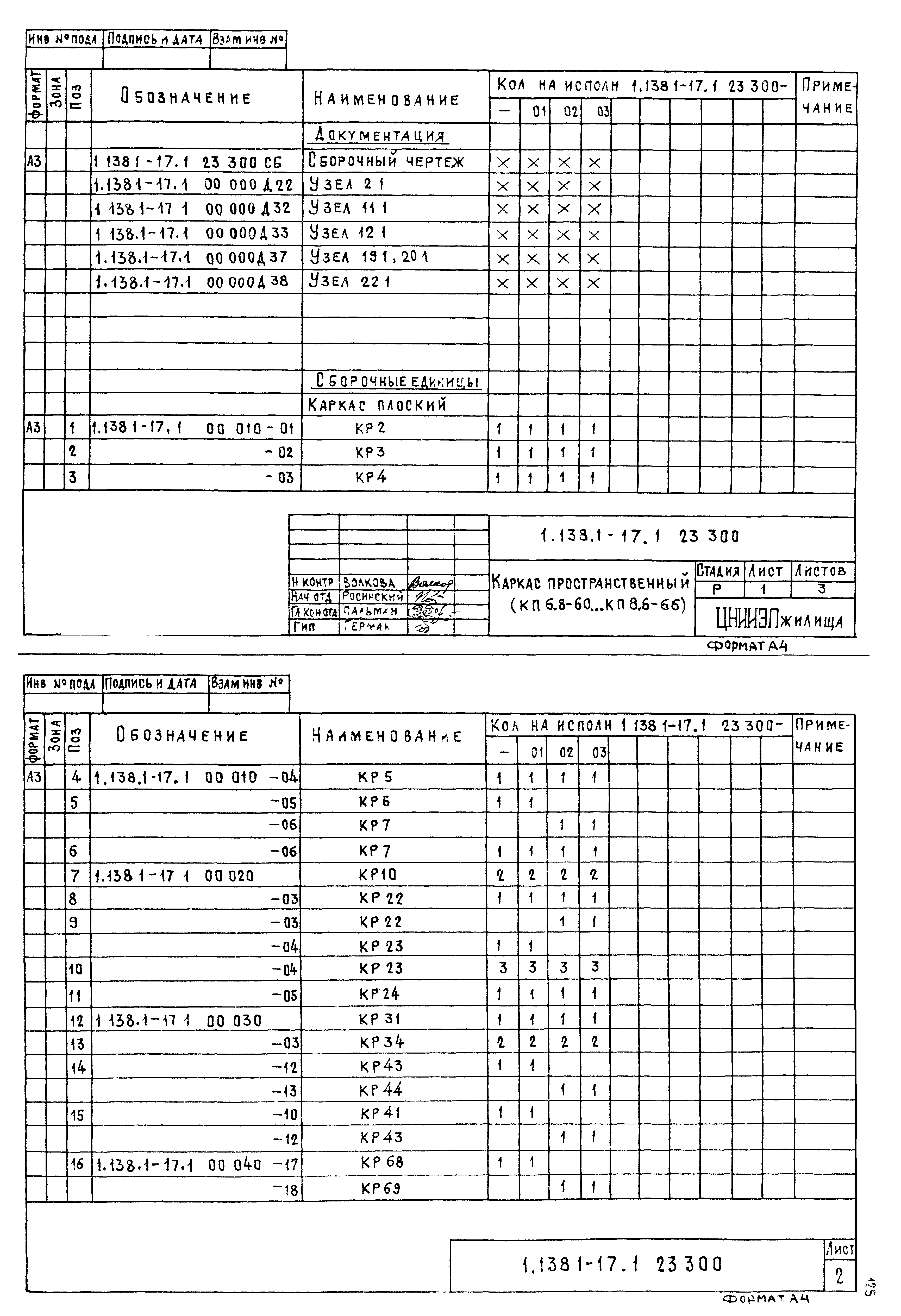

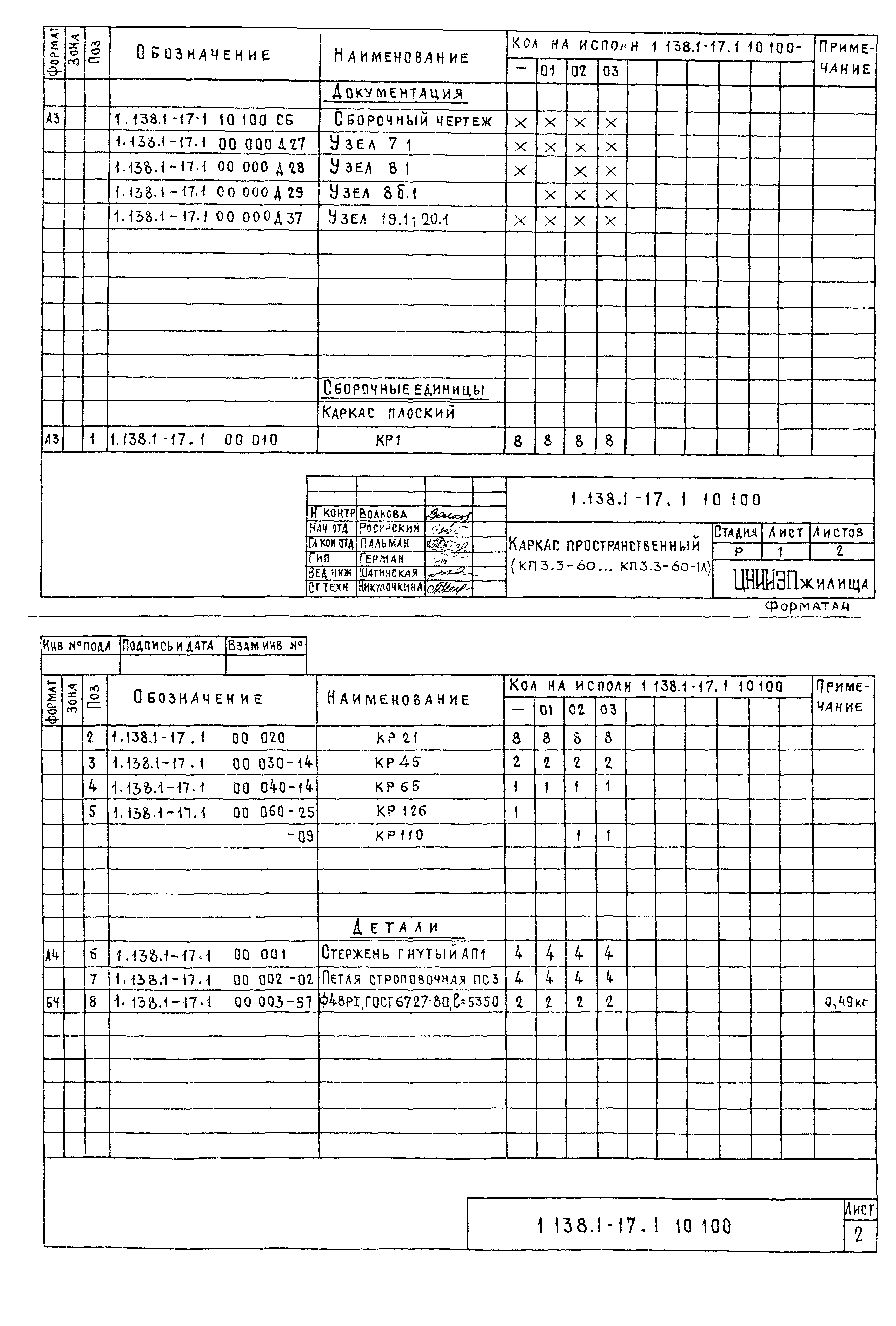

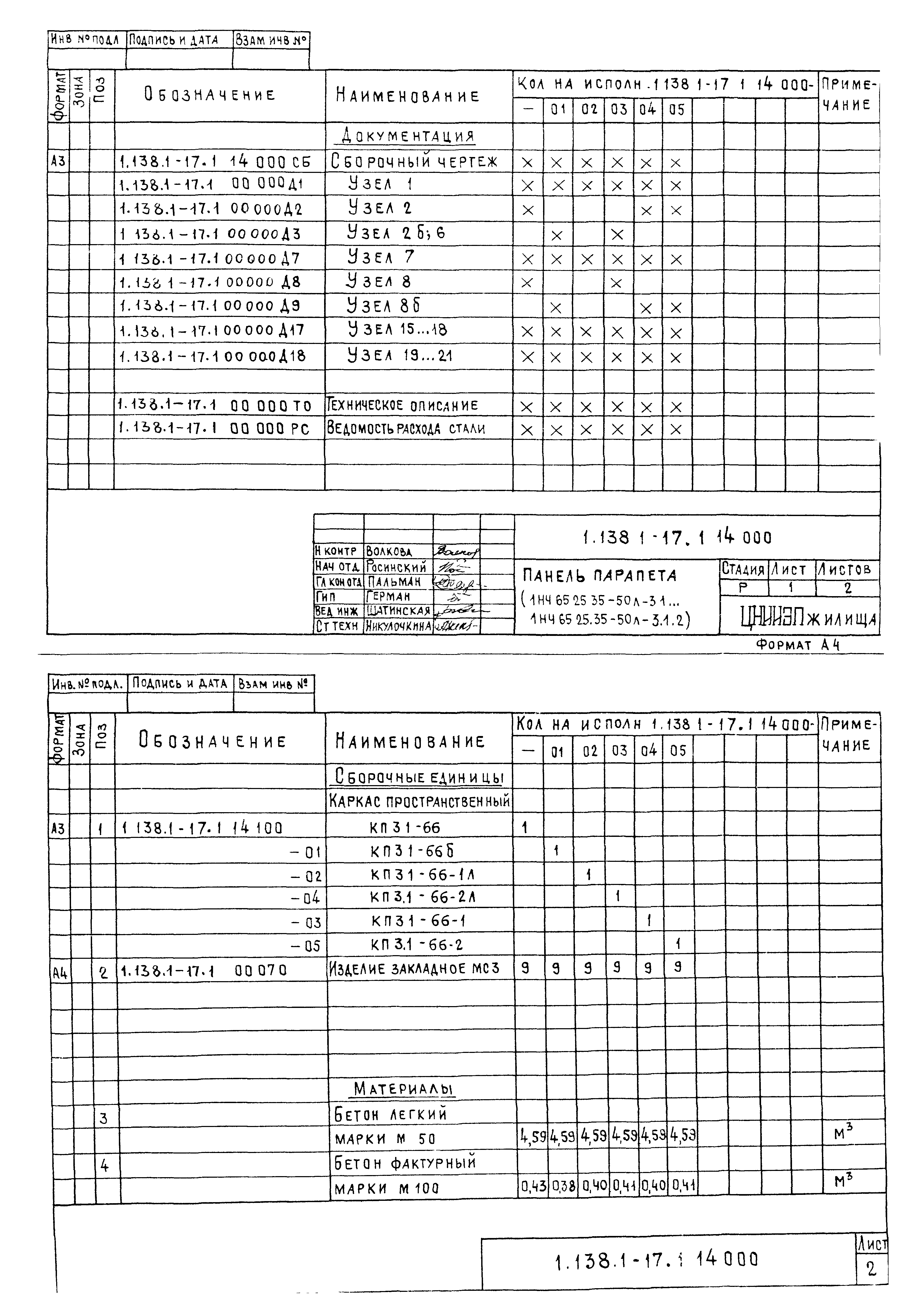

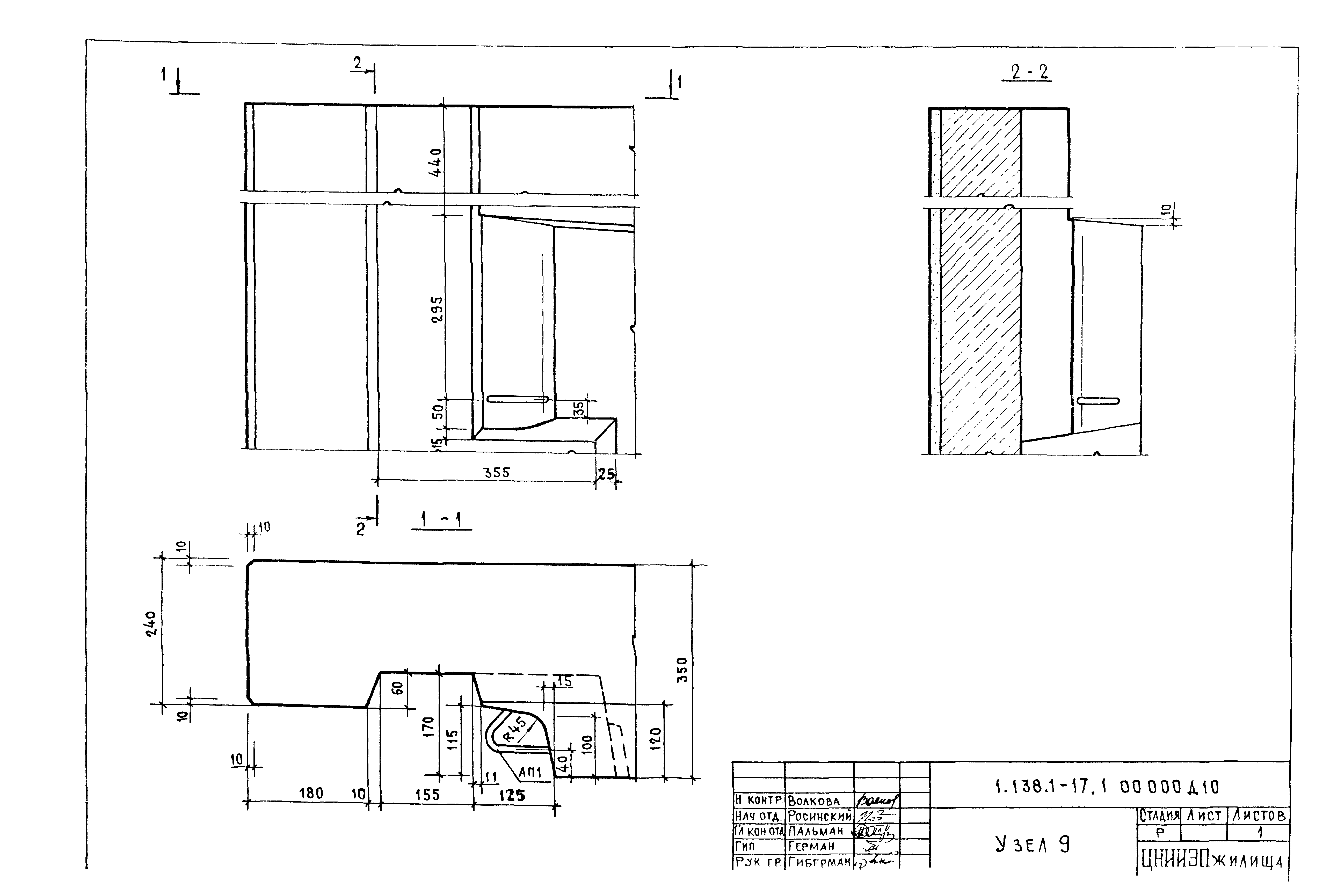

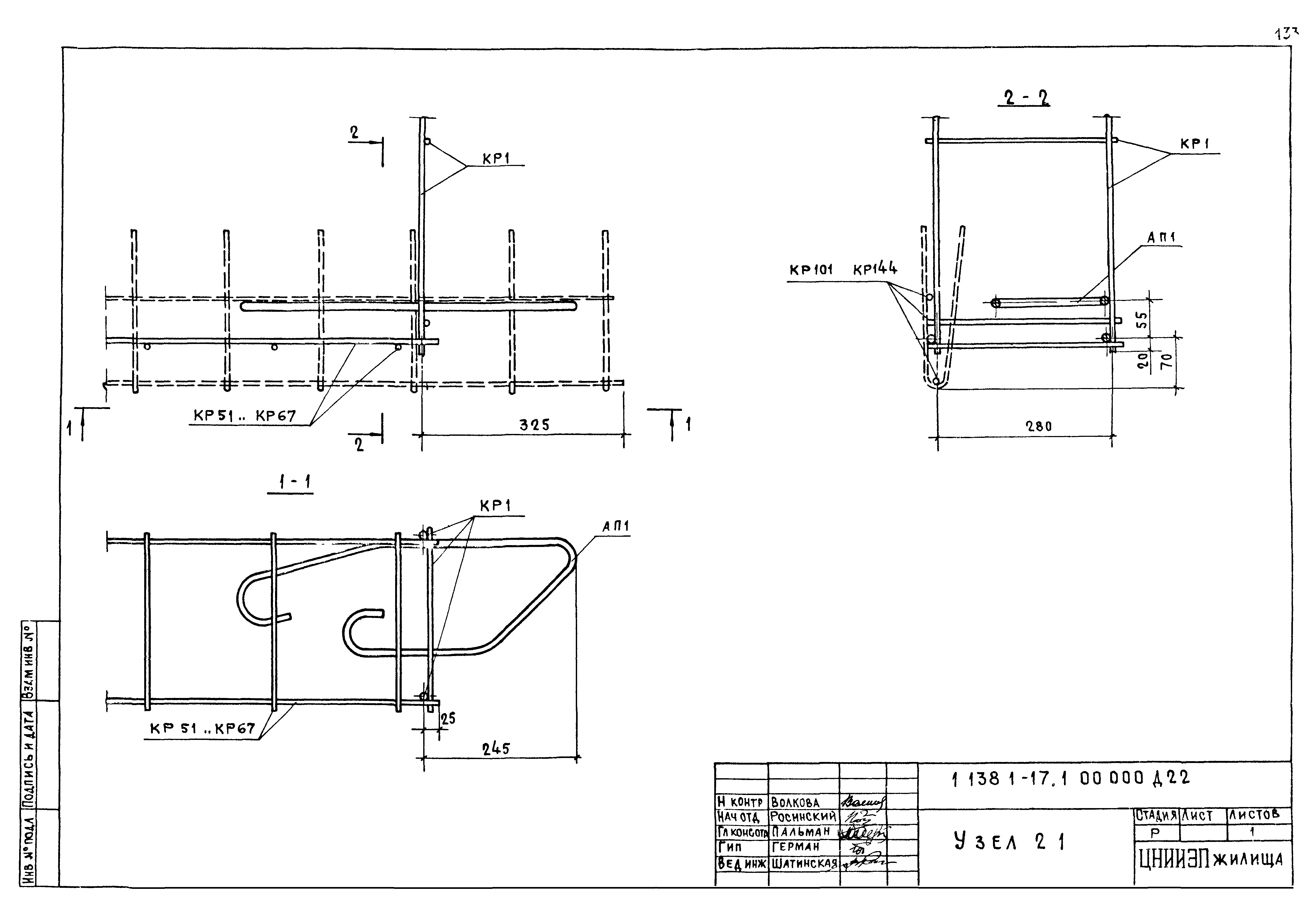

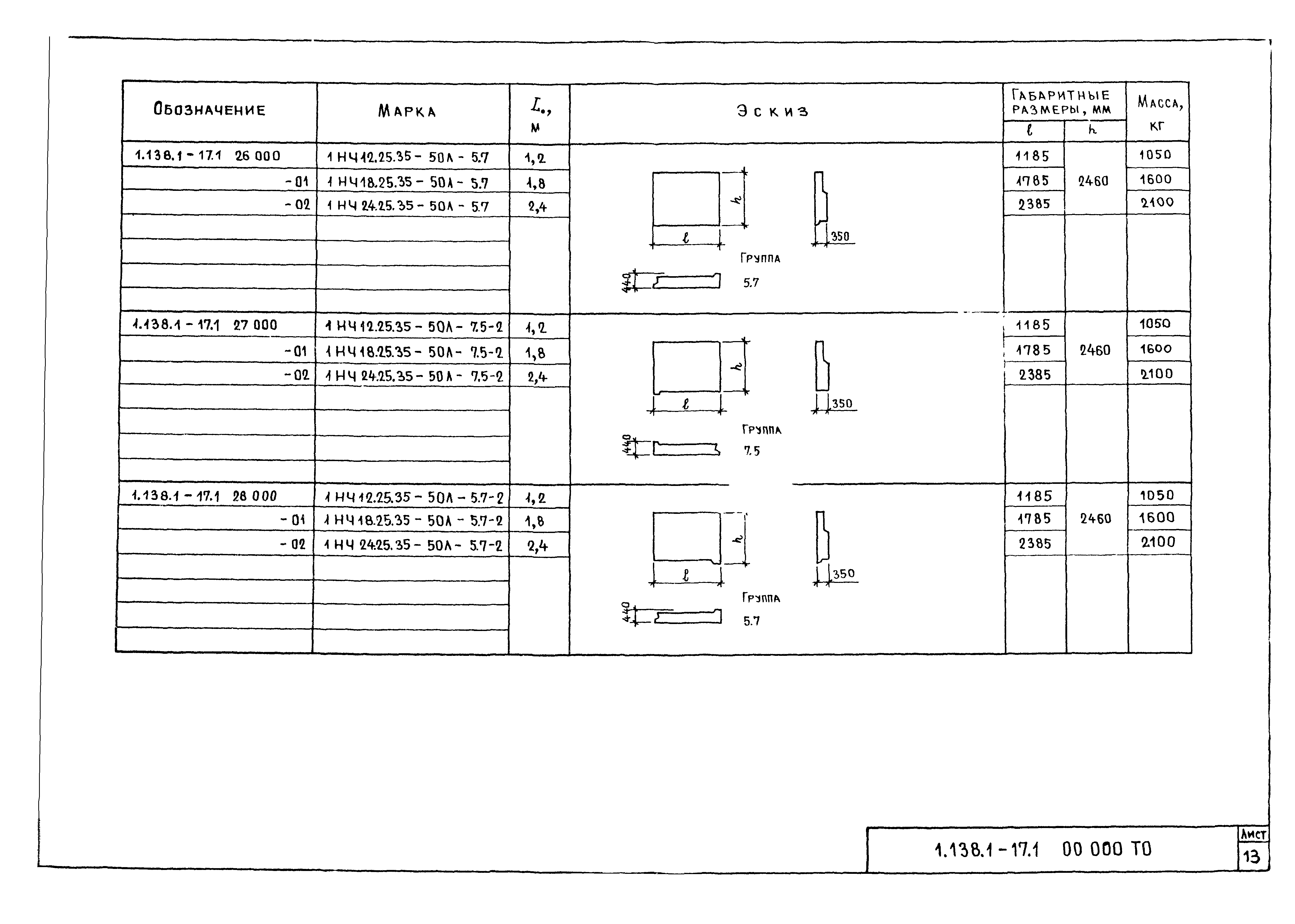

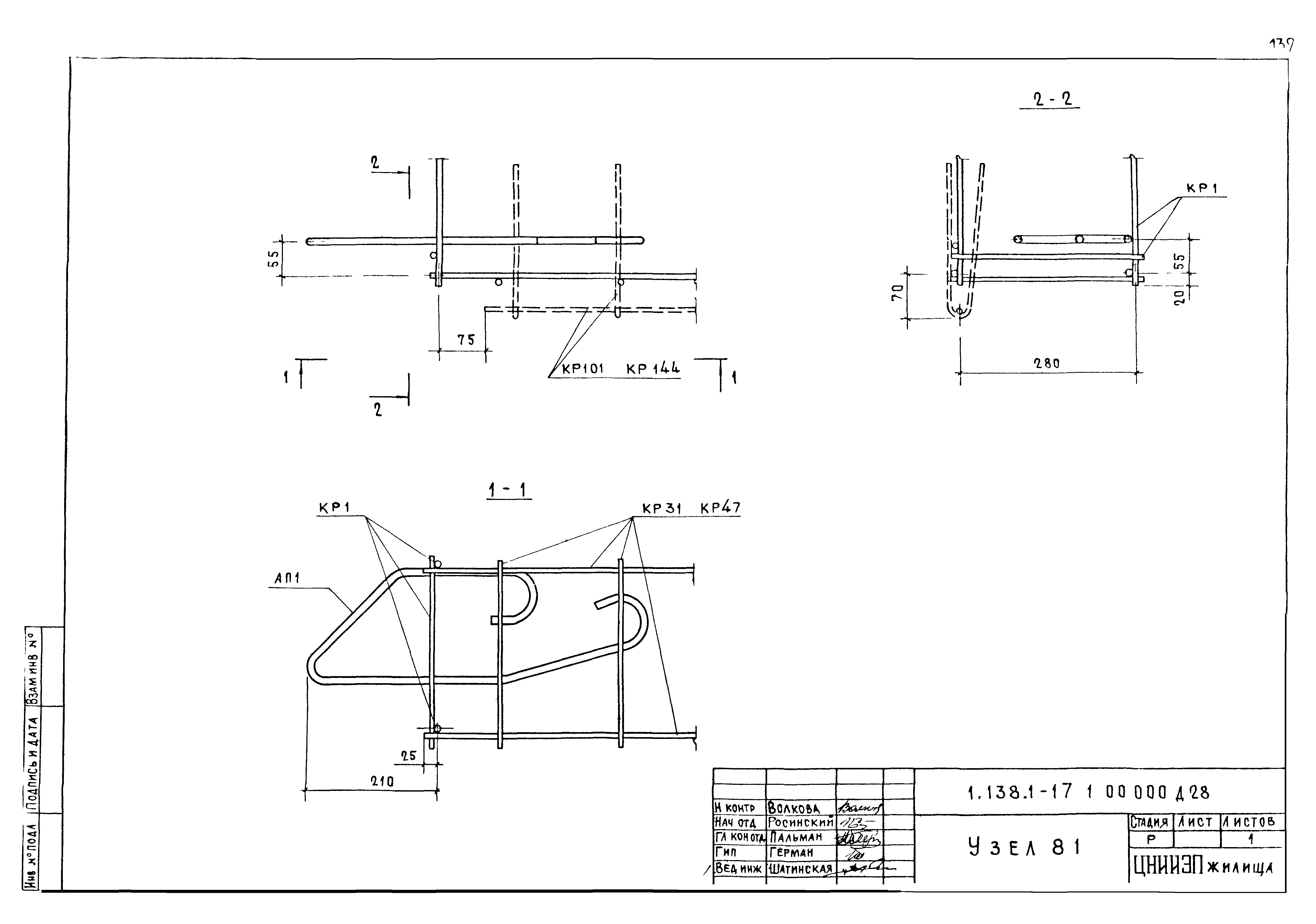

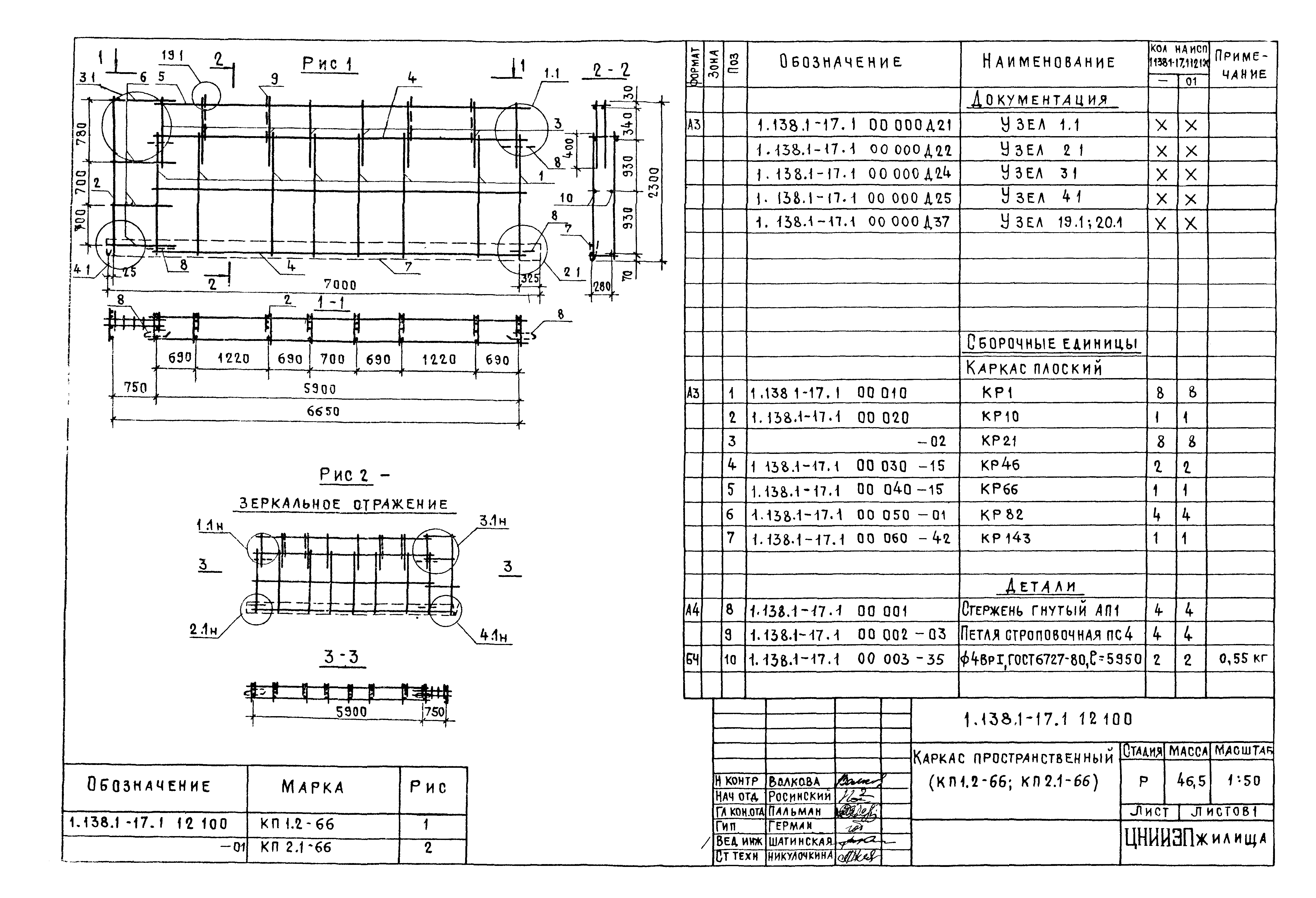

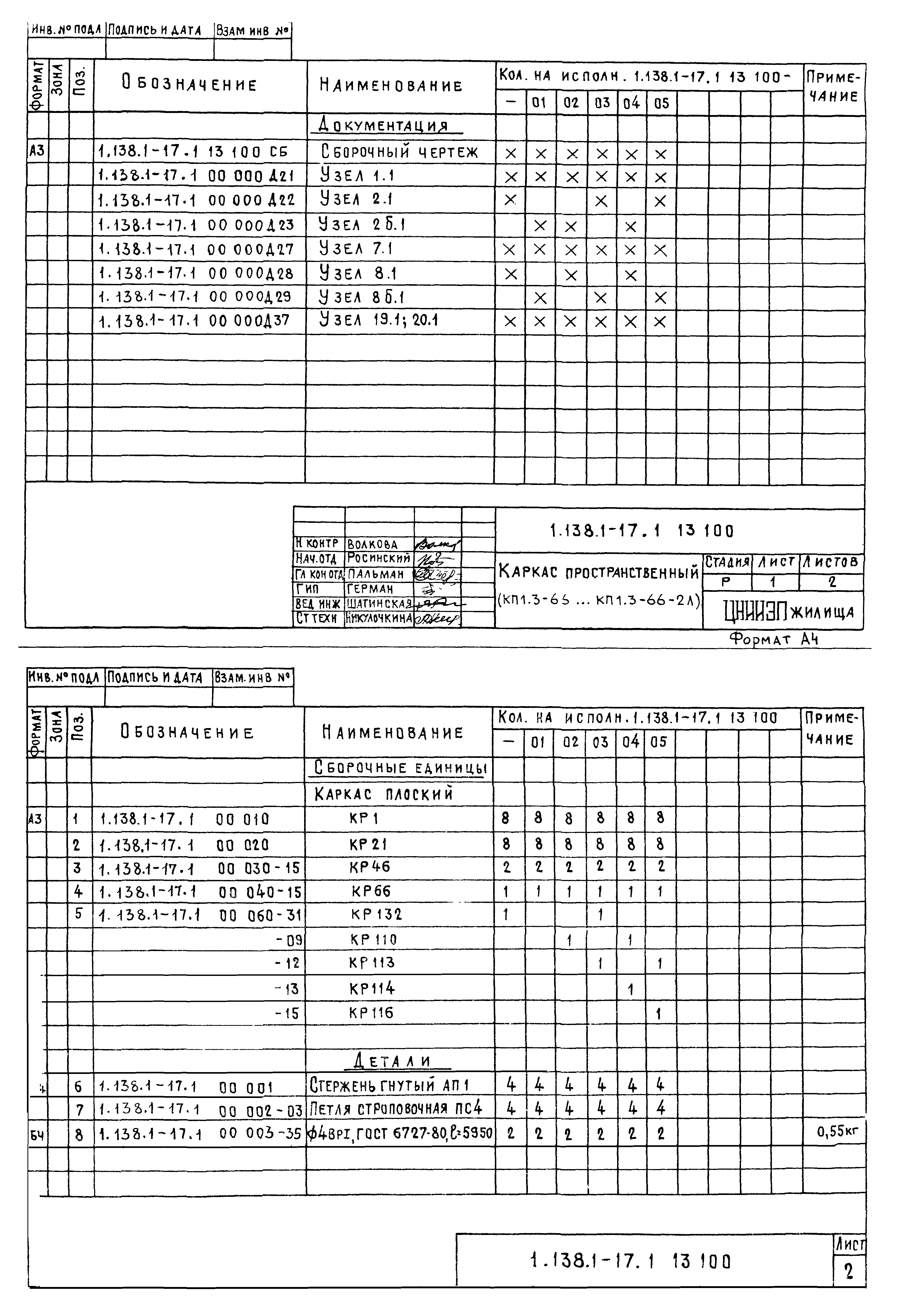

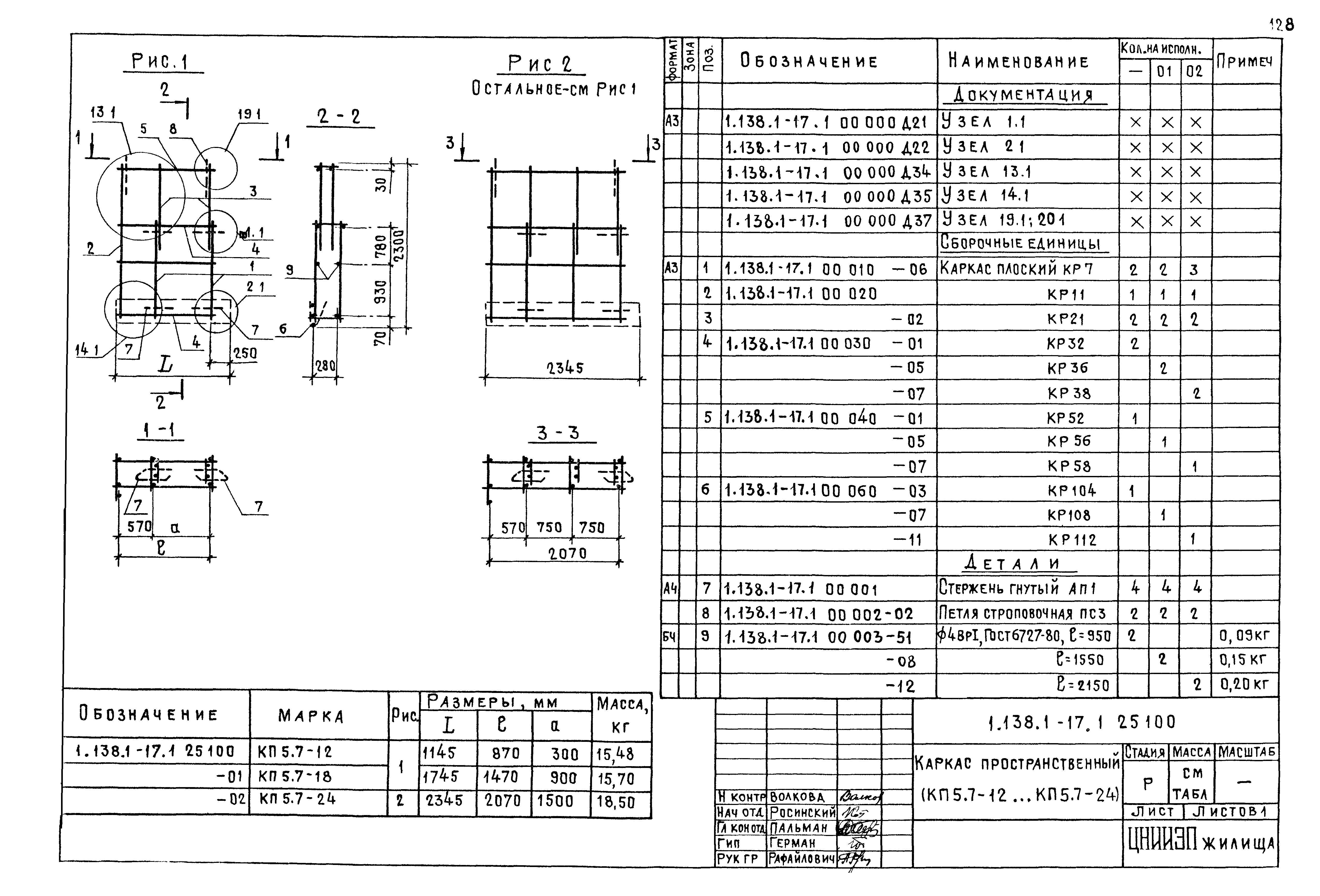

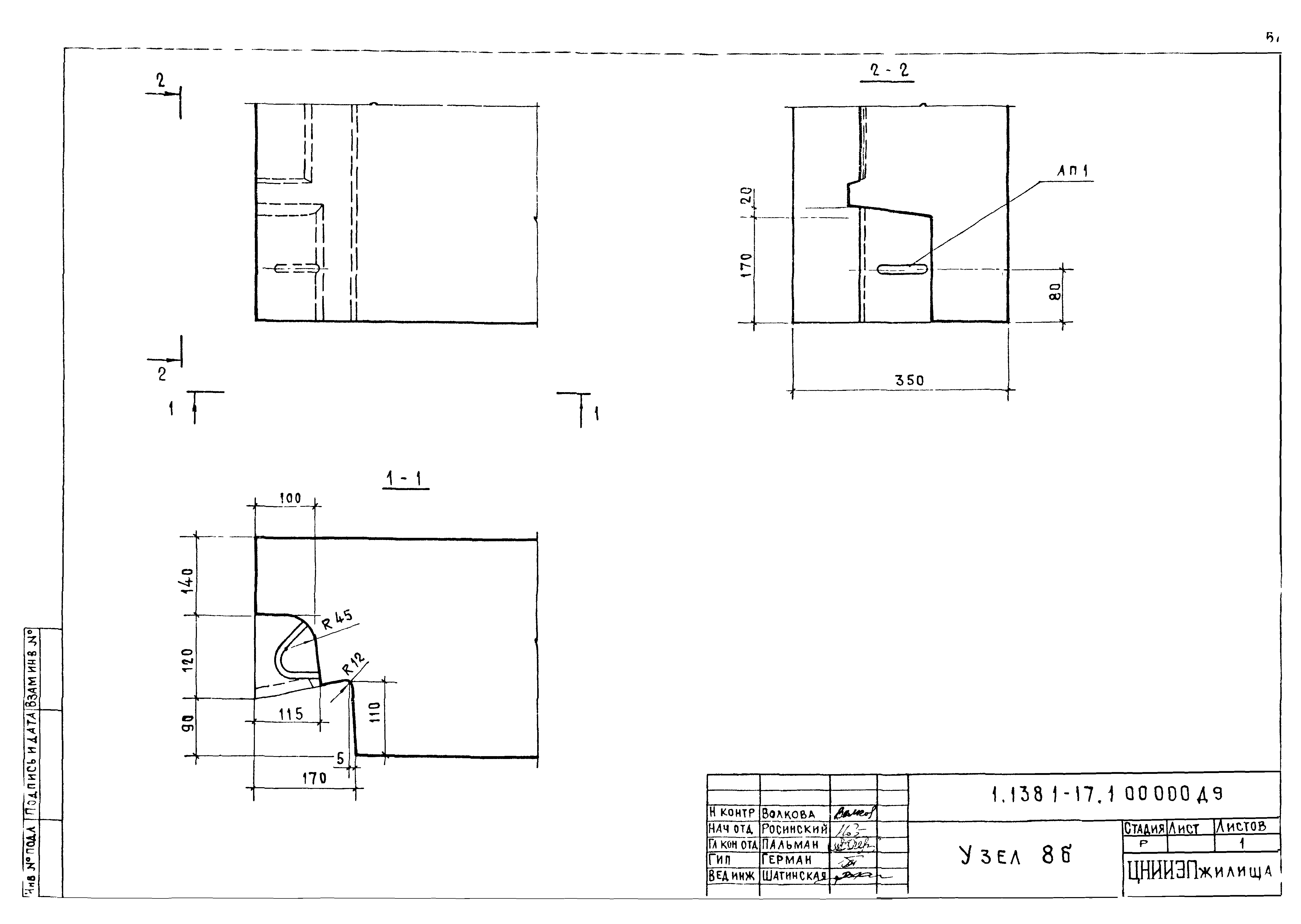

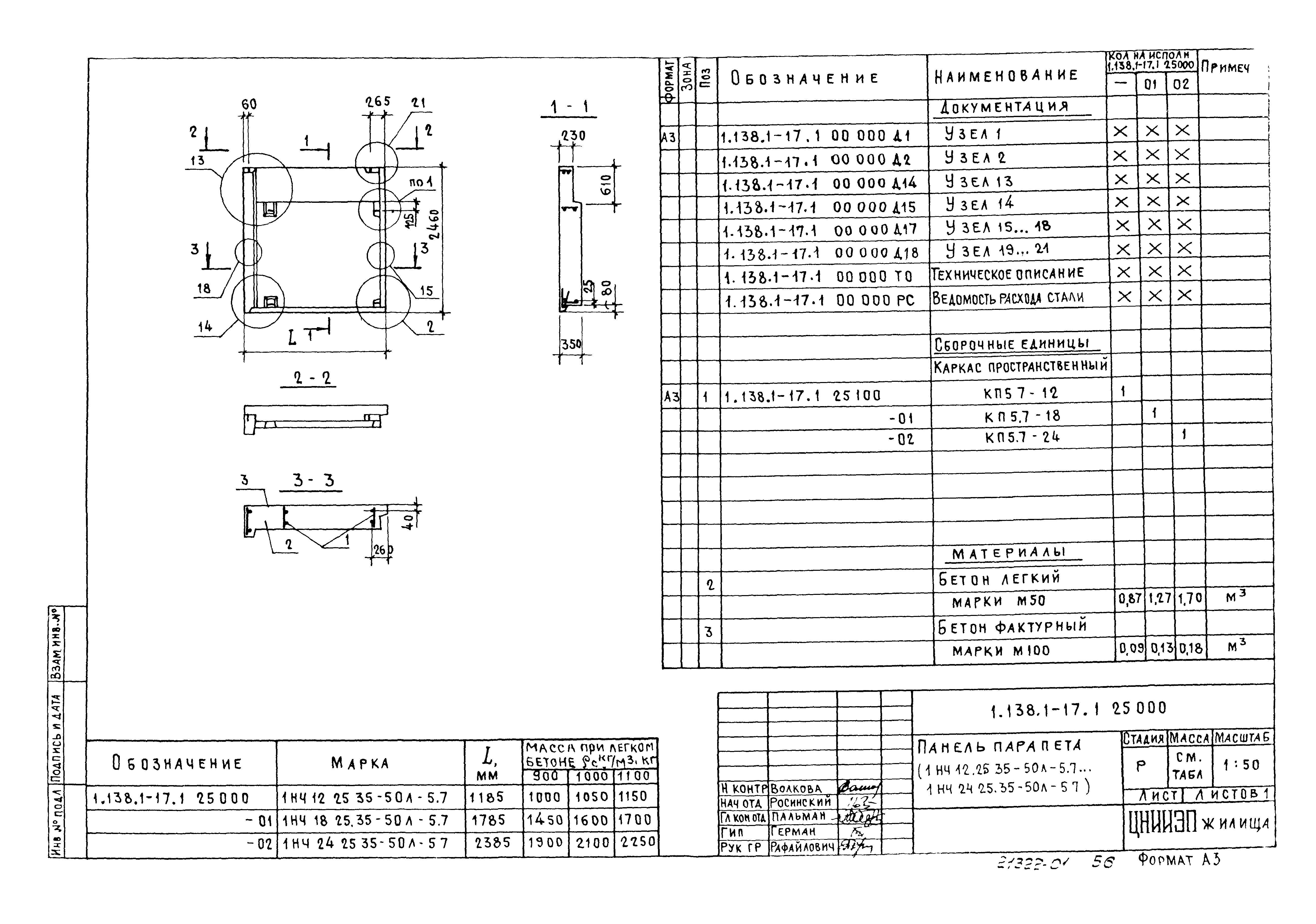

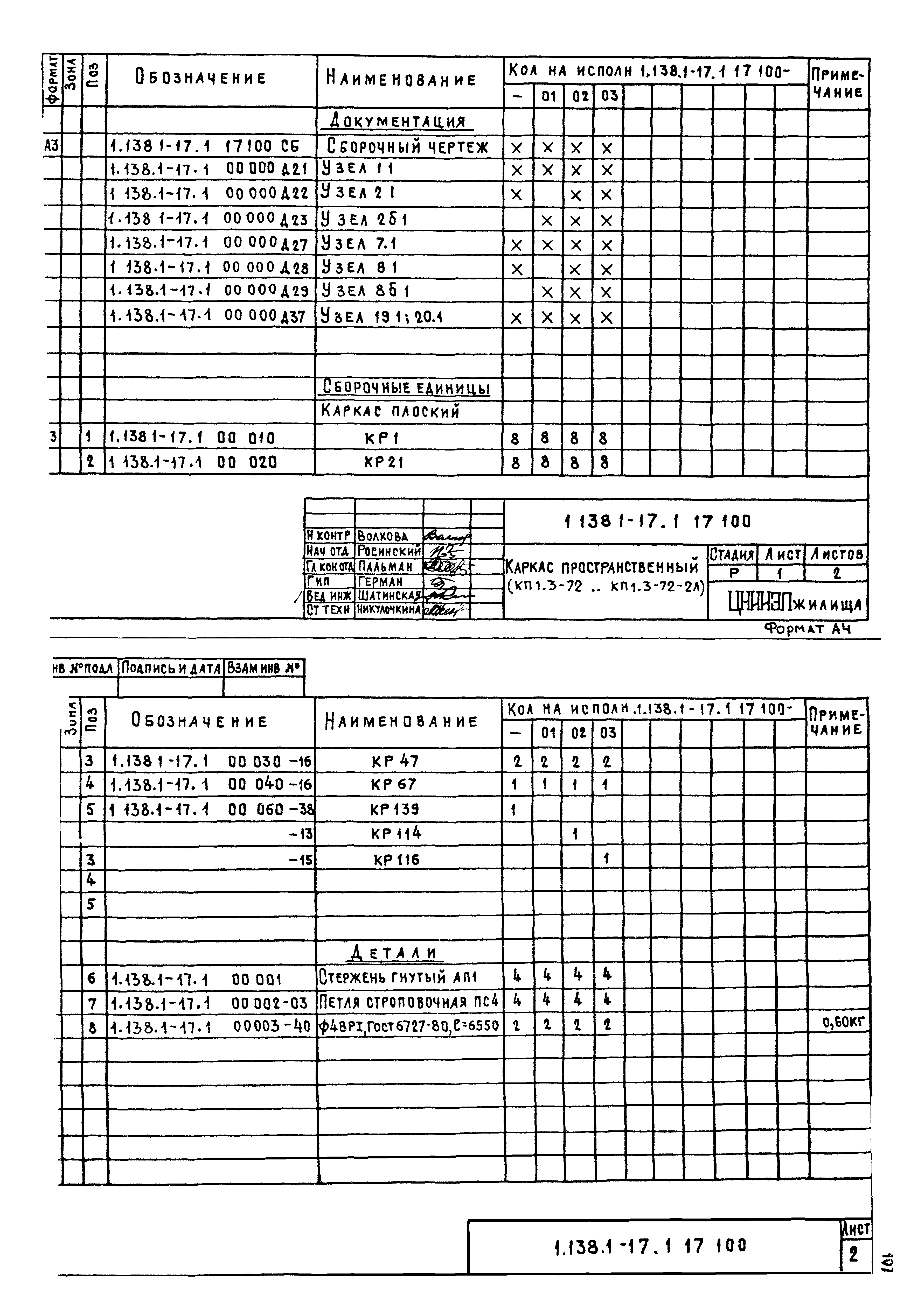

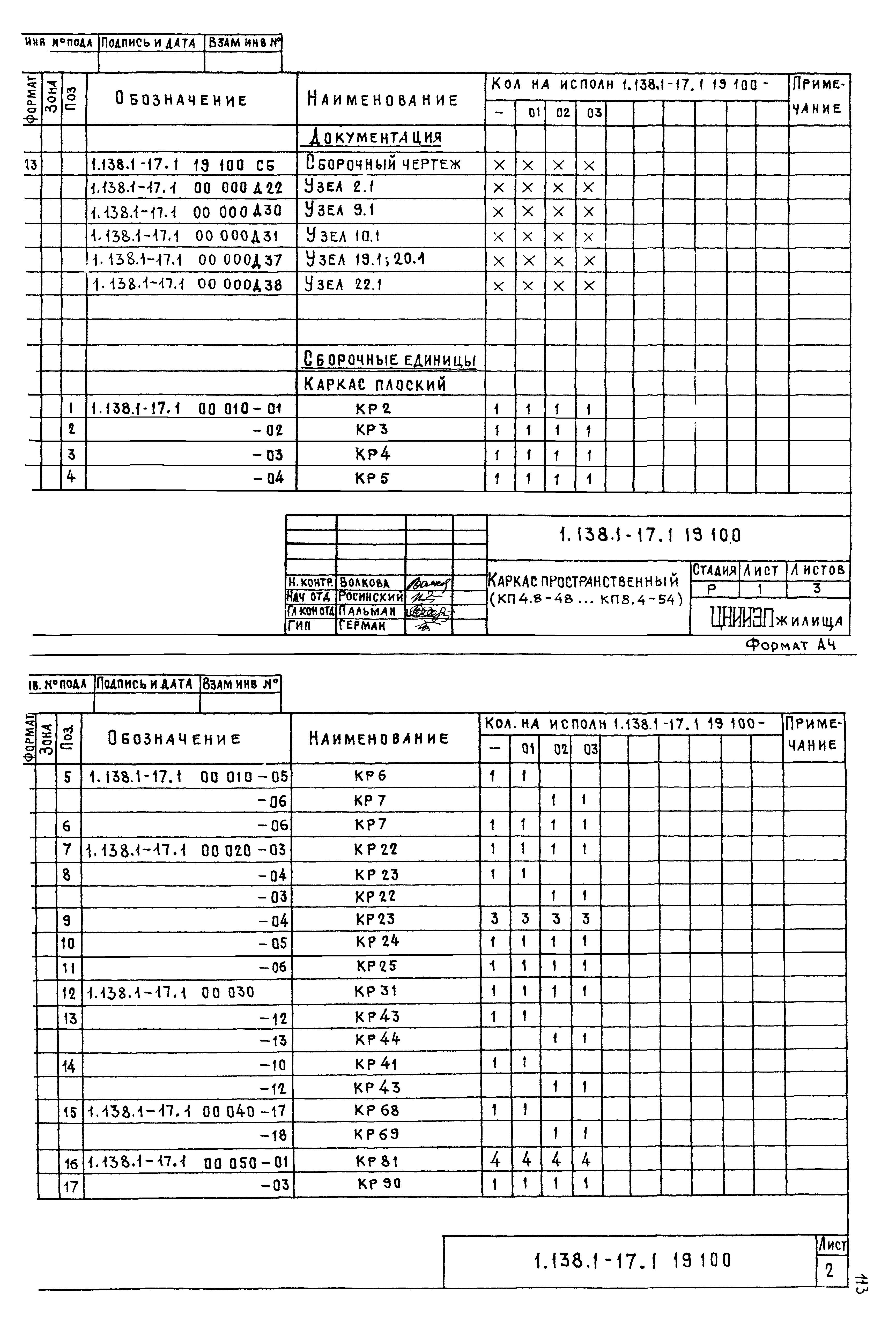

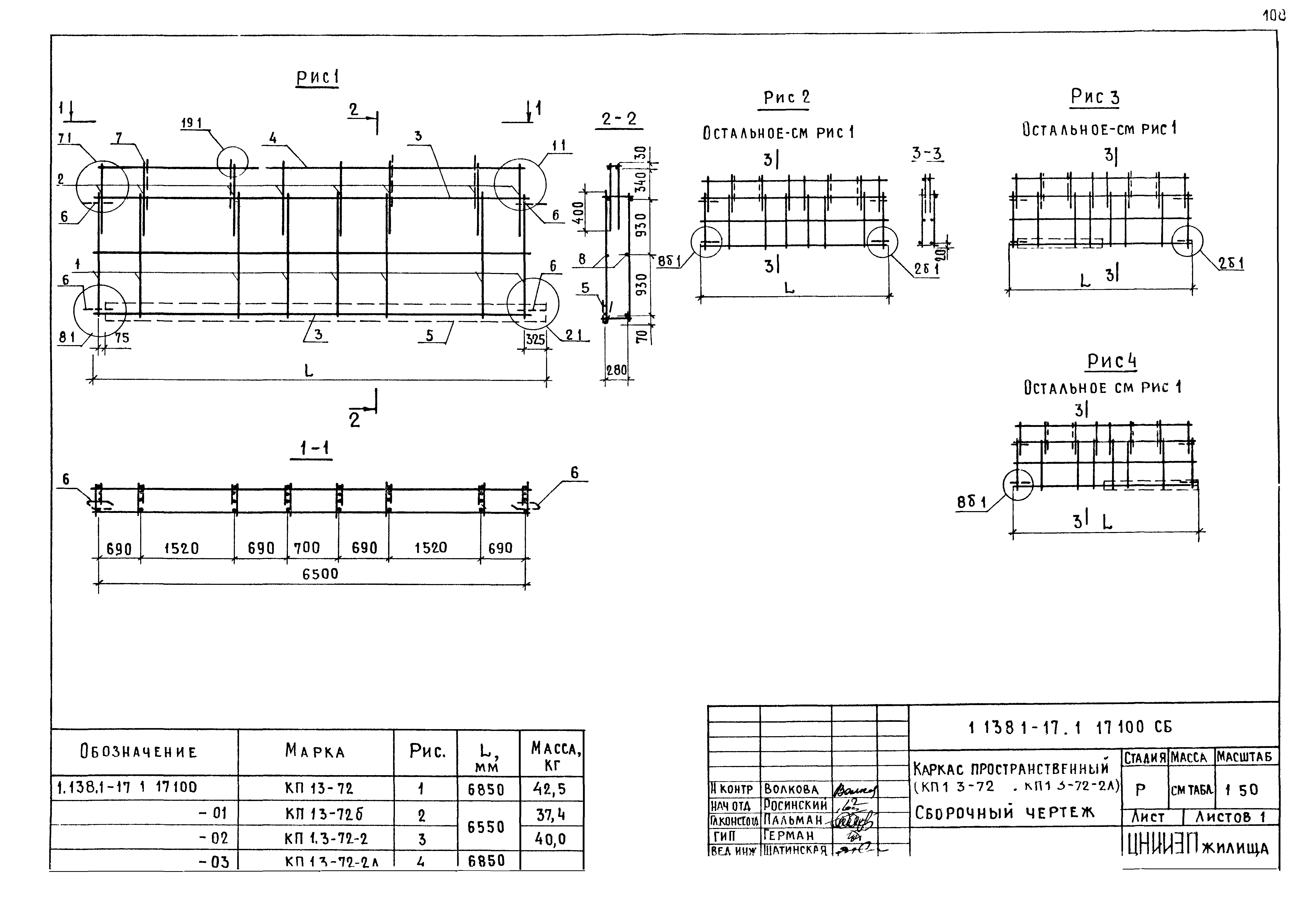

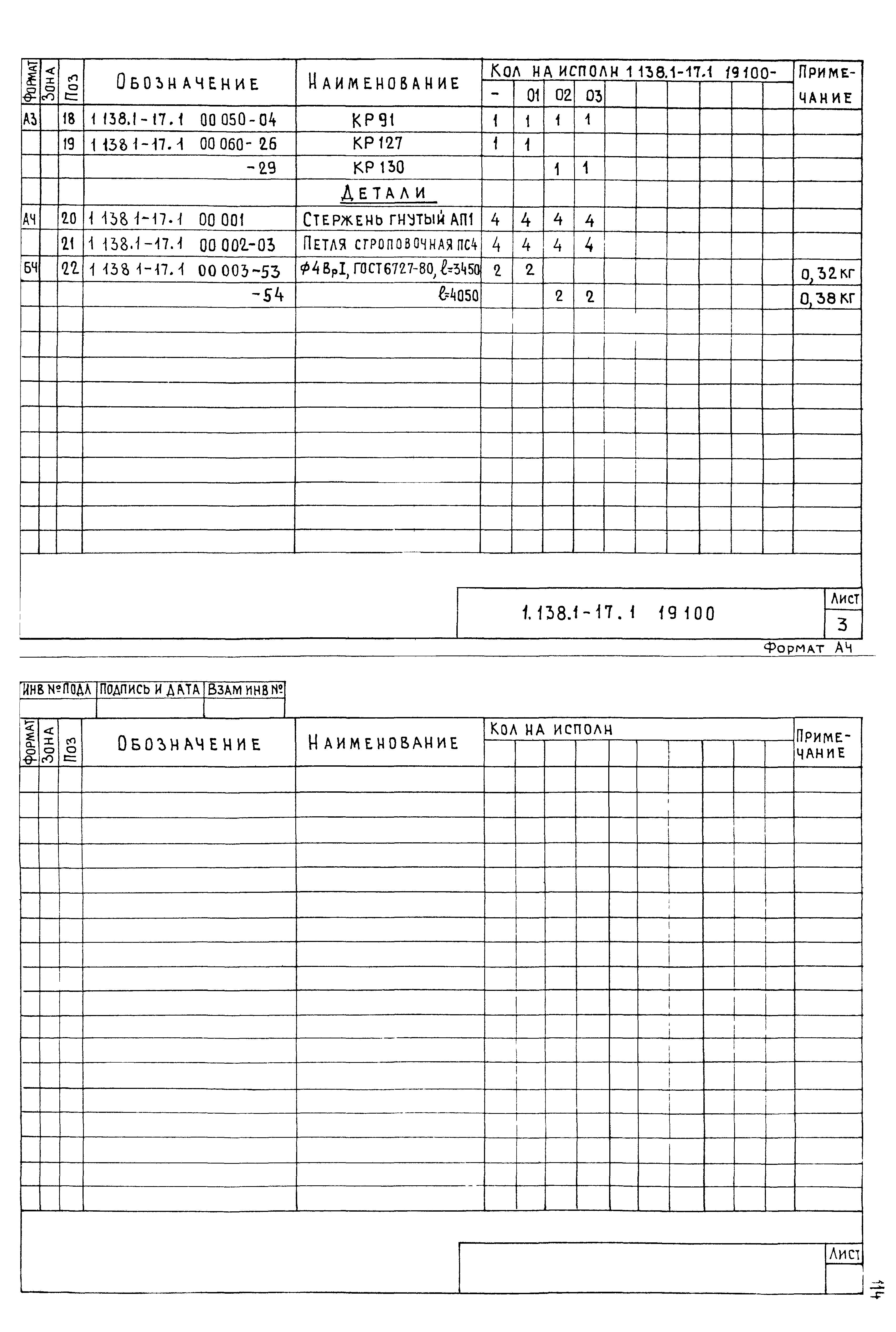

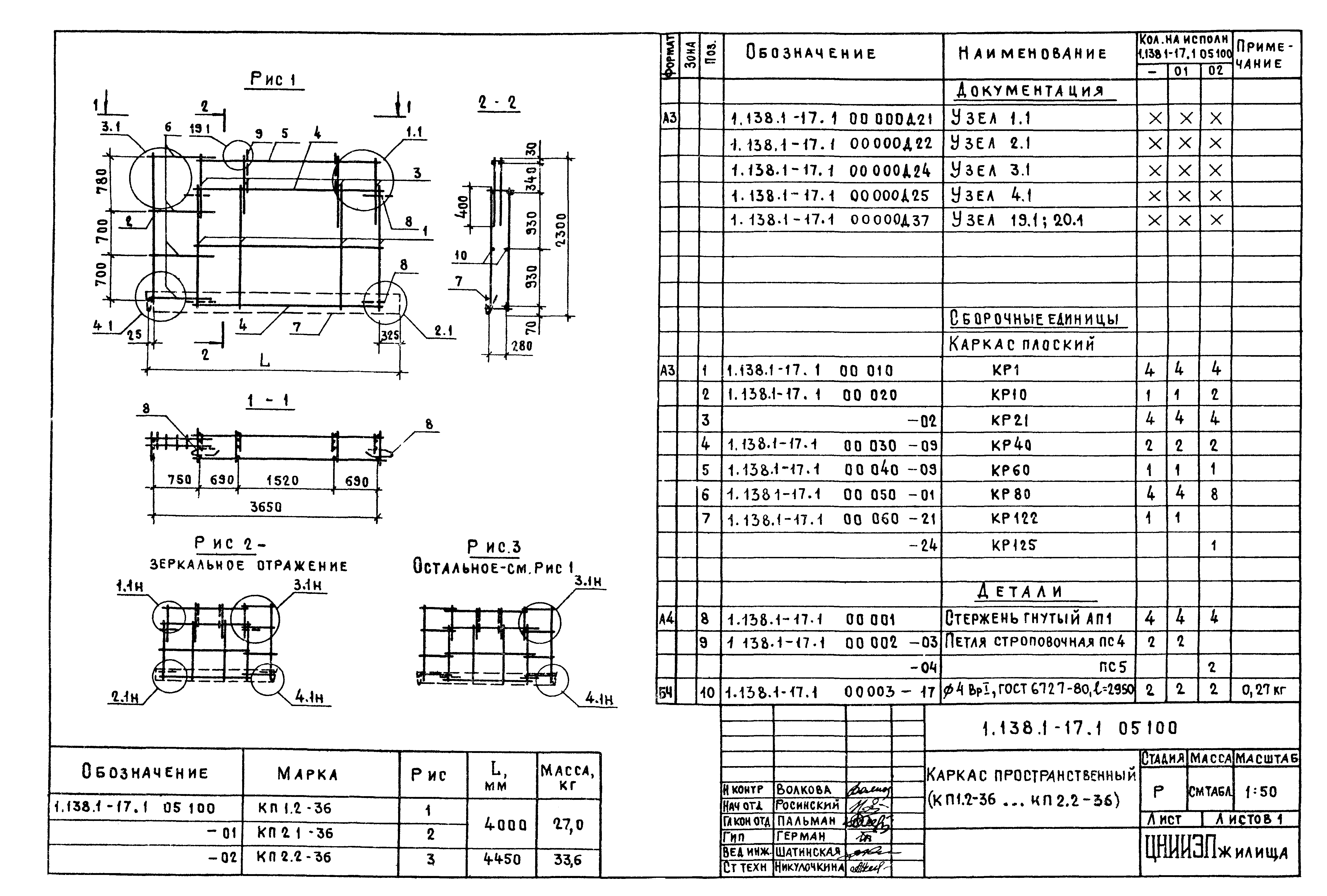

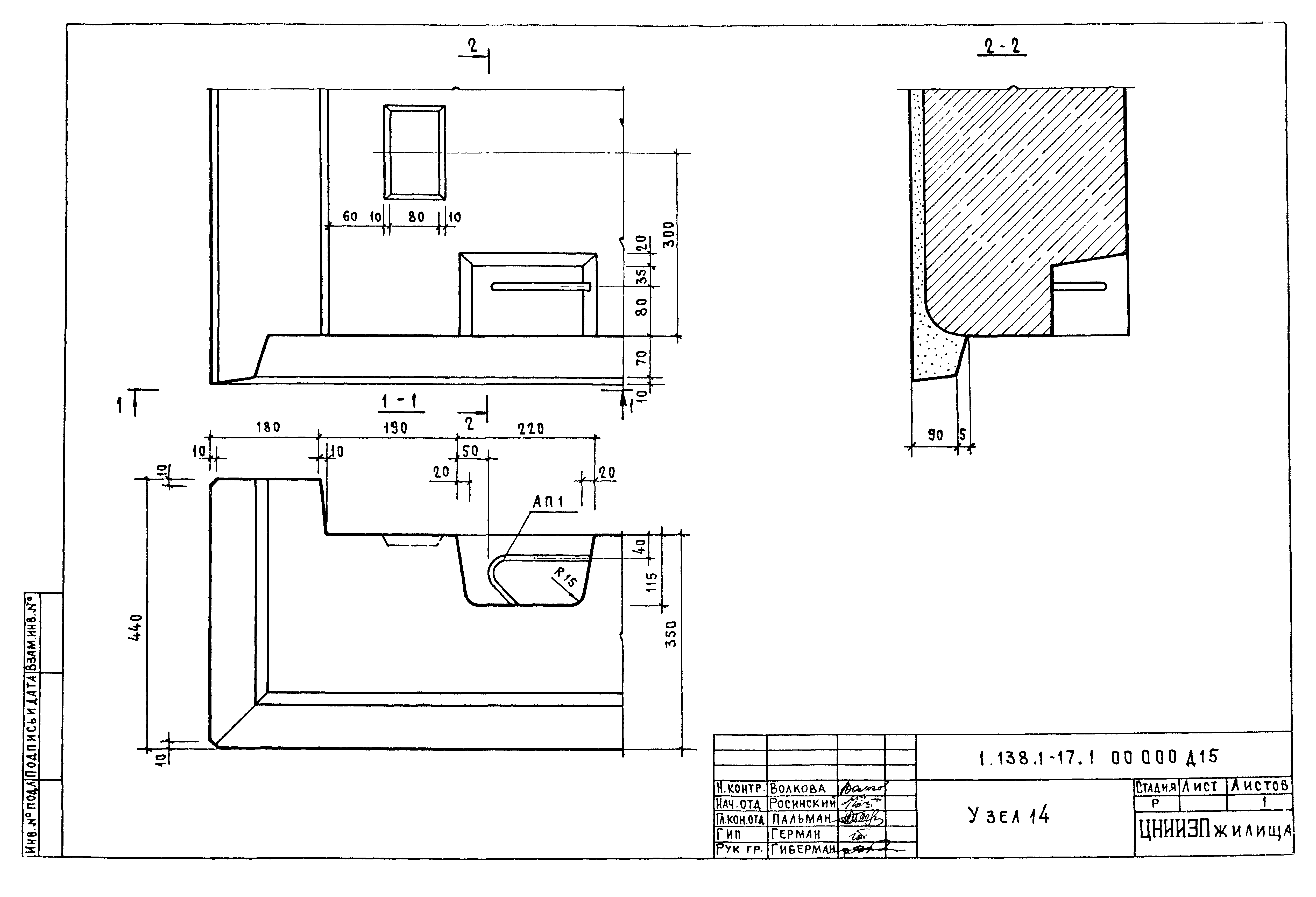

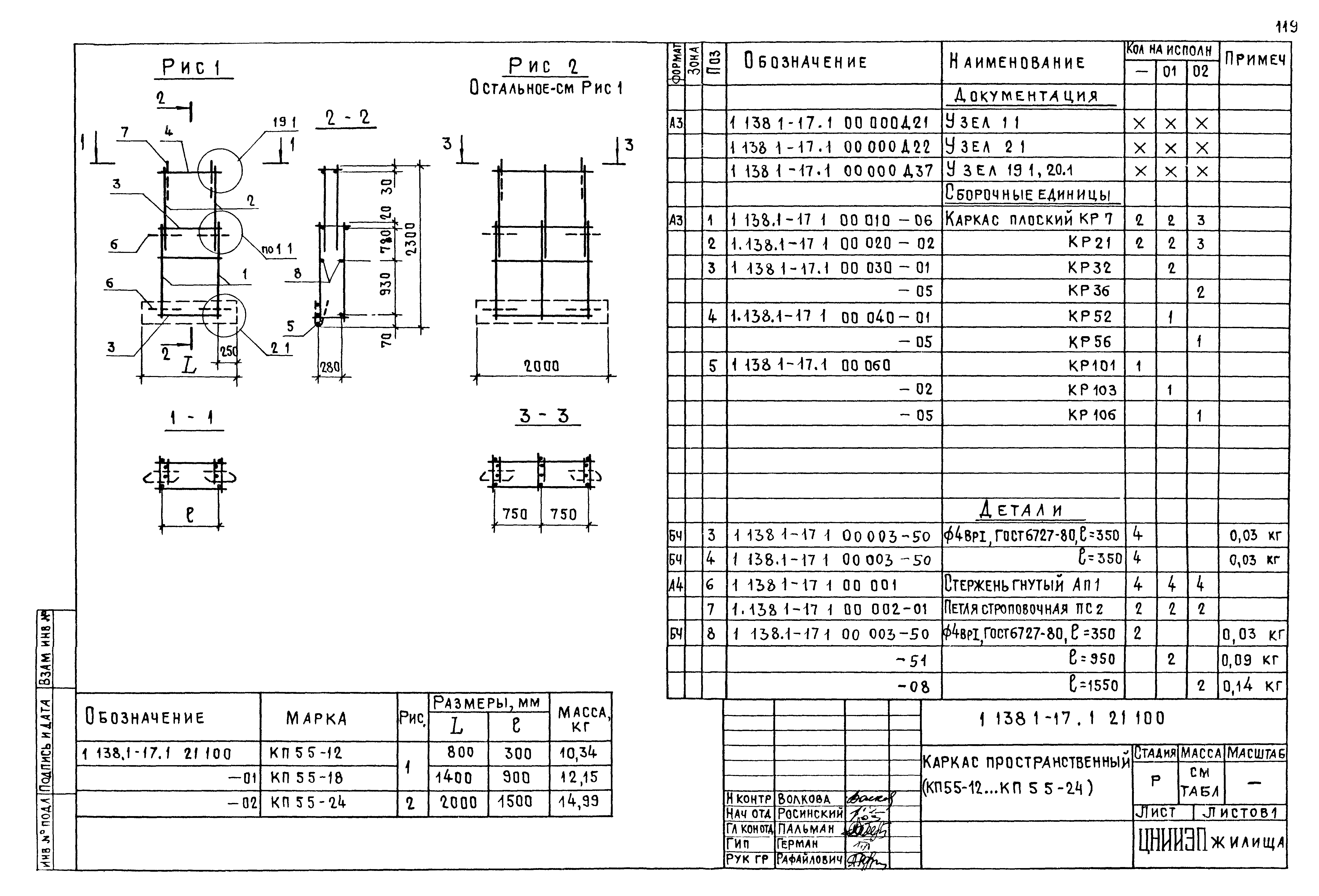

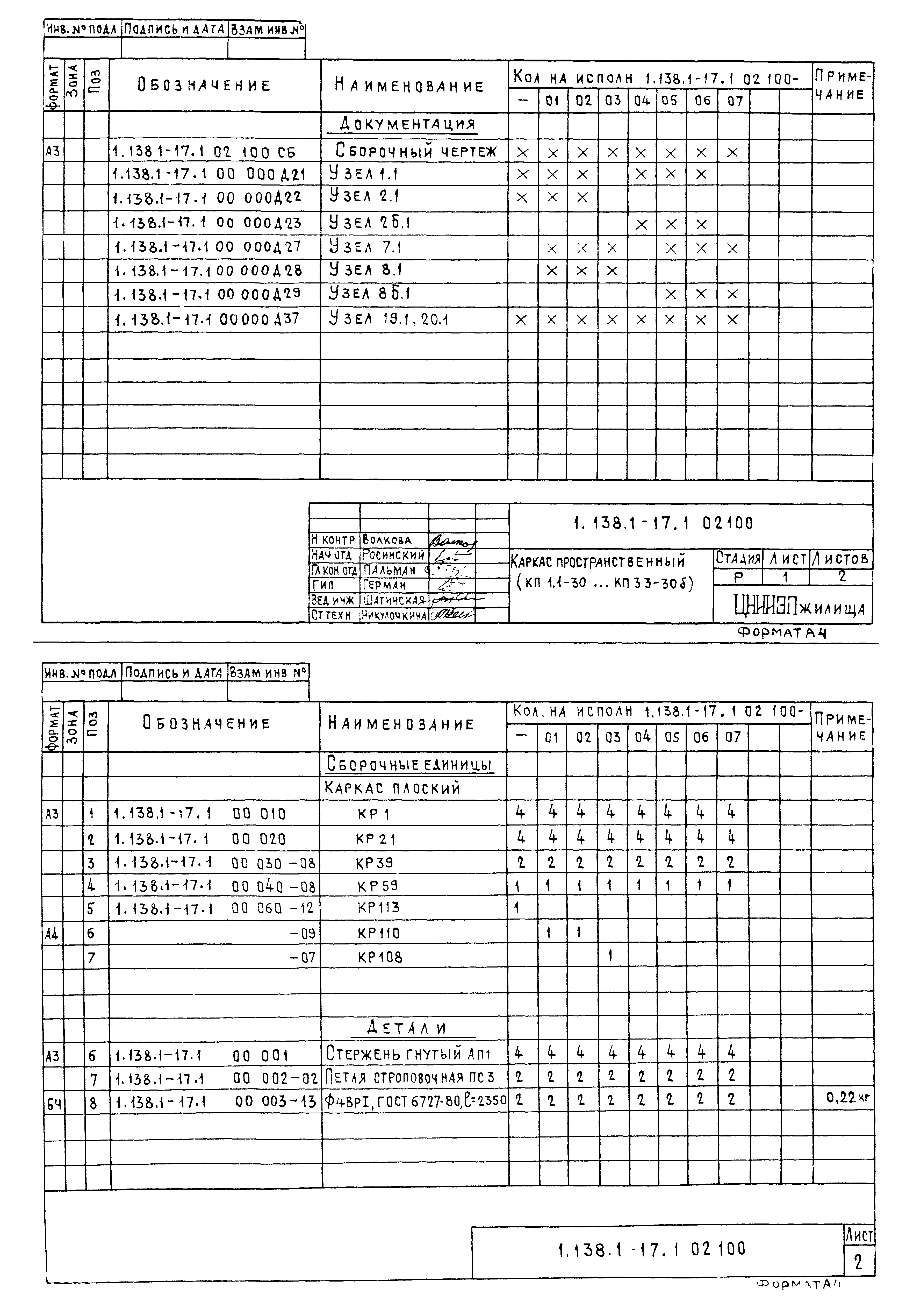

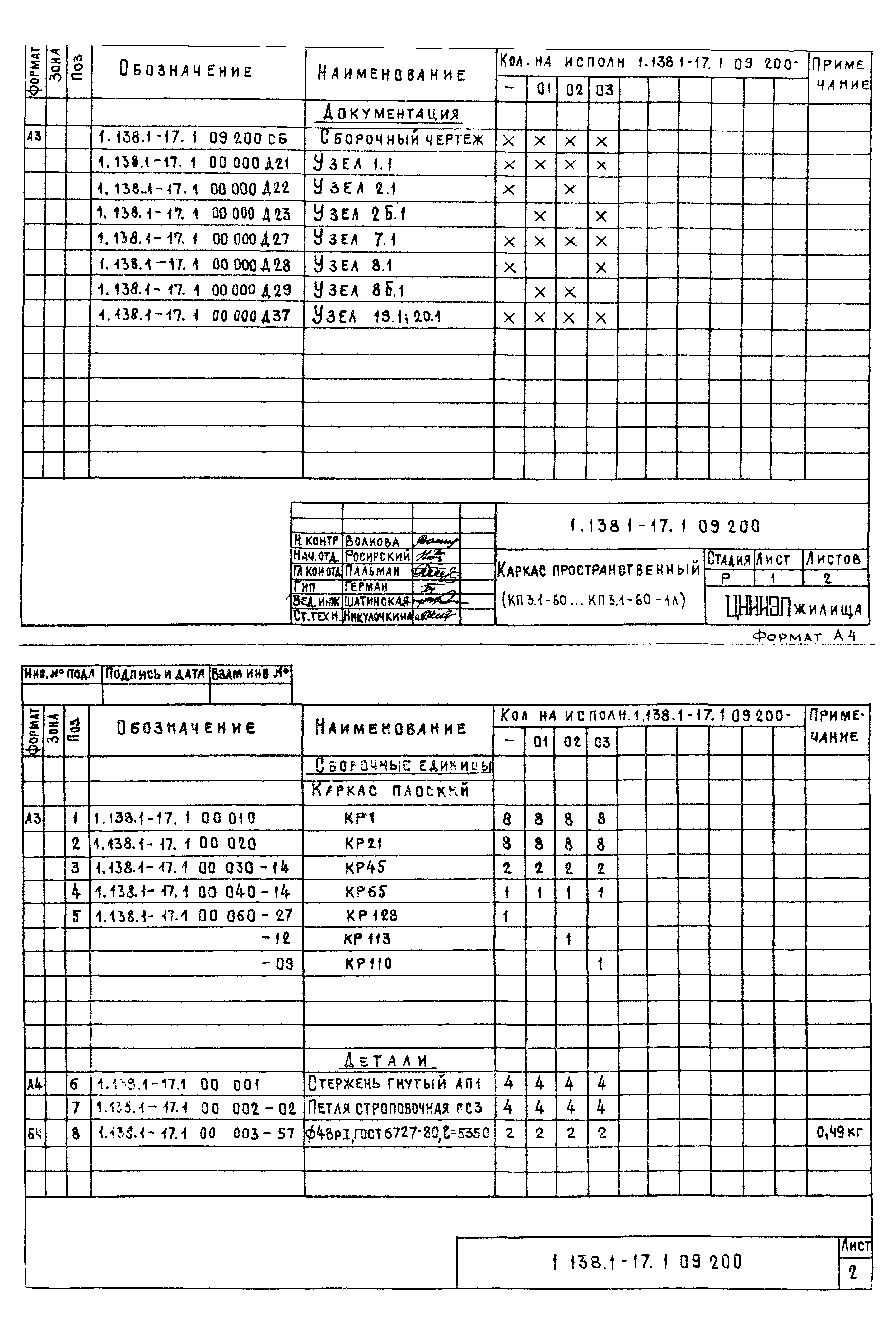

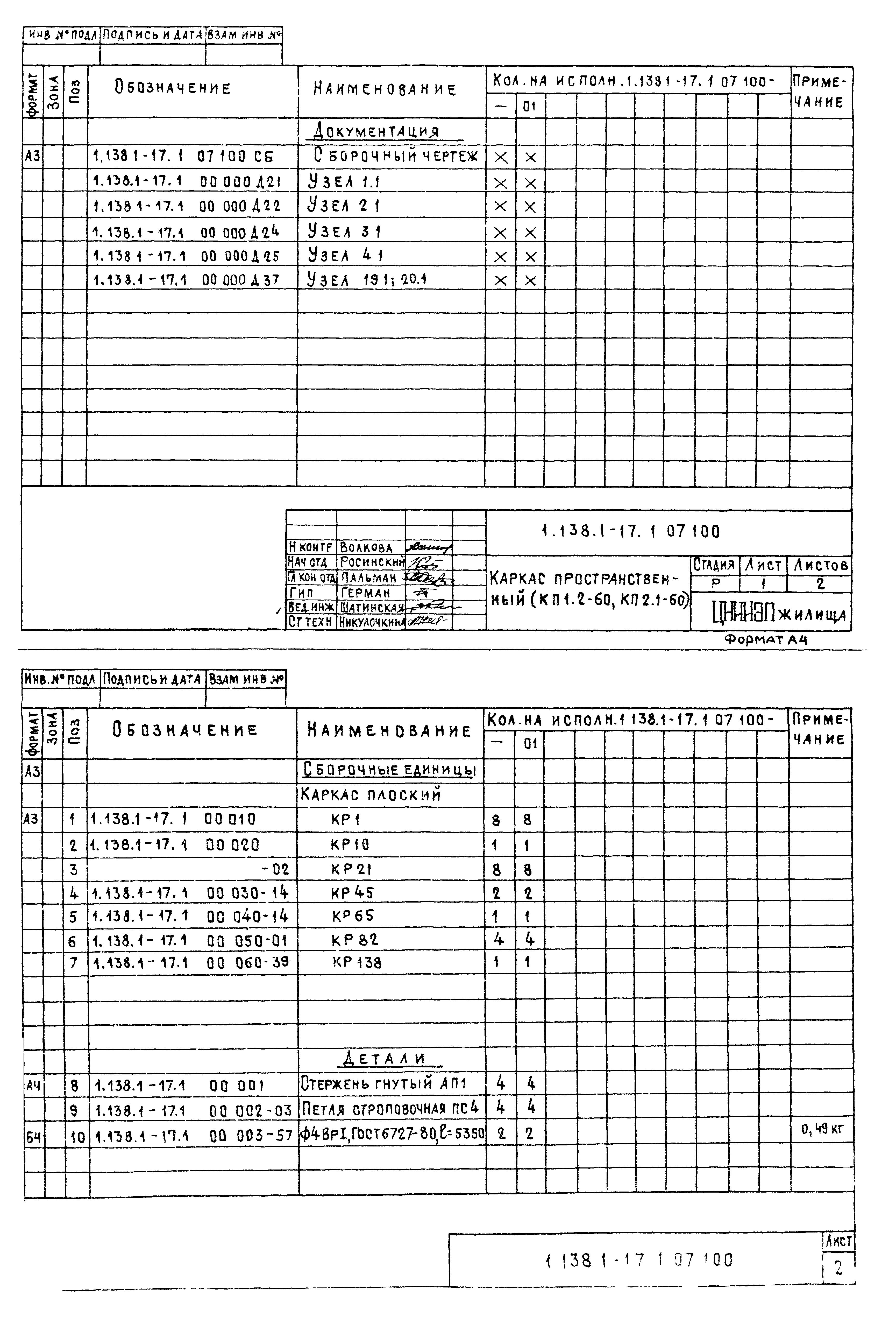

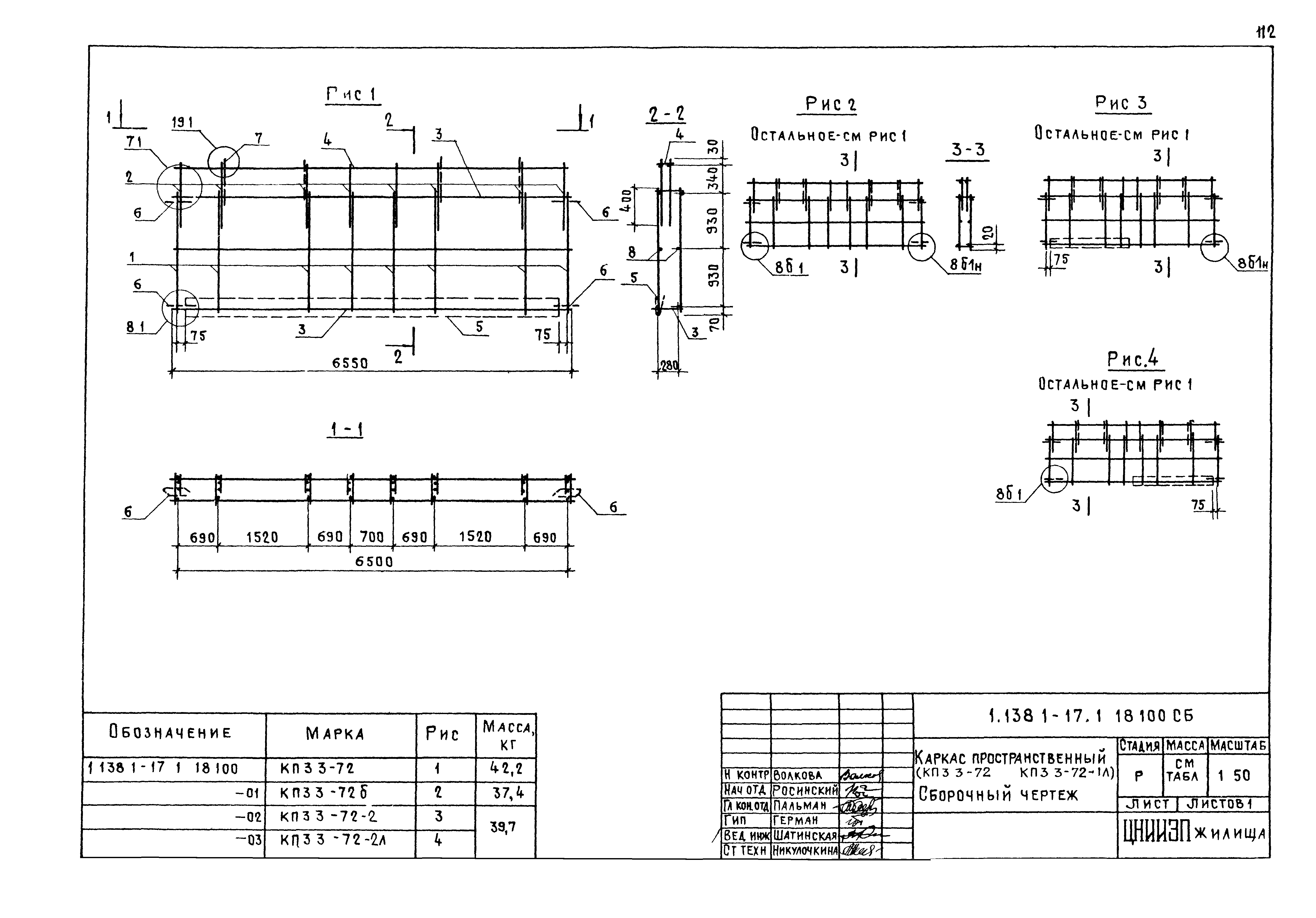

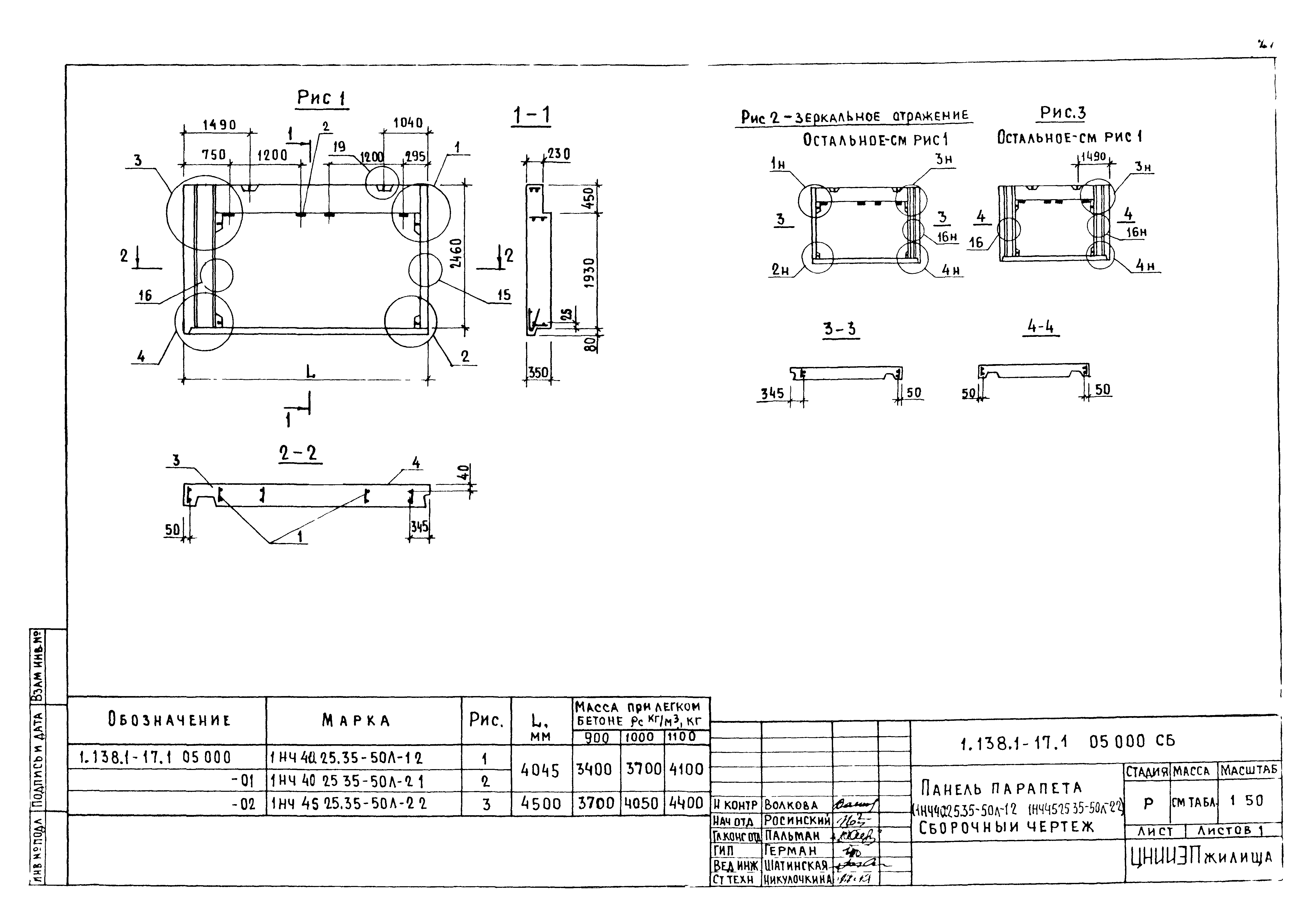

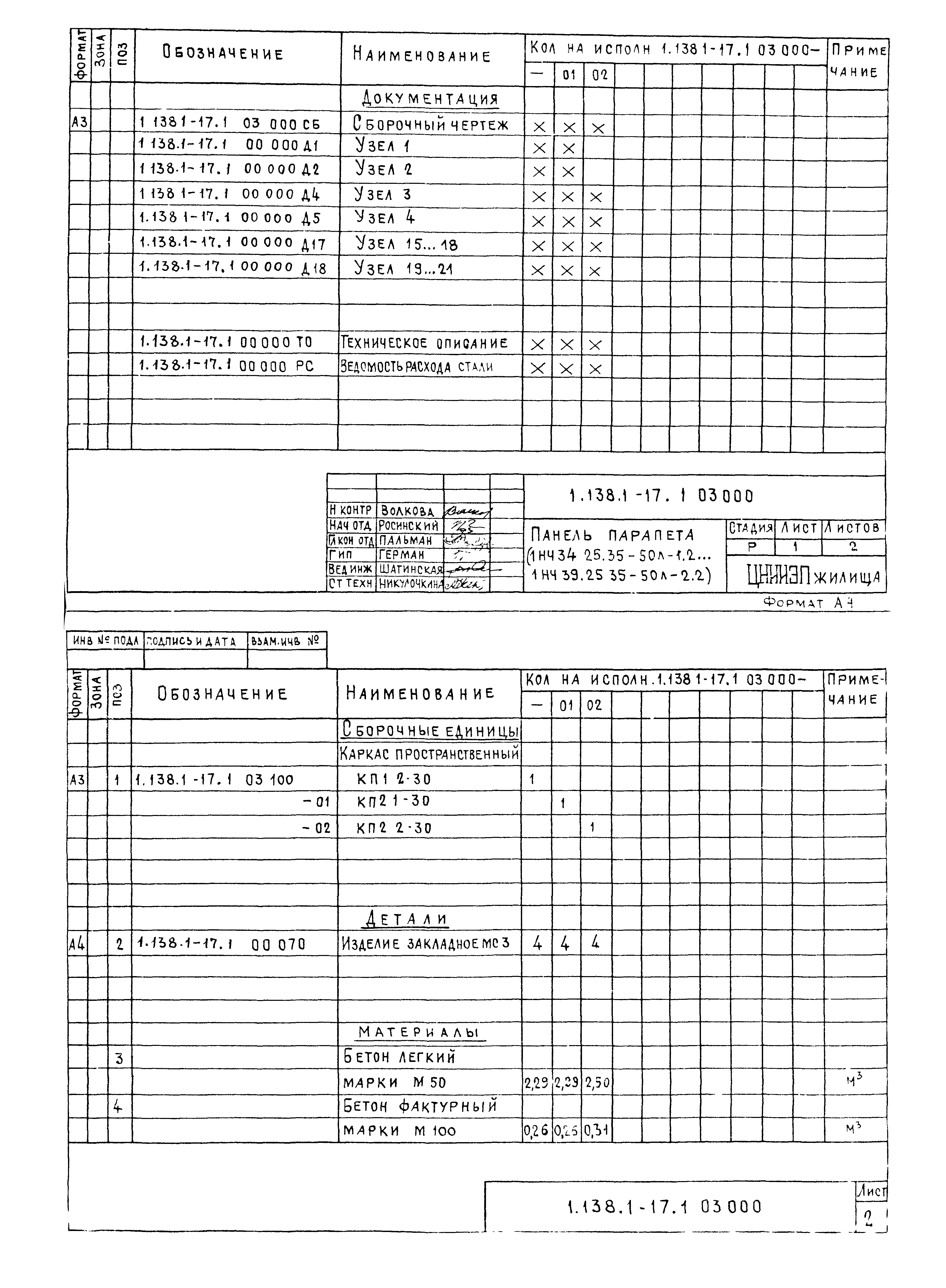

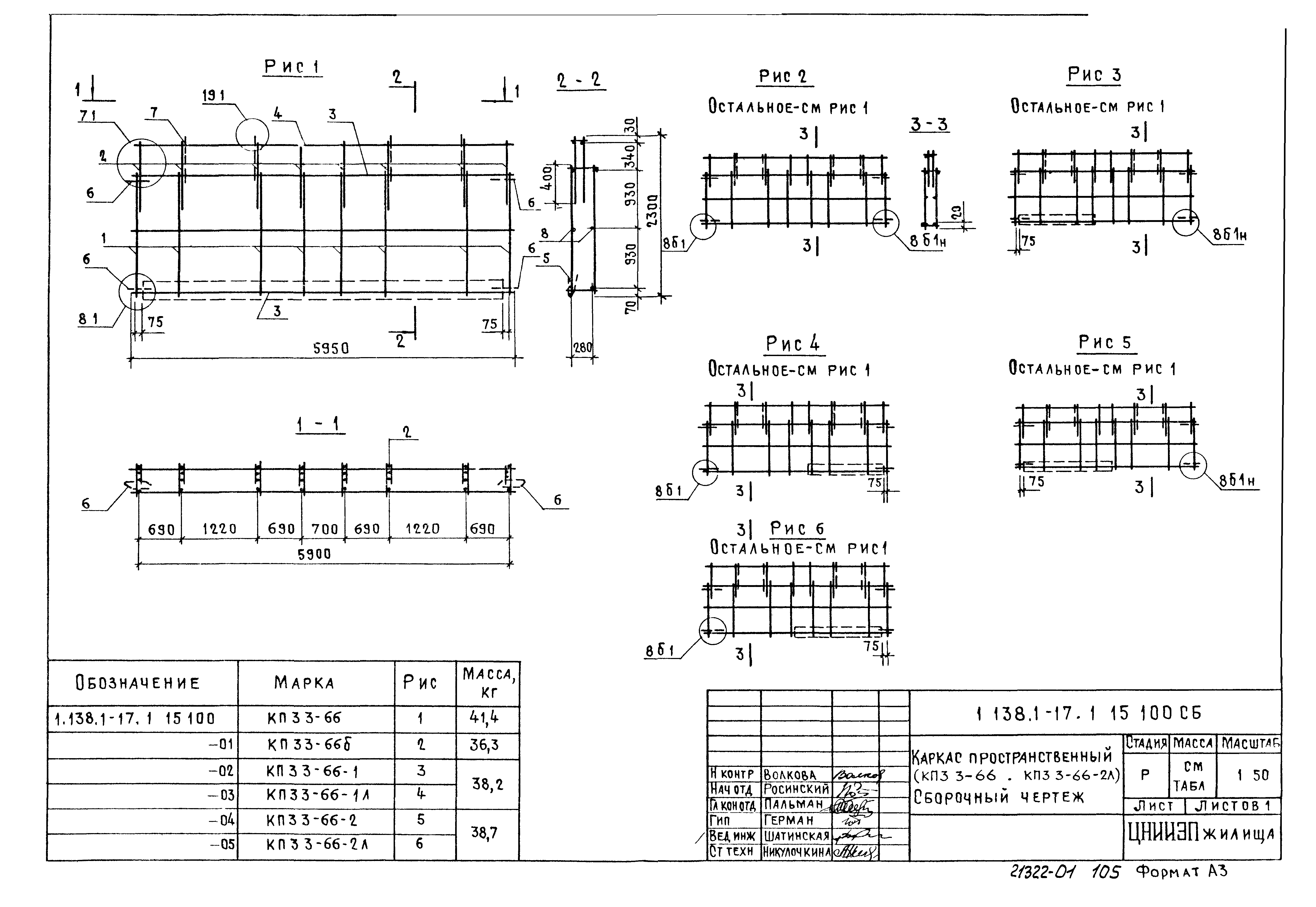

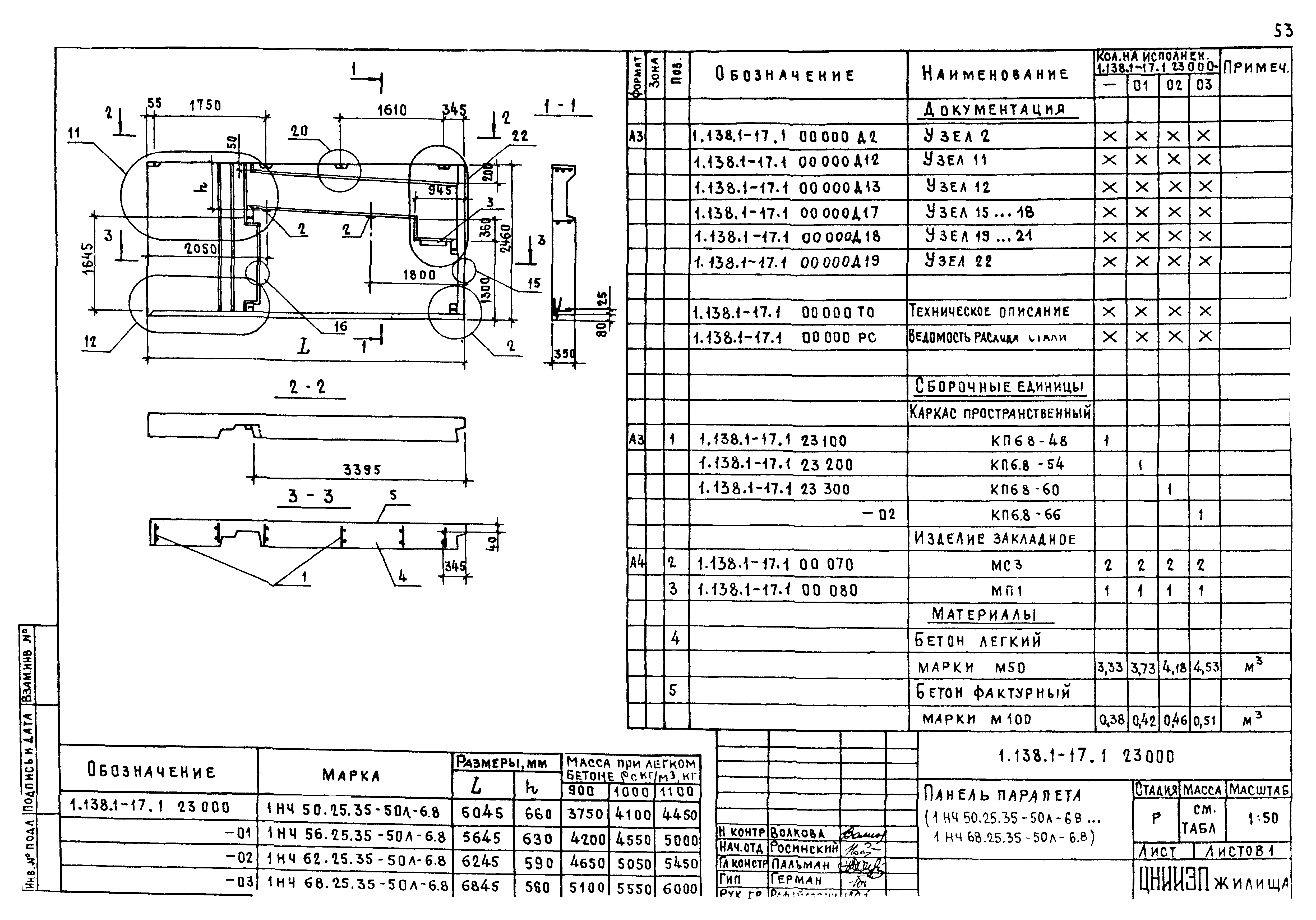

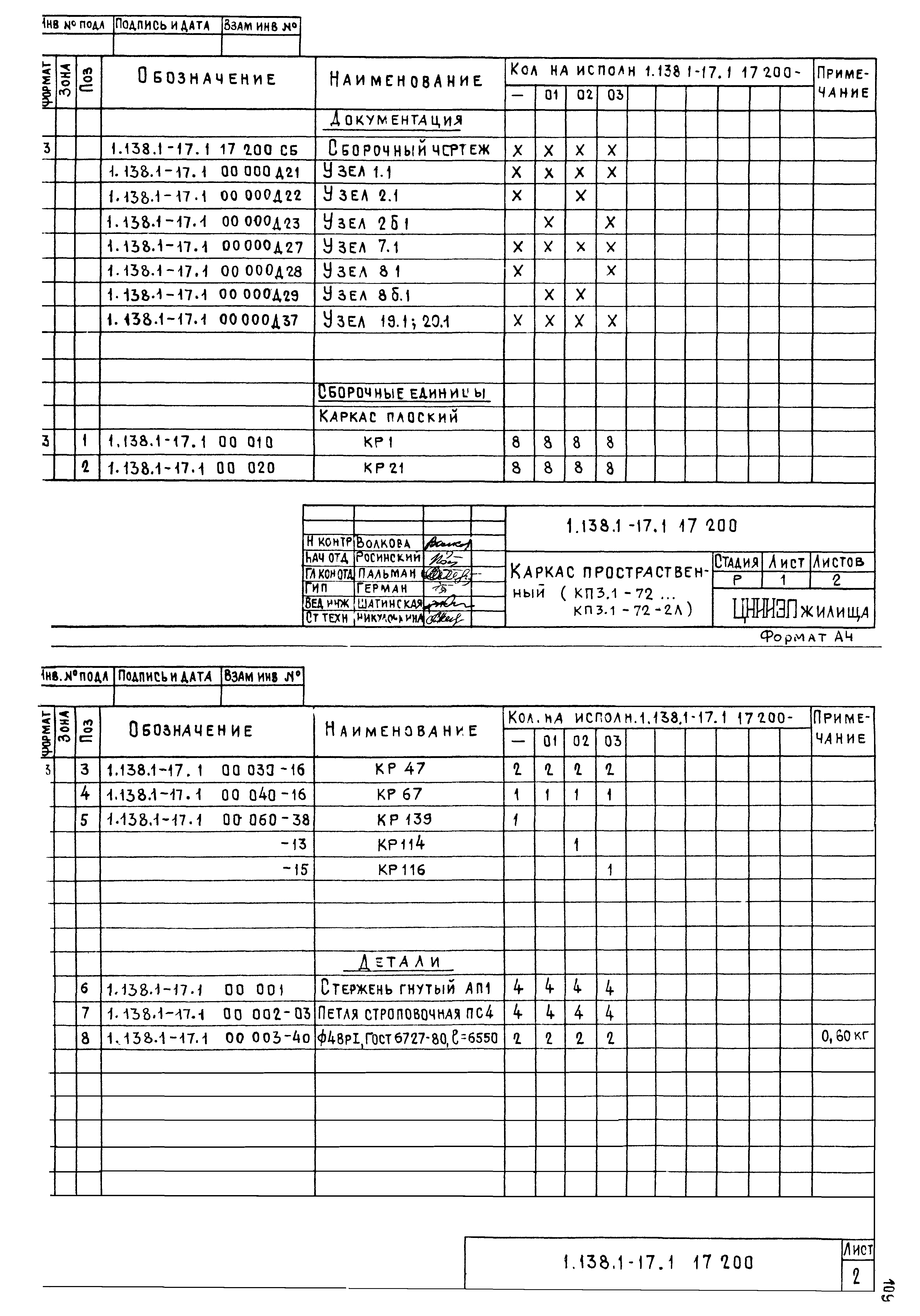

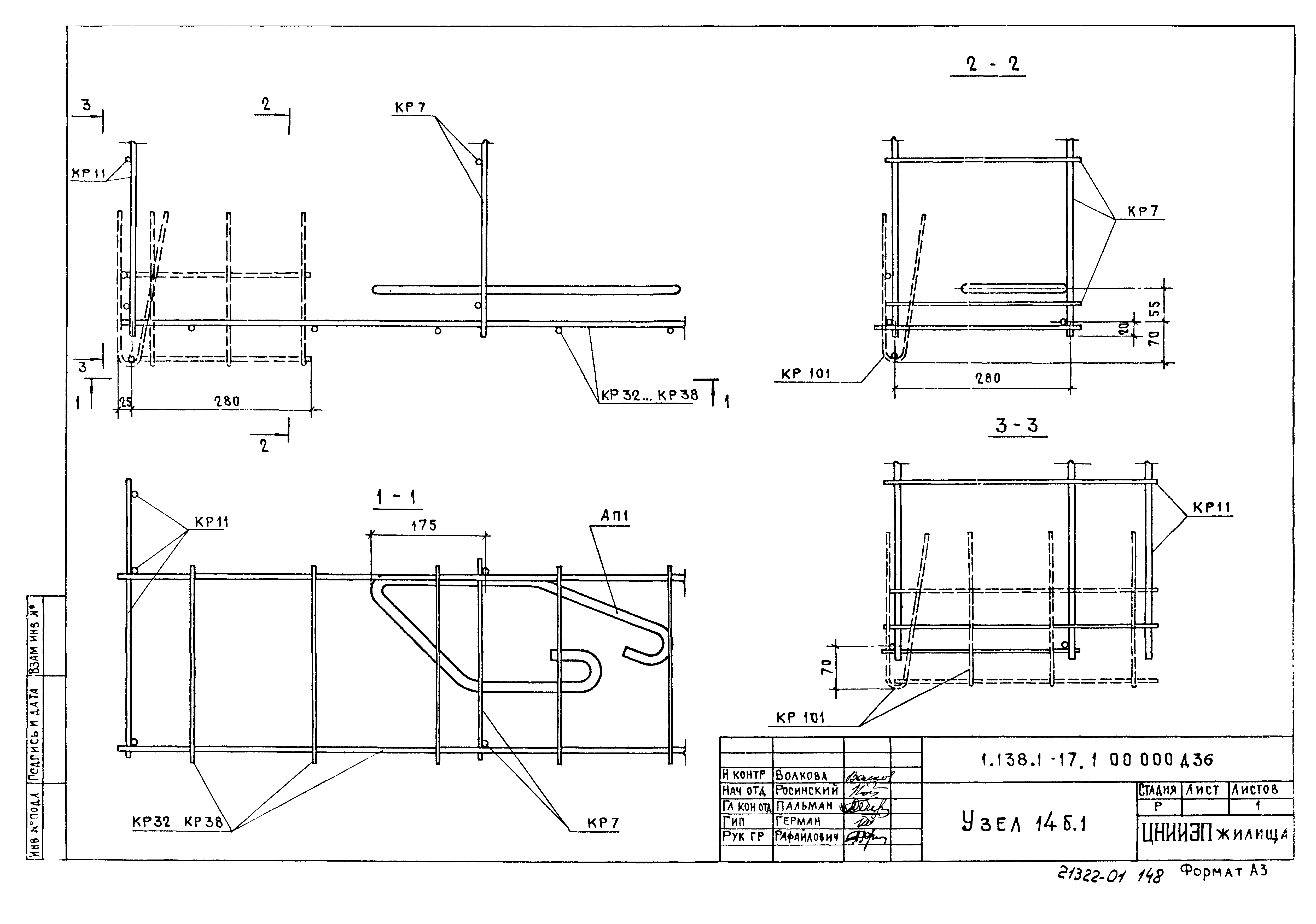

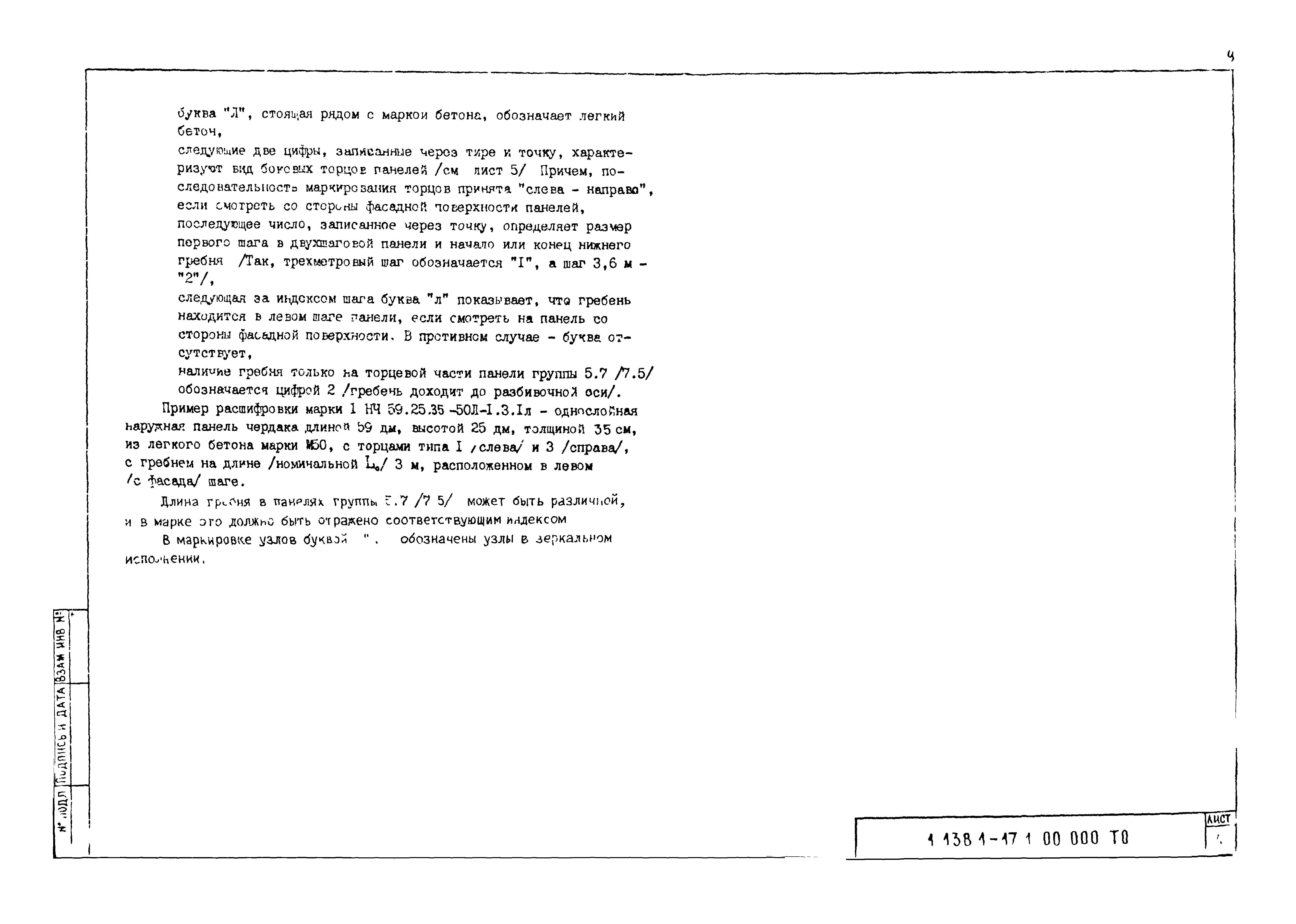

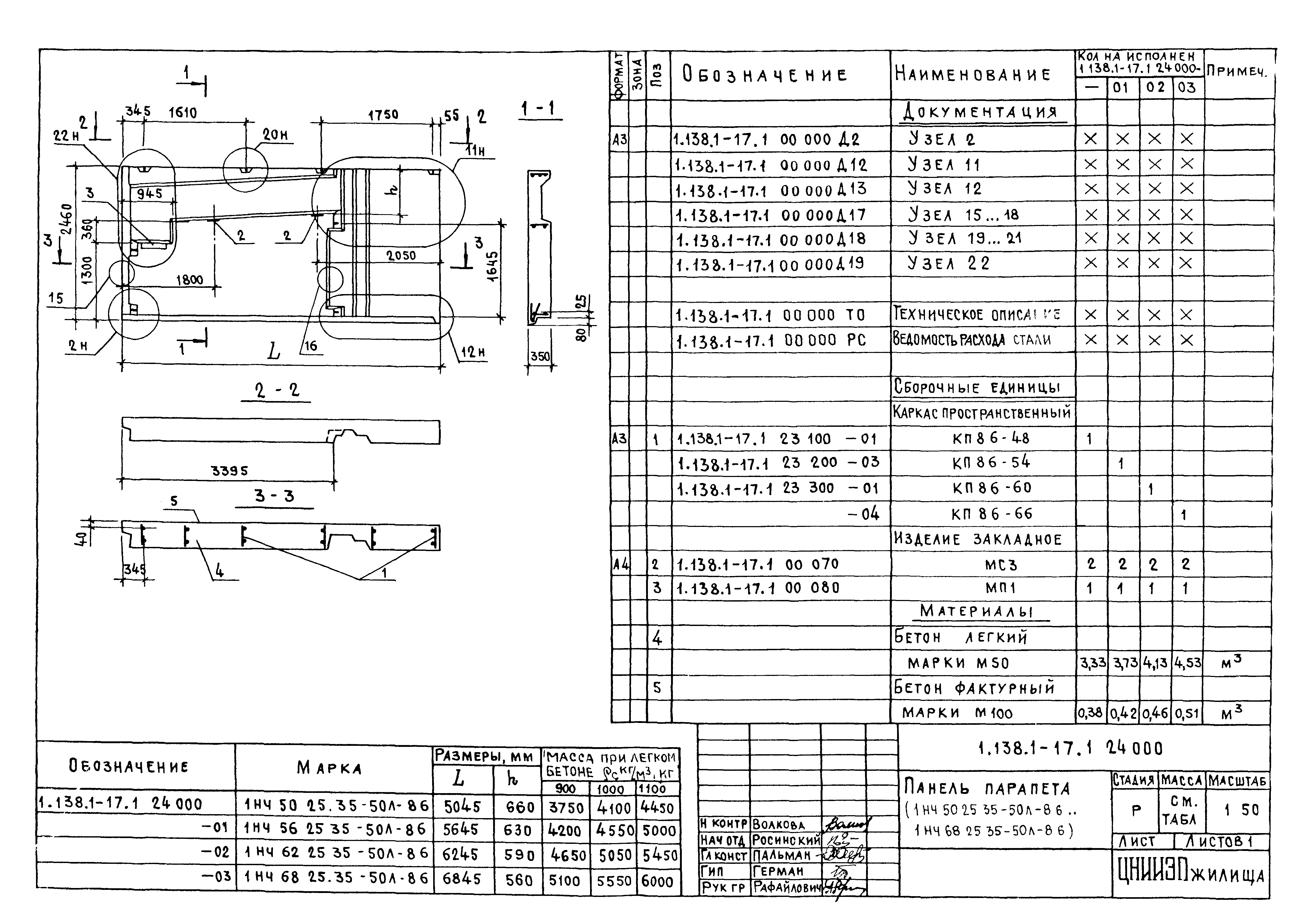

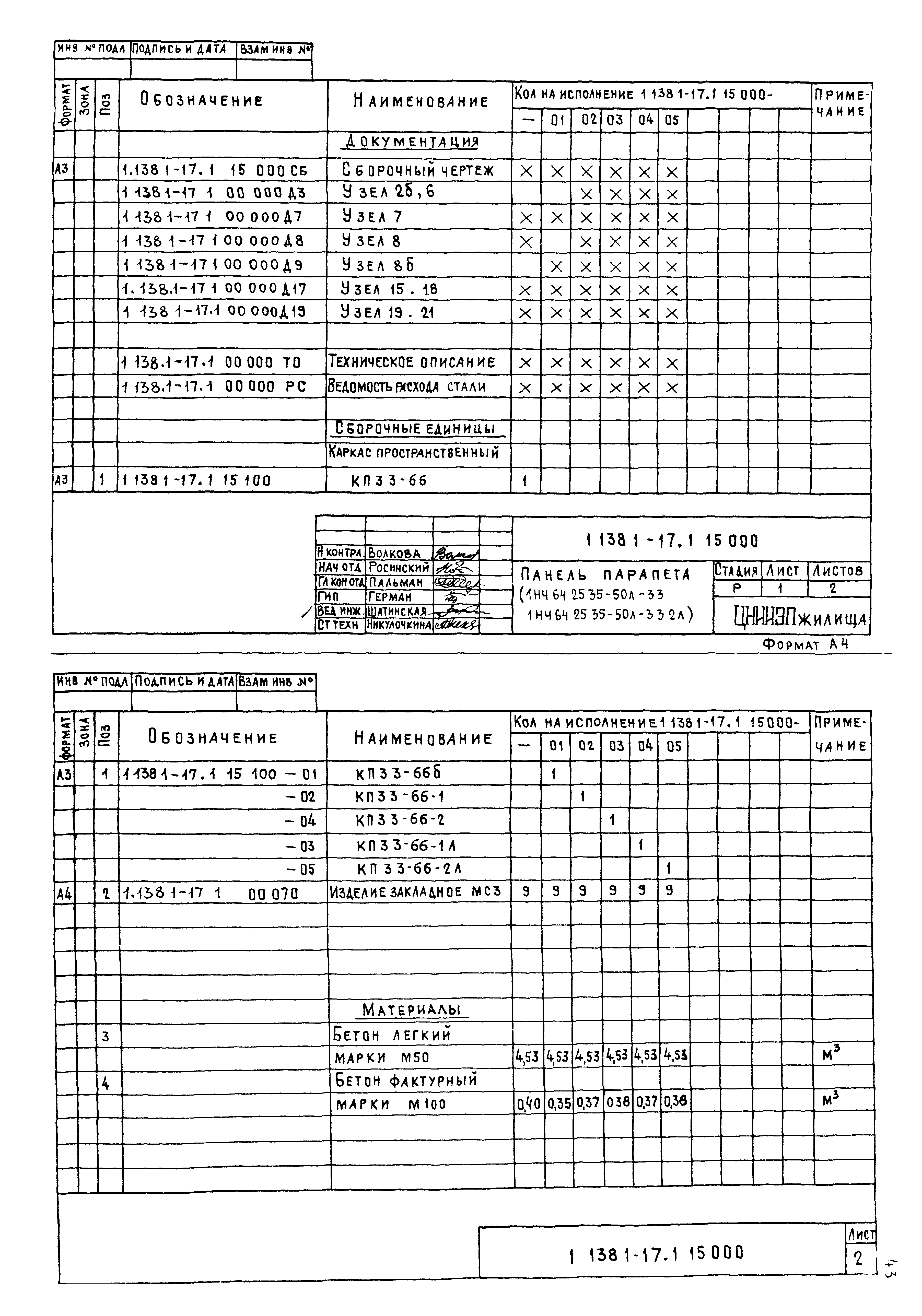

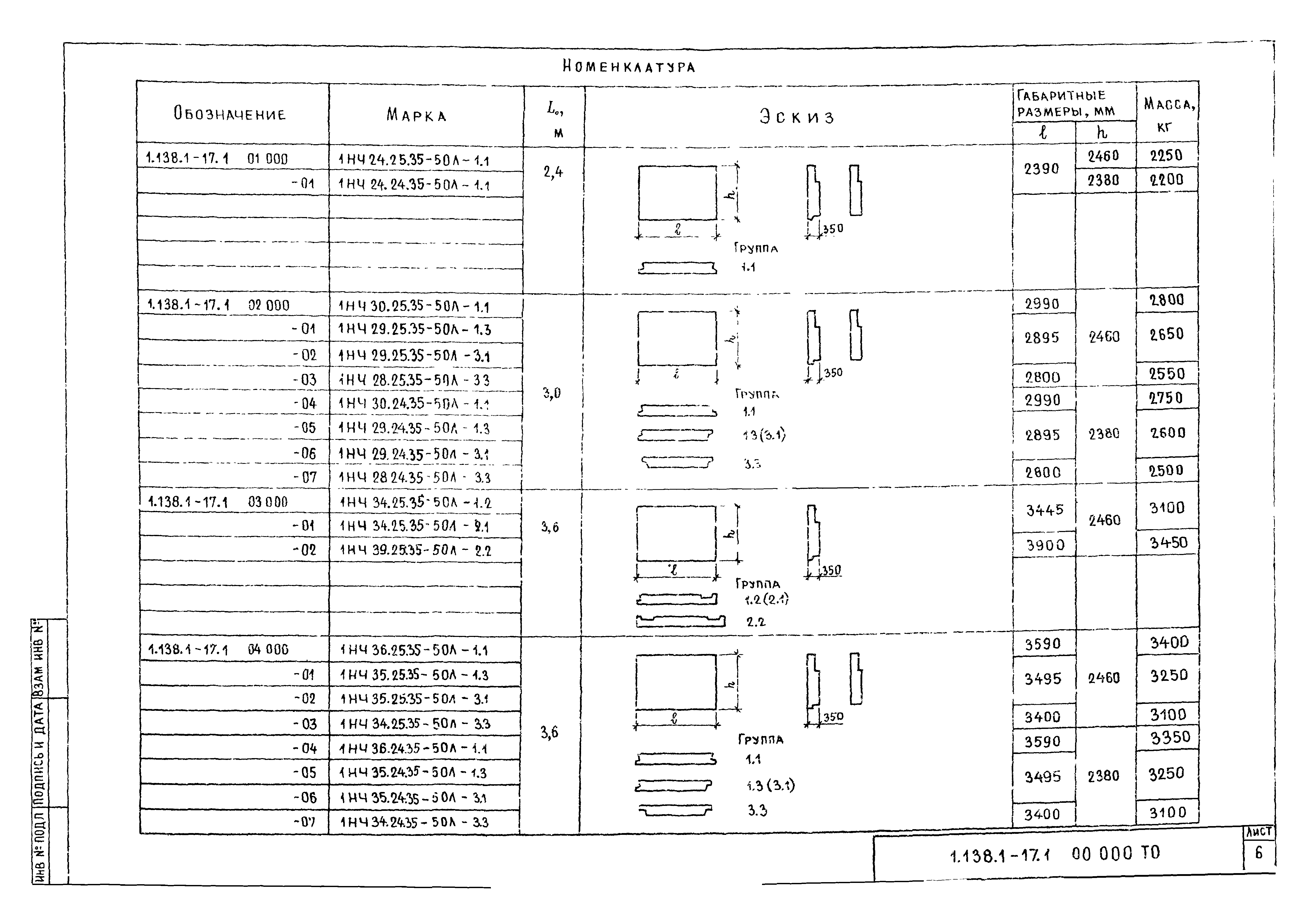

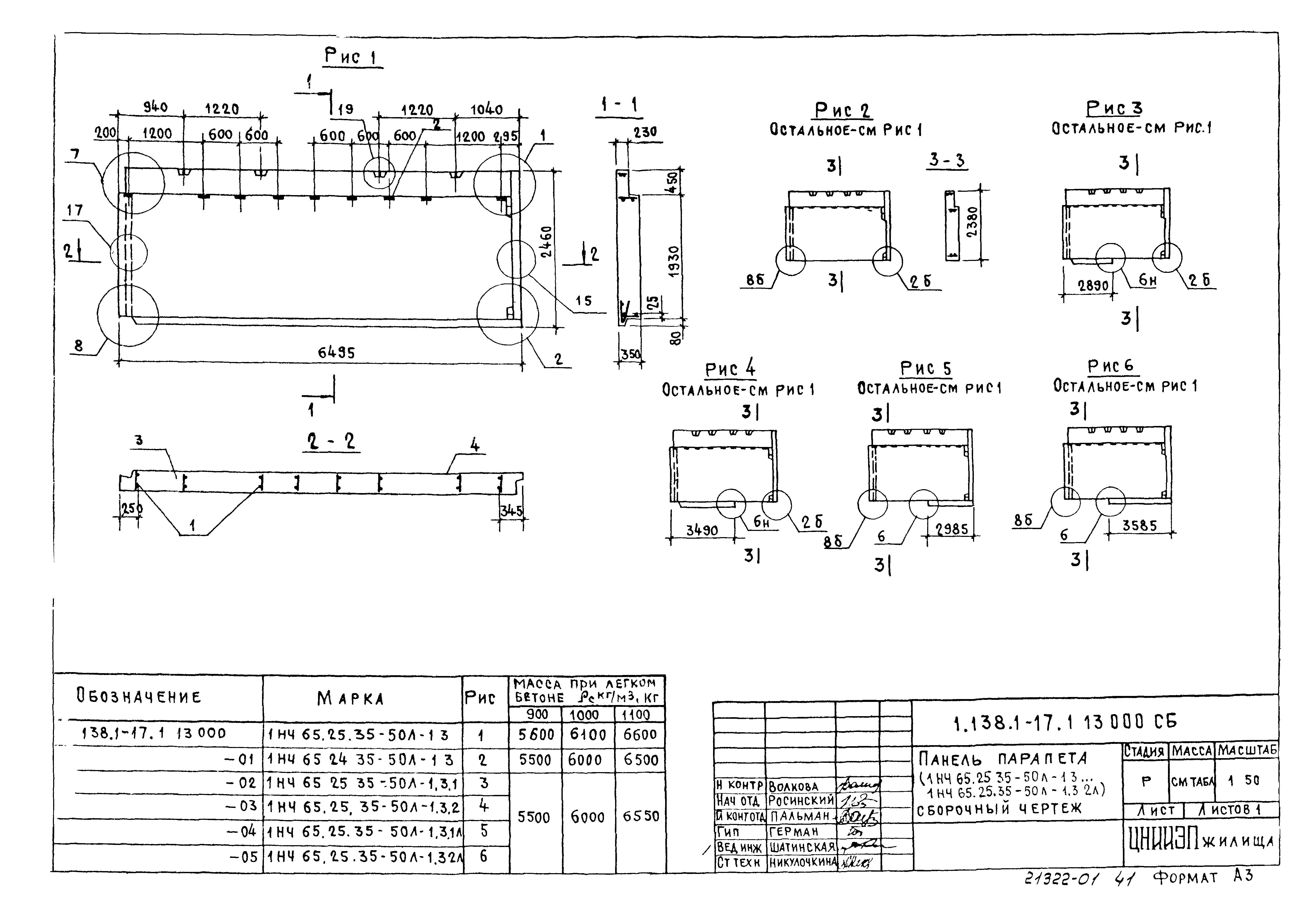

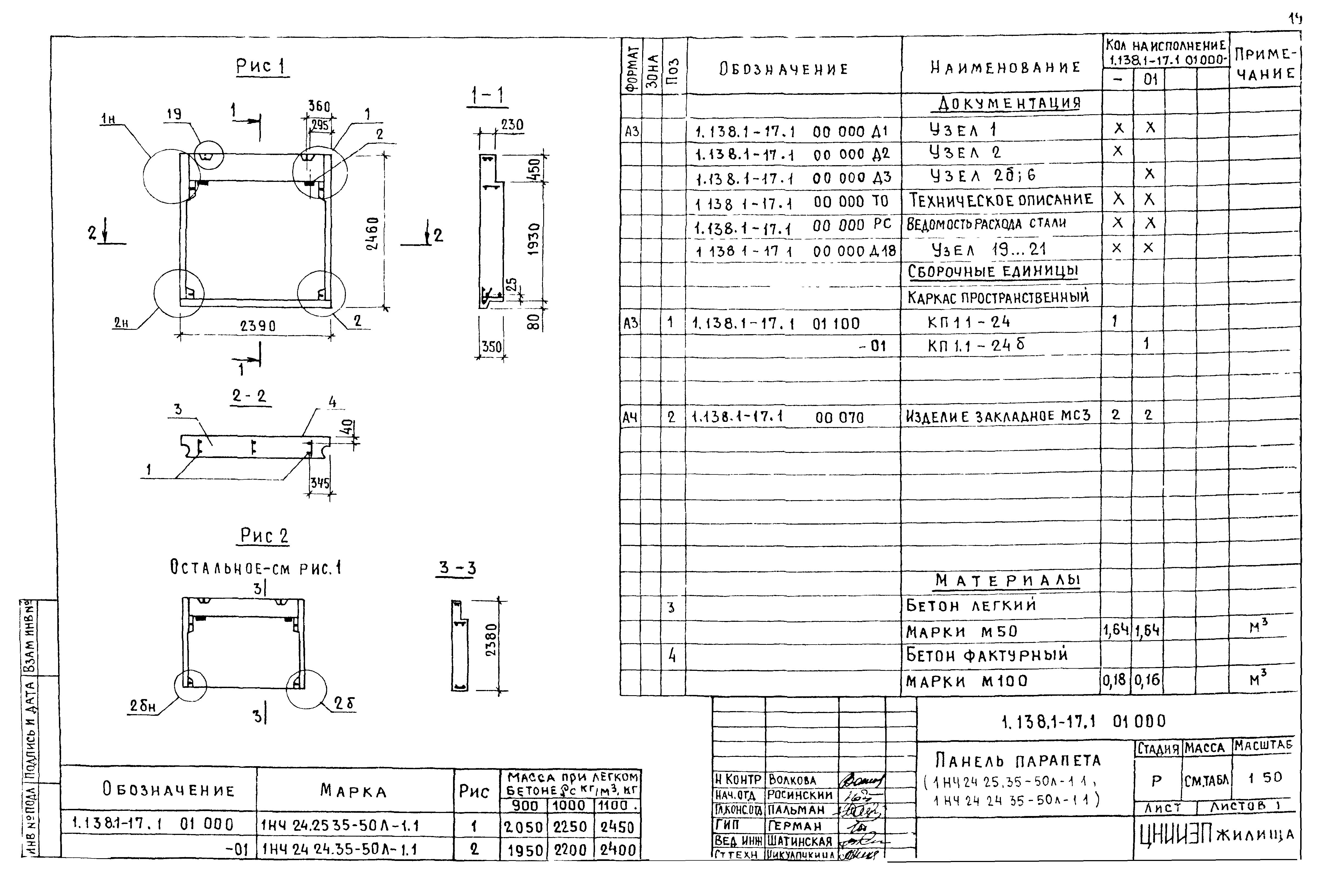

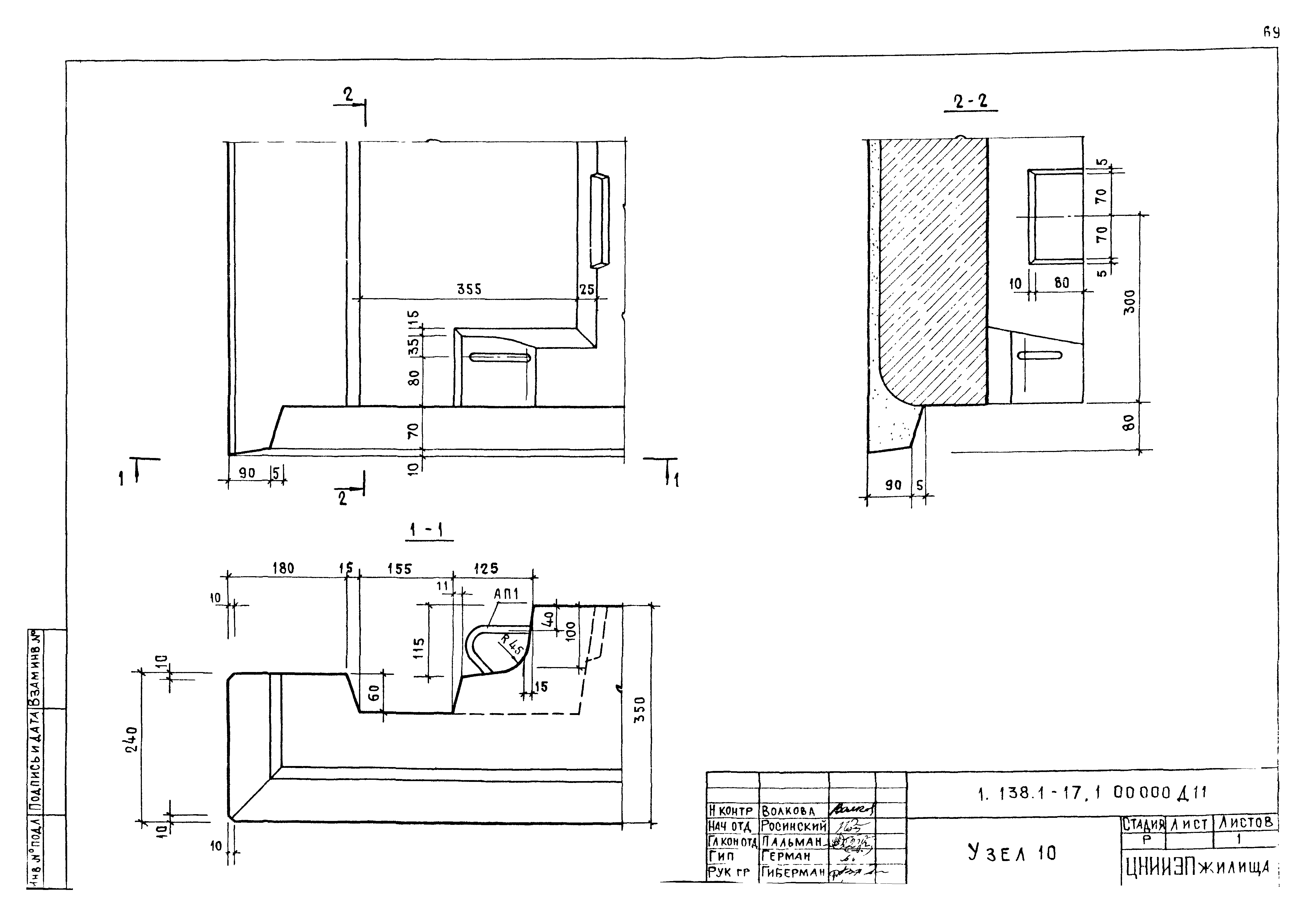

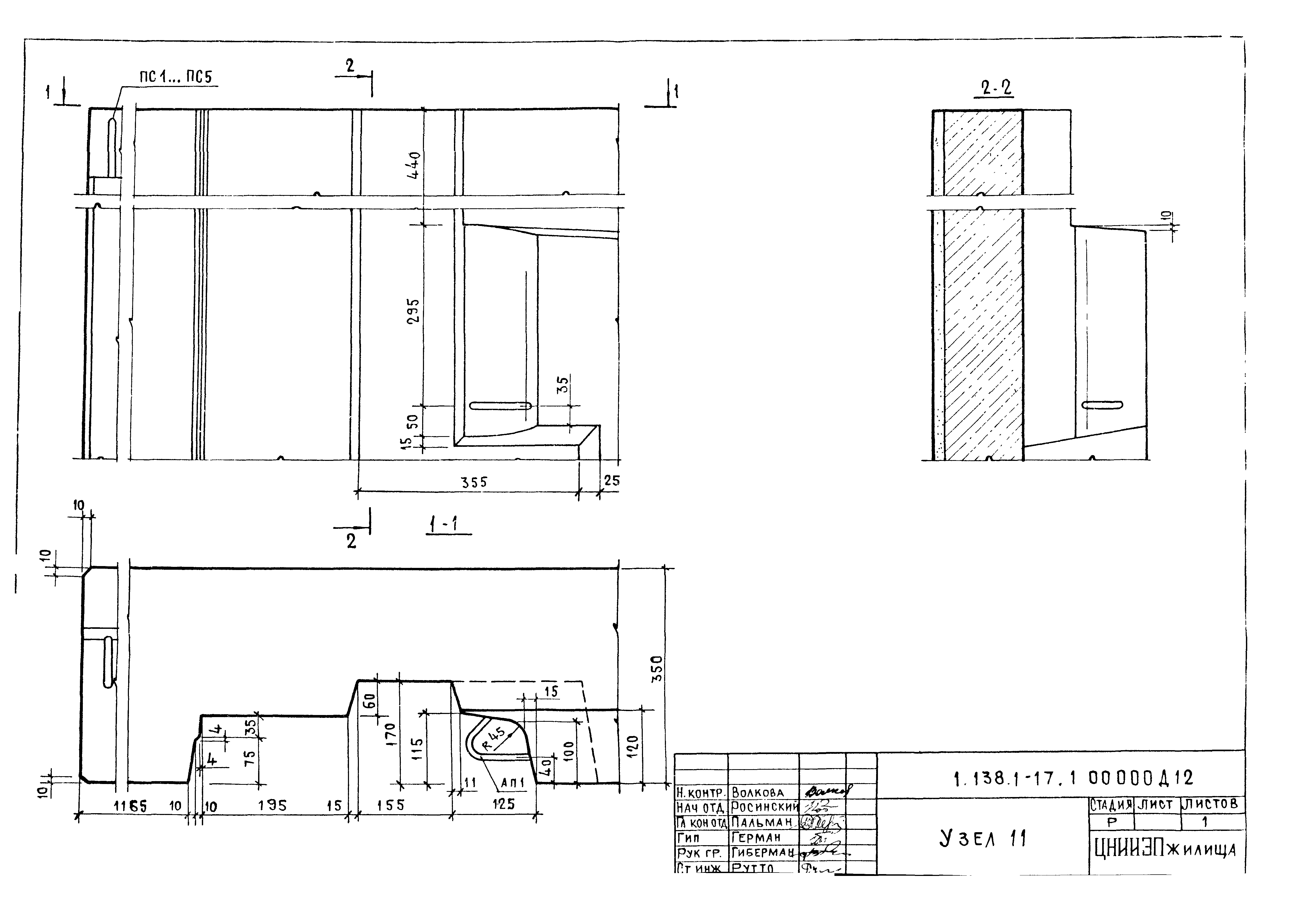

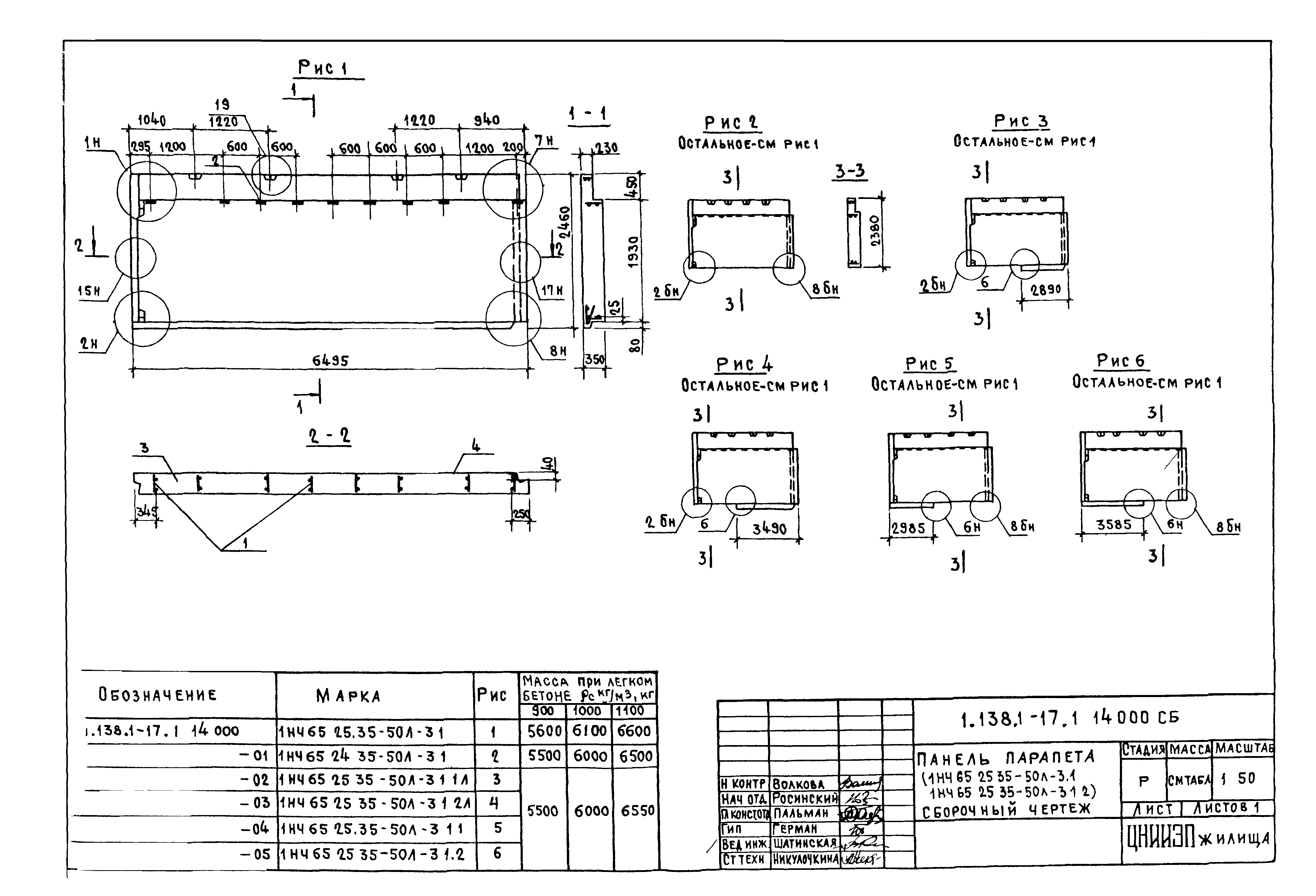

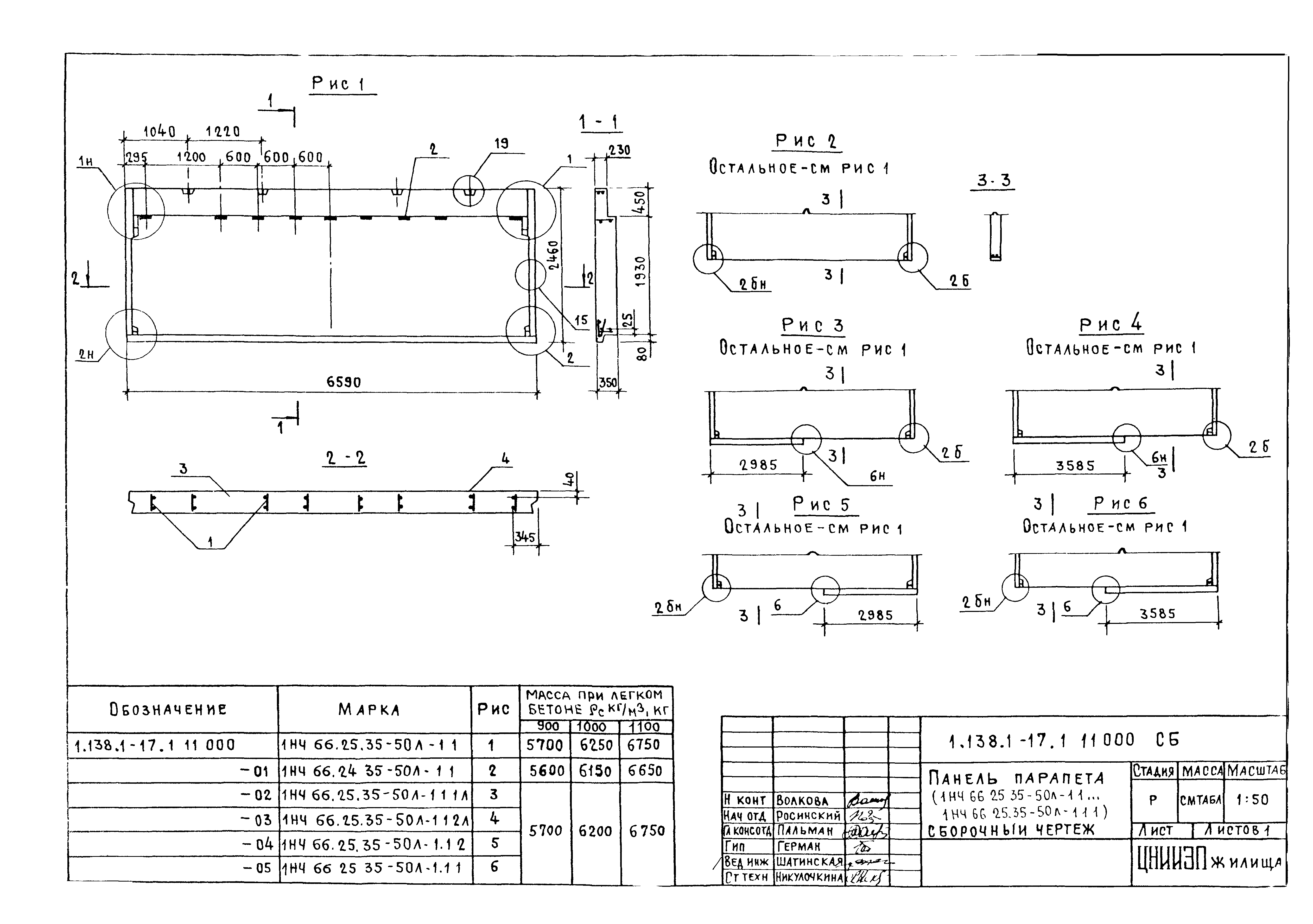

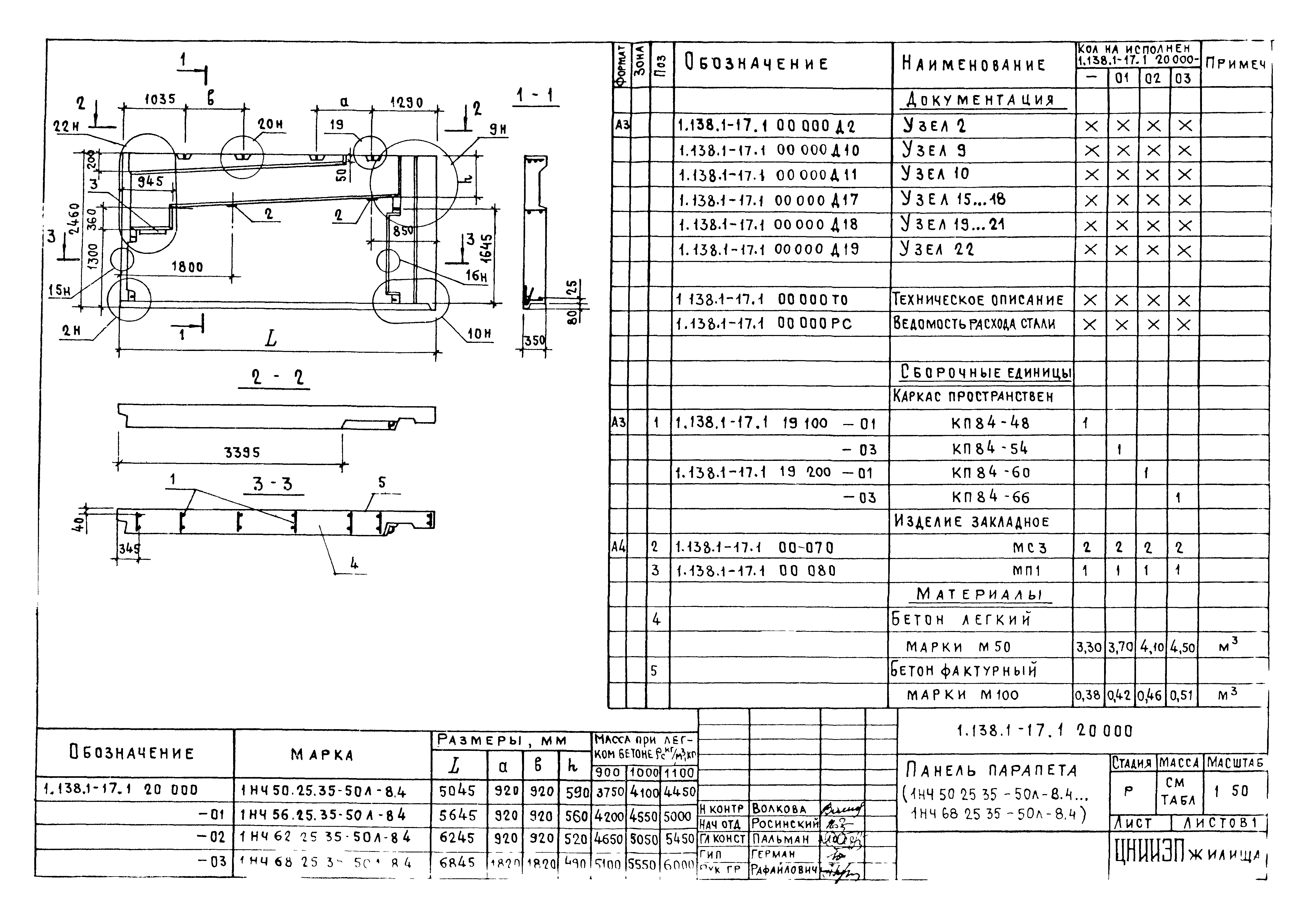

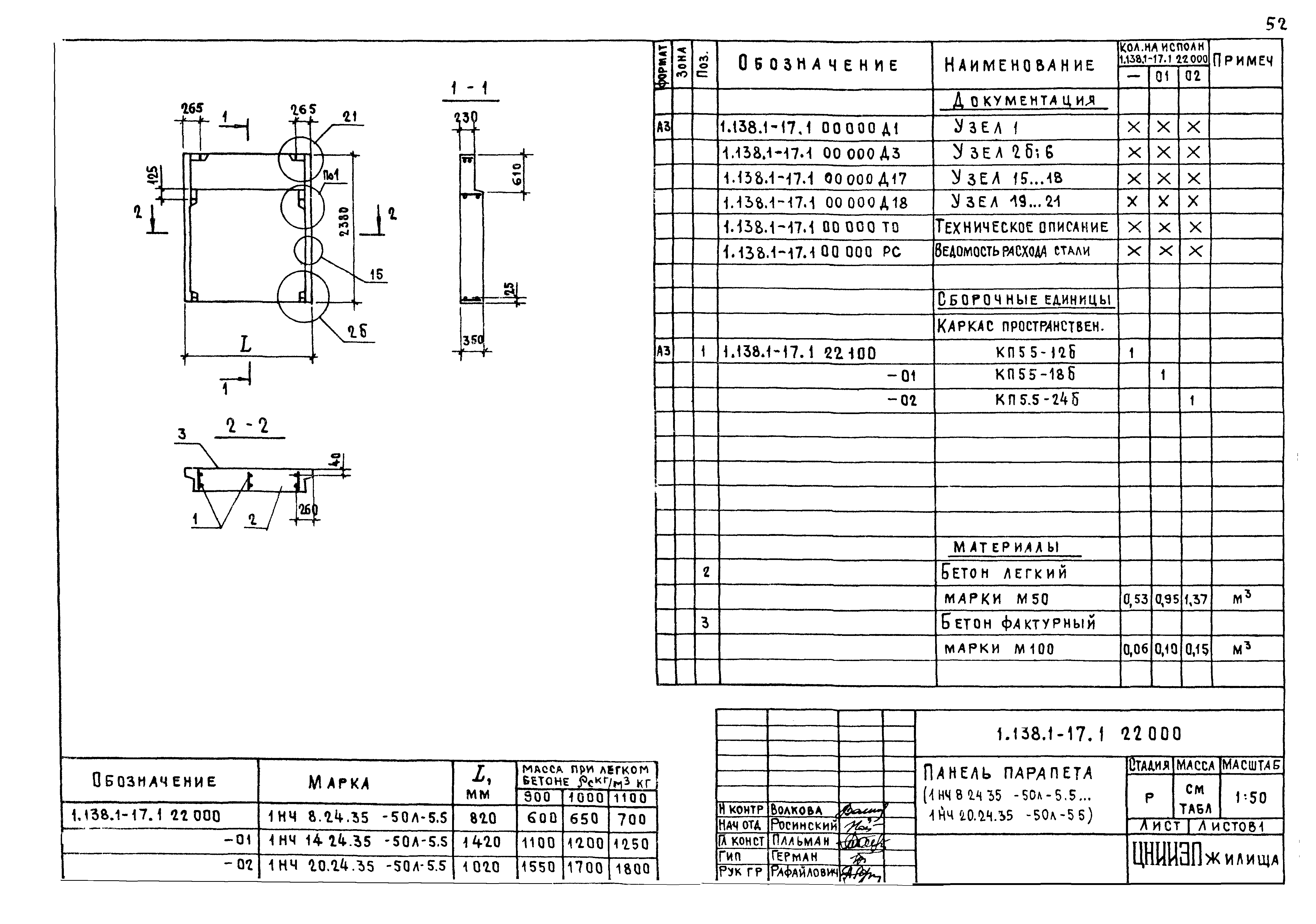

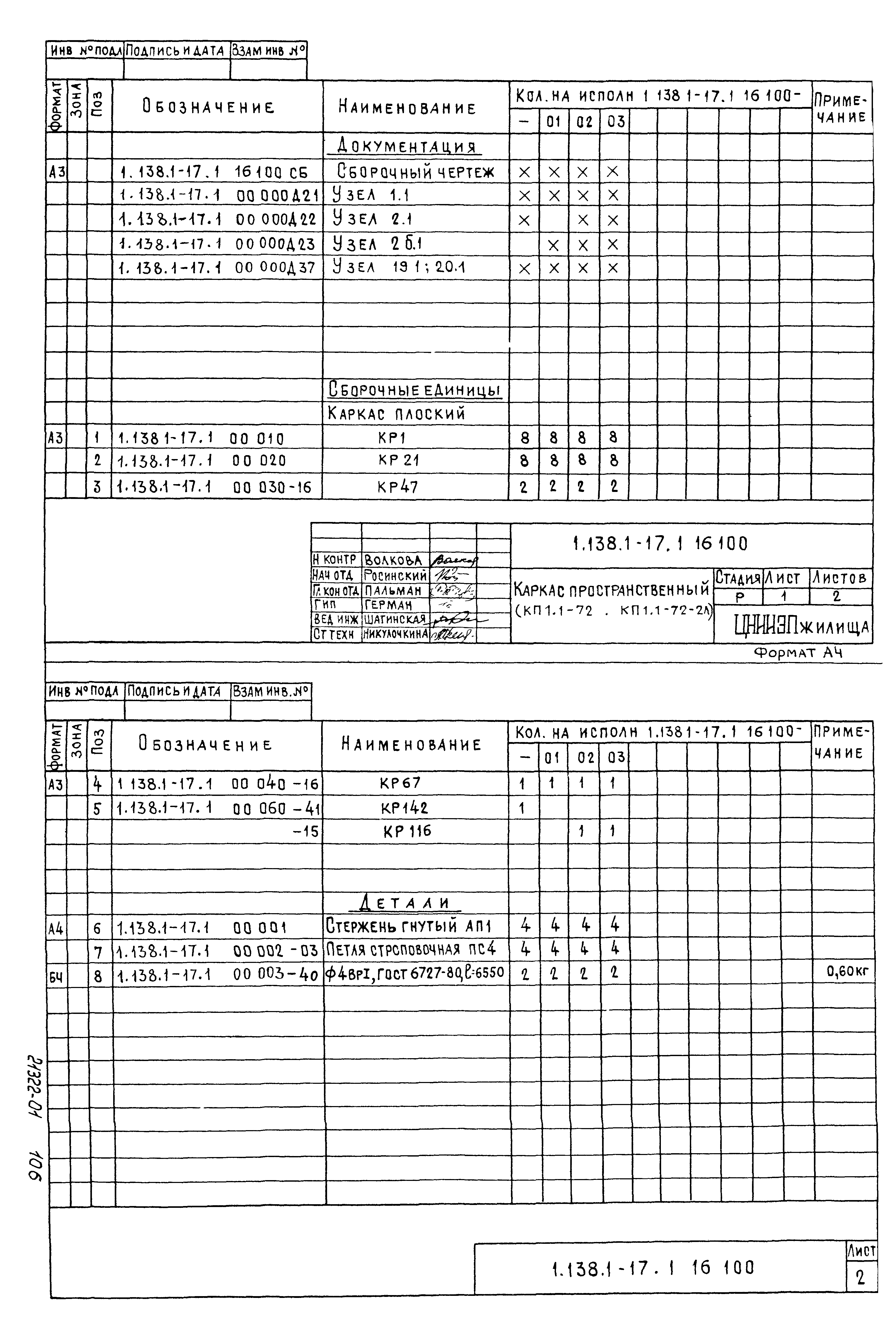

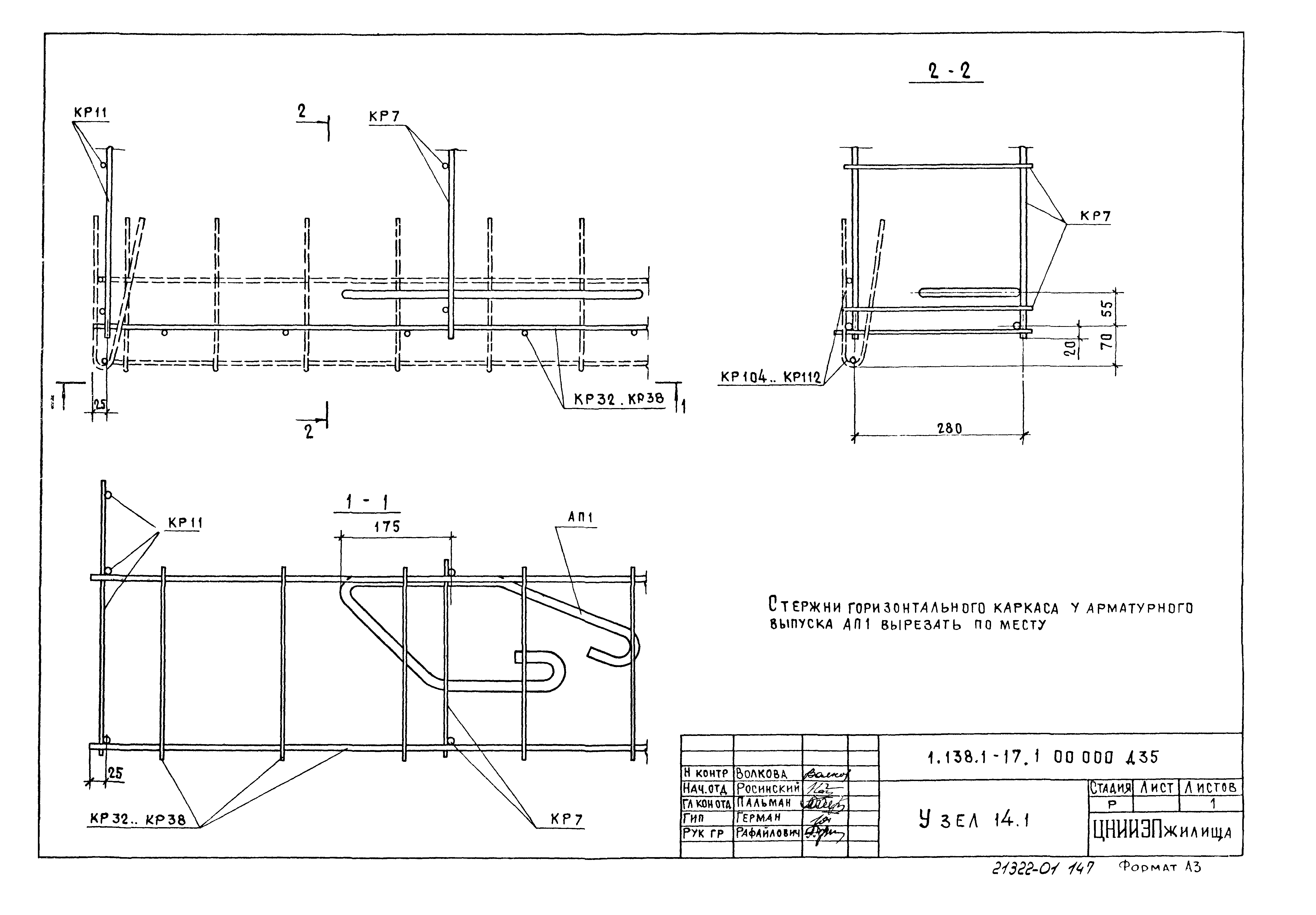

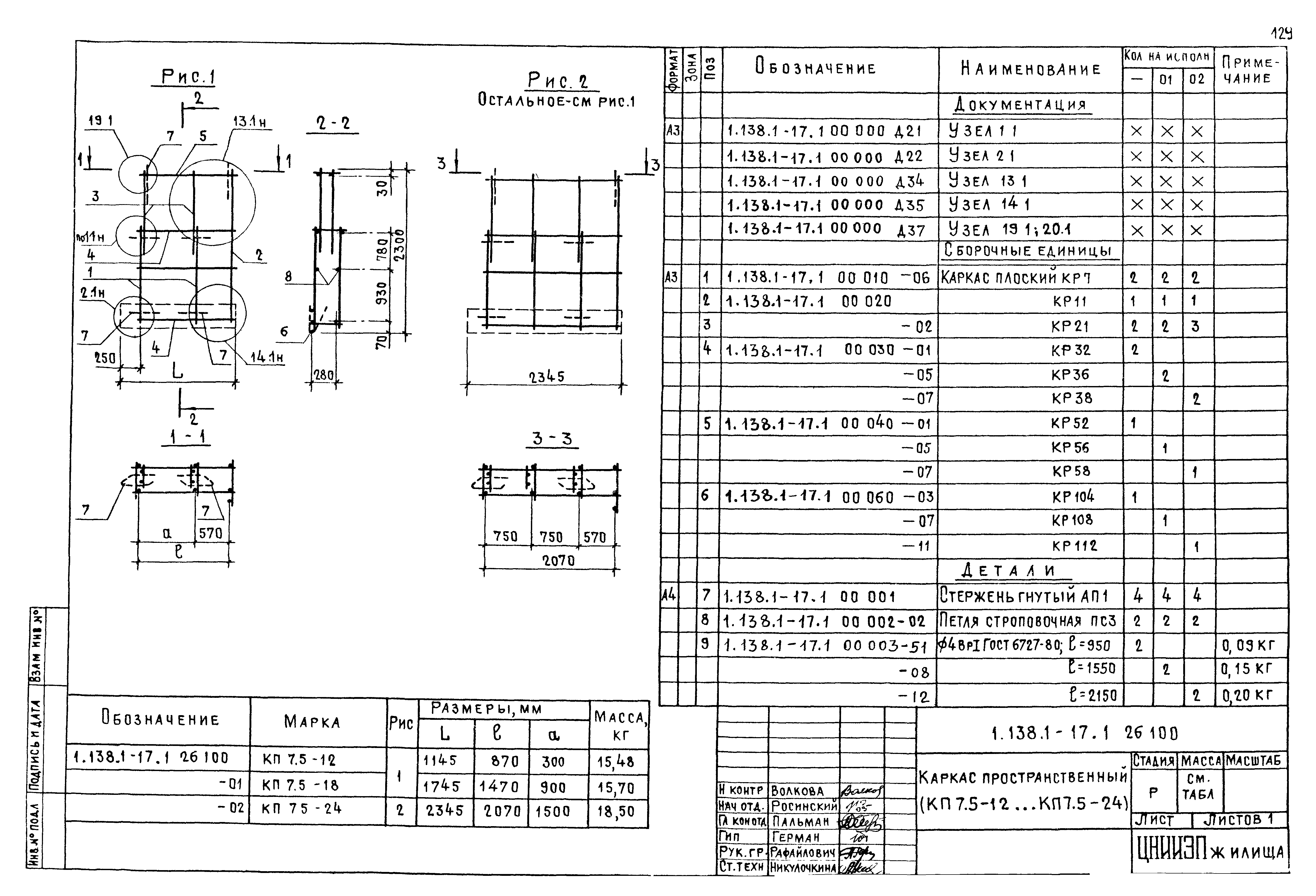

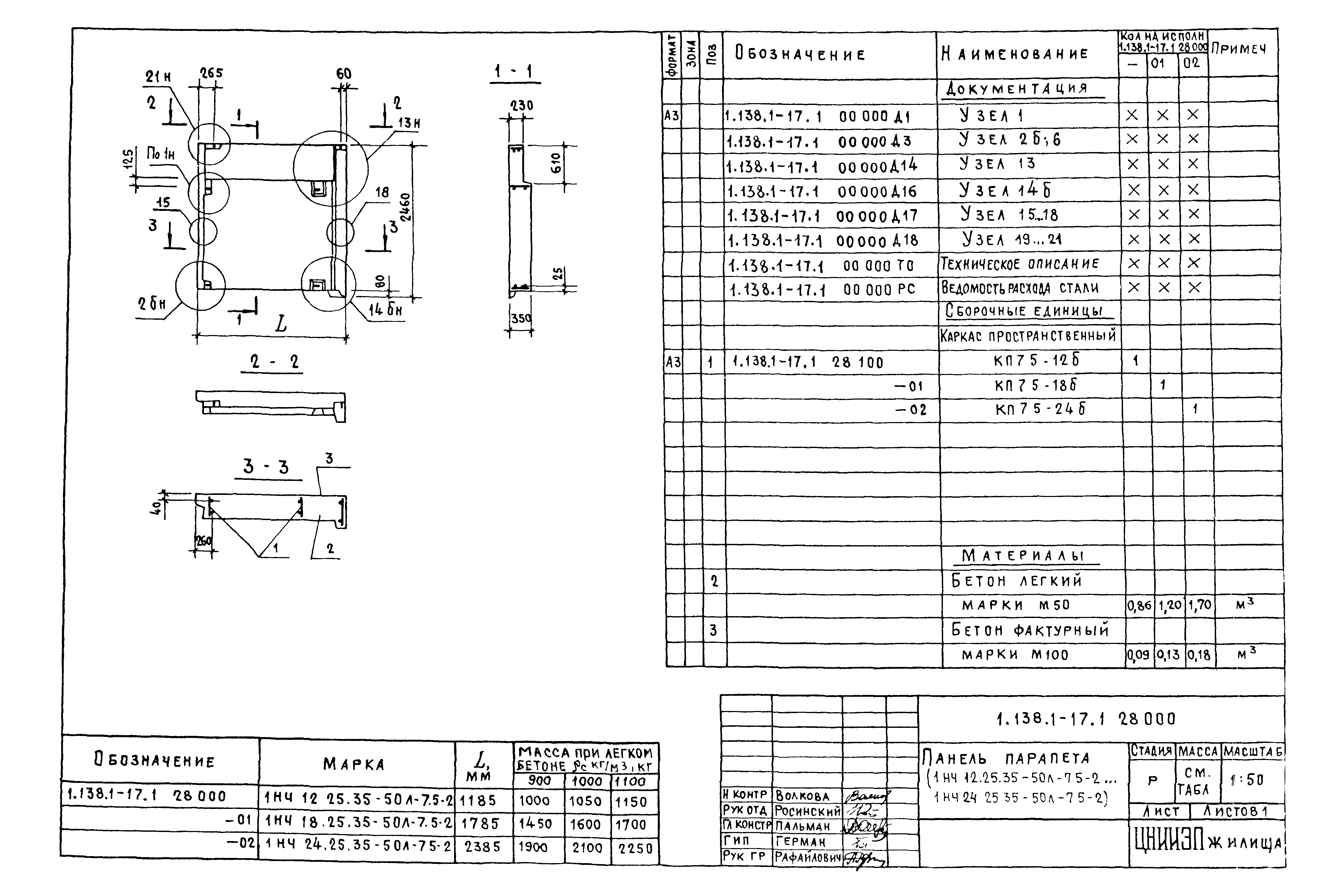

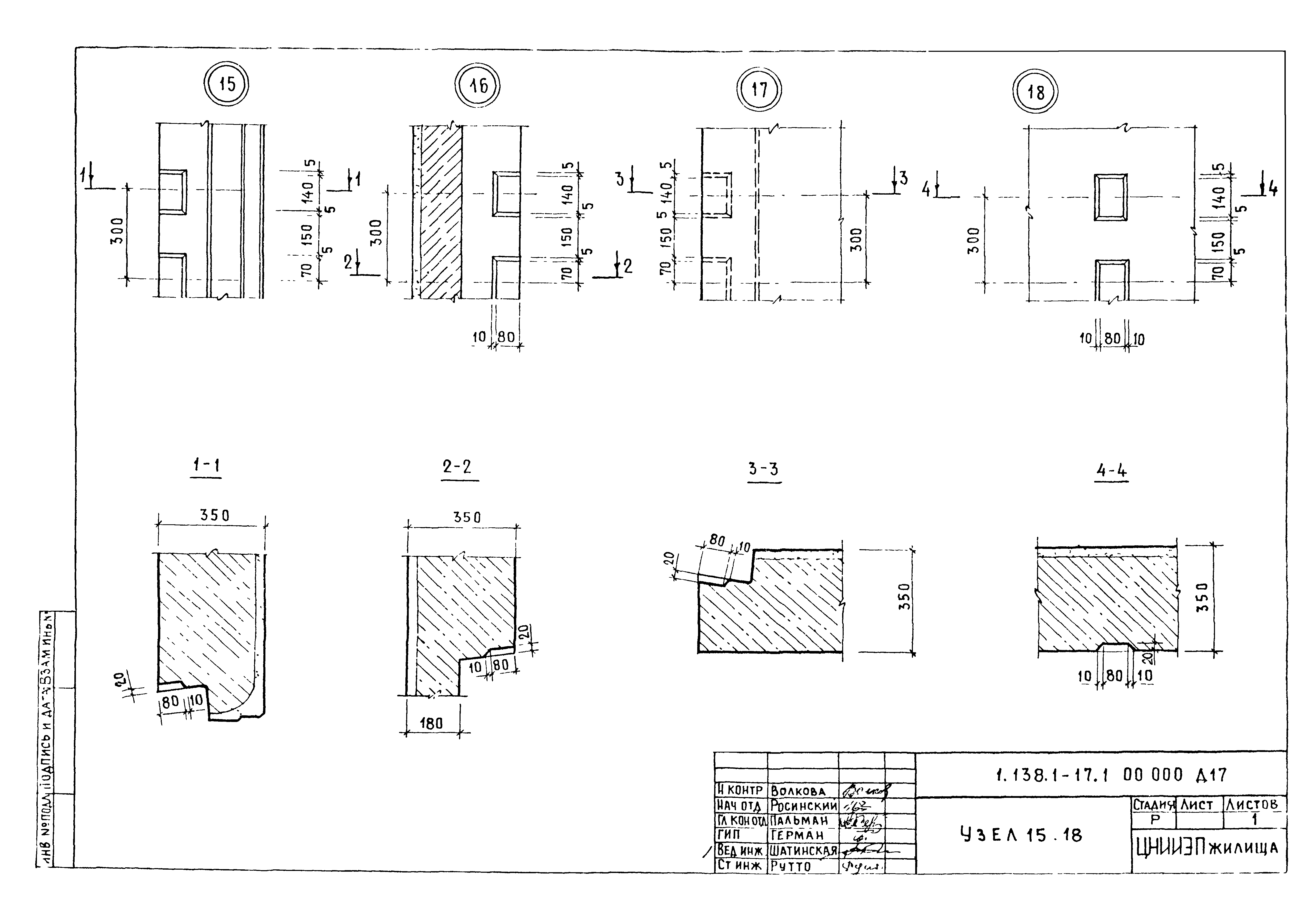

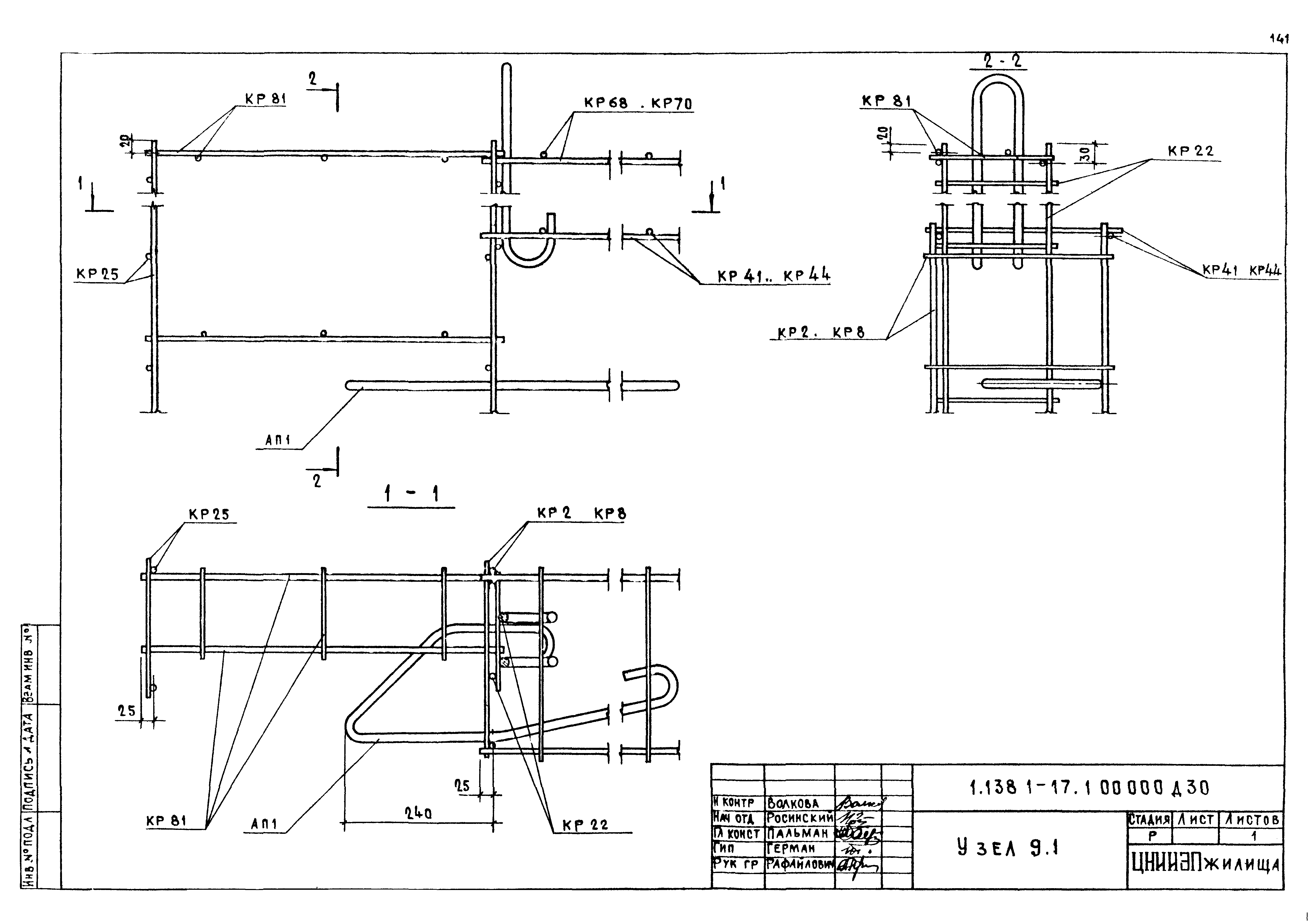

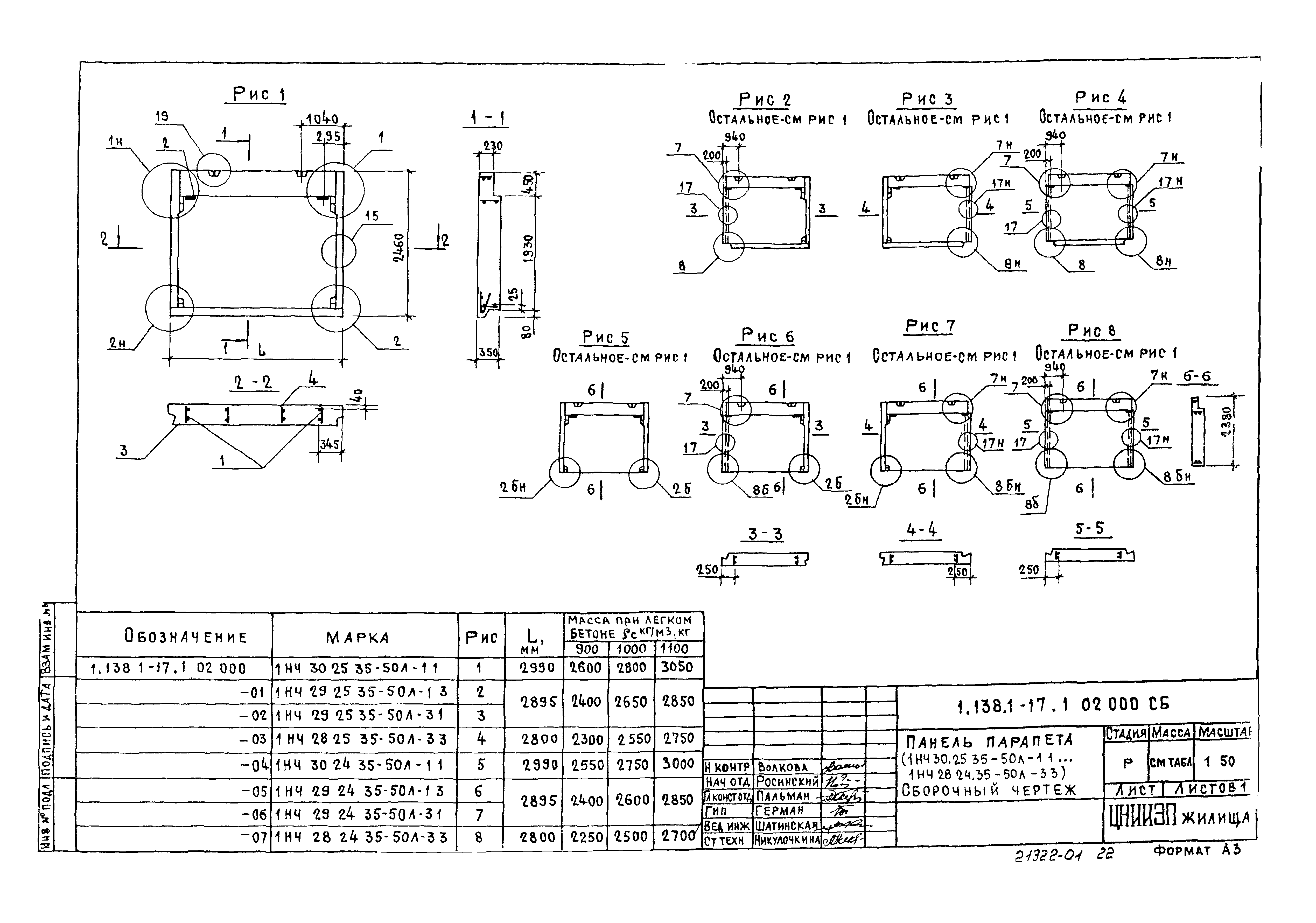

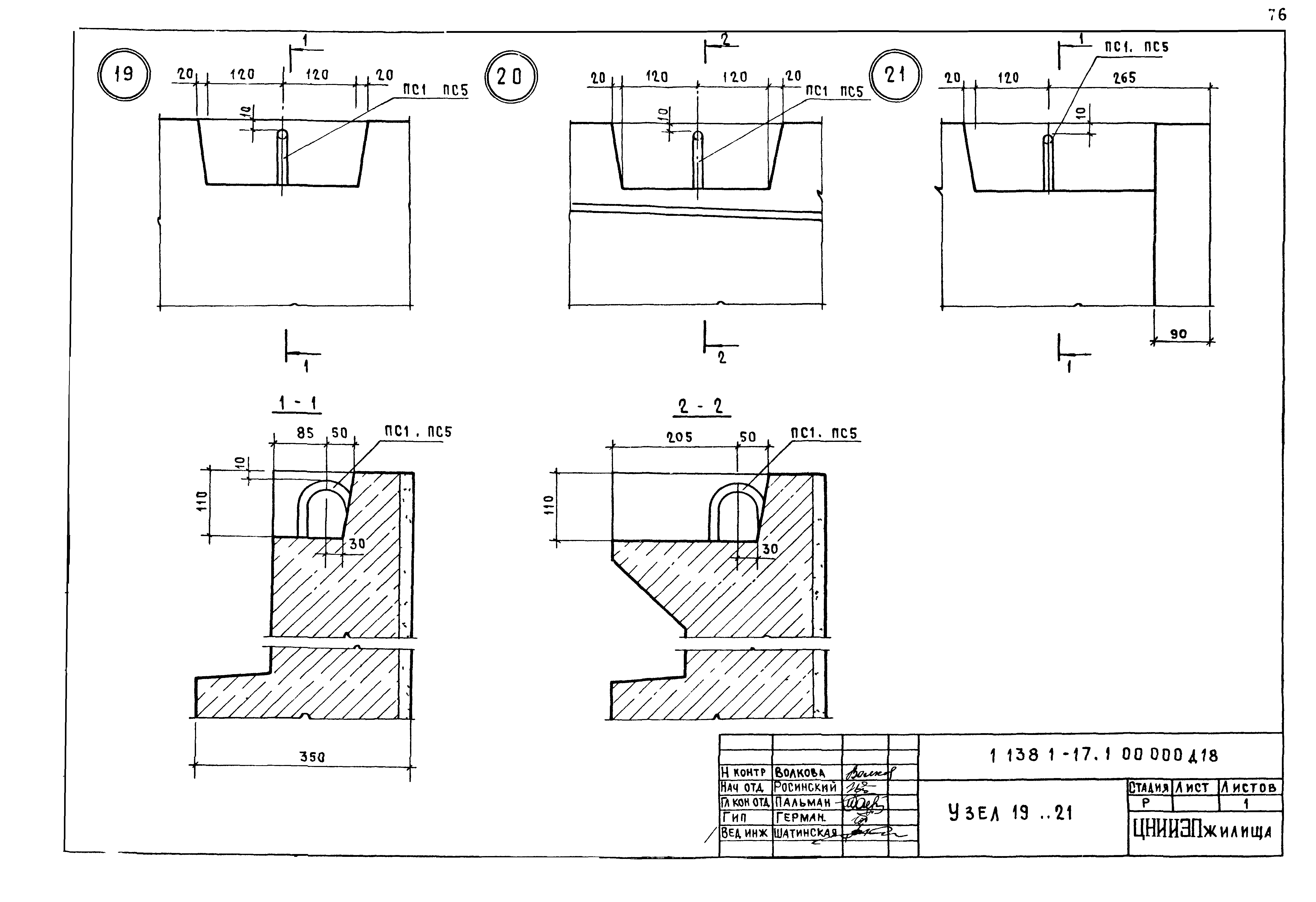

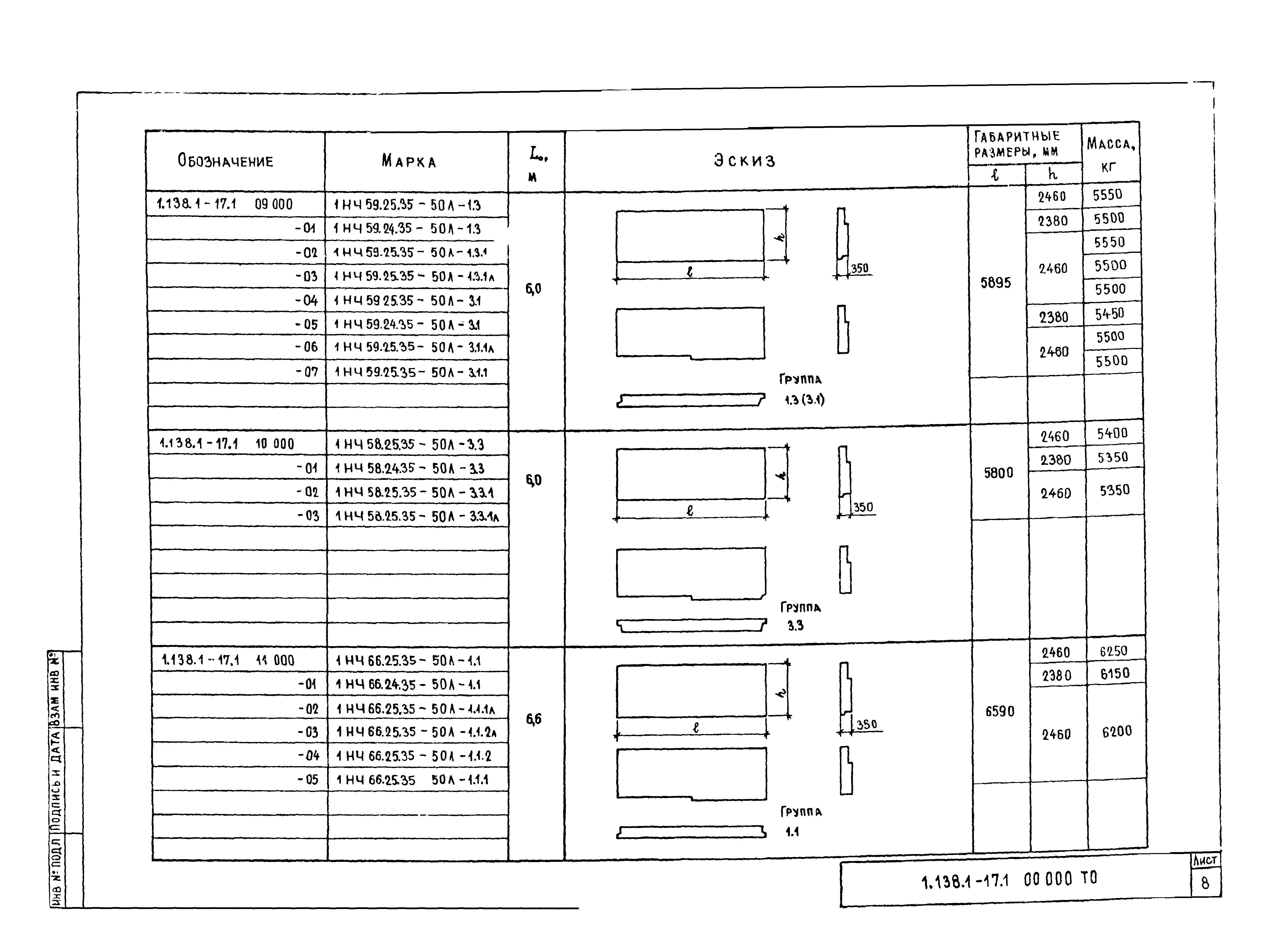

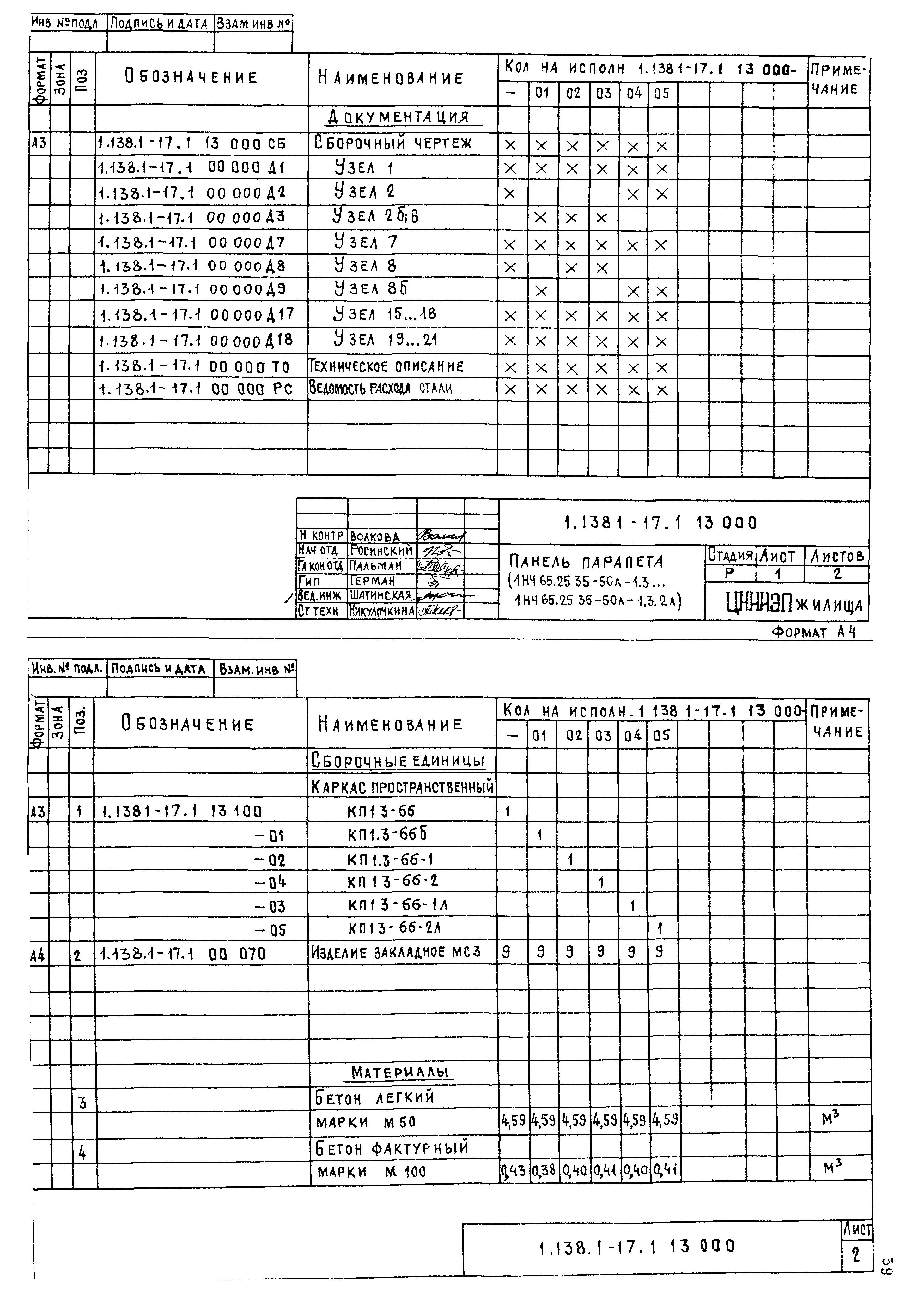

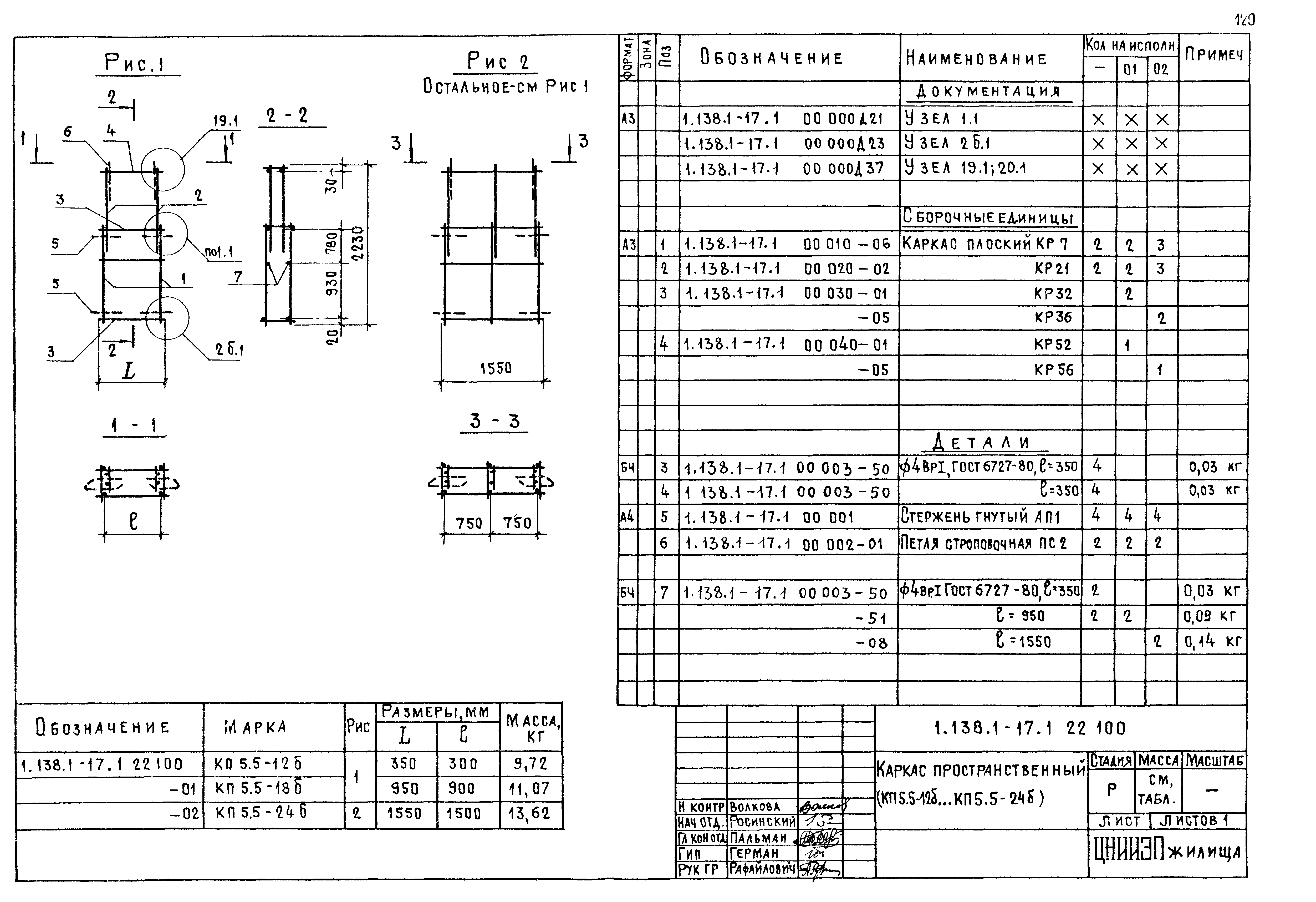

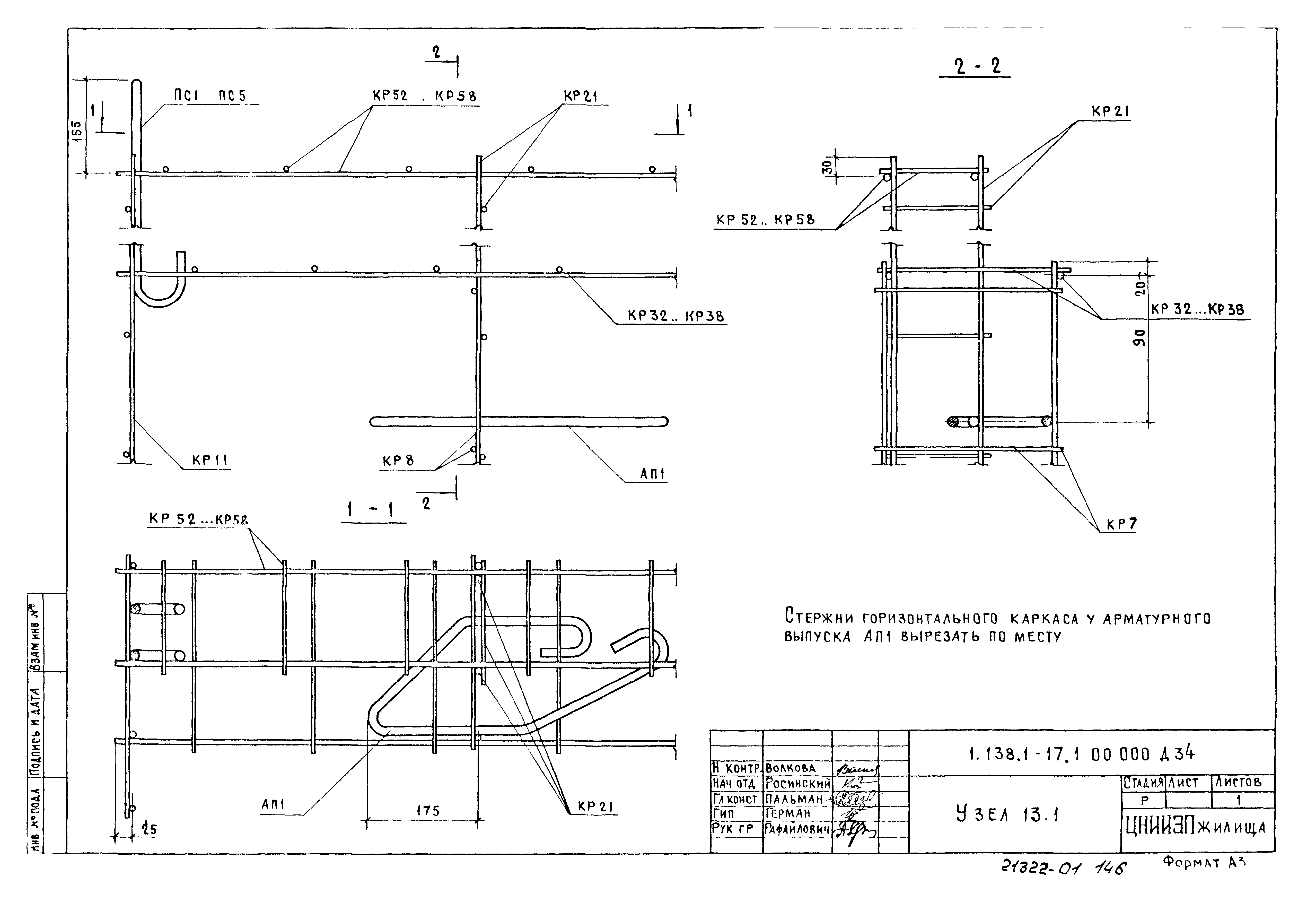

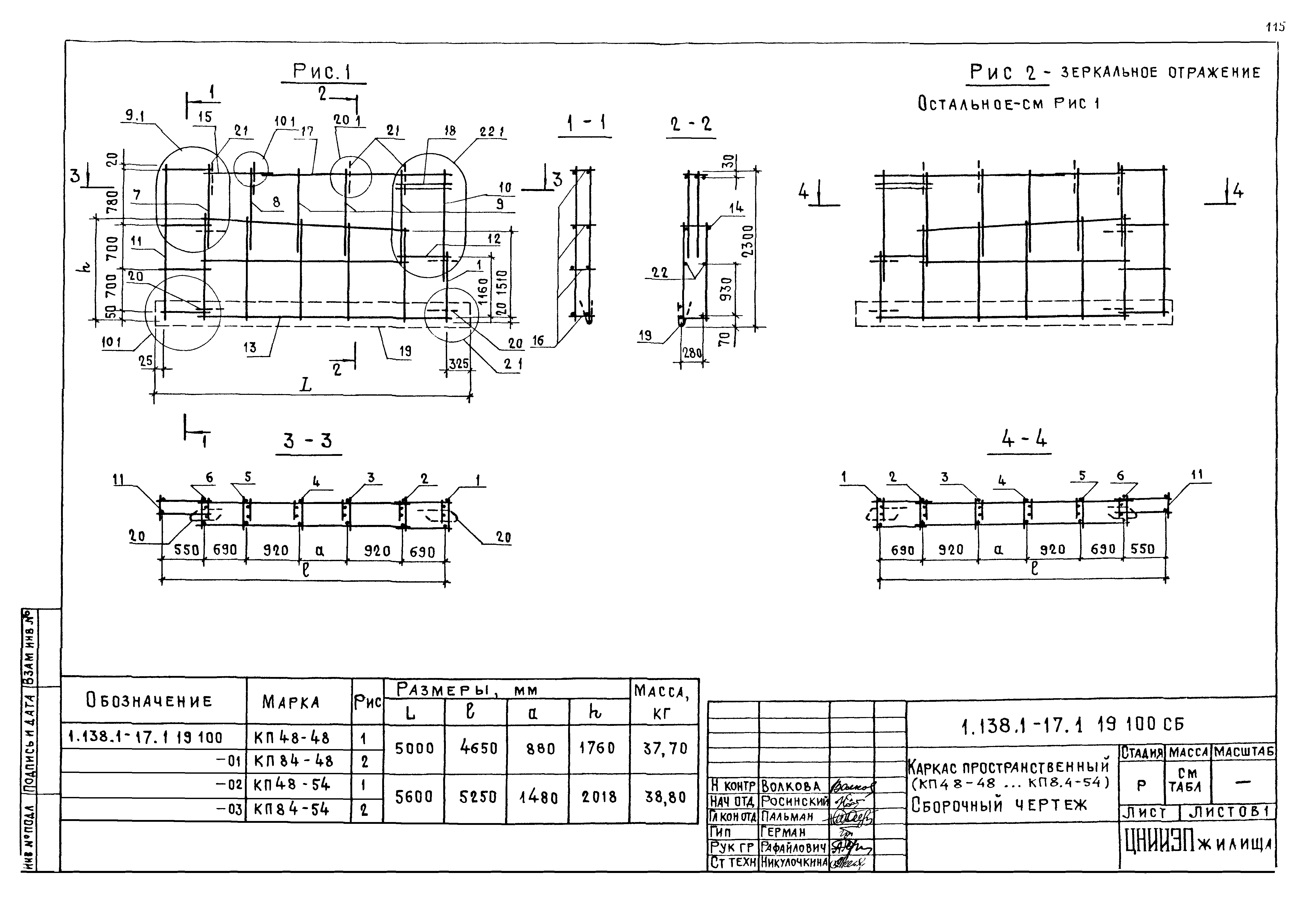

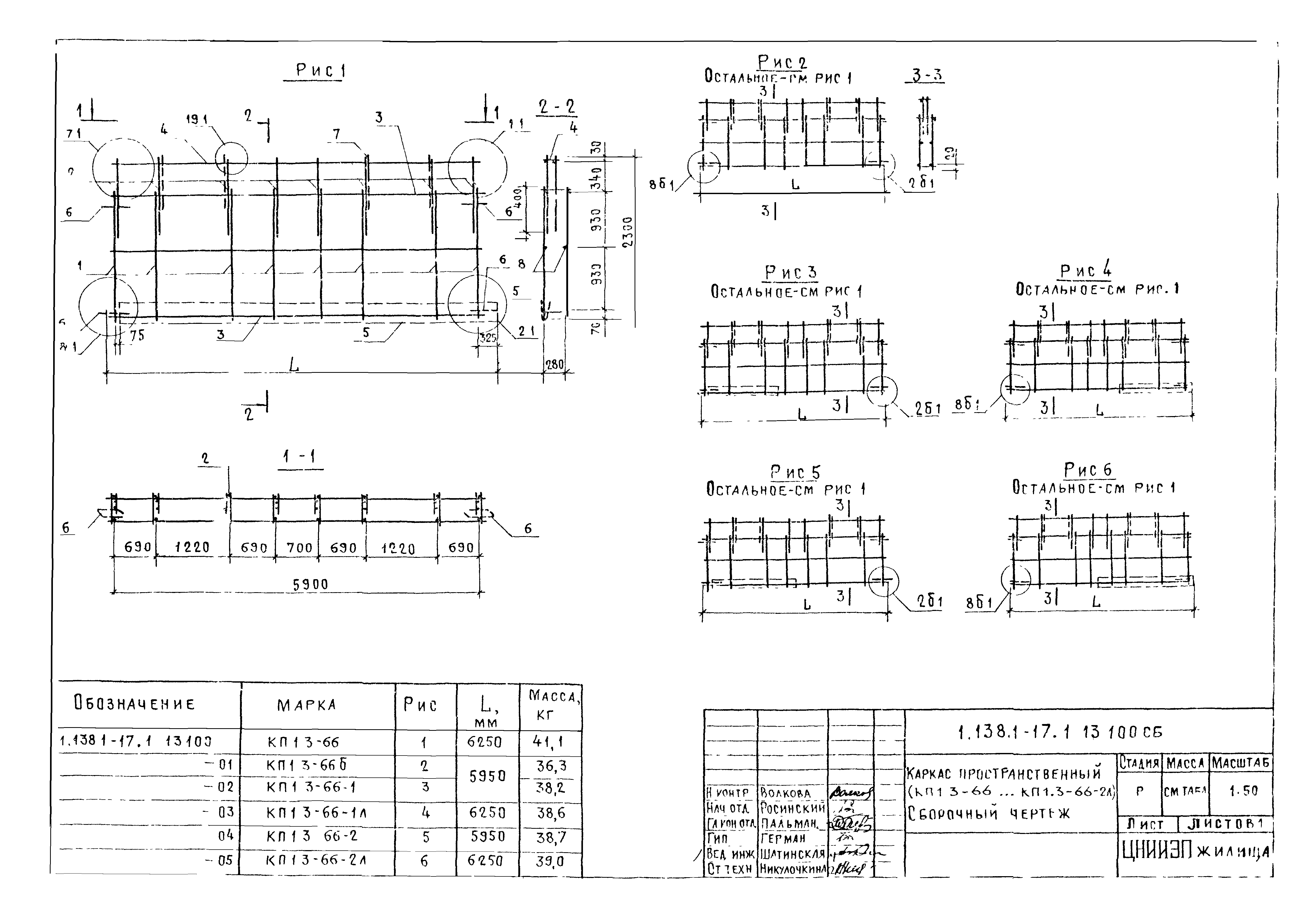

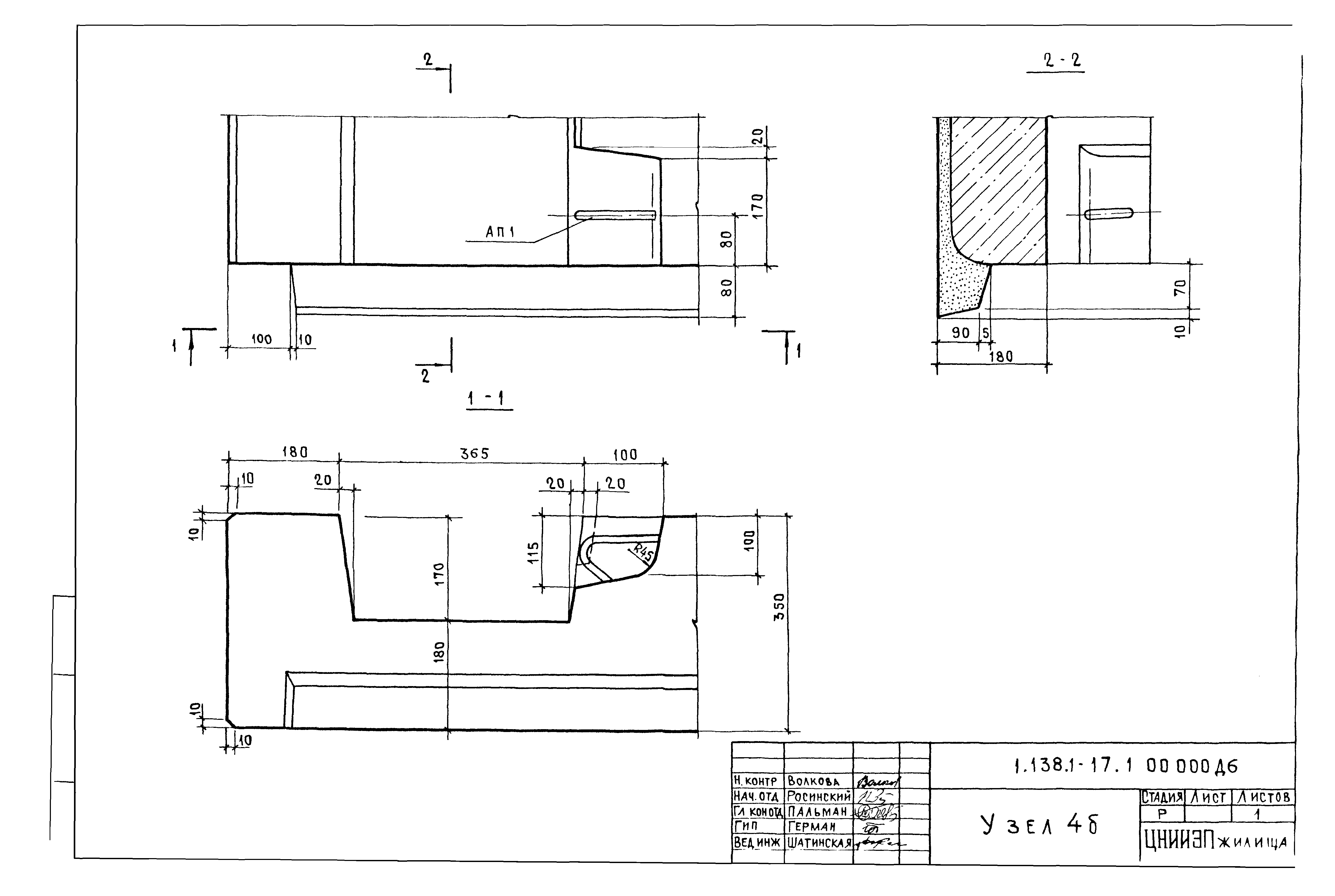

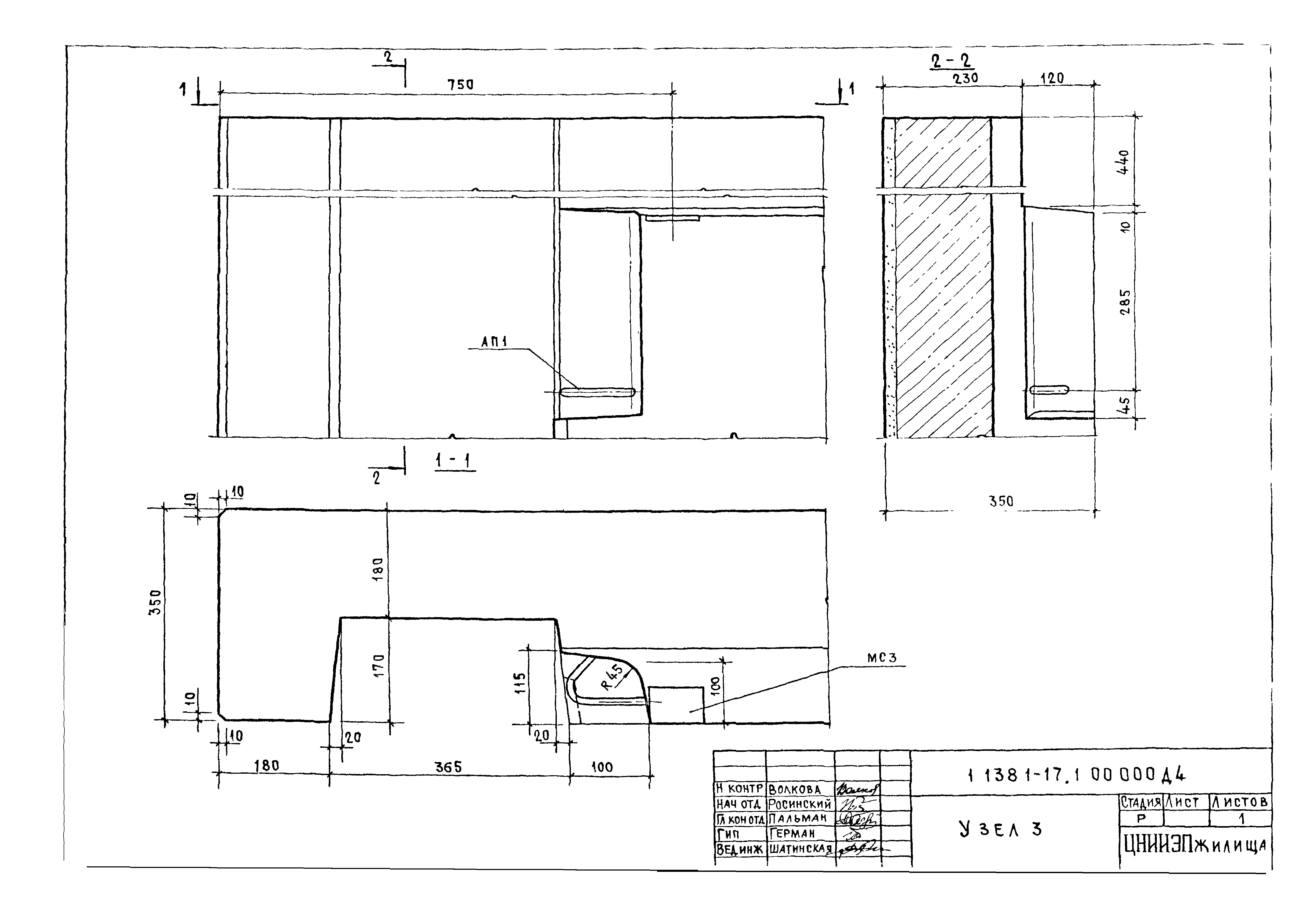

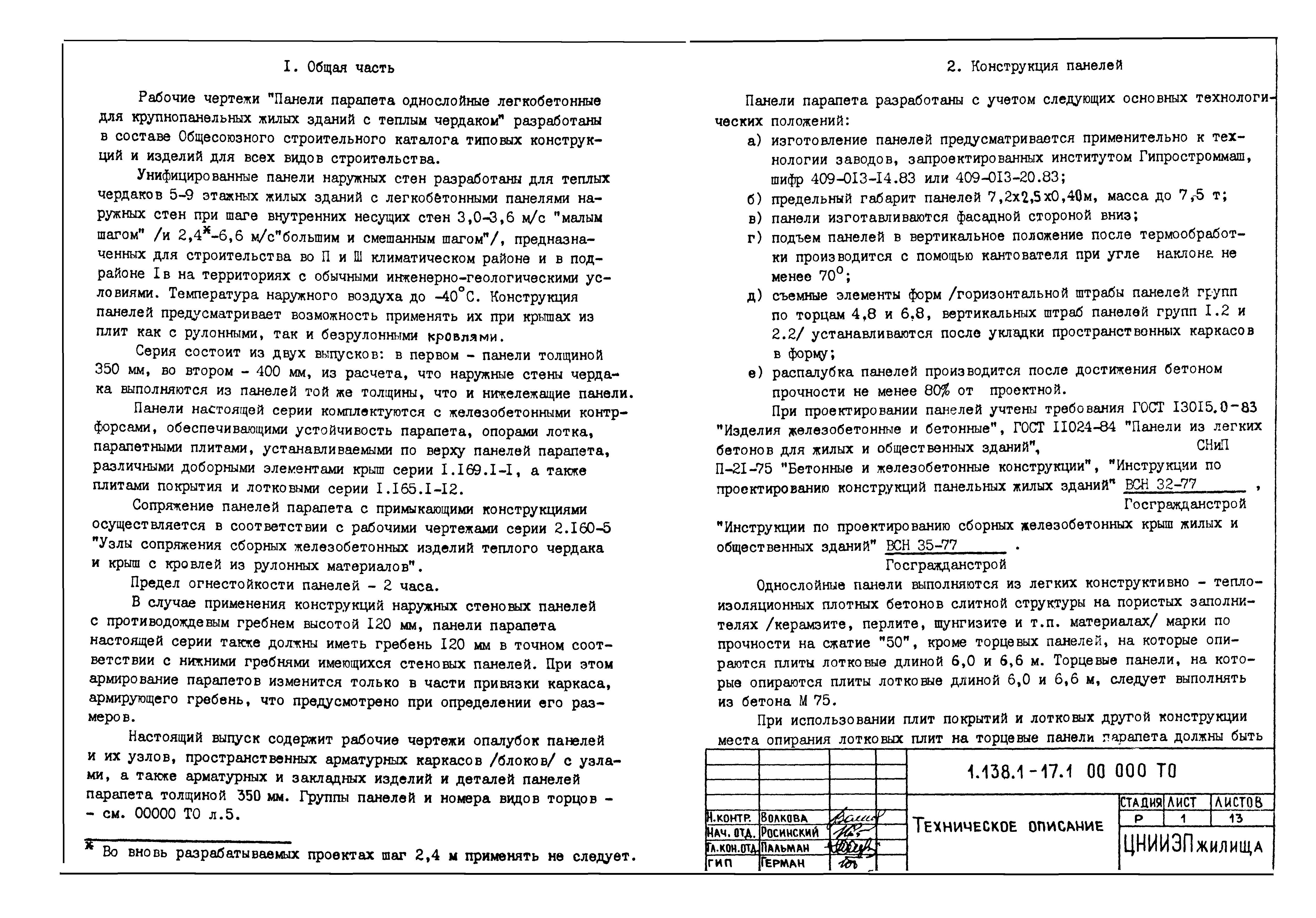

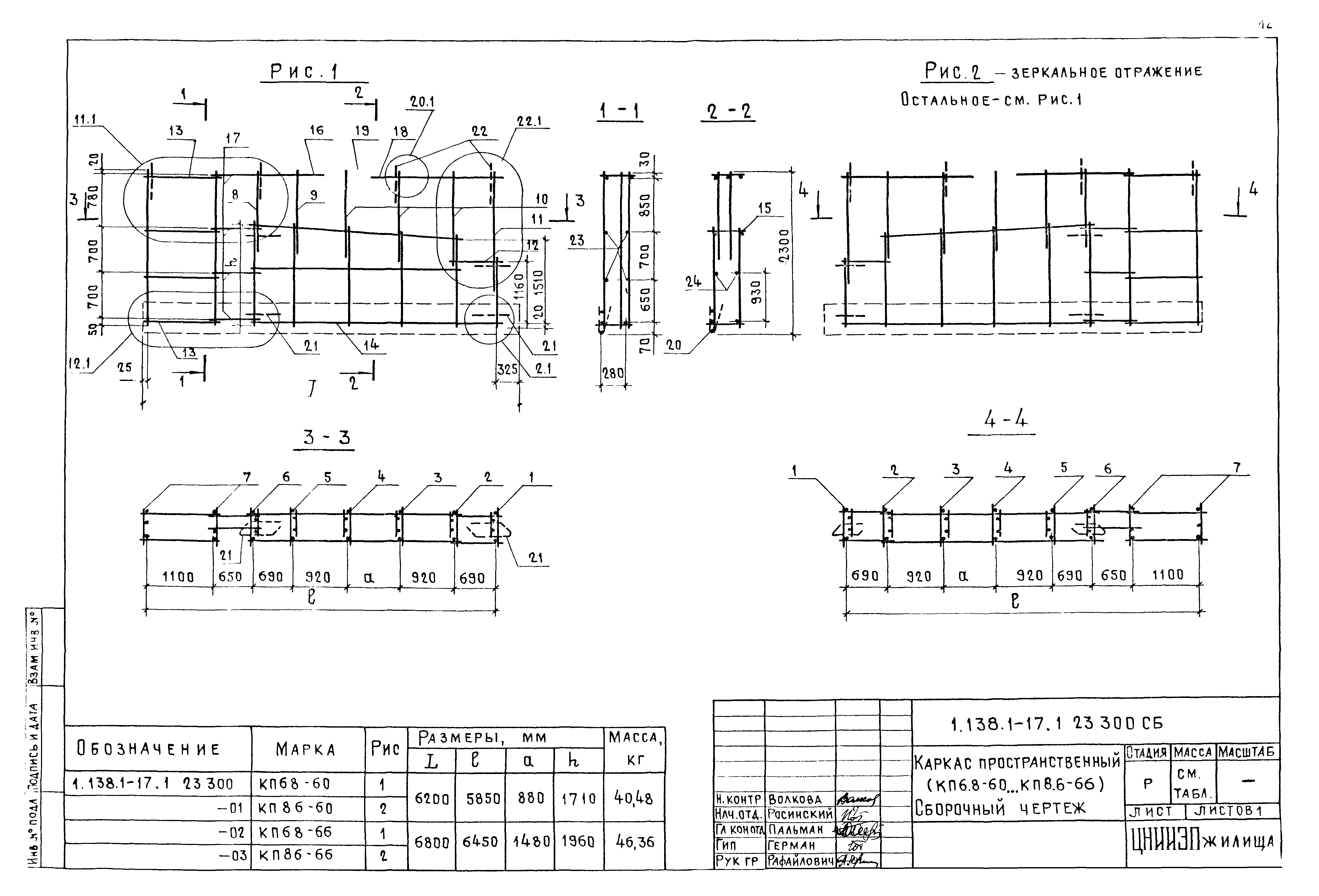

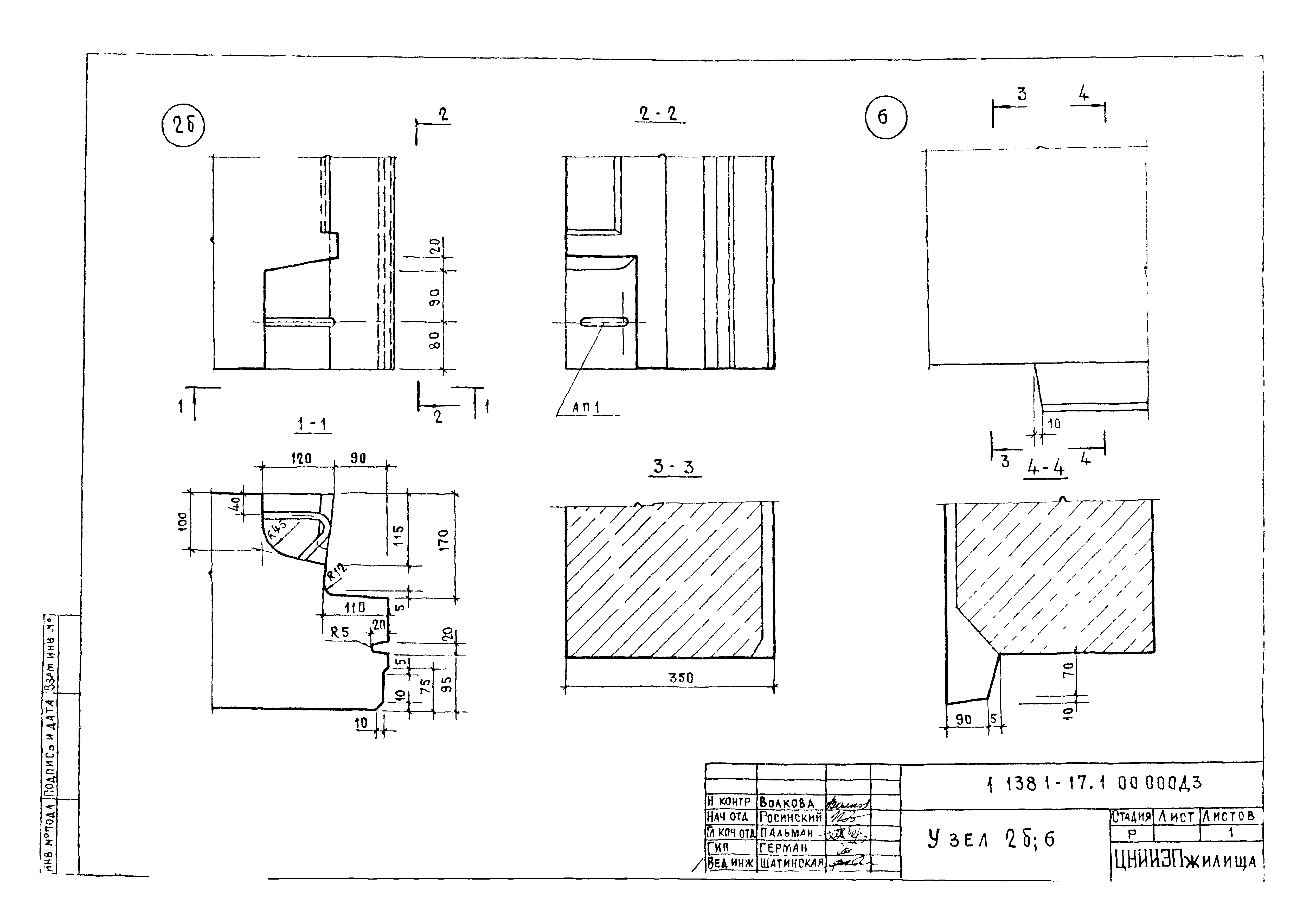

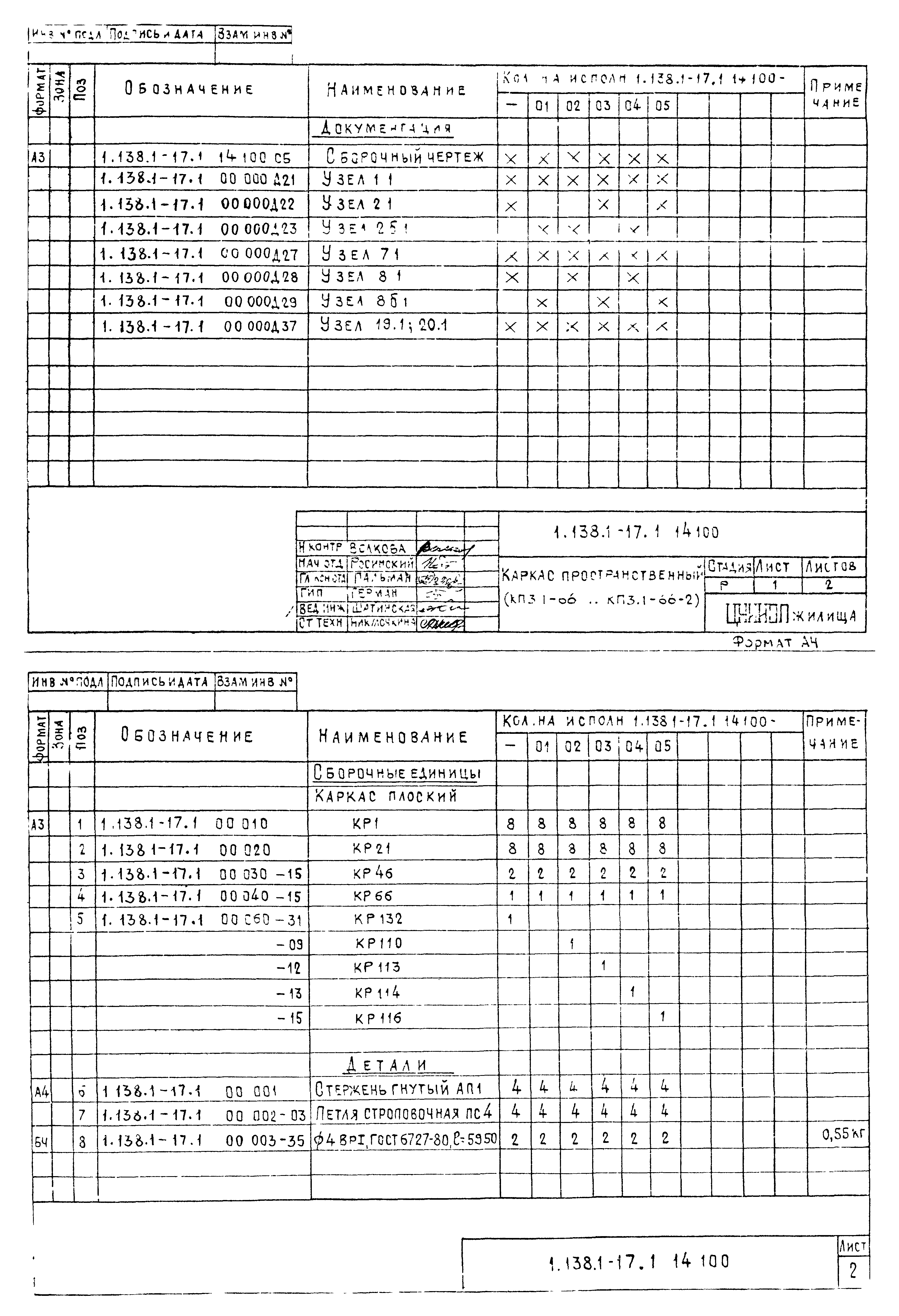

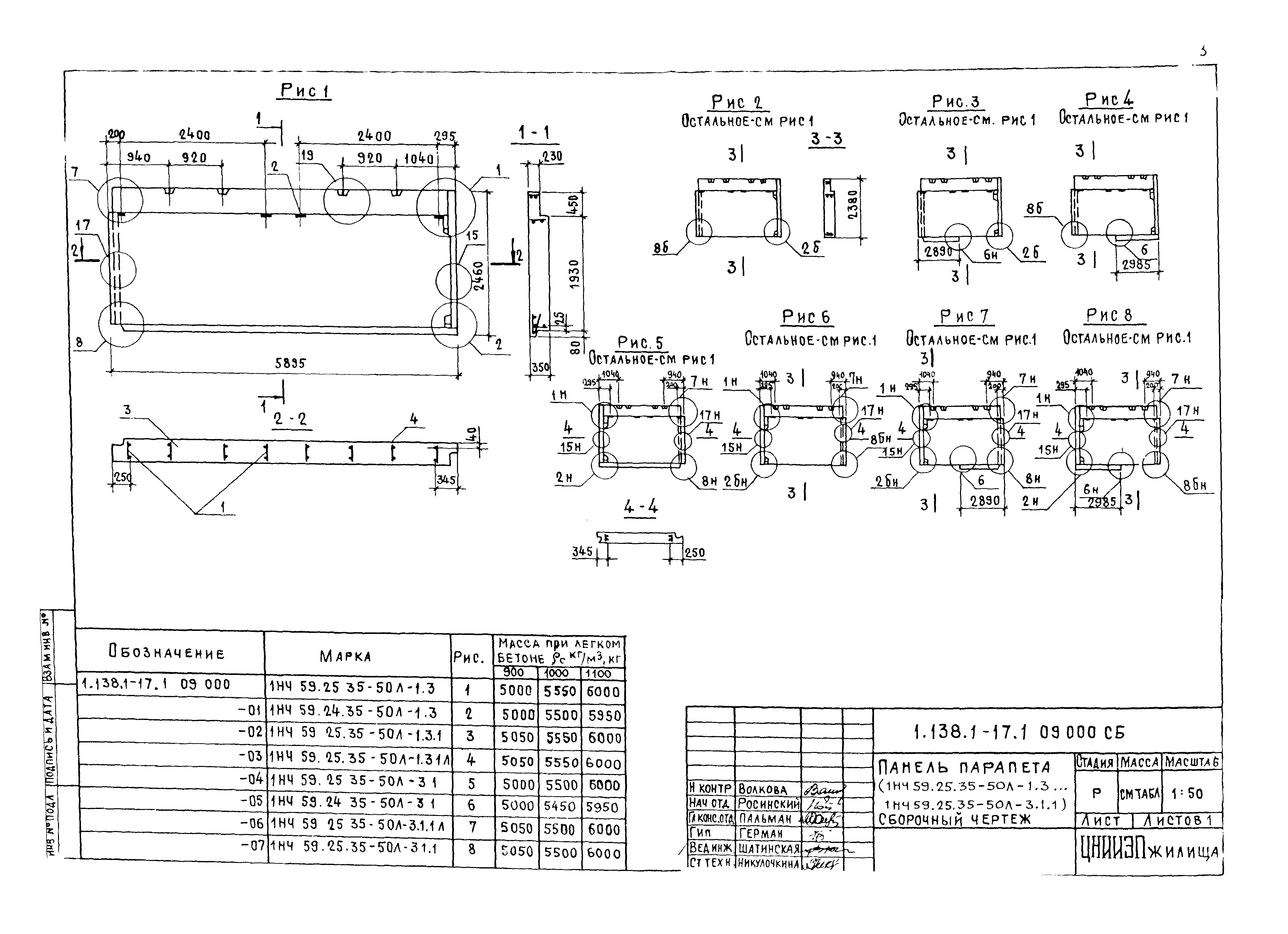

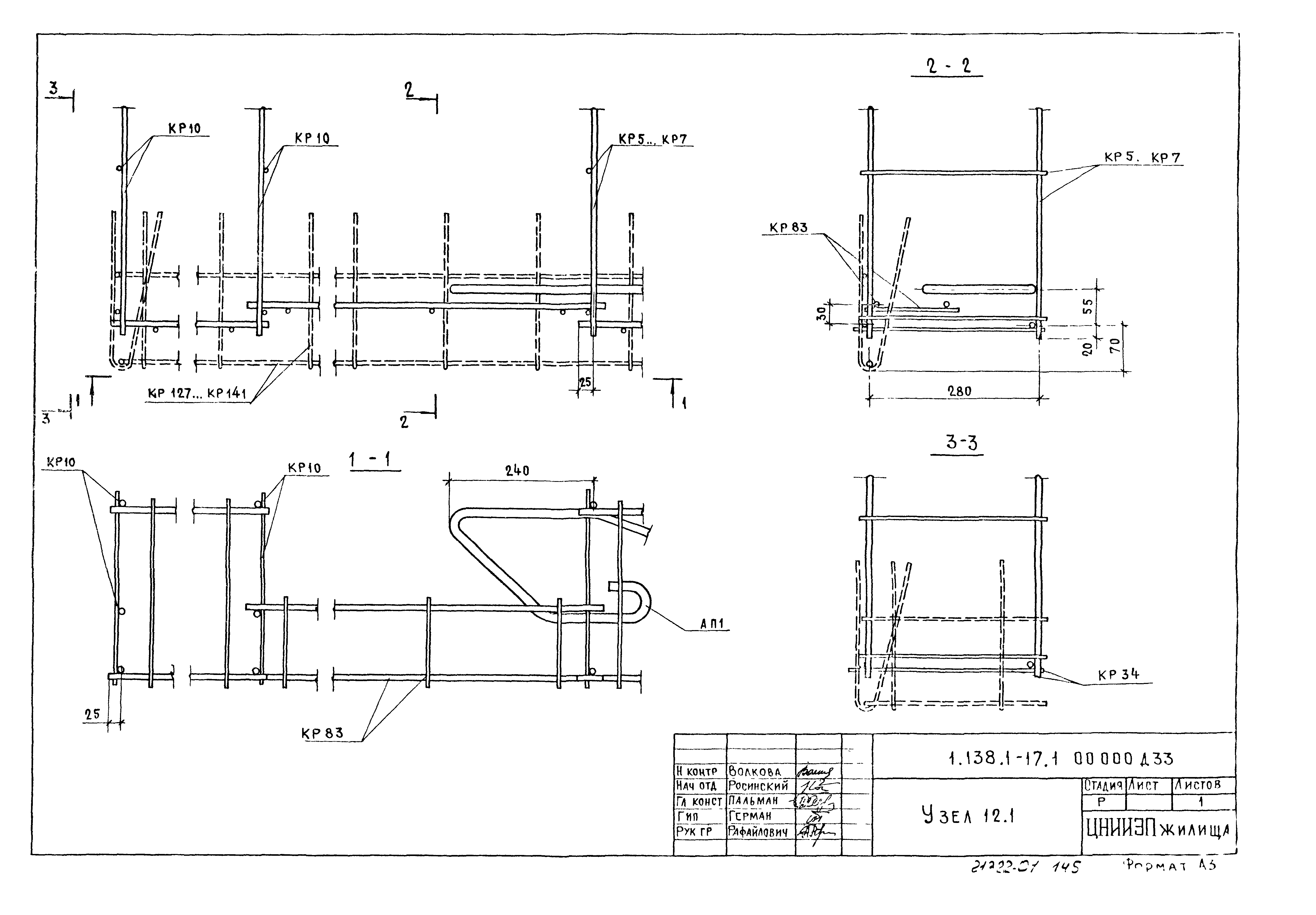

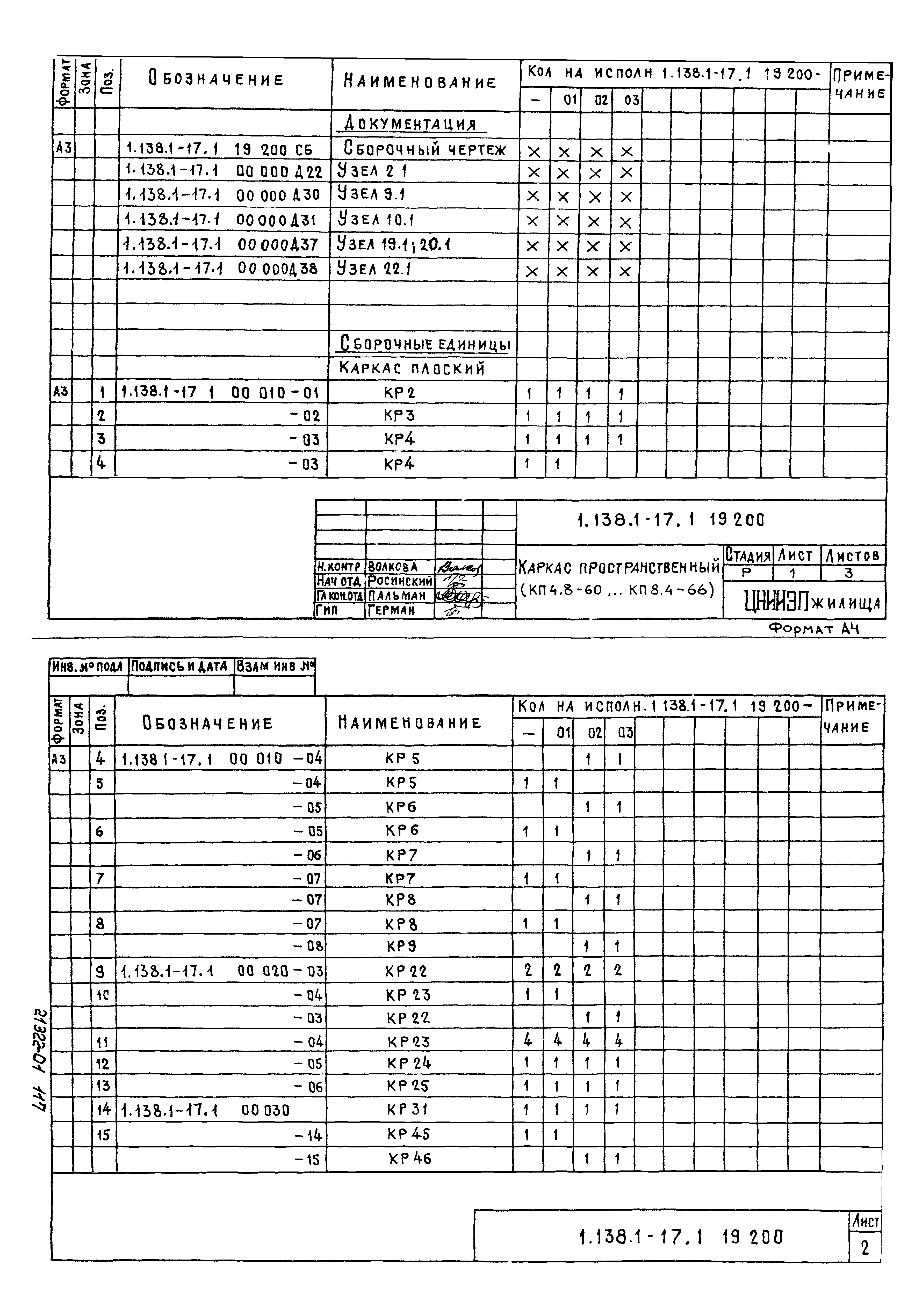

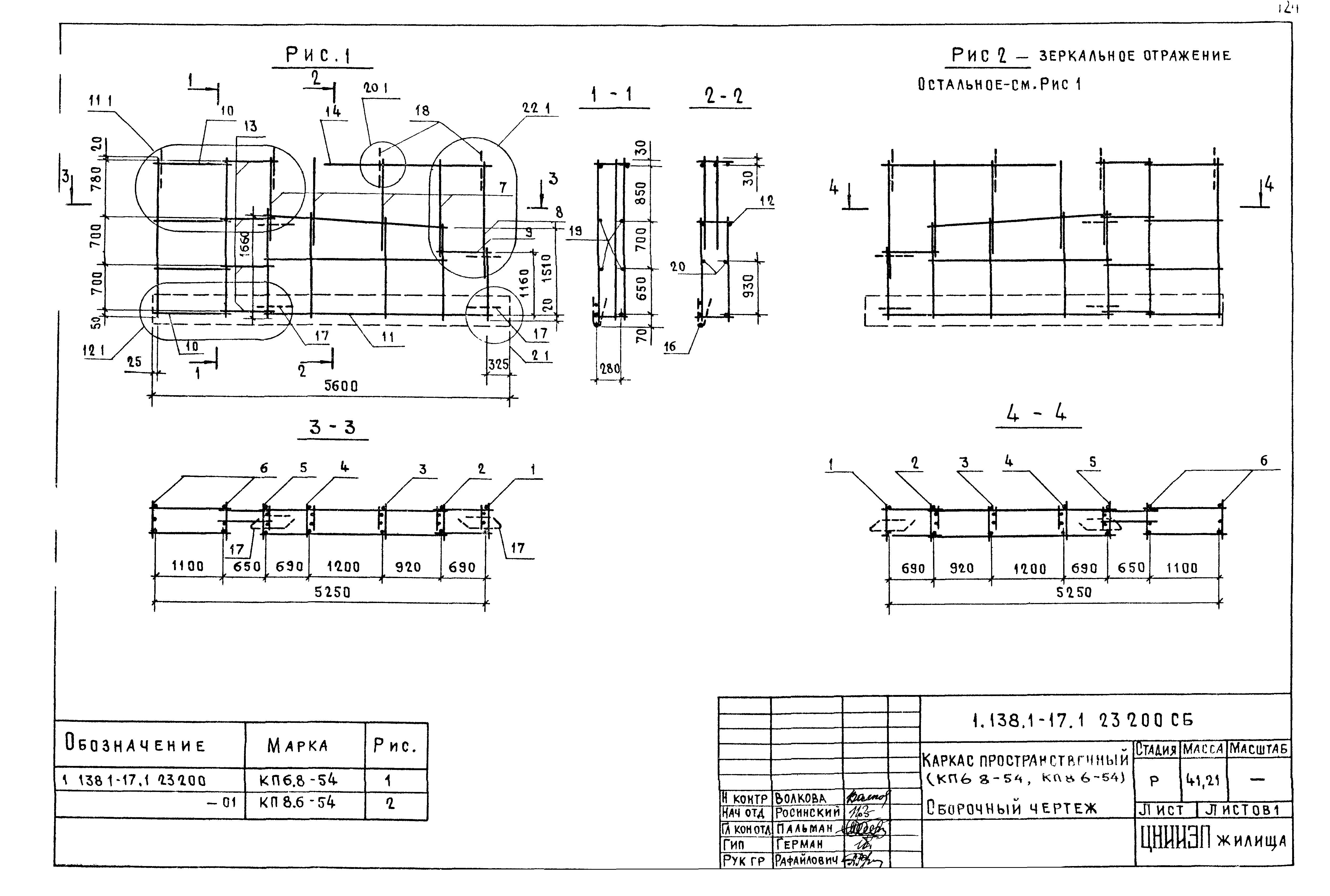

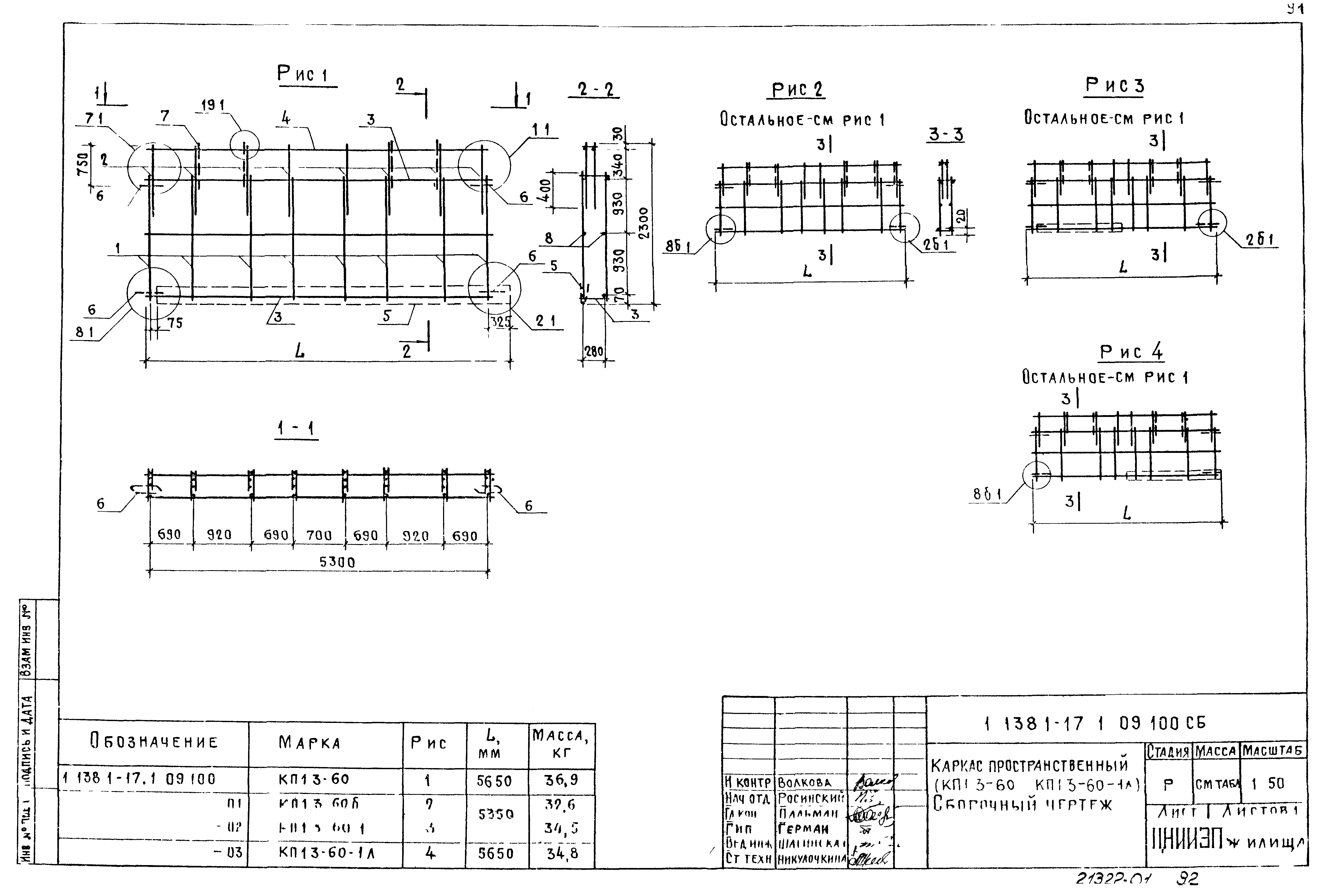

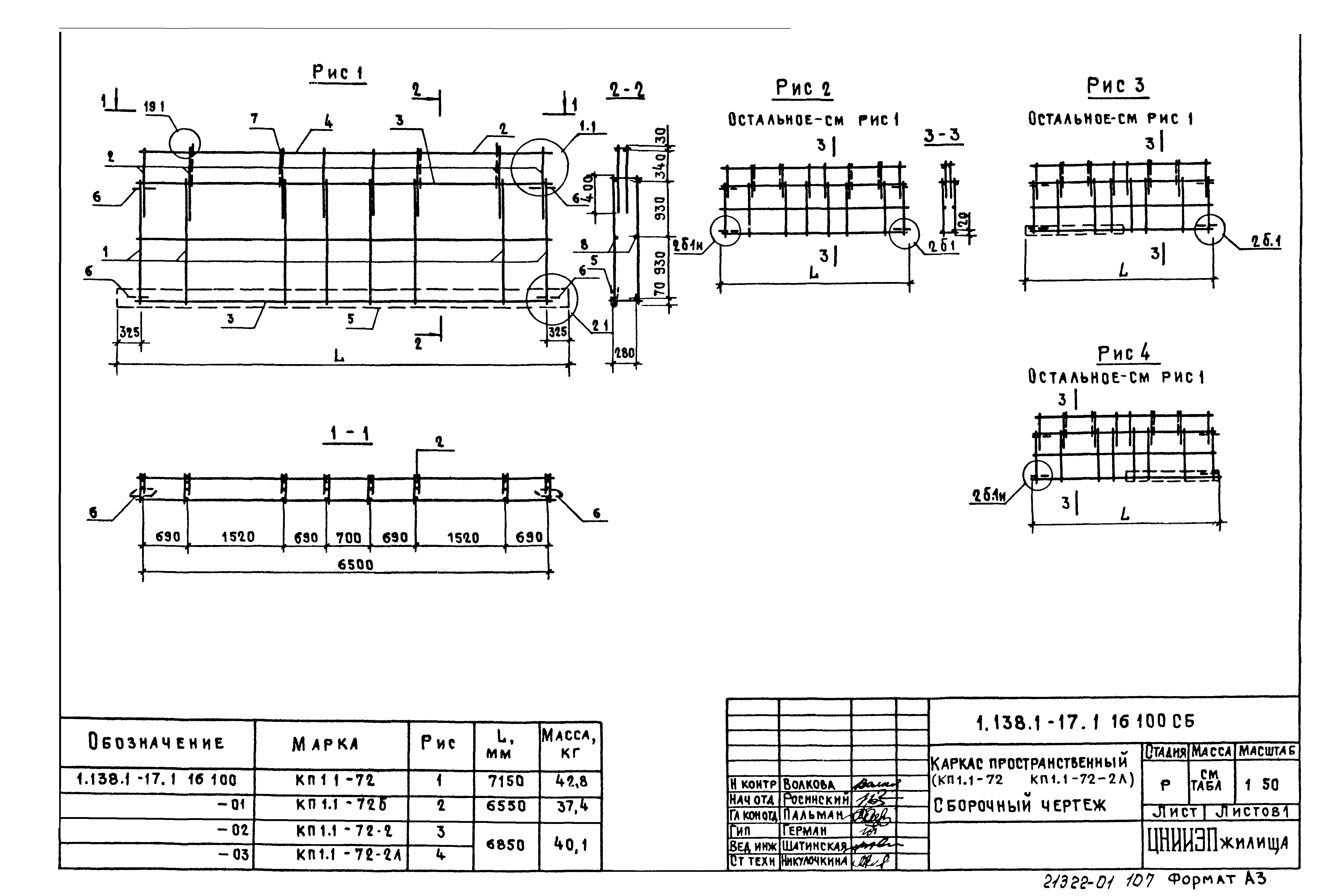

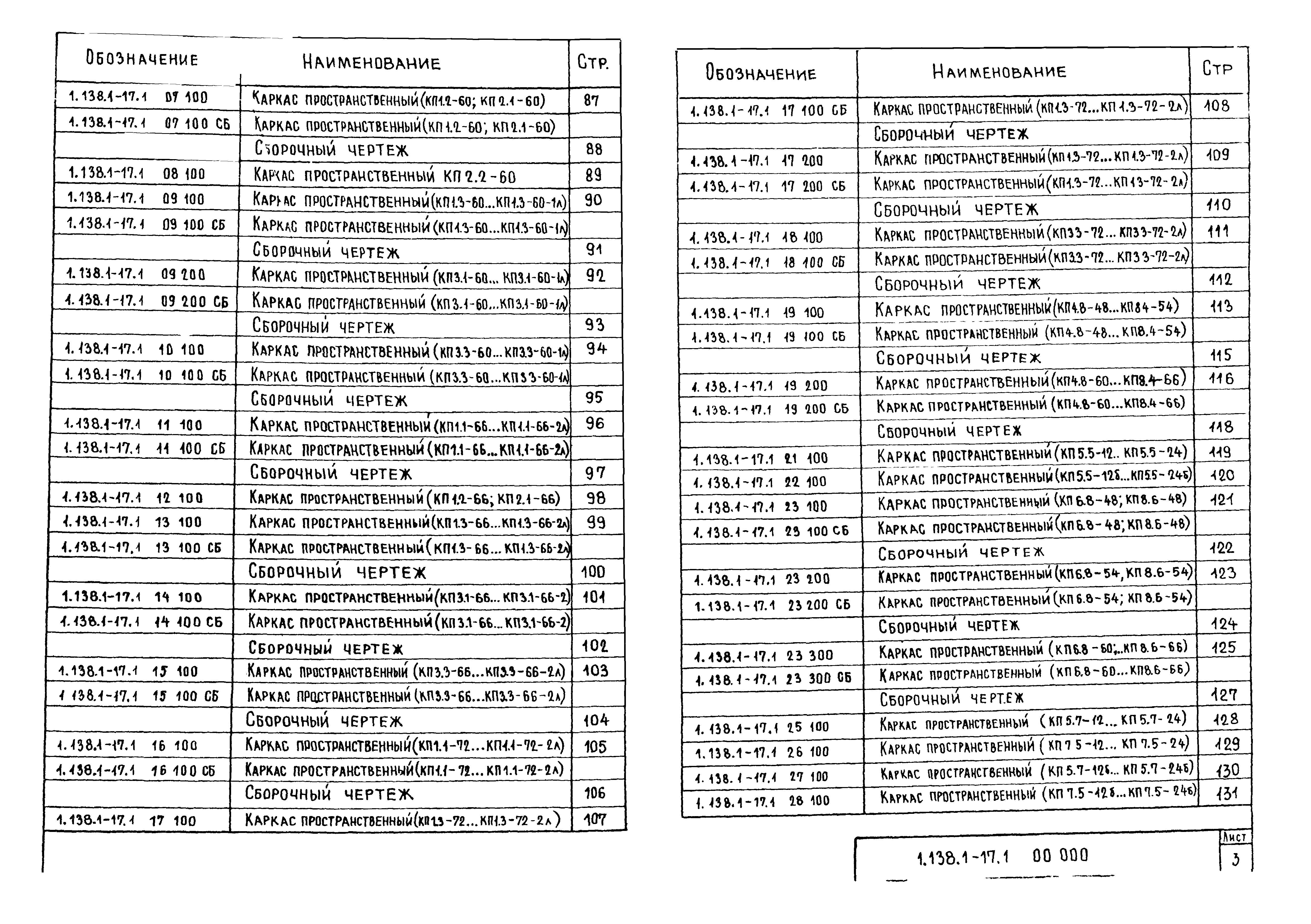

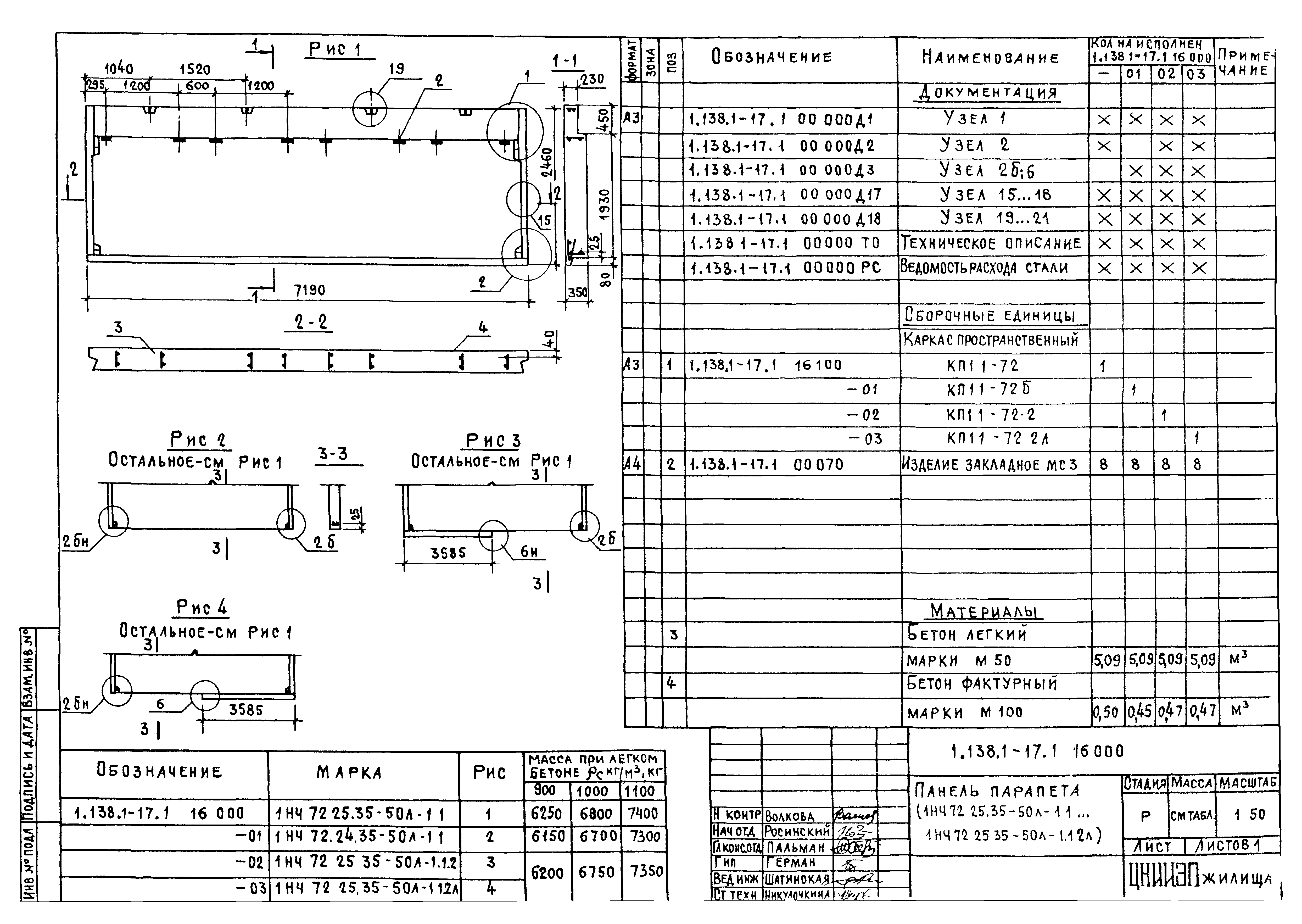

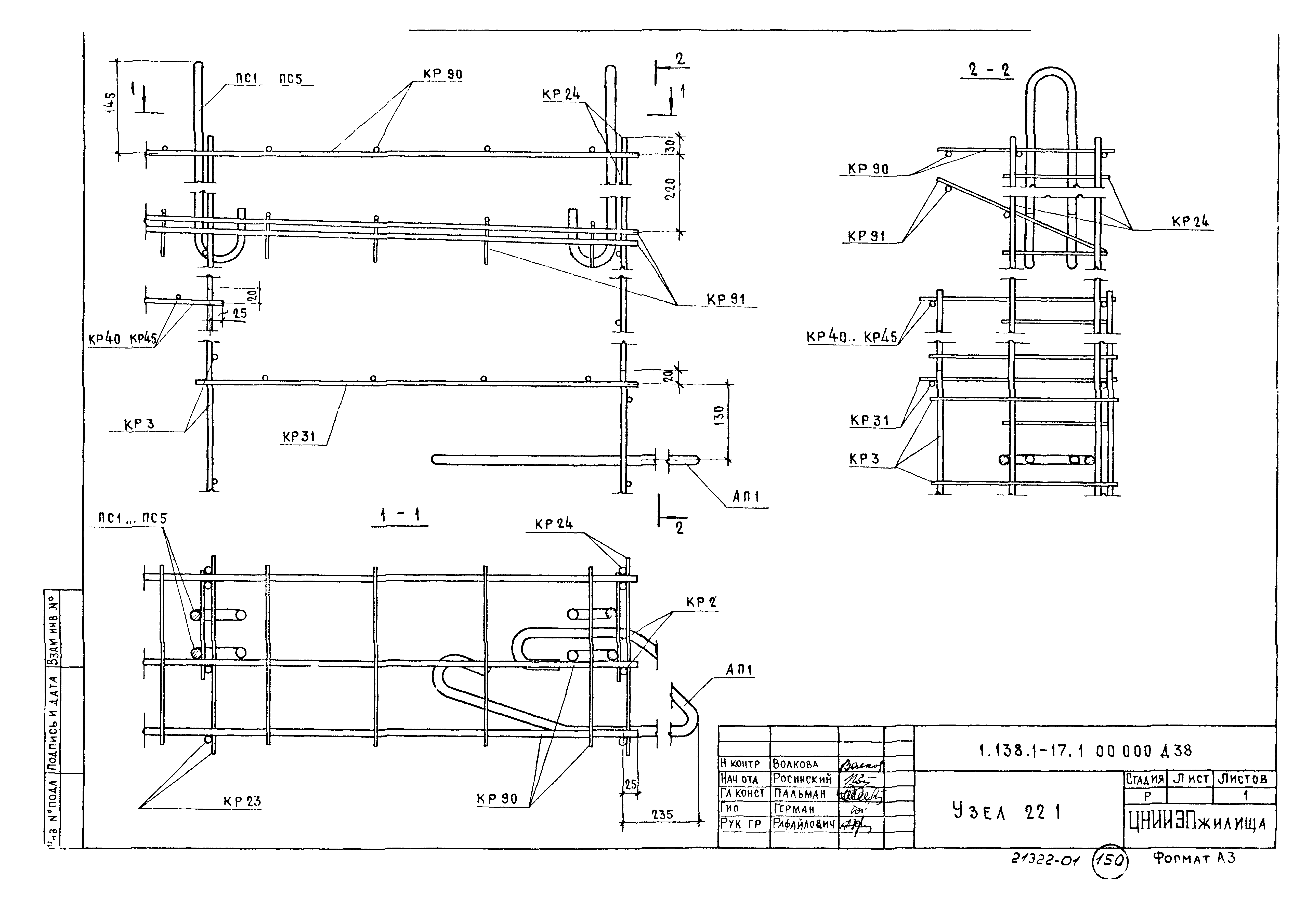

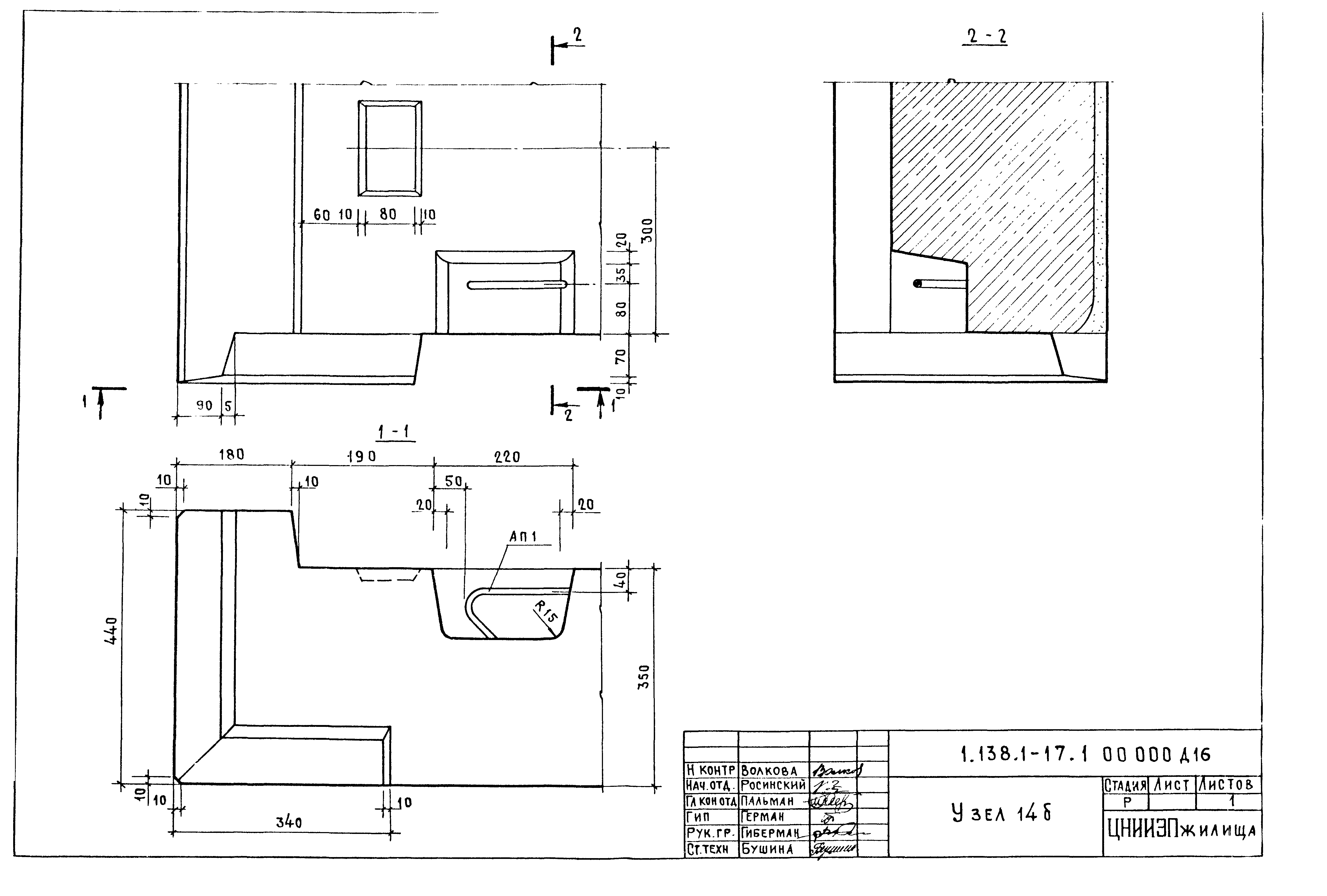

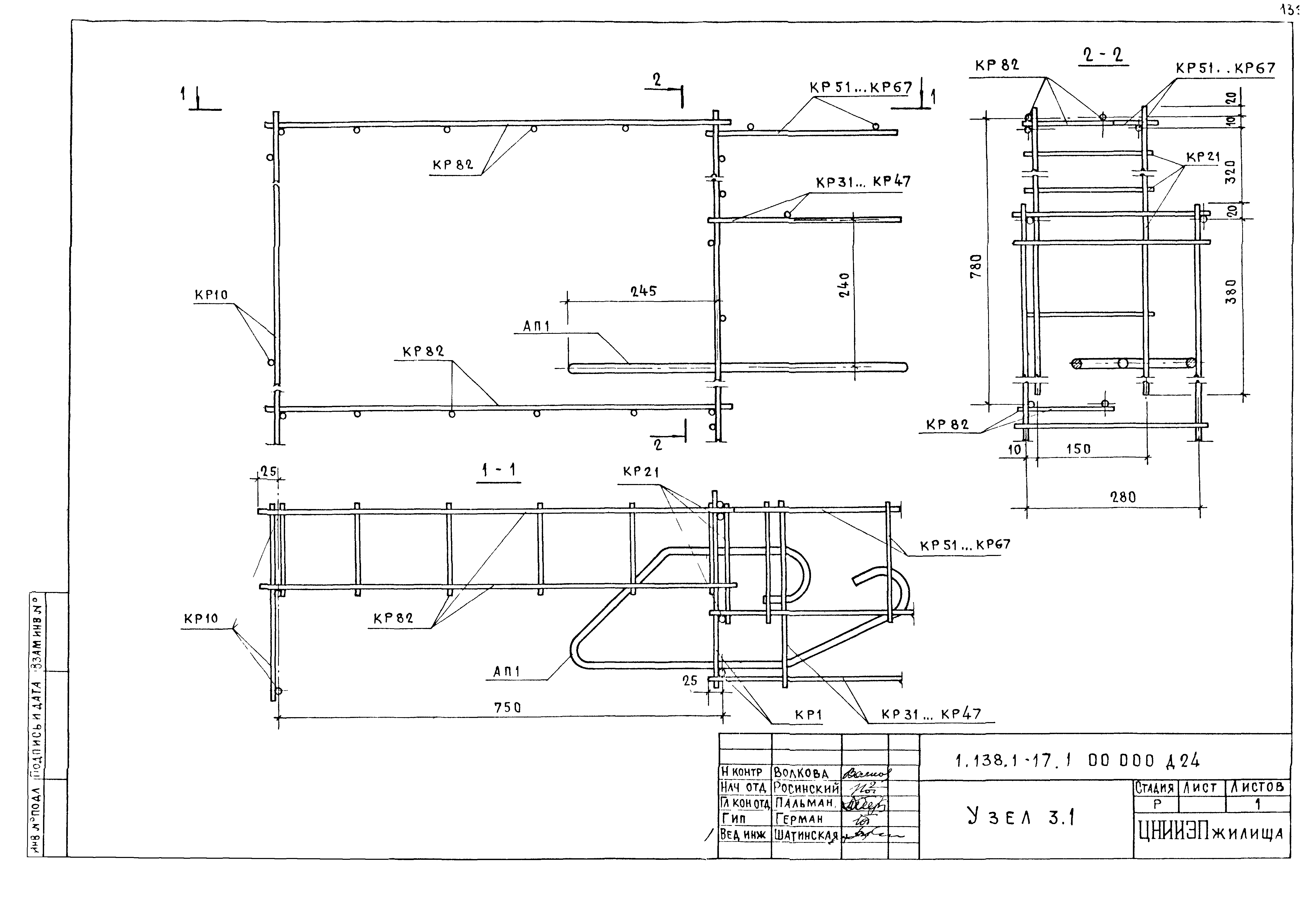

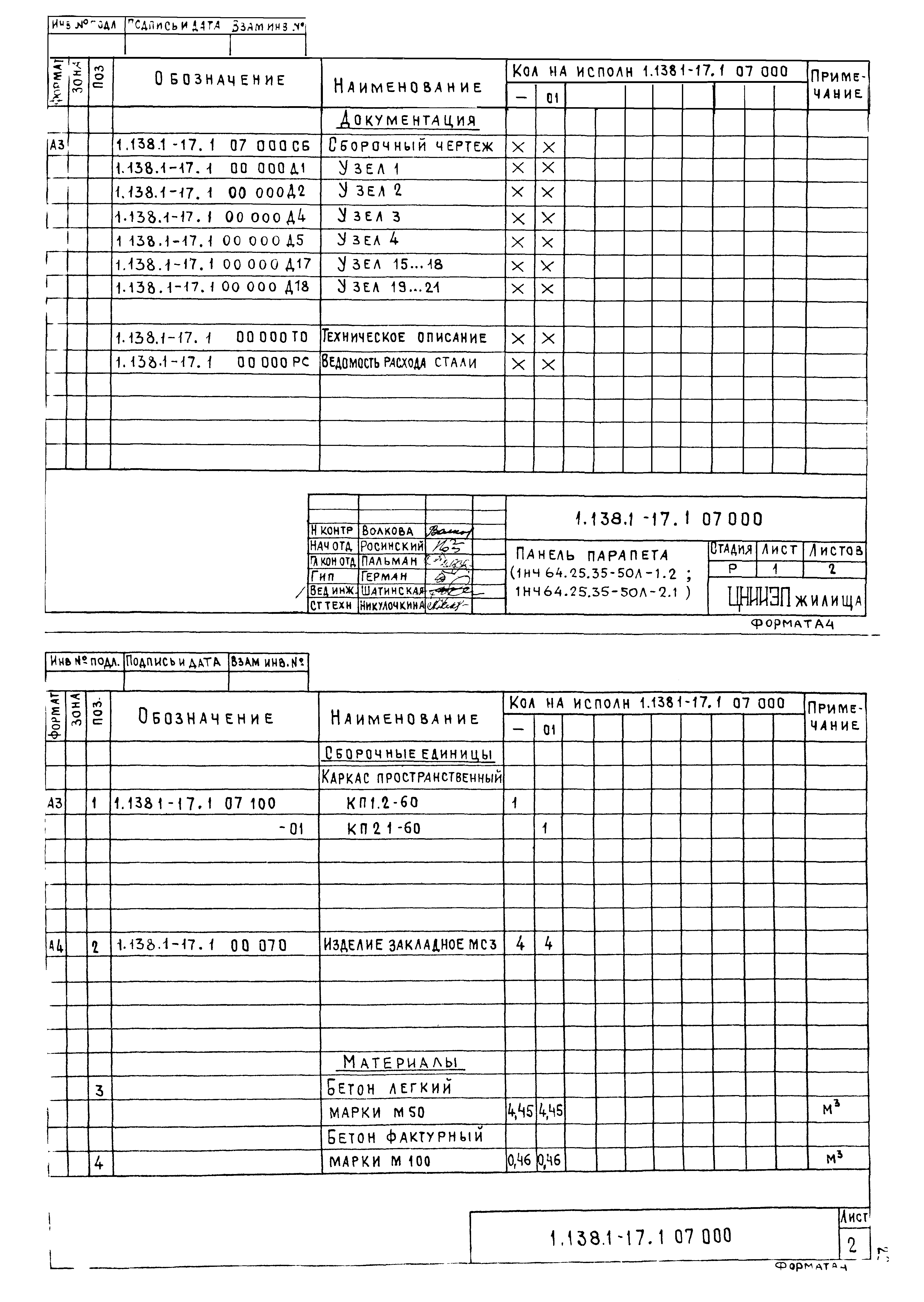

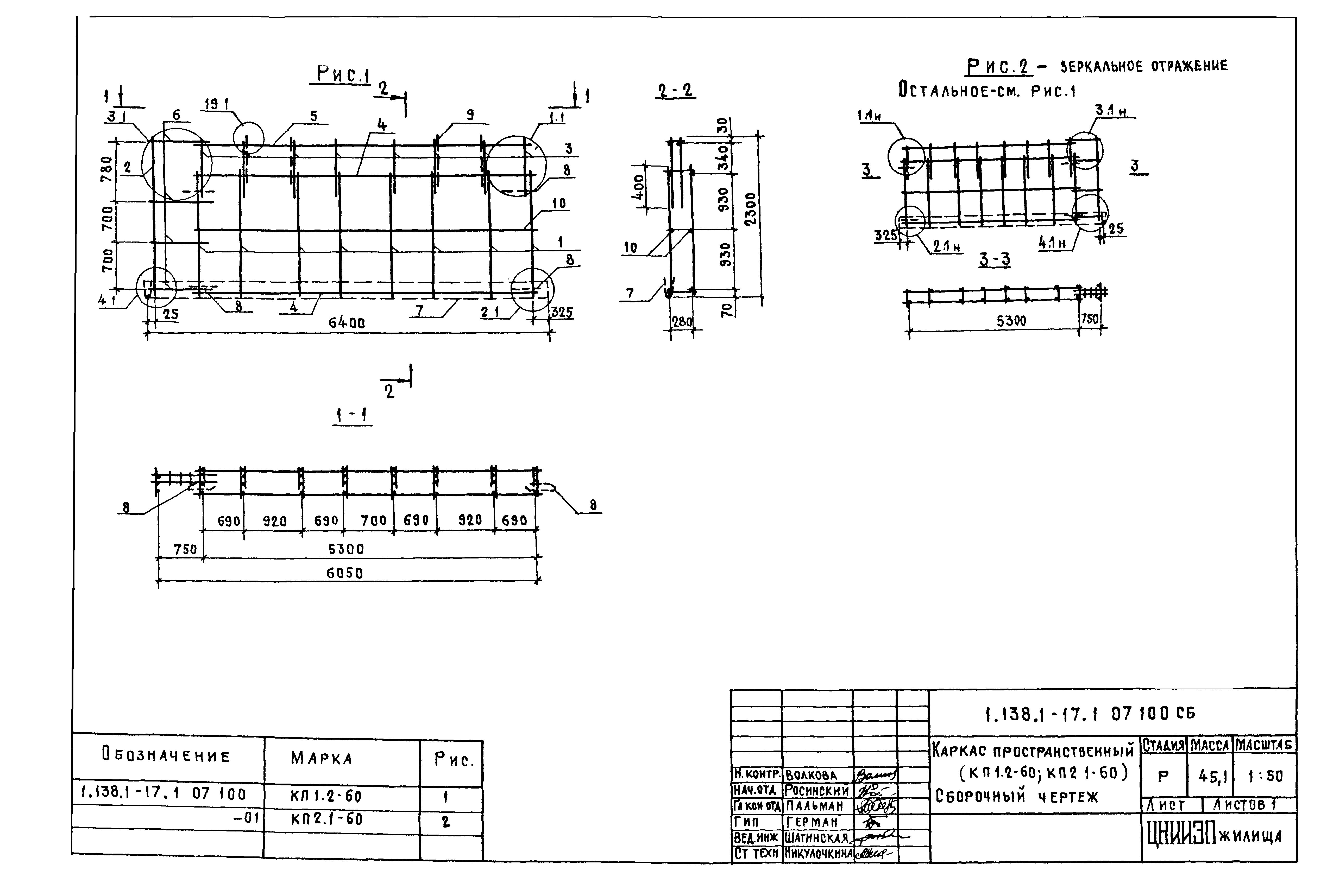

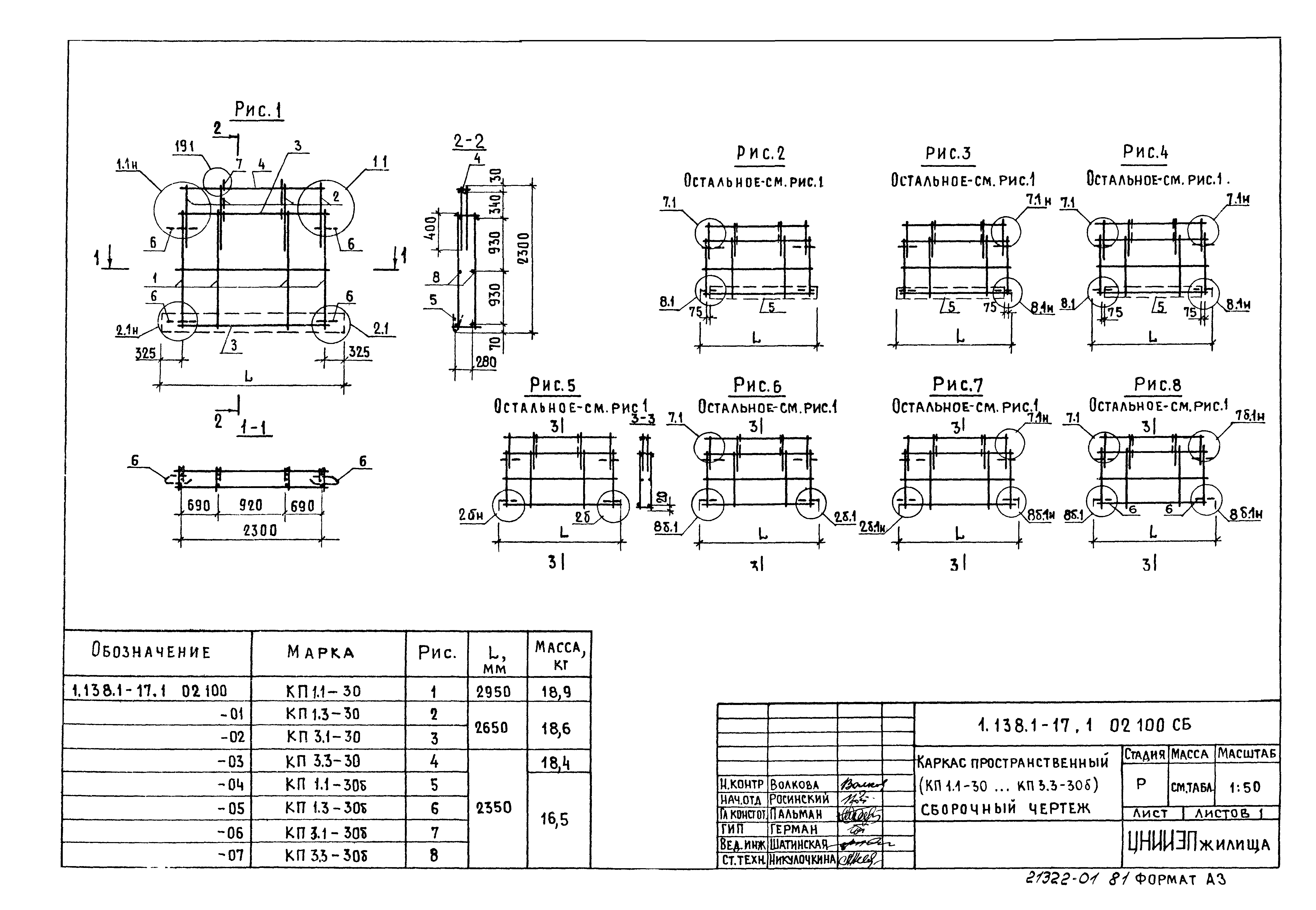

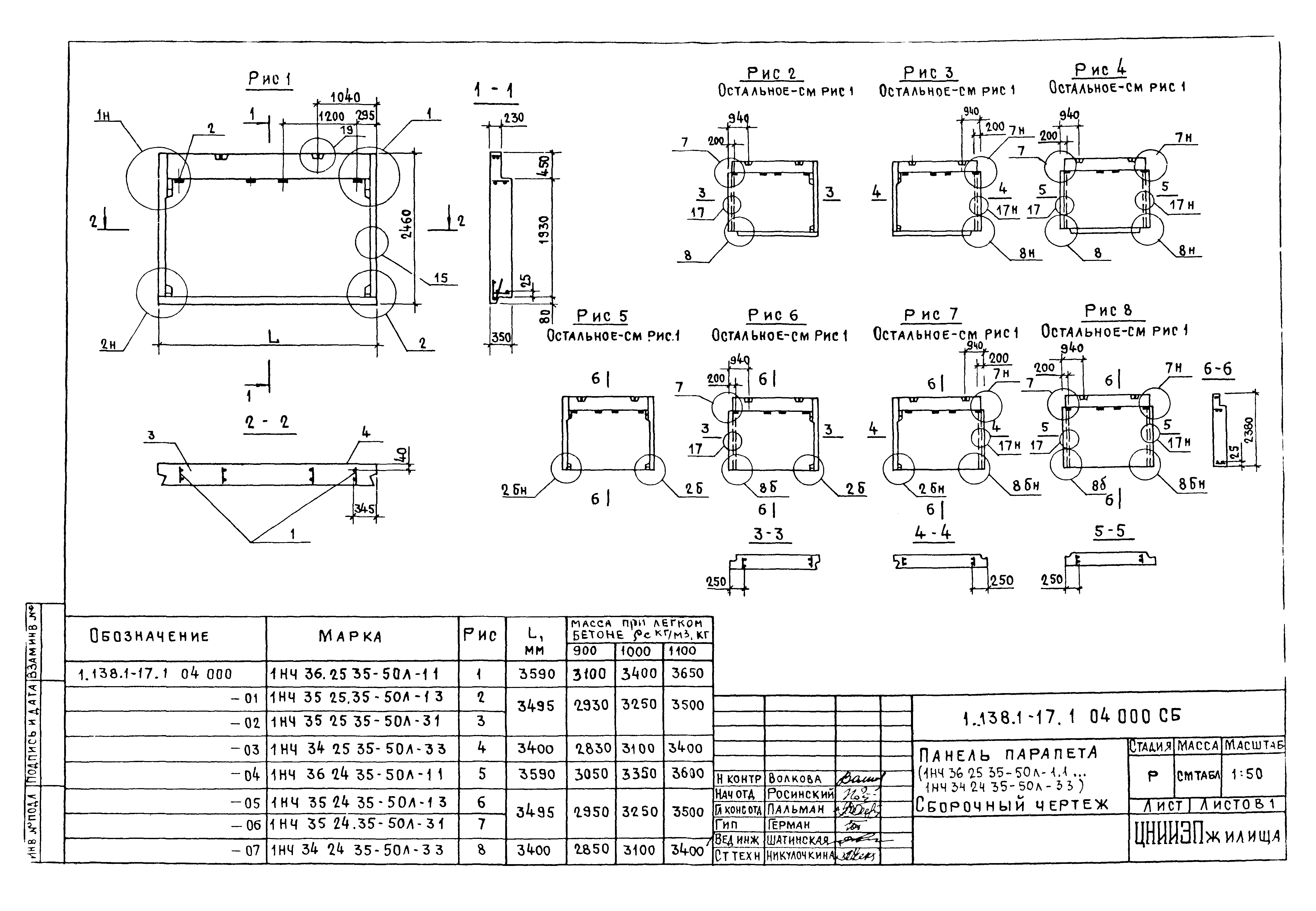

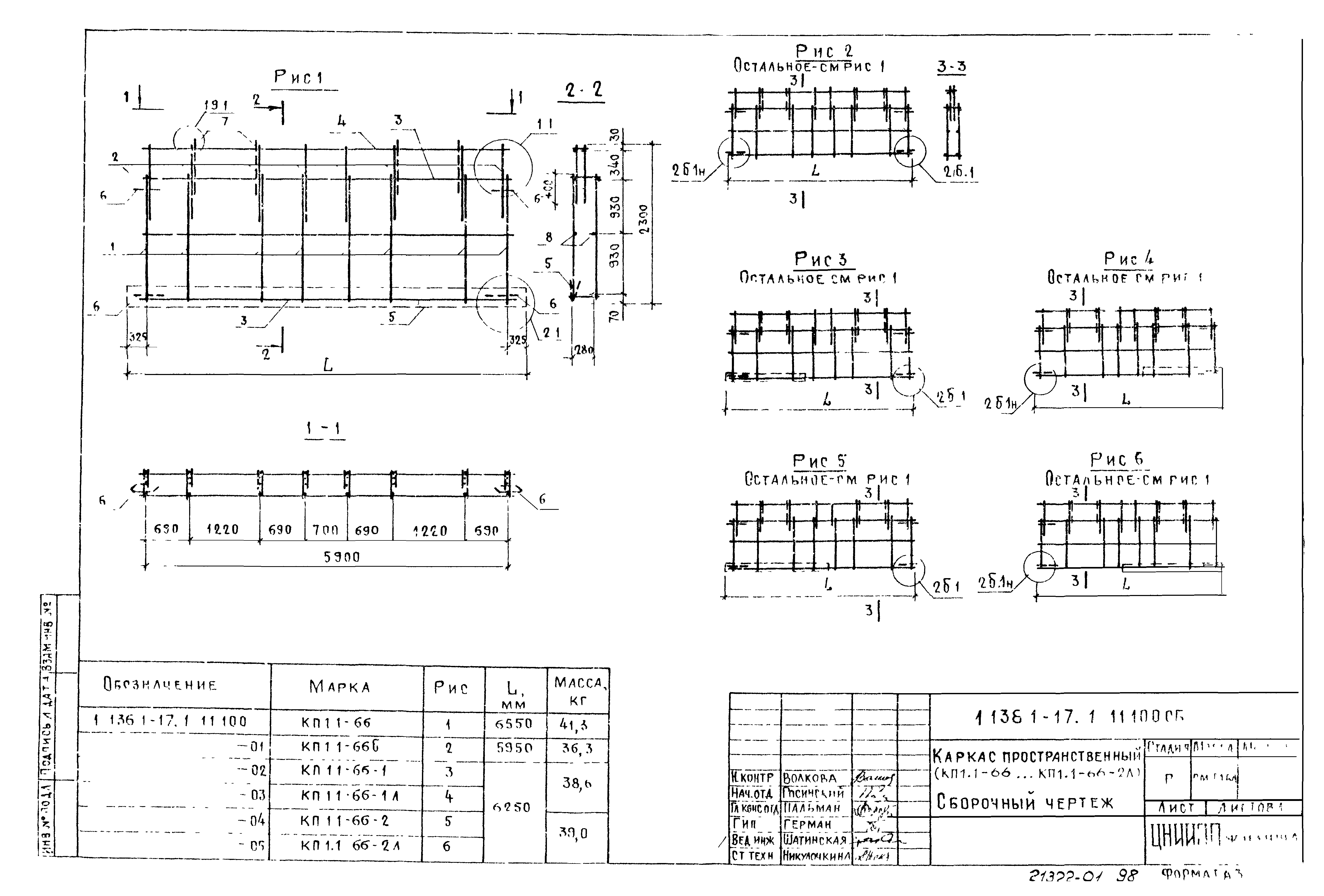

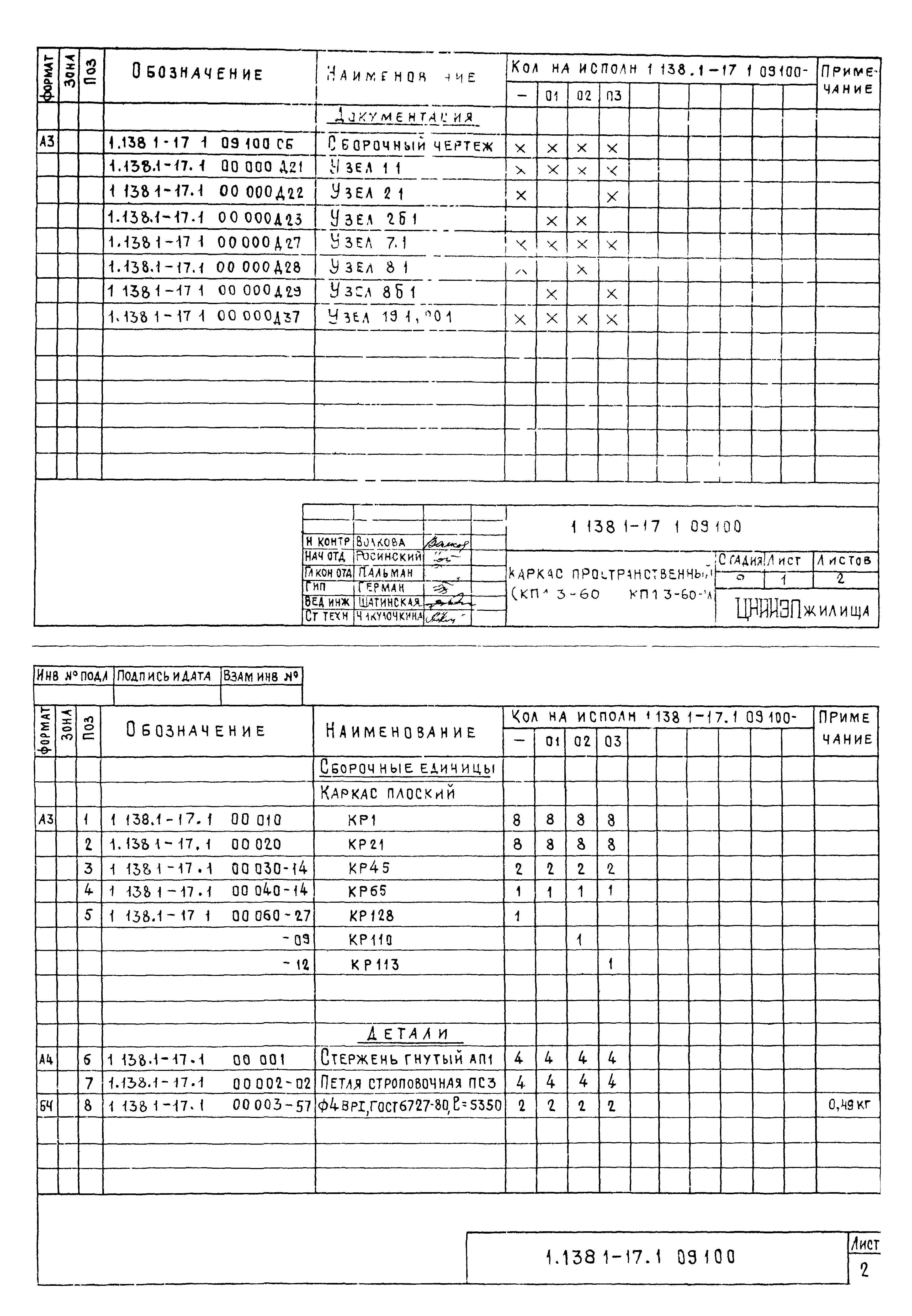

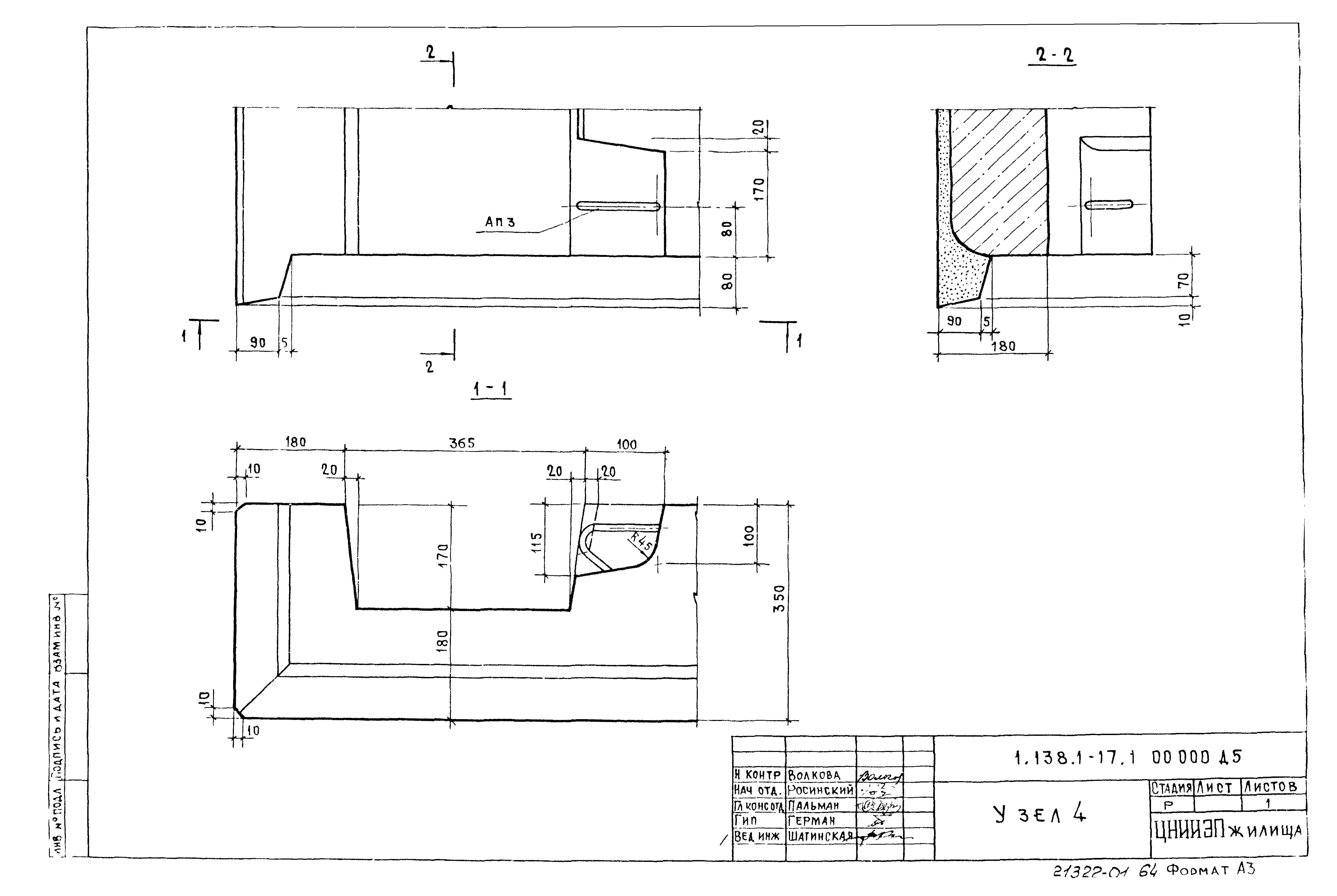

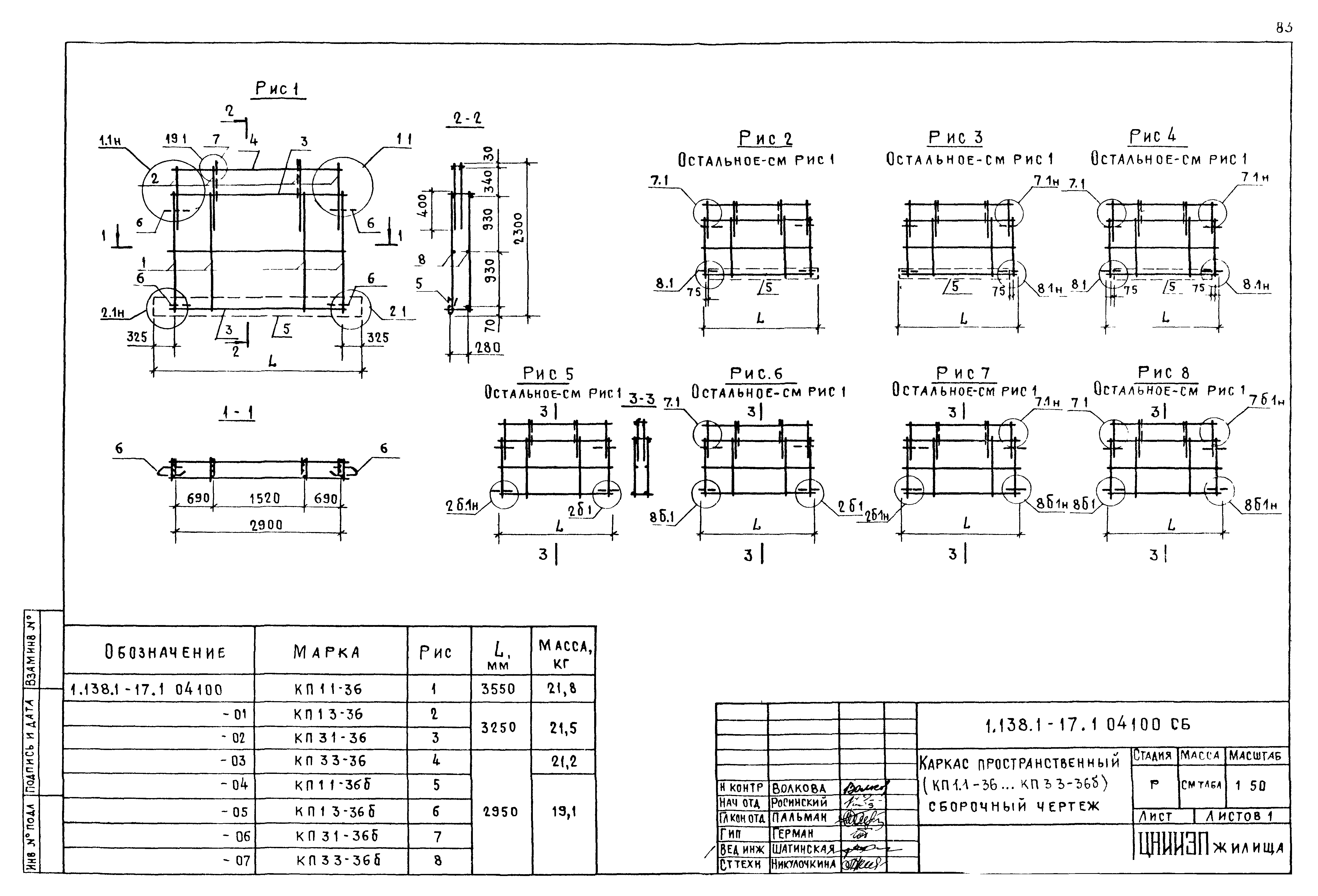

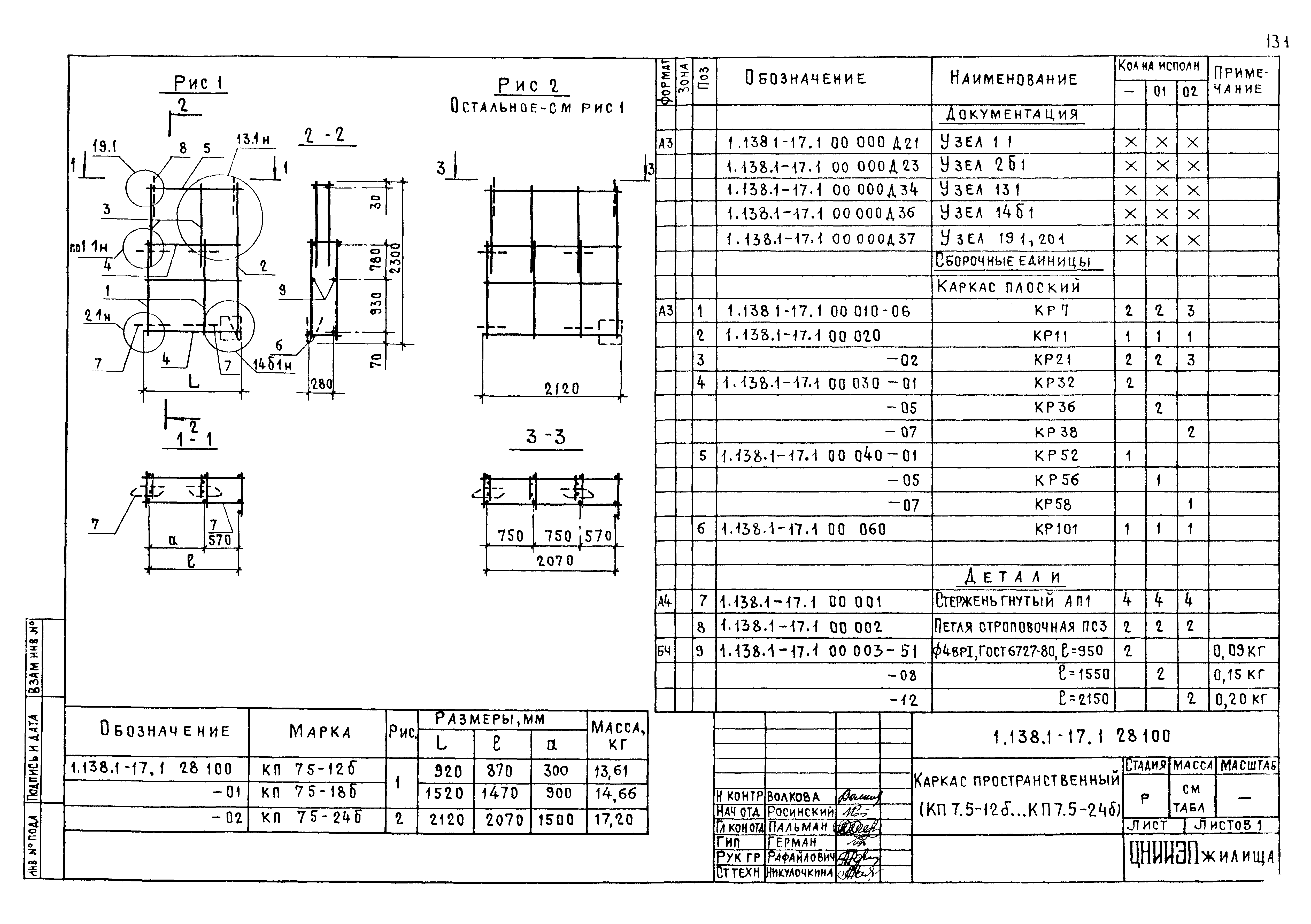

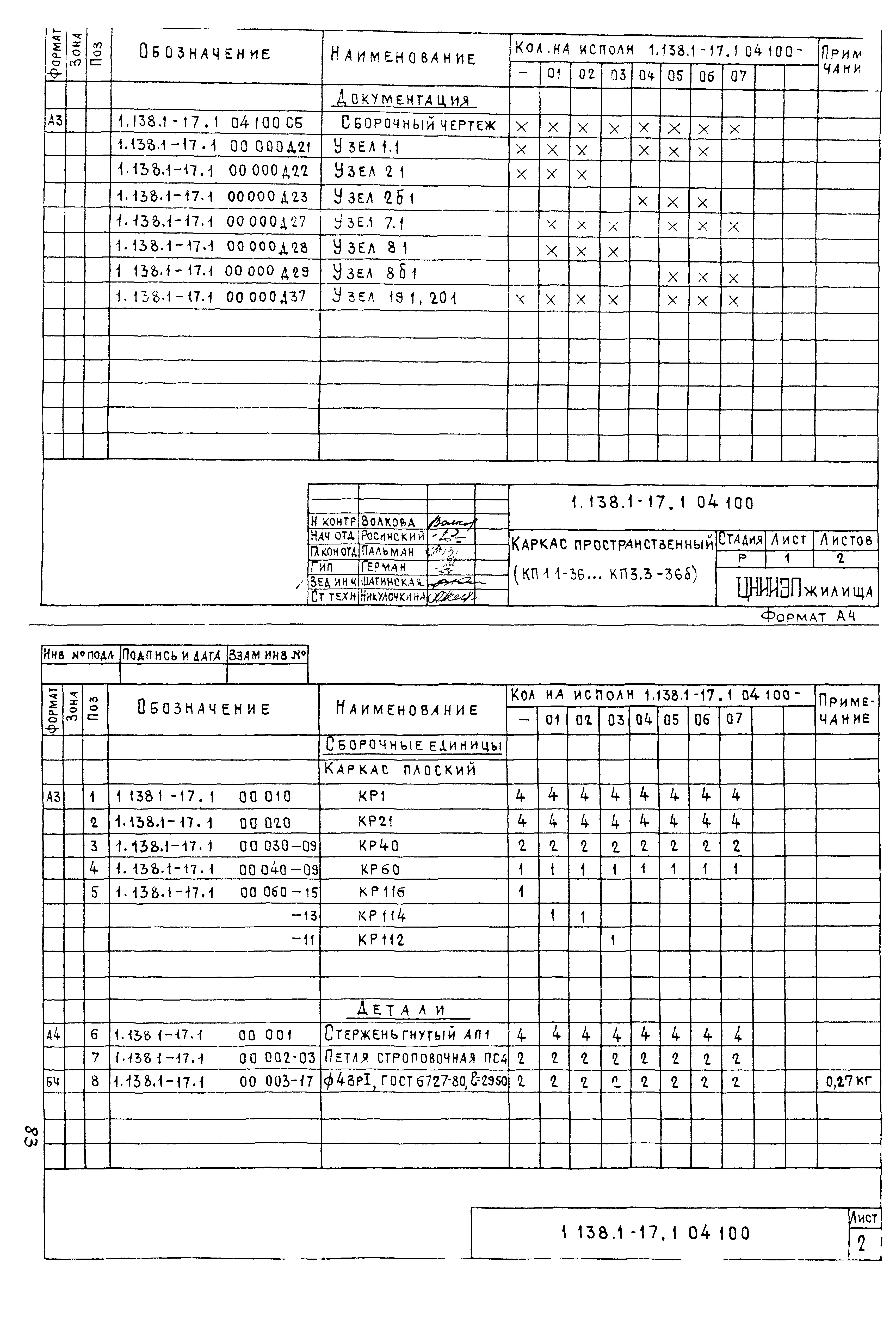

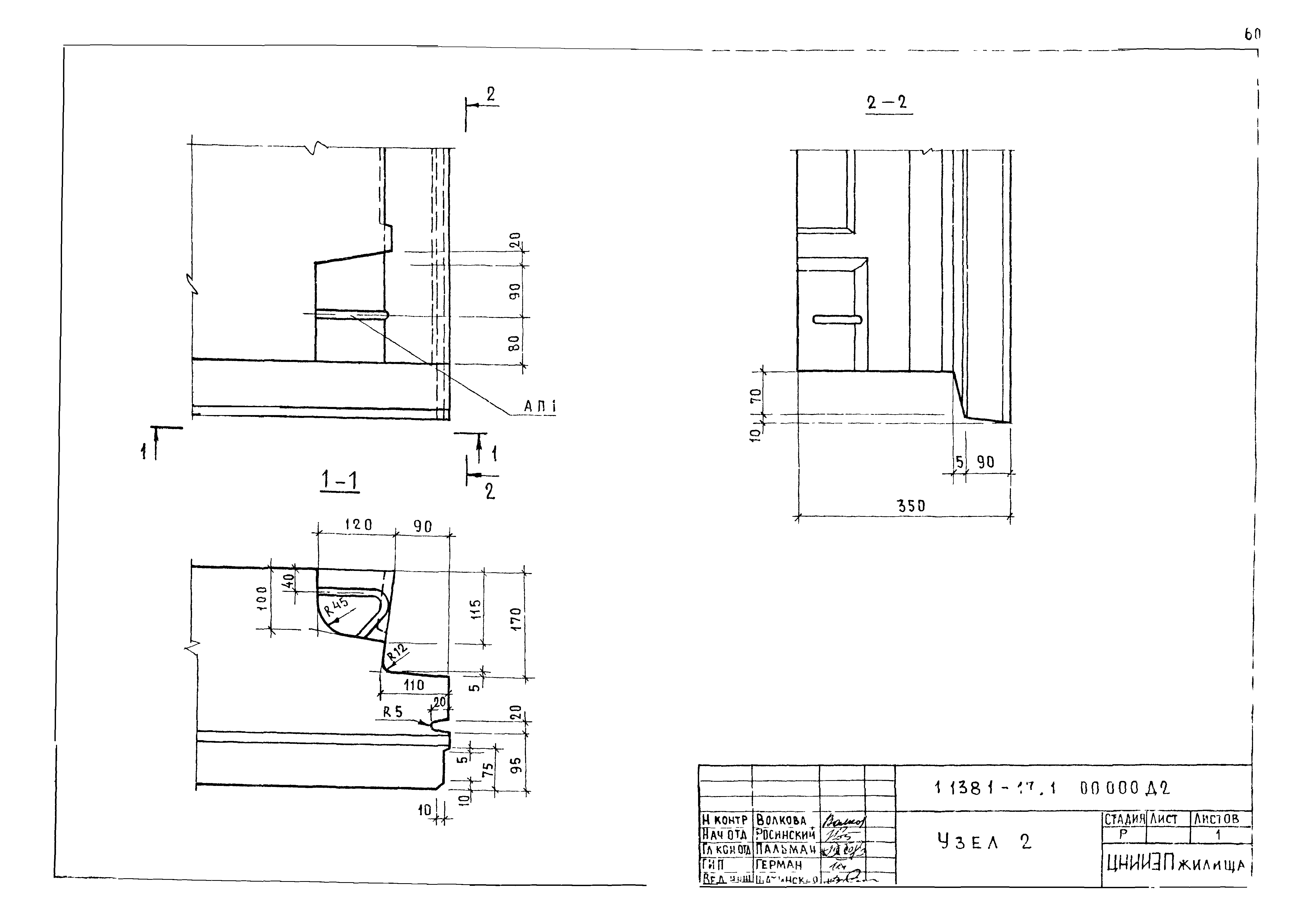

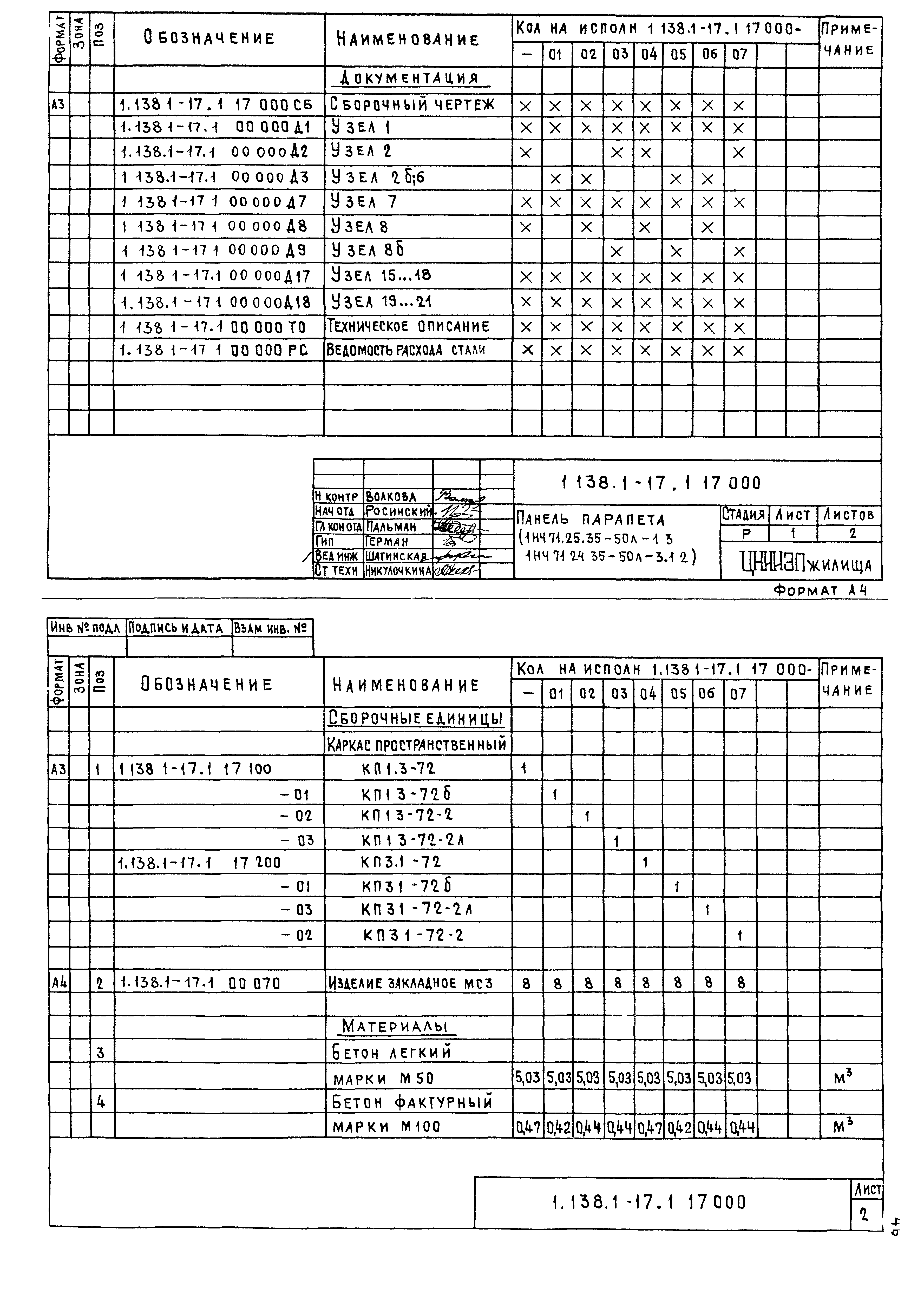

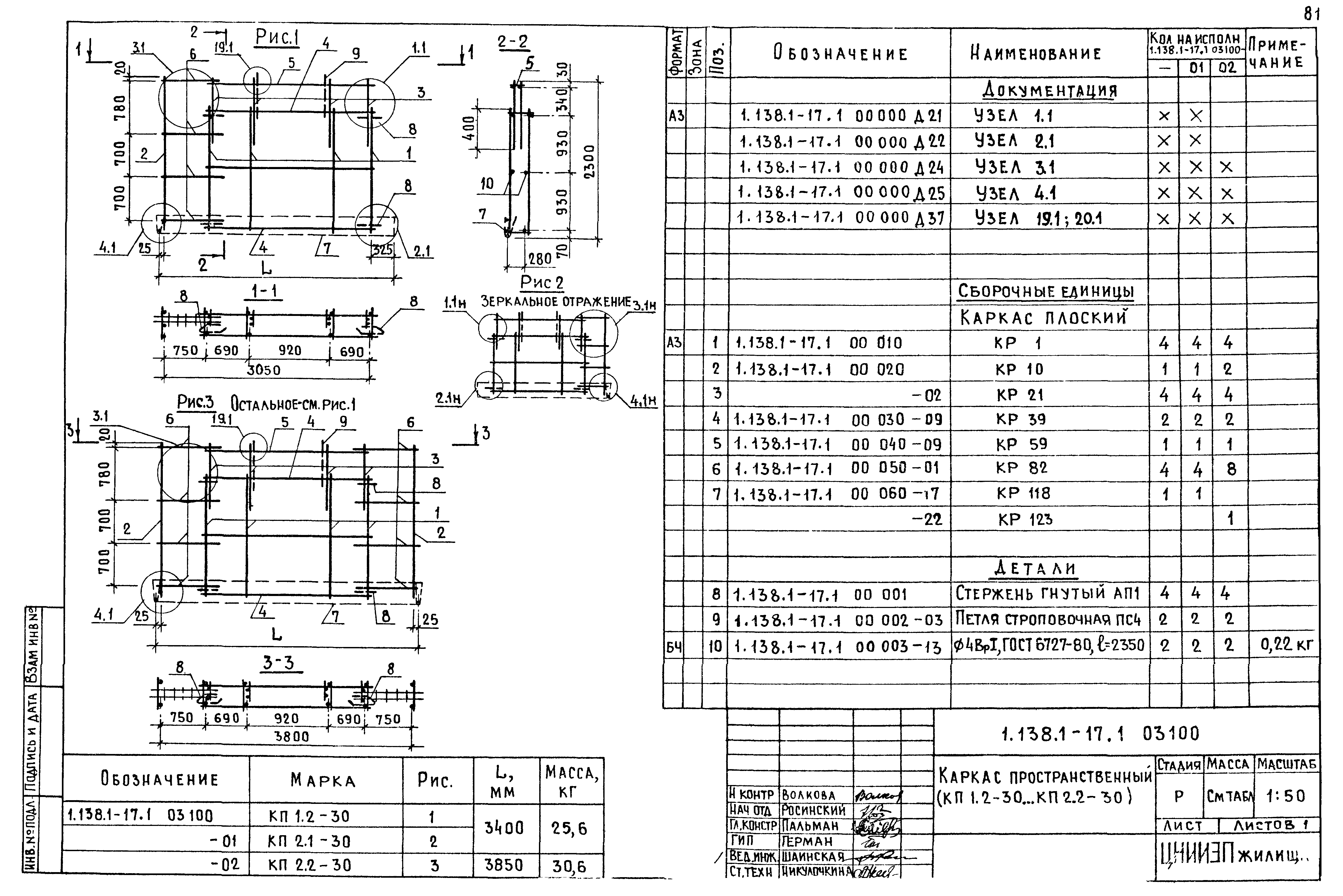

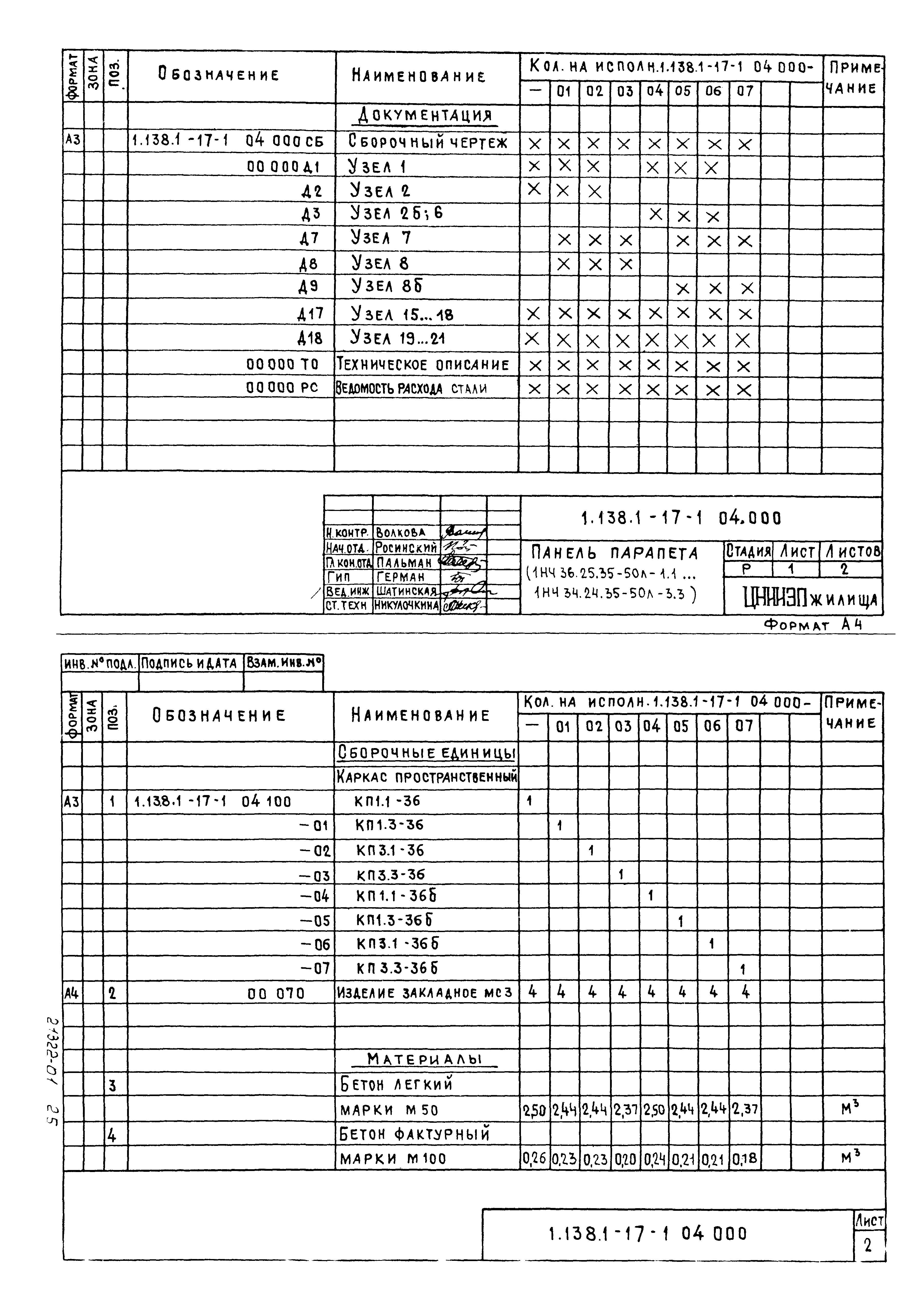

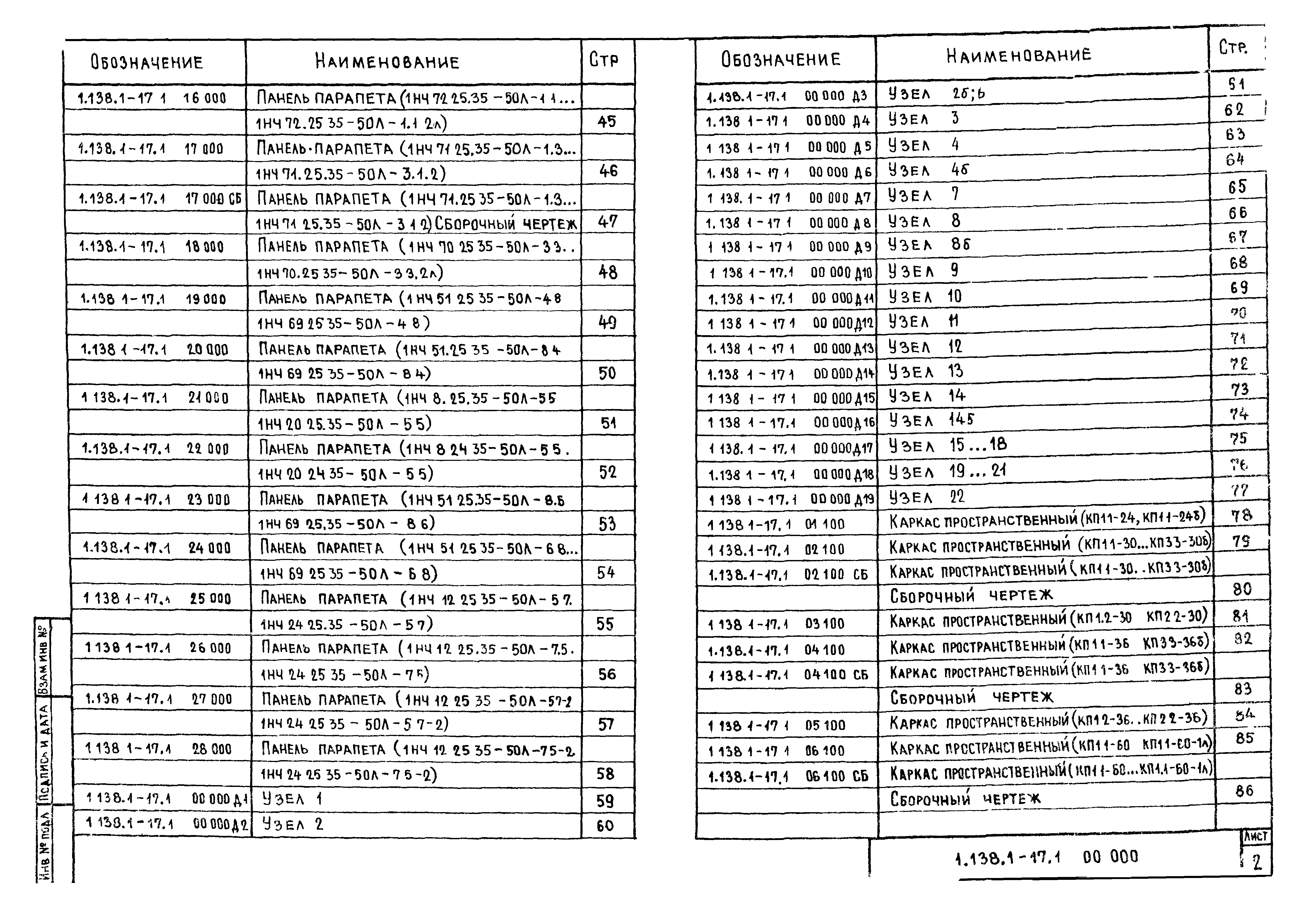

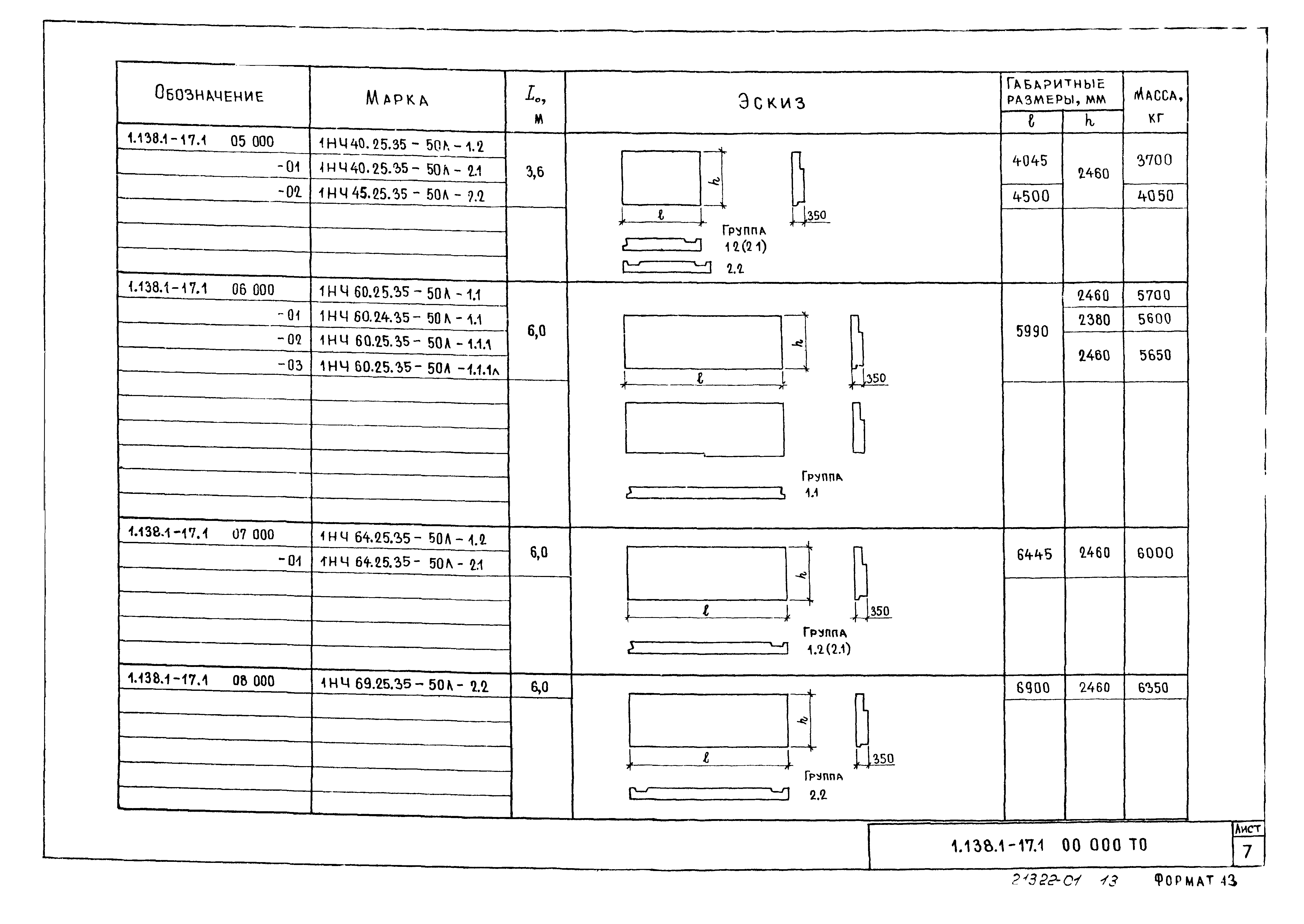

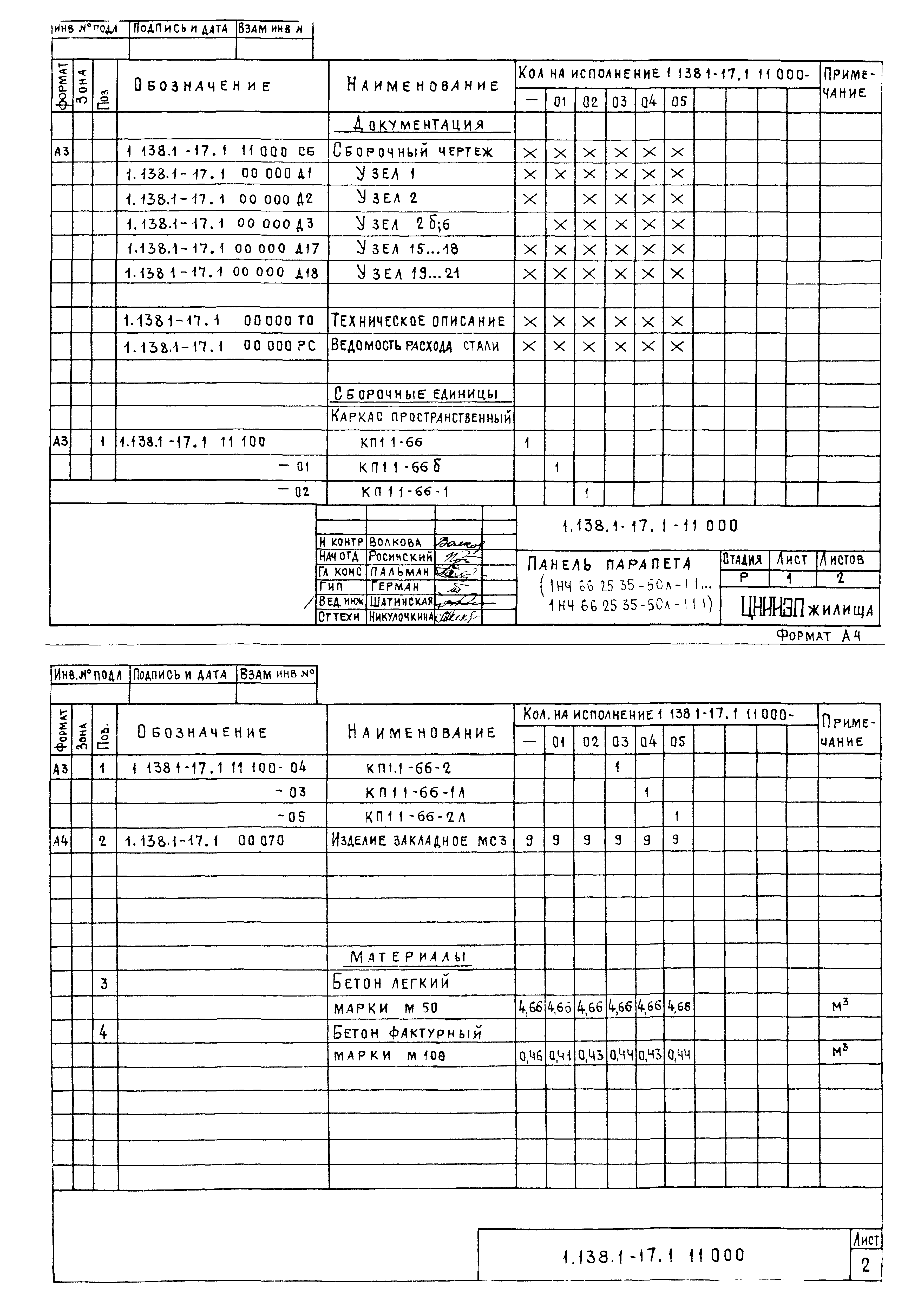

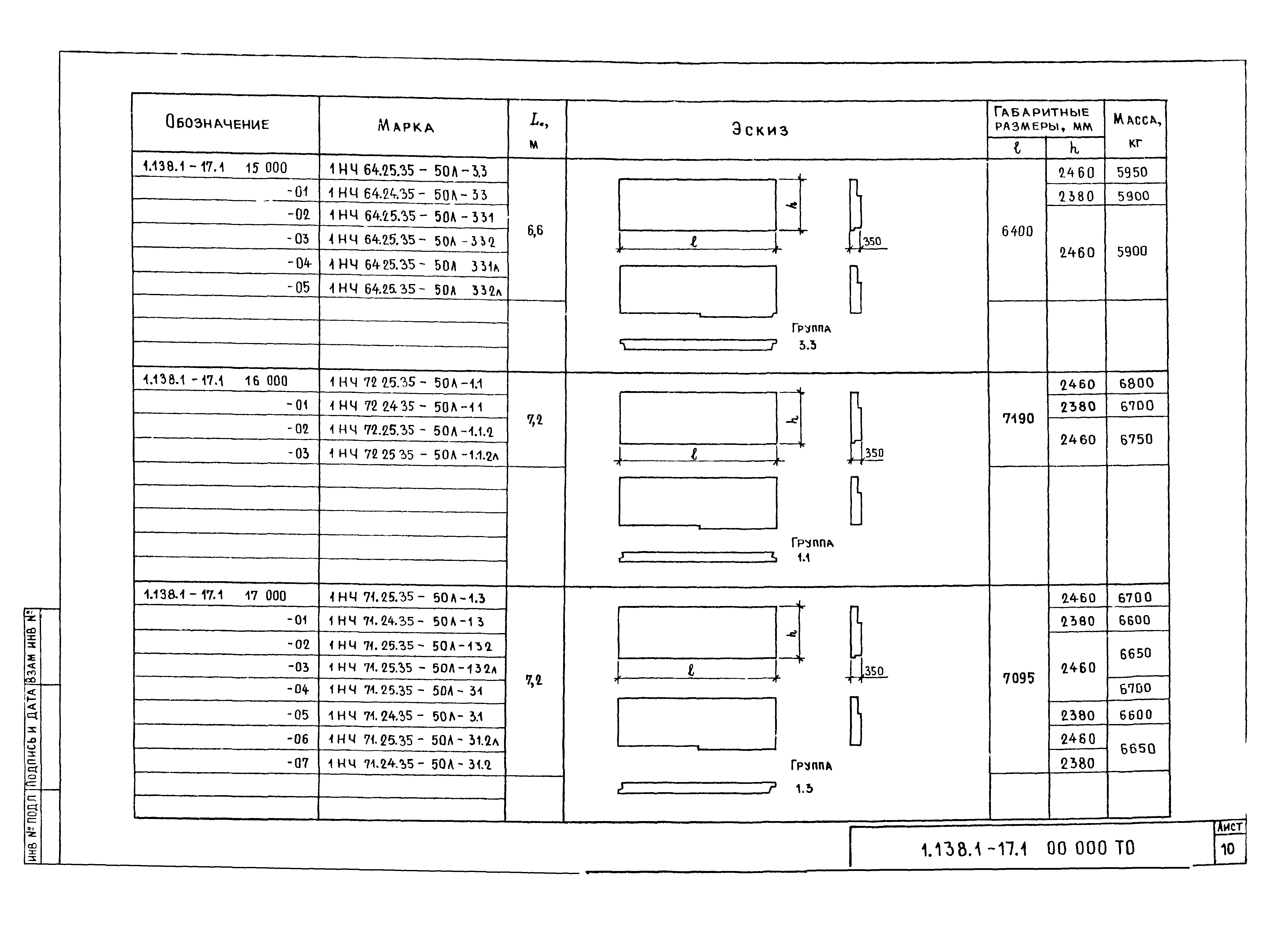

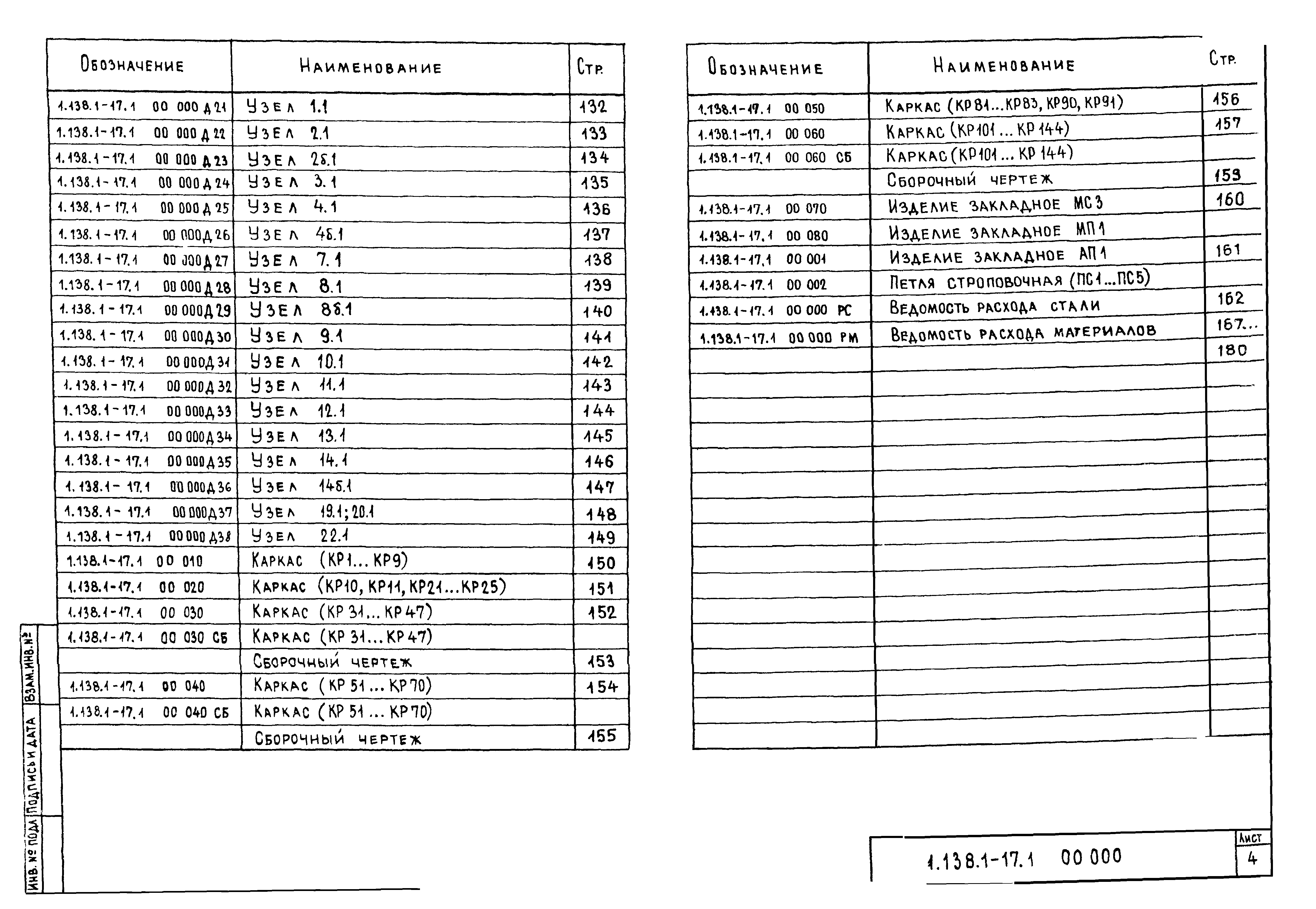

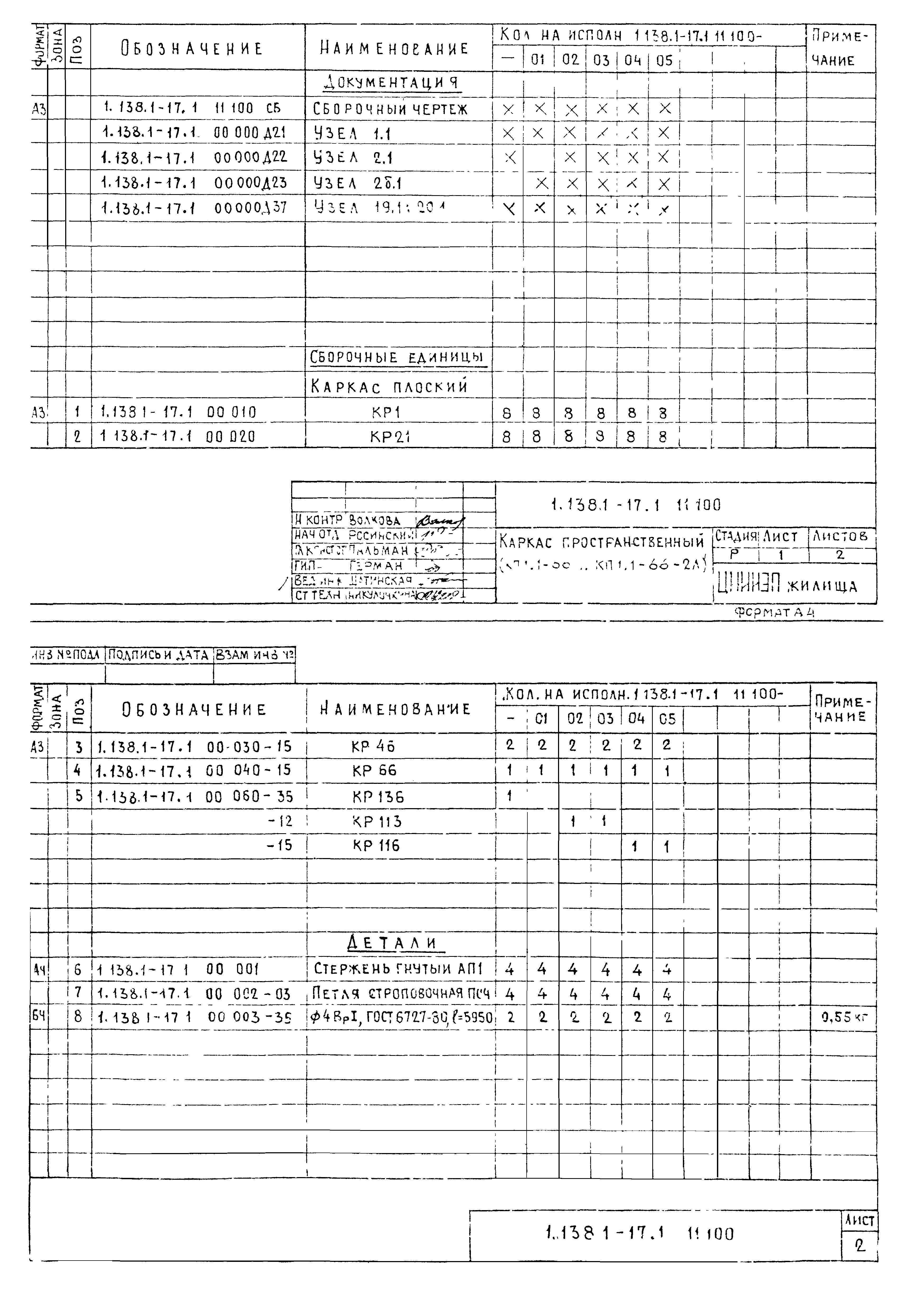

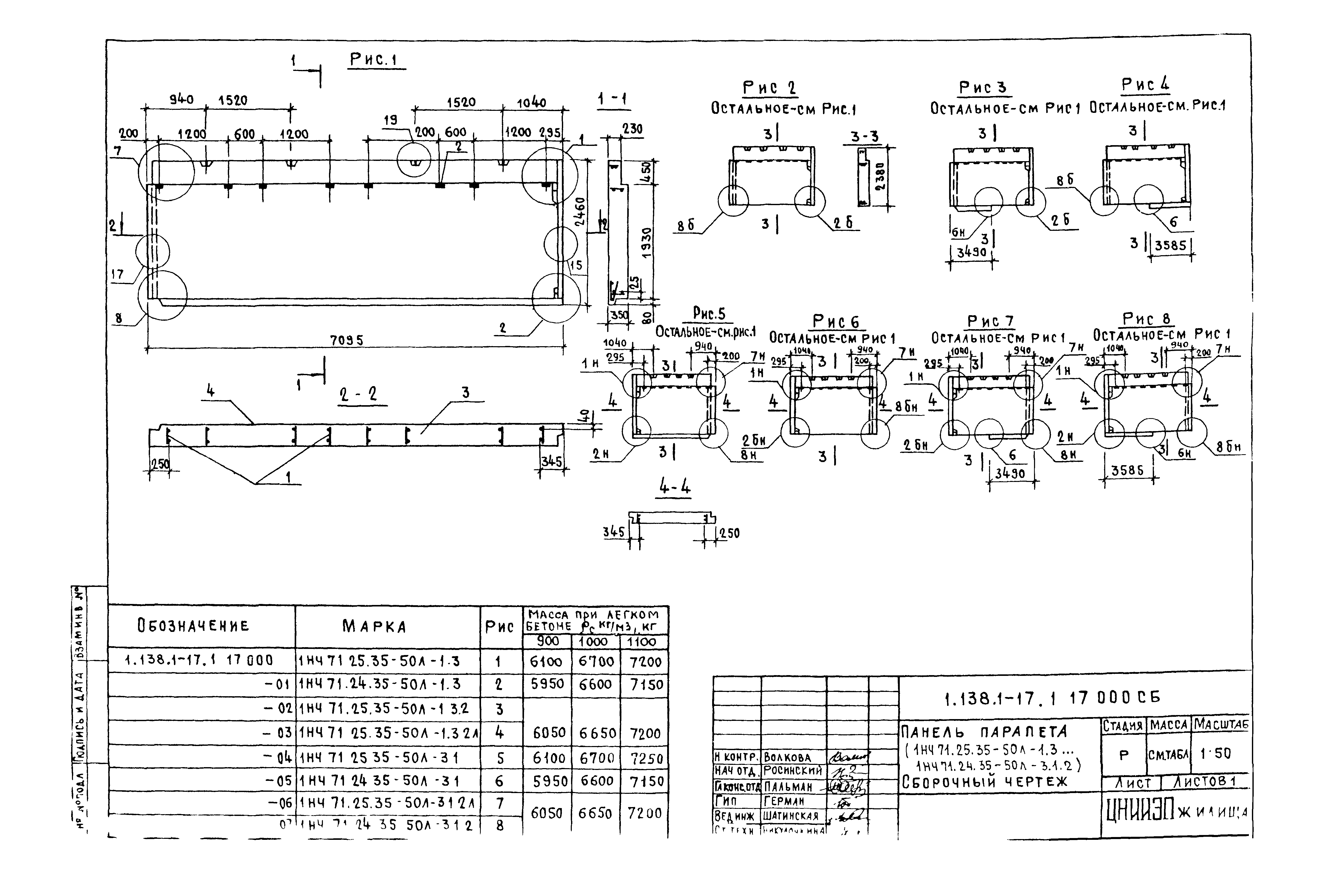

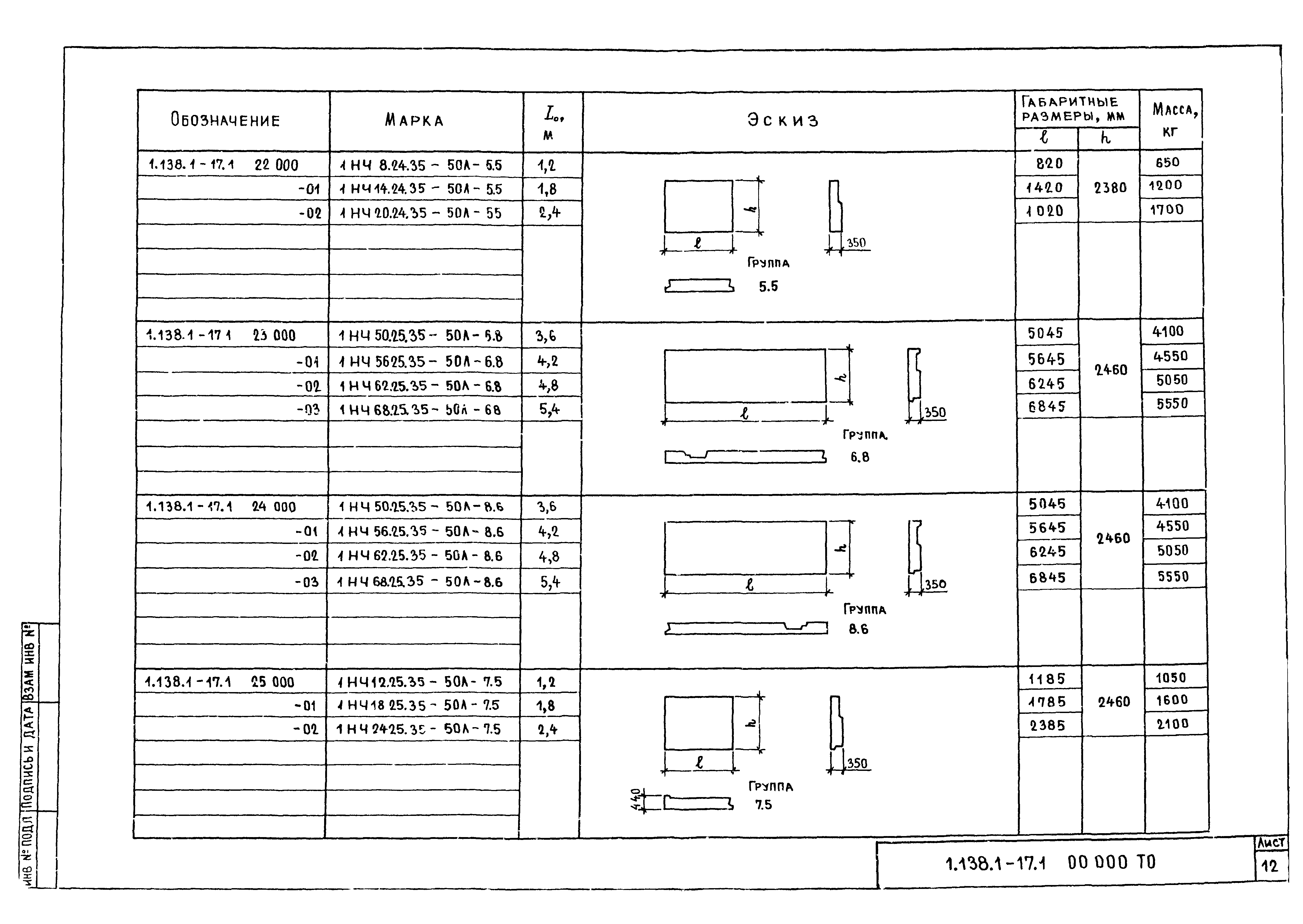

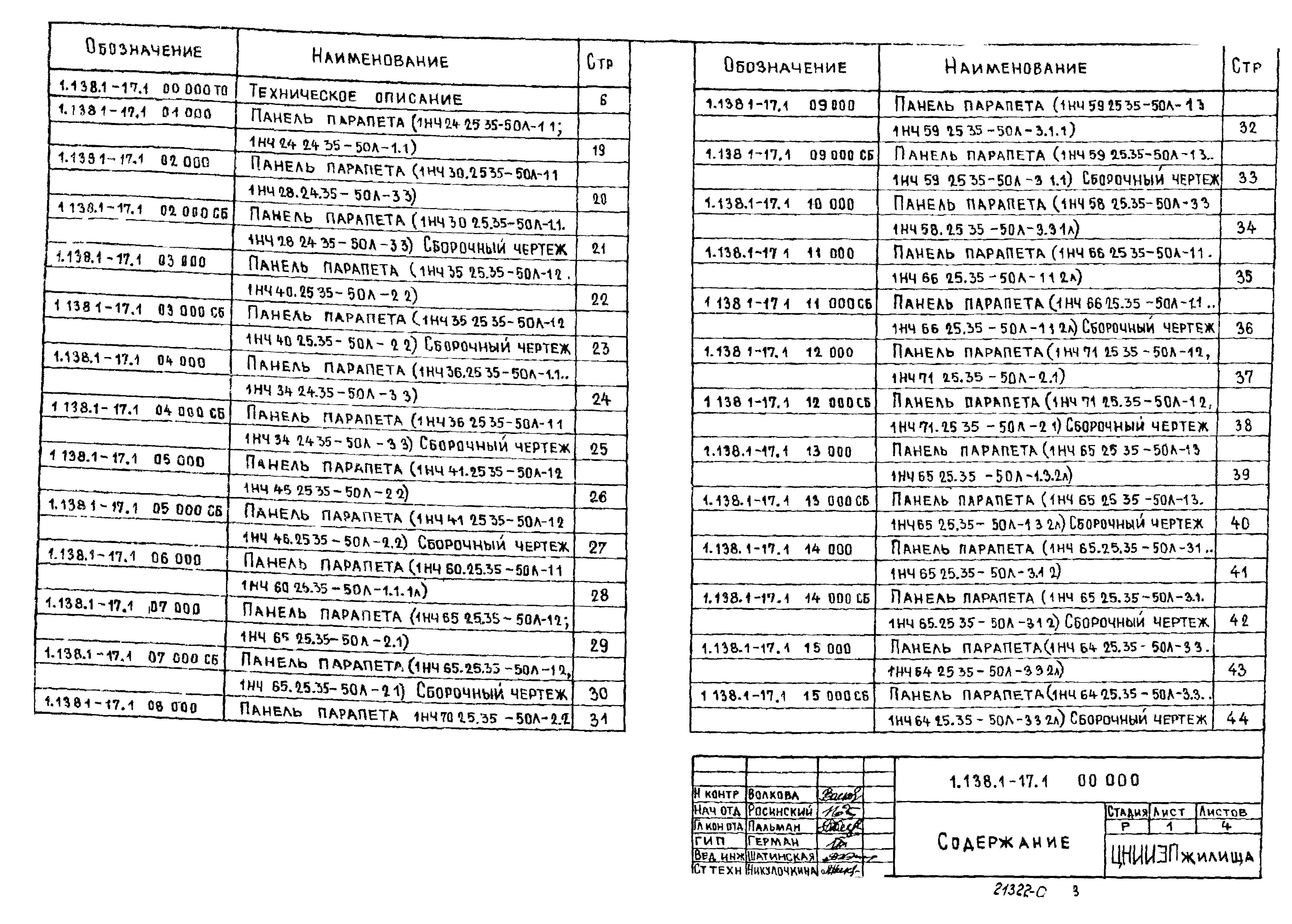

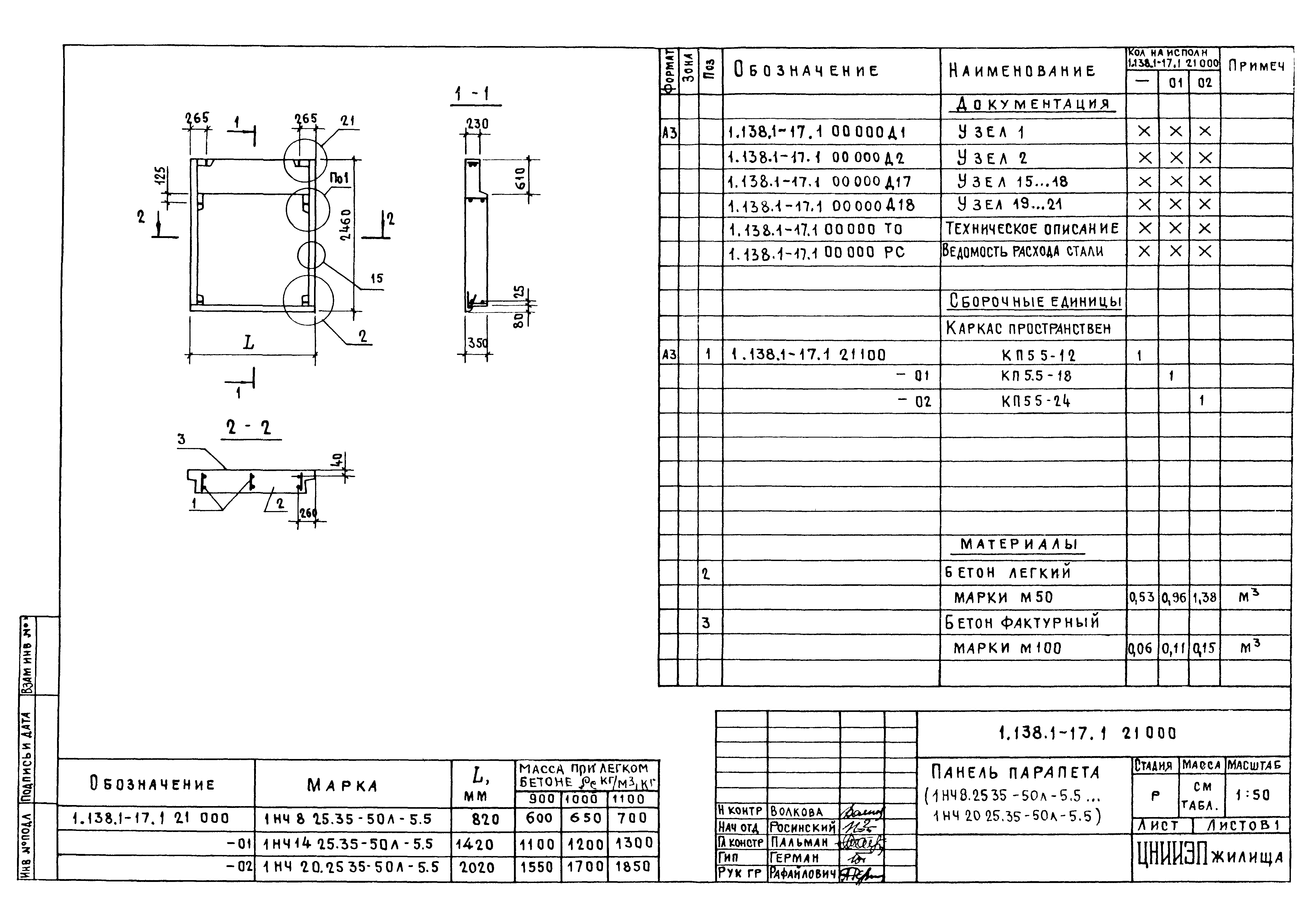

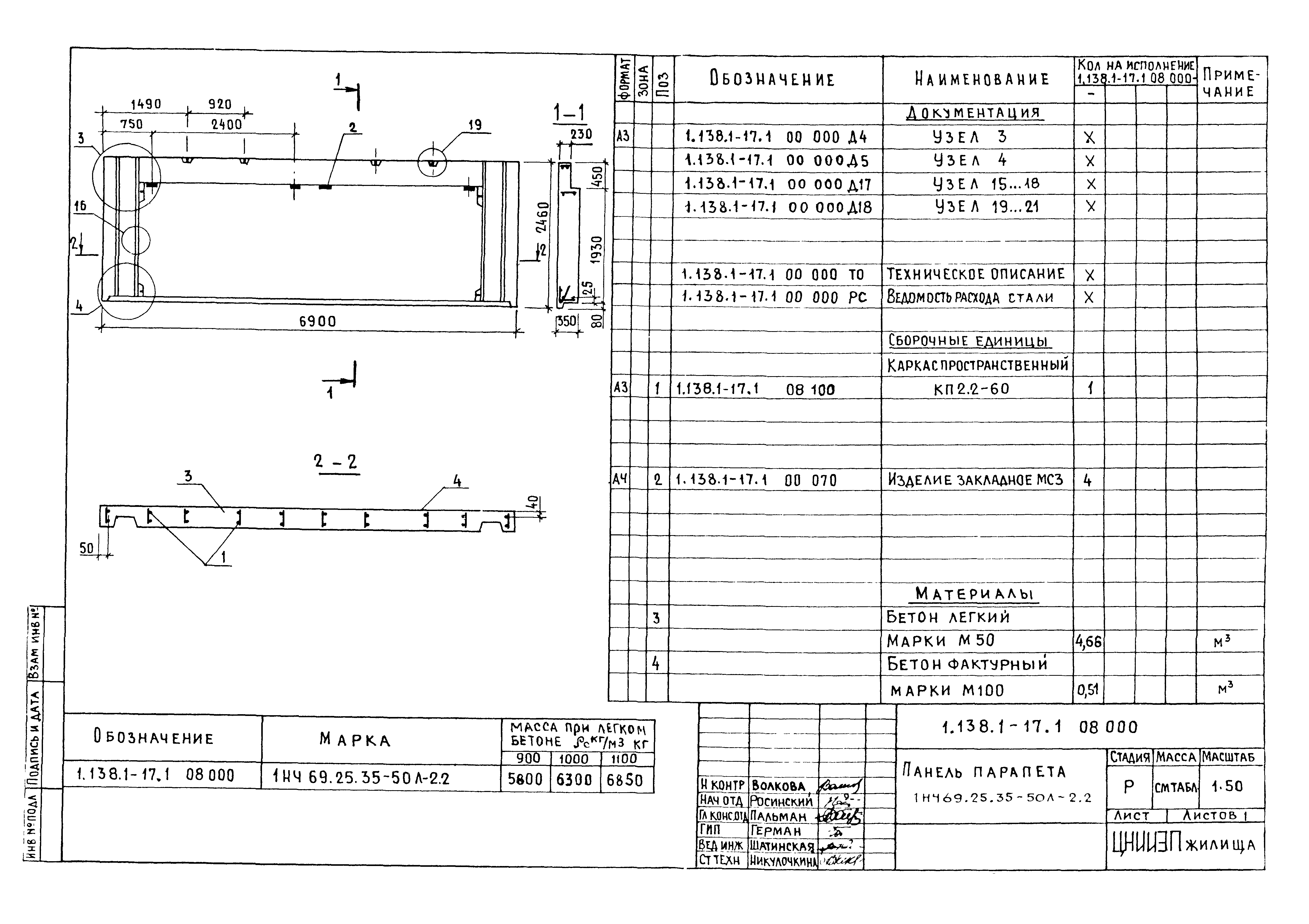

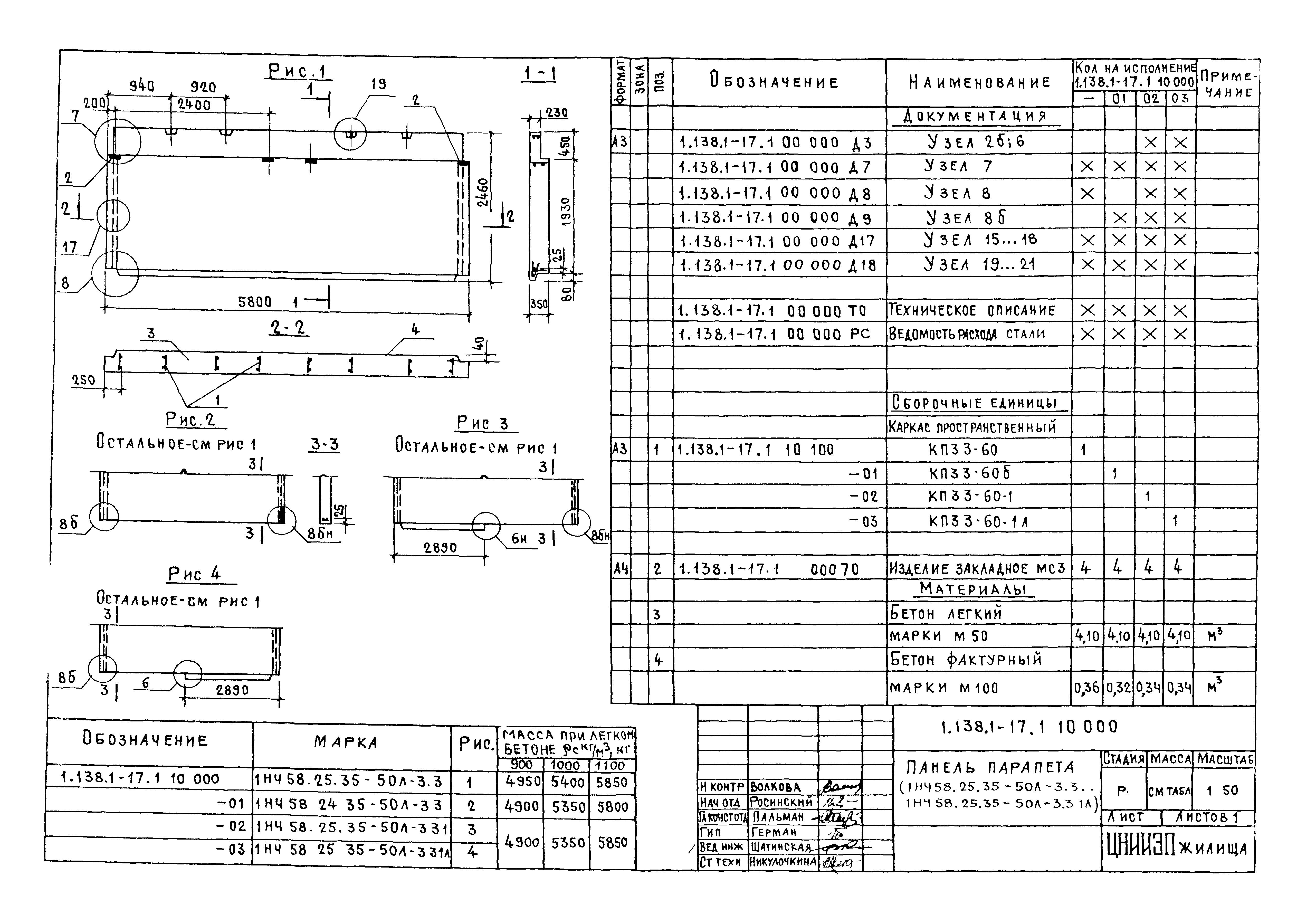

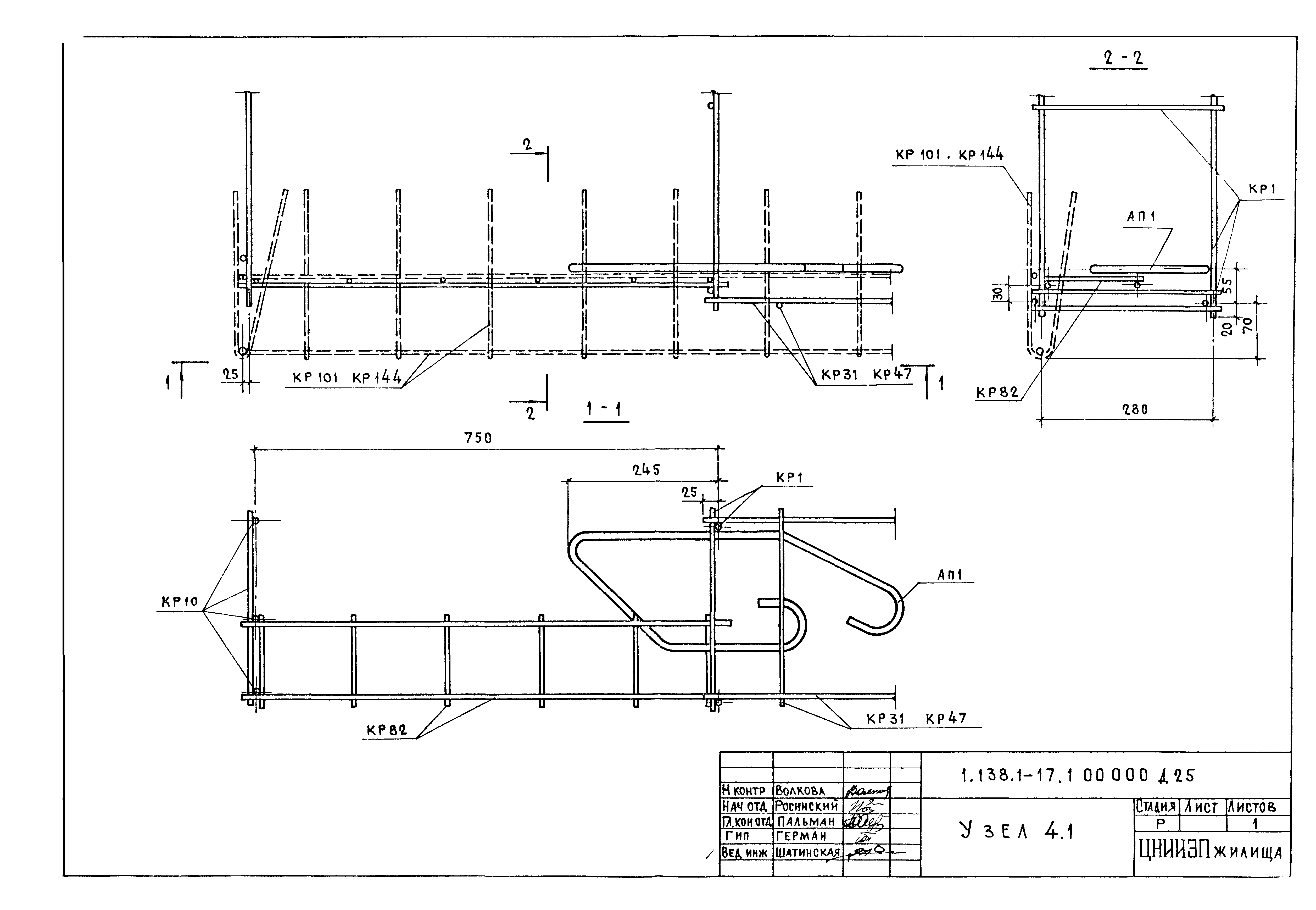

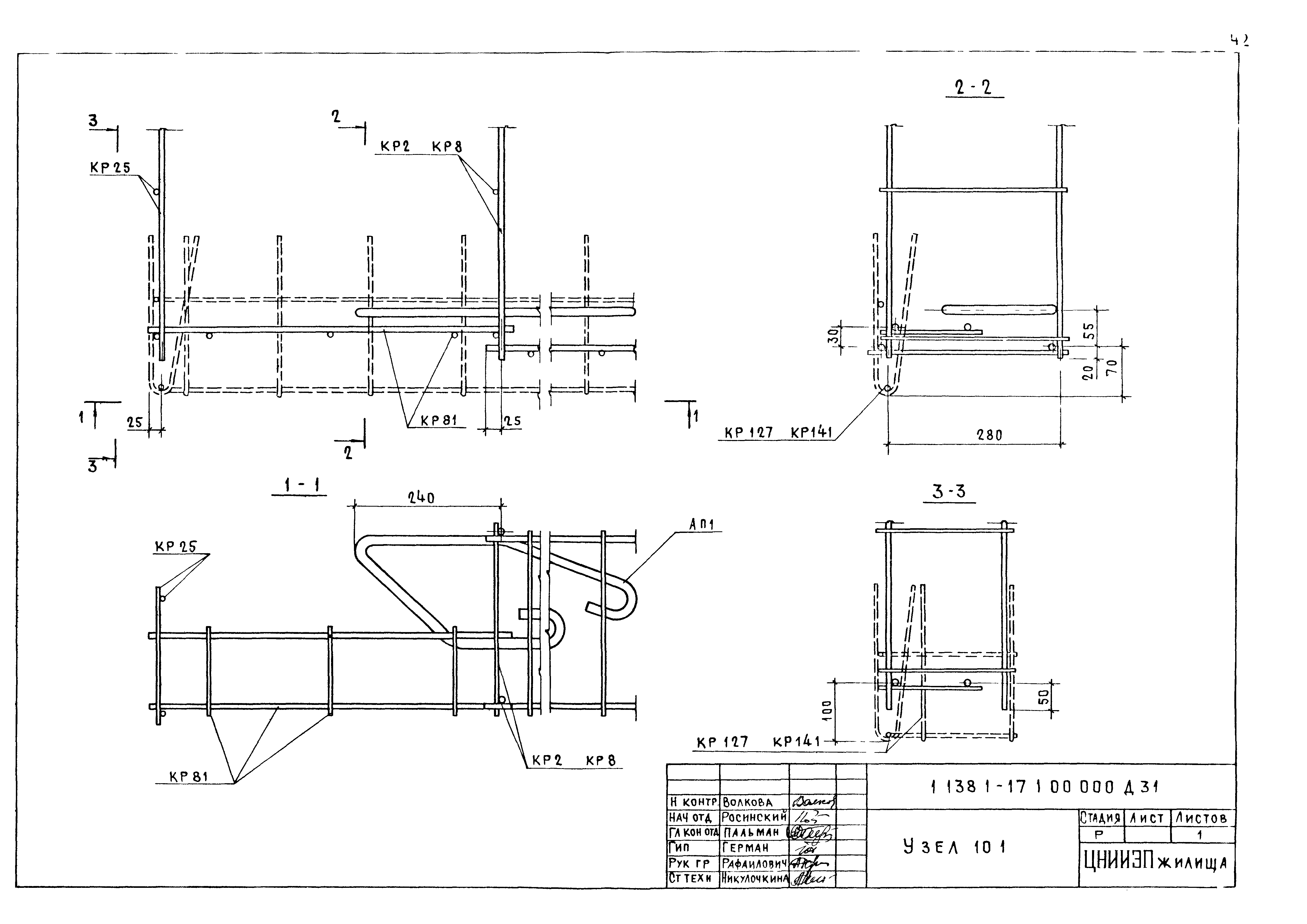

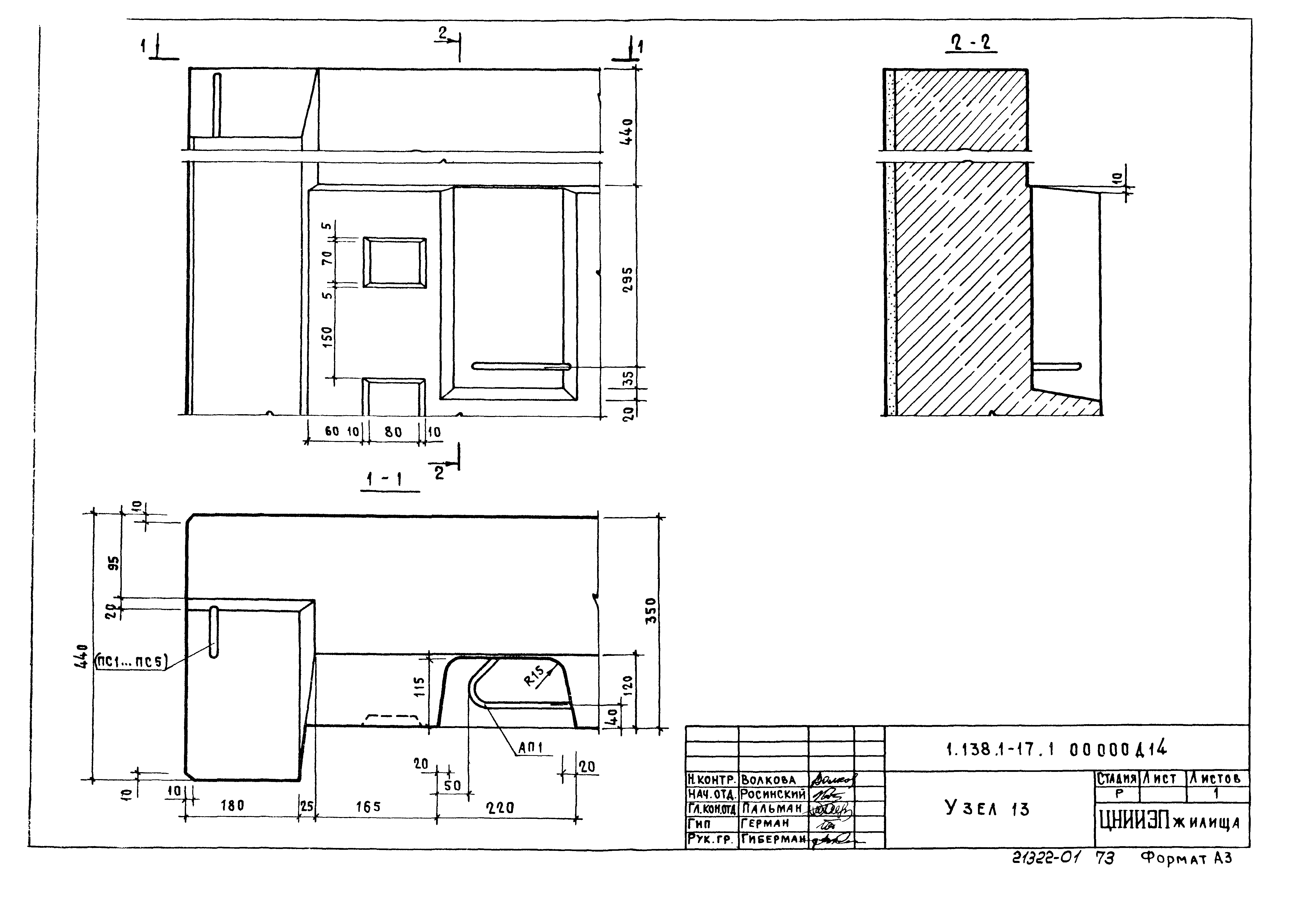

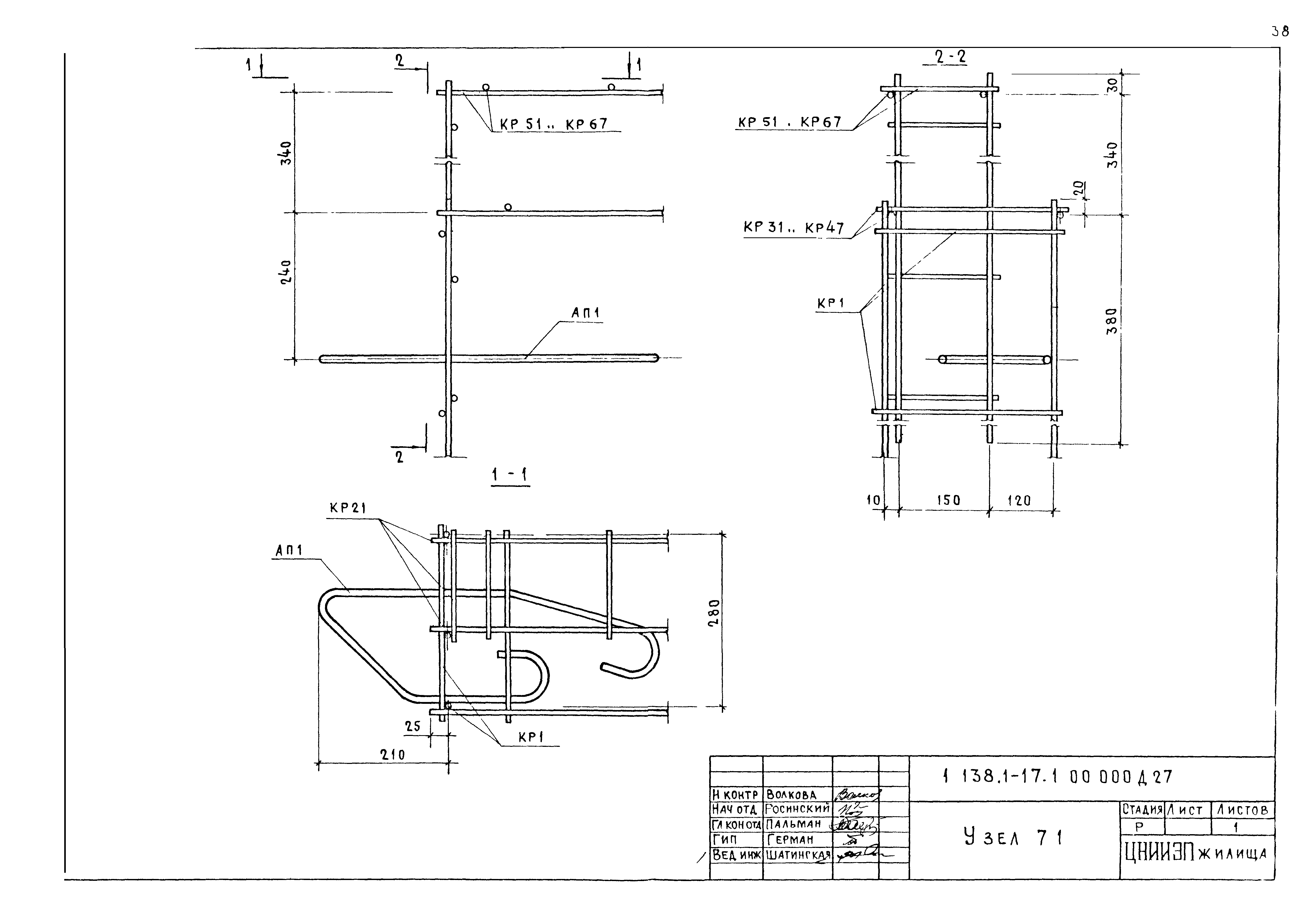

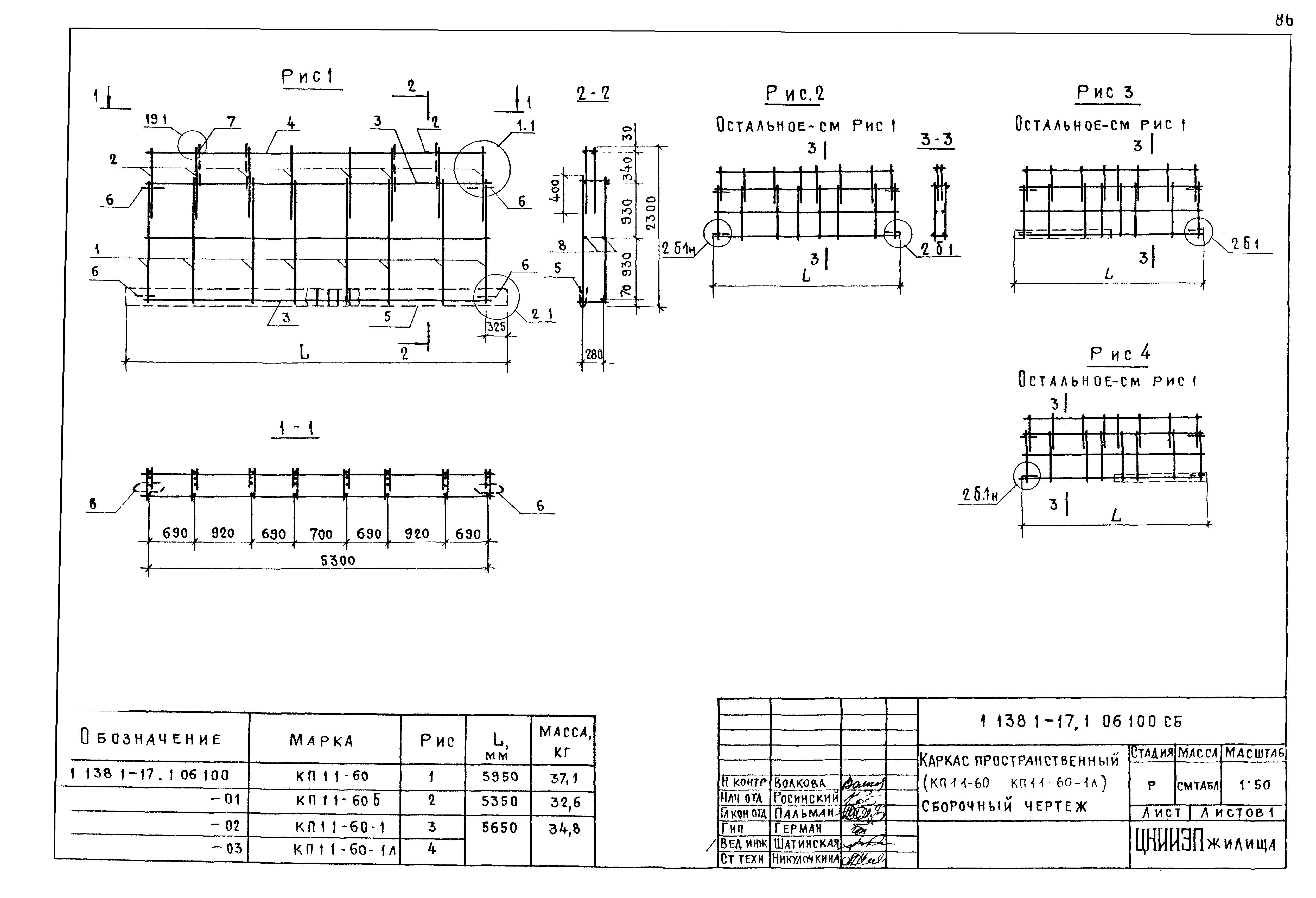

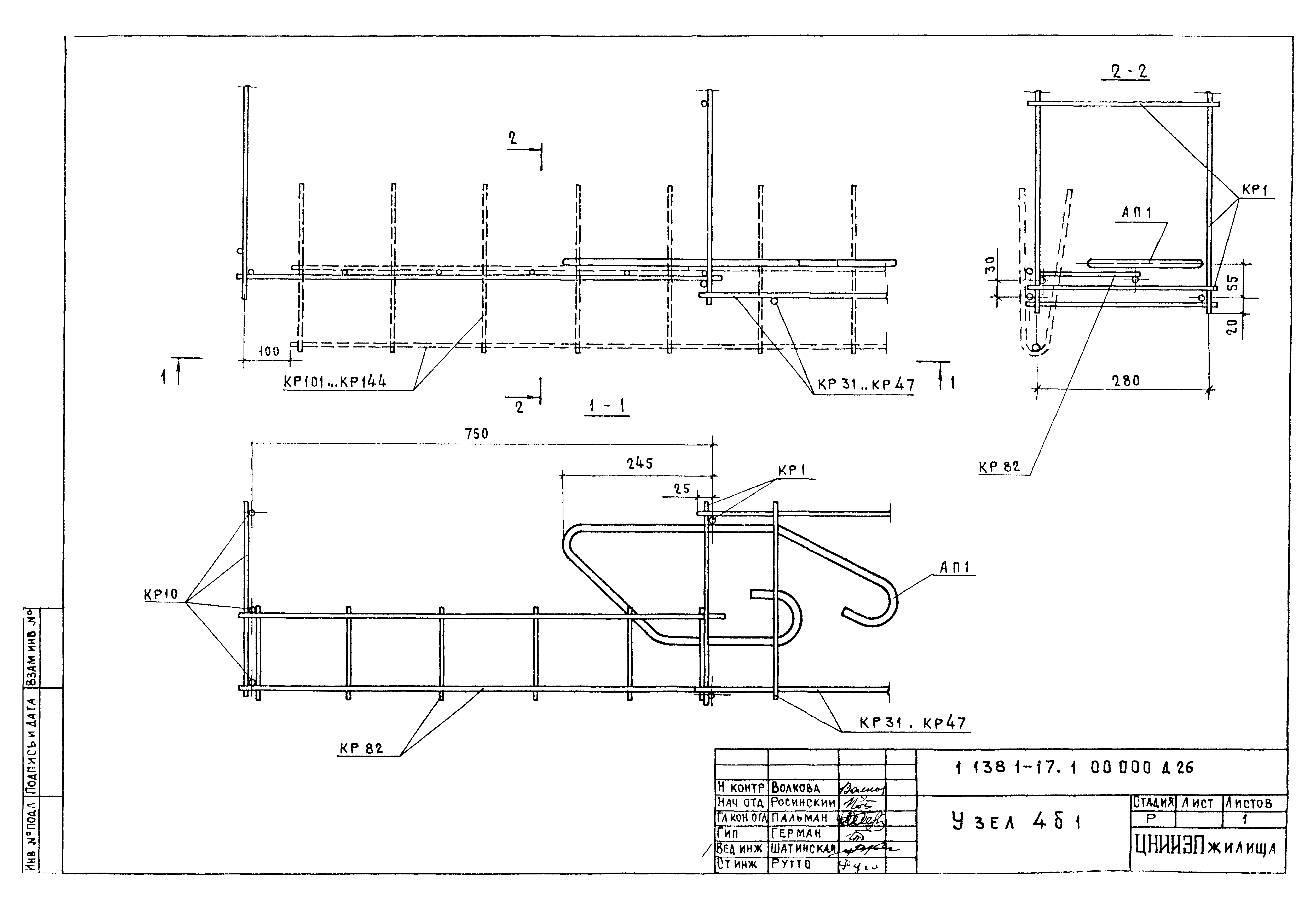

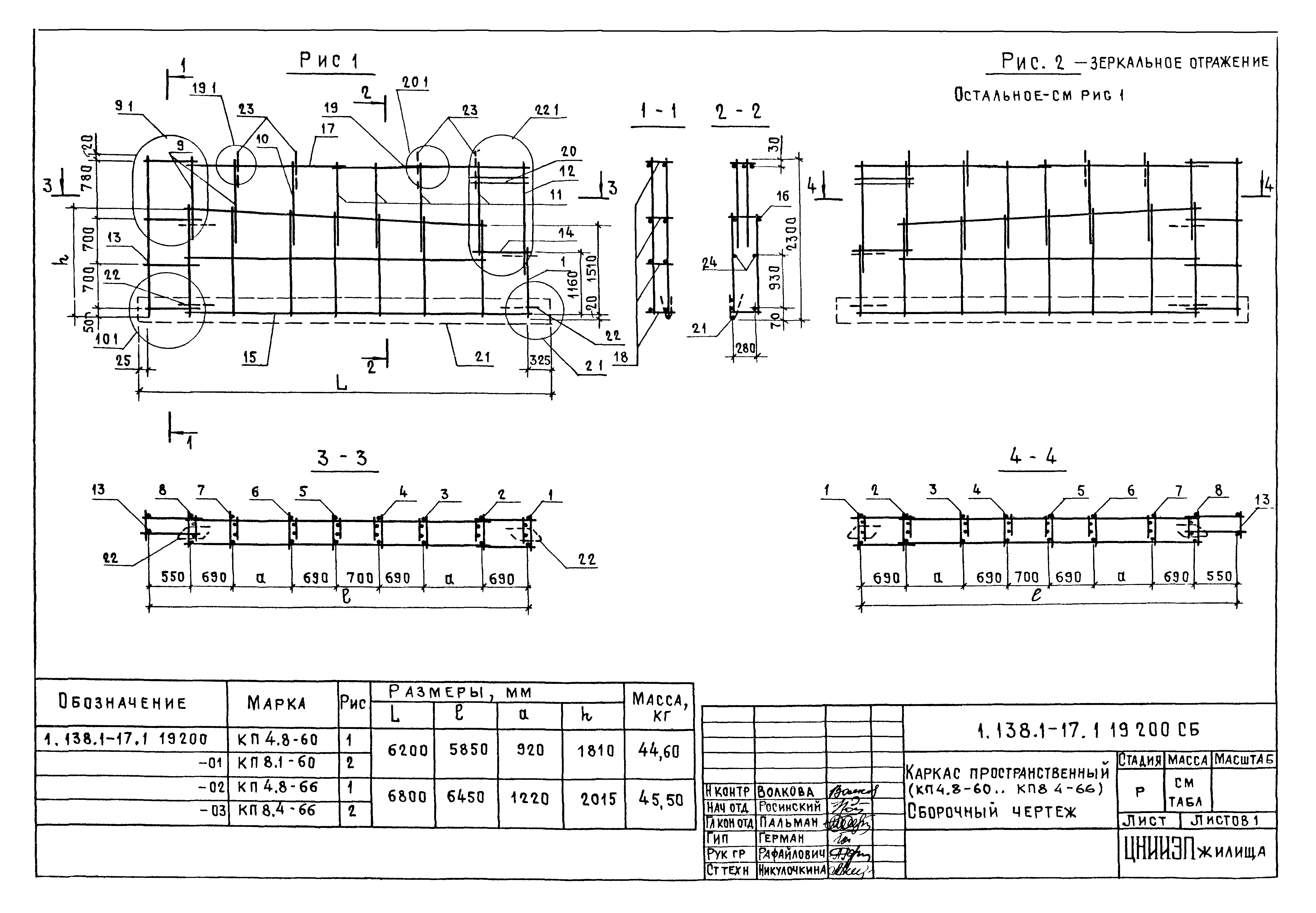

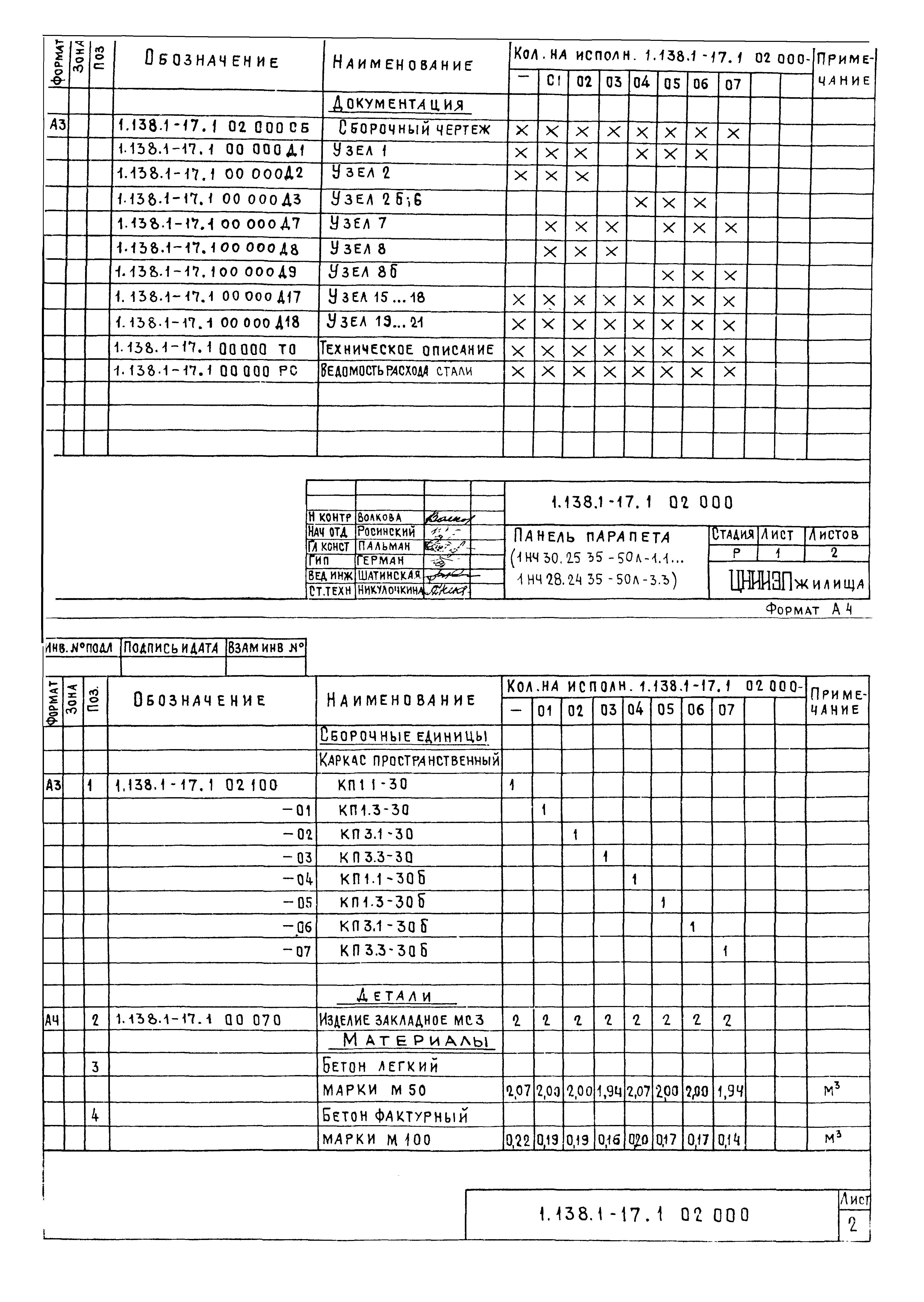

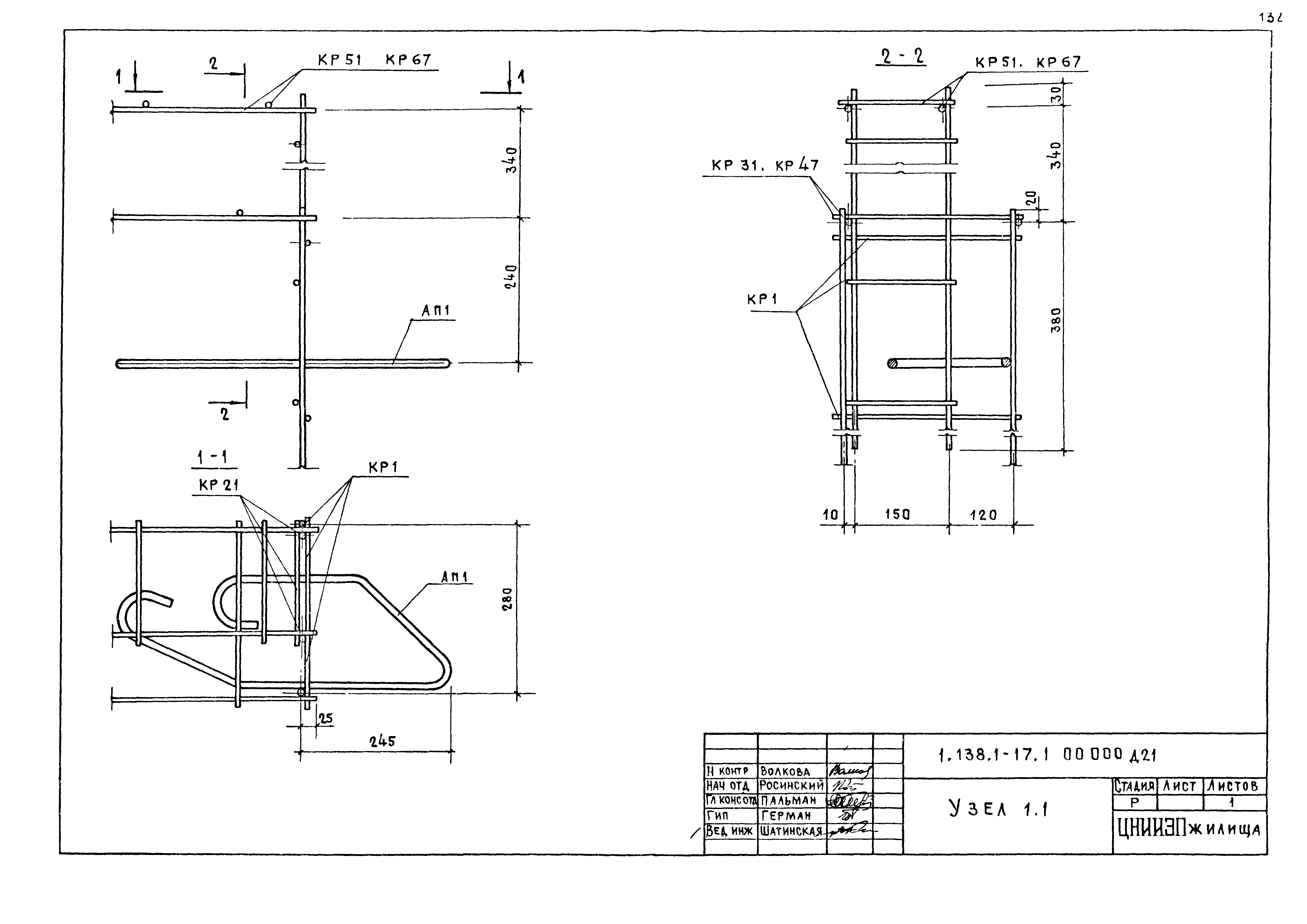

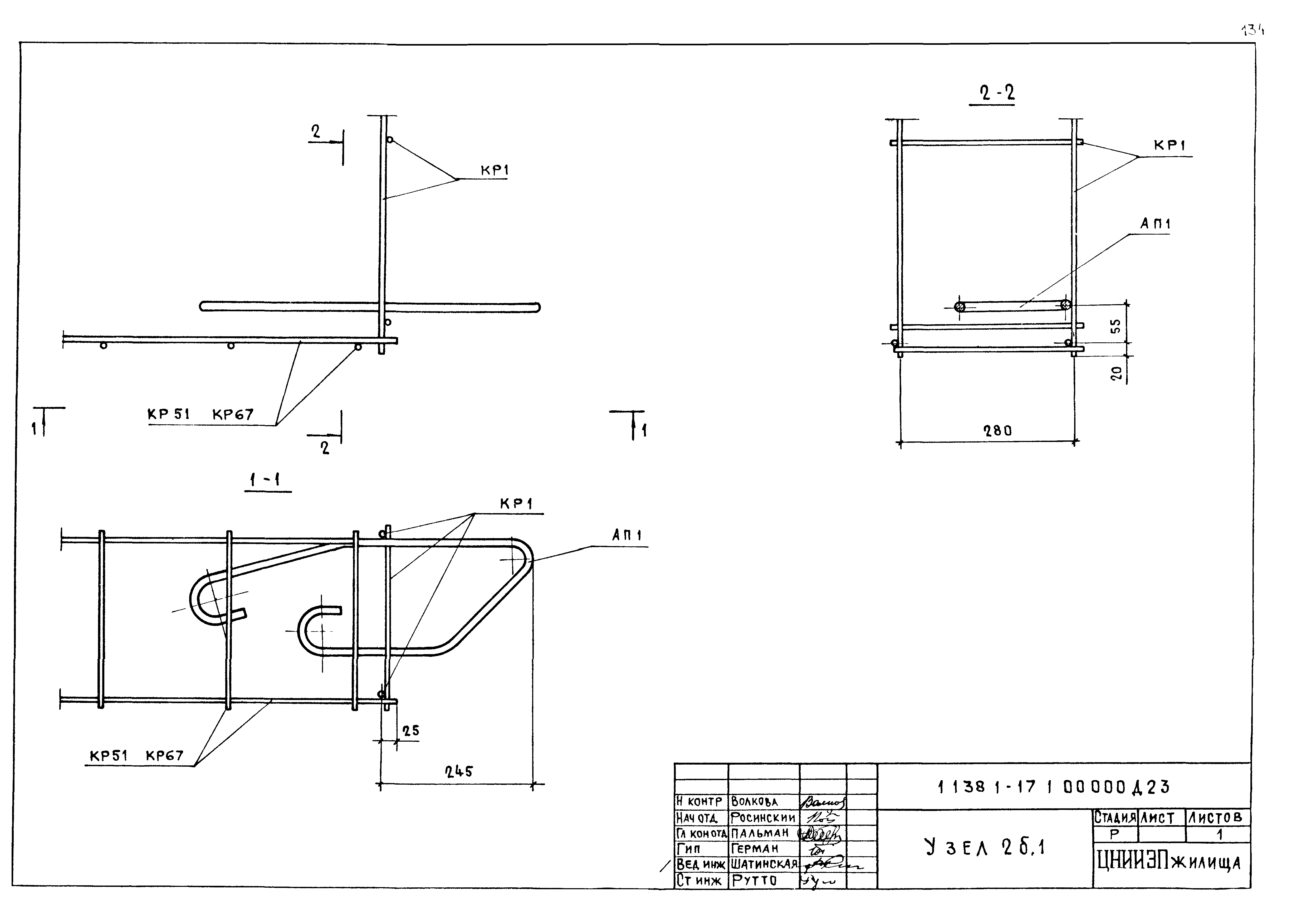

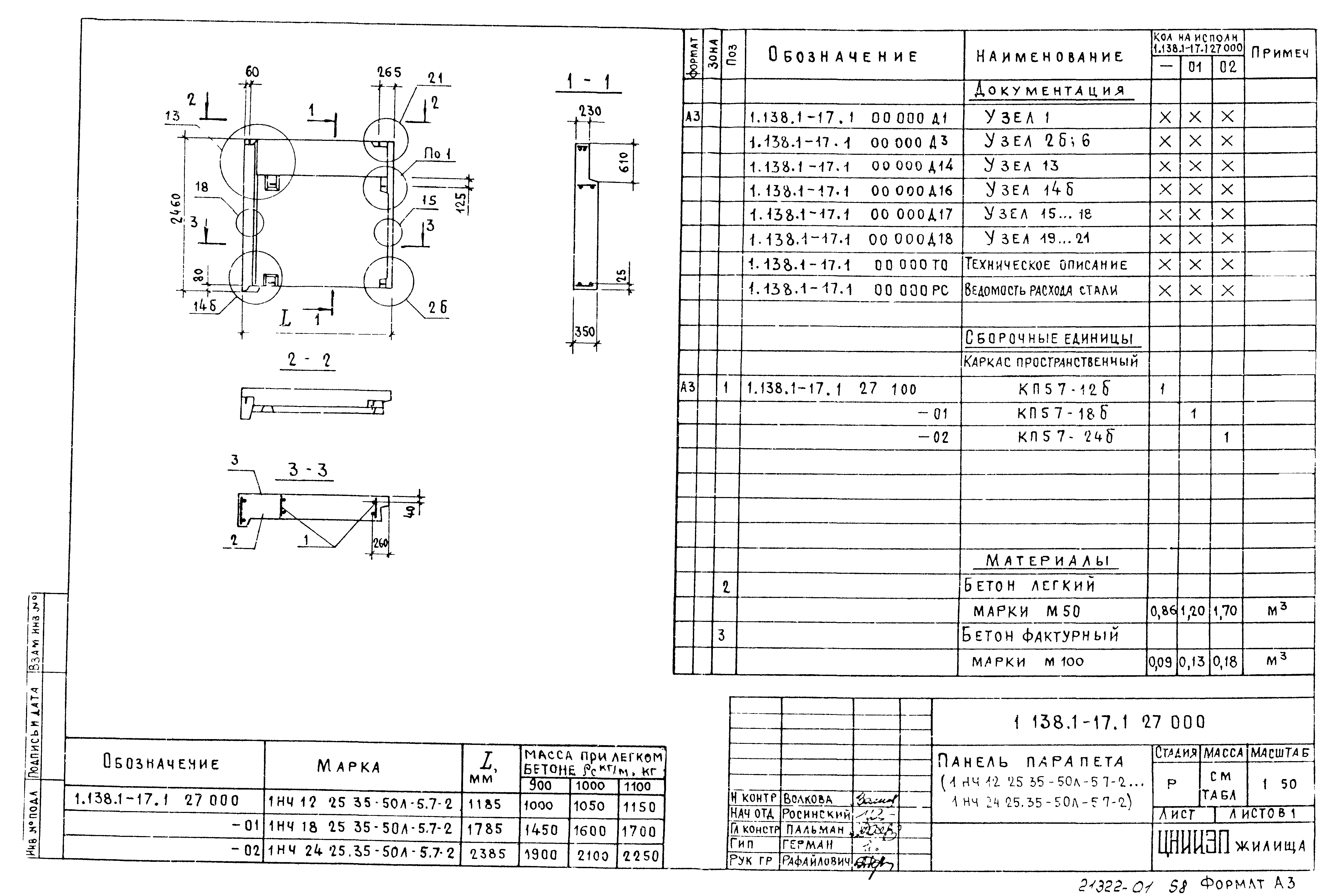

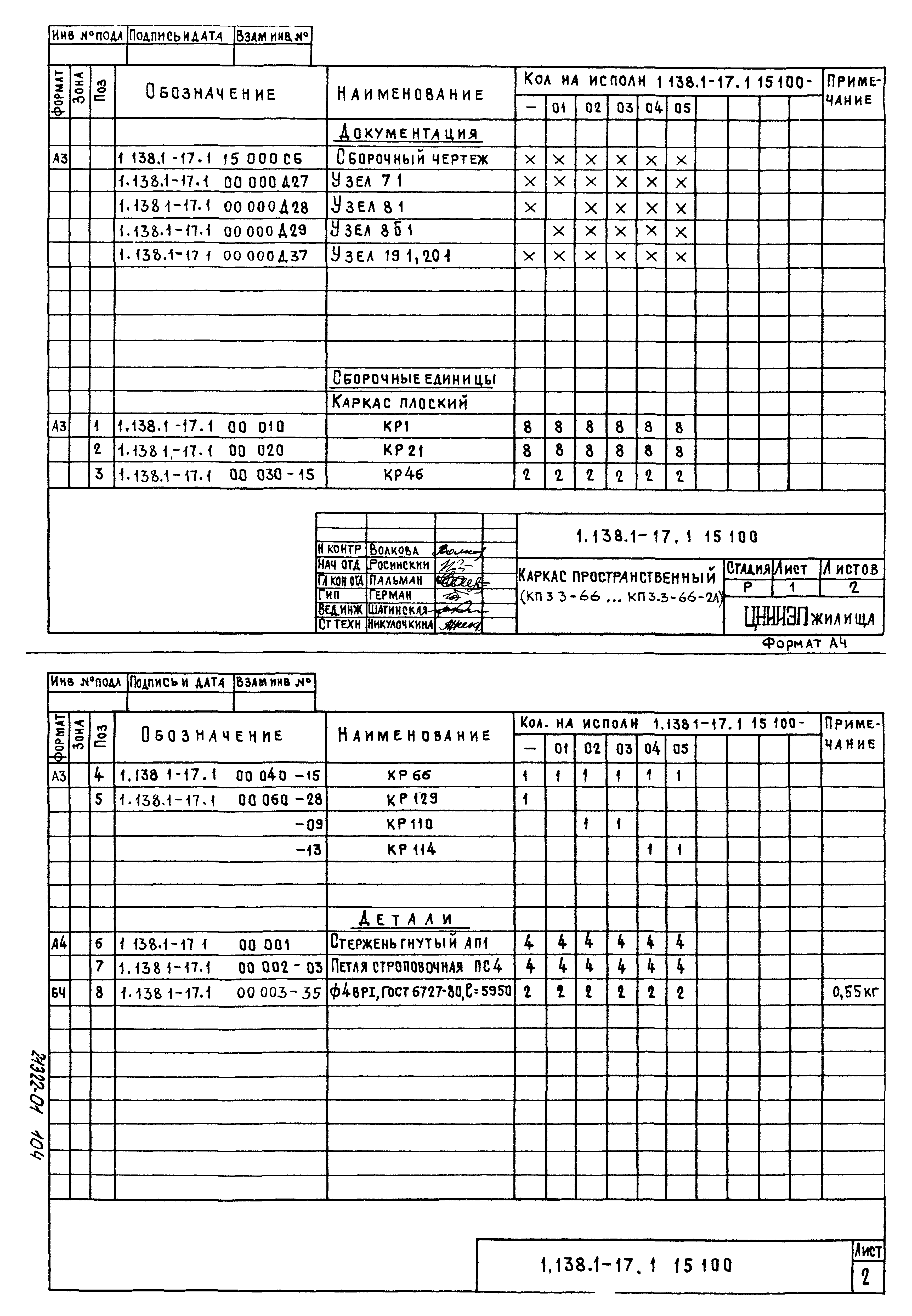

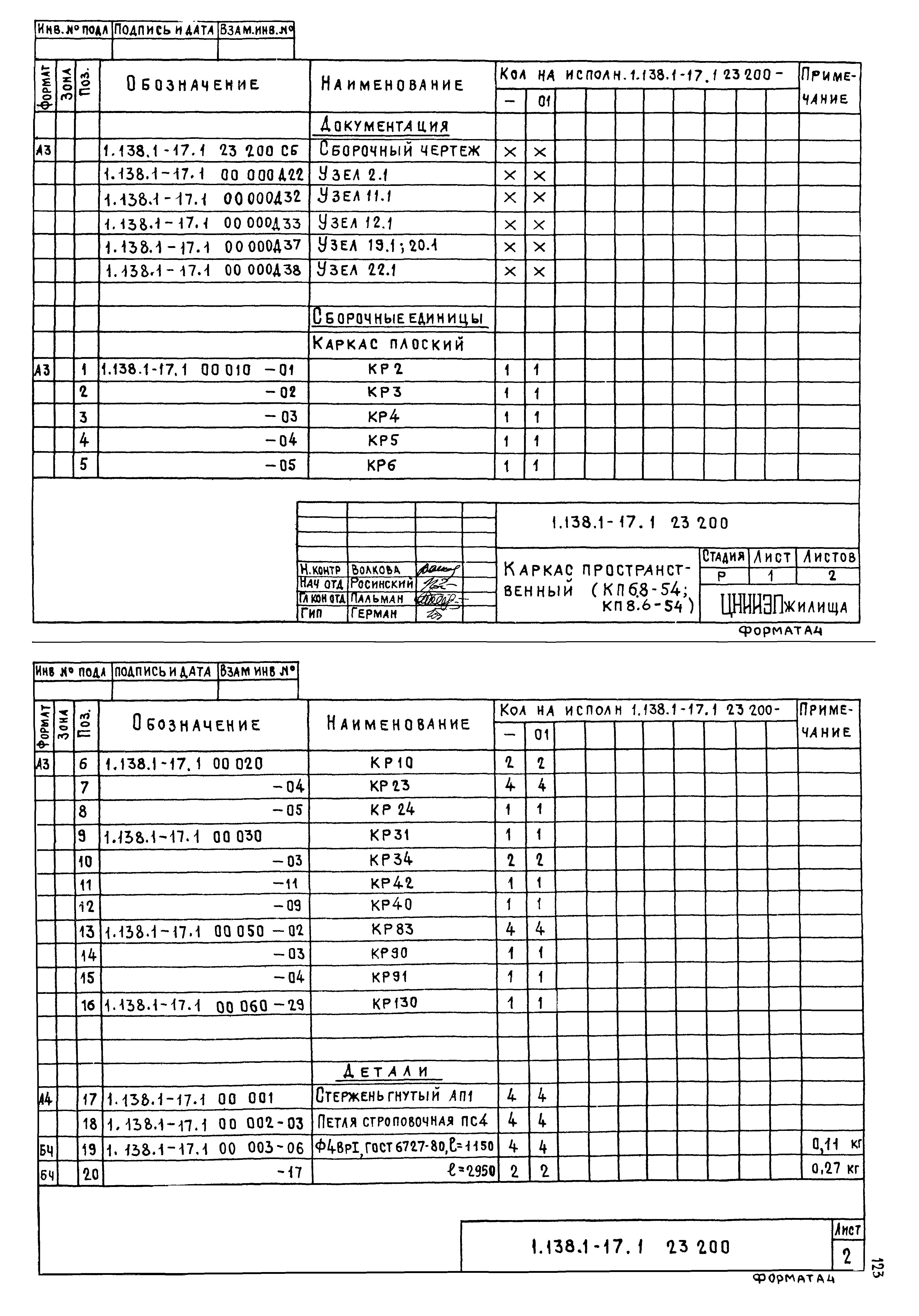

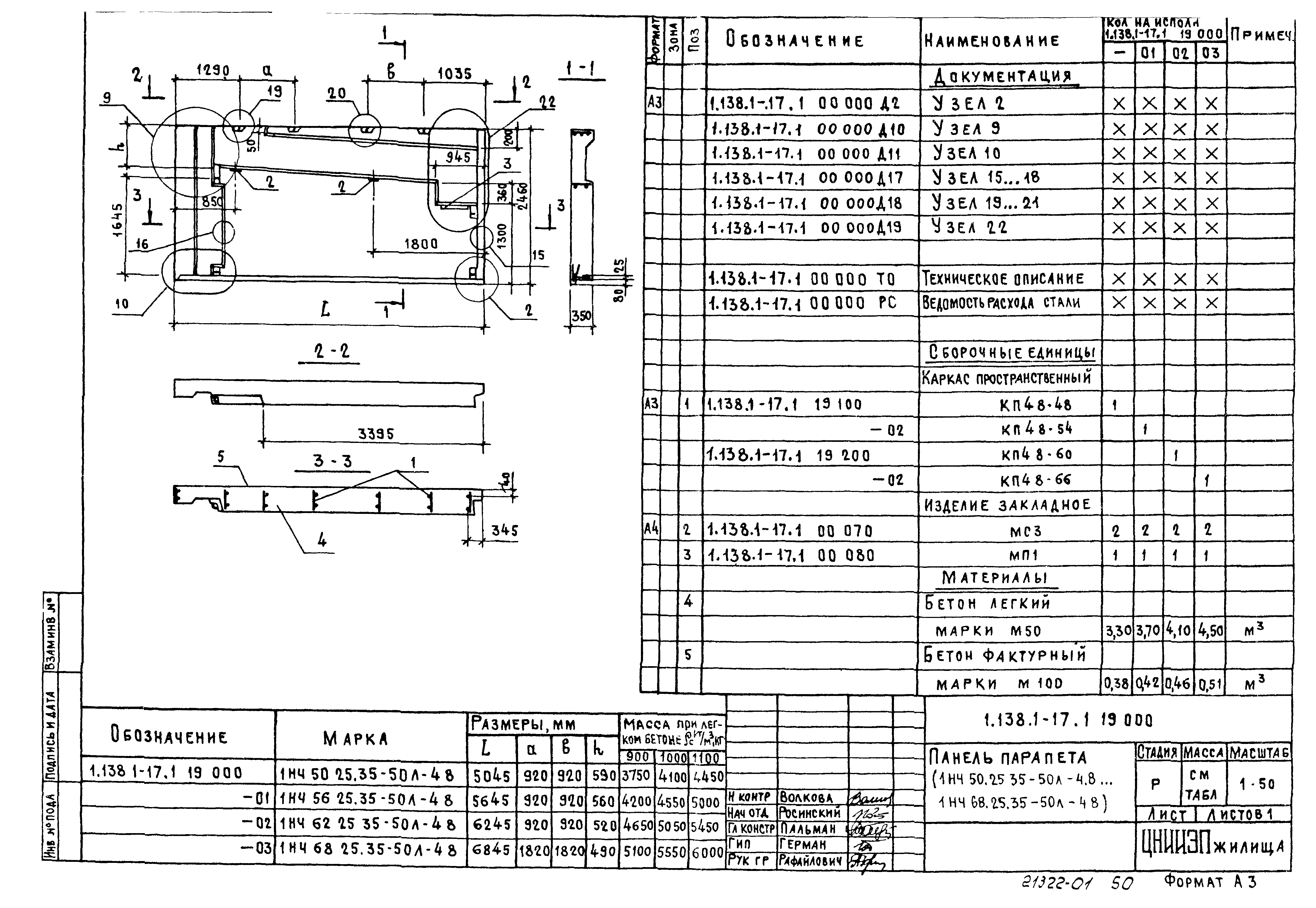

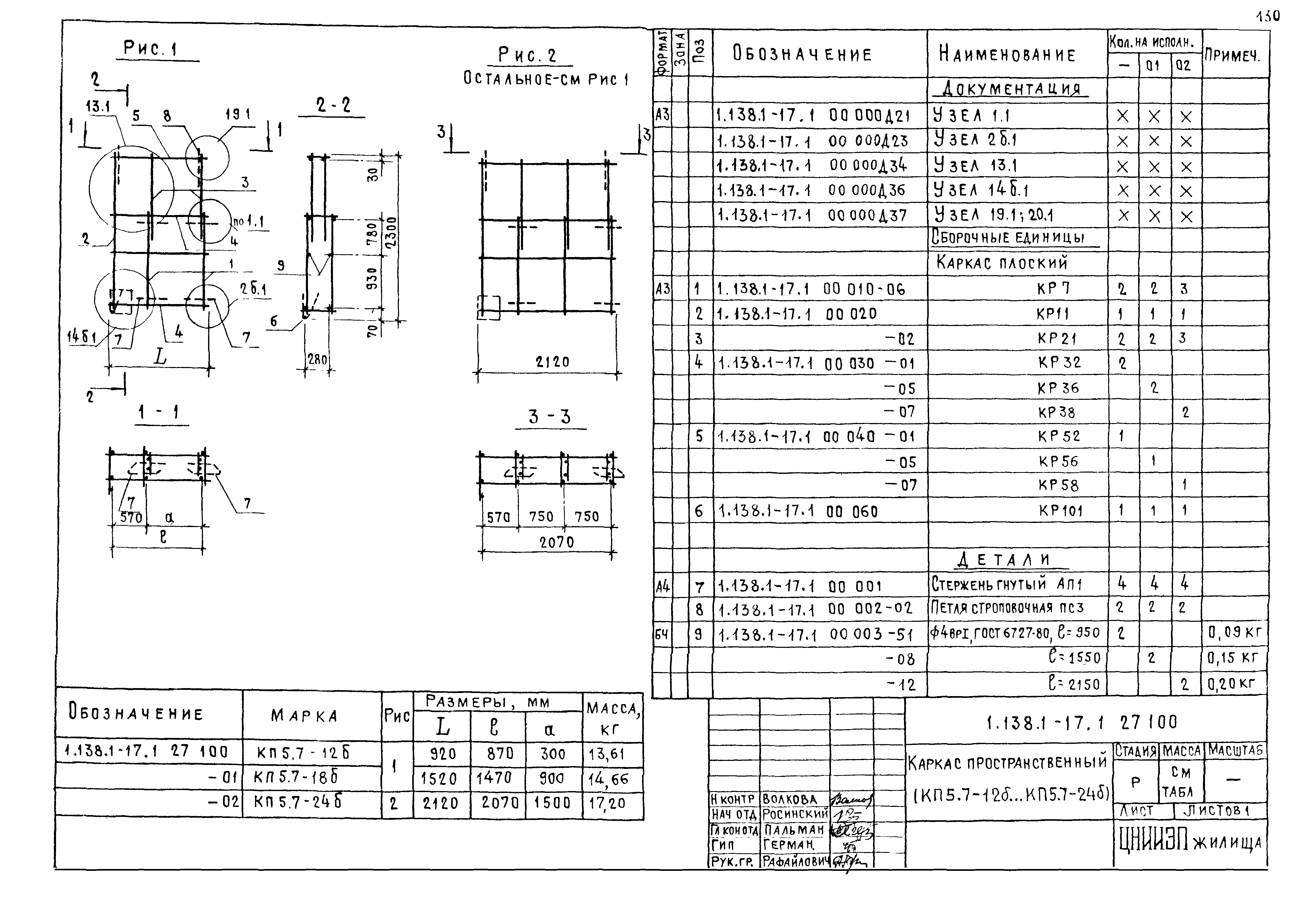

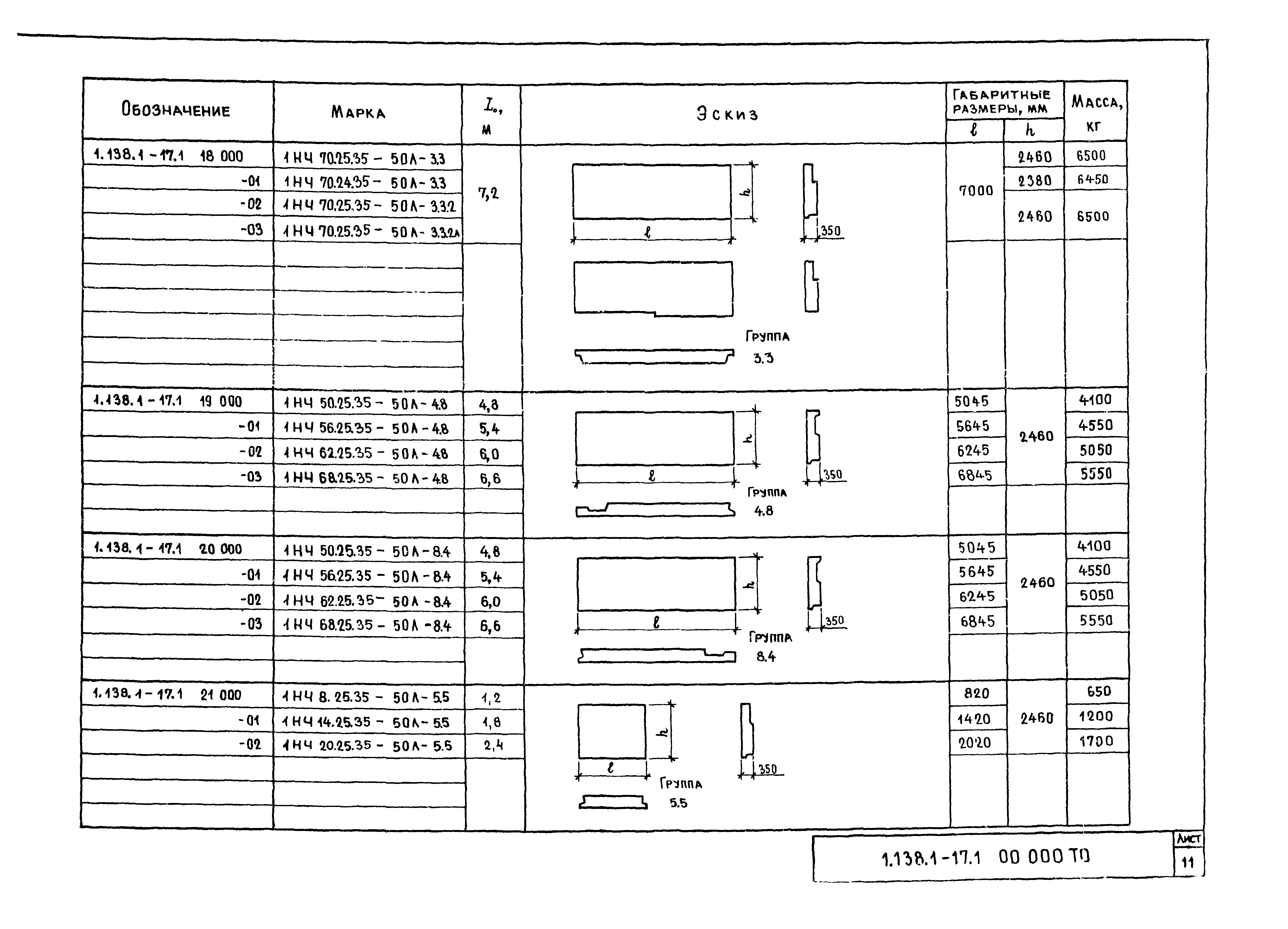

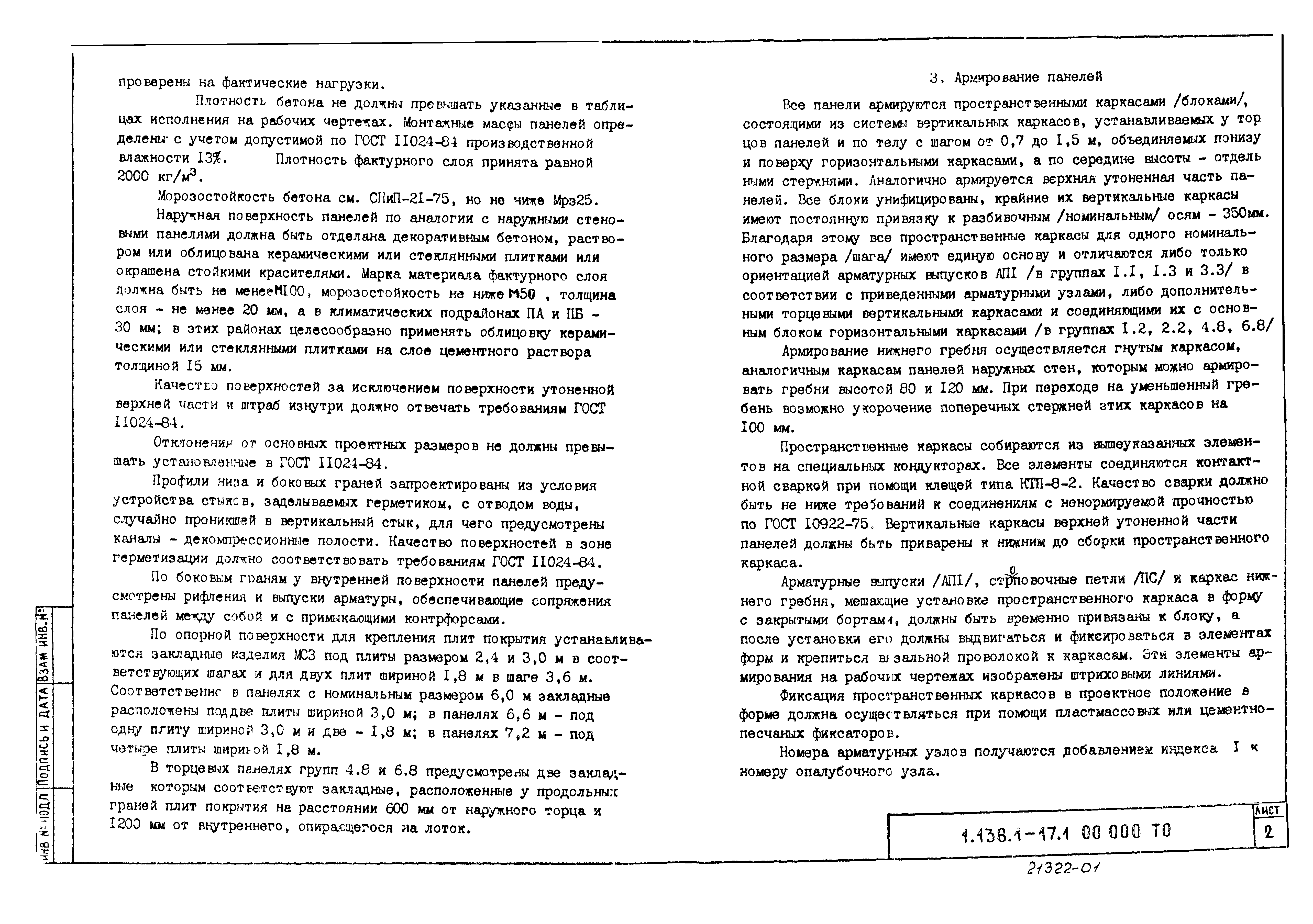

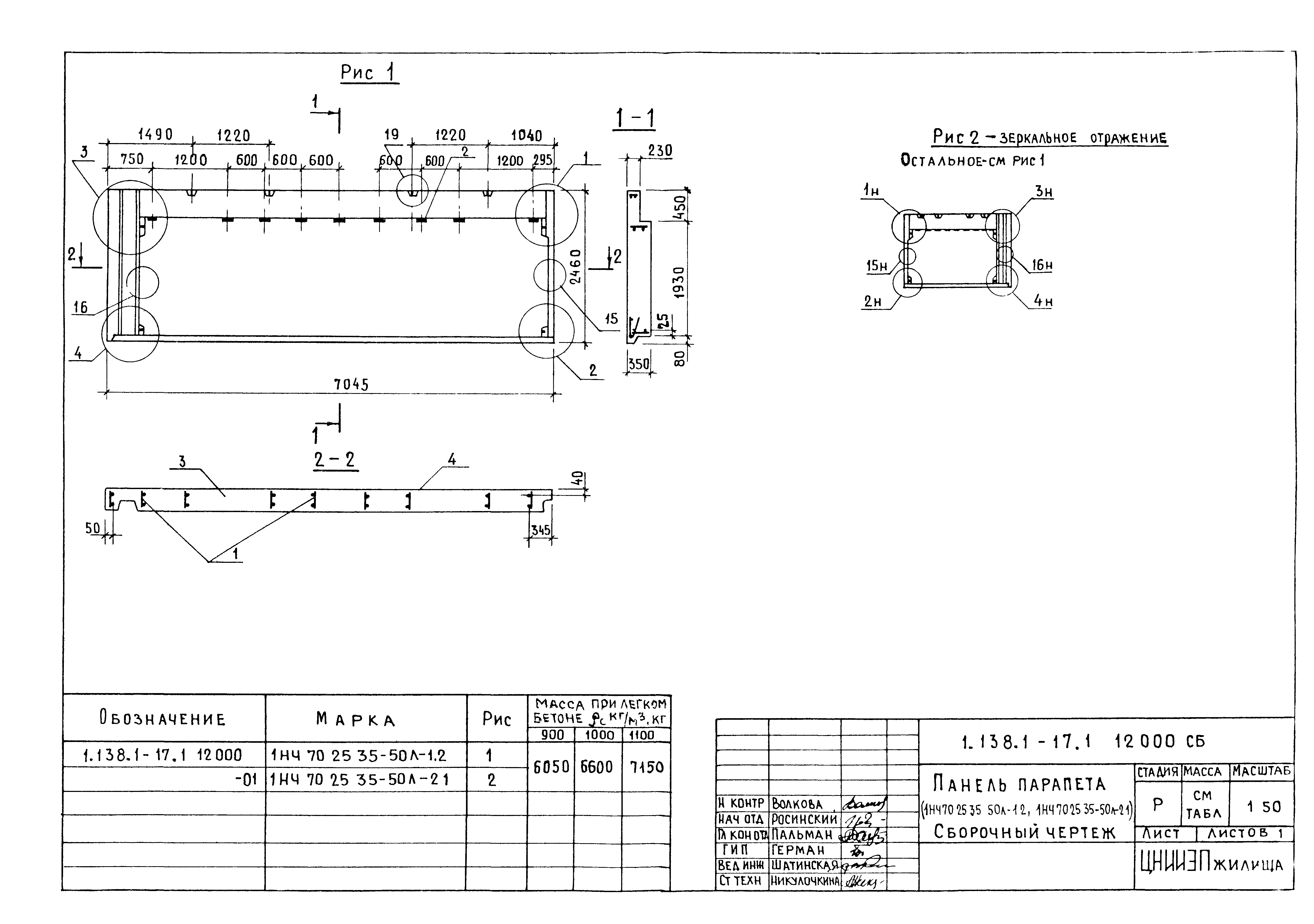

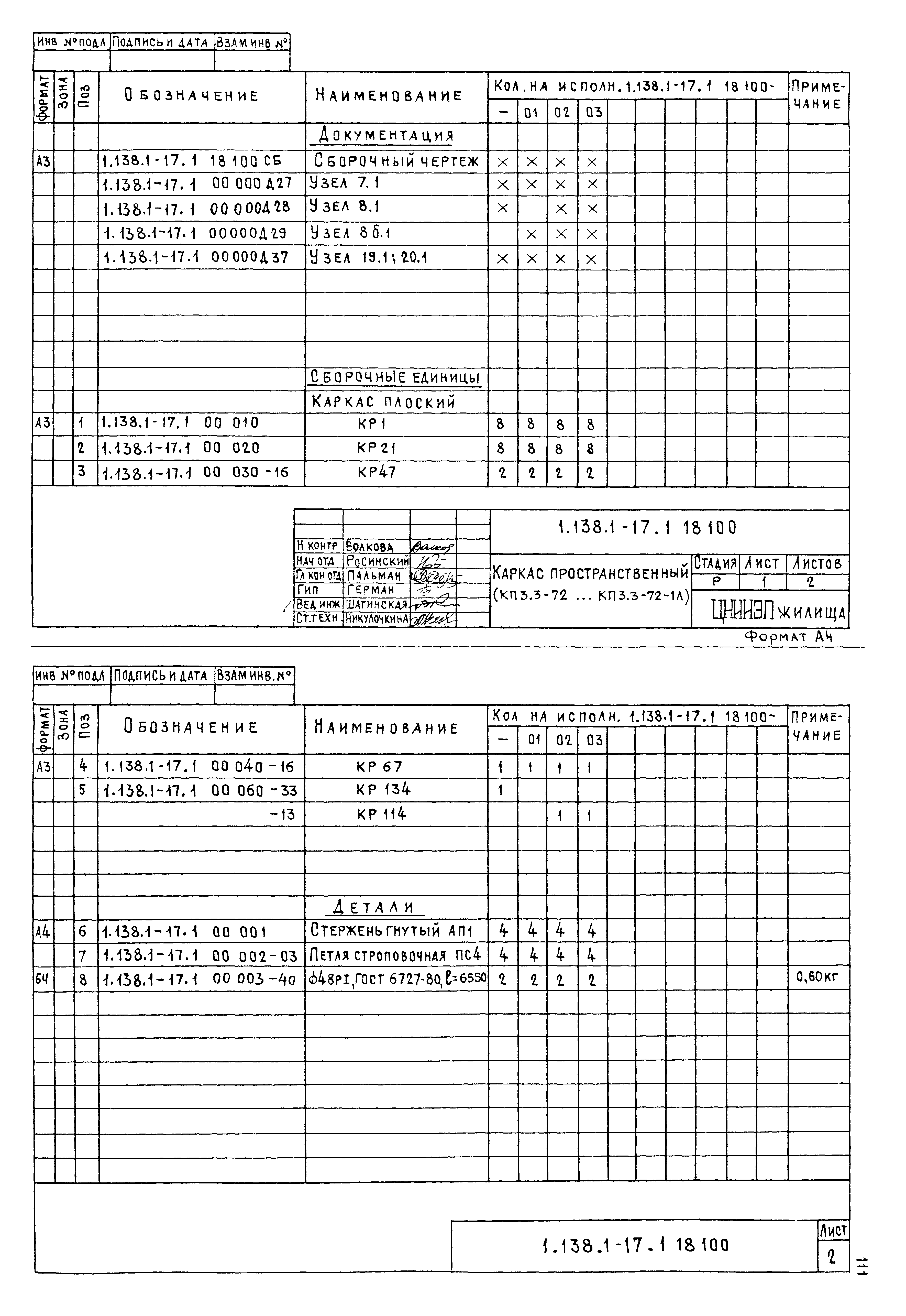

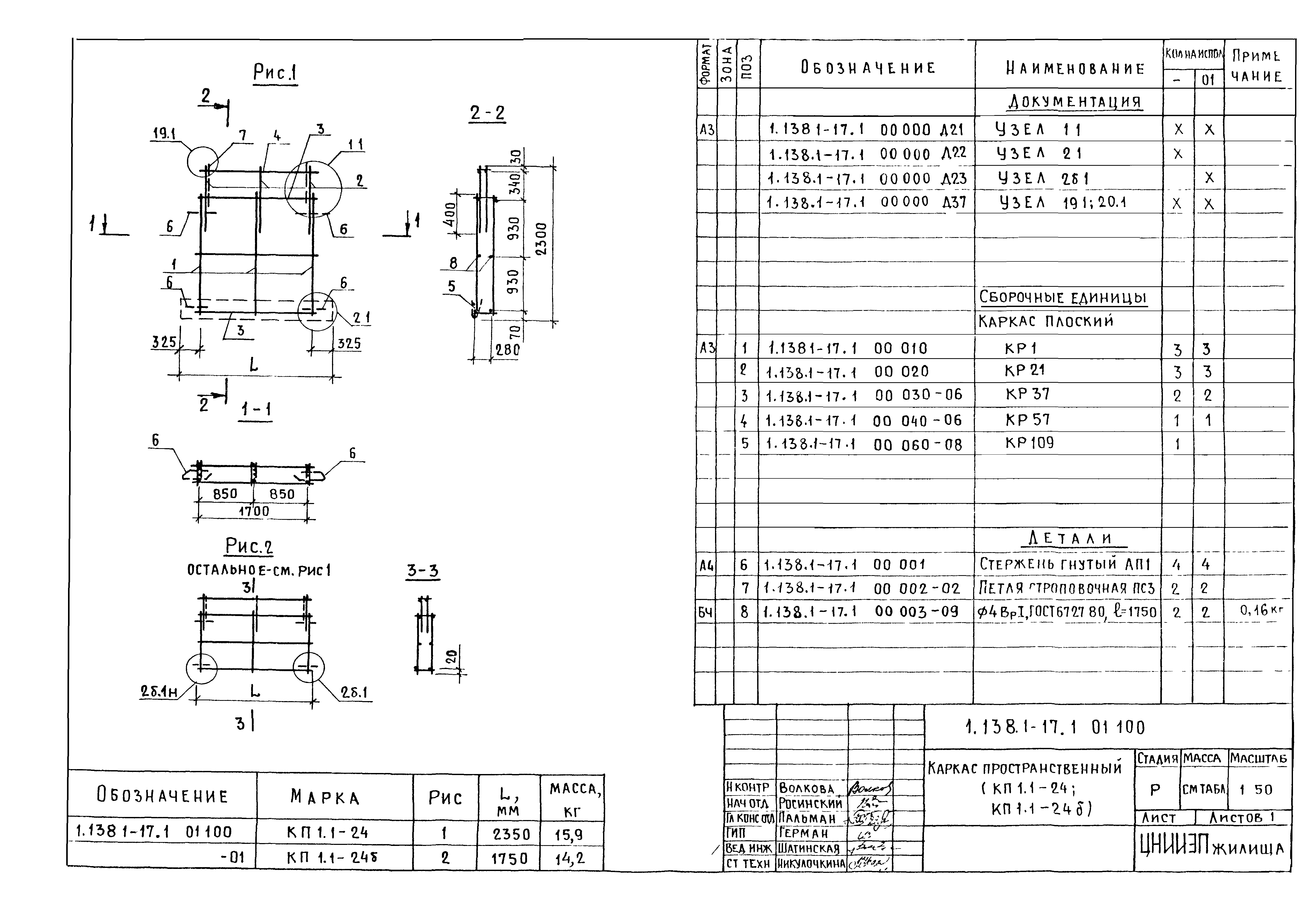

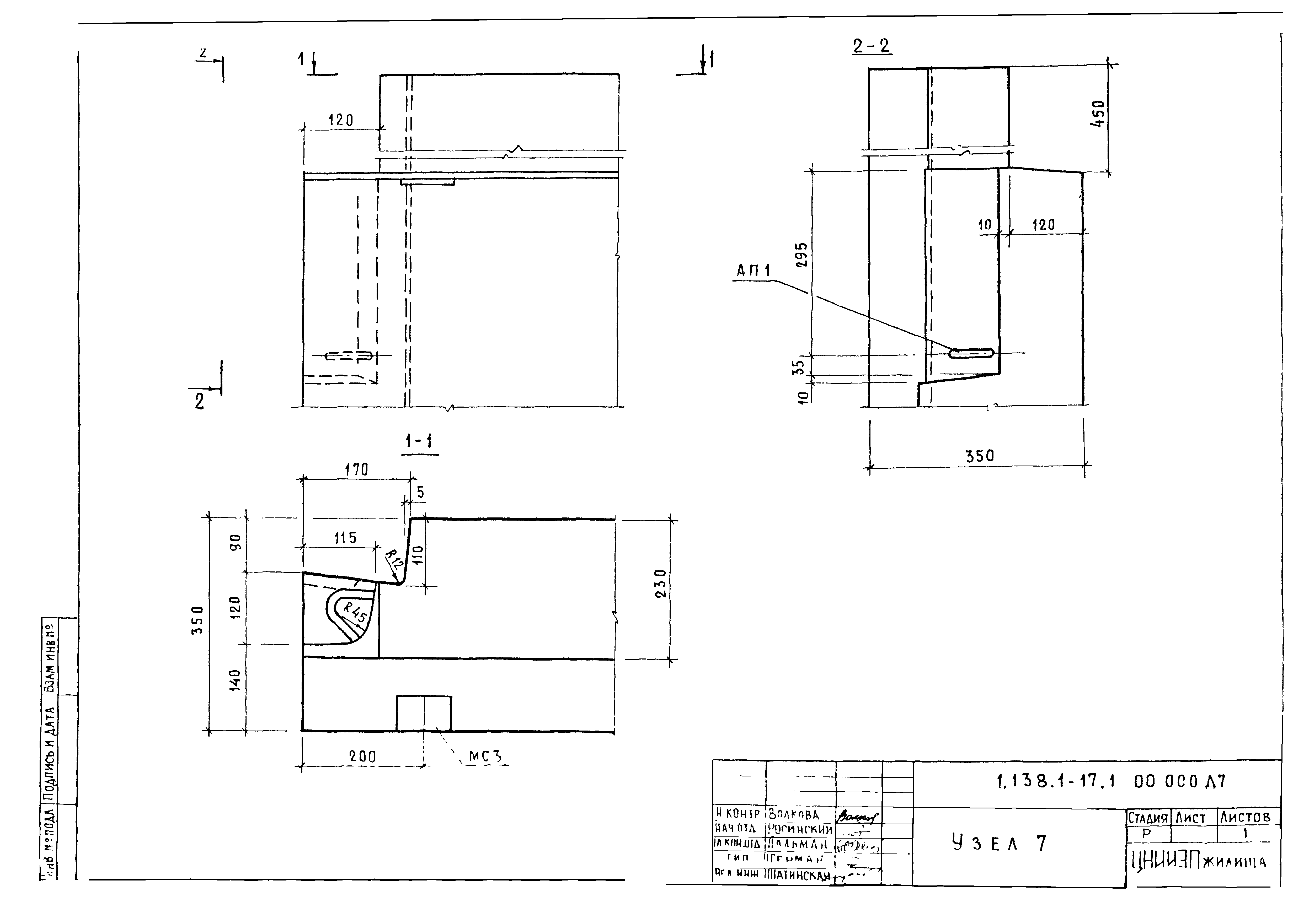

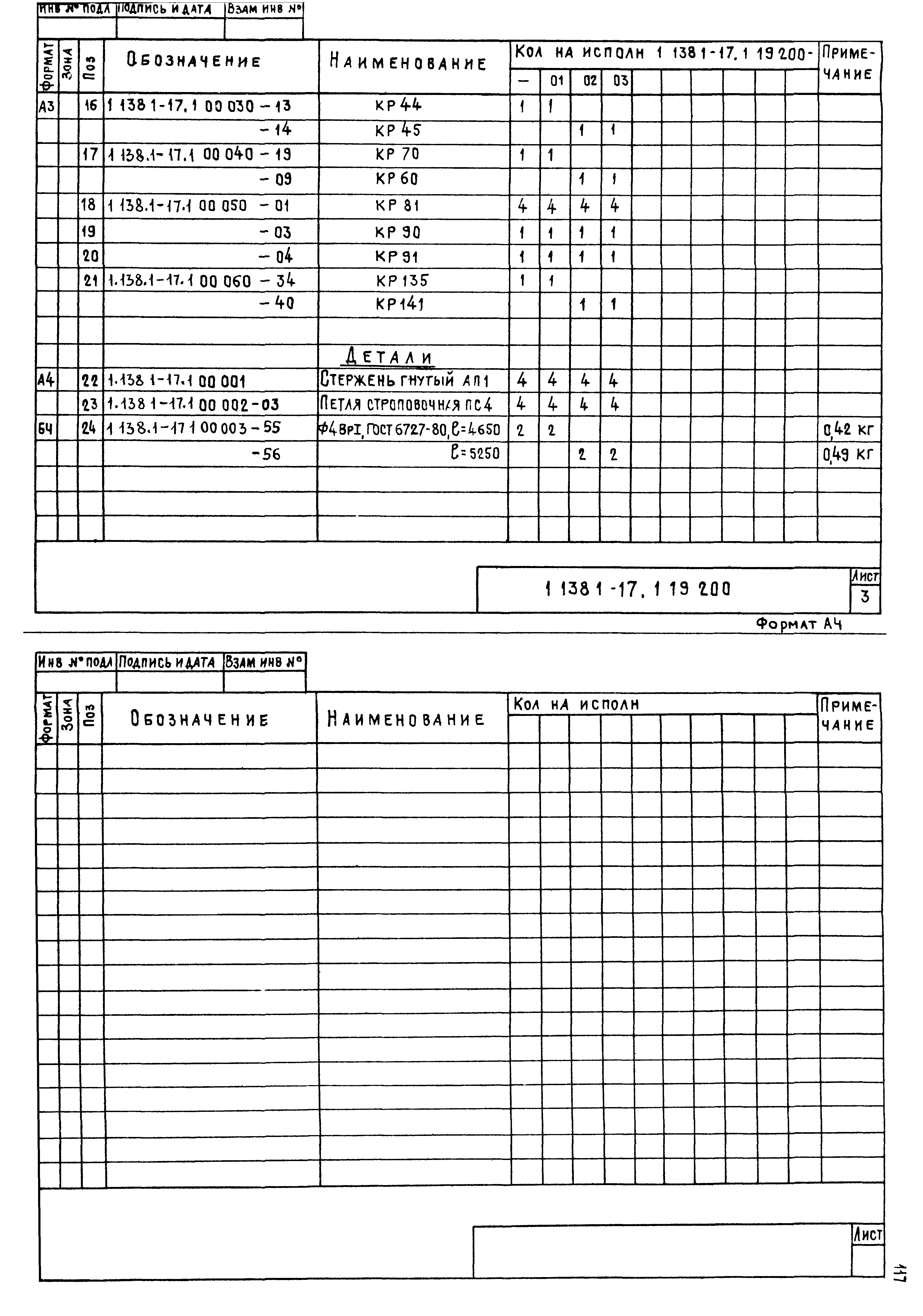

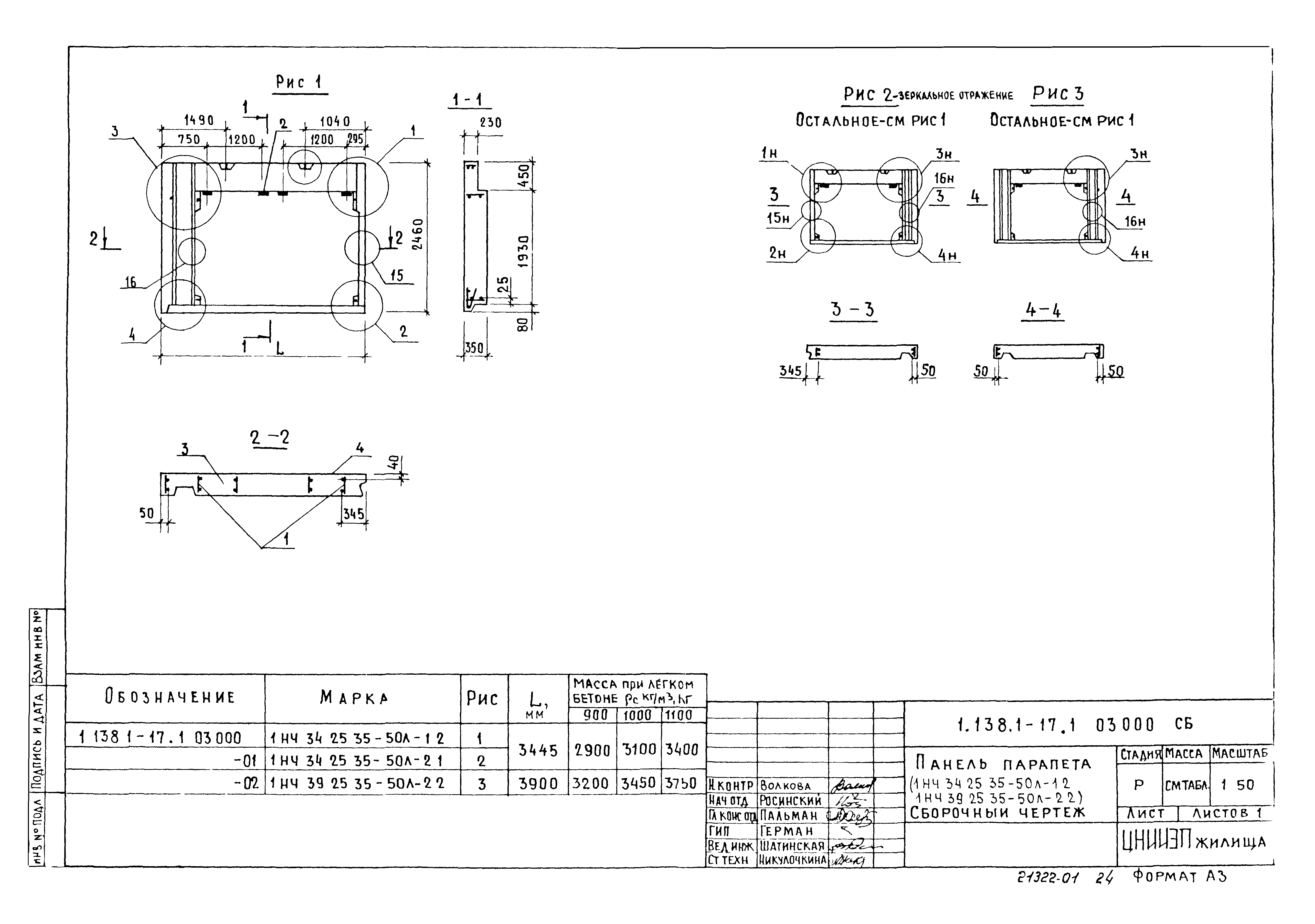

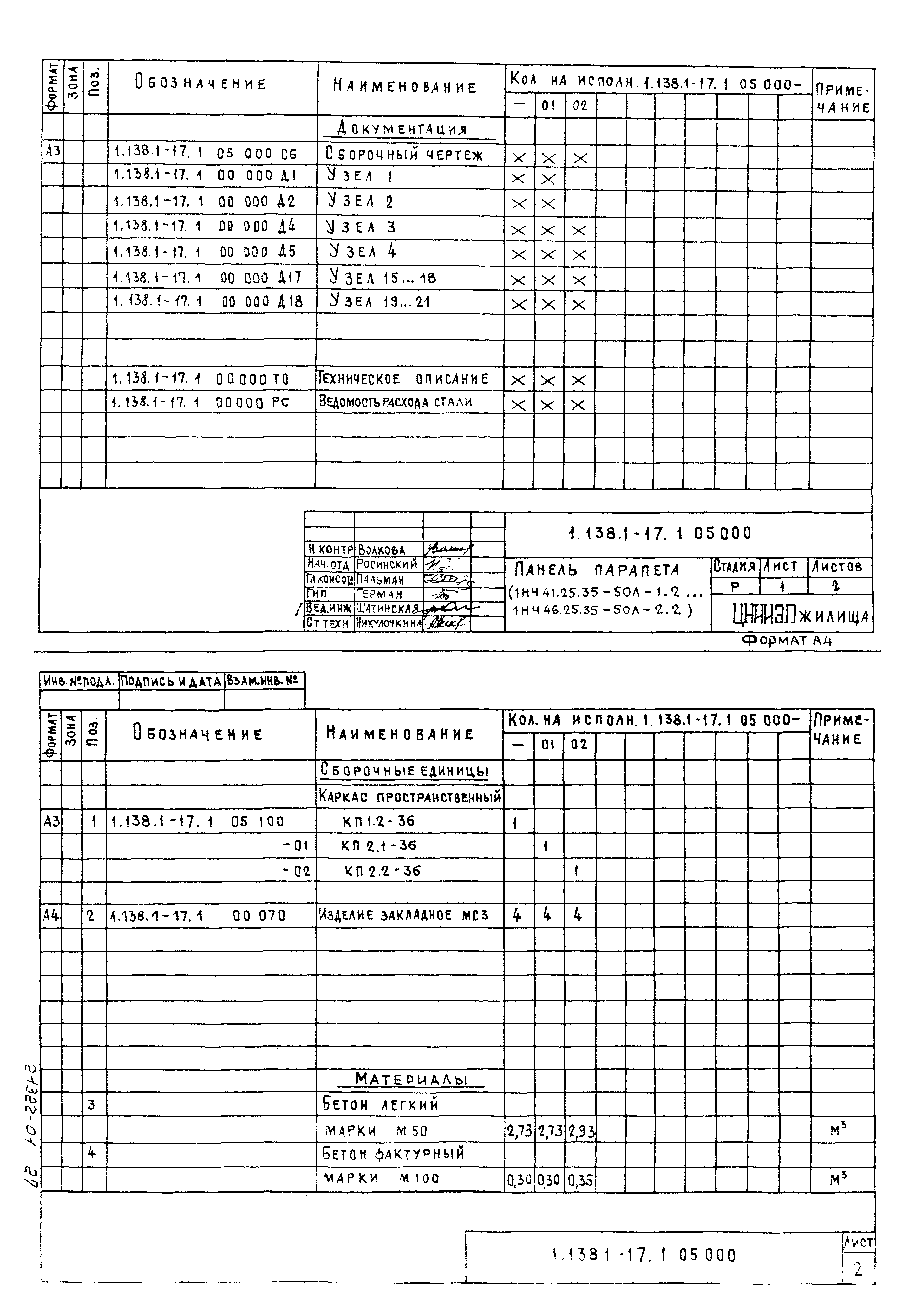

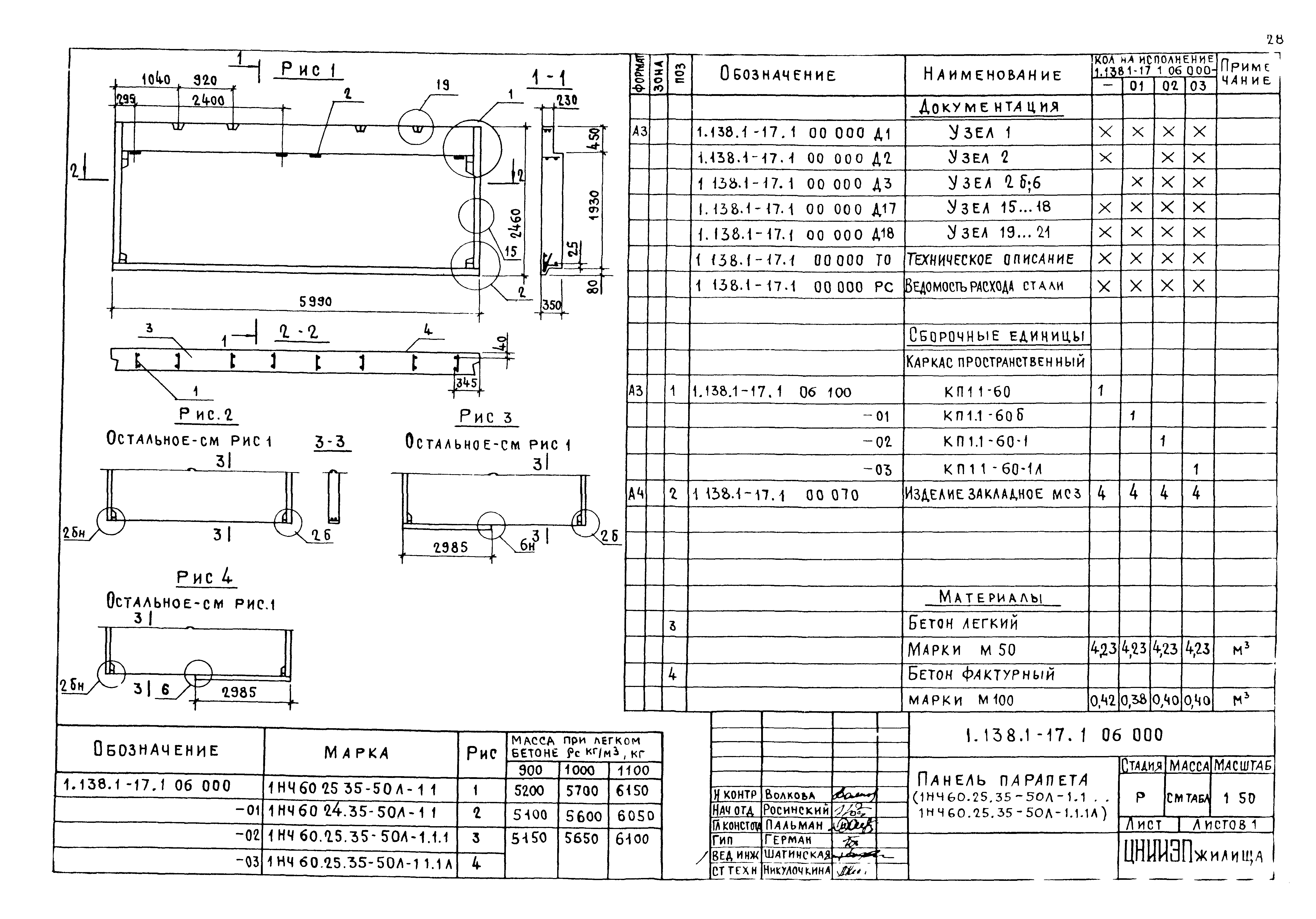

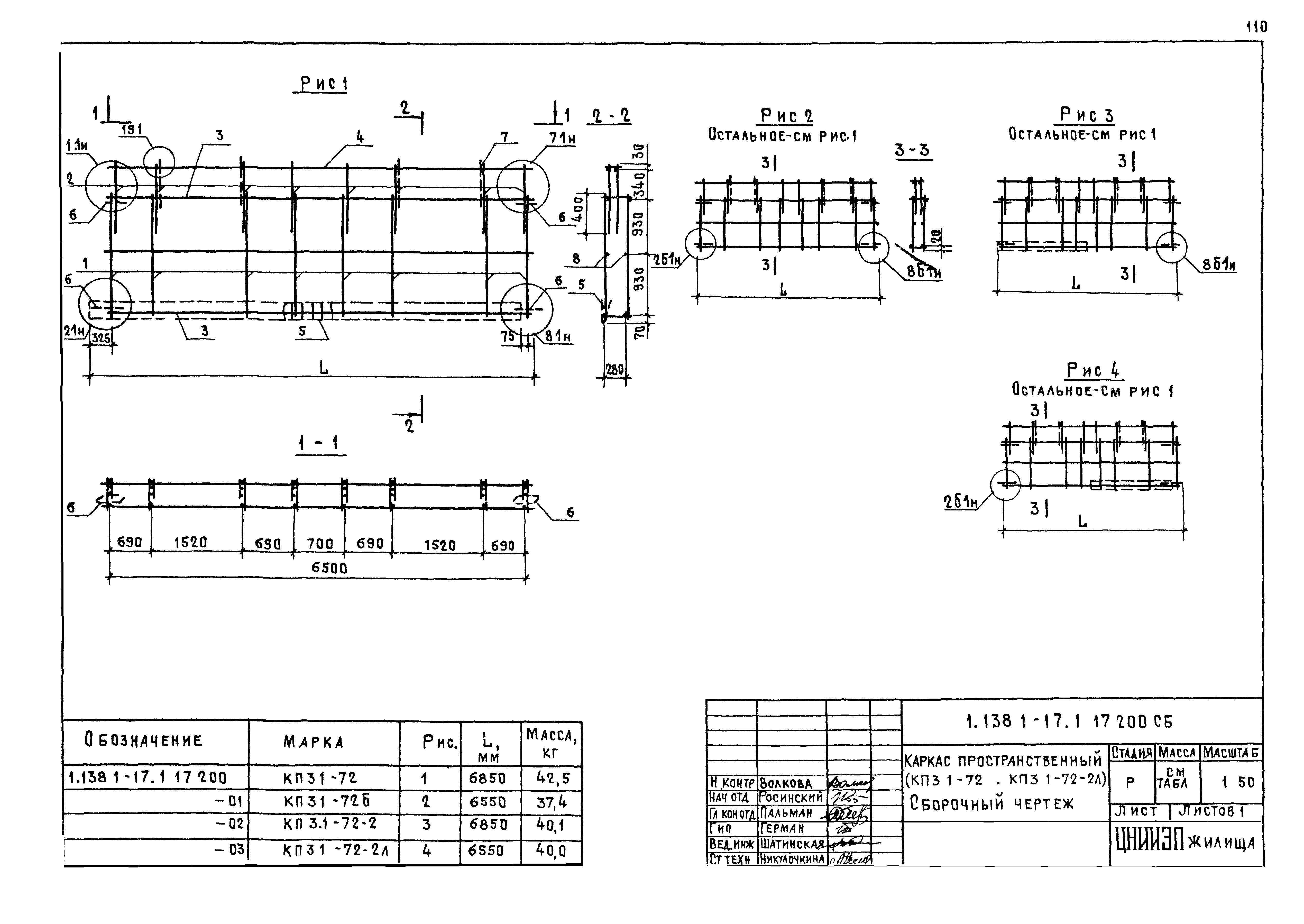

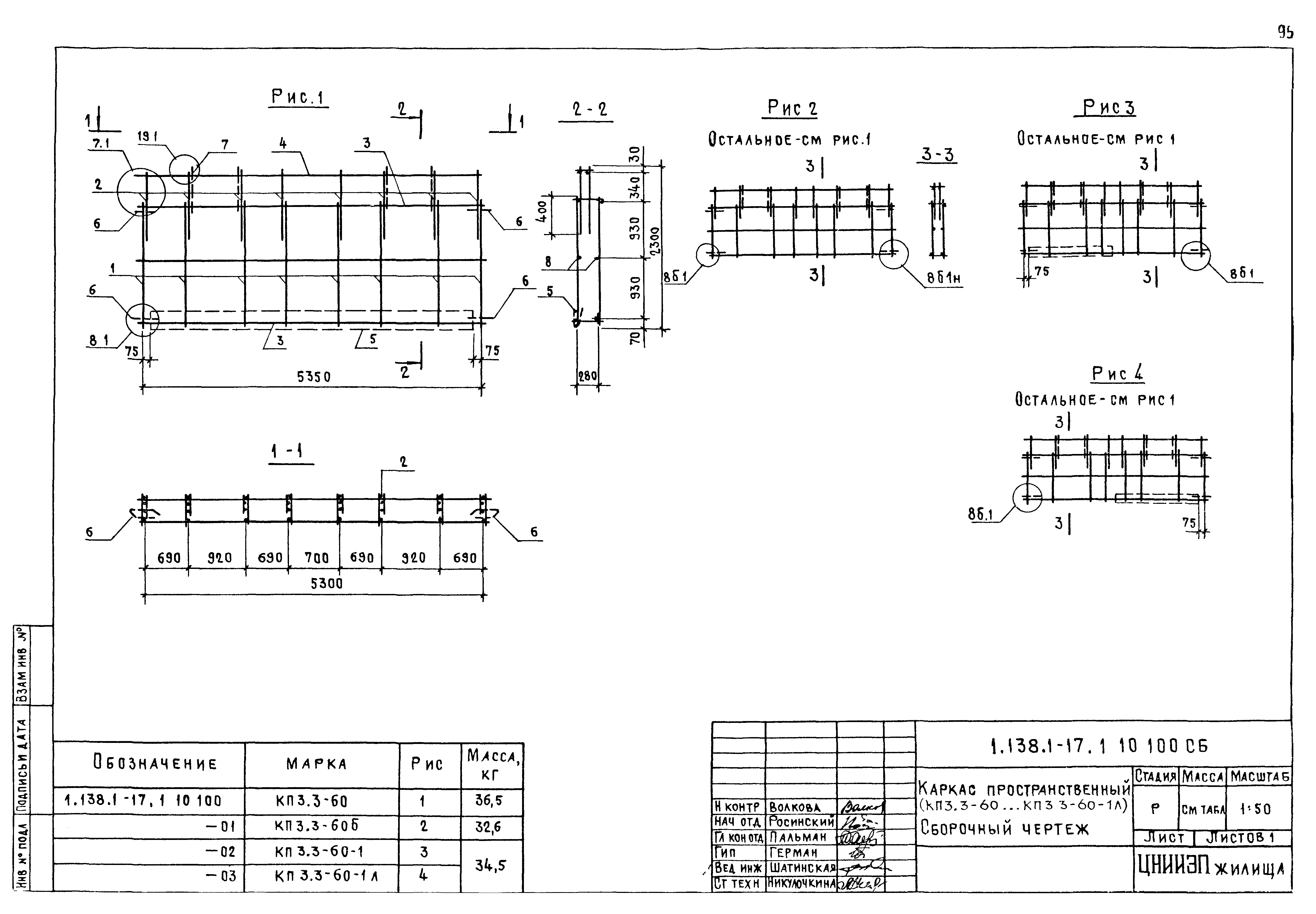

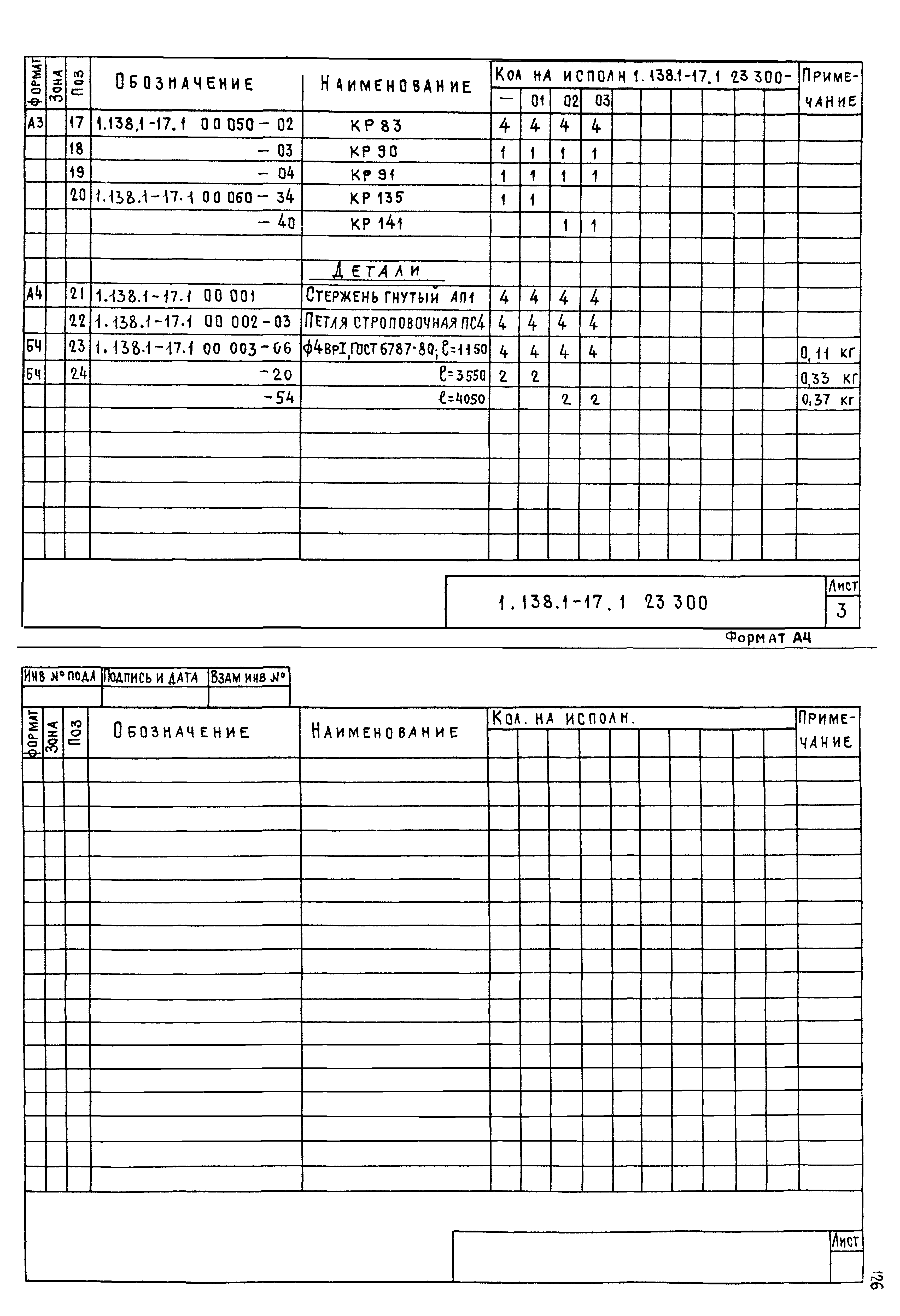

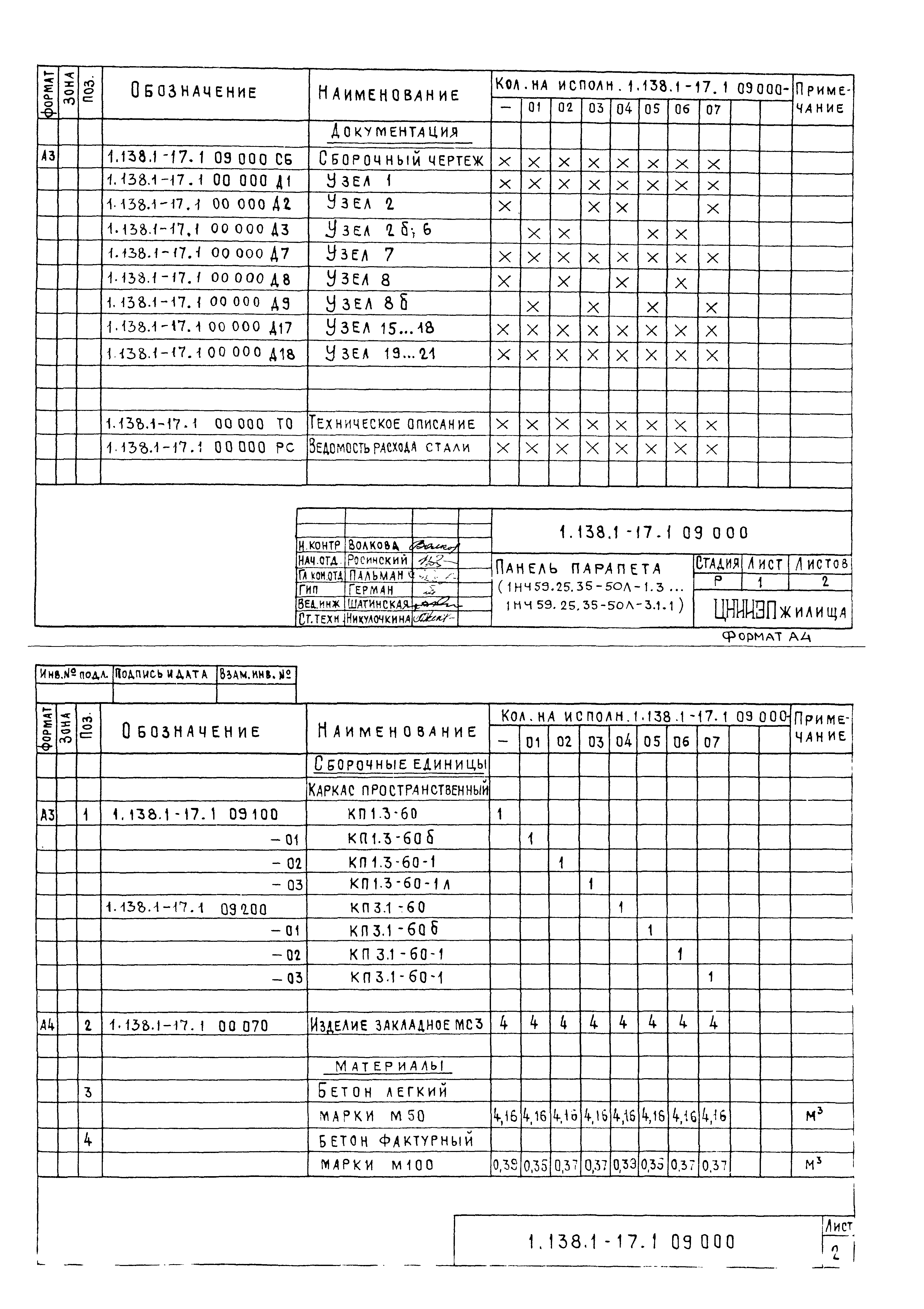

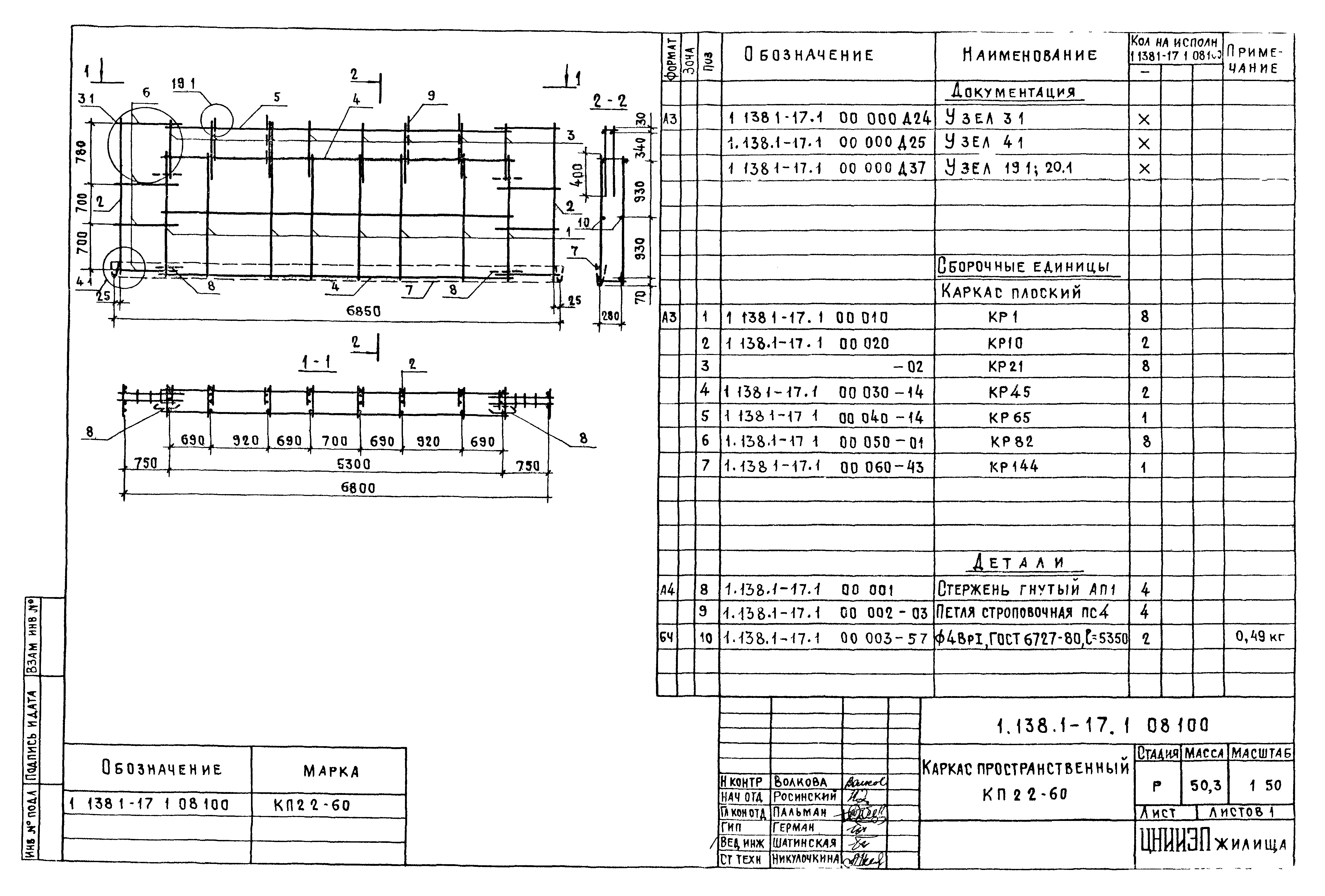

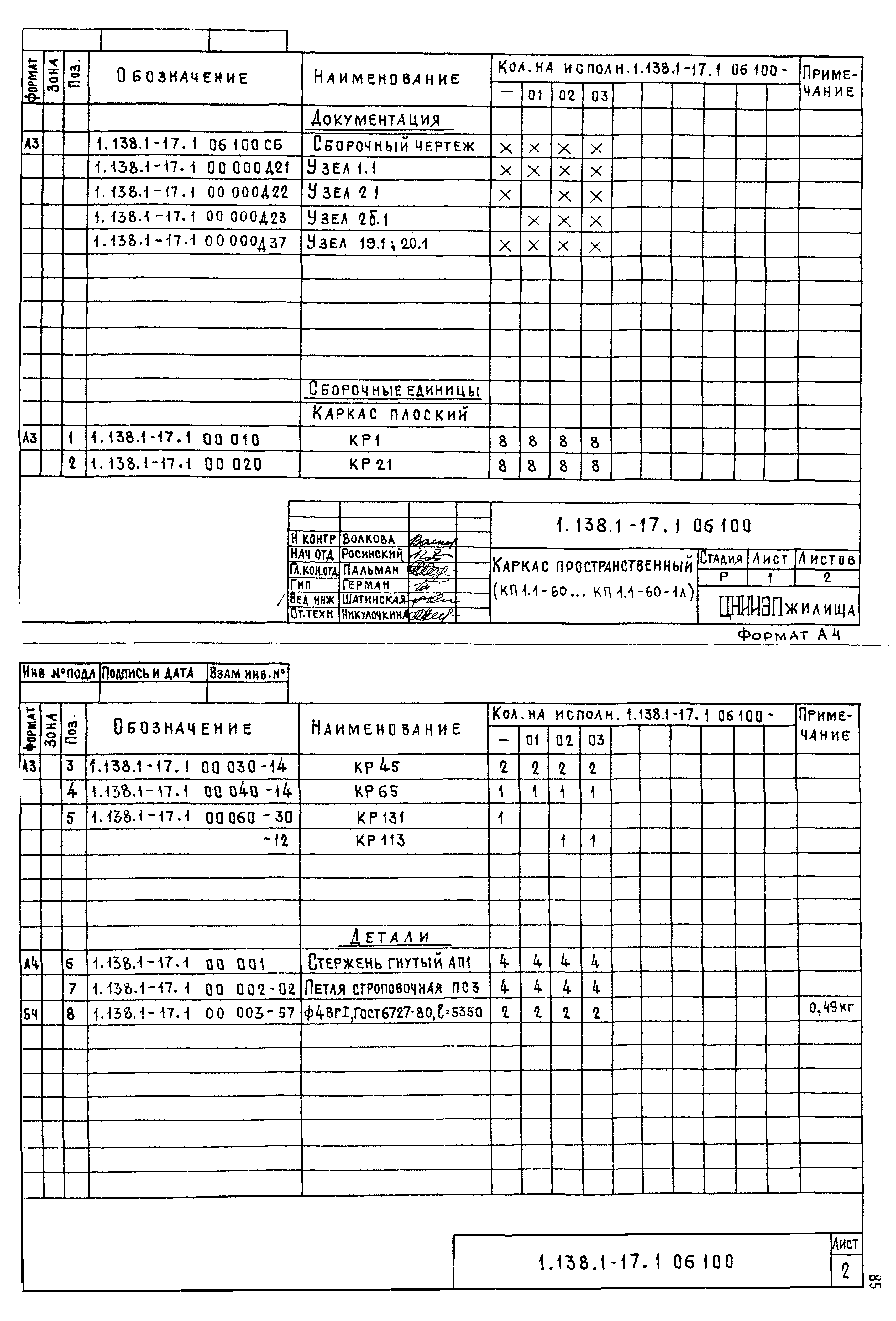

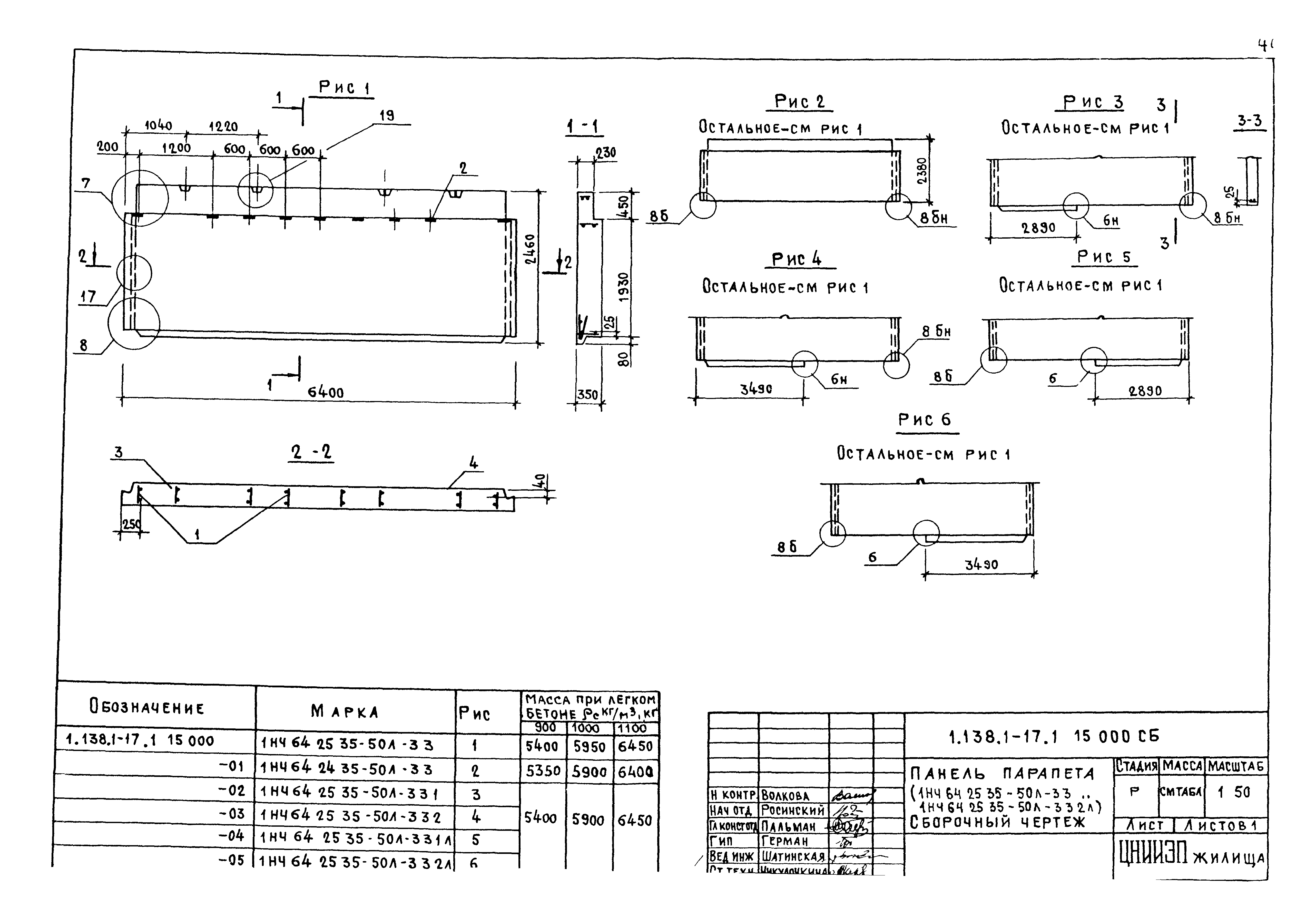

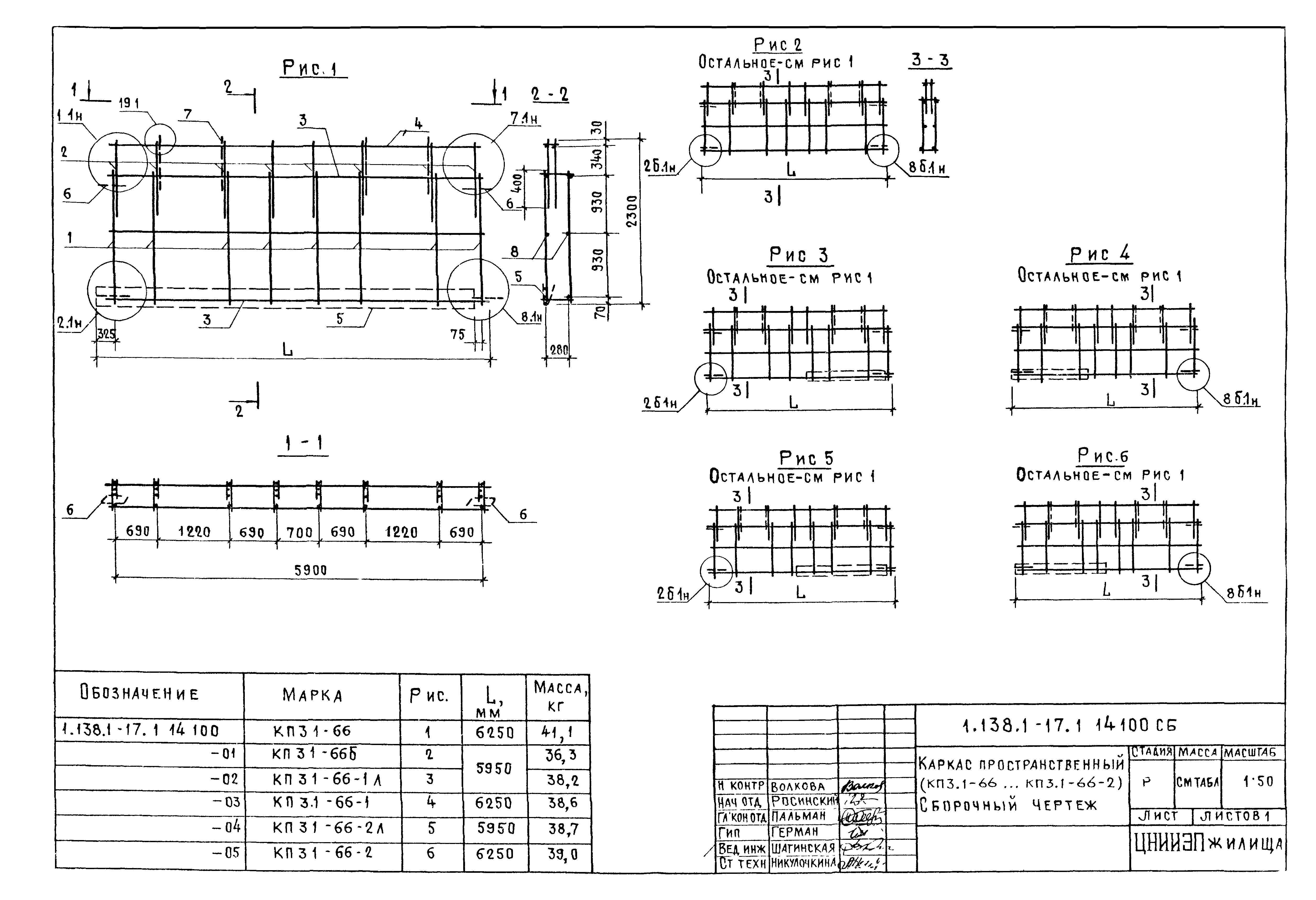

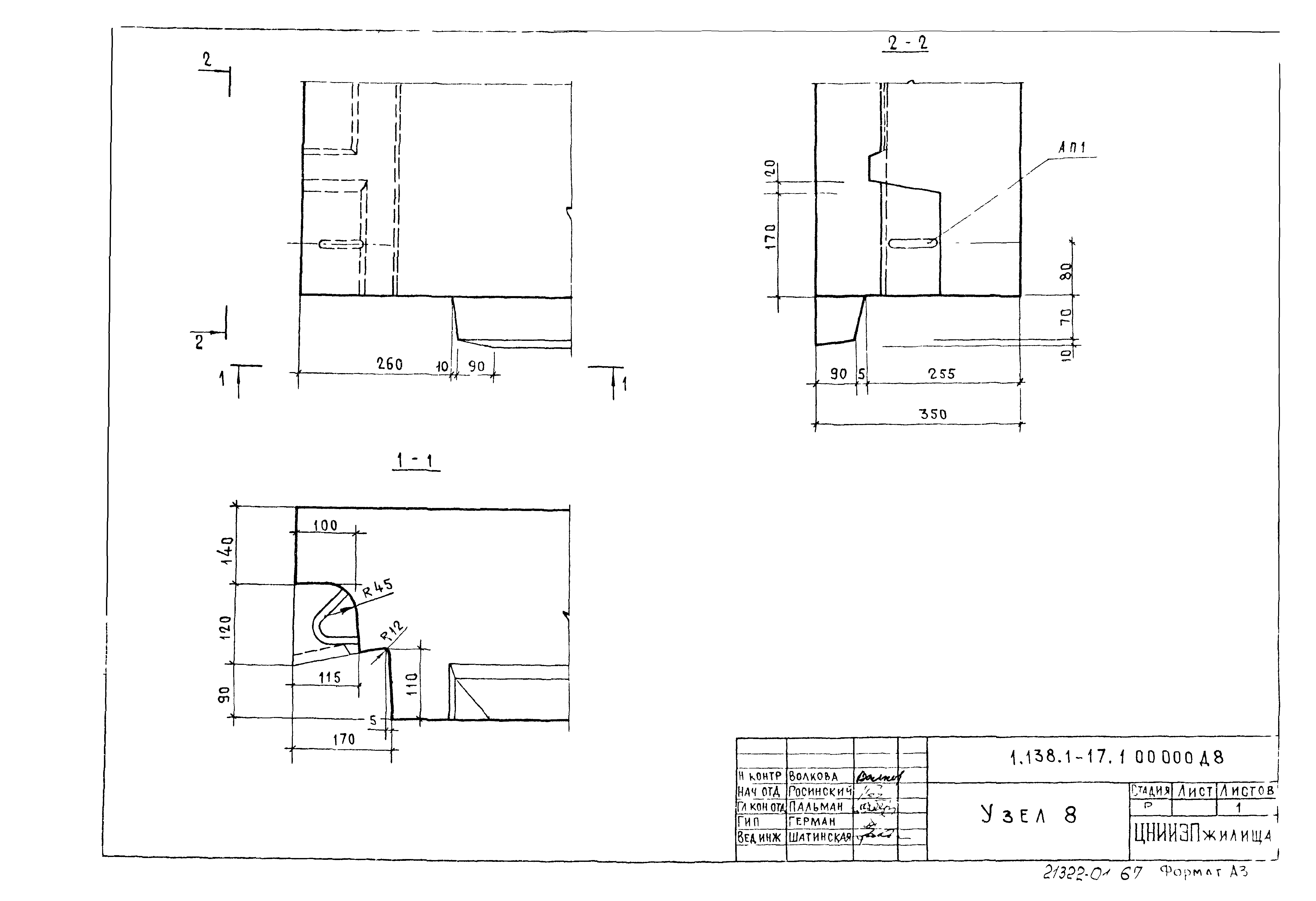

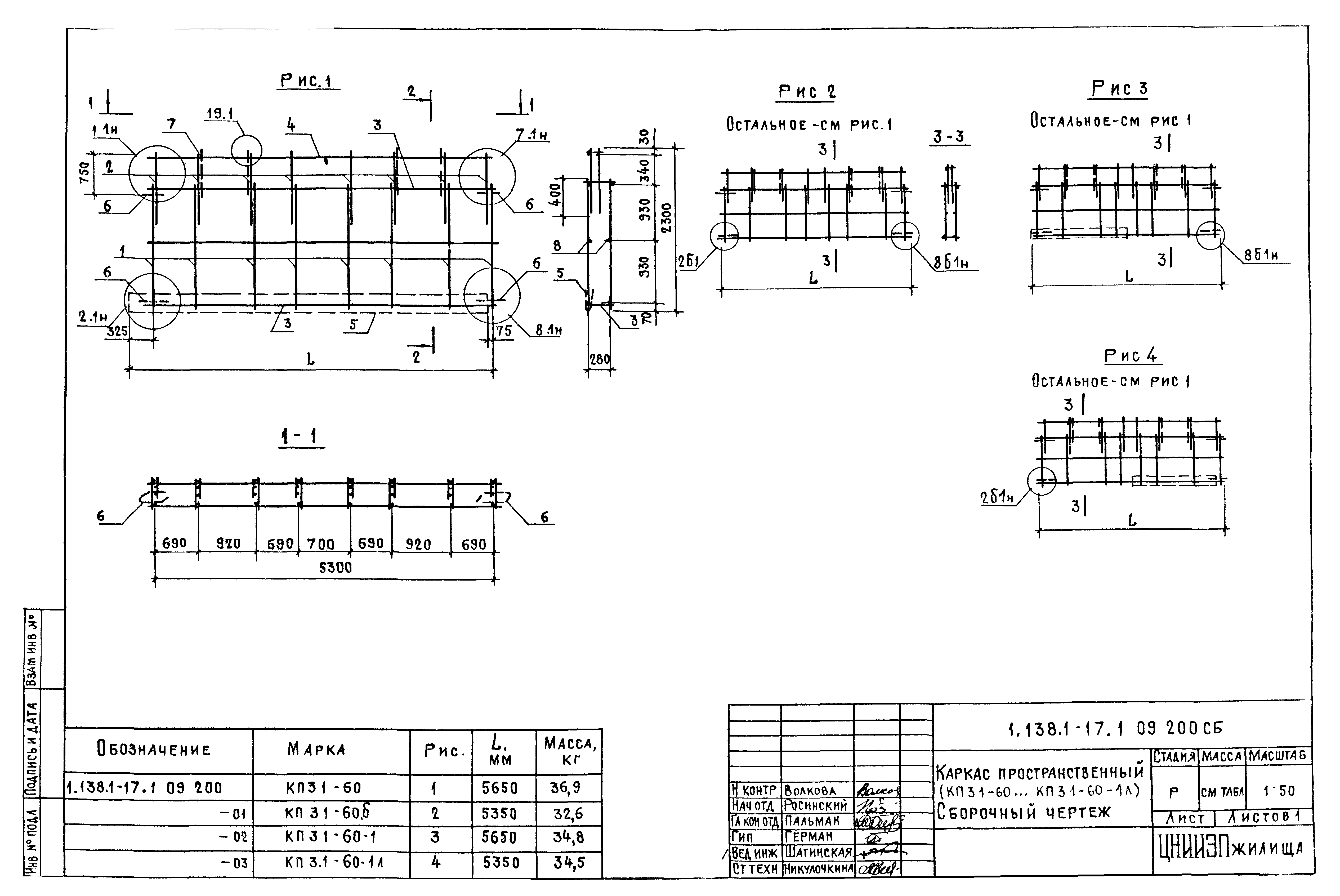

Оглавление:	1.138.1-17.1 00 000 ТО Техническое описание 1.138.1-17.1 01 000 Панель парапета (1НЧ 24.25.35-50Л-1.1; 1НЧ 24.24.35-50Л-1.1) 1.138.1-17.1 02 000 Панель парапета (1НЧ 30.25.35-50Л-1.1… 1НЧ 28.24.35-50Л-3.3) 1.138.1-17.1 02 000 СБ Панель парапета (1НЧ 30.25.35-50Л-1.1… 1НЧ 28.24.35-50Л-3.3). Сборочный чертеж 1.138.1-17.1 03 000 Панель парапета (1НЧ 34.25.35-50Л-1.2… 1НЧ 39.25.35-50Л-2.2) 1.138.1-17.1 03 000 СБ Панель парапета (1НЧ 34.25.35-50Л-1.2… 1НЧ 39.25.35-50Л-2.2). Сборочный чертеж 1.138.1-17.1 04 000 Панель парапета (1НЧ 36.25.35-50Л-1.1… 1НЧ 34.24.35-50Л-3.3) 1.138.1-17.1 04 000 СБ Панель парапета (1НЧ 36.25.35-50Л-1.1… 1НЧ 34.24.35-50Л-3.3). Сборочный чертеж 1.138.1-17.1 05 000 Панель парапета (1НЧ 41.25.35-50Л-1.2… 1НЧ 46.25.35-50Л-2.2) 1.138.1-17.1 05 000 СБ Панель парапета (1НЧ 40.25.35-50Л-1.2… 1НЧ 45.25.35-50Л-2.2). Сборочный чертеж 1.138.1-17.1 06 000 Панель парапета (1НЧ 60.25.35-50Л-1.1… 1НЧ 60.25.35-50Л-1.1.1Л) 1.138.1-17.1 07 000 Панель парапета (1НЧ 64.25.35-50Л-1.2… 1НЧ 64.25.35-50Л-2.1) 1.138.1-17.1 07 000 СБ Панель парапета (1НЧ 64.25.35-50Л-1.2… 1НЧ 64.25.35-50Л-2.1). Сборочный чертеж 1.138.1-17.1 08 000 Панель парапета 1НЧ 69.25.35-50Л-2.2 1.138.1-17.1 09 000 Панель парапета (1НЧ 59.25.35-50Л-1.3… 1НЧ 59.25.35-50Л-3.1.1) 1.138.1-17.1 09 000 СБ Панель парапета (1НЧ 59.25.35-50Л-1.3… 1НЧ 59.25.35-50Л-3.1.1). Сборочный чертеж 1.138.1-17.1 10 000 Панель парапета (1НЧ 58.25.35-50Л-3.3… 1НЧ 58.25.35-50Л-3.3.1Л) 1.138.1-17.1 11 000 Панель парапета (1НЧ 66.25.35-50Л-1.1… 1НЧ 66.25.35-50Л-1.1.2Л) 1.138.1-17.1 11 000 СБ Панель парапета (1НЧ 66.25.35-50Л-1.1… 1НЧ 66.25.35-50Л-1.1.2Л). Сборочный чертеж 1.138.1-17.1 12 000 Панель парапета (1НЧ 70.25.35-50Л-1.2; 1НЧ 70.25.35-50Л-2.1) 1.138.1-17.1 12 000 СБ Панель парапета (1НЧ 70.25.35-50Л-1.2; 1НЧ 70.25.35-50Л-2.1). Сборочный чертеж 1.138.1-17.1 13 000 Панель парапета (1НЧ 65.25.35-50Л-1.3… 1НЧ 65.25.35-50Л-1.3.2Л) 1.138.1-17.1 13 000 СБ Панель парапета (1НЧ 65.25.35-50Л-1.3… 1НЧ 65.25.35-50Л-1.3.2Л). Сборочный чертеж 1.138.1-17.1 14 000 Панель парапета (1НЧ 65.25.35-50Л-3.1… 1НЧ 65.25.35-50Л-3.1.2) 1.138.1-17.1 14 000 СБ Панель парапета (1НЧ 65.25.35-50Л-3.1… 1НЧ 65.25.35-50Л-3.1.2). Сборочный чертеж 1.138.1-17.1 15 000 Панель парапета (1НЧ 64.25.35-50Л-3.3… 1НЧ 64.25.35-50Л-3.3.2Л) 1.138.1-17.1 15 000 СБ Панель парапета (1НЧ 64.25.35-50Л-3.3… 1НЧ 64.25.35-50Л-3.3.2Л). Сборочный чертеж 1.138.1-17.1 16 000 Панель парапета (1НЧ 72.25.35-50Л-1.1… 1НЧ 72.25.35-50Л-1.1.2Л) 1.138.1-17.1 17 000 Панель парапета (1НЧ 71.25.35-50Л-1.3… 1НЧ 71.24.35-50Л-3.1.2) 1.138.1-17.1 17 000 СБ Панель парапета (1НЧ 71.25.35-50Л-1.3… 1НЧ 71.24.35-50Л-3.1.2). Сборочный чертеж 1.138.1-17.1 18 000 Панель парапета (1НЧ 70.25.35-50Л-3.3… 1НЧ 70.25.35-50Л-3.3.2Л) 1.138.1-17.1 19 000 Панель парапета (1НЧ 50.25.35-50Л-4.8… 1НЧ 68.25.35-50Л-4.8) 1.138.1-17.1 20 000 Панель парапета (1НЧ 50.25.35-50Л-8.4… 1НЧ 68.25.35-50Л-8.4) 1.138.1-17.1 21 000 Панель парапета (1НЧ 8.25.35-50Л-5.5… 1НЧ 20.25.35-50Л-5.5) 1.138.1-17.1 22 000 Панель парапета (1НЧ 8.24.35-50Л-5.5… 1НЧ 20.24.35-50Л-5.5) 1.138.1-17.1 23 000 Панель парапета (1НЧ 50.25.35-50Л-6.8… 1НЧ 68.25.35-50Л-6.8) 1.138.1-17.1 24 000 Панель парапета (1НЧ 50.25.35-50Л-8.6… 1НЧ 68.25.35-50Л-8.6) 1.138.1-17.1 25 000 Панель парапета (1НЧ 12.25.35-50Л-5.7… 1НЧ 24.25.35-50Л-5.7) 1.138.1-17.1 26 000 Панель парапета (1НЧ 12.25.35-50Л-7.5… 1НЧ 24.25.35-50Л-7.5) 1.138.1-17.1 27 000 Панель парапета (1НЧ 12.25.35-50Л-5.7-2… 1НЧ 24.25.35-50Л-5.7-2) 1.138.1-17.1 28 000 Панель парапета (1НЧ 12.25.35-50Л-7.5-2… 1НЧ 24.25.35-50Л-7.5-2) 1.138.1-17.1 00 000 Д1 Узел 1 1.138.1-17.1 00 000 Д2 Узел 2 1.138.1-17.1 00 000 Д3 Узел 2б; 6 1.138.1-17.1 00 000 Д4 Узел 3 1.138.1-17.1 00 000 Д5 Узел 4 1.138.1-17.1 00 000 Д6 Узел 4б 1.138.1-17.1 00 000 Д7 Узел 7 1.138.1-17.1 00 000 Д8 Узел 8 1.138.1-17.1 00 000 Д9 Узел 8б 1.138.1-17.1 00 000 Д10 Узел 9 1.138.1-17.1 00 000 Д11 Узел 10 1.138.1-17.1 00 000 Д12 Узел 11 1.138.1-17.1 00 000 Д13 Узел 12 1.138.1-17.1 00 000 Д14 Узел 13 1.138.1-17.1 00 000 Д15 Узел 14 1.138.1-17.1 00 000 Д16 Узел 14б 1.138.1-17.1 00 000 Д17 Узел 15… 18 1.138.1-17.1 00 000 Д18 Узел 19… 21 1.138.1-17.1 00 000 Д19 Узел 22 1.138.1-17.1 01 100 Каркас пространственный (КП 1.1-24; КП 1.1-24б) 1.138.1-17.1 02 100 Каркас пространственный (КП 1.1-30… КП 3.3-30б) 1.138.1-17.1 02 100 СБ Каркас пространственный (КП 1.1-30… КП 3.3-30б). Сборочный чертеж 1.138.1-17.1 03 100 Каркас пространственный (КП 1.2-30… КП 2.2-30б) 1.138.1-17.1 04 100 Каркас пространственный (КП 1.1-36… КП 3.3-36б) 1.138.1-17.1 04 100 СБ Каркас пространственный (КП 1.1-36… КП 3.3-36б). Сборочный чертеж 1.138.1-17.1 05 100 Каркас пространственный (КП 1.2-36… КП 2.2-36) 1.138.1-17.1 06 100 Каркас пространственный (КП 1.1-60… КП 1.1-60-1л) 1.138.1-17.1 06 100 СБ Каркас пространственный (КП 1.1-60… КП 1.1-60-1л). Сборочный чертеж 1.138.1-17.1 07 100 Каркас пространственный (КП 1.2-60… КП 2.1-60) 1.138.1-17.1 07 100 СБ Каркас пространственный (КП 1.2-60… КП 2.1-60). Сборочный чертеж 1.138.1-17.1 08 100 Каркас пространственный КП 2.2-60 1.138.1-17.1 08 100 Каркас пространственный (КП 1.3-60… КП 1.3-60-1л) 1.138.1-17.1 08 100 СБ Каркас пространственный (КП 1.3-60… КП 1.3-60-1л). Сборочный чертеж 1.138.1-17.1 09 200 Каркас пространственный (КП 3.1-60… КП 3.1-60-1л) 1.138.1-17.1 09 200 СБ Каркас пространственный (КП 3.1-60… КП 3.1-60-1л). Сборочный чертеж 1.138.1-17.1 10 100 Каркас пространственный (КП 3.3-60… КП 3.3-60-1л) 1.138.1-17.1 10 100 СБ Каркас пространственный (КП 3.3-60… КП 3.3-60-1л). Сборочный чертеж 1.138.1-17.1 11 100 Каркас пространственный (КП 1.1-66… КП 1.1-66-2л) 1.138.1-17.1 11 100 СБ Каркас пространственный (КП 1.1-66… КП 1.1-66-2л). Сборочный чертеж 1.138.1-17.1 12 100 Каркас пространственный (КП 1.2-66; КП 2.1-66) 1.138.1-17.1 13 100 Каркас пространственный (КП 1.3-66… КП 1.3-66-2л) 1.138.1-17.1 13 100 СБ Каркас пространственный (КП 1.3-66… КП 1.3-66-2л). Сборочный чертеж 1.138.1-17.1 14 100 Каркас пространственный (КП 3.1-66… КП 3.1-66-2) 1.138.1-17.1 14 100 СБ Каркас пространственный (КП 3.1-66… КП 3.1-66-2). Сборочный чертеж 1.138.1-17.1 15 100 Каркас пространственный (КП 3.3-66… КП 3.3-66-2л) 1.138.1-17.1 15 100 СБ Каркас пространственный (КП 3.3-66… КП 3.3-66-2л). Сборочный чертеж 1.138.1-17.1 16 100 Каркас пространственный (КП 1.1-72… КП 1.1-72-2л) 1.138.1-17.1 16 100 СБ Каркас пространственный (КП 1.1-72… КП 1.1-72-2л). Сборочный чертеж 1.138.1-17.1 17 100 Каркас пространственный (КП 1.3-72… КП 1.3-72-2л) 1.138.1-17.1 17 100 СБ Каркас пространственный (КП 1.3-72… КП 1.3-72-2л). Сборочный чертеж 1.138.1-17.1 17 200 Каркас пространственный (КП 1.3-72… КП 1.3-72-2л) 1.138.1-17.1 17 200 СБ Каркас пространственный (КП 1.3-72… КП 1.3-72-2л). Сборочный чертеж 1.138.1-17.1 18 100 Каркас пространственный (КП 3.3-72… КП 3.3-72-1л) 1.138.1-17.1 18 100 СБ Каркас пространственный (КП 3.3-72… КП 3.3-72-1л). Сборочный чертеж 1.138.1-17.1 19 100 Каркас пространственный (КП 4.8-48… КП 8.4-54) 1.138.1-17.1 19 100 Каркас пространственный (КП 4.8-48… КП 8.4-54). Сборочный чертеж 1.138.1-17.1 19 200 Каркас пространственный (КП 4.8-60… КП 8.4-66) 1.138.1-17.1 19 200 Каркас пространственный (КП 4.8-60… КП 8.4-66). Сборочный чертеж 1.138.1-17.1 21 100 Каркас пространственный (КП 5.5-12… КП 5.5-24) 1.138.1-17.1 22 100 Каркас пространственный (КП 5.5-12б… КП 5.5-24б) 1.138.1-17.1 23 100 Каркас пространственный (КП 6.8-48… КП 8.6-48) 1.138.1-17.1 23 100 СБ Каркас пространственный (КП 6.8-48… КП 8.6-48). Сборочный чертеж 1.138.1-17.1 23 200 Каркас пространственный (КП 6.8-54… КП 8.6-54) 1.138.1-17.1 23 200 СБ Каркас пространственный (КП 6.8-54… КП 8.6-54). Сборочный чертеж 1.138.1-17.1 23 300 Каркас пространственный (КП 6.8-60… КП 8.6-66) 1.138.1-17.1 23 300 СБ Каркас пространственный (КП 6.8-60… КП 8.6-66). Сборочный чертеж 1.138.1-17.1 25 100 Каркас пространственный (КП 5.7-12… КП 5.7-24) 1.138.1-17.1 26 100 Каркас пространственный (КП 7.5-12… КП 7.5-24) 1.138.1-17.1 27 100 Каркас пространственный (КП 5.7-12б… КП 5.7-24б) 1.138.1-17.1 28 100 Каркас пространственный (КП 7.5-12б… КП 7.5-24б) 1.138.1-17.1 00 000 Д21 Узел 1.1 1.138.1-17.1 00 000 Д22 Узел 2.1 1.138.1-17.1 00 000 Д23 Узел 2б.1 1.138.1-17.1 00 000 Д24 Узел 3.1 1.138.1-17.1 00 000 Д25 Узел 4.1 1.138.1-17.1 00 000 Д26 Узел 4б.1 1.138.1-17.1 00 000 Д27 Узел 7.1 1.138.1-17.1 00 000 Д28 Узел 8.1 1.138.1-17.1 00 000 Д29 Узел 8б.1 1.138.1-17.1 00 000 Д30 Узел 9.1 1.138.1-17.1 00 000 Д31 Узел 10.1 1.138.1-17.1 00 000 Д32 Узел 11.1 1.138.1-17.1 00 000 Д33 Узел 12.1 1.138.1-17.1 00 000 Д34 Узел 13.1 1.138.1-17.1 00 000 Д35 Узел 14.1 1.138.1-17.1 00 000 Д36 Узел 14б.1 1.138.1-17.1 00 000 Д37 Узел 19.1, 20.1 1.138.1-17.1 00 000 Д38 Узел 22.1
Разработан:	ЦНИИЭП жилища
Утверждён:	30.04.1986 Госгражданстрой (Gosgrazhdanstroy 153)
Принят:	Гипростроммаш
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1986 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели и блоки парапетов. Карнизы
Нормативные ссылки:	ВСН 35-77 «Инструкция по проектированию сборных железобетонных крыш жилых и общественных зданий» ГОСТ 11024-84 «Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 11034-82 «Полиамиды. Метод определения числа вязкости разбавленных растворов» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» Серия 1.165.1-12 «Плиты покрытий и лотковые легкобетонные для крупнопанельных жилых зданий с теплым чердаком и кровлей из рулонных материалов. Рабочие чертежи» Серия 1.169.1-1 «Разные железобетонные изделия крыш для крупнопанельных жилых зданий с теплым чердаком» Серия 2.160-5 «Узлы сопряжения сборных железобетонных изделий теплого чердака и крыш с кровлей из рулонных материалов» ВСН 32-77 «Инструкция по проектированию конструкций панельных жилых зданий» СНиП II-21-75 «Бетонные и железобетонные конструкции» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы»
