Серия 1.832.5-11

Выпуск 9. Элементы каркасов для панелей торцов зданий. Рабочие чертежи

Обозначение:	Серия 1.832.5-11
Обозначение англ:	Series 1.832.5-11
Статус:	не определен законодательством
Название рус.:	Выпуск 9. Элементы каркасов для панелей торцов зданий. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.11.1988
Область применения:	Панели предназначены для торцовых стен одноэтажных сельскохозяйственных зданий

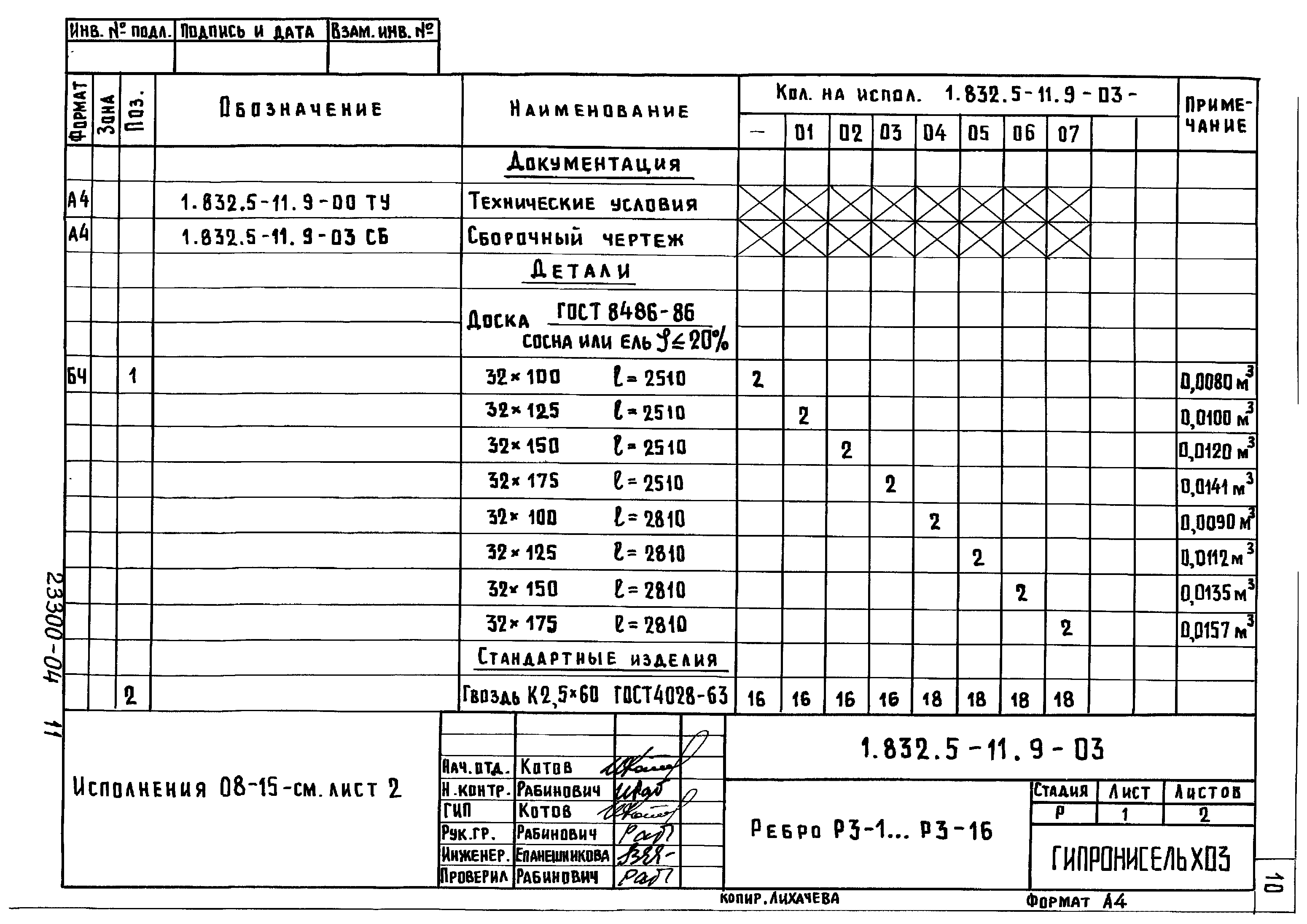

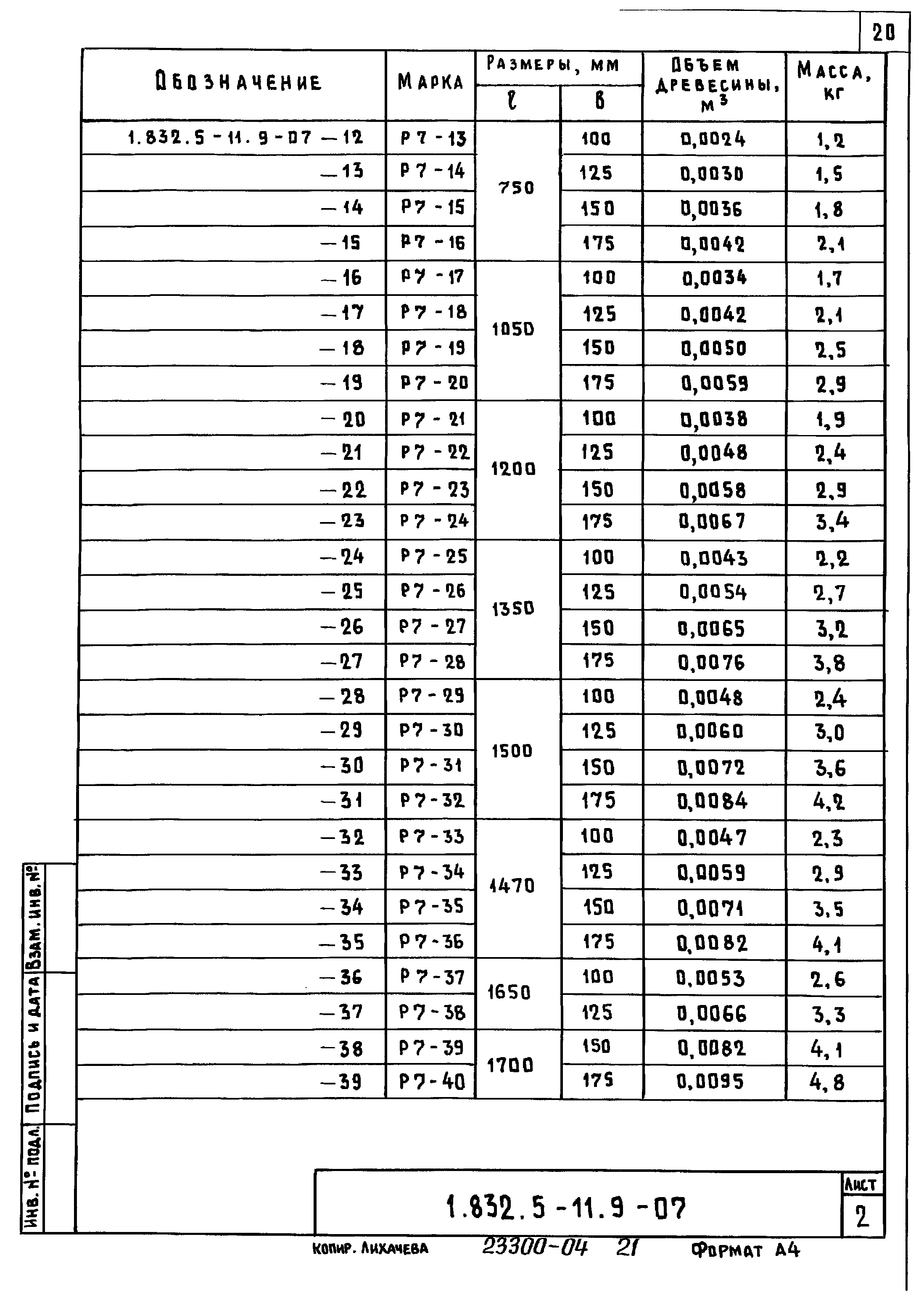

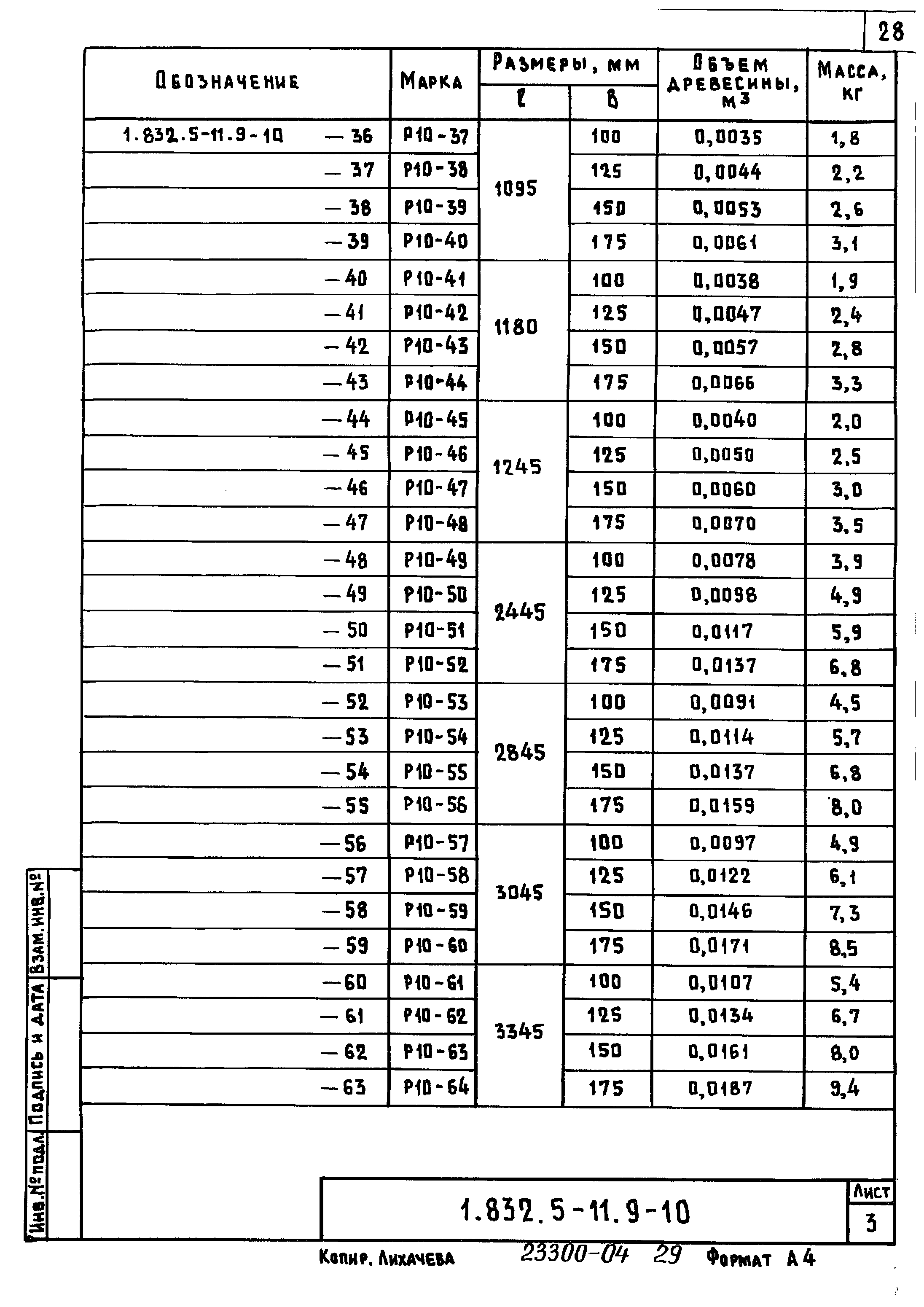

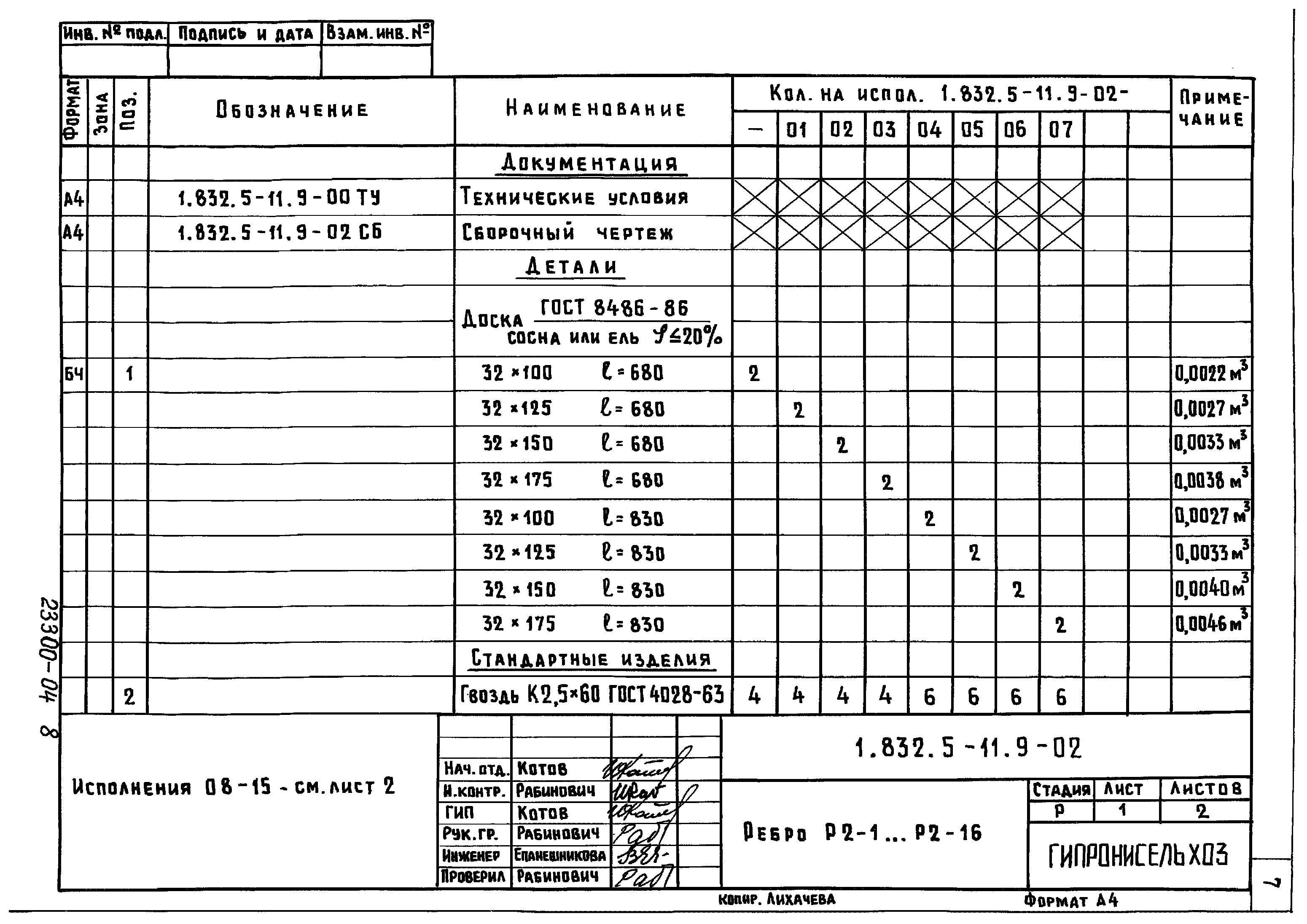

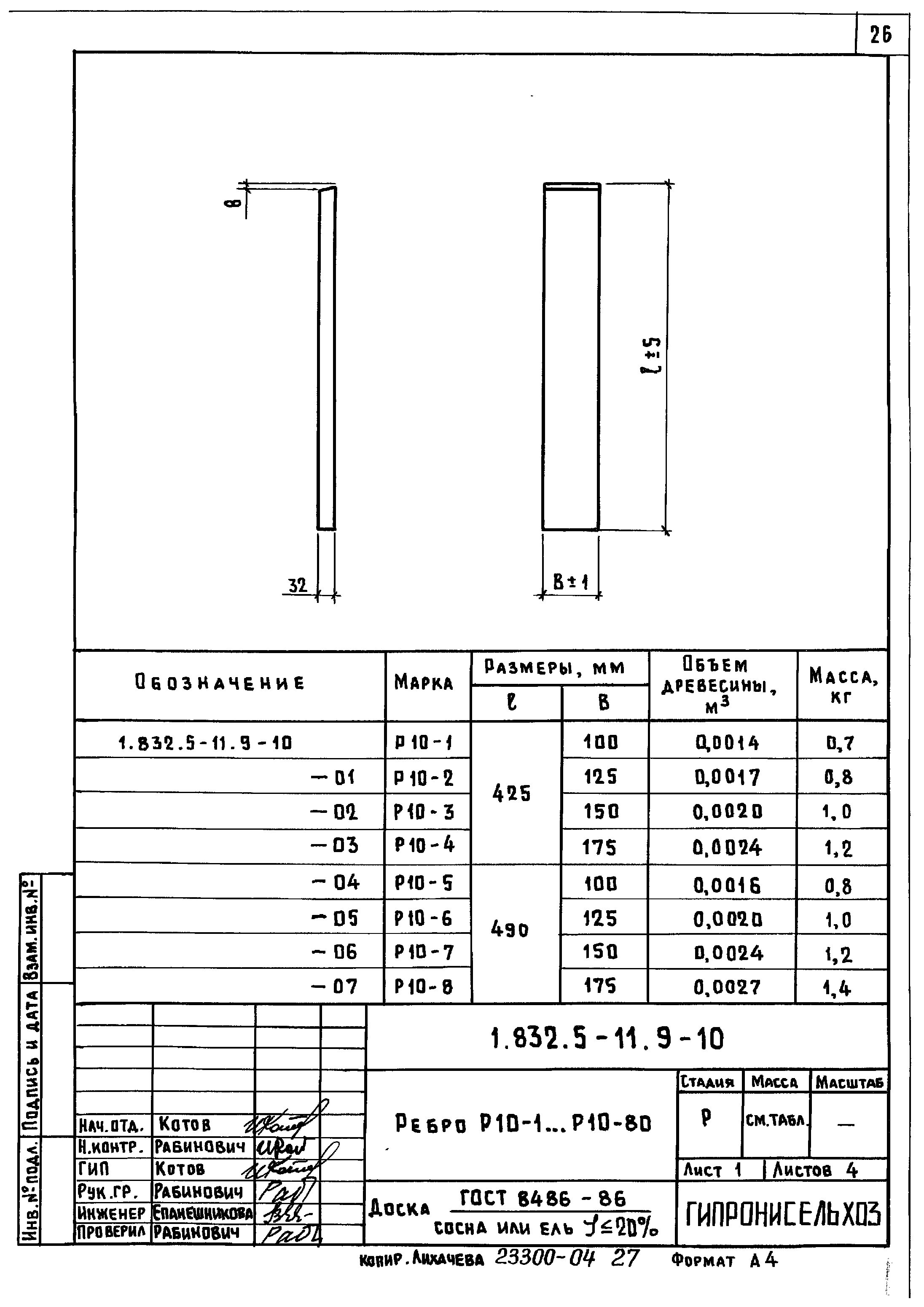

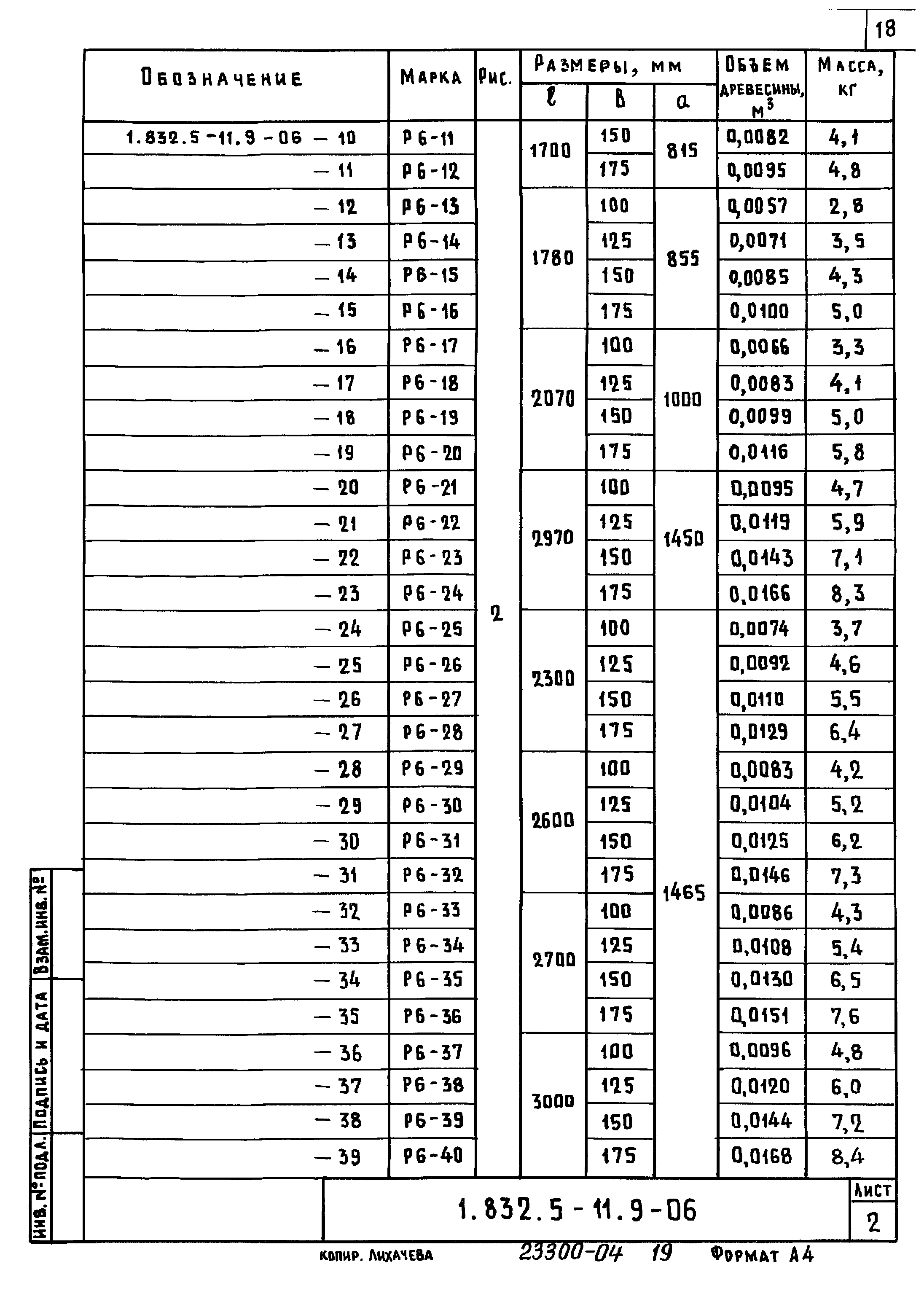

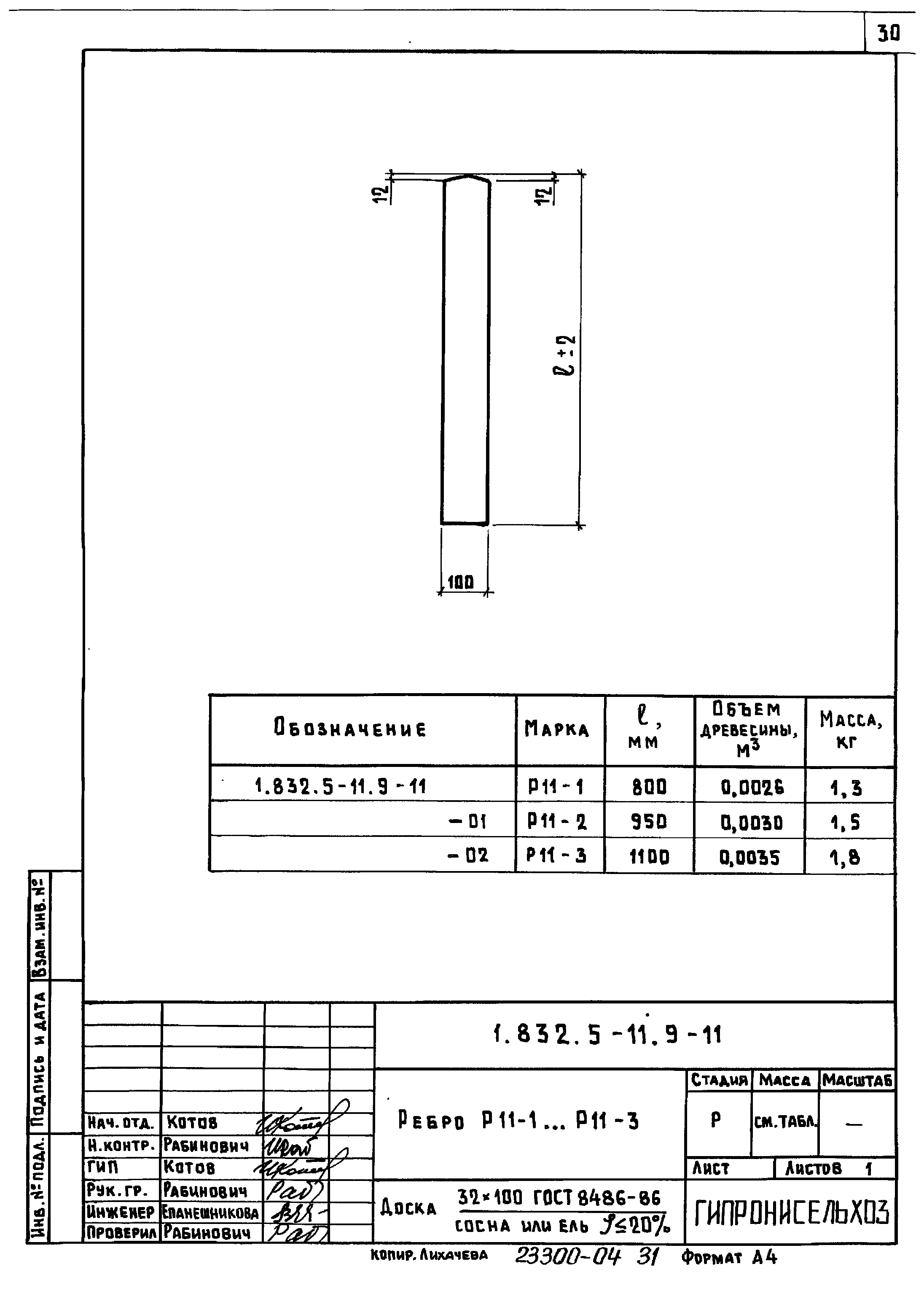

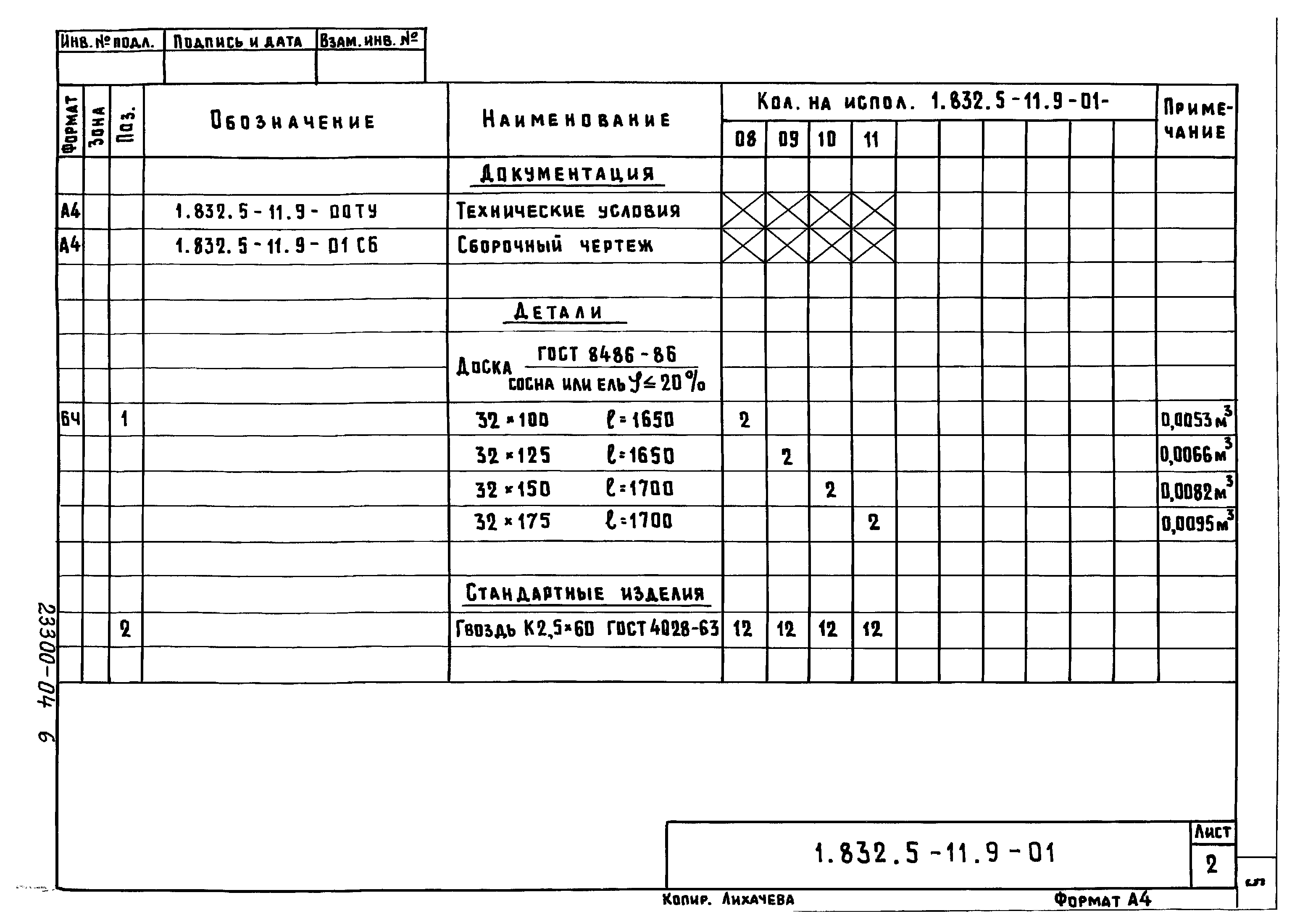

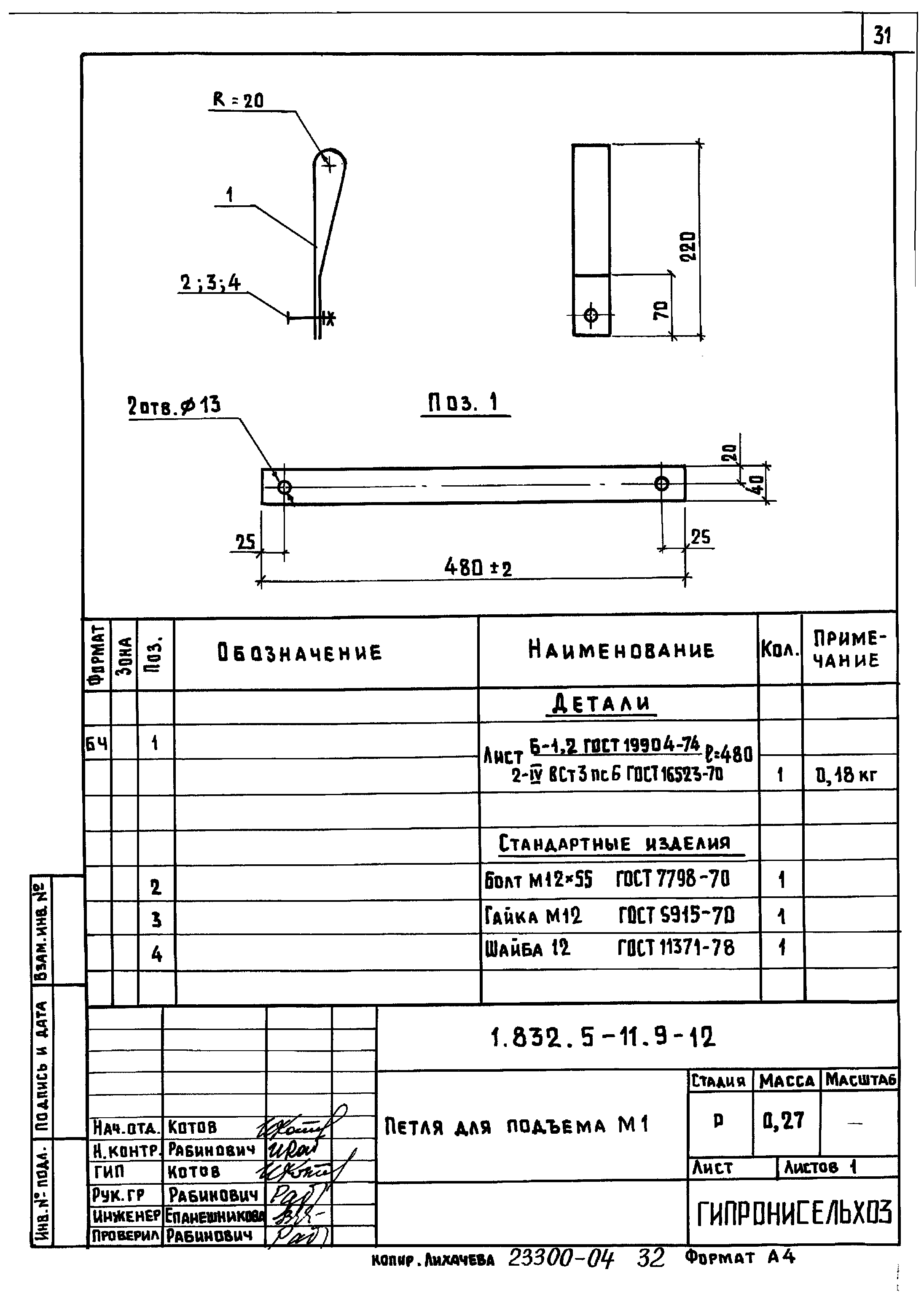

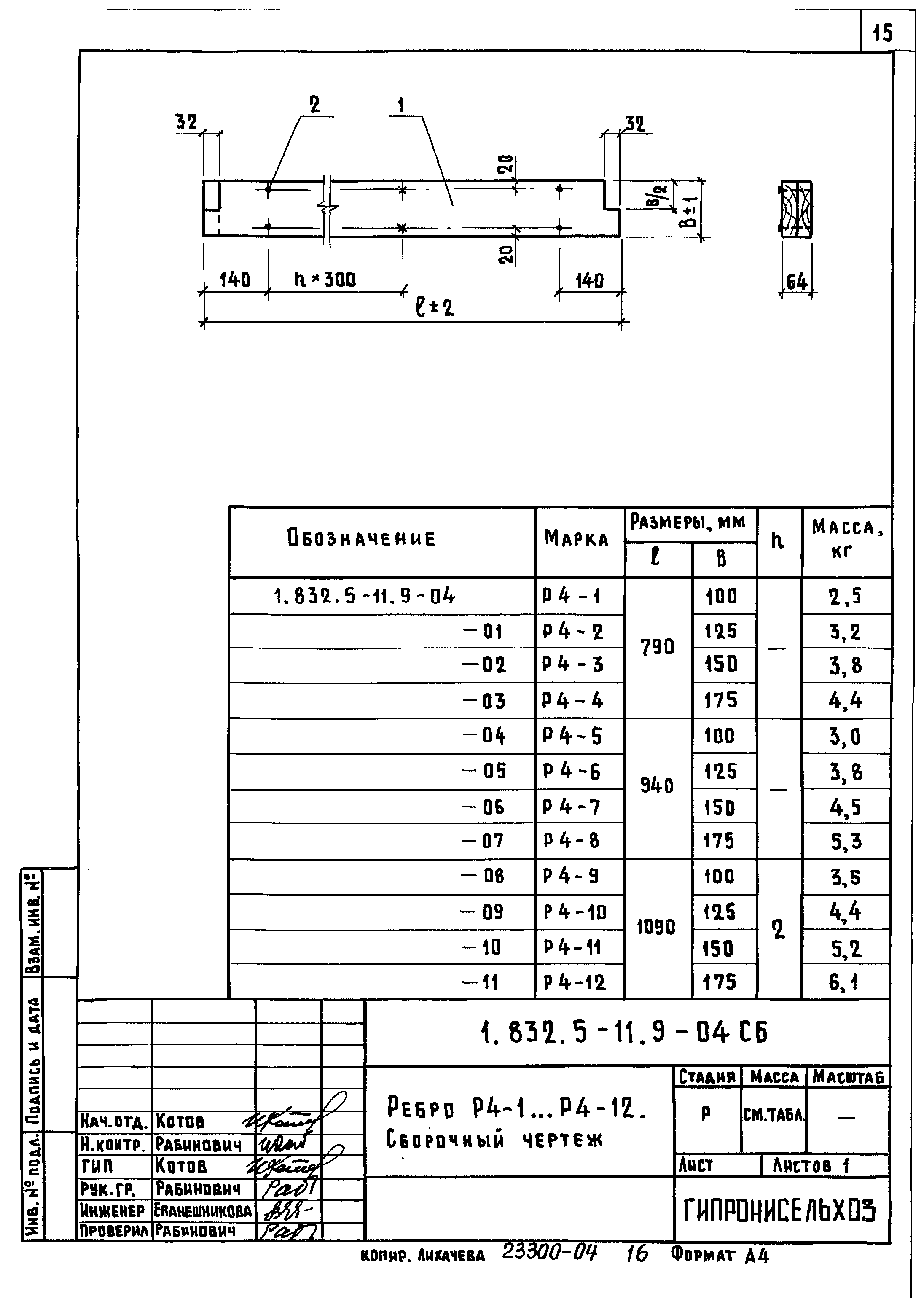

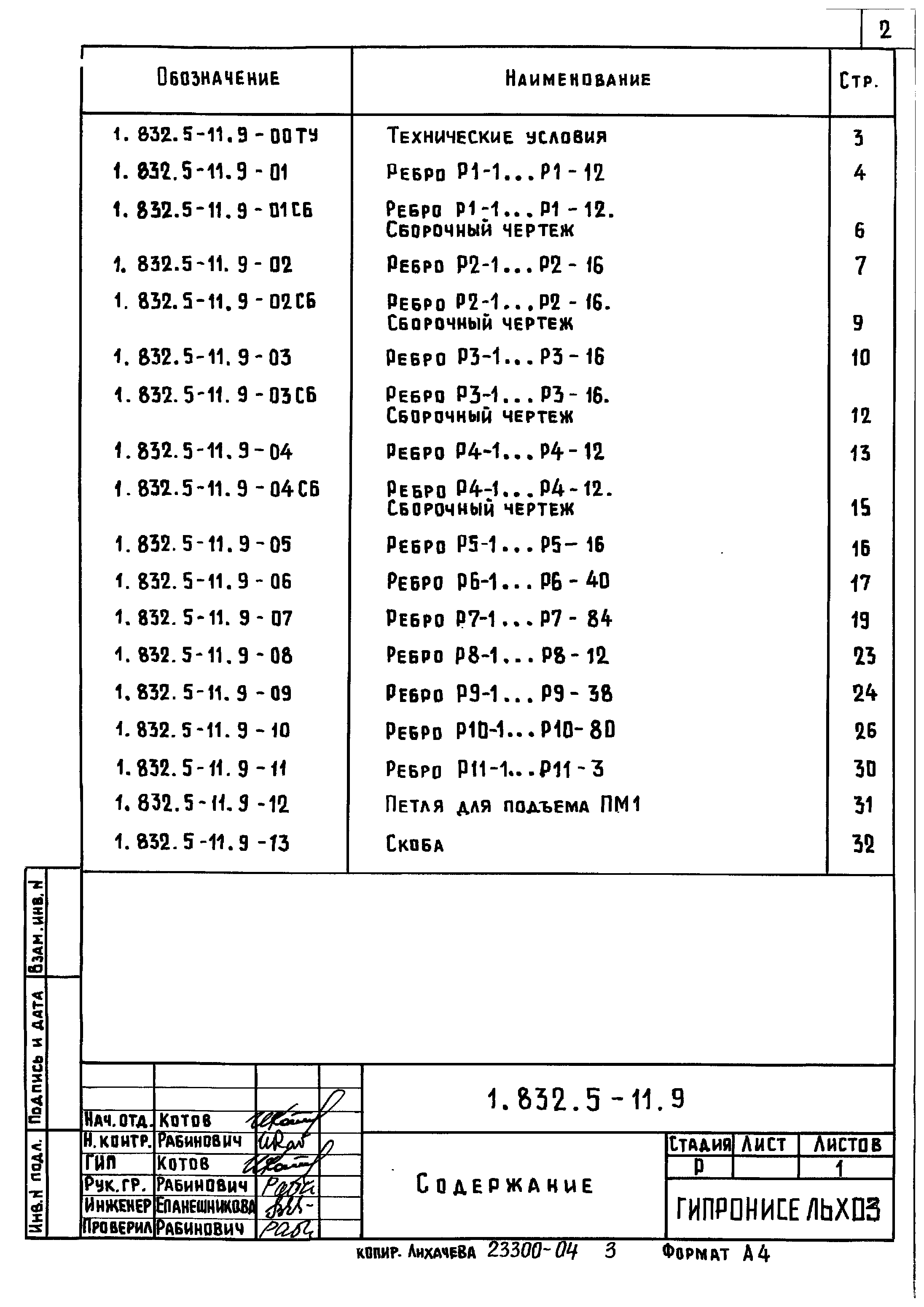

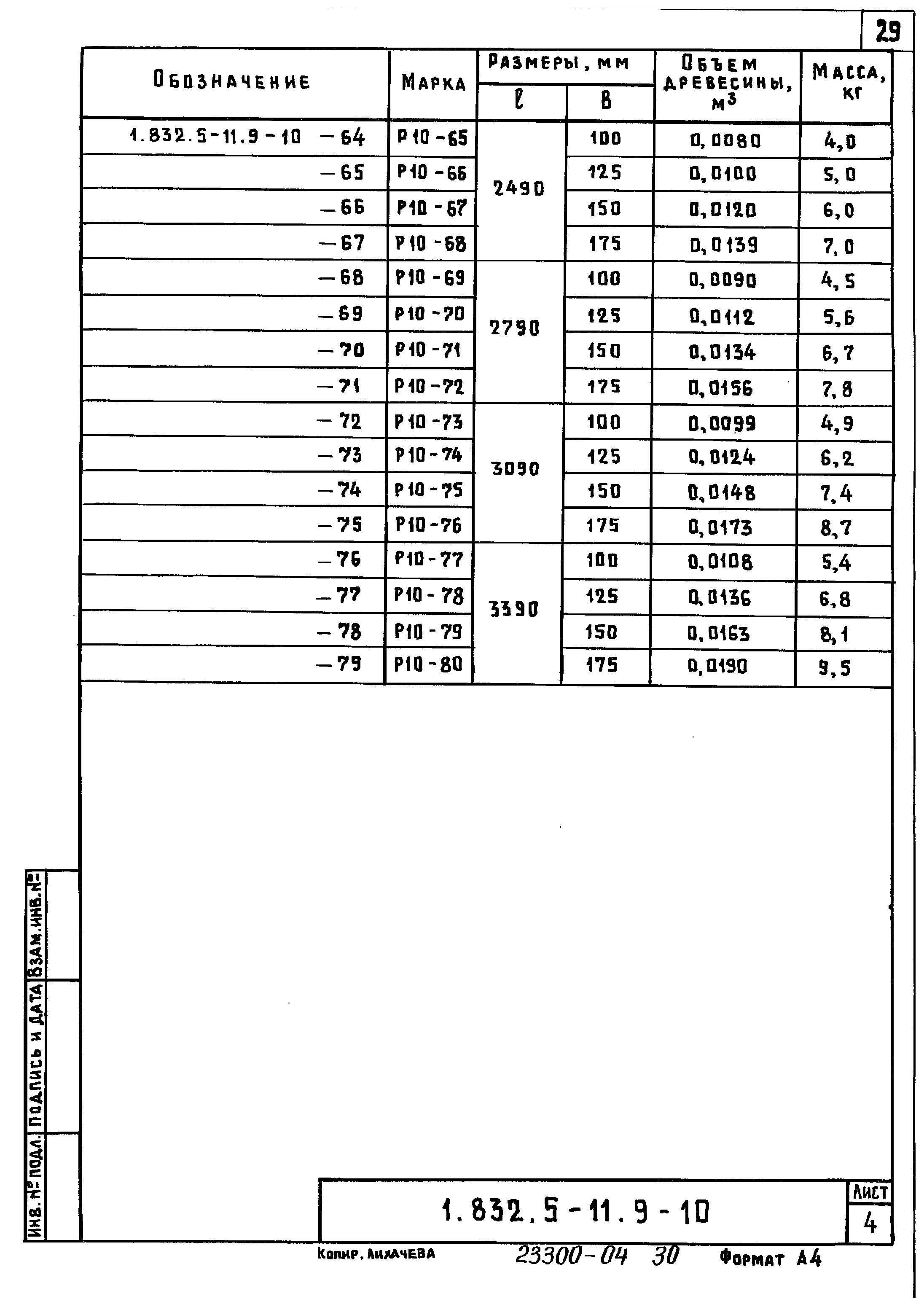

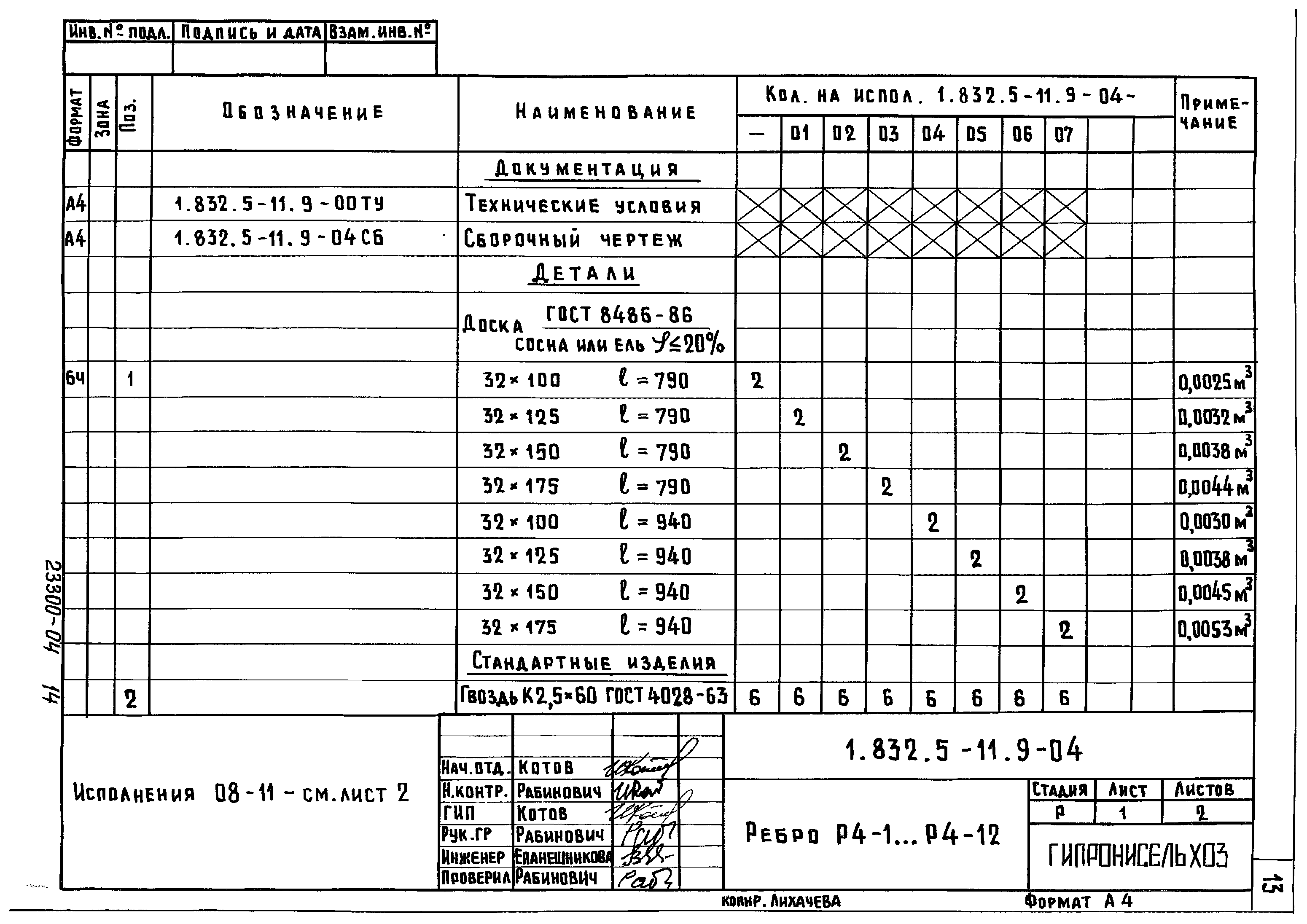

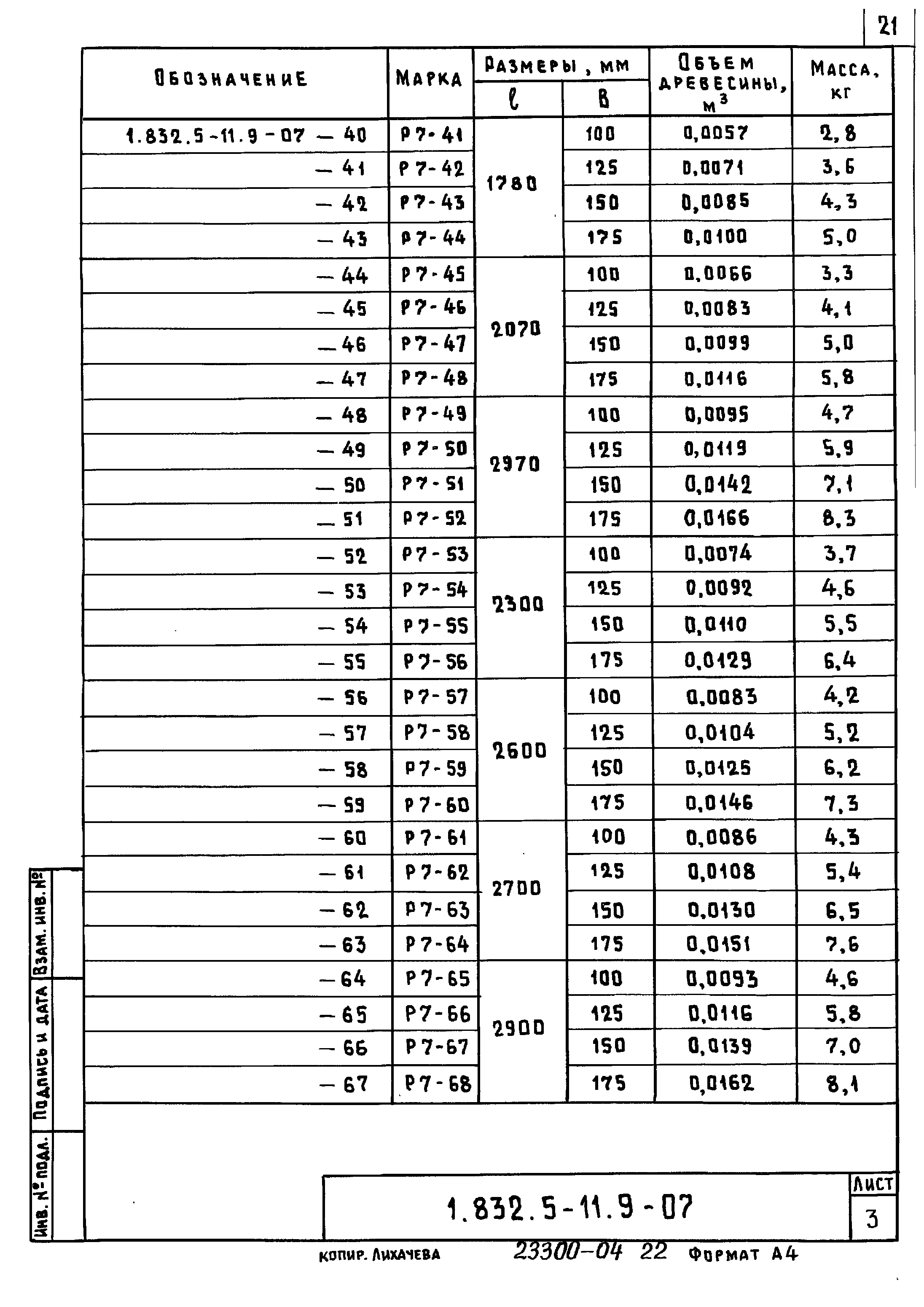

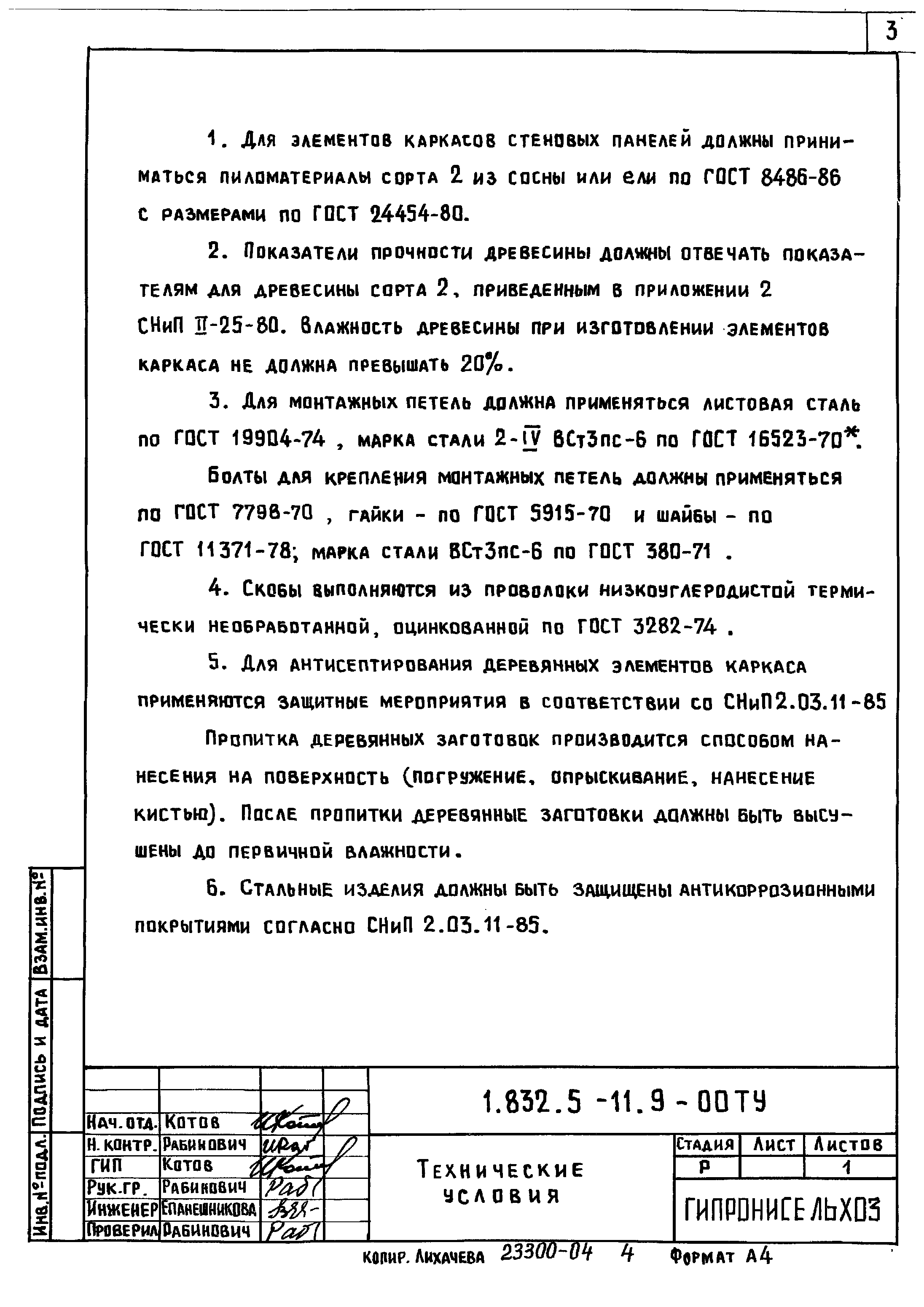

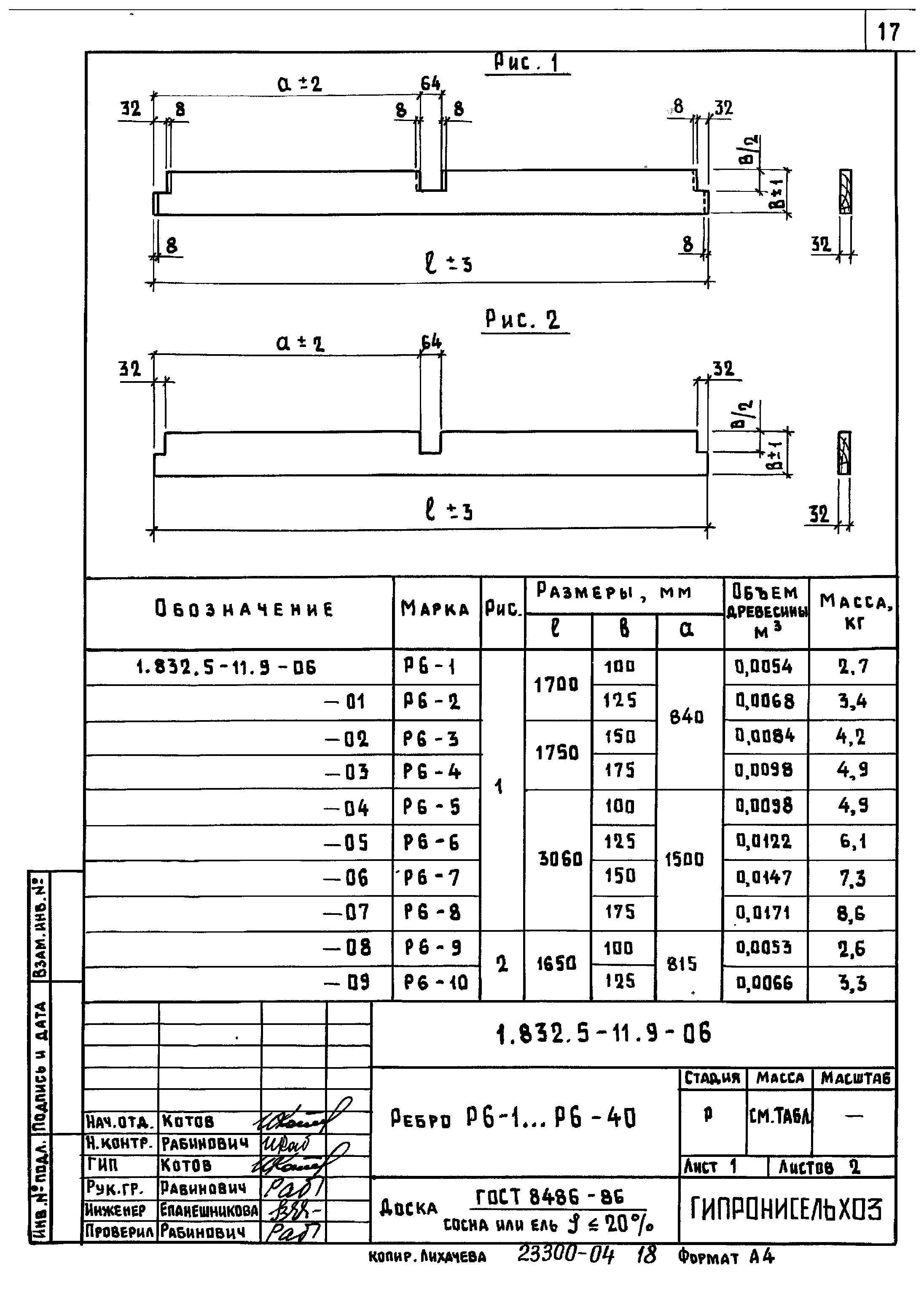

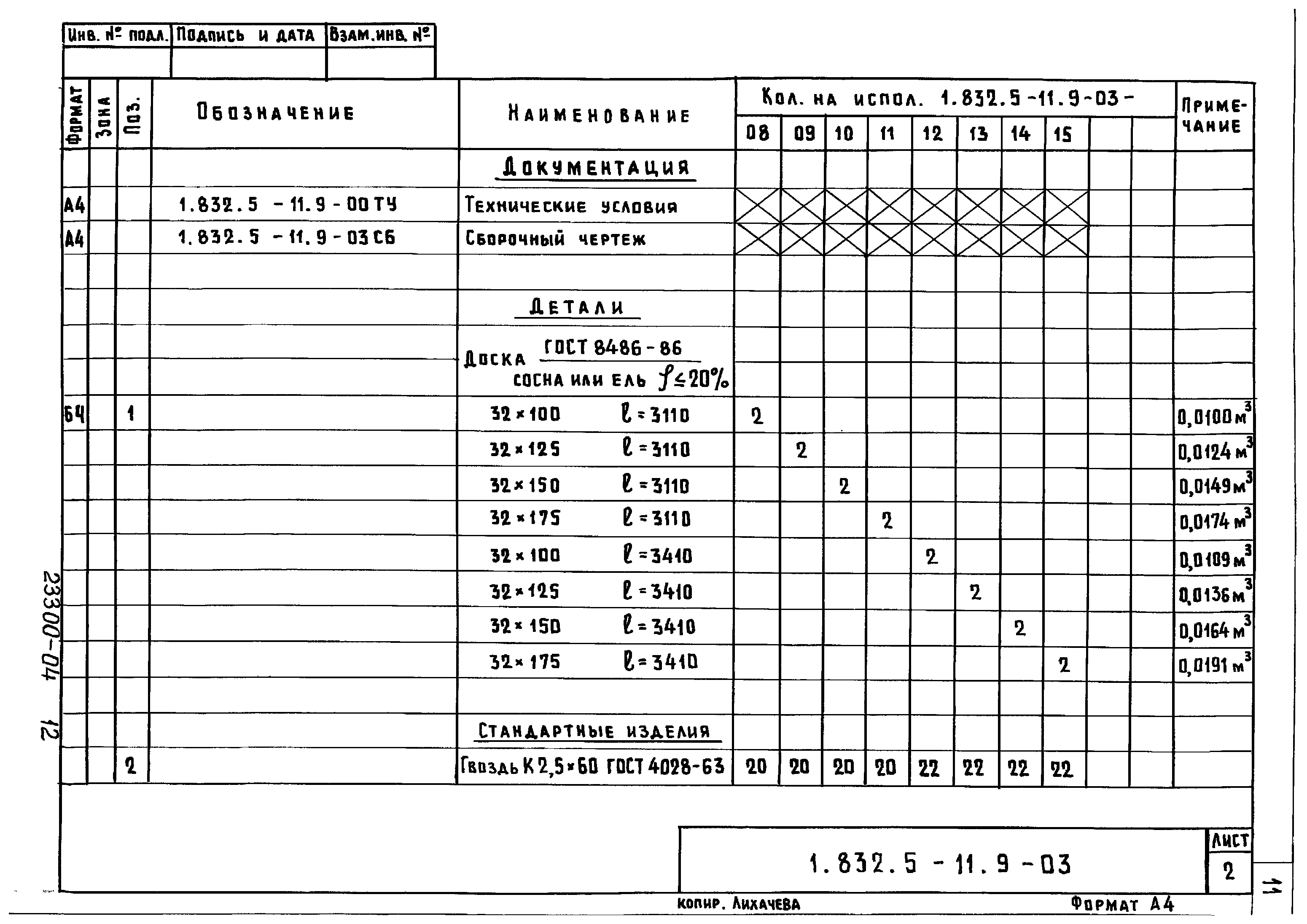

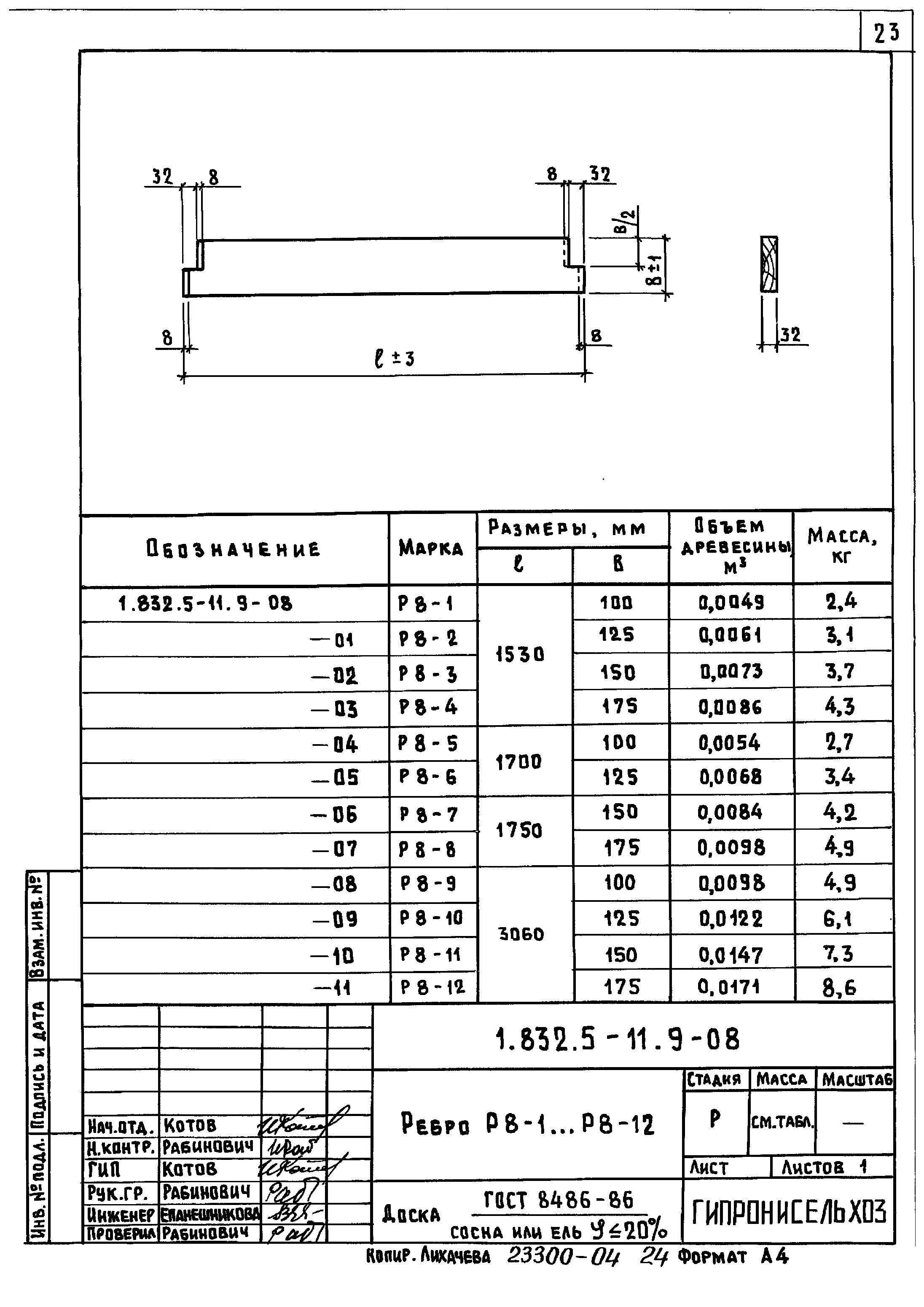

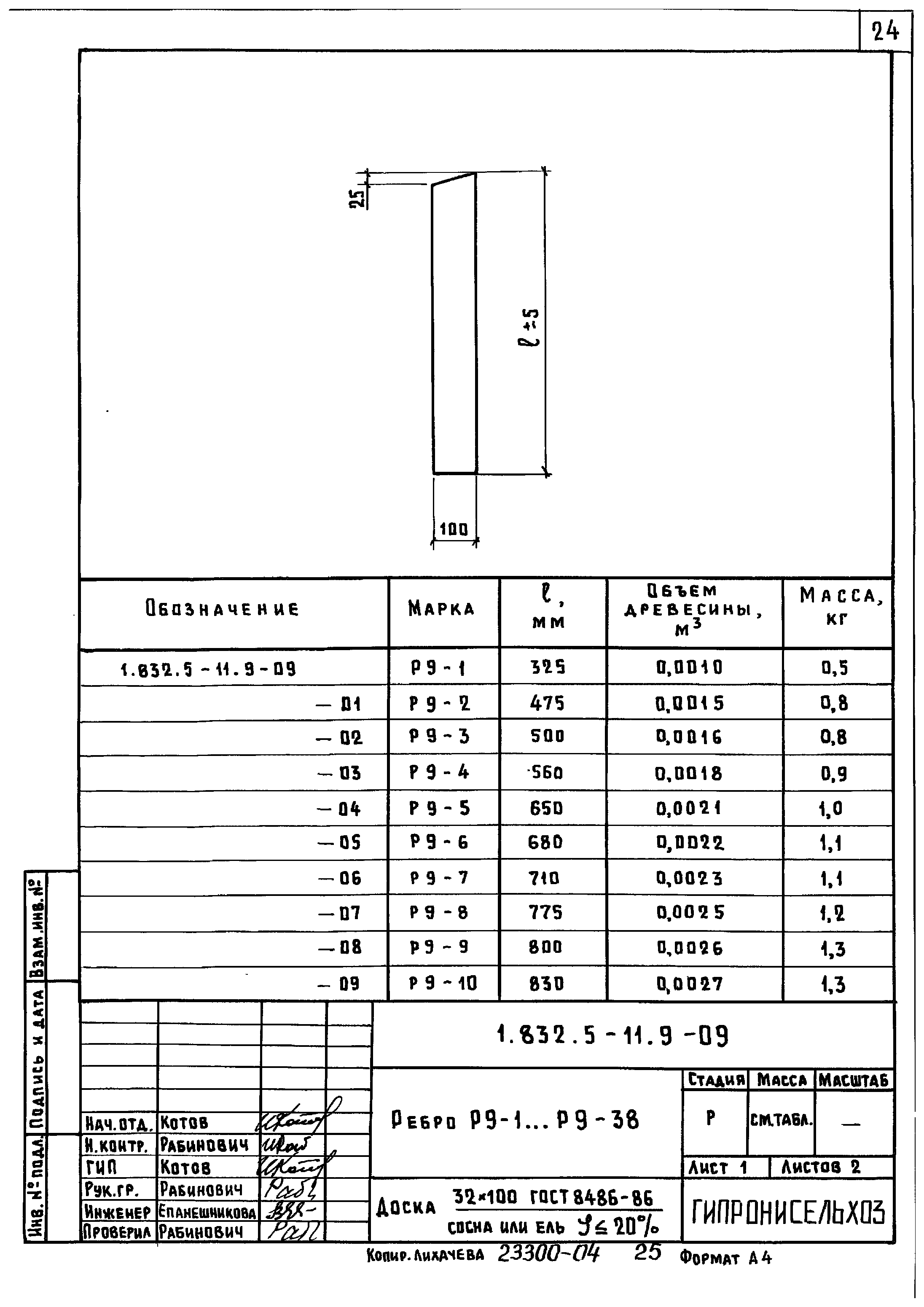

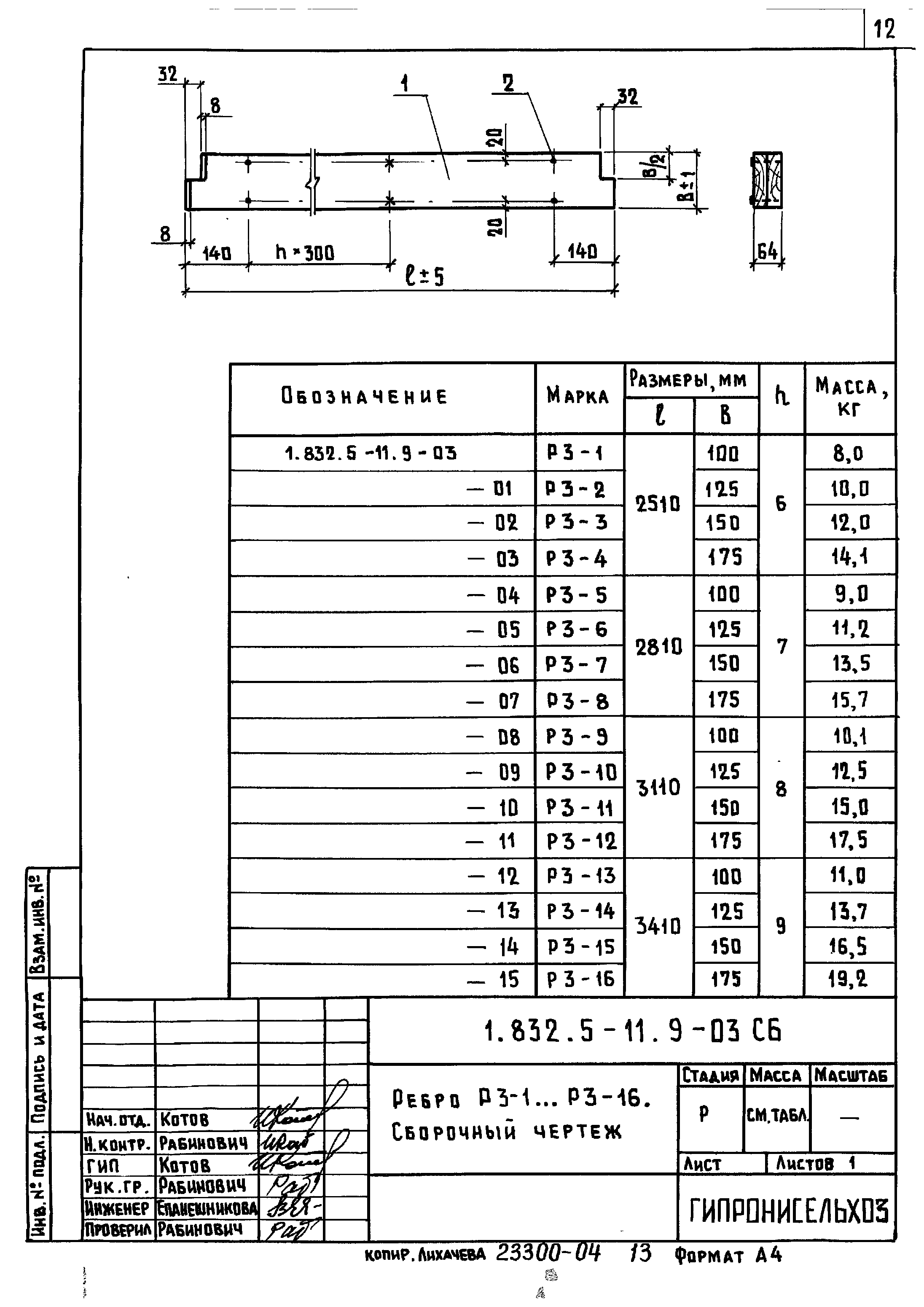

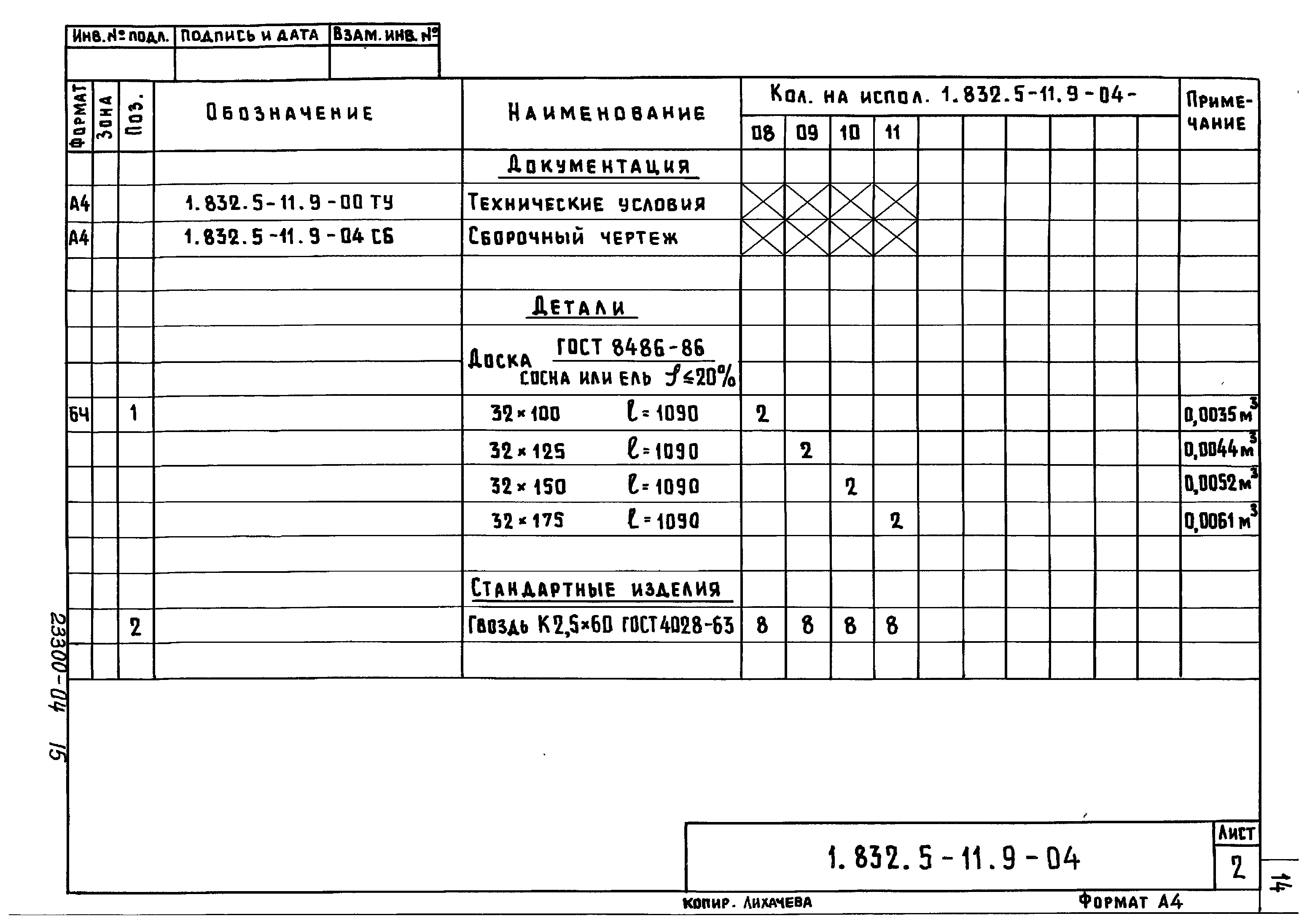

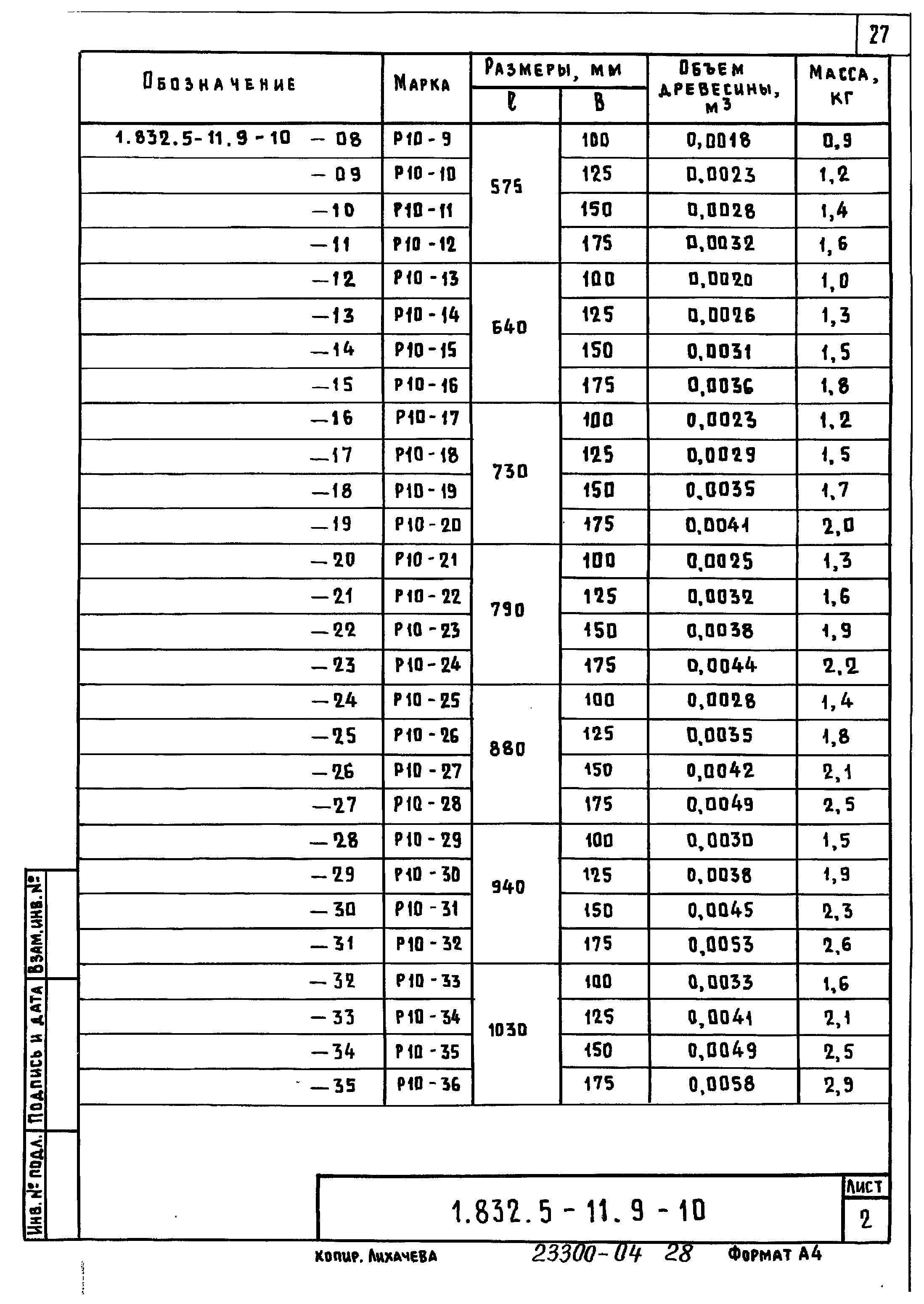

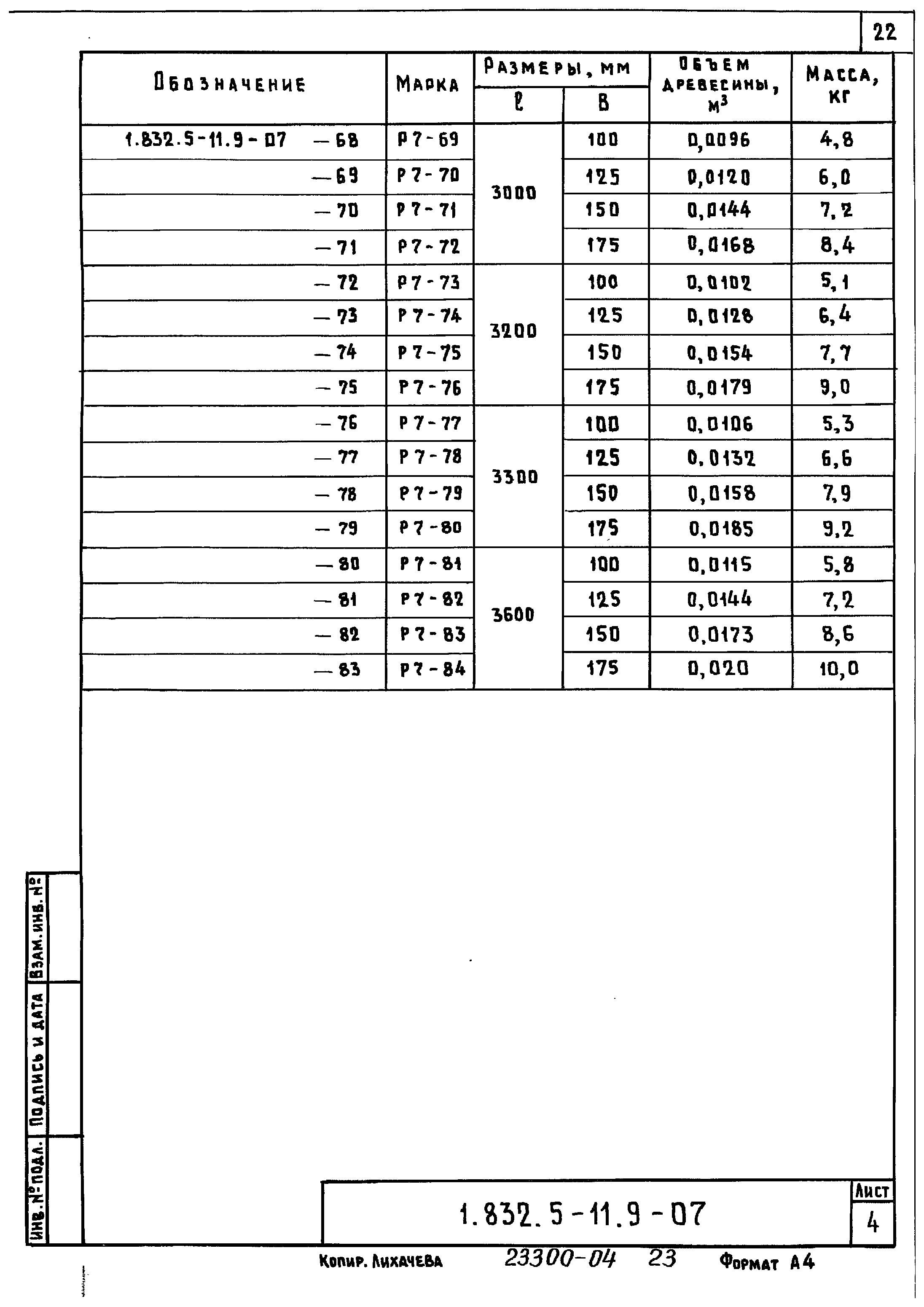

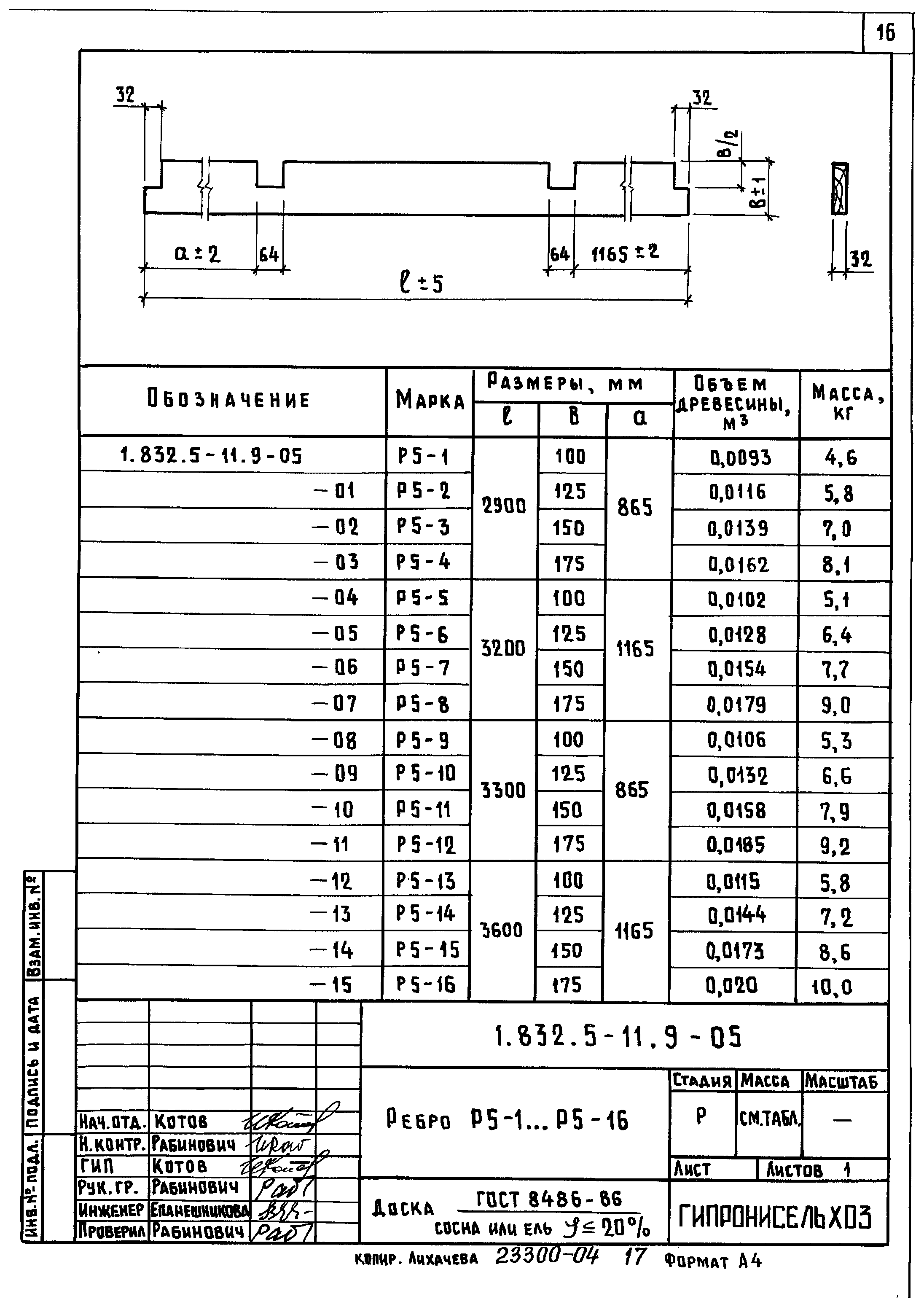

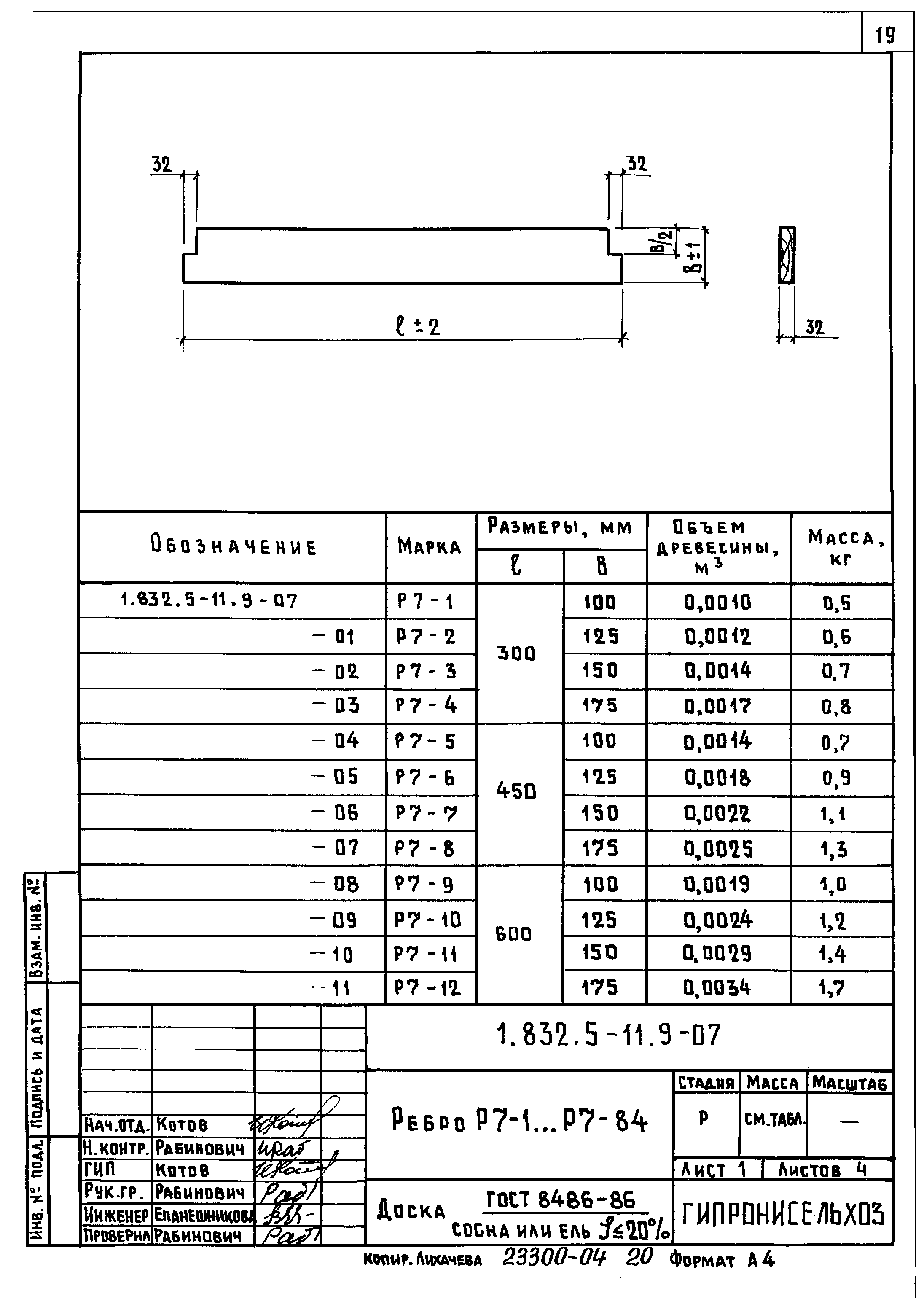

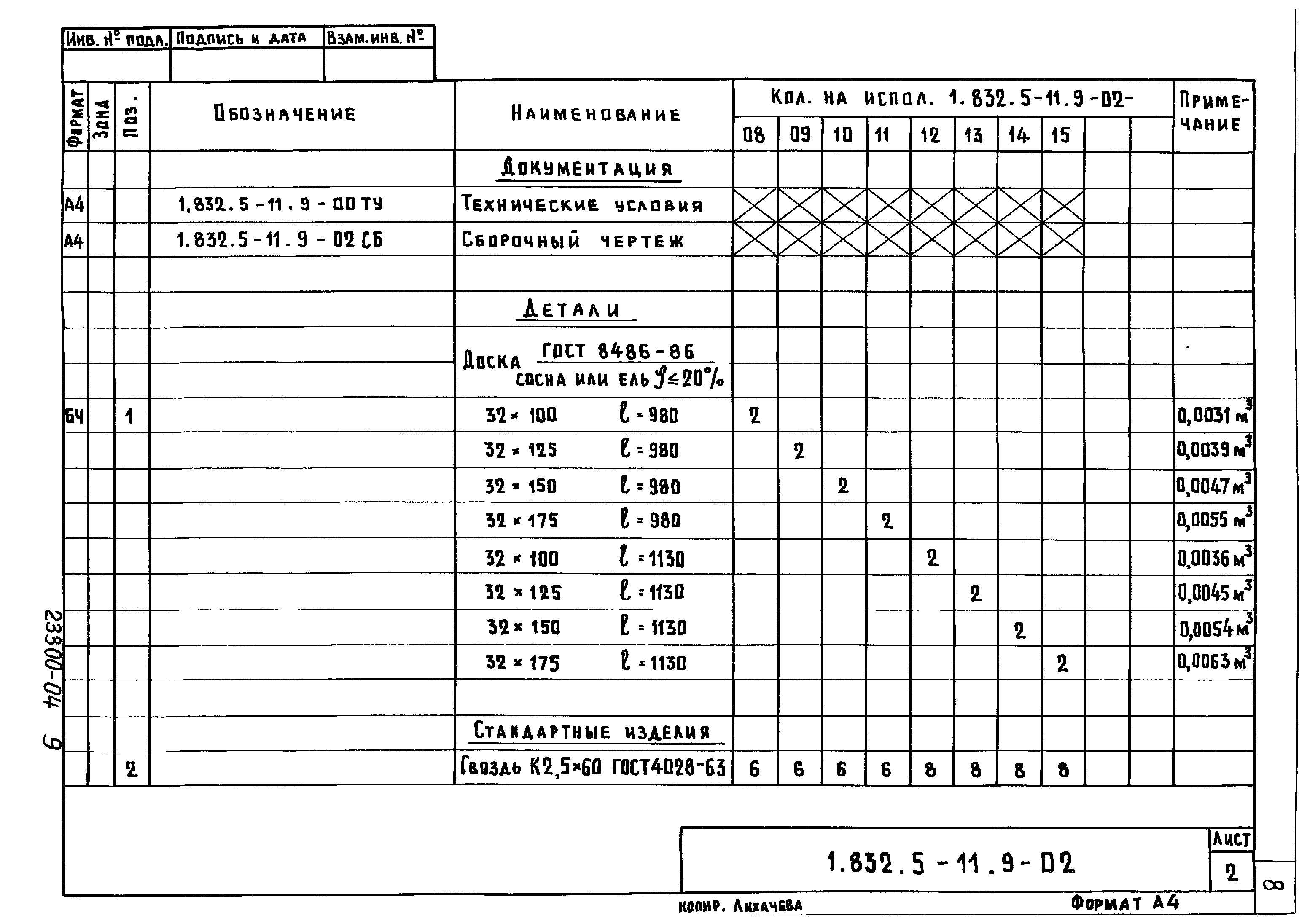

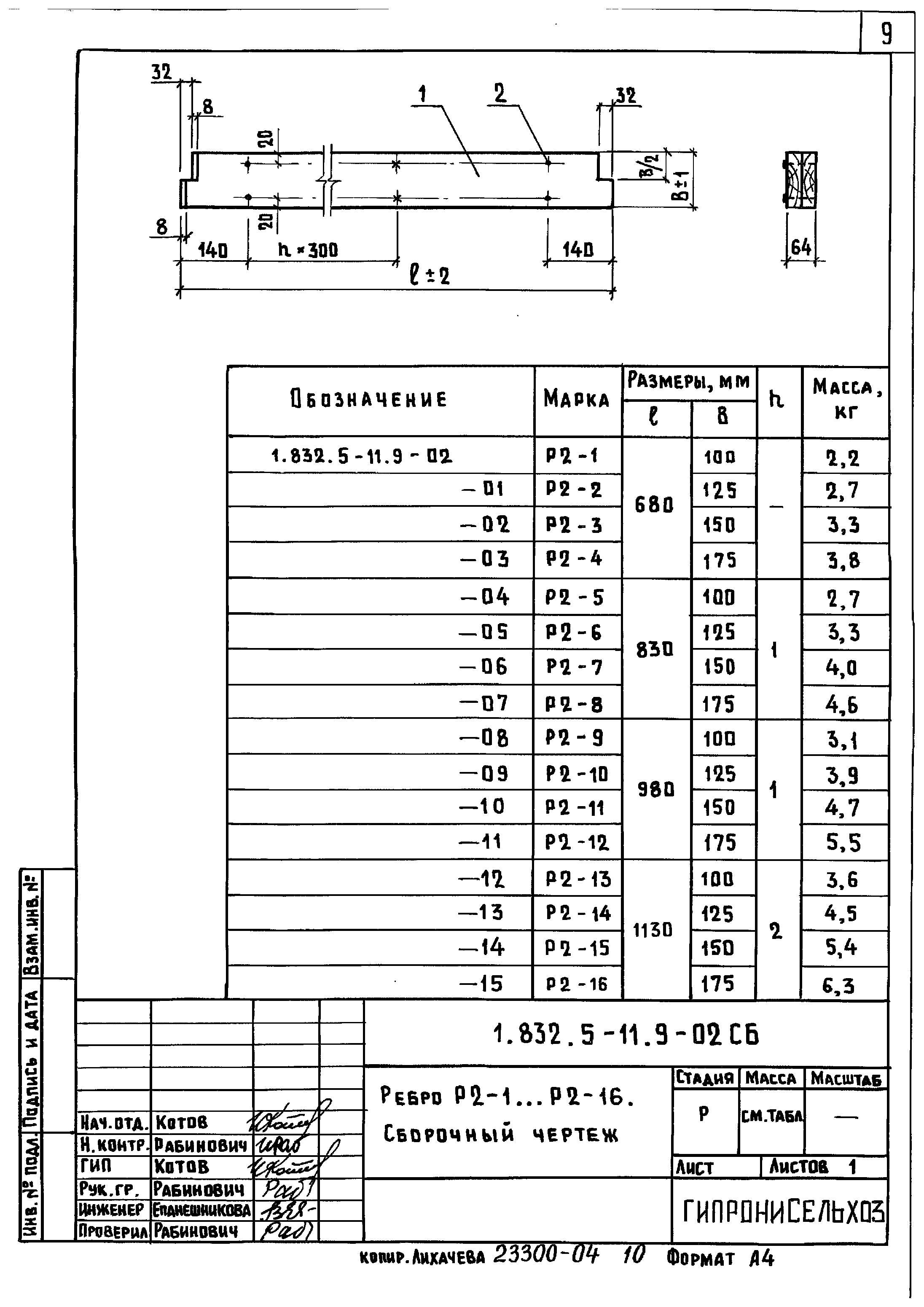

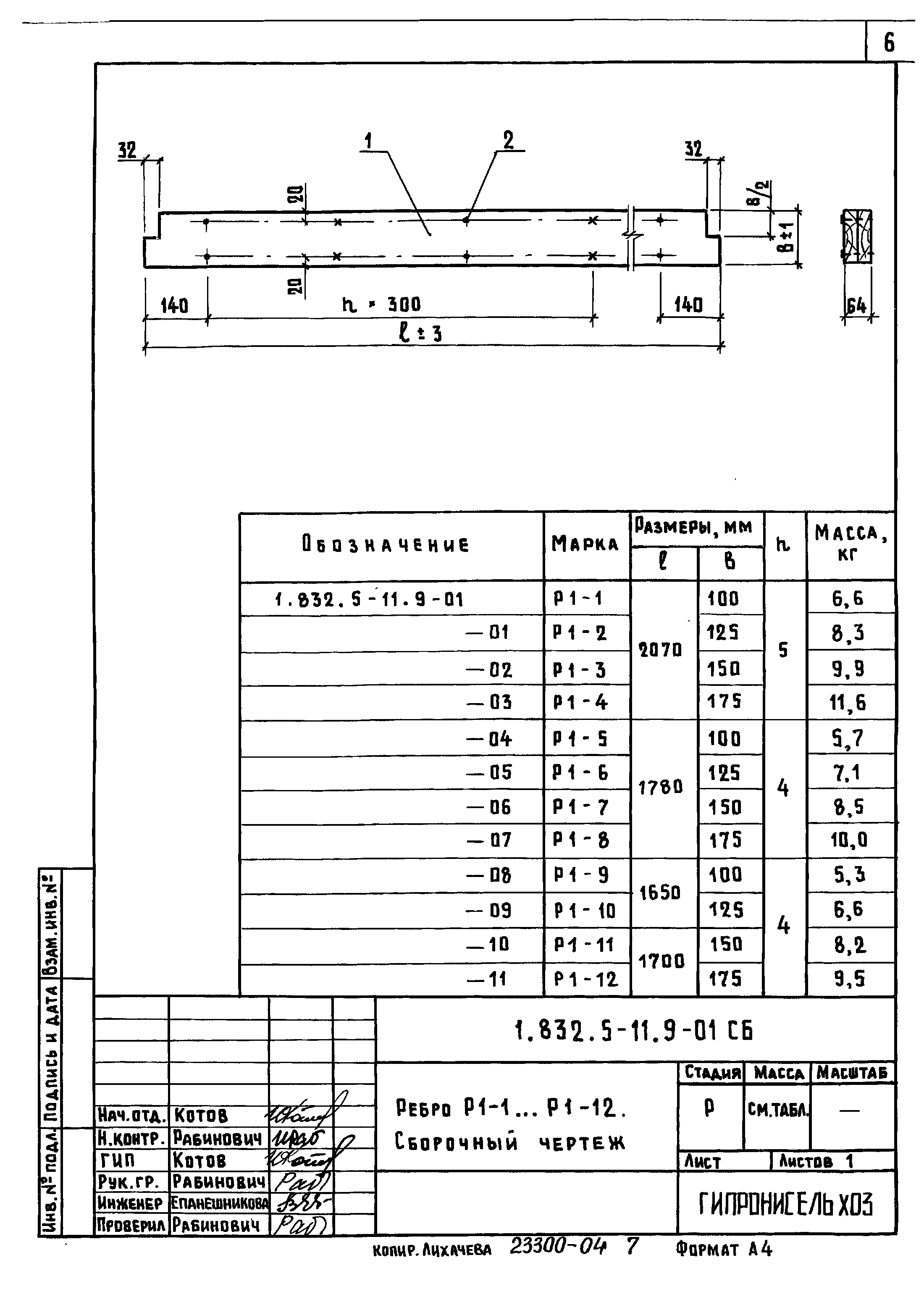

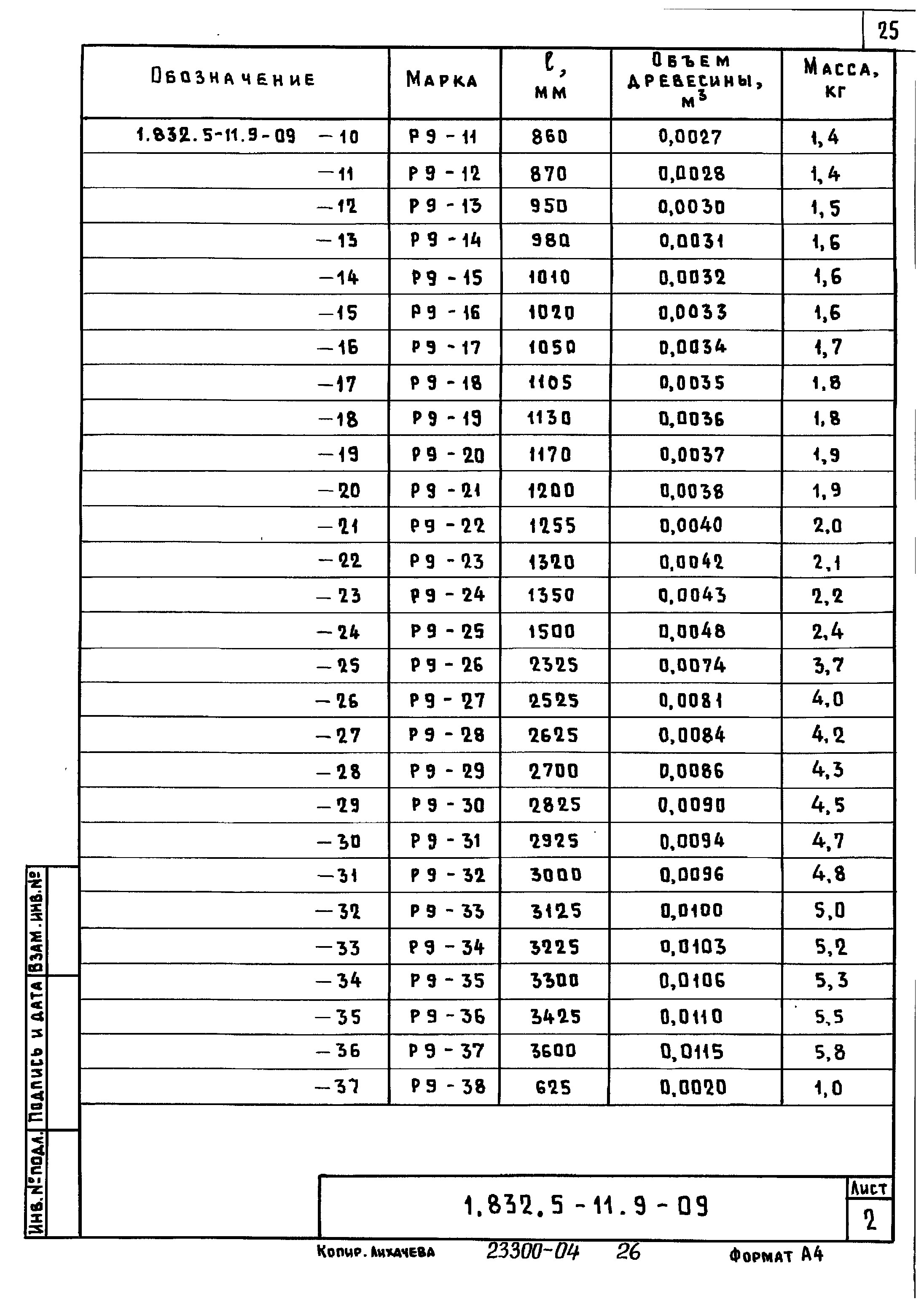

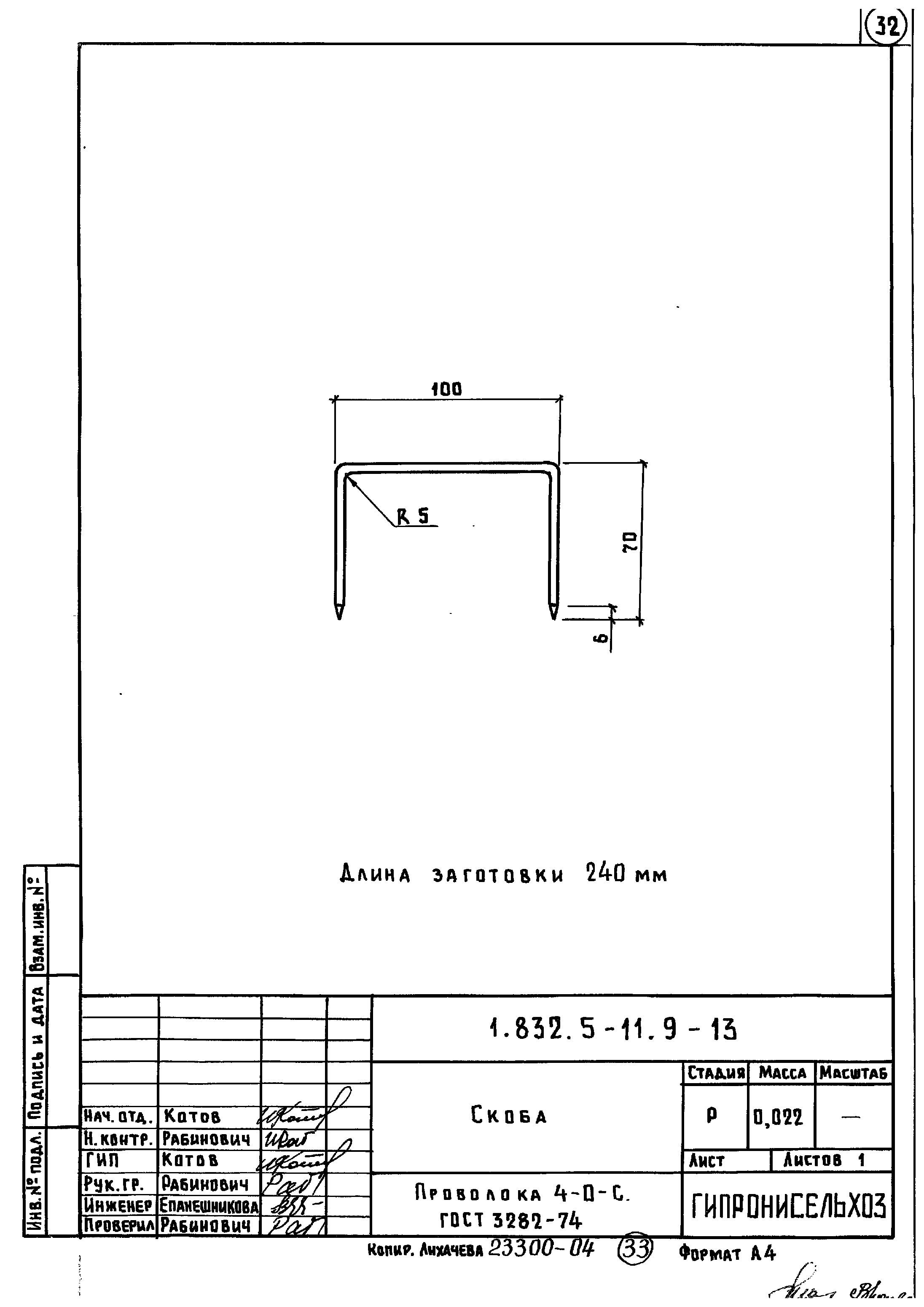

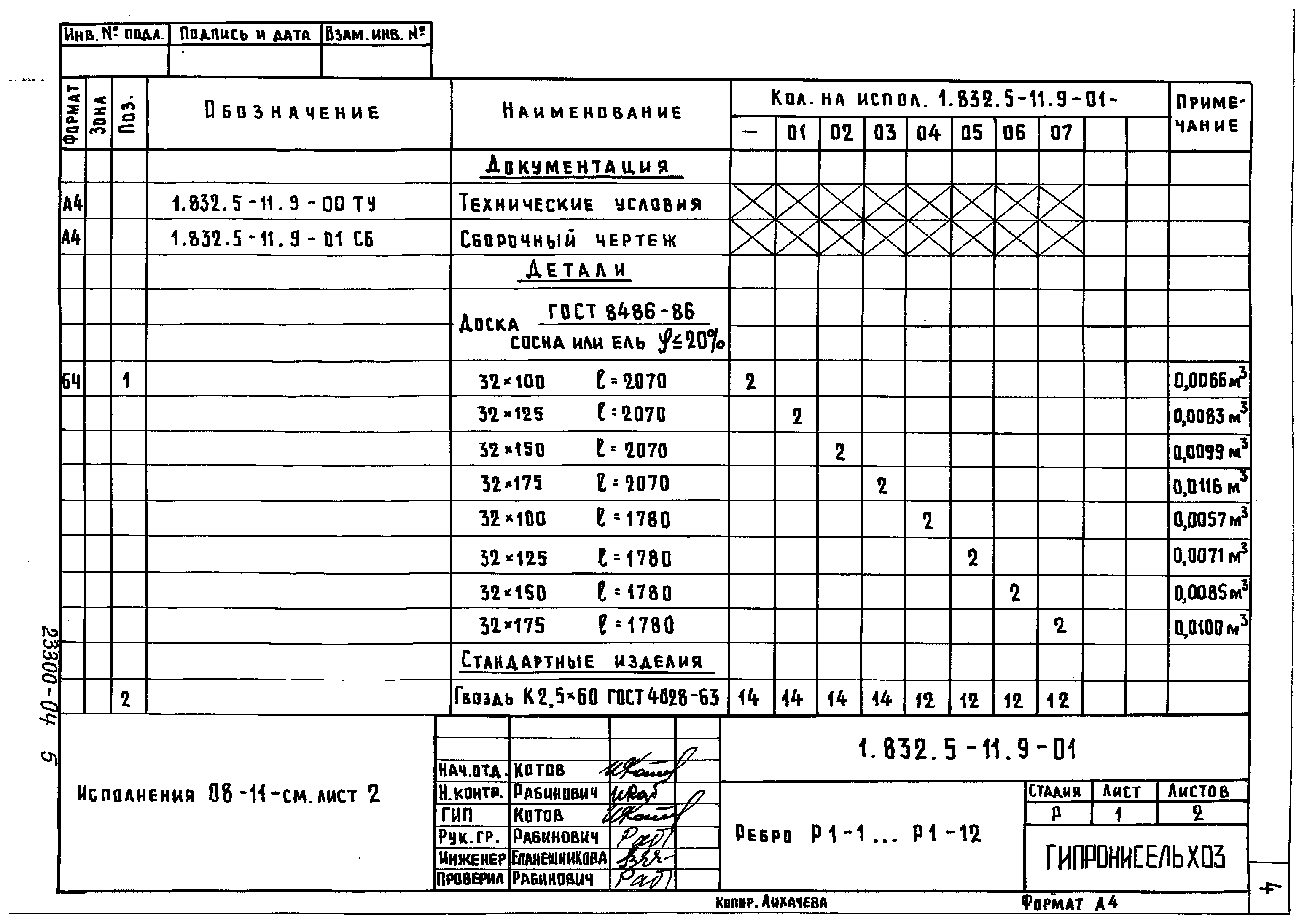

Оглавление:	1.832.5-11.9-00 ТУ Технические условия 1.832.5-11.9-01 Ребро Р1-1… Р1-12 1.832.5-11.9-01 СБ Ребро Р1-1… Р1-12. Сборочный чертеж 1.832.5-11.9-02 Ребро Р2-1… Р2-16 1.832.5-11.9-02 СБ Ребро Р2-1… Р2-16. Сборочный чертеж 1.832.5-11.9-03 Ребро Р3-1… Р3-16 1.832.5-11.9-03 СБ Ребро Р3-1… Р3-16. Сборочный чертеж 1.832.5-11.9-04 Ребро Р4-1… Р4-12 1.832.5-11.9-04 СБ Ребро Р4-1… Р4-12. Сборочный чертеж 1.832.5-11.9-05 Ребро Р5-1… Р5-16 1.832.5-11.9-06 Ребро Р6-1… Р6-40 1.832.5-11.9-07 Ребро Р7-1… Р7-84 1.832.5-11.9-08 Ребро Р8-1… Р8-12 1.832.5-11.9-09 Ребро Р9-1… Р9-38 1.832.5-11.9-10 Ребро Р10-1… Р10-80 1.832.5-11.9-11 Ребро Р11-1… Р11-3 1.832.5-11.9-12 Петля для подъема ПМ1 1.832.5-11.9-13 Скоба
Разработан:	ЦНИИСК им. В.А. Кучеренко ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	07.05.1988 Госагропром СССР (USSR Gosagroprom 804-48/582)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-25-80 «Деревянные конструкции» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия» ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент»
