Серия 1.832.1-13

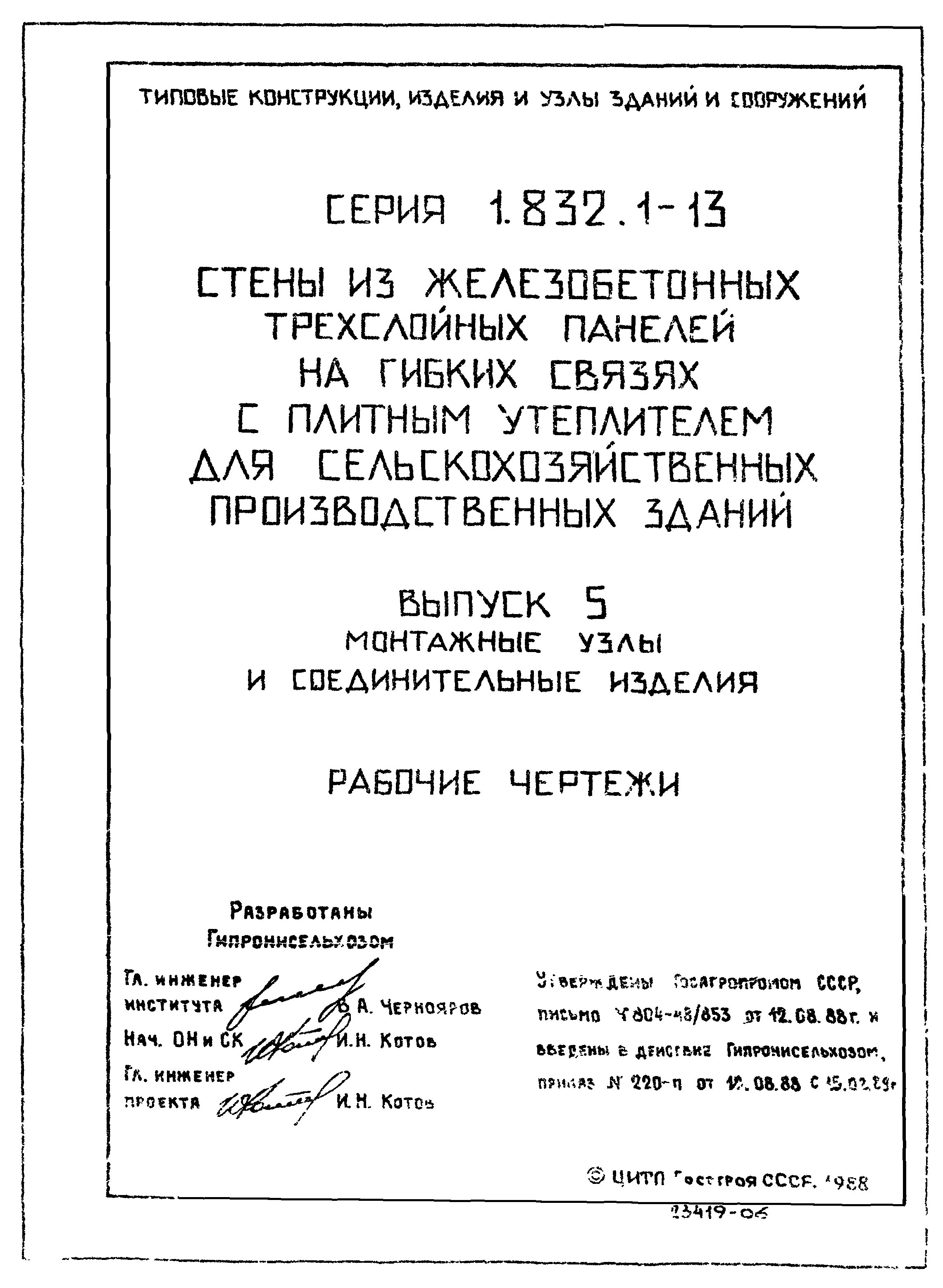

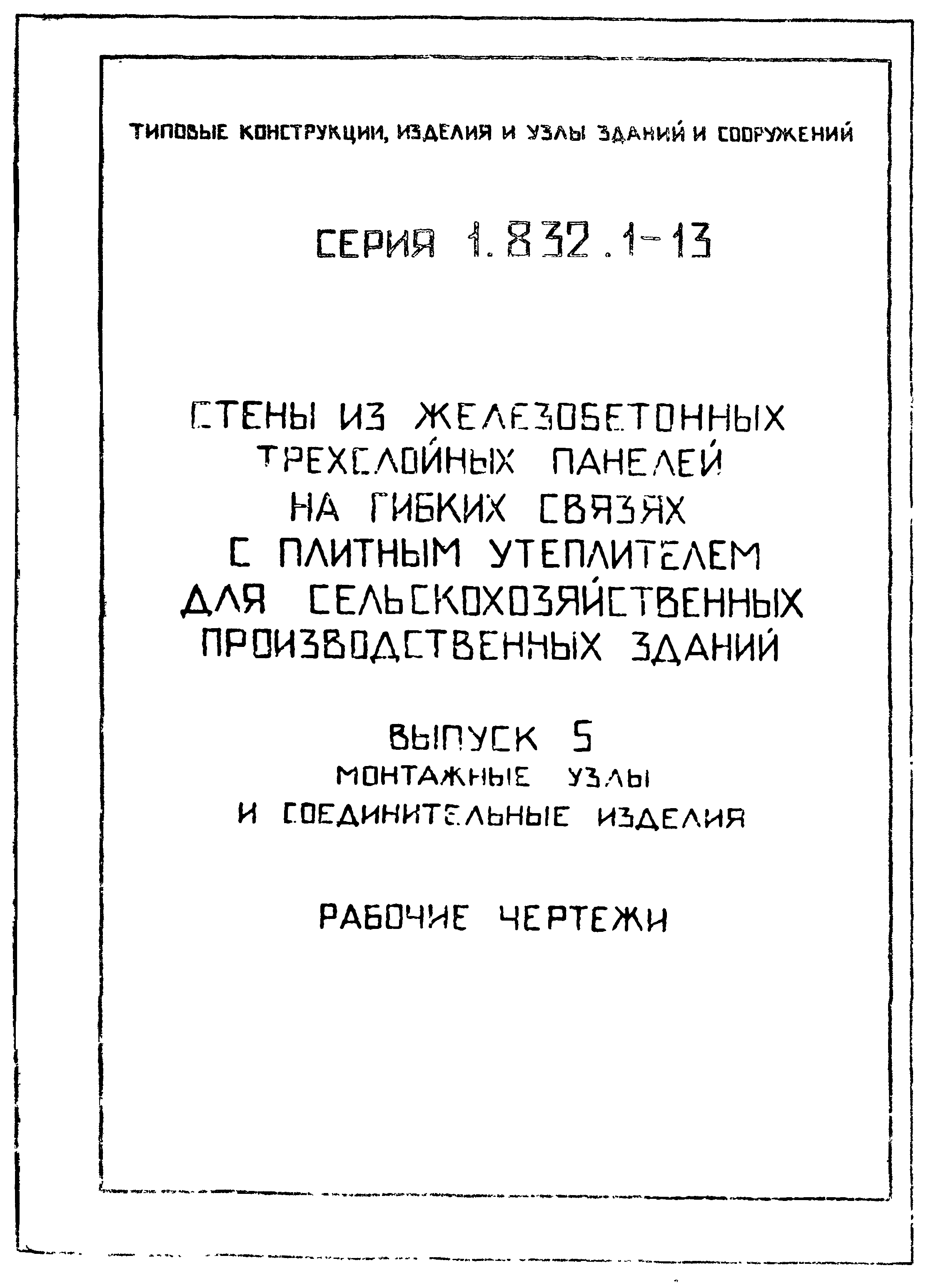

Выпуск 5. Монтажные узлы и соединительные изделия. Рабочие чертежи

Обозначение:	Серия 1.832.1-13
Обозначение англ:	Series 1.832.1-13
Статус:	не определен законодательством
Название рус.:	Выпуск 5. Монтажные узлы и соединительные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.02.1989
Область применения:	Настоящий выпуск серии содержит чертежи монтажных узлов крепления панелей стен, элементов фахверка и соединительных изделий

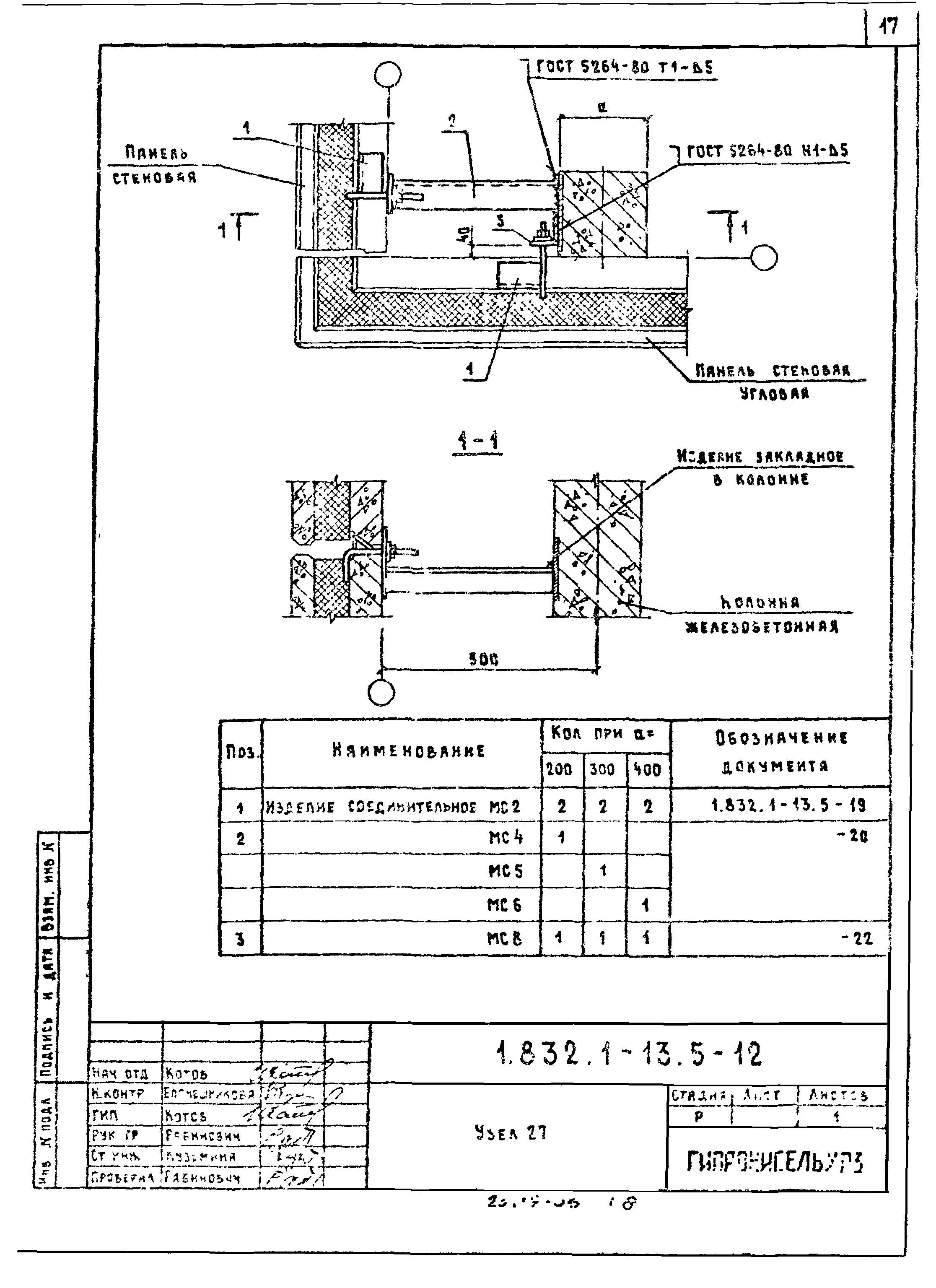

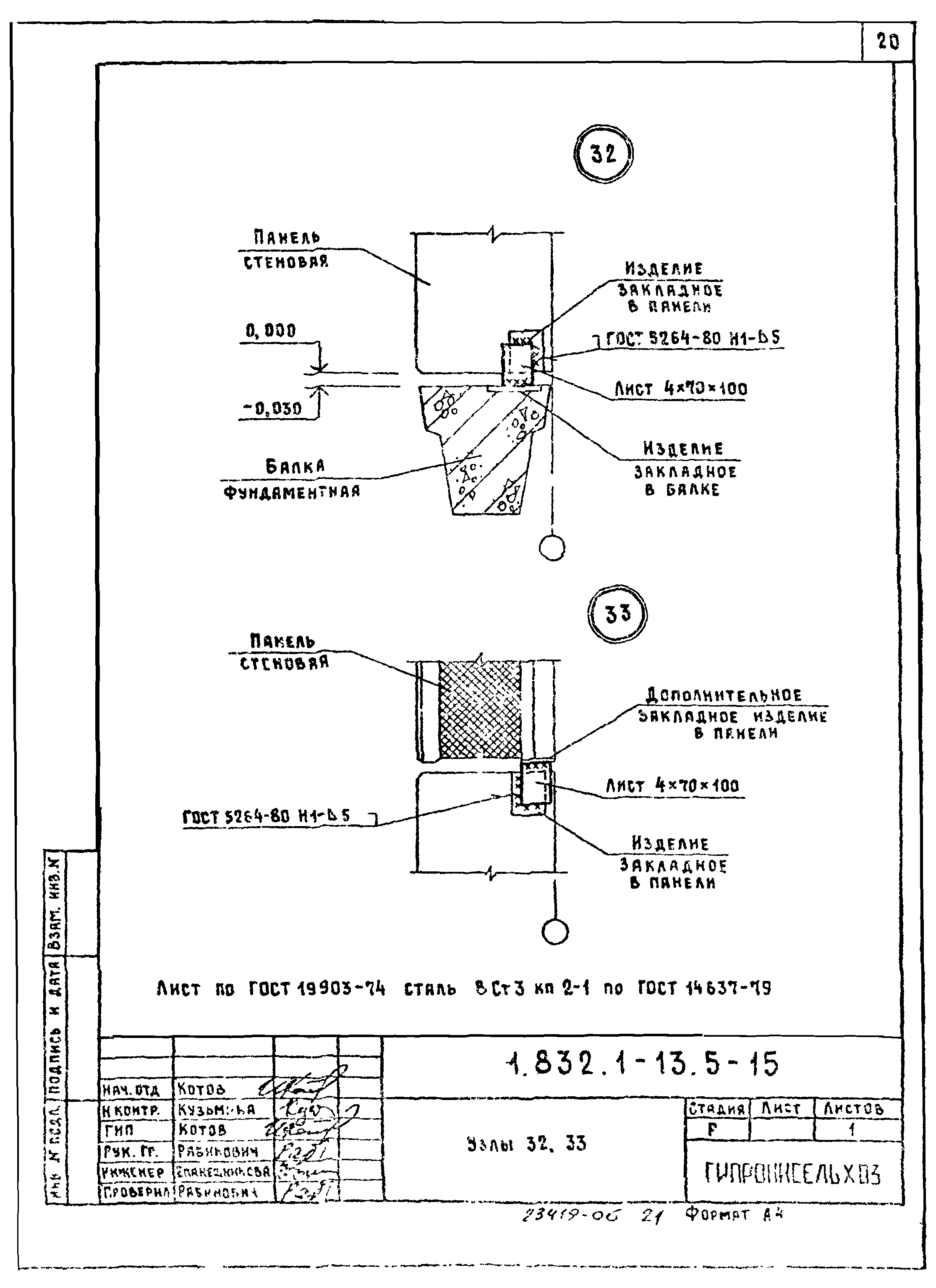

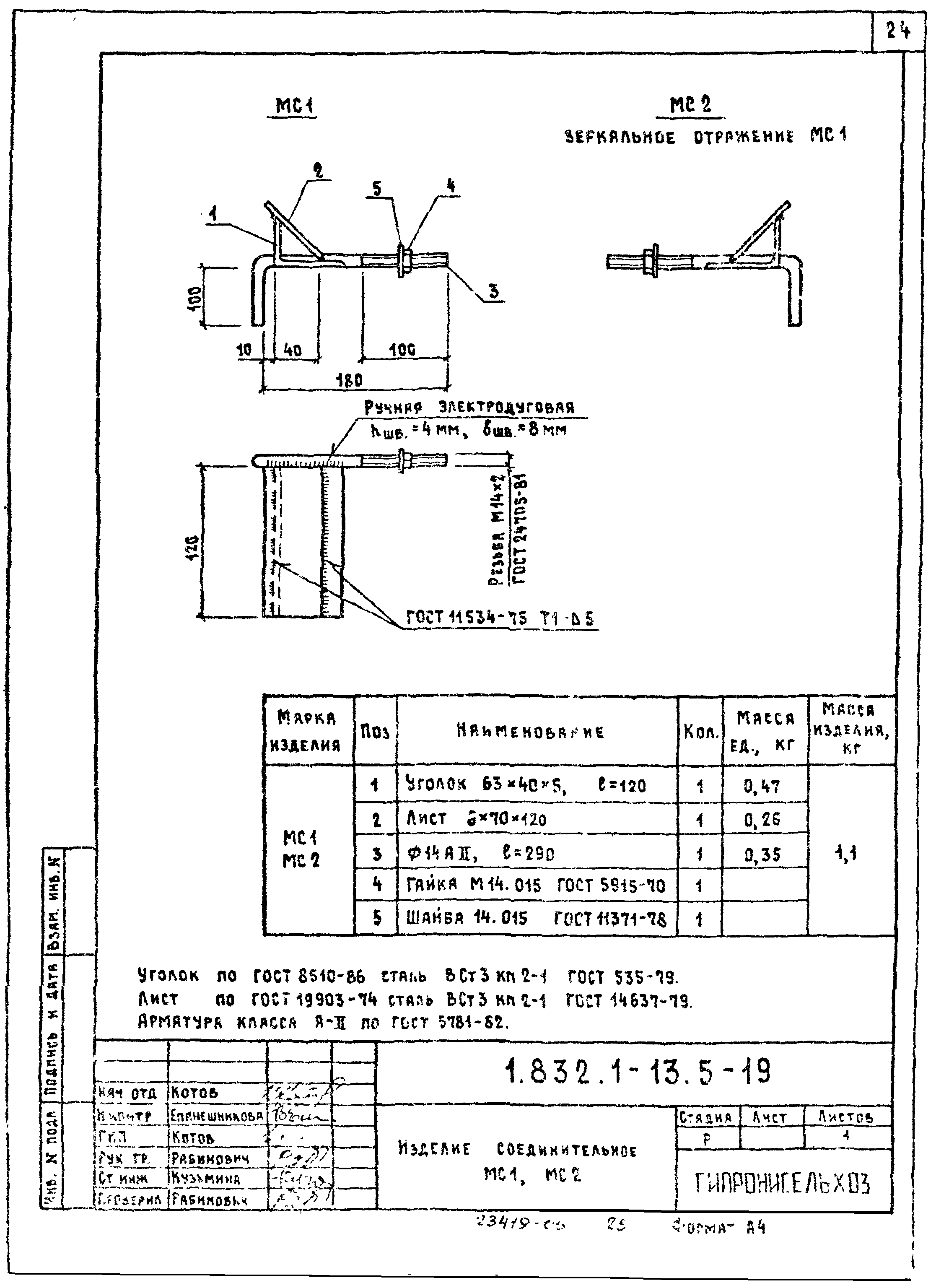

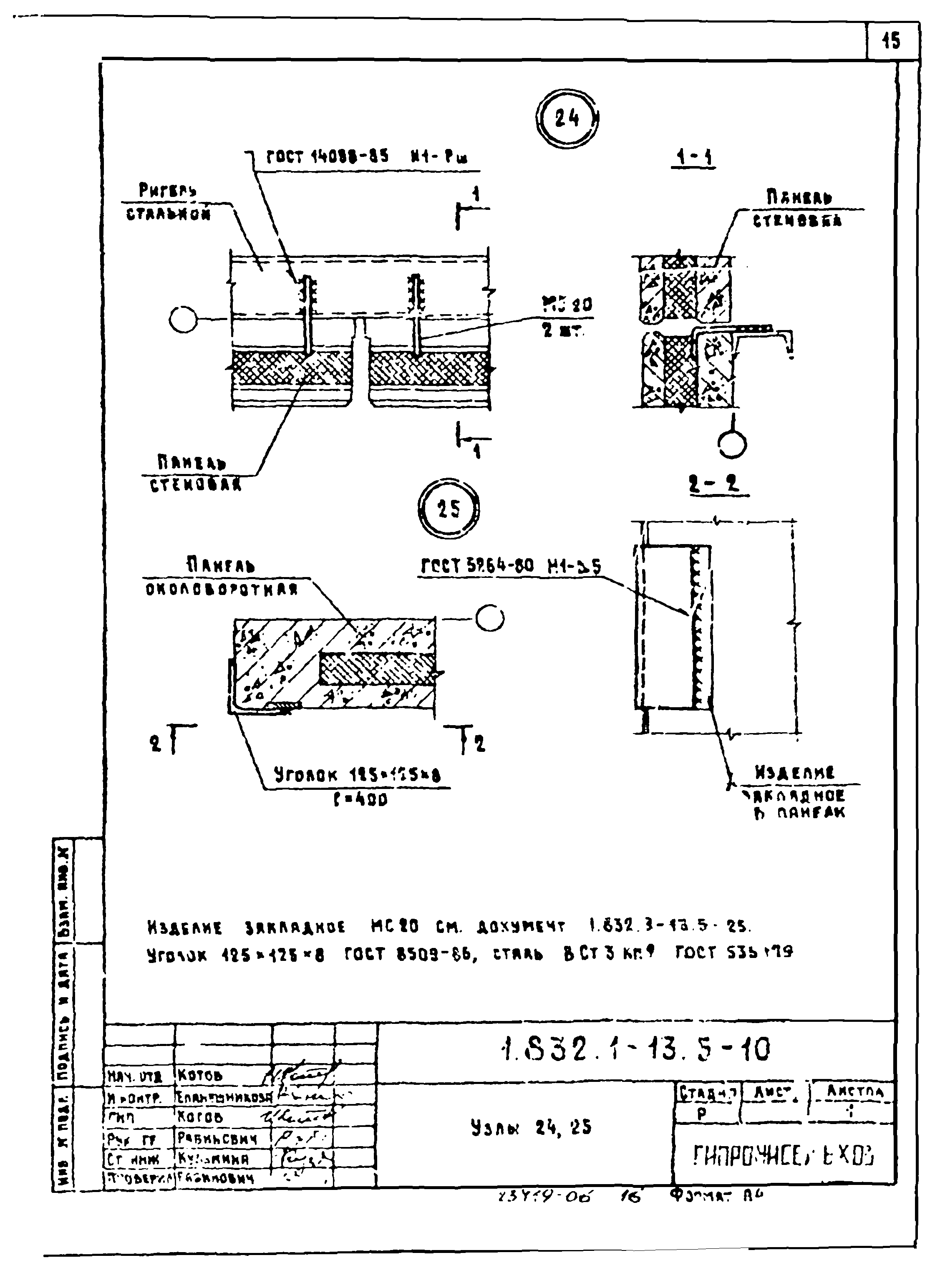

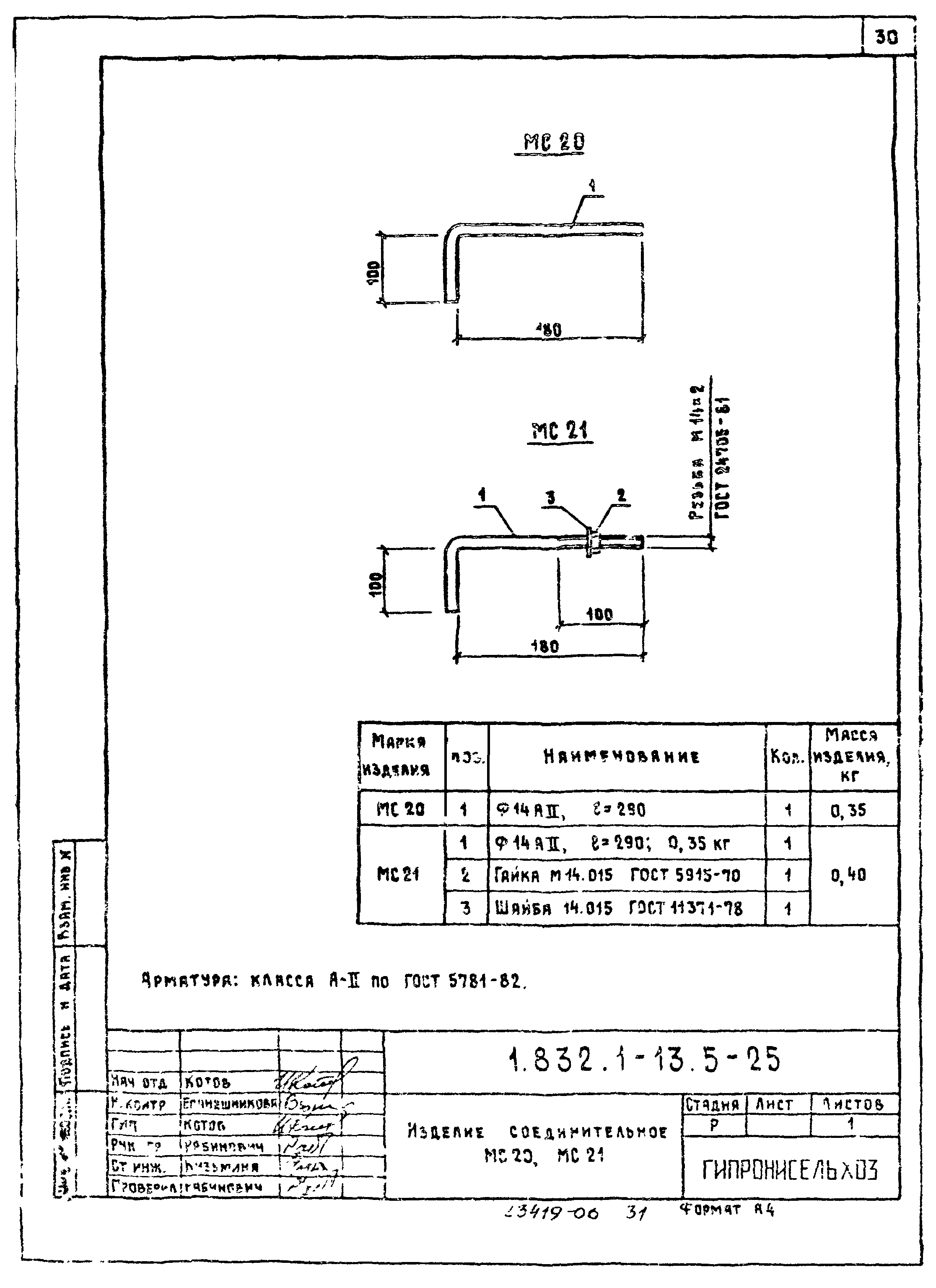

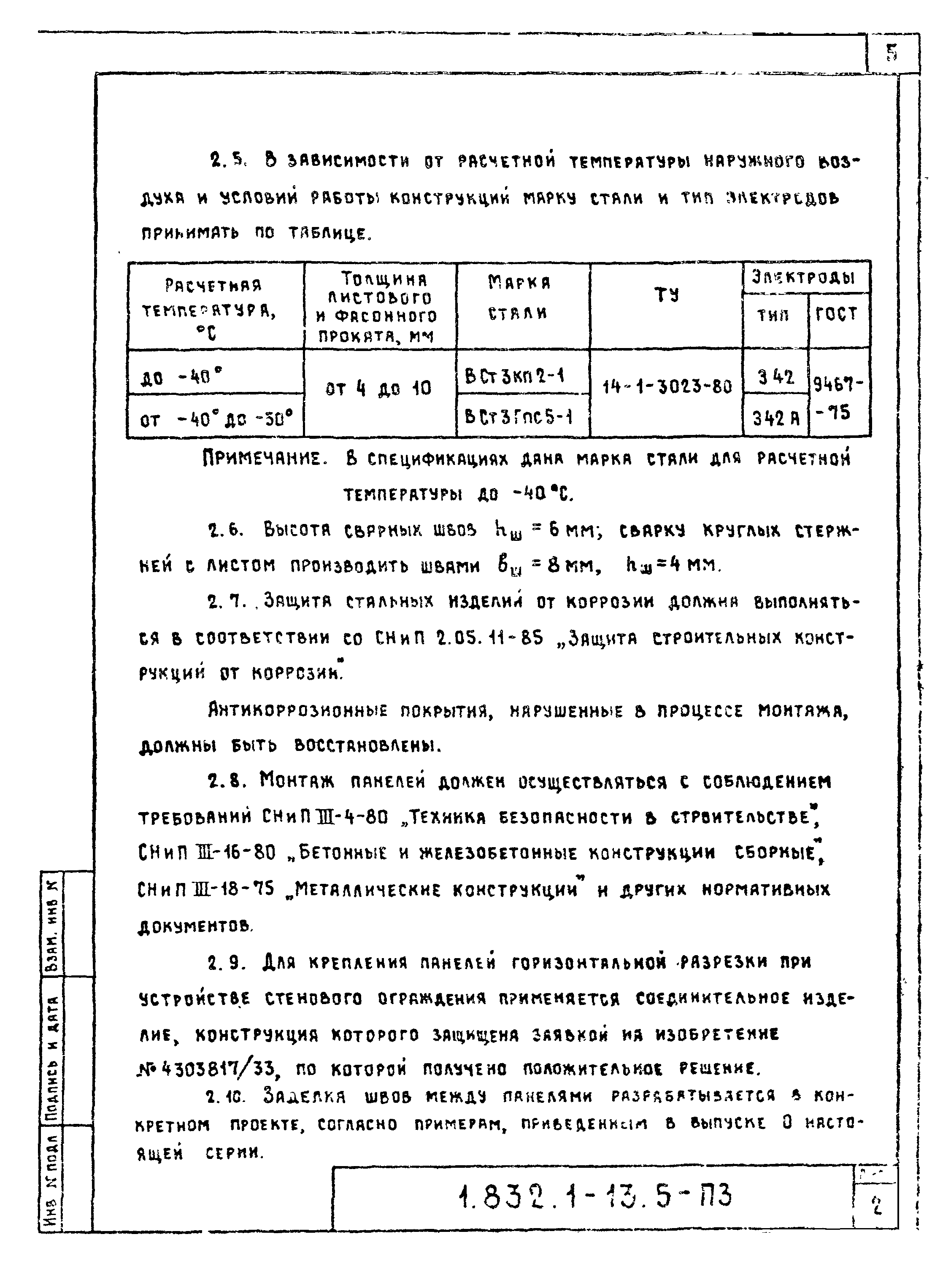

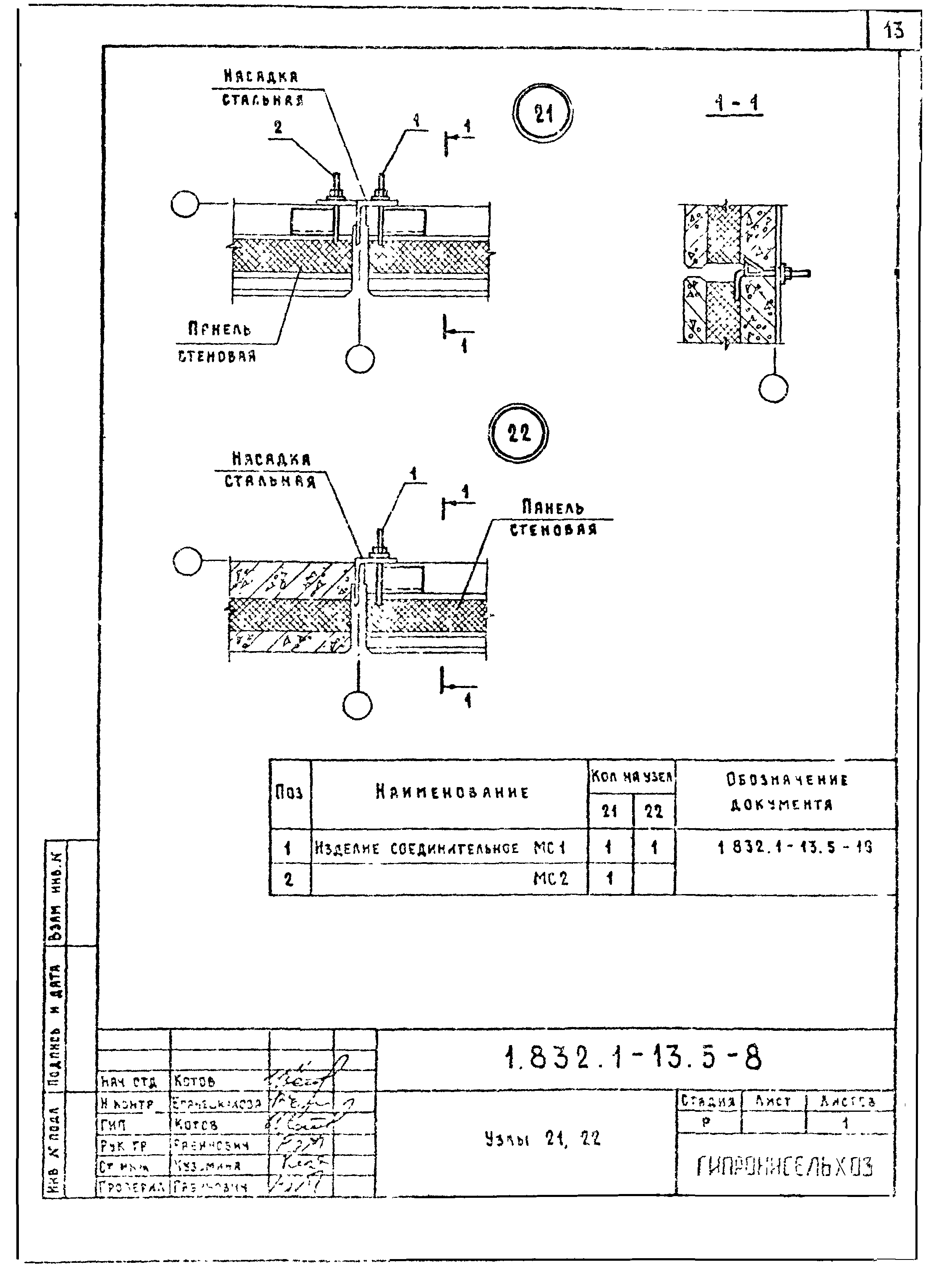

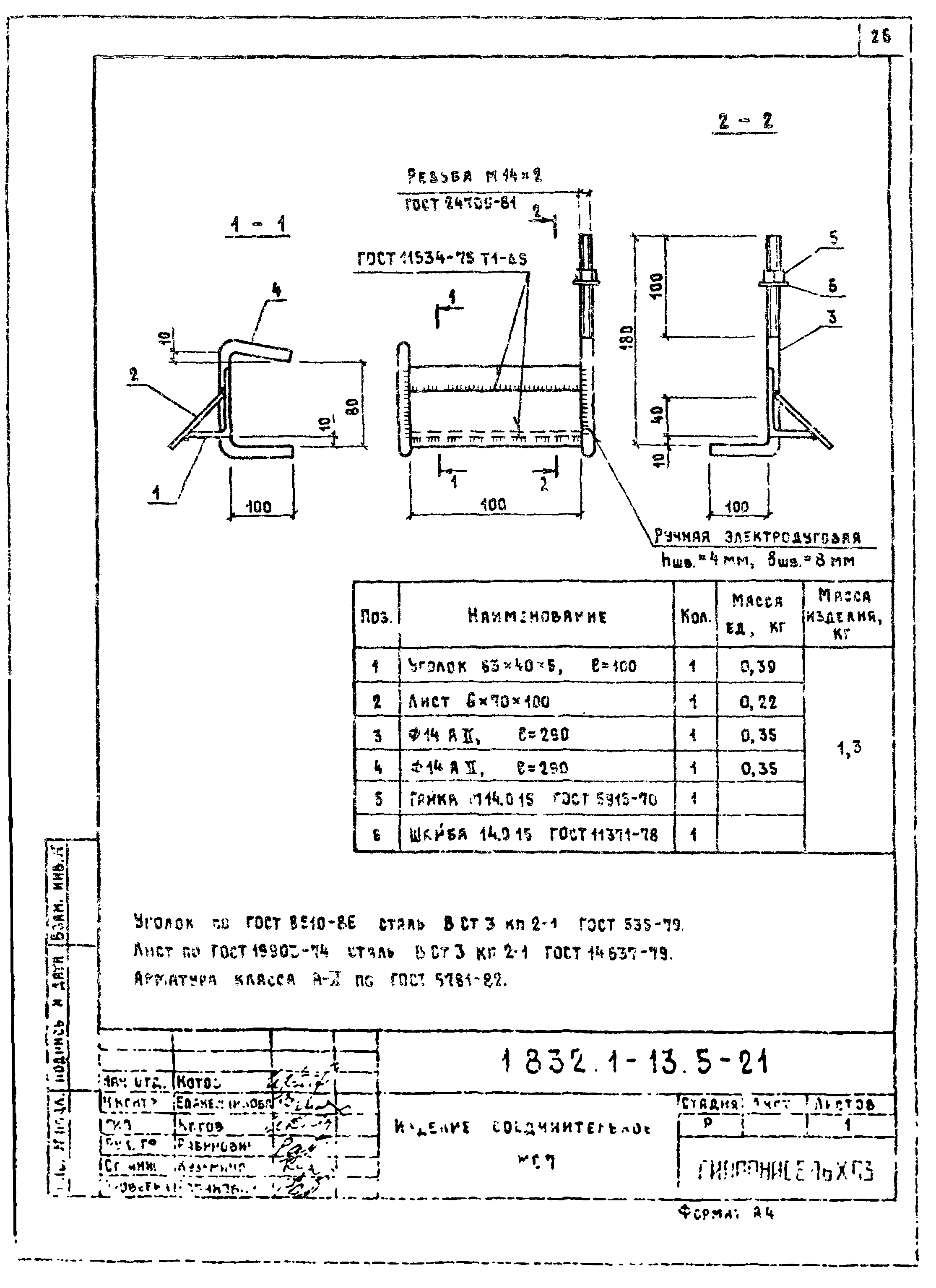

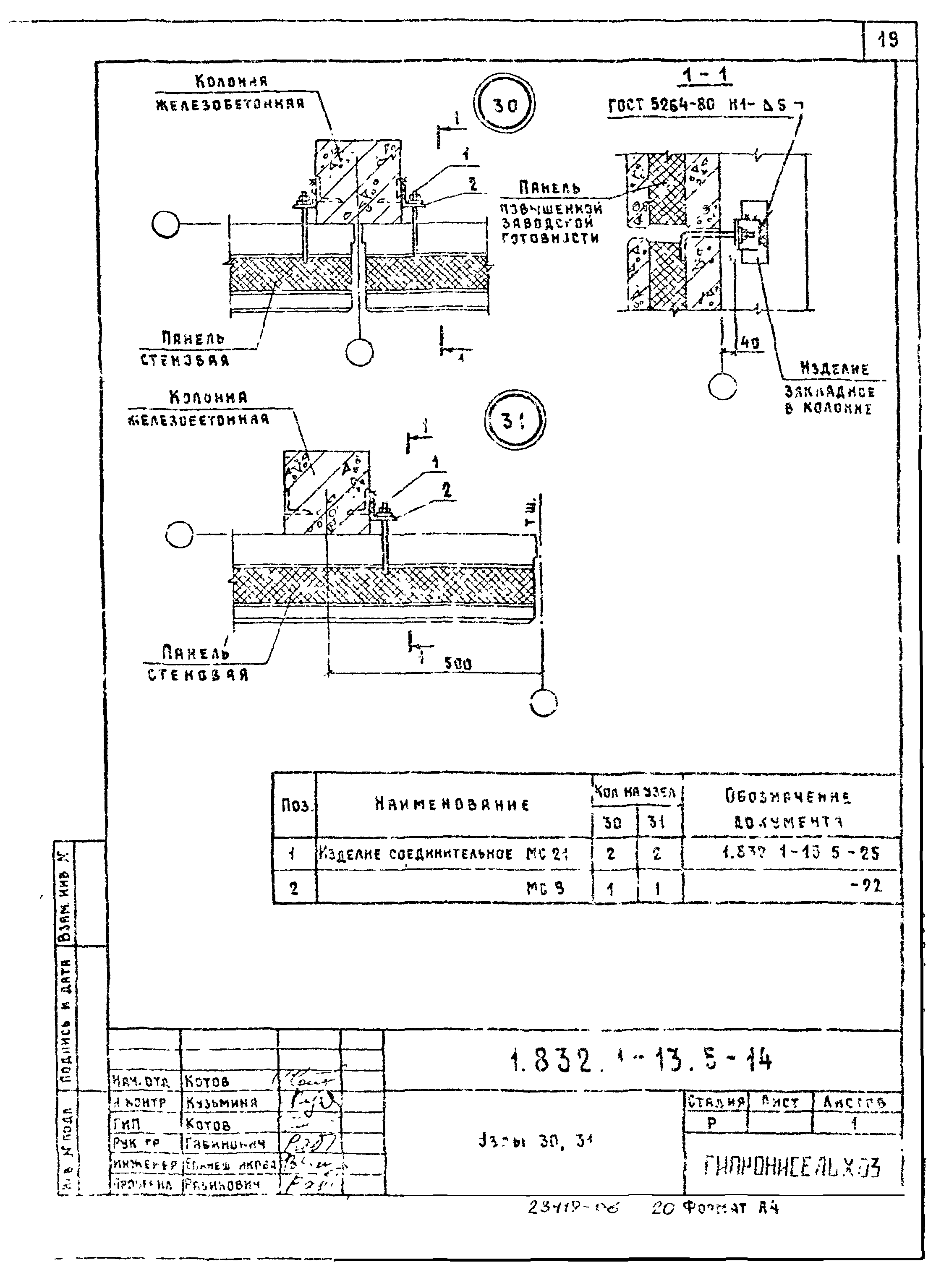

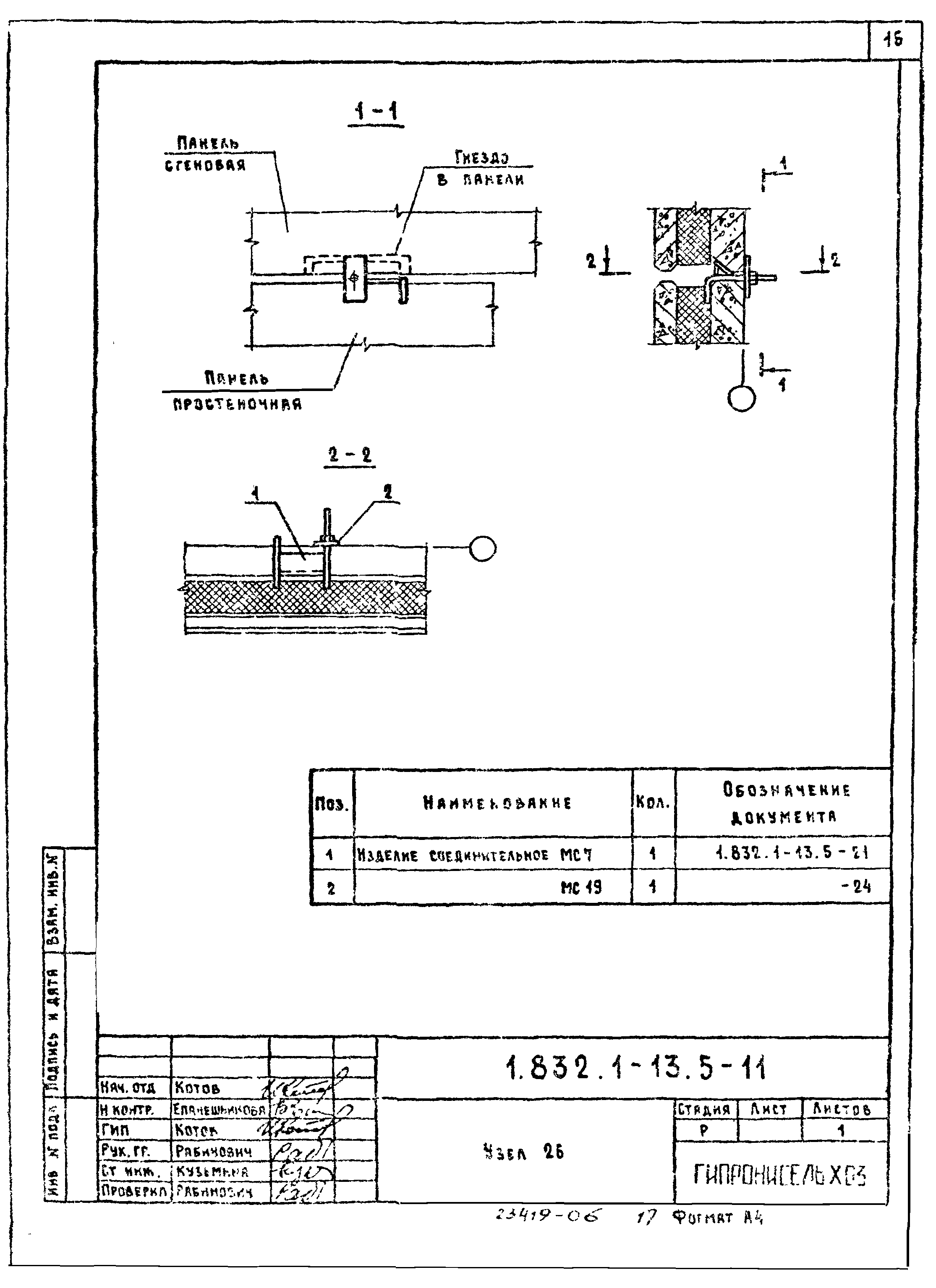

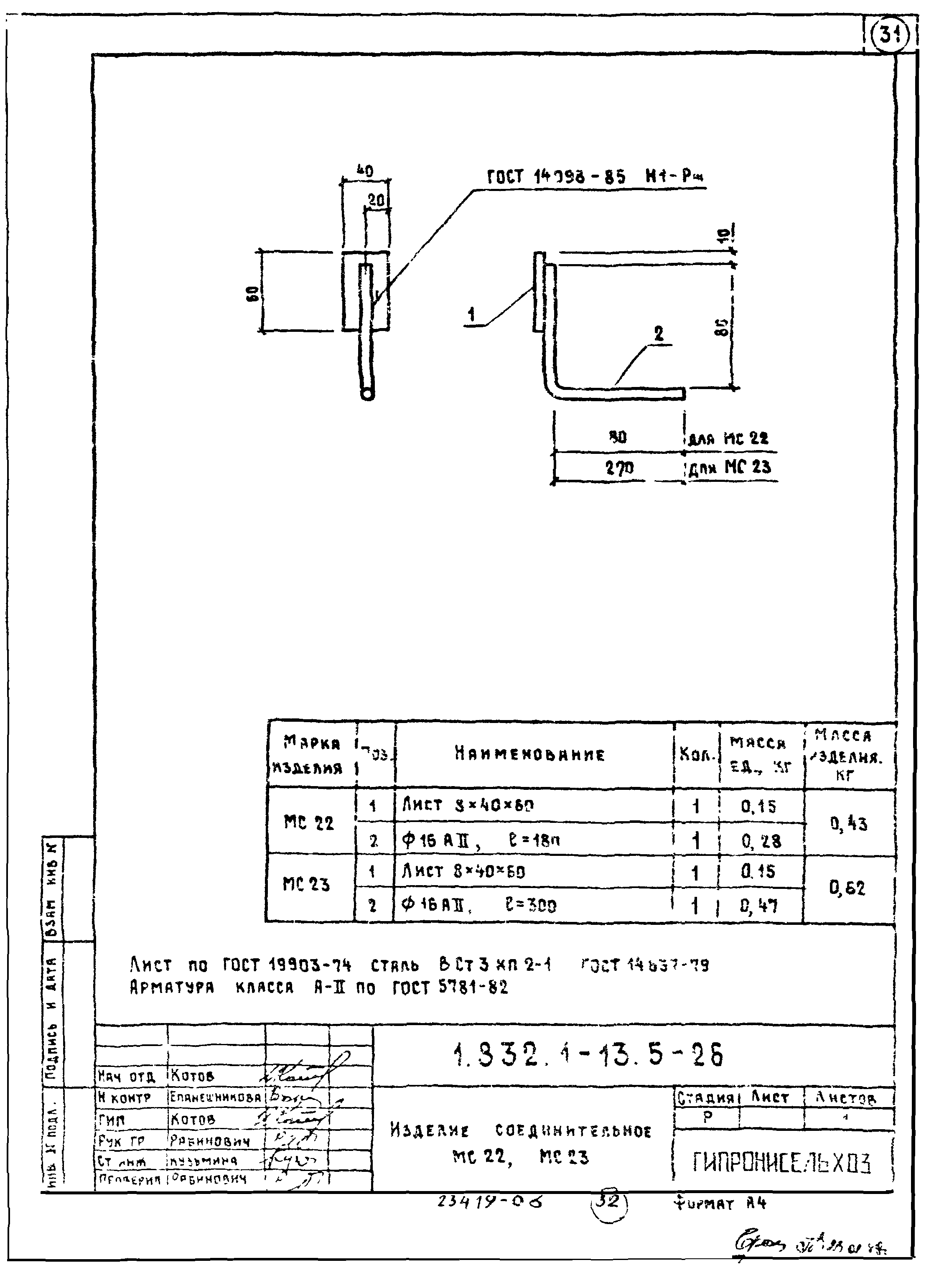

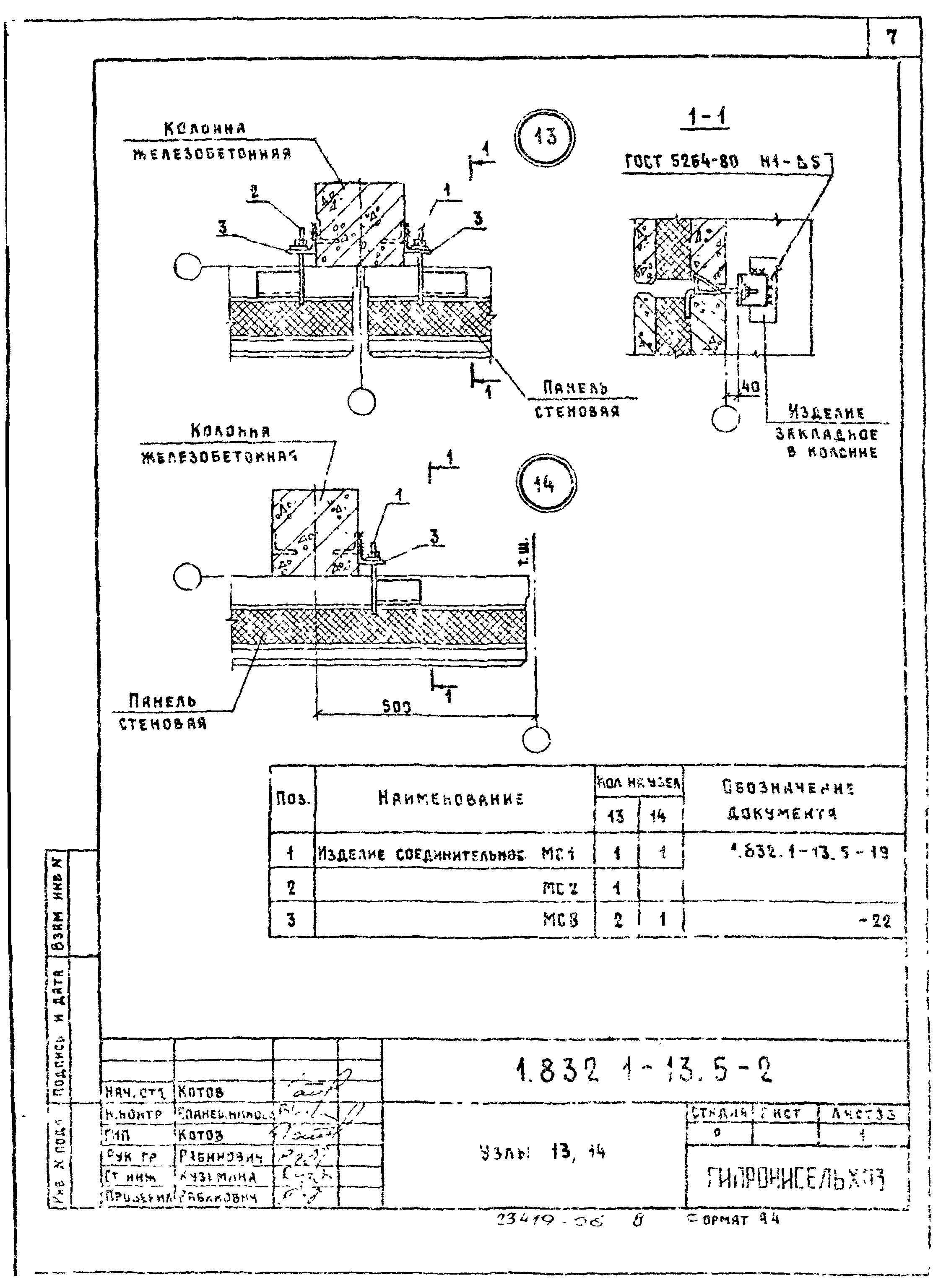

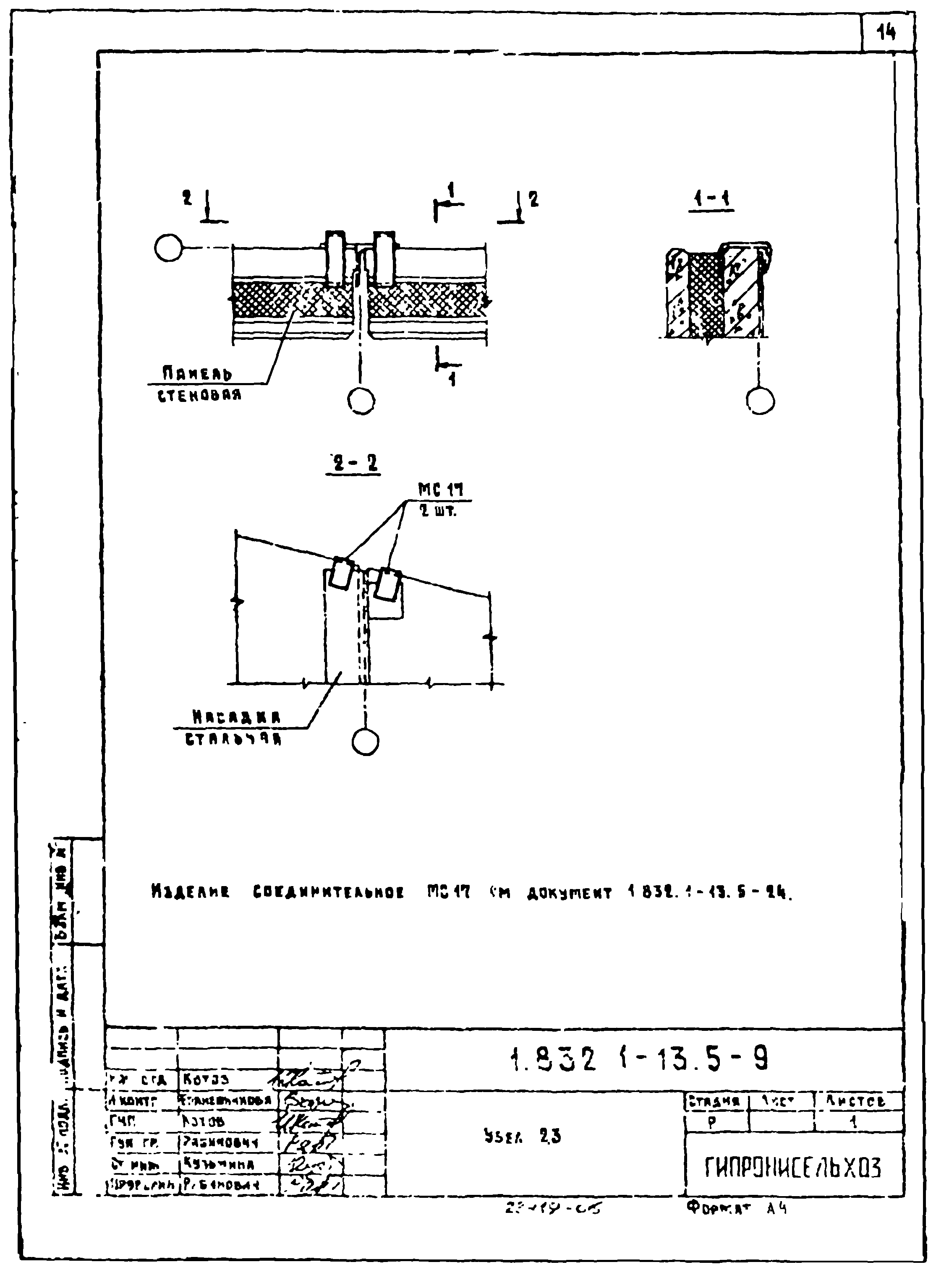

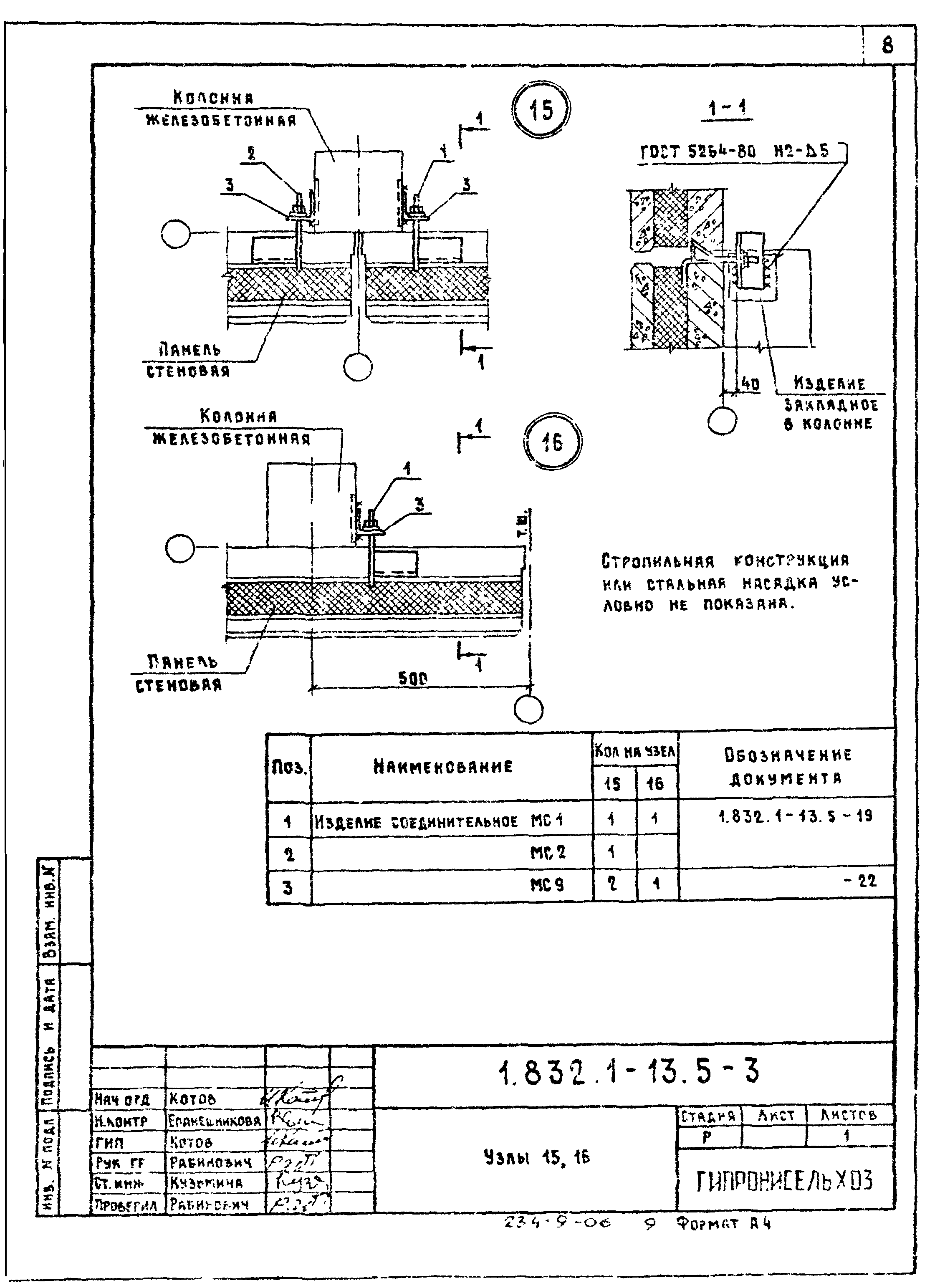

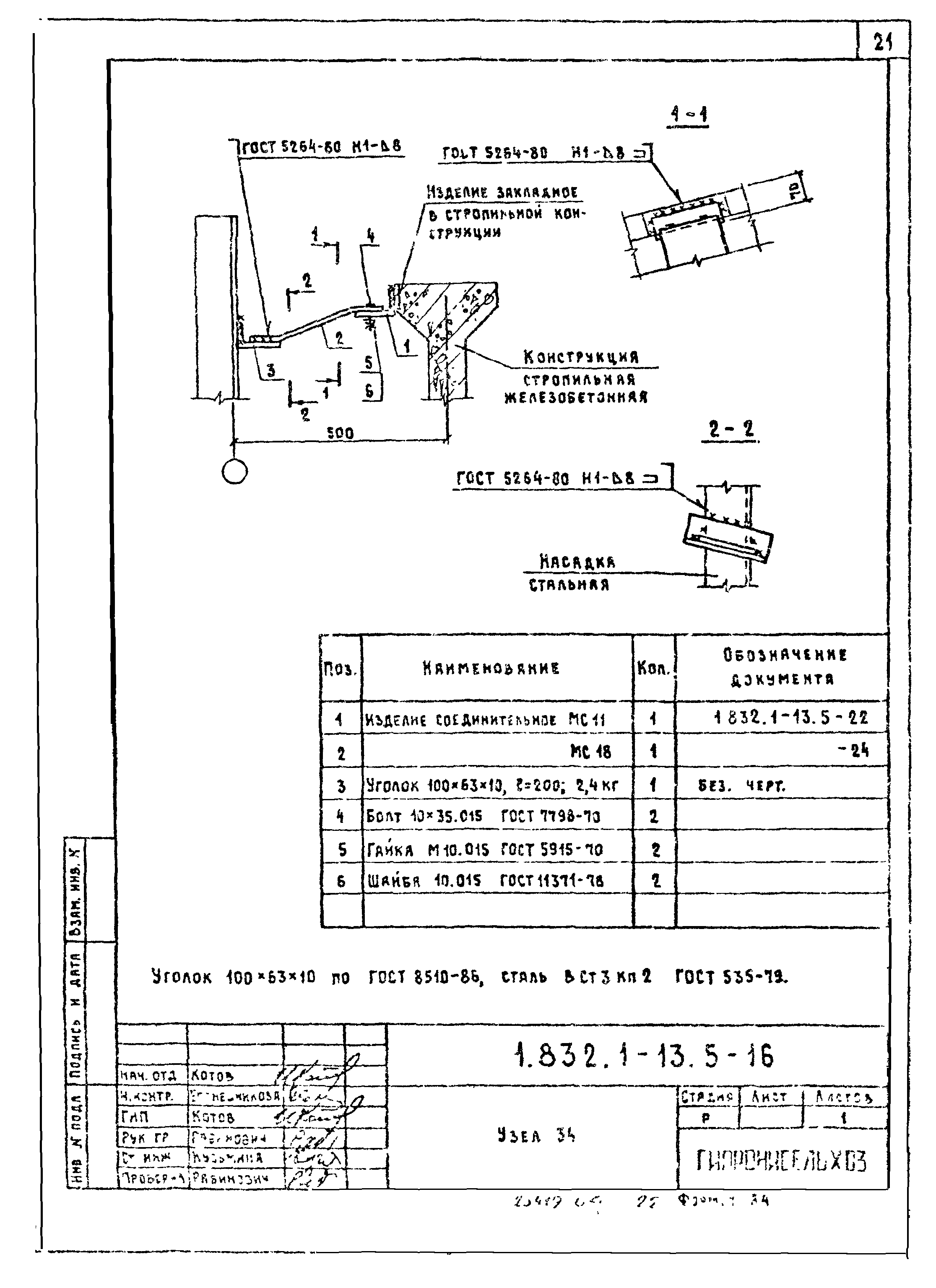

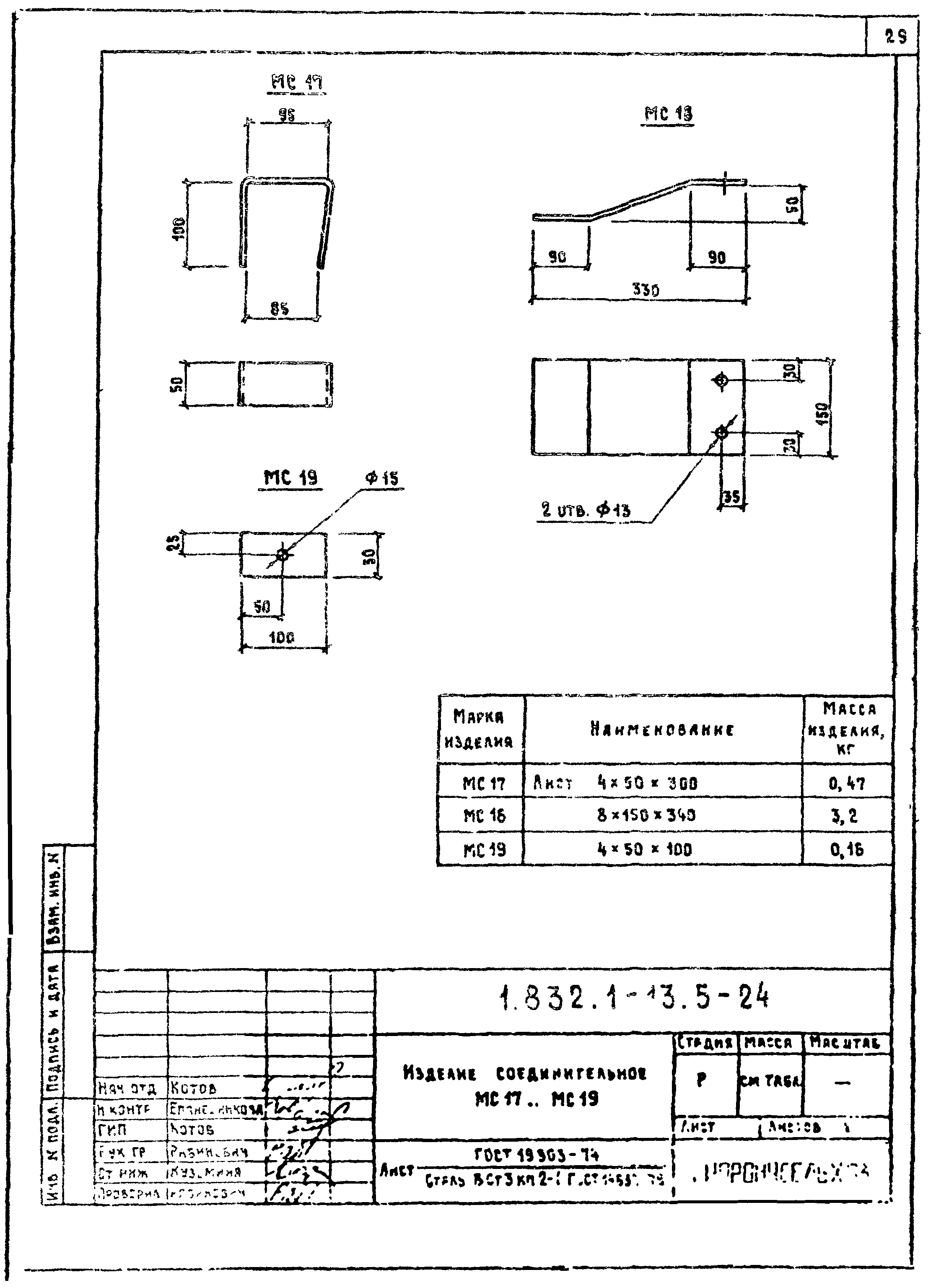

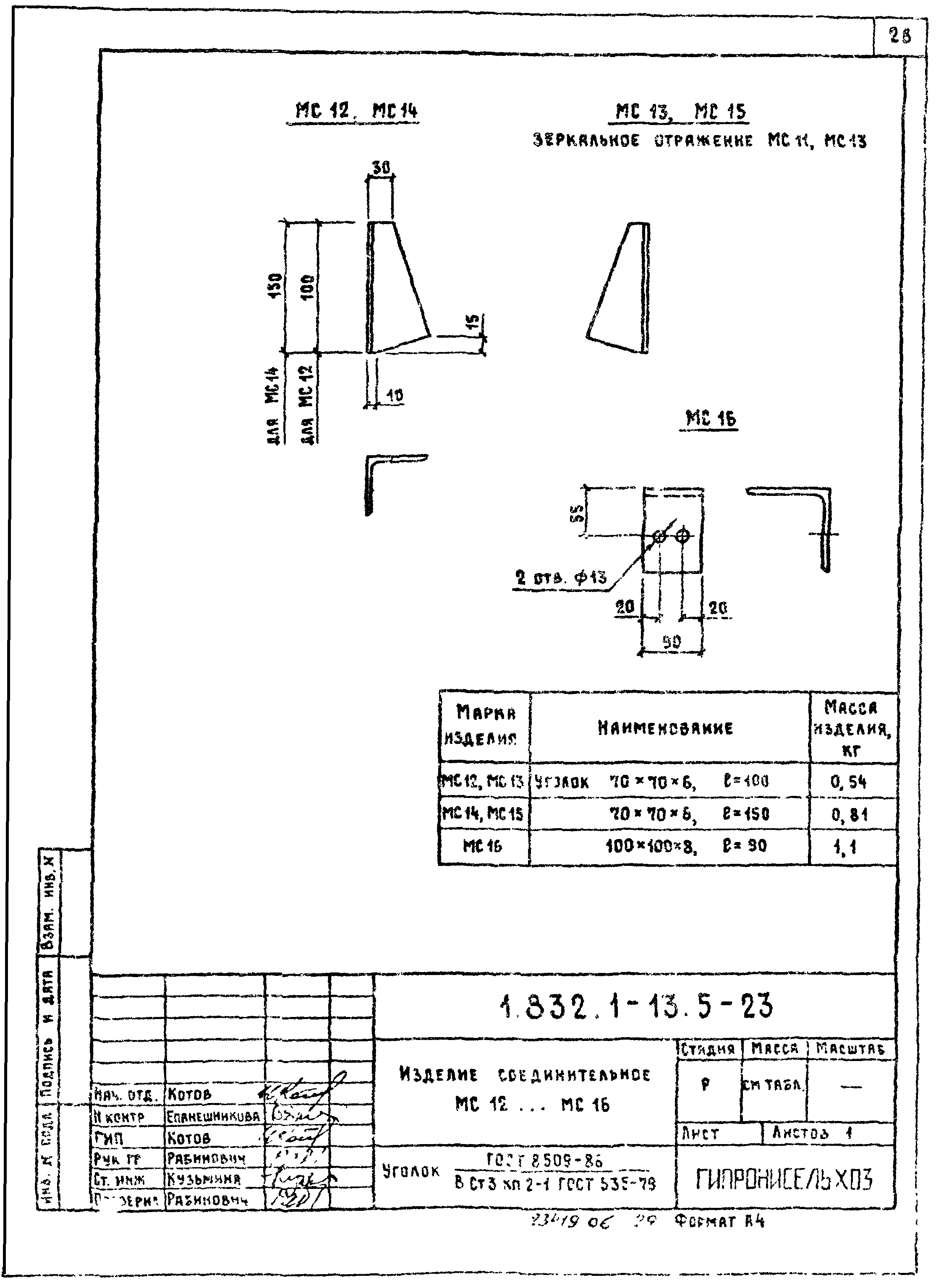

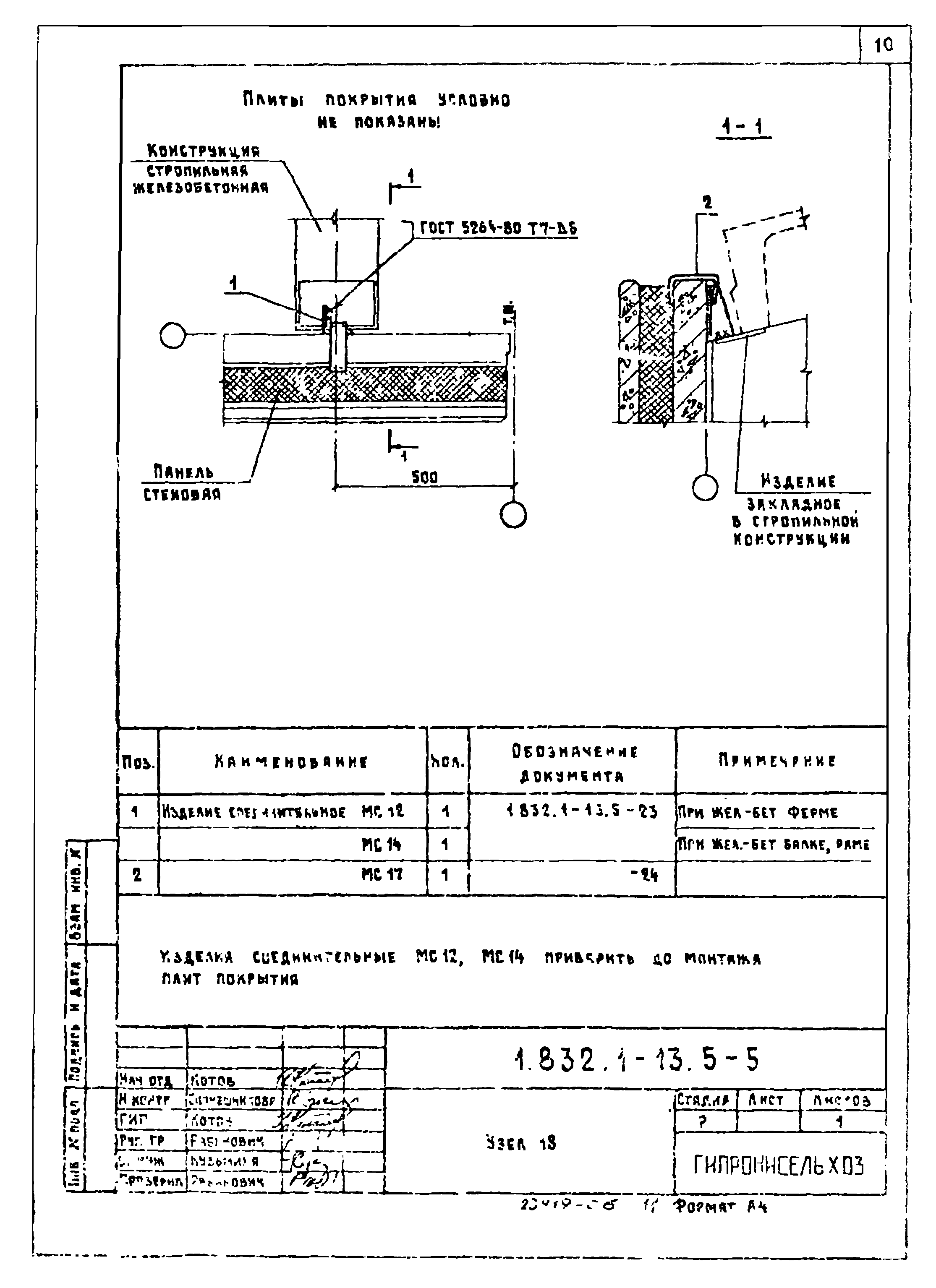

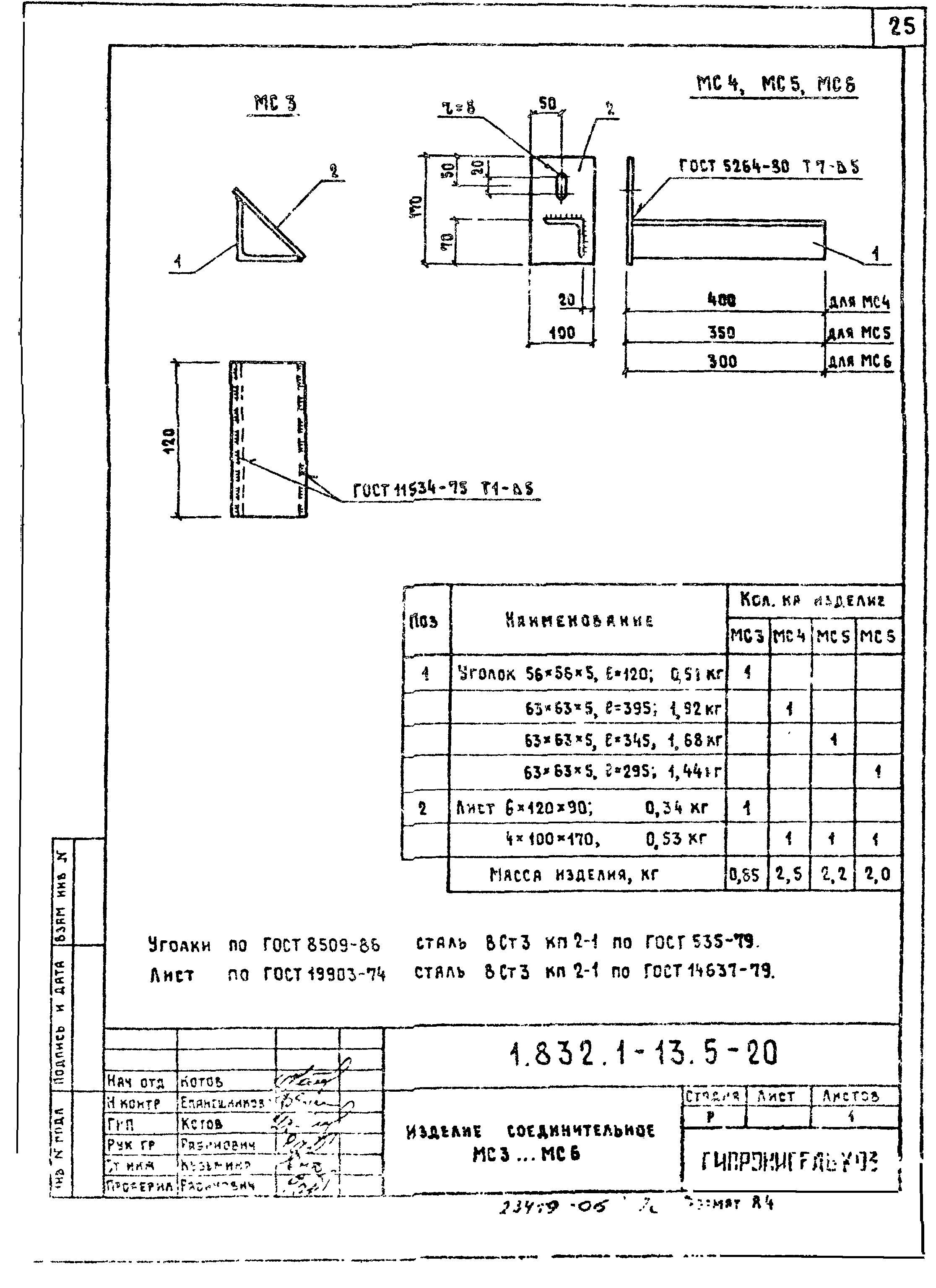

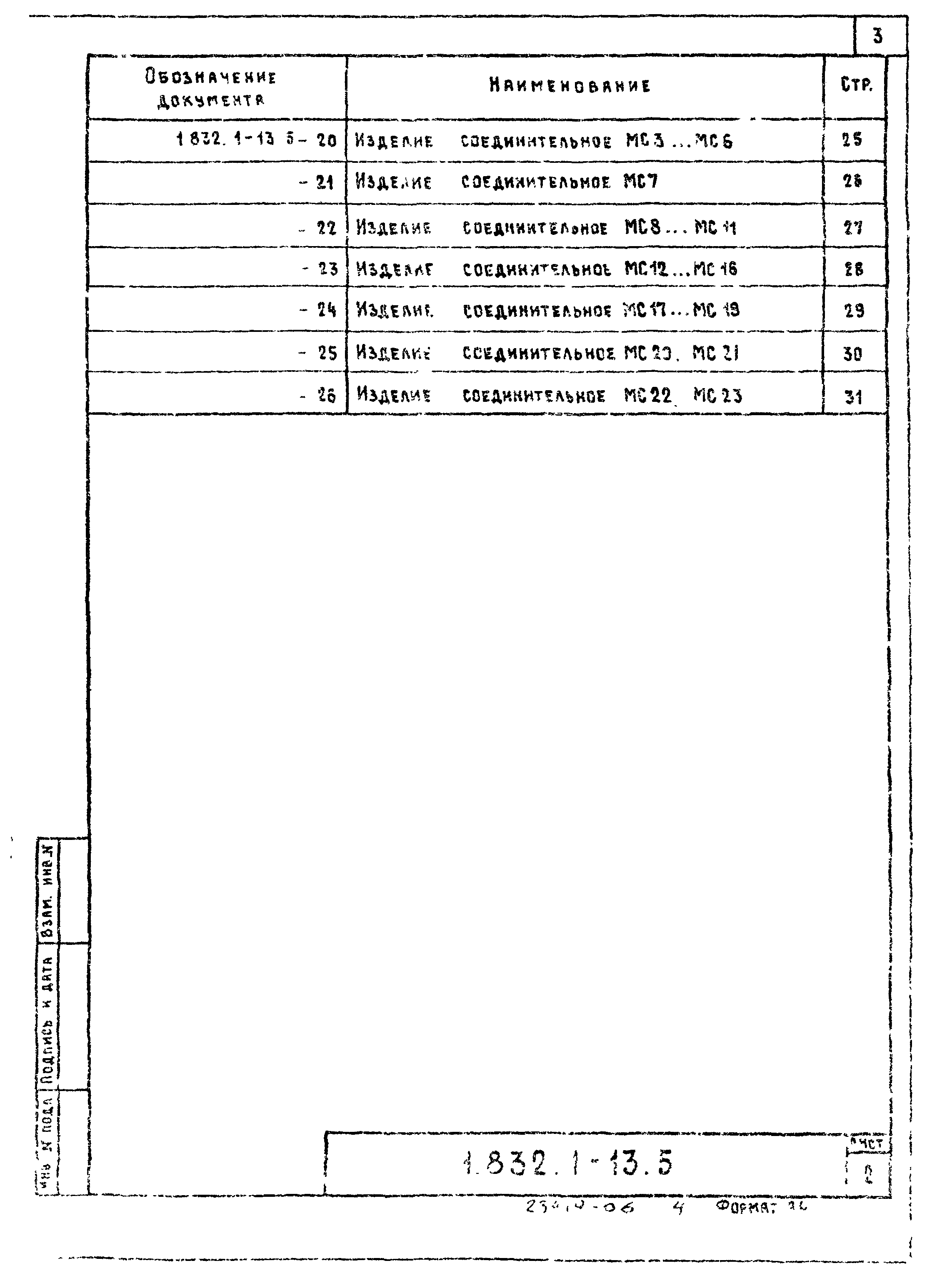

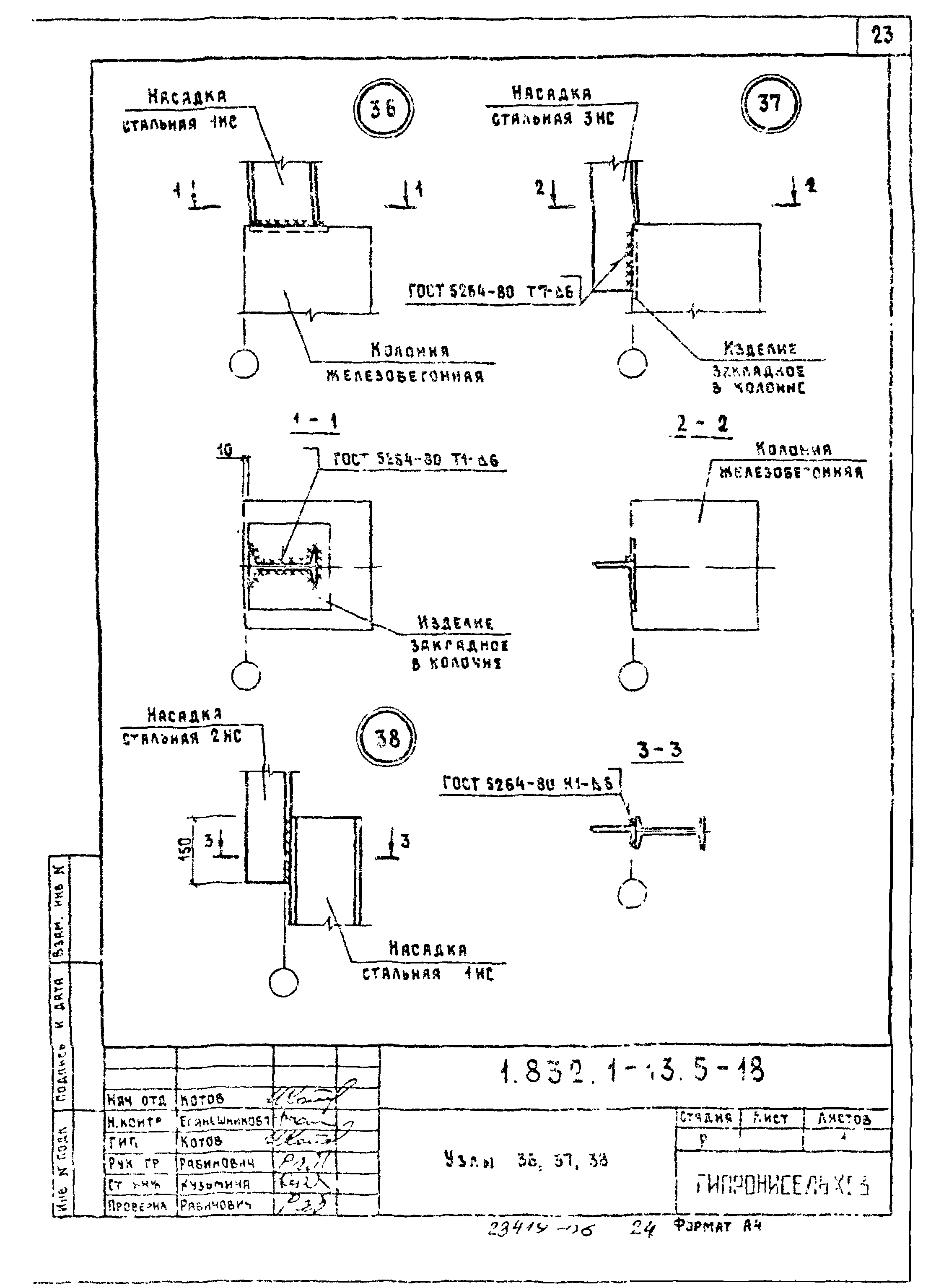

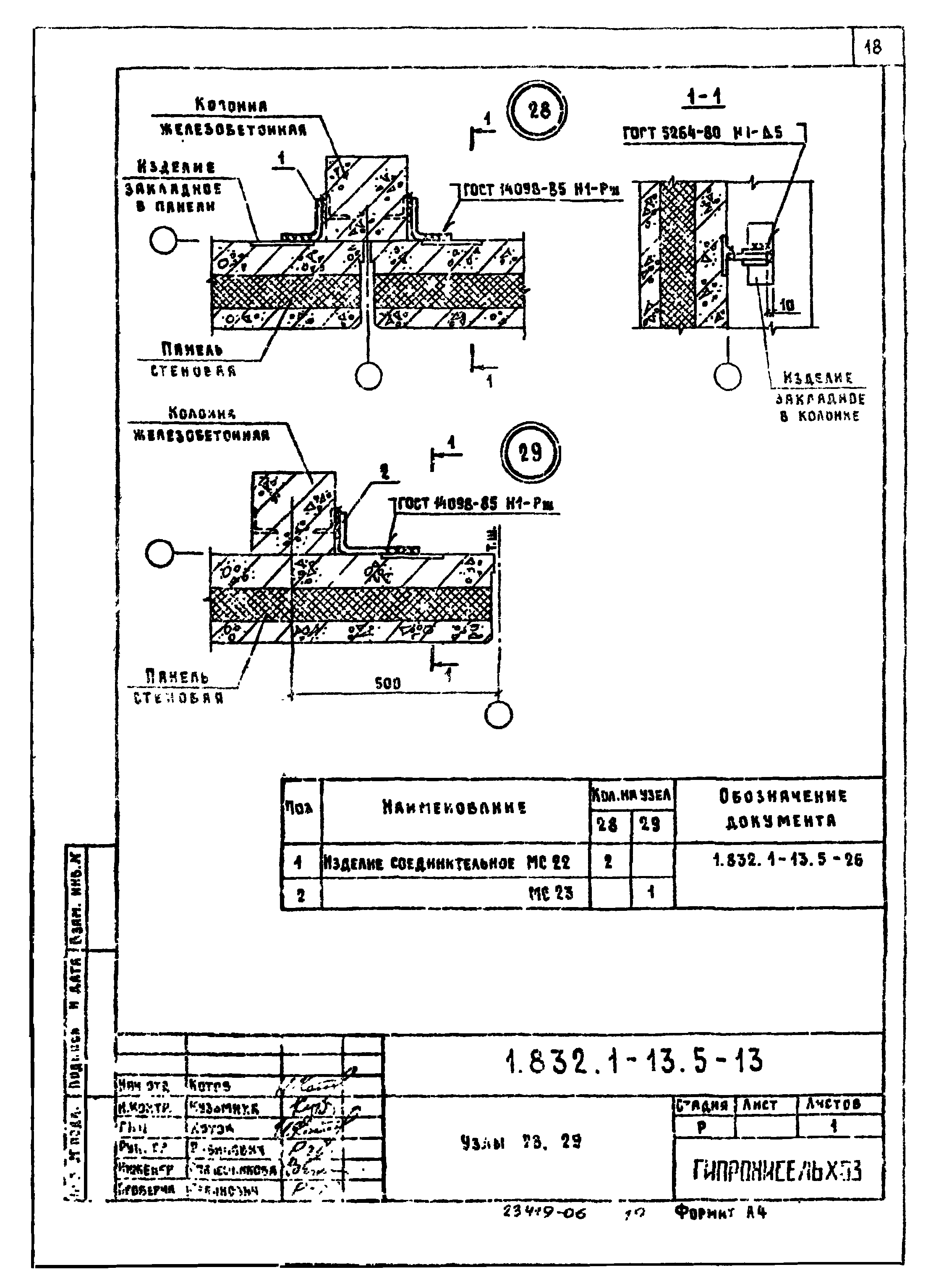

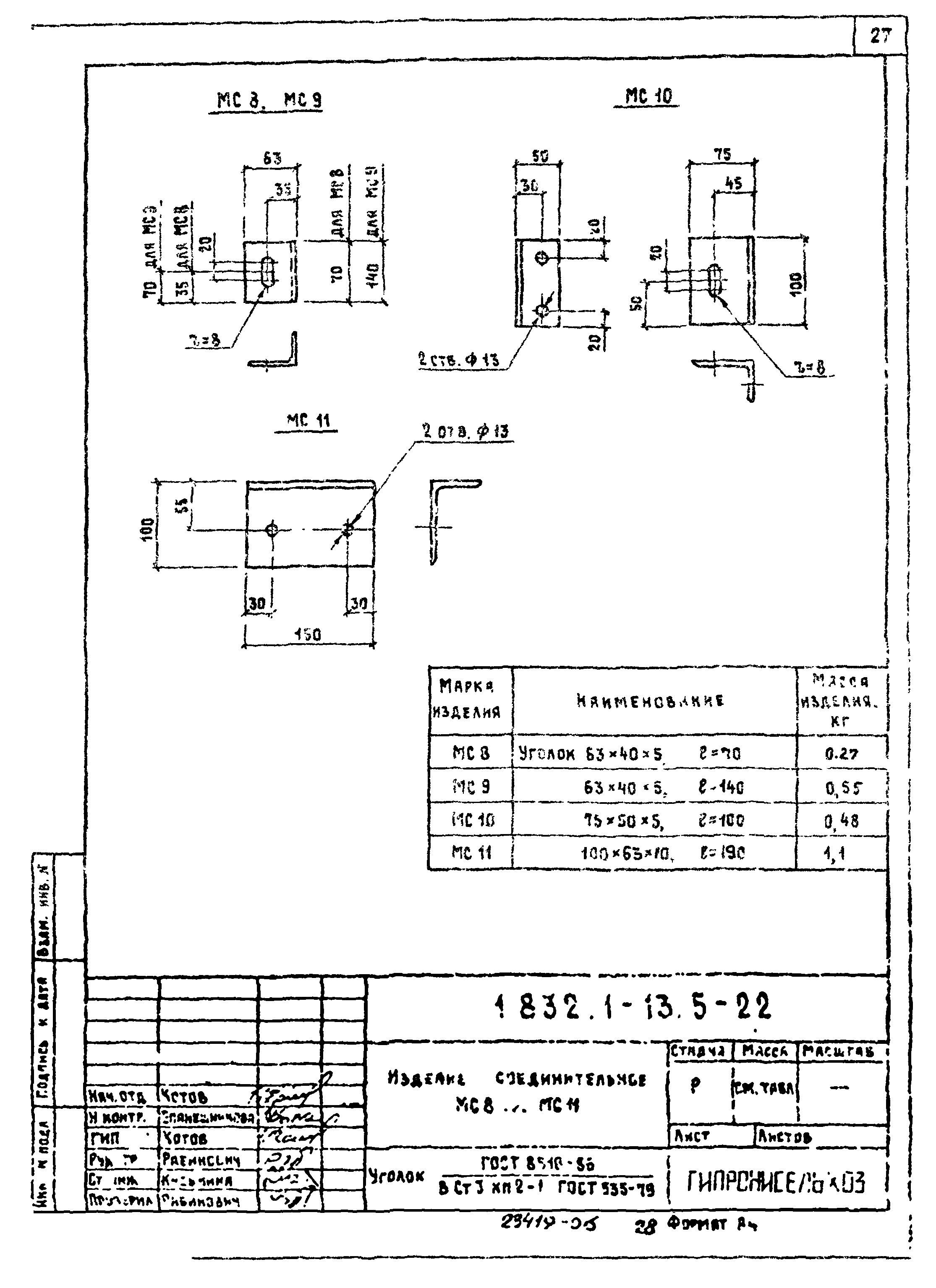

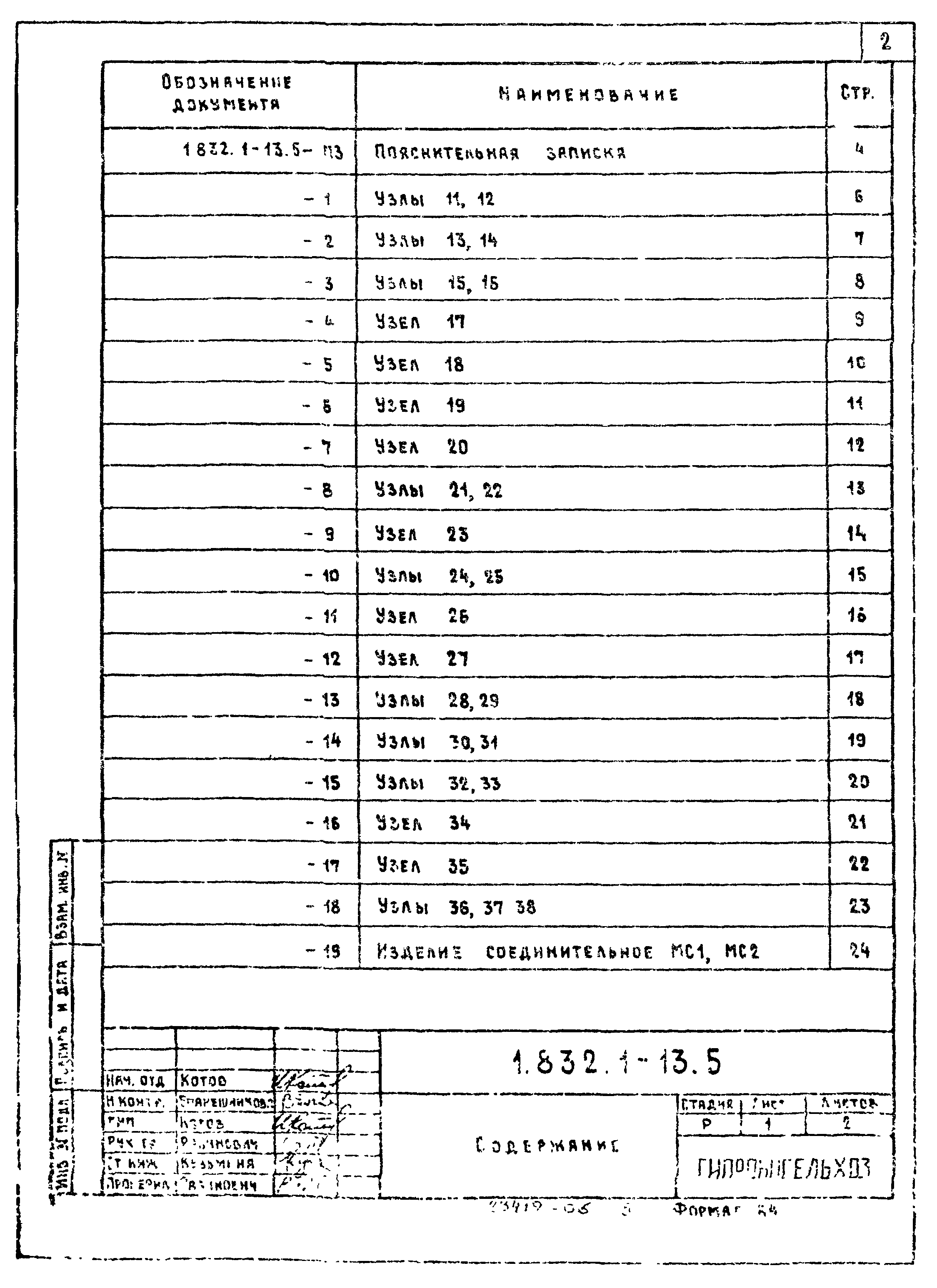

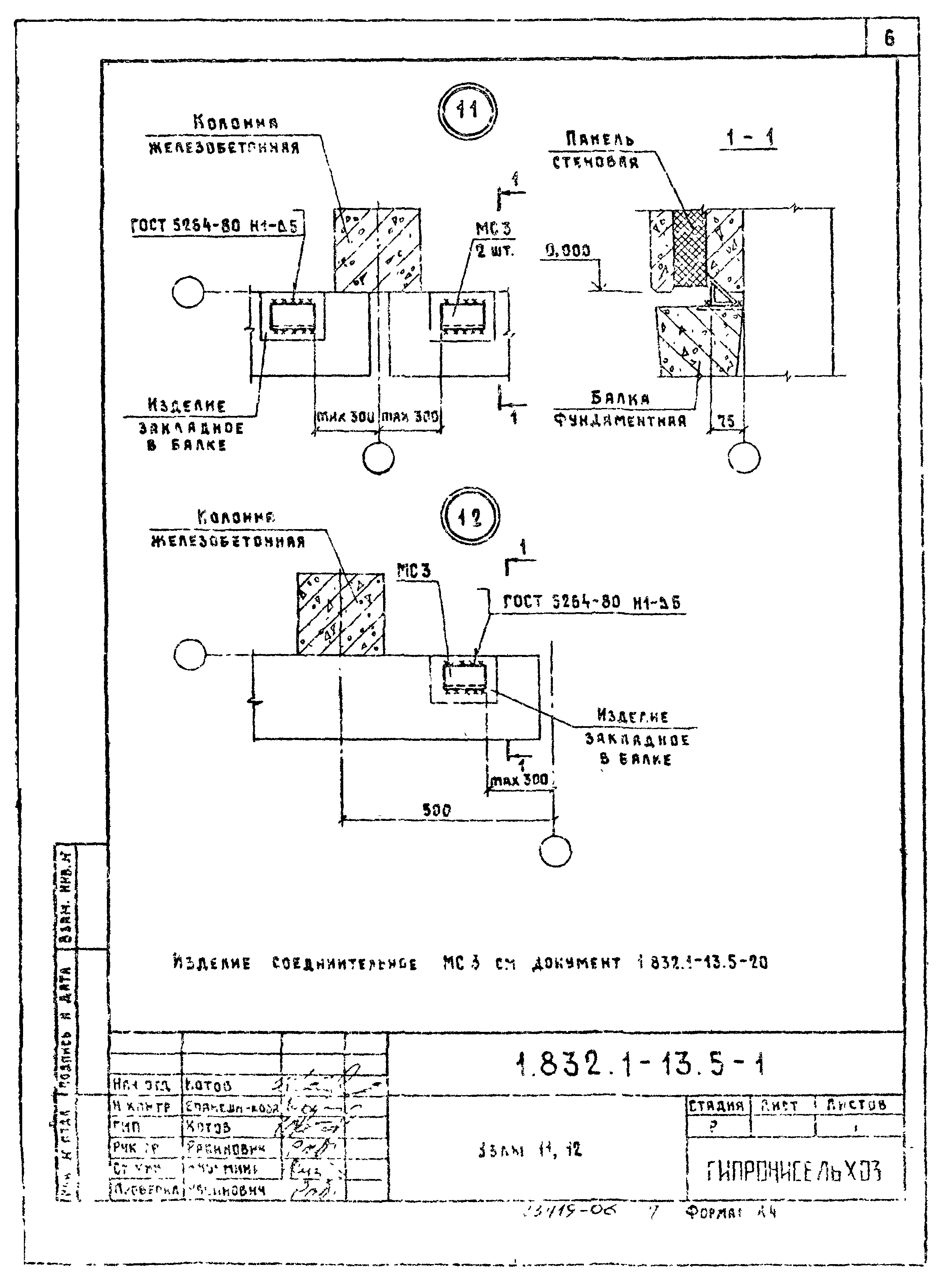

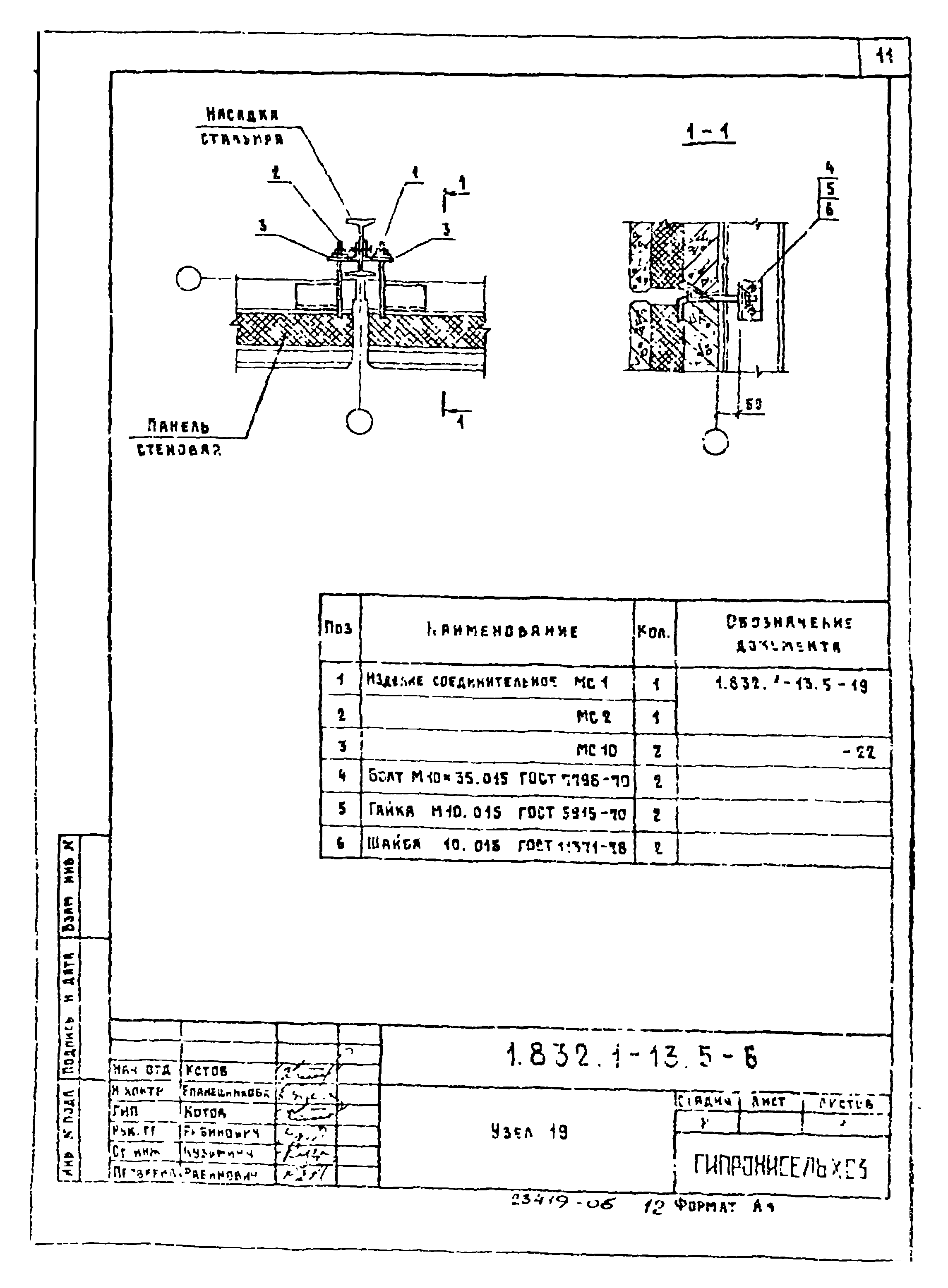

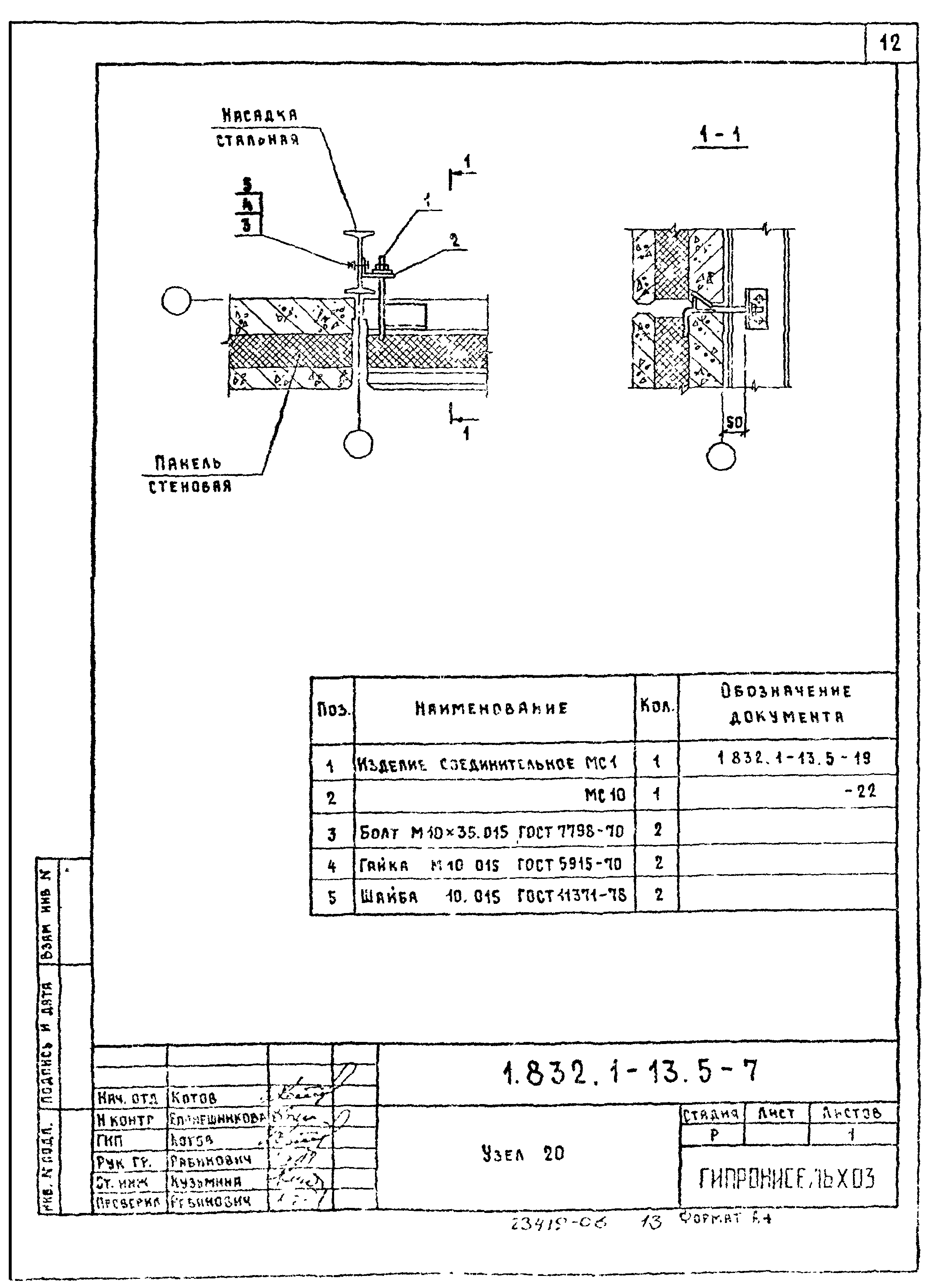

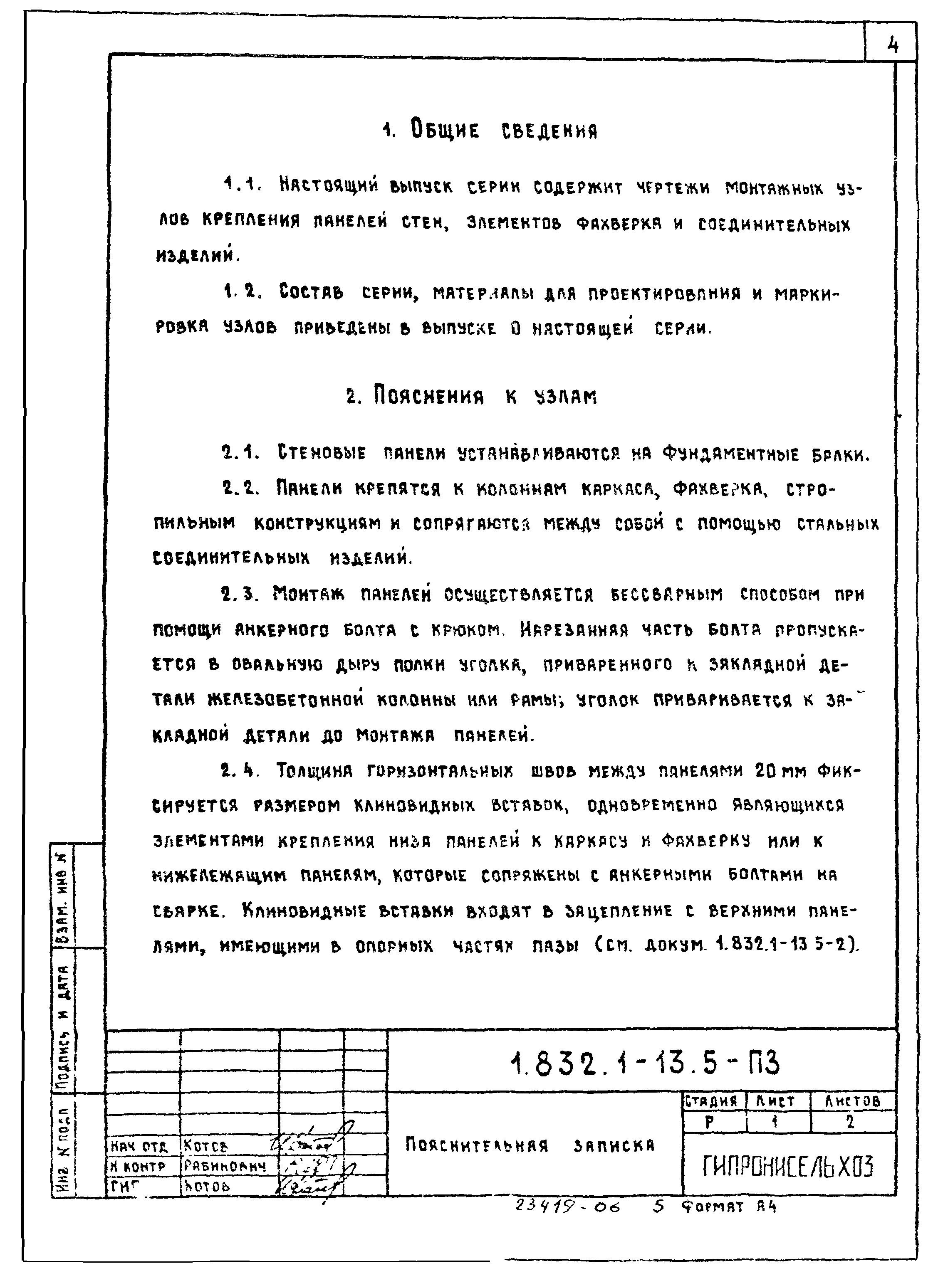

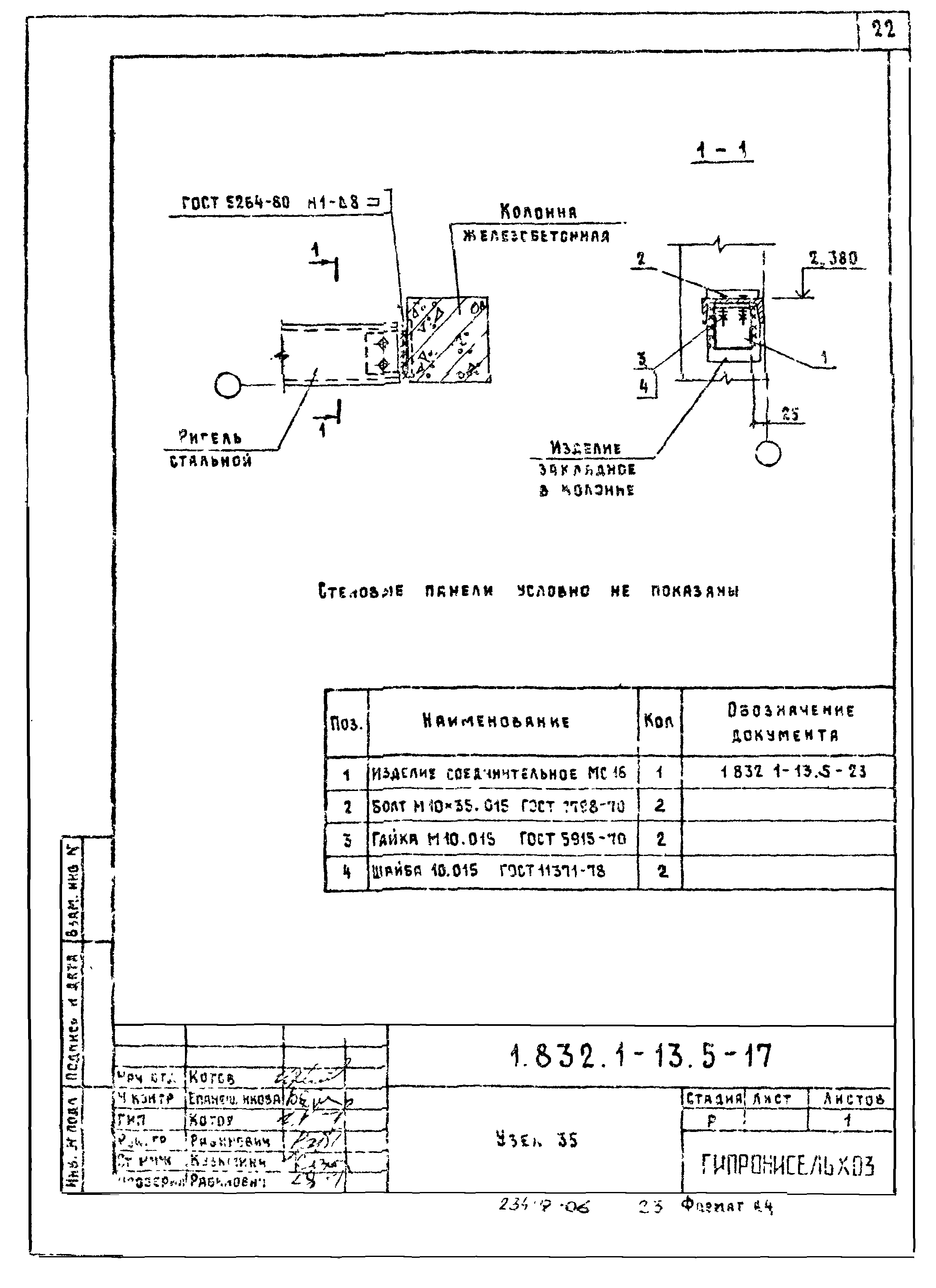

Оглавление:	1.832.1-13.5-ПЗ Пояснительная записка 1.832.1-13.5-1 Узлы 11, 12 1.832.1-13.5-2 Узлы 13, 14 1.832.1-13.5-3 Узлы 15, 16 1.832.1-13.5-4 Узел 17 1.832.1-13.5-5 Узел 18 1.832.1-13.5-6 Узел 19 1.832.1-13.5-7 Узел 20 1.832.1-13.5-8 Узел 21, 22 1.832.1-13.5-9 Узел 23 1.832.1-13.5-10 Узел 24, 25 1.832.1-13.5-11 Узел 26 1.832.1-13.5-12 Узел 27 1.832.1-13.5-13 Узел 28, 29 1.832.1-13.5-14 Узел 30, 31 1.832.1-13.5-15 Узел 32, 33 1.832.1-13.5-16 Узел 34 1.832.1-13.5-17 Узел 35 1.832.1-13.5-18 Узел 36, 37, 38 1.832.1-13.5-19 Изделие соединительное МС1, МС2 1.832.1-13.5-20 Изделие соединительное МС3… МС6 1.832.1-13.5-21 Изделие соединительное МС7 1.832.1-13.5-22 Изделие соединительное МС8… МС11 1.832.1-13.5-23 Изделие соединительное МС12… МС16 1.832.1-13.5-24 Изделие соединительное МС17… МС19 1.832.1-13.5-25 Изделие соединительное МС20, МС21 1.832.1-13.5-26 Изделие соединительное МС22, МС23
Разработан:	ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	12.08.1988 Госагропром СССР (USSR Gosagroprom 804-48/853)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.832.1-8 «Трехслойные железобетонные стеновые панели на гибких связях с эффективным утеплителем для сельскохозяйственных зданий»
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» СНиП III-18-75 «Металлические конструкции» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 7796-70 «Болты с шестигранной уменьшенной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 14637-79 «Прокат толстолистовой и широкополосный универсальный из углеродистой стали общего назначения. Технические условия» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» СНиП III-16-80 «Бетонные и железобетонные конструкции сборные» ТУ 14-1-3023-80 «Прокат листовой, широкополосный универсальный и фасонный из углеродистой и низколегированной стали с гарантированным уровнем механических свойств, дифференцированным по группам прочности»
