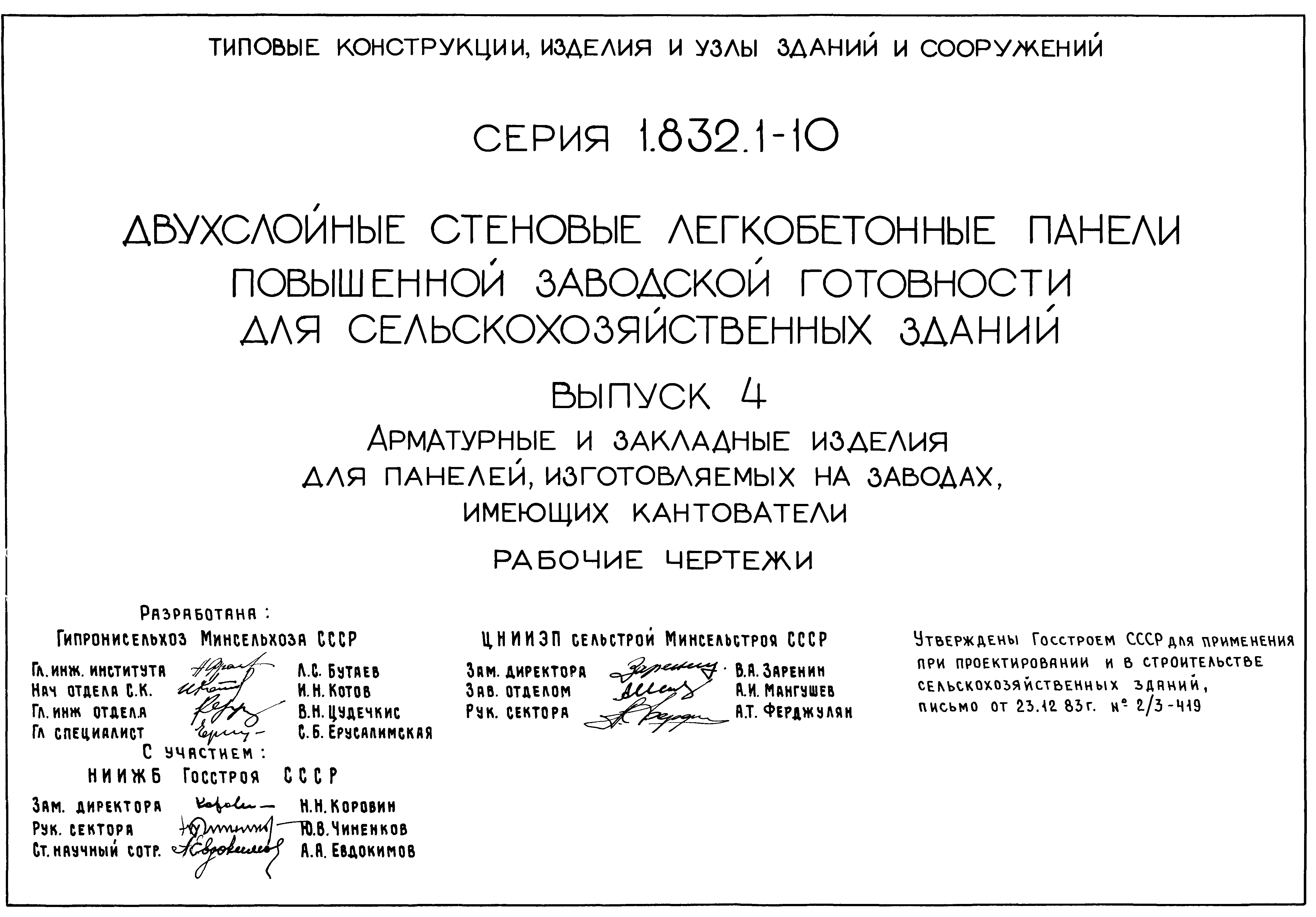

Скачать Серия 1.832.1-10 Выпуск 4. Арматурные и закладные изделия для панелей, изготовляемых на заводах, имеющих кантователи. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.832.1-10

Выпуск 4. Арматурные и закладные изделия для панелей, изготовляемых на заводах, имеющих кантователи. Рабочие чертежи

Обозначение:	Серия 1.832.1-10
Обозначение англ:	Series 1.832.1-10
Статус:	cправочные материалы, мп, тпр
Название рус.:	Выпуск 4. Арматурные и закладные изделия для панелей, изготовляемых на заводах, имеющих кантователи. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

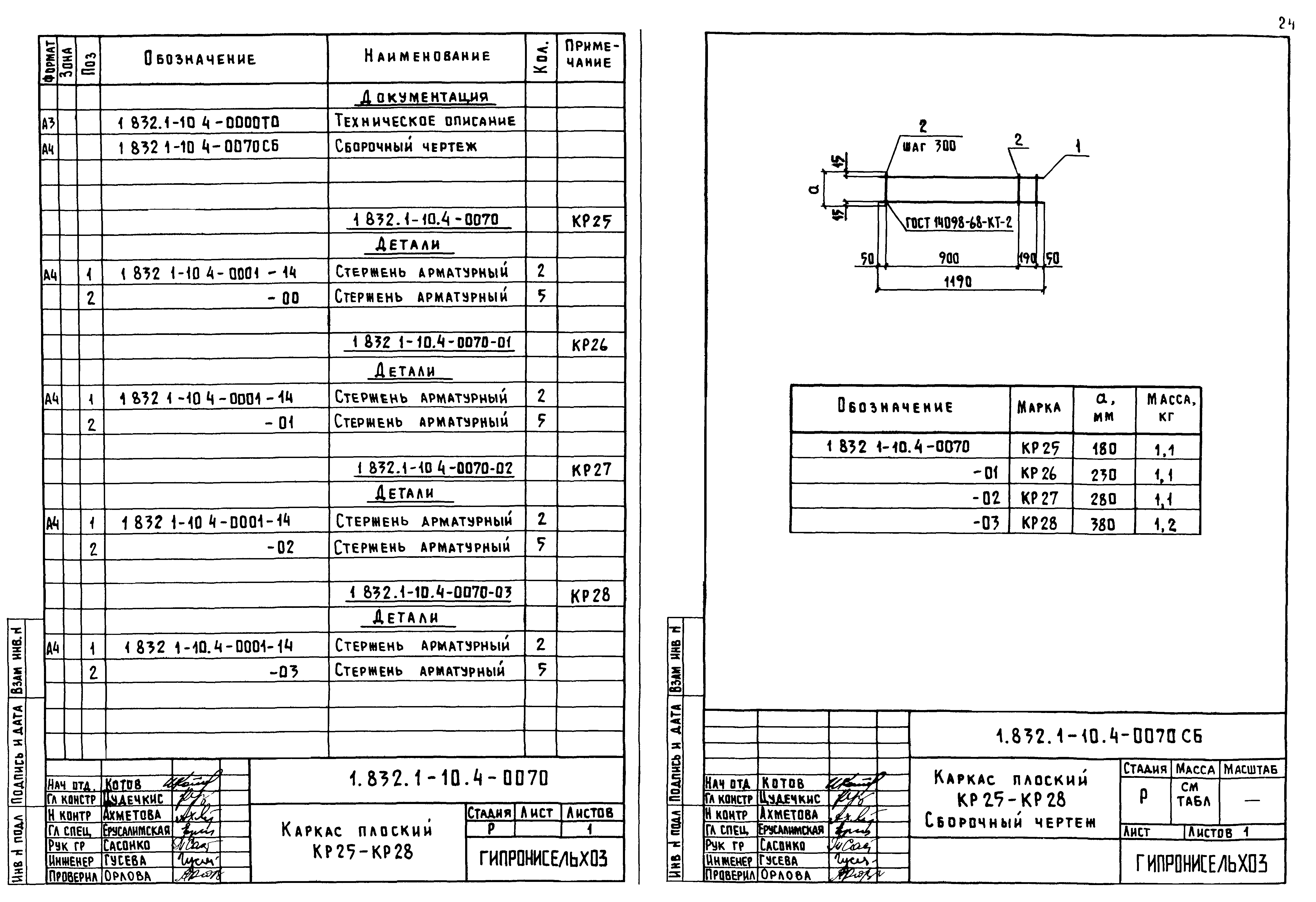

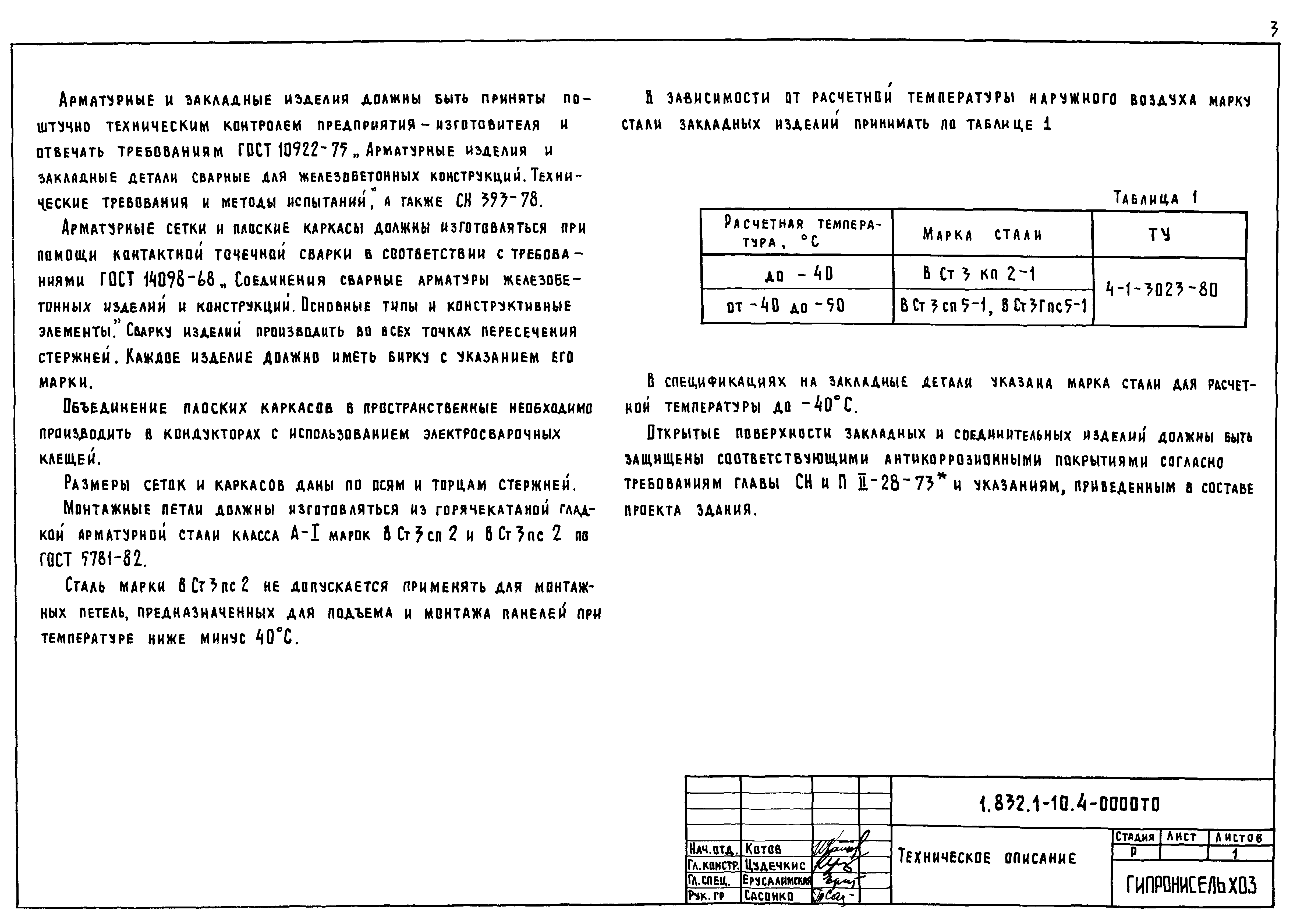

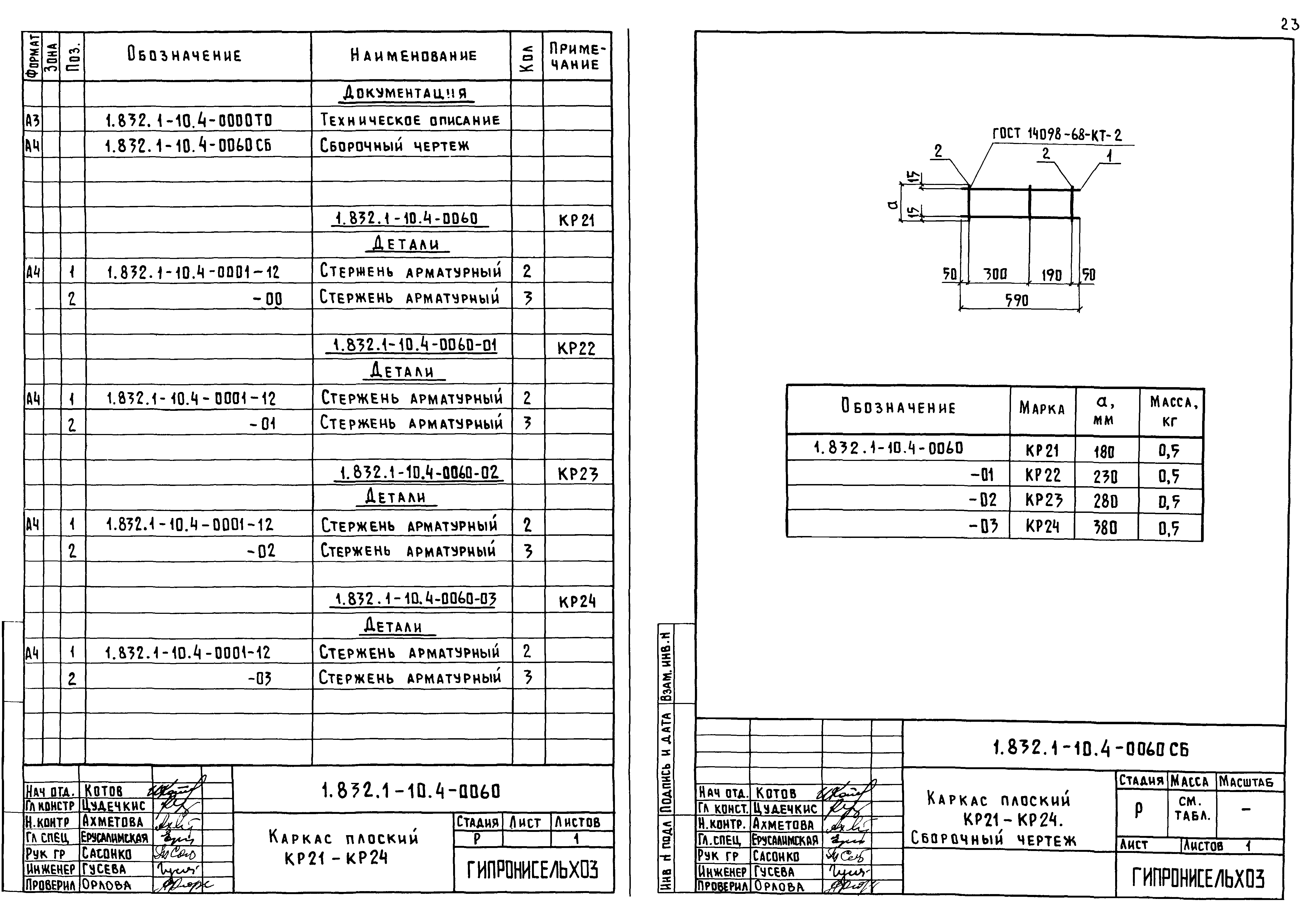

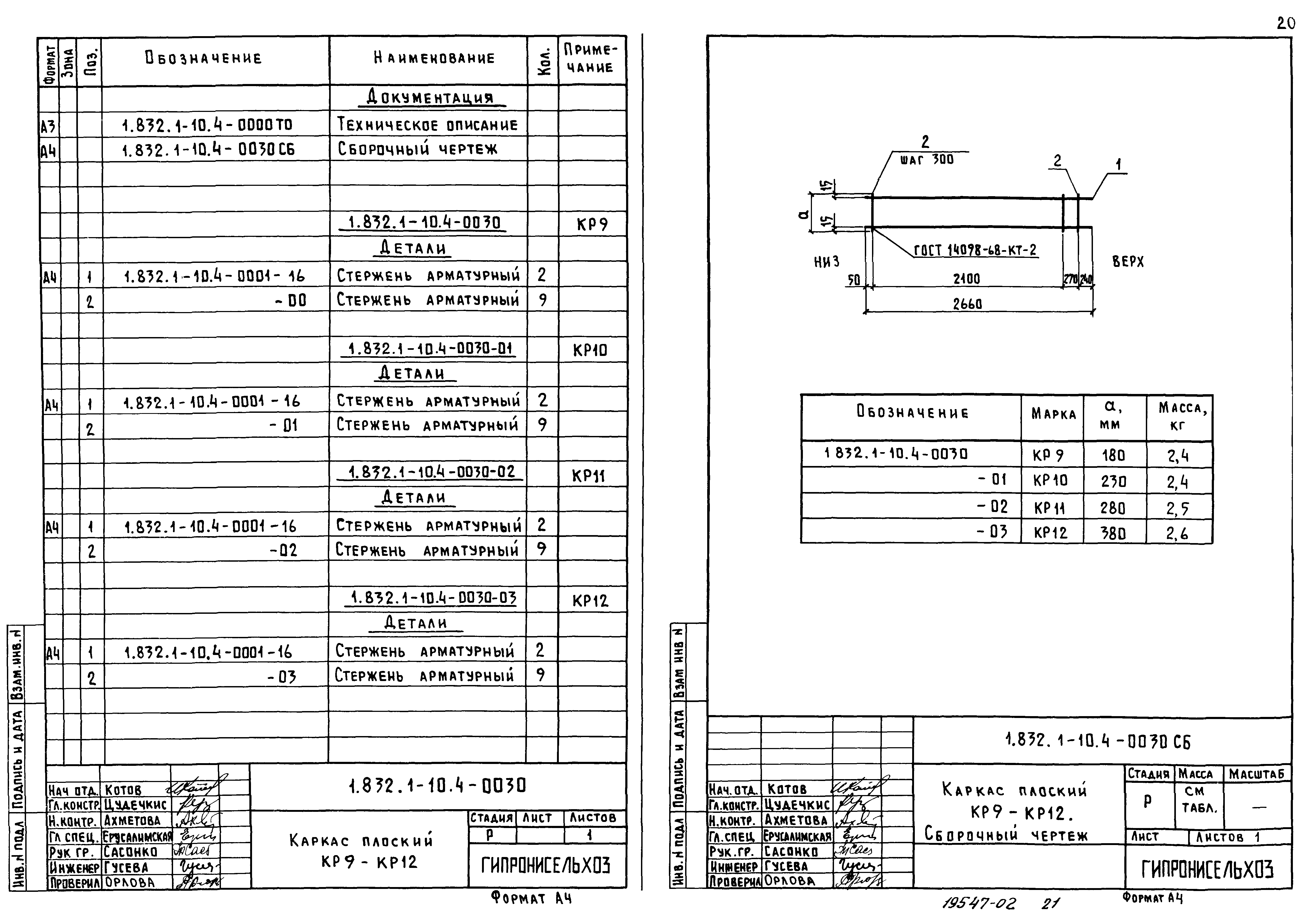

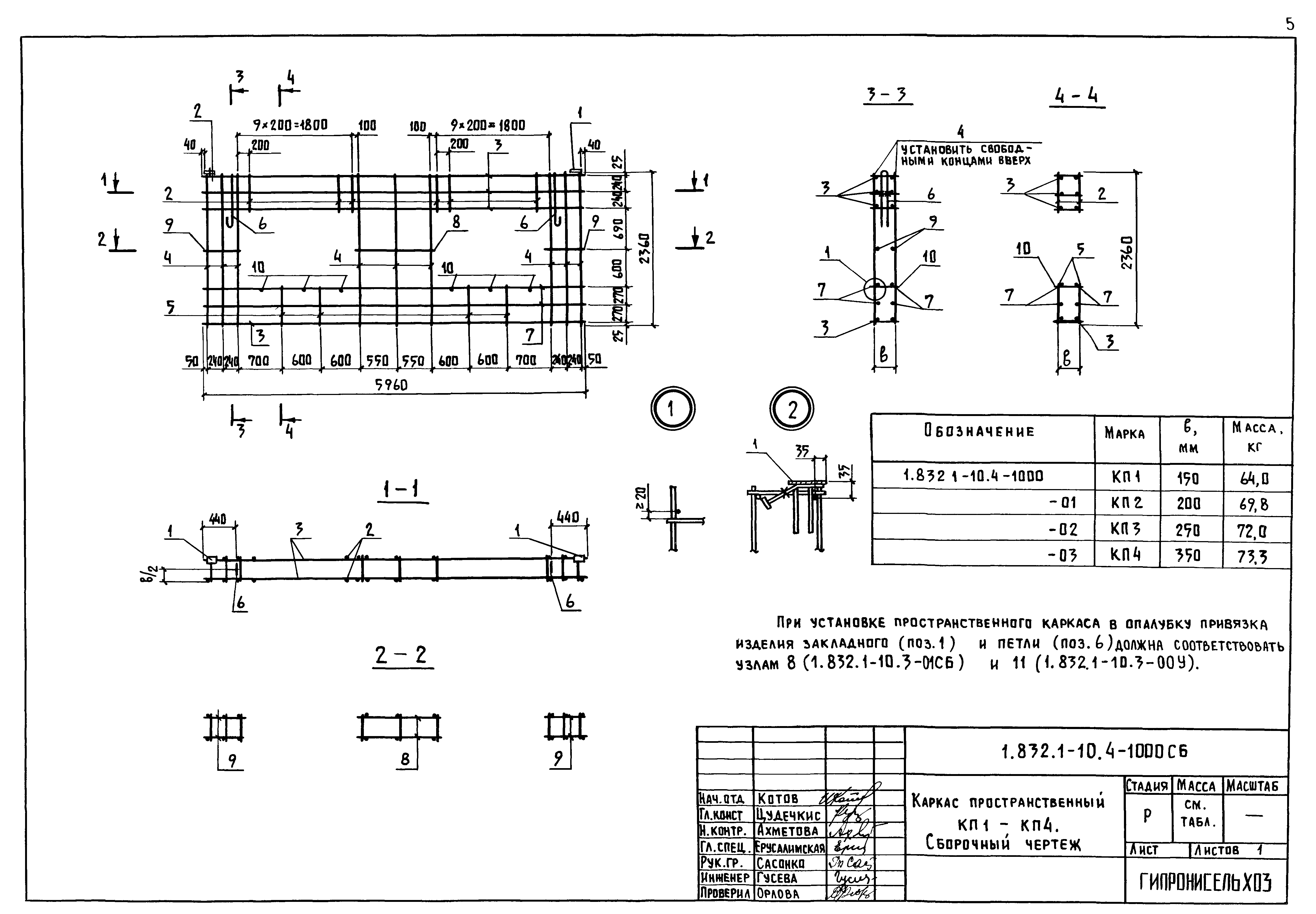

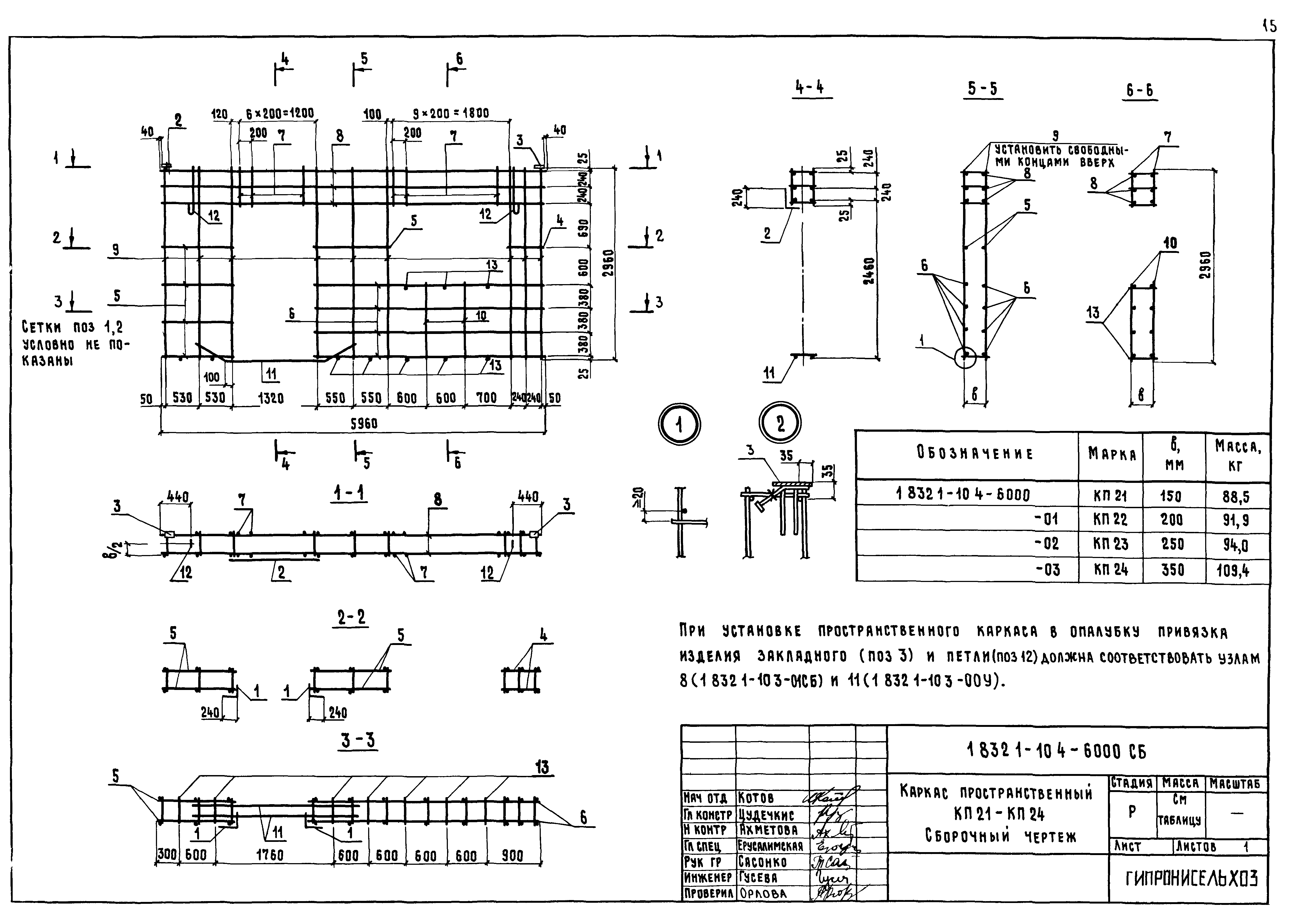

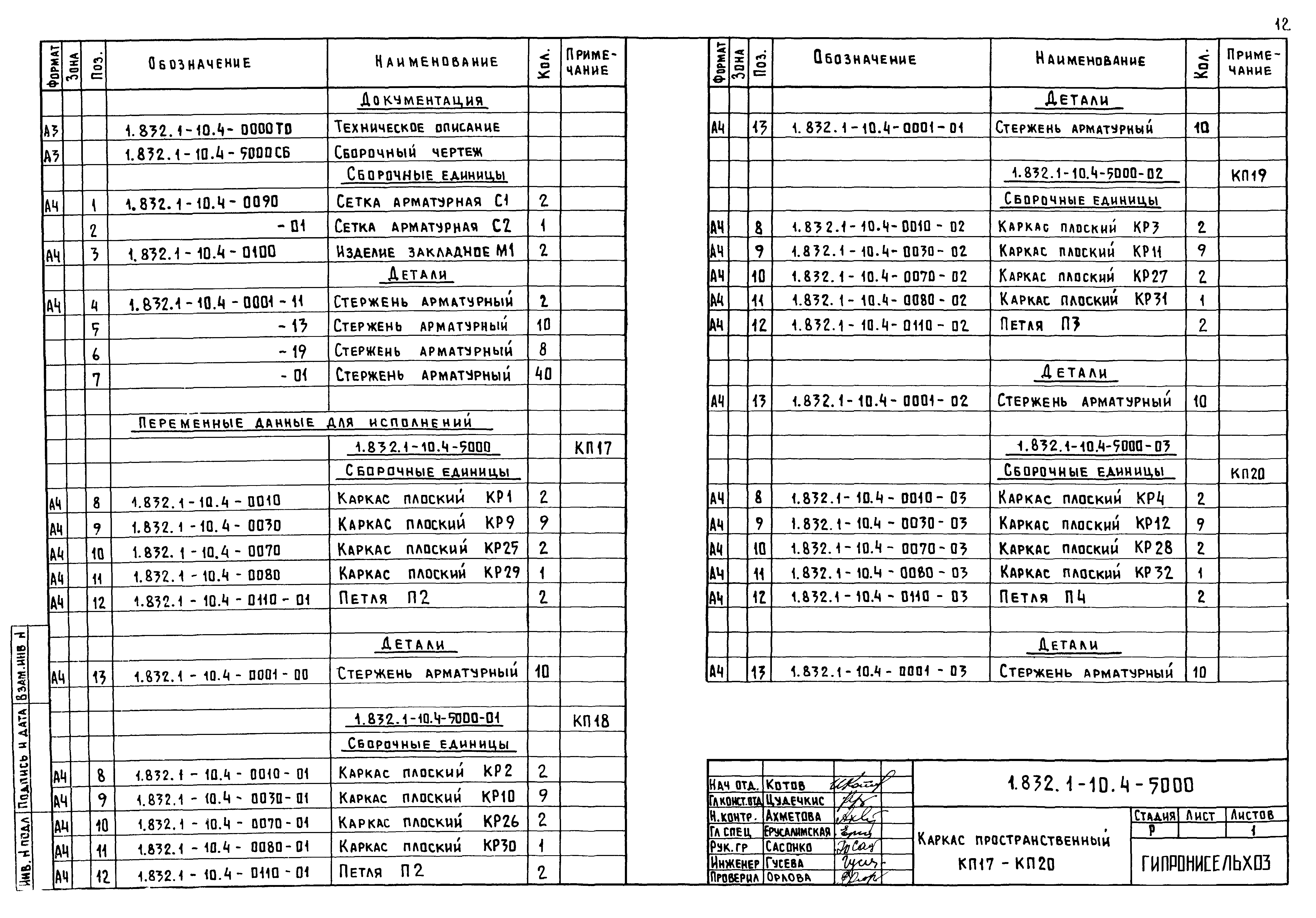

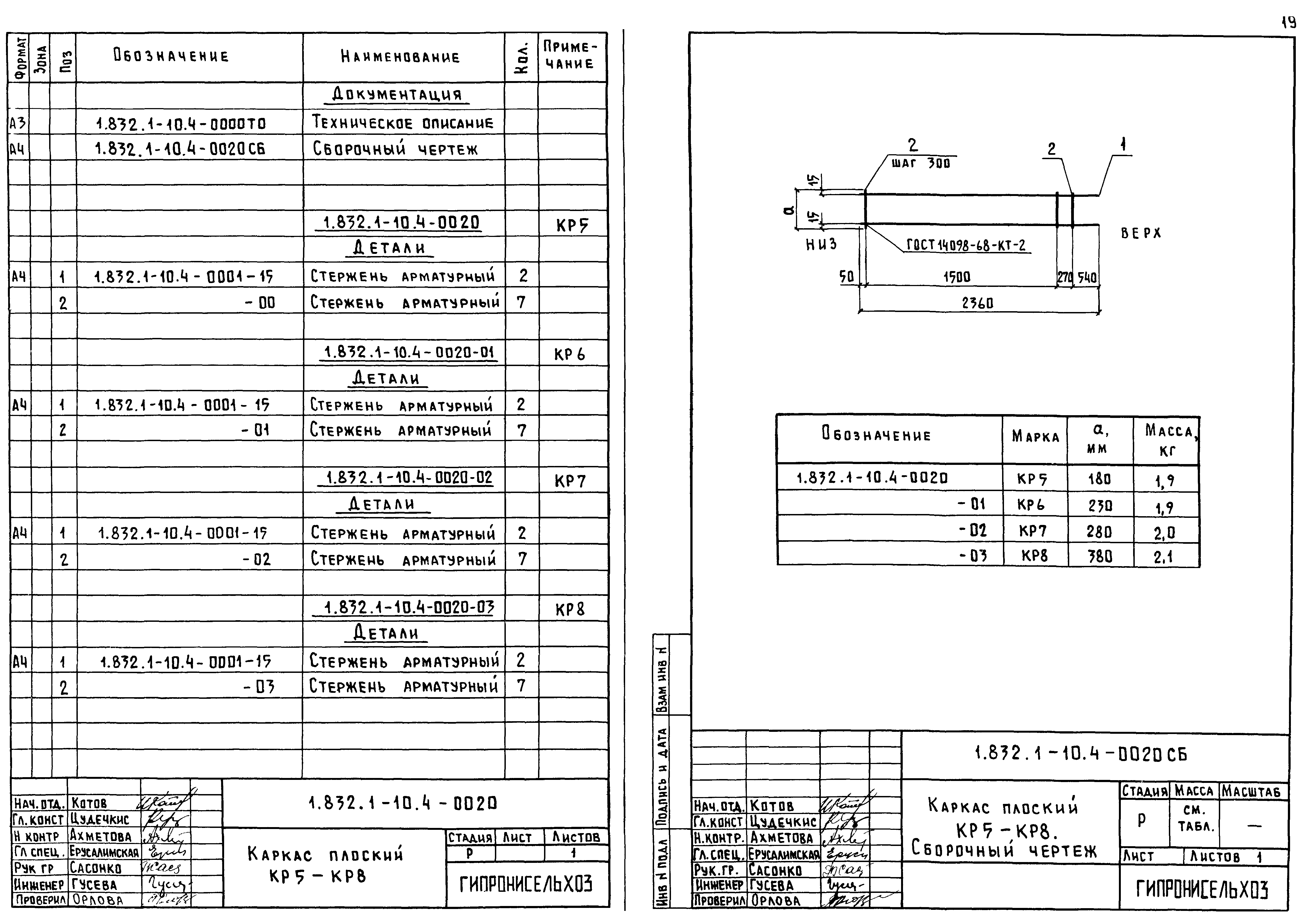

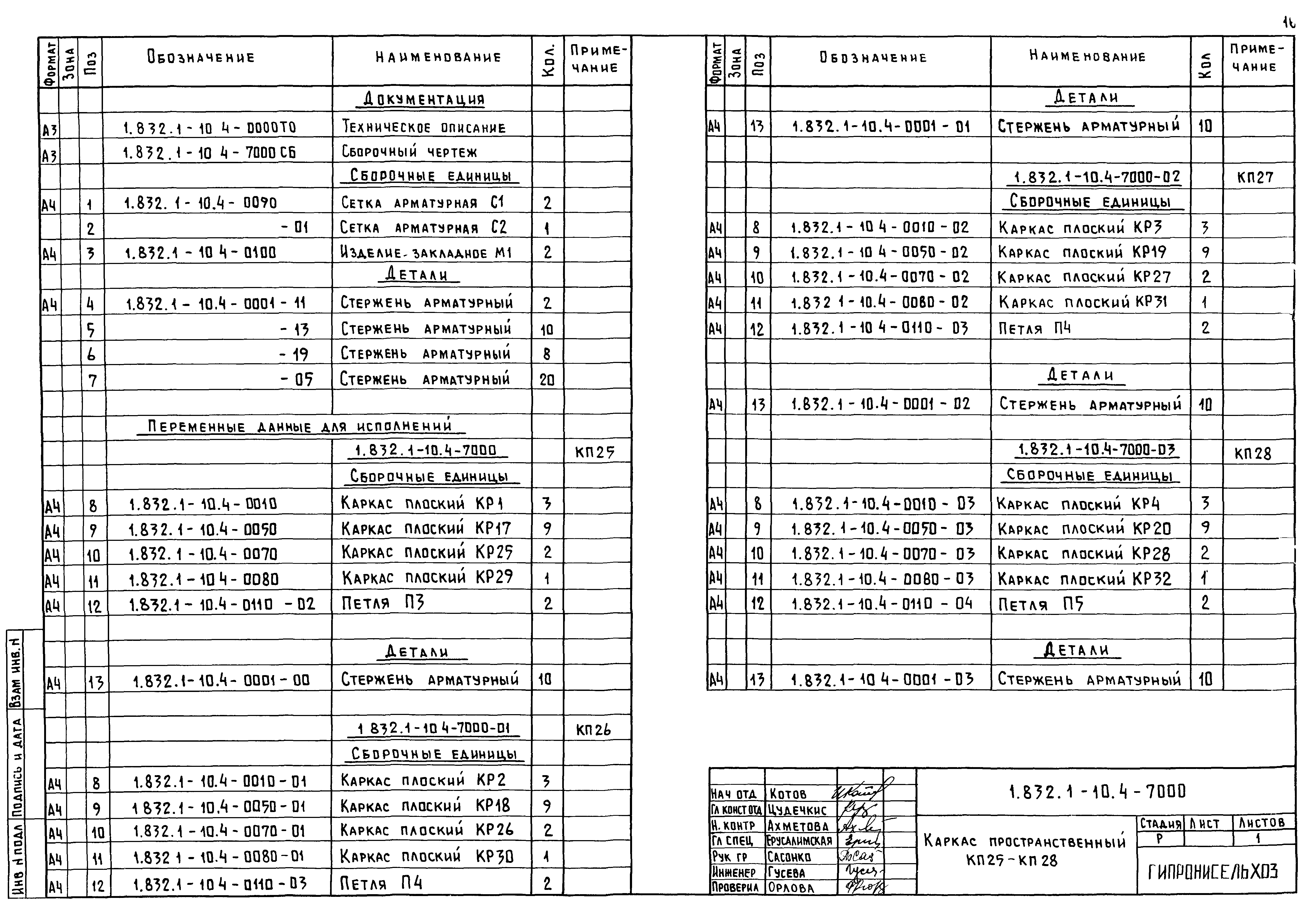

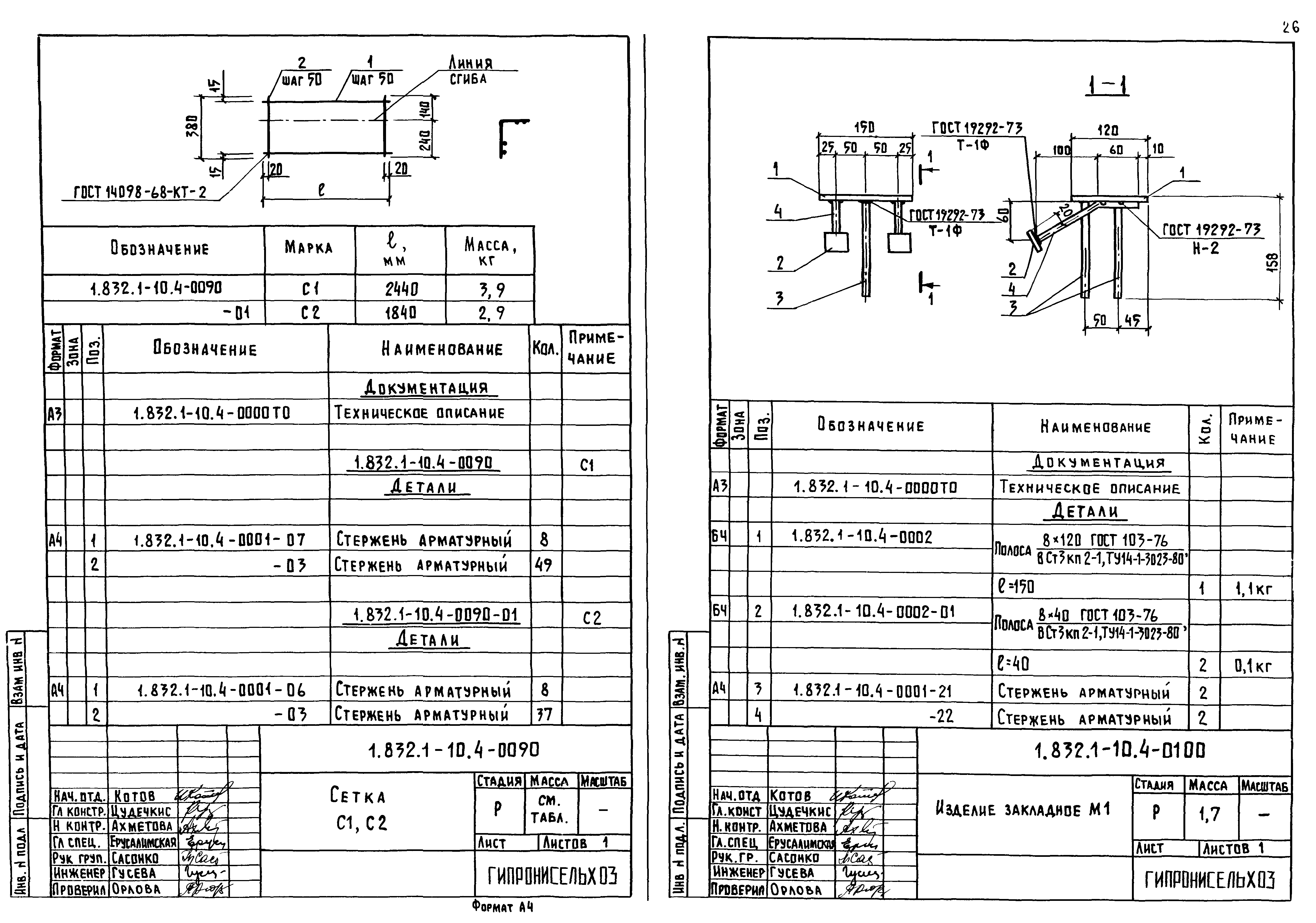

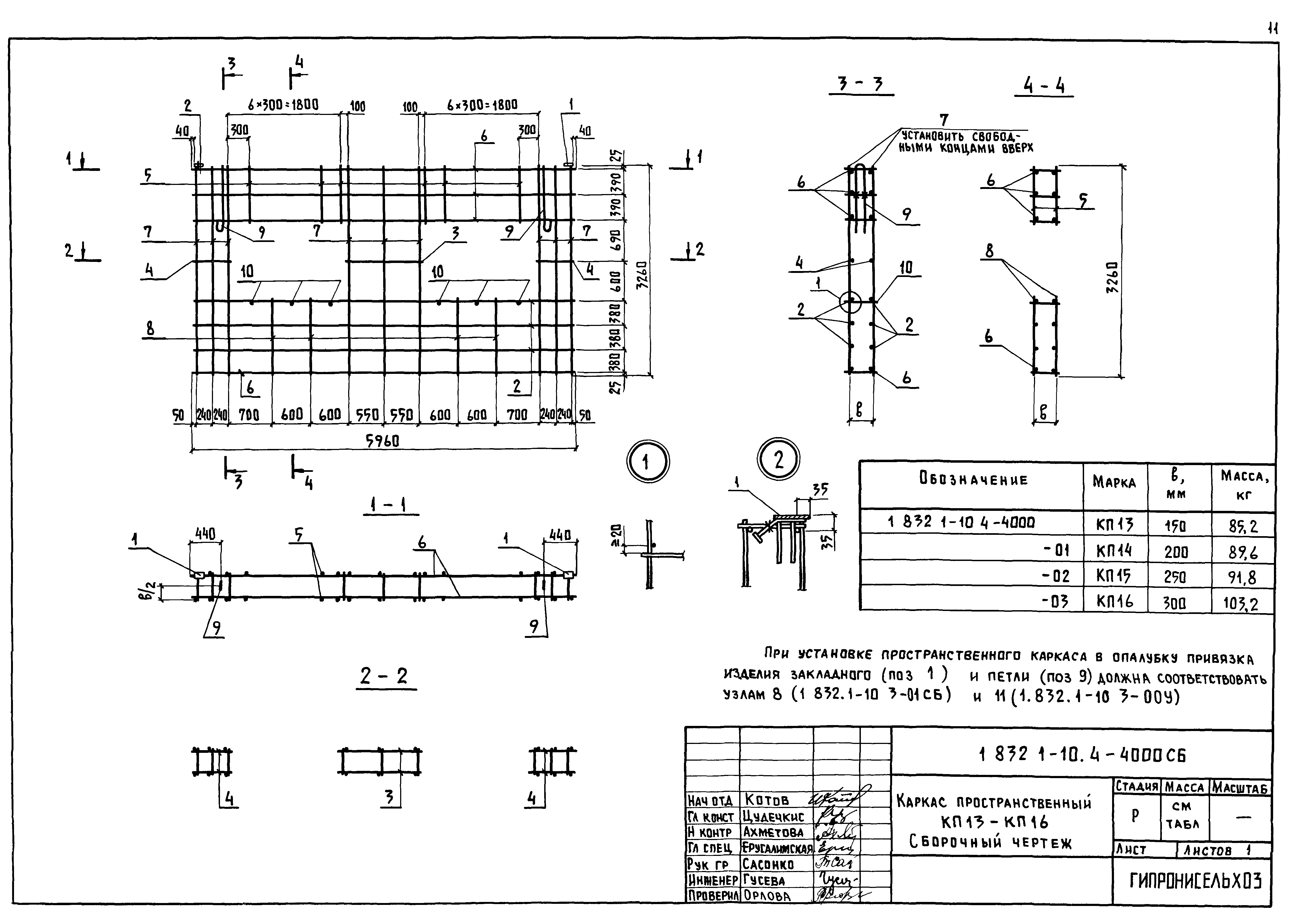

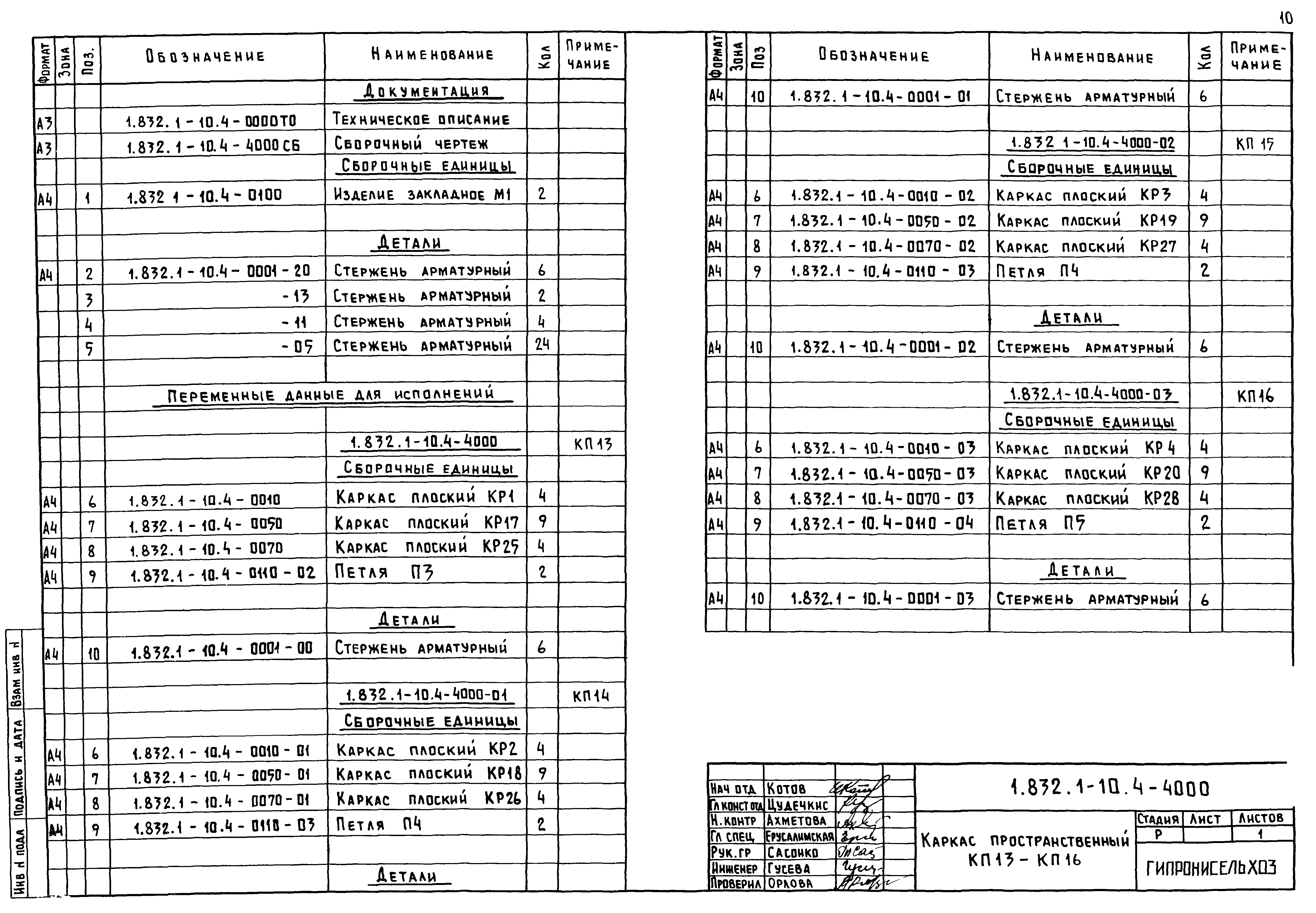

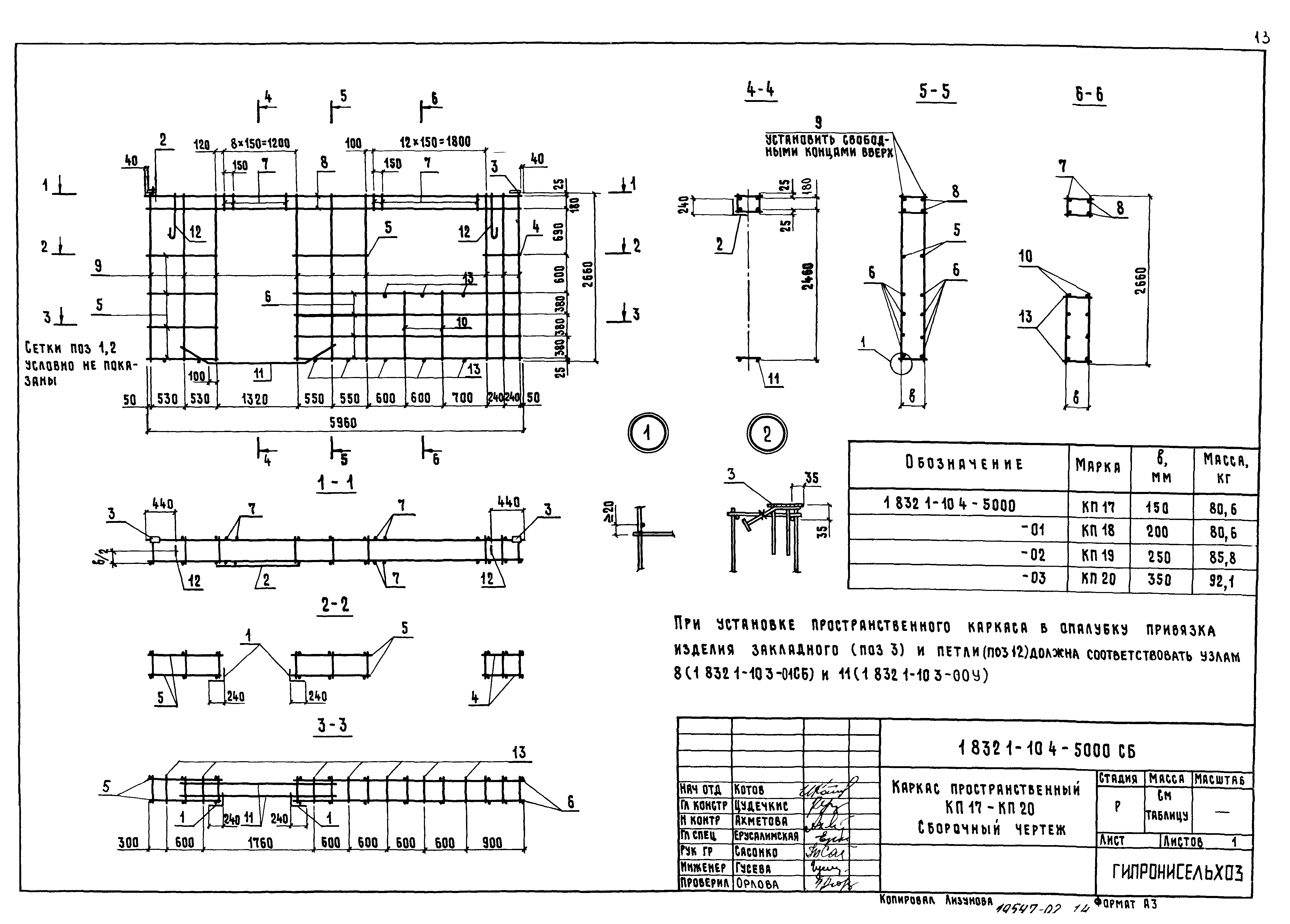

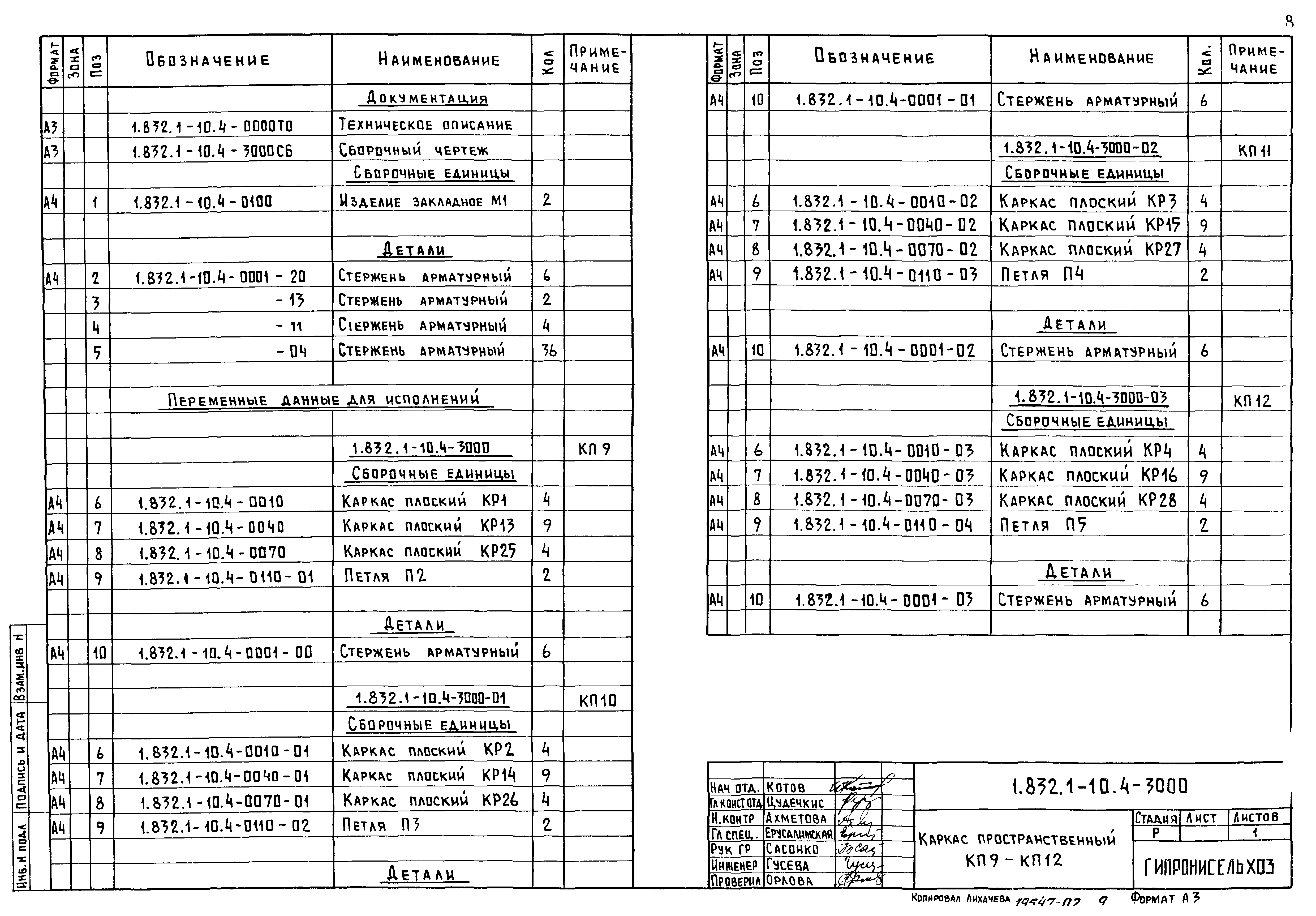

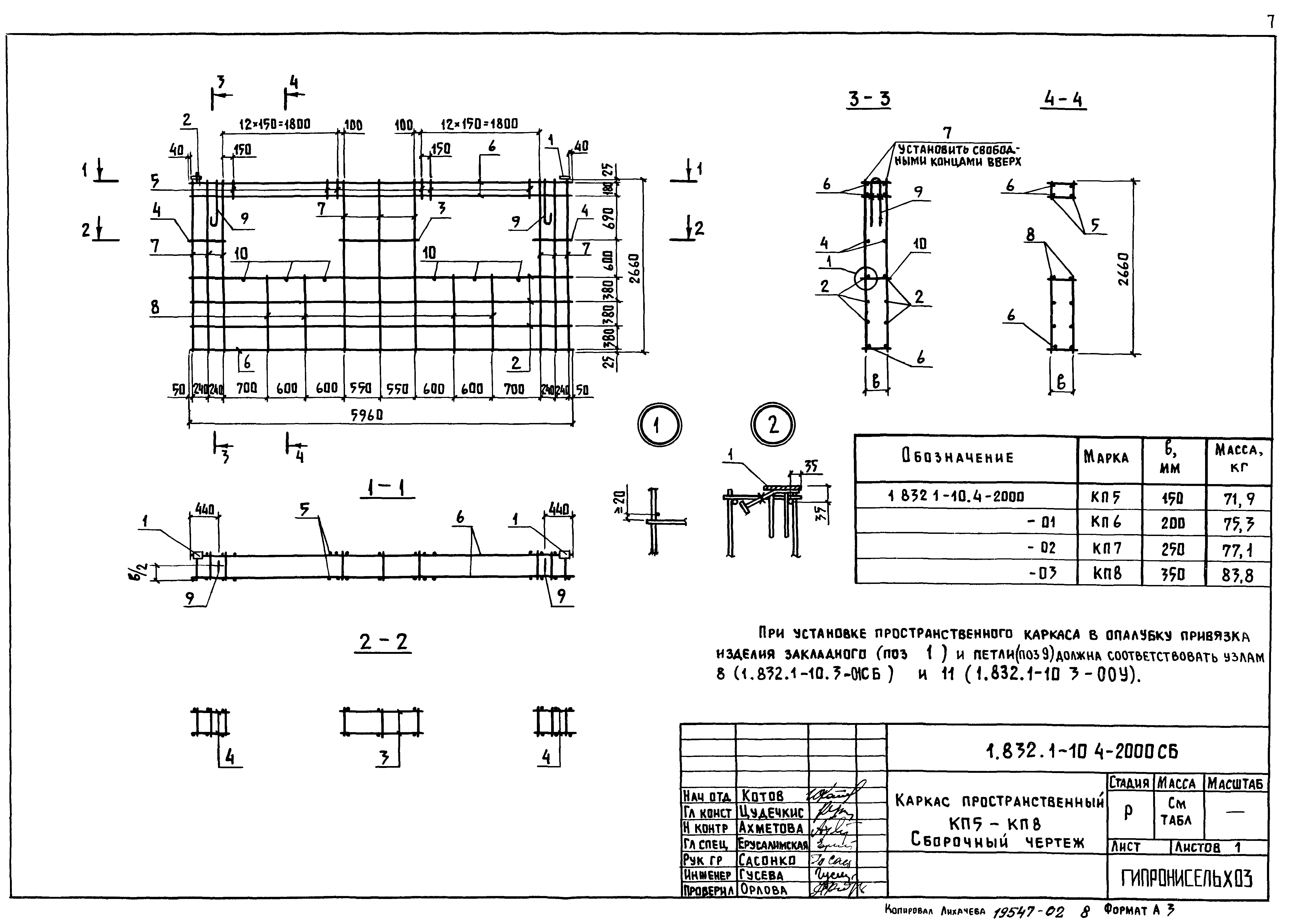

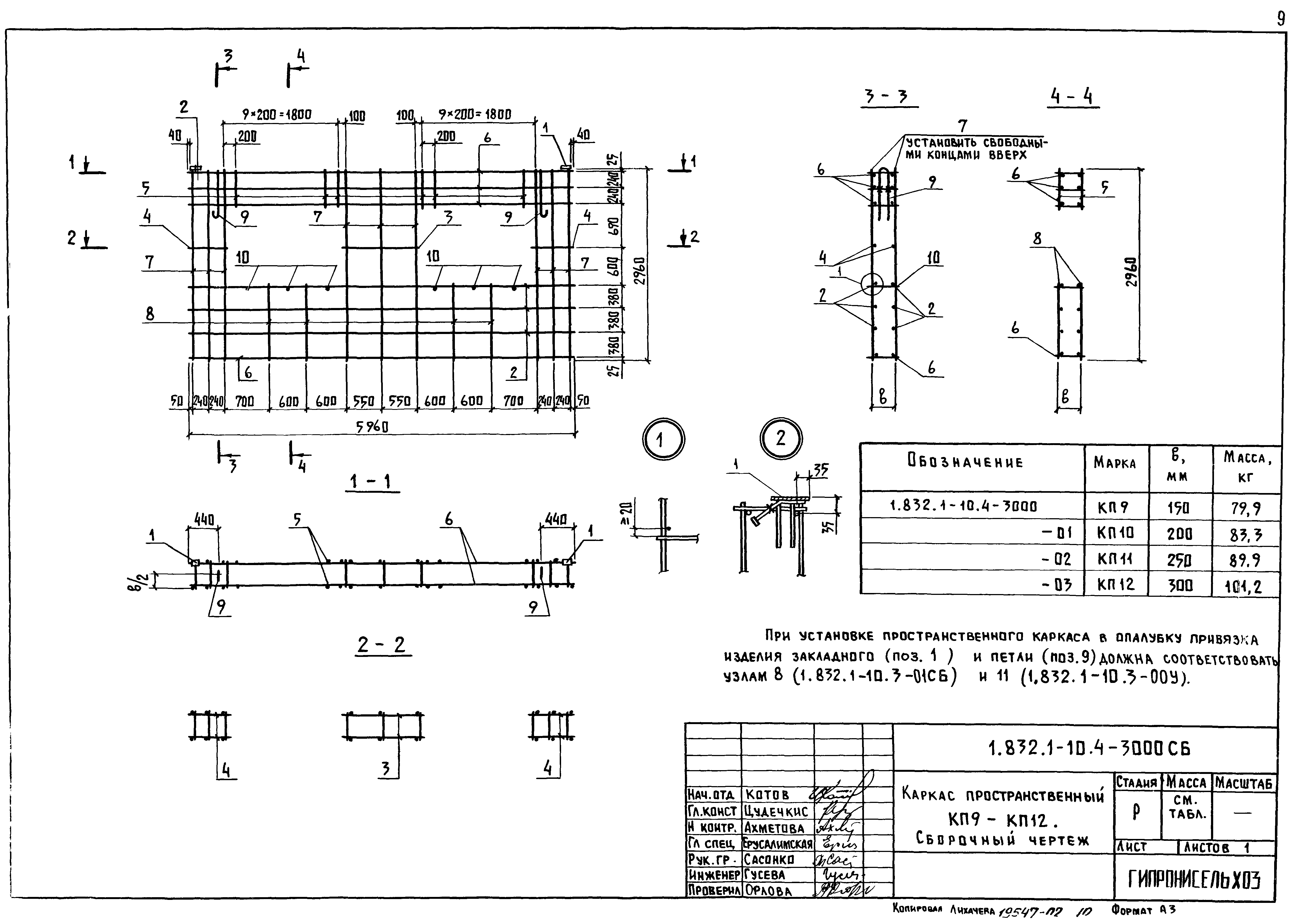

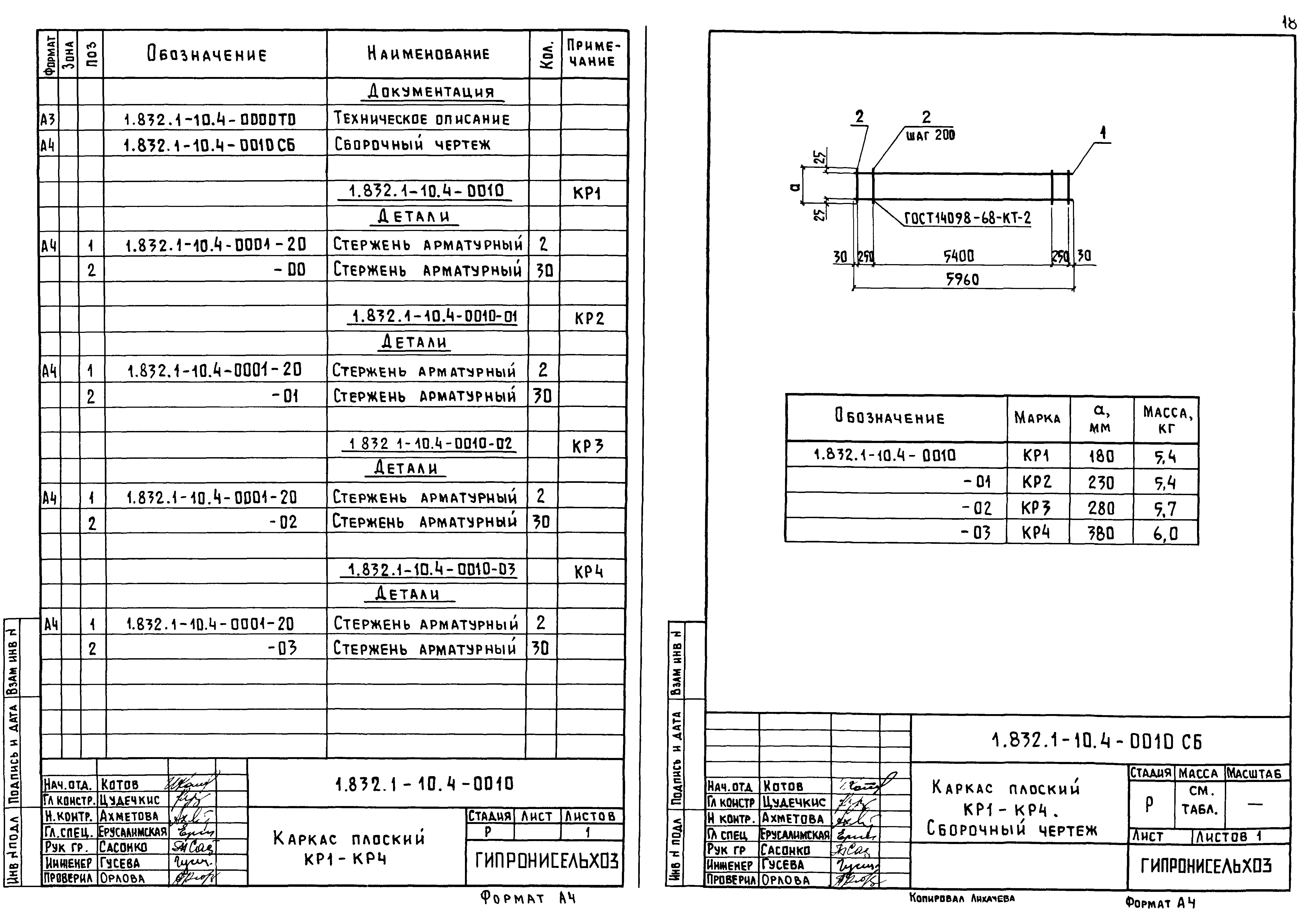

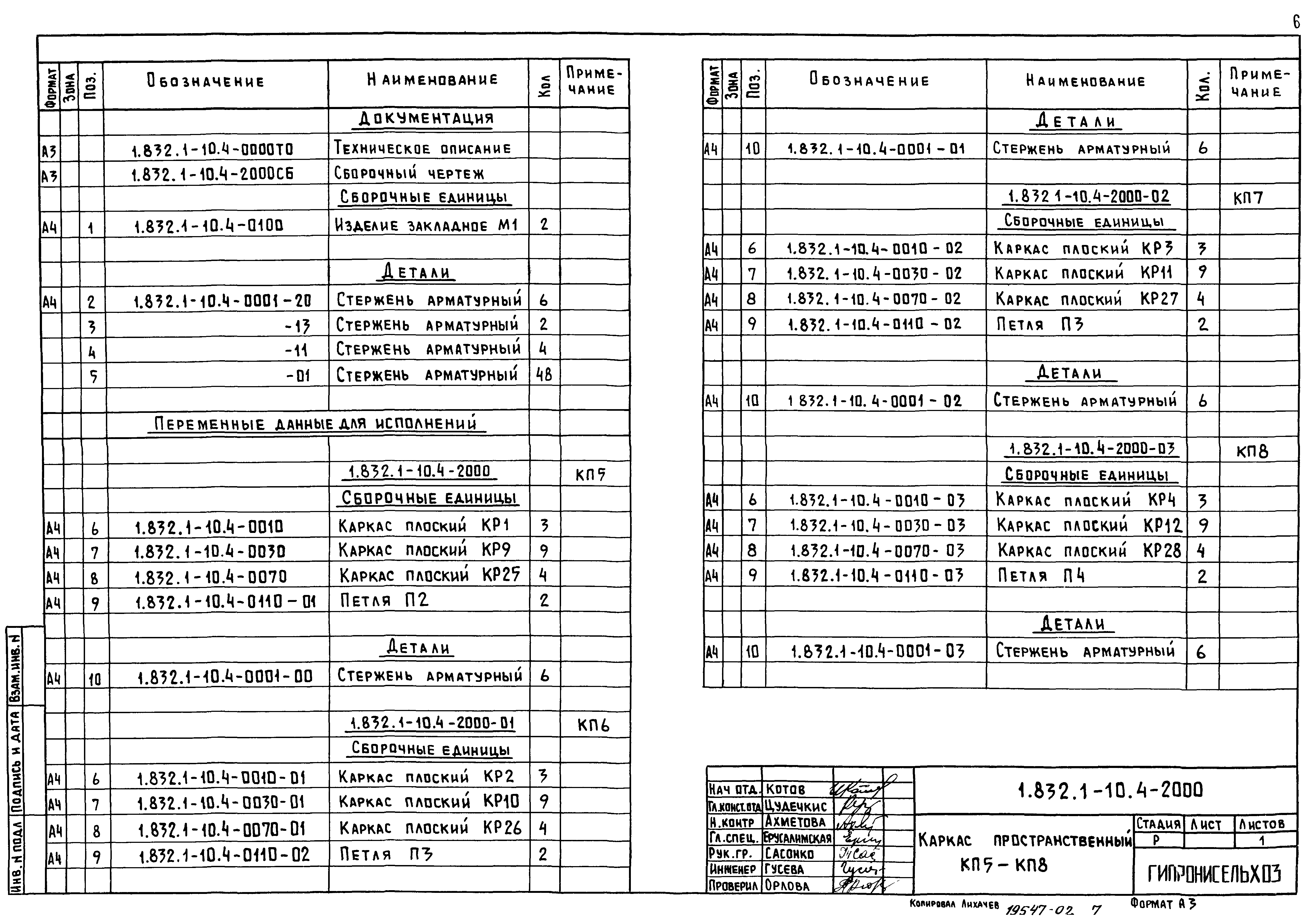

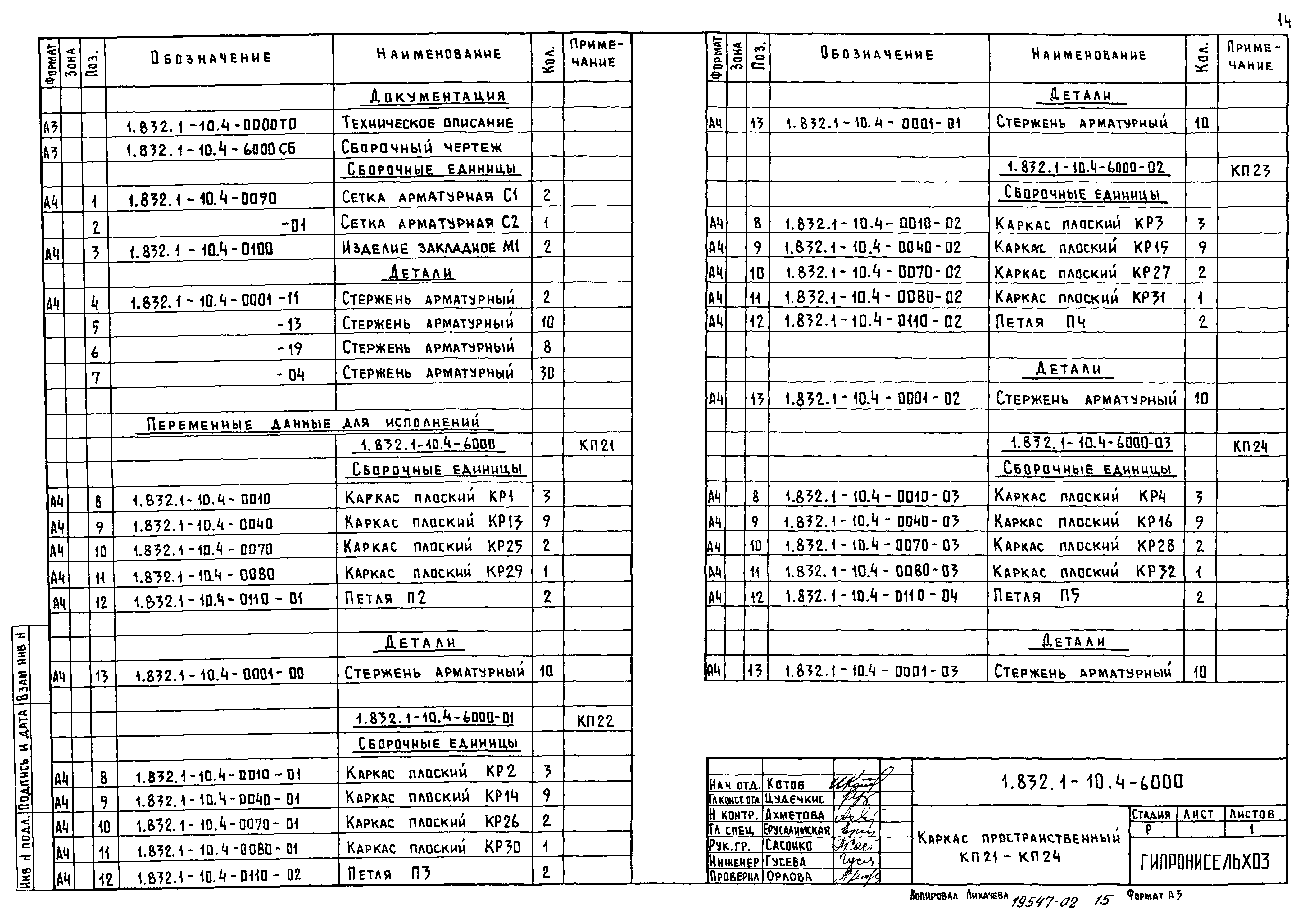

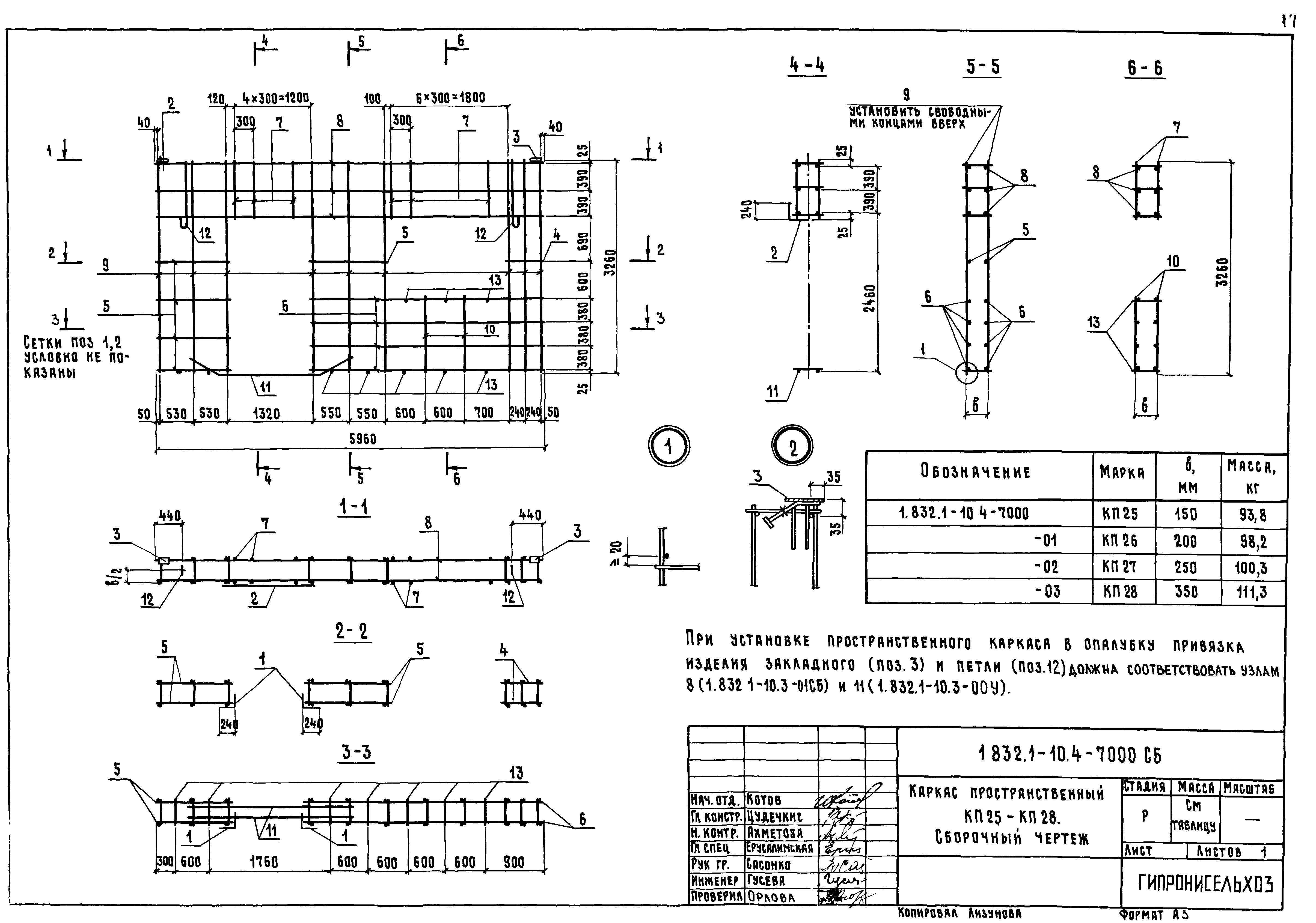

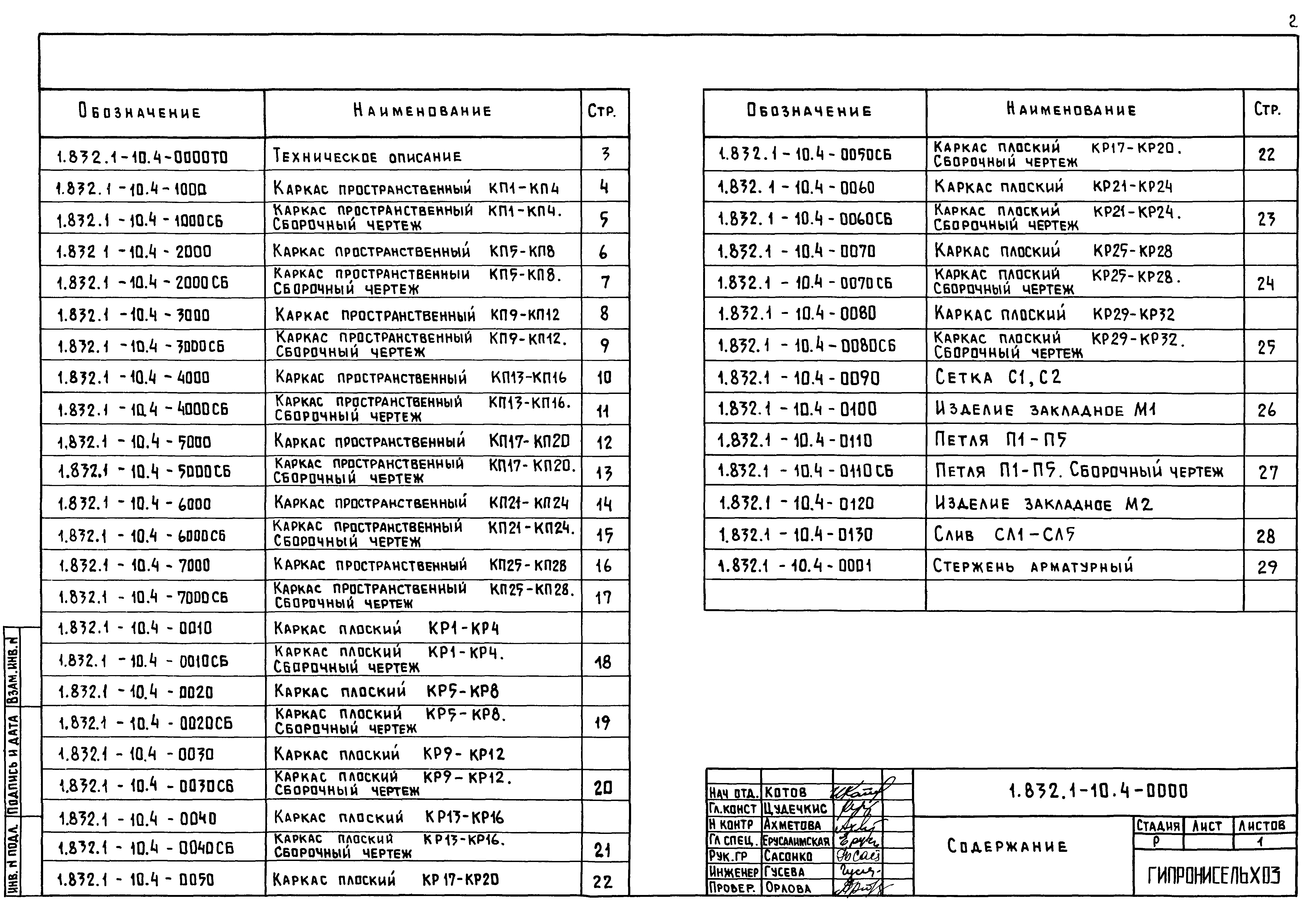

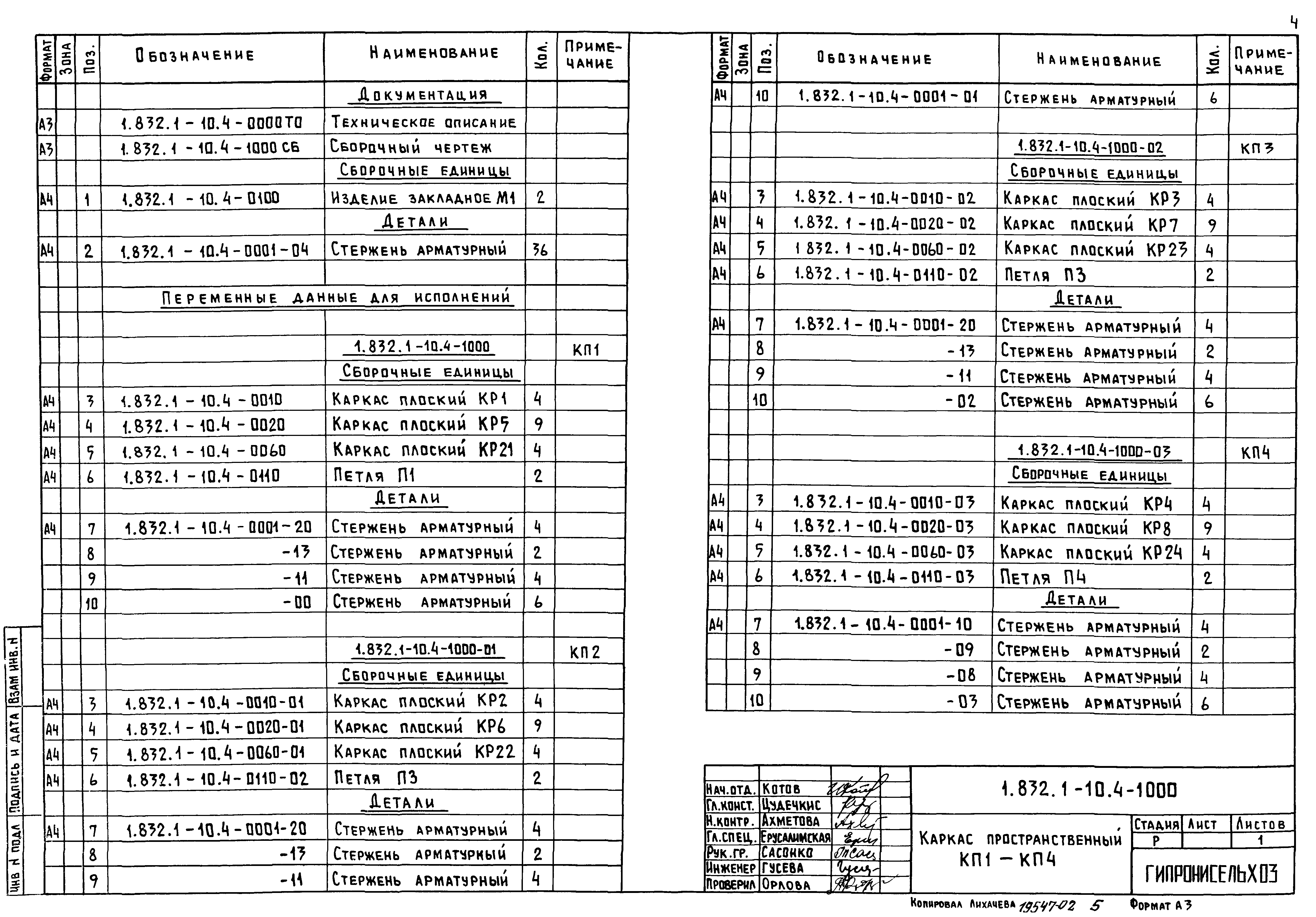

Оглавление:	1.832.1-10.4-0000 ТО Техническое описание 1.832.1-10.4-1000 Каркас пространственный КП1-КП4 1.832.1-10.4-1000 СБ Каркас пространственный КП1-КП4. Сборочный чертеж 1.832.1-10.4-2000 Каркас пространственный КП5-КП8 1.832.1-10.4-2000 СБ Каркас пространственный КП5-КП8. Сборочный чертеж 1.832.1-10.4-3000 Каркас пространственный КП9-КП12 1.832.1-10.4-3000 СБ Каркас пространственный КП9-КП12. Сборочный чертеж 1.832.1-10.4-4000 Каркас пространственный КП13-КП16 1.832.1-10.4-4000 СБ Каркас пространственный КП13-КП16. Сборочный чертеж 1.832.1-10.4-5000 Каркас пространственный КП17-КП20 1.832.1-10.4-5000 СБ Каркас пространственный КП17-КП20. Сборочный чертеж 1.832.1-10.4-6000 Каркас пространственный КП21-КП24 1.832.1-10.4-6000 СБ Каркас пространственный КП21-КП24. Сборочный чертеж 1.832.1-10.4-7000 Каркас пространственный КП25-КП28 1.832.1-10.4-7000 СБ Каркас пространственный КП25-КП28. Сборочный чертеж 1.832.1-10.4-0010 Каркас плоский КР1-КР4 1.832.1-10.4-0010 СБ Каркас плоский КР1-КР4. Сборочный чертеж 1.832.1-10.4-0020 Каркас плоский КР5-КР8 1.832.1-10.4-0020 СБ Каркас плоский КР5-КР8. Сборочный чертеж 1.832.1-10.4-0030 Каркас плоский КР9-КР12 1.832.1-10.4-0030 СБ Каркас плоский КР9-КР12. Сборочный чертеж 1.832.1-10.4-0040 Каркас плоский КР13-КР16 1.832.1-10.4-0040 СБ Каркас плоский КР13-КР16. Сборочный чертеж 1.832.1-10.4-0050 Каркас плоский КР17-КР20 1.832.1-10.4-0050 СБ Каркас плоский КР17-КР20. Сборочный чертеж 1.832.1-10.4-0060 Каркас плоский КР21-КР24 1.832.1-10.4-0060 СБ Каркас плоский КР21-КР24. Сборочный чертеж 1.832.1-10.4-0070 Каркас плоский КР25-КР28 1.832.1-10.4-0070 СБ Каркас плоский КР25-КР28. Сборочный чертеж 1.832.1-10.4-0080 Каркас плоский КР29-КР32 1.832.1-10.4-0080 СБ Каркас плоский КР29-КР32. Сборочный чертеж 1.832.1-10.4-0090 Сетка С1, С2 1.832.1-10.4-0100 Изделие закладное М1 1.832.1-10.4-0110 Петля П1-П5 1.832.1-10.4-0110 СБ Петля П1-П5. Сборочный черетж 1.832.1-10.4-0120 Изделие закладное М2 1.832.1-10.4-0130 Слив СЛ1-СЛ5 1.832.1-10.4-0001 Стержень арматурный
Разработан:	НИИЖБ Госстроя СССР Гипронисельхоз Минсельхоза СССР ЦНИИЭПсельстрой Минсельстроя СССР
Утверждён:	23.12.1983 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/3-419)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» ТУ 14-1-3023-80 «Прокат листовой, широкополосный универсальный и фасонный из углеродистой и низколегированной стали с гарантированным уровнем механических свойств, дифференцированным по группам прочности» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы»
