Скачать Серия 1.432.1-34.94 Выпуск 0. Материалы для проектирования

Дата актуализации: 10.08.2017

Серия 1.432.1-34.94

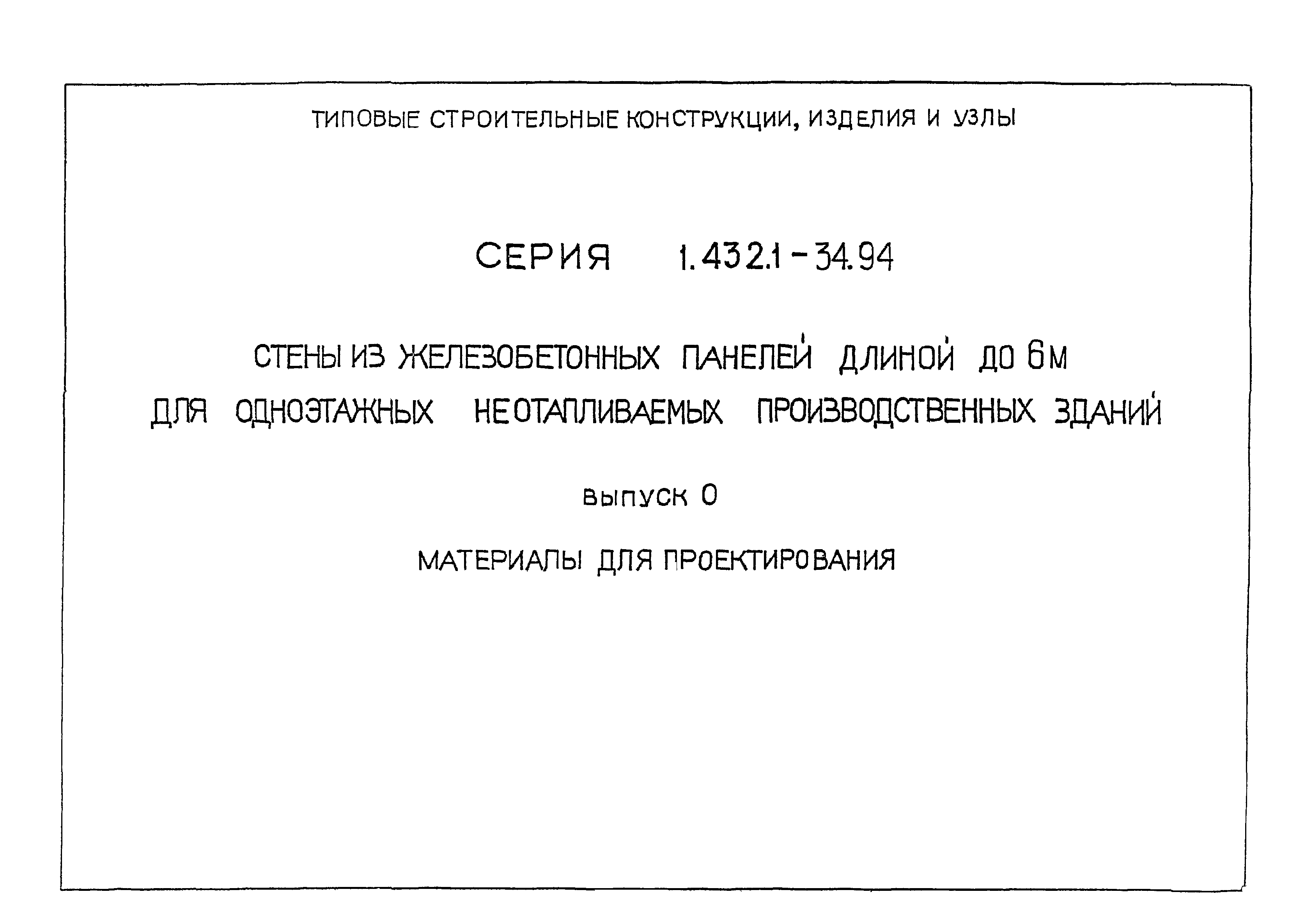

Выпуск 0. Материалы для проектирования

Обозначение:	Серия 1.432.1-34.94
Обозначение англ:	Series 1.432.1-34.94
Статус:	не определен законодательством
Название рус.:	Выпуск 0. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1995
Область применения:	В настоящем выпуске приведены указания по применению стеновых железобетонных панелей в одноэтажных неотапливаемых производственных зданиях

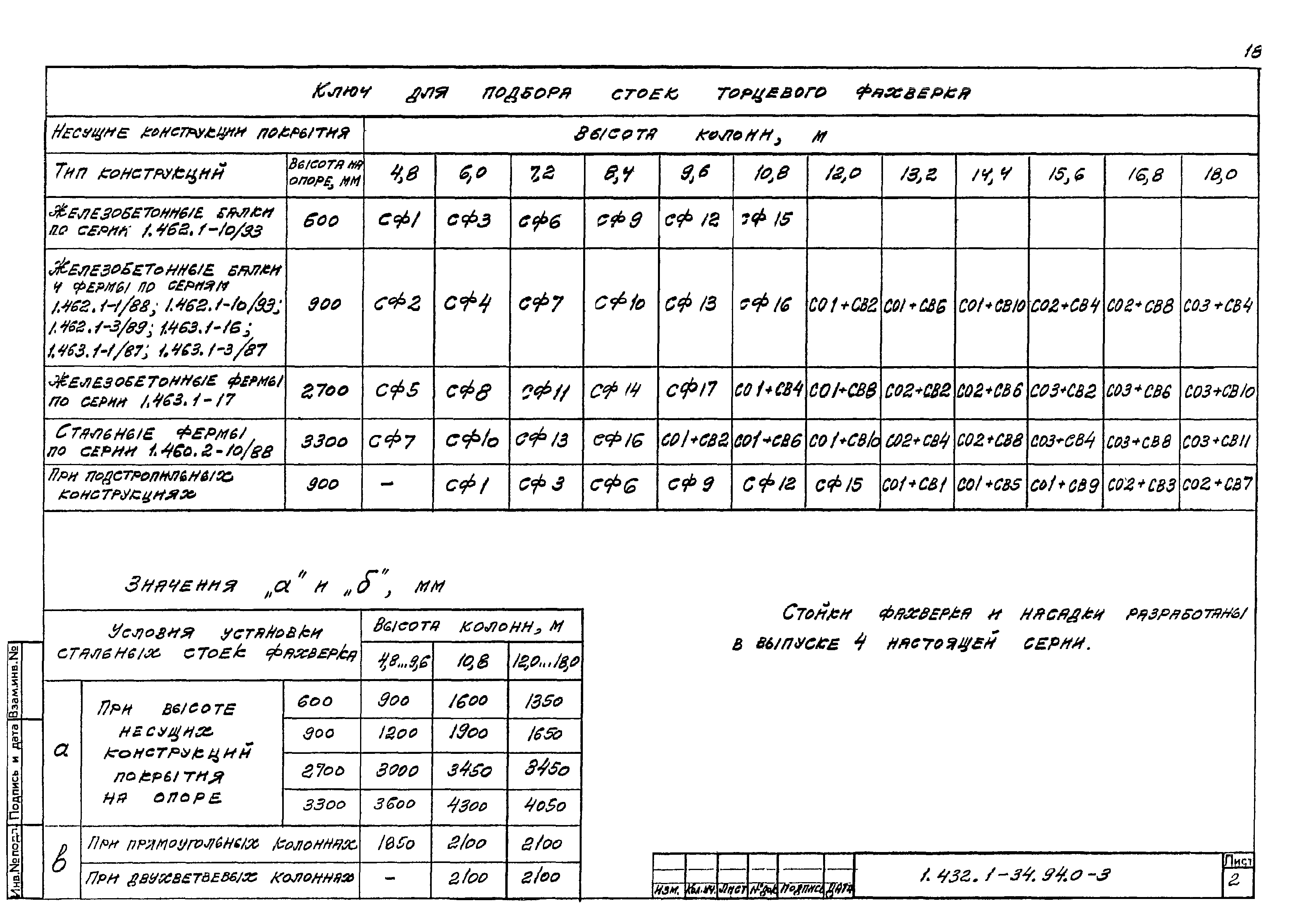

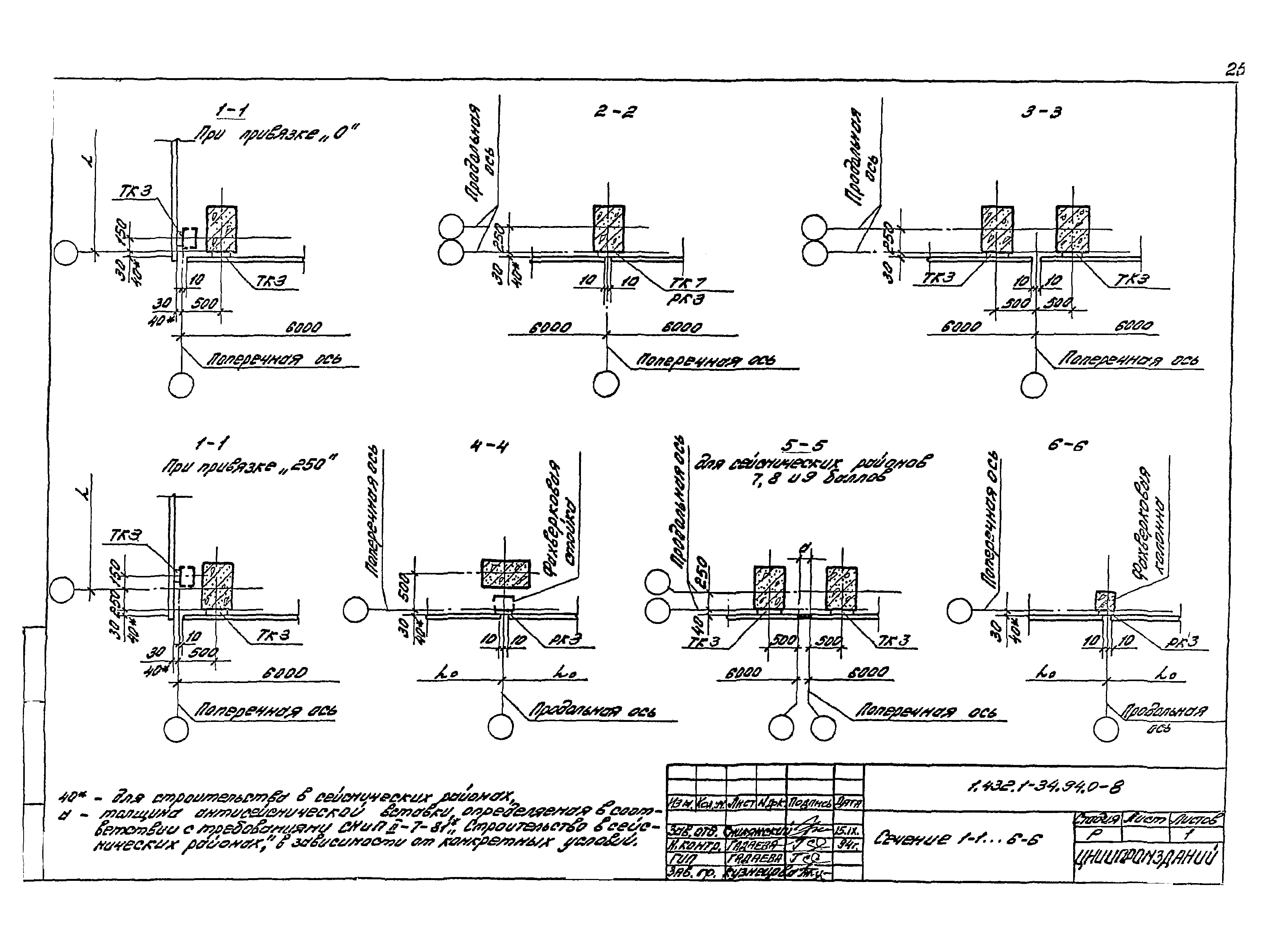

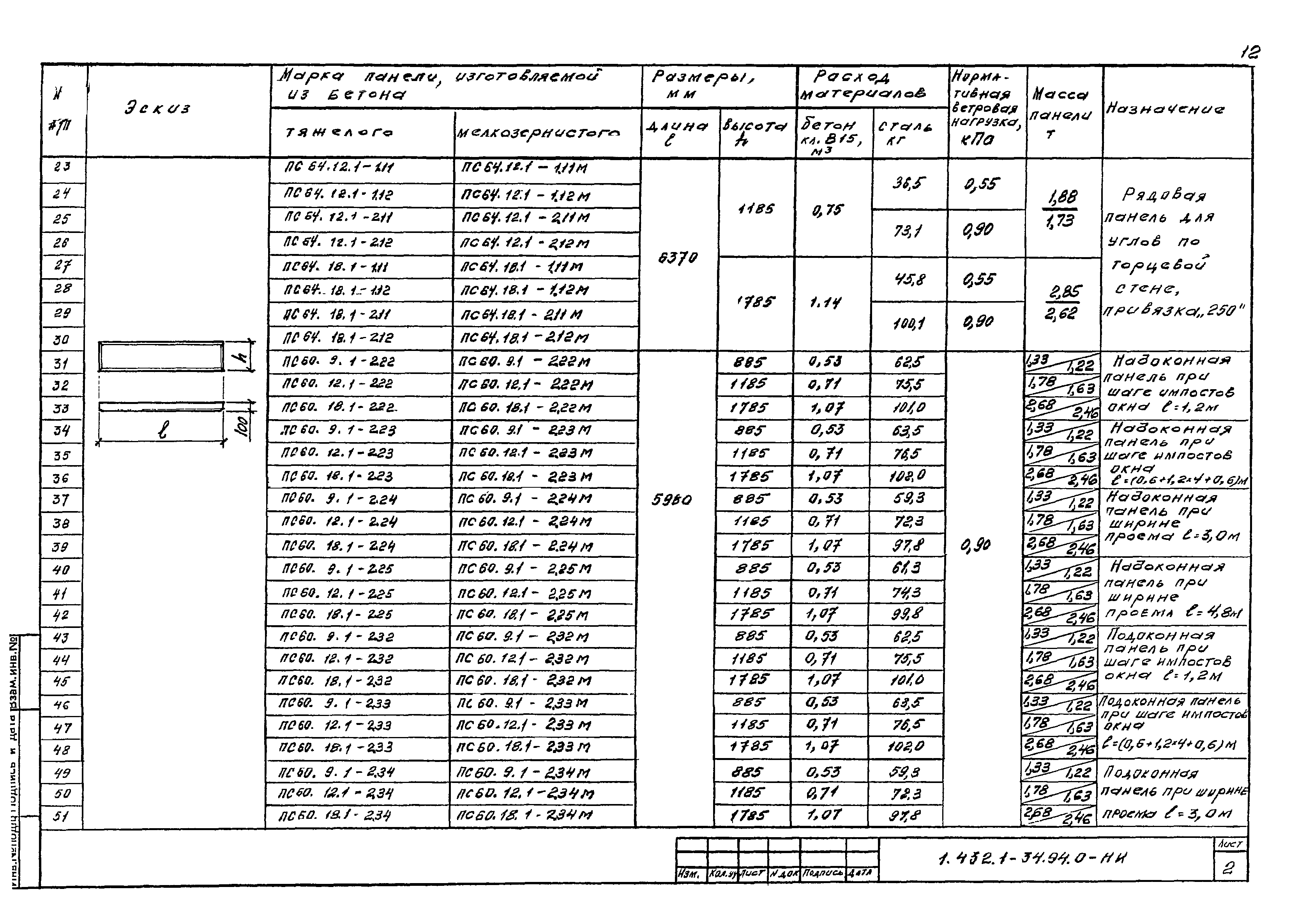

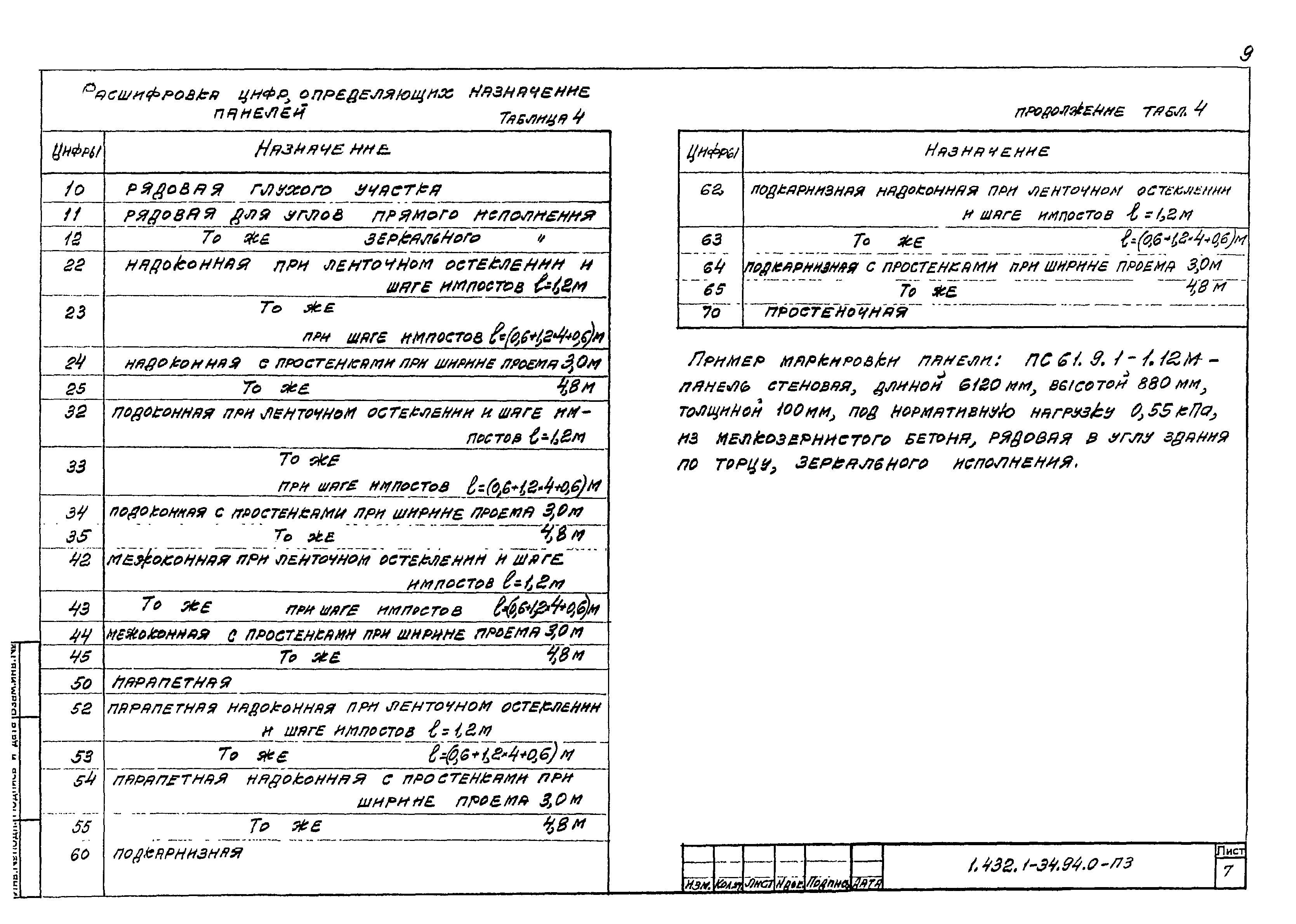

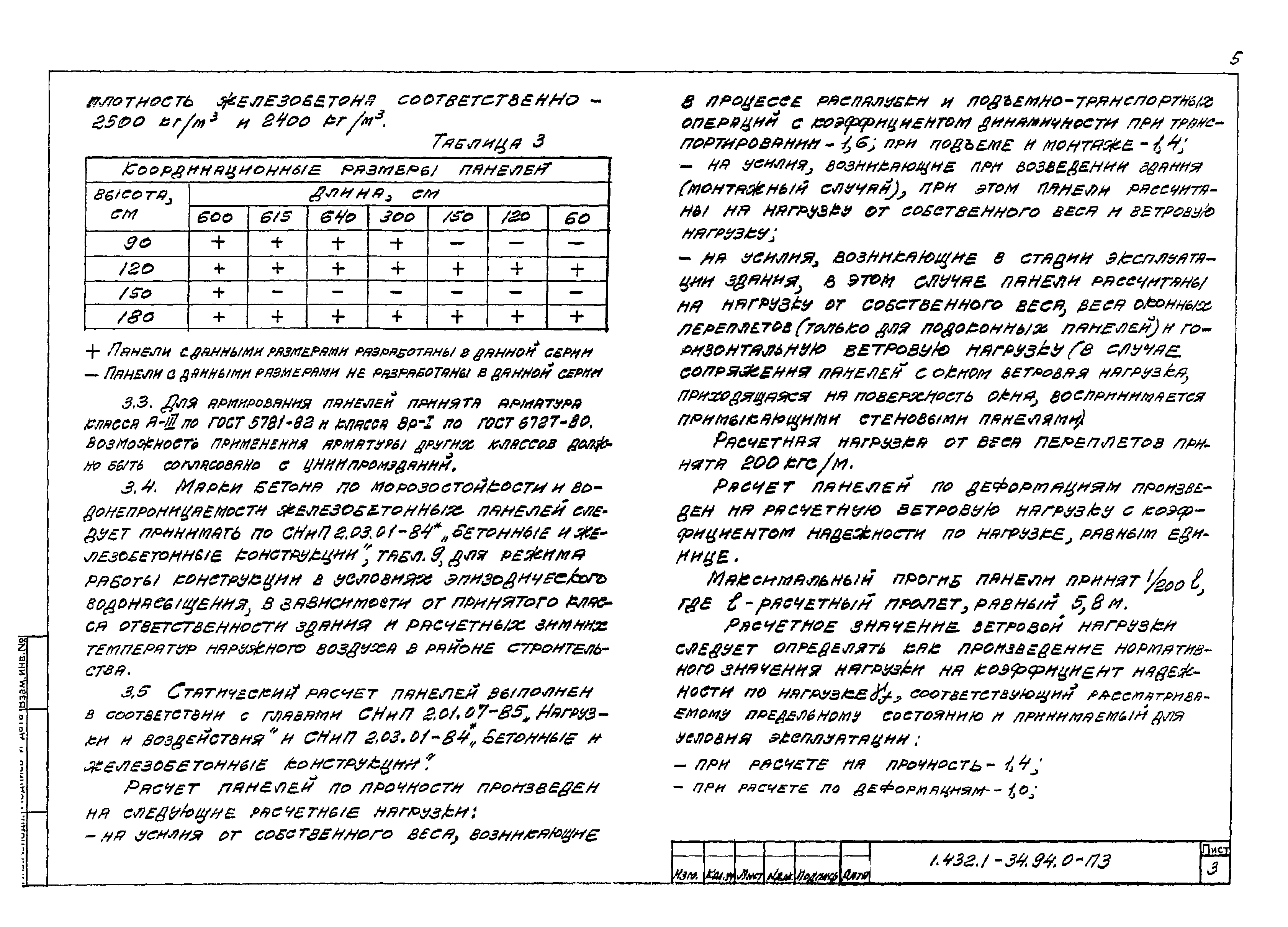

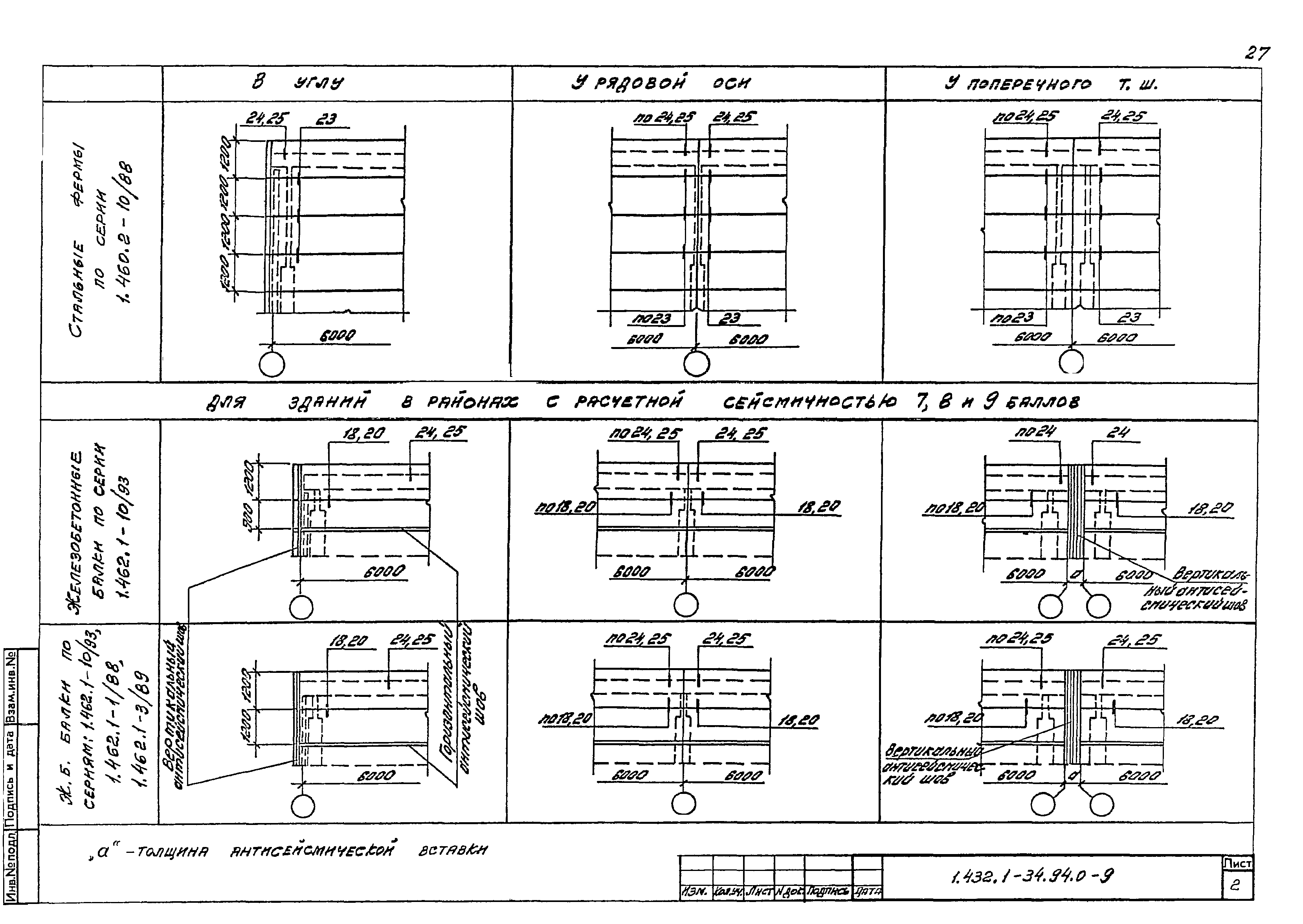

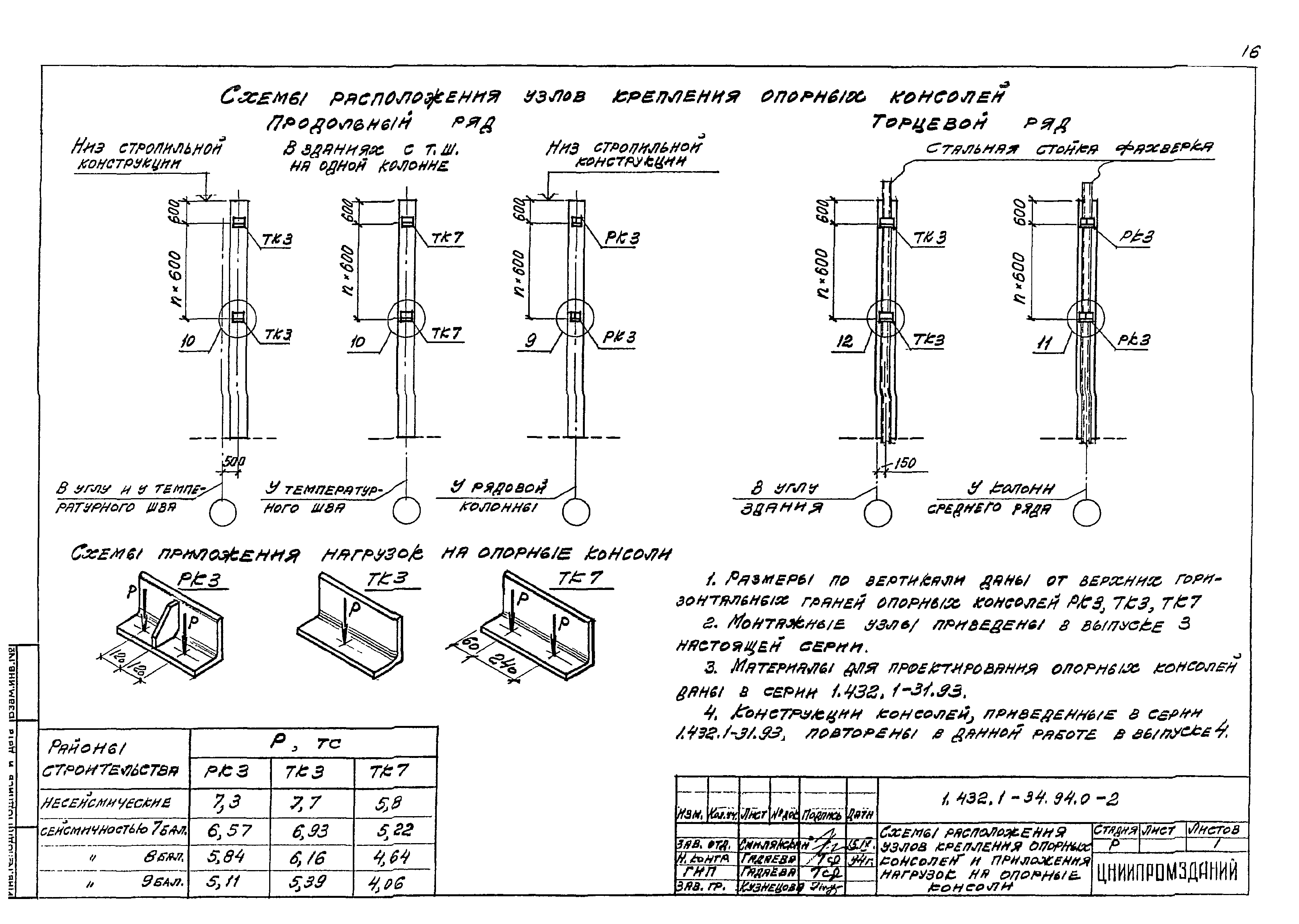

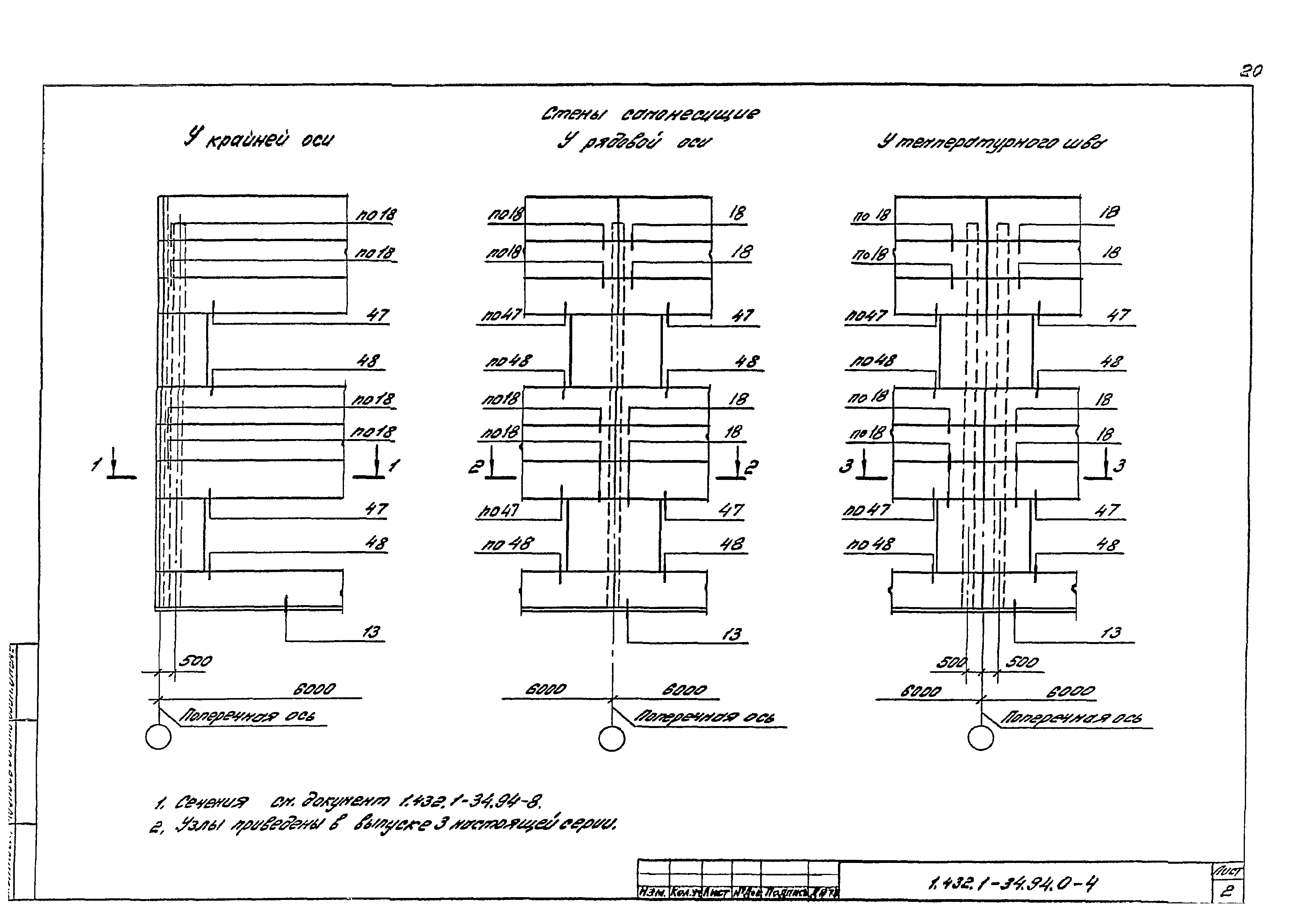

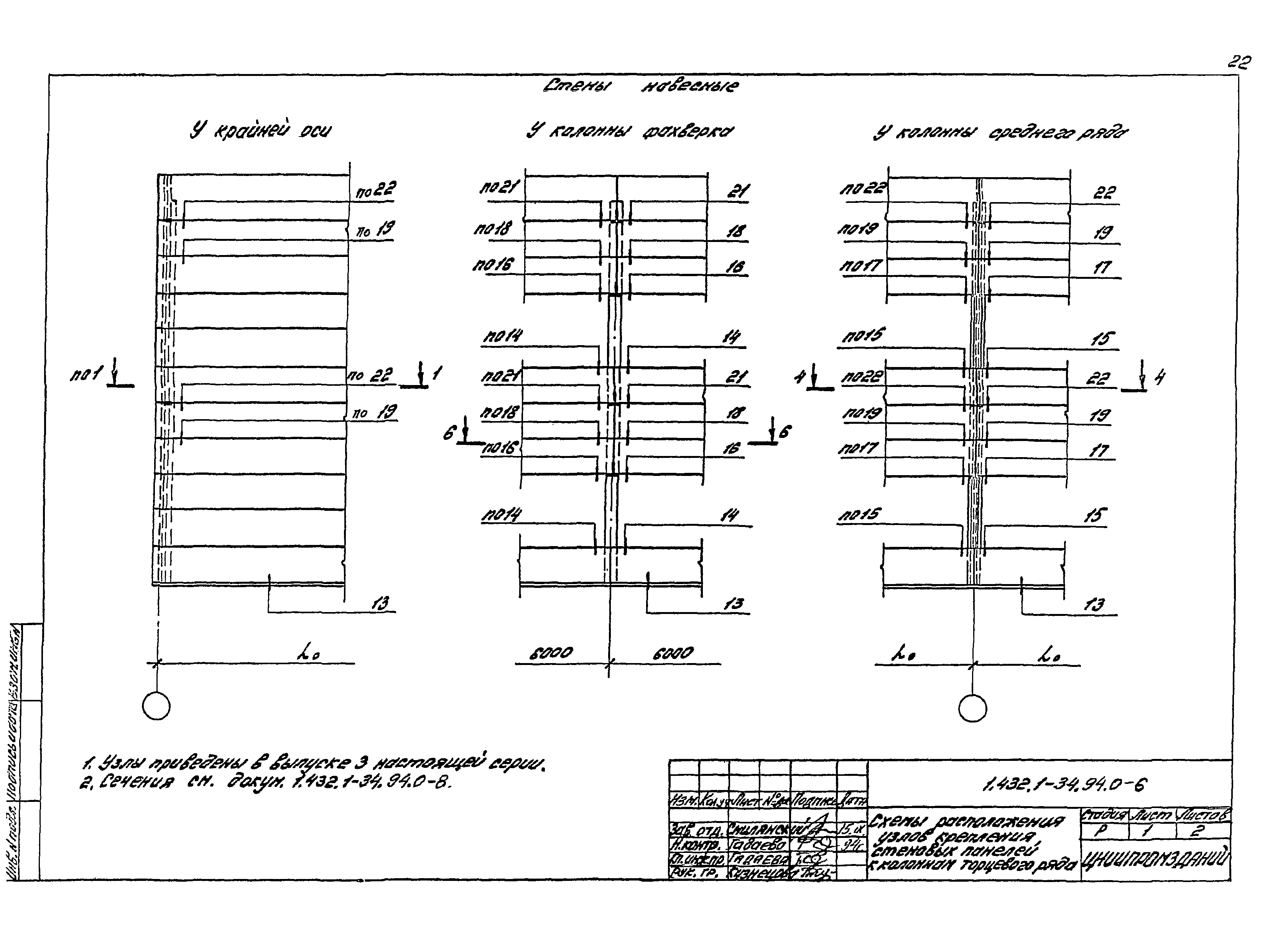

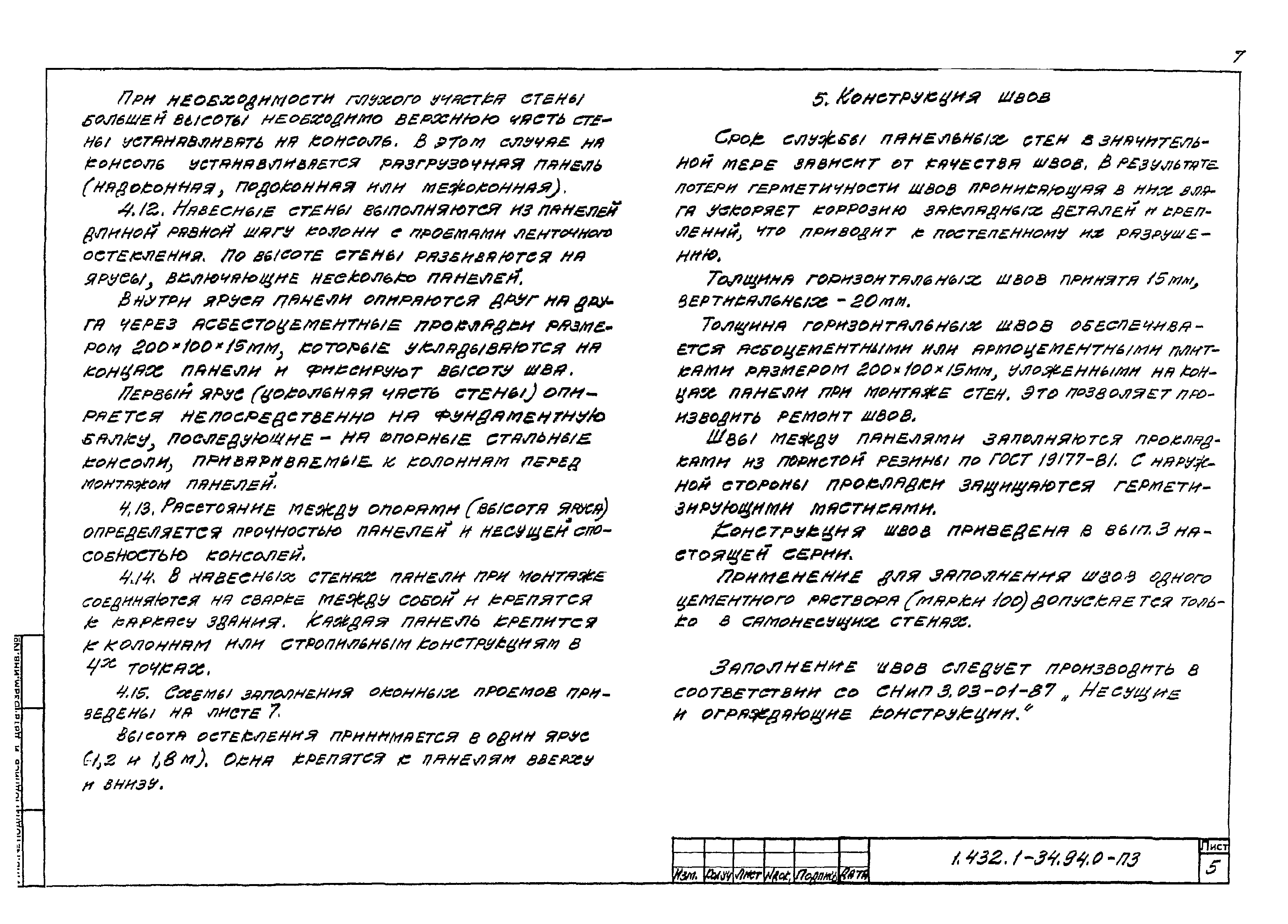

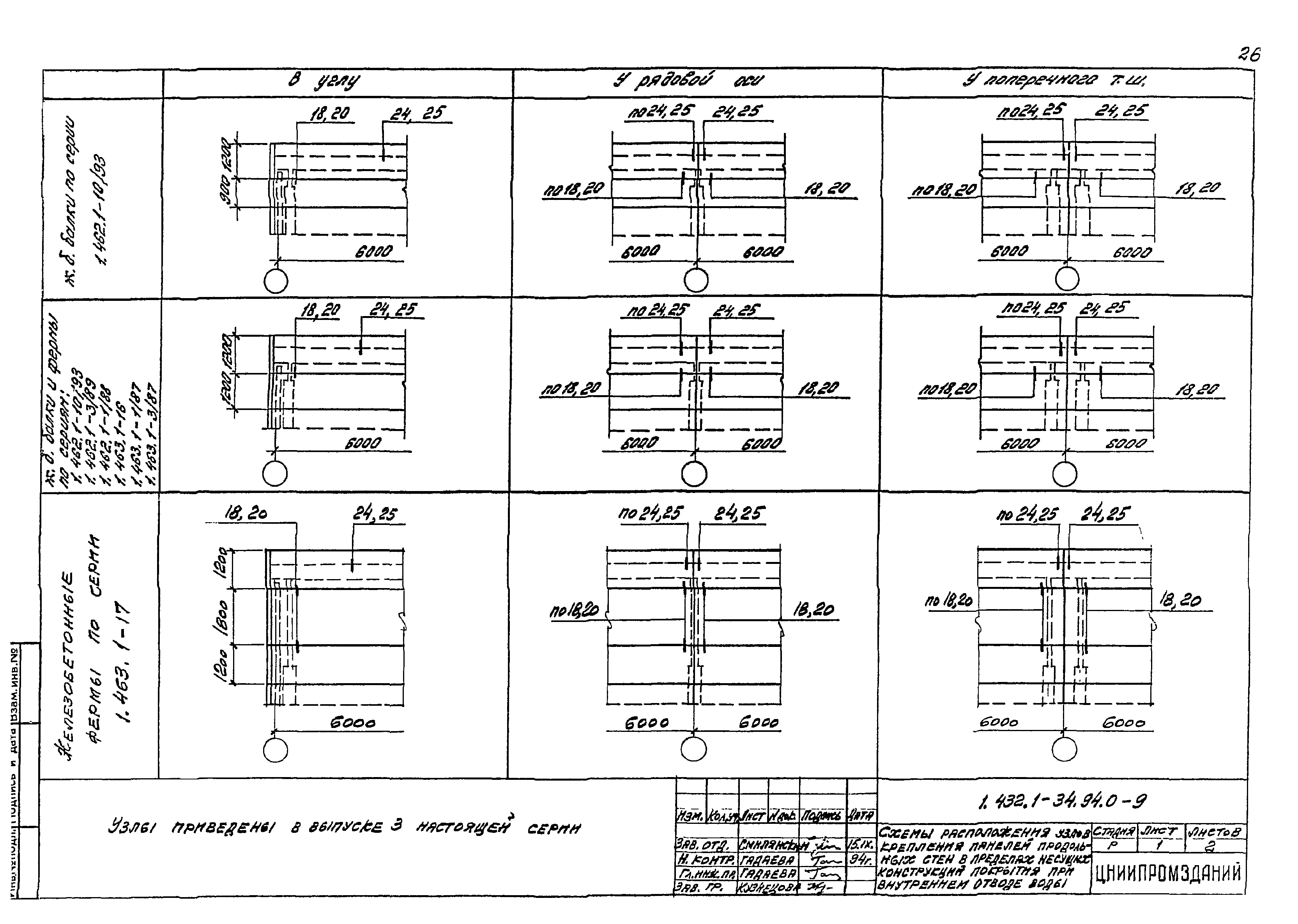

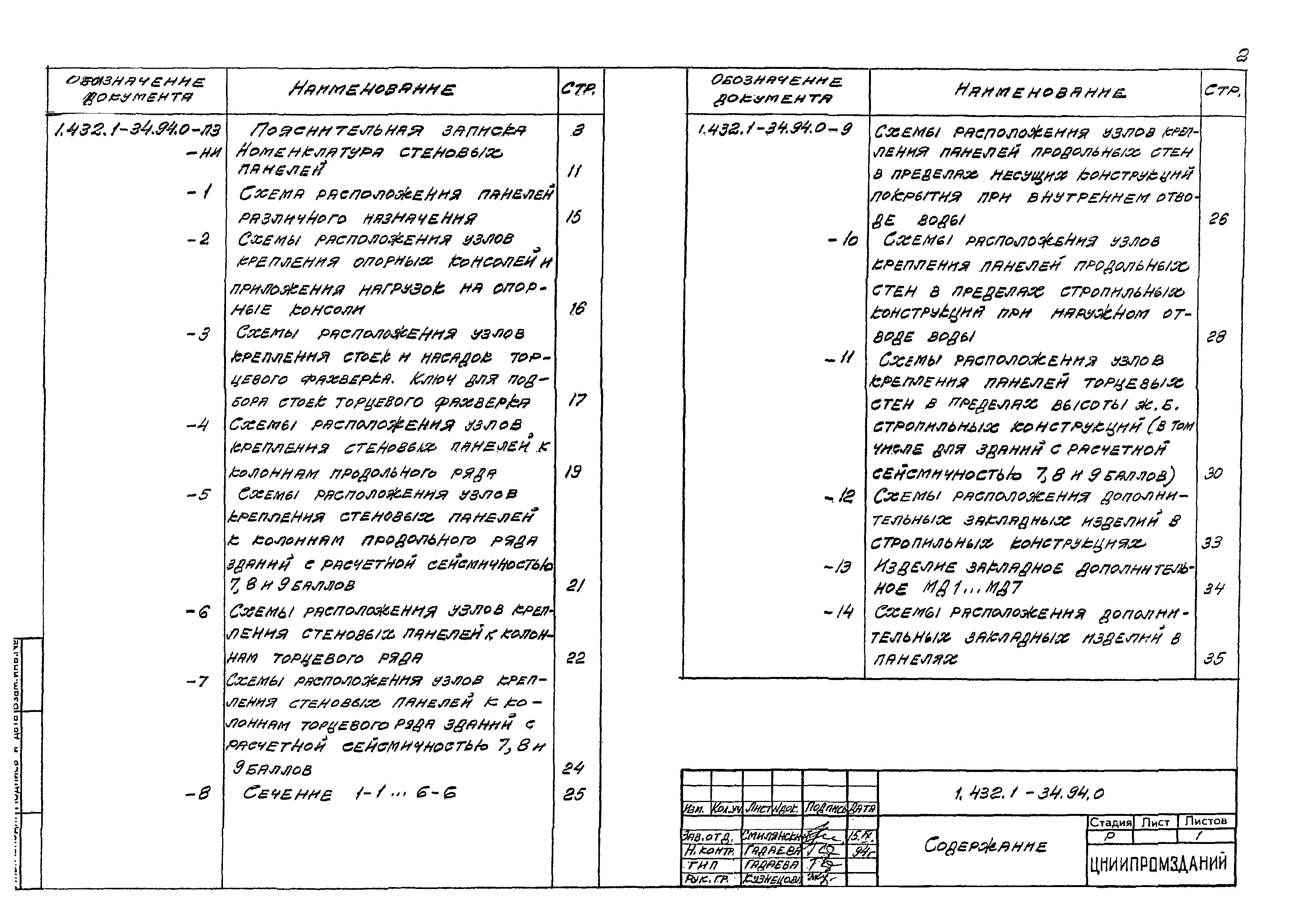

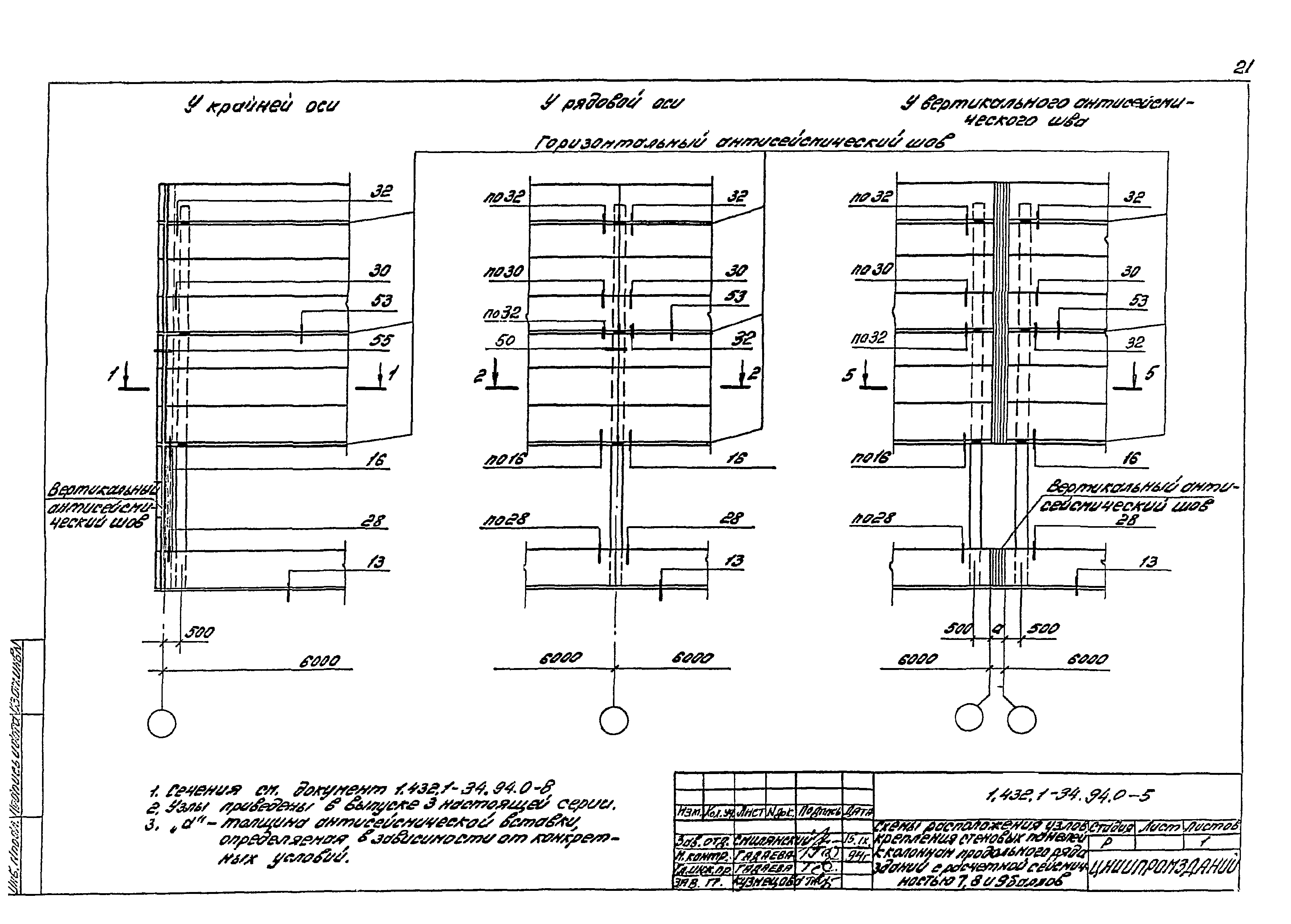

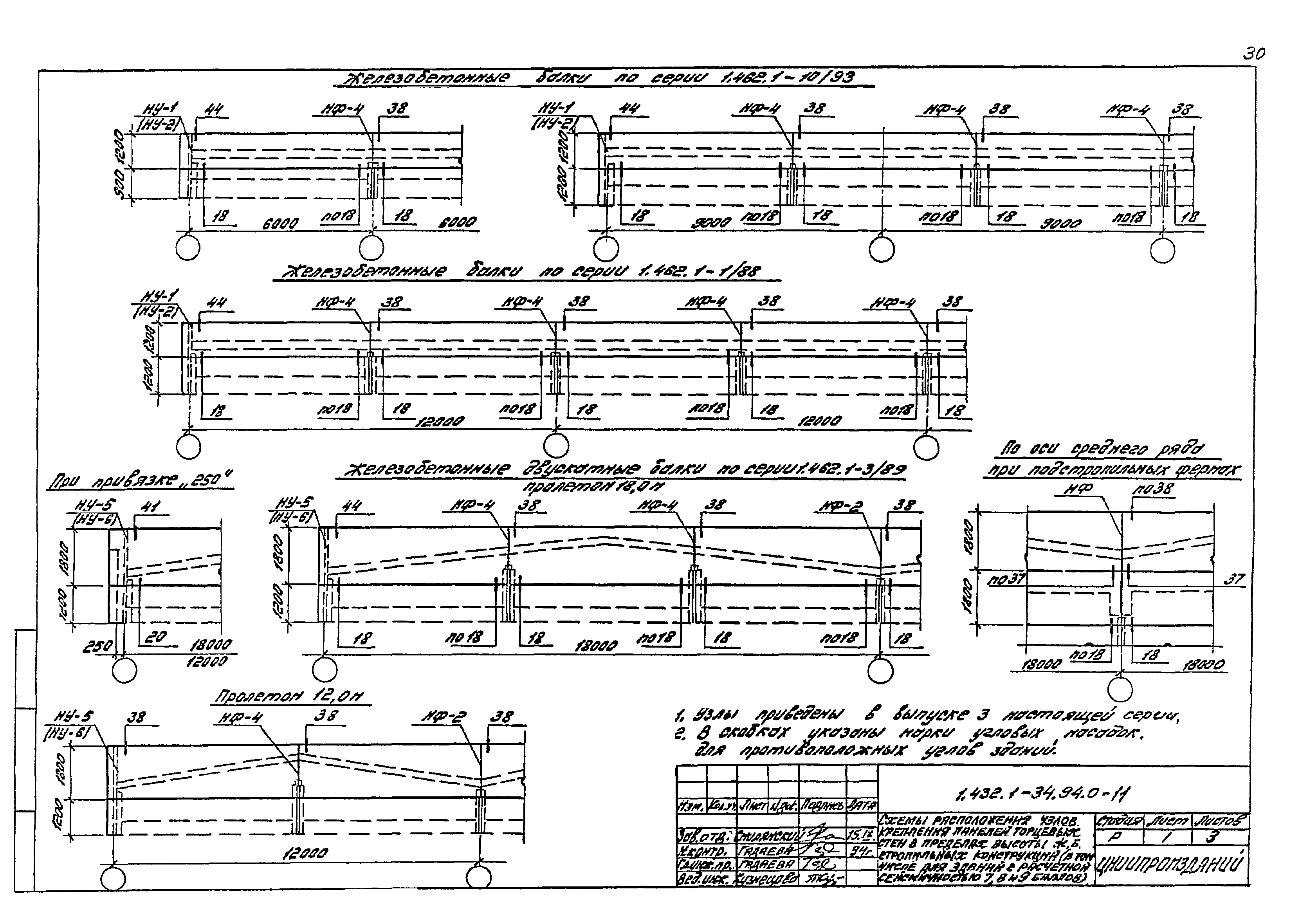

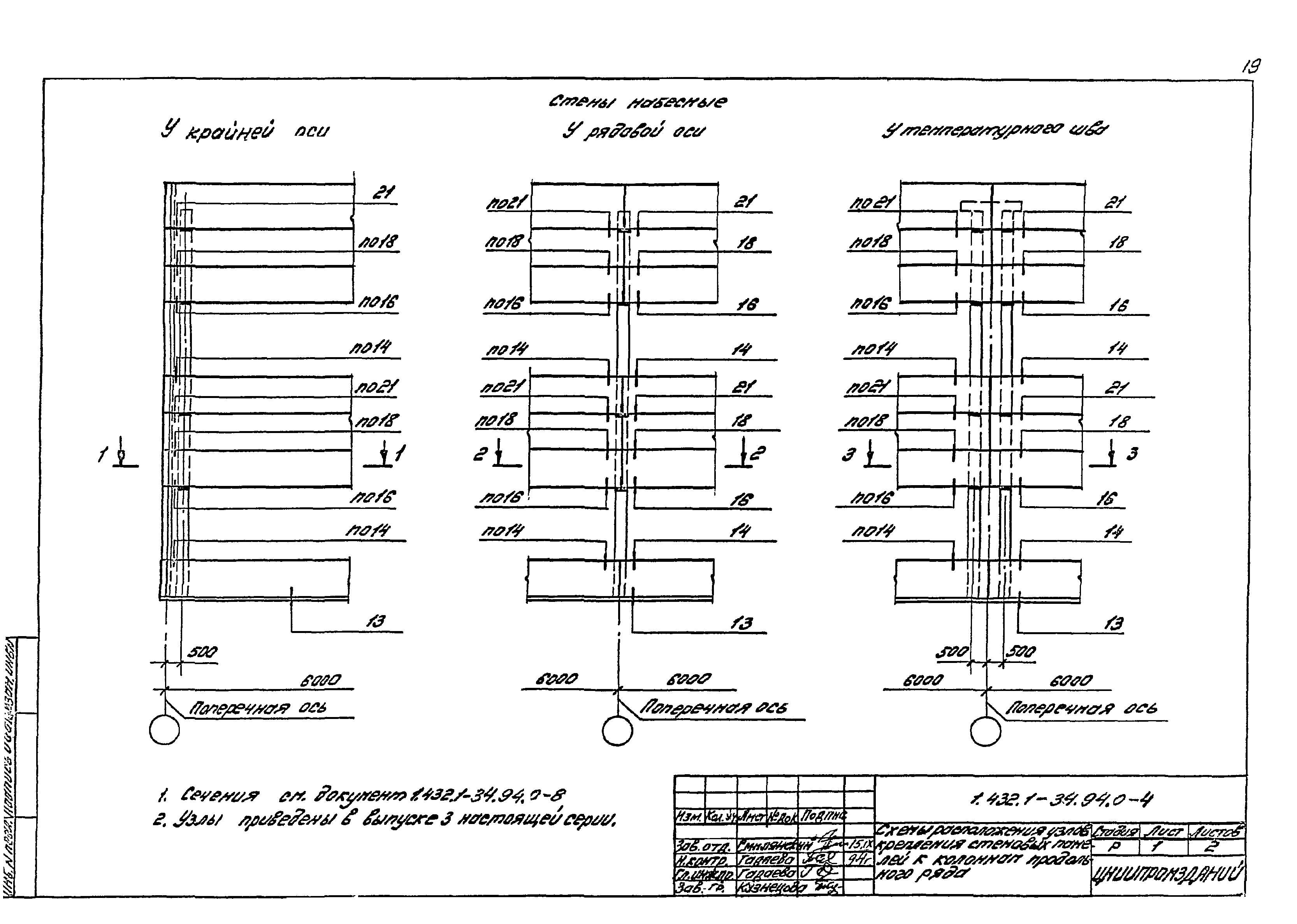

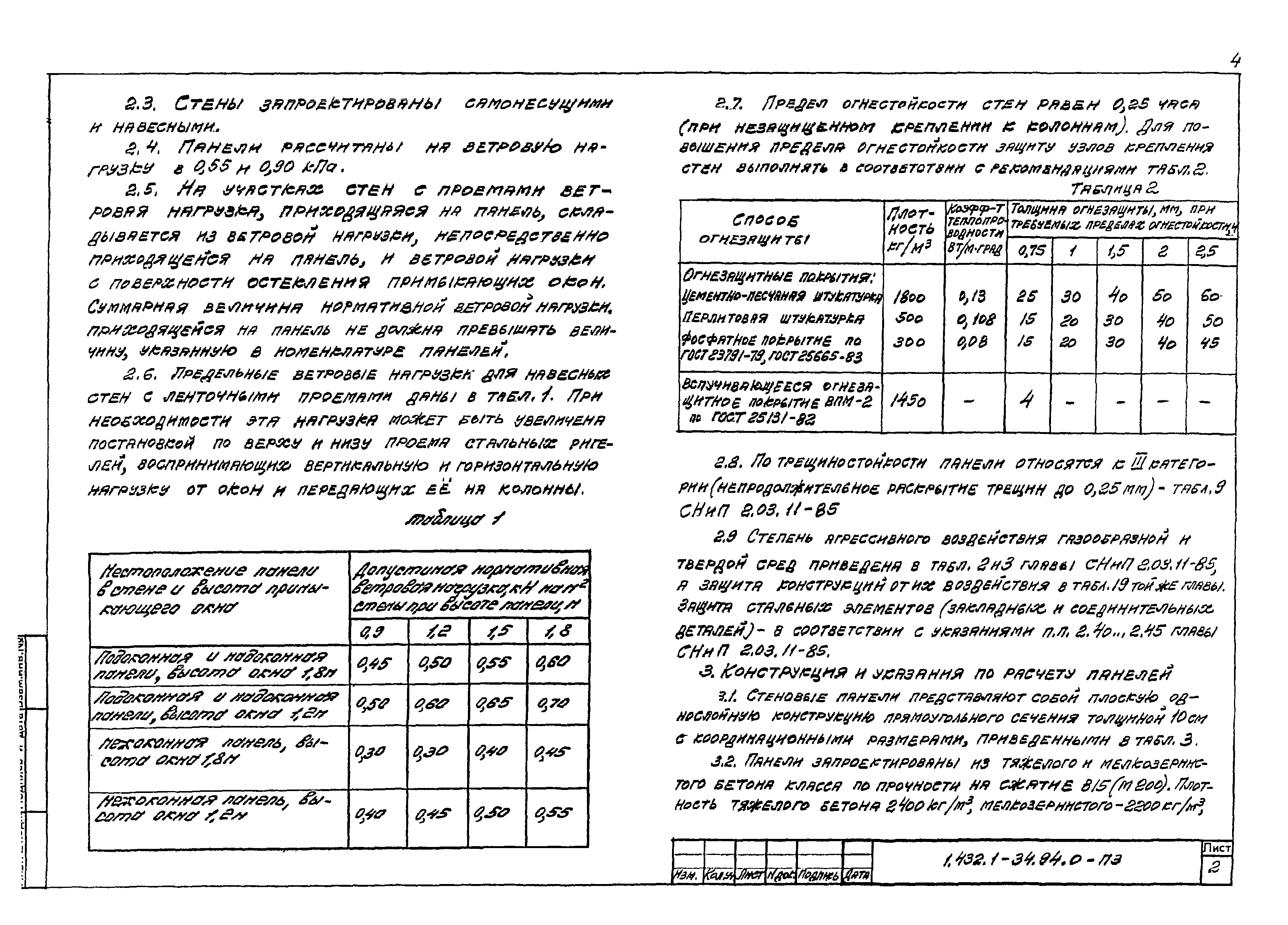

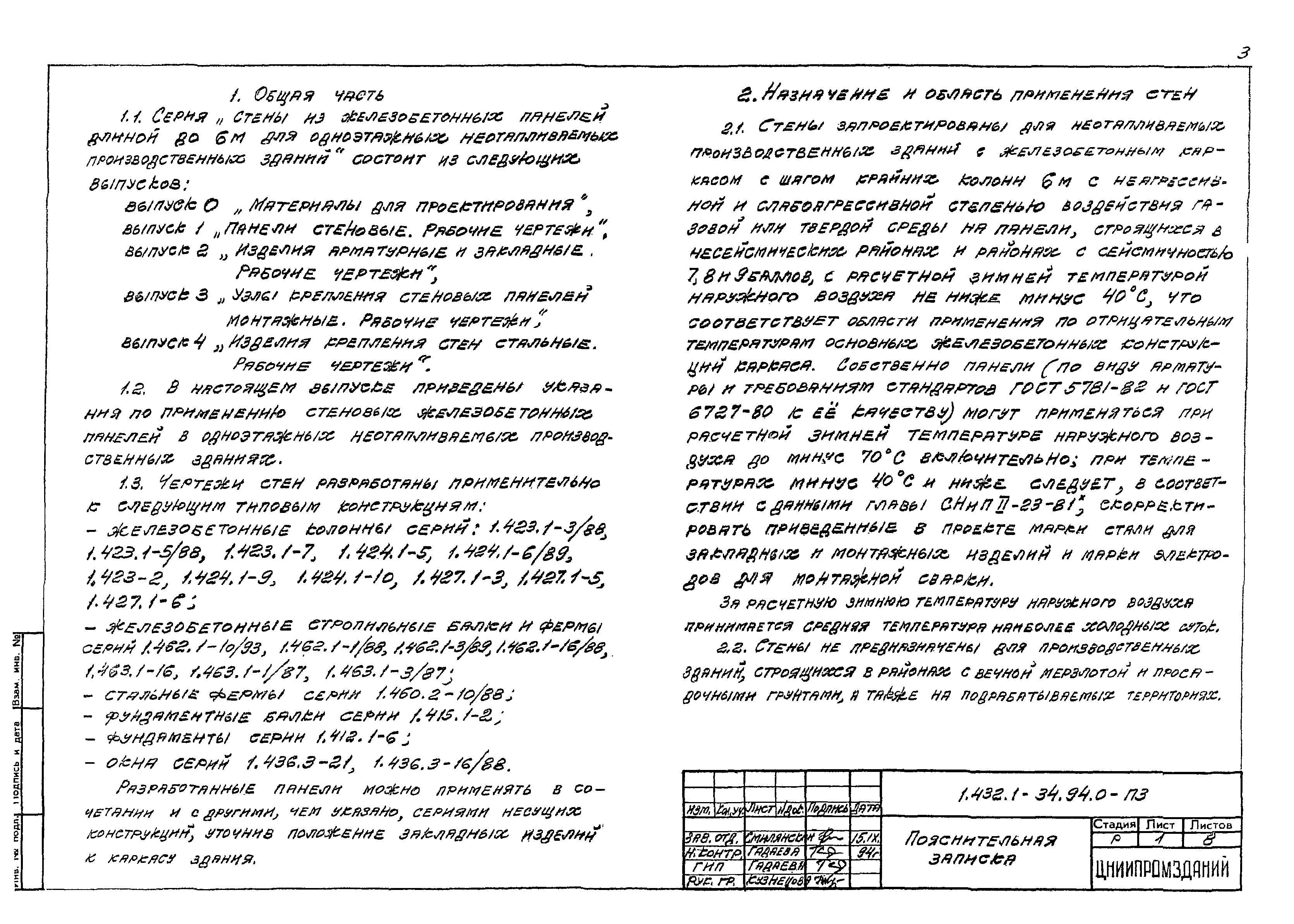

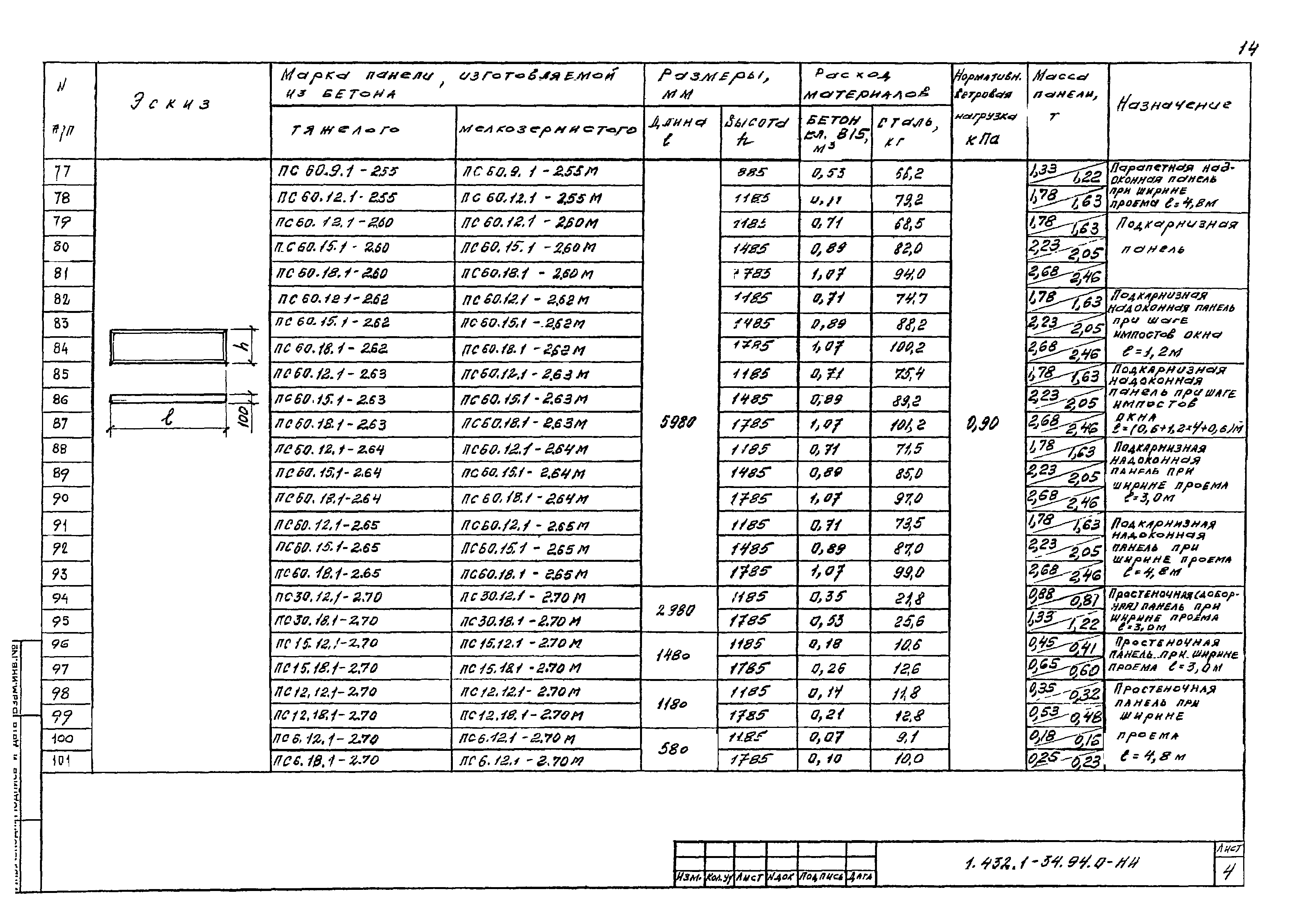

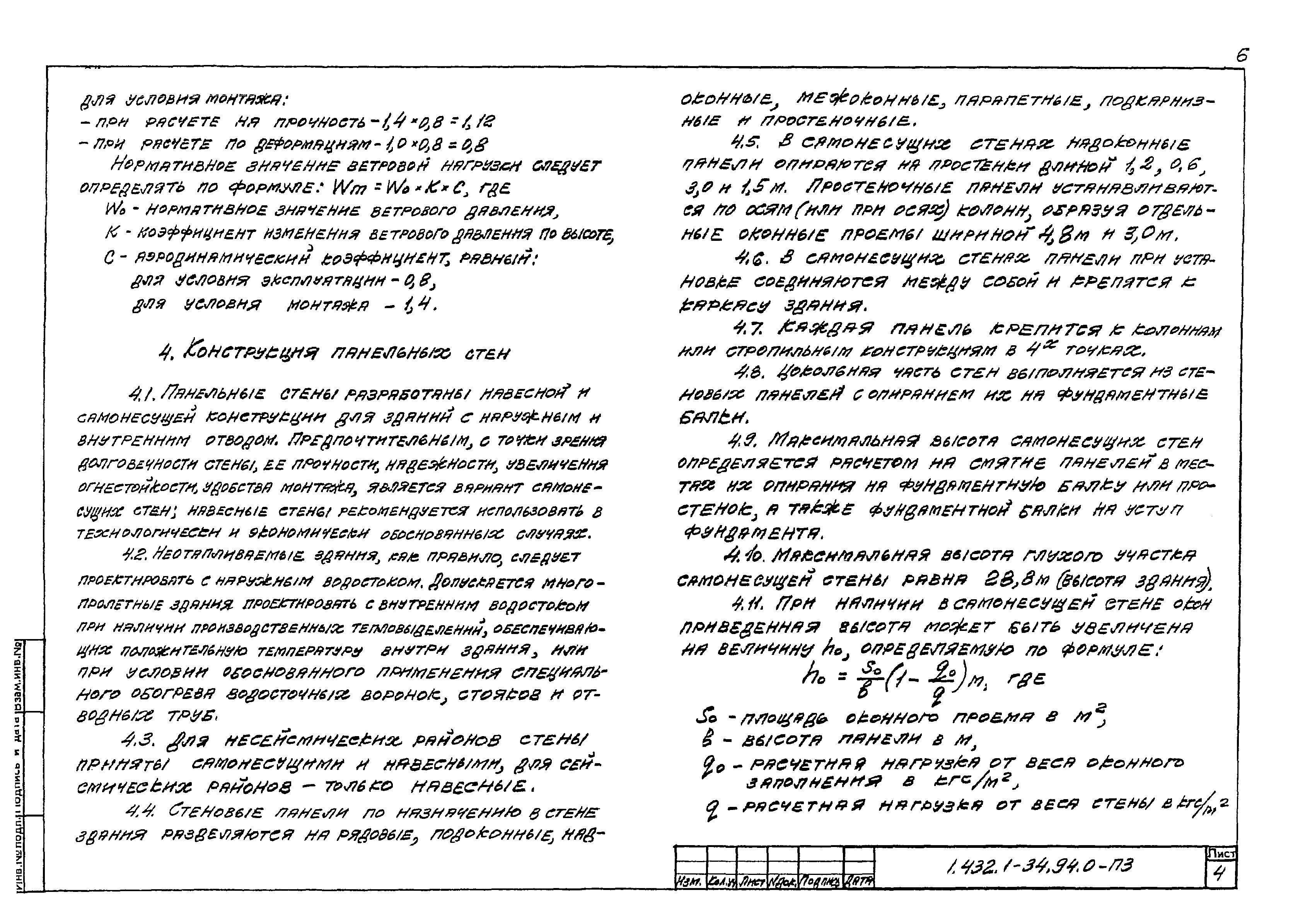

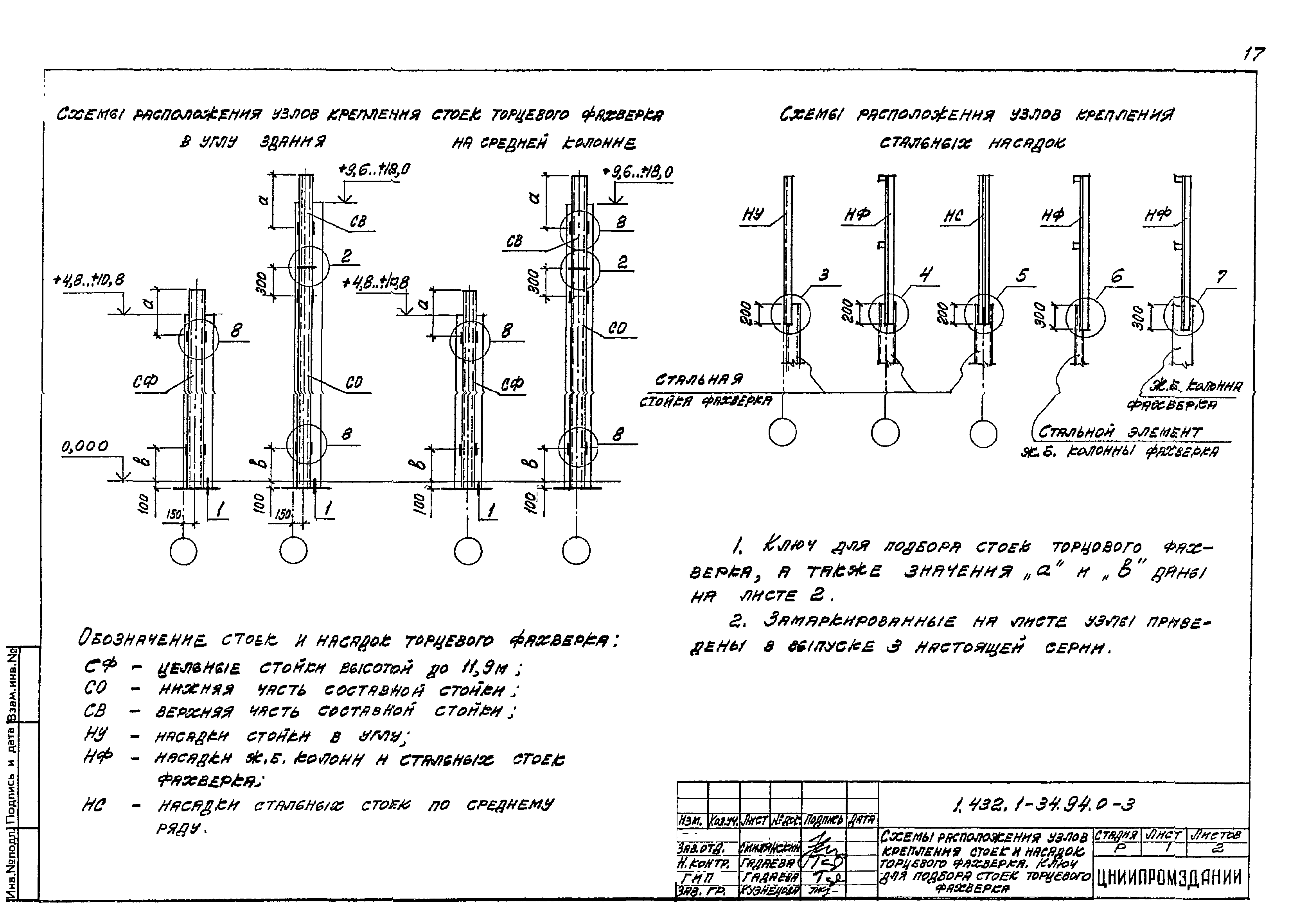

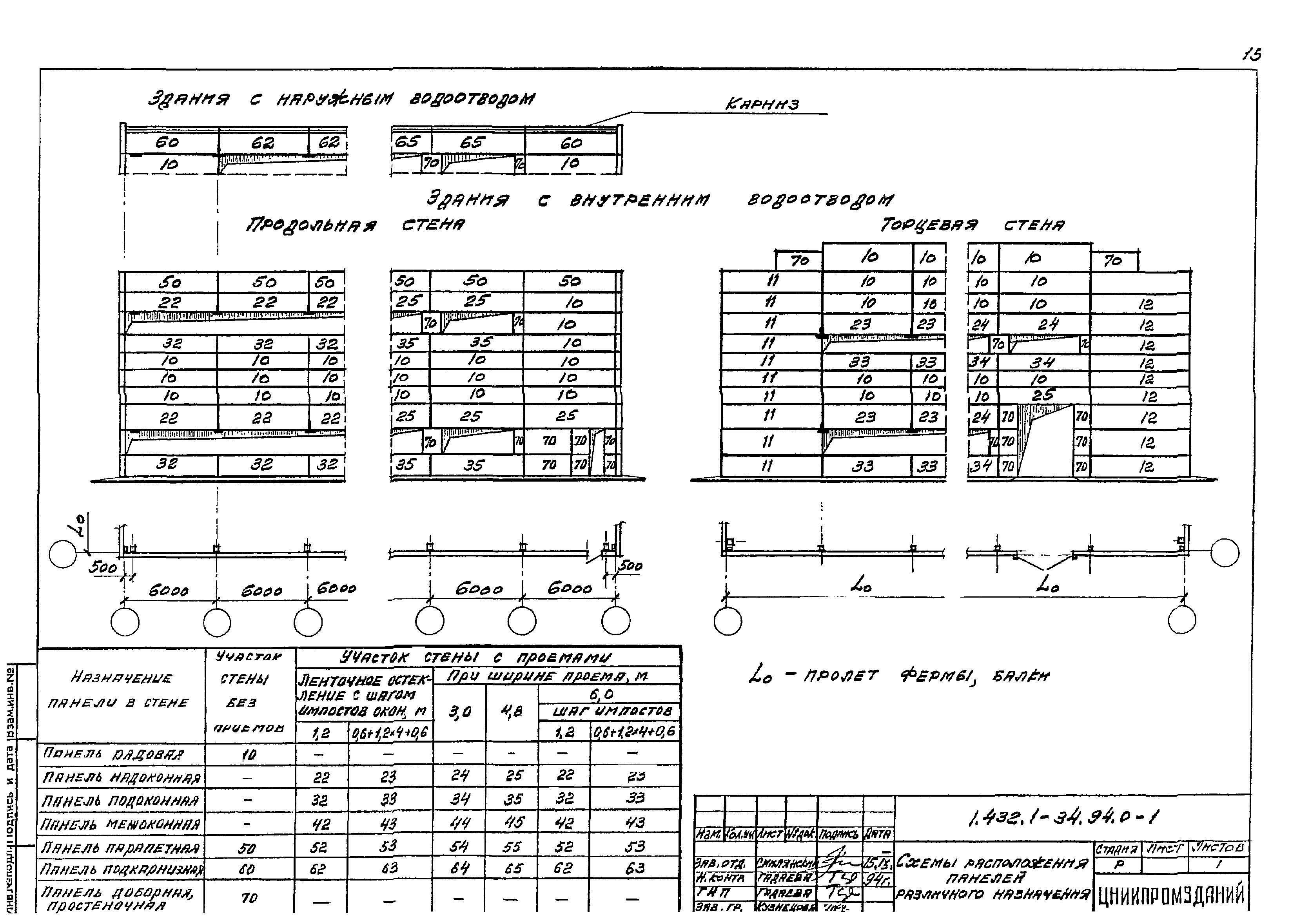

Оглавление:	1.432.1-34.94.0-ПЗ Пояснительная записка 1.432.1-34.94.0-НИ Номенклатура стеновых панелей 1.432.1-34.94.0-1 Схема расположения панелей различного назначения 1.432.1-34.94.0-2 Схемы расположения узлов крепления опорных консолей и приложения нагрузок на опорные консоли 1.432.1-34.94.0-3 Схемы расположения узлов крепления стоек и насадок торцевого фахверка. Ключ для подбора стоек торцевого фахверка 1.432.1-34.94.0-4 Схемы расположения узлов, крепления стеновых панелей к колоннам продольного ряда 1.432.1-34.94.0-5 Схемы расположения узлов, крепления стеновых панелей к колоннам продольного ряда здания с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-34.94.0-6 Схемы расположения узлов, крепления стеновых панелей к колоннам торцевого ряда 1.432.1-34.94.0-7 Схемы расположения узлов, крепления стеновых панелей к колоннам торцевого ряда здания с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-34.94.0-8 Сечение 1-1… 6-6 1.432.1-34.94.0-9 Схемы расположения узлов крепления панелей продольных стен в пределах несущих конструкций покрытия при внутреннем отводе воды 1.432.1-34.94.0-10 Схемы расположения узлов крепления панелей продольных стен в пределах стропильных конструкций при наружном отводе воды 1.432.1-34.94.0-11 Схемы расположения узлов крепления панелей торцевых стен в пределах высоты ж.б. Стропильных конструкций (в том числе для зданий с расчетной сейсмичностью 7, 8 и 9 баллов) 1.432.1-34.94.0-12 Схемы расположения дополнительных закладных изделий в стропильных конструкциях 1.432.1-34.94.0-13 Изделие закладное дополнительное МД1… МД7 1.432.1-34.94.0-14 Схемы расположения дополнительных закладных изделий в панелях
Разработан:	ЦНИИпромзданий
Утверждён:	20.09.1994 Минстрой России (Russian Federation Minstroy 9-3-1/128)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.432.1-25 «Стены из железобетонных панелей для неотапливаемых одноэтажных производственных зданий с шагом колонн 6 м»
Нормативные ссылки:	СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-7-81* «Строительство в сейсмических районах» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП II-23-81* «Стальные конструкции» ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры» ГОСТ 23791-79 «Покрытие по стали фосфатное огнезащитное. Технические требования» ГОСТ 25131-82 «Покрытие по стали вспучивающееся огнезащитное ВПМ-2. Технические требования» ГОСТ 25665-83 «Покрытие по стали фосфатное огнезащитное на основе минеральных волокон. Технические требования» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» Серия 1.462.1-1/88 «Балки железобетонные предварительно напряженные пролетом 12 м для покрытий зданий с плоской и скатной кровлей» Серия 1.436.3-21 «Окна с переплетами из гнутосварных стальных профилей и механизмы открывания» Серия 1.412.1-6 «Фундаменты монолитные железобетонные на естественном основании под типовые железобетонные колонны одноэтажных и многоэтажных производственных зданий» Серия 1.460.2-10/88 «Стальные конструкции покрытий одноэтажных производственных зданий с фермами из парных уголков» Серия 1.436.3-16/88 «Окна с переплетами из гнутых профилей, изготовляемых из тонколистовой стали, и механизмы открывания» Серия 1.423.1-3/88 «Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой до 9,6 м без мостовых опорных кранов» Серия 1.423.1-5/88 «Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой 10,8; 12,0; 13,2 и 14,4 м без мостовых опорных кранов» Серия 1.424.1-5 «Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой 8,4-14,4 м, оборудованные мостовыми опорными кранами грузоподъемностью до 32 т» Серия 1.424.1-6/89 «Колонны железобетонные прямоугольного сечения с проходами в уровне крановых путей для одноэтажных производственных зданий высотой 10,8-14,4 м, оборудованных мостовыми опорными кранами грузоподъемностью до 32 т» Серия 1.424.1-9 «Колонны железобетонные двухветвевого сечения для одноэтажных производственных зданий высотой 15,6; 16,8 и 18,0 м» Серия 1.424.1-10 «Колонны железобетонные двухветвевого сечения с проходами в уровне крановых путей для одноэтажных производственных зданий высотой 15,6; 16,8 и 18,0 м с мостовыми опорными кранами грузоподъемностью до 50 т» Серия 1.427.1-3 «Колонны железобетонные прямоугольного сечения для продольного и торцового фахверка одноэтажных производственных зданий высотой 3,0-14,4 м» Серия 1.427.1-6 «Колонны железобетонные двухветвевого сечения для продольного и торцового фахверков одноэтажных производственных зданий высотой 15,6; 16,8 и 18,0 м» Серия 1.462.1-10/93 «Балки стропильные железобетонные для покрытий зданий с пролетами 6 и 9 м» Серия 1.462.1-16/88 «Балки стропильные железобетонные двутавровые пролетом 18 м для покрытий одноэтажных зданий промышленных предприятий» Серия 1.462.1-3/89 «Железобетонные стропильные решетчатые балки для покрытий одноэтажных зданий» Серия 1.463.1-3/87 «Фермы стропильные железобетонные безраскосные пролетами 18 и 24 м для одноэтажных зданий с малоуклонной и скатной кровлей» Серия 1.463.1-1/87 «Фермы стропильные железобетонные безраскосные пролетом 18 и 24 м для одноэтажных зданий с малоуклонной и скатной кровлей для V снегового района» Серия 1.463.1-16 «Фермы стропильные железобетонные сегментные для покрытий одноэтажных производственных зданий пролетами 18 и 24 м (в опалубочных формах ферм серии ПК-01-129/78)» Серия 1.463.1-17 «Фермы стропильные железобетонные полигональные пролетами 18 и 24 м для покрытий зданий с малоуклонной кровлей» Серия 1.415.1-2 «Балки фундаментные железобетонные для наружных и внутренних стен производственных зданий промышленных предприятий» Серия 1.427.1-5 «Колонны железобетонные предварительно напряженные прямоугольного сечения для продольного и торцевого фахверка одноэтажных зданий промышленных предприятий» Серия 1.423.1-7 «Колонны железобетонные предварительно напряженные одноэтажных зданий промышленных предприятий без мостовых кранов» Серия 1.423-2 «Железобетонные колонны для одноэтажных однопролетных промышленных зданий, оборудованных ручными мостовыми кранами»
