Скачать Серия 1.432.1-21 Выпуск 2. Арматурные и закладные изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.432.1-21

Выпуск 2. Арматурные и закладные изделия. Рабочие чертежи

Обозначение:	Серия 1.432.1-21
Обозначение англ:	Series 1.432.1-21
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Арматурные и закладные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1989
Область применения:	В настоящем выпуске приведены рабочие чертежи арматурных и закладных изделий стеновых трехслойных железобетонных панелей

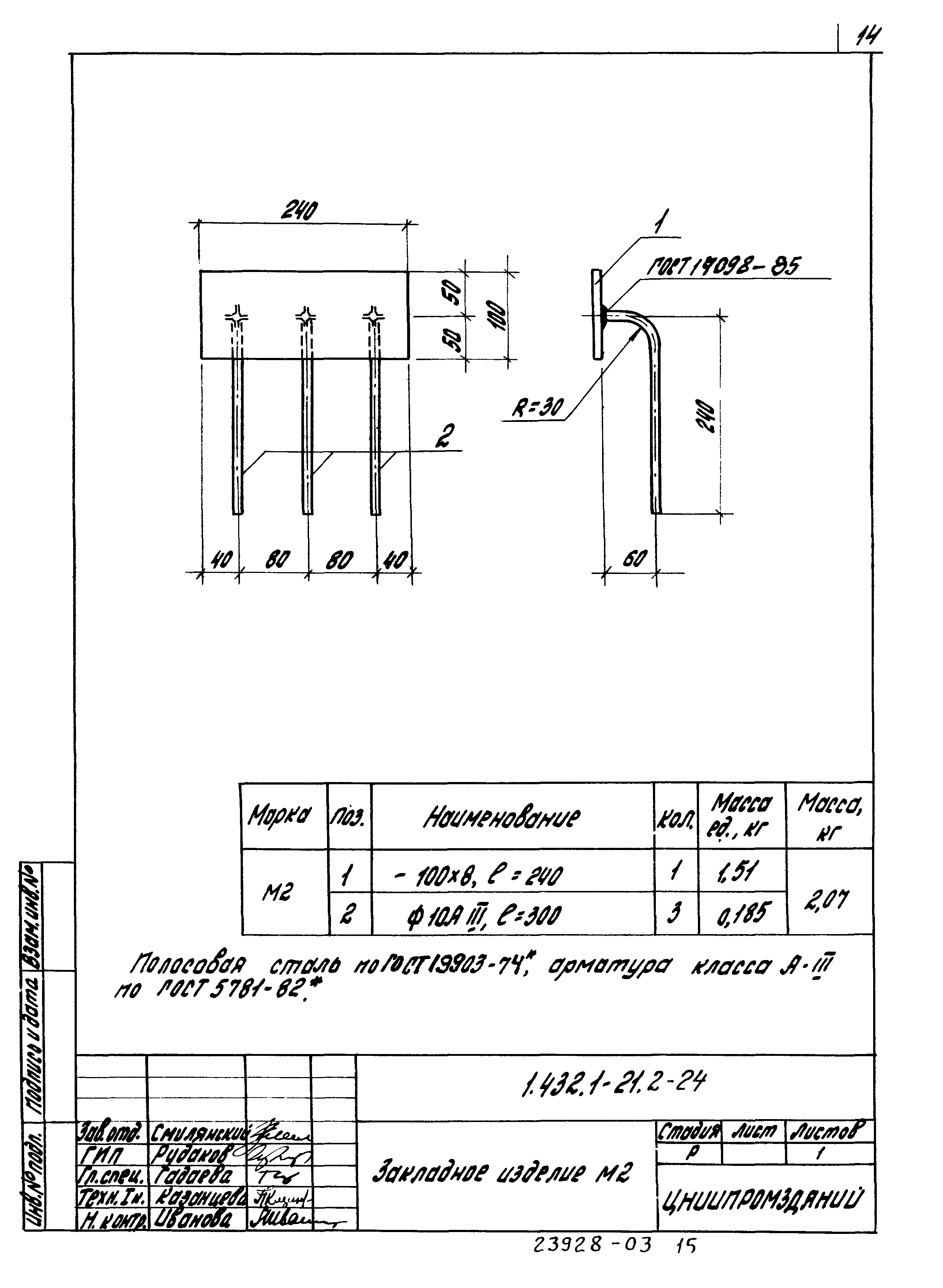

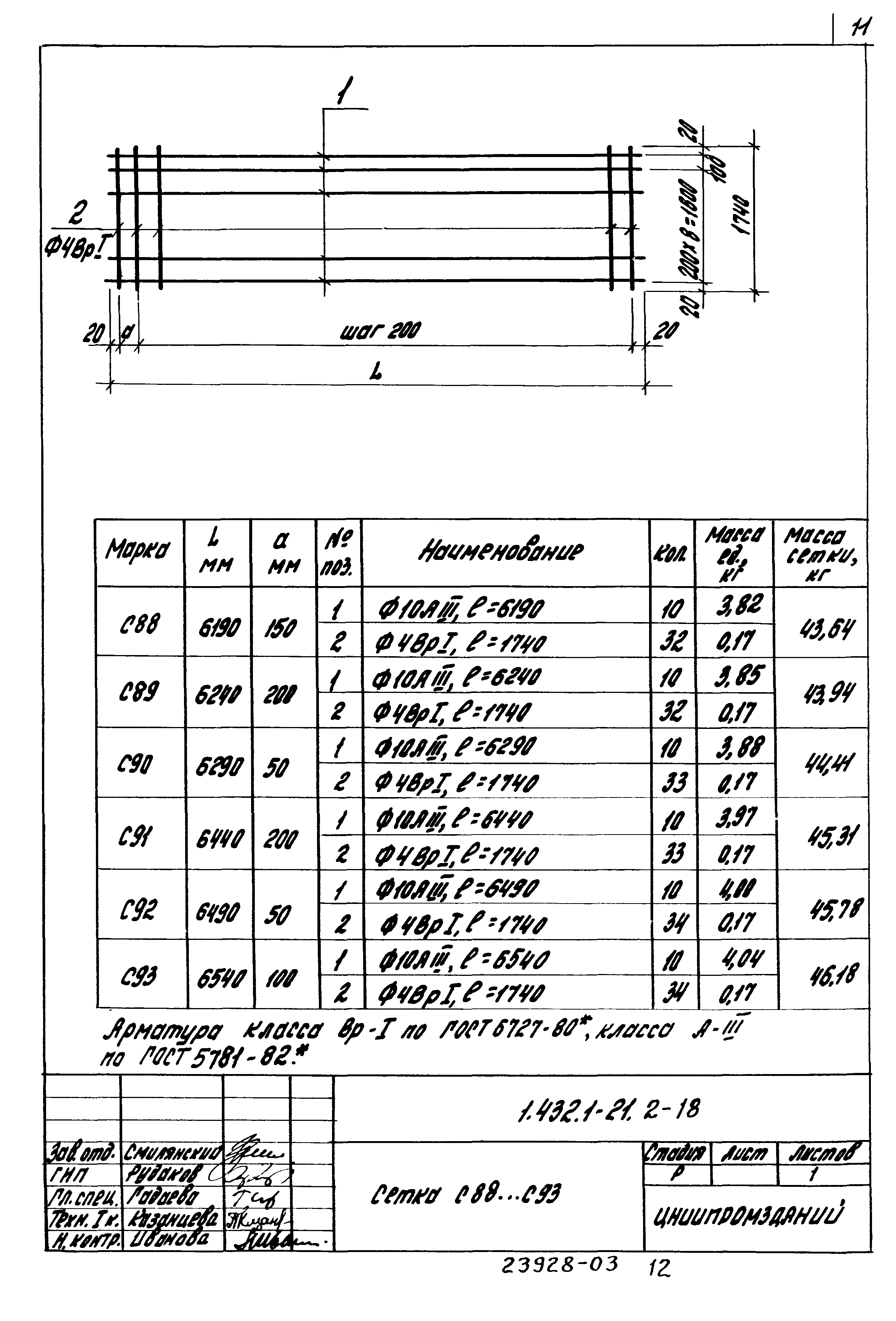

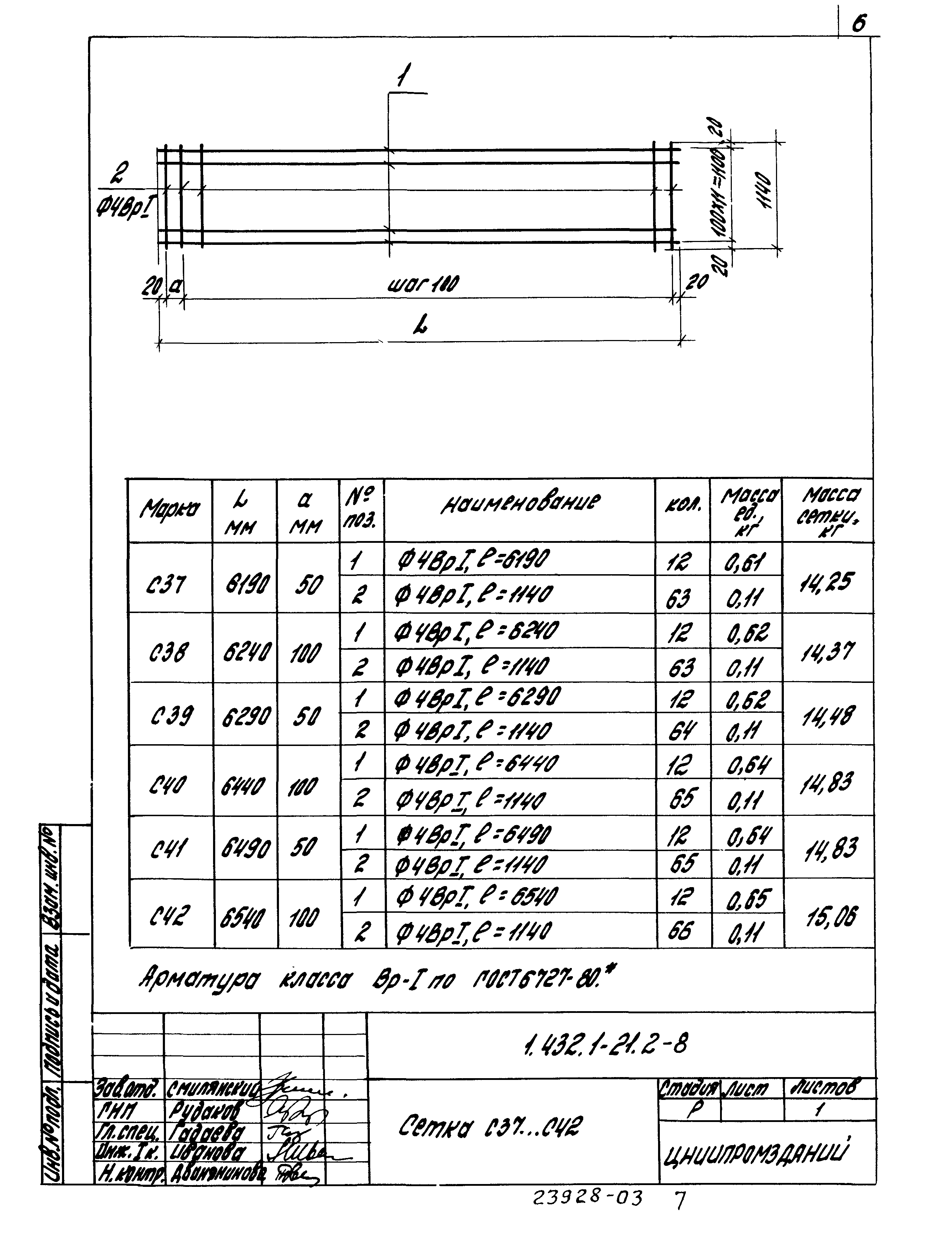

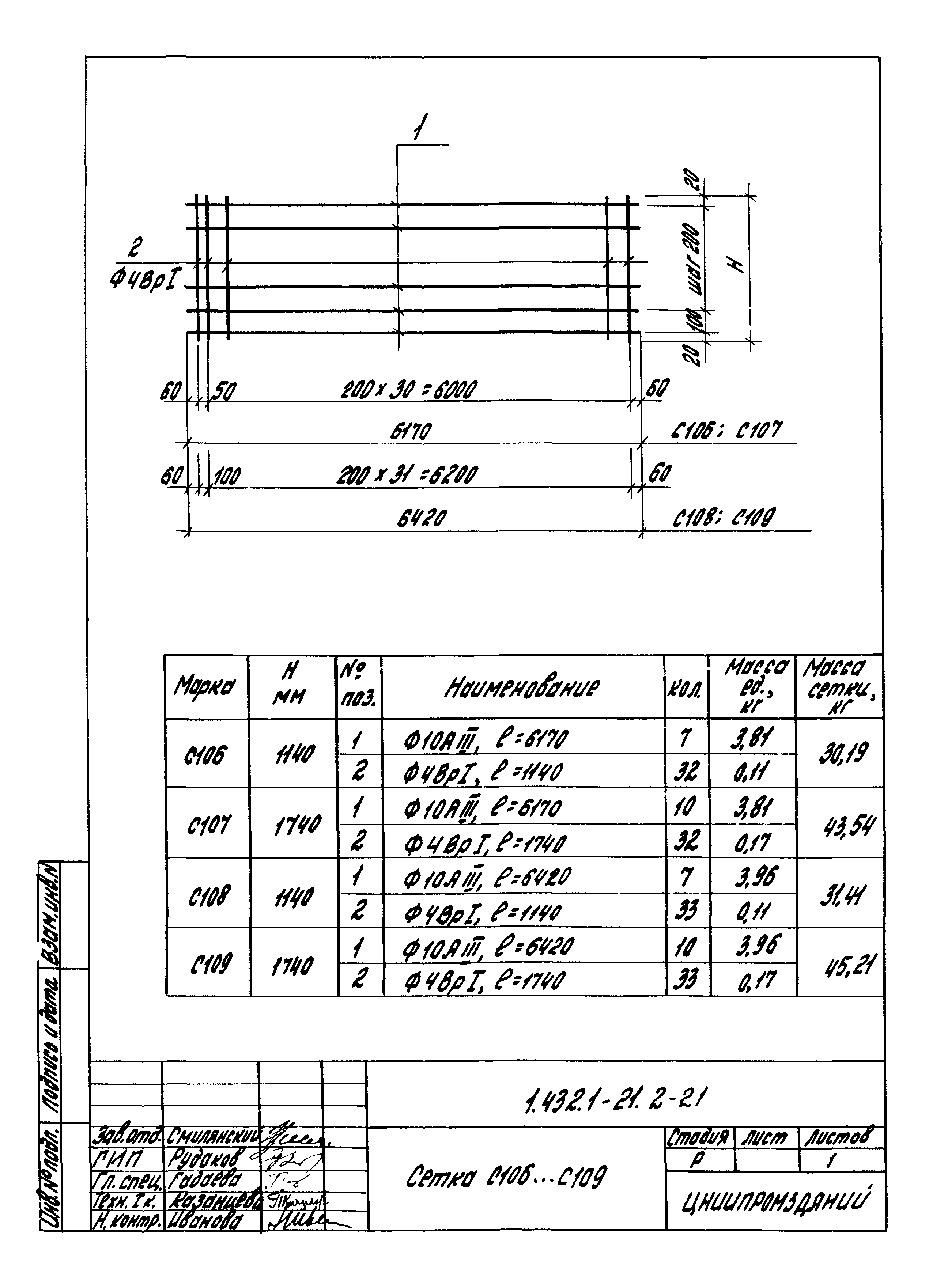

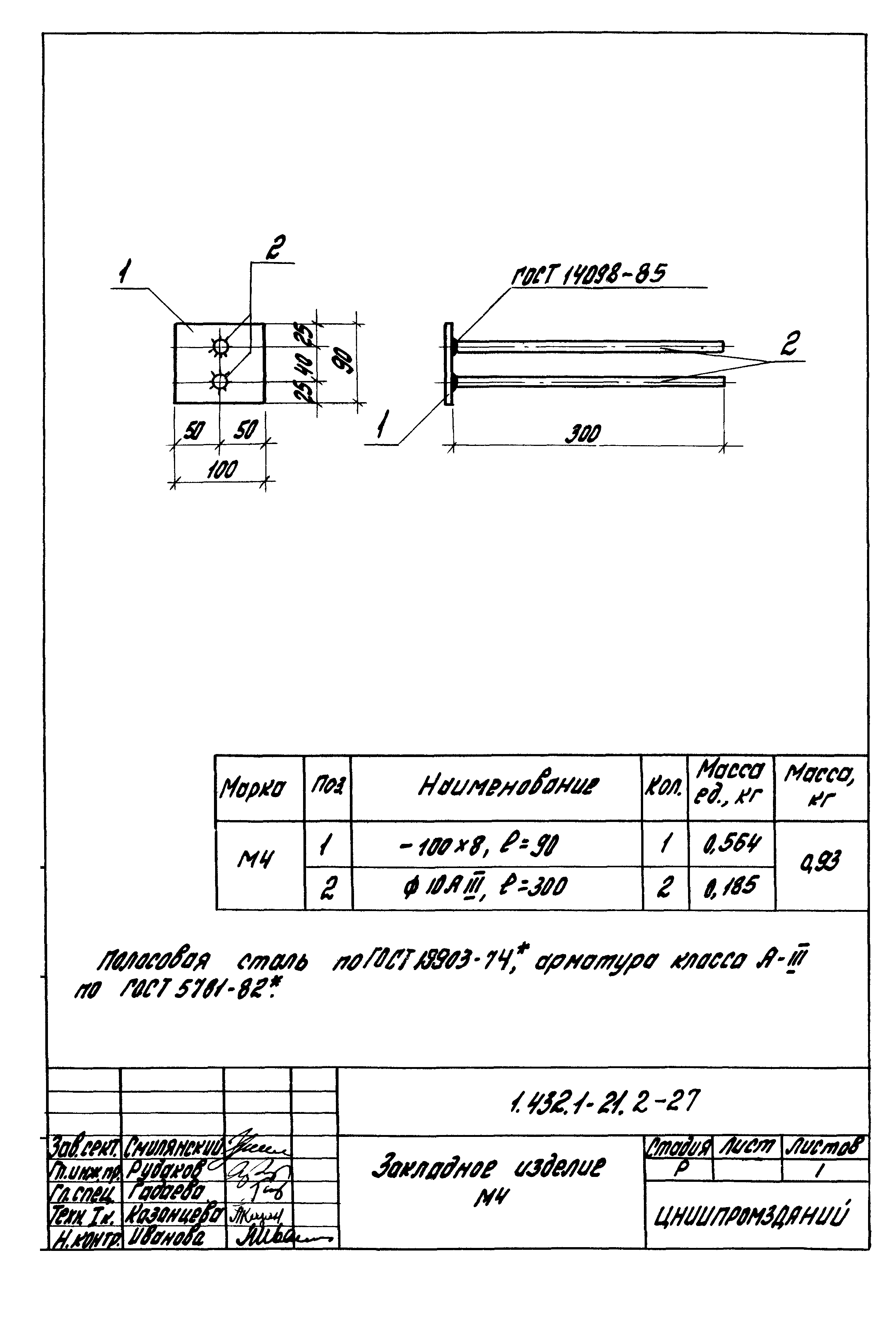

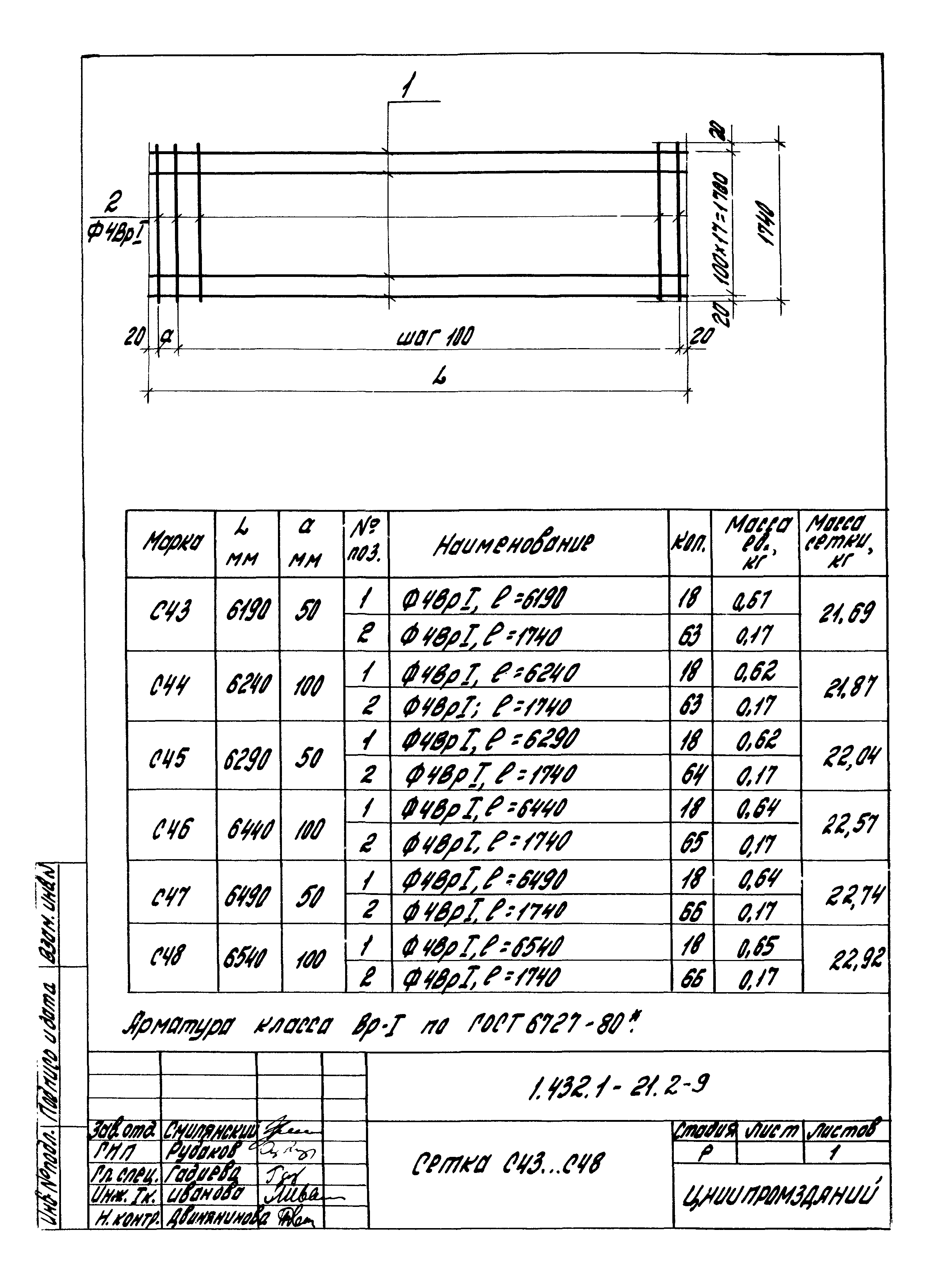

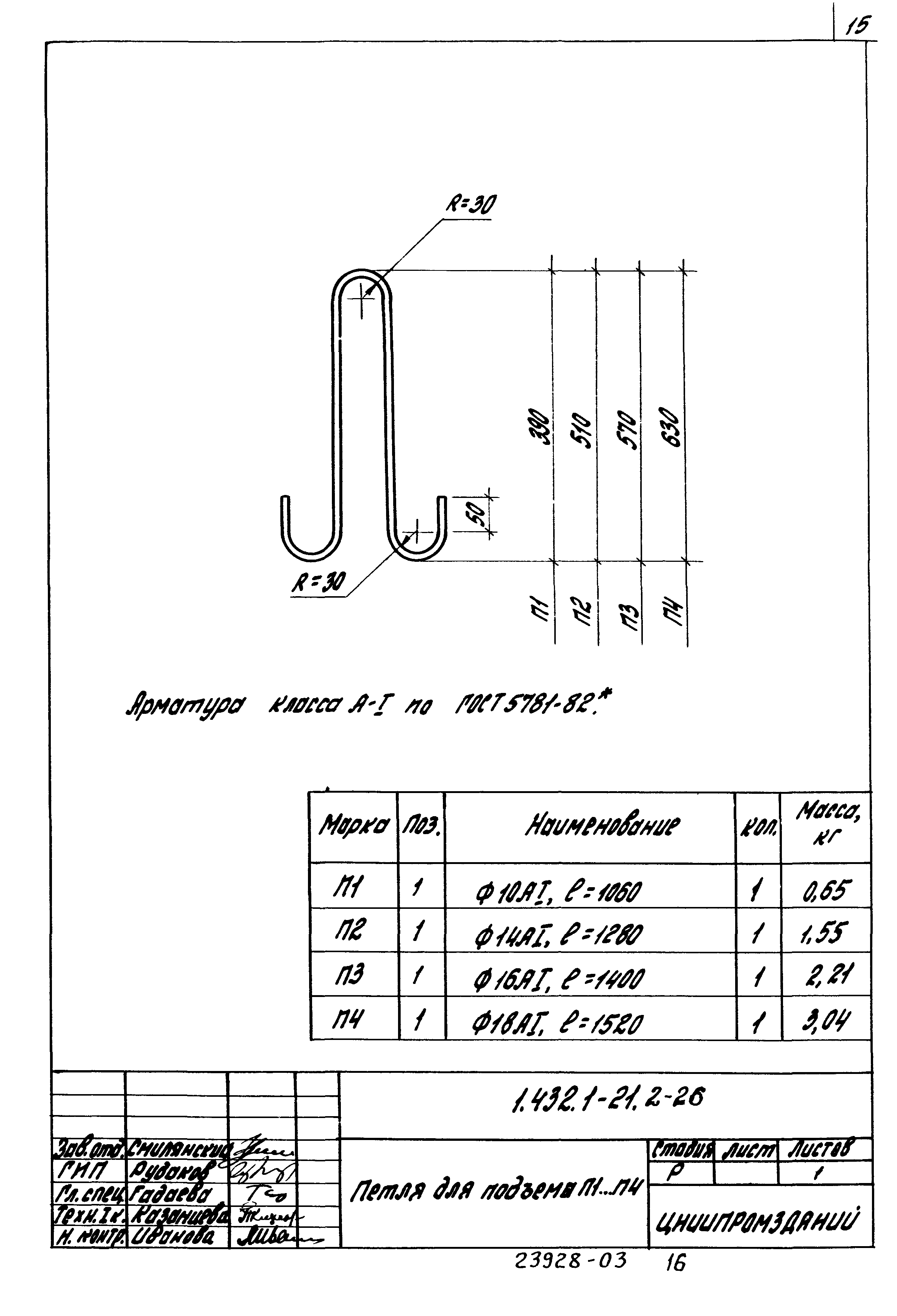

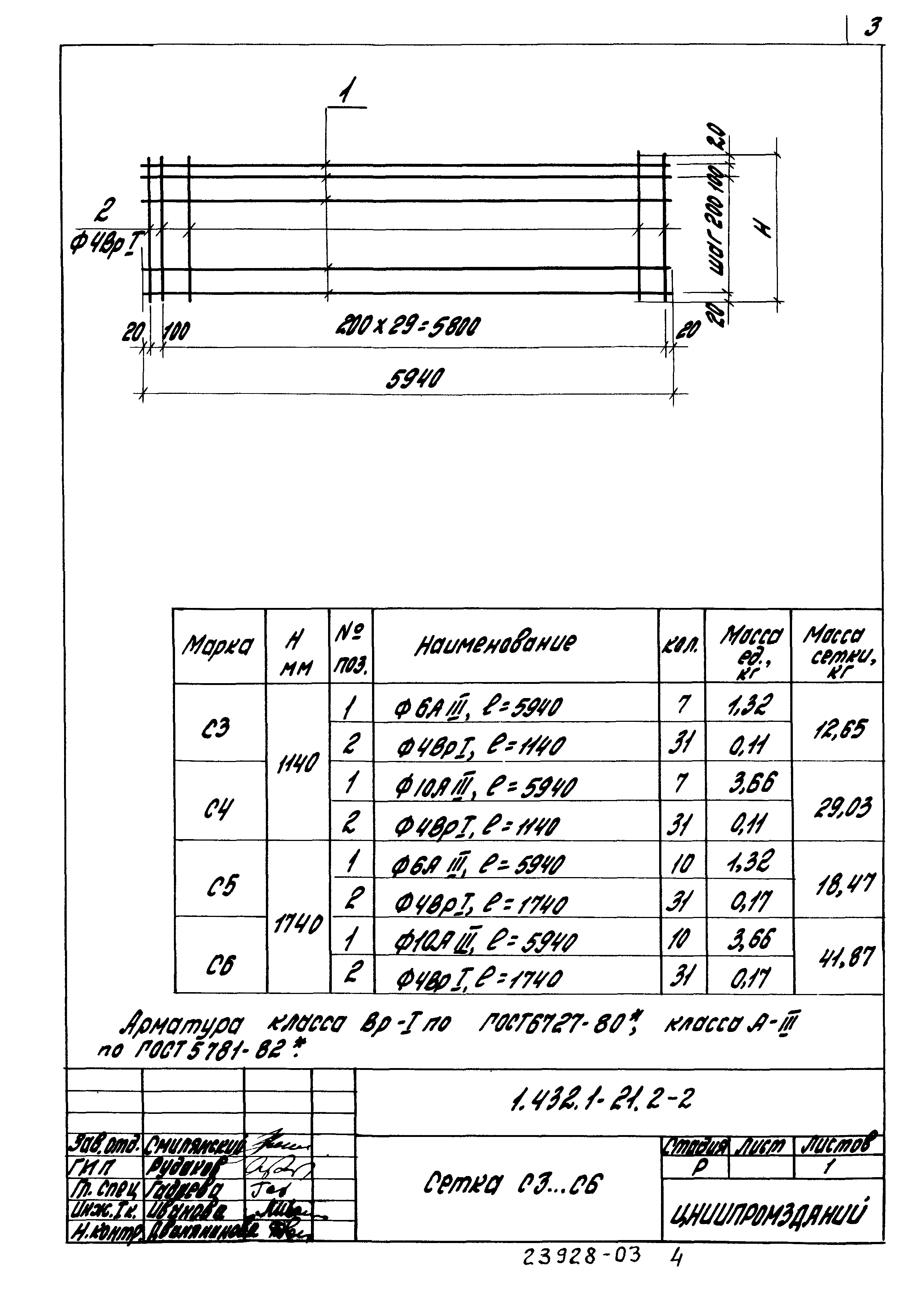

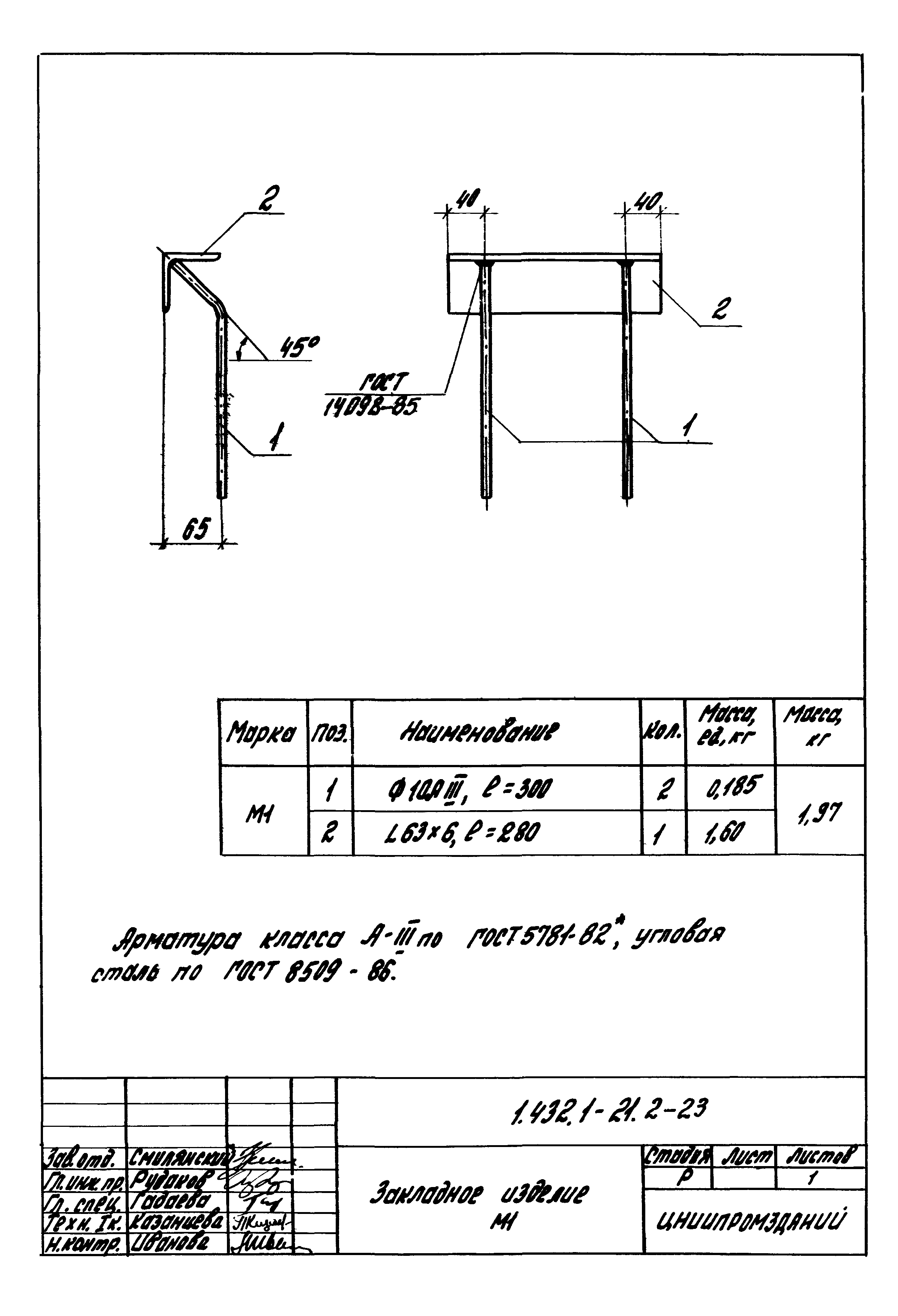

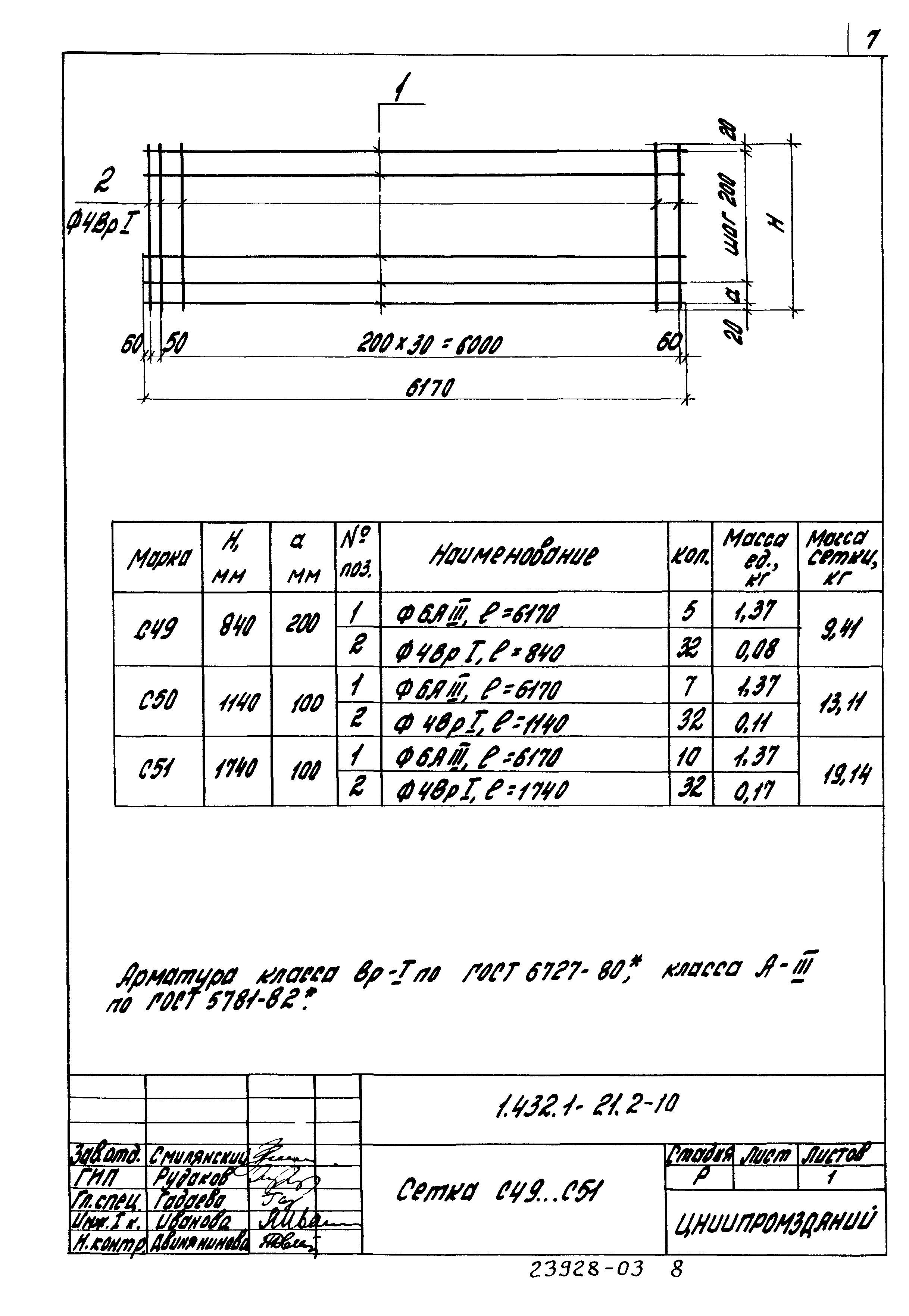

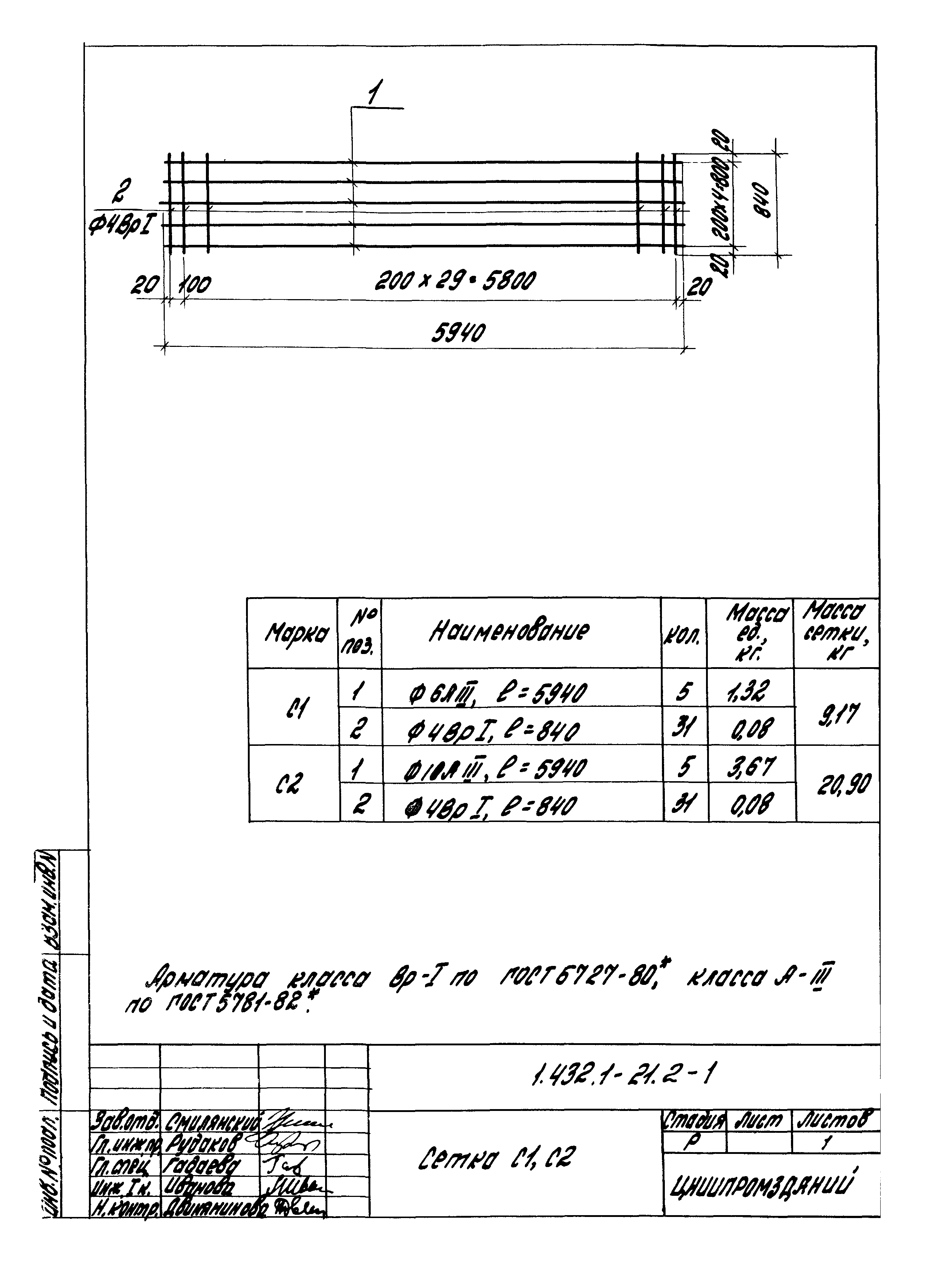

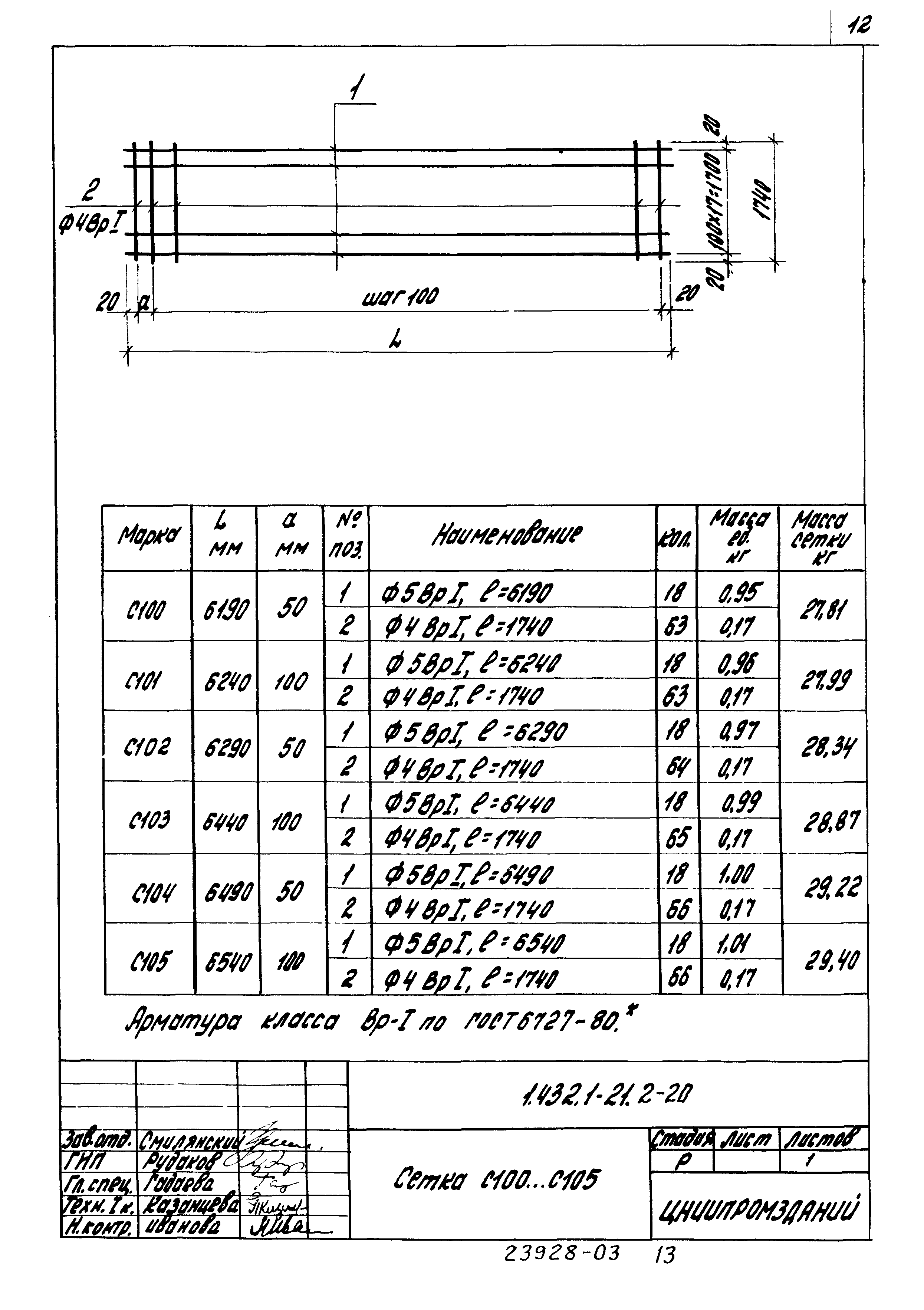

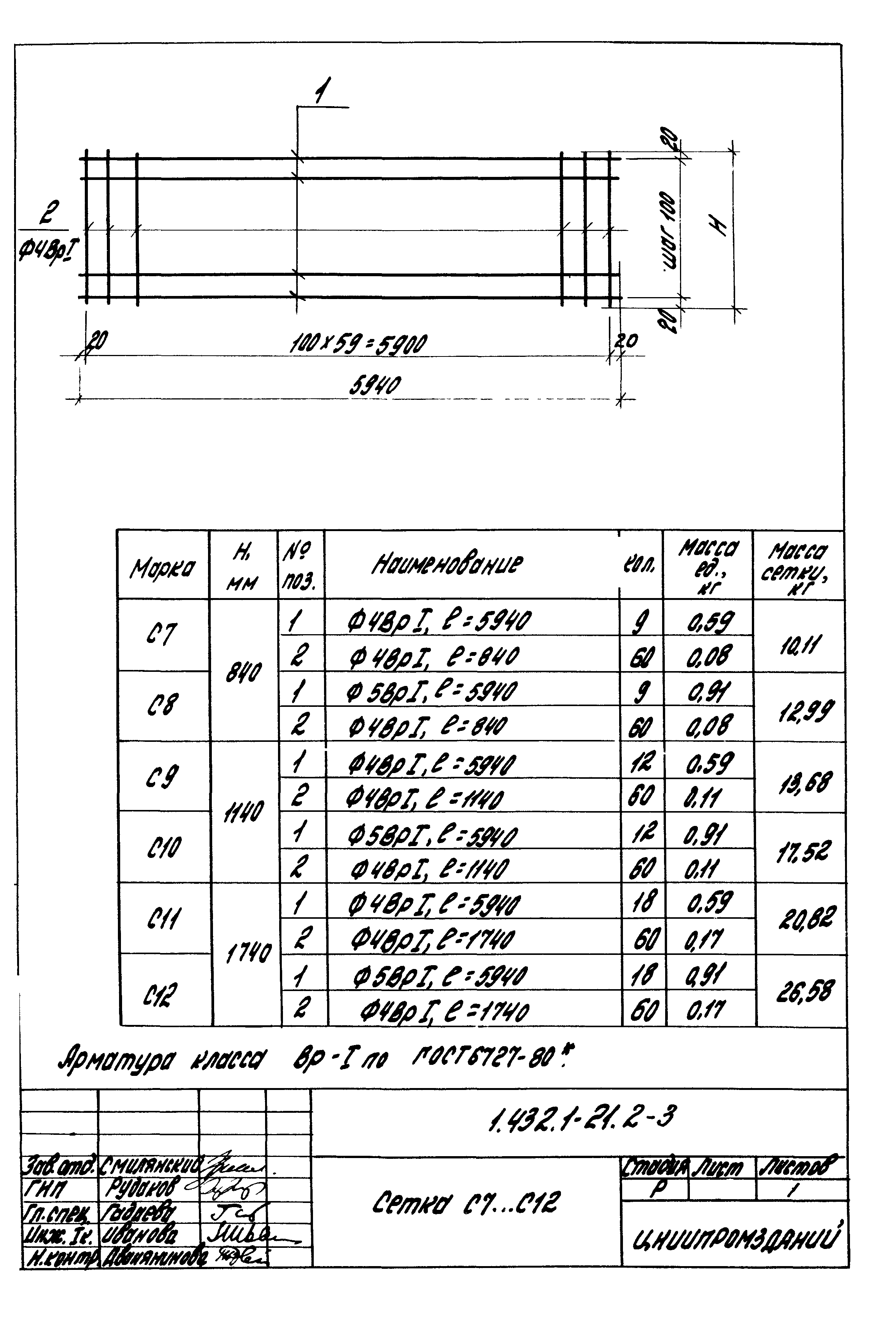

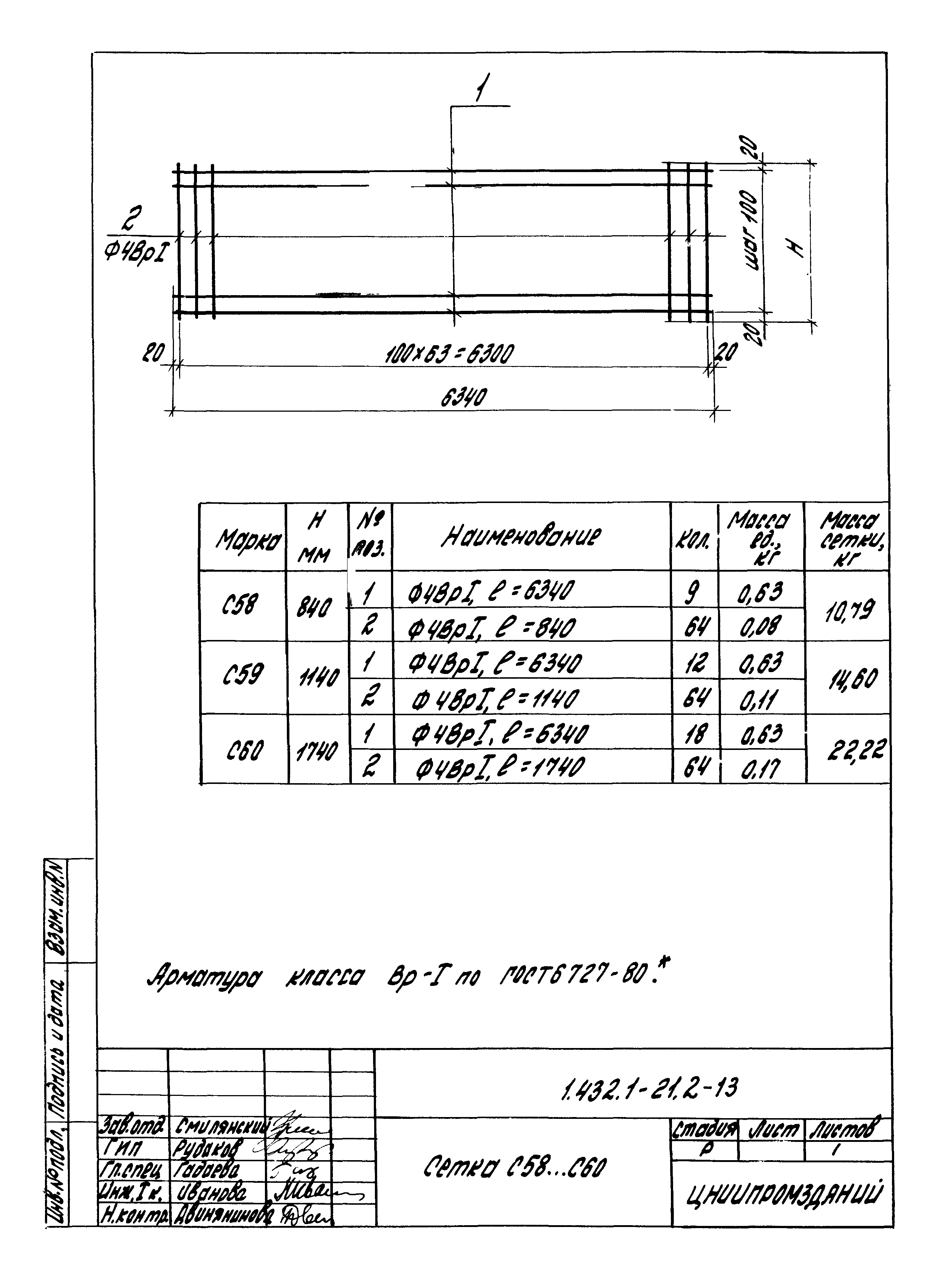

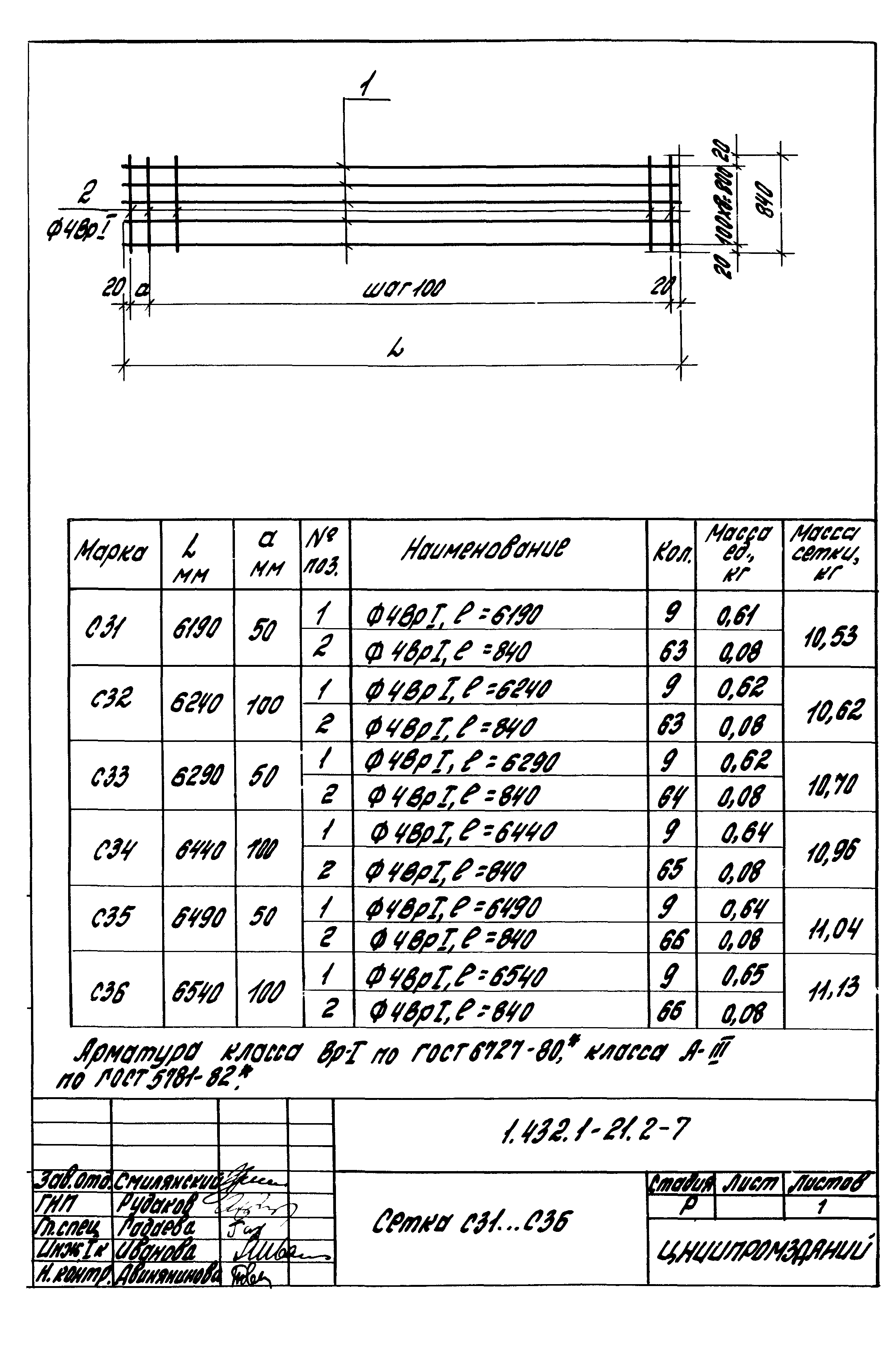

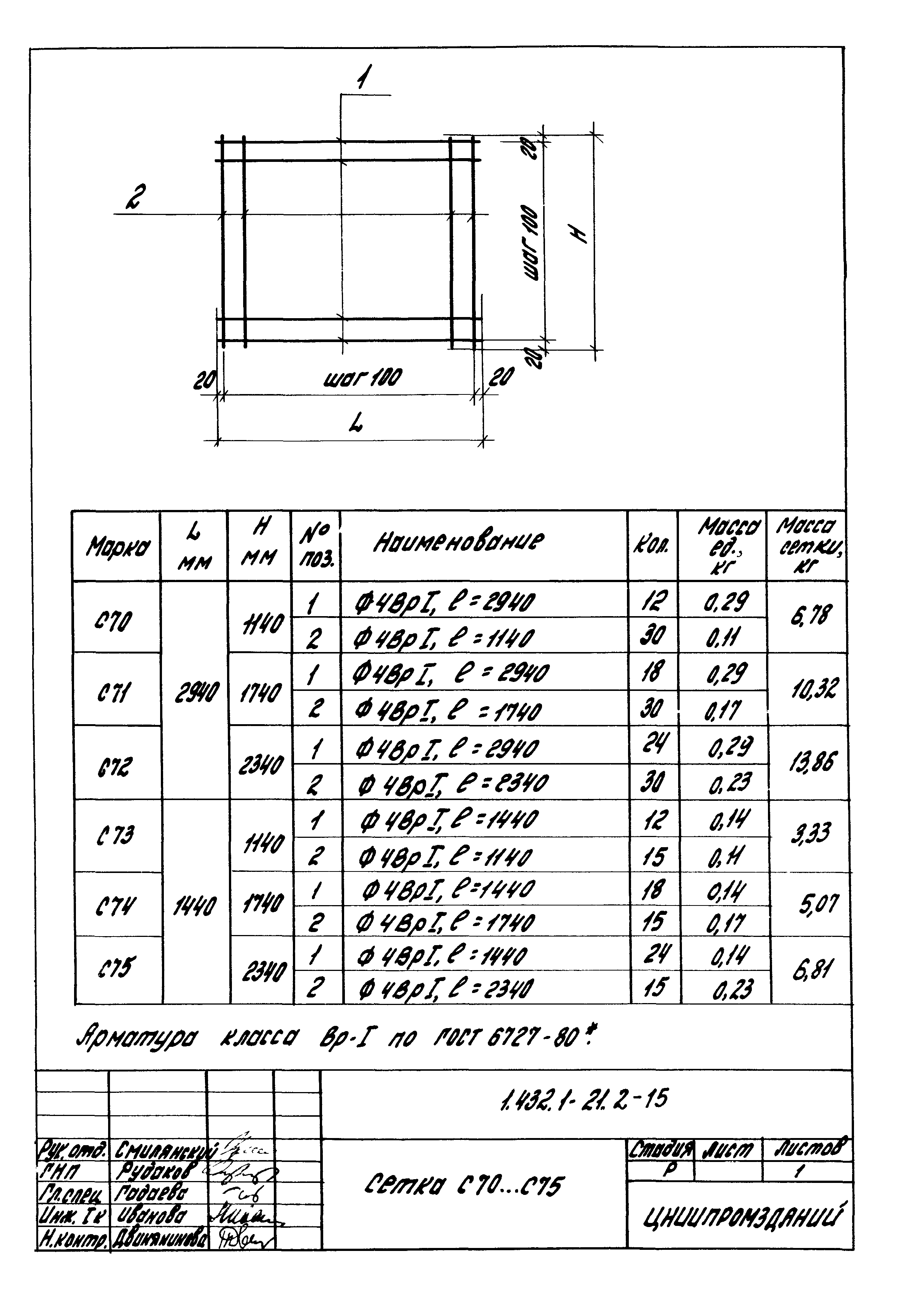

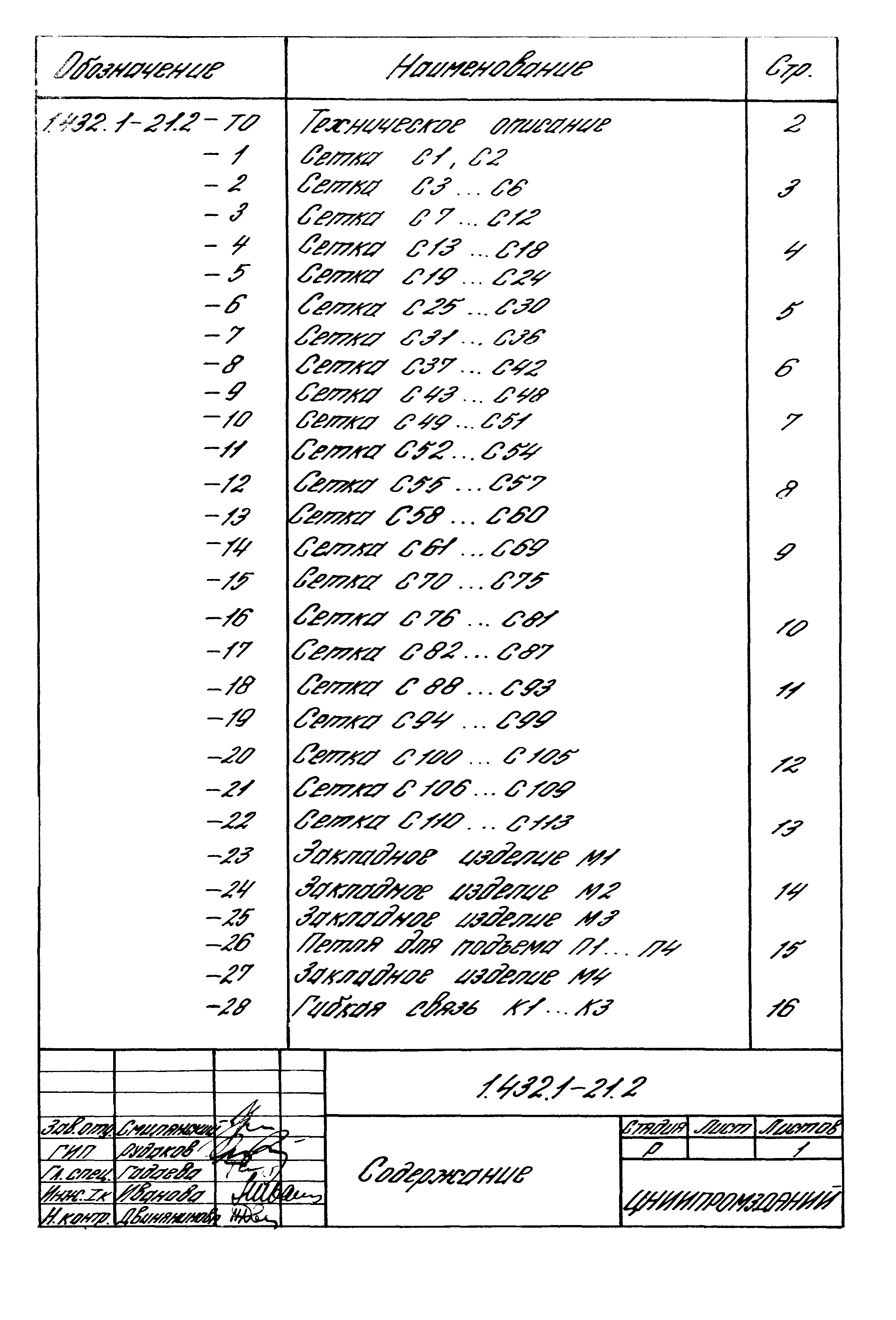

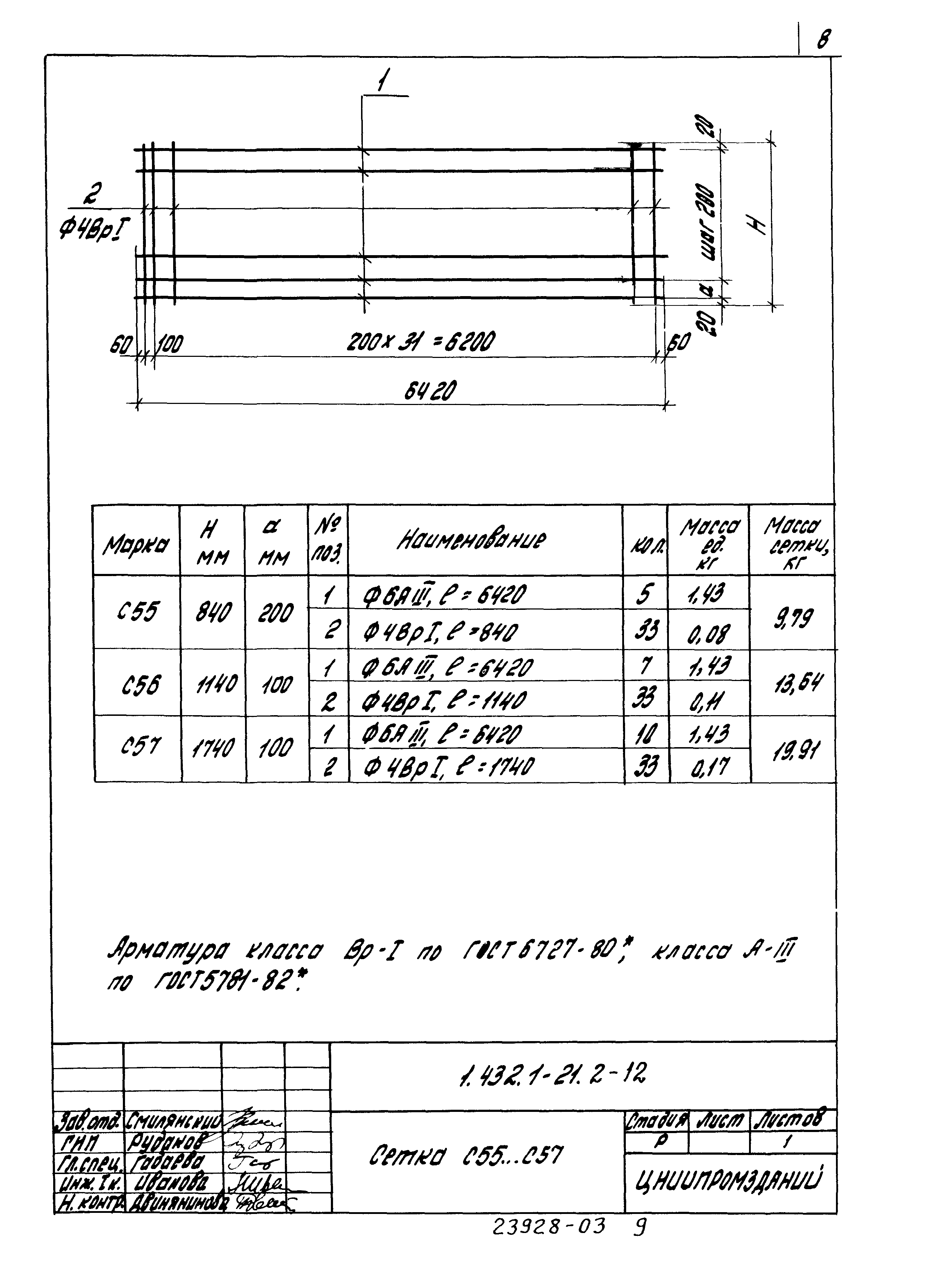

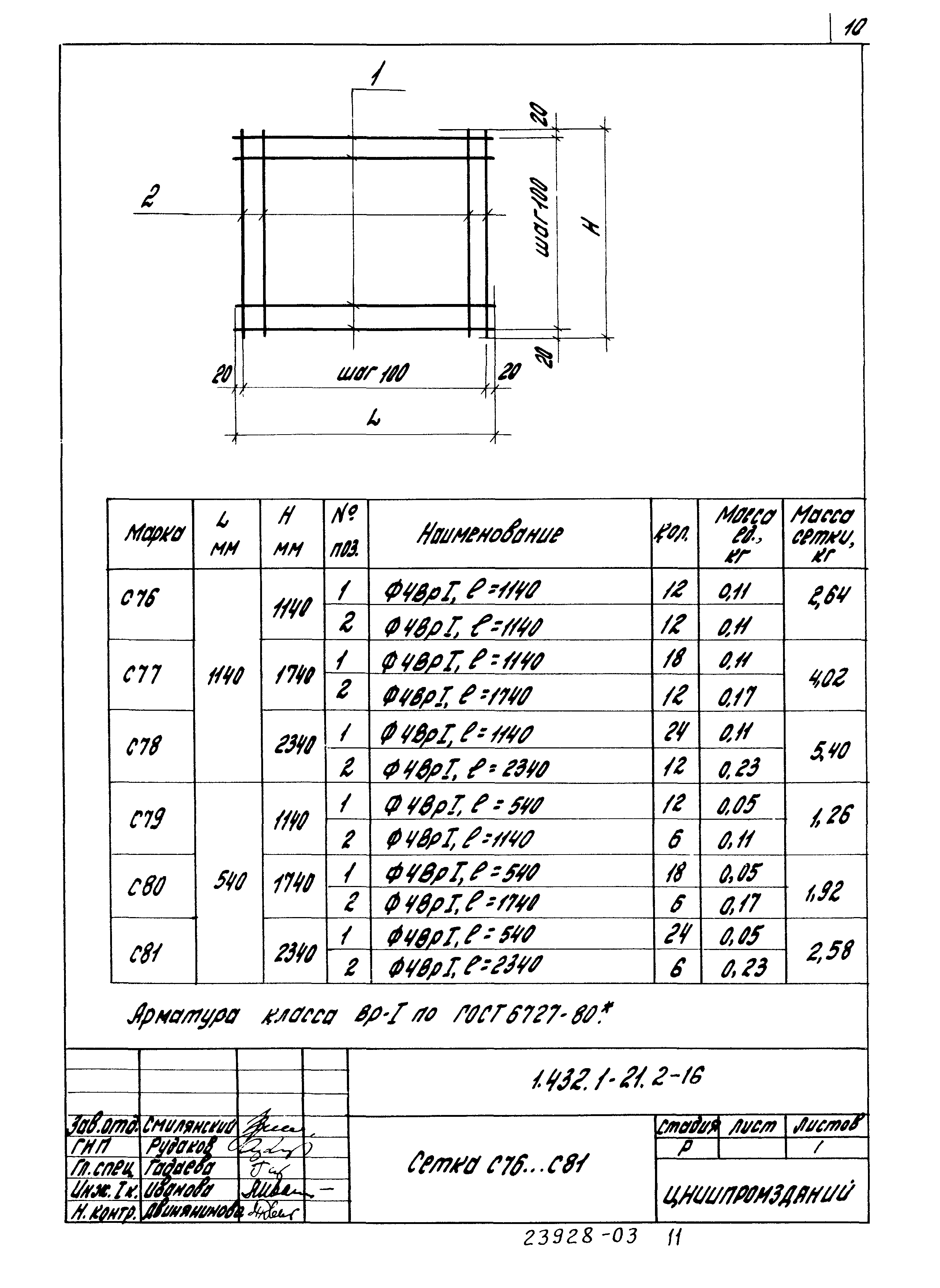

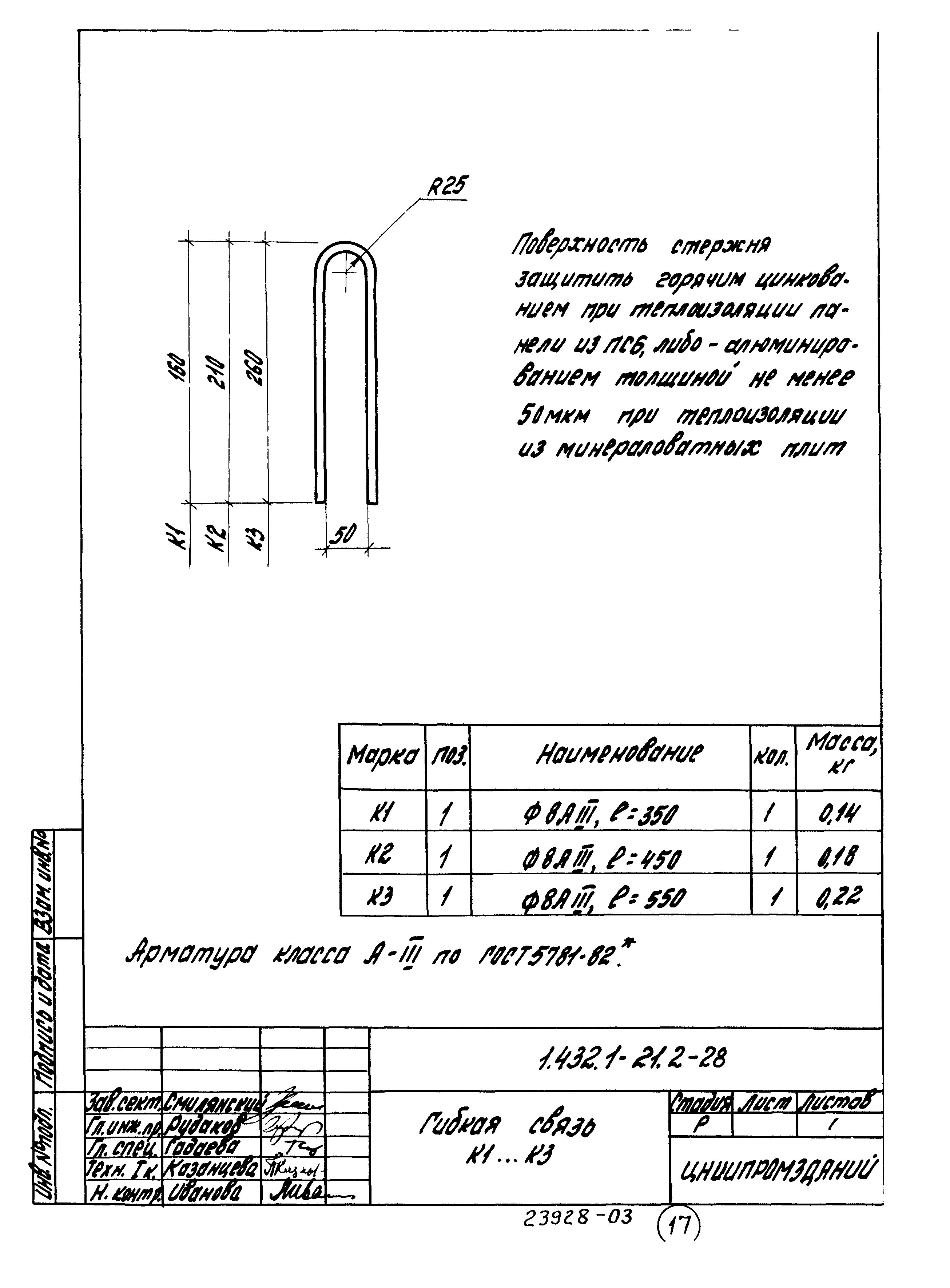

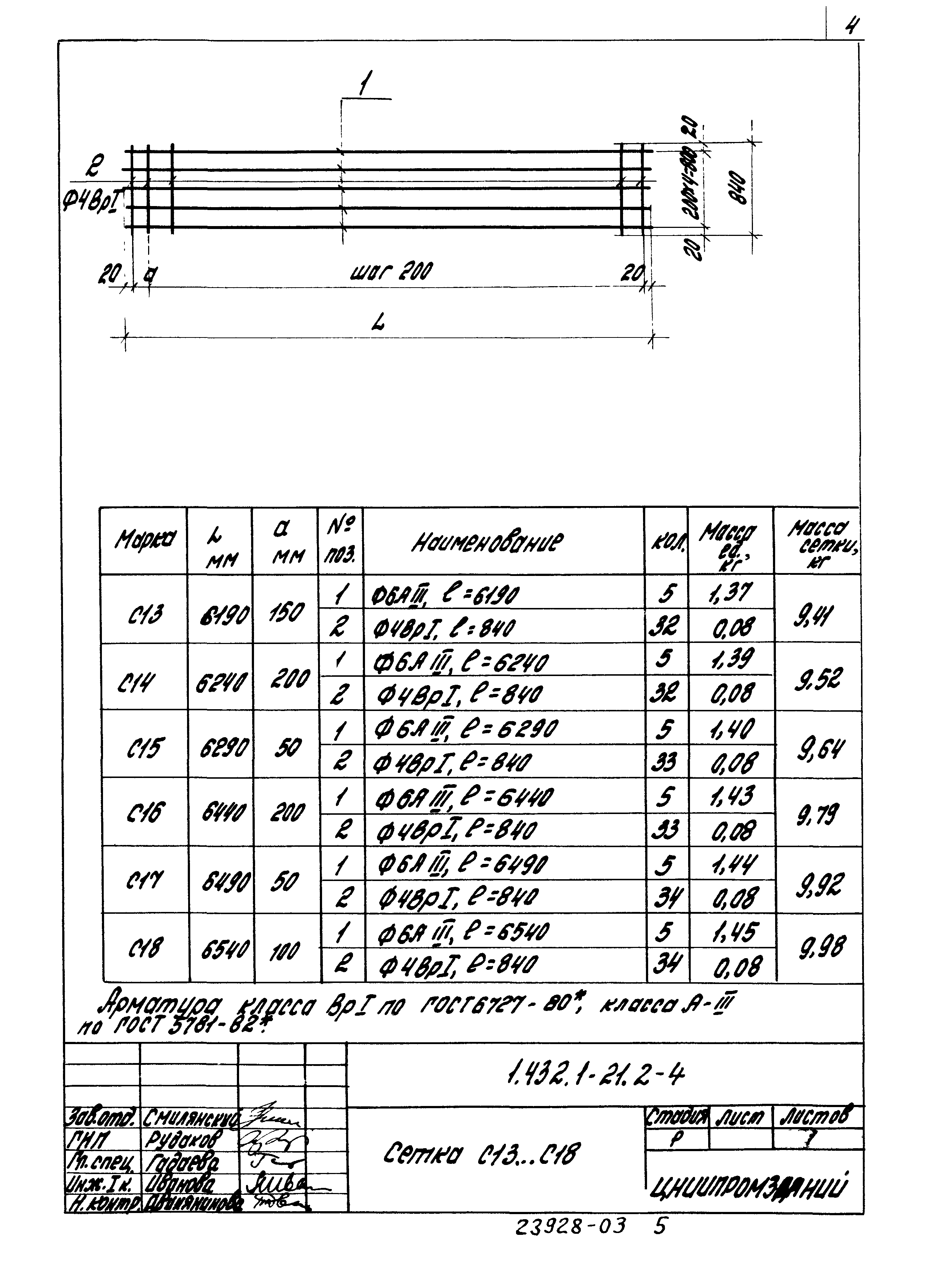

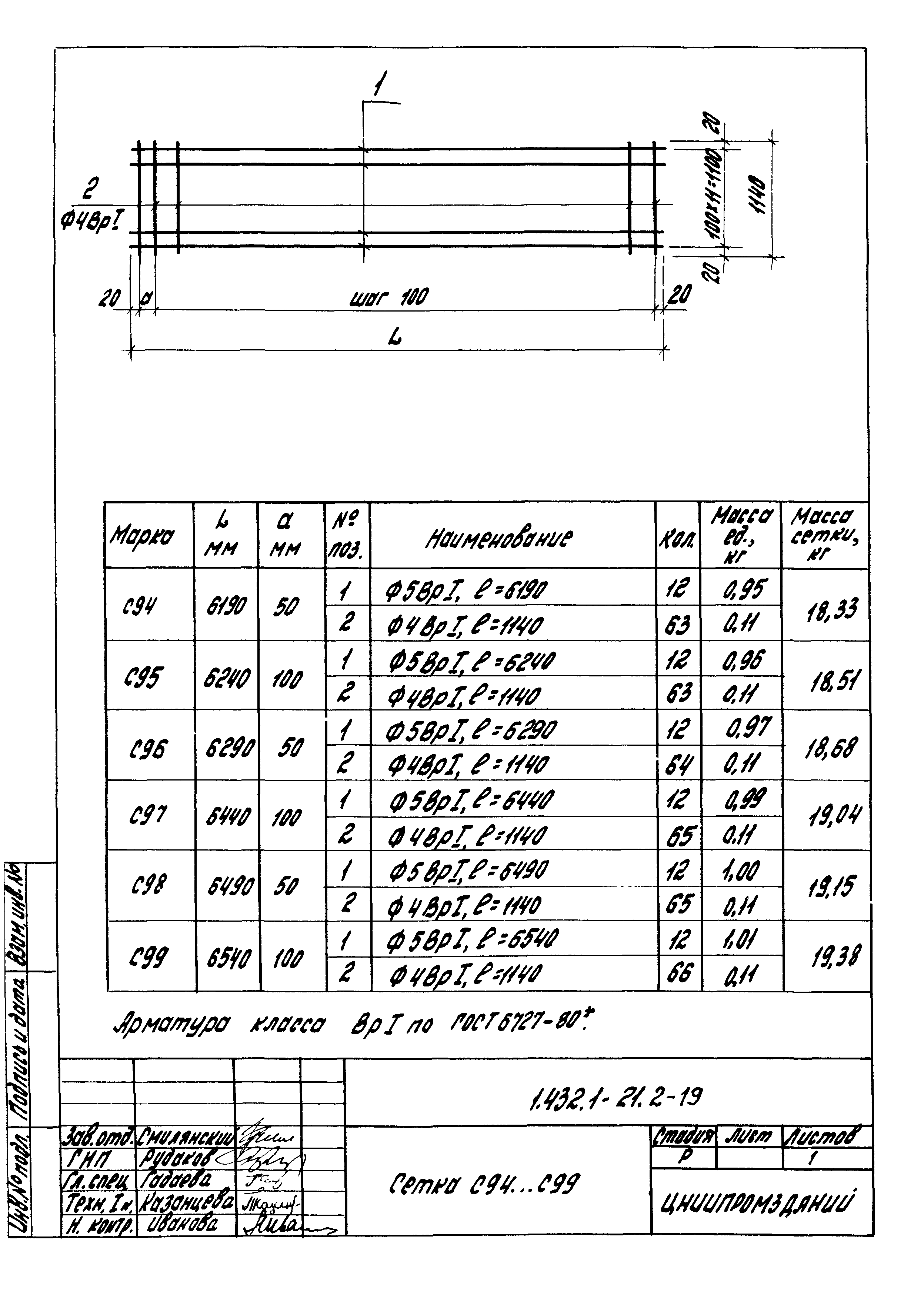

Оглавление:	1.432.1-21.2-ТО Техническое описание 1.432.1-21.2-1 Сетка С1, С2 1.432.1-21.2-2 Сетка С3… С6 1.432.1-21.2-3 Сетка С7… С12 1.432.1-21.2-4 Сетка С13… С18 1.432.1-21.2-5 Сетка С19… С24 1.432.1-21.2-6 Сетка С25… С30 1.432.1-21.2-7 Сетка С31… С36 1.432.1-21.2-8 Сетка С37… С42 1.432.1-21.2-9 Сетка С43… С48 1.432.1-21.2-10 Сетка С49… С51 1.432.1-21.2-11 Сетка С52… С54 1.432.1-21.2-12 Сетка С55… С57 1.432.1-21.2-13 Сетка С58… С60 1.432.1-21.2-14 Сетка С61… С69 1.432.1-21.2-15 Сетка С70… С75 1.432.1-21.2-16 Сетка С76… С81 1.432.1-21.2-17 Сетка С82… С87 1.432.1-21.2-18 Сетка С88… С93 1.432.1-21.2-19 Сетка С94… С99 1.432.1-21.2-20 Сетка С100… С105 1.432.1-21.2-21 Сетка С106… С109 1.432.1-21.2-22 Сетка С110… С113 1.432.1-21.2-23 Закладное изделие М1 1.432.1-21.2-24 Закладное изделие М2 1.432.1-21.2-25 Закладное изделие М3 1.432.1-21.2-26 Петля для подъема П1… П4 1.432.1-21.2-27 Закладное изделие М4 1.432.1-21.2-28 Гибкая связь К1… К3
Разработан:	АО ЦНИИпромзданий
Утверждён:	12.12.1988 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 6/6-2237)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры»
